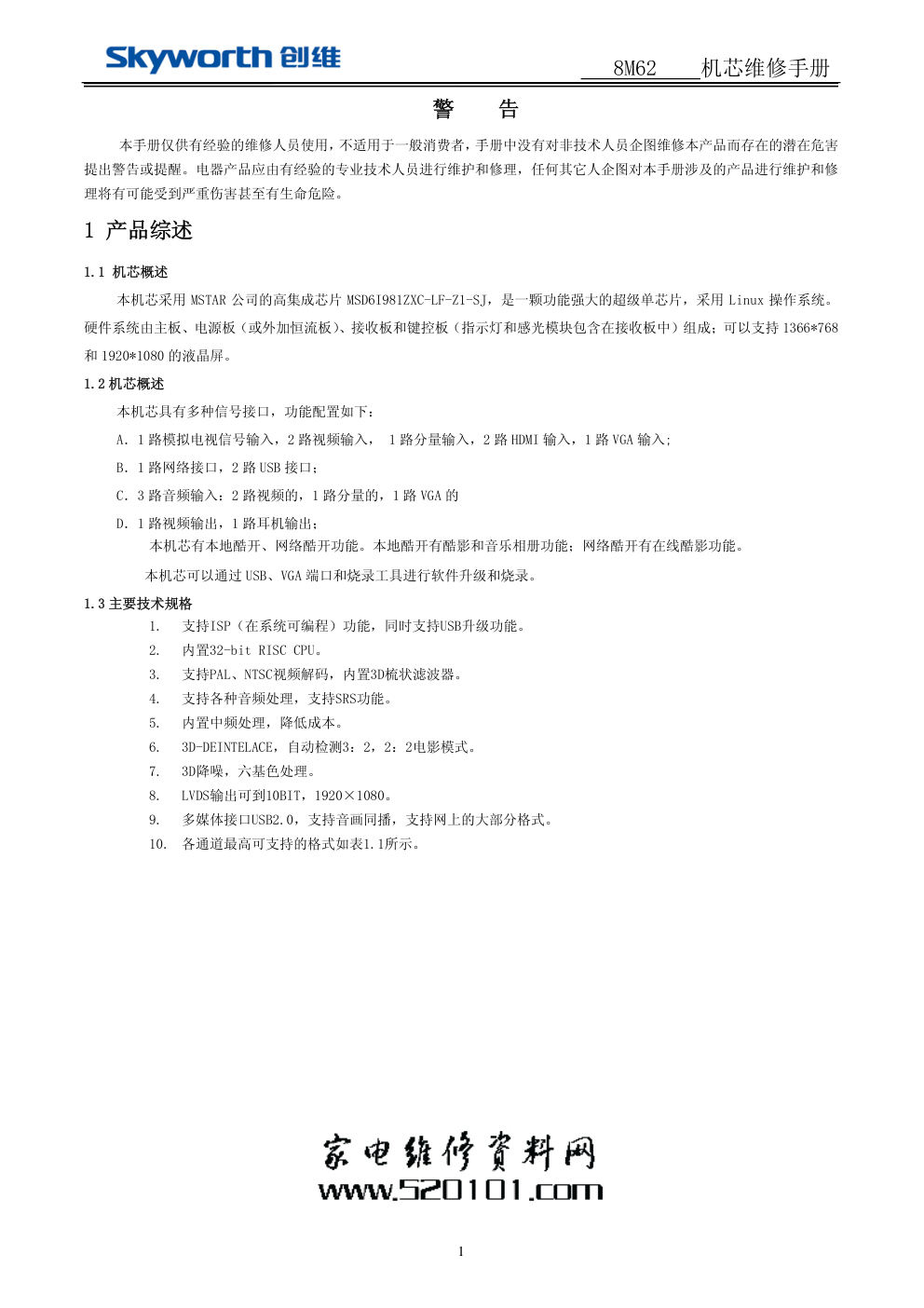

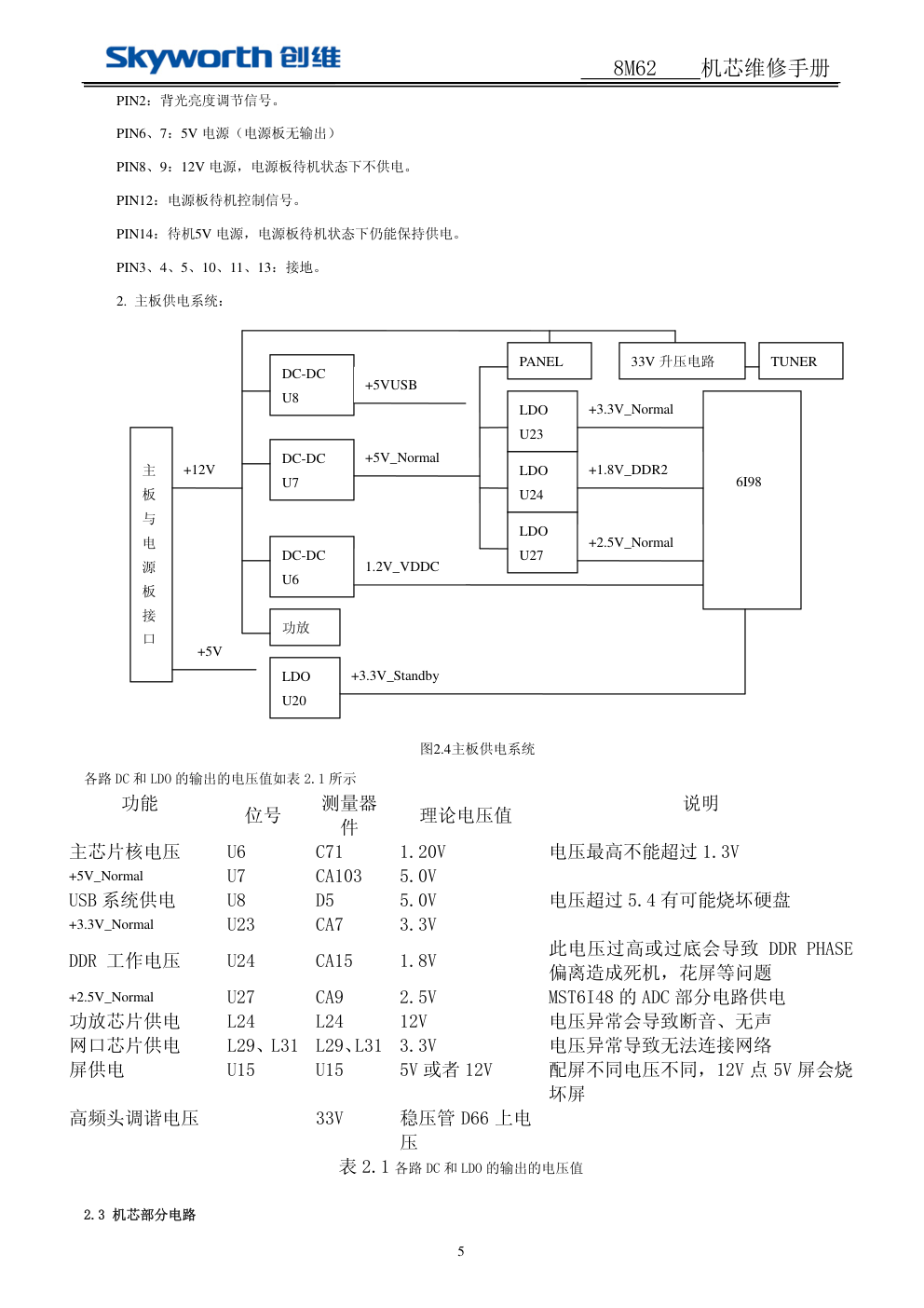

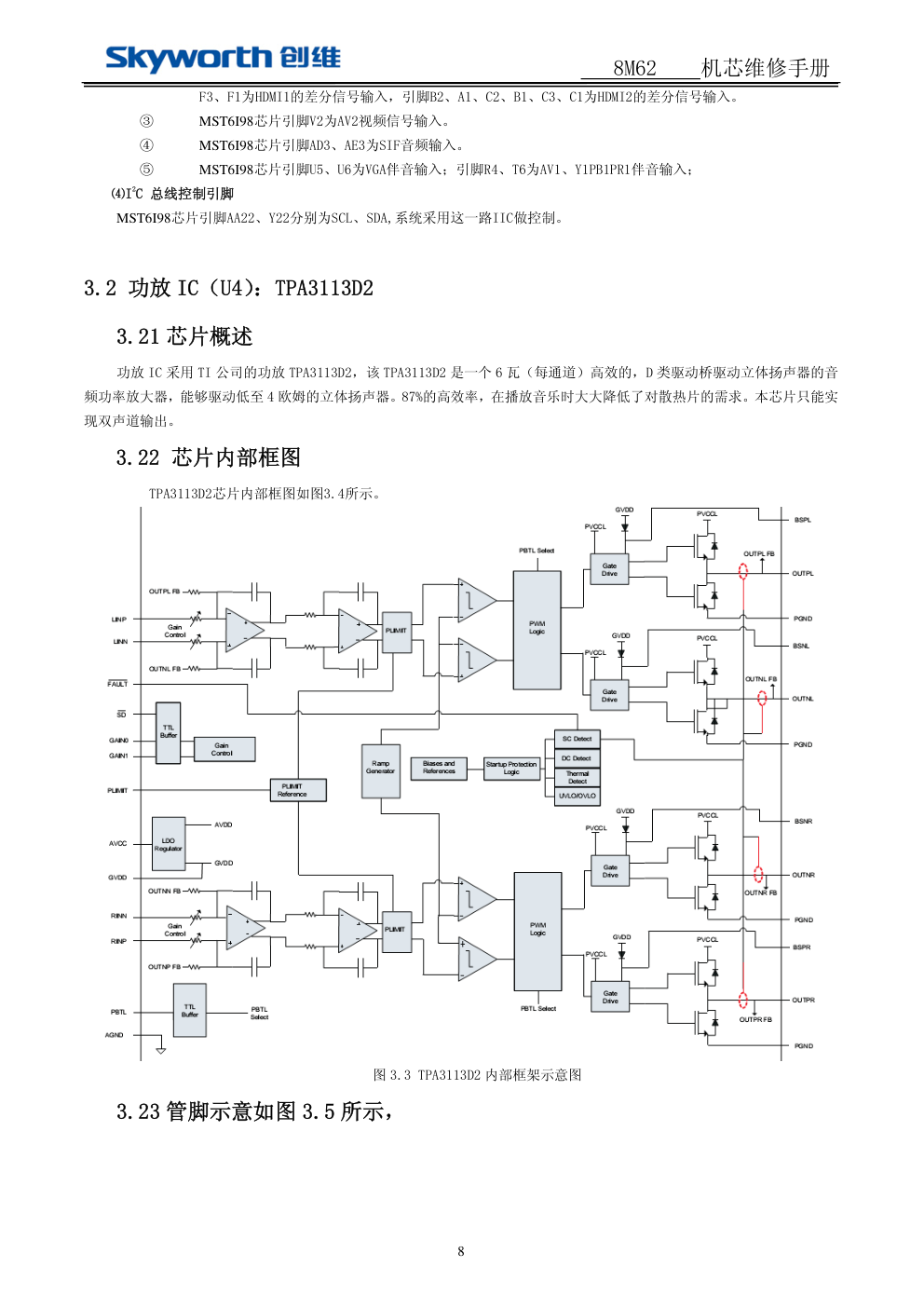

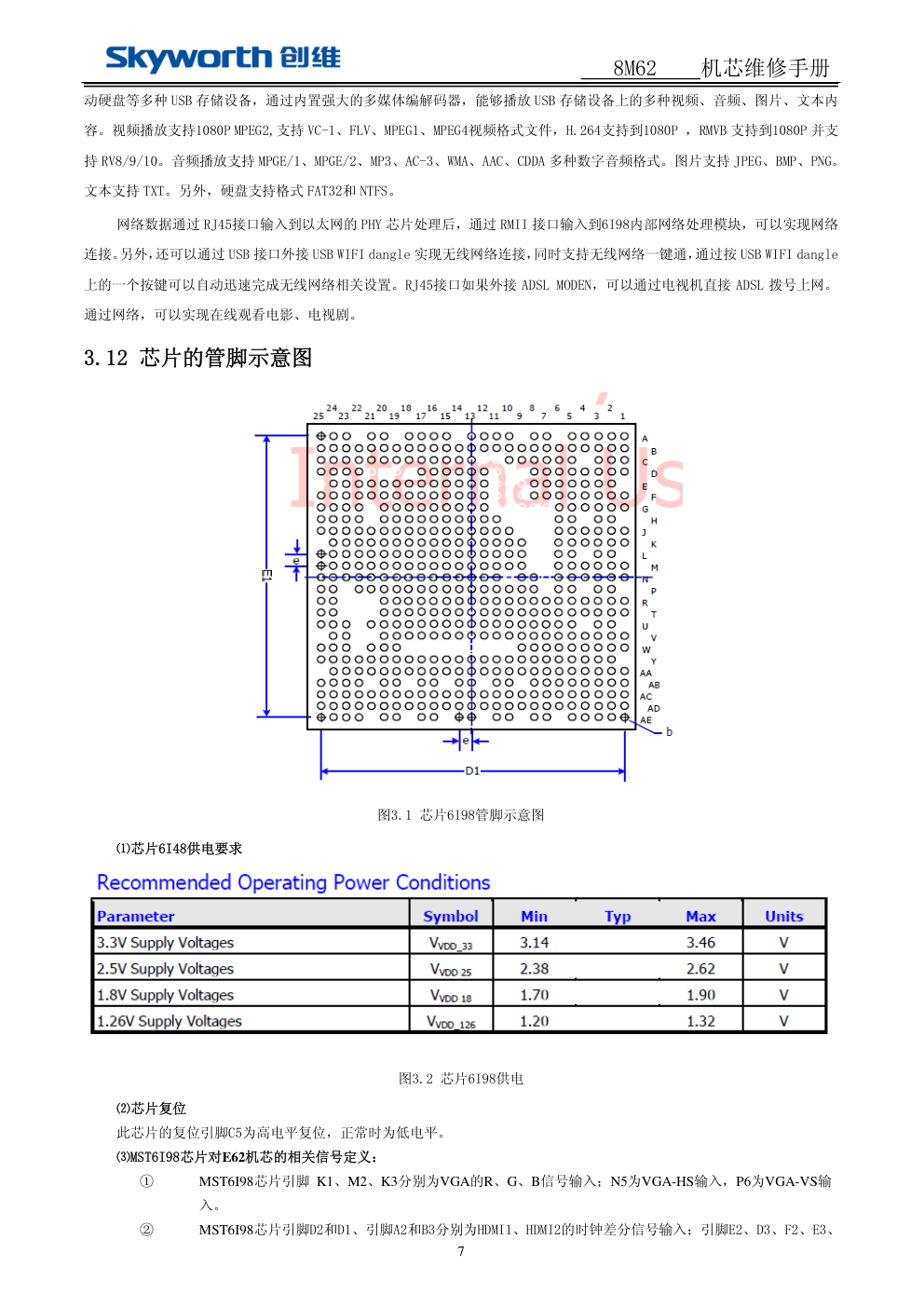

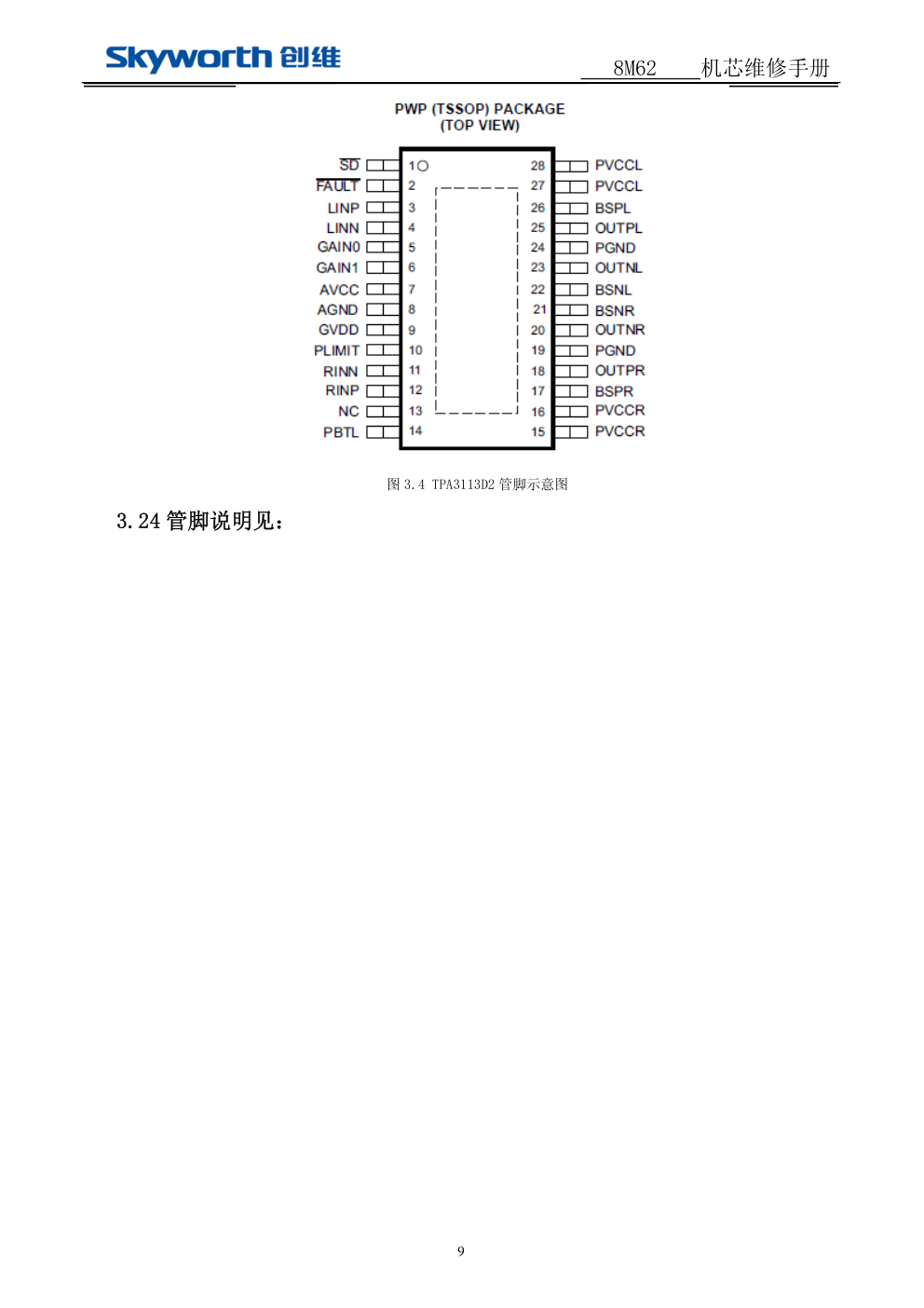

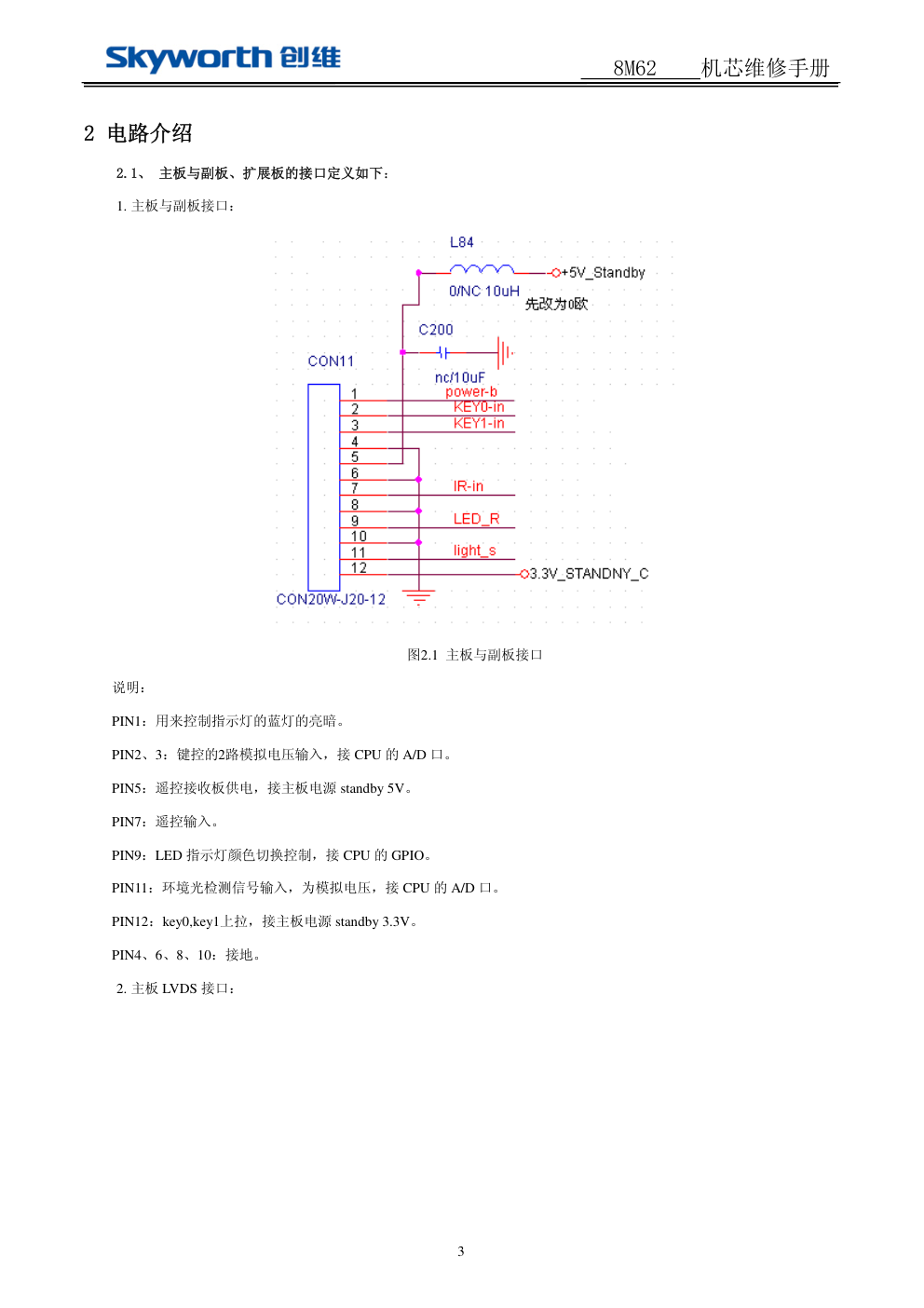

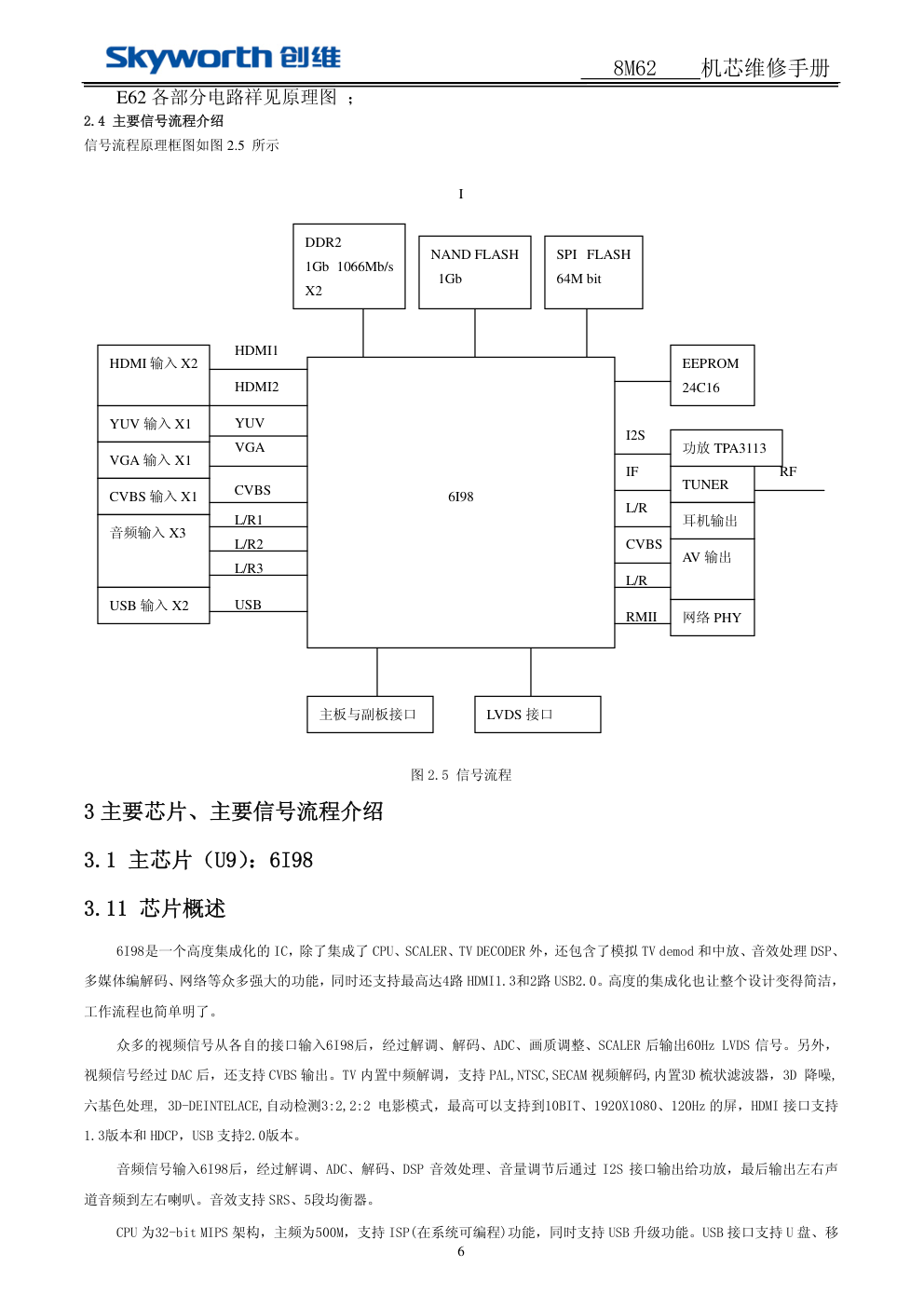

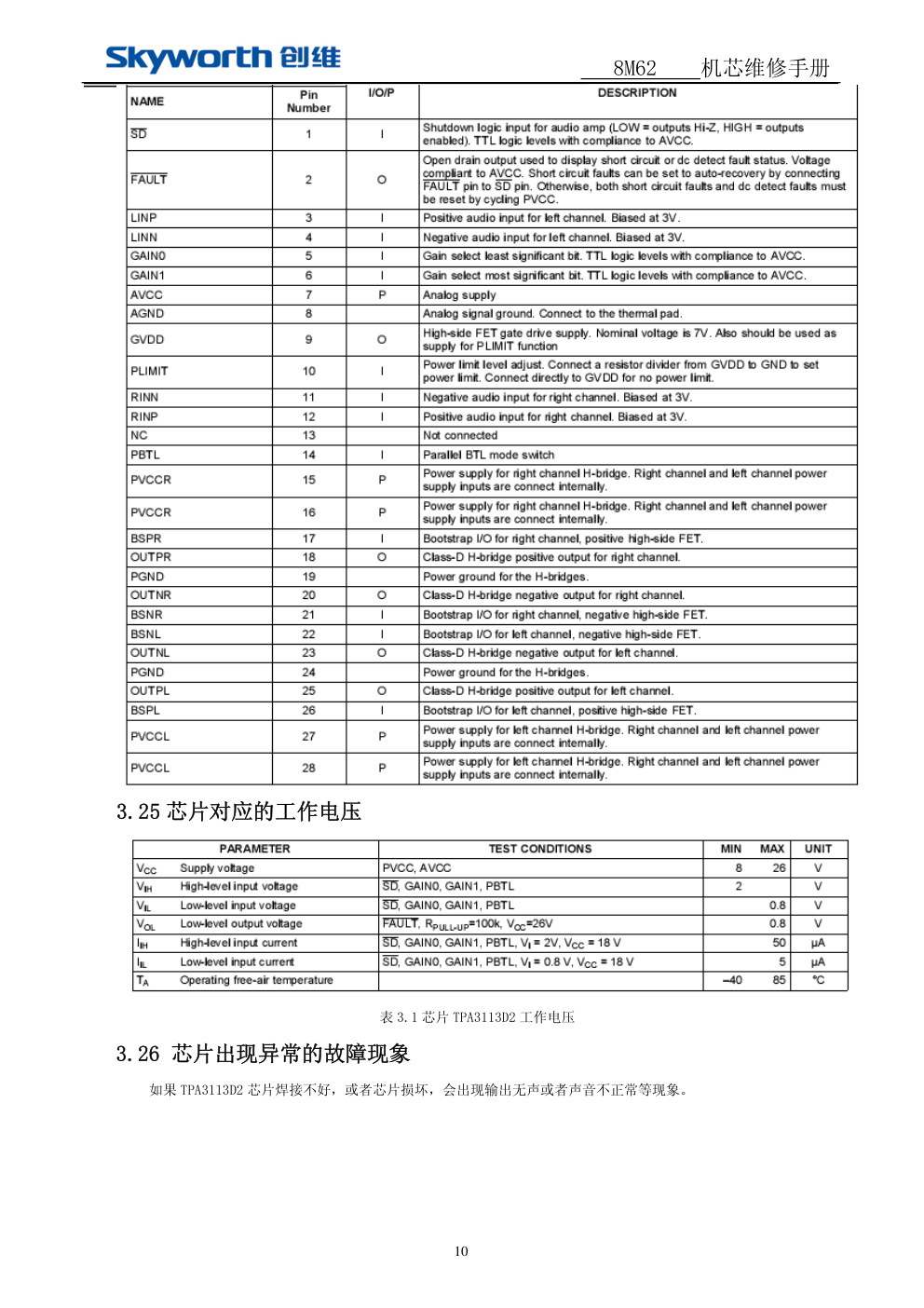

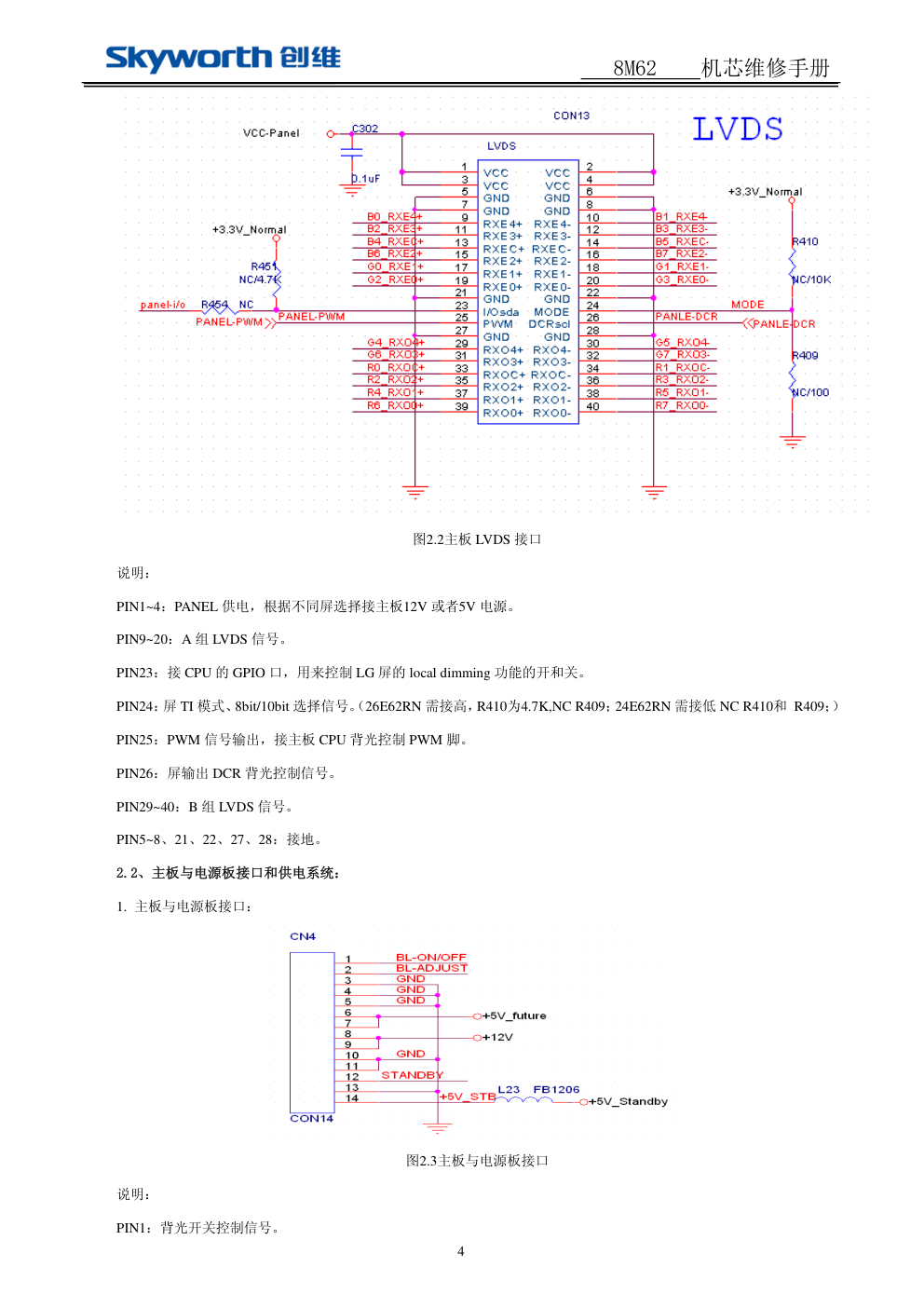

8M62 机芯维修手册 1 警 告 本手册仅供有经验的维修人员使用，不适用于一般消费者，手册中没有对非技术人员企图维修本产品而存在的潜在危害 提出警告或提醒。电器产品应由有经验的专业技术人员进行维护和修理，任何其它人企图对本手册涉及的产品进行维护和修 理将有可能受到严重伤害甚至有生命危险。 1 产品综述 1.1 机芯概述 本机芯采用 MSTAR 公司的高集成芯片 MSD6I981ZXC-LF-Z1-SJ，是一颗功能强大的超级单芯片，采用 Linux 操作系统。 硬件系统由主板、电源板（或外加恒流板）、接收板和键控板（指示灯和感光模块包含在接收板中）组成；可以支持 1366*768 和 1920*1080 的液晶屏。 1.2 机芯概述 本机芯具有多种信号接口，功能配置如下： A．1 路模拟电视信号输入，2 路视频输入， 1 路分量输入，2 路 HDMI 输入，1 路 VGA 输入; B．1 路网络接口，2 路 USB 接口； C．3 路音频输入：2 路视频的，1 路分量的，1 路 VGA 的 D．1 路视频输出，1 路耳机输出； 本机芯有本地酷开、网络酷开功能。本地酷开有酷影和音乐相册功能；网络酷开有在线酷影功能。 本机芯可以通过 USB、VGA 端口和烧录工具进行软件升级和烧录。 1.3 主要技术规格 1. 支持ISP（在系统可编程）功能，同时支持USB升级功能。 2. 内置32-bit RISC CPU。 3. 支持PAL、NTSC视频解码，内置3D梳状滤波器。 4. 支持各种音频处理，支持SRS功能。 5. 内置中频处理，降低成本。 6. 3D-DEINTELACE，自动检测3：2，2：2电影模式。 7. 3D降噪，六基色处理。 8. LVDS输出可到10BIT，1920×1080。 9. 多媒体接口USB2.0，支持音画同播，支持网上的大部分格式。 10. 各通道最高可支持的格式如表1.1所示。 8M62 机芯维修手册 2 输入通道 最高可支持的格式 TV PAL/NTSC AV PAL/NTSC YUV/VGA 1080P/60 HDMI HDMI1.3 1080P/60/12BIT MPEG2 1080P/60 MPEG4 1080P/60 RM 720P/60 USB H.264 1080P/60 表 1.1 各通道最高可支持的格式 8M62 机芯维修手册 3 2 电路介绍 2.1、 主板与副板、扩展板的接口定义如下： 1. 主板与副板接口： 图2.1 主板与副板接口 说明： PIN1：用来控制指示灯的蓝灯的亮暗。 PIN2、3：键控的2路模拟电压输入，接 CPU 的 A/D 口。 PIN5：遥控接收板供电，接主板电源 standby 5V。 PIN7：遥控输入。 PIN9：LED 指示灯颜色切换控制，接 CPU 的 GPIO。 PIN11：环境光检测信号输入，为模拟电压，接 CPU 的 A/D 口。 PIN12：key0,key1上拉，接主板电源 standby 3.3V。 PIN4、6、8、10：接地。 2. 主板 LVDS 接口： 8M62 机芯维修手册 4 图2.2主板 LVDS 接口 说明： PIN1~4：PANEL 供电，根据不同屏选择接主板12V 或者5V 电源。 PIN9~20：A 组 LVDS 信号。 PIN23：接 CPU 的 GPIO 口，用来控制 LG 屏的 local dimming 功能的开和关。 PIN24：屏 TI 模式、8bit/10bit 选择信号。（26E62RN 需接高，R410为4.7K,NC R409；24E62RN 需接低 NC R410和 R409；） PIN25：PWM 信号输出，接主板 CPU 背光控制 PWM 脚。 PIN26：屏输出 DCR 背光控制信号。 PIN29~40：B 组 LVDS 信号。 PIN5~8、21、22、27、28：接地。 2.2、主板与电源板接口和供电系统： 1. 主板与电源板接口： 图2.3主板与电源板接口 说明： PIN1：背光开关控制信号。 8M62 机芯维修手册 5 PIN2：背光亮度调节信号。 PIN6、7：5V 电源（电源板无输出） PIN8、9：12V 电源，电源板待机状态下不供电。 PIN12：电源板待机控制信号。 PIN14：待机5V 电源，电源板待机状态下仍能保持供电。 PIN3、4、5、10、11、13：接地。 2. 主板供电系统： 图2.4主板供电系统 各路 DC 和 LDO 的输出的电压值如表 2.1 所示 功能 位号 测量器 件 理论电压值 说明 主芯片核电压 U6 C71 1.20V 电压最高不能超过 1.3V +5V_Normal U7 CA103 5.0V USB 系统供电 U8 D5 5.0V 电压超过 5.4 有可能烧坏硬盘 +3.3V_Normal U23 CA7 3.3V DDR 工作电压 U24 CA15 1.8V 此电压过高或过底会导致 DDR PHASE 偏离造成死机，花屏等问题 +2.5V_Normal U27 CA9 2.5V MST6I48 的 ADC 部分电路供电 功放芯片供电 L24 L24 12V 电压异常会导致断音、无声 网口芯片供电 L29、L31 L29、L31 3.3V 电压异常导致无法连接网络 屏供电 U15 U15 5V 或者 12V 配屏不同电压不同，12V 点 5V 屏会烧 坏屏 高频头调谐电压 33V 稳压管 D66 上电 压 表 2.1 各路 DC 和 LDO 的输出的电压值 2.3 机芯部分电路 主 板 与 电 源 板 接 口 DC-DC U6 +12V DC-DC U7 +5V_Normal DC-DC U8 1.2V_VDDC +5VUSB 6I98 LDO U23 +3.3V_Normal LDO U24 +1.8V_DDR2 LDO U27 +2.5V_Normal 33V 升压电路 TUNER PANEL 功放 LDO U20 +3.3V_Standby +5V 8M62 机芯维修手册 6 E62 各部分电路祥见原理图 ； 2.4 主要信号流程介绍 信号流程原理框图如图 2.5 所示 I 图 2.5 信号流程 3 主要芯片、主要信号流程介绍 3.1 主芯片（U9）：6I98 3.11 芯片概述 6I98是一个高度集成化的 IC，除了集成了 CPU、SCALER、TV DECODER 外，还包含了模拟 TV demod 和中放、音效处理 DSP、 多媒体编解码、网络等众多强大的功能，同时还支持最高达4路 HDMI1.3和2路 USB2.0。高度的集成化也让整个设计变得简洁， 工作流程也简单明了。 众多的视频信号从各自的接口输入6I98后，经过解调、解码、ADC、画质调整、SCALER 后输出60Hz LVDS 信号。另外， 视频信号经过 DAC 后，还支持 CVBS 输出。TV 内置中频解调，支持 PAL,NTSC,SECAM 视频解码,内置3D 梳状滤波器，3D 降噪, 六基色处理, 3D-DEINTELACE,自动检测3:2,2:2 电影模式，最高可以支持到10BIT、1920X1080、120Hz 的屏，HDMI 接口支持 1.3版本和 HDCP，USB 支持2.0版本。 音频信号输入6I98后，经过解调、ADC、解码、DSP 音效处理、音量调节后通过 I2S 接口输出给功放，最后输出左右声 道音频到左右喇叭。音效支持 SRS、5段均衡器。 CPU 为32-bit MIPS 架构，主频为500M，支持 ISP(在系统可编程)功能，同时支持 USB 升级功能。USB 接口支持 U 盘、移 6I98 YUV 输入 X1 VGA 输入 X1 CVBS 输入 X1 音频输入 X3 USB 输入 X2 HDMI 输入 X2 HDMI1 HDMI2 主板与副板接口 LVDS 接口 网络 PHY AV 输出 TUNER 功放 TPA3113 DDR2 1Gb 1066Mb/s X2 SPI FLASH 64M bit NAND FLASH 1Gb EEPROM 24C16 USB L/R3 L/R2 L/R1 VGA YUV RMII L/R CVBS IF RF I2S 耳机输出 L/R CVBS 8M62 机芯维修手册 7 动硬盘等多种 USB 存储设备，通过内置强大的多媒体编解码器，能够播放 USB 存储设备上的多种视频、音频、图片、文本内 容。视频播放支持1080P MPEG2,支持 VC-1、FLV、MPEG1、MPEG4视频格式文件，H.264支持到1080P ，RMVB 支持到1080P 并支 持 RV8/9/10。音频播放支持 MPGE/1、MPGE/2、MP3、AC-3、WMA、AAC、CDDA 多种数字音频格式。图片支持 JPEG、BMP、PNG。 文本支持 TXT。另外，硬盘支持格式 FAT32和 NTFS。 网络数据通过 RJ45接口输入到以太网的 PHY 芯片处理后，通过 RMII 接口输入到6I98内部网络处理模块，可以实现网络 连接。另外，还可以通过 USB 接口外接 USB WIFI dangle 实现无线网络连接，同时支持无线网络一键通，通过按 USB WIFI dangle 上的一个按键可以自动迅速完成无线网络相关设置。RJ45接口如果外接 ADSL MODEN，可以通过电视机直接 ADSL 拨号上网。 通过网络，可以实现在线观看电影、电视剧。 3.12 芯片的管脚示意图 图3.1 芯片6I98管脚示意图 ⑴芯片6I48供电要求 图3.2 芯片6I98供电 ⑵芯片复位 此芯片的复位引脚C5为高电平复位，正常时为低电平。 ⑶MST6I98芯片对E62机芯的相关信号定义： ① MST6I98芯片引脚 K1、M2、K3分别为VGA的R、G、B信号输入；N5为VGA-HS输入，P6为VGA-VS输 入。 ② MST6I98芯片引脚D2和D1、引脚A2和B3分别为HDMI1、HDMI2的时钟差分信号输入；引脚E2、D3、F2、E3、 8M62 机芯维修手册 8 F3、F1为HDMI1的差分信号输入，引脚B2、A1、C2、B1、C3、C1为HDMI2的差分信号输入。 ③ MST6I98芯片引脚V2为AV2视频信号输入。 ④ MST6I98芯片引脚AD3、AE3为SIF音频输入。 ⑤ MST6I98芯片引脚U5、U6为VGA伴音输入；引脚R4、T6为AV1、Y1PB1PR1伴音输入； ⑷I 2C 总线控制引脚 MST6I98芯片引脚AA22、Y22分别为SCL、SDA,系统采用这一路IIC做控制。 3.2 功放 IC（U4）：TPA3113D2 3.21 芯片概述 功放 IC 采用 TI 公司的功放 TPA3113D2，该 TPA3113D2 是一个 6 瓦（每通道）高效的，D 类驱动桥驱动立体扬声器的音 频功率放大器，能够驱动低至 4 欧姆的立体扬声器。87%的高效率，在播放音乐时大大降低了对散热片的需求。本芯片只能实 现双声道输出。 3.22 芯片内部框图 TPA3113D2芯片内部框图如图3.4所示。 图 3.3 TPA3113D2 内部框架示意图 3.23 管脚示意如图 3.5 所示， 8M62 机芯维修手册 9 图 3.4 TPA3113D2 管脚示意图 3.24 管脚说明见： 8M62 机芯维修手册 10 3.25 芯片对应的工作电压 表 3.1 芯片 TPA3113D2 工作电压 3.26 芯片出现异常的故障现象 如果 TPA3113D2 芯片焊接不好，或者芯片损坏，会出现输出无声或者声音不正常等现象。 8M62 机芯维修手册 11 3.3 网口芯片（U2）：IP101A 3.31 芯片概述 IP101ALF 提供两个 10/100Mbps 快速以太网地址，支持全/半双工模式，端口基于 IEEE 802.3/802.3u，支持 MDI/MDIX 功能，用户可以能通过 MII 和 RMII 接口与外部 PHY 或以太网交换芯片构建 VOIP 网关。 3.32 芯片内部框图 芯片内部框图如图 所示： 图 3.5 芯片 IP101A 内部框图 3.33 芯片管脚示意图 8M62 机芯维修手册 12 图3.6 芯片IP101A管脚示意图 3.34 芯片重要管脚功能及对应工作电压 芯片管脚功能见 IP101A 3.35 芯片出现异常的故障现象 IP101ALF芯片出现异常时网络不能正常访问。 3.4 NAND FLASH芯片（U54）：K9F1G08U0C-PCB0 3.4.1 芯片概述 K9F1G08U0C-PCB0芯片为128M×8Bit 的NAND Flash，支持2.7V～3.6V的电压输入，存储单元阵列为（128M+4M）× 8bit，数据寄存器为（2K+64）×8bit，芯片正常采用3.3V供电。 3.4.2 芯片内部框图 芯片内部框图如图3.7所示。 8M62 机芯维修手册 13 图3.7 芯片内部框图 3.4.3 芯片管脚图 芯片管脚图如图3.8所示 图3.8 芯片管脚图 3.4.4 芯片重要管脚功能及对应工作电压 芯片管脚图和电压范围分别如图3.9和图3.10所示 8M62 机芯维修手册 14 图3.9芯片管脚图 图3.10 芯片K9F1G08U0C-PCB0 工作电压示意图 3.4.5 芯片出现异常的故障现象 芯片出现故障时机器工作出现异常，比如NAND FLASH 物理损害，或NAND FLASH中的程序数据被破坏，都会导致机 器无法正常运行，出现通道无信号、黑屏等现象。 3.5 SPI FLASH芯片（U44）：EN25F16-100HIP 3.51 芯片概述 型号为EN25F16-100HIP的芯片是EON公司生产的串行FLASH，容量为16Mbit，供电电压范围为2.7V-3.6V，串行输入输出， 有软/硬件的写保护功能。 3.52 芯片内部框图 EN25F16-100HIP芯片的内部框图如图3.11 所示 8M62 机芯维修手册 15 图3.11 EN25F16-100HIP的内部框图 3.53 芯片管脚示意图 EN25F16-100HIP芯片的管脚示意图3.12 图3.12 EN25F16-100HIP芯片的管脚 EN25F16-100HIP芯片的管脚功能示意图3.13 图3.13 EN25F16-100HIP芯片的管脚功示意图 其中SI/SIO0为数据输入管脚，包括写入指令，数据，地址信息等；SO/SIO1为数据输出管脚，主要是从设备中读 出数据；SCLK为时钟控制管脚，主要是为数据的输出、输入提供时间选择，WP为写保护控制脚，当接地时，写保护。 3.54 芯片出现异常的故障现象 当MX25L6405DMI-12G虚焊或损坏时，会出现程序烧录不正常等现象。 3．6 DDR芯片（U12、U13）：W971GG6JB-18 3.61 芯片概述 8M62 机芯维修手册 16 E70机芯采用的是WINBOND公司型号为W971GG6JB-18，容量为1G bits的DDR2 SDRAM（Double Data Rate SDRAM的缩写，双倍速率同步动态随机存储器），系统开机后，主IC MST6I98先将主程序装载到DDR2 SDRAM 中， 然后才开始主程序的运行。 3.62 芯片内部框架 芯片内部框架如图3.14所示： 图3.14 芯片W971GG6JB-18内部框架图 3.63 芯片管脚图 芯片管脚图如图3.15 所示 8M62 机芯维修手册 17 图3.15芯片W971GG6JB-18管脚示意图 3.64 芯片重要引脚功能及对应工作电压 芯片引脚功能如表3.2 所示 表3.2 芯片W971GG6JB-18管脚功能表 工作电压为1.8V，如图3.16所示，具体请参考原理图 图3.16芯片W971GG6JB-18工作电压 3.65 芯片出现异常的故障现象 8M62 机芯维修手册 18 如果主IC与DDR2 SDRAM之间的匹配电阻虚焊，或者DDR引脚虚焊，芯片出现故障时，则会出现系统启动不了的 现象，表现为无信号输出；而且从打印信息中可以获得提示：正常状态下的打印信息如图 所示 如果DDR出现异常的话，则会出现BIST0-Fail的提示信息。 3.7 高频调谐器（U22）： 3.71 高频头概述 E62采用旭光公司生产的高频调谐器是HFT-8F/115CW。本振频率是38MHz。 3.72 高频头的结构示意图 高频头的结构示意图分别如图317所示 图3.17 HFT-8F/115CW 结构示意图 3.72 高频头管脚图 高频头管脚如图3.18所示： 8M62 机芯维修手册 19 图3.18 高频头管脚示意图 高频头工作电压说明如图3.19所示： 图3.19 高频头工作电压 4.0 机芯所使用的DC/DC芯片[ U6、U7(26E62RN)、U8 ]：EUP3482DIR1 4.01 芯片概述 E62机芯的DC/DC芯片采用的是EUTECH公司的EUP3482DIR1，完成12V转5V和12V转1.26V，最高可输出2A的电流， 输入电压范围为4. 5V～30V，输出电压范围为0.923V～12V。 4.02 芯片内部框图 EUP3482DIR1芯片内部框图如图3.20所示： 图3.20 芯片EUP3482DIR1内部框图 4.03 芯片管脚图 EUP3482DIR1芯片管脚图如图3.21所示 8M62 机芯维修手册 20 图3.21 芯片EUP3482DIR1管脚示意图 4.04 芯片重要引脚功能及对应工作电压 EUP3482DIR1芯片引脚功能描述如图3.22所示 图3.22 芯片EUP3482DIR1管脚功能说明 其中，第一引脚BS为电位拉高脚位；在BS与SW之间加一10nF的电容；第二引脚IN为输入电压供应脚位；第三引脚SW 为开关输出脚位；第四引脚GND为地电平；第五引脚FB为反馈输入端；第六引脚COMP为控制电路补偿脚位；第七引脚EN 为IC使能输入端，当为高电平时IC正常工作，当为低电平时IC关断不工作；第八引脚SS为软启动脚，当悬空时，IC不能软启 动，当通过电容连接到地时IC可以软启动。 4.05 芯片出现异常的故障现象 芯片出现异常或者焊接不好时会出现无电压输出或输出电压异常等现象 8M62 机芯维修手册 21 5.0 机芯所使用的DC/DC芯片U7(24E62RN) ：MP1484EN-LF-Z 5.01 芯片概述 8M62-24E62RN的U7芯片采用的是MPS公司的MP1484EN-LF-Z，完成12V转5V，最高可输出3A的电流，输入电压 范围为4. 75V～18V，输出电压范围为0.925V～20V。 5.02 芯片内部框图 MP1484EN-LF-Z芯片内部框图如图3.23所示： 图3.23 芯片MP1484EN-LF-Z内部框图 5.03 芯片管脚图 EUP3482DIR1芯片管脚图如图3.24所示 图3.24 芯片MP1484EN-LF-Z管脚示意图 8M62 机芯维修手册 22 5.04 芯片重要引脚功能及对应工作电压 MP1484EN-LF-Z芯片引脚功能描述如图3.25所示 图3.25 芯片MP1484EN-LF-Z管脚功能说明 其中，第一引脚BS为电位拉高脚位；在BS与SW之间加一10nF的电容；第二引脚IN为输入电压供应脚位；第三引脚SW 为开关输出脚位；第四引脚GND为地电平；第五引脚FB为反馈输入端；第六引脚COMP为控制电路补偿脚位；第七引脚EN 为IC使能输入端，当为高电平时IC正常工作，当为低电平时IC关断不工作；第八引脚SS为软启动脚，当悬空时，IC不能软启 动，当通过电容连接到地时IC可以软启动。 5.05 芯片出现异常的故障现象 芯片出现异常或者焊接不好时会出现无电压输出或输出电压异常等现象 6 调试说明 E62机芯的调试说明见E62调试说明。 7 维修说明 7.1 常见故障分析与注意事项 维修前先检查整个不良板有没有虚焊现象，有没有坏的器件，有没有烧坏器件，然后根据不同的现象进行相应的维修。 1、屏幕显示异常的情况，如果有相应的串口通讯工具和软件的话，可以通过串口的输出信息来判断软件是否正常运行， 并参照图 7-1 的流程进行判断和维修： 8M62 机芯维修手册 23 图 7-1 屏显示异常的维修流程 2、电视伴音异常的判断和维修流程，参考图 7-2 的流程进行判断和维修： 图 7-2 系统声音异常的判断和维修流程 3、通过路由器无线上网无法正常连接： 如果电视通过路由器链接无法实现上网功能的时候，一般需要检查一下路由器中无线连接的设置，可以参考图 7-3 8M62 机芯维修手册 24 路由器的无线网络的设置中的相关设置，尤其是图中画红线的位置： 图 7-3 路由器的无线网络的设置 4、系统上电后发现只出现开机 LOGO 或者是屏亮的现象： 出现这种现象，在更换 U44 和 U54 的程序后该现象还是没有消失，则需要通过打印信息做进一步的判断。如图 7-3 是 BGA 焊接正常时的打印信息，系统上电后，会返回前 5 行的打印信息，如果正常的话，会显示下图所示信息，则可认 为 BGA 焊接正常，否则就是 BGA 异常。其中：BIST0、BIST1 分别对应着 PCB 板上的元器件 U12、U13。 图 7-3 BGA 焊接正常时的打印信息 5、在工厂菜单做了些操作后，会引起系统不停的重新启动的故障 这个现象是软件的一个小 bug，在工厂菜单的“电视模式”中用遥控器的左、右方向键操作的时候会进入到 DTV 这个通道，而这个通道现在是没有的，所以会导致 EEPROM 的数据出错，引起系统不停重新启动但是进步了系统。因此旧版的 软件在进工厂菜单后不要轻易做该操作，新的软件已经更新了该 bug。 5 4 3 2 1 D D C C B B A A Title Size Document Number Rev Date: Sheet of 4F-1, No. 26, Tai-Yuan St., ChuPei, Hsinchu Hsien, Taiwan 302, R.O.C MStar Semiconductor, Inc MST6M48RXS 1.0 MST6M48RXS DEMO BOARD Custom 1 14 Tuesday, November 30, 2010 Title Size Document Number Rev Date: Sheet of 4F-1, No. 26, Tai-Yuan St., ChuPei, Hsinchu Hsien, Taiwan 302, R.O.C MStar Semiconductor, Inc MST6M48RXS 1.0 MST6M48RXS DEMO BOARD Custom 1 14 Tuesday, November 30, 2010 Title Size Document Number Rev Date: Sheet of 4F-1, No. 26, Tai-Yuan St., ChuPei, Hsinchu Hsien, Taiwan 302, R.O.C MStar Semiconductor, Inc MST6M48RXS 1.0 MST6M48RXS DEMO BOARD Custom 1 14 Tuesday, November 30, 2010 2010.10.27 1、ADD R695、696 ，预留，小尺寸av out 可能不需要考虑静音 Q303、304 不应该用Mute静音 电器维修中国 QQ群116126025 葫芦岛电器维修论坛 ht t p: //hl dyongan. 5d6d. com 5 4 3 2 1 D D C C B B A A STANDBY PANEL_ON/OFF PANEL_ON BL-ADJUST BRI_ADJ-PWM2 BL-ON/OFF BL-ADJUST OPC-ADJUST BRI_ADJ-PWM2 PANLE-DCR PANEL-PWM OPC-ADJUST USB_POWER GND GND STANDBY GND GND BL-ON/OFF BL-ADJUST +5V_STB VBL_CTRL BS BS STANDBY +5V_Standby +5V_Standby +3.3V_Standby +5V_Normal +3.3V_Normal +5V_Normal +2.5V_Normal +12V_NORMAL 40V +12V_NORMAL +1.2V_VDDC +12V_NORMAL +3.3V_Normal +3.3V_Normal +3.3V_Standby +5V_Normal +5V_Normal +5V_Normal +1.8V_DDR2 +5V_USB1 +5V_USB2 +5VUSB +12V_NORMAL +5V_Normal +12V_NORMAL +5VUSB +5V_Standby +5V_future +12V +12V +5V_Standby GND +12V +12V_NORMAL GND GND +3.3V_Standby +12V VCC-Panel PWR-ON/OFF Tuner+40V_PWM0 PANEL_ON/OFF VBL_CTRL BRI_ADJ-PWM2 PANEL-PWM PANLE-DCR USB_POWER 3 Title Size Document Number Rev Date: Sheet of 4F-1, No. 26, Tai-Yuan St., ChuPei, Hsinchu Hsien, Taiwan 302, R.O.C MStar Semiconductor, Inc MST6M48RXS 1.0 MST6M48RXS DEMO BOARD A2 2 14 Tuesday, November 30, 2010 Title Size Document Number Rev Date: Sheet of 4F-1, No. 26, Tai-Yuan St., ChuPei, Hsinchu Hsien, Taiwan 302, R.O.C MStar Semiconductor, Inc MST6M48RXS 1.0 MST6M48RXS DEMO BOARD A2 2 14 Tuesday, November 30, 2010 Title Size Document Number Rev Date: Sheet of 4F-1, No. 26, Tai-Yuan St., ChuPei, Hsinchu Hsien, Taiwan 302, R.O.C MStar Semiconductor, Inc MST6M48RXS 1.0 MST6M48RXS DEMO BOARD A2 2 14 Tuesday, November 30, 2010 WARNING !!! 1200mA Vout=Vrefx(1+(R2/R1))+IadjxR2 =1.25x(1+(1k/2.4k))+55uAx1k=1.82V 此电路针对不同电源板 当电源只有12V时，NC L23，L24，其余电路贴上 当电源有+5V_STB时，贴上 L23，L24，其余电路NC 0.8 5.2V 如果有位置就预留 改成9435 U7 8M62-26E62RN采用 EUP3482DIR1 （2A输出 8M62-24E62RN采用MP1484EN-LF-Z （3A输出） + CA9 100uF/16V + CA9 100uF/16V L24 FB1206 L24 FB1206 H17 NC H17 NC 1 R60 0R R60 0R C163 10nF C163 10nF L8 22uH L8 22uH R126 nc/47K R126 nc/47K + CA12 NC/100uF/25V + CA12 NC/100uF/25V R166 NC/560K R166 NC/560K R72 0 R72 0 R73 NC/0 R73 NC/0 C74 NC/10pF C74 NC/10pF L23 FB1206 L23 FB1206 + CA107 NC/470uF/16V + CA107 NC/470uF/16V R51 NC R51 NC + CA105 100uF/16V + CA105 100uF/16V R131 NC/499K R131 NC/499K C503 NC/2.2uF/10V C503 NC/2.2uF/10V R132 NC/1M R132 NC/1M C143 0.1uF C143 0.1uF L20 FB L20 FB C190 nc/10uF C190 nc/10uF H19 NC H19 NC 1 Q4 3904 Q4 3904 1 2 3 C1 0.1uF C1 0.1uF R17 4.7K R17 4.7K R54 0R R54 0R R1167 2.2K R1167 2.2K Q31 3904 Q31 3904 1 2 3 R56 NC R56 NC ADJ OUT IN U23 AMS1117-3.3 ADJ OUT IN U23 AMS1117-3.3 3 2 1 4 L21 NC/FB1206 L21 NC/FB1206 + CA10 100uF/16V + CA10 100uF/16V H3 NC H3 NC 1 2 3 4 5 6 7 8 9 R347 NC/0 R347 NC/0 Q44 2SC1815 Q44 2SC1815 C167 0.1uF C167 0.1uF R74 NC 0 R74 NC 0 R175 0 R175 0 R148 NC/1K/2K R148 NC/1K/2K C47 0.1uF C47 0.1uF ADJ OUT IN U20 AMS1117-3.3 ADJ OUT IN U20 AMS1117-3.3 3 2 1 4 U6 EUP3482/NC MP1482 U6 EUP3482/NC MP1482 EN 7 FB 5 VCC 2 OUT 3 BST 1 GND 4 SS 8 COMP 6 + CA15 220uF/16V + CA15 220uF/16V R147 100K R147 100K H21 NC H21 NC 1 R57 220 R57 220 R1168 4.7K R1168 4.7K + CA11 100uF/16V + CA11 100uF/16V + CA16 220uF/16V + CA16 220uF/16V U14 NC/CEM9435A U14 NC/CEM9435A S 1 S 2 S 3 G 4 D 5 D 6 D 7 D 8 U15 CEM9435A U15 CEM9435A S 1 S 2 S 3 G 4 D 5 D 6 D 7 D 8 R127 1.2K_1%/NC 0 R127 1.2K_1%/NC 0 L17 FB1206 L17 FB1206 Q1 3904 Q1 3904 1 2 3 C67 0.1uF C67 0.1uF R168 1K_1% R168 1K_1% C64 0.1uF C64 0.1uF C201 NC/1UF C201 NC/1UF R42 1K R42 1K R37 100 R37 100 H15 NC H15 NC 1 R128 nc/47K R128 nc/47K R2 100K R2 100K R170 5.6K_1% R170 5.6K_1% D31 1N4148 D31 1N4148 R478 NC/100 R478 NC/100 U11 NC/MP1492 U11 NC/MP1492 FREQ 8 FB 7 IN 1 BST 4 SW 3 GND 2 EN 6 BYP 5 C140 0.1uF C140 0.1uF R117 100K R117 100K L18 FB1206 L18 FB1206 R103 3K_1% R103 3K_1% L41 FB L41 FB Q20 3904 Q20 3904 1 2 3 C209 NC/0.1uF C209 NC/0.1uF C197 nc/10uF C197 nc/10uF L25 FB L25 FB ADJ OUT IN U24 AP1084-1.8 ADJ OUT IN U24 AP1084-1.8 3 2 1 4 C178 0.1uF C178 0.1uF R16 4.7K R16 4.7K + CA103 470uF/16V + CA103 470uF/16V R15 4.7K R15 4.7K L33 NC/BEAD/60R/1206 L33 NC/BEAD/60R/1206 C61 2.2uF C61 2.2uF L42 FB L42 FB R165 NC/0 R165 NC/0 C66 0.1uF C66 0.1uF R155 1.69K_1% R155 1.69K_1% R224 NC/10k R224 NC/10k + C154 NC/100uF/25V + C154 NC/100uF/25V H11 NC H11 NC 1 2 3 4 5 6 7 8 9 Q2 3904 Q2 3904 1 2 3 C168 10nF C168 10nF H13 NC H13 NC 1 2 3 4 5 6 7 8 9 R67 4.7K R67 4.7K R68 4.7K R68 4.7K R3 22K R3 22K R18 NC R18 NC C214 NC/1nF C214 NC/1nF H1 NC H1 NC 1 2 3 4 5 6 7 8 9 + C161 nc/100uF/25V + C161 nc/100uF/25V H18 NC H18 NC 1 C179 0.1uF C179 0.1uF R100 2.2K R100 2.2K C1066 10nF C1066 10nF C169 0.1uF C169 0.1uF R49 NC/100K R49 NC/100K R69 NC/10K R69 NC/10K C189 nc/10uF C189 nc/10uF R19 NC/ 2W R19 NC/ 2W L22 NC/22uH L22 NC/22uH L43 NC L43 NC + CA101 470uF/16V + CA101 470uF/16V R65 NC/47K R65 NC/47K R23 4.7K R23 4.7K + CA4 100uF/16V + CA4 100uF/16V R340 100 R340 100 L28 FB L28 FB + CA106 470uF/16V + CA106 470uF/16V R20 4.7K R20 4.7K Q18 3904 Q18 3904 1 2 3 R101 240_1% R101 240_1% R70 1K R70 1K H20 NC H20 NC 1 R129 1.5K_1%/NC 2.2K R129 1.5K_1%/NC 2.2K L44 NC L44 NC D5 0 D5 0 C51 0.1uF C51 0.1uF + CA7 100uF/16V + CA7 100uF/16V L19 22uH L19 22uH ADJ OUT IN U27 AMS1117-25 ADJ OUT IN U27 AMS1117-25 3 2 1 4 C76 NC/10uF C76 NC/10uF + CA8 100uF/16V + CA8 100uF/16V D32 NC/1N4148 D32 NC/1N4148 D7 NC/1N5822 D7 NC/1N5822 C1068 10nF C1068 10nF R123 nc/47K R123 nc/47K U7 MP1484/NC MP8708 U7 MP1484/NC MP8708 EN/VCC 7 FB/EN 5 VCC/SW 2 OUT/SW 3 BST/IN 1 GND/BST 4 SS/GND 8 COMP/FB 6 R227 NC/100k R227 NC/100k L27 NC/FB L27 NC/FB L115 220uH L115 220uH R342 4.7K R342 4.7K R346 4.7K R346 4.7K C2 0.1uF/50V C2 0.1uF/50V C59 0.1uF C59 0.1uF R171 nc/0 R171 nc/0 C106 NC/1UF C106 NC/1UF C181 0.1uF C181 0.1uF R6 2.4R/2W R6 2.4R/2W C3 nc/0.1uF/50v C3 nc/0.1uF/50v + CA102 100uF/16V + CA102 100uF/16V C1067 10nF C1067 10nF R61 10 R61 10 C162 0.1uF C162 0.1uF H10 NC H10 NC 1 C89 NC/0.1uF C89 NC/0.1uF Q36 3904 Q36 3904 1 2 3 L34 NC/BEAD/60R/1206 L34 NC/BEAD/60R/1206 C159 NC/0.1uF/50V C159 NC/0.1uF/50V D3 NC/1N5822 D3 NC/1N5822 + CA25 2.2uF/50V + CA25 2.2uF/50V L30 22uH L30 22uH CN4 CON14 CN4 CON14 1 2 3 4 5 6 7 8 9 10 11 12 13 14 C213 NC/0.1uF C213 NC/0.1uF C65 0.1uF C65 0.1uF R476 NC1/1K R476 NC1/1K R121 2.2K R121 2.2K R438 1K R438 1K C107 NC/220PF C107 NC/220PF H14 NC H14 NC 1 C160 10nF C160 10nF R228 NC/22K R228 NC/22K C138 0.1uF C138 0.1uF R52NC/47 R52NC/47 V1 NC/2N3904 V1 NC/2N3904 C54 0.1uF C54 0.1uF R130 NC/5.1K/11K R130 NC/5.1K/11K U8 EUP3482/ NC MP1482 U8 EUP3482/ NC MP1482 EN 7 FB 5 VCC 2 OUT 3 BST 1 GND 4 SS 8 COMP 6 R477 NC1/0 R477 NC1/0 R43 nc R43 nc R167 5.6K_1%/NC 12k R167 5.6K_1%/NC 12k + CA104 NC/100uF/16V + CA104 NC/100uF/16V + CA100 100uF/16V + CA100 100uF/16V R122 100K R122 100K R47 4.7K R47 4.7K R182 1K5_1% R182 1K5_1% D1 NC/1N5822 D1 NC/1N5822 5 4 3 2 1 D D C C B B A A AUVRP AUVAG AUVRM AUVRP AUVRM AUVAG HSC_CVBS_OUT CVBS_VCOM VCOM0 AV1-CVBS0P CVBS0P CVBS2P AV3-CVBS2P RGB0_Pb+ BIN0 RGB0_Y+ GIN0M GIN0P RGB0_Y-SOG SOGIN0 RGB0_Pr+ RIN0 RIN0M BIN0M RIN1M VGA_HS VGA_VS SOGIN1 GIN1M GIN1P HDTV1_SOGIN HDTV1_GIN BIN1M RIN1 HDTV1_RIN HDTV1_BIN BIN1 CVBS1P CVBS_OUT0 UART-RX UART-TX A_MADR1 A_MADR10 A_MADR5 RXE0+ RXOC- A_MCLKZ A_MCLK A_MDQSU A_MDQSUZ A_MDQML A_MDQSL A_MDQSLZ A_MDQMU RXO2+ Tuner+40V_PWM0 CFG-PWM1 BRI_ADJ-PWM2 B4_RXEC+ G0_RXE1+ A-MRASZ A-MWEZ A_MCKE A_MODT A-MADR12 R4_RXO1+ UART-RX UART-TX B_MCLK- XTALO XTALI A_MODT A_MRASZ A_MCASZ B7_RXE2- BACKUP-FLASH_WPN Boot_Flash-CSN A_MADR11 A_MADR12 A_MADR9 G3_RXE0- A_MADR5 A_MADR10 A_MADR1 B_MDQSUZ B_MDQSU B-MADR3 A_MADR3 A_MADR7 B_MDQSL B_MDQSLZ B_MCLK B_MCLKZ A_MADR6 A_MADR0 B_MDQMU B_MDQML B_MBADR2 B_MCKE B_MWEZ A_MADR2 A_MADR4 A_MADR8 B_MODT B_MCASZ B_MRASZ B_MBADR1 B_MBADR0 B_MDATA8 AVSS_PGA B_MDATA15 B_MDATA10 B_MDATA13 B_MDATA2 B_MDATA7 B_MDATA0 B_MDATA5 B_MDATA12 B_MDATA11 B_MDATA3 B_MDATA4 B_MDATA9 B_MDATA14 B_MDATA6 B_MDATA1 B_MWEZ B-MWEZ A_MADR9 B_MRASZ B-MADR6 B-MADR4 B-MADR0 R7_RXO0- B-MADR2 A-MADR3 RXE4+ PFD_WPZ_AD15 NAND_WPZ NAND_RBZ PF_CEZ_CE0Z NAND_WEZ NAND_REZ NAND_ALE PF_CLE_CE1Z NAND_CEZ PF_ALE PF_REZ_OEZ B_MADR12 PF_RBZ G4_RXO4+ PF_WEZ IRIN A_MWEZ B_MADR7 B_MADR11 B_MCLK+ B_MCLK- B-MADR11 B-MADR7 A-MCKE A-MODT A-MCKE B_MCLK B_MODT B_MCLKZ A_MDATA11 A_MDATA8 A_MDATA3 A_MDATA4 RXEC- A_MDATA13 A_MDATA10 A_MDATA12 A_MDATA6 A_MDATA1 A_MDATA7 A_MDATA0 A_MDATA14 A_MDATA9 A_MDATA2 A_MDATA5 A_MDATA15 USB0_D+ USB0_DP USB0_D- USB0_DM RXO4- B-MCASZ RXO3- B0_RXE4+ A-MBADR2 RXE3+ A-MADR4 B-MBADR[2:0] B-MWEZ B-MCKE B-MODT DVDD_NODIE_1.2V LED B_MADR10 B_MADR5 B_MADR1 B_MADR9 RXE1- RXOC+ B3_RXE3- A_MADR6 XTALI XTALO RXE2- MI2C-SCL I2C-SCL MI2C-SDA I2C-SDA A_MWEZ A_MCASZ A_MRASZ A_MCLK+ B_MCASZ SPI_Flash-SCK FLASH1_WPN FLASH1_CSN SPI_Flash-SDI System-RST B6_RXE2+ SPI_Flash-SDO A_MBADR0 G2_RXE0+ B-MRASZ A_MADR12 A-MODT A-MRASZ A-MCASZ R6_RXO0+ B_MADR3 ET_TXD0 ET_TXD1 Boot_Flash-CSN LAN-PHY_TXD0 LAN-PHY_TXD1 EMAC-RXDV EMAC-RXD0 EMAC-RXD1 LAN-PHY_MDC G6_RXO3+ ET_MDIO LAN-PHY_MDIO LAN-PHY_TXEN ET_TXEN EMAC-TXCLK ET_MDC B_MADR2 B_MADR4 B_MADR0 B_MADR6 RST_E VIFM VIFP SIFP SIFM A_MDQSL A_MDQSLZ A_MDQMU A_MDQSU A_MDQSUZ B-MBADR0 RXEC+ PANEL_ON/OFF G5_RXO4- A_MBADR1 A_MBADR0 A_MBADR2 A-MADR2 RXO3+ MI2C-SCL EEPROM-WP B_MDQMU B_MDQSL B_MDQSU B_MDQSUZ B_MDQSLZ B_MDQML MI2CSCL MI2C-SDA A_MDQML MI2CWP MI2CSDA TGPIO2 TGPIO3 TUNER_SDA TUNER_SCL RXE1+ R1_RXOC- A_MADR4 A_MCKE B_MBADR0 BACKUP-FLASH_WPN R3_RXO2- A-MADR[13:0] B2_RXE3+ A-MBADR[2:0] RXE2+ B_MBADR2 B-MBADR2 AVSS_PGA SPI_Flash-CS0N A_MADR3 B-MRASZ B_MADR8 A_MADR8 A-MADR8 RXE0- A-MADR1 A-MADR5 A-MADR10 RXO2- A_MCLK- A_MBADR2 B5_RXEC- SPI-SDI SPI_Flash-SDI SPI-SDO SPI_Flash-SDO SPI-SCK SPI_Flash-SCK G1_RXE1- A-MBADR0 A-MBADR1 B-MADR[13:0] B-MADR9 A_MBADR1 R5_RXO1- A-MADR9 RFAGC TAGC B_MCLK+ A_MADR7 A_MCLK+ A_MCLK- A-MADR7 A_MDATA[15:0] A_MADR0 A-MADR0 B_MADR5 B_MADR3 B_MADR7 B_MADR12 B_MADR9 NAND_CLE A_MCLK B_MADR6 B_MADR8 B_MADR11 B_MADR2 B_MADR4 B_MADR1 B_MCKE B-MCKE A_MCLKZ B_MADR10 B_MADR0 B-MADR12 PCM_PF-AD6 RSTN_LAN-PHY PCM_PF-AD7 PCM_PF-AD5 PCM_PF-AD3 PCM_PF-AD4 PCM_PF-AD2 PCM_PF-AD0 PCM_PF-AD1 CI_PF-AD6 CI_PF-AD0 CI_PF-AD1 CI_PF-AD2 CI_PF-AD3 CI_PF-AD4 CI_PF-AD5 CI_PF-AD7 A-MADR11 A_MADR11 RXO0+ RXO0- RXO1+ EEPROM-WP RXO1- Tuner+40V_PWM0 RXE4- I2S-OUT_SD B-MODT I2S-OUT_BCK I2S-OUT_MCK CFG-PWM1 RXO4+ KEY0-SAR0 KEY1-SAR1 RST_B G7_RXO3- A-MCASZ System-RST RST_EN ON_RST-LOW RST_C SPI_Flash-CS0N B-MBADR1 PWR-ON/OFF A-MWEZ A_MADR2 B_MDATA[15:0] PWR_DET R0_RXOC+ B-MADR1 B-MADR5 R2_RXO2+ B-MADR10 B-MCASZ B1_RXE4- RXE3- B-MADR8 A-MADR6 B_MBADR1 AV_AUOUTL3 AV_AUOUTR3 AV-AUOUTL3 AV-AUOUTR3 AMP_AUOUTR0 AMP_AUOUTL0 AMP-AUOUTR0 AMP-AUOUTL0 AUR4 AV1-AURin1 AV1-AULin1 AUR1 AUL1 AV3_AURin4 AV3_AULin4 AUL4 HD2-AURin3 HD2-AULin3 AUR3 AUL3 AMP-AUOUTR0 AMP-AUOUTL0 SPDIF_OUT panel-i/o light_s KEY0-in IR-in LED_R KEY1-in light_s IR-in LED light_s LED_R IR-in KEY0-in KEY1-in KEY0-SAR0 KEY1-SAR1 KEY0-in KEY1-in IRIN PANEL-PWM MODE PANLE-DCR panel-i/o R4_RXO1+ R7_RXO0- G4_RXO4+ R6_RXO0+ G6_RXO3+ G5_RXO4- R1_RXOC- R3_RXO2- R5_RXO1- G7_RXO3- R0_RXOC+ R2_RXO2+ B4_RXEC+ G0_RXE1+ B7_RXE2- G3_RXE0- B0_RXE4+ B3_RXE3- B6_RXE2+ G2_RXE0+ B2_RXE3+ B5_RXEC- G1_RXE1- B1_RXE4- MI2C-SCL MI2C-SDA HDMI_DET2 HDMI_DET1 HDMI_DET1 HDMI_DET2 A_MADR13 A-MADR13 A_MADR13 B_MADR13 B_MADR13 B-MADR13 PWR_DET PWR_DET I2C-SDA EARPHONE_OUTR EARPHONE_OUTL EARPHONE-OUTL EARPHONE-OUTR EARPHONE_OUTL EARPHONE_OUTR MUTE_AMP AV-AUOUTR3 AV-AUOUTL3 I2S-OUT_MCK I2S-OUT_SD I2S-OUT_BCK VBL_CTRL EIP-IO I2C-SCL EIP-IO power-key power-b power-b power-b +3.3V_Normal +1.2V_VDDC +3.3V_Standby +2.5V_Normal +1.8V_DDR2 +3.3V_STB-MAINCHIP +1.2V_VDDC +3.3V_Normal +3.3V_STB-MAINCHIP +5V_Normal +3.3V_STB-MAINCHIP +3.3V_STB-MAINCHIP +3.3V_Normal +3.3V_Normal +3.3V_MAINCHIP +2.5V_MAINCHIP +1.8V_DDR2 +3.3V_STB-MAINCHIP +3.3V_Standby +2.5V_MAINCHIP +2.5V_Normal +2.5V_PGA +3.3V_Normal +1.2V_VDDC +1.8V_DDR2 +2.5V_MAINCHIP +2.5V_PGA +3.3V_MAINCHIP +3.3V_STB-MAINCHIP +1.2V_VDDC +5V_Normal +3.3V_Normal +3.3V_Normal +5V_Standby +3.3V_Normal 3.3v_normal_c 3.3v_normal_c +3.3V_Standby +3.3V_Standby +5V_Standby +3.3V_Standby +5V_Standby VCC-Panel +3.3V_Normal HDMI1/5V HDMI2/5V +12V_NORMAL +3.3V_STB-MAINCHIP +12V_NORMAL +3.3V_Standby +3.3V_Normal +5V_Standby +3.3V_Normal +5V_Standby +3.3V_Standby +5V_Standby +3.3V_Standby HDMI1-RX1P HDMI1-CLKP HDMI1-RX1N HDMI1-RX0P HDMI-CEC HDMI1-CLKN HDMI1-RX2P HDMI1-SCL HDMI1-RX0N HDMI1-RX2N HDMI1-SDA HDMI_HP1 VGA_HS VGA_VS RGB0_Pb+ RGB0_Y-SOG RGB0_Y+ RGB0_Pr+ HDTV1_BIN HDTV1_SOGIN HDTV1_GIN HDTV1_RIN AV1-CVBS0P AV3-CVBS2P CVBS_OUT0 NAND_CEZ NAND_CLE NAND_ALE NAND_REZ NAND_RBZ NAND_WEZ NAND_WPZ PCM_PF-AD[7:0] USB0_D+ USB0_D- PWR-ON/OFF PANEL_ON/OFF SIFP SIFM TUNER_SCL TUNER_SDA VIFP VIFM UART-RX UART-TX RSTN_LAN-PHY Tuner+40V_PWM0 BRI_ADJ-PWM2 A_MCLK+ A_MCLK- A-MCASZ A-MRASZ A-MWEZ A-MCKE A-MODT A-MBADR[2:0] A_MDQML A_MDQMU A_MDQSL A_MDQSLZ A_MDQSU A_MDQSUZ B_MCLK+ B_MCLK- B-MCASZ B-MRASZ B-MWEZ B-MCKE B-MODT B_MDQML B_MDQMU B_MDQSL B_MDQSLZ B_MDQSU B_MDQSUZ B-MADR[13:0] B_MDATA[15:0] B-MBADR[2:0] A-MADR[13:0] A_MDATA[15:0] AV_AUOUTL3 AV_AUOUTR3 AV1-AULin1 AV1-AURin1 AV3_AULin4 AV3_AURin4 HD2-AULin3 HD2-AURin3 LAN-PHY_MDC LAN-PHY_TXD1 LAN-PHY_RXDV LAN-PHY_TXCLK LAN-PHY_TXEN LAN-PHY_MDIO LAN-PHY_RXD1 USB2_D- USB2_D+ PANLE-DCR PANEL-PWM power-key MI2C-SCL 12 MI2C-SDA 12 HDMI2-RX2N HDMI2-RX1P HDMI2-SCL HDMI2-CLKP HDMI2-RX1N HDMI2-SDA HDMI2-RX0P HDMI2-CLKN HDMI2-RX2P HDMI2-RX0N HDMI_HP2 RFAGC LAN-PHY_TXD0 LAN-PHY_RXD0 I2C-SDA I2C-SCL EIP-IO AMP_AUOUTR0 AMP_AUOUTL0 EARPHONE-OUTR EARPHONE-OUTL AMP-MUTE VBL_CTRL EIP-IO PRE-AMP_SD USB_POWER Title Size Document Number Rev Date: Sheet of 4F-1, No. 26, Tai-Yuan St., ChuPei, Hsinchu Hsien, Taiwan 302, R.O.C MStar Semiconductor, Inc 6I48 1.0 MST6I48 Custom 3 14 Tuesday, November 30, 2010 Title Size Document Number Rev Date: Sheet of 4F-1, No. 26, Tai-Yuan St., ChuPei, Hsinchu Hsien, Taiwan 302, R.O.C MStar Semiconductor, Inc 6I48 1.0 MST6I48 Custom 3 14 Tuesday, November 30, 2010 Title Size Document Number Rev Date: Sheet of 4F-1, No. 26, Tai-Yuan St., ChuPei, Hsinchu Hsien, Taiwan 302, R.O.C MStar Semiconductor, Inc 6I48 1.0 MST6I48 Custom 3 14 Tuesday, November 30, 2010 Audio Close to IC with width trace AUCOM Close to chip DDR2 MIU0 Damping Resistors DDR2 MIU1 Damping Resistors SERIAL FLASH Mode Selection RESET CIRCUIT LVDS Power off detection 用于烧写防串货码，EDID，MAC 采用无极性电容,没有100uF,用33uF代用 先改为0欧 8M62-24E62RN：NC R410，R409 8M62-26E62RN：R410 10K，NC R409 R118 NC R118 NC C41 0.1uF C41 0.1uF R410 NC/10K R410 NC/10K C173 2.2uF C173 2.2uF R239 22R R239 22R C489 22nF C489 22nF C48 220pF C48 220pF R1 0R R1 0R R63 33R R63 33R R253 4.7K R253 4.7K C111 0.1uF C111 0.1uF R198 22R R198 22R R305 33R R305 33R R1159 4.7K R1159 4.7K C192 1nF C192 1nF C491 NC/10uF C491 NC/10uF R262 22R R262 22R C149 47pF C149 47pF 7 5 3 1 8 6 4 2 RP29 56RX4 7 5 3 1 8 6 4 2 RP29 56RX4 C68 0.1uF C68 0.1uF R306 0/NC R306 0/NC L75 FB L75 FB R153 200K R153 200K R1156 1K R1156 1K L6 BEAD L6 BEAD R723 NC/5.1K R723 NC/5.1K 7 5 3 1 8 6 4 2 RP3 33R 7 5 3 1 8 6 4 2 RP3 33R C203 47nF C203 47nF C185 2.2uF C185 2.2uF R452 22K R452 22K L39 FB L39 FB C152 2.2uF C152 2.2uF SAR PWM USB SPI Flash Crystal MI2C UART LVDS U9E MST6I48 SAR PWM USB SPI Flash Crystal MI2C UART LVDS U9E MST6I48 GPIO_PM[10]/SPI_CS2 E5 GPIO_PM[1]/UART1_TX W9 GPIO_PM[12] F5 GPIO_PM[6]/SPI_CSZ1 D5 GPIO_PM[5]/UART1_RX Y9 GPIO_PM[0]/INT0 E4 GPIO_PM[4]/POWER_ON/OFF D8 TESTPIN D12 RESET N4 XTALO AB1 XTALI AB2 SPI_DI B5 SPI_DO B6 SPI_CSZ0 C7 SPI_CK C6 USB0_DP B4 USB0_DM A4 USB1_DP AD10 USB1_DM AC10 SAR0 G5 SAR1 G4 SAR2 F4 SAR3 H6 IRIN H5 PWM0 AC25 PWM1 AC24 PWM2 AC23 R1_RXOC+ AE22 R0_RXOC- AD22 R3_RXO2+ AE23 R2_RXO2- AD23 R5_RXO1+ AE24 R4_RXO1- AD24 R7_RXO0+ AE25 R6_RXO0- AD25 G1_RXE1+ AD19 G0_RXE1- AE19 G3_RXE0+ AC20 G2_RXE0- AE20 G5_RXO4+ AD20 G4_RXO4- AC21 G7_RXO3+ AD21 G6_RXO3- AC22 B1_RXE4+ AD16 B0_RXE4- AE16 B3_RXE3+ AC17 B2_RXE3- AE17 B5_RXEC+ AD17 B4_RXEC- AC18 B7_RXE2+ AD18 B6_RXE2- AC19 DDCR_CK AA22 DDCR_DA Y22 DDCA_CLK M4 DDCA_DA N6 UART_TX2/GPIO149 Y10 UART_RX2/GPIO147 AA10 GND_EFUSE G12 PWM3 AB22 GPIO_PM[8] C5 SAR4 A5 C71 10uF C71 10uF Q37 2N3906 Q37 2N3906 1 3 2 C4960.1uF C4960.1uF VD100 NC VD100 NC 1 2 C196 47nF C196 47nF R226 NC R226 NC R601 4.7K R601 4.7K R310 1M R310 1M C502 0.1uF C502 0.1uF 100BASE-TX Ethernet Parallel TS (IN) Front-End NAND FLASH Parallel TS (IN/OUT) PCMCIA U9D MST6I48 100BASE-TX Ethernet Parallel TS (IN) Front-End NAND FLASH Parallel TS (IN/OUT) PCMCIA U9D MST6I48 ET_TXD0/GPIO167 E7 ET_TXD1/GPIO166 F7 ET_CRS/GPIO165 F8 ET_TXEN/GPIO168 F6 ET_REFCLK/GPIO169 G6 ET_RXD0/GPIO170 D6 ET_RXD1/GPIO171 E6 ET_MDC/GPIO172 D7 TS0_D0/GPIO77 P19 TS0_VLD/GPIO85 T20 TS0_SYNC/GPIO86 R19 TS0_CLK/GPIO87 U19 NAND_WPZ/PF_AD15/GPIO136 AC12 NAND_WEZ/PF_WEZ/GPIO140 AD11 NAND_RBZ/PF_RBZ/GPIO142 AE10 NAND_ALE/PF_ALE/GPIO141 AE11 NAND_CEZ/PF_CE0Z/GPIO137 AC11 NAND_CLE/PF_CE1Z/GPIO138 AB11 NAND_REZ/PF_OEZ/GPIO139 Y11 ET_MDIO/GPIO173 E8 DIFP AD1 DIFM AE1 VIFP AE2 VIFM AD2 SIFP AD3 SIFM AE3 IF_AGC AC5 RFAGC/TAGC AE5 TUNER_SDA/TGPIO3 AD4 TUNER_SCL/TGPIO2 AE4 TS0_D1/GPIO78 P21 TS0_D2/GPIO79 P22 TS0_D3/GPIO80 Y12 TS0_D4/GPIO81 AA13 TS0_D5/GPIO82 AB14 TS0_D6/GPIO83 AA15 TS0_D7/GPIO84 AC15 TS1_CLK/GPIO98 W19 TS1_VLD/GPIO96 AA21 TS1_SYNC/GPIO97 AA18 TS1_D0/GPIO88 Y18 TS1_D1/GPIO89 AA19 TS1_D2/GPIO90 AA20 TS1_D3/GPIO91 Y19 TS1_D4/GPIO92 Y21 TS1_D5/GPIO93 W20 TS1_D6/GPIO94 V20 TS1_D7/GPIO95 W21 PCMDATA[0]/CI_DATA[0]/GPIO126 R20 PCMDATA[1]/CI_DATA[1]/GPIO127 P20 PCMDATA[2]/CI_DATA[2]/GPIO128 N20 PCMDATA[3]/CI_DATA[3]/GPIO120 AA11 PCMDATA[6]/CI_DATA[6]/GPIO117 Y14 PCMDATA[7]/CI_DATA[7]/GPIO116 AA14 PCMDATA[5]/CI_DATA[5]/GPIO118 Y13 PCMDATA[4]/CI_DATA[4]/GPIO119 AA12 PCMADR[0]/CI_A[0]/NAND_D0/GPIO125 AD14 PCMADR[1]/CI_A[1]/NAND_D1/GPIO124 AE14 PCMADR[2]/CI_A[2]/NAND_D2/GPIO122 AC14 PCMADR[3]/CI_A[3]/NAND_D3/GPIO121 AB13 PCMADR[4]/CI_A[4]/NAND_D4/GPIO99 AD13 PCMADR[5]/CI_A[5]/NAND_D5/GPIO101 AE13 PCMADR[6]/CI_A[6]/NAND_D6/GPIO102 AC13 PCMADR[7]/CI_A[7]/NAND_D7/GPIO103 AD12 PCMADR[8]/CI_A[8]/GPIO108 AB17 PCMADR[9]/CI_A[9]/GPIO110 AB16 PCMADR[10]/CI_A[10]/GPIO114 AD15 PCMADR[11]/CI_A[11]/GPIO112 Y16 PCMADR[12]/CI_A[12]/GPIO104 V19 PCMADR[13]/CI_A[13]/GPIO107 Y17 PCMADR[14]/CI_A[14]/GPIO106 AB19 CI_CD_N/GPIO130 N21 PCM_REG_N/CI_CLK/GPIO123 T19 CI_RST/GPIO129 U21 PCM_IRQA_N/CI_INT/GPIO105 Y20 PCM_OE_N/GPIO113 AC16 PCM_IORD_N/CI_RD/GPIO111 AA16 PCM_IOWR_N/CI_WR/GPIO109 AA17 PCM_CE_N/CI_CS/GPIO115 Y15 PCM_WE_N AB20 PCM_WAIT_N/CI_WACK/GPIO100 U20 VSYNC/TGPIO0 AC1 R260 68 R260 68 C208 47nF C208 47nF R466 47K R466 47K R720 NC/7.5K R720 NC/7.5K C145 0.1uF C145 0.1uF C191 2.2uF C191 2.2uF C91 1uF C91 1uF R333 2K/NC R333 2K/NC C132 0.1uF C132 0.1uF C141 1uF C141 1uF R240 33R R240 33R C226 47nF C226 47nF R90 0R R90 0R R113 4.7K R113 4.7K C151 1uF C151 1uF R176 0R R176 0R L84 0/NC 10uH L84 0/NC 10uH VD101 NC VD101 NC 1 2 U10 AT24C16_SOIC8 U10 AT24C16_SOIC8 A0 1 A1 2 A2 3 GND 4 SDA 5 SCL 6 WP 7 VCC 8 C199 47nF C199 47nF C1057 0.1uF C1057 0.1uF 7 5 3 1 8 6 4 2 RP7 56RX4 7 5 3 1 8 6 4 2 RP7 56RX4 R210 56R R210 56R R34 200K R34 200K R462 33K R462 33K R231 47k R231 47k R263 NC R263 NC R86 200 R86 200 U42 NC/RT9818E-42PV U42 NC/RT9818E-42PV RESET 1 VDD 3 GND 2 C979 2.2uF C979 2.2uF C153 2.2uF C153 2.2uF C193 2.2uF C193 2.2uF C501 0.1uF C501 0.1uF C40 0.1uF C40 0.1uF C227 47nF C227 47nF CON1 NC/CON4-2.0 CON1 NC/CON4-2.0 1 2 3 4 R322 100R R322 100R R640 4.7K R640 4.7K R331 100 R331 100 R737 100 R737 100 L73 FB L73 FB R89 NC R89 NC R329 NC/2K R329 NC/2K R173 NC/10K R173 NC/10K CON2 5_pin_2mm CON2 5_pin_2mm 1 2 3 4 5 C302 0.1uF C302 0.1uF C42 0.1uF C42 0.1uF 7 5 3 1 8 6 4 2 RP6 33R 7 5 3 1 8 6 4 2 RP6 33R 7 5 3 1 8 6 4 2 RP24 56RX4 7 5 3 1 8 6 4 2 RP24 56RX4 R30 0R R30 0R R205 NC/33R R205 NC/33R CON13 LVDS CON13 LVDS VCC 1 VCC 3 VCC 2 VCC 4 GND 5 GND 6 GND 7 GND 8 RXE4+ 9 RXE4- 10 RXE3+ 11 RXE3- 12 RXEC+ 13 RXEC- 14 RXE2+ 15 RXE2- 16 RXE1+ 17 RXE1- 18 RXE0+ 19 RXE0- 20 GND 21 GND 22 I/Osda 23 DCRscl 26 MODE 24 PWM 25 GND 27 GND 28 RXO4+ 29 RXO4- 30 RXO3+ 31 RXO3- 32 RXOC+ 33 RXOC- 34 RXO2+ 35 RXO2- 36 RXO1+ 37 RXO1- 38 RXO0+ 39 RXO0- 40 R339 68 R339 68 SOIC8 208mil U44 MX25L6405D-SOP16_300mil SOIC8 208mil U44 MX25L6405D-SOP16_300mil HOLD 1 VCC 2 NC1 3 NC2 4 NC3 5 NC4 6 SO16-CS 7 DO 8 WP/Vpp 9 VSS 10 NC5 11 NC6 12 NC7 13 NC8 14 DI 15 CLK 16 SOP8-CS 17 SOP8-DO 18 SOP8-WP/Vpp 19 VSS 20 SOP8-DI 21 SOP8-CLK 22 SOP8-HOLD 23 SOP8-VCC 24 R242 100R R242 100R R610 4.7K R610 4.7K C146 20pF C146 20pF R718 56R R718 56R C83 0.1uF C83 0.1uF R590 6.8K R590 6.8K Stand-by Power Normal Power U9F MST6I48 Stand-by Power Normal Power U9F MST6I48 AVDD_AU_3.3V J15 AVDD_ADC_3.3V L9 VDDP_3.3V F18 VDDP_3.3V G17 GND AC2 GND AB3 GND AA4 GND AA5 GND R7 GND U7 GND V7 GND W7 GND Y7 GND K11 GND M11 GND N11 GND R11 GND T11 GND V11 AVDD_MEMPLL_LPLL_3.3V E18 AVDD_DDR_1.8V F21 AVDD_DDR_1.8V F22 AVDD_DDR_1.8V G23 AVDD_DDR_1.8V G22 GND H12 GND J12 GND R12 GND T12 GND F12 AVDD_DDR_1.8V E21 GND M12 GND N12 GND P12 GND V12 GND D13 GND E13 GND K12 GND L12 VDDC_1.2V H19 VDDC_1.2V J17 VDDC_1.2V H18 VDDC_1.2V G20 VDDC_1.2V E20 VDDC_1.2V J16 AVDD_DDR_1.8V H22 AVDD_DDR_1.8V H23 GND U12 AVDD_DDR_1.8V E22 AVDD_DMPLL_3.3V L10 AVDD_ADC_2.5V N8 AVDD_PGA_2.5V M9 AVDD_DVI_NODIE_3.3V H11 GND F13 GND H13 GND J13 GND K13 GND L13 GND M13 GND R13 GND G14 GND H14 GND J14 AVDD_AU_2.5V P9 AVDD_REF_DEMOD_2.5V N9 AVDD_EAR_3.3V H16 AVDD_DVI_NODIE_3.3V J10 DVDD_NODIE_1.2V E12 GND T7 GND G13 GND T13 VDDC_1.2V K15 VDDC_1.2V K16 VDDC_1.2V G18 VDDC_1.2V G19 VDDC_1.2V F19 VDDC_1.2V F20 VDDC_1.2V E19 AVDD1P2_1.2V L15 DVDD_1.2V H20 GND L11 GND P11 GND U11 GND U13 GND V13 GND D14 GND E14 GND F14 GND D15 GND K14 GND L14 AVDD_MOD_2.5V P10 GND N13 GND P13 GND M14 GND N14 GND P14 GND R14 GND T14 GND U14 GND V14 GND E15 GND F15 GND G15 GND H15 GND R15 GND T15 GND U15 GND V15 GND C16 GND D16 GND E16 GND G16 GND N16 GND P16 GND N17 GND M17 GND L17 GND K17 GND D17 GND C17 GND V16 GND U16 GND T16 GND R16 AVSS_PGA M10 DVDD_1.2V H17 AVDD_ADC_2.5V P8 GND L18 GND J18 GND R17 GND P17 GND T18 GND T17 GND U17 GND P18 GND V17 GND R18 GND M18 GND N18 GND K18 GND J19 GND L19 GND K19 GND U18 GND V18 GND M19 GND K20 GND J20 GND L20 GND M20 GND M21 GND K21 GND L21 GND J21 GND L22 GND K22 GND N22 GND M22 GND J22 GND N23 GND M23 GND F16 GND P15 GND N19 GND T8 GND U8 GND V8 GND T9 GND U9 GND V9 GND T10 GND U10 AVDD_DVI_NODIE_3.3V K10 AVDD_DVI_NODIE_3.3V K9 GND Y6 GND R8 GND R9 GND R10 GND V10 GND J11 GND M15 GND N15 GND L16 GND M16 GND E17 GND F17 7 5 3 1 8 6 4 2 RP1 33R 7 5 3 1 8 6 4 2 RP1 33R R614 NC R614 NC R252 4.7K R252 4.7K R323 NC R323 NC R571 100 R571 100 C79 0.1uF C79 0.1uF R739 10K R739 10K C495 1uF C495 1uF C121 0.1uF C121 0.1uF R351 68 R351 68 R38 33R R38 33R C72 0.1uF C72 0.1uF R724 NC/0R R724 NC/0R R40 33R R40 33R R570 4.7K R570 4.7K R181 4.7K R181 4.7K R225 47K R225 47K R454 NC R454 NC R356 68 R356 68 R296 33R R296 33R 7 5 3 1 8 6 4 2 RP28 56RX4 7 5 3 1 8 6 4 2 RP28 56RX4 D4 BAV99 D4 BAV99 3 1 2 AUDIO Line-In MIC-Phone Line-Out I2S-In I2S-Out SPDIF U9C MST6I48 AUDIO Line-In MIC-Phone Line-Out I2S-In I2S-Out SPDIF U9C MST6I48 AUL0 R4 AUR0 T6 AUL1 T4 AUR1 T5 AUL2 U6 AUR2 U5 AUL3 V6 AUR3 V5 AUL4 V4 AUR4 W6 AUOUTL0 AB5 AUOUTR0 AB6 EARPHONE_OUTR AA1 EARPHONE_OUTL AA2 AUCOM AA6 AUVAG AC4 AUVRP AC3 AUVRM AB4 SPDIF_IN/GPIO145 AB10 SPDIF_OUT/GPIO178 Y5 I2S_IN_WS/GPIO174 A3 I2S_IN_BCK/GPIO175 AA9 I2S_IN_SD/GPIO176 D4 I2S_OUT_WS/GPIO180 Y8 I2S_OUT_MCK W8 I2S_OUT_BCK AA8 I2S_OUT_SD AB8 AUOUTR2 AB7 AUOUTL2 AA7 MICIN W5 MICCM W4 MIC_DETIN Y4 C485 0.1uF C485 0.1uF C50 220pF C50 220pF R33 33R R33 33R R273 33R R273 33R DDR2 U9A MST6I48 DDR2 U9A MST6I48 B_MADR0 F25 B_MADR1 Y24 B_MADR2 F24 B_MADR3 AB23 B_MADR4 F23 B_MADR5 AA24 B_MADR6 E24 B_MADR7 AB24 B_MADR8 E23 B_MADR9 D25 B_MADR10 AA23 B_MADR11 D24 B_MADR12 AB25 B_MCASZ G24 B_MRASZ G25 B_MWEZ W23 B_MCKE W24 B_MODT H24 B_MBADR1 W25 B_MBADR0 Y23 B_MDQL0 K23 B_MDQL1 U24 B_MDQL2 J24 B_MDQL3 V23 B_MDQL4 V24 B_MDQL5 J25 B_MDQL6 U25 B_MDQL7 K24 B_MDQU0 L25 B_MDQU1 T24 B_MDQU2 L24 B_MDQU3 U23 B_MDQU4 T25 B_MDQU5 L23 B_MDQU6 R25 B_MDQU7 M24 B_MDQMU R24 B_MDQML P25 B_MDQSL P24 B_MDQSLZ N25 B_MDQSUZ N24 B_MDQSU M25 B_MCLKZ H25 B_MCLK J23 A_MADR0 C9 A_MADR1 B22 A_MADR2 B8 A_MADR3 A23 A_MADR4 A8 A_MADR5 B23 A_MADR6 C8 A_MADR7 A24 A_MADR8 A7 A_MADR9 B24 A_MADR10 C23 A_MADR11 B7 A_MADR12 C24 A_MCASZ B9 A_MRASZ C10 A_MWEZ A20 A_MCKE C21 A_MODT B10 A_MBADR1 A21 A_MBADR0 B21 A_MDQL0 A12 A_MDQL1 B19 A_MDQL2 B12 A_MDQL3 C20 A_MDQL4 B20 A_MDQL5 A11 A_MDQL6 C19 A_MDQL7 C13 A_MDQU0 C14 A_MDQU1 C18 A_MDQU2 B13 A_MDQU3 B18 A_MDQU4 A18 A_MDQU5 A13 A_MDQU6 A17 A_MDQU7 B14 A_MDQMU B17 A_MDQML A16 A_MDQSL B16 A_MDQSLZ A15 A_MDQSU C15 A_MDQSUZ B15 A_MCLKZ A10 A_MCLK B11 B_MBADR2 Y25 A_MBADR2 C22 MVREF D22 A_MADR13 B25 A_MRESETZ A25 B_MRESETZ D23 B_MADR13 C25 R325 33R R325 33R C904 0.1uF C904 0.1uF C210 1nF C210 1nF R465 47K R465 47K 7 5 3 1 8 6 4 2 RP14 56RX4 7 5 3 1 8 6 4 2 RP14 56RX4 R5 NC R5 NC C70 220pF C70 220pF R102 0R R102 0R L76 FB L76 FB Y4 XTAL-24MHz Y4 XTAL-24MHz 3 C94 47nF C94 47nF R451 NC/4.7K R451 NC/4.7K R314 1K R314 1K C155 10uF C155 10uF C490 NC C490 NC 7 5 3 1 8 6 4 2 RP18 56RX4 7 5 3 1 8 6 4 2 RP18 56RX4 C188 47nF C188 47nF C220 2.2uF C220 2.2uF R25 33R R25 33R VD102 NC VD102 NC 1 2 R292 NC/4.7K R292 NC/4.7K R453 0 R453 0 C130 0.1uF C130 0.1uF R174 NC/100 R174 NC/100 VD98 NC VD98 NC 1 2 R87 33R R87 33R C158 20pF C158 20pF R606 22K R606 22K + CA19 33uF/16V + CA19 33uF/16V R728 NC/5.1K R728 NC/5.1K R201 4.7K R201 4.7K C494 0.1uF C494 0.1uF VD99 NC VD99 NC 1 2 R449 100 R449 100 R409 NC/100 R409 NC/100 R197 33R R197 33R TP21 TP21 1 R301 10K R301 10K C84 10uF C84 10uF C85 220pF C85 220pF C206 47nF C206 47nF C78 0.1uF C78 0.1uF C205 NC/10uF C205 NC/10uF Q22 3904 Q22 3904 1 2 3 C148 0.1uF C148 0.1uF R241 0R R241 0R R341 68 R341 68 L78 FB L78 FB D80 NC/10V D80 NC/10V 7 5 3 1 8 6 4 2 RP11 56RX4 7 5 3 1 8 6 4 2 RP11 56RX4 C905 22pF C905 22pF R193 100R R193 100R R270 4.7K R270 4.7K R48 0R R48 0R C382 10uF C382 10uF R120 10K R120 10K R1155 100 R1155 100 L74 FB L74 FB R274 33R R274 33R R352 4.7K R352 4.7K R309 33R R309 33R R596 10K R596 10K C135 0.1uF C135 0.1uF C77 NC/10uF C77 NC/10uF C120 0.1uF C120 0.1uF C229 47nF C229 47nF R108 33R R108 33R R607 4.7K R607 4.7K R266 4.7K R266 4.7K C221 47nF C221 47nF R315 22R R315 22R R1158 100 R1158 100 R62 33R R62 33R L5 BEAD L5 BEAD R721 NC/7.5K R721 NC/7.5K C34 0.1uF C34 0.1uF Q21 3904 Q21 3904 1 2 3 R311 0/NC R311 0/NC R350 4.7K R350 4.7K 7 5 3 1 8 6 4 2 RP16 56RX4 7 5 3 1 8 6 4 2 RP16 56RX4 C157 1nF C157 1nF 7 5 3 1 8 6 4 2 RP5 33R 7 5 3 1 8 6 4 2 RP5 33R 7 5 3 1 8 6 4 2 RP4 33R 7 5 3 1 8 6 4 2 RP4 33R R59 200K R59 200K C93 NC C93 NC C202 47nF C202 47nF D135 NC D135 NC 1 2 R293 33R R293 33R R459 33K R459 33K R180 56R R180 56R R169 NC/4.7K R169 NC/4.7K C150 47pF C150 47pF C230 47nF C230 47nF R707 4.7K R707 4.7K HDMI RGB CVBS_IN S-Video CVBS_OUT U9B MST6I48 HDMI RGB CVBS_IN S-Video CVBS_OUT U9B MST6I48 RXACKP G2 RXACKN G1 RXA0P H2 RXA0N G3 RXA1P J2 RXA1N H3 RXA2P J3 RXA2N J1 DDCDA_DA M6 DDCDA_CK L5 HOTPLUGA M5 RXBCKP D2 RXBCKN D1 RXB0P E2 RXB0N D3 RXB1P F2 RXB1N E3 RXB2P F3 RXB2N F1 DDCDB_DA K5 DDCDB_CK K4 HOTPLUGB L6 RXCCKP AD7 RXCCKN AC7 RXC0P AC8 RXC0N AE7 RXC1P AD8 RXC1N AE8 RXC2P AD9 RXC2N AC9 DDCDC_DA AD6 DDCDC_CK AC6 HOTPLUGC AD5 HSYNC0 N5 VSYNC0 P6 BIN0P K3 GIN0P M2 SOGIN0 L3 GIN0M M1 HSYNC1 P5 VSYNC1 R6 RIN1P P3 GIN1P N3 BIN1P M3 SOGIN1 N2 RIN2P R1 GIN2P T2 BIN2P U2 SOGIN2 T1 CVBS1P Y2 Y0(CVBS2P) V3 C0(CVBS3P) V1 Y1(CVBS4P) V2 C1(CVBS5P) W3 CVBS0P Y3 VCOM W1 CVBS_OUT W2 CVBS_OUT1 AA3 CEC J6 GIN1M P2 RIN0P K1 HSYNC2 R5 GIN2M T3 HOTPLUGD K6 DDCDD_CK J5 DDCDD_DA J4 RXDCKP A2 RXDCKN B3 RXD0P B2 RXD0N A1 RXD1P C2 RXD1N B1 RXD2P C3 RXD2N C1 RIN0M K2 BIN0M L2 RIN1M R2 BIN1M N1 RIN2M R3 BIN2M U3 C223 47nF C223 47nF R316 33R R316 33R R211 56R R211 56R R124 33R R124 33R R35 33R R35 33R R319 NC R319 NC C113 NC/10uF C113 NC/10uF R313 33R R313 33R R85 200 R85 200 R1157 10K R1157 10K C82 0.1uF C82 0.1uF R308 0/NC R308 0/NC R719 56R R719 56R C112 0.1uF C112 0.1uF C80 0.1uF C80 0.1uF C231 47nF C231 47nF R125 200K R125 200K 7 5 3 1 8 6 4 2 RP2 33R 7 5 3 1 8 6 4 2 RP2 33R R330 10K R330 10K C903 0.1uF C903 0.1uF R254 4.7K R254 4.7K R320 33R R320 33R L77 FB L77 FB R626 NC R626 NC + CA18 33uF/16V + CA18 33uF/16V R328 2K R328 2K R295 NC/4.7K R295 NC/4.7K R39 33R R39 33R CON11 CON20W-J20-12 CON11 CON20W-J20-12 1 2 3 4 5 6 7 8 9 10 11 12 R613 NC R613 NC Q45 NC/3904 Q45 NC/3904 1 2 3 R91 33R R91 33R C119 0.1uF C119 0.1uF R597 4.7K R597 4.7K Q3 2N3906 Q3 2N3906 1 3 2 7 5 3 1 8 6 4 2 RP26 56RX4 7 5 3 1 8 6 4 2 RP26 56RX4 R332 68 R332 68 C200 nc/10uF C200 nc/10uF R722 NC/10K R722 NC/10K R355 68 R355 68 C232 47nF C232 47nF R641 4.7K R641 4.7K R740 NC/4.7K R740 NC/4.7K C90 4.7uF C90 4.7uF D136 NC D136 NC 1 2 R616 100R R616 100R C217 0.1uF C217 0.1uF C381 10uF C381 10uF C156 0.1uF C156 0.1uF R66 33R R66 33R 7 5 3 1 8 6 4 2 RP9 56RX4 7 5 3 1 8 6 4 2 RP9 56RX4 C207 47nF C207 47nF R294 NC/4.7K R294 NC/4.7K R172 NC/10K R172 NC/10K 5 4 3 2 1 D D C C B B A A A-MDATA14 A-MDATA13 A-MDATA12 A-MDATA11 A-MDATA10 A-MDATA9 A-MDATA8 A-MDATA7 A-MDATA6 A-MDATA5 A-MDATA4 A-MDATA3 A-MDATA2 A-MDATA0 A-MDATA1 A-MDATA15 A_LDQSM A_UDQM A_LDQSP A_UDQSP A_UDQSM A_LDQM A-MODT A-MRASZ A-MCASZ A-MWEZ A-MADR0 A-MADR1 A-MADR2 A-MADR3 A-MADR5 A-MADR6 A-MADR7 A-MADR8 A-MADR9 A-MADR10 A-MADR11 A-MADR12 A-MADR4 A-MBADR0 A-MBADR2 A-MBADR1 A-MVREF A_MCLK+ A_MCLK- A-MCKE A-MVREF A-MDATA6 A_MDATA3 A_MDATA1 A-MDATA3 A-MDATA1 A-MDATA4 A_MDATA6 A_MDATA4 A_MDATA0 A_MDATA7 A_MDATA2 A_MDATA5 A_MDATA10 A_MDATA13 A_MDATA15 A_MDATA8 A-MDATA10 A-MDATA8 A-MDATA15 A-MDATA13 A-MDATA2 A-MDATA0 A-MDATA7 A-MDATA5 A-MDATA11 A-MDATA9 A-MDATA14 A-MDATA12 A_MDATA9 A_MDATA11 A_MDATA14 A_MDATA12 B_MDQSU B_MDQSUZ B-MADR[13:0] B_MDATA[15:0] B-MWEZ B_MCLK+ B_MCLK- B-MCKE B-MCASZ B-MRASZ B-MODT B_MDQMU B_MDQML B_MDQSL B_MDQSLZ B-MVREF B_MCLK+ B_MCLK- B-MCKE B-MDATA15 B-MADR0 B-MADR1 B-MADR2 B-MADR3 B-MADR5 B-MADR6 B-MADR7 B-MADR8 B-MADR9 B-MADR10 B-MADR11 B-MADR12 B-MADR4 B-MVREF B-MODT B-MDATA6 B_MDATA3 B_MDATA1 B-MDATA3 B-MDATA1 B-MDATA4 B_MDATA6 B_MDATA4 B_MDATA0 B_MDATA7 B_MDATA2 B_MDATA5 B_MDATA10 B_MDATA13 B_MDATA15 B_MDATA8 B-MDATA10 B-MDATA8 B-MDATA15 B-MDATA13 B-MDATA2 B-MDATA0 B-MDATA7 B-MDATA5 B-MDATA11 B-MDATA9 B-MDATA14 B-MDATA12 B_MDATA9 B_MDATA11 B_MDATA14 B_MDATA12 B_UDQSP B_UDQSM B_LDQM B_LDQSM B_UDQM B_LDQSP B-MBADR0 B-MBADR2 B-MRASZ B-MCASZ B-MWEZ B-MDATA14 B-MDATA13 B-MDATA12 B-MDATA11 B-MDATA10 B-MDATA9 B-MDATA8 B-MDATA7 B-MDATA6 B-MDATA5 B-MDATA4 B-MDATA3 B-MDATA2 B-MDATA0 B-MDATA1 B-MBADR1 B_MDQSU B_MDQSUZ B_MDQML B_MDQMU B_MDQSL B_MDQSLZ A_MDQML A_MDQMU A_MDQSU A_MDQSUZ A_MDQSL A_MDQSLZ A-MBADR[2:0] A-MWEZ A_MCLK+ A_MCLK- A-MCKE A-MCASZ A-MODT A-MRASZ A_MDQMU A_MDQML A_MDQSU A_MDQSUZ A_MDQSL A_MDQSLZ A_MDATA[15:0] A-MADR[13:0] B-MBADR[2:0] A_MCLK+ A_MCLK- B_MCLK+ B_MCLK- A-MADR13 B-MADR13 +1.8V_DDR2 +1.8V_DDR2 +1.8V_DDR2 +1.8V_DDR2 +1.8V_DDR2 +1.8V_DDR2 +1.8V_DDR2 +1.8V_DDR2 A_MCLK+ A_MCLK- A-MADR[13:0] A-MCKE A-MWEZ A-MCASZ A-MRASZ A-MBADR[2:0] A-MODT A_MDQML A_MDQMU A_MDQSL A_MDQSLZ A_MDQSU A_MDQSUZ A_MDATA[15:0] B_MCLK+ B_MCLK- B-MADR[13:0] B-MCKE B-MWEZ B-MCASZ B-MRASZ B-MBADR[2:0] B-MODT B_MDQML B_MDQMU B_MDQSL B_MDQSLZ B_MDQSU B_MDQSUZ B_MDATA[15:0] Title Size Document Number Rev Date: Sheet of 4F-1, No. 26, Tai-Yuan St., ChuPei, Hsinchu Hsien, Taiwan 302, R.O.C MStar Semiconductor, Inc DDR2_ 32BIT 1.0 MST6I98 C 4 14 Tuesday, November 30, 2010 Title Size Document Number Rev Date: Sheet of 4F-1, No. 26, Tai-Yuan St., ChuPei, Hsinchu Hsien, Taiwan 302, R.O.C MStar Semiconductor, Inc DDR2_ 32BIT 1.0 MST6I98 C 4 14 Tuesday, November 30, 2010 Title Size Document Number Rev Date: Sheet of 4F-1, No. 26, Tai-Yuan St., ChuPei, Hsinchu Hsien, Taiwan 302, R.O.C MStar Semiconductor, Inc DDR2_ 32BIT 1.0 MST6I98 C 4 14 Tuesday, November 30, 2010 1st DDR2 Chip 2nd DDR2 Chip C1063 0.1uF C1063 0.1uF C1064 0.1uF C1064 0.1uF C170 0.1uF C170 0.1uF C198 0.1uF C198 0.1uF A B C D E F G H J K L M N P R 1 2 3 7 8 9 Vdd NC Vss DQ14 VssQ UDM VddQ DQ9 VddQ DQ12 VssQ DQ11 Vdd NC Vss DQ6 VssQ LDM VddQ DQ1 VddQ DQ4 VssQ DQ3 VddL Vref Vss CKE WE# RFU BA0 BA1 A10 A1 Vss A3 A5 A7 A9 Vdd A12 RFU VssQ UDQS# VddQ UDQS VssQ DQ15 VddQ DQ8 VddQ DQ10 VssQ DQ13 VssQ LDQS# VddQ LDQS VssQ DQ7 VddQ DQ0 VddQ DQ2 VssQ DQ5 VssDL CK Vdd RAS# CK# ODT CAS# CS# A2 A0 Vdd A6 A4 A11 A8 RFU NC Vss U12 EDE1116AEBG-8E-F(1G/800M) A B C D E F G H J K L M N P R 1 2 3 7 8 9 Vdd NC Vss DQ14 VssQ UDM VddQ DQ9 VddQ DQ12 VssQ DQ11 Vdd NC Vss DQ6 VssQ LDM VddQ DQ1 VddQ DQ4 VssQ DQ3 VddL Vref Vss CKE WE# RFU BA0 BA1 A10 A1 Vss A3 A5 A7 A9 Vdd A12 RFU VssQ UDQS# VddQ UDQS VssQ DQ15 VddQ DQ8 VddQ DQ10 VssQ DQ13 VssQ LDQS# VddQ LDQS VssQ DQ7 VddQ DQ0 VddQ DQ2 VssQ DQ5 VssDL CK Vdd RAS# CK# ODT CAS# CS# A2 A0 Vdd A6 A4 A11 A8 RFU NC Vss U12 EDE1116AEBG-8E-F(1G/800M) VDD A1 NC2 A2 VSS A3 DQ14 B1 VSSQ B2 UDM B3 A4 N8 A6 N7 VDD M9 A0 M8 A2 M7 CS# L8 CAS# L7 ODT K9 CLK# K8 RAS# K7 VDD J9 CLK J8 VSSDL J7 DQ5 H9 VSSQ H8 DQ2 H7 VDDQ G9 DQ0 G8 VDDQ G7 DQ7 F9 VSSQ F8 LDQS F7 VDDQ E9 LDQS# E8 VSSQ E7 DQ13 D9 VSSQ D8 DQ10 D7 VDDQ C9 DQ8 C8 VDDQ C7 A7 P2 A9 P3 VDD R1 A12 R2 RFU3 R3 VSSQ A7 UDQS# A8 VDDQ A9 UDQS B7 VSSQ B8 DQ15 B9 A10 M2 A1 M3 VSS N1 A3 N2 A5 N3 VDDQ C1 DQ9 C2 VDDQ C3 DQ12 D1 VSSQ D2 DQ11 D3 VDD E1 NC3 E2 VSS E3 DQ6 F1 VSSQ F2 LDM F3 VDDQ G1 DQ1 G2 VDDQ G3 DQ4 H1 VSSQ H2 DQ3 H3 VDDL J1 VREF J2 VSS J3 CKE K2 WE# K3 BA2/RFU2 L1 BA0 L2 BA1 L3 RFU1 R7 NC1 R8 VSS P9 A8 P8 A11 P7 C1058 0.1uF C1058 0.1uF 7 5 3 1 8 6 4 2 RP10 56RX4 7 5 3 1 8 6 4 2 RP10 56RX4 R156 1K_1% R156 1K_1% C194 0.1uF C194 0.1uF C183 NC/10uF C183 NC/10uF 7 5 3 1 8 6 4 2 RP15 56RX4 7 5 3 1 8 6 4 2 RP15 56RX4 C204 10NF C204 10NF R1163 56R R1163 56R 7 5 3 1 8 6 4 2 RP12 56RX4 7 5 3 1 8 6 4 2 RP12 56RX4 C174 0.1uF C174 0.1uF 7 5 3 1 8 6 4 2 RP17 56RX4 7 5 3 1 8 6 4 2 RP17 56RX4 C175 0.1uF C175 0.1uF R1166 1K_1% R1166 1K_1% C171 0.1uF C171 0.1uF R1162 56R R1162 56R R143 56R R143 56R R1170 56R R1170 56R C187 0.1uF C187 0.1uF C164 0.1uF C164 0.1uF R161 56R R161 56R C1061 0.1uF C1061 0.1uF C186 0.1uF C186 0.1uF C1065 10NF C1065 10NF C1060 0.1uF C1060 0.1uF 7 5 3 1 8 6 4 2 RP8 56RX4 7 5 3 1 8 6 4 2 RP8 56RX4 C1059 0.1uF C1059 0.1uF R1169 56R R1169 56R A B C D E F G H J K L M N P R 1 2 3 7 8 9 Vdd NC Vss DQ14 VssQ UDM VddQ DQ9 VddQ DQ12 VssQ DQ11 Vdd NC Vss DQ6 VssQ LDM VddQ DQ1 VddQ DQ4 VssQ DQ3 VddL Vref Vss CKE WE# RFU BA0 BA1 A10 A1 Vss A3 A5 A7 A9 Vdd A12 RFU VssQ UDQS# VddQ UDQS VssQ DQ15 VddQ DQ8 VddQ DQ10 VssQ DQ13 VssQ LDQS# VddQ LDQS VssQ DQ7 VddQ DQ0 VddQ DQ2 VssQ DQ5 VssDL CK Vdd RAS# CK# ODT CAS# CS# A2 A0 Vdd A6 A4 A11 A8 RFU NC Vss U13 EDE1116AEBG-8E-F(1G/800M) A B C D E F G H J K L M N P R 1 2 3 7 8 9 Vdd NC Vss DQ14 VssQ UDM VddQ DQ9 VddQ DQ12 VssQ DQ11 Vdd NC Vss DQ6 VssQ LDM VddQ DQ1 VddQ DQ4 VssQ DQ3 VddL Vref Vss CKE WE# RFU BA0 BA1 A10 A1 Vss A3 A5 A7 A9 Vdd A12 RFU VssQ UDQS# VddQ UDQS VssQ DQ15 VddQ DQ8 VddQ DQ10 VssQ DQ13 VssQ LDQS# VddQ LDQS VssQ DQ7 VddQ DQ0 VddQ DQ2 VssQ DQ5 VssDL CK Vdd RAS# CK# ODT CAS# CS# A2 A0 Vdd A6 A4 A11 A8 RFU NC Vss U13 EDE1116AEBG-8E-F(1G/800M) VDD A1 NC2 A2 VSS A3 DQ14 B1 VSSQ B2 UDM B3 A4 N8 A6 N7 VDD M9 A0 M8 A2 M7 CS# L8 CAS# L7 ODT K9 CLK# K8 RAS# K7 VDD J9 CLK J8 VSSDL J7 DQ5 H9 VSSQ H8 DQ2 H7 VDDQ G9 DQ0 G8 VDDQ G7 DQ7 F9 VSSQ F8 LDQS F7 VDDQ E9 LDQS# E8 VSSQ E7 DQ13 D9 VSSQ D8 DQ10 D7 VDDQ C9 DQ8 C8 VDDQ C7 A7 P2 A9 P3 VDD R1 A12 R2 RFU3 R3 VSSQ A7 UDQS# A8 VDDQ A9 UDQS B7 VSSQ B8 DQ15 B9 A10 M2 A1 M3 VSS N1 A3 N2 A5 N3 VDDQ C1 DQ9 C2 VDDQ C3 DQ12 D1 VSSQ D2 DQ11 D3 VDD E1 NC3 E2 VSS E3 DQ6 F1 VSSQ F2 LDM F3 VDDQ G1 DQ1 G2 VDDQ G3 DQ4 H1 VSSQ H2 DQ3 H3 VDDL J1 VREF J2 VSS J3 CKE K2 WE# K3 BA2/RFU2 L1 BA0 L2 BA1 L3 RFU1 R7 NC1 R8 VSS P9 A8 P8 A11 P7 C172 NC/10uF C172 NC/10uF R134 56R R134 56R R1165 56R R1165 56R R145 56R R145 56R R139 1K_1% R139 1K_1% C165 0.1uF C165 0.1uF C166 0.1uF C166 0.1uF 7 5 3 1 8 6 4 2 RP13 56RX4 7 5 3 1 8 6 4 2 RP13 56RX4 R144 56R R144 56R 7 5 3 1 8 6 4 2 RP20 56RX4 7 5 3 1 8 6 4 2 RP20 56RX4 R141 1K_1% R141 1K_1% R154 56R R154 56R C212 0.1uF C212 0.1uF R140 56R R140 56R R135 56R R135 56R C177 0.1uF C177 0.1uF C176 0.1uF C176 0.1uF C195 0.1uF C195 0.1uF C182 0.1uF C182 0.1uF R138 56R R138 56R C180 0.1uF C180 0.1uF R1164 56R R1164 56R 7 5 3 1 8 6 4 2 RP19 56RX4 7 5 3 1 8 6 4 2 RP19 56RX4 R133 56R R133 56R C1062 0.1uF C1062 0.1uF 5 4 3 2 1 D D C C B B A A USB1_D1-_in USB2_D1+_in USB1_D1+_in USB2_D1-_in USB0_D+ USB0_D- USB2_D+ USB2_D- USB1_D1+_in USB1_D1-_in USB2_D1+_in USB2_D1-_in USB2_D1-_in USB2_D1+_in USB1_D1-_in USB1_D1+_in +5V_USB2 +5V_USB1 +5V_USB2 +5V_USB1 USB0_D- USB0_D+ USB2_D- USB2_D+ Title Size Document Number Rev Date: Sheet of 4F-1, No. 26, Tai-Yuan St., ChuPei, Hsinchu Hsien, Taiwan 302, R.O.C MStar Semiconductor, Inc MST6M48RXS 1.0 MST6M48RXS DEMO BOARD A4 5 14 Tuesday, November 30, 2010 Title Size Document Number Rev Date: Sheet of 4F-1, No. 26, Tai-Yuan St., ChuPei, Hsinchu Hsien, Taiwan 302, R.O.C MStar Semiconductor, Inc MST6M48RXS 1.0 MST6M48RXS DEMO BOARD A4 5 14 Tuesday, November 30, 2010 Title Size Document Number Rev Date: Sheet of 4F-1, No. 26, Tai-Yuan St., ChuPei, Hsinchu Hsien, Taiwan 302, R.O.C MStar Semiconductor, Inc MST6M48RXS 1.0 MST6M48RXS DEMO BOARD A4 5 14 Tuesday, November 30, 2010 R55 5.1 R55 5.1 D59 NC D59 NC 1 2 R64 5.1 R64 5.1 C81 0.1uF C81 0.1uF D61 NC D61 NC 1 2 P19 USB_A P19 USB_A 1 1 2 2 3 3 4 4 5 5 6 6 R45 5.1 R45 5.1 P18 USB_A P18 USB_A 1 1 2 2 3 3 4 4 5 5 6 6 D60 NC D60 NC 1 2 D62 NC D62 NC 1 2 R44 5.1 R44 5.1 C92 0.1uF C92 0.1uF + CA111 100uF/16V + CA111 100uF/16V + CA110 100uF/16V + CA110 100uF/16V 5 4 3 2 1 D D C C B B A A VGA-HS VGA-VS UART-TX VGA-SCL VGA-Rin VGA-SDA VGA-Bin VGA_VS VGA_HS VGA-Gin RGB0_Pr+ RGB0_Y+ RGB0_Y-SOG RGB0_Pb+ UART-RX UART-TX2 UART-RX UART-TX UART-RX2 VGA_HS VGA_VS UART-TX UART-RX RGB0_Pb+ RGB0_Y-SOG RGB0_Y+ RGB0_Pr+ Title Size Document Number Rev Date: Sheet of 4F-1, No. 26, Tai-Yuan St., ChuPei, Hsinchu Hsien, Taiwan 302, R.O.C MStar Semiconductor, Inc MST6M48RXS 1.0 MST6M48RXS DEMO BOARD A4 6 14 Tuesday, November 30, 2010 Title Size Document Number Rev Date: Sheet of 4F-1, No. 26, Tai-Yuan St., ChuPei, Hsinchu Hsien, Taiwan 302, R.O.C MStar Semiconductor, Inc MST6M48RXS 1.0 MST6M48RXS DEMO BOARD A4 6 14 Tuesday, November 30, 2010 Title Size Document Number Rev Date: Sheet of 4F-1, No. 26, Tai-Yuan St., ChuPei, Hsinchu Hsien, Taiwan 302, R.O.C MStar Semiconductor, Inc MST6M48RXS 1.0 MST6M48RXS DEMO BOARD A4 6 14 Tuesday, November 30, 2010 R283 100 R283 100 P13 VGA P13 VGA 5 10 4 9 3 8 2 7 1 15 14 13 12 11 6 16 17 D42 NC D42 NC 1 2 D45 NC D45 NC 1 2 R114 33 R114 33 R95 33 R95 33 R97 33 R97 33 R229 22K R229 22K D41 NC D41 NC 1 2 R280 22 R280 22 D44 NC D44 NC 1 2 R116 75 R116 75 D100 NC D100 NC 1 2 R203 0R R203 0R R136 22 R136 22 D95 NC D95 NC 1 2 R137 22 R137 22 R112 22 R112 22 R285 75 R285 75 R217 22K R217 22K R142 100 R142 100 D105 NC D105 NC 1 2 R119 75 R119 75 5 4 3 2 1 D D C C B B A A AV1_L AV1-AURin1 AV1_V AV1-CVBS0P AV1-AULin1 AV1_R AV3_L AV3_AURin4 AV3_V AV3-CVBS2P AV3_AULin4 AV3_R CVBS_OUT0 AV_VOUT AV_AUOUTL3 AV_AUOUTR3 AV_ROUT AV1_V HD1_Y AV1_L AV_LOUT AV1_R HD1_Pb HD1_Pr AV_VOUT HD2-L HD2-AURin3 HD2-AULin3 HD2-R CVBS_OUT0 HD1_Pr HD1_Pb HD1_Y HDTV1_SOGIN HDTV1_GIN HDTV1_RIN HDTV1_BIN HD1_Y HD1_Pb HD1_Pr AV3_R AV3_L AV3_V HD2-R HD2-L AV_ROUT AV_LOUT +12V_A +12V_A +12V_NORMAL +5V_Tuner +12V_A AV1-AULin1 AV1-AURin1 AV1-CVBS0P AV3_AULin4 AV3_AURin4 AV3-CVBS2P CVBS_OUT0 AV_AUOUTL3 AV_AUOUTR3 HD2-AULin3 HD2-AURin3 HDTV1_BIN HDTV1_SOGIN HDTV1_GIN HDTV1_RIN POWER_MUTE PRE-AMP_SD Title Size Document Number Rev Date: Sheet of 4F-1, No. 26, Tai-Yuan St., ChuPei, Hsinchu Hsien, Taiwan 302, R.O.C MStar Semiconductor, Inc MST6M48RXS 1.0 MST6M48RXS DEMO BOARD A2 7 14 Tuesday, November 30, 2010 Title Size Document Number Rev Date: Sheet of 4F-1, No. 26, Tai-Yuan St., ChuPei, Hsinchu Hsien, Taiwan 302, R.O.C MStar Semiconductor, Inc MST6M48RXS 1.0 MST6M48RXS DEMO BOARD A2 7 14 Tuesday, November 30, 2010 Title Size Document Number Rev Date: Sheet of 4F-1, No. 26, Tai-Yuan St., ChuPei, Hsinchu Hsien, Taiwan 302, R.O.C MStar Semiconductor, Inc MST6M48RXS 1.0 MST6M48RXS DEMO BOARD A2 7 14 Tuesday, November 30, 2010 超薄视频+声音 R733 75 R733 75 C216 1nF C216 1nF R222 12K R222 12K D119 NC D119 NC 1 2 R692 4.7k R692 4.7k R279 75 R279 75 R277 12K R277 12K R374 10K R374 10K R686 47 R686 47 R278 33 R278 33 C211 0.1uF C211 0.1uF D126 NC D126 NC 1 2 R688 47 R688 47 R639 75 R639 75 R343 12K R343 12K R286 330 R286 330 R250 47K R250 47K R687 4.7k R687 4.7k R275 33 R275 33 C222 1nF C222 1nF Q32 3904 Q32 3904 1 2 3 R336 12K R336 12K R691 8.2k R691 8.2k R276 75 R276 75 R625 75 R625 75 P8 AVOUT_2 P8 AVOUT_2 AV 1 R 2 L 3 GND 4 R375 10K R375 10K C224 1nF C224 1nF D34 1N4148 D34 1N4148 C296 2.2uF C296 2.2uF R379 10K R379 10K R669 33 R669 33 R376 10K R376 10K R373 10K R373 10K D118 NC D118 NC 1 2 D130 NC D130 NC 1 2 R288 75 R288 75 S G D Q304 nc/2N7002 S G D Q304 nc/2N7002 1 3 2 R284 NC/0 R284 NC/0 R694 100R R694 100R C819 0.1uF C819 0.1uF R693 8.2k R693 8.2k Q40 3904 Q40 3904 1 2 3 D33 1N4148 D33 1N4148 D159 NC D159 NC 1 2 Q33 2N3906 Q33 2N3906 1 3 2 C218 1nF C218 1nF D117 NC D117 NC 1 2 D150 NC D150 NC 1 2 + CA5 100uF/16V + CA5 100uF/16V R238 12K R238 12K C820 0.1uF C820 0.1uF D128 NC D128 NC 1 2 R670 33 R670 33 C295 2.2uF C295 2.2uF D120 NC D120 NC 1 2 C219 1nF C219 1nF R695 0 R695 0 Q39 3904 Q39 3904 1 2 3 R683 47 R683 47 R685 47 R685 47 Q7 3904 Q7 3904 1 2 3 D142 NC D142 NC 1 2 S G D Q303 nc/2N7002 S G D Q303 nc/2N7002 1 3 2 R690 10k R690 10k R697 47 R697 47 P3 P3 1 1 2 2 3 3 4 4 C352 2.2uF C352 2.2uF R282 75 R282 75 P14A P14A 1 1 2 2 3 3 4 4 6 6 5 5 7 7 8 8 9 9 10 10 11 11 12 12 13 13 14 14 15 15 16 16 17 17 18 18 D125 NC D125 NC 1 2 + CA3 100uF/16V + CA3 100uF/16V R287 75 R287 75 R671 33 R671 33 R696 0 R696 0 R223 12K R223 12K R689 47k R689 47k R348 10K R348 10K R672 0R R672 0R D116 NC D116 NC 1 2 D134 NC D134 NC 1 2 C215 1nF C215 1nF R380 10K R380 10K R349 10K R349 10K D121 NC D121 NC 1 2 R698 47 R698 47 C351 2.2uF C351 2.2uF R684 47k R684 47k R682 10k R682 10k R261 33K R261 33K 5 4 3 2 1 D D C C B B A A TUAGC RFAGC TU_SDA TU_SCL TUNER_SDA TUNER_SCL TU_SDA TU_SCL TUAGC IF_TV IF_TV VIFM VIFP SIFP SIFM 33V 40V +12V_NORMAL 33V +5V_Tun +5V_Tuner +5V_Normal +12V_NORMAL +5V_Tuner +5V_Tun RFAGC TUNER_SDA TUNER_SCL IF_TV VIFM VIFP SIFP SIFM Title Size Document Number Rev Date: Sheet of 4F-1, No. 26, Tai-Yuan St., ChuPei, Hsinchu Hsien, Taiwan 302, R.O.C MStar Semiconductor, Inc MST6M48RXS 1.0 MST6M48RXS DEMO BOARD A4 8 14 Tuesday, November 30, 2010 Title Size Document Number Rev Date: Sheet of 4F-1, No. 26, Tai-Yuan St., ChuPei, Hsinchu Hsien, Taiwan 302, R.O.C MStar Semiconductor, Inc MST6M48RXS 1.0 MST6M48RXS DEMO BOARD A4 8 14 Tuesday, November 30, 2010 Title Size Document Number Rev Date: Sheet of 4F-1, No. 26, Tai-Yuan St., ChuPei, Hsinchu Hsien, Taiwan 302, R.O.C MStar Semiconductor, Inc MST6M48RXS 1.0 MST6M48RXS DEMO BOARD A4 8 14 Tuesday, November 30, 2010 U22 HFT-8B/115CW U22 HFT-8B/115CW BT 1 NC 3 AS 4 SDA 5 SCL 6 5VB 7 AGC 9 GND1 14 GND4 15 GND5 16 IF 2 NC 8 NC 10 NC 11 NC 12 GND3 13 R440 NC/10R/2W R440 NC/10R/2W R338 1K R338 1K + CA17 470uF/16V + CA17 470uF/16V C244 10nF C244 10nF C246 100pF/50V C246 100pF/50V R302 1K R302 1K L116 100uH L116 100uH C243 NC/10nF C243 NC/10nF L82 0.82uH L82 0.82uH R307 47 R307 47 C237 22pF C237 22pF R289 NC/75 R289 NC/75 R299 47 R299 47 R439 NC/15R/2W R439 NC/15R/2W SAW U26 NC/K9352M SAW U26 NC/K9352M 2 ING 4 OUT1 GND 3 5 OUT2 1 IN C247 10nF C247 10nF SAW U29 X6763M30/K3953D SAW U29 X6763M30/K3953D 2 ING 4 OUT1 GND 3 5 OUT2 1 IN C329 NC/0.1uF C329 NC/0.1uF 1 2 R291 1k R291 1k C245 0.1uF/50V C245 0.1uF/50V C331 NC/10uF C331 NC/10uF C240 0.1uF C240 0.1uF R362 100K R362 100K C361 2.2uF C361 2.2uF R297 6.8K R297 6.8K U67 NC/LM7805 U67 NC/LM7805 IN 1 3 OUT 4 TAB/GND GND 2 R300 0R R300 0R R303 NC R303 NC D66 33V D66 33V R327 680 R327 680 R304 0R R304 0R C235 10nF C235 10nF C238 10nF C238 10nF R298 39 R298 39 R326 NC/NC R326 NC/NC R234 150 R234 150 R88 0 R88 0 C242 0.1uF C242 0.1uF Q34 2SC2216 Q34 2SC2216 3 1 2 R324 1.2K/200/150 R324 1.2K/200/150 C239 22pF C239 22pF 5 4 3 2 1 D D C C B B A A LAN-PHY_TXCLK X1_INPUT RD+ REGIN TX+ TX- RX+ RX- ET_RX_ER-E TD- TD+ RMII_MODE MDIO LAN-PHY_MDIO ET_CRSDV 50MHz_CLKOUT RSTN-PHY MDC LAN-PHY_MDC RXD0 X2_OUTPUT RXD1 RD- 50MHz_CLKOUT REGOUT AVDD33 REGIN RSTN_LAN-PHY RSTN-PHY LEDMOD PHY_XTLOUT X2_OUTPUT X1_INPUT PHYAD0/LED0 PHYAD4/LED4 PHYAD2/LED2 PHYAD1/LED1 PHYAD3/LED3 VDD33 REGOUT REGOUT LAN-PHY_TXD1 LAN-PHY_RXD0 LAN-PHY_RXDV LAN-PHY_RXD1 ET_REF_CLK ET_INT_LAN PHYAD1/LED1 PHYAD3/LED3 PHYAD2/LED2 PHYAD0/LED0 PHYAD4/LED4 LAN-PHY_TXD0 LAN-PHY_TXEN +3.3V_Normal VDD33 VDD33 AVDD33 VDD33 +3.3V_Normal AVDD33 +3.3V_Normal VDD33 VDD33 VDD33 VDD33 LAN-PHY_TXD1 LAN-PHY_MDC LAN-PHY_MDIO LAN-PHY_TXCLK RSTN_LAN-PHY LAN-PHY_RXDV LAN-PHY_RXD0 LAN-PHY_RXD1 LAN-PHY_TXD0 LAN-PHY_TXEN Title Size Document Number Rev Date: Sheet of 4F-1, No. 26, Tai-Yuan St., ChuPei, Hsinchu Hsien, Taiwan 302, R.O.C MStar Semiconductor, Inc MST6M48RXT 1.0 MST6M48RXT DEMO BOARD A2 10 14 Tuesday, November 30, 2010 Title Size Document Number Rev Date: Sheet of 4F-1, No. 26, Tai-Yuan St., ChuPei, Hsinchu Hsien, Taiwan 302, R.O.C MStar Semiconductor, Inc MST6M48RXT 1.0 MST6M48RXT DEMO BOARD A2 10 14 Tuesday, November 30, 2010 Title Size Document Number Rev Date: Sheet of 4F-1, No. 26, Tai-Yuan St., ChuPei, Hsinchu Hsien, Taiwan 302, R.O.C MStar Semiconductor, Inc MST6M48RXT 1.0 MST6M48RXT DEMO BOARD A2 10 14 Tuesday, November 30, 2010 TX_CLK is reference clock of RMII, and Output from MAC to PHY. Place filter network close to TX_CLK MAC Site Pin. Reserved for EMI(RMII Mode and REF_CLK is input use) IP101A BANDGAP RESISTOR Pin48 could be short VDD33 if interrupt funtion is not used. 50MHz CLOCK OUT Generate by IP101A Set IP101A to RMII Mode use 25M crystal CRYSTAL as close as to chip As close to IP101A Pin14 as possible As close to IP101A Pin32 as possible As close to IP101A Pin8 as possible * : Optional ,but recommended * * ** Bead should be placed as close to IP101A as possible and in the same side as IP101A. LED and PHY address Configuration This schematic sets PHY address to 00001b. LED0 LED1 LED2 LED3 LED4 Link Dupx 10Act 100Act COL Low: PHY NORMAL OPERATION High: PHY RESET 10/100BASE-T PHY Reset 改为NC R388 49.9R/1% R388 49.9R/1% C261 18pF C261 18pF R605 5.1K R605 5.1K R406 6.19K/1% R406 6.19K/1% 7 5 3 1 8 6 4 2 RP50 33X4 7 5 3 1 8 6 4 2 RP50 33X4 R46 75R R46 75R R384 5.1K R384 5.1K 7 5 3 1 8 6 4 2 RP51 0X4 7 5 3 1 8 6 4 2 RP51 0X4 R58 75R R58 75R C268 18pF C268 18pF L29 FB/60R/3A L0805 L29 FB/60R/3A L0805 C248 10nF C248 10nF R391 49.9R/1% R391 49.9R/1% R389 49.9R/1% R389 49.9R/1% LED1 NC/LED/Green/0603 LED1 NC/LED/Green/0603 1 2 R29 4.7K R29 4.7K C458 2.2UF C458 2.2UF C241 0.1UF C241 0.1UF R594 5.1K R594 5.1K R32 100 R32 100 C459 2.2uF C459 2.2uF C460 10UF C460 10UF L36 FB1206 L1206 L36 FB1206 L1206 R595 5.1K R595 5.1K C10 0.1uF C10 0.1uF C21 1nF/2KV C21 1nF/2KV C366 0.01uF/16V C366 0.01uF/16V LED3 NC/LED/Green/0603 LED3 NC/LED/Green/0603 1 2 R50 75R R50 75R R586 0R R586 0R U3 H1601CG TS8121C U3 H1601CG TS8121C TD+ 1 TCT 2 TD- 3 NC1 4 NC2 5 RD+ 6 RCT 7 RD- 8 RX- 9 TCM- 10 RX+ 11 NC3 12 NC4 13 TX- 14 TCM 15 TX+ 16 C259 0.1uF C259 0.1uF LED2 NC/LED/Green/0603 LED2 NC/LED/Green/0603 1 2 R392 49.9R/1% R392 49.9R/1% L31 FB/60R/3A L0805 L31 FB/60R/3A L0805 C359 0.1uF/16V C359 0.1uF/16V R598 5.1K R598 5.1K C249 0.1UF C249 0.1UF R419 5.1K R419 5.1K C256 10nF C256 10nF C260 NC/10pF C260 NC/10pF R385 33R R385 33R R411 0R R411 0R R386 33 R386 33 R599 NC/510R R599 NC/510R R53 75R R53 75R L32 FB/60R/3A L32 FB/60R/3A R395 5.1K R395 5.1K R600 NC/510R R600 NC/510R C267 0.1UF C267 0.1UF R382 5.1K R382 5.1K C258 0.1UF C258 0.1UF L35 FB/60R/3A L35 FB/60R/3A R602 5.1K R602 5.1K C250 0.1UF C250 0.1UF Y5 25MHZ Y5 25MHZ 1 2 3 R407 5.1K R407 5.1K P6 RJ45_TYCO P6 RJ45_TYCO TX+ 1 TX- 2 RX+ 3 4 4 5 5 RX- 6 7 7 8 8 GND 9 GND 10 R604 NC/510R R604 NC/510R C265 0.1UF C265 0.1UF 7 5 3 1 8 6 4 2 RP49 33X4 7 5 3 1 8 6 4 2 RP49 33X4 U2 IP101ALFX U2 IP101ALFX MDC 25 MDIO 26 TXD0 6 TXD1 5 TXD2 4 TXD3 3 TX_EN 2 REF_CLK 7 CRS_DV 22 RXD0 21 RXD1 20 RXD2 19 RXD3 18 C50M_O 16 COL 1 CRS/LEDMOD 23 X1 46 X2 47 PHYAD0/LED0 9 PHYAD1/LED1 10 PHYAD2/LED2 12 PHYAD3/LED3 13 PHYAD4/LED4 15 REGIN 8 DVDD33 14 DGND 11 DGND 17 REGOUT 32 AVDD33 36 INTR 48 AGND 29 AGND 35 DGND 45 RX_ER 24 TEST_ON 27 MDI_TP 34 MDI_TN 33 MDI_RP 31 MDI_RN 30 ISET 28 ISOL 43 RPTR 40 RESET_N 42 SPD 39 DPLX 38 AN_ENA 37 APS 41 MII/SNIB 44 5 4 3 2 1 D D C C B B A A MUTE AOUT_L AOUT_L_HP AOUT_R AOUT_R_HP AOUT_L_HP EARPHONE-OUTL EARPHONE-OUTR HP_MUTE_AMP EARPHONE-OUTL EARPHONE-OUTR MUTE HP_MUTE_AMP POWER_MUTE AOUT_R_HP POWER_MUTE AMP_VDD +12V_NORMAL +12V_NORMAL AMP_VDD AMP_VDD AMP_VDD +12V_NORMAL +3.3V_Standby AMP_VDD +5V_Normal EARPHONE-OUTR EARPHONE-OUTL AMP_AUOUTL0 AMP_AUOUTR0 AMP-MUTE MUTE POWER_MUTE Title Size Document Number Rev Date: Sheet of 4F-1, No. 26, Tai-Yuan St., ChuPei, Hsinchu Hsien, Taiwan 302, R.O.C MStar Semiconductor, Inc MST6M48RXS 1.0 MST6M48RXS DEMO BOARD A3 12 14 Tuesday, November 30, 2010 Title Size Document Number Rev Date: Sheet of 4F-1, No. 26, Tai-Yuan St., ChuPei, Hsinchu Hsien, Taiwan 302, R.O.C MStar Semiconductor, Inc MST6M48RXS 1.0 MST6M48RXS DEMO BOARD A3 12 14 Tuesday, November 30, 2010 Title Size Document Number Rev Date: Sheet of 4F-1, No. 26, Tai-Yuan St., ChuPei, Hsinchu Hsien, Taiwan 302, R.O.C MStar Semiconductor, Inc MST6M48RXS 1.0 MST6M48RXS DEMO BOARD A3 12 14 Tuesday, November 30, 2010 先排16v插件，或者用100u/25v插件 先排16v插件，或者用100u/25v插件 采用1206封装 CX5 0.1UF/50V CX5 0.1UF/50V Q10 NC/2N3904 Q10 NC/2N3904 1 2 3 + CA6 NC/47uF/16V + CA6 NC/47uF/16V C63 0.22uF/50V C63 0.22uF/50V L4 FB1206 L4 FB1206 R524 22k R524 22k RX11 100K RX11 100K U4 IC-TPA3113D2 U4 IC-TPA3113D2 AVCC 7 GVDD 9 SD 1 FAULT 2 PVCCR 15 PVCCR 16 GAIN0 5 RINN 11 LINP 3 NC 13 AGND 8 PLIMIT 10 LINN 4 PBTL 14 GAIN1 6 RINP 12 BSPR 17 OUTPR 18 PGND 19 OUTNR 20 BSNR 21 BSNL 22 OUTNL 23 PGND 24 OUTPL 25 BSPL 26 PVCCL 27 PVCCL 28 GND 29 C38 1uF/50V C38 1uF/50V 10K R269 10K R269 R523 10k R523 10k Q6 nc/2N3904 Q6 nc/2N3904 1 2 3 RX9 10K RX9 10K R281 47K R281 47K R92 10k R92 10k CX6 1NF CX6 1NF R151 4.7K R151 4.7K R150 10k R150 10k CON6 2X2.5mm CON6 2X2.5mm 1 2 + C69 470uF/16V + C69 470uF/16V C53 1UF C53 1UF CX7 0.1UF/50V CX7 0.1UF/50V R149 10 R149 10 RX12 3.3K RX12 3.3K R93 0/NC R93 0/NC C49 1UF C49 1UF C19 0.22uF/50V C19 0.22uF/50V R83 470K R83 470K C58 0.22uF/50V C58 0.22uF/50V RX17 4.7K RX17 4.7K RX15 NC/10K RX15 NC/10K C184 2.2uF C184 2.2uF C43 1uF C43 1uF C73 0.1uF/50V C73 0.1uF/50V C37 2.2uF/10V C37 2.2uF/10V R158 10 R158 10 CX8 0.1UF/50V CX8 0.1UF/50V RX10 4.7K RX10 4.7K Q5 NC/2N3904 Q5 NC/2N3904 1 2 3 Q8 nc/2N3904 Q8 nc/2N3904 1 2 3 C39 1uF/50V C39 1uF/50V C29 nc/0.1uF/50V C29 nc/0.1uF/50V D107 NC/IN4148 D107 NC/IN4148 CN10 PHONEJACK CN10 PHONEJACK 2 3 1 4 5 R115 10K R115 10K D140 NC/1N4148WS D140 NC/1N4148WS R84 100K R84 100K L9 22uH L9 22uH QX1 NC/2N3906 QX1 NC/2N3906 1 2 3 + C16 470uF/16V + C16 470uF/16V RX13 100K RX13 100K RX16 NC/10K RX16 NC/10K CA1 NC/470uF/16V CA1 NC/470uF/16V C56 1UF C56 1UF + CA50 NC/2.2uF/50V + CA50 NC/2.2uF/50V R163 10 R163 10 Q11 2N3904 Q11 2N3904 1 2 3 R21 NC/0 R21 NC/0 Q19 3904 Q19 3904 1 2 3 R77 470K R77 470K RX8 1K RX8 1K C44 1uF C44 1uF R152 470 R152 470 Q9 NC/2N3904 Q9 NC/2N3904 1 2 3 C60 1UF C60 1UF C46 0.1uF/50V C46 0.1uF/50V R159 10 R159 10 CX10 0.1UF/50V CX10 0.1UF/50V CX9 1NF CX9 1NF R157 10 R157 10 C55 1nf C55 1nf R522 NC/3.3k R522 NC/3.3k R82 10K R82 10K C75 0.1uF/50V C75 0.1uF/50V L11 22uH L11 22uH RX18 4.7K RX18 4.7K L1 FB1206 L1 FB1206 L10 22uH L10 22uH R13 100 R13 100 L7 22uH L7 22uH RX14 3.3K RX14 3.3K 10K R290 10K R290 Q12 2N3904 Q12 2N3904 1 2 3 C45 2.2uF/10V C45 2.2uF/10V C52 1nf C52 1nf C20 0.22uF/50V C20 0.22uF/50V D46 0 D46 0 RX19 4.7K RX19 4.7K C62 1nf C62 1nf CON8 2X2.0mm CON8 2X2.0mm 1 2 + CW2 100uF/16V + CW2 100uF/16V C57 1nf C57 1nf R271 NC/47K R271 NC/47K D139 NC/1N4148WS D139 NC/1N4148WS 5 4 3 2 1 D D C C B B A A HDMI1-RX1+ HDMI1-RX2- HDMI1-SCL HDMI1-RX1- HDMI1-RX0+ HDMI1-RX0- HDMI1-RXC+ HDMI1-RXC- HDMI1-DDC-SDA HDMI1-SDA HDMI1-DDC-SCL HDMI2-HPD HDMI2-RX0+ HDMI2-RX0- HDMI2-RXC+ HDMI2-RXC- HDMI2-RX2+ HDMI2-RX2- HDMI2-RX1+ HDMI2-RX1- HDMI-CEC CEC HDMI1-RX1+ HDMI1-RX2- HDMI1-RX1- HDMI1-RX0+ HDMI1-RX0- HDMI1-RXC+ HDMI1-RXC- HDMI1-RX2+ HDMI2-RX1+ HDMI2-RX2- HDMI2-SCL HDMI2-RX1- HDMI2-RX0+ HDMI2-RX0- HDMI2-RXC+ HDMI2-RXC- HDMI2-DDC-SDA HDMI2-SDA HDMI2-DDC-SCL HDMI2-RX2+ CEC HDMI1-RX1P HDMI1-RX2N HDMI1-RX1N HDMI1-RX0P HDMI1-RX0N HDMI1-CLKP HDMI1-CLKN HDMI1-RX2P HDMI1-RX0+ HDMI1-RX0- HDMI1-RXC+ HDMI1-RXC- HDMI1-HPD HDMI2-RX1+ HDMI2-RX2- HDMI2-RX1- HDMI2-RX0+ HDMI2-RX0- HDMI2-RXC+ HDMI2-RXC- HDMI2-RX2+ HDMI1-RX2+ HDMI1-RX2- HDMI2-RX1P HDMI2-RX2N HDMI2-RX1N HDMI2-RX0P HDMI2-RX0N HDMI1-RX1+ HDMI1-RX1- HDMI2-CLKP HDMI2-CLKN HDMI2-RX2P HDMI1-RX2+ CEC HDMI1-HPD HDMI_HP1 HDMI2-HPD HDMI_HP2 HDMI_HP2 HDMI_HP1 HDMI1/5V HDMI2/5V HDMI1-RX2P HDMI1-RX2N HDMI1-RX1P HDMI1-RX1N HDMI1-RX0P HDMI1-RX0N HDMI1-CLKP HDMI1-CLKN HDMI2-RX2P HDMI2-RX2N HDMI2-RX1P HDMI2-RX1N HDMI2-RX0P HDMI2-RX0N HDMI2-CLKP HDMI2-CLKN HDMI-CEC HDMI1-SCL HDMI1-SDA HDMI2-SCL HDMI2-SDA HDMI_HP1 HDMI_HP2 Title Size Document Number Rev Date: Sheet of 4F-1, No. 26, Tai-Yuan St., ChuPei, Hsinchu Hsien, Taiwan 302, R.O.C MStar Semiconductor, Inc MST6M48RXS 1.0 MST6M48RXS DEMO BOARD A3 13 14 Tuesday, November 30, 2010 Title Size Document Number Rev Date: Sheet of 4F-1, No. 26, Tai-Yuan St., ChuPei, Hsinchu Hsien, Taiwan 302, R.O.C MStar Semiconductor, Inc MST6M48RXS 1.0 MST6M48RXS DEMO BOARD A3 13 14 Tuesday, November 30, 2010 Title Size Document Number Rev Date: Sheet of 4F-1, No. 26, Tai-Yuan St., ChuPei, Hsinchu Hsien, Taiwan 302, R.O.C MStar Semiconductor, Inc MST6M48RXS 1.0 MST6M48RXS DEMO BOARD A3 13 14 Tuesday, November 30, 2010 D98:please use <1uA leakage current ESD component D72 NC D72 NC 1 2 R191 10 R191 10 P7 HDMI/180D P7 HDMI/180D DATA2+ 1 DATA2 SHIELD 2 DATA2- 3 DATA1+ 4 DATA1 SHIELD 5 DAT1A- 6 DATA0+ 7 DATA0 SHIELD 8 DATA0- 9 CLK+ 10 CLK SHIELD 11 CLK- 12 CEC 13 NC 14 SCL 15 SDA 16 DDC/CEC GND 17 +5V POWER 18 HOT PLUG 19 GND1 20 GND2 21 GND3 22 R111 NC/10K R111 NC/10K D76 NC D76 NC 1 2 R160 10 R160 10 R212 1K R212 1K D74 NC D74 NC 1 2 D99 NC D99 NC 1 2 R78 1K R78 1K R104 10 R104 10 R666 0 R666 0 D79 NC D79 NC 1 2 P5 HDMI/180D P5 HDMI/180D DATA2+ 1 DATA2 SHIELD 2 DATA2- 3 DATA1+ 4 DATA1 SHIELD 5 DAT1A- 6 DATA0+ 7 DATA0 SHIELD 8 DATA0- 9 CLK+ 10 CLK SHIELD 11 CLK- 12 CEC 13 NC 14 SCL 15 SDA 16 DDC/CEC GND 17 +5V POWER 18 HOT PLUG 19 GND1 20 GND2 21 GND3 22 R110 100 R110 100 R105 10K R105 10K R164 1K R164 1K D102 NC D102 NC 1 2 R106 10 R106 10 D71 NC D71 NC 1 2 R109 1K R109 1K R96 10 R96 10 R80 10K R80 10K D67 NC D67 NC 1 2 D69 NC D69 NC 1 2 D87 NC D87 NC 1 2 D68 NC D68 NC 1 2 Q29 3904 Q29 3904 1 2 3 D57 NC D57 NC 1 2 D93 NC D93 NC 1 2 R213 10 R213 10 D20 NC D20 NC 1 2 R667 0 R667 0 Q28 3904 Q28 3904 1 2 3 R220 10 R220 10 R162 10 R162 10 R218 10 R218 10 R665 200 R665 200 R94 100 R94 100 R99 10 R99 10 D73 NC D73 NC 1 2 R81 NC/10K R81 NC/10K R219 100 R219 100 D90 NC D90 NC 1 2 D103 NC D103 NC 1 2 R107 100 R107 100 D77 NC D77 NC 1 2 R221 10 R221 10 R98 10 R98 10 R79 10K R79 10K R206 10 R206 10 R268 10 R268 10 D21 NC D21 NC 1 2 D75 NC D75 NC 1 2 D86 NC D86 NC 1 2 D58 NC D58 NC 1 2 R146 10K R146 10K R188 10 R188 10 R209 10 R209 10 D78 NC D78 NC 1 2 5 4 3 2 1 D D C C B B A A NAND_REZ NAND_CEZ NAND_CLE NAND_ALE NAND_WEZ NAND_WPZ PCM_PF-AD7 PCM_PF-AD6 PCM_PF-AD5 PCM_PF-AD4 PCM_PF-AD3 PCM_PF-AD2 PCM_PF-AD1 PCM_PF-AD0 NAND_RBZ +3.3V_Normal +3.3V_Normal NAND_FLASH_PWR-3.3V NAND_FLASH_PWR-3.3V NAND_FLASH_PWR-3.3V NAND_RBZ NAND_REZ NAND_CEZ NAND_CLE NAND_ALE NAND_WEZ NAND_WPZ PCM_PF-AD[7:0] Title Size Document Number Rev Date: Sheet of 4F-1, No. 26, Tai-Yuan St., ChuPei, Hsinchu Hsien, Taiwan 302, R.O.C MStar Semiconductor, Inc NAND FLASH 1.0 MST6I98 A 14 14 Tuesday, November 30, 2010 Title Size Document Number Rev Date: Sheet of 4F-1, No. 26, Tai-Yuan St., ChuPei, Hsinchu Hsien, Taiwan 302, R.O.C MStar Semiconductor, Inc NAND FLASH 1.0 MST6I98 A 14 14 Tuesday, November 30, 2010 Title Size Document Number Rev Date: Sheet of 4F-1, No. 26, Tai-Yuan St., ChuPei, Hsinchu Hsien, Taiwan 302, R.O.C MStar Semiconductor, Inc NAND FLASH 1.0 MST6I98 A 14 14 Tuesday, November 30, 2010 L83 FB L83 FB C1053 0.1uF C1053 0.1uF C105 0.1uF C105 0.1uF C1052 0.1uF C1052 0.1uF C104 10uF C104 10uF U54 NAND FLASH_TSOP48 U54 NAND FLASH_TSOP48 R/B 7 RE 8 CE 9 NC6/CE2 10 NC7 11 VCC 12 VSS 13 NC8 14 NC9 15 CLE 16 ALE 17 WE 18 WP 19 NC28 48 NC27 47 NC26 46 NC25 45 D7 44 D6 43 D5 42 D4 41 VCC 37 VSS 36 NC21 35 NC20 34 NC19 33 D3 32 D2 31 D1 30 D0 29 NC0/WPZ 1 NC1 2 NC2 3 NC3 4 NC4 5 NC5 6 NC10 20 NC11 21 NC12 22 NC13 23 NC14 24 NC15 25 NC16 26 NC17 27 NC18 28 NC22 38 NC23 39 NC24 40
