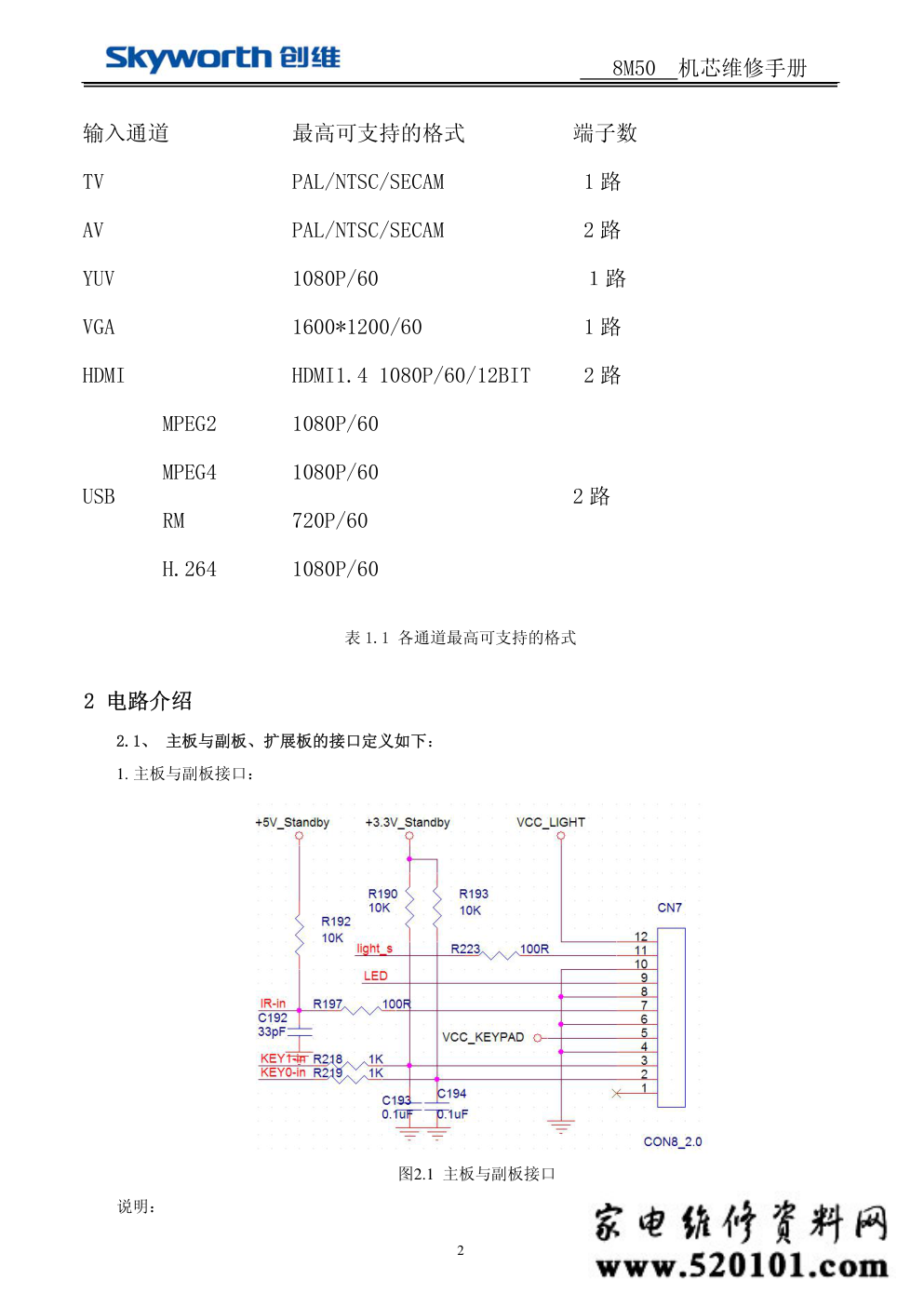

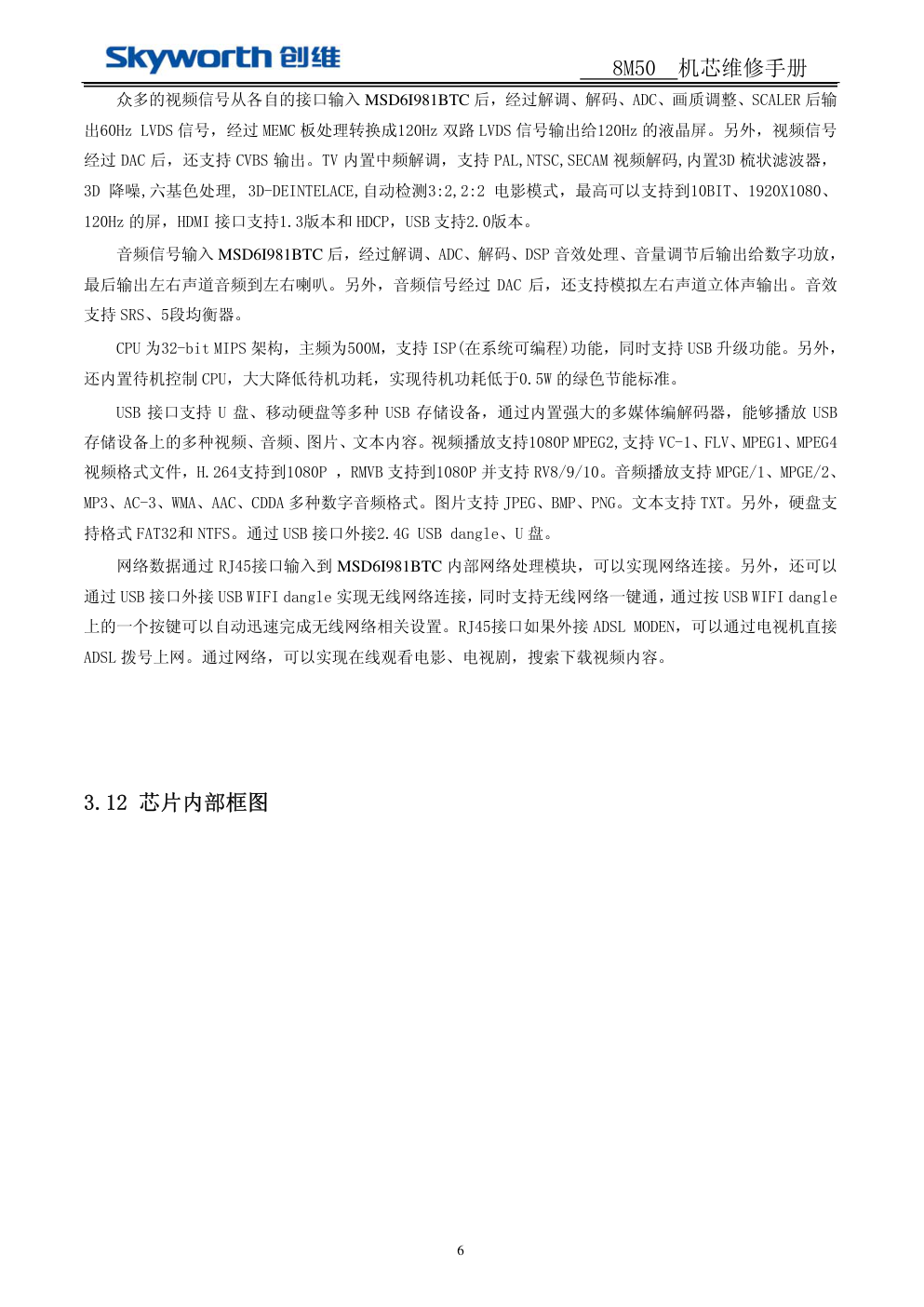

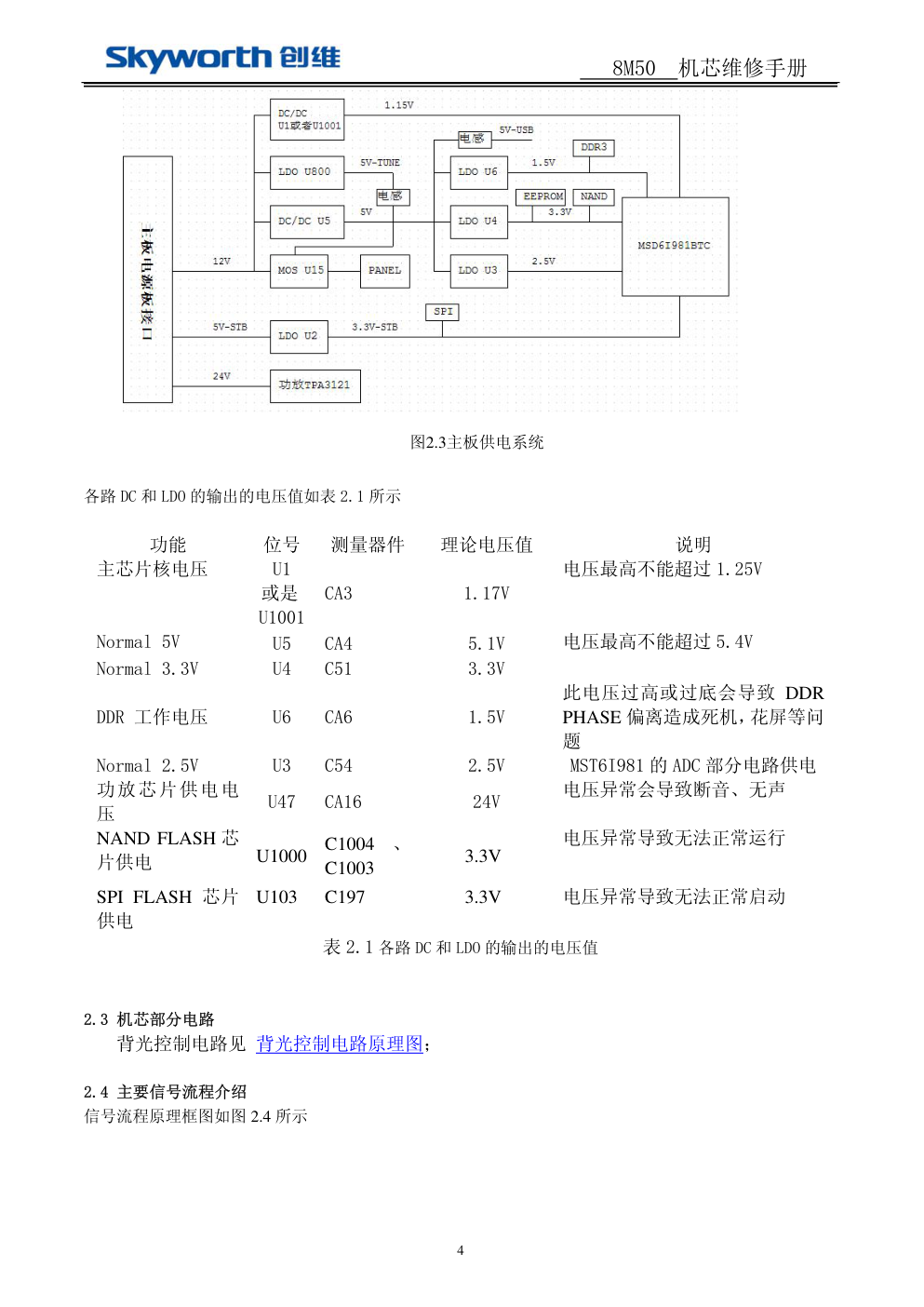

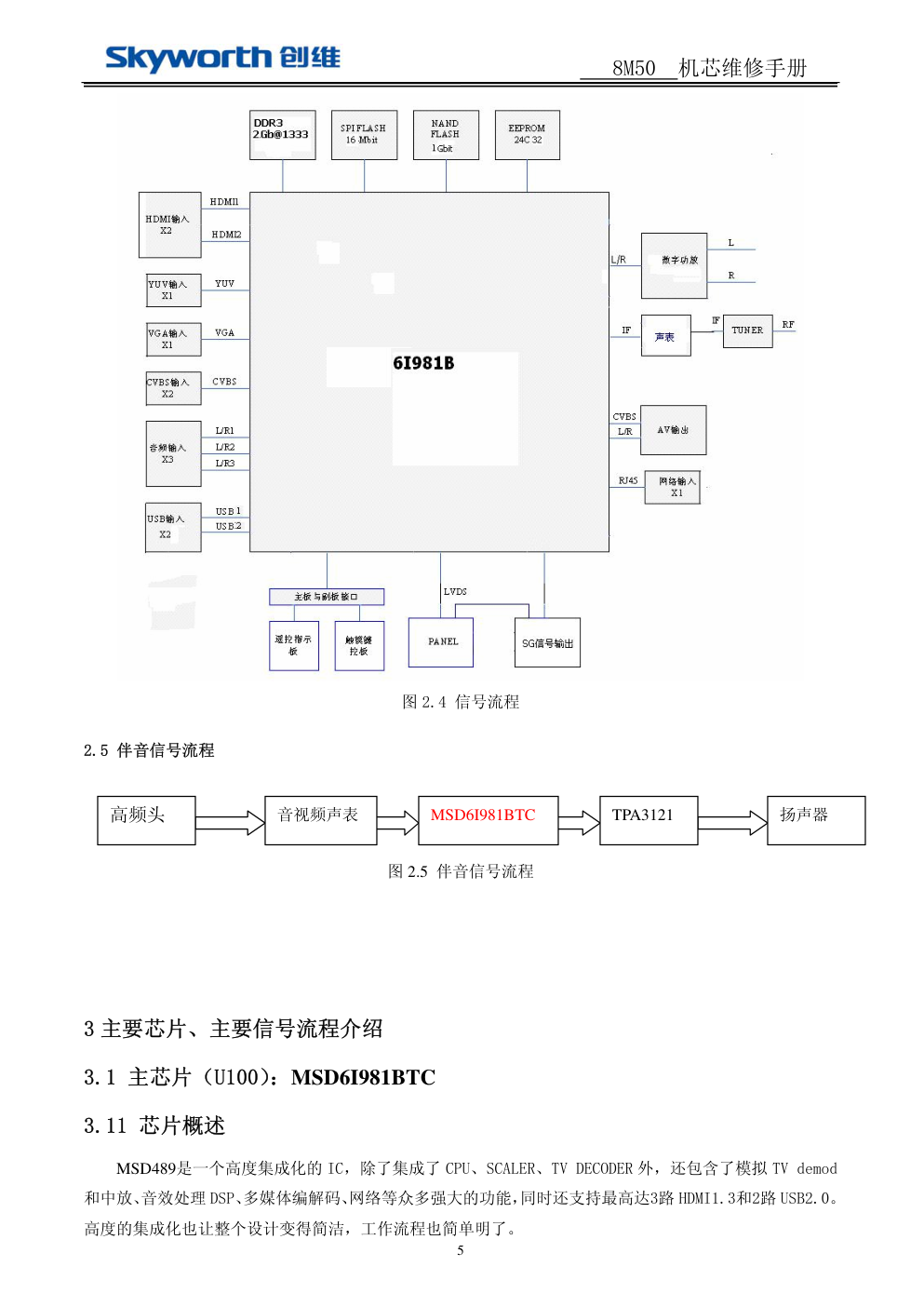

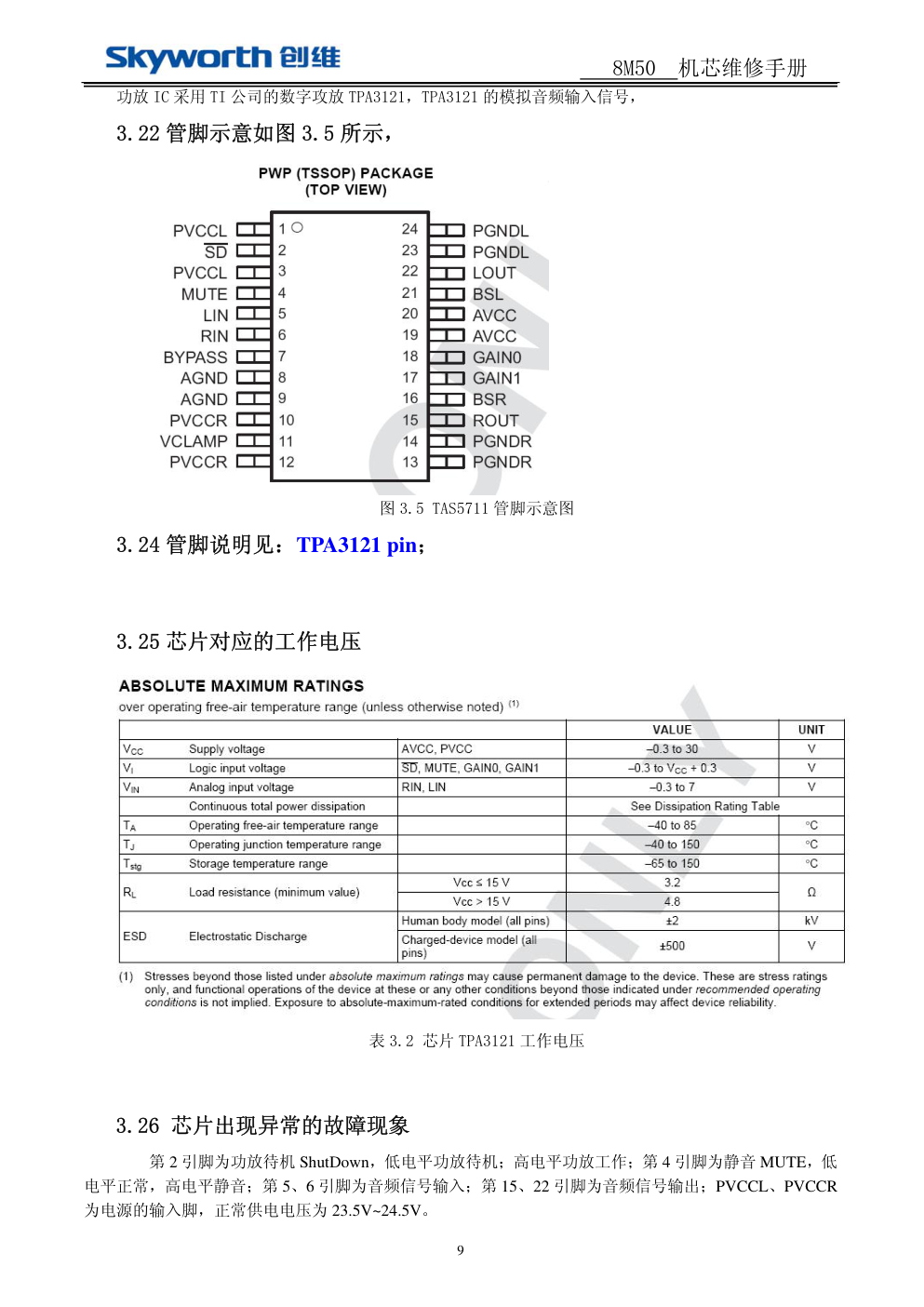

8M50 机芯维修手册 1 警 告 本手册仅供有经验的维修人员使用，不适用于一般消费者，手册中没有对非技术人员企图维修本产品 而存在的潜在危害提出警告或提醒。电器产品应由有经验的专业技术人员进行维护和修理，任何其它人企 图对本手册涉及的产品进行维护和修理将有可能受到严重伤害甚至有生命危险。 1 产品综述 1.1 机芯概述 本机芯采用 MSTAR 公司的高集成芯片 MSD6I981BTC-Z1-SJ，是一颗功能强大的超级单芯片，采用 Linux 操作系统。采用符合公司标准的 PCB 制板，可配多种新标准结构机型；硬件系统由主板、电源板（或外加 恒流板）、接收、指示灯板和键控板（感光模块包含在接收板中）组成；可以支持 1366*768 和 1920*1080 的液晶屏。 1.2 机芯概述 本机芯具有多种信号接口，功能配置如下： A．1 路模拟电视信号输入，2 路视频输入， 1 路分量输入(其中分量的 Y 与 AV2 的视频共用)，2 路 HDMI 输入，1 路 VGA 输入; B．1 路网络接口， 2 路 USB 接口； C．3 路音频输入：1 路视频的，1 路分量的（分量音频输入与 AV2 音频输入共用），1 路 VGA 的； D．1 路视频输出； 本机芯还有本地酷开、网络酷开功能。本地酷开有酷影、酷K和音乐相册功能；网络酷开则在线酷影、 在线酷开、智能平台、VIP俱乐部。 本机芯可以通过 USB、VGA 端口和烧录工具进行软件升级和烧录。 1.3 主要技术规格 1. 支持ISP（在系统可编程）功能，同时支持USB升级功能。 2. 内置32-bit RISC CPU。 3. 支持PAL、NTSC视频解码，内置3D梳状滤波器。 4. 支持各种音频处理，支持SRS功能。 5. 内置中频处理，降低成本。 6. 3D-DEINTELACE，自动检测3：2，2：2电影模式。 7. LVDS输出可到10BIT，1920×1080。 8. 多媒体接口USB2.0，支持音画同播，支持网上的大部分格式。 9. 核心供电为1.19V，整机功耗小于0.5W，封装为LFBGA398。 10. 支持硬盘的格式FAT32和NIFS。 11. 功放支持2.0声道。 12. 各通道最高可支持的格式如表1.1所示。 8M50 机芯维修手册 输入通道 最高可支持的格式 端子数 TV PAL/NTSC/SECAM 1 路 AV PAL/NTSC/SECAM 2 路 YUV 1080P/60 １路 VGA 1600*1200/60 1 路 HDMI HDMI1.4 1080P/60/12BIT 2 路 MPEG2 1080P/60 MPEG4 1080P/60 RM 720P/60 USB H.264 1080P/60 2 路 表 1.1 各通道最高可支持的格式 2 电路介绍 2.1、 主板与副板、扩展板的接口定义如下： 1. 主板与副板接口： 图2.1 主板与副板接口 说明： 2 8M50 机芯维修手册 PIN1：NC PIN2：键控的1路模拟电压输出，接 CPU 的 A/D 口。 PIN3、键控的1路模拟电压输出，接 CPU 的 A/D 口。 PIN5：键控板供电。 PIN7：遥控输入。 PIN9：LED 指示灯颜色切换控制，接 CPU 的 GPIO。 PIN9：感光接口，接 CPU 的 A/D 口。 PIN12：遥控接收板供电，接主板电源 standby 5V。 PIN4、6、8、10：接地。 2.2、主板与电源板接口和供电系统： 1. 主板与电源板接口： 图2.2主板与电源板接口 说明： PIN1：NC。 PIN2：背光开关控制信号。 PIN3：背光亮度调节信号。 PIN5：电源板待机控制信号。 PIN7：待机5V 电源，电源板待机状态下仍能保持供电。 PIN10、11：12V 电源，电源板待机状态下不供电。 PIN14、15：24V 电源，电源板待机状态下不供电。 PIN4、6、8、9、12、13：接地。 2. 主板供电系统： 3 8M50 机芯维修手册 图2.3主板供电系统 各路 DC 和 LDO 的输出的电压值如表 2.1 所示 功能 位号 测量器件 理论电压值 说明 主芯片核电压 U1 或是 U1001 CA3 1.17V 电压最高不能超过 1.25V Normal 5V U5 CA4 5.1V 电压最高不能超过 5.4V Normal 3.3V U4 C51 3.3V DDR 工作电压 U6 CA6 1.5V 此电压过高或过底会导致 DDR PHASE 偏离造成死机，花屏等问 题 Normal 2.5V U3 C54 2.5V MST6I981 的 ADC 部分电路供电 功放芯片供电电 压 U47 CA16 24V 电压异常会导致断音、无声 NAND FLASH 芯 片供电 U1000 C1004 、 C1003 3.3V 电压异常导致无法正常运行 SPI FLASH 芯片 供电 U103 C197 3.3V 电压异常导致无法正常启动 表 2.1 各路 DC 和 LDO 的输出的电压值 2.3 机芯部分电路 背光控制电路见 背光控制电路原理图； 2.4 主要信号流程介绍 信号流程原理框图如图 2.4 所示 4 8M50 机芯维修手册 图 2.4 信号流程 2.5 伴音信号流程 扬声器 TPA3121 MSD6I981BTC 音视频声表 高频头 图 2.5 伴音信号流程 3 主要芯片、主要信号流程介绍 3.1 主芯片（U100）：MSD6I981BTC 3.11 芯片概述 MSD489是一个高度集成化的 IC，除了集成了 CPU、SCALER、TV DECODER 外，还包含了模拟 TV demod 和中放、音效处理 DSP、多媒体编解码、网络等众多强大的功能，同时还支持最高达3路 HDMI1.3和2路 USB2.0。 高度的集成化也让整个设计变得简洁，工作流程也简单明了。 5 8M50 机芯维修手册 6 众多的视频信号从各自的接口输入 MSD6I981BTC 后，经过解调、解码、ADC、画质调整、SCALER 后输 出60Hz LVDS 信号，经过 MEMC 板处理转换成120Hz 双路 LVDS 信号输出给120Hz 的液晶屏。另外，视频信号 经过 DAC 后，还支持 CVBS 输出。TV 内置中频解调，支持 PAL,NTSC,SECAM 视频解码,内置3D 梳状滤波器， 3D 降噪,六基色处理, 3D-DEINTELACE,自动检测3:2,2:2 电影模式，最高可以支持到10BIT、1920X1080、 120Hz 的屏，HDMI 接口支持1.3版本和 HDCP，USB 支持2.0版本。 音频信号输入 MSD6I981BTC 后，经过解调、ADC、解码、DSP 音效处理、音量调节后输出给数字功放， 最后输出左右声道音频到左右喇叭。另外，音频信号经过 DAC 后，还支持模拟左右声道立体声输出。音效 支持 SRS、5段均衡器。 CPU 为32-bit MIPS 架构，主频为500M，支持 ISP(在系统可编程)功能，同时支持 USB 升级功能。另外， 还内置待机控制 CPU，大大降低待机功耗，实现待机功耗低于0.5W 的绿色节能标准。 USB 接口支持 U 盘、移动硬盘等多种 USB 存储设备，通过内置强大的多媒体编解码器，能够播放 USB 存储设备上的多种视频、音频、图片、文本内容。视频播放支持1080P MPEG2,支持 VC-1、FLV、MPEG1、MPEG4 视频格式文件，H.264支持到1080P ，RMVB 支持到1080P 并支持 RV8/9/10。音频播放支持 MPGE/1、MPGE/2、 MP3、AC-3、WMA、AAC、CDDA 多种数字音频格式。图片支持 JPEG、BMP、PNG。文本支持 TXT。另外，硬盘支 持格式 FAT32和 NTFS。通过 USB 接口外接2.4G USB dangle、U 盘。 网络数据通过 RJ45接口输入到 MSD6I981BTC 内部网络处理模块，可以实现网络连接。另外，还可以 通过 USB 接口外接 USB WIFI dangle 实现无线网络连接，同时支持无线网络一键通，通过按 USB WIFI dangle 上的一个按键可以自动迅速完成无线网络相关设置。RJ45接口如果外接 ADSL MODEN，可以通过电视机直接 ADSL 拨号上网。通过网络，可以实现在线观看电影、电视剧，搜索下载视频内容。 3.12 芯片内部框图 8M50 机芯维修手册 图3.1 芯片 MSD489框架图 3.13 芯片的管脚示意图 图3.2 芯片 MSD489管脚示意图 ⑴芯片 MSD6I981BTC 供电要求 7 8M50 机芯维修手册 8 图3.3 芯片 MSD6I981BTC 供电 ⑵芯片复位 此芯片的复位引脚C3为高电平复位，正常时为低电平。 图3.4 复位电路 ⑶MSD6I981BTC芯片相关信号定义： ① MSD6I981BTC芯片引脚 M3、L2、K3分别为VGA的R、G、B信号输入；L4、L5分别为VGA-HS 和VGA-VS输入。 MSD6I981BTC芯片引脚G3和G2、引脚D3和D2分别为HDMI0、HDMI1的时钟差分信号输入；引脚H3、 H2、H1、J3、J2、J1为HDMI0的差分信号输入，引脚E3、E2、E1、F3、F2、F1为HDMI1的差分信号输 入。 ② MSD6I981BTC芯片引脚U2为Pr信号输入、引脚R1为Pb信号输入、引脚T2为Y信号输入。 ③ MSD6I981BTC芯片引脚V3为AV1视频信号输入，V1为AV2视频信号输入； ④ MST6I981BTC芯片引脚W1为视频输出，Y7、W8为音频输出。 ⑤ MSD6I981BTC芯片引脚U4、U5为VGA伴音输入；引脚T5、T6为AV1伴音输入；引脚W10、AA10 为Y1PB1PR1伴音输入； ⑷I 2C 总线控制引脚 MSD6I981BTC芯片引脚M17、M18分别为SCL、SDA,系统采用这一路IIC做控制。 3.2 功放 IC（U47）：TPA3121 3.21 芯片概述 8M50 机芯维修手册 功放 IC 采用 TI 公司的数字攻放 TPA3121，TPA3121 的模拟音频输入信号， 3.22 管脚示意如图 3.5 所示， 图 3.5 TAS5711 管脚示意图 3.24 管脚说明见：TPA3121 pin； 3.25 芯片对应的工作电压 表 3.2 芯片 TPA3121 工作电压 3.26 芯片出现异常的故障现象 第 2 引脚为功放待机 ShutDown，低电平功放待机；高电平功放工作；第 4 引脚为静音 MUTE，低 电平正常，高电平静音；第 5、6 引脚为音频信号输入；第 15、22 引脚为音频信号输出；PVCCL、PVCCR 为电源的输入脚，正常供电电压为 23.5V~24.5V。 9 8M50 机芯维修手册 3.3 NAND FLASH芯片（U1000）：K9F1G08U0D-SCB0 3.3.1 芯片概述 K9F1G08U0D-SCB0芯片为128M×8Bit 的NAND Flash，支持2.7V～3.6V的电压输入，芯片正常采 用3.3V供电。 3.3.2 芯片内部框图 芯片内部框图如图3.10所示。 图3.10 芯片内部框图 3.3.3 芯片管脚图 芯片管脚图如图3.11所示 10 8M50 机芯维修手册 11 图3.11 芯片管脚图 3.3.4 芯片重要管脚功能及对应工作电压 芯片管脚图和电压范围分别如图3.12所示 图3.12 芯片管脚图 3.3.5 芯片出现异常的故障现象 芯片出现故障时机器工作出现异常，比如NAND FLASH 物理损害，或NAND FLASH中的程序数据被破坏， 8M50 机芯维修手册 都会导致机器无法正常运行，出现通道无信号、黑屏等现象。 3.4 SPI FLASH芯片（U103）：MX25L1606EM2I-12G 3.41 芯片概述 型号为MX25L1606EM2I-12G的芯片是MX公司生产的串行FLASH，容量为16Mbit，供电电压范围为 2.7V-3.6V，串行输入输出，有软/硬件的写保护功能。 3.42 芯片内部框图 MX25L1606EM2I-12G芯片的内部框图如图3.13 所示 图3.13 MX25L1606EM2I-12G的内部框图 3.43 芯片管脚示意图 MX25L1606EM2I-12G芯片的管脚示意图3.14 图3.14 MX25L1606EM2I-12G芯片的管脚 MX25L1606EM2I-12G芯片的管脚功能示意图3.15 12 8M50 机芯维修手册 图3.15 MX25L1606EM2I-12G芯片的管脚功示意图 其中SI/SIO0为数据输入管脚，包括写入指令，数据，地址信息等；SO/SIO1为数据输出管脚，主 要是从设备中读出数据；SCLK为时钟控制管脚，主要是为数据的输出、输入提供时间选择，WP为写保 护控制脚，当接地时，写保护。 3.44 芯片出现异常的故障现象 当MX25L6405DMI-12G虚焊或损坏时，会出现程序烧录不正常等现象。 3.5 DDR芯片（U300）：NT5CB128M168BP-DI 3.51 芯片概述 8M50机芯采用的是NANYA公司型号为NT5CB128M168BP-DI，容量为2G bits的DDR3 SDRAM （Double Data Rate SDRAM的缩写，双倍速率同步动态随机存储器），系统开机后，主IC MSD6I981BTC 先将主程序装载到DDR3 SDRAM 中，然后才开始主程序的运行。 3.52 芯片管脚图 NT5CB128M168BP-DI芯片管脚图如图3.16 所示 13 8M50 机芯维修手册 图3.16芯片NT5CB128M168BP-DI管脚示意图 3.53 芯片重要引脚功能及对应工作电压 NT5CB128M168BP-DI芯片引脚功能如NT5CB128M168BP-DI芯片引脚功能.pdf NT5CB128M168BP-DI工作电压为1.5V，如图3.18所示，具体请参考原理图。 图3.18芯片NT5CB128M168BP-DI工作电压 3.54 芯片出现异常的故障现象 如果主IC与DDR2 SDRAM之间的匹配电阻虚焊，或者DDR引脚虚焊，芯片出现故障时，则会出现 系统启动不了的现象，表现为无信号输出；而且从打印信息中可以获得提示：正常状态下的打印信息 如图 所示 如果DDR出现异常的话，则会出现BIST0-Fail的提示信息。 3.6 高频调谐器（TUN801）： 3.61 高频头概述 8M50机芯采用旭光公司生产的高频调谐器是HFT3-96H-116CW。本振频率是38MHz，。 3.62 高频头的结构示意图 高频头的结构示意图分别如图3.22所示 图3.22 HFT3-96H-116CW 结构示意图 3.63 高频头管脚图 14 8M50 机芯维修手册 高频头管脚如图3.23所示： 图3.23 高频头管脚示意图 3.7 机芯所使用的DC/DC芯片（U1、U5）：MP1482DS/MP1484EN 3.71 芯片概述 E72机芯的DC/DC芯片采用的是MPS公司的MP1482DS，完成12V转5V和12V转1.26V，是BUCK式压 降的DC/DC转换器，采用同步整流方式，最高可输出2A的电流，输入电压范围为4.75V～18V，输出电压范 围为0.923V～15V。 3.72 芯片内部框图 MP1482DS芯片内部框图如图3.26所示： 图3.26 芯片MP1482DS内部框图 15 8M50 机芯维修手册 3.73 芯片管脚图 MP1482DS芯片管脚图如图3.27所示 图3.27 芯片MP1482DS管脚示意图 3.74 芯片重要引脚功能及对应工作电压 MP1482DS芯片引脚功能描述如图3.28所示 图3.28 芯片MP1482DS管脚功能说明 其中，第一引脚BS为电位拉高脚位；在BS与SW之间加一10nF的电容；第二引脚IN为输入电压供应脚 位；第三引脚SW为开关输出脚位；第四引脚GND为地电平；第五引脚FB为反馈输入端；第六引脚COMP 为控制电路补偿脚位；第七引脚EN为IC使能输入端，当为高电平时IC正常工作，当为低电平时IC关断不工 作；第八引脚SS为软启动脚，当悬空时，IC不能软启动，当通过电容连接到地时IC可以软启动。 3.75 芯片出现异常的故障现象 芯片出现异常或者焊接不好时会出现无电压输出或输出电压异常等现象 16 8M50 机芯维修手册 17 5 PCB 顶/底层丝印 5.1 主板顶/底层丝印图 主板顶/底层丝印图请参考顶层丝印.pdf； 5.2 副板顶/底层丝印图 主板顶/底层丝印图请参考顶层丝印.pdf； 6 调试说明 8M50机芯的调试说明见8M50调试说明。以下是工厂菜单说明： 工厂菜单 ADC 校正 图像相关 声音相关 SSC 非标 屏参设置 其它设置 CPU : 8M50-VER1.00-20110408-14:05:18 PANEL : Resolution : Refresh Rate : Mboot Ver:CL20110403 工厂菜单首页 ADC 校正页 ADC ADJUST 模式 YPbPr(SD) R-GAIN 50 G-GAIN 50 B_GAIN 50 R-OFFSET 50 G-OFFSET 50 B-OFFSET 50 8M50 机芯维修手册 18 AUTO ADC 失败 当前信号输入的是 PC/YPBPR（SD）/YPBPR（HD），720P 以上为 HD R-GAIN/G-GAIN/ B-GAIN,R-OFFSET/ G-OFFSET/ B-OFFSET 手动调节当前信号的 ADC 值 AUTO ADC 自动调整当前信号的 ADC 值，调整 OK 显示成功，调失败或未调整显示失败 调节后自动保存。（注：需使用 100%彩条信号） 图像相关 重显率 白平衡 QMAP ADJUST 图像曲线 重显率 左 0 右 0 上 0 下 0 8M50 机芯维修手册 19 左右上下调节的是当前信号下的四边切割大小 白平衡 信号源 电视 色温 标准 R-GAIN 128 G-GAIN 128 B-GAIN 128 R-OFFSET 128 G-OFFSET 128 B-OFFSET 128 色温项修改当前信号的色温模式 R-GAIN/G-GAIN/ B-GAIN,R-OFFSET/ G-OFFSET/ B-OFFSET 调节当前信号色温模式下的色温值 图像曲线 模式 亮度 0 50 25 50 50 50 75 50 100 50 8M50 机芯维修手册 20 模式：要调整的曲线（亮度，对比度，色彩，锐度，色调） 声音相关 音量曲线 Audio_HIDEV_Mode 音量曲线 模式 音量曲线 0 50 25 50 50 50 75 50 100 50 prescaler 0 模式：要调整的曲线（音量，原唱，伴奏，麦克，重低音，） 8M50 机芯维修手册 21 SSC MIU MIU Enable: ON MIU0 Span: 100 MIU0 Step: 100 MIU1 Span: 100 MIU1 Step: 100 LVDS LVDS Enable: ON LVDS Span: 100 LVDS Step: 100 MIU： DDR SSC 调整 LVDS： LVDS SSC 调整 非标 VIF-TOP 0 非标下调节主要部分 VIF-TOP ：AGC 调整 其它设置 工厂单键 开 串口模式 FAC232 搜台导航开关 开 WDT 开 默认 HDMI KEY Fail 保存打印信息到 U 盘 Register Set MAC Address 软件升级（USB） 复位 EEP 版本信息 8M50 机芯维修手册 22 WDT：watchdog 开关 默认 HDMI KEY：提供一个测试用 HDCP KEY，默认为关，出厂为关。 MACAddress：修改当前机器的 MAC 地址 MAC Address 40：C6：51：00：AC：87 调节 MAC 地址，上下键加减当前位的值，左右键选择要调整的 MAC 位，菜单键反回上一目录，调节过程自己动保存 软件升级（USB） 升级 NAND 升级 MBOOT 升级 6M30 升级 NAND：升级主程序，文件名为（usb_auto_update.txt，usb.bin） 升级 MBOOT：升级 MBOOT，文件名为 mboot.bin 升级 6M30：升级 6M30 程序，文件名为 6m30.bin 升级前要将对应文件放到 U 盘根目录下 按确认键后无升级对话框，请确认 U 盘是否接好，或者升级程序是否在 U 盘根目录. 7 维修说明 7.1 常见故障分析与注意事项 维修前先检查整个不良板有没有虚焊现象，有没有坏的器件，有没有烧坏器件，然后根据不同的现象进 行相应的维修。 1、屏幕显示异常的情况，如果有相应的串口通讯工具和软件的话，可以通过串口的输出信息来判断软 件是否正常运行，并参照图 7-1 的流程进行判断和维修： 8M50 机芯维修手册 图 7-1 屏显示异常的维修流程 2、电视伴音异常的判断和维修流程，参考图 7-2 的流程进行判断和维修： 23 8M50 机芯维修手册 图 7-2 系统声音异常的判断和维修流程 3、通过路由器无线上网无法正常连接： 如果电视通过路由器链接无法实现上网功能的时候，一般需要检查一下路由器中无线连接的设置， 可以参考图 7-3 路由器的无线网络的设置中的相关设置，尤其是图中画红线的位置： 图 7-3 路由器的无线网络的设置 4、系统上电后发现只出现开机 LOGO 或者是屏亮的现象： 出现这种现象，在更换 U103 和 U1000 的程序后该现象还是没有消失，则需要通过打印信息做进一 24 8M50 机芯维修手册 步的判断。如图 7-3 是 BGA 焊接正常时的打印信息，系统上电后，会返回前 5 行的打印信息，如果正 常的话，会显示下图所示信息，则可认为 BGA 焊接正常，否则就是 BGA 异常。其中：BIST0 对应着 PCB 板上的元器件 U300。 图 7-3 BGA 焊接正常时的打印信息 5、在工厂菜单做了些操作后，会引起系统不停的重新启动的故障： 在工厂菜单中，有 3 个地方不要操作，否则会引起开机系统反复重启现象。这 3 个地方分别是：  “图像相关”——>“图像模式”——>“模式”  “图像相关”——>“白平衡”——>“模式”  “非标”——>“VD SETTING”——>“模式” 如果有被误操作导致反复重启的，可以更换 EEPROM 解决。 6、升级 U1000（NAND）软件方法： 将相应尺寸软件的 USB.BIN 文件放在 U 盘的根目录下，插入 USB1 接口，在键控板排插的第 3 脚（KEY1） 和第 4 脚（GND）之间接一个 10K 电阻，插入 CN19，上电后约 15 秒后拔掉键控板排插升级 U1000 的软 件程序，时间大约 2 分钟左右;或者开机时按键控板上的“频道—”键，待 6 秒后无开机 Log 后则开始升级软件，时间大约 2 分钟左右。 7、升级 U103（Mboot）软件方法: 将 Mboot.bin 文件放在 U 盘的根目录下，插入 USB1 接口,按菜单键，选择“图像模式”项， 按确定键后再连续按数字键 2580，进入工厂菜单后选择“其他设置”，按确定键后选择“软件升级（USB）”， 按确定键后选择“升级 Nand”,按确定键后选择“YES”升级 Mboot,升级时黑屏，升级完成后自动重起。 8、打开串口的方法： 在开机的时候迅速按住键控板上的“音量-”键，串口打开，可以看到打印信息。 9、维修常见问题的列表： 按键失灵 按键板上 U1 连焊 机振 喇叭坏 N 制图像不良 主板上 Q34 连焊 高压打火 电源板坏 酷 K 无声 酷 K 下原音音量是 0 AV 图像不良 主板上 JA9 坏 主页 HOME 自动旋转 键控板上线材飞针 敲变花屏 屏线重插 OK USB4 连接不通 镙钉孔 B02 处铜断 条码写不进去 主板上 U410(EEPROM)空焊 不开机 主板上 U25 坏 喇叭无声 主板上 R1179 连焊 USB1 连接不通 JA7 坏 不开机 R354 撞坏 TV 图像不良 SAW1 坏 HDMI3 无信号 JA18 空焊 25 8M50 机芯维修手册 26 酷 K 加载失败 U37 坏 TV 无信号 CT173 坏 图像干扰 CN20 坏 TV 像不良 Q34 坏 不开机 R354 空焊 VGA 单声道 JA17 坏 USB 连接后缺其中一个盘符 R106 撞料 USB 连接后缺其中一个盘符 R231 连焊 不开机 U12 贴反 不开机 R354 撞料
