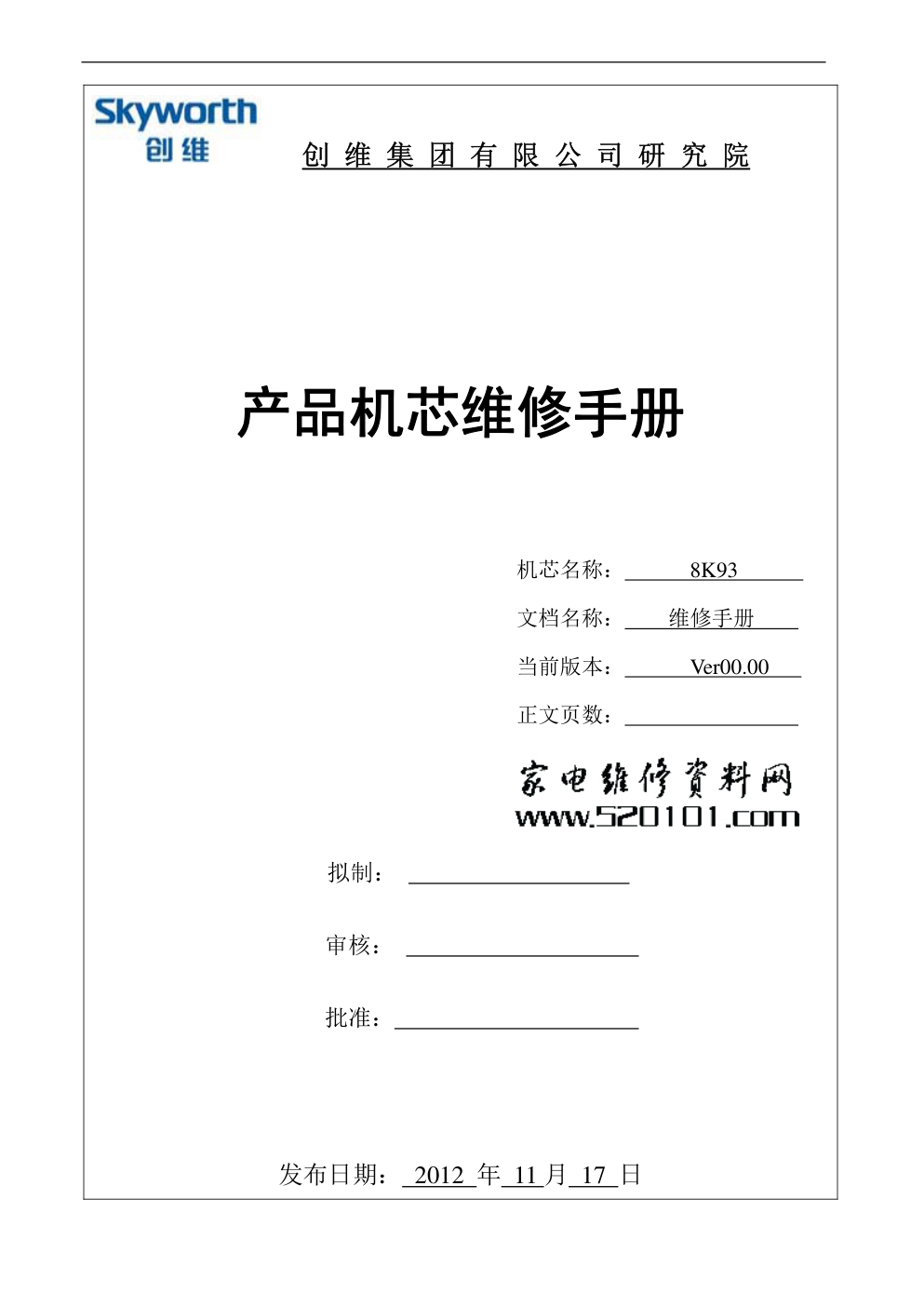

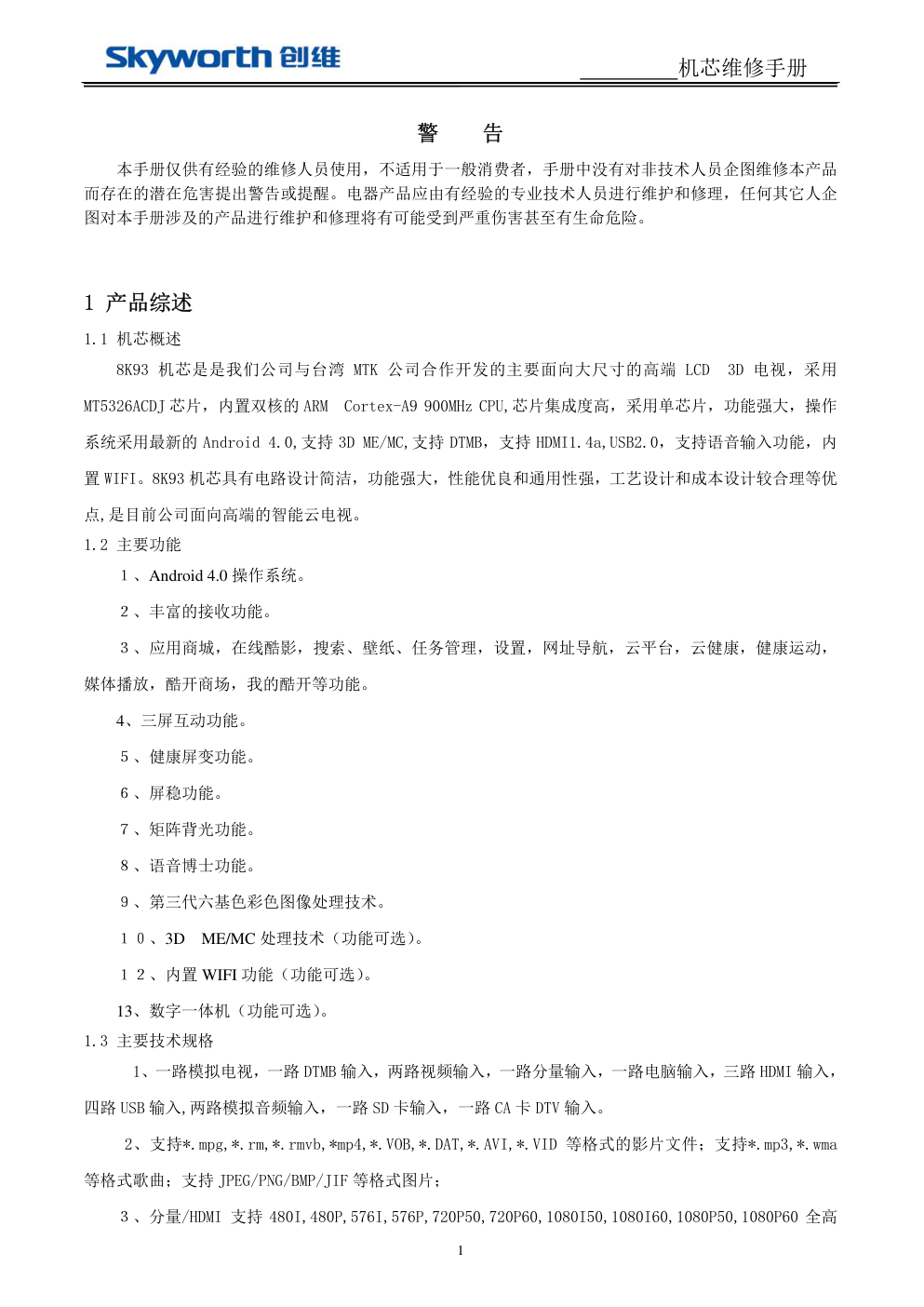

创 维 集 团 有 限 公 司 研 究 院 产品机芯维修手册 机芯名称： 8K93 文档名称： 维修手册 当前版本： Ver00.00 正文页数： 拟制： 审核： 批准： 发布日期： 2012 年 11 月 17 日 机芯维修手册 1 警 告 本手册仅供有经验的维修人员使用，不适用于一般消费者，手册中没有对非技术人员企图维修本产品 而存在的潜在危害提出警告或提醒。电器产品应由有经验的专业技术人员进行维护和修理，任何其它人企 图对本手册涉及的产品进行维护和修理将有可能受到严重伤害甚至有生命危险。 1 产品综述 1.1 机芯概述 8K93 机芯是是我们公司与台湾 MTK 公司合作开发的主要面向大尺寸的高端 LCD 3D 电视，采用 MT5326ACDJ 芯片，内置双核的 ARM Cortex-A9 900MHz CPU,芯片集成度高，采用单芯片，功能强大，操作 系统采用最新的 Android 4.0,支持 3D ME/MC,支持 DTMB，支持 HDMI1.4a,USB2.0，支持语音输入功能，内 置 WIFI。8K93 机芯具有电路设计简洁，功能强大，性能优良和通用性强，工艺设计和成本设计较合理等优 点,是目前公司面向高端的智能云电视。 1.2 主要功能 １、Android 4.0 操作系统。 ２、丰富的接收功能。 ３、应用商城，在线酷影，搜索、壁纸、任务管理，设置，网址导航，云平台，云健康，健康运动， 媒体播放，酷开商场，我的酷开等功能。 4、三屏互动功能。 ５、健康屏变功能。 ６、屏稳功能。 ７、矩阵背光功能。 ８、语音博士功能。 ９、第三代六基色彩色图像处理技术。 １０、3D ME/MC 处理技术（功能可选）。 １２、内置 WIFI 功能（功能可选）。 13、数字一体机（功能可选）。 1.3 主要技术规格 1、一路模拟电视，一路 DTMB 输入，两路视频输入，一路分量输入，一路电脑输入，三路 HDMI 输入， 四路 USB 输入,两路模拟音频输入，一路 SD 卡输入，一路 CA 卡 DTV 输入。 2、支持*.mpg,*.rm,*.rmvb,*mp4,*.VOB,*.DAT,*.AVI,*.VID 等格式的影片文件；支持*.mp3,*.wma 等格式歌曲；支持 JPEG/PNG/BMP/JIF 等格式图片； ３、分量/HDMI 支持 480I,480P,576I,576P,720P50,720P60,1080I50,1080I60,1080P50,1080P60 全高 机芯维修手册 2 清格式 ４、支持两路 serial flash,支持一路 NAND flash. ５、支持 HDMI 1.4a ３D DTV 输入格式，支持 MPEG Decoder(MVC)3D DTV 输入格式，支持 Reald 3D， Sensio 3D,Frame sequential 3D,Line_interlerleave 3D。 6、、支持 120HZ/60HZ FULL-HD 屏，８/10BIT 双 LVDS 输出。 7、支持 DDR2-1066/DDR3-1333/DDR3-1600. 8、支持 4K*2K UHD 2 电路介绍 2.1 机芯总电路 参见附件 8K93 原理图。 2.2 机芯新电路(本机芯特有) 无 2.3 机芯其它电路 屏供电控制电路： C264 1uF/16V C266 0.1uF/50V LVDS_PWR_EN HI = > PWR ON LO = > PWR OFF R280 4.7K L41 4A/125V R288 100K C271 0.1uF R287 1K G D S U16 AP4435 2 3 4 6 5 1 7 8 Q20 2N7002 1 3 2 LVDSVDD- R285 10K 12V_M + C265 220uF/16V C267 1uF/16V 静音电路： 机芯维修手册 3 12V_M 12V_M R261 NC_0 R267 IK D46 1N4148 R255 4.7K R266 470 Q17 2N3904 SOT23/SMD 1 3 2 R260 10K + C250 220uF/16v R263 47K Q14 1 3 2 R253 4.7K R268 0 R256 IK R269 10K R262 0 R258 IK D47 1N4148 D50 1N4148 3V3SB 3V3SB 3V3SB ON_MUTE1 ON_MUTE1 A_MUTE POWER_DN A_MUTE AMP_RST A_MUTE1 MUTE C270 100pF AMP_MUTE Q16 2N3904 1 3 2 R257 4.7K R265 47K ZD2 9V1 D49 1N4148 D48 1N4148 + C251 220uF/16V D51 1N4148 R259 4.7K Q15 1 3 2 D45 BAT54C 3 1 2 R264 IK R254 0 3 主要信号流程介绍 3.1 整机信号流程 mini_LVDS A Port Embedded DEMOD V By One miniLVDS B Port RGB L/R IN SPDIF OUT JA13 YPBPR L/R IN VGAL/R AV2 JA21 L/R AV2 L/R IN AV1 IN AV1 L/R IN CN3 I2C USB0 WIFI CN4 JA9 JA8 JA7 USB2 HUB FE1.1 U9 USB*4 IR2.4G CN11 JA10 ADIN1/2 YPbPr AV1 JA19 Embedded RMII PHY DTMB NAND INTERFACE NAND Flash U6 JA16 AUDIO U15 TUNER AUDIO OUT U24 IF+/IF- ATBM8859 PWM DAC BL ON/OFF Tuner IF+/IF- Tuner IF+/IF- CN1 STANDBY BL DIM LVDS A Port LVDS B Port LVDS A Port JA12 TAS5711 U5 U17,U18(B), U20,U21(A) PCIe JA2,JA3,JA6 MT5326 DDR3 HDMIx3 VGA HDMI1 RGB YPbPr CN9 IR/SENSOR HDMI3 HDMI2 JA25 MII/RMII USB1 USB3 CN2/JA12 UART LVDS B Port SC CN5,CN6,CN10 CN7 CN8 VIDEO OUT SPEAKER OUT I2S OUT JA16 VIDEO OUT SPEAKER AMP JA11 SD CARD IN SD CARD CN14 JA1 CA CARD IN CA CARD JA23 SG SYNC OUT CN15 Block Diagram 3.2 主板供电流程 机芯维修手册 4 +12V U16 TO PANEL U30 M9435 +12V SYA 1015 TO U5 SOT223 C1117-1.2V U12 TO U5/U6/U11/U15 U8 TO U5 3V3SB TO U24 BL-ON/OFF BL-DIMMING DVDD3V3 I/O TO POWER BOAD STANDBY MP1482 U19 +12V TO U5/U17/U18 U20/U21 PIN6 PIN1/2/4 AOZ1036 U2 U4 AX1084 TO-263-3 PIN13/14 PIN9/10 AS2930M U1 Standby Power U10 M9435 POWER TREE SOT223 C1117-1.2V U7 TO U9 JA7/JA8/ JA9/JA10 DDRV(1.5V) 5VUSB CN1 AVDD1V2 5V_SW DVDD3V3 5V_SW 5V_SW AOZ1036 U3 ASIC_1V2 DVDD3V3 +5V +12V +12V TO U5 VCCK(1.2V) 7805 U28 TUNER +12V TO U27 +5V_TUN TO U15 AUDIO AMP +12V +5VSB 24VDAMP SOT223 5V_SW U22 CX1117-3.3 3V3_TUN TO U26 TUNER 4 主要芯片介绍 4.1 MPS1482 芯片 4.1.1 芯片概述 MP1482 工作电流为 2A，待机电流仅为 1uA，转换效率高达 93%，配合外围电路可输出 0.923-15V 电 压，自带有过流保护电路，当负载过流时它的工作频率会由 150KHz 降到 15KHz,输出电压降至 1V 以下。 4.1.2 芯片内部框图 机芯维修手册 5 4.1.3 芯片管脚图 4.1.4 芯片重要引脚功能及对应工作电压 第二脚 输入电压 5V 第三脚 输出电压 1.5V 第五脚 反馈电压 0.923V 4.1.5 芯片出现异常的故障现象 该芯片输出电压为 DDR 工作电压，异常时直接引起不开机，DDR 无法工作。 4.2 AOZ1036PI 芯片 4.2.1 芯片概述 AOZ1036PI 输入电压为 4.5V TO 18V，工作电流为 5A，工作频率为固定的 500KHZ，效率为 95%，有 软启动功能，有过流保护功能，SOP8 封装。 引脚序号 引脚说明 1 高电压选通 2 电压输入 5V 3 电压转换输出 1.5V 4 接地 5 电压反馈 0.923V 6 稳压补偿 7 使能控制 100k 上拉电阻 8 软启动控制（15ms） 机芯维修手册 6 4.2.2 芯片内部框图 4.2.3 芯片管脚图 4.2.4 芯片重要引脚功能 4.2.5 芯片出现异常的故障现象 机芯维修手册 7 此型号芯片为主板的 12V 转 5V 和 12V 转 1.2V 内核供电的 DC-DC，1.2V 异常时系统将不开机，5V 偏低 时 USB 会有识别不良的现象。 4.3 TAS5711 芯片 4.3.1 芯片概述 此芯片采用 HTQFP-48 封装，输入电压范围为 8V—26V，可以输出重低音功能，可以外接无源重低 音和电视组成 2.1 声道的音响。 4.3.2 芯片内部框图 4.3.3 芯片管脚图 机芯维修手册 8 4.3.4 芯片重要引脚功能及对应工作电压 管脚 管脚类型 简单描述 DVDD IN 3.3V 数字电压输入 DVSSO IN 晶振接地 OUTA、OUTB、 OUTC、OUTD OUT 半桥输出 BST_A,BST_B,BST_C,BST_D OUT 高频部分半桥输出 AVDD IN 3.3V 模拟电压输入 OSC_RES IN 晶振修正电阻 MCLK IN 主时钟 LRCLK IN 输入串行音频数据左/右位时钟 PBTL IN 工作模式选择 PDN IN 开关 SDA I/O I2C 串行数据输入输出 SCL IN I2C 串行时钟输入 RESET IN 复位信号 PVDD_A,PVDD_B,PVDD_C,PVDD_D IN 半桥输出供电输入 4.3.5 芯片出现异常的故障现象 此芯片出现异常时，会有伴音无声或杂音问题（表现为某种频率的音频信号不良）。 4.4 SYA105ABC 芯片功能 4.4.1 芯片功能： 1、4.5V-16V 输入电压； 2、2A 输出电流； 3、软启动功能，高效率 机芯维修手册 9 4.4.2 芯片引脚定义 5 PCB 顶/底层丝印 5.1 主板顶/底层丝印图 5.2 副板顶/底层丝印图 6 调试说明 6.1 工厂模式调试说明 1. 按住键控板“音量减”键（音量减到 0），同时按下遥控器“屏显”键，可以进入工厂调试菜单。 2. 当单键模式为 ON 时，按下工厂调试专用遥控器的“工厂调试”键，可以进入工厂调试菜单。 3. 当单键模式为 ON 时，按下工厂调试专用遥控器的“老化模式”键，可以进入老化模式。 4. 当单键模式为 ON 时，按下工厂调试专用遥控器的“总线”键，可以进入总线关闭模式。 5. 当单键模式为 OFF 时，在工厂调试菜单下，按下工厂调试专用遥控器的“老化模式”键，可以进入 老化模式。 6. 当单键模式为 OFF 时，在工厂调试菜单下，按下工厂调试专用遥控器的“总线”键，可以进入总线 关闭模式。 7. 在老化模式下，按下工厂调试专用遥控器的“老化模式”键，可以退出老化模式。 8. 在总线关闭模式下，按下工厂调试专用遥控器的“总线”键或关机，可以退出总线关闭模式。 9. 在工厂调试菜单下，按下遥控器“屏显”或“工厂调试”键，可以退出工厂调试菜单。 10. 其它具体按键操作参照“工厂调试设计规范”。 6.2 工厂菜单调试说明 1、进入工厂菜单的方法： a) 用工厂遥控器按工厂调试键（3FH 键）进入工厂模式 b) 先将伴音减到 0，然后按住键控板“伴音－”键不放，再按遥控器上的“屏显”键或“返回” 机芯维修手册 10 键进入工厂模式 2、在工厂调试菜单下，按下遥控器“返回”键，或再按一次工厂调试键（3F 键）可以退 出工厂调试菜单。 3、白平衡调整： 进入工厂，选择白平衡调节这一项，按右键进入白平衡调整子菜单，用白平衡仪检 测，如发现有偏差，请按频道+/-键选择下面的 a) R Gain b) G Gain c) B Gain d) R Offset e) G Offset f) B Offset 再按左右键进行调整来达到最佳效果 7、其他功能设置项 a、单键模式，按左/右键可以设置单键模式为“开”或“关”； b、开机 LOGO，按左/右键可以设置开机 LOGO 为“开”或“关”，设为“开”时开机 显示 LOGO，设为“关”时开机不显示 LOGO c、复位标志位，按左/右键可以设置为“标准初始化”和“初始化所有数据” ， 二者的差别在于“初始化所有数据”会重新初始化白平衡数据而“标准初始化” 则不做这个动作；设置好这个标志位后，如果需要做复位动作，请在下面的“复 位”这一行按右键开始进行复位。 d、复位，按右键开始进行复位动作，按上面“复位标志位”的设置要求对 EEPROM 进行初始化,完成后会自动待机并再次开机,复位时对 HDMI KEY 和条码信息不作 复位。 版本信息显示如下 CPU 8K93-VERx.x.x-xxxxxx EEP 8K93-xxxxxx Model 58E700S （显示当前的机型） 显示当前使用的软件程序版本信息(机芯+软件版本+软件日期)和当前使用的存储器版 本信息（机芯+日期）。 BARCODE 信息显示 按工厂遥控器的 F3 键（22H），或者把音量减到 0，按住键控板的音量减键，同时按住遥控器的静音键， 则会显示 BARCODE 信息。信息内容如下： BARCODE： XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX （显示工厂的条码信息） MAC : 00:1A:9A:E8:00:00 (显示网卡的 MAC 地址) 注：如果没有用条码仪进行 BARCODE 和 MAC 地址写入，则 BARCODE 和 MAC 这两行显示为空。 6.3 HDMI KEY 、MAC 地址和 BARCODE 烧录说明 1. EEPROM 24C32 的器件地址是 0xA0。 2. SMT 烧写 EEPROM 时，我们提供的母片上，会在 EEPROM 24C32 里面写一个默认 HDMI KEY 和特征码）. 3. HDMI KEY 存储在 24C32，从 0xE90 开始，共 329 个字节。特征码存在第 2 个字节(即地 址 0x01 处)，值为 0x22。 4. MAC 地址存储在 24C32，从 0xFD9 开始，共 6 个字节，生产母片里面已经写了一个通用 的 MAC 地址为 00:1A:9A:E1:00:00。 5. BARCODE 信息存储在 24C32 的最后 32 个字节，从 0xFE0 到 0xFFF。 6. 因 8K93 本身芯片当中没有带 HDMI KEY,虽然生产母片里已经写了一个通用 KEY 用于生 产线检验,但整机打包前还需要写一个唯一的 KEY,每台机器对应一个，不能重复，烧 录 HDMI KEY 需要条码@预调读写仪 III（支持 24C32） 和母片﹑存储该订单 HDMI KEY 机芯维修手册 11 的 Flash.HDMI KEY 文件的制作： a、先用 HDCP_Key_for_Skyworth.exe 把 KEY 文件抽取出来 b、用工程部提供的 KEY-MAC 合成制作软件处理 KEY 文件(请选择 ADI 公司) c、把 KEY 文件烧录到 FLASH 中,就可以用在条码@预调读写仪 III 上。 7.按工厂遥控器的“总线”键（3AH 键）把主板的 I2C 总线关闭，此时屏幕显示“BUS OFF” ； 8. 条码仪硬件连接：条码仪有个四芯排线，包含+5V、SCL、SDA 和 GND,由于条码仪和主板 排插 CN3 的 1 脚电压可能有冲穾，+5V 脚必须不连，请调整排线脚位，使条码仪排线 片脚顺序与主板插座 CN3 的脚位定义相配。条码仪上地址芯片可用文件包中的文件 (8K93HDMI 烧录地址母片.BIN)进行烧录。 9.插上接口线(8K93 烧录 HDMI KEY 接口线插在 CN3)，用扫描枪扫描条码，当读写仪上显示 出“OK”时，烧写完成。拔掉接口线，按“总线”键（3AH 键）开启主板的 I2C 总线， 进行下一道工序处理。 10. 如果条码仪提示机芯有误，是特征值不对，8K93-58E700S 在 EEPROM 处 0x01 的值是 0x22 。 下面是 HDCP_Key_for_Skyworth.exe 工具的详细使用说明： MTK 的 HDCP 生成工具包括两个文件：HDCP_Key_for_Skyworth.exe 和 HDCP_DLL.dll，使用 时需要把这两个文件放在同一个目录里，打开 HDCP_Key_for_Skyworth.exe，出现如下界面： 图 1 在图 1 所示的界面里，请先在最左边的文件管理器里找到 KEY 的原始文件的位置，然后在中 间的选择栏选择 KEY 的原始文件，如图 2 所示。 机芯维修手册 12 图 2 选择好原始 KEY 文件，然后在右边的中间的输入框里输入本次操作需要生成的 KEY 的起始点 （在原始 KEY 文件的序号“Key Offset”）和需要生成的 KEY 的个数“Output #”，最后点击 右边上面的“Gen HDCP”按钮把 KEY 切割出来, 如图 3 所示。提示 OK 后请关闭弹出来的 OK 提示框，点击右边上面的“Merge”按钮,如图 4 所示。 图 3 机芯维修手册 13 图 4 按下“Merger”按钮后，工具自动合并文件，此时会出现图 4 的提示框，提示生成的文件的 保存位置，请设置需要保存的位置和文件名，按下保存按钮进行保存。最后退出。 注意：在进行 HDCPKEY 的切割前，请先把上次生成的临时文件夹“output_keys_0”删除， 以免每次 KEY 的数目不一样时生成的最后 BIN 文件的 KEY 数目不是我们需要的个数。 升级方法说明： 1.将我们提供的 upgrade_loader.pkg（如果是 zip 或 rar 压缩文件，需要手动解压出来得 到此文件），复制到普通 U 盘的根目录下，复制完成之后，请安全删除 U 盘再拔掉 U 盘。 将电视机上电进入开机状态，然后断电，将此 U 盘插到电视机的 USB 口上（其他 USB 口不要 插 USB 设备），再上电开机，电视机将自动升级，升级时间大约需要 3 分钟，升级过程中不要 断电，否则可能会造成机器无法升级或升级失败不能开机问题。升级后会自动开机。 注意：如果电视机断电前为待机状态则开机时会直接进入待机状态，需要用遥控开机才会进 入升级过程。 2.因为本机的 U 盘开机自动升级是依靠 nand flash 上的引导程序来进行的，如果引导程序 被破坏了，则无法进行 U 盘升级。此时，就需要先用电脑工具 flash tool 将引导程序写入 nand flash，然后再用方法 1 来升级。此工具软件及其使用方法在目录“8K91 引导程序写入工具” 里面。 其他内容： 如果 HDMI 图像出不来或有图像无声音，怀疑是 HDMI key 有问题时，可以用串口终端工具 TeraTerm 与 电视机相连之后，输入 cli 再按下回车，会进入 cli 调试模式。再输入 sif.hdcp 命令，可以重新写入一个默认 的 HDMI key。TeraTerm 工具的使用说明请参考下面的“TeraTerm 终端使用方法中的说明。” 6.4 8K93-58E700S 机器引导程序写入工具使用方法 机芯维修手册 14 引导程序写入工具界面 此工具用的是串口，而我们电视端用的是 VGA 口转换的，因此请用公司发的 USB 标准串口转接线来进 行升级（先要把串口小板的拨动开关拨到串口（UART）这一边）。在打开升级工具之前，请先把 USB 串口 接好，再打开升级工具，否则会出现找不到串口的问题。打开 FlashTool.exe 后出现上面的主界面，请确认 如下设置： 1. 把最左边的 IC 型号选择为 MT53XX； 2. 把中间的串口选为实际接入的 USB 串口，并确认后面的速度设为 115200；FLASH 选为 Nand Flash； 3. 把中间的 按钮按一下，确认为绿色 而不是红色 ，红色表示关闭串口而绿色表示打开串 口； 4. 在 按扭按一下，切换到升级界面; 5. 在 左边的 按钮按一下，在弹出的文件选择框中找到我们提供的引导程序（是一个 BIN 文件），选择此文件并按下打开按钮; 6. 在主界面点击 按钮开始升级，升级过程中请不要断电。开始升级后，下面的黑色窗口 内会输出一些信息。当看到最后的提示：---->Upgrade Process Finished!时就表示升级完成了。正常的 升级时间为 20 秒左右，如果时间特别短或长很多，则升级过程可能有些异常，有可能需要关机再开 机后重新写入。 7. 引导程序写入完成之后，请将机器断电。将我们提供的 upgrade_loader.pkg 这个升级文件复制到普通 U 盘（单分区，没有加密区，不要用酷开 U 盘）的根目录下，复制完成之后需要先在电脑右下角的 安全删除 U 盘，再拔出 U 盘。将此 U 盘插到电视机的 USB 口（其他口不要插 USB 设备），再将电视 机上电开机。引导程序会在开机的时候从 U 盘里面找到此升级文件，自动进行升级。因为升级文件 较大，整个升级过程大约需要 3 分钟，在此过程请不要断电，以免升级后起不来，又要再烧写一次引 导程序再升级。U 盘升级完成之后机器会自动重启进入系统。 系统起来之后请拔掉 U 盘，要不然下次开机时还会找到这个升级文件再做一次自动进行升级动作。 升级后第一次启动时间较长，这个是正常的，请在开机全部完成之后，关机，再开机，此次系统的启 动速度就正常了。 机芯维修手册 15 6.5 Tera Term 终端使用方法 如果需要把电视机输出的一些信息保存成文本文件，以方便设计师清楚地知道电视机的状 态，可以利用此终端工具。 使用方法如下： e、 安装公司下发的 USB 转 VGA 升级小板，安装完成之后可以通过在“我的电脑”按右 键，在弹出来的菜单里面用鼠标点“管理”这一项。 f、 在弹出来的“计算机管理”窗口里面，选择“设备管理器”，再选择右边的“端口（COM 和 LPT）”这一项，把+号点开来，就可以看到我们所安装的串口：USB-SERIAL CH341A(COM5)，此处 COM5 对于不同的电脑可能会不同。但现在我们要用的这个终端 工具只能支持到 COM4，因此，我们需要把 COM5 改为 COM1-COM4 里面的任何一个。 如果需要更改 COM 口，请参考下面的图片(需要先用鼠标双击 USB-SERIAL CH341A 这 机芯维修手册 16 一项)： 这里，需要把串口设为 115200，在高级设置里面，把 COM 端口号改为比 COM5 小的值。 如果有如下图的提示“此端口正在使用中”，请更换一个端口。 机芯维修手册 17 配置好串口之后，就可以开始设置终端了。 b、 安装 TeraTerm 工具，在出现的每一个提示按确定或下一步。 c、 安装成功之后，执行桌面上的“Tera Term”快捷方式，在出现的窗口中，选中 Setup， 在下拉菜单中选择 Serial port 进行串口设置。 d、 设置一下 Terminal 属性： b、 选择 Setup，在下拉菜单选择 Terminal： 机芯维修手册 18 c、 在出来的设置菜单中，将 New-line 里面的设置设为 LF 和 CR d、 将上面的设置保存起来 机芯维修手册 19 e、 设置串口成功之后，可以开始工具连上电视机了： 1、选择 File，在下拉菜单选择“New connection”创建连接 机芯维修手册 20 2、选择 File，在下拉菜单选择“Log”这一项 然后在弹出来的菜单里面选择保存 Log 文件的位置。 按下保存键之后，会出来一个“Tera Term:Log”的窗口，但这个窗口会自动设为最小 化到任务栏上。 设置成功之后，请把串口线的 VGA 端子插到电视机的 VGA 上，然后开机或进行操作， 所有的电视机输出信息就会自动保存到刚才我们设置的文件里面。 机芯维修手册 21 当所有的信息输出完成之后，请在“Tera Term:Log”窗口按下“Close”按钮，这样就 结束了此次电视机输出信息的自动保存动作。 最后，请把得到的文件“teraterm.log”通过邮件发给设计师参考。 6.6 生产中的特殊工艺要求 U2，U３，U15，等芯片的底部要加锡膏。U5 为 BGA 封装，且体积比较大，焊接时容易出现内部引脚 短路，焊接时温度及时间等焊接工艺要掌握好。 7 维修说明 7.1 常见维修流程图 机芯维修手册 22 7.2 机芯配用通用功能模块（根据不同的型号所匹配的模块会有所不同，具体以整机为准） 序号 通用功能 模块名称 通用功能模块编 号 开发设计 所 开发设计师 联系电话 联系邮箱 1 电源 168P-P47ELF-11 电源一所 袁博 2 SG-3D 发射器 8K70-06HA00-00/ 8K70-06SA00-00 第五研究 所 陈洪春 3 WIFI 模块 534L-36NTUD-001 0 第五研究 所 陈洪春 7.3 端口及连线定义 序号 端口定义 位号 备注 1 USB 接口 JA7,JA8,JA9,JA10 2 AV1 JA19 共用分量 Y 3 分量 JA19 4 分量音频、AV2 视频 JA13 三合一插座 机芯维修手册 23 5 视频、音频输出 JA16 三合一插座 6 电脑音频 JA13 三合一插座 7 电脑 JA12 8 HDMI 接口 JA2,JA3,JA6 9 外接重低音输出 JA23 10 网线接口 JA25 11 SD 卡接口 JA11 12 CA 卡接口 JA1 7.4 机芯接口定义 序号 接口定义 位号 备注 1 主板供电 CN1 通用接口 2 副板接口 CN12 通用接口 3 LVDS 接口 CN7,CN8 通用接口 4 按键接口 CN9 通用接口 5 喇叭输出接口 CN5,CN6,CN10 通用接口 6 WIFI 接口 CN4 通用接口 7 I2C 接口 CN3 通用接口 8 RS232 接口 CN2 通用接口 9 SG 3D 发射板接口 CN15 通用接口 10 外接 2.4G 模块 CN11 通用接口 11 外接摄像头 CN14 通用接口 7.5 关键元器件及维维修备件清单 序号 物料编号 物料型号 位 号 名称/功能 /参数 代用物 料编号 备注 1 4709-K9F4G0-0480 K9F4G08U0D-SCB0 U6 Flash 2 4752-C24320-0080 CAT24C32WI-GT3 U8 EEPROM 4707-M24C32-08 3 476A-M14820-0080 MP1482DS U19 DC-DC 47AP-E34820-0080 4 4786-A10360-0080 AOZ1036PI U2 U3 DC-DC 5 47B6-A11175-0300 AS1117L-1.2 U7 LD0 477G-L11174-0030 机芯维修手册 24 6 47B6-A29300-0050 AS2930M5-3.3 U1 LD0 7 47EC-S10500-0060 SYA105ABC U11 DC-DC 8 47D9-M94350-0080 ME9435A U10 U16 U30 MOSFET 9 47DG-G45580-0080 LM4558 U14 运放 476M-F45580-08 10 47DG-G78051-0030 LM78D05 U28 三端稳压 IC 47A7-C78050-0030 11 47DG-L10847-0030 LD1084-3.3 U4 LDO 471K-A10840-03 12 47EQ-FE1100-0480 FE1.1 U9 USB HUB 13 471X-N5C2G0-0960 NT5CB128M16BP-DI U17 U18 DDR 4711-H5T2G1-0960 同时 更换 U20 U21 DDR 4711-H5T2G1-0960 同时 更换 14 472H-M53260-8250 MT5326ACDJ U5 主芯片 15 5221-380486-0R00 HFT3-96H/116CW U27 高频头 16 5221-42048D-0R00 HFT3-96S/W116CW U26 硅高频头 7.6 机芯存储、运输、使用条件 此机芯 DDR 对静电较为敏感，在对主板操作时注意对静电的预防。 8 机芯设计师联系方式 设计师 联系方式 肖志清（硬件） xiaozhiqing@skyworth.com 邓锦扬（硬件） dengjinyang@skyworth.com 郭明海（软件） guominghai@skyworth.com 康国成（软件） kangguocheng@skyworth.com 吴京龙（软件） wujinglong@skyworth.com 李德强（软件） lideqiang@skyworth.com
