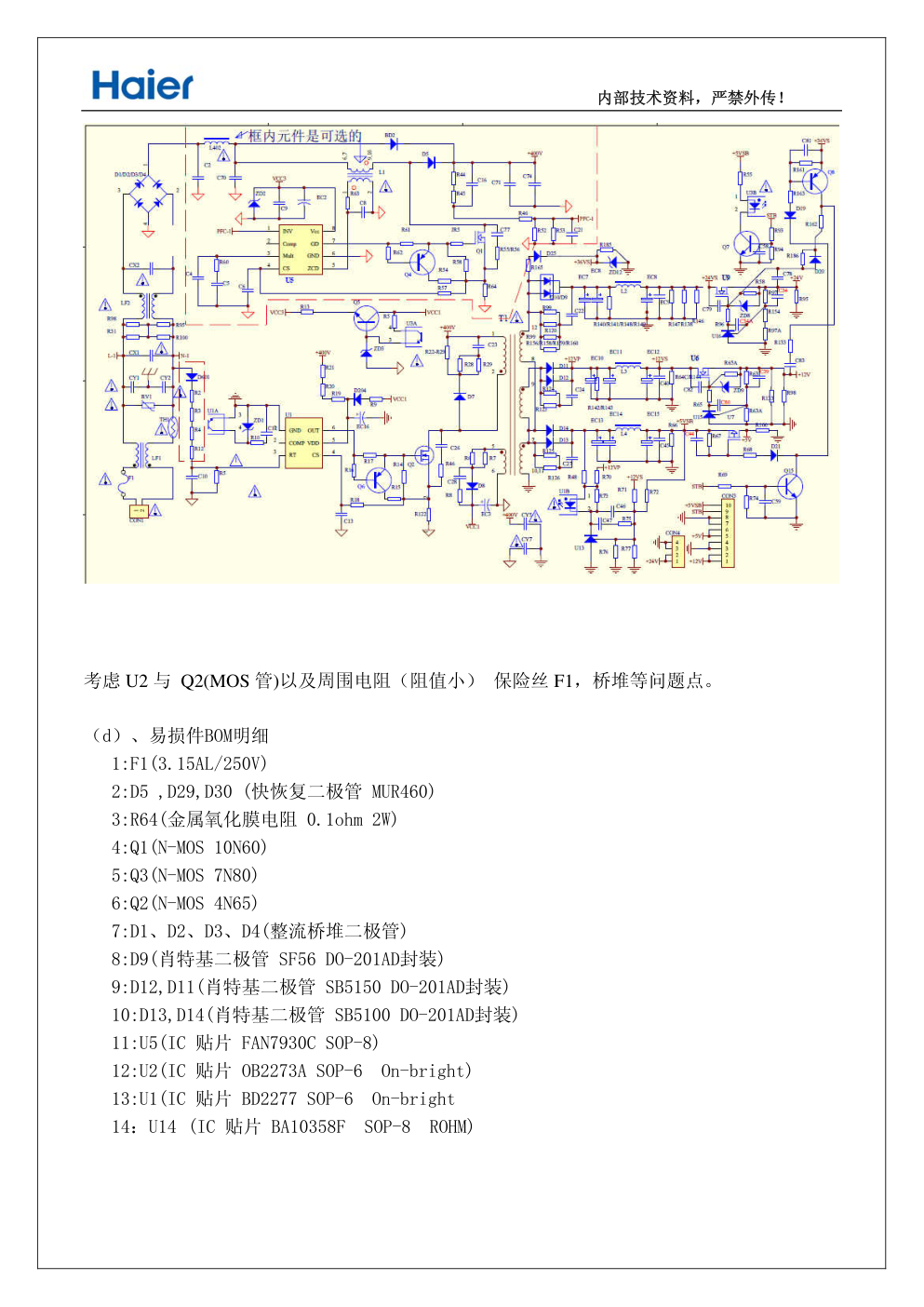

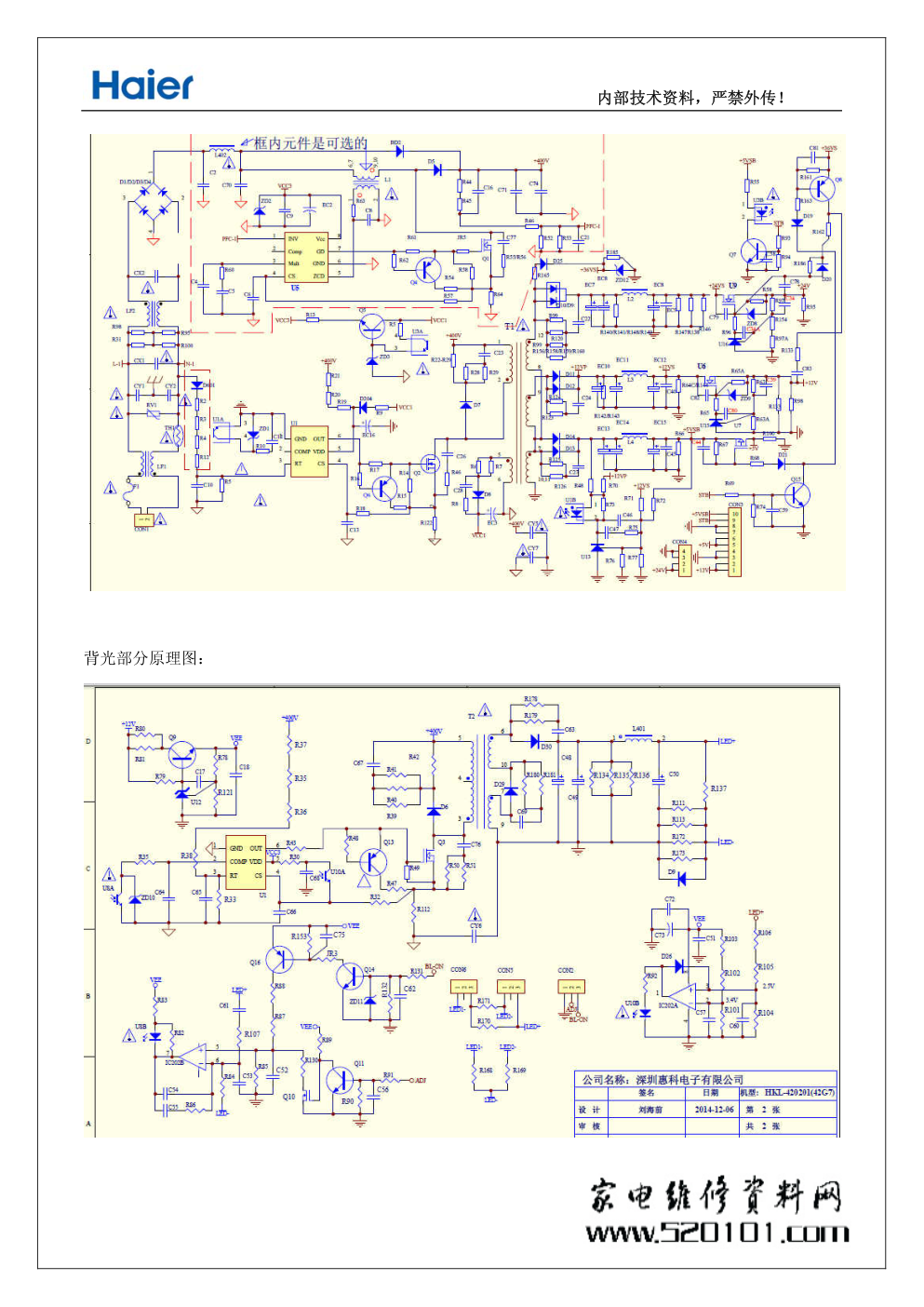

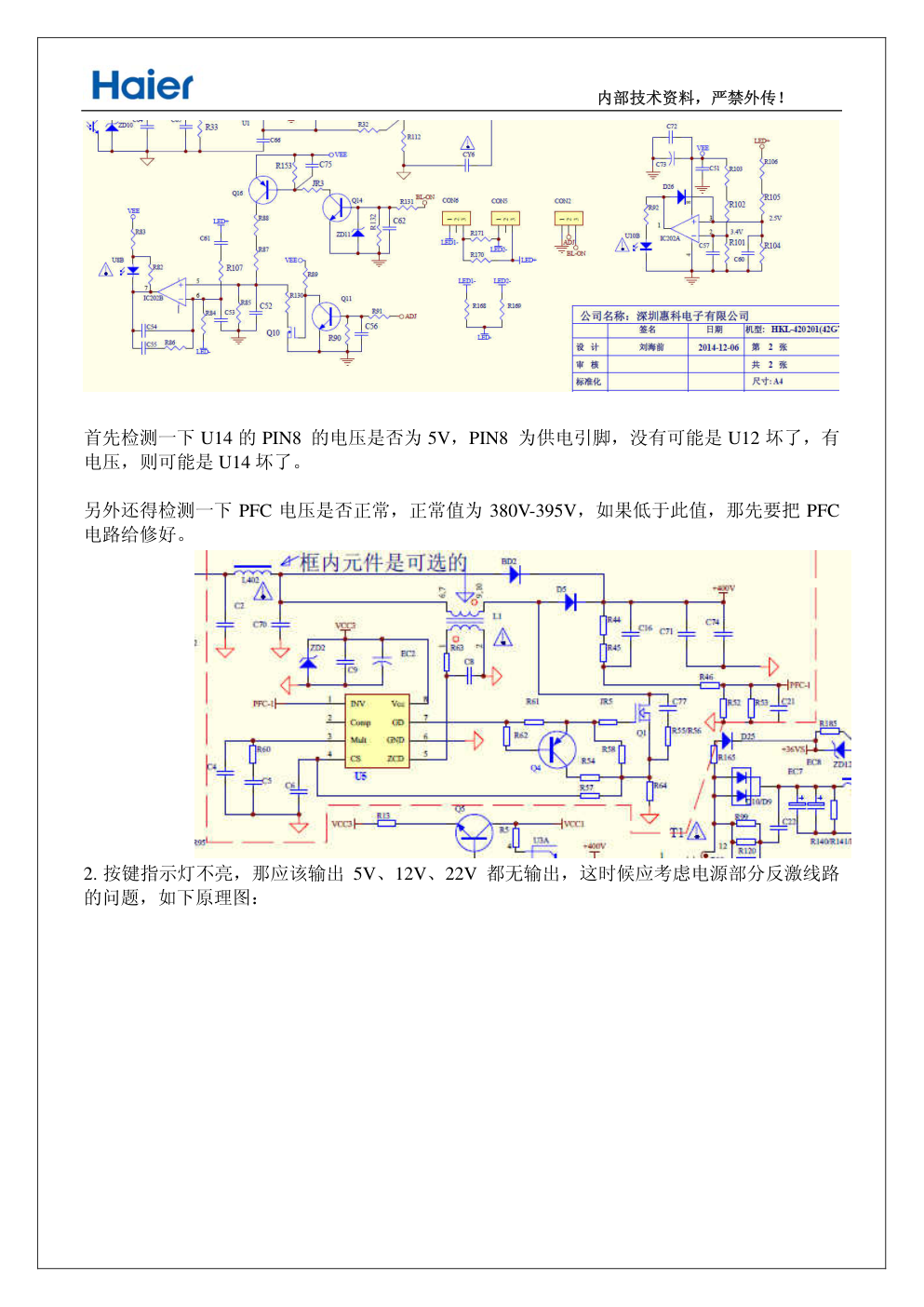

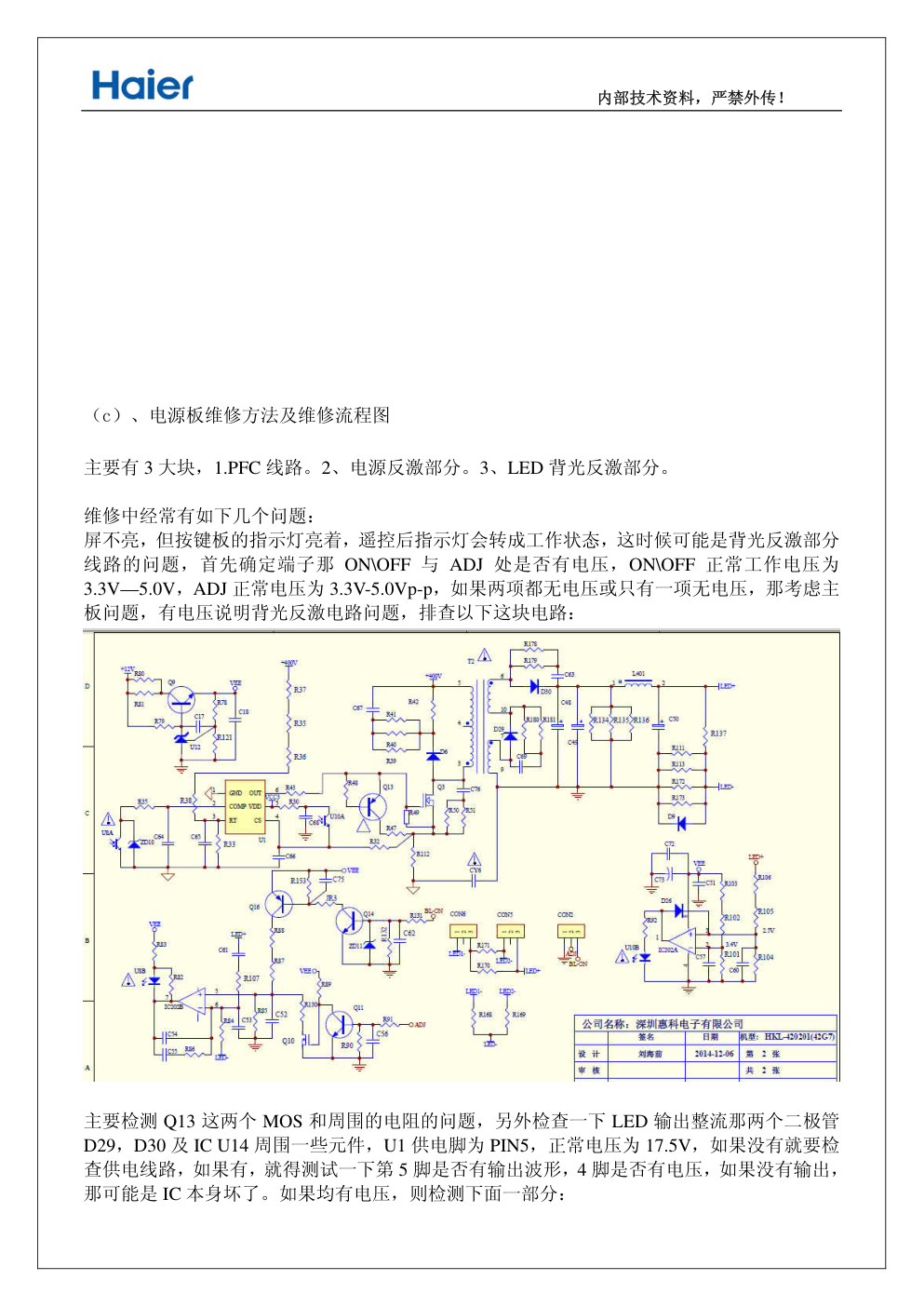

内部技术资料，严禁外传！ 背光部分原理图： 内部技术资料，严禁外传！ （c）、电源板维修方法及维修流程图 主要有 3 大块，1.PFC 线路。2、电源反激部分。3、LED 背光反激部分。 维修中经常有如下几个问题： 屏不亮，但按键板的指示灯亮着，遥控后指示灯会转成工作状态，这时候可能是背光反激部分 线路的问题，首先确定端子那 ON\OFF 与 ADJ 处是否有电压，ON\OFF 正常工作电压为 3.3V—5.0V，ADJ 正常电压为 3.3V-5.0Vp-p，如果两项都无电压或只有一项无电压，那考虑主 板问题，有电压说明背光反激电路问题，排查以下这块电路： 主要检测 Q13 这两个 MOS 和周围的电阻的问题，另外检查一下 LED 输出整流那两个二极管 D29，D30 及 IC U14 周围一些元件，U1 供电脚为 PIN5，正常电压为 17.5V，如果没有就要检 查供电线路，如果有，就得测试一下第 5 脚是否有输出波形，4 脚是否有电压，如果没有输出， 那可能是 IC 本身坏了。如果均有电压，则检测下面一部分： 内部技术资料，严禁外传！ 首先检测一下 U14 的 PIN8 的电压是否为 5V，PIN8 为供电引脚，没有可能是 U12 坏了，有 电压，则可能是 U14 坏了。 另外还得检测一下 PFC 电压是否正常，正常值为 380V-395V，如果低于此值，那先要把 PFC 电路给修好。 2. 按键指示灯不亮，那应该输出 5V、12V、22V 都无输出，这时候应考虑电源部分反激线路 的问题，如下原理图： 内部技术资料，严禁外传！ 考虑 U2 与 Q2(MOS 管)以及周围电阻（阻值小） 保险丝 F1，桥堆等问题点。 （d）、易损件BOM明细 1:F1(3.15AL/250V) 2:D5 ,D29,D30 (快恢复二极管 MUR460) 3:R64(金属氧化膜电阻 0.1ohm 2W) 4:Q1(N-MOS 10N60) 5:Q3(N-MOS 7N80) 6:Q2(N-MOS 4N65) 7:D1、D2、D3、D4(整流桥堆二极管) 8:D9(肖特基二极管 SF56 DO-201AD封装) 9:D12,D11(肖特基二极管 SB5150 DO-201AD封装) 10:D13,D14(肖特基二极管 SB5100 DO-201AD封装) 11:U5(IC 贴片 FAN7930C SOP-8) 12:U2(IC 贴片 OB2273A SOP-6 On-bright) 13:U1(IC 贴片 BD2277 SOP-6 On-bright 14：U14 (IC 贴片 BA10358F SOP-8 ROHM)
