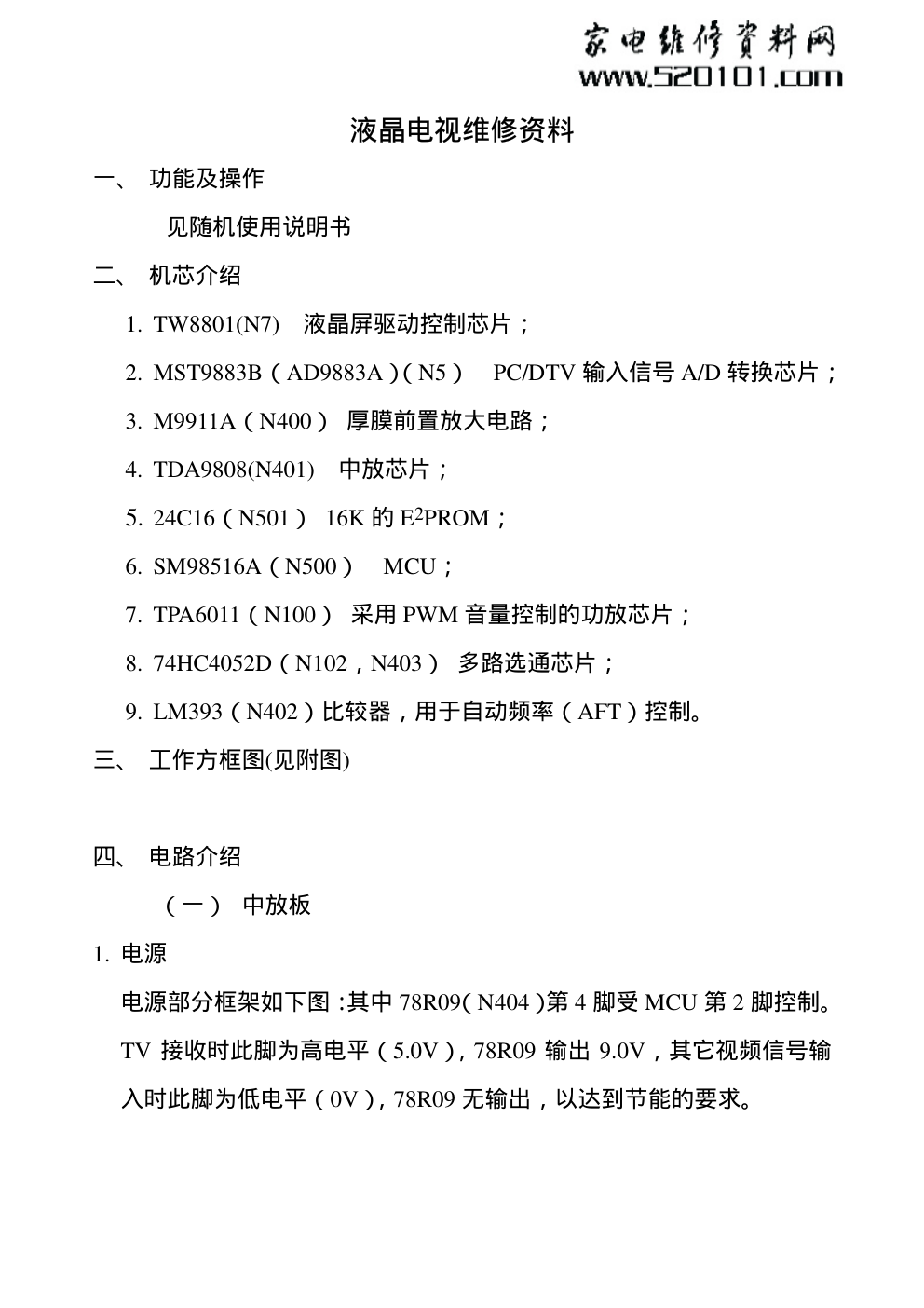

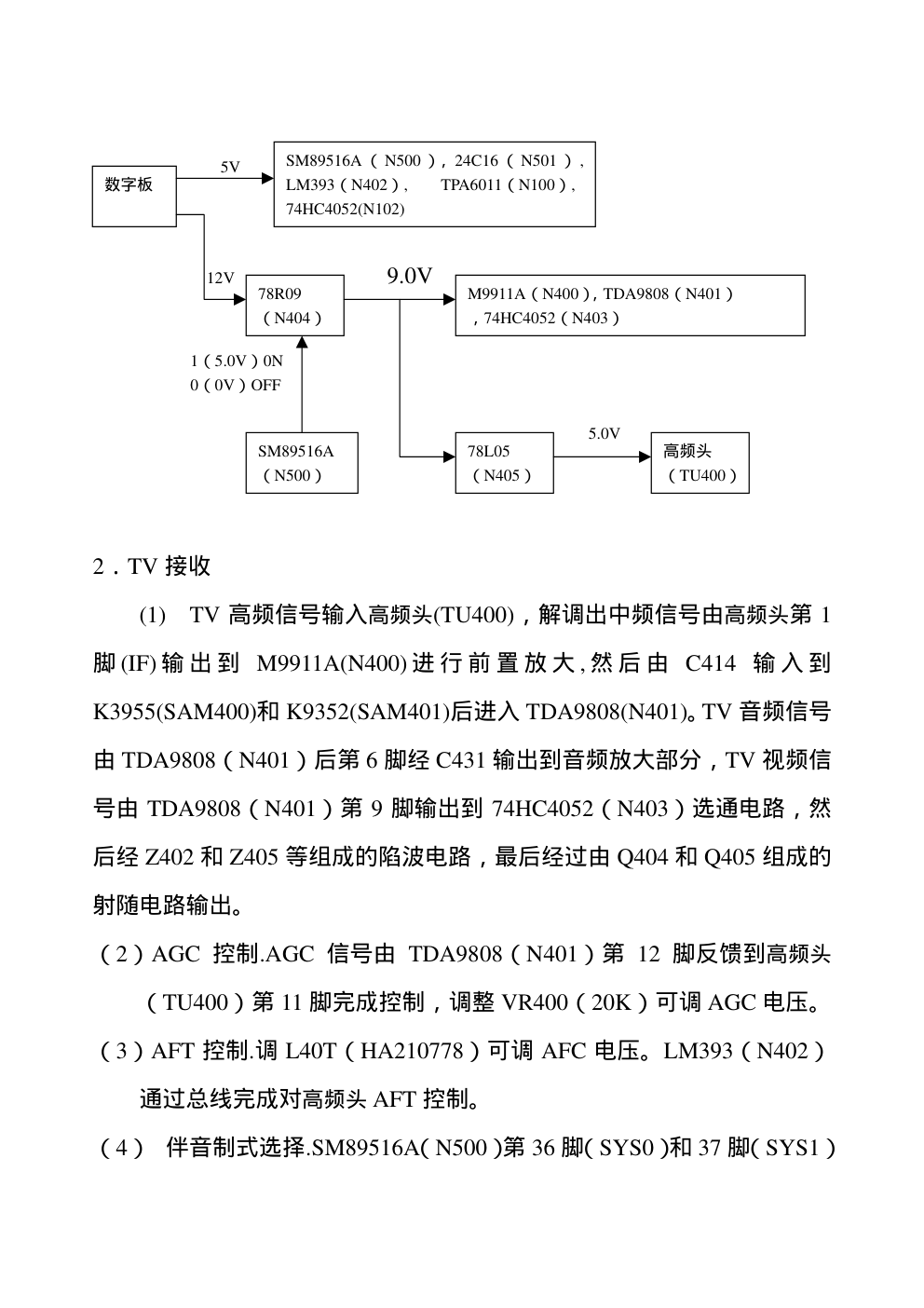

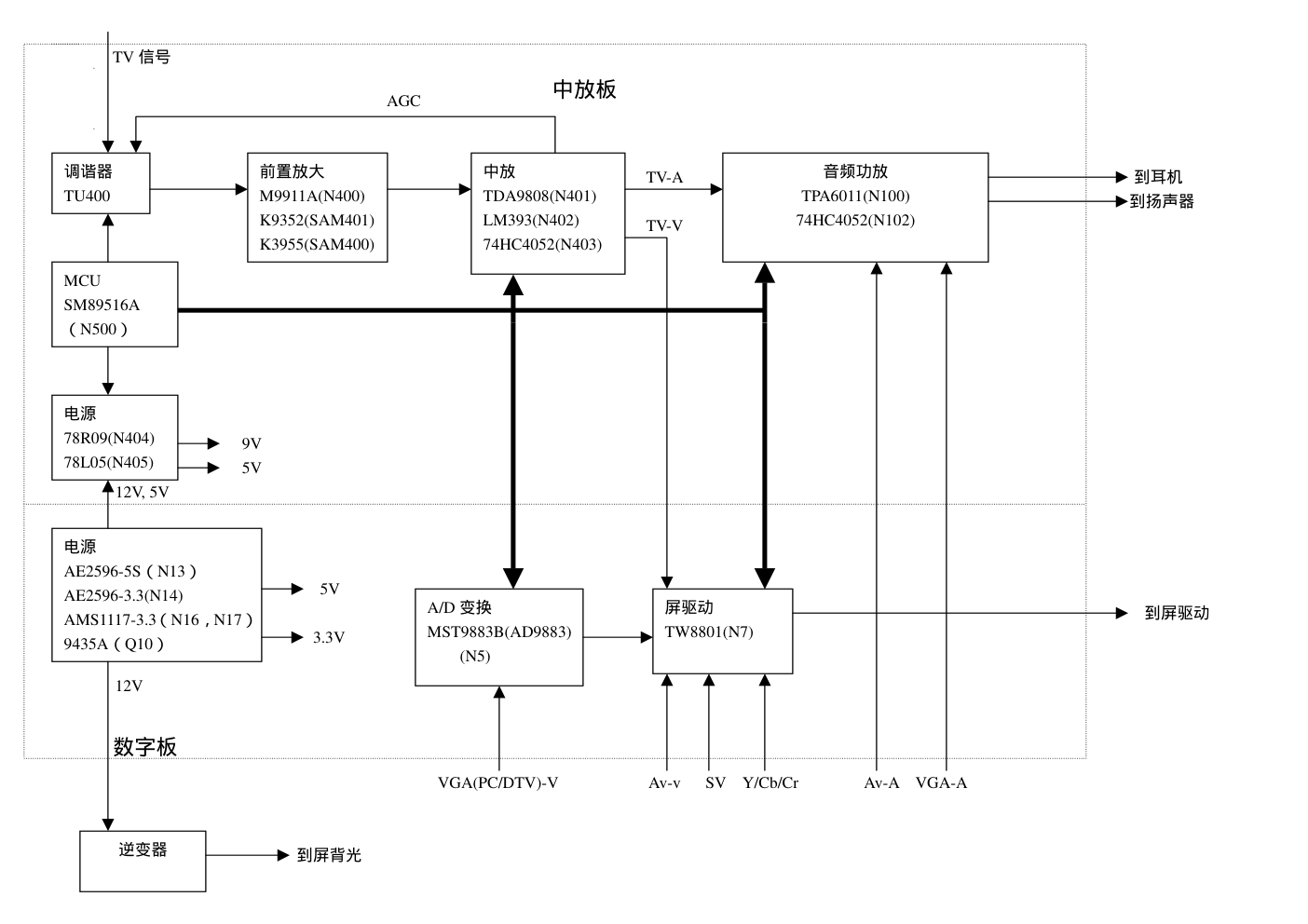

液晶电视维修资料 一、 功能及操作 见随机使用说明书 二、 机芯介绍 1. TW8801(N7) 液晶屏驱动控制芯片； 2. MST9883B（AD9883A）（N5） PC/DTV 输入信号 A/D 转换芯片； 3. M9911A（N400） 厚膜前置放大电路； 4. TDA9808(N401) 中放芯片； 5. 24C16（N501） 16K 的 E2PROM； 6. SM98516A（N500） MCU； 7. TPA6011（N100） 采用 PWM 音量控制的功放芯片； 8. 74HC4052D（N102，N403） 多路选通芯片； 9. LM393（N402）比较器，用于自动频率（AFT）控制。 三、 工作方框图(见附图) 四、 电路介绍 （一） 中放板 1. 电源 电源部分框架如下图：其中 78R09（N404）第 4 脚受 MCU 第 2 脚控制。 TV 接收时此脚为高电平（5.0V），78R09 输出 9.0V，其它视频信号输 入时此脚为低电平（0V），78R09 无输出，以达到节能的要求。 5V 12121 74HC4052 12V 9.0V 1（5.0V）0N 0（0V）OFF 5.0V 2．TV 接收 (1) TV 高频信号输入高频头(TU400)，解调出中频信号由高频头第 1 脚 (IF) 输 出 到 M9911A(N400) 进 行 前 置 放 大 , 然 后 由 C414 输 入 到 K3955(SAM400)和 K9352(SAM401)后进入 TDA9808(N401)。TV 音频信号 由 TDA9808（N401）后第 6 脚经 C431 输出到音频放大部分，TV 视频信 号由 TDA9808（N401）第 9 脚输出到 74HC4052（N403）选通电路，然 后经 Z402 和 Z405 等组成的陷波电路，最后经过由 Q404 和 Q405 组成的 射随电路输出。 （2）AGC 控制.AGC 信号由 TDA9808（N401）第 12 脚反馈到高频头 （TU400）第 11 脚完成控制，调整 VR400（20K）可调 AGC 电压。 （3）AFT 控制.调 L40T（HA210778）可调 AFC 电压。LM393（N402） 通过总线完成对高频头 AFT 控制。 （4） 伴音制式选择.SM89516A（N500）第 36 脚（SYS0）和 37 脚（SYS1） 数字板 SM89516A （ N500 ）， 24C16 （ N501 ） , LM393（N402）, TPA6011（N100）, 74HC4052(N102) 78R09 （N404） M9911A（N400），TDA9808（N401） ，74HC4052（N403） SM89516A （N500） 78L05 （N405） 高频头 （TU400） 信号通过 Q401、Q402 对 74HC4052（N403）进行选通控制。 伴音制式 DK BG I M SYS0 0 1 0 1 SYS1 0 1 1 0 3．音频功率放大 各种音频信号经过由 74HC4052（N102）组成的多路选择开关电路后 输入到 TPA6011（N100）进行放大。74HC4052（N102）的 10 脚（A）和 9 脚（B）受 SM89516A（N500）的 17 脚（SEL0）和 16 脚（SEL1）控制。 选通真值表如下： 选通音源 AV－A NICAM－A TV－A VGA－A A 0 1 0 1 B 0 0 1 1 功放芯片 TPA6011（N100）正常工作时各脚电压如下表（单位：V）。其 中第 15 脚（MUTE）受 SM89516A（N500）第 42 脚控制，第 21 脚（VOLUME） 受 SM89516A（N500）第 43 脚控制。 管脚 1 2 3 4 5 6 7 8 9 10 11 12 电压 0 2.5 5.0 2.5 2.5 2.5 5.0 2.5 2.5 2.5 5.0 2.5 管脚 13 14 15 16 17 18 19 20 21 22 23 24 电压 0 2.5 PLAY：5.0 MUTE：0 5.0 5.0 0 2.5 0 0-5 0 扬声器：0 耳机：5.0 2.5 4．MCU SM89516A（N500）除了完成前面所述控制，还通过 I2C 总线控制数 字板上的 TW8801（N7）和 MST9883B（N5）。面板上各功能按键和遥控 信号也进入 N500 完成各种控制。24C16（N501）用于存贮电视台频率表 和各控制信息。6 脚（SCL88）：1.6V ; 5 脚（SDA88）：2.2V （二）数字板 1. 电源及背光控制 TW8801（N7）第 112 脚（FPPWC:3.3V-ON;0V-OFF）控制 Q10 的“ 开 关” 状态给屏供电; TW8801（N7）第 111 脚（FPBIAS:3.3V-ON;0V-OFF） 控制逆变器工作状态. J2 PANEL－VCC XS6 12V FPPWC 1（3.3V）ON 0（0V）OFF J1 3.3V DVCC 5.0V 3.3V AVCC AD1VD 3.3V AD1PVD AD1VDD 2．PC/DTV 信号 A/D 变换 MST9883（N5）对 PC/DTV 信号中的 R、G、B 三基色信号进行 A/D 变换后经 RP1~RP8 送到 TW8801(N7).同时也将行场同步信号送到 TW8801(N7)。A/D 变换后数字信号最高为 8 位。N5 主要输入及输出信号 管脚： Q10 Q11 电 源 适 配 器 2596－3.3 （N14） 2596－5.0 （N13） TW8801 （N7） SMT9883B （N5） 1117-3.3 （N16） 1117-3.3 （N17） 信号 RAIN GAIN SOGIN BAIN HS-IN VS-IN 管脚 54 48 49 43 30 31 信号 R0-R7 G0-G7 B0-B7 HS-OUT VS-OUT DTVCLK 管脚 77-70 9-2 19-12 66 64 67 3．TW8801（N5） TV、AV、SV、Y/Cb/Cr、PC/DTV 视频信号进入 TW8801(N5)中 A/D 变换后以最高 8 位的 R、G、B 三基色数字信号经 RP7-RP18 输出到屏。 153 脚（VREFN）：1.1V 19 脚（VREFN1）：1.1V 154 脚（VREFP）：2.1V 18 脚（VREFP2）：2.1V SV Y/Cb/Cr PC(DTV) 输 入 TV AV Y C R G(Y) B R0-R7 G0-G7 B0-B7 HS VS DTVCLK 管 脚 159 2 1 157 10 12(160) 17 135-136 138-143 126-129 131-134 117-120 121-125 147 145 144 TW8801 输出信号经过 XS12 和 XS16 输出到屏，XS12 和 XS16 各脚 的定义如下： XS16 2 GND 4 FPR06 6 FPR04 8 FPR02 10 FPR00 12 GND 14 FPG06 16 FPG04 18 FPG02 20 FPG00 22 GND 1 GND 3 FPR07 5 FPR05 7 FPR03 9 FPR01 11 GND 13 FPG07 15 FPG05 17 FPG03 19 FPG01 21 GND 24 FPB06 26 FPB04 28 FPB02 30 FPB00 32 GPIO1 34 FPHS 36 FPVS 38 VCC3 40 PANEL－VCC 23 FPB07 25 FPB05 27 FPB03 29 FPB01 31 GND 33 FPDE 35 FPCLK 37 VCC3 39 PANEL－VCC XS12 2 FPR16 4 FPR14 6 FPR12 8 FPR10 10 FPG16 12 FPG14 18 4FPG12 16 FPG10 18 FPB16 20 FPB14 22 FPB12 24 FPB10 1 FPR017 3 FPR15 5 FPR13 7 FPR11 9 FPG17 11 FPG15 13 FPG13 15 FPG11 17 FPB17 19 FPB15 21 FPB13 23 FPB11 TV 信号 AGC 中放板 调谐器 TV-A 到耳机 TU400 到扬声器 TV-V 9V 5V 12V, 5V 5V 到屏驱动 3.3V 12V 数字板 VGA(PC/DTV)-V Av-v SV Y/Cb/Cr Av-A VGA-A 到屏背光 调谐器 TU400 MCU SM89516A （N500） 电源 78R09(N404) 78L05(N405) 电源 AE2596-5S（N13） AE2596-3.3(N14) AMS1117-3.3（N16，N17） 9435A（Q10） 前置放大 M9911A(N400) K9352(SAM401) K3955(SAM400) 中放 TDA9808(N401) LM393(N402) 74HC4052(N403) 音频功放 TPA6011(N100) 74HC4052(N102) A/D 变换 MST9883B(AD9883) (N5) 屏驱动 TW8801(N7) 逆变器 1 2 3 4 5 6 7 8 A B C D 8 7 6 5 4 3 2 1 D C B A Title Number Revision Size A3 Date: 1-Mar-2005 Sheet of File: E:\zgh\TVCHIPS\techwell\LGE8801\tw8801newschpcb\tft-tv 33vtuner.ddb Drawn By: VCC9 GND SCL SDA TV.MONO.IN TV.AUDIO.L TV.AUDIO.R BTSC_TDA9850 BTSC_TDA9850.sch VCC9 GND SCL SDA AFT1 P0/N1 SYS0 SYS1 TV.VIDEO.OUT TV.MONO.OUT AFT0 TV.SIF.OUT CPU5 VCC12 VCC5 SHARE RESET.TEXT TVIF_V10 TVIF_V10.sch 1 2 3 4 5 6 7 J9 1 2 3 4 5 6 J1 SCL SDA RESET.TEXT VCC5 VCC12 1 2 3 4 5 6 7 J10 TV.VIDEO AV.VIDEO SVHS.Y SVHS.C YUV.Y YUV.U YUV.V 1 2 3 4 5 6 7 8 9 10 J8 1 2 3 J3 NICAM.AUDIO.R NICAM.AUDIO.L 1 2 J5 5 6 J14C 3 4 J14B 1 2 J14A 1 2 4 3 5 6 7 J15 J11 J12 AV.R AV.L VGA.R VGA.L 1 2 J7 1 2 J6 YUV& SVHS & AV PC AUDIO SPEAK & PHONE 5 6 J13C 3 4 J13B 1 2 J13A TO TW8801 TO KEYBOARD AV.VIDEO SVHS.Y SVHS.C YUV.V YUV.U YUV.Y TO TEXT & NICAM VOLUME VCC5 GND AUDIO.SEL0 AUDIO.SEL1 VCC12 TV.AUDIO.R TV.AUDIO.L NICAM.AUDIO.R NICAM.AUDIO.L SPEAK.L- SPEAK.R- SPEAK.R+ SPEAK.L+ AV.R AV.L VGA.R VGA.L HP.R HP.L HP/SP MUTE AUDIOAMP_V10 AUDIOAMP_V10.sch VCC5 GND SYS0 SYS1 AFT1 P0/N1 AFT0 VOLUME AUDIO.SEL0 AUDIO.SEL1 CPU5 KEY1 KEY2 KEY3 KEY4 KEY5 KEY6 KEY7 REMOTE REMOTE_5V SCL88 SDA88 RESET88 IRQ88 I/O2 I/O1 SCL SDA RESET.TEXT SHARE VOLUME MUTE MCU_V10 MCU_V10.sch CONTROL_INTERFACE NICAM.AUDIO.L NICAM.AUDIO.R TV.VIDEO 1 2 3 J4 VCC5 VCC12 POWER IN SCL SDA RESET.TEXT AV.L AV.R VGA.L VGA.R SCL SDA SCL SDA VCC12 VCC12 VCC5 VCC5 VCC5 1 2 3 4 5 J2 1 2 3 4 A B C D 4 3 2 1 D C B A Title Number Revision Size A4 Date: 1-Mar-2005 Sheet of File: E:\zgh\TVCHIPS\techwell\LGE8801\tw8801newschpcb\tft-tv 33vtuner.ddb Drawn By: R900 160 + C904 10uF/16V C900 47nF C913 470nF R901 8.2K VCC9 GND SCL SDA TV.MONO.IN BTSC Decoder VEO 1 VEI 2 CNR 3 CM 4 CDEC 5 AGND 6 DGND 7 SDA 8 SCL 9 VCC 10 COMP 11 VCAP 12 CP1 13 CP2 14 CPH 15 CADJ 16 CER 17 CMO 18 CSS 19 CR 20 OUTR 21 CSDE 22 SAP 23 VREF 24 CL 25 CND 26 OUTL 27 MAD 28 CTW 29 CTS 30 CW 31 CS 32 N900 TDA9850 C910 100nF + C916 100uF/16V R904 2.2K + C918 4.7uF/16V C924 220nF + C920 4.7uF/16V + C919 4.7uF/16V + C902 1uF/16V + C923 2.2uF/16V + C922 2.2uF/16V + C901 1uF/16V + C905 10uF/16V + C906 10uF/16V C911 100nF + C915 100uF/16V C921 15nF Z900 CSB503F58 + C909 10uF/16V + C917 4.7uF/16V + C907 10uF/16V + C908 10uF/16V R902 100 R903 100 TV.AUDIO.R TV.AUDIO.L R906 0 R905 0 L900 3.3uH C926 104 + C925 47uF/16V 1 2 3 4 5 6 7 8 A B C D 8 7 6 5 4 3 2 1 D C B A Title Number Revision Size A3 Date: 1-Mar-2005 Sheet of File: E:\zgh\TVCHIPS\techwell\LGE8801\tw8801newschpcb\tft-tv 33vtuner.ddb Drawn By: 1 2 3 4 5 SAW400 K3955 1 2 3 4 5 SAW401 K9352 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 N401 TDA9808 L407 HA210778 VR400 20K IF 1 GND 2 33V 3 NC 4 5V 5 NC 6 SDA 7 SCL 8 GND 9 NC 10 AGC 11 TU400 TDQ-3B8T/116CWA R403 2.2K C428 100pF R402 2.2K C429 100pF + C412 2.2uF/16V R400 100K R401 33K L403 3.3uH + C405 47uF/16V C417 10nF R414 10K Q403 2N3904 L405 HA190404 1 2 3 4 5 6 N400 M9911A L406 0.56uH C414 10nF R405 1.5K C424 220nF C425 100nF R408 4.7K + C434 22uF/16V + C413 2.2uF/16V L402 3.3uH + C404 47uF/16V C415 10nF C427 47nF R419 10K C411 100nF C420 10nF R422 47K C433 1nF Z400 LT5.5MHz Z401 LT6.5MHz Z404 LT4.5MHz Z403 LT6.0MHz C432 1nF Q404 2N3904 R425 47 R413 10K R427 220 Z402 XT4.5MHz Z405 XT6.0MHz L409 5.6uH L408 10uH C418 10nF TV9 TV9 C430 15nF 0X 12 1X 14 2X 15 3X 11 0Y 1 1Y 5 2Y 2 3Y 4 A 10 B 9 INH 6 X 13 Y 3 VCC 16 VEE 7 GND 8 N403 MM74HC4052 TV9 + C406 47uF/16V C421 10nF R429 220 + C431 10uF/16V 5.5LT 6.5LT 4.5LT 6.0LT 6.0XT 4.5XT 5.5LT 6.5LT 4.5LT 6.0LT 6.0XT 4.5XT C426 100nF TV9 R415 10K R417 10K R404 100 L404 3.3uH Q405 2N3904 R428 220 R430 22 VCC9 GND SCL SDA AFT1 P0/N1 SYS0 SYS1 TV.VIDEO.OUT TV.MONO.OUT TV Receive 2 3 8 4 1 N402A LM393 6 5 8 4 7 N402B LM393 AFT0 AFT1 1.5V 2.8V/1.2V R416 10K R423 27K R420 12K R424 27K R421 12K R426 22K R409 4.7K R410 4.7K AFC C422 10nF AFC AFT0 AFT0 AFT1 CPU5 TV.SIF.OUT Vin 1 GND 2 Vout 3 N405 78L05 L401 3.3uH C410 100nF + C403 47uF/16V + C401 47uF/16V TV9 CPU5 Q401 2N3904 R411 10K Q402 2N3904 R412 10K R418 470 VCC12 VCC12 R435 100 33V L400 3.3uH C407 100nF C409 100nF + C402 47uF/16V + C400 47uF/16V VCC12 TV9 Vin 1 Vo 2 GND 3 Vdis 4 N404 278R09 RESET.TEXT RESET.TEXT DRIVE 1 FB 8 NC 7 NC 6 GND 5 Vin 4 NC 3 NC 2 N406 BA6161F L410 4.7mH D400 1N5819 R436 1.2K + C436 4.7uF/50V + C437 4.7uF/50V + C435 47uF/16V VCC12 33V 1 2 3 4 A B C D 4 3 2 1 D C B A Title Number Revision Size A4 Date: 1-Mar-2005 Sheet of File: E:\zgh\TVCHIPS\techwell\LGE8801\tw8801newschpcb\tft-tv 33vtuner.ddb Drawn By: R108 1K R109 1K AV.AUDIO.L AV.AUDIO.R Audio Amplifier VOLUME VCC5 GND AUDIO.SEL0 AUDIO.SEL1 TV.AUDIO.R AV.AUDIO.R VGA.AUDIO.R L101 3.3uH + C110 10uF/16V C104 100nF AV.AUDIO.L AUDIO.L TV.AUDIO.L AUDIO.R VGA.AUDIO.L 0X 12 1X 14 2X 15 3X 11 0Y 1 1Y 5 2Y 2 3Y 4 A 10 B 9 INH 6 X 13 Y 3 VCC 16 VEE 7 GND 8 N102 MM74HC4052 R107 1K R102 1K R103 1K VGA.AUDIO.L VGA.AUDIO.R R105 1K R106 1K R104 1K C102 470nF C101 470nF AUDIO.L C105 470nF C103 100nF AUDIO.R + C108 330uF/16V + C109 330uF/16V DC 0~5V C107 470nF C106 470nF TV.AUDIO.R + C100 100uF/16V + C111 10uF/16V + C112 10uF/16V + C113 10uF/16V + C114 10uF/16V VOLUME VOLUME TV.AUDIO.L TV.AUDIO.L TV.AUDIO.R NICAM.AUDIO.R NICAM.AUDIO.L NICAM.AUDIO.L NICAM.AUDIO.R NICAM.AUDIO.R NICAM.AUDIO.L SPEAK.L- SPEAK.R- SPEAK.R+ SPEAK.L+ AV.L AV.R VGA.L VGA.R ROUT+ 24 PGND 1 ROUT- 2 PVDD 3 RHPIN 4 RLINEIN 5 RIN 6 VDD 7 LIN 8 LLINEIN 9 LHPIN 10 PVDD 11 LOUT- 12 PGND 13 LOUT+ 14 SHUTDOWN 15 FADE 16 BYPASS 17 AGND 18 SEMAX 19 SEDIFF 20 VOLUME 21 HP/LINE 22 SE/BTL 23 N100 TPA6011 HP.R HP.L MUTE MUTE C115 470nF C116 470nF C117 470nF VCC5 R116 1K R117 1K HP/SP R115 100K R114 100K R110 22K R112 RES1 R111 22K R113 0 R101 100K HP.L HP.R 1 2 3 4 A B C D 4 3 2 1 D C B A Title Number Revision Size A4 Date: 1-Mar-2005 Sheet of File: E:\zgh\TVCHIPS\techwell\LGE8801\tw8801newschpcb\tft-tv 33vtuner.ddb Drawn By: A0 1 A1 2 A2 3 SDA 5 GND 4 VCC 8 WP 7 SCL 6 N501 24C16 Z500 24MHz C505 15pF C506 15pF L500 3.3uH + C500 47uF/16V R513 10K + C504 10uF/16V D500 1N4148 C501 10nF R528 1M SYS0 SDA SCL SYS1 REMOTE AFT0 AFT1 EA/VP 35 X1 20 X2 21 RESET 10 RD 19 WR 18 INT0 14 INT1 15 T0 16 T1 17 P10 2 P11 3 P12 4 P13 5 P14 6 P15 7 P16 8 P17 9 P00 43 P01 42 P02 41 P03 40 P04 39 P05 38 P06 37 P07 36 P20 24 P21 25 P22 26 P23 27 P24 28 P25 29 P26 30 P27 31 PSEN 32 ALE/P 33 TXD 13 RXD 11 VCC 44 GND 22 P40 23 P41 34 P42 1 P43 12 N500 W78E516BP P0/N1 KEY1 KEY2 KEY3 KEY4 KEY5 KEY6 VOL_PWM AUDIO.SEL1 AUDIO.SEL0 IRQ88 RESET88 I/O1 I/O2 R522 R515 R516 R531 2.2K SDA88 SCL88 MUTE C503 10nF SHARE VCC5 GND SYS0 SYS1 SHARE RESET88 SCL88 SDA88 IRQ88 AFT1 P0/N1 AFT0 AFT0 AFT1 P0/N1 SYS0 SYS1 SHARE R530 2.2K R529 2.2K + C507 4.7uF/25V VOLUME VOL_PWM MUTE MCU KEY1 AUDIO.SEL0 KEY2 AUDIO.SEL1 KEY3 KEY4 KEY5 AUDIO.SEL1 KEY6 AUDIO.SEL0 REMOTE CPU5 KEY7 R507 C502 10nF I/O2 I/O1 KEY7 SDA88 SCL88 SCL SDA RESET.TEXT VCC5 KEY1 KEY2 KEY3 KEY4 KEY5 KEY6 KEY7 REMOTE REMOTE_5V SCL88 SDA88 RESET88 IRQ88 I/O2 I/O1 SCL SDA RESET.TEXT + C508 47uF/16V C509 10nF RESET.TEXT 1 2 3 4 5 6 7 RP501 10K 1 2 3 4 5 6 7 RP502 10K CPU5 CPU5 SCL88 SDA88 RESET88 IRQ88 I/O1 I/O2 SCL SDA SYS0 SYS1 SHARE P0/N1 1 2 3 4 5 6 7 8 9 RP503 10K CPU5 REMOTE KEY7 KEY6 KEY5 KEY4 KEY3 KEY1 KEY2 MUTE CPU5
