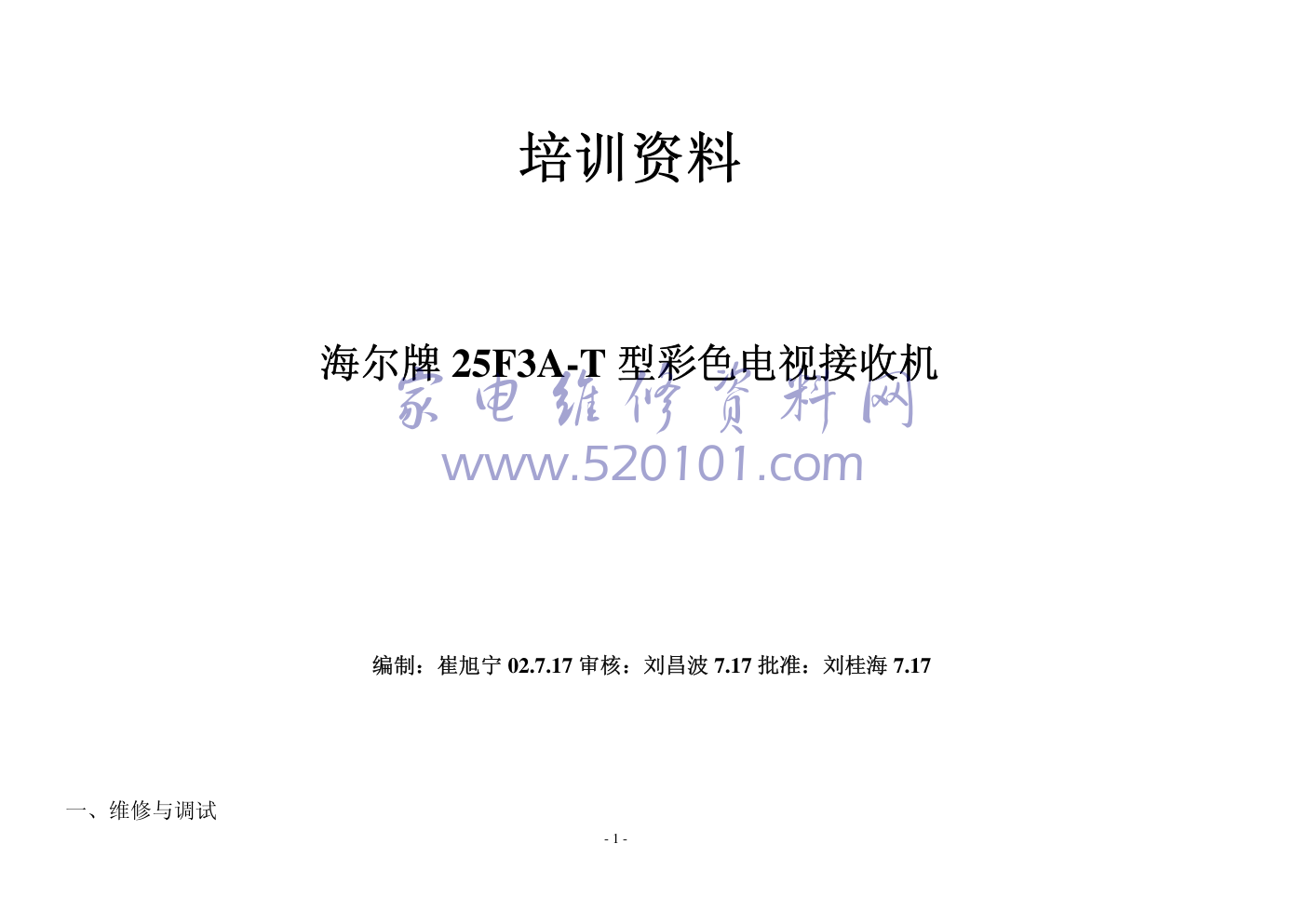

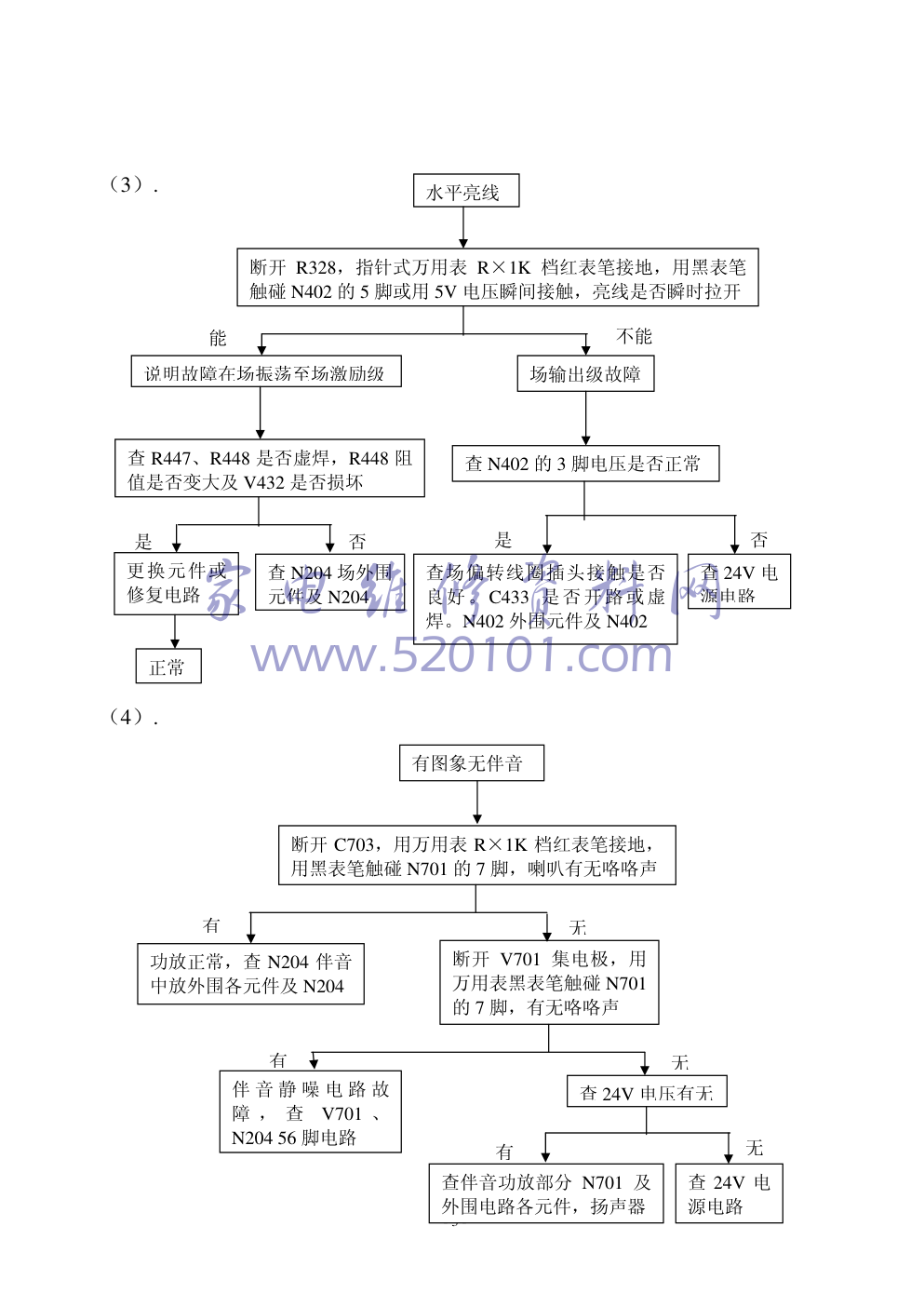

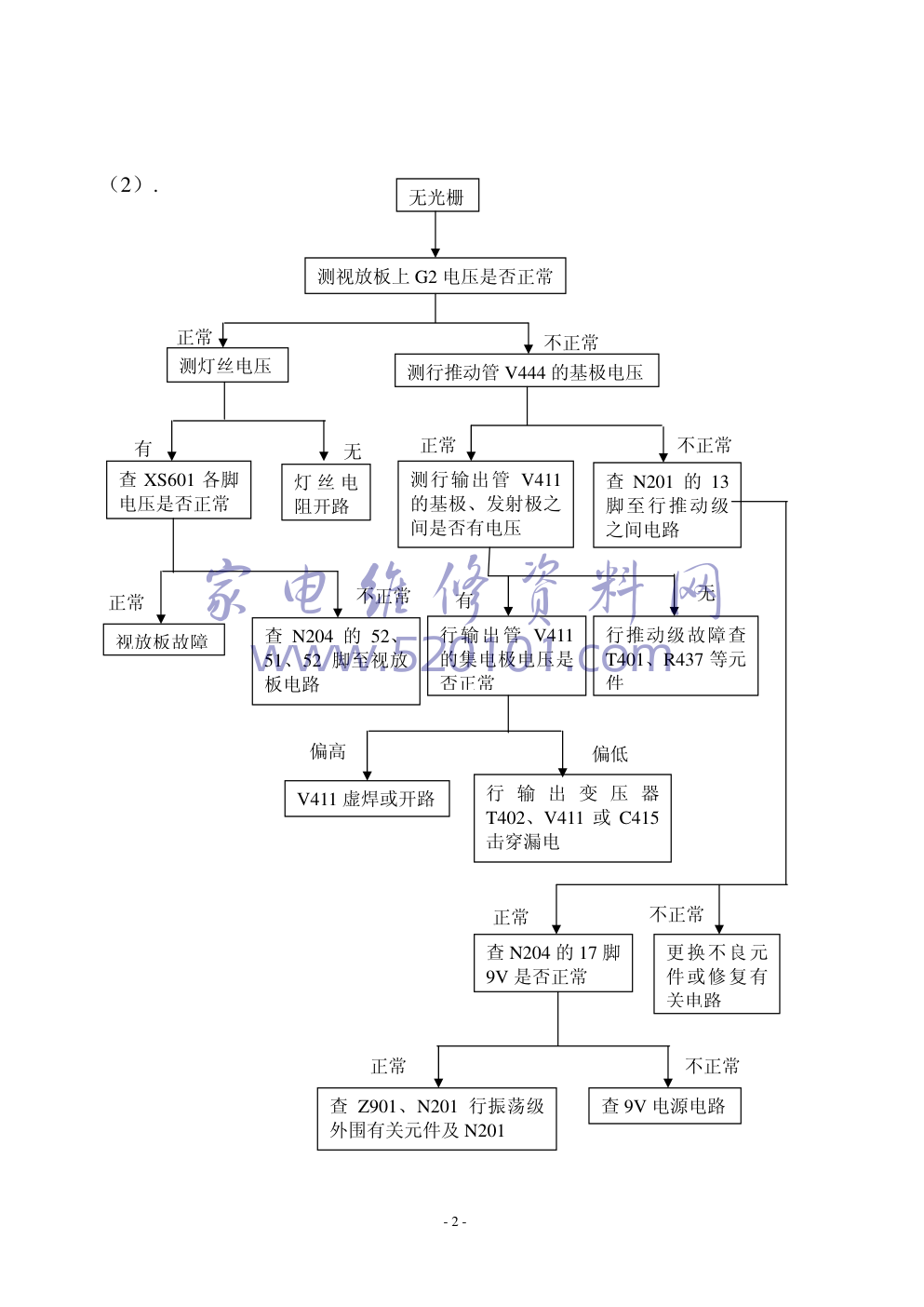

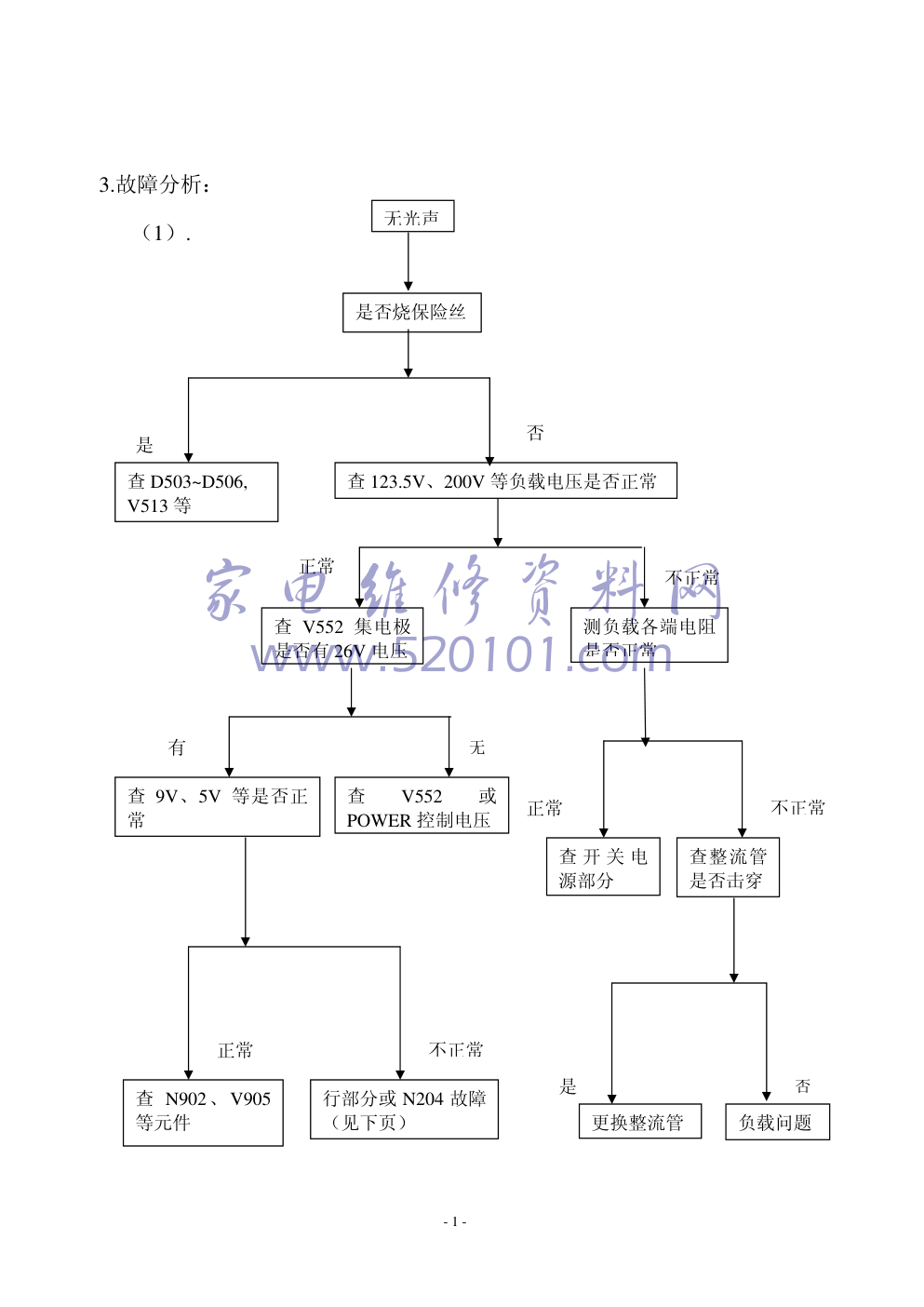

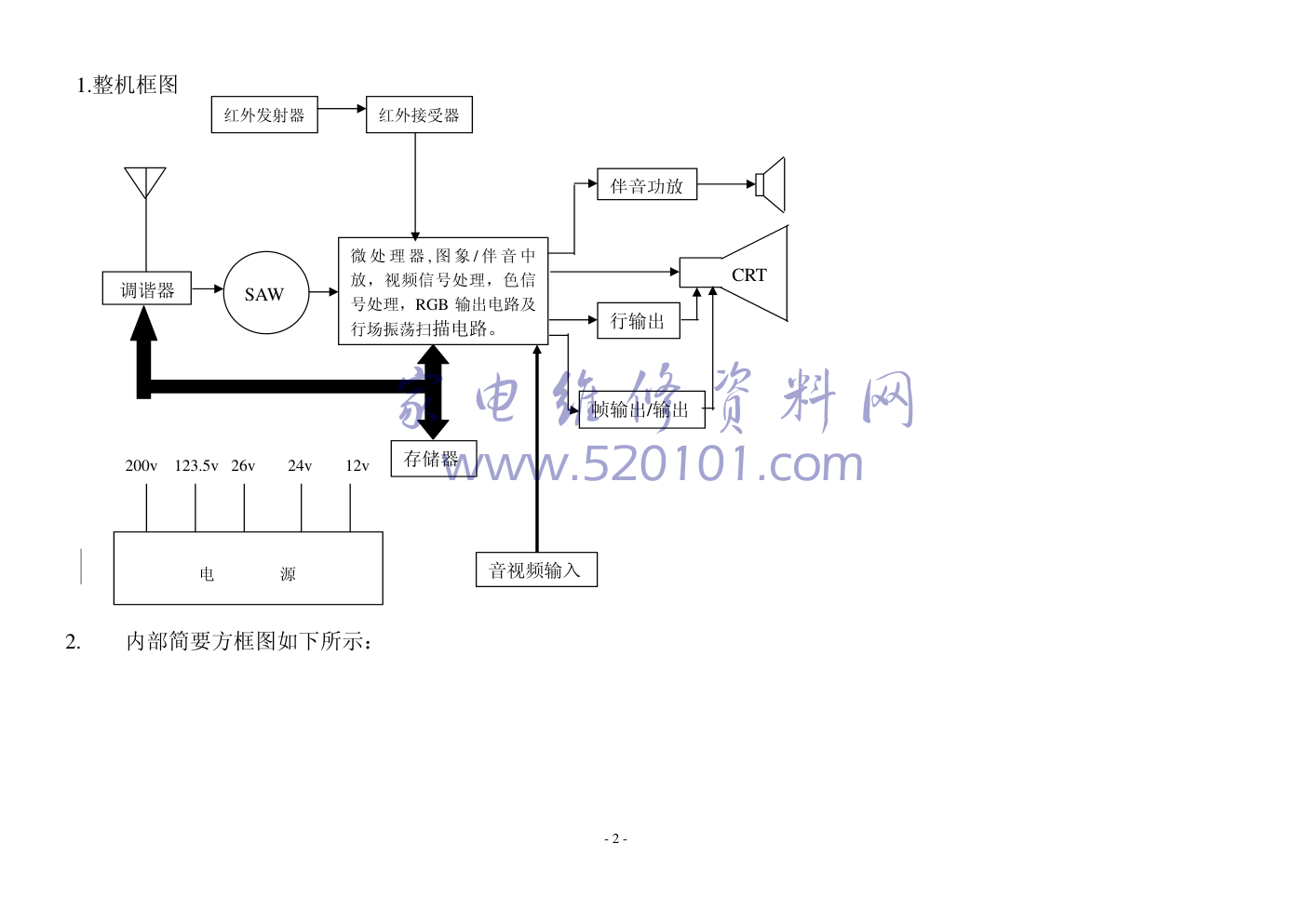

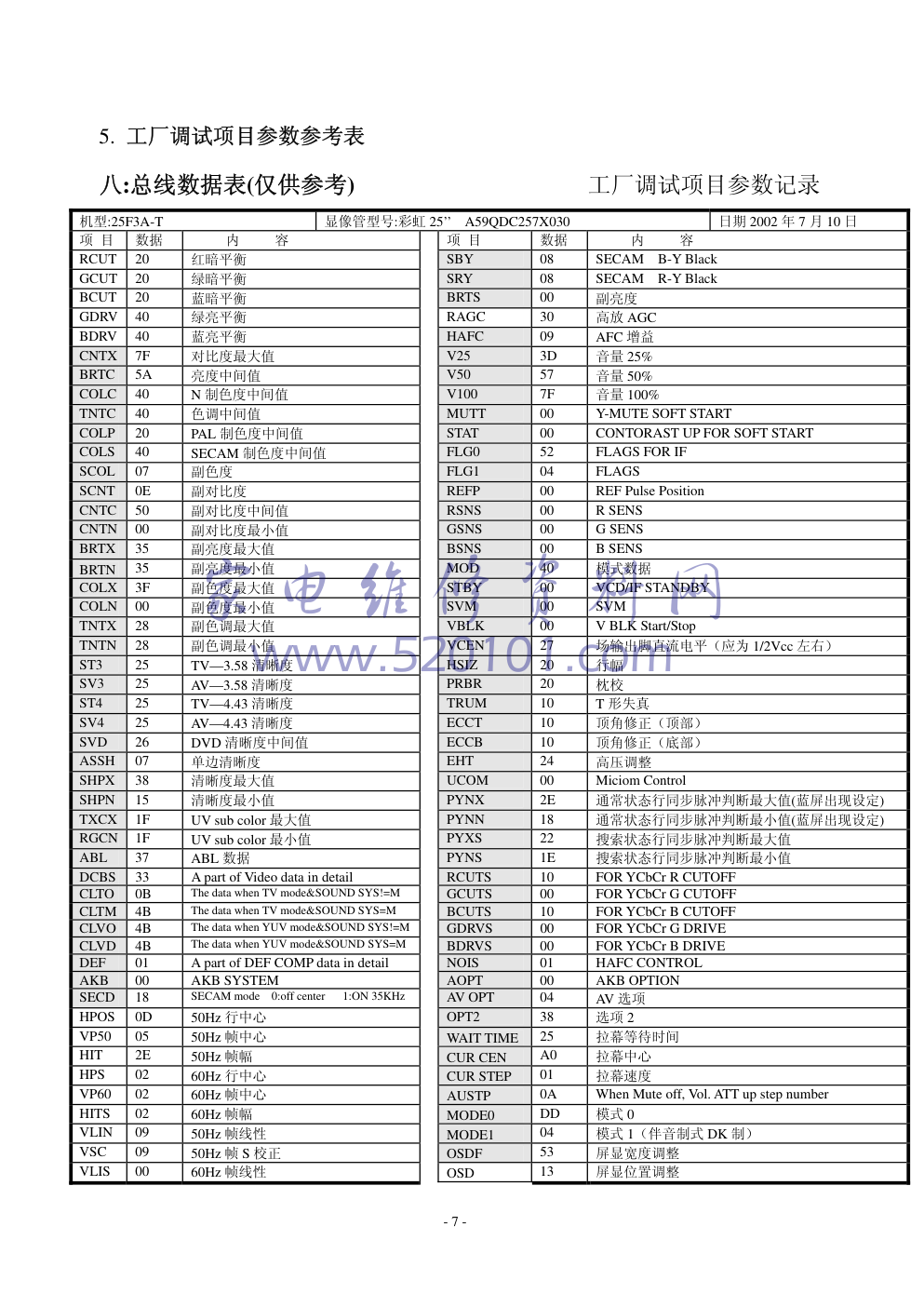

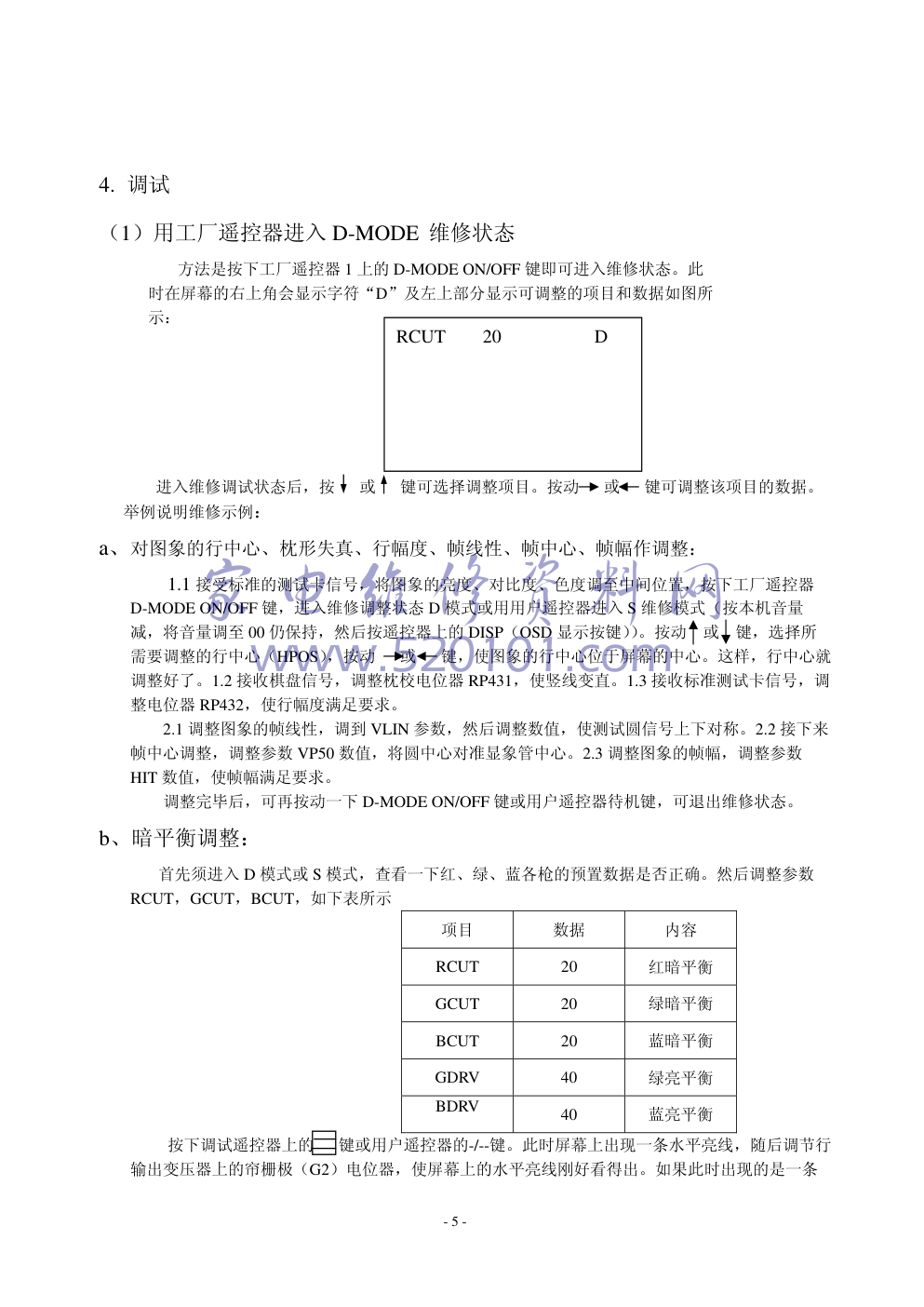

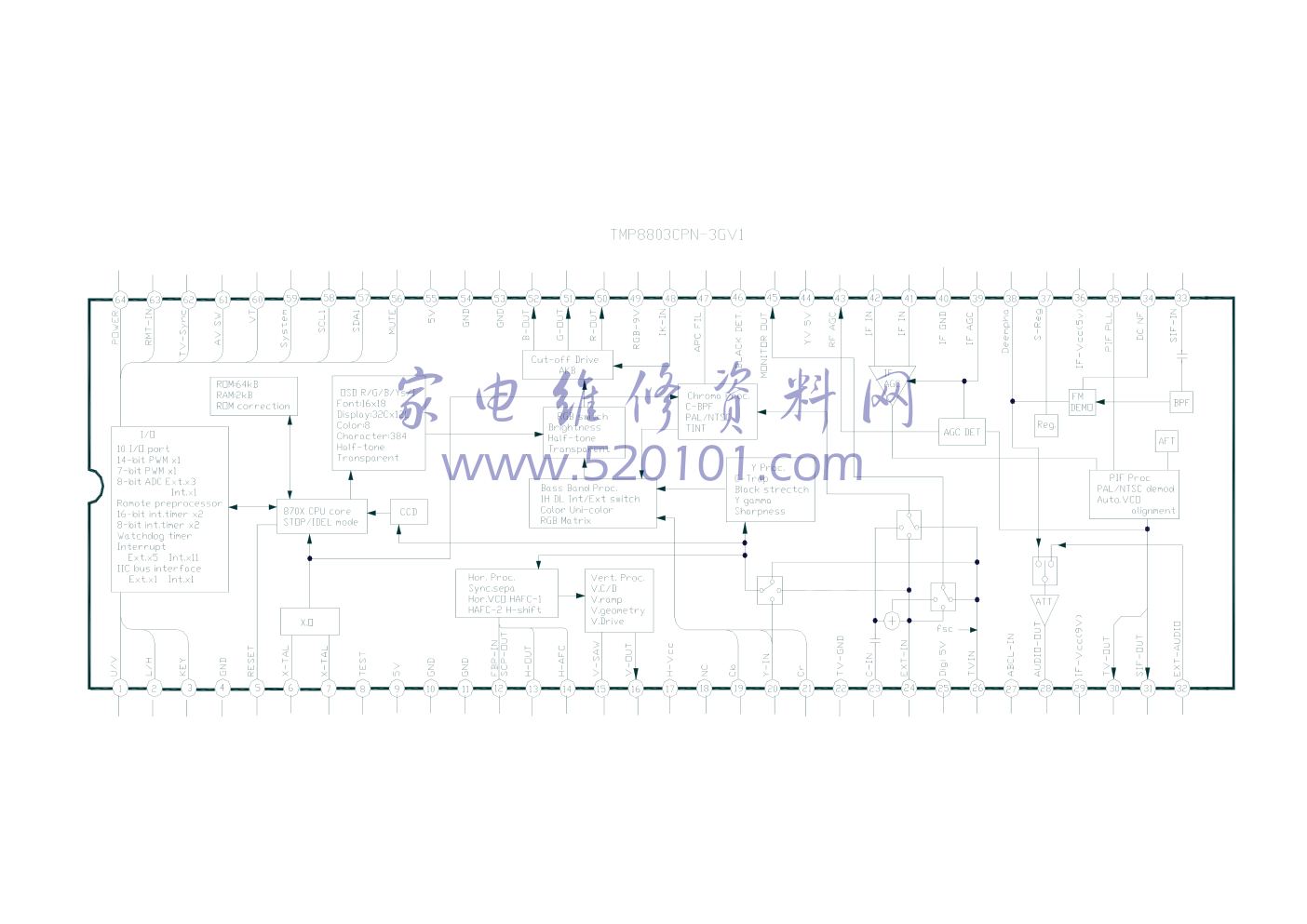

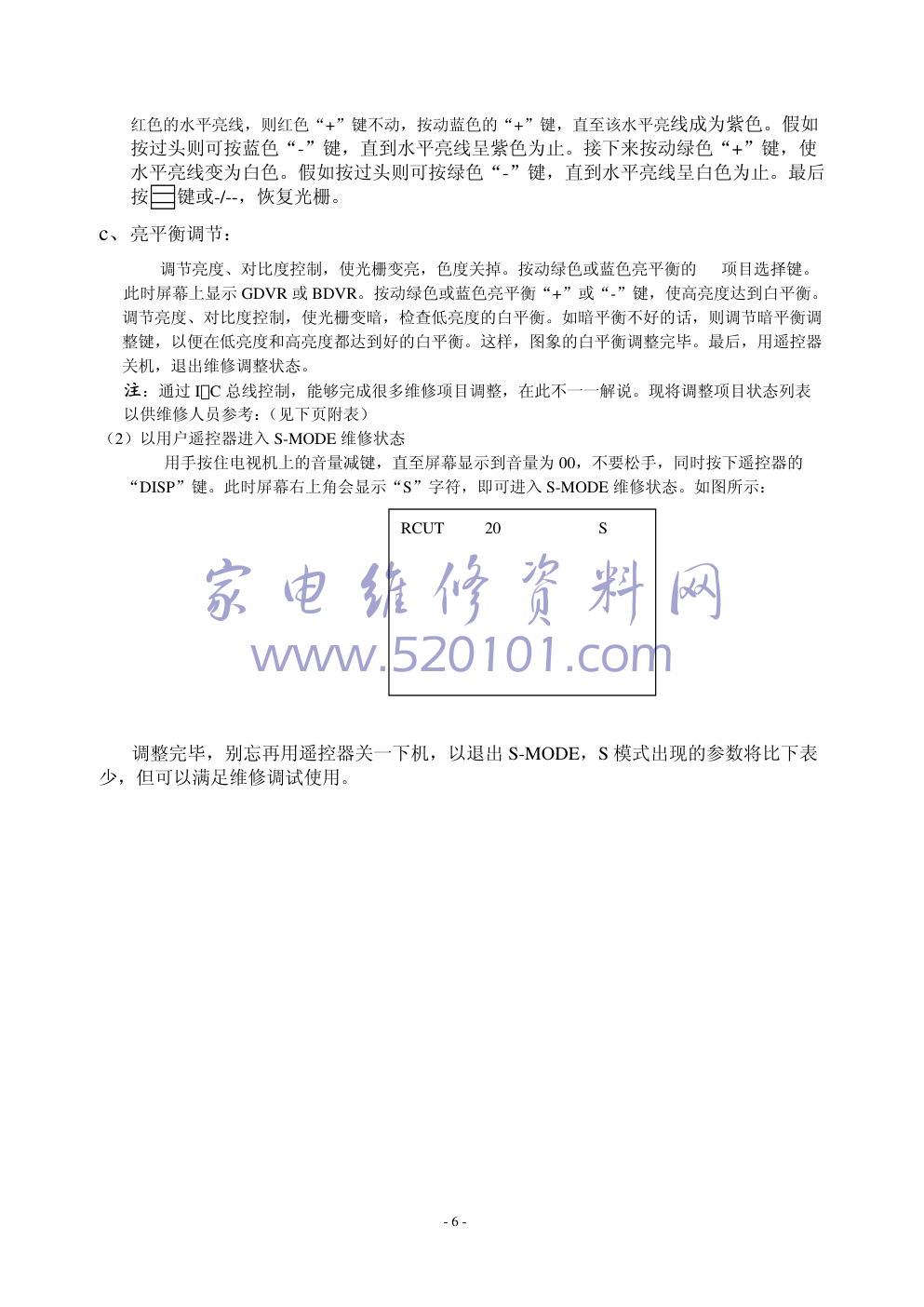

- 1 - 培训资料 海尔牌 25F3A-T 型彩色电视接收机 编制：崔旭宁 02.7.17 审核：刘昌波 7.17 批准：刘桂海 7.17 一、维修与调试 家电维修资料网 www.520101.com - 2 - 1.整机框图 2. 内部简要方框图如下所示： 调谐器 微 处 理 器 , 图 象 / 伴 音 中 放，视频信号处理，色信 号处理，RGB 输出电路及 行场振荡扫描电路。 SAW 伴音功放 行输出 帧输出/输出 CRT 微处理 红外接受器 红外发射器 存储器 音视频输入 红外发射器 红外接受器 200v 123.5v 26v 24v 12v 电 源 家电维修资料网 www.520101.com - 3 - 家电维修资料网 www.520101.com - 1 - 正常 正常 不正常 不正常 3.故障分析： （1）. 无光声 是否烧保险丝 查 D503~D506, V513 等 查 123.5V、200V 等负载电压是否正常 查 V552 集电极 是否有 26V 电压 测负载各端电阻 是否正常 查 N902、V905 等元件 查 9V、5V 等是否正 常 查 V552 或 POWER 控制电压 查 开 关 电 源部分 查整流管 是否击穿 行部分或 N204 故障 （见下页） 更换整流管 负载问题 是 否 正常 不正常 有 无 是 否 家电维修资料网 www.520101.com - 2 - 正常 不正常 有 无 正常 不正常 正常 不正常 有 无 偏高 正常 不正常 正常 不正常 （2）. 无光栅 测行推动管 V444 的基极电压 测灯丝电压 测视放板上 G2 电压是否正常 查 XS601 各脚 电压是否正常 灯 丝 电 阻开路 测行输出管 V411 的基极、发射极之 间是否有电压 查 N201 的 13 脚至行推动级 之间电路 视放板故障 查 N204 的 52、 51、52 脚至视放 板电路 行输出管 V411 的集电极电压是 否正常 行推动级故障查 T401、R437 等元 件 V411 虚焊或开路 行 输 出 变 压 器 T402、V411 或 C415 击穿漏电 查 N204 的 17 脚 9V 是否正常 更换不良元 件或修复有 关电路 查 Z901、N201 行振荡级 外围有关元件及 N201 查 9V 电源电路 偏低 家电维修资料网 www.520101.com - 3 - 能 是 否 是 否 有 无 有 无 有 无 （3）. （4）. 水平亮线 断开 R328，指针式万用表 R×1K 档红表笔接地，用黑表笔 触碰 N402 的 5 脚或用 5V 电压瞬间接触，亮线是否瞬时拉开 说明故障在场振荡至场激励级 场输出级故障 查 R447、R448 是否虚焊，R448 阻 值是否变大及 V432 是否损坏 查 N402 的 3 脚电压是否正常 更换元件或 修复电路 查 N204 场外围 元件及 N204 查场偏转线圈插头接触是否 良好。C433 是否开路或虚 焊。N402 外围元件及 N402 查 24V 电 源电路 有图象无伴音 断开 C703，用万用表 R×1K 档红表笔接地， 用黑表笔触碰 N701 的 7 脚，喇叭有无咯咯声 功放正常，查 N204 伴音 中放外围各元件及 N204 断开 V701 集电极，用 万用表黑表笔触碰 N701 的 7 脚，有无咯咯声 伴 音 静 噪 电 路 故 障 ， 查 V701 、 N204 56 脚电路 查 24V 电压有无 查伴音功放部分 N701 及 外围电路各元件，扬声器 查 24V 电 源电路 正常 不能 家电维修资料网 www.520101.com - 4 - 否 （5）. （6）. 其余缺色同上框图流程检测修复。 有光栅，无图象，无伴音 屏幕上有否噪粒子 查总线控制项目 RAGC 是否调在 00 关闭状态 调谐器各脚电压是否正常 用专用调试遥控器进入 D-MODE 或用户遥控器 进入 S-MODE 将 RAGC 调至 2D 左右 天线或调 谐器故障 查 N204 至调 谐器之间电路 缺红色 查 V611 是否开路或虚焊 更换或重焊 V611 查 XZ602 的 3 脚电压是否正常 查 R617，R618 查 N204 的 50 脚 至 XS603 的 3 脚之间的电路 是 否 否 是 无 有 查图象中频通道 及 V101 、 Z101 ， N204 等 是 否 是 家电维修资料网 www.520101.com - 5 - 4. 调试 （1）用工厂遥控器进入 D-MODE 维修状态 方法是按下工厂遥控器 1 上的 D-MODE ON/OFF 键即可进入维修状态。此 时在屏幕的右上角会显示字符“D”及左上部分显示可调整的项目和数据如图所 示： 进入维修调试状态后，按 或 键可选择调整项目。按动 或 键可调整该项目的数据。 举例说明维修示例： a、对图象的行中心、枕形失真、行幅度、帧线性、帧中心、帧幅作调整： 1.1 接受标准的测试卡信号，将图象的亮度、对比度、色度调至中间位置，按下工厂遥控器 D-MODE ON/OFF 键，进入维修调整状态 D 模式或用用户遥控器进入 S 维修模式（按本机音量 减，将音量调至 00 仍保持，然后按遥控器上的 DISP（OSD 显示按键））。按动 或 键，选择所 需要调整的行中心（HPOS），按动 或 键，使图象的行中心位于屏幕的中心。这样，行中心就 调整好了。1.2 接收棋盘信号，调整枕校电位器 RP431，使竖线变直。1.3 接收标准测试卡信号，调 整电位器 RP432，使行幅度满足要求。 2.1 调整图象的帧线性，调到 VLIN 参数，然后调整数值，使测试圆信号上下对称。2.2 接下来 帧中心调整，调整参数 VP50 数值，将圆中心对准显象管中心。2.3 调整图象的帧幅，调整参数 HIT 数值，使帧幅满足要求。 调整完毕后，可再按动一下 D-MODE ON/OFF 键或用户遥控器待机键，可退出维修状态。 b、暗平衡调整： 首先须进入 D 模式或 S 模式，查看一下红、绿、蓝各枪的预置数据是否正确。然后调整参数 RCUT，GCUT，BCUT，如下表所示 项目 数据 内容 RCUT 20 红暗平衡 GCUT 20 绿暗平衡 BCUT 20 蓝暗平衡 GDRV 40 绿亮平衡 BDRV 40 蓝亮平衡 按下调试遥控器上的 键或用户遥控器的-/--键。此时屏幕上出现一条水平亮线，随后调节行 输出变压器上的帘栅极（G2）电位器，使屏幕上的水平亮线刚好看得出。如果此时出现的是一条 RCUT 20 D 家电维修资料网 www.520101.com - 6 - 红色的水平亮线，则红色“+”键不动，按动蓝色的“+”键，直至该水平亮线成为紫色。假如 按过头则可按蓝色“-”键，直到水平亮线呈紫色为止。接下来按动绿色“+”键，使 水平亮线变为白色。假如按过头则可按绿色“-”键，直到水平亮线呈白色为止。最后 按 键或-/--，恢复光栅。 c、亮平衡调节： 调节亮度、对比度控制，使光栅变亮，色度关掉。按动绿色或蓝色亮平衡的 项目选择键。 此时屏幕上显示 GDVR 或 BDVR。按动绿色或蓝色亮平衡“+”或“-”键，使高亮度达到白平衡。 调节亮度、对比度控制，使光栅变暗，检查低亮度的白平衡。如暗平衡不好的话，则调节暗平衡调 整键，以便在低亮度和高亮度都达到好的白平衡。这样，图象的白平衡调整完毕。最后，用遥控器 关机，退出维修调整状态。 注：通过 I�C 总线控制，能够完成很多维修项目调整，在此不一一解说。现将调整项目状态列表 以供维修人员参考：（见下页附表） （2）以用户遥控器进入 S-MODE 维修状态 用手按住电视机上的音量减键，直至屏幕显示到音量为 00，不要松手，同时按下遥控器的 “DISP”键。此时屏幕右上角会显示“S”字符，即可进入 S-MODE 维修状态。如图所示： 调整完毕，别忘再用遥控器关一下机，以退出 S-MODE，S 模式出现的参数将比下表 少，但可以满足维修调试使用。 RCUT 20 S 家电维修资料网 www.520101.com - 7 - 5. 工厂调试项目参数参考表 八:总线数据表(仅供参考) 工厂调试项目参数记录 机型:25F3A-T 显像管型号:彩虹 25’’ A59QDC257X030 日期 2002 年 7 月 10 日 项 目 数据 内 容 项 目 数据 内 容 RCUT 20 红暗平衡 SBY 08 SECAM B-Y Black GCUT 20 绿暗平衡 SRY 08 SECAM R-Y Black BCUT 20 蓝暗平衡 BRTS 00 副亮度 GDRV 40 绿亮平衡 RAGC 30 高放 AGC BDRV 40 蓝亮平衡 HAFC 09 AFC 增益 CNTX 7F 对比度最大值 V25 3D 音量 25% BRTC 5A 亮度中间值 V50 57 音量 50% COLC 40 N 制色度中间值 V100 7F 音量 100% TNTC 40 色调中间值 MUTT 00 Y-MUTE SOFT START COLP 20 PAL 制色度中间值 STAT 00 CONTORAST UP FOR SOFT START COLS 40 SECAM 制色度中间值 FLG0 52 FLAGS FOR IF SCOL 07 副色度 FLG1 04 FLAGS SCNT 0E 副对比度 REFP 00 REF Pulse Position CNTC 50 副对比度中间值 RSNS 00 R SENS CNTN 00 副对比度最小值 GSNS 00 G SENS BRTX 35 副亮度最大值 BSNS 00 B SENS BRTN 35 副亮度最小值 MOD 40 模式数据 COLX 3F 副色度最大值 STBY 00 VCD/IF STANDBY COLN 00 副色度最小值 SVM 00 SVM TNTX 28 副色调最大值 VBLK 00 V BLK Start/Stop TNTN 28 副色调最小值 VCEN 27 场输出脚直流电平（应为 1/2Vcc 左右） ST3 25 TV—3.58 清晰度 HSIZ 20 行幅 SV3 25 AV—3.58 清晰度 PRBR 20 枕校 ST4 25 TV—4.43 清晰度 TRUM 10 T 形失真 SV4 25 AV—4.43 清晰度 ECCT 10 顶角修正（顶部） SVD 26 DVD 清晰度中间值 ECCB 10 顶角修正（底部） ASSH 07 单边清晰度 EHT 24 高压调整 SHPX 38 清晰度最大值 UCOM 00 Miciom Control SHPN 15 清晰度最小值 PYNX 2E 通常状态行同步脉冲判断最大值(蓝屏出现设定) TXCX 1F UV sub color 最大值 PYNN 18 通常状态行同步脉冲判断最小值(蓝屏出现设定) RGCN 1F UV sub color 最小值 PYXS 22 搜索状态行同步脉冲判断最大值 ABL 37 ABL 数据 PYNS 1E 搜索状态行同步脉冲判断最小值 DCBS 33 A part of Video data in detail RCUTS 10 FOR YCbCr R CUTOFF CLTO 0B The data when TV mode&SOUND SYS!=M GCUTS 00 FOR YCbCr G CUTOFF CLTM 4B The data when TV mode&SOUND SYS=M BCUTS 10 FOR YCbCr B CUTOFF CLVO 4B The data when YUV mode&SOUND SYS!=M GDRVS 00 FOR YCbCr G DRIVE CLVD 4B The data when YUV mode&SOUND SYS=M BDRVS 00 FOR YCbCr B DRIVE DEF 01 A part of DEF COMP data in detail NOIS 01 HAFC CONTROL AKB 00 AKB SYSTEM AOPT 00 AKB OPTION SECD 18 SECAM mode 0:off center 1:ON 35KHz AV OPT 04 AV 选项 HPOS 0D 50Hz 行中心 OPT2 38 选项 2 VP50 05 50Hz 帧中心 WAIT TIME 25 拉幕等待时间 HIT 2E 50Hz 帧幅 CUR CEN A0 拉幕中心 HPS 02 60Hz 行中心 CUR STEP 01 拉幕速度 VP60 02 60Hz 帧中心 AUSTP 0A When Mute off, Vol. ATT up step number HITS 02 60Hz 帧幅 MODE0 DD 模式 0 VLIN 09 50Hz 帧线性 MODE1 04 模式 1（伴音制式 DK 制） VSC 09 50Hz 帧 S 校正 OSDF 53 屏显宽度调整 VLIS 00 60Hz 帧线性 OSD 13 屏显位置调整 家电维修资料网 www.520101.com - 8 - VSS 00 60Hz 帧 S 校正 OPT E7 选项 表示该项数据预设置，可免调 二、本机集成电路、信号处理过程 1、 本机所用集成电路： （1） TMPA8803CSN：图像中放、伴音中放、视频信号处理、色度信号处理、RGB 输出电路及行、场振荡扫描电路,中央微控制器. （2） LA7840：场扫描电路 （3） CD2611：伴音功放电路 2、 集成电路功能及参数： N402 LA7840 参考电阻（KΩ） 序号 功能 参考电压 （V） 正向 反向 1 接地端 0 0 0 2 输出端 13 0.45 1.9 3 泵电源输出端 25 0.5 ∞ 4 场扫描锯齿波信号输入端 0.95 0.9 1.25 5 场扫描锯齿波信号形成端 0.75 0.68 1.75 6 场电源端 25 0.5 2.95 7 场电源输入端 0.83 0.65 1.3 N701 CD2611 参考电阻（KΩ） 序号 功能 参考电压 （V） 正向 反向 1 电源 26 0.43 1.8 2 功放输出 10.9 0.58 1.6 3 空 0 4 地 0 0 0 5 空 1.2 6 地 0 0 0 7 音频输入 1.2 0.76 2 8 纹波滤除 9.3 0.78 1.9 家电维修资料网 www.520101.com - 9 - 9 空 0.1 N204 TMPA8803CSN 参考电压（V） 参考电阻 引脚 引脚名称 无信号 有信号 正向（Ω） 反向（Ω） 1 波段 1 5.0 5.0 800 2000 2 波段 2 3.5 3.5 750 2000 3 键盘输入 9.0 9.0 460 600 4 数字地 2.0 2.0 750 600 5 CPU 复位 0 0 0 0 6 CPU 时钟 1.4 1.4 680 2000 7 CPU 时钟 1.2 1.2 680 2000 8 测试脚 6.6 5.0 680 2000 9 + 5 V 电源 5.2 4.0 760 2000 10 电源地 1.8 1.8 750 3000 11 信号地 3.6 3.6 820 3000 12 脉冲 0 0 0 0 13 行输出 0.1 0 720 650 14 行 AFC1 1.1 1.1 800 3000 15 场锯齿波产生 1.1 1.1 800 3000 16 场锯齿波输出 1.1 1.1 800 3000 17 行电源 9.0 9.0 450 600 18 空脚 1.8 2.8 760 1500 19 Cb 输入 1.8 1.8 760 1500 20 Y 输入 3.0 3.0 720 1400 21 Cr 输入 5.3 5.3 820 2000 22 TV 数字地 4.2 4.2 750 2000 23 C 输入 5.0 5.0 820 2000 24 视频输入 2 0.9 0.9 720 900 25 TV 电源 0.2 0.2 800 2000 家电维修资料网 www.520101.com - 10 - 26 视频输入 2 3.0 3.0 720 15000 27 ABCL 控制脚 3.0 3.0 720 15000 参考电压（V） 参考电阻 引脚 功能 无信号 有信号 正向（Ω） 反向（Ω） 28 伴音输出 9.0 9.0 450 600 29 +9V 电源 1.8 2. 8 800 2000 30 PIF 输出 0.8 0.8 780 2000 31 SIF 输出 4.8 4.6 780 2000 32 外接伴音输出 2.0 2.0 640 680 33 SIF 信号输入和水平校正 0 0 0 0 34 DC 负反馈 1.4 1.4 820 2000 35 PIF 锁相环 2.8 2.8 750 1200 36 +5V 电源 5.0 5.0 470 800 37 滤波基准 2.6 2.6 800 2000 38 去加重 2.6 2.6 800 2000 39 IF AGC 1.5 1.5 800 3600 40 IF 地 6.4 6.4 800 2000 41 IF 输入 1.6 1.6 800 2000 42 IF 输入 0 0 0 0 43 RF AGC 2.8 2.8 800 2000 44 Y/C 电源+5V 3.0 2.0 800 4000 45 监视器输出 2.8 2.8 800 2000 46 黑电平延伸滤波 5.0 5.0 500 1200 47 色解码锁相环 4.7 3.8 680 900 48 暗平衡监测 4.4 4.4 800 2000 49 +5V 电源 0 0 0 0 50 R 信号输出 8.2 8.2 550 1000 51 G 信号输出 8.2 8.2 650 1000 52 B 信号输出 9.0 9.0 450 600 53 TV 模拟地 4.0 4.0 820 2000 54 地 5.6 5.6 800 1300 家电维修资料网 www.520101.com - 11 - 55 +5V 电源 3.2 3.2 800 2000 56 静音脚 1.7 1.7 800 2000 57 总线数据信号 0 0 600 12500 58 总线时钟信号 0 0 600 12500 59 系统控制 0.1 0.1 600 12500 60 调谐电压输出 4.4 4.4 600 10000 61 视频选择控制 0.2 0.2 600 10000 62 H 同步 4.5 4.5 600 12500 63 遥控信号输入 5 5 600 12500 64 待机控制 3.6 待机 0V 600 8000 3. 信号处理过程 （1） 图像中频信号处理： 高频信号由调谐器 A101 经调谐选台、高频放大、混频处理后，从 A101 的中频信号 输出端（IF）输出，经耦合匹配网络加至前置中频放大器 V101 的基极，中频信号经 V101 放大、声表面波 Z101 选频后，加至电视信号单片处理电路 N204（TMA8803CSN） 中频差分放大电路的对称端（41）、（42）脚。中频信号在 N201 内进行中频放大，PLL 图 象解调后，图象视频与第二伴音中频的混合信号从（30）脚输出。 （2） 图像信号处理： N204（30）脚输出的信号通过伴音中频陷波器 Z304（D/K 制）、射极跟随器 V302 取 出视频全电视信号送至（26）脚进入 TV/AV 电子开关电路，其输出信号一路进入视频信 号处理电路，另一路经 C/VIDEO 电子开关送往色信号处理电路。 进入视频信号处理电路的视频信号经 6dB 增益放大后，一路送往扫描单元，进行 行、场振荡后，从（13）脚和（16）脚分别输出行、场信号。 另一路进入电子开关切换电路,在内部完成 S 端子、TV 及 DVD 分量的切换，电子开 关输出视频全电视信号或色度信号送至带通/高通滤波器电路取出色信号,送至色度单元。 由色度单元输出 R-Y、B-Y、G-Y 信号与视频单元输出的 Y 信号都被送至矩阵单元产生 R、G、B 基色信号，分别从（50）（51）（52）脚输出，送入末级视放电路 CRT 板至显象 管电路。 超级中央微处理器 N204 的（60）脚输出调谐反码 PWM 信号，经 V901 倒相放大、 积分电路处理后，PWM 信号变成直流调谐电压，加到调谐器 A101 的调谐电压输入端 （TU）。N204 的（1）（2）脚输出控制信号，输入 A101 内部进行波段切换。波段切换情 况如下表： 家电维修资料网 www.520101.com - 12 - （续） N204 波段开关真值表 N204 输出 工作频段 ① ② ① ② ⑦ ⑧ VHF L L L L L H L VHF H H L L H L L UHF L L H L L L （3） 视频信号处理： 视频输入信号由 XZA201 经耦合处理进入 N204（24）脚，至 TV/AV 电子开关。 音频输入信号由 XZA201 经耦合处理进入 N201（32）脚，至 TV/AV 电子开关。 由 N204（TMPA8803CSN）来完成图像、伴音信号处理。 （4） 伴音信号处理： 在 N204 的内部进行滤波，鉴频后得到伴音音频信号，伴音音频信号进入 TV/AV 电 子开关电路的音频开关电路，再经 ATT 电路进行电子音量衰减后从（28）脚输出送至伴 音功放电路 N701（7）脚输入端，由 TDA2611 来完成伴音功率放大输出至扬声器。 （5） 行扫描信号处理： 开机后 9V 电压送至 N204，由内部稳压电路提供行启动电压，使 VCO 产生 32 倍行 频振荡，经 1/32 分频器、AFC1 和 AFC2 移相电路作用，产生的行激励脉冲从（13）脚输 出推动行激励级 V414，使其工作在开关状态。开关脉冲经行推动变压器 T401 耦合，使 行输出管 V411 工作在开关状态，输出信号经 S 校正电容 C412，行线性调整 L414，R413 至行偏转线圈，产生一线性变化的磁场，使显象管电子束作水平移动，完成行扫描。 利用行扫描逆程期间在行输出管 V411 集电极产生的上千伏脉冲高压，经行输出变压 器 T402 产生 27KV 左右阳极高压，8KV 左右聚焦电压，6.3Vrms 灯丝电压。另外在 T402 的 4 脚输出的逆程脉冲电压，经移相网络后送 N204（12）脚。 从行锯齿波取样送至 V432 去调制行输出波形，改变行扫描曲线，进行枕形校正。 （6） 场扫描信号处理： TMPA8803（N204）的 16 脚输出的场振荡信号，经 R328 加到场扫描块 LA7840 （N403）的 7 脚场扫描锯齿波信号输入端，经驱动内部差分放大器微分形成场扫描锯齿 波信号，最后从 2 脚输出锯齿波信号加到偏转线圈，使电子束产生垂直偏转，完成场扫 描。 （7） 电源电路： 该机芯使用的电源电路是典型的自激式脉冲调宽开关电源。主电路结构属降压型，是 一个冷机芯电源，电路主要由厚膜电路 STR6656，开关变压器 T501，整流滤波电路等组 成。AC220V 电源电压经全桥 D503~D506 整流、C507 平滑滤波后，得到约 DC300V 电 家电维修资料网 www.520101.com - 13 - 压，加至厚膜电路 HX501 的（3）脚，同时 HX501 的（4）脚从 R521、R520 得到启动电 压，内部开始震荡，变压器 T501 开始工作，T501 的（3）脚有电压输出提供 HX501（4） 脚正常工作电压，变压器次级各引脚有电压输出，从主电压 123.5V 取样的电压通过光耦 反馈 HX501 的（1）脚，强制震荡停止，达到平衡。T501（13）输出约 24V；（14）约 12V，然后经 VD922 稳压形成 5V-1 专供 N204 的数字部分、接收电路、ROM，经 N902 稳压 9V，经 VD905 和 VD921 稳压 5V-2；（12）脚 123.5V；（16）脚 200V。 电子科研所 2002/7/10 ---- THE END 家电维修资料网 www.520101.com 家电维修资料网 www.520101.com
