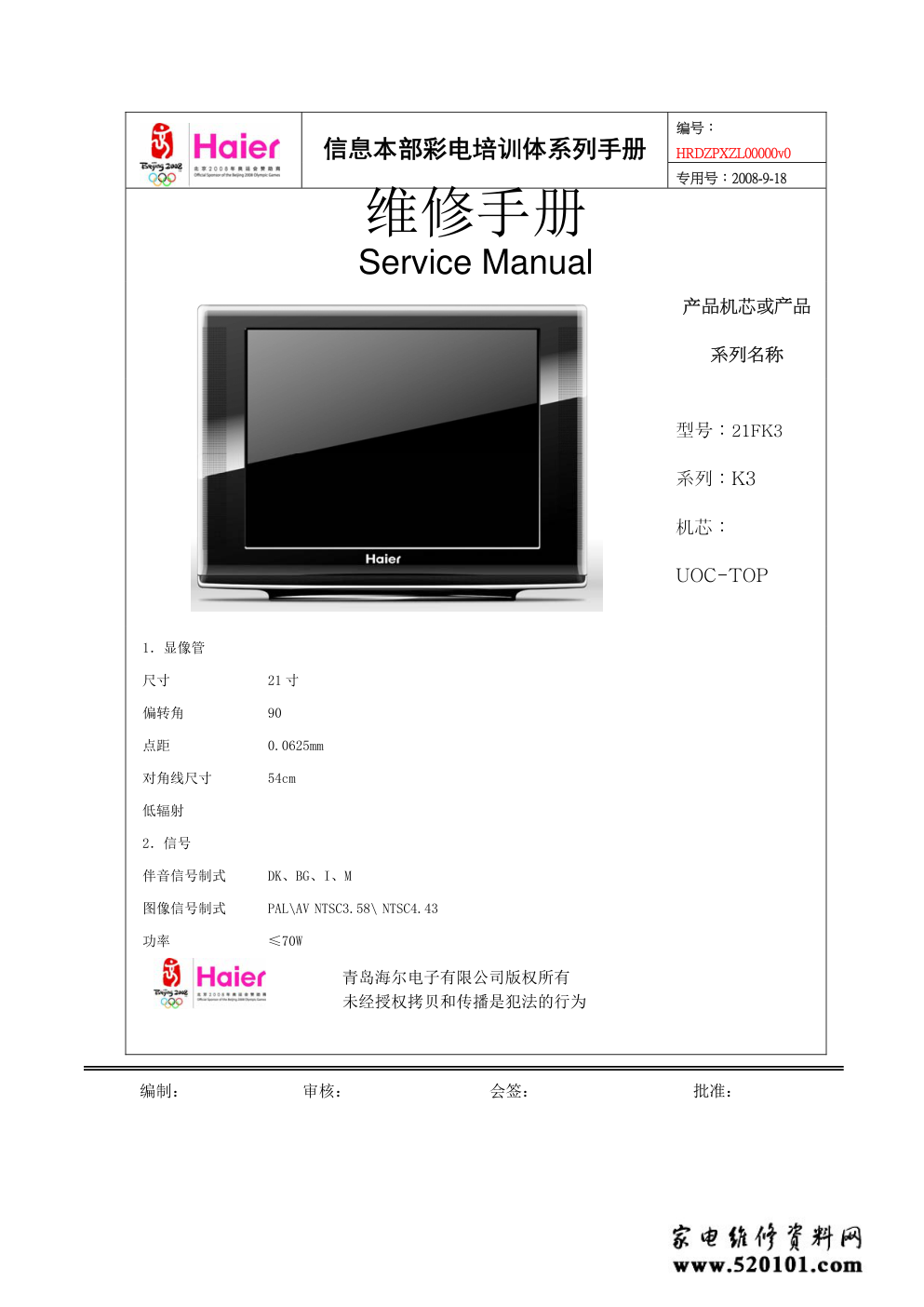

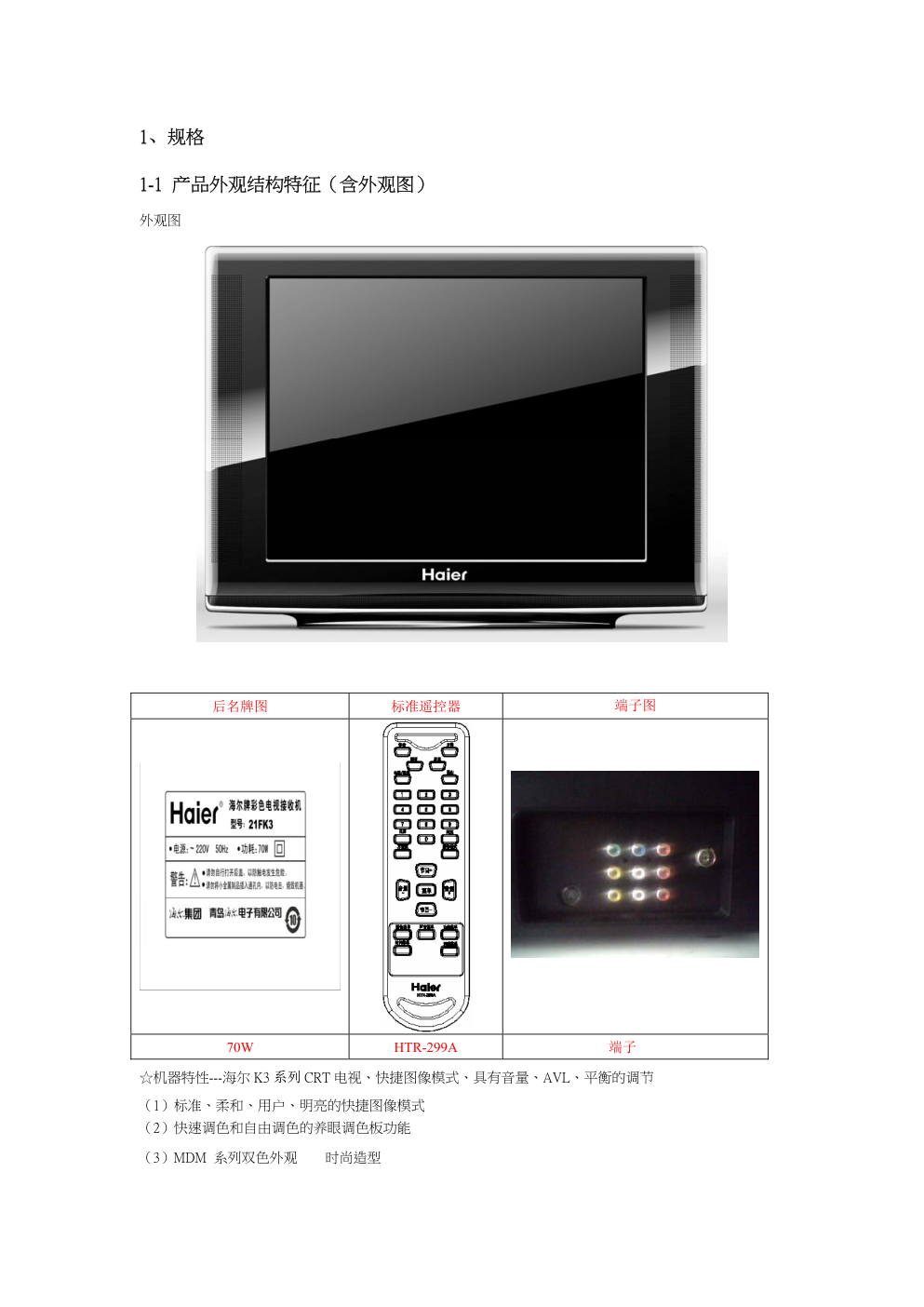

编号： HRDZPXZL00000v0 信息本部彩电培训体系列手册 专用号：2008-9-18 维修手册 Service Manual 产品机芯或产品 系列名称 型号：21FK3 系列：K3 机芯： UOC-TOP 1．显像管 尺寸 21 寸 偏转角 90 点距 0.0625mm 对角线尺寸 54cm 低辐射 2．信号 伴音信号制式 DK、BG、I、M 图像信号制式 PAL\AV NTSC3.58\ NTSC4.43 功率 ≤70W 青岛海尔电子有限公司版权所有 未经授权拷贝和传播是犯法的行为 编制： 审核： 会签： 批准： 目录 CONTENT 项目 页码 项目 页码 1、 规格 1 7、产品主要技术参数 25 1-1 产品外观结构特征（含外观图） 1 8、各类图纸 26 1-2产品衍生关系 2 8-1 原理图 26 1-3 产品功能及主要特点 2 8-2 PCB 图 27 1-4 产品命名方式 4 8-3 接线图 27 1-5 产品使用说明及产品改进介绍、检测工具 4 9、机器具体控制电压、工作原理及参数 29 1-6 仪器、仪表、操作工具的配置 5 10、机器透视图与平面 29 1-7 基板检查方法 5 11、机芯板视图、接口定义 30 2、安全警示 5 11-1 机芯板视图 30 2-1．使用者的警告 5 11-2 机芯接口定义 31 2-2安全使用警告 6 12、典型故障及解决措施、常见问题 31 2-2-1 供电电源 6 12-1 无光栅 31 2-2-2 使用场所 6 12-2 行起振后自动关机 33 2-2-3 清洁 6 13、 简要故障判定方法 34 2-2-4 注意事项 6 13-1 无光 34 警示图示 1 6 13-2 水平亮线 34 警示图示2 8 13-3 遥控失灵 35 3、 爆炸图 9 13-4 无声 35 4、拆装指导 10 14、结构规格书 36 4-1拆装工具介绍 10 15、各主要检测点的电压 36 4-2 安装指导 13 16、机芯板主要元件功能说 37 5 操作指导 16 17、产品主要模块明细专用号 38 5-1 基础调试说明 16 18、机器软件升级调试说明 38 5-3 产品使用及日常维护保养知识 23 18-1 进入/退出工厂模式的方法 18-2 工厂参数说明 38 38 6、产品拆卸指导 24 18-3 各项说明 44 6-1 拆机步骤 24 19、技术改进通知单 44 1、 规格 1-1 产品外观结构特征（含外观图） 外观图 后名牌图 标准遥控器 端子图 70W HTR-299A 端子 ☆机器特性---海尔 K3 系列 CRT 电视、快捷图像模式、具有音量、AVL、平衡的调节 （1）标准、柔和、用户、明亮的快捷图像模式 （2）快速调色和自由调色的养眼调色板功能 （3）MDM 系列双色外观 时尚造型 ☆先进技术：1、细管颈纯平显像管 2、DVD 分量输入 3、实时时钟 4、频率合成式数字搜台 5、养眼调色板 6、I2C 总线控制 7、节目编辑 8、全功能遥控 9、多功能锁 1-2产品衍生关系 与 21FK1 机芯相同，但本型号结构更新颖、更时尚 新型号 母本型号 通用功用 区别 21FK3 21FK1 DVD 分量输入 本机型采用 K3 系列新型机壳， 外观时尚、新颖 1-3 产品功能及主要特点 条目 产品型号（Model） 21FK3 序 号 项目（Options） 英文 参数要求 备注 1 显像管 CRT 54cm 2 最大可视图像尺寸 Display area 21 inches 3 显像屏比例 Aspect ratio 4:3 8 模拟图象制式 Analog Color system PAL\AV NTSC3.58\ NTSC4.43 10 伴音制式 Audio system DK、BG、I、M 12 频道数 NO.of preset channels 218 13 图像模式 Picture mode Yes 15 屏显语言 OSD languages 简体中文 17 图像（Picture） 彩色增强 ColorMangement Yes 18 AV 立体声 AV stereo Yes 26 自动音量控制 Automatic Volume Control(AVC) No 27 自动音量限制 Auto-volume leveling No 28 均衡器 Equalizer Yes 29 静音 Mute Yes 32 声音（Audio） 多种伴音模式 Multi-sound mode No 33 后 AV 输入 Rear AV input Yes 1 35 AV 输出 AV output Yes 1 36 YCbCr/ YPbPr YCbCr/ YPbPr Yes 1 37 端子（Jack） S 端子 S-video jack Yes 1 条目 产品型号（Model） 21FK3 序 号 项目（Options） 英文 参数要求 备注 47 半透明菜单 Semitransparent menu Yes 48 软件（Software） SCAN 频道扫描 SCAN No 49 4：3 模式 4:3 mode Yes 53 色温选择 Color temperature Yes 54 语言选择 Languages chose Yes 55 Scaler Mode Scaler Mode No 57 日历 Calendar No 58 自动定时开机 Auto-timer on Yes 59 图文 TELETEXT No 60 内置扬声器个数 NO. of built-in speakers 2 61 外置音箱 NO. of outer speakers No 62 内部伴音输出功率 Audio output power(Built-in)(W) 2×3W 63 外部伴音输出功率 Audio output power(outer)(W) No 64 整机消耗功率 Total power input（W） 70W 65 电压范围 Voltage range（V） 220V 66 电源频率 Power frequency（Hz） 50/60Hz 67 电器参数 （Electricity parameter） 睡眠关机时间 Time of sleep timer(MINS) 240s 68 净重 kg Net weight kg 21.5 70 毛重 kg Gross weight kg 23.5 72 结构参数 （Design parameter) 净尺寸 mm Net dimension (Including Base) mm 590x3476x 446 条目 产品型号（Model） LF42T1 序 号 项目（Options） 英文 参数要求 备注 73 包装尺寸 mm Packaged dimension(Including Base) mm 664x560x5 30 76 半柜 Quantity for MT 144 77 普柜 Quantity for FT 300 78 高柜 Quantity for HC 375 79 认证 Approval CCC 80 认证 （Approval） 适用市场 Suitable market 国内 81 其他（Other） 其他(Other) 1-4 产品命名方式 例如： 21----- F -----K3 1-5 产品使用说明及产品改进介绍 显像管尺寸 产品结构、系列外观 显像管类型 1) 21 inch Flat CRT 2) K3 系列外观 3) 具 DVD 分量输入端子 4) 养眼调色板功能 5) I2C 总线控制 6) 考虑用户使用方便，端子背出 方式；机芯板单板设计， 部分贴装元器件，整板集成度高，内部连接线简洁，加工 生产更方便 6) 设计简单化，用户使用方便快捷 � In/Output 端子 21FK3 21FK1 UOCTOP 机芯 K3 系列时尚罩光机壳 养眼调色板 I2C 总线控制 支持 PAL、NTSC DVD 分量输入端子 21 寸细管颈纯平显像管 频率合成式数字搜台 UOCTOP 机芯 K1 系列机壳 养眼调色板 I2C 总线控制 支持 PAL、NTSC DVD 分量输入端子 21 寸纯平显像管 频率合成式数字搜台 日历查询 多功能锁 定时开关机 日历查询 多功能锁 定时开关机 1-6 仪器、仪表、操作工具的配置： A、适合 UOCTOP 机芯的工装机一台； B、数字电压表一只； C、工厂遥控器一只； D、工厂标准信号电缆输入系统； E、调试棒一只。 1-7 基板检查方法： A、将主机板与 21FK3 适合的工装机连接，连接公司调试信号。 B、接通交流 220V 电源，整机进入待机状态，按遥控或本控开机键，开机进入标准状态。 C、按遥控器“节目+”“节目–”键检查各节目号的图像和伴音信号，应有彩卡、方格、竖卡、彩条、 数码照片、三基色信号等不同制式的图像和伴音信号，要求无漏台，如有漏台，请用自动搜索或手动 搜索补齐此信号； D、接收 PAL 彩色测试卡信号，用遥控器调音量、平衡、对比度、亮度、色度，声音、画面应有变化。 E、电视制式检查：接收 PAL-D/K、PAL-I、PAL-B/G 等各制式的图像和伴音信号，在搜台时可以自动 识别图像制式和声音制式， 检查识别的图像和声音制式是否正确。 F、 外端子输入输出检查：按“电视/视频”键，工装机上显示菜单包括：TV、AV、S-VIDEO、YPbPr/YCbCr， 相应的音、视频输入输出信号，工装机上图像和伴音信号应正常。同时还需要检测 AV 输出信号是否 正常。 2、安全警示 2-1．使用者的警告 ！ Warning 该服务信息是针对有维修技术经验的技术人员提供的，不是为普通的用户设计的，它不包含非技术人员试图维 修一个产品可能存在的危险的警示，电器产品的服务或维修需要有专业的技术人员进行。 任何企图根据这本手册去服务或修理产品将会造成很严重的后果或死亡。 为了防止电击或火灾，请不要将电视放到有雨雾的场所。不要使用任何可能对显示屏造成刮伤、毁坏的硬物体 磨擦或敲击显示屏。 2-2 安全使用警告 ！ Safety Warning 禁止在未经授权的情况下以任何方式私自更改本产品。 2-2-1 供电电源： 本产品直接用交流电供电，供电电压值见电视后盖标牌上的说明。将交流电源线一端按照电视后端子标牌 标注位置插入电源端口，另一端接在电源插座即可完成电源连接。 在有雷电或交流供电断电的时候，请拔掉电源插头和天线插头。电源线不允许有任何其它东西帖靠或缠绕 在上面，也不要将电源线置于可能受到毁坏的地方。 2-2-2 使用场所： 避免电视的屏幕直接对着外界的强光或阳光。避免电视受到不必要的任何振动，不要将电视置于过湿、过 热或多灰尘的地方。保证电视有良好的空气对流，不要将任何物体覆盖在后盖的通风口上。 2-2-3 清洁： 在清洁电视屏之前将电源插头拔下。使用干净的软布擦拭显示屏和电源线。如果显示屏需要特别的清洗， 请使用干净、潮湿的抹布进行擦拭。请不要使用任何汽油、酒精、苯类有机液体或气雾状清洁剂。请不要 用力过大以致损坏屏幕。 2-2-4 注意事项： 显示屏属于精密显示器件，屏幕上有个别的亮点、暗点，或红、绿、蓝色之类的少许死像素，这是正常现 象，不属于不良品。 A、显示屏长时间显示同一个静止画面时，会在电视上留下一个残影，这种损坏属于使用不当造成的。 B、电视在连接各种系统时，可能会出现系统不匹配的现象，特别是连接电脑时，有些显卡可能不匹配，而 且本机只识别刷新率为 60HZ。 C、由于本机使用嵌入式的操作系统，软件比较复杂，可能在工作中或待机中出现软件问题，如果重新启动 能恢复正常，就不属于故障。 警示图示1 警示图示2 3、 爆炸图 4、拆装指导 4-1拆装工具介绍 工具名称 实物图片 如何使用及操作连接 数字（机械）万用表 ■用途： 检测线路电压、电流、 电阻，检测电子元器件 参数判定好坏 检测电路通断或检测电路是否有短路时，常用蜂鸣 档，欧姆档用于检测线路或电阻电感半导体元件， 检测交流或直流电压时，红表笔插入 V/Ω端，黑表 笔插入 COM；将万用表功能转换开关分别掷 AC 或 DC 档，选择检测参数相关的量程范围，检测交流 或直流电流将表开关分别置 ACA 或 DCA 档选择相 关的量程，红黑表笔串在电路中。 电烙铁 ■用途： 调温电烙铁用于焊接电 子元器件，温度可调并 可防静电。 调温电烙铁主要用于焊接电路板上带有大规模集 成电路的专用工具，经变压器隔离处理和调温避免 元器件的损坏；另一种普通电烙铁用于一般的元器 件和线路中的焊接处理，焊接过程一般分为以下几 步： 1、 加热被焊物时，一般多用右手持电烙铁。 2、 加热到一定程度后，用左手从烙铁头对面送入 焊锡丝，焊锡丝应接触焊件而不是只接触烙铁 头。至焊锡丝熔化一定量后，移开焊锡丝。 3、 焊锡丝熔化并浸润焊件的施焊部位后，即可移 开电烙铁。 热风枪 ■用途：主要用于贴片 式电子元件的拆装与焊 接，如电阻、电容、电 感、半导体器件和 SOP、 QFP、BGA 等集成电路 的焊接。主要应用在数 字板和平板电视的维修 中。 热风枪是平板电视和 CRT 电视电路极板进行元器 件维修不可缺少的工具，主要是用于元件的拆卸和 焊装，，它是由风机和电热机两部分构成，使用时 应注意其温度和风力的大小，用热风枪进行焊接要 求比较高，风力不要过高，否则容易使焊接的集成 电路和附近的元件吹飞走，温度不要过高，否则损 坏元件和极板，而且不能用力，否则也损害元件。 示波器 ■用途：主要是对彩电 和平板电视的电路波形 进行测量，能快速直观 的判断故障点并修复故 障机，特别是对疑难故 障的修复更加凸显它的 作用。 示波器尽管品牌较多，但是一般的示波器其使用方 法也大体相同，下面以 普通的 20M 示波器为例 简单介绍一下主要调整部分：亮度和聚焦旋钮，信 号输入通道，通道选择，垂直扫描调节旋钮，垂直 移动调节旋钮，水平扫描调节旋钮，水平移动调节 旋钮，触发方式选择，触发源的选择等。在使用时 可详细查看说明书。目前，市面上比较流行的是数 字示波器使用更为简单，只要找到测量的位置点， 只要将示波器置于自动测量状态，就显示波形，无 需进行其他调整。 示波器是常用的测量仪器。它能形象地显示出电 呼中各测试点的信号波形情况，即波形的形状、幅 度、频率及相位。观察波形的有无和发生畸变的情 况，可以帮助我们正确而迅速地判断故障发生的部 位。示波器在维修过程中主要用于观测行、场同步 信号波形，行、场扫描电路各极波形，视频通道各 电路视频信号波形，电源开关管集电极、脉宽调制 器等的波形。 彩色电视信号发生器 ■用途：产生彩电的各 种测试信号，判断故障 部位和调整 CRT 电视 图像的几何失真提供标 准信号。 产生彩电的各种测试信号，判断故障部位和调整 CRT 电视图像的几何失真提供标准信号。 各式大小螺丝刀 ■用途：拆卸工具，主 要拆卸安装机壳和线路 板螺丝，主要为十字型 螺丝刀 拆卸工具，主要拆卸安装机壳和线路板螺丝，主要 为十字型螺丝刀 镊子 ■用途：用于夹取元件， 方便拆卸和焊接，一般 有直型和弯形的两种。 用于夹取元件，方便拆卸和焊接，一般有直型和弯 形的两种 吸锡器（泵） ■用途：主要用于直插 式元件的拆卸，吸除多 余焊锡。 主要用于直插式元件的拆卸，吸除多余焊锡。 带灯放大镜 ■用途：用于检查元件 的位置和大小及元件的 电气参数。并检查元件 有无虚焊脱焊短路开路 的焊接情况。 用于检查元件的位置和大小及元件的电气参数。并 检查元件有无虚焊脱焊短路开路的焊接情况。 焊锡丝、松香 ■用途：用于元件的焊 接和补焊，松香起助焊 的作用 用于元件的焊接和补焊，松香起助焊的作用 AV/S/VGA/RF 信号连接 线 ■用途：连接外部设备， 如碟机，电脑等，可快 速判断故障点。 连接外部设备，如碟机，电脑等，可快速判断故障 点。 清洁剂、小毛刷。 ■用途：清洁电路板和 机器内灰尘。 清洁电路板和机器内灰尘。 防静电手腕 ■用途： 防止静电损坏 COM 集成 电路 防止静电损坏 COM 集成电路 4-2 安装指导 步骤 注意事项 5 操作指导 5-1 基础调试说明 5-1-1 主要功能介绍 1. 多种图像模式：标准、明亮、柔和、用户 2. 多种养眼调色板模式：用户、正常、6500K、7300K、8500K、9300K 3. 画面比例：满屏、4：3 4. 图像具有亮度、对比度、清晰度、色调、色度、养眼调色板等模拟量的调节 5. 声音具有平衡调节 6. 静音功能 7. 自动搜台、手动搜台、微调 8. 218 个频道，频道浏览，频道跳跃功能 9. 半透明图形 OSD 菜单 10. 开机 LOGO，无信号屏保功能，无信号（15 分钟）自动待机功能 11. 定时开关机，频道预约功能 12. 睡眠功能（5、10、15、30、45、60、90、120 分钟多个时间段） 13. 万能锁功能：修改密码、调谐锁、视频预置、频道预置、童锁、清除锁定 14. 数字降噪功能 15. 节目回看功能 16. 节目编辑功能 17. 屏显功能 5-1-2 本机键的定义 按键 描 述 同遥控键的 键，按此键使电视开/关机 TV/AV 同遥控键的电视/视频键，按此键打开/关闭信号源切换菜单 MENU 同遥控键的菜单键，按此键可以打开菜单，返回上一级菜单 V＋ 同遥控键的音量＋键，按此键可以增加音量，菜单相关操作 VOL－ 同遥控键的音量－键，按此键可以减小音量，菜单相关操作 CH＋ 同遥控键的节目＋键，按此键可以向上切换频道，菜单相关操作 CH－ 同遥控键的节目－键，按此键可以向下切换频道，菜单相关操作 5-1-3 遥控码的定义 遥控器功能键 1、屏显键 第一次按下此键，屏幕显示当前状态，包括频道号、图像制式、伴音制式等。再按此键，屏显消失。 如无其他操作，屏显在 5 秒钟后自动消失。 2、开关键 主电源接通状态下，按此键可以待机，复按此键可恢复开机。屏幕点亮后，会显示开机频道号码， 无其他操作，屏显会在 5 秒钟后自动消失。 3、 静音键 1、按下此键声音关闭，屏幕显示“ ”标志，再按此键声音打开，若此时“ ”标志还没有自 动消失，则使其消失。 2、按静音键或音量+键都可以取消静音，按音量-键静音不取消。 3、静音后，电视进行其他操作的时候始终是处于静音状态； 4、按开/关键待机或交流断电，再开机后静音功能取消。 5、无其他操作，静音标志会在 5 秒钟后自动消失。 4、电视/视频键 按此键打开信号源选择菜单，在信号源选择菜单按节目+/-键可以上下选择信号源，按音量+键切换 到选中的信号源，并在屏幕的左上角会显示当前的状态。 55、 、退出键 按此键可以进行退出菜单等动作 6、回看键 按此键可以在前一个观看的频道和当前观看的频道之间进行切换。屏幕的右上角会显示交换后的频 道号。 7、 节目+/-键 TV 状态下按此键可以将频道向上/下切换，屏幕的右上角会显示当前的频道号。在菜单状态下该键 则用于菜单内容上下选择。 8、 音量+/-键 按此键可以调大/小音量，在屏幕的中下部会显示当前音量的调节状况。在菜单状态下用于菜单左 右调节和确定功能。若无其它操作，音量条会在 5 秒钟后自动消失。 9、 菜单键 打开菜单或返回上一级菜单。与菜单操作有关的按键：菜单、音量+/-、节目+/-。在菜单状态以下 按键有效：数字（进入工厂时用）。若无其它操作，菜单会在设置的菜单时间后自动消失。 10、图象模式键 按此键快速切换图像模式，设有标准、明亮、柔和、用户四种图象模式。按菜单键，可以使当前屏 显消失。若无其它操作，屏显会在 5 秒钟后自动消失。 11、数字键０～９ 用于选择频道号和在特定的状态下输入数字。直接输入电视频道号后，频道自动切换至刚才输入的 频道，并显示频道号。 12、万能锁键 1、按此键屏幕显示“密码：----”，提示用户输入密码，密码输入正确将进入“锁定设置”菜单并 自动选中“修改密码”这一项。若输入错误，则可以重新输入。按菜单键，可以使密码输入框消失， 若无其它操作，密码输入框会在 5 秒钟后自动消失。 2、在“修改密码”项，按音量+键进入修改密码菜单，按数字键输入要修改的密码，若输入一致则 密码修改成功。若两次输入不一致，则不能修改密码。按菜单键返回到锁定设置菜单，若无其它操 作，5 秒钟后自动返回到锁定设置菜单。 3、当“调谐锁”设置为开时，操作菜单时调谐菜单将被跳过；当设置为关时，可以正常操作调谐 菜单。 4、当“视频锁”设置为开时，按电视/视频、S 端子等切换信号源的键时，不能换到相应的信号源， 屏幕提示“视频锁开”。即除了 TV 其它信号源都将不能显示出来。当有“视频锁开”提示时，按 菜单可以使屏显消失，若无其它操作，屏显将在 3 秒钟后自动消失。当视频锁设置为开，信号源预 置只能选择关和 TV；当信号源锁设置为关时，可以选择所有的信号源。 5、“信号源预置”可设置为：关、TV、AV、S-Video、YPbPr/YCbCr。当“信号源预置”选择为 TV 时，可以在“频道预置”项按音量+/-键选择要预置的频道，电视开机时强制切换到预置的频道；当 设置为其他的信号源时，电视开机时强制切换到设置的信号源，如：信号源预置为 YPbPr/YCbCr 时，开机后就切换 YPbPr/YCbCr；当设置为关时，此预置功能被关闭。 6、当“信号源预置”设置为 TV 时，“频道预置”项才可以被选中，当设置为其它时，“频道预置” 项将被跳过。 7、当“童锁”为开时，电视本机键操作无效，屏幕提示“童锁”；为关时，本机键可以正常操作。 当有“童锁”提示时，按菜单/可以使屏显消失，若无其它操作，屏显将在 3 秒钟后自动消失。 8、最大音量设置可以按音量+/-键调节。当设置了最大音量值时，调节音量时，音量值将不会超过 设置的最大音量值。 9、在“锁定清除”项按音量+键后，该菜单内的所有设置为非关的选项全部恢复为关，最大音量恢 复为 100。 10、打开锁定设置菜单后，若无其他操作，在设置的菜单时间到后将自动消失，也可以按菜单键退 出。 11、默认密码：0000，万能密码：8893。 密码：---- 锁定设置 13、日历键 按此键可查看日历 14、浏览键 按此键可自动查看节目 15、图像菜单键 按此键可直接进入图像菜单 16、声音菜单键 按此键可直接进入声音菜单 修改密码 → 调谐锁 关 信号源预置 关 频道预置 关 视频锁 关 童锁 关 最大音量 100 锁定清除 音量+键 新密码 ---- 确认密码 ---- 修改成功/修改失败 密码正确 菜单 17、功能菜单键 按此键可直接进入功能菜单 18、时间菜单键 按此键可直接进入时间菜单 19、调谐菜单键 按此键可直接进入调谐菜单 5-2 菜单操作说明 1、OSD 样式 菜单样式 开机 LOGO 屏保样式 2、 图像菜单（Picture） 选中图像菜单后，按节目+/-键上下选择要修改的项，选中修改项后按音量+/-键修改设置内容。 在主菜单下按菜单键退出菜单。 各模式对应屏显的值，实际寄存器的值要根据需要在工厂模式内调整： 标准 明亮 柔和 亮度 50 55 45 对比度 50 70 45 色度 50 70 40 清晰度 50 90 50 音量 0~100 平衡 -50~50 AVL 关/开 图像模式 标准/柔和/用户/明亮 亮度 0~100 对比度 0~100 色度 0~100 清晰度 0~100 养眼调色板 OK 正常 Picture Mode Standard/Soft/User/Bright Palette OK Standard Sharpness 0~100 Brightness 0~100 Contrast 0~100 Chroma 0~100 默认值： 图像模式：标准 养眼调色板：正常 3、 声音菜单（Sound） 选中声音菜单后，按节目+/-键上下选择要修改的项，选中修改项后按音量 +/-键修改设置内容。 在主菜单下按菜单键退出菜单。 4、 调谐菜单（Tuning） 选中调谐菜单后，按节目+/-键上下选择要修改的项，选中修改项后按音量+/-键修改 设置内容。 在主菜单下按菜单键退出菜单。 注： AFC 开 频道交换 —→ 微调 049.75M 手动搜台 自动搜台 跳越 关 声音制式 DK 图像制式 自动 频道号 0 AFC ON EXCHANGE —→ FINE TUNE 049.75M SEARCH AUTO SEARCH CHANNEL NO. 0 COLOUR SYS AUTO SOUND SYS DK SKIP OFF 1、微调时不限定范围，增减步长值以各程序实际情况定。 2、微调时要显示频点。 3、彩色制式默认 AUTO，声音制式默认 DK。自动搜台时做彩色声音制式 的自动识别，手动搜台时以菜单里设定的彩色声音制式来搜。 4、自动搜台从 0 频道开始存储。 自动搜台的子菜单为： Auto Searching Frequency 575.25MHZ 21 1、 自动搜台 频率 575.25MHZ 21 1、此菜单中按 Menu 键可以停止搜台，停止后图像会停到所搜到的第一 个频道 2、自动搜台过程中自动关机或睡眠时间到后都不执行自动关机，自动关 机时间自动变为关，睡眠时间自动变为关。 3、搜台优先级最高，搜台被中断时，已经搜到的频道要被存储，默认无 信号的频点为 0.00MHz，搜台中强制终止时，搜到的最后一个台之后的频 道信息全部清除，此时跳回本次搜台搜到的第一个有信号的台。 节目交换的子菜单为： 默认值： 当前频道、交换到皆默认为当前频道。 5、 功能菜单（Function） 选中功能菜单后，按节目+/-键上下选择要修改的项，选中修改项后按音量+/-键修改设置内容。 在主菜单下按菜单键退出菜单。 当前频道 0~217 交换频道 0~217 交换 —→ To Channel 0~217 Exchange —→ Language Chinese/English Background ON/OFF Black STR. ON/OFF NRC ON/OFF 语言 中文/English 背景 开/关 黑电平延伸 开/关 降噪 开/关 Current Channel 0~217 6、 时间菜单（Timer） 选中时间菜单后，按节目+/-键上下选择要修改的项，选中修改项后按音量+/-键修改设置内容。 在主菜单下按菜单键退出菜单。 6.7 AV \S-Video\YPbPr/YCbCr 时菜单 无调谐菜单，其它菜单同 TV。 当前时间 00:05 关机时间 - -:- - 开机时间 - -:- - 开机频道 0~217 预约时间 - -:- - 预约频道 0~217 睡眠时间 关 Time 00:05 Off Time - -:- - On Time - -:- - On Channel 0~217 Remind Time - -:- - Remind Channel 0~217 Sleep OFF 5-3 产品使用及日常维护保养知识 1、 在一般情况下不必清洁显像管管面，但如果有必要，请先关掉电源，接着可用一干棉布擦拭其表面， 擦拭时切忌使用任何类型的清洁剂。若用硬质布擦拭，会损害管面。 2、 请务必在清洁电视机之前，先将连接至电视机的交流电源线从交流电源插座上拔下。为了避免机体材 料变质或屏幕层腐蚀，请注意下面的事项： ● 如要清除屏幕表面/机壳上的灰尘，请用柔软布料擦拭。如果还是有灰尘，请使用已稀释的温和清洁 剂沾湿的软布来擦拭。 ● 切勿使用任何类型的磨砂垫、碱性/酸性清洁剂、擦洗粉或易挥发剂，如酒精、稀释剂或杀虫剂等。 ● 当调整电视机角度时，请慢慢移动电视机以防止电视机从桌面型底座移动或滑落。 6、 产品拆卸指导 6-1 拆机步骤 a、整机拆卸之一 ————前后壳的拆卸 拆卸固定前后壳的 8 个 4×16 的自攻螺钉 b、整机拆卸之二 ————显象管的拆卸 拆卸固定显象管的 4 个 6×35 的组合螺钉 c、整机拆卸之三———喇叭的拆卸 拆卸固定喇叭的 2 个 3X12 自攻螺钉 d、整机拆卸之四————按键及开关的拆卸 拆卸固定按键的 2 个 3X12 自攻螺钉 拆卸固定开关的 2 个 3X12 自攻螺钉 e、整机拆卸之五————遥控板的拆卸 拆卸固定遥控板的 2 个 3X8 自攻螺钉 f、整机拆卸之六————机芯的拆卸 拆卸固定机芯的 8 个 3X12 自攻螺钉 7、产品主要技术参数（含所用机芯、显像管的规格） 1、 显像管：松下 规格：A51MAJ095X90 2、 机芯板：UOCTOP 方板 3、 遥控器：HTR-299A 1 2 3 4 5 6 7 8 9 10 11 12 A B C D 12 11 10 9 8 7 6 5 4 3 2 1 D C B A Title Number Revision Size A1 Date: 23-Sep-2008 Sheet of File: E:\工作资料--亚洲所\电路图\原理图\UOC TOP\原理图(UOC TOP).DDB Drawn By: R806 2.2/1W R801 2.2K Gnd 1 R809 3.3 1 R808 3.3 1 R810 270 R807 2.2/1W C809 47nF/100V R815 5.6 D801 BYD33D + C806 220uF/25V + C805 100uF/50V +9V V H L901 H-LINE EHT D901 BYD33G D902 BYD33G R908 2.2/0.5W D905 BYD33J C910 470pF/500V Focus G2 + C808 220uF/25V + C605 220uF/10V + C911 22uF/250V R909 220K R802 2.2K + C915 1uF/160V 7 R907 3.9 + C908 4.7uF/160V Gnd +110V 1 2 3 4 X901 RGB Supply R912 1W 1 R911 1K R925 6.8K R603 1.8K C912 47nF D301 1N4148 +3.3stb Gnd R301 4.7K ZD901 BZX79C15V R919 680 R918 1K D908 1N4148 R328 39K T901 H-DRIVER 2 R902 270 C902 4700pF/500V R905 2.2K + C901 47uF/50V +24V R901 100 R906 82 Gnd C906 680pF/2KV C907 8n2/2KV Gnd C918 390n/400V R608 10K C346 100nF + C609 470uF/25V C608 22nF Gnd Gnd Gnd Gnd R610 1/1W +16V Gnd R926 1.8K R607 47K V601 C1815 V602 A1015 R605 10K D602 1N4148 + C610 100uF/16V Gnd 1 2 3 X602 Speaker1 1 2 X601 Speaker2 AGC 1 VT 2 Hi/n.c. 3 Mi/BS1(SCL) 4 Lo/BS2(SDA) 5 V+ 6 i.c.(V+) 7 i.c. 8 i.c.(+33V) 9 IFGND 10 IF 11 U201 TUNNER + C201 10uF/16V + C607 220uF/16V + C101 10uF/16V Gnd V202 C1815 V201 BF370 C210 10nF C212 10nF R212 2.2K R216 22 R215 180 R211 4.7K Gnd L202 1uH C215 10nF R217 10 Gnd R219 4.7K R218 3.3K R220 2.2K R221 56K D201 BAT81 Gnd Gnd Gnd +5V 1 2 3 CP101 IR +5Vstb Gnd WP 1 n.c. 2 A2 3 Vss 4 Vdd 8 PTC 7 SCL 6 SDA 5 N302 AT24C08 R362 100 R361 100 R360 100 R330 12K Gnd +5Vstb C343 100nF C306 10nF C308 6.8nF + C348 10uF R340 10K C345 100nF L305 1.5uH C317 150nF R308 39K R331 470 C331 100nF C322 100nF R348 470 R339 100 R201 10K C320 22nF + C202 100uF/16V L201 10uH +5V R352 4.7K Gnd Z301 24.576MHz C357 22nF C371 27pF R511 10K/2W R202 100 R367 82 ZD201 UPC574 Gnd +105V R365 3.3K R366 3.3K C36227pF C36127pF Gnd L309 1.5uH C342 22nF L308 1.5uH L302 1.5uH Gnd Gnd2 +3.3stb +5V Gnd R329 33K C311 10nF Gnd1 C305 22nF 1 R917 4.7K ZD902 BZX79C5V1 R310 680 + C325 47uF to RT501 T120 C355 22nF R305 100 C316 1nF C315 1nF R302 12K L501 POWER-FILTER 1 R501 220K C501 0.1uF/275VAC C502 0.1uF/275VAC C507 1000pF/1KV C506 1000pF/1KV C508 1000pF/1KV C509 1000pF/1KV D501 1N5061 D502 1N5061 D506 1N5061 D505 1N5061 F501 3.15A/250VAC 7 R502 3.9 R521 22K R510 470 R507 620 R517 22K R516 1.5K + C511 150uF/400V C505 2200pF/400VAC D507 BYD33J D508 BYD33J D509 BYD33J D510 1N4148 C517 3900pF/50V C515 47nF/50V C519 10nF C516 1000pF/1KV R519 12M/RS11 Gnd 1 2 X502 CON2 D511 BYV95C D512 BYD33D D515 BYD33D D516 BYV95A C521 470pF/1KV C525 470pF/500V C536 470pF/500V C532 470pF/500V + C522 220uF/160V R522 15K R525 100K R515 1K R526 10K V506 C1815 RP501 15K Gnd R527 2.4K V507 C1815 R535 1/0.5W + C526 100uF/35V Gnd +24V R536 0.47/0.5W In Out Gnd N506 7805 Gnd Gnd + C530 100uF/16V Gnd + C531 100uF/10V + C302 100uF + C539 1000uF/16V R538 22/1W R537 1.8K Gnd Gnd Gnd +5V +3.3stb + C538 100uF/10V Gnd + C535 470uF/25V Gnd +16V Gnd R508 68K R509 68K Gnd C373 27pF C370 27pF R336 4.7K L301 1.5uH Gnd R356 47 + C312 10uF/16V Gnd3 R337 100 R316 470 L307 1.5uH Gnd Gnd Gnd SW102 KEY SW103 KEY SW104 KEY SW105 KEY SW106 KEY R102 470 R105 620 R106 1K R107 1.2K R108 1.8K SW107 KEY Gnd Gnd Gnd Gnd Gnd Gnd Gnd Gnd Gnd5 R312 390 R342 100 R341 100 + C341 10uF/16V + C307 1uF R358 10K +5V Gnd R306 100 C351 22nF C347 100nF + C350 100uF/10V C360 10nF Gnd Gnd + C352 4.7uF/16V + C310 1uF R345 100 R101 3.3K PROG+ AV/TV PROG- Menu VOL- VOL+ C905 1000pF/500V V901 C2383 Gnd +5V GND R325 100 Gnd ZD505 BZX79C5V1 R539 270 R601 1.8K Gnd +5Vstb + C321 10uF R351 47 R321 100 C801 1nF C802 1nF R805 390 1W R205 100 V510 C1815 V511 C1815 R540 1K R541 1K ZD506 BZX79C2V7 standby V902 BU4508DZ D906 BYD33J 15V -15V R920 470K C807 47nF L801 2uH ABL R347 470 R609 1K C603 4700pF 110V +5V R915 2.2K 1W R346 470 Gnd + C339 1uF/16V + C602 0.47uF/16V + C601 0.47uF/16V Z201 K7266D 1 2 3 4 5 X301 RGB.AMP Gnd1 L505 2uH + C510 47uF/50V N505 KA431 1 2 3 4 5 VFB VCC SYNC N502 KA5Q0765BT Gnd Gnd Gnd R506 10 V509 BPSS5140S R532 1.5K R531 10K + C611 1uF/16V Gnd Gnd 1 2 3 4 N501 PC817 C356 22nF Gnd C309 220nF R338 100 VP1 1 VP3 2 VP2 3 GND 4 Vout 5 IN- 6 IN+ 7 N801 TDA4864AJ Gnd SCL SDA STBY IR V305 C1815 V301 C1815 V302 C1815 IF1 IF2 Main-R Main-L FBLY Hout Cr Y Cb ABL Mute LED Main-L Vert- Vert+ FBLY EHT/Protect ABL AGC LED KEY Mute AUDIN1L AUDIN1R AV2 AV1 AGC SDA SCL IF2 IF1 Vert+ Vert- 1 2 3 4 5 6 X306 IR-KEY S101 IR-KEY +9V +3.3Vstb +5Vstb +3.3stb Hout SYS STBY +9V Out1 4 SVRR 3 SGND 2 -INV1 1 18 17 16 15 -INV2 9 M/SS 8 Vp 7 Out2 6 PGND 5 14 13 12 11 10 N601 TDA1517P Heatsink SVO SVHS-C TV Audio R528 1/0.5W SYS EHT/Protect R311 10K R309 68K R357 47 KEY C329 100nF Gnd R611 3.3K C206 27pF Gnd Gnd C301 100nF IR D101 LED + C326 47uF +9V R315 10 C207 27pF 1 6 R319 100 Haier V0.2 D909 1N4148 R350 27 R349 10K Gnd +9V WISP Normal R335 1K R332 1K 1 2 3 4 X302 IIC Gnd SDA SCL 5VSTB R927 390* + C303 10uF + C358 1uF C338 1nF ZD301 BZX79C8V1 Gnd2 +5V SVO R326 100 R327 100 + C337 0.47uF Gnd +5V + C336 0.47uF C328 100nF C372 27pF TV Audio L C335 10nF R320 10K R322 10K L306 1.5uH C349 100nF Gnd3 TV Audio C604 4700pF Main-R 1 2 3 4 X305 Front Cinch R369 10K R368 10K Gnd AV2 X105 S105 Front AV C374 27pF R612 470 V603 C1815 R355 4.7K Gnd STBY Aud STBY Aud X307 R602 22K R604 22K + C205 10uF/50V T902 FBT-3 8 2 1 10 3 4 5 6 7 9 P2.5 1 P1.2 2 P1.3/SYS 3 Int GND 4 XTALIN 5 XTALOUT 6 DECDIGNEG 7 VGURAD 8 DECDIG 9 VP1 10 PH2LF 11 EHTO 43 GND3 46 HOUT 45 EWD/ABL 16 VDRB 17 FBISO/SAND 44 IREF 22 32 SVO 31 VP2 30 VCC8V 29 PLLIF 28 GND2 27 DECSDEM 26 AGCOUT 25 AVL 24 23 PHILF 12 GND1 13 SECPLL 14 BCLIN 55 VIFIN1 19 G3/Y3/CVBS3 52 R3/CR3/C2/C3/C4 51 YOUT 49 DECBG 15 VDRA 18 VDDA1 3.3V 60 VP4 54 B3/CB3 53 INSW3 50 IR 64 YSYNC 48 33 LSR 40 AUDOUT 41 CVBS2/Y2 36 BLK/SVM 56 VPE 61 GOUT 58 ROUT 57 VP3 47 42 CVBS4/Y4 34 AUDIN2/IN1L 35 AUDIN3/IN1R 37 C2/C3/C4 38 LSL 39 GND5 62 AV2/P2.4 80 AV1/P3.3 79 P3.2/LED 78 KEY/P3.1 76 MUTE/P3.0 75 STBY Aud/P2.3 74 Band2/P2.2 73 VDDP 3.3V 70 Tuning/P2.0 71 P1.7/SDA 69 P1.6/SCL 68 P1.3/T1(DVD) 67 DEGAUSS 66 STBY 65 VDDC3V3 63 77 VIFIN2 20 VSC 21 Band1/P2.1 72 BOUT 59 N301 TDA11105H + C380 10uF/16V +5V Gnd R389100 R381 100 C375 22nF C377 22nF C376 22nF +5V C378 22nF R371 82 R387 470 R385 220 R379 68 R378 82 Gnd R375 100K R377 82 R376 82 + C381 10uF/16V R388100 R372 100K Audio 1-R Audio Mono Out Audio Mono Out Video 1 Video out Audio 1-L Y Cb Cr R370 82 + C379 220uF/10V R380 100 V306 A1015 X311 AV-1SOCKET-9 X310 S-VHS Y Gnd SVHS-Y/Video1 SVHS-C Gnd 1 2 3 4 5 E 6 Vee 7 Vss 8 9 10 11 12 13 14 15 Vdd 16 0 1 2 3 0 1 2 3 2 TO 4 Decoder A0 A1 N303 HEF4052 Cb Cr Rear AV Gnd Gnd R363 1K R364 1K AV1 AV2 AUDIN1L AUDIN1R L R Video R386 470 R354 4.7K DVD Power D513 BYV95A C513 470pF/500V + C514 1000uF/10V Gnd 1 2 3 4 X503 DVD Power Gnd IN 1 OUT 2 GND 3 SW 4 N503 78R05 + C523 10uF/16V Gnd + C524 100uF/10V Gnd DVD power R923 470 1/2W ZD903 BZX79C12V + C533 100uF/16V Gnd 5V 12V 1 2 3 X370 Int.DVD Gnd Gnd + C330 0.47uF + C332 0.47uF + C914 100uF/25V R523 1/0.5W + C344 1uF/16V Status 4052PIN9 4052PIN10 0 0 0 1 1 0 1 1 IntDVD AV1 AV2 TV TOPPIN67 1 0 0 0 1 2 X501 220V AC input R353 4.7K Deuauss R717 1.5K/RS11 R718 1.5K/RS11 R719 1.5K/RS11 C710 1000pF/2KV 1 X702 G2 Gnd 1 X700 GND Gnd R711 47 V707 BF422 C707 390pF R715 270 R712 15K R G B R707 47 V705 BF422 C706 390pF R708 270 R709 15K R70147 V701 BF422 C701 390pF R702 270 R705 15K EHT G1 G2 G3 KR KG KB X701 TUBE S701 CON-05 S702 CON-04 180V Heating R703 270 + C703 4.7uF/250V D703 BAV21 ZD302 BZX79C5V1 Gnd C365 22nF 1 2 3 X310A Int DVD R333 100 B G R TV Audio R Gnd R811 5.6 1 2 3 7 16 10 13 11 15 12 18 4 5 6 17 14 T501 TRANSFORMER5 Gnd 1 2 3 4 X902 Deflication 8、各类图纸 8-1 原理图 8-2 PCB图 8-3 接线图 9、机器具体控制电压、工作原理及参数 海尔牌21FK3 型彩色电视机采用飞利浦公司于2007 年最新推出的电视机小信号集成电 路TDA11105H/N2/3，将基带延迟线集成到芯片内部，省掉了3.58M 晶体振荡器,并把同步分 离电路集成到芯片内部,把四个伴音吸收陷波器(4.5\5.5\6.0\6.5MHZ)集成到内部,集成度 高，可靠性好，使外围元器件减到最少，并且继承了先前小信号处理单片集成电路的先进功 能，使该芯片功能强大，电路适应能力强。 该芯片可完成CPU I2C 总线控制、图像中放、图像检波、伴音中放、伴音鉴频、视频放 大、色度解码、行场同步扫描波形的生成和输出功能。图像检波、伴音鉴频、色度解码等电 路都采用了PLL 锁相环解调，稳定性和可靠性都大大提高。此外，该芯片还将庞大的亮度延 迟线、色度基带延迟线集成到芯片内部，增加了黑电平延伸、总线几何图形调整功能，从而 实现整机无调试点，外围元件减至最少，而图像质量大大提高。另外该芯片通过I2C 总线控 制的数码控制系统能和各种外接端子：DVD 分量输入端子、A/V 输入端子、A/V 输出端子、 S-VIDEO 输入等端子有机连接，能实现各种功能：拉幕式开关机、频率合成式数字搜台、定 时开关机、日历查询、养眼调色板、节目编辑、多功能锁、218 个频道存储、全功能遥控等 功能。 场输出电路为飞利浦公司专为总线控制的21＂电视机设计的场输出电路TDA4864AJ，输 出电流大，外围元器件少，采用泵电源供电方式完成逆程期的扫描。通过与TDA11105H/N2/3 的接口，可以实现帧线性、帧幅度、帧中心的调整。 10、机器透视图与平面 9、机器具体控制电压、工作原理及参数 海尔牌21FK3 型彩色电视机采用飞利浦公司于2007 年最新推出的电视机小信号集成电 路TDA11105H/N2/3，将基带延迟线集成到芯片内部，省掉了3.58M 晶体振荡器,并把同步分 离电路集成到芯片内部,把四个伴音吸收陷波器(4.5\5.5\6.0\6.5MHZ)集成到内部,集成度 高，可靠性好，使外围元器件减到最少，并且继承了先前小信号处理单片集成电路的先进功 能，使该芯片功能强大，电路适应能力强。 该芯片可完成CPU I2C 总线控制、图像中放、图像检波、伴音中放、伴音鉴频、视频放 大、色度解码、行场同步扫描波形的生成和输出功能。图像检波、伴音鉴频、色度解码等电 路都采用了PLL 锁相环解调，稳定性和可靠性都大大提高。此外，该芯片还将庞大的亮度延 迟线、色度基带延迟线集成到芯片内部，增加了黑电平延伸、总线几何图形调整功能，从而 实现整机无调试点，外围元件减至最少，而图像质量大大提高。另外该芯片通过I2C 总线控 制的数码控制系统能和各种外接端子：DVD 分量输入端子、A/V 输入端子、A/V 输出端子、 S-VIDEO 输入等端子有机连接，能实现各种功能：拉幕式开关机、频率合成式数字搜台、定 时开关机、日历查询、养眼调色板、节目编辑、多功能锁、218 个频道存储、全功能遥控等 功能。 场输出电路为飞利浦公司专为总线控制的21＂电视机设计的场输出电路TDA4864AJ，输 出电流大，外围元器件少，采用泵电源供电方式完成逆程期的扫描。通过与TDA11105H/N2/3 的接口，可以实现帧线性、帧幅度、帧中心的调整。 10、机器透视图与平面 11、机芯板视图、接口定义 11-1 机芯板视图 遥控板插座 总线插座 消磁线圈插针 本控板插座 侧 AV 插座 交流电源插 针 左右扬声器插座 白平衡调试插座 偏转插座 11-2 机芯板接口定义 接口 位号 1 脚 3 脚 4 脚 5 脚 2 脚 侧 AV 插座 X305 V L D R GN 本控板插座 X306A Vcc GND 总线插座 X302 SCL GND SDA 5V 遥控指示灯 X308 GND 信号 X601 L GND 扬声器插座 X602 R GND 遥控板插座 X306 IR 5V GND 消磁线圈插针 X502 交流脉冲 交流电源插针 X501 ～220V 偏转插座 X902 行偏转信号 场偏转信号 12、典型故障 12-1 无光栅 1、3.3V 的供电是给TDA11105H 内部微处理器提供电源，其引脚为PIN60(通过L307)， PIN63(通过L308)，PIN70(通过L309)。测量W309 电压，如果小于3V，断 量3，3V 电压， PIN63，PIN70JN 对地电阻，如果电阻为几十欧并且 PIN60，PIN63，PIN70和其他走线没有连焊，可判断IC 损坏。 开W309，L307。测 如果正常再测量PIN60， 2、 3.3V 供电正常用示波器测量晶体Z301 两端应有约200mV 的振荡波形若无可判断IC损 坏。 两端振荡波形正常，测量SDA，SCL 应有3。5V 以上的电平。若其中有一个为零 电平，应断开调谐器和N302 的总线。如SDA，SCL 其中有一个低电平或都为低电平而X302 的 IC 失效或IC 里面软件不正常。 3、 若晶体 5V 供电正常可判断 4、若以上判断都正常检查5V 的供电：TDA11105H ５Ｖ的供电引脚为PIN10（通过L301）， PIN30（通过L302），PIN47（通过L305），其中任何一个供电电压小于4.7V 都会引起行没 有输出。断开L301，L302，L305 测量5V 电压，如果正常再测量PIN10，PIN30，PIN47 对地 电阻，如果电阻为几十欧并且PIN10，PIN30，PIN47 和其他走线没有连焊，可判断IC 损坏。 12-2 行起振后自动关机 PIN43 为保护电路，R333 为行反馈保护，断开R333 使保护电路不起作用PIN29 为8V 供 电（ZD301）提供集成电路内部的伴音处理。8V 和5V 供电当小于4.8V 时会引起行起振后又 自动关机 13、简要故障判定方法（仅限于板级维修） 13-1 无光 不正常 正常 正常 不正常 无 13-2 水平亮线 无 有 不正常 正常 +B115V 是否正常 断开 R531 测主电压是 否正常 检查灯丝电压及视放 电压、帘栅电压 检查 R908、R912 检查 V901、T901、 检查 V902 检查 N301 的45 脚有 无输出 检查 TDA11105 的电 检查 CRT 阴极 正常 电压是否 检查 N301 有无 R、G、B 信号输 出 检查 CRT 是否 正常 压是否正常 检查 T501 各组输出电 压对地是否短路 检查有无 300V 电压 检查 N502 及外围电路 检查 N301 的 17、18 脚是否有锯齿波形输出 检查 C315、C316、C317 检查 15V、45V 电压是 否正常 检查 N301 检查 R806、R807 检查 N301 及外 围电路 13-3 遥控失灵 不正常 正常 1 是 否 无 有 有 无 无 有 3-4 无声 检查接收器电压是否正常 检查 C101 检查接收器 检查 R351 检查 ZD505 电压 检查 N301 检查 R539 检查 N601 8 脚是否高消噪 按静音键消除，如无效，查换 N601 检查 N301 40）有 无音频信号输出 （39/ 检查 N601（1）（9）是 否有音频信号输入 查换 N601 检查 N601（4）（6）是 否有音频信号输出 查换 N301 查 、R603、C601、 2 R601 C60 检查扬声器及导 线插座 14、结构规格书 21FK3产品结构规格书（CRT） 机芯 型号 数据 尺寸图例 ：UOC-TOP 显象管：北松管 规格 净重 kg 21.5 毛重 kg 23.5 净尺寸 mm 590x3476x446 整机 寸 mm 664x560x530 图一 包装尺 装 箱 量 半柜（台） 144 普柜： 300 高柜：375 ： 特 殊 附件 无 15、各主要检测点的电压 芯板上主要电压如下： 块供电电压：5V 电压：115V 放电压：180V 机 CPU供电电压：3.3V 存储 主 视 灯丝电压：6.3V(交流) 伴音块供电电压：18V 行管供电电压：115V 高频头供电电压：5V 块供电 ±14V 遥控板供电电压：5V 本控板供电电压：5V 高压：25KV 16、机芯板主要元件功能说 机芯板主要元件功能说明 H/N2/3:机 成机器的控制及各种指令的运算 ● TC4052BP：电子开关，完成视频信号、DVD信号、S视频信号的转换 ● PC817B/C：光电耦合器，通过反馈来平衡初次级电压电流关系 ● AT24C16：16位程序存储器 ● TDA1517P：伴音功放，完成对声音的处理放大等任务 ● BCK-07-DE7-3：开关变压器，完成高压、低压的转换 等作用 ● TEDE9-276A：电子调谐器，完成信号的接受及预处理 ● TDA4864AJ：场块，提供场偏转信号 C5885：行管，提供行偏转信号 场 电压： ● TDA11105 器的CPU，完 ● JF0501-32847：行输出变压器，完成给显像管提供高压 ● 2S 17、产品主要模块专用号 序号 名称 型号/规格 模块组件号 1 显像管 A51MAJ095X90 0094000666 KA5Q0765RT-YDTU(进口) 0090715097 2 电源管 3 机芯板 UOCTOP 方板 0090717912 4 本控板 K3 系列专用 0090717886 5 遥控板 0090717884 0090717884 6 遥控器 HTR-299A 0094015275A 7 前壳 K3 前壳 0090201308 8 后壳 K3 后壳 0090209067 18、机器软件升级调试说明 18-1 进入/退出工厂模式的方法 在任一模式下，按菜单键呼出主菜单，然后按数字键8893，即可进入工厂模式，且在屏幕左边出现工厂主 菜单，可以进行相应操作。工厂模式下，按退出键或待机键即退出工厂模式。 18-2 工厂参数说明（此处显示的软件日期只是举例可能与出厂实际不一致） 在工厂模式下按菜单键翻页，按节目+/-键上下选择项，音量+/-键修改选中项的值或执行当前项的操作。 按键 1： 6HSH/5HSH 调整图像的水平中心(60Hz/50Hz) 范围：0 - 63 VSD 水平亮线，调整行回扫变压器的 VG2 范围：0 - 63 按键 2：几何失真 6VSL/5VSL 调整 V.S 的值，使图像信号的中心恰好被消隐(60Hz/50Hz) 范围： - 63 2. 6VAM/5VAM 调整图像的垂直幅度(60Hz/50Hz) 范围：0 - 63 6SCL/5SCL 垂直 S 校正的调整(60Hz/50Hz) 范围：0 - 63 6VSH/5VSH 垂直中心的调整(60Hz/50Hz) 范围：0 - 63 5. 6VOF/5VOF OSD 垂直位置的调整(60Hz/50Hz) 范围：0 - 63 6HOF/5HOF OSD 水平位置的调整(60Hz/50Hz) 范围：0 - 15 HBL HBL=0 水平消隐调整无效；HBL=1 水平消隐调整有效 8. WBF 水平起始消隐调整 范围：0 - 15 WBR 水平结束消隐调整 范围：0 - 15 1. 2. 1. 0 3. 4, 6. 7. 9. 按键 3：白平衡 1. BLOC ＲＧＢ直流电平输出调整 范围：0 - 15 2. COF 暗平衡调整步长设置 范围：0 - 15 COF=0 +/-150mV by 15 steps 18.7mV/step +/-300mV 7.5mV/step Default value: COF=0 3. RED 衡调整Ｒ 0 - 63 4. GRN 暗平衡调整Ｇ 范围：0 - 63 5. BL 衡调整Ｂ (非 Y ) 0 - 63 6. WPR 白平衡调试Ｒ (非 YCBCR 信号源下) 范围：0 - 63 7. WP 衡调试Ｇ (非 Y ) 0 - 63 8. WPB 白平衡调试Ｂ (非 YCBCR 信号源下) 范围：0 - 63 9. C 管阴极驱动电压 - 15 10. VSD Bright 水平亮线亮度调整 范围：0 - 63 按键 4：IF 1. AGCT AGC - 63 2. AGC SPEED 3. OIF IF 解调偏置设定，用来调节改变图像时对伴音的干扰 范围：0 - 15 38MHz ， 1=45.75MHz ， 2=38.90MHz ， 3=33.90MHz ， z(LS) ＝有效；０＝无效． 6. GD 0 Matrix 范围：0 - 63 9. CONTRASTMAX 对比度最大值 100 寄存器值 范围：0 - 63 ：0 - 63 11. HUEMID 色调中间值 0 寄存器值 范围：0 - 63 像设置 1 围：0 - 100 围：0 - 100 柔和对比度 范围：0 - 100 标准亮度 范围：0 - 100 M M D 范围：0 – 63 像 置 2BRI 明亮亮度 范围：0 - 100 COF=1 by 15 steps 3 暗平 (非 YCBCR 信号源下) (非 YCBCR 信号源下) 范围： U 暗平 CBCR 信号源下 范围： G 白平 CBCR 信号源下 范围： L 显像 的设置 范围：0 高放 范围：0 ＡＧＣ反应速度 范围：0 - 3 4. IF 中 频 设 置 0= 4=38MH 5. FFI 图象过调制 １ 群延时矫正。１＝开，０＝关，默认为 7. MTXF 解码矩阵选择设定。0=NTSC-Japanese Matrix；1=NTSC-American 8. BRIGHTMAX 亮度最大值 100 寄存器值 10.CONTRASTMID 对比度中间值 50 寄存器值 范围 按键 5：图 1. 0BRI 柔和亮度 范 2. 0COL 柔和色度 范 3. 0CON 4. 0SHP 柔和清晰度 范围：0 - 100 5. 1BRI 6. 1COL 标准色度 范围：0 - 100 7. 1CON 标准对比度 范围：0 - 100 8. 1SHP 标准清晰度 范围：0 - 100 9. COLORMID 色度中间值 50 寄存器值 范围：0 - 63 10.BRIGHTNESS ID 亮度中间值 50 寄存器值 范围：0 – 63 11.VOLUME I 音量中间值 50 寄存器值 按键 6：图 设 2 1. 2. 2COL 明亮色度 范围：0 - 100 5. PFP4 范围：0 - 4 FAV AV 时清晰度提升频率。 范围：0 - 4 0=2.7MHz RAP 彩色陷波器带宽调整，调节范围 0~2 范围：0 - 2 范围：0 - 3 ed Bit 6 Reserved d se ed ese ed ese ed U BL d d d se 3. 2CON 明亮对比度 范围：0 - 100 4. 2SHP 明亮清晰度 范围：0 - 100 PAL 制式时清晰度提升频率。 0=2.7MHz 1=3.1MHz 2=3.5MHz 3=4MHz 6. PFN4 NTSC4.43 制式时清晰度提升频率。 范围：0 - 4 0=2.7MHz 1=3.1MHz 2=3.5MHz 3=4MHz 7. P 1=3.1MHz 2=3.5MHz 3=4MHz 8. RPA 图像勾边－前沿 范围：0 - 2 9. RPO 图像勾边－后沿 范围：0 - 3 10. CHROMAT 11. CHSE 彩色灵敏度调整 0=-34dB；1=-37dB；2=-41dB；3=-46dB； 按键 7：Option 1. OP1 Bit 7 Reserv Bit 5 Reserve Bit 4 Re rv Bit 3 R rv Bit 2 R rv Bit 1 WELCOME 1=有开机欢迎语显示 0=没有开机欢迎语显 示 Bit 0 BL E/ ACK BACK 1 = 无信号背景置为开时显示为蓝屏 0 = 无信号背景置为开时显示为黑屏 2. OP2 Bit 7 Reserved Bit 6 Reserve 5 Reserve Bit Bit 4 Reserve Bit 3 Re rved Bit 2 Re rv se ed e ed se ed Bit 7 Reserved Bit 6 Reserved Bit 5 Reserved Bit 4 Reserved Bit 3 Reserved d Bit 1 LANGUA 两项语言显示英语和中文，0=功能菜单里面就没有“语言” 是当前菜单是英文则屏显只有英文，若当前菜单是中文 只有中文 Bit 0 Reserved 4. OP4 Bit 7 Reserved Bit 6 Reserved d se ed Bit 2 I 1 = Enable Bit 0 DK （注：Bit0~Bit3 都设为 0 时，声音制式默认为 DK） 1=菜单中有养眼调色板项，0=菜单中不显示养眼调色板项 1 = 有， 0 = 无 有 Bit 0 AV2 option 1 = 有， 0 = 无 6. OP6 Bit 7 Reserved 6 Reserved Bit 1 Res rv Bit 0 Re rv 3. OP3 Bit 2 Reserve GE 1 =有 项，若 则屏显 Bit 5 Reserve Bit 4 Re rv Bit 3 M 1 = Enable Bit 1 BG 1 = Enable 1 = Enable 5. OP5 Bit 7 Reserved Bit 6 Reserved Bit 5 Reserved Bit 4 Reserved Bit 3 PALETTE Bit 2 YUV option Bit 1 SVIDEO option 1 = ， 0 = 无 Bit Bit 5 Reserved Bit 4 Reserved Bit 3 Reserved Bit 2 Reserved Bit 1 Reserved Bit 0 POWER 1:交流开机记忆关机前状态，0:交流上电时立即开机 INIT 初始化 选中此项，然后按音量+键，当“0”变为”1”则表示复位 E2P 命令执行完成，电视会自动待机重新启动，E2P 就初始化 完成。 LOGO 位置 Y 起始 Y 结束 移量 (只在 YCBCR 信号源下显示) 范围：-10-10 调整 G 偏移量 (只在 YCBCR 信号源下显示) 范围：-10-10 5. B 6. WPR-YCBCR 白平衡 7. WPG-YCBCR 白平衡 YCBCR 信号源下显示) 范围：-10-10 8. W 平衡 整 B 偏移量 (只在 YCBCR 信号源下显示) 范围：-10-10 伴音 伴音解调窗口（仅在搜台时起作用） 范围：0 - 3 0=100Khz ;1=225KHz？2=450KHz？3=900KHz Default ;FMWS=2 工作时调用） 范围：0 - 3 z？2=450KHz？3=900KHz 3. 范围：0 - 2 0=有校；1=无作用 default 0 第２伴音解调带通滤波器 0=有效 1=无作用 范围：0 - 2 静音模式 范围：0 - 1 0=系统静音关; 1=系统静音开 Default SM10=1 伴音解调增益 范围：0 - 3 DSG 益选择。 范围：0 - 1 默认为 0。 . DSGLS 声音增益选择。 范围：0 - 1 ０＝０dB 1=6dB，默认为 1。 最大音量限制， 范围：0 – 63 ALDK/BG/I AGN=0; and NTSC M AGN = 1 and NTSC M AGN = 1 范围：0 - 1 50 寄存器值 范围：0 – 63 白峰限制功能开关 １＝开，０＝关 范围：0 – 1 白峰限制调整 范围：0 – 15 按键 8： 1. POWERLOGOY 开机 2. LOGOYEND 无信号位置 3. RED-YCBCR 暗平衡调整Ｒ偏 4. GRN-YCBCR 暗平衡 LU-YCBCR 暗平衡调整 B 偏移量 (只在 YCBCR 信号源下显示) 范围：-10-10 调整 R 偏移量 (只在 YCBCR 信号源下显示) 范围：-10-10 调整 G 偏移量 (只在 PB-YCBCR 白 调 按键 9： 1. FMWS-INSTALL 2. FMWS-NORM 伴音解调窗口（正常 0=100Khz ;1=225KH Default ;FMWS=2 BPB 伴音解调带通滤波器 4. BPB2 5. SM10 6. AGNE 0=0dB; 1=3.8dB; 2=-6dB 3=-3dB Default value AGNE=1 7. AV 立体声/单声道声音增 ０＝单声道 1=立体声， 8 9. VOLUMEMAX 10. PNAGN 0 - P 1 - PALDK/BG/I 11、SHARPNESSMID 清晰度中间值 按键 0：图像相关 1. PWL 2. PWL DAC 3. SOFTCLIPLV 小于２us 白峰限制调整 范围：0 – 3 0=0% of PWL, 1=5% of PWL, 2=10% of PWL, 3=off Default =2 0=15 Defa 择 6%？3=8% ０=先下调对比度再下调亮度， 1=对比度亮度同时下调 Gama 校正 １＝开 ０＝关 范围：0 – 1 按键菜单：Others 1. EVG 0=off 范围：0 – 1 3. XDT 范围：0 – 1 5. NBL ion , 0＝开 1＝关，默认为1。 6. SSL 置。 0=50%，1=30% 推荐值 0 0 9. TC12X 0=80uA ， 10. FSL 跟据噪音来控制切割电 ） 4. BSD 黑延伸深度（Black Stretch Depth－？ 范围：0 – 1 IRE？1=30IRE。 ult=1 5. AAS 暗电平延伸使能区域大小选 0=12%？1=20%？2= Default=2 6. YP PAL 亮度，色度时延差。 范围：0 – 15 7. YN NTSC 亮度，色度时延差。 范围：0 – 15 8. YAV AV 亮度，色度时延差。 范围：0 – 15 9. CBS 束电流控制， 范围：0 – 1 10. GAMMA 11. RCUT6500K 养眼调色 6500K RCUT 偏移值， 范围：0 – 15 场保护使能 1=on 2. DFL 当产生保护后，系统会自动重启。如果 DFL 关闭，则系统会用正 常模式重新启动，否则系统会使用软启动方式重新启动。 １ ＝开 ０＝关 X射线保护功能。 当 EHT 引脚电压大于 3.9V 开始保护。 0＝开 1＝关，默认为 0。 4. AKB AKB 功能。 范围：0 – 1 0＝开 1＝关，默认为 1 Black Current Loop applicat 同步头切割比例设 0=3.52 微秒，1=2 7. OSB .8 微秒， 只有在 NTSC-M 模式下推荐值为 8. VIA 视频信号输出(PIN1)幅度。 范围：0 – 1 0=2Vp-p；1=2V+2*12%=2.24Vp-p 同步前位电流。 1=160uA。 场同步切割电平设置。如果打开系统将 平，否则将固定切割电平 0=关，1=开，推荐值 。 为 1。 11. FBC 关机放电电流设置(Fixes Beam Current Sw Ach off) 0=截止 RGB；1=固定放电电流（+5V 维持 2S 以上 3.1 信号源，可在 TV,AV,SVideo ，相应图像声音信号也随之切换 户主菜单的语言关联，互相影响 3.3 开机 Logo，控制开机时是否 aier Logo；设为关，开机无 Logo .4 屏保开关，控制无信号时是否出现屏保。设为开，无信号（除了 TV 下雪花状态）时出现屏保；设为关， 的状态；设为待机，交流上点后 .7 蓝屏开关，控制 TV 下无信号频道是否显示蓝屏。设为开，TV 下无信号频道为蓝屏；设为关，TV 下无 用户万能锁菜单中有在 I2C 总线 9 工厂初始化，E2PROM 复位功能，当选中此项时，按音量+键开始执行，自动关机，再开机，E2PROM ，不能修改 3.11 色温调节，包括暖色/标准/冷色/偏冷色/偏暖色，对应下面的红色、绿色、蓝色的相应值 19、技术改进通知单 18-3 各项说明 ,YPbPr,之间进行信号源切换 3.2 语言，控制各菜单语言。可以在中文、英文间进行切换，同时与用 出现 Logo。设为开时，开机 Logo 为 H 3 则无 3.5 开机状态，控制交流上电的状态。设为开，交流上电后为开机状态；设为记忆，交流上电后保持断电前 为待机状态 3.6 自动关机，控制无信号是否待机。设为开，无信号 15 分钟自动待机；设为关，不自动待机 3 信号频道为雪花状态 3.8 BUSOffMenu，控制用户万能锁菜单中是否开放 I2C 总线项，以便关闭总线进入串口调试状态。设为开， 项；设为关，用户万能锁菜单中没有 I2C 总线项。此项目前不起作用 3. 即复位成功 3.10 版本信息 3.12 音量_1-5，音量 0-100 的调节曲线 3.13 图像模式，包括标准/柔和/明亮，及对应用户菜单中亮度、对比度、色度显示的值 本机器暂无
