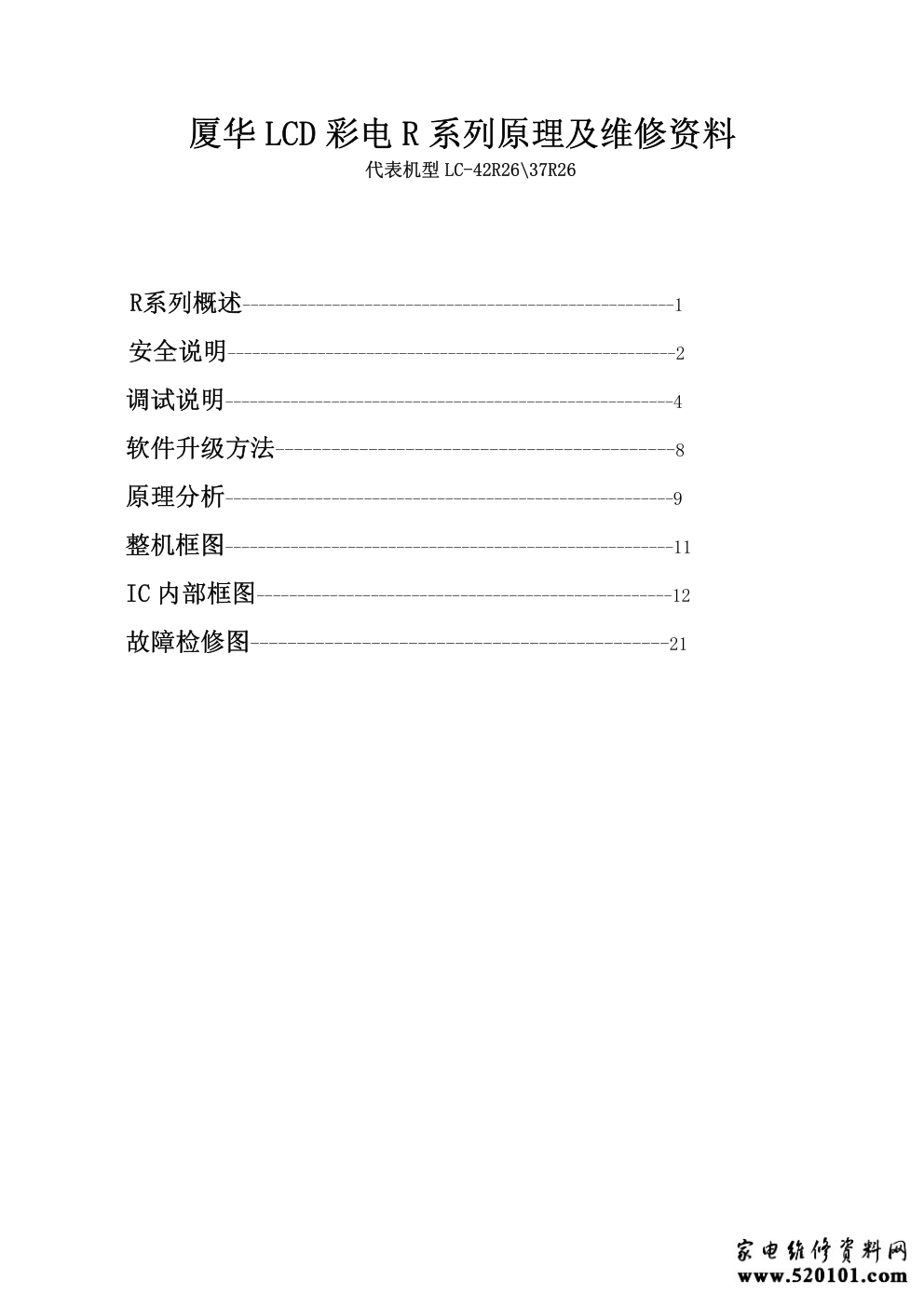

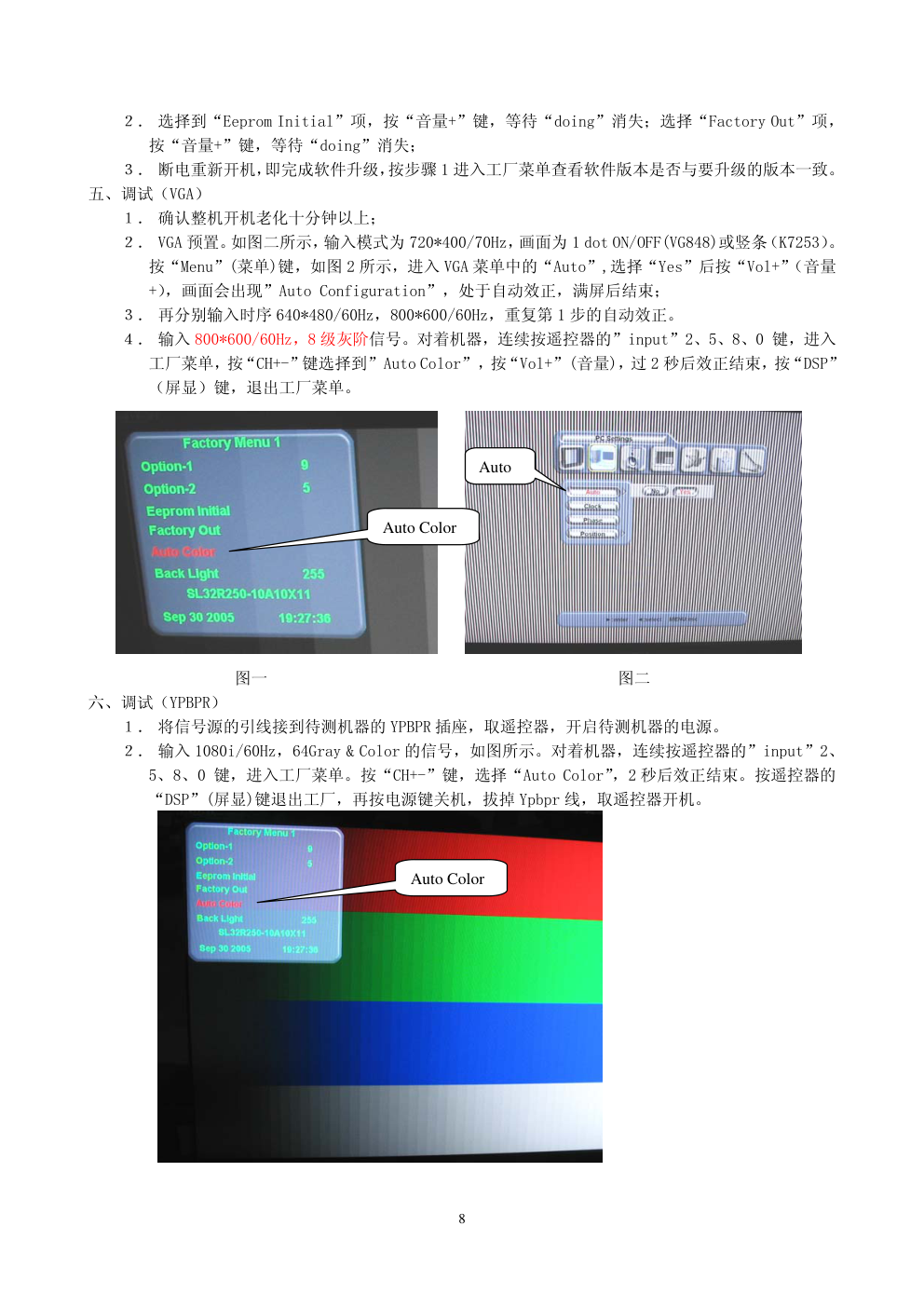

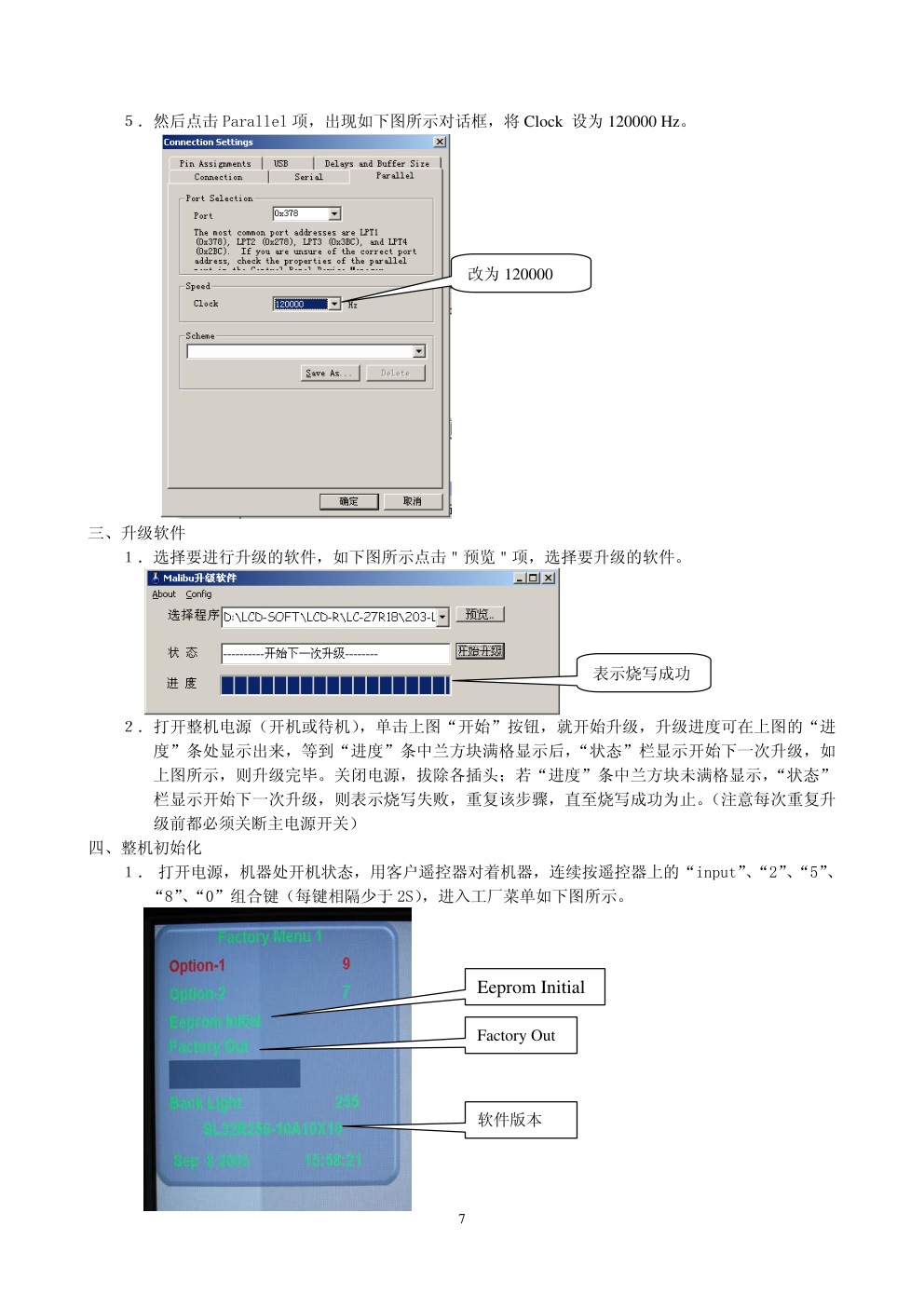

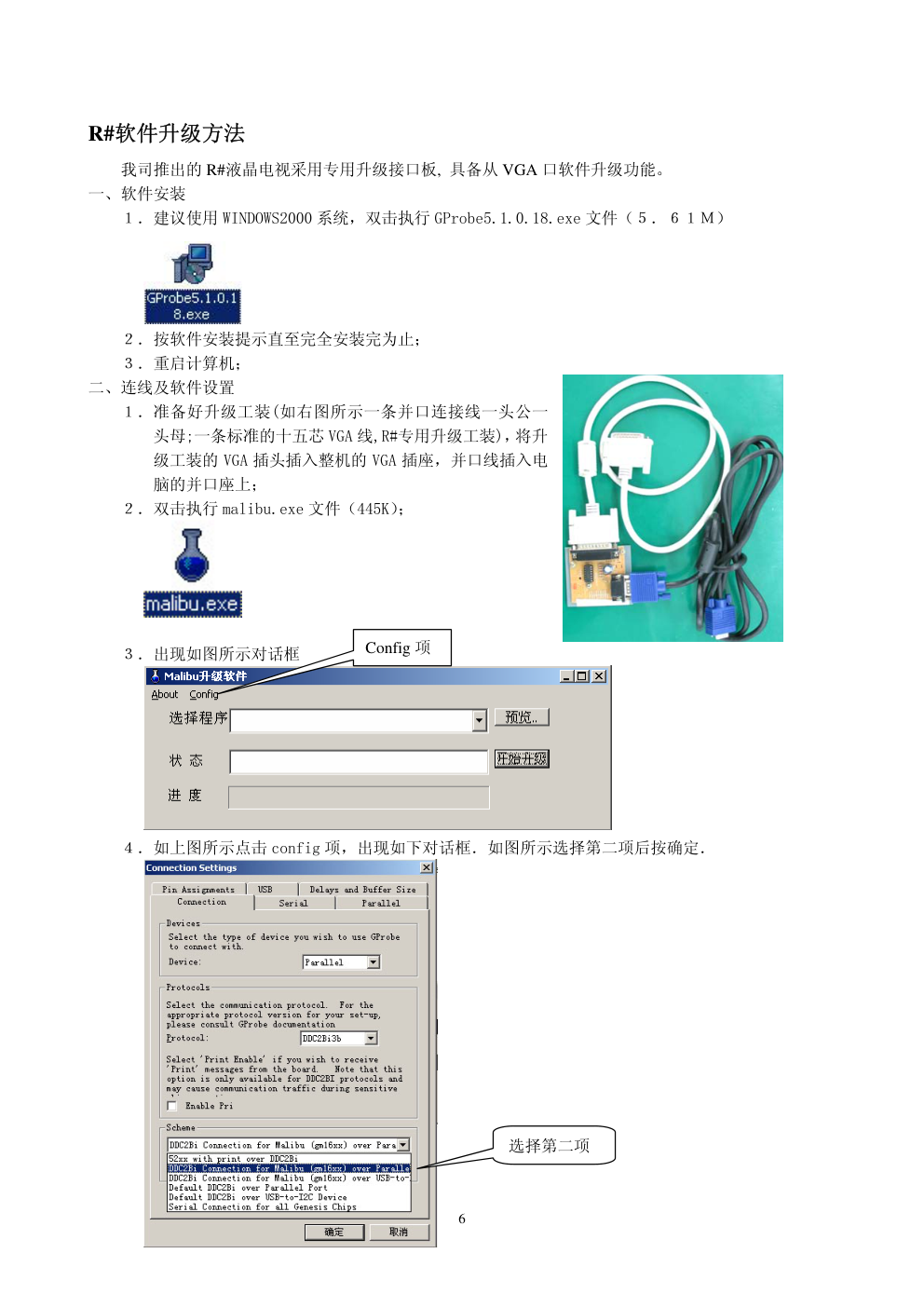

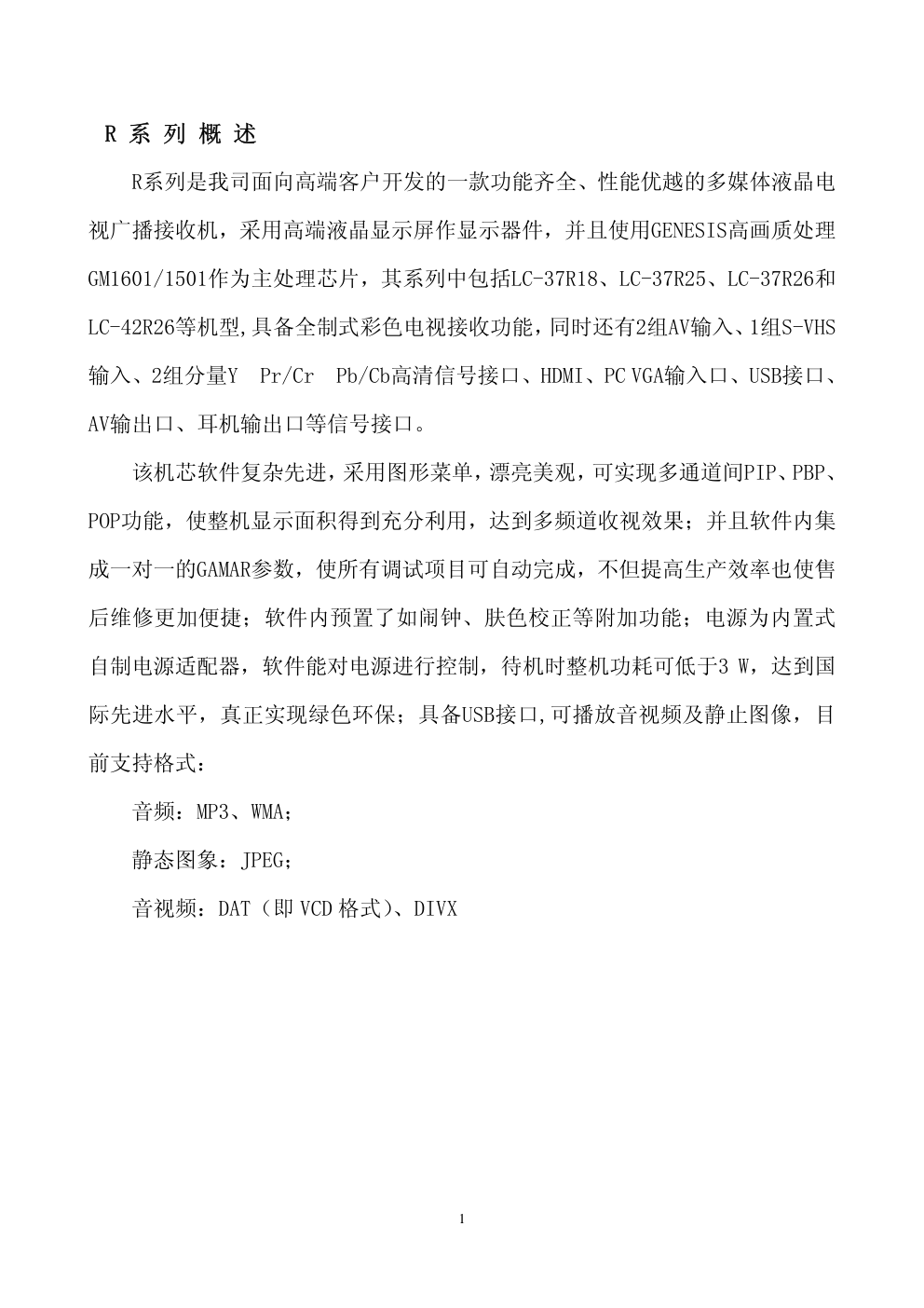

厦华 LCD 彩电 R 系列原理及维修资料 代表机型 LC-42R26\37R26 R系列概述-----------------------------------------------------1 安全说明-------------------------------------------------------2 调试说明-------------------------------------------------------4 软件升级方法-------------------------------------------8 原理分析-------------------------------------------------------9 整机框图-------------------------------------------------------11 IC 内部框图---------------------------------------------------12 故障检修图---------------------------------------------21 R 系 列 概 述 R系列是我司面向高端客户开发的一款功能齐全、性能优越的多媒体液晶电 视广播接收机，采用高端液晶显示屏作显示器件，并且使用GENESIS高画质处理 GM1601/1501作为主处理芯片，其系列中包括LC-37R18、LC-37R25、LC-37R26和 LC-42R26等机型,具备全制式彩色电视接收功能，同时还有2组AV输入、1组S-VHS 输入、2组分量Y Pr/Cr Pb/Cb高清信号接口、HDMI、PC VGA输入口、USB接口、 AV输出口、耳机输出口等信号接口。 该机芯软件复杂先进，采用图形菜单，漂亮美观，可实现多通道间PIP、PBP、 POP功能，使整机显示面积得到充分利用，达到多频道收视效果；并且软件内集 成一对一的GAMAR参数，使所有调试项目可自动完成，不但提高生产效率也使售 后维修更加便捷；软件内预置了如闹钟、肤色校正等附加功能；电源为内置式 自制电源适配器，软件能对电源进行控制，待机时整机功耗可低于3 W，达到国 际先进水平，真正实现绿色环保；具备USB接口,可播放音视频及静止图像，目 前支持格式： 音频：MP3、WMA； 静态图象：JPEG； 音视频：DAT（即 VCD 格式）、DIVX 1 安全说明 1、说明 1.1 更换、焊接任何元器件和拨/插连接线时，必须将电源切断。 1.2 防静电措施（整个生产过程都必须防静电！） 1.2.1 不得随便用手触摸 IC； 1.2.2 使用防静电烙铁； 1.2.3 焊接工须戴防静电手套。 1. 3 更换具有特殊安全要求的元器件时，应参照明细表，不得随意更换规格和型号。 2、LCD维修注意事项 2．1、不同型号的屏存在差异，不可直接代用，务必用原型号更换。 2．2、LCD屏的工作电压在700-825V的电压范围工作，如果要在正常工作状态对系统测试操作或者刚断电 时操作，必须采取合适的措施以保证人身和机器的安全，请不要直接触摸工作模块的电路或者金属 部分，断电在一分钟后方可进行相关操作。 2．3、不可以使用与本机不相同的适配器，否则会造成着火或者损坏。 2．4、不要在不良环境下进行操作或安装，如潮湿的浴室、洗衣房、厨房，及靠近火源、发热设备器件， 或者暴露在阳光下等类似环境，否则将会产生不良的后果。 2．5、如果一些异物（如水、液体、金属片或其他杂物）不慎掉进该模块中时，必须马上断电;并且不要 挪动模块上的任何东西，因为可能导致碰到高压或者短路从而导致火灾或电击。 2．6、如果该模块出现冒烟、异味或异常声响，请马上断电。同样，如果上电以后或者操作过程中发现屏 不工作，也必须马上断电，并且不要再同样条件下继续操作。 2．7、不要在该模块工作或刚刚断电时，拔插模块上的连接线。这是因为驱动电路上的电容仍然保持较高 的电压，如要拔插连接线，敬请在断电后至少等待一分钟。 2．8、对LCD操作，安装时不要使LCD组件受到弯曲，扭曲、或者显示表面施加压力的挤压、碰撞，以防发 生意外。 2．9、LCD TV机中电路大部分是由CMOS集成电路组成，要注意防止静电。因此维修LCD TV前，一定要采取 防静电措施，保证各接地环节充分接地。 2．10、LCD屏背后有许多的部件连接线，维修或搬动时请注意不要碰到或划伤，这些连接线一旦损坏将导 致屏无法工作，且无法维修。 2．11、运输和搬运时要特别小心，剧烈的震动可能导致玻璃屏破裂或者驱动电路受损，因此运输和搬运 时一定要用坚固的外壳包装。 2．12、储存时要放在一个环境可控的地方，避免温度和湿度超过说明书规定的范围。如果要长时间放置， 则应罩上防潮袋集中统一堆放。其使用和使用环境要求如下表所示： 温度 使用范围 0～+50 度 储存范围 －20～60 度 湿度 使用范围 20％～85％ 储存范围 10％～90％ 2．13、如果长时间显示某一固定画面，可能导致屏出现图像残留，俗称鬼影。不同厂家的LCD屏出现的图 像残留的程度不同，此现象并非故障。鬼影残留在画面上会保持一段时间（几分钟）。但在使用时， 请尽量避免长时间显示高亮的静止图像。 2 3．安装注意事项 3．1、LCD屏前板是玻璃，安装时要注意放置到位。 3．2、维修或安装时，必须使用规格螺丝，必免屏的损坏。 3．3、装卸时要注意防尘，必免异物落入屏和玻璃之间，影响收看效果。 3．4、对机内用于防震、绝缘用的防护隔离板，拆装时注意保持完整以免造成安全隐患。 3．5、维修拆装时，注意保护机壳勿被碰伤或划伤。 调试说明 1.1 整机调试 将各 CPU 板、模拟板按接线图 203-L 37R70-01JL 连接好，通电后，观察显示是否正常。 1.2 进入工厂菜单方法 连续按遥控器的 SOURCE、2、5、8、0 键进入工厂菜单；在每个调试项目的第一行高亮时按“MENU” 键可选择不同的调试项目；在每个调试项目的第一行高亮时按“DSP”退出工厂菜单。 1.3 EEPROM 初始化及背光亮度调整 进入工厂菜单第一页，调整 Option-1 为 9，Option-2 为 5，奇美屏 Back Light 为 255；AU 屏 Back Light 为 0；选择 Eeprom Initial 后按一下“VOL+”键，出现“doing”,待“doing”消失后关机。 Option-1、Option-2 功能说明见表 1。 表 1 Option-1、Option-2 功能 Option 设置 Option-1 Option-2 Bit3 0：无断电 10 秒记忆开机功能 1：有断电 10 秒记忆开机功能 0:TV 无信号噪波 1:TV 无信号蓝屏 Bit2,1 00：上电进入待机状态 01：上电进入开机状态 10：上电记忆开机 00:肤色校正关 01:肤色校正弱 10:肤色校正中 11:肤色校正强 Bit0 0：无开机 LOGO 1：有开机 LOGO 0：Video 与 Graphic 通道白平衡值不共用 1：Video 与 Graphic 通道白平衡值共用 1.4 HDMI 通道调整 连接 HDMI 接口，输入 VG-848 TIME854(800*600/60Hz)、PATTERN920 8 级灰度信号，进入 Factory Menu 2(白平衡调整菜单)，用白平衡仪对第三阶和第七阶两级进行调整。 调整 R-offset、G-offset、B-offset，使第三阶色坐标为 285、293。调整 R-gain、G-gain、B-gain 使第七阶色坐标为 285、293。如此反复调整 R-offset、G-offset、B-offset 和 R-gain、G-gain、B-gain， 直至两级灰度均调整在 285、293 处。 注意：R-offset、G-offset、B-offset 的值必须保证至少有一个的值为 128;R-gain、G-gain、B-gain 的值必须保证至少有一个的值为 255。 1.5 VGA 通道调整 1.5.1 模式预置 接入 VG-848 的 VGA 信号（PATTERN 980:1 dot ON/OFF），选择 TIME877（720*400/70Hz），本机将自动 调整使图象满屏，或进入 PC Settings 菜单进行自动校正。同样分别对 TIME885(640*480/60Hz)、 3 TIME854(800*600/60Hz)进行自动调整。 1.5.2 VGA 通道 Auto color 调整 输入 VG-848 TIME854(800*600/60Hz)、PATTERN920(Gray 8 step(H))，进入工厂菜单第一页，选择 Auto color 后按一下“VOL+”键进行 Auto Color。 1.6 YPbPr 通道调整 连接 YPbPr 接口，输入 VG-848 TIME972(1080i/60Hz)、PATTERN976(64 Gray & Color)，进入工厂菜 单第一页，选择 Auto color 后按一下“VOL+”键进行 Auto Color。 2、性能检查 2.1 TV 功能 进入找台菜单→自动找台，RF-TV 端口接中心信号源，查是否漏台。 2.2 AV/S、YPbPr 端子 接入 AV/S、高清信号，查是否正常。 2.3 VGA 接口 插入 VGA 信号接头，输入 640×480@60 Hz VGA 格式信号，查显示是否正常。 2.4 HDMI 接口 分别输入 HDMI 和 DVI 信号，查显示及伴音是否正常。检查 HDCP 功能是否正常。 2.5 伴音通道检查 检查各通道的喇叭及耳机输出是否正常。 3、出厂设置 进入工厂菜单第一页，选择 Factory Out 后按一下“VOL+”键，出现“doing”,待”doing”消失后将自 动完成出厂设置。 故障排除法 在维修之前，请根据下面表格检查引起故障的可能的原因。 天线： 画面不清或跳动 � 信号接收状况不良 � 广播信号本身可能也不好 � 检查室外天线是否断开 � 检查天线是否朝向正确的方向 图像重影 � 检查天线是否朝向正确的方向 � 可能有来自山头或建筑物的反射电波 图像呈条状或带状亮点干干扰 � 可能来自汽车、火车、高压线、霓虹灯等的干扰 � 天线与电源线之间可能有干扰，请试着拉开两线的距离 屏幕有斑条带或颜色浅淡 � 是否接收到来自其他设备的干扰？广播电台的发射天线和业余 无线电台及蜂窝可能会引起干扰的设备 电视机： 症状 可能的原因 打不开电源 � 确认电源插头是否已牢牢插座 4 没有图像和声音 � 确认液晶电视机电源是否打开（由电视机前面 的红色发光二极管指示） � 考虑是不是在接收电视台以外的信号 � 检查是否连接到了错误的接线端或输入模式是 否错误 � 检查视频源和液晶电视机之间的信号电缆连接 是否正确 色相或色调变差 � 检查所有图像设置是否都能已正确调整 屏幕位置或大小不当 � 检查屏幕位置和大小是否都已正确调整 图像扭曲变形 � 确认电视机图像的画面比例是否已确定设置 图像变色或无彩色 � 检查液晶电视机的“Component” （分色）或“RGB” 设置，并根据信号类型进行适当设置 图像太亮，而且最亮区域出现失真 � 检查对比度设置是否太高 � 可能是 DVD 播放机输出品质设置过高 � 也有可能是视频信号在系统的某一位置没有正 确端接 图像泛白，或者图像的最暗区域过明亮 � 检查“亮度”设置是否太高 � DVD 播放机的亮度级别可能设得太高 如果出现“XXX 搜索中”，则显示器不能产生图像或 信号 � 检查电缆是否断开 � 检查是否连接到正确的终端或输入模式是否正 确 出现“超出可接收范围”信息 � 检查电视机能否接受输入信号，信号识别不正 确，VGA 格式超出标准范围 遥控器不能正常工作 � 检查电池是否装反 � 检查电池是否有电 � 检查与显示器的距离或角度 � 检查遥控器和电视机之间是否有障碍物 � 检查遥控信号接收窗是否在强荧光灯照射下 没有图像和声音，只有杂乱信号 � 检查天线电缆是否正确连接 � 考虑是否未正确接收电视信号 图像不清 � 检查天线电缆是否正确连接 � 考虑是否未正确接收电视信号 没有声音 � 检查是否选择了“静音”音频设置 � 检查音量是否设置为最小 � 请确认并未连接耳机 � 检查电缆是否松脱 播放 VHS 寻像带时在图像的顶或底部有线条 � VHS 寻像带在播放或暂停期间有时不能提供稳 定的图像。不稳定的图像会引起液晶电视机显 示不正确。如果此种情况发生，请按遥控器上 的“AUTO”键以让液晶电视机再次检查信号并 正确显示图像 视频图像反常 � 按遥控器上的“AUTO”键强制液晶电视机再次 检查信号系统并自动选择正确的视频系统 5 R#软件升级方法 我司推出的 R#液晶电视采用专用升级接口板, 具备从 VGA 口软件升级功能。 一、软件安装 １．建议使用 WINDOWS2000 系统，双击执行 GProbe5.1.0.18.exe 文件（５．６１Ｍ） ２．按软件安装提示直至完全安装完为止； ３．重启计算机； 二、连线及软件设置 １．准备好升级工装(如右图所示一条并口连接线一头公一 头母;一条标准的十五芯 VGA 线,R#专用升级工装)，将升 级工装的 VGA 插头插入整机的 VGA 插座，并口线插入电 脑的并口座上； ２．双击执行 malibu.exe 文件（445K）； ３．出现如图所示对话框 Config 项 ４．如上图所示点击 config 项，出现如下对话框．如图所示选择第二项后按确定． 6 选择第二项 ５．然后点击 Parallel 项，出现如下图所示对话框，将 Clock 设为 120000 Hz。 改为 120000 三、升级软件 １．选择要进行升级的软件，如下图所示点击＂预览＂项，选择要升级的软件。 表示烧写成功 ２．打开整机电源（开机或待机），单击上图“开始”按钮，就开始升级，升级进度可在上图的“进 度”条处显示出来，等到“进度”条中兰方块满格显示后，“状态”栏显示开始下一次升级，如 上图所示，则升级完毕。关闭电源，拔除各插头；若“进度”条中兰方块未满格显示，“状态” 栏显示开始下一次升级，则表示烧写失败，重复该步骤，直至烧写成功为止。（注意每次重复升 级前都必须关断主电源开关） 四、整机初始化 １． 打开电源，机器处开机状态，用客户遥控器对着机器，连续按遥控器上的“input”、“2”、“5”、 “8”、“0”组合键（每键相隔少于 2S），进入工厂菜单如下图所示。 软件版本 Factory Out Eeprom Initial 7 ２． 选择到“Eeprom Initial”项，按“音量+”键，等待“doing”消失；选择“Factory Out”项， 按“音量+”键，等待“doing”消失； ３． 断电重新开机，即完成软件升级，按步骤 1 进入工厂菜单查看软件版本是否与要升级的版本一致。 五、调试（VGA） １． 确认整机开机老化十分钟以上； ２． VGA 预置。如图二所示，输入模式为 720*400/70Hz，画面为 1 dot ON/OFF(VG848)或竖条（K7253）。 按“Menu”(菜单)键，如图 2 所示，进入 VGA 菜单中的“Auto”,选择“Yes”后按“Vol+”（音量 +），画面会出现”Auto Configuration”，处于自动效正，满屏后结束； ３． 再分别输入时序 640*480/60Hz，800*600/60Hz，重复第 1 步的自动效正。 ４． 输入 800*600/60Hz，8 级灰阶信号。对着机器，连续按遥控器的”input”2、5、8、0 键，进入 工厂菜单，按“CH+-”键选择到”Auto Color”，按“Vol+”(音量)，过 2 秒后效正结束，按“DSP” （屏显）键，退出工厂菜单。 图一 图二 Auto Auto Color 六、调试（YPBPR） １． 将信号源的引线接到待测机器的 YPBPR 插座，取遥控器，开启待测机器的电源。 ２． 输入 1080i/60Hz，64Gray & Color 的信号，如图所示。对着机器，连续按遥控器的”input”2、 5、8、0 键，进入工厂菜单。按“CH+-”键，选择“Auto Color”，2 秒后效正结束。按遥控器的 “DSP”(屏显)键退出工厂，再按电源键关机，拔掉 Ypbpr 线，取遥控器开机。 Auto Color 8 注意 1：以上步骤全部完成表示软件升级及调试项目全部完整完成。若软件升级后未按第五、六步骤 执行，将会对图象质量产生较大影响，且白平衡偏色严重。 注意 2：在升级过程中请不要断电或关机，否则可能导致 flash 烧写错误,若出现该问题请重新开关主电 源开关并按步骤三重新执行烧写。 注意 3：若已安装过 Y#板升级软件的,请从第三步骤开始执行。 错误检查：若无法升级， 1、 先检查所有的连线是否都正确连接，LCD 是否开机。 2、 CONFIG 的设置是否正确。 USB 软件升级: 1. 确认 USB 软件版本：用客户遥控器上的 USB 播放小键盘中的“向下”键,连续按 5 次后可看到 USB 软 件版本； 2. 软件升级：确认升级软件(*.IMG)已拷进 U 盘中,将 U 盘插入整机 USB 接口,当整机正确识别Ｕ盘后， 按 USB 播放小键盘中＂确认＂键，等待升级，根据提示，直至升级完成； 3. 重新开关机，按第一步查看软件版本是否正确； 注意： 升级过程中请不要断电或关机，否则将无法再次进行升级，必须拆下用专用工装烧写． 电路原理分析 其工作原理请参看 LC-37RXX 整机方框图，其信号流程简述如下： 射频信号 1 经过一体化高频头 TUNER1 产生彩色全电视信号 VIDEO1 和第二伴音中频信号 SIF，射频 信号 2 经过一体化高频头 TUNER2 产生彩色全电视信号 VIDEO2 和伴音音频 AUDIO。TUNER1 的 VIDEO1 与 TUNER2 的 VIDEO2、AV1/SVHS1、AV2、AV3/SVHS2 等的视频和音频信号及 VGA 的音频信号一起送 到音视频开关 NA3 （CXA2089Q）进行选择切换，输出的主画面视频信号（Y/V，C）送视频解码器 N7 （TVP5160）进行解码，经 TVP5160 解码后，以 8Bit 的 Y/C 信号格式送到 N10 (FLI2310)进行逐行处理， 后输出 24Bit YUV 信号到主处理控制芯片 N15 (GM1601)。 经 CXA2089Q 选择切换的子画面视频信号送视频解码器 N8 （TVP5147）进行解码。解码后以 8Bit 的 ITU-R656 信号格式也送到主处理控制芯片 N15 (GM1601)。其中 TUNER2 的信号只能作子画面。 在 CXA2089Q 输出的主画面视频信号除了被送去解码外，同时还送出一路给 AV 输出。 两路 YPbPr 信号经 HDTV 开关 NA1 (CBT3257C)选择后，送到 RGB 开关 N4 (CBT3257C)，与电脑 VGA 端口送来的 RGB 进行选择切换，之后也送到 GM1501/1601。 另有一路 HDMI 信号，经其接收器 N34 (MST3383MB)处理后，输出 24Bit 的 RGB 信号也送到 GM1601。 上述四路信号在 GM1601 进行图象格式处理，其中 HDTV/VGA 一路的 YPbPr/RGB 先进行 A/D 转换 后，与其他两路一道进行切换选择，再进行数字显示处理，包括 OSD、GAMMA 校正、亮度和对比度等处理， 变成符合显示屏要求的模式。然后进行 LVDS 转换，变成 LCD 屏能接受的信号格式，即 3 对低压差分信 号和 1 对时钟信号输出。再送到 LCD 屏进行图象显示。 高频头 TUNER1 输出的第二伴音中频信号 SIF 送到音频处理器 NA4 （MSP3420）；经 CXA2089Q 选择 切换的主画面和子画面的音频信号也分别送到 MSP3420；两路 YPbPr 的音频信号经开关 NA2 (HEF4052) 9 切换选择后也送到 MSP3420；还有 HDMI 经 MST3383MB 解码的音频信号经 N26 （CS4334）D/A 转换后 也送 MSP3420。 在 MSP3420，第二伴音中频 SIF 先解调出立体声音频信号，再与其他 4 路音频信号一道进行切换选择， 进行音量控制和音效处理。然后，一路输出主画面左右声道信号 R/L，送 SRS 声场处理器 NA5 （M62494） 进行 SRS 环绕声处理，经伴音功放 NA7 （TPA3008D2）放大后推动扬声器；另一路输出子画面左右声道 信号 R/L 经耳机功放后推动耳机；还有一路作为 AV OUT 的 R/L 输出。 整机的工作由 GM1601 兼备的 MCU 控制。 USB 板工作原理： 该模块所有工作与整机是相互独立的,其主控制芯片为 AML3428,遥控输入共用整机的接收头,其遥控 必须使用有带小键盘的遥控器,只要在 XU1 有 5V 输出 POWER-ON 脚低电平,该 USB 模块就自动进行复位、起 振并正常工作起来； 信号流程：USB 信号由接口转换 IC(TD0TG242)进行通信和数据转换,主控制芯片 AML3428 实现数据解 码、音视频处理等,处理后以高清信号 YPbPr 输出,该输出信号做为整机的一输入信号源在整机进行处理后 显示出图像信号。 10 原理框图 参考附件 LC-37RXX 内部框图 11 IC 内部框图 1、MSP3420 IC 内部结构如下： 12 MSP3420 引脚功能 47：HDMI-L 输入 48：HDMI-R 输入 50：YpbPr1/YpbPr2/USB-L 输入 51：YpbPr1/YpbPr2/USB -R 输入 53：主画面 -L 输入 54：主画面-R 输入 56：子画面 -L 输入 57：子画面 -R 输入 67：SIF1 输入 77：SRS 立体声控制输出 78：SRS 单声道控制输出 27：RSR-R 输出 28：RSR-L 输出 33：耳机-R 输出 34：耳机-L 输出 36：AV-R 输出 37：AV- 2：SCL 3：SDA 11,12,13;39;65,66：+5V—MSP 2、 TVP5160 IC 内部结构如下： 13 TVP5160 引脚功能： 3：主画面-Y 输入 17：主画面-C 输入 31：SDA 30：SCL 84：CLK 输出 87-91，94-96：8BIT-Y 信号输出 101-104，107-110：8BIT-C 信号输出 117：行同步输出 118：场同步输出 2，25，125：3.3V-A 电源 37，57，74，92，105：3.3V-D 电源 11，13，16，123：1.8V-A 电源 33，47，65，85，99，111：1.8V-D 电源 3、 TPA3008D2 IC 内部结构如下： 14 TPA3008D2 引脚功能： 1：MUTE 3：音频-R 输入 5：音频-L 输入 20，17：音频-L 输出 41，44：音频-R 输出 15，23，33，39，47：+18V 电源 4、 MST3383MB IC 内部结构如下： MSB3383 引脚功能： 108，109；111，112；114，115：HDMI 三对差分 信号输入 117，118：HDMI 一对时钟信号输入 124：DDC-SCL 输入 125：DDC-SDA 输入 43-50：8BIT-R 信号输出 55-62：8BIT-G 信号输出 76-83：8BIT-B 信号输出 70：行同步输出 71：场同步输出 69：使能输出 68：时钟输出 39，65，102 等：电源 V-DDP 4，29，113，126 等：电源 V-DVI 123：电源 V-PLL 106：电源 V-AUPLL 67，92 等：电源 V-DDC 32：电源 V-MPL 5、 GM1601 推荐设计方案如图所示： 15 GM1601 引脚功能： C17，A18，B18，C18，D18，A19，B19，C19：HDMI/主画面-8BIT-R 信号输入 A21，B21，C21，D21，A22，B22，C22，A23：HDMI/主画面-8BIT-G 信号输入 B23，C23，A24，B24，C24，D24，A25，B25：HDMI/主画面-8BIT-B 信号输入 A20：HDMI/主画面-CLK 输入 C20：HDMI/主画面-场同步输入 D19：HDMI/主画面-行同步输入 D14，A15，B15，C15，D15，A16，B16，C16：画中画 CCIR656 格式信号输入 B14： 子画面-场同步输入 C14：子画面行同步输入- D15：子画面 -CLK 输入 B1，B2：VGA/YPBPR-B 信号输入 C1，C2：VGA/YPBPR-G 信号输入 D1，D2：VGA/YPBPR-R 信号输入 N2：VGA-SCL N1：VGA-SDA L4：VGA-行同步输入 L3；VGA-场同步输入 P4：主 EEPROM -SCL P3：主 EEPROM -SDA AB3：POWER-OFF 输出 AB2：RGB/YPBPR 选择输出 AE5： SCL 输出 AF5： SDA 输出 AE19，AF19，AE20，AF20，AE21，AF21，AE22，AF22，AE23，AF23：A 组 4 对差分信号和 1 对时钟 信号输出 AF11，AF12，AE12，AF13，AF14，AE14，AF15，AE15，AF16，AE16：B 组 4 对差分信号和 1 对时钟 信号输出 AC7：主画面缓存器开关 AD16：USB 测试控制 AD7：USB 电源开关 K17，K23，D6，D10，A3，A4 等：1.8V 电源 H23，E23 等：2.5V 电源 D17，C13，AC12，AD20，AE17，C11，F4 等：3.3V 电源 16 6、FLI2310 IC 内部结构如下： FLI2310 引脚功能： 1：行同步输入 2：场同步输入 4：CLK 输入 21-28：主画面 8BIT-C 信号输入 29，32-35，38-40：主画面 8BIT-Y 信号输入 45：SCL 46：SDA 47：RESET 114：CLK 输出 126，127，130-135：8BIT-U 信号输出 136，137，140-145：8BIT-Y 信号输出 148-155：8BIT-V 信号输出 119：行同步输出 118：场同步输出 125：CLK 输出 157，165；168；138，123，96，68，36，197 等：电源 1.8V 8，48，62，88，112，146，193；171；187 等：电源 3.3V 17 7、 TVP5147 IC 内部结构如下： TVP5147 引脚功能： 7：子画面 -视频 CVBS 输入 8：子画面 -Y 输入 1：子画面 -C 输入 29：SDA 28：SCL 40：CLK 输出 43-47，50-52：CCIR656 格式信号输出 72：行同步输出 73：场同步输出 4，5，20，21：3.3V-A 电源 38，48，61：3.3V-D 电源 11，25，76 等：1.8V-A 电源 31，41，55，67：1.8V-D 电源 18 8、 CXA2089Q IC 内部结构如下： 19 CXA2089 引脚功能： 1：AV1 视频输入 2：AV1 音频 L 输入 4：AV1 音频 R 输入 3：S 端子 1 亮度 Y 输入 5：S 端子 1 色度 C 输入 7：S 端子 1 控制输入 8：AV2 视频输入 9：AV2 音频 L 输入 11：AV2 音频 R 输入 15：AV3 视频输入 16：AV3 音频 L 输入 18：AV3 音频 R 输入 17：S 端子 3 亮度 Y 输入 19：S 端子 3 色度 C 输入 21：S 端子 3 控制输入 22：VGA 音频 L 输入 24：VGA 音频 R 输入 23：主画面 TV 视频输入 26：SCL 27：SDA 29：子画面色度 C 输出 31：子画面亮度 Y 输出 30：子画面音频 L 输出 32：子画面音频 R 输出 33：子画面视频输出 40：AV 视频输出 39：主画面音频 L 输出 41：主画面音频 R 输出 43：主画面亮度 Y 输出 45：主画面色度 C 输出 46，48：子画面 TV 音频输入 47： 子画面 TV 视频输入 34：电源+9V-AV 20 故障检修框图 排除红外接收板和按键板的器件或线的接触不良后，进行以下判断 1．无背光： 是 绿色 接 通 电 源 ， 查 STANDBY 时红色 指示灯是否亮？ 否 不变色 按遥控器或按键的 POWER 键开机，查 看指示灯的状态 按遥控器任意 键，看指示灯 是否闪烁？ 是 无 查电源部件CN3 第1 或 3 脚+5V 输出 更换 CPU 部件 否 是 是 查 电 源 板 上 X508 的 pin1-2 是 否 有 18V,pin10-12 是 否有 120V 电压 查电源 FUSE 是否熔断？ 更换电源部件 否 否 查R172与R173的连 接处是否为 3.3V 查 X20 的 pin10 是否为 5V 是 是 是 否 更换 CPU 板部 检 查 背 光 插 座 是 否插接牢固 液晶屏有问题 更换 CPU 部件 查 V10、V12 的 B、C 脚 的电压是否正常,R178是 否有对地短路 21 2．有背光，无图象： 能 否 HDMI 遥控或按键是否 能操作本机 所有通道均 无图象？ 是 是 否 VGA YPrPb TV/VIDEO 否 否 是 否 否 是 哪个通道无图象? 是否有 OSD? 进入工厂调整 菜 单 ， 进 行 CLEAR EEPROM 操作 后 关 机 再 开 机，看有无图 象？ 查 R223 、 R216-R219 处是否有输 出信号？ 查 C16 两 端 是 否 有 SOG 信号 查 N24 的 pin4 和 pin8 是 否 有 行 场 同 步 主 画 面 还 是 子 画 面 查 LVDS 线 是 否 松动？ 有 无 有 无 子 主 查 N21 的 第 5-8 脚 是 否 有 18V 输出 换 CPU 部 件 换 N34 换 N21 更换 CPU 部件 查 FU1 是 否熔断？ 有 有 查 N24 的 pin1 和 pin5 是否有输入信号 无 有 有 有 有 无 无 无 换 N24 查 N4 的 pin2-3 脚 是否有输入信号 换 N4 R74、R75 两侧是 否有信号输出 测 N35、N36 的输入输出 换 N8 换 CPU 部件 测 N10 的 输入输出 测 R70-R73 是否有信号 输出 换 N7 22 3．无伴音（以 TV 输入为例）： 否 查 XA15 的2 脚电 位是否为 18V？ 否 是 否 DA8 DA10 DA11 是 否 是 是 否 是 否 是 否 否 查供电电源 查 NA5 的 5,8 脚 是否有输出信号 查 NA4 的 27， 28 脚输出信号 查 NA4 的 67 脚 是否有输出信号 查 TUNA1 的 12 脚 是否有输出信号 更换 NA7 更换 NA5 更换 NA4 查 XA17 的 1、 2 脚电位是否 为 18V？ 查 NA9 的 pin1 是否为高电平？ 查 RA136 是否 有对地短路？ 查 DA8、DA10、 DA11 哪一路出 高电平？ 查 X14 的 pin3 是否 有 对 地 短 路 查 V18 输 出 是 否正常 查喇叭输出 端 1、2 或 3、 4 是否有短 路 更换TUNA1 23
