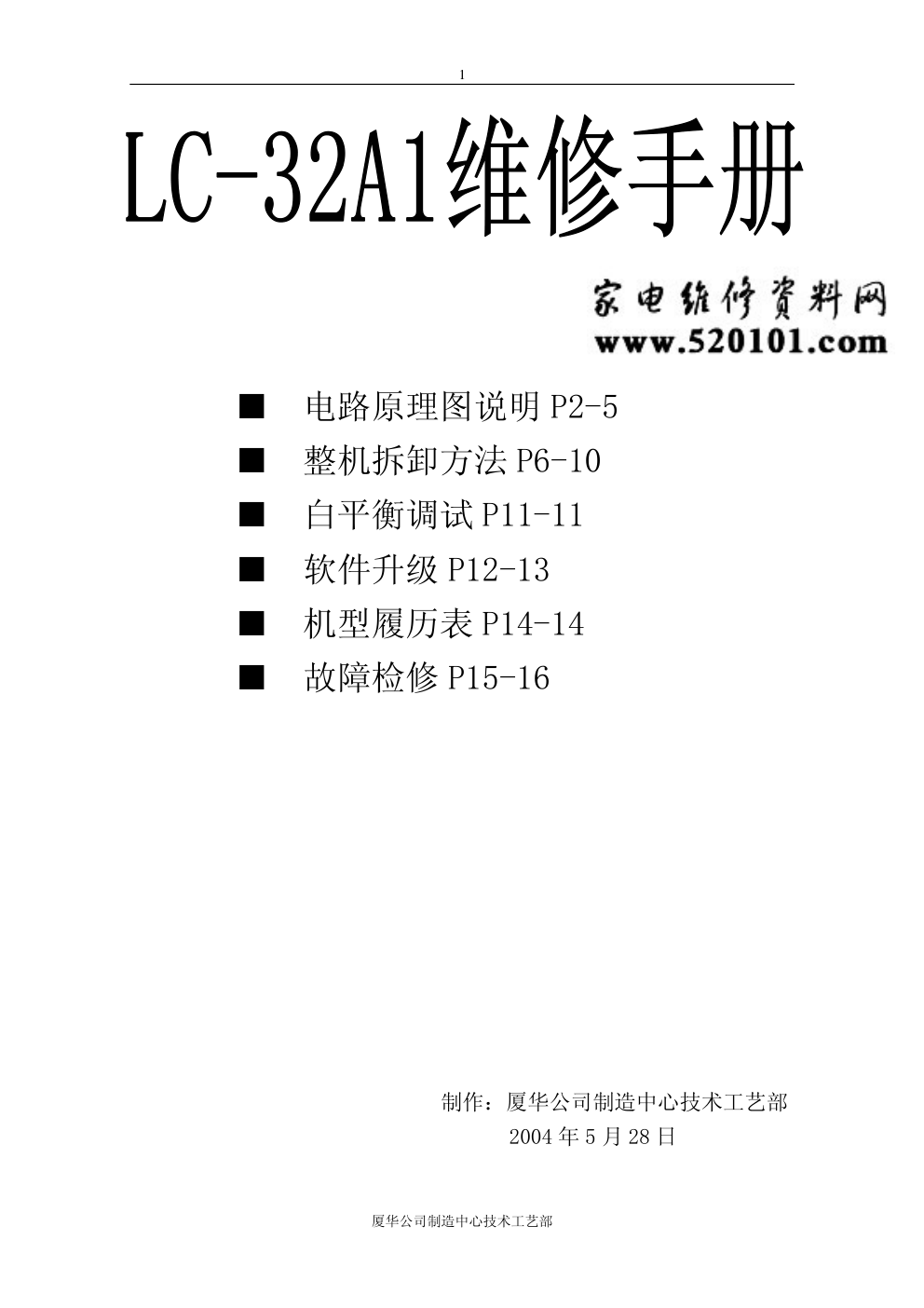

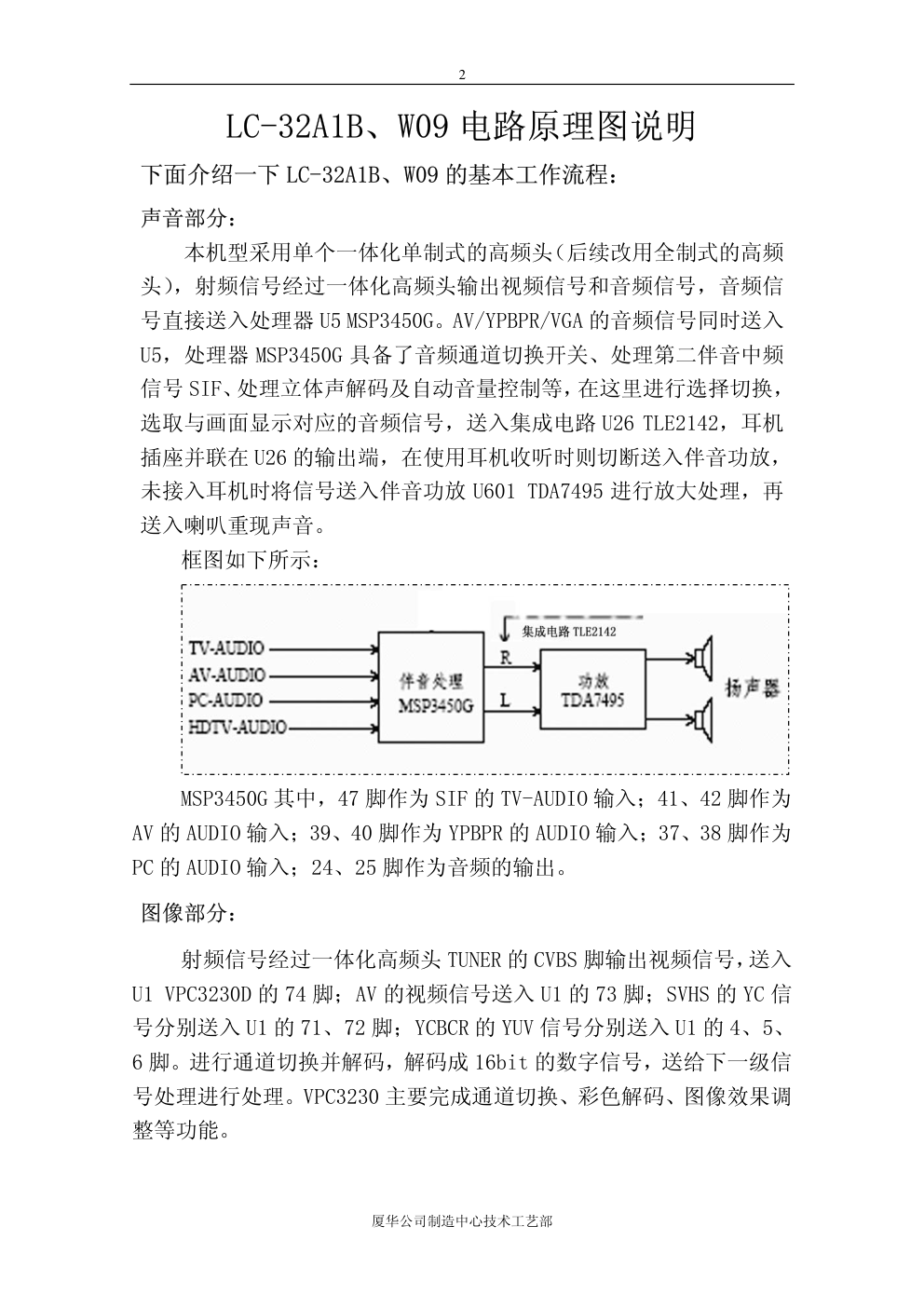

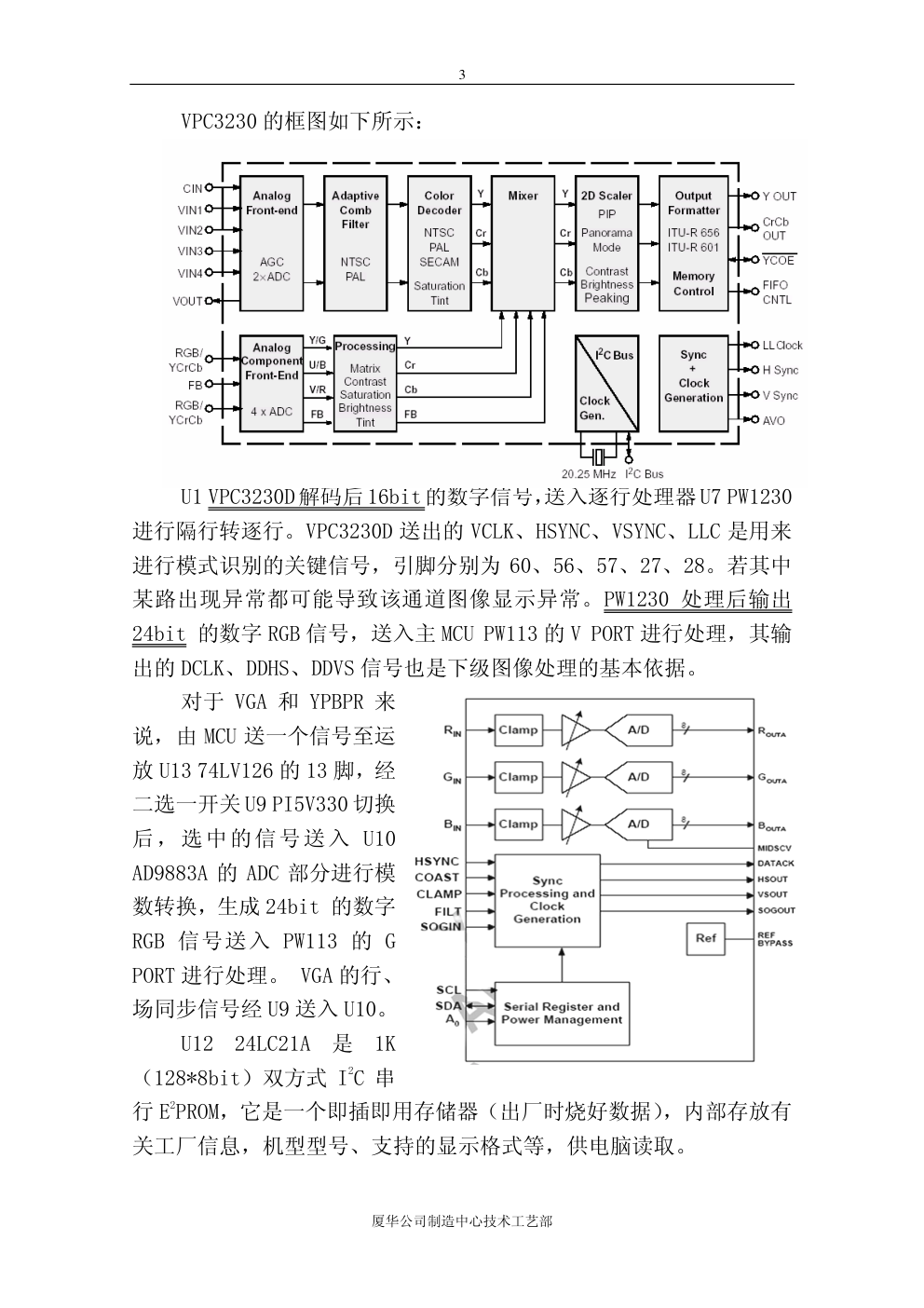

1 厦华公司制造中心技术工艺部 ■ 电路原理图说明 P2-5 ■ 整机拆卸方法 P6-10 ■ 白平衡调试 P11-11 ■ 软件升级 P12-13 ■ 机型履历表 P14-14 ■ 故障检修 P15-16 制作：厦华公司制造中心技术工艺部 2004 年 5 月 28 日 2 厦华公司制造中心技术工艺部 LC-32A1B、W09 电路原理图说明 下面介绍一下 LC-32A1B、W09 的基本工作流程： 声音部分： 本机型采用单个一体化单制式的高频头（后续改用全制式的高频 头），射频信号经过一体化高频头输出视频信号和音频信号，音频信 号直接送入处理器 U5 MSP3450G。AV/YPBPR/VGA 的音频信号同时送入 U5，处理器 MSP3450G 具备了音频通道切换开关、处理第二伴音中频 信号 SIF、处理立体声解码及自动音量控制等，在这里进行选择切换， 选取与画面显示对应的音频信号，送入集成电路 U26 TLE2142，耳机 插座并联在 U26 的输出端，在使用耳机收听时则切断送入伴音功放， 未接入耳机时将信号送入伴音功放 U601 TDA7495 进行放大处理，再 送入喇叭重现声音。 框图如下所示： MSP3450G 其中，47 脚作为 SIF 的 TV-AUDIO 输入；41、42 脚作为 AV 的 AUDIO 输入；39、40 脚作为 YPBPR 的 AUDIO 输入；37、38 脚作为 PC 的 AUDIO 输入；24、25 脚作为音频的输出。 图像部分： 射频信号经过一体化高频头 TUNER 的 CVBS 脚输出视频信号，送入 U1 VPC3230D 的 74 脚；AV 的视频信号送入 U1 的 73 脚；SVHS 的 YC 信 号分别送入 U1 的 71、72 脚；YCBCR 的 YUV 信号分别送入 U1 的 4、5、 6 脚。进行通道切换并解码，解码成 16bit 的数字信号，送给下一级信 号处理进行处理。VPC3230 主要完成通道切换、彩色解码、图像效果调 整等功能。 3 厦华公司制造中心技术工艺部 VPC3230 的框图如下所示： U1 VPC3230D 解码后 16bit 的数字信号，送入逐行处理器 U7 PW1230 进行隔行转逐行。VPC3230D 送出的 VCLK、HSYNC、VSYNC、LLC 是用来 进行模式识别的关键信号，引脚分别为 60、56、57、27、28。若其中 某路出现异常都可能导致该通道图像显示异常。PW1230 处理后输出 24bit 的数字 RGB 信号，送入主 MCU PW113 的 V PORT 进行处理，其输 出的 DCLK、DDHS、DDVS 信号也是下级图像处理的基本依据。 对于 VGA 和 YPBPR 来 说，由 MCU 送一个信号至运 放 U13 74LV126 的 13 脚，经 二选一开关 U9 PI5V330 切换 后，选中的信号送入 U10 AD9883A 的 ADC 部分进行模 数转换，生成 24bit 的数字 RGB 信号送入 PW113 的 G PORT 进行处理。 VGA 的行、 场同步信号经 U9 送入 U10。 U12 24LC21A 是 1K （128*8bit）双方式 I 2C 串 行 E 2PROM，它是一个即插即用存储器（出厂时烧好数据），内部存放有 关工厂信息，机型型号、支持的显示格式等，供电脑读取。 4 厦华公司制造中心技术工艺部 VGA 或 YPBPR 的模式识别是由主 MCU PW113 来完成的，其工作过 程是：当所选择通道的信号输入时，PW113 预先设定了 AD9883A 的同步 选择，使其直接输出所需的同步信号直接送给 PW113，在 PW113 内部对 同步信号格式进行识别，识别后对照内部预存的模式表，获得一个最 接近的模式，调用其参数设定，返回来设定 AD9883A 的模数转换参数， 使其最佳；并同时确认 SCALER 的转换系数。 最后，不同通道的视频信号分别送入主处理芯片 PW113 的 V PORT 和 G PORT 处理，由 D PORT 端口输出 48bit 的 RGB 信号：PW113 具有 SCALER 功能、接受红外遥控、菜单显示、图像增强（4：3，全影等）、 图像效果调试等主要功能。亮度、对比度及色度、清晰度调整也由此 芯片完成。 PW113 的框图如下： DS90C383 是 3.3V 可编程的 LVDS 处理芯片， 接收 PW113 输出的 显示数据转换为 LVDS 信号驱动显示屏。 以上就是该机型的信号流程介绍，注意每级间的 HS（行同步）、VS （场同步）、CLK（时钟）都是下一级芯片模式识别的基准，务必保证 其正常工作。 整 机 的 待 机 控 制 由 PW113 完 成 ， PW113 的 PORTB 输 出 的 POWER-SAVE 信号来控制，当 POWER_ON 为低电平时开机，高电平时待机， 待机时电源只剩下+5VSTBY 工作。 电源适配器输出+12V、+24V，+24V 供给背光板电路和功放板电路； +12V 一路供给液晶屏，一路送入 LM2596 产生+5V 电压。 U26(LM2596)：带开/关 DC-DC 稳压 5V 输出。 5 厦华公司制造中心技术工艺部 U25(LM1117 MPX-1.8)：三端稳压 1.8V 输出。 U29(LM1117 MPX-2.5)：三端稳压 2.5V 输出。 U23、U24(LM1117 MPX-3.3)：三端稳压 3.3V 输出。 附，图中解码板的插座电压（参考），单位：伏特。 PC 信号：1024X768@60Hz 万用表：胜利 vc9801 状态：只接 VGA 线，Source 切 PC 标记 1，管脚电压: 8pin 0 5.00 4.48 4.48 4.48 4.47 4.47 4.47 标记 2，管脚电压: 5pin 0 2.06 0 4.95 4.93 标记 3，管脚电压: 8pin 0 0 4.87 0 1.77 3.28 2.80 12.00 标记 4，管脚电压 12pin 24.4 24.4 24.4 24.4 24.4 0 0 0 0 0 0.1 3.2 10pin 24.4 24.4 24.4 24.4 24.4 0 0 0 0 0 标记 5，管脚电压: 5pin 24.4 0 3.2 0 3.2 正常 0 静音 1 4 2 3 5 6 厦华公司制造中心技术工艺部 二：拆机流程 一、 拆后壳 1． 如图 1 所示将后盖板 7 颗 M3*8 螺钉取下。 2． 如图 2 所示将底座 8 颗 M4*8 螺钉取下，注意，在拆最后一两颗 时应手扶底座的立柱位置。 3． 如图 3 所示将音箱连接片的 8 颗螺钉取下，同时松开喇叭引线的 线卡。 4． 如图 4 所示将后壳的 14 颗螺钉取下，取后壳时应先松开按键板 的对接引线，同时注意，天线插座 PAL 头不得划伤后壳。 二、拆内置部分 1. 如图 1 所示将信号挡板的 2 颗螺钉取下，注意粘贴在该位置的导电 图 1：拆后盖板 图 2：拆底座 图 3：拆左右音箱 图 4：拆后壳 1 2 3 4 5 6 7 4 3 2 1 拆 音箱连接片 7 厦华公司制造中心技术工艺部 衬垫(内销机目前仅配奇美屏的才有衬垫)。 2. 如图 2 所示将主板屏蔽罩的 13 颗螺钉取下。 3. 如图 3 所示，各部件板的分布。 4. 提示，奇美屏的 LVDS 接插线要求如图 4 接插，否则烧解码板的 U19 SI9933 芯片，也可能烧屏的驱动板。 图 3，解码板与高频板、功放板的接线图： (1)、解码板与液晶屏驱动板连接线；LG 屏用 665-D0002-382。 CMO 屏用 665-D0002-480。 (2)、解码板与液晶屏背光板连接线； LG 屏用 655-E1301-03。 图 1：拆信号挡板 图 2：拆主板屏蔽罩 图 3：部件板的分布图 图 4：奇美屏的 LVDS 接插线 1 2 3 4 5 6 8 厦华公司制造中心技术工艺部 CMO 屏用 655-B1201-26 和 655-T1201-35。 (3)、解码板与按键板连接线； 655-8L201-02 和 655-8L201-03（对接方 式连接）。 (4)、解码板与红外接收板连接线； LG 屏用 655-41201-165。 CMO 屏用 6655-5L201-03。 (5)、解码板与高频头板连接线； 655-9E301-10。 (6)、解码板与功放板连接线； 655-51201-153。 三、如何更换 LCD 屏： (A)、LG 屏。 1. 如图 1 所示将主板框架的 8 颗螺钉取下。 2. 如图 2 所示将屏组件的 8 颗螺钉取下，注意图中标记 1-4 的螺钉是， 自攻螺钉 T4*8；标记 5-8 的螺钉是，机牙螺钉 M4*8。 3. 如图 3 所示将屏铁架的 4 颗螺钉取下，注意屏铁架的四角物料不同， 锁固错误时会产生屏与前框之间的缝隙。 螺钉 M4*6 2 1 4 图 1：取主板框架 3 图 2：屏与框固定 1 2 3 4 5 6 7 8 9 厦华公司制造中心技术工艺部 (B)、CMO 屏。 1. 如图 1 所示将屏组件的 24 颗螺钉取下，注意图中标记 1、6、7、12 的螺钉是，机牙螺钉 M4*10；标记 2、3、4、5 的螺钉是，自攻螺 钉 T4*8；标记 8、9、10 的螺钉是，机牙螺钉 M3*8。 2. 如图 2 所示将屏连接件的 5 颗螺钉取下。然后，取下板的固定架部 件。 3. 如图 3 所示将屏连接块的 4 颗螺钉取下。 4. 如图 4 所示液晶屏连接线的拔插方向。若反方向接插，通电后会烧 毁 N17 位号的芯片。 图 1：取屏组件螺钉 图 3：屏与屏的铁架 1 2 3 4 1 3 4 5 6 2 12 7 8 9 10 10 厦华公司制造中心技术工艺部 图 2：取屏连接件 图 3：取屏连接块 图 4：LVDS 线 11 厦华公司制造中心技术工艺部 三、 白平衡调试 一、 YPbPr 白平衡調试： 1、 信号要求 1280*720P/60Hz 的暗场、白场信号。 2、 输入底衬信号，按遥控器的工厂键三次，选择“黑色校正”项。按 遥控器的音量+键。等待，再弹出菜单时，则调试合格。工厂键如图 1。 3、 输入底衬信号，按遥控器的工厂键三次，选择“白色校正”项。按 遥控器的音量+键。等待，再弹出菜单时，则调试合格。如图 2。 二、VGA 白平衡調试： 1、 信号要求 800*600/60Hz 的暗场、白场信号。 2、 输入底衬信号，按遥控器的工厂键三次，选择“黑色校正”项。按 遥控器的音量+键。等待，再弹出菜单时，则调试合格。 3、 输入底衬信号，按遥控器的工厂键三次，选择“白色校正”项。按 遥控器的音量+键。等待，再弹出菜单时，则调试合格。按工厂键退 出工厂菜单。 图 2：画面示意 工厂键 图 1：遥控器 12 厦华公司制造中心技术工艺部 四、软件升级 一、 解码板 29LV800BT 升级过程： 1、FLASH 升级工具中包括以下的文件： (1)、flasher.hex；(2)、FlashUpgraderNT-new.exe；(3)、MFC42D.DLL； (4)、MSVCRTD.DLL ; (5)、single.hex；(6)、single.inf； 提示，single.hex 为升级包。flasher.hex 文件应为 04-3-30 日期，否则 无法兼顾 AMD、MXIC、FUJITSU 这三者厂家的物料。 2、升级过程： (A)、将升级线 COM 端插入电脑主机的 COM 口，另外一端插入待升级整机 的 VGA 口中。 (B)、首次开机时双击 FlashUpgraderNT-new.exe 打开软件(如图 1)。 选择 升级包引导程序，再选中 COM PORT：COM1 或者 COM2；按下 Flash 按 图 1：升级界面 选择 single.hex 的引导程序 选择 COM 接口 按下 Flash 按钮 13 厦华公司制造中心技术工艺部 钮。 (C)、通电，升级开始。 (D)提示 100%时，说明升级完成。断电，拔掉升级线。 14 厦华公司制造中心技术工艺部 五、机型履历表 类别 序号 更改日期 更改原因 更改点 1 2003.2.22 接 DVD 播放，由信号源 TV 状态切换 到 AV 状态时，播放画面瞬间黑屏一 下又恢复画面但此时无伴音，按遥 控器的音量“+/-”键又有伴音。 1. 软件升级。 2 2003.4.29 TV 换台时出现“扑呲”声 1．软件升级。 3 2003.5.26 1．自动摸索完频道后，切换到某一 频道正常播放，再进入微调状态， 此时 OSD 上的 BAR 条及频道号都 跟实际频道都不相符。 2．TV 无信号时或则刷完软件或从 N 制 AV 切到 TV 无信号状态，屏幕 底部约 40mm 宽水平区域出现多条 水平粉色线条。 1．软件升级。 4 2003.6.20 1、 各信号源下按静音（此时整机无 伴音）后重新开关有伴音输出， 但当 source 信息图标消失后又 出现静音符。 2、 YPbPr 480P Hpos、Vpos 不能保 存。 1．软件升级。 5 2003.8.7 1．在 TV 下，切换频道时会出现 VPC3230 行频超为 16.5KHz，图像 水平扭曲。 2．在 TV 通道下，断电开机后画面 的彩色制式变为“自动”状态(整机 彩色制式为 PAL 制)切换频道后彩 色制式由自动变为 PAL 制，现象可 重现。 1. 软件升级。 15 厦华公司制造中心技术工艺部 六、故障检修 一、维修前准备工作 1、工具准备（推荐）：十字螺丝刀 1 把 恒温烙铁 1 把（焊锡） 万用表 1 个、多孔排插 1 个 尖嘴钳、斜口钳各 1 把 工厂遥控器 1 个，电路图一份 NOTE BOOK PC 一台（含升级工具） 热熔胶枪 1 把（热熔胶棒） 2、场所准备：维修场所基本干净整洁，无潮湿；维修桌面平整，且工 作台面上需垫上柔软的垫块，以便拆机时保护屏幕。 二、维修实例分析 1. 故障现象：TV 画面，Source 切换时死机。 故障分析：根据故障现象，初步判定为软件问题，因此进入工厂菜单的第三页， 对软件重新复位一下，再进入切换检查，有的不良机器可以排除，有的不良机 器发现故障依旧。为此进一步检查硬件是否存在问题，因切换时死机所以怀疑 解码板有器件不良，按理论分析 U3 位号的芯片存储找台个人设置等信息。切 换时是否该芯片无响应导致死机，后经更换该 IC，故障就排除了。 2. 故障现象：伴音不良。 故障分析：初步判定为功放 IC TDA7495 不良引起的，为此拆机观察。发现 IC 异常发热，更换该 IC 后再烤机未出现不良。故障排除。 3. 故障现象：YPBPR 画面偏色。 故障分析：根据故障现象，初步判定为白平衡调整值偏离色坐标，因此进入工 厂菜单，根据白平衡调整重校色坐标，观察故障是否排除，如果个别机器不能 排除故障，应进一步检查硬件是否存在问题，根据原理框图，我们知道 YPBPR 信号输入是经 AD9883、PW1230、PW113 的，应用万用表对其进行测量。工厂内 较多是更换 AD9883。 4. 故障现象：无法搜台 故障分析：根据此现象，可以用万用表测量，高频头板上九芯插座第三脚+5V、 第九脚+12V，电压正常可以更换高频头（如果有示波器先测量高频头的 CVBS 脚、SIFOUT 脚波形，波形正常再检测 SDA、SCL），观察故障排除。如果依旧无 法搜台，用万用表测量高频头的 SDA、SCL 至 PW113 的 SDA、SCL 铜箔断裂现象。 16 厦华公司制造中心技术工艺部 5. 故障现象：待机时，指示灯色异 故障分析：根据此现象，拆机用万用表测量，红外接收板的五芯插座中间脚， 如果电压为+2.5V，则是指示灯物料不良。如果电压零点几或者没有，则测量 PW113 的第 45 脚对地阻值(可以与第 46 脚对比)，这时更换 PW113，故障就可 以排除了。 6. 故障现象：VGA/YPBPR 无信号 故障分析：根据原理图分析，VGA/YPBPR 信号经过 U9 PI5V330 二选一后输入 AD9883 的，初步判定为 U9 器件不良，更换故障排除。 7. 故障现象：TV/AV/SV/YCBCB 有声音无图像 故障分析：TV/AV/SV/YCBCB 视频均输入 VPC3230 解码，所以先检测其外围电路。 第 59、69、76 脚+5V 电压正常，再检测晶振，发现引脚工作电压不稳定+2.6V 到 0.3V 之间跳变。更换晶振后，故障排除。 8. 故障现象：TV/PC 画面花屏 故障分析：TV 和 PC 同时花屏，这一点就可以说明故障是由这两部分的公共端 引起的，而这两部分的公共控制是由 PW113、DS90C 383A、及 LVDS 引线组成， 因此先更换 LVDS 引线，发现故障依旧，然后更换 DS90C 383A，故障排除。热 机后也未重现，怀疑该 IC 失效。 9. 故障现象：TV 画面有时出现闪烁点 故障分析：根据现象单个点在闪烁，又因 PC 部分不会，初步判定 AD9883 至 PW1230 工作正常，怀疑后端点频受干扰，（用示波器测量 PW1230 的第 102 脚， 即 CLK 信号，出现闪烁点时波形有变化）因此在该脚对地，焊接一个 100P 的 电容。工作之后观察未重现闪烁点，故障排除。
