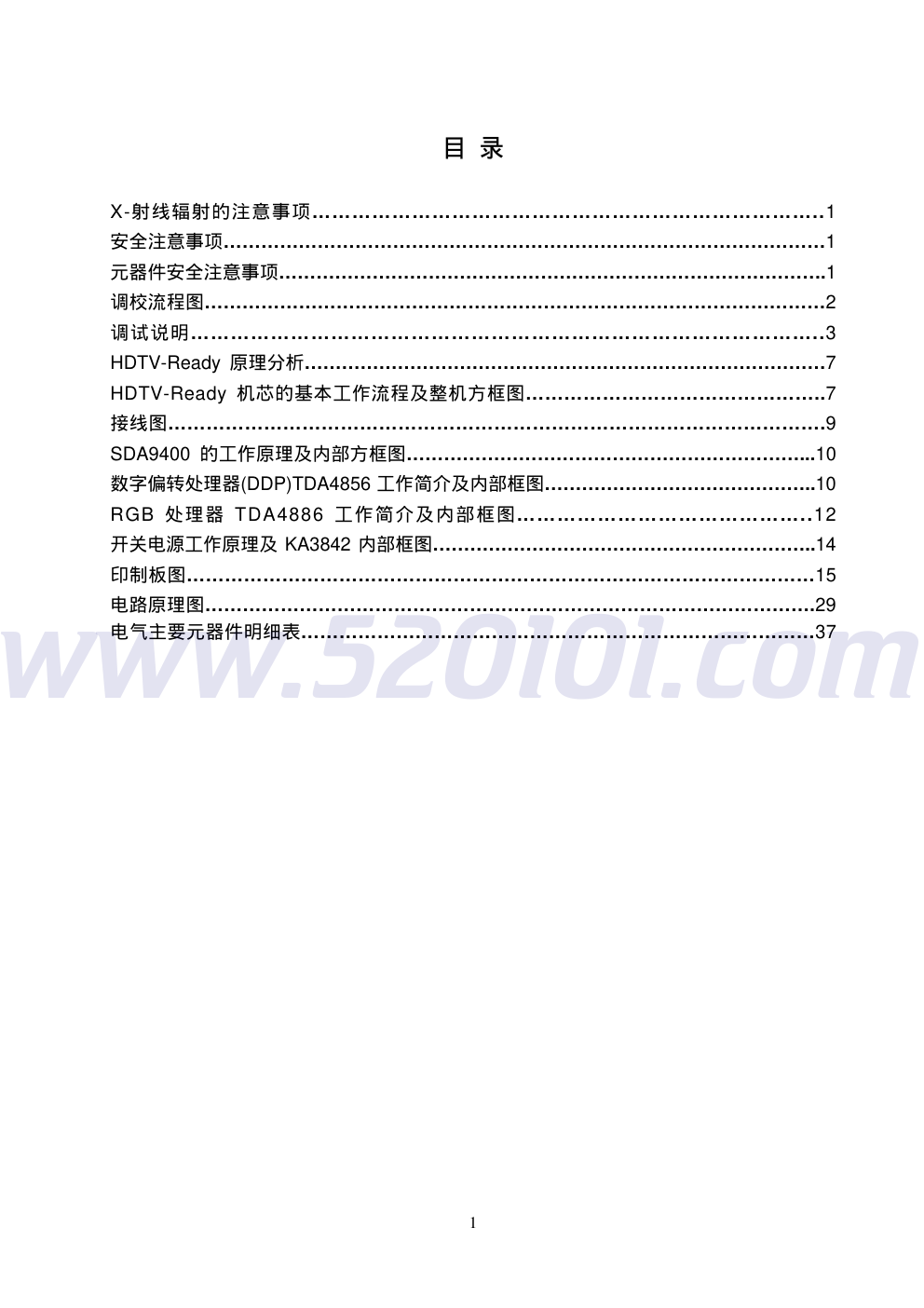

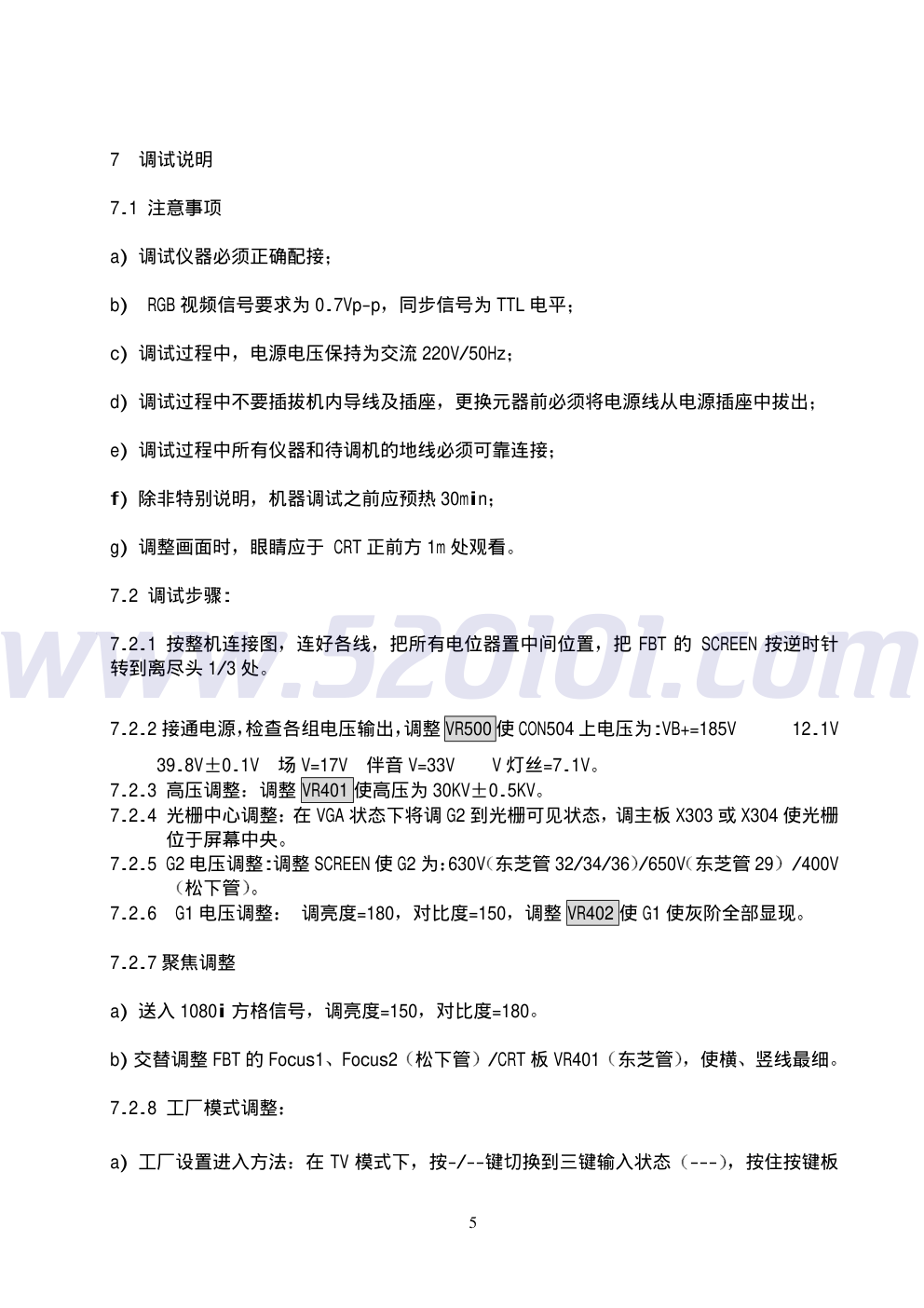

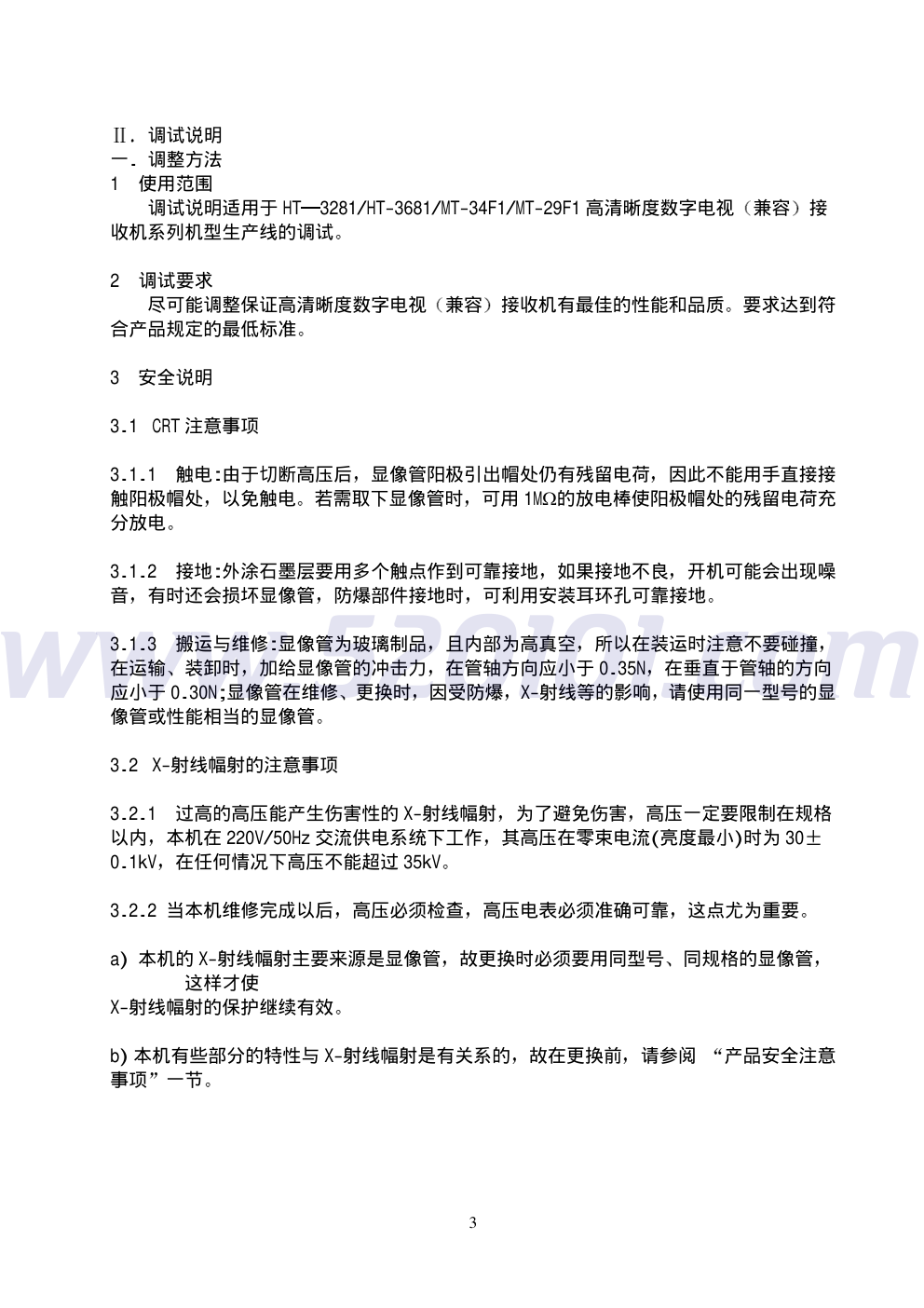

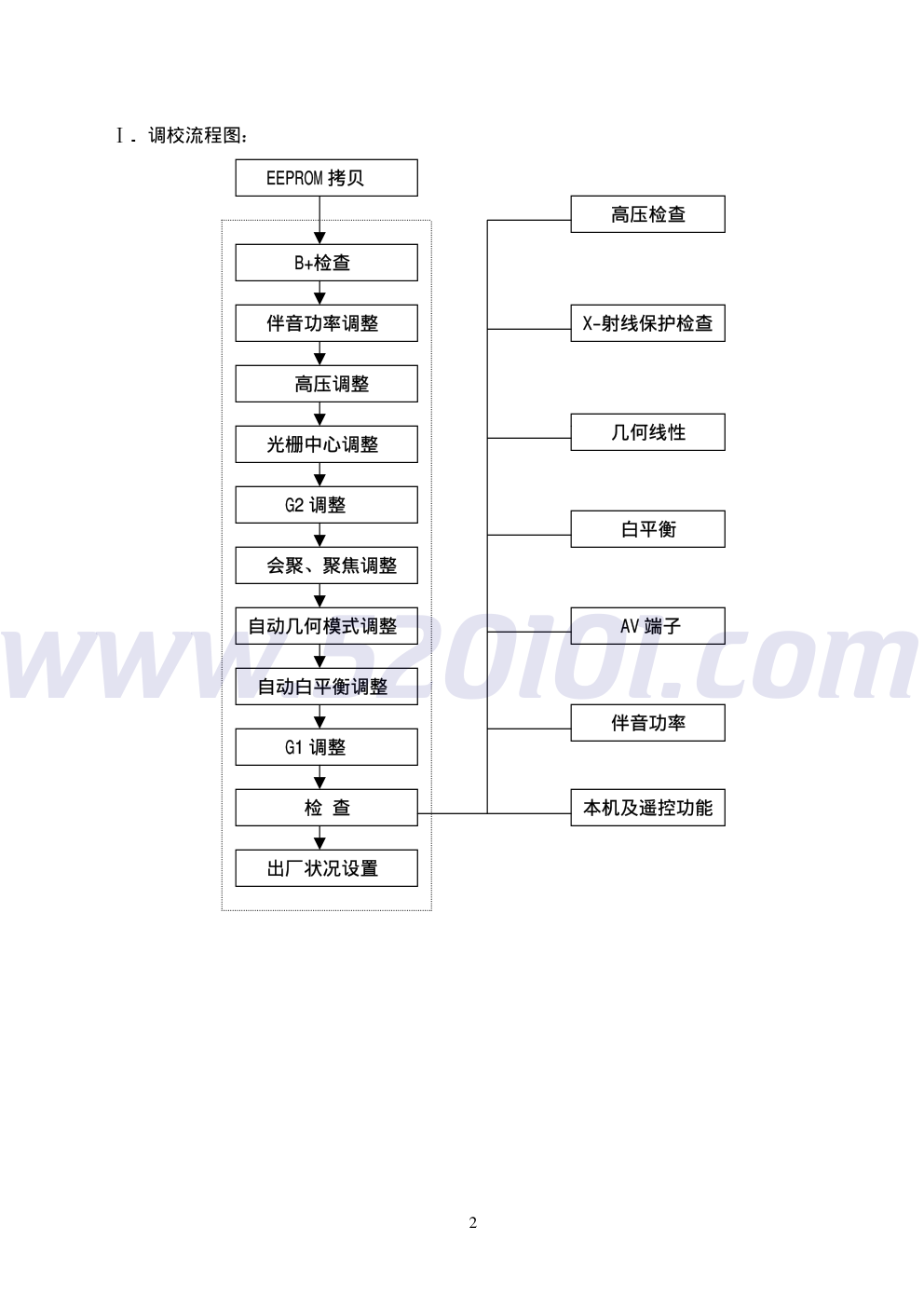

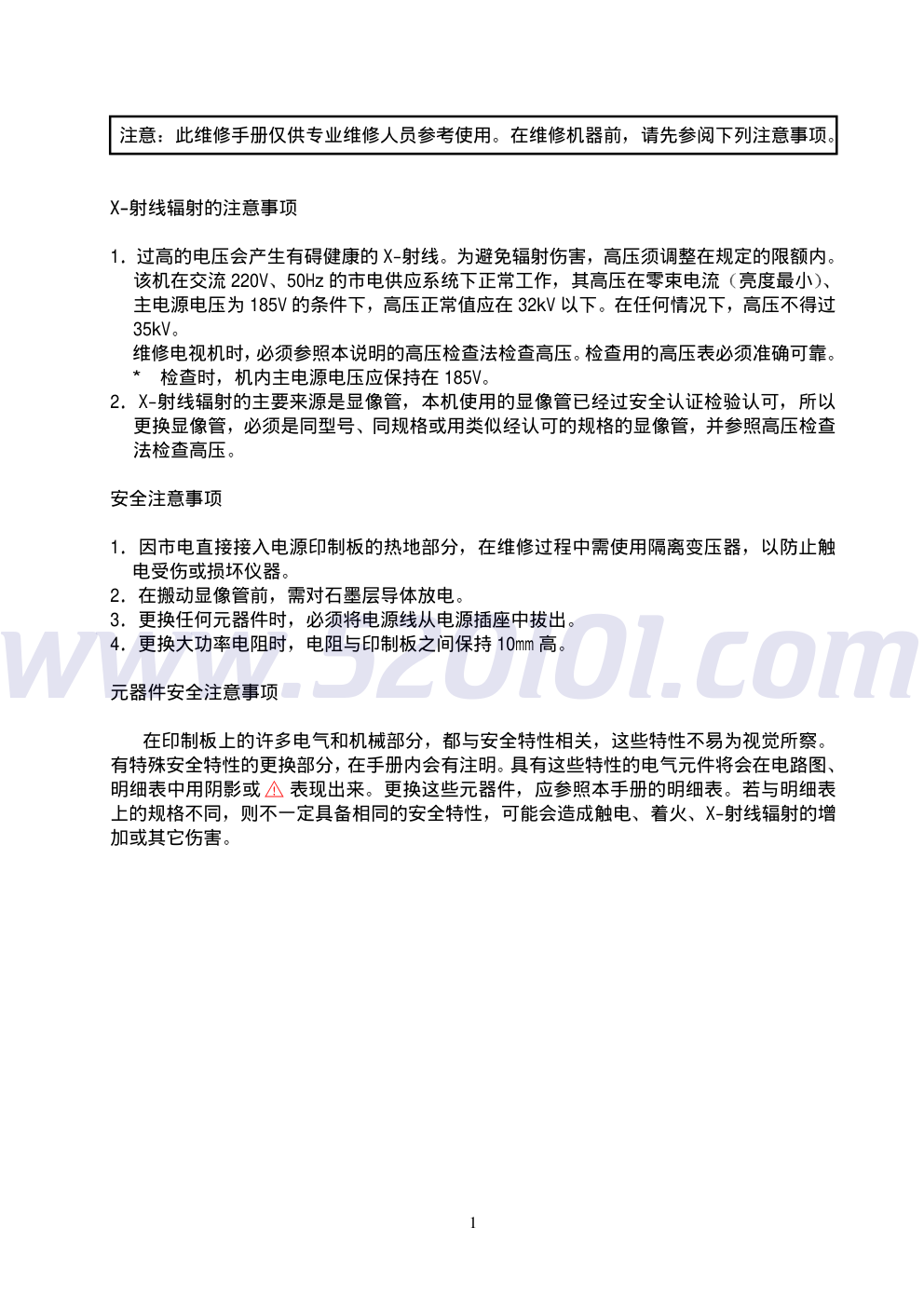

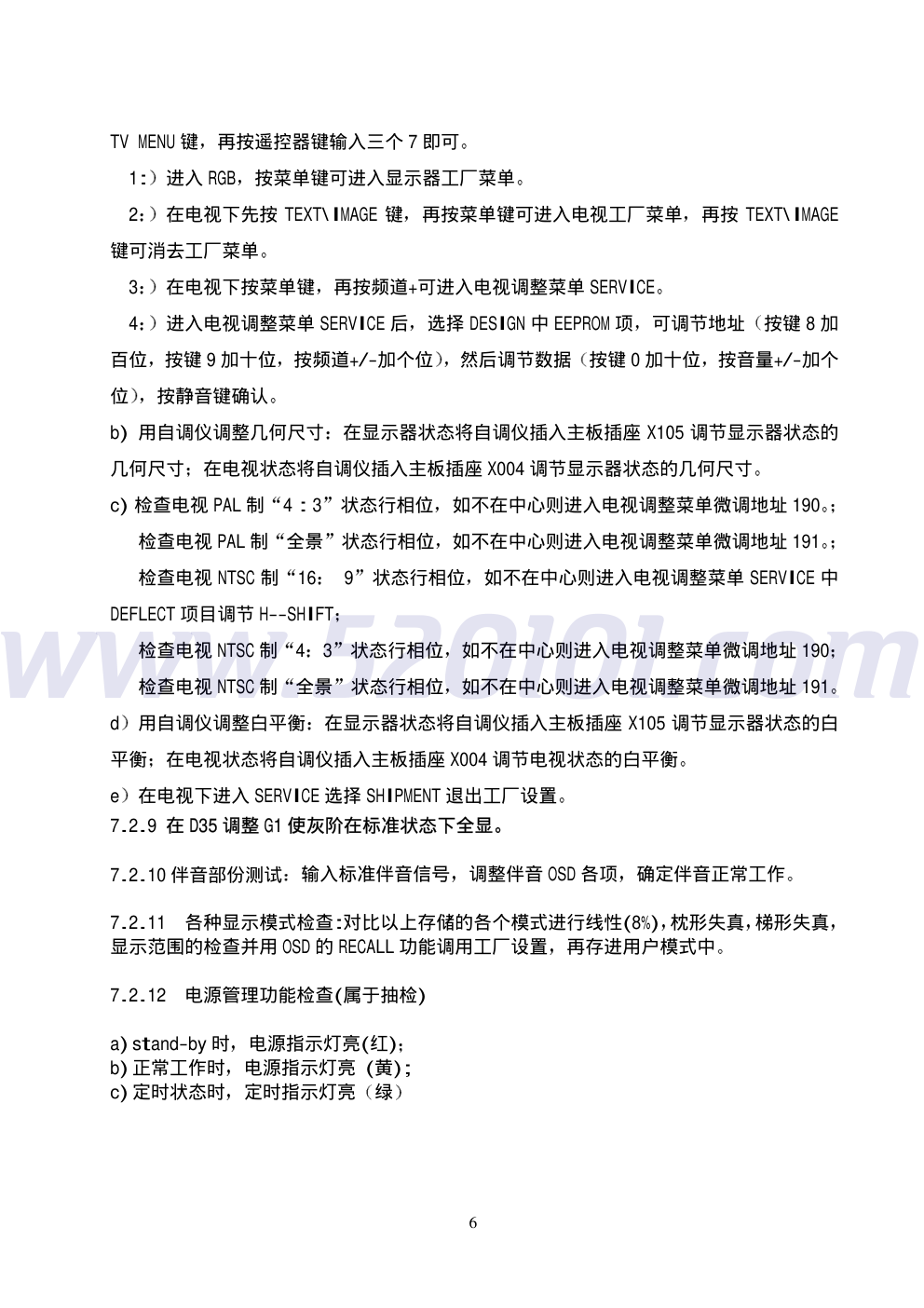

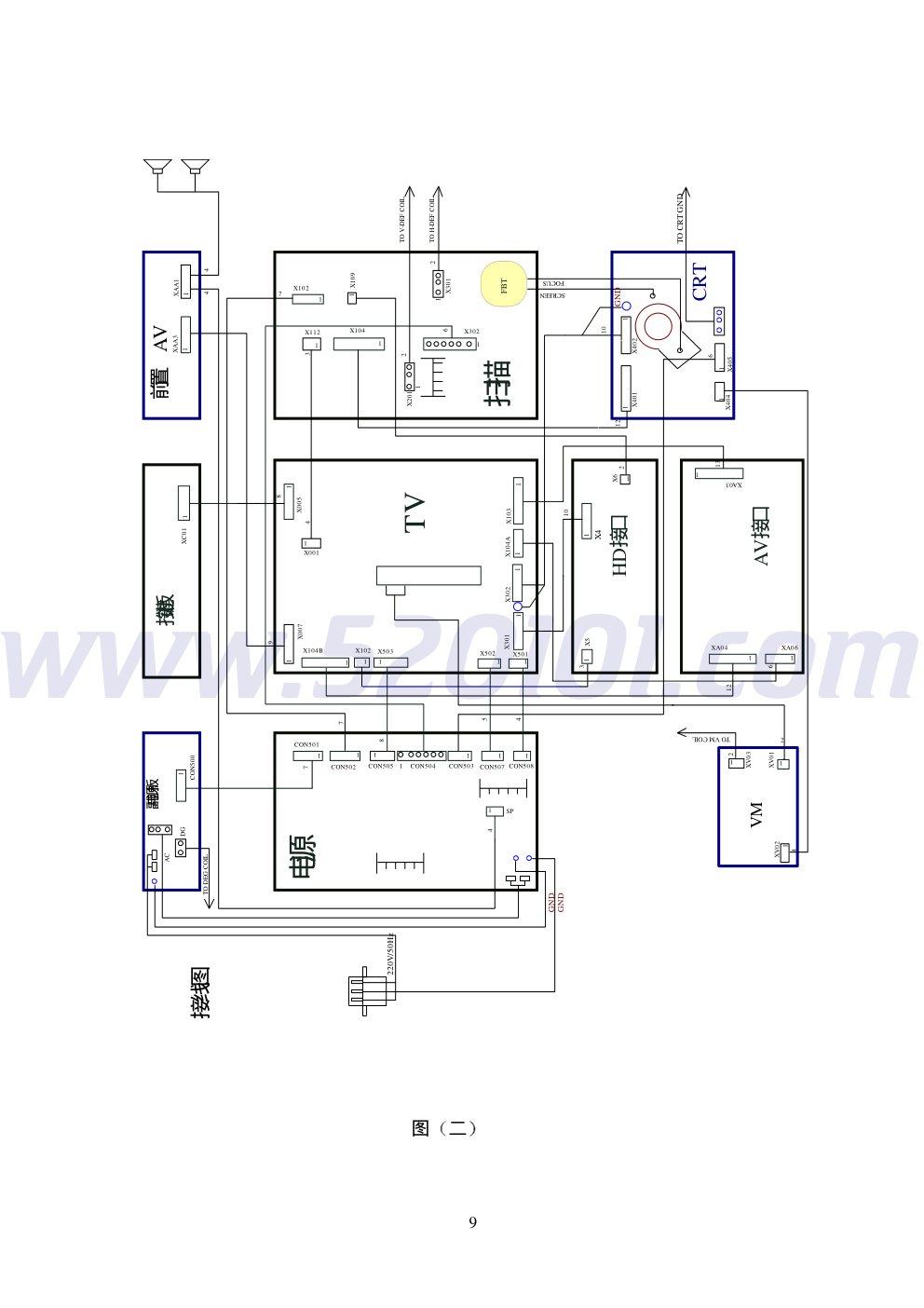

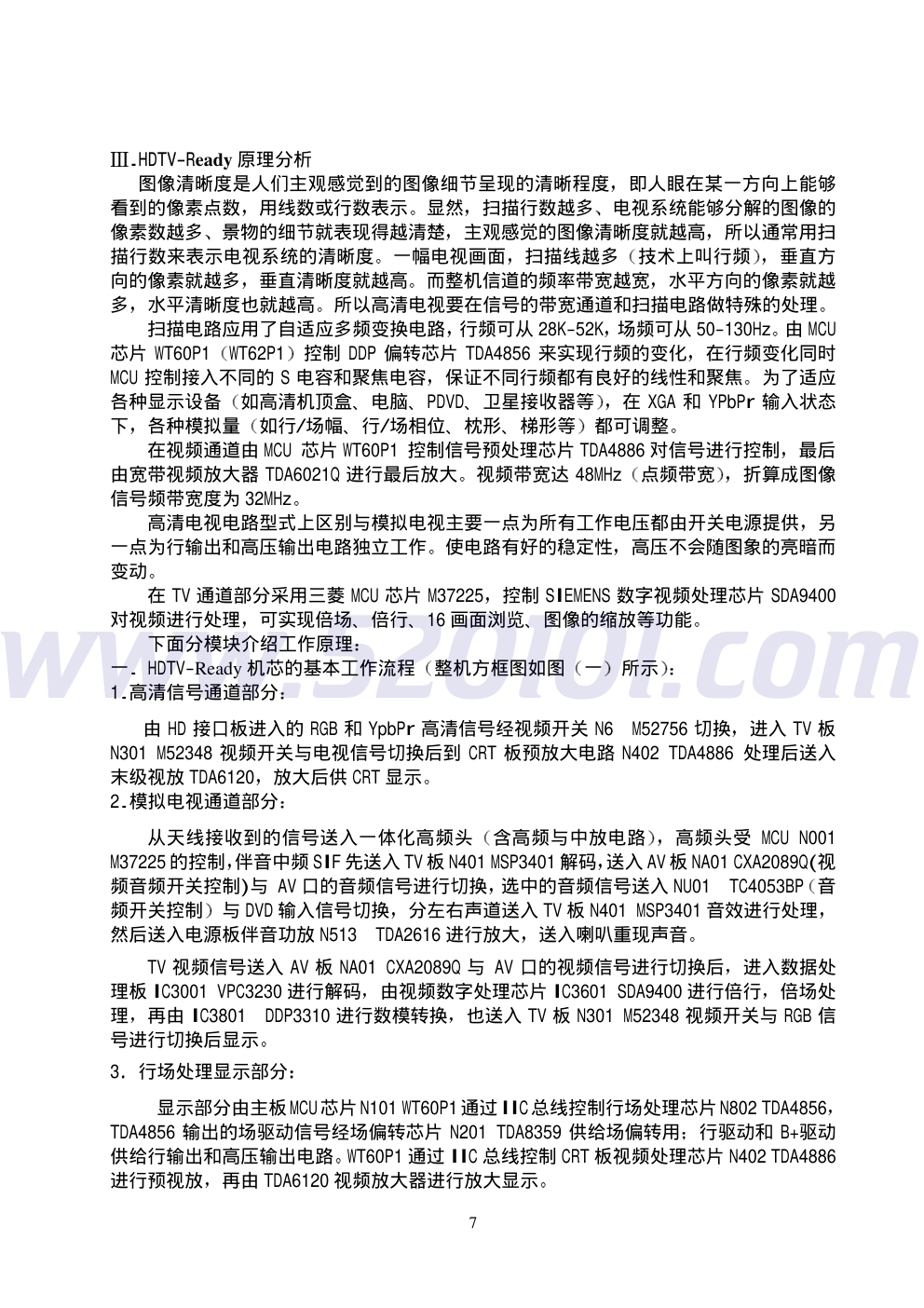

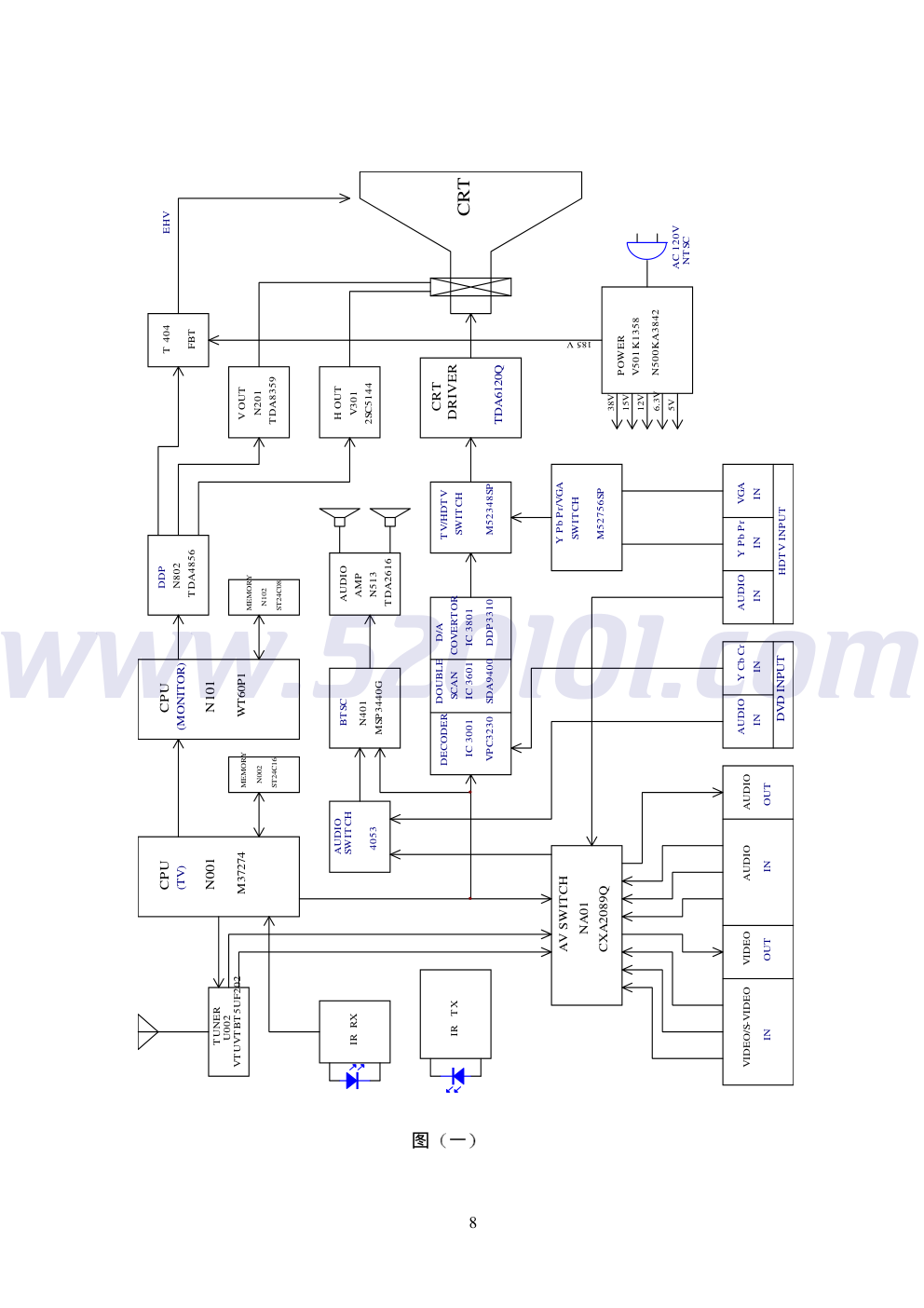

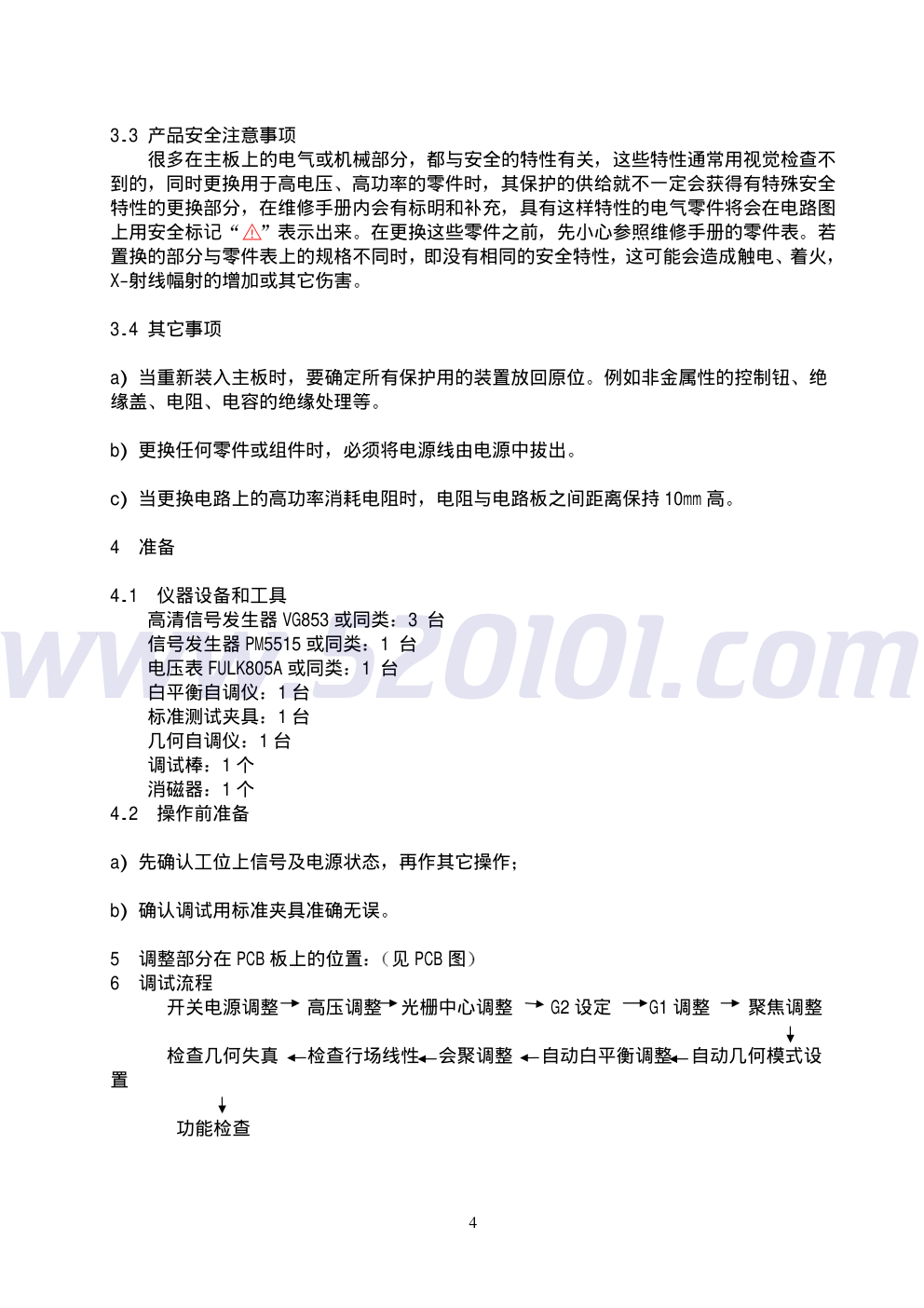

1 目 录 X-射线辐射的注意事项…………………………………………………………………..1 安全注意事项……………………………………………………………………………………1 元器件安全注意事项…………………………………………………………………………….1 调校流程图………………………………………………………………………………………2 调试说明…………………………………………………………………………………..3 HDTV-Ready 原理分析…………………………………………………………………………7 HDTV-Ready 机芯的基本工作流程及整机方框图………………………………………..7 接线图………………………………………………………………………………………….9 SDA9400 的工作原理及内部方框图………………………………………………………...10 数字偏转处理器(DDP)TDA4856 工作简介及内部框图……………………………………..10 RGB 处理器 TDA4886 工作简介及内部框图……………………………………..12 开关电源工作原理及 KA3842 内部框图……………………………………………………..14 印制板图………………………………………………………………………………………15 电路原理图…………………………………………………………………………………….29 电气主要元器件明细表………………………………………………………………………37 www.520101.co 1 注意 此维修手册仅供专业维修人员参考使用 在维修机器前 请先参阅下列注意事项 X-射线辐射的注意事项 1 过高的电压会产生有碍健康的 X-射线 为避免辐射伤害 高压须调整在规定的限额内 该机在交流 220V 50Hz 的市电供应系统下正常工作 其高压在零束电流 亮度最小 主电源电压为 185V 的条件下 高压正常值应在 32kV 以下 在任何情况下 高压不得过 35kV 维修电视机时 必须参照本说明的高压检查法检查高压 检查用的高压表必须准确可靠 * 检查时 机内主电源电压应保持在 185V 2 X-射线辐射的主要来源是显像管 本机使用的显像管已经过安全认证检验认可 所以 更换显像管 必须是同型号 同规格或用类似经认可的规格的显像管 并参照高压检查 法检查高压 安全注意事项 1 因市电直接接入电源印制板的热地部分 在维修过程中需使用隔离变压器 以防止触 电受伤或损坏仪器 2 在搬动显像管前 需对石墨层导体放电 3 更换任何元器件时 必须将电源线从电源插座中拔出 4 更换大功率电阻时 电阻与印制板之间保持 10mm 高 元器件安全注意事项 在印制板上的许多电气和机械部分 都与安全特性相关 这些特性不易为视觉所察 有特殊安全特性的更换部分 在手册内会有注明 具有这些特性的电气元件将会在电路图 明细表中用阴影或 表现出来 更换这些元器件 应参照本手册的明细表 若与明细表 上的规格不同 则不一定具备相同的安全特性 可能会造成触电 着火 X-射线辐射的增 加或其它伤害 www.520101.co 2 . 调校流程图 EEPROM 拷贝 B+检查 出厂状况设置 伴音功率调整 高压调整 光栅中心调整 G2 调整 会聚 聚焦调整 自动几何模式调整 自动白平衡调整 G1 调整 检 查 高压检查 X-射线保护检查 几何线性 白平衡 AV 端子 伴音功率 本机及遥控功能 www.520101.co 3 调试说明 一. 调整方法 1 使用范围 调试说明适用于 HT 3281/HT-3681/MT-34F1/MT-29F1 高清晰度数字电视 兼容 接 收机系列机型生产线的调试 2 调试要求 尽可能调整保证高清晰度数字电视 兼容 接收机有最佳的性能和品质 要求达到符 合产品规定的最低标准 3 安全说明 3.1 CRT 注意事项 3.1.1 触电:由于切断高压后 显像管阳极引出帽处仍有残留电荷 因此不能用手直接接 触阳极帽处 以免触电 若需取下显像管时 可用 1MΩ的放电棒使阳极帽处的残留电荷充 分放电 3.1.2 接地:外涂石墨层要用多个触点作到可靠接地 如果接地不良 开机可能会出现噪 音 有时还会损坏显像管 防爆部件接地时 可利用安装耳环孔可靠接地 3.1.3 搬运与维修:显像管为玻璃制品 且内部为高真空 所以在装运时注意不要碰撞 在运输 装卸时 加给显像管的冲击力 在管轴方向应小于 0.35N 在垂直于管轴的方向 应小于 0.30N;显像管在维修 更换时 因受防爆 X-射线等的影响 请使用同一型号的显 像管或性能相当的显像管 3.2 X-射线幅射的注意事项 3.2.1 过高的高压能产生伤害性的 X-射线幅射 为了避免伤害 高压一定要限制在规格 以内 本机在 220V/50Hz 交流供电系统下工作 其高压在零束电流(亮度最小)时为 30 0.1kV 在任何情况下高压不能超过 35kV 3.2.2 当本机维修完成以后 高压必须检查 高压电表必须准确可靠 这点尤为重要 a) 本机的 X-射线幅射主要来源是显像管 故更换时必须要用同型号 同规格的显像管 这样才使 X-射线幅射的保护继续有效 b) 本机有些部分的特性与 X-射线幅射是有关系的 故在更换前 请参阅 产品安全注意 事项 一节 www.520101.co 4 3.3 产品安全注意事项 很多在主板上的电气或机械部分 都与安全的特性有关 这些特性通常用视觉检查不 到的 同时更换用于高电压 高功率的零件时 其保护的供给就不一定会获得有特殊安全 特性的更换部分 在维修手册内会有标明和补充 具有这样特性的电气零件将会在电路图 上用安全标记 表示出来 在更换这些零件之前 先小心参照维修手册的零件表 若 置换的部分与零件表上的规格不同时 即没有相同的安全特性 这可能会造成触电 着火 X-射线幅射的增加或其它伤害 3.4 其它事项 a) 当重新装入主板时 要确定所有保护用的装置放回原位 例如非金属性的控制钮 绝 缘盖 电阻 电容的绝缘处理等 b) 更换任何零件或组件时 必须将电源线由电源中拔出 c) 当更换电路上的高功率消耗电阻时 电阻与电路板之间距离保持 10mm 高 4 准备 4.1 仪器设备和工具 高清信号发生器 VG853 或同类 3 台 信号发生器 PM5515 或同类 1 台 电压表 FULK805A 或同类 1 台 白平衡自调仪 1 台 标准测试夹具 1 台 几何自调仪 1 台 调试棒 1 个 消磁器 1 个 4.2 操作前准备 a) 先确认工位上信号及电源状态 再作其它操作 b) 确认调试用标准夹具准确无误 5 调整部分在 PCB 板上的位置 见 PCB 图 6 调试流程 开关电源调整 高压调整 光栅中心调整 G2 设定 G1 调整 聚焦调整 检查几何失真 检查行场线性 会聚调整 自动白平衡调整 自动几何模式设 置 功能检查 www.520101.co 5 7 调试说明 7.1 注意事项 a) 调试仪器必须正确配接 b) RGB 视频信号要求为 0.7Vp-p 同步信号为 TTL 电平 c) 调试过程中 电源电压保持为交流 220V/50Hz d) 调试过程中不要插拔机内导线及插座 更换元器前必须将电源线从电源插座中拔出 e) 调试过程中所有仪器和待调机的地线必须可靠连接 f) 除非特别说明 机器调试之前应预热 30min g) 调整画面时 眼睛应于 CRT 正前方 1m 处观看 7.2 调试步骤: 7.2.1 按整机连接图 连好各线 把所有电位器置中间位置 把 FBT 的 SCREEN 按逆时针 转到离尽头 1/3 处 7.2.2 接通电源 检查各组电压输出 调整 VR500 使 CON504 上电压为:VB+=185V 12.1V 39.8V 0.1V 场 V=17V 伴音 V=33V V 灯丝=7.1V 7.2.3 高压调整 调整 VR401 使高压为 30KV 0.5KV 7.2.4 光栅中心调整 在 VGA 状态下将调 G2 到光栅可见状态 调主板 X303 或 X304 使光栅 位于屏幕中央 7.2.5 G2 电压调整:调整 SCREEN 使 G2 为 630V 东芝管 32/34/36 /650V 东芝管 29 /400V 松下管 7.2.6 G1 电压调整 调亮度=180 对比度=150 调整 VR402 使 G1 使灰阶全部显现 7.2.7 聚焦调整 a) 送入 1080i 方格信号 调亮度=150 对比度=180 b) 交替调整 FBT 的 Focus1 Focus2 松下管 /CRT 板 VR401 东芝管 使横 竖线最细 7.2.8 工厂模式调整 a) 工厂设置进入方法 在 TV 模式下 按-/--键切换到三键输入状态 --- 按住按键板 www.520101.co 6 TV MENU 键 再按遥控器键输入三个 7 即可 1: 进入 RGB 按菜单键可进入显示器工厂菜单 2 在电视下先按 TEXT\IMAGE 键 再按菜单键可进入电视工厂菜单 再按 TEXT\IMAGE 键可消去工厂菜单 3 在电视下按菜单键 再按频道+可进入电视调整菜单 SERVICE 4 进入电视调整菜单 SERVICE 后 选择 DESIGN 中 EEPROM 项 可调节地址 按键 8 加 百位 按键 9 加十位 按频道+/-加个位 然后调节数据 按键 0 加十位 按音量+/-加个 位 按静音键确认 b) 用自调仪调整几何尺寸 在显示器状态将自调仪插入主板插座 X105 调节显示器状态的 几何尺寸 在电视状态将自调仪插入主板插座 X004 调节显示器状态的几何尺寸 c) 检查电视 PAL 制 4 : 3 状态行相位 如不在中心则进入电视调整菜单微调地址 190 检查电视 PAL 制 全景 状态行相位 如不在中心则进入电视调整菜单微调地址 191 检查电视 NTSC 制 16 9 状态行相位 如不在中心则进入电视调整菜单 SERVICE 中 DEFLECT 项目调节 H--SHIFT 检查电视 NTSC 制 4 3 状态行相位 如不在中心则进入电视调整菜单微调地址 190 检查电视 NTSC 制 全景 状态行相位 如不在中心则进入电视调整菜单微调地址 191 d 用自调仪调整白平衡 在显示器状态将自调仪插入主板插座 X105 调节显示器状态的白 平衡 在电视状态将自调仪插入主板插座 X004 调节电视状态的白平衡 e 在电视下进入 SERVICE 选择 SHIPMENT 退出工厂设置 7.2.9 在 D35 调整 G1 使灰阶在标准状态下全显 7.2.10 伴音部份测试 输入标准伴音信号 调整伴音 OSD 各项 确定伴音正常工作 7.2.11 各种显示模式检查:对比以上存储的各个模式进行线性(8%) 枕形失真 梯形失真 显示范围的检查并用 OSD 的 RECALL 功能调用工厂设置 再存进用户模式中 7.2.12 电源管理功能检查(属于抽检) a) stand-by 时 电源指示灯亮(红) b) 正常工作时 电源指示灯亮 (黄); c) 定时状态时 定时指示灯亮 绿 www.520101.co 7 .HDTV-Ready 原理分析 图像清晰度是人们主观感觉到的图像细节呈现的清晰程度 即人眼在某一方向上能够 看到的像素点数 用线数或行数表示 显然 扫描行数越多 电视系统能够分解的图像的 像素数越多 景物的细节就表现得越清楚 主观感觉的图像清晰度就越高 所以通常用扫 描行数来表示电视系统的清晰度 一幅电视画面 扫描线越多 技术上叫行频 垂直方 向的像素就越多 垂直清晰度就越高 而整机信道的频率带宽越宽 水平方向的像素就越 多 水平清晰度也就越高 所以高清电视要在信号的带宽通道和扫描电路做特殊的处理 扫描电路应用了自适应多频变换电路 行频可从 28K-52K 场频可从 50-130Hz 由 MCU 芯片 WT60P1 WT62P1 控制 DDP 偏转芯片 TDA4856 来实现行频的变化 在行频变化同时 MCU 控制接入不同的 S 电容和聚焦电容 保证不同行频都有良好的线性和聚焦 为了适应 各种显示设备 如高清机顶盒﹑电脑﹑PDVD﹑卫星接收器等 在 XGA 和 YPbPr 输入状态 下 各种模拟量 如行/场幅﹑行/场相位﹑枕形﹑梯形等 都可调整 在视频通道由 MCU 芯片 WT60P1 控制信号预处理芯片 TDA4886 对信号进行控制 最后 由宽带视频放大器 TDA6021Q 进行最后放大 视频带宽达 48MHz 点频带宽 折算成图像 信号频带宽度为 32MHz 高清电视电路型式上区别与模拟电视主要一点为所有工作电压都由开关电源提供 另 一点为行输出和高压输出电路独立工作 使电路有好的稳定性 高压不会随图象的亮暗而 变动 在 TV 通道部分采用三菱 MCU 芯片 M37225 控制 SIEMENS 数字视频处理芯片 SDA9400 对视频进行处理 可实现倍场﹑倍行﹑16 画面浏览﹑图像的缩放等功能 下面分模块介绍工作原理 一. HDTV-Ready 机芯的基本工作流程 整机方框图如图 一 所示 1.高清信号通道部分 由 HD 接口板进入的 RGB 和 YpbPr 高清信号经视频开关 N6 M52756 切换 进入 TV 板 N301 M52348 视频开关与电视信号切换后到 CRT 板预放大电路 N402 TDA4886 处理后送入 末级视放 TDA6120 放大后供 CRT 显示 2.模拟电视通道部分 从天线接收到的信号送入一体化高频头 含高频与中放电路 高频头受 MCU N001 M37225 的控制 伴音中频 SIF 先送入 TV 板 N401 MSP3401 解码 送入 AV 板 NA01 CXA2089Q(视 频音频开关控制)与 AV 口的音频信号进行切换 选中的音频信号送入 NU01 TC4053BP 音 频开关控制 与 DVD 输入信号切换 分左右声道送入 TV 板 N401 MSP3401 音效进行处理 然后送入电源板伴音功放 N513 TDA2616 进行放大 送入喇叭重现声音 TV 视频信号送入 AV 板 NA01 CXA2089Q 与 AV 口的视频信号进行切换后 进入数据处 理板 IC3001 VPC3230 进行解码 由视频数字处理芯片 IC3601 SDA9400 进行倍行 倍场处 理 再由 IC3801 DDP3310 进行数模转换 也送入 TV 板 N301 M52348 视频开关与 RGB 信 号进行切换后显示 3 行场处理显示部分 显示部分由主板MCU芯片N101 WT60P1通过IIC总线控制行场处理芯片N802 TDA4856 TDA4856 输出的场驱动信号经场偏转芯片 N201 TDA8359 供给场偏转用 行驱动和 B+驱动 供给行输出和高压输出电路 WT60P1 通过 IIC 总线控制 CRT 板视频处理芯片 N402 TDA4886 进行预视放 再由 TDA6120 视频放大器进行放大显示 www.520101.co 8 图 一 TUNER U002 VTUVTBT5UF202 CPU N001 M37274 IR RX IR TX MEMORY N002 ST24C16 CPU N101 WT60P1 MEMORY N102 ST24C08 TDA4856 V OUT TDA8359 H OUT 2SC5144 T 404 FBT N201 V301 N802 CRT DRIVER CRT POWER V501 K1358 N500KA3842 AUDIO AMP N513 TDA2616 AUDIO AUDIO VIDEO VIDEO/S-VIDEO N401 MSP3440G AV SWITCH NA01 CXA2089Q 185 V 15V 38V 6.3V 12V 5V IN IN OUT OUT IN IN Y Cb Cr AUDIO IN AUDIO IN Y Pb Pr IN VGA VPC3230 SDA9400 DDP3310 M52348SP M52756SP 4053 SWITCH BTSC EHV AUDIO TV/HDTV SWITCH Y Pb Pr/VGA SWITCH DECODER DOUBLE COVERTOR D/A SCAN (TV) (MONITOR) DDP AC 120V NTSC TDA6120Q HDTV INPUT DVD INPUT IC 3001 IC 3601 IC 3801 www.520101.co 9 图 二 电源 TV 扫描 FBT 接口 AV接口 按键板 HD CRT VM 前置 AV 副电源板 接线图 TO DEG COIL 6 10 12 X401 X402 X405 1 1 1 2 XV01 4 1 1 XV02 X404 1 1 13 12 6 1 1 1 1 1 1 1 X5 X6 1 1 2 3 10 X103 X104A X302 X301 1 1 4 5 X501 X502 X503 X102 X104B 1 1 1 1 1 X005 X007 8 9 XA03 XA04 XA06 1 X104 1 1 X302 X109 X112 1 3 4 1 X001 X102 1 7 1 1 4 1 SP 1 1 1 1 1 6 8 7 7 CON501 CON502 CON505 CON504 CON507 CON508 CON503 CON500 DG AC 1 1 XC01 XAA1 XAA3 1 4 4 FOCUS SCREEN TO VM COIL 1 2 XV03 X201 X301 1 1 TO H-DEF COIL TO V-DEF COIL 1 2 2 X4 TO CRT GND 220V/50Hz GND GND GND www.520101.co 10 二. SDA9400 的工作原理 Siemens 公司的数字视频处理芯片自适应梳状滤波器的全制式数字解码器 在 MCU 通 过 IIC 总线控制 将视频信号进行倍行﹑倍场﹑十六画面处理﹑电影缩放﹑静像等处理 并对格式转化后的数字信号采取动态图像增强处理 包括动态亮度瞬时改善 DLTI 动 态色度瞬时改善 DCTI 动态扫描速度调制 SVM 动态黑电平扩展 动态自适应平滑 滤波 动态白电平限制 动态肤色校正等处理 以提高画面质量 其内部方框图如图 三 所示 图三 三. 数字偏转处理器 DDP TDA4856 工作简介 其框图如图 四 所示 HT-3281 机芯的数字偏转处理 DDP 芯片采用 Philips 公司的 TDA4856 这是一片 I 2C 总线控制的行场处理芯片 它具有 15k 至 130kHz 的行同步频率范围 以及 50 至 160Hz 场 同步频率范围 具备了很强的几何较正功能 在计算机显示器电路中应用广泛 该芯片内 部含有行 场频锁相环振荡器 其行自由振荡频率决定于 TDA4856 外围所接的 R835, R836 的值 自由振荡器根据 WT60P1 输出的行 场同步信号 对其输出的水平 垂直驱动信号 进行锁相同步 一般要求行自由振荡频率低于同步信号的频率 该芯片在 I 2C 总线数据的 控制下 可对图像几何形状进行调整 包括场幅 场线性 场中心 东西枕校 梯形校正 弓形校正 平行四边形校正 动态聚焦调整等强大的几何调整功能 该芯片还有 射线 保护功能 从行包的输出绕组 脚取样监视高压变化情况 当 N802 第 2 脚的电压高于 5V 时 则 射线保护起作用 行输出停止 此时本机指示灯依然显示开机状态 注 N802 在断开总线 SDA SCL 与 H/V 同步的情况下 可独立工作 此项功能可用以 作故障判断 www.520101.co 11 图 四 TDA4856 内部方框图 www.520101.co 12 四. RGB 处理器 TDA4886 工作简介 其框图如图 六 所示 TDA4886 是 PHILIPS 公司 RGB 处理芯片 9400 输出的 RGB 三色信号送入 TDA4886 N402 进行预放大处理后 经 TDA6120Q N403 N404 N405 末级宽带视频放大芯片(如图五所 示)放大输出供 CRT 显示 OSD 菜单由台湾民杰的 MTV021 N401 芯片产生 N401 与 N402 同为 I² C 控制芯片 N401 第五脚 和 N402 第十一脚 的行消隐脉冲 HFL 由行逆程脉冲 取样得到 N401 第十脚 的场同步信号 OVS 来自场偏转信号 N402 第五脚 的钳位信 号来自 TDA4856 的第十六脚输出得到 N402 第二十四脚 自动亮度控制信号 ABL 由束流 取样得到 关机亮点消隐信号 G1 取自高压包有-240V 图五 www.520101.co 13 图 六 TDA4886 内部方框图 www.520101.co 14 五 开关电源工作原理 主开关稳压电源则采用三星公司的 KA3842 作为控制芯片 IC 的内部方框图见图 七 所示: 图 七 KA3842 内部方框图 电源开关打开后 辅助电源先工作 提供 5V 给 MCU MCU 工作 软件设定电源打开时 处于待机状态 即 MCU 输出一高电平 OFF 信号 使继电器 RL501 处于断开状态 从而切断 主开关电源的供电 此时只有辅助电源工作 整机处于待机状态 当 MCU 接到开机命令后 OFF 信号变为低电平 继电器 RL501 吸合 使 N500 恢复正常 工作 此时 整流后的 300V 电压通过 R521 对 C519 充电 当 C519 的电压达到 KA3842 的 启动电压 16V KA3842 的内部振荡器起振 并从 6 脚输出开关控制信号 开关管开始工 作 开关变压器的 2 3 脚绕组感应一电压经 D509 C511 整流滤波后为 N500 供电 13V 维持 KA3842 正常工作 N500 的 4 脚作为同步信号的输入端 当同步信号的频率高于由 Rt,Ct 设定的工作频率 时,N500 将以同步信号作为工作频率 N500 的 2 脚输入 B+电压的反馈信息 使 5 脚的输出脉冲的占空系数随之调整 因此在 稳压范围内 B+始终保持稳定的 185V 输出 R527A R527B 及 R509 C517 组成的 RC 网络 检测开关管的电流信号 只要 3 脚的电 平达到 1V 电流测定比较器立即动作 输出端立即关断开关管 当 KA3842 的供电电压高 于 18V 时 VD500 导通 使 V500 导通 从而使 1 脚的电平为 0 电流测定比较器立即动作 PWM 锁存器复位 关闭了输出端 直至下一个时钟脉冲将 PWM 锁存器置位为止 除 B+(185V)外,其他各路输出,在整流二极管后都串有可熔阻和保险丝 一旦后级电路 发生短路 可熔阻和保险丝立即熔断 加以保护 如果测得的 B+整流输出无电压 则应检 查以下元器件 保险丝 V501 D511 VD502 VD503 N500 www.520101.co 15 印制板图 扫描主板顶视图 www.520101.co 16 扫描主板底视图 www.520101.co 17 CRT 板顶视图 www.520101.co 18 CRT 板底视图 www.520101.co 19 TV 主板顶视图 www.520101.co 20 TV 主板底视图 www.520101.co 21 HD 接口板顶视图 www.520101.co 22 HD 接口板底视图 www.520101.co 23 数字处理板顶视图 www.520101.co 24 数字处理板底视图 www.520101.co 25 电源板顶视图 www.520101.co 26 电源板底视图 www.520101.co 27 副电源板顶底图 www.520101.co 28 副电源板底视图 www.520101.co 29 电路原理图 www.520101.co 30 www.520101.co 31 www.520101.co 32 www.520101.co 33 www.520101.co 34 www.520101.co 35 www.520101.co 36 www.520101.co 37 电气主要元器件明细表 主板 位 号 编 号 型 号 782-32810-010A 主印制板 二极管 D308 340-00008-00 1N4004 D312 340-00008-00 1N4004 D404 340-00008-00 1N4004 D418 340-00008-00 1N4004 D304 340-00011-00 1N4002 D305 340-00011-00 1N4002 D306 340-00011-00 1N4002 D307 340-00011-00 1N4002 D401 340-00011-00 1N4002 D402 340-00011-00 1N4002 D422 340-00011-00 1N4002 D423 340-00011-00 1N4002 D424 340-00011-00 1N4002 D425 340-00011-00 1N4002 D316 340-00011-00 1N4002 D427 340-00011-00 1N4002 D429 340-00011-00 1N4002 D430 340-00011-00 1N4002 D434 340-00011-00 1N4002 D317 340-00011-00 1N4002 D302 340-00061-00 RGP10M D303 340-00061-00 RGP10M D414 340-00061-00 RGP10M D415 340-00061-00 RGP10M D416 340-00061-00 RGP10M D202 340-00061-00 RGP10M D413 340-00168-00 UF4007 D433 340-00168-00 UF4007 D428 340-00168-00 UF4007 D420 340-00174-00 UF5408 D421 340-00174-00 UF5408 D419 340-00174-00 UF5408 D309 340-00191-00 31DF4 D301 340-00248-00 BY479X-1700 注意: 在维修本机之前,请先参照本手册”X-射线辐射的注意事项”, “安全注意事项”和”元器件安全注意事项” 重要说明 1 在电路图和明细表中 或阴影部分的零件 其特性对电路的安全方面尤为重要 在更换时必须使用同型号 同规格的零件 更换前还请认真参阅第 1 页 元器件安 全注意事项 一节 不要使电视机的安全程度因不适当的维修而降低 2 下面开列了一些主要的电气元器件 供维修时核对使用 www.520101.co 38 位 号 编 号 型 号 D403 340-00248-00 BY479X-1700 D417 340-00254-00 BY459X D101 340-00001-003 1N4148 D102 340-00001-003 1N4148 D314 340-00001-003 1N4148 D315 340-00001-003 1N4148 D406 340-00001-003 1N4148 D407 340-00001-003 1N4148 D408 340-00001-003 1N4148 D409 340-00001-003 1N4148 D410 340-00001-003 1N4148 D411 340-00001-003 1N4148 D412 340-00001-003 1N4148 D426 340-00001-003 1N4148 D807 340-00001-003 1N4148 D105 340-00001-003 1N4148 D106 340-00001-003 1N4148 D431 340-00001-003 1N4148 D432 340-00001-003 1N4148 D801 340-00001-003 1N4148 D802 340-00001-003 1N4148 D804 340-00001-003 1N4148 D806 340-00001-003 1N4148 稳压二极管 D803 340-50330-003 HZ3C2 D405 340-50500-003 HZ5C1 D104 340-50520-003 HZ5C3 D103 340-51260-003 HZ12B1 D311 340-51260-003 HZ12B1 D201 340-51260-003 HZ12B1 D203 340-51990-003 HZ20-2 D805 340-50820-003 HZ9A3 电解电容 C509A 464-65768-MO CD288-250-680uF-M C509B 464-65768-MO CD288-250-680uF-M 放电管 339-10011-00 DSP-102NS00B SG402 339-10011-00 DSP-102NS00B SG403 339-10011-00 DSP-102NS00B SG404 339-10011-00 DSP-102NS00B 集成电路 N101 352-00600-40 WT60P1 N401 352-04940-50 N102 352-24080-60 M24C08 N402 352-29040-80 NJM2904D N801 352-45380-00 74HC4538AN N802 352-48560-00 TDA4856 N201 352-83590-70 TDA8359J www.520101.co 39 位 号 编 号 型 号 晶体管 V307 343-06300-00 IRF630 V408 343-06300-00 IRF630 V306 343-06400-90 IRF640A V407 343-06400-90 IRF640A V308 343-07400-00 IRF740 V309 343-07400-00 IRF740 V303 343-07400-00 IRF740 V410 343-23830-60 2SC2383-0 V411 343-23830-60 2SC2383-0 V412 343-23830-60 2SC2383-0 V409 343-36750-00 2SC3675 V201 343-36750-00 2SC3675 V401,301 343-51440-00 2SC5144 V401 343-51500-20 2SC5150 V803 343-65200-00 2N6520 V106 343-10150-104 2SA1015Y Pr2.5 V304 343-10150-104 2SA1015Y Pr2.5 V402 343-10150-104 2SA1015Y Pr2.5 V405 343-10150-104 2SA1015Y Pr2.5 V101 343-18150-104 2SC1815-Y V102 343-18150-104 2SC1815-Y V103 343-18150-104 2SC1815-Y V104 343-18150-104 2SC1815-Y V105 343-18150-104 2SC1815-Y V305 343-18150-104 2SC1815-Y V403 343-18150-104 2SC1815-Y V404 343-18150-104 2SC1815-Y V406 343-18150-104 2SC1815-Y V302 343-18150-104 2SC1815-Y V801 343-18150-104 2SC1815-Y V802 343-18150-104 2SC1815-Y V804 343-18150-104 2SC1815-Y V107 343-18150-104 2SC1815-Y 可熔阻 R307 467-4FA18-H0 1W-1.8 -JL R437 467-4FA18-H0 1W-1.8 -JL R201 467-4F001-H0 1W-1 -JL R202 467-4F001-H0 1W-1 -JL R436 467-4F001-H0 1W-1 -JL 金属阻 R401 467-2D416-H0 1/4W-160K-J R207 467-2FA22-H0C 1W-2.2 -JL R206 467-2F001-H0 1W-1 -JL R402 467-2F001-H0 1W-1 -JL R319 467-2F010-H0 1W-10 -JL R444 467-2F010-H0 1W-10 -JL R304 467-2F051-H0 1W-51 -JL R306 467-2G056-H0 2W-56 -JL www.520101.co 40 位 号 编 号 型 号 R427 467-2G110-H0 2W-100 -JL R305 467-2G110-H0 2W-100 -JL R211 467-2G127-H0 2W-270 -JL R324 467-2H047-H0 3W-47 -JL R445 467-2H047-H0 3W-47 -JL R418 467-2H115-H0D 3W-150 -JL R438 467-2H115-H0D 3W-150 -JL R322 467-2H115-H0D 3W-150 -JL R323 467-2H115-H0D 3W-150 -JL R836 467-2D227-G03 1/4W-2.7K-G R835 467-2D224-F03 1/4W-2.4K-F R833 467-2C322-G03 1/6W-22K-G R406 467-2C282-F0 1/6W-8.2K-F 高压变压器 T402 470-00193-00 *SR362 行激励变压器 T401 472-10042-00 DE2520 T302 472-10043-00 DE2522 动态聚焦变压器 T403 472-60012-00 JE288 线性线圈 LIN301 477-00037-00 DR14X15 电源滤波器 T301 477-20049-00 LF1511 固定电感 L301 477-40136-00 LH562-1 L401 477-40148-00 LE2523 行输出变压器 T404(用于 HT-3281) 472-2C101-00 BSC33-0802 T404 (用于 HT-3681) 472-2C102-00 BSC33-0803 电位器 VR401 468-34101-00 V8K4-11(1S)-100KB VR402 468-34101-00 V8K4-11(1S)-100KB 瓷介容 C425 459-6147K-00 DE0705B471K1K C424,C316 459-8118K-00 DE0707B181K2K 薄膜电容 C422,C302 462-8E247-H2 MKP375-2KV-4700PF-J C301 462-8E239-H2 MKP375-2KV-3900PF-J C804 462-20410-H0 CL21-63V-0.1uF-J 其它 CRT(用于 HT-3681) 335-36121-00 W86LQQ350X97 CRT(用于 HT-3281) 335-32121-00 W76LPX955X9 FU500 569-22141-00 5A/125V UL 消磁线圈 477-13202-00 DX-32 www.520101.co 41 CRT 板 位 号 编 号 型 号 782-32810-020 CRT 印制板 放电管 SG401 339-10010-00 DSP-301NS00B SG402 339-10010-00 DSP-301NS00B SG404 339-10010-00 DSP-301NS00B SG405 339-10016-00 DSP-102MS00B SG403 339-10017-00 DSP-152MS00B 二极管 VD406 340-00008-00 1N4004 VD403 340-00168-00 UF4007 VD404 340-00168-00 UF4007 VD405 340-00168-00 UF4007 稳压二极管 VD402 340-50510-00 HZ5C2 VD407 340-50510-00 HZ5C2 VD401 340-50790-00 HZ9A1 晶体管 V403 343-05620-10 2SA562TM-Y V404 343-05620-10 2SA562TM-Y V405 343-05620-10 2SA562TM-Y V401 343-18150-10 2SC1815-Y V402 343-18150-10 2SC1815-Y 集成电路 N401 352-00210-00 MTV021 N402 352-48860-00 TDA4886 N403 352-61200-80 TDA6120Q N404 352-61200-80 TDA6120Q N405 352-61200-80 TDA6120Q 瓷介容 C424 459-2022H-10 CC1-06-CH-63V-22PF-J C429 459-2022H-10 CC1-06-CH-63V-22PF-J C434 459-2022H-10 CC1-06-CH-63V-22PF-J C401 459-2056H-10 CC1-08-CH-63V-56pF-J C402 459-2110H-10 CC1-10-CH-63V-101J C405 459-2310R-00 CT1-08-2F4-63V-103Z C425 459-2310R-00 CT1-08-2F4-63V-103Z C430 459-2310R-00 CT1-08-2F4-63V-103Z C435 459-2310R-00 CT1-08-2F4-63V-103Z C444 459-2310R-00 CT1-08-2F4-63V-103Z C408 459-2410R-00 DD308-63F104Z50 C413 459-2410R-00 DD308-63F104Z50 www.520101.co 42 位 号 编 号 型 号 C414 459-2410R-00 DD308-63F104Z50 C415 459-2410R-00 DD308-63F104Z50 C417 459-2410R-00 DD308-63F104Z50 C420 459-2410R-00 DD308-63F104Z50 C426 459-2410R-00 DD308-63F104Z50 C431 459-2410R-00 DD308-63F104Z50 C436 459-2410R-00 DD308-63F104Z50 C441 459-2410R-00 DD308-63F104Z50 C445 459-2410R-00 DD308-63F104Z50 C450 459-2410R-00 DD308-63F104Z50 C451 459-2410R-00 DD308-63F104Z50 C452 459-2410R-00 DD308-63F104Z50 C448 459-6147K-00 DE0705B471K1k C446 459-6247K-00 DE1205B472K1K C447 459-8310M-01 CK45-E3DD103MYGN 薄膜电容 C403 462-B0310-H0 CL21X-50V-0.01uF-J C404 462-B0310-H0 CL21X-50V-0.01uF-J C416 462-B0433-H0 CL21X-50V-0.33uF-J C427 462-24410-H0 CL21-250V-0.1uF-J C428 462-24410-H0 CL21-250V-0.1uF-J C433 462-24410-H0 CL21-250V-0.1uF-J C437 462-24410-H0 CL21-250V-0.1uF-J C438 462-24410-H0 CL21-250V-0.1uF-J C432 462-24410-H0 CL21-250V-0.1uF-J 电解电容 C407 464-6D647-M0 CD110-16V-47uF-M C419 464-6D647-M0 CD110-16V-47uF-M C406 464-6D710-M0 CD110-16V-100uF-M C418 464-6D710-M0 CD110-16V-100uF-M C440 464-6D710-M0 CD110-16V-100uF-M C442 464-6D710-M0 CD110-16V-100uF-M C443 464-6D710-M0 CD110-16V-100uF-M C449 464-6D710-M0 CD110-16V-100uF-M C409 464-60522-M0 CD110-50V-2.2uF-M C410 464-60522-M0 CD110-50V-2.2uF-M C411 464-60522-M0 CD110-50V-2.2uF-M C412 464-60522-M0 CD110-50V-2.2uF-M C439 464-65633-M0 CD288-250V-33uF-M 碳阻 R443 467-1D415-H0 RT14-1/4W-150K-J R450 467-1D415-H0 RT14-1/4W-150K-J R458 467-1D415-H0 RT14-1/4W-150K-J R461 467-1E022-H0 1/2W-22 -J R468 467-1E110-H0 1/2W-100 -J www.520101.co 43 位 号 编 号 型 号 金属阻 R475 467-2D251-F0 1/4W-5.1K-F R476 467-2D251-F0 1/4W-5.1K-F R477 467-2D251-F0 1/4W-5.1K-F R466 467-2GA22-H0 2W-2.2 -JL R444 467-2G327-H0 2W-27K -JL R451 467-2G327-H0 2W-27K -JL R457 467-2G327-H0 2W-27K -JL 可熔阻 R460 467-4E001-H0 1/2W-1 -JL 碳质阻 R469 467-8E156-H0 1/2W-560 -JL ! R470 467-8E156-H0 1/2W-560 -JL ! R471 467-8E156-H0 1/2W-560 -JL ! 数字处理板 位 号 编 号 型 号 782-3281A-6900 数字处理印制板 晶体 Z3801 329-55001-00 5MHZ Z3001 329-62001-00 20.25MHZ Z3601 329-62706-00 27MHZ 位 号 编 号 型 号 二极管 VD3010 340-00001-00 1N4148 VD3011 340-00001-00 1N4148 VD3801 340-00001-00 1N4148 VD3802 340-00001-00 1N4148 晶体管 V3010 342-08470-90 BC847AW V3601 342-08470-90 BC847AW V3602 342-08470-90 BC847AW V3831 342-08470-90 BC847AW V3832 342-08470-90 BC847AW V3841 342-08470-90 BC847AW V3842 342-08470-90 BC847AW V3851 342-08470-90 BC847AW V3852 342-08470-90 BC847AW V3861 342-08470-90 BC847AW V3862 342-08470-90 BC847AW V3833 342-08570-90 BC857AW V3843 342-08570-90 BC857AW www.520101.co 44 位 号 编 号 型 号 V3853 342-08570-90 BC857AW V3863 342-08570-90 BC857AW 电感 L3004 471-1010K-00 EL0606SKI-100K L3005 471-1010K-00 EL0606SKI-100K L3601 471-1010K-00 EL0606SKI-100K L3602 471-1010K-00 EL0606SKI-100K L3801 471-1010K-00 EL0606SKI-100K L3802 471-1010K-00 EL0606SKI-100K L3891 471-1010K-00 XEL0606SKI-100K L3006 471-2A33K-00 SPT0305-3R3K-5 L3007 471-2A47K-A0 SP0203-4.7uH-K 集成电路 IC3001 352-32300-80 VPC3230D IC3801 352-33100-60 DDP3310B IC3601 352-94000-00 SDA9400 IC3901 352-11170-20 AS1117M-3.3 (M) VM 板 位 号 编 号 型 号 782-32810-640 VM 印制板 金属阻 RV15 467-2H239-H0 3W-3.9k+C518-JL RV16 467-2H239-H0 3W-3.9k -JL 晶体管 VV03 343-10150-10 2SA1015Y VV04 343-19640-30 2SA1964E VV01 343-18150-10 2SC1815-Y VV02 343-18150-10 2SC1815-Y VV05 343-52480-30 2SC5248E 色码电感 LV02 471-2110K-A0 SP0203-100uH-K AV 接口板 位 号 编 号 型 号 782-3281A-2900 AV 接口印制板 集成电路 NU01 352-40530-00 TC4053BP NA01 352-20890-80 CXA2089Q www.520101.co 45 位 号 编 号 型 号 二极管 VDA01 340-00001-00 1N4148 VDA02 340-00001-00 1N4148 VDA03 340-00001-00 1N4148 VDA04 340-00001-00 1N4148 VDA05 340-00001-00 1N4148 VDA06 340-00001-00 1N4148 VDA07 340-00001-00 1N4148 VDA08 340-00001-00 1N4148 VDU01 340-00008-00 1N4004 VDU02 340-00008-00 1N4004 晶体管 VA01 343-18150-10 2SC1815-Y VA02 343-18150-10 2SC1815-Y VA03 343-18150-10 2SC1815-Y VA04 343-18150-10 2SC1815-Y VA05 343-18150-10 2SC1815-Y VA06 343-18150-10 2SC1815-Y VA07 343-18150-10 2SC1815-Y VA08 343-18150-10 2SC1815-Y VA09 343-18150-10 2SC1815-Y VA10 343-18150-10 2SC1815-Y 色码电感 LA01 471-2010K-A0 SP0203-10uH-K LA02 471-2010K-A0 SP0203-10uH-K LA03 471-2010K-A0 SP0203-10uH-K LA04 471-2010K-A0 SP0203-10uH-K LA05 471-2010K-A0 SP0203-10uH-K LA06 471-2010K-A0 SP0203-10uH-K LA07 471-2010K-A0 SP0203-10uH-K LA08 471-2010K-A0 SP0203-10uH-K LA09 471-2010K-A0 SP0203-10uH-K LA10 471-2010K-A0 SP0203-10uH-K LU01 471-2010K-A0 SP0203-10uH-K LU02 471-2010K-A0 SP0203-10uH-K HD 接口板 位 号 编 号 型 号 782-32812-2900 HD 接口印制板 二极管 VD1 340-00014-00 RGP10J 贴片晶体管 www.520101.co 46 位 号 编 号 型 号 V1 342-08470-90 BC847AW V2 342-08470-90 BC847AW V4 342-08470-90 BC847AW V3 342-08470-90 BC847AW V5 342-08470-90 BC847AW 集成电路 N5 352-02210-70 DM74LS221N (M) N2 352-08280-70 AD828AR (D) N1 352-80730-70 AD8073JR (D) N3 352-80730-70 AD8073JR (D) N6 352-52756-20 M52756SP (M) N4 352-67350-50 TPS6735I (M) 色码电感 L1 471-2010K-00 SPT0305-100K-5 L2 471-2022K-00 SPT0305-220K-5 L3 471-2110K-00 SPT0305-101K-5 TV 主板 位 号 编 号 型 号 782-3281A-0100 TV 主印制板 晶体 Z002 329-58001-00 8MHZ Z401 329-61801-00 AATT716 18.432MHZ 二极管 VD001 340-00001-003 1N4148 VD005 340-00001-003 1N4148 VD006 340-00001-003 1N4148 VD007 340-00001-003 1N4148 VD502 340-00001-003 1N4148 VD407 340-00003-003 IN4001 稳压二极管 VD405 340-50520-003 HZ5C3 VD406 340-50520-003 HZ5C3 VD201 340-50580-003 HZ6B3 晶体管 N290 343-25310-00 * 2SD2531 V060 343-05620-104 2SA562TM-Y V202 343-05620-104 2SA562TM-Y V203 343-05620-104 2SA562TM-Y V061 343-18150-104 2SC1815-Y V201 343-18150-104 2SC1815-Y V204 343-18150-104 2SC1815-Y V205 343-18150-104 2SC1815-Y www.520101.co 47 位 号 编 号 型 号 瓷介容 459-2110H-10 CC1-10-CH-63V-101J 459-2110H-10 CC1-10-CH-63V-101J C001 459-2120K-90 CC1-08-SL-63V-201K C076 459-2004C-102 CC1-04-CH-63V-4PF-C C077 459-2004C-102 CC1-04-CH-63V-4PF-C C401 459-2004C-102 CC1-04-CH-63V-4PF-C C402 459-2004C-102 CC1-04-CH-63V-4PF-C C403 459-2056H-102 CC1-08-CH-63V-56pF-J C405 459-2056H-102 CC1-08-CH-63V-56pF-J C006 459-2110H-102 CC45-CH1H101JYR C013 459-2110H-102 CC45-CH1H101JYR C040 459-2110H-102 CC45-CH1H101JYR C012 459-2110H-102 CC45-CH1H101JYR C431 459-2147H-902 CC1-12-SL-63V-471J C432 459-2147H-902 CC1-12-SL-63V-471J C041 459-2310R-002 CK45-F1H103ZYR C014 459-2310R-002 CK45-F1H103ZYR C023 459-2310R-002 CK45-F1H103ZYR C038 459-2310R-002 CK45-F1H103ZYR C218 459-2310R-002 CK45-F1H103ZYR C426 459-2310R-002 CK45-F1H103ZYR C307 459-2310R-002 CK45-F1H103ZYR C309 459-2310R-002 CK45-F1H103ZYR C311 459-2310R-002 CK45-F1H103ZYR C314 459-2310R-002 CK45-F1H103ZYR C318 459-2310R-002 CK45-F1H103ZYR C322 459-2310R-002 CK45-F1H103ZYR C305 459-2310R-002 CK45-F1H103ZYR C044 459-2410R-002 DD308-63F104Z50 C103 459-2410R-002 DD308-63F104Z50 C291 459-2410R-002 DD308-63F104Z50 C294 459-2410R-002 DD308-63F104Z50 C301 459-2410R-002 DD308-63F104Z50 C302 459-2410R-002 DD308-63F104Z50 C303 459-2410R-002 DD308-63F104Z50 C304 459-2410R-002 DD308-63F104Z50 C312 459-2410R-002 DD308-63F104Z50 C316 459-2410R-002 DD308-63F104Z50 C320 459-2410R-002 DD308-63F104Z50 C324 459-2410R-002 DD308-63F104Z50 C406 459-2410R-002 DD308-63F104Z50 C408 459-2410R-002 DD308-63F104Z50 C413 459-2410R-002 DD308-63F104Z50 C417 459-2410R-002 DD308-63F104Z50 www.520101.co 48 位 号 编 号 型 号 C419 459-2410R-002 DD308-63F104Z50 C501 459-2410R-002 DD308-63F104Z50 C297 459-2410R-002 DD308-63F104Z50 C298 459-2410R-002 DD308-63F104Z50 C219 459-2410R-002 DD308-63F104Z50 C327 459-2410R-002 DD308-63F104Z50 C429 459-5139K-002 CK45-B2H391KYR C430 459-5139K-002 CK45-B2H391KYR C009 459-2127H-902 CC45-SL1H271JYR 薄膜容 C411 462-B0433-H0 CL21X-50V-0.33uF-J C412 462-B0433-H0 CL21X-50V-0.33uF-J C437 462-B0347-H02 CL21X-50V-0.047uF-J C427 462-00268-K02 CL11-100V-6800PF-K C428 462-00268-K02 CL11-100V-6800PF-K C404 462-00310-H02 CL11-100V-0.01uF-J 电解容 C104 464-6C747-M0 CD110-10V-470uF-M C016 464-6D747-M0 CD110-16V-470uF-M C293 464-6D810-M0 CD110-16V-1000uF-M C295 464-6D810-M0 CD110-16V-1000uF-M C296 464-6D810-M0 CD110-16V-1000uF-M C503 464-6D810-M0 CD110-16V-1000uF-M C090 464-6D822-M0 CD110-16V-2200uF-M C005 464-6C710-M02 CD110-10V-100uF-M C039 464-6C710-M02 CD110-10V-100uF-M C042 464-6C710-M02 CD110-10V-100uF-M C105 464-6C710-M02 CD110-10V-100uF-M C407 464-6D610-M02 CD110-16V-10uF-M C409 464-6D610-M02 CD110-16V-10uF-M C420 464-6D610-M02 CD110-16V-10uF-M C421 464-6D610-M02 CD110-16V-10uF-M C434 464-6D610-M02 CD110-16V-10uF-M C435 464-6D610-M02 CD110-16V-10uF-M C425 464-6D622-M02 * CD110-16V-22uF-M C313 464-6D647-M02 CD110-16V-47uF-M C317 464-6D647-M02 CD110-16V-47uF-M C321 464-6D647-M02 CD110-16V-47uF-M C325 464-6D647-M02 CD110-16V-47uF-M C326 464-6D647-M02 CD110-16V-47uF-M C306 464-6D710-M02 CD110-16V-100uF-M C308 464-6D710-M02 CD110-16V-100uF-M C310 464-6D710-M02 CD110-16V-100uF-M C315 464-6D710-M02 CD110-16V-100uF-M C319 464-6D710-M02 CD110-16V-100uF-M www.520101.co 49 位 号 编 号 型 号 C323 464-6D710-M02 CD110-16V-100uF-M C436 464-6D710-M02 CD110-16V-100uF-M C328 464-6D710-M02 CD110-16V-100uF-M C106 464-60510-M02 CD110-50V-1uF-M C418 464-60533-M02 CD110-50V-3.3uF-M C292 464-6D747-M02 CD110-16V-470uF-M 色码电感 L102 471-2022K-003 SPT0305-220K-5 L103 471-2022K-003 SPT0305-220K-5 L104 471-2022K-003 SPT0305-220K-5 L003 471-1A56K-00 EL0606SKI-5R6K L301 471-1010K-00 EL0606SKI-100K L001 471-2001K-A0 SP0203-1uH-K L002 471-2001K-A0 SP0203-1uH-K L401 471-2010K-A0 SP0203-10uH-K L402 471-2010K-A0 SP0203-10uH-K L403 471-2110K-A0 SP0203-100uH-K 调谐器 U002 590-40411-00 VTBT6ER266 集成电路 N101 352-05740-00 uPC574 (D) N002 352-24160-50 M24C16BN6 (M) N401 352-34100-60 MSP3410B-PP-F7 (M) N001 352-37225-30 *M37225ECSP (M) N301 352-52348-40 M52348SP (M) N004 352-70390-10 * KIA7039P (D) N291 352-78090-40 TA78M09P (D) 前置 AV 板 位 号 编 号 型 号 782-32810-2900 前置 AV 印制板 电解容 CAA1 464-6D610-M0 CD110-16V-10uF-M 碳阻 RAA4 467-1C075-H0 1/6W-75 -J RAA5 467-1C075-H0 1/6W-75 -J RAA7 467-1C110-H0 1/6W-100 -J RAA8 467-1C110-H0 1/6W-100 -J RAA1 467-1C182-H0 1/6W-820 -J RAA2 467-1C182-H0 1/6W-820 -J RAA3 467-1C310-H0 1/6W-10K-J RAA6 467-1C410-H0 1/6W-100K-J RAA9 467-1C410-H0 1/6W-100K-J www.520101.co 50 付电源板 位 号 编 号 型 号 782-32811-2000 付电源印制板 二极管 D503 340-00001-00 1N4148 D505 340-00010-00 S5295G D506 340-00064-00 RGP15J D502 340-00001-00 1N4148 稳压二极管 VD506 340-50390-00 HZ4B2 整流器 D504 340-80012-00 FMLG12S D501 340-80018-00 DF06M 晶体管 V504 343-18150-10 2SC1815-Y V503 343-21200-10 2SC2120-Y 集成电路 N502 352-02550-00 TNY255 (M) N503 352-06210-60 TLP621-GB (O) 继电器 RL501 457-09006-00 JQX-115F 009-2HS4 ! RL500 457-12015-00 JQX-115F 012-2ZS4 ! 瓷介容 C529 459-B147M-20 ECK-DNS471MBX ! C523 459-6247K-00 DE1205B472K1K C522 459-8310M-01 CK45-E3DD103MYGN 薄膜容 C524 462-B0410-H0 CL21X-50V-0.1uF-J C507 462-2B410-M0V 250VAC-0.1uF-M ! C500 462-2B447-K1B ECQ-U2A474KV C503 462-2B447-K1B ECQ-U2A474KV 电解容 C521 464-07610-M0D 400TWSS10M C526 464-6D710-M0 CD110-16V-100uF-M C525 464-6D733-M0 CD110-16V-330uF-M C527 464-6D733-M0 CD110-16V-330uF-M 碳阻 R566 467-1C110-H0 1/6W-100 -J R564 467-1C220-H0 1/6W-2K-J R565 467-1C310-H0 1/6W-10K-J R563 467-1C310-H0 1/6W-10K-J R587 467-1E133-H0 1/2W-330 -J 金属阻 R562 467-2F415-H0 1W-150k -JL www.520101.co 51 位 号 编 号 型 号 碳质阻 R500 467-8E510-H0 1/2W-1M -JL ! R500A 467-8E582-H0A 1/2W-8.2M -J ! 热敏阻 RT501A 469-10017-00 MF72-2-8 RT501B 469-10017-00 MF72-2-8 RT500 469-10028-00 MZ73C-9RM ! 开关变压器 T505 470-00197-00 SRW19EPC-X01H013 ! 色码电感 L506 471-2010K-00 SPT0305-100K-5 电源滤波器 T500 477-20031-00 LCL-21 ! T501 477-20031-00 LCL-21 ! 保险丝 FU500 569-22141-00 50T,5A/250V ! 电源印制板 位 号 编 号 型 号 782-32810-201A 电源印制板 二极管 D510 340-00001-003 1N4148 D511 340-00001-003 1N4148 D521 340-00001-003 1N4148 D526 340-00001-003 1N4148 D522 340-00001-003 1N4148 D529 340-00001-003 1N4148 D530 340-00001-003 1N4148 D531 340-00001-003 1N4148 D532 340-00001-003 1N4148 D533 340-00001-003 1N4148 D534 340-00001-003 1N4148 D536 340-00001-003 1N4148 D509 340-00014-00 RGP10J D519 340-00264-00 D5L60 稳压二极管 VD504 340-50580-003 HZ6B3 VD505 340-50580-003 HZ6B3 VD502 340-51560-003 * HZ16-1 VD503 340-51560-003 * HZ16-1 VD500 340-51850-003 HZ18-3 晶体管 V515 343-10150-104 2SA1015Y Pr2.5 V518 343-10150-104 2SA1015Y Pr2.5 www.520101.co 52 位 号 编 号 型 号 V500 343-18150-104 2SC1815-Y V505 343-18150-104 2SC1815-Y V506 343-18150-104 2SC1815-Y V507 343-18150-104 2SC1815-Y V509 343-18150-104 2SC1815-Y V510 343-18150-104 2SC1815-Y V513 343-18150-104 2SC1815-Y V514 343-18150-104 2SC1815-Y V517 343-18150-104 2SC1815-Y V501 343-13580-00 2SK1358 V508 343-21200-10 2SC2120-Y V516 343-21200-10 2SC2120-Y 瓷介容 C535 459-B222M-20 ECK-DNS222MEX ! C508B 459-B247R-00 DE0807F472ZAC250V ! C508C 459-B247R-00 DE0807F472ZAC250V ! C508D 459-B247R-00 DE0807F472ZAC250V ! C587 459-2410R-00 DD308-63F104Z50 C536 459-8122K-01 CK45-B3DD221KYGN C538 459-8122K-01 CK45-B3DD221KYGN C541 459-8122K-01 CK45-B3DD221KYGN C544 459-8122K-01 CK45-B3DD221KYGN C547 459-8122K-01 CK45-B3DD221KYGN C550 459-8122K-01 CK45-B3DD221KYGN C553 459-8122K-01 CK45-B3DD221KYGN C518 459-8210K-00 DE0907B102K2K C510 459-8310M-01 CK45-E3DD103MYGN C532 459-2082H-102 CC1-08-63V-82pF-J C575A 459-2110H-102 CC45-CH1H101JYR C575B 459-2110H-102 CC45-CH1H101JYR C575C 459-2110H-102 CC45-CH1H101JYR C575D 459-2110H-102 CC45-CH1H101JYR C517 459-2210K-002 CK45-B1H102KYR C530 459-2210K-002 CK45-B1H102KYR C531 459-2210K-002 CK45-B1H102KYR C516 459-2410R-002 DD308-63F104Z50 C533 459-2410R-002 DD308-63F104Z50 C534B 459-2410R-002 DD308-63F104Z50 C558B 459-2410R-002 DD308-63F104Z50 C558D 459-2410R-002 DD308-63F104Z50 C512 459-2410R-002 DD308-63F104Z50 C588 459-2410R-002 DD308-63F104Z50 C579 459-2410R-002 DD308-63F104Z50 C520 459-2410R-002 DD308-63F104Z50 C525 459-2410R-002 DD308-63F104Z50 www.520101.co 53 位 号 编 号 型 号 C522 459-2410R-002 DD308-63F104Z50 C523 459-2410R-002 DD308-63F104Z50 薄膜容 C513 462-00210-H02 CL11-100V-1000PF-J C578A 462-00247-H02 CL11-100V-4700pF-J C578B 462-00247-H02 CL11-100V-4700pF-J C514 462-00310-H02 CL11-100V-0.01uF-J C581A 462-00322-H02 CL11-100V-0.022uF-J C581B 462-00322-H02 CL11-100V-0.022uF-J 整流器 D508 340-80010-00 RUIP D513 340-80010-00 RUIP D507 340-80011-00 RBV-606 D514 340-80012-00 FMLG12S D515 340-80012-00 FMLG12S D516 340-80012-00 FMLG12S D517 340-80012-00 FMLG12S D518 340-80012-00 FMLG12S D520 340-80012-00 FMLG12S 集成电路 N501 352-06210-60 TLP621-GB (O) N513 352-26160-00 TDA2616 (M) N500 352-38420-60 KA3842B (D) N504 352-78050-90 L780S05 (M) N506A 352-78120-50 LM7812CN (M) N506B 352-78120-50 LM7812CN (M) N508 352-78120-50 LM7812CN (M) 电解容 C539 464-6E810-M0 CD110-25V-1000uF-M C548 464-07715-M0R CD293X-400V-150uF-M C509A 464-07733-M1N CD289-400V-330uF-M C583 464-6E722-M0 CD110-25V-220uF-M C542 464-6D810-M0 CD110-16V-1000uF-M C543 464-6D810-M0 CD110-16V-1000uF-M C580 464-6E710-M0 CD110-25V-100uF-M C524 464-6E710-M0 CD110-25V-100uF-M C527 464-6E710-M0 CD110-25V-100uF-M C586 464-6E710-M0 CD110-25V-100uF-M C540 464-6E810-M0 CD110-25V-1000uF-M C551 464-6E810-M0 CD110-25V-1000uF-M C552 464-6E810-M0 CD110-25V-1000uF-M C558A 464-6F847-M0 CD110-35V-4700uF-M C558C 464-6F847-M0 CD110-35V-4700uF-M C545 464-6G810-M0 CD110-63V-1000uF-M C582A 464-6G810-M0 CD110-63V-1000uF-M www.520101.co 54 位 号 编 号 型 号 C582B 464-6G810-M0 CD110-63V-1000uF-M C537 464-60733-M0 CD110-50V-330uF-M C546 464-60710-M0 CD110-50V-100uF-M C528 464-65633-M0 CD288-250V-33uF-M C549 464-65633-M0 CD288-250V-33uF-M C554 464-6D747-M02 CD110-16V-470uF-M C529 464-6D747-M02 CD110-16V-470uF-M C534A 464-6E647-M02 CD110-25V-47uF-M C584 464-6E647-M02 CD110-25V-47uF-M C515 464-60610-M02 CD110-50V-10uF-M C577A 464-60610-M02 CD110-50V-10uF-M C577B 464-60610-M02 CD110-50V-10uF-M C519 464-60647-M02 CD110-50V-47uF-M C555 464-60647-M02 CD110-50V-47uF-M C556 464-60647-M02 CD110-50V-47uF-M C557A 464-60647-M02 CD110-50V-47uF-M C557B 464-60647-M02 CD110-50V-47uF-M C585 464-6E710-M02 CD110-25V-100uF-M C511 464-D0522-M0 * CD110H-50V-2.2uF-M C520 464-60647-M0 CD110-50V-47uF-M 金属阻 R510 467-2C282-F0 1/6W-8.2K-F R534 467-2D268-F0 1/4W-6.8K-F R585A 467-2EA82-H0 1/2W-8.2 -JL R585B 467-2EA82-H0 1/2W-8.2 -JL R533 467-2E415-H0 1/2W-150k -JL R560 467-2F047-H0C 1W-47 -JL R521 467-2G410-H0 2W-100K-JL 可熔阻 R538 467-4FB27-H0 1W-0.27 -JL R539 467-4FB27-H0 1W-0.27 -JL R541 467-4FB27-H0 1W-0.27 -JL R537 467-4FB47-H0 1W-0.47 -JL R555 467-4F001-H0 1W-1 -JL 水泥阻 R503 467-50322-H2 RGG-5W-22K-J R542 467-50322-H2 RGG-5W-22K-J R528 467-51218-H2 RGG-7W-1.8K-J 线绕阻 R527A 467-6HB33-H0 RX21-3W-0.33 -JL R527B 467-6HB33-H0 RX21-3W-0.33 -JL 玻釉阻 R535 467-7F582-H7 RI82-1W-8.2M-JL *电位器 VR500 468-0210D-00 W206-2AL-1K www.520101.co 55 位 号 编 号 型 号 电源变压器 T503 470-00228-00 BCK-200-2B ! 电源滤波器 L512 477-20031-00 LCL-21 ! T504 477-20049-00 LF1511 ! 固定电感 L500 477-40085-00 DR9X12-47uH L501 477-40085-00 DR9X12-47uH L503 477-40085-00 DR9X12-47uH L506 477-40085-00 DR9X12-47uH L504 477-40085-00 DR9X12-47uH L502 477-40031-00 LG750 L505 477-40031-00 LG750 保险丝 R540 569-29155-00 20N035L ! R536 569-30155-00 20N015L ! www.520101.co
