松下TH-42PS10CK等离子显示器(GP10D机芯)维修手册

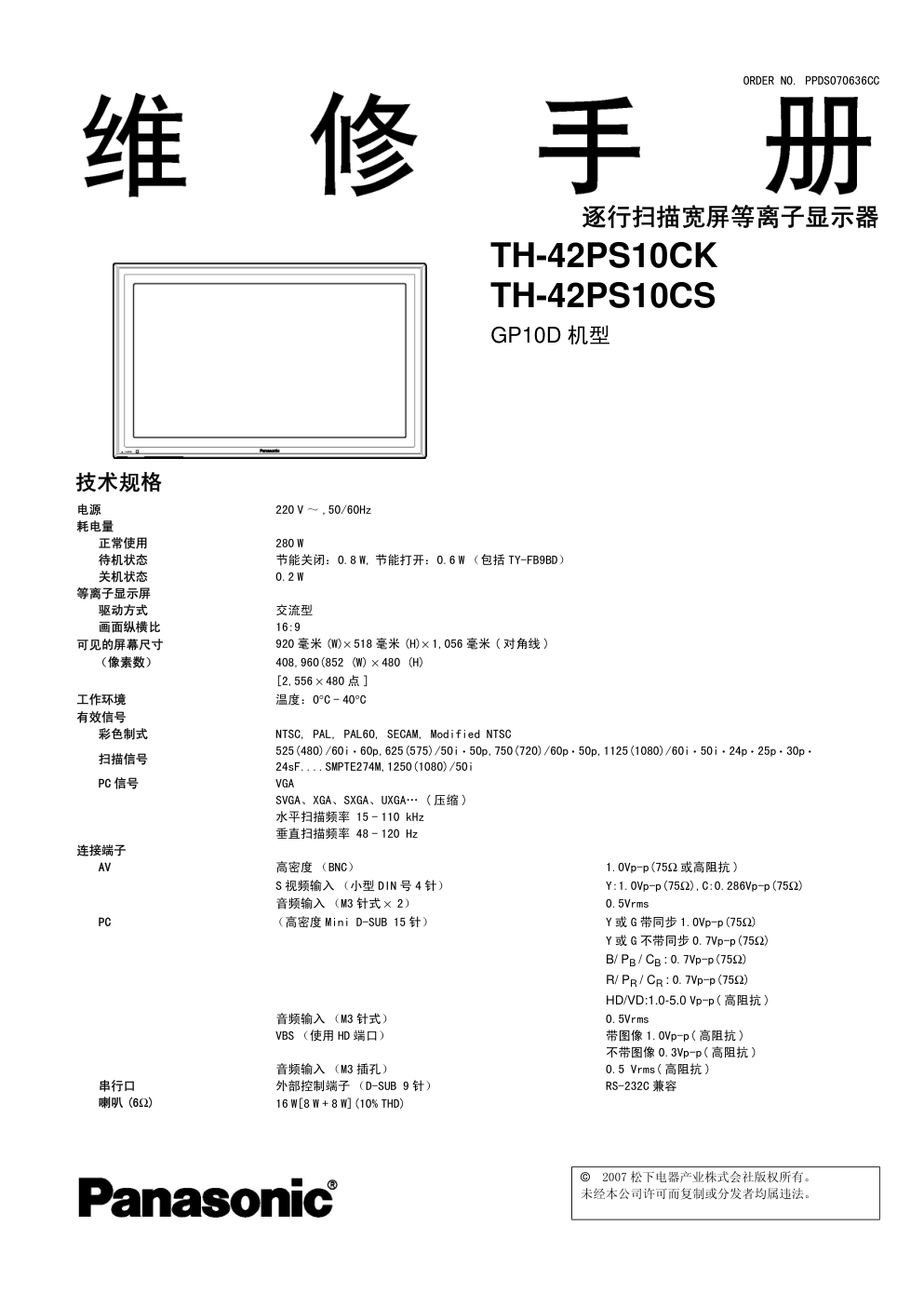

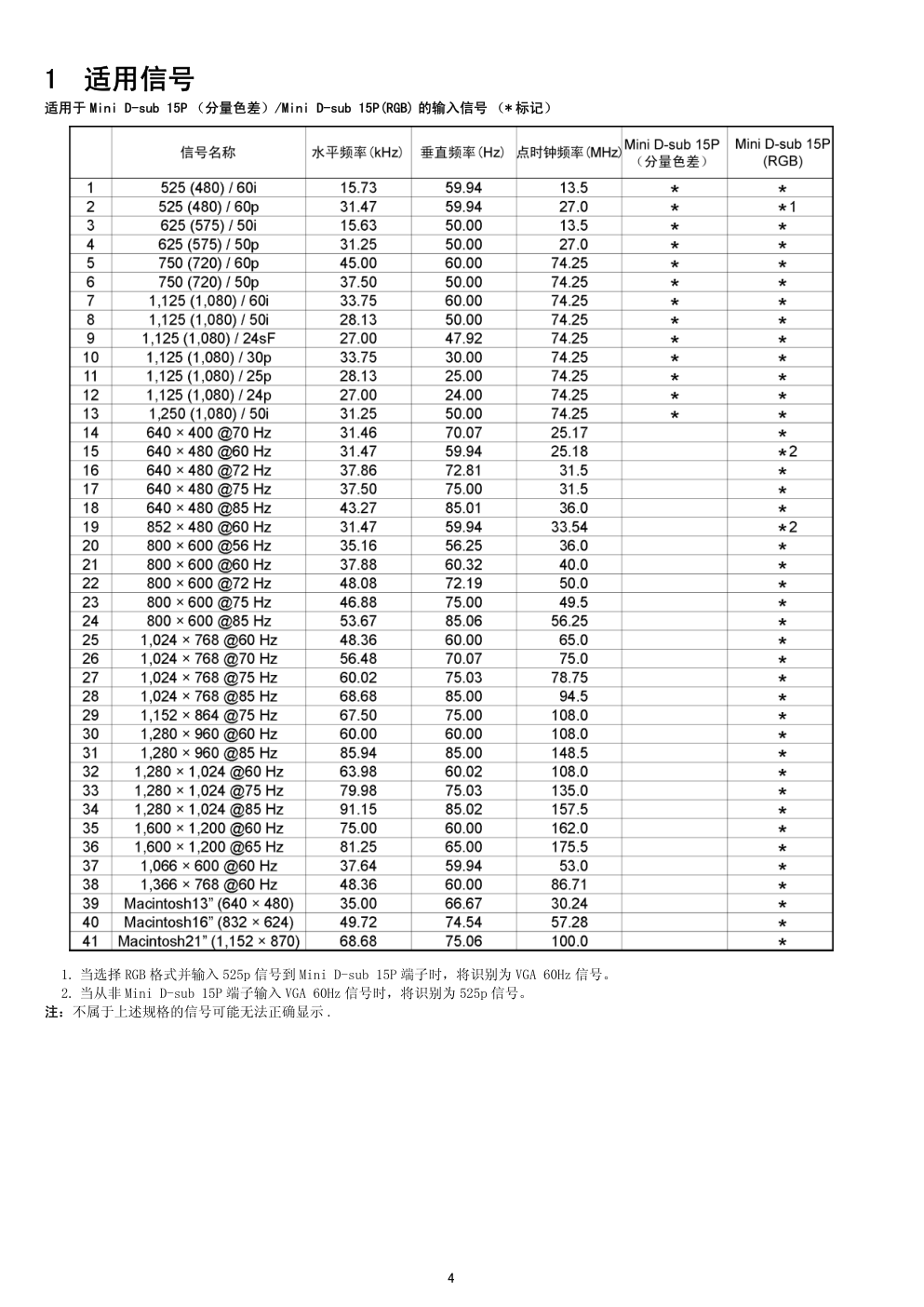

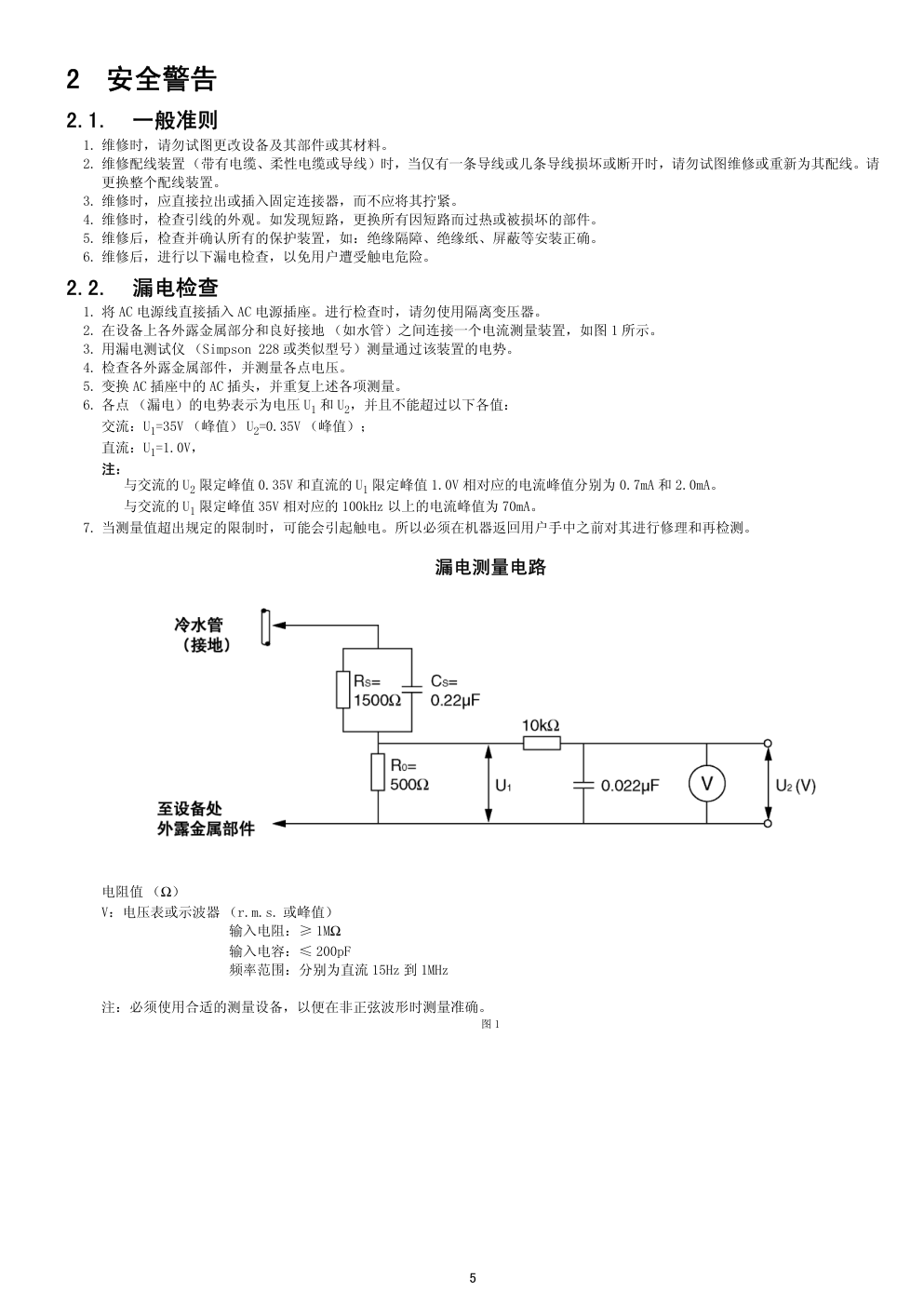

© 2007 松下电器产业株式会社版权所有。 未经本公司许可而复制或分发者均属违法。 ORDER NO. PPDS070636CC 逐行扫描宽屏等离子显示器 TH-42PS10CK TH-42PS10CS GP10D 机型 技术规格 电源 220 V ～ ,50/60Hz 耗电量 正常使用 280 W 待机状态 节能关闭：0.8 W, 节能打开：0.6 W （包括 TY-FB9BD） 关机状态 0.2 W 等离子显示屏 驱动方式 交流型 画面纵横比 16:9 可见的屏幕尺寸 920 毫米 (W)× 518 毫米 (H)× 1,056 毫米 ( 对角线 ) （像素数） 408,960(852 (W) × 480 (H) [2,556 × 480 点 ] 工作环境 温度：0°C - 40°C 有效信号 彩色制式 NTSC, PAL, PAL60, SECAM, Modified NTSC 扫描信号 525(480)/60i·60p,625(575)/50i·50p,750(720)/60p·50p,1125(1080)/60i·50i·24p·25p·30p· 24sF....SMPTE274M,1250(1080)/50i PC 信号 VGA SVGA、XGA、SXGA、UXGA… ( 压缩 ) 水平扫描频率 15 - 110 kHz 垂直扫描频率 48 - 120 Hz 连接端子 AV 高密度 （BNC） 1.0Vp-p(75Ω 或高阻抗 ) S 视频输入 （小型 DIN 号 4 针） Y:1.0Vp-p(75Ω),C:0.286Vp-p(75Ω) 音频输入 （M3 针式 × 2） 0.5Vrms PC （高密度 Mini D-SUB 15 针） Y 或 G 带同步 1.0Vp-p(75Ω) Y 或 G 不带同步 0.7Vp-p(75Ω) B/ PB / CB : 0.7Vp-p(75Ω) R/ PR / CR : 0.7Vp-p(75Ω) HD/VD:1.0-5.0 Vp-p( 高阻抗 ) 音频输入 （M3 针式） 0.5Vrms VBS （使用 HD 端口） 带图像 1.0Vp-p( 高阻抗 ) 不带图像 0.3Vp-p( 高阻抗 ) 音频输入 （M3 插孔） 0.5 Vrms( 高阻抗 ) 串行口 外部控制端子 （D-SUB 9 针） RS-232C 兼容 喇叭 (6Ω) 16 W[8 W + 8 W](10% THD) 2 目录 页数 页数 1 适用信号----------------------------------------- 4 2 安全警告----------------------------------------- 5 2.1. 一般准则 ----------------------------------- 5 2.2. 漏电检查 ----------------------------------- 5 3 静电敏感设备 (ES) 的静电放电保护 (ESD) ------------ 6 4 关于无铅焊接 (PbF) ------------------------------- 7 5 维修提示----------------------------------------- 8 6 拆卸--------------------------------------------- 9 6.1. 取下后盖 ----------------------------------- 9 6.2. 取下插槽块 --------------------------------- 9 6.3. 取下 HU 板 ---------------------------------- 9 6.4. 取下 DS 板 ---------------------------------- 9 6.5. 取下 HX 板 --------------------------------- 10 6.6. 取下 DN 板 --------------------------------- 10 6.7. 取下 P 板 ---------------------------------- 10 6.8. 取下 D 板 ---------------------------------- 10 6.9. 取下 H3 板 （左、右）----------------------- 10 6.10. 取下 SU 板和 SD 板 -------------------------- 11 6.11. 取下 SC 板 --------------------------------- 11 6.12. 取下 SS 板 --------------------------------- 11 6.13. 取下 C1 和 C2 板 ---------------------------- 12 6.14. 取下 S1 板 --------------------------------- 12 6.15. 取下 V1，V2 板和操作按钮 ------------------- 13 6.16. 取下面框和前面玻璃 ------------------------ 13 6.17. 取下等离子显示屏 -------------------------- 14 7 导线布置---------------------------------------- 17 7.1. 导线 （1）--------------------------------- 17 7.2. 导线 （2）--------------------------------- 18 7.3. 导线 （3）--------------------------------- 18 7.4. 导线 （4）--------------------------------- 19 8 调整步骤---------------------------------------- 20 8.1. 驱动器设置 -------------------------------- 20 8.2. 初始化脉冲调整 ---------------------------- 21 8.3. P.C.B. （印刷电路板）更换------------------ 21 8.4. 调整点位置 -------------------------------- 22 8.5. 测试点位置 -------------------------------- 22 9 维修模式---------------------------------------- 23 9.1. CAT( 计算机辅助检测 ) 模式------------------ 23 9.2. IIC 模式结构 ( 以下各值为样本数据 )--------- 26 10 调整-------------------------------------------- 27 10.1. RGB 白平衡调整 -----------------------------27 10.2. HD 白平衡调整 ------------------------------29 10.3. 电源控制调整 -------------------------------31 11 故障检修指南-------------------------------------32 11.1. 自检 ---------------------------------------32 11.2. 无电源 -------------------------------------33 11.3. 无图像 -------------------------------------33 11.4. 显示屏局部故障 -----------------------------34 12 选项设置-----------------------------------------35 13 导线图-------------------------------------------37 13.1. P 电路板 -----------------------------------37 13.2. HU 电路板 ----------------------------------40 13.3. HX 电路板 ----------------------------------41 13.4. H3，S1，V1 和 V2 电路板 ---------------------42 13.5. DS 电路板 ----------------------------------43 13.6. DN 电路板 ----------------------------------45 13.7. D 电路板 -----------------------------------47 13.8. C1 电路板 ----------------------------------49 13.9. C2 电路板 ----------------------------------50 13.10. SC 电路板 ----------------------------------51 13.11. SU 电路板 ----------------------------------54 13.12. SD 电路板 ----------------------------------55 13.13. SS 电路板 ----------------------------------56 14 方框图和线路图-----------------------------------58 14.1. 主要集成电路方框图 -------------------------59 14.2. P 电路板方框图 -----------------------------60 14.3. P 电路板 (1/6) 线路图 -----------------------61 14.4. P 电路板 (2/6) 线路图 -----------------------62 14.5. P 电路板 (3/6) 线路图 -----------------------63 14.6. P 电路板 (4/6) 线路图 -----------------------64 14.7. P 电路板 (5/6) 线路图 -----------------------65 14.8. P 电路板 (6/6) 线路图 -----------------------66 14.9. HU 电路板方框图 ----------------------------67 14.10. HU 电路板 (1/2) 线路图 ----------------------68 14.11. HU 电路板 (2/2) 线路图 ----------------------69 14.12. V1 和 V2 电路板方框图及线路图 ---------------70 14.13. HX 电路板方框图及线路图 --------------------71 14.14. DS 电路板 (1/2) 方框图 ----------------------72 14.15. DS 电路板 (2/2) 方框图 ----------------------73 14.16. DS 电路板 (1/5) 线路图 ----------------------74 随机附件 遥控器 EUR7636120R 电池 2 × R6 型 固定带 TMME203 × 2 尺寸 (W × H × D) 1,210 mm × 610 mm × 89 mm 重量 仅主机 净重约 26 公斤 配置喇叭后 约 30 公斤 说明： • 设计和技规格如有变更，恕不另行通知。所示质量和尺寸均为近似值。 • 本设备符合以下 EMC 标准：EN55022, EN55024, EN61000-3-2, EN61000-3-3。 3 14.17. DS 电路板 (2/5) 和 H3 电路板线路图 ---------- 75 14.18. DS 电路板 (3/5) 线路图 --------------------- 76 14.19. DS 电路板 (4/5) 线路图 --------------------- 77 14.20. DS 电路板 (5/5) 线路图 --------------------- 78 14.21. DN 电路板 (1/2) 方框图 --------------------- 79 14.22. DN 电路板 (2/2) 方框图 --------------------- 80 14.23. DN 电路板 (1/6) 线路图 --------------------- 81 14.24. DN 电路板 (2/6) 线路图 --------------------- 82 14.25. DN 电路板 (3/6) 线路图 --------------------- 83 14.26. DN 电路板 (4/6) 线路图 --------------------- 84 14.27. DN 电路板 (5/6) 线路图 --------------------- 85 14.28. DN 电路板 (6/6) 线路图 --------------------- 86 14.29. D 电路板方框图 ---------------------------- 87 14.30. D 电路板 (1/6) 线路图 ---------------------- 88 14.31. D 电路板 (2/6) 线路图 ---------------------- 89 14.32. D 电路板 (3/6) 线路图 ---------------------- 90 14.33. D 电路板 (4/6) 线路图 ---------------------- 91 14.34. D 电路板 (5/6) 线路图 ---------------------- 92 14.35. D 电路板 (6/6) 线路图 ---------------------- 93 14.36. C1，C2 电路板方框图 ----------------------- 94 14.37. C1 电路板 (1/2) 线路图 ----------------------95 14.38. C1 电路板 (2/2) 线路图 ----------------------96 14.39. C2 电路板 (1/2) 线路图 ----------------------97 14.40. C2 电路板 (2/2) 线路图 ----------------------98 14.41. SC，SU 和 SD 电路板方框图 -------------------99 14.42. SC 电路板 (1/2) 线路图 ---------------------100 14.43. SC 电路板 (2/2) 线路图 ---------------------101 14.44. SU 电路板线路图 ---------------------------102 14.45. SD 电路板线路图 ---------------------------103 14.46. SS 和 S1 电路板方框图 ----------------------104 14.47. SS 和 S1 电路板线路图 ----------------------105 15 部件布置及机械部件更换清单 ---------------------107 15.1. 部件布置 (1) ------------------------------107 15.2. 部件布置 (2) ------------------------------108 15.3. 线缆位置----------------------------------108 15.4. 包装分解图--------------------------------109 16 机械部件更换清单 -------------------------------111 17 电器部件更换清单 -------------------------------112 17.1. 更换部件清单注意事项----------------------112 17.2. 电器部件更换清单--------------------------113 4 1 适用信号 适用于 Mini D-sub 15P （分量色差）/Mini D-sub 15P(RGB) 的输入信号 （* 标记） 1. 当选择 RGB 格式并输入 525p 信号到 Mini D-sub 15P 端子时，将识别为 VGA 60Hz 信号。 2. 当从非 Mini D-sub 15P 端子输入 VGA 60Hz 信号时，将识别为 525p 信号。 注：不属于上述规格的信号可能无法正确显示 . 5 2 安全警告 2.1. 一般准则 1. 维修时，请勿试图更改设备及其部件或其材料。 2. 维修配线装置（带有电缆、柔性电缆或导线）时，当仅有一条导线或几条导线损坏或断开时，请勿试图维修或重新为其配线。请 更换整个配线装置。 3. 维修时，应直接拉出或插入固定连接器，而不应将其拧紧。 4. 维修时，检查引线的外观。如发现短路，更换所有因短路而过热或被损坏的部件。 5. 维修后，检查并确认所有的保护装置，如：绝缘隔障、绝缘纸、屏蔽等安装正确。 6. 维修后，进行以下漏电检查，以免用户遭受触电危险。 2.2. 漏电检查 1. 将 AC 电源线直接插入 AC 电源插座。进行检查时，请勿使用隔离变压器。 2. 在设备上各外露金属部分和良好接地 （如水管）之间连接一个电流测量装置，如图 1 所示。 3. 用漏电测试仪 （Simpson 228 或类似型号）测量通过该装置的电势。 4. 检查各外露金属部件，并测量各点电压。 5. 变换 AC 插座中的 AC 插头，并重复上述各项测量。 6. 各点 （漏电）的电势表示为电压 U1 和 U2，并且不能超过以下各值： 交流：U1=35V （峰值） U2=0.35V （峰值）； 直流：U1=1.0V， 注： 与交流的 U2 限定峰值 0.35V 和直流的 U1 限定峰值 1.0V 相对应的电流峰值分别为 0.7mA 和 2.0mA。 与交流的 U1 限定峰值 35V 相对应的 100kHz 以上的电流峰值为 70mA。 7. 当测量值超出规定的限制时，可能会引起触电。所以必须在机器返回用户手中之前对其进行修理和再检测。 漏电测量电路 电阻值 （Ω） V：电压表或示波器 （r.m.s. 或峰值） 输入电阻：≥ 1MΩ 输入电容：≤ 200pF 频率范围：分别为直流 15Hz 到 1MHz 注：必须使用合适的测量设备，以便在非正弦波形时测量准确。 图 1 6 3 静电敏感设备 (ES) 的静电放电保护 (ESD) 一些半导体（固态）装置很容易被静电损坏。这些装置通称为静电敏感装置（ES）。典型的 ES 装置有集成电路和一些场效应晶体管以 及半导体 “芯片”组件。以下方法通常被用来减少由于静电释放 （ESD） 所造成的组件损坏。 1. 在处理任何半导体组件或是配备有半导体组件的设备之前，接触已知地线以排除身体上的静电。或者戴上市面上可购买到的抗静 电腕带，但是在待检设备通电之前应将其拿掉，以免遭受电击。 2. 在拆卸配有静电敏感装置的电气组件后，请将组件放置于导体表面上 （如铝箔），以防止聚集静电或组件外露。 3. 仅使用末端接地的烙铁焊接或拆焊静电敏感装置。 4. 仅使用防静电拆焊装置。不属于 “防静电 （静电释放保护）”的拆焊装置可能会产生足以损坏静电敏感装置的电荷。 5. 禁止使用氟里昂驱动化学物质。它们能产生足以损坏静电敏感装置的电荷。 6. 在准备立即安装之前，才能拆开静电敏感备换装置的保护性包装，取出备换静电敏感装置。（大多数备换静电敏感装置都使用导 电泡沫、铝箔或类似导电性材料包装，其导线被短接。） 7. 从备换静电敏感装置导线上取下防护性材料前，使防护性材料接触机芯或即将安装的电路组件。 注意 确定机芯或电路无电源，并遵守其它所有安全注意事项。 8. 在处理未包装的备换静电敏感装置时，尽量减少身体活动。（否则，如衣物纤维的摩擦或从铺有地毯的地面抬起脚等动作都会产 生足以损坏静电敏感装置的静电 （静电释放））。 7 4 关于无铅焊接 (PbF) 注：在元素周期表中，铅用 Pb 表示。 在下文中，Pb 表示有铅焊接，PbF 表示无铅焊接。 在制造流程中使用和下文中介绍的无铅焊接 （Sn+Ag+Cu）。 即：锡 （Sn），银 （Ag）和铜 （Cu），其他类型也可使用。 出于环境保护的考虑，本设备制造中使用了无铅焊接工艺。我们建议在维修和修理工作中最好使用无铅焊接，不过也允许使用有铅焊 接。 使用无铅焊接工艺制造的印刷电路板背面的树叶形符号 内有 PbF 字样。 注意： • 无铅焊接的熔点比标准焊接的熔点高。通常熔点超过 50-70°F （30-40°C）。 请使用高温烙铁，并将其温度设为 700 ± 20°F （370 ± 10°C）。 • 当温度过高 （约 1100°F 或 600°C）时，无铅焊料可能会发生喷溅。 如果必须使用有铅焊接，请在焊接前先全部去除焊脚或焊区上的无铅焊料。如果做到这点实际操作困难，则确保无铅焊料加热到熔 化后再进行有铅焊接。 • 在对双面电路板进行无铅焊接后，请检查部件侧部是否有过量焊料，否则会流到另一侧。（见下图） 推荐的无铅焊料 有几种无铅焊料可供选购。本产品使用 Sn+Ag+Cu( 锡 + 银 + 铜 ) 焊料。 也可使用 Sn+Cu （锡，铜），Sn+Zn+Bi( 锡，锌，铋 ) 焊料。 8 5 维修提示 注意： • 延长电缆插槽板将作为维修设备或工具提供。 （部品号：TZSC07040） 电路板名称 功能 DN 数字信号处理器，Micom D 格式转换器，等离子 AI 处理器，数字信号处理器，Micom DS 插槽接口（音频 / 视频 / 同步输入转换）、同步处理器、 音频处理器 SS 维持驱动 SC 扫描驱动 SU 扫描输出 ( 上 ) SD 扫描输出 ( 下 ) C1 数据驱动 ( 右 ) C2 数据驱动 ( 左 ) H3 扬声器端子 S1 电源开关 V1 LED （待机 / 开机）和遥控接收器 V2 按键开关 P 电源 HX PC/RS-232C 输入端子 HU BNC 双视频端子板 9 6 拆卸 • 由于电解电容器放电原因，电源切断后等候一分钟再取下 P.C.B.。 • 和 表明螺丝位置。 6.1. 取下后盖 1. 松开螺丝 （×12 , ×5 , ×8 , ×4 ），取下后盖。 6.2. 取下插槽块 1. 断开连接件 （DS1，DS2，DS4，DS6，DS7，DS8 和 DS15）。 2. 松开 4 颗螺丝，取下插槽块。 6.3. 取下 HU 板 1. 取下插槽块 （请参见取下插槽块）。 2. 松开 4 颗螺丝 (A)，取下 HU 端子组件。 3. 取下 4 颗螺丝 (B)。 4. 松开 3 颗螺丝 (C)，取下 HU 板。 6.4. 取下 DS 板 1. 取下插槽块。（请参见取下插槽块） 2. 插槽块向外翻出。 3. 断开连接件 （DS14）。 4. 松开 6 颗螺丝，取下插槽盖。 5. 松开 6 颗螺丝，取下 DS 板。 10 6.5. 取下 HX 板 1. 取下插槽块。（请参见取下插槽块） 2. 取下 DS 板。（请参见取下 DS 板） 3. 松开 2 颗螺丝，取下插槽盒。 4. 松开 4 颗六角形螺丝和 2 颗螺丝，取下 HX 板。 6.6. 取下 DN 板 1. 断开连接件 （DN5）。 2. 从连接件 （DN1，DN2）断开柔性电缆。 3. 松开 4 颗螺丝，取下 DN 板。 注： 交换 DN 板后在 MS 模式中进行目的地重新设定。 6.7. 取下 P 板 1. 断开连接件 (P2, P5, P9, P10, P11, P12, P23 和 P25)。 2. 松开 6 颗螺丝，取下 P 板。 6.8. 取下 D 板 1. 取下插槽块。（请参见取下插槽块） 2. 断开连接件 （D5，D20 和 D25）。 3. 从连接件 （D3，D31 和 D32）断开柔性电缆。 4. 松开 4 颗螺丝，取下 D 板。 6.9. 取下 H3 板 （左、右） 1. 松开 2 颗螺丝，取下左、右扬声器端子组件。 11 2. 断开连接件 （H37）。 3. 松开 3 颗螺丝 （A），取下 H3 板。 6.10. 取下 SU 板和 SD 板 1. 松开 4 颗螺丝。 2. 从连接件 （SU1，SU2 和 SU3）断开柔性电缆。 3. 从连接件 （SD1，SD2 和 SD3）断开柔性电缆。 4. 断开连接件 （SU45 和 SD46）。 5. 将 SU 板和 SD 板滑至左侧，从连接件 （SC41 和 SC42）取下 SU 板和 SD 板。 6.11. 取下 SC 板 1. 断开连接件 （SU45 和 SD46）。 2. 松开 4 颗螺丝并将 SU 板和 SD 板滑至左侧。 3. 断开连接件 （SC2，SC20，SC23）。 4. 松开 6 颗螺丝，取下 SC 板。 6.12. 取下 SS 板 1. 断开连接件 （SS11，SS12，SS23 和 SS34）。 2. 从连接件 （SS41，SS42，SS43 和 SS44）断开柔性电缆。 3. 松开 6 颗螺丝，取下 SS 板。 12 6.13. 取下 C1 和 C2 板 1. 取下插槽块 （请参见取下插槽块）。 2. 取下 H3 板（左、右）。（请参见取下取下 H3 板（左、右）） 3. 将等离子显示器放在垫有软布的桌面上。 4. 松开 6 颗螺丝，取下左、右支架组件。 6.13.1. 取下 C1 板 1. 从连接件 （C11 和 C12）断开柔性电缆。 2. 松开螺丝 （×6 ），并从连接件 （CB1，CB2 和 CB3）断开 柔性电缆。 3. 松开螺丝 （×3 ），取下 C1 板。 6.13.2. 取下 C2 板 1. 松开 3 颗螺丝，取下 AC 插入组件。 2. 从连接件 （C21 和 C22）断开柔性电缆。 3. 断开连接件 （C23）。 4. 松开螺丝 （×8 ），并从连接件 （CB4，CB5，CB6 和 CB7） 断开柔性电缆。 5. 松开螺丝 （×4 ），取下 C2 板。 6.14. 取下 S1 板 1. 断开连接件 （SS34）。 2. 松开 2 颗螺丝 （B），取下 S1 板组件。 3. 断开连接件 （S34）。 4. 松开 1 颗螺丝 （C），取下 S1 板。 13 6.15. 取下 V1，V2 板和操作按钮 1. 取下 S1 板组件。（请参见取下 S1 板组件） 2. 断开连接件 （DS2，DS8 和 DS15）。 3. 将等离子显示器放在垫有软布的桌面上。 4. 从面框取下螺丝 （×6 ）。 5. 从左、右支架组件取下螺丝 （×2 ）。 6. 按箭头 1 方向将等离子显示屏底部抬升。 7. 按箭头 2 方向将等离子显示屏拖动，取下等离子显示屏。 8. 取下面框。（请参见取下面框） 9. 松开 13 颗螺丝，取下固定压条 (A，B)。 10. 松开 1 颗螺丝 (K)。 11. 断开连接接件 (V2)，取下 V1 板。 12. 从 V2 板上取下操作按钮。 13. 断开连接件 (V15)，取下 V2 板。 6.16. 取下面框和前面玻璃 1. 取下 S1 板组件。（请参见取下 S1 板组件） 2. 断开连接件 （DS2，DS8，DS15）。 3. 将等离子显示器放在垫有软布的桌面上。 4. 从面框取下螺丝 （×6 ）。 5. 从左、右支架组件取下螺丝 （×2 ）。 6. 按箭头 1 方向将等离子显示屏底部抬升。 7. 按箭头 2 方向将等离子显示屏拖动，取下等离子显示屏。 14 8. 松开 24 颗螺丝，取下固定压条 (A，B，C，D). 9. 取下前面玻璃。 注：更换前玻璃时 • 每个前玻璃海绵必须要沿固定角的上、下、左、右贴紧。 注： • 海绵不能回收利用。当更换前玻璃时请用新的海绵。 10. 松开 1 颗螺丝 (K)，取下 V1 板。 11. 取下 V2 板和操作按钮。 6.17. 取下等离子显示屏 • 连接到等离子显示屏的 C1，C2 模块是用于维修的。 1. 将等离子显示器放在垫有软布的桌面上。 2. 松开螺丝 （×6 ），取下左、右支架组件。 3. 松开螺丝 （×2 ），取下左、右扬声器端子组件。 4. 取下插槽块。（请参见取下插槽块） 5. 断开连接件 （DN5）。 6. 从连接件 （DN1）断开柔性电缆。 7. 松开 4 颗螺丝，取下 DN 板组件。 8. 断开连接件 （P2，P9，P11，P12，P23 和 P25）。 9. 松开 6 颗螺丝，取下 P 板。 15 10. 断开连接件 （D20）。 11. 从连接件 （C11 和 C21）断开柔性电缆。 12. 松开 4 颗螺丝，取下 D 板。 13. 取下 SU 板和 SD 板。（请参见取下 SU 板和 SD 板） 14. 松开 6 颗螺丝，取下 SC 板。 15. 断开连接件 （C23 和 SS34）。 16. 从连接件 （SS41，SS42，SS43 和 SS44）断开柔性电缆。 17. 松开 6 颗螺丝，取下 SS 板。 18. 从连接件 （C12 和 C22）断开柔性电缆。 19. 松开螺丝 （×2 ），取下 S1 板组件。 20. 松开螺丝 （×3 ），取下 AC 插入组件。 21. 松开面框的 6 颗螺丝。 16 22. 从等离子显示屏上取下 12 个垫片及垫片环。 注意： • 更换等离子显示屏时，请确认垫片和垫片环的安装位置， 且在更换等离子显示屏后将垫片和垫片环安装在原先的位 置。 23. 按箭头 1 方向将等离子显示屏底部抬升。 24. 按箭头 2 方向将等离子显示屏拖动，取下等离子显示屏。 17 7 导线布置 7.1. 导线 （1） 如下图所示布置导线。 18 7.2. 导线 （2） 如下图所示布置导线。 7.3. 导线 （3） 如下图所示布置导线。 19 7.4. 导线 （4） 如下图所示布置导线。 20 8 调整步骤 8.1. 驱动器设置 8.1.1. 项目 / 准备 1. IIC 模式下设置老化模式 0 （Vset 调整模式）。 2. 如下设定图像控制： 图像菜单：最佳 图像： +25 宽高比：全屏 注意 1. 首先进行 Vsus 调整。 2. Vad 调整确认后，再确定 Vscn 电压。 当 Vad = -90V 时，Vscn 的电压为 35V ± 4V。 8.1.2. 调整 参照显示屏数据标牌上的显示屏数据，调整驱动器各部分的电 压。 使用万用表检查或调整下面的电压。 * 见显示屏标牌。 名称 测试点 电压 调整点 备注 Vsus TPVSUS(SS) Vsus±1V VR628(P) * Ve TPVE(SS) Ve±1V VR6000(SS) * Vset TPVSET(SC) 232V±7V 固定 Vad TPVAD(SC) -90V±1V VR6600(SC) Vscn TPVSCN(SC) Vad+125V±4V 固定 Vda TPVDA(SS) 70V±1V 固定 PFC C446(+)(-) 396V±0.5V R443(P) 21 8.2. 初始化脉冲调整 1. IIC 模式下设置老化模式 0 （Vset 调整模式）。 2. 如下设定图像控制： 图像菜单：最佳 图像： +25 宽高比：全屏 3. 连接示波器至测试点 TPSC1 （T2），并调整 VR6602 至 170 ± 5μ Sec。 8.3. P.C.B. （印刷电路板）更换 8.3.1. 注意 1. 由于电解电容器放电原因，电源切断后等候一分钟再取下 P.B.C.。 8.3.2. P.C.B. 更换后进行快速调整 * 见显示屏标牌。 注意： 请勿将 Vsus 设置到 Ve 以下，以防损坏 P.C.B.。 测试点 调整点 等级 T2 TPSC1(SC) VR6602 (SC) 170 ± 5μ Sec P.C.B. 名称 测试点 电压 调整点 备注 P 板 Vsus TPVSUS (SS) Vsus ± 1V R628 (P) * PFC C446(+)(-)(P) 396V ± 0.5V R443 (P) SC 板 Vad TPVAD (SC) -90V ± 1V VR6600 (SC) SS 板 Ve TPVE (SS) Ve ± 1V VR6000 (SS) * D,DS，DN 板 NTSC, PAL, HD, PC 和 625i 信号的白平衡 DA 板 通过 MS 模式设置市场选定编号来更正目的地。（见 9.1.4 章节） 22 8.4. 调整点位置 8.5. 测试点位置 23 9 维修模式 9.1. CAT( 计算机辅助检测 ) 模式 若要退出 CAT 模式，请进入 ID 模式，并关闭主电源。 9.1.1. IIC 模式 在 CAT 模式的首页位置处，通过遥控器上的上 / 下键选择 IIC 模式，然后按下遥控器上的开始键。 主题和项目在 “IIC 模式结构”中提及。 按遥控器上的返回键退出 IIC 模式。 24 9.1.2. CD 模式 在 CAT 模式的前首页位置处，通过遥控器上的上 / 下键选择 CD 模式，然后按下遥控器上的静音键 3 秒钟以上。 Micom 软件版本 （IC4702），该版本可通过以下方式升级： 1. 更换新版本 IC 2. 从装载工具上装入新的软件版本 TZSC07036。 存储数据变更 按遥控器上的返回键退出 CD 模式。 9.1.3. SD 模式 在 CAT 模式的首页位置处，通过遥控器上的上 / 下键选择 SD 模式，然后按下遥控器上的开始键。 按遥控器上的返回键退出 SD 模式。 25 9.1.4. MS 模式 在 CAT 模式的前首页位置处，通过遥控器上的上 / 下键选择 MS 模式，然后按下遥控器上的静音键 3 秒钟以上。 按遥控器上的返回键退出 MS 模式。 注意： 更换 DN 板后设置市场选项。 目的地编号 默认设置 9.1.5. ID 模式 在 CAT 模式的前首页位置处，通过遥控器上的上 / 下键选择 ID 模式，然后按下遥控器上的静音键 5 秒钟以上。 按遥控器上的返回键退出 ID 模式。 编号 目的地 编号 目的地 0 日本 16 -- 1 北美 17 -- 2 欧洲 18 中国 3 其他国家 19 中国 （旅馆） 4 英国 20 俄国 5 台湾 21 俄国 （旅馆） 6 泰国 22 香港 7 -- 23 -- 8 日本 （旅馆） 24 -- 9 北美 （旅馆） 25 -- 10 欧洲 （旅馆） 26 -- 11 -- 27 -- 12 英国 （旅馆） 28 中东 / 香港 13 -- 29 中东 / 香港 （旅馆） 14 泰国 （旅馆） 30 澳大利亚 15 -- 31 澳大利亚 （旅馆） 编号 目的地 18 中国 26 9.2. IIC 模式结构 ( 以下各值为样本数据 ) 27 10 调整 10.1. RGB 白平衡调整 仪器名称 连接 备注 • RGB VGA 黑白模式 • 彩色分析仪 （Minolta CA-100 或同等产品） PC 输入 显示屏表面 用户设定：正常 （图像菜单：最佳） 步骤 备注 [ 条件 ] • 确保充分老练。 • 确保前面框已经安装在整机上。 • 确认调整之前无彩色信号显示。 • 将彩色分析仪放置在有轻微色差的地方。 1. 设置 COMPONET/RGB 输入选择 RGB。 2. 选择 IIC 模式 “PANEL W/B Adj.”（显示屏白平衡调整）项目。 3. 检查以确认色温为 “冷色 （高）”。 4. 输出白平衡模式。 5. 将彩色分析仪的信号接收器放到高亮窗口的中心位置。 6. 固定 G 驱动为 E0h，然后调整 B 驱动和 R 驱动，将 x,y 的值调整为下表 “高色温”的值。 7. 同时增加 R/G/B，将 R/G/B 的最大驱动值调整为 FCh。 8. 将色温设置为 “正常 （中）”。 9. 固定 G 驱动为 E0h，然后调整 B 驱动和 R 驱动，将 x,y 的值调整为下表 “中色温”的值。 10. 同时增加 R/G/B，将 R/G/B 的最大驱动值调整为 FCh。 11. 将色温设置为 “暖色 （低）”。 12. 设置 G 驱动为 E0h，然后调整 B 驱动和 R 驱动，将 x,y 的值调整为下表 “低色温”的值。 13. 同时增加 R/G/B，将 R/G/B 的最大驱动值调整为 FCh。 14. 将以上步骤中取得的 R 驱动，G 驱动和 B 驱动数据复制到 NTSC，PAL DVI 区域。 调整目标值 高亮：x ± 0.003 y ± 0.003 高亮指的是在高亮窗口驱动调整的目标值。 因此它不是调整白平衡后的高亮目标值。 图像菜单：最佳 图像：25 宽高比：全屏 位置及尺寸：正常 • 高亮显示部分信号振幅 75% • 截止标准 G: 80h • 驱动标准 G: E0h 28 29 10.2. HD 白平衡调整 仪器名称 连接 备注 • HD 黑白模式 （分量输出） • 彩色分析仪 （Minolta CA-100 或同等产品） PC 输入 显示屏表面 用户设定：正常 （图像菜单：最佳） 步骤 备注 [ 条件 ] • 确保充分老练。 • 确保前面框已经安装在整机上。 • 确认调整之前无彩色信号显示。 • 将彩色分析仪放置在有轻微色差的地方。 1. 设置 COMPONET/RGB 输入选择分量。 2. 选择 IIC 模式 “PANEL W/B Adj.”（显示屏白平衡调整）项目。 3. 检查以确认色温为 “冷色 （高）”。 4. 输出白平衡模式。 5. 将彩色分析仪的信号接收器放到高亮窗口的中心位置。 6. 固定 G 驱动为 E0h，然后调整 B 驱动和 R 驱动，将 x,y 的值调整为下表 “高色温”的值。 7. 同时增加 R/G/B，将 R/G/B 的最大驱动值调整为 FCh。 8. 将色温设置为 “正常 （中）”。 9. 固定 G 驱动为 E0h，然后调整 B 驱动和 R 驱动，将 x,y 的值调整为下表 “中色温”的值。 10. 同时增加 R/G/B，将 R/G/B 的最大驱动值调整为 FCh。 11. 将色温设置为 “暖色 （低）”。 12. 设置 G 驱动为 E0h，然后调整 B 驱动和 R 驱动，将 x,y 的值调整为下表 “低色温”的值。 13. 同时增加 R/G/B，将 R/G/B 的最大驱动值调整为 FCh。 14. 将以上步骤中取得的 R 驱动，G 驱动和 B 驱动数据复制到 YUV1_525ip, YUV3_625ip 区域。 调整目标值 高亮：x ± 0.003 y ± 0.003 高亮指的是在高亮窗口驱动调整的目标值。 因此它不是调整白平衡后的高亮目标值。 图像菜单：最佳 图像：25 宽高比：全屏 位置及尺寸：正常 • 高亮显示部分信号振幅 75% • 截止标准 G: 80h • 驱动标准 G: E0h 30 31 10.3. 电源控制调整 仪器名称 连接 备注 • PC(RGB) 信号发生器。 （信号源：VGA/No.9 信号） • 功率计 • PC 输入 • 将要调整的整机AC电源连接到功率 计。 在设定菜单的 “COMPONENT/RGB-IN SELECT”项 目中设置 “RGB”。 步骤 备注 [ 条件 ] • 确保调整前充分实施老练 30 分钟或以上。 • 电压 220V 50/60Hz(±1%) • 音量最小，全屏状态 • PC 输入和图像菜单设为：标准动态 1. 将整机的 AC 电源连接到功率计。 2. 从信号源接收 VGA No.9 信号。 3. 在 IIC 模式下选择 Panel APL/ABL 的 PWRCTL 项目。 4. 调整 PWRCTL，将整机的电源消耗调整到下面所述的功率。 将 DAC 从大到小调整 有 OSD 的工厂调整 240+3/-8W No.9 信号 上半部：全彩条 下半部：16 级灰度等级 注意： 1. 当退出工厂模式时，约有数瓦的功率下 降。 2. 当有两个调整点时，调整 DAC 到较大值。 32 11 故障检修指南 11.1. 自检 11.1.1. 显示器指示 1. 自检用于自动检查等离子显示器的总线控制电路。 2. 要进入自检模式，按下机器前端用户控制器上的音量降低 键，同时按下遥控器上的关机定时键，显示屏将会显示：- 。 检查 CCU 端口时若发现其不正常或位置不对，则 “--”将会显示 在 “OK”的位置。 “ PTCT ” 行上的 “01”表示电源 LED 闪烁次数是 1。 ( 请参见 第 11.1.2 章节 ) “ PTCT ” 行上的 “H09”表示故障码。 注： 仅在电源LED闪烁后，第一次进入自检模式时，才显示“PTCT” 行。 11.1.2. 电源 LED 闪烁次数图 1. 主题 发光二极管闪烁次数图。 2. 内容 当设备出现异常时，保护电路将运行并将设备复位到待机状态。此时，通过本机前端的 LED 电源闪烁次数便可识别出故障部位。 33 11.2. 无电源 第一检查点 LED 无电源指示有 3 种情况： 1. 不亮。 2. 绿灯亮，几秒钟后转为红灯闪烁。 3. 只有红灯亮。 11.3. 无图像 34 11.4. 显示屏局部故障 等离子显示屏上可能会出现局部故障。图 1 是各局部可能会出现故障的 P.C.B. 印刷电路板。 35 12 选项设置 36 GP10D 机型系列有特殊功能及操作设置装置，称为选项菜单。该选项菜单对于有特殊功能要求的客户很有用。该菜单在安装阶段设置。 注 : 由于调节 “键锁定”，“Remocon 用户标准”或 “遥控 ID”，主机按钮和遥控器都不能启用时，将所有值设置为 “Off” ，这样所 有按钮就可以重新启用。 同时按住主机上的 “Volume down”（音量降）按钮和遥控器上的 “R”按钮 5 秒钟以上。 将显示 “SHIPPING” 菜单，当消失时，锁定解除。 GP10D 系列选项菜单 选项菜单 默认设置 内容 定时关机功能 启动 定时关机功能有效 / 无效。 屏幕显示 开 在电源开、没有信号时，输入模式显示功能有效 / 无效。 初始输入 关 电源接通后设置初始输入模式。电源接通后可以进行输入模式选择。 初始音量等级 关 电源接通后设置初始音量标准。电源接通后可以进行音量调节。 最大音量等级 关 将最大音量设定到所希望的等级。音量不能超过此限制。 输入锁定 关 将输入模式固定为 AV，分量 /RGB 或 PC。不能通过输入选择键来改变输入模式。 演播室 W/B 关 将暖色模式色温设定为 3,200 Kelvin。 高级 PIP （画中画） 关 关：设置正常两屏幕显示模式。 开：设置高级 PIP （画中画）模式。 显示尺寸 关 在屏幕上调整图像显示尺寸。 开：设置图像显示尺寸约为正常图像显示的 95%。 键锁定 关 显示器前端操作键有效 / 无效 （输入选择、菜单、确认和 / 或音量上 / 下）。 Remocon 用户标准 关 遥控键有效 / 无效。 关：所有遥控键无效。 用户 1：只有待机 （开 / 关）、输入、直接输入、状态、环绕、静音开 / 关以及音 量调节键为有效。 用户 2：只有待机键 （开 / 关）为有效。 用户 3：所有键都无效。 ID 选择 0 将 ID 设置为 0 到 100。 遥控 ID 关 遥控 ID 功能开 / 关。 （当遥控 ID 为开时，标准遥控功能不能控制本机。） 串行 ID 关 串行 ID 功能开 / 关。 插槽电源 关 在电源接通时设置插槽电源模式。允许在电源接通的情况下将可选接线端子板插入 插槽。 V. 安装 关 V. 安装功能开 / 关 （未使用） 旋转 关 屏幕旋转 180° （上 - 下） 串行插槽选择 插槽 1 选择连接串行口的插槽。 注：只有从固定的串行端子才可设置外部指令。 37 13 导线图 13.1. P 电路板 A E D C B F G H I 1 2 3 4 5 6 P-BOARD (FOIL SIDE) TNPA3911AK TH-42PS10CK\CS P-BOARD TNPA3911AK TH-42PS10CK\CS P-BOARD TNPA3911AK 38 TH-42PS10CK\CS P-BOARD PARTS LOCATION TH-42PS10CK\CS P-BOARD PARTS LOCATION Parts Location Parts Location P-BOARD (COMPONENT SIDE) IC402 G-4 IC406 D-1 IC409 F-3 IC411 H-4 IC504 H-4 IC509 B-5 IC512 C-5 IC Q404 C-2 Q406 D-2 Q412 B-3 Q413 B-2 Q434 H-3 Q505 C-5 Q507 C-5 Q527 C-5 TRANSITOR R443 D-1 R628 C-5 R661 D-5 R665 C-5 R671 B-5 VOLUME P-BOARD (FOIL SIDE) IC401 B-4 IC402 C-4 IC403 B-4 IC404 C-4 IC405 C-4 IC406 F-1 IC408 B-4 IC409 C-3 IC410 B-4 IC411 B-4 IC412 A-4 IC501 B-5 IC502 B-5 IC504 B-4 IC505 H-5 IC506 G-5 IC507 G-6 IC509 H-5 IC510 C-6 IC512 F-5 IC520 F-6 IC Q401 B-4 Q402 E-1 Q404 F-1 Q406 F-2 Q407 F-1 Q408 H-3 Q409 H-2 Q412 H-3 Q413 H-2 Q415 B-4 Q418 G-1 Q420 F-1 Q421 G-1 Q422 F-1 Q434 B-4 Q501 A-5 Q502 A-5 Q505 G-6 Q507 G-5 Q508 E-5 Q509 E-5 Q510 F-5 Q512 A-4 Q517 E-4 Q520 E-4 Q521 C-5 Q524 D-5 Q525 G-5 Q527 F-5 Q530 G-5 TRANSISTOR R443 F-1 R628 G-5 R661 E-5 R665 G-5 R671 H-4 Q535 A-5 Q537 C-5 Q538 E-5 Q540 G-5 Q541 F-5 Q551 C-5 Q553 B-5 Q554 B-5 Q555 E-4 Q556 D-4 Q557 B-5 Q558 A-4 Q559 B-5 Q561 A-5 Q563 A-6 Q564 F-6 Q565 F-5 Q566 E-6 Q567 F-5 Q568 B-4 Q569 B-6 VOLUME P 39 P-BOARD (COMPONENT SIDE) TNPA3911AK TH-42PS10CK\CS P-BOARD TNPA3911AK TH-42PS10CK\CS P-BOARD TNPA3911AK A E D C B F G H I 1 2 3 4 5 6 40 13.2. HU 电路板 A B C D E F G H I 1 2 3 4 5 6 C446 C448 L308 L309 L319 L320 JK301 JK302 JK303 JK304 Q301 C306 Q302 C307 Q303 Q304 C308 Q305 Q306 C310 C312 C314 H1 C317 C318 C319 C320 C321 C322 C323 C324 C325 C326 C327 C328 C329 D307 D308 D309 C330 C331 C332 D310 IC305 C335 C336 IC307 R310 R312 R314 R315 R316 R318 C340 R319 C341 C342 C345 R320 C348 R321 C349 R322 R323 R324 R325 R326 R327 R328 R329 C354 C356 R330 C358 R331 C359 R332 R333 R334 R335 R336 R337 R338 C360 R339 C361 C362 C364 C365 C367 C369 R345 R346 C370 C371 C373 C374 C375 R351 C379 R352 R353 R354 C380 C381 R359 C382 C384 C385 C386 C387 C388 R360 R361 R362 R363 C390 C391 C392 C393 C394 C395 R370 C398 R377 R383 R391 R392 R394 R395 R396 C400 C401 C402 C403 C404 C405 C406 C407 C408 C410 C411 C412 C413 C414 C415 C420 C423 R402 R405 R406 R409 C432 C433 C434 C435 C436 C437 C438 R410 HU 1 CR NO.3 TNPA3885 PbF L R L R C Y ORDER NO. B2 A1 A2 A40 A39 B39 B40 B1 1 25 26 50 1 28 29 56 C440 C441 C442 C443 C444 C445 L301 L302 C447 L303 L304 C449 L305 L306 L307 C450 C451 L310 L311 L312 L313 L314 L315 L316 L317 L318 TP301 TP302 TP303 TP304 TP305 JK301 JK302 JK303 JK304 C301 C302 C303 C304 C305 C309 Q307 Q308 C311 C313 H0 H1 C315 C316 D301 D302 D303 D304 D305 R301 D306 R302 R303 R304 R305 R306 R307 R308 IC301 R309 IC302 IC303 C333 IC304 C334 D311 IC306 C337 IC308 C338 C339 IC309 R311 R313 R317 C343 C344 C346 C347 C350 C351 C352 C353 C355 C357 C363 C366 C368 R340 R341 R342 R343 R344 R347 R348 R349 C372 C376 C377 C378 R350 R355 R356 R357 R358 C383 C389 R364 R365 R366 R367 R368 R369 C396 C397 C399 R371 R372 R373 R374 R375 R376 R378 R379 R380 R381 R382 R384 R385 R386 R389 R390 R397 R399 X301 C409 C416 C417 C418 C419 C421 C422 C424 C425 C426 C427 R400 C428 R401 C429 R403 R404 R407 R408 C430 C431 R411 C439 R412 R413 R414 R417 TNPA3885 1 HU CR NO.3 L R GND HD VD R415 R416 PbF L R L R C Y SEE REVERSE FOR ORDER NO. 1 8 A1 A2 B1 B2 A39 A40 B39 B40 1 12 13 24 25 36 37 48 1 3 4 5 1 3 4 5 1 44 45 88 89 132 133 176 1 4 5 8 1 8 9 16 1 4 5 8 + TH-42PS10CK/CS HU-BOARD TXNHU1XLTC TH-42PS10CK/CS HU-BOARD TXNHU1XLTC HU-BOARD (FOIL SIDE) TXNHU1XLTC HU-BOARD (COMPONENT SIDE) TXNHU1XLTC Parts Location HU-BOARD IC IC3301 IC3302 IC3303 IC3304 IC3305 IC3306 IC3307 IC3308 IC3309 Q3301 Q3302 Q3303 Q3304 Q3305 Q3306 Q3307 Q3308 TRANSISTOR TP3301 TP3302 TP3303 TP3304 TP3305 TRANSISTOR TP F-2 G-2 G-4 G-3 B-3 H-2 B-2 G-2 G-2 D-2 D-2 D-3 D-3 C-2 C-3 G-3 G-3 I-3 I-3 H-2 H-2 H-4 HU 41 13.3. HX 电路板 JA1 JA2 JA3 JA4 JA5 JA6 JA7 JA8 JA9 L526 R653 R654 R655 R656 JA10 JA11 JA12 JA13 JA14 JA15 JA16 R663 R664 R668 L555 R672 JK509 JK511 JK513 C523 C524 D504 D507 D508 D509 R508 R509 IC502 D510 Q531 Q532 R510 R511 C550 C551 R529 C552 C553 R530 C561 C562 R547 R548 FL510 FL511 FL512 FL513 FL514 FL515 FL516 FL517 R776 R777 R778 R585 R586 R589 R590 R591 R592 R593 R790 R791 HX1 C404 C405 C406 C407 C409 TP65 TP66 TP67 TP68 TP69 TP70 TP71 TP72 TP73 TP74 R400 TP75 3 CRNO. HX 1 TNPA4132 PbF 5 9 6 1 1 5 6 10 11 15 NO. ORDER SEE REVERSE FOR 1 4 5 8 1 15 JK509 JK511 JK513 J1 J2 J3 J4 J5 J6 J7 J8 J9 J10 J11 J12 J13 HX1 1 HX 3 CRNO. TNPA4132 PbF 6 1 9 5 1 5 ORDER NO. 1 15 HX-BOARD (COMPONENT SIDE) TZTNP03XGTC HX-BOARD (FOIL SIDE) TZTNP03XGTC TH-42PS10CK\CS HX-BOARD TZTNP03XGTC TH-42PS10CK\CS HX-BOARD TZTNP03XGTC Parts Location HX-BOARD IC IC502 D-3 Q3531 C-2 Q3532 C-2 TRANSISTOR HX A E D C B F G H I 1 2 3 4 5 6 42 13.4. H3，S1，V1 和 V2 电路板 R1500 C1530 D1551 D1552 D1553 D1554 R1550 R1551 R1552 R1553 R1554 R1555 SN1550 L1501 L1502 L1503 L1504 L1505 L1506 RM001 TNPA3640 1 V1 R1556 SEE ORDER NO. FOR REVERSE PbF SW061 S34 S1 1 PbF 1 3 REVERSE FOR NO. ORDER SEE TNPA3642 SW061 S34 ORDER NO. TNPA3642 S1 1 1 3 Q1540 D1550 SN1550 V2 RM001 TNPA3640 V1 1 ORDER NO. 1 6 PbF L1507 L1508 V15 TNPA3641 V2 1 PbF ORDER NO. 3 1 R1513 SW1550 SW1551 SW1552 SW1553 SW1554 STR VOL.UP VOL.DOWN F TV/VTR R1511 R1510 R1512 SEE ORDER NO. FOR REVERSE PbF TNPA3641 1 V2 JK8500 H37 1 H3 TNPA3931 SEE REVERSE ORDER NO. FOR 3 1 JK8500 H37 TNPA3931 1 H3 PbF ORDER NO. 1 3 TH-42PS10CK\CS V2-BOARD TNPA3641 V1-BOARD TNPA3640 S1-BOARD TNPA3642 H3-BOARD TNPA3931 TH-42PS10CK\CS V2-BOARD TNPA3641 V1-BOARD TNPA3640 S1-BOARD TNPA3642 H3-BOARD TNPA3931 V2-BOARD(FOIL SIDE) TNPA3641 V2-BOARD(COMPONENT SIDE) TNPA3641 V1-BOARD(FOIL SIDE) TNPA3640 V1-BOARD(COMPONENT SIDE) TNPA3640 S1-BOARD(FOIL SIDE) TNPA3642 S1-BOARD(COMPONENT SIDE) TNPA3642 H3-BOARD (FOIL SIDE) TNPA3931 H3-BOARD (COMPONENT SIDE) TNPA3931 S1 V1 V2 H3 H3 A E D C B F G H I 1 2 3 4 5 6 43 13.5. DS 电路板 C8072 C8073 C8074 C8075 R802 R803 R804 R805 R806 R807 R3050 R8069 R810 R811 R3059 R812 R813 R814 R815 D3061 R3060 R3061 R3063 R825 R826 R3070 R3071 R3072 R8088 R3078 R3079 R836 R3080 R8096 C803 C804 C805 C806 R843 C808 R844 C809 R846 R3090 R3091 R3092 C810 C813 C814 C815 C818 C819 DS11 DS12 DS13 DS14 C820 D2303 R2301 R2302 C8112 C3101 C855 C856 C3103 D802 C864 C3110 C2364 C2365 C2366 C2367 C3114 C2368 C2369 C2372 Q2372 C2378 R8112 R8113 R2355 R2356 R2357 R3104 R2358 R3105 IC801 R2359 R3106 IC802 R2360 R8123 R3110 R3111 R2367 R2368 R8129 C2392 C2393 R3118 R2383 R2384 R2386 R2387 R2388 R3135 R3136 R3137 R2392 R2393 R2394 R2395 R2396 R2398 R3144 C8183 C8185 C8187 DS7 DS8 R3163 D8181 D8183 D8184 D8185 R8181 R3172 R8187 R8188 R8189 R8190 R3188 R3189 C2409 R3190 R3197 C2414 R3198 C2415 R3199 C2416 C2419 C2421 R2401 R2402 R2403 R2408 R2409 C8005 C8007 C8009 Q8200 Q8201 Q8202 Q8203 R2420 Q8204 R2421 R2422 C8016 R2423 Q3001 R2426 R2428 C3201 C3202 C3203 C8025 D8001 C3206 D8003 C3208 C3015 R8007 D8200 R8008 D8201 IC8003 D8203 D8204 R8200 R8201 R8202 R8203 R8204 D3001 R8205 D8209 R8206 R8207 D3003 C3028 D3004 R8208 C3029 R8209 R3001 R3002 R3003 L2330 R3004 D8210 L2331 D8211 D8212 D8213 C3030 C3035 R8021 R8023 R8025 R8026 L8101 L8102 L8103 L8104 L8105 L8106 L8107 L8108 R8033 D3024 R3025 R3026 R3027 TNPA4109 DS 1 3 1 2 PbF A1 A2 B1 B2 A40 A39 B39 B40 A1 A2 B1 B2 A40 A39 B39 B40 A1 A2 B1 B2 A40 A39 B39 B40 1 15 SEE REVERSE FOR ORDER NO. 1 4 5 8 1 4 5 8 1 3 1 3 1 10 11 20 DS-BOARD (FOIL SIDE) TNPA4109 TH-42PS10CK\CS DS-BOARD TNPA4109 TH-42PS10CK\CS DS-BOARD TNPA4109 Parts Location DS-BOARD IC801 E-2 IC802 E-2 IC8003 I-2 IC DS A E D C B F G H I 1 2 3 4 5 6 44 C3058 R3030 C3059 R3031 R8045 R3032 R8047 R3033 C8070 R3034 R8048 C8071 R3035 R3036 R3037 C3060 R3038 R3039 R8050 R3230 R3231 R8051 R8054 R3040 R8055 R3041 R8056 R3042 R8057 R3043 C8080 R3044 R3045 C8081 C8082 R3046 R3047 C8083 C8084 R3048 R3049 R8060 R808 R3051 R8065 X8181 R809 R3053 R8067 R3054 FL8000 R3057 R3058 R8072 R816 R817 R818 R819 R3062 R8077 R3064 R3065 R3066 R3067 L3140 R820 R3068 FL3000 R821 FL3001 R3069 R822 FL3002 R823 FL3003 FL3004 R824 R8081 FL3005 FL3006 R827 FL3007 FL3008 FL3009 R3073 R3074 R8089 R3075 R3076 R3077 FL3010 R831 TPJV1 FL3011 R832 FL3012 R833 FL3013 R834 FL3014 R835 FL3015 R8093 R837 R838 R8094 R839 R3081 R3082 R8097 R3083 R8098 R3084 C801 R3085 R3086 C802 R3087 R840 Q2300 R3088 R3089 R841 R842 C807 R845 R847 R848 R849 R3093 R3094 R3095 C811 C812 R3096 C816 C817 DS11 DS12 DS13 DS14 DS15 C821 C822 C823 C824 C825 D2301 D2302 C827 C828 C829 R2303 R2304 C830 IC2301 C831 C832 IC2302 IC2303 C833 C834 IC2305 C835 Q2331 C837 C838 DS30 C839 C840 C8100 C841 C8101 C8102 C842 C8103 C843 C844 C8105 C845 C8106 C846 C847 C8107 C848 C8108 C8109 C2350 C2351 C8111 C2352 C2353 C8113 C8114 C2354 C2355 C8115 C2356 C8116 C2357 C857 C2358 C858 C2359 C859 C3105 C3106 C3107 C3108 C2360 C8120 C860 C2361 D801 C8121 C861 ZA3001 C862 ZA3002 C2362 C8122 D803 C863 C2363 C8123 ZA3003 ZA3004 D804 C2364 C3111 C865 C2365 ZA3005 D805 C3112 C866 ZA3006 D806 C3113 ZA3007 D807 C867 C868 ZA3008 R8100 C2368 D808 C2369 C869 C3115 D809 IC8100 C2370 D810 D811 C2371 C2373 C2374 C2375 C2376 C2377 C2379 R2351 R2352 R2353 R2354 R3101 R2355 R3102 R2356 R8117 R3103 R2357 R8118 C2380 R2358 R8119 C2381 R2359 C2382 R3107 IC803 C2383 R3108 IC804 C2384 C2385 IC3101 L8001 IC805 C2386 L8003 C2387 R8120 C2388 R2360 C3134 L8005 C3135 C2389 R8121 R2361 R2362 R8122 C3136 R2363 R8124 R2364 R8125 R2365 R8126 R2366 R8127 R3114 C2390 R8128 R3115 C2391 R3116 R3117 C2394 C2395 R3119 C2396 C2397 C3143 C3144 C2398 C2399 C3145 L3002 C3146 R3120 R3121 L3005 L3006 R3125 R3126 C3153 R2385 R3134 R2389 R2390 R2391 R3140 R3141 R2397 R3143 R2399 C8181 C8182 Q8181 C8185 Q8182 Q8183 Q8184 DS1 DS2 R3150 DS4 R3151 DS6 DS7 DS8 DS9 IC3153 R3160 R3161 D8180 L3050 R8180 R8182 R8183 R3170 R8184 R8185 R8186 IC8181 C2400 C2401 X2301 C2402 C2403 C2404 C2405 C2406 C2407 C2408 TPJH1 ZA2300 R3191 ZA2301 R3192 C2410 C2411 R3195 R3196 C2412 C2413 C2417 C2418 C2420 C2425 C2426 R2400 R2404 R2405 R2406 R2407 C8001 C8003 R2410 R2411 Q8002 R2412 R2413 R2414 R2415 R2416 R2417 R2418 C8200 R2419 C8201 C8013 Q8010 Q8011 C8015 C3001 Q8012 Q8013 C3004 R2424 R2425 C8019 R2427 C3009 Q8019 R2429 C3200 C8021 C8023 C3010 C3204 R2430 C3011 C3205 R2431 C3012 C8027 C3013 C3207 C3014 C8029 R8001 R8002 C3016 R8003 C3017 R8004 C3018 R8005 C3019 R8006 C8030 IC8001 R8009 C8033 IC8003 D8010 C3020 D8011 C3021 C8035 IC8005 C8036 C3022 C3023 IC8007 C3024 R8010 C8038 L801 C3025 IC8009 R8011 R8012 L802 C3026 L803 C3027 L804 L805 L807 R8017 R8018 L808 L2330 L2331 L809 IC8014 IC3001 C8045 C3031 C3032 IC3002 IC3003 C3033 IC8017 C3034 IC3004 L810 IC8018 IC3005 L811 C8049 C3036 IC3006 L812 IC3007 R8024 IC3008 C8051 R8029 C3040 C3041 C3042 C3043 R3210 R8031 R3211 R3212 R3213 R3214 R8035 R3215 R8036 R3216 R3217 R8037 R3218 R8039 R3219 R3028 C3051 R3029 C3052 C3053 C3054 R8041 C3055 C3056 C3057 1 DS TNPA4109 THERMAL PAD THERMAL PAD A A B B PbF B C E A39 A40 B39 B40 A1 A2 B1 B2 A1 A39 A40 B39 B40 B1 B2 A2 A1 A2 B1 B2 A39 A40 B39 B40 1 15 1 3 ORDER NO. 1 14 15 28 7 8 22 21 1 14 15 28 7 8 22 21 1 20 40 41 60 61 80 21 1 4 5 8 B C E 1 5 NP NP 1 4 5 8 1 14 15 28 7 8 22 21 1 7 NP NP 1 80 1 6 1 11 1 10 1 3 1 3 1 3 1 10 11 20 1 4 5 8 1 8 9 16 20 11 10 1 1 7 8 14 1 4 5 8 1 4 5 8 1 10 11 20 1 10 11 20 1 8 9 16 1 8 9 16 1 3 4 5 1 8 9 16 1 3 4 5 1 14 15 24 25 38 39 48 1 8 9 16 1 4 5 8 1 4 5 8 DS-BOARD (COMPONENT SIDE) TNPA4109 TH-42PS10CK\CS DS-BOARD TNPA4109 TH-42PS10CK\CS DS-BOARD TNPA4109 DS Parts Location DS-BOARD (COMPONENT SIDE) IC IC803 E-3 IC804 D-2 IC805 F-2 IC2301 H-2 IC2302 H-2 IC2303 H-2 IC2305 H-2 IC3001 F-2 IC3002 C-2 IC3003 C-2 IC3004 C-2 IC3005 B-2 IC3006 B-2 IC3007 C-2 IC3008 G-3 IC3101 A-3 IC3153 C-3 IC8001 B-2 IC8003 B-2 IC8005 A-2 IC8007 B-2 IC8009 B-2 IC8014 D-2 IC8017 D-2 IC8018 D-2 IC8100 D-2 IC8181 G-3 Q2300 H-3 Q2331 H-3 Q8002 B-2 Q8010 D-2 Q8011 D-2 Q8012 D-2 Q8013 D-2 Q8019 B-2 Q8181 G-3 Q8182 G-3 Q8183 D-2 Q8184 D-2 TPJH1 A-2 TPJV1 A-2 TP TRANSISTOR A E D C B F G H I 1 2 3 4 5 6 45 13.6. DN 电路板 R994 R995 C006 C202 C203 C204 C010 C205 C206 C207 C013 C014 C208 C015 C209 C016 C017 C018 C019 C210 C211 C020 C021 C025 C219 C026 C027 C605 R001 R002 C607 R003 C220 C221 C609 C222 R007 R009 IC002 IC003 C227 C803 C610 C611 Q801 Q802 C613 R011 R013 C230 R014 R017 R018 R019 C041 C042 C043 R020 R021 R022 R023 R024 R027 C051 C052 C053 C054 R221 C055 R222 C056 C057 R800 C058 IC605 R801 C059 R802 R804 L301 L302 R807 L303 R808 C060 R039 R809 C061 C062 R618 R619 R040 L501 L502 R812 R813 L503 L504 R620 R621 L505 R815 R622 R046 R817 R627 L702 L703 L704 R822 R823 R824 R825 R826 R827 R828 R829 TP501 TP502 R830 R831 R838 TP701 C861 R839 R260 R261 R840 R841 R842 R843 R845 TP901 TP902 R846 TP710 C871 R849 TP713 TP714 R271 TP715 R272 TP716 R273 R850 R851 R852 R277 R853 R278 R854 R279 R855 R856 TP721 R859 TP722 C884 C886 C887 R860 R861 C696 R867 R868 TP731 TP732 TP733 R871 TP351 R872 TP352 R876 R878 R879 R881 R882 R883 R691 R889 TP751 R891 R899 C302 C303 C309 C501 C502 C311 C312 C313 C314 Q707 Q708 C903 C711 C906 C712 C713 C908 C909 C715 PA901 Q712 Q714 C910 C911 C912 R503 C913 R504 C915 R505 R506 R313 R507 C918 R508 C919 D702 D703 R319 R702 R703 C920 R510 R704 C921 R513 R707 R514 R708 R320 D901 R516 C732 D903 C541 R903 C543 R904 R710 D714 C545 R905 R711 R906 C546 C352 R907 C353 C547 C930 R714 R908 C548 R520 C549 Q351 IC901 C932 R716 C357 R718 C358 C740 IC711 R719 C741 C359 C742 R526 C550 C551 IC715 R911 D721 R529 C552 R912 C553 R913 C554 R720 R914 C360 C555 C749 R915 C361 C556 R916 C362 C557 R917 C363 C558 C940 R918 D728 C364 C941 C559 R725 C365 R919 D729 R531 C942 R726 C366 C943 R728 C750 C369 C753 C560 R920 D730 C561 R921 C562 C756 C563 C564 C565 R731 C371 C566 C567 R733 R927 C568 R734 C569 R736 D352 D353 R544 D354 R351 D355 D356 R353 D357 C570 R354 D358 C571 D359 R355 C572 R356 C573 R357 C574 R358 C575 IC351 R359 C576 R742 C577 R743 C578 R744 D360 C579 R745 R746 R360 Q962 R362 R363 C580 R364 C581 R365 C582 R366 C583 R367 C584 R368 C585 FL301 R945 R369 C586 C587 C588 R754 C589 R756 R758 R370 R372 R373 C590 R950 R568 C591 R569 R951 FL501 R952 C592 FL502 R953 C593 FL503 R954 C594 R760 C595 R955 R956 C596 R957 C597 R958 R959 R573 IC953 IC954 IC956 R960 R962 R963 FL707 R964 FL708 FL709 R772 R773 C990 R774 C991 R776 C992 C993 FL710 C994 FL711 C995 C996 R587 C997 R588 C998 R971 R589 R972 R973 R974 R780 R975 R781 R976 R783 R977 R784 R590 R978 R591 R788 R595 R980 R981 R790 R791 R792 R987 R793 R795 R798 R799 R992 DN 1 TNPA4108 OSDHD TPFAN FANVO OSDVD CR NO.4 PbF 1 4 5 7 1 3 4 5 SEE REVERSE FOR ORDER NO. + 1 15 16 30 1 3 4 5 1 3 4 5 + 1 5 1 3 4 5 1 3 4 6 1 3 4 5 DN-BOARD (FOIL SIDE) TZTNP01XLTC TH-42PS10CK\CS DN-BOARD TZTNP01XLTC TH-42PS10CK\CS DN-BOARD TZTNP01XLTC Parts Location DN-BOARD (FOIL SIDE) IC IC4002 B-2 IC4003 A-2 IC4351 A-5 IC4605 D-4 IC4711 D-2 IC4715 C-1 IC4901 E-4 IC4953 F-3 IC4954 B-4 IC4956 F-2 Q4351 B-5 Q4707 D-2 Q4708 C-2 Q4712 C-2 Q4714 E-3 Q4801 E-2 Q4802 E-2 Q4962 E-3 TRANSISTOR DN A E D C B F G H I 1 2 3 4 5 6 46 C001 C002 C003 C004 C005 C007 C008 C009 C201 C011 C012 C212 C213 C022 C023 C600 C024 C601 X501 C602 C603 C604 C606 C608 R004 R005 R006 R008 C031 C225 IC001 X701 C032 C228 C804 C229 R201 C612 Q803 R010 C614 R012 IC201 R016 R211 R212 R213 R214 R215 R216 R217 R218 R219 C629 R220 R803 R035 R805 R036 R806 R037 R038 IC031 IC032 IC803 R810 R041 R811 R042 R043 R044 R814 R045 R816 R818 R819 R626 L701 R242 R243 R244 R820 R245 R821 R631 L901 L902 R250 R251 R252 R832 R833 R640 R834 R835 R836 R837 FL001 C862 C863 C864 C865 C866 R844 R847 R848 C872 R657 C873 R658 R274 R275 R276 L351 L352 L353 R857 R858 C881 C882 R280 R281 C885 R282 R862 R863 R864 R865 R866 R869 DN1 DN2 DN4 R870 DN5 DN6 R873 R874 R875 R877 R880 R884 R885 R886 R887 R888 R890 R892 R893 R894 R895 C301 ZA001 ZA002 C304 C305 C306 C307 C308 C503 C504 C310 C505 C506 C315 C701 C702 C703 C704 C705 Q701 C706 Q702 C707 Q703 C708 Q704 C709 Q705 Q706 C901 C902 C904 C710 C905 Q901 Q902 C907 C714 C716 C717 Q713 C718 C719 IC301 R501 DN11 R502 C914 R312 C917 IC500 R314 IC501 R509 D701 R315 IC502 R316 R317 D704 R318 R701 L201 D709 R706 L203 C923 C924 R515 IC701 R709 R321 L206 D902 IC702 R322 IC703 C733 R323 R900 D904 IC704 R518 R324 R325 D711 C542 R902 C736 R326 D712 C737 R327 D713 C544 C738 C739 C351 R712 R713 C354 R139 C355 R715 DN31 R522 C356 DN32 R717 DN33 DN34 DN35 DN36 DN37 IC713 C743 C744 IC714 R142 D722 D723 R144 D724 R721 D725 R722 D726 R723 D727 R148 R724 DN41 R532 DN42 R533 R727 C367 C368 IC721 R729 C751 R536 C752 R537 R538 C754 C755 R539 R922 D732 R923 D733 R924 R730 D734 C370 R925 D735 R926 R732 R928 R735 R929 D351 R737 R738 R739 R546 R352 R930 R931 Q955 Q956 R740 R741 R747 R554 R748 Q961 R749 R361 R941 R171 R559 R942 R943 R750 R944 R751 R752 R753 R947 R560 R755 R757 R564 R565 R759 R371 R566 R567 R374 FL504 R761 R762 R763 C598 R764 C599 R765 R766 R767 R768 R574 R381 R769 R575 R382 R576 R383 FL703 R577 R384 R578 R385 R961 R579 FL705 R386 FL706 R387 R388 R770 R771 R580 R581 R775 R582 R777 R583 R778 R584 R779 R585 R586 R970 C999 R979 R786 R596 R983 R984 R985 R986 R796 R797 R991 CR NO.4 DNMM1 DNMM2 DNMM4 1 DNMM5 DNMM3 TNPA4108 DN DNMM7 DNMM6 DNMM8 PbF 1 20 21 40 41 60 61 80 A 1 1 3 4 5 1 3 4 5 1 4 5 8 1 6 7 12 ORDER NO. 1 80 1 40 14 1 1 21 1 31 1 16 17 32 48 49 64 33 1 21 1 10 11 20 AB C DE F G H J K L M N P R T U V W YAAABAC 2 1 4 3 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 1 30 31 50 51 80 100 81 + + 1 44 45 88 89 132 176 133 1 24 25 48 1 4 5 8 1 3 4 5 1 3 1 3 1 3 1 3 1 3 1 3 1 5 1 4 5 8 1 7 8 14 12 11 1 2 1 2 12 11 1 3 4 6 DN-BOARD (COMPONENT SIDE) TZTNP01XLTC TH-42PS10CK\CS DN-BOARD TZTNP01XLTC TH-42PS10CK\CS DN-BOARD TZTNP01XLTC Parts Location DN-BOARD (COMPONENT SIDE) IC IC4001 F-3 IC4031 E-2 IC4032 E-2 IC4201 D-2 IC4301 B-5 IC4500 C-4 IC4501 E-4 IC4502 F-4 IC4701 B-2 IC4702 C-3 IC4703 D-2 IC4704 C-3 IC4713 C-2 IC4714 A-2 IC4721 C-5 IC4803 A-2 Q4701 C-2 Q4702 C-5 Q4703 C-5 Q4704 C-5 Q4705 C-5 Q4706 C-2 Q4713 B-3 Q4803 B-2 Q4901 A-4 Q4902 A-4 Q4955 A-2 Q4956 A-2 Q4961 B-4 TRANSISTOR DN A E D C B F G H I 1 2 3 4 5 6 47 13.7. D 电路板 D-BOARD (FOIL SIDE) TZTNP01ZQTC TH-42PS10CK\CS D-BOARD TZTNP01ZQTC TH-42PS10CK\CS D-BOARD TZTNP01ZQTC Q010 C028 C029 C800 C801 IC002 C802 C032 C033 C803 C034 C804 C035 C805 C036 C037 C807 C038 C039 C809 Q805 Q806 D017 D018 D019 IC011 D020 C817 Q044 Q045 Q046 Q047 Q048 Q049 R028 C822 C824 C054 D801 C056 R223 C827 R800 R225 Q055 R801 Q056 R802 D806 R226 D807 R227 Q057 R803 D808 Q058 R804 R229 R805 D809 R806 R807 R808 IC800 C830 R809 C831 IC801 C832 R230 Q060 D810 R231 IC806 R232 IC807 D813 R810 R811 L501 IC809 D815 C839 L502 R237 R813 R238 R814 R239 R815 R816 C840 R819 R240 C846 C847 C848 R821 R824 C467 R828 C468 C850 C469 C853 C855 C857 R830 C858 C859 R834 R835 C860 R070 R841 R842 R843 D9 R846 R847 R848 R849 R850 R854 R859 C882 C883 C884 C885 C886 C887 R861 R862 R863 R094 R095 R096 R097 R098 R868 R869 C891 FL806 C896 C897 R870 C898 R871 C899 R872 R873 R876 R877 R878 R879 R880 R883 R884 R887 R891 R892 R893 R896 R897 C100 Q300 Q301 Q302 Q500 D100 R100 D105 R101 D106 C512 C513 C515 C516 C517 C900 C518 D300 C901 C519 D301 C902 C903 C904 C905 C906 C907 C908 R110 C520 C909 C521 C522 C523 C524 C525 C526 C527 C910 R500 C528 C911 R501 C529 C912 C913 R503 C914 R504 C915 R505 C916 R506 C917 R507 C918 R508 C530 C919 R121 R509 C532 IC502 R317 C536 R127 C537 C920 R128 C538 C921 R511 R129 C539 C922 C923 R513 C924 C925 R516 C926 C927 C928 C540 R900 C929 R901 R131 R902 R132 R903 R133 R904 R134 R135 R906 R136 R907 R137 C930 R908 R138 R520 C931 R139 R521 C932 C933 R523 C934 R524 C935 R525 C936 C937 R527 C938 R910 R528 C939 R911 R141 R529 R142 R915 C940 R918 C941 R919 C942 C943 C944 C945 C946 C947 R150 C949 R151 R152 R153 R154 R925 R155 R926 R927 R157 C950 R928 R158 R929 R541 C952 R542 R543 C954 R544 C955 R545 C956 C957 C958 R548 C959 R355 R549 R162 R356 R163 R164 R936 R937 R168 R550 R551 R552 R553 R554 R556 C966 C967 R364 C968 R941 R365 C969 R366 R943 R173 R367 FL300 R368 R945 R369 FL301 R946 R176 R177 R178 C970 R949 R179 C971 R370 R371 R950 R180 R957 R959 R382 R383 R196 R197 FL900 R390 R391 R394 R395 CR NO.9 1 TNPA3932 D 2 1 3 PbF 1 3 4 6 1 4 6 1 12 24 13 1 3 4 6 1 3 4 5 1 12 13 24 1 12 13 24 1 6 SEE REVERSE FOR ORDER NO. 1 3 4 5 + + Parts Location D-BOARD (FOIL SIDE) IC IC9002 E-4 IC9011 E-3 IC9502 A-3 IC9800 A-2 IC9801 B-1 IC9806 A-5 IC9807 B-5 IC9809 A-4 Q9010 D-5 Q9044 E-3 Q9045 E-3 Q9046 E-3 Q9047 E-3 Q9048 D-2 Q9049 C-3 Q9055 D-4 Q9056 D-4 Q9057 D-4 Q9058 E-4 Q9060 D-5 Q9300 C-1 Q9301 E-2 Q9302 E-2 Q9500 C-4 Q9805 B-5 Q9806 B-5 TRANSISTOR D A E D C B F G H I 1 2 3 4 5 6 48 D-BOARD (COMPONENT SIDE) TZTNP01ZQTC TH-42PS10CK\CS D-BOARD TZTNP01ZQTC TH-42PS10CK\CS D-BOARD TZTNP01ZQTC IC001 IC003 Q800 Q801 C806 R203 IC007 Q803 PA800 C808 R205 R206 R207 IC200 C040 C041 C042 C043 C044 C045 C815 C816 C046 C047 C048 C818 C049 R215 R216 R217 R218 R219 C050 C051 C052 C053 C823 D800 Q050 R220 C825 C055 R221 Q051 D802 C826 Q052 R222 C057 D803 Q053 D804 C058 Q054 D805 C060 IC802 IC803 C833 C834 C835 D811 C836 D812 C837 L500 C838 D814 R236 R812 R818 C841 C842 C843 C844 C845 R244 C849 R823 R825 R826 R827 R829 C851 C852 C854 C856 R060 R061 R831 R062 R063 R064 R065 R066 R067 R838 R839 D2 D3 R840 D5 D6 R844 R074 R845 R076 C880 C881 R864 R865 FL800 R099 FL801 FL803 FL804 FL805 FL807 X9000 D20 X200 ZA001 D25 C500 C501 C502 C503 C504 C505 D31 C506 D32 C507 C508 C509 D101 D102 D103 C510 C511 R102 R103 R104 C514 R105 R106 R107 R108 R109 D110 R111 R112 R113 IC303 R502 IC500 R120 C531 IC503 C533 IC504 C534 R510 R512 R514 R515 R517 R518 R519 R905 IC900 IC901 R909 R522 R526 R140 R912 R143 R144 R145 R916 R917 R147 R148 R530 R531 R149 R532 R533 L800 R534 L801 R535 L802 R536 R537 C948 R920 R538 R921 R539 R922 R923 R348 R349 R156 R540 C951 R159 C953 R350 L810 R351 R352 R353 R160 R354 R161 R357 R358 R165 R359 R166 R167 C960 R938 C961 R939 R169 C962 C963 C964 R360 R555 C965 R361 R362 R363 R940 R170 R171 R942 R172 R944 R174 R175 R947 R948 FL500 R951 R181 R952 R182 R953 R183 R954 R184 R955 R185 R379 R956 R186 R187 R958 R188 R189 R380 R381 R960 R190 R191 R192 R193 R194 FL901 R199 FL902 FL903 FL904 R392 R393 CR NO.9 TP_HD TP_VD D 1 TNPA3932 DCK 1 3 2 5 7 9 4 6 8 10 12 14 16 11 13 15 A C E G J L N R B D F H K M P T 1 4 5 8 1 20 21 40 41 60 61 80 + 1 4 5 8 1 14 15 28 + + 1 10 11 20 1 10 11 20 1 2 29 30 1 40 1 31 1 21 ORDER NO. 19 20 2 1 1 19 20 2 1 55 1 55 1 25 48 24 1 10 11 20 1 10 11 20 A B C E G J L N R U W AA D F H K M P T V Y AB 1 2 3 5 7 9 11 4 6 8 10 13 15 17 19 21 12 14 16 18 20 22 13 11 9 7 5 3 12 8 6 4 2 B D F H K M N L J G E C 10 + + Parts Location D-BOARD (COMPONENT SIDE) IC IC9001 B-5 IC9003 B-3 IC9007 C-5 IC9200 D-3 IC9303 E-2 IC9500 C-5 IC9503 C-4 IC9504 C-3 IC9802 B-5 IC9803 B-5 IC9900 D-3 IC9901 C-3 TP_HD C-3 TP_VD C-3 TP Q9050 B-5 Q9051 B-3 Q9052 B-3 Q9053 A-4 Q9054 A-5 Q9800 E-2 Q9801 E-4 Q9803 D-5 TRANSISTOR D A E D C B F G H I 1 2 3 4 5 6 49 13.8. C1 电路板 C1-BOARD (COMPONENT SIDE) TNPA3799AB C1-BOARD (FOIL SIDE) TNPA3799AB TH-42PS10CK\CS C1-BOARD TNPA3799AB TH-42PS10CK\CS C1-BOARD TNPA3799AB TNPA3799 1 C1 C1MM1 C1MM2 C1MM3 C1MM4 C1MM5 C111 C112 C113 C114 C115 C116 C117 C118 C119 C120 C121 C122 C125 D101 C126 D102 C127 D103 C128 D104 C129 D105 D106 C130 C131 IC101 C132 IC102 C133 IC103 C134 IC104 C135 C136 C137 C138 R111 C139 R112 R113 R114 R115 R116 R117 C140 R118 C141 C142 R120 R121 R122 R123 R124 R125 R127 R128 R129 R130 R131 R132 R133 R134 R135 R136 R137 R138 R139 R140 R141 R142 R143 R144 R146 R147 R148 R149 R150 R151 R152 R153 R154 R155 R156 R157 R158 R159 R160 R161 R163 R164 R165 R166 R167 R168 R169 FL101 CB1 CB2 CB3 ZA101 ZA102 ZA103 C11 C12 PbF CRNO.7 1 10 11 20 1 10 11 20 1 10 11 20 1 10 11 20 ORDER NO. 1 68 1 68 1 68 1 55 1 20 1 2 3 C1 1 TNPA3799 SEE REVERSE FOR ORDER NO. Parts Location C1-BOARD IC7101 H-2 IC7102 I-1 IC7103 G-2 IC7104 F-2 IC C1 A E D C B F G H I 1 2 3 4 5 6 50 13.9. C2 电路板 C2-BOARD (COMPONENT SIDE) TNPA3800AB C2-BOARD (FOIL SIDE) TNPA3800AB TH-42PS10CK\CS C2-BOARD TNPA3800AB TH-42PS10CK\CS C2-BOARD TNPA3800AB C2MM1 C2MM2 C2MM3 C2MM4 TNPA3800 1 C2 C2MM5 C21 C22 C23 ZA201 ZA202 ZA203 ZA204 CB4 CB5 CB6 CB7 C201 C202 C203 C204 C205 C206 C207 C208 C209 C210 C211 C212 C213 C214 C215 C216 C217 C218 C219 C220 C221 C222 C223 C224 C225 D201 C226 D202 C227 D203 D204 C228 D205 C229 R201 D206 R202 R203 D207 R204 D208 R205 R206 R207 C230 R208 C231 IC201 R209 C232 IC202 IC203 C233 IC204 C234 C235 IC205 C236 C237 R210 C238 R211 C239 R212 R213 R214 R215 R216 R217 R218 R219 R220 R221 R222 R223 R224 R225 R226 R227 R228 R229 R230 R231 R232 R233 R234 R235 R236 R237 R238 R239 R240 R241 R242 R243 R244 R245 R246 R247 R248 R249 R250 R251 R252 R253 R254 R255 R256 R257 R258 R259 R260 R261 R262 R263 R264 R265 R266 R267 R268 R269 FL201 FL202 R270 R271 PbF CRNO.7 1 55 1 20 1 12 ORDER NO. 1 68 1 68 1 68 1 6 1 10 11 20 1 10 11 20 1 10 11 20 1 10 11 20 1 10 11 20 C2 1 TNPA3800 1 2 3 SEE REVERSE FOR ORDER NO. Parts Location C2-BOARD IC7201 B-2 IC7202 A-2 IC7203 C-2 IC7204 D-2 IC7205 C-2 IC C2 A E D C B F G H I 1 2 3 4 5 6 51 13.10.SC 电路板 SC-BOARD (FOIL SIDE) TNPA3794AB TH-42PS10CK\CS SC-BOARD TNPA3794AB TH-42PS10CK\CS SC-BOARD TNPA3794AB C514 SC41 C515 SC42 C516 C517 C518 SC45 SC46 C526 C721 L401 L402 L403 L601 L602 L411 L412 L413 C754 C561 C563 C592 C791 C795 L461 L462 D583 L463 L464 L472 L481 L482 L483 L484 IC791 C400 Q401 Q402 Q403 C604 C410 C411 C412 C413 C802 C804 Q801 C806 C807 C420 D401 Q421 Q422 Q423 C431 C822 Q821 Q822 Q441 Q442 R808 C641 R620 D431 Q451 VR600 C841 C842 VR602 Q841 Q842 R821 TP1 TP2 TP4 TP5 Q661 TP6 TP7 TP8 TP9 T602 R844 D461 R658 SC2 D471 TP10 TP11 TP12 TP13 TP14 TP15 C691 TP16 TP17 TP18 R860 TP19 D481 TP20 TP21 TP22 TP23 TP24 TP25 TP26 TP27 TP28 TP29 D491 TP30 TP31 TP32 TP33 TP34 TP35 TP38 TP39 TP40 TP41 TP42 R696 TP43 R697 TP44 TP45 TP46 TP47 TP48 TP49 TP50 TP51 TP52 TP53 TP54 TP55 TP56 TP57 TP58 TP59 L591 L592 TP60 TP61 TP62 TP63 TP64 SC23 SC30 C511 C512 C513 TNPA3794 1 SC 1 2 3 4 5 6 CRNo.6 PbF A1 A2 B2 B1 B40 B39 A40 A39 A1 A2 B2 B1 B40 B39 A40 A39 1 2 8 9 1 2 8 9 SEE REVERSE FOR ORDER NO. 1 12 G C E G C E G C E E C B A A K G C E G C E G C E E C B E C B G C E G C E A A K G C E E C B E B C G D S S5 S4 S2 S1 P2 P1 B2 B1 S3 A A K 1 3 A A K A A K A A K 1 3 1 8 A E D C B F G H I 1 2 3 4 5 6 52 TH-42PS10CK\CS SC-BOARD PARTS LOCATION TH-42PS10CK\CS SC-BOARD PARTS LOCATION Parts Location SC-BOARD (FOIL SIDE) Q6401 B-3 Q6402 B-3 Q6403 C-3 Q6421 C-2 Q6422 D-2 Q6423 D-2 Q6441 G-3 Q6442 F-3 Q6451 F-3 Q6661 G-3 Q6801 H-2 Q6821 F-4 Q6822 G-4 Q6841 G-3 Q6842 G-4 TRANSISTOR TP1 B-2 TP2 B-2 TP4 B-1 TP5 B-1 TP6 B-2 TP7 B-2 TP8 B-1 TP9 C-1 TP10 G-1 TP11 G-1 TP12 I-1 TP13 G-2 TP14 G-1 TP15 G-1 TP16 H-1 TP17 H-1 TP18 H-2 TP19 H-1 TP20 G-1 TP21 H-2 TP22 H-1 TP23 G-1 TP24 G-1 TP25 H-2 TP26 G-2 TP26 H-2 TP27 G-1 TP28 G-2 TP29 F-2 TP30 F-1 TP31 E-2 TP32 D-1 TP33 D-1 TP34 C-1 TP35 C-1 TP38 H-1 TP39 G-1 TP IC6791 H-2 IC VOLUME Parts Location SC-BOARD (COMPONENT SIDE) IC6471 B-4 IC6472 B-4 IC6501 G-1 IC6521 D-1 IC6561 B-1 IC6562 C-2 IC6581 F-2 IC6601 D-4 IC6602 B-4 IC6610 B-5 IC6671 E-3 IC6681 C-5 IC6682 B-4 IC6721 A-4 IC6722 B-5 IC6724 B-5 IC6725 B-5 IC6751 H-4 IC6752 H-4 IC6753 H-5 IC6771 D-3 IC6772 E-4 IC6773 C-3 IC6774 C-3 IC6791 A-2 IC6801 B-3 IC6802 C-4 IC6821 C-3 IC6841 C-4 IC6861 B-4 IC6871 C-3 IC PC6480 B-4 PC6701 A-3 PC6702 A-3 PC6703 A-3 PC6704 H-5 PC6705 C-3 PC6760 H-4 PC6801 B-3 PC6861 B-4 PC6871 C-3 Q6401 H-3 Q6402 H-3 Q6403 G-3 Q6421 G-3 Q6422 F-3 Q6423 F-3 Q6441 C-2 Q6442 D-2 Q6451 D-2 Q6471 B-3 Q6511 G-2 Q6512 H-2 Q6516 G-1 Q6517 G-1 Q6531 C-1 Q6532 C-1 Q6581 F-1 Q6601 D-5 Q6602 D-5 Q6621 H-3 Q6622 G-3 Q6642 F-5 Q6643 F-5 Q6644 F-5 Q6645 G-5 PHOTO COUPLER TRANSISTOR TP15V H-1 TPSC1 F-5 TPSOS6 B-1 TPSOS7 C-1 TPVAD D-3 TPVSCN D-4 TPVSET D-4 TPVSUS H-1 TP VR6600 C-2 VR6602 D-5 VOLUME TP40 D-5 TP41 D-5 TP42 D-5 TP43 D-5 TP44 B-5 TP45 B-5 TP46 F-5 TP47 F-5 TP48 F-5 TP49 F-5 TP50 H-5 TP51 H-5 TP52 H-1 TP53 H-4 TP54 C-5 TP55 C-5 TP56 C-5 TP57 C-5 TP58 C-5 TP59 G-5 TP60 G-5 TP61 G-5 TP62 G-5 TP63 G-5 TP64 F-4 VR6600 G-3 VR6602 E-4 Q6646 G-5 Q6647 G-5 Q6648 H-5 Q6661 C-2 Q6662 E-4 Q6663 E-4 Q6671 E-3 Q6680 E-3 Q6681 D-4 Q6682 D-4 Q6691 C-5 Q6742 C-4 Q6743 C-4 Q6744 B-4 Q6762 H-4 Q6781 E-4 Q6782 E-4 Q6791 D-3 Q6801 B-3 Q6802 B-2 Q6803 B-3 Q6821 D-4 Q6822 D-4 Q6824 C-3 Q6841 C-4 Q6842 C-4 SC 53 SC-BOARD (COMPONENT SIDE) TNPA3794AB TH-42PS10CK\CS SC-BOARD TNPA3794AB SC-BOARD TNPA3794AB C708 C514 SC41 Q511 C515 SC42 Q512 C516 C517 C518 SC45 Q516 SC46 Q517 C522 C524 D501 C525 D502 C526 R501 R502 R503 R504 R505 C721 R506 C723 R507 C724 R508 IC501 D701 C725 D702 C726 C727 C728 R700 Q531 R701 Q532 R702 R703 R704 R511 R705 R512 R706 R707 R708 R516 R517 R710 R711 L401 D521 R712 L402 D522 R713 L403 D523 R714 D524 R521 R715 R716 R522 R717 R523 R718 R524 R525 R526 D721 L601 IC521 L602 Q742 Q743 D723 D724 Q744 L411 R721 D725 L412 R722 D726 R723 L413 D727 D728 R531 D729 R532 R533 R534 IC721 PC701 IC722 PC702 C752 C753 PC703 PC704 C754 IC724 D730 IC725 C561 D731 PC705 C755 C562 D732 C563 D733 C564 D734 C565 C566 Q762 R742 R743 R744 R745 R746 R747 C771 C772 C773 C775 C581 D752 C582 C776 D753 C777 Q581 D758 R755 R561 R756 R562 R757 R563 R564 R758 IC751 R565 R759 IC752 R566 R567 IC753 D760 R568 IC561 D761 Q781 IC562 C592 D762 Q782 C593 R760 R761 R762 C791 Q791 D771 C795 D773 L461 D581 L462 D582 D583 L463 L464 D584 R775 D585 R581 R582 R776 R583 R777 R584 IC771 R585 IC772 R586 R587 IC773 R588 IC774 IC581 R589 R781 L472 R782 R590 R591 R592 PC760 D791 R791 L481 R792 L482 R793 L483 L484 IC791 C400 C401 C402 C403 Q401 Q402 Q403 C601 C602 C603 C604 C410 C411 Q601 C605 C412 Q602 C606 C413 C801 C802 C803 C610 C804 C611 C805 Q801 C612 Q802 C806 C807 Q803 C420 C421 C422 C423 D401 Q421 Q422 Q423 R401 C811 R402 C812 R403 R404 C620 R405 R406 Q621 D601 C431 D602 Q622 D603 D604 D605 D606 D413 D607 R603 R604 R605 C439 C822 R606 C823 R608 R609 IC601 D801 Q821 D802 Q822 IC602 D803 D610 D804 Q824 C440 D611 D805 D612 D806 D613 D614 R610 D615 C445 D421 Q441 R611 C446 D422 Q442 R612 R806 R807 R613 R614 R808 R615 D619 R421 IC801 R809 R616 R422 IC802 R617 R423 R618 IC610 R424 R619 R425 C641 R426 R810 D620 R811 D621 Q642 R812 D622 Q643 R813 D623 Q644 R814 R620 D624 D431 Q451 R621 Q645 R815 R622 Q646 R816 Q647 R817 Q648 VR600 C841 C842 VR602 D820 D821 Q841 C845 Q842 D822 D823 C461 D825 R821 D826 R822 R823 C463 R824 R825 D441 R826 R827 R828 R441 PC801 IC821 R829 R442 R443 R444 C661 C662 C663 R830 Q661 D641 C471 R831 C472 D642 Q662 Q663 R833 D643 D644 R834 Q471 R835 D451 R642 R836 R837 R643 R838 R644 R839 R645 R451 C861 R646 R452 C862 R647 C863 R648 C671 D841 D842 T602 D843 C480 C481 R841 Q671 R842 R843 C483 R844 D461 R845 R846 R847 R848 IC841 R849 C871 C872 C873 R658 C681 R659 R465 C682 C683 Q680 R850 C491 D661 R851 Q681 D662 R852 Q682 SC2 D663 R853 D664 R660 D471 D665 R661 D859 D472 D666 R662 D667 R663 R664 R665 R471 R472 R666 D477 R667 R473 D478 D860 R668 R474 C691 D861 R475 R476 D862 R477 R478 R860 R479 D671 R861 Q691 IC471 IC472 R862 R863 D480 R864 D481 R671 R865 R672 R866 R673 R867 R868 R869 IC861 IC671 D871 D872 D681 R871 D682 R872 D683 R873 D684 R874 R681 D491 D685 R875 R682 D686 R876 D687 R683 R877 R684 R878 R879 R685 IC871 R686 D497 R687 R688 IC681 R689 IC682 R690 R691 R886 R887 R888 PC861 R696 R697 PC480 PC871 L591 L592 SC20 SC23 C502 C504 SC30 C505 ZA401 C701 ZA402 C702 ZA403 C703 C704 C705 C511 C706 C512 C707 C513 TP15V TPSC1 Discharge SC 37 42 TPVSUS TPVSET CRNo.6 1 TPSOS6 TPSOS7 TPVSCN SCMM1 TPVAD TNPA3794 37 42 PbF A1 A2 B1 B2 A40 A39 B40 B39 A1 A2 B1 B2 A39 B39 A40 B40 1 2 8 9 1 2 8 9 1 8 9 16 1 8 9 16 1 7 8 14 1 7 8 14 1 3 4 6 1 4 5 8 1 3 4 5 1 10 11 20 1 10 11 ORDER NO. 1 4 5 8 3 1 5 1 3 1 4 5 8 1 2 3 4 12 1 C G E C G E C G E G S D B C E A A K C G E C G E C G E D G S D G S 1 4 8 5 B C E B C E 1 4 5 3 C G E C G E 1 4 5 8 D G S D G S D G S A A K C G E D G S D G S D G S D G S B C E B C E 1 2 3 4 G S D S2 S1 P2 P1 B2 B1 S3 S4 S5 G S D A A K G S D G S D 1 3 A A K 1 3 1 3 5 4 A K A 1 8 4 1 4 5 8 A A K 1 4 5 8 1 4 5 8 3 5 1 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 19 20 1 3 1 8 A E D C B F G H I 1 2 3 4 5 6 54 13.11.SU 电路板 SU-BOARD (COMPONENT SIDE) TNPA3874AB SU-BOARD (FOIL SIDE) TNPA3874AB TH-42PS10CK\CS SU-BOARD TNPA3874AB TH-42PS10CK\CS SU-BOARD TNPA3874AB C6901 C6902 C6903 C6904 C6905 C6906 C6907 C6908 C6909 A40 C6914 C6915 C6916 C6921 D6901 Q6921 D6902 D6903 D6904 R6901 R6902 R6903 R6904 R6908 IC6901 C6931 R6909 IC6902 C6932 IC6903 C6933 IC6904 C6934 C6935 C6936 C6937 C6938 R6916 D6921 D6922 R6921 R6922 R6923 A1 R6931 R6932 R6933 R6934 R6935 R6936 SU45 SU1 SU2 SU3 TPSU1 TPSU2 PbF TNPA3874 SU 1 1 25 26 50 51 75 76 100 1 25 26 50 51 75 76 100 1 25 26 50 51 75 76 100 1 25 26 50 51 75 76 100 1 9 8 2 ORDER NO. A1 B1 A40 B40 A1 B1 A40 B40 A1 B1 A40 B40 A41 A80 1 SU TNPA3874 3 1 2 PbF SEE REVERSE FOR ORDER NO. Parts Location SU-BOARD IC6901 G-2 IC6902 E-2 IC6903 C-2 IC6904 B-2 TPSU1 E-2 TPSU2 C-2 Q6921 F-1 IC TRANSISTOR TP SU A E D C B F G H I 1 2 3 4 5 6 55 13.12.SD 电路板 SD-BOARD (COMPONENT SIDE) TNPA3875AB SD-BOARD (FOIL SIDE) TNPA3875AB TH-42PS10CK\CS SD-BOARD TNPA3875AB TH-42PS10CK\CS SD-BOARD TNPA3875AB SD SD 1 TNPA3875 C6951 C6952 C6953 C6954 C6955 C6956 C6957 C6958 C6959 D6951 D6952 D6953 D6954 R6951 R6952 R6953 R6954 R6958 C6981 IC6951 R6959 C6982 IC6952 C6983 IC6953 C6984 IC6954 C6985 R6966 R6981 R6982 R6983 R6984 R6985 R6986 SD46 TPSD1 TPSD2 B1 B40 C6986 C6987 C6988 C6964 C6965 C6966 SD1 SD3 SD2 PbF ORDER NO. 1 9 8 2 1 25 26 50 51 75 76 100 1 25 26 50 51 75 76 100 1 25 26 50 51 75 76 100 1 25 26 50 51 75 76 100 A1 B1 A40 B40 A1 B1 A40 B40 A1 B1 A40 B40 TNPA3875 SD 1 2 1 3 B41 B80 PbF SEE REVERSE FOR ORDER NO. Parts Location SD-BOARD IC6951 F-2 IC6952 F-2 IC6953 D-2 IC6954 B-2 TPSD1 E-2 TPSD2 D-2 IC TP A E D C B F G H I 1 2 3 4 5 6 56 13.13.SS 电路板 SS-BOARD (FOIL SIDE) TNPA3795AB TH-42PS10CK\CS SS-BOARD TNPA3795AB TH-42PS10CK\CS SS-BOARD TNPA3795AB L001 L002 L003 L011 L012 C156 L013 SS11 SS12 SS23 L221 SS34 SS41 SS42 SS43 SS44 L241 SS41A L061 L062 L063 L064 SS42A L262 SS43A L271 L272 L081 L082 L083 L084 SS44A Q001 Q002 Q003 C201 C202 C203 C204 C011 C205 C012 C206 C013 C207 C208 C213 C214 C215 D001 Q021 Q022 Q023 Q221 C031 Q222 Q041 D021 Q042 R020 R022 VR000 C241 L103 Q051 R222 R223 C261 C262 C272 C273 D253 TP1 D061 TP2 TP3 TP4 TP5 TP6 TP7 TP8 TP9 D071 D081 TP10 TP11 TP12 TP13 TP14 TP15 D091 TP16 TP17 TP18 TP19 TP20 TP21 TP22 TP23 TP24 TP25 TP26 TP27 TP28 TP29 TP30 TP31 TP32 C111 C112 1 SS 1 2 3 TNPA3795 6 5 4 CRNo.6 PbF 1 3 1 10 1 12 1 3 1 1 3 1 1 3 1 1 3 1 1 3 1 1 3 SEE REVERSE FOR ORDER NO. 1 1 3 1 1 3 1 1 3 G C E G C E G C E A A K G C E G C E G C E E C B E B C G C E A A K G C E G C E A A K A A K A A K A A K Parts Location SS-BOARD (FOIL SIDE) TRANSISTOR Q6001 H-2 Q6002 H-2 Q6003 H-2 Q6021 G-2 Q6022 F-2 Q6023 F-2 Q6041 D-2 Q6042 D-2 Q6051 C-2 Q6221 E-1 Q6222 D-1 TP16 B-2 TP17 B-2 TP18 B-2 TP19 B-2 TP20 B-2 TP21 B-2 TP22 B-2 TP23 B-2 TP24 H-3 TP25 H-3 TP26 G-3 TP27 F-3 TP28 D-3 TP29 D-3 TP30 C-3 TP31 A-3 TP32 C-1 TP1 H-1 TP2 H-1 TP3 H-1 TP4 H-1 TP5 H-1 TP6 H-1 TP7 H-2 TP8 H-2 TP9 H-2 TP10 H-2 TP11 H-2 TP12 B-3 TP13 B-2 TP14 B-2 TP15 B-1 TRANSISTOR TP VR6000 E-1 VOLUME SS A E D C B F G H I 1 2 3 4 5 6 57 SS-BOARD (COMPONENT SIDE) TNPA3795AB TH-42PS10CK\CS SS-BOARD TNPA3795AB TH-42PS10CK\CS SS-BOARD TNPA3795AB R104 C132 C134 C135 D111 R111 R112 R113 Q141 L001 L002 Q142 L003 Q146 Q147 C152 C153 C154 L011 D131 L012 D132 C156 L013 R131 R132 R133 R134 R135 SS11 R136 SS12 IC131 R141 R142 R146 SS23 R147 L221 D151 Q171 D152 Q172 D153 D154 R151 R152 R153 R154 R155 R157 SS34 R158 IC151 R160 SS41 SS42 R166 SS43 SS44 L241 C192 C193 C194 C195 R171 R172 R173 R174 SS41A L061 L062 L063 L064 SS42A L262 D191 D192 D193 R191 R192 R193 R194 R195 R196 R197 SS43A L271 IC191 L272 L081 L082 L083 L084 SS44A C001 C002 C003 Q001 Q002 Q003 C201 C202 C203 C204 C011 C205 C012 C206 C013 C207 C208 C211 C212 C213 C214 C021 C215 C022 Q212 C023 D001 Q021 Q022 Q023 R001 R002 R003 R004 R005 C221 R006 Q221 C031 Q222 D010 C039 C040 C041 D211 C042 D212 C043 D213 C044 D214 C045 Q041 D021 D215 C046 Q042 R213 R214 R020 R021 R215 R022 R216 R023 R217 R024 VR000 R218 IC211 R025 C241 R026 C242 C243 R027 D221 L101 D222 L102 D223 L103 D224 Q051 R222 R223 R224 R225 R031 R226 R227 R229 IC221 C251 Q251 C061 C063 R231 D041 R232 R233 R234 R041 R235 R042 R236 R043 R044 C261 C262 C071 R241 D051 R242 R243 R244 R245 R051 R246 R052 IC241 C272 C273 D251 C081 D252 D253 C083 D254 R251 D061 D255 R252 R253 R254 R255 R061 R256 R062 R257 R258 IC251 C281 C282 C091 R261 D071 D072 D271 D272 D081 D091 D092 C101 C102 Q101 Q102 ZA001 ZA002 ZA003 C111 C112 Q111 Q112 D101 D102 R101 R102 R103 TPVe discharge 1 TPVDA SS 42 37 TP15V TPVSUS CRNo.6 TNPA3795 TPSS1 SSMM1 37 42 PbF 1 3 1 10 1 9 16 8 1 12 1 3 1 8 9 16 1 13 1 13 1 13 1 13 ORDER NO. 1 13 1 13 1 13 1 8 9 16 1 13 C G E C G E C G E A A K C G E C G E C G E B C E B C E C G E A A K C G E 1 4 5 8 C G E 1 10 11 20 A A K 1 4 5 8 A A K A A K A A K G S D G S D G D S G S D SS Parts Location SS-BOARD (COMPONENT SIDE) IC IC6131 C-2 IC6151 F-2 IC6191 H-2 IC6211 G-1 IC6221 F-1 IC6241 H-2 IC6251 H-3 Q6001 B-2 Q6002 B-2 Q6003 C-2 Q6021 C-3 Q6022 D-3 Q6023 D-3 Q6041 F-2 Q6042 F-2 Q6051 G-2 Q6101 H-2 Q6102 G-2 Q6111 G-1 Q6112 H-1 Q6141 C-2 Q6142 C-2 Q6146 C-2 Q6147 C-2 Q6171 F-2 Q6172 F-2 Q6212 F-1 Q6221 E-1 Q6222 F-2 Q6251 H-3 TRANSISTOR TP15V B-2 TPSS1 H-2 TPVDA B-2 TPVe E-1 TPVSUS B-2 TRANSISTOR TP VR6000 E-1 VOLUME A E D C B F G H I 1 2 3 4 5 6 58 14 方框图和线路图 59 14.1. 主要集成电路方框图 LED_G/LED_R/REMOCON (CLK) GENERATOR VDA IIC S.R. RELAY SS_SOS8 EEPROM PULSE SYNC POWER SW DN1 POWER SUPPLY CONTROL DS6 STB_PS RECTIFIER SYNC C22 S.R SW SELECT PULSE TXD-TU,RXD-TU POWER LED_G DS2 RECEIVER SUSTAIN Vda-75V +15V L,R IIC VSUS R SYNC C21 S.R. 64 DATA SERIAL C12 /LED_G,R PC V,Y,C S.R RGB HD,VD,CLK MCU STB5V HD,VD G KEY_SW SDRAM SOUND+12V DS1 VOLTAGE REMOTE RECEIVER SS11 LVDS SS23 TERMINALS SS12 SIGNAL /SYNC PROCESSOR R,G,B IIC VOLTAGE R,G,B MAIN PULSE DS8 HD,VD +15V SOS7 DDR SELECT IIC SUSTAIN DS11 P2.5V VOLTAGE 15V 12V MIX STANDBY ERASE STAND_BY LED_R DS4 IIC CONTROL RECTIFIER KEY SW SS34 STB12V MITTER SPEAKER D5 L CONTROL VOLTAGE PULSE GREEN IIC SW IIC D31 DN5 S.R. IIC SOS8 P5 +5V DS S.R +15V FILTER 5V Vda FPGA 64 PICTURE D3 MICOM SELECT V15 L,R DN SOS7 P12 TRANS- CONTROL VDA D/A IIC LVDS_MAIN DC/DC CONVERTER (VE) SCAN CONTROL 64 DN2 SW KEY SCAN RECTIFIER DS12 SC20 DS15 TXD-PC,RXD-PC PICTURE SCAN DRIVE OUTPUT DATA DRIVE MAIN PULSE RGB A/D SUSTAIN CONTROL SPAMP-L IIC REMOTE SENSOR RESET HD,VD P25 SDRAM PLASMA AI PROCESSOR DIGITAL SCAN AC CORD 64 SPAMP-R DS7 H37 FORMAT CONVERTER SS H37 FACTOR D FLASH RECTIFIER B STB+5V PLASMA AI SELECT LVDS S.R SEPA/ +5V POWER SLOT3 SLOT1 SLOT2 PROCESSOR 64 VSUS VSUS VSUS 8M IIC SUSTAIN V2 OSD INPUT LINE STANDBY 64 V2 H3 V1 S.R ADDRESS CONTROL C2 STB_PS_ON SUSTAIN DRIVE LINE CPG SYNC TXD,RXD SUB-FIELD LVDS_SUB VIDEO SC2 STB_PS L P1.2V 8bit P3.3V STBY5V_M S.R RGB PROCESS R HD OSD OUTPUT HD,VD,CLK P11 SPEAKER PROCESS J13 15V VOLTAGE L,R CABLE DET +5V RGB DS14 SPEAKER P10 VDA LVDS TXD,RXD PROCESSOR VIDEO SW S.R S.R. R SOUND C23 TXD,RXD ALARM,STB-ON DIGITAL SIGNAL PROCESSOR CONTROL VOLTAGE C1 MAIN S.R. FLASH OSD S34 RGB +15V TXD,RXD SCAN OUT PROTECTION(SOS) S.R. DISCHARGE DATA DRIVER(LEFT) HD,VD /SOUND PROCESSOR VOLTAGE SOS6 MEMORY SOS6/ RS-232C PS_SOS Y,PB,PR S.R. KEY_SW C11 P 128M SCAN OUT P_ON/OFF TXD-TU,RXD-TU HD,VD PROCESS VOLTAGE VD CONTROL CONTROL DATA DRIVER(RIGHT) P2 64 RECEIVER PC AUDIO IN AVR TXD,RXD HD,VD SUB KEY-SW,CABLE DET,LED,REMOCON CONTROL SIGNAL LVDS D20 HX1 SOUND LVDS SLOT INTERFACE FORMAT TXD-PC,RXD-PC HD SC D25 SD SUB RECTIFIER R,G,B S.R STB+5V HX SU CONVERTER SUSTAIN P9 SOUND+15V RGB +15V S1 L,R D32 64 FILTER +15V SC23 +15V P23 TH-42PS10CK\CS Main Block Diagram TH-42PS10CK\CS Main Block Diagram R L L R VIDEO C HU S Y LVDS DECODER TX H1 V L R DUAL VIDEO HD AV SW TERMINAL 60 14.2. P 电路板方框图 + - + - + D509 X501 4NHz R661 1 2 3 R665 1 2 3 Q408 Q412 D417 D420 D419 C469 R671 C555 R443 1 2 3 D529 D528 D404 D596 D416 D435 D401 D430 D563 D511 D505 R628 Q527 D530 Q413 Q409 D520 D521 D535 1 2 IC408 4 2 1 3 1 3 4 2 1 3 4 2 IC404 IC403 9 2 3 17 8 10 13 1 T401 5 8 7 6 VCC MOS DRIVE CURR DET CURR COMP 2 1 3 4 Q407 Q420 Q404 Q406 R406 D415 IC406 POWER FACTOR CORRECTOR Q535 8 6 10 7 9 2 3 4 1 15 19 24 18 22 23 16 17 21 20 VDD VSS XIN XOUT RESET STB PS PFC DET STB 5 ON/OFF LOW 15 AC GOOD F STB ON V LOW DET AC P DET TV ON/OFF VSUS DET F_STB ON/OFF PS SOS PFC ON/OFF V LOW ON/OFF IC501 1 2 IC502 RESET 1 5 2 4 6 3 2 1 4 Vda P12 +15V +15Vc TO 1 2 6 DS6 P5 4 7 8 1 +15V 2 +15V P23 TO SC23 9 +5Vc TO STBY5V 7 P25 D25 +5Vc 10 Q421 POWER MCU COLD COLD HOT 10 STB_PS Q422 Vda70V 8 STB12V Q509 16 17 15 18 2 +15Vc 1 3 HOT POWER SUPPLY 4 Vda Q508 14 13 PR601 9 6 5 4 3 5 ZCD 7 GD 8 VCC 1 3 VFF 4 CS INV IC509 13 14 12 MAIN RELAY RUSH RELAY VSUS ON/OFF ALL OFF 11 Q559 13 F_STBY_ON ALL_OFF PS_SOS PANEL_MAIN_ON ECO_ON F STB 14V 2 1 3 F STB 14V F STB 14V P10 TO DS4 IC520 PR401 F401 F402 1 4 NEUTRAL RL402 RL403 4 2 4 2 IC412 3 1 1 3 5 16 13 10 17 9 7 SS12 TO T601 T410 T404 D539 LIVE P9 2 POWER COLD HOT AC CORD TO PFC DET STB5V DET VlOW DET VlOW DET Vsus 175V Vlow Vlow Vsus POWER CURCUIT OSC 395V R496 R495 R494 Q418 R497 (350V 40V) PFC OUT Q501 Q502 Q551 Q505 ERROR DET IC506 ON:L H:ON 2 Vda 73V D569 D570 D571 R670 Q541 R650 R649 5V OUT DETECTION COUPLER PHOTO IC405 COUPLER PHOTO CONTROL D579 R579 D549 R666 D551 R545 3 4 1 2 IC505 IC401 COUPLER PHOTO COUPLER DC-DC CONVERTER Csus R533 (3V 1.0V) 178V (1.7A) R526 R527 H:ON OVER VOLTAGE PROTECTION (490V 80V) COUPLER PHOTO COUPLER PHOTO PHOTO OVER VOLTAGE DETECTION (490V 80V) DETECTION 15V OVER VOLTAGE (16V 2V) PROTECTION COUPLER PHOTO SC2 TO GND 1 3 TO 1 Vsus P11 P2 Vsus SS11 3 PFC R444 R475 R441 R442 D441 4 R620 R589 R590 R621 D574 OSC L405 L404 R413 L410 R407 R427 R435 Q434 IC409 (IPD) DC POWER CONTROL 8 Source Source 7 1 Vdd 2 FB Drain 5 4 Vcs 7 14 12 4 16 R472 R473 R465 R464 D418 C446, C447 Q402 L403 Q401 D407 R455 1 3 2 PFC DET AC POWER RESET Q568 3 1 2 ECO STB_PS(12V) R410 PHOTO 4 2 1 3 IC410 COUPLER 7 12 11 3 2 1 IC504 14 15 Q563 Q521 Q569 Q537 Q512 Q561 AC_GOOD 19 1 S 2 S G 3 4 S 8 7 5 6 D D D D 6 4 S 8 5 S 3 D D D 7 G 1 2 S D Q555 Q556 DC/DC CONV. DC/DC CONV. Q558 Q557 Q525,Q530 R534 D585 Q524 OUT 2 1 Vcc PR505 ERROR DET (Vda) IC512 D542 D544 D545 SWITCHING IC510 REGULATOR D513 D512 Q566 13 15 4 6 12 16 2 PHOTO COUPLER 3 4 1 2 IC507 D514 3 1 2 (Vsus) K A Vsus R622 R648 R636 R626 R656 R627 OUT DETECTION (60V 40V) VOLTAGE Q507 2 4 3 5 9 10 6 T402 Q538 R631 R674 R676 3 1 2 K A D572 POWER CIRCUIT Q510 Q564 Q565 Q540 F 5A 250V OSC OSC 9 D531 15 7 D586 4 6 5 D531 D536 RUSH ON Q553 Q554 PR509 Vdat OVER VOLTAGE DETECTION(100V 25V) Q520 Q517 +15Vc +15Vc +15Vs(S) +15Vs(W) +15Vs(W) +15Vc P ERROR DET IC411 ERROR DET IC402 ERROR DET SW SW RECTIFIER SW L:ON RECTIFIER STANDBY POWER SAVE 5V (Vlow) R458 MAIN ON 12V BUFF INV. ECO ON/OFF SW BUFF STB5V ON/OFF STB5V (15V) (F STB 14V) INV. INV. ECO ON VSUS DET INV. INV. VSUS ON/OFF 12V ON/OFF INV. BUFF BUFF BUFF BUFF VSUS DET D602 12V DET SW T407 1 15V GND POWER SOS LED BLINKING : 4TIMES TH-42PS10CK\CS P-Board Block Diagram TH-42PS10CK\CS P-Board Block Diagram 61 14.3. P 电路板 (1/6) 线路图 * R472 560K R419 100K R497 12K ZH42 R426 10K C443 1000p R473 560K TP5 ZH105 R428 10K TP6 S402 RA-362MS-V7-Y ZH18 RL403 DG12D1-O(M)-2 1 4 2 3 ZN402 D4EAD7510001 R463 33K C423 4700P ZH33 ZH122 R439 12 R417 430K C431 1000P T401 G4D4A0000119 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 R433 12K ZH109 D503 MA165 ZH96 R475 680K D418 02DZ8.2 L405 TF3524V-123Y5R0 1 2 4 3 ZH21 R414 15K D420 S3K60 Z450 EYF52BCY ZH51 R492 0 TP4 C409 2.2uF R450 1000 R437 18K ZH34 R442 680K ZH9 C404 1.0uF ZH120 IC402 TL431A1LPM5 1 2 3 D433 02DZ15 ZN401 ERZVGED621 ZH19 Q422 2SD1819A R471 3.3K C476 100P R451 33K TP8 ZN404 ERZVGAD681 L404 TF3524V-123Y5R0 1 2 4 3 ZH36 C421 1.0 ZH10 ZH32 ZH117 R430 430K D431 RB520 R465 560K ZH20 ZH40 C429 0.047 C478 100P ZH111 D415 D1NS4 R480 47K Z451 EYF52BCY ZH107 C446 390uF/450V D419 S3K60 C470 1uF ZH123 R449 0.1 ZH35 C635 0.01 ZH106 R443 2K D429 ERA15-10 R495 560K ZH103 R444 12K R403 1M C472 *** TP2 2.5mm R455 12K ZH8 ZH48 R453 3M C463 22P R438 330 R421 33K 2.5mm R431 10K C422 0.01 ZH1 2.5mm D417 S3K60 S401 RA-362MS-V7-Y C468 0.01 R436 15K R410 10/5W ZH38 C436 1.0 R456 33K ZH102 TP3 C462 1.0 C461 330p ZH31 C474 100P C475 *** Q421 2SD1819A C450 0.01 ZH118 ZH49 R452 10K ZH95 R406 ERX12SJ2R2V R493 12 ZH55 R464 33K ZH50 ZH110 R401 10K TP7 R441 680K R494 560K D504 MA165 F401 T8AH 250V ZH16 R692 4700 ZH43 ZH119 ZH92 ZH17 ZH54 ZH2 ZH12 Z453 EYF52BCY ZH7 R402 820 R491 47K C460 330p Q407 HN1B01F C445 1.0 L513 EXCELDR25V R498 0.08 2.5mm R454 10K ZH15 C432 1.0 ZH22 R499 390K R448 0.1 RL402 DG12D1-O(M)-2 1 4 2 3 C410 0.01 TP1 Q418 2SD1819A D401 B0FBAT000006 R458 4700 Q401 SSM3J14T R440 470K C444 1000p ZH30 Q404 2SB1443 R467 1000 F402 T8AH 250V ZH121 Q402 RTR040N03 C426 470P P9 LIVE 4 NC 3 - 2 NEUTRAL 1 R490 47K ZH108 L403 EXCELSA35T R424 22K C440 10 Z2 K4ZZ01000206 1 ZH37 ZH116 Z452 EYF52BCY R693 10K R415 10K ZH56 C473 100P ZH104 IC406 L6561 1 2 3 4 5 6 7 8 ZH11 R462 430K ZH3 C427 1.0 R496 560K D407 MA111 C428 220P Q420 2SD1819A ZH13 ZH97 ZH4 Q406 B1DEHQ000007 CURR Vcc GND CURR DRIVE COMP MOS DET CAUTION 2 3 D B 4 F 5 E 6 1 8 7 A C 9 CAUTION AC CORD TO P-BOARD TNPA3911AK(1/6) HOT COLD HOT COLD COLD HOT POWER FACTOR CORRECTOR PFC COLD HOT HOT COLD 1 2 3 A B C D F G H I J K E P-BOARD (3/6) TO ERROR DET PFC DET TH-42PS10CK\CS P-Board (1 of 6) Schematic Diagram TH-42PS10CK\CS P-Board (1 of 6) Schematic Diagram 62 14.4. P 电路板 (2/6) 线路图 ZH72 ZH65 R600 390 C530 0.033 D531 RF2001T3D P10 F_STBY 1 F_STBY 2 F_STBY 3 GND 4 GND 5 GND 6 R685 1K C546 1000P PR509 F P23 GND 3 +15V 2 +15V 1 R563 2.2 R551 330K R713 4700 R673 1K ZH81 R932 100K Q565 2SB1218AR R697 4.7 ZH83 R649 22K ZH79 Q508 HN1C01F D544 MA4200-M D517 MA4330-M R587 0.22 R596 100 R537 100K R672 1K D529 MA3X15300L R669 130K R705 1M R688 1K R682 20K D579 MA165 R698 0.22 R676 33K R653 33K R574 330 T402 MT180 C571 33P C457 0.033u Q517 HN1C01F R478 22 D528 MA3X15300L R477 180 C527 4.7 R476 180 R662 150K C577 33/100V R555 1M R571 1M IC520 LSSK0062 1 2 3 4 5 6 7 8 11 12 13 14 15 16 9 10 Q527 2SK2882 R708 1M C624 0.01 D516 MA4330-M R667 0 R707 1M Q541 2SK3018 C620 0.01 R675 22K PR401 F 5A 250V C469 220P Q555 RSS130N03 1 2 3 4 5 6 7 8 Q409 RSR025P03 C523 1.0 R570 100K ZH99 L510 EXCELDR25V T407 ETQ11K5AZ 6 5 1 4 2 R593 5600 R700 1M R702 1M R607 22K D425 MA188 R679 0.22 R562 4.7K[F] C587 3300P R568 1M T404 G4D4A0000118 P5 GNDs(W) 11 GNDs(W) 10 GNDs(S) 9 +15Vs(W) 8 +15Vs(W) 7 +15Vs(S) 6 GND 5 +15Vc 4 GND 3 +15Vc 2 +15Vc 1 C528 1.0 R629 1M D551 02DZ13 C552 0.1 C604 150u/200V R560 9.1K R680 0.22 C556 1500u/25V R582 10K Q412 B1DEGQ000070 R706 1M C451 100P R632 220 C656 2.2 D598 02DZ5.1 R660 12K C625 10 ZH80 R598 33K C526 0.022[KB] C574 0.1 R573 390 R641 47K ZH86 C643 47/50V R703 1M L514 10uH C657 1000P R645 100 R655 0.22 C605 150u/200V ZH64 R701 1M R922 100 R668 0 C655 1.0 C584 0.022 D574 MA165 R482 22 D542 MA4200-M P12 STB_PS 10 NC 9 STB_12V 8 GND 7 GND 6 GND 5 +15V 4 NC 3 Vda 2 Vda 1 C503 470P R567 1M R592 3000 R670 1000 R665 2000 R674 33K R614 3300 R696 10 D536 SF20JC6 D507 02DZ7.5 R699 1M R561 5.1K R588 390 R564 100K C650 0.1 ZH74 D572 02DZ24Z ZH94 R576 12K R651 10K C562 0.022 R952 10 R579 10K R572 390 D535 MA188 IC512 TL431A1LPM5 1 2 3 D549 02DZ24Z ZH84 D602 02DZ8.2 R585 33K C551 0.1 ZH62 D545 MA4200-M D569 02DZ24Z ZH85 J502 LSJW0001 D521 D1NS4 R704 1M C547 1000P R591 1M D530 02DZ10 R933 1K ZH66 C603 1.0 R664 9100 R613 24K R951 10 Q566 2SD1819A-RTX R584 10K D508 02DZ7.5 D571 02DZ24Z ZH75 D423 MA188 R566 1M Q564 2SB1218AR D543 02DZ15 ZH78 R545 10K D540 SF8L60 R565 1M R597 33K C534 470P R659 30K C550 330P R631 33K R650 10K R666 1000 R711 0.22 R624 0.22/2W R953 2.2K Q413 B1DEGQ000070 R633 1M D539 SF8L60 ZH82 R937 1K Q408 RSR025P03 C557 1500u/25V C601 0.01 R661 5K C555 1000u/16V R556 1M Z1 1 R635 WA5001 ZH73 D570 02DZ24Z Q520 HN1C01F ZH91 R599 390 C581 0.022 Q510 RSR015P03 Q509 HN1A01F C508 470P R690 4.7 Q556 RSS130N03 1 2 3 4 5 6 7 8 R712 4.7 R638 1K J501 LSJW0001 D538 02DZ5.1 D520 MA111 D518 MA4330-M D586 1SR153 Q538 2SK3018 C554 1.0 R931 33K 15 16 18 10 12 17 14 11 13 TO SS-BOARD (SS12) (SC23) TO SC-BOARD HOT COLD POWER CONTROL Vda ERROR DET(Vda) COLD HOT HOT COLD Vlow DS-BOARD TO (DS6) 2 1 3 AA AB AC AD AE AF AG AH AI AJ AK AL AM AN AO AP AQ AR P-BOARD TO (4/6) AS AT VLOW DET VLOW DET DC/DC CONV. DC/DC CONV. DS-BOARD TO (DS4) P-BOARD TNPA3911AK(2/6) 12.0 15.0 12.0 0 70.0 0 0 70.0 0 0 15.0 0 15.0 15.0 15.0 15.0 0 0 0 15.0 15.0 0 15.0 0 14.0 0 0 0 14.0 14.0 TH-42PS10CK\CS P-Board (2 of 6) Schematic Diagram TH-42PS10CK\CS P-Board (2 of 6) Schematic Diagram 63 14.5. P 电路板 (3/6) 线路图 ZH6 C630 0.01 C514 470P R921 33K C507 0.01 C414 0.047u D430 MA111 R530 33K D436 MA4200-M ZH59 R427 430K R423 1K R483 4.7M R425 39K ZH5 ZH89 ZH67 ZH44 C585 0.022 Q521 2SK3018 R407 430K R938 4.7K C517 220u C433 0.1 C654 1.0 D437 MA4200-M ZH53 IC408 ON3171 2 1 4 3 R549 10K C512 50V 470P ZH41 R413 10/5W R521 10 2.5mm R404 1K ZH68 D601 02DZ5.1 R432 1K R412 0 R594 150 2.5mm R943 1M D411 ST02D-170 C408 1000P R435 430K R539 10K R461 10K C515 1200 D438 MA4200-M IC504 TL431A1LPM5 1 2 3 T410 ETS25AF115AH 9 7 5 4 1 2 10 11 12 13 14 16 15 R418 22 ZH88 R544 330 ZH61 D412 D1NL20U C627 1000P Q537 RTR040N03 C493 47/50V C413 0.1 IC410 ON3171 2 1 4 3 R488 100K IC409 MIP2G4 Vdd 1 FB 2 CL 3 Vcc 4 DRAIN 5 6 SOURCE 7 SOURCE 8 D432 RB520 C402 1.0 IC411 TL431A1LPM5 1 2 3 R459 680K C513 50V 470P D445 MA4360-H R541 1M D596 ERA15-10 ZH45 ZH63 C516 0.47 ZN406 ERZV07D511 D511 D1NJ10 C529 1.0 Q434 2SK3302 R429 4.7 ZN405 ERZV07D511 D441 D1NL20U Q524 2SK2090 R507 220 R422 330K D404 S1WB(A)80 R416 3M R542 1K R522 10 D435 ERA15-10 C434 1.0 L410 40mH 1 2 4 3 R434 0 D563 02DZ6.2 R420 0 D416 1SR153 D444 D1NL20U ZH60 C467 220P C494 1/250V D509 D2S6M R677 470K ZH52 R540 1M D595 WA5001=5 R524 1K C497 47/50V C407 22u/450V C425 0.01 2 3 D B 4 E F 1 5 6 7 8 A C 9 COLD HOT COLD HOT COLD HOT COLD HOT P-BOARD TNPA3911AK(3/6) ERROR DET 11 12 13 14 15 16 C J D E F K B I A H G BA BB BC BD BE BF BG BH BI BJ BK BL BM BN BO P-BOARD (1/6) TO (5/6) P-BOARD TO ERROR DET PHOTO COUPLER CONTROL DC POWER COUPLER PHOTO TH-42PS10CK\CS P-Board (3 of 6) Schematic Diagram TH-42PS10CK\CS P-Board (3 of 6) Schematic Diagram 64 14.6. P 电路板 (4/6) 线路图 C632 330P R526 220K R528 4.7 R622 150K R534 47K C629 0.01 R640 0.68 ZH24 D587 MA188 D575 MA188 C653 1000P ZH27 R543 15K ZH100 Vsus R590 12K R691 100K R647 22K R550 47K Q505 2SK2998 R652 9.1K ZH112 Vsus R627 8.2K Q540 RSR025P03 ZH39 R595 2200 R589 12K ZH29 ZH23 ZH28 ZH26 T601 45H-5034A 5 9 4 6 IC509 L6565N INV 1 COMP 2 VFF 3 CS 4 ZCD 5 GND 6 GD 7 Vcc 8 P11 3 NC 2 1 C615 1700u/200V C641 1000P R620 10K C611 1700u/200V R671 10K C640 0.1 R643 0.68 PR601 T 3.15A 250V D501 S3K60 R634 0.68 R946 33K R644 0.68 R626 150K R657 1000 IC507 ON3171 2 1 4 3 R656 R947 330 R648 150K R621 12K R646 22K R527 220K C518 0.1 R612 2200 R619 0.68 IC506 HA17431 5 4 1 3 2 ZH25 P2 3 NC 2 1 C619 0.1 R628 3K R636 150K D514 02DZ6.2 R945 22K Q507 2SK3568 R639 0.68 R603 33K ZH113 GND C634 1000P Q530 2SD1819A-RTX D506 02DZ5.1 R601 47K D582 MA7056 R533 16K R654 22 ZH47 R637 0.68 ZH46 R658 1M Q525 2SK3018 R642 0.68 C531 1.0 D585 02DZ7.5 IC505 ON3171 2 1 4 3 R608 3300 R695 16K C616 1000P ZH101 GND 15 12 17 10 18 16 11 13 14 (SS11) TO SC-BOARD (SC2) TO SC-BOARD Csus ERROR DET(Vsus) Vsus 16 13 12 14 11 15 AC AF AD AA AG AB AE CA CB CC CD CE CF CG CH CI CJ CK CL P-BOARD (2/6) TO P-BOARD (6/6) TO AK AL AJ AO AQ AR AM AN AI AS AH AP AT DC-DC CONVERTER PHOTO COUPLER COUPLER PHOTO P-BOARD TNPA3911AK(4/6) 0 0 175.0 0 0 175.0 TH-42PS10CK\CS P-Board (4 of 6) Schematic Diagram TH-42PS10CK\CS P-Board (4 of 6) Schematic Diagram 65 14.7. P 电路板 (5/6) 线路图 Q558 2SD1819A-RTX R616 10K C511 1000P R501 22K R615 10K D588 02DZ3.3 Q557 2SD1819A-RTX R940 1K R512 22K C505 1000P R518 1K R509 100K R504 1000 C613 0.01 R936 10K Q568 2SJ463A R684 10K R525 47K C583 1000P R935 100K IC501 M34509G4FP VDD 1 VSS 2 XIN 3 XOUT 4 CNVSS 5 Reset 6 P21 7 P20 8 D5 9 D4 10 P01 21 P00 22 D1 13 D0 14 P13 15 P12 16 P11 17 P10 18 P03 19 P02 20 D3 11 D2 12 P31 23 P30 24 C506 0.01 R520 100K R487 4.7K C659 0.01 R678 0 R532 1K Q535 2SD1819A Q554 RSR025P03 Q563 2SK2090 R535 1000 Q561 2SD1819A-RTX C639 0.01 R955 47K R502 100K R558 470K R548 1000 R586 47K Q551 2SK3018 X501 4MHz IC502 R3111N401C 1 2 5 3 4 R939 1K R519 100K C608 0.01 C510 0.1 R606 1200 C533 0.01 C607 1.0 R950 1M C509 100/25V R538 100K R617 10K C501 0.01 IC405 ON3171 2 1 4 3 R689 1000 D555 02DZ7.5 IC403 ON3171 2 1 4 3 R511 100K R956 100K C519 1.0 R575 1000 R516 1000 R618 100K IC401 ON3171 2 1 4 3 R536 1000 R503 100K R505 33 IC412 ON3171 2 1 4 3 R580 47K R578 47K IC404 ON3171 2 1 4 3 R557 100K R517 10K R510 100K C502 0.01 R686 1000 R611 47K R554 1000 C638 0.01 Q559 2SD1819A-RTX C610 1.0 R514 100K R581 47K R687 10K R515 1000 Q512 2SK3018 D505 D1NS4 R714 100 C504 1.0 R610 47K D512 MA111 R583 47K Q553 2SD1819A-RTX R552 10K C626 0.01 Q502 2SD1820A R602 3300 D513 MA111 D559 02DZ7.5 R715 100 R546 1000 C612 0.01 R508 1000 Q569 2SK3018 Q501 2SD1820A C631 0.01 R683 33K R577 47K R609 1000 D590 02DZ3.3 R630 4.7K D515 02DZ3.3 R513 100K R506 1000 2 3 4 5 7 8 A C 9 D B E 6 F 1 COLD HOT COLD HOT HOT COLD POWER MCU RESET P-BOARD TNPA3911AK(5/6) 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 BO BG BK BE BD BN BM BL BB BI BH BA BJ BF BC P-BOARD TO (3/6) COUPLER PHOTO COUPLER PHOTO COUPLER PHOTO COUPLER PHOTO PHOTO COUPLER TH-42PS10CK\CS P-Board (5 of 6) Schematic Diagram TH-42PS10CK\CS P-Board (5 of 6) Schematic Diagram 66 14.8. P 电路板 (6/6) 线路图 P25 ALL_OFF 18 Panel_Main_ON 17 PS_SOS 16 ECO_ON 15 FAN_SOS 14 F_STBY_ON 13 GND(STBY) 12 GND 11 STBY5V 10 +5Vc 9 GND 8 +5Vc 7 GND 6 GND 5 GND 4 NC 3 +15Vc 2 +15Vc 1 AC_GOOD 19 KILL_SOS 20 R553 100 L512 4.7uH C658 1.0 R569 33K R547 100 D599 D1FP3 C661 0.01 R529 100 C558 470u/25V L511 47uH D502 WA5001=5 R523 47K C559 1200 C623 10 C660 2.2 IC510 BD9703FP 1 2 3 4 5 D600 02DZ7.5 R559 8.2K PR505 TF16N5.00 C662 0.01 15 12 17 10 16 13 18 11 14 P-BOARD TNPA3911AK(6/6) (D25) D-BOARD TO 42 41 32 45 46 36 34 39 38 40 33 37 43 31 44 35 CG CK CL CB CA CE CF CI CC CD CJ CH (4/6) TO P-BOARD 0 5.0 2.6 0 5.0 5.0 0 0 0 0 0 15.0 0 3.2 0 0 15.0 0 0 0 REGULATOR SWITCHING TH-42PS10CK\CS P-Board (6 of 6) Schematic Diagram TH-42PS10CK\CS P-Board (6 of 6) Schematic Diagram 67 14.9. HU 电路板方框图 C Y L R L R 1.8V 1.8V 3.3V 3.3V 3.3V 5V 5V_STB 5V_STB 9V 5V 3.3V 3.3V 9V 1 2 4 12 10 14 9 11 HU DUAL VIDEO TERMINAL(BNC/S) B1 B2 5 A2 6 3 LEVEL CHANGE A1 2 SDA SCL 6 5 IC3309 CONFIG ROM 1 5 VOUT VDD IC3303 AVR 1.8V 43 45 40 36 Q3302,Q3306 29 V/Y (+6db) IN V/CVB (+6db) Q3301,Q3305 C C IN 68 6db 6db 6db Y IN 1 1 VOUT 1 COUT YOUT 1 V1 LV1 RV1 C2 Y2 S2 LV2 RV2 LOGIC 26 27 SCL SDA 6db 0db 6db 0db 39 1 LOUT 41 1 ROUT JK3301 VIDEO IN JK3302 AUDIO IN L R S-VIDEO IN JK3304 JK3303 R AUDIO IN L 164 X3301 27MHz HD VIDEO DECODER (10bit ADC) IC3304 SDRAM IC3305 16M bit 60 RESETX VCC VOUT 4 5 RESET IC3302 96 95 93 94 92 91 90 89 105 106 84 83 MPU I/F SCL SDATX SCL SDA IC3306 3,3V 5V 4 31 12 27 7 28 10 6 11 8 14 ANALOG FRONT END(MUX/CLAM/AGC) DOUT(2) SCL B12 TXC+ TXC- TO DS11 SDA H1 B25 B24 39 37 40 42 41 45 38 46 47 48 B11 B15 B9 B14 B6 B8 B3 B5 B2 TX3+ TX3- TX2+ TX2- TX1+ TX1- TX0+ TX0- B28 PLUG DETECT B23 SRQ H0 2 6 7 FACTORY FOR USE SRQ SCL SDA SCL(5V) SDA(5V) A26 L R A28 Q3304 Q3303 L(0dB) R(0dB) S2 DETECT B36 A22 5V_STB 9V A21 9V B21 A19 5V 5V 3.3V A17 B19 B17 3.3V SDRAM I/F XIN 99 CLOCK GENE DOUT(3) DOUT(4) DOUT(5) DOUT(7) DOUT(6) DOUT(8) DOUT(9) G0 G1 G2 G5 G3 G4 G7 G6 TCLK+ TD+ TC+ TB+ TD- TA+ TC- TB- TA- TCLK- IC3307 LVDS TX TC4 CLK_IN TC5 HD VD VD HD RCLK0 27MHz VIDEO SIGNAL PROCCESSOR Synchroni- zation Y/C Sepa Chroma Demo Noise Reduce Picture Adjust/ Enhancer Flame TBC OUTPUT I/F(FORMATTER/BUFFER) AV SW IC3301 ADC ADC SCL(3.3V) SDA(3.3V) TD2 TD3 TB0 TA6 TB2 TB1 TB4 TB3 TH-42PS10CK/CS HU-Board Block Diagram TH-42PS10CK/CS HU-Board Block Diagram 68 14.10.HU 电路板 (1/2) 线路图 C Y + + + AE_R AE_L F_SDA F_SCL 9V D3302 MAZ81400ML R3338 1k R3304 22k L3306 EXC3BB221H R3324 100 C3312 10V 1u D3309 MAZ81400ML R3327 330 Q3301 2SD0601ARL C3326 50V 47p R3322 33k S3302 GAP0.3 C3301 50V 560p C3303 50V 560p R3301 75 C3319 16V 0.1u R3326 330 R3339 1k S3303 GAP0.3 R3331 100 C3308 10V 1u C3310 10V 1u JK3304 K1CB106B0027 C3321 50V 10p R3306 22k C3446 16V 0.1u L3309 G1C100K00020 C3331 10V 10u S3305 GAP0.3 C3448 16V 0.1u Q3305 2SB0709ARL C3450 16V 1u C3426 16V 47u C3307 10V 10u C3309 16V 47u L3301 EXC3BB221H C3311 16V 0.1u R3413 22 R3334 430 D3310 MAZ81400ML L3303 EXC3BB221H Q3302 2SD0601ARL L3308 G1C100K00020 C3316 10V 1u D3306 MAZ81400ML D3307 MAZ81400ML R3336 100 R3307 22k R3335 430 9V C3329 1000p 50V S3307 GAP0.3 JK3302 K2HA204B0097 L L-G R R-G R3305 22k 9V C3328 16V 0.1u L3307 EXC3BB221H D3304 MAZ81400ML R3337 100 R3411 1k JK3301 K1QBB1AB0008 P2347 R3310 220 R3414 22 R3332 127 C3304 50V 560p C3427 16V 0.1u L3319 J0JHC0000078 R3329 1k R3333 127 R3316 220 Q3304 2SD0601ARL C3318 10u 10V R3321 47k R3328 1k R3325 100 S3306 GAP0.3 C3306 10V 1u JK3303 K2HA204B0097 L L-G R R-G L3302 EXC3BB221H C1AB00000461 IC3301 1 V1 2 LV1 3 Y1 4 RV1 5 C1 6 S2-1 7 S-1 8 V2 9 LV2 10 Y2 11 RV2 12 C2 13 S2-2 14 S-2 15 V3 16 LV3 17 Y3 18 RV3 19 C3 20 S2-3 21 S-3 22 LV4 23 V4 24 RV4 25 ADR 26 SCL 27 SDA 28 DC OUT 29 COUT2 30 LOUT2 31 YOUT2 32 ROUT2 33 VOUT2 34 Vcc 35 MUTE 36 YIN1 37 BIAS 38 CIN1 39 LOUT1 40 VOUT1 41 ROUT1 42 TRAP1 43 YOUT1 44 GND 45 COUT1 46 LTV 47 TV 48 RTV R3314 220 Q3303 2SD0601ARL Q3306 2SB0709ARL R3308 1k C3320 16V 0.1u C3325 50V 47p R3315 220 R3317 220 C3451 16V 0.1u C3315 16V 47u GAP0.3 S3301 R3330 100 R3302 75 C3317 10u 10V L3305 EXC3BB221H C3327 16V 0.1u R3319 100 C3302 50V 560p R3318 100 R3309 220 C3314 10V 10u R3303 75 L3304 EXC3BB221H D3308 MAZ81400ML C3305 10V 10u S3304 GAP0.3 C3332 10V 10u R3320 33k R3312 220 C3330 1000p 50V R3323 47k C3322 50V 10p C3313 10V 10u R3416 0 R_IN L_IN R_IN L_IN VIDEO S-VIDEO IN IN V L Y R C L R C(+6dB) 4.5V V/Y(+6dB) 3.3V R(0dB) 4.5V L(0dB) 4.5V C Y R L B E 9 6 7 8 3 D 4 C 1 2 F 5 A HU-BOARD TXNHU1XLTC (1/2) ! 4 1 5 3 2 VIDEO IN AUDIO IN S-VIDEO IN AUDIO IN AV SW TH-42PS10CK/CS HU-Board (1 of 2) Schematic Diagram TH-42PS10CK/CS HU-Board (1 of 2) Schematic Diagram 69 14.11.HU 电路板 (2/2) 线路图 + + + + + + + + + SD_D15 SD_D14 SD_D13 SD_D12 SD_D11 SD_D10 SD_D9 SD_D8 SD_DQM SD_CLK SD_A9 SD_A8 SD_A7 SD_A6 SD_A5 SD_A4 SD_A3 SD_A2 SD_A1 SD_A0 SD_A10 SD_BA SD_RAS SD_CAS SD_WE SD_DQM SD_D7 SD_D6 SD_D5 SD_D4 SD_D3 SD_D2 SD_D1 SD_D0 G_SDA A_G4 G_SCL A_G6 5V A_G1 9V G_SRQ A_G3 A_G0 A_G2 A_G7 AE_R 3.3V AE_L A_G5 SD_D0 SD_D15 SD_D1 SD_D14 SD_D2 SD_D13 SD_D3 SD_D12 SD_D4 SD_D11 SD_D5 SD_D10 SD_D6 SD_D9 SD_D7 SD_D8 SD_WE SD_A3 A_G0 A_G1 A_G2 A_G3 A_G4 A_G5 A_G6 A_G7 A_CLK G_SDA G_SCL G_SRQ G_SCL G_SDA SD_RAS SD_BA SD_A10 SD_A0 SD_A1 SD_A2 A_CLK A_HD A_HD A_VD A_VD SD_A9 SD_A6 SD_A5 SD_A8 SD_A4 SD_A7 SD_DQM F_SDA F_SCL 5V 5V 1.8V 5V G_SCL G_SDA SD_CAS 5V SD_CLK AN_TX0- AN_TX0+ AO_TX1- AO_TX1+ AP_TX2- AP_TX2+ AR_TX3+ AR_TX3- AQ_TXC+ AQ_TXC- AN_TX0- AN_TX0+ AO_TX1- AO_TX1+ AP_TX2- AP_TX2+ AR_TX3+ AR_TX3- AQ_TXC+ AQ_TXC- 3.3V 3.3V C3355 16V 0.1u D3311 MAZ30360HL C3400 16V 0.1u C3429 0.1u 16V TP3304 H0 1 2 3 4 5 6 7 8 3.3V IC3307 C0JBCZ000523 1 RS 2 TD1 3 TA5 4 TA6 5 GND 6 TB0 7 TB1 8 TD2 9 VCC 10 TD3 11 TB2 12 TB3 13 GND 14 TB4 15 TB5 16 TD4 17 R/F 18 TD5 19 TB6 20 TC0 21 GND 22 TC1 23 TC2 24 TC3 25 TD6 26 VCC 27 TC4 28 TC5 29 GND 30 TC6 31 CLK_IN 32 /PDWN 33 PLL_GND 34 PLL_VCC 35 PLL_GND 36 LVDS_GND 37 TD+ 38 TD- 39 TCLK+ 40 TCLK- 41 TC+ 42 TC- 43 LVDS_GND 44 LVDS_VCC 45 TB+ 46 TB- 47 TA+ 48 TA- 49 LVDS_GND 50 TD0 51 TA0 52 TA1 53 GND 54 TA2 55 TA3 56 TA4 C3386 16V 0.1u C3381 16V 0.1u R3374 22 C3366 16V 0.1u C3359 16V 0.1u C3419 16V 0.1u TVRP523 IC3309 1 A0 2 A1 3 A2 4 GND 5 SDA 6 SCL 7 WP 8 VCC R3367 EXB38V220JV C3333 47u 6.3V C3351 16V 0.1u R3352 47k R3384 EXB38V220JV C3396 16V 0.1u C3385 16V 0.1u TP3305 R3356 10 C3369 10V 1u C3415 16V 0.1u C3380 16V 0.1u C3424 16V 47u C3437 16V 0.1u R3340 150 C3334 16V 0.1u C3367 16V 0.1u R3378 EXB38V220JV C3345 10V 1u C3378 16V 0.1u R3355 10 R3354 1.1k R3385 EXB38V220JV L3312 G1C6R8MA0061 C3337 50V 0.01u C3ABMG000227 IC3305 1 VCC 2 DQ1 3 DQ2 4 VSSQ 5 DQ3 6 DQ4 7 VCCQ 8 DQ5 9 DQ6 10 VSSQ 11 DQ7 12 DQ8 13 VCCQ 14 LDQM 15 WE 16 CAS 17 RAS 18 CS 19 A11 20 A10 21 A0 22 A1 23 A2 24 A3 25 VCC 26 VSS 27 A4 28 A5 29 A6 30 A7 31 A8 32 A9 33 NC 34 CKE 35 CLK 36 UDQM 37 NC 38 VCCQ 39 DQ9 40 DQ10 41 VSSQ 42 DQ11 43 DQ12 44 VCCQ 45 DQ13 46 DQ14 47 VSSQ 48 DQ15 49 DQ16 50 VSS 5V 3.3V R3370 10k C3388 16V 0.1u 5V_STB R3351 47k R3389 22 C3399 16V 0.1u C3356 16V 0.1u L3318 J0JHC0000078 R3381 22 R3406 4.7k C3347 16V 0.1u R3380 EXB38V220JV C3434 0.01u 50V C3431 0.1u 16V R3404 22 C3407 16V 0.1u R3344 1k 3.3V C3383 16V 0.1u R3408 10k C3384 16V 0.1u C3376 16V 0.1u R3368 EXB38V220JV R3345 330 TP3303 C1AB00002487 IC3304 1 AOUT2 2 AVSDA2 3 AVDDA1 4 VREF1 5 VRO1 6 AOUT1 7 AVSDA1 8 AVDPL1 9 AVSPL1 10 VDDE 11 SININ1 12 ITHR 13 VDDI 14 RCLKI 15 SMCK 16 VSS 17 AVDAD0 18 VRH0 19 VRL0 20 AVSAD0 21 AVDPG0 22 SYNCIN 23 GIN 24 CO0 25 AVSPG0 26 ATST0 27 AVSPG1 28 CO1 29 CVBSIN 30 AVDPG1 31 AVSAD1 32 VRL1 33 VRH1 34 AVDAD1 35 VSS 36 VDDI 37 VDDE 38 CLK8 39 CLK4 40 GCLP 41 REQ 42 VSS 43 VDDI 44 VDDE 45 AS 46 SEL 47 DIN[9] 48 DIN[8] 49 DIN[7] 50 DIN[6] 51 DIN[5] 52 DIN[4] 53 DIN[3] 54 DIN[2] 55 DIN[1] 56 DIN[0] 57 VDDI 58 DVCK 59 VSS 60 RESETX 61 TEST0 62 TEST1 63 AVDAD2 64 VRH2 65 VRL2 66 AVSAD2 67 AVDBF2 68 CCRIN 69 CO3 70 CO2 71 AVSBF2 72 ATST1 73 AVSBF3 74 CBIN 75 AVDBF3 76 AVSAD3 77 VRL3 78 VRH3 79 AVDAD3 80 VSS 81 VDDE 82 RX 83 SDATX 84 SCL 85 XCS 86 VDDI 87 VDDE 88 VSS 89 DOUT[9] 90 DOUT[8] 91 DOUT[7] 92 DOUT[6] 93 DOUT[5] 94 DOUT[4] 95 DOUT[3] 96 DOUT[2] 97 DOUT[1] 98 DOUT[0] 99 RCLKO 100 VDDE 101 VSS 102 VDDI 103 TIN 104 VSS 105 HD 106 VD 107 FID 108 VSS 109 VDDI 110 VDDE 111 MA[9] 112 MA[8] 113 MA[7] 114 MA[6] 115 MA[5] 116 MA[4] 117 MA[3] 118 MDQM 119 MCAS 120 VSS 121 VDDI 122 VDDE 123 MRAS 124 MBA 125 MA[10] 126 MA[0] 127 MA[1] 128 MA[2] 129 MD[17] 130 MD[16] 131 VSS 132 VDDI 133 VDDE 134 MCLK 135 MWE 136 MD[8] 137 MD[7] 138 MD[9] 139 MD[6] 140 MD[10] 141 MD[5] 142 MD[11] 143 VDDE 144 VSS 145 VDDI 146 MD[4] 147 MD[12] 148 MD[3] 149 MD[13] 150 MD[2] 151 MD[14] 152 MD[1] 153 MD[15] 154 MD[0] 155 VDDE 156 VSS 157 VDDI 158 PDOUT 159 VSS 160 AVSPL0 161 AVDPL0 162 CPO 163 VGS 164 XIN 165 XTST 166 VDDE 167 AVD 168 AVS 169 MST 170 SM 171 SININ2 172 VDDI 173 VSS 174 AVDDA2 175 VREF2 176 VRO2 C3397 16V 0.1u C3368 16V 0.1u R3382 22 R3369 EXB38V220JV L3320 J0JHC0000078 R3343 10 C3354 16V 0.1u C3408 16V 0.1u R3349 22 L3314 J0JHC0000078 R3364 10 Q3307 2SB0709ARL C3393 16V 0.1u C3413 16V 0.1u C3433 0.01u 50V R3350 100k C0JBAZ002269 IC3306 1 2 3 4 5 6 7 8 C3339 50V 33p R3363 10 C3410 50V 1000p L3313 G1C6R8MA0061 R3347 220 R3405 4.7k R3379 EXB38V220JV R3372 22 C3373 16V 0.1u C3423 16V 0.1u C3447 6.3V 1u R3359 2.7k C3394 16V 0.1u R3392 10k R3399 10k L3311 J0JHC0000078 C3341 50V 68p C3374 16V 0.1u R3417 10 C3403 16V 0.1u C3365 16V 0.1u C3382 16V 0.1u H1 A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16 A17 A18 A19 A20 A21 A22 A23 A24 A25 A26 A27 A28 A29 A30 A31 A32 A33 A34 A35 A36 A37 A38 A39 A40 B1 B2 B3 B4 B5 B6 B7 B8 B9 B10 B11 B12 B13 B14 B15 B16 B17 B18 B19 B20 B21 B22 B23 B24 B25 B26 B27 B28 B29 B30 B31 B32 B33 B34 B35 B36 B37 B38 B39 B40 R3361 1.1k IC3302 C0EBE0000066 1 NC 2 SUB 3 GND 5 Vcc 4 Vout C3425 10V 1u R3403 22 C3404 16V 0.1u C3364 16V 0.1u R3390 22 R3376 10k C3411 50V 1000p C3344 6.3V 1u C3353 16V 0.1u C3389 16V 0.1u C3430 0.1u 16V C3441 47u 6.3V C0CBCAC00275 IC3303 1 VDD 2 GND 3 CE 5 VOUT 4 NC C3358 16V 0.1u C3370 16V 0.1u R3371 EXB38V220JV TP3302 R3375 10k C3401 16V 0.1u C3357 16V 0.1u C3432 0.01u 50V L3317 J0JHC0000078 C3363 16V 0.1u C3342 50V 68p C3428 0.1u 16V C3336 16V 0.1u C3346 16V 0.1u C3387 16V 0.1u C3375 10V 1u C3416 50V 1000p C3362 16V 0.1u C3405 16V 0.1u C3412 50V 1000p C3361 50V 33p C3406 16V 0.1u 3.3V R3348 220 C3414 16V 0.1u L3310 J0JHC0000078 R3383 22 C3350 16V 0.1u R3377 10k C3436 0.01u 50V C3402 16V 0.1u C3379 16V 0.1u C3445 6.3V 47u R3346 330 C3409 10V 1u R3342 10 C3371 16V 0.1u C3390 16V 0.1u C3352 16V 0.1u TP3301 C3377 16V 0.1u C3417 50V 1000p C3348 16V 0.1u C3422 6.3V 47u R3386 EXB38V220JV L3316 J0JHC0000078 C3443 47u 6.3V C3335 16V 0.1u R3360 2.2k C3392 16V 0.1u R3373 22 C3395 16V 0.1u R3353 2.2k C3343 50V 0.01u R3358 10k C3340 50V 33p C3418 16V 0.1u C3444 47u 6.3V L3315 J0JHC0000078 X3301 H1A2705B0032 1 OE 2 GND 3 OUT 4 VDD C3372 16V 0.1u C3420 50V 18p C3349 16V 0.1u R3362 2.7k R3365 10 C3438 0.01u 50V C3391 16V 0.1u C3435 0.01u 50V C3360 16V 0.1u C3398 16V 0.1u Q3308 2SB0709ARL C3442 47u 6.3V R3366 22 R3341 150 5V_STB C3440 47u 6.3V 5V_STB 3.3V 9V 5V A=3.3V, B=5V GND /OE1 B1 A2 Vcc A1 B2 SDA(3.3V) /OE2 SCL(3.3V) CONFIG ROM EEPROM SDA SRQ WP GND SCL D+1.8V D+3.3V A+3.3V P+1.8V D+3.3V A+3.3V A+3.3V A+3.3V D+3.3V 100mA max 50mA max B2 B0 B1 B3 B4 B5 B6 B7 R7 R1 R6 R5 R4 R3 R2 R0 9V/0.5A 3slot 5V/0.4A 3slot 3.3V/1.2A 3slot D3.3V D1.8V P1.8V A3.3V A3.3V A3.3V A3.3V A3.3V D1.8V D3.3V D1.8V D3.3V D1.8V A3.3V A3.3V Y/CVB IN C IN A3.3V A3.3V D3.3V SDA SCL SDA SCL D1.8V D3.3V D3.3V 27MHz 1.65kHz D1.8V D1.8V D3.3V D1.8V D3.3V D1.8V D3.3V 57MHz D3.3V D1.8V D1.8V D1.8V P1.8V D3.3V P1.8V A3.3V Low=I2C 16kbit 14 18 12 10 16 11 15 13 17 HU-BOARD TXNHU1XLTC (2/2) ! 3 4 1 2 5 16M bit SDRAM AVR 1.8V LVDS TX HD VIDEO DECODER(10bit ADC) RESET TO DS-BOARD (DS11) TO USE FACTORY LEVEL CHANGE 3.3V 5V TH-42PS10CK/CS HU-Board (2 of 2) Schematic Diagram TH-42PS10CK/CS HU-Board (2 of 2) Schematic Diagram 70 14.12.V1 和 V2 电路板方框图及线路图 R G R G VCC GND OUT STB3.3V R1554 270 SW1551 EVQPLHA15 D1551 MAZ80330LL R1500 1k SW1553 EVQPLHA15 SW1554 EVQPLHA15 SW1552 EVQPLHA15 R1550 1k L1501 C1530 6.3V 10u R1553 470 D1554 MAZ80330LL L1507 R1511 3k R1512 4.7k L1503 R1510 2.2k L1504 V15 1 2 3 R1552 220k SW1550 EVQPLHA15 RM001 PNA4701M05TV VOUT GND VCC V2 1 2 3 4 5 6 R1513 8.2k L1502 Q1540 2SD0601ASL L1508 L1505 L1506 D1550 LNJ107W5PRW R1551 47 R1554 R1511 R1550 R1512 Q1540 D1550 R1500 R1510 SW1551 SW1550 RM001 D1554 SW1553 R1551 SW1552 R1552 R1553 C1530 D1551 SW1554 R1513 4 2 B E C A 5 REMOTE RECIEVER 6 7 F VOL.DOWN VOL.UP GND LED_G LED G OPT LED R TV/VTR 8 V2-BOARD TNPA3641 V1-BOARD TNPA3640 D DS-BOARD (DS15) GND REMOCON TO LED_R (DS2) KEY_SW TO DS-BOARD STB3.3V 3.3 4.5 1 0 0 3 0 0.8 3.2 0 STR 0 6 3 V15 1 LED R REMOTE RECIEVER LED G STB+3.3V REMOTE_IN LED_R LED_G TO DS2 V2 KEY SWITCH VOL.UP F VOL.DOWN TV/VTR V1 STR TO DS15 KEY SW POWER LED 2 1 V2 REMOTE RECEIVER TH-42PS10CK\CS V1 and V2-Board Block and Schematic Diagram TH-42PS10CK\CS V1 and V2-Board Block and Schematic Diagram 71 14.13.HX 电路板方框图及线路图 PC_R PC_G PC_B PC_HD PC_VD PC_VD PC_B PC_R PC_G PC_HD R3530 180k C3524 50V 0.01u R3591 0 R3585 56 IC3502 C3EBDC000067 1 E0 2 E1 3 E2 4 VSS 5 SDA 6 SCL 7 WC 8 VCC FL3517 J0MAB0000054 1 2 3 4 C3404 16V 0.1u D3504 MAZ30560ML C3551 10u 25V R3511 100 R3654 68k FL3512 J0MAB0000054 1 2 3 4 C3406 10u 25V D3510 MAZ81600HL P5V R3586 56 R3778 47k R3548 100 D3508 MAZ81600HL TP74 P5V R3656 68k R3672 100 C3552 10u 25V TP65 R3655 33k TP67 R3589 47k TP72 FL3516 J0MAB0000054 1 2 3 4 C3550 50V 0.01u TP66 D3509 MAZ81600HL JK3511 K1FB115BA020 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 FL3513 J0MAB0000054 1 2 3 4 R3653 33k R3590 56 C3523 10u 25V SLOT9V TP68 R3529 180k TP73 TP70 R3592 0 R3668 100 L3526 ELJPA100KFB D3507 MAZ81600HL JK3509 K1FA109B0062 1 2 3 4 5 8 9 6 7 TP71 R3791 100 R3776 100 Q3531 2SD0601A0L R3508 4.7k HX1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 R3777 100 FL3510 J0MAB0000054 1 2 3 4 L3555 ELJPA100KFB C3409 16V 0.1u R3400 10k R3663 1k R3664 1k FL3511 J0MAB0000054 1 2 3 4 R3593 0 TP75 R3510 100 R3547 100 R3790 100 FL3514 J0MAB0000054 1 2 3 4 JK3513 K2HC103B0105 C3405 10u 25V C3562 1u 16V C3561 1u 16V R3509 4.7k SLOT9V Q3532 2SD0601A0L FL3515 J0MAB0000054 1 2 3 4 TP69 JK3513 P5V SLOT9V TXD RXD VD HD REMOTE IN CTS RTS PCis DSR RI L R DDC EEPROM RXD TXD DTR CD GND L R PR/R Y/G PB/B GND GND GND GND AUDIO IN HX-BOARD TZTNP03XGTC ! DDC EEPROM PC Rs Q3531 6 D E B C A 8 4 18 2 6 JK3509 RS-232C 5 HX 3 PC/RS232C Terminal PC IN PC G JK3511 1 RXD HX1 PC R 9V TXD 5V 11 22 L 3 R AMP 19 21 PC VD TO DS14 R PC B PC HD PC G Q3532 R IN PC R L IN PC Ls 14 IC3502 PC B 12 PC HD 2 7 9 13 7 RXD WC SDA 1 15 3 SCL 7 L AMP 5 3 5 TXD 13 PC VD 1 SCL 2 SDA TO DS-BOARD (DS14) TH-42PS10CK\CS HX-Board Block and Schematic Diagram TH-42PS10CK\CS HX-Board Block and Schematic Diagram 72 14.14.DS 电路板 (1/2) 方框图 ALL_OFF F_STB_ON SOUND_MUTE AC_GOOD RESET SLOT+3.3V +12V D+3.3V +5V_M STB5V_S JK8500 D+3.3V A+1.8V A+3.3V D+1.8V P5V A+3.3V D+1.8V +9V_2 15V SLOT+9V A+1.8V +9V_2 A+5V A+5V D+3.3V FAN+5V SLOT+5V JK8500 SLOT15V STB3.3V DS7 IC2301 8 21 1 1 S_DATA3 INPUT AMP 1 4 STB+5V TO P10 P+15V SW Q2300 SCL 1 RSTB 1 16 1 2 2 5 1 L OUT SPEAKER 8 LPF 5 IC2303 R F_STB_ON 8 R OUT 3 SW_OUT PRE AMP VIN 4 SW_E 3 AVR+5V L A G C D2303 BTL AMP L 10W MONO R H37 +R OUT 2 AVR 1.8V 4 2 37 3 2 1 VIN AMP_ 10 3 20 OUT- 8 AMP_STB_SW DS6 PRE_ AMP_STB_SW 1 3 3 23 VIN F+15V AUDIO L 7 OUT+ L 16 20 SHIFT P+15V SW 67 VDD 2 SDA 1 S+15V STBY 22 BTL AMP R VCC CE VOUT 22 7 AMP_ 5 OUT- 3 DS4 27 AVR SOUND+12V H37 VIN F+15V IC802 7 +L OUT IN 3 1 2 10 OUT 3 AUDIO R AC_GOOD 6 8 VIN 21 MUTE SW IC2305 TO P5 SPEAKER BAL VOL ALL_OFF P+5V SW_OUT SW_B IC804 VCC IC3008 2 71 8 Q2331 IC803 SW_E TONE IN 38 VIN IC805 23 IC2302 VIN 10 9 IIC ON/OFF 7 3 5 VCC 17 S+15V OUT+ S+15V 32 5 17 PRE_ VCC IC8100 10W MONO AVR+9V -R OUT IC801 AVR+3.3V DS8 H3 1 15 SOUND CONTROL H3 SDA3 Q2372 PHASE STBY 1 SW DS SLOT INTERFACE/SYNC PROCESSOR/SOUND PROCESSOR 15 -L OUT AVR+12V 1 SCL3 SW S_CLOCK3 SW_B 1 73 TH-42PS10CK\CS DS-Board (1 of 2) Block Diagram TH-42PS10CK\CS DS-Board (1 of 2) Block Diagram 73 14.15.DS 电路板 (2/2) 方框图 M-TXC- HD-M RXD11 S-TXC+ PB-M RXD4 S-TX2+ DPMS_VD SLOT2_DET S-TX3+ SDA3 SCL3 DPMS_HD TXD13 S-TX3- TXD1 LED_R DAC0 LED_G HD_3 TXD4 VD_4 RXD1 SRQ DPMS_HD TXD4 IIC_SW SDA1 RESET F_STB_ON IIC_SW R2 CABLE_DET AC_GOOD SCL3 REMOCON_OUT RXD4 SOUND_MUTE S-TXC- SDA3 SDA1 TXD12 S-TX0- P_STATUS DPMS_VD ALL_OFF HD_4 SCL1 SOS_ALL S-TX0+ VD_4 SCL1 REMOCON_IN M-TX0+ S-TX1- HD_2 M-TX1+ M-TX1- PR-M L_4 S-TX1+ M-TX2- Y-M KEY_SW VD_HX S-TX2- SOS_ALL SLOT3_DET M-TX2+ RXD12 DAC1 REMOCON_IN R1 M-TX0- KEY_DET HD_HX LED_R HD_4 M-TX3- LED_G R3 VD_1 VD_3 KEY_DET VD_2 KEY_SW R_4 TXD11 L1 FAN_CONT HD_1 RTC_INT RXD13 SLOT1_DET M-TX3+ M-TXC+ VD-M L3 L2 STB+3.3V P+5V STB+5V_S STB5V_S SLOT+15V SLOT+5V +9V_2 LAN+14V SLOT+3.3V +5V_M LAN+14V SLOT3.3V LAN+14V SLOT3.3V +5V_M STB+3.3V LAN14V SLOT+9V STB+5V_S STB5V_S STB+3.3V SLOT9V +9V_2 9V_2 STB+3.3V P5V +9V_2 SLOT+9V SLOT+9V STB3.3V STB+5V_S STB+5V_S STB+5V_S SLOT+3.3V SLOT+5V +9V_2 STB+3.3V 9V_2 9V_2 P5V SLOT+15V +12V STB+5V_S SLOT5V STB+5V_S 9V_2 SLOT5V +5V_M SLOT+15V TXD_12 HD 61 1 PB_3 PR/R S_TX1+ Y/G 2 B17 2 PB/B DS1 8 3 DS2 SOS SLOT3 18 CONT. 38 STB+3.3V B19 OUTPUT PORT(SW0) H OUTPUT PORT 2 1 B30 VCC 8bit DAC(LPF(M)) VD_2 B8 L LED_R Green Y_2 IC3101 TXD TXG+ CUT-OFF B6 4 A34 CONT. SLOT3.3V SDA3 RESET S2_2 L SLOT3_DET Q8019 RXD13 RTC_INT B28 DS 12 HD_HX VD HD KEY_DET SCL SERIAL SELECT R_2 R RESET DS 11 15 SDA3 SRQ 3.3V<=>5V R_3 LED_R SLOT3.3V SYNC SELECT SCL RXD SRQ A17 A26 75 L B9 B27 IIC_DATA 5 5 58 A36 SDA3 B21 ASPECT DET LPF 10 LEVEL SHIFT TX0- B27 21 A32 A 4 HD_2 TXD LEVEL SHIFT VD 10 TXD1 Y_3 TX1- LED_G REMOTE RXD1 IC8001 IC8017 AUDIO SELECT REMOTE A28 SDA3 S_DATA3 57 14 B17 LAN+14V 24 14 REMOCON RXD HD SWITCH SOS PR_3 S_TX1- SRQ KEY_SW VD REMOTE IC8014 IIC_CLOCK PR_1 56 TX3+ 11 LAN+14V SLOT9V S2 DETECT J-BOARD SOS LED BLINKING :10TIMES 13 51 IIC_SDA COMPONENT SELECT 2 3.3V<=>5V SRQ A19 B25 B5 B12 44 B23 4 L_2 Yout1 SLOT1 VD B24 SLOT5V 4 RS232C DRIVER SLOT3.3V Y_3 A40 13 REMOTE P+15V S2_1 A19 REMOCON OUT 3 4 B15 8bit ADC(SYNC INH(M)) HD_HX PB/B 2 3.3V<=>5V PR/R TX0+ P+5V SDA3 INVERTER L SDA3 B25 A38 73 PB_2 PR/R IIC CONT LPF S0/S1 SOS B35 S_TX2+ TX0+ M_TX0+ SRQ PR_M B36 B19 SDA1 16 VD_3 M_TX2- B31 B27 OUTPUT PORT SW0 A34 12 S2_3 SCL_S1 SDA_S1 SLOT1 A17 LEVEL SHIFT SOS S_TX3+ STB5V L S2_3 8 VD IIC_DAT 13 PR_1 SLOT5V 5 2 A36 STB+3.3V A28 G/Y B17 LPF(M) 6 REMOTE VCC TXD_11 SYNC_INH(M) 13 DS SLOT INTERFACE/SYNC PROCESSOR/SOUND PROCESSOR TXG- B35 16 IIC TXD 32 SLOT15V +9V B37 15 AUDIO R A17 1 B37 CABLE DET AUDIO L B23 12 SCL1 27 B9 SLOT5V B31 77 M_TXC- 6 79 EX.I/O(IIC SW) SLOT3.3V 8bit DAC3 B36 7 A26 PBout2 59 63 6 FQ CONT B8 LEVEL SHIFT SLOT9V VD_HX 46 SYNC SIGNAL 14 LED_G 9 PR/R 15 SCL_S1 SCL_S3 OUTPUT PORT(SW1) SLOT2 3.3V 5V SLOT15V 18 IC3004 LEVEL SHIFT Y_M B38 S_TXC- S_TX0+ RXD_4 SLOT9V P_STATUS B40 25 42 H HD LAN+14V TXD PC PB/B HD/Green SCL3 IC3007 13 ALL OFF TO V15 1 72 A21 2 SDA3 5 TO V2 10 11 TX3+ PBout1 TIME CLOCK 8 25 SYNC SIGNAL IC3003 9 PR_2 5 STB+5V 54 A21 S_CLOCK3 PB_1 IIC_SCL SCL3 SCL_S3 A32 20 8 A28 19 IC3153 RXD_12 17 M_TXC+ 9 RESET 2 19 SLOT3 M_TX3+ 44 13 14 B40 B3 IC8009 TXD 43 1 H 16 1 A22 KEY_DET 4 B38 DS 15 A30 R_4 STB5V 34 6 SLOT15V 4 R B12 SLOT5V 33 AC_CS VCC 14 VIDEO BUFFER 52 23 Q8200-Q8202 V Sync 15 SDA RXD_TU(SBO) M_TX1- STB_ON 6 4 3 EX I/O(VIDEO/AUDIO SELECT) IC8018 DS 13 6 31 LPF 40 A30 R/PR 36 10 RESET PB_4 39 TX3- 4 48 DPMS_VD SYNC_INH(M) A40 80 12 7 DPMS_HD TO DN1 RXD_11 27 2 S_TX0- SDA3 SCL3 3 6 M_TX2+ B/PB 22 SW0 POWER_STATUS S0 15 15 M_TX1+ Y_4 SDA3 TX1- REMOCON SCL3 B24 21 L L_3 65 M_TX0- Q3001 49 SW1 B15 SOS OUT 68 8bit DAC(FAN CONT) HD_3 Q8183 A22 M_TX3- CS(M) 47 L SOS 16 MAIN SLOT9V SDA3 5 1 SCL3 Q8181 5 TXG+ B Y_2 IC8181 1 OUTPUT PORT(SW3) TXG- 1 A38 RTC INT SLOT9V B30 VD Y_4 PR_4 PLUG DET 10 B6 34 HD PR_4 B5 13 55 8 PB/B 4 A 12 12 S2DETECT S_TX2- 2 L 17 RXD PB_M A38 OUTPUT PORT SRQ SLOT1 RESET TXC+ 2 Y/G TXC+ A26 6 IC3005 PB_3 LEVEL SHIFT SLOT3.3V AUDIO IN L CABLE_DET 2 VD_M A21 H Sync Q8002 SLOT15V IIC 3.3V<=>5V B36 2 Y_1 48 S2_1 SLOT15V TXC- Y_1 FAN_CONT Q8182 3 SCL3 KEY_SW P+5V B29 B11 DS 14 50 SDA_S3 3 17 5 TXD_4 PRout2 7 VD_1 IC3006 16 SEPA P-STATUS B2 DAC1 AC GOOD AUDIO IN R S1 SOS IIC_DATA 10 24 30 46 IIC CONT. HD AUDIO IN L 8 X8181 A40 8 PB_1 PB_4 28 PRout1 30 L B26 PLUG DET 37 6 3 13 IC8003 IIC_DATA 69 Q8184 P+15V SOUND_MUTE AUDIO IN R LAN+14V SCL3 36 A36 66 A34 4 B23 Q8010,11 8 R_1 SYNC SWITCH 76 B26 VFC S2 DETECT RESET 21 PR_2 SLOT1_DET 2 B28 TXD13 SLOT2 S_TXC+ OUT1 IIC_CLOCK B2 L_4 7 S_TX3- 3 6 A32 TXD_4 LAN+14V TO HX1 5 40 SUB AUDIO IN R PLUG DET A22 OUT2 F_STB_ON DAC2 B40 45 Q8012,13 REMOTE 42 RXD_4 FAN_CONT 10 15 B26 B24 CS(M) S2_2 VD_HX 6 67 TX0- 1 Y/G TXC- RXD PC 3.3V<=>5V PROCESSOR L_1 2 IIC ON/OFF H SLOT15V LEVEL SHIFT 9 16 3 8bit DAC4 B3 B19 B21 SLOT5V SDA_S1 B32 AUDIO IN L SLOT9V 2 16 8bit DAC(CS(M)) RESET B35 IC3002 A19 STB5V OUTPUT PORT(SW2) LAN+14V 3.3V<=>5V 8bit DAC0 CABLE DET 8 SLOT2_DET SCL3 IC3001 IIC_SCL 70 RXD 2 SLOT3.3V 3 SEPA +5V SCL3 B11 B14 4 1 B14 SDA_S3 SDA HD IIC_CLOCK SCL3 1 L SOS_ALL IC8007 PR_3 SOS HD in A30 Yout2 EX.I/O(SLOT DET IIC CONTROL) B H CS(M) H 19 22 3 4 HD_M REMOCON OUT 7 1 SLOT5V SW1 SLOT3 PB_2 HD_1 POWER_STATUS B25 8bit DAC1 Y/G B37 4 TX3- OUTPUT PORT 3 B30 TX1+ B21 SLOT2 16 B38 IC8005 B31 TXD_TU(SBI) PC B28 TX1+ LPF(M) TH-42PS10CK\CS DS-Board (2 of 2) Block Diagram TH-42PS10CK\CS DS-Board (2 of 2) Block Diagram 74 14.16.DS 电路板 (1/5) 线路图 G G + + + + G G + + G G + + G G + G G G G G G G G G G G G + + G G (FIN) + + + + + + + G G AC_GOOD ALL_OFF F_STB_ON 5V_M SLOT9V F1J1E1040022 FL3012 1 2 3 R808 0 L3140 J0JHC0000078 R804 220k L805 J0JHC0000078 SOUND15V C0DBAMH00018 IC803 1 VIN 2 SW 3 FB 4 INV 5 SS 6 RT 7 GND 8 PVIN R809 0 R838 33 1/2W C828 25V 0.1u *C865 0.01u 50V 15V D807 15V C0CBCAC00275 IC804 1 VDD 2 GND 3 CE 5 VOUT 4 NC C844 16V 2.2u C835 16V 47u L803 G1C220MA0167 R824 0 C8101 50V 0.01u 1% R819 68k C8100 16V 47u D805 B0JCPE000004 15V R820 33k L808 J0JHC0000078 C823 50V 39p 1% R813 42.2k C848 16V 2.2u *D804 B0JCPE000004 C822 25V 470u C802 25V 470u F1J1E1040022 FL3009 1 2 3 A_1.8V 1% R805 84.5k *C866 25V 0.1u C833 50V 0.01u 15V A_5V R845 0 R816 0 C821 16V 470u 9V_2 C809 16V 2.2u C843 10u 25V C837 10u 6.3V R846 0 C840 16V 2.2u 1% R806 10.5k C8112 16V 0.1u C818 25V 0.1u 15V C806 25V 0.1u R848 0 1% R822 10.5k C804 50V 4700p 1% R811 68k D803 B0JCME000037 *R831 33k C815 25V 0.1u D806 *L812 G1C470M00012 C846 16V 2.2u R842 0 L802 G1C101MA0167 100u C847 10u 6.3V D811 MA2J11100L C834 16V 47u F1J1E1040022 FL3004 1 2 3 D802 B0JCME000037 C831 47u 16V R847 0 C8115 16V 47u F1J1E1040022 FL3002 1 2 3 SOUND12V D_3.3V C839 10u 6.3V 1% *R835 6.8k R849 0 C811 16V 470u C805 25V 0.1u F1J1E1040022 FL3005 1 2 3 R817 0 C838 16V 2.2u DS6 1 2 3 4 5 6 7 8 9 10 D801 B0JCPD000026 F1J1E1040022 FL3008 1 2 3 SOUND15V C8121 25V 2.2u 1% R803 68k C841 10u 6.3V C8109 16V 0.1u C816 25V 0.1u L804 J0JHC0000078 *C864 25V 0.1u 12V C3146 16V 2.2u D808 *C868 16V 2.2u C869 16V 2.2u C829 10u 25V F1J1E1040022 FL3001 1 2 3 C867 25V 0.1u LAN14V C856 0.01u 50V C825 25V 0.1u *C859 16V 1u A_3.3V C0DBAMH00018 IC801 1 VIN 2 SW 3 FB 4 INV 5 SS 6 RT 7 GND 8 PVIN C808 25V 0.1u F1J1E1040022 FL3007 1 2 3 L807 J0JHC0000078 C845 10u 25V 1% R814 10.5k F1J1E1040022 FL3003 1 2 3 C857 0.01u 50V F1J1E1040022 FL3000 1 2 3 C8107 16V 470u *R836 68k STB5V_S L810 J0JHC0000078 D809 *C861 50V 4700p C8108 16V 0.1u *C860 16V 470u F1J1E1040022 FL3011 1 2 3 SLOT3.3V *R832 8.2k C0DBAMH00027 *IC805 1 VIN 2 SW 3 RT 4 GND 5 FB 8 GND 6 INV 7 EN/SYNC C814 50V 4700p SLOT15V P5V C832 25V 0.1u 1% *R834 75k L809 J0JHC0000078 C8113 16V 0.1u C824 50V 0.01u C807 2.2u 25V C827 25V 2.2u C8116 50V 0.01u FAN5V C0DBAMH00018 IC802 1 VIN 2 SW 3 FB 4 INV 5 SS 6 RT 7 GND 8 PVIN R840 3.3k C812 25V 470u L811 J0JHC0000078 *R839 680 1/2W *C863 25V 2.2u C8111 16V 0.1u *R837 180k SLOT5V *C858 25V 470u D_1.8V D810 C855 0.01u 50V C8120 25V 470u C8102 16V 47u C817 25V 2.2u R812 68k C8106 16V 47u C8103 16V 47u 1% R821 24.3k C801 35V 220u L801 G1A101ZA0007 100u C0CBAKD00001 IC8100 Output 3 2 Common Input 1 C819 16V 2.2u F1J1E1040022 FL3006 1 2 3 DS4 1 2 3 4 5 6 7 8 9 10 11 R3199 10k A ECO_ON(HD) GND E 4 1 C F 5 P6-11 === GND B 15V->5V F_STB_ON(HD) DS-BOARD TNPA4109(1/5) ! P6-6 ==== GND D TO P-BOARD (P10) (HD) 8 ALL_OFF(HD) P6-4 ==== GND P15V TO P-BOARD (P5) P5V(HD) P15V P6-5 ==== GND 1 3 P6-2 === S15V 15V->3.3V NC GND 15V->12V SOUND12V P6-10 === GND P6-3 === S15V P6-8 === F15V P6-9 === F15V 7 P6-1 === S15V 2 15V->9V 9 6 STB5V(HD) AC_GOOD(HD) 3.3V->1.8V TH-42PS10CK\CS DS-Board (1 of 5) Schematic Diagram TH-42PS10CK\CS DS-Board (1 of 5) Schematic Diagram 75 14.17.DS 电路板 (2/5) 和 H3 电路板线路图 + + NP + + + + + + NP NP NP + + Thermal Pad + + + Thermal Pad + + + + RESET AD_R_4 AD_L_4 SCL3 AI_R_1 AI_L_1 SDA3 AL_R_2 SOUND_MUTE AL_L_2 AA_SCL3 AK_L_3 AA_SDA3 AK_R_3 C2400 25V 0.1u C2362 25V 470u C2398 25V 0.1u 1/2W R2360 2.2 D2301 B0JCME000037 C2354 35V 47u C2356 50V 1000p X2301 H0J184500026 R2416 0 1/2W R2355 2.2 R2385 15k R2418 10k C2364 50V 0.1u 9V_2 1/2W R2356 2.2 R2411 0 DS8 1 2 3 C2358 2.2u 35V R2397 5.1k C2397 10V 100u A_1.8V A_3.3V R2351 10k R2412 1.2k R2410 0 D_1.8V C2399 25V 0.1u C2413 25V 0.1u R3161 0 1/2W R2358 2.2 Q2372 2SD0601A0L C2384 25V 0.1u R3049 10k C3055 1u 16V C3054 1u 16V A_5V D2302 B0JCME000037 R2395 10k R2405 10k C2361 50V 1000p L2331 220u C2365 50V 0.1u C2412 25V 0.1u R2352 10k R2383 4.7k C3051 1u 16V C2353 50V 10u R2415 1.2k C3057 1u 16V Q2331 B1BBCF000028 C2357 50V 1000p H37 1 2 3 C2371 50V 10u R3051 33 C2396 25V 0.1u Q2300 B1BBCF000028 R2389 10k R2420 15k R2419 10k C2383 10V 100u R3108 56 R2421 39k R2396 10k C3053 1u 16V C2401 25V 0.1u C2363 25V 470u C2406 6.3V 2.2u C2368 50V 0.1u R2424 0 C2350 2.2u 16V C2379 25V 0.1u R2388 0 C3043 16V 10u R2391 10k C3052 1u 16V C2367 25V 2.2u C2381 25V 0.1u C2351 2.2u 16V R2362 10k 9V_2 R2399 22 C2387 1u 50V C2391 25V 0.1u L3002 G1C100K00020 D_3.3V C2393 1u 16V C2373 25V 0.1u R2404 10k C2359 2.2u 35V C2386 1u 50V C3004 16V 47u R2368 56 C2385 10V 100u 1/2W R2357 2.2 R2394 10k C2360 50V 1000p R2422 39k 9V_2 DS7 1 2 3 C1AB00002534 IC2302 1 HP_IN 2 HP_RippleFilter 3 HP_Standby 4 IN 5 IN_VREF 6 PRE_GND 7 ON_TIME 8 DIAGNOSIS_OUT 9 NC 10 AMP_Standby 11 AMP_RippleFileter 12 Tj_Monitor 13 phase comp. 2 14 phase comp. 1 15 SW_OUT 16 SW_E 17 SW_B 18 SW_GND 19 NC 20 Vcc 21 PRE_Vcc 22 OUT+ 23 OUT- 24 NC 25 POWER_GND 26 NC 27 NC 28 HP_OUT R2408 0 JK8500 K4BC02B00013 C1BB00001006 IC2303 1 PLLPWRR 2 PLLGNDR 3 PLLAVDD 4 PLLAVSS 5 PLLDVDD 6 PLLDVSS 7 TEST2 8 TEST3 9 DVSS4 10 DVDD4 11 XVSS 12 XOUT 13 XIN 14 XVDD 15 CVDD4 16 CVSS4 17 TEST0 18 TEST1 19 TEST4 20 TEST5 21 BVSS1 22 BVDD1 23 AVSS4 24 AVDD4 25 AVDD3 26 AVSS3 27 AOUT1 28 EVRINL 29 DAOUTL 30 DAOUTR 31 EVRINR 32 AOUT2 33 AVSS2 34 AVDD2 35 VREF2 36 VREF1 37 INL 38 INR 39 AVSS1 40 AVDD1 41 TEST6 42 XSEL0 43 XSEL1 44 XSEL2 45 CVSS1 46 CVDD1 47 LRCKI 48 BCKI 49 DATAI 50 SCKI 51 DVSS1 52 DVDD1 53 SCK0 54 TEST7 55 DATAO2 56 DATAO1 57 DATAO0 58 BCKO 59 LRCKO 60 CVSS2 61 CVDD2 62 XPDESC 63 PDEN 64 DVSS2 65 DVDD2 66 PWDB 67 RSTB 68 INTB 69 MCUIFSEL 70 CE 71 SCL/CL 72 I2CBUSY/DI 73 SDA/DO 74 DVSS3 75 DVDD3 76 MRREQ 77 GPFLAG 78 EMPF 79 CVSS3 80 CVDD3 C2392 1u 16V R2353 10k R2409 0 C2355 35V 47u C2388 25V 0.1u C2394 50V 10u C2410 50V 180p C2370 50V 10u *R2363 0 R2426 470 R2361 10k R2392 10k C2369 50V 0.1u C3058 1u 16V R2398 0 1/2W R2359 2.2 C2377 50V 15p C0ABBA000168 IC2305 1 2 3 4 5 6 7 8 C1AB00002534 IC2301 1 HP_IN 2 HP_RippleFilter 3 HP_Standby 4 IN 5 IN_VREF 6 PRE_GND 7 ON_TIME 8 DIAGNOSIS_OUT 9 NC 10 AMP_Standby 11 AMP_RippleFileter 12 Tj_Monitor 13 phase comp. 2 14 phase comp. 1 15 SW_OUT 16 SW_E 17 SW_B 18 SW_GND 19 NC 20 Vcc 21 PRE_Vcc 22 OUT+ 23 OUT- 24 NC 25 POWER_GND 26 NC 27 NC 28 HP_OUT C2378 25V 0.1u C2405 6.3V 2.2u R2425 0 C2374 25V 0.1u C3001 50V 0.01u R2423 15k C2408 6.3V 10u C2402 25V 0.1u JK8500 K4BC02B00013 C2352 50V 10u R2407 10k L2330 220u C2382 25V 0.1u C2407 6.3V 10u R2414 1.2k *R2365 0 R2417 1.2k C2380 25V 0.1u C2404 50V 0.01u R2413 0 C2389 10V 100u D2303 B0JCME000037 SOUND12V C2375 25V 0.1u C2390 50V 10u C3042 16V 10u R2384 47k C1AB00002530 IC3001 Front1 1 2 Front2 3 Tuner1 4 Tuner2 5 EXT11 6 EXT12 7 EXT21 8 EXT22 9 EXT31 10 EXT32 11 DGND 12 SDA 13 SCL 14 AGND 15 FILTER 16 VRR 17 VCC 18 OUT2 19 OUT1 20 SELECT R2387 0 R2393 22 R2400 22 SOUND12V C2411 10u 25V C2376 50V 15p C2366 25V 2.2u R2386 100k D_3.3V C2395 25V 0.1u C2403 25V 0.1u R2390 10k H37 1 2 3 R3160 0 A_3.3V C2420 25V 0.1u R3107 56 R2367 56 R2354 10k R2406 10k C3056 1u 16V C2409 50V 180p AOUT AIN- AIN+ GND VCC BOUT BIN- BIN+ L R AUDIO SW 17 TNPA3931 SPEAKER(R) ! ! H3-BOARD 14 TNPA3931 SPEAKER(L) H3-BOARD SOUND CONTROL 1 -R OUT 13 +L OUT PRE AMP +R OUT 12 -L OUT 11 12 15 10 16 18 POWER AMP 11 13 POWER AMP # # M # # M M # M # TH-42PS10CK\CS DS-Board (2 of 5) and H3-Board Schematic Diagram TH-42PS10CK\CS DS-Board (2 of 5) and H3-Board Schematic Diagram DS-BOARD TNPA4109(2/5) ! 76 14.18.DS 电路板 (3/5) 线路图 + + AJ_RXD1 AM_SCL_S3 AJ_RXD12 IIC_SCL FAN_CONT AJ_RXD13 AUDIO_SOS FAN_SOS AJ_TXD12 AC_SDA3 AJ_TXD1 SCL1 AN_SDA_S1 AE_SW1 AJ_TXD13 AB_SDA3 SDA1 IIC_DAT IIC_SW_DAC3 AB_SDA3 AE_SW0 AH_SOS_ALL IIC_SW_DAC4 SDA3 AC_CS((M)) AJ_DAC0 LPF_VFC AJ_DAC1 SYNC_INH AA_SDA3 AH_SLOT1_DET SCL3 AA_SCL3 AB_SCL3 AH_SLOT2_DET F_STB_ON AM_SDA_S3 AJ_TXD4 AC_SDA3 AJ_RXD4 IIC_SW_DAC4 FAN_CONT AH_SLOT3_DET AC_SCL3 AJ_RXD_4 AC_SCL3 AJ_TXD_4 AC_SDA3 AB_SCL3 RTC_INT AJ_TXD11 AJ_DAC1 IIC_SW_DAC3 AJ_DAC0 AC_SCL3 AC_SCL3 AH_SOS AJ_RXD11 AH_SOS_ALL AN_SCL_S1 AC_SDA3 R8127 100 STB5V_S LAN14V R3134 100k C8083 16V 0.1u R3037 0 R3060 0 STB5V_S R3082 100 LAN14V R3196 10k C8081 16V 0.1u C8185 5.5V 1.5 R3197 12k C8082 16V 0.1u C8182 50V 15p Q8202 2SD0601A0L R8121 2.7k C8181 50V 15p IC3002 C0JBBR000002 1 1OE 2S 1 3 1B4 4 1B3 5 1B2 6 1B1 71 A 8 GND 9 2A 10 2B1 11 2B2 12 2B3 13 2B4 14 S0 15 2OE 16 VCC R3095 5.6k R8125 100 D8200 MAZ31600ML Q8182 B1CBHD000002 G D S D8180 MA2J11100L IC3003 C1AB00000441 1 SW1 2 SW0 3 DAC4 4 DAC3 5 DAC2 6 DAC1 7 DAC0 8 GND 9 SW2 10 SW3 11 SAD0 12 SAD1 13 SAD2 14 SDA 15 SCL 16 Vcc SLOT3.3V R3043 100 X8181 H0J327200114 R3085 0 R3045 10k R8200 56k R3040 330 R3029 10k R3034 330 SLOT5V R3032 100 D8210 MAZ31000ML R8206 39k STB5V_S R3042 0 C3010 25V 0.1u D8209 MA2J11100L R3030 0 R3036 330 R8183 0 STB5V_S R8203 10k D8212 MAZ80560ML R8180 82 R3039 330 R8122 2.7k STB3.3V R3198 12k R8186 2.7k C3041 16V 0.1u STB3.3V R3044 10k R3083 0 R3084 0 R3140 47k R8204 100k R8202 22k R8205 75k R8126 100 C2426 25V 0.1u C3011 25V 0.1u R3031 0 D8213 MA2J11100L STB5V_S C2425 25V 0.1u STB3.3V Q8183 B1CBHD000002 G D S R8119 0 D8204 MA2J11100L C3040 16V 0.1u C8080 16V 0.1u R8201 47k IC3007 C0JBAS000215 11 A 21 B 32 C 4 GND 5 2A 6 2B 7 1C 8 Vcc Vcc L3005 G1C100K00020 STB5V_S C8200 16V 47u R8184 0 Q8184 B1CBHD000002 G D S C0ZBZ0001361 IC8014 EN 1 2 C1+ 3V + 4 C1- 5 C2+ 6 C2- 7V - 8 T2OUT 9 R2IN 10 R2OUT 11 INVALID 12 T2IN 13 T1IN 14 FORCEON 15 R1OUT 16 R1IN 17 T1OUT 18 GND 19 VCC 20 FORCEOFF R3046 10k R3028 10k R8181 100 R3027 10k R3141 47k IC3008 C0JBAS000215 11 A 21 B 32 C 4 GND 5 2A 6 2B 7 1C 8 D8203 MAZ31000ML Q8201 2SD0601A0L R8182 100 R3195 10k D_3.3V R3047 10k STB5V_S R3086 0 R8124 100 R8112 0 R3026 10k IC3004 C1AB00000454 1 SW1 2 SW0 3 DAC4 4 DAC3 5 DAC2 6 DAC1 7 DAC0 8 GND 9 SW2 10 SW3 11 SAD0 12 SAD1 13 SAD2 14 SDA 15 SCL 16 VCC R8120 0 C8084 16V 1u C8183 16V 0.1u C3009 25V 0.1u R3125 10k STB5V_S R3062 100 STB3.3V D8201 MA2J11100L R3096 5.6k R3087 0 R3041 330 IC8181 C1DB00001208 1 2 3 45 6 7 8 R3033 100 IC3006 C0JBAR000241 1Y 0 2Y 2 3Y 4Y 3 5Y 1 6 INH 7 VEE 8 VSS 9 B 10 A 11 X3 12 X0 13 X 14 X1 15 X2 16 VDD D8211 MA2J11100L R3035 330 Q8200 2SD0601A0L R3038 0 Q8181 B1CBHD000002 G D S 9V_2 9V_2 R8185 2.7k R3094 0 :SYNC_INH(M) VSS /INTRB VDD SCL SDA OSCIN OSCOUT /INTRA SL3_DET= =SL2_DET =SL1_DET =IICSW =IICSW =75ohm :FAN_CONT :LPF(M) :CS(M) 19 IIC SW HI:ON HI:ON PC HI HI LO 20 LO LO LO SLOT3 SLOT2 HI LO SLOT2 SLOT3 LO LO LO HI IIC SW HI 21 EX.I/O HI IIC SW SLOT1 SLOT1 A SLOT SERIAL SW SDA B SCL 13 11 S0 12 CLOCK IC S1 22 32.768K 22 24 21 HX SERIAL SW 23 23 EX.I/O 26 27 25 TH-42PS10CK\CS DS-Board (3 of 5) Schematic Diagram TH-42PS10CK\CS DS-Board (3 of 5) Schematic Diagram DS-BOARD TNPA4109(3/5) ! 77 14.19.DS 电路板 (4/5) 线路图 + + + + + + AG_PR_M AD_PR_4 AI_Y_1 AI_PB_1 AK_S2_3 AI_PR_1 AF_HD_HX AL_VD_2 AF_VD_HX AL_Y_2 AD_VD_4 AK_VD_3 AK_PR_3 AG_VD_M AD_HD_4 AI_VD_1 LPF_NC AF_DPMS_VD AG_HD_M AK_PB_3 GREEN_IN AD_VD_4 AE_SW1 AE_SW0 AC_CS((M)) AK_Y_3 SYNC_INH AG_PB_M AF_DPMS_HD AD_HD_4 AL_PR_2 AA_SCL3 AI_HD_1 AA_SDA3 AL_HD_2 AL_PB_2 LPF_VFC AK_HD_3 GREEN_IN AF_VD_HX AD_Y_4 AI_S2_1 AG_Y_M AL_S2_2 AF_HD_HX AD_PB_4 C3022 2.2u 16V 1% R8039 4.7k R3077 56 C3016 50V 0.01u 9V_2 R3117 0 R3230 100 C3136 16V 470u 1% R8036 150 C3030 2.2u 16V R8001 100 R3219 3.3 C8075 1000p 50V C8013 16V 0.1u R8094 0 C3106 16V 0.1u C3032 16V 1u R8010 220 R8002 100 C0JBAB000715 IC8018 1 NC 2 IN_A 3 GND 5 VCC 4 OUT_Y Q8011 2SB0709A0L R3217 3.3 R8025 0 9V_2 C3015 50V 0.01u R3066 56 C3134 16V 470u R8033 100k R8018 5.6k C3135 16V 470u C8029 50V 0.01u R3081 56 1% R8031 2.2k R3231 100 R3214 4.7k 5V_M Q8012 2SD0601A0L 1% R3070 75 R3058 56 R8096 0 9V_2 L8003 G1C100K00020 4.7k R3215 R8089 180 L8001 G1C100K00020 R3211 100 C3103 16V 2.2u R3050 56 1% R3188 75 R3163 1k R8072 0 R8069 2.2k R8117 0 D8001 MA2J11100L C3111 16V 0.1u C3144 16V 2.2u C3014 50V 0.01u 4.7k R3213 1% R3104 180 9V_2 C3029 2.2u 16V C3023 2.2u 16V D8011 MA3X15300L R3068 56 R8050 2.2k C3012 50V 0.01u 1% R8035 330 R3079 56 C3107 16V 0.1u C3028 2.2u 16V C0JBAS000251 IC8009 1 2 3 4 5 6 7 8 C3013 50V 0.01u 1% R8029 3k IC8007 C0JBAR000419 1 2 3 4 5 6 7 8 C8003 16V 0.1u C8025 50V 0.01u 9V_2 C8074 1000p 50V R8067 150 R3080 56 R8021 2.2k R3048 330k R3067 56 C3034 0.1u 16V C8073 10V 10u R8047 270 1% R3189 75 1% R3073 75 R3076 56 C8045 16V 1u C8007 50V 100p R8097 100 D8003 MA2J11100L Q8019 2SD0601A0L Q8002 2SD0601A0L 9V_2 R8060 0 TPJH1 C8072 10V 10u C8027 16V 2.2u L3006 G1C100K00020 C8049 50V 0.01u C8005 50V 0.01u 5V_M C3025 2.2u 16V C3200 16V 1u 1% R3190 75 C8033 50V 1000p R3210 100 C3114 16V 4.7u C8051 16V 0.1u C3105 16V 0.1u C3112 16V 0.1u C3033 0.1u 16V 1% R3089 75 D8010 MA3X15300L C3018 16V 47u C0JBAB000715 IC8017 1 NC 2 IN_A 3 GND 5 VCC 4 OUT_Y C1AB00002238 IC3101 1 GINA/UINA 2 GSG1 3 GINB/UINB 4 NC 5 BINA/VINA 6 GSB1 7 BINB/VINB 8 NC 9 DISABLE 10 GND3 11 BOUT/VOUT 12 VCC3 13 GND2 14 GOUT/UOUT 15 VCC2 16 GND1 17 ROUT/YOUT 18 VCC1 19 GND4 20 RFC 21 VFC 22 MUXSEL 23 NC 24 VCC4 25 RINA/YINA 26 GSR1 27 RINB/YINB 28 NC R8003 100 C3110 16V 2.2u C3113 16V 47u R8056 100 C8015 10V 10u R3212 4.7k 1% R3101 180 1% R3088 75 R3053 56 C3019 16V 0.1u C8019 50V 0.01u R3126 0 R3057 56 1% R3102 180 1% R3105 180 C8038 50V 1000p 1% R3074 75 R8004 100 1% R3071 75 1% R3072 75 IC8005 C0JBAB000646 1 2 3 4 5 6 7 8 9 10 11 12 13 14 C3204 16V 0.1u C8030 16V 47u 1% R3091 75 Q8013 2SB0709A0L C3108 16V 0.1u L8005 G1C100K00020 Q8010 2SD0601A0L C3205 16V 0.1u C3115 16V 0.1u 1% R3110 4.7k R3065 56 C3020 2.2u 16V R8054 0 R8009 220 R3064 56 12V R8057 1k 5V_M TPJV1 C8070 0.1u 25V C3101 16V 2.2u 1% R3075 75 C3021 2.2u 16V C8036 50V 100p C3027 2.2u 16V R3069 56 R8100 10k 1% R3090 75 R8048 2.2k R8012 220 C8035 16V 0.1u C8021 16V 0.47u 1% R3092 75 IC8001 C0JBAR000241 1 Y0 2 Y2 3 Y 4 Y3 5 Y1 6 INH 7 VEE 8 VSS 9 B 10 A 11 X3 12 X0 13 X 14 X1 15 X2 16 VDD C3026 2.2u 16V R8051 10k C3031 2.2u 16V C8016 16V 4.7u R3216 3.3 5V_M C8023 50V 0.01u C3143 16V 2.2u 1% R3106 180 R8007 0 L3050 G1C100K00020 C8009 6.3V 10u 1% R8037 4.7k R8011 220 C3035 0.1u 16V C3024 2.2u 16V R8026 330 1% R3093 75 1% R3118 820 R8017 5.6k STB3.3V 9V_2 C3017 50V 0.01u R8118 0 R8065 910 R3218 3.3 C1AB00002529 IC3005 1 V+ 2 Pb_IN2 3 GND 4 Pr_IN2 5 GND 6 Y_IN1 7 V+ 8 Pb_IN1 9 V+ 10 Pr_IN1 11 GND 12 PORT3 13 PORT2 14 ADR 15 SCL 16 SDA 17 GND 18 DGND 19 VREF 20 V+ 21 Pr_OUT2 22 PORT1 23 PORT0 24 Pb_OUT2 25 AUX0 26 AUX1 27 Y_OUT2 28 AUX2 29 AUX3 30 Pr_OUT1 31 GND 32 Pb_OUT1 33 GND 34 Y_OUT1 35 V+ 36 Y_IN4 37 V+ Pb_IN4 38 39 GND 40 Pr_IN4 41 V+ 42 Y_IN3 43 GND 44 Pb_IN3 45 V+ 46 Pr_IN3 47 GND 48 Y_IN2 1% R3111 1.5k R3078 56 R8055 100 IC8003 C1AA00000706 H.State 1 2 V.State 3 Green Sep Filter 4 Green IN 5 GND 6 Comp/H IN 7 Comp/H Det 8 Vert IN 9 Vert Det 10 Vert S/S Adj 11 Vert S/S IN 12 Digital GND 13 VD+OUT 14 HD+OUT 15 HD-OUT 16 Vcc 17 Clamp OUT 18 H.Pol. 19 V.Pol. 20 Clamp Timing R8005 10k 1% R3103 180 R3054 56 R8041 18k R8045 2.2k R8093 100 GND I0 VCC COM INH SEL I1 VEE 21 28 33 SLOT1 :3 VIDEO SW 23 SLOT3 :1 30 PC :T LOWPASS FILTER VCC HP VP 33 DPMS 5V->3.3V DPMS 5V->3.3V SLOT1 A VD/HD SW B HI LO SLOT2 PC SLOT3 LO LO LO HI HI HI SLOT2 :2 32 HD VD 36 32 35 O5 I4 SYNC SEPA O4 GND O3 I3 O6 I5 O2 I2 31 35 O1 31 H:ON 34 CS/VIDEO SW I1 I6 34 29 22 TH-42PS10CK\CS DS-Board (4 of 5) Schematic Diagram TH-42PS10CK\CS DS-Board (4 of 5) Schematic Diagram DS-BOARD TNPA4109(4/5) ! 78 14.20.DS 电路板 (5/5) 线路图 G G G G G G G G + SIDE TERM PWR_STATUS M_TX3+ AD_PB_4 M_TX0- AI_VD_1 AL_S2_2 REMOCON_OUT AK_S2_3 AD_Y_4 CABLE_DET M_TX0+ AL_PB_2 AI_HD_1 M_TX0- REMOCON_OUT1 AD_PR_4 SRQ M_TX1+ REMOCON_OUT2 AI_PR_1 AM_SCL_S3 AL_PR_2 AJ_RXD1 AD_R_4 M_TX1- REMOCON_OUT3 AM_SDA_S3 AI_PB_1 AJ_TXD1 AD_L_4 M_TX2- REMOCON_OUT2 REMOCON_OUT AH_SOS S_TX3- AJ_RXD4 M_TX3+ REMOCON_OUT3 AC_GOOD AH_SLOT3_DET S_TX3+ AJ_RXD_4 M_TX3- SDA1 ALL_OFF IIC_SCL S_TX3- AG_VD_M RTC_INT AJ_TXD_4 M_TXC- SCL1 AJ_RXD13 KEY_DET FAN_SOS IIC_DAT S_TX3+ AG_HD_M S_TXC+ KEY_DET AJ_TXD4 KEY_SW AL_HD_2 AJ_TXD11 AG_PB_M S_TXC- RESET LED_R LED_G AJ_RXD11 AG_Y_M AF_DPMS_HD S_TX0- SOUND_MUTE AI_L_1 REMOCON AH_SLOT2_DET AG_PR_M AA_PWR_STATUS S_TX1+ AI_R_1 AJ_RXD12 S_TX1- AN_SDA_S1 AF_DPMS_VD AI_Y_1 KEY_SW S_TX2- AJ_TXD12 AI_S2_1 AN_SCL_S1 REMOCON RESET F_STB_ON AJ_TXD13 AB_SDA3 AA_PWR_STATUS RESET M_TX0+ SRQ M_TX1- LED_R M_TX2+ AB_SCL3 SRQ M_TX1+ M_TX2+ LED_G SRQ S_TXC- M_TXC+ S_TXC+ CABLE_DET AH_SOS M_TX2- S_TX2+ AH_SOS AK_VD_3 M_TXC- S_TX0- AL_L_2 S_TX0+ REMOCON_OUT1 AK_HD_3 M_TXC+ S_TX0+ AL_R_2 AK_PR_3 S_TX1- AL_VD_2 AK_L_3 M_TX3- AK_PB_3 AL_Y_2 S_TX1+ AK_R_3 PWR_STATUS RESET S_TX2- AF_VD_HX AH_SLOT1_DET S_TX2+ AF_HD_HX AK_Y_3 R8189 0 D8185 MAZ80560ML LAN14V ZA3008 K4CD01000013 R3143 100 P5V R3059 100 ZA3005 K4CD01000013 DS13 A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16 A17 A18 A19 A20 A21 A22 A23 A24 A25 A26 A27 A28 A29 A30 A31 A32 A33 A34 A35 A36 A37 A38 A39 A40 B1 B2 B3 B4 B5 B6 B7 B8 B9 B10 B11 B12 B13 B14 B15 B16 B17 B18 B19 B20 B21 B22 B23 B24 B25 B26 B27 B28 B29 B30 B31 B32 B33 B34 B35 B36 B37 B38 B39 B40 R3025 100 D3061 MA2J72800L STB3.3V D3003 MA2J11100L D3004 MA2J11100L C3202 10u 6.3V R3001 10k R3061 0 SLOT3.3V ZA3003 K4CD01000013 15V SLOT3.3V R8187 56 F1J1E1040022 FL3014 1 2 3 L8106 J0JHC0000078 F1J1E1040022 FL3015 1 2 3 STB5V_S SLOT9V SLOT15V STB5V_S C3153 16V 0.1u D8184 MAZ80560ML F1J1E1040022 FL3010 1 2 3 LAN14V R3063 100 R3144 100 SLOT5V D3001 MA2J11100L SLOT9V L8101 J0JHC0000078 DS2 1 2 3 4 5 6 SLOT5V R8188 56 L8104 J0JHC0000078 R8129 0 SLOT9V STB3.3V SLOT5V DS15 1 2 3 R8190 0 DS14 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 STB5V_S C3201 10u 6.3V L8103 J0JHC0000078 C0JBAZ002692 IC3153 G1 1 2 A1 3 A2 4 A3 5 A4 6 A5 7 A6 8 A7 9 A8 10 GND 11 Y8 12 Y7 13 Y6 14 Y5 15 Y4 16 Y3 17 Y2 18 Y1 19 G2 20 Vcc F1J1E1040022 FL3013 1 2 3 R3150 100 DS12 A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16 A17 A18 A19 A20 A21 A22 A23 A24 A25 A26 A27 A28 A29 A30 A31 A32 A33 A34 A35 A36 A37 A38 A39 A40 B1 B2 B3 B4 B5 B6 B7 B8 B9 B10 B11 B12 B13 B14 B15 B16 B17 B18 B19 B20 B21 B22 B23 B24 B25 B26 B27 B28 B29 B30 B31 B32 B33 B34 B35 B36 B37 B38 B39 B40 ZA3006 K4CD01000013 L8107 J0JHC0000078 SLOT15V ZA3002 K4CD01000011 R3002 1k ZA3001 K4CD01000013 R3115 0 R3004 100 C8122 16V 47u R3151 100 STB5V_S SLOT3.3V LAN14V SLOT9V Q3001 2SB0709A0L P5V D8181 MAZ80560ML ZA3007 K4CD01000013 L8108 J0JHC0000078 C3203 10u 6.3V SLOT15V DS11 A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16 A17 A18 A19 A20 A21 A22 A23 A24 A25 A26 A27 A28 A29 A30 A31 A32 A33 A34 A35 A36 A37 A38 A39 A40 B1 B2 B3 B4 B5 B6 B7 B8 B9 B10 B11 B12 B13 B14 B15 B16 B17 B18 B19 B20 B21 B22 B23 B24 B25 B26 B27 B28 B29 B30 B31 B32 B33 B34 B35 B36 B37 B38 B39 B40 R843 0 STB5V_S DS1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 L8105 J0JHC0000078 STB5V_S R3003 47k L8102 J0JHC0000078 ZA3004 K4CD01000013 C8123 16V 0.1u AUDIO GND S_TX1+ LAN14V M_TX2G GND RSVD AUDIO GND SLOT15V GND IIC SCL S_TXCG AUDIO GND M_TX2+ IIC DAT 33 RXD NC RSVD NC TXD NC(OPEN) AUDIO IN L P5V SD:<-- AUDIO IN R IIC DAT S_TX1- STB3.3V <-- SRQ GND NC Y/G SLOT5V S_TX3- M_TX1+ Y/G GND STB5V SLOT3.3V VD S_TX3G M_TX3G PB/B GND SLOT9V M_TXC- M_TXC+ P15V HD:--> REMOTE S2DETECT NC M_TX3- M_TX1- P15V SD: x GND GND SYNC GND PB/B GND GND M_TX3+ M_TX1G PR/R Y/G SLOT5V RESET1 CABLE DET RXD NC PR/R Y/G GND GND LAN14V GND NC RESET2 M_TX0+ PB/B 37 PLUG DET Y/G GND PR/R GND TO V2-BOARD (V15) S2DETECT CABLE DET HD PB/B GND SLOT5V PB/B GND NC PWR_STATUS SYNC GND GND NC SYNC GND RESET1 REMOTE TO V1-BOARD (V2) SOS VD M_TX0- PR/R VD RESET2 NC TX3- M_TXCG R/PR PR/R GND TO DN-BOARD (DN1) M_TX0G GND GND HD M_TX2- GND NC PWR_STATUS GND GND HD KEY-SW FAN_SOS TX2+ G/Y TXD_PC LAN14V REMOCON NC GND GND RESET B/RB 34 NC RTC_INT S_TX2- LAN14V SCL1 S_TXC- LED_R S_TXC+ KEY_SW S_TX1G GND SDA1 S_TX0+ GND STB5V HD:-> SD:<- F_STB_ON L S2DETECT SLOT15V SLOT15V LED_G Y/G GND NC SLOT15V NC PB/B GND TX3G SOUND_MUTE HD LAN14V RXD_PC RESET1 TXCG Y/G DPMS_VD 9V GND SYNC GND SLOT9V GND 41 5V GND PR/R SOS GND PB/B SLOT9V RESET2 SCL3 VD TXD GND SDA3 PR/R GND REMOCON REMOTE R GND SLOT5V CABLE_DET TO HX-BOARD (HX1) GND HD SYNC GND RXD_TU GND PWR_STATUS CABLE DET IIC_CONT 39 SLOT5V SYNC GND PLUG DET SLOT3 LED_R SOS NC LAN14V TX1- GND GND NC NC NC(OPEN) TX0G TX1G GND NC POWER_STATUS SRQ NC REMOCON OUT 3.3V->5V TX0- TX0+ NC REMOCON_OUT STB5V TX0+ 40 NC TX0- SLOT2 NC GND TX1G NC TX0G NC SLOT15V NC SLOT9V NC TX1- TX1+ NC GND GND KEY_DET TX2G 35 STB3.3V GND NC KEY_DET TXC+ NC TX2- TX3+ NC NC 44 TX3- SLOT1 TXC- NC 45 TX3- DPMS_HD TX3+ TXC+ TXC+ NC GND TXC- TXC- NC TX1+ TXCG TXCG VD NC LED_G SLOT5V TX3G NC TX3G SLOT3.3V NC P5V HD:--> 38 32 GND NC TX2+ NC TX2+ NC SLOT9V TX2- TX2- SLOT3.3V TX2G NC TX2G 43 GND TX1- NC GND NC AUDIO IN R TX1G SLOT3.3V 42 GND 31 NC NC AUDIO GND GND AUDIO IN R S_TX2G SLOT15V TXD STB5V PLUG DET S_TX3+ SRQ S_TX0- TX3+ AUDIO GND TXD_TU NC NC TX1+ S_TX0G AUDIO IN L NC(OPEN) GND TXD TX0G AC_GOOD HD:--> RXD IIC DAT TX0- AUDIO IN L ALL_OFF HD:--> TX0+ AUDIO GND RSVD RXD NC GND S_TX2+ GND IIC SCL IIC SCL TH-42PS10CK\CS DS-Board (5 of 5) Schematic Diagram TH-42PS10CK\CS DS-Board (5 of 5) Schematic Diagram DS-BOARD TNPA4109(5/5) ! 79 14.21.DN 电路板 (1/2) 方框图 3V_SDA3 3VRXD_TU UART_SW SCL1 5VTXD_TU 5VTXD_TU CLK PDB1 IIC_INT 3V_SCL3 RTC_INT TXD IIC_CONT LVDS_PD 3V_SCL3 P3V_SDA2 DISPEN SOUND_MUTE 3VTXD_TU P3V_SDA2 P3V_SCL2 PANEL_STBY_ON RXD_PC IIC_CONT P3V_SCL2 TXD_PC 3V_SDA1 VD-M IIC_CONT CLP NRST P3V_SCL2 P3V_SDA2 3V_SDA3 LED_G DPMS_HD LED_R PANEL_STBY_ON REMOCON NRST LED_R 3V_SCL3 LED_G HD 3V_SDA1 SDA2 LED_R RTC_INT IIC_INT REMOCON CABLE_DET SCL2 UART_SW PDB0 3V_SCL1 LED_G RXD_PC NRST LED_R SDA1 POWER_STATUS RXD_PC PBUSY 5VRXD_TU ALLOFF 3V_SDA3 LED_G SCL1 TXD_PC KEY_INPUT PSTB ALL_OFF PDB1 DPMS_HD OSD_YM IIC_INT AC_GOOD READY REMOCON_OUT PSLCT DPMS_VD OSD_YS RXD ALARM POWER_STATUS 5VRXD_TU OSD-HDO STB_ON IIC_CONT OSD-VDO 3V_SCL1 DPMS_VD 3V_SCL3 OSD0-15 5VRXD_TU KEY_INPUT SCL2 TXD_PC TXD 5VTXD_TU STB_ON SDA2 SDA2 3V_SCL1 3V_SCL1 IIC_CONT OSD-CLKIN SCL1 CABLE_DET IIC_INT READY SCL2 3V_SDA1 VD 3V_SDA1 SDA1 OSD-HDIN AC_GOOD STB_ON SDA1 P3V_SCL2 LED_G VD ALARM REMOCON 3V_SDA1 SCL1 SOUND_MUTE 3V_SCL1 PSTB IIC_INT LED_R IIC_CONT IIC_CONT 3V_SDA3 PBUSY HD RXD_PC TXD_PC P3V_SDA2 PDB0 RXD_PC TXD_PC RXD IIC_CONT DISPEN SDA1 HD-M PSLCT Q4705 STB+3.3V D4713 STB+3.3V D4712 +3.3V STB+3.3V Q4706 +3.3V +2.5V +2.5V +3.3V P+15V P+5V P+5V STB+3.3V Q4802 P+5V STB5V +3.3V Q4803 STB+5V D4711 STB+5V D_STB+3.3V STB+5V P+15V P+15V Q4707 STB+3.3V STB+5V D_STB+3.3V STB+5V STB3.3V P+5V STB+3.3V +1.5V STB+3.3V STB+1.5V 104 11 VCC MICOM R04 MCLD SCL3 KEY_INPUT G/Y-M 5 89 VSYNC 8 G7 IIC_DATA1 7 60 MCCLK S-X1+ 16 OSD SCL1 MICON 43 21 TV_ON/OFF P+5V SOS 12 M-X1- 5 S-X3+ 6 S-XCLK- M-X3+ SYNC SEPA IIC_DATA2 M-X2+ TXD_PC IC4703 M-XCLK+ 140 39 M-X3- 13 PDB0 S-X0- 9 MCDATA SOUND_MUTE B0-B7 TXD_PC M-X0+ SB_RX0-3+ 14 DIGITAL SIGNAL PROCESSOR SCL2 PSLCT 5 Y MN-RX2- NRST 88 RTC_INT RESET VDD MAIN VIDEO B/PB-M NRST SCL2 MICOM COMMU 63 RXD_PC 139 44 IIC/INT VD-M 19 4 18 CABEL_DET 2 READY 6 NRST IIC_INT REMOCON MCLD 14 ALL_OFF STB5V SCL1 14 31 165 Q4801 77 121 13 10 R,G,B 5V<-3.3V 31 HSYNC 27 2.5V TXD_TU IIC_BUS 37 R,G,B WC 3.3V 1 38 MCDATA EEPROM IIC_CONT 110 24 LEVEL CONVERTER ADC 25 5V -> 3.3V R(8Bit) +3.3V DET SUB VIDEO Q4703 STBY5V FOR FACTORY USE 84 STBY3.3V Q4704 SB-CLK- TO DS1 75 STBY3.3V 54 IC4702 21 2 S-XCLK+ 73 STB5V SDA MCCLK SDA1 REMOCON OUT HD,VD,DCK 1 RXD_TU M-X2- 27 23 12 S-X1- +1.5V DET MN-CLK+ 4 M-XCLK- STB_ON R/PR-M VSYNC 42 SB-RX1- TXD M-X1+ 11 SDA0B RESET PBUSY R0-R7 HD,VD S-X2- VDD SCL1 REMOCON 166 PDB0 OUTPUT +2.5V DET B Q4713,14 HD-M/VD-M VD PSTB Pb/B IN (SBI1) DTCLK SCL3 HOUTA DN4 HD-M +1.5V SOS 43 G00 LED_G 101 65 51 +2.5V SOS SDA3 29 Q4701 VSYNC CONTROL 7 A/D CONVERTER(MAIN) RXD_TU R,G,B MAIN VIDEO 24bit 129 Q4712 42 IC4714 SYNC SIGNAL MN_RX0-3+ 158 71 50 P+15V SOS:LED 2TIMES 118 66 CLK3 G0-G7 PSLCT SB_RX0-3- OUT SB-CLK+ 24bit G05 SCL 132 5 11 DRV_MUTE LED_R 41 R0 FPGA/ASIC S-X2+ 7 7 8 LED_R 41 79 45 S-X0+ IIC_CONT 68 7 30 ECO ON M-X0- MN-CLK- MN-RX0+ 5V <- 3.3V 22 R 122 5V -> 3.3V 59 69 10 ALARM S-X3- 65 SB-RX2+ (SBO1) DPMS_VD SDA2 97 110M P5V 8M FLASH MEMORY P+5V SOS SB_CLK+ 3 LED_G SDA LEVEL CONVERTER 9 17 RESET 20 B04 SDA1 MN-RX1- 4 OSDKXI SB_CLK- 2 62 IIC_CLK1 +3.3V SOS 16 Pr/R IN +15V DET RXD RESETN OR GATE 1 15 30 PSTB 1 POWER STATUS PICTURE 15 AVR 3.3V LED_R REMOCON OUT HSYNC TTL 7 34 25 NRST-FP 3 Voltage MN-RX0- 4 8 P_ON/OFF CONT PDB1 61 B0-B7 HD,VD,DCK 162 2 29 RMIN G(8Bit) SB-RX0- D15 CLK 68 19 LVDS MN_CLK- 4 LEVEL CONVERTER SB-RX2- Y/G IN TO D3 RGB ALARM SDA2 54 A0 KEY_INPUT PARALLEL 87 79 NRST 27 170 P+3.3V SOS 94 IC4002 TXD OSD READY 6 A18 SCL1 5 UART_SW DN1 26 6 90 IIC_BUS STB3.3V DATA 2 Q4702 HD RTC INT 7 SDA2 35 SOS BLINKING TIMES Signaling 86 IC4701 IIC_CONT SCL2 33 30 Differential RXD_PC 5 6 DN 69 IC4201 29 P+5V SOS:LED 5TIMES 161 B0 2 B Y 57 IIC_CONT VCC IIC_BUS IC4711 LED_G 18 AC_GOOD DPMS_HD ALLOFF R 28 SYNC SIGNAL CONTROL 1 19 YSOUT R0-R7 80 2 IC4704 LVDS RECEIVER LVDS_PD 1 SDA0A STB5V RXD SCL PANEL_STBY_ON LED_G CABEL_DET 35 SB-RX3- SDA3 IIC_INT/BOOT 25 6 IIC_BUS D00 4 IC4715 IC4803 LED_R B MN_RX0-3- 75 IIC_BUS G0-G7 119 R00 DPMS_VD R7 DN 11 A FOR FACTORY USE 8BIT SDA1 DISPEN VDO-M,HDO-M,DCK-M 24 56 34 171 VDO-S,HDO-S,DCK-S CLK 115 96 CLP 37 SCL0B CLP A 13 IIC 95 B00 RXD RECEIVER P15V 4 MN-RX1+ 5 65 82 Low VDD 48 +3.3V SOS:LED 3TIMES 36 SB-RX0+ MN_CLK+ B(8Bit) TXD 40 STB3.3V IICBUS 134 B7 G0 YMOUT HSYNC 120 16 MAIN VIDEO SERIAL SWICTH HD-M/VD-M 1 SB-RX3+ PDB1 6 7 TUNER_SUB_ON 57 VD-ADM,HD-ADM,CLP-M STB_ON 22 30 IC4031,IC4032 CLK1 109 35 P15V B 37 53 62 46 SB-RX1+ 44 8 5V SCL0A POWER STATUS 12 R,G,B SUB VIDEO 24bit 56 10 CLKM_IN 8 24bit 12 24 VCC CLAMP ACGOOD 9 PBUSY 33 REMOCON CLP IIC_CLK2 IC4001 14 P+15V SOS 8 MN-RX3+ NRST-FP TTL S/P TXD_TU DN2 36 G HD,VD 68 11 IIC_INT REMOCON INH HD,VD,DCK 15 VOUT 33 61 131 57 2 HD,VD,DCK EEPROM_WP 5 VCLKOUTA 17 47 76 NRST SDA1 SOUND MUTE MN-RX2+ VCC 20 9 IIC_CONT DPMS_HD 48 G CLP 1 92 MN-RX3- 23 64 TH-42PS10CK\CS DN-Board (1 of 2) Block Diagram TH-42PS10CK\CS DN-Board (1 of 2) Block Diagram 80 14.22.DN 电路板 (2/2) 方框图 OSD_VDO OSD0-15 LVDS_PD OSD_YM OSD_HDO OSD_YS OSD_HDIN OSD_CKIN P3V_SDA2 P3V_SCL2 +1.5V +2.5V Q4962 +3.3V +3.3V +1.5V STB+1.5V P+15V STB+3.3V +3.3V +3.3V +2.5V STB+5V +2.5V Q4961 P+15V +2.5V BOE0-BOE9 11 12 TB+ OSD MIX DATA TA- TCLK- TX_TD- TX_TB- 7 TX_TC- TX_TCLK- MICON CLK7 10 TCLK+ LX2 16 9 DIGITAL SIGNAL PROCESSOR 14 18 X4501 VOUT TX_TA+ 3 LVDS 18 GAMMA cor. COLOR SIGNAL PROCESSOR OUT2-2 STB+3.3V COLOR Adj. 19 S1 CLK3 D1 4 48 INTERFACE 38 CONTRAST Adj. IC4901 WHITE BALANCE Adj. 1 REFCK 8 IC4953 19 IC4954 1 6 ROUT 20MHz 50 GOUT 61 BOUT IC4502 CLOCK GENE. VO1 CONVERTER 33 15V->3.3V/1.5V HSOE 19 TX_TC+ IMPROVER VCC 1 OSD INPUT 4 TO D5 20 PARALLEL DIGITAL 5 ROE0-ROE9 CLK 25 G2 OUT1-1 40 D1 7 TX_TCLK+ GOE0-GOE9 OUT1-2 D2 25 23 D1 5 62 Q4902 DN D1 54 6 HD,VD 28 42 R,G,B SUB VIDEO 24bit 63 44 G2 1.5V 46 TC4 STB+1.5V D2 CLK6 TD+ 2.5V TC- 3.3V 4 5 IC4956 VSOE VDD CLKOE DDR-SDRAM 6 CLK 17 11 DQ31 2 59 TX_TD+ 8 13 24 VOUT 64 LVDS TRANSMITTER(10bit) DC-DC CONVERTER DCK CLK3 23 OCKREF SIGNAL PROCESSOR 3 IC4500 NRST VDD VDD IC4501 VIN /PDWN SCKREF TA+ FORMAT CONVERTER MCKREF 128M DDR SDRAM IC4301 8 20 I/P,FORMAT 31 IIC G1 1 VOUT S2 TD- SIGNAL AVR+2.5V BUS 26 TX_TA- TX_TE+ (SERIAL) TE- PICTURE CLKIN D2 29 2.5V TC+ CLK4 13 30 10Bit LVDS LX1 A11 G1 R,G,B MAIN VIDEO 24bit S2 5 4 XRST/XSYNCRST A0 5 CONTROL DN5 TC5 ADDRESS 16 TX_TE- 55 24 VO2 OSD S1 TE+ 57 OUT2-1 HOUT 12 CONT IIC TTL 20 DATA VOUT PROCESSING CLK1 TX_TB+ HD,VD,DCK 22 D2 CLK5 DQ0 CLK1 Q4901 TB- 52 21 TH-42PS10CK\CS DN-Board (2 of 2) Block Diagram TH-42PS10CK\CS DN-Board (2 of 2) Block Diagram 81 14.23.DN 电路板 (1/6) 线路图 + + P_ON/OFF 1.5V C4999 50V 1000p C0CBCAD00016 IC4953 1 Vcont 2 GND 3 Np 5 Vin 4 Vout L4902 G1C2R2MA0248 R4992 10k R4954 11k 1% C4908 150p 50V P15V C4991 6.3V 10u 2.5V R4953 56k 1% IC4954 C0DBZFF00004 1 VOUT 2 GND 3 CE 4 NC 5 GND 6 VDD R4958 18.2k 1% C4932 16V 0.1u R4952 12.7k 1% STB5V C4995 6.3V 10u C4906 8200p 50V Q4901 B1MBEDA00015 S1 G1 S2 G2 D2 D2 D1 D1 C4993 16V 0.1u 3.3V C4909 8200p 50V Q4962 B1ABCF000138 STB3.3V C4940 10u 6.3V C4994 6.3V 10u C4905 10u 25V R4960 100k C4998 16V 0.1u L4901 G1C1R8MA0248 C4901 10u 25V STB1.5V R4986 18k R4955 56k 1% P15V C4902 10u 25V C4943 68p 50V R4956 11k 1% R4995 10k D4901 B0JCGD000002 C4921 1000p 50V D4904 MA22D3900L C4920 0.1u 25V C4924 68u 4V R4994 10k C4990 10V 1u C4992 16V 0.1u D4903 B0JCGD000002 C0CBCBC00190 IC4956 1 VDD 2 GND 3 CE 5 VOUT 4 NC C4910 0.01u 50V Q4902 B1MBEDA00015 S1 G1 S2 G2 D2 D2 D1 D1 C4904 10u 25V C4918 4.7u 6.3V 3.3V R4991 10k C0DBAYY00274 IC4901 1 RT 2 CS1 3 VO1 4 FB1 5 REFIN1 6 ILIM1 7 -INC1 8 -INC2 9 ILIM2 10 FSW 11 FB2 12 VO2 13 CS2 14 GND 15 VREF 16 CTL 17 CB2 18 OUT2-1 19 LX2 20 OUT2-2 21 VB 22 PGND 23 VCC 24 OUT1-2 25 LX1 26 OUT1-1 27 CB1 28 PGOOD 29 CUVP 30 OVP C4919 0.1u 25V C4997 6.3V 10u R4964 0 Q4961 B1ABCF000138 D4902 MA22D3900L C4930 10u 6.3V R4957 20.5k 1% C4996 16V 0.1u C4923 68u 4V C4903 0.1u 25V R4951 47k 1% R4941 10k STB5V->STB3.3V STB5V->STB1.5V 3.3V->2.5V CTL P15V->3.3V P15V->1.5V 6 7 4 D C 2 F 5 A 3 E 9 B 1 8 1 DN-BOARD TZTNP01XLTC(1/6) ! TH-42PS10CK\CS DN-Board (1 of 6) Schematic Diagram TH-42PS10CK\CS DN-Board (1 of 6) Schematic Diagram 82 14.24.DN 电路板 (2/6) 线路图 G G SIDE TERM 18 16 14 12 10 8 6 4 2 20 21 19 17 15 13 11 9 7 5 3 1 G G G G + G G G G G G + MA_R6 MAIN_G3 MA_R1 MAIN_G6 MA_B2 MA_R2 MAIN_R5 MA_G3 MAIN_R6 MAIN_R7 MA_B1 MA_B3 MAIN_R0 MAIN_R1 MAIN_B6 MAIN_B1 MA_B6 MA_B5 MAIN_G7 MA_G0 MA_R0 MA_R7 MAIN_R3 MA_R4 MA_G4 MA_G7 MAIN_B0 MAIN_G1 MAIN_B4 MAIN_G2 MAIN_G0 MA_B4 MAIN_B3 MA_B7 MA_G6 MAIN_B5 MAIN_G5 MA_R3 MAIN_R2 MA_R5 MAIN_R4 MA_G5 MAIN_B2 MA_G2 MAIN_G4 MA_G1 MA_B0 LED_G 3VRXD_TU LED_R NRST MA_B2 MA_B5 MA_B6 MA_B7 MA_B0 MA_B3 MA_B1 P3V_SCL2 P3V_SDA2 MA_B4 HD_ADM NRST ANF_G_M ANF_R_M AM_VD AM_HD 5VNRST ANF_B_M MAIN_B7 5VRXD_TU 3VTXD_TU HD_M VD_M A_AM_CLK D_TXD D_IIC_CLK1 D_IIC_CLK2 D_IIC_DATA2 D_TXD D_RXD D_PSTB D_PBUSY D_PDB0 D_PSLCT D_PDB1 D_LED_G D_LED_R TXD_PC D_REMOCON RXD_PC MA_G7 MA_G6 MA_G5 MA_G4 MA_G3 MA_G2 MA_G1 MA_G0 A_AM_CLK MA_R7 MA_R6 MA_R5 MA_R4 MA_R3 MA_R2 MA_R1 MA_R0 AM_CLK DCK_M RXD_PC TXD_PC 3V_SDA3 3V_SCL3 P3V_SDA2 P3V_SCL2 3V_SDA1 3V_SCL1 5VLED_R VD_ADM CLP_M ANF_B_M ANF_G_M ANF_R_M 3V_SCL1 D_RXD 5VLED_G 5VTXD_TU UART_SW SB_RX3- SB_RX3+ SB_RX2- SB_RX2+ SB_RX1- SB_RX1+ SB_RX0- SB_RX0+ SB_CLK- SB_CLK+ MN_CLK- MN_CLK+ MN_RX3- MN_RX3+ MN_RX2- MN_RX2+ MN_RX1- MN_RX1+ MN_RX0- MN_RX0+ REMOCON KEY_DET 5VNRST 5VLED_R REMOCON_OUT TXD_PC 3V_SDA3 3V_SCL3 3V_SDA1 IIC_CONT IIC_CONT IIC_CONT POWER_STAT CABLE_DET D_IIC_CONT D_IIC_DATA1 AM_CLK RTC_INT ALL_OFF1 AC_GOOD STB_ON SOUND_MUTE KEY_INPUT 5VLED_G 5VRXD_TU 5VTXD_TU DPMS_VD DPMS_HD RXD_PC AC_GOOD D_IIC_CLK1 D_PSTB 3V_SDA4 D_LED_G 3V_SCL4 ALARM D_LED_R D_REMOCON D_IIC_DATA1 D_IIC_INT D_IIC_DATA2 D_IIC_CLK2 D_IIC_CONT STB_ON D_PDB1 D_PSLCT PANEL_STBY_ON D_PDB0 READY D_PBUSY DISPEN D_TXD D_RXD ALL_OFF1 D_IIC_INT R4887 10k C4016 16V 0.1u R4920 100 R4004 0 D4733 B0ACCE000005 R4214 100 R4024 0 R4216 100 STB5V TP4703 STB3.3V IC4001 C0FBAY000012 1 GOUT6 2 GOUT5 3 GOUT4 4 GOUT3 5 GOUT2 6 GOUT1 7 GOUT0 8 NC 9 NC 10 DVSS 11 DVDD 12 BOUT7 13 BOUT6 14 BOUT5 15 BOUT4 16 BOUT3 17 BOUT2 18 BOUT1 19 BOUT0 20 NC 21 NC 22 DVSS 23 DVDD 24 CLAMP 25 AVSS 26 TEST2 27 PVDD 28 AVSS 29 COAST 30 HSYNC 31 VSYNC 32 AVSS 33 FLT 34 PVDD 35 PVDD 36 AVSS 37 BIAS 38 TEST 39 AVDD 40 AVSS 41 AVSS 42 AVDD 43 BIN 44 AVSS 45 AVDD 46 AVDD 47 AVSS 48 GIN 49 SOGIN 50 AVSS 51 AVDD 52 AVDD 53 AVSS 54 RIN 55 A0 56 SCL 57 SDA 58 BYPASS 59 AVDD 60 AVSS 61 RESETN 62 VSYNCO 63 SOGOUT 64 HSYNCO 65 DTCLK 66 DVSS 67 DVDD 68 ROUT7 69 ROUT6 70 ROUT5 71 ROUT4 72 ROUT3 73 ROUT2 74 ROUT1 75 ROUT0 76 NC 77 NC 78 DVDD 79 DVSS 80 GOUT7 D4721 MAZ30360HL R4892 100 3.3V R4021 0 C4021 6.3V 10u TP4707 TP4714 TP4711 FL4707 F1J1E1040022 1 2 3 R4972 0 C4002 16V 0.1u R4918 100 C4007 25V 0.1u R4900 0 0 R4041 TP4704 R4925 0 C4004 16V 0.082u R4915 100 R4017 0 R4905 0 R4027 0 R4215 100 C4010 50V 1000p R4881 5.6k R4922 0 IC4032 C0JBAE000354 1 A 2 B 3 GND 5 VCC 4 Y D_STB3.3V DN1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 R4219 100 C4022 16V 0.1u R4893 0 R4907 0 STB5V STB5V C4031 16V 0.1u C4012 16V 0.1u R4902 0 C4886 50V 100p 1% R4009 75 R4913 100 C4804 16V 0.1u R4906 100 C4032 16V 0.1u STB3.3V R4171 47 C0CBCBE00001 IC4002 1 VOUT 2 NC 3 GND 4 CNCONT 5 SUB 6 VIN 7 P5V 1% R4007 75 STB3.3V R4894 100 R4014 0 R4213 100 FL4001 J0MAB0000175 C4803 50V 1000p IC4714 C0JBAB000388 1 2 3 4 5 6 7 8 9 10 11 12 13 14 R4010 0 R4019 10 R4917 100 R4018 0 P15V C4008 25V 0.1u IC4803 C0JBAS000215 1 1A 2 1B 3 2C 4 GND 5 2A 6 2B 7 1C 8 Vcc D4734 B0ACCE000005 C4011 16V 0.1u C4881 16V 0.1u DN11 STB5V R4008 0 P5V R4921 100 R4882 10k STB5V R4042 0 R4911 100 FL4708 F1J1E1040022 1 2 3 R4211 100 R4002 EXB2HV100JV C4024 6.3V 10u C4006 16V 0.1u R4859 10k R4020 0 R4220 100 STB3.3V TP4701 C4009 25V 0.1u R4891 0 C4020 6.3V 10u C4017 10u 6.3V R4919 100 R4904 10k C4001 16V 0.1u C4018 16V 0.1u TP4708 D4732 B0ACCE000005 R4914 100 C4882 16V 0.1u R4888 100 R4003 EXB2HV100JV TP4705 TP4702 TP4712 STB5V R4886 100 C4003 50V 8200p STB5V TP4710 R4212 100 R4858 100 R4903 100 C4019 16V 0.1u R4016 0 Q4801 B1ABCF000138 R4883 100 R4012 0 R4916 100 1% R4011 75 IC4031 C0JBAE000354 1 A 2 B 3 GND 5 VCC 4 Y R4036 100 R4037 100 DN4 1 2 3 4 5 6 7 8 9 10 11 12 13 14 R4005 2.7k D4735 B0ACCE000005 C4027 50V 1000p R4038 100 C4013 16V 0.1u 1% R4006 6.8k 3.3V TP4709 R4908 5.6k R4035 100 IC4715 C0JBAE000354 1 A 2 B 3 GND 5 VCC 4 Y R4912 100 FL4709 F1J1E1040022 1 2 3 R4013 0 R4023 0 R4217 100 R4825 10k TP4713 C4884 16V 0.1u R4218 100 STB5V R4001 EXB2HV100JV STB3.3V TP4706 C4913 16V 0.1u C4914 16V 47u C4907 16V 0.1u D_STB3.3V *R4924 10k TP4732 *FL4705 F1J1E1040022 1 2 3 P15V *R4880 0 *DN2 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 TP4721 *R4930 0 *R4944 0 TP4733 R4943 22 *FL4706 F1J1E1040022 1 2 3 TP4731 TP4722 *FL4703 F1J1E1040022 1 2 3 C4911 50V 0.01u R4942 22 R4927 0 C C *R4926 0 STB5V C4915 16V 0.1u C P5V C4917 16V 47u C4887 25V 0.1u C4912 10u 25V *R4970 0 3.3V->5V 5V->3.3V GND RESET GND R/PR_M GND DPMS_VD GND STB_ON VD_M GND B/PB_M HD_M KEY_SW DPMS_HD GND G/Y_M GND LED_G KEY_DET GND SDA3 GND SDA1 CABLE_DET 5V TXD_TU RXD_TU LED_R RTC INT GND SOUND MUTE GND SCL3 FAN_SOS SCL1 TXD_PC RXD_PC STB5V IIC_CONT GND GND REMOCON OUT REMOCON 5V->3.3V VP HP 5V->3.3V S_XCLK+ M_X1+ GND M_X3- S_X2+ S_X2- S_X0+ S_X0- S_X3- S_XCLK- S_X3+ M_XCLK+ M_XCLK- S_X1+ GND M_X1- S_X1- M_X0- GND GND M_X3+ GND GND M_X2+ M_X2- GND GND M_X0+ GND HI:ON GND P15V REMOCON STBY5V STBY3.3V IIC_CONT GND SCL1 SDA1 SCL2 SDA2 TXD RXD IIC_INT LED_G PSTB LED_R PDB0 PSLCT PDB1 PBUSY TXD SDA3 IIC_CONT SDA2 STB5V SDA1 GND STB3.3V IIC_INT/BOOT GND RXD SCL1 SCL3 SCL2 P15V P5V->3.3V AC_GOOD ALL_OFF1 5V POWER\STAT STB3.3V FAN15V UART_SW A/D FOR FACTORY USED FOR FACTORY USED TO DN-BOARD (DN1) 14 10 16 15 18 13 12 11 17 1 11 12 13 GND PSTB GND PANEL_STBY_ON GND REMOCON LED_G GND DISPEN INEXCH ALARM IIC_CONT IIC_CLK2 READY TXD STB5V GND RXD IIC/INT TUNER_SUB_ON ACGOOD ALL_OFF LED_R ECO_ON P15V IIC_DATA1 P5V FAN_SOS IIC_DATA2 STBY3.3V PANASONIC_MODE IIC_CLK1 FAN_CONT PDB1 PSLCT PDB0 GND PBUSY GND GND TO D-BOARD (D3) TH-42PS10CK\CS DN-Board (2 of 6) Schematic Diagram TH-42PS10CK\CS DN-Board (2 of 6) Schematic Diagram DN-BOARD TZTNP01XLTC(2/6) ! 83 14.25.DN 电路板 (3/6) 线路图 AQ_D13 AP_OE AQ_D14 P3V_SCL2 AO_A18 AO_A11 AO_A6 P3V_SDA2 AQ_D4 AO_A18 AQ_D11 3V_SCL1 RXD_PC OSD_YM AO_A10 AO_A14 OSD14 OSD12 AQ_D9 AQ_D10 IIC_CONT AO_A4 NRST AO_A1 OSD1 AO_A15 3VTXD_TU AP_CE AO_A7 OSD_CKIN AQ_D6 AP_CE AO_A14 AQ_D0 AO_A9 AO_A5 AQ_D5 AQ_D1 OSD_HDO AQ_D3 REM_IN RTC_INT 3V_SDA1 REM_INH OSD2 3V_SCL1 AO_A9 AQ_D15 AO_A0 AO_A7 OSD7 AQ_D7 AQ_D13 AO_A17 3V_SCL3 TXD_PC AQ_D5 AQ_D12 AQ_D7 AQ_D15 AO_A13 OSD4 MCLD MCCLK AQ_D1 AO_A3 AO_A6 AO_A0 AO_A16 OSD3 AQ_D9 AO_A1 OSD_VDO AP_WE AQ_D4 ALL_OFF1 AQ_D10 REMOCON OSD0 3V_SDA3 AO_A4 AO_A2 OSD11 OSD5 OSD9 AQ_D14 DN_SOS OSD10 AQ_D2 AQ_D6 AO_A12 TV_ON/OFF AO_A3 AO_A11 3V_SDA1 IIC_CONT AP_WE AQ_D8 AO_A12 AQ_D0 OSD6 3VRXD_TU REM_OUT OSD15 MCDATA_O AQ_D11 AO_A8 OSD_YS REM_OUT AP_OE OSD8 AO_A2 AQ_D8 STB_ON AO_A5 AQ_D12 AO_A17 AO_A16 OSD_HDIN AC_GOOD AO_A8 AQ_D2 AO_A19 AO_A10 AO_A13 OSD13 TRCD3 TRCD2 TRCD1 TRCD0 TRCST SOUND_MUTE EXTRG0 REMOCON_OUT REM_IN 5V_SOS 5V_SOS DN_SOS 15V_SOS DISPEN PANEL_STBY_ON DRVMUTE ALARM 15V_SOS KEY_INPUT 3V_SCL4 3V_SDA4 READY GENX_RST DRVMUTE TV_ON/OFF UART_SW LVDS_PD P_ON/OFF AO_A15 EXTRG0 KEY_DET LED_G LED_R AQ_D3 IIC_INT IIC_SW DPMS_HD POWER_STAT CABLE_DET NRST_FP DPMS_VD REM_INH D4701 MA2J72800L R4823 10k R4828 100 R4709 100 R4755 22 R4791 100 R4762 0 R4772 100 R4873 22k R4771 2.7k R4947 10k C4712 16V 0.1u C4751 50V 15p R4851 10k C4861 16V 1u R4728 10k C4753 50V 1000p Q4713 B1ABCF000138 R4877 1k R4759 22 R4833 47k R4753 22 R4777 39k R4842 5.6k R4820 10k R4872 1k R4786 EXB38V103JV R4744 100 R4779 10k R4829 1k STB3.3V R4708 10k R4843 330 R4853 10k R4804 3.3k R4734 10k D4712 B0ACCE000005 3.3V Q4702 B1ABCF000138 R4790 100 R4717 100 R4792 1k C4718 16V 0.1u *IC4702 1 A15 2 A14 3 A13 4 A12 5 A11 6 A10 7 A9 8 A8 9 NC 10 NC 11 WE# 12 RESET# 13 NC 14 NC 15 RY/BY# 16 A18 17 A17 18 A7 19 A6 20 A5 21 A4 22 A3 23 A2 24 A1 25 A0 26 CE# 27 VSS 28 OE# 29 DQ0 30 DQ8 31 DQ1 32 DQ9 33 DQ2 34 DQ10 35 DQ3 36 DQ11 37 VCC 38 DQ4 39 DQ12 40 DQ5 41 DQ13 42 DQ6 43 DQ14 44 DQ7 45 DQ15/A-1 46 VSS 47 BYTE# 48 A16 R4824 100k R4770 47 R4765 47 R4724 10k STB3.3V Q4705 B1ABCF000138 R4834 10k Q4802 B1ABCF000138 R4769 2.7k R4832 10k 2.5V R4718 10k R4839 47k R4826 100k R4788 100 C4885 16V 0.1u R4848 1k X4701 H0J100500030 R4702 2.7k R4750 0 C4713 16V 0.1u R4830 10k R4740 EXB2HV100JV C4704 16V 0.1u R4735 100 R4757 22 R4712 EXB2HV100JV R4781 100 D4713 B0ACCE000005 R4706 3.3k R4808 3.3k C4715 16V 0.1u R4812 10k 3.3V R4723 100 R4835 1k C4864 100p 50V R4715 100 R4852 10k TP4502 C4719 16V 0.1u R4814 100 3.3V Q4714 B1ABCF000138 R4870 10k C4703 6.3V 10u D4704 MAZ303300L R4840 10k R4743 22 Q4712 B1ABCF000138 R4895 100 C4742 16V 0.1u R4729 100 R4889 10k MN103SB30RGL IC4701 1 P235 2 P234 3 P233 4 P232 5 P231 6 P230 7 P120/D16 8 P121/D17 9 P122/D18 10 P123/D19 11 P124/D20 12 P125/D21 13 P126/D22 14 P127/D23 15 IVSS 16 IVDD 17 P137/D31 18 P136/D30 19 P135/D29 20 P134/D28 21 P133/D27 22 P132/D26 23 P131/D25 24 P130/D24 25 P213 26 P212 27 P211 28 P210 29 P207 30 P206 31 VSS 32 VDD 33 P205 34 P204 35 P203 36 P202 37 P201 38 P187/SBT2 39 P186/SBI2 40 P185/SBT1/TM910A 41 P184/SBI1 42 P183/SBO1 43 P182/SBT0/TM810A 44 P181/SBI0 45 P180/SBO0 46 P061/A17 47 P060/A16 48 P057/A15 49 P056/A14 50 P055/A13 51 P053/A12 52 P052/A11 53 P051/A10 54 P050/A9 55 IVDD 56 IVSS 57 P064/A20 58 P065/A21 59 P0C0/NWE0 60 P066/A22 61 P063/A19 62 P062/A18 63 P047/A8 64 P046/A7 65 P045/A6 66 VDD 67 IVSS 68 P145/HOUTA 69 P142/VCLKOUTA 70 IVDD 71 PWROUTR 72 RTCXI 73 RTCX0 74 PSCNT 75 NTEST 76 P044/A5 77 P043/A4 78 P042/A3 79 P041/A2 80 P0C1/NRE 81 P0C2/NCS0 82 P200/ZA1 83 VSS 84 NRST 85 VDD 86 P172/SDA2 87 P173/SCL2 88 P170/SDA1 89 P171/SCL1 90 P025/HSYNC 91 IVSS 92 OSDXI 93 IVDD 94 P024/VSYNC/IRQ1 95 P021/YMOUT0/TM810B 96 P020/YSOUT 97 P000/R04 98 P001/R03 99 P002/R02 100 P003/R01 101 P004/R00 102 IVDD 103 IVSS 104 P005/G05 105 P006/G04 106 P007/G03 107 P010/G02 108 P011/G01 109 P023/G00 110 P012/B04 111 P013/B03 112 P014/B02 113 P015/B01 114 IVSS 115 P022/B00/TM910B 116 VDD 117 IVDD 118 P177/SDA0B 119 P176/SCL0B 120 P175/SDA0A 121 P174/SCL0A 122 P030/RMIN/IRQ0 123 PVDD 124 PLLTST 125 PVSS 126 AVDD2 127 AVSS2 128 IVSS 129 AD1N6 130 ADIN7 131 ADIN8 132 ADIN9 133 ADIN10 134 ADIN11 135 P160/ADIN0/TM0IO 136 P161/ADIN1/TM1IO 137 P162/ADIN2/TM2IO 138 P163/ADIN3/TM3IO 139 P240/ADIN4 140 P241/ADIN5 141 P242/CECINA 142 P243/CECINB 143 IVSS 144 OSCXO 145 OSCXI 146 IVDD 147 TRCD3 148 TRCD2 149 TRCD1 150 TRCD0 151 TRCST 152 TRCCLK 153 EXTRG1 154 EXTRG0 155 SDATA 156 SCLOCK 157 P100/NCS2A 158 P101/IRQ2A 159 VDD 160 VSS 161 P102/IRQ3A 162 P103/IRQ4A 163 P104/IRQ5A 164 P105/IRQ6A 165 P106/IRQ7A 166 P107/IRQ8A 167 P117/DPHI0 168 P116/DPVI0 169 P115/DPHI1 170 P114/DPVI1 171 P113 172 P112 173 P111 174 P110 175 P237 176 P236 STB5V D4709 MA2J72800L C4707 16V 0.1u R4793 12k R4817 0 *IC4703 C3EBJC000061 1 A0 2 A1 3 A2 4 GND 5 SDA 6 SCL 7 WP 8 VCC R4707 100 STB3.3V R4761 100 R4738 100 L4702 J0JHC0000096 R4819 100 C4752 50V 15p R4767 EXB2HV470JV R4748 0 R4732 100 C4862 16V 0.1u C4708 16V 0.1u C4865 16V 4.7u Q4703 B1ABCF000138 C4749 16V 0.1u R4845 3.9k R4796 1.8k R4722 2.7k R4876 10k R4857 10k R4764 47 R4719 10k C4710 16V 0.1u Q4708 B1CBHD000002 G D S STB3.3V R4850 1k TP4902 Q4706 B1ABCF000138 R4806 100 R4837 10k R4847 1k STB3.3V R4756 5.6k R4773 0 R4856 5.6k Q4701 B1CBHD000002 G D S R4768 47 TP4901 C4714 16V 0.1u R4737 10k R4760 2.7k R4703 100 R4713 EXB2HV100JV R4747 EXB38VR000V R4849 12k R4730 100 R4855 0 R4766 EXB2HV470JV R4780 100 Q4803 B1ABCF000138 R4795 10k C4701 16V 0.1u C4871 16V 0.1u C4733 50V 1000p R4745 0 R4815 10k C4754 16V 0.1u R4749 0 D4711 B0ACCE000005 R4704 2.7k R4865 10k R4813 10k R4841 5.6k C0EBE0000447 IC4704 1 Vout 2 VDD 3 GND 5 N.C. 4 N.C. IC4711 C0JBAE000354 1 A 2 B 3 GND 5 VCC 4 Y TP4501 R4836 47k R4860 10k STB3.3V R4775 10k Q4704 B1ABCF000138 P5V R4754 5.6k R4727 10k C4750 16V 0.1u R4879 100 R4869 100 R4866 10k R4821 1k TP4751 R4763 100 R4863 0 R4807 10k C4705 16V 0.1u R4774 1k C4706 16V 0.1u R4868 6.8k R4710 10k C4711 16V 0.1u 1.5V R4752 0 R4846 6.8k L4703 J0JHC0000096 R4783 10k R4742 22 L4704 J0JHC0000096 R4746 10k R4751 0 P15V R4844 1k C4717 16V 0.1u STB1.5V C4709 16V 0.1u R4822 10k 3.3V C4716 16V 0.1u R4711 10k R4838 1k R4864 5.6k C4743 16V 1u C4866 16V 0.1u R4874 22k C4863 16V 0.1u R4716 10k R4758 2.7k R4701 EXB38V103JV STB3.3V L4701 J0JHC0000096 R4741 EXB2HV100JV Q4707 B1ABCF000138 C4744 16V 0.1u 8M-FLASH EEPROM_WP 15V_SOS DN_SOS FAN_SOS 5V_SOS TVRP385 SOS8_SS SOS7_SC2 SOS6_SC1 SOS4_PS OSDHO OSDVO EEPROM MCU RESET SWITCH 21 24 19 25 23 22 27 20 26 13 12 11 24 23 22 21 25 TH-42PS10CK\CS DN-Board (3 of 6) Schematic Diagram TH-42PS10CK\CS DN-Board (3 of 6) Schematic Diagram DN-BOARD TZTNP01XLTC(3/6) ! 84 14.26.DN 电路板 (4/6) 线路图 + MCCLK MCDATA_O MCLD P3V_SDA2 P3V_SCL2 HD_M VD_M MAIN_R5 MAIN_G0 MAIN_B7 MAIN_G4 MAIN_G3 MAIN_G1 GUARD_CLK VDO_M MAIN_R0 MAIN_R2 MAIN_B6 MAIN_G2 MAIN_B5 HDO_M MAIN_G6 MAIN_R7 MAIN_R3 MAIN_R4 MAIN_B2 MAIN_B0 MAIN_R6 MAIN_B4 MAIN_G5 MAIN_B3 MAIN_G7 MAIN_R1 MAIN_B1 SUB_R7 SUB_R6 SUB_R5 SUB_R4 SUB_R3 SUB_R2 SUB_R1 SUB_R0 SUB_B7 SUB_B6 SUB_B1 SUB_B5 SUB_G7 SUB_B0 SUB_B4 SUB_B3 SUB_B2 SUB_G6 SUB_G5 SUB_G4 SUB_G3 SUB_G2 SUB_G1 SUB_G0 VDO_S HDO_S DCK_S AM_CLK AM_HD AM_VD MN_RX3+ MN_RX3- MN_RX0- MN_RX0+ MN_RX1- MN_CLK- MN_CLK+ MN_RX2+ MN_RX2- MN_RX1+ SB_RX3- SB_RX3+ SB_RX2- SB_RX2+ SB_RX1- SB_RX1+ SB_RX0- SB_RX0+ SB_CLK- SB_CLK+ VD_ADM HD_ADM CLP_M NRST_FP CPG_7 IC4201 C6 SLAV IC4201 A7 NC IC4201 R10 ROA[1] IC4201 L2 ODED IC4201 F9 VDD3 IC4201 R9 NC IC4201 T11 VDD R4282 22 R4244 22 IC4201 D8 LVDS_TEST IC4201 G14 PCU2 IC4201 E15 CSH IC4201 J7 GND IC4201 T10 ROA[0] IC4201 H6 VDD3 IC4201 E12 NC C4201 16V 47u IC4201 T9 CLKM_IN IC4201 E10 NRST IC4201 N13 NC IC4201 G7 GND IC4201 A10 NC IC4201 F3 VD_ADB C4211 16V 0.1u C4212 16V 0.1u C4210 16V 0.1u IC4201 R12 GOA[1] IC4201 H10 GND IC4201 P1 ROB[1] IC4201 A3 NC IC4201 A12 NC R4261 0 IC4201 E8 VDD3 IC4201 K13 BOA[3] IC4201 B16 LVDSA_RXAN C4219 6.3V 10u IC4201 C4 NC IC4201 N11 ROA[7] 3.3V IC4201 J5 VDD3 IC4201 K7 GND IC4201 H12 VDD3 IC4201 E7 DSHR IC4201 R13 GOA[7] IC4201 C14 NC IC4201 L12 GOA[4] IC4201 K14 SFVRST IC4201 J6 VDD3 IC4201 F16 VDD IC4201 L1 VDD IC4201 P8 DCKA IC4201 B1 LVDSB_RXCP IC4201 P15 VDOA R4272 EXB2HV820JV IC4201 D4 NC IC4201 T12 GOA[0] IC4201 K4 USH IC4201 R6 BOB[2] IC4201 C11 LVDSA_RXDP IC4201 A6 VDD IC4201 M10 ROA[4] IC4201 R8 GND IC4201 M4 GOB[2] L4206 J0JHC0000096 IC4201 E4 DMLL IC4201 B6 NC IC4201 M15 SCL IC4201 E11 CSL IC4201 M1 LER IC4201 D12 ROM57AD[0] C4202 16V 0.1u IC4201 G8 GND IC4201 E5 NC IC4201 A15 NC IC4201 K16 FPCLK IC4201 J11 VDD3 IC4201 G5 DMHR IC4201 N5 GOB[7] IC4201 H1 HDA IC4201 H7 GND IC4201 J14 LEL IC4201 J13 LATCH IC4201 J12 VDD3 IC4201 F14 CEL IC4201 E2 VDB IC4201 T16 GND R4278 EXB2HV121JV IC4201 D7 DSLR IC4201 H11 VDD3 R4251 0 IC4201 C3 MODEL[2] R4260 0 IC4201 F10 VDD3 IC4201 B5 LVDSB_RXAP IC4201 N9 NC IC4201 L4 GOB[3] IC4201 R7 HDOB IC4201 N14 BOA[6] IC4201 H9 GND IC4201 M5 NC IC4201 M2 PCD IC4201 L10 VDD3 IC4201 P10 ROA[2] R4271 EXB2HV820JV IC4201 N8 DCKB IC4201 E1 HDB IC4201 A13 LVDSA_RXCN IC4201 D15 CMH C4206 16V 0.1u IC4201 B12 NC IC4201 F4 DSLL IC4201 P13 BOA[0] R4221 47 IC4201 T15 NC IC4201 H4 CLPA IC4201 L13 BOA[2] FPGA2.5V IC4201 H14 PCU IC4201 R3 ROB[5] IC4201 D11 ROM57AD[1] IC4201 M8 VDD3 FPGA3.3V IC4201 R15 GND R4242 0 IC4201 D13 NC IC4201 F5 DSHL IC4201 J16 MCDATA IC4201 B9 GND IC4201 J4 UMH C4220 6.3V 10u IC4201 A14 LVDSA_RXBN IC4201 B13 LVDSA_RXCP IC4201 G2 HDIAB IC4201 D10 ROM57AD[2] C4222 6.3V 10u R4279 EXB2HV121JV IC4201 C16 LVDSA_RXAP IC4201 G4 VD_ADA IC4201 M9 VDD3 IC4201 H13 CLRU IC4201 T4 GOB[0] IC4201 M14 BOA[7] IC4201 H5 VDD3 IC4201 D14 CML IC4201 C8 NC IC4201 K11 VDD3 IC4201 T5 GOB[4] IC4201 E3 CLPB IC4201 E16 SIU IC4201 N3 ROB[6] IC4201 K1 NUEL IC4201 G12 AC_TEST IC4201 M11 NC IC4201 M13 BOA[1] IC4201 L11 GND IC4201 N12 GOA[3] IC4201 C5 LVDSB_RXAN IC4201 J9 GND IC4201 C1 LVDSB_RXCN R4201 0 IC4201 C13 NC IC4201 K2 UEH IC4201 B15 GND IC4201 T7 DCKBO R4274 47 R4281 47 IC4201 F13 CBK IC4201 N2 ROB[3] IC4201 P9 NC IC4201 M3 ROB[7] IC4201 F1 VDD IC4201 A5 NC IC4201 A4 LVDSB_RXBP C4205 16V 0.1u IC4201 E6 DMHL IC4201 T8 NAND_TEST IC4201 C1ZBZ0003233 A1 GND IC4201 A8 LVDSB_CLKP IC4201 P14 BOA[5] IC4201 L7 VDD3 IC4201 K9 GND IC4201 D9 LVDSA_CLKP IC4201 N15 XNVD IC4201 F12 SCSU IC4201 A9 NC IC4201 E13 SID IC4201 N16 XNHD IC4201 F11 GND IC4201 H16 MCCLK IC4201 F8 VDD3 IC4201 A11 VDD R4273 EXB2HV820JV IC4201 H2 GND IC4201 K3 USL IC4201 B10 NC IC4201 C10 NC IC4201 P12 GOA[2] IC4201 D6 DMLR IC4201 P11 ROA[6] IC4201 L9 VDD3 IC4201 B8 LVDSB_CLKN IC4201 F15 CLK_D IC4201 F6 GND IC4201 E14 CL IC4201 L15 FPDATA[0] R4252 0 C4204 16V 0.1u IC4201 R2 GND IC4201 B2 GND IC4201 R11 ROA[5] IC4201 P3 NC IC4201 P2 ROB[2] IC4201 K5 BOB[1] IC4201 K15 FPDATA[1] IC4201 R4 GOB[1] IC4201 L16 VDD IC4201 M12 NC R4243 0 IC4201 D1 LVDSB_RXDN R4275 47 IC4201 M16 SDA IC4201 B4 LVDSB_RXBN IC4201 N6 BOB[4] IC4201 N4 NC IC4201 L8 VDD3 IC4201 D2 LVDSB_RXDP IC4201 C7 NC IC4201 N7 BOB[6] IC4201 K6 VDD3 C4213 16V 0.1u IC4201 T1 GND IC4201 L14 SFRST C4207 16V 0.1u IC4201 F7 VDD3 IC4201 J10 GND IC4201 J2 VDIAA IC4201 R5 GOB[5] IC4201 C12 KME_TEST IC4201 J1 HDIAA IC4201 L5 BOB[0] IC4201 G13 ODEU IC4201 T3 ROB[4] IC4201 R16 DCKAO IC4201 G6 VDD3 IC4201 G3 VDIAB IC4201 T6 VDD IC4201 A16 GND IC4201 G1 VDA IC4201 P6 BOB[3] IC4201 D16 DRVMUTE R4250 0 R4222 47 R4280 47 IC4201 P4 NC IC4201 D3 MODEL[1] IC4201 T13 GOA[6] IC4201 K8 GND IC4201 G15 CEL2 IC4201 K12 GOA[5] IC4201 H15 MCLD IC4201 P16 HDOA C4221 6.3V 10u C4209 16V 0.1u IC4201 F2 HD_ADB R4276 22 IC4201 D5 MODEL[0] IC4201 C2 NC C4227 6.3V 10u IC4201 L3 PCD2 IC4201 K10 GND IC4201 H3 HD_ADA IC4201 P7 VDO[B] IC4201 G9 GND IC4201 G16 CPH IC4201 T2 NC IC4201 G11 VDD3 IC4201 E9 VDD3 IC4201 G10 GND IC4201 M7 BOB[7] IC4201 H8 GND C4225 6.3V 10u IC4201 C15 DRVRST IC4201 P5 GOB[6] IC4201 B11 LVDSA_RXDN R4277 EXB2HV121JV IC4201 J3 UML IC4201 T14 BOA[4] IC4201 B7 NC IC4201 N10 ROA[3] IC4201 R14 NC IC4201 J8 GND IC4201 B14 LVDSA_RXBP 16V 0.1u C4203 IC4201 A2 NC IC4201 J15 GND 2.5V IC4201 B3 NC IC4201 N1 CLRD IC4201 L6 GND C4208 16V 0.1u IC4201 C9 LVDSA_CLKN IC4201 R1 ROB[0] R4245 1k IC4201 M6 BOB[5] CSL FPGA MODE FPDATA0 TEST M_BOUT1 RESET VD_ADB SS_PULSE M_GOUT7 CMH M_ROUT7 CEL FPDATA1 M_GOUT2 CLPA M_BOUT7 Flash Control HDB M_ROUT6 DCKAO M_BOUT0 HDA GND LVDS_INPUT LATCH HD_ADB CLK_D VDOA M_GOUT4 HD_ADA CLPB CBK M_GOUT5 SID CL M_ROUT5 VCCI(3.3V) DATA POWER SAVE OUTPUT_MAIN SFVRST HDOA M_GOUT1 CLK_INPUT M_BOUT2 M_GOUT3 SFRST SCSU M_ROUT0 OUTPUT_SUB FREE RUN CLK MCU COMMUNICATION FPCLK SYNC PROCESS M_BOUT5 CEL2 M_BOUT3 M_GOUT6 M_ROUT2 DATA DRIVER VDA PRCKI LSI58 COMMUNICATION M_BOUT4 VCCINT(1.2V) IIC M_GOUT0 CSH SIU CLKM M_ROUT1 MODEL SELECT M_ROUT4 CPH VDB M_BOUT6 CML SC PULSE M_ROUT3 VD_ADA JTAG HDIAA DCKA XNHD XNVD HDIAB DCKB VDIAA VDIAB LVDS-TEST SDA SCL NC CONTROL MCCLK MCLD MCDATA DSHL DMHR DSLR DMHL DSHR DMLR DSLL DMLL NRST DRVMUTE DRVRST ROM57AD[1] ROM57AD[2] ROM57AD[0] PCU PCU2 CLRU ODEU LEL PCD2 ODED PCD LER CLRD UEH USH UML USL UMH NUEL S_ROUT3 S_GOUT1 HDOB S_ROUT7 S_GOUT0 S_ROUT6 S_ROUT1 VDOB DCKBO S_ROUT2 S_BOUT4 S_BOUT2 S_GOUT5 S_GOUT2 S_BOUT5 S_BOUT1 S_ROUT4 S_GOUT3 S_GOUT6 S_BOUT0 S_BOUT6 S_ROUT0 S_ROUT5 S_BOUT3 S_GOUT4 S_BOUT7 S_GOUT7 KME-TEST MODEL2 MODEL1 MODEL0 LVDSB_RXAP LVDSB_RXBN LVDSB_RXCN LVDSB_RXBP LVDSB_RXCP LVDSB_CLKP LVDSB_CLKN LVDSB_RXDN LVDSB_RXDP LVDSB_RXAN LVDSA_RXBN LVDSA_RXAN LVDSA_CLKP LVDSA_RXDN LVDSA_RXDP LVDSA_RXCP LVDSA_RXAP LVDSA_RXBP LVDSA_RXCN LVDSA_CLKN VCCAUX(2.5V) IC4201 34 32 36 29 28 31 33 30 35 24 25 23 22 21 31 32 35 33 34 TH-42PS10CK\CS DN-Board (4 of 6) Schematic Diagram TH-42PS10CK\CS DN-Board (4 of 6) Schematic Diagram DN-BOARD TZTNP01XLTC(4/6) ! 85 14.27.DN 电路板 (5/6) 线路图 G G + G G G G + L7_DQ31 L7_DQ30 L7_DQ29 L7_DQ28 L7_DQ27 L7_DQ25 L7_DQ24 L7_DQ23 L7_DQ21 L7_DQ20 L7_DQ19 L7_DQ18 L7_DQ17 L7_DQ16 L7_DQ15 L7_DQ14 L7_DQ13 L7_DQ12 L7_DQ11 L7_DQ10 L7_DQ9 L7_DQ8 L7_DQ6 L7_DQ5 L7_DQ4 L7_DQ3 L7_DQ2 L7_DQ1 L7_DQ0 L7_DQ7 L7_DQ26 L7_ADRS6 L7_ADRS3 L7_ADRS10 L7_ADRS11 L7_ADRS9 L7_ADRS8 L7_ADRS7 L7_ADRS4 L7_ADRS2 L7_ADRS1 L7_ADRS0 L7_NRAS L7_NCAS L7_NCS L7_SDCKON L7_SDCKO L7_NWE L7_CKE L7_BANK1 L7_DQS0 L7_BANK0 MAIN_R7 MAIN_R6 MAIN_R5 MAIN_R4 MAIN_R3 MAIN_R2 MAIN_R1 MAIN_R0 MAIN_B0 MAIN_B3 MAIN_B7 MAIN_B2 MAIN_B1 MAIN_B5 MAIN_B6 MAIN_B4 MAIN_G3 MAIN_G7 MAIN_G2 MAIN_G1 MAIN_G5 MAIN_G6 MAIN_G4 SUB_R0 SUB_R3 SUB_R7 SUB_R2 SUB_R1 SUB_R5 SUB_R6 SUB_R4 SUB_B0 SUB_B3 SUB_B2 SUB_B1 SUB_B5 SUB_B4 SUB_G3 SUB_G7 SUB_G2 SUB_G1 SUB_G5 SUB_G6 SUB_G4 OSD15 OSD14 OSD12 OSD13 OSD10 OSD9 OSD11 OSD6 OSD4 OSD5 OSD2 OSD1 OSD0 OSD3 OSD_YM OSD_YS OSD_HDIN OSD_CKIN L7_OCK OSD7 TMS_BS TCK_BS TRST_BS MAIN_G0 SUB_G0 SUB_B7 SUB_B6 L7_REFCK L7_HOUT L7_VOUT OSD8 L7_DQ22 L7_ADRS5 TDI_57 L7_MCK L7_ROUT9 L7_ROUT8 L7_ROUT7 L7_ROUT6 L7_ROUT5 L7_ROUT4 L7_ROUT3 L7_ROUT2 L7_ROUT1 L7_ROUT0 L7_GOUT9 L7_GOUT8 L7_GOUT7 L7_GOUT6 L7_GOUT5 L7_GOUT4 L7_GOUT3 L7_GOUT2 L7_GOUT1 L7_GOUT0 L7_BOUT8 L7_BOUT7 L7_BOUT6 L7_BOUT5 L7_BOUT4 L7_BOUT3 L7_BOUT2 L7_BOUT1 L7_BOUT0 L7_BOUT9 L7_CLKOE DCK_M HDO_M VDO_M VDO_S HDO_S DCK_S OSD_VDO OSD_HDO L7_SCK P3V_SCL2 P3V_SDA2 NRST L7_MCK L7_REFCK TRST_BS TCK_BS TMS_BS TDI_57 L7_OCK L7_SCK CPG_7 IC4501 V3 RVIA1 R4514 47 IC4501 L10 VSS IC4501 J10 VSS IC4501 H9 VSS IC4501 U4 BUIA0 IC4501 B6 OSD12 IC4501 W21 SDIV0 IC4501 K21 GOUT7 IC4501 F2 BUIB3 IC4501 AB7 DQ22 IC4501 P9 VSS R4148 4.7k IC4501 U23 S2NCOPY IC4501 AC3 DQ5 2.5V_L7 IC4501 J8 VSS IC4501 R23 MCKO IC4501 AB1 TDO IC4501 B1 GYIB7 IC4501 E1 GYIB0 IC4501 L21 BOUT1 IC4501 L5 VDD15 IC4501 K12 VSS IC4501 E23 C78EN IC4501 AA17 VSS C4546 16V 0.1u IC4501 AA10 DQ29 IC4501 G1 BUIB0 IC4501 K19 VDD15 IC4501 V22 S4UDSEL0 C4552 6.3V 10u IC4501 E13 VDD33 IC4501 Y4 VSS IC4501 H10 VSS C4576 16V 0.1u IC4501 U3 RVIA5 R4546 0 IC4501 AC9 VDD25 IC4501 B3 OSD1 C4543 16V 0.1u IC4501 M1 DCKA IC4501 Y22 SDIV2 C4505 50V 12p IC4501 H23 ROUT7 IC4501 AA21 VSS IC4501 Y18 ADRS8 IC4501 F5 VDD15 IC4501 E12 VDD33 IC4501 AC17 SDCKON IC4501 K8 VSS IC4501 J9 VSS IC4501 K16 VSS IC4501 M15 VSS IC4501 T12 VSS 2.5V_L7 IC4501 B23 ROMD9 IC4501 J15 VSS C4574 16V 0.1u C4586 16V 0.1u IC4501 E8 VDD33 IC4501 R11 VSS IC4501 A1 VSS IC4501 Y1 AHARDPWN IC4501 AC7 DQS2 IC4501 K15 VSS IC4501 W14 VDD15 IC4501 D15 TEST3 IC4501 D4 VSS C4581 16V 0.1u IC4501 H16 VSS C4562 16V 0.1u IC4501 R3 BUIA5 IC4501 R21 MFJIO IC4501 J3 RVIB0 C4591 16V 0.1u C4548 6.3V 10u IC4501 AA15 VSS IC4501 H4 RVIB5 3.3V_L78 IC4501 C8 ALPHA0 IC4501 AA18 ADRS9 IC4501 P19 VDD33 IC4501 M11 VSS IC4501 AC11 DQ11 IC4501 C19 MCPOUT IC4501 AB20 ADRS2 IC4501 C1 GYIB4 C4558 16V 0.1u IC4501 E6 OSD7 IC4501 H3 RVIB2 IC4501 AC14 VSS C4541 50V 8p IC4501 Y7 DQ21 IC4501 E16 VDD15 C4578 16V 0.1u R4566 0 IC4501 T14 VSS IC4501 E22 ROMCE IC4501 Y8 VSS IC4501 Y6 DQ20 1% R4581 3.16k IC4501 R9 VSS R4518 0 IC4501 D1 GYIB1 R4522 0 IC4501 B14 MINTEST IC4501 AB11 DQ10 IC4501 N8 VSS IC4501 B9 ALPHA2 IC4501 C16 TEST6 IC4501 AA4 DQ16 IC4501 K13 VSS IC4501 AA19 ADRS4 IC4501 T10 VSS IC4501 AB8 VSS FL4503 F1J1E1040022 1 2 3 IC4501 M5 VDD15 IC4501 Y3 TDI R4502 0 C4593 16V 0.1u IC4501 AB9 DQ15 IC4501 K11 VSS IC4501 M23 BOUT3 IC4501 V1 RVIA3 IC4501 P3 GYIA1 R4142 4.7k IC4501 B15 TEST1 C4573 16V 0.1u IC4501 K20 GOUT8 IC4501 P12 VSS IC4501 G2 RVIB7 IC4501 D20 ROMD8 C4561 16V 0.1u IC4501 M4 VMASKA IC4501 V23 VSS IC4501 E14 VDD33 IC4501 AA9 DQ14 IC4501 H11 VSS IC4501 D22 ROMD15 IC4501 K3 RHB IC4501 AC8 VSS IC4501 K10 VSS IC4501 A9 OSDCKI IC4501 C4 OSD2 IC4501 W4 DLLON IC4501 C12 ZLPFON IC4501 M19 VDD33 IC4501 G19 VDD33 IC4501 E3 BUIB6 IC4501 L8 VSS IC4501 W19 VSS IC4501 H1 RVIB4 IC4501 AA14 AVSS C4551 16V 0.1u IC4501 P23 VP IC4501 F3 BUIB2 IC4501 N9 VSS 2.5V IC4501 AC22 BANK0 R4567 0 IC4501 T11 VSS IC4501 L20 BOUT2 IC4501 K2 CLAMPB IC4501 R2 BUIA6 IC4501 J16 VSS R4564 0 IC4501 J20 GOUT4 IC4501 L22 BOUT0 R4544 0 L4504 C4580 16V 0.1u IC4501 AB6 DQ0 1% R4579 1k IC4501 AC10 DQ13 IC4501 P1 GYIA3 IC4501 B22 ROMD6 IC4501 U20 S4NCOPY IC4501 A20 MDIV0 IC4501 F19 VDD33 IC4501 R13 VSS IC4501 L19 VDD15 IC4501 AC20 ADRS3 IC4501 A17 VSS C4506 50V 12p IC4501 A23 VSS C1ZBZ0003478 IC4500 XT 1 2 SL0 3 SL1 4 CLK7 5 VDD1 6 VSS1 7 CLK1 8 CLK2 9 CLK3 10 VSS 11 VSS 12 CLK6 13 CLK5 14 CLK4 15 VSS2 16 VDD2 17 SL2 18 STBY 19 VDD3 20 XTN IC4501 F20 ROUT2 IC4501 W10 VDD25 IC4501 P22 HP IC4501 Y14 AVDD25 IC4501 A8 OSDHI C4545 6.3V 10u IC4501 A7 OCKREF IC4501 M8 VSS IC4501 W16 ADRS10 IC4501 W13 AVDD25 C4587 16V 0.1u IC4501 B19 MDIV2 IC4501 E9 VDD15 IC4501 W6 VDD25 L4503 IC4501 N15 VSS C4547 16V 0.1u IC4501 AA11 DQ27 C4565 16V 0.1u IC4501 J12 VSS IC4501 AC18 CKE IC4501 V20 XSPLLPDN IC4501 L9 VSS IC4501 R8 VSS C4567 16V 0.1u IC4501 U2 RVIA6 IC4501 W2 DDRIOCTR0 IC4501 G20 ROUT6 IC4501 K14 VSS IC4501 P21 SRLF IC4501 L23 GOUT9 IC4501 N23 OCKO IC4501 B20 AVDD33M IC4501 G23 ROUT3 C4549 6.3V 10u IC4501 D3 GYIB5 R4516 47 IC4501 AB10 DQ12 IC4501 J1 DCKB IC4501 J22 GOUT2 IC4501 W18 ADRS7 IC4501 B16 TEST5 IC4501 C10 REFCK IC4501 E21 PWMOUT IC4501 E4 GYIB2 IC4501 A3 OSD4 IC4501 H12 VSS IC4501 T9 VSS 3.3V_L78 IC4501 AC4 DQ3 IC4501 C7 OSD15 IC4501 B2 VSS IC4501 U19 VDD15 IC4501 AB17 SDCKO IC4501 D5 OSD3 C4575 16V 0.1u IC4501 D7 YM IC4501 L2 CLAMPA IC4501 R1 BUIA7 IC4501 T19 VDD15 IC4501 C3 VSS C4596 16V 0.1u IC4501 R20 MVDIO IC4501 L1 HMASKA IC4501 U5 VDD15 3.3V IC4501 B21 ROMD1 3.3V IC4501 H8 VSS 1.5V_L7 IC4501 Y9 DQ31 IC4501 P16 VSS IC4501 Y15 VSS IC4501 A2 OSD0 IC4501 B4 OSD5 IC4501 B10 BFJ IC4501 T13 VSS IC4501 D10 AFJ IC4501 R10 VSS IC4501 L15 VSS R4573 10k C4570 16V 0.1u C4502 6.3V 10u R4596 10k IC4501 R12 VSS IC4501 L12 VSS IC4501 M9 VSS IC4501 AB23 AVSSS IC4501 G21 ROUT5 L4501 G1C150KA0038 IC4501 A6 OSD11 R4569 EXB2HV103JV IC4501 AC23 VSS IC4501 AB13 DQS1 IC4501 W9 DQ30 IC4501 N1 GYIA7 IC4501 M12 VSS C4569 16V 0.1u C4564 16V 0.1u IC4501 D23 ROMD14 IC4501 M14 VSS IC4501 E10 VDD15 IC4501 E5 VSS IC4501 AA1 TRSTZ IC4501 A15 TEST0 IC4501 T23 OVDIO X4501 H0J200500038 IC4501 W7 VDD15 IC4501 F1 BUIB4 IC4501 V5 VDD15 IC4501 Y23 VSS IC4501 Y19 ADRS6 IC4501 V21 S4UDSEL1 IC4501 B7 VSS R4507 10k IC4501 AA22 AVDD33S IC4501 H21 ROUT9 IC4501 N20 BOUT9 IC4501 F4 BUIB5 R4526 0 IC4501 J14 VSS IC4501 A13 I2CSLV1 IC4501 P8 VSS 4.7k R4554 IC4501 J2 DVB IC4501 Y10 DQ28 IC4501 AB18 VSS C4597 16V 0.1u R4565 0 IC4501 U22 S2UDSEL0 IC4501 C13 I2CSCL IC4501 H2 RVIB3 C4595 16V 0.1u 2.5V_L7 IC4501 E19 ROMD4 IC4501 N13 VSS IC4501 D19 ROMD3 IC4501 N12 VSS IC4501 L14 VSS IC4501 AC1 VSS IC4501 C20 ROMD2 IC4501 AA23 SDIV3 IC4501 AC5 DQ1 IC4501 Y11 DQ26 C4592 16V 0.1u IC4501 AB5 DQ2 IC4501 AB3 DQ6 IC4501 P5 VDD33 IC4501 W11 VDD25 IC4501 E18 ROMD0 IC4501 AA8 VSS 2.5V_L7 IC4501 AA20 ADRS1 C4599 16V 0.1u IC4501 N16 VSS IC4501 R5 VDD33 C4577 16V 0.1u IC4501 W8 VSS R4539 0 IC4501 R16 VSS IC4501 C21 ROMD7 IC4501 AC21 ADRS0 IC4501 J21 GOUT3 IC4501 T1 BUIA3 IC4501 H14 VSS IC4501 B13 I2CSLV2 IC4501 T22 S1NCOPY IC4501 C22 ROMD11 IC4501 B5 OSD9 IC4501 A16 TEST4 C4582 16V 0.1u IC4501 G3 RVIB6 R4139 1k C4504 16V 0.1u R4691 4.7k IC4501 A18 MCKREF IC4501 E20 ROMD13 IC4501 D13 I2CSDA C4553 16V 0.1u IC4501 B18 XPLLRST R4144 4.7k IC4501 AA16 NCAS IC4501 AB19 ADRS5 C4583 16V 0.1u C4598 220u 4V IC4501 AC15 NWE IC4501 E11 VDD15 IC4501 R14 VSS R4515 47 IC4501 G4 BUIB1 IC4501 U21 S2UDSEL1 IC4501 C18 MDIV3 3.3V_L78 IC4501 D6 OSD14 IC4501 T21 S1UDSEL0 IC4501 D14 SCANTEST IC4501 C9 ALPHA3 IC4501 W17 VDD25 IC4501 R19 VDD33 IC4501 A5 OSD10 IC4501 AB22 VSS C4550 16V 0.1u IC4501 R15 VSS IC4501 AC16 VREF C4557 16V 0.1u IC4501 W12 VDD25 IC4501 H19 VDD15 IC4501 K22 GOUT6 IC4501 J23 GOUT1 IC4501 P14 VSS IC4501 AA13 DQS3 IC4501 K4 DHB C4584 16V 0.1u IC4501 Y21 SCPOUT IC4501 H13 VSS IC4501 C23 ROMD10 IC4501 P4 GYIA4 L4502 R4533 100 IC4501 C14 SCANEN IC4501 A12 ZTSEL IC4501 T8 VSS IC4501 M13 VSS IC4501 E15 VDD15 IC4501 AA2 TMS FL4502 F1J1E1040022 1 2 3 3.3V_L78 IC4501 J13 VSS IC4501 H20 GOUT0 IC4501 AC12 DQ9 IC4501 N11 VSS IC4501 R22 ZLDENIO IC4501 AC2 DQ7 IC4501 K5 VDD33 L4505 IC4501 M22 BOUT4 IC4501 E7 VDD33 IC4501 D12 I2CSLV0 C4600 16V 0.1u IC4501 E17 VSS IC4501 K9 VSS IC4501 J4 RVIB1 C4568 16V 0.1u IC4501 Y13 AVSS IC4501 N2 GYIA6 R4509 47 IC4501 F22 ROUT0 IC4501 W23 SCKREF IC4501 W1 RVIA0 IC4501 M16 VSS IC4501 M21 BOUT5 IC4501 D8 ALPHA1 IC4501 T3 BUIA1 IC4501 M10 VSS IC4501 A4 OSD8 3.3V R4537 0 IC4501 M20 BOUT6 IC4501 AA6 DQ19 R4503 10k IC4501 C17 NPLLSEL C4559 16V 0.1u IC4501 C6 OSD13 FL4504 F1J1E1040022 1 2 3 IC4501 Y20 VSS C4554 16V 0.1u IC4501 N14 VSS IC4501 D21 ROMD12 IC4501 AA3 VSS IC4501 AC13 VDD25 IC4501 C5 OSD6 IC4501 L11 VSS IC4501 AB4 DQ4 IC4501 AB12 DQ8 1.5V_L7 IC4501 W3 DDRIOCTR1 IC4501 B17 WDLLON IC4501 P20 SRL IC4501 R4 GYIA0 C4594 16V 0.1u IC4501 D16 SDCLSEL C4579 16V 0.1u IC4501 E2 BUIB7 3.3V_L78 C4556 16V 0.1u IC4501 Y5 DQ18 IC4501 A14 OMASK R4568 EXB2HV103JV C4563 16V 0.1u IC4501 T16 VSS IC4501 A10 OSDVO IC4501 D17 XMPLLPDN 1% R4580 1.1k IC4501 C11 SLVSET 1k R4559 IC4501 J11 VSS IC4501 D18 MDIV1 IC4501 P11 VSS IC4501 AA5 DQ17 C4503 16V 0.1u IC4501 N22 BOUT7 IC4501 N19 VDD33 IC4501 J19 VDD15 IC4501 P2 GYIA2 C4590 16V 0.1u IC4501 N5 VDD15 IC4501 W20 SDIV1 IC4501 W22 DCPOUT IC4501 T2 BUIA2 C4566 16V 0.1u 2.5V_L7 IC4501 U1 RVIA7 R4513 22 IC4501 Y17 ADRS11 IC4501 H15 VSS IC4501 AC6 DQS0 C4555 16V 0.1u IC4501 T5 VDD15 R4536 0 IC4501 B8 YS IC4501 B12 ZTILD C4572 16V 0.1u IC4501 V19 VDD15 IC4501 Y16 VSS 3.3V_L78 C4571 16V 0.1u IC4501 N21 BOUT8 IC4501 G22 ROUT4 IC4501 F21 ROUT1 3.3V IC4501 W5 VSS IC4501 A22 ROMD5 IC4501 AB14 BIAS IC4501 L16 VSS IC4501 N3 GYIA5 IC4501 W15 VSS 3.3V_L78 IC4501 H5 VDD15 IC4501 P10 VSS C4589 16V 0.1u IC4501 J5 VDD33 IC4501 F23 VIAREA IC4501 P15 VSS IC4501 V4 RVIA4 IC4501 N10 VSS IC4501 K1 HMASKB IC4501 AA7 DQ23 IC4501 L4 VMASKB IC4501 AB15 NRAS C4588 16V 0.1u R4510 47 IC4501 C2 GYIB6 R4531 0 IC4501 T15 VSS IC4501 AA12 DQ25 IC4501 M3 DHA IC4501 P13 VSS IC4501 M2 DVA 1% R4578 1k IC4501 D2 GYIB3 1.5V IC4501 AB16 NCS IC4501 B11 XSYNCRST IC4501 T20 S1UDSEL1 IC4501 K23 GOUT5 IC4501 A21 AVSSM IC4501 H22 ROUT8 IC4501 T4 BUIA4 IC4501 D11 XRST IC4501 N4 RHA IC4501 A19 VSS IC4501 C15 TEST2 IC4501 L13 VSS C4544 220u 4V IC4501 A11 OSDCKO IC4501 AB21 BANK1 C4585 16V 0.1u IC4501 L3 ICKW IC4501 V2 RVIA2 IC4501 Y12 DQ24 IC4501 AC19 VSS IC4501 D9 OSDHO IC4501 AB2 VSS 1k R4560 C4560 16V 0.1u IC4501 Y2 TCK IC4501 G5 VDD15 *R4506 10k *R4520 0 MN845111-A POWER DDR I/F OSD IIC RESET (R4) (R3) (R2) (R1) (R0) (G5) (G4) (G3) (G2) (G1) (G0) (B4) (B3) (B2) (B1) (B0) 20 39.5 31.6/39.5 72 39.5 OFF 39.5/90 SS SD SL2 Low Hi Hi SL1 SL0 Hi HD Hi Hi IC4501 43 40 44 39 42 38 37 45 41 35 33 34 31 32 42 43 41 CPG TH-42PS10CK\CS DN-Board (5 of 6) Schematic Diagram TH-42PS10CK\CS DN-Board (5 of 6) Schematic Diagram DN-BOARD TZTNP01XLTC(5/6) ! 86 14.28.DN 电路板 (6/6) 线路图 + L7DR_DQ23 L7DR_DQ21 L7DR_DQ4 L7DR_DQ5 L7DR_DQ8 L7DR_DQ29 L7DR_DQ15 L7DR_DQS0 L7DR_DQ10 L7DR_DQ17 L7DR_DQ19 L7DR_DQ9 L7DR_DQ13 L7DR_DQ30 L7DR_DQ25 L7DR_DQ27 L7DR_DQ6 L7DR_DQ20 L7DR_DQ31 L7DR_DQ22 L7DR_DQ11 L7DR_DQ24 L7DR_DQ14 L7DR_DQ0 L7DR_DQ16 L7DR_DQ3 L7DR_DQ28 L7DR_DQ12 L7DR_DQ7 L7DR_DQ1 L7DR_DQ18 L7DR_DQ26 L7_ADRS11 L7_ADRS6 L7DR_DQ2 L7_DQ24 L7_NWE L7_NCAS L7_NRAS L7_ADRS10 L7_NCS L7DR_NCS L7DR_AD10 L7DR_NRAS L7DR_NCAS L7DR_NWE L7DR_DQ24 L7_ADRS5 L7_ADRS1 L7_ADRS3 L7_ADRS0 L7_ADRS2 L7_BANK0 L7_BANK1 L7DR_BA1 L7DR_BA0 L7DR_AD2 L7DR_AD0 L7DR_AD3 L7DR_AD1 L7DR_AD5 L7DR_AD6 L7_SDCKON L7_ADRS8 L7_SDCKO L7_ADRS7 L7DR_AD7 L7DR_CK L7DR_NCK L7DR_AD11 L7_DQ7 L7_DQ6 L7_DQ16 L7_DQ5 L7_DQ4 L7_DQ18 L7_DQ17 L7_DQ3 L7DR_DQ3 L7DR_DQ17 L7DR_DQ18 L7DR_DQ4 L7DR_DQ5 L7DR_DQ16 L7DR_DQ6 L7DR_DQ7 L7_DQ29 L7_DQ13 L7_DQ28 L7_DQ10 L7_DQ27 L7_DQ11 L7_DQ26 L7_DQ8 L7DR_DQ8 L7DR_DQ26 L7DR_DQ11 L7DR_DQ27 L7DR_DQ10 L7DR_DQ28 L7DR_DQ13 L7DR_DQ29 L7_DQ20 L7_DQ2 L7_DQ19 L7_DQ1 L7_DQ21 L7_DQ0 L7DR_DQ0 L7DR_DQ21 L7DR_DQ1 L7DR_DQ19 L7DR_DQ2 L7DR_DQ20 L7_DQ23 L7_DQS0 L7_DQ30 L7_DQ22 L7_DQ14 L7_DQ15 L7_DQ31 L7_DQ12 L7DR_DQ12 L7DR_DQ31 L7DR_DQ15 L7DR_DQ14 L7DR_DQ22 L7DR_DQ30 L7DR_DQS0 L7DR_DQ23 L7_DQ25 L7_DQ9 L7DR_DQ9 L7DR_AD8 L7_CKE L7_ADRS4 L7_ADRS9 L7DR_CKE L7DR_AD4 L7DR_AD9 L7DR_CK L7DR_CKE L7DR_AD8 L7DR_NWE L7DR_NCAS L7DR_NRAS L7DR_NCS L7DR_BA0 L7DR_BA1 L7DR_AD7 L7DR_AD6 L7DR_AD5 L7DR_AD4 L7DR_AD9 L7DR_AD11 L7DR_AD10 L7DR_AD3 L7DR_AD2 L7DR_AD1 L7DR_AD0 L7DR_NCK BOE8 ROE4 GOE8 BOE2 ROE9 GOE9 BOE9 VSOE BOE6 BOE7 GOE7 BOE1 ROE7 ROE5 GOE1 ROE8 GOE5 HSOE ROE0 GOE2 GOE6 BOE0 GOE0 GOE3 ROE3 BOE5 ROE6 BOE3 ROE1 ROE2 GOE4 BOE4 GOE4 BOE4 GOE3 GOE1 BOE6 GOE6 GOE2 BOE1 BOE5 BOE2 GOE8 BOE3 GOE9 BOE9 GOE5 BOE0 BOE7 BOE8 GOE0 GOE7 ROE4 ROE9 ROE3 ROE7 ROE5 ROE8 ROE2 ROE0 ROE1 ROE6 L7_BOUT9 L7_BOUT8 L7_BOUT7 L7_BOUT6 L7_BOUT5 L7_BOUT4 L7_BOUT3 L7_BOUT2 L7_BOUT1 L7_BOUT0 L7_GOUT9 L7_GOUT8 L7_GOUT7 L7_GOUT6 L7_GOUT5 L7_GOUT4 L7_GOUT3 L7_GOUT2 L7_GOUT1 L7_GOUT0 L7_ROUT9 L7_ROUT8 L7_ROUT7 L7_ROUT6 L7_ROUT5 L7_ROUT4 L7_ROUT3 L7_ROUT2 L7_ROUT1 L7_ROUT0 VSOE HSOE L7_VOUT L7_HOUT L7_CLKOE L7DR_DQ25 CLKOE CLKOE LVDS_PD TX_TA- TX_TA+ TX_TB- TX_TB+ TX_TC- TX_TC+ TX_TCLK- TX_TCLK+ TX_TD- TX_TE- TX_TE+ TX_TD+ C4311 16V 0.1u R4319 22k C4305 16V 0.1u C4302 16V 0.1u R4586 120 R4314 10k R4622 0 1% R4657 1k C4604 16V 0.1u 3.3V R4582 120 C4303 50V 1000p R4618 EXB2HV330JV R4576 120 R4583 120 R4585 120 R4595 68 L4302 J0JHC0000078 R4626 0 R4621 EXB2HV330JV C4610 16V 0.1u R4631 0 C3ABQJ000042 IC4502 1 DQ3 2 VDDQ 3 DQ4 4 DQ5 5 VSSQ 6 DQ6 7 DQ7 8 VDDQ 9 DQ16 10 DQ17 11 VSSQ 12 DQ18 13 DQ19 14 VDDQ 15 VDD 16 VSS 17 DQ20 18 DQ21 19 VSSQ 20 DQ22 21 DQ23 22 VDDQ 23 DM0 24 DM2 25 /WE 26 /CAS 27 /RAS 28 /CS 29 BA0 30 BA1 31 A0 32 A1 33 A2 34 A3 35 VDD 36 A10 37 A11 38 NC 39 NC 40 NC 41 NC 42 NC 43 NC 44 NC 45 A9 46 VSS 47 A4 48 A5 49 A6 50 A7 51 A8(AP) 52 MCL 53 CKE 54 /CK 55 CK 56 DM1 57 DM3 58 VREF 59 VDDQ 60 DQ8 61 DQ9 62 VSSQ 63 DQ10 64 DQ11 65 VDD 66 VSS 67 VDDQ 68 DQ12 69 DQ13 70 VSSQ 71 DQ14 72 DQ15 73 VDDQ 74 DQ24 75 DQ25 76 VSSQ 77 DQ26 78 DQ27 79 VDDQ 80 DQ28 81 DQ29 82 VSSQ 83 DQ30 84 DQ31 85 VSS 86 VDDQ 87 NC 88 NC 89 NC 90 NC 91 NC 92 VSSQ 93 NC 94 DQS 95 VDDQ 96 VDD 97 DQ0 98 DQ1 99 VSSQ DQ2 100 R4574 EXB2HV121JV ZA4002 K4CD01000011 C4607 16V 0.1u C4605 16V 0.1u C4603 16V 0.1u C4612 16V 0.1u R4325 EXB38VR000V C4301 47u 6.3V R4627 0 C4609 16V 0.1u R4312 0 R4584 EXB2HV121JV C4309 1u 10V 2.5V_L7 C4602 16V 0.1u 1% R4658 1k C4313 50V 1000p C4613 16V 0.1u R4587 EXB2HV330JV C4601 16V 0.1u C4304 50V 1000p R4577 EXB2HV121JV IC4301 C0JBAP000020 1 TD5 2 GND 3 TD6 4 TE0 5 TE1 6 TE2 7 VCC 8 TE3 9 TE4 10 GND 11 TE5 12 CLKIN 13 /PDWN 14 PLL_GND 15 PLL_VCC 16 TE6 17 LVDS_GND 18 TE+ 19 TE- 20 TD+ 21 TD- 22 TCLK+ 23 TCLK- 24 TC+ 25 TC- 26 LVDS_GND 27 LVDS_VCC 28 TB+ 29 TB- 30 TA+ 31 TA- 32 LVDS_GND 33 TA0 34 TA1 35 TA2 36 TA3 37 TA4 38 TA5 39 GND 40 TA6 41 TB0 42 TB1 43 RS 44 TB2 45 TB3 46 TB4 47 GND 48 TB5 49 TB6 50 TC0 51 VCC 52 TC1 53 TC2 54 TC3 55 TC4 56 GND 57 TC5 58 TC6 59 TD0 60 R/F 61 TD1 62 TD2 63 TD3 64 TD4 R4619 EXB2HV330JV R4321 22k R4313 0 ZA4001 K4CD01000011 C4307 50V 1000p R4620 EXB2HV330JV R4589 EXB2HV330JV C4312 1u 10V C4606 16V 0.1u C4608 16V 0.1u L4303 J0JHC0000078 R4590 68 L4301 J0JHC0000078 R4588 EXB2HV330JV R4575 120 R4640 120 C4306 16V 0.1u R4591 68 R4316 10k R4326 EXB38VR000V C4611 16V 0.1u R4318 22k C4614 16V 0.1u C4308 16V 0.1u C4310 22u 6.3V C4629 16V 0.1u R4324 10k R4327 EXB38VR000V *DN5 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 C DDR-SDRAM 10bit LVDS CLAMPER DNMM3 R001 R002 DNMM6 DNMM4 DNMM2 DNMM1 DNMM5 DNMM7 DNMM8 TO D-BOARD (D5) 48 52 53 47 50 49 51 54 46 41 43 42 TH-42PS10CK\CS DN-Board (6 of 6) Schematic Diagram TH-42PS10CK\CS DN-Board (6 of 6) Schematic Diagram DN-BOARD TZTNP01XLTC(6/6) ! 87 14.29.D 电路板方框图 CLKD0 CLKD1 TXD_PC RXD_PC PANEL_MAIN_ON ALARM READY ECO_ON TUNER_SUB_ON TUNER_SUB_ON CLKM_IN FREE_RUN DRVMUTE RXD_PC IIC_INT TXD_PC RXD_PC IIC_CONT IIC_INT STB_SDA01 STB_SCL01 SOS8_SS CLKD3 READY ALARM LED_R REMOCON IIC_CONT TXD_PC SOS6_SC1 SOS7_SC2 SOS7_SC2 SOS6_SC1 CLKD2 SOS4_PS REMOCON LED_R LED_G LED_R LED_G REMOCON LED_G SOS4-PS STB_SCL02 STB_SDA02 CLRD PCD1 LED PCD2 CLRD LED ALL_OFF AC_GOOD IIC_INT ALL_OFF ECO_ON AC_GOOD PANEL_MAIN_ON IIC_CONT X9200 TP9372 TP9304 R 10bit Scan Control DATA 13bit IIC/INT G 10bit B 10bit (D)PDB1 (D)PBUSY B 10bit (D)PDB0 R 10bit (D)PSTB (D)PSLCT Sustain Control DATA 6bit G 10bit IC9503 4 10 PROCESSOR DRIVER TO C11 TO C21 14 50 13 51 26 15 TXD1 27 RXD1 IIC_CONT IIC_INT LVDS INPUT DISCHARGE CONTROL IIC1_SDA 28 LEVEL CONVERTER IIC2_SCL 29 12 15 Voltage 10 IIC2_SDA 14 21 IC9500 22 FPGA,ASIC 55 LSI_RST XRST SUB-FIELD PLASMA AI/SUB FIELD PROCESSOR/DATA DRIVER IC9003 IC9303 MICOM XIN XOUT X9000 44 9.216MHz IC9802,03 42 17 19 5 IIC1_SCL Video DATA 48bit(DA0-DC14) 3.3V 5V Low 3.3V 5V ROMDATA04-15(ROMADDRESS00-20) D32 D31 5VDET 46 1 TO DN2 D3 SOS7_SC2 76 73 72 SOS8_SS 5 READY ALARM 67 DRVMUTE IC9011 IIC_DATA1 IIC_CLK1 22 TUNER_SUB_ON 35 ALARM 33 34 DISPEN 37 READY PANEL_STBY_ON 27 30 21 ECO_ON 4 2 RXD TXD 6 D5 E+LVDSCLK (RX_TCLK+) E-LVDS2 (RX_TC-) 14 TO DN5 E-LVDS3 (RX_TD-) 16 7 15 11 12 E-LVDS1 (RX_TB-) 10 4 E-LVDS4 (RX_TE-) 1 9 E-LVDS0 (RX_TA-) 2 E-LVDSCLK (RX_TCLK-) E+LVDS2 (RX_TC+) E+LVDS1 (RX_TB+) E+LVDS4 (RX_TE+) 5 E+LVDS3 (RX_TD+) LVDS_DET STBY5V +5V D25 9 PANEL_MAIN_ON ECO_ON 1 +5V 7 2 13 +15V 15 +15V 17 10 TO P25 F_STBY_ON RXD 13 14 8 6 TXD 7 SDA1 PDB0 4 PSTB 5 IIC_INT 11 PSLCT PBUSY 9 D6 SCL1 12 15 LED_R PDB1 17 16 LED_G st-r IC9900 CONVERTER XRST CTI/TINT WB-ADJ I/P COLOR FORMAT CONVERTER/RGB PROCESSOR CONVERTER CONTRAST FORMAT Differential Signaling RECEIVER FPGA SOS4-PS 74 PANEL_MAIN_ON 24 P_ON/OFF Q9057 Q9058 Q9055 Q9056 P3V_SCL02 P3V_SDA02 TO SC20 D20 2 9 13 20 SCAN DATA 11 12 1 DRV_SOS7 P5V DRV_SOS2 21 43 14 12 5VDET 53 55 20 SOS6_SC1 SUSTAIN DATA 51 46 1 3 SS_SOS8 P3V_SCL1 P3V_SDA1 P15V P5V STB5V_M NRST DRV_RST DATA DRIVER 16M FLASH MEMORY RESET 4 5 VOUT VCC IC9502 RESET P3.3V SS PULSE SCAN OUT SC PULSE 3.3V 5V IC9504 37 UMH,UML,USH,USL,UEH,NUEL,ODED1,ODED2 CL,CLK,SIU,SID,SCSU,CEL2,CPH,CEL,CBK,CSL,CSH,CML,CMH IC9901 DDR SDRAM(128M) Q9302 Q9301 CLK4 17 CLK8 CLK1 21 24 7 CLK7 X1 1 28 X2 IC9200 PCK OCK D P3V_SCL1 P3V_SDA1 P5V CONTROL STBY5V P15V 21 19 NCS ASDIO DATA0 DCLK ODED1 P5V Control DATA 70 SOS3_3V SOS2_15V 69 71 SOS5_5V Q9054 Q9053 Q9052 Q9051 P5V P15V 3.3V STB 5V_M STBY 5V 29 LEVEL CONVERTER LEVEL CONVERTER CLOCK GENE. DIGITAL SIGNAL PROCESSOR PLASMA AI SUB-FIELD PROCESSOR FOR FACTORY USE P5V P5V DRVCLKD0-D3 20bit (DA8-DC14) (DA0-DC7) 24bit CLRD,LED,PCD1,PCD2 AVR P1.5V VOUT P2.5V P1.5V IC9801 6 1 VDD (LSI58 COMM) TDO,TDI TMS,TCK JTAG DCK HD VD JTAG PD1-MS FPCLK FPDAT0 FPDAT1 SFVRST LATCH SFRST R0-R9 G0-G9 VD B0-B9 HD DCK PICTURE OUTPUT LVDS LVDS SYNC PROCESSING WB ADJ DISCHARGE CONTROL FLASH CONTROL FPGA CONTROL CONTROL RESET CONTROL FLASH CLKM PRCKI -IN STB 3.3V 20 Q9044 IIC_CLK2 16 17 IIC_DATA2 IC9001 6 5 EEPROM SDA SCL 1 WP 25 EEP_WR_CTL P15V STB5V_M REMOCON 18 15V 2.5V OUT2 G2 17 S1 19 D1 OUT1 21 D2 20 13 D1 D2 VO 23 5 16 LX VCC VIN VDD 18 G1 IC9809 S2 DC-DC CONVERTER 24 FB -INC 9 CTL CB P15V P2.5V Q9805 Q9806 23 NCS DATA ADSI DCLK 10 IIC_CONT 1 2 STBY3.3V STB3.3V SDA2 SCL2 3 1 (D)P15V 6 NCS 36 37 ASDIO 38 DATA0 DCLK 39 8 LED_G REMOCON 9 LED_R 10 1 VOUT RESET 3 4 VDD CE 6 STB5V_M Q9046 STB3.3V 9 RESET Q9050 XRST SOS9_CONF 34 DRVRST Q9300 ODED1 ODED2 PLASMA AI NEW DATA ROMDATA00-03 DQ4-DQ15 A0-A19 DQ0-DQ3 ROMDATA00-03 ROMDATA04-15/ROMADDRESS00-20 3bit SOS4_PS 16 XRST 65 LED_R REM_IN 66 16 LED_G Q9010 STBY 3.3V RA_E ,RB_E ,RC_E ,RD_E ,RE_E RCLK_E E+LVDS0 (RX_TA+) STB_SCL02 STB_SDA02 STB_SDA02 STB_SCL02 DPCLK1 TSET TERMINAL (SC_SOS6) (SC_SOS7) P3.3V STB_SDA02 STB_SCL02 P3V_SCL1 P3V_SDA1 1 2 5 6 D9802 Q9801 AVR 5V 5 1 VDD P15V VOUT IC9806 LDO_5V LDO_5V VIN VDD G2 18 17 S1 19 D1 -INC 9 D1 CTL CB D2 24 FB P15V P3.3V VO 23 LDO_5V 5 20 16 Q9803 D2 21 OUT1 G1 13 IC9807 S2 DC-DC CONVERTER 15V 3.3V LX VCC OUT2 VO 23 LDO_5V 5 20 16 Q9800 D2 21 OUT1 G1 13 IC9800 S2 DC-DC CONVERTER 15V 1.2V LX VCC OUT2 VIN VDD G2 18 17 S1 19 D1 -INC 9 D1 CTL CB D2 24 FB P15V P1.2V DOUTDC15 DOUTDA8 CLK2 CLRD CLK3 ODED1 LED PCD1 (DA15-DC15) , 13 15 P5V CLK0 CLK1 DOUTDA0 DOUTDC7 35 5 38 CLRD 39 LED PCD2 40 ODED2 (DA15-DC15) ODED2 ALL OFF 23 18 ALL OFF FORMAT CONVERTER STB 3.3V RESET P+3.3V SOS / LED BLINKING : 3TIMES P+5V SOS / LED BLINKING : 5TIMES P+15V SOS / LED BLINKING : 2TIMES 25 P5V P5V 11 AC_GOOD DC_DC_ON D9811 19 AC_GOOD PROM(FPGA) IC9007 IIC_CONT 19 TH-42PS10CK\CS D-Board Block Diagram TH-42PS10CK\CS D-Board Block Diagram 88 14.30.D 电路板 (1/6) 线路图 G G + G G G G + G G 18 16 14 12 10 8 6 4 2 20 21 19 17 15 13 11 9 7 5 3 1 G G + G G G G FP_CSL SC_CL SC_CSL SC_CBK SC_SID SC_SCSU SC_CLK FP_SCSU SC_CEL FP_CEL SC_CPH SC_CEL2 SC_SIU FP_CSH FP_CLK FP_CEL2 SC_CML SC_CSH SC_CL SC_CMH SC_CSH FP_CML SC_CMH SC_CLK FP_CBK SC_SIU SC_CEL2 FP_SID SC_CML SC_SID SC_CEL FP_CPH FP_CL SC_CSL SC_CBK SC_CPH FP_SIU SC_SCSU PANEL_MAIN_ON ALL_OFF FAN_SOS PSTB PBUSY PDB0 ASDIO DCLK ECO_ON TUNER_SUB_ON P_ON/OFF SOS7_SC2 SOS6_SC1 PANASONIC_MODE DRVMUTE READY ALARM INEXCH AR_IIC_INT SOS9_CONF AC_GOOD AR_IIC_CONT STB_SCL02 STB_SDA02 TXD_PC RXD_PC STBY3.3V_ON DCDC_ON SOS4_PS PSTB_2 PBUSY_2 PDB1_2 PDB0_2 LED_R REM_IN PSLCT_2 PSLCT PDB1 AR_IIC_CONT_D4 P3V_SCL1 LED_G P3V_SDA1 REMOCON DCDC_ON PANEL_STBY_ON TUNER_SUB_ON ALL_OFF P3V_SCL1 P3V_SDA1 AR_IIC_CONT_D4 STB_SCL02_D4 STB_SDA02_D4 TXD_PC_D4 RXD_PC_D4 AR_IIC_INT_D2 FAN_CONT FAN_SOS ECO_ON LED_R LED_G REMOCON AC_GOOD PBUSY_2 PDB0_2 PSLCT_2 PDB1_2 RXD_PC_D4 TXD_PC_D4 STB_SDA02_D4 STB_SCL02_D4 AR_IIC_INT_D2 VDATA_DET FAN_CONT PSTB_2 DATA0 NCS FP_CMH R9883 0 D9802 MA2J72800L P1.5V R9869 10k C9805 4.7u 6.3V P15V R9810 3k C0JBAZ002692 IC9803 G1 1 2 A1 3 A2 4 A3 5 A4 6 A5 7 A6 8 A7 9 A8 10 GND 11 Y8 12 Y7 13 Y6 14 Y5 15 Y4 16 Y3 17 Y2 18 Y1 19 G2 20 Vcc R9893 36k 1% C9029 6.3V 10u L9810 J0JHC0000045 C0DBAYY00054 IC9800 1 GND 2 REFIN 3 VREF 4 CS 5 VCC 6 COVP 7 CUVP 8 PGOOD 9 CTL 10 LSAT 11 ILIM 12 +INC 13 -INC 14 N.C. 15 PGND 16 OUT-2 17 VDD 18 LX 19 OUT-1 20 CB 21 VIN 22 RT 23 VO 24 FB R9813 2.4k FL9803 J0HABH000012 1 2 3 R9826 100 C0DBAYY00054 IC9807 1 GND 2 REFIN 3 VREF 4 CS 5 VCC 6 COVP 7 CUVP 8 PGOOD 9 CTL 10 LSAT 11 ILIM 12 +INC 13 -INC 14 N.C. 15 PGND 16 OUT-2 17 VDD 18 LX 19 OUT-1 20 CB 21 VIN 22 RT 23 VO 24 FB C9881 50V 1000p C9824 10u 25V R9806 39k C9809 0.1u 16V C9815 68u 4V C9848 0.1u 25V R9824 100 STB3.3V C9837 10u 16V STB5V_M R9878 39k R9802 62k R9805 30k R9892 15k C9884 10p 50V R9814 68k R9846 EXB2HV272JV R9830 10k R9880 36k 1% D3 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 R9872 0 R9823 100 C9842 16V 1u C9971 0.1u 16V C9823 10u 25V P15V_MOTO L9801 G1C2R2MA0241 D9800 B0JCME000037 R9850 47k R9133 4.7k R9841 0 D9812 B0JCME000037 P15V D25 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 L9802 G1C2R2MA0241 C9886 0.1u 16V FL9804 J0HABH000012 1 2 3 Q9806 B1ABCF000138 C9839 10u 25V LDO_5V R9801 24k D20 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 Q9801 B1MBEDA00015 S1 G1 S2 G2 D2 D2 D1 D1 FL9801 J0HABH000013 1 2 3 C9967 4.7u 6.3V C9832 10u 16V L9800 G1C3R0MA0248 LDO_5V C9844 50V 0.01u R9840 22 R9847 EXB2HV272JV C9843 16V 0.1u C0JBAZ002692 IC9802 G1 1 2 A1 3 A2 4 A3 5 A4 6 A5 7 A6 8 A7 9 A8 10 GND 11 Y8 12 Y7 13 Y6 14 Y5 15 Y4 16 Y3 17 Y2 18 Y1 19 G2 20 Vcc STB3.3V LDO_5V R9808 100k C9804 0.1u 16V R9816 82k P5V R9897 100k STB3.3V LDO_5V D9811 MA2J72800L C9806 68u 4V C9830 10u 16V P2.5V C9807 10u 25V C9841 16V 1u P5V_MOTO C9833 10u 25V C0DBAYY00054 IC9809 1 GND 2 REFIN 3 VREF 4 CS 5 VCC 6 COVP 7 CUVP 8 PGOOD 9 CTL 10 LSAT 11 ILIM 12 +INC 13 -INC 14 N.C. 15 PGND 16 OUT-2 17 VDD 18 LX 19 OUT-1 20 CB 21 VIN 22 RT 23 VO 24 FB IC9007 TVRN941-1 1 NCS 2 DATA 3 VCC 4 GND 5 ASDI 6 DCLK 7 VCC 8 VCC C9808 10u 25V R9804 24k D9815 B0JCDD000002 R9870 10k R9827 100 D9808 MA3X152K0L C9880 50V 1000p R9879 20k C9826 16V 0.1u P3.3V C9897 8200p 50V C9887 4.7u 6.3V J0HABH000013 FL9805 C9802 47p 50V R9839 100 R9815 22k P1.2V C9846 16V 0.1u R9848 EXB2HV470JV P15V R9807 0 R9845 5.6k C9801 4700p 50V R9803 0 D6 C9896 0.1u 16V C9840 16V 0.1u C9822 6.3V 10u C9845 16V 0.1u R9842 100 Q9803 B1MBEDA00015 S1 G1 S2 G2 D2 D2 D1 D1 R9838 100 P15V FL9807 J0HABH000013 1 2 3 STB5V_M P15V D9807 MA3X152K0L R9131 4.7k R9854 100 D9804 MA3X152K0L P15V D9813 B0JCDD000002 P15V C9028 6.3V 10u R9871 10k C9838 16V 0.1u C9816 68u 4V P5V C0DBAHD00011 IC9806 1 VOUT 2 GND 3 CE 5 VDD 4 NC P5V C9891 0.1u 16V C9899 1000p 50V P15V C9800 0.1u 16V R9800 13k R9859 EXB38V101JV R9844 100 Q9800 B1MBEDA00015 S1 G1 S2 G2 D2 D2 D1 D1 STB3.3V P15V_MOTO C9882 0.1u 16V P5V_MOTO C9818 10u 25V P5V R9868 100k PA9800 K5H4022A0023 C9885 1000p 50V R9831 10k C9831 10u 16V J0HABH000013 FL9806 R9821 10k P15V R9896 0 C9847 0.1u 25V Q9010 B1ABCF000138 C9898 10p 50V D9814 B0JCME000037 D9801 B0JCDD000002 R9884 100k C9926 0.1u 16V C9883 8200p 50V C9803 4700p 50V IC9801 C0DBZFG00066 1 VOUT 2 GND 3 CE 4 NC 5 GND 6 VDD R9099 100 Q9805 B1ABCF000138 C9825 50V 100p STB3.3V C9827 6.3V 10u C9817 10u 25V STB5V_M R9825 100 R9891 47k P5V P2.5V R9843 100 R9132 4.7k J0HABH000013 FL9800 R9849 EXB2HV470JV P3.3V STBY5V CSL CEL CBK GND GND CEL2 FAN_SOS SID CL SIU SCSU CPH CLK GND GND P5V SOS7_SC2 SOS6_SC1 CMH FAN_CONT CML CSH (AC_GOOD) ALL_OFF GND GND +15V +15V GND GND GND +5V +5V F_STBY_ON GND ECO_ON PANEL_MAIN_ON FAN_CONT PANASONIC_MODE FAN_SOS ECO_ON GND GND GND GND GND GND GND REMOCON LED_G GND DISPEN INEXCH ALARM READY STBY5V TUNER_SUB_ON ALL_OFF IIC_DATA1 STBY3.3V IIC_CLK1 IIC_CONT IIC_CLK2 IIC_DATA2 TXD RXD IIC/INT ACGOOD LED_R P15V PSTB PBUSY PDB0 PSLCT PDB1 PANEL_STBY_ON SOS4_PS STBY3.3V IIC_CONT GND SCL1 SDA1 SCL2 SDA2 TXD RXD IIC_INT LED_G PSTB LED_R PDB0 PSLCT PDB1 PBUSY REMOCON STBY5V GND P15V VDATA_DET P5V 1 D A C B 4 5 6 7 8 9 E 2 F 3 LEVEL CONVERTER LEVEL CONVERTER 15V->3.3V DC-DC CONVERTER (P25) P-BOARD TO DN-BOARD TO (DN2) SC-BOARD TO (SC20) AVR P1.5V PROM(FPGA) D-BOARD TZTNP01ZQTC(1/6) FOR FACTORY USE AVR 5V DC-DC CONVERTER 15V->1.2V DC-DC CONVERTER 15V->2.5V 1 2 3 TH-42PS10CK\CS D-Board (1 of 6) Schematic Diagram TH-42PS10CK\CS D-Board (1 of 6) Schematic Diagram 89 14.31.D 电路板 (2/6) 线路图 XRST P3V_SCL02 P3V_SDA02 STB_SDA02 P3V_SDA1 P3V_SCL1 LVDS_MODE DRVRST READY REM_IN INEXCH STB_SDA02 DATA0 M_SEL2 LED_R LED_G M_SEL2 SOS9_CONF M_SEL1 SOS7_SC2 RXD_PC M_SEL3 NCS XRST XRST AR_IIC_INT M_SEL4 PANASONIC_MODE NRST C_SEL M_SEL4 ALARM ASDIO TXD_PC PANEL_MAIN_ON DCLK L VDSBIT M_SEL3 SOS4_PS EEP_WR_CTL SOS6_SC1 XRST STB_SDA01 STB_SDA01 STB_SCL01 STB_SCL01 EEP_WR_CTL STB_SCL02 STB_SDA02 RE_E+ RE_E- RD_E+ RD_E- RC_E+ RC_E- RB_E+ RB_E- RA_E+ RA_E- RCLK_E+ RCLK_E- LVDS_DET RE_0+ RD_0+ RD_0- RC_0+ RC_0- RB_0- RA_0+ RA_0- P_ON/OFF D5_DETO FVSEL AR_IIC_CONT STB_SCL02 STBY3.3V_ON PANEL_STBY_ON SOS9_CONF SOS8_SS M_SEL1 M_SEL1 RE_0- RB_0+ VDATA_DET STB_SCL02 R9111 22k R9100 10k R9165 10k R9173 10k C9048 16V 0.1u Q9050 B1ABCF000138 C9045 16V 0.1u D9105 B0JCGD000002 R9076 100 R9225 4.7k C9039 6.3V 10u R9219 10k Q9052 B1ABCF000138 R9177 22k Q9056 B1CBHD000002 R9181 1k C9033 16V 0.1u R9156 10k C9040 16V 0.1u Q9051 B1ABCF000138 R9199 2.7k R9113 10 D9106 B0JCGD000002 R9110 100 R9171 39k R9150 22 R9194 0 R9183 1k R9222 10k R9206 1k C9053 16V 0.1u R9157 10k R9188 5.6k R9158 10k R9098 10k STB5V R9074 100 R9105 4.7k R9220 10k D9017 MAZ303300L R9164 10k R9161 0 Q9044 B1ABCF000138 R9143 100 STB3.3V R9223 4.7k R9144 100 D5 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 R9180 10k C9060 16V 0.1u R9203 1k STB3.3V R9142 100 P3.3V C9049 16V 0.1u STB3.3V D9101 B0JCGD000002 C2CBJG000730 IC9003 1 2 3 4 5 - 6 CNVss 7 8 9 RESET 10 XOUT 11 VSS 12 XIN 13 VCC 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 Avcc 79 80 R9169 10k R9148 10k R9155 5.6k R9121 100k R9179 1k Q9054 B1ABCF000138 R9221 10k C9055 16V 0.1u R9236 0 C9058 6.3V 10u Q9055 B1CBHD000002 STB3.3V R9065 100 1 RESET 2 Cd 3 VOUT 4 VDD 5 GND 6 CE R9127 68k C9047 16V 0.1u R9192 0 R9240 0 C9044 16V 0.1u Q9049 B1ADCE000011 R9066 100 D9102 B0JCGD000002 C9035 6.3V 10u R9172 39k R9159 10k R9152 4.7k R9064 100 R9196 10k P5V R9167 100 C9057 16V 0.1u R9182 1k STB3.3V R9187 5.6k Q9053 B1ABCF000138 R9184 1k R9170 39k IC9001 TVRP006-1 1 A0 2 A1 3 A2 4 GND 5 SDA 6 SCL 7 WP 8 Vcc Q9058 B1CBHD000002 P3.3V R9145 100 C9050 16V 0.1u X9000 H2D200500011 C9037 0.01u 50V C9034 16V 0.1u R9174 10k R9237 10k R9828 100k R9140 0 R9185 22 R9166 10k D9100 B0JCGD000002 R9151 22 R9154 5.6k D9019 MAZ303300L C9036 6.3V 10u C9051 16V 0.1u STB3.3V R9109 10k R9106 10k R9190 10k R9101 10k R9189 10k R9120 100 R9129 68k P3.3V STB5V_M R9186 22 R9097 10k R9217 10k R9062 100 R9160 0 R9175 10k Q9046 B1ABCF000138 R9063 100 P15V R9178 10k R9205 4.7k TP9000 R9141 100 D9110 B0JCGD000002 R9218 10k D9020 MA2J72800L STB3.3V D9018 MAZ303300L R9193 10k R9215 12k R9134 33k R9153 4.7k D9103 B0JCGD000002 R9107 3.3k C9046 16V 0.1u R9108 10k R9061 100 R9168 100 C9052 16V 0.1u R9060 100 R9067 100 R9102 100 R9207 1k Q9057 B1CBHD000002 STB3.3V R9149 4.7k E- LVDS4 GND E+ LVDS4 E- LVDS3 E+ LVDS3 E- LVDS2 GND E+ LVDS2 E- LVDS1 O+ LVDS4 GND GND E+ LVDS0 E+ LVDS1 GND O+ LVDS3 O- LVDS4 E- LVDS0 O- LVDS2 O+ LVDS2 O- LVDS1 O+ LVDS1 O- LVDS3 GND O+ LVDS0 O- LVDS0 O- LVDSCLK O+ LVDSCLK E- LVDSCLK E+ LVDSCLK LVDS_DET INEXCH SIN(FPGA) PLL_RST VREF SOUT(FPGA) XOUT SOS7_SC2 FPGA_CE NC AVSS BUSY(for Loader) RESET SOS4_PS NC CE(Loader) SOS8_SS SCLK(for Loader) NC SOS6_SC1 MAIN_CONF NC SOS2_15V LED_RED INT_CONF RXD(Loader) READY SOS3_3V LVDS_BIT TXD(Loader) NC NC LVDS_MODE IIC2_SDA NC SOS5_5V SOS_INH IIC2_SCL NC(ALL_OFF) M_SEL4 EEP_WR_CTL SOS9_CONF NC PANEL_MAIN_ON VDATA_DET NC P_ON/OFF AC_GOOD ALARM M_SEL3 LSI_RST NC M_SEL2 FVSEL D5_DETO REM_IN NC NC NC IIC1_SDA XRST NC IIC1_SCL DRIVER_RESET IIC_CONT M_SEL1 VCC NC PANASONIC_MODE NC(C_SEL) XIN IIC_INT LED_GRN NC SCLK(FPGA) VSS NC NC NC 13 16 14 18 15 10 12 11 17 STB 3.3V RESET MICOM EEPROM DN-BOARD TO (DN5) 15 16 14 12 13 2 3 1 11 C0EBF0000431 IC9011 TH-42PS10CK\CS D-Board (2 of 6) Schematic Diagram TH-42PS10CK\CS D-Board (2 of 6) Schematic Diagram D-BOARD TZTNP01ZQTC(2/6) 90 14.32.D 电路板 (3/6) 线路图 SOS9_CONF AA_BYTE L8DO_UA19 L8DO_UB16 L8DO_UC21 L8DO_UA18 L8DO_UA11 FVSEL FP_UEH FP_CSL FP_CSH L8DO_UA9 RD_0- RE_0- FPDAT1 FP_SID RE_E+ L8DO_UC12 L8DO_UA10 RB_0+ RCLK_E- FP_UMH L8DO_UA16 FP_CPH DD_CLRD L8DO_UA20 L8_HIN FP_CBK L8DO_UC11 RD_E+ L8DO_UA17 RC_E- L8DO_UB11 RE_0+ FP_UML NRST L8DO_UC18 L8DO_UA21 FP_CEL FP_NUEL RA_E- L8DO_UC15 RE_E- RC_0- RC_0+ RC_E+ L8DO_UB21 FP_USL DD_ODED1 RD_E- RB_E- L8DO_UC10 RD_0+ L8_VIN SFRST FPCLK FP_USH FP_SIU RA_E+ L8DO_UB17 LVDSBIT L8DO_UA14 L8DO_UB18 FPDAT0 FP_CL DD_PCD2 L8DO_UC17 L8DO_UB19 SFVRST LATCH FP_CEL2 DD_PCD1 L8DO_UB20 L8DO_UA15 RA_0- L8DO_UB15 RB_0- RB_E+ L8DO_UB10 RA_0+ FP_CML FP_SCSU FP_CMH LVDS_MODE L8DO_UC16 L8DO_UC19 DD_LED RCLK_E+ FP_CLK PSLCT PBUSY NCS DATA0 ENHMASK ASDIO INEXCH LVDS_DET PSTB PDB1 PDB0 DRVRST TDI_TO_68 TMS TDO_TO_FPGA L8_B9 L8_B8 L8_B7 L8_B6 L8_B5 L8_B4 L8_B3 L8_B2 L8_B1 L8_B0 L8_G9 L8_G8 L8_G7 L8_G6 L8_G5 L8_G4 L8_G3 L8_G2 L8_G1 L8_G0 L8_R9 L8_R8 L8_R7 L8_R6 L8_R5 L8_R4 L8_R3 L8_R2 L8_R1 L8_R0 DRVMUTE L8_DCK L8DO_UC20 DD_ODED2 D5_DETO TCK AA_XCE AA_XOE AA_XWE DCLK IC9500 J1 PLL1_OUTp IC9500 G7 GND C9528 16V 0.1u R9537 10k IC9500 D8 LVDS24p IC9500 T6 LVDS65p IC9500 H16 LVDSCLK2n C9521 16V 0.1u IC9500 D6 LVDS19n IC9500 B13 LVDS32n IC9500 G8 VCCINT IC9500 E5 DPCLK2 IC9500 R6 LVDS66n IC9500 H5 VREF1B1 IC9500 K3 ASDO IC9500 H4 nCEO IC9500 P11 LVDS57n IC9500 M4 LVDS2p IC9500 H3 nCONFIG IC9500 L5 DPCLK0 R9529 10k IC9500 A1 GND IC9500 E8 IO IC9500 C1 VCCIO1 IC9500 C10 LVDS27n IC9500 E2 LVDS10p IC9500 L3 IO IC9500 B15 LVDS34n IC9500 L14 LVDS45n IC9500 L12 DPCLK5 IC9500 R16 LVDS50p R9544 10k IC9500 B8 LVDS23p IC9500 M11 VREF0B4 IC9500 A6 LVDS21p IC9500 P5 LVDS68n IC9500 D15 LVDS38n IC9500 L11 GND IC9500 N8 LVDS62p IC9500 D4 LVDS14p(INIT_DONE) IC9500 R13 LVDS54n IC9500 D10 LVDS27p IC9500 J11 GNDA_PLL2 IC9500 L9 GND IC9500 C6 LVDS20p IC9500 G3 LVDS9n IC9500 P4 LVDS70n IC9500 J13 nSTATUS IC9500 D11 LVDS30p IC9500 H15 TDO IC9500 T10 VCCINT IC9500 D16 LVDS39p R9506 22 IC9500 K2 PLL1_OUTn R9533 47 IC9500 R9 LVDS61p C9531 6.3V 10u IC9500 B7 LVDS21n IC9500 B6 LVDS20n IC9500 G4 nCSO IC9500 N4 LVDS0n IC9500 K16 LVDS44p IC9500 E12 DPCLK3 IC9500 T12 GND IC9500 B14 LVDS33n L9501 J0JHC0000078 IC9500 K8 GND IC9500 G9 GND IC9500 L16 LVDS44n R9532 47 IC9500 T13 LVDS54p IC9500 N14 LVDS48n IC9500 G16 LVDSCLK2p R9543 10k IC9500 C5 LVDS18n IC9500 M7 IO L9502 J0JHC0000078 IC9500 H8 GND IC9500 P6 LVDS66p IC9500 J9 GND IC9500 E11 VREF0B2 IC9500 T7 VCCINT IC9500 B4 LVDS17p IC9500 M2 LVDS4n C9526 6.3V 10u IC9500 H2 DATA0 IC9500 J10 VCCINT IC9500 A12 GND IC9500 T8 LVDS63n IC9500 N3 LVDS2n IC9500 E3 LVDS11p IC9500 R15 LVDS52n R9548 10k IC9500 K15 PLL2_OUTn IC9500 R1 LVDS1p IC9500 F8 GND C9522 16V 0.1u IC9500 H11 VCCA_PLL2 R9531 47 C9523 16V 0.1u IC9500 M14 LVDS47n IC9500 C7 LVDS22p IC9500 D14 LVDS37p IC9500 P7 LVDS64p IC9500 R14 LVDS53p IC9500 R11 LVDS57p C9527 16V 0.1u IC9500 D1 LVDS10n IC9500 G13 LVDS43p IC9500 L4 IO IC9500 P12 LVDS55p IC9500 C13 LVDS33p IC9500 C2 LVDS13p(CLKUSR) C9530 16V 0.1u IC9500 F5 DPCLK1 IC9500 N12 LVDS56n IC9500 J4 nCE C9525 16V 0.1u IC9500 H14 TDI C9517 16V 0.1u R9525 10k IC9500 C8 LVDS24n IC9500 F13 LVDS41p R9552 10k IC9500 P15 LVDS50n IC9500 E13 LVDS37n IC9500 N6 LVDS67n R9863 10k IC9500 C11 LVDS29n IC9500 L6 GND IC9500 R12 LVDS55n IC9500 K10 GND IC9500 M16 LVDS46p IC9500 A7 VCCINT IC9500 E9 IO IC9500 T14 VCCIO4 IC9500 R2 LVDS71p IC9500 R8 LVDS63p IC9500 L1 LVDS6n IC9500 J15 TMS IC9500 A4 LVDS17n IC9500 J5 GNDG_PLL1 IC9500 P10 LVDS58n IC9500 H1 LVDSCLK1n IC9500 H10 GND IC9500 B9 LVDS26p IC9500 C3 LVDS14n IC9500 K12 VREF2B3 IC9500 L2 LVDS5p IC9500 B16 LVDS36n R9540 10k IC9500 F12 DPCLK4 IC9500 P9 LVDS60p IC9500 B5 LVDS18p IC9500 L8 GND IC9500 C14 LVDS35n IC9500 B1 LVDS13n R9507 0 IC9500 G15 LVDS42n C9529 16V 0.1u IC9500 N5 LVDS67p IC9500 N1 LVDS4p C9516 16V 0.1u IC9500 A2 LVDS15n R9526 0 IC9500 N10 LVDS58p IC9500 M9 IO IC9500 C12 LVDS31p IC9500 E14 LVDS38p IC9500 M12 DPCLK6 IC9500 K5 VREF2B1 IC9500 D9 LVDS25n IC9500 F15 LVDS40n IC9500 F7 VCCIO2 IC9500 D12 LVDS30n IC9500 R5 LVDS68p IC9500 J14 TCK IC9500 M15 LVDS46n IC9500 T4 LVDS69n IC9500 E10 VREF1B2 C9519 16V 0.1u IC9500 R4 LVDS69p IC9500 F2 LVDS8p IC9500 D7 LVDS22n IC9500 A11 LVDS28n IC9500 A14 VCCIO2 R9523 10k IC9500 T3 VCCIO4 IC9500 R7 LVDS65n IC9500 A15 LVDS34p P3.3V IC9500 N7 LVDS64n IC9500 E15 LVDS39n IC9500 K6 GND IC9500 A5 GND IC9500 K11 VCCIO3 IC9500 H13 IO R9534 EXB38V470JV IC9500 M3 LVDS3n IC9500 P3 LVDS0p C9520 16V 0.1u IC9500 F11 GND IC9500 G11 GND IC9500 H7 VCCINT IC9500 E1 LVDS8n R9549 10k IC9500 N16 LVDS49p IC9500 K7 VCCINT IC9500 T9 LVDS61n R9862 10k IC9500 N15 LVDS49n IC9500 B3 LVDS16p P3.3V R9550 10k IC9500 D2 LVDS11n IC9500 F10 VCCIO2 IC9500 D5 LVDS19p IC9500 E6 VREF2B2 IC9500 L13 LVDS47p IC9500 N9 LVDS60n IC9500 H12 VREF1B3 IC9500 G14 LVDS43n R9530 10k IC9500 M13 LVDS48p IC9500 R10 LVDS59p IC9500 B11 LVDS29p IC9500 F14 LVDS41n IC9500 F6 GND IC9500 N2 LVDS3p IC9500 K1 LVDS6p IC9500 T11 LVDS59n IC9500 L15 LVDS45p IC9500 D3 LVDS12p C9524 16V 0.1u P3.3V IC9500 P16 VCCIO3 IC9500 J7 GND IC9500 N13 LVDS51n IC9500 T1 GND IC9500 A16 GND IC9500 F4 LVDS_DET IC9500 T15 LVDS52p IC9500 G10 VCCINT IC9500 P14 LVDS51p IC9500 A10 VCCINT IC9500 H6 VCCA_PLL1 IC9500 A13 LVDS32p IC9500 F9 GND IC9500 C16 VCCIO3 IC9500 C15 LVDS36p IC9500 N11 LVDS56p IC9500 J8 VCCINT IC9500 G6 VCCIO1 R9956 10k IC9500 F1 LVDS7n IC9500 T2 LVDS71n IC9500 M10 VREF1B4 IC9500 L10 VCCIO4 IC9500 P8 LVDS62n IC9500 B2 LVDS15p IC9500 B12 LVDS31n IC9500 G5 VREF0B1 P3.3V IC9500 E4 LVDS12n IC9500 E16 LVDS40p P3.3V IC9500 T5 GND IC9500 B10 LVDS28p IC9500 P2 LVDS1n IC9500 G12 VREF0B3 IC9500 A9 LVDS26n R9861 10k IC9500 K4 DCLK C9518 16V 0.1u IC9500 J12 GNDG_PLL2 IC9500 A3 VCCIO2 IC9500 H9 VCCINT IC9500 M1 LVDS5n IC9500 M6 VREF2B4 IC9500 G1 LVDSCLK1p R9535 47 IC9500 F3 LVDS9p IC9500 P1 VCCIO1 IC9500 L7 VCCIO4 IC9500 J3 MSEL0 IC9500 K14 IO IC9500 M8 IO IC9500 R3 LVDS70p P3.3V IC9500 C9 LVDS25p R9536 47 IC9500 K9 VCCINT IC9500 K13 CONF_DONE IC9500 C4 LVDS16n IC9500 F16 LVDS42p IC9500 T16 GND IC9500 M5 DPCLK7 IC9500 J16 PLL2_OUTp IC9500 J2 MSEL1 IC9500 G2 LVDS7p IC9500 A8 LVDS23n IC9500 D13 LVDS35p IC9500 E7 IO IC9500 J6 GNDA_PLL1 IC9500 P13 LVDS53n R9070 47 R9545 300k P3.3V P1.5V D5_DETO /ROMADRS[19] DMHL DSLR M_GOUT9 M_GOUT5 M_BOUT0 NRST CLK M_ROUT9 FPCLK PCD2 DSLL DRVRST M_ROUT7 CEL /ROMADRS[03] ODED1 FPDATA0 M_BOUT1 /ROMADRS[02] M_GOUT4 /ROMADRS[11] DRVMUTE /ROMADRS[07] /ROMADRS[04] CBK FPDATA1 OSDCK CLRD /ROMADRS[18] /ROM_BYTE M_GOUT3 /ROMADRS[10] SFRST SCSU DSHL OSDG /ROMADRS[08] LATCH PCU2 MODEL[1] /ROMDATA[06] M_ROUT3 CPH /ROMADRS[20] CEL2 MODEL[0] CBK2 DMLR M_ROUT6 /ROMADRS[17] SDA SID2 M_GOUT1 CLK_INPUT OSD CL SCL DMHR /ROMDATA[07] OTHER CSH NUEL RESET USL SIU ODEU Flash_Control CLRU SIU2 M_ROUT2 LSI58 CLKM_IN M_ROUT1 M_ROUT5 DATA POWER SAVING(NC) LVDSmode SFVRST /ROMDATA[01] /ROMADRS[16] /ROMDATA[05] LVDS_INPUT /ROMADRS[13] /ROMDATA[00] /ROMADRS[05] M_GOUT6 DATA_DRIVER /ROMDATA[04] /ROM_OE PICTURE_OUTPUT /ROMDATA[03] /ROM_CE NC IIC /ROMDATA[02] /ROMADRS[00] CONTROL CML SS_PULSE UML CMH DMLL UMH SC_PULSE M_ROUT4 Nosync GND LVDSbit M_ROUT8 M_ROUT0 M_GOUT2 LEU FVSEL PCU M_BOUT3 M_BOUT4 VCCINT M_GOUT8 VCCI OSDHD /ROMADRS[01] M_BOUT5 JTAG OSDVD /ROMADRS[09] M_BOUT6 OSDB M_GOUT0 M_DCKO /ROMADRS[14] M_HDO M_BOUT7 OSDR /ROM_WE M_VDO M_BOUT8 M_GOUT7 M_BOUT9 USH SID UEL LED MODEL SELECT CSL PCD1 /ROMADRS[06] M_BOUT2 /ROMADRS[12] MASK INEXCH p_db1 p_db0 p_stb p_slct p_busy PRCKI FREE RUN CLK PRCK_OUT CLKM_OUT TEST PIN /ROMADRS[-1] /ROMADRS[15] ODED2 WHITE SIGNAL 24 19 27 20 25 23 22 21 26 12 15 13 14 16 23 22 21 25 27 26 24 11 FLASH CONTROL SYNC PROCESSING FPGA CONTROL LVDS IC9500 WB ADJ C1ZBZ0002599 DISCHARGE CONTROL TH-42PS10CK\CS D-Board (3 of 6) Schematic Diagram TH-42PS10CK\CS D-Board (3 of 6) Schematic Diagram D-BOARD TZTNP01ZQTC(3/6) 91 14.33.D 电路板 (4/6) 线路图 DD_LED FP_UMH USH UML DD_ODED1 UMH USL DD_CLRD DD_PCD2 NUEL FP_UEH FP_NUEL D-ODED1 FP_USH FP_USL FP_UML DD_PCD1 UEH L8DO_UB20 L8DO_UB18 L8DO_UA18 L8DO_UC17 L8DO_UC19 L8DO_UB15 L8DO_UC20 L8DO_UB21 L8DO_UC11 L8DO_UC12 LBDO_UA12 L8DO_UB10 LBDO_UA13 L8DO_UA11 LBDO_UB12 L8DO_UA16 LBDO_UB14 L8DO_UB16 L8DO_UA21 L8DO_UA17 AA_XCE L8DO_UC16 L8DO_UB17 LBDO_UC13 LBDO_UC14 L8DO_UA10 L8DO_UB11 L8DO_UA14 L8DO_UA19 LBDO_UB13 L8DO_UA20 L8DO_UA15 L8DO_UC18 L8DO_UB19 L8DO_UC21 L8DO_UC15 0V L8DO_UC10 L8DO_UA9 AA_XWE AA_XOE AA_BYTE L8_PCK L8_OCK DD_ODED2 D-ODED2 D-CLRD D-LED D-PCD2 D-PCD1 P3.3V C9515 16V 1u TVRN940 IC9303 1 A15 2 A14 3 A13 4 A12 5 A11 6 A10 7 A9 8 A8 9 A19 10 NC 11 WE# 12 RESET# 13 NC 14 NC 15 RY/BY# 16 A18 17 A17 18 A7 19 A6 20 A5 21 A4 22 A3 23 A2 24 A1 25 A0 26 CE# 27 VSS 28 OE# 29 DQ0 30 DQ8 31 DQ1 32 DQ9 33 DQ2 34 DQ10 35 DQ3 36 DQ11 37 VCC 38 DQ4 39 DQ12 40 DQ5 41 DQ13 42 DQ6 43 DQ14 44 DQ7 45 DQ15/A-1 46 VSS 47 BYTE# 48 A16 C9501 16V 0.1u P5V C9505 16V 0.1u P5V X9200 H0J200500038 C9511 6.3V 10u P3.3V R9511 47 L9500 G1C150KA0038 R9502 10k R9501 10k C9506 16V 0.1u R9394 0 C9514 16V 1u R9518 560 C9500 16V 0.1u C9509 50V 20p R9513 47 R9355 4.7k R9516 10k R9512 47 C9508 16V 0.1u P3.3V C9510 50V 15p C0JBAZ002692 IC9503 G1 1 2 A1 3 A2 4 A3 5 A4 6 A5 7 A6 8 A7 9 A8 10 GND 11 Y8 12 Y7 13 Y6 14 Y5 15 Y4 16 Y3 17 Y2 18 Y1 19 G2 20 Vcc C1ZBZ0003185 IC9200 1 X1 2 VDD 3 CLK2 4 S1 5 S0 6 VDD 7 CLK7 8 GND 9 CLK5 10 VDD 11 GND 12 CLK6 13 VDD 14 CLK3 15 GND 16 VDD 17 CLK4 18 GND 19 CLK9 20 VDD 21 CLK8 22 GND 23 VDD 24 CLK1 25 S2 26 STBY 27 GND 28 X2 C9469 TH-42PS10CK\CS D-Board (4 of 6) Schematic Diagram TH-42PS10CK\CS D-Board (4 of 6) Schematic Diagram 16V 0.1u R9503 47 R9527 EXB2HV272JV R9356 4.7k R9528 EXB2HV272JV C9512 16V 0.1u C9502 16V 0.1u IC9502 C0EBE0000066 1 NC 2 SUB 3 GND 5 Vcc 4 Vout C0JBAZ002692 IC9504 G1 1 2 A1 3 A2 4 A3 5 A4 6 A5 7 A6 8 A7 9 A8 10 GND 11 Y8 12 Y7 13 Y6 14 Y5 15 Y4 16 Y3 17 Y2 18 Y1 19 G2 20 Vcc C9503 16V 0.1u C9504 16V 0.1u (SS20) (84/36) (63) (SS50/60/75) (20) (OFF) (39.5) (31.6) (36.6) 34 35 31 33 29 28 30 32 36 RESET CLOCK GENE. 16M FLASH MEMORY LEVEL CONVERTER LEVEL CONVERTER 31 32 35 33 34 24 25 27 26 23 22 21 D-BOARD TZTNP01ZQTC(4/6) 92 14.34.D 电路板 (5/6) 线路图 G G G G + G G TERM SIDE + G G + TERM SIDE G G G G G G ENHMASK L8_VIN L8_HIN L8_G0 L8_G1 L8_G2 L8_G3 L8_G4 L8_G5 L8_G6 L8_G7 L8_G8 L8_G9 L8_B0 L8_B1 L8_B2 L8_B3 L8_B4 L8_B5 L8_B6 L8_B7 L8_B8 L8_B9 L8_R0 L8_R1 L8_R2 L8_R3 L8_R4 L8_R5 L8_R6 L8_R7 L8_R8 L8_R9 L8DO_UA14 L8DO_UA19 L8DO_UA21 L8DO_UA11 L8DO_UA20 L8DO_UA18 LBDO_UA13 LBDO_UA12 L8DO_UA15 L8DO_UA16 L8DO_UA17 L8R_DA03 L8R_DA11 L8DO_UA9 L8R_DA12 L8R_DA06 L8R_DA02 L8R_DA13 L8R_DA07 L8R_DA04 L8R_DA08 L8R_DA09 L8R_DA00 L8R_DA01 L8DO_UA10 L8R_DA05 L8R_DA10 L8DO_UB11 LBDO_UB13 LBDO_UB14 L8DO_UB20 L8DO_UB17 LBDO_UB12 L8DO_UB21 L8DO_UB15 L8DO_UB19 L8DO_UB18 L8DO_UB16 L8R_DB02 L8R_DB12 L8R_DB04 L8R_DB07 AA_XCE L8R_DB08 L8R_DB01 L8DO_UC10 L8R_DB13 L8R_DB09 L8R_DB05 L8R_DB10 L8R_DB00 L8R_DB14 L8R_DB03 L8R_DB06 L8R_DB11 LBDO_UC13 L8R_DC01 L8DO_UC15 L8DO_UC18 L8DO_UC16 L8DO_UC21 L8R_DC05 L8R_DC00 L8DO_UC11 L8R_DC09 LBDO_UC14 L8DO_UC17 L8R_DC06 L8R_DC10 L8DO_UC19 L8DO_UC20 L8DO_UC12 L8R_DC11 L8R_DC13 L8R_DC03 L8R_DC07 L8R_DC14 L8R_DC12 L8R_DC02 L8R_DC04 L8R_DC08 L8DO_UB10 L8R_MONOUT1 FPDAT1 FPCLK FPDAT0 SFRST SFVRST LATCH L8R_DRVCLKD0 L8R_DRVCLKD3 L8R_DRVCLKD2 L8R_DRVCLKD1 L8R_DA03 D42_DOUTDA9 D42_DOUTDB9 L8R_DB10 L8R_DC00 D42_DOUTDC5 UMH L8R_DC02 L8R_DRVCLKD0 CLRD L8DO_UA10 L8R_DA01 L8R_DB07 L8R_DA04 L8DO_UC10 L8R_DA13 UEH ODED1 L8R_DRVCLKD1 L8R_DA11 D42_DOUTDC15 C_UEH D42_DOUTDC13 L8R_DC07 D42_DOUTDC4 L8R_DC03 L8R_DC12 L8R_DC10 D42_DOUTDB15 L8R_DA12 L8R_DRVCLKD2 D42_CLKD3 USH L8R_DA00 L8R_DC08 L8R_DC11 D42_DOUTDB12 D42_DOUTDC14 L8R_DB14 L8R_DB01 USL D-CLRD D42_DOUTDB10 D42_DOUTDA11 C_UML L8R_DA02 L8R_DA06 L8R_DB00 L8R_DC14 L8R_DC01 L8R_DA07 D42_DOUTDC12 D42_DOUTDB14 L8R_DA10 D42_DOUTDB8 D-PCD1 D-PCD2 L8R_DC05 D42_DOUTDC10 L8R_DB09 L8R_DB08 D42_DOUTDC11 L8R_DC09 L8R_DB02 D42_DOUTDA8 L8R_DB03 D42_DOUTDA15 L8R_DB11 L8R_DB06 D42_DOUTDA13 L8R_DB12 NUEL L8R_DB04 D42_DOUTDB7 D42_DOUTDA12 D42_DOUTDA10 D42_CLKD2 D-ODED1 C_NUEL L8R_DB13 L8R_DA05 C_USL L8R_DA08 L8R_DC04 D-LED C_USH D42_DOUTDB13 C_UMH L8R_DC06 D-ODED2 L8R_DRVCLKD3 D42_DOUTDB4 L8R_DC13 UML D42_DOUTDA7 D42_DOUTDA14 D-CLRD D42_DOUTDB11 D42_DOUTDA4 LED D42_DOUTDC9 D-LED L8R_DA09 D42_DOUTDC8 L8R_DB05 PCD1 L8DO_UA9 L8DO_UB10 5V_SENSE 5V_DET3 5V_SENSE 5V_DET4 C_SOS8_SS SOS8_SS DRVRST TCK TMS TDI_TO_68 TDO_TO_FPGA XRST XRST 5V_DET4 MODEL1 MODEL1 M_SEL1 D42_DOUTDC14 D42_DOUTDB14 D42_DOUTDA14 D42_DOUTDC15 D42_DOUTDB15 D42_DOUTDA15 LED PCD1 CLRD ODED1 D42_CLKD3 D42_CLKD2 D42_DOUTDC12 D42_DOUTDB12 D42_DOUTDA12 D42_DOUTDC13 D42_DOUTDB13 D42_DOUTDA13 D42_DOUTDC10 D42_DOUTDB10 D42_DOUTDA10 D42_DOUTDC11 D42_DOUTDB11 D42_DOUTDA11 D42_DOUTDC8 D42_DOUTDB8 D42_DOUTDA8 D42_DOUTDC9 D42_DOUTDB9 D42_DOUTDA9 D42_DOUTDC4 D42_DOUTDB4 D42_DOUTDA4 D42_DOUTDC5 D42_DOUTDB5 D42_DOUTDA5 D42_DOUTDC2 D42_DOUTDB2 D42_DOUTDA2 D42_DOUTDC3 D42_DOUTDB3 D42_DOUTDA3 D42_DOUTDC0 D42_DOUTDB0 D42_DOUTDA0 D42_DOUTDC1 D42_DOUTDB1 D42_DOUTDA1 ODED2 CLRD PCD2 LED D42_CLKD1 D42_CLKD0 C_SOS8_SS C_NUEL C_UMH C_UML C_USH C_USL C_UEH 5V_DET3 D42_DOUTDC6 D42_DOUTDB6 D42_DOUTDA6 D42_DOUTDC7 D42_DOUTDB5 D42_DOUTDA5 D42_DOUTDC2 D42_DOUTDB2 D42_DOUTDA2 D42_DOUTDC3 D42_DOUTDA3 D42_DOUTDC0 D42_DOUTDB0 D42_DOUTDA0 D42_DOUTDC1 D42_DOUTDB1 D42_DOUTDA1 D42_DOUTDB3 ODED2 CLRD PCD2 LED D42_CLKD1 D42_CLKD0 D42_DOUTDC6 D42_DOUTDB6 D42_DOUTDA6 D42_DOUTDC7 D42_DOUTDB7 D42_DOUTDA7 L8R_DQ9 L8R_DQ23 L8R_A6 L8R_A5 L8R_A4 L8R_DQ13 L8R_DQ24 L8R_BA0 L8R_DQS2 L8R_BA1 L8R_DQ4 L8R_DQ2 L8R_RAS L8R_DQ18 L8R_A1 L8R_A10 L8R_A0 L8R_DQ31 L8R_DQ8 L8R_A3 L8R_DQ14 L8R_DQS3 L8R_WE L8R_DQ3 L8R_DQ10 L8R_DQ26 L8R_DQ1 L8R_SDCKE L8R_DQ21 L8R_SDCLKO L8R_DQ12 L8R_DQ28 L8R_DQ30 L8R_DQ6 L8R_A9 L8R_DQS1 L8R_DQ22 L8R_A7 L8R_DQ17 L8R_NSDCLKO L8R_DQ5 L8R_DQ15 L8R_DQ11 L8R_DQ25 L8R_DQ29 L8R_A8 L8_OCK L8R_DQ27 L8R_A11 L8_PCK L8R_CS L8R_DQ20 L8R_DQS0 L8_DCK L8R_DQ19 L8R_DQ16 L8R_A2 L8R_CAS L8R_DQ0 L8R_DQ7 TRST 5V_SENSE C9955 0.1u 16V IC9900 R5 VDD25 IC9900 V14 VDD12 IC9900 AA16 AVSS2 TP9303 L8R3.3V C9957 0.1u 16V TP9345 IC9900 AB18 DOUTDC00 IC9900 E19 DOUTUC03 L8R2.5V R9350 22 L8R3.3V IC9900 G5 VDD12 IC9900 P13 VSS IC9900 AB11 DQ28 IC9900 V13 VDD12 IC9900 K4 HDI IC9900 B14 DOUTUB11 IC9900 D15 DOUTUB08 IC9900 K12 VSS R9360 EXB38V820JV IC9900 D2 GI4 IC9900 A6 OCKOUT IC9900 C20 VSS IC9900 V7 VDD25 C9914 0.1u 16V IC9900 D3 VDD12 IC9900 F21 DRVCLKU2 IC9900 W15 TCPOUT IC9900 U2 AVSS_1 IC9900 H2 BI9 IC9900 Y22 VDD33 IC9900 C18 DOUTUB05 IC9900 K5 VDD33 R9348 EXB2HV820JV IC9900 W20 VDD33 IC9900 W16 SDIV1 TP9388 IC9900 G19 DOUTUC00 IC9900 J2 MONOUT1 IC9900 R18 VDD33 IC9900 A21 VSS C9904 0.1u 16V IC9900 R21 DOUTDA06 IC9900 D5 GI2 IC9900 U5 VDD25 FL9301 F1J1E1040022 1 2 3 TP9350 IC9900 D19 VSS FL9300 F1J1E1040022 1 2 3 C9903 0.1u 16V IC9900 N20 DOUTDC09 IC9900 AB7 A6 IC9900 T18 VDD33 P5V IC9900 D20 DOUTUB03 C9912 0.1u 16V TP9317 TP9342 C9921 0.1u 16V IC9900 U22 DOUTDC05 IC9900 P20 DOUTDA07 IC9900 B17 DOUTUA07 IC9900 N2 TCK IC9900 M3 FULL1 TP9323 TP9365 IC9900 T4 DQ7 IC9900 K19 DOUTDC14 IC9900 B20 DOUTUA03 IC9900 G1 BI6 IC9900 Y9 A3 IC9900 R4 DQ16 R9937 1k TP9364 IC9900 E10 VDD33 IC9900 A15 DOUTUA10 IC9900 W3 VDD25 IC9900 W9 A10 IC9900 V20 DOUTDB02 IC9900 AB21 VSS IC9900 N21 DOUTDA08 IC9900 P22 DOUTDB08 TP9326 IC9900 E2 GI8 IC9900 AA9 A8 IC9900 M10 VSS TP9359 IC9900 F20 DOUTUB00 IC9900 Y14 DQ12 IC9900 D16 DOUTUC07 P1.2V IC9900 H21 DOUTDB15 IC9900 M11 VSS IC9900 J13 VSS IC9900 A7 K_TEST TP9355 IC9900 N19 DOUTDB09 IC9900 P4 DQ18 IC9900 V6 AVSS_3 IC9900 AB6 A4 IC9900 E17 VSS IC9900 M12 VSS IC9900 C14 DOUTUC11 IC9900 AA11 DQ30 IC9900 M18 VDD12 IC9900 L21 DOUTDA11 IC9900 D1 GI6 IC9900 A5 RI2 IC9900 C17 DOUTUA06 IC9900 L11 VSS IC9900 AA21 VSS IC9900 AB1 VSS P5V C9917 0.1u 16V IC9900 G22 DRVCLKD0 IC9900 A3 GI0 IC9900 P12 VSS TP9347 IC9900 V17 VDD33 TP9316 P3.3V R9349 EXB38V820JV C9965 56u 4V IC9900 T19 DOUTDC04 IC9900 U20 DOUTDB03 R9922 0 IC9900 H1 MUTE IC9900 Y16 SDSEL IC9900 F19 DOUTUA01 IC9900 A20 DOUTUC04 Q9301 B1ABCF000138 TP9333 IC9900 AB13 DQ10 IC9900 M21 DOUTDB10 IC9900 AA12 DQS3 D9301 MA3X152K0L IC9900 AB4 BA0 IC9900 J21 DOUTDB14 IC9900 L2 ID0 IC9900 A8 TCKSEL0 TP9331 IC9900 L3 ID1 TP9372 IC9900 C10 SFVRST IC9900 M20 DOUTDA10 IC9900 P19 DOUTDB07 IC9900 B7 TEST1 IC9900 Y6 NRAS IC9900 F1 BI3 TP9312 IC9900 W12 AVDD25_4 IC9900 A19 DOUTUA05 R9936 1k IC9900 L9 VSS IC9900 N13 VSS IC9900 E13 VDD33 IC9900 AA14 DQ9 IC9900 K10 VSS IC9900 L12 VSS R9317 390 IC9900 V9 VSS IC9900 K9 VSS FL9901 F1J1E1040022 1 2 3 TP9322 IC9900 J18 VDD33 D32 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 R9369 4.7k C9900 0.1u 16V TP9321 C9966 16V 0.1u TP9341 IC9900 B9 FPCLK TP9387 C9959 0.1u 16V IC9900 V4 VDD25 IC9900 V19 VDD33 IC9900 AA6 A11 IC9900 AA10 DQ31 IC9900 J10 VSS IC9900 V16 VDD33 IC9900 R19 DOUTDA05 IC9900 F22 DRVCLKD3 L8R1.2V C9963 6.3V 10u IC9900 W21 VDD33 IC9900 B19 DOUTUA04 IC9900 H22 DOUTDA14 TP9353 ZA9001 K4CD01000011 TP9344 IC9900 P1 TDO IC9900 C15 DOUTUB09 C9954 56u 4V IC9900 V18 VSS IC9900 D22 DOUTUC01 IC9900 B5 RI5 IC9900 A11 DOUTUA14 IC9900 U18 VDD33 IC9900 J22 DOUTDA13 IC9900 E8 VDD12 IC9900 V8 VDD25 IC9900 A18 DOUTUB07 IC9900 Y3 VSS IC9900 E15 VDD12 IC9900 Y10 DQ26 IC9900 K20 DOUTDB13 IC9900 A12 DOUTUB14 IC9900 AA1 VDD25 C9910 0.1u 16V IC9900 R22 DOUTDC07 TP9305 L8R2.5V IC9900 M22 DOUTDC10 C9909 0.1u 16V IC9900 K2 VDI IC9900 Y1 DQ0 IC9900 AB3 NCK IC9900 AA22 VSS IC9900 E4 VDD12 C9958 0.1u 16V IC9900 D14 DOUTUC10 IC9900 K21 DOUTDC13 TP9370 IC9900 B16 DOUTUC09 IC9900 G20 DRVCLKU1 IC9900 AA18 DOUTDB00 TP9346 IC9900 C13 DOUTUB12 IC9900 AA5 CKE IC9900 V21 DOUTDC03 IC9900 V5 VSS IC9900 P2 XRST IC9900 M19 DOUTDC11 C9908 0.1u 16V IC9900 M9 VSS IC9900 N5 VDD33 IC9900 D13 DOUTUC12 TP9338 TP9304 C9906 0.1u 16V IC9900 B11 DOUTUC15 C9905 0.1u 16V IC9900 P21 DOUTDC08 IC9900 E9 VDD33 C9962 6.3V 10u IC9900 G3 BI4 R9367 10k R9918 0 IC9900 P3 DQ19 IC9900 J4 ENHMASK IC9900 V11 VDD25 IC9900 C16 DOUTUC08 IC9900 E22 DRVCLKU3 IC9900 L5 VDD33 IC9900 P11 VSS IC9900 K18 VDD33 IC9900 E11 VDD33 IC9900 F3 GI9 IC9900 B1 VSS IC9900 H3 BI8 IC9900 Y13 DQ14 C9911 0.1u 16V C9923 0.1u 16V Q9300 B1ABCF000138 IC9900 G2 BI5 IC9900 Y15 VSS TP9377 TP9369 IC9900 J11 VSS IC9900 C22 DOUTUB01 IC9900 K14 VSS R9368 100k IC9900 AA20 DOUTDA01 IC9900 AB22 VSS C9922 0.1u 16V IC9900 B10 SFRST C9467 50V 0.01u TP9315 IC9900 Y12 AVSS_4 IC9900 AA3 CK FL9902 F1J1E1040022 1 2 3 C9918 0.1u 16V TP9334 IC9900 T21 DOUTDB05 IC9900 AB5 BA1 IC9900 B15 DOUTUB10 IC9900 T22 DOUTDC06 TP9311 TP9325 IC9900 N11 VSS IC9900 D12 DOUTUA13 C9953 56u 4V IC9900 J3 MONOUT0 IC9900 T2 DQ20 R9555 0 IC9900 J12 VSS C9919 0.1u 16V IC9900 F2 BI1 R9363 EXB2HV470JV IC9900 N14 VSS IC9900 B12 DOUTUC14 IC9900 L18 VDD12 TP9380 IC9900 E7 VDD12 IC9900 J19 DOUTDA15 R9917 0 IC9900 J5 VDD12 TP9352 R9361 22 IC9900 F5 VDD12 IC9900 K13 VSS TP9384 IC9900 B21 VSS IC9900 AB20 DOUTDB01 IC9900 C7 RI0 TP9319 IC9900 E18 VSS TP9360 IC9900 D4 VSS IC9900 C3 VSS IC9900 A4 RI6 IC9900 U19 DOUTDA02 TP9367 IC9900 Y7 A0 IC9900 K1 DCK IC9900 C8 TEST0 IC9900 L13 VSS IC9900 AB16 AVDD33_2 R9382 10k R9354 EXB2HV820JV IC9900 L1 SCL IC9900 AB2 VSS D31 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 IC9900 D8 OCK IC9900 AB19 DOUTDA00 IC9900 G4 BI2 IC9900 A9 FPDAT1 L8R2.5V IC9900 AB8 A7 R9379 0 IC9900 H20 DRVCLKD1 R9395 22 TP9332 Q9302 B1ABCF000138 TP9337 IC9900 R3 DQ17 IC9900 C5 RI9 R9359 EXB2HV820JV IC9900 N22 DOUTDA09 IC9900 Y2 VDD25 IC9900 M14 VSS IC9900 F4 GI7 L8R3.3V IC9900 U4 DQ5 TP9348 C9468 50V 0.01u TP9340 C9924 0.1u 16V IC9900 M1 TILD IC9900 M13 VSS L8R3.3V IC9900 W2 DQ1 IC9900 N3 TDI TP9356 IC9900 B4 RI8 TP9358 IC9900 AA15 AVSS1 FL9900 F1J1E1040022 1 2 3 IC9900 L22 DOUTDB11 IC9900 M2 FULL0 IC9900 T3 AVDD25_1 TP9327 IC9900 W19 VSS IC9900 R2 DQ23 TP9314 IC9900 L14 VSS IC9900 A14 DOUTUA11 TP9371 IC9900 K22 DOUTDA12 TP9339 R9351 22 TP9324 IC9900 J1 MONOUT2 IC9900 C4 GI3 IC9900 W7 NCS IC9900 K3 SDA IC9900 AB15 AVDD33_1 IC9900 U3 DQ6 IC9900 N1 TRST IC9900 L10 VSS TP9349 IC9900 AA19 DOUTDC01 R9380 56 IC9900 AB9 VDD25 TP9389 C9913 0.1u 16V IC9900 K11 VSS IC9900 A10 SFLATCH TP9343 IC9900 V10 VDD25 C9925 0.1u 16V IC9900 E16 VDD12 IC9900 D21 DOUTUB02 IC9900 V2 DQ3 IC9900 L4 TIIC TP9328 IC9900 B13 DOUTUA12 IC9900 P5 VDD33 IC9900 V15 VDD12 IC9900 B18 DOUTUB06 IC9900 W11 DQ25 TP9318 IC9900 AB12 DQS1 IC9900 P18 VDD33 IC9900 Y18 VSS IC9900 Y8 A1 R9919 10k C9902 0.1u 16V R9390 100 IC9900 T20 DOUTDA04 IC9900 Y21 VDD33 IC9900 C21 DOUTUA02 IC9900 AA13 DQ11 IC9900 Y19 VSS IC9900 C9 ROMCE IC9900 J20 DOUTDC15 IC9900 E6 VSS TP9306 R9352 EXB38V820JV TP9366 IC9900 AB10 DQ29 IC9900 H19 DRVCLKU0 L8R2.5V IC9900 V22 DOUTDA03 IC9900 B22 VSS TP9362 R9358 EXB2HV820JV D9300 MA3X152K0L P2.5V IC9900 N4 TMS IC9900 W10 DQ27 C9956 0.1u 16V IC9900 W8 A2 IC9900 D11 DOUTUA15 C9915 0.1u 16V IC9900 AA8 A5 TP9307 P3.3V IC9900 E21 DOUTUA00 IC9900 J9 VSS IC9900 W14 DQ13 IC9900 AA17 SDIV0 IC9900 P10 VSS TP9354 IC9900 E3 GI5 IC9900 M4 PCK IC9900 A22 VSS R9370 10k IC9900 E1 BI0 IC9900 AA4 VREF IC9900 Y4 AVDD25_2 IC9900 N10 VSS C9920 0.1u 16V IC9900 B2 VSS IC9900 R1 DQ22 IC9900 P14 VSS IC9900 D7 RI3 IC9900 G21 DRVCLKD2 C9901 0.1u 16V IC9900 W4 VSS IC9900 T5 AVSS_2 IC9900 M5 VDD33 IC9900 C11 DOUTUB15 IC9900 AA2 VSS IC9900 C1 VDD12 IC9900 D9 TCKSEL1 IC9900 D10 FPDAT0 IC9900 Y17 VSS IC9900 F6 VSS IC9900 U1 DQS2 L8R1.2V IC9900 E14 VDD33 IC9900 D6 RI7 TP9382 TP9368 IC9900 P9 VSS IC9900 W5 AVDD25_3 C9916 0.1u 16V TP9308 J0HABH000013 FL9904 TP9309 IC9900 E12 VDD33 TP9361 R9362 22 IC9900 Y5 NCAS J0HABH000013 FL9903 IC9900 A17 DOUTUA08 IC9900 B6 RI1 IC9900 E20 DOUTUC02 IC9900 V3 DQ4 IC9900 A2 VSS IC9900 L19 DOUTDB12 IC9900 V12 VDD25 TP9313 TP9329 IC9900 H4 BI7 C9907 0.1u 16V IC9900 C2 VDD12 P3.3V IC9900 W18 VSS IC9900 R20 DOUTDB06 C9960 6.3V 10u IC9900 C6 RI4 IC9900 B8 TCKSEL2 IC9900 C12 DOUTUB13 IC9900 W13 DQ15 R9391 100k IC9900 L20 DOUTDC12 TP9310 IC9900 B3 GI1 TP9357 IC9900 F18 VSS C9961 6.3V 10u IC9900 V1 DQS0 TP9351 IC9900 A16 DOUTUA09 C9964 6.3V 10u IC9900 Y11 DQ24 IC9900 T1 DQ21 IC9900 W17 VSS R9371 100k R9366 4.7k IC9900 Y20 VSS IC9900 C19 DOUTUB04 TP9363 IC9900 N12 VSS IC9900 J14 VSS IC9900 AB17 VSS IC9900 AA7 A9 IC9900 H18 VDD33 IC9900 G18 VSS TP9320 IC9900 D17 DOUTUC06 IC9900 H5 VDD12 R9357 EXB2HV820JV TP9335 IC9900 U21 DOUTDB04 IC9900 E5 VSS IC9900 N9 VSS R9353 EXB2HV820JV IC9900 W22 DOUTDC02 IC9900 D18 DOUTUC05 R9929 0 IC9900 A13 DOUTUC13 L8R3.3V TP9330 IC9900 MN84521-A A1 VSS IC9900 AB14 DQ8 IC9900 W1 DQ2 TP9336 IC9900 W6 NWE IC9900 N18 VDD12 L8R3.3V R9920 10k L8R3.3V IIC DOUTDA[5] DOUTDB[3] DOUTDC[2] NUEL LED P5V DOUTDA[15] GND DOUTDC[9] CLK[0](+) P5V UMH P5V DOUTDB[15] DOUTDB[4] DOUTDC[14] DOUTDA[4] GND P5V DOUTDB[1] UML DOUTDA[9] DOUTDC[1] GND DOUTDB[9] GND DOUTDA[14] GND GND P5V NC DOUTDC[8] DOUTDA[2] GND DOUTDC[5] 5V_DET DOUTDB[14] PCD1 DOUTDA[0] DOWN_LEFT DOUTDA[8] GND GND ODED1 CLRD DOUTDB[8] PCD2 CLRD DOUTDC[11] DOUTDC[12] DOUTDB[2] GND DOUTDA[11] MODEL1 P5V 5V_DET DOUTDB[11] GND GND DOUTDC[15] DOUTDC[10] DOUTDA[3] USH GND SOS8_SS DOUTDA[10] DOUTDB[10] GND DOUTDA[1] DOUTDC[13] DOUTDA[12] ODED2 DOUTDC[0] DOUTDA[13] USL GND DOUTDB[12] UEH DOUTDB[13] CLK[1](-) GND CLK[3](-) CLK[2](+) DOUTDC[3] DOUTDC[4] GND DOUTDB[0] DOUTDB[5] LED DOWN_RIGHT GND GND GND GND DOUTDB[6] DOUTDA[6] DOUTDC[6] GND DOUTDC[7] DOUTDB[7] DOUTDA[7] GND GND GND GND NC NC NC NC NC rromdata[14] rromadrs[00] rromdata[06] rromdata[09] rromdata[12] rromadrs[11] rromadrs[14] rromdata[15] rromadrs[01] rromadrs[04] rromadrs[17] rromadrs[20] rromadrs[07] rromadrs[10] rromadrs[13] rromadrs[16] rromdata[00] rromdata[01] rromdata[02] rromadrs[19] rromadrs[03] rromdata[03] rromdata[04] rromdata[07] rromdata[10] to DDR rromadrs[06] rromadrs[09] rromdata[13] rromadrs[12] rromdata[05] rromadrs[15] rromadrs[18] rromadrs[02] rromadrs[05] rromadrs[08] rromdata[08] rromdata[11] NC NC 42 37 41 45 39 40 43 44 38 FORMAT CONVERTER RGB PROCESSOR IC9900 C1-BOARD (C11) TO C2-BOARD (C21) TO 32 35 33 34 31 41 TH-42PS10CK\CS D-Board (5 of 6) Schematic Diagram TH-42PS10CK\CS D-Board (5 of 6) Schematic Diagram D-BOARD TZTNP01ZQTC(5/6) 93 14.35.D 电路板 (6/6) 线路图 + L8DR_DQ28 L8R_A0 L8DR_DQS0 L8DR_DQ31 L8DR_NCS L8R_DQ15 L8DR_A5 L8DR_A1 L8DR_NCAS L8R_A3 L8DR_A11 L8R_DQ17 L8DR_DQ21 L8DR_DQ23 L8DR_DQ22 L8DR_DQ25 L8R_DQ16 L8DR_BA1 L8DR_A11 L8DR_DQ10 L8DR_DQ3 L8R_DQ14 L8R_DQ24 L8DR_BA0 L8DR_DQ1 L8DR_DQ9 L8R_DQ10 L8DR_A7 L8DR_DQ4 L8R_SDCLKO L8DR_DQ31 L8DR_A2 L8R_BA0 L8DR_NRAS L8DR_DQ11 L8R_DQ31 L8DR_DQ2 L8DR_DQ26 L8DR_DQ0 L8DR_BA1 L8DR_DQ5 L8DR_DQ11 L8R_DQ0 L8R_DQ26 L8R_A4 L8R_BA1 L8R_DQ19 L8R_DQ13 L8DR_A6 L8DR_DQS3 L8R_DQ9 L8DR_NCLK L8DR_DQ20 L8R_A2 L8DR_DQ18 L8DR_A2 L8DR_A3 L8DR_A9 L8R_DQ22 L8DR_NRAS L8R_A8 L8R_A10 L8R_A1 L8DR_A3 L8R_WE L8R_DQS2 L8DR_DQ7 L8DR_NCLK L8DR_DQ24 L8R_SDCKE L8DR_DQ8 L8DR_DQ16 L8R_DQ3 L8R_DQ4 L8R_RAS L8DR_DQ20 L8DR_DQ6 L8R_DQ11 L8DR_DQ19 L8DR_DQ24 L8DR_A4 L8DR_A0 L8R_DQ1 L8DR_DQ25 L8DR_DQ12 L8R_A6 L8DR_A6 L8DR_DQ8 L8R_DQ23 L8DR_DQ12 L8DR_DQ2 L8R_DQ8 L8DR_DQ18 L8DR_DQ4 L8DR_DQ0 2.5V L8R_DQ21 L8DR_DQS2 L8DR_A1 L8DR_A0 L8DR_DQ22 L8R_A9 L8DR_DQ6 L8DR_DQ29 L8DR_DQS0 L8DR_DQS2 L8DR_DQ7 L8DR_DQ19 L8DR_DQ14 L8DR_DQ5 L8DR_DQ23 L8DR_DQ14 L8DR_CKE L8DR_DQ13 L8DR_DQS1 L8DR_DQ30 L8DR_A8 L8DR_NCS L8DR_DQ16 L8DR_DQ17 L8R_DQ7 L8DR_DQ28 L8DR_DQ17 L8DR_DQ15 L8DR_DQ15 0V L8R_DQ30 L8R_DQ27 L8R_DQS3 L8DR_A5 L8DR_DQS1 L8R_DQS0 L8R_DQ6 L8DR_NCAS L8DR_DQ9 L8DR_DQS3 L8DR_NWE L8R_CS L8R_NSDCLKO L8R_A7 L8DR_DQ26 L8R_DQ29 L8DR_A9 L8DR_A8 L8DR_DQ21 L8R_DQ12 L8DR_BA0 L8R_DQ20 L8DR_DQ27 L8DR_A10 L8DR_A4 L8R_DQS1 L8R_CAS L8DR_NWE L8DR_DQ13 L8DR_CLK L8R_A5 L8R_DQ2 L8DR_DQ10 L8R_DQ28 L8DR_A7 L8DR_DQ30 L8R_DQ18 L8R_A11 L8DR_DQ1 L8DR_DQ29 L8DR_DQ27 L8DR_CKE L8DR_DQ3 L8R_DQ25 L8R_DQ5 L8DR_A10 L8DR_CLK R9904 47 C9932 16V 0.1u L8R2.5V C9931 16V 0.1u C9944 16V 0.1u R9951 EXB38V470JV R9938 1k R9947 EXB38V470JV C9935 16V 0.1u R9950 EXB38V470JV C9933 16V 0.1u R9907 150 R9941 47 R9948 EXB38V470JV C9930 16V 0.1u L8R2.5V C9951 16V 0.1u R9953 47 C9940 16V 0.1u C9943 16V 0.1u R9942 47 C9934 16V 0.1u C9946 16V 0.1u C9936 16V 0.1u C9945 16V 0.1u R9946 EXB38V470JV C9929 16V 0.1u R9954 47 C9952 56u 4V R9905 33 R9940 33 C9939 16V 0.1u R9949 EXB38V470JV C9948 16V 0.1u C9949 16V 0.1u C9938 16V 0.1u R9945 EXB38V470JV R9903 EXB2HV470JV 47 L8R2.5V C9941 16V 0.1u C9947 16V 0.1u C9937 16V 0.1u C9942 16V 0.1u C9928 16V 0.1u C9927 16V 0.1u R9943 EXB38V470JV R9944 EXB38V470JV R9906 47 EXB38V470JV C9950 16V 0.1u R9955 47 R9952 47 R9939 1k IC9901 L7 VDD IC9901 E4 VDD IC9901 H10 VSSQ IC9901 M12 CK IC9901 B4 VSSQ IC9901 C12 VDDQ IC9901 J4 VDDQ IC9901 F13 DQ14 IC9901 B9 DQ29 IC9901 G2 DQ19 IC9901 K7 VSS IC9901 H8 VSS_Thermal IC9901 M8 A9 IC9901 C3ABQJ000051 B2 DQS0 IC9901 E13 DQ24 IC9901 D6 VSSQ IC9901 M11 CK IC9901 C5 VDDQ IC9901 N13 VREF IC9901 N6 A1 IC9901 K4 VDDQ IC9901 M3 NC IC9901 D5 VSSQ IC9901 H6 VSS_Thermal IC9901 E6 VSSQ IC9901 C9 DQ30 IC9901 C3 VDDQ IC9901 J7 VSS_Thermal IC9901 D4 VSSQ IC9901 J13 DQ10 IC9901 K8 VSS IC9901 J2 DQ21 IC9901 H9 VSS_Thermal IC9901 K6 VSS IC9901 D7 VDD IC9901 D3 DQ5 IC9901 N3 NC IC9901 J8 VSS_Thermal IC9901 B3 DM0 IC9901 K12 DQ9 IC9901 D12 DQ26 IC9901 F2 DQ17 IC9901 M10 NC IC9901 G7 VSS_Thermal IC9901 G13 DQ12 IC9901 G12 DQ13 IC9901 K10 VSSQ IC9901 L2 CAS IC9901 K9 VSS IC9901 E9 VSSQ IC9901 J11 VDDQ IC9901 H5 VSSQ IC9901 F6 VSS_Thermal IC9901 L8 VDD IC9901 B7 DQ0 IC9901 N9 A6 IC9901 C2 DQ4 IC9901 H2 DQS2 IC9901 F10 VSSQ IC9901 C10 VDDQ IC9901 D9 VSSQ IC9901 L11 VDD IC9901 G3 DQ18 IC9901 H12 DM1 IC9901 L9 NC IC9901 M2 RAS IC9901 H3 DM2 IC9901 C6 DQ1 IC9901 B6 DQ2 IC9901 J10 VSSQ IC9901 N8 A4 IC9901 B13 DQS3 IC9901 D2 DQ6 IC9901 G4 VDDQ IC9901 D13 DQ25 IC9901 G11 VDDQ IC9901 H7 VSS_Thermal IC9901 N4 BA0 IC9901 B8 DQ31 IC9901 N11 A8/AP IC9901 E7 VSS IC9901 F3 DQ16 IC9901 L5 VSS IC9901 E3 VDDQ IC9901 K3 DQ23 IC9901 E10 VSS IC9901 D11 VSSQ IC9901 K5 VSSQ IC9901 H4 NC IC9901 L4 VDD IC9901 E8 VSS IC9901 N5 A0 IC9901 F12 DQ15 IC9901 M9 A5 IC9901 K13 DQ8 IC9901 M6 A2 IC9901 M4 NC IC9901 D8 VDD IC9901 E12 VDDQ IC9901 F7 VSS_Thermal IC9901 J5 VSSQ IC9901 F11 VDDQ IC9901 H13 DQS1 IC9901 F9 VSS_Thermal IC9901 L10 VSS IC9901 G8 VSS_Thermal IC9901 N10 A7 IC9901 G5 VSSQ IC9901 B11 VSSQ IC9901 F4 VDDQ IC9901 J12 DQ11 IC9901 J3 DQ20 IC9901 E5 VSS IC9901 N7 A3 IC9901 G10 VSSQ IC9901 E2 DQ7 IC9901 M13 NC IC9901 L6 A10 IC9901 F5 VSSQ IC9901 C11 NC IC9901 J6 VSS_Thermal IC9901 L13 NC IC9901 N2 CS IC9901 G9 VSS_Thermal IC9901 L3 WE IC9901 N12 CKE IC9901 B5 DQ3 IC9901 B10 DQ28 IC9901 H11 NC IC9901 J9 VSS_Thermal IC9901 C8 VDDQ IC9901 D10 VSSQ IC9901 K11 VDDQ IC9901 K2 DQ22 IC9901 C4 NC IC9901 L12 NC IC9901 C13 DQ27 IC9901 F8 VSS_Thermal IC9901 C7 VDDQ IC9901 B12 DM3 IC9901 M5 BA1 IC9901 M7 A11 IC9901 G6 VSS_Thermal IC9901 E11 VDD DDR-Terminate 52 46 50 48 49 54 53 51 47 IC9901 DDR-SDRAM DDR SDRAM(128M) 41 TH-42PS10CK\CS D-Board (6 of 6) Schematic Diagram TH-42PS10CK\CS D-Board (6 of 6) Schematic Diagram D-BOARD TZTNP01ZQTC(6/6) 94 14.36.C1，C2 电路板方框图 CLK0 LED CLK0 USL CLK2 UEH UMH ODED2 UML USH SS_SOS8 CLRD CLK1 NUEL CLK3 CLK1 PCD2 LED CLRD ODED2 PCD2 LED PCD1 ODED1 CLRD ODED1 CLRD LED PCD1 R7115 R7318 16 VCC 1 12 VCC 5 5 6bit 4A-5C 6bit 8 7 1 6bit 6 VCC OE 52 8 C12 2bit 17 4bit 6A-7C 2 4 6 OE VCC 14 VCC 7 8bit 12A-13C 21 51 4 C23 55 8bit 8bit 39 10 IC7104 BUFFER CB1 CB2 11 3 IC7103 6bit 6bit BUFFER CB7 IC7102 C21 BUFFER 2A-3C IC7101 CLK BUFFER 2bit IC7202 0A-1C 4bit BUFFER IC7203 BUFFER BUFFER IC7204 CLK BUFFER IC7201 CB5 4 Vda Vda C11 CB4 6bit DATA 24bit D0A-D7C VCC 18bit VCC D8A-D13C DATA TO D31 VCC CB3 9 CB6 37 13 DOUTD13C DOUTD8A CLK2 CLK3 1 6 C22 6 1 3 1 LED 41 42 PCD1 IC7205 VCC BUFFER 53 55 18 19 DRV_RST 5V 5V 5VDET CLRD CLK0 DRV_RST ODED2 CLK1 PCD2 LED 5V 5VDET 5V UEH UML NUEL USH USL SS_SOS8 UMH DOUTD7C DOUTD0A 12 6bit 6bit 6bit 6bit 6bit 6bit 6bit 6bit 6bit 6bit 6bit 6bit NUEL USH USL UML UMH UEH SS_SOS8 5V Vda Vda DATA DRIVE DOWN RIGHT(FRONT VIEW) C1 C2 DATA DRIVE DOWN LEFT (FRONT VIEW) PANEL DATA DRIVER PANEL DATA DRIVER TO D32 TO SS23 10A-11C 6bit 6bit 8A-9C 44 43 CLRD ODED1 35 6bit 6bit TH-42PS10CK\CS C1 and C2-Board Block Diagram TH-42PS10CK\CS C1 and C2-Board Block Diagram 95 14.37.C1 电路板 (1/2) 线路图 TERM SIDE G G TERM SIDE TERM SIDE AB_CLK_P2 AB_CLK_N2 AB_CLK_P1 AB_CLK_N1 AB_LED2 AB_DDC10 AB_DDB10 AB_DDA10 AB_DDC11 AB_DDB11 AB_DDA11 AB_LED2 AB_DDC10 AB_DDB10 AB_DDA10 AB_DDC11 AB_DDB11 AB_DDA11 AB_LED1 AB_DDC12 AB_DDB12 AB_DDA12 AB_DDC13 AB_DDB13 AB_DDA13 AB_LED1 AB_DDC12 AB_DDB12 AB_DDA12 AB_DDC13 AB_DDB13 AB_DDA13 AB_DDC12 AB_DDB12 AB_DDB13 AB_DDA13 AB_DDC11 AB_DDA10 AB_CLRD AB_ODED1 AB_CLRD AB_ODED1 AB_ODED1 AB_CLRD AB_CLRD AB_ODED1 AA_ODED1 AA_CLRD AA_DDC8 AA_DDB8 AA_DDC9 AA_DDB9 AA_DDB13 AA_DDC13 AA_DDA12 AA_DDB12 AA_DDC12 AB_DDA8 AB_DDC9 AB_DDA9 AB_DDB9 AA_DDA9 AA_DDA8 AA_CLK_P AA_CLK_N AA_DDA10 AA_DDB11 AA_DDC11 AA_DDB10 AA_DDC10 AA_DDA12 AA_DDB13 AA_DDC13 AA_DDB12 AA_DDA13 AA_DDC12 AA_PCD1 AA_LED AA_DDA11 AB_DDB11 AB_DDA11 AA_DDC8 AA_DDA13 AB_DDC13 AB_DDA12 AB_DDC8 AB_DDB8 AB_DDB10 AB_DDC10 AB_ODED1 AB_CLRD AA_DDC10 AA_DDB10 AA_DDA10 AA_DDC11 AA_DDB11 AA_DDA11 AA_ODED1 AA_CLRD AA_DDA8 AA_DDC9 AA_DDB9 AA_DDA9 AA_PCD1 AA_DDB8 R7143 47 C7130 16V 0.1u R7122 EXB38V470JV C7126 16V 0.1u C1_5V R7152 EXB38V102JV C11 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 R7141 6.8 R7114 22k C1_5V C7116 100V 0.47u C7113 100V 0.47u C0JBAZ002692 IC7103 G1 1 2 A1 3 A2 4 A3 5 A4 6 A5 7 A6 8 A7 9 A8 10 GND 11 Y8 12 Y7 13 Y6 14 Y5 15 Y4 16 Y3 17 Y2 18 Y1 19 G2 20 Vcc R7129 6.8 R7151 EXB38V102JV C7114 100V 0.47u R7111 1k C7111 100V 0.47u C0JBAZ002692 IC7104 G1 1 2 A1 3 A2 4 A3 5 A4 6 A5 7 A6 8 A7 9 A8 10 GND 11 Y8 12 Y7 13 Y6 14 Y5 15 Y4 16 Y3 17 Y2 18 Y1 19 G2 20 Vcc C1_5V J0HABH000013 FL7101 1 2 3 C0JBAZ002692 IC7102 G1 1 2 A1 3 A2 4 A3 5 A4 6 A5 7 A6 8 A7 9 A8 10 GND 11 Y8 12 Y7 13 Y6 14 Y5 15 Y4 16 Y3 17 Y2 18 Y1 19 G2 20 Vcc C7112 16V 1u CB2 1 3 4 5 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 31 32 33 34 35 36 37 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 57 58 59 60 61 63 64 65 67 68 56 R7139 6.8 C1_5V CB1 1 3 4 5 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 31 32 33 34 35 36 37 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 57 58 59 60 61 63 64 65 67 68 56 R7169 EXB38V470JV R7130 6.8 R7136 47 C7120 16V 1u R7150 EXB38V102JV R7133 47 R7131 6.8 C1_5V C7129 16V 0.1u C1_5V R7138 6.8 R7123 EXB38V470JV R7115 100k R7149 EXB38V102JV C7118 50V 100p C7121 50V 100p R7132 6.8 R7165 0 C7117 16V 1u R7148 EXB38V102JV R7164 0 C7115 16V 1u R7124 EXB38V470JV R7147 EXB38V102JV R7140 6.8 R7121 EXB38V470JV R7120 EXB38V470JV R7127 47 FX GND DM GND VDD1 VDD2 FX GND A4 VDD1 GND GND VDD2 NC FDET VDD2 NC A4 VDD2 A3 GND GND VDD1 A2 LEN CLR VDD2 GND A6 VDD2 A5 VDD2 GND NC NC A3 NC BLK VDD2 GND ODE CLR A1 A6 VDD1 GND NC NC GND DM VDD2 NC FS GND BLK LEN A1 A5 VDD2 FS A2 FDET1 GND VDD2 GND ODE VDD2 GND FX GND DM GND VDD1 VDD2 FX GND A4 VDD1 GND GND VDD2 NC FDET VDD2 NC A4 VDD2 A3 GND GND VDD1 A2 LEN CLR VDD2 GND A6 VDD2 A5 VDD2 GND NC NC A3 NC BLK VDD2 GND ODE CLR A1 A6 VDD1 GND NC NC GND DM VDD2 NC FS GND BLK LEN A1 A5 VDD2 FS A2 FDET1 GND VDD2 GND ODE VDD2 GND DOUTDB[8] GND DOUTDC[10] 5V_DET P5V DOUTDC[9] DOUTDB[11] GND CLRD DOUTDC[13] DOUTDA[11] N.C. GND DOUTDB[12] GND GND P5V P5V N.C. DOUTDA[9] PCD1 DOUTDA[8] GND GND GND DOUTDB[9] GND DOUTDA[10] DOUTDA[15] DOUTDA[13] ODED1 DOUTDB[15] DOUTDC[14] DOUTDB[13] CLK[3](-) DOUTDC[11] MODEL1 LED GND DOUTDB[10] DOUTDC[12] DOUTDC[8] CLK[2](+) GND DOUTDA[12] DOUTDB[14] DOUTDC[15] DOUTDA[14] GND N.C. GND N.C. N.C. N.C.(DRV_RST) N.C. CB1 CB2 BUFFER BUFFER BUFFER D-BOARD TO (D31) DRIVER PANEL DATA TO DRIVER PANEL DATA TO C1-BOARD TNPA3799AB (1/2) A 3 4 5 6 7 8 1 D E 2 C B 4 6 1 5 3 2 TH-42PS10CK\CS C1-Board (1 of 2) Schematic Diagram TH-42PS10CK\CS C1-Board (1 of 2) Schematic Diagram 96 14.38.C1 电路板 (2/2) 线路图 SIDE TERM TERM SIDE AB_LED3 AB_CLRD AB_ODED1 AB_CLRD AB_ODED1 AB_DDA9 AB_DDB9 AB_DDC9 AB_CLK_N2 AB_DDA9 AB_DDA8 AB_DDA8 AB_DDB9 AB_DDB8 AB_DDB8 AB_CLK_P2 AB_DDC8 AB_DDC9 AB_DDC8 AB_LED3 AB_CLK_N2 AB_CLK_N1 AB_CLK_P1 AB_LED3 AB_LED2 AB_LED1 AB_CLK_P2 AA_CLK_P AA_CLK_N AA_LED R7117 22 R7142 EXB38V102JV R7146 EXB38V470JV ZA7102 K4CD01000013 R7159 6.8 C1_5V R7158 6.8 ZA7101 K4CD01000013 C7133 50V 100p C7137 100V 0.47u C7139 16V 0.1u R7113 22 C7132 16V 1u R7118 220k R7157 6.8 R7154 47 C0JBAZ002692 IC7101 G1 1 2 A1 3 A2 4 A3 5 A4 6 A5 7 A6 8 A7 9 A8 10 GND 11 Y8 12 Y7 13 Y6 14 Y5 15 Y4 16 Y3 17 Y2 18 Y1 19 G2 20 Vcc R7112 22 ZA7103 K4CD01000013 C12 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 R7160 47 CB3 1 3 4 5 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 31 32 33 34 35 36 37 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 57 58 59 60 61 63 64 65 67 68 56 C7136 16V 1u R7116 22 C7135 100V 0.47u R7156 6.8 C1_5V GND A1 GND GND FDET LEN GND A4 GND VDD2 VDD2 A4 FS VDD1 VDD2 A1 GND VDD2 GND CLR BLK NC FX A2 NC A3 VDD1 A6 BLK GND NC NC A3 A2 A6 DM VDD2 GND VDD2 NC GND VDD2 A5 CLR DM GND VDD2 NC VDD1 VDD1 GND GND ODE A5 VDD2 GND VDD2 GND FX NC VDD2 GND ODE NC FS LEN VDD2 Vda75V Vda75V Vda75V Vda75V NC NC NC GND GND GND NC NC NC NC GND GND GND NC Vda75V Vda75V FDET1 CB3 BUFFER C2-BOARD TO (C22) DRIVER PANEL DATA TO C1-BOARD TNPA3799AB (2/2) 14 9 11 15 10 13 12 8 6 4 1 5 3 2 TH-42PS10CK\CS C1-Board (2 of 2) Schematic Diagram TH-42PS10CK\CS C1-Board (2 of 2) Schematic Diagram 97 14.39.C2 电路板 (1/2) 线路图 TERM SIDE TERM SIDE SIDE TERM TERM SIDE G G AB_CLK_P2 AB_LED5 AB_DDC4 AB_DDB4 AB_DDA4 AB_DDC5 AB_DDB5 AB_DDA5 AB_LED5 AB_DDC4 AB_DDB4 AB_DDA4 AB_DDC5 AB_DDB5 AB_DDA5 AB_CLRD AB_ODED2 AB_ODED2 AB_CLRD AA_DDB5 AA_DDA5 AA_DDC4 AA_DDB4 AA_DDA4 AA_DDA3 AA_DDC2 AA_DDB2 AA_DDA2 AA_DDC3 AA_DDB3 AA_DDC0 AA_DDB0 AA_DDA0 AA_DDC1 AA_DDB1 AA_DDA1 AA_PCD2 AA_LED AA_DDC5 BA_SOS8_SS BA_NUEL BA_UMH BA_UML BA_USH BA_USL AA_ODED2 AA_CLRD AB_LED5 AB_LED6 BA_UEH AA_CLK_P AA_CLK_N BA_SOS8_SS BA_UEH BA_USL BA_NUEL BA_UMH BA_USH BA_UML AB_CLK_N2 AB_DDB6 AB_DDB6 AB_LED4 AB_DDB7 AB_DDA7 AB_ODED2 AB_CLRD AB_DDC6 AB_DDC7 AB_DDC6 AB_DDA6 AB_DDA6 AB_DDA7 AB_CLK_N2 AB_ODED2 AB_DDC7 AB_DDB7 AB_CLRD AB_CLK_P2 AB_LED4 AA_DDA6 AA_DDB6 AA_DDC6 AA_DDA7 AA_DDB7 AA_DDC7 AB_CLK_P2 AB_CLK_N2 AB_CLK_P1 AB_CLK_N1 AB_LED4 AB_LED7 AA_LED AA_PCD2 AB_ODED2 AB_CLRD AA_CLRD AA_ODED2 AA_CLK_P AA_CLK_N AB_PCD2_1 AB_PCD2_2 C7208 50V 100p CB5 1 3 4 5 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 31 32 33 34 35 36 37 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 57 58 59 60 61 63 64 65 67 68 56 C7226 16V 0.1u R7210 47 R7245 EXB38V102JV R7219 220k R7261 6.8 R7262 6.8 C7202 16V 1u C7235 16V 1u C2_5V C7239 16V 0.1u R7217 47 R7208 47 R7212 6.8 R7209 47 R7269 22k R7264 6.8 C7207 16V 1u R7250 EXB38V470JV R7214 6.8 R7248 22 R7229 0 R7246 22 C0JBAZ002692 IC7205 G1 1 2 A1 3 A2 4 A3 5 A4 6 A5 7 A6 8 A7 9 A8 10 GND 11 Y8 12 Y7 13 Y6 14 Y5 15 Y4 16 Y3 17 Y2 18 Y1 19 G2 20 Vcc C7201 100V 0.47u C7231 16V 1u R7259 47 R7263 6.8 R7251 EXB38V470JV C7203 100V 0.47u R7257 EXB38V102JV C2_5V C2_5V R7249 22 C2_5V R7265 47 C7234 100V 0.47u C2_5V C7236 100V 0.47u R7256 0 R7247 22 R7255 0 R7213 6.8 C0JBAZ002692 IC7201 G1 1 2 A1 3 A2 4 A3 5 A4 6 A5 7 A6 8 A7 9 A8 10 GND 11 Y8 12 Y7 13 Y6 14 Y5 15 Y4 16 Y3 17 Y2 18 Y1 19 G2 20 Vcc CB4 1 3 4 5 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 31 32 33 34 35 36 37 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 57 58 59 60 61 63 64 65 67 68 56 R7270 100k C2_5V C22 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 C21 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 R7215 6.8 C23 1 2 3 4 5 6 7 8 9 10 11 12 J0HABH000013 FL7201 1 2 3 C7232 50V 100p FX GND DM GND VDD1 VDD2 FX GND A4 VDD1 GND GND VDD2 NC FDET VDD2 NC A4 VDD2 A3 GND GND VDD1 A2 LEN CLR VDD2 GND A6 VDD2 A5 VDD2 GND NC NC A3 NC BLK VDD2 GND ODE CLR A1 A6 VDD1 GND NC NC GND DM VDD2 NC FS GND BLK LEN A1 A5 VDD2 FS A2 FDET1 GND VDD2 GND ODE VDD2 GND UML Vda70V NUEL SOS8_SS USH NC GND USL UEH 5V UMH DOUTDA[4] DOUTDB[2] UMH PCD2 GND DOUTDA[0] GND DOUTDA[3] DOUTDB[0] P5V DOUTDC[0] DOUTDC[6] DOUTDC[2] GND DOUTDB[7] GND DOUTDC[3] GND DOUTDB[3] DOUTDB[1] DOUTDB[4] NUEL N.C.(DRV_RST) DOUTDC[5] DOUTDB[6] DOUTDC[1] DOUTDA[6] P5V DOUTDC[4] P5V 5V_DET LED DOUTDC[7] DRV_SOS8 UEH DOUTDA[2] DOUTDA[1] GND DOUTDA[7] DOUTDB[5] DOUTDA[5] GND GND ODED2 GND CLRD CLK[1](-) GND CLK[0](+) USL UML USH GND GND GND GND GND Vda 75V Vda 75V Vda 75V NC NC NC NC NC NC Vda 75V NC NC GND GND GND GND Vda70V Vda 75V Vda 75V VDD2 A5 FDET1 GND VDD2 FDET DM GND FX VDD2 A2 LEN GND NC CLR GND VDD1 DM VDD1 GND A3 VDD2 A1 GND FS VDD2 GND ODE A1 A5 VDD2 A3 VDD1 NC A6 FS LEN VDD2 A4 NC GND VDD1 NC VDD2 CLR A2 NC FX NC GND VDD2 GND A4 GND GND NC VDD2 GND A6 ODE GND BLK GND NC GND VDD2 VDD2 BLK CB4 CB5 4 6 1 5 3 2 C2-BOARD TNPA3800AB (1/2) PANEL DATA DRIVER TO PANEL DATA DRIVER TO SS-BOARD TO (SS23) D-BOARD TO (D32) BUFFER 6 5 1 8 D 7 A C E B 2 3 4 BUFFER TH-42PS10CK\CS C2-Board (1 of 2) Schematic Diagram TH-42PS10CK\CS C2-Board (1 of 2) Schematic Diagram 0.5 0 0.5 5.0 70.0 1.7 0.6 0.9 0.4 70.0 3.7 0 C1-BOARD TO (C12) 98 14.40.C2 电路板 (2/2) 线路图 TERM SIDE TERM SIDE AB_CLK_N1 AB_CLK_P1 AB_CLK_N1 AB_CLK_P1 AB_LED7 AB_DDC0 AB_DDB0 AB_DDA0 AB_DDC1 AB_DDB1 AB_DDA1 AB_LED7 AB_DDC0 AB_DDB0 AB_DDA0 AB_DDC1 AB_DDB1 AB_DDA1 AB_LED6 AB_DDC2 AB_DDB2 AB_DDA2 AB_DDC3 AB_DDB3 AB_DDA3 AB_LED6 AB_DDC2 AB_DDB2 AB_DDA2 AB_DDC3 AB_DDB3 AB_DDA3 AB_DDC1 AB_DDB1 AB_DDA1 AB_CLRD AB_ODED2 AB_CLRD AB_ODED2 AB_CLRD AB_ODED2 AB_ODED2 AB_CLRD AA_DDC4 AA_DDB4 AA_DDA6 AA_DDA7 AA_DDC7 AA_DDB7 AA_DDC0 AA_DDB0 AA_DDA3 AA_DDA0 AA_DDC1 AA_DDB1 AA_DDB3 AA_DDA1 AB_DDA4 AB_DDB4 AB_DDC6 AB_DDA6 AB_DDB6 AB_DDC7 AB_DDA7 AB_DDB7 AB_DDA2 AB_DDB2 AB_DDC2 AB_DDB5 AB_DDA5 AB_DDC4 AB_DDC5 AB_DDC3 AB_DDC0 AB_DDB0 AB_DDA0 AB_DDB3 AB_DDA3 AA_DDC3 AA_DDA2 AA_DDB2 AA_DDC2 AA_DDA5 AA_DDB5 AA_DDC5 AA_DDA4 AA_DDB6 AA_DDC6 C2_5V C7211 16V 1u C7213 16V 1u R7231 47 C7210 100V 0.47u R7237 EXB38V102JV R7216 EXB38V470JV R7203 EXB38V470JV C2_5V ZA7203 K4CD01000013 ZA7201 K4CD01000013 C7222 16V 0.1u C0JBAZ002692 IC7204 G1 1 2 A1 3 A2 4 A3 5 A4 6 A5 7 A6 8 A7 9 A8 10 GND 11 Y8 12 Y7 13 Y6 14 Y5 15 Y4 16 Y3 17 Y2 18 Y1 19 G2 20 Vcc R7201 EXB38V470JV R7234 6.8 C7204 100V 0.47u R7225 6.8 C2_5V R7223 6.8 C7214 50V 100p C7220 16V 0.1u C0JBAZ002692 IC7203 G1 1 2 A1 3 A2 4 A3 5 A4 6 A5 7 A6 8 A7 9 A8 10 GND 11 Y8 12 Y7 13 Y6 14 Y5 15 Y4 16 Y3 17 Y2 18 Y1 19 G2 20 Vcc R7240 EXB38V102JV R7202 EXB38V470JV C7217 50V 100p C7212 100V 0.47u R7206 EXB38V470JV R7204 EXB38V470JV C7206 100V 0.47u ZA7202 K4CD01000013 R7221 47 R7233 6.8 C0JBAZ002692 IC7202 G1 1 2 A1 3 A2 4 A3 5 A4 6 A5 7 A6 8 A7 9 A8 10 GND 11 Y8 12 Y7 13 Y6 14 Y5 15 Y4 16 Y3 17 Y2 18 Y1 19 G2 20 Vcc R7207 EXB38V470JV R7226 6.8 R7235 6.8 C7216 16V 1u R7227 47 C2_5V R7236 47 CB7 1 3 4 5 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 31 32 33 34 35 36 37 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 57 58 59 60 61 63 64 65 67 68 56 ZA7204 K4CD01000013 R7232 6.8 R7268 1k CB6 1 3 4 5 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 31 32 33 34 35 36 37 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 57 58 59 60 61 63 64 65 67 68 56 R7238 EXB38V102JV C7224 16V 0.1u R7241 EXB38V102JV R7239 EXB38V102JV R7224 6.8 R7205 EXB38V470JV C2_5V R7242 EXB38V102JV C7205 16V 1u FX GND DM GND VDD1 VDD2 FX GND A4 VDD1 GND GND VDD2 NC FDET VDD2 NC A4 VDD2 A3 GND GND VDD1 A2 LEN CLR VDD2 GND A6 VDD2 A5 VDD2 GND NC NC A3 NC BLK VDD2 GND ODE CLR A1 A6 VDD1 GND NC NC GND DM VDD2 NC FS GND BLK LEN A1 A5 VDD2 FS A2 FDET1 GND VDD2 GND ODE VDD2 GND FX GND DM GND VDD1 VDD2 FX GND A4 VDD1 GND GND VDD2 NC FDET VDD2 NC A4 VDD2 A3 GND GND VDD1 A2 LEN CLR VDD2 GND A6 VDD2 A5 VDD2 GND NC NC A3 NC BLK VDD2 GND ODE CLR A1 A6 VDD1 GND NC NC GND DM VDD2 NC FS GND BLK LEN A1 A5 VDD2 FS A2 FDET1 GND VDD2 GND ODE VDD2 GND CB7 CB6 6 1 5 3 2 4 C2-BOARD TNPA3800AB (2/2) PANEL DATA DRIVER TO PANEL DATA DRIVER TO BUFFER BUFFER BUFFER 12 10 8 9 14 15 13 11 TH-42PS10CK\CS C2-Board (2 of 2) Schematic Diagram TH-42PS10CK\CS C2-Board (2 of 2) Schematic Diagram 99 14.41.SC，SU 和 SD 电路板方框图 + + CLK FSIU SCSU CEL2 FCLD CEL2 CEL CLK CPH1 CEL FSID CPH1 SCSU SID PROD CL PROU SIU CL CPH2 SIU FCLKD FCLU SID CPH2 FCLKU D6620 D6806 D6804 R6838 D6583 Q6743 Q6742 T6602 TP15V VSET 15V 5V R6839 16V_F VSUS TPVSUS 16V_F D6862 VSET D6860 15V_F VSUS D6841 Q6824 R6837 D6872 15V D6760 15V D6585 D6825 D6859 D6421 D6480 D6826 B34 13 Q6681 CML Q6401-Q6403 2 BUFFER B40 VCC Q6691 GND Q6762 A11 BUFFER VCC HO CLK LO (Vscn) Vf OUTFET Q6642-Q6644 IC6521 Q6601,Q6602 PROU ENERGY RECOVERY AVR DRIVER VCC BUFFER (SC3) VSUS AVR 20 A33 HIN +5V 3 GND GND POWER OSC Vsus LO FET (Vf+5V) +5V(SC3) TO P2 B31 IC6751 (+232V) CL 2 Vad( 90V) 1 B2 PROD FCLD IN 2 18 +15V A7 CMH IC6724 8 +5V PC6702 Vfo AVR COUPLER SID 4 VSETSOS DET PHOTO 11 VSCN SUPERIMPOSED 2 GND CSL 9 IC6802 45 A33 Adj. FCLKD 2 VSCN Gen. TPSC1 SIGNAL WAVE B1 HIN IC6841 Vf IC6561,6562 Q6841,Q6842 COM Q6821,Q6822 SC2 B8 Vf+5V VIN Vf+5V B36 VOUT GND (Vad 90V) A40 IC6791 A8 PC6861 Vscn GND SC A35 Vscn SC41 B8 7 PC6480 DRIVEB 20 COUPLER (SC3) PC6703 PHOTO 3 Q6802 Vscn GND CMH Vf (+125V) IC6752 IC6821 +5V(SC3) CML OUTFET VSET SEPARATE IC6753 CSH Q6616,Q6617 L6401 CLK CPH 6 Vsus CSL 7 Vf+5V L6403 (SC2) Vf+5V IN B32 TPSCI Vfo A8 L6412 A36 SC SCAN DRIVE R6833 B35 GND L6411 VCC R6834 1 FCLU A34 Vfo 23 A39 IC6681 Q6661-Q6663 Vf R6835 FSID Vf Q6671 B11 IC6725 R6836 VCC IC6501 +5V(SC1),+5V(SC3) 12 COMPARATOR 3 B9 VSET GND Vscn,VAD( 90V) IC6871 (SC1) TO P23 TPVSCN IC6671 IC6721 HO DRIVER PROU 9 SCSU TPVAD 5 Q6801 SIU 2 1 SC VCC 7 VSET 8 PC6760 5 A32 Vf 3 Q6421-Q6423 A2 8 Vf FET +5V CL IC6581 VDD VAD SLOPE Vfo CSH IC6601 B30 VAD CONST Q6511,Q6512 A6 VR6600 (Vfo) PROD Q6803 LED(G) (+8V) A1 TPVSET VSET Gen. 1 Vf B33 IC6801 FSIU SC_SOS7 CEL VAD Gen.( 90V) Q6680 SID DRIVER SIU VSET2 Gen. FET IN 46 VDD +5V(SC2) B7 VCC FCLKD PHOTO BUFFER VSET2 VAD COUPLER FCLD A30 Vsus Gen. A5 HO Vscn(VAD+125V) B6 PC6801 VSET SLOPE Q6581 1 SC IC6771 IC6861 DRIVER SC 1 COMPA- FET Vf+5V LO 2 B39 +15V FET IC6722 +5V Vf+5V FCLKU 1 9 OUTFET 8 IC6773 DC/DC CONV. 1 VDD Vscn IN FSID COUPLER OUTFET IC6774 LIN PC6701 3 PHOTO Vad 90V Q6441,Q6442 DRIVER SC30 COUPLER P+5V +5V(SC3) HO 4 RATOR VSCN PHOTO PC6871 FACTORY RATOR FSIU COUPLER 3 Vf+5V USE COMPA- SC42 COUPLER CEL2 B33 A31 1 16V_F VCC PHOTO 3 GND PC6705 FOR 19 IC6682 +5V(SC1) PHOTO LIN LO 17 B10 B5 FCLU +5V(SC1) PHOTO FET LO COUPLER A9 Q6646-Q6648 COUPLER VCC SC_SOS6 BUFFER PHOTO AVR COUPLER A10 PHOTO CEL2 1 PC6704 Vf+5V Q6682 TO D20 VCC FCLKU TPSOS6 TPSOS7 Q6621,D6622 OUT FET FET OUT FET OUT FET OUT FET OUT FET OUT VCC FET HO GND FET VAD SEPARATE IN DRIVER OUT Q6781 IC6772 LO Q6782 Q6451 SO S/P C8 A47 46 LINE VDD 7 48 C36 45 8 C48 A40 GND 240LINE SO CLK IC6903 A48 A6 32 48bit SU2 48 A72 SU1 GND VDDH 3 CL C41 VDD A8 A31 A71 S/P C39 CL C76 C50 SI A80 C51 64bit SO IC6902 PRO 3 A45 1 S/P C35 7 SI C11 CL VDDH 5 C49 A33 A32 SCAN C75 64bit 80 SU3 LINE 80 64 C74 C9 SU41 VDD VDDH SD42 9 PRO IC6904 A7 GND 64bit S/P (UPPER) VDD A5 80 CLK LINE 32 SI 5 16 A46 1 A73 CLK PANEL C33 PRO C34 8 SCAN C73 9 SD IC6901 PRO SI A42 VDDH A2 ELECTRODES GND ELECTRODES CLK (LOWER) 240LINE A70 C79 CL SU A30 C10 C1 PANEL CL VDD 64bit 80 SD3 LINE 80 48 VDD VDDH PRO CLK IC6954 PRO GND 64bit S/P IC6951 VDD PRO SI 80 VDDH CLK LINE 16 GND SI CLK 32 SO S/P CL LINE VDD 32 S/P CL SI 64bit GND SO IC6952 SO PRO CLK IC6953 S/P 48 48bit SI SD2 64 CL VDDH SD1 GND VDDH D6953 D6954 D6904 D6903 SU SCAN OUT (UPPER) SD SCAN OUT (LOWER) FLOATING GND COLD ENERGY RECOVERY SOS DET LED BLINKING : 6 TIMES SC FLOATING PART SOS DET LED BLINKING : 7 TIMES FLOATING GND COLD TH-42PS10CK\CS SC, SU and SD-Board Block Diagram TH-42PS10CK\CS SC, SU and SD-Board Block Diagram 100 14.42.SC 电路板 (1/2) 线路图 + AA_CLK AA_SIU AA_SID AA_SCSU AA_CL AA_CEL CEL2 CPH CML CMH CSH CBK CEL CSL AA_CEL2 200V AC_CPH1 AC_CPH2 SOS6_SC1 15V SOS7_SC2 5V 175V 175V C6524 25V 4.7u R6875 3.3k TP31 R6876 1.2k TP28 TP23 TP26 C0JBAA000377 IC6472 1 IN_B 2 IN_A 3 GND 5 VCC 4 OUT_Y TP39 L6592 G0ZZ00002183 C6563 10V 100u R6563 EXB38V470JV R6465 200k D6585 MA2J11100L Q6423 2PG0020000RP C6565 50V 0.01u R6582 39k TP30 R6405 15 C6513 250V 1u C6431 250V 4u R6425 15 R6863 47k L6403 0.6u R6511 10k L6481 G0ZZ00002183 C6518 250V 1u R6616 15k SC2 1 3 R6567 EXB38V472JV 15V_F R6441 15 C6612 25V 1u Q6517 B1ADNF000006 TP38 C6517 250V 1u TP32 R6588 10k C0ZBZ0000895 IC6501 1 LO 2 GND 3 VCC 4 NC 5 NC 6 VS 7 VB 8 HO 9 NC 10 NC 11 NC 12 HIN 13 NC 14 LIN 15 GND 16 NC C6511 250V 1u TP29 D6481 MA3DF30000LZ Q6581 2SD0601A0L R6587 2.2k R6581 10k D6480 MA2J11100L R6517 10k R6507 1 R6512 10k SOS7_SC2 C6514 250V 1u R6403 15 R6476 4.7k D6871 MAZ80510LL L6482 G0ZZ00002183 R6478 4.7k R6402 15 5V PC6871 B3PBA0000223 1 2 3 4 R6878 22k L6463 G0ZZ00002183 5V Q6512 B1ADNF000006 L6412 1u TP13 R6586 1.5k D6431 MA3DF40000LZ 15V C6861 16V 1u D6523 MA2J11100L 1 2 3 R6477 1k R6452 15 D6501 B0ECHP000003 R6619 1.5k D6582 MAZ83300ML TP33 VSCN_F VF_GND R6516 10k D6872 MA2J11100L D6820 MA2J11100L 150 R6504 D6614 MA2J11100L D6461 MA3DF30000LZ D6862 MA2J11100L R6568 EXB38V472JV C0JBAZ000005 IC6562 1G~ 1 2 1A1 3 2Y4 4 1A2 5 2Y3 6 1A3 7 2Y2 8 1A4 9 2Y1 10 GND 11 2A1 12 1Y4 13 2A2 14 1Y3 15 2A3 16 1Y2 17 2A4 18 1Y1 19 2G~ 20 VCC TP11 R6861 39k 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 IC6861 C0BBBA000022 1 2 3 4 5 6 7 8 R6426 15 R6561 EXB38V470JV IC6871 C0BBBA000022 1 2 3 4 5 6 7 8 D6401 MA3DF30000LZ C6564 16V 1u R6521 100 TP7 C6566 50V 0.01u 150 R6524 R6865 1.8k R6566 EXB38V472JV IC6610 C0BBBA000022 1 2 3 4 5 6 7 8 16V_F D6610 MAZ81500ML R6583 39k R6404 15 D6583 LNJ301MPUJA C6526 250V 0.22u D6613 MA2J11100L TP24 L6402 0.6u R6564 EXB38V470JV Q6401 2PG0010000RP G D S R6508 1 TP21 TP16 R6442 15 150 R6523 C6422 630V 5600p R6866 1.5k R6584 7.5k D6581 MAZ83300ML 15V SOS7_SC2 TP34 R6562 EXB38V470JV TP18 C6525 25V 4.7u L6401 0.6u R6406 15 Q6471 B1CHGD000006 G D S C6412 200V 220u C6863 50V 0.01u R6503 10 TP4 IC6581 C0BBBA000022 1 2 3 4 5 6 7 8 C6522 25V 4.7u C6505 25V 4.7u R6591 EXB38V472JV Q6422 2PG0020000RP C6862 25V 1u R6421 15 L6591 G0ZZ00002183 TP9 D6502 B0ECHP000003 C6421 630V 5600p TP10 D6522 D1FL40 D6491 MA3DF40000LZ C6581 25V 1u VSUS R6522 100 Q6516 B1ABNF000006 D6821 MA2J11100L Q6402 2PG0010000RP C6872 25V 1u TP17 C6582 16V 1u Q6441 2PG0010000RP TP8 MAIN_STOP TP52 R6422 15 R6502 100 D6471 MA3DF30000LZ C6472 50V 0.1u TP27 C6561 10V 100u 5V C6611 50V 0.01u TP15 R6617 1M MAIN_STOP R6869 4.7k C0ZBZ0000895 IC6521 1 LO 2 GND 3 VCC 4 NC 5 NC 6 VS 7 VB 8 HO 9 NC 10 NC 11 NC 12 HIN 13 NC 14 LIN 15 GND 16 NC TP6 TP35 C6515 250V 1u TP5 D6584 MAZ80510LL 150 R6505 TP22 Q6403 2PG0010000RP 15V R6592 4.7k R6444 15 C6610 25V 1u D6451 D1FL40 R6534 0 L6602 G0ZZ00002183 R6479 100k L6461 G0ZZ00002183 TP14 R6879 4.7k R6443 15 R6501 100 C6593 50V 1000p *C6420 630V 1000p C6516 250V 1u L6483 G0ZZ00002183 C6592 25V 470u C6512 250V 1u R6864 9.1k Q6511 B1ABNF000006 R6867 3.9k D6861 MAZ80510LL C6402 5600p 630V R6525 100k R6526 100 R6423 15 C6873 50V 0.01u R6615 24k R6565 EXB38V472JV R6618 12k R6614 24k R6877 3.9k D6524 MAZ80330LL L6462 G0ZZ00002183 L6411 1u TP1 R6585 1.5k R6401 15 C6401 630V 5600p PC6861 B3PBA0000223 1 2 3 4 D6441 D1FL40 D6612 MA2J11100L TP19 *C6400 630V 1000p 15V C6562 16V 1u Q6421 2PG0020000RP 5V C6411 200V 220u C6504 25V 4.7u TP2 R6424 15 TP20 Q6451 2PG0020000RP C6480 50V 0.1u R6868 22k Q6442 2PG0010000RP L6484 G0ZZ00002183 R6475 4.7k R6590 220 L6464 G0ZZ00002183 *C6410 630V 1000p R6862 47k B0ECHP000003 D6472 TP25 R6451 15 VSUS R6506 10 C6413 200V 220u R6533 10k C0JBAZ000005 IC6561 1G~ 1 2 1A1 3 2Y4 4 1A2 5 2Y3 6 1A3 7 2Y2 8 1A4 9 2Y1 10 GND 11 2A1 12 1Y4 13 2A2 14 1Y3 15 2A3 16 1Y2 17 2A4 18 1Y1 19 2G~ 20 VCC D6521 D1FL40 C6502 25V 4.7u TP12 D6611 MA2J11100L VF_GND 15V_F + + + + + m +15V GND + - + - TP15V +15V GND Vsus GND GND GND GND TPVSUS TPSOS7 TPSOS6 + - + - - + - + - + - + 3 D E 4 C 1 B A 9 F 5 2 6 7 8 FET DRIVER BUFFER BUFFER FET DRIVER 1 COMPARATOR P5V CL CLK SIU SCSU SID TO (P2) P-BOARD P-BOARD (P23) TO D-BOARD (D20) TO COMPARATOR COMPARATOR COMPARATOR 2 3 4 5 6 7 8 9 10 SC 23 20 SC (GREEN LED) FLOATING GND COLD FLOATING GND COLD TH-42PS10CK\CS SC-Board (1 of 2) Schematic Diagram TH-42PS10CK\CS SC-Board (1 of 2) Schematic Diagram 5.3 0 0 4.3 0 2.2 0.7 0.8 2.9 3.9 0 0.1 0.9 0 0 5.0 0 0 2.8 0.5 15.0 15.0 0 175.0 0 0 SC-BOARD TNPA3794AB (1/2) 101 14.43.SC 电路板 (2/2) 线路图 + REF K A + + REF K A + + + REF K A + + REF K A + + + AA_CEL AB_FCLD AB_FCLU AC_CPH1 AA_CEL2 AA_SID AA_SIU AA_CLK AA_CL AA_SCSU AB_FCLKU AB_FCLKD AB_PROD AB_PROU AB_FSID AB_FSIU AC_CPH2 260V 443V 260-443V 15V 15V -75V -90V 60V -74V -80V -90V AB_FSIU AB_FCLU AB_FCLKU AB_PROD AB_FCLKD AB_FCLD AB_FSID 460V +340V -90V AB_PROU -85V R6848 4.7k R6690 150 R6781 47 D6859 B0ECHP000003 D6603 MAZ82400ML R6689 10 C6841 160V 100u D6823 MA2J11100L R6850 62k R6808 33 C0JBAA000377 IC6774 1 IN_B 2 IN_A 3 GND 5 VCC 4 OUT_Y D6702 MAZ80560HL D6644 B0HCKS000002 C0DBEKA00003 IC6471 1 NC 2 A 3 K 5 A 4 REF ZA6401 K4CD01000011 Q6662 2SD0601A0L R6852 2.49k Q6742 2SD0601A0L R6845 56k D6730 MAZ80560HL R6686 10k PC6702 B3PBA0000397 1 2 3 4 5 6 7 8 D6801 M1FS4 C6701 50V 0.1u R6643 10 R6776 100 R6746 10k 16V_F R6822 100k 5V D6733 MAZ80560HL R6836 51k D6725 B0ECHP000003 IC6681 C0ZBZ0001325 1 Vcc 2 IN 3 GND 4 LO 5 NC 6 VS 7 HO 8 VB R6806 5.6k IC6802 C0DBEMB00005 C6753 25V 4.7u R6691 10k Q6643 2SK399500L D6825 MAZ8330 D6701 MAZ80560HL R6708 470 Q6691 2SK062000L G D S D6664 MAZ83300ML N0BF1FB00001 IC6791 1 GND 2 GND 3 N.C. 4 VIN 5 VIN 6 N.C. 9 COM 10 COM 11 VOUT 12 VOUT C6662 630V 1000p R6745 4.7k TP62 C0JBAA000377 IC6682 1 IN_B 2 IN_A 3 GND 5 VCC 4 OUT_Y R6758 100 C6661 630V 1000p C6804 250V 10u T6602 ETS22AE2G9AD 1 NC 2 S5 4 S3 5 S2 6 S1 7 P2 10 B1 9 B2 8 P1 3 S4 R6647 10 R6659 220k R6829 150k D6687 MA2J11100L Q6681 2SK389500L G D S D6671 MA2J11100L SC42 A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16 A17 A18 A19 A20 A21 A22 A23 A24 A25 B1 B2 B3 B4 B5 B6 B7 B8 B9 B10 B11 B12 B13 B14 B15 B16 B17 B18 B19 B20 B21 B22 B23 B24 B25 B26 B27 B28 B29 B30 A26 A27 A28 A29 A30 B31 B32 B33 B34 A31 A32 A33 A34 A35 A36 A37 A38 A39 A40 B35 B36 B37 B38 B39 B40 D6734 MA2J11100L D6727 MAZ80560HL R6812 274k R6747 10k D6623 B0HDSM000005 R6759 4.7k D6758 B0ECHP000003 D6806 B0ECHP000003 D6761 MA2J11100L R6843 56k R6658 100 R6611 1M TP42 C6803 50V 0.1u C6691 160V 100u IC6752 C0ZBZ0001325 1 Vcc 2 IN 3 GND 4 LO 5 NC 6 VS 7 HO 8 VB R6817 4.7k Q6824 2SD0601A0L R6782 10k VSET R6661 100k 5V R6757 100 C0JBAA000377 IC6773 1 IN_B 2 IN_A 3 GND 5 VCC 4 OUT_Y R6664 2.2k R6702 470 D6642 B0HCKS000002 R6660 220k R6860 8.2 Q6648 2SK399500L IC6841 C0DBEMB00005 1 2 3 4 5 6 7 8 9 R6473 560 Q6647 2SK399500L VSCN_F 16V_F R6663 10k C6728 50V 1000p C6773 25V 4.7u C6682 25V 4.7u D6721 B0HCKS000002 IC6772 C0ZBZ0001325 1 Vcc 2 IN 3 GND 4 LO 5 NC 6 VS 7 HO 8 VB ZA6403 K4CD01000011 C6708 50V 0.1u D6723 B0JCME000037 R6853 100 R6642 10 D6661 MA2J11100L IC6722 C0JBAZ000994 1 1A 2 1Y 3 2A 4 2Y 5 3A 6 3Y 7 GND 8 4Y 9 4A 10 5Y 11 5A 12 6Y 13 6A 14 VCC D6841 B0ECHP000003 D6791 MAZ82000ML C6775 25V 4.7u R6775 100 IC6725 C0CBADC00089 INPUT 3 2 COMMON OUTPUT 1 IC6771 C0CBADC00089 INPUT 3 2 COMMON OUTPUT 1 TP51 D6643 B0JCME000037 VSUS R6793 100 R6874 9.1k IC6601 C0ZBZ0001325 1 Vcc 2 IN 3 GND 4 LO 5 NC 6 VS 7 HO 8 VB R6700 470 Q6841 2SD1263AP0LB C6845 50V 0.01u C6601 25V 4.7u TP46 Q6762 B1ADNF000006 R6715 2.2k R6622 220 R6705 470 R6849 59k R6606 2.74k 1 2 3 4 5 6 7 8 9 R6662 1.2k D6683 MA2J11100L R6620 8.2 R6665 47 R6603 100 C6777 50V 0.1u R6821 220 C6707 50V 0.1u 15V_F IC6671 C0ZBZ0001325 1 Vcc 2 IN 3 GND 4 LO 5 NC 6 VS 7 HO 8 VB R6844 100 R6842 10k D6771 B0JCME000037 C6606 630V 1000p D6605 MAZ80510LL R6744 10k VF_GND R6851 1.5k R6834 51k C6771 16V 1u R6760 1.2k SOS7_SC2 Q6622 2SK399500L TP56 R6743 1k C6723 25V 4.7u C6805 16V 1u C6724 25V 4.7u PC6703 B3PBA0000397 1 2 3 4 5 6 7 8 SC41 A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16 A17 A18 A19 A20 A21 A22 A23 A24 A25 B1 B2 B3 B4 B5 B6 B7 B8 B9 B10 B11 B12 B13 B14 B15 B16 B17 B18 B19 B20 B21 B22 B23 B24 B25 B26 B27 B28 B29 B30 A26 A27 A28 A29 A30 B31 B32 B33 B34 A31 A32 A33 A34 A35 A36 A37 A38 A39 A40 B35 B36 B37 B38 B39 B40 D6602 B0ECHP000003 R6472 2.2k R6713 2.2k D6666 MA2J11100L Q6842 2SC1473AEA R6792 10k C6605 50V 0.1u TP40 C6802 25V 220u R6711 2.2k R6777 150 R6612 47 C6807 160V 100u C6806 160V 100u R6813 1k R6646 10 TP48 Q6821 2SD1263AP0LB R6846 56k R6809 10k R6682 100 R6683 150 5V R6673 5.6 C6671 25V 4.7u R6826 270k Q6791 2SD0601A0L Q6822 2SC3063000RL R6672 10k R6648 10 5V D6842 MA2J11100L C6603 630V 1000p D6604 MA2J11100L IC6821 C0DBEMB00005 Q6682 2SK389500L G D S R6814 6.98k TP43 Q6642 2SK399500L TP50 R6873 39k TP54 Q6803 2SD0814ARL Q6781 B1ABNF000006 TP63 C6721 100u 50V Q6801 B1BAEJ000014 R6837 47k C6754 35V 47u D6477 MA2J11100L VSET PC6480 B3PBA0000223 1 2 3 4 R6714 2.2k R6701 470 D6822 MA2J11100L R6697 2.2 R6718 2.2k R6717 2.2k R6742 10k D6619 D1FK70-7063 R6703 470 R6666 100k R6830 150k C6681 25V 4.7u R6761 10 R6839 4.7k SOS7_SC2 R6723 2.2k R6688 4.7k R6755 100 D6621 B0HDSM000005 TP45 R6841 10k C6727 16V 1u TP44 D6726 MAZ80560HL TP47 R6811 43k C6755 50V 0.1u R6710 2.2k C6705 50V 0.1u C6683 50V 0.1u ZA6402 K4CD01000011 D6773 B0HCKS000002 D6731 MAZ80560HL 15V R6687 2.2k TP59 C0JBAB000715 IC6602 1 NC 2 IN_A 3 GND 5 VCC 4 OUT_Y L6472 G0ZZ00002183 R6609 1k D6662 MAZ83300ML R6696 2.2 Q6621 2SK399500L R6887 220k C6706 50V 0.1u Q6601 B1DFES000003 G D S D6667 MA2J11100L C6702 50V 0.1u R6716 2.2k R6668 4.7k TP58 PC6705 B3PBA0000397 1 2 3 4 5 6 7 8 15V D6860 B0HCKS000002 R6835 56k R6825 200k IC6801 C0DBEMB00005 R6831 10k PC6704 K7GBZEE00007 1 3 4 5 6 5V R6684 10 R6608 1k Q6744 2SK062000L G D S R6667 4.7k D6752 B0JCME000037 TP41 D6620 D1FK70-7063 D6724 B0JCME000037 PC6801 B3PBA0000223 1 2 3 4 VSCN_F R6762 10k C6726 16V 1u R6816 14.3k D6607 MA2J11100L R6807 3.3k R6756 100 R6604 150 R6471 3.9k C6602 25V 4.7u D6843 MA2J11100L C6752 16V 1u D6497 MA111 C6776 50V 0.1u R6791 1k PC6760 B3PBA0000223 1 2 3 4 IC6751 C0CBADC00089 INPUT 3 2 COMMON OUTPUT 1 15V R6888 220k Q6644 2SK399500L VR6602 10k 1 2 3 TP53 D6732 MAZ80560HL R6613 1M D6804 B0ECHP000003 R6827 14.3k Q6661 B1DEET000002 G D S D6601 MAZ8240 C6791 25V 220u Q6602 2SD0601A0L PC6701 B3PBA0000397 1 2 3 4 5 6 7 8 C6704 50V 0.1u R6847 56k C0JBAB000715 IC6753 1 NC 2 IN_A 3 GND 5 VCC 4 OUT_Y C6703 50V 0.1u R6685 470 Q6743 2SD0601A0L C6795 25V 470u C6604 350V 47u R6824 5.6k IC6721 C0JBAZ000994 1 1A 2 1Y 3 2A 4 2Y 5 3A 6 3Y 7 GND 8 4Y 9 4A 10 5Y 11 5A 12 6Y 13 6A 14 VCC D6478 B0HCKS000002 D6728 MAZ80560HL R6704 470 R6810 43k D6826 MA111 C6725 25V 4.7u C6641 0.22u 250V D6606 B0HCMM000014 Q6663 2SD21850RL R6833 56k R6621 220 Q6782 B1ADNF000006 R6815 2.2k Q6802 2SB0709ARL R6644 10 D6805 MA2J11100L R6823 100k D6684 MA2J11100L R6474 1k R6605 100k R6721 EXB38V220JV D6729 MAZ80560HL IC6724 C0CBADC00089 INPUT 3 2 COMMON OUTPUT 1 R6706 470 R6707 470 SOS7_SC2 C6772 25V 4.7u TP55 C6871 16V 1u R6681 100 R6671 47 D6760 MA2J11100L D6803 MA2J11100L R6828 5.23k R6886 220k R6712 2.2k D6663 MAZ83300ML D6641 B0HCKS000002 D6665 MAZ80510LL C6811 50V 0.01u Q6680 B1ADNF000006 Q6671 B1DFES000003 G D S C6823 50V 0.01u D6682 B0HCMM000014 R6722 EXB38V220JV TP60 1 2 3 4 5 6 7 8 R6610 100k TP57 VR6600 2k 1 2 3 TP49 D6686 MA2J11100L TP61 Q6646 2SK399500L VF_GND C6620 630V 2200p R6872 39k R6871 39k TP64 * m (D1FK70) VAD TPVAD TPVSCN INIT-F VSET TPVSET TPSC1 AB_FSIU AB_FCLU AB_FCLKU AB_PROU AB_FSID AB_FCLD AB_FCLKD INIT-R AB_PROD 12 18 11 13 10 16 17 15 14 FET DRIVER BUFFER BUFFER FET DRIVER FET DRIVER FET DRIVER DC/DC CONV. +5V(SC3) +5V(SC3) SU-BOARD TO (SU45) Vf(High Voltage Floting GND) Vfo(Vscn Out) Vscn volatage Vf(High Voltage Floting GND) VF5V TO SD-BOARD (SD46) Vscn Vf(High Voltage Floting GND) Vfo(Vscn Out) volatage VF5V Vf(High Voltage Floting GND) VAD Gen. VSET2 Gen. VSCN Gen. +5V(SC1) 1 2 3 4 5 6 7 8 9 10 45 SC SC 46 SU-BOARD TO (SU41) TO SD-BOARD (SD42) +5V(SC1) +5V(SC2) VSET SEPARATE FET DRIVER VAD SEPARATE VSET SLOPE VAD CONST SUPERIMEPOSED VSCN 30 SC FLOATING GND COLD COLD FLOATING GND FLOATING GND COLD TH-42PS10CK\CS SC-Board (2 of 2) Schematic Diagram TH-42PS10CK\CS SC-Board (2 of 2) Schematic Diagram SC-BOARD TNPA3794AB (2/2) 102 14.44.SU 电路板线路图 TERM SIDE TERM SIDE TERM SIDE AA_17 AA_18 AA_19 AA_20 AA_21 AA_22 AA_23 AA_24 AA_25 AA_26 AA_27 AA_28 AA_29 AA_30 AA_36 AA_37 AA_47 AA_46 AA_45 AA_44 AA_43 AA_42 AA_41 AA_40 AA_39 AA_38 AB_49 AB_50 AB_51 AB_52 AB_53 AB_54 AB_55 AB_56 AB_57 AB_58 AB_59 AB_60 AB_61 AB_62 AB_63 AB_64 AB_65 AB_66 AB_67 AB_68 AB_69 AB_70 AB_71 AB_72 AB_73 AB_74 AB_75 AB_76 AB_77 AB_78 AB_83 AB_84 AB_85 AB_110 AB_109 AB_108 AB_107 AB_106 AB_105 AB_104 AB_103 AB_102 AB_101 AB_100 AB_99 AB_98 AB_97 AB_96 AB_95 AB_94 AB_93 AB_92 AB_91 AB_90 AB_89 AB_88 AB_87 AB_86 AC_113 AC_114 AC_115 AC_116 AC_117 AC_118 AC_119 AC_120 AC_121 AC_122 AC_123 AC_124 AC_125 AC_126 AC_127 AC_128 AC_129 AC_130 AC_131 AC_132 AC_133 AC_134 AC_135 AC_136 AC_137 AC_138 AC_139 AC_140 AC_141 AC_142 AC_148 AC_149 AC_174 AC_173 AC_172 AC_171 AC_170 AC_169 AC_168 AC_167 AC_166 AC_165 AC_164 AC_163 AC_162 AC_161 AC_160 AC_159 AC_158 AC_157 AC_156 AC_155 AC_154 AC_153 AC_152 AC_151 AC_150 AD_177 AD_179 AD_180 AD_181 AD_182 AD_183 AD_184 AD_185 AD_186 AD_187 AD_188 AD_189 AD_190 AD_191 AD_192 AD_193 AD_194 AD_195 AD_196 AD_197 AD_198 AD_199 AD_200 AD_201 AD_202 AD_203 AD_204 AD_205 AD_206 AD_211 AD_212 AD_213 AD_222 AD_221 AD_220 AD_219 AD_218 AD_217 AD_216 AD_215 AD_214 AD_178 AB_81 AA_1 AA_3 AA_5 AA_7 AA_9 AA_11 AA_13 AA_15 AA_17 AA_19 AA_21 AA_23 AA_25 AA_27 AA_29 AA_31 AA_33 AA_35 AA_37 AA_39 AA_41 AA_43 AA_47 AA_45 AA_2 AA_4 AA_6 AA_8 AA_10 AA_12 AA_14 AA_16 AA_18 AA_20 AA_22 AA_24 AA_26 AA_28 AA_30 AA_32 AA_34 AA_36 AA_38 AA_40 AA_42 AA_44 AA_48 AA_46 AB_62 AB_54 AB_52 AB_50 AB_58 AB_60 AB_56 AB_53 AB_51 AB_49 AB_57 AB_59 AB_55 AB_64 AB_66 AB_68 AB_70 AB_72 AB_74 AB_76 AB_78 AB_80 AB_67 AB_63 AB_65 AB_71 AB_73 AB_75 AB_77 AB_79 AB_69 AB_61 AB_83 AB_85 AB_87 AB_89 AB_91 AB_93 AB_95 AB_97 AB_99 AB_101 AB_103 AB_105 AB_107 AB_111 AB_109 AB_82 AB_84 AB_86 AB_88 AB_90 AB_92 AB_94 AB_96 AB_98 AB_100 AB_102 AB_104 AB_106 AB_108 AB_112 AB_110 AC_113 AC_115 AC_117 AC_119 AC_121 AC_123 AC_125 AC_127 AC_129 AC_131 AC_133 AC_135 AC_137 AC_139 AC_141 AC_143 AC_145 AC_147 AC_149 AC_151 AC_153 AC_155 AC_159 AC_157 AC_114 AC_116 AC_118 AC_120 AC_122 AC_124 AC_126 AC_128 AC_130 AC_132 AC_134 AC_136 AC_138 AC_140 AC_142 AC_144 AC_146 AC_148 AC_150 AC_152 AC_154 AC_156 AC_160 AC_158 AC_161 AC_163 AC_165 AC_167 AC_169 AC_171 AC_175 AC_173 AC_162 AC_164 AC_166 AC_168 AC_170 AC_172 AC_174 AC_176 AD_194 AD_196 AD_198 AD_200 AD_202 AD_204 AD_206 AD_208 AD_210 AD_212 AD_214 AD_216 AD_218 AD_220 AD_222 AD_224 AD_226 AD_228 AD_230 AD_232 AD_234 AD_236 AD_238 AD_240 AD_177 AD_179 AD_181 AD_183 AD_185 AD_187 AD_189 AD_191 AD_193 AD_195 AD_197 AD_199 AD_201 AD_203 AD_205 AD_207 AD_209 AD_211 AD_213 AD_215 AD_217 AD_219 AD_221 AD_223 AD_225 AD_227 AD_229 AD_231 AD_233 AD_235 AD_239 AD_237 AE_FSO2 AE_FSO3 AE_FSI AC_147 AD_210 AD_209 AD_208 AD_207 AC_176 AC_146 AC_145 AC_144 AC_143 AB_112 AB_82 AB_81 AB_80 AB_79 AA_6 AA_5 AA_4 AA_3 AA_34 AA_33 AA_35 AA_32 AA_31 AA_7 AA_15 AA_14 AA_13 AA_12 AA_16 AA_11 AA_10 AA_9 AA_8 AA_2 AA_1 AE_FSO2 AE_FSO3 AD_223 AD_224 AD_238 AD_237 AD_228 AD_235 AD_226 AD_231 AD_227 AD_232 AD_234 AD_236 AD_229 AD_225 AD_233 AD_230 AD_186 AD_184 AD_182 AD_180 AD_178 AD_192 AD_190 AD_188 AD_240 AA_48 AE_FCLK AE_FCL AE_PRO AE_FCLK AE_FCL AE_PRO AE_FCLK AE_FCL AE_PRO AE_FCLK AE_FCL AE_PRO AE_PRO AE_FCLK AE_FCL AE_FSI AE_FCLK AE_FCL AE_PRO AE_FSI AC_175 AD_239 AB_111 A20 A17 C6934 250V 1u R6923 4.7k A15 A49 A57 A44 A30 A39 R6931 10k A76 A54 C6931 50V 1000p A21 A19 A12 SU2 A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16 A17 A18 A19 A20 A21 A22 A23 A24 A25 A26 A27 A28 A29 A30 A31 A32 A33 A34 A35 A36 A37 A38 A39 A40 B1 B2 B3 B4 B5 B6 B7 B8 B9 B10 B11 B12 B13 B14 B15 B16 B17 B18 B19 B20 B21 B22 B23 B24 B25 B26 B27 B28 B29 B30 B31 B32 B33 B34 B35 B36 B37 B38 B39 B40 A74 A69 A31 A7 AN16071A-VT IC6902 1 OUT3 2 OUT4 3 OUT5 4 OUT6 5 OUT7 6 OUT8 7 OUT9 8 OUT10 9 OUT11 10 OUT12 11 OUT13 12 OUT14 13 OUT15 14 OUT16 15 OUT17 16 OUT18 17 OUT19 18 OUT20 19 OUT21 20 OUT22 21 OUT23 22 OUT24 23 OUT25 24 OUT26 25 OUT27 26 OUT28 27 OUT29 28 OUT30 29 OUT31 30 OUT32 31 N.C. 32 VDDH 33 VDDH 34 N.C. 35 GND 36 GND 37 GND 38 TEST 39 GND 40 GND 41 GND 42 N.C. 43 VDDH 44 VDDH 45 N.C. 46 OUT33 47 OUT34 48 OUT35 49 OUT36 50 OUT37 51 OUT38 52 OUT39 53 OUT40 54 OUT41 55 OUT42 56 OUT43 57 OUT44 58 OUT45 59 OUT46 60 OUT47 61 OUT48 62 OUT49 63 OUT50 64 OUT51 65 OUT52 66 OUT53 67 OUT54 68 OUT55 69 OUT56 70 OUT57 71 OUT58 72 OUT59 73 OUT60 74 OUT61 75 OUT62 76 OUT63 77 OUT64 78 N.C. 79 VDDH 80 VDDH 81 N.C. 82 GND 83 GND 84 DIR 85 SO 86 CLK 87 LAT 88 VDD 89 OC1 90 OC2 91 SI 92 CLR 93 GND 94 GND 95 N.C. 96 VDDH 97 VDDH 98 N.C. 99 OUT1 100 OUT2 A29 D6902 MAZ80560HL A50 A22 R6922 100k C6901 50V 1000p AN16071A-VT IC6903 1 OUT3 2 OUT4 3 OUT5 4 OUT6 5 OUT7 6 OUT8 7 OUT9 8 OUT10 9 OUT11 10 OUT12 11 OUT13 12 OUT14 13 OUT15 14 OUT16 15 OUT17 16 OUT18 17 OUT19 18 OUT20 19 OUT21 20 OUT22 21 OUT23 22 OUT24 23 OUT25 24 OUT26 25 OUT27 26 OUT28 27 OUT29 28 OUT30 29 OUT31 30 OUT32 31 N.C. 32 VDDH 33 VDDH 34 N.C. 35 GND 36 GND 37 GND 38 TEST 39 GND 40 GND 41 GND 42 N.C. 43 VDDH 44 VDDH 45 N.C. 46 OUT33 47 OUT34 48 OUT35 49 OUT36 50 OUT37 51 OUT38 52 OUT39 53 OUT40 54 OUT41 55 OUT42 56 OUT43 57 OUT44 58 OUT45 59 OUT46 60 OUT47 61 OUT48 62 OUT49 63 OUT50 64 OUT51 65 OUT52 66 OUT53 67 OUT54 68 OUT55 69 OUT56 70 OUT57 71 OUT58 72 OUT59 73 OUT60 74 OUT61 75 OUT62 76 OUT63 77 OUT64 78 N.C. 79 VDDH 80 VDDH 81 N.C. 82 GND 83 GND 84 DIR 85 SO 86 CLK 87 LAT 88 VDD 89 OC1 90 OC2 91 SI 92 CLR 93 GND 94 GND 95 N.C. 96 VDDH 97 VDDH 98 N.C. 99 OUT1 100 OUT2 A72 A18 A73 D6921 B0ECHP000003 A66 A37 A24 A70 R6932 10k A2 C6908 16V 1u A42 C6902 16V 1u A55 R6934 10k A48 A40 A77 A8 SU3 A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16 A17 A18 A19 A20 A21 A22 A23 A24 A25 A26 A27 A28 A29 A30 A31 A32 A33 A34 A35 A36 A37 A38 A39 A40 B1 B2 B3 B4 B5 B6 B7 B8 B9 B10 B11 B12 B13 B14 B15 B16 B17 B18 B19 B20 B21 B22 B23 B24 B25 B26 B27 B28 B29 B30 B31 B32 B33 B34 B35 B36 B37 B38 B39 B40 A5 A61 A53 A45 A36 R6933 10k A58 A78 AN16071A-VT IC6901 1 OUT3 2 OUT4 3 OUT5 4 OUT6 5 OUT7 6 OUT8 7 OUT9 8 OUT10 9 OUT11 10 OUT12 11 OUT13 12 OUT14 13 OUT15 14 OUT16 15 OUT17 16 OUT18 17 OUT19 18 OUT20 19 OUT21 20 OUT22 21 OUT23 22 OUT24 23 OUT25 24 OUT26 25 OUT27 26 OUT28 27 OUT29 28 OUT30 29 OUT31 30 OUT32 31 N.C. 32 VDDH 33 VDDH 34 N.C. 35 GND 36 GND 37 GND 38 TEST 39 GND 40 GND 41 GND 42 N.C. 43 VDDH 44 VDDH 45 N.C. 46 OUT33 47 OUT34 48 OUT35 49 OUT36 50 OUT37 51 OUT38 52 OUT39 53 OUT40 54 OUT41 55 OUT42 56 OUT43 57 OUT44 58 OUT45 59 OUT46 60 OUT47 61 OUT48 62 OUT49 63 OUT50 64 OUT51 65 OUT52 66 OUT53 67 OUT54 68 OUT55 69 OUT56 70 OUT57 71 OUT58 72 OUT59 73 OUT60 74 OUT61 75 OUT62 76 OUT63 77 OUT64 78 N.C. 79 VDDH 80 VDDH 81 N.C. 82 GND 83 GND 84 DIR 85 SO 86 CLK 87 LAT 88 VDD 89 OC1 90 OC2 91 SI 92 CLR 93 GND 94 GND 95 N.C. 96 VDDH 97 VDDH 98 N.C. 99 OUT1 100 OUT2 A1 A68 A10 A65 D6922 MAZ80560HL C6904 16V 1u A79 A25 A6 A62 A27 Q6921 2SK062000L G D S A46 R6901 100 SU1 A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16 A17 A18 A19 A20 A21 A22 A23 A24 A25 A26 A27 A28 A29 A30 A31 A32 A33 A34 A35 A36 A37 A38 A39 A40 B1 B2 B3 B4 B5 B6 B7 B8 B9 B10 B11 B12 B13 B14 B15 B16 B17 B18 B19 B20 B21 B22 B23 B24 B25 B26 B27 B28 B29 B30 B31 B32 B33 B34 B35 B36 B37 B38 B39 B40 R6921 100k A59 A80 A34 A47 A52 A14 A67 A16 A71 A33 A64 D6903 B0ECHP000003 A11 A51 R6935 220k D6901 MAZ80560HL A75 A43 C6906 16V 1u A13 R6916 220 D6904 B0ECHP000003 A41 A3 A32 A35 AN16071A-VT IC6904 1 OUT3 2 OUT4 3 OUT5 4 OUT6 5 OUT7 6 OUT8 7 OUT9 8 OUT10 9 OUT11 10 OUT12 11 OUT13 12 OUT14 13 OUT15 14 OUT16 15 OUT17 16 OUT18 17 OUT19 18 OUT20 19 OUT21 20 OUT22 21 OUT23 22 OUT24 23 OUT25 24 OUT26 25 OUT27 26 OUT28 27 OUT29 28 OUT30 29 OUT31 30 OUT32 31 N.C. 32 VDDH 33 VDDH 34 N.C. 35 GND 36 GND 37 GND 38 TEST 39 GND 40 GND 41 GND 42 N.C. 43 VDDH 44 VDDH 45 N.C. 46 OUT33 47 OUT34 48 OUT35 49 OUT36 50 OUT37 51 OUT38 52 OUT39 53 OUT40 54 OUT41 55 OUT42 56 OUT43 57 OUT44 58 OUT45 59 OUT46 60 OUT47 61 OUT48 62 OUT49 63 OUT50 64 OUT51 65 OUT52 66 OUT53 67 OUT54 68 OUT55 69 OUT56 70 OUT57 71 OUT58 72 OUT59 73 OUT60 74 OUT61 75 OUT62 76 OUT63 77 OUT64 78 N.C. 79 VDDH 80 VDDH 81 N.C. 82 GND 83 GND 84 DIR 85 SO 86 CLK 87 LAT 88 VDD 89 OC1 90 OC2 91 SI 92 CLR 93 GND 94 GND 95 N.C. 96 VDDH 97 VDDH 98 N.C. 99 OUT1 100 OUT2 A63 A56 A9 C6921 50V 220p R6909 220 A23 A26 R6908 220 C6933 250V 1u A4 A60 A28 1 2 3 4 5 6 7 8 9 A38 R6936 220k C6915 50V 220p C6916 50V 220p R6904 22 R6902 22 R6903 22 Vf Vf5 Vfo FCL FCLK FSI VF5V PRO VF5V UP Vscn COMPONENT SIDE FOIL SIDE Vf(High Voltage Floting GND) Vf(High Voltage Floting GND) Vfo(Vscn Out) Vscn volatage 5 6 E F 3 4 B 2 8 1 D A C 9 7 TO SC-BOARD (SC45) SC-BOARD (SC41) SU41(Card Edge 80Pin) S/P PDP SCAN DRIVER 48bit S/P PDP SCAN DRIVER 64bit S/P PDP SCAN DRIVER 64bit S/P PDP SCAN DRIVER 64bit SCAN ELECTRODES To 3rd 80pins of To 2nd 80pins of SCAN ELECTRODES To 1st 80pins of SCAN ELECTRODES SU-BOARD TNPA3874AB Vfo SU 45 TO TH-42PS10CK\CS SU-Board Schematic Diagram TH-42PS10CK\CS SU-Board Schematic Diagram 103 14.45.SD 电路板线路图 TERM SIDE TERM SIDE TERM SIDE AA_241 AA_242 AA_243 AA_244 AA_245 AA_246 AA_247 AA_248 AA_249 AA_250 AA_251 AA_252 AA_253 AA_254 AA_255 AA_256 AA_257 AA_258 AA_259 AA_260 AA_261 AA_262 AA_263 AA_264 AA_265 AA_266 AA_267 AA_268 AA_269 AA_270 AA_275 AA_276 AA_277 AA_302 AA_301 AA_300 AA_299 AA_298 AA_297 AA_296 AA_295 AA_294 AA_293 AA_292 AA_291 AA_290 AA_289 AA_288 AA_287 AA_286 AA_285 AA_284 AA_283 AA_282 AA_281 AA_280 AA_279 AA_278 AB_305 AB_306 AB_307 AB_308 AB_309 AB_310 AB_311 AB_312 AB_313 AB_314 AB_315 AB_316 AB_317 AB_318 AB_319 AB_320 AB_321 AB_322 AB_323 AB_324 AB_325 AB_326 AB_327 AB_328 AB_329 AB_330 AB_331 AB_332 AB_333 AB_334 AB_339 AB_340 AB_341 AB_366 AB_365 AB_364 AB_363 AB_362 AB_361 AB_360 AB_359 AB_358 AB_357 AB_356 AB_355 AB_354 AB_353 AB_352 AB_351 AB_350 AB_349 AB_348 AB_347 AB_346 AB_345 AB_344 AB_343 AB_342 AC_369 AC_371 AC_372 AC_373 AC_374 AC_375 AC_376 AC_377 AC_378 AC_379 AC_380 AC_381 AC_382 AC_383 AC_384 AC_385 AC_386 AC_387 AC_388 AC_389 AC_390 AC_391 AC_392 AC_393 AC_394 AC_395 AC_405 AC_396 AC_397 AC_398 AC_403 AC_404 AC_430 AC_429 AC_428 AC_427 AC_426 AC_425 AC_424 AC_423 AC_422 AC_421 AC_420 AC_419 AC_418 AC_417 AC_416 AC_415 AC_414 AC_413 AC_412 AC_411 AC_410 AC_409 AC_408 AC_407 AC_406 AD_449 AD_450 AD_451 AD_452 AD_453 AD_454 AD_455 AD_456 AD_457 AD_459 AD_458 AD_460 AD_461 AD_462 AD_467 AD_469 AD_468 AD_480 AD_479 AD_478 AD_477 AD_476 AD_475 AD_474 AD_473 AD_472 AD_470 AD_471 AA_241 AA_243 AA_245 AA_247 AA_249 AA_251 AA_253 AA_255 AA_257 AA_259 AA_261 AA_263 AA_265 AA_267 AA_269 AA_271 AA_273 AA_275 AA_277 AA_279 AA_281 AA_283 AA_285 AA_287 AA_289 AA_291 AA_293 AA_295 AA_297 AA_299 AA_303 AA_301 AA_242 AA_244 AA_246 AA_248 AA_250 AA_252 AA_254 AA_256 AA_258 AA_260 AA_262 AA_264 AA_266 AA_268 AA_270 AA_272 AA_274 AA_276 AA_278 AA_280 AA_282 AA_284 AA_286 AA_288 AA_290 AA_292 AA_294 AA_296 AA_298 AA_300 AA_304 AA_302 AB_306 AB_308 AB_310 AB_312 AB_314 AB_316 AB_320 AB_318 AB_305 AB_307 AB_309 AB_311 AB_313 AB_315 AB_319 AB_317 AB_321 AB_323 AB_325 AB_327 AB_329 AB_331 AB_333 AB_335 AB_337 AB_339 AB_341 AB_343 AB_345 AB_347 AB_349 AB_351 AB_353 AB_355 AB_357 AB_359 AB_361 AB_363 AB_367 AB_365 AB_322 AB_324 AB_326 AB_328 AB_330 AB_332 AB_334 AB_336 AB_338 AB_340 AB_342 AB_344 AB_346 AB_348 AB_350 AB_352 AB_354 AB_356 AB_358 AB_360 AB_362 AB_364 AB_368 AB_366 AC_400 AC_369 AC_371 AC_373 AC_375 AC_377 AC_379 AC_381 AC_383 AC_385 AC_387 AC_389 AC_391 AC_393 AC_395 AC_399 AC_397 AC_370 AC_372 AC_374 AC_376 AC_378 AC_380 AC_382 AC_384 AC_386 AC_388 AC_390 AC_392 AC_394 AC_396 AC_398 AC_401 AC_403 AC_405 AC_407 AC_409 AC_411 AC_413 AC_415 AC_417 AC_419 AC_421 AC_423 AC_425 AC_427 AC_429 AC_431 AC_402 AC_404 AC_406 AC_408 AC_410 AC_412 AC_414 AC_416 AC_418 AC_420 AC_422 AC_424 AC_426 AC_428 AC_430 AC_432 AD_433 AD_435 AD_437 AD_439 AD_441 AD_443 AD_445 AD_447 AD_449 AD_451 AD_453 AD_455 AD_457 AD_459 AD_461 AD_463 AD_465 AD_467 AD_469 AD_471 AD_473 AD_475 AD_477 AD_479 AD_434 AD_436 AD_438 AD_440 AD_442 AD_444 AD_446 AD_448 AD_450 AD_452 AD_454 AD_456 AD_458 AD_460 AD_462 AD_464 AD_466 AD_468 AD_470 AD_472 AD_474 AD_476 AD_478 AD_480 AC_370 AE_FSI AD_466 AD_465 AD_464 AD_463 AC_432 AC_431 AC_402 AC_401 AC_400 AC_399 AB_368 AB_367 AB_338 AB_337 AB_336 AB_335 AA_304 AA_303 AA_274 AA_273 AA_272 AA_271 AE_FSO1 AE_FSO1 AE_FSO2 AE_FSO2 AE_FSO3 AE_FSO3 AD_444 AD_443 AD_448 AD_447 AD_445 AD_446 AD_438 AD_437 AD_442 AD_441 AD_439 AD_440 AD_435 AD_436 AD_433 AE_FCLK AE_FCL AE_PRO AE_FCLK AE_FCL AE_PRO AE_FCLK AE_FCL AE_PRO AE_FCLK AE_FCL AE_PRO AE_FSI AE_FCLK AE_PRO AE_FCL AE_FCLK AE_FCL AE_PRO 120V AE_FSI AD_434 R6982 10k B70 B45 B64 B48 B57 1 2 3 4 5 6 7 8 9 R6966 220 C6951 50V 1000p AN16071A-VT IC6951 1 OUT3 2 OUT4 3 OUT5 4 OUT6 5 OUT7 6 OUT8 7 OUT9 8 OUT10 9 OUT11 10 OUT12 11 OUT13 12 OUT14 13 OUT15 14 OUT16 15 OUT17 16 OUT18 17 OUT19 18 OUT20 19 OUT21 20 OUT22 21 OUT23 22 OUT24 23 OUT25 24 OUT26 25 OUT27 26 OUT28 27 OUT29 28 OUT30 29 OUT31 30 OUT32 31 N.C. 32 VDDH 33 VDDH 34 N.C. 35 GND 36 GND 37 GND 38 TEST 39 GND 40 GND 41 GND 42 N.C. 43 VDDH 44 VDDH 45 N.C. 46 OUT33 47 OUT34 48 OUT35 49 OUT36 50 OUT37 51 OUT38 52 OUT39 53 OUT40 54 OUT41 55 OUT42 56 OUT43 57 OUT44 58 OUT45 59 OUT46 60 OUT47 61 OUT48 62 OUT49 63 OUT50 64 OUT51 65 OUT52 66 OUT53 67 OUT54 68 OUT55 69 OUT56 70 OUT57 71 OUT58 72 OUT59 73 OUT60 74 OUT61 75 OUT62 76 OUT63 77 OUT64 78 N.C. 79 VDDH 80 VDDH 81 N.C. 82 GND 83 GND 84 DIR 85 SO 86 CLK 87 LAT 88 VDD 89 OC1 90 OC2 91 SI 92 CLR 93 GND 94 GND 95 N.C. 96 VDDH 97 VDDH 98 N.C. 99 OUT1 100 OUT2 B58 B53 B39 B26 B12 B52 B31 D6951 MAZ80560HL B1 R6958 220 B75 B73 C6982 250V 1u B71 B79 B14 B8 B78 B23 B5 B61 B9 B47 C6958 16V 1u B29 R6983 10k AN16071A-VT IC6953 1 OUT3 2 OUT4 3 OUT5 4 OUT6 5 OUT7 6 OUT8 7 OUT9 8 OUT10 9 OUT11 10 OUT12 11 OUT13 12 OUT14 13 OUT15 14 OUT16 15 OUT17 16 OUT18 17 OUT19 18 OUT20 19 OUT21 20 OUT22 21 OUT23 22 OUT24 23 OUT25 24 OUT26 25 OUT27 26 OUT28 27 OUT29 28 OUT30 29 OUT31 30 OUT32 31 N.C. 32 VDDH 33 VDDH 34 N.C. 35 GND 36 GND 37 GND 38 TEST 39 GND 40 GND 41 GND 42 N.C. 43 VDDH 44 VDDH 45 N.C. 46 OUT33 47 OUT34 48 OUT35 49 OUT36 50 OUT37 51 OUT38 52 OUT39 53 OUT40 54 OUT41 55 OUT42 56 OUT43 57 OUT44 58 OUT45 59 OUT46 60 OUT47 61 OUT48 62 OUT49 63 OUT50 64 OUT51 65 OUT52 66 OUT53 67 OUT54 68 OUT55 69 OUT56 70 OUT57 71 OUT58 72 OUT59 73 OUT60 74 OUT61 75 OUT62 76 OUT63 77 OUT64 78 N.C. 79 VDDH 80 VDDH 81 N.C. 82 GND 83 GND 84 DIR 85 SO 86 CLK 87 LAT 88 VDD 89 OC1 90 OC2 91 SI 92 CLR 93 GND 94 GND 95 N.C. 96 VDDH 97 VDDH 98 N.C. 99 OUT1 100 OUT2 R6981 10k B27 D6952 MAZ80560HL B65 B80 B21 B10 B40 B54 B44 B3 SD3 A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16 A17 A18 A19 A20 A21 A22 A23 A24 A25 A26 A27 A28 A29 A30 A31 A32 A33 A34 A35 A36 A37 A38 A39 A40 B1 B2 B3 B4 B5 B6 B7 B8 B9 B10 B11 B12 B13 B14 B15 B16 B17 B18 B19 B20 B21 B22 B23 B24 B25 B26 B27 B28 B29 B30 B31 B32 B33 B34 B35 B36 B37 B38 B39 B40 R6985 220k B51 B38 B15 B24 B62 B37 B2 R6959 220 B25 SD1 A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16 A17 A18 A19 A20 A21 A22 A23 A24 A25 A26 A27 A28 A29 A30 A31 A32 A33 A34 A35 A36 A37 A38 A39 A40 B1 B2 B3 B4 B5 B6 B7 B8 B9 B10 B11 B12 B13 B14 B15 B16 B17 B18 B19 B20 B21 B22 B23 B24 B25 B26 B27 B28 B29 B30 B31 B32 B33 B34 B35 B36 B37 B38 B39 B40 R6951 100 C6956 16V 1u C6952 16V 1u B46 AN16071A-VT IC6954 1 OUT3 2 OUT4 3 OUT5 4 OUT6 5 OUT7 6 OUT8 7 OUT9 8 OUT10 9 OUT11 10 OUT12 11 OUT13 12 OUT14 13 OUT15 14 OUT16 15 OUT17 16 OUT18 17 OUT19 18 OUT20 19 OUT21 20 OUT22 21 OUT23 22 OUT24 23 OUT25 24 OUT26 25 OUT27 26 OUT28 27 OUT29 28 OUT30 29 OUT31 30 OUT32 31 N.C. 32 VDDH 33 VDDH 34 N.C. 35 GND 36 GND 37 GND 38 TEST 39 GND 40 GND 41 GND 42 N.C. 43 VDDH 44 VDDH 45 N.C. 46 OUT33 47 OUT34 48 OUT35 49 OUT36 50 OUT37 51 OUT38 52 OUT39 53 OUT40 54 OUT41 55 OUT42 56 OUT43 57 OUT44 58 OUT45 59 OUT46 60 OUT47 61 OUT48 62 OUT49 63 OUT50 64 OUT51 65 OUT52 66 OUT53 67 OUT54 68 OUT55 69 OUT56 70 OUT57 71 OUT58 72 OUT59 73 OUT60 74 OUT61 75 OUT62 76 OUT63 77 OUT64 78 N.C. 79 VDDH 80 VDDH 81 N.C. 82 GND 83 GND 84 DIR 85 SO 86 CLK 87 LAT 88 VDD 89 OC1 90 OC2 91 SI 92 CLR 93 GND 94 GND 95 N.C. 96 VDDH 97 VDDH 98 N.C. 99 OUT1 100 OUT2 R6984 10k B66 B67 B59 B49 B36 B55 B19 B76 B56 B22 B18 SD2 A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16 A17 A18 A19 A20 A21 A22 A23 A24 A25 A26 A27 A28 A29 A30 A31 A32 A33 A34 A35 A36 A37 A38 A39 A40 B1 B2 B3 B4 B5 B6 B7 B8 B9 B10 B11 B12 B13 B14 B15 B16 B17 B18 B19 B20 B21 B22 B23 B24 B25 B26 B27 B28 B29 B30 B31 B32 B33 B34 B35 B36 B37 B38 B39 B40 B60 C6985 250V 1u C6981 50V 1000p C6954 16V 1u B7 B63 B4 B41 B74 B68 B11 B33 B42 B34 B72 AN16071A-VT IC6952 1 OUT3 2 OUT4 3 OUT5 4 OUT6 5 OUT7 6 OUT8 7 OUT9 8 OUT10 9 OUT11 10 OUT12 11 OUT13 12 OUT14 13 OUT15 14 OUT16 15 OUT17 16 OUT18 17 OUT19 18 OUT20 19 OUT21 20 OUT22 21 OUT23 22 OUT24 23 OUT25 24 OUT26 25 OUT27 26 OUT28 27 OUT29 28 OUT30 29 OUT31 30 OUT32 31 N.C. 32 VDDH 33 VDDH 34 N.C. 35 GND 36 GND 37 GND 38 TEST 39 GND 40 GND 41 GND 42 N.C. 43 VDDH 44 VDDH 45 N.C. 46 OUT33 47 OUT34 48 OUT35 49 OUT36 50 OUT37 51 OUT38 52 OUT39 53 OUT40 54 OUT41 55 OUT42 56 OUT43 57 OUT44 58 OUT45 59 OUT46 60 OUT47 61 OUT48 62 OUT49 63 OUT50 64 OUT51 65 OUT52 66 OUT53 67 OUT54 68 OUT55 69 OUT56 70 OUT57 71 OUT58 72 OUT59 73 OUT60 74 OUT61 75 OUT62 76 OUT63 77 OUT64 78 N.C. 79 VDDH 80 VDDH 81 N.C. 82 GND 83 GND 84 DIR 85 SO 86 CLK 87 LAT 88 VDD 89 OC1 90 OC2 91 SI 92 CLR 93 GND 94 GND 95 N.C. 96 VDDH 97 VDDH 98 N.C. 99 OUT1 100 OUT2 B28 B77 B6 B30 B16 B20 B43 B35 B50 D6954 B0ECHP000003 B17 B13 B32 B69 D6953 B0ECHP000003 R6986 220k C6965 50V 220p C6964 50V 220p C6966 50V 220p R6954 22 R6952 22 R6953 22 FSI VF5V FCL PRO FCLK VF5V DOWN PDP SCAN DRIVER PDP SCAN DRIVER PDP SCAN DRIVER PDP SCAN DRIVER S/P 48bit S/P 64bit S/P 64bit S/P 64bit COMPONENT SIDE FOIL SIDE (SC42) SD42(Card Edge 80Pin) TO SC-BOARD SC-BOARD (SC46) TO 5 E F 3 4 B 2 8 1 D A C 9 7 Vfo(Vscn Out) Vscn voltage Vf(High Voltage Floting GND) Vf(High Voltage Floting GND) To 1st 80pins of SCAN ELECTRODES To 2nd 80pins of SCAN ELECTRODES To 3rd 80pins of SCAN ELECTRODES SD-BOARD TNPA3875AB Vf Vfo Vf5 Vscn SD 46 TH-42PS10CK\CS SD-Board Schematic Diagram TH-42PS10CK\CS SD-Board Schematic Diagram 6 104 14.46.SS 和 S1 电路板方框图 D6221 TPVSUS D6253 TP15V TPSS1 TPVE TPVDA D6255 R6113 Q6051 Q6141-Q6142 +15V DRIVER LED(G) FET DRIVER VCC FET SS IC6191 TPSS1 SIGNAL WAVE 1 Q6101,Q6102 4 Vsus Gen. 34 Q6021-Q6023 VCC Vda Q6001-Q6003 SS_SOS8 OUTPUT VSUS TPSS1 VE 1 2 8 STB12V VCC Vda DRIVER TO C23 Ve Gen. VCC 10 VCC 3 IC6251 STB PS IC6131 12 Ve2 BUFFER FET IC6241 TO P12 SS 5 7 11 3 8 12 1 2 4 6 23 SS Adj. (+151V) VE Gen. TPVE IC6221 Q6221,Q6222 VR6000 ENERGY RECOVERY FET OUTPUT FET COMPARATOR OUTPUT FET SS SUSTAIN DRIVE Vsus 11 SS 1 TO P11 UMH UEH SS_SOS8 5V Vda Vda NUEL USH USL UML Q6146-Q6147 IC6151 Q6041,Q6042 L6011,L6013 L6001-L6003 VCC FET OUTPUT IC6211 (+5V) IN Q6111,Q6112 Ve2 Gen. FET DRIVER SUSTAIN ELECTRODE PANEL SS43 SS41 SS44 SS42 LED BLINKING : 8 TIMES ENERGY RECOVERY SOS DET TH-42PS10CK\CS SS and S1-Board Block Diagram TH-42PS10CK\CS SS and S1-Board Block Diagram STB PS STB PS STB12V PUSH SW061 1 3 S34 POWER SWITCH S1 KEY SWITCH 105 14.47.SS 和 S1 电路板线路图 + + + + TERM SIDE + TERM SIDE + + TERM SIDE + + TERM SIDE + + REF K A + 0-183V 0-183V 67V 67V 183V 183V 175V 15V 5V 0-183V C6221 50V 0.1u TP11 100k R6196 D6255 MA2J11100L R6252 39k R6026 15 C6021 630V 5600p D6051 D1FL40 D6131 B0ECHP000003 C6011 200V 220u R6225 16.9k TP18 C0ZBZ0000895 IC6131 1 LO 2 GND 3 VCC 4 NC 5 NC 6 VS 7 VB 8 HO 9 NC 10 NC 11 NC 12 HIN 13 NC 14 LIN 15 GND 16 NC C6013 200V 220u C6041 16V 1u L6061 G0ZZ00002183 D6191 B0ECHP000003 ZA6001 K4CD01000011 C6213 25V 330u C6211 25V 4.7u J0JJC0000011 L6102 R6256 1.5k L6082 G0ZZ00002183 R6062 220k TP31 R6146 10k TP24 L6063 G0ZZ00002183 ZA6002 K4CD01000011 TP22 R6254 7.5k TP23 L6002 0.6u R6006 15 100k R6195 L6103 G0ZZ00002183 R6104 100 R6258 2.2k R6051 15 R6020 100 D6001 MA3DF30000LZ R6041 15 TP16 D6154 MAZ80330LL C6156 250V 0.22u IC6251 C0BBBA000022 1 2 3 4 5 6 7 8 R6136 10 D6223 MA2J11100L R6192 100 R6246 4.7k R6024 15 D6152 B0ECHP000003 C6243 50V 0.01u R6251 10k R6236 5.6k Q6051 2PG0010000RP TP28 L6003 0.6u R6241 EXB38V470JV R6044 15 TP1 C6251 16V 1u C6044 16V 1u TP2 C6208 250V 1u R6031 200k R6111 47 L6083 G0ZZ00002183 R6027 15 C6203 250V 1u R6042 15 1 2 3 4 5 6 7 8 9 10 11 12 C6112 200V 150u SS41 1 2 3 4 5 6 7 8 9 10 11 12 13 R6174 0 C6205 250V 1u C0ZBZ0000895 IC6151 1 LO 2 GND 3 VCC 4 NC 5 NC 6 VS 7 VB 8 HO 9 NC 10 NC 11 NC 12 HIN 13 NC 14 LIN 15 GND 16 NC Q6042 2PG0010000RP TP25 R6222 10k L6062 G0ZZ00002183 R6152 100 R6023 15 TP20 R6157 1 1 3 C6192 25V 1u Q6022 2PG0010000RP R6022 100 D6251 MAZ83300ML R6003 15 IC6211 C0ZBZ0001325 1 Vcc 2 IN 3 GND 4 LO 5 NC 6 VS 7 HO 8 VB Q6111 2SK326800L G D S R6191 100 R6261 100k TP5 R6131 100 B0ECHP000003 D6092 C6261 160V 100u SS44 1 2 3 4 5 6 7 8 9 10 11 12 13 Q6023 2PG0010000RP ZA6003 K4CD01000011 TP3 R6132 100 Q6147 B1ADNF000006 Q6021 2PG0010000RP Q6002 2PG0010000RP D6102 B0JCME000037 R6102 100 C6134 25V 4.7u Q6112 B1DFKM000002 G D S D6081 MA3DF30000LZ D6252 MAZ83300ML D6254 MAZ80510LL C6043 16V 1u R6166 100 TP8 C6204 250V 1u R6147 10k 150 R6153 C6135 25V 4.7u TP27 C6201 250V 1u R6151 100 D6061 MA3DF30000LZ TP9 R6103 100 L6262 G0ZZ00002183 150 R6214 R6244 4.7k R6158 1 Q6041 2PG0010000RP L6272 G0ZZ00002183 D6193 B0ECHP000003 R6242 EXB38V472JV R6004 15 TP6 D6214 MA2J11100L J0JJC0000011 L6101 Q6212 2SD0601A0L D6151 B0ECHP000003 L6084 G0ZZ00002183 R6233 27k C6241 25V 330u R6141 10k D6071 MA3DF30000LZ TP10 R6226 16.9k TP12 TP7 Q6141 B1ABNF000006 C6273 25V 220u R6113 220k TP19 L6081 G0ZZ00002183 R6257 10k R6215 180 L6271 G0ZZ00002183 C0JBAZ000005 IC6241 1G~ 1 2 1A1 3 2Y4 4 1A2 5 2Y3 6 1A3 7 2Y2 8 1A4 9 2Y1 10 GND 11 2A1 12 1Y4 13 2A2 14 1Y3 15 2A3 16 1Y2 17 2A4 18 1Y1 19 2G~ 20 VCC TP29 R6155 100k D6222 MA2J11100L Q6142 B1ADNF000006 SS42 1 2 3 4 5 6 7 8 9 10 11 12 13 D6072 B0ECHP000003 D6041 D1FL40 C6194 25V 4.7u C6214 25V 330u Q6251 2SD0601A0L D6192 B0ECHP000003 R6255 1.5k R6223 12k Q6146 B1ABNF000006 C6202 250V 1u TP26 Q6003 2PG0010000RP C6206 250V 1u R6025 15 R6234 27k R6229 16.9k Q6102 B1DFKM000002 G D S L6001 0.6u 150 R6133 R6101 100 TP14 D6221 B0ECHP000003 1 2 3 4 5 6 7 8 9 10 R6160 1 C6042 16V 1u D6153 MA2J11100L L6221 G0ZZ00002183 C6272 25V 220u R6112 47 C6154 25V 4.7u 150 R6134 D6213 MA2J11100L 1 2 3 R6173 10k R6217 180 R6213 100 TP13 TP15 R6227 16.9k VR6000 10k 1 2 3 L6241 G0ZZ00002183 100 R6193 SS43 1 2 3 4 5 6 7 8 9 10 11 12 13 R6021 15 C6012 200V 220u R6135 10 R6216 1k C6111 200V 150u Q6001 2PG0010000RP R6245 47 C6132 25V 4.7u D6253 LNJ301MPUJA L6013 1u 150 R6154 C0DBEMB00005 IC6221 R6061 220k TP21 Q6101 B1DFKM000002 G D S R6043 15 Q6222 2SC1473AEA TP30 C0ZBZ0000895 IC6191 1 LO 2 GND 3 VCC 4 NC 5 NC 6 VS 7 VB 8 HO 9 NC 10 NC 11 NC 12 HIN 13 NC 14 LIN 15 GND 16 NC C6001 630V 5600p TP32 C6207 250V 1u L6011 1u C6195 25V 4.7u C6152 25V 4.7u D6215 MAZ80820ML D6021 MA3DF30000LZ C6031 250V 4u Q6221 2SD1263AP0LB C6153 25V 4.7u D6101 B0JCME000037 C6262 160V 100u C6212 25V 4.7u R6253 39k R6142 10k R6001 15 TP17 R6002 15 R6052 15 D6091 MA3DF30000LZ D6132 B0ECHP000003 R6243 47 R6005 15 100 R6194 R6235 27k L6064 G0ZZ00002183 R6232 1.2k C6242 16V 1u D6211 B0JCME000037 C6193 25V 4.7u = m F2A2D1510070 RUBICON TP15V TPVDA - + - + (GREEN LED) TPSS1 TPVe TPVSUS VSUS TO (P11) P-BOARD TO (P12) P-BOARD (C23) C2-BOARD TO SUSTAIN ELECTRODE PANEL TO VE GEN. FET DRIVER FET DRIVER FET DRIVER B 4 5 F 6 7 C 9 8 E D A 1 2 3 FET DRIVER COMPARATOR BUFFER GND NC Vda +15V STB PS STB12V GND GND GND NC Vda NC SS 11 12 SS 34 SS 23 SS TH-42PS10CK\CS SS and S1-Board Schematic Diagram TH-42PS10CK\CS SS and S1-Board Schematic Diagram 3.7 0 0.5 0 0.5 5.0 0.6 0.9 0.4 70.0 70.0 1.7 5V NUEL USL USH UEH UMH UML SS_SOS8 GND NC Vda Vda 0 12.0 0 15.0 0 70.0 0 12.0 0 12.0 12.0 0 70.0 175.0 0 0 SS-BOARD TNPA3795AB PUSH SW061 K0F162B00002 S34 1 2 3 NC STB_PS STB_PS_ON POWER SW 12.0 0 12.0 TNPA3642 S1-BOARD ! 106 NOTE 107 15 部件布置及机械部件更换清单 15.1. 部件布置 (1) 108 15.2. 部件布置 (2) 15.3. 线缆位置 109 15.4. 包装分解图 110 111 16 机械部件更换清单 参考号 部品号 部品名称 & 说明 件数 备注 1 EUR7636120R 遥控器 1 2 K2CK3DH00028 电源线 1 K5D802BNA005 主保险丝 2 3 MC106W36FC9 9 系列 SD 屏 1 4 R6PND/2SP PANASONIC 干电池 2 5 TBMA226 PANASONIC 标牌 1 TBMG498 机型铭牌 1 CK TBMG539 机型铭牌 1 CS TBMU675 SP 标签 2 TBMU774 端子表示片 1 6 TBXA52201 操作开关 1 CK 6 TBXA52202 操作开关 1 CS 7 TBXA48001 电源开关 1 CK 7 TBXA48002 电源开关 1 CS 8 TESD039 电源按键弹簧 1 THEA068N 螺丝 4 THEL0239 带垫螺丝 12 THEL027N 镀镍螺丝 4 THEL0429 螺丝 8 THTD0179 螺丝 4 THTF011N 螺丝 59 9 TKGA5359-1 前面玻璃 1 10 TKKC5286 LED 屏 1 11 TKKC5287 遥控器受光屏 1 CK TKKC5288 遥控器受光屏 1 CS 12 TKRA60301 后盖把手 2 13 TKUX13201 后盖 1 14 TKYA30901 面框 1 CK 14 TKYA30902 面框 1 CS 15 TMKG593 防尘海绵 2 16 TMKG594 防尘海绵 2 TMME185 尼龙铆钉 2 17 TMME203 扎带 2 TMME228 扎带固定件 2 18 TMMX153 M8 垫片 4 19 TMMX183 电源线夹 1 20 TPCC01807 包装箱本体 1 CK 20 TPCC01808 包装箱本体 1 CS 21 TPCC01901 包装箱底部 1 22 TPDA1601-1 缓冲材料 上 1 23 TPDA1602-1 缓冲材料 下 1 24 TPDF0764-1 附件盒 1 25 TPDF1934 顶板 1 26 TPDX0035 包装箱箱扣 4 TPEH343 顶面保护片 3 27 TPEH344 整机保护袋 1 TQD1712010 合格票 1 TQFD640 ROHS 环境标签 1 TQFD689 LDPE 标签 1 TQFD764 线夹说明标签 1 28 TQZC968-1 说明书 1 TQZF163 保修证 1 29 TSXL519 FFC(C12-C22) 1 30 TSXL562 FFC(D31-C11/D32-C21) 2 31 TSXL584 FFC(DN1-DS1) 1 32 TSXL620 FFC(DN2-D3) 1 33 TXAJS010XLT AC 接入口 1 TXAUW01XLTC H3 线路板 半成品 2 TXAUW02XGTC 开槽集成块 半成品 1 34 TXFMZ01XLTC 台座安装块 2 TXJ/P2XLTC-1 线束 (SC2-P2) 1 TXJ/P90XLT-1 线束 (P9-INLET) 1 TXJ/SP0XGT 线束 (DS7-H37) 2 TXJ/V20XGT 线束 (V2-DS2) 1 TXJD20XLTC-1 线束 (D20-SC20) 1 TXJD25XLTC-1 线束 (D25-P25) 1 TXJDN50XLT-1 线束 (DN5-D5) 1 TXJDS40XLT-1 线束 (DS4 DS6-P5 P10) 1 TXJFGNYFSU 线束 (GND-INLET) 1 TXJHX1YPTJ-1 线束 (DS14-HX1) 1 TXJP11XLTC-1 线束 (P11-SS11) 1 TXJP12XLTC-1 线束 (P12-SS12) 1 TXJP23XLTC-1 线束 (P23-SC23) 1 TXJS23BJTU 线束 (SS23-C23) 1 TXJS340XGT 线束 (SS34-S34) 1 TXJV150XGT 线束 (V15-DS15) 1 TXN/D1ZQTC D 线路板 （半）包装入 1 TXN/P1ZQTC P 线路板 （半）包装入 1 TXNC11BLTC C1 线路板 半成品 1 TXNC21BLTC C2 线路板 半成品 1 TXNDN1XLTC DN 线路板 半成品 1 TXNHU1XLTC HU 线路板 （半）包装入 1 TXNS11XLTC S1 线路板 半成品 1 TXNSC1BLTC SC 线路板 完成品 1 TXNSD1BLTC SD 线路板 完成品 1 TXNSS1BLTC SS 线路板 半成品 1 TXNSU1BLTC SU 线路板 完成品 1 TXNV11YNSC V1 线路板 1 TXNV21YNSC V2 线路板 1 XTB4+10JFJ 螺丝 23 XTV3+10GFJ 螺丝 3 XTV3+10JFJ 螺丝 3 XTV3+8JFJ 螺丝 6 XYN3+C8FJ 螺丝 4 XYN3+F8FJ 螺丝 17 XYN3+J8FJ 螺丝 2 XYN4+E8FJ 螺丝 1 XYN4+F10FJ 螺丝 6 XYN4+F10FJK 螺丝 （后盖顶部：5） 5 XYN4+F30FJK 螺丝 12 XYN5+C15FJ L/ 带垫螺丝 （标准垫片） 6 XYN8+F20FJK 螺丝 4 参考号 部品号 部品名称 & 说明 件数 备注 112 17 电器部件更换清单 17.1. 更换部件清单注意事项 113 17.2. 电器部件更换清单 所有在备注栏 [PPDS] 中提到的部件均由 PPDS 提供。 参考号 部品号 部品名称 & 说明 件数 备注 F401.402 K5D802BNA005 延时保险丝 高 2 C11 K1MN55BA0076 55P 连接接头 1 C12 K1MN20BA0231 20P 连接接头 1 C21 K1MN55BA0076 55P 连接接头 1 C22 K1MN20BA0231 20P 连接接头 1 C23 K1KA12BA0107 12P 连接接头 1 C801 F2H1V221A004 E 220UF， 35V 1 C802 F2H1E471A010 E 470UF， 25V 1 C804 ECJ1VB1H472K C 4700PF， K， 50V 1 C805，06 ECJ1VB1E104K C 0.10UF， K， 25V 2 C807 ECJ3YF1E225Z C 2.2UF， Z， 25V 1 C808 ECJ1VB1E104K C 0.10UF， K， 25V 1 C809 ECJ3XB1C225K C 22UF， K， 16V 1 C811 EEEHB1C471P E 470UF， 16V 1 C812 F2H1E471A010 E 470UF， 25V 1 C814 ECJ1VB1H472K C 4700PF， K， 50V 1 C815，16 ECJ1VB1E104K C 0.10UF， K， 25V 2 C817 ECJ3YF1E225Z C 2.2UF， Z， 25V 1 C818 ECJ1VB1E104K C 0.10UF， K， 25V 1 C819 ECJ3XB1C225K C 22UF， K， 16V 1 C821 EEEHB1C471P E 470UF， 16V 1 C822 F2H1E471A010 E 470UF， 25V 1 C823 F1H1H390A831 C 39PF， K， 50V 1 PPDS C824 ECJ1VB1H103K C 0.001UF， K， 50V 1 C825 ECJ1VB1E104K C 0.10UF， K， 25V 1 C827 ECJ3YF1E225Z C 2.2UF， Z， 25V 1 C828 ECJ1VB1E104K C 0.10UF， K， 25V 1 C829 ECJ3YB1E106M C 10 UF， K， 25V 1 C831 EEEHB1C470P C 47PF， J， 16V 1 C832 ECJ1VB1E104K C 0.10UF， K， 25V 1 C833 ECJ1VB1H103K C 0.001UF， K， 50V 1 C834，35 EEEHB1C470P C 47PF， J， 16V 2 C837 F1J0J1060004 C 0.010UF， K， 16V 1 C838 ECJ3XB1C225K C 22UF， K， 16V 1 C839 F1J0J1060004 C 0.010UF， K， 16V 1 C840 ECJ3XB1C225K C 22UF， K， 16V 1 C841 F1J0J1060004 C 0.010UF， K， 16V 1 C843 ECJ3YB1E106M C 10 UF， K， 25V 1 C844 ECJ3XB1C225K C 22UF， K， 16V 1 C845 ECJ3YB1E106M C 10 UF， K， 25V 1 C846 ECJ3XB1C225K C 22UF， K， 16V 1 C847 F1J0J1060004 C 0.010UF， K， 16V 1 C848 ECJ3XB1C225K C 22UF， K， 16V 1 C855-57 ECJ1VB1H103K C 0.001UF， K， 50V 3 C858 F2H1E471A010 E 470UF， 25V 1 C859 ECJ1VB1C105K C 0.01UF， K， 16V 1 C860 EEEHB1C471P E 470UF， 16V 1 C861 ECJ1VB1H472K C 4700PF， K， 50V 1 C863 ECJ3YF1E225Z C 2.2UF， Z， 25V 1 C864 ECJ1VB1E104K C 0.10UF， K， 25V 1 C865 ECJ1VB1H103K C 0.001UF， K， 50V 1 C866，67 ECJ1VB1E104K C 0.10UF， K， 25V 2 C868，69 ECJ3XB1C225K C 22UF， K， 16V 2 C1530 ECJ3XB0J106M C 10UF， M，6.3V 1 C2350，51 ECJ3XB1C225K C 22UF， K， 16V 2 C2352，53 F2G1H100A031 E 10UF， 50V 2 C2354，55 EEEHB1V470P E 47UF， 35V 2 C2356，57 ECJ1VB1H102K C 1000UF， Z， 50V 2 C2358，59 EEEHP1V2R2R E 2.2UF， 35V 2 C2360，61 ECJ1XC1H102J C 1000PF， J， 50V 2 C2362，63 EEEHB1E471UP C 470PF， J， 25V 2 C2364，65 ECQV1H104JL P 0.1UF， J， 50V 2 C2366，67 ECJ3YB1E225K C 2.2UF， K， 25V 2 C2368，69 ECQV1H104JL P 0.1UF， J， 50V 2 C2370，71 F2G1H100A031 E 10UF， 50V 2 C2373-75 ECJ1VB1E104K C 0.10UF， K， 25V 3 C2376，77 ECJ1VC1H150J C 15PF， J， 50V 2 C2378-82 ECJ1VB1E104K C 0.10UF， K， 25V 5 C2383 EEEHB1A101P C 100PF， J， 10V 1 C2384 ECJ1VB1E104K C 0.10UF， K， 25V 1 C2385 EEEHB1A101P C 100PF， J， 10V 1 C2386，87 EEEHP1H1R0R C 1.0PF， J， 50V 2 C2388 ECJ1VB1E104K C 0.10UF， K， 25V 1 C2389 EEEHB1A101P C 100PF， J， 10V 1 C2390 F2G1H100A031 E 10UF， 50V 1 C2391 ECJ1VB1E104K C 0.10UF， K， 25V 1 C2392，93 F1J1C1050030 C 1UF， Z， 16V 2 PPDS C2394 F2G1H100A031 E 10UF， 50V 1 C2395，96 ECJ1VB1E104K C 0.10UF， K， 25V 2 C2397 EEEHB1A101P C 100PF， J， 10V 1 C2398-03 ECJ1VB1E104K C 0.10UF， K， 25V 6 C2404 ECJ1VB1H103K C 0.001UF， K， 50V 1 C2405，06 F1H0J2250008 C 2.2UF， K， 16V 2 C2407，08 F1J0J1060004 C 0.010UF， K， 16V 2 C2409，10 F1H1H181A792 E 180UF， 50V 2 C2411 ECJ3YB1E106M C 10 UF， K， 25V 1 C2412，13 ECJ1VB1E104K C 0.10UF， K， 25V 2 C2420 ECJ1VB1E104K C 0.10UF， K， 25V 1 C2425，26 ECJ1VB1E104K C 0.10UF， K， 25V 2 C3001 ECJ1VB1H103K C 0.001UF， K， 50V 1 C3004 EEEHB1C470P C 47PF， J， 16V 1 C3009-11 ECJ1VB1E104K C 0.10UF， K， 25V 3 C3012-17 ECJ1VB1H103K C 0.001UF， K， 50V 6 C3018 EEEHB1C470P C 47PF， J， 16V 1 C3019 ECJ1VF1C104Z C 0.1UF， Z， 16V 1 C3020-31 ECJ3XB1C225K C 22UF， K， 16V 12 C3032 ECJ1VB1C105K C 0.01UF， K， 16V 1 C3033-35 ECJ1XB1C104K C 0.1UF， Z， 16V 3 C3040，41 ECJ1VF1C104Z C 0.1UF， Z， 16V 2 C3042，43 EEEHB1C100R C 10PF， J， 16V 2 C3051-58 ECJ1XF1C105Z C 1UF， Z， 16V 8 C3101 ECJ3XB1C225K C 22UF， K， 16V 1 C3103 ECJ3XB1C225K C 22UF， K， 16V 1 C3105-08 ECJ1VF1C104Z C 0.1UF， Z， 16V 4 C3110 ECJ3XB1C225K C 22UF， K， 16V 1 C3111，12 ECJ1VF1C104Z C 0.1UF， Z， 16V 2 C3113 EEEHB1C470P C 47PF， J， 16V 1 C3114 ECJ3XF1C475Z C 4.7UF， Z， 16V 1 C3115 ECJ1VF1C104Z C 0.1UF， Z， 16V 1 C3134-36 EEEHB1C471P E 470UF， 16V 3 C3143，44 ECJ3XB1C225K C 22UF， K， 16V 2 C3146 ECJ3XB1C225K C 22UF， K， 16V 1 C3153 ECJ1VF1C104Z C 0.1UF， Z， 16V 1 C3200 F1J1C1050030 C 1UF， Z， 16V 1 PPDS C3201-03 F1J0J1060004 C 0.010UF， K， 16V 3 C3204，05 ECJ1VF1C104Z C 0.1UF， Z， 16V 2 C3301-04 ECJ1XC1H561J C 560PF， J， 50V 4 C3305 ECJ3YB1A106M C 10UF， M，6.3V 1 C3306 ECJ1VB1A105K C 0.01UF， Z， 50V 1 C3307 ECJ3YB1A106M C 10UF， M，6.3V 1 C3308 ECJ1VB1A105K C 0.01UF， Z， 50V 1 C3309 EEEHB1C470P C 47PF， J， 16V 1 C3310 ECJ1VB1A105K C 0.01UF， Z， 50V 1 C3311 ECJ1XB1C104K C 0.1UF， Z， 16V 1 C3312 ECJ1VB1A105K C 0.01UF， Z， 50V 1 C3313，14 ECJ3YB1A106M C 10UF， M，6.3V 2 C3315 EEEHB1C470P C 47PF， J， 16V 1 C3316 ECJ1VB1A105K C 0.01UF， Z， 50V 1 C3317，18 ECJ3YB1A106M C 10UF， M，6.3V 2 C3319，20 ECJ1XB1C104K C 0.1UF， Z， 16V 2 C3321，22 ECJ1VC1H100C C 10PF， C， 50V 2 C3325，26 ECJ1XC1H470J C 47PF， J， 50V 2 C3327，28 ECJ1XB1C104K C 0.1UF， Z， 16V 2 C3329，30 ECJ1VB1H102K C 1000UF， Z， 50V 2 C3331，32 ECJ1VB1A105K C 0.01UF， Z， 50V 2 C3333 EEEHB0J470R C 47PF， J， 6.3V 1 C3334-36 ECJ1XB1C104K C 0.1UF， Z， 16V 3 C3337 ECJ1VB1H103K C 0.001UF， K， 50V 1 C3339，40 ECJ1VC1H330J C 33PF， J， 50V 2 C3341，42 ECJ1XC1H680J C 68PF， J， 50V 2 C3343 ECJ1VB1H103K C 0.001UF， K， 50V 1 C3344 ECJ1VB0J105K C 1UF， K， 16V 1 C3345 ECJ1VB1A105K C 0.01UF， Z， 50V 1 C3346-60 ECJ1XB1C104K C 0.1UF， Z， 16V 15 C3361 ECJ1VC1H330J C 33PF， J， 50V 1 C3362-68 ECJ1XB1C104K C 0.1UF， Z， 16V 7 C3369 ECJ1VB1A105K C 0.01UF， Z， 50V 1 参考号 部品号 部品名称 & 说明 件数 备注 114 C3370-74 ECJ1XB1C104K C 0.1UF， Z， 16V 5 C3375 ECJ1VB1A105K C 0.01UF， Z， 50V 1 C3376-04 ECJ1XB1C104K C 0.1UF， Z， 16V 29 C3404 ECJ2VF1C104Z C 0.1UF， Z， 16V 1 HX C3405 ECJ1XB1C104K C 0.1UF， Z， 16V 1 HU C3405 ECJ3YB1E106M C 10 UF， K， 25V 1 HX C3406 ECJ1XB1C104K C 0.1UF， Z， 16V 1 HU C3406 ECJ3YB1E106M C 10 UF， K， 25V 1 HX C3407，08 ECJ1XB1C104K C 0.1UF， Z， 16V 2 C3409 ECJ1VB1A105K C 0.01UF， Z， 50V 1 HU C3409 ECJ2VF1C104Z C 0.1UF， Z， 16V 1 HX C3410-12 ECJ1VB1H102K C 1000UF， Z， 50V 3 C3413-15 ECJ1XB1C104K C 0.1UF， Z， 16V 3 C3416，17 ECJ1VB1H102K C 1000UF， Z， 50V 2 C3418，19 ECJ1XB1C104K C 0.1UF， Z， 16V 2 C3420 ECJ1VC1H180J C 18PF， J， 50V 1 C3422 EEEHB0J470R C 47PF， J， 6.3V 1 C3423 ECJ1XB1C104K C 0.1UF， Z， 16V 1 C3424 EEEHB1C470P C 47PF， J， 16V 1 C3425 ECJ1VB1A105K C 0.01UF， Z， 50V 1 C3426 EEEHB1C470P C 47PF， J， 16V 1 C3427-31 ECJ1XB1C104K C 0.1UF， Z， 16V 5 C3432-36 ECJ1VB1H103K C 0.001UF， K， 50V 5 C3437 ECJ1XB1C104K C 0.1UF， Z， 16V 1 C3438 ECJ1VB1H103K C 0.001UF， K， 50V 1 C3440-42 EEEHB0J470R C 47PF， J， 6.3V 3 C3443 ECGRL0G680ER C 68PF， J， 4V 1 C3444，45 EEEHB0J470R C 47PF， J， 6.3V 2 C3446 ECJ1XB1C104K C 0.1UF， Z， 16V 1 C3447 ECJ1VB0J105K C 1UF， K， 16V 1 C3448 ECJ1XB1C104K C 0.1UF， Z， 16V 1 C3450 ECJ1XF1C105Z C 1UF， Z， 16V 1 C3451 ECJ1XB1C104K C 0.1UF， Z， 16V 1 C3523 ECJ3YB1E106M C 10 UF， K， 25V 1 C3524 ECJ2VF1H103Z C 0.010UF， Z， 50V 1 C3550 ECJ2VF1H103Z C 0.010UF， Z， 50V 1 C3551，52 ECJ3YB1E106M C 10 UF， K， 25V 2 C3561，62 F1J1C1050030 C 1UF， Z， 16V 2 PPDS C4001，02 ECJ1VF1C104Z C 0.1UF， Z， 16V 2 C4003 F1H1H822A219 E 8200UF， 50V 1 C4004 ECJ1VB1C823K C 0.082UF， K， 16V 1 C4006 ECJ1VF1C104Z C 0.1UF， Z， 16V 1 C4007-09 F1J1E104A137 C 0.10UF， Z， 25V 3 PPDS C4010 ECJ1VB1H102K C 1000UF， Z， 50V 1 C4011-13 ECJ1VF1C104Z C 0.1UF， Z， 16V 3 C4016 ECJ1VF1C104Z C 0.1UF， Z， 16V 1 C4017 ECJ2FB0J106K C 10UF， Z，6.3V 1 C4018，19 ECJ1VF1C104Z C 0.1UF， Z， 16V 2 C4020，21 ECJ2FB0J106K C 10UF， Z，6.3V 2 C4022 ECJ1VF1C104Z C 0.1UF， Z， 16V 1 C4024 ECJ2FB0J106K C 10UF， Z，6.3V 1 C4027 ECJ1VB1H102K C 1000UF， Z， 50V 1 C4031，32 ECJ1VF1C104Z C 0.1UF， Z， 16V 2 C4201 EEEHB1C470P C 47PF， J， 16V 1 C4202-13 ECJ1XB1C104K C 0.1UF， Z， 16V 12 C4219-22 ECJ2FB0J106K C 10UF， Z，6.3V 4 C4225 ECJ2FB0J106K C 10UF， Z，6.3V 1 C4227 ECJ2FB0J106K C 10UF， Z，6.3V 1 C4301 F2G0J470A019 E 47UF 6.3V 1 C4302 ECJ1XB1C104K C 0.1UF， Z， 16V 1 C4303，04 ECJ1VB1H102K C 1000UF， Z， 50V 2 C4305，06 ECJ1XB1C104K C 0.1UF， Z， 16V 2 C4307 ECJ1VB1H102K C 1000UF， Z， 50V 1 C4308 ECJ1XB1C104K C 0.1UF， Z， 16V 1 C4309 ECJ1VB1A105K C 0.01UF， Z， 50V 1 C4310 F1K0J226A008 C 22UF， K，6.3V 1 C4311 ECJ1XB1C104K C 0.1UF， Z， 16V 1 C4312 ECJ1VB1A105K C 0.01UF， Z， 50V 1 C4313 ECJ1VB1H102K C 1000UF， Z， 50V 1 C4502 ECJ2FB0J106K C 10UF， Z，6.3V 1 C4503，04 ECJ1XB1C104K C 0.1UF， Z， 16V 2 C4505，06 ECJ1VC1H120J C 12PF， J， 50V 2 C4541 F1H1H8R0A503 E 8.0UF， 50V 1 PPDS C4543 ECJ1XB1C104K C 0.1UF， Z， 16V 1 C4544 EEEHB0G221P E 220UF， 4V 1 C4545 ECJ2FB0J106K C 10UF， Z，6.3V 1 C4546，47 ECJ1VF1C104Z C 0.1UF， Z， 16V 2 参考号 部品号 部品名称 & 说明 件数 备注 C4548，49 ECJ2FB0J106K C 10UF， Z，6.3V 2 C4550，51 ECJ1VF1C104Z C 0.1UF， Z， 16V 2 C4552 ECJ2FB0J106K C 10UF， Z，6.3V 1 C4553-97 ECJ1VF1C104Z C 0.1UF， Z， 16V 45 C4598 EEEHB0G221P E 220UF， 4V 1 C4599-14 ECJ1XB1C104K C 0.1UF， Z， 16V 16 C4629 ECJ1XB1C104K C 0.1UF， Z， 16V 1 C4701 ECJ1XB1C104K C 0.1UF， Z， 16V 1 C4703 ECJ2FB0J106K C 10UF， Z，6.3V 1 C4704-19 ECJ1XB1C104K C 0.1UF， Z， 16V 16 C4733 ECJ1XF1H102Z C 1000PF， Z， 50V 1 C4742 ECJ1XB1C104K C 0.1UF， Z， 16V 1 C4743 TCUY1C105ZFN C 1UF， 16V 1 C4744 ECJ1VF1C104Z C 0.1UF， Z， 16V 1 C4749，50 ECJ1VF1C104Z C 0.1UF， Z， 16V 2 C4751，52 ECJ1VC1H150J C 15PF， J， 50V 2 C4753 ECJ1XF1H102Z C 1000PF， Z， 50V 1 C4754 ECJ1VF1C104Z C 0.1UF， Z， 16V 1 C4803 ECJ1VB1H102K C 1000UF， Z， 50V 1 C4804 ECJ1VF1C104Z C 0.1UF， Z， 16V 1 C4861 TCUY1C105ZFN C 1UF， 16V 1 C4862 ECJ1XB1C104K C 0.1UF， Z， 16V 1 C4863 ECJ1VF1C104Z C 0.1UF， Z， 16V 1 C4864 ECJ1XC1H101J C 100PF， J， 50V 1 C4865 ECJ2FF1C475Z C 0.047UF， Z， 16V 1 C4866 ECJ1VF1C104Z C 0.1UF， Z， 16V 1 C4871 ECJ1VF1C104Z C 0.1UF， Z， 16V 1 C4881，82 ECJ1VF1C104Z C 0.1UF， Z， 16V 2 C4884，85 ECJ1VF1C104Z C 0.1UF， Z， 16V 2 C4886 ECJ1XC1H101J C 100PF， J， 50V 1 C4887 ECJ1VB1E104K C 0.10UF， K， 25V 1 C4901，02 ECJ3YB1E106M C 10 UF， K， 25V 2 C4903 ECJ1VB1E104K C 0.10UF， K， 25V 1 C4904，05 ECJ3YB1E106M C 10 UF， K， 25V 2 C4906 F1H1H822A219 E 8200UF， 50V 1 C4907 ECJ1VF1C104Z C 0.1UF， Z， 16V 1 C4908 F1H1H151A792 E 150UF， 50V 1 PPDS C4909 F1H1H822A219 E 8200UF， 50V 1 C4910，11 ECJ1VB1H103K C 0.001UF， K， 50V 2 C4912 ECJ3YB1E106M C 10 UF， K， 25V 1 C4913 ECJ1VF1C104Z C 0.1UF， Z， 16V 1 C4914 EEEHB1C470P C 47PF， J， 16V 1 C4915 ECJ1VF1C104Z C 0.1UF， Z， 16V 1 C4917 EEEHB1C470P C 47PF， J， 16V 1 C4918 F1H0J4750004 C 4.7UF， K， 16V 1 C4919，20 ECJ1VB1E104K C 0.10UF， K， 25V 2 C4921 ECJ1VB1H102K C 1000UF， Z， 50V 1 C4923，24 ECGRL0G680ER C 68PF， J， 4V 2 C4930 ECJ2FB0J106K C 10UF， Z，6.3V 1 C4932 ECJ1VF1C104Z C 0.1UF， Z， 16V 1 C4940 ECJ2FB0J106K C 10UF， Z，6.3V 1 C4943 ECJ1VC1H680J C 68PF， J， 50V 1 C4990 ECJ1VB1A105K C 0.01UF， Z， 50V 1 C4991 ECJ2FB0J106K C 10UF， Z，6.3V 1 C4992，93 ECJ1VF1C104Z C 0.1UF， Z， 16V 2 C4994，95 ECJ2FB0J106K C 10UF， Z，6.3V 2 C4996 ECJ1VF1C104Z C 0.1UF， Z， 16V 1 C4997 ECJ2FB0J106K C 10UF， Z，6.3V 1 C4998 ECJ1VF1C104Z C 0.1UF， Z， 16V 1 C4999 ECJ1VB1H102K C 1000UF， Z， 50V 1 C6001 F1L2J562A022 C 5600UF， K，6.3V 1 C6011-13 F2A2D221A022 E 220UF， 200V 3 C6021 F1L2J562A022 C 5600UF， K，6.3V 1 C6031 F0C2E405A176 E 0.040UF， 250V 1 C6041-44 TCUY1C105ZFN C 1UF， 16V 4 C6111，12 F2A2D151A070 E 150UF， 200V 2 C6132 F1L1E4750004 C 4.7UF， 25V 1 C6134，35 F1L1E4750004 C 4.7UF， 25V 2 C6152-54 F1L1E4750004 C 4.7UF， 25V 3 C6156 ECQE2224KF3 P 2.2UF， K，250V 1 C6192 ECJ3YB1E105K C 1UF， K， 25V 1 C6194，95 F1L1E4750004 C 4.7UF， 25V 2 C6201-08 ECQE2105B667 P 1UF， 250V 8 C6211，12 F1L1E4750004 C 4.7UF， 25V 2 C6213，14 F2A1E331A089 E 330UF， 25V 2 C6221 ECJ2XB1H104K C 0.1UF， K， 50V 1 C6241 F2A1E331A089 E 330UF， 25V 1 参考号 部品号 部品名称 & 说明 件数 备注 115 C6242 TCUY1C105ZFN C 1UF， 16V 1 C6243 ECJ2VB1H103K C 0.01UF， K， 50V 1 C6251 TCUY1C105ZFN C 1UF， 16V 1 C6261，62 ECA2CM101 E 100UF， 160V 2 C6272，73 EEUFC1E221 E 220UF， 25V 2 C6400 F1E2J102A002 C 1000PF， 600V 1 C6401，02 F1L2J562A022 C 5600UF， K，6.3V 2 C6410 F1E2J102A002 C 1000PF， 600V 1 C6411-13 F2A2D221A022 E 220UF， 200V 3 C6420 F1E2J102A002 C 1000PF， 600V 1 C6421，22 F1L2J562A022 C 5600UF， K，6.3V 2 C6431 F0C2E405A176 E 0.040UF， 250V 1 C6472 ECJ2XB1H104K C 0.1UF， K， 50V 1 C6480 ECJ2XB1H104K C 0.1UF， K， 50V 1 C6502 F1L1E4750004 C 4.7UF， 25V 1 C6504，05 F1L1E4750004 C 4.7UF， 25V 2 C6511-18 ECQE2105B667 P 1UF， 250V 8 C6522 F1L1E4750004 C 4.7UF， 25V 1 C6524，25 F1L1E4750004 C 4.7UF， 25V 2 C6526 ECQE2224KF3 P 2.2UF， K，250V 1 C6561 F2A1A101A439 E 100UF， 10V 1 C6562 TCUY1C105ZFN C 1UF， 16V 1 C6563 F2A1A101A439 E 100UF， 10V 1 C6564 TCUY1C105ZFN C 1UF， 16V 1 C6565，66 ECJ2VB1H103K C 0.01UF， K， 50V 2 C6581 ECJ3YB1E105K C 1UF， K， 25V 1 C6582 TCUY1C105ZFN C 1UF， 16V 1 C6592 ECA1EM471 E 470UF， 25V 1 C6593 ECJ2XC1H102J C 1000PF， J， 50V 1 C6601，02 F1L1E4750004 C 4.7UF， 25V 2 C6603 F1K2J102A014 C 1000UF， K，6.3V 1 C6604 F2A2V470A020 E 47UF， 350V 1 C6605 ECJ2XB1H104K C 0.1UF， K， 50V 1 C6606 F1K2J102A014 C 1000UF， K，6.3V 1 C6610 ECJ3YB1E105K C 1UF， K， 25V 1 C6611 ECJ2VB1H103K C 0.01UF， K， 50V 1 C6612 ECJ3YB1E105K C 1UF， K， 25V 1 C6620 ECJ3XB2J222K C 2200PF， K，630V 1 C6641 ECQE2224KF3 P 2.2UF， K，250V 1 C6661，62 F1K2J102A014 C 1000UF， K，6.3V 2 C6671 F1L1E4750004 C 4.7UF， 25V 1 C6681，82 F1L1E4750004 C 4.7UF， 25V 2 C6683 ECJ2XB1H104K C 0.1UF， K， 50V 1 C6691 ECA2CM101 E 100UF， 160V 1 C6701-08 ECJ2XB1H104K C 0.1UF， K， 50V 8 C6721 ECA1HM101 E 100UF， 50V 1 C6723-25 F1L1E4750004 C 4.7UF， 25V 3 C6726，27 TCUY1C105ZFN C 1UF， 16V 2 C6728 ECJ2XC1H102J C 1000PF， J， 50V 1 C6752 TCUY1C105ZFN C 1UF， 16V 1 C6753 F1L1E4750004 C 4.7UF， 25V 1 C6754 ECA1VM470 E 47UF， 35V 1 C6755 ECJ2XB1H104K C 0.1UF， K， 50V 1 C6771 TCUY1C105ZFN C 1UF， 16V 1 C6772，73 F1L1E4750004 C 4.7UF， 25V 2 C6775 F1L1E4750004 C 4.7UF， 25V 1 C6776，77 ECJ2XB1H104K C 0.1UF， K， 50V 2 C6791 EEUFC1E221 E 220UF， 25V 1 C6795 ECA1EM471 E 470UF， 25V 1 C6802 EEUFC1E221 E 220UF， 25V 1 C6803 ECJ2XB1H104K C 0.1UF， K， 50V 1 C6804 F2A2E100A022 E 10UF， 250V 1 C6805 TCUY1C105ZFN C 1UF， 16V 1 C6806，07 ECA2CM101 E 100UF， 160V 2 C6811 ECJ2VB1H103K C 0.01UF， K， 50V 1 C6823 ECJ2VB1H103K C 0.01UF， K， 50V 1 C6841 ECA2CM101 E 100UF， 160V 1 C6845 ECJ2VB1H103K C 0.01UF， K， 50V 1 C6861 TCUY1C105ZFN C 1UF， 16V 1 C6862 ECJ3YB1E105K C 1UF， K， 25V 1 C6863 ECJ2VB1H103K C 0.01UF， K， 50V 1 C6871 TCUY1C105ZFN C 1UF， 16V 1 C6872 ECJ3YB1E105K C 1UF， K， 25V 1 C6873 ECJ2VB1H103K C 0.01UF， K， 50V 1 C6901 ECJ2XB1H102K C 1000PF， K， 50V 1 C6902 TCUY1C105ZFN C 1UF， 16V 1 C6904 TCUY1C105ZFN C 1UF， 16V 1 参考号 部品号 部品名称 & 说明 件数 备注 C6906 TCUY1C105ZFN C 1UF， 16V 1 C6908 TCUY1C105ZFN C 1UF， 16V 1 C6915，16 ECJ2VB1H221K C 220PF， K， 50V 2 C6921 ECJ2VB1H221K C 220PF， K， 50V 1 C6931 ECJ2XB1H102K C 1000PF， K， 50V 1 C6933，34 F1L2E105A013 E 0.10UF， 25V 2 C6951 ECJ2XB1H102K C 1000PF， K， 50V 1 C6952 TCUY1C105ZFN C 1UF， 16V 1 C6954 TCUY1C105ZFN C 1UF， 16V 1 C6956 TCUY1C105ZFN C 1UF， 16V 1 C6958 TCUY1C105ZFN C 1UF， 16V 1 C6964-66 ECJ2VB1H221K C 220PF， K， 50V 3 C6981 ECJ2XB1H102K C 1000PF， K， 50V 1 C6982 F1L2E105A013 E 0.10UF， 25V 1 C6985 F1L2E105A013 E 0.10UF， 25V 1 C7111 F1K2A474A006 C 0.47UF， 6.3V 1 C7112 TCUY1C105ZFN C 1UF， 16V 1 C7113，14 F1K2A474A006 C 0.47UF， 6.3V 2 C7115 TCUY1C105ZFN C 1UF， 16V 1 C7116 F1K2A474A006 C 0.47UF， 6.3V 1 C7117 TCUY1C105ZFN C 1UF， 16V 1 C7118 ECJ1XC1H101J C 100PF， J， 50V 1 C7120 TCUY1C105ZFN C 1UF， 16V 1 C7121 ECJ1XC1H101J C 100PF， J， 50V 1 C7126 ECJ1XB1C104K C 0.1UF， Z， 16V 1 C7129，30 ECJ1XB1C104K C 0.1UF， Z， 16V 2 C7132 TCUY1C105ZFN C 1UF， 16V 1 C7133 ECJ1XC1H101J C 100PF， J， 50V 1 C7135 F1K2A474A006 C 0.47UF， 6.3V 1 C7136 TCUY1C105ZFN C 1UF， 16V 1 C7137 F1K2A474A006 C 0.47UF， 6.3V 1 C7139 ECJ1XB1C104K C 0.1UF， Z， 16V 1 C7201 F1K2A474A006 C 0.47UF， 6.3V 1 C7202 TCUY1C105ZFN C 1UF， 16V 1 C7203，04 F1K2A474A006 C 0.47UF， 6.3V 2 C7205 TCUY1C105ZFN C 1UF， 16V 1 C7206 F1K2A474A006 C 0.47UF， 6.3V 1 C7207 TCUY1C105ZFN C 1UF， 16V 1 C7208 ECJ1XC1H101J C 100PF， J， 50V 1 C7210 F1K2A474A006 C 0.47UF， 6.3V 1 C7211 TCUY1C105ZFN C 1UF， 16V 1 C7212 F1K2A474A006 C 0.47UF， 6.3V 1 C7213 TCUY1C105ZFN C 1UF， 16V 1 C7214 ECJ1XC1H101J C 100PF， J， 50V 1 C7216 TCUY1C105ZFN C 1UF， 16V 1 C7217 ECJ1XC1H101J C 100PF， J， 50V 1 C7220 ECJ1XB1C104K C 0.1UF， Z， 16V 1 C7222 ECJ1XB1C104K C 0.1UF， Z， 16V 1 C7224 ECJ1XB1C104K C 0.1UF， Z， 16V 1 C7226 ECJ1XB1C104K C 0.1UF， Z， 16V 1 C7231 TCUY1C105ZFN C 1UF， 16V 1 C7232 ECJ1XC1H101J C 100PF， J， 50V 1 C7234 F1K2A474A006 C 0.47UF， 6.3V 1 C7235 TCUY1C105ZFN C 1UF， 16V 1 C7236 F1K2A474A006 C 0.47UF， 6.3V 1 C7239 ECJ1XB1C104K C 0.1UF， Z， 16V 1 C8003 ECJ1VF1C104Z C 0.1UF， Z， 16V 1 C8005 ECJ1VB1H103K C 0.001UF， K， 50V 1 C8007 ECJ1XC1H101J C 100PF， J， 50V 1 C8009 ECJ3XB0J106M C 10UF， M，6.3V 1 C8013 ECJ1VF1C104Z C 0.1UF， Z， 16V 1 C8015 ECJ3YF1A106Z C 10UF， Z， 10V 1 C8016 ECJ3YB1A475K C 0.047UF， K， 10V 1 C8019 ECJ1VB1H103K C 0.001UF， K， 50V 1 C8021 ECJ3VB1C474K C 0.47UF， K， 16V 1 C8023 ECJ1VB1H103K C 0.001UF， K， 50V 1 C8025 ECJ1VB1H103K C 0.001UF， K， 50V 1 C8027 ECJ3XB1C225K C 22UF， K， 16V 1 C8029 ECJ1VB1H103K C 0.001UF， K， 50V 1 C8030 EEEHB1C470P C 47PF， J， 16V 1 C8033 ECJ1XC1H102J C 1000PF， J， 50V 1 C8035 ECJ1VF1C104Z C 0.1UF， Z， 16V 1 C8036 ECJ1XC1H101J C 100PF， J， 50V 1 C8038 ECJ1XC1H102J C 1000PF， J， 50V 1 C8045 F1J1C1050030 C 1UF， Z， 16V 1 PPDS C8049 ECJ1VB1H103K C 0.001UF， K， 50V 1 C8051 ECJ1VF1C104Z C 0.1UF， Z， 16V 1 参考号 部品号 部品名称 & 说明 件数 备注 116 C8070 ECJ1VB1E104K C 0.10UF， K， 25V 1 C8072，73 ECJ3YF1A106Z C 10UF， Z， 10V 2 C8074，75 ECJ1XC1H102J C 1000PF， J， 50V 2 C8080-83 ECJ1VF1C104Z C 0.1UF， Z， 16V 4 C8084 TCUY1C105ZFN C 1UF， 16V 1 C8100 EEEHB1C470P C 47PF， J， 16V 1 C8101 ECJ1VB1H103K C 0.001UF， K， 50V 1 C8102，03 EEEHB1C470P C 47PF， J， 16V 2 C8106 EEEHB1C470P C 47PF， J， 16V 1 C8107 EEEHB1C471P E 470UF， 16V 1 C8108，09 ECJ1VF1C104Z C 0.1UF， Z， 16V 2 C8111-13 ECJ1VF1C104Z C 0.1UF， Z， 16V 3 C8115 EEEHB1C470P C 47PF， J， 16V 1 C8116 ECJ1VB1H103K C 0.001UF， K， 50V 1 C8120 F2H1E471A010 E 470UF， 25V 1 C8121 ECJ3YF1E225Z C 2.2UF， Z， 25V 1 C8122 EEEHB1C470P C 47PF， J， 16V 1 C8123 ECJ1VF1C104Z C 0.1UF， Z， 16V 1 C8181，82 ECJ1VC1H150J C 15PF， J， 50V 2 C8183 ECJ1VF1C104Z C 0.1UF， Z， 16V 1 C8185 EECS5R5H155 E 1.5UF， 5.5V 1 C8200 EEEHB1C470P C 47PF， J， 16V 1 C9028，29 F1J0J1060004 C 0.010UF， K， 16V 2 C9033，34 ECJ1VF1C104Z C 0.1UF， Z， 16V 2 C9035，36 F1J0J1060004 C 0.010UF， K， 16V 2 C9037 ECJ1VB1H103K C 0.001UF， K， 50V 1 C9039 F1J0J1060004 C 0.010UF， K， 16V 1 C9040 ECJ1VF1C104Z C 0.1UF， Z， 16V 1 C9044-53 ECJ1VF1C104Z C 0.1UF， Z， 16V 10 C9055 ECJ1VF1C104Z C 0.1UF， Z， 16V 1 C9057 ECJ1VF1C104Z C 0.1UF， Z， 16V 1 C9058 F1J0J1060004 C 0.010UF， K， 16V 1 C9060 ECJ1VF1C104Z C 0.1UF， Z， 16V 1 C9467，68 ECJ1VF1H103Z C 0.010UF， Z， 50V 2 C9469 ECJ1VF1C104Z C 0.1UF， Z， 16V 1 C9500-06 ECJ1XB1C104K C 0.1UF， Z， 16V 7 C9508 ECJ1XB1C104K C 0.1UF， Z， 16V 1 C9509 ECJ1VC1H200J C 20PF， C， 50V 1 C9510 ECJ1VC1H150J C 15PF， J， 50V 1 C9511 F1J0J1060004 C 0.010UF， K， 16V 1 C9512 ECJ1VF1C104Z C 0.1UF， Z， 16V 1 C9514，15 ECJ2XF1C105Z C 1.0UF， Z， 16V 2 C9516-25 ECJ1XB1C104K C 0.1UF， Z， 16V 10 C9526 F1J0J1060004 C 0.010UF， K， 16V 1 C9527-30 ECJ1XB1C104K C 0.1UF， Z， 16V 4 C9531 F1J0J1060004 C 0.010UF， K， 16V 1 C9800 ECJ1XB1C104K C 0.1UF， Z， 16V 1 C9801 ECJ1VB1H472K C 4700PF， K， 50V 1 C9802 ECJ1XC1H470J C 47PF， J， 50V 1 C9803 ECJ1VB1H472K C 4700PF， K， 50V 1 C9804 ECJ1XB1C104K C 0.1UF， Z， 16V 1 C9805 ECJ1VB0J475K C 4.7UF， K， 6.3V 1 C9806 ECGRL0G680ER C 68PF， J， 4V 1 C9807，08 ECJ3YB1E106M C 10 UF， K， 25V 2 C9809 ECJ1XB1C104K C 0.1UF， Z， 16V 1 C9815，16 ECGRL0G680ER C 68PF， J， 4V 2 C9817，18 ECJ3YB1E106M C 10 UF， K， 25V 2 C9822 F1J0J1060004 C 0.010UF， K， 16V 1 C9823，24 ECJ3YB1E106M C 10 UF， K， 25V 2 C9825 ECJ1XC1H101J C 100PF， J， 50V 1 C9826 ECJ1VF1C104Z C 0.1UF， Z， 16V 1 C9827 F1J0J1060004 C 0.010UF， K， 16V 1 C9830-32 ECJ3XB1C106M C 1.0UF， K， 16V 3 C9833 ECJ3YB1E106M C 10 UF， K， 25V 1 C9837 ECJ3XB1C106M C 1.0UF， K， 16V 1 C9838 ECJ1VF1C104Z C 0.1UF， Z， 16V 1 C9839 ECJ3YB1E106M C 10 UF， K， 25V 1 C9840 ECJ1VF1C104Z C 0.1UF， Z， 16V 1 C9841，42 ECJ2XF1C105Z C 1.0UF， Z， 16V 2 C9843 ECJ1VF1C104Z C 0.1UF， Z， 16V 1 C9844 ECJ1VF1H103Z C 0.010UF， Z， 50V 1 C9845，46 ECJ1VF1C104Z C 0.1UF， Z， 16V 2 C9847，48 ECJ1VB1E104K C 0.10UF， K， 25V 2 C9880，81 ECJ1VB1H102K C 1000UF， Z， 50V 2 C9882 ECJ1XB1C104K C 0.1UF， Z， 16V 1 C9883 ECJ1VB1H822K C 8200PF， K， 50V 1 C9884 ECJ1VC1H100C C 10PF， C， 50V 1 参考号 部品号 部品名称 & 说明 件数 备注 C9885 ECJ1VB1H102K C 1000UF， Z， 50V 1 C9886 ECJ1XB1C104K C 0.1UF， Z， 16V 1 C9887 ECJ1VB0J475K C 4.7UF， K， 6.3V 1 C9891 ECJ1XB1C104K C 0.1UF， Z， 16V 1 C9896 ECJ1XB1C104K C 0.1UF， Z， 16V 1 C9897 ECJ1VB1H822K C 8200PF， K， 50V 1 C9898 ECJ1VC1H100C C 10PF， C， 50V 1 C9899 ECJ1VB1H102K C 1000UF， Z， 50V 1 C9900-51 ECJ1XB1C104K C 0.1UF， Z， 16V 52 C9952-54 EEFCD0G560ER 56UF， 3 C9955-59 ECJ1XB1C104K C 0.1UF， Z， 16V 5 C9960-64 ECJ3XB0J106M C 10UF， M，6.3V 5 C9965 EEFCD0G560ER 56UF， 1 C9966 ECJ1XB1C104K C 0.1UF， Z， 16V 1 C9967 ECJ1VB0J475K C 4.7UF， K， 6.3V 1 C9971 ECJ1XB1C104K C 0.1UF， Z， 16V 1 CB1-B7 K1MN68BA0052 68P 连接接头 7 D3 K1KY40B00003 40P 连接接头 1 D5 K1KB31BA0064 31P 连接接头 1 D6 K1KA21A00011 21P 连接接头 1 D20 K1KA20BA0296 20P 连接接头 1 D25 K1KA20B00155 20P 连接接头 1 D31，32 K1MN55BA0094 55P 连接接头 2 D801 B0JCPD000026 二极管 1 D802，03 B0JCME000037 二极管 2 D804-10 B0JCPE000004 二极管 7 D811 MA2J11100L 二极管 1 D1550 LNJ107W5PRW LED 1 D1551 MA8033L 稳压二极管 1 D1554 MA8033L 稳压二极管 1 D2301-03 B0JCME000037 二极管 3 D3001 MA2J11100L 二极管 1 D3003，04 MA2J11100L 二极管 2 D3061 MA2J72800L 二极管 1 D3302 MA8140M 稳压二极管 1 D3304 MA8140M 稳压二极管 1 D3306-10 MA8140M 稳压二极管 5 D3311 MA3036H 稳压二极管 1 D3504 MA3056MTX 稳压二极管 1 D3507-10 MA8160H 稳压二极管 4 D4701 MA2J72800L 二极管 1 D4704 MA3033 稳压二极管 1 D4709 MA2J72800L 二极管 1 D4711-13 MA152K 二极管 3 D4721 MA3036H 稳压二极管 1 D4732-35 MA152K 二极管 4 D4901 B0JCGD000002 二极管 1 D4902 MA22D3900L 二极管 1 D4903 B0JCGD000002 二极管 1 D4904 MA22D3900L 二极管 1 D6001 MA3DF30000LZ 稳压二极管 1 D6021 MA3DF30000LZ 稳压二极管 1 D6041 B0ECHP000003 二极管 1 D6051 B0ECHP000003 二极管 1 D6061 MA3DF30000LZ 稳压二极管 1 D6071 MA3DF30000LZ 稳压二极管 1 D6072 B0ECHP000003 二极管 1 D6081 MA3DF30000LZ 稳压二极管 1 D6091 MA3DF30000LZ 稳压二极管 1 D6092 B0ECHP000003 二极管 1 D6101，02 B0JCME000037 二极管 2 D6131，32 B0ECHP000003 二极管 2 D6151，52 B0ECHP000003 二极管 2 D6153 MA2J11100L 二极管 1 D6154 MA8033L 稳压二极管 1 D6191-93 B0ECHP000003 二极管 3 D6211 B0JCME000037 二极管 1 D6213，14 MA2J11100L 二极管 2 D6215 MA8082M 稳压二极管 1 D6221 B0ECHP000003 二极管 1 D6222，23 MA2J11100L 二极管 2 D6251，52 MA8330M 稳压二极管 2 D6253 LNJ301MPUJA LED 1 D6254 MAZ80510LL 稳压二极管 1 D6255 MA2J11100L 二极管 1 参考号 部品号 部品名称 & 说明 件数 备注 117 D6401 MA3DF30000LZ 稳压二极管 1 D6431 MA3DF40000LZ 稳压二极管 1 D6441 B0ECHP000003 二极管 1 D6451 B0ECHP000003 二极管 1 D6461 MA3DF30000LZ 稳压二极管 1 D6471 MA3DF30000LZ 稳压二极管 1 D6472 B0ECHP000003 二极管 1 D6477 MA2J11100L 二极管 1 D6478 B0HCKS000002 二极管 1 D6480 MA2J11100L 二极管 1 D6481 MA3DF30000LZ 稳压二极管 1 D6491 MA3DF40000LZ 稳压二极管 1 D6497 MA2J11100L 二极管 1 D6501，02 B0ECHP000003 二极管 2 D6521，22 B0ECHP000003 二极管 2 D6523 MA2J11100L 二极管 1 D6524 MA8033L 稳压二极管 1 D6581，82 MA8330M 稳压二极管 2 D6583 LNJ301MPUJA LED 1 D6584 MAZ80510LL 稳压二极管 1 D6585 MA2J11100L 二极管 1 D6601 MA8240MTX 稳压二极管 1 D6602 B0ECHP000003 二极管 1 D6603 MA8240MTX 稳压二极管 1 D6604 MA2J11100L 二极管 1 D6605 MAZ80510LL 稳压二极管 1 D6606 B0HCMM000014 二极管 1 D6607 MA2J11100L 二极管 1 D6610 MAZ81500ML 稳压二极管 1 D6611-14 MA2J11100L 二极管 4 D6619，20 B0HCKS000002 二极管 2 D6621 B0HDSM000005 二极管 1 D6623 B0HDSM000005 二极管 1 D6641，42 B0HCKS000002 二极管 2 D6643 B0JCME000037 二极管 1 D6644 B0HCKS000002 二极管 1 D6661 MA2J11100L 二极管 1 D6662-64 MA8330M 稳压二极管 3 D6665 MAZ80510LL 稳压二极管 1 D6666，67 MA2J11100L 二极管 2 D6671 MA2J11100L 二极管 1 D6682 B0HCMM000014 二极管 1 D6683，84 MA2J11100L 二极管 2 D6686，87 MA2J11100L 二极管 2 D6701，02 MA8056H 稳压二极管 2 D6721 B0HCKS000002 二极管 1 D6723，24 B0JCME000037 二极管 2 D6725 B0ECHP000003 二极管 1 D6726-33 MA8056H 稳压二极管 8 D6734 MA2J11100L 二极管 1 D6752 B0JCME000037 二极管 1 D6758 B0ECHP000003 二极管 1 D6760，61 MA2J11100L 二极管 2 D6771 B0JCME000037 二极管 1 D6773 B0HCKS000002 二极管 1 D6791 MA8200M 稳压二极管 1 D6801 B0JCME000037 二极管 1 D6803 MA2J11100L 二极管 1 D6804 B0ECHP000003 二极管 1 D6805 MA2J11100L 二极管 1 D6806 B0ECHP000003 二极管 1 D6820-23 MA2J11100L 二极管 4 D6825 MA8330M 稳压二极管 1 D6826 MA2J11100L 二极管 1 D6841 B0ECHP000003 二极管 1 D6842，43 MA2J11100L 二极管 2 D6859 B0ECHP000003 二极管 1 D6860 B0HCKS000002 二极管 1 D6861 MAZ80510LL 稳压二极管 1 D6862 MA2J11100L 二极管 1 D6871 MAZ80510LL 稳压二极管 1 D6872 MA2J11100L 二极管 1 D6901，02 MA8056H 稳压二极管 2 D6903，04 B0ECHP000003 二极管 2 D6921 B0ECHP000003 二极管 1 D6922 MA8056H 稳压二极管 1 D6951，52 MA8056H 稳压二极管 2 参考号 部品号 部品名称 & 说明 件数 备注 D6953，54 B0ECHP000003 二极管 2 D8001 MA2J11100L 二极管 1 D8003 MA2J11100L 二极管 1 D8010，11 MA153A 二极管 2 D8180 MA2J11100L 二极管 1 D8181 MAZ80560ML 稳压二极管 1 D8184，85 MAZ80560ML 稳压二极管 2 D8200 MAZ31600ML 稳压二极管 1 D8201 MA2J11100L 二极管 1 D8203 MA3100M 稳压二极管 1 D8204 MA2J11100L 二极管 1 D8209 MA2J11100L 二极管 1 D8210 MA3100M 稳压二极管 1 D8211 MA2J11100L 二极管 1 D8212 MAZ80560ML 稳压二极管 1 D8213 MA2J11100L 二极管 1 D9017-19 MA3033 稳压二极管 3 D9020 MA2J72800L 二极管 1 D9100-03 B0JCGD000002 二极管 4 D9105，06 B0JCGD000002 二极管 2 D9110 B0JCGD000002 二极管 1 D9300，01 MA152K 二极管 2 D9800 B0JCME000037 二极管 1 D9801 B0JCDD000002 二极管 1 D9802 MA2J72800L 二极管 1 D9804 MA152K 二极管 1 D9807，08 MA152K 二极管 2 D9811 MA2J72800L 二极管 1 D9812 B0JCME000037 二极管 1 D9813 B0JCDD000002 二极管 1 D9814 B0JCME000037 二极管 1 D9815 B0JCDD000002 二极管 1 DN1 K1MN80BA0076 80P 连接接头 1 DN2 K1KY40B00003 40P 连接接头 1 DN4 K1KA14A00248 14P 连接接头 1 DN5 K1KB21BA0063 21P 连接接头 1 DN11 K1KA21A00011 21P 连接接头 1 DS1 K1MN80BA0076 80P 连接接头 1 DS2 K1KA06BA0047 6P 连接接头 1 DS4 K1KA11BA0051 11P 连接接头 1 DS6 K1KA10BA0051 10P 连接接头 1 DS7，S8 K1KA03BA0055 3P 连接接头 2 DS11-13 K1KB80B00024 80P 连接接头 3 DS14 K1KA15AA0194 连接接头 1 DS15 K1KA03BA0047 3P 连接接头 1 FL3000-15 F1J1E1040022 C 0.10UF， Z， 25V 16 FL3510-17 TAXA0024 LC 滤波器 8 FL4001 J0MAB0000175 LC 滤波器 1 FL4502-04 F1J1E1040022 C 0.10UF， Z， 25V 3 FL4703 F1J1E1040022 C 0.10UF， Z， 25V 1 FL4705-09 F1J1E1040022 C 0.10UF， Z， 25V 5 FL7101 J0HABH000013 LC 滤波器 1 FL7201 J0HABH000013 LC 滤波器 1 FL9300，01 F1J1E1040022 C 0.10UF， Z， 25V 2 FL9800，01 J0HABH000013 LC 滤波器 2 FL9803，04 J0HABH000012 LC 滤波器 2 FL9805-07 J0HABH000013 LC 滤波器 3 FL9900-02 F1J1E1040022 C 0.10UF， Z， 25V 3 FL9903，04 J0HABH000013 LC 滤波器 2 H0 K1KA08AA0714 8P 连接接头 1 PPDS H1 K1KA80B00037 80P 连接接头 1 H37 K1KA03AA0190 3P 连接接头 2 HX1 K1KA15AA0194 连接接头 1 IC801-03 C0DBAMH00018 IC 3 IC804 C0CBCAC00275 IC 1 IC805 C0DBAMH00027 IC 1 IC2301，02 C1AB00002534 IC 2 IC2303 C1BB00001006 IC 1 IC2305 C0ABBA000168 IC 1 IC3001 C1AB00002530 IC 1 IC3002 C0JBBR000002 IC 1 参考号 部品号 部品名称 & 说明 件数 备注 118 IC3003 CXA1315M 线形 IC 1 IC3004 CXA1875AM 线形 IC 1 IC3005 C1AB00002529 IC 1 IC3006 MC14052BF MOS IC (CMOS 门阵列 ) 1 IC3007，08 C0JBAS000215 IC 2 IC3101 C1AB00002238 IC 1 IC3153 C0JBAZ001120 IC 1 IC3301 CXA2089Q 线形 IC 1 IC3302 C0EBE0000066 IC ( 逻辑 ) 1 IC3303 C0CBCAC00275 IC 1 IC3304 C1AB00002487 IC 1 IC3305 C3ABMG000227 IC 1 IC3306 C0JBAZ002269 IC 1 IC3307 C0JBCZ000523 IC 1 IC3309 TVRP523 IC 1 IC3502 C3EBDC000067 IC 1 IC4001 C0FBAY000012 IC 1 IC4002 C0CBCBE00001 IC 1 IC4031，32 C0JBAE000354 IC 2 IC4201 C1ZBZ0003233 IC 1 IC4301 C0JBAP000020 IC 1 IC4500 C1ZBZ0003478 IC 1 IC4501 MN845111-A IC 1 IC4502 C3ABQJ000031 IC 1 IC4701 MN103SB30RGL IC 1 IC4702 TVRP385 IC 1 PPDS IC4703 C3EBJC000061 IC 1 IC4704 C0EBE0000447 IC 1 IC4711 C0JBAE000354 IC 1 IC4714 C0JBAB000388 IC 1 IC4715 C0JBAE000354 IC 1 IC4803 C0JBAS000215 IC 1 IC4901 C0DBAYY00274 IC 1 IC4953 C0CBCAD00016 IC 1 IC4954 C0DBZFF00004 IC 1 IC4956 C0CBCBC00190 IC 1 IC6131 C0ZBZ0000895 IC 1 IC6151 C0ZBZ0000895 IC 1 IC6191 C0ZBZ0000895 IC 1 IC6211 C0ZBZ0001325 IC 1 IC6221 C0DBEMB00005 IC 1 IC6241 C0JBAZ000005 IC 1 IC6251 NJM2903M 集成电路 1 IC6471 C0DBEKA00003 IC 1 IC6472 C0JBAA000377 IC 1 IC6501 C0ZBZ0000895 IC 1 IC6521 C0ZBZ0000895 IC 1 IC6561，62 C0JBAZ000005 IC 2 IC6581 NJM2903M 集成电路 1 IC6601 C0ZBZ0001325 IC 1 IC6602 C0JBAB000715 IC 1 IC6610 NJM2903M 集成电路 1 IC6671 C0ZBZ0001325 IC 1 IC6681 C0ZBZ0001325 IC 1 IC6682 C0JBAA000377 IC 1 IC6721，22 C0JBAZ000994 IC 2 IC6724，25 C0CBADC00089 IC 2 IC6751 C0CBADC00089 IC 1 IC6752 C0ZBZ0001325 IC 1 IC6753 C0JBAB000715 IC 1 IC6771 C0CBADC00089 IC 1 IC6772 C0ZBZ0001325 IC 1 IC6773，74 C0JBAA000377 IC 2 IC6791 N0BF1FB00001 IC 1 IC6801，02 C0DBEMB00005 IC 2 IC6821 C0DBEMB00005 IC 1 IC6841 C0DBEMB00005 IC 1 IC6861 NJM2903M 集成电路 1 IC6871 NJM2903M 集成电路 1 IC6901-04 AN16071A-VT IC 4 IC6951-54 AN16071A-VT IC 4 IC7101-04 C0JBAZ001120 IC 4 IC7201-05 C0JBAZ001120 IC 5 IC8001 MC14052BF MOS IC (CMOS 门阵列 ) 1 IC8003 C1AA00000706 IC 1 IC8005 C0JBAB000646 IC 1 IC8007 C0JBAR000419 IC 1 参考号 部品号 部品名称 & 说明 件数 备注 IC8009 C0JBAS000251 IC 1 IC8014 C0ZBZ0001361 IC 1 IC8017，18 C0JBAB000715 IC 2 IC8100 C0CBAKD00001 IC 1 IC8181 C1DB00001208 IC 1 IC9001 TVRP006-1 IC 1 IC9003 C2CBJG000730 IC 1 IC9007 TVRN941-1 IC 1 IC9011 C0EBF0000431 IC 1 IC9200 C1ZBZ0003185 IC 1 IC9303 TVRN940 IC 1 IC9500 C1ZBZ0002599 IC 1 IC9502 C0EBE0000066 IC ( 逻辑 ) 1 IC9503，04 C0JBAZ001120 IC 2 IC9800 C0DBAYY00054 IC 1 IC9801 C0DBZFG00066 IC 1 IC9802，03 C0JBAZ001120 IC 2 IC9806 C0DBAHD00011 IC 1 IC9807 C0DBAYY00054 IC 1 IC9809 C0DBAYY00054 IC 1 IC9900 MN84521-A IC 1 IC9901 C3ABQJ000051 IC 1 JA1-16 ERJ6GEY0R00V M 0 OHM， 1/10W 16 JK3301 K1QBB1AB0008 连接接头 1 JK3302，03 K2HA204B0097 插孔 2 JK3304 K1CB106B0027 连接接头 1 JK3509 K1FA109B0062 连接接头 1 JK3511 K1FB115BA020 连接接头 1 JK3513 K2HC103B0105 插孔 1 JK8500 K4BC02B00013 AV 端子 2 L801 G1A101ZA0007 扼流线圈 1 L802 G1C101MA0167 感应线圈 1 L803 G1C220MA0167 感应线圈 1 L804，05 J0JHC0000078 片状电感 2 L807-11 J0JHC0000078 片状电感 5 L812 G1C470M00012 感应线圈 1 L1501-08 J0JHC0000078 片状电感 8 L2330，31 G0A221ZA0041 扼流线圈 2 L3002 G1C100K00020 感应线圈 1 L3005，06 G1C100K00020 感应线圈 2 L3050 G1C100K00020 感应线圈 1 L3140 J0JHC0000078 片状电感 1 L3301-07 EXC3BB221H 扼流流圈 7 L3308，09 G1C100K00020 感应线圈 2 L3310，11 J0JHC0000078 片状电感 2 L3312，13 G1C6R8MA0061 感应线圈 2 L3314-20 J0JHC0000078 片状电感 7 L3526 ELJPA100KFB 片状电感 1 L3555 ELJPA100KFB 片状电感 1 L4206 J0JHC0000096 片状电感 1 L4301-03 J0JHC0000078 片状电感 3 L4501 G1C150KA0038 感应线圈 1 L4502-05 J0JHC0000096 片状电感 4 L4701-04 J0JHC0000096 片状电感 4 L4901 G1C1R8MA0248 扼流线圈 1 PPDS L4902 G1C2R2MA0248 感应线圈 1 L6001-03 ELC11P0R6 扼流线圈 3 L6011 ELC11P1R0 扼流线圈 1 L6013 ELC11P1R0 扼流线圈 1 L6061-64 G0ZZ00002183 校正线圈 4 L6081-84 G0ZZ00002183 校正线圈 4 L6101，02 J0JJC0000011 片状电感 2 L6103 G0ZZ00002183 校正线圈 1 L6221 G0ZZ00002183 校正线圈 1 L6241 G0ZZ00002183 校正线圈 1 L6262 G0ZZ00002183 校正线圈 1 L6271 G0ZZ00002183 校正线圈 1 L6401-03 ELC11P0R6 扼流线圈 3 L6411，12 ELC11P1R0 扼流线圈 2 L6461-64 G0ZZ00002183 校正线圈 4 L6472 G0ZZ00002183 校正线圈 1 L6481-84 G0ZZ00002183 校正线圈 4 L6591，92 G0ZZ00002183 校正线圈 2 L6602 G0ZZ00002183 校正线圈 1 参考号 部品号 部品名称 & 说明 件数 备注 119 L8001 G1C100K00020 感应线圈 1 L8003 G1C100K00020 感应线圈 1 L8005 G1C100K00020 感应线圈 1 L8101-08 J0JHC0000078 片状电感 8 L9500 G1C150KA0038 感应线圈 1 L9501，02 J0JHC0000078 片状电感 2 L9800 G1C3R0MA0248 感应线圈 1 L9801，02 G1C2R2MA0241 感应线圈 2 L9810 J0JHC0000045 片状电感 1 NP TNPA3931 H3 电路板 2 NP TNPA4109 DS 电路板 1 PPDS NP TZTNP03XGTC HX 电路板 1 PPDS NP TXNHU1XLTC HU 电路板 1 PPDS NP TZTNP01XLTC DN 电路板 1 PPDS NP TNPA3799AB C1 电路板 1 NP TNPA3800AB C2 电路板 1 NP TZTNP01ZQTC D 电路板 1 PPDS NP TNPA3911AK P 电路板 1 PPDS NP TNPA3794AB SC 电路板 1 NP TNPA3875AB SD 电路板 1 NP TNPA3795AB SS 电路板 1 NP TNPA3874AB SU 电路板 1 NP TNPA3641 V2 电路板 1 NP TNPA3640 V1 电路板 1 NP TNPA3642 S1 电路板 1 PA9800 K5H4022A0023 保险丝 1 PC6480 B3PBA0000223 IC 1 PC6701-03 B3PBA0000397 IC 3 PC6704 K7GBZEE00007 光电耦合器 1 PC6705 B3PBA0000397 IC 1 PC6760 B3PBA0000223 IC 1 PC6801 B3PBA0000223 IC 1 PC6861 B3PBA0000223 IC 1 PC6871 B3PBA0000223 IC 1 Q1540 2SD0601ARL 三极管 1 Q2300 B1BBCF000028 三极管 1 Q2331 B1BBCF000028 三极管 1 Q2372 2SD0601ARL 三极管 1 Q3001 2SB0709ARL 三极管 1 Q3301-04 2SD0601ARL 三极管 4 Q3305-08 2SB0709ARL 三极管 4 Q3531，32 2SD0601ARL 三极管 2 Q4701 B1CBHD000002 FET 1 Q4702-07 2SD0601ARL 三极管 6 Q4708 B1CBHD000002 FET 1 Q4712-14 2SD0601ARL 三极管 3 Q4801-03 2SD0601ARL 三极管 3 Q4901，02 B1MBEDA00015 三极管 2 Q4961，62 2SD0601ARL 三极管 2 Q6001-03 2PG0010000RP 三极管 3 Q6021-23 2PG0010000RP 三极管 3 Q6041，42 2PG0010000RP 三极管 2 Q6051 2PG0010000RP 三极管 1 Q6101，02 B1DFKM000002 三极管 2 Q6111 2SK326800L FET 1 Q6112 B1DFKM000002 三极管 1 Q6141 B1ABNF000006 三极管 1 Q6142 B1ADNF000006 三极管 1 Q6146 B1ABNF000006 三极管 1 Q6147 B1ADNF000006 三极管 1 Q6212 2SD0601ARL 三极管 1 Q6221 2SD1263A 三极管 1 Q6222 2SC1473AEA 三极管 1 Q6251 2SD0601ARL 三极管 1 Q6401-03 2PG0010000RP 三极管 3 Q6421-23 2PG0020000RP 三极管 3 Q6441，42 2PG0010000RP 三极管 2 Q6451 2PG0020000RP 三极管 1 Q6471 B1CHGD000006 三极管 1 Q6511 B1ABNF000006 三极管 1 Q6512 B1ADNF000006 三极管 1 Q6516 B1ABNF000006 三极管 1 参考号 部品号 部品名称 & 说明 件数 备注 Q6517 B1ADNF000006 三极管 1 Q6581 2SD0601ARL 三极管 1 Q6601 B1DFES000003 三极管 1 Q6602 2SD0601ARL 三极管 1 Q6621，22 2SK399500L FET 2 Q6642-44 2SK399500L FET 3 Q6646-48 2SK399500L FET 3 Q6661 B1DEET000002 三极管 1 Q6662 2SD0601ARL 三极管 1 Q6663 2SD2185 三极管 1 Q6671 B1DFES000003 三极管 1 Q6680 B1ADNF000006 三极管 1 Q6681，82 2SK389500L FET 2 Q6691 2SK620 FET 1 Q6742，43 2SD0601ARL 三极管 2 Q6744 2SK620 FET 1 Q6762 B1ADNF000006 三极管 1 Q6781 B1ABNF000006 三极管 1 Q6782 B1ADNF000006 三极管 1 Q6791 2SD0601ARL 三极管 1 Q6801 B1BAEJ000014 三极管 1 Q6802 2SB0709ARL 三极管 1 Q6803 2SD814A 三极管 1 Q6821 2SD1263A 三极管 1 Q6822 2SC3063 三极管 1 Q6824 2SD0601ARL 三极管 1 Q6841 2SD1263A 三极管 1 Q6842 2SC1473AEA 三极管 1 Q6921 2SK620 FET 1 Q8002 2SD0601ARL 三极管 1 Q8010 2SD0601ARL 三极管 1 Q8011 2SB0709ARL 三极管 1 Q8012 2SD0601ARL 三极管 1 Q8013 2SB0709ARL 三极管 1 Q8019 2SD0601ARL 三极管 1 Q8181-84 B1CBHD000002 FET 4 Q8200-02 2SD0601ARL 三极管 3 Q9010 2SD0601ARL 三极管 1 Q9044 2SD0601ARL 三极管 1 Q9046 2SD0601ARL 三极管 1 Q9050-54 2SD0601ARL 三极管 5 Q9055-58 B1CBHD000002 FET 4 Q9300-02 2SD0601ARL 三极管 3 Q9800，01 B1MBEDA00015 三极管 2 Q9803 B1MBEDA00015 三极管 1 Q9805，06 2SD0601ARL 三极管 2 R803 ERJ3EKF6802 M 68KOHM， 1/16W 1 R804 ERJ3GEYJ224 M 220KOHM，J，1/16W 1 R805 ERJ3EKF8452 M84.5KOHM， 1/16W 1 R806 ERJ3EKF1052 M10.5KOHM， 1/16W 1 R808，09 ERJ6GEY0R00V M 0 OHM， 1/10W 2 R811 ERJ3EKF6802 M 68KOHM， 1/16W 1 R812 ERJ3GEYJ683 M 68KOHM，J，1/16W 1 R813 ERJ3EKF4222 M42.2KOHM， 1/16W 1 R814 ERJ3EKF1052 M10.5KOHM， 1/16W 1 R816，17 ERJ6GEY0R00V M 0 OHM， 1/10W 2 R819 ERJ3EKF6802 M 68KOHM， 1/16W 1 R820 ERJ3GEYJ333 M 33KOHM，J，1/16W 1 R821 ERJ3EKF2432 M24.3KOHM， 1/16W 1 R822 ERJ3EKF1052 M10.5KOHM， 1/16W 1 R824 ERJ6GEY0R00V M 0 OHM， 1/10W 1 R831 ERJ3GEYJ333 M 33KOHM，J，1/16W 1 R832 ERJ3GEYJ822 M 8.2KOHM，J，1/16W 1 R834 ERJ6ENF7502 M 75KOHM， 1/10W 1 R835 ERJ6ENF6801 M 6.8KOHM， 1/10W 1 R836 ERJ3GEYJ683 M 68KOHM，J，1/16W 1 R837 D0GB184JA057 M 180KOHM，J，1/16W 1 R838 ERJ12YJ330 M 33 OHM，J， 1/2W 1 R839 ERJ12YJ681 M 680 OHM，J， 1/2W 1 R840 ERJ3GEYJ332 M 3.3KOHM，J，1/16W 1 R842，43 ERJ6GEY0R00V M 0 OHM， 1/10W 2 R845-49 ERJ6GEY0R00V M 0 OHM， 1/10W 5 R1500 ERJ6GEYG102 M 1KOHM，J，1/10W 1 R1510 ERJ3GEYD222V M 2.2KOHM，J，1/16W 1 R1511 ERJ3GEYF302 M 3.0KOHM， 1/16W 1 R1512 ERJ3EKF4701 M 4.7KOHM， 1/16W 1 参考号 部品号 部品名称 & 说明 件数 备注 120 R1513 ERJ3GEYD822V M 8.2KOHM，J，1/16W 1 R1550 ERJ6GEYG102 M 1KOHM，J，1/10W 1 R1551 ERJ6GEYG470V M 47 OHM，J，1/10W 1 R1552 ERJ6GEYJ224 M 220KOHM，J，1/10W 1 R1553 ERJ6GEYJ471 M 470 OHM，J，1/10W 1 R1554 ERJ6GEYG271 M 270 OHM，J，1/10W 1 R2351-54 D0GB103JA057 M 10KOHM，J，1/16W 4 R2355-60 ERDS1FJ2R2 C 2.2 OHM， J，1/2W 6 R2361，62 D0GB103JA057 M 10KOHM，J，1/16W 2 R2363 ERJ6GEY0R00V M 0 OHM， 1/10W 1 R2365 ERJ6GEY0R00V M 0 OHM， 1/10W 1 R2367，68 ERJ3GEYJ560 M 56 OHM，J，1/16W 2 R2383 ERJ3GEYJ472 M 4.7KOHM，J，1/16W 1 R2384 D0GB473JA057 M 47KOHM，J，1/16W 1 R2385 ERJ3GEYD153V M 15KOHM，J，1/16W 1 R2386 ERJ3GEYJ104 M 100KOHM，J，1/16W 1 R2387，88 J0JCC0000100 片状电感 2 R2389-92 D0GB103JA057 M 10KOHM，J，1/16W 4 R2393 ERJ3GEYJ220 M 22 OHM，J，1/16W 1 R2394-96 D0GB103JA057 M 10KOHM，J，1/16W 3 R2397 ERJ3GEYD512V M 5.1KOHM，J，1/16W 1 R2398 J0JCC0000100 片状电感 1 R2399，00 ERJ3GEYJ220 M 22 OHM，J，1/16W 2 R2404-07 D0GB103JA057 M 10KOHM，J，1/16W 4 R2408-11 ERJ6GEY0R00V M 0 OHM， 1/10W 4 R2412 ERJ3GEYJ122 M 1.2KOHM，J，1/16W 1 R2413 J0JCC0000100 片状电感 1 R2414，15 ERJ3GEYJ122 M 1.2KOHM，J，1/16W 2 R2416 J0JCC0000100 片状电感 1 R2417 ERJ3GEYJ122 M 1.2KOHM，J，1/16W 1 R2418，19 D0GB103JA057 M 10KOHM，J，1/16W 2 R2420 ERJ3GEYD153V M 15KOHM，J，1/16W 1 R2421，22 D0GB393JA041 M 39KOHM，J，1/16W 2 R2423 ERJ3GEYD153V M 15KOHM，J，1/16W 1 R2424，25 J0JCC0000100 片状电感 2 R2426 ERJ3GEYJ471 M 470 OHM，J，1/16W 1 R3001 D0GB103JA057 M 10KOHM，J，1/16W 1 R3002 D0GB102JA057 M 1KOHM，J，1/16W 1 R3003 D0GB473JA057 M 47KOHM，J，1/16W 1 R3004 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R3025 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R3026-29 D0GB103JA057 M 10KOHM，J，1/16W 4 R3030，31 J0JCC0000100 片状电感 2 R3032，33 ERJ3GEYJ101 M 100 OHM，J，1/16W 2 R3034-36 ERJ3GEYJ331 M 330 OHM，J，1/16W 3 R3037，38 J0JCC0000100 片状电感 2 R3039-41 ERJ3GEYJ331 M 330 OHM，J，1/16W 3 R3042 J0JCC0000100 片状电感 1 R3043 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R3044-47 D0GB103JA057 M 10KOHM，J，1/16W 4 R3048 ERJ3GEYJ334 M 330KOHM，J，1/16W 1 R3049 D0GB103JA057 M 10KOHM，J，1/16W 1 R3050 ERJ3GEYJ560 M 56 OHM，J，1/16W 1 R3051 ERJ3GEYJ330 M 33 OHM，J，1/16W 1 R3053，54 ERJ3GEYJ560 M 56 OHM，J，1/16W 2 R3057，58 ERJ3GEYJ560 M 56 OHM，J，1/16W 2 R3059 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R3060，61 J0JCC0000100 片状电感 2 R3062，63 ERJ3GEYJ101 M 100 OHM，J，1/16W 2 R3064-69 ERJ3GEYJ560 M 56 OHM，J，1/16W 6 R3070-75 ERJ6RED750 M 75 OHM， 1/10W 6 R3076-81 ERJ3GEYJ560 M 56 OHM，J，1/16W 6 R3082 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R3083-87 J0JCC0000100 片状电感 5 R3088-93 ERJ6RED750 M 75 OHM， 1/10W 6 R3094 J0JCC0000100 片状电感 1 R3095，96 ERJ3GEYJ562 M 5.6KOHM，J，1/16W 2 R3101-06 ERJ6ENF1800 M 180 OHM， 1/10W 6 R3107，08 ERJ3GEYJ560 M 56 OHM，J，1/16W 2 R3110 ERJ6ENF4701 M 4.7KOHM， 1/10W 1 R3111 ERJ6ENF1501 M 1.5KOHM， 1/10W 1 R3115 ERJ6GEY0R00V M 0 OHM， 1/10W 1 R3117 J0JCC0000100 片状电感 1 R3118 ERJ6ENF8200 M 820 OHM， 1/10W 1 R3125 D0GB103JA057 M 10KOHM，J，1/16W 1 R3126 J0JCC0000100 片状电感 1 R3134 ERJ3GEYJ104 M 100KOHM，J，1/16W 1 参考号 部品号 部品名称 & 说明 件数 备注 R3140，41 D0GB473JA057 M 47KOHM，J，1/16W 2 R3143，44 ERJ3GEYJ101 M 100 OHM，J，1/16W 2 R3150，51 ERJ3GEYJ101 M 100 OHM，J，1/16W 2 R3160，61 J0JCC0000100 片状电感 2 R3163 D0GB102JA057 M 1KOHM，J，1/16W 1 R3188-90 ERJ6RED750 M 75 OHM， 1/10W 3 R3195，96 D0GB103JA057 M 10KOHM，J，1/16W 2 R3197，98 D0GB123JA057 M 12KOHM，J，1/16W 2 R3199 D0GB103JA057 M 10KOHM，J，1/16W 1 R3210，11 ERJ3GEYJ101 M 100 OHM，J，1/16W 2 R3212-15 ERJ3GEYJ472 M 4.7KOHM，J，1/16W 4 R3216-19 ERJ6GEYJ3R3 M 3.3KOHM，J，1/10W 4 R3230，31 ERJ3GEYJ101 M 100 OHM，J，1/16W 2 R3301-03 ERJ6RED750 M 75 OHM， 1/10W 3 R3304-07 ERJ6GEYJ223 M 22KOHM，J，1/10W 4 R3308 D0GB102JA057 M 1KOHM，J，1/16W 1 R3309，10 ERJ3GEYJ221 M 220 OHM，J，1/16W 2 R3312 ERJ3GEYJ221 M 220 OHM，J，1/16W 1 R3314-17 ERJ3GEYJ221 M 220 OHM，J，1/16W 4 R3318，19 ERJ3GEYJ101 M 100 OHM，J，1/16W 2 R3320 ERJ3GEYJ333 M 33KOHM，J，1/16W 1 R3321 D0GB473JA057 M 47KOHM，J，1/16W 1 R3322 ERJ3GEYJ333 M 33KOHM，J，1/16W 1 R3323 D0GB473JA057 M 47KOHM，J，1/16W 1 R3324，25 ERJ3GEYJ101 M 100 OHM，J，1/16W 2 R3326，27 ERJ3EKF3300 M 330 OHM， 1/16W 2 R3328，29 ERJ6GEYG102 M 1KOHM，J，1/10W 2 R3330，31 ERJ3GEYJ101 M 100 OHM，J，1/16W 2 R3332，33 ERJ3EKF1270 M 127 OHM， 1/16W 2 R3334，35 ERJ3EKF4300 M 430 OHM， 1/16W 2 R3336，37 ERJ3GEYJ101 M 100 OHM，J，1/16W 2 R3338，39 ERJ6GEYG102 M 1KOHM，J，1/10W 2 R3340，41 D0GB151JA057 M 150 OHM，J，1/16W 2 R3342，43 ERJ3GEYJ100 M 10 OHM，J，1/16W 2 R3344 D0GB102JA057 M 1KOHM，J，1/16W 1 R3345，46 ERJ3GEYJ331 M 330 OHM，J，1/16W 2 R3347，48 ERJ3GEYJ221 M 220 OHM，J，1/16W 2 R3349 ERJ3GEYJ220 M 22 OHM，J，1/16W 1 R3350 ERJ3GEYJ104 M 100KOHM，J，1/16W 1 R3351，52 D0GB473JA057 M 47KOHM，J，1/16W 2 R3353 ERJ3GEYJ222 M 2.2KOHM，J，1/16W 1 R3354 D0GB112JA057 M 1.1KOHM，J，1/16W 1 R3355，56 ERJ3GEYJ100 M 10 OHM，J，1/16W 2 R3358 D0GB103JA057 M 10KOHM，J，1/16W 1 R3359 ERJ3GEYJ272 M 2.7KOHM，J，1/16W 1 R3360 ERJ3GEYJ222 M 2.2KOHM，J，1/16W 1 R3361 D0GB112JA057 M 1.1KOHM，J，1/16W 1 R3362 ERJ3GEYJ272 M 2.7KOHM，J，1/16W 1 R3363-65 ERJ3GEYJ100 M 10 OHM，J，1/16W 3 R3366 ERJ3GEYJ220 M 22 OHM，J，1/16W 1 R3367-69 EXB38V220JV 电阻阵列 3 R3370 D0GB103JA057 M 10KOHM，J，1/16W 1 R3371 EXB38V220JV 电阻阵列 1 R3372-74 ERJ3GEYJ220 M 22 OHM，J，1/16W 3 R3375-77 D0GB103JA057 M 10KOHM，J，1/16W 3 R3378-80 EXB38V220JV 电阻阵列 3 R3381-83 ERJ3GEYJ220 M 22 OHM，J，1/16W 3 R3384-86 EXB38V220JV 电阻阵列 3 R3389，90 ERJ3GEYJ220 M 22 OHM，J，1/16W 2 R3392 D0GB103JA057 M 10KOHM，J，1/16W 1 R3399 D0GB103JA057 M 10KOHM，J，1/16W 1 R3400 ERJ6GEYG103 M 10KOHM，J，1/10W 1 R3403，04 ERJ3GEYJ220 M 22 OHM，J，1/16W 2 R3405，06 ERJ3GEYJ472 M 4.7KOHM，J，1/16W 2 R3408 D0GB103JA057 M 10KOHM，J，1/16W 1 R3411 D0GB102JA057 M 1KOHM，J，1/16W 1 R3413，14 ERJ3GEYJ220 M 22 OHM，J，1/16W 2 R3416 J0JCC0000100 片状电感 1 R3417 ERJ3GEYJ100 M 10 OHM，J，1/16W 1 R3508，09 ERJ6GEYF472 M 4.7KOHM，J，1/10W 2 R3510，11 ERJ6GEYJ101V M 100 OHM，J，1/10W 2 R3529，30 ERJ6GEYJ184 M 180KOHM，J，1/10W 2 R3547，48 ERJ6GEYJ101V M 100 OHM，J，1/10W 2 R3585，86 ERJ6ENF56R0 M 56 OHM，J，1/10W 2 R3589 ERJ6GEYF473 M 47KOHM，J，1/10W 1 R3590 ERJ6ENF56R0 M 56 OHM，J，1/10W 1 R3591-93 ERJ6GEY0R00V M 0 OHM， 1/10W 3 参考号 部品号 部品名称 & 说明 件数 备注 121 R3653 ERJ6GEYF333 M 33KOHM，J，1/10W 1 R3654 ERJ6GEYG683 M 68KOHM，J，1/10W 1 R3655 ERJ6GEYF333 M 33KOHM，J，1/10W 1 R3656 ERJ6GEYG683 M 68KOHM，J，1/10W 1 R3663，64 ERJ6GEYG102 M 1KOHM，J，1/10W 2 R3668 ERJ6GEYJ101V M 100 OHM，J，1/10W 1 R3672 ERJ6GEYJ101V M 100 OHM，J，1/10W 1 R3776，77 ERJ6GEYJ101V M 100 OHM，J，1/10W 2 R3778 ERJ6GEYF473 M 47KOHM，J，1/10W 1 R3790，91 ERJ6GEYJ101V M 100 OHM，J，1/10W 2 R4001-03 D1HG1008A002 排阻 3 R4004 ERJ6GEY0R00V M 0 OHM， 1/10W 1 R4005 ERJ3GEYJ272 M 2.7KOHM，J，1/16W 1 R4006 ERJ3EKF6801 M 6.8KOHM， 1/16W 1 R4007 ERJ6RED750 M 75 OHM， 1/10W 1 R4008 J0JCC0000100 片状电感 1 R4009 ERJ6RED750 M 75 OHM， 1/10W 1 R4010 J0JCC0000100 片状电感 1 R4011 ERJ6RED750 M 75 OHM， 1/10W 1 R4012-14 J0JCC0000100 片状电感 3 R4016-18 J0JCC0000100 片状电感 3 R4019 ERJ3GEYJ100 M 10 OHM，J，1/16W 1 R4020 ERJ6GEY0R00V M 0 OHM， 1/10W 1 R4021 J0JCC0000100 片状电感 1 R4023 ERJ6GEY0R00V M 0 OHM， 1/10W 1 R4024 J0JCC0000100 片状电感 1 R4027 ERJ6GEY0R00V M 0 OHM， 1/10W 1 R4035-38 ERJ3GEYJ101 M 100 OHM，J，1/16W 4 R4041，42 J0JCC0000100 片状电感 2 R4139 D0GB102JA057 M 1KOHM，J，1/16W 1 R4142 ERJ3GEYJ472 M 4.7KOHM，J，1/16W 1 R4144 ERJ3GEYJ472 M 4.7KOHM，J，1/16W 1 R4148 ERJ3GEYJ472 M 4.7KOHM，J，1/16W 1 R4171 ERJ3GEYJ470 M 47 OHM，J，1/16W 1 R4201 ERJ6GEY0R00V M 0 OHM， 1/10W 1 R4211-20 ERJ3GEYJ101 M 100 OHM，J，1/16W 10 R4221，22 ERJ3GEYJ470 M 47 OHM，J，1/16W 2 R4242，43 J0JCC0000100 片状电感 2 R4244 ERJ3GEYJ220 M 22 OHM，J，1/16W 1 R4245 D0GB102JA057 M 1KOHM，J，1/16W 1 R4250-52 J0JCC0000100 片状电感 3 R4260，61 J0JCC0000100 片状电感 2 R4271-73 D1HG8208A002 排阻 3 R4274，75 ERJ3GEYJ470 M 47 OHM，J，1/16W 2 R4276 ERJ3GEYJ220 M 22 OHM，J，1/16W 1 R4277-79 D1HG1218A002 排阻 3 R4280，81 ERJ3GEYJ470 M 47 OHM，J，1/16W 2 R4282 ERJ3GEYJ220 M 22 OHM，J，1/16W 1 R4312，13 J0JCC0000100 片状电感 2 R4314 D0GB103JA057 M 10KOHM，J，1/16W 1 R4316 D0GB103JA057 M 10KOHM，J，1/16W 1 R4318，19 ERJ3GEYJ223 M 22KOHM，J，1/16W 2 R4321 ERJ3GEYJ223 M 22KOHM，J，1/16W 1 R4324 D0GB103JA057 M 10KOHM，J，1/16W 1 R4325-27 EXB38VR000V 电阻阵列 3 R4502 J0JCC0000100 片状电感 1 R4503 D0GB103JA057 M 10KOHM，J，1/16W 1 R4506，07 D0GB103JA057 M 10KOHM，J，1/16W 2 R4509，10 ERJ3GEYJ470 M 47 OHM，J，1/16W 2 R4513 ERJ3GEYJ220 M 22 OHM，J，1/16W 1 R4514-16 ERJ3GEYJ470 M 47 OHM，J，1/16W 3 R4518 J0JCC0000100 片状电感 1 R4520 J0JCC0000100 片状电感 1 R4522 J0JCC0000100 片状电感 1 R4526 J0JCC0000100 片状电感 1 R4531 J0JCC0000100 片状电感 1 R4533 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R4536，37 J0JCC0000100 片状电感 2 R4539 J0JCC0000100 片状电感 1 R4544 J0JCC0000100 片状电感 1 R4546 J0JCC0000100 片状电感 1 R4554 ERJ3GEYJ472 M 4.7KOHM，J，1/16W 1 R4559，60 D0GB102JA057 M 1KOHM，J，1/16W 2 R4564-67 J0JCC0000100 片状电感 4 R4568，69 D1HG1038A002 排阻 2 R4573 D0GB103JA057 M 10KOHM，J，1/16W 1 R4574 D1HG1218A002 排阻 1 参考号 部品号 部品名称 & 说明 件数 备注 R4575，76 ERJ3GEYJ121 M 120 OHM，J，1/16W 2 R4577 D1HG1218A002 排阻 1 R4578，79 ERJ6ENF1001 M 1KOHM， 1/10W 2 R4580 ERJ6ENF1101 M 1.1KOHM， 1/10W 1 R4581 ERJ6ENF3161 M3.16KOHM， 1/10W 1 R4582，83 ERJ3GEYJ121 M 120 OHM，J，1/16W 2 R4584 D1HG1218A002 排阻 1 R4585，86 ERJ3GEYJ121 M 120 OHM，J，1/16W 2 R4587-89 D1HG33080001 排阻 3 R4590，91 ERJ3GEYJ680 M 68 OHM，J，1/16W 2 R4595 ERJ3GEYJ680 M 68 OHM，J，1/16W 1 R4596 D0GB103JA057 M 10KOHM，J，1/16W 1 R4618-21 D1HG33080001 排阻 4 R4622 J0JCC0000100 片状电感 1 R4626，27 J0JCC0000100 片状电感 2 R4631 J0JCC0000100 片状电感 1 R4640 ERJ3GEYJ121 M 120 OHM，J，1/16W 1 R4657，58 ERJ6ENF1001 M 1KOHM， 1/10W 2 R4691 ERJ3GEYJ472 M 4.7KOHM，J，1/16W 1 R4701 EXB38V103JV 电阻阵列 1 R4702 ERJ3GEYJ272 M 2.7KOHM，J，1/16W 1 R4703 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R4704 ERJ3GEYJ272 M 2.7KOHM，J，1/16W 1 R4706 ERJ3GEYJ332 M 3.3KOHM，J，1/16W 1 R4707 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R4708 D0GB103JA057 M 10KOHM，J，1/16W 1 R4709 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R4710，11 D0GB103JA057 M 10KOHM，J，1/16W 2 R4712，13 D1HG1008A002 排阻 2 R4715 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R4716 D0GB103JA057 M 10KOHM，J，1/16W 1 R4717 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R4718，19 D0GB103JA057 M 10KOHM，J，1/16W 2 R4722 ERJ3GEYJ272 M 2.7KOHM，J，1/16W 1 R4723 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R4724 D0GB103JA057 M 10KOHM，J，1/16W 1 R4727，28 D0GB103JA057 M 10KOHM，J，1/16W 2 R4729，30 ERJ3GEYJ101 M 100 OHM，J，1/16W 2 R4732 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R4734 D0GB103JA057 M 10KOHM，J，1/16W 1 R4735 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R4737 D0GB103JA057 M 10KOHM，J，1/16W 1 R4738 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R4740，41 D1HG1008A002 排阻 2 R4742，43 ERJ3GEYJ220 M 22 OHM，J，1/16W 2 R4744 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R4745 J0JCC0000100 片状电感 1 R4746 D0GB103JA057 M 10KOHM，J，1/16W 1 R4747 EXB38VR000V 电阻阵列 1 R4748-52 J0JCC0000100 片状电感 5 R4753 ERJ3GEYJ220 M 22 OHM，J，1/16W 1 R4754 ERJ3GEYJ562 M 5.6KOHM，J，1/16W 1 R4755 ERJ3GEYJ220 M 22 OHM，J，1/16W 1 R4756 ERJ3GEYJ562 M 5.6KOHM，J，1/16W 1 R4757 ERJ3GEYJ220 M 22 OHM，J，1/16W 1 R4758 ERJ3GEYJ272 M 2.7KOHM，J，1/16W 1 R4759 ERJ3GEYJ220 M 22 OHM，J，1/16W 1 R4760 ERJ3GEYJ272 M 2.7KOHM，J，1/16W 1 R4761 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R4762 J0JCC0000100 片状电感 1 R4763 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R4764，65 ERJ3GEYJ470 M 47 OHM，J，1/16W 2 R4766，67 EXB2HV470JV 电阻阵列 2 R4768 ERJ3GEYJ470 M 47 OHM，J，1/16W 1 R4769 ERJ3GEYJ272 M 2.7KOHM，J，1/16W 1 R4770 ERJ3GEYJ470 M 47 OHM，J，1/16W 1 R4771 ERJ3GEYJ272 M 2.7KOHM，J，1/16W 1 R4772 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R4773 J0JCC0000100 片状电感 1 R4774 D0GB102JA057 M 1KOHM，J，1/16W 1 R4775 D0GB103JA057 M 10KOHM，J，1/16W 1 R4777 D0GB393JA041 M 39KOHM，J，1/16W 1 R4779 D0GB103JA057 M 10KOHM，J，1/16W 1 R4780，81 ERJ3GEYJ101 M 100 OHM，J，1/16W 2 R4783 D0GB103JA057 M 10KOHM，J，1/16W 1 R4786 EXB38V103JV 电阻阵列 1 R4788 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 参考号 部品号 部品名称 & 说明 件数 备注 122 R4790，91 ERJ3GEYJ101 M 100 OHM，J，1/16W 2 R4792 D0GB102JA057 M 1KOHM，J，1/16W 1 R4793 D0GB123JA057 M 12KOHM，J，1/16W 1 R4795 D0GB103JA057 M 10KOHM，J，1/16W 1 R4796 D0GB182JA057 M 1.8KOHM，J，1/16W 1 R4804 ERJ3GEYJ332 M 3.3KOHM，J，1/16W 1 R4806 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R4807 D0GB103JA057 M 10KOHM，J，1/16W 1 R4808 ERJ3GEYJ332 M 3.3KOHM，J，1/16W 1 R4812，13 D0GB103JA057 M 10KOHM，J，1/16W 2 R4814 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R4815 D0GB103JA057 M 10KOHM，J，1/16W 1 R4817 J0JCC0000100 片状电感 1 R4819 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R4820 D0GB103JA057 M 10KOHM，J，1/16W 1 R4821 D0GB102JA057 M 1KOHM，J，1/16W 1 R4822，23 D0GB103JA057 M 10KOHM，J，1/16W 2 R4824 ERJ3GEYJ104 M 100KOHM，J，1/16W 1 R4825 D0GB103JA057 M 10KOHM，J，1/16W 1 R4826 ERJ3GEYJ104 M 100KOHM，J，1/16W 1 R4828 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R4829 D0GB102JA057 M 1KOHM，J，1/16W 1 R4830 D0GB103JA057 M 10KOHM，J，1/16W 1 R4832 D0GB103JA057 M 10KOHM，J，1/16W 1 R4833 D0GB473JA057 M 47KOHM，J，1/16W 1 R4834 D0GB103JA057 M 10KOHM，J，1/16W 1 R4835 D0GB102JA057 M 1KOHM，J，1/16W 1 R4836 D0GB473JA057 M 47KOHM，J，1/16W 1 R4837 D0GB103JA057 M 10KOHM，J，1/16W 1 R4838 D0GB102JA057 M 1KOHM，J，1/16W 1 R4839 D0GB473JA057 M 47KOHM，J，1/16W 1 R4840 D0GB103JA057 M 10KOHM，J，1/16W 1 R4841，42 ERJ3GEYJ562 M 5.6KOHM，J，1/16W 2 R4843 ERJ3GEYJ331 M 330 OHM，J，1/16W 1 R4844 D0GB102JA057 M 1KOHM，J，1/16W 1 R4845 ERJ3GEYJ392 M 3.9KOHM，J，1/16W 1 R4846 ERJ3GEYJ682 M 6.8KOHM，J，1/16W 1 R4847，48 D0GB102JA057 M 1KOHM，J，1/16W 2 R4849 D0GB123JA057 M 12KOHM，J，1/16W 1 R4850 D0GB102JA057 M 1KOHM，J，1/16W 1 R4851-53 D0GB103JA057 M 10KOHM，J，1/16W 3 R4855 J0JCC0000100 片状电感 1 R4856 ERJ3GEYJ562 M 5.6KOHM，J，1/16W 1 R4857 D0GB103JA057 M 10KOHM，J，1/16W 1 R4858 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R4859，60 D0GB103JA057 M 10KOHM，J，1/16W 2 R4863 J0JCC0000100 片状电感 1 R4864 ERJ3GEYJ562 M 5.6KOHM，J，1/16W 1 R4865，66 D0GB103JA057 M 10KOHM，J，1/16W 2 R4868 ERJ3GEYJ682 M 6.8KOHM，J，1/16W 1 R4869 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R4870 D0GB103JA057 M 10KOHM，J，1/16W 1 R4872 D0GB102JA057 M 1KOHM，J，1/16W 1 R4873，74 ERJ3GEYJ223 M 22KOHM，J，1/16W 2 R4876 D0GB103JA057 M 10KOHM，J，1/16W 1 R4877 D0GB102JA057 M 1KOHM，J，1/16W 1 R4879 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R4880 J0JCC0000100 片状电感 1 R4881 ERJ3GEYJ562 M 5.6KOHM，J，1/16W 1 R4882 D0GB103JA057 M 10KOHM，J，1/16W 1 R4883 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R4886 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R4887 D0GB103JA057 M 10KOHM，J，1/16W 1 R4888 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R4889 D0GB103JA057 M 10KOHM，J，1/16W 1 R4891 J0JCC0000100 片状电感 1 R4892 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R4893 J0JCC0000100 片状电感 1 R4894，95 ERJ3GEYJ101 M 100 OHM，J，1/16W 2 R4900 J0JCC0000100 片状电感 1 R4902 J0JCC0000100 片状电感 1 R4903 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R4904 D0GB103JA057 M 10KOHM，J，1/16W 1 R4905 J0JCC0000100 片状电感 1 R4906 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R4907 J0JCC0000100 片状电感 1 R4908 ERJ3GEYJ562 M 5.6KOHM，J，1/16W 1 参考号 部品号 部品名称 & 说明 件数 备注 R4911-21 ERJ3GEYJ101 M 100 OHM，J，1/16W 11 R4922 J0JCC0000100 片状电感 1 R4924 D0GB103JA057 M 10KOHM，J，1/16W 1 R4925-27 J0JCC0000100 片状电感 3 R4930 J0JCC0000100 片状电感 1 R4941 D0GB103JA057 M 10KOHM，J，1/16W 1 R4942，43 ERJ3GEYJ220 M 22 OHM，J，1/16W 2 R4944 ERJ6GEY0R00V M 0 OHM， 1/10W 1 R4947 D0GB103JA057 M 10KOHM，J，1/16W 1 R4951 ERJ3GEYF473 M 47KOHM， 1/16W 1 R4952 ERJ3EKF1272 M12.7KOHM， 1/16W 1 R4953 ERJ3EKF5602 M 56KOHM， 1/16W 1 R4954 ERJ3EKF1102 M 11KOHM， 1/16W 1 R4955 ERJ3EKF5602 M 56KOHM， 1/16W 1 R4956 ERJ3EKF1102 M 11KOHM， 1/16W 1 R4957 ERJ3EKF2052 M20.5KOHM， 1/16W 1 R4958 ERJ3EKF1822 M18.2KOHM， 1/16W 1 R4960 ERJ3GEYJ104 M 100KOHM，J，1/16W 1 R4962，63 ERJ6GEY0R00V M 0 OHM， 1/10W 2 R4964 J0JCC0000100 片状电感 1 R4970 J0JCC0000100 片状电感 1 R4972 J0JCC0000100 片状电感 1 R4986 D0GB183JA057 M 18KOHM，J，1/16W 1 R4991，92 D0GB103JA057 M 10KOHM，J，1/16W 2 R4994，95 D0GB103JA057 M 10KOHM，J，1/16W 2 R6001-06 ERJ14YJ150U M 15 OHM， J，1/4W 6 R6020 ERG2FJS101D M 100 OHM， J， 2W 1 R6021 ERJ14YJ150U M 15 OHM， J，1/4W 1 R6022 ERG2FJS101D M 100 OHM， J， 2W 1 R6023-27 ERJ14YJ150U M 15 OHM， J，1/4W 5 R6031 ERJ14YJ204 M 200KOHM， J，1/4W 1 R6041-44 ERJ14YJ150U M 15 OHM， J，1/4W 4 R6051，52 ERJ14YJ150U M 15 OHM， J，1/4W 2 R6061，62 ERJ6GEYJ224 M 220KOHM，J，1/10W 2 R6101-04 ERJ6GEYJ101V M 100 OHM，J，1/10W 4 R6111，12 D0GD470JA036 M 47 OHM，J，0.25W 2 R6113 ERJ14YJ224 M 220KOHM， J，1/4W 1 R6131，32 ERJ6GEYJ101V M 100 OHM，J，1/10W 2 R6133，34 ERJ6GEYF151 M 150 OHM，J，1/10W 2 R6135，36 D0GD100JA036 M 10 OHM，J，0.25W 2 R6141，42 ERJ6GEYG103 M 10KOHM，J，1/10W 2 R6146，47 ERJ6GEYG103 M 10KOHM，J，1/10W 2 R6151，52 ERJ6GEYJ101V M 100 OHM，J，1/10W 2 R6153，54 ERJ6GEYF151 M 150 OHM，J，1/10W 2 R6155 ERJ6GEYG104 M 100KOHM，J，1/10W 1 R6157，58 D0GF1R0JA047 M1.0 OHM，J， 0.33W 2 R6160 D0GF1R0JA047 M1.0 OHM，J， 0.33W 1 R6166 ERJ6GEYJ101V M 100 OHM，J，1/10W 1 R6173 ERJ6GEYG103 M 10KOHM，J，1/10W 1 R6174 ERJ6GEY0R00V M 0 OHM， 1/10W 1 R6191-94 ERJ6GEYJ101V M 100 OHM，J，1/10W 4 R6195 D0GD104JA036 M 100KOHM，J，0.25W 1 R6196 ERJ6GEYG104 M 100KOHM，J，1/10W 1 R6213 ERJ6GEYJ101V M 100 OHM，J，1/10W 1 R6214 D0GD151JA036 M 150 OHM，J，0.25W 1 R6215 D0GF910JA047 M 91 OHM，J， 0.33W 1 R6216 ERJ6GEYG102 M 1KOHM，J，1/10W 1 R6217 D0GF910JA047 M 91 OHM，J， 0.33W 1 R6222 ERG1FJS103D M 10KOHM， J， 1W 1 R6223 ERG2FJS123D M 12KOHM， J， 2W 1 R6225-27 ERJ6ENF1692 M16.9KOHM， 1/10W 3 R6229 ERJ6ENF1692 M16.9KOHM， 1/10W 1 R6232 ERJ6ENF1201 M 1.2KOHM， 1/10W 1 R6233-35 ERJ6GEYJ273 M 27KOHM，J，1/10W 3 R6236 ERJ6GEYG562 M 5.6KOHM，J，1/10W 1 R6241 EXB38V470J 电阻阵列 1 R6242 EXB38V472JV 电阻阵列 1 R6243 ERJ6GEYG470V M 47 OHM，J，1/10W 1 R6244 ERJ6GEYF472 M 4.7KOHM，J，1/10W 1 R6245 ERJ6GEYG470V M 47 OHM，J，1/10W 1 R6246 ERJ6GEYF472 M 4.7KOHM，J，1/10W 1 R6251 D0GD103JA036 M 10KOHM，J，0.25W 1 R6252，53 ERJ6ENF3902 M 39KOHM， 1/10W 2 R6254 ERJ6ENF7501 M 7.5KOHM， 1/10W 1 R6255，56 ERJ6GEYG152 M 1.5KOHM，J，1/10W 2 R6257 ERJ6GEYG103 M 10KOHM，J，1/10W 1 R6258 ERJ6GEYG222 M 2.2KOHM，J，1/10W 1 参考号 部品号 部品名称 & 说明 件数 备注 123 R6261 ERJ6GEYG104 M 100KOHM，J，1/10W 1 R6401-06 ERJ14YJ150U M 15 OHM， J，1/4W 6 R6421-26 ERJ14YJ150U M 15 OHM， J，1/4W 6 R6441-44 ERJ14YJ150U M 15 OHM， J，1/4W 4 R6451，52 ERJ14YJ150U M 15 OHM， J，1/4W 2 R6465 ERJ14YJ204 M 200KOHM， J，1/4W 1 R6471 ERJ6GEYG392 M 3.9KOHM，J，1/10W 1 R6472 ERJ6GEYG222 M 2.2KOHM，J，1/10W 1 R6473 ERJ6GEYF561 M 560 OHM，J，1/10W 1 R6474 ERJ6GEYG102 M 1KOHM，J，1/10W 1 R6475，76 ERJ6GEYF472 M 4.7KOHM，J，1/10W 2 R6477 ERJ6GEYG102 M 1KOHM，J，1/10W 1 R6478 ERJ6GEYF472 M 4.7KOHM，J，1/10W 1 R6479 ERJ6GEYG104 M 100KOHM，J，1/10W 1 R6501，02 ERJ6GEYJ101V M 100 OHM，J，1/10W 2 R6503 D0GD100JA036 M 10 OHM，J，0.25W 1 R6504，05 ERJ6GEYF151 M 150 OHM，J，1/10W 2 R6506 D0GD100JA036 M 10 OHM，J，0.25W 1 R6507，08 D0GF1R0JA047 M1.0 OHM，J， 0.33W 2 R6511，12 ERJ6GEYG103 M 10KOHM，J，1/10W 2 R6516，17 ERJ6GEYG103 M 10KOHM，J，1/10W 2 R6521，22 ERJ6GEYJ101V M 100 OHM，J，1/10W 2 R6523，24 ERJ6GEYF151 M 150 OHM，J，1/10W 2 R6525 ERJ6GEYG104 M 100KOHM，J，1/10W 1 R6526 ERJ6GEYJ101V M 100 OHM，J，1/10W 1 R6533 ERJ6GEYG103 M 10KOHM，J，1/10W 1 R6534 ERJ6GEY0R00V M 0 OHM， 1/10W 1 R6561-64 EXB38V470J 电阻阵列 4 R6565-68 EXB38V472JV 电阻阵列 4 R6581 D0GD103JA036 M 10KOHM，J，0.25W 1 R6582，83 ERJ6ENF3902 M 39KOHM， 1/10W 2 R6584 ERJ6ENF7501 M 7.5KOHM， 1/10W 1 R6585，86 ERJ6GEYG152 M 1.5KOHM，J，1/10W 2 R6587 ERJ6GEYG222 M 2.2KOHM，J，1/10W 1 R6588 ERJ6GEYG103 M 10KOHM，J，1/10W 1 R6590 ERJ6GEYG221 M 220 OHM，J，1/10W 1 R6591 EXB38V472JV 电阻阵列 1 R6592 ERJ6GEYF472 M 4.7KOHM，J，1/10W 1 R6603 ERJ6GEYJ101V M 100 OHM，J，1/10W 1 R6604 D0GD151JA036 M 150 OHM，J，0.25W 1 R6605 ERJ6GEYG104 M 100KOHM，J，1/10W 1 R6606 ERJ6ENF2741 M2.74KOHM， 1/10W 1 R6608，09 D0GF102JA047 M1.0 KOHM，J，0.33W 2 R6610 ERJ6GEYG104 M 100KOHM，J，1/10W 1 R6611 ERJ6GEYG105 M 1MOHM，J，1/10W 1 R6612 ERJ6GEYG470V M 47 OHM，J，1/10W 1 R6613 ERJ6GEYG105 M 1MOHM，J，1/10W 1 R6614，15 D0GF243JA047 M 24 KOHM，J，0.33W 2 R6616 ERJ6ENF1502 M 15KOHM， 1/10W 1 R6617 ERJ6GEYG105 M 1MOHM，J，1/10W 1 R6618 ERJ6RBD123V M 12KOHM， 1/10W 1 R6619 ERJ6ENF1501 M 1.5KOHM， 1/10W 1 R6620 D0D28R2JA021 M 8.2 OHM，J，2W 1 R6621，22 ERJ6GEYG221 M 220 OHM，J，1/10W 2 R6642-44 ERJ6GEYJ100V M 10 OHM，J，1/10W 3 R6646-48 ERJ6GEYJ100V M 10 OHM，J，1/10W 3 R6658 D0D1101JA009 M 100 OHM，J，1W 1 R6659，60 ERJ6GEYJ224 M 220KOHM，J，1/10W 2 R6661 ERJ6GEYG104 M 100KOHM，J，1/10W 1 R6662 ERJ6ENF1201 M 1.2KOHM， 1/10W 1 R6663 ERJ6GEYG103 M 10KOHM，J，1/10W 1 R6664 D0GF222JA047 M2.2 KOHM，J，0.33W 1 R6665 ERJ14YJ470 M 47 OHM，J， 1/2W 1 R6666 ERJ6GEYG104 M 100KOHM，J，1/10W 1 R6667，68 ERJ6GEYF472 M 4.7KOHM，J，1/10W 2 R6671 ERJ6GEYG470V M 47 OHM，J，1/10W 1 R6672 ERJ6GEYG103 M 10KOHM，J，1/10W 1 R6673 D0GD5R6JA059 M 5.6 OHM，J，0.25W 1 R6681，82 ERJ6GEYJ101V M 100 OHM，J，1/10W 2 R6683 D0GD151JA036 M 150 OHM，J，0.25W 1 R6684 ERJ6GEYJ100V M 10 OHM，J，1/10W 1 R6685 ERJ6GEYJ471 M 470 OHM，J，1/10W 1 R6686 ERJ6GEYG103 M 10KOHM，J，1/10W 1 R6687 ERJ6GEYG222 M 2.2KOHM，J，1/10W 1 R6688 ERJ6GEYF472 M 4.7KOHM，J，1/10W 1 R6689 ERJ6GEYJ100V M 10 OHM，J，1/10W 1 R6690 ERJ6GEYF151 M 150 OHM，J，1/10W 1 参考号 部品号 部品名称 & 说明 件数 备注 R6691 ERJ6GEYG103 M 10KOHM，J，1/10W 1 R6696，97 D0D32R2JA020 M 2.2 OHM，J，3W 2 R6700-08 ERJ6GEYJ471 M 470 OHM，J，1/10W 9 R6710-18 ERJ6GEYG222 M 2.2KOHM，J，1/10W 9 R6721，22 EXB38V220JV 电阻阵列 2 R6723 ERJ6GEYG222 M 2.2KOHM，J，1/10W 1 R6742 ERJ6GEYG103 M 10KOHM，J，1/10W 1 R6743 ERJ6GEYG102 M 1KOHM，J，1/10W 1 R6744 ERJ6GEYG103 M 10KOHM，J，1/10W 1 R6745 ERJ6GEYF472 M 4.7KOHM，J，1/10W 1 R6746，47 D0GD103JA036 M 10KOHM，J，0.25W 2 R6755 ERJ6GEYJ101V M 100 OHM，J，1/10W 1 R6756-58 D0GD101JA059 M 100 OHM，J，0.25W 3 R6759 ERJ6GEYF472 M 4.7KOHM，J，1/10W 1 R6760 ERJ6GEYG122 M 1.2KOHM，J，1/10W 1 R6761 ERJ6GEYJ100V M 10 OHM，J，1/10W 1 R6762 ERJ6GEYG103 M 10KOHM，J，1/10W 1 R6775，76 ERJ6GEYJ101V M 100 OHM，J，1/10W 2 R6777 D0GD151JA036 M 150 OHM，J，0.25W 1 R6781 ERJ6GEYG470V M 47 OHM，J，1/10W 1 R6782 ERJ6GEYG103 M 10KOHM，J，1/10W 1 R6791 ERJ6GEYG102 M 1KOHM，J，1/10W 1 R6792 ERJ6GEYG103 M 10KOHM，J，1/10W 1 R6793 ERJ6GEYJ101V M 100 OHM，J，1/10W 1 R6806 ERJ6GEYG562 M 5.6KOHM，J，1/10W 1 R6807 ERJ6GEYG332 M 3.3KOHM，J，1/10W 1 R6808 ERG2SJ330 M 33 OHM， J， 2W 1 R6809 ERJ6GEYG103 M 10KOHM，J，1/10W 1 R6810，11 ERJ6GEYJ433 M 43KOHM，J，1/10W 2 R6812 ERJ6ENF2743 M 274KOHM， 1/10W 1 R6813 ERJ6ENF1001 M 1KOHM， 1/10W 1 R6814 ERJ6ENF6981 M6.98KOHM， 1/10W 1 R6815 ERJ6GEYG222 M 2.2KOHM，J，1/10W 1 R6816 ERJ6ENF1432 M14.3KOHM， 1/10W 1 R6817 ERJ6ENF4701 M 4.7KOHM， 1/10W 1 R6821 D0D2221JA021 M 220 OHM，J，2W 1 R6822，23 ERJ12YJ104U M 100KOHM， 1/2W 2 R6824 ERJ6GEYG562 M 5.6KOHM，J，1/10W 1 R6825 ERJ6ENF2003 M 200KOHM， 1/10W 1 R6826 ERJ6ENF2703 M 270KOHM， 1/10W 1 R6827 ERJ6ENF1432 M14.3KOHM， 1/10W 1 R6828 ERJ6ENF5231 M5.23KOHM， 1/10W 1 R6829，30 ERJ6GEYG154 M 150KOHM，J，1/10W 2 R6831 ERJ6GEYG103 M 10KOHM，J，1/10W 1 R6833 ERJ6ENF5602 M 56KOHM， 1/10W 1 R6834 ERJ6ENF5102 M 51KOHM， 1/10W 1 R6835 ERJ6ENF5602 M 56KOHM， 1/10W 1 R6836 ERJ6ENF5102 M 51KOHM， 1/10W 1 R6837 ERJ6ENF4702 M 47KOHM， 1/10W 1 R6839 ERJ6GEYF472 M 4.7KOHM，J，1/10W 1 R6841 ERJ12YJ103 M 10KOHM，J， 1/2W 1 R6842 ERJ14YJ103 M 10KOHM， J，1/4W 1 R6843 ERJ6GEYJ563 M 56KOHM，J，1/10W 1 R6844 D0D2101JA021 M 100 OHM，J，2W 1 R6845-47 ERJ6GEYJ563 M 56KOHM，J，1/10W 3 R6848 ERJ6GEYF472 M 4.7KOHM，J，1/10W 1 R6849 ERJ6ENF5902 M 59KOHM， 1/10W 1 R6850 ERJ6ENF6202 M 62KOHM， 1/10W 1 R6851 ERJ6ENF1501 M 1.5KOHM， 1/10W 1 R6852 ERJ6ENF2491 M2.49KOHM， 1/10W 1 R6853 ERJ6GEYJ101V M 100 OHM，J，1/10W 1 R6860 D0D28R2JA021 M 8.2 OHM，J，2W 1 R6861 ERJ6ENF3902 M 39KOHM， 1/10W 1 R6862，63 ERJ6ENF4702 M 47KOHM， 1/10W 2 R6864 ERJ6ENF9101 M 9.1KOHM， 1/10W 1 R6865 ERJ6GEYG182 M 1.8KOHM，J，1/10W 1 R6866 ERJ6ENF1501 M 1.5KOHM， 1/10W 1 R6867 ERJ6GEYG392 M 3.9KOHM，J，1/10W 1 R6868 ERJ6GEYJ223 M 22KOHM，J，1/10W 1 R6869 ERJ6GEYF472 M 4.7KOHM，J，1/10W 1 R6871-73 ERJ6ENF3902 M 39KOHM， 1/10W 3 R6874 ERJ6ENF9101 M 9.1KOHM， 1/10W 1 R6875 ERJ6ENF3301 M 3.3KOHM， 1/10W 1 R6876 ERJ6ENF1201 M 1.2KOHM， 1/10W 1 R6877 ERJ6GEYG392 M 3.9KOHM，J，1/10W 1 R6878 ERJ6GEYJ223 M 22KOHM，J，1/10W 1 R6879 ERJ6GEYF472 M 4.7KOHM，J，1/10W 1 参考号 部品号 部品名称 & 说明 件数 备注 124 R6886-88 ERJ6GEYJ224 M 220KOHM，J，1/10W 3 R6901 ERJ6GEYJ101V M 100 OHM，J，1/10W 1 R6902-04 ERJ3GEYJ220 M 22 OHM，J，1/16W 3 R6908，09 ERJ6GEYG221 M 220 OHM，J，1/10W 2 R6916 ERJ6GEYG221 M 220 OHM，J，1/10W 1 R6921，22 ERJ6GEYG104 M 100KOHM，J，1/10W 2 R6923 ERJ6GEYF472 M 4.7KOHM，J，1/10W 1 R6931-34 ERJ6GEYG103 M 10KOHM，J，1/10W 4 R6935，36 ERJ8GEYJ224 M 220KOHM， J，1/8W 2 R6951 ERJ6GEYJ101V M 100 OHM，J，1/10W 1 R6952-54 ERJ3GEYJ220 M 22 OHM，J，1/16W 3 R6958，59 ERJ6GEYG221 M 220 OHM，J，1/10W 2 R6966 ERJ6GEYG221 M 220 OHM，J，1/10W 1 R6981-84 ERJ6GEYG103 M 10KOHM，J，1/10W 4 R6985，86 ERJ8GEYJ224 M 220KOHM， J，1/8W 2 R7111 D0GD472JA059 M 4.7KOHM，J，0.25W 1 R7112，13 ERJ3GEYJ220 M 22 OHM，J，1/16W 2 R7114 ERJ3GEYJ223 M 22KOHM，J，1/16W 1 R7115 ERJ3GEYJ104 M 100KOHM，J，1/16W 1 R7116，17 ERJ3GEYJ220 M 22 OHM，J，1/16W 2 R7118 ERJ6GEYJ224 M 220KOHM，J，1/10W 1 R7120-24 EXB38V470J 电阻阵列 5 R7127 ERJ3GEYJ470 M 47 OHM，J，1/16W 1 R7129-32 ERJ12YJ6R8U M 6.8 OHM， J，1/2W 4 R7133 ERJ3GEYJ470 M 47 OHM，J，1/16W 1 R7136 ERJ3GEYJ470 M 47 OHM，J，1/16W 1 R7138-41 ERJ12YJ6R8U M 6.8 OHM， J，1/2W 4 R7142 EXB38V102J 电阻阵列 1 R7143 ERJ3GEYJ470 M 47 OHM，J，1/16W 1 R7146 EXB38V470J 电阻阵列 1 R7147-52 EXB38V102J 电阻阵列 6 R7154 ERJ3GEYJ470 M 47 OHM，J，1/16W 1 R7156-59 ERJ12YJ6R8U M 6.8 OHM， J，1/2W 4 R7160 ERJ3GEYJ470 M 47 OHM，J，1/16W 1 R7164，65 J0JCC0000100 片状电感 2 R7169 EXB38V470J 电阻阵列 1 R7201-07 EXB38V470J 电阻阵列 7 R7208-10 ERJ3GEYJ470 M 47 OHM，J，1/16W 3 R7212-15 ERJ12YJ6R8U M 6.8 OHM， J，1/2W 4 R7216 EXB38V470J 电阻阵列 1 R7217 ERJ3GEYJ470 M 47 OHM，J，1/16W 1 R7219 ERJ6GEYJ224 M 220KOHM，J，1/10W 1 R7221 ERJ3GEYJ470 M 47 OHM，J，1/16W 1 R7223-26 ERJ12YJ6R8U M 6.8 OHM， J，1/2W 4 R7227 ERJ3GEYJ470 M 47 OHM，J，1/16W 1 R7229 ERJ6GEY0R00V M 0 OHM， 1/10W 1 R7231 ERJ3GEYJ470 M 47 OHM，J，1/16W 1 R7232-35 ERJ12YJ6R8U M 6.8 OHM， J，1/2W 4 R7236 ERJ3GEYJ470 M 47 OHM，J，1/16W 1 R7237-42 EXB38V102J 电阻阵列 6 R7245 EXB38V102J 电阻阵列 1 R7246-49 ERJ3GEYJ220 M 22 OHM，J，1/16W 4 R7250，51 EXB38V470J 电阻阵列 2 R7255，56 J0JCC0000100 片状电感 2 R7257 EXB38V102J 电阻阵列 1 R7259 ERJ3GEYJ470 M 47 OHM，J，1/16W 1 R7261-64 ERJ12YJ6R8U M 6.8 OHM， J，1/2W 4 R7265 ERJ3GEYJ470 M 47 OHM，J，1/16W 1 R7268 D0GD472JA059 M 4.7KOHM，J，0.25W 1 R7269 ERJ3GEYJ223 M 22KOHM，J，1/16W 1 R7270 ERJ3GEYJ104 M 100KOHM，J，1/16W 1 R8001-04 ERJ3GEYJ101 M 100 OHM，J，1/16W 4 R8005 D0GB103JA057 M 10KOHM，J，1/16W 1 R8007 ERJ6GEY0R00V M 0 OHM， 1/10W 1 R8009-12 ERJ3GEYJ221 M 220 OHM，J，1/16W 4 R8017，18 ERJ3GEYJ562 M 5.6KOHM，J，1/16W 2 R8021 ERJ3GEYJ222 M 2.2KOHM，J，1/16W 1 R8025 J0JCC0000100 片状电感 1 R8026 ERJ3GEYJ331 M 330 OHM，J，1/16W 1 R8029 ERJ6ENF3001 M 3KOHM， 1/10W 1 R8031 ERJ6ENF2201 M 2.2KOHM， 1/10W 1 R8033 ERJ3GEYJ104 M 100KOHM，J，1/16W 1 R8035 ERJ6ENF3300 M 330 OHM， 1/10W 1 R8036 ERJ6ENF1500 M 150 OHM， 1/10W 1 R8037 ERJ6ENF4701 M 4.7KOHM， 1/10W 1 R8039 ERJ6ENF4701 M 4.7KOHM， 1/10W 1 R8041 D0GB183JA057 M 18KOHM，J，1/16W 1 参考号 部品号 部品名称 & 说明 件数 备注 R8045 ERJ3GEYJ222 M 2.2KOHM，J，1/16W 1 R8047 ERJ3GEYJ271 M 270 OHM，J，1/16W 1 R8048 ERJ3GEYJ222 M 2.2KOHM，J，1/16W 1 R8050 ERJ3GEYJ222 M 2.2KOHM，J，1/16W 1 R8051 D0GB103JA057 M 10KOHM，J，1/16W 1 R8054 J0JCC0000100 片状电感 1 R8055，56 ERJ3GEYJ101 M 100 OHM，J，1/16W 2 R8057 D0GB102JA057 M 1KOHM，J，1/16W 1 R8060 J0JCC0000100 片状电感 1 R8065 ERJ3GEYJ911 M 910 OHM，J，1/16W 1 R8067 D0GB151JA057 M 150 OHM，J，1/16W 1 R8069 ERJ6GEYG222 M 2.2KOHM，J，1/10W 1 R8072 J0JCC0000100 片状电感 1 R8089 D0GB181JA057 M 180 OHM，J，1/16W 1 R8093 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R8094 ERJ6GEY0R00V M 0 OHM， 1/10W 1 R8096 ERJ6GEY0R00V M 0 OHM， 1/10W 1 R8097 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R8100 D0GB103JA057 M 10KOHM，J，1/16W 1 R8112 J0JCC0000100 片状电感 1 R8117-20 J0JCC0000100 片状电感 4 R8121，22 ERJ3GEYJ272 M 2.7KOHM，J，1/16W 2 R8124-27 ERJ3GEYJ101 M 100 OHM，J，1/16W 4 R8129 ERJ6GEY0R00V M 0 OHM， 1/10W 1 R8180 ERJ8GEYJ820V M 82 OHM， J，1/8W 1 R8181，82 ERJ3GEYJ101 M 100 OHM，J，1/16W 2 R8183，84 J0JCC0000100 片状电感 2 R8185，86 ERJ3GEYJ272 M 2.7KOHM，J，1/16W 2 R8187，88 ERJ3GEYJ560 M 56 OHM，J，1/16W 2 R8189，90 J0JCC0000100 片状电感 2 R8200 ERJ3GEYJ563 M 56KOHM，J，1/16W 1 R8201 D0GB473JA057 M 47KOHM，J，1/16W 1 R8202 ERJ3GEYJ223 M 22KOHM，J，1/16W 1 R8203 D0GB103JA057 M 10KOHM，J，1/16W 1 R8204 ERJ3GEYJ104 M 100KOHM，J，1/16W 1 R8205 D0GB753JA057 M 75KOHM，J，1/16W 1 R8206 D0GB393JA041 M 39KOHM，J，1/16W 1 R9060-67 ERJ3GEYJ101 M 100 OHM，J，1/16W 8 R9070 ERJ3GEYJ470 M 47 OHM，J，1/16W 1 R9074 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R9076 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R9097，98 D0GB103JA057 M 10KOHM，J，1/16W 2 R9099 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R9100，01 D0GB103JA057 M 10KOHM，J，1/16W 2 R9102 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R9105 ERJ3GEYJ472 M 4.7KOHM，J，1/16W 1 R9106 D0GB103JA057 M 10KOHM，J，1/16W 1 R9107 ERJ3GEYJ332 M 3.3KOHM，J，1/16W 1 R9108，09 D0GB103JA057 M 10KOHM，J，1/16W 2 R9110 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R9111 ERJ3GEYJ223 M 22KOHM，J，1/16W 1 R9113 ERJ3GEYJ100 M 10 OHM，J，1/16W 1 R9120 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R9121 ERJ3GEYJ104 M 100KOHM，J，1/16W 1 R9127 ERJ3GEYJ683 M 68KOHM，J，1/16W 1 R9129 ERJ3GEYJ683 M 68KOHM，J，1/16W 1 R9131-33 ERJ3GEYJ472 M 4.7KOHM，J，1/16W 3 R9134 ERJ3GEYJ333 M 33KOHM，J，1/16W 1 R9140 ERJ6GEY0R00V M 0 OHM， 1/10W 1 R9141-45 ERJ3GEYJ101 M 100 OHM，J，1/16W 5 R9148 D0GB103JA057 M 10KOHM，J，1/16W 1 R9149 ERJ3GEYJ472 M 4.7KOHM，J，1/16W 1 R9150，51 ERJ3GEYJ220 M 22 OHM，J，1/16W 2 R9152，53 ERJ3GEYJ472 M 4.7KOHM，J，1/16W 2 R9154，55 ERJ3GEYJ562 M 5.6KOHM，J，1/16W 2 R9156-59 D0GB103JA057 M 10KOHM，J，1/16W 4 R9160，61 J0JCC0000100 片状电感 2 R9164-66 D0GB103JA057 M 10KOHM，J，1/16W 3 R9167，68 ERJ3GEYJ101 M 100 OHM，J，1/16W 2 R9169 D0GB103JA057 M 10KOHM，J，1/16W 1 R9170-72 D0GB393JA041 M 39KOHM，J，1/16W 3 R9173-75 D0GB103JA057 M 10KOHM，J，1/16W 3 R9177 ERJ3GEYJ223 M 22KOHM，J，1/16W 1 R9178 D0GB103JA057 M 10KOHM，J，1/16W 1 R9180 D0GB103JA057 M 10KOHM，J，1/16W 1 R9181-84 D0GB102JA057 M 1KOHM，J，1/16W 4 R9185，86 ERJ3GEYJ220 M 22 OHM，J，1/16W 2 参考号 部品号 部品名称 & 说明 件数 备注 125 R9187，88 ERJ3GEYJ562 M 5.6KOHM，J，1/16W 2 R9189，90 D0GB103JA057 M 10KOHM，J，1/16W 2 R9192 J0JCC0000100 片状电感 1 R9193 D0GB103JA057 M 10KOHM，J，1/16W 1 R9194 J0JCC0000100 片状电感 1 R9196 D0GB103JA057 M 10KOHM，J，1/16W 1 R9199 ERJ3GEYJ272 M 2.7KOHM，J，1/16W 1 R9203 D0GB102JA057 M 1KOHM，J，1/16W 1 R9205 ERJ3GEYJ472 M 4.7KOHM，J，1/16W 1 R9206，07 D0GB102JA057 M 1KOHM，J，1/16W 2 R9215 D0GB123JA057 M 12KOHM，J，1/16W 1 R9217-22 D0GB103JA057 M 10KOHM，J，1/16W 6 R9223 ERJ3GEYJ472 M 4.7KOHM，J，1/16W 1 R9225 ERJ3GEYJ472 M 4.7KOHM，J，1/16W 1 R9236 J0JCC0000100 片状电感 1 R9237 D0GB103JA057 M 10KOHM，J，1/16W 1 R9240 J0JCC0000100 片状电感 1 R9317 ERJ3GEYJ391 M 390 OHM，J，1/16W 1 R9348 D1HG8208A002 排阻 1 R9349 EXB38V820JV 电阻阵列 1 R9350，51 ERJ3GEYJ220 M 22 OHM，J，1/16W 2 R9352 EXB38V820JV 电阻阵列 1 R9353，54 D1HG8208A002 排阻 2 R9355，56 ERJ3GEYJ472 M 4.7KOHM，J，1/16W 2 R9357-59 D1HG8208A002 排阻 3 R9360 EXB38V820JV 电阻阵列 1 R9361，62 ERJ3GEYJ220 M 22 OHM，J，1/16W 2 R9363 EXB2HV470JV 电阻阵列 1 R9366 ERJ3GEYJ472 M 4.7KOHM，J，1/16W 1 R9367 D0GB103JA057 M 10KOHM，J，1/16W 1 R9368 ERJ3GEYJ104 M 100KOHM，J，1/16W 1 R9369 ERJ3GEYJ472 M 4.7KOHM，J，1/16W 1 R9370 D0GB103JA057 M 10KOHM，J，1/16W 1 R9371 ERJ3GEYJ104 M 100KOHM，J，1/16W 1 R9379 J0JCC0000100 片状电感 1 R9380 ERJ3GEYJ560 M 56 OHM，J，1/16W 1 R9382 D0GB103JA057 M 10KOHM，J，1/16W 1 R9390 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R9391 ERJ3GEYJ104 M 100KOHM，J，1/16W 1 R9394 J0JCC0000100 片状电感 1 R9395 ERJ3GEYJ220 M 22 OHM，J，1/16W 1 R9501，02 D0GB103JA057 M 10KOHM，J，1/16W 2 R9503 ERJ3GEYJ470 M 47 OHM，J，1/16W 1 R9506 ERJ3GEYJ220 M 22 OHM，J，1/16W 1 R9507 J0JCC0000100 片状电感 1 R9511-13 ERJ3GEYJ470 M 47 OHM，J，1/16W 3 R9516 D0GB103JA057 M 10KOHM，J，1/16W 1 R9518 ERJ3GEYJ561 M 560 OHM，J，1/16W 1 R9523 D0GB103JA057 M 10KOHM，J，1/16W 1 R9525 D0GB103JA057 M 10KOHM，J，1/16W 1 R9526 J0JCC0000100 片状电感 1 R9527，28 EXB2HV272JV 电阻阵列 2 R9529，30 D0GB103JA057 M 10KOHM，J，1/16W 2 R9531-33 ERJ3GEYJ470 M 47 OHM，J，1/16W 3 R9534 EXB38V470J 电阻阵列 1 R9535，36 ERJ3GEYJ470 M 47 OHM，J，1/16W 2 R9537 D0GB103JA057 M 10KOHM，J，1/16W 1 R9540 D0GB103JA057 M 10KOHM，J，1/16W 1 R9543，44 D0GB103JA057 M 10KOHM，J，1/16W 2 R9545 ERJ3GEYJ304 M 300KOHM，J，1/16W 1 R9548-50 D0GB103JA057 M 10KOHM，J，1/16W 3 R9552 D0GB103JA057 M 10KOHM，J，1/16W 1 R9555 J0JCC0000100 片状电感 1 R9800 ERJ3EKF1302 M 13KOHM， 1/16W 1 R9801 ERJ3EKF2402 M 24KOHM， 1/16W 1 R9802 ERJ3EKF6202 M 62KOHM， 1/16W 1 R9803 J0JCC0000100 片状电感 1 R9804 ERJ3EKF2402 M 24KOHM， 1/16W 1 R9805 ERJ3EKF3002 M 30KOHM， 1/16W 1 R9806 ERJ3EKF3902 M 39KOHM， 1/16W 1 R9807 J0JCC0000100 片状电感 1 R9808 ERJ3GEYJ104 M 100KOHM，J，1/16W 1 R9810 ERJ3EKF3001 M 3KOHM， 1/16W 1 R9813 ERJ3EKF2401 M 2.4KOHM， 1/16W 1 R9814 ERJ3EKF6802 M 68KOHM， 1/16W 1 R9815 ERJ3EKF2202 M 22KOHM， 1/16W 1 R9816 ERJ3EKF8202 M 82KOHM， 1/16W 1 参考号 部品号 部品名称 & 说明 件数 备注 R9821 D0GB103JA057 M 10KOHM，J，1/16W 1 R9823-27 ERJ3GEYJ101 M 100 OHM，J，1/16W 5 R9828 ERJ3GEYJ104 M 100KOHM，J，1/16W 1 R9830，31 D0GB103JA057 M 10KOHM，J，1/16W 2 R9838，39 ERJ3GEYJ101 M 100 OHM，J，1/16W 2 R9840 ERJ3GEYJ220 M 22 OHM，J，1/16W 1 R9841 J0JCC0000100 片状电感 1 R9842-44 ERJ3GEYJ101 M 100 OHM，J，1/16W 3 R9845 ERJ3GEYJ562 M 5.6KOHM，J，1/16W 1 R9846，47 EXB2HV272JV 电阻阵列 2 R9848，49 EXB2HV470JV 电阻阵列 2 R9850 D0GB473JA057 M 47KOHM，J，1/16W 1 R9854 ERJ3GEYJ101 M 100 OHM，J，1/16W 1 R9859 EXB38V101JV 电阻阵列 1 R9861-63 D0GB103JA057 M 10KOHM，J，1/16W 3 R9868 ERJ3GEYJ104 M 100KOHM，J，1/16W 1 R9869-71 D0GB103JA057 M 10KOHM，J，1/16W 3 R9872 J0JCC0000100 片状电感 1 R9878 ERJ3EKF3902 M 39KOHM， 1/16W 1 R9879 ERJ3EKF2002 M 20KOHM， 1/16W 1 R9880 ERJ3EKF3602 M 36KOHM， 1/16W 1 R9883 J0JCC0000100 片状电感 1 R9884 ERJ3GEYJ104 M 100KOHM，J，1/16W 1 R9891 ERJ3GEYF473 M 47KOHM， 1/16W 1 R9892 ERJ3EKF1502 M 15KOHM， 1/16W 1 R9893 ERJ3EKF3602 M 36KOHM， 1/16W 1 R9896 J0JCC0000100 片状电感 1 R9897 ERJ3GEYJ104 M 100KOHM，J，1/16W 1 R9903 EXB2HV470JV 电阻阵列 1 R9904 ERJ3GEYJ470 M 47 OHM，J，1/16W 1 R9905 ERJ3GEYJ330 M 33 OHM，J，1/16W 1 R9906 EXB38V470J 电阻阵列 1 R9907 D0GB151JA057 M 150 OHM，J，1/16W 1 R9917，18 J0JCC0000100 片状电感 2 R9919，20 ERJ3GEYJ272 M 2.7KOHM，J，1/16W 2 R9922 J0JCC0000100 片状电感 1 R9929 J0JCC0000100 片状电感 1 R9936-39 ERJ3EKF1001 M 1KOHM， 1/16W 4 R9940 ERJ3GEYJ330 M 33 OHM，J，1/16W 1 R9941，42 ERJ3GEYJ470 M 47 OHM，J，1/16W 2 R9943-51 EXB38V470J 电阻阵列 9 R9952-55 ERJ3GEYJ470 M 47 OHM，J，1/16W 4 R9956 D0GB103JA057 M 10KOHM，J，1/16W 1 RM001 PNA4701M05TV 远程接收器 1 S34 K1KA03AA0193 3P 连接接头 1 SC2 K1KA02A00676 2P 连接接头 1 SC20 K1KA20AA0008 20P 连接接头 1 SC23 K1KA03AA0193 3P 连接接头 1 SC30 K1KA08AA0192 8P 连接接头 1 SC41，42 K1ML80B00001 80P 连接接头 2 SC45，46 K1KA09A00239 9P 连接接头 2 SD1-D3 K1MN80B00012 80P 连接接头 3 SD46 K1KB09A00045 9P 连接接头 1 SS11 K1KA02A00676 2P 连接接头 1 SS12 K1KA10AA0194 10P 连接接头 1 SS23 K1KA12AA0194 12P 连接接头 1 SS34 K1KA03AA0193 3P 连接接头 1 SS41-44 K1MN13B00020 13P 连接接头 4 SSMM1 TMME260 线夹 1 SU1-U3 K1MN80B00012 80P 连接接头 3 SU45 K1KB09A00045 9P 连接接头 1 SW061 K0F162B00002 开关 1 SW1550-54 EVQPLHA15 开关 5 T6602 ETS22AE2G9AD 转接变压器 1 V2 K1KA06BA0047 6P 连接接头 1 V15 K1KA03BA0047 3P 连接接头 1 参考号 部品号 部品名称 & 说明 件数 备注 126 VR6000 EVMEASA00B14 控制 10KOHMB 0.3W 1 VR6600 EVMEASA00B23 控制 2KOHMB 0.3W 1 VR6602 EVMEASA00B14 控制 10KOHMB 0.3W 1 X2301 H0J184500026 晶体 1 X3301 H1A2705B0032 晶体 1 X4501 H0J200500038 晶体 1 X4701 H0J100500030 晶体 1 X8181 H0J327200114 晶体 1 X9000 H2D200500011 晶体 1 X9200 H0J200500038 晶体 1 ZA3001 K4CD01000013 AV 端子 1 ZA3002 K4CD01000011 AV 端子 1 ZA3003-08 K4CD01000013 AV 端子 6 ZA4001，02 K4CD01000011 AV 端子 2 ZA6001-03 K4CD01000011 AV 端子 3 ZA6401-03 K4CD01000011 AV 端子 3 ZA7101-03 K4CD01000013 AV 端子 3 ZA7201-04 K4CD01000013 AV 端子 4 ZA9001 K4CD01000011 AV 端子 1 C402 ECJ2FB1C105K C 1UF， Z， 50V 1 C404 F0CAF105A021 C 1UF， 250V 1 C407 EEUEB2W220 E 22UF， 450V 1 C408 ECJ2XB1H102K C 1000PF， K， 50V 1 C409 F0CAF225A021 C 22UF， 250V 1 C410 ECJ2VB1H103K C 0.01UF， K， 50V 1 C413 ECJ2XB1H104K C 0.1UF， K， 50V 1 C414 ECQU2A473ML P 0.047UF， M，250V 1 C421 ECJ2FB1C105K C 1UF， Z， 50V 1 C422 ECJ2VB1H103K C 0.01UF， K， 50V 1 C423 ECJ2VB1H472K C 4700PF， K， 50V 1 C425 ECJ2VB1H103K C 0.01UF， K， 50V 1 C426 ECJ2XC1H471J C 470PF， J， 50V 1 C427 ECJ2FB1C105K C 1UF， Z， 50V 1 C428 ECJ2XC1H221J C 220PF， J， 50V 1 C429 F1E2J4730001 C 0.047PF， ， 600V 1 C431 ECJ2XB1H102K C 1000PF， K， 50V 1 C432 ECJ2FB1C105K C 1UF， Z， 50V 1 C433 ECJ3XB1E104K C 0.1UF， K， 25V 1 C434 ECJ2FB1C105K C 1UF， Z， 50V 1 C436 ECJ2FB1C105K C 1UF， Z， 50V 1 C440 ECA1HM100 E 10UF， 50V 1 C443，44 ECKD3A102KBP C 1000PF， J， 1KV 2 C445 ECJ2FB1C105K C 1UF， Z， 50V 1 C446 F2B2W3910005 C 390UF， 450V 1 C450 ECJ2VB1H103K C 0.01UF， K， 50V 1 C451 ECKD3A101KBP C 100PF， J， 1KV 1 C457 ECWH12333RHV P 0.013UF，J，1.2KV 1 C460，61 F1A3A331A039 E 330UF， 1KV 2 C462 ECJ3YB1E105K C 1UF， K， 25V 1 C463 ECJ2XC1H220J C 22UF， J， 50V 1 C467 ECKCNA221KB7 C 220PF， M， 1 C468 ECJ2VB1H103K C 0.01UF， K， 50V 1 C469 ECKCNA221KB7 C 220PF， M， 1 C470 F0CAF105A021 C 1UF， 250V 1 C473，74 ECKCNA101KB7 C 100PF 2 C476 ECKCNA101KB7 C 100PF 1 C478 ECKCNA101KB7 C 100PF 1 C493 ECA1HM470 E 47UF， 50V 1 C494 F2A2E1R00008 E 1.0UF， 250V 1 C497 ECA1HM470 E 47UF， 50V 1 C501，02 ECJ2VB1H103K C 0.01UF， K， 50V 2 C503 ECJ2XC1H471J C 470PF， J， 50V 1 C504 ECJ2FB1C105K C 1UF， Z， 50V 1 C505 ECJ2XB1H102K C 1000PF， K， 50V 1 C506，07 ECJ2VB1H103K C 0.01UF， K， 50V 2 C508 ECJ2XC1H471J C 470PF， J， 50V 1 C509 ECA1EHG101 E 100UF， 25V 1 C510 ECJ2XB1H104K C 0.1UF， K， 50V 1 C511 ECJ2XB1H102K C 1000PF， K， 50V 1 C512-14 ECJ2XC1H471J C 470PF， J， 50V 3 C515 F2A1A1220015 E 1200UF， 10V 1 C516 ECJ2XB1C474K C 0.47UF， Z， 16V 1 C517 F2A1E221A096 E 220UF， 25V 1 参考号 部品号 部品名称 & 说明 件数 备注 C518 ECJ2XB1H104K C 0.1UF， K， 50V 1 C519 ECJ2FB1C105K C 1UF， Z， 50V 1 C523 ECJ3YB1E105K C 1UF， K， 25V 1 C526 ECJ2VB1H223K C 0.022UF， K， 50V 1 C527 ECJ3YB1E475K C 4.7UF， K， 25V 1 C528，29 ECJ2FB1C105K C 1UF， Z， 50V 2 C530 ECJ2XB1H333K C 0.033UF， K， 50V 1 C531 ECJ3YB1E105K C 1UF， K， 25V 1 C533 ECJ2VB1H103K C 0.01UF， K， 50V 1 C534 ECJ2XC1H471J C 470PF， J， 50V 1 C546，47 ECJ2XB1H102K C 1000PF， K， 50V 2 C550 ECJ2XC1H331J C 330PF， J， 50V 1 C551，52 ECJ2XB1H104K C 0.1UF， K， 50V 2 C554 ECJ2FB1C105K C 1UF， Z， 50V 1 C555 F2A2C101A120 E 1000UF， 160V 1 C556，57 EEUFC1E152 E 1500UF， 25V 2 C558 F2A1E4710065 E 470UF， 25V 1 C559 F2A1A1220015 E 1200UF， 10V 1 C562 ECJ2VB1H223K C 0.022UF， K， 50V 1 C571 ECJ2XC1H330J C 33PF， J， 50V 1 C574 ECJ2XB1H104K C 0.1UF， K， 50V 1 C577 F2A2A330A022 E 33UF， 100V 1 C581 ECJ2VB1H223K C 0.022UF， K， 50V 1 C583 ECJ2XB1H102K C 1000PF， K， 50V 1 C584，85 ECJ2VB1H223K C 0.022UF， K， 50V 2 C587 ECJ2XB1H332K C 3300PF， K， 50V 1 C601 ECJ2VB1H103K C 0.01UF， K， 50V 1 C603 ECJ2FB1E105K C 1UF， K， 25V 1 C604，05 F2A2D1510008 E 150UF， 200V 2 C607 ECJ2FB1C105K C 1UF， Z， 50V 1 C608 ECJ2VB1H103K C 0.01UF， K， 50V 1 C610 ECJ2FB1C105K C 1UF， Z， 50V 1 C611 F2B2D1720005 E 1700UF，　 200V 1 C612，13 ECJ2VB1H103K C 0.01UF， K， 50V 2 C615 F2B2D1720005 E 1700UF，　 200V 1 C616 ECKD3A102KBP C 1000PF， J， 1KV 1 C619 ECJ2XB1H104K C 0.1UF， K， 50V 1 C620 ECJ2VB1H103K C 0.01UF， K， 50V 1 C623 ECA1HM100 E 10UF， 50V 1 C624 ECJ2VB1H103K C 0.01UF， K， 50V 1 C625 ECA1HM100 E 10UF， 50V 1 C626 ECJ2VB1H103K C 0.01UF， K， 50V 1 C627 ECJ2XB1H102K C 1000PF， K， 50V 1 C629-31 ECJ2VB1H103K C 0.01UF， K， 50V 3 C632 ECJ2XC1H331J C 330PF， J， 50V 1 C634 ECJ2XB1H102K C 1000PF， K， 50V 1 C635 ECJ2VB1H103K C 0.01UF， K， 50V 1 C638，39 ECJ2VB1H103K C 0.01UF， K， 50V 2 C640 ECJ2XB1H104K C 0.1UF， K， 50V 1 C641 ECJ2XB1H102K C 1000PF， K， 50V 1 C643 ECA1HM470 E 47UF， 50V 1 C650 ECJ2XB1H104K C 0.1UF， K， 50V 1 C653 ECJ2XB1H102K C 1000PF， K， 50V 1 C654 ECJ3YB1E105K C 1UF， K， 25V 1 C655，56 ECJ3YB1E225K C 2.2UF， K， 25V 2 C657 ECJ2XB1H102K C 1000PF， K， 50V 1 C658 ECJ3YB1E105K C 1UF， K， 25V 1 C659 ECJ2VB1H103K C 0.01UF， K， 50V 1 C660 ECJ2FB1C225K C 22UF， K， 16V 1 C661，62 ECJ2VB1H103K C 0.01UF， K， 50V 2 D401 B0FBAT000006 二极管 1 D404 B0EBKT000007 二极管 1 D407 MA2J11100L 二极管 1 D411 B0BB17000009 二极管 1 D412 B0HAMM000122 二极管 1 D415 B0JAME000099 二极管 1 D416 B0HAMP000067 二极管 1 D417 B0HAPR000013 二极管 1 D418 B0BC8R100013 二极管 1 D419，20 B0HAPR000013 二极管 2 D423 MA188 二极管 1 D425 MA188 二极管 1 D429 EM1C 二极管 1 D430 MA2J11100L 二极管 1 D431，32 B0JCDD000002 二极管 2 D433 B0BC01400033 二极管 1 参考号 部品号 部品名称 & 说明 件数 备注 127 D435 EM1C 二极管 1 D436-38 MA4200M 稳压二极管 3 D441 B0HAMM000122 二极管 1 D444 B0HAMM000122 二极管 1 D445 MAZ43600HF 稳压二极管 1 D501 B0HAPR000012 二极管 1 D503，04 MA165TA5 二极管 2 D505 B0JAME000099 二极管 1 D506 MAZ80470LL 稳压二极管 1 D507，08 B0BC7R400023 二极管 2 D509 B0JANG000018 二极管 1 D511 B0JAML000011 二极管 1 D512，13 MA2J11100L 二极管 2 D514 B0BC6R100025 二极管 1 D515 B0BC3R200008 二极管 1 D516-18 MAZ43300MF 稳压二极管 3 D520 MA2J11100L 二极管 1 D521 B0JAME000099 二极管 1 D528，29 MA153A 二极管 2 D530 B0BC9R900013 二极管 1 D531 B0HBSN000013 二极管 1 D535 MA188 二极管 1 D536 B0JBSG000026 二极管 1 D538 B0BC5R100039 二极管 1 D539，40 B0AARR000010 二极管 2 D542 MA4200M 稳压二极管 1 D543 B0BC01400033 二极管 1 D544，45 MA4200M 稳压二极管 2 D549 B0BC02500008 二极管 1 D551 B0BC01300033 二极管 1 D555 B0BC7R400023 二极管 1 D559 B0BC7R400023 二极管 1 D563 B0BC6R100025 二极管 1 D569-72 B0BC02500008 二极管 4 D574 MA165TA5 二极管 1 D575 MA188 二极管 1 D579 MA165TA5 二极管 1 D582 MAZ705600F 稳压二极管 1 D585 B0BC7R400023 二极管 1 D586 B0HAMP000067 二极管 1 D587 MA188 二极管 1 D588 B0BC3R200008 二极管 1 D590 B0BC3R200008 二极管 1 D596 EM1C 二极管 1 D598 B0BC5R100039 二极管 1 D599 B0JCND000009 二极管 1 D600 B0BC7R400023 二极管 1 D601 B0BC5R100039 二极管 1 D602 B0BC8R100013 二极管 1 F410 K5G102B00020 保险丝 1 IC401 CNC1S171R IC 1 IC402 C0DAEMB00003 IC 1 IC403-05 CNC1S171R IC 3 IC406 C0DAZZZ00021 IC 1 IC408 CNC1S171R IC 1 IC409 MIP2G40MPSCF IC 1 IC410 CNC1S171R IC 1 IC411 C0DAEMB00003 IC 1 IC412 CNC1S171R IC 1 IC501 C2ABDB000110 IC 1 IC502 C0EBH0000210 IC 1 IC504 C0DAEMB00003 IC 1 IC505 CNC1S171R IC 1 IC506 C0ZBZ0000878 IC 1 IC507 CNC1S171R IC 1 IC509 C0DABZZ00010 IC 1 IC510 C0DBAZG00034 IC 1 IC512 C0DAEMB00003 IC 1 IC520 LSSK0062 IC 1 L403 EXCELSA35 扼流流圈 1 L404，05 G0B123K00004 扼流线圈 2 L410 ELF17N004A 线形滤波器 1 L510 EXCELDR25C 扼流流圈 1 L511 G0A470ZA0033 扼流线圈 1 参考号 部品号 部品名称 & 说明 件数 备注 L512 ELESE4R7JA 校正线圈 1 L513 EXCELDR25C 扼流流圈 1 P2 K1KA02A00676 2P 连接接头 1 P5 K1KA11AA0194 11P 连接接头 1 P9 K1KA03A00608 3P 连接接头 1 P10 K1KA06A00452 6P 连接接头 1 P11 K1KA02A00676 2P 连接接头 1 P12 K1KA10AA0194 10P 连接接头 1 P23 K1KA03AA0193 3P 连接接头 1 P25 K1KA20AA0178 20P 连接接头 1 PMM1 TMM7464-2 线夹 1 PMM2，M3 TMME088 线夹 2 PMM4-M6 TMM7464-2 线夹 3 PMM7 TMME047 线夹 1 PR401 K5Y502BA0001 保险丝 1 PR505 K5H5022A0023 保险丝 1 PR509 ERBSE0R50U 保险丝 1 PR601 K5G312B00012 保险丝 1 Q401 B1CHND000004 三极管 1 Q402 B1DFDD000019 三极管 1 Q404 B1BCCF000022 三极管 1 Q406 B1DEHQ000007 三极管 1 Q407 B1HFCFA00021 三极管 1 Q408，09 B1DHCD000034 三极管 2 Q412，13 B1DEGQ000070 三极管 2 Q418 2SD1819AWL 三极管 1 Q420-22 2SD1819AWL 三极管 3 Q434 B1CEJQ000004 三极管 1 Q501，02 2SD1820A 三极管 2 Q505 B1CEJQ000002 三极管 1 Q507 B1DAGQ000013 三极管 1 Q508 B1HBCFA00033 三极管 1 Q509 B1HDCEA00001 三极管 1 Q510 B1DHBD000005 三极管 1 Q512 B1CBGD000001 FET 1 Q517 B1HBCFA00033 三极管 1 Q520 B1HBCFA00033 三极管 1 Q521 B1CBGD000001 FET 1 Q524 B1CFGF000008 三极管 1 Q525 B1CBGD000001 FET 1 Q527 B1CERL000005 三极管 1 Q530 2SD1819AWL 三极管 1 Q535 2SD1819AWL 三极管 1 Q537 B1DFDD000019 三极管 1 Q538 B1CBGD000001 FET 1 Q540 B1DHCD000034 三极管 1 Q541 B1CBGD000001 FET 1 Q551 B1CBGD000001 FET 1 Q553 2SD1819AWL 三极管 1 Q554 B1DHCD000034 三极管 1 Q555，56 B1DFGD000045 三极管 2 Q557-59 2SD1819AWL 三极管 3 Q561 2SD1819AWL 三极管 1 Q563 B1CFGF000008 三极管 1 Q564，65 2SB1218ARL 三极管 2 Q566 2SD1819AWL 三极管 1 Q568 B1CHGD000006 三极管 1 Q569 B1CBGD000001 FET 1 R401 ERJ6GEYG103 M 10KOHM，J，1/10W 1 R402 ERJ6GEYG821 M 820 OHM，J，1/10W 1 R403 ERJ6GEYG105 M 1MOHM，J，1/10W 1 R404 ERJ6GEYG102 M 1KOHM，J，1/10W 1 R406 ERX12SJ2R2V M 2.2 OHM， J，1/2W 1 R407 ERJ8ENF4303 M 43KOHM， 1/8W 1 R410 D1F5100E0003 片状电阻 1 R412 ERJ6GEY0R00V M 0 OHM， 1/10W 1 R413 D1F5100E0003 片状电阻 1 R414 ERJ8GEYJ153 M 15KOHM， J，1/8W 1 R415 ERJ6GEYG103 M 10KOHM，J，1/10W 1 R416 ERJ6GEYJ305 M 3MOHM，J，1/10W 1 R417 ERJ6ENF4303 M 430KOHM， 1/10W 1 R418 ERJ6GEYJ220 M 22 OHM，J，1/10W 1 参考号 部品号 部品名称 & 说明 件数 备注 128 R419 ERJ6GEYG104 M 100KOHM，J，1/10W 1 R420 ERJ6GEY0R00V M 0 OHM， 1/10W 1 R421 ERJ6GEYF333 M 33KOHM，J，1/10W 1 R422 ERJ6GEYJ334 M 330KOHM，J，1/10W 1 R423 ERJ6GEYG102 M 1KOHM，J，1/10W 1 R424 ERJ6GEYJ223 M 22KOHM，J，1/10W 1 R425 ERJ6ENF3902 M 39KOHM， 1/10W 1 R426 ERJ6GEYG103 M 10KOHM，J，1/10W 1 R427 ERJ8ENF4303 M 43KOHM， 1/8W 1 R428 ERJ6GEYG103 M 10KOHM，J，1/10W 1 R429 ERJ6GEYJ4R7 M 4.7 OHM，J，1/10W 1 R430 ERJ6ENF4303 M 430KOHM， 1/10W 1 R431 ERJ6GEYG103 M 10KOHM，J，1/10W 1 R432 ERJ6GEYG102 M 1KOHM，J，1/10W 1 R433 ERJ6RBD123V M 12KOHM， 1/10W 1 R434 ERJ8GEY0R00 M 0 OHM， 1/8W 1 R435 ERJ8ENF4303 M 43KOHM， 1/8W 1 R436 ERJ8GEYJ153 M 15KOHM， J，1/8W 1 R437 ERJ6GEYG183 M 18KOHM，J，1/10W 1 R438 ERJ6GEYG331 M 330 OHM，J，1/10W 1 R439 ERG12SJ120 M 12 OHM， J，1/2W 1 R440 ERJ8GEYJ474 M 470KOHM， J，1/8W 1 R441，42 ERJ6RED684 M 680KOHM， 1/10W 2 R443 EVMAASA00B23 控制 2KOHMB 1 R444 ERJ6GEYF123 M 12KOHM，J，1/10W 1 R448，49 D0XGR10J0003 M 0.1OHM，J， 5W 2 R450 ERJ6GEYG102 M 1KOHM，J，1/10W 1 R451 ERJ6GEYF333 M 33KOHM，J，1/10W 1 R452 ERJ6GEYG103 M 10KOHM，J，1/10W 1 R453 ERJ6GEYJ305 M 3MOHM，J，1/10W 1 R454 ERJ6GEYG103 M 10KOHM，J，1/10W 1 R455 ERJ6GEYF123 M 12KOHM，J，1/10W 1 R456 ERJ6GEYF333 M 33KOHM，J，1/10W 1 R458 ERJ6GEYF472 M 4.7KOHM，J，1/10W 1 R459 ERJ6RED684 M 680KOHM， 1/10W 1 R461 ERJ6GEYG103 M 10KOHM，J，1/10W 1 R462 ERJ6ENF4303 M 430KOHM， 1/10W 1 R463 ERJ6GEYF333 M 33KOHM，J，1/10W 1 R464 ERJ6ENF3302 M 33KOHM， 1/10W 1 R465 ERJ6ENF5603 M 560KOHM， 1/10W 1 R467 ERJ6GEYG102 M 1KOHM，J，1/10W 1 R471 ERJ8GEYJ332 M 3.3KOHM， J，1/8W 1 R472，73 ERJ6ENF5603 M 560KOHM， 1/10W 2 R475 ERJ6RED684 M 680KOHM， 1/10W 1 R476，77 ERJ14YJ181 M 181 OHM， J，1/4W 2 R478 ERJ8GEYJ220 M 22 OHM， J，1/8W 1 R480 ERJ6ENF4702 M 47KOHM， 1/10W 1 R482 ERJ8GEYJ220 M 22 OHM， J，1/8W 1 R483 D0BF225JA030 M 22MOHM，J，0.05W 1 R487 ERJ6GEYF472 M 4.7KOHM，J，1/10W 1 R488 ERJ6GEYG104 M 100KOHM，J，1/10W 1 R490，91 ERJ6GEYF473 M 47KOHM，J，1/10W 2 R492 ERJ6GEY0R00V M 0 OHM， 1/10W 1 R493 ERG12SJ120 M 12 OHM， J，1/2W 1 R494-96 ERJ6ENF5603 M 560KOHM， 1/10W 3 R497 ERJ6RBD123V M 12KOHM， 1/10W 1 R498 ERG3SJ101 M 100 OHM， J， 3W 1 R499 D0BF394JA029 M 390KOHM，J，0.05W 1 R501 ERJ6GEYJ223 M 22KOHM，J，1/10W 1 R502，03 ERJ6GEYG104 M 100KOHM，J，1/10W 2 R504 ERJ6GEYG102 M 1KOHM，J，1/10W 1 R505 ERJ8GEYJ330 M 33 OHM， J，1/8W 1 R506 ERJ6GEYG102 M 1KOHM，J，1/10W 1 R507 ERJ6GEYG221 M 220 OHM，J，1/10W 1 R508 ERJ6GEYG102 M 1KOHM，J，1/10W 1 R509-11 ERJ6GEYG104 M 100KOHM，J，1/10W 3 R512 ERJ6GEYJ223 M 22KOHM，J，1/10W 1 R513，14 ERJ6GEYG104 M 100KOHM，J，1/10W 2 R515，16 ERJ6GEYG102 M 1KOHM，J，1/10W 2 R517 ERJ6GEYG103 M 10KOHM，J，1/10W 1 R518 ERJ6GEYG102 M 1KOHM，J，1/10W 1 R519，20 ERJ6GEYG104 M 100KOHM，J，1/10W 2 R521，22 ERJ8GEYJ100 M 10 OHM， J，1/8W 2 R523 ERJ6GEYF473 M 47KOHM，J，1/10W 1 R524 ERJ6GEYG102 M 1KOHM，J，1/10W 1 R525 ERJ6GEYF473 M 47KOHM，J，1/10W 1 R526，27 ERJ8GEYJ224 M 220KOHM， J，1/8W 2 参考号 部品号 部品名称 & 说明 件数 备注 R528 ERJ6GEYJ4R7 M 4.7 OHM，J，1/10W 1 R529 ERJ6GEYJ101V M 100 OHM，J，1/10W 1 R530 ERJ6RBD3302 M 33KOHM，F，1/10W 1 R532 ERJ6GEYG102 M 1KOHM，J，1/10W 1 R533 ERJ6ENF1602 M 16KOHM，J，1/10W 1 R534 ERJ6GEYF473 M 47KOHM，J，1/10W 1 R535，36 ERJ6GEYG102 M 1KOHM，J，1/10W 2 R537 ERJ6ENF1003 M 100KOHM， 1/10W 1 R538 ERJ6GEYG104 M 100KOHM，J，1/10W 1 R539 ERJ6GEYG103 M 10KOHM，J，1/10W 1 R540，41 ERJ6GEYG105 M 1MOHM，J，1/10W 2 R542 ERJ6GEYG102 M 1KOHM，J，1/10W 1 R543 ERJ6GEYG153 M 15KOHM，J，1/10W 1 R544 ERJ6GEYG331 M 330 OHM，J，1/10W 1 R545 ERJ6GEYG103 M 10KOHM，J，1/10W 1 R546 ERJ6GEYG102 M 1KOHM，J，1/10W 1 R547 ERJ6GEYJ101V M 100 OHM，J，1/10W 1 R548 ERJ6GEYG102 M 1KOHM，J，1/10W 1 R549 ERJ6GEYG103 M 10KOHM，J，1/10W 1 R550 ERJ6GEYF473 M 47KOHM，J，1/10W 1 R551 ERJ6GEYJ334 M 330KOHM，J，1/10W 1 R552 ERJ6GEYG103 M 10KOHM，J，1/10W 1 R553 ERJ6GEYJ101V M 100 OHM，J，1/10W 1 R554 ERJ6GEYG102 M 1KOHM，J，1/10W 1 R555，56 ERJ6GEYG105 M 1MOHM，J，1/10W 2 R557 ERJ6GEYG104 M 100KOHM，J，1/10W 1 R558 ERJ6GEYJ474 M 470KOHM，J，1/10W 1 R559 ERJ6ENF8201 M 8.2KOHM， 1/10W 1 R560 ERJ6ENF9101 M 9.1KOHM， 1/10W 1 R561 ERJ6ENF5101 M 5.1KOHM， 1/10W 1 R562 ERJ6ENF4701 M 4.7KOHM， 1/10W 1 R563 ERJ6GEYJ2R2 M 2.2 OHM，J，1/10W 1 R564 ERJ6GEYG104 M 100KOHM，J，1/10W 1 R565，66 ERJ6GEYG105 M 1MOHM，J，1/10W 2 R567，68 ERJ8ENF1004 M 100KOHM， 1/8W 2 R569 ERJ6ENF3302 M 33KOHM， 1/10W 1 R570 ERJ6GEYG104 M 100KOHM，J，1/10W 1 R571 ERJ6GEYG105 M 1MOHM，J，1/10W 1 R572，73 ERJ8ENF3900 M 390 OHM， 1/8W 2 R574 ERJ6GEYG331 M 330 OHM，J，1/10W 1 R575 ERJ6GEYG102 M 1KOHM，J，1/10W 1 R576 ERJ6RBD123V M 12KOHM， 1/10W 1 R577，78 ERJ6GEYF473 M 47KOHM，J，1/10W 2 R579 ERJ6GEYG103 M 10KOHM，J，1/10W 1 R580，81 ERJ6GEYF473 M 47KOHM，J，1/10W 2 R582 ERJ6ENF1002 M 10KOHM， 1/10W 1 R583 ERJ6GEYF473 M 47KOHM，J，1/10W 1 R584 ERJ6GEYG103 M 10KOHM，J，1/10W 1 R585 ERJ6GEYF333 M 33KOHM，J，1/10W 1 R586 ERJ6GEYF473 M 47KOHM，J，1/10W 1 R587 ERJ8RQJR22V M0.22 OHM， 1/8W 1 R588 ERJ8ENF3900 M 390 OHM， 1/8W 1 R589，90 ERJ8GEYJ123 M 12KOHM， J，1/8W 2 R591 ERJ6GEYG105 M 1MOHM，J，1/10W 1 R592 ERJ6ENF3001 M 3KOHM， 1/10W 1 R593 ERJ6ENF5601 M 5.6KOHM， 1/10W 1 R594 ERJ6GEYF151 M 150 OHM，J，1/10W 1 R595 ERJ8GEYJ222 M 2.2KOHM， J，1/8W 1 R596 ERJ6GEYJ101V M 100 OHM，J，1/10W 1 R597，98 ERJ6ENF3302 M 33KOHM， 1/10W 2 R599，00 ERJ8ENF3900 M 390 OHM， 1/8W 2 R601 ERJ6GEYF473 M 47KOHM，J，1/10W 1 R602 ERJ6ENF3301 M 3.3KOHM， 1/10W 1 R603 ERJ6GEYF333 M 33KOHM，J，1/10W 1 R606 ERJ6ENF1201 M 1.2KOHM， 1/10W 1 R607 ERJ6ENF2202 M 2.2KOHM， 1/10W 1 R608 ERJ8GEYJ332 M 3.3KOHM， J，1/8W 1 R609 ERJ6GEYG102 M 1KOHM，J，1/10W 1 R610，11 ERJ6GEYF473 M 47KOHM，J，1/10W 2 R612 ERJ6GEYG222 M 2.2KOHM，J，1/10W 1 R613 ERJ6ENF2402 M 24KOHM， 1/10W 1 R614 ERJ6ENF3301 M 3.3KOHM， 1/10W 1 R615 ERJ6GEYG102 M 1KOHM，J，1/10W 1 R616，17 ERJ6GEYG103 M 10KOHM，J，1/10W 2 R618 ERJ6GEYG104 M 100KOHM，J，1/10W 1 R619 ERJ8RQFR68 M 0.68OHM， J，1/8W 1 R620 ERJ6GEYG103 M 10KOHM，J，1/10W 1 参考号 部品号 部品名称 & 说明 件数 备注 129 FLE20070500002 R621 ERJ8GEYJ123 M 12KOHM， J，1/8W 1 R622 ERJ8ENF1503 M 15KOHM， 1/8W 1 R624 ERX2SJR22P M0.22 OHM， J， 2W 1 R626 ERJ8ENF1503 M 15KOHM， 1/8W 1 R627 ERJ6GEYF822 M 8.2KOHM，J，1/10W 1 R628 EVMAASA00B33 控制 3KOHMB 1 R629 ERJ6GEYG105 M 1MOHM，J，1/10W 1 R630 ERJ8GEYJ472 M 4.7KOHM， J，1/8W 1 R631 ERJ8GEYJ333 M 33KOHM， J，1/8W 1 R632 ERJ6GEYG221 M 220 OHM，J，1/10W 1 R633 ERJ6GEYG105 M 1MOHM，J，1/10W 1 R634 ERJ8RQFR68 M 0.68OHM， J，1/8W 1 R636 ERJ8ENF1503 M 15KOHM， 1/8W 1 R637 ERJ8RQFR68 M 0.68OHM， J，1/8W 1 R638 ERJ6GEYG102 M 1KOHM，J，1/10W 1 R639，40 ERJ8RQFR68 M 0.68OHM， J，1/8W 2 R641 ERJ6GEYF473 M 47KOHM，J，1/10W 1 R642-44 ERJ8RQFR68 M 0.68OHM， J，1/8W 3 R645 ERJ6GEYJ101V M 100 OHM，J，1/10W 1 R646，47 ERJ8GEYJ223 M 22KOHM， J，1/8W 2 R648 ERJ8ENF1503 M 15KOHM， 1/8W 1 R649 ERJ6GEYJ223 M 22KOHM，J，1/10W 1 R650 ERJ6GEYG103 M 10KOHM，J，1/10W 1 R651，52 ERJ6ENF1002 M 10KOHM， 1/10W 2 R653 ERJ6ENF3302 M 33KOHM， 1/10W 1 R654 ERJ8GEYJ220 M 22 OHM， J，1/8W 1 R655 ERJ8RQJR22V M0.22 OHM， 1/8W 1 R656 ERJ6ENF4702 M 47KOHM， 1/10W 1 R657 ERJ6GEYG102 M 1KOHM，J，1/10W 1 R658 ERJ6GEYG105 M 1MOHM，J，1/10W 1 R659 ERJ6RBD303 M 30KOHM， 1/10W 1 R660 ERJ6RBD123V M 12KOHM， 1/10W 1 R661 EVMEASA00B53 控制 5KOHMB 0.3W 1 R662 ERJ6ENF1503 M 150KOHM， 1/10W 1 R664 ERJ6ENF9101 M 9.1KOHM， 1/10W 1 R665 EVMEASA00B23 控制 2KOHMB 0.3W 1 R666 ERJ6GEYG102 M 1KOHM，J，1/10W 1 R667，68 ERJ8GEY0R00 M 0 OHM， 1/8W 2 R669 ERJ6ENF1303 M 130KOHM， 1/10W 1 R670 ERJ6GEYG102 M 1KOHM，J，1/10W 1 R671 EVMEASA00B14 控制 10KOHMB 0.3W 1 R672，73 ERJ6GEYG102 M 1KOHM，J，1/10W 2 R674 ERJ8GEYJ333 M 33KOHM， J，1/8W 1 R675 ERJ6ENF2202 M 2.2KOHM， 1/10W 1 R676 ERJ8GEYJ333 M 33KOHM， J，1/8W 1 R677 ERJ6GEYJ474 M 470KOHM，J，1/10W 1 R678 ERJ8GEY0R00 M 0 OHM， 1/8W 1 R679，80 ERJ8RQJR22V M0.22 OHM， 1/8W 2 R682 ERJ6ENF2002 M 20KOHM， 1/10W 1 R683 ERJ6GEYF333 M 33KOHM，J，1/10W 1 R684 ERJ6GEYG103 M 10KOHM，J，1/10W 1 R685，86 ERJ6GEYG102 M 1KOHM，J，1/10W 2 R687 ERJ6GEYG103 M 10KOHM，J，1/10W 1 R688，89 ERJ6GEYG102 M 1KOHM，J，1/10W 2 R690 ERJ6GEYJ4R7 M 4.7 OHM，J，1/10W 1 R691 ERJ6GEYG104 M 100KOHM，J，1/10W 1 R692 ERJ6GEYF472 M 4.7KOHM，J，1/10W 1 R693 ERJ6GEYG103 M 10KOHM，J，1/10W 1 R695 ERJ6ENF1602 M 16KOHM， 1/10W 1 R696 ERJ8GEYJ100 M 10 OHM， J，1/8W 1 R697 ERJ6GEYJ4R7 M 4.7 OHM，J，1/10W 1 R698 ERJ8RQJR22V M0.22 OHM， 1/8W 1 R700-08 ERJ8GEYJ105 M 1MOHM， J，1/8W 9 R711 ERJ8RQJR22V M0.22 OHM， 1/8W 1 R712 ERJ6GEYJ4R7 M 4.7 OHM，J，1/10W 1 R713 ERJ8GEYJ472 M 4.7KOHM， J，1/8W 1 R714 ERJ6GEYJ101V M 100 OHM，J，1/10W 1 R715 ERDS2FJ101 C 100 OHM， J，1/4W 1 R921 ERJ6RBD3302 M 33KOHM，F，1/10W 1 R922 ERJ6GEYJ101V M 100 OHM，J，1/10W 1 R931 ERJ6ENF3302 M 33KOHM， 1/10W 1 R932 ERJ6GEYG104 M 100KOHM，J，1/10W 1 R933 ERJ6GEYG102 M 1KOHM，J，1/10W 1 R935 ERJ6GEYG104 M 100KOHM，J，1/10W 1 R936 ERJ6GEYG103 M 10KOHM，J，1/10W 1 R937 ERJ6GEYG102 M 1KOHM，J，1/10W 1 R938 ERJ6GEYF472 M 4.7KOHM，J，1/10W 1 参考号 部品号 部品名称 & 说明 件数 备注 R939，40 ERJ6GEYG102 M 1KOHM，J，1/10W 2 R943 ERJ6GEYG105 M 1MOHM，J，1/10W 1 R945 ERJ6GEYJ223 M 22KOHM，J，1/10W 1 R946 ERJ6GEYF333 M 33KOHM，J，1/10W 1 R947 ERJ8GEYJ331 M 330 OHM， J，1/8W 1 R950 ERJ6GEYG105 M 1MOHM，J，1/10W 1 R951，52 ERJ8GEYJ100 M 10 OHM， J，1/8W 2 R953 ERJ6GEYG222 M 2.2KOHM，J，1/10W 1 R955 ERJ6GEYF473 M 47KOHM，J，1/10W 1 R956 ERJ6GEYG104 M 100KOHM，J，1/10W 1 RL402，03 TSEH8011 继电器 2 S401，02 J0LT00000009 开关 2 T401 G4D4A0000119 转接变压器 1 T402 G4D1A0000098 转接变压器 1 T404 G4D4A0000118 转接变压器 1 T407 ETQ11K5AZ 扼流变压器 1 T410 ETS25AF115AH 转接变压器 1 T601 G4D2A0000264 转接变压器 1 W9，10 J0JKB0000037 FLAT CORE 2 X501 H2B400400021 晶体 1 Z1，Z2 K4ZZ01000206 端子 2 Z420 TMM23417 线夹 2 Z450-53 EYF52BCY 保险丝固定器 4 ZN401 ERZVRED621 变阻器 1 ZN402 D4EAD7510001 变阻器 1 ZN404 ERZVGAD681T2 变阻器 1 ZN405，06 ERZVA7D511 变阻器 2 参考号 部品号 部品名称 & 说明 件数 备注
