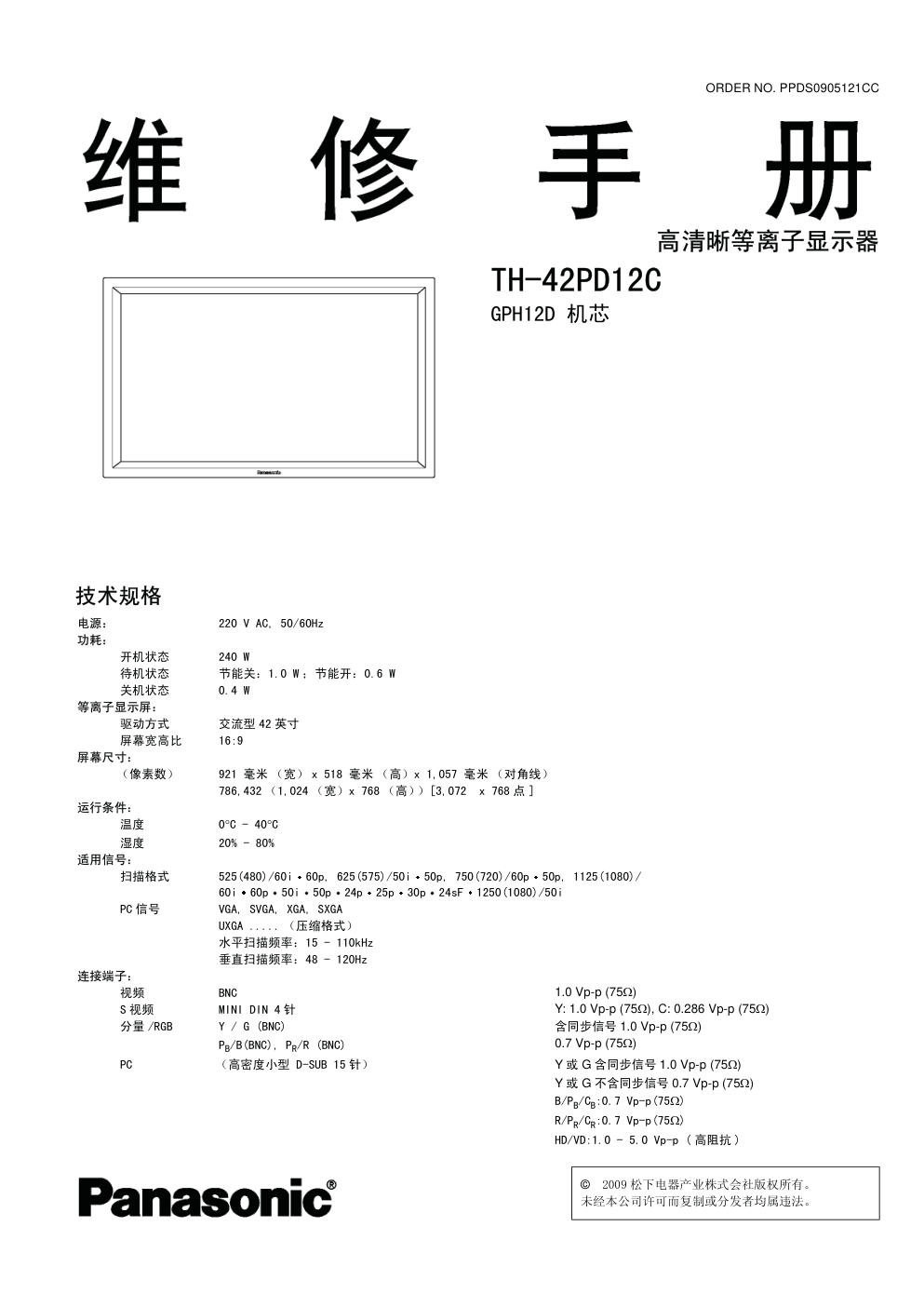

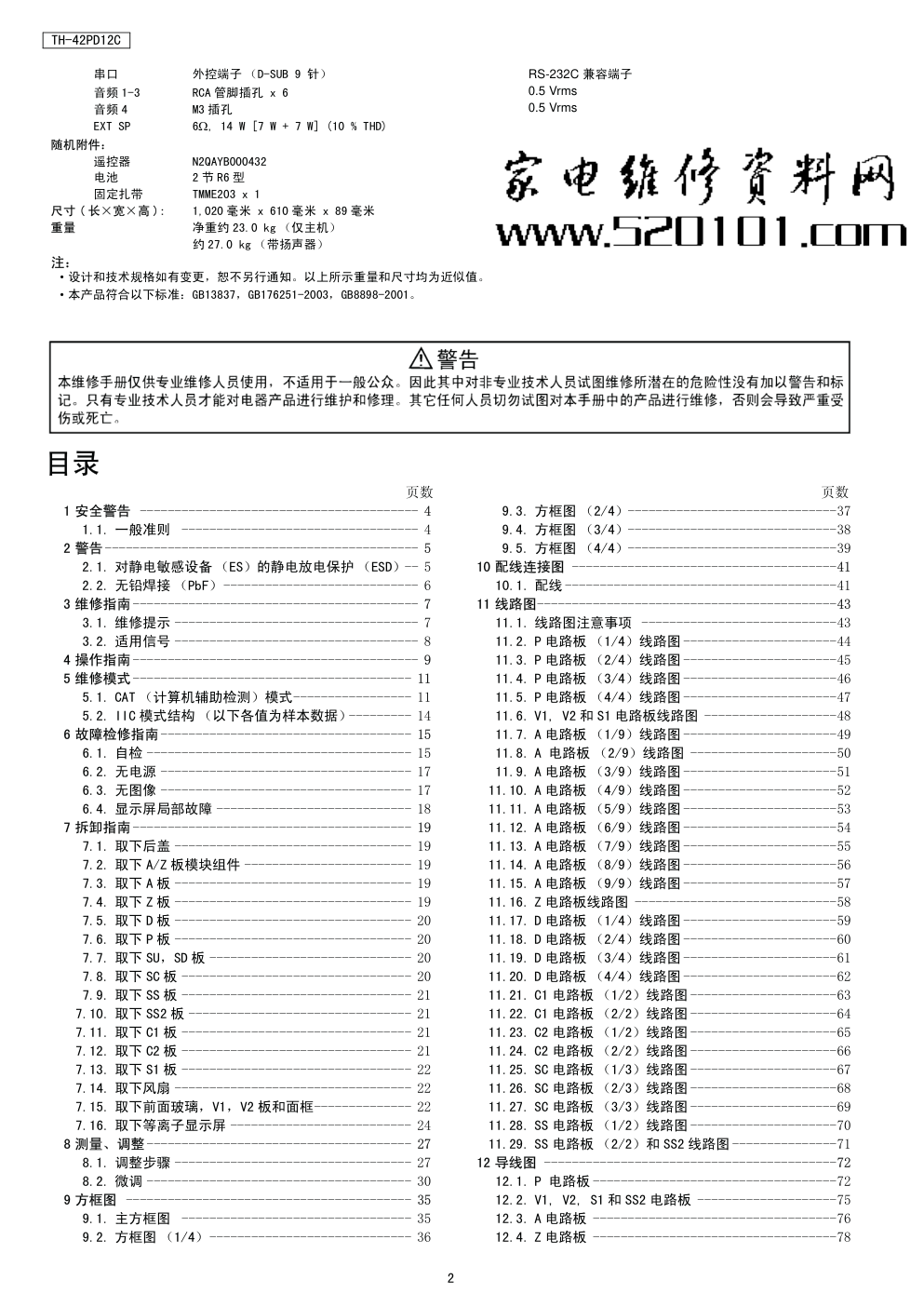

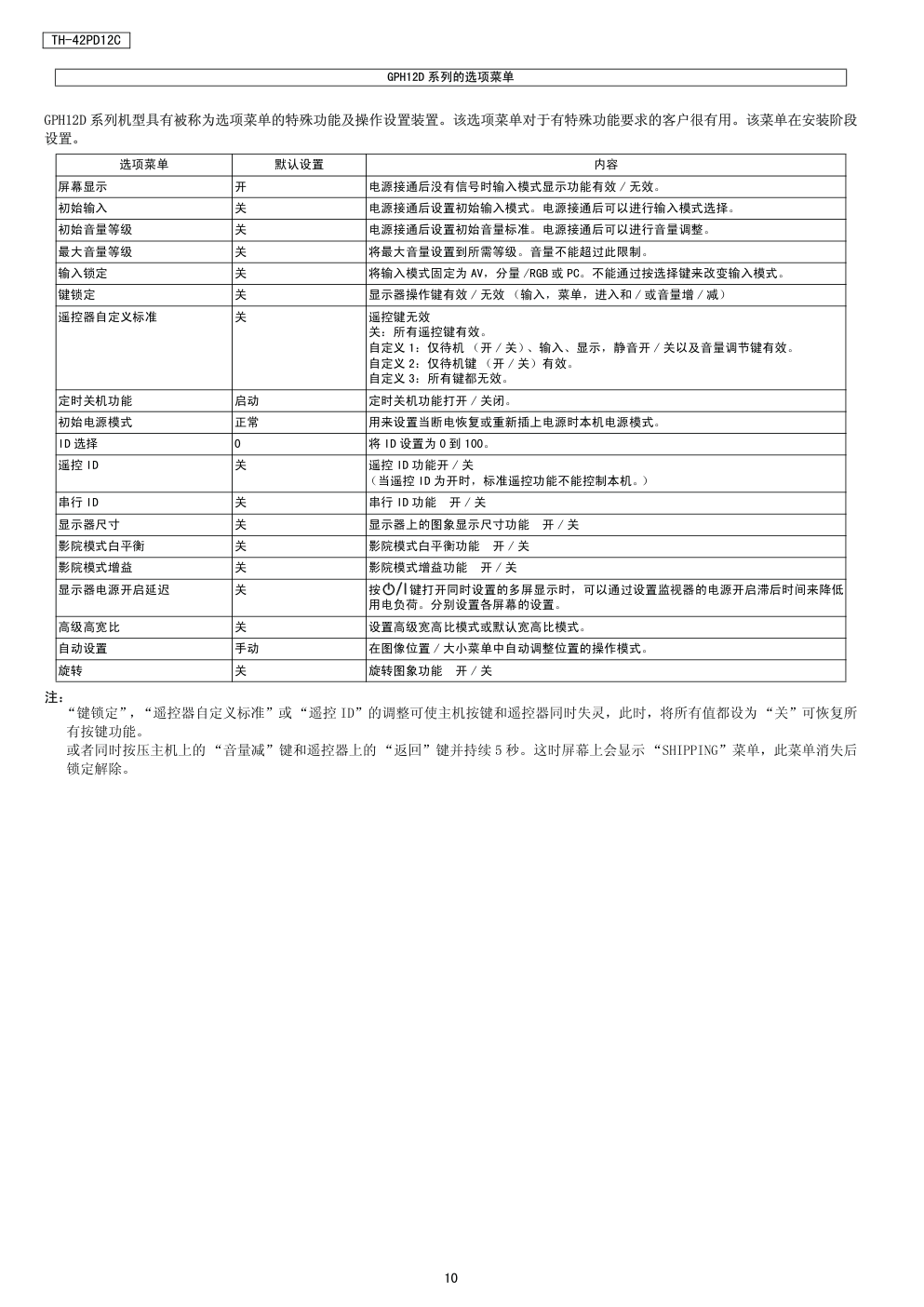

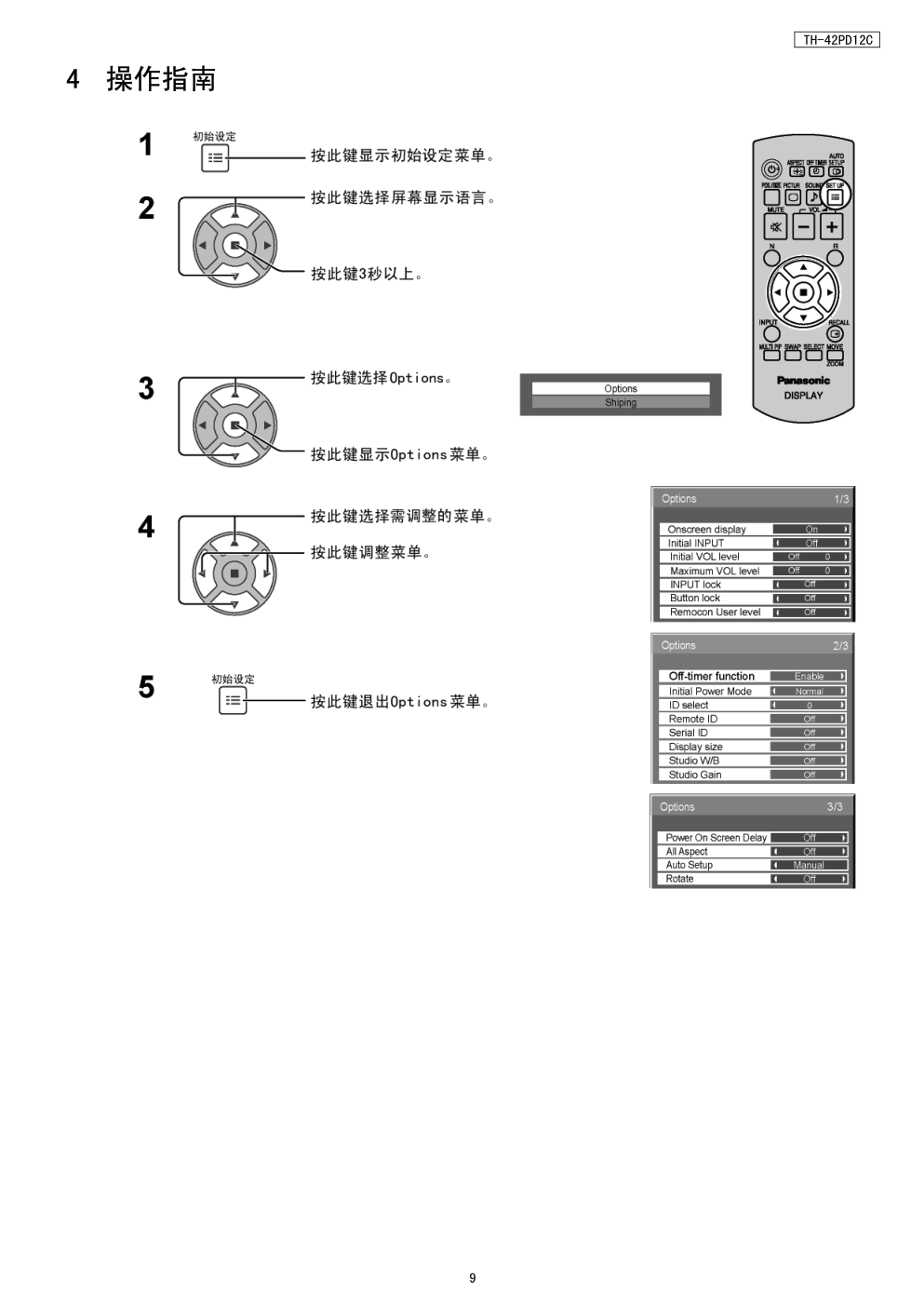

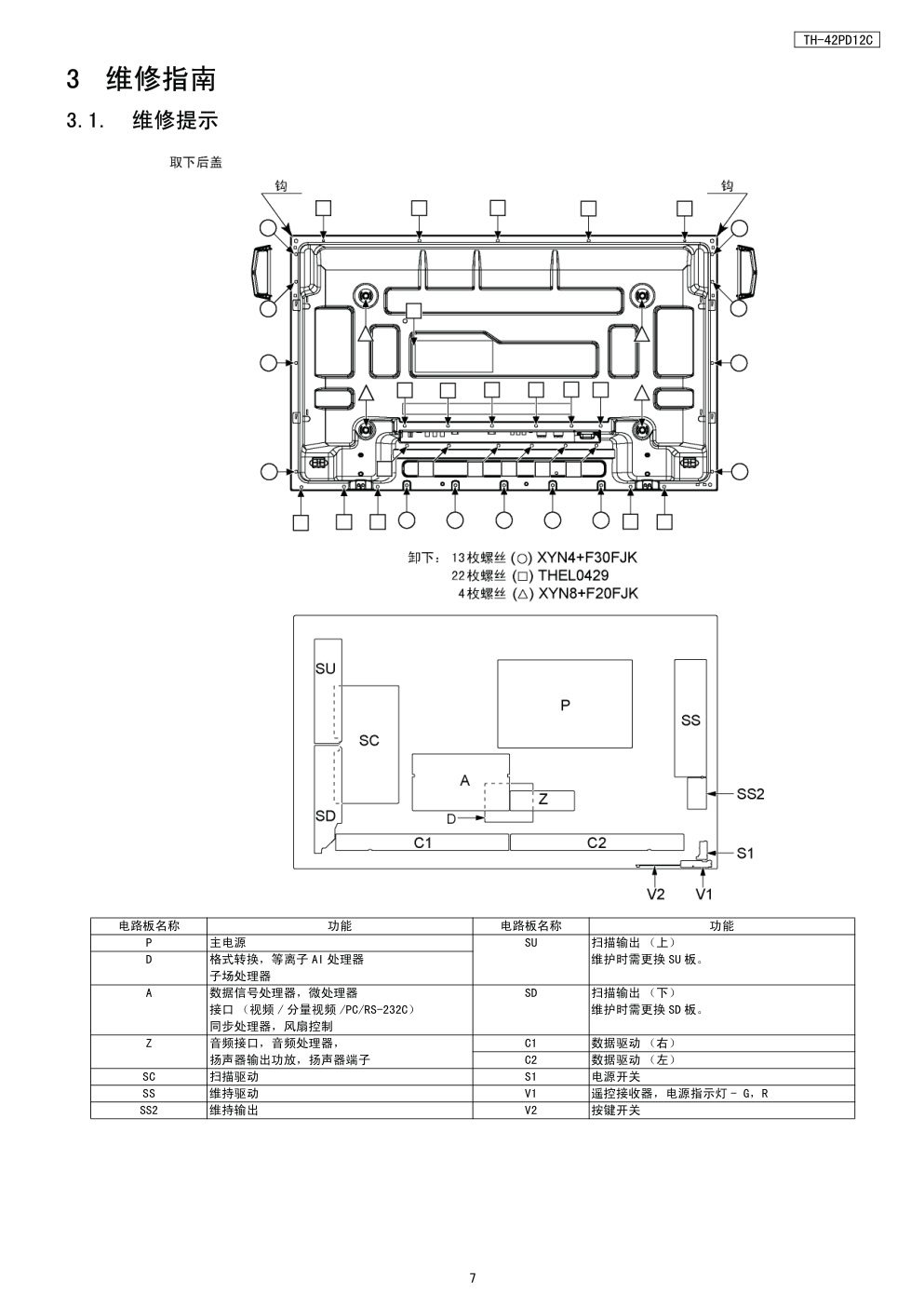

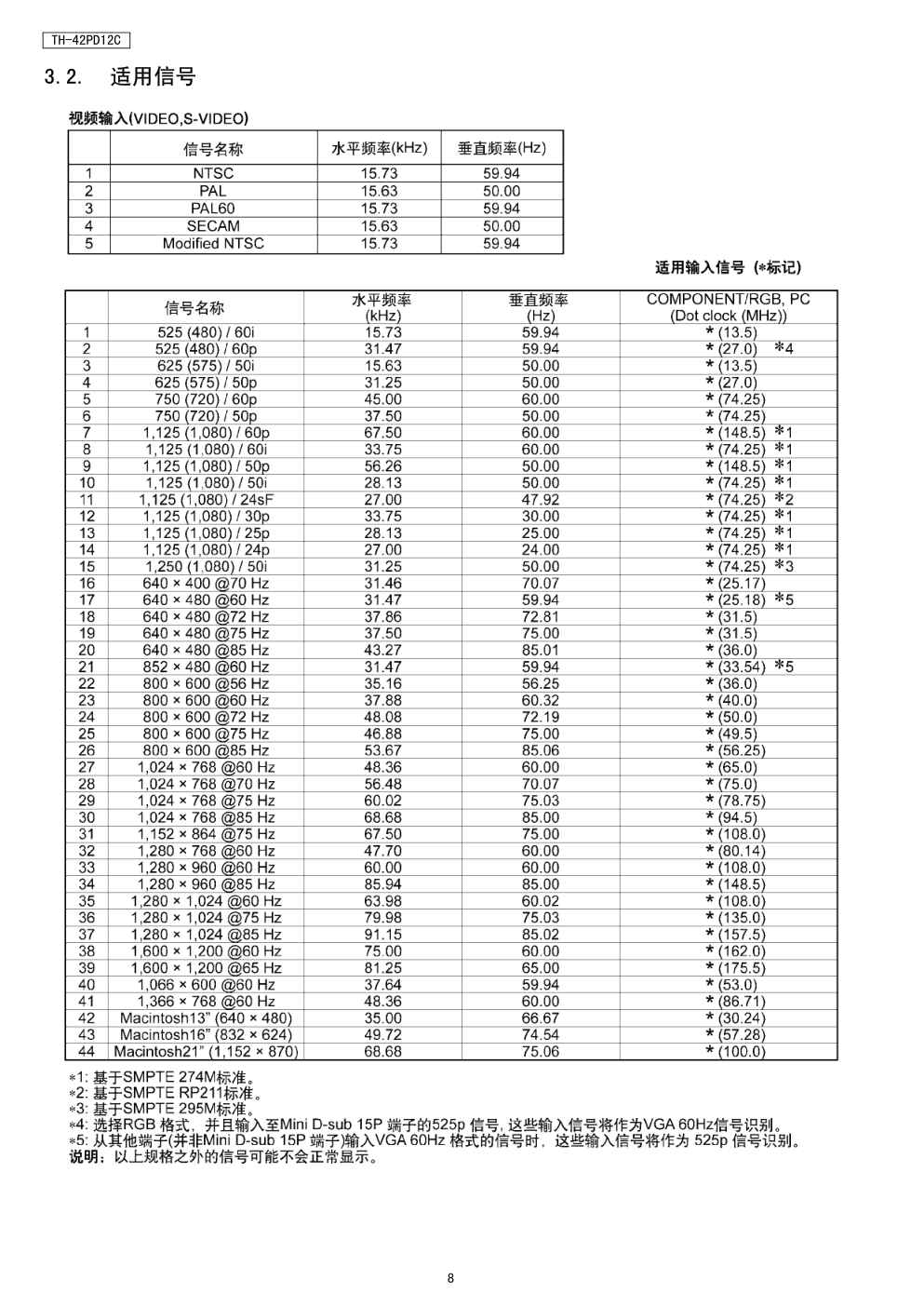

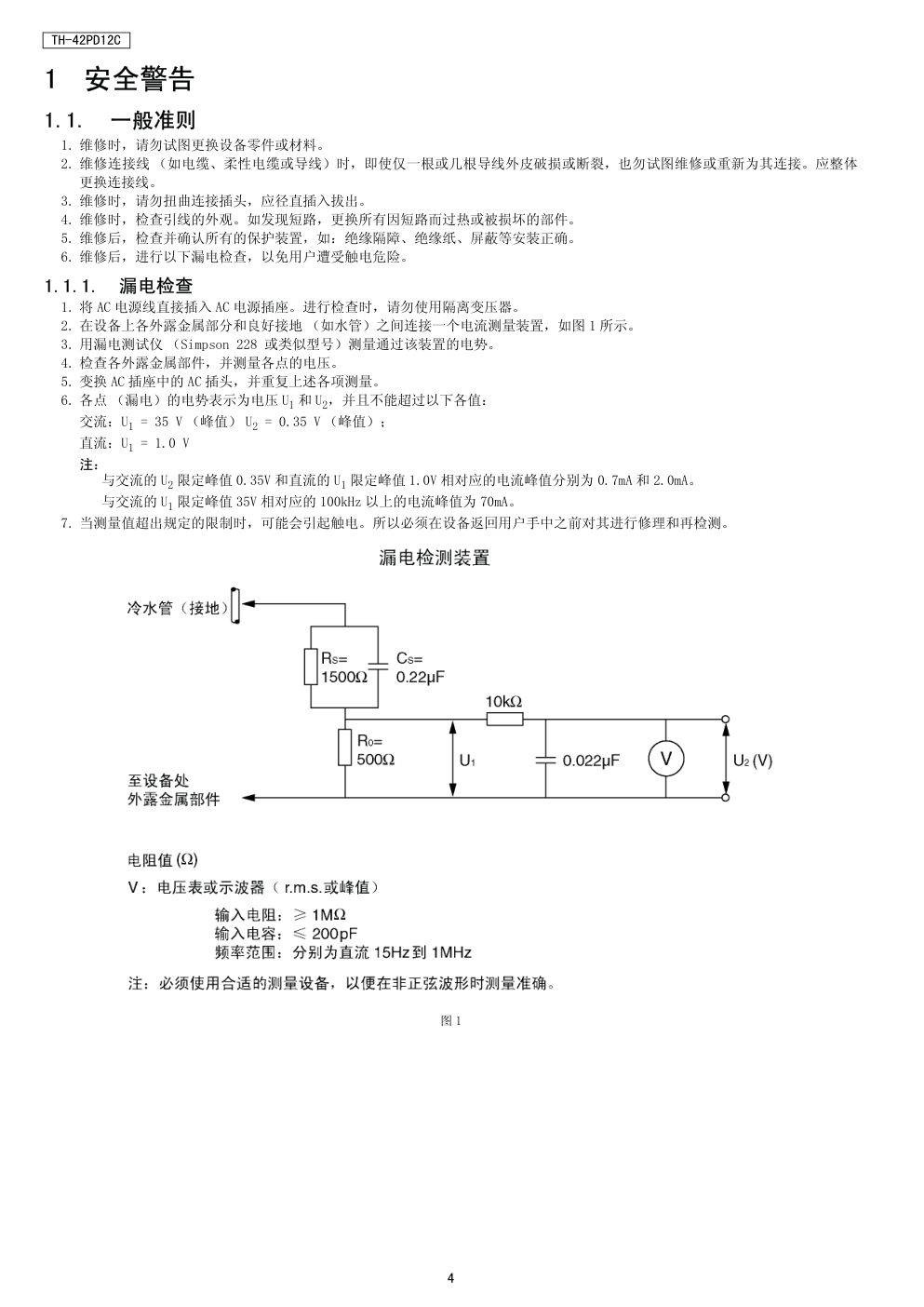

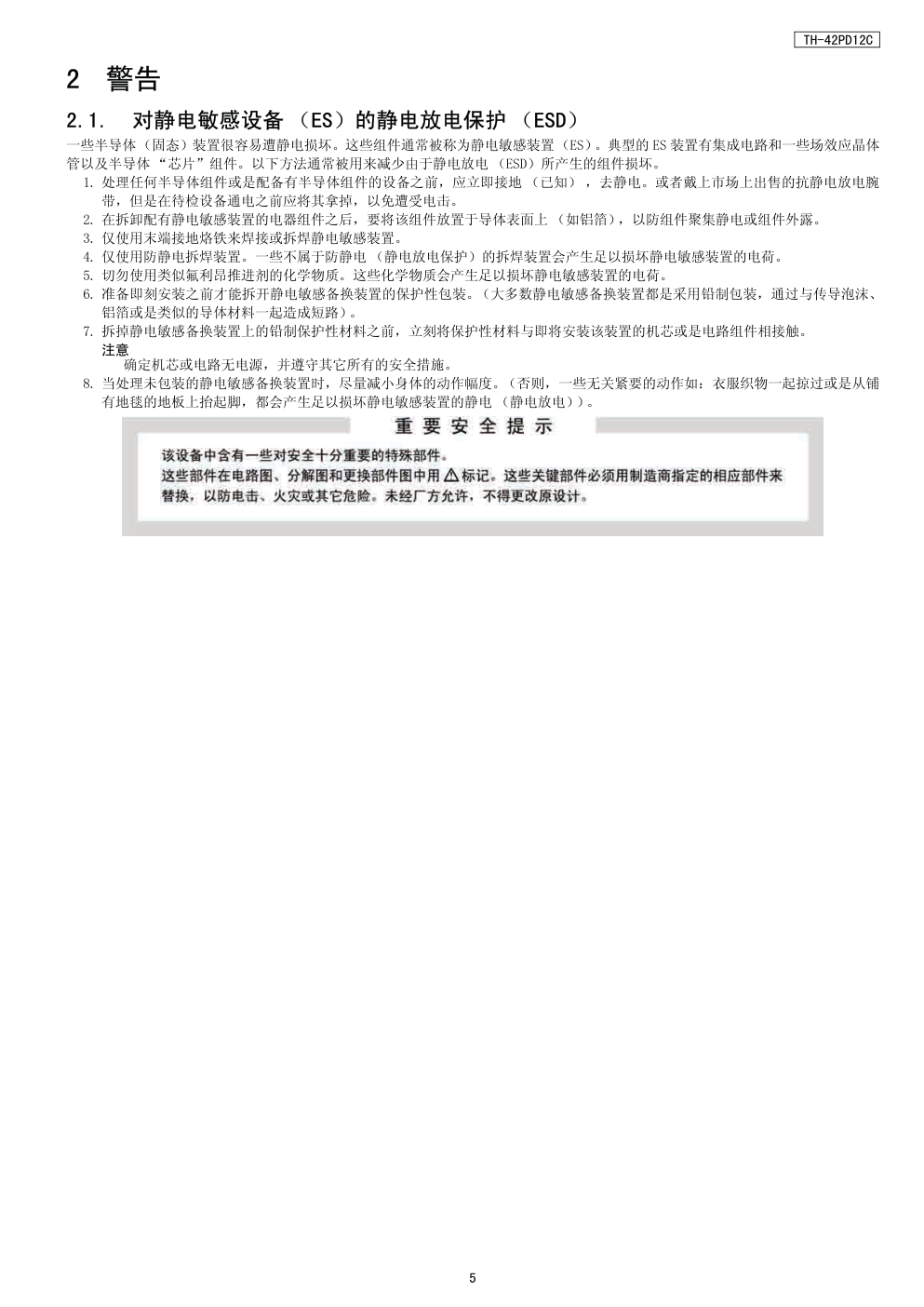

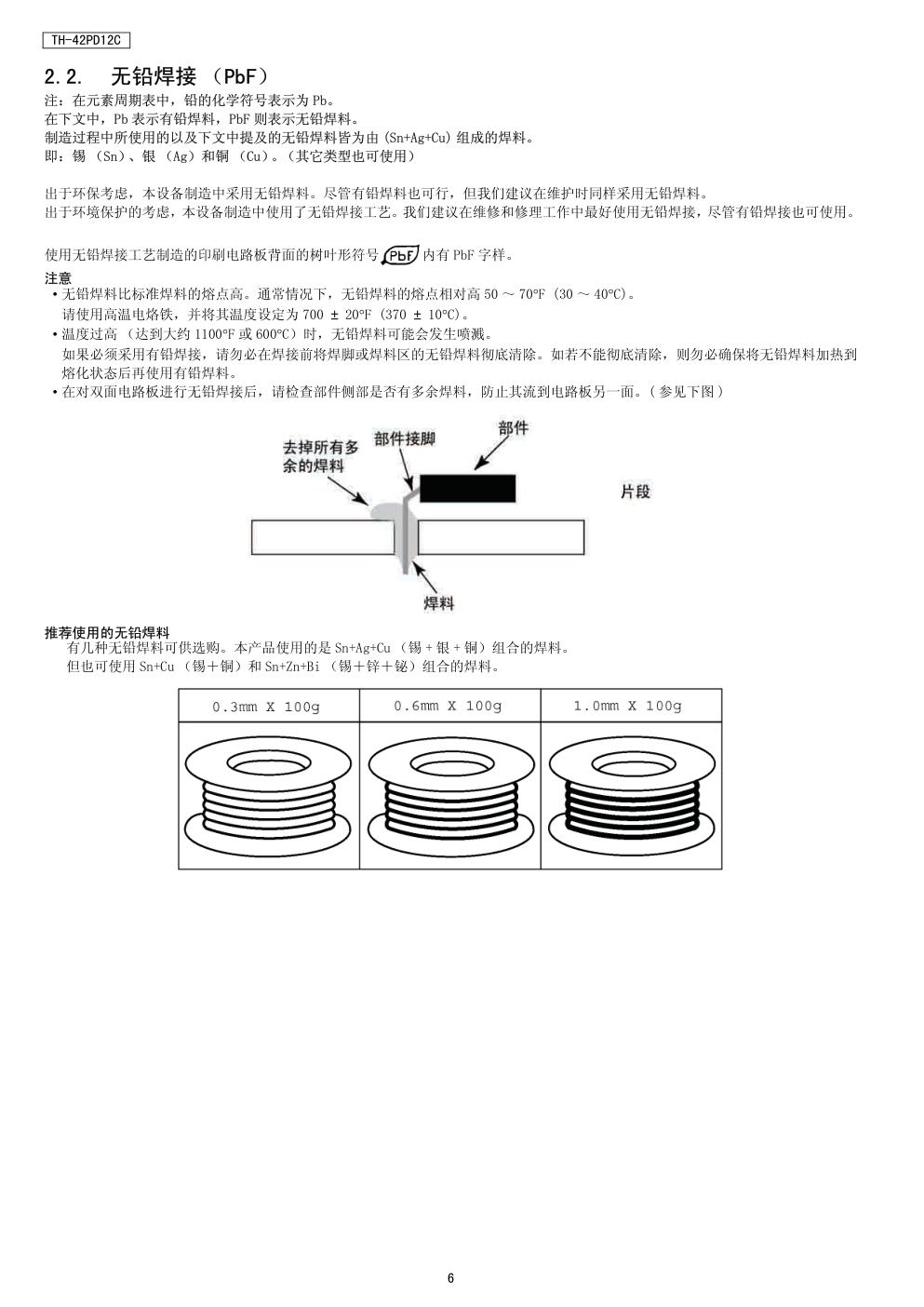

© 2009 松下电器产业株式会社版权所有。 未经本公司许可而复制或分发者均属违法。 ORDER NO. PPDS0905121CC 高清晰等离子显示器 TH-42PD12C GPH12D 机芯 技术规格 电源： 220 V AC, 50/60Hz 功耗： 开机状态 240 W 待机状态 节能关：1.0 W ；节能开：0.6 W 关机状态 0.4 W 等离子显示屏： 驱动方式 交流型 42 英寸 屏幕宽高比 16:9 屏幕尺寸： （像素数） 921 毫米 （宽） x 518 毫米 （高）x 1,057 毫米 （对角线） 786,432 （1,024 （宽）x 768 （高））[3,072 x 768 点 ] 运行条件： 温度 0°C - 40°C 湿度 20% - 80% 适用信号： 扫描格式 525(480)/60i 60p, 625(575)/50i 50p, 750(720)/60p 50p, 1125(1080)/ 60i 60p 50i 50p 24p 25p 30p 24sF 1250(1080)/50i PC 信号 VGA, SVGA, XGA, SXGA UXGA ..... （压缩格式） 水平扫描频率：15 - 110kHz 垂直扫描频率：48 - 120Hz 连接端子： 视频 BNC 1.0 Vp-p (75Ω) S 视频 MINI DIN 4 针 Y: 1.0 Vp-p (75Ω), C: 0.286 Vp-p (75Ω) 分量 /RGB Y / G (BNC) 含同步信号 1.0 Vp-p (75Ω) PB/B(BNC), PR/R (BNC) 0.7 Vp-p (75Ω) PC （高密度小型 D-SUB 15 针） Y 或 G 含同步信号 1.0 Vp-p (75Ω) Y 或 G 不含同步信号 0.7 Vp-p (75Ω) B/PB/CB:0.7 Vp-p(75Ω) R/PR/CR:0.7 Vp-p(75Ω) HD/VD:1.0 - 5.0 Vp-p ( 高阻抗 ) 2 TH-42PD12C 目录 页数 页数 1 安全警告 ---------------------------------------- 4 1.1. 一般准则 ---------------------------------- 4 2 警告--------------------------------------------- 5 2.1. 对静电敏感设备 （ES）的静电放电保护 （ESD）-- 5 2.2. 无铅焊接 （PbF）---------------------------- 6 3 维修指南----------------------------------------- 7 3.1. 维修提示 ----------------------------------- 7 3.2. 适用信号 ----------------------------------- 8 4 操作指南----------------------------------------- 9 5 维修模式---------------------------------------- 11 5.1. CAT （计算机辅助检测）模式----------------- 11 5.2. IIC 模式结构 （以下各值为样本数据）--------- 14 6 故障检修指南------------------------------------ 15 6.1. 自检 -------------------------------------- 15 6.2. 无电源 ------------------------------------ 17 6.3. 无图像 ------------------------------------ 17 6.4. 显示屏局部故障 ---------------------------- 18 7 拆卸指南---------------------------------------- 19 7.1. 取下后盖 ---------------------------------- 19 7.2. 取下 A/Z 板模块组件 ------------------------ 19 7.3. 取下 A 板 ---------------------------------- 19 7.4. 取下 Z 板 ---------------------------------- 19 7.5. 取下 D 板 ---------------------------------- 20 7.6. 取下 P 板 ---------------------------------- 20 7.7. 取下 SU，SD 板 ----------------------------- 20 7.8. 取下 SC 板 --------------------------------- 20 7.9. 取下 SS 板 --------------------------------- 21 7.10. 取下 SS2 板 -------------------------------- 21 7.11. 取下 C1 板 --------------------------------- 21 7.12. 取下 C2 板 --------------------------------- 21 7.13. 取下 S1 板 --------------------------------- 22 7.14. 取下风扇 ---------------------------------- 22 7.15. 取下前面玻璃，V1，V2 板和面框-------------- 22 7.16. 取下等离子显示屏 -------------------------- 24 8 测量、调整-------------------------------------- 27 8.1. 调整步骤 ---------------------------------- 27 8.2. 微调 -------------------------------------- 30 9 方框图 ----------------------------------------- 35 9.1. 主方框图 --------------------------------- 35 9.2. 方框图 （1/4）----------------------------- 36 9.3. 方框图 （2/4）------------------------------37 9.4. 方框图 （3/4）------------------------------38 9.5. 方框图 （4/4）------------------------------39 10 配线连接图 --------------------------------------41 10.1. 配线 ---------------------------------------41 11 线路图-------------------------------------------43 11.1. 线路图注意事项 ----------------------------43 11.2. P 电路板 （1/4）线路图 ----------------------44 11.3. P 电路板 （2/4）线路图 ----------------------45 11.4. P 电路板 （3/4）线路图 ----------------------46 11.5. P 电路板 （4/4）线路图 ----------------------47 11.6. V1, V2 和 S1 电路板线路图 -------------------48 11.7. A 电路板 （1/9）线路图 ----------------------49 11.8. A 电路板 （2/9）线路图 ---------------------50 11.9. A 电路板 （3/9）线路图 ----------------------51 11.10. A 电路板 （4/9）线路图 ----------------------52 11.11. A 电路板 （5/9）线路图 ----------------------53 11.12. A 电路板 （6/9）线路图 ----------------------54 11.13. A 电路板 （7/9）线路图 ----------------------55 11.14. A 电路板 （8/9）线路图 ----------------------56 11.15. A 电路板 （9/9）线路图 ----------------------57 11.16. Z 电路板线路图 -----------------------------58 11.17. D 电路板 （1/4）线路图 ----------------------59 11.18. D 电路板 （2/4）线路图 ----------------------60 11.19. D 电路板 （3/4）线路图 ----------------------61 11.20. D 电路板 （4/4）线路图 ----------------------62 11.21. C1 电路板 （1/2）线路图 ---------------------63 11.22. C1 电路板 （2/2）线路图 ---------------------64 11.23. C2 电路板 （1/2）线路图 ---------------------65 11.24. C2 电路板 （2/2）线路图 ---------------------66 11.25. SC 电路板 （1/3）线路图 ---------------------67 11.26. SC 电路板 （2/3）线路图 ---------------------68 11.27. SC 电路板 （3/3）线路图 ---------------------69 11.28. SS 电路板 （1/2）线路图 ---------------------70 11.29. SS 电路板 （2/2）和 SS2 线路图 ---------------71 12 导线图 ------------------------------------------72 12.1. P 电路板 -----------------------------------72 12.2. V1, V2, S1 和 SS2 电路板 --------------------75 12.3. A 电路板 -----------------------------------76 12.4. Z 电路板 -----------------------------------78 串口 外控端子 （D-SUB 9 针） RS-232C 兼容端子 音频 1-3 RCA 管脚插孔 x 6 0.5 Vrms 音频 4 M3 插孔 0.5 Vrms EXT SP 6Ω, 14 W [7 W + 7 W] (10 % THD) 随机附件： 遥控器 N2QAYB000432 电池 2 节 R6 型 固定扎带 TMME203 x 1 尺寸 ( 长×宽×高 ): 1,020 毫米 x 610 毫米 x 89 毫米 重量 净重约 23.0 kg （仅主机） 约 27.0 kg （带扬声器） 注： • 设计和技术规格如有变更，恕不另行通知。以上所示重量和尺寸均为近似值。 • 本产品符合以下标准：GB13837，GB176251-2003，GB8898-2001。 3 TH-42PD12C 12.5. D 电路板 ---------------------------------- 79 12.6. C1 电路板 --------------------------------- 80 12.7. C2 电路板 --------------------------------- 81 12.8. SC 电路板 --------------------------------- 82 12.9. SS 电路板 --------------------------------- 85 13 分解图和更换部件清单---------------------------- 87 13.1. 分解图和机械更换部件清单 ------------------ 87 13.2. 更换部件清单 ----------------------------- 93 4 TH-42PD12C 1 安全警告 1.1. 一般准则 1. 维修时，请勿试图更换设备零件或材料。 2. 维修连接线 （如电缆、柔性电缆或导线）时，即使仅一根或几根导线外皮破损或断裂，也勿试图维修或重新为其连接。应整体 更换连接线。 3. 维修时，请勿扭曲连接插头，应径直插入拔出。 4. 维修时，检查引线的外观。如发现短路，更换所有因短路而过热或被损坏的部件。 5. 维修后，检查并确认所有的保护装置，如：绝缘隔障、绝缘纸、屏蔽等安装正确。 6. 维修后，进行以下漏电检查，以免用户遭受触电危险。 1.1.1. 漏电检查 1. 将 AC 电源线直接插入 AC 电源插座。进行检查时，请勿使用隔离变压器。 2. 在设备上各外露金属部分和良好接地 （如水管）之间连接一个电流测量装置，如图 1 所示。 3. 用漏电测试仪 （Simpson 228 或类似型号）测量通过该装置的电势。 4. 检查各外露金属部件，并测量各点的电压。 5. 变换 AC 插座中的 AC 插头，并重复上述各项测量。 6. 各点 （漏电）的电势表示为电压 U1 和 U2，并且不能超过以下各值： 交流：U1 = 35 V （峰值） U2 = 0.35 V （峰值）； 直流：U1 = 1.0 V 注： 与交流的 U2 限定峰值 0.35V 和直流的 U1 限定峰值 1.0V 相对应的电流峰值分别为 0.7mA 和 2.0mA。 与交流的 U1 限定峰值 35V 相对应的 100kHz 以上的电流峰值为 70mA。 7. 当测量值超出规定的限制时，可能会引起触电。所以必须在设备返回用户手中之前对其进行修理和再检测。 图 1 5 TH-42PD12C 2 警告 2.1. 对静电敏感设备 （ES）的静电放电保护 （ESD） 一些半导体（固态）装置很容易遭静电损坏。这些组件通常被称为静电敏感装置（ES）。典型的 ES 装置有集成电路和一些场效应晶体 管以及半导体 “芯片”组件。以下方法通常被用来减少由于静电放电 （ESD）所产生的组件损坏。 1. 处理任何半导体组件或是配备有半导体组件的设备之前，应立即接地 （已知） ，去静电。或者戴上市场上出售的抗静电放电腕 带，但是在待检设备通电之前应将其拿掉，以免遭受电击。 2. 在拆卸配有静电敏感装置的电器组件之后，要将该组件放置于导体表面上 （如铝箔），以防组件聚集静电或组件外露。 3. 仅使用末端接地烙铁来焊接或拆焊静电敏感装置。 4. 仅使用防静电拆焊装置。一些不属于防静电 （静电放电保护）的拆焊装置会产生足以损坏静电敏感装置的电荷。 5. 切勿使用类似氟利昂推进剂的化学物质。这些化学物质会产生足以损坏静电敏感装置的电荷。 6. 准备即刻安装之前才能拆开静电敏感备换装置的保护性包装。（大多数静电敏感备换装置都是采用铅制包装，通过与传导泡沫、 铝箔或是类似的导体材料一起造成短路）。 7. 拆掉静电敏感备换装置上的铅制保护性材料之前，立刻将保护性材料与即将安装该装置的机芯或是电路组件相接触。 注意 确定机芯或电路无电源，并遵守其它所有的安全措施。 8. 当处理未包装的静电敏感备换装置时，尽量减小身体的动作幅度。（否则，一些无关紧要的动作如：衣服织物一起掠过或是从铺 有地毯的地板上抬起脚，都会产生足以损坏静电敏感装置的静电 （静电放电））。 6 TH-42PD12C 2.2. 无铅焊接 （PbF） 注：在元素周期表中，铅的化学符号表示为 Pb。 在下文中，Pb 表示有铅焊料，PbF 则表示无铅焊料。 制造过程中所使用的以及下文中提及的无铅焊料皆为由 (Sn+Ag+Cu) 组成的焊料。 即：锡 （Sn）、银 （Ag）和铜 （Cu）。（其它类型也可使用） 出于环保考虑，本设备制造中采用无铅焊料。尽管有铅焊料也可行，但我们建议在维护时同样采用无铅焊料。 出于环境保护的考虑，本设备制造中使用了无铅焊接工艺。我们建议在维修和修理工作中最好使用无铅焊接，尽管有铅焊接也可使用。 使用无铅焊接工艺制造的印刷电路板背面的树叶形符号 内有 PbF 字样。 注意 • 无铅焊料比标准焊料的熔点高。通常情况下，无铅焊料的熔点相对高 50 ～ 70°F (30 ～ 40°C)。 请使用高温电烙铁，并将其温度设定为 700 ± 20°F (370 ± 10°C)。 • 温度过高 （达到大约 1100°F 或 600°C）时，无铅焊料可能会发生喷溅。 如果必须采用有铅焊接，请勿必在焊接前将焊脚或焊料区的无铅焊料彻底清除。如若不能彻底清除，则勿必确保将无铅焊料加热到 熔化状态后再使用有铅焊料。 • 在对双面电路板进行无铅焊接后，请检查部件侧部是否有多余焊料，防止其流到电路板另一面。( 参见下图 ) 推荐使用的无铅焊料 有几种无铅焊料可供选购。本产品使用的是 Sn+Ag+Cu （锡 + 银 + 铜）组合的焊料。 但也可使用 Sn+Cu （锡＋铜）和 Sn+Zn+Bi （锡＋锌＋铋）组合的焊料。 7 TH-42PD12C 3 维修指南 3.1. 维修提示 电路板名称 功能 电路板名称 功能 P 主电源 SU 扫描输出 （上） D 格式转换，等离子 AI 处理器 维护时需更换 SU 板。 子场处理器 A 数据信号处理器，微处理器 SD 扫描输出 （下） 接口 （视频 / 分量视频 /PC/RS-232C） 维护时需更换 SD 板。 同步处理器，风扇控制 Z 音频接口，音频处理器， C1 数据驱动 （右） 扬声器输出功放，扬声器端子 C2 数据驱动 （左） SC 扫描驱动 S1 电源开关 SS 维持驱动 V1 遥控接收器，电源指示灯 - G，R SS2 维持输出 V2 按键开关 8 TH-42PD12C 3.2. 适用信号 9 TH-42PD12C 4 操作指南 10 TH-42PD12C GPH12D 系列机型具有被称为选项菜单的特殊功能及操作设置装置。该选项菜单对于有特殊功能要求的客户很有用。该菜单在安装阶段 设置。 注： “键锁定”，“遥控器自定义标准”或 “遥控 ID”的调整可使主机按键和遥控器同时失灵，此时，将所有值都设为 “关”可恢复所 有按键功能。 或者同时按压主机上的 “音量减”键和遥控器上的 “返回”键并持续 5 秒。这时屏幕上会显示 “SHIPPING”菜单，此菜单消失后 锁定解除。 GPH12D 系列的选项菜单 选项菜单 默认设置 内容 屏幕显示 开 电源接通后没有信号时输入模式显示功能有效 / 无效。 初始输入 关 电源接通后设置初始输入模式。电源接通后可以进行输入模式选择。 初始音量等级 关 电源接通后设置初始音量标准。电源接通后可以进行音量调整。 最大音量等级 关 将最大音量设置到所需等级。音量不能超过此限制。 输入锁定 关 将输入模式固定为 AV，分量 /RGB 或 PC。不能通过按选择键来改变输入模式。 键锁定 关 显示器操作键有效 / 无效 （输入，菜单，进入和 / 或音量增 / 减） 遥控器自定义标准 关 遥控键无效 关：所有遥控键有效。 自定义 1：仅待机 （开 / 关）、输入、显示，静音开 / 关以及音量调节键有效。 自定义 2：仅待机键 （开 / 关）有效。 自定义 3：所有键都无效。 定时关机功能 启动 定时关机功能打开 / 关闭。 初始电源模式 正常 用来设置当断电恢复或重新插上电源时本机电源模式。 ID 选择 0 将 ID 设置为 0 到 100。 遥控 ID 关 遥控 ID 功能开 / 关 （当遥控 ID 为开时，标准遥控功能不能控制本机。） 串行 ID 关 串行 ID 功能 开 / 关 显示器尺寸 关 显示器上的图象显示尺寸功能 开 / 关 影院模式白平衡 关 影院模式白平衡功能 开 / 关 影院模式增益 关 影院模式增益功能 开 / 关 显示器电源开启延迟 关 按 键打开同时设置的多屏显示时，可以通过设置监视器的电源开启滞后时间来降低 用电负荷。分别设置各屏幕的设置。 高级高宽比 关 设置高级宽高比模式或默认宽高比模式。 自动设置 手动 在图像位置 / 大小菜单中自动调整位置的操作模式。 旋转 关 旋转图象功能 开 / 关 11 TH-42PD12C 5 维修模式 5.1. CAT （计算机辅助检测）模式 若要退出 CAT 模式，请进入 ID 模式，并关闭主电源。 5.1.1. IIC 模式 在 CAT 模式的前页位置处，通过遥控器上的上 / 下键选择 IIC 模式，然后按下遥控器上的功能启用键。 主题和项目在 “IIC 模式结构”中提及。 按遥控器上的返回键可退出 IIC 模式。 12 TH-42PD12C 5.1.2. CD 模式 在 CAT 模式的前页位置处，通过遥控器上的上 / 下键选择 CD 模式，然后按下遥控器上的静音键 3 秒钟以上。 存储数据变更 按遥控器上的返回键可退出 CD 模式。 5.1.3. SD 模式 在 CAT 模式的前页位置处，通过遥控器上的上 / 下键选择 SD 模式，然后按下遥控器上的功能启用键。 按遥控器上的返回键可退出 SD 模式。 13 TH-42PD12C 5.1.4. MS 模式 在 CAT 模式的前页位置处，通过遥控器上的上 / 下键选择 MS 模式，然后按下遥控器上的静音键 3 秒钟以上。 按遥控器上的返回键可退出 MS 模式。 注意： 更换 A 电路板后需设置市场选择。 销往地编号 默认设置 5.1.5. ID 模式 在 CAT 模式的前页位置处，通过遥控器上的上 / 下键选择 ID 模式，然后按下遥控器上的静音键 3 秒钟以上。 按遥控器上的返回键可退出 ID 模式。 编号 销往地 编号 销往地 0 日本 16 - 1 北美 17 - 2 欧洲 18 中国 3 其它 19 中国 （旅馆） 4 英国 20 俄罗斯 5 台湾 21 俄罗斯 （旅馆） 6 泰国 22 香港 7 - 23 - 8 日本 （旅馆） 24 - 9 北美 （旅馆） 25 - 10 欧洲 （旅馆） 26 - 11 - 27 - 12 英国 （旅馆） 28 中东 / 香港 13 - 29 中东 / 香港 （旅馆） 14 泰国 （旅馆） 30 澳大利亚 15 - 31 澳大利亚 （旅馆） 编号 销往地 18 中国 14 TH-42PD12C 5.2. IIC 模式结构 （以下各值为样本数据） 15 TH-42PD12C 6 故障检修指南 6.1. 自检 6.1.1. 显示说明 1. 自检用于自动检查等离子显示器的总线控制电路。 2. 要进入自检模式，按下用户控制器前端的音量降低键，同时 按下遥控器上的定时关机键，显示屏将会显示。 检查 IIC 端口时若发现其不正常或位置不对，则 “- -”将会显 示在 “OK”的位置。在 “PTCT”一行的 “01”表示电源指示灯 闪烁一次。（参见 6.1.2） “PTCT”一行的 “H09”是故障代码。 退出 CAT 模式，请关断电源。 注： 第一次进入自检模式时，“ PTCT ”一行会在电源指示灯闪烁 后出现。 16 TH-42PD12C 6.1.2. 电源指示灯闪烁间隔表 1. 主题 电源指示灯闪烁间隔表信息。 2. 内容 当设备出现异常时，保护电路将运行并将设备复位到待机状态。此时，通过本机前端的电源指示灯闪烁次数便可识别出故障部 位。 指示灯闪烁 17 TH-42PD12C 6.2. 无电源 第一检查点 电源指示灯的无电源指示有 3 种情况： 1. 不亮。 2. 绿灯亮，几秒钟后转为红灯闪烁。 3. 只有红灯亮。 6.3. 无图像 18 TH-42PD12C 6.4. 显示屏局部故障 等离子显示器屏幕上可能会出现局部故障。图 1 是各局部区域可能会出现故障的 P.C.B. 印刷电路板。 图 1 19 TH-42PD12C 7 拆卸指南 • 由于电解电容器放电原因，请在电源切断一分钟后再取下 P.C.B.。 • �,�,�, 和 表示螺丝的位置。 7.1. 取下后盖 1. 卸下螺丝 （×13 �,×22 �,×4 �），取下后盖。 7.2. 取下 A/Z 板模块组件 1. 断开连接件 (A2，A5，A6，A15，A22，A24)。 2. 卸下 5 枚螺丝，然后取下 A/Z 板模块组件。 7.3. 取下 A 板 1. 取下 A/Z 板模块组件。（参见 “取下 A/Z 板模块组件”） 2. 断开连接件 （A10）。 3. 卸下 2 枚螺丝 (A) 和 4 枚六角螺丝。 4. 卸下 6 枚螺丝，然后取下 A 板。 7.4. 取下 Z 板 1. 取下 A/Z 板模块组件。 （参见 “取下 A/Z 板模块组件”） 2. 断开连接件 （A10）。 3. 卸下 3 枚螺丝 （B）。 4. 卸下 3 枚螺丝，然后取下 Z 板。 20 TH-42PD12C 7.5. 取下 D 板 1. 取下 A/Z 板模块组件。 （参见 “取下 A/Z 板模块组件”） 2. 断开连接件 (D5，D25)。 3. 取下连接件 (D20，D31，D32) 上的柔性电缆。 4. 卸下 4 枚螺丝，取下 D 板。 7.6. 取下 P 板 1. 断开连接件 (P2，P6，P7，P9，P11，P25，P34，P35)。 2. 卸下 9 枚螺丝，取下 P 板。 7.7. 取下 SU，SD 板 1. 取下连接件（SU1，SU2，SU3，SU4，SU11，SD1，SD2，SD3， SD4，SD11）上的柔性电缆。 2. 断开连接件 （SU41，SD42，SD46)。 3. 分别卸下 4 枚螺丝 （ ）和 4 枚螺丝 （ ），然后取下 SU 板和 SD 板。 7.8. 取下 SC 板 1. 断开连接件 （SU41，SD42，SD46)。 2. 分别卸下 4 枚螺丝 （ ）和 4 枚螺丝 （ ），然后取下 SU 板和 SD 板。 3. 将 SU 板和 SD 板向左翻转。 注： 取下SC板时请勿损坏其上的部件及 SU、SD 板上的柔线。 21 TH-42PD12C 4. 断开连接件 （SC2，SC3）。 5. 取下连接件 (SC20) 上的柔线。 6. 卸下 6 枚螺丝，取下 SC 板。 7.9. 取下 SS 板 1. 断开连接件 (SS3，SS11，SS23)。 2. 断开连接件 （SS24）。 3. 取下连接件 (SS53A) 上的柔性电缆。 4. 卸下 5 枚螺丝，取下 SS 板。 7.10. 取下 SS2 板 1. 断开连接件 （SS24）。 2. 取下连接件 (SS58) 上的柔线。 3. 卸下 2 枚螺丝，取下 SS2 板。 7.11. 取下 C1 板 1. 卸下 3 枚螺丝，然后取下台座安装块 （右）。 2. 取下连接件 (C10, C11) 上的柔线。 3. 卸下 8 枚螺丝 （ ），取出连接件 (CB1，CB2，CB3，CB4) 的柔性电缆。 4. 卸下 4 枚螺丝 （ ），取下 C1 板。 7.12. 取下 C2 板 1. 卸下 3 枚螺丝，然后取下台座安装块 （左）。 22 TH-42PD12C 2. 断开连接件 （C23，C25）。 3. 取下连接件 (C20, C21) 上的柔线。 4. 卸下 8 枚螺丝 （ ），取出连接件 (CB5，CB6，CB7，CB8) 上的柔性电缆。 5. 卸下 4 枚螺丝 （ ），取下 C2 板。 7.13. 取下 S1 板 1. 卸下 2 枚螺丝 （C），取下 S1 板组件。 2. 断开连接件 （S34）。 3. 卸下 1 枚螺丝 (D)，取下 S1 板。 7.14. 取下风扇 1. 卸下 4 枚螺丝，取下风扇组件。 2. 断开风扇继电器连接器。 3. 卸下 8 枚螺丝 （E），取下风扇。 4. 按与拆卸相反顺序重新安装风扇。 5. 将风扇海绵粘贴固定在风扇周围。 注 风扇海绵不可重复使用。 所以更换风扇时，请使用新的海绵。 7.15. 取下前面玻璃，V1，V2 板和面框 1. 取下 S1 板组件。（参见 “取下 S1 板组件”） 2. 断开连接件 （A2，A15）。 3. 卸下 6 枚螺丝。 23 TH-42PD12C 4. 将等离子显示屏的底部向上抬起 （箭头 1 方向）。 5. 滑动并取下等离子显示屏 （箭头 2 方向）。 7.15.1. 取下前面玻璃 1. 卸下 22 枚螺丝，取出固定压条 （左、右、上、下）。 2. 取下前面玻璃。 注：更换前面玻璃时： • 沿着固定压条将专用的海绵按左右上下顺序粘在前框玻璃 上。 注 • 前面玻璃海绵不可回收利用。更换前面玻璃时，请使用新 海绵。 7.15.2. 取下 V1，V2 板 1. 卸下 12 枚螺丝，取出固定压条 （左、下）。 2. 卸下 1 枚螺丝 （F）。 3. 断开连接件 （V2），取下 V1 板。 4. 松开 3 个挂钩，然后取出电源按钮和电源按钮弹簧。 5. 断开连接件 （V15），取下 V2 板。 6. 取下 2 个挂钩，然后从 V2 板上取下 5 键按钮。 24 TH-42PD12C 7.15.3. 取下面框组件 1. 取下前面玻璃。( 参见 “取下前面玻璃”) 2. 取下 V1，V2 板。（参见 “取下 V1，V2 板”） 3. 取下 LED 透光板和遥控受光屏。 4. 取下面框组件。 7.16. 取下等离子显示屏 维修时将 C1，C2 板与等离子显示屏相连。 1. 卸下 4 枚螺丝，取下风扇组件。 2. 断开风扇继电器连接器。 3. 卸下 6 枚螺丝，然后取下台座安装块 （左、右）。 4. 断开连接件 (A2，A5，A6，A15，A22，A24)。 5. 卸下 5 枚螺丝，然后取下 A/Z 板模块组件。 6. 断开连接件 （P9，P34）。 7. 卸下 2 枚螺丝，取下 S1 板组件。 8. 卸下 3 枚螺丝，取下 AC 接入口组件。 9. 断开连接件 （D25）。 10. 取下连接件 (C11，C21，SC20) 上的柔线。 11. 卸下 4 枚螺丝，取下 D 板。 25 TH-42PD12C 12. 取下连接件（SU1，SU2，SU3，SU4，SU11，SD1，SD2，SD3， SD4）上的柔性电缆。 13. 断开连接件 （SU41，SD42，SD46)。 14. 分别卸下 4 枚螺丝（ ）和 4 枚螺丝（ ），然后取下 SD 板。 15. 断开连接件 （SC2，SC3）。 16. 卸下 6 枚螺丝，取下 SC 板。 17. 取下 SC 卡口。 18. 断开连接件 （C23，C25，SS11，SS24）。 19. 取下连接件 (SS53A，SS58) 上的柔性电缆。 20. 卸下 6 枚螺丝，取下 SS，SS2 板。 21. 卸下 9 枚螺丝，取下 P 板。 26 TH-42PD12C 22. 取下连接件 (C10，C20) 上的柔线。 23. 卸下 6 枚螺丝。 24. 将等离子显示屏的底部向上抬起 （箭头 1 方向）。 25. 滑动并取下等离子显示屏 （箭头 2 方向）。 26. 分别取下等离子显示屏上的后盖挂钩 （左、右） 27. 从等离子显示屏上取出 13 枚后盖垫片和后盖垫圈。 注意： • 在更换等离子显示屏时，请确认后盖挂钩 （左、右）、垫 片和垫圈的安装位置。更换新的等离子显示屏后，将它们 安装在初始位置。 27 TH-42PD12C 8 测量、调整 8.1. 调整步骤 8.1.1. 驱动器设置 8.1.1.1. 项目 / 准备 1. 通过 IIC 模式设置老炼模式 （白模式信号）。 2. 按照以下方式设定图像控制： 图像菜单：标准 图像： +25 屏幕宽高比：全屏 注意 1. 首先进行 Vsus 调整。 2. Vad 调整确认后，再确定 Vscn 电压。 当 Vad=-180V 时，Vscn 的电压为 -35V ± 4V。 8.1.1.2. 调整 调整驱动器各部分的电压 （参照显示屏标牌上的显示屏数据）。 用万能表检测或调整以下电压。 * 见显示屏标牌。 28 TH-42PD12C 8.1.2. 起始脉冲调整 1. 通过 IIC 模式设置老炼模式 （白模式信号）。 2. 按照以下方式设定图像控制： 图像菜单：标准 图像： +25 屏幕宽高比：全屏 3. 连接示波器至 TPSC1，调整 VR16601 为 210V ± 10V。 8.1.3. P.C.B ． （印刷电路板）更换 8.1.3.1. 注意 1. 由于电解电容器放电原因，请等待电源切断一分钟后再取下 P.C.B.。 8.1.3.2. P.C.B. 更换后进行快速调整 用万能表调整以下电压。 * 见显示屏标牌。 注意： 请勿将 Vsus 设置到 Ve 以下，以防损坏 PCB。 测试点 调整点 电平 TPSC1 (SC) VR16601 (SC) 210V ± 10V. 下坡处 100 微秒范围内 P.C.B. 名称 测试点 电压 调整点 备注 P 电路板 Vsus TPVSUS (SS) Vsus ± 2V R737 (P) * SC 电路板 Vad TPVAD (SC) -180V ± 2V VR16600 (SC) Vscn TPVSCN (SC) Vad_base: +145V ± 4V GND_base: -35V ± 6V 固定 Vset TPVSET (SC) 290V ± 9V 固定 SS 电路板 Ve TPVE (SS) Ve ± 2.5V 固定 * Vda TPVDA (P) 60V + 1V,-2V 固定 D, A 电路板 NTSC, PAL, HD, PC 和 625i 信号的白平衡及副亮度 A 电路板 通过 MS 模式设置市场选择号码以纠正目的地。（参见 5.1.4） 29 TH-42PD12C 8.1.4. 调整电压位置 8.1.5. 测试点位置 30 TH-42PD12C 8.2. 微调 8.2.1. RGB 白平衡调整 仪器名称 连接 备注 • RGB VGA 60 W/B 模式 • 色彩分析仪 ( 美能达 CA-100 或类似产品 ) PC 输入 显示屏表面 用户设定：正常 （图像菜单：标准 ) 步骤 备注 [ 状态 ] • 确保前面板适用于整机。 • 确保调整之前无色彩信号显示。 • 将色彩分析仪放置到色差十分微小的地方。 [ 微调 ] 1. 设置分量 /RGB 输入选择为 RGB。 2. 选择 IIC 模式的 “显示屏白平衡调整”项目。 3. 检查色温是否为 “冷色 （高）”。 4. 输出一个白平衡模式。 5. 触摸色彩分析仪上的信号接收器，将亮度调节至中间位置。 6. 将 G 驱动调至 E0h，调整 B 驱动及 R 驱动使 x、y 项的数值与下表中的 “色温的冷色项 （高）”相符。 7. 同步增加 R/G/B 使其最大驱动值变为 FCh。 8. 设置色温为 “正常 （中）”。 9. 将 G 驱动调至 E0h，调整 B 驱动及 R 驱动使高亮显示窗的 X，Y 项的数值与下表中的 “色温 的正常项 （中）”。 10. 同步增加 R/G/B 使其最大驱动值变为 FCh。 11. 设置色温为 “暖色 （低）”。 12. 将 G 驱动设为 E0h，调整 B 驱动及 R 驱动使高亮显示窗的 X，Y 项的数值与下表中的 “色温 的暖色项 （低）”相符。 13. 同步增加 R/G/B 使其最大驱动值变为 FCh。 14. 在 NTSC, PAL 和 DVI 区域复制 R 驱动，G 驱动及 B 驱动的数据。 调整目标 高亮：x ± 0.003 y ± 0.003 高亮为高亮显示窗中驱动调整的目标数值。 因此在白平衡调整之后，它就不再是高亮的目标数值了。 图像菜单：标准 用户设定：正常 屏幕宽高比：全屏 （16：9） 位置及尺寸：正常 •“7”键：选择色温。 •“9”键：选择图像。 • 高亮区信号振幅 75% • 驱动标准 G：E0h 31 TH-42PD12C 32 TH-42PD12C 8.2.2. YUV 白平衡调整 仪器名称 连接 备注 • HD （1125/60i）白平衡模式 （分量输出） • 色彩分析仪 ( 美能达 CA-100 或类似产品 ) PC 输入 显示屏表面 用户设定：正常 （图像菜单：标准） 步骤 备注 [ 状态 ] • 确保前面板适用于整机。 • 确保调整之前无色彩信号显示。 • 将色彩分析仪放置到色差十分微小的地方。 [ 状态 ] 1. 设置分量 /RGB 输入选择为分量。 2. 选择 IIC 模式的 “显示屏白平衡调整”项目。 3. 检查色温是否为 “冷色 （高）。” 4. 输出一个白平衡模式。 5. 触摸色彩分析仪上的信号接收器，将亮度调节至中间位置。 6. 将 G 驱动调至 E0h，调整 B 驱动及 R 驱动使 x、y 项的数值与下表中的 “色温的冷色项 （高）”相符。 7. 同步增加 R/G/B 使其最大驱动值变为 FCh。 8. 设置色温为 “正常 （中）”。 9. 将 G 驱动调至 E0h，调整 B 驱动及 R 驱动使高亮显示窗的 X，Y 项的数值与下表中的 “色温 的正常项 （中）”。 10. 设置色温为 “暖色 （低）”。 11. 将 G 驱动设为 E0h，调整 B 驱动及 R 驱动使高亮显示窗的 X，Y 项的数值与下表中的 “色温 的暖色项 （低）”相符。 12. 同步增加 R/G/B 使其最大驱动值变为 FCh。 13. 在 YUV1_525ip, YUV3_625ip 区域复制 R 驱动，G 驱动及 B 驱动的数据。 调整目标 高亮：x ± 0.003 y ± 0.003 高亮为高亮显示窗中驱动调整的目标数值。 因此在白平衡调整之后，它就不再是高亮的目标数值了。 图像菜单：标准 用户设定：正常 屏幕宽高比：全屏 （16：9） 位置及尺寸：正常 •“7”键：选择色温。 •“9”键：选择图像。 • 高亮区信号振幅 75% • 驱动标准 G：E0h 33 TH-42PD12C 34 TH-42PD12C 35 TH-42PD12C 9 方框图 9.1. 主方框图 (LED:7TIMES) (LED:7TIMES) (LED:7TIMES) (LED:11TIMES) (LED:3TIMES) (LED:3TIMES) (LED:5TIMES) (LED:5TIMES) (LED:2TIMES) (LED:2TIMES) (LED:13TIMES) (LED:13TIMES) (LED:4TIMES) (LED:4TIMES) (LED:10TIMES) (LED:8TIMES) (LED:2TIMES) (LED:10TIMES) (LED:10TIMES) (LED:10TIMES) (LED:10TIMES) (LED:11TIMES) (LED:6TIMES) (LED:6TIMES) (LED:6TIMES) (LED:6TIMES) (LED:8TIME) (LED:8TIME) (LED:4TIME) (LED:4TIME) HOT COLD COMPONENT SELECT DATA DRIVER SOS7_SC2 PANEL MAIN ON Y/PB/PR_4 AUDIO SELECT +5V(P) LED A5 SU11 +5V(P) +3.3V(STB) CLKGEN KEY SWITCH SOS4_PS FAN SOS DET STB+3.3V +9V SOS RESET REMOTE RECEIVER/LED VIDEO SIGNAL PROCESSOR +15V(P) DET SOS6_SC1 SUSTAIN SOS6_SC1 +5V(P) PANEL READY R/G/B 24bit CIRCUIT L/R KEYSCAN HD/VD_1 POWER SOS Y/PB/PR_1 +1.2V(P) KEYSCAN VSUS GEN. DATA DRIVER DATA DRIVER (RIGHT) C10 +2.5V(P) ASIC TERMINAL Vda HD/VD SCW3 SCAN OUT (LOWER) Y/PB/PR_4 PANEL SOS L/R_3 L/R_4 VIDEO DATA C23 +5V(P) S1 SYNC SIGNAL PROCESSOR L+/- +15V(P) +1.2V (24bit) SUSTAIN CONTROL AUDIO SOS +15V(P) SC-BOARD ENEGRY RECOVERY SOS DETECT SOS8_SS DN SOS DIGITAL SIGNAL PROCESSOR IIC1 MEMORY +1.8V(P) REMOTE IN R+/- DATA DRIVER DCDC +9V(P) +1.2V SOS P+15V SOS +1.2V(P) SC-BOARD FLOTING PART SOS DETECT from L/R_2 SCW3 PANEL STB_ON SC2 HD/VD_3 SU41 V2 SD42 S34 DATA DRIVER +3.3V(SW) VIDEO DATA D Z SUB-FIELD PROCESSOR VAD GEN. H/V SYNC CONTROL V2 DATA DRIVER SOUND CONTROL POWER SW FAN_A-B SOS7_SC2 +2.5V PANEL MICOM DATA DRIVER DATA DRIVER (LEFT) SUSTAIN DRIVE +15V(FAN) +9/7.2V POWER ON/OFF +1.2V EEPROM C20 Ex.I/O L/R_4 SS24 +5V(P) FAN_CONT PANEL STB_ON C2 SOS4_PS SOS8_SS SCAN CONTROL HD/VD_2 PC Y,PB,PR +5V(P) D31 SD to DS SOS VIDEO DATA PANEL STB_ON +5V(P) SU +1.2V(P) SC20 RESET SC46 STB+3.3V +5V(P) +15V(P) SOS8_SS +5V(P) D5 SC L/R_3 SD46 (24bit) SUSTAIN CONTROL +3.3V(P) FORMAT CONVERTER, +5V(P) SUSTAIN CONTROL DCDC +5V IP CONV. GenX7 +2.5V(P) HD,VD +5V(P) HD/VD_4 SS23 PANEL SOS A15 SS22 HD,VD +3.3V(P) VIDEO DATA A22 V15 A5 Y/PB/PR_2 (STB) SYNC SIGNAL INVERTER +9V(P) POWER SWITCH +5V(P) L/R_1 10bit LVDS Y/PB/PR_3 +15V(P) +3.3V A10 PI1D 8bit +3.3V(STB) SP AMP VSUS MICOM +15V(P) VIDEO SC42 SOS6_SC1 DDR +5V(P) DET RESET PLASMA AI PROCESSOR SS (STB) LED_R/G SOS8_SS +15V(FAN) +5V(STB) SCAN DRIVE REMOTE IN C1 VSCAN GEN. R,B,G +3.3V Vda D20 D5 SOS8_SS PANEL READY OSD VIDEO DATA CONTROL PULSE V1 R(8bit) G(8bit) B(8bit) KEY SWITCH LED_R/G +1.8V SOS VSUS (LOWER) 10bit LVDS L/R_2 L+/- SS-BOARD SOS DETECT A +15V(P) Y,PB,PR +3.3V(P) PLASMA AI +1.8V +5V(P) DS SOS DET CIRCUIT +2.5V PANEL SOS EEPROM RESET Y/PB/PR_3 R+/- SOS8_SS CPG with SS DISCHARGE CONTROL HD/VD_4 DCDC EQUALIZER A/D_C SS11 SCAN OUT (UPPER) DATA DRIVER +5V(STB) C25 SOS7_SC2 +15V(P) D32 REMOTE RECEIVER PI1D 24bit SC41 AUDIO PROCESSOR HD,VD TERMINAL FAN SOS LVDS RX +2.5V(P) SUSTAIN CONTROL PANEL READY DDR2 L/R_1 VE GEN. C21 VSET GEN. FLASH +2.5V SOS D25 +3.3V(P) DET 10bit LVDS ON A24 CONNECTOR LED_G/LED_R P_ON/OFF SS2 SPEAKER L CONTROL SIGNAL +3.3V SD11 SOS8_SS P+5V SOS SCAN DRIVER SUSTAIN CONTROL FAN POWER Vda SCAN DRIVER DATA DRIVER C11 VIDEO DATA BUFFER Y,PB,PR DATA DRIVER SPEAKER R +1.8V(P) A2 SYNCRO PROCESSOR PI1D 8bit PI1D 8bit S_VIDEO VIDEO HD VIDEO DECODER V_IN C_IN V_IN C_IN from P6,P7 A6 +15V(SND) F15V Z10 PROCESS VOLTAGE RECTIFIER STB5V P7 +5V(P) PS SOS4 +15V(P) STANBY VOLTAGE RECTIFIER P2 +15V(P) POWER MICOM P34 P6 MAIN SW2 +15V(P) RECTIFIER RELAY VSUS P P35 P9 F15V +5V(P) MAIN SW1 Vda RECTIFIER SUSTAIN VOLTAGE RECTIFIER F15V VSUS POWER SUPPLY P11 AC CORD Vda SOUND15V STB5V P-BOARD SOS DETECT ON/OFF CONTROL P25 POWER FACTOR CONTROL VSUS to A6 to A6 SS3 ENEGY RECOVERY COIL SC3 RS232C TXD,RXD TXD,RXD TXD,RXD TXD,RXD TXD,RXD AUDIO IN (LED:7TIMES) (LED:7TIMES) (LED:11TIMES) (LED:3TIMES) (LED:5TIMES) (LED:2TIMES) (LED:13TIMES) (LED:4TIMES) (LED:10TIMES) (LED:8TIMES) (LED:2TIMES) (LED:10TIMES) (LED:10TIMES) (LED:11TIMES) (LED:6TIMES) (LED:6TIMES) (LED:8TIME) (LED:4TIME) HOT COLD TH-42PD12C Main Block Diagram TH-42PD12C Main Block Diagram 36 TH-42PD12C 9.2. 方框图 （1/4） (LED:10TIMES) V Sync Y/G PR-M/PB-M/Y-M STB_ON 8 A6 7 PR/R HD/VD SELECT 5 9 VCC2 1 Y/PB/PR_PC 6 +15V(SND) PB/B A10 10 IC3005 R_2 ALL_OFF P6,P7 SDA/ SCL STB+5V SEPA 11 L_OUT+ FSTB+15V R +1.8V 14 VCC SOUND CONTROL 3 IC3303 IC3502 11 Q2372 TONE 8 Q4902 MUTE Green 7 COMPONENT SELECT Q4901 9 L/R +5V(P) +15V(SND) 6 IN +5V FAN+15V Z10 L/R_4 IC4904 VD 8 14 15 2 15 VD 11 IC3007 JK3001 COMPONENT SELECT AUDIO_SOS C IN Q3551,52 D3551 DOUT(4) HD/VD SELECT Y/C Sepa XIN DS_SOS SIGNAL SYNC SWITCH IC2415 SOUND_MUTE HD/Green SCL/SDA HD_M IIC2 ADC -L OUT zation OUTPUT I/F(FORMATTER/BUFFER) JK3509 H Sync VD EQUALIZER HD VIDEO DECODER (10bit ADC) +9V HD Picture INPUT SELECT COMPONENT G1 IC3305 GAIN JK3511 Enhancer ANALOG FRONT END(MUX/CLAM/AGC) POWER AMP EEPROM IIC3 PROCCESSOR VCC DIGITAL SIGNAL PROCESSOR MAIN 5V<->3.3V RCLK0 OUT+ V1_C G7 Q3851,52 V1_Y L/R_1 DOUT(3) PC_G IN X3301 PC_B OUT+ PC_V L/R_3 PC_H HD/VD SWITCH PC_R V1_V TXD_PC VCC JK3301 +9V(P) VIDEO IN VCC1 JK3304 VD_PC S-VIDEO IN HD Q3553,54 D3552 V/Y IC3307 C 5V AV SW RXD_PC COUT L_OUT- L/R_2 IIC_CLOCK4 VCC VD_M SYNC SIGNAL PROCESSOR R_OUT+ IC2301 VIDEO IN L POWER LED VOL HD +9V(P) LED_G R_OUT- A2 OUT- IC3006 1 OUT- Chroma Demo 1 IC2300 CLOCK GENE 1 VIDEO RS232C V15 Q3302,Q3306 Y/PB/PR_HA D1550 REMOTE RECEIVER YOUT (3.3V) 2 PC IN REMOTE RECEIVER/LED G4 DOUT(9) +L OUT SDRAM 6 G6 -R OUT RM001 DOUT(8) HU_VD +R OUT Synchroni- 2 V/CVB L_1 LED_R G5 I/F R_1 A15 27MHz Adjust/ L_2 V1 SDRAM Noise Reduce L_3 SYNC SIGNAL PROCESSOR 1 HU_HD DOUT(7) R_3 KEY SWITCH IC3304 DOUT(2) L/R_4 IIC_DATA4 Q3301,Q3305 V2 KEY SWITCH DOUT(6) SEPA AUDIO PROCESSOR Z G3 27MHz MUTE 6 HD_PC JK3302 IN SDA/SCL 3 G0 (PC) JK3513 DOUT(5) IIC2 3 (VIDEO) AUDIO IN 16M bit A V2 Flame TBC IC4903 AUDIO IN ADC (COMPONENT) +15V(SND) G2 IIC3 (S-VIDEO) AUDIO IN V/S_SEL V/S_SEL SYNC_INH(M) RESETX +9V(P) +15V(SND) MUTE AV SW IC3308 IC3309 +3.3V +15V(P) LED_G LED_R KEY INPUT REMOTE IN CS(M) 5 3 8 2 4 6 7 1 10 9 AUDIO_SOS RESET 1.8V 3.3V JK2301 Q3903 JK2302 5V 3.3V +3.3V(STB) (LED:10TIMES) TH-42PD12C Block (1/4) Diagram TH-42PD12C Block (1/4) Diagram 37 TH-42PD12C 9.3. 方框图 （2/4） (LED:10TIME) (LED:10TIME) (LED:13TIME) (LED:13TIME) (LED:2TIME) (LED:11TIMES) (LED:10TIMES) (LED:10TIMES) (LED:11TIMES) (LED:11TIMES) OSD FAN_SOS +2.5V SOS PI1D(12)-(19) 15V_ON/OFF A-LVDS0 4 STB+5V MON FAN_CONT PI2D(22)-(29) Q4706 BE0-9(8bit) E-LVDS4 DN SOS LVDS OUT +1.2V FOR 20 IC4715 UART SW 5V->3.3V Q4705 IIC2 CLK P+5V SOS IC4211,12 IC4002 3.3V Q4704 IIC4 P+15V SOS D_TXD A5 Q3911,12 B-LVDS1 FOR HD-M/ VD-M D_IIC_DATA1 +3.3V 29 SCW IN A PANEL STBY ON SDA/SCL R/G/B 30 1 10 +9/7.2V A LVDS D+LVDS3 CLOCK SOS DET Q4709,10 CLKM/20MHz CLD STB_ON Q4708 +9/7.2V VSYNC Q4712 FAN_A-B PANEL STBY ON HDA,VDA D4356 14 FAN A +1.8V SOS 5V->3.3V OVEN VOLTAGE 13 PANEL SOS HD_ADA VD_ADA CLPA 10bit LVDS +9V SOS P+15V SOS 1 FAN STOP DPMS_HD 5V->3.3V +1.2V SOS BOUT Q4713 DPMS_HD REMOTE IN DPMS_VD 15 LED_G MICOM LED_R IC4906 DS SOS PANEL_STATUS FACTORY SYNC SEPA IC4901 KEY_INPUT TTL D-LVDS3 5V<-3.3V HD,VD,CLK SCW IN B +5V CLOCK GEN 8bit A+LVDS0 12 SDA/SCL 19 VSYNC RE0-9(8bit) PANEL_STATUS IC4201 -LVDSCLK Q4715 23 MCCLK ASIC-ARM FACTORY PI2D(2)-(29) LSI RESET D_IIC_CLK1 TXD_PC RXD_PC 10bit RGB VIDEO SIGNAL +3.3V D_RXD D_TXD +2.5V +2.5V CLP 80MHz FPGA_CLK +3.3V_AVDD +1.2V HSYNC IC4351 DPMS_SW PARALLEL A/D CONVERTER +5V A22 IC4721 Q4351,52 2 A24 IC4515 V/S_SEL IC4001 FAN B 3 C+LVDS2 - FSTB+15V_MON DRIVER FAN CONT 1 TEMP SENSOR ASIC-ARM 3 Q4903 PI2D(12)-(19) D4353 D4355 IC3551 3 7 IC4716 FSTB+15V_MON DATA FPGA_DATAIN CLOCK IN SDA2/SCL2 HDA,VDA, CLPA POCLK/80M 21 8Mbit ROUT IIC3 DDR_SDRAM HD/VD SWITCH RST IN 9 GE0-9(8bit) ADDRESS DATA A11 VIDEO SIGNAL PROCESSOR MCLD IC4703 HSYNC/VSYNC/CLAMP IIC2 IC4712,13 10bit PI2D(2)-(9) HD_M/ VD_M SDA4/SCL4 IC4714 D_IIC_DATA2 IC4905 SDA3/SCL3 FLASH MEMORY SCW3 POWER_ON/OFF D_IIC_CLK2 IC4704 SYNCRO PROCESSOR D_IIC2 HSYNC B+LVDS1 EEPROM RXD_PC R/G/B_0-9 DIGITAL SIGNAL PROCESSOR IC4702 26 E+LVDS4 RESET IIC2 A0-A18 IC4502 IC3552 DDR_SDRAM DPMS_VD INTERFACE 24 CLK_O +3.3V INTER FACE VCC DATA CLD FLASH MEMORY RS232C DATA +3.3V IIC4 DQ1-DQ15 PANEL SOS ASIC PI1D(12)-(19) 6 IP CONVERTER IIC1 C-LVDS2 SDA1/SCL1 ALL_OFF D_RXD IC3581 SCW3 FPGA_LD HD/VD SWITCH A/D_C DPMS_VD 5V->3.3V SOUND MUTE USE IC4501 + 2088MHz SYNC_INH(M) DPMS_HD CLK +3.3V AVDD IIC CONT USE VCC CS(M) +LVDSCLK 27 IC4501 VCC +1.8V TXD_PC IC4516 R/G/B GOUT MCDATA D5 A4 +1.8V 24bit D_IIC1 HS,VS,CLK 10bit LVDS 3 1 9 7 8 6 4 2 10 5 ALL_OFF HD02 AD_VD DPMS_HD PANEL_STBY_ON PLLV READY TXD_PC_M PLLH ALARM RXD_PC FAN_SOS FAN_CONT RESET LED_R RXD_PC1 LED_G V/S_SEL KEY_INPUT READY D_TXD REMOTE_IN IIC_CONT RXD_PC FAN_CONT ALARM PANEL_STBY_ON TXD_PC_M 15V_ON/OFF FAN_SOS DPMS_VD STB_ON AD_HD SOUND_MUTE D_RXD CS(M) VD02 SYNC_INH(M) TXD_PC +3.3V(STB) +3.3V(SW) +15V(FAN) D4713 +5V(P) D4714 +1.2V(P) +5V(P) PA4901 +2.5V(P) +15V(P) +2.5V(P) +3.3V(SW) +9V(P) D4715 +5V(STB) +1.8V(P) D4718 +3.3V(SW) TPF0S STB+5V TPFA9 +3.3V(STB) +2.5V(P) D4901 +3.3V(STB) +5V(FAN) +15V(P) R4361 (LED:10TIME) (LED:13TIME) (LED:2TIME) (LED:11TIMES) (LED:10TIMES) (LED:11TIMES) TH-42PD12C Block (2/4) Diagram TH-42PD12C Block (2/4) Diagram 38 TH-42PD12C 9.4. 方框图 （3/4） HOT HOT (LED:2TIMES) (LED:7TIMES) COLD COLD (LED:4TIMES) (LED:4TIMES) (LED:4TIMES) (LED:4TIMES) (LED:3TIMES) (LED:5TIMES) (LED:8TIMES) COLD (LED:6TIMES) PANEL_MAIN_ON PHOTO COUPLER IIC VIDEO DATA D31 SOS8_SS 1 FLASH I/F IC9808 POWER MICOM IC9004 AC DET T200 26 7 21 PANEL_STATUS T8AH 250V 30 Q505 L100,L101 IC9807 A5 IC700 +15V(P) 12 IC302 2 6 1 H/V SYNC CONTROL MAIN SW2 23 55 A6 20 +15V(SND) Vda P11 PFC_ON/OFF LVDS DATA SOS6_SC1 Q504 DATA DRIVER CONTROL DATA P25 2 +15V(P) F_STBY ON RESONANCE R141 T8AH 250V PHOTO COUPLER IC9805 AC DET D100 E+LVDS4 IC600 D_IIC1 D_IIC2 IC202 SUSTAIN CONTROL CPG with SS MAIN SW1 RESET +15V(SND) T300 19 D+LVDS3 40 B+LVDS1 DDR I/F A+LVDS0 C+LVDS2 STB5V_ ON/OFF FLASH MEMORY P35 +2.5V EEPROM 2 POWER SWITCH 3 USE PLASMA AI IC300 PD2M 9 9 VIDEO DATA ALARM BUFFER 15 A6 6 1 11 2 IC303 15 +5V(P) +3.3V IC603 IC500 3 POWER SOS IC9806 D-LVDS3 SOS7_SC2 1 PANEL SOS POWER SOS COMPARATOR P34 FILTER +2.5V 27 STB PANEL MICOM D_IIC_CLK2 STB ERROR DET D_IIC_DATA2 14 IIC VIDEO DATA +1.2V 1 RESET 10 PLASMA AI PROCESSOR ALL_OFF IC9003 5 AUX_ON/OFF RL100 +5V(STB) SC2 Q304,Q305 C11 SW061 12 RESET P6 IC701 10bit LVDS RECTIFIER 29 PANEL SOS CONTROL B-LVDS1 17 IC100 T630mAL 250V 7 54 +15V(P) D506 10 5 +5V(P) +3.3V 10bit LVDS AUX_ON/OFF Vda ERROR DET D5 POWER CONTROL D_IIC2 1 +3.3V 1 FSTB+15V D_RXD 5 4 +15V IC9901 1 IC9303 D25 9 SC20 Vsus Q104 +5V(P) 2 Vda PHOTO COUPLER CLK 24 9 POWER SOS PHOTO COUPLER D_RXD 1 LIVE 11 IIC READY 3 +2.5V D_TXD +5V P7 SOS6_SC1 MAIN RELAY_ON IC9900 +5V(P) IIC +3.3V(STB) FOR 1 3 SUB-FIELD PROCESSOR T100 SCAN CONTROL 1 R737 68 PANEL STATUS 14 FACTORY Q302,Q303 S1 PANEL_MAIN_ON Vsus +5V(STB) +2.5V STB+3.3V/RESET FSTB+15V Q609 RESET RL102 +1.2V PHOTO COUPLER Vda FSTB+15V D6 D_IIC1 P9 +5V(P) PFC Q704 UHZ IC502 IC702 +15V(P) 8 +5V(STB) SOS7_SC2 IC9001 RECTIFIER D_IIC_DATA1 1 Q602 DISCHARGE CONTROL VIDEO DATA +5V(P) 15V F_STBY ON RUSH RELAY_ON +3.3V(P)DET AC CORD D_TXD F_15_ON ALL_OFF +5V(P) 2 Q600 12 C21 +LVDSCLK P ON POWER SOS C-LVDS2 IC301 OVER VOLTAGE DET PANEL STBY ON Vsus 30 4 D200 -LVDSCLK SOS8_SS PFC CONTROL 54 IC200 R735 POWER SWITCH SS11 D POWER SOS MAIN SW_ON +1.2V +15V(SND) A-LVDS0 +15V(P) IC601 PHOTO COUPLER 6 POWER SOS E-LVDS4 D_IIC2 D32 T301 PFC Vda +15V(P) NEUTRAL RL101 DISCHARGE CONTROL DDR MEMORY PANEL_ STBY_ON +5V(P) 14 2 FORMAT CONVERTER, UHZ GenX7 13 SUSTAIN CONTROL POWER SUPPLY D_IIC_CLK1 D_IIC2 +5V(P) 7 +5V(P)DET 6 +15V(P)DET IC9500 +15V(P) P2 CONTROL DATA CONTROL DATA S34 LIVE PANEL_MAIN_ON LVDS RX NEUTRAL IC201 29 D20 SCAN CONTROL POWER ON/OFF 1 C25 +15V(P) PANEL_MAIN_ON +3.3V VIDEO/PANEL CONTROL PANEL MAIN ON IC304 Vsus ERROR DET IC602 D510 PANEL_STBY_ON ALARM READY F101 D501 D302 D712 D706 F100 F200 D711 D705 D700 PR101 D502 D204 F201 HOT HOT (LED:2TIMES) (LED:7TIMES) COLD (LED:4TIMES) (LED:4TIMES) (LED:3TIMES) (LED:5TIMES) (LED:8TIMES) COLD (LED:6TIMES) TH-42PD12C Block (3/4) Diagram TH-42PD12C Block (3/4) Diagram 39 TH-42PD12C 9.5. 方框图 （4/4） (LED:8TIMES) (LED:6TIMES) (LED:7TIMES) PANEL SUSTAIN DRIVER MID 4 SCAN OUT (UPPER) PANEL DRIVER IC16788,89 CML SC3 SC BUFFER PHOTO COUPLER VOH 3 SCAN MID IC16561,62 OC1 2 SC 42 SC2 Q16101 IPD CIRCUIT 15 SCAN CONTROL CIS 17 42 +5V(P) C23 2 1 CONVERTER SCAN DATA IC16786,87 Q16672 PHOTO COUPLER Vsus UEH UML DRIVER (SC2) SCAN 1 +5V(P) 14 SS2 PHOTO COUPLER VE GEN. CONTROL DATA (INIT-F) MID 5 8 CSH REG. P11 SS3 Q16876 BUFFER 15 14 BUFFER VE Gen. DROP SD 42 CML C25 (15V_F) 16 F_5V_A CRC2 D16871 SCAN OUT (LOWER) Vfo +5V CERS D31 SCAN DRIVE 5 IC16312 5 SD 46 BUFFER VAD 15V_F 3 IC14954-56 IC16241 16V-F CRC1 14 IC16131 ELECTRODE CPH2 PHOTO COUPLER 9 IPD CIRCUIT REG. 2 +5V(P) PC16603 Q16490 OC2 CMH IC16724 Vda CB2 D16859 UHZ 1 LED(G) C2 IC16784 SOS8_SS SUSTAIN CONTROL VOLTAGE D32 SC 20 2 SUSTAIN DRIVE CONNECTOR SS 58 SU 11 SS3 Q16401 INVERTER UML SD PLASMA PANEL SU CB5 IC16563 PC16685 IC17201,02 MID SS 11 Vscn PC16191 CIRCUIT VSCN 1 5 55 FPC DET Vfo Vda VIDEO DATA IC16521 VIDEO DATA IPD CIRCUIT 2 D20 IC16490,91 Q16422 CB7 ERROR DET 2 IC16773 CPH2 Q16621 SS 53A SIU IC17203 1 SHUNT REG Q16604 68 1 SC50 UHZ 3 PANEL DRIVER Q16402 BUFFER UEH CERS IC16692 Q16622 CONTROL DATA 1 CSL SEPA PROTECT CB8 IC16725 (SC1) CMH SU1B-SU4B SS 22 Vda CPH1 PC16480 NAND GATE C10 SS23 COUPLER PANEL SCAN SOS7_SC2 IC16304 SUSTAIN CONTROL (LOWER) Q16021,2 UMH 5 IC16464,65 IC16791 +5V(P) SD1B-SD4B IC16581 +5V P35 Q16601 SUSTAIN CONTROL MAIN_STOP SC 46 CSH SOS8_SS PHOTO COUPLER SOS6_SC1 13 PC16601 +5V(P) CRC2 P2 ERROR DET 1 CB1 +5V(P) 1 ERROR DET PLASMA PANEL CB3 +15V(P) +5V ELECTRODES ERROR DET GEN. SS 2 CSL/CML GATE DRIVE CIRCUIT VOL MID UMH F_5V_B CERS 1 CIS SHUNT REG SS 23 C1 +5V(P) CSH/CMH GATE DRIVE CIRCUIT 8 IPD CIRCUIT FOR FACTORY USE +15V(P) Q16661 IC14951-53 13 SUSTAIN 2 PHOTO SS 24 CPH1 CEL COMPARATOR SIU BUFFER 9 OC2 29 DATA DRIVER (LEFT) PC16192 DRIVER MID PLASMA PANEL 4 SCAN PC16684 Q16280 VSUS Gen. C21 IC16501 SUSTAIN CONTROL SCAN CB6 PC16461 4 SC 41 VSCN-F 67 VSET GEN. Q16102 PHOTO COUPLER CRC1 5 SCNR_PRO SHUNT 20 1 Q16421 CSL (VAD) 1 CLK SC3 IC16771 3 1 Q16001,2 Q16818 Vda IC14901-03 C23 DATA DRIVER (RIGHT) SOS8_SS 1 SD 11 Q16607 IC16661 2 1 DRIVER 7 DRIVER CEL 8 16 15V_F SU 41 Q16451 SHUNT VSCN GEN. DRIVER IC14904-06 SCAN CONTROL D16860 14 CLK C20 30 DC/DC IC17101,02 OC1 SCNR_PRO 8 Q16441 IC14961-65 INVERTER +15V(P) C11 CB4 TPSC1 D16282 D16280 D16820 TPSS1 VF_GND D16481 D16493 D16480 VR16601 TPVCN D16901 TPVSET D16725 D16473 D16721 D16461 TPVSUS TPSOS6 TPSOS7 TPVAD D16920 TPVSUS 5V TPVE D16821 D16583 D16791 VR16600 5V (LED:8TIMES) (LED:6TIMES) (LED:7TIMES) TH-42PD12C Block (4/4) Diagram TH-42PD12C Block (4/4) Diagram 40 TH-42PD12C 41 TH-42PD12C 10 配线连接图 10.1. 配线 42 TH-42PD12C 43 TH-42PD12C 11 线路图 11.1. 线路图注意事项 44 TH-42PD12C 11.2. P 电路板 （1/4）线路图 5 2 7 8 1 F 3 D B C 4 E A 9 6 COLD HOT COLD HOT COLD HOT AA AB AC AD AE AF AG AH AH AI AJ AK AL AM AN 4 3 2 1 6 5 PFC CONTROL C0DBZZZ00084 C0DAGKC00001 C0DAGKC00002 REGULATOR REGULATOR TO AC CORD TO P-BOARD (3/4) P-BOARD LSEP1279MMHB (1/4) ! TH-42PD12C P-Board (1/4) Schematic Diagram TH-42PD12C P-Board (1/4) Schematic Diagram 45 TH-42PD12C 11.3. P 电路板 （2/4）线路图 13 18 12 17 10 15 16 14 11 COLD HOT COLD HOT BA BB BC BD BE BF BG BH BI 4 3 2 1 6 5 PHOTO COUPLER PHOTO COUPLER +15(P) PHOTO COUPLER POWER CONTROL Vsus ERROR DET Vda ERROR DET COMPARATOR B3PBA0000508 B3PBA0000508 B3PBA0000508 C0DABYY00019 C0ABBA000168 C0DBZMC00006 C0DBZMC00006 C0DAAZH00027 TO D-BOARD (D25) TO C2-BOARD (C25) TO SC-BOARD (SC2) TO SS-BOARD (SS11) TO P-BOARD (4/4) P-BOARD LSEP1279MMHB (2/4) ! ***** ***** TH-42PD12C P-Board (2/4) Schematic Diagram TH-42PD12C P-Board (2/4) Schematic Diagram 46 TH-42PD12C 11.4. P 电路板 （3/4）线路图 5 2 7 8 1 F 3 D B C 4 E A 9 6 COLD HOT COLD HOT COLD HOT COLD HOT AA AB AC AD AE AF AG AH AH AI AJ AK AL AM AN 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 PHOTO COUPLER PHOTO COUPLER PHOTO COUPLER AC DET STB CONTROL PHOTO COUPLER STB ERROR DET PHOTO COUPLER +15(P) B3PBA0000508 C0DBZMC00006 ********* CNC1S171R CNC1S171R ******** MIP3E40MY C0DBZMC00006 C0CAAJG00015 TO P-BOARD (1/4) P-BOARD LSEP1279MMHB (3/4) ! TH-42PD12C P-Board (3/4) Schematic Diagram TH-42PD12C P-Board (3/4) Schematic Diagram 47 TH-42PD12C 11.5. P 电路板 （4/4）线路图 13 18 12 17 10 15 16 14 11 BA BB BC BD BE BF BG BH BI 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 POWER MICOM RESET C2ABDB000122 C0EBH0000447 TO A-BOARD (A6) TO A-BOARD (A6) NO USE TO P-BOARD (2/4) P-BOARD LSEP1279MMHB (4/4) ! TO S1-BOARD (S34) TH-42PD12C P-Board (4/4) Schematic Diagram TH-42PD12C P-Board (4/4) Schematic Diagram 48 TH-42PD12C 11.6. V1, V2 和 S1 电路板线路图 PUSH S34 1 2 3 SW061 K0F162B00002 ! S1-BOARD TXNS11VBTC POWER SW VCC GND OUT R G STB3.3V R1554 270 SW1551 EVQPLHA15 D1551 MAZ80330LL R1500 1k SW1553 EVQPLHA15 SW1554 EVQPLHA15 SW1552 EVQPLHA15 R1550 1k L1501 C1530 6.3V 10u R1553 470 D1554 MAZ80330LL L1507 R1511 3k R1512 4.7k L1503 R1510 2.2k L1504 V15 1 2 3 R1552 220k SW1550 EVQPLHA15 RM001 PNA4701M05TV V2 1 2 3 4 5 6 R1513 8.2k L1502 Q1540 2SD0601ASL L1508 L1505 L1506 D1550 LNJ107W5PRW R1551 47 REMOTE RECIEVER F VOL.DOWN VOL.UP GND LED_G LED G OPT LED R TV/VTR ! V2-BOARD TXNV21VBTC ! V1-BOARD TXNV11VBTC A-BOARD (A15) GND REMOCON TO LED_R (A2) KEY_SW TO A-BOARD (P34) TO P-BOARD STB3.3V STR D A 7 8 1 2 B C 6 3 F 9 4 E 5 TH-42PD12C V1, V2 and S1-Board Schematic Diagram TH-42PD12C V1, V2 and S1-Board Schematic Diagram 49 TH-42PD12C 11.7. A 电路板 （1/9）线路图 P5V->3.3V HD VIDEO DECODER (10bit ADC) A-BOARD TNPH0810 (1/9) COMPOSITE ! VIDEO D1.8V SW_OUTPUT P1.8V C L P1.8V V/S_SEL HI Y D1.8V AV SW AV SW D1.8V LO Low=I2C D1.8V Y D1.8V S-VIDEO A3.3V D3.3V H A3.3V 27MHz 1.65kHz A3.3V D1.8V D3.3V H D1.8V D1.8V 16Mbit SDRAM A3.3V D3.3V D1.8V D3.3V A3.3V 2 3 D3.3V A3.3V D3.3V A3.3V VP HP D3.3V S-VIDEO D1.8V C IN D3.3V D3.3V Y/CVB IN A3.3V P1.8V 1 V A3.3V D3.3V D1.8V A3.3V D3.3V L D1.8V 3.3V->1.8V SD_D9 HU_G4 SD_D8 SD_D5 SD_BA SD_D11 HU_NHD SD_D2 SD_D4 SD_BA SD_D12 SD_A6 SD_A1 SD_A3 SD_A2 SD_A2 HU_G3 SD_A6 SD_D3 SD_D8 SD_CAS HU_G0 SD_D13 SD_DQM SD_A8 SD_A4 SD_A7 P3V_SCL3 HU_G5 SD_D10 SD_DQM SD_D1 SD_A1 SD_A0 SD_A0 SD_A10 SD_D3 SD_D1 SD_RAS SD_WE HU_G7 HU_G1 SD_D13 SD_D14 SD_D4 HU_G2 SD_A4 SD_A9 SD_CAS SD_A8 SD_DQM SD_WE SD_D11 SD_A10 SD_D7 SD_A7 SD_D12 SD_D15 SD_D6 HU_G6 HU_CLK SD_D6 S2DETECT SD_D9 SD_D15 SD_D7 SD_D10 SD_RAS SD_D14 NRST HU_NVD SD_A5 P3V_SDA3 SD_D0 SD_D5 SD_D2 SD_D0 SD_A9 SD_A5 SD_A3 SD_CLK V/S_SEL S3307 C3361 50V 33p C3369 6.3V 1u R3366 22 L3301 J0JHC0000117 Q3307 2SB0709ARL C3426 16V 47u C3362 16V 0.1u SW_3.3V C3412 16V 0.1u C3313 10V 10u Q3302 2SD0601ARL C3376 16V 0.1u R3384 EXB38V220JV C3404 16V 0.1u C3348 16V 0.1u IC3307 C1AB00001529 1 SW 2 OUT 3 Vcc 4 IN2 5 GND 6 IN1 C3395 16V0.1u R3312 220 R3380 EXB38V220JV R3439 0 C3433 0.01u 50V C3387 16V0.1u IC3308 C1AB00001529 1 SW 2 OUT 3 Vcc 4 IN2 5 GND 6 IN1 R3411 1k R3392 0 SW_3.3V C3417 50V 1000p C3450 16V 1u C3356 16V 0.1u R3332 127 C3394 16V 0.1u C3374 16V 0.1u R3377 10k C3330 1000p 50V R3367 EXB38V220JV 9V_M C3343 50V 0.01u S3306 L3320 R3383 22 R3360 2.2k Q3306 2SB0709ARL C3400 16V 0.1u C3328 16V 0.1u C3399 16V 0.1u C3321 50V 10p C3413 16V 0.1u C3332 10V 1u R3363 10 9V_M Q3308 2SB0709ARL R3327 330 R3374 22 C3432 0.01u 50V D3306 MAZ81400ML C3327 16V 0.1u C3393 16V 0.1u C3357 16V 0.1u C3363 16V 0.1u C3320 16V 0.1u X3301 1 OE 2 GND 3 OUT 4 VDD R3350 100k R3343 10 R3435 0 C3333 47u 6.3V C3444 47u 6.3V R3386 EXB38V220JV C3346 16V 0.1u F1H1C104A143 C3389 16V0.1u C3384 16V 0.1u C3319 16V 0.1u L3304 J0JHC0000117 C3344 6.3V 1u F1H0J1050012 R3373 22 R3416 0 R3351 47k R3368 EXB38V220JV C3392 16V 0.1u C3385 16V 0.1u R3317 220 R3309 220 R3326 330 C3322 50V 10p R3365 10 C3372 16V 0.1u R3369 EXB38V220JV C3307 10V 10u R3301 75 C3358 16V 0.1u C3442 47u 6.3V C3410 10u 16V L3313 G1C6R8MA0061 JK3304 C3326 50V 47p R3359 2.7k L3319 J0JHC0000117 C3405 16V 0.1u L3308 C3379 16V 0.1u C3427 16V 0.1u C3373 16V 0.1u C3388 16V0.1u L3312 G1C6R8MA0061 C3352 16V 0.1u C3437 16V 0.1u C3347 16V 0.1u C3408 16V 0.1u C3360 16V 0.1u C3349 16V 0.1u C3436 0.01u 50V R3334 430 C3309 16V 47u C3340 50V 33p D3304 MAZ81400ML C3447 6.3V 1u C3364 16V 0.1u L3314 J0JHC0000117 D3302 MAZ81400ML R3372 22 9V_M C3336 16V 0.1u C1AB00002487 IC3304 1 AOUT2 2 AVSDA2 3 AVDDA1 4 VREF1 5 VRO1 6 AOUT1 7 AVSDA1 8 AVDPL1 9 AVSPL1 10 VDDE 11 SININ1 12 ITHR 13 VDDI 14 RCLKI 15 SMCK 16 VSS 17 AVDAD0 18 VRH0 19 VRL0 20 AVSAD0 21 AVDPG0 22 SYNCIN 23 GIN 24 CO0 25 AVSPG0 26 ATST0 27 AVSPG1 28 CO1 29 CVBSIN 30 AVDPG1 31 AVSAD1 32 VRL1 33 VRH1 34 AVDAD1 35 VSS 36 VDDI 37 VDDE 38 CLK8 39 CLK4 40 GCLP 41 REQ 42 VSS 43 VDDI 44 VDDE 45 AS 46 SEL 47 DIN[9] 48 DIN[8] 49 DIN[7] 50 DIN[6] 51 DIN[5] 52 DIN[4] 53 DIN[3] 54 DIN[2] 55 DIN[1] 56 DIN[0] 57 VDDI 58 DVCK 59 VSS 60 RESETX 61 TEST0 62 TEST1 63 AVDAD2 64 VRH2 65 VRL2 66 AVSAD2 67 AVDBF2 68 CCRIN 69 CO3 70 CO2 71 AVSBF2 72 ATST1 73 AVSBF3 74 CBIN 75 AVDBF3 76 AVSAD3 77 VRL3 78 VRH3 79 AVDAD3 80 VSS 81 VDDE 82 RX 83 SDATX 84 SCL 85 XCS 86 VDDI 87 VDDE 88 VSS 89 DOUT[9] 90 DOUT[8] 91 DOUT[7] 92 DOUT[6] 93 DOUT[5] 94 DOUT[4] 95 DOUT[3] 96 DOUT[2] 97 DOUT[1] 98 DOUT[0] 99 RCLKO 100 VDDE 101 VSS 102 VDDI 103 TIN 104 VSS 105 HD 106 VD 107 FID 108 VSS 109 VDDI 110 VDDE 111 MA[9] 112 MA[8] 113 MA[7] 114 MA[6] 115 MA[5] 116 MA[4] 117 MA[3] 118 MDQM 119 MCAS 120 VSS 121 VDDI 122 VDDE 123 MRAS 124 MBA 125 MA[10] 126 MA[0] 127 MA[1] 128 MA[2] 129 MD[17] 130 MD[16] 131 VSS 132 VDDI 133 VDDE 134 MCLK 135 MWE 136 MD[8] 137 MD[7] 138 MD[9] 139 MD[6] 140 MD[10] 141 MD[5] 142 MD[11] 143 VDDE 144 VSS 145 VDDI 146 MD[4] 147 MD[12] 148 MD[3] 149 MD[13] 150 MD[2] 151 MD[14] 152 MD[1] 153 MD[15] 154 MD[0] 155 VDDE 156 VSS 157 VDDI 158 PDOUT 159 VSS 160 AVSPL0 161 AVDPL0 162 CPO 163 VGS 164 XIN 165 XTST 166 VDDE 167 AVD 168 AVS 169 MST 170 SM 171 SININ2 172 VDDI 173 VSS 174 AVDDA2 175 VREF2 176 VRO2 R3358 10k C3416 10u 6.3V C3419 6.3V 10u C3396 16V0.1u C3311 16V 0.1u R3341 150 R3338 1k L3318 J0JHC0000117 C3371 16V 0.1u C3ABMG000227 IC3305 1 VCC 2 DQ1 3 DQ2 4 VSSQ 5 DQ3 6 DQ4 7 VCCQ 8 DQ5 9 DQ6 10 VSSQ 11 DQ7 12 DQ8 13 VCCQ 14 LDQM 15 WE 16 CAS 17 RAS 18 CS 19 A11 20 A10 21 A0 22 A1 23 A2 24 A3 25 VCC 26 VSS 27 A4 28 A5 29 A6 30 A7 31 A8 32 A9 33 NC 34 CKE 35 CLK 36 UDQM 37 NC 38 VCCQ 39 DQ9 40 DQ10 41 VSSQ 42 DQ11 43 DQ12 44 VCCQ 45 DQ13 46 DQ14 47 VSSQ 48 DQ15 49 DQ16 50 VSS C3398 16V 0.1u R3381 22 C3351 16V 0.1u C3353 16V 0.1u C3391 16V0.1u R3378 EXB38V220JV C3378 16V0.1u C3354 16V 0.1u C3418 16V 0.1u C3365 16V 0.1u C3402 16V 0.1u C3375 6.3V 1u R3347 220 R3333 127 C3331 10V 1u C3438 0.01u 50V R3345 330 R3379 EXB38V220JV C3381 16V0.1u R3303 75 C3445 6.3V 47u R3417 10 JK3301 C3368 16V 0.1u C3431 0.1u 16V L3315 J0JHC0000117 C3325 50V 47p R3352 47k C0CBCBE00001 IC3309 1 VOUT 2 NC 3 GND 4 CN CONT 5 SUB 6 VIN 7 R3361 1.1k C3441 47u 6.3V L3305 J0JHC0000117 C3329 1000p 50V C3366 16V 0.1u R3355 10 C3406 16V 0.1u C3383 16V0.1u L3309 G1C100K00020 R3364 10 R3319 100 R3370 10k C3367 16V 0.1u R3432 0 R3434 0 R3433 0 R3356 10 C3359 16V 0.1u C3451 16V 0.1u F1H1C104A143 C3397 16V0.1u R3346 330 R3348 220 R3340 150 R3353 2.2k R3354 1.1k C3386 16V0.1u C3390 16V 0.1u R3371 EXB38V220JV R3385 EXB38V220JV C3434 0.01u 50V R3431 0 C3350 16V 0.1u C3440 47u 6.3V C3411 16V 0.1u C3334 16V 0.1u C3415 16V 0.1u Q3305 2SB0709ARL C3345 6.3V 1u C3407 16V 0.1u C3355 16V 0.1u R3382 22 R3337 100 C3341 50V 68p R3342 10 R3339 1k C3305 10V 10u R3318 100 R3336 100 C3335 16V 0.1u C3370 16V 0.1u C3377 16V 0.1u L3317 J0JHC0000117 C3314 1u 16V GAP0.3 S3301 C3380 16V0.1u C3403 16V 0.1u C0CBCAC00275 IC3303 1 VDD 2 GND 3 CE 5 VOUT 4 NC R3335 430 Q3301 2SD0601ARL C3382 16V 0.1u C3339 50V 33p R3362 2.7k C3401 16V 0.1u C3435 0.01u 50V R3302 75 L3310 5V_M C3443 68u 4V C3342 50V 68p + + + + C Y + + + + + D 8 7 3 9 6 5 2 F 1 C E A B 4 TH-42PD12C A-Board (1/9) Schematic Diagram TH-42PD12C A-Board (1/9) Schematic Diagram 50 TH-42PD12C 11.8. A 电路板 （2/9）线路图 LO TXD HD/VD SWITCH PC IN NO Signal RGB Sync Signal Logic Table DPMS 5V->3.3V AUTO/VBS SYNC_INH SYNC_INH A-BOARD TNPH0810 (2/9) ! ON G Y AC_CS Pb A LO RS232C DRIVER HX SYNC IN Pr HI CH0(7Pin VBS) DDC EEPROM RTS HI Sync Style LO VBS(Sync on Video/CS) Pb RI ON G GND DPMS 5V->3.3V SYNC SIGNAL PROCESSOR HD/VD SELECT COMPONENT SELECT SYNC SELECT DSR LO CD TVRQ922 HI TXD LO HI CTS REMOTE IN Y CH1(6Pin AUTO/ON G) DTR RXD LO 3 1 2 HI 11 LO Pr 12 14 13 AUTO(Separate Sync ON G) ON CH PR/R_HA 30MHZ HD_PCIN GREEN_IN PR/R_M VD_PC Y/G_M S2DETECT Y/G_HA G_PC SYNC_INH HIN DPMS_HD HOUT R_PC VD_PC TXD_PC VD_PCIN P5V_SDA3 VIN HD_PC Y/G_GND HD+OUT HD_PCIN AC_CS DPMS_VD RXD_PCI P5V_SCL3 PR/R_GND B_PC HD_PCIN GREEN_OUT HOUT GREEN_OUT B_PC PR/R_HA AC_HD VOUT PB/B_HA R_PC VD+OUT G_PC PB/B_GND HD_PC AC_VD HD-OUT VIN HIN PB/B_M VOUT Y/G_HA VD_PCIN 143-150MHZ PB/B_HA GREEN_IN VD_PCIN 60MHZ 143-150MHZ C3067 16V 470u R3120 100 C3104 50V 0.01u TP3003 R3044 0 R3502 4.7k C3054 0.1u 16V GAP0.3 S3504 C3029 16V 0.1u R3110 5.6k Q3022 B1ABCF000231 5V_M JK3509 K1FA109B0062 1 2 3 4 5 8 9 6 7 D3505 MAZ81600HL FL3510 J0HABB000003 1 2 3 4 R3036 75 GAP0.3 S3001 R3115 330 C3045 2.2u 10V TP3509 9V_M C3068 16V 470u R3027 56 R3562 0 R3031 56 GAP0.3 S3505 C3025 50V 0.01u R3510 0 C3504 50V 0.01u R3022 0 Q3554 2SB0709A0L C3071 6.3V 47u R3582 100 C3072 16V 0.1u R3551 100 R3125 3.3k C3582 16V 0.1u C3043 2.2u 10V R3030 75 R3585 100 R3554 3.3 L3501 J0JHC0000117 C3556 10V 10u R3122 330 C3046 2.2u 10V R3047 4.7k GAP0.3 S3512 D3508 MAZ81600HL FL3502 J0HABB000003 1 2 3 4 R3041 56 5V_M C3063 50V 1000p FL3501 J0HABB000003 1 2 3 4 R3026 56 C3037 0.1u 16V TP3507 GAP0.3 S3506 C3050 0.1u 16V C3552 0.1u 16V C3066 16V 470u R3583 100 R3509 0 R3023 330k D3022 GAP0.3 S3003 C0JBAS000251 IC3007 1 IN/OUT1 2 OUT/IN1 3 CONT2 4 GND 5 IN/OUT2 6 OUT/IN2 7 CONT1 8 VCC C3041 0.1u 16V R3563 0 Q3551 B1ABCF000231 R3118 2.2k FL3001 J0HABB000004 1 2 3 4 VJ3003 R3104 0 C3584 16V 0.1u C3033 16V 0.1u R3111 0 C3065 25V 0.1u C302650V 0.01u R3121 150 R3505 47k C3024 50V 0.01u R3037 56 C3036 0.1u 16V L3022 G1C100K00020 R3119 100 R3045 3k C3586 16V 0.1u R3043 0 R3029 56 C3047 2.2u 10V GAP0.3 S3507 C3048 2.2u 10V C3030 16V 0.1u R3561 0 C3501 16V 0.1u C3057 16V 4.7u C3557 6.3V 1u R3042 56 C3055 0.1u 16V C302850V 0.01u R3053 75 TP3504 TP3510 R3503 10k R3033 56 L3021 G1C100K00020 C302750V 0.01u Q3101 B1ABCF000231 R3506 56 Q3102 B1ABCF000231 C3058 16V 0.47u R3565 100 R3557 4.7k 9V_M R3048 4.7k R3513 100 5V_M C3022 16V 0.1u FL3003 J0HABB000004 1 2 3 4 D3501 B0HCMM000014 Q3021 B1ABCF000231 GAP0.3 S3511 C3049 0.1u 16V 9V_M C3042 0.1u 16V R3051 75 JK3511 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 R3106 0 IC3006 C0JBAR000419 1 2 3 4 5 6 7 8 GAP0.3 S3002 9V_M R3508 56 R3528 100 C3040 0.1u 16V TP3002 TP3502 JK3001 G 1 G G G 2 G G G 3 G G C3553 150p 50V C3034 16V 47u IC3502 1 E0 2 E1 3 E2 4 VSS 5 SDA 6 SCL 7 WC 8 VCC R3035 56 R3507 56 R3568 100 C3023 50V 0.01u C3558 16V 0.1u C3056 0.47u 16V C3044 2.2u 10V R3024 330k R3512 100 C3106 16V 0.1u STB_3.3V TP3505 D3552 MA3X15300L R3038 75 C3062 50V 0.01u TP3503 R3050 0 R3117 0 C3585 16V 0.1u FL3511 J0HABB000003 1 2 3 4 R3116 180 R3046 2.2k 4.7k R3558 C3102 16V 0.1u C0JBAB000715 IC3552 1 NC 2 IN_A 3 GND 5 VCC 4 OUT_Y R3529 100 C3052 0.1u 16V R3101 100 TP3508 STB_3.3V R3109 0 C3064 50V 1000p C3554 10V 10u FL3002 J0HABB000004 1 2 3 4 C3038 0.1u 16V TP3501 R3501 4.7k D3506 MAZ81600HL C3059 16V 1u D3551 MA3X15300L GAP0.3 S3501 R3123 10k 9V_M R3127 10k R3052 75 R3025 330k R3028 75 C3039 0.1u 16V VJ3002 D3507 MAZ81600HL C3587 16V 0.1u R3559 3.3 C0JBAB000715 IC3551 1 NC 2 IN_A 3 GND 5 VCC 4 OUT_Y D3502 B0HCMM000014 R3552 4.7k R3511 0 Q3552 2SB0709A0L C3559 16V 0.1u 5V_M R3560 3.3 C3031 10V 2.2u C3035 50V 0.01u R3584 100 C3581 6.3V 47u C1ZBZ0003985 IC3581 EN 1 2 C1+ 3 V+ 4 C1- 5 C2+ 6 C2- 7 V- 8 DOUT2 9 RIN2 10 ROUT2 11 INVALID 12 DIN2 13 DIN1 14 FORCEON 15 ROUT1 16 RIN1 17 DOUT1 18 GND 19 VCC 20 FORCEOFF R3555 3.3 R3040 0 C3555 1000p 50V D3021 4.7k R3553 R3556 100 C3021 6.3V 47u TP3001 GAP0.3 S3502 R3034 75 C3053 0.1u 16V FL3504 J0HABB000003 1 2 3 4 C3060 16V 1u C3583 6.3V 1u R3103 1k GAP0.3 S3508 R3124 10k R3114 2.2k R3586 0 R3504 47k C3503 10u 6.3V C3061 50V 0.01u 9V_M GAP0.3 S3503 D3504 MAZ30560ML R3113 0 VJ3001 IC3005 C1AB00002904 1 Vcc1 2 Y/G IN4 3 GND 4 Pb/B IN4 5 Vcc1 6 NC 7 Pr/R IN4 8 GND 9 Y/G IN3 10 Vcc1 11 Pb/B IN3 12 PORT3 13 PORT2 14 Pr/R IN3 15 PORT1 16 PORT0 17 Y/G IN2 18 Vcc1 19 Pb/B IN2 20 GND 21 Pr/R IN2 22 Vcc1 23 Y/G IN1 24 GND 25 Pb/B IN1 26 Vcc1 27 Pr/R IN1 28 GND 29 VDD 30 ADR 31 SDA 32 SCL 33 DGND 34 VIN4 35 VIN3 36 VIN2 37 VIN1 38 GND 39 HIN4 40 HIN3 41 HIN2 42 HIN1 43 Vcc2 44 HOUT 45 VOUT 46 VIN 47 VDET 48 HIN 49 HDET 50 VERTADJ 51 VERTIN 52 GND 53 VD+OUT 54 HD-OUT 55 HD+OUT 56 Vcc1 57 GCLAMP2 58 GCLAMP1 59 GND 60 Y/G OUT 61 Vcc1 62 Pb/B OUT 63 GND 64 Pr/R OUT R3021 0 R3128 3.3k C3051 0.1u 16V FL3503 J0HABB000003 1 2 3 4 C3101 50V 0.01u C3105 16V 0.1u C3032 16V 0.1u R3108 0 R3032 75 Q3553 B1ABCF000231 R3126 10k TP3506 A INH COM VDD VEE CH1 VSS CH0 + + + + P 1 2 3 + P + + P VIDEO 16 10 12 18 13 15 11 17 14 TH-42PD12C A-Board (2/9) Schematic Diagram TH-42PD12C A-Board (2/9) Schematic Diagram 51 TH-42PD12C 11.9. A 电路板 （3/9）线路图 AUDIO_SOS P3V_SCL2 15V_ON/OFF STB_ON DS_SOS SOUND_MUTE AC_GOOD HD+OUT AUDIO_SOS P3V_SDA2 5V_HD_M ALL_OFF1 P3V_SCL3 P5V_SDA3 5V_VD_M HD-OUT F15V_MON P3V_SDA3 FAN_SOS VD+OUT FAN_CONT P5V_SCL3 15V_ON/OFF C0JBAA000377 IC2415 1 IN_B 2 IN_A 3 GND 5 VCC 4 OUT_Y VJ4946 D4356 MA2J11100L R2451 10k C4943 0.1u 25V D4946 B0BC6R600005 R4933 10k C4970 6.3V 2.2u F1J1E104A148 FL4981 1 2 3 R2450 24k F15V R3132 0 D4355 MA3X152D0L R3908 47k A6 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 SW_3.3V R4381 R4357 910 Q4901 B1DHDC000028 5V_M R3143 0 Q3903 B1ABCF000231 R4354 47k C4942 10u 25V L4942 J0JHC0000117 R4946 49.9k C4949 0.1u 25V F1J1E104A148 FL4983 1 2 3 R3133 0 R4948 L4944 J0JHC0000117 R4955 45.3k C4364 1u 10V R3856 0 C4948 50V 4700p R2449 0 R2452 7.5k R2322 0 C2427 16V 0.1u 15V R4945 20k STB5V R4363 2.2k C4951 10u 16V VJ4944 C3107 6.3V 1u R3913 10k Q2372 B1ABCF000231 C4944 50V 0.01u C4351 220u 25V R4356 2.49k R2453 10k C4964 0.1u 25V R3853 2.7k D4948 B0BC4R700007 R4998 100 C4969 10u 6.3V R4992 330 VJ4942 9V_M R3907 56k Q3912 B1ABCF000231 R4947 5.62k R2323 0 R2325 0 C4363 1u 6.3V Q4351 2SD0601A0L R4952 4.7 VJ4943 R4991 330 R4373 4.7k R4359 10k R2454 0 IC4904 C0DBAYY00183 1 BS 2 VIN 3 SW 4 GND 5 FB 6 COMP 7 EN 8 SS 15V C4950 10u 16V C4352 1u 25V L4351 STB_3.3V IC4903 C0DBAYY00183 1 BS 2 VIN 3 SW 4 GND 5 FB 6 COMP 7 EN 8 SS Q3852 B1CBHD000002 G D S 9V_M C4955 16V 2.2u D4942 B0BC01100001 15V Q4902 B1ABCF000231 R4352 22k F15V R3911 10k C4354 470u 16V R4996 3.3k L4943 G1C330MA0363 R4358 0 FAN15V TP4001 R4956 10k R4943 4.7 R4351 Q4991 B1ABCF000231 R3854 0 R2324 0 R4942 100k STB5V R4997 10k R2385 15k Q4352 2SB0709A0L 9V_M Q3851 B1CBHD000002 G D S R4951 100k C4958 0.1u 25V A10 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 C0DBAZG00034 IC4351 1 VCC 2 OUT 4 INV 5 STBY 3 GND C4963 50V 3900p R4361 R4954 10k R4353 470 C4957 10u 25V 5V_M F1J1E104A148 FL4982 1 2 3 R3914 1k R3131 2.2k STB_3.3V R2384 47k R2387 0 D4947 B0BC4R700007 C4959 50V 0.01u R2326 0 A24 1 2 3 L4941 G1C330MA0363 C4932 50V 0.01u VJ4945 R3912 10k A22 1 2 3 Q3911 B1ABCF000231 R4934 22k C4991 10u 25V F15V R4362 0 R4368 4.7k R4994 330 R4932 6.8k R4941 D4351 B0JCME000037 R3129 2.2k R4366 4.7k C4965 10u 6.3V SOUND15V R3130 2.2k C4993 10u 6.3V R4957 R4995 10k 5V_M TP4002 C4994 16V 0.1u R4360 0 R3855 2.7k 5V_M VJ4941 STB5V R4382 R2383 4.7k R3915 12k D4944 B0BC4R700007 D4353 MA3X152D0L FAN15V R4993 330 TP4030 D4943 B0BC4R700007 R4950 D4945 B0JCME000037 R4931 3.3k SOUND15V R2321 0 D4941 B0JCME000037 C4931 1u 10V D S D D G D GND 15V->5V GND GND A-BOARD TNPH0810 (3/9) ALL_OFF SOUND15V 22 21 N.C. SOUND15V ECO_ON 23 HP SOS BLOCK STB5V SOUND15V SOUND15V SDA2 FAN CONTROL GND TPFAS GND TO P-BOARD (P6,7) TO Z-BOARD (Z10) VP P15V GND AND GND TPFAC ! N.C. N.C. 11 AC_GOOD F15V SCL2 9V GND AUDIO_SOS 15V->9V SAMP_MUTE GND F_STB_ON GND 12 14 13 GND P G G P G G P P + P P + P (FIN) P G G P P P P P P 25 19 21 27 22 24 20 26 23 TH-42PD12C A-Board (3/9) Schematic Diagram TH-42PD12C A-Board (3/9) Schematic Diagram 52 TH-42PD12C 11.10.A 电路板 （4/9）线路图 AD_G7 AD_R7 AD_G2 AD_R1 P3V_SCL2 P3V_SDA2 P3V_SCL2 AD_B1 AD_R2 AD_G0 0V AD_CLK AD_B4 PB/B_M AD_R4 AD_G6 AD_R0 AD_VD AD_B7 AD_R5 HD_ADA AD_B2 AD_G4 AD_G3 P_ON/OFF1 AD_G5 AD_B3 P3V_SDA2 NRST AD_B0 VD_ADA PR/R_M AD_R3 AD_B5 AD_G1 Y/G_M AD_HD AD_R6 AD_B6 CLP_A C4975 16V 0.1u R4972 22k R4984 10k 1% R4018 0 R4982 180k C4903 0.1u 25V IC4001 C0FBAY000012 1 GOUT6 2 GOUT5 3 GOUT4 4 GOUT3 5 GOUT2 6 GOUT1 7 GOUT0 8 NC 9 NC 10 DVSS 11 DVDD 12 BOUT7 13 BOUT6 14 BOUT5 15 BOUT4 16 BOUT3 17 BOUT2 18 BOUT1 19 BOUT0 20 NC 21 NC 22 DVSS 23 DVDD 24 CLAMP 25 AVSS 26 TEST2 27 PVDD 28 AVSS 29 COAST 30 HSYNC 31 VSYNC 32 AVSS 33 FLT 34 PVDD 35 PVDD 36 AVSS 37 BIAS 38 TEST 39 AVDD 40 AVSS 41 AVSS 42 AVDD 43 BIN 44 AVSS 45 AVDD 46 AVDD 47 AVSS 48 GIN 49 SOGIN 50 AVSS 51 AVDD 52 AVDD 53 AVSS 54 RIN 55 A0 56 SCL 57 SDA 58 BYPASS 59 AVDD 60 AVSS 61 RESETN 62 VSYNCO 63 SOGOUT 64 HSYNCO 65 DTCLK 66 DVSS 67 DVDD 68 ROUT7 69 ROUT6 70 ROUT5 71 ROUT4 72 ROUT3 73 ROUT2 74 ROUT1 75 ROUT0 76 NC 77 NC 78 DVDD 79 DVSS 80 GOUT7 R4964 22k Q4906 B1ABCF000231 R4912 C4751 16V 0.1u C4983 0.1u 25V R4006 6.8k 2.5V C4990 10u 6.3V C4017 10u 6.3V C1ZBZ0003775 IC4721 1 SDA 2 SCL 3 ALERT 4 GND 5 A2 6 A1 7 A0 8 V+ R4983 82k R4659 0 R4019 10 R4905 100k C4027 50V 1000p IC4901 C0DBAYY00369 1 SW 2 BST 3 VCC 4 GND 5 FB 6 PG 7 EN/SYNC 8 IN C4022 16V 0.1u R4970 10k C4908 10u 6.3V C4009 25V 0.1u C4901 10u 25V R4981 0 R4906 10k R4655 0 R4027 STB_3.3V C4011 16V 0.1u R4968 10k R4651 22 C4016 16V 0.1u R4001 EXB2HV680JV R4908 13k C4001 16V 0.1u D4903 B0JCPE000004 Q4903 B1DHDC000028 C4006 16V 0.1u C4002 16V 0.1u R4657 0 R4007 75 R4014 0 D4901 B0JCME000037 C4010 50V 1000p R4002 EXB2HV680JV C4906 16V 1u R4031 0 D4905 B0BC5R6A0275 R4971 10k SW_3.3V Q4904 B1ABCF000231 R4652 22 R4973 R4003 EXB2HV680JV R4032 0 C4024 6.3V 10u R4653 10k R4033 0 C4020 6.3V 10u D4981 B0JCPE000004 C4985 0.01u 50V C4905 16V 1u C4971 1u 6.3V R4004 R4013 0 R4961 4.7k C4988 10u 6.3V IC4906 C0DBAYY00552 1 BOOT 2 VIN 3 EN 4 SS 5 VSENSE 6 COMP 7 GND 8 PH C4021 6.3V 10u C4012 16V 0.1u 5V_M C4019 16V 0.1u D4902 B0JCPE000004 R4986 20k IC4905 C0DBZFF00004 1 VOUT 2 GND 3 CE 4 NC 5 GND 6 VDD R4962 4.7k R4965 R4966 R4985 10k R4017 0 1.2V C4013 16V 0.1u SW_3.3V C4007 25V 0.1u R4016 0 C4980 10u 6.3V STB_3.3V 15V R4024 0 R4963 10k C4976 10u 6.3V L4981 L4901 R4005 2.7k R4012 0 R4974 0 C0CBCBE00001 IC4002 1 VOUT 2 NC 3 GND 4 CN CONT 5 SUB 6 VIN 7 Q4905 B1ABCF000231 C4982 10u 25V R4010 0 D4908 B0BC5R6A0275 R4976 0 R4903 10 SW_3.3V R4008 0 R4009 75 C4004 16V 0.082u C4003 50V 8200p STB5V R4907 40.2k R4011 75 C4972 50V 0.01u C4987 50V 0.022u R4020 R4901 C4974 10u 6.3V R4987 0 C4008 25V 0.1u C4984 25V 0.1u C4989 10u 6.3V R4023 R4902 100k 32 P15V->1.2V 31 34 33 P5V->3.3V 21 22 23 P15V->3.3V A2 A-BOARD TNPH0810 (4/9) ! OS/ALART TEMP SENSOR 2.5V A/D CONVERTER 10bit RGB VIDEO SIGNAL P Thermal Pad P P P P P P P P 34 28 30 36 31 33 29 35 32 TH-42PD12C A-Board (4/9) Schematic Diagram TH-42PD12C A-Board (4/9) Schematic Diagram 53 TH-42PD12C 11.11.A 电路板 （5/9）线路图 VCCI(3.3V) 42 41 VP OUTPUT_B LSI58 FPGA MODE DATA DRIVER 43 ASIC SC PULSE IC4201 SYNCRO PROCESSOR VCCAUX(2.5V) MODEL1 OUTPUT_A CLK_INPUT 46 32 HP 5V->3.3V 34 31 GND MODEL0 ASIC-ARM TEST TERMINAL MODEL SELECT VP A-BOARD TNPH0810 (5/9) HP 5V->3.3V 33 LVDS_INPUT 44 CONTROL ! FREE RUN CLK JTAG DATA SUSTINABLE SS_PULSE IIC RESET Flash Control MODEL2 NC 45 VD_M VD_M MC_CLK HD_ADA MCDATA_O HD_M VD_ADA MC_LD HU_NVD NRST HU_NHD CLKM_20MHZ P3V_SCL2 HD_M 5V_HD_M 5V_VD_M CLP_A P3V_SDA2 IC4201 K10 GND IC4201 N10 ROA[3] IC4201 E10 NRST IC4201 N9 NC IC4201 P13 BOA[0] IC4201 J5 VDD3 IC4201 D9 LVDSA_CLKP IC4201 D4 NC IC4201 K2 UEH IC4201 N13 NC IC4201 D1 LVDSB_RXDN IC4201 M10 ROA[4] IC4201 T13 GOA[6] IC4201 D5 MODEL[0] IC4201 R16 DCKAO IC4201 M14 BOA[7] C4301 16V 0.1u IC4201 B1 LVDSB_RXCP IC4201 H13 CLRU IC4201 C2 NC IC4201 H5 VDD3 C0JBAA000377 IC4211 1 IN_B 2 IN_A 3 GND 5 VCC 4 OUT_Y IC4201 L5 BOB[0] IC4201 J8 GND IC4201 P14 BOA[5] IC4201 C1ZBZ0003233 A1 GND IC4201 N8 DCKB IC4201 N1 CLRD C4206 16V 0.1u IC4201 T16 GND IC4201 B15 GND IC4201 L12 GOA[4] IC4201 H3 HD_ADA C4221 6.3V 10u C4207 16V 0.1u IC4201 N6 BOB[4] IC4201 G5 DMHR IC4201 L8 VDD3 IC4201 A14 LVDSA_RXBN IC4201 B7 NC IC4201 T10 ROA[0] IC4201 F9 VDD3 IC4201 H16 MCCLK IC4201 J14 LEL IC4201 K7 GND IC4201 R1 ROB[0] IC4201 R15 GND IC4201 K4 USH IC4201 R4 GOB[1] IC4201 G9 GND IC4201 C9 LVDSA_CLKN R4246 0 IC4201 J16 MCDATA IC4201 L13 BOA[2] IC4201 D10 ROM57AD[2] R4219 100 IC4201 J2 VDIAA R4223 0 IC4201 J3 UML R4247 0 IC4201 E12 NC IC4201 A8 LVDSB_CLKP IC4201 M13 BOA[1] IC4201 N12 GOA[3] IC4201 P10 ROA[2] C4202 16V 0.1u SW_3.3V IC4201 T11 VDD IC4201 B16 LVDSA_RXAN IC4201 J4 UMH IC4201 K9 GND IC4201 N2 ROB[3] R4213 100 IC4201 H4 CLPA R4251 0 IC4201 D6 DMLR IC4201 R14 NC IC4201 H15 MCLD IC4201 B6 NC 2.5V C4227 6.3V 10u IC4201 B13 LVDSA_RXCP IC4201 A6 VDD IC4201 N4 NC IC4201 A5 NC IC4201 P3 NC IC4201 T2 NC IC4201 E6 DMHL IC4201 N7 BOB[6] IC4201 L1 VDD IC4201 L10 VDD3 R4214 100 ASIC3.3V IC4201 H2 GND IC4201 M12 NC IC4201 F7 VDD3 IC4201 B10 NC IC4201 C4 NC IC4201 M2 PCD IC4201 R12 GOA[1] IC4201 T15 NC IC4201 F14 CEL IC4201 K3 USL IC4201 K5 BOB[1] C4210 16V 0.1u IC4201 N15 XNVD IC4201 K11 VDD3 IC4201 K13 BOA[3] 0 R4307 IC4201 F6 GND C4205 16V 0.1u IC4201 M16 SDA IC4201 F3 VD_ADB IC4201 P6 BOB[3] IC4201 A12 NC IC4201 J6 VDD3 IC4201 K6 VDD3 IC4201 E3 CLPB IC4201 M7 BOB[7] IC4201 B12 NC IC4201 C6 SLAV C4220 6.3V 10u IC4201 P15 VDOA IC4201 K16 FPCLK IC4201 B8 LVDSB_CLKN IC4201 B3 NC IC4201 A13 LVDSA_RXCN IC4201 F4 DSLL R4212 100 IC4201 D13 NC IC4201 T12 GOA[0] C4213 16V 0.1u IC4201 A16 GND IC4201 G16 CPH C4303 16V 0.1u C4204 16V 0.1u R4260 0 C4222 6.3V 10u IC4201 M1 LER IC4201 G15 CEL2 IC4201 P5 GOB[6] C0JBAB000715 IC4212 1 NC 2 IN_A 3 GND 5 VCC 4 OUT_Y IC4201 M3 ROB[7] IC4201 H12 VDD3 IC4201 H10 GND IC4201 T8 NAND_TEST IC4201 A10 NC IC4201 D11 ROM57AD[1] IC4201 R9 NC IC4201 J9 GND IC4201 D8 LVDS_TEST IC4201 P4 NC IC4201 P1 ROB[1] IC4201 C8 NC IC4201 H6 VDD3 16V 0.1u C4203 IC4201 N3 ROB[6] IC4201 L4 GOB[3] IC4201 P7 VDO[B] IC4201 G1 VDA C4209 16V 0.1u IC4201 C16 LVDSA_RXAP IC4201 M8 VDD3 IC4201 L11 GND IC4201 E8 VDD3 R4215 100 IC4201 G13 ODEU IC4201 F15 CLK_D IC4201 M6 BOB[5] R4201 0 IC4201 G11 VDD3 IC4201 C12 KME_TEST IC4201 L3 PCD2 R4220 100 IC4201 T6 VDD IC4201 M15 SCL IC4201 P12 GOA[2] IC4201 T14 BOA[4] IC4201 G14 PCU2 IC4201 F8 VDD3 IC4201 F16 VDD IC4201 A2 NC IC4201 C10 NC IC4201 K1 NUEL IC4201 F10 VDD3 IC4201 T1 GND IC4201 T7 DCKBO IC4201 R5 GOB[5] IC4201 E1 HDB R4211 100 IC4201 B11 LVDSA_RXDN C4212 16V 0.1u R4222 47 IC4201 J1 HDIAA IC4201 B5 LVDSB_RXAP IC4201 H8 GND IC4201 P2 ROB[2] IC4201 C14 NC IC4201 J13 LATCH IC4201 G12 AC_TEST IC4201 P9 NC IC4201 D12 ROM57AD[0] IC4201 C11 LVDSA_RXDP L4206 J0JHC0000096 IC4201 E16 SIU C4225 6.3V 10u IC4201 K12 GOA[5] IC4201 A9 NC IC4201 T9 CLKM_IN IC4201 C15 DRVRST IC4201 C5 LVDSB_RXAN IC4201 P8 DCKA IC4201 H1 HDA R4305 100 IC4201 F11 GND IC4201 L15 FPDATA[0] IC4201 M11 NC IC4201 D3 MODEL[1] IC4201 E11 CSL IC4201 D7 DSLR IC4201 H7 GND IC4201 J10 GND IC4201 H11 VDD3 IC4201 B4 LVDSB_RXBN IC4201 P11 ROA[6] C4208 16V 0.1u R4252 0 IC4201 G10 GND IC4201 G6 VDD3 IC4201 L2 ODED R4250 0 IC4201 E14 CL IC4201 F12 SCSU IC4201 T3 ROB[4] R4301 100 R4218 100 IC4201 D15 CMH IC4201 T5 GOB[4] IC4201 F2 HD_ADB IC4201 F1 VDD IC4201 R10 ROA[1] IC4201 A11 VDD IC4201 L14 SFRST R4216 100 IC4201 M5 NC IC4201 J15 GND IC4201 G8 GND R4221 47 IC4201 P16 HDOA IC4201 B9 GND IC4201 K15 FPDATA[1] IC4201 R2 GND IC4201 B2 GND IC4201 E15 CSH IC4201 E13 SID IC4201 J12 VDD3 IC4201 E5 NC R4217 100 IC4201 A7 NC IC4201 N14 BOA[6] IC4201 R13 GOA[7] IC4201 A4 LVDSB_RXBP IC4201 D14 CML C4219 6.3V 10u IC4201 D16 DRVMUTE IC4201 G3 VDIAB IC4201 N16 XNHD IC4201 J7 GND IC4201 L6 GND IC4201 E9 VDD3 IC4201 G7 GND IC4201 A3 NC IC4201 L9 VDD3 IC4201 C13 NC IC4201 C1 LVDSB_RXCN IC4201 H14 PCU IC4201 G4 VD_ADA IC4201 H9 GND IC4201 F13 CBK IC4201 L7 VDD3 IC4201 B14 LVDSA_RXBP IC4201 G2 HDIAB IC4201 R3 ROB[5] IC4201 R8 GND IC4201 R6 BOB[2] SW_3.3V R4303 0 C4201 6.3V 47u IC4201 K14 SFVRST IC4201 F5 DSHL IC4201 J11 VDD3 IC4201 R11 ROA[5] IC4201 K8 GND IC4201 D2 LVDSB_RXDP IC4201 C7 NC IC4201 E7 DSHR IC4201 N5 GOB[7] IC4201 R7 HDOB IC4201 C3 MODEL[2] IC4201 A15 NC ASIC2.5V IC4201 M4 GOB[2] IC4201 T4 GOB[0] IC4201 L16 VDD IC4201 E2 VDB C4211 16V 0.1u IC4201 N11 ROA[7] IC4201 E4 DMLL IC4201 M9 VDD3 + 43 37 39 45 40 42 38 44 41 TH-42PD12C A-Board (5/9) Schematic Diagram TH-42PD12C A-Board (5/9) Schematic Diagram 54 TH-42PD12C 11.12.A 电路板 （6/9）线路图 SCL3 IIC_CONT BUS CONTROL GND RXD REMOCON SOS CLOCK GEN SDA1 SDA3 51 56 SCL2 3.3V->1.8V 52 55 53 HD/VD SWITCH 54 43 GND 42 UART SW 44 41 46 5V->3.3V SDA2 5V->3.3V A-BOARD TNPH0810 (6/9) ! SCL1 STB3.3V IIC_INT/BOOT TXD HD/VD SWITCH 45 STB5V DPMS_SW IIC_INT RXD_PC 3V_SCL1 LED_R P3V_SDA2 DN_SOS TXD_PC P3V_SCL2 IIC_INT TXD_PC_M 15V_SOS HDI_2 VDI_2 D_RXD RXD_PCI DN_REM_IN P3V_SDA3 3V_SDA1 LED_G IIC_CONT REMOCON POCLK RXD_PC 5VLED_R IIC_CONT DPMS_HD AD_HD 5V_SOS CLKM_20MHZ 5VLED_G P3V_SCL3 CLKM_20MHZ2 DPMS_VD AD_VD UART_SW TXD_PC IIC_CONT D_TXD R4422 10k D4718 B0ACCE000005 C4689 10u 6.3V R4878 1k TP4017 R4403 22k Q4715 B1ABCF000231 R4429 10k 1.8V STB_3.3V C0JBAA000377 IC4713 1 IN_B 2 IN_A 3 GND 5 VCC 4 OUT_Y R4866 10k R4436 100 R4432 22k R4440 10k TP4022 C4692 16V 0.1u TP4018 R4441 10k R4433 100 STB5V R4694 10k Q4708 B1ABCF000231 STB_3.3V STB_3.3V STB_3.3V R4839 100 R4838 100 R4882 10k R4877 330 C4401 16V 0.1u 2.5V Q4713 B1ABCF000231 R4879 12k R4843 100 C0CBCAC00275 IC4516 1 VDD 2 GND 3 CE 5 VOUT 4 NC R4883 10k C4406 16V 0.1u R4446 0 R4845 100 R4870 47k Q4714 B1ABCF000231 C4686 6.3V 10u C4693 6.3V 10u C4697 50V 15p R4885 2.2k 15V STB5V TP4024 R4411 3.3k R4416 10k Q4718 B1ABCF000231 1.2V Q4705 B1ABCF000231 L4692 R4428 10k STB5V R4438 100 R4881 10k D4721 MAZ30360HL TP4020 1.8V R4880 1k C4696 50V 12p C4431 16V 0.1u 9V_M D4715 B0ACCE000005 R4876 5.6k L4691 IC4716 C0JBAS000215 1 1A 2 1B 3 2C 4 GND 5 2A 6 2B 7 1C 8 Vcc R4426 100 R4697 10k R4863 10k R4884 18k 1.8V STB_3.3V 5V_M R4418 0 C4694 16V 0.1u IC4715 C0JBAS000251 1 IN/OUT1 2 OUT/IN1 3 CONT2 4 GND 5 IN/OUT2 6 OUT/IN2 7 CONT1 8 VCC TP4026 R4846 100 C4407 16V 0.1u R4875 5.6k A4 1 2 3 4 5 6 7 8 9 10 11 12 13 14 C0JBAA000377 IC4712 1 IN_B 2 IN_A 3 GND 5 VCC 4 OUT_Y R4864 47k C4408 50V 1000p R4871 10k TP4023 STB_3.3V R4405 1k TP4021 Q4712 B1ABCF000231 TP4025 R4699 0 D4712 MA2J72800L C4691 6.3V 10u R4889 10k R4443 0 Q4716 B1ABCF000231 C4432 16V 0.1u Q4706 B1ABCF000231 R4862 6.8k R4419 0 R4412 3.3k R4431 10k R4425 100 R4442 100 Q4717 B1ABCF000231 R4844 100 R4689 47 R4867 47k R4415 10k X4503 Q4710 B1ABCF000231 R4865 10k R4841 100 R4840 100 R4837 100 R4427 100 R4414 22k R4401 10k R4688 47 C4044 16V 0.1u R4421 10k R4861 3.9k R4836 2.2k R4868 10k C4045 16V 0.1u C4695 16V 0.1u R4424 5.6k R4439 1k R4696 10k R4869 1k R4404 22k STB_3.3V D4713 B0ACCE000005 STB5V D4714 B0ACCE000005 C4821 50V 100p R4692 10k R4842 100 SW_3.3V C4687 16V 0.1u SW_3.3V STB_3.3V STB5V TP4019 Q4709 B1ABCF000231 Q4704 B1ABCF000231 R4423 10k R4686 0 IC4714 C0JBAZ000851 1 1OE 2 1A 3 1Y 4 2OE 5 2A 6 2Y 7 GND 8 3Y 9 3A 10 3OE 11 4Y 12 4A 13 4OE 14 VCC IC4515 C1ZBZ0003984 1 Xin/CLK 2 S0 3 VDD 4 Vctrl 5 GND 6 VDDOUT 7 VDDOUT 8 Y3 9 Y2 10 GND 11 Y1 12 S2/SCL 13 S1/SDA 14 Xuot C4690 16V 0.1u 52 46 48 54 49 51 47 53 50 TH-42PD12C A-Board (6/9) Schematic Diagram TH-42PD12C A-Board (6/9) Schematic Diagram 55 TH-42PD12C 11.13.A 电路板 （7/9）线路图 TRACEPKT[6] TRACESYNC 51 EEPROM_WP 54 READY TRACEPKT[5] 52 TRACEPKT[4] SCW3 ARM I/O FLD_OUT 63 F15V_ON/OFF AJ_DAC1 DPMS_SW P_ON/OFF2 TRACEPKT[1] EEPROM TRACEPKT[2] DRIVER_MUTE SCW3 ARM_TEST ADIM TRACEPKT[7] VRH TVRQ732AB SL1_DET 5V_SOS SDA3 SDA4 DEBUG_out RXD_PC AUDIO_MUTE AC_GOOD SOS_INH 42HD :TVRQ733 RMIN VRL DEBUG_in KILL_SOS ASIC-ARM KEY_INPUT F15V_MON FAN_CONT 61 STAB_ON SCL1 SCW3 ARM_ICE FAN_SOS 62 55 ALL_OFF RESET SCW3 ARM IIC PIPESTAT[2] SCW3 (ARM) INV_OM SCW SIDE FPGA 64 IIC_INT SCW3 RST FPGA_DATIN RUSH_ON/OFF 15V_ON/OFF SCL4 UART_SW SL3_DET SDA2 PIPESTAT[0] TVRQ733 IIC_CONT SCL2 IIC_SW_DAC3 8M-FLASH IC4501 C1AB00002902 SCW3 LED_Green IIC_SW_DAC4 TV_ON/OFF 15V_SOS 53 3V_SOS STB5V_MON PIPESTAT[1] ALARM TRACEPKT[3] SCW3 FLASHROM/SDRAM I/O SCL3 DPMS_HD DPMS_VD TRACEPKT[0] ! DS_SOS 50HD :TVRQ734 LSI_RESET( ) AJ_DAC0 65 A-BOARD TNPH0810 (7/9) SL2_DET LED_Red P2_SW RXD_Tuner P_ON/OFF TXD_Tuner SDA1 RTC_INT FPGA_LD 56 KEY_DET FPGA_CLK TRACECLK TXD_PC AQ_D0 IIC_INT 3V_SCL4 AP_CE SCW3_TCK 3V_SDA4 AQ_D13 DN_REM_IN EEPROM_WP TRACEPKT2 AQ_D10 AO_A19 AQ_D13 NRST AO_A11 READY AQ_D15 AQ_D14 TRACEPKT1 AQ_D2 AO_A18 P3V_SDA3 P3V_SCL3 AO_A16 LED_G AO_A5 AO_A1 SCW3_TDI AQ_D0 AO_A12 AQ_D8 AO_A18 AO_A17 DPMS_HD AO_A15 SCW3_TMS AO_A16 AO_A10 UART_SW 3V_SDA1 AO_A13 AO_A15 AQ_D11 AO_A11 TRACESYNC IIC_CONT AO_A6 AQ_D9 PIPESTAT2 SCW3_TDO STB_ON DN_SOS 3V_SDA1 FAN_SOS AO_A10 AQ_D12 AQ_D2 AO_A9 P3V_SCL2 P3V_SDA2 AQ_D11 DRVMUTE AO_A7 AQ_D6 AP_CE DPMS_SW 3V_SCL1 KEY_DET AO_A1 AO_A8 PIPESTAT1 TRACEPKT0 AQ_D4 AQ_D4 AO_A4 AO_A0 P_ON/OFF1 AO_A9 PIPESTAT0 AQ_D7 15V_SOS AO_A2 TV_ON/OFF AQ_D15 AO_A5 RTCK AQ_D1 AO_A3 ALARM TRACEPKT3 FAN_CONT DPMS_VD LED_R MC_CLK AO_A2 AQ_D1 AQ_D8 TRACECLK EEPROM_WP AQ_D5 AQ_D10 AO_A6 TXD_PC_M AP_OE AO_A3 AP_WE DS_SOS 5V_SOS AO_A12 AO_A8 AQ_D3 AC_GOOD MC_LD MCDATA_O KEY_INPUT SOUND_MUTE AQ_D7 V/S_SEL AP_OE AO_A13 AQ_D3 AQ_D6 AO_A19 AC_CS AO_A4 AQ_D12 RXD_PC F15V_MON AO_A14 AP_WE SYNC_INH 3V_SCL1 AQ_D5 AQ_D14 AO_A17 AO_A0 AO_A14 AO_A7 SCW3_NTRST 15V_ON/OFF ALL_OFF1 AQ_D9 IC4501 AB4 SO2 IC4501 P2 TEST[3] IC4501 E15 ADIN[5] R4704 10k R4710 1k IC4501 R6 TEST[1] R4859 10k R4733 10k IC4501 F10 DB[13] C4741 50V 1000p IC4501 C4 GIO[45] IC4501 AA1 SDA1 IC4501 A22 ADH[19] R4774 10k IC4501 D14 ADIN[1] R4785 10k IC4501 H2 GIO[21] R4893 0 C4891 6.3V 1u IC4501 A8 DB[10] C4704 16V 0.1u R4775 1k IC4501 J1 GIO[27] R4749 100 IC4501 G2 GIO[18] R4758 100 STB_3.3V IC4501 C19 ADH[10] R4812 2.7k IC4501 A15 ADIN[3] R4887 10k IC4501 C20 ADH[17] R4858 EXB2HV100JV R4739 10k R4761 10k IC4501 A17 DAOUT[1] IC4501 A19 ADL[4] IC4501 B20 ADH[12] IC4501 A7 DB[8] R4722 100 R4707 100 IC4501 D2 GIO[9] IC4501 D3 GIO[3] R4762 100 IC4501 F3 GIO[14] R4829 10k R4854 0 R4806 22 R4724 100 IC4501 D7 DB[3] IC4501 E11 INT[3] R4852 EXB2HV100JV IC4501 B13 ADL[2] IC4501 B21 ADH[16] IC4501 E14 ADIN[0] IC4501 B6 DB[6] IC4501 AF2 SO1 IC4501 AF1 SI1 STB_3.3V IC4501 A12 ADL[6] R4801 47 R4737 10k R4896 6.8k IC4501 AA2 TMS IC4702 1 A15 2 A14 3 A13 4 A12 5 A11 6 A10 7 A9 8 A8 9 NC 10 NC 11 WE# 12 RESET# 13 NC 14 WP# 15 RY/BY# 16 A18 17 A17 18 A7 19 A6 20 A5 21 A4 22 A3 23 A2 24 A1 25 A0 26 CE# 27 VSS 28 OE# 29 DQ0 30 DQ8 31 DQ1 32 DQ9 33 DQ2 34 DQ10 35 DQ3 36 DQ11 37 VCC 38 DQ4 39 DQ12 40 DQ5 41 DQ13 42 DQ6 43 DQ14 44 DQ7 45 DQ15/A-1 46 VSS 47 BYTE# 48 A16 SCW_3.3V R4790 100 IC4501 D12 IRRMIN IC4501 D5 GIO[43] R4890 5.6k D4703 MA2J72800L IC4501 L1 GIO[35] R4769 10k STB5V IC4501 M6 GIO[32] IC4501 M4 GIO[39] IC4501 AC3 SI2 IC4501 A13 ADL[5] IC4501 AD2 SO0 R4828 10k L4701 IC4501 F17 WR0 R4807 22 IC4501 E3 GIO[7] R4796 0 IC4501 N3 IFMD[1] IC4501 Y4 SDA2 IC4501 AC1 TDO IC4501 E2 GIO[13] IC4501 F19 SDRAS R4853 EXB38V100JV IC4501 B22 ADH[21] C4707 16V 0.1u R4738 10k IC4501 B17 VRH C4702 16V 0.1u IC4501 Y3 SCL0 IC4501 E7 GIO[41] IC4501 E6 GIO[44] R4849 EXB38VR000V C4701 16V 0.1u IC4501 K2 GIO[28] IC4501 N6 TEST[2] IC4501 F21 SDCKE IC4501 K4 GIO[30] R4793 10k IC4501 Y5 SDA3 R4786 100 R4732 100 C0EBE0000120 IC4704 1 RST 2 VDD 3 GND 5 Cd 4 NC R4746 100 D4701 MAZ303300L IC4501 N5 TEST[0] R4734 100 R4809 2.7k IC4501 B12 ADL[7] IC4501 Y2 SDA0 STB_3.3V R4714 100 IC4501 F13 ADL[1] R4721 100 IC4501 F5 GIO[0] IC4501 E12 INT[0] IC4501 F4 GIO[10] R4702 EXB38V101JV R4760 1k IC4501 B4 GIO[42] IC4501 L5 GIO[31] R4784 10k C4893 16V 4.7u R4805 22 R4827 EXB38VR000V R4830 0 R4855 0 IC4501 A14 ADIN[7] IC4501 J5 GIO[19] IC4501 C3 GIO[5] C4886 16V 0.1u STB_3.3V IC4501 AD1 TCK Q4701 B1CBHD000002 G D S R4701 0 R4780 10k R4857 EXB2HV100JV IC4501 C10 DB[11] IC4501 H6 GIO[12] R4736 10k TP4031 R4703 6.8k R4825 EXB38V220JV R4798 10k IC4501 E9 BUSCLK STB_3.3V IC4501 C14 ADIN[4] R4765 10k R4766 100 R4726 100k IC4501 C17 DAOUT[0] C4894 16V 0.1u IC4501 E20 CS2 R4706 10k R4776 100k R4834 EXB38VR000V R4763 10k R4755 3.3k C4887 16V 0.1u R4813 5.6k IC4501 A5 TESTH IC4501 E4 GIO[2] R4826 EXB38V220JV IC4501 T6 JTAGICEEN IC4501 A20 ADL[3] R4764 100 IC4501 D20 RD R4778 100k R4802 47 IC4501 K1 GIO[29] R4821 EXB38V103JV C4703 6.3V 1u IC4501 D8 DB[0] C4708 16V 0.1u STB_3.3V IC4501 F11 DB[9] R4759 47k R4851 EXB2HV100JV R4779 10k IC4501 F22 SDWE IC4501 AE2 SO3 R4835 EXB38VR000V IC4501 D19 ADH[20] R4892 0 IC4501 B8 DB[7] IC4501 D1 GIO[11] R4803 22 IC4501 F7 DB[15] R4804 22 IC4501 B5 GIO[40] IC4501 H4 GIO[17] R4767 10k R4791 10k R4728 10k R4810 2.7k R4756 100 IC4501 A11 INT[1] IC4501 W3 SCL1 R4899 10k IC4501 C11 INT[2] IC4501 F16 ADH[8] IC4501 L3 GIO[33] R4886 0 R4709 100 R4705 39k L4702 R4753 10k IC4501 D18 ADH[15] IC4501 G6 GIO[47] IC4501 E19 ADH[18] R4808 22 R4754 2.2k IC4501 F8 RST R4832 0 R4823 22 IC4501 C1 GIO[6] IC4501 J4 GIO[23] IC4501 W4 SCL2 IC4501 B18 VRL R4848 10k IC4501 H1 GIO[22] R4824 22 STB_3.3V IC4703 1 E0 2 E1 3 E2 4 VSS 5 SDA 6 SCL 7 WC 8 VCC IC4501 M3 GIO[38] IC4501 A2 GIO[46] R4773 100 R4822 0 R4708 10k STB_3.3V C4706 16V 0.1u R4811 2.7k R4752 10k IC4501 C6 DB[4] R4898 10k R4814 5.6k R4757 100 IC4501 G3 GIO[16] R4789 10k IC4501 J3 GIO[24] R4745 10k R4816 2.7k IC4501 F1 GIO[20] IC4501 E8 DB[2] IC4501 C7 DB[5] R4772 100 R4768 100 IC4501 Y6 SI0 IC4501 G5 GIO8] SW_3.3V IC4501 C16 DAOUT[2] IC4501 M2 GIO[37] SW_3.3V IC4501 N4 GIO[36] STB_3.3V STB5V IC4501 L6 GIO[25] IC4501 A18 ADL[0] R4781 10k R4735 6.8k R4731 10k R4777 1k R4742 100 IC4501 D11 DB[14] IC4501 E17 ADH[11] IC4501 E18 ADH[13] C4705 16V 0.1u IC4501 AB1 TRST IC4501 C5 RTCK IC4501 W1 SCL3 IC4501 G21 WR1 IC4501 AC2 TDI Q4711 B1ABCF000231 IC4501 D6 DB[1] IC4501 L2 GIO[34] IC4501 A21 ADH[14] IC4501 C12 RDY IC4501 E16 ADH[9] IC4501 D10 DB[12] R4831 10k R4797 EXB38V103JV R4856 0 R4783 100 IC4501 P3 IFMD[0] IC4501 D21 CS0 IC4501 K5 GIO[26] IC4501 F18 CS4 IC4501 C21 CS1 STB_3.3V IC4501 B2 GIO[1] IC4501 B16 DAOUT[3] R4711 12k IC4501 E22 SDCS IC4501 W6 SI3 IC4501 D13 ADIN[6] C4892 16V 0.1u IC4501 B1 GIO[4] R4730 10k R4743 2.7k IC4501 G22 SDCAS R4815 2.7k C4709 16V 0.1u IC4501 F14 ADIN[2] IC4501 J6 GIO[15] 61 55 57 63 58 60 56 62 59 TH-42PD12C A-Board (7/9) Schematic Diagram TH-42PD12C A-Board (7/9) Schematic Diagram 56 TH-42PD12C 11.14.A 电路板 （8/9）线路图 C1AB00002902 63 71 80MHz 73 SCW3 VDE25(2.5V) RTC CLK 65 CLK 62 64 SCW3 SCW3 SYSCLK 72 VREF0 SCW3 GND VREF1 SCW3 POCLK SCW3_INPUT B from IC4001(ADC) SCW3 NONUSE CLK A-BOARD TNPH0810 (8/9) ! SCW3_INPUT A from IC3304 IC4501 SEPARATE POWER SCW3 VDE33(3.3V) 61 SCW3 NON USE(DIGITAL OUT) SCW3 CLK SELECT SCW3 VDDC(1.2V) SCW3 VREF(1.25V) AD_B2 AD_G2 AD_G7 HU_CLK HU_G5 HU_G6 AD_G1 AD_B3 AD_R0 AD_R4 HDI_2 HU_G7 AD_R3 AD_B5 HU_G3 AD_B0 AD_R6 AD_B1 AD_G3 AD_G6 AD_G5 VDI_2 AD_B4 POCLK AD_G4 AD_R5 AD_G0 AD_R1 HU_G0 HU_G2 AD_CLK AD_R2 AD_B6 HU_G1 HU_NHD AD_B7 HU_G4 HU_NVD AD_R7 IC4501 C2 VSS C4524 16V 0.1u IC4501 AF8 XTALIN IC4501 C9 VSS R4501 820 C4506 6.3V 10u IC4501 J8 VDE33 IC4501 L16 VDDC D_1.2V IC4501 T17 VDDC C4518 16V 0.1u C4652 0.01u 50V IC4501 AB13 VDE33 IC4501 T15 VDDC IC4501 W2 VDE33 IC4501 H16 VDE33 IC4501 AB12 POD[28] IC4501 M17 VDDC R4612 0 C4535 16V 0.1u L4507 J0JHC0000096 IC4501 V12 VDDC C4591 50V 9p C4519 16V 0.1u IC4501 T25 PI1D[5] IC4501 E25 PI2D[17] IC4501 AE19 VDE25 C4588 16V 0.1u C4547 16V 0.1u C4521 16V 0.1u IC4501 AB5 POD[4] IC4501 U13 VDDC IC4501 A16 VSS IC4501 C23 PI2D[6] IC4501 T13 VDDC IC4501 U15 VDDC IC4501 V2 VSS IC4501 L24 PI1D[28] IC4501 AE4 VDE33 C4531 6.3V 10u IC4501 U10 VDDC SCW_3.3V IC4501 N2 VDE33 IC4501 M10 VDDC IC4501 D15 VDE33 IC4501 R22 PI1D[2] IC4501 F26 PI2D[15] IC4501 M21 PI1D[15] IC4501 V17 VDDC IC4501 E5 VDE33 IC4501 J16 VDDC IC4501 U8 VDE33 SCW_3.3V X4501 H0J360500017 IC4501 M14 VDDC C4560 16V 0.1u SCW_3.3V IC4501 B9 RTCXTALVSS L4501 J0JHC0000096 2.5V IC4501 J21 VSS IC4501 H19 VDE33 R4526 0 IC4501 H8 VDE33 R4529 0 R4514 10k D_2.5V C4505 6.3V 10u IC4501 AF7 POD[17] IC4501 G4 VDE33 IC4501 V24 VDE25 IC4501 R18 VDDC IC4501 J22 PI2D[26] IC4501 K14 VDDC C4540 6.3V 10u C4565 16V 0.1u IC4501 AA22 VSS D_2.5V IC4501 AE6 POD[9] C4553 16V 0.1u C4510 16V 0.1u IC4501 AD14 POCLK IC4501 AC14 MCLKSELX C4556 16V 0.1u IC4501 AF10 XTALVDE IC4501 P14 VDDC IC4501 B26 PI2D[8] C4545 16V 0.1u C4574 16V 0.1u IC4501 K6 VSS R4521 0 IC4501 W16 VDE25 IC4501 R8 VDE33 IC4501 A6 VSS C4570 16V 0.1u IC4501 T14 VDDC L4508 J0JHC0000096 IC4501 M25 VDE33 IC4501 AD9 VSS IC4501 AF16 TIPCLKPLLVDD IC4501 AB6 VSS IC4501 C25 PI2D[13] IC4501 AD10 POD[18] IC4501 AB11 POD[22] D_1.2V C4515 16V 0.1u IC4501 AC15 MCLK C4513 16V 0.1u IC4501 W11 VDE33 IC4501 N21 PI1CLK IC4501 K3 VSS IC4501 B14 VSS IC4501 AA9 POD[19] IC4501 AE9 XTALVDD IC4501 N9 VDDC IC4501 R10 VDDC IC4501 K16 VDDC IC4501 H17 VDE33 IC4501 J13 VDDC IC4501 R25 VDE33 C4569 16V 0.1u IC4501 J11 VDDC IC4501 U16 VDDC IC4501 P11 VDDC IC4501 W14 VDE33 IC4501 F24 PI2D[12] IC4501 D22 VSS IC4501 W12 VDE33 IC4501 AE15 OSDEN IC4501 C18 VDE33 IC4501 N12 VDDC FL4501 F1J1E104A148 1 2 3 IC4501 R9 VDDC IC4501 V16 VDDC IC4501 L19 VDE33 IC4501 K9 VDDC C4541 16V 0.1u IC4501 T10 VDDC C4568 16V 0.1u IC4501 N13 VDDC IC4501 T11 VDDC R4518 10k IC4501 N26 PI1D[23] C4580 16V 0.1u IC4501 U24 PI1D[4] IC4501 AE14 OSDT[2] IC4501 A25 VDE33 IC4501 J15 VDDC IC4501 L15 VDDC IC4501 U11 VDDC IC4501 P22 PI1D[11] C4533 16V 0.1u IC4501 T22 PI1D[0] IC4501 N18 VDDC IC4501 B23 PI2D[3] IC4501 R21 VREF1 IC4501 L23 VDE33 IC4501 AD6 POD[8] IC4501 H10 VDE33 IC4501 AF11 POD[21] R4512 10k IC4501 W17 VDE25 R4533 0 C4529 16V 0.1u C4516 16V 0.1u C4656 0.01u 50V IC4501 AC13 POEXT IC4501 T19 VDE25 IC4501 F15 VSS IC4501 L26 PI1D[24] IC4501 D24 PI2D[9] IC4501 AD15 VSS IC4501 V14 VDDC IC4501 Y23 VDE25 IC4501 AA15 VREF0 L4512 J0JHC0000096 IC4501 K12 VDDC IC4501 AF15 OSDT[1] R4508 10k IC4501 P12 VDDC C4536 16V 0.1u IC4501 R12 VDDC C4534 16V 0.1u IC4501 B7 VDE33 C4530 16V 0.1u IC4501 A23 PI2D[0] IC4501 L22 PI1D[26] IC4501 D4 VSS IC4501 C26 PI2D[16] C4550 16V 0.1u IC4501 L9 VDDC C4558 16V 0.1u IC4501 J18 VDDC IC4501 K8 VDE33 IC4501 AA18 VDE25 IC4501 AC12 POACT IC4501 P13 VDDC IC4501 M13 VDDC IC4501 N24 PI1D[21] IC4501 N16 VDDC IC4501 L12 VDDC IC4501 H26 PI2D[27] C4578 6.3V 10u IC4501 AD22 VDE25 IC4501 AA10 POD[24] IC4501 T9 VDDC IC4501 V8 VDE33 C4559 16V 0.1u C4526 16V 0.1u IC4501 P8 VDE33 IC4501 N8 VDE33 SCW_3.3V IC4501 L14 VDDC IC4501 U26 PI1D[3] IC4501 V9 VDDC IC4501 U18 VDDC IC4501 N11 VDDC C4592 50V 9p IC4501 K25 PI1VS IC4501 H9 VDE33 IC4501 N17 VDDC IC4501 P17 VDDC IC4501 AD24 VSS IC4501 M15 VDDC IC4501 AC4 VDE33 IC4501 G25 PI2D[22] IC4501 T8 VDE33 IC4501 AA8 POD[16] IC4501 AC9 POXCLKOEN IC4501 L4 VDE33 IC4501 F25 VDE33 R4530 0 IC4501 AA5 IPCLK SCW_1.2V IC4501 V18 VDDC IC4501 B11 VDE33 C4585 6.3V 10u IC4501 H14 VDE33 C4571 16V 0.1u IC4501 M5 VSS IC4501 U6 VSS C4517 16V 0.1u IC4501 J26 PI2D[29] IC4501 F2 VSS IC4501 K10 VDDC IC4501 C8 VSS IC4501 N10 VDDC D_3.3V IC4501 H13 VDE33 IC4501 E24 PI2D[11] IC4501 H5 VSS IC4501 C24 VSS L4505 IC4501 B3 VDE33 C4575 16V 0.1u IC4501 AE5 POD[5] C4567 16V 0.1u IC4501 AC10 VSS IC4501 T26 PI1D[8] IC4501 A3 ARMPLLVDD IC4501 K11 VDDC IC4501 T23 PI1D[6] C4504 10u 6.3V IC4501 M23 PI1D[20] IC4501 U12 VDDC R4503 10k IC4501 R23 PI1D[7] C4576 6.3V 10u IC4501 M1 VSS IC4501 M19 VDE33 IC4501 F20 VSS IC4501 P23 PI1D[13] C4532 6.3V 10u R4510 10k IC4501 J23 PI2D[28] C4577 16V 0.1u IC4501 H18 VDE33 IC4501 W21 VDE25 IC4501 L10 VDDC C4566 16V 0.1u IC4501 B15 ADC_VDE33 IC4501 AE8 VDE33 IC4501 L13 VDDC IC4501 AF13 POHS C4544 16V 0.1u IC4501 AF17 TIPCLKPLLVSS IC4501 R26 PI1D[14] C4528 16V 0.1u R4523 0 IC4501 J12 VDDC IC4501 P25 PI1D[16] IC4501 K22 PI2FLD IC4501 K21 PI1ACT IC4501 M12 VDDC IC4501 W13 VDE33 IC4501 H23 PI2D[23] R4504 0 IC4501 Y1 VSS IC4501 W19 VDE25 C4537 16V 0.1u IC4501 AE16 TOCLKPLLVDD IC4501 A26 PI2D[7] IC4501 AF14 POCLKSELX IC4501 P16 VDDC C4557 16V 0.1u IC4501 H3 VSS IC4501 AD11 VDE33 IC4501 J9 VDDC IC4501 C22 PI2D[4] IC4501 W5 VSS IC4501 AB2 VDE33 IC4501 AE12 POD[29] IC4501 P18 VDDC C4520 16V 0.1u IC4501 U5 VDE33 IC4501 V11 VDDC IC4501 R19 VDE25 IC4501 H12 VDE33 IC4501 N25 PI1D[17] IC4501 V13 VDDC C4573 16V 0.1u IC4501 N15 VDDC IC4501 B25 PI2D[2] IC4501 P15 VDDC IC4501 H22 VDE33 IC4501 AE1 VDE33 IC4501 V19 VDE25 IC4501 R15 VDDC IC4501 AB26 VSS IC4501 AB16 VDE25 IC4501 M9 VDDC C4562 16V 0.1u C4523 16V 0.1u IC4501 B24 PI2D[5] IC4501 W10 VDE33 L4513 J0JHC0000096 IC4501 D9 VDE33 IC4501 AE7 POD[15] IC4501 J2 VDE33 IC4501 AB9 POCLKO C4549 16V 0.1u IC4501 E1 VDE33 IC4501 L17 VDDC C4548 16V 0.1u IC4501 F23 PI2D[18] IC4501 AA4 VDE33 IC4501 J10 VDDC R4520 EXB2HV103JV IC4501 L21 PI1FLD IC4501 N22 VSS IC4501 E13 ADC_VSS C4581 6.3V 10u IC4501 N14 VDDC IC4501 J14 VDDC IC4501 H25 PI2D[24] IC4501 E26 PI2D[20] IC4501 A24 PI2D[1] IC4501 U14 VDDC FL4502 F1J1E104A148 1 2 3 IC4501 D17 VSS IC4501 R14 VDDC IC4501 AC8 XTALIOB IC4501 AA12 VDE33 IC4501 M8 VDE33 C4509 16V 0.1u IC4501 M22 PI1D[19] IC4501 L8 VDE33 C4546 16V 0.1u IC4501 AE11 POD[23] C4503 10u 6.3V IC4501 AC6 POD[7] IC4501 H11 VDE33 IC4501 AF5 POD[6] IC4501 M24 PI1D[22] C4543 16V 0.1u IC4501 W15 VDE25 IC4501 AE3 SYSCLK IC4501 P10 VDDC IC4501 R11 VDDC IC4501 U17 VDDC R4527 0 IC4501 AE17 TOCLKPLLVSS C4572 16V 0.1u IC4501 K13 VDDC C4522 16V 0.1u STB_3.3V FL4504 F1J1E104A148 1 2 3 C4561 16V 0.1u IC4501 L11 VDDC C4542 16V 0.1u C4586 16V 0.1u C4508 16V 0.1u IC4501 P19 VDE33 IC4501 A9 RTCXTALIN C4555 16V 0.1u IC4501 K15 VDDC IC4501 F6 VSS L4514 J0JHC0000096 IC4501 AA7 VDE33 IC4501 D23 PI2D[10] IC4501 W9 VDE33 IC4501 G23 PI2D[19] IC4501 P21 PI1D[9] IC4501 AC11 POD[25] IC4501 M11 VDDC C4552 16V 0.1u IC4501 A10 VSS IC4501 AA20 VDE25 C4554 16V 0.1u IC4501 AF3 SYSCLKSELX IC4501 M26 PI1D[27] 1.2V IC4501 H21 PI2HS IC4501 L25 PI1D[25] IC4501 AE10 XTALVSS IC4501 B10 RTCXTALVDD L4503 J0JHC0000096 IC4501 T18 VDDC C4527 16V 0.1u IC4501 M16 VDDC IC4501 F12 VSS IC4501 K23 PI1HS IC4501 AF12 POD[27] IC4501 A4 ARMPLLVSS IC4501 P24 PI1D[18] IC4501 H15 VDE33 IC4501 AB8 POD[11] C4551 16V 0.1u IC4501 J19 VDE33 IC4501 AD7 POD[10] IC4501 K17 VDDC C4584 16V 0.1u IC4501 AC7 POD[13] IC4501 AB10 POD[20] IC4501 AA6 POD[3] IC4501 T24 VSS IC4501 N23 PI1D[12] IC4501 J25 PI2VS IC4501 AB3 VSS IC4501 AA3 I2CVSS C4502 10u 6.3V IC4501 M18 VDDC IC4501 E23 VSS IC4501 C15 DAC_VDE33 IC4501 J24 PI2ACT IC4501 AD16 APLLVSS L4511 J0JHC0000096 R4522 0 IC4501 W18 VDE25 IC4501 AD3 VSS C4563 16V 0.1u C4587 6.3V 10u IC4501 C13 VDE33 C4538 16V 0.1u IC4501 AD5 VSS IC4501 AC17 VSS IC4501 AB14 VSS IC4501 W8 VDE33 R4525 0 R4517 0 IC4501 T3 VDE33 IC4501 AF6 POD[12] IC4501 AC25 VDE25 IC4501 D26 PI2CLK IC4501 AF9 VSS IC4501 H24 PI2D[25] IC4501 R13 VDDC C4507 16V 0.1u IC4501 AD17 APLLVDS IC4501 K18 VDDC IC4501 A1 VDE33 IC4501 AA16 OSDT[0] IC4501 AD21 VSS IC4501 AF18 VSS IC4501 G1 VDE33 IC4501 T16 VDDC IC4501 AD13 POSYRST C4564 16V 0.1u IC4501 P26 VSS IC4501 P9 VDDC IC4501 R24 PI1D[10] IC4501 AD8 POXCLKO SCW_1.2V IC4501 AB7 POD[14] IC4501 AD4 POD[2] C4512 16V 0.1u IC4501 J17 VDDC IC4501 U9 VDDC IC4501 L18 VDDC R4506 10k IC4501 AA11 POD[26] IC4501 D25 PI2D[14] C4582 16V 0.1u C4525 16V 0.1u C4511 16V 0.1u IC4501 P5 VDE33 IC4501 N19 VDE33 C4514 16V 0.1u IC4501 E21 VDE33 IC4501 R17 VDDC IC4501 K26 PI1D[29] IC4501 V15 VDDC C4654 0.01u 50V C4539 6.3V 10u IC4501 P6 VSS IC4501 R4 VSS IC4501 K24 VSS IC4501 V10 VDDC R4611 0 IC4501 K19 VDE33 IC4501 F9 RTCXTALIOB D_3.3V IC4501 U19 VDE25 IC4501 AF4 POD[1] IC4501 AD12 POVS C4583 6.3V 10u IC4501 R16 VDDC IC4501 AE13 POFLD IC4501 D16 DAC_VSS IC4501 G26 PI2D[21] IC4501 U22 VSS IC4501 G24 VSS IC4501 T21 PI1D[1] IC4501 E10 VSS IC4501 T12 VDDC IC4501 B19 VSS IC4501 AA13 OSDT[3] IC4501 AC5 POD[0] G G G G G G 70 64 66 72 67 69 65 71 68 TH-42PD12C A-Board (8/9) Schematic Diagram TH-42PD12C A-Board (8/9) Schematic Diagram 57 TH-42PD12C 11.15.A 电路板 （9/9）线路图 IC4501 SCW3 C1AB00002902 71 DATA I/O NC DDR GND 73 SDA2 LED_G TRST D_SCL2 E- LVDS4 TDI RXD SCW3 LVDS TERMINATION A+ LVDS0 D+ LVDS3 LED_R B+ LVDS1 D- LVDS3 C+ LVDS2 LED_G GND TO V1-BOARD (V2) TO V2-BOARD (V15) TO D-BOARD (D5) FOR FACTORY USE GND TCK KEY_DET C- LVDS2 - LVDSCLK IIC_CONT KEY-SW SDA1 REMOCON DDR LVDS VDE GND REMOCON DATA ATROBE DATA I/O ADDRESS INPUT A- LVDS0 D_SDA1 STBY3.3V E+ LVDS4 TMS READY 72 D_SDA2 TXD IIC_INT LED_R PANEL_STBY_ON DISPEN SCW3_LVDS OUT to PD1M GND D_SCL1 ALARM GND GND IIC_CONT ! GND GND + LVDSCLK GND DDR NC PIN SCL2 IC4502 RXD B- LVDS1 A-BOARD TNPH0810 (9/9) SCL1 NPUT MASK STBY5V INEXCH POWER FOR DDR SCW3-DDR SCW3 LVDS BIAS TDO TXD BANK SELECT GND STB3.3V-> D_SCL1 SCW3_DQ21 DMCSB KEY_INPUT DDR_DQ22 DDR_DQ7 DDR_CAS DDR_DQ16 SCW3_DQM3 SCW3_DQ20 DDR_DQS3 DDR_DQ6 SCW3_MRAS 3V_SDA4 DDR_DQ1 DDR_DQ5 DDR_DQ15 SCW3_DQ26 SCW3_DQ23 DDR_DQ8 SCW3_DQ6 DDR_A7 DDR_DQ17 SCW3_MCLKB SCW3_A7 SCW3_DQ3 D_RXD D_SCL2 DDR_DQ8 SCW3_A0 DDR_DQM0 DDR_DQS3 D_SDA1 SCW3_DQ21 DDR_DQS0 DDR_A10 DDR_DQ20 SCW3_DQ2 SCW3_DQ16 SCW3_A1 SCW3_DQ23 DDR_A9 D_SDA1 SCW3_A6 DDR_DQ28 SCW3_MWR PANEL_STBY_ON DDR_DQ29 DDR_DQS1 DDR_A0 SCW3_A8 DDR_A6 DDR_A1 SCW3_A4 DDR_SDCKE DDR_DQ7 SCW3_DQS3 SCW3_DQM2 SCW3_A9 TV_ON/OFF DDR_RAS SCW3_DQ19 5VLED_G SCW3_BA1 DDR_DQM1 SCW3_MCKE SCW3_DQ7 READY SCW3_DQ30 DDR_DQ30 SCW3_DQS2 SCW3_BA1 DDR_DQ9 SCW3_DQ22 PANEL_STBY_ON SCW3_A9 DDR_A2 SCW3_DQM1 KEY_DET SCW3_MCLK SCW3_MCAS DDR_DQM2 SCW3_DQ5 SCW3_DQ11 SCW3_DQS0 SCW3_DQ13 REMOCON SCW3_A4 SCW3_A7 DDR_DQ23 SCW3_MCAS SCW3_DQ0 TX_TC+ SCW3_A10 DDR_DQ5 TX_TE- DDR_BA0 SCW3_A2 SCW3_DQ29 SCW3_DQ17 DDR_DQ27 DDR_DQ2 SCW3_DQ1 SCW3_DQ13 DDR_CLK SCW3_DQ31 SCW3_DQ5 SCW3_DQ0 5VLED_R TX_TA+ D_SDA2 DDR_DQ13 SCW3_DQ15 DDR_DQS2 DDR_A5 DDR_DQ12 SCW3_A3 SCW3_DQ6 SCW3_DQM3 DDR_DQ28 SCW3_MCKE DDR_A2 SCW3_A5 TX_TCLK+ SCW3_DQS2 SCW3_DQ27 SCW3_DQ14 TX_TB- SCW3_DQ7 SCW3_DQ12 SCW3_DQ10 ALARM DMCSB SCW3_MCS DDR_DQ6 SCW3_DQ27 DISPEN DDR_DQM3 D_IIC_CONT TX_TD- SCW3_DQ31 DDR_NCLK DDR_DQ15 DDR_DQ0 SCW3_DQ3 SCW3_DQ9 DDR_DQ30 IIC_CONT SCW3_DQS1 DDR_DQ3 DDR_NCLK SCW3_DQM0 DDR_DQ13 D_RXD DDR_DQ11 DDR_A8 DDR_DQ27 DDR_DQ12 SCW3_DQ14 D_IIC_CONT DDR_DQ0 DDR_DQ19 D_SCL1 TX_TC- SCW3_DQ19 SCW3_DQ29 DDR_SDCKE SCW3_A2 TX_TD+ SCW3_DQ28 DDR_DQ31 DDR_DQ23 DDR_DQS1 DISPEN DDR_DQM3 SCW3_A5 DDR_DQM2 DDR_DQ1 TX_TCLK- SCW3_DQ4 DDR_DQ21 SCW3_DQ4 DDR_A8 DDR_A11 SCW3_DQ25 DDR_DQ10 DDR_DQM1 SCW3_DQM1 DDR_DQS0 DDR_A5 D_SCL2 SCW3_DQM0 DDR_A4 SCW3_DQM2 DDR_DQM0 DDR_DQ26 DRVMUTE DDR_A9 DDR_DQ25 SCW3_BA0 SCW3_DQ28 D_SDA2 TX_TB+ SCW3_DQS3 DDR_DQ11 DDR_A3 SCW3_MWR SCW3_DQ22 DDR_DQ17 SCW3_DQ26 DDR_DQ19 DDR_A11 DDR_DQ4 DDR_DQ4 DDR_A6 DDR_DQ14 DDR_RAS DDR_BA1 SCW3_DQ16 SCW3_A10 DDR_DQ3 DDR_DQ18 SCW3_MCLKB DDR_A4 SCW3_DQ18 D_TXD SCW3_A1 DDR_A7 DDR_DQ25 DDR_BA1 SCW3_DQ2 SCW3_DQ10 SCW3_A0 SCW3_DQ18 DDR_A3 DDR_DQ18 SCW3_DQ24 DDR_DQ26 SCW3_A3 TX_TA- SCW3_MCLK DDR_DQ16 DDR_DQ21 DDR_CLK SCW3_DQ9 SCW3_DQ12 SCW3_A8 DDR_BA0 SCW3_DQ30 SCW3_DQ8 DDR_DQ10 DDR_DQ31 SCW3_DQ11 SCW3_DQ20 TX_TE+ SCW3_DQS1 SCW3_DQ17 SCW3_DQ15 DDR_A1 SCW3_DQ25 SCW3_DQ24 DDR_DQ24 DDR_DQS2 DDR_DQ9 SCW3_MRAS SCW3_A11 D_TXD DDR_DQ22 3V_SCL4 DDR_DQ2 DDR_DQ14 SCW3_A11 DDR_DQ20 DDR_WE DDR_A0 SCW3_DQ1 SCW3_BA0 DDR_WE SCW3_MCS SCW3_DQ8 SCW3_A6 SCW3_DQS0 DDR_DQ24 DDR_DQ29 DDR_CAS DDR_A10 C4602 6.3V 10u D3952 MAZ80560ML IC4502 N13 VREF R4564 22 C4609 16V 0.1u IC4502 C4 NC IC4502 K9 VSS IC4502 M3 NC C4626 16V 0.01u IC4502 D9 VSSQ R4544 22 IC4502 H10 VSSQ L3953 0 IC4502 E9 VSSQ IC4501 AF26 MRAS IC4502 G9 VSS_Thermal R4550 EXB28V220JX IC4502 M6 A2 IC4502 B11 VSSQ R4563 22 TP4027 IC4501 AD18 MD[28] R4483 10k IC4502 H4 NC R4585 100 C4604 16V 0.1u C4629 16V 0.1u IC4501 U1 LVDSOB4 IC4502 D6 VSSQ IC4502 G2 DQ19 IC4502 C2 DQ4 R4560 22 IC4501 R2 LVDSBRES2 IC4501 AA21 MA[6] IC4501 V21 MD[12] IC4502 E5 VSS L4521 R4603 0 LVDS_3.3V IC4502 B6 DQ2 IC4502 B3 DM0 IC4502 M12 CK IC4502 L12 NC IC4501 AB24 MDQS[1] C4617 16V 0.1u R4555 22 IC4502 C6 DQ1 IC4502 N10 A7 IC4501 T5 LVDSO3 IC4502 N3 NC FL4553 J0JAD0000028 1 2 3 4 IC4502 F10 VSSQ C4618 16V 0.01u IC4501 AC26 MD[11] IC4501 AE26 MA[7] R4553 EXB28V220JX L4515 IC4502 B7 DQ0 IC4502 E11 VDD IC4501 AF20 MD[29] IC4501 U25 MD[1] IC4501 AC20 MDQM[2] IC4502 J2 DQ21 IC4502 J10 VSSQ R4484 100 IC4502 J6 VSS_Thermal R4584 100 IC4501 R1 LVDSBIASPINPUT IC4502 L10 VSS L4516 IC4502 B5 DQ3 IC4502 N8 A4 IC4501 V23 MD[4] R4554 EXB28V220JX IC4501 V3 LVDSO2 R4498 0 R4497 0 R4482 10k IC4502 J7 VSS_Thermal R4574 360 A11 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 IC4502 F3 DQ16 IC4501 AE20 MDQS[3] TP4028 IC4501 AC19 MD[23] IC4502 E7 VSS R4547 22 IC4502 H2 DQS2 IC4502 F4 VDDQ IC4501 AE24 MA[11] IC4502 F2 DQ17 L3957 0 IC4501 W25 MDQM[0] IC4501 AF22 MD[24] IC4502 N5 A0 IC4501 AE25 MCLKO1 IC4502 K11 VDDQ IC4502 N12 CKE IC4502 F13 DQ14 IC4502 E8 VSS R4491 0 IC4502 D11 VSSQ IC4502 L2 CAS IC4502 J4 VDDQ IC4501 AA23 MA[1] IC4502 H11 NC IC4501 W22 MA[2] IC4502 D2 DQ6 IC4502 G10 VSSQ IC4502 G12 DQ13 IC4502 F12 DQ15 IC4502 M13 NC R4542 EXB28V220JX IC4501 T2 LVDSO5 C4605 16V 0.1u IC4502 C11 NC R4558 EXB28V220JX R4548 22 IC4501 T4 LVDSOB1 IC4501 Y21 MA[5] IC4502 G4 VDDQ IC4502 F8 VSS_Thermal IC4502 D10 VSSQ IC4502 E12 VDDQ IC4502 F11 VDDQ C4606 16V 0.01u IC4501 AB25 MD[10] L3956 0 IC4502 C8 VDDQ R4601 1k IC4501 AE21 MD[20] IC4502 B8 DQ31 IC4502 K5 VSSQ IC4501 AE18 MD[31] R4485 10k IC4502 L5 VSS STB_3.3V IC4501 AD26 MD[15] IC4502 M10 RFU IC4501 AE22 MCLKO2B IC4502 K2 DQ22 IC4502 L13 NC LVDS_3.3V IC4501 V26 MD[0] IC4501 AF23 MD[21] R4583 100 IC4502 M7 A11 IC4502 H5 VSSQ IC4502 J13 DQ10 R4571 100 IC4501 AA25 MD[14] IC4501 P4 LVDSBIASNINPUT C4603 6.3V 10u IC4502 B10 DQ28 IC4502 B9 DQ29 R4552 22 R4602 1k C4625 16V 0.1u C4599 16V 0.1u IC4501 AF21 MDQM[3] C4597 16V 0.1u IC4502 J9 VSS_Thermal R4496 0 IC4501 AC21 MD[18] IC4502 E13 DQ24 IC4502 K10 VSSQ R4586 100 IC4502 G5 VSSQ IC4501 AC24 MCLKO2 IC4502 D12 DQ26 IC4502 H8 VSS_Thermal IC4502 H3 DM2 R4557 EXB2HV220JV IC4502 K12 DQ9 STB_3.3V R4581 100 R4556 22 R4572 680 IC4502 L6 A10 IC4502 E10 VSS R4561 22 IC4502 M2 RAS 1u 6.3V C4595 IC4501 AA19 MCKE IC4502 D8 VDD IC4501 AB21 MCLKO1B IC4502 C12 VDDQ IC4502 J3 DQ20 IC4501 AC16 MCLKSEL[2] R4559 EXB28V220JX IC4502 D7 VDD R4549 EXB28V220JX IC4501 V1 LVDSOB2 R3952 0 D3951 MAZ80560ML IC4501 AC22 BA[0] IC4502 C13 DQ27 IC4501 R3 LVDSOB5 IC4501 AF25 MA[10] IC4501 Y26 MD[7] IC4502 C7 VDDQ FL4551 J0JAD0000028 1 2 3 4 IC4502 C9 DQ30 IC4502 H9 VSS_Thermal IC4502 N2 CS IC4501 U3 LVDSO1 C4601 56u 4V L3958 0 FL4552 J0JAD0000028 1 2 3 4 IC4501 AE23 MD[17] 1u 6.3V C4600 IC4502 N7 A3 IC4501 AF19 MD[30] IC4502 N11 A8/AP IC4502 E2 DQ7 IC4501 V4 LVDSO0 IC4502 J5 VSSQ IC4502 H6 VSS_Thermal L3952 0 Q4703 B1ABCF000231 IC4502 N4 BA0 IC4501 AB20 MD[16] IC4501 Y25 MD[9] IC4502 N9 A6 IC4502 M4 NC R4486 10k IC4501 AB22 MA[9] IC4501 V25 MDQS[0] IC4502 F5 VSSQ IC4502 K8 VSS IC4502 K13 DQ8 IC4502 C5 VDDQ D_3.3V IC4502 G3 DQ18 C4622 16V 0.01u IC4501 AD23 MA[12] IC4502 N6 A1 IC4502 J8 VSS_Thermal IC4502 M11 CK IC4501 AD25 MWR IC4501 AC18 MD[27] IC4502 M9 A5 R4494 0 IC4502 D5 VSSQ IC4502 G13 DQ12 IC4501 U4 LVDSOB0 IC4501 AF24 BA[1] IC4502 B4 VSSQ L3951 0 IC4501 U23 MD[3] R4487 1k SCW_3.3V IC4501 V5 LVDS_VDE IC4502 E4 VDD IC4501 W23 MDQM[1] IC4501 W26 MD[2] IC4501 AB23 MA[4] IC4502 C3 VDDQ SW_3.3V IC4501 W24 MCS SCW_1.2V C4610 16V 0.01u L3954 0 R4546 EXB28V220JX R4575 33 IC4502 G8 VSS_Thermal IC4502 L8 VDD R4543 22 IC4501 AA17 MD[19] Q4702 B1ABCF000231 IC4502 L7 VDD IC4502 K7 VSS IC4501 AC23 MA[8] STB5V IC4501 AA26 MD[6] IC4502 E6 VSSQ IC4501 T1 LVDSBRES1 IC4501 U21 MD[8] L3955 0 IC4502 D4 VSSQ C4596 6.3V 10u IC4502 L4 VDD C4614 16V 0.01u IC4502 C10 VDDQ IC4502 M8 A9 IC4502 K3 DQ23 IC4502 B13 DQS3 IC4501 R5 LVDSOB3 IC4502 K4 VDDQ C4613 16V 0.1u TP4029 IC4502 C3ABQY000032 B2 DQS0 D3954 MAZ80560ML R4562 22 IC4501 AA14 MCLKSEL[1] C4621 16V 0.1u A5 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 R4488 100 IC4502 M5 BA1 R4545 EXB28V220JX IC4501 Y24 MD[13] IC4501 V6 LVDS_VSS IC4501 AB19 MDQS[2] IC4501 AB18 MD[22] IC4502 G11 VDDQ R4573 100 R4565 EXB38V103JV IC4502 K6 VSS IC4501 AA24 MA[3] IC4502 J12 DQ11 R4541 EXB28V220JX IC4501 AB15 MCLKSEL[0] IC4502 F7 VSS_Thermal IC4502 G6 VSS_Thermal IC4501 Y22 MA[0] IC4502 G7 VSS_Thermal IC4502 L9 NC A2 1 2 3 4 5 6 IC4502 B12 DM3 IC4501 AD19 MD[25] IC4502 H13 DQS1 A15 1 2 3 IC4502 D3 DQ5 C4598 6.3V 10u IC4502 J11 VDDQ IC4501 P1 LVDSPLLVSS IC4501 AB17 MD[26] IC4502 H12 DM1 IC4501 N1 LVDSPLLVDS IC4502 L11 VDD IC4502 F6 VSS_Thermal IC4502 D13 DQ25 2.5V IC4501 U2 LVDSO4 R4570 100 IC4502 L3 WE R4582 100 IC4502 H7 VSS_Thermal IC4502 E3 VDDQ IC4502 F9 VSS_Thermal R4551 22 IC4501 AD20 MCAS IC4501 V22 MD[5] + 79 73 75 81 76 78 74 80 77 TH-42PD12C A-Board (9/9) Schematic Diagram TH-42PD12C A-Board (9/9) Schematic Diagram 58 TH-42PD12C 11.16.Z 电路板线路图 P P P L R 3 L R 2 R L 1 P + + + Thermal Pad AUD_R_CV AUD_L_HA AUD_R_HA AUD_L_PC P3V_SDA2 P3V_SCL2 AUD_R_CV AUD_L_CV AUD_R_SV AUD_L_SV AUD_R_HA AUD_L_HA AUD_R_PC AUD_R_SV AUD_R_PC AUD_L_PC AUD_L_CV AUD_L_SV P3V_SDA2 P3V_SCL2 SAMP_MUTE SAMP_MUTE AUDIO_SOS AUDIO_SOS C3448 16V 0.1u C2416 25V 0.1u C2399 25V 0.1u C2420 50V 1000p C2417 50V 0.47u C2412 25V 0.1u C2414 10u 25V C2401 2.2u 10V C2396 25V 0.1u C2406 1u 16V C2410 16V 0.027u C2375 1u 16V C2398 0.1u 25V C2415 25V 0.1u C2411 25V 0.1u C3446 16V 0.1u C2403 1u 25V C2395 25V 0.1u C2409 16V 2.2u C2374 1u 16V C2404 10u 16V C3002 0.1u 16V C2392 25V 0.1u C2422 50V 1000p C3014 16V 0.1u C3004 1u 16V C2385 10u 16V C2405 2.2u 10V C2376 1u 16V C3508 1u 16V C2402 1u 25V C3001 16V 0.1u C3005 1u 16V C2408 1u 25V C2400 25V 0.1u C2373 1u 16V C2377 1u 16V C2391 10u 16V C2378 1u 16V C2413 25V 0.1u C2393 50V 0.47u C2407 1u 25V C2379 2.2u 10V C2380 2.2u 10V C3308 1u 16V C3306 1u 16V C3318 1u 16V C3317 1u 16V C3312 16V 0.1u C3509 1u 16V C3310 16V 0.1u C3301 50V 560p C3303 50V 560p C3302 50V 560p C3304 50V 560p JK3513 JK2302 JK2301 Z10 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 L3303 J0JHC0000117 L3306 J0JHC0000117 L3002 J0JHC0000117 L3003 J0JHC0000117 L3004 J0JHC0000117 L3005 J0JHC0000117 L3302 J0JHC0000117 L3307 J0JHC0000117 L3001 J0JHC0000117 L2302 L2303 L2311 L2300 G1C150ZA0202 L2301 G1C150ZA0202 9V_M 9V_M SOUND15V SOUND15V 9V_M SOUND15V SOUND15V VJ2302 VJ2301 VJ2300 Q3304 2SD0601A0L Q3502 2SD0601A0L Q3309 2SD0601A0L Q3303 2SD0601A0L Q3501 2SD0601A0L Q3001 2SD0601A0L Q3310 2SD0601A0L R2425 0 R2400 22 R2399 22 R3016 1k R3014 47k R3523 33k R3522 100 R3421 33k R3430 100 R3007 33k R3424 1k R3005 180k R3008 47k R2304 0 R2412 36k R3323 47k R2416 0 R3425 100 R3324 100 R3426 33k R3329 1k R3321 47k R3423 100 R3304 22k R3306 22k R2410 100k R3428 100 R3328 1k R3320 33k R3322 33k R3427 47k R3422 47k R3429 1k R3307 22k R2402 2.2k R3325 100 R3315 100 R3316 100 R3310 100 R3314 100 R2409 0 R2423 0 R2424 0 R3330 100 R3305 22k R3331 100 R2414 10k R2404 0 R3519 100 R3527 100 R3006 100 R3012 100 R3010 1k R3013 33k R2398 0 R3009 100 R3515 180k R3525 100 R2408 100k R3517 33k R3514 180k R3518 47k R3521 100 R3520 1k R3017 100 R3015 100 R3516 100 R3004 180k R3011 100 R3526 1k R3524 47k R2422 0 R2421 0 R2420 0 R2302 0 R2419 0 R2418 0 R2417 0 R2413 10k R2303 0 Q3002 2SD0601A0L R3063 0 R3062 0 R3061 0 C3506 16V 0.1u C3507 16V 0.1u R3064 0 JK3302 L R G L R G L R G L2304 G1C150ZA0202 VJ2303 D2317 MAZ83300ML C2394 25V 470u C2418 25V 470u C3015 16V 47u C1AB00003105 IC2300 1 IN1 44 IN2 2 PLMT1 3 PLMT2 4 PLMT3 5 PLMT4 6 BSP1P 7 VCCP1P 8 VCCP1P 9 OUT1P 10 OUT1P 11 GNDP1 12 GNDP1 13 OUT1N 14 OUT1N 15 VCCP1N 16 VCCP1N 17 BSP1N 18 WARNING 19 ERROR 20 MUTEX 21 N.C. 22 N.C. 23 OSC 24 MS 25 ROSC 26 TM 27 VHOLD 28 BSP2N 29 VCCP2N 30 VCCP2N 31 OUT2N 32 OUT2N 33 GNDP2 34 GNDP2 35 OUT2P 36 OUT2P 37 VCCP2P 38 VCCP2P 39 BSP2P 40 VCCA 41 FILP 42 FILA 43 GNDA C2423 0.1u 25V C2424 0.1u 25V D2312 MAZ83300ML D2311 MAZ83300ML D2315 MAZ83300ML D2316 MAZ83300ML D2314 MAZ83300ML D2313 MAZ83300ML D2318 MAZ83300ML C1AB00003145 IC2301 1 A1 2 A2 3 B1 4 B2 5 C1 6 C2 7 DP1 8 DN 9 DP2 10 NC 11 NC 12 IG1 13 IG2 14 NC 15 OUTR2 16 OUTR1 17 OUTF2 18 OUTF1 19 VCC 20 MUTE 21 SCL 22 SDA 23 GND 24 FIL L2312 L2313 L2314 R 2 3 1 L AUDIO IN L L R VIDEO R_IN L_IN S-VIDEO +L OUT POWER AMP L R COMPONENT PC 9V SAMP_MUTE SOUND15V SOUND15V GND SCL2 GND N.C. AUDIO_SOS GND GND GND N.C. N.C. SDA2 -L OUT -R OUT +R OUT L_IN R_IN L_IN R_IN L L R R R D ! E A 1 9 5 F 8 6 7 4 2 B C 3 Z-BOARD TNPA4963 INPUT SELECT TO (A10) A-BOARD TH-42PD12C Z-Board Schematic Diagram TH-42PD12C Z-Board Schematic Diagram 59 TH-42PD12C 11.17.D 电路板 （1/4）线路图 P3.3V P2.5V CPH2 +15V TO A-BOARD (A5) ANALOG ASIC DISPEN OC1 ! P5V RCLK+ SCL1 STBY5V CEL ALARM FOR FACTORY USE GND RE+(LSB) RB+ PANEL MICOM RC- SIU RC+ STBY3.3V GND CML TRST RE-(LSB) CLK RB- CIS 2 GND D-BOARD TXN/D11ECC (1/4) 3 +15V 1.2V 1 GND +15V GND REMOCON P5V FPGA2.5V VDATA_DET SC_FPGANRST NC GND SOS4_PS PANEL_MAIN_ON GND CRC2 TDI GND INEXCH PANEL_STBY_ON SCL2 CRC1 UHZ RXD EEPROM SDA2 3.3V GND TCK GND TXD RD+ RCLK- TXD GND IIC_CLK2 IIC_CONT IIC_CONT TDO GND GND RA+(MSB) SOS7_SC2 OC2 LED_G +15V GND CSH GND CMH SOS6_SC1 TMS IIC_DATA2 GND GND GND +5V CPH1 GND RXD GND IIC_CLK1 IIC_INT TO P-BOARD (P25) TO SC-BOARD (SC20) +5V RA-(MSB) SDA1 CSL TVRQ335AA CERS IIC_DATA1 LED_R STBY5V READY RD- GND FP_CPH2 AR_IIC_CONT FP_CEL STB_SDA01 AR_RXD_PC RA- STB_SCL02 REM_IN OSD_HIN P3V_SCL02 0V 0V 0V PANEL_STBY_ON 0V XRST XRST RXD_PC P3V_SCL01 SOS8 FP_OC2 STB_SCL02 STB_SDA02 AUX_ON/OFF RC+ AR_STB_SCL02 EEP_WR_CTL IIC_SW AUX_ON/OFF STB_SCL02 AR_TXD_PC OSD_CLKIN STB_SCL01 AR_STB_SCL02 RB- P3V_SDA03 SOS6 P3V_SCL01 FP_CRC2 P3V_SCL01 OSD_G FP_CRC1 P3V_SDA01 FP_CSH TCK AR_IIC_CONT FP_CERS SOS4_PS LED_R SFRST STB_SDA02 STB_SDA02 IIC_CONT SFVRST 0V MCCLK EEP_WR_CTL LED_G NRST SIN P3V_SDA01 P_ON/OFF FP_CSL STB_SCL01 INEXCH READY IIC_CONT FP_CML TXD_PC 0V TDO SOS6_SC1 0V AR_TXD_PC FP_CIS XRST_SYS RD- XI_DONE LED_R AR_STB_SDA02 RCLK- STB_SDA02 0V ALARM IIC_SW FP_CMH OSD_YS SC_UHZ OSD_VIN RE- INEXCH OSD_B P3V_SDA02 RD+ 0V AR_RXD_PC RCLK+ PANEL_MAIN_ON P_ON/OFF NRST OSD_R PANEL_STBY_ON PANEL_MAIN_ON P3V_SCL03 FP_UHZ SC_UHZ AR_STB_SCL02 PROG_M AR_STB_SDA02 READY IIC_CONT AR_STB_SDA02 RA+ ALARM SOS4_PS P3V_SDA01 TDI SOS7 VDATA_DET 0V SOS7_SC2 STB_SDA01 FP_CLK AR_IIC_CONT FP_FPGANRST FP_CPH1 REMOCON FP_OC1 TMS TRST SOS7_SC2 RE+ AR_RXD_PC RB+ LED_G FP_SIU VDATA_DET AR_TXD_PC SOS7 FPGANRST SOS8_SS STB_SCL02 REMOCON 0V FVSEL REM_IN SOS8 RXD_PC SOS6_SC1 DRVRST SOS6 TXD_PC RC- DRVMUTE STB3.3V C9072 22u 6.3V R9063 100 P3.3V MNZSFH8KPH2 IC9003 1 P60_SBO0A 2 P61_SBT0A 3 P62_SBI0A 4 P05_IRQ6 5 P06_IRQ7 6 P07_IRQ8 7 P70_SDA0 8 P71_SCL0 9 P50_RMIN_IRQ0 10 P20 11 P21 12 P22 13 P23 14 IVDD 15 VSS 16 P10 17 P11 18 P12 19 P13 20 P14 21 P15 22 P16 23 EXCLKSEL 24 P72_SDA1 25 P73_SCL1 26 P65_SBT2 27 P66_SBI2 28 P30 29 P31 30 P32 31 P33 32 P34 33 P35 34 P36 35 P37 36 VPPEX_(N.C.) 37 IVDD 38 VDD 39 RONA 40 VSS 41 OSCXO 42 OSCXI 43 IVDD 44 P64_SBI1 45 P63_SBT1 46 NBOOT_(N.C.) 47 NRST 48 NTEST 49 SCLOCK_(UND) 50 SDATA_(UND) 51 ENTRG0_(UND) 52 ENTRG1_(UND) 53 TRCCLK_(UND) 54 TRCST_(UND) 55 TRCD0_(UND) 56 TRCD1_(UND) 57 TRCD2_(UND) 58 TRCD3_(UND) 59 P80_ADIN0 60 P81_ADIN1 61 P82_ADIN2 62 P83_ADIN3 63 IVDD 64 VSS 65 P84_ADIN4 66 P85_ADIN5 67 P86_ADIN6 68 P87_ADIN7 69 P90_ADIN8 70 P91_ADIN9 71 P92_ADIN10 72 P93_ADIN11 73 P74_SDA2 74 P75_SCL2 75 P40_TM0IO 76 P41_TM1IO 77 P42_TM2IO 78 P43_TM3IO 79 P44_TM4IO_SYSCLK 80 P00 81 P01 82 P02 83 P03_SBT0B 84 P04_SBO0B 85 P51_IRQ2 86 P52_IRQ3 87 P53_IRQ4 88 P54_IRQ5 89 PA7_VCLKOUT 90 PA6_HOUT 91 PA5_YSOUT 92 PA4_B00 93 PA3_G00 94 PA2_R00 95 PA1_VSYNC_IRQ1 96 PA0_HSYNC 97 VSS 98 OSDXI 99 IVDD 100 VDD R9220 22 L9802 G1C6R8Z00008 C9080 200p 50V C9863 4700p 25V C9882 200p 50V R9166 10k C9899 10u 10V R9121 100k C9063 16V 0.1u X9000 H2C1005A0041 TP9006 C9845 16V 0.1u 0.1u F1J1E104A148 FL9806 TP9000 R9893 27k R9164 10k D5 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 R9149 4.7k C9034 16V 0.1u R9825 100 C9071 0.1u 25V C9078 10u 25V TP9862 Q9807 2SD0601A0L P2.5V C9068 22u 6.3V P1.2V TP9196 C9892 10u 10V C9073 22u 6.3V R9110 100 R9896 47k C9064 16V 0.1u R9072 1k R9155 2.7k R9826 100 C9077 10u 25V R9070 10k STB5V_M C9874 100p 50V C9074 2200p 50V C9840 25V 0.01u R9219 22 R9868 100k R9115 100 P15V C1ZBZ0003983 IC9004 1 Y5 2 Y4 3 Y3 4 Y2 5 Y1 6 RESET 7 CD_OUT 8 STB33V 9 GND 10 DCDC_OE 11 VIN_OR 12 P_SDA1 13 P_SCL1 14 P_SDA2 15 P_SCL2 16 P33V_IN 17 IIC_SW 18 S_SCL2 19 S_SDA2 20 S_SCL1 21 S_SDA1 22 STB33VIN 23 P33V 24 P_ON_OFF 25 STB5V_IN 26 GND 27 CE 28 A1 29 A2 30 A3 31 A4 32 A5 C9047 16V 0.1u C0DBEHG00006 IC9807 1 CTL 2 Vcc 4 OUT 5 ADJ 3 GND(FIN) R9872 10k R9827 100 C9045 16V 0.1u P3.3V C0DBAYY00477 IC9805 BD8646FV-E2 PGND 1 2 PGND 3 PGND 4 SW 5 SW 6 SW 7 BOOT 8 NC 9 SS/DELAY 10 GND 11 FB 12 FC 13 RT 14 PSET 15 EN 16 NC 17 NC 18 VIN 19 VIN 20 VIN R9895 110k R9900 12 P15V 0.1u F1J1E104A148 FL9803 R9189 10k STB3.3V R9215 100k C9837 10u 10V R9081 47k 0.1u F1J1E104A148 FL9805 D20 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 R9188 2.7k C9046 16V 0.1u C9066 0.1u 25V R9873 12 L9001 G1C3R3Z00004 P15V C9033 16V 0.1u R9898 10k R9154 2.7k 4.7k R9073 R9066 100 C9044 10V 4.7u IC9001 1 E0 2 E1 3 E2 4 VSS 5 SDA 6 SCL 7 WC 8 VCC D6 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 R9151 22 C9048 16V 0.1u R9824 100 R9185 22 C0CBCAC00365 IC9808 1 ON/OFF 2 VSS 3 NC 5 VIN 4 VOUT R9205 33k R9203 22k C0DBAYY00477 IC9806 BD8646FV-E2 PGND 1 2 PGND 3 PGND 4 SW 5 SW 6 SW 7 BOOT 8 NC 9 SS/DELAY 10 GND 11 FB 12 FC 13 RT 14 PSET 15 EN 16 NC 17 NC 18 VIN 19 VIN 20 VIN C9052 16V 0.1u C9832 10u 10V C9869 10u 25V P5V R9894 20k P5V C9067 22u 6.3V R9124 47 R9145 100 R9201 10 STB3.3V C9846 16V 0.1u R9897 10k R9065 100 C9036 10V 10u R9207 24k P15V R9130 47 STB3.3V C9897 10u 10V R9202 100 C9055 16V 0.1u R9859 EXB38V101JV R9064 100 P3.3V R9854 100 P3.3V C9859 25V 0.01u C9844 25V 0.01u TP9871 R9120 100 R9187 2.7k R9132 100 R9150 22 C9079 22p 50V R9067 100 R9062 100 C9872 10u 25V C9040 16V 0.1u R9186 22 C9076 0.022u 16V STB5V_M D25 1 2 3 4 5 6 7 8 9 10 11 12 13 P5V C9053 16V 0.1u R9079 27k R9200 10 C9065 16V 0.1u R9206 56k C9061 16V 0.1u C9858 10u 25V R9871 10k R9107 3.3k TP9011 R9142 100 C9825 50V 100p R9068 10k TP9872 P15V C9926 10u 10V STB5V_M R9078 43k R9071 22k R9223 2.7k R9119 EXB38V470JV P3.3V P3.3V C9054 200p 50V R9141 100 C9037 0.01u 25V R9899 10k C9057 16V 0.1u P2.5V_FP R9080 15k C9823 10u 25V R9129 68k R9077 13k R9217 2.7k C9035 10V 10u P15V C9062 4.7u 10V R9225 2.7k STB3.3V R9194 470 R9848 EXB2HV470JV D9110 B0JCGD000002 R9839 EXB38V101JV R9218 2.7k C9069 2200p 50V R9849 EXB2HV470JV P5V R9840 22 G G (FIN) G G G G TERM SIDE D 8 7 3 9 6 5 2 F 1 C E A B 4 TH-42PD12C D-Board (1/4) Schematic Diagram TH-42PD12C D-Board (1/4) Schematic Diagram 60 TH-42PD12C 11.18.D 电路板 （2/4）线路图 SIN for ucom FPGA 12 rromadrs[15] MN84526 IC9900 rromdata[04] rromdata[13] TCK RD+ RA+(MSB) to PD2/FPGA rromadrs[10] MODEL DIN RC+ SASEL 8/6 T.Asahara RC- rromdata[14] 14 SC_PULSE D-BOARD TXN/D11ECC (2/4) to FLASH rromadrs[13] 3 2 NCS for ucom rromadrs[16] RE+(LSB) RB+ FPDAT0 rromdata[02] rromdata[11] rromdata[00] rromadrs[08] rromdata[01] IIC RCLK- 4.7k 390 PD2-M PD2M-ROM rromdata[07] ! to ucom/FPGA/PD2 20MHz(SS) rromdata[05] SOUT for ucom RA-(MSB) rromadrs[12] RCLK+ rromdata[06] HFSEL RD- RB- rromdata[09] rromadrs[00] rromdata[12] RE-(LSB) rromdata[10] rromadrs[19] rromadrs[11] rromadrs[09] rromadrs[14] 1 11 13 TVRQ342 CCLK for FPGA DATA_DRIVER rromdata[15] CDAT for FPGA rromdata[03] LVDS_INPUT rromadrs[04] rromadrs[18] TDO rromadrs[17] SS_PULSE rromdata[08] rromadrs[20] L8R_ROMRST L8R_DIO30 L8R_DIO06 L8R_DIO15 0V D-LED1 L8R_FPDAT1 FP_SIU L8R_DIO26 FP_UMH L8R_DIO09 FP_CSH L8R_DIO22 L8R_CLKMO D-PCD2 L8R_ROMOE FP_CSL FP_UHZ FP_UEH D-PCD4 FP_UMH RA+ DD_PCD3 OSD_G L8R_DIO10 DD_LED1 DD_PCD3 L8R_DIO25 DD_CLRD2 UML_C2 D-CLRD2 L8R_FPDAT1 L8R_DIO08 FP_UEH L8R_DIO03 SFLATCH L8R_ROMWE P3V_SCL02 L8R_DIO11 L8R_DIO00 DD_ODED2 L8R_DIO00 FP_OC1 L8R_UA15 L8R_UA14 L8R_DIO04 L8R_DIO06 FP_UML L8R_DIO19 L8R_DIO25 RD+ D-PCD1 RE- L8R_DIO08 TDI L8R_DIO12 3.30V FPGANRST OSD_VIN L8R_DIO28 L8R_DIO23 RB- L8R_CLKMO FP_HD PROG_M L8R_DIO01 XI_DONE L8R_DIO16 FP_CPH1 L8R_DIO07 L8R_PROG D-ODED1 L8R_DIO07 L8R_FPCLK DD_CLRD2 L8R_DIO04 DD_PCD1 L8R_DIO26 L8R_TDO2 FP_CML L8R_DIO18 OSD_R L8R_DIO02 TDO L8R_ROMOE FP_CEL L8R_ROMWE L8R_DIO24 FP_UML FP_NUEL SFRST DRVRST L8R_DIO20 L8R_DIO29 L8R_DIO17 P3V_SCL02 L8R_TDO RB+ OSD_B L8R_DIO15 XRST DD_PCD2 L8R_DIO12 FP_USH SFLATCH L8R_DIO19 OSD_CLKIN L8R_UB14 DD_PCD4 0V DD_ODED1 L8R_DIO16 L8R_DIO18 DD_LED1 L8R_DIO03 FP_OC2 FVSEL FVSEL FP_HD L8R_ROMCE L8R_FPCLK DRVMUTE L8R_ROMCE XRST L8R_DIO13 UEH_C2 D-CLRD1 UMH_C2 RC- SFVRST L8R_DIO02 OSD_HIN FP_CIS L8R_DIO13 L8R_FCCLK USH_C2 FP_USH L8R_DIO23 URH_C2 L8R_DIO14 L8R_DIO05 RD- SIN D-PCD3 XRST XRST_SYS L8R_DIO05 L8R_FCCLK FP_USL L8R_DIO14 DD_PCD2 USL_C2 FP_USL 0V RCLK+ RA- L8R_DIO30 TMS OSD_YS DD_LED2 RC+ FP_CPH2 L8R_DIO20 L8R_UB15 TCK 0V L8R_UC15 L8R_DIO27 DD_ODED1 D-ODED2 FP_CERS L8R_PROG FP_FPGANRST RE+ L8R_DIO27 DD_PCD1 NUEL_C2 FP_CRC2 L8R_DIO01 L8R_DIO28 P3V_SDA02 DD_LED2 TCK TCK L8R_DIO21 L8R_DIO21 L8R_DIO22 FP_CMH DD_CLRD1 L8R_UC14 P3V_SDA02 FP_NUEL L8R_DIO24 SFVRST SFVRST FP_VD L8R_FPDAT0 FP_CLK L8R_DIO17 FP_VD L8R_DIO10 TMS TMS L8R_DIO11 FVSEL FP_CRC1 TRST RCLK- MCCLK L8R_DIO29 FP_URH L8R_DIO09 FP_URH L8R_FPDAT0 SFRST SFRST L8R_ROMRST DD_CLRD1 DD_ODED2 DD_PCD4 0V D-LED2 IC9900 V2 OSDRI C9972 50V 15p C9540 16V 0.1u IC9900 AD2 XRSTSYS IC9900 H1 SFVRST IC9900 D4 VIO IC9900 G1 FPCLK R9967 47 R9969 47 C9543 16V0.1u IC9900 B11 ROMCE P3.3V IC9900 A8 DIO19 R998847 IC9900 E11 DIO27 IC9900 G3 FCCLK R9385 4.7k IC9900 A20 CKSO IC9900 W24 TDI R9402 47 TP9311 HIN IC9900 N2 RXCP IC9900 B6 DIO9 IC9900 P2 RXCLKP IC9900 T1 RXEN R9405 EXB2HV103JV IC9900 AA1 XI IC9900 C7 DIO12 R9594 10k IC9900 W3 SCL IC9900 R1 RXDN R9600 68 IC9900 W5 OSDHO IC9900 H2 SFLATCH IC9900 C6 DIO10 X9900 H0J200500076 C9550 16V 0.1u R9401 1k R9976 1k IC9900 C10 DIO25 R9989 47 IC9900 D11 DIO29 P3.3V C9547 16V 0.1u IC9900 E12 DIO30 C9542 16V0.1u R9983 47 IC9900 B10 DIO26 IC9900 B4 DIO2 IC9900 W2 OSDVO R9968 47 IC9900 C9 DIO20 IC9900 D10 DIO23 IC9900 AA5 PROG R9588 4.7k IC9900 A2 DIO0 IC9900 Y4 PRCKO IC9900 B5 DIO7 IC9900 AA2 XO IC9900 N1 RXCN IC9900 T2 RXEP IC9900 A7 DIO15 C9548 16V 0.1u C9536 16V0.1u C9469 16V 0.1u IC9900 W1 OSDYSI P3.3V IC9900 E5 IOSW R9608 EXB2HV470JV IC9900 AC1 XOUT IC9900 AC2 MCCLK R9964 10k R9966 470 R9987 47 IC9900 C12 ROMWE R9592 10k IC9900 AB26 TCK R9317 1k IC9900 A6 CKMO IC9900 A4 DIO6 R9975 47 IC9900 D7 DIO11 IC9900 D9 DIO21 C9549 16V0.1u R9611 68 C9541 16V 0.1u P3.3V R9610 EXB2HV470JV C9971 50V 18p IC9900 C5 DIO3 C1ZBZ0003760 IC9500 1 PROG_B 2 IO_L01P_3 3 IO_L01N_3 4 IO_L02P_3 5 IO_L02N_3/VREF_3 6 VCCINT 7 GND 8 VCCO_3 9 IO_L03P_3/LHCLK0 10 IO_L03N_3/LHCLK1 11 IO_L04P_3/LHCLK2 12 IO_L04N_3/LHCLK3 13 IP 14 GND 15 IO_L05P_3/LHCLK4 16 IO_L05N_3/LHCLK5 17 IO_L06P_3/LHCLK6 18 IO_L06N_3/LHCLK7 19 GND 20 VCCO_3 21 VCCAUX 22 IO_L07P_3 23 IO_L07N_3 24 IO_L01P_2/CSO_B 25 IO_L01N_2/INIT_B 26 IO_L02P_2/DOUT/BUSY 27 IO_L02N_2/MOSI/CSI_B 28 VCCINT 29 GND 30 IP/VREF_2 31 VCCO_2 32 IO_L03P_2/D7/GCLK12 33 IO_L03N_2/D6/GCLK13 34 IO/D5 35 IO_L04P_2/D4/GCLK14 36 IO_L04N_2/D3/GCLK15 37 GND 38 IP_L05P_2/RDWR_B/GCLK0 39 IP_L05N_2/M2/GCLK1 40 IO_L06P_2/D2/GCLK2 41 IO_L06N_2/D1/GCLK3 42 IO/M1 43 IO_L07P_2/M0 44 IO_L07N_2/DIN/D0 45 VCCO_2 46 VCCAUX 47 IO_L08P_2/VS2 48 IO_L08N_2/VS1 49 IO_L09P_2/VS0 50 IO_L09N_2/CCLK 51 DONE 52 GND 53 IO_L01P_1 54 IO_L01N_1 55 VCCO_1 56 VCCINT 57 IO_L02P_1 58 IO_L02N_1 59 GND 60 IO_L03P_1/RHCLK0 61 IO_L03N_1/RHCLK1 62 IO_L04P_1/RHCLK2 63 IO_L04N_1/RHCLK3 64 GND 65 IO_L05P_1/RHCLK4 66 IO_L05N_1/RHCLK5 67 IO_L06P_1/RHCLK6 68 IO_L06N_1/RHCLK7 69 IP/VREF_1 70 IO_L07P_1 71 IO_L07N_1 72 GND 73 VCCO_1 74 VCCAUX 75 TMS 76 TDO 77 TCK 78 IO_L01P_0 79 IO_L01N_0 80 VCCINT 81 GND 82 VCCO_0 83 IO_L02P_0/GCLK4 84 IO_L02N_0/GCLK5 85 IO_L03P_0/GCLK6 86 IO_L03N_0/GCLK7 87 GND 88 IP_L04P_0/GCLK8 89 IP_L04N_0/GCLK9 90 IO_L05P_0/GCLK10 91 IO_L05N_0/GCLK11 92 IO 93 GND 94 IO_L06P_0 95 IO_L06N_0/VREF_0 96 VCCAUX 97 VCCO_0 98 IO_L07P_0 99 IO_L07N_0/HSWAP 100 TDI IC9900 G2 FPDAT1 C9538 16V0.1u IC9900 D5 SLVDOUTUB14 R9598 47 IC9900 J3 SFRST IC9900 B7 DIO13 IC9900 M2 RXBP IC9900 AD1 PROG_M R9601 68 R9974 10k IC9900 F2 FULL0 P1.2V IC9900 J4 OCK IC9900 Y3 SDA IC9900 V4 OSDGI C9535 16V 0.1u R9406 EXB2HV103JV IC9900 C24 OCKOUT IC9900 A19 CKSI IC9900 L1 RXAN P3.3V R9585 10k R9578 4.7k R9604 10k IC9900 B9 DIO22 P3.3V IC9900 W23 TRST IC9900 AB4 XRST IC9900 A9 DIO24 IC9900 Y5 OSDCKO R9204 10k R9404 EXB2HV103JV IC9900 E1 ROMRESET R9973 10k IC9900 D8 DIO16 R9590 10k R9977 47 C9889 10V 10u C9545 16V0.1u IC9900 L2 RXAP IC9900 E6 DIO4 TP9077 IC9900 B3 HIO R9199 10k IC9900 C8 DIO17 IC9900 C4 ACTV IC9900 AB25 TDO C9537 16V0.1u R9972 10k TP9076 IC9900 E8 DIO14 R997047 C9539 16V 0.1u IC9900 C11 ROMOE TP9312 VIN IC9900 E7 DIO8 R9587 47 IC9303 1 A15 2 A14 3 A13 4 A12 5 A11 6 A10 7 A9 8 A8 9 A19 10 NC 11 WE# 12 RESET# 13 NC 14 NC 15 RY/BY# 16 A18 17 A17 18 A7 19 A6 20 A5 21 A4 22 A3 23 A2 24 A1 25 A0 26 CE# 27 VSS 28 OE# 29 DQ0 30 DQ8 31 DQ1 32 DQ9 33 DQ2 34 DQ10 35 DQ3 36 DQ11 37 VCC 38 DQ4 39 DQ12 40 DQ5 41 DQ13 42 DQ6 43 DQ14 44 DQ7 45 DQ15/A-1 46 VSS 47 BYTE# 48 A16 IC9900 F1 CLKMO C9546 16V0.1u IC9900 AB3 FVSEL IC9900 AA25 TMS IC9900 H4 FULL1 IC9900 B8 DIO18 IC9900 D6 DIO5 IC9900 M1 RXBN R9618 330 R9586 47 IC9900 R2 RXDP C9544 16V0.1u R9616 47 R9609 EXB2HV470JV TP9500 P3.3V IC9900 V3 OSDBI IC9900 A3 DIO1 IC9900 A10 DIO28 IC9900 P1 RXCLKN R9198 10k IC9900 H3 FPDAT0 R9403 EXB2HV103JV P2.5V_FP IC9900 A5 CKMI 16 10 12 18 13 15 11 17 14 TH-42PD12C D-Board (2/4) Schematic Diagram TH-42PD12C D-Board (2/4) Schematic Diagram 61 TH-42PD12C 11.19.D 电路板 （3/4）线路图 GND TO C2-BOARD (C21) PD2-M DOUTDA[5] URH GND 13 DOUTDC[16] 12 C_5V_DET rromadrs[07] GND DOUTDC[15] rromadrs[05] rromadrs[06] DOUTDB[2] DOUTDB[21] UML GND DOUTDC[5] DOUTDC[7] DOUTDC[20] DOUTDA[15] DOUTDA[8] PC1_C1 DOUTDA[17] DOUTDB[9] 11 DOUTDC[9] GND CLR_C1 14 P5V DOUTDB[5] CLK2P_C1 NC DOUTDA[10] DOUTDC[8] DOUTDB[10] LE_C1 UEL DOUTDA[19] DOUTDA[9] DOUTDA[1] rromadrs[02] DOUTDB[3] DOUTDA[0] P5V GND DOUTDB[0] ! D-BOARD TXN/D11ECC (3/4) DOUTDC[2] LE_C2 CLK3N_C2 DOUTDB[20] DOUTDC[10] GND DOUTDB[16] ODE_C1 DOUTDB[4] DOUTDC[13] DOUTDB[13] DOUTDB[11] NC DOUTDA[21] PC2_C1 DOUTDC[11] DOUTDA[18] DOUTDA[12] DOUTDB[6] DOUTDC[0] DOUTDA[3] DOUTDB[12] GND DOUTDB[7] DOUTDA[6] DOUTDB[8] DOUTDA[13] DOUTDC[14] GND DOUTDC[6] DOUTDC[19] CLK0P_C2 USL GND USH SOS8_SS GND MN84526 DOUTDC[17] IC9900 DOUTDB[19] DOUTDA[20] GND GND DOUTDC[18] UEH DOUTDA[16] DOUTDA[7] ODE_C2 GND DOUTDC[1] UMH P5V DOUTDA[4] GND CLK3N_C1 CLK2P_C2 TO C1-BOARD (C11) PC3_C2 GND rromadrs[03] P5V DOUTDA[14] GND CLK1N_C2 CLK1N_C1 DOUTDB[17] GND rromadrs[01] CLK0P_C1 DOUTDB[18] GND GND DOUTDC[3] DOUTDA[2] DOUTDB[1] GND GND DOUTDB[15] DOUTDC[12] PC4_C2 CLR_C2 DOUTDC[4] GND NC DOUTDA[11] DOUTDB[14] DOUTDC[21] DDB10 CLKD_0P DDB13 L8R_UA04 D-LED2 L8R_UB00 DDA01 DDA00 L8R_DA15 L8R_UA02 L8R_DA08 DDC05 DDA12 L8R_DB11 L8R_UA05 L8R_DRVCLKU0 L8R_DRVCLKU1 L8R_UC04 CLKD_3N DDA03 L8R_DA09 L8R_DRVCLKD1 DDA02 L8R_DC03 L8R_UC01 L8R_UC02 L8R_DA04 DDA08 CLKU_0P L8R_DA02 L8R_DC01 CLKD_3N DDA13 L8R_DC05 DDC00 L8R_DC15 L8R_DC10 DDB12 D-ODED2 DDA05 DDC20 DDB17 L8R_DA07 DDA21 DDA07 L8R_UA04 L8R_UB15 D-PCD2 L8R_UB03 L8R_DA11 L8R_DB13 DDA11 DDB19 L8R_DB14 L8R_DRVCLKD0 DDB12 L8R_DC02 DDA19 D-PCD1 D-PCD2 DDC02 DDC04 DDC16 L8R_DB05 L8R_DC01 D-CLRD1 L8R_DRVCLKD2 DDB16 DDC12 L8R_DC13 D-ODED2 L8R_DA04 DDB20 DDA12 L8R_UC00 0V L8R_DB11 DDC20 DDA04 L8R_DB03 DDA08 L8R_UB14 DDB15 L8R_DB13 L8R_DA02 L8R_UB03 L8R_DC02 DDC11 L8R_DB06 L8R_UB01 L8R_DB01 L8R_UC01 DDC18 L8R_UA00 DDC01 L8R_DC08 DDB07 L8R_DC04 L8R_DC06 DDC07 DDA07 DDB13 L8R_DA06 DDC08 DDB04 USL_C2 L8R_DB12 DDB18 DDB10 L8R_DB12 DDA14 DDC17 L8R_DC12 DDA17 L8R_DA00 DDB01 L8R_DB07 CLKD_1N L8R_UB05 DDC09 L8R_DC13 DDB16 L8R_UC00 D-LED1 L8R_DC11 D-LED1 L8R_UC03 DDA15 L8R_DB00 DDB06 L8R_UB05 DDC15 L8R_DRVCLKD1 L8R_DB04 L8R_DB03 L8R_DRVCLKD2 L8R_DC05 L8R_DA09 CLKU_3N L8R_DA15 DDC07 L8R_DA14 DDA18 L8R_UA01 DDC03 L8R_DB00 0V DDA06 D-ODED1 DDC18 DDA21 L8R_DRVCLKU2 L8R_DA05 L8R_DA13 DDC21 DDB05 DDB17 DDC10 DDB08 DDB18 L8R_UC15 DDC13 0V DDB14 D-PCD4 DDC14 L8R_DC14 DDA04 L8R_UA01 CLKD_2P L8R_DA00 DDB20 L8R_DB10 D-CLRD1 L8R_DA12 L8R_DB10 D-PCD4 L8R_DB02 DDC05 DDC10 L8R_DRVCLKU2 DDA16 DDA09 DDB04 CLKU_1N D-ODED1 L8R_DB06 L8R_DB09 L8R_DA05 SOS8_SS 0V DDB19 L8R_DC03 L8R_UA00 L8R_DA10 L8R_DC09 D-CLRD2 D-PCD3 DDC02 DRVRST L8R_DA03 L8R_DC12 NUEL_C2 DDA05 DDA09 L8R_DA10 DDB02 DDB03 CLKD_1N USH_C2 DDC19 L8R_DB02 L8R_DC06 L8R_DC04 DDC12 L8R_DB05 L8R_DRVCLKU1 D-PCD1 L8R_DB15 DDB14 L8R_DRVCLKD0 L8R_DRVCLKU3 DDB08 L8R_DB14 L8R_UB04 DDA11 CLKU_2P DDA19 DDA17 CLKU_2P DDC13 L8R_DA03 L8R_DC15 L8R_DB15 DDB06 DDC00 L8R_UB02 DDC03 DDC17 DDA02 L8R_DC10 DDB09 DDC15 DDC11 DDA20 L8R_DA01 L8R_DA12 L8R_DRVCLKD3 DDB02 DDA06 L8R_DA07 L8R_DC11 D-LED2 L8R_UA03 DDB07 DDC21 L8R_UC02 CLKU_3N L8R_DB09 L8R_DB08 L8R_DA01 CLKD_2P DDA18 DDA14 L8R_UC05 L8R_DC14 CLKU_1N DDC14 L8R_DB04 L8R_DRVCLKU0 L8R_DC00 L8R_DA11 DDC06 DDA20 L8R_UB01 DDA13 L8R_DC09 L8R_DB01 L8R_UA05 L8R_DRVCLKD3 L8R_UB04 L8R_DC00 DDC19 L8R_UC03 DDC16 DDA00 UMH_C2 L8R_UB02 CLKD_0P L8R_UC04 DDA10 D-PCD3 L8R_DC07 L8R_DC07 DDC06 DDB00 L8R_DRVCLKU3 L8R_DA13 L8R_DB08 DDB00 L8R_UA02 DDA03 DDB11 L8R_UA14 DDC08 DDB21 DDB03 L8R_UA03 L8R_UA15 0V DDB05 DDB09 DDA01 L8R_UB00 URH_C2 L8R_UC14 D-CLRD2 DDC09 L8R_DB07 DDA16 DDB15 DDB11 DDA15 0V UML_C2 DDC04 L8R_UC05 DDC01 L8R_DA14 DDB01 L8R_DA08 DDB21 L8R_DC08 UEH_C2 L8R_DA06 DDA10 IC9900 AA24 VDD33 C9909 0.1u 16V IC9900 E10 VDD12 IC9900 AF2 VSS IC9900 D24 VDD33 IC9900 P12 VSS IC9900 K24 VDD33 IC9900 AC12 VSS P2.5V IC9900 AE1 VSS IC9900 J25 DRVCLKD0 IC9900 W22 VSS IC9900 A18 DOUTUB08 IC9900 E26 DOUTDC13 C9906 0.1u 16V IC9900 E2 VDD12 R9116 100 IC9900 AB11 VSS IC9900 Y2 VSS IC9900 AC22 AVSS_PD IC9900 P4 AVDD_L33 IC9900 AC23 VSS IC9900 P3 AVSS_L IC9900 AB16 AVDD_Q25 IC9900 H22 DOUTDB13 IC9900 D3 VSS D32 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 57 58 59 60 61 62 63 64 65 66 67 68 56 IC9900 R4 AVDD_L33 IC9900 AF14 AVSS_D C9959 0.1u 16V IC9900 AC17 VSS IC9900 B14 DRVCLKU0 IC9900 P25 DOUTDB06 IC9900 G24 VSS IC9900 K11 VDD12 C9952 0.1u 16V C9954 0.1u 16V IC9900 AB22 VSS IC9900 C26 VSS IC9900 F24 DOUTDA14 IC9900 E22 DOUTUC00 IC9900 L11 VSS IC9900 F5 VSS IC9900 F26 DOUTDB12 IC9900 F3 VDD12 IC9900 R16 VDD33 C9901 0.1u 16V IC9900 AC7 VREF1 IC9900 W26 DOUTDC02 C9958 0.1u 16V IC9900 E18 VDD33 IC9900 T12 VDD25 IC9900 T4 AVDD_L33 IC9900 AB20 VDD25 IC9900 R5 AVDD_L33 IC9900 P16 VSS C9922 0.1u 16V IC9900 AC3 VSS IC9900 E15 DOUTUC12 C9911 0.1u 16V IC9900 AD14 VSS IC9900 M15 VSS IC9900 J5 AVDD_L12 IC9900 E4 VSS IC9900 K14 VSS IC9900 AB7 AVDD_D25 IC9900 AC16 VSS IC9900 B18 DOUTUC08 IC9900 V26 DOUTDC03 IC9900 C20 DOUTUB05 IC9900 K2 AVSS_L IC9900 K12 VDD12 R9351 47 IC9900 L15 VSS IC9900 E13 VSS P1.2V L9900 J0JHC0000117 IC9900 D1 VDD12 IC9900 K25 DRVCLKD2 IC9900 AD3 VDD25 IC9900 E3 VDD12 IC9900 B15 DOUTUA12 P5V P3.3V R9937 1k IC9900 M14 VSS IC9900 G26 DOUTDB11 IC9900 AF5 VSS IC9900 AA4 VSS IC9900 R23 DOUTDB05 IC9900 T10 VDD12 IC9900 L16 VSS IC9900 P5 AVDD_L33 IC9900 L14 VSS IC9900 L13 VDD12 IC9900 U13 VDD25 P2.5V C9966 10V 10u IC9900 AD24 VSS IC9900 M23 VSS IC9900 K10 VSS IC9900 P14 VSS IC9900 E25 DOUTDA13 L8RAVDD3.3V IC9900 D19 DOUTUC06 IC9900 AF13 VSS C9924 0.1u 16V IC9900 B21 DOUTUA04 IC9900 F25 DOUTDA12 IC9900 AF12 VSS IC9900 B22 DOUTUC03 IC9900 F22 VDD33 C9468 25V 0.01u IC9900 AF6 VSS IC9900 V23 DOUTDA01 IC9900 R11 VDD12 IC9900 T25 DOUTDB04 IC9900 M10 VDD12 R9407 0 IC9900 A15 DOUTUC13 IC9900 K5 AVDD_PO33 IC9900 U2 AVSS_L R9347 EXB2HV220JV R9396 47 IC9900 C3 VSS IC9900 M11 VDD12 IC9900 AB17 AVDD_D25 IC9900 R24 VSS IC9900 AA3 VSS R9361 47 IC9900 E16 DOUTUB09 IC9900 P23 VSS IC9900 P17 VSS IC9900 AC4 VDD25 IC9900 B16 DOUTUC11 IC9900 R13 VSS R9391 100k L8RAVDD3.3V IC9900 AC13 VSS IC9900 F23 VSS IC9900 A11 DOUTUA15 C9955 0.1u 16V IC9900 C15 DOUTUB12 IC9900 AD25 VDD33 IC9900 G25 DOUTDC12 IC9900 AA26 DOUTDB00 IC9900 AB15 VDD25 IC9900 L22 VSS IC9900 C19 DOUTUB06 R9362 47 IC9900 R10 VDD12 C9949 16V 0.1u R9357 EXB2HV220JV IC9900 N17 VSS IC9900 L5 AVDD_PM33 IC9900 V1 AVSS_PI R9352 EXB2HV220JV IC9900 A23 DOUTUB02 IC9900 T26 DOUTDA04 IC9900 N24 VSS IC9900 T11 VSS IC9900 U14 VSS R9399 47 IC9900 AD17 AVSS_Q IC9900 E9 VDD12 IC9900 R25 DOUTDC05 IC9900 V22 DOUTDC00 IC9900 B20 DOUTUA05 IC9900 K17 VSS IC9900 B12 DOUTUB15 IC9900 E24 VSS C9912 0.1u 16V IC9900 P15 VSS IC9900 A13 DRVCLKU3 IC9900 C21 DOUTUC04 C9907 0.1u 16V IC9900 M26 DOUTDB08 P1.2V C9900 0.1u 16V IC9900 V24 VDD33 C9904 0.1u 16V IC9900 J22 VDD33 IC9900 AB2 VSS C9977 0.1u 16V P5V IC9900 E19 DOUTUB07 C9915 0.1u 16V R9369 4.7k IC9900 C23 DOUTUC01 C9975 0.1u 16V IC9900 U12 VDD25 IC9900 U23 DOUTDB02 IC9900 J2 AVSS_PO IC9900 AB9 VDD25 C9979 0.1u 16V IC9900 L24 VSS IC9900 U25 DOUTDB03 IC9900 A22 DOUTUB03 IC9900 M4 AVDD_L33 R9348 EXB2HV220JV IC9900 U15 VSS IC9900 AF20 VSS L8RAVDD3.3V IC9900 R15 VSS IC9900 G5 VDD12 IC9900 AB18 VSS C9914 0.1u 16V IC9900 A1 VSS IC9900 H26 DOUTDB10 C9950 16V 0.1u IC9900 B26 VDD33 IC9900 R26 DOUTDA05 IC9900 D25 VSS IC9900 D22 DOUTUB01 IC9900 C14 DOUTUB13 C9913 0.1u 16V IC9900 B24 DOUTUB00 C9978 0.1u 16V C9976 0.1u 16V IC9900 U16 VSS IC9900 P26 DOUTDA06 IC9900 AB14 AVDD_D25 IC9900 D12 DOUTUC15 L9902 J0JHC0000117 IC9900 R3 AVSS_L IC9900 B1 VSS IC9900 A21 DOUTUC05 IC9900 M17 VDD33 IC9900 Y24 VSS IC9900 A12 DOUTUA14 IC9900 L10 VDD12 C9973 0.1u 16V IC9900 AE13 VSS R9359 EXB2HV330JV IC9900 V5 AVDD_PI33 IC9900 AF26 VSS IC9900 N11 VSS IC9900 M22 DOUTDC08 IC9900 A25 DOUTDA15 IC9900 J26 DRVCLKD1 C9916 0.1u 16V IC9900 K23 VSS IC9900 Y25 DOUTDA00 TP9010 IC9900 A24 DOUTUA00 C9918 0.1u 16V IC9900 AD6 VDD25 C9956 0.1u 16V IC9900 L4 AVDD_L33 IC9900 Y1 VSS IC9900 F4 VDD12 IC9900 C25 VDD33 IC9900 D17 DOUTUA08 IC9900 D14 DOUTUA13 IC9900 AE25 VSS IC9900 M24 VDD33 IC9900 AF7 VSS C9903 0.1u 16V IC9900 L12 VDD12 IC9900 T14 VSS IC9900 P11 VSS IC9900 U4 AVDD_L33 IC9900 U3 AVSS_L IC9900 T17 VDD33 IC9900 B13 DRVCLKU2 IC9900 K16 VSS IC9900 L25 DOUTDB09 R9936 1k IC9900 AB1 VSS IC9900 N23 DOUTDB07 IC9900 AC18 VSS IC9900 W4 VSS IC9900 C16 DOUTUB10 IC9900 AD12 VSS IC9900 J24 VSS IC9900 AB19 VDD25 IC9900 U11 VDD25 IC9900 E20 VSS IC9900 M16 VDD33 IC9900 C17 DOUTUC09 IC9900 H24 VDD33 IC9900 B2 VSS IC9900 AB5 VDD25 IC9900 AC14 VREF0 D31 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 IC9900 C13 DOUTUC14 IC9900 B19 DOUTUA06 IC9900 A16 DOUTUA11 IC9900 R17 VDD33 P3.3V C9968 0.1u 16V IC9900 N26 DOUTDC07 IC9900 W25 DOUTDB01 R9350 47 IC9900 R22 VSS IC9900 M25 DOUTDA08 IC9900 E23 VDD33 IC9900 R14 VSS IC9900 E14 VSS C9910 0.1u 16V IC9900 T16 VSS IC9900 U10 VSS R9354 EXB2HV220JV IC9900 K3 AVSS_L R9355 EXB2HV220JV IC9900 E17 VDD33 IC9900 B25 DOUTDC15 IC9900 K13 VDD12 C9921 0.1u 16V IC9900 J23 DOUTDC11 IC9900 P13 VSS R9370 10k IC9900 D2 VDD12 IC9900 D20 DOUTUB04 IC9900 U5 AVDD_L33 IC9900 T5 AVDD_L33 IC9900 G23 DOUTDC14 IC9900 N4 AVDD_L33 IC9900 N25 DOUTDA07 IC9900 N3 AVSS_L IC9900 U24 VSS IC9900 D16 DOUTUA10 R9398 47 IC9900 AE26 VDD33 IC9900 R12 VSS C9923 0.1u 16V C9917 0.1u 16V IC9900 B17 DOUTUA09 C9953 0.1u 16V L9903 J0JHC0000117 IC9900 E21 DOUTUC02 IC9900 A26 VDD33 IC9900 P24 VDD33 IC9900 N10 AVDD_L12 IC9900 L23 DOUTDA09 C9920 0.1u 16V C9902 0.1u 16V IC9900 N5 AVDD_L33 IC9900 M13 VDD12 IC9900 B23 DOUTUA01 IC9900 AB6 VSS C9961 10V 10u IC9900 AA22 VDD33 IC9900 A14 DRVCLKU1 R9356 EXB2HV220JV IC9900 U22 VDD33 IC9900 L17 VDD33 C9957 0.1u 16V IC9900 N22 VDD33 IC9900 G4 VDD12 R9353 EXB2HV220JV IC9900 D21 DOUTUA03 IC9900 AB12 VSS Q9302 2SD0601A0L IC9900 H23 DOUTDA11 IC9900 N14 VSS IC9900 G22 VSS IC9900 D18 DOUTUC07 IC9900 C1 VDD12 IC9900 V25 DOUTDA02 IC9900 AB8 AVDD_D25 C9970 16V 0.1u IC9900 AB23 VDD33 IC9900 T24 VDD33 IC9900 AB21 AVDD_PD33 C9919 0.1u 16V IC9900 AF1 VDD25 IC9900 T15 VSS IC9900 D15 DOUTUB11 IC9900 N13 VSS R9397 47 IC9900 L26 DOUTDC09 R9371 100k C9908 0.1u 16V IC9900 M3 AVSS_L IC9900 L3 AVSS_L IC9900 T3 AVSS_L IC9900 P10 VSS IC9900 K1 AVSS_L IC9900 U1 AVSS_L IC9900 K22 DOUTDC10 IC9900 F6 VSS IC9900 H25 DOUTDA10 C9965 0.1u 16V IC9900 H5 VDD12 IC9900 C2 VSS IC9900 D26 DOUTDB14 P3.3V IC9900 AE18 AVSS_D C9967 0.1u 16V IC9900 T13 VDD25 IC9900 AB10 VDD25 IC9900 N16 VSS C9905 0.1u 16V IC9900 N12 VSS C9974 0.1u 16V R9358 EXB2HV330JV C9925 0.1u 16V IC9900 K15 VSS IC9900 T23 VSS IC9900 AD13 AVSS_D C9962 10V 10u IC9900 D13 DOUTUB14 R9408 0 IC9900 AD7 AVSS_D IC9900 U26 DOUTDC04 IC9900 M5 AVDD_L33 IC9900 Y26 DOUTDC01 L9901 J0JHC0000117 IC9900 AC24 VDD33 IC9900 U17 VSS Q9301 2SD0601A0L IC9900 AE2 VDD25 IC9900 D23 DOUTDB15 C9980 0.1u 16V IC9900 C22 DOUTUA02 IC9900 N15 VSS IC9900 AB13 AVDD_D25 IC9900 M12 VSS IC9900 A17 DOUTUC10 IC9900 T22 DOUTDA03 IC9900 C18 DOUTUA07 IC9900 K26 DRVCLKD3 IC9900 P22 DOUTDC06 P2.5V IC9900 AC6 AVSS_D IC9900 K4 AVSS_PM TERM SIDE TERM SIDE 25 19 21 27 22 24 20 26 23 TH-42PD12C D-Board (3/4) Schematic Diagram TH-42PD12C D-Board (3/4) Schematic Diagram 62 TH-42PD12C 11.20.D 电路板 （4/4）线路图 MN84526 IC9900 to DDR IC9901 C3ABQJ000055 PD2-M DDR2 DDR-Terminate ! D-BOARD TXN/D11ECC (4/4) D31 D32 L8R_DQ5 L8DR_A2 L8DR_NCS L8DR_DQ7 L8DR_DQ25 L8DR_DQ24 L8DR_DQ5 L8DR_DQ23 L8DR_A3 L8R_A2 L8DR_A1 L8DR_A5 L8DR_A0 L8DR_A10 L8DR_CLK L8DR_CLK L8R_DQ1 L8R_DQ3 L8DR_DQ24 L8DR_DQ28 L8DR_A11 L8DR_DQS0 L8R_CS L8R_CAS L8R_DQS0 L8R_DQ31 L8DR_DQS3 L8R_DQ29 L8DR_DQ2 L8DR_A6 L8R_BA1 L8R_DQS0 L8DR_DQ26 L8R_DQ20 L8DR_DQ0 L8R_DQS3 L8R_DQ0 L8R_DQ19 L8R_DQ13 L8DR_DQ2 L8R_DQ27 L8R_DQS2 L8DR_A7 L8DR_DQ14 L8R_DQ16 L8R_A11 L8DR_DQ23 L8DR_A4 L8R_DQ13 L8R_SDCLKO L8R_DQ28 L8R_CAS L8R_A3 L8DR_DQ11 L8R_DQ26 L8R_A5 L8DR_DQ4 L8R_A10 L8R_DQ7 L8R_DQ21 L8DR_BA1 L8DR_DQ16 L8R_A5 L8DR_A9 L8DR_BA0 L8DR_DQ1 L8R_DQ12 L8DR_NCLK L8R_A0 L8R_DQ5 L8DR_DQ17 L8R_WE L8DR_DQ9 L8R_DQ24 L8R_DQ4 L8R_DQ23 L8DR_NRAS L8R_RAS L8R_DQ25 L8R_DQ23 L8R_DQ30 L8R_DQ2 L8DR_DQ22 L8DR_DQ1 L8R_DQ9 L8R_A7 L8DR_DQ0 L8DR_CKE L8R_DQ6 L8R_DQ29 L8R_DQS2 L8DR_DQ31 L8R_BA0 L8R_A6 L8R_DQ17 L8R_SDCLKO L8DR_A1 L8DR_DQ27 L8R_DQ19 L8DR_A2 L8DR_NCAS L8DR_DQ18 L8DR_A4 L8DR_NCLK L8DR_DQ22 L8DR_A7 L8R_DQ22 L8R_DQ12 L8DR_DQ27 L8DR_DQ12 0V L8R_A3 L8R_CS L8DR_DQ10 L8DR_DQ7 L8R_DQ26 L8R_DQ8 L8DR_A9 L8R_DQ16 L8R_DQS1 L8R_DQ1 L8R_NSDCLKO L8R_DQ31 L8DR_NWE L8DR_DQ6 L8R_DQ11 L8R_NSDCLKO L8DR_BA1 L8R_DQ0 L8DR_DQS2 L8R_DQ25 L8R_DQ3 L8R_DQ18 L8R_DQ30 L8DR_DQ12 L8R_DQ10 L8R_DQS1 L8DR_NRAS L8R_A6 L8R_DQ24 L8R_A0 L8R_DQ15 L8R_A9 L8R_DQ14 L8DR_DQ6 L8R_DQ10 L8DR_DQ28 L8R_A9 L8R_MONOUT L8R_DQ14 L8DR_DQ30 L8R_DQ28 L8DR_A11 L8DR_DQ5 L8R_DQS3 L8DR_A8 L8DR_DQ13 L8DR_DQ29 L8R_A1 L8R_A11 L8R_DQ8 L8DR_DQ17 L8DR_DQ4 L8DR_A0 L8DR_CKE L8DR_A3 L8DR_DQ15 L8DR_DQ31 L8DR_A5 L8DR_NCS L8R_DQ2 L8DR_A6 L8DR_DQ19 L8R_A7 L8DR_DQ20 L8R_SDCKE L8DR_DQ11 L8DR_DQ18 L8R_RAS L8DR_DQ8 L8DR_DQS2 L8R_SDCKE L8R_DQ27 L8R_DQ21 L8R_A8 L8R_A1 L8R_BA1 L8DR_DQ25 L8DR_DQ26 L8R_DQ7 L8R_DQ9 L8R_MONOUT L8R_A10 L8DR_DQ8 L8DR_DQ3 L8DR_NWE L8DR_BA0 L8R_A4 L8DR_DQ10 L8DR_DQS1 L8R_DQ11 L8DR_DQ19 L8DR_DQS0 L8R_DQ6 L8R_BA0 L8R_DQ15 L8DR_DQ21 L8DR_DQ21 L8DR_DQ14 L8DR_DQ20 L8DR_DQ9 L8R_DQ20 L8R_WE L8R_A8 L8DR_A8 0V L8R_A4 L8DR_DQS3 L8DR_DQ16 L8R_DQ18 L8DR_DQ13 L8DR_NCAS L8DR_DQ15 L8R_DQ22 L8DR_DQ29 L8DR_A10 L8R_DQ4 L8DR_DQ30 L8DR_DQ3 L8DR_DQS1 L8R_A2 L8R_DQ17 IC9901 E5 VSS IC9900 AD11 DQ24 IC9901 L5 VSS C9938 16V 0.1u P2.5V R9950 47 EXB38V470JV IC9901 N7 A3 IC9900 AD4 DQ18 C9927 16V 0.1u IC9901 L8 VDD IC9900 AE21 A0 P2.5V IC9900 AB24 ID2 IC9901 G4 VDDQ IC9900 AD5 DQ16 C9931 16V 0.1u IC9900 AF10 DQ29 IC9900 AF25 A4 IC9901 M5 BA1 C9929 16V 0.1u C9947 16V 0.1u R9949 47 EXB38V470JV IC9901 K8 VSS IC9901 L3 WE IC9901 B9 DQ29 IC9901 G13 DQ12 R9945 47 EXB38V470JV R9363 10k IC9900 AE5 DQ20 IC9901 H4 NC C9945 16V 0.1u R9905 33 IC9900 Y22 TEST0 R9939 1k IC9901 H11 NC IC9901 H10 VSSQ R9952 47 IC9901 M2 RAS IC9901 C11 NC R9903 EXB2HV470JV 47 IC9901 C5 VDDQ IC9901 D9 VSSQ ZA9001 K4AZ01D00004 IC9901 E13 DQ24 IC9900 AF24 A11 IC9900 AD8 DQ6 IC9900 AD21 A5 IC9901 E3 VDDQ IC9900 AC10 DQ27 IC9901 J11 VDDQ IC9900 AF23 A10 IC9901 B10 DQ28 C9928 16V 0.1u C9934 16V 0.1u IC9901 B3 DM0 IC9901 C8 VDDQ IC9901 J13 DQ10 IC9901 K4 VDDQ IC9901 C4 NC IC9901 M9 A5 IC9900 AF11 DQ28 IC9901 G8 VSS_Thermal IC9900 AC25 V_TEST IC9901 C13 DQ27 IC9900 AD19 NWE IC9901 G12 DQ13 IC9901 B5 DQ3 IC9901 B7 DQ0 IC9900 AD20 A9 IC9901 B13 DQS3 C9944 16V 0.1u IC9901 D11 VSSQ IC9900 J1 TCPOUT IC9901 N10 A7 IC9900 AC11 DQ25 IC9901 E6 VSSQ IC9901 J8 VSS_Thermal IC9901 E8 VSS IC9901 F3 DQ16 IC9901 G7 VSS_Thermal IC9900 AD9 DQ4 IC9900 AF8 DQ2 IC9901 G10 VSSQ IC9901 G9 VSS_Thermal IC9900 AD15 DQ14 IC9901 H9 VSS_Thermal IC9901 M3 NC IC9901 C7 VDDQ IC9900 AD23 ID0 IC9900 AD18 NCAS IC9901 J9 VSS_Thermal IC9901 F5 VSSQ IC9901 M6 A2 IC9901 N6 A1 IC9901 H5 VSSQ IC9901 H2 DQS2 IC9901 K12 DQ9 R9948 47 EXB38V470JV R9943 EXB2HV470JV 47 IC9901 D12 DQ26 IC9901 F2 DQ17 IC9900 AF22 A2 IC9900 AE19 NCS IC9900 AE8 DQ3 IC9900 AC20 A6 IC9901 D13 DQ25 IC9900 AE15 DQ15 IC9900 AF15 DQ11 C9946 16V 0.1u IC9900 AF4 DQ21 IC9901 L7 VDD IC9900 AE24 TCPOUT_D IC9901 E9 VSSQ IC9900 AE14 DQS1 IC9901 L4 VDD IC9901 G2 DQ19 R9955 47 IC9900 AE6 DQS2 IC9901 D6 VSSQ IC9900 AE22 A1 IC9901 G5 VSSQ R9938 1k IC9900 AE20 BA0 IC9901 N3 NC IC9900 Y23 TEST IC9900 AF9 DQ0 IC9901 K11 VDDQ IC9901 D3 DQ5 IC9901 F7 VSS_Thermal IC9901 L2 CAS IC9901 D10 VSSQ C9948 16V 0.1u IC9901 L11 VDD IC9900 AE17 NCK C9937 16V 0.1u R9951 47 EXB38V470JV IC9901 G6 VSS_Thermal IC9901 J2 DQ21 IC9901 F9 VSS_Thermal IC9901 L12 NC IC9901 N13 VREF C9935 16V 0.1u IC9900 AE11 DQ30 IC9900 AE3 DQ19 R9906 47 EXB38V470JV IC9901 E7 VSS IC9900 AC8 DQ7 IC9901 J5 VSSQ IC9901 J12 DQ11 IC9900 AF16 DQ10 IC9901 H12 DM1 IC9901 E10 VSS IC9901 M13 NC IC9901 N11 A8/AP IC9901 G11 VDDQ IC9900 AE4 DQ23 IC9900 AE12 DQS3 IC9900 AD10 DQ26 R9947 47 EXB38V470JV IC9901 B11 VSSQ IC9901 C2 DQ4 IC9901 M12 CK IC9901 E4 VDD IC9901 B8 DQ31 IC9901 L10 VSS IC9901 C12 VDDQ C9951 16V 0.1u IC9900 AF19 NRAS IC9900 AC26 MONOUT IC9901 K2 DQ22 IC9901 L6 A10 IC9901 E2 DQ7 IC9900 AF3 DQ22 IC9901 J6 VSS_Thermal IC9901 H3 DM2 C9943 16V 0.1u IC9901 B4 VSSQ C9930 16V 0.1u IC9901 D5 VSSQ IC9901 F10 VSSQ IC9901 D7 VDD IC9900 AC21 A7 IC9901 E11 VDD C9939 16V 0.1u IC9901 J10 VSSQ IC9901 C10 VDDQ C9940 16V 0.1u IC9901 F8 VSS_Thermal R9907 150 IC9901 M10 RFU IC9901 K3 DQ23 C9933 16V 0.1u IC9901 H7 VSS_Thermal R9946 47 EXB38V470JV IC9901 K7 VSS IC9901 N2 CS IC9901 J7 VSS_Thermal IC9900 AA23 ID1 IC9901 C3 VDDQ IC9901 K6 VSS IC9901 N12 CKE IC9901 G3 DQ18 IC9901 F13 DQ14 IC9901 J3 DQ20 C9932 16V 0.1u IC9901 M4 NC R9954 47 IC9901 M11 CK IC9901 K5 VSSQ IC9901 N4 BA0 IC9901 N9 A6 IC9901 H8 VSS_Thermal IC9901 M8 A9 R9944 47 EXB38V470JV C9942 16V 0.1u C9936 16V 0.1u IC9900 AD16 DQ12 IC9901 F6 VSS_Thermal R9360 3.3k IC9901 D8 VDD IC9900 AE23 A3 IC9900 AE9 DQ1 IC9901 E12 VDDQ IC9900 AF18 CK IC9901 H13 DQS1 C9941 16V 0.1u IC9901 B6 DQ2 IC9901 K13 DQ8 IC9901 F11 VDDQ IC9900 AC5 DQ17 IC9900 AE7 DQS0 IC9901 F4 VDDQ IC9901 L13 NC IC9901 H6 VSS_Thermal IC9900 AE16 DQ9 IC9901 N8 A4 IC9901 M7 A11 IC9901 D2 DQ6 R9940 33 IC9900 AE10 DQ31 IC9900 AC15 DQ13 IC9901 B2 DQS0 IC9901 J4 VDDQ IC9901 N5 A0 IC9900 AD26 TEST1 IC9901 C9 DQ30 IC9901 K10 VSSQ IC9900 AC19 CKE IC9901 B12 DM3 R9953 47 P2.5V IC9901 L9 RFU IC9900 AF17 DQ8 IC9901 F12 DQ15 IC9900 AD22 A8 IC9900 AC9 DQ5 IC9901 K9 VSS IC9901 C6 DQ1 IC9900 AF21 BA1 IC9901 D4 VSSQ 34 28 30 36 31 33 29 35 32 TH-42PD12C D-Board (4/4) Schematic Diagram TH-42PD12C D-Board (4/4) Schematic Diagram 63 TH-42PD12C 11.21.C1 电路板 （1/2）线路图 NC 6 VDD2 GND 7 A3 VDD2 VDD2 GND LE GND GND1 FX1(CLK1) VDD2 GND VDD2 DM NC GND CLR GND1 DM VDD2 DM GND1 VDD1 VDD1 GND VDD2 GND TO PANEL DATA DRIVER GND VDD2 VDD2 CLR TO PANEL DATA DRIVER NC A6 TO PANEL DATA DRIVER 7/26 T.Adachi NC NC GND DM GND TO PANEL DATA DRIVER GND1 NC NC VDD2 LE A5 GND1 GND GND A5 GND DSEL VDD2 A6 GND1 DSEL GND VDD1 GND NC DM VDD2 CLR A5 BLK GND1 NC VDD2 GND A1 ODE GND GND1 VDD2 GND VDD2 VDD2 GND A4 GND GND GND1 GND A1 GND A2 GND VDD2 NC BLK VDD2 GND1 DM GND GND VDD2 NC GND1 NC GND VDD2 VDD2 A6 VDD2 FX2(CLK2) GND A3 ODE GND1 LE GND1 A3 A2 GND DSEL FX1(CLK1) CB1 GND LE GND NC VDD1 VDD1 VDD1 GND1 CB2 GND BLK VDD2 GND1 NC NC GND VDD2 VDD2 VDD2 NC NC GND VDD2 NC VDD2 GND1 A6 VDD2 VDD2 VDD2 VDD1 VDD2 VDD2 GND FX2(CLK2) VDD2 GND1 GND NC VDD2 NC NC GND A2 GND GND NC GND1 VDD2 VDD2 GND1 A3 GND BLK VDD2 A4 VDD2 GND ODE GND CB3 VDD2 DM NC GND NC GND VDD1 VDD2 NC GND VDD2 ODE GND GND VDD2 GND A1 GND1 GND1 GND GND FX1(CLK1) VDD2 GND1 A5 VDD2 GND GND GND1 CB4 FX2(CLK2) GND1 A1 DM C1-BOARD TXNC111ECC (1/2) CLR VDD2 ! DSEL 3 A4 A4 2 1 GND A2 FX1(CLK1) VDD2 4 GND GND VDD2 5 FX2(CLK2) GND LE_C1 CLR_C1 LE_C1 PC2_C1 AA_DDB19 AA_DDC19 CLKD_0P1 PC1_C1 AA_DDC18 CLKD_3N4 AA_DDA12 CLKD_2P3 PC1_C1 AA_DDA13 ODE_C1 LE_C1 ODE_C1 CLKD_2P4 AA_DDB15 CLKD_3N3 AA_DDC16 AA_DDB12 AA_DDB13 AA_DDC12 CLR_C1 AA_DDB16 ODE_C1 CLR_C1 CLR_C1 AA_DDB14 AA_DDA15 AA_DDC17 AA_DDC13 CLKD_1N2 AA_DDB17 ODE_C1 CLKD_0P2 AA_DDA18 PC2_C1 AA_DDA19 AA_DDA17 AA_DDA16 AA_DDC14 CLKD_1N1 AA_DDC15 AA_DDA14 AA_DDB18 LE_C1 R17151 EXB38V471JV R17157 6.8 R17122 EXB38V471JV 1 3 4 5 7 8 9 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 47 48 49 51 52 53 55 C17153 250V 0.15u VDA R17121 EXB38V471JV R17141 EXB38V471JV 1 3 4 5 7 8 9 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 47 48 49 51 52 53 55 R17131 EXB38V471JV C17131 10V 1u C17151 10V 1u R17152 EXB38V471JV C1_5V R17126 6.8 R17132 EXB38V471JV C17134 250V 0.15u C17154 250V 0.15u 1 3 4 5 7 8 9 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 47 48 49 51 52 53 55 C17123 250V 0.15u VDA C17121 10V 1u R17146 6.8 1 3 4 5 7 8 9 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 47 48 49 51 52 53 55 C1_5V R17127 6.8 C17133 250V 0.15u R17156 6.8 R17147 6.8 VDA C17141 10V 1u R17136 6.8 VDA R17137 6.8 R17191 4.7k C1_5V C17143 250V 0.15u R17142 EXB38V471JV C1_5V C17124 250V 0.15u C17144 250V 0.15u TERM SIDE TERM SIDE TERM SIDE TERM SIDE D 8 7 3 9 6 5 2 F 1 C E A B 4 TH-42PD12C C1-Board (1/2) Schematic Diagram TH-42PD12C C1-Board (1/2) Schematic Diagram 64 TH-42PD12C 11.22.C1 电路板 （2/2）线路图 NC DOUTDA[12] DOUTDA[21] DOUTDA[20] ODE_C1 3 DOUTDC[21] 2 DOUTDB[12] 1 DOUTDA[14] Vda Vda 4 5 NC 6 NC 5V_DET 7 GND GND GND GND DOUTDB[20] TO C2-BOARD (C20) PC2_C1 GND BUFFER BUFFER DOUTDC[20] CLK0P_C1 TO D-BOARD (D31) NC CLK3N_C1 To C20 DOUTDC[14] DOUTDC[18] DOUTDC[12] DOUTDA[19] GND NC PC1_C1 GND Vda GND DOUTDC[16] DOUTDB[19] DOUTDA[15] GND C10 NC 1 GND 20 55 DOUTDB[13] 55 1 GND GND 55 DOUTDC[15] 1 55 LE_C1 1 CLR_C1 55 Vda 1 GND C11 GND 1 CB1 DOUTDB[17] 5V_DET CB4 CB3 CB2 DOUTDA[13] 1 DOUTDB[21] DOUTDA[16] C14 DOUTDC[17] 2 Vda CLK2P_C1 P5V DOUTDB[14] DOUTDB[18] DOUTDA[17] DOUTDB[15] Vda NC P5V GND GND NC DOUTDC[13] DOUTDC[19] C1-BOARD TXNC111ECC (2/2) CLK1N_C1 ! Vda GND DOUTDA[18] DOUTDB[16] PC1_C1 CLKD_2P3 AA_DDC19 PC2_C1A AA_DDB12 CLKD_0P CLKD_1N AA_DDB17 AA_DDA15 CLKD_2P4 LE_C1A AA_DDB19 AA_DDA14 AA_DDA13 AA_DDA16 CLR_C1A AA_DDC12 AA_DDC16 AA_DDB16 AA_DDC17 AA_DDB15 AA_DDB13 LE_C1A CLKD_0P2 PC2_C1A AA_DDC18 AA_DDB18 AA_DDB14 PC1_C1A PC1_C1A 5V_DET CLR_C1A CLKD_3N ODE_C1A AA_DDC14 AA_DDC15 AA_DDA18 CLKD_2P AA_DDA12 CLR_C1 AA_DDA17 ODE_C1 AA_DDC13 AA_DDA19 CLKD_3N4 CLKD_3N3 CLKD_1N1 CLKD_0P1 ODE_C1A CLKD_3N CLKD_2P CLKD_1N PC2_C1 LE_C1 CLKD_1N2 CLKD_0P ZA17102 K4CD01000013 C0JBAZ002914 IC17101 OE0 1 2 A0 3 A1 4 A2 5 A3 6 A4 7 A5 8 A6 9 A7 10 GND 11 Y7 12 Y6 13 Y5 14 Y4 15 Y3 16 Y2 17 Y1 18 Y0 19 OE1 20 VCC ZA17101 K4CD01000013 R17184 EXB38V470JV R17192 220k R17119 EXB38V470JV C1_5V C0JBAZ002914 IC17102 OE0 1 2 A0 3 A1 4 A2 5 A3 6 A4 7 A5 8 A6 9 A7 10 GND 11 Y7 12 Y6 13 Y5 14 Y4 15 Y3 16 Y2 17 Y1 18 Y0 19 OE1 20 VCC C17148 16V 0.1u VDA C11 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 ZA17104 K4CD01000013 R17180 47 C1_5V R17159 EXB38V470JV R17161 0 R17177 EXB38V102JV C17130 16V 0.1u C10 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 C1_5V R17155 EXB38V102JV R17185 1k ZA17103 K4CD01000013 TERM SIDE SIDE TERM 16 10 12 18 13 15 11 17 14 TH-42PD12C C1-Board (2/2) Schematic Diagram TH-42PD12C C1-Board (2/2) Schematic Diagram 65 TH-42PD12C 11.23.C2 电路板 （1/2）线路图 Vda DOUTDB[10] ODE 1 GND GND Vda 68 GND Vda CLK0P_C2 55 Vda NC UML 1 SOS8_SS NC DOUTDB[4] DOUTDB[2] GND GND DOUTDC[7] GND DOUTDA[3] DOUTDC[4] DOUTDC[11] 55 To D32 UML SOS8_SS CLK1N_C2 DOUTDC[10] DOUTDA[1] DOUTDB[6] DOUTDC[9] DOUTDA[10] DOUTDB[5] DOUTDA[5] DOUTDA[9] GND Vda DOUTDC[2] NC(USL) GND DOUTDA[11] GND LE NC(USH) NC UEH Vda 1 55 DOUTDB[11] CLR DOUTDB[7] DOUTDC[8] 5V DOUTDA[2] DOUTDB[8] DOUTDA[4] PC3_C2 DOUTDA[0] Vda P5V Vda DOUTDB[1] CLK2P_C2 GND GND GND GND UEH DOUTDB[9] GND NC PC4_C2 GND UMH CLK3N_C2 1 GND NC(UEL) DOUTDC[6] 55 DOUTDB[0] DOUTDA[6] 1 DOUTDA[8] P5V Vda GND C21 DOUTDC[3] GND NC C20 DOUTDC[0] 1 NC DOUTDA[7] DOUTDB[3] 20 DOUTDC[5] DOUTDC[1] NC 5V_DET UMH CB5 CB6 CB7 CB8 GND 1 10 C23 4 C25 1 NC GND NC C2-BOARD TXNC211ECC (1/2) ! TO C1-BOARD (C10) BUFFER BUFFER BUFFER TO D-BOARD (D32) TO SS-BOARD (SS23) TO P-BOARD (P35) 3 2 1 PC3_C2A AA_DDB10 AA_DDA5 AA_DDC9 AA_DDB4 AA_DDA8 UEH LE_C2A AA_DDB7 AA_DDC7 AA_DDB5 AA_DDC11 AA_DDB8 UML AA_DDB6 AA_DDA9 AA_DDB9 CLKU_3N UMH AA_DDA4 CLKU_1N AA_DDC10 AA_DDA11 AA_DDB11 AA_DDC6 CLKU_2P AA_DDA6 AA_DDC8 AA_DDC4 AA_DDA10 AA_DDC5 AA_DDA7 CLR_C2A CLKU_0P PC4_C2A ODE_C2A BA_UEH BA_UML BA_UMH SOS8_SS CLKU_1N ODE_C2A CLKU_3N8 CLKU_2P BA_UMH CLKU_2P7 BA_UML CLKU_1N6 PC4_C2 PC4_C2A LE_C2A CLKU_1N5 ODE_C2 CLKU_2P8 CLKU_0P6 PC3_C2 CLKU_3N7 PC3_C2A CLR_C2 LE_C2 CLKU_0P5 UMH UML CLKU_0P CLKU_3N CLR_C2A UEH BA_UEH C17230 100V 1u C17245 16V 0.1u C17244 16V 0.1u C17229 16V 0.1u C0JBAZ002914 IC17202 OE0 1 2 A0 3 A1 4 A2 5 A3 6 A4 7 A5 8 A6 9 A7 10 GND 11 Y7 12 Y6 13 Y5 14 Y4 15 Y3 16 Y2 17 Y1 18 Y0 19 OE1 20 VCC C0JBAZ002914 IC17203 OE0 1 2 A0 3 A1 4 A2 5 A3 6 A4 7 A5 8 A6 9 A7 10 GND 11 Y7 12 Y6 13 Y5 14 Y4 15 Y3 16 Y2 17 Y1 18 Y0 19 OE1 20 VCC C0JBAZ002914 IC17201 OE0 1 2 A0 3 A1 4 A2 5 A3 6 A4 7 A5 8 A6 9 A7 10 GND 11 Y7 12 Y6 13 Y5 14 Y4 15 Y3 16 Y2 17 Y1 18 Y0 19 OE1 20 VCC C20 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 C21 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 57 58 59 60 61 62 63 64 65 66 67 68 56 C25 1 2 3 4 C23 1 2 3 4 5 6 VDA C2_5V VDA C2_5V C2_5V C2_5V C2_5V ZA17203 K4CD01000013 ZA17202 K4CD01000013 ZA17201 K4CD01000013 ZA17204 K4CD01000013 R17249 EXB38V470JV R17288 EXB38V222JV R17245 EXB38V102JV R17250 EXB38V470JV R17285 EXB38V220JV R17290 EXB38V470JV R17258 EXB38V102JV R17280 1k R17261 0 R17219 220k R17257 47 R17281 1k SIDE TERM TERM SIDE D 8 7 3 9 6 5 2 F 1 C E A B 4 TH-42PD12C C2-Board (1/2) Schematic Diagram TH-42PD12C C2-Board (1/2) Schematic Diagram 66 TH-42PD12C 11.24.C2 电路板 （2/2）线路图 CB6 CB8 CB7 CB5 VDD2 GND GND1 GND A4 VDD2 VDD2 DM VDD2 GND1 NC DSEL NC FX2(CLK2) NC VDD2 GND BLK VDD2 ODE A2 GND FX1(CLK1) VDD1 GND VDD2 NC CLR VDD2 DM VDD2 GND VDD2 LE GND GND GND1 GND1 A5 GND VDD1 VDD2 GND NC A6 A1 GND1 A3 VDD2 GND GND1 GND NC GND VDD2 GND GND1 GND A4 VDD2 VDD2 DM VDD2 GND1 NC DSEL NC FX2(CLK2) NC VDD2 GND BLK VDD2 ODE A2 GND FX1(CLK1) VDD1 GND VDD2 NC CLR VDD2 DM VDD2 GND VDD2 LE GND GND GND1 GND1 A5 GND VDD1 VDD2 GND NC A6 A1 GND1 A3 VDD2 GND GND1 GND NC GND VDD2 GND GND1 GND A4 VDD2 VDD2 DM VDD2 GND1 NC DSEL NC FX2(CLK2) NC VDD2 GND BLK VDD2 ODE A2 GND FX1(CLK1) VDD1 GND VDD2 NC CLR VDD2 DM VDD2 GND VDD2 LE GND GND GND1 GND1 A5 GND VDD1 VDD2 GND NC A6 A1 GND1 A3 VDD2 GND GND1 GND NC GND VDD2 GND GND1 GND A4 VDD2 VDD2 DM VDD2 GND1 NC DSEL NC FX2(CLK2) NC VDD2 GND BLK VDD2 ODE A2 GND FX1(CLK1) VDD1 GND VDD2 NC CLR VDD2 DM VDD2 GND VDD2 LE GND GND GND1 GND1 A5 GND VDD1 VDD2 GND NC A6 A1 GND1 A3 VDD2 GND GND1 GND NC GND GND GND GND GND C2-BOARD TXNC211ECC (2/2) ! TO PANEL DATA DRIVER TO PANEL DATA DRIVER TO PANEL DATA DRIVER TO PANEL DATA DRIVER 2 1 3 TERM SIDE TERM SIDE TERM SIDE TERM SIDE CLR_C2 CLR_C2 LE_C2 ODE_C2 ODE_C2 CLR_C2 ODE_C2 LE_C2 ODE_C2 CLR_C2 LE_C2 LE_C2 PC3_C2 CLKU_0P5 AA_DDC10 AA_DDB10 AA_DDA10 CLKU_1N5 AA_DDB11 PC3_C2 AA_DDC8 AA_DDB8 AA_DDA8 CLKU_0P6 CLKU_1N6 AA_DDB9 PC4_C2 AA_DDA6 AA_DDB6 AA_DDC6 CLKU_2P7 CLKU_3N7 AA_DDB7 PC4_C2 AA_DDC4 AA_DDB4 AA_DDA4 CLKU_2P8 CLKU_3N8 AA_DDB5 AA_DDC9 AA_DDA9 AA_DDC5 AA_DDA5 AA_DDC7 AA_DDA7 AA_DDC11 AA_DDA11 C17221 10V 1u C17234 250V 0.15u C17215 250V 0.15u C17223 250V 0.15u C17233 250V 0.15u C17212 250V 0.15u C17241 250V 0.15u C17211 10V 1u C17213 250V 0.15u C17231 10V 1u C17224 250V 0.15u C17214 10V 1u 1 3 4 5 7 8 9 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 47 48 49 51 52 53 55 1 3 4 5 7 8 9 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 47 48 49 51 52 53 55 1 3 4 5 7 8 9 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 47 48 49 51 52 53 55 1 3 4 5 7 8 9 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 47 48 49 51 52 53 55 C2_5V C2_5V VDA C2_5V VDA C2_5V VDA VDA R17212 EXB38V471JV R17232 EXB38V471JV R17231 EXB38V471JV R17222 EXB38V471JV R17279 EXB38V471JV R17221 EXB38V471JV R17238 EXB38V471JV R17278 EXB38V471JV R17236 6.8 R17216 6.8 R17224 6.8 R17227 6.8 R17237 6.8 R17269 4.7k R17217 6.8 R17223 6.8 R17226 6.8 16 10 12 18 13 15 11 17 14 TH-42PD12C C2-Board (2/2) Schematic Diagram TH-42PD12C C2-Board (2/2) Schematic Diagram 67 TH-42PD12C 11.25.SC 电路板 （1/3）线路图 + + + + TERM SIDE AA_CSL AA_CML2 AA_CML AA_CSH AA_CMH AA_CSL AA_CSH AA_CPH2 AA_OC1 MAIN_STOP0 AA_CML2 AA_SC_FPGANRST AA_OC2 AA_CERS AA_CLK AA_SIU AA_CIS AA_UHZ AA_CPH1 AA_CMH AA_CML AA_CRC1 AA_CRC2 AA_CEL MID VAD C16471 630V 1000p C16421 630V 5600p C16491 630V 1000p C16501 25V 1u C16593 50V 1000p C16771 16V 1u C16401 5600p 630V C16581 25V 1u C16505 25V 1u C16536 50V 0.1u C16535 50V 0.1u C16533 50V 0.1u C16566 50V 0.01u C16582 25V 4.7u C16565 50V 0.01u C16772 25V 4.7u C16522 25V 4.7u C16502 25V 4.7u C16504 25V 4.7u C16524 25V 4.7u C16525 25V 4.7u C16527 25V 4.7u C16521 25V 1u *C16412 2.2u 250V C16523 25V 470u C16503 25V 470u C16796 25V 470u D16411 MA2J11100L D16534 B0ECKP000047 D16536 B0HCKS000002 D16503 B0HCKS000002 D16875 MA2J11100L D16441 B0ECHR000001 D16620 B0ECKP000047 D16451 B0ECKP000047 D16522 B0ECKP000047 D16480 MA2J11100L D16524 B0ECKP000047 D16820 MA3X152E0L *D16724 B0FBCN000008 *D16722 MA3DF30000LW *D16481 B0FACQ000002 *D16461 MA3DF46000LW *D16421 MA3DF40000LW *D16401 B0FACQ000001 D16583 B3ABB0000210 D16874 MAZ80510LL D16821 MAZ83600ML D16871 MAZ82000ML C0JBAB000715 IC16464 1 NC 2 IN_A 3 GND 5 VCC 4 OUT_Y C0JBAB000715 IC16465 1 NC 2 IN_A 3 GND 5 VCC 4 OUT_Y IC16581 C0BBBA000024 1 A_OUTPUT 2 A_-INPUT 3 A_+INPUT 4 GND 5 B_+INPUT 6 B_-INPUT 7 B_OUTPUT 8 VCC C0ZBZ0001324 IC16501 1 LO 2 Vcom 3 VCC2 4 NC 5 NC 6 VS 7 VB 8 HO 9 NC 10 NC 11 VCC 12 HIN 13 NC 14 LIN 15 GND 16 NC C0ZBZ0001324 IC16521 1 LO 2 Vcom 3 VCC2 4 NC 5 NC 6 VS 7 VB 8 HO 9 NC 10 NC 11 VCC 12 HIN 13 NC 14 LIN 15 GND 16 NC IC16771 C0CBADC00072 VIN 3 2 COM VOUT 1 SC3 1 3 5 SC2 1 3 *L16413 G0C2R5KA0147 *L16404 G0C2R5KA0147 *L16411 G0C2R5KA0147 *L16412 G0C2R5KA0147 *L16401 G0C2R5KA0147 *L16402 G0C2R5KA0147 *L16414 G0C2R5KA0147 *L16403 G0C2R5KA0147 VAD VSUS 5V VSUS SOS7_SC2 15V 16V_F VSCN VSUS 15V SOS7_SC2 15V 15V VSUS 5V 15V PC16461 B3PBA0000457 1 2 3 4 5 6 7 8 TP21 TP5 TP92 TP82 TP13 TP23 TP3 TP71 TP33 TP26 TP30 TP6 TP25 TP91 TP90 TP35 TP70 TP36 TP28 TP52 TP20 TP1 TP4 TP72 TP31 TP74 TP38 TP40 TP37 TP46 TP7 TP27 TP2 TP9 TP18 TP14 TP10 TP19 TP32 TP8 TP100 TP12 TP22 TP73 TP15 TP39 TP11 TP93 TP34 TP99 TP24 TP29 Q16674 B1CBGD000001 Q16673 B1CBGD000001 Q16876 B1ABCF000231 Q16581 B1ABCF000231 *Q16401 2PG0090000RP *Q16402 2PG0090000RP *Q16441 B1JAEP000006 *Q16422 B1JAEP000004 *Q16421 B1JAEP000004 *Q16451 B1JADP000003 Q16531 B1HFPFA00001 Q16521 B1HFPFA00001 Q16551 B1HFPFA00001 Q16501 B1HFPFA00001 R16565 EXB38V472JV R16568 EXB38V472JV R16562 EXB38V470JV R16561 EXB38V470JV R16564 EXB38V470JV R16591 EXB38V472JV R16563 EXB38V470JV R16566 EXB38V472JV R16567 EXB38V472JV R16582 39k R16775 4.7k R16783 150k R16589 10k R16521 100 R16511 47k R16517 47k R16422 7.5 R16502 100 R16421 7.5 R16415 330 R16551 10 R16533 47k R16516 47k R16751 150k R16512 47k R16585 1k R16402 7.5 R16532 47k R16522 100 R16552 47k R16752 4.7k R16755 12k R16593 1.33k 75 R16523 R16750 12k R16588 10k R16587 2.2k R16553 47k R16410 390 R16441 5.6 R16411 270 R16534 1 R16592 4.7k R16586 1.69k R16583 39k R16584 6.81k R16580 2.2k R16531 10 R16401 7.5 R16501 100 R16510 1 R16451 5.6 75 R16504 R16579 47 R16570 4.7k R16753 220k R16506 10 R16503 10 R16476 4.7k R16590 220 R16416 10k R16774 27k R16756 12k 75 R16524 R16619 1 R16414 330 R16536 1 C0JBAZ002692 IC16562 G1 1 2 A1 3 A2 4 A3 5 A4 6 A5 7 A6 8 A7 9 A8 10 GND 11 Y8 12 Y7 13 Y6 14 Y5 15 Y4 16 Y3 17 Y2 18 Y1 19 G2 20 Vcc C16563 10V 100u C16564 16V 1u C0JBAZ002692 IC16561 G1 1 2 A1 3 A2 4 A3 5 A4 6 A5 7 A6 8 A7 9 A8 10 GND 11 Y8 12 Y7 13 Y6 14 Y5 15 Y4 16 Y3 17 Y2 18 Y1 19 G2 20 Vcc TP16 5V R16675 4.7k C16562 16V 1u TP17 SC20 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 C0JBAC000363 IC16563 1 IN_B 2 IN_A 3 GND 5 VCC 4 OUT R16673 4.7k * GND Vsus TPVSUS CRC1 OC1 UHZ GND CERS OC2 P5V CRC1 GND SIU GND CIS CLK GND CPH2 SIU CEL CRC2 CERS CSH CML CMH P15V SC_FPGANRST NC CEL GND OC1 GND CLK P15V TPSOS7 CMH SC_FPGANRST CML CPH1 CIS CSL CPH1 CSL OC2 CSH SOS6 P5V CPH2 SOS7 GND CRC2 D 3 B 7 8 C A E 2 9 1 6 4 5 F TPSOS6 FET DRIVER CSH/CMH GATE DRIVE CIRCUIT FET DRIVER CSL/CML GATE DRIVE CIRCUIT +5V INVERTER INVERTER BUFFER BUFFER NAND GATE TO D-BOARD (D20) TO P-BOARD (P2) TO SS-BOARD (SS3) ERROR DET (GREEN LED) 1 2 3 4 5 ! SC-BOARD TXNSC11UAC (1/3) 6 VOLTAGE ERROR DET(C16582) OPERATES AT 11.8V OR MORE AND 5.2V OR LESS VSCN ERROR DET OPERATES AT 165V OR MORE AND 124V OR LESS VAD ERROR DET OPERATES AT -160V OR MORE AND -200V OR LESS VSUS:187V TH-42PD12C SC-Board (1/3) Schematic Diagram TH-42PD12C SC-Board (1/3) Schematic Diagram 68 TH-42PD12C 11.26.SC 电路板 （2/3）线路图 AA_CIS AA_CPH1 AA_CPH2 AA_CEL AA_CRC1 AA_CERS AA_CRC2 AA_CERS AA_UHZ VOH VAD VOL C16603 630V 1000p C16891 25V 1u C16664 50V 68p C16685 50V 0.1u C16684 50V 0.1u C16641 3300p 630V C16604 630V 1000p C16773 25V 4.7u C16707 50V 22p C16665 50V 68p C16642 3300p 630V C16708 50V 0.1u C16602 50V 22p C16666 50V 68p C16755 25V 4.7u C16756 25V 4.7u C16754 25V 4.7u C16608 50V 220p C16662 630V 1000p C16753 25V 4.7u C16661 630V 1000p C16675 50V 390p C16490 16V 1u D16606 B0ECKM000038 D16610 MA2J11100L D16671 MA2J11100L D16619 B0ECKP000047 D16702 MA2J11100L D16865 B0ECKP000047 D16679 B0ECKP000047 D16765 B0HCKS000002 D16607 MA2J11100L D16624 B0ECKP000047 D16615 MA2J11100L D16618 B0ECKP000047 D16490 B0ECKP000047 D16407 MA22D3900L D16672 B0ECHR000001 D16670 B0ECHR000001 D16491 MA2J11100L D16493 MA3X152E0L D16901 MA3X152E0L D16616 MA3X152E0L D16604 MA3X152E0L D16920 MA3X152E0L *D16621 MA3DF25000RP *D16642 B0FBCN000006 *D16622 MA3DF25000RP *D16641 B0FBCN000006 D16602 MAZ81500ML D16492 MAZ80470ML D16664 MAZ83300ML D16663 MAZ83300ML D16662 MAZ83300ML D16625 MAZ82000ML D16608 MAZ81200ML D16605 MAZ80510LL D16678 MAZ81500ML C0DBZMC00006 IC16692 4 REFERENCE 3 CATHODE 1 NC 2 ANODE C0DBZMC00006 IC16490 4 REFERENCE 3 CATHODE 1 NC 2 ANODE C0BBAA000008 IC16491 1 -INPUT 2 GND 3 +INPUT 5 VCC 4 OUTPUT C0JBAB000715 IC16773 1 NC 2 IN_A 3 GND 5 VCC 4 OUT_Y IC16661 C0BBBA000024 1 A_OUTPUT 2 A_-INPUT 3 A_+INPUT 4 GND 5 B_+INPUT 6 B_-INPUT 7 B_OUTPUT 8 VCC 16V_F VSET 16V_F VSUS 5V 16V_F 5V 16V_F PC16603 B3PBA0000223 1 2 3 4 PC16601 B3PBA0000223 1 2 3 4 PC16685 B3PBA0000496 1 2 3 4 5 6 PC16684 B3PBA0000496 1 2 3 4 5 6 TP66 TP65 TP67 TP68 Q16818 B1CBGD000001 Q16672 B1CBGD000001 Q16490 B1CBGD000001 Q16607 B1CBGD000001 *Q16601 B1CERR000025 G D S Q16604 B1CHPM000001 G D S Q16676 B1ABCF000231 Q16920 B1ABCN000007 Q16606 2SD0601AQL Q16702 B1ABCF000231 Q16662 2SD0601AQL Q16671 B1ABCF000231 Q16602 2SD0601AQL *Q16661 B1JAER000003 *Q16621 B1JADN000004 *Q16622 B1JADN000004 Q16603 2SB0709ASL Q16701 B1ADCN000007 Q16624 2SB0709ASL Q16663 2SB0709ASL Q16675 B1ADCN000007 Q16670 B1ADCN000007 Q16762 B1HFPFA00001 R16869 47k R16617 2.2k R16707 3.9k R16663 5.23k R16615 1.13k R16610 100k R16628 47k R16633 22k R16608 1k R16604 330 R16897 2.74k R16631 10k R16769 75 R16605 1.8k R16695 1.5k R16699 10k R16658 8.66k R16763 47k R16634 470 R16665 33 R16622 220 R16894 47k R16899 1.47k R16896 33k 0 R16766 R16891 47k R16895 47k R16892 47k R16621 220 R16496 47 R16607 6.65k R16606 10k R16674 1k R16684 220 R16685 220 R16493 4.22k R16491 110k R16492 120k R16490 100k R16661 1.2k R16776 47 R16920 10k R16922 3k R16921 1.74k R16609 1k R16926 2.2k R16679 10k R16692 1.5k R16681 10 R16762 47k R16664 1k R16717 1k R16691 56k R16666 10k R16686 10k R16613 47k R16923 10k R16712 1k R16927 22k R16680 7.5k 1 R16765 R16498 10k R16497 47k R16893 47k R16627 22 R16711 4.7k R16682 10 R16904 22k R16694 56k R16761 10 R16614 68k R16611 68k R16495 390 R16494 2k R16612 47 R16777 10k R16602 1k VR16601 5k 1 2 3 INIT-F 17 16 15 13 14 12 10 18 11 CIRCUIT SEPA PROTECT SEPA PROTECT COMPARATOR INVERTER SHUNT REG 11 12 13 14 15 16 SC-BOARD TXNSC11UAC (2/3) ! 6 SHUNT REG 1 2 3 4 5 TH-42PD12C SC-Board (2/2) Schematic Diagram TH-42PD12C SC-Board (2/2) Schematic Diagram 69 TH-42PD12C 11.27.SC 电路板 （3/3）线路图 + + + + + + + + + AA_SIU AA_OC2 AA_CLK AA_OC1 AA_SC_FPGANRST MAIN_STOP0 VAD VFG VFG C16812 25V 4.7u C16863 50V 0.1u C16861 0.1u 16V C16821 0.1u 50V C16472 25V 1u C16869 50V 0.1u *C16460 630V 1500p *C16461 630V 1800p C16858 0.1u 16V C16823 5600p 630V C16867 1u 10V C16843 50V 0.1u C16856 1u 10V C16862 1u 10V C16868 1u 10V C16857 4700p 50V C16844 50V 0.1u C16860 1u 10V C16866 1u 10V C16864 0.1u 50V C16723 25V 4.7u C16725 25V 4.7u C16724 25V 4.7u C16842 160V 100u C16822 400V 47u C16813 220V 220u *C16414 220V 300u C16795 25V 470u C16721 50V 100u C16791 25V 220u *C16413 220V 300u C16691 160V 100u D16711 B0ECHR000001 D16713 B0ECHR000001 D16721 B0HCKS000002 D16715 B0ECHR000001 D16860 B0HCKS000002 D16859 B0HCKS000002 D16719 B0ECKP000047 D16720 B0ECKP000047 D16725 MA2J11100L D16478 B0HCKS000002 D16476 MA2J11100L D16474 MA2J11100L D16473 MA3X152D0L D16816 MAZ81200ML D16791 MAZ82000ML D16817 MAZ81200ML D16712 MAZ815000L D16710 MAZ815000L D16475 MAZ80510LL D16717 MAZ83300ML D16714 MAZ815000L D16824 MAZ83300ML D16825 MAZ83300ML C0DBZMC00006 IC16787 4 REFERENCE 3 CATHODE 1 NC 2 ANODE C0DBZMC00006 IC16789 4 REFERENCE 3 CATHODE 1 NC 2 ANODE C0DBEKA00003 IC16471 1 NC 2 A 3 K 5 A 4 REF IC16786 MIP3900MSSCF 1 VDD 2 CL 3 FB 4 LS 5 DRAIN 7 SOURCE 8 SOURCE IC16788 MIP3900MSSCF 1 VDD 2 CL 3 FB 4 LS 5 DRAIN 7 SOURCE 8 SOURCE MIP9L02MBS IC16784 1 SOURCE 2 BY 3 FB 5 VCC 6 GND 7 V01 8 VOUT 10 DRAIN EHMDD9920 IC16791 1 GND 2 GND 3 N.C. 4 Vin 5 Vin 6 N.C. 9 COM 10 COM 11 Vo-F16V 12 Vo-F32V IC16724 C0CBADC00072 VIN 3 2 COM VOUT 1 IC16725 C0CBADC00072 VIN 3 2 COM VOUT 1 SC50 1 2 SC46 1 2 3 4 5 6 7 8 9 SC41 1 2 3 4 5 6 7 8 9 SC42 1 2 3 4 5 6 7 8 9 L16851 G0ZZ00002183 L16472 G0ZZ00002183 L16697 G0C102KA0187 L16698 680u L16699 G0C471KA0167 VSCN_F CHA 5V 5V 15V SCNR_PRO VSCN 5V_F_B VSCN_F 5V_F_A 16V_F 16V_F VSET VSET2_O 5V_F_A CHA VAD VSCN_F VSET2_O SCNR_PRO 5V_F_B VSCN 15V_F 15V_F 5V_F_A ZA16421 TUXJ490 ZA16411 TUXJ490 ZA16403 K4CD01000011 ZA16422 TUXJ490 ZA16412 TUXJ490 ZA16401 K4CD01000011 ZA16402 K4CD01000011 PC16896 B3PBA0000223 1 2 3 4 PC16480 B3PBA0000223 1 2 3 4 PC16723 B3PBA0000223 1 2 3 4 PC16722 B3PBA0000223 1 2 3 4 TP42 TP43 TP64 TP78 TP80 TP53 TP44 TP63 TP95 TP62 TP79 TP59 TP96 TP61 TP60 TP94 TP51 TP81 TP41 Q16874 B1CBGD000001 Q16817 B1CBGD000001 Q16471 B1ABCF000231 Q16816 2SD0601AQL Q16815 B1ABCN000007 Q16875 B1ABCF000231 Q16884 2SD0601A0L Q16882 B1ABCF000231 Q16667 2SB0709A0L R16860 8.2 R16888 220k R16887 220k R16479 10k R16831 71.5k R16870 68k R16822 82k R16789 10k R16478 5.6k R16472 2.2k R16735 187k R16475 4.7k R16825 150k R16723 22 R16480 4.7k R16722 22 R16731 100k R16829 1k R16471 3.9k R16838 56k R16773 1k R16796 56k R16474 1k R16715 10k R16473 560 R16734 4.99k R16848 4.7k R16844 1.24k R16851 470k R16785 100k R16786 100k R16787 33k R16744 127k R16733 470k R16845 71.5k R16847 4.7k R16736 187k R16833 10k R16877 680 R16749 10k R16806 1k R16794 200k R16886 220k R16721 22 R16772 4.7k R16714 47k R16811 1.5k R16696 2.2 R16823 82k R16824 33k R16713 100k R16795 200k R16873 2.49k R16826 10k R16832 71.5k R16791 1k R16841 56k R16720 22 R16737 205k R16846 82k VR16600 50k 1 2 3 * TPSC1 TPVSCN SC41 SC46 SC42 TPVAD SC2 SC3 SC30 SC20 TPVSET SC46 27 22 21 19 26 24 25 23 20 5V_F_A 5V_F_B VAD GEN. SHUNT REG VSCN GEN. SHUNT REG VSET GEN. DC/DC CONVERTER SHUNT REG (SU41) SU-BOARD TO TO SD-BOARD (SD42) (SD46) SD-BOARD TO 16 13 15 14 12 11 ! SC-BOARD TXNSC11UAC (3/3) FOR USE FACTORY VAD VAD:-180V VSET:290V TH-42PD12C SC-Board (3/3) Schematic Diagram TH-42PD12C SC-Board (3/3) Schematic Diagram 70 TH-42PD12C 11.28.SS 电路板 （1/2）线路图 + + + + AAA_UEH AA_UMH AA_UML AA_SOS8 AA_UMH AA_UML C16131 25V 4.7u C16242 16V 1u C16135 25V 1u C16133 25V 4.7u C16243 50V 0.01u C16022 630V 5600p C16002 630V 5600p C16103 25V 47p C16104 25V 47p *C16012 220V 300u C16241 10V 100u C16272 25V 470u *C16013 2.2u 250V D16131 B0ECKP000047 *D16021 B0FBCN000008 *D16001 B0FBCN000005 D16281 MAZ80510LL C0ZBZ0000895 IC16131 1 LO 2 GND 3 VCC 4 NC 5 NC 6 VS 7 VB 8 HO 9 NC 10 NC 11 NC 12 HIN 13 NC 14 LIN 15 GND 16 NC C0JBAZ002811 IC16241 1G 1 2 1A1 3 2Y4 4 1A2 5 2Y3 6 1A3 7 2Y2 8 1A4 9 2Y1 10 GND 11 2A1 12 1Y4 13 2A2 14 1Y3 15 2A3 16 1Y2 17 2A4 18 1Y1 19 2G 20 VCC SS11 1 3 4 SS3 1 3 5 SS23 1 2 3 4 5 6 L16271 G0ZZ00002183 *L16011 G0C2R5KA0147 *L16013 G0C2R5KA0147 *L16012 G0C2R5KA0147 *L16014 G0C2R5KA0147 5V TP16 TP7 TP1 TP8 TP2 TP37 TP22 TP14 TP13 TP64 TP61 TP65 TP62 TP63 TP66 TP67 TP70 TP69 TP71 TP18 TP17 TP60 TP68 *Q16021 B1JAEN000004 *Q16022 B1JAEN000004 *Q16001 B1JAEN000005 *Q16002 B1JAEN000005 Q16141 B1HFPFA00001 Q16161 B1HFPFA00001 R16241 EXB38V470JV R16242 EXB38V472JV R16131 100 R16161 10 R16002 7.5 R16163 47k R16022 7.5 R16143 47k R16162 47k R16132 100 R16141 10 R16001 7.5 R16280 2.2k R16021 7.5 R16137 1 R16142 47k 75 R16134 TPVSUS VSUS GND TPSOS8 P5V AAA_UEH UML UMH SOS8_SS GND 15V B E 9 6 7 8 3 D 4 C 1 2 F 5 A BUFFER TO C2-BOARD (C23) TO P-BOARD (P11) TO SC-BOARD (SC3) DRIVER VSUS Gen. FET DRIVER 3 2 1 4 SS-BOARD TXNSS11UAC (1/2) ! VSUS:187V TH-42PD12C SS-Board (1/2) Schematic Diagram TH-42PD12C SS-Board (1/2) Schematic Diagram 71 TH-42PD12C 11.29.SS 电路板 （2/2）和 SS2 线路图 + + + TERM SIDE AA_SOS8 AAA_UEH AA_UML C16280 25V 1u C16195 25V 4.7u C16198 630V 1000p C16317 1u 10V C16315 1u 10V C16192 25V 0.1u C16319 50V 0.1u C16318 0.1u 50V C16191 25V 4.7u C16316 0.1u 16V C16287 0.1u 50V C16286 0.1u 50V C16328 200u 200V *C16310 220V 300u C16193 25V 47u D16191 B0ECKP000047 D16193 B0ECKP000047 D16280 MA2J11100L D16192 MA2J11100L D16101 MA22D3900L D16195 B0ECKP000047 D16194 B0ECKP000047 D16316 B0ECKP000047 D16317 B0ECKP000047 D16285 MA3X152D0L D16315 MAZ81500ML D16282 MAZ80680ML C0DBZMC00006 IC16312 4 REFERENCE 3 CATHODE 1 NC 2 ANODE IC16304 MIP3900MSSCF 1 VDD 2 CL 3 FB 4 LS 5 DRAIN 7 SOURCE 8 SOURCE SS53A 1 2 3 4 5 6 7 8 9 10 11 12 13 SS22 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 L16103 G0ZZ00002183 L16222 G0ZZ00002183 L16303 G0C471KA0167 ZA002 K4CD01000011 ZA001 K4AZ01D00004 PC16192 B3PBA0000223 1 2 3 4 PC16191 B3PBA0000496 1 2 3 4 5 6 TP56 TP51 TP43 TP36 TP42 Q16102 2SK399500L G D S Q16101 2SK417300L G D S Q16280 2SD0601A0L Q16191 B1HFPFA00001 R16285 62k R16332 470k R16104 10 R16103 10 R16105 470k R16281 10k R16307 51k R16195 1 R16334 4.7k R16110 47k R16318 43k R16192 10k R16282 220 R16116 47k R16101 220 R16335 1k R16102 220 R16317 24k R16330 1k R16320 68k R16194 7.5 R16109 10 R16290 330k R16284 220k R16310 33k R16196 7.5 R16283 47k R16289 330k R16193 75 R16319 2.4k R16311 33k R16302 33k R16191 150 R16309 33k TPSS1 TPVe SS55 D6001 Q6021 Q6001 SS52 D6021 SS54 Q6022 Q6002 SS53 SS22 14 18 12 10 16 11 15 13 17 ELECTRODE SUSTAIN PANEL SHUNT REG. VE GEN. 1 2 3 4 SS-BOARD TXNSS11UAC (2/2) ! FPC DET Ve:125V TERM SIDE SS58 1 2 3 4 5 6 7 8 9 10 11 12 13 SS24 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 SS2-BOARD ! TXNSS21EQUC PANEL ELECTRODE SUSTAIN TH-42PD12C SS-Board (2/2) and SS2-Board Schematic Diagram TH-42PD12C SS-Board (2/2) and SS2-Board Schematic Diagram 72 TH-42PD12C 12 导线图 12.1. P 电路板 A B C D E F G H I 1 2 3 4 5 6 P-BOARD (FOIL SIDE) LSEP1279MMHB TH-42PD12C P-Board LSEP1279MMHB TH-42PD12C P-Board LSEP1279MMHB 73 TH-42PD12C Parts Location P-BOARD (FOIL SIDE) IC TRANSISTOR VOLUME Parts Location IC TRANSISTOR VOLUME TEST POINT P-BOARD (COMPONENT SIDE) IC100 IC101 IC102 IC200 IC201 IC202 IC203 IC300 IC301 IC302 IC303 IC304 IC500 IC502 IC600 IC601 IC602 IC603 IC604 IC700 IC701 IC702 F-4 E-4 F-4 F-2 E-2 D-3 D-2 E-4 E-5 C-2 C-3 C-3 D-2 C-1 D-2 D-3 B-2 B-2 D-2 B-4 B-3 B-3 Q100 Q101 Q103 Q104 Q106 Q201 Q202 Q300 Q301 Q302 Q303 Q304 Q305 Q306 Q307 Q500 Q502 Q503 Q504 Q505 Q506 Q507 Q600 Q602 Q609 Q610 Q611 Q700 Q701 Q702 Q703 Q704 Q705 E-3 F-3 G-5 G-4 E-4 D-3 D-3 D-3 D-3 D-5 D-4 D-5 D-4 D-5 D-4 D-1 C-2 D-1 C-2 C-2 D-1 C-1 H-5 H-5 I-5 C-2 D-3 A-3 C-3 B-3 C-5 B-4 C-3 R141 R735 R737 F-4 A-3 A-5 IC101 IC102 IC201 IC301 IC502 IC502 IC702 D-4 D-4 D-2 E-4 F-1 F-1 H-3 Q103 Q104 Q105 Q205 Q304 Q404 C-5 C-4 F-4 F-4 F-5 F-4 R141 R735 R737 D-4 H-3 I-5 TPVDA TPVSUS I-3 H-5 P TH-42PD12C P-BOARD PARTS LOCATION TH-42PD12C P-BOARD PARTS LOCATION 74 TH-42PD12C A B C D E F G H I 1 2 3 4 5 6 P-BOARD (COMPONENT SIDE) LSEP1279MMHB TH-42PD12C P-Board LSEP1279MMHB TH-42PD12C P-Board LSEP1279MMHB 75 TH-42PD12C 12.2. V1, V2, S1 和 SS2 电路板 SS24 1 TNPA4807 SS2MM2 SS2MM1 SS2 DIP SS58 P b F 1 5 1 2 1 4 O R D E R N O . 1 3 1 1 3 SS24 TNPA4807 1 SS2 SS58 SS2MM4 SS2MM3 P b F 1 5 1 2 1 4 S E E R E V E R S E F O R O R D E R N O . 1 1 3 1 1 3 SS2-BOARD (COMPONENT SIDE) TXNSS21EQUC SS2-BOARD (FOIL SIDE) TXNSS21EQUC Q1540 D1550 V2 RM001 V15 L1507 L1508 SW061 S34 TNPA4597 V1 1 P b F TNPA4601 V2 1 PbF TNPA4602 S1 1 PbF ORDER NO. NO. ORDER 1 6 O R D E R N O . 3 1 1 3 R1500 C1530 C1531 D1551 D1554 R1550 R1551 R1552 R1553 R1554 R1555 R1556 L1501 L1502 L1503 L1505 L1506 RM001 S1 1 SW061 S34 TNPA4597 1 V1 P b F 1 3 A B C D E F G H I 1 2 3 4 5 6 V2-BOARD(FOIL SIDE) TXNV21VBTC V2-BOARD(COMPONENT SIDE) TXNV21VBTC V1-BOARD(FOIL SIDE) TXNV11VBTC V1-BOARD(COMPONENT SIDE) TXNV11VBTC S1-BOARD(FOIL SIDE) TXNS11VBTC S1-BOARD(COMPONENT SIDE) TXNS11VBTC V1 V2 S1 SS2 TH-42PD12C V1-Board TXNV11VBTC V2-Board TXNV21VBTC TH-42PD12C S1-Board TXNS11VBTC SS2-Board TXNSS21EQUC TH-42PD12C V1-Board TXNV11VBTC V2-Board TXNV21VBTC TH-42PD12C S1-Board TXNS11VBTC SS2-Board TXNSS21EQUC 76 TH-42PD12C 12.3. A 电路板 A-BOARD (FOIL SIDE) TNPH0810 IC Transistor Parts Location (Foil Side) IC2415 IC3006 IC3302 IC3305 IC3309 IC3502 IC3581 IC4002 IC4516 IC4704 IC4712 IC4713 IC4714 IC4715 IC4716 Q2372 Q3021 Q3022 Q3101 Q3307 Q3551 Q3552 Q3553 Q3554 Q3851 Q3852 Q3903 Q3911 Q3912 Q4351 Q4352 Q4701 A - 2 B - 2 E - 2 G - 3 E - 2 C - 1 A - 2 C - 2 D - 4 A - 4 A - 4 A - 4 D - 4 B - 3 B - 2 A - 2 B - 2 B - 1 B - 1 G - 1 C - 1 C - 1 C - 1 D - 1 E - 2 E - 2 B - 3 F - 4 F - 4 G - 4 G - 4 B - 5 Test Point TP3507 TP3508 TP4001 TP4002 TP4017 TP4018 TP4019 TP4021 TP4020 TP4022 TP4023 TP4024 TP4025 TP4026 TP4027 TP4028 TP4029 TP4030 TP4031 C - 1 C - 1 G - 4 G - 4 C - 5 C - 5 C - 5 C - 5 C - 5 C - 5 C - 5 C - 5 B - 5 B - 5 B - 5 C - 5 D - 3 G - 4 E - 5 Q4704 Q4706 Q4707 Q4708 Q4712 Q4714 Q4715 Q4717 Q4718 Q4903 Q4905 Q4906 Q4991 B - 5 E - 3 B - 4 B - 4 E - 4 C - 4 B - 3 A - 4 A - 4 D - 3 E - 3 E - 3 F - 4 TP3501 TP3502 TP3503 C - 2 B - 1 B - 1 TP3501 IC4002 JK3509 Q3101 Q4715 IC3581 TP4029 Q3021 IC3006 Q4701 Q4704 Q4707 Q4708 Q4714 Q4717 Q4718 IC4704 IC4516 IC4712 IC4714 Q3022 Q3903 TP3502 TP3503 IC4713 IC3502 Q3551 Q3552 A42 IC4715 IC4716 Q2372 IC2415 TP4027 TP4028 TP3508 TP3507 Q3851 Q3852 JK3301 A6 JK3304 JK3511 IC3302 IC3305 Q3911 IC3309 Q3912 Q3553 Q3554 Q4706 Q4903 Q4905 Q4906 Q4712 JK3001 Q4351 TP4001 Q4352 TP4002 TP4017 TP4018 TP4019 TP4020 TP4021 TP4022 TP4023 TP4024 TP4025 TP4026 TP4030 TP4031 Q4991 A21 A22 A23 A24 Q3307 P b F TNPH0810 A 1 Y Pb Pr 1 2 3 + 1 4 5 7 5 1 6 9 1 4 5 8 1 10 11 20 1 3 4 5 1 3 4 5 1 3 4 5 1 7 8 14 1 3 4 5 1 4 5 8 1 4 5 8 1 4 5 8 1 3 4 5 1 1 5 C Y 1 5 6 1 0 1 1 1 5 1 3 4 5 1 2 5 2 6 5 0 1 4 5 7 S E E R E V E R S E F O R O R D E R N O . + 1 3 1 3 1 3 1 3 A B C D E F G H I 1 2 3 4 5 6 A TH-42PD12C A-Board TNPH0810 TH-42PD12C A-Board TNPH0810 77 TH-42PD12C A-BOARD (COMPONENT SIDE) TNPH0810 Q4710 Q4711 Q4713 Q4716 Q4901 Q4902 Q4904 IC4721 IC4901 IC4903 IC4904 IC4905 IC4906 F - 4 C - 3 C - 3 C - 3 D - 3 D - 3 IC3005 IC3007 IC3303 IC3304 IC3307 IC3308 IC3551 IC3552 IC4001 IC4201 IC4211 IC4212 IC4351 IC4501 IC4502 IC4515 IC4702 IC4703 Transistor Q3102 Q3301 Q3302 Q3305 Q3306 Q3308 Q4702 Q4703 Q4705 Q4709 F - 1 B - 2 B - 1 B - 1 B - 1 B - 1 E - 4 E - 4 D - 4 C - 4 C - 4 C - 4 G - 4 E - 4 C - 4 C - 4 D - 3 Test Point TP3001 TP3002 TP3003 TP3504 TP3505 TP3506 TP3509 TP3510 D - 1 C - 1 C - 1 D - 1 E - 1 E - 1 G - 1 G - 1 IC Parts Location (Component Side) E - 2 F - 1 A - 2 C - 1 A - 1 A - 2 F - 1 F - 1 G - 2 H - 2 G - 1 G - 2 A - 4 F - 4 E - 3 D - 4 G - 3 C - 4 TP3509 IC4001 TP3510 IC4201 IC4211 IC4212 JK3509 IC4501 IC4502 IC4702 A10 A2 Q4702 Q4703 Q4713 IC4721 A11 A15 IC3551 IC3552 Q3102 IC3005 IC3007 A42 A5 Q4716 IC4515 TP3504 TP3505 TP3506 A4 JK3301 A6 JK3304 JK3511 Q3308 IC3304 TP3001 TP3002 TP3003 Q4705 Q4709 Q4901 Q4902 Q4904 Q4710 Q4711 JK3001 IC4703 IC4901 IC4903 IC4904 IC4905 IC4906 IC4351 A21 A22 A23 A24 Q3301 Q3302 Q3305 Q3306 IC3303 IC3307 IC3308 A 1 TNPH0810 P b F THERMAL PAD Pr Y Pb 1 20 21 40 41 60 61 80 A 1 1 3 4 5 1 3 4 5 6 1 9 5 1 6 7 1 2 A 1 2 B 1 2 4 2 5 4 8 1 1 5 14 2 1 6 1 4 5 8 1 2 1 9 2 0 1 3 1 3 4 5 1 3 4 5 1 16 17 32 33 48 49 64 1 4 5 8 1 37 2 38 1 4 5 8 1 4 5 8 1 4 5 8 1 3 1 1 7 8 14 + 1 1 4 1 1 5 C Y 1 5 1 4 4 4 5 8 8 8 9 132 1 3 3 176 O R D E R N O . 1 4 5 8 4 5 8 1 1 4 5 8 1 4 5 8 1 3 4 6 1 4 5 8 1 5 1 3 1 3 1 3 1 3 1 3 4 5 1 3 4 6 1 3 4 6 A B C D E F G H I 1 2 3 4 5 6 A TH-42PD12C A-Board TNPH0810 TH-42PD12C A-Board TNPH0810 78 TH-42PD12C 12.4. Z 电路板 JK3302 JK3513 IC2300 IC2301 Q3501 Z10 Q3001 Q3002 L2311 L2312 L2313 L2314 JK2301 JK2302 TNPA4963 1 Z THERMAL PAD +L -L +R -R R L R L R L R L P b F O R D E R N O . 1 22 44 23 1 12 13 24 1 2 1 4 1 5 JK3302 JK3513 Q3303 Q3304 Q3309 Q3502 Q3310 Z10 L2311 L2312 L2313 L2314 JK2301 JK2302 +L -L -R +R L R L R R L L R TNPA4963 Z 1 P b F 1 2 3 S E E F O R R E V E R S E N O . O R D E R 1 2 1 4 1 5 A B C D E F G H I 1 2 3 4 5 6 Z-BOARD (COMPONENT SIDE) TNPA4963 Z-BOARD (FOIL SIDE) TNPA4963 Parts Location (Foil Side) IC E - 1 C - 2 IC2300 IC2301 Transistor C - 2 B - 2 C - 2 Q3001 Q3002 Q3501 Parts Location (Component Side) Transistor F - 4 E - 5 E - 5 E - 5 D - 4 Q3003 Q3004 Q3009 Q3310 Q3502 Z TH-42PD12C Z-Board TNPA4963 TH-42PD12C Z-Board TNPA4963 79 TH-42PD12C 12.5. D 电路板 Test Poin IC003 IC004 IC805 IC806 IC807 IC500 IC901 1 D NO.9 CR TNPA4750 IC900 R062 R063 R064 R065 R066 R067 IC303 Q301 Q302 D6 D20 D25 D31 D32 TP312 TP311 VIN HIN D5 P b F 1 26 76 100 51 1 17 32 11 10 20 1 11 10 20 1 1 5 1 2 19 20 O R D E R N O . 1 26 51 76 100 2 B 1 A 1 68 1 55 1 30 1 24 25 48 1 13 1 31 IC808 TNPA4750 CR NO.9 1 D SEE REVERSE FOR ORDER NO. 1 2 3 Q807 IC001 IC002 TP9000 TP006 TP010 TP011 TP076 TP077 TP196 TP862 TP871 TP872 TP500 TP313 TP314 TP315 TP316 P b F 1 3 4 5 1 4 5 8 1 3 4 6 A B C D E F G H I 1 2 3 4 5 6 D Parts Location (Component Side) Parts Location (Foil Side) IC IC9004 IC9303 IC9500 IC9805 IC9806 IC9807 IC9900 G - 4 H - 2 F - 3 F - 1 F - 2 F - 2 H - 1 IC9901 G - 2 Transistor F - 3 F - 3 TP311 TP312 F - 1 F - 1 Q9301 Q9302 IC IC9001 IC9002 IC9808 B - 4 D - 4 D - 2 Transistor Q9807 D - 2 Test Point B - 3 B - 3 B - 3 A - 3 D - 4 D - 4 D - 4 D - 4 D - 4 A - 3 B - 3 A - 3 B - 3 TP011 TP076 A - 3 D - 1 TP006 TP010 TP077 TP196 TP314 TP315 TP316 TP500 TP862 TP313 TP871 TP872 TP9000 D-BOARD (COMPONENT SIDE) TXN/D11ECC D-BOARD (FOIL SIDE) TXN/D11ECC Test Point IC9003 F - 3 TH-42PD12C D-Board TXN/D11ECC TH-42PD12C D-Board TXN/D11ECC 80 TH-42PD12C 12.6. C1 电路板 IC101 IC102 C121 C123 C124 C125 C127 FL101 C130 C131 C133 C134 C135 C137 C139 ZA101 ZA102 ZA103 ZA104 C141 C143 C144 C145 C147 C148 C151 C153 C154 C155 C157 D121 D131 D141 D151 R115 R119 R121 R122 R123 R124 R125 R126 R127 R131 R132 R133 R134 R135 R136 R137 R141 R142 R143 R144 R145 R146 R147 R151 R152 R153 R154 R155 R156 R157 R159 R161 R177 CB1 CB2 CB3 CB4 R180 R184 R185 R191 R192 C10 C11 TNPA4754 C1 1 CR NO.17 PbF 1 10 11 20 1 10 11 20 1 5 5 1 55 O R D E R N O . 1 20 1 5 5 1 55 1 55 1 55 1 55 1 55 1 55 1 20 1 55 1 2 3 1 TNPA4754 C1 PbF S E E R E V E R S E F O R O R D E R N O . Parts Location C1-BOARD IC IC IC17101 H-2 IC17102 G-2 A B C D E F G H I 1 2 3 4 5 6 C1-BOARD (COMPONENT SIDE) TXNC111ECC C1-BOARD (FOIL SIDE) TXNC111ECC C1 TH-42PD12C C1-Board TXNC111ECC TH-42PD12C C1-Board TXNC111ECC 81 TH-42PD12C 12.7. C2 电路板 1 2 3 TNPA4755 1 C2 PbF S E E R E V E R S E F O R O R D E R N O . C20 C21 C23 C25 R272 R278 R279 R280 R281 R282 R285 R288 R290 CB5 IC201 CB6 IC202 CB7 IC203 CB8 C211 C212 C213 C214 C215 C217 C218 C221 C223 C224 C225 C227 C229 FL201 C230 C231 C233 C234 C235 C237 ZA201 ZA202 ZA203 ZA204 C241 C242 C244 C245 D204 D206 D211 C267 D221 R211 R212 R213 R214 R216 R217 R218 R219 R221 R222 R223 R224 R226 R227 R231 R232 R233 R234 R236 R237 R238 R243 R244 R245 R249 R250 R252 R257 R258 R261 R262 R269 CR NO.17 C2 1 TNPA4755 PbF 1 20 1 68 1 6 1 4 1 68 1 55 1 55 O R D E R N O . 1 55 1 10 11 20 1 5 5 1 10 11 20 1 55 1 10 11 20 1 55 1 20 1 5 5 1 55 Parts Location C2-BOARD IC IC IC17201 A - 2 IC17203 C - 2 IC17202 A - 2 A B C D E F G H I 1 2 3 4 5 6 C2-BOARD (COMPONENT SIDE) TXNC211ECC C2-BOARD (FOIL SIDE) TXNC211ECC C2 TH-42PD12C C2-Board TXNC211ECC TH-42PD12C C2-Board TXNC211ECC 82 TH-42PD12C 12.8. SC 电路板 A B C D E F G H I 1 2 3 4 5 6 SC41 SC42 TP90 TP91 TP92 TP93 TP94 TP95 TP96 TP99 L697 L698 SC50 L699 C563 D722 D724 TP100 IC784 IC786 IC788 C791 C795 C796 R713 R731 ZA421 ZA422 ZA411 ZA412 VR600 VR601 C410 C411 C412 C413 C414 R774 C806 C813 C822 Q401 Q402 D401 Q601 C641 D402 C642 C842 C460 C461 Q421 C462 Q422 Q621 D421 Q622 D621 D622 Q441 Q442 Q451 D641 D642 C691 TP1 TP2 TP4 TP5 TP6 TP7 TP8 D461 TP9 Q661 L401 L402 L403 L404 L411 L412 SC2 SC3 L413 L414 D481 TP10 TP11 TP12 TP13 TP14 TP15 TP16 TP17 TP18 TP19 TP20 TP21 TP22 TP23 TP24 TP25 TP26 TP27 TP28 TP29 TP30 TP31 TP32 TP33 TP34 TP35 TP36 TP37 TP38 TP39 TP40 TP41 TP42 C503 TP43 R860 TP44 TP51 TP52 TP53 TP59 TP60 TP61 L851 TP62 C523 TP63 TP64 IC791 TP65 TP67 L472 C721 R696 TP70 TP73 TP74 TP78 TP79 TP80 TP81 TNPA4773 CRNo.16 3 2 1 SC 1 SC46 C463 PbF 1 2 8 9 1 2 8 9 1 2 A A K A A K 5 6 1 0 1 8 5 4 1 8 5 4 1 C G E 1 1 2 S E E R E V E R S E F O R O R D E R N O . G E C G C E A A K G D S A A K G C E G C E G C E A A K G C E A A K A A K G C E G C E G C E A A K A A K A A K G C E 1 3 1 5 A A K 1 1 2 1 2 8 9 SC-BOARD (FOIL SIDE) TXNSC11UAC TH-42PD12C SC-Board TXNSC11UAC TH-42PD12C SC-Board TXNSC11UAC 83 TH-42PD12C Parts Location SC-BOARD (FOIL SIDE) IC TRANSISTOR TEST POINT VOLUME Parts Location SC-BOARD (COMPONENT SIDE) IC PHOTO COUPLER TRANSISTOR TEST POINT VOLUME IC16784 IC16786 IC16788 IC16791 G-3 H-3 A-4 H-2 Q16401 Q16402 Q16421 Q16422 Q16441 Q16442 Q16451 Q16601 Q16621 Q16622 Q16661 C-4 D-4 F-4 F-4 D-2 D-2 F-2 D-5 E-5 D-5 G-5 VR16600 VR16601 G-4 F-4 TP1 TP2 TP4 TP5 TP6 TP7 TP8 TP9 TP10 TP11 TP12 TP13 TP14 TP15 TP16 TP17 TP18 TP19 TP20 TP21 TP22 TP23 TP24 TP25 TP26 TP27 TP28 TP29 TP30 TP31 TP32 TP33 TP34 TP35 TP36 TP37 TP38 TP39 TP40 A-2 A-2 A-2 A-2 I-2 I-2 I-1 I-2 F-2 F-2 G-1 G-2 F-2 F-2 H-2 H-2 F-2 F-2 I-3 F-2 F-2 H-2 H-2 I-2 F-2 F-2 F-2 F-2 F-2 F-2 F-2 F-2 F-2 F-2 F-2 F-2 F-2 F-2 F-2 TP41 TP42 TP43 TP44 TP51 TP52 TP53 TP59 TP60 TP61 TP62 TP63 TP64 TP65 TP67 TP70 TP73 TP74 TP78 TP79 TP80 TP81 TP90 TP91 TP92 TP93 TP94 TP95 TP96 TP99 TP100 F-5 F-5 F-5 F-5 G-5 F-2 I-4 G-5 G-5 G-5 G-5 G-5 B-4 D-4 C-5 F-2 H-2 I-2 G-5 G-5 G-5 G-5 C-2 C-2 E-2 E-2 H-4 I-3 H-5 D-1 D-1 IC16464 IC16465 IC16471 IC16490 IC16491 IC16501 IC16521 IC16561 IC16562 IC16563 IC16581 IC16661 IC16692 IC16724 IC16725 IC16771 IC16773 IC16784 IC16786 IC16787 IC16788 IC16789 IC16791 F-2 F-2 A-4 G-5 H-5 G-3 D-3 B-2 B-1 A-4 E-1 B-4 C-4 B-4 B-4 F-3 C-5 C-3 B-3 A-2 I-4 H-5 B-2 PC16461 PC16480 PC16601 PC16603 PC16684 PC16685 PC16722 PC16723 PC16896 F-3 A-4 F-4 G-5 G-5 E-4 B-2 B-2 D-2 Q16401 Q16402 Q16421 Q16422 Q16441 Q16442 Q16451 Q16471 Q16490 Q16501 Q16521 Q16531 Q16551 Q16581 Q16601 Q16602 Q16603 Q16604 Q16606 Q16607 Q16621 Q16622 Q16624 G-4 F-4 D-4 D-4 F-2 F-2 D-1 A-4 G-5 G-3 D-3 G-3 D-2 E-2 F-5 G-5 F-5 F-4 F-5 G-5 E-5 F-5 G-4 Q16661 Q16662 Q16663 Q16667 Q16670 Q16671 Q16672 Q16673 Q16674 Q16675 Q16676 Q16701 Q16702 Q16762 Q16815 Q16816 Q16817 Q16818 Q16874 Q16875 Q16876 Q16882 Q16884 Q16920 C-5 C-4 C-4 H-5 B-3 C-4 C-4 A-3 A-3 A-3 A-3 B-4 C-5 E-4 B-2 D-3 B-2 C-4 I-5 H-5 C-1 H-4 I-5 B-3 TP3 TP46 TP66 TP68 TP82 TPSC1 TPSOS6 TPSOS7 TPVAD TPVSCN TPVSET TPVSUS C-2 C-2 F-4 G-5 A-2 A-5 E-2 A-2 B-3 B-3 H-5 I-4 VR16600 VR16601 C-4 D-4 SC TH-42PD12C SC-BOARD PARTS LOCATION TH-42PD12C SC-BOARD PARTS LOCATION 84 TH-42PD12C A B C D E F G H I 1 2 3 4 5 6 SC41 Q701 SC42 Q702 D503 D701 D702 L697 L698 SC50 L699 C753 C754 C755 Q521 C756 C562 C563 C564 C565 D901 C566 D710 D711 IC561 IC562 D712 IC563 D713 D714 D715 D522 D717 D523 D524 Q531 D719 D720 Q920 D721 D722 D723 D724 C771 D725 C772 C773 D534 C581 D536 C582 D920 IC771 D921 IC773 IC581 R501 R502 R503 R504 Q551 R506 C593 R509 IC784 IC786 IC787 R510 IC788 R511 IC789 C791 R512 R707 C795 C796 R516 R517 R904 R711 R712 R713 R714 R715 R521 Q762 R522 R523 R717 R524 R720 R721 R722 R723 R531 D765 R532 R533 R534 Q581 R536 R920 R921 R922 R923 R731 R926 R927 R733 R734 R735 ZA421 R736 ZA422 D583 R737 R744 ZA411 R551 ZA412 R552 R553 R749 R750 R751 D791 R752 R753 R754 R755 R561 R756 R562 R563 VR600 R564 VR601 R565 R566 R567 R568 C401 R761 R762 R763 R570 R765 R766 R769 C602 C603 C410 C604 C411 R579 C412 C413 C414 C608 R772 R773 IC490 R774 R580 IC491 R775 R582 R776 R583 R777 R584 R585 R586 C806 R587 R588 R589 C421 IC692 R783 R590 R591 R785 C812 R592 R786 C813 R593 R787 R789 R791 R794 R795 C821 ZA401 C822 R796 ZA402 C823 ZA403 PC601 PC603 C827 C441 Q401 C442 Q402 D401 Q601 C641 D402 Q602 C642 Q603 Q604 C451 Q606 Q607 D407 D602 C842 C843 C844 D604 D411 D605 D606 D607 D608 C460 C461 Q421 C462 Q422 D610 IC464 IC465 C855 D615 Q621 D421 C661 Q815 C856 Q816 Q622 C662 D616 C857 Q817 C858 D618 Q624 C664 Q818 C471 D619 C665 C666 C472 IC661 C860 D620 IC471 D621 C861 D816 C862 D622 D817 C863 D624 C864 D625 PC896 C866 C867 C868 C869 Q441 C675 Q442 D820 D821 D824 C871 D825 R401 D441 R402 C684 C490 PC461 C685 Q451 C491 D641 R602 D642 R410 R604 R411 R605 C691 D451 R606 R607 R414 R608 R415 R609 R416 TP3 R610 R611 C891 IC521 R806 R612 R613 R614 D461 R615 R421 Q661 Q662 R422 R617 Q663 PC480 R619 Q471 D466 Q667 R811 IC724 L401 IC725 R621 L402 D662 R622 L403 D663 L404 D664 Q670 Q671 D859 Q672 R627 D667 Q673 D473 R628 PC684 D474 Q674 PC685 D475 Q675 D476 Q676 D860 D478 R822 R823 D670 R824 R825 L411 D865 R631 D671 L412 SC2 D672 R826 SC3 R633 L413 Q874 R634 L414 D480 R441 Q875 R829 D481 R442 Q876 Q490 D678 D679 D871 R831 R832 R833 D874 D875 Q882 R837 R838 Q884 D490 R451 D491 D492 PC722 PC723 D493 R841 R844 R845 R846 R847 R848 R658 R465 R466 R467 R468 R851 R661 R663 R664 R665 R471 R666 R472 R473 R474 C501 R475 C502 R476 C503 C504 R860 R478 C505 R479 TP46 IC501 R673 R480 R674 R869 R675 R679 C707 C708 R870 R873 R680 R681 R682 R877 R684 R490 R685 R491 R686 R492 R493 R494 R495 L851 C521 C522 R496 C523 R497 C524 R498 C525 IC791 TP66 C527 TP68 R691 R886 L472 R692 R887 R888 SC20 R694 R695 C721 R696 C723 C724 R699 C725 TPSOS6 TPSOS7 C727 C533 C535 R891 C536 R892 R893 R894 R895 R896 R897 R899 Q501 TP82 CRNo.16 H.V. DANGER H.V. DANGER TPVSUS H.V. DANGER H.V. DANGER TPVSCN Discharge TPSC1 TPVAD TPVSET 37 42 SC 1 TNPA4773 INIT-F VAD 42 37 SC46 C463 C464 PbF 1 8 9 2 1 2 8 9 1 2 1 1 0 1 1 20 1 1 0 11 2 0 A A K A A K 1 3 4 5 1 4 5 8 1 5 6 1 0 1 4 5 8 1 4 5 8 E G C O R D E R N O . 1 2 1 1 3 4 5 1 2 3 4 1 2 3 4 C G E C G E A A K D G S A A K G D S C G E C G E 1 3 4 5 1 3 4 5 C G E A A K C G E 1 4 5 8 1 3 4 5 A K A A A K 1 2 3 4 C G E C G E C G E A A K A A K 1 8 9 1 6 A A K C G E 1 2 3 4 1 3 1 5 A A K 1 8 9 1 6 1 2 3 4 1 2 3 4 1 8 9 16 1 8 9 16 1 1 2 1 3 0 1 2 8 9 SC-BOARD (COMPONENT SIDE) TXNSC11UAC TH-42PD12C SC-Board TXNSC11UAC TH-42PD12C SC-Board TXNSC11UAC 85 TH-42PD12C 12.9. SS 电路板 A B C D E F G H I 1 2 3 4 5 6 C193 SS11 SS22 L103 SS3A L303 SS52 SS53 SS55 SS3 VR001 C011 C012 C013 C018 Q001 Q002 D001 C241 Q021 Q022 D021 D022 C272 TPVSUS TP2 TP7 TP8 L011 L012 L013 L014 L222 TP13 TP14 TP16 TP17 TP18 TPSOS8 TP24 TP25 TP26 TP27 TP28 TP29 SS53A TP30 TP31 TP36 IC304 TPVe TPSS1 C310 TP51 TP54 TP56 C328 L271 TP60 TP61 TP62 TP63 TP64 TP65 TP66 TP67 TP68 TP69 TP70 TP71 PbF 1 2 3 C R N o . 1 6 1 TNPA4774 SS 1 4 1 2 1 4 15 1 5 1 13 1 13 S E E R E V E R S E F O R O R D E R N O . 1 13 1 5 C G E C G E A A K 1 13 1 13 1 13 G C E G C E A A K A A K 1 13 8 5 4 1 1 13 SS-BOARD (FOIL SIDE) TXNSS11UAC Parts Location SS-BOARD (FOIL SIDE) IC TEST POINT TRANSISTOR VOLUME IC16304 H-3 Q16001 Q16002 Q16021 Q16022 E-2 E-2 C-2 C-2 TP2 TP7 TP8 TP13 TP14 TP16 TP17 TP18 TP24 TP25 TP26 TP27 TP28 TP29 TP30 TP31 C-3 B-3 B-3 H-3 I-3 I-3 I-3 I-3 I-3 E-3 A-2 I-3 G-2 A-3 C-3 C-2 TP36 TP51 TP54 TP56 TP60 TP61 TP62 TP63 TP64 TP65 TP66 TP67 TP68 TP69 TP70 TP71 I-3 B-2 I-2 I-2 E-2 E-2 E-2 E-2 E-2 E-2 E-2 E-2 D-2 D-2 D-2 D-2 TPSOS8 TPSS1 TPVe TPVSUS I-3 G-2 G-2 C-3 VR16001 G-3 SS TH-42PD12C SS-Board TXNSS11UAC TH-42PD12C SS-Board TXNSS11UAC 86 TH-42PD12C A B C D E F G H I 1 2 3 4 5 6 D315 D316 D317 D131 Q141 R101 R102 R103 R104 C191 R105 C192 C193 SS11 R109 C195 C198 R302 R110 R307 R309 Q161 R116 SS22 SS23 R310 R311 R317 R318 R319 R320 ZA001 ZA002 L103 R131 R132 R134 R135 R136 R137 SS3A L303 R330 IC241 R332 R334 R335 R141 R142 R143 Q191 SS52 SS53 SS55 D191 D192 D193 D194 D195 SS3 VR001 R161 R162 R163 C001 C002 C011 C012 C013 C018 C021 C022 R191 R192 R193 R194 R195 R196 Q001 Q002 D001 C241 C242 C243 Q021 Q022 D021 D022 C272 C280 R001 C281 R002 C285 C286 C287 IC312 R021 R022 IC131 L011 L012 L013 L014 Q280 D280 R241 D281 R242 D282 D285 D286 L222 C101 C102 C103 C104 SS53A TP37 IC304 R280 R281 R282 R283 C310 R284 R285 R288 R289 C315 C316 C317 C318 C319 R290 C131 C133 C328 C135 L271 Q101 Q102 D101 PC191 PC192 TPVe TPSS1 TPSOS8 SSMM1 TPVSUS VE PbF DIP CR No.16 1 TNPA4774 Discharge SS 50 42 37 4 1 1 2 14 15 1 6 1 5 11 10 1 20 13 1 13 1 1 1 3 O R D E R N O . 1 5 G C E C G E K A A 1 1 3 1 13 1 1 3 E G C E G C A A K A A K 16 9 8 1 13 1 1 4 5 8 S G D S G D 1 1 3 1 2 3 4 3 1 5 1 4 6 1 2 2 5 2 1 4 4 5 4 SS3A SS53A SS-BOARD (COMPONENT SIDE) TXNSS11UAC Parts Location SS-BOARD (COMPONENT SIDE) IC TRANSISTOR TRANSISTOR TEST POINT VOLUME PHOTO COUPLER IC16131 IC16241 IC16304 IC16312 D-3 B-3 B-3 C-3 PC16191 PC16192 B-2 C-3 Q16001 Q16002 Q16021 Q16022 Q16101 Q16102 Q16141 Q16161 Q16191 Q16280 E-2 E-2 G-2 G-2 C-2 C-3 E-3 E-3 B-2 A-2 TP37 TPSOS8 TPSS1 TPVe TPVSUS A-3 A-3 D-2 C-2 C-3 VR16001 C-3 SS TH-42PD12C SS-Board TXNSS11UAC TH-42PD12C SS-Board TXNSS11UAC 87 TH-42PD12C 13 分解图和更换部件清单 13.1. 分解图和机械更换部件清单 13.1.1. 分解图 88 TH-42PD12C 13.1.2. 面框部件位置及放大图 13.1.3. 电扇部件位置及放大图 89 TH-42PD12C 13.1.4. 电缆联系 90 TH-42PD12C 13.1.5. 包装及附件 （1） 91 TH-42PD12C 13.1.6. 包装及附件 （2） 92 TH-42PD12C 13.1.7. 维修部品表 参考号 部件号 部件名称及说明 数量 备注 1 K2CK3YY00017 电源线 1 2 L6FAYYYH0050 风扇 (80MM) 2 LSEP1279MMHB P 线路板 1 3 MD-42GH12ME2 42HD12 PDP 屏 1 4 N2QAYB000433 遥控器 1 R6PND/2SP PANASONIC 干电池 2 5 TBXA52203 5 键按钮 1 TBXA46704A 6 TBXA54001 电源按钮 1 7 TESD031 电源开关弹簧 1 8 TKGA5546 前面玻璃 1 9 TKKC5286 LED 透光板 1 10 TKKC5287 遥控受光屏 1 11 TKKL5487 SP 孔盖 2 12 TKRA29801 后盖把手 2 13 TKUX15701 后盖 1 14 TMKG593 防尘海绵 ( 上下 ) 2 15 TMKG594 防尘海绵 ( 左右 ) 2 16 TMKG717 风扇海绵 2 TMKG669 17 TMME203 扎带 1 18 TMME226 AC 电源线夹 1 19 TMMJ068 风扇橡胶 4 20 TMMX153 M8 垫片 4 21 TMMX183 电源线夹 B 1 22 TMWC022 电源按钮托架 1 23 TPC3DA01201 包装箱外箱 1 24 TPC3DA01301 包装箱底箱 1 25 TPD3DA0034 顶部衬垫 1 PPDS 26 TPD3DA0035 底部衬垫 1 PPDS 27 TPDF0764-1 附属品盒 1 28 TPDX0035 箱扣 4 TPEH343 顶面保护片 2 29 TPEH344 整机保护袋 1 TQD3D18001 保修证 1 30 TQZK293 使用说明书 1 31 TSXL519 FFC(C10-C20/SU11-SD11) 2 32 TSXL735 FFC(D31-C11) 1 33 TSXL736 FFC(D32-C21) 1 34 TSXL878 FFC(D20-SC20) 1 35 TXALK011ECC AC 接入口 1 TXAUW021ECC A/Z 板模块组件 1 36 TXFKY011ECC 面框 1 37 TXFMZ010VBT 台座安装块 2 TXJ/A501EC 线束 (A5-D5) 1 TXJ/A61ECU 线束 (A6-P6/P7) 1 TXJ/P21ECE 线束 (SC2-P2) 1 TXJ/V201EC 线束 (A2-V2) 1 TXJD2501EC 线束 (D25-P25) 1 TXJFA11ECU 线束 (A-FAN) 1 TXJFA21ECU 线束 (A-FAN) 1 TXJP111ECU 线束 (P11-SS11) 1 TXJP351ECU 线束 (P35-C25) 1 TXJS23EQUU 线束 (SS23-C23) 1 TXJS341UAU 线束 (S34-P34) 1 TXJSC3EQUU 线束 (SC3-SS3) 1 TXJV1501EC 线束 (A15-V15) 1 TXN/D11ECC D 线路板 1 TXNC111ECC C1 线路板 1 TXNC211ECC C2 线路板 1 TXNS11VBTC S1 线路板 1 TXNSC11UAC SC 线路板 1 TXNSD1EQUC SD 线路板 1 TXNSS11UAC SS 线路板 1 TXNSS21EQUC SS2 线路板 1 TXNSU1EQUC SU 线路板 1 TXNV11VBTC V1 线路板 1 TXNV21VBTC V2 线路板 1 93 TH-42PD12C 13.2. 更换部件清单 13.2.1. 更换部件清单注意事项 94 TH-42PD12C 13.2.2. 电器部件更换清单 参考号 部件号 部件名称及说明 件数 备注 A4 K1KA14A00248 14P 连接接头 1 A5 K1KB31BA0064 31P 连接接头 1 A6 K1KA15BA0062 15P 连接接头 1 A10 K1KY15AA0607 15P 连接接头 1 A11 K1KA20AA0009 20P 连接接头 1 A15 K1KA03A00632 3P 连接接头 1 A22 K1KA03AA0193 3P 连接接头 1 A24 K1KA03AA0193 3P 连接接头 1 C10 K1MN20BA0231 20P 连接接头 1 C11 K1MY55BA0345 55P 连接接头 1 C20 K1MY20BA0345 20P 连接接头 1 C21 K1MY68BA0345 68P 连接接头 1 C23 K1KA06B00220 6P 连接接头 1 C25 K1KA04BA0107 4P 连接接头 1 C1530 ECJ3XB0J106M C 10UF, M,6.3V 1 C2373 F1H1C105A145 C 0.01UF, K, 16V 1 C2374 F1H1C105A145 C 0.01UF, K, 16V 1 C2375 F1H1C105A145 C 0.01UF, K, 16V 1 C2376 F1H1C105A145 C 0.01UF, K, 16V 1 C2377 F1H1C105A145 C 0.01UF, K, 16V 1 C2378 F1H1C105A145 C 0.01UF, K, 16V 1 C2379 F1H1A225A051 C 22UF, 50V 1 C2380 F1H1A225A051 C 22UF, 50V 1 C2385 F1K1C1060004 C 0.010UF, 16V 1 C2391 F1K1C1060004 C 0.010UF, 16V 1 C2392 F1H1E104A129 C 0.1UF, 25V 1 C2393 F1J1H474A757 C 0.47UF, 50V 1 C2394 F2G1E4710007 E 470UF, 25V 1 C2395 F1H1E104A129 C 0.1UF, 25V 1 C2396 F1H1E104A129 C 0.1UF, 25V 1 C2398 F1H1E104A129 C 0.1UF, 25V 1 C2399 F1H1E104A129 C 0.1UF, 25V 1 C2400 F1H1E104A129 C 0.1UF, 25V 1 C2401 F1H1A225A051 C 22UF, 50V 1 C2402 F1J1E105A171 C 1 UF 25V 1 C2403 F1J1E105A171 C 1 UF 25V 1 C2404 F1K1C1060004 C 0.010UF, 16V 1 C2405 F1H1A225A051 C 22UF, 50V 1 C2406 F1H1C105A148 C 0.01UF, K, 16V 1 C2407 F1J1E105A171 C 1 UF 25V 1 C2408 F1J1E105A171 C 1 UF 25V 1 C2409 F1K1C2250005 C　　 2.2UF, 16V 1 C2410 F1H1C273A143 C 0.027UF, K, 16V 1 PPDS C2411 F1H1E104A129 C 0.1UF, 25V 1 C2412 F1H1E104A129 C 0.1UF, 25V 1 C2413 F1H1E104A129 C 0.1UF, 25V 1 C2414 F1K1E106A136 C 10UF, Z, 25V 1 C2415 F1H1E104A129 C 0.1UF, 25V 1 C2416 F1H1E104A129 C 0.1UF, 25V 1 C2417 F1J1H474A757 C 0.47UF, 50V 1 C2418 F2G1E4710007 E 470UF, 25V 1 C2420 F1H1H102A970 C 1000PF, K, 50V 1 C2422 F1H1H102A970 C 1000PF, K, 50V 1 C2423 F1H1E104A129 C 0.1UF, 25V 1 C2424 F1H1E104A129 C 0.1UF, 25V 1 C2427 F1H1C104A144 C 0.1UF, K, 16V 1 C3001 F1H1C104A143 C 0.1UF, K, 16V 1 C3002 F1H1C104A143 C 0.1UF, K, 16V 1 C3004 F1H1C105A145 C 0.01UF, K, 16V 1 C3005 F1H1C105A145 C 0.01UF, K, 16V 1 C3014 F1H1C104A143 C 0.1UF, K, 16V 1 C3015 EEEHB1C470P C 47PF, J, 16V 1 C3021 EEEHB0J470UR C 47PF, J, 6.3V 1 C3022 F1H1C104A144 C 0.1UF, K, 16V 1 C3023 F1H1H103A975 C 0.001UF, K, 50V 1 C3024 F1H1H103A975 C 0.001UF, K, 50V 1 C3025 F1H1H103A975 C 0.001UF, K, 50V 1 C3026 F1H1H103A975 C 0.001UF, K, 50V 1 C3027 F1H1H103A975 C 0.001UF, K, 50V 1 C3028 F1H1H103A975 C 0.001UF, K, 50V 1 C3029 F1H1C104A144 C 0.1UF, K, 16V 1 C3030 F1H1C104A144 C 0.1UF, K, 16V 1 C3031 F1H1A225A051 C 22UF, 50V 1 C3032 F1H1C104A144 C 0.1UF, K, 16V 1 C3033 F1H1C104A144 C 0.1UF, K, 16V 1 C3034 F2G1C470A022 E 47UF, 16V 1 C3035 F1H1H103A975 C 0.001UF, K, 50V 1 C3036 F1H1C104A144 C 0.1UF, K, 16V 1 C3037 F1H1C104A144 C 0.1UF, K, 16V 1 C3038 F1H1C104A144 C 0.1UF, K, 16V 1 C3039 F1H1C104A144 C 0.1UF, K, 16V 1 C3040 F1H1C104A144 C 0.1UF, K, 16V 1 C3041 F1H1C104A144 C 0.1UF, K, 16V 1 C3042 F1H1C104A143 C 0.1UF, K, 16V 1 C3043 F1H1A225A051 C 22UF, 50V 1 C3044 F1H1A225A051 C 22UF, 50V 1 C3045 F1H1A225A051 C 22UF, 50V 1 C3046 F1H1A225A051 C 22UF, 50V 1 C3047 F1H1A225A051 C 22UF, 50V 1 C3048 F1H1A225A051 C 22UF, 50V 1 C3049 F1H1C104A144 C 0.1UF, K, 16V 1 C3050 F1H1C104A144 C 0.1UF, K, 16V 1 C3051 F1H1C104A144 C 0.1UF, K, 16V 1 C3052 F1H1C104A143 C 0.1UF, K, 16V 1 C3053 F1H1C104A144 C 0.1UF, K, 16V 1 C3054 F1H1C104A144 C 0.1UF, K, 16V 1 C3055 F1H1C104A144 C 0.1UF, K, 16V 1 C3056 F1H1C474A143 C 0.47UF, K, 16V 1 PPDS C3057 F1J1C475A170 C 4.7UF, K, 16V 1 C3058 F1H1C474A143 C 0.47UF, K, 16V 1 PPDS C3059 F1H1C105A145 C 0.01UF, K, 16V 1 C3060 F1H1C105A145 C 0.01UF, K, 16V 1 C3061 F1H1H103A970 C 0.001UF, K, 50V 1 C3062 F1H1H103A970 C 0.001UF, K, 50V 1 C3063 F1H1H102A971 C 1000PF, K, 50V 1 C3064 F1H1H102A971 C 1000PF, K, 50V 1 C3065 F1H1E104A129 C 0.1UF, 25V 1 C3066 EEEHB1C471P C 470PF, J, 16V 1 C3067 EEEHB1C471P C 470PF, J, 16V 1 C3068 EEEHB1C471P C 470PF, J, 16V 1 C3071 EEEHB0J470UR C 47PF, J, 6.3V 1 C3072 F1H1C104A144 C 0.1UF, K, 16V 1 C3101 F1H1H103A975 C 0.001UF, K, 50V 1 C3102 F1H1C104A144 C 0.1UF, K, 16V 1 C3104 F1H1H103A975 C 0.001UF, K, 50V 1 C3105 F1H1C104A144 C 0.1UF, K, 16V 1 C3106 F1H1C104A144 C 0.1UF, K, 16V 1 C3107 F1H0J1050012 C 1UF, K, 16V 1 C3301 F1H1H561A971 C 560UF, 50V 1 C3302 F1H1H561A971 C 560UF, 50V 1 C3303 F1H1H561A971 C 560UF, 50V 1 C3304 F1H1H561A971 C 560UF, 50V 1 C3305 F1J1A106A043 C 0.010UF, K, 10V 1 C3306 F1H1C105A145 C 0.01UF, K, 16V 1 C3307 F1J1A106A043 C 0.010UF, K, 10V 1 C3308 F1H1C105A145 C 0.01UF, K, 16V 1 C3309 EEEHB1C470P C 47PF, J, 16V 1 C3310 F1H1C104A143 C 0.1UF, K, 16V 1 C3311 F1H1C104A143 C 0.1UF, K, 16V 1 C3312 F1H1C104A143 C 0.1UF, K, 16V 1 C3313 F1J1A106A043 C 0.010UF, K, 10V 1 C3314 F1H1C105A008 C 1UF, K, 16V 1 C3317 F1H1C105A145 C 0.01UF, K, 16V 1 C3318 F1H1C105A145 C 0.01UF, K, 16V 1 C3319 F1H1C104A143 C 0.1UF, K, 16V 1 C3320 F1H1C104A143 C 0.1UF, K, 16V 1 C3321 ECJ1VC1H100C C 10PF, C, 50V 1 C3322 ECJ1VC1H100C C 10PF, C, 50V 1 C3325 F1H1H470A971 C 47UF, K. 50V 1 C3326 F1H1H470A971 C 47UF, K. 50V 1 C3327 F1H1C104A143 C 0.1UF, K, 16V 1 C3328 F1H1C104A143 C 0.1UF, K, 16V 1 C3329 F1H1H102A970 C 1000PF, K, 50V 1 C3330 F1H1H102A970 C 1000PF, K, 50V 1 C3331 F1H1A1050032 C 10UF, 50V 1 C3332 F1H1A1050032 C 10UF, 50V 1 C3333 EEEHB0J470UR C 47PF, J, 6.3V 1 C3334 F1H1C104A143 C 0.1UF, K, 16V 1 C3335 F1H1C104A143 C 0.1UF, K, 16V 1 C3336 F1H1C104A143 C 0.1UF, K, 16V 1 参考号 部件号 部件名称及说明 件数 备注 95 TH-42PD12C C3339 F1H1H330A971 C 33UF, 50V 1 C3340 F1H1H330A971 C 33UF, 50V 1 C3341 F1H1H680A971 C 68PF, K, 50V 1 C3342 F1H1H680A971 C 68PF, K, 50V 1 C3343 F1H1H103A970 C 0.001UF, K, 50V 1 C3344 F1H0J1050012 C 1UF, K, 16V 1 C3345 F1H0J1050012 C 1UF, K, 16V 1 C3346 F1H1C104A143 C 0.1UF, K, 16V 1 C3347 F1H1C104A143 C 0.1UF, K, 16V 1 C3348 F1H1C104A143 C 0.1UF, K, 16V 1 C3349 F1H1C104A143 C 0.1UF, K, 16V 1 C3350 F1H1C104A143 C 0.1UF, K, 16V 1 C3351 F1H1C104A143 C 0.1UF, K, 16V 1 C3352 F1H1C104A143 C 0.1UF, K, 16V 1 C3353 F1H1C104A143 C 0.1UF, K, 16V 1 C3354 F1H1C104A143 C 0.1UF, K, 16V 1 C3355 F1H1C104A143 C 0.1UF, K, 16V 1 C3356 F1H1C104A143 C 0.1UF, K, 16V 1 C3357 F1H1C104A143 C 0.1UF, K, 16V 1 C3358 F1H1C104A143 C 0.1UF, K, 16V 1 C3359 F1H1C104A143 C 0.1UF, K, 16V 1 C3360 F1H1C104A143 C 0.1UF, K, 16V 1 C3361 F1H1H330A971 C 33UF, 50V 1 C3362 F1H1C104A143 C 0.1UF, K, 16V 1 C3363 F1H1C104A143 C 0.1UF, K, 16V 1 C3364 F1H1C104A143 C 0.1UF, K, 16V 1 C3365 F1H1C104A143 C 0.1UF, K, 16V 1 C3366 F1H1C104A143 C 0.1UF, K, 16V 1 C3367 F1H1C104A143 C 0.1UF, K, 16V 1 C3368 F1H1C104A143 C 0.1UF, K, 16V 1 C3369 F1H0J1050012 C 1UF, K, 16V 1 C3370 F1H1C104A143 C 0.1UF, K, 16V 1 C3371 F1H1C104A143 C 0.1UF, K, 16V 1 C3372 F1H1C104A143 C 0.1UF, K, 16V 1 C3373 F1H1C104A143 C 0.1UF, K, 16V 1 C3374 F1H1C104A143 C 0.1UF, K, 16V 1 C3375 F1H0J1050012 C 1UF, K, 16V 1 C3376 F1H1C104A143 C 0.1UF, K, 16V 1 C3377 F1H1C104A143 C 0.1UF, K, 16V 1 C3378 F1H1C104A143 C 0.1UF, K, 16V 1 C3379 F1H1C104A143 C 0.1UF, K, 16V 1 C3380 F1H1C104A143 C 0.1UF, K, 16V 1 C3381 F1H1C104A143 C 0.1UF, K, 16V 1 C3382 F1H1C104A143 C 0.1UF, K, 16V 1 C3383 F1H1C104A143 C 0.1UF, K, 16V 1 C3384 F1H1C104A143 C 0.1UF, K, 16V 1 C3385 F1H1C104A143 C 0.1UF, K, 16V 1 C3386 F1H1C104A143 C 0.1UF, K, 16V 1 C3387 F1H1C104A143 C 0.1UF, K, 16V 1 C3388 F1H1C104A143 C 0.1UF, K, 16V 1 C3389 F1H1C104A143 C 0.1UF, K, 16V 1 C3390 F1H1C104A143 C 0.1UF, K, 16V 1 C3391 F1H1C104A143 C 0.1UF, K, 16V 1 C3392 F1H1C104A143 C 0.1UF, K, 16V 1 C3393 F1H1C104A143 C 0.1UF, K, 16V 1 C3394 F1H1C104A143 C 0.1UF, K, 16V 1 C3395 F1H1C104A143 C 0.1UF, K, 16V 1 C3396 F1H1C104A143 C 0.1UF, K, 16V 1 C3397 F1H1C104A143 C 0.1UF, K, 16V 1 C3398 F1H1C104A143 C 0.1UF, K, 16V 1 C3399 F1H1C104A143 C 0.1UF, K, 16V 1 C3400 F1H1C104A143 C 0.1UF, K, 16V 1 C3401 F1H1C104A143 C 0.1UF, K, 16V 1 C3402 F1H1C104A143 C 0.1UF, K, 16V 1 C3403 F1H1C104A143 C 0.1UF, K, 16V 1 C3404 F1H1C104A143 C 0.1UF, K, 16V 1 C3405 F1H1C104A143 C 0.1UF, K, 16V 1 C3406 F1H1C104A143 C 0.1UF, K, 16V 1 C3407 F1H1C104A143 C 0.1UF, K, 16V 1 C3408 F1H1C104A143 C 0.1UF, K, 16V 1 C3410 F1K1C1060004 C 0.010UF, 16V 1 C3411 F1H1C104A144 C 0.1UF, K, 16V 1 C3412 F1H1C104A144 C 0.1UF, K, 16V 1 C3413 F1H1C104A144 C 0.1UF, K, 16V 1 C3415 F1H1C104A144 C 0.1UF, K, 16V 1 C3416 F1J0J106A020 C 0.010UF, K, 16V 1 C3417 F1H1H102A970 C 1000PF, K, 50V 1 参考号 部件号 部件名称及说明 件数 备注 C3418 F1H1C104A144 C 0.1UF, K, 16V 1 C3419 F1J0J106A020 C 0.010UF, K, 16V 1 C3426 EEEHB1C470P C 47PF, J, 16V 1 C3427 F1H1C104A143 C 0.1UF, K, 16V 1 C3431 F1H1C104A143 C 0.1UF, K, 16V 1 C3432 F1H1H103A970 C 0.001UF, K, 50V 1 C3433 F1H1H103A970 C 0.001UF, K, 50V 1 C3434 F1H1H103A970 C 0.001UF, K, 50V 1 C3435 F1H1H103A970 C 0.001UF, K, 50V 1 C3436 F1H1H103A970 C 0.001UF, K, 50V 1 C3437 F1H1C104A143 C 0.1UF, K, 16V 1 C3438 F1H1H103A970 C 0.001UF, K, 50V 1 C3440 EEEHB0J470UR C 47PF, J, 6.3V 1 C3441 EEEHB0J470UR C 47PF, J, 6.3V 1 C3442 EEEHB0J470UR C 47PF, J, 6.3V 1 C3443 ECGRL0G680ER C 68UF, J, 4V 1 C3444 EEEHB0J470UR C 47PF, J, 6.3V 1 C3445 EEEHB0J470UR C 47PF, J, 6.3V 1 C3446 F1H1C104A143 C 0.1UF, K, 16V 1 C3447 F1H0J1050012 C 1UF, K, 16V 1 C3448 F1H1C104A143 C 0.1UF, K, 16V 1 C3450 F1H1C105A008 C 1UF, K, 16V 1 C3451 F1H1C104A143 C 0.1UF, K, 16V 1 C3501 F1H1C104A144 C 0.1UF, K, 16V 1 C3503 F1J0J106A020 C 0.010UF, K, 16V 1 C3504 F1H1H103A975 C 0.001UF, K, 50V 1 C3506 F1H1C104A143 C 0.1UF, K, 16V 1 C3507 F1H1C104A143 C 0.1UF, K, 16V 1 C3508 F1H1C105A145 C 0.01UF, K, 16V 1 C3509 F1H1C105A145 C 0.01UF, K, 16V 1 C3552 F1H1C104A143 C 0.1UF, K, 16V 1 C3553 F1H1H151A971 C 150UF, K. 50V 1 C3554 F1J1A106A043 C 0.010UF, K, 10V 1 C3555 F1H1H102A971 C 1000PF, K, 50V 1 C3556 F1J1A106A043 C 0.010UF, K, 10V 1 C3557 F1H0J1050012 C 1UF, K, 16V 1 C3558 F1H1C104A144 C 0.1UF, K, 16V 1 C3559 F1H1C104A144 C 0.1UF, K, 16V 1 C3581 EEEHB0J470UR C 47PF, J, 6.3V 1 C3582 F1H1C104A144 C 0.1UF, K, 16V 1 C3583 F1H0J1050012 C 1UF, K, 16V 1 C3584 F1H1C104A144 C 0.1UF, K, 16V 1 C3585 F1H1C104A144 C 0.1UF, K, 16V 1 C3586 F1H1C104A144 C 0.1UF, K, 16V 1 C3587 F1H1C104A144 C 0.1UF, K, 16V 1 C4001 F1H1C104A144 C 0.1UF, K, 16V 1 C4002 F1H1C104A144 C 0.1UF, K, 16V 1 C4003 F1H1H822A970 C 8200PF, K, 50V 1 C4004 F1H1C823A143 C 0.082UF, K, 16V 1 PPDS C4006 F1H1C104A144 C 0.1UF, K, 16V 1 C4007 F1J1E104A227 C 0.10UF, Z, 25V 1 C4008 F1J1E104A227 C 0.10UF, Z, 25V 1 C4009 F1J1E104A227 C 0.10UF, Z, 25V 1 C4010 F1H1H102A970 C 1000PF, K, 50V 1 C4011 F1H1C104A144 C 0.1UF, K, 16V 1 C4012 F1H1C104A144 C 0.1UF, K, 16V 1 C4013 F1H1C104A144 C 0.1UF, K, 16V 1 C4016 F1H1C104A144 C 0.1UF, K, 16V 1 C4017 F1J0J106A020 C 0.010UF, K, 16V 1 C4019 F1H1C104A144 C 0.1UF, K, 16V 1 C4020 F1J0J106A020 C 0.010UF, K, 16V 1 C4021 F1J0J106A020 C 0.010UF, K, 16V 1 C4022 F1H1C104A144 C 0.1UF, K, 16V 1 C4024 F1J0J106A020 C 0.010UF, K, 16V 1 C4027 F1H1H102A970 C 1000PF, K, 50V 1 C4044 F1H1C104A144 C 0.1UF, K, 16V 1 C4045 F1H1C104A144 C 0.1UF, K, 16V 1 C4201 EEEHB0J470UR C 47PF, J, 6.3V 1 C4202 F1H1C104A143 C 0.1UF, K, 16V 1 C4203 F1H1C104A143 C 0.1UF, K, 16V 1 C4204 F1H1C104A143 C 0.1UF, K, 16V 1 C4205 F1H1C104A143 C 0.1UF, K, 16V 1 C4206 F1H1C104A143 C 0.1UF, K, 16V 1 C4207 F1H1C104A143 C 0.1UF, K, 16V 1 C4208 F1H1C104A143 C 0.1UF, K, 16V 1 C4209 F1H1C104A143 C 0.1UF, K, 16V 1 C4210 F1H1C104A143 C 0.1UF, K, 16V 1 参考号 部件号 部件名称及说明 件数 备注 96 TH-42PD12C C4211 F1H1C104A143 C 0.1UF, K, 16V 1 C4212 F1H1C104A143 C 0.1UF, K, 16V 1 C4213 F1H1C104A143 C 0.1UF, K, 16V 1 C4219 F1J0J106A020 C 0.010UF, K, 16V 1 C4220 F1J0J106A020 C 0.010UF, K, 16V 1 C4221 F1J0J106A020 C 0.010UF, K, 16V 1 C4222 F1J0J106A020 C 0.010UF, K, 16V 1 C4225 F1J0J106A020 C 0.010UF, K, 16V 1 C4227 F1J0J106A020 C 0.010UF, K, 16V 1 C4301 F1H1C104A144 C 0.1UF, K, 16V 1 C4303 F1H1C104A144 C 0.1UF, K, 16V 1 C4351 F2H1E221A007 E 220UF, 25V 1 C4352 F1J1E105A171 C 1 UF 25V 1 C4354 EEEHB1C471P C 470PF, J, 16V 1 C4363 F1H0J1050012 C 1UF, K, 16V 1 C4364 F1J1A1050016 C 1UF, Z, 10V 1 C4401 F1H1C104A144 C 0.1UF, K, 16V 1 C4406 F1H1C104A143 C 0.1UF, K, 16V 1 C4407 F1H1C104A144 C 0.1UF, K, 16V 1 C4408 F1H1H102A970 C 1000PF, K, 50V 1 C4431 F1H1C104A144 C 0.1UF, K, 16V 1 C4432 F1H1C104A144 C 0.1UF, K, 16V 1 C4502 F1J0J106A020 C 0.010UF, K, 16V 1 C4503 F1J0J106A020 C 0.010UF, K, 16V 1 C4504 F1J0J106A020 C 0.010UF, K, 16V 1 C4505 F1J0J106A020 C 0.010UF, K, 16V 1 C4506 F1J0J106A020 C 0.010UF, K, 16V 1 C4507 F1G1C104A116 C 0.10UF, K, 16V 1 C4508 F1G1C104A116 C 0.10UF, K, 16V 1 C4509 F1G1C104A116 C 0.10UF, K, 16V 1 C4510 F1G1C104A116 C 0.10UF, K, 16V 1 C4511 F1G1C104A116 C 0.10UF, K, 16V 1 C4512 F1G1C104A116 C 0.10UF, K, 16V 1 C4513 F1G1C104A116 C 0.10UF, K, 16V 1 C4514 F1G1C104A116 C 0.10UF, K, 16V 1 C4515 F1G1C104A116 C 0.10UF, K, 16V 1 C4516 F1G1C104A116 C 0.10UF, K, 16V 1 C4517 F1G1C104A116 C 0.10UF, K, 16V 1 C4518 F1G1C104A116 C 0.10UF, K, 16V 1 C4519 F1G1C104A116 C 0.10UF, K, 16V 1 C4520 F1G1C104A116 C 0.10UF, K, 16V 1 C4521 F1G1C104A116 C 0.10UF, K, 16V 1 C4522 F1G1C104A116 C 0.10UF, K, 16V 1 C4523 F1G1C104A116 C 0.10UF, K, 16V 1 C4524 F1G1C104A116 C 0.10UF, K, 16V 1 C4525 F1G1C104A116 C 0.10UF, K, 16V 1 C4526 F1G1C104A116 C 0.10UF, K, 16V 1 C4527 F1G1C104A116 C 0.10UF, K, 16V 1 C4528 F1G1C104A116 C 0.10UF, K, 16V 1 C4529 F1G1C104A116 C 0.10UF, K, 16V 1 C4530 F1G1C104A116 C 0.10UF, K, 16V 1 C4531 F1J0J106A020 C 0.010UF, K, 16V 1 C4532 F1J0J106A020 C 0.010UF, K, 16V 1 C4533 F1G1C104A116 C 0.10UF, K, 16V 1 C4534 F1G1C104A116 C 0.10UF, K, 16V 1 C4535 F1G1C104A116 C 0.10UF, K, 16V 1 C4536 F1G1C104A116 C 0.10UF, K, 16V 1 C4537 F1G1C104A116 C 0.10UF, K, 16V 1 C4538 F1G1C104A116 C 0.10UF, K, 16V 1 C4539 F1J0J106A020 C 0.010UF, K, 16V 1 C4540 F1J0J106A020 C 0.010UF, K, 16V 1 C4541 F1G1C104A116 C 0.10UF, K, 16V 1 C4542 F1G1C104A116 C 0.10UF, K, 16V 1 C4543 F1G1C104A116 C 0.10UF, K, 16V 1 C4544 F1G1C104A116 C 0.10UF, K, 16V 1 C4545 F1G1C104A116 C 0.10UF, K, 16V 1 C4546 F1G1C104A116 C 0.10UF, K, 16V 1 C4547 F1G1C104A116 C 0.10UF, K, 16V 1 C4548 F1G1C104A116 C 0.10UF, K, 16V 1 C4549 F1G1C104A116 C 0.10UF, K, 16V 1 C4550 F1G1C104A116 C 0.10UF, K, 16V 1 C4551 F1G1C104A116 C 0.10UF, K, 16V 1 C4552 F1G1C104A116 C 0.10UF, K, 16V 1 C4553 F1G1C104A116 C 0.10UF, K, 16V 1 C4554 F1G1C104A116 C 0.10UF, K, 16V 1 C4555 F1G1C104A116 C 0.10UF, K, 16V 1 C4556 F1G1C104A116 C 0.10UF, K, 16V 1 参考号 部件号 部件名称及说明 件数 备注 C4557 F1G1C104A116 C 0.10UF, K, 16V 1 C4558 F1G1C104A116 C 0.10UF, K, 16V 1 C4559 F1G1C104A116 C 0.10UF, K, 16V 1 C4560 F1G1C104A116 C 0.10UF, K, 16V 1 C4561 F1G1C104A116 C 0.10UF, K, 16V 1 C4562 F1G1C104A116 C 0.10UF, K, 16V 1 C4563 F1G1C104A116 C 0.10UF, K, 16V 1 C4564 F1G1C104A116 C 0.10UF, K, 16V 1 C4565 F1G1C104A116 C 0.10UF, K, 16V 1 C4566 F1G1C104A116 C 0.10UF, K, 16V 1 C4567 F1G1C104A116 C 0.10UF, K, 16V 1 C4568 F1G1C104A116 C 0.10UF, K, 16V 1 C4569 F1G1C104A116 C 0.10UF, K, 16V 1 C4570 F1G1C104A116 C 0.10UF, K, 16V 1 C4571 F1G1C104A116 C 0.10UF, K, 16V 1 C4572 F1G1C104A116 C 0.10UF, K, 16V 1 C4573 F1G1C104A116 C 0.10UF, K, 16V 1 C4574 F1G1C104A116 C 0.10UF, K, 16V 1 C4575 F1G1C104A116 C 0.10UF, K, 16V 1 C4576 F1J0J106A020 C 0.010UF, K, 16V 1 C4577 F1G1C104A116 C 0.10UF, K, 16V 1 C4578 F1J0J106A020 C 0.010UF, K, 16V 1 C4580 F1G1C104A116 C 0.10UF, K, 16V 1 C4581 F1J0J106A020 C 0.010UF, K, 16V 1 C4582 F1G1C104A116 C 0.10UF, K, 16V 1 C4583 F1J0J106A020 C 0.010UF, K, 16V 1 C4584 F1G1C104A116 C 0.10UF, K, 16V 1 C4585 F1J0J106A020 C 0.010UF, K, 16V 1 C4586 F1G1C104A116 C 0.10UF, K, 16V 1 C4587 F1J0J106A020 C 0.010UF, K, 16V 1 C4588 F1G1C104A116 C 0.10UF, K, 16V 1 C4591 F1H1H9R0A972 C 9.0UF, K. 50V 1 C4592 F1H1H9R0A972 C 9.0UF, K. 50V 1 C4595 F1H0J1050012 C 1UF, K, 16V 1 C4596 F1J0J106A020 C 0.010UF, K, 16V 1 C4597 F1G1C104A116 C 0.10UF, K, 16V 1 C4598 F1J0J106A020 C 0.010UF, K, 16V 1 C4599 F1G1C104A116 C 0.10UF, K, 16V 1 C4600 F1H0J1050012 C 1UF, K, 16V 1 C4601 EEFCD0G560ER C 56UF, K, 4V 1 C4602 F1J0J106A020 C 0.010UF, K, 16V 1 C4603 F1J0J106A020 C 0.010UF, K, 16V 1 C4604 F1G1C104A116 C 0.10UF, K, 16V 1 C4605 F1G1C104A116 C 0.10UF, K, 16V 1 C4606 F1G1C103A116 C 0.010UF, K, 16V 1 C4609 F1G1C104A116 C 0.10UF, K, 16V 1 C4610 F1G1C103A116 C 0.010UF, K, 16V 1 C4613 F1G1C104A116 C 0.10UF, K, 16V 1 C4614 F1G1C103A116 C 0.010UF, K, 16V 1 C4617 F1G1C104A116 C 0.10UF, K, 16V 1 C4618 F1G1C103A116 C 0.010UF, K, 16V 1 C4621 F1G1C104A116 C 0.10UF, K, 16V 1 C4622 F1G1C103A116 C 0.010UF, K, 16V 1 C4625 F1G1C104A116 C 0.10UF, K, 16V 1 C4626 F1G1C103A116 C 0.010UF, K, 16V 1 C4629 F1G1C104A116 C 0.10UF, K, 16V 1 C4652 F1H1H103A970 C 0.001UF, K, 50V 1 C4654 F1H1H103A970 C 0.001UF, K, 50V 1 C4656 F1H1H103A970 C 0.001UF, K, 50V 1 C4686 F1J0J106A020 C 0.010UF, K, 16V 1 C4687 F1H1C104A144 C 0.1UF, K, 16V 1 C4689 F1J0J106A020 C 0.010UF, K, 16V 1 C4690 F1H1C104A144 C 0.1UF, K, 16V 1 C4691 F1J0J106A020 C 0.010UF, K, 16V 1 C4692 F1H1C104A143 C 0.1UF, K, 16V 1 C4693 F1J0J106A020 C 0.010UF, K, 16V 1 C4694 F1H1C104A143 C 0.1UF, K, 16V 1 C4695 F1H1C104A143 C 0.1UF, K, 16V 1 C4696 F1H1H120A971 C 12PF, K, 50V 1 C4697 F1H1H150A971 C 15PF, K, 50V 1 C4701 F1H1C104A144 C 0.1UF, K, 16V 1 C4702 F1H1C104A144 C 0.1UF, K, 16V 1 C4703 F1H0J1050012 C 1UF, K, 16V 1 C4704 F1H1C104A144 C 0.1UF, K, 16V 1 C4705 F1H1C104A144 C 0.1UF, K, 16V 1 C4706 F1H1C104A144 C 0.1UF, K, 16V 1 C4707 F1H1C104A144 C 0.1UF, K, 16V 1 参考号 部件号 部件名称及说明 件数 备注 97 TH-42PD12C C4708 F1H1C104A144 C 0.1UF, K, 16V 1 C4709 F1H1C104A144 C 0.1UF, K, 16V 1 C4741 F1H1H102A970 C 1000PF, K, 50V 1 C4751 F1H1C104A143 C 0.1UF, K, 16V 1 C4821 F1H1H101A971 C 100UF, 50V 1 C4886 F1H1C104A144 C 0.1UF, K, 16V 1 C4887 F1H1C104A144 C 0.1UF, K, 16V 1 C4891 F1H0J1050012 C 1UF, K, 16V 1 C4892 F1H1C104A143 C 0.1UF, K, 16V 1 C4893 F1J1C475A170 C 4.7UF, K, 16V 1 C4894 F1H1C104A144 C 0.1UF, K, 16V 1 C4901 F1K1E106A136 C 10UF, Z, 25V 1 C4903 F1H1E104A129 C 0.1UF, 25V 1 C4905 F1J1C1050028 C 1.0UF, K, 16V 1 C4906 F1H1C105A008 C 1UF, K, 16V 1 C4908 F1J0J106A020 C 0.010UF, K, 16V 1 C4931 F1H1A1050032 C 10UF, 50V 1 C4932 F1H1H103A970 C 0.001UF, K, 50V 1 C4942 F1K1E106A136 C 10UF, Z, 25V 1 C4943 F1H1E104A129 C 0.1UF, 25V 1 C4944 F1H1H103A970 C 0.001UF, K, 50V 1 C4948 F1H1H472A970 C 4700PF, K, 50V 1 C4949 F1H1E104A129 C 0.1UF, 25V 1 C4950 F1K1C1060004 C 0.010UF, 16V 1 C4951 F1K1C1060004 C 0.010UF, 16V 1 C4955 F1K1C2250005 C　　 2.2UF, 16V 1 C4957 F1K1E106A136 C 10UF, Z, 25V 1 C4958 F1H1E104A129 C 0.1UF, 25V 1 C4959 F1H1H103A970 C 0.001UF, K, 50V 1 C4963 F1H1H392A970 C 3900PF, K, 50V 1 C4964 F1H1E104A129 C 0.1UF, 25V 1 C4965 F1J0J106A020 C 0.010UF, K, 16V 1 C4969 F1J0J106A020 C 0.010UF, K, 16V 1 C4970 F1J0J2250003 C 2.2UF, K, 16V 1 C4971 F1H0J1050012 C 1UF, K, 16V 1 C4972 F1H1H103A970 C 0.001UF, K, 50V 1 C4974 F1J0J106A020 C 0.010UF, K, 16V 1 C4975 F1H1C104A144 C 0.1UF, K, 16V 1 C4976 F1J0J106A020 C 0.010UF, K, 16V 1 C4980 F1J0J106A020 C 0.010UF, K, 16V 1 C4982 F1K1E106A136 C 10UF, Z, 25V 1 C4983 F1H1E104A129 C 0.1UF, 25V 1 C4984 F1H1E104A129 C 0.1UF, 25V 1 C4985 F1H1H103A970 C 0.001UF, K, 50V 1 C4987 F1H1H223A970 C 0.22UF, K, 50V 1 C4988 F1J0J106A020 C 0.010UF, K, 16V 1 C4989 F1J0J106A020 C 0.010UF, K, 16V 1 C4990 F1J0J106A020 C 0.010UF, K, 16V 1 C4991 F1K1E106A136 C 10UF, Z, 25V 1 C4993 F1J0J106A020 C 0.010UF, K, 16V 1 C4994 F1H1C104A144 C 0.1UF, K, 16V 1 C9033 F1G1C104A116 C 0.10UF, K, 16V 1 C9034 F1G1C104A116 C 0.10UF, K, 16V 1 C9035 F1J1A106A043 C 0.010UF, K, 10V 1 C9036 F1J1A106A043 C 0.010UF, K, 10V 1 C9037 F1G1E103A123 C 0.010UF, K, 25V 1 C9040 F1G1C104A116 C 0.10UF, K, 16V 1 C9044 F1J1A475A039 C 4.7UF, K, 10V 1 C9045 F1G1C104A116 C 0.10UF, K, 16V 1 C9046 F1G1C104A116 C 0.10UF, K, 16V 1 C9047 F1G1C104A116 C 0.10UF, K, 16V 1 C9048 F1G1C104A116 C 0.10UF, K, 16V 1 C9052 F1G1C104A116 C 0.10UF, K, 16V 1 C9053 F1G1C104A116 C 0.10UF, K, 16V 1 C9054 F1G1H201A731 C 200 UF, K, 50V 1 C9055 F1G1C104A116 C 0.10UF, K, 16V 1 C9057 F1G1C104A116 C 0.10UF, K, 16V 1 C9061 F1G1C104A116 C 0.10UF, K, 16V 1 C9062 F1J1A475A039 C 4.7UF, K, 10V 1 C9063 F1G1C104A116 C 0.10UF, K, 16V 1 C9064 F1G1C104A116 C 0.10UF, K, 16V 1 C9065 F1G1C104A116 C 0.10UF, K, 16V 1 C9066 F1H1E104A129 C 0.1UF, 25V 1 C9067 F1K0J226A008 C 22UF, K,6.3V 1 C9068 F1K0J226A008 C 22UF, K,6.3V 1 C9069 F1G1H222A730 C 2200UF, 50V 1 C9071 F1H1E104A129 C 0.1UF, 25V 1 参考号 部件号 部件名称及说明 件数 备注 C9072 F1K0J226A008 C 22UF, K,6.3V 1 C9073 F1K0J226A008 C 22UF, K,6.3V 1 C9074 F1G1H222A730 C 2200UF, 50V 1 C9076 F1G1C223A116 C 0.022UF, K, 16V 1 C9077 F1K1E106A136 C 10UF, Z, 25V 1 C9078 F1K1E106A136 C 10UF, Z, 25V 1 C9079 F1G1H220A731 C 22UF, 50V 1 C9080 F1G1H201A731 C 200 UF, K, 50V 1 C9468 F1G1E103A123 C 0.010UF, K, 25V 1 C9469 F1G1C104A116 C 0.10UF, K, 16V 1 C9535 F1G1C104A116 C 0.10UF, K, 16V 1 C9536 F1G1C104A116 C 0.10UF, K, 16V 1 C9537 F1G1C104A116 C 0.10UF, K, 16V 1 C9538 F1G1C104A116 C 0.10UF, K, 16V 1 C9539 F1G1C104A116 C 0.10UF, K, 16V 1 C9540 F1G1C104A116 C 0.10UF, K, 16V 1 C9541 F1G1C104A116 C 0.10UF, K, 16V 1 C9542 F1G1C104A116 C 0.10UF, K, 16V 1 C9543 F1G1C104A116 C 0.10UF, K, 16V 1 C9544 F1G1C104A116 C 0.10UF, K, 16V 1 C9545 F1G1C104A116 C 0.10UF, K, 16V 1 C9546 F1G1C104A116 C 0.10UF, K, 16V 1 C9547 F1G1C104A116 C 0.10UF, K, 16V 1 C9548 F1G1C104A116 C 0.10UF, K, 16V 1 C9549 F1G1C104A116 C 0.10UF, K, 16V 1 C9550 F1G1C104A116 C 0.10UF, K, 16V 1 C9823 F1K1E106A136 C 10UF, Z, 25V 1 C9825 F1G1H101A731 C 100PF, K, 50V 1 C9832 F1J1A106A043 C 0.010UF, K, 10V 1 C9837 F1J1A106A043 C 0.010UF, K, 10V 1 C9840 F1G1E103A123 C 0.010UF, K, 25V 1 C9844 F1G1E103A123 C 0.010UF, K, 25V 1 C9845 F1G1C104A116 C 0.10UF, K, 16V 1 C9846 F1G1C104A116 C 0.10UF, K, 16V 1 C9858 F1K1E106A136 C 10UF, Z, 25V 1 C9859 F1G1E103A123 C 0.010UF, K, 25V 1 C9863 F1G1E472A123 C 4200UF, Z, 25V 1 C9869 F1K1E106A136 C 10UF, Z, 25V 1 C9872 F1K1E106A136 C 10UF, Z, 25V 1 C9874 F1G1H101A731 C 100PF, K, 50V 1 C9882 F1G1H201A731 C 200 UF, K, 50V 1 C9889 F1J1A106A043 C 0.010UF, K, 10V 1 C9892 F1J1A106A043 C 0.010UF, K, 10V 1 C9897 F1J1A106A043 C 0.010UF, K, 10V 1 C9899 F1J1A106A043 C 0.010UF, K, 10V 1 C9900 F1G1C104A116 C 0.10UF, K, 16V 1 C9901 F1G1C104A116 C 0.10UF, K, 16V 1 C9902 F1G1C104A116 C 0.10UF, K, 16V 1 C9903 F1G1C104A116 C 0.10UF, K, 16V 1 C9904 F1G1C104A116 C 0.10UF, K, 16V 1 C9905 F1G1C104A116 C 0.10UF, K, 16V 1 C9906 F1G1C104A116 C 0.10UF, K, 16V 1 C9907 F1G1C104A116 C 0.10UF, K, 16V 1 C9908 F1G1C104A116 C 0.10UF, K, 16V 1 C9909 F1G1C104A116 C 0.10UF, K, 16V 1 C9910 F1G1C104A116 C 0.10UF, K, 16V 1 C9911 F1G1C104A116 C 0.10UF, K, 16V 1 C9912 F1G1C104A116 C 0.10UF, K, 16V 1 C9913 F1G1C104A116 C 0.10UF, K, 16V 1 C9914 F1G1C104A116 C 0.10UF, K, 16V 1 C9915 F1G1C104A116 C 0.10UF, K, 16V 1 C9916 F1G1C104A116 C 0.10UF, K, 16V 1 C9917 F1G1C104A116 C 0.10UF, K, 16V 1 C9918 F1G1C104A116 C 0.10UF, K, 16V 1 C9919 F1G1C104A116 C 0.10UF, K, 16V 1 C9920 F1G1C104A116 C 0.10UF, K, 16V 1 C9921 F1G1C104A116 C 0.10UF, K, 16V 1 C9922 F1G1C104A116 C 0.10UF, K, 16V 1 C9923 F1G1C104A116 C 0.10UF, K, 16V 1 C9924 F1G1C104A116 C 0.10UF, K, 16V 1 C9925 F1G1C104A116 C 0.10UF, K, 16V 1 C9926 F1J1A106A043 C 0.010UF, K, 10V 1 C9927 F1G1C104A116 C 0.10UF, K, 16V 1 C9928 F1G1C104A116 C 0.10UF, K, 16V 1 C9929 F1G1C104A116 C 0.10UF, K, 16V 1 C9930 F1G1C104A116 C 0.10UF, K, 16V 1 C9931 F1G1C104A116 C 0.10UF, K, 16V 1 参考号 部件号 部件名称及说明 件数 备注 98 TH-42PD12C C9932 F1G1C104A116 C 0.10UF, K, 16V 1 C9933 F1G1C104A116 C 0.10UF, K, 16V 1 C9934 F1G1C104A116 C 0.10UF, K, 16V 1 C9935 F1G1C104A116 C 0.10UF, K, 16V 1 C9936 F1G1C104A116 C 0.10UF, K, 16V 1 C9937 F1G1C104A116 C 0.10UF, K, 16V 1 C9938 F1G1C104A116 C 0.10UF, K, 16V 1 C9939 F1G1C104A116 C 0.10UF, K, 16V 1 C9940 F1G1C104A116 C 0.10UF, K, 16V 1 C9941 F1G1C104A116 C 0.10UF, K, 16V 1 C9942 F1G1C104A116 C 0.10UF, K, 16V 1 C9943 F1G1C104A116 C 0.10UF, K, 16V 1 C9944 F1G1C104A116 C 0.10UF, K, 16V 1 C9945 F1G1C104A116 C 0.10UF, K, 16V 1 C9946 F1G1C104A116 C 0.10UF, K, 16V 1 C9947 F1G1C104A116 C 0.10UF, K, 16V 1 C9948 F1G1C104A116 C 0.10UF, K, 16V 1 C9949 F1G1C104A116 C 0.10UF, K, 16V 1 C9950 F1G1C104A116 C 0.10UF, K, 16V 1 C9951 F1G1C104A116 C 0.10UF, K, 16V 1 C9952 F1G1C104A116 C 0.10UF, K, 16V 1 C9953 F1G1C104A116 C 0.10UF, K, 16V 1 C9954 F1G1C104A116 C 0.10UF, K, 16V 1 C9955 F1G1C104A116 C 0.10UF, K, 16V 1 C9956 F1G1C104A116 C 0.10UF, K, 16V 1 C9957 F1G1C104A116 C 0.10UF, K, 16V 1 C9958 F1G1C104A116 C 0.10UF, K, 16V 1 C9959 F1G1C104A116 C 0.10UF, K, 16V 1 C9961 F1J1A106A043 C 0.010UF, K, 10V 1 C9962 F1J1A106A043 C 0.010UF, K, 10V 1 C9965 F1G1C104A116 C 0.10UF, K, 16V 1 C9966 F1J1A106A043 C 0.010UF, K, 10V 1 C9967 F1G1C104A116 C 0.10UF, K, 16V 1 C9968 F1G1C104A116 C 0.10UF, K, 16V 1 C9970 F1G1C104A116 C 0.10UF, K, 16V 1 C9971 F1G1H180A731 C 18UF, 50V 1 C9972 F1G1H150A731 C 15UF, 50V 1 C9973 F1G1C104A116 C 0.10UF, K, 16V 1 C9974 F1G1C104A116 C 0.10UF, K, 16V 1 C9975 F1G1C104A116 C 0.10UF, K, 16V 1 C9976 F1G1C104A116 C 0.10UF, K, 16V 1 C9977 F1G1C104A116 C 0.10UF, K, 16V 1 C9978 F1G1C104A116 C 0.10UF, K, 16V 1 C9979 F1G1C104A116 C 0.10UF, K, 16V 1 C9980 F1G1C104A116 C 0.10UF, K, 16V 1 C14901 F1G1H102A730 C 1000UF, 50V 1 C14902 F1H1C105A008 C 1UF, K, 16V 1 C14904 F1H1C105A008 C 1UF, K, 16V 1 C14906 F1H1C105A008 C 1UF, K, 16V 1 C14908 F1H1C105A008 C 1UF, K, 16V 1 C14910 F1H1C105A008 C 1UF, K, 16V 1 C14912 F1H1C105A008 C 1UF, K, 16V 1 C14923 F1L2E104A028 E 1000UF, 25V 1 C14924 F1L2E104A028 E 1000UF, 25V 1 C14931 F1G1H102A730 C 1000UF, 50V 1 C14932 F1L2E104A028 E 1000UF, 25V 1 C14933 F1L2E104A028 E 1000UF, 25V 1 C14934 F1L2E104A028 E 1000UF, 25V 1 C14935 F1L2E104A028 E 1000UF, 25V 1 C14936 F1G1H221A731 C 220UF, 50V 1 C14937 F1G1H221A731 C 220UF, 50V 1 C14938 F1G1H221A731 C 220UF, 50V 1 C14939 F1G1H221A731 C 220UF, 50V 1 C14940 F1G1H102A730 C 1000UF, 50V 1 C14941 F1G1H221A731 C 220UF, 50V 1 C14942 F1G1H221A731 C 220UF, 50V 1 C16002 F1L2J562A022 C 5600UF, K,6.3V 1 C16011 F2A2T251A004 E 250UF, 220V 1 C16012 F2A2T251A004 E 250UF, 220V 1 C16013 F0C2E155A252 E 0.015UF, 250V 1 C16022 F1L2J562A022 C 5600UF, K,6.3V 1 C16103 F1H1E470A130 C 47UF, K, 25V 1 C16104 F1H1E470A130 C 47UF, K, 25V 1 C16131 F1L1E4750004 C 4.7UF, 25V 1 C16133 F1L1E4750004 C 4.7UF, 25V 1 C16135 F1K1E105A029 C 1UF, Z, 25V 1 C16191 F1L1E4750004 C 4.7UF, 25V 1 参考号 部件号 部件名称及说明 件数 备注 C16192 F1H1E104A129 C 0.1UF, 25V 1 C16193 EEUFC1E470 E 47UF, 25V 1 C16195 F1L1E4750004 C 4.7UF, 25V 1 C16198 F1K2J102A014 C 1000UF, K,6.3V 1 C16241 F2A1A101A106 E 100UF, 10V 1 C16242 F1H1C105A008 C 1UF, K, 16V 1 C16243 F1H1H103A970 C 0.001UF, K, 50V 1 C16272 F2A1E471A102 E 470UF, 25V 1 C16280 F1K1E105A029 C 1UF, Z, 25V 1 C16286 F1H1H104A970 C 0.1UF, K, 50V 1 C16287 F1H1H104A970 C 0.1UF, K, 50V 1 C16310 F2A2T251A004 E 250UF, 220V 1 C16315 F1H1A1050032 C 10UF, 50V 1 C16316 F1H1C104A143 C 0.1UF, K, 16V 1 C16317 F1H1A1050032 C 10UF, 50V 1 C16318 F1J1H104A835 C 0.10UF, 50V 1 C16319 F1J1H104A835 C 0.10UF, 50V 1 C16328 F2A2D201A226 E 220UF, 200V 1 C16401 F1L2J562A022 C 5600UF, K,6.3V 1 C16411 F2A2T251A004 E 250UF, 220V 1 C16412 F0C2E155A252 E 0.015UF, 250V 1 C16413 F2A2T251A004 E 250UF, 220V 1 C16414 F2A2T251A004 E 250UF, 220V 1 C16421 F1L2J562A022 C 5600UF, K,6.3V 1 C16460 F1E2J152A002 C 1500PF, 600V 1 C16461 F1E2J182A002 C 1800PF, 600V 1 C16471 F1L2J1020001 C 1000UF, K,6.3V 1 C16472 F1K1E105A029 C 1UF, Z, 25V 1 C16490 F1H1C105A008 C 1UF, K, 16V 1 C16491 F1L2J1020001 C 1000UF, K,6.3V 1 C16501 F1K1E105A029 C 1UF, Z, 25V 1 C16502 F1L1E4750004 C 4.7UF, 25V 1 C16503 F2A1E471A102 E 470UF, 25V 1 C16504 F1L1E4750004 C 4.7UF, 25V 1 C16505 F1K1E105A029 C 1UF, Z, 25V 1 C16521 F1K1E105A029 C 1UF, Z, 25V 1 C16522 F1L1E4750004 C 4.7UF, 25V 1 C16523 F2A1E471A102 E 470UF, 25V 1 C16524 F1L1E4750004 C 4.7UF, 25V 1 C16525 F1L1E4750004 C 4.7UF, 25V 1 C16527 F1L1E4750004 C 4.7UF, 25V 1 C16533 F1H1H104A970 C 0.1UF, K, 50V 1 C16535 F1H1H104A970 C 0.1UF, K, 50V 1 C16536 F1H1H104A970 C 0.1UF, K, 50V 1 C16562 F1H1C105A008 C 1UF, K, 16V 1 C16563 F2A1A101A106 E 100UF, 10V 1 C16564 F1H1C105A008 C 1UF, K, 16V 1 C16565 F1H1H103A970 C 0.001UF, K, 50V 1 C16566 F1H1H103A970 C 0.001UF, K, 50V 1 C16581 F1K1E105A029 C 1UF, Z, 25V 1 C16582 F1L1E4750004 C 4.7UF, 25V 1 C16593 F1H1H102A971 C 1000PF, K, 50V 1 C16602 F1H1H220A971 C 22PF, K, 50V 1 C16603 F1K2J102A014 C 1000UF, K,6.3V 1 C16604 F1K2J102A014 C 1000UF, K,6.3V 1 C16608 F1H1H221A971 C 220UF, K, 50V 1 C16641 F1E2J332A002 C 3300PF, 600V 1 C16642 F1E2J332A002 C 3300PF, 600V 1 C16661 F1K2J102A014 C 1000UF, K,6.3V 1 C16662 F1K2J102A014 C 1000UF, K,6.3V 1 C16664 F1H1H680A971 C 68PF, K, 50V 1 C16665 F1H1H680A971 C 68PF, K, 50V 1 C16666 F1H1H680A971 C 68PF, K, 50V 1 C16675 F1H1H391A971 C 391UF, 50V 1 C16684 F1H1H104A970 C 0.1UF, K, 50V 1 C16685 F1H1H104A970 C 0.1UF, K, 50V 1 C16691 F2A2C101A169 E 1000UF, 160V 1 C16707 F1H1H220A971 C 22PF, K, 50V 1 C16708 F1H1H104A970 C 0.1UF, K, 50V 1 C16721 F2A1H101A128 E 100UF, 50V 1 C16723 F1L1E4750004 C 4.7UF, 25V 1 C16724 F1L1E4750004 C 4.7UF, 25V 1 C16725 F1L1E4750004 C 4.7UF, 25V 1 C16753 F1L1E4750004 C 4.7UF, 25V 1 C16754 F1L1E4750004 C 4.7UF, 25V 1 C16755 F1L1E4750004 C 4.7UF, 25V 1 C16756 F1L1E4750004 C 4.7UF, 25V 1 参考号 部件号 部件名称及说明 件数 备注 99 TH-42PD12C C16771 F1H1C105A008 C 1UF, K, 16V 1 C16772 F1L1E4750004 C 4.7UF, 25V 1 C16773 F1L1E4750004 C 4.7UF, 25V 1 C16791 EEUFC1E221 E 220UF, 25V 1 C16795 F2A1E471A102 E 470UF, 25V 1 C16796 F2A1E471A102 E 470UF, 25V 1 C16812 F1L1E4750004 C 4.7UF, 25V 1 C16813 F2A2T221A009 E 220UF, 220V 1 C16821 F1J1H104A835 C 0.10UF, 50V 1 C16822 F2A2G470A187 E 470UF, 400V 1 C16823 F1L2J562A022 C 5600UF, K,6.3V 1 C16842 F2A2C101A169 E 1000UF, 160V 1 C16843 F1J1H104A835 C 0.10UF, 50V 1 C16844 F1J1H104A835 C 0.10UF, 50V 1 C16856 F1H1A1050032 C 10UF, 50V 1 C16857 F1H1H472A970 C 4700PF, K, 50V 1 C16858 F1H1C104A143 C 0.1UF, K, 16V 1 C16860 F1H1A1050032 C 10UF, 50V 1 C16861 F1H1C104A143 C 0.1UF, K, 16V 1 C16862 F1H1A1050032 C 10UF, 50V 1 C16863 F1J1H104A835 C 0.10UF, 50V 1 C16864 F1J1H104A835 C 0.10UF, 50V 1 C16866 F1H1A1050032 C 10UF, 50V 1 C16867 F1H1A1050032 C 10UF, 50V 1 C16868 F1H1A1050032 C 10UF, 50V 1 C16869 F1J1H104A835 C 0.10UF, 50V 1 C16891 F1K1E105A029 C 1UF, Z, 25V 1 C17121 F1H1A1050032 C 10UF, 50V 1 C17123 F1L2E154A028 E 1500UF, 25V 1 C17124 F1L2E154A028 E 1500UF, 25V 1 C17130 F1H1C104A143 C 0.1UF, K, 16V 1 C17131 F1H1A1050032 C 10UF, 50V 1 C17133 F1L2E154A028 E 1500UF, 25V 1 C17134 F1L2E154A028 E 1500UF, 25V 1 C17141 F1H1A1050032 C 10UF, 50V 1 C17143 F1L2E154A028 E 1500UF, 25V 1 C17144 F1L2E154A028 E 1500UF, 25V 1 C17148 F1H1C104A143 C 0.1UF, K, 16V 1 C17151 F1H1A1050032 C 10UF, 50V 1 C17153 F1L2E154A028 E 1500UF, 25V 1 C17154 F1L2E154A028 E 1500UF, 25V 1 C17211 F1H1A1050032 C 10UF, 50V 1 C17212 F1L2E154A028 E 1500UF, 25V 1 C17213 F1L2E154A028 E 1500UF, 25V 1 C17214 F1H1A1050032 C 10UF, 50V 1 C17215 F1L2E154A028 E 1500UF, 25V 1 C17221 F1H1A1050032 C 10UF, 50V 1 C17223 F1L2E154A028 E 1500UF, 25V 1 C17224 F1L2E154A028 E 1500UF, 25V 1 C17229 F1H1C104A143 C 0.1UF, K, 16V 1 C17230 F1K2A105A006 C 1UF, 100V 1 C17231 F1H1A1050032 C 10UF, 50V 1 C17233 F1L2E154A028 E 1500UF, 25V 1 C17234 F1L2E154A028 E 1500UF, 25V 1 C17241 F1L2E154A028 E 1500UF, 25V 1 C17244 F1H1C104A143 C 0.1UF, K, 16V 1 C17245 F1H1C104A143 C 0.1UF, K, 16V 1 CB1 K1MY55B00001 55P 连接接头 1 CB2 K1MY55B00001 55P 连接接头 1 CB3 K1MY55B00001 55P 连接接头 1 CB4 K1MY55B00001 55P 连接接头 1 CB5 K1MY55B00001 55P 连接接头 1 CB6 K1MY55B00001 55P 连接接头 1 CB7 K1MY55B00001 55P 连接接头 1 CB8 K1MY55B00001 55P 连接接头 1 D5 K1KB31BA0064 31P 连接接头 1 D6 K1KA20AA0009 20P 连接接头 1 D20 K1MN30BA0255 30P 连接接头 1 D25 K1KA13B00069 13P 连接接头 1 D31 K1MY55BA0345 55P 连接接头 1 D32 K1MY68BA0345 68P 连接接头 1 D1550 LNJ107W5PRW LED 1 D1551 MAZ80330LL 稳压二极管 1 D1554 MAZ80330LL 稳压二极管 1 D2311 MAZ83300ML 稳压二极管 1 参考号 部件号 部件名称及说明 件数 备注 D2312 MAZ83300ML 稳压二极管 1 D2313 MAZ83300ML 稳压二极管 1 D2314 MAZ83300ML 稳压二极管 1 D2315 MAZ83300ML 稳压二极管 1 D2316 MAZ83300ML 稳压二极管 1 D2317 MAZ83300ML 稳压二极管 1 D2318 MAZ83300ML 稳压二极管 1 D3021 MA2J11100L 二极管 1 D3022 MA2J11100L 二极管 1 D3302 MAZ81400ML 稳压二极管 1 D3304 MAZ81400ML 稳压二极管 1 D3306 MAZ81400ML 稳压二极管 1 D3501 B0HCMM000014 二极管 1 D3502 B0HCMM000014 二极管 1 D3504 MAZ30560ML 稳压二极管 1 D3505 MA8160H 稳压二极管 1 D3506 MA8160H 稳压二极管 1 D3507 MA8160H 稳压二极管 1 D3508 MA8160H 稳压二极管 1 D3551 MA153A 二极管 1 D3552 MA153A 二极管 1 D3951 MAZ80560ML 稳压二极管 1 D3952 MAZ80560ML 稳压二极管 1 D3954 MAZ80560ML 稳压二极管 1 D4351 B0JCME000037 二极管 1 D4353 MA3X152D0L 二极管 1 D4355 MA3X152D0L 二极管 1 D4356 MA2J11100L 二极管 1 D4701 MAZ303300L 稳压二极管 1 D4703 MA2J72800L 稳压二极管 1 D4712 MA2J72800L 稳压二极管 1 D4713 MA152K 二极管 1 D4714 MA152K 二极管 1 D4715 MA152K 二极管 1 D4718 MA152K 二极管 1 D4721 MA3036H 稳压二极管 1 D4901 B0JCME000037 二极管 1 D4902 B0JCPE000004 二极管 1 D4903 B0JCPE000004 二极管 1 D4905 B0BC5R6A0275 二极管 1 D4908 B0BC5R6A0275 二极管 1 D4941 B0JCME000037 二极管 1 D4942 B0BC01100001 稳压二极管 1 D4943 B0BC4R700007 稳压二极管 1 D4944 B0BC4R700007 稳压二极管 1 D4945 B0JCME000037 二极管 1 D4946 B0BC6R600005 稳压二极管 1 D4947 B0BC4R700007 稳压二极管 1 D4948 B0BC4R700007 稳压二极管 1 D4981 B0JCPE000004 二极管 1 D9110 B0JCGD000002 二极管 1 D14904 B0ECKM000046 二极管 1 PPDS D14905 B0ECKM000046 二极管 1 PPDS D14908 B0ECKM000046 二极管 1 PPDS D14909 MA3X152E0L 稳压二极管 1 D14910 MA2J11100L 二极管 1 D16001 B0FBCN000005 二极管 1 D16021 B0FBCN000008 二极管 1 D16101 MA22D3900L 二极管 1 D16131 B0ECKP000047 二极管 1 D16191 B0ECKP000047 二极管 1 D16192 MA2J11100L 二极管 1 D16193 B0ECKP000047 二极管 1 D16194 B0ECKP000047 二极管 1 D16195 B0ECKP000047 二极管 1 D16280 MA2J11100L 二极管 1 D16281 MAZ80510LL 稳压二极管 1 D16282 MAZ80680ML 稳压二极管 1 D16285 MA3X152D0L 二极管 1 D16315 MAZ81500ML 稳压二极管 1 D16316 B0ECKP000047 二极管 1 D16317 B0ECKP000047 二极管 1 D16401 B0FACQ000001 二极管 1 D16407 MA22D3900L 二极管 1 D16411 MA2J11100L 二极管 1 D16421 MA3DF40000LW 稳压二极管 1 D16441 B0ECHR000001 二极管 1 参考号 部件号 部件名称及说明 件数 备注 100 TH-42PD12C D16451 B0ECKP000047 二极管 1 D16461 MA3DF46000LW 稳压二极管 1 D16473 MA3X152D0L 二极管 1 D16474 MA2J11100L 二极管 1 D16475 MAZ80510LL 稳压二极管 1 D16476 MA2J11100L 二极管 1 D16478 B0HCKS000002 二极管 1 D16480 MA2J11100L 二极管 1 D16481 B0FACQ000002 二极管 1 D16490 B0ECKP000047 二极管 1 D16491 MA2J11100L 二极管 1 D16492 MAZ80470ML 稳压二极管 1 D16493 MA3X152E0L 稳压二极管 1 D16503 B0HCKS000002 二极管 1 D16522 B0ECKP000047 二极管 1 D16524 B0ECKP000047 二极管 1 D16534 B0ECKP000047 二极管 1 D16536 B0HCKS000002 二极管 1 D16583 B3ABB0000210 LED 1 D16602 MAZ81500ML 稳压二极管 1 D16604 MA3X152E0L 稳压二极管 1 D16605 MAZ80510LL 稳压二极管 1 D16606 B0ECKM000038 二极管 1 D16607 MA2J11100L 二极管 1 D16608 MA8120M 稳压二极管 1 D16610 MA2J11100L 二极管 1 D16615 MA2J11100L 二极管 1 D16616 MA3X152E0L 稳压二极管 1 D16618 B0ECKP000047 二极管 1 D16619 B0ECKP000047 二极管 1 D16620 B0ECKP000047 二极管 1 D16621 MA3DF25000RP 稳压二极管 1 D16622 MA3DF25000RP 稳压二极管 1 D16624 B0ECKP000047 二极管 1 D16625 MAZ82000ML 稳压二极管 1 D16641 B0FBCN000006 二极管 1 D16642 B0FBCN000006 二极管 1 D16662 MAZ83300ML 稳压二极管 1 D16663 MAZ83300ML 稳压二极管 1 D16664 MAZ83300ML 稳压二极管 1 D16670 B0ECHR000001 二极管 1 D16671 MA2J11100L 二极管 1 D16672 B0ECHR000001 二极管 1 D16678 MAZ81500ML 稳压二极管 1 D16679 B0ECKP000047 二极管 1 D16702 MA2J11100L 二极管 1 D16710 MAZ815000L 稳压二极管 1 D16711 B0ECHR000001 二极管 1 D16712 MAZ815000L 稳压二极管 1 D16713 B0ECHR000001 二极管 1 D16714 MAZ815000L 稳压二极管 1 D16715 B0ECHR000001 二极管 1 D16717 MAZ83300ML 稳压二极管 1 D16719 B0ECKP000047 二极管 1 D16720 B0ECKP000047 二极管 1 D16721 B0HCKS000002 二极管 1 D16722 MA3DF30000LW 稳压二极管 1 D16724 B0FBCN000008 二极管 1 D16725 MA2J11100L 二极管 1 D16765 B0HCKS000002 二极管 1 D16791 MAZ82000ML 稳压二极管 1 D16816 MA8120M 稳压二极管 1 D16817 MA8120M 稳压二极管 1 D16820 MA3X152E0L 稳压二极管 1 D16821 MAZ83600ML 稳压二极管 1 D16824 MAZ83300ML 稳压二极管 1 D16825 MAZ83300ML 稳压二极管 1 D16859 B0HCKS000002 二极管 1 D16860 B0HCKS000002 二极管 1 D16865 B0ECKP000047 二极管 1 D16871 MAZ82000ML 稳压二极管 1 D16874 MAZ80510LL 稳压二极管 1 D16875 MA2J11100L 二极管 1 D16901 MA3X152E0L 稳压二极管 1 D16920 MA3X152E0L 稳压二极管 1 FL3001 J0HABB000004 LC 滤波器 1 参考号 部件号 部件名称及说明 件数 备注 FL3002 J0HABB000004 LC 滤波器 1 FL3003 J0HABB000004 LC 滤波器 1 FL3501 J0HABB000003 LC 滤波器 1 FL3502 J0HABB000003 LC 滤波器 1 FL3503 J0HABB000003 LC 滤波器 1 FL3504 J0HABB000003 LC 滤波器 1 FL3510 J0HABB000003 LC 滤波器 1 FL3511 J0HABB000003 LC 滤波器 1 FL4501 F1J1E104A148 C 0.10UF, Z, 25V 1 FL4502 F1J1E104A148 C 0.10UF, Z, 25V 1 FL4504 F1J1E104A148 C 0.10UF, Z, 25V 1 FL4551 J0JAD0000028 片状电感 1 FL4552 J0JAD0000028 片状电感 1 FL4553 J0JAD0000028 片状电感 1 FL4981 F1J1E104A148 C 0.10UF, Z, 25V 1 FL4982 F1J1E104A148 C 0.10UF, Z, 25V 1 FL4983 F1J1E104A148 C 0.10UF, Z, 25V 1 FL9803 F1J1E104A148 C 0.10UF, Z, 25V 1 FL9805 F1J1E104A148 C 0.10UF, Z, 25V 1 FL9806 F1J1E104A148 C 0.10UF, Z, 25V 1 IC2300 C1AB00003105 IC 1 PPDS IC2301 C1AB00003145 IC 1 PPDS IC2415 C0JBAA000377 IC 1 IC3005 C1AB00002904 IC 1 IC3006 C0JBAR000419 IC 1 IC3007 C0JBAS000251 IC 1 IC3303 C0CBCAC00275 IC 1 IC3304 C1AB00002487 IC 1 IC3305 C3ABMG000227 IC 1 IC3307 C1AB00001529 IC 1 IC3308 C1AB00001529 IC 1 IC3309 C0CBCBE00001 IC 1 IC3502 TVRQ922 IC 1 PPDS IC3551 C0JBAB000715 IC 1 IC3552 C0JBAB000715 IC 1 IC3581 C1ZBZ0003985 IC 1 PPDS IC4001 C0FBAY000012 IC 1 IC4002 C0CBCBE00001 IC 1 IC4201 C1ZBZ0003233 IC 1 IC4211 C0JBAA000377 IC 1 IC4212 C0JBAB000715 IC 1 IC4351 C0DBAZG00034 IC 1 IC4501 C1AB00002902 IC 1 IC4502 C3ABQY000032 IC 1 IC4515 C1ZBZ0003984 IC 1 PPDS IC4516 C0CBCAC00275 IC 1 IC4702 TVRQ732AB IC 1 PPDS IC4703 TVRQ733 IC 1 PPDS IC4704 C0EBE0000120 IC 1 IC4712 C0JBAA000377 IC 1 IC4713 C0JBAA000377 IC 1 IC4714 C0JBAZ000851 IC 1 IC4715 C0JBAS000251 IC 1 IC4716 C0JBAS000215 IC 1 IC4721 C1ZBZ0003775 IC 1 IC4901 C0DBAYY00369 IC 1 IC4903 C0DBAYY00183 IC 1 IC4904 C0DBAYY00183 IC 1 IC4905 C0DBZFF00004 IC 1 IC4906 C0DBAYY00552 IC 1 PPDS IC9001 TVRQ335AA IC 1 PPDS IC9003 MN103SH8HPH2 IC 1 IC9004 C1ZBZ0003983 IC 1 IC9303 TVRQ342 IC 1 PPDS IC9500 C1ZBZ0003760 IC 1 IC9805 C0DBAYY00477 IC 1 IC9806 C0DBAYY00477 IC 1 IC9807 C0DBEHG00006 IC 1 IC9808 C0CBCAC00365 IC 1 IC9900 MN84526 IC 1 IC9901 C3ABQJ000055 IC 1 IC14901 AN16087A-VT IC 1 PPDS IC14902 AN16087A-VT IC 1 PPDS IC14903 AN16087A-VT IC 1 PPDS IC14904 AN16087A-VT IC 1 PPDS IC14905 AN16087A-VT IC 1 PPDS 参考号 部件号 部件名称及说明 件数 备注 101 TH-42PD12C IC14906 AN16087A-VT IC 1 PPDS IC16131 C0ZBZ0000895 IC 1 IC16241 C0JBAZ002811 IC 1 IC16304 MIP3900MSSCF IC 1 IC16312 C0DBZMC00006 IC 1 IC16464 C0JBAB000715 IC 1 IC16465 C0JBAB000715 IC 1 IC16471 C0DBEKA00003 IC 1 IC16490 C0DBZMC00006 IC 1 IC16491 NJM2406F 线状 IC* 1 IC16501 C0ZBZ0001324 IC 1 IC16521 C0ZBZ0001324 IC 1 IC16561 C0JBAZ001120 IC 1 IC16562 C0JBAZ001120 IC 1 IC16563 C0JBAC000363 IC 1 IC16581 C0BBBA000024 IC 1 IC16661 C0BBBA000024 IC 1 IC16692 C0DBZMC00006 IC 1 IC16724 C0CBADC00072 IC 1 IC16725 C0CBADC00072 IC 1 IC16771 C0CBADC00072 IC 1 IC16773 C0JBAB000715 IC 1 IC16784 MIP9L02MBS IC 1 IC16786 MIP3900MSSCF IC 1 IC16787 C0DBZMC00006 IC 1 IC16788 MIP3900MSSCF IC 1 IC16789 C0DBZMC00006 IC 1 IC16791 EHMDD9920 线状 IC 1 IC17101 C0JBAZ002914 IC 1 IC17102 C0JBAZ002914 IC 1 IC17201 C0JBAZ002914 IC 1 IC17202 C0JBAZ002914 IC 1 IC17203 C0JBAZ002914 IC 1 JK2301 K4BC02B00013 AV 端子 1 JK2302 K4BC02B00013 AV 端子 1 JK3001 K1QBB3AB0008 连接接头 1 PPDS JK3301 K1QBB1AB0008 连接接头 1 JK3302 K2HA612B0058 插孔 1 PPDS JK3304 K1CB106B0027 连接接头 1 JK3509 K1FA109B0062 连接接头 1 JK3511 K1FB115BA020 连接接头 1 JK3513 K2HC1YYB0049 插孔 1 L1501 J0JHC0000078 片状电感 1 L1502 J0JHC0000078 片状电感 1 L1503 J0JHC0000078 片状电感 1 L1505 J0JHC0000078 片状电感 1 L1506 J0JHC0000078 片状电感 1 L1507 J0JHC0000078 片状电感 1 L1508 J0JHC0000078 片状电感 1 L2300 G1C150ZA0202 感应线圈 1 PPDS L2301 G1C150ZA0202 感应线圈 1 PPDS L2302 G1C150ZA0202 感应线圈 1 PPDS L2303 G1C150ZA0202 感应线圈 1 PPDS L2304 G1C150ZA0202 感应线圈 1 PPDS L2311 G0A2R5H00003 扼流圈 1 L2312 G0A2R5H00003 扼流圈 1 L2313 G0A2R5H00003 扼流圈 1 L2314 G0A2R5H00003 扼流圈 1 L3001 J0JHC0000117 片状电感 1 L3002 J0JHC0000117 片状电感 1 L3003 J0JHC0000117 片状电感 1 L3004 J0JHC0000117 片状电感 1 L3005 J0JHC0000117 片状电感 1 L3021 G1C100K00020 感应线圈 1 L3022 G1C100K00020 感应线圈 1 L3301 J0JHC0000117 片状电感 1 L3302 J0JHC0000117 片状电感 1 L3303 J0JHC0000117 片状电感 1 L3304 J0JHC0000117 片状电感 1 L3305 J0JHC0000117 片状电感 1 L3306 J0JHC0000117 片状电感 1 L3307 J0JHC0000117 片状电感 1 L3308 G1C100K00020 感应线圈 1 L3309 G1C100K00020 感应线圈 1 L3310 J0JHC0000117 片状电感 1 参考号 部件号 部件名称及说明 件数 备注 L3312 G1C6R8MA0061 感应线圈 1 L3313 G1C6R8MA0061 感应线圈 1 L3314 J0JHC0000117 片状电感 1 L3315 J0JHC0000117 片状电感 1 L3317 J0JHC0000117 片状电感 1 L3318 J0JHC0000117 片状电感 1 L3319 J0JHC0000117 片状电感 1 L3320 J0JHC0000117 片状电感 1 L3501 J0JHC0000117 片状电感 1 L3951 D0GBR00Z0002 M 0 OHM J 1/16W 1 L3952 D0GBR00Z0002 M 0 OHM J 1/16W 1 L3953 D0GBR00Z0002 M 0 OHM J 1/16W 1 L3954 D0GBR00Z0002 M 0 OHM J 1/16W 1 L3955 D0GBR00Z0002 M 0 OHM J 1/16W 1 L3956 D0GBR00Z0002 M 0 OHM J 1/16W 1 L3957 D0GBR00Z0002 M 0 OHM J 1/16W 1 L3958 D0GBR00Z0002 M 0 OHM J 1/16W 1 L4206 J0JHC0000096 片状电感 1 L4351 G1C101MA0363 感应线圈 1 L4501 J0JHC0000096 片状电感 1 L4503 J0JHC0000096 片状电感 1 L4505 J0JHC0000096 片状电感 1 L4507 J0JHC0000096 片状电感 1 L4508 J0JHC0000096 片状电感 1 L4511 J0JHC0000096 片状电感 1 L4512 J0JHC0000096 片状电感 1 L4513 J0JHC0000096 片状电感 1 L4514 J0JHC0000096 片状电感 1 L4515 J0JHC0000096 片状电感 1 L4516 J0JHC0000096 片状电感 1 L4521 J0JHC0000096 片状电感 1 L4691 J0JHC0000096 片状电感 1 L4692 J0JHC0000096 片状电感 1 L4701 J0JHC0000096 片状电感 1 L4702 J0JHC0000096 片状电感 1 L4901 G1C6R3ZA0156 感应线圈 1 L4941 G1C330MA0363 感应线圈 1 L4942 J0JHC0000117 片状电感 1 L4943 G1C330MA0363 感应线圈 1 L4944 J0JHC0000117 片状电感 1 L4981 G1C6R3ZA0156 感应线圈 1 L9001 G1C3R3Z00004 感应线圈 1 L9802 G1C6R8Z00008 感应线圈 1 L9900 J0JHC0000117 片状电感 1 L9901 J0JHC0000117 片状电感 1 L9902 J0JHC0000117 片状电感 1 L9903 J0JHC0000117 片状电感 1 L16011 G0C2R5KA0147 峰化线圈 1 L16012 G0C2R5KA0147 峰化线圈 1 L16013 G0C2R5KA0147 峰化线圈 1 L16014 G0C2R5KA0147 峰化线圈 1 L16103 G0ZZ00002183 峰化线圈 1 L16222 G0ZZ00002183 峰化线圈 1 L16271 G0ZZ00002183 峰化线圈 1 L16303 G0C471KA0167 峰化线圈 1 L16401 G0C2R5KA0147 峰化线圈 1 L16402 G0C2R5KA0147 峰化线圈 1 L16403 G0C2R5KA0147 峰化线圈 1 L16404 G0C2R5KA0147 峰化线圈 1 L16411 G0C2R5KA0147 峰化线圈 1 L16412 G0C2R5KA0147 峰化线圈 1 L16413 G0C2R5KA0147 峰化线圈 1 L16414 G0C2R5KA0147 峰化线圈 1 L16472 G0ZZ00002183 峰化线圈 1 L16697 G0C102KA0187 峰化线圈 1 L16698 G0C681MA0065 峰化线圈 1 L16699 G0C471KA0167 峰化线圈 1 L16851 G0ZZ00002183 峰化线圈 1 PC16191 B3PBA0000496 IC 1 PC16192 B3PBA0000223 IC 1 PC16461 B3PBA0000457 IC 1 PC16480 B3PBA0000223 IC 1 PC16601 B3PBA0000223 IC 1 PC16603 B3PBA0000223 IC 1 PC16684 B3PBA0000496 IC 1 PC16685 B3PBA0000496 IC 1 参考号 部件号 部件名称及说明 件数 备注 102 TH-42PD12C PC16722 B3PBA0000223 IC 1 PC16723 B3PBA0000223 IC 1 PC16896 B3PBA0000223 IC 1 PCB TNPA4963 电路板 Z 1 （RTL）PPDS PCB TNPH0810 电路板 A 1 （RTL）PPDS PCB LSEP1279MMHB 电路板 P 1 （RTL）PPDS PCB TXNC111ECC 电路板 C1 1 （RTL）PPDS PCB TXNC211ECC 电路板 C2 1 （RTL）PPDS PCB TXN/D11ECC 电路板 D 1 （RTL）PPDS PCB TXNSC11UAC 电路板 SC 1 （RTL） PCB TXNSD1EQUC 电路板 SD 1 PCB TXNSS11UAC 电路板 SS 1 （RTL） PCB TXNSS21EQUC 电路板 SS2 1 （RTL） PCB TXNSU1EQUC 电路板 SU 1 PCB TXNV21VBTC 电路板 V2 1 （RTL） PCB TXNV11VBTC 电路板 V1 1 （RTL） PCB TXNS11VBTC 电路板 S1 1 （RTL） Q1540 2SD0601ASL 三极管 1 Q2372 B1ABCF000231 三极管 1 Q3001 2SD0601ARL 三极管 1 Q3002 2SD0601ARL 三极管 1 Q3021 B1ABCF000231 三极管 1 Q3022 B1ABCF000231 三极管 1 Q3101 B1ABCF000231 三极管 1 Q3102 B1ABCF000231 三极管 1 Q3301 2SD0601ARL 三极管 1 Q3302 2SD0601ARL 三极管 1 Q3303 2SD0601ARL 三极管 1 Q3304 2SD0601ARL 三极管 1 Q3305 2SB0709ARL 三极管 1 Q3306 2SB0709ARL 三极管 1 Q3307 2SB0709ARL 三极管 1 Q3308 2SB0709ARL 三极管 1 Q3309 2SD0601ARL 三极管 1 Q3310 2SD0601ARL 三极管 1 Q3501 2SD0601ARL 三极管 1 Q3502 2SD0601ARL 三极管 1 Q3551 B1ABCF000231 三极管 1 Q3552 2SB0709ARL 三极管 1 Q3553 B1ABCF000231 三极管 1 Q3554 2SB0709ARL 三极管 1 Q3851 B1CBHD000002 FET 1 Q3852 B1CBHD000002 FET 1 Q3903 B1ABCF000231 三极管 1 Q3911 B1ABCF000231 三极管 1 Q3912 B1ABCF000231 三极管 1 Q4351 2SD0601ARL 三极管 1 Q4352 2SB0709ARL 三极管 1 Q4701 B1CBHD000002 FET 1 Q4702 B1ABCF000231 三极管 1 Q4703 B1ABCF000231 三极管 1 Q4704 B1ABCF000231 三极管 1 Q4705 B1ABCF000231 三极管 1 Q4706 B1ABCF000231 三极管 1 Q4708 B1ABCF000231 三极管 1 Q4709 B1ABCF000231 三极管 1 Q4710 B1ABCF000231 三极管 1 Q4711 B1ABCF000231 三极管 1 Q4712 B1ABCF000231 三极管 1 Q4713 B1ABCF000231 三极管 1 Q4714 B1ABCF000231 三极管 1 Q4715 B1ABCF000231 三极管 1 Q4716 B1ABCF000231 三极管 1 Q4717 B1ABCF000231 三极管 1 Q4718 B1ABCF000231 三极管 1 Q4901 B1DHDC000028 FET 1 Q4902 B1ABCF000231 三极管 1 Q4903 B1DHDC000028 FET 1 Q4904 B1ABCF000231 三极管 1 Q4905 B1ABCF000231 三极管 1 参考号 部件号 部件名称及说明 件数 备注 Q4906 B1ABCF000231 三极管 1 Q4991 B1ABCF000231 三极管 1 Q9301 2SD0601ARL 三极管 1 Q9302 2SD0601ARL 三极管 1 Q9807 2SD0601ARL 三极管 1 Q16001 B1JAEN000005 三极管 1 Q16002 B1JAEN000005 三极管 1 Q16021 B1JAEN000004 三极管 1 Q16022 B1JAEN000004 三极管 1 Q16101 2SK417300L FET 1 Q16102 2SK399500L FET 1 Q16141 B1HFPFA00001 三极管 1 Q16161 B1HFPFA00001 三极管 1 Q16191 B1HFPFA00001 三极管 1 Q16280 2SD0601ARL 三极管 1 Q16401 2PG0090000RP 三极管 1 Q16402 2PG0090000RP 三极管 1 Q16421 B1JAEP000004 三极管 1 Q16422 B1JAEP000004 三极管 1 Q16441 B1JAEP000006 三极管 1 Q16442 B1JAEP000006 三极管 1 Q16451 B1JADP000003 三极管 1 Q16471 B1ABCF000231 三极管 1 Q16490 B1CBGD000001 FET 1 Q16501 B1HFPFA00001 三极管 1 Q16521 B1HFPFA00001 三极管 1 Q16531 B1HFPFA00001 三极管 1 Q16551 B1HFPFA00001 三极管 1 Q16581 B1ABCF000231 三极管 1 Q16601 B1CERR000025 FET 1 Q16602 2SD0601AQL 三极管 1 Q16603 2SB0709ASL 三极管 1 Q16604 B1CHPM000001 FET 1 Q16606 2SD0601AQL 三极管 1 Q16607 B1CBGD000001 FET 1 Q16621 B1JADN000004 三极管 1 Q16622 B1JADN000004 三极管 1 Q16624 2SB0709ASL 三极管 1 Q16661 B1JAER000003 三极管 1 Q16662 2SD0601AQL 三极管 1 Q16663 2SB0709ASL 三极管 1 Q16667 2SB0709ARL 三极管 1 Q16670 B1ADCN000007 三极管 1 Q16671 B1ABCF000231 三极管 1 Q16672 B1CBGD000001 FET 1 Q16673 B1CBGD000001 FET 1 Q16674 B1CBGD000001 FET 1 Q16675 B1ADCN000007 三极管 1 Q16676 B1ABCF000231 三极管 1 Q16701 B1ADCN000007 三极管 1 Q16702 B1ABCF000231 三极管 1 Q16762 B1HFPFA00001 三极管 1 Q16815 B1ABCN000007 三极管 1 Q16816 2SD0601AQL 三极管 1 Q16817 B1CBGD000001 FET 1 Q16818 B1CBGD000001 FET 1 Q16874 B1CBGD000001 FET 1 Q16875 B1ABCF000231 三极管 1 Q16876 B1ABCF000231 三极管 1 Q16882 B1ABCF000231 三极管 1 Q16884 2SD0601ARL 三极管 1 Q16920 B1ABCN000007 三极管 1 R1500 ERJ6GEYJ102V M 1K OHM J 1/10W 1 R1510 ERJ3GEYD222V M 2.2KOHM,J,1/16W 1 R1511 ERJ3GEYF302 M 3.0KOHM, 1/16W 1 R1512 ERJ3EKF4701 M 4.7KOHM, 1/16W 1 R1513 ERJ3GEYD822V M 8.2KOHM,J,1/16W 1 R1550 ERJ6GEYJ102V M 1K OHM J 1/10W 1 R1551 ERJ6GEYJ470V M 47 OHM,J,1/10W 1 R1552 ERJ6GEYJ224 M 220KOHM,J,1/10W 1 R1553 ERJ6GEYJ471 M 470 OHM,J,1/10W 1 R1554 ERJ6GEYJ271V M 270 OHM J 1/10W 1 R2302 D0GDR00Z0002 M 0 OHM, 1/10W 1 R2303 D0GDR00Z0002 M 0 OHM, 1/10W 1 R2304 D0GBR00Z0002 M 0 OHM J 1/16W 1 R2321 D0GDR00Z0002 M 0 OHM, 1/10W 1 参考号 部件号 部件名称及说明 件数 备注 103 TH-42PD12C R2322 D0GDR00Z0002 M 0 OHM, 1/10W 1 R2323 D0GBR00Z0002 M 0 OHM J 1/16W 1 R2324 D0GBR00Z0002 M 0 OHM J 1/16W 1 R2325 D0GBR00Z0002 M 0 OHM J 1/16W 1 R2326 D0GBR00Z0002 M 0 OHM J 1/16W 1 R2383 ERJ3GEYJ472 M 4.7KOHM,J,1/16W 1 R2384 D0GB473JA057 M 47KOHM,J,1/16W 1 R2385 ERJ3GEYD153V M 15KOHM,J,1/16W 1 R2387 D0GBR00Z0002 M 0 OHM J 1/16W 1 R2398 D0GBR00Z0002 M 0 OHM J 1/16W 1 R2399 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R2400 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R2402 ERJ3GEYJ222 M 2.2KOHM,J,1/16W 1 R2404 D0GDR00Z0002 M 0 OHM, 1/10W 1 R2408 D0GB104JA041 M 100KOHM J 1/16W 1 R2409 D0GBR00Z0002 M 0 OHM J 1/16W 1 R2410 D0GB104JA041 M 100KOHM J 1/16W 1 R2412 D1BB3602A055 M 36KOHM, 1/10W 1 R2413 D1BB1002A055 M 10KOHM, 1/10W 1 R2414 D1BB1002A055 M 10KOHM, 1/10W 1 R2416 D0GBR00Z0002 M 0 OHM J 1/16W 1 R2417 D0GBR00Z0002 M 0 OHM J 1/16W 1 R2418 D0GBR00Z0002 M 0 OHM J 1/16W 1 R2419 D0GBR00Z0002 M 0 OHM J 1/16W 1 R2420 D0GBR00Z0002 M 0 OHM J 1/16W 1 R2421 D0GBR00Z0002 M 0 OHM J 1/16W 1 R2422 D0GBR00Z0002 M 0 OHM J 1/16W 1 R2423 D0GBR00Z0002 M 0 OHM J 1/16W 1 R2424 D0GBR00Z0002 M 0 OHM J 1/16W 1 R2425 D0GBR00Z0002 M 0 OHM J 1/16W 1 R2449 D0GBR00Z0002 M 0 OHM J 1/16W 1 R2450 D1BB2402A055 M 24KOHM, 1/10W 1 R2451 D1BB1002A055 M 10KOHM, 1/10W 1 R2452 D1BB7501A055 M7.50KOHM, 1/10W 1 R2453 D1BB1002A055 M 10KOHM, 1/10W 1 R2454 D0GDR00Z0002 M 0 OHM, 1/10W 1 R3004 ERJ6GEYJ184 M 180KOHM,J,1/10W 1 R3005 ERJ6GEYJ184 M 180KOHM,J,1/10W 1 R3006 D0GD101JA036 M 100 OHM,J,0.25W 1 R3007 ERJ3GEYJ333 M 33KOHM,J,1/16W 1 R3008 D0GB473JA057 M 47KOHM,J,1/16W 1 R3009 D0GD101JA036 M 100 OHM,J,0.25W 1 R3010 D0GD102JA036 M 1.0KOHM,J,0.25W 1 R3011 D0GD101JA036 M 100 OHM,J,0.25W 1 R3012 D0GD101JA036 M 100 OHM,J,0.25W 1 R3013 ERJ3GEYJ333 M 33KOHM,J,1/16W 1 R3014 D0GB473JA057 M 47KOHM,J,1/16W 1 R3015 D0GD101JA036 M 100 OHM,J,0.25W 1 R3016 D0GD102JA036 M 1.0KOHM,J,0.25W 1 R3017 D0GD101JA036 M 100 OHM,J,0.25W 1 R3021 D0GDR00Z0002 M 0 OHM, 1/10W 1 R3022 D0GDR00Z0002 M 0 OHM, 1/10W 1 R3023 ERJ3GEYJ334 M 330KOHM,J,1/16W 1 R3024 ERJ3GEYJ334 M 330KOHM,J,1/16W 1 R3025 ERJ3GEYJ334 M 330KOHM,J,1/16W 1 R3026 ERJ3GEYJ560 M 56 OHM,J,1/16W 1 R3027 ERJ3GEYJ560 M 56 OHM,J,1/16W 1 R3028 ERJ6RED750 M 75 OHM, 1/10W 1 R3029 ERJ3GEYJ560 M 56 OHM,J,1/16W 1 R3030 ERJ6RED750 M 75 OHM, 1/10W 1 R3031 ERJ3GEYJ560 M 56 OHM,J,1/16W 1 R3032 ERJ6RED750 M 75 OHM, 1/10W 1 R3033 ERJ3GEYJ560 M 56 OHM,J,1/16W 1 R3034 ERJ6RED750 M 75 OHM, 1/10W 1 R3035 ERJ3GEYJ560 M 56 OHM,J,1/16W 1 R3036 ERJ6RED750 M 75 OHM, 1/10W 1 R3037 ERJ3GEYJ560 M 56 OHM,J,1/16W 1 R3038 ERJ6RED750 M 75 OHM, 1/10W 1 R3040 D0GBR00Z0002 M 0 OHM J 1/16W 1 R3041 ERJ3GEYJ560 M 56 OHM,J,1/16W 1 R3042 ERJ3GEYJ560 M 56 OHM,J,1/16W 1 R3043 D0GBR00Z0002 M 0 OHM J 1/16W 1 R3044 D0GBR00Z0002 M 0 OHM J 1/16W 1 R3045 D1BD3001A044 M 3KOHM, 1/10W 1 R3046 D1BD2201A044 M2.20KOHM, 1/10W 1 R3047 D1BD4701A044 M4.70KOHM, 1/10W 1 R3048 D1BD4701A044 M4.70KOHM, 1/10W 1 参考号 部件号 部件名称及说明 件数 备注 R3050 D0GBR00Z0002 M 0 OHM J 1/16W 1 R3051 ERJ6RED750 M 75 OHM, 1/10W 1 R3052 ERJ6RED750 M 75 OHM, 1/10W 1 R3053 ERJ6RED750 M 75 OHM, 1/10W 1 R3061 D0GBR00Z0002 M 0 OHM J 1/16W 1 R3062 D0GBR00Z0002 M 0 OHM J 1/16W 1 R3063 D0GBR00Z0002 M 0 OHM J 1/16W 1 R3064 D0GBR00Z0002 M 0 OHM J 1/16W 1 R3101 D0GB101JA041 M 100 OHM,J,1/16W 1 R3103 D0GB102JA041 M 1KOHM,J,1/16W 1 R3104 D0GDR00Z0002 M 0 OHM, 1/10W 1 R3106 D0GBR00Z0002 M 0 OHM J 1/16W 1 R3108 D0GBR00Z0002 M 0 OHM J 1/16W 1 R3109 D0GBR00Z0002 M 0 OHM J 1/16W 1 R3110 ERJ3GEYJ562 M 5.6KOHM,J,1/16W 1 R3111 D0GBR00Z0002 M 0 OHM J 1/16W 1 R3113 D0GBR00Z0002 M 0 OHM J 1/16W 1 R3114 ERJ3GEYJ222 M 2.2KOHM,J,1/16W 1 R3115 ERJ3GEYJ331 M 330 OHM,J,1/16W 1 R3116 D0GB181JA057 M 180 OHM,J,1/16W 1 R3117 D0GDR00Z0002 M 0 OHM, 1/10W 1 R3118 ERJ6GEYJ222V M 2.2K OHM J 1/10W 1 R3119 D0GB101JA041 M 100 OHM,J,1/16W 1 R3120 D0GB101JA041 M 100 OHM,J,1/16W 1 R3121 D1BD1500A044 M 150 OHM, 1/10W 1 R3122 D1BD3300A044 M 330 OHM, 1/10W 1 R3123 D0GB103JA041 M 10K OHM J 1/16W 1 R3124 D0GB103JA041 M 10K OHM J 1/16W 1 R3125 ERJ3GEYJ332 M 3.3KOHM,J,1/16W 1 R3126 D0GB103JA041 M 10K OHM J 1/16W 1 R3127 D0GB103JA041 M 10K OHM J 1/16W 1 R3128 ERJ3GEYJ332 M 3.3KOHM,J,1/16W 1 R3129 ERJ3GEYJ222 M 2.2KOHM,J,1/16W 1 R3130 ERJ3GEYJ222 M 2.2KOHM,J,1/16W 1 R3131 ERJ3GEYJ222 M 2.2KOHM,J,1/16W 1 R3132 D0GBR00Z0002 M 0 OHM J 1/16W 1 R3133 D0GBR00Z0002 M 0 OHM J 1/16W 1 R3143 D0GDR00Z0002 M 0 OHM, 1/10W 1 R3301 ERJ6RED750 M 75 OHM, 1/10W 1 R3302 ERJ6RED750 M 75 OHM, 1/10W 1 R3303 ERJ6RED750 M 75 OHM, 1/10W 1 R3304 ERJ6GEYJ223 M 22KOHM,J,1/10W 1 R3305 ERJ6GEYJ223 M 22KOHM,J,1/10W 1 R3306 ERJ6GEYJ223 M 22KOHM,J,1/10W 1 R3307 ERJ6GEYJ223 M 22KOHM,J,1/10W 1 R3309 ERJ3GEYJ221 M 220 OHM,J,1/16W 1 R3310 D0GB101JA041 M 100 OHM,J,1/16W 1 R3312 ERJ3GEYJ221 M 220 OHM,J,1/16W 1 R3314 D0GB101JA041 M 100 OHM,J,1/16W 1 R3315 D0GB101JA041 M 100 OHM,J,1/16W 1 R3316 D0GB101JA041 M 100 OHM,J,1/16W 1 R3317 ERJ3GEYJ221 M 220 OHM,J,1/16W 1 R3318 D0GB101JA041 M 100 OHM,J,1/16W 1 R3319 D0GB101JA041 M 100 OHM,J,1/16W 1 R3320 ERJ3GEYJ333 M 33KOHM,J,1/16W 1 R3321 D0GB473JA057 M 47KOHM,J,1/16W 1 R3322 ERJ3GEYJ333 M 33KOHM,J,1/16W 1 R3323 D0GB473JA057 M 47KOHM,J,1/16W 1 R3324 D0GB101JA041 M 100 OHM,J,1/16W 1 R3325 D0GB101JA041 M 100 OHM,J,1/16W 1 R3326 D1BB3300A055 M 330 OHM, 1/10W 1 R3327 D1BB3300A055 M 330 OHM, 1/10W 1 R3328 D0GD102JA036 M 1.0KOHM,J,0.25W 1 R3329 D0GD102JA036 M 1.0KOHM,J,0.25W 1 R3330 D0GB101JA041 M 100 OHM,J,1/16W 1 R3331 D0GB101JA041 M 100 OHM,J,1/16W 1 R3332 ERJ3EKF1270 M 127 OHM, 1/16W 1 R3333 ERJ3EKF1270 M 127 OHM, 1/16W 1 R3334 D1BB4300A055 M 430 OHM, 1/10W 1 PPDS R3335 D1BB4300A055 M 430 OHM, 1/10W 1 PPDS R3336 D0GB101JA041 M 100 OHM,J,1/16W 1 R3337 D0GB101JA041 M 100 OHM,J,1/16W 1 R3338 D0GD102JA036 M 1.0KOHM,J,0.25W 1 R3339 D0GD102JA036 M 1.0KOHM,J,0.25W 1 R3340 D0GB151JA057 M 150 OHM J 1/16W 1 R3341 D0GB151JA057 M 150 OHM J 1/16W 1 R3342 D0GB100JA041 M 10 OHM J 1/16W 1 参考号 部件号 部件名称及说明 件数 备注 104 TH-42PD12C R3343 D0GB100JA041 M 10 OHM J 1/16W 1 R3345 ERJ3GEYJ331 M 330 OHM,J,1/16W 1 R3346 ERJ3GEYJ331 M 330 OHM,J,1/16W 1 R3347 ERJ3GEYJ221 M 220 OHM,J,1/16W 1 R3348 ERJ3GEYJ221 M 220 OHM,J,1/16W 1 R3350 D0GB104JA041 M 100KOHM J 1/16W 1 R3351 D0GB473JA057 M 47KOHM,J,1/16W 1 R3352 D0GB473JA057 M 47KOHM,J,1/16W 1 R3353 ERJ3GEYJ222 M 2.2KOHM,J,1/16W 1 R3354 D0GB112JA057 M 1.1KOHM J 1/16W 1 R3355 D0GB100JA041 M 10 OHM J 1/16W 1 R3356 D0GB100JA041 M 10 OHM J 1/16W 1 R3358 D0GB103JA041 M 10K OHM J 1/16W 1 R3359 ERJ3GEYJ272 M 2.7KOHM,J,1/16W 1 R3360 ERJ3GEYJ222 M 2.2KOHM,J,1/16W 1 R3361 D0GB112JA057 M 1.1KOHM J 1/16W 1 R3362 ERJ3GEYJ272 M 2.7KOHM,J,1/16W 1 R3363 D0GB100JA041 M 10 OHM J 1/16W 1 R3364 D0GB100JA041 M 10 OHM J 1/16W 1 R3365 D0GB100JA041 M 10 OHM J 1/16W 1 R3366 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R3367 EXB38V220JV 电阻阵列 1 R3368 EXB38V220JV 电阻阵列 1 R3369 EXB38V220JV 电阻阵列 1 R3370 D0GB103JA041 M 10K OHM J 1/16W 1 R3371 EXB38V220JV 电阻阵列 1 R3372 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R3373 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R3374 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R3377 D0GB103JA041 M 10K OHM J 1/16W 1 R3378 EXB38V220JV 电阻阵列 1 R3379 EXB38V220JV 电阻阵列 1 R3380 EXB38V220JV 电阻阵列 1 R3381 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R3382 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R3383 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R3384 EXB38V220JV 电阻阵列 1 R3385 EXB38V220JV 电阻阵列 1 R3386 EXB38V220JV 电阻阵列 1 R3392 D0GBR00Z0002 M 0 OHM J 1/16W 1 R3411 D0GB102JA041 M 1KOHM,J,1/16W 1 R3416 D0GBR00Z0002 M 0 OHM J 1/16W 1 R3417 D0GB100JA041 M 10 OHM J 1/16W 1 R3421 ERJ3GEYJ333 M 33KOHM,J,1/16W 1 R3422 D0GB473JA057 M 47KOHM,J,1/16W 1 R3423 D0GB101JA041 M 100 OHM,J,1/16W 1 R3424 D0GD102JA036 M 1.0KOHM,J,0.25W 1 R3425 D0GB101JA041 M 100 OHM,J,1/16W 1 R3426 ERJ3GEYJ333 M 33KOHM,J,1/16W 1 R3427 D0GB473JA057 M 47KOHM,J,1/16W 1 R3428 D0GB101JA041 M 100 OHM,J,1/16W 1 R3429 D0GD102JA036 M 1.0KOHM,J,0.25W 1 R3430 D0GB101JA041 M 100 OHM,J,1/16W 1 R3431 D0GBR00Z0002 M 0 OHM J 1/16W 1 R3432 D0GBR00Z0002 M 0 OHM J 1/16W 1 R3433 D0GDR00Z0002 M 0 OHM, 1/10W 1 R3434 D0GBR00Z0002 M 0 OHM J 1/16W 1 R3435 D0GBR00Z0002 M 0 OHM J 1/16W 1 R3439 D0GBR00Z0002 M 0 OHM J 1/16W 1 R3501 ERJ6GEYJ472V M 4.7K OHM J 1/10W 1 R3502 ERJ6GEYJ472V M 4.7K OHM J 1/10W 1 R3503 D0GB103JA041 M 10K OHM J 1/16W 1 R3504 D0GB473JA057 M 47KOHM,J,1/16W 1 R3505 D0GB473JA057 M 47KOHM,J,1/16W 1 R3506 ERJ3GEYJ560 M 56 OHM,J,1/16W 1 R3507 ERJ3GEYJ560 M 56 OHM,J,1/16W 1 R3508 ERJ3GEYJ560 M 56 OHM,J,1/16W 1 R3509 D0GDR00Z0002 M 0 OHM, 1/10W 1 R3510 D0GDR00Z0002 M 0 OHM, 1/10W 1 R3511 D0GDR00Z0002 M 0 OHM, 1/10W 1 R3512 D0GB101JA041 M 100 OHM,J,1/16W 1 R3513 D0GB101JA041 M 100 OHM,J,1/16W 1 R3514 ERJ6GEYJ184 M 180KOHM,J,1/10W 1 R3515 ERJ6GEYJ184 M 180KOHM,J,1/10W 1 R3516 D0GD101JA036 M 100 OHM,J,0.25W 1 R3517 ERJ6GEYJ333V M 33KOHM,J,1/10W 1 R3518 D0GB473JA057 M 47KOHM,J,1/16W 1 参考号 部件号 部件名称及说明 件数 备注 R3519 D0GD101JA036 M 100 OHM,J,0.25W 1 R3520 D0GD102JA036 M 1.0KOHM,J,0.25W 1 R3521 D0GD101JA036 M 100 OHM,J,0.25W 1 R3522 D0GD101JA036 M 100 OHM,J,0.25W 1 R3523 ERJ6GEYJ333V M 33KOHM,J,1/10W 1 R3524 D0GB473JA057 M 47KOHM,J,1/16W 1 R3525 D0GD101JA036 M 100 OHM,J,0.25W 1 R3526 D0GD102JA036 M 1.0KOHM,J,0.25W 1 R3527 D0GD101JA036 M 100 OHM,J,0.25W 1 R3528 D0GB101JA041 M 100 OHM,J,1/16W 1 R3529 D0GB101JA041 M 100 OHM,J,1/16W 1 R3551 D0GB101JA041 M 100 OHM,J,1/16W 1 R3552 ERJ3GEYJ472 M 4.7KOHM,J,1/16W 1 R3553 ERJ3GEYJ472 M 4.7KOHM,J,1/16W 1 R3554 ERJ6GEYJ3R3V M 3.3KOHM,J,1/10W 1 R3555 ERJ6GEYJ3R3V M 3.3KOHM,J,1/10W 1 R3556 D0GB101JA041 M 100 OHM,J,1/16W 1 R3557 ERJ3GEYJ472 M 4.7KOHM,J,1/16W 1 R3558 ERJ3GEYJ472 M 4.7KOHM,J,1/16W 1 R3559 ERJ6GEYJ3R3V M 3.3KOHM,J,1/10W 1 R3560 ERJ6GEYJ3R3V M 3.3KOHM,J,1/10W 1 R3561 D0GDR00Z0002 M 0 OHM, 1/10W 1 R3562 D0GBR00Z0002 M 0 OHM J 1/16W 1 R3563 D0GBR00Z0002 M 0 OHM J 1/16W 1 R3565 D0GB101JA041 M 100 OHM,J,1/16W 1 R3568 D0GB101JA041 M 100 OHM,J,1/16W 1 R3582 D0GB101JA041 M 100 OHM,J,1/16W 1 R3583 D0GB101JA041 M 100 OHM,J,1/16W 1 R3584 D0GB101JA041 M 100 OHM,J,1/16W 1 R3585 D0GB101JA041 M 100 OHM,J,1/16W 1 R3586 D0GBR00Z0002 M 0 OHM J 1/16W 1 R3853 ERJ3GEYJ272 M 2.7KOHM,J,1/16W 1 R3854 D0GBR00Z0002 M 0 OHM J 1/16W 1 R3855 ERJ3GEYJ272 M 2.7KOHM,J,1/16W 1 R3856 D0GBR00Z0002 M 0 OHM J 1/16W 1 R3907 ERJ3GEYJ563 M 56KOHM,J,1/16W 1 R3908 D0GB473JA057 M 47KOHM,J,1/16W 1 R3911 D0GB103JA041 M 10K OHM J 1/16W 1 R3912 D0GB103JA041 M 10K OHM J 1/16W 1 R3913 D0GB103JA041 M 10K OHM J 1/16W 1 R3914 D0GB102JA041 M 1KOHM,J,1/16W 1 R3915 D0GB123JA057 M 12K OHM J 1/16W 1 R3952 D0GDR00Z0002 M 0 OHM, 1/10W 1 R4001 EXB2HV680J 电阻阵列 1 R4002 EXB2HV680J 电阻阵列 1 R4003 EXB2HV680J 电阻阵列 1 R4005 ERJ3GEYJ272 M 2.7KOHM,J,1/16W 1 R4006 D1BB6801A055 M 6.8KOHM, 1/10W 1 R4007 ERJ6RED750 M 75 OHM, 1/10W 1 R4008 D0GDR00Z0002 M 0 OHM, 1/10W 1 R4009 ERJ6RED750 M 75 OHM, 1/10W 1 R4010 D0GDR00Z0002 M 0 OHM, 1/10W 1 R4011 ERJ6RED750 M 75 OHM, 1/10W 1 R4012 D0GDR00Z0002 M 0 OHM, 1/10W 1 R4013 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4014 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4016 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4017 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4018 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4019 D0GB100JA041 M 10 OHM J 1/16W 1 R4024 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4031 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4032 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4033 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4201 D0GDR00Z0002 M 0 OHM, 1/10W 1 R4211 D0GB101JA041 M 100 OHM,J,1/16W 1 R4212 D0GB101JA041 M 100 OHM,J,1/16W 1 R4213 D0GB101JA041 M 100 OHM,J,1/16W 1 R4214 D0GB101JA041 M 100 OHM,J,1/16W 1 R4215 D0GB101JA041 M 100 OHM,J,1/16W 1 R4216 D0GB101JA041 M 100 OHM,J,1/16W 1 R4217 D0GB101JA041 M 100 OHM,J,1/16W 1 R4218 D0GB101JA041 M 100 OHM,J,1/16W 1 R4219 D0GB101JA041 M 100 OHM,J,1/16W 1 R4220 D0GB101JA041 M 100 OHM,J,1/16W 1 R4221 ERJ3GEYJ470 M 47 OHM,J,1/16W 1 R4222 ERJ3GEYJ470 M 47 OHM,J,1/16W 1 参考号 部件号 部件名称及说明 件数 备注 105 TH-42PD12C R4223 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4246 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4247 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4250 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4251 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4252 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4260 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4301 D0GB101JA041 M 100 OHM,J,1/16W 1 R4303 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4305 D0GB101JA041 M 100 OHM,J,1/16W 1 R4307 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4352 ERJ3GEYJ223 M 22KOHM,J,1/16W 1 R4353 ERJ3GEYJ471 M 470 OHM,J,1/16W 1 R4354 D0GB473JA057 M 47KOHM,J,1/16W 1 R4356 D1BD2491A044 M2.49KOHM, 1/10W 1 R4357 D1BD9100A044 M 910 OHM, 1/10W 1 R4358 D0GDR00Z0002 M 0 OHM, 1/10W 1 R4359 D1BD1002A044 M10.0KOHM, 1/10W 1 R4360 D0GDR00Z0002 M 0 OHM, 1/10W 1 R4362 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4363 ERJ6GEYJ222V M 2.2K OHM J 1/10W 1 R4366 ERJ3GEYJ472 M 4.7KOHM,J,1/16W 1 R4368 ERJ3GEYJ472 M 4.7KOHM,J,1/16W 1 R4373 ERJ3GEYJ472 M 4.7KOHM,J,1/16W 1 R4401 D0GB103JA041 M 10K OHM J 1/16W 1 R4403 ERJ3GEYJ223 M 22KOHM,J,1/16W 1 R4404 ERJ3GEYJ223 M 22KOHM,J,1/16W 1 R4405 D0GB102JA041 M 1KOHM,J,1/16W 1 R4411 ERJ3GEYJ332 M 3.3KOHM,J,1/16W 1 R4412 ERJ3GEYJ332 M 3.3KOHM,J,1/16W 1 R4414 ERJ3GEYJ223 M 22KOHM,J,1/16W 1 R4415 D0GB103JA041 M 10K OHM J 1/16W 1 R4416 D0GB103JA041 M 10K OHM J 1/16W 1 R4418 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4419 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4421 D0GB103JA041 M 10K OHM J 1/16W 1 R4422 D0GB103JA041 M 10K OHM J 1/16W 1 R4423 D0GB103JA041 M 10K OHM J 1/16W 1 R4424 ERJ3GEYJ562 M 5.6KOHM,J,1/16W 1 R4425 D0GB101JA041 M 100 OHM,J,1/16W 1 R4426 D0GB101JA041 M 100 OHM,J,1/16W 1 R4427 D0GB101JA041 M 100 OHM,J,1/16W 1 R4428 D0GB103JA041 M 10K OHM J 1/16W 1 R4429 D0GB103JA041 M 10K OHM J 1/16W 1 R4431 D0GB103JA041 M 10K OHM J 1/16W 1 R4432 ERJ3GEYJ223 M 22KOHM,J,1/16W 1 R4433 D0GB101JA041 M 100 OHM,J,1/16W 1 R4436 D0GB101JA041 M 100 OHM,J,1/16W 1 R4438 D0GB101JA041 M 100 OHM,J,1/16W 1 R4439 D0GB102JA041 M 1KOHM,J,1/16W 1 R4440 D0GB103JA041 M 10K OHM J 1/16W 1 R4441 D0GB103JA041 M 10K OHM J 1/16W 1 R4442 D0GB101JA041 M 100 OHM,J,1/16W 1 R4443 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4446 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4482 D0GB103JA041 M 10K OHM J 1/16W 1 R4483 D0GB103JA041 M 10K OHM J 1/16W 1 R4484 D0GB101JA041 M 100 OHM,J,1/16W 1 R4485 D0GB103JA041 M 10K OHM J 1/16W 1 R4486 D0GB103JA041 M 10K OHM J 1/16W 1 R4487 D0GB102JA041 M 1KOHM,J,1/16W 1 R4488 D0GB101JA041 M 100 OHM,J,1/16W 1 R4491 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4494 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4496 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4497 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4498 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4501 ERJ3GEYJ821 M820 OHM,J,1/16W 1 R4503 D0GB103JA041 M 10K OHM J 1/16W 1 R4504 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4506 D0GB103JA041 M 10K OHM J 1/16W 1 R4508 D0GB103JA041 M 10K OHM J 1/16W 1 R4510 D0GB103JA041 M 10K OHM J 1/16W 1 R4512 D0GB103JA041 M 10K OHM J 1/16W 1 R4514 D0GB103JA041 M 10K OHM J 1/16W 1 R4517 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4518 D0GB103JA041 M 10K OHM J 1/16W 1 参考号 部件号 部件名称及说明 件数 备注 R4520 EXB2HV103JV 电阻阵列 1 R4521 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4522 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4523 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4525 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4526 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4527 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4529 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4530 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4533 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4541 EXB28V220J 电阻阵列 1 R4542 EXB28V220J 电阻阵列 1 R4543 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R4544 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R4545 EXB28V220J 电阻阵列 1 R4546 EXB28V220J 电阻阵列 1 R4547 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R4548 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R4549 EXB28V220J 电阻阵列 1 R4550 EXB28V220J 电阻阵列 1 R4551 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R4552 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R4553 EXB28V220J 电阻阵列 1 R4554 EXB28V220J 电阻阵列 1 R4555 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R4556 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R4557 EXB2HV220JV 电阻阵列 1 R4558 EXB28V220J 电阻阵列 1 R4559 EXB28V220J 电阻阵列 1 R4560 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R4561 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R4562 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R4563 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R4564 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R4565 EXB38V103JV 电阻阵列 1 R4570 D1BB1000A055 M 100 OHM, 1/10W 1 R4571 D1BB1000A055 M 100 OHM, 1/10W 1 R4572 D1BB6800A055 M 680 OHM, 1/10W 1 R4573 D1BB1000A055 M 100 OHM, 1/10W 1 R4574 D1BB3600A055 M 360 OHM, 1/10W 1 R4575 D1BB33R0A055 M 33 OHM, 1/10W 1 R4581 ERJ2GEJ101 M 100 OHM, J,0.063W 1 R4582 ERJ2GEJ101 M 100 OHM, J,0.063W 1 R4583 ERJ2GEJ101 M 100 OHM, J,0.063W 1 R4584 ERJ2GEJ101 M 100 OHM, J,0.063W 1 R4585 ERJ2GEJ101 M 100 OHM, J,0.063W 1 R4586 ERJ2GEJ101 M 100 OHM, J,0.063W 1 R4601 D1BB1001A055 M 1KOHM, 1/16W 1 R4602 D1BB1001A055 M 1KOHM, 1/16W 1 R4603 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4611 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4612 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4651 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R4652 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R4653 D0GB103JA041 M 10K OHM J 1/16W 1 R4655 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4657 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4659 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4686 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4688 ERJ3GEYJ470 M 47 OHM,J,1/16W 1 R4689 ERJ3GEYJ470 M 47 OHM,J,1/16W 1 R4692 D0GB103JA041 M 10K OHM J 1/16W 1 R4694 D0GB103JA041 M 10K OHM J 1/16W 1 R4696 D0GB103JA041 M 10K OHM J 1/16W 1 R4697 D0GB103JA041 M 10K OHM J 1/16W 1 R4699 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4701 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4702 EXB38V101JV 电阻阵列 1 R4703 ERJ3GEYJ682 M 6.8KOHM,J,1/16W 1 R4704 D0GB103JA041 M 10K OHM J 1/16W 1 R4705 D0GB393JA041 M 39KOHM,J,1/16W 1 R4706 D0GB103JA041 M 10K OHM J 1/16W 1 R4707 D0GB101JA041 M 100 OHM,J,1/16W 1 R4708 D0GB103JA041 M 10K OHM J 1/16W 1 R4709 D0GB101JA041 M 100 OHM,J,1/16W 1 R4710 D0GB102JA041 M 1KOHM,J,1/16W 1 R4711 D0GB123JA057 M 12K OHM J 1/16W 1 参考号 部件号 部件名称及说明 件数 备注 106 TH-42PD12C R4714 D0GB101JA041 M 100 OHM,J,1/16W 1 R4721 D0GB101JA041 M 100 OHM,J,1/16W 1 R4722 D0GB101JA041 M 100 OHM,J,1/16W 1 R4724 D0GB101JA041 M 100 OHM,J,1/16W 1 R4726 D0GB104JA041 M 100KOHM J 1/16W 1 R4728 D0GB103JA041 M 10K OHM J 1/16W 1 R4730 D0GB103JA041 M 10K OHM J 1/16W 1 R4731 D0GB103JA041 M 10K OHM J 1/16W 1 R4732 D0GB101JA041 M 100 OHM,J,1/16W 1 R4733 D0GB103JA041 M 10K OHM J 1/16W 1 R4734 D0GB101JA041 M 100 OHM,J,1/16W 1 R4735 ERJ3GEYJ682 M 6.8KOHM,J,1/16W 1 R4736 D0GB103JA041 M 10K OHM J 1/16W 1 R4737 D0GB103JA041 M 10K OHM J 1/16W 1 R4738 D0GB103JA041 M 10K OHM J 1/16W 1 R4739 D0GB103JA041 M 10K OHM J 1/16W 1 R4742 D0GB101JA041 M 100 OHM,J,1/16W 1 R4743 ERJ3GEYJ272 M 2.7KOHM,J,1/16W 1 R4745 D0GB103JA041 M 10K OHM J 1/16W 1 R4746 D0GB101JA041 M 100 OHM,J,1/16W 1 R4749 D0GB101JA041 M 100 OHM,J,1/16W 1 R4752 D0GB103JA041 M 10K OHM J 1/16W 1 R4753 D0GB103JA041 M 10K OHM J 1/16W 1 R4754 ERJ3GEYJ222 M 2.2KOHM,J,1/16W 1 R4755 ERJ3GEYJ332 M 3.3KOHM,J,1/16W 1 R4756 D0GB101JA041 M 100 OHM,J,1/16W 1 R4757 D0GB101JA041 M 100 OHM,J,1/16W 1 R4758 D0GB101JA041 M 100 OHM,J,1/16W 1 R4759 D0GB473JA057 M 47KOHM,J,1/16W 1 R4760 D0GB102JA041 M 1KOHM,J,1/16W 1 R4761 D0GB103JA041 M 10K OHM J 1/16W 1 R4762 D0GB101JA041 M 100 OHM,J,1/16W 1 R4763 D0GB103JA041 M 10K OHM J 1/16W 1 R4764 D0GB101JA041 M 100 OHM,J,1/16W 1 R4765 D0GB103JA041 M 10K OHM J 1/16W 1 R4766 D0GB101JA041 M 100 OHM,J,1/16W 1 R4767 D0GB103JA041 M 10K OHM J 1/16W 1 R4768 D0GB101JA041 M 100 OHM,J,1/16W 1 R4769 D0GB103JA041 M 10K OHM J 1/16W 1 R4772 D0GB101JA041 M 100 OHM,J,1/16W 1 R4773 D0GB101JA041 M 100 OHM,J,1/16W 1 R4774 D0GB103JA041 M 10K OHM J 1/16W 1 R4775 D0GB102JA041 M 1KOHM,J,1/16W 1 R4776 D0GB104JA041 M 100KOHM J 1/16W 1 R4777 D0GB102JA041 M 1KOHM,J,1/16W 1 R4778 D0GB104JA041 M 100KOHM J 1/16W 1 R4779 D0GB103JA041 M 10K OHM J 1/16W 1 R4780 D0GB103JA041 M 10K OHM J 1/16W 1 R4781 D0GB103JA041 M 10K OHM J 1/16W 1 R4783 D0GB101JA041 M 100 OHM,J,1/16W 1 R4784 D0GB103JA041 M 10K OHM J 1/16W 1 R4785 D0GB103JA041 M 10K OHM J 1/16W 1 R4786 D0GB101JA041 M 100 OHM,J,1/16W 1 R4789 D0GB103JA041 M 10K OHM J 1/16W 1 R4790 D0GB101JA041 M 100 OHM,J,1/16W 1 R4791 D0GB103JA041 M 10K OHM J 1/16W 1 R4793 D0GB103JA041 M 10K OHM J 1/16W 1 R4796 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4797 EXB38V103JV 电阻阵列 1 R4798 D0GB103JA041 M 10K OHM J 1/16W 1 R4801 ERJ3GEYJ470 M 47 OHM,J,1/16W 1 R4802 ERJ3GEYJ470 M 47 OHM,J,1/16W 1 R4803 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R4804 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R4805 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R4806 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R4807 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R4808 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R4809 ERJ3GEYJ272 M 2.7KOHM,J,1/16W 1 R4810 ERJ3GEYJ272 M 2.7KOHM,J,1/16W 1 R4811 ERJ3GEYJ272 M 2.7KOHM,J,1/16W 1 R4812 ERJ3GEYJ272 M 2.7KOHM,J,1/16W 1 R4813 ERJ3GEYJ562 M 5.6KOHM,J,1/16W 1 R4814 ERJ3GEYJ562 M 5.6KOHM,J,1/16W 1 R4815 ERJ3GEYJ272 M 2.7KOHM,J,1/16W 1 R4816 ERJ3GEYJ272 M 2.7KOHM,J,1/16W 1 R4821 EXB38V103JV 电阻阵列 1 参考号 部件号 部件名称及说明 件数 备注 R4822 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4823 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R4824 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R4825 EXB38V220JV 电阻阵列 1 R4826 EXB38V220JV 电阻阵列 1 R4827 EXB38VR000V 电阻阵列 1 R4828 D0GB103JA041 M 10K OHM J 1/16W 1 R4829 D0GB103JA041 M 10K OHM J 1/16W 1 R4830 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4831 D0GB103JA041 M 10K OHM J 1/16W 1 R4832 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4834 EXB38VR000V 电阻阵列 1 R4835 EXB38VR000V 电阻阵列 1 R4836 ERJ3GEYJ222 M 2.2KOHM,J,1/16W 1 R4837 D0GB101JA041 M 100 OHM,J,1/16W 1 R4838 D0GB101JA041 M 100 OHM,J,1/16W 1 R4839 D0GB101JA041 M 100 OHM,J,1/16W 1 R4840 D0GB101JA041 M 100 OHM,J,1/16W 1 R4841 D0GB101JA041 M 100 OHM,J,1/16W 1 R4842 D0GB101JA041 M 100 OHM,J,1/16W 1 R4843 D0GB101JA041 M 100 OHM,J,1/16W 1 R4844 D0GB101JA041 M 100 OHM,J,1/16W 1 R4845 D0GB101JA041 M 100 OHM,J,1/16W 1 R4846 D0GB101JA041 M 100 OHM,J,1/16W 1 R4848 D0GB103JA041 M 10K OHM J 1/16W 1 R4849 EXB38VR000V 电阻阵列 1 R4851 EXB2HV100JV 电阻阵列 1 R4852 EXB2HV100JV 电阻阵列 1 R4853 EXB38V100J 电阻阵列 1 R4854 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4855 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4856 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4857 EXB2HV100JV 电阻阵列 1 R4858 EXB2HV100JV 电阻阵列 1 R4859 D0GB103JA041 M 10K OHM J 1/16W 1 R4861 ERJ3GEYJ392 M 3.9KOHM,J,1/16W 1 R4862 ERJ3GEYJ682 M 6.8KOHM,J,1/16W 1 R4863 D0GB103JA041 M 10K OHM J 1/16W 1 R4864 D0GB473JA057 M 47KOHM,J,1/16W 1 R4865 D0GB103JA041 M 10K OHM J 1/16W 1 R4866 D0GB103JA041 M 10K OHM J 1/16W 1 R4867 D0GB473JA057 M 47KOHM,J,1/16W 1 R4868 D0GB103JA041 M 10K OHM J 1/16W 1 R4869 D0GB102JA041 M 1KOHM,J,1/16W 1 R4870 D0GB473JA057 M 47KOHM,J,1/16W 1 R4871 D0GB103JA041 M 10K OHM J 1/16W 1 R4875 ERJ3GEYJ562 M 5.6KOHM,J,1/16W 1 R4876 ERJ3GEYJ562 M 5.6KOHM,J,1/16W 1 R4877 ERJ3GEYJ331 M 330 OHM,J,1/16W 1 R4878 D0GB102JA041 M 1KOHM,J,1/16W 1 R4879 D0GB123JA057 M 12K OHM J 1/16W 1 R4880 D0GB102JA041 M 1KOHM,J,1/16W 1 R4881 D0GB103JA041 M 10K OHM J 1/16W 1 R4882 D0GB103JA041 M 10K OHM J 1/16W 1 R4883 D0GB103JA041 M 10K OHM J 1/16W 1 R4884 D0GB183JA057 M 18K OHM J 1/16W 1 R4885 ERJ3GEYJ222 M 2.2KOHM,J,1/16W 1 R4886 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4887 D0GB103JA041 M 10K OHM J 1/16W 1 R4889 D0GB103JA041 M 10K OHM J 1/16W 1 R4890 ERJ3GEYJ562 M 5.6KOHM,J,1/16W 1 R4892 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4893 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4896 ERJ3GEYJ682 M 6.8KOHM,J,1/16W 1 R4898 D0GB103JA041 M 10K OHM J 1/16W 1 R4899 D0GB103JA041 M 10K OHM J 1/16W 1 R4902 D0GB104JA041 M 100KOHM J 1/16W 1 R4903 D0GD100JA059 M 10 OHM,J,0.25W 1 R4905 D0GB104JA041 M 100KOHM J 1/16W 1 R4906 D0GB103JA041 M 10K OHM J 1/16W 1 R4907 D1BB4022A055 M40.2KOHM, 1/10W 1 R4908 D1BB1302A055 M 13KOHM, 1/10W 1 R4931 ERJ3GEYJ332 M 3.3KOHM,J,1/16W 1 R4932 ERJ3GEYJ682 M 6.8KOHM,J,1/16W 1 R4933 D0GB103JA041 M 10K OHM J 1/16W 1 R4934 ERJ3GEYJ223 M 22KOHM,J,1/16W 1 R4942 D0GB104JA041 M 100KOHM J 1/16W 1 参考号 部件号 部件名称及说明 件数 备注 107 TH-42PD12C R4943 ERJ3GEYJ4R7 M 4.7HM,J,1/16W 1 R4945 ERJ3GEYJ203 M 20KOHM,J,1/16W 1 R4946 D1BB4992A055 M49.9KOHM, 1/10W 1 R4947 D1BB5621A055 M 5.62KOHM, 1/10W 1 R4951 D0GB104JA041 M 100KOHM J 1/16W 1 R4952 ERJ3GEYJ4R7 M 4.7HM,J,1/16W 1 R4954 D0GB103JA041 M 10K OHM J 1/16W 1 R4955 D1BB4532A055 M4.53KOHM, 1/10W 1 R4956 D1BB1002A055 M 10KOHM, 1/10W 1 R4961 ERJ3GEYJ472 M 4.7KOHM,J,1/16W 1 R4962 ERJ3GEYJ472 M 4.7KOHM,J,1/16W 1 R4963 D0GB103JA041 M 10K OHM J 1/16W 1 R4964 ERJ3GEYJ223 M 22KOHM,J,1/16W 1 R4968 D0GB103JA041 M 10K OHM J 1/16W 1 R4970 D0GB103JA041 M 10K OHM J 1/16W 1 R4971 D0GB103JA041 M 10K OHM J 1/16W 1 R4972 ERJ3GEYJ223 M 22KOHM,J,1/16W 1 R4974 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4976 D0GBR00Z0002 M 0 OHM J 1/16W 1 R4981 D0GDR00Z0002 M 0 OHM, 1/10W 1 R4982 D0GB184JA057 M 180KOHM J 1/16W 1 R4983 ERJ3GEYJ823 M 82KOHM,J,1/16W 1 R4984 D1BB1002A055 M 10KOHM, 1/10W 1 R4985 D1BB1002A055 M 10KOHM, 1/10W 1 R4986 D1BB2002A055 M 20KOHM, 1/10W 1 R4987 D0GDR00Z0002 M 0 OHM, 1/10W 1 R4991 ERJ3GEYJ331 M 330 OHM,J,1/16W 1 R4992 ERJ3GEYJ331 M 330 OHM,J,1/16W 1 R4993 ERJ3GEYJ331 M 330 OHM,J,1/16W 1 R4994 ERJ3GEYJ331 M 330 OHM,J,1/16W 1 R4995 D0GB103JA041 M 10K OHM J 1/16W 1 R4996 ERJ3GEYJ332 M 3.3KOHM,J,1/16W 1 R4997 D0GB103JA041 M 10K OHM J 1/16W 1 R4998 D0GB101JA041 M 100 OHM,J,1/16W 1 R9062 ERJ2GEJ101 M 100 OHM, J,0.063W 1 R9063 ERJ2GEJ101 M 100 OHM, J,0.063W 1 R9064 ERJ2GEJ101 M 100 OHM, J,0.063W 1 R9065 ERJ2GEJ101 M 100 OHM, J,0.063W 1 R9066 ERJ2GEJ101 M 100 OHM, J,0.063W 1 R9067 ERJ2GEJ101 M 100 OHM, J,0.063W 1 R9068 ERJ2GEJ103 M 10KOHM, J,0.063W 1 R9070 ERJ2GEJ103 M 10KOHM, J,0.063W 1 R9071 ERJ2GEJ223 M 22KOHM, J,0.063W 1 R9072 ERJ2GEJ102X M 1K OHM J 1/4W 1 R9073 ERJ2GEJ472 M 4.7KOHM, J,0.063W 1 R9077 D1BB1302A055 M 13KOHM, 1/10W 1 R9078 D1BB4302A055 M 43KOHM, 1/10W 1 R9079 D1BB2702A055 M 27KOHM, 1/10W 1 R9080 D1BB1502A055 M 15KOHM, 1/10W 1 R9081 D1BB4702A055 M 47KOHM, 1/10W 1 R9107 ERJ2GEJ332 M 3.3KOHM, J,0.063W 1 R9110 ERJ2GEJ101 M 100 OHM, J,0.063W 1 R9115 ERJ2GEJ101 M 100 OHM, J,0.063W 1 R9116 ERJ2GEJ101 M 100 OHM, J,0.063W 1 R9119 EXB38V470J 电阻阵列 1 R9120 ERJ2GEJ101 M 100 OHM, J,0.063W 1 R9121 ERJ2GEJ104 M 100KOHM, J,0.063W 1 R9124 ERJ2GEJ470 M 47 OHM, J,0.063W 1 R9129 ERJ2GEJ683 M 68KOHM, J,0.063W 1 R9130 ERJ2GEJ470 M 47 OHM, J,0.063W 1 R9132 ERJ2GEJ101 M 100 OHM, J,0.063W 1 R9141 ERJ2GEJ101 M 100 OHM, J,0.063W 1 R9142 ERJ2GEJ101 M 100 OHM, J,0.063W 1 R9145 ERJ2GEJ101 M 100 OHM, J,0.063W 1 R9149 ERJ2GEJ472 M 4.7KOHM, J,0.063W 1 R9150 ERJ2GEJ220 M 22 OHM, J,0.063W 1 R9151 ERJ2GEJ220 M 22 OHM, J,0.063W 1 R9154 ERJ2RHD272 M 2.7KOHM, J, 2W 1 R9155 ERJ2RHD272 M 2.7KOHM, J, 2W 1 R9164 ERJ2GEJ103 M 10KOHM, J,0.063W 1 R9166 ERJ2GEJ103 M 10KOHM, J,0.063W 1 R9185 ERJ2GEJ220 M 22 OHM, J,0.063W 1 R9186 ERJ2GEJ220 M 22 OHM, J,0.063W 1 R9187 ERJ2RHD272 M 2.7KOHM, J, 2W 1 R9188 ERJ2RHD272 M 2.7KOHM, J, 2W 1 R9189 ERJ2GEJ103 M 10KOHM, J,0.063W 1 R9194 ERJ2GEJ471 M 470 OHM, J,0.063W 1 参考号 部件号 部件名称及说明 件数 备注 R9198 ERJ2GEJ103 M 10KOHM, J,0.063W 1 R9199 ERJ2GEJ103 M 10KOHM, J,0.063W 1 R9200 ERJ2GEJ100 M 10 OHM, J,0.063W 1 R9201 ERJ2GEJ100 M 10 OHM, J,0.063W 1 R9202 ERJ2GEJ101 M 100 OHM, J,0.063W 1 R9203 ERJ2GEJ223 M 22KOHM, J,0.063W 1 R9204 ERJ2GEJ103 M 10KOHM, J,0.063W 1 R9205 ERJ2GEJ333 M 33KOHM, J,0.063W 1 R9206 ERJ2GED563X M 56KOHM ,J,0.063W 1 R9207 ERJ2GEJ243 M 24KOHM, J,0.063W 1 R9215 ERJ2GEJ104 M 100KOHM, J,0.063W 1 R9217 ERJ2RHD272 M 2.7KOHM, J, 2W 1 R9218 ERJ2RHD272 M 2.7KOHM, J, 2W 1 R9219 ERJ2GEJ220 M 22 OHM, J,0.063W 1 R9220 ERJ2GEJ220 M 22 OHM, J,0.063W 1 R9223 ERJ2RHD272 M 2.7KOHM, J, 2W 1 R9225 ERJ2RHD272 M 2.7KOHM, J, 2W 1 R9317 ERJ2GEJ102X M 1K OHM J 1/4W 1 R9347 EXB2HV220JV 电阻阵列 1 R9348 EXB2HV220JV 电阻阵列 1 R9350 ERJ2GEJ470 M 47 OHM, J,0.063W 1 R9351 ERJ2GEJ470 M 47 OHM, J,0.063W 1 R9352 EXB2HV220JV 电阻阵列 1 R9353 EXB2HV220JV 电阻阵列 1 R9354 EXB2HV220JV 电阻阵列 1 R9355 EXB2HV220JV 电阻阵列 1 R9356 EXB2HV220JV 电阻阵列 1 R9357 EXB2HV220JV 电阻阵列 1 R9358 EXB2HV330JV 电阻阵列 1 R9359 EXB2HV330JV 电阻阵列 1 R9360 ERJ2GEJ332 M 3.3KOHM, J,0.063W 1 R9361 ERJ2GEJ470 M 47 OHM, J,0.063W 1 R9362 ERJ2GEJ470 M 47 OHM, J,0.063W 1 R9363 ERJ2GEJ103 M 10KOHM, J,0.063W 1 R9369 ERJ2GEJ472 M 4.7KOHM, J,0.063W 1 R9370 ERJ2GEJ103 M 10KOHM, J,0.063W 1 R9371 ERJ2GEJ104 M 100KOHM, J,0.063W 1 R9385 ERJ2GEJ472 M 4.7KOHM, J,0.063W 1 R9391 ERJ2GEJ104 M 100KOHM, J,0.063W 1 R9396 ERJ2GEJ470 M 47 OHM, J,0.063W 1 R9397 ERJ2GEJ470 M 47 OHM, J,0.063W 1 R9398 ERJ2GEJ470 M 47 OHM, J,0.063W 1 R9399 ERJ2GEJ470 M 47 OHM, J,0.063W 1 R9401 ERJ2GEJ102X M 1K OHM J 1/4W 1 R9402 ERJ2GEJ470 M 47 OHM, J,0.063W 1 R9403 EXB2HV103JV 电阻阵列 1 R9404 EXB2HV103JV 电阻阵列 1 R9405 EXB2HV103JV 电阻阵列 1 R9406 EXB2HV103JV 电阻阵列 1 R9407 D0GDR00Z0002 M 0 OHM, 1/10W 1 R9408 D0GDR00Z0002 M 0 OHM, 1/10W 1 R9578 ERJ2GEJ472 M 4.7KOHM, J,0.063W 1 R9585 ERJ2GEJ103 M 10KOHM, J,0.063W 1 R9586 ERJ2GEJ470 M 47 OHM, J,0.063W 1 R9587 ERJ2GEJ470 M 47 OHM, J,0.063W 1 R9588 ERJ2GEJ472 M 4.7KOHM, J,0.063W 1 R9590 ERJ2GEJ103 M 10KOHM, J,0.063W 1 R9592 ERJ2GEJ103 M 10KOHM, J,0.063W 1 R9594 ERJ2GEJ103 M 10KOHM, J,0.063W 1 R9598 ERJ2GEJ470 M 47 OHM, J,0.063W 1 R9600 ERJ2GEJ680 M 68 OHM, J,0.063W 1 R9601 ERJ2GEJ680 M 68 OHM, J,0.063W 1 R9604 ERJ2GEJ103 M 10KOHM, J,0.063W 1 R9608 EXB2HV470JV 电阻阵列 1 R9609 EXB2HV470JV 电阻阵列 1 R9610 EXB2HV470JV 电阻阵列 1 R9611 ERJ2GEJ680 M 68 OHM, J,0.063W 1 R9616 ERJ2GEJ470 M 47 OHM, J,0.063W 1 R9618 ERJ2GEJ331 M 330 OHM, J,0.063W 1 R9824 ERJ2GEJ101 M 100 OHM, J,0.063W 1 R9825 ERJ2GEJ101 M 100 OHM, J,0.063W 1 R9826 ERJ2GEJ101 M 100 OHM, J,0.063W 1 R9827 ERJ2GEJ101 M 100 OHM, J,0.063W 1 R9839 EXB38V101JV 电阻阵列 1 R9840 ERJ2GEJ220 M 22 OHM, J,0.063W 1 R9848 EXB2HV470JV 电阻阵列 1 R9849 EXB2HV470JV 电阻阵列 1 参考号 部件号 部件名称及说明 件数 备注 108 TH-42PD12C R9854 ERJ2GEJ101 M 100 OHM, J,0.063W 1 R9859 EXB38V101JV 电阻阵列 1 R9868 ERJ2GEJ104 M 100KOHM, J,0.063W 1 R9871 ERJ2GEJ103 M 10KOHM, J,0.063W 1 R9872 D1BB1002A055 M 10KOHM, 1/10W 1 R9873 ERJ14YJ120 M 12 OHM, J,1/4W 1 R9893 D1BB2702A055 M 27KOHM, 1/10W 1 R9894 D1BB2002A055 M 20KOHM, 1/10W 1 R9895 D1BB11030002 M 110KOHM, 1/10W 1 R9896 D1BB4702A055 M 47KOHM, 1/10W 1 R9897 ERJ2GEJ103 M 10KOHM, J,0.063W 1 R9898 ERJ2GEJ103 M 10KOHM, J,0.063W 1 R9899 ERJ2GEJ103 M 10KOHM, J,0.063W 1 R9900 ERJ14YJ120 M 12 OHM, J,1/4W 1 R9903 EXB2HV470JV 电阻阵列 1 R9905 ERJ2RKD330 M 33 OHM, J, 2W 1 R9906 EXB38V470J 电阻阵列 1 R9907 ERJ2GEJ151 M 150 OHM, J,0.063W 1 R9936 D1BB1001A055 M 1KOHM, 1/16W 1 R9937 D1BB1001A055 M 1KOHM, 1/16W 1 R9938 D1BB1001A055 M 1KOHM, 1/16W 1 R9939 D1BB1001A055 M 1KOHM, 1/16W 1 R9940 ERJ2RKD330 M 33 OHM, J, 2W 1 R9943 EXB2HV470JV 电阻阵列 1 R9944 EXB38V470J 电阻阵列 1 R9945 EXB38V470J 电阻阵列 1 R9946 EXB38V470J 电阻阵列 1 R9947 EXB38V470J 电阻阵列 1 R9948 EXB38V470J 电阻阵列 1 R9949 EXB38V470J 电阻阵列 1 R9950 EXB38V470J 电阻阵列 1 R9951 EXB38V470J 电阻阵列 1 R9952 ERJ2GEJ470 M 47 OHM, J,0.063W 1 R9953 ERJ2GEJ470 M 47 OHM, J,0.063W 1 R9954 ERJ2GEJ470 M 47 OHM, J,0.063W 1 R9955 ERJ2GEJ470 M 47 OHM, J,0.063W 1 R9964 ERJ2GEJ103 M 10KOHM, J,0.063W 1 R9966 ERJ2GEJ471 M 470 OHM, J,0.063W 1 R9967 ERJ2GEJ470 M 47 OHM, J,0.063W 1 R9968 ERJ2GEJ470 M 47 OHM, J,0.063W 1 R9969 ERJ2GEJ470 M 47 OHM, J,0.063W 1 R9970 ERJ2GEJ470 M 47 OHM, J,0.063W 1 R9972 ERJ2GEJ103 M 10KOHM, J,0.063W 1 R9973 ERJ2GEJ103 M 10KOHM, J,0.063W 1 R9974 ERJ2GEJ103 M 10KOHM, J,0.063W 1 R9975 ERJ2GEJ470 M 47 OHM, J,0.063W 1 R9976 ERJ2GEJ102X M 1K OHM J 1/4W 1 R9977 ERJ2GEJ470 M 47 OHM, J,0.063W 1 R9983 ERJ2GEJ470 M 47 OHM, J,0.063W 1 R9987 ERJ2GEJ470 M 47 OHM, J,0.063W 1 R9988 ERJ2GEJ470 M 47 OHM, J,0.063W 1 R9989 ERJ2GEJ470 M 47 OHM, J,0.063W 1 R14901 D0GD101JA036 M 100 OHM,J,0.25W 1 R14902 ERJ6GEYJ221V M 220 OHM,J,1/10W 1 R14903 ERJ6GEYJ221V M 220 OHM,J,1/10W 1 R14904 ERJ6GEYJ221V M 220 OHM,J,1/10W 1 R14905 ERJ6GEYJ221V M 220 OHM,J,1/10W 1 R14906 ERJ6GEYJ221V M 220 OHM,J,1/10W 1 R14907 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R14908 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R14909 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R14910 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R14911 D0GD103JA036 M 10KOHM,J,0.25W 1 R14912 D0GD103JA036 M 10KOHM,J,0.25W 1 R14913 D0GD103JA036 M 10KOHM,J,0.25W 1 R14914 D0GD103JA036 M 10KOHM,J,0.25W 1 R14915 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R14916 D0GD103JA036 M 10KOHM,J,0.25W 1 R14917 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R14918 ERJ3GEYJ470 M 47 OHM,J,1/16W 1 R14919 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R14920 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R14921 ERJ8GEYJ224V M 220KOHM, J,1/8W 1 R14923 D0GD103JA036 M 10KOHM,J,0.25W 1 R14924 D0GD103JA036 M 10KOHM,J,0.25W 1 R14925 D0GD103JA036 M 10KOHM,J,0.25W 1 R14926 D0GD103JA036 M 10KOHM,J,0.25W 1 参考号 部件号 部件名称及说明 件数 备注 R14927 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R16001 D0GF7R5JA047 M 7.5 OHM,J, 0.33W 1 R16002 D0GF7R5JA047 M 7.5 OHM,J, 0.33W 1 R16021 D0GF7R5JA047 M 7.5 OHM,J, 0.33W 1 R16022 D0GF7R5JA047 M 7.5 OHM,J, 0.33W 1 R16101 D0GD221JA059 M 220 OHM,J,1/10W 1 R16102 D0GD221JA059 M 220 OHM,J,1/10W 1 R16103 D0GD100JA059 M 10 OHM,J,0.25W 1 R16104 D0GD100JA059 M 10 OHM,J,0.25W 1 R16105 ERJ8GEYJ474 M 470KOHM, J,1/8W 1 R16109 D0GD100JA059 M 10 OHM,J,0.25W 1 R16110 ERJ6GEYF473 M 47KOHM,J,1/10W 1 R16116 ERJ6GEYF473 M 47KOHM,J,1/10W 1 R16131 D0GD101JA036 M 100 OHM,J,0.25W 1 R16132 D0GD101JA036 M 100 OHM,J,0.25W 1 R16134 D0GD750JA059 M 75 OHM,J,0.25W 1 R16137 D0GF1R0JA047 M 1.0 OHM,J, 0.33W 1 R16141 D0GD100JA059 M 10 OHM,J,0.25W 1 R16142 ERJ6GEYF473 M 47KOHM,J,1/10W 1 R16143 ERJ6GEYF473 M 47KOHM,J,1/10W 1 R16161 D0GD100JA059 M 10 OHM,J,0.25W 1 R16162 ERJ6GEYF473 M 47KOHM,J,1/10W 1 R16163 ERJ6GEYF473 M 47KOHM,J,1/10W 1 R16191 ERJ6GEYJ151V M 150 OHM,J,1/10W 1 R16192 ERJ6GEYJ103V M 10K OHM J 1/10W 1 R16193 ERJ6GEYJ750 M 75 OHM,J,1/10W 1 R16194 D0GF7R5JA047 M 7.5 OHM,J, 0.33W 1 R16195 D0GF1R0JA047 M 1.0 OHM,J, 0.33W 1 R16196 D0GF7R5JA047 M 7.5 OHM,J, 0.33W 1 R16241 EXB38V470J 电阻阵列 1 R16242 EXB38V472JV 电阻阵列 1 R16280 ERJ6GEYJ222V M 2.2K OHM J 1/10W 1 R16281 D0GD103JA036 M 10KOHM,J,0.25W 1 R16282 ERJ6GEYJ221V M 220 OHM,J,1/10W 1 R16283 ERJ6GEYF473 M 47KOHM,J,1/10W 1 R16284 ERJ6GEYJ224 M 220KOHM,J,1/10W 1 R16285 EXB38V623J 电阻阵列 1 R16289 D0GF334JA047 M 330KOHM,F,0.33W 1 R16290 D0GF334JA047 M 330KOHM,F,0.33W 1 R16302 ERJ8GEYJ333 M 33KOHM, J,1/8W 1 R16307 ERJ6RBD513 M 5.1KOHM,J,1/10W 1 R16309 ERJ8GEYJ333 M 33KOHM, J,1/8W 1 R16310 ERJ8GEYJ333 M 33KOHM, J,1/8W 1 R16311 ERJ8GEYJ333 M 33KOHM, J,1/8W 1 R16317 ERJ6RBD243 M 2.4KOHM,J,1/10W 1 R16318 ERJ6RBD433 M 4.3KOHM,J,1/10W 1 R16319 ERJ6RBD242 M 2.4KOHM,J,1/10W 1 R16320 ERJ14YJ683 M 68KOHM, 1/2W 1 R16330 ERJ6GEYJ102V M 1K OHM J 1/10W 1 R16332 ERJ6GEYJ474 M 470KOHM,J,1/10W 1 R16334 ERJ6GEYJ472V M 4.7K OHM J 1/10W 1 R16335 ERJ6GEYJ102V M 1K OHM J 1/10W 1 R16401 ERJT08J7R5V M 7.5OHM,J, 0.33W 1 R16402 ERJT08J7R5V M 7.5OHM,J, 0.33W 1 R16410 ERJ6GEYG391 M 390 OHM,F,1/10W 1 R16411 D1BD2700A044 M 270 OHM, 1/10W 1 R16414 ERJ6GEYJ331V M 330 OHM J 1/10W 1 R16415 ERJ6GEYJ331V M 330 OHM J 1/10W 1 R16416 D0GD103JA036 M 10KOHM,J,0.25W 1 R16421 ERJT08J7R5V M 7.5OHM,J, 0.33W 1 R16422 ERJT08J7R5V M 7.5OHM,J, 0.33W 1 R16441 ERJT08J5R6V M 5.6 OHM,F,0.33W 1 R16442 ERJT08J5R6V M 5.6 OHM,F,0.33W 1 R16451 ERJT08J5R6V M 5.6 OHM,F,0.33W 1 R16471 ERJ6GEYG392 M 3.9KOHM,J,1/10W 1 R16472 ERJ6GEYJ222V M 2.2K OHM J 1/10W 1 R16473 ERJ6GEYF561 M 560 OHM,F,1/10W 1 R16474 ERJ6GEYJ102V M 1K OHM J 1/10W 1 R16475 ERJ6GEYJ472V M 4.7K OHM J 1/10W 1 R16476 ERJ6GEYJ472V M 4.7K OHM J 1/10W 1 R16478 ERJ6GEYJ562V M 5.6KOHM,J,1/10W 1 R16479 D0GD103JA036 M 10KOHM,J,0.25W 1 R16480 ERJ6GEYJ472V M 4.7K OHM J 1/10W 1 R16490 ERJ6RBD104 M 100KOHM, 1/10W 1 R16491 ERJ6RED114 M 110KOHM, 1/10W 1 R16492 ERJ6RED124 M 120KOHM, 1/10W 1 R16493 ERJ6RBD4221 M 4.22KOHM, 1/10W 1 参考号 部件号 部件名称及说明 件数 备注 109 TH-42PD12C R16494 D1BD2001A044 M 2KOHM, 1/10W 1 R16495 D1BD3900A044 M 390 OHM, 1/10W 1 R16496 ERJ6GEYJ470V M 47 OHM,J,1/10W 1 R16497 ERJ6GEYF473 M 47KOHM,J,1/10W 1 R16498 ERJ6GEYJ103V M 10K OHM J 1/10W 1 R16501 D0GD101JA036 M 100 OHM,J,0.25W 1 R16502 D0GD101JA036 M 100 OHM,J,0.25W 1 R16503 ERJT06J100V M 10 OHM,F,0.25W 1 R16504 ERJT06J750V M 75 OHM,F,0.25W 1 R16506 ERJT06J100V M 10 OHM,F,0.25W 1 R16510 ERJT14J1R0U C1.0 OHM, J,1/4W 1 R16511 ERJ6GEYF473 M 47KOHM,J,1/10W 1 R16512 ERJ6GEYF473 M 47KOHM,J,1/10W 1 R16516 ERJ6GEYF473 M 47KOHM,J,1/10W 1 R16517 ERJ6GEYF473 M 47KOHM,J,1/10W 1 R16521 D0GD101JA036 M 100 OHM,J,0.25W 1 R16522 D0GD101JA036 M 100 OHM,J,0.25W 1 R16523 ERJT06J750V M 75 OHM,F,0.25W 1 R16524 ERJT06J750V M 75 OHM,F,0.25W 1 R16531 ERJT06J100V M 10 OHM,F,0.25W 1 R16532 ERJ6GEYF473 M 47KOHM,J,1/10W 1 R16533 ERJ6GEYF473 M 47KOHM,J,1/10W 1 R16534 ERJT08J1R0V M 1.8OHM,J, 0.33W 1 R16536 ERJT08J1R0V M 1.8OHM,J, 0.33W 1 R16551 ERJT06J100V M 10 OHM,F,0.25W 1 R16552 ERJ6GEYF473 M 47KOHM,J,1/10W 1 R16553 ERJ6GEYF473 M 47KOHM,J,1/10W 1 R16561 EXB38V470J 电阻阵列 1 R16562 EXB38V470J 电阻阵列 1 R16563 EXB38V470J 电阻阵列 1 R16564 EXB38V470J 电阻阵列 1 R16565 EXB38V472JV 电阻阵列 1 R16566 EXB38V472JV 电阻阵列 1 R16567 EXB38V472JV 电阻阵列 1 R16568 EXB38V472JV 电阻阵列 1 R16570 ERJ6GEYJ472V M 4.7K OHM J 1/10W 1 R16579 ERJ6GEYJ470V M 47 OHM,J,1/10W 1 R16580 ERJ6GEYJ222V M 2.2K OHM J 1/10W 1 R16582 ERJT08J393 D0GF393JA047 1 R16583 ERJT08J393 D0GF393JA047 1 R16584 D1BD6811A044 M6.81KOHM, 1/10W 1 R16585 D1BD1001A044 M 1KOHM, 1/10W 1 R16586 D1BD1691A044 M1.69KOHM, 1/10W 1 R16587 ERJ6GEYJ222V M 2.2K OHM J 1/10W 1 R16588 D0GD103JA036 M 10KOHM,J,0.25W 1 R16589 D0GD103JA036 M 10KOHM,J,0.25W 1 R16590 ERJ6GEYJ221V M 220 OHM,J,1/10W 1 R16591 EXB38V472JV 电阻阵列 1 R16592 ERJ6GEYJ472V M 4.7K OHM J 1/10W 1 R16593 D1BD1331A044 M 1.33K OHM 1/10W 1 R16602 ERJ6GEYJ102V M 1K OHM J 1/10W 1 R16604 ERJ6GEYJ331V M 330 OHM J 1/10W 1 R16605 ERJ6GEYG182 M 1.8KOHM,J,1/10W 1 R16606 D0GD103JA036 M 10KOHM,J,0.25W 1 R16607 D1BD6651A044 M6.65KOHM, 1/10W 1 R16608 ERJT08J102V M 1KOHM,J, 0.33W 1 R16609 ERJT08J102V M 1KOHM,J, 0.33W 1 R16610 ERJ6GEYJ104V M 100KOHM,J,1/10W 1 R16611 ERJ8GEYJ683 M 68KOHM, J,1/8W 1 R16612 ERJT06J470V M 47 OHM,F,0.25W 1 R16613 ERJ8GEYJ473 M 47KOHM, J,1/8W 1 R16614 ERJ8GEYJ683 M 68KOHM, J,1/8W 1 R16615 D1BD1131A044 M1.13KOHM, 1/10W 1 R16617 ERJ6GEYJ222V M 2.2K OHM J 1/10W 1 R16619 ERJT08J1R0V M 1.8OHM,J, 0.33W 1 R16621 ERJT06J221V M 220 OHM,F,0.25W 1 R16622 ERJT06J221V M 220 OHM,F,0.25W 1 R16627 ERJ6GEYJ220 M 22 OHM,J,1/10W 1 R16628 ERJ6GEYF473 M 47KOHM,J,1/10W 1 R16631 D0GD103JA036 M 10KOHM,J,0.25W 1 R16633 ERJ6GEYJ223 M 22KOHM,J,1/10W 1 R16634 ERJ6GEYJ471 M 470 OHM,J,1/10W 1 R16658 D1BD8661A044 M86.6KOHM, 1/10W 1 R16661 ERJ6GEYJ122V M 1.2KOHM,J,1/10W 1 R16663 D1BD5231A044 M5.23KOHM, 1/10W 1 R16664 ERJT08J102V M 1KOHM,J, 0.33W 1 R16665 ERJT06J330V M 33 OHM,F,0.25W 1 参考号 部件号 部件名称及说明 件数 备注 R16666 D0GD103JA036 M 10KOHM,J,0.25W 1 R16673 ERJ6GEYJ472V M 4.7K OHM J 1/10W 1 R16674 ERJT08J102V M 1KOHM,J, 0.33W 1 R16675 ERJ6GEYJ472V M 4.7K OHM J 1/10W 1 R16679 D1BD1002A044 M10.0KOHM, 1/10W 1 R16680 D1BD7501A044 M 7.5KOHM, 1/10W 1 R16681 ERJT06J100V M 10 OHM,F,0.25W 1 R16682 ERJT06J100V M 10 OHM,F,0.25W 1 R16684 ERJ6GEYJ221V M 220 OHM,J,1/10W 1 R16685 ERJ6GEYJ221V M 220 OHM,J,1/10W 1 R16686 D0GD103JA036 M 10KOHM,J,0.25W 1 R16691 ERJ8GEYJ563 M 56KOHM, J,1/8W 1 R16692 ERJ6RBD152 M 1.5KOHM,J,1/10W 1 R16694 ERJ8GEYJ563 M 56KOHM, J,1/8W 1 R16695 ERJ6RBD152 M 1.5KOHM,J,1/10W 1 R16696 ERF5TK2R2 W 2.2 OHM, K, 5W 1 R16699 D0GD103JA036 M 10KOHM,J,0.25W 1 R16707 ERJ6GEYG392 M 3.9KOHM,J,1/10W 1 R16711 ERJ6GEYJ472V M 4.7K OHM J 1/10W 1 R16712 ERJ6GEYJ102V M 1K OHM J 1/10W 1 R16713 ERG1FJS104D M 100KOHM, J, 1W 1 R16714 ERJ6GEYF473 M 47KOHM,J,1/10W 1 R16715 ERJ6GEYJ103V M 10K OHM J 1/10W 1 R16717 ERJ6GEYJ102V M 1K OHM J 1/10W 1 R16720 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R16721 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R16722 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R16723 ERJ3GEYJ220 M 22 OHM,J,1/16W 1 R16731 ERG2FJS104D M 100KOHM, J, 2W 1 R16733 ERJ6GEYJ474 M 470KOHM,J,1/10W 1 R16734 D1BD4991A044 M4.99KOHM, 1/10W 1 R16735 D1BD1873A044 M 187KOHM, 1/10W 1 R16736 D1BD1873A044 M 187KOHM, 1/10W 1 R16737 D1BD2053A044 M 205KOHM, 1/10W 1 R16744 D1BD1273A044 M 127KOHM, 1/10W 1 R16749 D0GD103JA036 M 10KOHM,J,0.25W 1 R16750 ERJT06J123 M 12KOHM,F,0.25W 1 R16751 ERJT06J154V M 150KOHM,F,0.25W 1 R16752 ERJ6GEYJ472V M 4.7K OHM J 1/10W 1 R16753 ERJ6GEYJ224 M 220KOHM,J,1/10W 1 R16755 ERJT06J123 M 12KOHM,F,0.25W 1 R16756 ERJT06J123 M 12KOHM,F,0.25W 1 R16761 ERJT06J100V M 10 OHM,F,0.25W 1 R16762 ERJ6GEYF473 M 47KOHM,J,1/10W 1 R16763 ERJ6GEYF473 M 47KOHM,J,1/10W 1 R16765 ERJT08J1R0V M 1.8OHM,J, 0.33W 1 R16766 D0GDR00Z0002 M 0 OHM, 1/10W 1 R16769 ERJT06J750V M 75 OHM,F,0.25W 1 R16772 ERJ6GEYJ472V M 4.7K OHM J 1/10W 1 R16773 ERJ6GEYJ102V M 1K OHM J 1/10W 1 R16774 ERG1SJ273 M 27KOHM, J, 1W 1 R16775 ERJ6GEYJ472V M 4.7K OHM J 1/10W 1 R16776 ERJ6GEYJ470V M 47 OHM,J,1/10W 1 R16777 ERJ6GEYJ103V M 10K OHM J 1/10W 1 R16783 ERJT06J154V M 150KOHM,F,0.25W 1 R16785 D1BD1003A044 M 100KOHM, 1/10W 1 R16786 D1BD1003A044 M 100KOHM, 1/10W 1 R16787 D1BD3302A044 M 33KOHM, 1/10W 1 R16789 D0GD103JA036 M 10KOHM,J,0.25W 1 R16791 ERJ6GEYJ102V M 1K OHM J 1/10W 1 R16794 D1BD2003A044 M 200KOHM, 1/10W 1 R16795 D1BD2003A044 M 200KOHM, 1/10W 1 R16796 D1BD5602A044 M 56KOHM, 1/10W 1 R16806 ERJ6GEYJ102V M 1K OHM J 1/10W 1 R16811 ERJ6RBD152 M 1.5KOHM,J,1/10W 1 R16822 ERJ6ENF8202 M 82KOHM, 1/10W 1 R16823 ERJ6ENF8202 M 82KOHM, 1/10W 1 R16824 D1BD3302A044 M 33KOHM, 1/10W 1 R16825 ERJT06J154V M 150KOHM,F,0.25W 1 R16826 D0GD103JA036 M 10KOHM,J,0.25W 1 R16829 ERJ6GEYJ102V M 1K OHM J 1/10W 1 R16831 D1BD7152A044 M71.5KOHM, 1/10W 1 R16832 D1BD7152A044 M71.5KOHM, 1/10W 1 R16833 D0GD103JA036 M 10KOHM,J,0.25W 1 R16838 ERJ14YJ563U M 56KOHM, 1/2W 1 R16841 ERJ14YJ563U M 56KOHM, 1/2W 1 R16844 D1BD1241A044 M1.24KOHM, 1/10W 1 参考号 部件号 部件名称及说明 件数 备注 110 TH-42PD12C R16845 D1BD7152A044 M71.5KOHM, 1/10W 1 R16846 ERJ6ENF8202 M 82KOHM, 1/10W 1 R16847 ERJ6GEYJ472V M 4.7K OHM J 1/10W 1 R16848 ERJ6GEYJ472V M 4.7K OHM J 1/10W 1 R16851 ERJ6GEYJ474 M 470KOHM,J,1/10W 1 R16860 D0D28R2JA021 M 8.2 OHM,J,2W 1 R16869 ERJ8GEYJ473 M 47KOHM, J,1/8W 1 R16870 ERJ14YJ683 M 68KOHM, 1/2W 1 R16873 D1BD2491A044 M2.49KOHM, 1/10W 1 R16877 ERJ6GEYG681 M 680 OHM,J,1/10W 1 R16886 ERJ6GEYJ224 M 220KOHM,J,1/10W 1 R16887 ERJ6GEYJ224 M 220KOHM,J,1/10W 1 R16888 ERJ6GEYJ224 M 220KOHM,J,1/10W 1 R16891 D1BD4702A044 M 47KOHM, 1/10W 1 R16892 D1BD4702A044 M 47KOHM, 1/10W 1 R16893 D1BD4702A044 M 47KOHM, 1/10W 1 R16894 D1BD4702A044 M 47KOHM, 1/10W 1 R16895 D1BD4702A044 M 47KOHM, 1/10W 1 R16896 D1BD3302A044 M 33KOHM, 1/10W 1 R16897 D1BD2741A044 M2.74KOHM, 1/10W 1 R16899 D1BD1471A044 M1.47KOHM, 1/10W 1 R16904 ERJ6GEYJ223 M 22KOHM,J,1/10W 1 R16920 D0GD103JA036 M 10KOHM,J,0.25W 1 R16921 D1BD1741A044 M1.74KOHM, 1/10W 1 R16922 D1BD3001A044 M 3KOHM, 1/10W 1 R16923 D0GD103JA036 M 10KOHM,J,0.25W 1 R16926 ERJ6GEYJ222V M 2.2K OHM J 1/10W 1 R16927 ERJ6GEYJ223 M 22KOHM,J,1/10W 1 R17119 EXB38V470J 电阻阵列 1 R17121 EXB38V471J 电阻阵列 1 R17122 EXB38V471J 电阻阵列 1 R17126 D0GZ6R8JA020 M 6.8 OHM,J, 0.5W 1 R17127 D0GZ6R8JA020 M 6.8 OHM,J, 0.5W 1 R17131 EXB38V471J 电阻阵列 1 R17132 EXB38V471J 电阻阵列 1 R17136 D0GZ6R8JA020 M 6.8 OHM,J, 0.5W 1 R17137 D0GZ6R8JA020 M 6.8 OHM,J, 0.5W 1 R17141 EXB38V471J 电阻阵列 1 R17142 EXB38V471J 电阻阵列 1 R17146 D0GZ6R8JA020 M 6.8 OHM,J, 0.5W 1 R17147 D0GZ6R8JA020 M 6.8 OHM,J, 0.5W 1 R17151 EXB38V471J 电阻阵列 1 R17152 EXB38V471J 电阻阵列 1 R17155 EXB38V102J 电阻阵列 1 R17156 D0GZ6R8JA020 M 6.8 OHM,J, 0.5W 1 R17157 D0GZ6R8JA020 M 6.8 OHM,J, 0.5W 1 R17159 EXB38V470J 电阻阵列 1 R17161 D0GDR00Z0002 M 0 OHM, 1/10W 1 R17177 EXB38V102J 电阻阵列 1 R17180 ERJ3GEYJ470 M 47 OHM,J,1/16W 1 R17184 EXB38V470J 电阻阵列 1 R17185 D0GB102JA041 M 1KOHM,J,1/16W 1 R17191 D0GF472JA047 M 4.7KOHM,J, 0.33W 1 R17192 ERJ6GEYJ224 M 220KOHM,J,1/10W 1 R17212 EXB38V471J 电阻阵列 1 R17216 D0GZ6R8JA020 M 6.8 OHM,J, 0.5W 1 R17217 D0GZ6R8JA020 M 6.8 OHM,J, 0.5W 1 R17219 ERJ6GEYJ224 M 220KOHM,J,1/10W 1 R17221 EXB38V471J 电阻阵列 1 R17222 EXB38V471J 电阻阵列 1 R17223 D0GZ6R8JA020 M 6.8 OHM,J, 0.5W 1 R17224 D0GZ6R8JA020 M 6.8 OHM,J, 0.5W 1 R17226 D0GZ6R8JA020 M 6.8 OHM,J, 0.5W 1 R17227 D0GZ6R8JA020 M 6.8 OHM,J, 0.5W 1 R17231 EXB38V471J 电阻阵列 1 R17232 EXB38V471J 电阻阵列 1 R17236 D0GZ6R8JA020 M 6.8 OHM,J, 0.5W 1 R17237 D0GZ6R8JA020 M 6.8 OHM,J, 0.5W 1 R17238 EXB38V471J 电阻阵列 1 R17245 EXB38V102J 电阻阵列 1 R17249 EXB38V470J 电阻阵列 1 R17250 EXB38V470J 电阻阵列 1 R17257 ERJ3GEYJ470 M 47 OHM,J,1/16W 1 R17258 EXB38V102J 电阻阵列 1 R17261 D0GDR00Z0002 M 0 OHM, 1/10W 1 R17269 D0GF472JA047 M 4.7KOHM,J, 0.33W 1 R17278 EXB38V471J 电阻阵列 1 参考号 部件号 部件名称及说明 件数 备注 R17279 EXB38V471J 电阻阵列 1 R17280 D0GB102JA041 M 1KOHM,J,1/16W 1 R17281 ERJ6GEYJ102V M 1K OHM J 1/10W 1 R17285 EXB38V220JV 电阻阵列 1 R17288 EXB38V222J 电阻阵列 1 R17290 EXB38V470J 电阻阵列 1 RM001 PNA4701M05TV 遥控接收器 1 S34 K1KA03AA0193 3P 连接接头 1 SC2 K1KA02A00676 2P 连接接头 1 SC3 K1KA03A00596 3P 连接接头 1 SC20 K1MN30BA0255 30P 连接接头 1 SC41 K1KA09A00239 9P 连接接头 1 SC42 K1KA09A00239 9P 连接接头 1 SC46 K1KA09A00239 9P 连接接头 1 SC50 K1KA02AA0193 2P 连接接头 1 SS3 K1KY03BA0236 3P 连接接头 1 SS11 K1KA03A00608 3P 连接接头 1 SS22 K1KY15AA0606 15P 连接接头 1 SS23 K1KA06B00220 6P 连接接头 1 SS24 K1KB15AA0032 15P 连接接头 1 SS58 K1MN13B00091 13P 连接接头 1 SS53A K1MN13B00091 13P 连接接头 1 SU1B K1MY96BA0342 96P 连接接头 1 PPDS SU2B K1MY96BA0342 96P 连接接头 1 PPDS SU3B K1MY96BA0342 96P 连接接头 1 PPDS SU4B K1MY96BA0342 96P 连接接头 1 PPDS SU11 K1MY20BA0345 20P 连接接头 1 SU41 K1KY09AA0607 9P 连接接头 1 SW061 K0F162B00002 开关 1 SW1550 EVQPLHA15 开关 1 SW1551 EVQPLHA15 开关 1 SW1552 EVQPLHA15 开关 1 SW1553 EVQPLHA15 开关 1 SW1554 EVQPLHA15 开关 1 V2 K1KA06BA0047 6P 连接接头 1 V15 K1KA03BA0047 3P 连接接头 1 VR16600 EVMEASA00B54 控制 50KOHMB 0.3W 1 VR16601 EVMEASA00B53 控制 5KOHMB 0.3W 1 X3301 H1A2705B0032 晶体 1 X4501 H0J360500017 晶体 1 X4503 H0J200500076 晶体 1 X9000 H2C1005A0041 晶体 1 PPDS X9900 H0J200500076 晶体 1 Z10 K1KY15AA0606 15P 连接接头 1 ZA001 K4AZ01D00004 端子 1 ZA002 K4CD01000011 AV 端子 1 ZA9001 K4AZ01D00004 端子 1 ZA14901 K4AD01Z00004 端子 1 ZA14902 K4AD01Z00004 端子 1 ZA16401 K4CD01000011 AV 端子 1 ZA16402 K4CD01000011 AV 端子 1 ZA16403 K4CD01000011 AV 端子 1 ZA17101 K4CD01000013 AV 端子 1 ZA17102 K4CD01000013 AV 端子 1 ZA17103 K4CD01000013 AV 端子 1 ZA17104 K4CD01000013 AV 端子 1 ZA17201 K4CD01000013 AV 端子 1 ZA17202 K4CD01000013 AV 端子 1 ZA17203 K4CD01000013 AV 端子 1 ZA17204 K4CD01000013 AV 端子 1 C101 F0CAF474A021 C 0.47UF, 250V 1 C104 F0CAF474A021 C 0.47UF, 250V 1 C105 F1J1H334A679 C 0.33UF. 50V 1 参考号 部件号 部件名称及说明 件数 备注 111 TH-42PD12C C106 F1BAF221A107 C 220UF, 250V 1 C107 F1BAF221A107 C 220UF, 250V 1 C109 ECQE2W225L0 C 22UF, 450V 1 C110 ECQE2W225L0 C 22UF, 450V 1 C111 ECJ1VB1H103K C 0.001UF, K, 50V 1 C112 ECJ1VB1H102K C 1000PF, K, 50V 1 C113 F1J1E225A209 C 2.2 UF 25V 1 C114 F1H1C224A065 C 0.22UF, K, 50V 1 C115 ECJ1VB1H103K C 0.001UF, K, 50V 1 C116 ECJ1VB1H472K C 4700PF, K, 50V 1 C117 ECJ1VB1E104K C 0.10UF, K, 25V 1 C118 F1H1H221A832 C 220UF, K, 50V 1 C119 ECJ2XB1H104K C 0.1UF, K, 50V 1 C120 F1E2J4730001 C 0.047PF, , 600V 1 C121 F1H1C105A071 C 1UF, K, 16V 1 C122 ECKD3A102KBP C 1000PF, K, 1KV 1 C123 ECKD3A102KBP C 1000PF, K, 1KV 1 C124 F1H1C105A071 C 1UF, K, 16V 1 C125 F2B2W3310012 C 330UF, 450V 1 C126 ECJ1VB1H102K C 1000PF, K, 50V 1 C127 F1H1C105A071 C 1UF, K, 16V 1 C130 F1H1H221A832 C 220UF, K, 50V 1 C132 ECJ1VB1E104K C 0.10UF, K, 25V 1 C200 ECJ1VB1H102K C 1000PF, K, 50V 1 C201 F2A2W220A165 E 22UF 160V 1 C202 F1E2J4730001 C 0.047PF, , 600V 1 C204 F1H1C105A148 C 1UF, K, 16V 1 C205 F2A1H4700057 E 47UF, 50V 1 C206 ECJ1VB1E104K C 0.10UF, K, 25V 1 C207 F2A1H1000083 E 10UF, 50V 1 C208 F1J1E105A231 C 1 UF 25V 1 C209 ECJ1VB1E104K C 0.10UF, K, 25V 1 C210 F2A1H4700057 E 47UF, 50V 1 C213 F1J1E105A231 C 1 UF 25V 1 C300 ECJ1VB1H103K C 0.001UF, K, 50V 1 C301 ECJ2XB1H104K C 0.1UF, K, 50V 1 C303 ECJ2FB1E474K C 47UF, K, 25V 1 C304 ECCD3D470JGE C 47PF, K, 2KV 1 C305 ECJ2XB1H104K C 0.1UF, K, 50V 1 C306 ECJ2FB1E474K C 47UF, K, 25V 1 C307 ECJ2VB1H103K C 0.01UF, K, 50V 1 C308 ECJ2FB1E224K C 22UF, K, 25V 1 C309 ECKD3D122KBP C 1200PF, K, 2KV 1 C310 ECJ2VB1H222K C 2200P 50V 1 C311 ECJ2VC1H470J C 47PF. K. 50V 1 C312 ECJ1VB1E104K C 0.10UF, K, 25V 1 C313 F0C2J104A104 E 0.10UF, 630V 1 C314 F0C2J104A104 E 0.10UF, 630V 1 C315 F0C2J333A104 E 0.033UF, 630V 1 C316 F1A3D1000002 C 10PF. 2KV 1 C317 F1A3D221A010 C 220PF. 2KV 1 C319 F1BAF3310003 C 330UF, 250V 1 C321 ECJ1VB1H103K C 0.001UF, K, 50V 1 C322 ECJ2VB1H103K C 0.01UF, K, 50V 1 C323 ECQE2W225L0 C 22UF, 450V 1 C500 ECJ2FB1C334K C 33UF, K, 25V 1 C502 ECJ1XC1H681J C 680PF, J, 50V 1 C503 ECJ1XC1H681J C 680PF, J, 50V 1 C504 ECJ1XC1H102J C 1000PF, J, 50V 1 C505 F2A1A1820008 C 1800UF. 10V 1 C506 ECJ1XC1H681J C 680PF, J, 50V 1 C507 F2A1V1820026 E 1800UF 35V 1 C510 ECJ1XC1H102J C 1000PF, J, 50V 1 C511 F1J1E105A231 C 1 UF 25V 1 C513 F2A1E1010106 E 100UF, 25V 1 C515 ECJ2XB1H104K C 0.1UF, K, 50V 1 C518 ECJ1VB1H103K C 0.001UF, K, 50V 1 C519 ECJ1VB1H102K C 1000PF, K, 50V 1 C520 ECJ1VB1H102K C 1000PF, K, 50V 1 C521 ECJ1VB1H102K C 1000PF, K, 50V 1 C522 F1J1E105A231 C 1 UF 25V 1 C600 ECJ1VB1H103K C 0.001UF, K, 50V 1 C601 ECJ1VB1H103K C 0.001UF, K, 50V 1 参考号 部件号 部件名称及说明 件数 备注 C603 ECJ1VB1H103K C 0.001UF, K, 50V 1 C606 ECJ2VB1H223K C 0.022UF, K, 50V 1 C607 ECJ1VB1H103K C 0.001UF, K, 50V 1 C608 ECJ2VB1H223K C 0.022UF, K, 50V 1 C610 ECJ2VB1H103K C 0.01UF, K, 50V 1 C611 ECJ2VB1H103K C 0.01UF, K, 50V 1 C613 ECJ2VB1H103K C 0.01UF, K, 50V 1 C621 ECJ1VB1H103K C 0.001UF, K, 50V 1 C623 F1J0J4750018 C 4.7UF, K, 16V 1 C625 ECJ2VB1H102K C 1000PF, J, 50V 1 C627 ECJ2VB1H103K C 0.01UF, K, 50V 1 C628 ECJ2VB1H103K C 0.01UF, K, 50V 1 C630 ECJ1VB1H102K C 1000PF, K, 50V 1 C700 F2A1H1000083 E 10UF, 50V 1 C701 ECJ1VB1E104K C 0.10UF, K, 25V 1 C702 ECJ2VB1E104K C 0.1UF, K, 25V 1 C704 F1B3D1020012 C 1000PF. 2KV 1 C706 ECJ2XB1H104K C 0.1UF, K, 50V 1 C709 F2AZZ471A019 E 470UF, 80V 1 C712 F2B2E2210011 C 220UF, Z,250V 1 C713 ECJ2VB1C224K C 0.22UF, K, 16V 1 C714 ECJ2VC1H471J C 470PF, K, 50V 1 C715 ECJ2VC1H471J C 470PF, K, 50V 1 C716 ECJ2VB1C224K C 0.22UF, K, 16V 1 C717 F2A1E3320040 E 3300PF, 25V 1 C718 ECJ2XB1H104K C 0.1UF, K, 50V 1 C720 F0C2E204A256 E 0.20UF, 250V 1 C721 F0C2E473A256 E 0.047UF, 250V 1 C722 F0C2E473A256 E 0.047UF, 250V 1 C723 F1J1E105A231 C 1 UF 25V 1 C724 F1J1E105A231 C 1 UF 25V 1 C726 F2A1E4710105 E 470UF, 25V 1 C727 ECJ1VB1E104K C 0.10UF, K, 25V 1 C728 ECJ1VB1H102K C 1000PF, K, 50V 1 C729 ECJ1VB1E104K C 0.10UF, K, 25V 1 C731 ECJ1VB1E104K C 0.10UF, K, 25V 1 C732 F0C2E204A256 E 0.20UF, 250V 1 C735 ECJ1VB1H102K C 1000PF, K, 50V 1 D100 B0FBAT000006 二极管 1 D101 B0ACDJ000010 二极管 1 D102 B0JCDD000002 二极管 1 D103 B0BC01400033 稳压二极管 1 D104 B0JAME000099 二极管 1 D105 B0ACDJ000010 二极管 1 D106 B0EAKT000048 二极管 1 D108 B0HAPR000016 二极管 1 D109 B0HAPR000016 二极管 1 D110 B0BC8R100015 稳压二极管 1 D111 B0ACDJ000010 二极管 1 D114 B0ACDJ000010 二极管 1 D200 B0EBKT000007 二极管 1 D202 B0EAKT000048 二极管 1 D203 B0EAKT000048 二极管 1 D204 B0HAMP000067 二极管 1 D205 MTZJ10B 稳压二极管 1 D206 B0ACDJ000010 二极管 1 D207 B0BB17000003 稳压二极管 1 D208 B0HAMM000122 二极管 1 D209 B0HALP000007 二极管 1 D210 B0EAAD000001 二极管 1 D211 B0BC02000014 稳压二极管 1 D212 B0EAKT000048 二极管 1 D213 B0JCME000029 二极管 1 D300 B0BC8R100015 稳压二极管 1 D301 B0HAGR000010 二极管 1 D302 B0EAAD000001 二极管 1 D303 B0EAAD000001 二极管 1 D304 B0HAGR000010 二极管 1 D305 B0HAJP000004 二极管 1 D307 B0JCME000029 二极管 1 D308 B0ACDJ000010 二极管 1 D310 B0EAKT000048 二极管 1 D311 B0JCME000029 二极管 1 D500 B0BC01300033 稳压二极管 1 D501 B0JANG000018 二极管 1 参考号 部件号 部件名称及说明 件数 备注 112 TH-42PD12C D502 B0HBSM000043 二极管 1 D506 B0JANG000018 二极管 1 D510 B0JANG000018 二极管 1 D511 B0ACDJ000010 二极管 1 D600 B0ACDJ000010 二极管 1 D602 B0EAAD000001 二极管 1 D603 B0BC5R100039 稳压二极管 1 D604 B0EAAD000001 二极管 1 D605 B0EAAD000001 二极管 1 D700 B0HBSN000013 二极管 1 D703 B0EAKT000031 二极管 1 D704 B0EAKT000031 二极管 1 D705 B0JBSL000013 二极管 1 D706 B0FAAT000002 二极管 1 D708 B0BC01300033 稳压二极管 1 D710 B0JCPE000038 二极管 1 D711 DAN202U 二极管 1 D712 B0BC8R100015 稳压二极管 1 D713 B0ACDJ000010 二极管 1 D715 B0BC01200047 稳压二极管 1 D716 B0ADCJ000025 二极管 1 D718 B0JCPE000038 二极管 1 D719 B0ACDJ000010 二极管 1 D720 B0ACDJ000010 二极管 1 D721 B0ACDJ000010 二极管 1 D722 B0ACDJ000010 二极管 1 F100 K5E802BZ0002 保险丝 1 F101 K5E802BZ0002 保险丝 1 F200 K5G631B00008 保险丝 1 F201 K5G631B00008 保险丝 1 IC100 C0DBZZZ00084 IC 1 IC101 C0DAGKC00001 IC 1 IC102 C0DAGKC00002 IC 1 IC200 C0DBZMC00006 IC 1 IC201 MIP3E40MY IC 1 IC202 B3PBA0000508 IC 1 IC300 C0ABBA000168 IC 1 IC301 C0DABYY00019 IC 1 IC302 B3PBA0000508 IC 1 IC303 B3PBA0000508 IC 1 IC304 B3PBA0000508 IC 1 IC500 C0DBZMC00006 IC 1 IC502 C0CAAJG00015 IC 1 IC600 CNC1S171R IC 1 IC601 CNC1S171R IC 1 IC602 C0EBH0000210 IC 1 IC603 C2ABDB000122 IC 1 IC700 C0DBZMC00006 IC 1 IC701 C0DBZMC00006 IC 1 IC702 C0DAAZH00027 IC 1 J501 ERJ6GEY0R00V M 0 OHM J 1/10W 1 L100 G0B163J00001 扼流圈 1 L101 G0B163J00001 扼流圈 1 L102 EXCELDR35V 磁芯 1 L103 EXCELDR35V 磁芯 1 L104 EXCELDR35V 磁芯 1 L700 G0C680KA0207 扼流圈 1 P2 K1KA02A00676 2P 连接接头 1 P6 K1KA12AA0191 12P 连接接头 1 P7 K1KA11AA0191 11P 连接接头 1 P9 K1KA02A00720 2P 连接接头 1 P11 K1KA03A00608 3P 连接接头 1 P25 K1KA13AA0082 13P 连接接头 1 P34 K1KA03AA0193 3P 连接接头 1 P35 K1KA03A00647 3P 连接接头 1 P60 K1KA03AA0190 3P 连接接头 1 参考号 部件号 部件名称及说明 件数 备注 PR101 K5Y502BA0001 保险丝 1 PR600 ERBSE0R50U 保险丝 1 PR700 K5G502B00015 保险丝 1 PR702 ERBSE0R50U 保险丝 1 Q100 B1CHMG000004 FET 1 Q101 B1CFHG000013 FET 1 Q103 B1BCCF000022 三极管 1 Q104 B1CERR000027 FET 1 Q106 B1HFCFA00021 三极管 1 Q201 B1HFCFA00021 三极管 1 Q300 B1CBGD000001 FET 1 Q301 B1CHND000004 FET 1 Q302 B1HFPFA00001 三极管 1 Q303 B1HFPFA00001 三极管 1 Q304 B1CERR000028 FET 1 Q305 B1CERR000028 FET 1 Q500 B1CHND000004 FET 1 Q503 B1CHND000004 FET 1 Q504 B1CFQC000002 FET 1 Q505 B1CHND000004 FET 1 Q506 2SD1819ARL 三极管 1 Q600 2SD1819ARL 三极管 1 Q602 2SD1819ARL 三极管 1 Q609 2SD1819ARL 三极管 1 Q610 B1CBGD000001 FET 1 Q700 2SB1218ARL 三极管 1 Q701 B1ADCF000111 三极管 1 Q702 2SD1819ARL 三极管 1 Q703 B1HBCFA00033 三极管 1 Q704 B1HFCFA00021 三极管 1 Q705 B1HBCFA00033 三极管 1 R101 D0B1825JA033 M1.22MOHM,J,0.05W 1 R102 ERF5TJ100 W 10 OHM, J, 5W 1 R103 ERJ6GEYJ333V M 33KOHM,J,1/10W 1 R104 ERJ6GEYJ624 M 620KOHM,J,1/10W 1 R105 D1AB4303A023 片式电阻器 1 R106 ERJ3GEYJ434 M 430KOHM,J,1/16W 1 R107 D1AB4303A023 片式电阻器 1 R108 ERJ3GEYJ223 M 22KOHM,J,1/16W 1 R109 ERJ6GEYG821 M 820 OHM,J,1/10W 1 R110 D1AB4303A023 片式电阻器 1 R112 ERJ6GEYJ472V M 4.7K OHM J 1/10W 1 R113 ERJ3EKF1002 M 10KOHM, 1/16W 1 R114 D0BF6R8JA035 M 6.8OHM,J, 0.05W 1 R115 D0BF6R8JA035 M 6.8OHM,J, 0.05W 1 R116 ERJ8GEYJ153 M 15KOHM, J,1/8W 1 R117 ERJ8GEYJ153 M 15KOHM, J,1/8W 1 R118 D0GB183JA057 M 18K OHM J 1/16W 1 R119 D0GB103JA057 M 10K OHM J 1/16W 1 R120 ERG12SJ181 M 180 OHM, J,1/2W 1 R121 ERJ3GEYJ333 M 33KOHM,J,1/16W 1 R122 ERX12SJ4R7 M 4.7 OHM, J,1/2W 1 R123 D0GB103JA057 M 10K OHM J 1/16W 1 R125 D0XZR12JA011 M 0.12OHM,J, 5W 1 R126 D0XZR12JA011 M 0.12OHM,J, 5W 1 R127 ERJ6GEYJ331V M 330 OHM J 1/10W 1 R128 ERJ6GEYJ103V M 10K OHM J 1/10W 1 R129 D0GD4R7JA059 M 4.7 OHM,J,0.25W 1 R130 ERJ6GEYJ104V M 100KOHM,J,1/10W 1 R131 ERJ6GEYJ331V M 330 OHM J 1/10W 1 R132 D0GD2R2JA059 M 2.2 OHM,J,0.25W 1 R133 D1AB6803A023 片式电阻器 1 R134 D1AB6803A023 片式电阻器 1 R135 D1AB6803A023 片式电阻器 1 R136 ERJ6GEYJ104V M 100KOHM,J,1/10W 1 R137 ERJ8GEYJ474 M 470KOHM, J,1/8W 1 R138 ERJ6GEYJ123V M 12KOHM,J,1/10W 1 R139 ERJ6ENF1272 M12.7KOHM, 1/10W 1 R140 ERJ6GEYG821 M 820 OHM,J,1/10W 1 R141 EVMAASA00B23 控制 2KOHMB 1 R142 D0GB103JA057 M 10K OHM J 1/16W 1 R143 ERJ3GEYJ333 M 33KOHM,J,1/16W 1 参考号 部件号 部件名称及说明 件数 备注 113 TH-42PD12C R144 D0GB103JA057 M 10K OHM J 1/16W 1 R145 ERJ3GEYJ333 M 33KOHM,J,1/16W 1 R146 ERJ3GEYJ472 M 4.7KOHM,J,1/16W 1 R147 D1AB5603A023 片式电阻器 1 R148 D1AB5603A023 片式电阻器 1 R149 D1AB5103A023 片式电阻器 1 R150 ERJ6ENF3302 M 33KOHM, 1/10W 1 R151 ERJ6ENF2002 M 20KOHM, 1/10W 1 R200 D1AB2203A023 片式电阻器 1 R201 D1AB2203A023 片式电阻器 1 R202 D1AB2203A023 片式电阻器 1 R203 D1AB2203A023 片式电阻器 1 R204 D1AB2203A023 片式电阻器 1 R205 D1AB2203A023 片式电阻器 1 R206 ERJ6ENF3302 M 33KOHM, 1/10W 1 R207 ERJ6ENF4702 M 47KOHM, 1/10W 1 R208 ERJ6GEYJ222V M 2.2K OHM J 1/10W 1 R209 D0GB102JA057 M 1KOHM,J,1/16W 1 R210 ERF5TJ100 W 10 OHM, J, 5W 1 R211 ERJ6GEYJ6R8V M 6.8 OHM,J,1/10W 1 R212 ERJ6GEYJ472V M 4.7K OHM J 1/10W 1 R213 ERJ6GEYJ153V M 15KOHM,J,1/10W 1 R214 ERJ6GEYJ221V M 220 OHM,J,1/10W 1 R216 D0GD4R7JA059 M 4.7 OHM,J,0.25W 1 R217 D0GD4R7JA059 M 4.7 OHM,J,0.25W 1 R218 ERJ3GEY0R00 M 0 OHM, 1/16W 1 R219 ERJ6GEYF473 M 47KOHM,J,1/10W 1 R301 ERJ6GEYJ472V M 4.7K OHM J 1/10W 1 R303 ERJ6GEYJ332V M 3.3K OHM J 1/10W 1 R304 ERJ6GEYJ104V M 100KOHM,J,1/10W 1 R305 D0GD180JA036 M 18 OHM,J,0.25W 1 R308 D0GB105JA057 M 1M OHM F 1/16W 1 R309 ERJ6GEYJ222V M 2.2K OHM J 1/10W 1 R310 ERJ6GEYJ103V M 10K OHM J 1/10W 1 R311 ERJ6GEYJ153V M 15KOHM,J,1/10W 1 R312 ERJ6GEYJ333V M 33KOHM,J,1/10W 1 R313 ERJ6GEYF473 M 47KOHM,J,1/10W 1 R314 ERJ6GEYJ100V M 10 OHM,J,1/10W 1 R315 ERJ6GEYJ222V M 2.2K OHM J 1/10W 1 R316 ERJ6GEYJ223 M 22KOHM,J,1/10W 1 R317 ERJ6GEYG682 M 6.8KOHM,J,1/10W 1 R318 ERJ6GEYJ472V M 4.7K OHM J 1/10W 1 R319 ERJ6GEYJ223 M 22KOHM,J,1/10W 1 R320 ERJ6GEYJ1R0 M 1 OHM,J,1/10W 1 R321 ERJ6GEYJ223 M 22KOHM,J,1/10W 1 R322 ERJ12YJ100 M 10 OHM,J, 1/2W 1 R323 ERJ12YJ101 M 100 OHM,J, 1/2W 1 R324 ERJ12YJ100 M 10 OHM,J, 1/2W 1 R325 ERJ12YJ101 M 100 OHM,J, 1/2W 1 R326 ERJ6GEYJ223 M 22KOHM,J,1/10W 1 R327 ERJ6GEYJ102V M 1K OHM J 1/10W 1 R328 ERJ6GEYJ104V M 100KOHM,J,1/10W 1 R330 ERJ6GEYJ100V M 10 OHM,J,1/10W 1 R333 ERJ6GEYJ221V M 220 OHM,J,1/10W 1 R334 ERJ6GEYJ104V M 100KOHM,J,1/10W 1 R335 ERJ6GEYJ100V M 10 OHM,J,1/10W 1 R337 ERJ6GEYJ221V M 220 OHM,J,1/10W 1 R338 ERJ6GEYJ104V M 100KOHM,J,1/10W 1 R341 D0XB105JA007 电阻阵列 1 R342 ERJ6GEYJ102V M 1K OHM J 1/10W 1 R343 ERJ6ENF1200 M 120 OHM, 1/10W 1 R344 ERJ6ENF22R0 M 22 OHM, 1/10W 1 R346 ERJ6GEYJ221V M 220 OHM,J,1/10W 1 R500 ERJ6GEYJ221V M 220 OHM,J,1/10W 1 R502 D0GB102JA057 M 1KOHM,J,1/16W 1 R503 ERJ3GEYJ104 M 100KOHM,J,1/16W 1 R504 D0GF1R5JA047 M 1.5 OHM,J, 0.33W 1 R505 ERJ8GEYJ100 M 10 OHM, J,1/8W 1 R506 ERJ3GEYJ104 M 100KOHM,J,1/16W 1 R507 ERJ6RBD333 M 33KOHM,J,1/10W 1 R508 ERJ3RBD333 M 33KOHM, 1/16W 1 R511 D0GB102JA057 M 1KOHM,J,1/16W 1 R512 ERJ3GEY0R00 M 0 OHM, 1/16W 1 R515 ERJ3EKF2702V M27.0KOHM, 1/16W 1 R516 ERJ3EKF2401 M 2.4KOHM, 1/16W 1 R517 D0GB103JA057 M 10K OHM J 1/16W 1 R518 ERJ3GEYJ104 M 100KOHM,J,1/16W 1 参考号 部件号 部件名称及说明 件数 备注 R521 ERJ3GEYJ104 M 100KOHM,J,1/16W 1 R524 ERJ6GEYJ683V M 68K OHM J 1/10W 1 R525 ERJ6GEYJ104V M 100KOHM,J,1/10W 1 R526 ERJ6GEYJ393V M 39KOHM,J,1/10W 1 R527 ERJ6GEYJ101V M 100 OHM,J,1/10W 1 R528 D0GB103JA057 M 10K OHM J 1/16W 1 R529 ERJ3GEYJ104 M 100KOHM,J,1/16W 1 R530 ERJ6GEYJ104V M 100KOHM,J,1/10W 1 R531 ERJ6GEYJ102V M 1K OHM J 1/10W 1 R600 ERJ3GEY0R00 M 0 OHM, 1/16W 1 R601 ERJ6GEYJ102V M 1K OHM J 1/10W 1 R602 ERJ3GEYJ224 M 220KOHM,J,1/16W 1 R603 ERJ3GEYJ101 M 100 OHM,J,1/16W 1 R604 ERJ6GEYJ104V M 100KOHM,J,1/10W 1 R605 ERJ3GEYJ224 M 220KOHM,J,1/16W 1 R606 ERJ3GEYJ101 M 100 OHM,J,1/16W 1 R608 ERJ6GEYJ102V M 1K OHM J 1/10W 1 R609 ERJ6GEYJ104V M 100KOHM,J,1/10W 1 R610 ERJ6GEYJ101V M 100 OHM,J,1/10W 1 R611 ERJ6GEYJ101V M 100 OHM,J,1/10W 1 R612 ERJ3GEY0R00 M 0 OHM, 1/16W 1 R613 D0GB154JA057 M 150KOHM J 1/16W 1 R615 D0GB182JA057 M 1.8KOHM J 1/16W 1 R619 ERJ6GEYJ101V M 100 OHM,J,1/10W 1 R620 ERJ6GEYJ102V M 1K OHM J 1/10W 1 R621 ERJ3GEYJ104 M 100KOHM,J,1/16W 1 R622 ERJ6GEYJ102V M 1K OHM J 1/10W 1 R623 ERJ6GEYJ104V M 100KOHM,J,1/10W 1 R632 ERJ3GEYJ224 M 220KOHM,J,1/16W 1 R633 ERJ3GEYJ222 M 2.2KOHM,J,1/16W 1 R634 D0GB102JA057 M 1KOHM,J,1/16W 1 R635 ERJ6GEYJ102V M 1K OHM J 1/10W 1 R636 ERJ6GEYJ102V M 1K OHM J 1/10W 1 R637 D0GB152JA057 M 1.5KOHM J 1/16W 1 R638 ERJ3GEYJ101 M 100 OHM,J,1/16W 1 R639 D0GB152JA057 M 1.5KOHM J 1/16W 1 R640 D0GB102JA057 M 1KOHM,J,1/16W 1 R641 ERJ6RBD152 M 1.5KOHM,J,1/10W 1 R642 D0GB102JA057 M 1KOHM,J,1/16W 1 R643 ERJ6GEYJ332V M 3.3K OHM J 1/10W 1 R644 ERJ8GEYJ330 M 33 OHM, J,1/8W 1 R645 ERJ3GEYJ104 M 100KOHM,J,1/16W 1 R646 ERJ6GEYF473 M 47KOHM,J,1/10W 1 R647 ERJ6GEYJ102V M 1K OHM J 1/10W 1 R648 ERJ6GEYJ393V M 39KOHM,J,1/10W 1 R652 ERJ6GEYG392 M 3.9KOHM,J,1/10W 1 R653 ERJ6GEYG392 M 3.9KOHM,J,1/10W 1 R654 ERJ6GEYG392 M 3.9KOHM,J,1/10W 1 R655 ERJ6GEYG392 M 3.9KOHM,J,1/10W 1 R701 ERJ3GEYJ104 M 100KOHM,J,1/16W 1 R702 ERJ3GEYJ683 M 68KOHM,J,1/16W 1 R703 ERJ6GEYJ222V M 2.2K OHM J 1/10W 1 R704 ERJ6GEYJ102V M 1K OHM J 1/10W 1 R705 ERJ6GEYJ222V M 2.2K OHM J 1/10W 1 R706 ERJ3GEYJ104 M 100KOHM,J,1/16W 1 R707 ERG1SJW123 M 12KOHM, J, 1W 1 R708 ERJ3GEY0R00 M 0 OHM, 1/16W 1 R709 ERJ8GEYJ154 M 150KOHM, J,1/8W 1 R710 ERJ8GEYJ154 M 150KOHM, J,1/8W 1 R711 ERJ8GEYJ154 M 150KOHM, J,1/8W 1 R712 ERJ14YJ2R7U M 2.7OHM, 1/4W 1 R713 ERJ14YJ2R7U M 2.7OHM, 1/4W 1 R714 ERJ14YJ2R7U M 2.7OHM, 1/4W 1 R715 ERJ14YJ2R7U M 2.7OHM, 1/4W 1 R716 ERJ6GEYJ102V M 1K OHM J 1/10W 1 R717 ERJ6GEYJ102V M 1K OHM J 1/10W 1 R718 ERJ6GEYG681 M 680 OHM,J,1/10W 1 R720 ERJ6GEYJ103V M 10K OHM J 1/10W 1 R721 ERJ6GEYJ101V M 100 OHM,J,1/10W 1 R722 ERJ6GEYJ102V M 1K OHM J 1/10W 1 R723 ERJ6GEYJ122V M 1.2KOHM,J,1/10W 1 R724 ERJ6GEYJ102V M 1K OHM J 1/10W 1 R725 ERJ8ENF1603 M 16KOHM, 1/8W 1 R726 ERJ8ENF1503 M 15KOHM, 1/8W 1 R727 ERJ8ENF1303 M 13KOHM, 1/8W 1 R728 ERJ8ENF1303 M 13KOHM, 1/8W 1 R730 ERJ6ENF6801 M 6.8KOHM, 1/10W 1 参考号 部件号 部件名称及说明 件数 备注 114 TH-42PD12C 5/2009 iPress2551 中国制作 R731 ERJ6GEYJ222V M 2.2K OHM J 1/10W 1 R732 ERJ8ENF5102 M 51K OHM, 1/8W 1 R733 ERJ8ENF4702 M 47K OHM, 1/8W 1 R735 EVMAASA00B23 控制 2KOHMB 1 R736 ERJ6ENF3301 M 3.3KOHM, 1/10W 1 R737 EVMAASA00B23 控制 2KOHMB 1 R738 ERJ6ENF1303 M 130KOHM, 1/10W 1 R739 ERJ6ENF1303 M 130KOHM, 1/10W 1 R740 ERJ6ENF3302 M 33KOHM, 1/10W 1 R741 ERJ6ENF1803 M 180KOHM, 1/10W 1 R742 ERJ6ENF1803 M 180KOHM, 1/10W 1 R743 ERJ6ENF1803 M 180KOHM, 1/10W 1 R744 ERJ6ENF1803 M 180KOHM, 1/10W 1 R745 ERJ6ENF3302 M 33KOHM, 1/10W 1 R748 ERJ8ENF3900 M 390 OHM, 1/8W 1 R749 ERJ3GEYJ472 M 4.7KOHM,J,1/16W 1 R750 ERJ3GEYJ333 M 33KOHM,J,1/16W 1 R751 ERJ6ENF1302 M 13KOHM, 1/10W 1 R752 ERJ6ENF1101 M 1.1KOHM, 1/10W 1 R753 ERJ6GEYJ101V M 100 OHM,J,1/10W 1 R754 ERJ3EKF2002 M 20KOHM, 1/16W 1 R755 ERJ3EKF3302 M 33KOHM, 1/16W 1 R757 D0MA30MJ0001 M 30 OHM,J, 2W 1 R764 D0GB103JA057 M 10K OHM J 1/16W 1 R765 D0GB103JA057 M 10K OHM J 1/16W 1 R766 ERJ6GEYJ101V M 100 OHM,J,1/10W 1 R768 ERJ8ENF3900 M 390 OHM, 1/8W 1 R769 ERJ6GEYJ102V M 1K OHM J 1/10W 1 R770 D0GB103JA057 M 10K OHM J 1/16W 1 R777 D0MA30MJ0001 M 30 OHM,J, 2W 1 R784 ERJ6GEYJ102V M 1K OHM J 1/10W 1 R785 ERJ3GEYJ222 M 2.2KOHM,J,1/16W 1 R788 ERJ6GEY0R00V M 0 OHM J 1/10W 1 R792 ERJ3EKF2002 M 20KOHM, 1/16W 1 R793 ERJ3EKF3302 M 33KOHM, 1/16W 1 R795 ERJ3GEY0R00 M 0 OHM, 1/16W 1 R797 ERJ6GEYF561 M 560 OHM,F,1/10W 1 RL100 K6B1AYY00047 继电器 1 RL101 K6B1AYY00047 继电器 1 RL102 K6B1AYY00047 继电器 1 S100 J0LT00000009 开关 1 S101 J0LT00000009 开关 1 T100 G4DYA0000152 变压器 1 T200 ETS29AZ2U6AH 变压器 1 T300 G4D3A0000211 变压器 1 T301 G4D3A0000213 变压器 1 X801 H2B400400021 晶体 1 Z1 K4ZZ01000206 端子 1 Z2 K4ZZ01000206 端子 1 Z3 K4ZZ01000206 端子 1 ZN100 ERZVRED621 变阻器 1 ZN101 ERZVGAD681T2 变阻器 1 ZN102 ERZVRED621 变阻器 1 ZN200 ERZVA7D511 变阻器 1 ZN201 ERZVA7D511 变阻器 1 参考号 部件号 部件名称及说明 件数 备注
