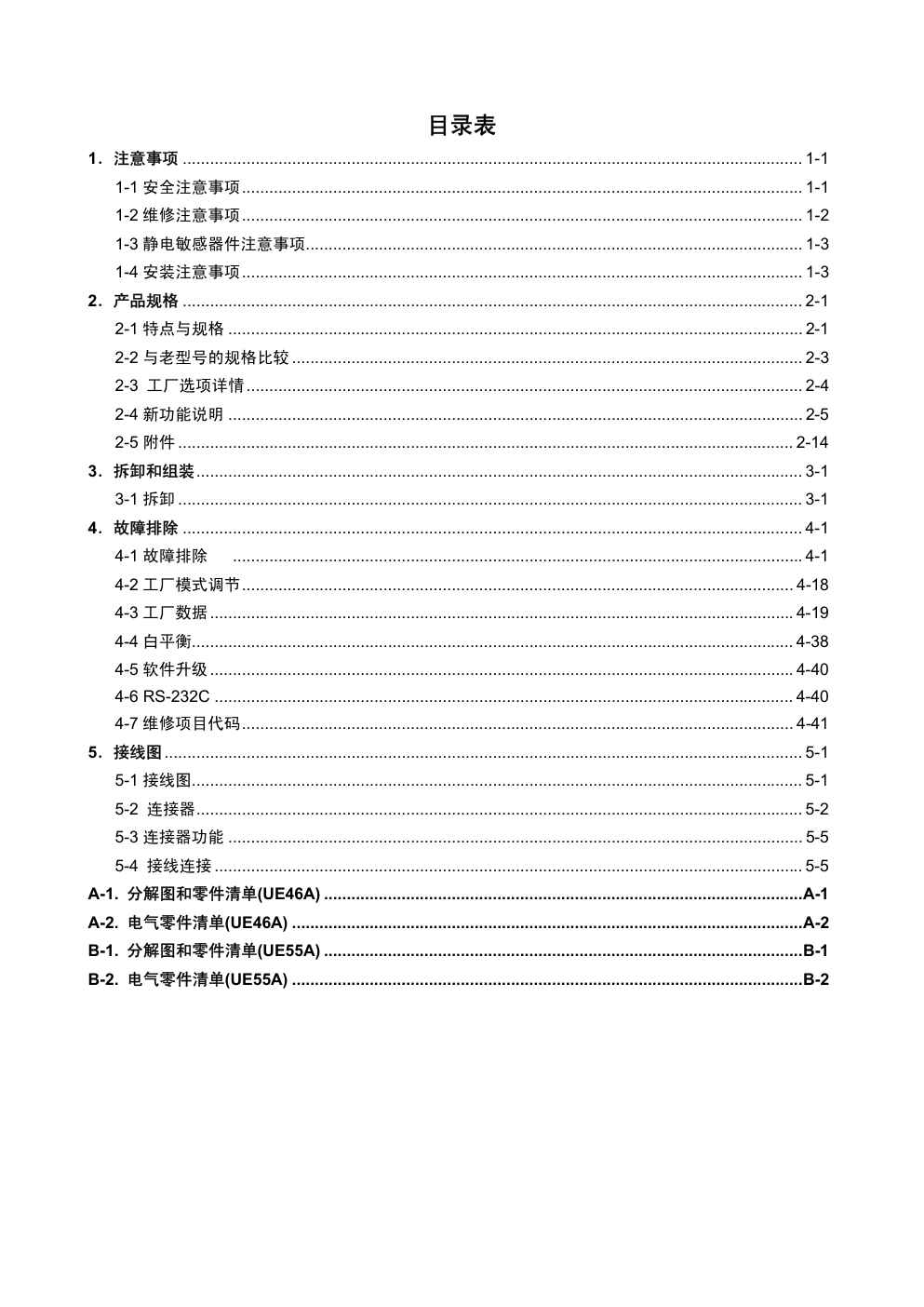

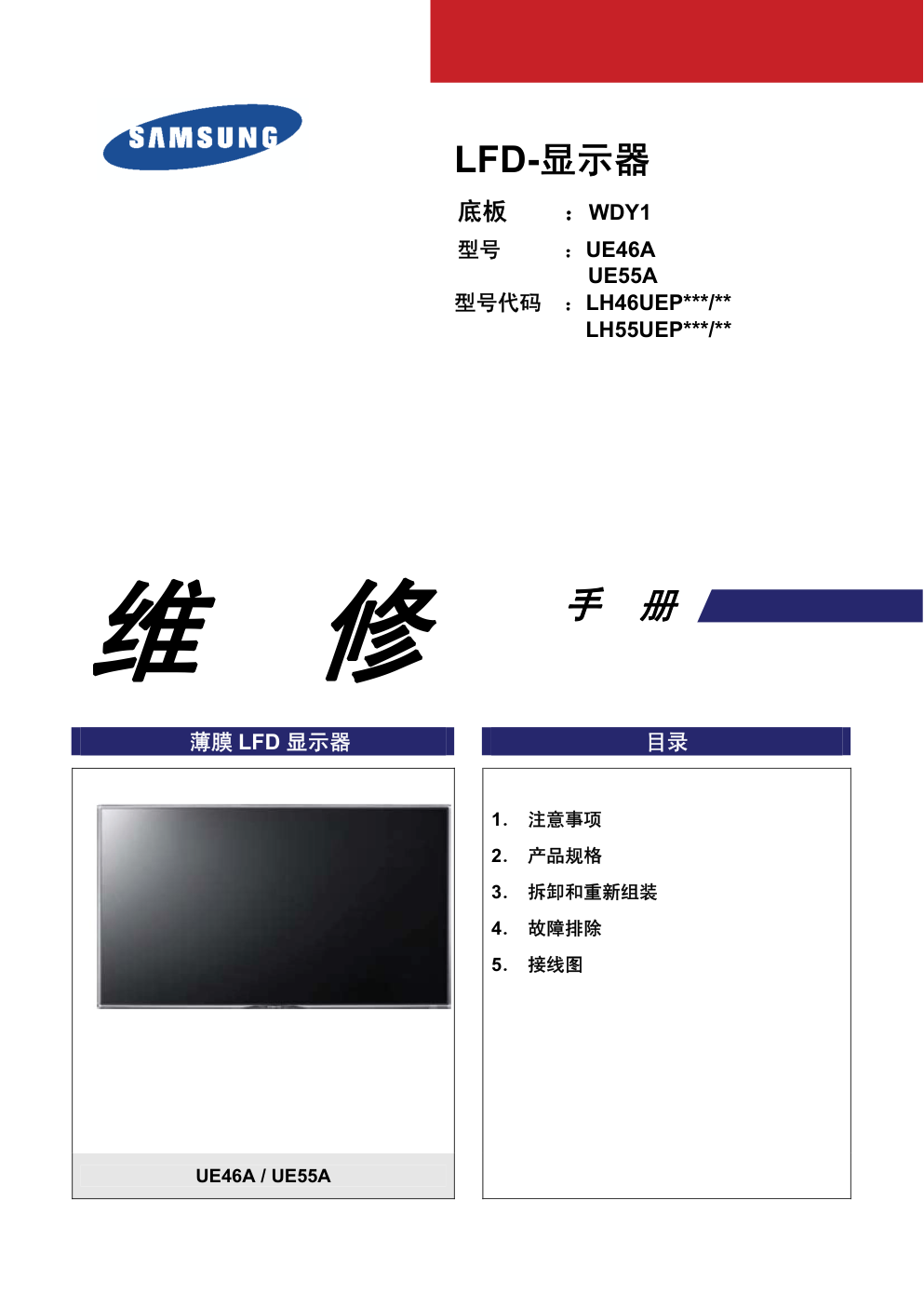

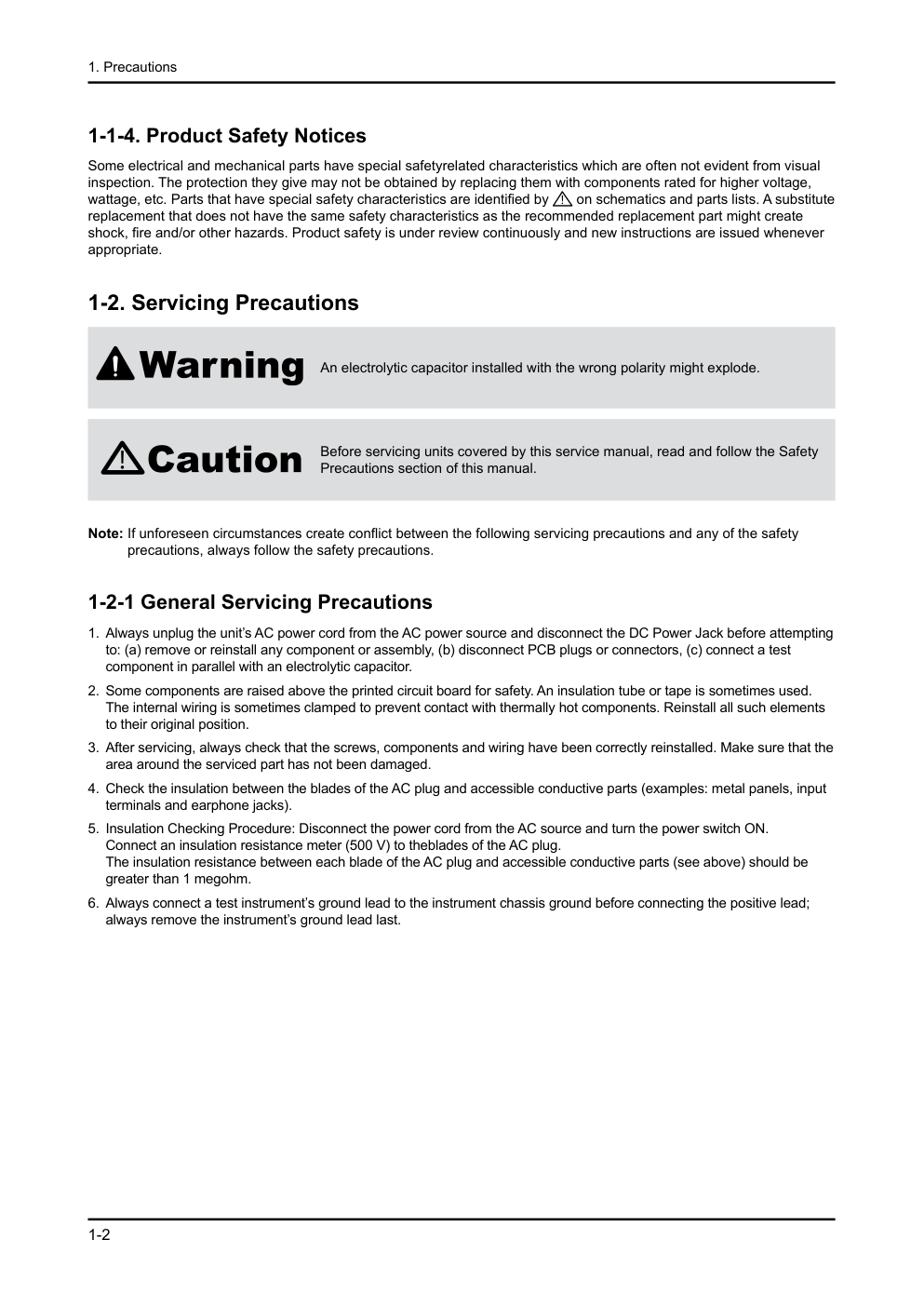

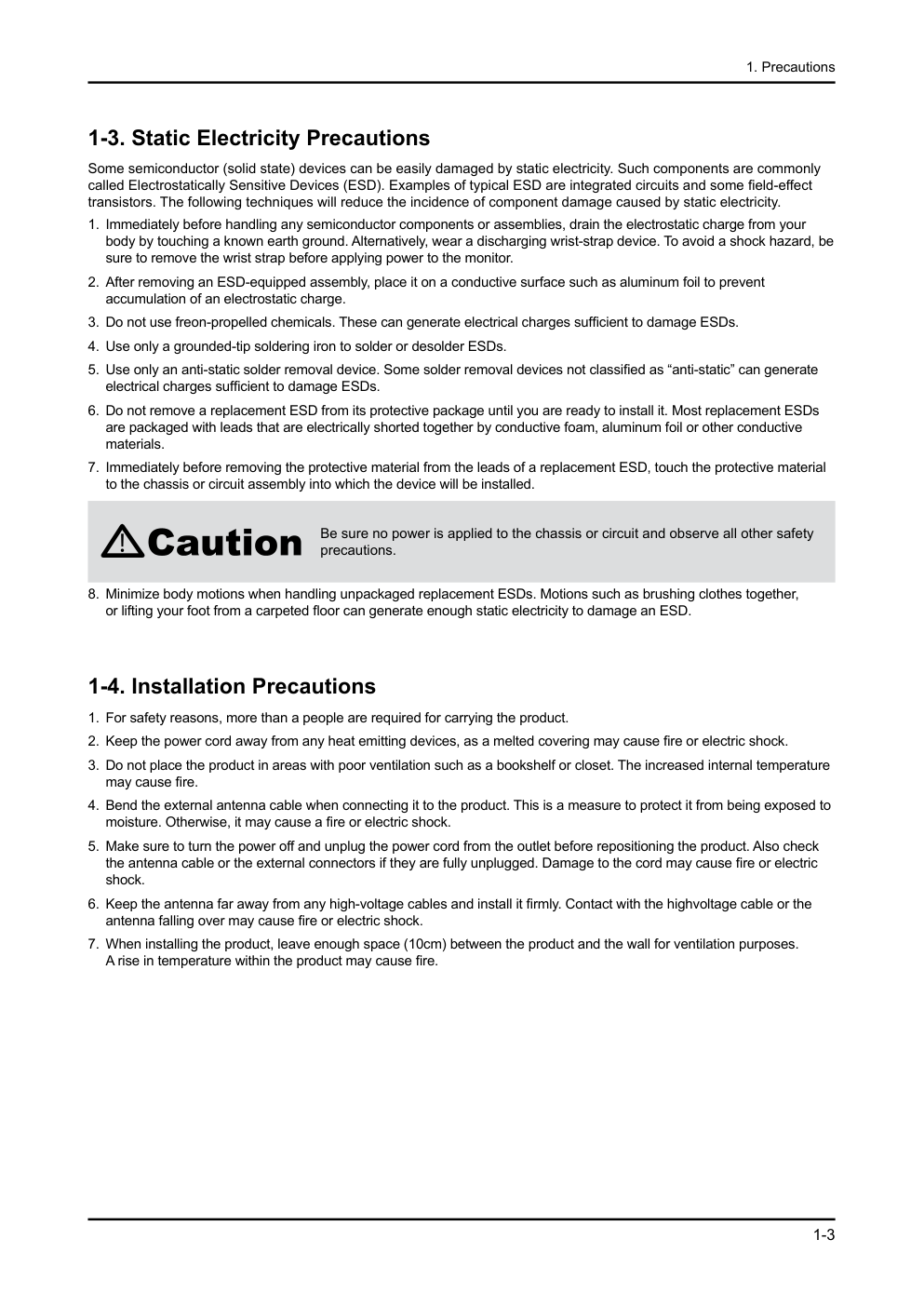

维 修 薄膜 LFD 显示器 目录 UE46A / UE55A 1． 注意事项 2． 产品规格 3． 拆卸和重新组装 4． 故障排除 5． 接线图 LFD-显示器 底板 ：WDY1 型号 ：UE46A UE55A 型号代码 ：LH46UEP***/** LH55UEP***/** 手 册 目录表 1．注意事项 ........................................................................................................................................ 1-1 1-1 安全注意事项........................................................................................................................... 1-1 1-2 维修注意事项........................................................................................................................... 1-2 1-3 静电敏感器件注意事项............................................................................................................. 1-3 1-4 安装注意事项........................................................................................................................... 1-3 2．产品规格 ........................................................................................................................................ 2-1 2-1 特点与规格 .............................................................................................................................. 2-1 2-2 与老型号的规格比较 ................................................................................................................ 2-3 2-3 工厂选项详情.......................................................................................................................... 2-4 2-4 新功能说明 .............................................................................................................................. 2-5 2-5 附件 ....................................................................................................................................... 2-14 3．拆卸和组装..................................................................................................................................... 3-1 3-1 拆卸 ......................................................................................................................................... 3-1 4．故障排除 ........................................................................................................................................ 4-1 4-1 故障排除 ............................................................................................................................. 4-1 4-2 工厂模式调节......................................................................................................................... 4-18 4-3 工厂数据................................................................................................................................ 4-19 4-4 白平衡.................................................................................................................................... 4-38 4-5 软件升级................................................................................................................................ 4-40 4-6 RS-232C ............................................................................................................................... 4-40 4-7 维修项目代码......................................................................................................................... 4-41 5．接线图............................................................................................................................................ 5-1 5-1 接线图...................................................................................................................................... 5-1 5-2 连接器..................................................................................................................................... 5-2 5-3 连接器功能 .............................................................................................................................. 5-5 5-4 接线连接 ................................................................................................................................. 5-5 A-1. 分解图和零件清单(UE46A) .........................................................................................................A-1 A-2. 电气零件清单(UE46A) ................................................................................................................A-2 B-1. 分解图和零件清单(UE55A) .........................................................................................................B-1 B-2. 电气零件清单(UE55A) ................................................................................................................B-2 本维修手册归三星电子有限公司所有。 未经授权使用该手册可能受到适用的国际和/或国内法律 的惩罚。 © 2011 三星电子有限公司。 版权所有 中国印刷 1-1 1. Precautions 1. Precautions 1-1. Safety Precautions Follow these safety, servicing and ESD precautions to prevent damage and to protect against potential hazards such as electrical shock. 1-1-1. Warnings For continued safety, do not attempt to modify the circuit board. 1. Disconnect the AC power and DC power jack before servicing. 2. 1-1-2. Servicing the LFD Monitor When servicing the LFD Monitor, Disconnect the AC line cord from the AC outlet. 1. It is essential that service technicians have an accurate voltage meter available at all times. Check the calibration of this 2. meter periodically. 1-1-3. Fire and Shock Hazard Before returning the monitor to the user, perform the following safety checks: Inspect each lead dress to make certain that the leads are not pinched or that hardware is not lodged between the 1. chassis and other metal parts in the monitor. Inspect all protective devices such as nonmetallic control knobs, insulating materials, cabinet backs, adjustment and 2. compartment covers or shields, isolation resistorcapacitor networks, mechanical insulators, etc. Leakage Current Hot Check (Figure 1-1): 3. Do not use an isolation transformer during this test. Use a leakage current tester or a metering system that complies with American National Standards Institute (ANSI C101.1, Leakage Current for Appliances), and Underwriters Laboratories (UL Publication UL1410, 59.7). DEVICE UNDER TEST (READING SHOULD) NOT BE ABOVE 0.5mA LEAKAGE CURRENT TESTER TEST ALL EXPOSED METAL SURFACES 2-WIRE CORD *ALSO TEST WITH PLUG REVERSED (USING AC ADAPTER PLUG AS REQUIRED) EARTH GROUND Figure 1-1. Leakage Current Test Circuit With the unit completely reassembled, plug the AC line cord directly into a 120V AC outlet. With the unit’s AC switch first 4. in the ON position and then OFF, measure the current between a known earth ground (metal water pipe, conduit, etc.) and all exposed metal parts, including: metal cabinets, screwheads and control shafts. The current measured should not exceed 0.5 milliamp. Reverse the power-plug prongs in the AC outlet and repeat the test. 1-2 1. Precautions 1-1-4. Product Safety Notices Some electrical and mechanical parts have special safetyrelated characteristics which are often not evident from visual inspection. The protection they give may not be obtained by replacing them with components rated for higher voltage, wattage, etc. Parts that have special safety characteristics are identified by on schematics and parts lists. A substitute replacement that does not have the same safety characteristics as the recommended replacement part might create shock, fire and/or other hazards. Product safety is under review continuously and new instructions are issued whenever appropriate. 1-2. Servicing Precautions An electrolytic capacitor installed with the wrong polarity might explode. Before servicing units covered by this service manual, read and follow the Safety Precautions section of this manual. Note: If unforeseen circumstances create conflict between the following servicing precautions and any of the safety precautions, always follow the safety precautions. 1-2-1 General Servicing Precautions Always unplug the unit’s AC power cord from the AC power source and disconnect the DC Power Jack before attempting 1. to: (a) remove or reinstall any component or assembly, (b) disconnect PCB plugs or connectors, (c) connect a test component in parallel with an electrolytic capacitor. Some components are raised above the printed circuit board for safety. An insulation tube or tape is sometimes used. 2. The internal wiring is sometimes clamped to prevent contact with thermally hot components. Reinstall all such elements to their original position. After servicing, always check that the screws, components and wiring have been correctly reinstalled. Make sure that the 3. area around the serviced part has not been damaged. Check the insulation between the blades of the AC plug and accessible conductive parts (examples: metal panels, input 4. terminals and earphone jacks). Insulation Checking Procedure: Disconnect the power cord from the AC source and turn the power switch ON. 5. Connect an insulation resistance meter (500 V) to theblades of the AC plug. The insulation resistance between each blade of the AC plug and accessible conductive parts (see above) should be greater than 1 megohm. Always connect a test instrument’s ground lead to the instrument chassis ground before connecting the positive lead; 6. always remove the instrument’s ground lead last. 1-3 1. Precautions 1-3. Static Electricity Precautions Some semiconductor (solid state) devices can be easily damaged by static electricity. Such components are commonly called Electrostatically Sensitive Devices (ESD). Examples of typical ESD are integrated circuits and some field-effect transistors. The following techniques will reduce the incidence of component damage caused by static electricity. Immediately before handling any semiconductor components or assemblies, drain the electrostatic charge from your 1. body by touching a known earth ground. Alternatively, wear a discharging wrist-strap device. To avoid a shock hazard, be sure to remove the wrist strap before applying power to the monitor. After removing an ESD-equipped assembly, place it on a conductive surface such as aluminum foil to prevent 2. accumulation of an electrostatic charge. Do not use freon-propelled chemicals. These can generate electrical charges sufficient to damage ESDs. 3. Use only a grounded-tip soldering iron to solder or desolder ESDs. 4. Use only an anti-static solder removal device. Some solder removal devices not classified as “anti-static” can generate 5. electrical charges sufficient to damage ESDs. Do not remove a replacement ESD from its protective package until you are ready to install it. Most replacement ESDs 6. are packaged with leads that are electrically shorted together by conductive foam, aluminum foil or other conductive materials. Immediately before removing the protective material from the leads of a replacement ESD, touch the protective material 7. to the chassis or circuit assembly into which the device will be installed. Be sure no power is applied to the chassis or circuit and observe all other safety precautions. Minimize body motions when handling unpackaged replacement ESDs. Motions such as brushing clothes together, 8. or lifting your foot from a carpeted floor can generate enough static electricity to damage an ESD. 1-4. Installation Precautions For safety reasons, more than a people are required for carrying the product. 1. Keep the power cord away from any heat emitting devices, as a melted covering may cause fire or electric shock. 2. Do not place the product in areas with poor ventilation such as a bookshelf or closet. The increased internal temperature 3. may cause fire. Bend the external antenna cable when connecting it to the product. This is a measure to protect it from being exposed to 4. moisture. Otherwise, it may cause a fire or electric shock. Make sure to turn the power off and unplug the power cord from the outlet before repositioning the product. Also check 5. the antenna cable or the external connectors if they are fully unplugged. Damage to the cord may cause fire or electric shock. Keep the antenna far away from any high-voltage cables and install it firmly. Contact with the highvoltage cable or the 6. antenna falling over may cause fire or electric shock. When installing the product, leave enough space (10cm) between the product and the wall for ventilation purposes. 7. A rise in temperature within the product may cause fire. 2. 产品规格 2-5 2-4. 新功能说明 2-4-1. AllShare � 关于AllShare™ AllShare™通过网络可以与电视和手机及其它与你电视相匹配的设备连接。在电视上，你可以查看通 话记录，SMS信息并可以接听电话。此外，你可以播放存储在手机或其它设备中的（如你的计算机） 视频，图片，和音乐，并通过网络在电视中操作它们。 如果你的三星显示器连接到一个非三星DLNA服务器上时，视频在播放过程中会发生兼容性问题。 通过Allshare™连接您的三星显示器到网络，您可以使用如下所述三星产品的原有功能： • 播放各种视频格式（DIVX，XVID，MP4，3GPP，AVI，ASF，MKV等等） • 视频缩略图像功能 • 书签功能（恢复视频播放） • 自动捕捉（场景导航） • 数字内容管理 • 兼容各种格式的字幕文件（SRT，SMI，SUB，TXT，TTXT） • 搜索文件名称及其他 如要充分利用三星原有的DLNA功能，建议您使用显示器所提供的Allshare™软件。 � 设置AllShare™ 菜单→网络→ AllShare设置→ 确认 选择是否使用网络上的多媒体功能。有关设置选项的详细信息，请参阅的 Allshare™说明。 所显示的图像可能会有所不同，这取决于所用型号。 - 媒体（开/关）：启用或禁用的媒体功能。当媒体功能开启时，可以通过支持 DLNA DMC 的手机或其它 设备控制媒体内容的播放。 1． 媒体 显示已设置使用该产品的媒体功能的手机或已连接的设备清单。 媒体功能可以用在所有支持DLNA DMC的设备。 - 允许/拒绝：允许/屏蔽的设备。 - 删除：从列表中删除设备。 此功能仅可删除列表中的设备名称。如果删除的设备正处于开启状态或正尝试连接到电视，则设备 的名称可能会再次出现在列表中。 2.使用媒体功能 2. 产品规格 2-6 警示窗口会提示您来自手机的媒体内容（视频，照片，音乐）将会在电视屏幕中显示，媒体内容将会在 警示窗口出现3秒后自动被播放。如果在警示窗口出现时，按下返回或退出按钮，媒体内容将不会显示。 当某个设备首次通过电视的媒体功能播放时，将会有提示窗口弹出。按下确认按钮选择允许，这将允 许手机 通过显示器自由运作并使用媒体功能播放内容。 如要关闭手机所传输的媒体内容，在AllShare设置中的媒体，选择关闭。 有些内容不能通过您的显示器播放，这取决于文件的分辨率和格式。 确认 和 ��按钮也可能不能运作，这取决于媒体内容的类型。 使用手机，您可以控制媒体播放。更多详情，参看手机用户手册。 2. 产品规格 2-7 2-4-2.媒体播放 � 媒体播放 当通过网络连接到电脑上时，所不支持的功能： -按照图片，音乐和视频文件汇集文件。 -当电影在播放时，按下快退 或 （快进）按钮。 -不支持 Divx DRM，多媒体音频，嵌入式字幕。 当你通过网络连接使用媒体播放模式，这一切取决于所提供服务器的功能。 -汇集方法可能会有所不同。 -不支持屏幕搜索功能。 -可能不支持继续播放功能，重新播放视频。 -不支持多用户继续播放功能。（仅可记忆最近用户停止播放的位置） - �或�按钮可能不会运作，这取决于所采用的内容信息。 -如果你有过使用无线网络播放视频文件过卡的经历，我们建议您使用有线网络。 支持对白字幕格式 名称 文件扩展名称 格式 MPEG-4 time-based text .ttxt XML SAMI .smi HTML SubRip .srt string-based SubViewer .sub string-based Micro DVD .sub or .txt string-based 支持视频格式 文件扩展名 承载器 视频解码 分辨率 帧率(fps) 字节 (Mbps) 音频解码 Divx 3.11/4.x/5.1/6.0 1920 x 1080 6 ~ 30 8 XviD 1920 x 1080 6 ~ 30 8 H.264 BP/MP/HP 1920 x 1080 6 ~ 30 25 MPEG4 SP/ASP 1920 x 1080 6 ~ 30 8 *.avi *.mkv AVI MKV Motion JPEG 640 x 480 6 ~ 30 8 MP3/AC3/LPCM/ADPCM /DTS Core Divx 3.11/4.x/5.1/6.0 1920 x 1080 6 ~ 30 8 XviD 1920 x 1080 6 ~ 30 8 H.264 BP/MP/HP 1920 x 1080 6 ~ 30 25 MPEG4 SP/ASP 1920 x 1080 6 ~ 30 8 *.asf ASF Motion JPEG 640 x 480 6 ~ 30 8 MP3/AC3/LPCM/ADPCM /WMA *.wmv ASF Window Media Video v9 1920 x 1080 6 ~ 30 25 WMA H.264 BP/MP/HP 1920 x 1080 6 ~ 30 25 MPEG4 SP/ASP 1920 x 1080 6 ~ 30 8 *.mp4 MP4 XVID 1920 x 1080 6 ~ 30 8 MP3/ADPCM /AAC H.264 BP/MP/HP 1920 x 1080 6 ~ 30 25 *.3gp 3GPP MPEG4 SP/ASP 1920 x 1080 6 ~ 30 8 ADPCM/AAC/HE-AAC MPEG2 1920 x 1080 24/25/30 30 *.vro VRO VOB MPEG1 1920 x 1080 24/25/30 30 AC3/MPEG/LPCM 2. 产品规格 2-8 文件扩展名 承载器 视频解码 分辨率 帧率(fps) 字节 (Mbps) 音频解码 MPEG1 1920 x 1080 24/25/30 30 MPEG2 1920 x 1080 24/25/30 30 *.mpg *.mpeg PS H.264 1920 x 1080 6 ~ 30 25 AC3/MPEG/LPCM/AAC MPEG2 1920 x 1080 24/25/30 30 H.264 1920 x 1080 6 ~ 30 25 *.ts *.tp *.trp TS VC1 1920 x 1080 6 ~ 30 25 AC3/AAC/MP3/DD+/HE- AAC 其它限制 如果解码内容出现问题，解码将不能继续进行。 如果存储器所包含的信息不正确或文件发生错误，存储器内容将不能正常播放。 如果相关文件内容与上述表格中所述的标准帧率/字节率不相匹配，声音或视频文件将不能正常播放。 视频解码 音频解码 • 最高支持H.264, Level 4.1 • H.264 FMO / ASO / RS, VC1 SP / MP / AP L4且不支持AVCHD • XVID, MPEG4 SP, ASP: – 低于1280 x 720: 60 frame max – 高于1280 x 720: 30 frame max • 不支持GMC • 最高支持WMA 7, 8, 9, STD, 9 PRO • WMA 9 PRO不支持双信道，多信道或音频丢 失文件。 • 不支持WMA sampling rate 22050Hz mono • 不支持ReadlAudio 10 缺失文件 2. 产品规格 2-9 2-4-3. 3D 显示屏 � 什么是 3D 显示屏？ � 显示人造 3D 图片制式 � 如何？→使用双目效果时间延长 -左眼识别左图，右眼识别右图。 -人类眼睛之间的最大水平距离为 65mm 所以每个眼睛所感觉到的延时很小。 人类大脑合成了这些图片并能感觉到是三维立体。 并排 左图 右图 � 3D OSD 术语 3D 格式：这里有几种如何汇集左和右图的 3D 格式。 格式 输入 图片 解释 输入源 注解 框架合成 在左和右侧图片之间插入闪烁的空格。 - 全屏分辨率：1920 x 1080 x 2 (左侧和右侧) +闪烁 = 1920 x 2205 HDMI 1.4 1.HDMI 1.4 标准格式。 2.自动启用。 （不在菜单或 UI 中） 3.BD 格式 顶部和底部 在框架 1 中，左图在上半部，右图在下 半部。 -垂直半解析 HDMI, USB, DTV (VOD), PC 3D 广播格式 并列式 在框架 1 中，左图在左侧，右图在右 侧。 - 水平半解析 HDMI, USB, DTV (VOD), PC 3D 广播格式 行对行 在框架 1 中，每一条水平线，左右侧保 持一致。 - 垂直半解析 PC 1.不能进行 MPEG 解码 2.仅适用于 PC 竖直线 在框架 1 中，每一条竖直线，左右侧保 持一致。 - 水平半解析 PC 1.不能进行 MPEG 解码 2.仅适用于 PC 方格板 在框架 1 中，所有像素，左右图像保持 一致。 - 垂直和水平半解析。 PC 1.不能进行 MPEG 解码 2.仅适用于 PC 帧顺序 左右图像保持一致性。 全解析与半解析交替。 PC 2D→3D 从普通的 2D 输入提取左右图像的空置部分并显示出 3D 效果。（本电视的一项功能） 3D→2D 在观看 3D 电视时（输入为 3D 源），如果用户感觉看 3D 电视会比较累，可以通过电视选项将其变 更为 2D 模式。（在此种情况下，电视仅显示左右侧图像中的一侧图像） 深度 仅启用“2D→3D 模式” 控制 3D 的等级为 1~10 级，级别越高，感官上会越疲倦。 L/R 纠正 切换左右图像位置，这样可以协调 3D 眼镜。 2. 产品规格 2-10 格式 输入图片 解释 输入源 注解 “3D 关闭”会依据当前的模式有如下释义： （1）在 2D→3D 模式中，返回到 2D （2）在 3D 模式中 3D 取消 （3D 关闭） � 3D 支持格式 DTV Internet VOD ATV/AV Comp. A.PC HDMI USB_PC USB (Photo) USB (Video) Top- Bottom Over 720P All Resolution Over 720P - Over 720P Over 720P All Resolution All Resolution Side by Side Over 720P All Resolution Over 720P - Over 720P Over 720P All Resolution All Resolution Line by line - - - - PC Resolution - - Vertical Stripe - - - - PC Resolution - - Frame Seq. - - - - PC Resolution - - Checker BD - - - - PC Resolution * 60Hz only - - 2D�3D All Resolution MPO - - - - - - - All Resolution - SAVE (SS.TB) - - - - - - - - All Resolution HDMI 1.4a - - - - - - - - - M2TS (3D) - - - - - - - - All Resolution • ：如果分辨率低于1920 x1080，PC格式(LL, VS, ChBD)和USB照片仅支持初始尺寸。 • ：两侧边缘和顶部-底部的图片都采用黑色(仅分量)。 • USB图片：如果分辨率低于1920x1080, L/R图片一定会被放置在屏幕的中央。 3D 关闭 3D 关闭（初始） 3D 关闭（3D→2D） 2. 产品规格 2-11 � 3D 眼镜增强 2011 3D 格式：这里存在几种 3D 格式，如何合并左右两侧图片。 项目 射频 自动开/关 目的 避免外部 IR 噪音干扰 非电源键 提高 备注 双向通信 戴上眼镜-开启 取下眼镜-关闭 自动的 2-4-4.内置 Wi-Fi � 网络设置（OFC，单脚连接） 单脚连接功能可让您的三星电视自动连接到三星无线接入点。 如果你的非三星接入点不支持单脚连接，你必须采用其中一种方法进行连接。 如何使用单脚连接进行设置 1.进入到网络设置屏幕。 如要进入，按照如下网络设置向导进行操作。 2.选择单脚连接。 3.将 AP 接入点平行与三星无线网络适配器放置，留下不超过 25cm 的空隙。 4.等待，直到连接自动被建立。 5.网络测试屏幕出现，网络设置完成。 6.将 AP 测试点放置在指定的位置。 2. 产品规格 2-12 � 网络设置检查列表 故障 可行的解决方案 如何设置网络？ � 打开[菜单]按钮并打开[设置]选择[网络]。 配置有线或无线网络设置。 更多详情，请参看 IB 如何检查网络状态？ � 选择[菜单]→ [网络]并运行[网络状态]查看测试结果并检查网络状 态。 在网络测试的接线连接中，第 二项包括 IP 地址，子网，网关 和 DNS 服务器发生故障。 � 如果 IP 地址，子网掩码和网关地址手动输入，检查所确定的是否 为有效值。（例如，0.0.0.0 不是有效的 IP 地址，子网掩码或网关 地址） 如果用户所输入的 IP 地址无效，将其更换为有效的 IP 地址。 在网络测试的接线连接中，第 三项网关 Ping 故障。 � 检查网络接线是否正确连接到电视。 � 如果电视连接正确，检查 IP 地址是否自动生成或手动输入。 � 如果 IP 地址是自动生成并连接至共享设备，检查共享设备（AP 接 入点）的设置，使用接线连接，或咨询相关的网络服务商。 � 如果 IP 地址为手动输入，检查 IP 地址是否输入正确。 （此时，用户应当确认手动输入的 IP 地址是否有效。） 不能连接至无线网络。 � 如果连接共享设备时必须输入加密键，请检查共享设备的密码是否 输入正确。 � 查找周围的共享设备，通过选择[无线网络设置]和[选择网络]检查是 否这些共享设备具有相同的SSID。 如果共享设备拥有相同的 SSID，尝试连接此设备。 � 如果IP地址设置为自动并且不能通过步骤1或2连接至共享设备，检 查共享设备的设置并查看共享设备上的DHCP服务功能是否开启。 （如何设置共享设备的详情，参看相应的共享设备手册。） � 通过步骤1,2和3的确认后，你仍不能连接至共享设备，将共享设备 复位并再次尝试。 当使用无线网络时，用户的无 线共享设备不能连接到 PBC （WPS）。 � 检查用户的共享设备是否支持 WPS。 （参看共享设备的手册说明。） � 检查用户是否按下了共享设备上的PBC按钮。 � 如果有另外带有WPS的共享设备在周围运行，将不能正常连接。请 在2分钟后再次尝试。 � 将共享设备复位并再次尝试。 � 如果用户的共享设备不被 Wi-Fi 认证，也许不能通过 WPS 连接。 2. 产品规格 2-13 故障 可行的解决方案 自动配置共享设备不能通过无 线加密狗自动连接。（在此，用 户共享设备必须支持自动配 置。） 1.检查用户的共享设备是否支持自动配置。（对于共享设备列表，参 看 IB 或网站） 2.如果用户的共享设备支持自动配置，尽可能的将共享设备靠近电视 上的无线加密狗并尝试再次建立连接。（一定要尽可能的接近电视 建立连接。） 如何设置网络？ � 选择[菜单]→[设置]→[网络]并检查SWL是否关闭。 如果接入点关闭，电视重新建立连接将需要2分钟时间。 尽管电视的放置接近接入点及 加密狗已插入到电视，共享设 备仍不能通过自动配置被连 接，仅显示正在连接信息。 � 检查接入点在连接过程中是否被关闭。 如果接入点被关闭，电视重新建立连接将需要2分钟时间。 尽管电视的放置接近接入点及 加密狗已插入到电视，共享设 备仍不能通过自动配置被连 接，仅显示正在连接信息。 � 如果三星的无线连接开启，5G带宽的无线共享设备可能在搜索中 不能被发现（限制）。 � 如果三星的无线连接关闭或产品不带有三星无线连接功能，请再次 尝试搜索共享设备（是否能够在搜索中查找到取决于无线连接的设 置。） 在网络测试的接线连接中，第 二项包括 IP 地址，子网，网关 和 DNS 服务器发生故障。 � 如果IP地址，子网掩码和网关地址手动输入，检查所输入的是否为 有效值。（例如，0.0.0.0不是有效的IP地址，子网掩码或网关地 址） � 如果用户所输入的IP地址无效，将其更换为有效的IP地址。 在网络测试的接线连接中，第 三项网关 Ping 故障。 � 如果IP地址是自动生成并连接至共享设备，检查共享设备（AP接入 点）的设置，使用接线连接，或咨询相关的网络服务商。 � 如果IP地址为手动输入，检查IP地址是否输入正确。 （此时，用户应当确认手动输入的IP地址是否有效。） 在网络测试的接线连接中，第 四项英特网服务测试失败。 � 请咨询相关的网络服务提供商（用户所定制的英特网网络服务提供 商，如KT） 2. 产品规格 2-14 2-5.附件 产品 说明 代码编号 备注 快速设置指南 BN68-03767A 保修卡 BH68-00633B 用户手册 BN46-00103A 电源线 3903-000525 D-SUB线 BN39-00244H 遥控器 AA59-00539A 电池 4301-000103 AV/分量适配器 BN39-01154W RS232C适配器 BN39-01545A 三星电子维修中心 3 拆卸和重新组装 3-1 3.拆卸和重新组装 维修手册的这一章叙述本显示器的拆卸和重新组装步骤。 警告：本显示器包含静电敏感器件，处理这些部件时应小心。 3-1.拆卸 小心：1.为了便于重新安装，在水平面上放置显示器并进行拆卸。 2.在显示器下铺一块软布，以防屏幕划伤。 3. 在拆卸机体前要先将信号线缆和电源线卸下。 说明 图片 1.拆卸后盖上的 8 个螺钉。 螺钉 2.将后盖提起并卸下。 注意：在提起后盖时要小心，非常 的锋利。 3 拆卸和重新组装 3-2 说明 图片 3.拆卸中盖上的 15 个螺钉。 螺钉 4.提起中盖并将其卸下。 注意：在拆卸中盖前，卸下功能线。 3 拆卸和重新组装 3-3 说明 图片 5. 46”/55”的后部视图。 6.拆卸扬声器（左/右）。 3 拆卸和重新组装 3-4 说明 图片 7.拆卸主板上的螺钉。 螺钉 注意：在拆卸板前，断开所有接线连接器。 8.拆卸 IP 板上的螺钉。 螺钉 3 拆卸和重新组装 3-5 说明 图片 9.拆卸 T-CON 机架上的螺钉。 螺钉 10. 46”/55”屏板。 ※ 重新组装步骤与拆卸步骤相反。 4. 故障排除 4-1 4.故障排除 4-1.故障排除 4-1-1.预前检查 1． 首先检查各电缆连接情况。 检查是否烧坏或损坏的接线。 检查接线是否断开，或连接处太松。 检查是否依据连接图连接接线。 2． 检查主板的电源输入。 3． 如何辨别故障是否由主板或 T-Con 板引起的。 -无图像：如果发生的故障是没有图像，但是 BLU 处于开启状态，LED 指示灯不断闪烁，更换 T-con 板。 -图像失真：检查内部图形。 � 对于所有模式 内部图案 Napoli Pre Napoli post 图片 故障 很好 很好 很好 不正常 主板或信号源 不正常 很好 很好 不正常 主板 不正常 不正常 很好 不正常 主板或 FRC 设置 不正常 不正常 不正常 不正常 主板或 LVDS 接线或 T-con 或屏板。 � 仅适用于 HDMI 模式（附加检查） HDMI 图片 故障 很好 不正常 检查 HDMI IC 上的 HDMI 来源或 HDMI 插孔后没有问题。 不正常 不正常 检查 HDMI IC 上的 GenoaS 图形或 LVDS 接线或 T-con 前没有问题。 � 如何检查内部图案？ 1. 工厂模式(静音→1 → 8 → 2 → 开机当显示器处于“待机”模式) 2. 移动到SVC菜单。 3. 移动到测试图。 4. 检查内部图案。 （本型号仅支持FBE、READ PRE、READ POST) 4．故障排除 4-2 � 简单的故障流程图 电视是否打开？ 当射频信号被接入 时，电视是否有声 音发出？ CN201 管脚 4 上的 电压是否为 A5V？ CN201 的管脚 11、 12、13 是否出现电 压 B13V？ 检查 LVDS 的接线 连接。必要时更换 T-con 板。 显示屏上是否有在 屏显示调节菜单？ 是否可以看到数字 信道广播。 屏幕是否有显示？ 否 否 否 检查电源线 检查连接到主板上的 LVCD 接线。必要时，可 更换主板。 更换主板 更换主板。 检查 28p 接线，必要时 更换 SMPS 板。 更换主板 请联系技术支持部门。 是 是 是 否 否 是 否 是 是 是 否 否 4. 故障排除 4-3 主板 4．故障排除 4-4 4-1-2.如何检查故障症状 � 未通电 参看下一页可检查维修手册中所提到的如 CN201 或 IC201 部件所在的位置。 征兆 -当连接电源线时，前显示屏上的 LED 指示灯未工作。 -当连接电源线时，SMPS 继电器未工作。 -本机似乎损坏。 主要检查点 如果接线连接不当或主板或 SMPS 有故障，当连接电源线时，IP 继电器或前部屏板 LED 不工作。在这种情况下，检查下列各项： -检查本机内部接线连接状态。 -检查各零件的保险丝。 -检查 SMPS 的输出电压。 -更换主板。 诊断 小心 在 IP 板上工作之前，必须断电。 否 当未接入 28p 接线时，检查背景灯是否 开启？ 是 CN201 的管脚 4 上是否出现正常的待机 DC A5V 电压？ 是 检查“主板电源的输入”是否正常？ - PIN7：B18VS - PIN11：B13V - PIN1：B5V 是 IC1210 的管脚 3 上是否出现正常的 DC A3.3V 电压? 否 是 否 更换 28p 接线。 更换主板电源组件。 在 IC202 的管脚 8 上是否出现正常的 DC B3.3V,IC201 管脚 3 上出现正常的 B9V？ 是 C1009,C1035 上是否出现正常的 Genoa-P core 3.3V,1.1V? 否 更换 IC202,IC207 或主板组件。 否 否 是 检查为 C228 的屏板提供电源，是否出现 在 C228 上？ 否 检查其它功能（无图像部分） 更换 LCD 屏板。 检查电源线的连接情况。 P/N：3903-000598 当电源开通时，检查继电器的声音是否 开启？ 是 否 更换 IC202,IC201 或主板组件 更换 IC1210 或主板组件 4. 故障排除 4-5 定位（主板） 详情 4．故障排除 4-6 � 无图像（模拟 PC 信号） 参看下一页可检查维修手册中所提到的如 CN401 或 IC801 部件所在的位置。 征兆 -声音正常，但屏幕上未显示画面。 主要检查点 -检查PC来源 -检查Arsenal,并检查Valencia。 -当LVDS接线连接到主板及屏板被断开的情况下可能会发生。 诊断 小心 在 IP 板上工作之前，必须断电。 否 输入正常的模拟 PC 信号，检查连 接接线。 否 更换PC接线。 更换主板组件。 检查 PC 来源，并检查 DSUB 接线的 连接情况？ 是 否 更换 IC801 或更换主板组件。 检查 1,2,3,13,14(R、G、B、H、V) 是否有信号出现？ 是 检查 IC801 上是否有数字输出？ � � 否 请与技术支持部联系。 是 检查LVDS接线？ 更换液晶显示屏？ 4. 故障排除 4-7 定位（主板） 详情 4．故障排除 4-8 � 波形 �PC输入 (竖直同步，水平同步，R/G/B) �LVDS输出 4. 故障排除 4-9 � 没有图像（HDMI-数字信号） 参看下一页可检查维修手册中所提到的如 CN1502 或 IC1202 部件所在的位置。 小心 在 IP 板上工作之前，必须断电。 征兆 -声音正常，但屏幕上未显示画面。 主要检查点 -检查HDMI来源 -检查HDMI切换，检查Valencia -当LVDS接线连接到主板及屏板被断开的情况下可能会发生。 诊断 否 输入正确的 HDMI 信号。 电源指示灯关闭。 灯（背景灯）打开，是否有图像？ 是 否 首先，检查外部设备的设置情况。然后 检查 HDMI 接线。如果故障仍然存在， 更换主板。 检查 HDMI 来源，并检查 HDMI 接 线的连接情况？ 是 否 更换 IC1202 或更换主板组件。 IC601 管脚 11~18(HDMI)上是否有信 号出现？ 是 检查 CN1502 管脚 14~42 的输出 上是否有数字数据？ 否 是 检查 LVDS 接线？ 检查 T-con 板？ 更换液晶显示屏？ � � � 否 在“待机模式”中检查机体。 请与技术支持部联系。 4．故障排除 4-10 定位（主板） 详情 4. 故障排除 4-11 � 波形 �PC输入 (竖直同步，水平同步，R/G/B) �LVDS输出 4．故障排除 4-12 � 没有图像（分量） 参看下一页可检查维修手册中所提到的如 CN1502 或 IC1202 部件所在的位置。 征兆 -声音正常，但屏幕上未显示画面。 主要检查点 -检查分量来源。 -检查Valencia。 -当LVDS接线连接到主板及屏板被断开的情况下可能会发生。 小心 在PD板上工作之前，必须断电。 诊断 小心 在 IP 板上工作之前，必须断电。 否 在“待机模式”中检查机体。 电源指示灯关闭。 灯（背景灯）打开，是否有图像？ 是 否 输入正确的分量源信号。 检查 HDMI 来源，并检查分量接线 （Y,Pb,Pr）的连接情况？ 是 否 更换 CN404 或主板组件。 R438、R439、R437(Y, Pb, Pr) 是否有信号出现？ 是 CN1502 管脚 14~42 是否有数字数据出现？ � � 否 更换 IC1202 或主板组件。 是 检查 LVDS 接线？ 检查 T-con 板？ 更换液晶显示屏？ 否 请与技术支持部联系。 4. 故障排除 4-13 定位（主板） 详情 4．故障排除 4-14 � 波形 �分量_Y (Gray scale) / Pb / Pr (彩色条) �LVDS输出 4. 故障排除 4-15 否 检查CN404、CN402 更换主板组件。 检查声音来源，并检查声音接线的连接情 况(Comp/PC/DVI 到 HDMI)？ 是 否 检查IC302、IC1202。 更换主板组件。 检查主板上否有信号出现？ COMP, AV R：C414 / L：C412 PC、DVI R：C408 / L：C409 是 否 检查IC302、IC1202。 更换主板组件。 在音频 IC 上检查 12C DATA 是否正常？ IC302 管脚#1：MCLK IC302 管脚#5：Data 是 1. 检查扬声器的声音数据是否正常？ （tp R+/-、tp L+/-） 2. 检查显示器的声音数据是否正常？ （tp monitor_R、tp monitor_L） � � 否 请与技术支持部联系。。 是 更换扬声器? 否 输入正常的声音来源。 � 没有声音(扬声器) 参看下一页可检查维修手册中所提到的如CN404或IC302部件所在的位置。 征兆 -视频正常，但没有声音。 主要检查点 -当扬声器连接断开或损坏时 -当主板的声音处理部分失去功能时 -扬声器损坏。 诊断 小心 在 IP 板上工作之前，必须断电。 4．故障排除 4-16 定位（主板） 详情 4. 故障排除 4-17 � 波形 � MCLK / LRCLK / PCM_I2C_DATA �扬声器/显示器输入，SPDIF输出 4 故障排除 4-18 4-2.工厂模式调节 4-2-1 进入工厂模式 如欲进入“维修模式”，可按下列顺序按下遥控键： -如果没有工厂遥控器 关机 静音 开机 -如果你有工厂遥控器 信息 工厂 一些项目没有工厂遥控器将不能使用。 4-19 4. Troubleshooting Option Factory Menu Name Data Range Remark Factory Reset - Type 46A2UF0E / 55A2UF0E Local set US, KOR Model LH46UEAN / LH55UEAN TUNER SEC_Si2173 DDR Light Effect Off Ch table NONE Front Color U-T-CL-M Control Factory Menu Name Data Range Remark EDID EDID ON/OFF Off EDID WRITE ALL … EDID WRITE HDMI … EDID WRITE PC … HDMI EDID Ver … HDMI EDID Port … Sub Option Region USA PnP Language ENG_US RF Mute Time 600ms RS-232 Jack UART Watchdog OFF WD COUNT 255 Dimm Type EXT LVDS FORMAT VESA Language_Arabic US TOOLS Support 31 LNA Support OFF CI Support OFF NETWORK Support Ext-Wifi IPERF Stopped Info Link Country None Info Link Server Type development TTX List … TTX Group … 4-3.工厂数据 4-20 4. Troubleshooting Control Factory Menu Name Data Range Remark ND ADJ Support ON 24Px4 Support OFF Power Indicator Support ON BD Wise Support ON RF Remocon Support OFF Data Service Support ... PVR Support ... 3D Support PNapoli Gemstar Support OFF WSS Support … ColorSpace Support RGB Type OTA Support OFF OTA Duration Test OFF Alternate Del OFF OTN OTN Server Type operating OTN Test Server OFF OTN Support ON OTN Reset - OTN Duration OFF OTN Fail Test OFF Cable Modulation QAM PC Auto Ident Enable IIC BUS STOP OFF Visual Test Diable Emergency Log Copy View Log Select Log Type IR KEY Log View Delete Log Spread Spectrum HD SSC ON/Off OFF LVDS SSC ON/OFF ON LVDS SSC Value 10 DDR SSC ON/Off ON DDR SSC Value 4 Napoli DDR SSC ON/OFF ON Napoli DDR SSC MFR 0 4-21 4. Troubleshooting Control Factory Menu Name Data Range Remark Napoli DDC SSC MRR 26 DDR Margin PN A CTRL_OFFSET_0_3 0 A CTRL_OFFSET_D 0 B CTRL_OFFSET_0_3 0 B CTRL_OFFSET_D 0 H.264 Margin 8 MPEGMargin 1000 TunerMargin 10 SST Y0 TH 222 Y1 TH 208 Y2 TH 178 Y3 TH 165 Y4 TH 76 Y5 TH 62 Y6 TH 32 Y7 TH 19 Cb0 TH 127 Cb1 TH 24 Cb2 TH 149 Cb3 TH 48 Cb4 TH 205 Cb5 TH 104 Cb6 TH 229 Cb7 TH 128 Cr0 TH 127 Cr1 TH 138 Cr2 TH 24 Cr3 TH 33 Cr4 TH 224 Cr5 TH 233 Cr6 TH 117 Cr7 TH 128 S.DEV0 100 S.DEV1 50 Checksum 0x0000 EEPROM RESET 4-22 4. Troubleshooting Control Factory Menu Name Data Range Remark EER RESET NVR All Clear Off KEY SENSITIVITY 39 PDP Option LOGIC CONNECT PIXEL SHIFT TEST PANEL VERSION PANEL INCH PANEL TYPE PANEL TEMPERATURE LOGIC SW VERSION LOGIC SW CHECKSUM SAPC TIMER APC SPEED Real 100 Hz Support PLG_SHOP Asia Option TTX OFF China HD OFF NT Conversion OFF Mono Last Memory OFF Unbalance OFF IF AGC 4 D AGC 8 PHBW 3 FQ BW 3 PH RATE 4 PD EN 1 SOUND High Devi OFF Carrier Mute OFF Volume Curve Type1 Pilot Level High Thld 0x70h Pilot Level Low Thld 0x20h Chattering Cnt 5 FM Prescale 0x09h AM Prescale 0x1Ah NICAM Prescale 0x14h 4-23 4. Troubleshooting Control Factory Menu Name Data Range Remark Amp Volume 0xCBh Amp Scale 0x35h AMP Speaker EQ ON AMP EQ CheckSum 0xDB2120 AMP PEQ Test Ready AMP PEQ Dump SPDIF PCM Level -9 DNSe-IP Test Ready DNSe-IP CheckSum 0x0000 Config Option Num of ATV 1 Num of DTV 1 Num of AV 1 Num of SVIDEO 0 Num of COMP 1 Num of HDMI 1 Num of PC 1 Num of SCART 0 Num of DVI 1 Num of OPTICAL Link 0 Num of MEDIA 1 Num of PANEL KEY ... Num of USB Port 1 MFT Offset 62.5 Select LCD/PDP LCD Num of DECODER 1 Num of TUNER 1 HDMI/DVI SEL 1 Indicator Led ON Wall Mount OFF HV Flip ON Num Of Display 2 DVI/HDMI SOUND Auto HDMI HOT PLUG Disable HOTPLUG SWITCHING Boot CLK TERMDURATION 300ms HOT PLUG OFF HOLD TIME 1200ms HDMI FLT CNT SIG 0 4-24 4. Troubleshooting Control Factory Menu Name Data Range Remark HDMI FLT CNT LOS 600ms UNSTABLE BAN CNT 1250ms HDMI Err Cnt 1 HDMI Callback ON HDMI CTS Thld 0 HDMI CTS Cnt1 0 HDMI 3D Det 1 TMDS_EQ2_Boost 1 TMDS_EQ2_Gain 0 TMDS_PLL_Loop 3 TMDS_CPREG_BLEED 1 HDMI EQ AUTO HDMI EDID CTRL Type Combine DVI SET TIME 300ms Type Of PANEL KEY Vertical LD CTRL SELECT NONE PVR Record NUM 1 Backend Device NONE ENCORDER NXC1000 BPARD CONTROL ON All Share Support ON SCC SCC Mode Dynamic SCC ON/OFF Off SCC Input Data Hx 272 Hy 278 Lx 272 Ly 278 sSCC Const sSCC Hx 545 sSCC Hy 571 sSCC Lx 544 sSCC Ly 572 pSCC Const pSCC Hx 545 pSCC Hy 571 pSCC Lx 544 4-25 4. Troubleshooting Control Factory Menu Name Data Range Remark pSCC Ly 572 SCC Source Data PBA SWAP PBA SVC Factory Menu Name Data Range Remark Test Pattern LOGIC Pattern Sel 0 LOGIC Level Sel 255 LDAsic Pattern Sel 0 GenaoP Pattern Sel 0 GenoaS Pattern Sel 0 Napoli Pre Test Pattern 0 Napoli Post Test Pattern 0 Napoli FDISPLAY ON/OFF OFF Napoli PC Mode ON/OFF OFF HDMI WB Pattern OFF HDMI Pattern Sel 0 GenoaS FRC Post Test Pattern 0 GenoaS FRC FDISPLAY ON/ OFF OFF GenoaS FRC PC Mode ON/OFF OFF Panel Auto Setting PANEL DISPLAY TIME 3Hr T-CON USB Download T-CON CheckSum CPLD USB Download REMOCON PAIRING TC905x7 FFT Size_0 0 Guard Interval_0 0 Freq. Offset_0 0 SNR_0 0 IF AGC_0 0 TMCC Lock_0 0 TS Packet_0 0 Master Lock_0 0 A_Modulation_0 0 A_Code Rate_0 0 4-26 4. Troubleshooting SVC Factory Menu Name Data Range Remark A_Timer InterLeave_0 0 A_Segments Num_0 0 A_BER_0 0 B_Modulation_0 0 B_Code Rate_0 0 B_Timer InterLeave_0 0 B_Segments Num_0 0 B_BER_0 0 C_Modulation_0 0 C_Code Rate_0 0 C_Timer InterLeave_0 0 C_Segments Num_0 0 C_BER_0 0 MICOM UPGRADE Temp Last Temp Read DDC Version 0x40519 DDC_CHK_SEL 0 DDC_Check_Total 0x0 IR_ON_OFF 0xaa BT ADDRESS ON BT UPGRADE SVC Reset Expert Factory Menu Name Data Range Remark N/D ADJ Source ADC/WB Factory Menu Name Data Range Remark ADC AV Calibration Comp Calibraion PC Calibration HDMI Calibration ADC Target 1st_AV_Low 64 1st_AV_High 880 4-27 4. Troubleshooting ADC/WB Factory Menu Name Data Range Remark 1st_AV_Delta 2 1st_COMP_Y_Low 64 1st_COMP_Cb_Low 512 1st_COMP_Cr_Low 512 1st_COMP_Y_High 940 1st_COMP_Cb_High 512 1st_COMP_Cr_High 512 1st_COMP_Delta 2 1st_PC_Low 0 1st_PC_High 1020 2nd_AV_Low 4 2nd_AV_High 940 2nd_PC_Low 4 2nd_PC_High 1020 2nd_Delta 2 ADC Result 1st_Y_GH 444 1st_Y_GL 140 1st_Cb_BH 140 1st_Cb_BL 140 1st_Cr_RH 439 1st_Cr_RL 140 2nd_R_L 199 2nd_G_L 199 2nd_B_L 199 2nd_R_H 32 2nd_G_H 32 2nd_B_H 32 White Balance Sub Brightness 128 R-Offset 128 G-Offset 128 B-Offset 128 Sub Contrast 128 R-Gain 128 G-Gain 128 B-Gain 128 Movie R-Offset 4-28 4. Troubleshooting ADC/WB Factory Menu Name Data Range Remark Movie B-Offset Movie R-Gain Movie B-Gain Advanced Factory Menu Name Data Range Remark Picture_2D FBE3 BM_slope BM_start BM_start_max Lfunc_gain Hfunc_gain ACR-Offset Skin-UV FBE Sub color M-Skin-UV M-Sub Color N_Skin_UV N_Sub_Gamma Color Gamut LFUNC_TH1 LFUNC_TH2 LFUNC_TH3 LFUNC_OUT2 LFUNC_OUT3 LFUNC_OUT4 LFUNC_OUT5 UFUNC_TH1 UFUNC_TH2 UFUNC_TH3 UFUNC_OUT2 UFUNC_OUT3 UFUNC_OUT4 UFUNC_OUT5 PPHC_Red PPHC_Green PPHC_Blue PPHC_Cyan 4-29 4. Troubleshooting Advanced Factory Menu Name Data Range Remark PPHC_Magenta PPHC_Yellow WB Movie W/B MOVIE ON/OFF MODE Color Tone MSub Brightness MSub Contrast N_Rgain N_Bgain N_Roffset N_Boffset W1_Rgain W1_Bgain W1_Roffset W1_Boffset W2_Rgain W2_Bgain W2_Roffset W2_Boffset Movie Contrast Movie Bright Movie Color Movie Sharpness Movie Tint Movie Backlight Movie Gamma M_Sub_Gamma HDMI Black Level SubSetting Gamma 0.95 PWM Max PWM Mid PWM Min Contrast Dimming 7.5 IRE NTSC 7.5 IRE OFFSET 48Hz Enable 4-30 4. Troubleshooting Advanced Factory Menu Name Data Range Remark Peak Dimming Dynamic CE ColorMapping Auto_Red_R Auto_Red_G Auto_Red_B Auto_Green_R Auto_Green_G Auto_Green_B Auto_Blue_R Auto_Blue_G Auto_Blue_B Auto_Yellow_R Auto_Yellow_G Auto_Yellow_B Auto_Cyan_R Auto_Cyan_G Auto_Cyan_B Auto_Magenta_R Auto_Magenta_G Auto_Magenta_B EPA 3D Standard Contrast Standard Brightness Standard Sharpness Standard Color Standard Tint Standard Backlight 3D Contrast 3D Brightness V_3D PWM Delay_60 V_3D ANA Delay_60 V_3D PWM Delay_50 V_3D ANA Delay_50 Motion plus Delay Home Delay Shop Delay 4-31 4. Troubleshooting Advanced Factory Menu Name Data Range Remark CH_VDEC AGC_mode Gain_VCR Y_Gain_Man Y_Shape_sel Y_Shape_SCM C_Shape_sel C_Shape_SCM If_iir If_filt_sel ST_Beg_NTSC VS_Slice_Level HS_Slice_Level FB_Delay_adj RGB_Delay_adj slice_mod_fine scm_fdet_lvl bl_range AR_ADC PHASE SOG_BW SSC_PC RGB_DLY YC_Delay PAL_BG PAL_DK PAL_I PAL_M PAL_N SECAM_BG SECAM_DK SECAM_L NTSC_358 NTSC_443 AV_PAL AV_PAL_M AV_PAL_N AV_SECAM 4-32 4. Troubleshooting Advanced Factory Menu Name Data Range Remark AV_NT358 AV_NT443 AV_PAL60 CH_DP BD_MAX_PERCENT_X BD_MAX_PERCENT_Y BD_DETAIL_AMT_MAX BD_TOUCH_SUPP BD_TOUCH_SUP_INV DR_SIGMA_FIL_GAIN DR_GAIN_IN_ETE SD2HD_Metric Sharpness Pre_GainH1 Pre_GainH2 Pre_GainH3 Pre_GainV1 Pre_GainV2 Pre_GainV3 Post_GainH1 Post_GainH2 Post_GainH3 Post_GainV1 Post_GainV2 Post_GainV3 Post_GainPE1 Post_GainPE2 Post_GainPV1 Post_GainPV2 CTI_Gain Pre_LTIH LTI_H LTI_V PRE_CORING_H PRE_CORING_V POST_CORING Pre_TOT Post_TOT 4-33 4. Troubleshooting Advanced Factory Menu Name Data Range Remark SH Sub Color Sharpness_LNA S1_Pre_GainH1 S1_Pre_GainH2 S1_Pre_GainH3 S1_Pre_GainV1 S1_Pre_GainV2 S1_Pre_GainV3 S1_Post_GainH1 S1_Post_GainH2 S1_Post_GainH3 S1_Post_GainV1 S1_Post_GainV2 S1_Post_GainV3 S1_Post_GainPE1 S1_Post_GainPE2 S1_Post_GainPV1 S1_Post_GainPV2 S2_Pre_GainH1 S2_Pre_GainH2 S2_Pre_GainH3 S2_Pre_GainV1 S2_Pre_GainV2 S2_Pre_GainV3 S2_Post_GainH1 S2_Post_GainH2 S2_Post_GainH3 S2_Post_GainV1 S2_Post_GainV2 S2_Post_GainV3 S2_Post_GainPE1 S2_Post_GainPE2 S2_Post_GainPV1 S2_Post_GainPV2 S3_Pre_GainH1 S3_Pre_GainH2 S3_Pre_GainH3 S3_Pre_GainV1 4-34 4. Troubleshooting Advanced Factory Menu Name Data Range Remark S3_Pre_GainV2 S3_Pre_GainV3 S3_Post_GainH1 S3_Post_GainH2 S3_Post_GainH3 S3_Post_GainV1 S3_Post_GainV2 S3_Post_GainV3 S3_Post_GainPE1 S3_Post_GainPE2 S3_Post_GainPV1 S3_Post_GainPV2 LNA_Plus Synctip_Noise dB0 dB1 dB2 dB3 dB4 dB5 dB6 dB7 dB8 dB9 LNA+_Yfilter FRCS FRCS LVDS Format FRCS LVDS BitWidth FRCS LVDS Sequence FRCS Hangup Detection FRCS FMD Demo LDAsic R_LD4_L3DD_RATIO R_LD4_LD_ON R_DELAY R_ALL_READ R_LVDS_TX_FMT R_LVDS_SW 4-35 4. Troubleshooting Advanced Factory Menu Name Data Range Remark 3D EmitOn EmitStartPosi60 EmitStartPosi50 EmitStartPosi48 3DSyncVstart60 3DSyncVend60 3DSyncVstart50 3DSyncVend50 3DSyncVstart48 3DSyncVend48 2D3D Focus 2D3D Depth1 2D3D Depth2 2D3D Depth3 2D3D Depth4 2D3D Depth5 2D3D Depth6 2D3D Depth7 2D3D Depth8 2D3D Depth9 2D3D Depth10 N240 PWM Delay_60 N240 ANA Delay_60 N240 PWM Delay_50 N240 ANA Delay_50 N240 PWM Delay_48 N240 ANA Delay_48 Reading POST_FDISPLAY RAMP_SPEED POST_RAMP_SPEED LVDS_RX_FMT LVDS_TX_FMT LVDS_RX_BIT LVDS_TX_BIT POST_OUT1_ORDER POST_OUT2_ORDER 4-36 4. Troubleshooting Advanced Factory Menu Name Data Range Remark POST_OUT3_ORDER POST_OUT4_ORDER CROSS_PATTERN EnableFB HMVSRMargin_2X_H HMVSRMargin_2X_M HMVSRMargin_2X_L VMVSRMargin_2X HSADPercentT1_2X HSADPercentT2_2X HMVSRMargin_FILM_H HMVSRMargin_FILM_M HMVSRMargin_FILM_L VMVSRMargin_FILM HSADPercentT1_FILM HSADPercentT2_FILM LEDDriver VSYNC_DELAY_3D_50 VSYNC_DELAY_3D_60 FRC FRCQ Option SSC_OnOff SSC_Width SSC_Freq FMD_Demo CSB Vertical CSB Horizontal X_VStabStatVid X_VStabStatF X_VStabCorF X_VStabSensF X_HaloSizStatVid X_HaloSizStatF X_HaloSizCorF X_HaloSizSensF Film_Low_SD Film_Medium_SD Film_High_SD 4-37 4. Troubleshooting Advanced Factory Menu Name Data Range Remark Film_Low_HD Film_Medium_HD Film_High_HD Video_Judder_Low Video_Judder_Med Video_Judder_High Hangup Detection Q LVDS Sequence Q LVDS Format Q LVDS bit width PC_Mode_OnOff FRCQ Fallback SensD_Film_Low SensD_Film_Medium SensD_Film_High Rel_Start_Film Rel_Slope_Film H_Len_Start_Film H_Len_Slope_Film V_Len_Start_Film V_Len_Slope_Film SensD_Video Rel_Start_Video Rel_Slope_Video H_Len_Start_Video H_Len_Slope_Video V_Len_Start_Video V_Len_Slope_Video Picture Update 4 故障排除 4-38 4-4.白平衡 4-4-1 校准 ADC/WB 4-4-2 维修调节 在调节白平衡之前，必须使用方格图进行校准 � 颜色校准 调节规格 1. 来源：HDMI 2. 设置模式：1280*720@60Hz 3. 图案：图案#24（方格图） 方格图 4. 使用设备：CA210 和主 MSPG925 发生器 -只有与主设备的结果比较结果后，才可使用其他设备。 输入模式 校准 图案 CVBS 输入 (型号_#1) 在 NTSC黑白图 #24中进行 方格 分量输入 (型号_#6) 在 720p 黑白图 #24中进行 方格 PC模拟输入 （型号_#21) 在 VESA XGA (1024x768) 黑白图 #24中进行 方格 HDMI 输入 在 720p 黑白图 #24 中进行 方格 <表1> AV 校准 Comp 校准 PC 校准 HDMI 校准 ADC 4 故障排除 4-39 � 颜色校准方法（AV） 1. 向 AV IN1 端口发送 NTSC 方格 (第 3 号)图信号。 2. 按下信号源键，可切换到“AV1”模式。 3. 进入维修模式。 4. 选择“ADC/WB”菜单和“ADB”菜单。 5. 选择“AV Calibration”菜单。 6. 在“AV Calibration Off”状态下，按下“ � ”键进行校准。 7. 校准完成时，返回上一级菜单。 8. 可以看到“AV Calibration”状态从失败变为成功。 � 颜色校准方法（分量） 1. 向分量 IN1 端口发送 720p 方格 (第 6 号)图信号。 2. 按下信号源键，可切换到“Component1”模式。 3. 进入维修模式。 4. 选择“ADC/WB”菜单和“ADB”菜单。 5. 选择“Comp Calibration”菜单。 6. 在“Comp Calibration Off”状态下，按下“� ”键进行校准。 7. 校准完成时，返回上一级菜单。 8. 可以看到“Comp Calibration”状态从失败变为成功。 � 颜色校准方法（PC） 1. 向 PC IN1 端口发送 VESA XGA (第 21 号)图信号。 2. 按下信号源键，可切换到“PC”模式。 3. 进入维修模式。 4. 选择“ADC/WB”菜单和“ADB”菜单。 5. 选择“PC Calibration”菜单。 6. 在“PC Calibration Off”状态下，按下“� ”键进行校准。 7. 校准完成时，返回上一级菜单。 8. 可以看到“PC Calibration”状态从失败变为成功。 � 颜色校准方法（HDMI） 1. 向 HDM1/DVI IN 端口发送 720p 方格 (第 6 号)图信号。 2. 按下信号源键，可切换到“HDMI1”模式。 3. 进入维修模式。 4. 选择“ADC/WB”菜单和“ADB”菜单。 5. 选择“HDMI Calibration”菜单。 6. 在“HDMI Calibration Off”状态下，按下“ � ”键进行校准。 7. 校准完成时，返回上一级菜单。 8. 可以看到“HDMI Calibration”状态从失败变为成功。 4-4-3 白平衡-调节 ADC/WB 白平衡 （弱光） 次亮度 红色偏移 绿色偏移 蓝色偏移 （强光） 次对比度 红色增益 绿色增益 蓝色增益 （白平衡调节状况，请参照下页） 4 故障排除 4-40 4-5.软件升级 软件升级可以通过网络连接或通过三星网站“www.samsung.com”下载新固件到USB存储设备被执行。 � 通过USB 插入包含固件升级的USB驱动器（可通过三星网站 “www.samsung.com”下载），在升级过程中要小心不能 断开电源或移除USB驱动。固件升级完成后，电视将会 被关闭并自动开启。在软件升级完成后，你需要对视频 和音频选项进行设置，然后返回到默认设置。我们建议 您将设置写下，这样在升级后可以轻易将其复位。 所显示的菜单可能有所不同，这取决于你所使用的型号。 4-6.RS-232C 1. RS232C控制 -端口：COM#(串行) -字节率：115200 -数据字节：8字节 -奇偶：无 -暂停字节：1 -流动控制：无 2.RS232C的说明 管脚编号 名称 全称 1 CD 载波检测 2 RxD 已接收的数据 3 TxD 已传输的数据 4 DTR 数据终端就绪 5 GND 信号接地 6 DSR 数据设置就绪 7 RTS 要求发送 8 CTS 清除发送 9 RI 环形指示器 4 故障排除 4-41 4-7.维修项目代码 项目 定位 代码 视图 护顶板到板 CN201 3711-007739 FPC/FFC/PIC连接器 CN1502 3711-005925 耳机插孔 CN13100 CN1401 CN1504 CN402 CN403 3722-003158 耳机插孔 CN1503 CN404 3722-003207 护顶板到接线 CN301 3711-007319 护顶板到接线 CN701 3711-007571 4 故障排除 4-42 项目 定位 代码 视图 模块插孔 CN1701 3722-003199 DSUB连接器 CN401 3701-001724 HDMI连接器 CN502 3701-001736 显示屏连接器 CN504 3701-001670 DVI连接器 CN406 CN407 3701-001737 USB插孔 CN1501 3722-003044 IP板 - 46": BN44-00475A 55": BN44-00475A P-FFC接线组件 - 46": BN96-17116J 55": BN96-17116K 牵引连接器 - 46": BN39-01479B 55": BN39-01479C 4 故障排除 4-43 项目 定位 代码 视图 P板组件-IR组件 - 46": BN96-18099P 55": BN96-18099Q 触摸功能板 - BN96-18232N 5-1 5. Wiring Diagram 5. Wiring Diagram 5-1. Wiring Diagram Main Board T-CON SMPS SPEAKER Function SPEAKER CN201 CN1502 CN1201 CN1202_2D CN301 IR BT 5-2 5. Wiring Diagram 5-2. Connector CN1502_FHD (to Panel) 1 NC 27 GEN_EVEN_TX0- 2 GND 28 GND 3 SDA_NAPOLI 29 GEN_ODD_TX4+ 4 NAPOLI_PWM1 30 GEN_ODD_TX4- 5 SCL_NAPOLI 31 GEN_ODD_TX3+ 6 NC 32 GEN_ODD_TX3- 7 NAPOLI_PWM2 33 GND 8 SDA_PANEL 34 GEN_ODD_ TXCLK+ 9 PANEL_I2C_SW 35 GEN_ODD_TXCLK- 10 NAPOLI_ EMITTERSYNC 36 GND 11 NAPOLI_VSYNC 37 GEN_ODD_TX2+ 12 SCL_PANLE 38 GEN_ODD_TX2- 13 GND 39 GEN_ODD_TX1+ 14 GEN_EVEN_TX4+ 40 GEN_ODD_TX1- 15 GEN_EVEN_TX4- 41 GEN_ODD_TX0+ 16 GEN_EVEN_TX3+ 42 GEN_ODD_TX0- 17 GEN_EVEN_TX3- 43 GND 18 GND 44 GND 19 GEN_EVEN_ TXCLK+ 45 GND 20 GEN_EVEN_ TXCLK- 46 NC 21 GND 47 PANEL_VCC 22 GEN_EVEN_TX2+ 48 PANEL_VCC 23 GEN_EVEN_TX2- 49 PANEL_VCC 24 GEN_EVEN_TX1+ 50 PANEL_VCC 25 GEN_EVEN_TX1- 51 PANEL_VCC 26 GEN_EVEN_TX0+ CN502 (to HDMI) 1 HDMI1_RX2+ 10 HDMI1_RXCLK+ 2 GND 11 GND 3 HDMI1_RX2- 12 HDMI1_RXCLK- 4 HDMI1_RX1+ 13 HDMI_CEC 5 GND 14 GND 6 HDMI1_RX1- 15 HDMI1_DDC_SCL 7 HDMI1_RX0+ 16 HDMI1_DDC_SDA 8 GND 17 GND 9 HDMI1_RX0- 18 HDMI1_5V CN406 (to DVI) 1 DVI_RX2- 13 NC 2 DVI_RX2+ 14 DVI_5V 3 GND 15 CHK_DVI 4 NC 16 DVI_RX_HDP 5 NC 17 DVI_RX0- 6 DVI_RX_SCL 18 DVI_RX0+ 7 DVI_RX_SDA 19 GND 8 NC 20 NC 9 DVI_RX1- 21 NC 10 DVI_RX1+ 22 GND 11 GND 23 DVI_RXCLK+_IN 12 NC 24 DVI_RXCLK-_IN CN407 (to DVI OUT) 1 LOOPOUT_TX2- 13 NC 2 LOOPOUT_TX2+ 14 B5V_5V 3 GND 15 GND 4 NC 16 NC 5 NC 17 LOOPOUT_TX0- 6 NC 18 LOOPOUT_TX0+ 7 NC 19 GND 8 NC 20 NC 9 LOOPOUT_TX1- 21 NC 10 LOOPOUT_TX1+ 22 GND 11 GND 23 LOOPOUT_TXC+ 12 NC 24 LOOPOUT_TXC- CN504 (to DP) 1 LANE3- 11 GND 2 GND 12 LANE0+ 3 LANE3+ 13 NC 4 LANE2- 14 NC 5 GND 15 AUX+ 6 LANE2+ 16 DP_DET 7 LANE1- 17 AUX- 8 GND 18 DP_HPD 9 LANE1+ 19 GND 10 LANE0- 20 DP_3.3V 5-3 5. Wiring Diagram CN401 (to PC) 1 PC_RED 9 PC_5V 2 PC_GREEN 10 IDENT_PC 3 PC_BLUE 11 NC 4 NC 12 SDA_DOWN 5 GND 13 PC_H_SYNC_IN 6 GND 14 PC_V_SYNC_IN 7 GND 15 SCL_DOWN 8 GND CN130100 (RS232C IN) 1 GND 4 R1IN 2 T1OUT 5 R1IN 3 R1IN 6 T1OUT CN1401 (RS232C OUT) 1 GND 4 T2OUT 2 R2IN 5 T2OUT 3 T2OUT 6 R2IN CN402 (to PC Sound) 1 GND 4 NC 2 PC_SR_IN 5 NC 3 PC_SL_IN 6 NC CN403 (to PC Sound OUT) 1 GND 4 IDENT_HP 2 MON_SR_OUT 5 GND 3 MON_SL_OUT 6 MON_SR_OUT CN301 (to Speaker) 1 R+ 3 L+ 2 R- 4 L- CN1501 (USB) 1 USB1_VCC_5V_PW 3 USB1_DP 2 USB1_DM 4 GND CN1402 (ARM926 JTA) 1 B3.3V_PW 5 ARM_TCK 2 ARM_NTRST 6 ARM_TDO 3 ARM_TDI 7 ARM_RTCK 4 ARM_TMS 8 GND CN1503 (AMBIENT SENSOR/IR OUT) 1 GND 6 KEY_AD 2 IR_IN 7 MSDA_A5V 3 A3.3V_PW 8 LED_STB 4 IR_DET 9 LED_RED 5 MSCL_A5V CN1504 (IR IN) 1 GND 4 IR_OUT 2 IR_OUT 5 IR_OUT 3 IR_OUT 6 IR_OUT CN1701 (RJ45) 1 TX+ 5 A3.3V_PW 2 A3.3V_PW 6 RX- 3 TX- 7 NC 4 RX+ 8 GND CN404 (to Component1) 1 GND 5 COMP_PR 2 COMP_Y_AV1 6 GND 3 COMP_PB 7 IDENT_COMP 4 IDENT_AV1 CN1201 (to Function/IR) 1 FUNC_IR 10 USB_BT_DM 2 FRAME_SYNC_IN 11 WAKE 3 GND 12 GND 4 NAPOLI_ EMITTERSYNC 13 A3.3V_PW 5 A3.3V 14 WAKE 6 GND 15 B5V_PW 7 MSCL_A5V 16 POWER_DET 8 USB_BT_DP 17 A3.3V_PW 9 MSDA_A5V 18 LED_CNTR 5-4 5. Wiring Diagram CN201 (to Power board) 1 B5V_PW 15 DGND 2 SW_POWER_OUT 16 PWM_DIM2_CPLD_ OUT 3 B5V_PW 17 OVD_ON_OFF 4 A5V_PW 18 PWM_DIM3_CPLD_ OUT 5 DGND 19 OVD_LEVEL 6 DGND 20 PWM_DIM4_CPLD_ OUT 7 B18VS_PW 21 SSTT_LEFT 8 DGND 22 SDATA_LEFT 9 B18VS_PW 23 VSYNC_IN_LEFT 10 SW_INVERTER 24 SEN0_LEFT 11 B13V_PW 25 SCLK_LEFT 12 B13V_PW 26 DGND 13 B13V_PW 27 SDA_LDRX 14 PWM_DIM1_CPLD_ OUT 28 SCL_LDRX CNL801A (LED Output Connector) 1 L2+ 12 L4+ 2 L6+ 13 L8- 3 L2- 14 L4- 4 L6- 15 L7+ 5 L1+ 16 L3+ 6 L5+ 17 L7- 7 L1- 18 L3- 8 L5- 19 N.C 9 N.C 20 N.C 10 N.C 21 IF1 11 L8+ 22 IF2 CNL802B (LED Output Connector) 1 R7+ 10 N.C 2 R3+ 11 R1+ 3 R7- 12 R5+ 4 R3- 13 R1- 5 R8+ 14 R5- 6 R4+ 15 R2+ 7 R8- 16 R6+ 8 R4- 17 R2- 9 N.C 18 R6- CNM803 (DC Output Connector) 1 OD_LEVEL 11 Vamp 2 PWM_DIMMING_ CH4 12 BLU_ON/OFF 3 OD_ON/OFF 13 Vamp 4 PWM_DIMMING_ CH3 14 GND 5 GND 15 GND 6 PWM_DIMMING_ CH2 16 GND 7 B13V 17 B5V 8 PWM_DIMMING_ CH1 18 A5V 9 B13V 19 B5V 10 B13V 20 POWER_ON/OFF 5-5 5. Wiring Diagram 5-3. Functions of Connectors Connector name Functions CN201 ↔ SMPS Supply power from SMPS to Main Board. CN1502 ↔ PANEL The LVDS signal transfered from Main Board to Panel. 5-4. Cable Connection Use LVDS 30-pin FFC cable Code 46”: BN39-01479B 55”: BN39-01479C 46”: BN96-17116J 55”: BN96-17116K Image
