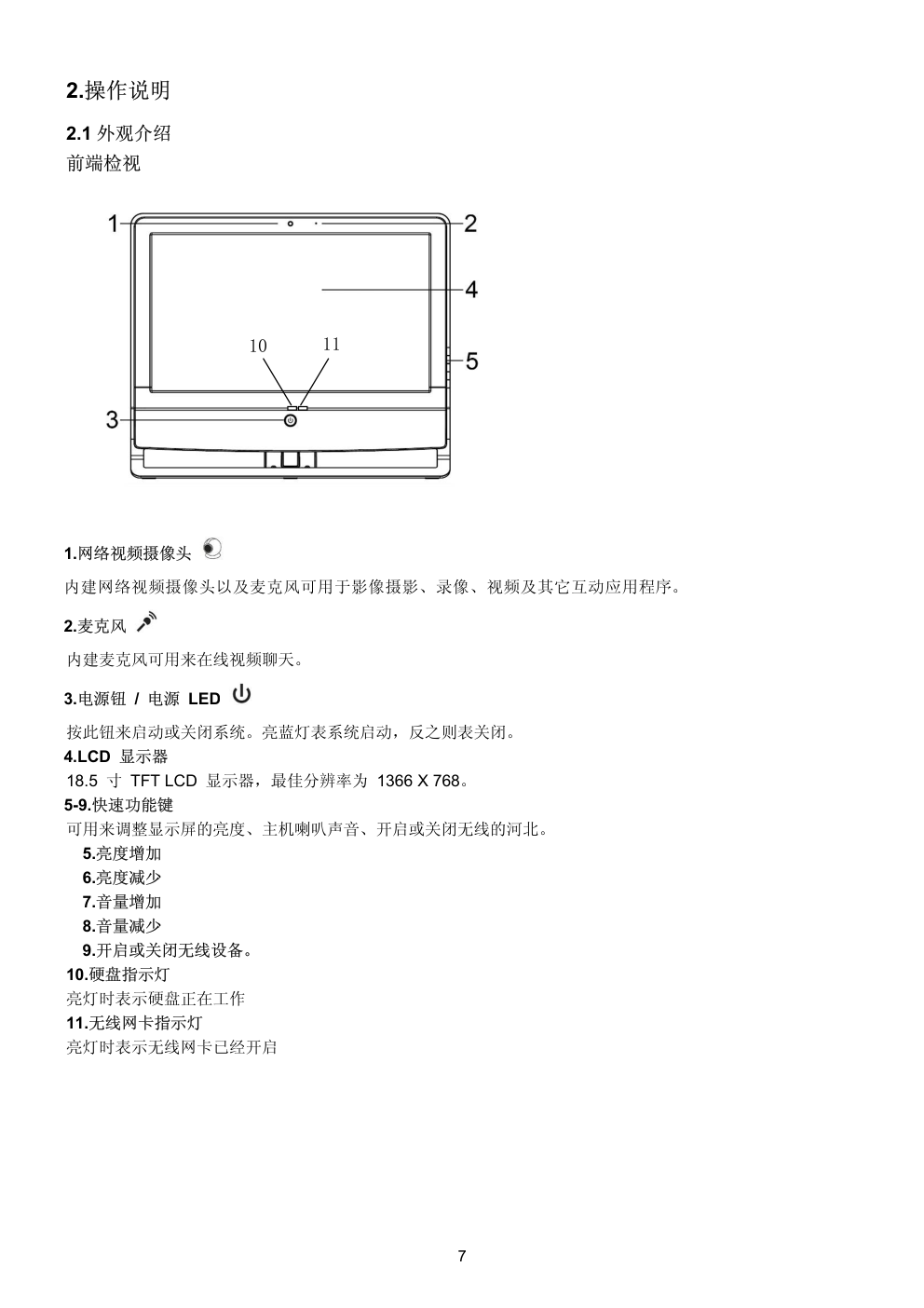

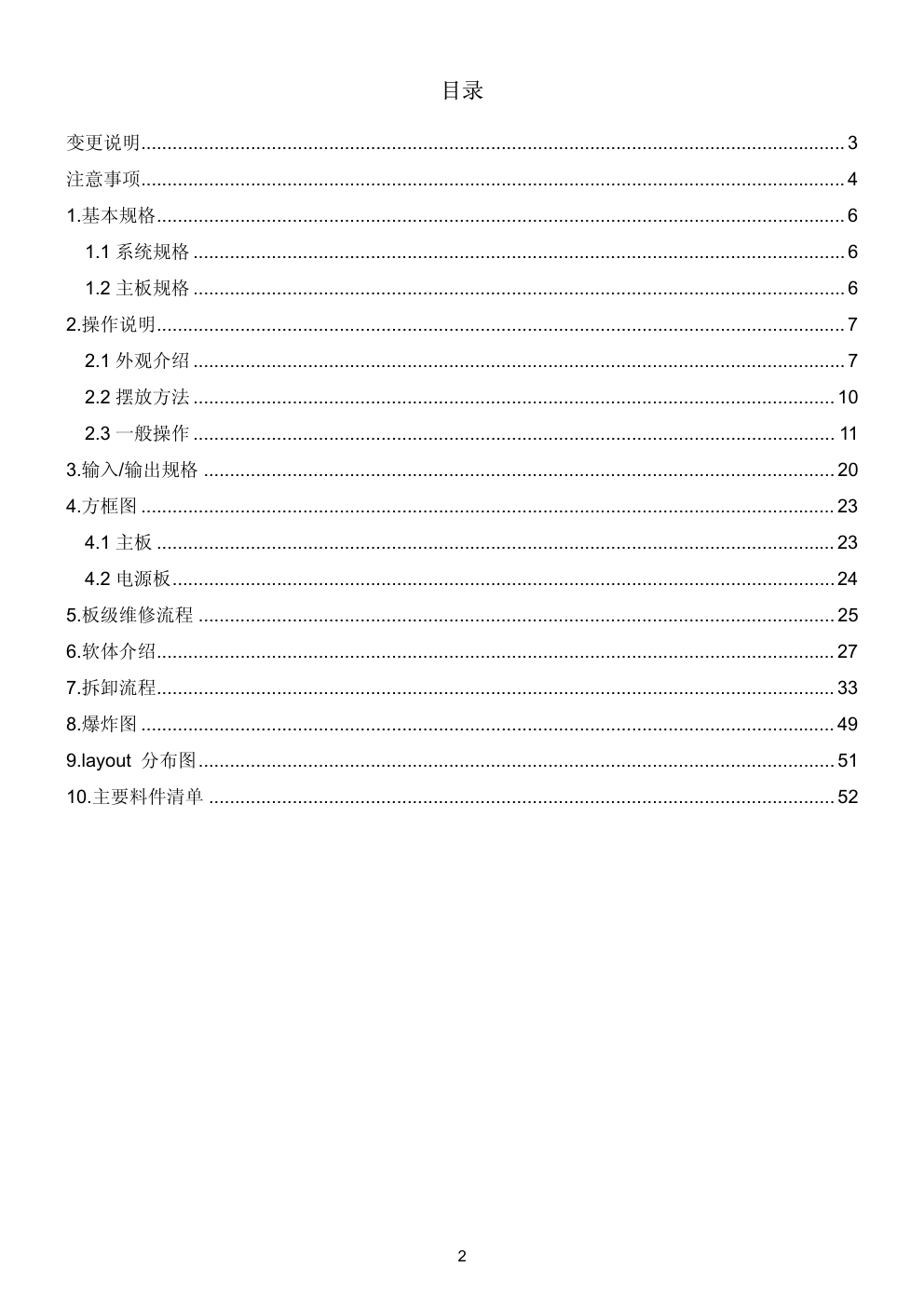

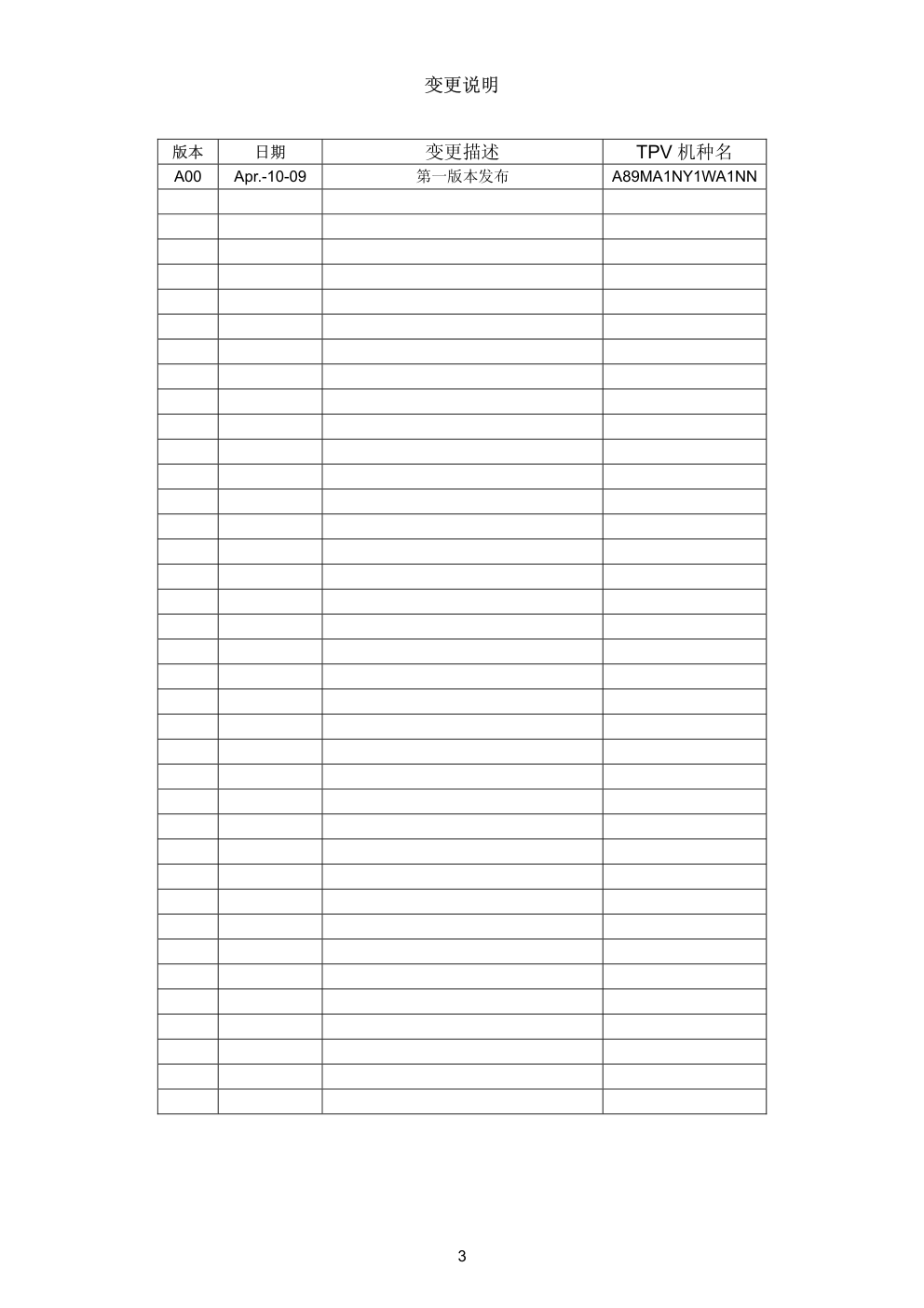

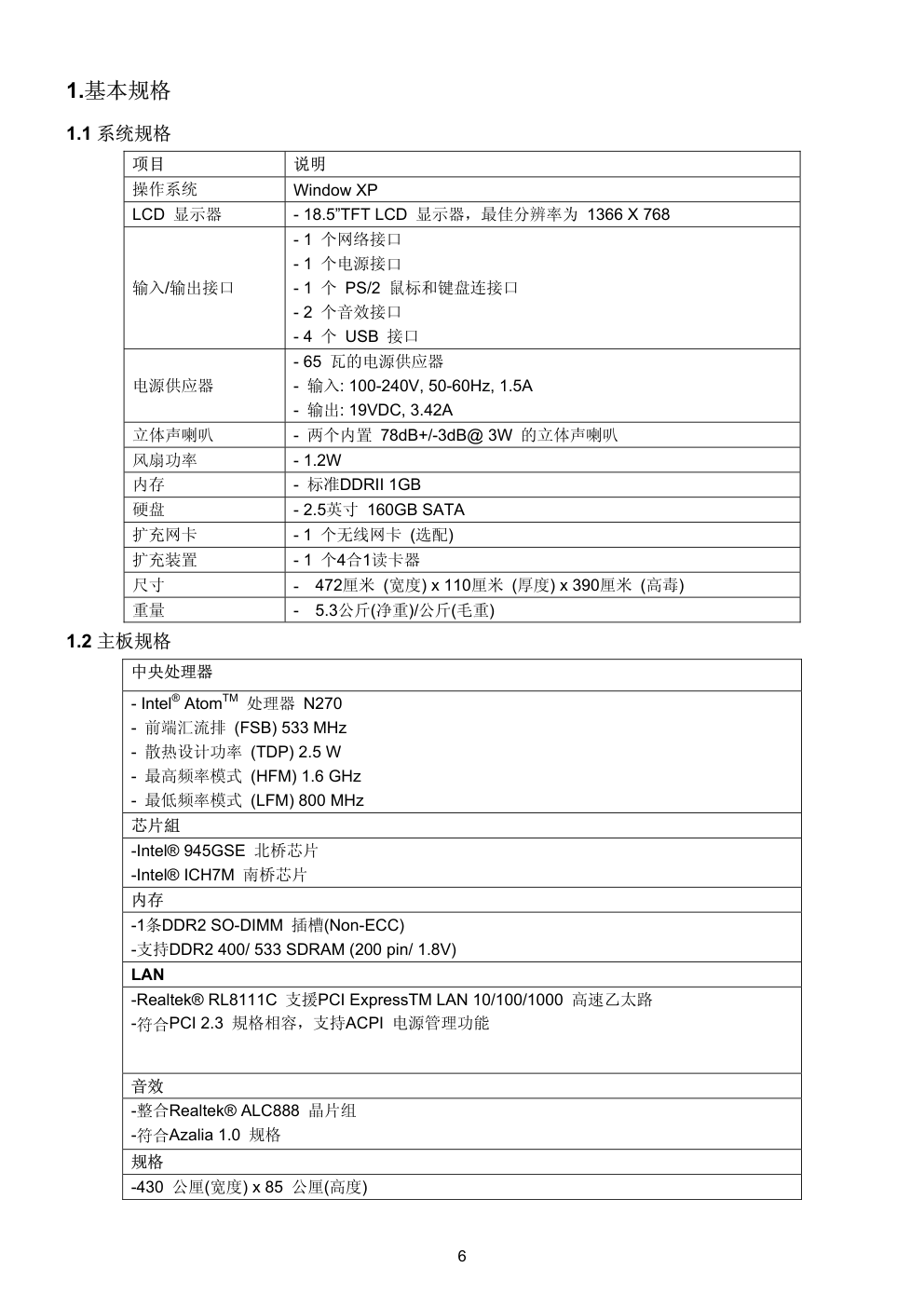

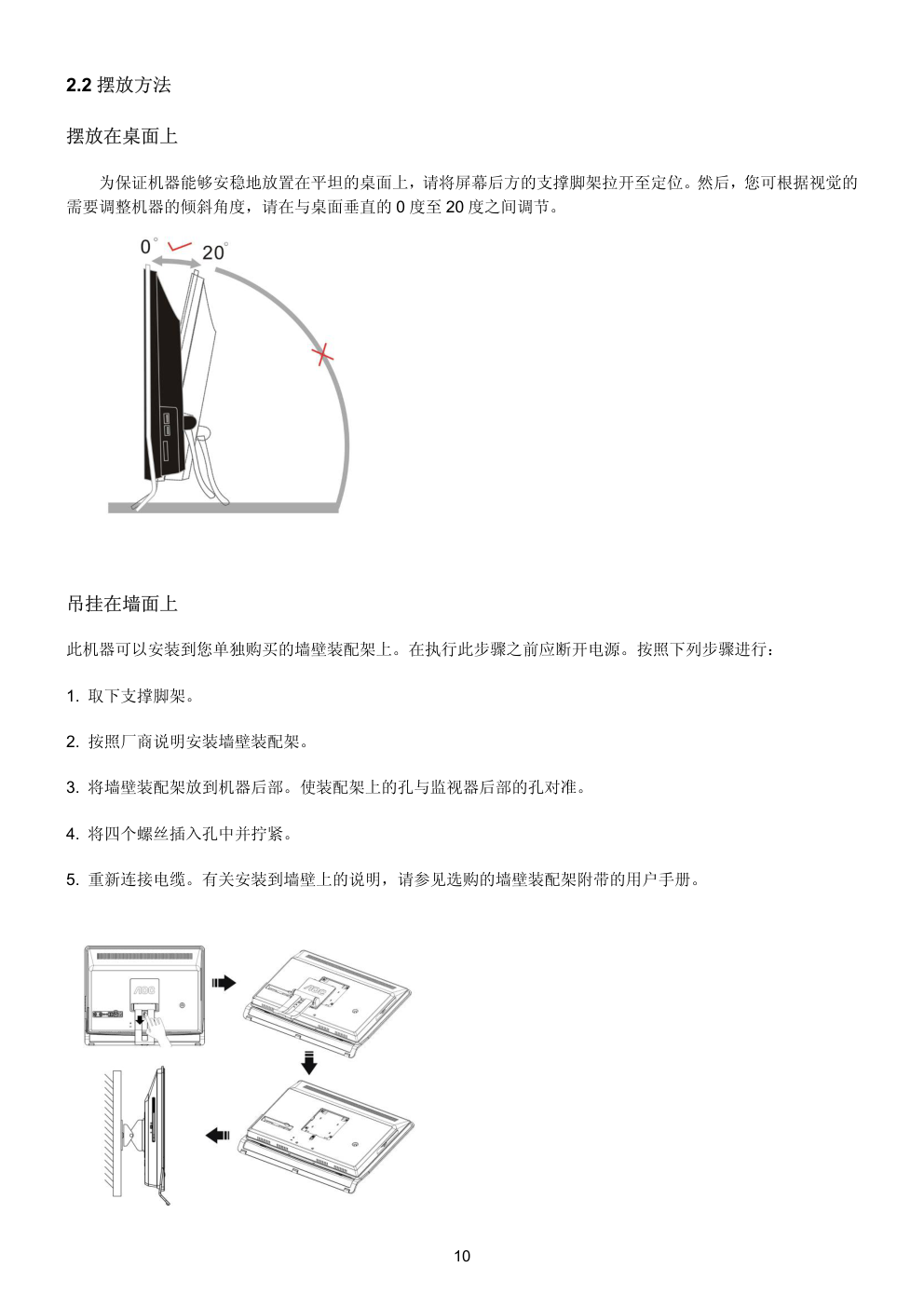

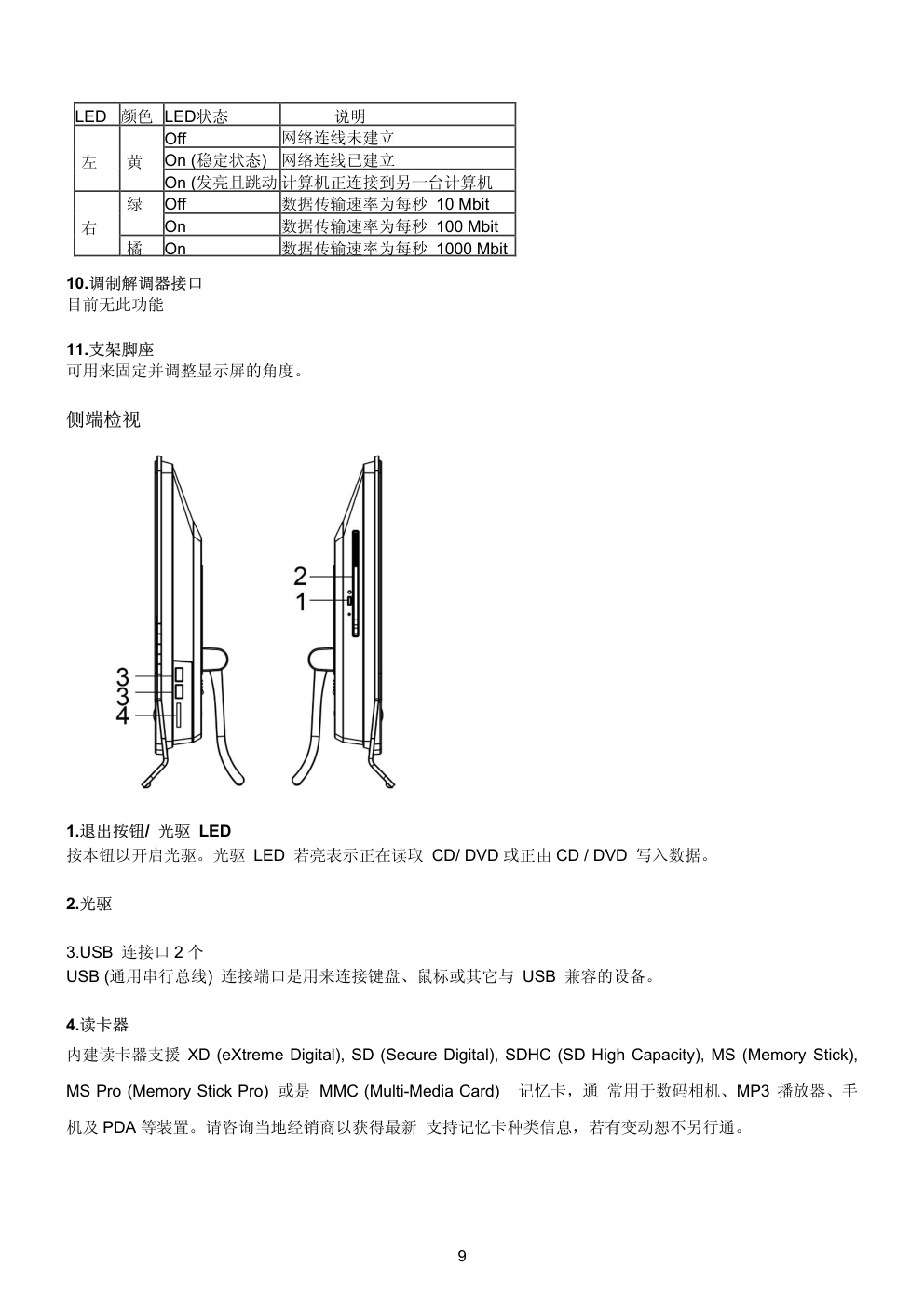

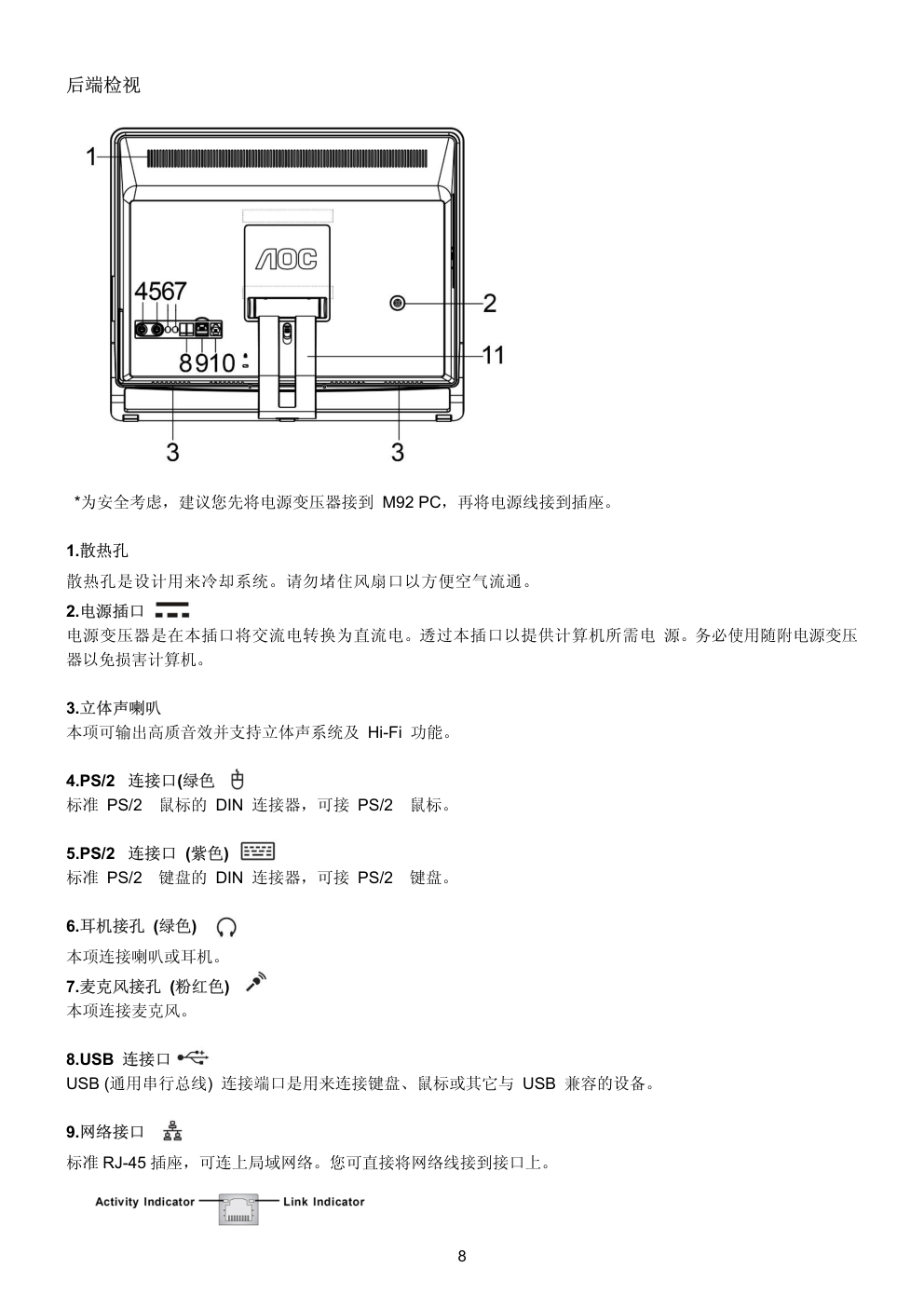

18.5″ AIO 维修手册 AOC M92 维 修 手 册 AOC M92 2 目录 变更说明.......................................................................................................................................3 注意事项.......................................................................................................................................4 1.基本规格....................................................................................................................................6 1.1 系统规格 .............................................................................................................................6 1.2 主板规格 .............................................................................................................................6 2.操作说明....................................................................................................................................7 2.1 外观介绍 .............................................................................................................................7 2.2 摆放方法 ........................................................................................................................... 10 2.3 一般操作 ........................................................................................................................... 11 3.输入/输出规格 ......................................................................................................................... 20 4.方框图 ..................................................................................................................................... 23 4.1 主板 .................................................................................................................................. 23 4.2 电源板...............................................................................................................................24 5.板级维修流程 .......................................................................................................................... 25 6.软体介绍.................................................................................................................................. 27 7.拆卸流程.................................................................................................................................. 33 8.爆炸图 ..................................................................................................................................... 49 9.layout 分布图.......................................................................................................................... 51 10.主要料件清单 ........................................................................................................................ 52 3 变更说明 版本 日期 变更描述 TPV 机种名 A00 Apr.-10-09 第一版本发布 A89MA1NY1WA1NN 4 安全守则 1.请务必详阅安全守则。 2.请保留本手册，以供日后参考。 3.本设备须远离潮湿的位置。 4.设置前，请将本设备平放在稳定的平面上。 5.机壳的开口是供空气对流使用，以防止本设备过热。请勿盖住开口。 6.请检查 AC 交流电输入：100-240V~, 50-60Hz, 1.5A. 7.请检查 DC 直流电输出：19V 3.42A. 8.将本设备连接到电源插座之前，请确定电源的电压，并正确调整至 110-240V。 9.请将电源线置于不会被踩踏的位置。请勿在电源在线放置任何物品。 10.插入任何附加卡或模块前，务必拔掉电源插头。 11.请注意设备上的所有注意与警告标示。 12.切勿往开口内倾倒任何液体，以免造成损伤或触电。 13.如果发生下列任一情况，请将本设备交由维修人员检查。 电源线或电源插头损坏。 液体渗入本设备内。 本设备受潮。 本设备无法正常运作，或无法依照使用手册使其运作。 本设备摔落并损坏。 本设备有明显的破裂征兆。 14.请勿将本设备放置在无空调、存放温度超过 40o C (102oF)的环境，否则可能造成本设备损坏。 警告： 1.换用其它电源线时，请使用经许可、规格大于或相当于 H05VV-F, 3G, 0.75mm2 的电源线。 2.内部零件是危险的可动零件，请勿让手指和其它部位接触到内部零件。 3.对于可插拔式设备，电源插座应安装在靠近设备且易维护的位置。 4.请务必使用电源插头的接地保护插销，因本设备必须连接至已接地的电 源插座。 5.将音量或均衡器调整到中等以上可能会增加头罩式或一般耳机的输出频率以及声音压力等级。 注意:换用不当的电池会有发生爆炸的危险。限换用制造商推荐的相同类型或同等级的电池。 废电池请回收 为达较佳保护环境效果，请将废弃电池单独回收或是以特定方式处 理。 5 FCC-B 无线电频率干扰声明 本装置经测试过并确认符合FCC法规( )第15 B类数字装置的规范。这些规范 的目的在于针对住 宅区所产生的有害干扰，提供合理的防护。由于本装置会产生、使用及发射无线电频率能量，若未依据操 作 指示安装或使用本装置，可能会对无线通讯造成不良干扰。然而在特定的安装情形 下，仍有产生干扰的可能。 请藉由关闭再开启本装置电源，来判定是否对无线电或电视 收讯造成有害干扰。如果有的话，建议您以下列 方法来修正干扰情形。 重新调整接收天线的方向或位置 拉大本装置与接收器间的距离 将本装置及接收器分别插到不同电路的插座上 请教经销商或有经验的无线电或电视技术人员 注意1 未经负责符合性认证机构之明确核准所做的变更或修改，会导致使用者操作本装置的权 利失效。 注意2 为了符合电磁辐射限制，必须使用屏蔽线及 AC 电源线。 VOIR LA NOTICE D’INSTALLATION AVANT DE RACCORDER AU RESEAU. 本装置符合 FCC 法规第 15 节 B 类数字装置的规范，并依下列两个前提来操作: (1) 本装置不得产生有害的电波干扰。 (2) 本装置须接收所有可能接收到的电波干扰，包含可能造成不必-要操作的电波干扰。 10 6 1.基本规格 1.1 系统规格 项目 说明 操作系统 Window XP LCD 显示器 - 18.5”TFT LCD 显示器，最佳分辨率为 1366 X 768 输入/输出接口 - 1 个网络接口 - 1 个电源接口 - 1 个 PS/2 鼠标和键盘连接口 - 2 个音效接口 - 4 个 USB 接口 电源供应器 - 65 瓦的电源供应器 - 输入: 100-240V, 50-60Hz, 1.5A - 输出: 19VDC, 3.42A 立体声喇叭 - 两个内置 78dB+/-3dB@ 3W 的立体声喇叭 风扇功率 - 1.2W 内存 - 标准DDRII 1GB 硬盘 - 2.5英寸 160GB SATA 扩充网卡 - 1 个无线网卡 (选配) 扩充装置 - 1 个4合1读卡器 尺寸 - 472厘米 (宽度) x 110厘米 (厚度) x 390厘米 (高毒) 重量 - 5.3公斤(净重)/公斤(毛重) 1.2 主板规格 中央处理器 - Intel® AtomTM 处理器 N270 - 前端汇流排 (FSB) 533 MHz - 散热设计功率 (TDP) 2.5 W - 最高频率模式 (HFM) 1.6 GHz - 最低频率模式 (LFM) 800 MHz 芯片組 -Intel® 945GSE 北桥芯片 -Intel® ICH7M 南桥芯片 内存 -1条DDR2 SO-DIMM 插槽(Non-ECC) -支持DDR2 400/ 533 SDRAM (200 pin/ 1.8V) LAN -Realtek® RL8111C 支援PCI ExpressTM LAN 10/100/1000 高速乙太路 -符合PCI 2.3 規格相容，支持ACPI 电源管理功能 音效 -整合Realtek® ALC888 晶片组 -符合Azalia 1.0 规格 规格 -430 公厘(宽度) x 85 公厘(高度) 7 2.操作说明 2.1 外观介绍 前端检视 1.网络视频摄像头 内建网络视频摄像头以及麦克风可用于影像摄影、录像、视频及其它互动应用程序。 2.麦克风 内建麦克风可用来在线视频聊天。 3.电源钮 / 电源 LED 按此钮来启动或关闭系统。亮蓝灯表系统启动，反之则表关闭。 4.LCD 显示器 18.5 寸 TFT LCD 显示器，最佳分辨率为 1366 X 768。 5-9.快速功能键 可用来调整显示屏的亮度、主机喇叭声音、开启或关闭无线的河北。 5.亮度增加 6.亮度减少 7.音量增加 8.音量减少 9.开启或关闭无线设备。 10.硬盘指示灯 亮灯时表示硬盘正在工作 11.无线网卡指示灯 亮灯时表示无线网卡已经开启 10 11 8 后端检视 *为安全考虑，建议您先将电源变压器接到 M92 PC，再将电源线接到插座。 1.散热孔 散热孔是设计用来冷却系统。请勿堵住风扇口以方便空气流通。 2.电源插口 电源变压器是在本插口将交流电转换为直流电。透过本插口以提供计算机所需电 源。务必使用随附电源变压 器以免损害计算机。 3.立体声喇叭 本项可输出高质音效并支持立体声系统及 Hi-Fi 功能。 4.PS/2 连接口(绿色) 标准 PS/2 鼠标的 DIN 连接器，可接 PS/2 鼠标。 5.PS/2 连接口 (紫色) 标准 PS/2 键盘的 DIN 连接器，可接 PS/2 键盘。 6.耳机接孔 (绿色) 本项连接喇叭或耳机。 7.麦克风接孔 (粉红色) 本项连接麦克风。 8.USB 连接口 USB (通用串行总线) 连接端口是用来连接键盘、鼠标或其它与 USB 兼容的设备。 9.网络接口 标准 RJ-45 插座，可连上局域网络。您可直接将网络线接到接口上。 9 LED 颜色 LED状态 说明 Off 网络连线未建立 On (稳定状态) 网络连线已建立 左 黄 On (发亮且跳动 计算机正连接到另一台计算机 Off 数据传输速率为每秒 10 Mbit 绿 On 数据传输速率为每秒 100 Mbit 右 橘 On 数据传输速率为每秒 1000 Mbit 10.调制解调器接口 目前无此功能 11.支架脚座 可用来固定并调整显示屏的角度。 侧端检视 1.退出按钮/ 光驱 LED 按本钮以开启光驱。光驱 LED 若亮表示正在读取 CD/ DVD 或正由 CD / DVD 写入数据。 2.光驱 3.USB 连接口 2 个 USB (通用串行总线) 连接端口是用来连接键盘、鼠标或其它与 USB 兼容的设备。 4.读卡器 内建读卡器支援 XD (eXtreme Digital), SD (Secure Digital), SDHC (SD High Capacity), MS (Memory Stick), MS Pro (Memory Stick Pro) 或是 MMC (Multi-Media Card) 记忆卡，通 常用于数码相机、MP3 播放器、手 机及 PDA 等装置。请咨询当地经销商以获得最新 支持记忆卡种类信息，若有变动恕不另行通。 10 2.2 摆放方法 摆放在桌面上 为保证机器能够安稳地放置在平坦的桌面上，请将屏幕后方的支撑脚架拉开至定位。然后，您可根据视觉的 需要调整机器的倾斜角度，请在与桌面垂直的 0 度至 20 度之间调节。 吊挂在墙面上 此机器可以安装到您单独购买的墙壁装配架上。在执行此步骤之前应断开电源。按照下列步骤进行： 1. 取下支撑脚架。 2. 按照厂商说明安装墙壁装配架。 3. 将墙壁装配架放到机器后部。使装配架上的孔与监视器后部的孔对准。 4. 将四个螺丝插入孔中并拧紧。 5. 重新连接电缆。有关安装到墙壁上的说明，请参见选购的墙壁装配架附带的用户手册。 11 2.3 一般操作 首次开机 当您第一次开始使用 AOC M92 PC 时，开机之后会自动启动 首次启动精灵，引导您建立个人化设定并输入一 些简单的基本数据。请依照精灵指示的步骤来 完成初始化设定。 1.首次开机后会出现「欢迎使用 Microsoft Windows」画面，点选 下一步。 2.接下来请依照精灵的指示来完成 Microsoft Windows 初始化设定。 键盘的使用 组合按键：键盘上使用彩色文字或图像标示部分，是 AOC M92 PC 的功能组合键，须同时按住键盘左下角的 功能键( )才会发生作用。 组合键 功能 Fn + F1 进入睡眠模式 Fn + F2 执行搜寻功能 Fn + F3 执行邮件程序 Fn + F4 开启互联网首页 Fn + F5 启动静音 Fn + F6 降低音量 Fn + F7 提高音量 Fn + F8 播放前一首影音多媒体档案 Fn + F9 停止播放影音多媒体档案 Fn + F10 播放/暂停影音多媒体档案 Fn + F11 播放下一首影音多媒体档案 Fn + F12 暂停程序执行（仅于DOS环境有效。） Fn + Insert 开启或关闭内建数字键盘功能 Fn + Delete 开启或关闭「锁定卷页」功能 设置屏幕分辨率 此显示器的推荐分辨率是 1366x768 。要将显示器设置成此分辨率，请执行下面的步骤。 1. 单击开始。 2. 单击设置。 3.单击控制面板。 12 4 .单击外观和主题。 5 . 单击显示。 6. 单击设置。 13 7. 把分辨率设置为 1366x768。 设置有线网络连接 使用固定 IP 1. 在 Windows 操作系统桌面右下角，用鼠标右键点击 “本地连接” 后选择 “打开网络连接” 2. 使用鼠标右键点击 “本地连接” 后，再选择 “属性” 14 3. 选择 Internet 协议(TCP/IP) 后点击 “属性” 4. 选择 “使用下面的 IP 地址” 5. 输入 “IP 地址”，“子网掩码”，“默认网关” 。 6. 若有需要，再输入 “备用 DNS 服务器” 。 7. 请想您的网络管理员取得正确的 IP 设置数据。当输入所有需要的数值后，点击 “确定” 完成创建。 15 使用动态 IP 1. 请比照固定 IP 的设置步骤 1~3 设置。 2. 再选择 “自动获得 IP 地址” 后，点击 “确定”。 3. 点击 “创建一个新的连接”，开启 “新建连接向导”。 4. 点击 “下一步”。 16 5. 选择 “连接到 Internet” 后，按 “下一步”。 6. 选择 “s 手动设置我的连接”。 7. 选择您的连接类型后按 “下一步”。 8. 输入您的 ISP 名称后，按 “下一步”。 17 9. 输入用户名及密码，按 “下一步”。 10. 点击 “完成”。 11. 输入您的用户名及密码，再点击 “连接” 即可连接互联网。 18 设置无线网络连接 1. 在 Windows 操作系统桌面右下角，用鼠标右键点击 “无线网络连接” 缩略图后，再点击 “查看可用的无线网 络”。 2. 在无线网络列表中，点击您要连接的网络名称后，点击 “连接”。如果您选择启用安全性的无线网络项目，则 需要输入密码。 3. 当确认连接后，您就会看到 “已连接上” 的状态。 SRS Premium Sound（SRS 高质量音频设置） “ SRS Premium Sound, SRS (●) ” 是SRS Labs, Inc的注册商标。 SRS音频技术可以根据您锁连接的声音输出设备来提供播放时绝佳的音频输出，使您拥有更好的音频体验。 1. 开启SRS premium Sound 程序 使用鼠标左键点击 Windows 系统左下角 Star(开始) > All Programs(所有程序) > SRS Lab > SRS Premium Sound > SRS Premium Sound 开启。当显示 SRS Premium Sound 操作界面时，就可以看到所有的 图标，当画面关闭时，程序仍会保留在工具栏中运行。在关闭后要重新开启操作界面，您可用鼠标左键点击位于 桌面左下角的SRS Premium Sound缩略图。 19 2. 使用操作界面 先选择您锁要聆听的音乐类型相似的音频播放内容(CONTENT), 并选择输出(OUTPUT)的设备以搭配该类 型的音频输出。 注意 ： 当您关闭SRS Premium Sound功能时，在Windows操作系统桌面右下角工具栏上的SRS Premium Sound 图标会显示一条红色的斜线，表示当前无任何音频输出。若要输出音频，请用鼠标右键点击该图标后选择 Enable(启用)。 系统还原 在硬盘中有一隐藏的扇区包含有一个操作系统的出厂默认值的影像文件，可以让您的系统与系统中的应用程 序快速的还原至系统最初的状态，让您的硬盘可以在最佳的状态下运作。在使用执行还原系统的动作之前，请先 将您的数据文件，例如：Outlook PST 档案等复制到磁盘片、USB 随身碟或外接储存装置，并将您习惯使用的 设定记录下来，例如网络设定等。 1.当开机时，按住键盘 F3 的按钮，系统将自动执行系统还原至系统最初的状态 2.其中的过程大约费时 10~15 分钟。请依照画面指示，并请勿移除电源。 20 3.输入/输出规格 USB USB（Universal Serial Bus 通用串行总线）用于将鼠标、键盘、移动硬盘、数码相机、VoIP 电话（Skype）或 打印机等外设等连接到 PC。理论上单个 USB host 控制器可以连接最多 127 个设备。 USB 目前有两个版本，USB1.1 的最高数据传输率为 12Mbps，USB2.0 则提高到 480Mbps。注意：二者的 物理接口完全一致，数据传输率上的差别完全由 PC 的 USB host 控制器以及 USB 设备决定。USB 可以通过连 接线为设备提供最高 5V，500mA 的电力。 引脚 功能 颜色 备注 1 V BUS 红 电源+5V 2 DATA- 白 数据－ 3 DATA+ 绿 数据＋ 4 GND 黑 地 RJ45 RJ45，用于网络（LAN）连接接口 引脚 功能 描述 1 TDP 数据发送正端 2 TDN 数据发送负端 3 RDP 数据接收正端 4 GND 未用 5 NC 未用 6 NC 未用 7 RDN 数据接收负端 8 NC 未用 21 PS/2 接口 PS/2 是一种古老的接口，广泛用于键盘和鼠标的连接。现在的 PS/2 接口一般都带有颜色标示，紫色用于连接键 盘，绿色用于连接鼠标。 Mouse Connector 引脚 功能 描述 1 MOUSE DATA 鼠标数据信号 2 空 未连接 3 GND 地 4 VCC +5V 5 MOUSE CLOCK 鼠标时钟信号 6 空 黑 KEY BOARD Connector 引脚 功能 描述 1 KEYBOARD DATA 键盘数据信号 2 空 未连接 3 GND 地 4 VCC +5V 5 KEYBOARD CLOCK 键盘时钟信号 6 空 未连接 22 耳机接口 青色为耳机接口 麦克风接口 红色为麦克风接口 23 4.方框图 4.1 主板 24 4.2 电源板 升压板 CN801 Lamp Output Circuit Feedback Circuit Over Voltage Transformer MOSFET PWM Control IC OZ9938GN 5V 12V ENA DIM 25 5.板级维修流程 NA 将后盖拆下检查 有无明显零件烧 毁，外造成零件破 裂等 查看不良PC 上提供的不良现象 并外观检验PC外壳（正反面） 直接维修后走测试流程 1. 检查Power是否OK（AC-DC）正常输出 2. 检查SYS FAN 是否转动 3. 确认面板按键是否不良 4. 检查SYS FAN CABLE是否漏铜与CASE造成短路现象 5. Clear CMOS,断开电源再重接 6. 确认主板不良走主板维修流程 1. 检查电源线是否接触到位 2. SW CABLE 是否接触OK 3. 小喇叭线是否压到主板芯片 4. 新插拔内存或者更换内存，验证内存条是否不良 5. 确认主板不良走主板维修流程 1. 不显示 1.) 检查JLVDS1排线是否出现松动，断裂 2.) LCD 高压小卡电压是否正常，线路是否正常，检查 LCD CABLE 是否被面板支架压到或者出现插脆Pin现象 2. 花屏 3.) 测试过程中出现小部分字体颜色异常或者出现死机现象可确 认内存是否不良 4.) 单项测试三G色注意观察LCD本体是否出现单一或者多个亮 点。确认是否为LCD本体不良 5.) 更换PCB板确认主板不良走主板维修流程 不通电 不开机 不显示或者花屏 是 否 否 否 否 是 Y 是 26 完成 1. 测试中如发现黑屏现象且键盘可正常工作，可考虑LCD是否为OK （可做交叉试验） 2. DOS 测试Pass，进XP出现黑屏，或者跑3D出现蓝屏或复位现象 分析为PCB板不良。 3. 测试过程中出现不定时死机可观察风扇是否转动，风扇排线是否 正常安装。 4. XP测试音效时将光驱打开放入光碟运行时出现死机或者不读光 碟，可考虑光碟机本身不良或者安装出错。 5. 更换PCB板确认主板不良走主板维修流程 1. 确认ODD中无其他光碟片且没有外接U盘，SD卡，XD卡， MMC,MS卡，进入COMS中的BOOT项目中将1ST Boot Device 更 改为HDD并按F10保存后推出（注：如果Boot选项中无HDD说明PC 没有找到HDD，可检查HDD电源线和数据线是否连接OK，通电同时 触摸HDD是否震动） 2. 交叉验证HDD,确认是否为OS数据遗失，可重新恢复OS数据。 3. 确认CMOS,HDD硬软体无不良可交换PCB板验证是否为PCB板 不良。 1. 测试中发现DOS下六项音效测试Fail，优化CMOS可排除此故障 2. 进XP实测音效如发现播放器无法播放或者能播放没有声音先确 认是否前置和后置（板载）均没有声音。可重新安装驱动排除问题。 3. 左声或者右声道出现异常或者没有声音可检查喇叭线是否被压 到或者没有正确接触到主板的Jampl1和Jamprl接口上。 4. 排除组装造成的不良可判定PCB板不良 1. 检查XP或者Vista中能否找到光碟机 1.) 检查SATA1（数据线）与JPWER1（电源线）是否正确接入 光碟机 2.) 交叉验证光碟机是否为本体不良 2. 排除以上不良可判定为PCB板不良，走主板维修流程 走测试流程 出现不定时当机 不能正常进XP 或者Vista系统 音效不正常 光碟机不能正常 工作 否 否 否 否 是 是 是 是 27 6.软体介绍 此机种目前只需要升级 BIOS，BIOS 升级方法： 1.进入 DOS 系统 2.运行 FLASH 文件（文件名：A7437IAOv107，不能保证是最新版本，目前还在更新），即可自动 升级 BIOS，完毕后重启即可 和 PC 相关的部分名字解释： AIO：All In One,一体机，PC 主机与显示模块整合在一起,与输入设备配合可独立运作的系统 USB：Universal Serial Bus 的缩写，中文含义是“通用串行总线” SATA：使用 SATA（Serial ATA）口的硬盘又叫串口硬盘，是目前 PC 机硬盘的趋势 SATAII：SATA II 是在 SATA 的基础上发展起来的，其主要特征是外部传输率从 SATA 的 1.5Gbps(150MB/sec) 进一步提高到了 3Gbps(300MB/sec)，此外还包括 NCQ(Native Command Queuing，原生命令队列)、端口多路 器(Port Multiplier)、交错启动(Staggered Spin-up)等一系列的技术特征。单纯的外部传输率达到 3Gbps 并不是 真正的 SATA II。 PCI-Express：这个新标准将全面取代现行的 PCI 和 AGP，最终实现总线标准的统一。它的主要优势就是数据 传输速率高，目前最高的 16X 2.0 版本可达到 10GB/s，而且还有相当大的发展潜力 DIMM：Dual-Inline-Memory-Modules,即双列直插式存储模块 SODIMM：小外形双列直插式内存模块 MIC：麦克风 SD 卡：Secure Digital Memory Card CF 卡：CF 卡全称为“Compact Flash”卡，CF 卡是最早推出的存储卡产品，由最大的 FLASH MEMORY 厂商之 一的美国 SANDISK 于 1994 年研发成功的。 MS 卡：我们俗称的“记忆棒”英文全称是“Memory Stick”，其主要功能是记录不同类型的数字化内容，并且在不 同的产品中进行分享和交流 MMC 卡：MMC 卡的英文全称是 MultiMedia Card，尺寸非常的小如同一枚邮票，略薄于 SD 卡，具有耐冲击、 可反复读写 30 万次以上等特点，新标准的 MMC 多媒体存储卡读取速度最高达到了 150 倍速（22.5MB/S），而 写入速度也达到了惊人的 120 倍速（18MB/S）。 WEBCAM：摄像头 PNP：Plug-and-Play（即插即用）的缩写。它的作用是自动配置（低层）计算机中的板卡和其他设备，然后告 诉对应的设备都做了什么。PnP 的任务是把物理设备和软件（设备驱动程序）相配合，并操作设备，在每个设 备和它的驱动程序之间建立通信信道。换种说法，PnP 分配下列资源给设备和硬件：I/O 地址、IRQ、DMA 通道 和内存段。 NB：北桥芯片（North Bridge）是主板芯片组中起主导作用的最重要的组成部分，也称为主桥（Host Bridge）。 一般来说，芯片组的名称就是以北桥芯片的名称来命名的，例如英特尔 GM45 芯片组的北桥芯片是 G45、最新 的则是支持酷睿 i7 处理器的 X58 系列的北桥芯片。主流的有 P45、P43、X48、790GX、790FX、780G 等等。 NVIDIA 还有 780i、790/等。 SB：南桥芯片（South Bridge）是主板芯片组的重要组成部分，一般位于主板上离 CPU 插槽较远的下方，PCI 插槽的附近，这种布局是考虑到它所连接的 I/O 总线较多，离处理器远一点有利于布线 CPU：CPU 是中央处理单元(Central Process Unit)的缩写，它可以被简称做微处理器。（Microprocessor)，不过 经常被人们直接称为处理器 WIFI：俗称 无线宽带,全称 Wireless Fidelity。802.11b 有时也被错误地标为 Wi-Fi，实际上 Wi-Fi 是无线局域网 联盟（WLANA）的一个商标，该商标仅保障使用该商标的商品互相之间可以合作，与标准本身实际上没有关系。 但是后来人们逐渐习惯用 WIFI 来称呼 802.11b 协议。它的最大优点就是传输速度较高，可以达到 11Mbps，另 28 外它的有效距离也很长，同时也与已有的各种 802.11 DSSS 设备兼容。笔记本电脑技术——迅驰技术就是基于 该标准的。 RJ45 接口：通常用于数据传输，共有八芯做成，最常见的应用为网卡接口。 OS：operation system 操作系统 BIOS 简单设置： 如何进入 BIOS： 当开启 M92 时，马上连续按“DEL”键（一定要在看到系统界面前），然后会出现如下的 BIOS 界面： 上图界面是 BIOS 的主界面，里面是一些此机器的一些参数 29 按“�”键 此界面为高级设置界面 按“�”键 此界面为机器的启动设置界面 30 继续按“�”键 此图为机器的安全设置界面 继续按“�”键 此图为机器的芯片设置界面 31 继续按“�”键 此图为 BIOS 退出设置界面，其中“Load Optimal Defaults”此项为恢复出厂 BIOS 模式设置，当 BIOS 设置被无 意修改时，可选中此项，然后按回车键： 此图为询问：是否恢复出厂 BIOS 设置，然后回车确定 32 此项目为：保存你的操作然后退出，然后按回车确定 此图为询问是否执行刚才所选操作，按回车确定会退出 BIOS，机器重新启动。 33 7.拆卸流程 工具： 十字起： 大 小 塑料卡片： 静电手环： 主要零件图 品名 图片 品名 图片 电源盒 I/O 口隔 离罩（1） 电源线 I/O 口隔 离罩（2） 支架 DC 插口 板 34 后壳饰盖 POWER 按键板 后壳 按键板 前框 摄像头板 光驱 主板 硬盘 升压板 隔离罩 天线 35 主板内料件清单： 主板 内存条 电池 无线网卡 36 1.拆卸支架 向下拨开按钮插销，同时向上抬起支架，即可去掉支架（如下图所示） 37 2.拆卸后壳 卸掉此处 5 颗螺丝 此处可借助工具（白色塑料卡片）一次划开后使该的几个卡勾，进而卸掉后饰盖 塑料卡片 38 卸掉上图 7 颗螺丝，卸下光驱和硬盘 注意：拆卸光驱时注意拔掉此处连接线材 注意：拆卸硬盘时注意拔掉此处连接线材（电源线和数据线） 39 上部左边 上部右边 40 左边 右边 轻轻的掀起前框 41 卸下后壳 3.拆卸隔离罩 卸掉此处 5 颗螺丝可拆下隔离罩 42 注意：掀开隔离罩时一定要先拔掉此处 3 个连接线，不可硬拉 4.拆卸板子 卸掉上图几颗螺丝，拔掉所示接口，可拆掉主板和按键板 43 卸掉升压板上的 3 颗螺丝，卸掉升压板 5.拆卸前框 卸掉上图 2 颗螺丝，可拆下前框（拆前框时注意理清天线） 天线 44 卸下上图 4 颗螺丝，进而拆下 Power 按键板和摄像头板 6.拆卸铁盘 卸下上图 3 颗螺丝，即可拆下铁盘 45 个别零件拆卸方法： 喇叭的拆卸方法： a.拆支架 b.拆后壳和后饰盖 c.拆隔离罩 d.拆喇叭 橡胶柱 46 固定塑胶柱，同时向箭头所指方向拉喇叭，即可拆掉 风扇拆卸方法： a.拆支架 b.拆后壳和后饰盖 c.拆隔离罩 d.拆风扇 拆掉如图两颗螺丝，即可拿掉风扇 橡胶柱 47 内存条拆卸方法： a.拆支架 b.拆后壳和后饰盖 c.拆内存饰盖 d.拆内存条 如图所示向两边掰开卡槽，同时向上掀起内存条，即可将其拆卸 电池的拆卸方法： a.拆支架 b.拆后壳和后饰盖 c.拆隔离罩 d.拆电池 直接拔掉此线材即可将电池拆掉 48 硬盘拆卸方法： a.拆支架 b.拆后饰盖 c.拆硬盘铁框 卸掉此处四颗螺丝即可将硬盘拿出 49 8.爆炸图 50 料件 Item Part Name Part No. Qty 01 BEZEL A34G1331-11-01A 1 02 DECO A34G1332-11-01A 1 03 MIDDLE FRAME A34G1333-11-01A 1 04 REAR CASE A34G1334-11-01A 1 05 BACK COVER A34G1335-11-01A 1 06 POWER BUTTON A33G0693-11-01A 1 07 MIDDLE STRIP A33G0694-11-01A 1 08 VESA LATCH HOOK A33G0695-11-01A 1 09 VESALATCH A33G0696-11-01A 1 10 FUNCTION BUTTON A33G0697-11-01A 1 11 FRONT STAND A20G0014-1 1 12 MAINFRAME A15G0800-101 1 13 SHIELDING A15G0801-101 1 14 IO SHIELDING A15G0802-101 1 15 ODD BKT-L A15G0803-101 1 16 ODD BKT-R A15G0804-101 1 17 HDD BKT A15G0805-101 1 18 RAM-COVER-BKT A15G0806-101 1 19 VESA BKT A15G0809-101 1 20 PLATE VESA A15G0808-101 1 21 VESA COVER A33G0700-11-01A 1 22 FRONT STAND FOOT Q12G6300-80 3 23 HINGE A37G0119-1 1 24 STAND FC A33G0698-11-01A 1 25 STAND BC A33G0699-11-01A 1 26 STAND FOOT A33G0701-11-01A 1 27 INVERTER SHEET Q52G6025-13-213 1 28 FRAME TNV SHEET Q52G6025-13-214 1 29 HDDSHEET Q52G6025-13-212 1 30 SPRING Q19G5012-1 2 31 KENSINGTON BKT 15G8146-1 1 32 USB BKT A15G0827-101 1 33 WEBCAM MYLAR Q05G6099-2 1 34 ODD DUSTSHEET Q52G6025-13-217 1 螺丝 Item Part No. T-Q'ty Item Part No. T-Q'ty S1 M1G-330-8-120 1 S7 Q01G6075-2 2 S2 Q1G330-8-47-Cr3 11 S8 Q1G-130-5-120 4 S3 M1G-330-4-120 15 S9 M1G-130-8-47-Cr3 4 S4 M1G-3120-2-125 4 S10 Q1G-340-8-120 2 S5 Q1G-130-6-120 4 S11 NA NA S6 M1G 330-4-120 14 S12 Q1G-330-6-120 6 51 9.Layout 分布图 主板 52 10.主要料件清单 A89MA1NY1WA1NN 部件描述 组件号 对象描述 电源风扇 017G F04 2 S FAN DC12V 77MA 40X40X10MM 摄像头 017G WCM11A B WEBCAM MODULE BN65M5SA8-001 喇叭 078G0030 2 Y SPEAKER 4 OHM 3 W L:70MM 60X30MM 适配器 080G L24 1HIA ADAPTER 19V 65W HP-A0652R3B 3LF HDD 接线 089G 17356Z 58 SATA CABLE 7P-7P 300MM HDD 接线 089G 17356Z 59 SATA CABLE 7P-7P+6P 300MM WIFI 天线 089G 17356Z 61 ANTENNA CABLE 500MM 电源线 089G614A18N IS POWER CORD 1800MM 键盘 099GKCCPCBKB1100AC KEY BOARD PS2 STANDARD KB-0903 鼠标 099GMCCP3BKB1100AC MOUSE WIRED OPTICAL MSB0846 主板 300G7437V201MS MAIN BOARD MS-7437 REV2.0 HDD 301GB16058S11G 5400RPM HD 160G ST9160310AS 内存 302GD21066D1YD MOMERY MODULE 1GB 200PIN M2SJ-1GHF5C05-C 光驱（DVD 刻录） 303GDDRWNSD1HL ODD 12.7MM SATA SLIM SLOT GA10N 无线网卡 305GLMNCE541MS WIFI MODULE 802.11 B/G MS-6894 Panel 750GLM185B1212N000 PANEL M185B1-L02 C1 NB CMO 隔离罩 A15G0800101 MAIN FRAME 电源键 A33G0693 X2A1L0100 POWER BUTTON 脚架键 A33G0696 GM 1L0100 VESA LATCH BUTTON 功能键 A33G0697 ASA1L0100 FUNCTION BUTTON 光驱键 A33G0705 GM 1L0100 ODD BUTTON 前框 A34G1331AEDA1B0100 BEZEL A185WA-9B1-1 后壳 A34G1335 GMA1B0100 REAR COVER A185WA-9B1-1 支架兼底座 A37G0119 1 HINGE DC 插口板 CTPA9QA1 COVERTER BOARD 升压板 INPC9822MAA4 INVERTER BOARD G3546-C-X-X-1-090323 电源键板 KEPA9QA1 KEY BOARD G3516-C-X-X-1-090316 按键板 KEPA9QA2 KEY BOARD 保丽龙（上） Q44G8028101 EPS FOR A185WAC 保丽龙（下） Q44G8028201 EPS FOR A185WAC 外包装箱 Q44G8028615 1B CARTON
