AOC LM500液晶显示器维修手册

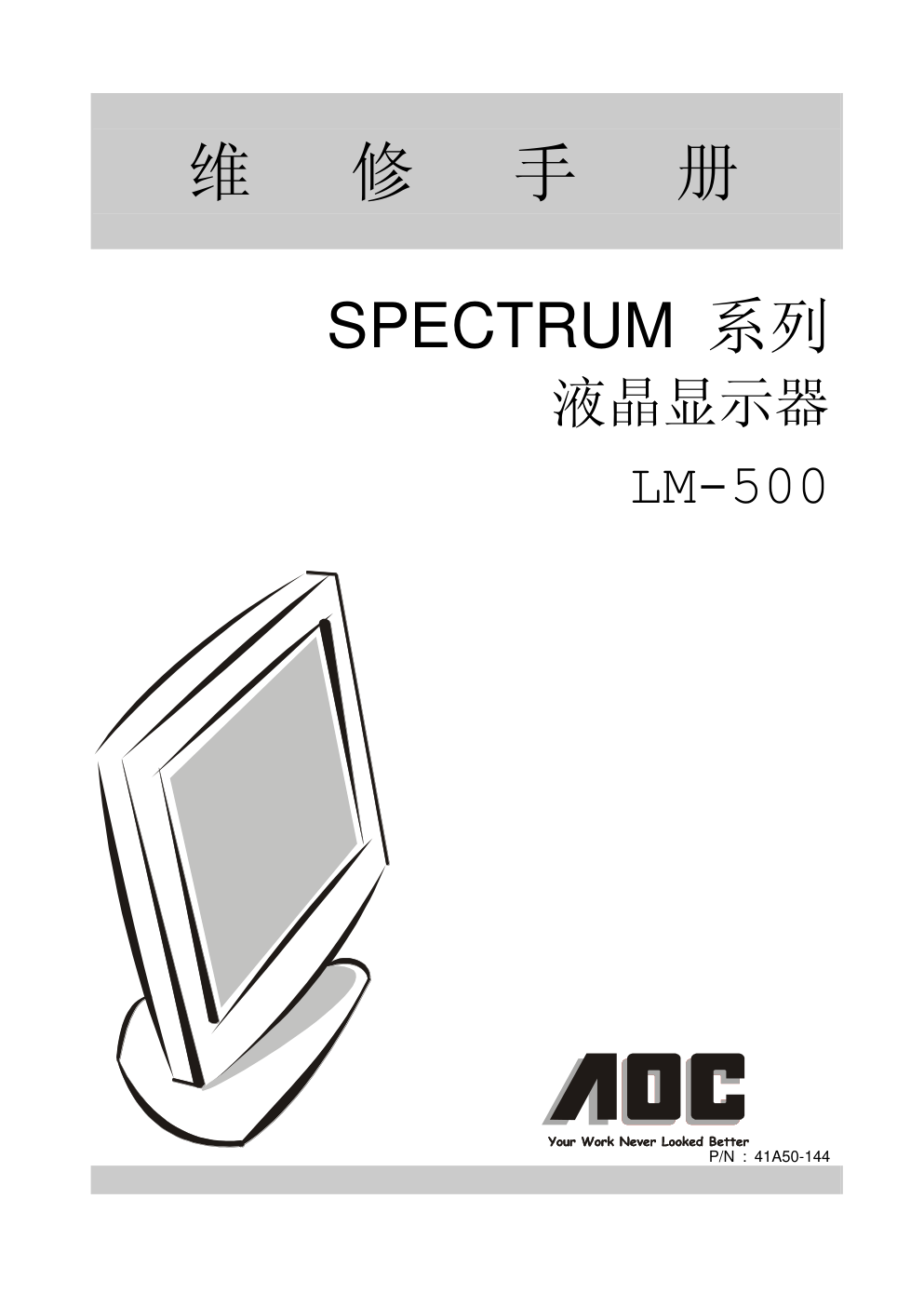

维 修 手 册
SPECTRUM 系列
液晶显示器
LM-500
P/N : 41A50-144
1

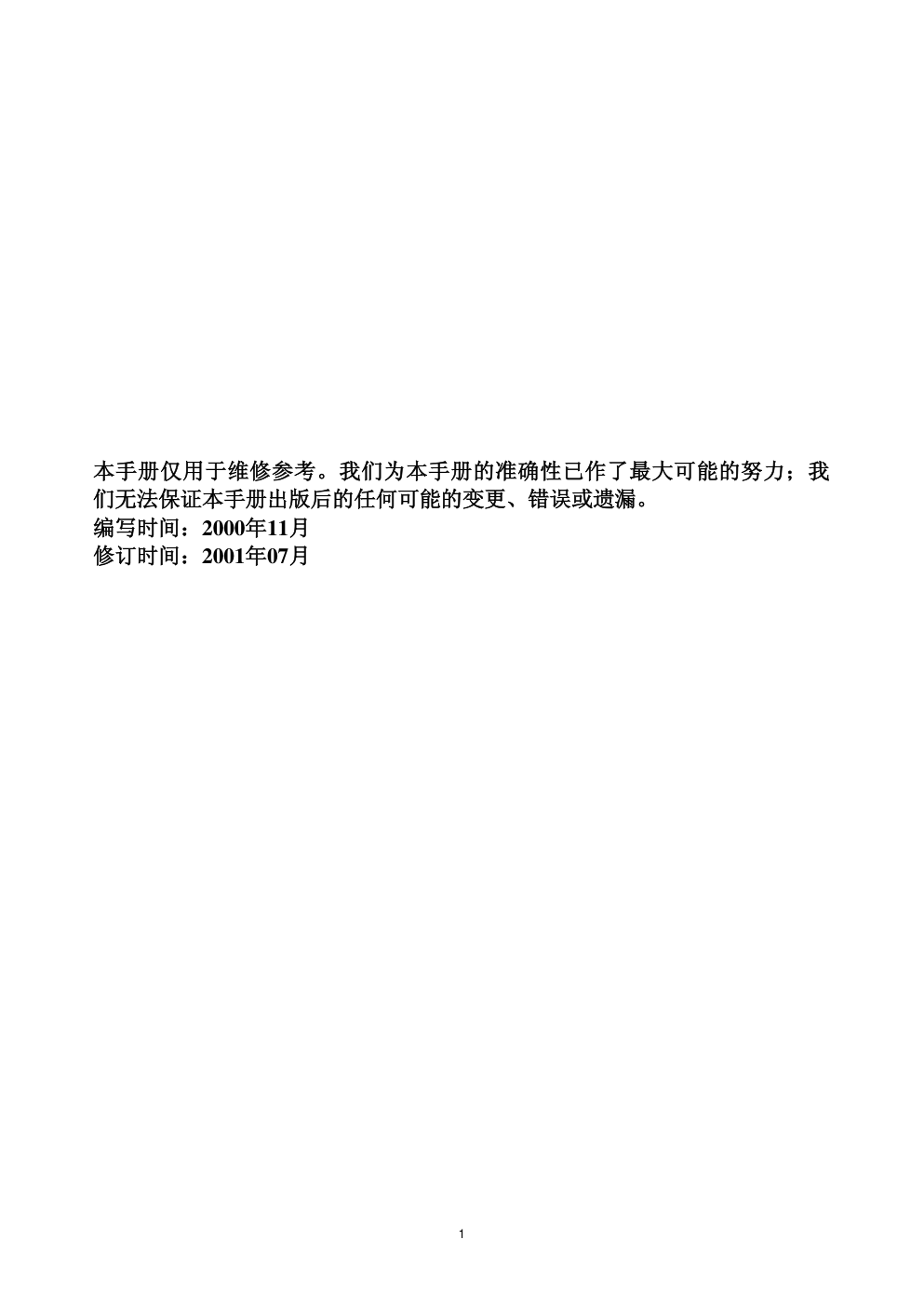

本手册仅用于维修参考。我们为本手册的准确性已作了最大可能的努力；我
们无法保证本手册出版后的任何可能的变更、错误或遗漏。
编写时间：2000年11月
修订时间：2001年07月
2

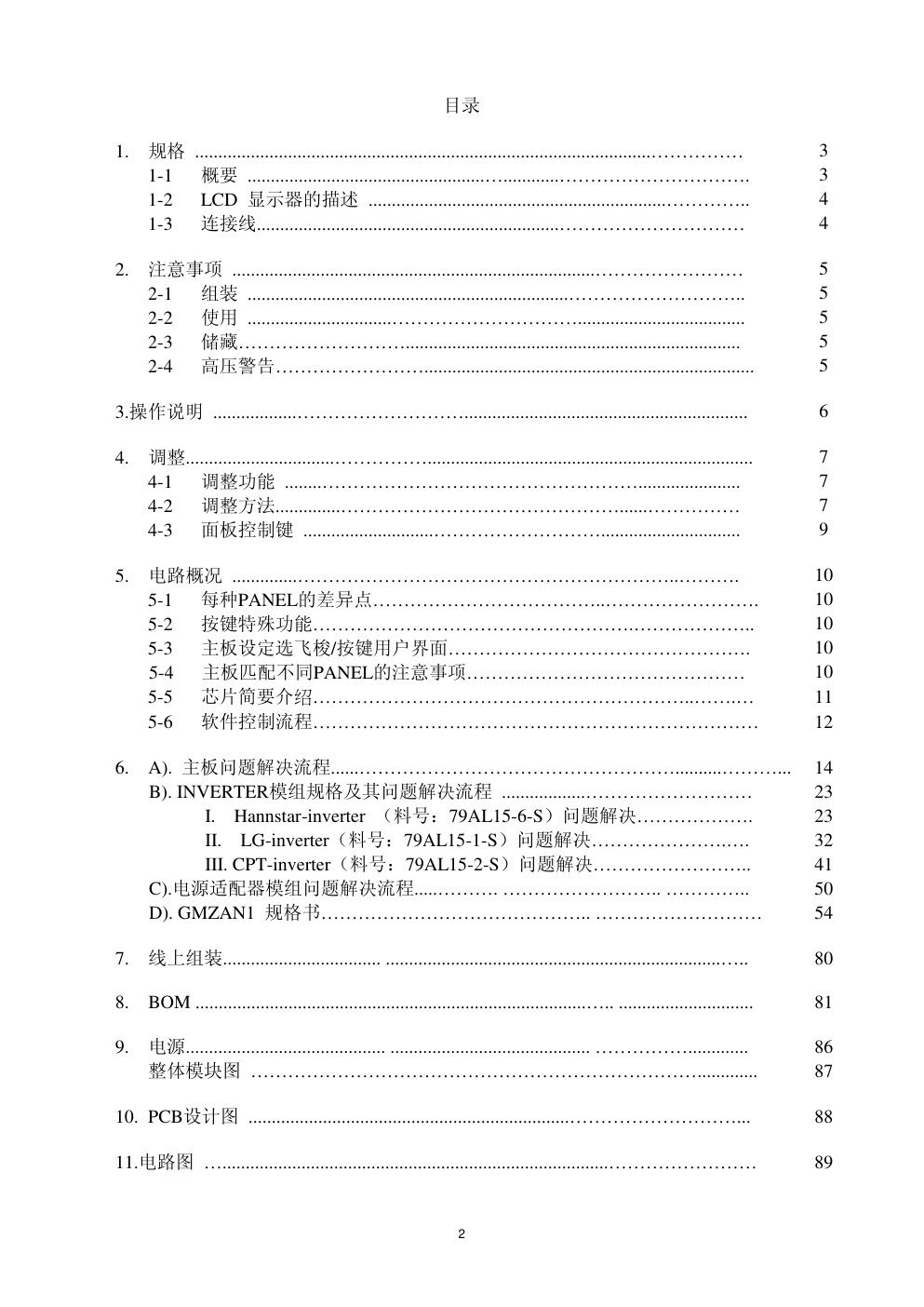

目录
1. 规格 ..................................................................................................……………
3
1-1 概要 ...................................................…............………………………….
3
1-2 LCD 显示器的描述 ................................................................…………..
4
1-3 连接线.................................................................…………………………
4
2. 注意事项 ..............................................................................……………………
5
2-1 组装 .....................................................................………………………..
5
2-2 使用 ...............................…………………………....................................
5
2-3 储藏………………………........................................................................
5
2-4 高压警告…………………….......................................................................
5
3.操作说明 ..................……………………….............................................................
6
4. 调整................................……………......................................................................
7
4-1 调整功能 ........……………………………………………......................
7
4-2 调整方法..............………………………………………......……………
7
4-3 面板控制键 ............................………………………..............................
9
5. 电路概况 ..............……………………………………………………..……….
10
5-1 每种PANEL的差异点………………………………..…………………….
10
5-2 按键特殊功能…………………………………………….………………..
10
5-3 主板设定选飞梭/按键用户界面………………………………………….
10
5-4 主板匹配不同PANEL的注意事项………………………………………
10
5-5 芯片简要介绍……………………………………………………..…….…
11
5-6 软件控制流程………………………………………………………………
12
6. A). 主板问题解决流程......……………………………………………..........………...
14
B). INVERTER模组规格及其问题解决流程 ..................………………………
23
I. Hannstar-inverter （料号：79AL15-6-S）问题解决……………….
23
II. LG-inverter（料号：79AL15-1-S）问题解决………………….….
32
III. CPT-inverter（料号：79AL15-2-S）问题解决……………………..
41
C).电源适配器模组问题解决流程.....………. …………………….. …………..
50
D). GMZAN1 规格书…………………………………….. ………………………
54
7. 线上组装.................................. ........................................................................…..
80
8. BOM ....................................................................................….. .............................
81
9. 电源........................................... ........................................... …………….............
86
整体模块图 ……………………………………………………………….............
87
10. PCB设计图 .....................................................................………………………...
88
11.电路图 …...................................................................................……………………
89
3

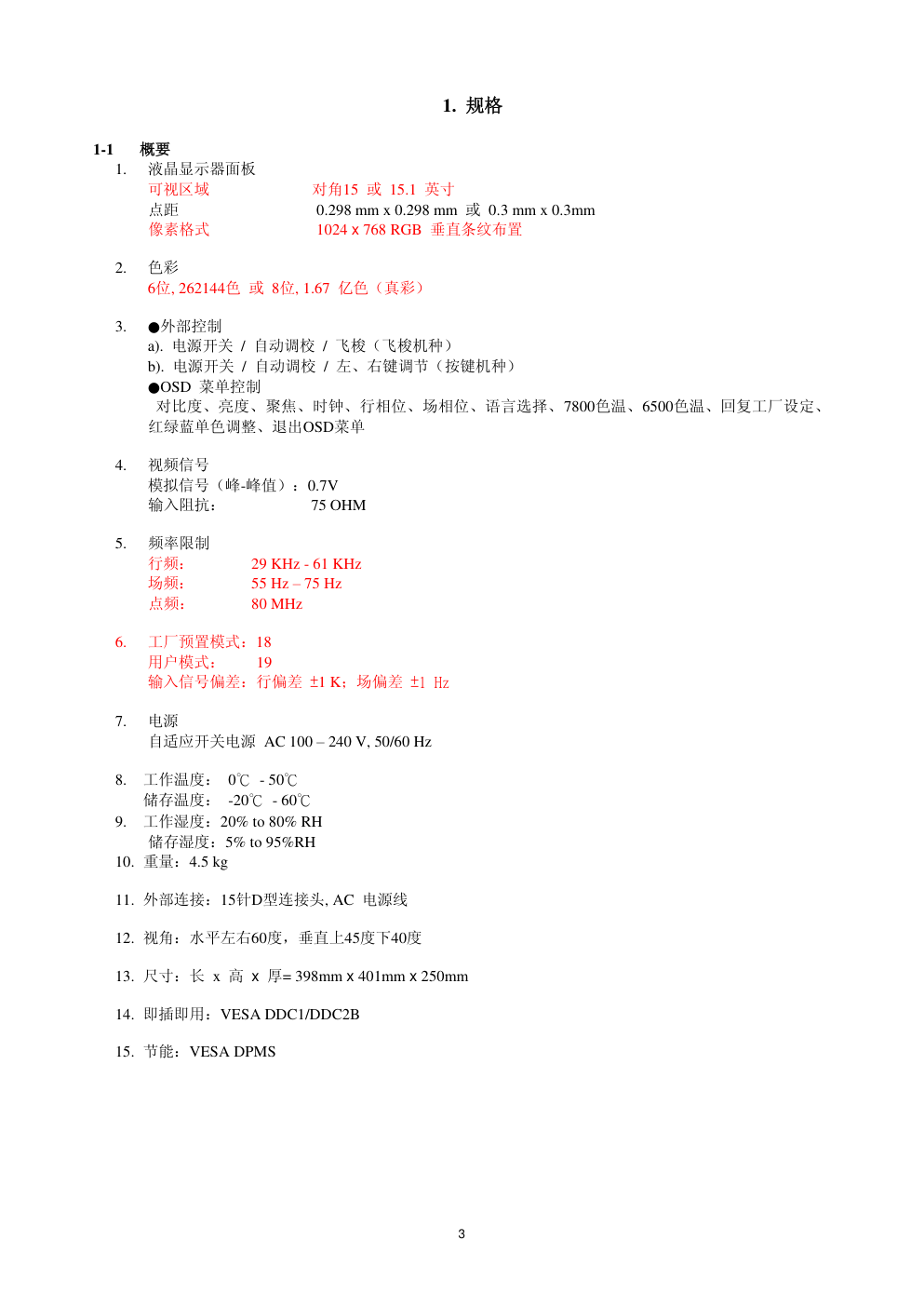

1. 规格
1-1
概要
1.
液晶显示器面板
可视区域
对角15 或 15.1 英寸
点距
0.298 mm x 0.298 mm 或 0.3 mm x 0.3mm
像素格式
1024 x 768 RGB 垂直条纹布置
2.
色彩
6位, 262144色 或 8位, 1.67 亿色（真彩）
3.
●外部控制
a). 电源开关 / 自动调校 / 飞梭（飞梭机种）
b). 电源开关 / 自动调校 / 左、右键调节（按键机种）
●OSD 菜单控制
对比度、亮度、聚焦、时钟、行相位、场相位、语言选择、7800色温、6500色温、回复工厂设定、
红绿蓝单色调整、退出OSD菜单
4.
视频信号
模拟信号（峰-峰值）：0.7V
输入阻抗： 75 OHM
5.
频率限制
行频：
29 KHz - 61 KHz
场频：
55 Hz – 75 Hz
点频：
80 MHz
6.
工厂预置模式：18
用户模式： 19
输入信号偏差：行偏差 ±1 K；场偏差 ±1 Hz
7.
电源
自适应开关电源 AC 100 – 240 V, 50/60 Hz
8. 工作温度： 0℃ - 50℃
储存温度： -20℃ - 60℃
9. 工作湿度：20% to 80% RH
储存湿度：5% to 95%RH
10. 重量：4.5 kg
11. 外部连接：15针D型连接头, AC 电源线
12. 视角：水平左右60度，垂直上45度下40度
13. 尺寸：长 x 高 x 厚= 398mm x 401mm x 250mm
14. 即插即用：VESA DDC1/DDC2B
15. 节能：VESA DPMS
4
1-2
LCD MONITOR 描述
LCD显示器包括一个主板，一个逆变器模块，一个电源模块以及一个按键小板。
主板包括控制液晶面板的逻辑电路、控制亮度的逻辑电路、DDC以及AC-DC转换功能电路；
逆变器模块用于驱动PANEL背光灯管；
电源适配器则提供12V DC/3.5 A给主板及逆变器模块供能；
LCD显示器原理图
1-3
连接线
(A) AC电源线
(B) 信号线
逆变器
PANEL及冷阴
极荧光管
主板及接口电路
按键小板
RS232 通讯（用
于工厂模式时白平
衡调整）
电源适配器
PC
CCFT 驱动
AC-IN
100v-240v
视频信号， DDC
5

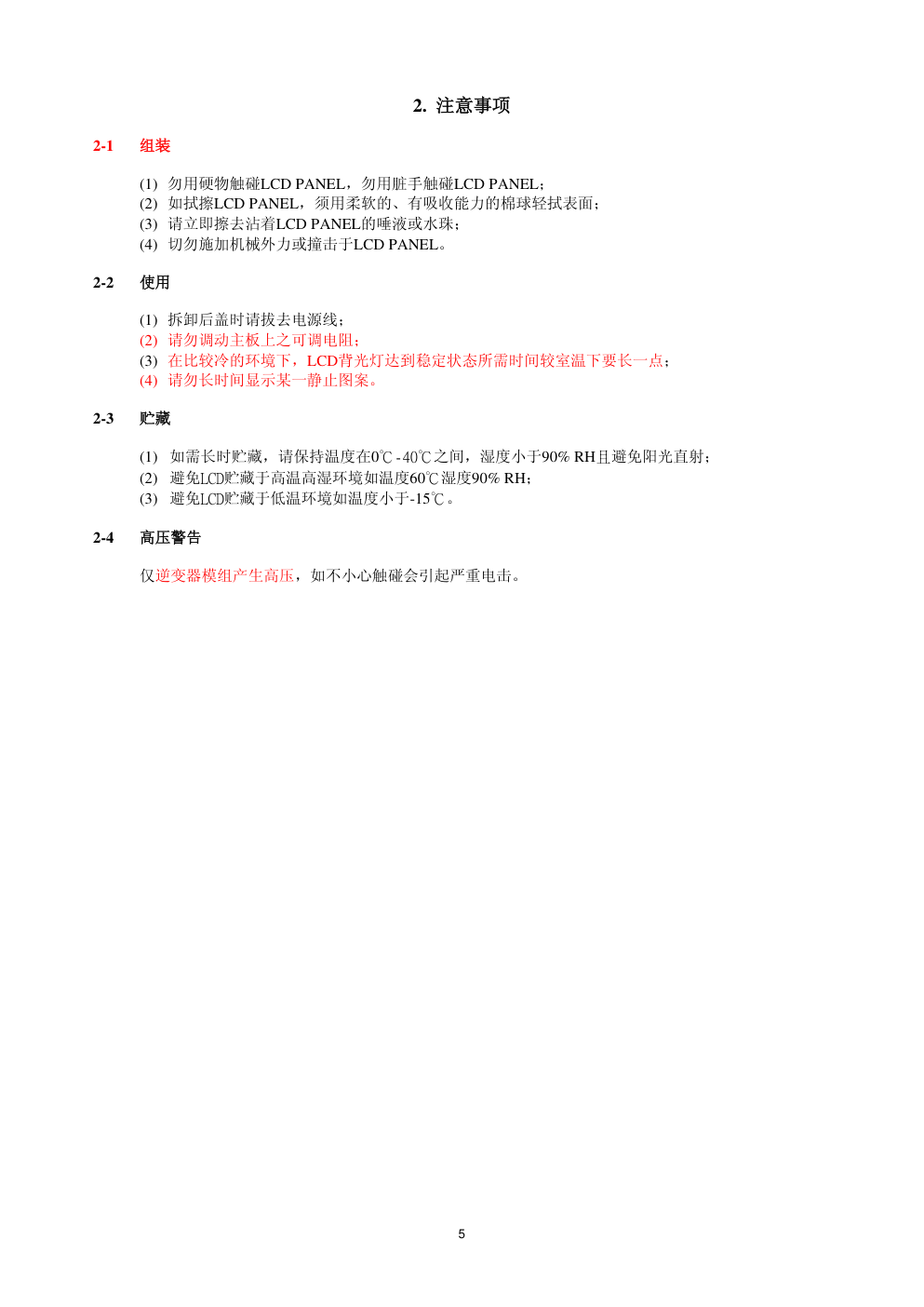

2. 注意事项
2-1
组装
(1) 勿用硬物触碰LCD PANEL，勿用脏手触碰LCD PANEL；
(2) 如拭擦LCD PANEL，须用柔软的、有吸收能力的棉球轻拭表面；
(3) 请立即擦去沾着LCD PANEL的唾液或水珠；
(4) 切勿施加机械外力或撞击于LCD PANEL。
2-2
使用
(1) 拆卸后盖时请拔去电源线；
(2) 请勿调动主板上之可调电阻；
(3) 在比较冷的环境下，LCD背光灯达到稳定状态所需时间较室温下要长一点；
(4) 请勿长时间显示某一静止图案。
2-3
贮藏
(1) 如需长时贮藏，请保持温度在0℃-40℃之间，湿度小于90% RH且避免阳光直射；
(2) 避免LCD贮藏于高温高湿环境如温度60℃湿度90% RH；
(3) 避免LCD贮藏于低温环境如温度小于-15℃。
2-4
高压警告
仅逆变器模组产生高压，如不小心触碰会引起严重电击。
6

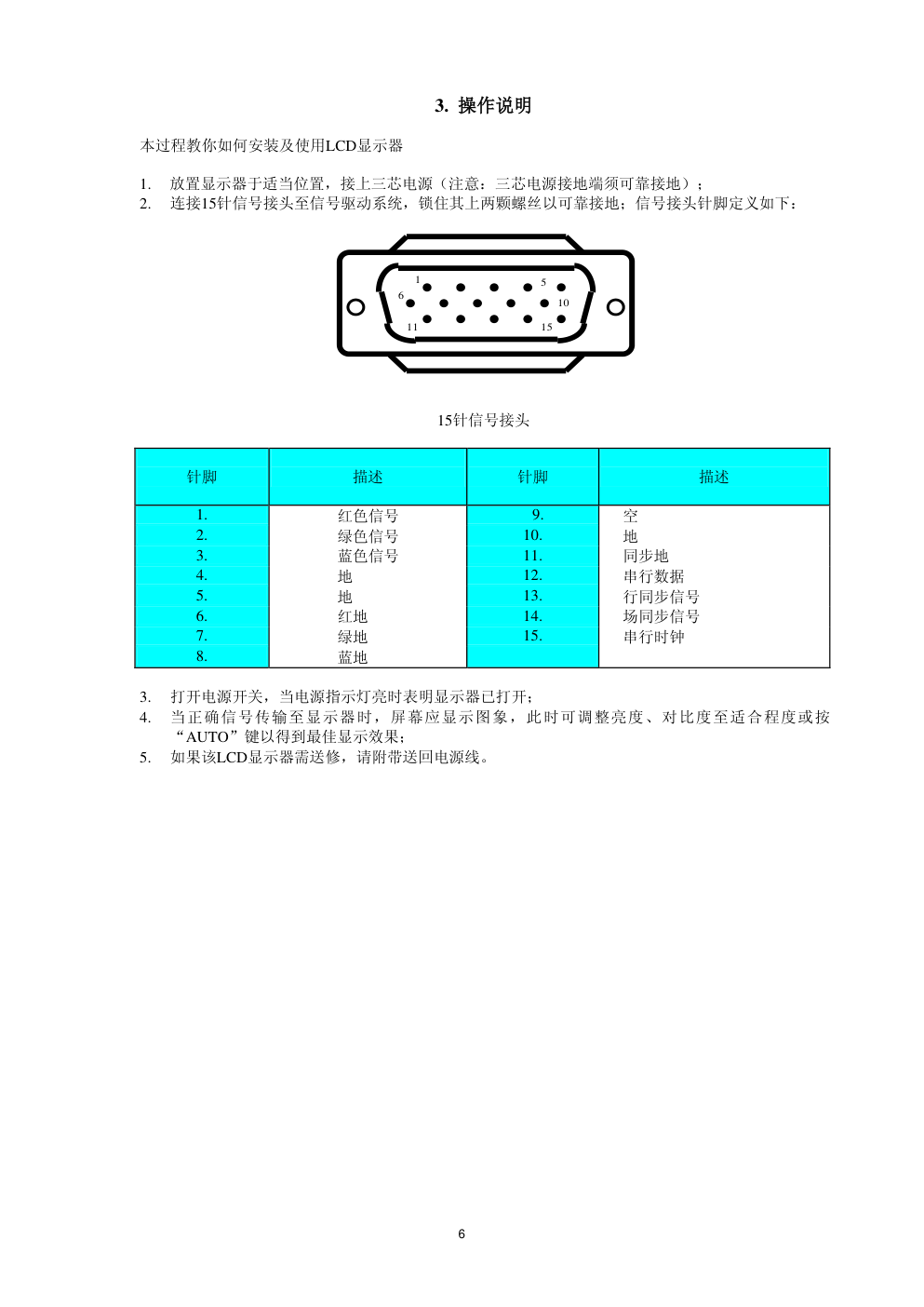

3. 操作说明
本过程教你如何安装及使用LCD显示器
1.
放置显示器于适当位置，接上三芯电源（注意：三芯电源接地端须可靠接地）；
2.
连接15针信号接头至信号驱动系统，锁住其上两颗螺丝以可靠接地；信号接头针脚定义如下：
15针信号接头
针脚
描述
针脚
描述
1.
红色信号
9.
空
2.
绿色信号
10.
地
3.
蓝色信号
11.
同步地
4.
地
12.
串行数据
5.
地
13.
行同步信号
6.
红地
14.
场同步信号
7.
绿地
15.
串行时钟
8.
蓝地
3.
打开电源开关，当电源指示灯亮时表明显示器已打开；
4.
当正确信号传输至显示器时，屏幕应显示图象，此时可调整亮度、对比度至适合程度或按
“AUTO”键以得到最佳显示效果；
5.
如果该LCD显示器需送修，请附带送回电源线。
1
6
11
15
5
10
7

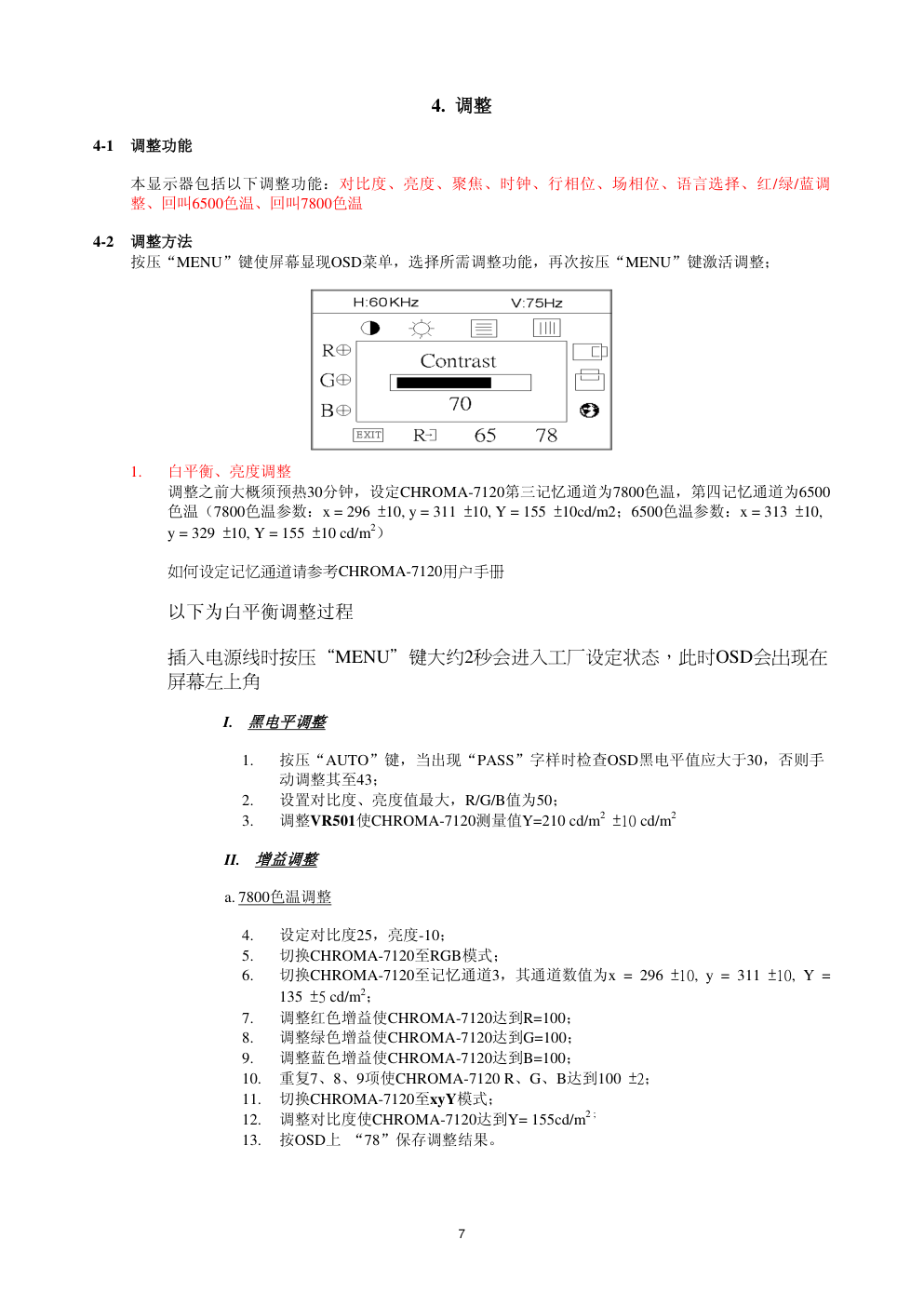

4. 调整
4-1
调整功能
本显示器包括以下调整功能：对比度、亮度、聚焦、时钟、行相位、场相位、语言选择、红/绿/蓝调
整、回叫6500色温、回叫7800色温
4-2
调整方法
按压“MENU”键使屏幕显现OSD菜单，选择所需调整功能，再次按压“MENU”键激活调整；
1.
白平衡、亮度调整
调整之前大概须预热30分钟，设定CHROMA-7120第三记忆通道为7800色温，第四记忆通道为6500
色温（7800色温参数：x = 296 ±10, y = 311 ±10, Y = 155 ±10cd/m2；6500色温参数：x = 313 ±10,
y = 329 ±10, Y = 155 ±10 cd/m2）
如何设定记忆通道请参考CHROMA-7120用户手册
以下为白平衡调整过程
插入电源线时按压“MENU”键大约2秒会进入工厂设定状态，此时OSD会出现在
屏幕左上角
I. 黑电平调整
1.
按压“AUTO”键，当出现“PASS”字样时检查OSD黑电平值应大于30，否则手
动调整其至43；
2.
设置对比度、亮度值最大，R/G/B值为50；
3.
调整VR501使CHROMA-7120测量值Y=210 cd/m2 ±10 cd/m2
II. 增益调整
a. 7800色温调整
4.
设定对比度25，亮度-10；
5.
切换CHROMA-7120至RGB模式；
6.
切换CHROMA-7120至记忆通道3，其通道数值为x = 296 ±10, y = 311 ±10, Y =
135 ±5 cd/m2；
7.
调整红色增益使CHROMA-7120达到R=100；
8.
调整绿色增益使CHROMA-7120达到G=100；
9.
调整蓝色增益使CHROMA-7120达到B=100；
10.
重复7、8、9项使CHROMA-7120 R、G、B达到100 ±2；
11.
切换CHROMA-7120至xyY模式；
12.
调整对比度使CHROMA-7120达到Y= 155cd/m2 ;
13.
按OSD上 “78”保存调整结果。
8

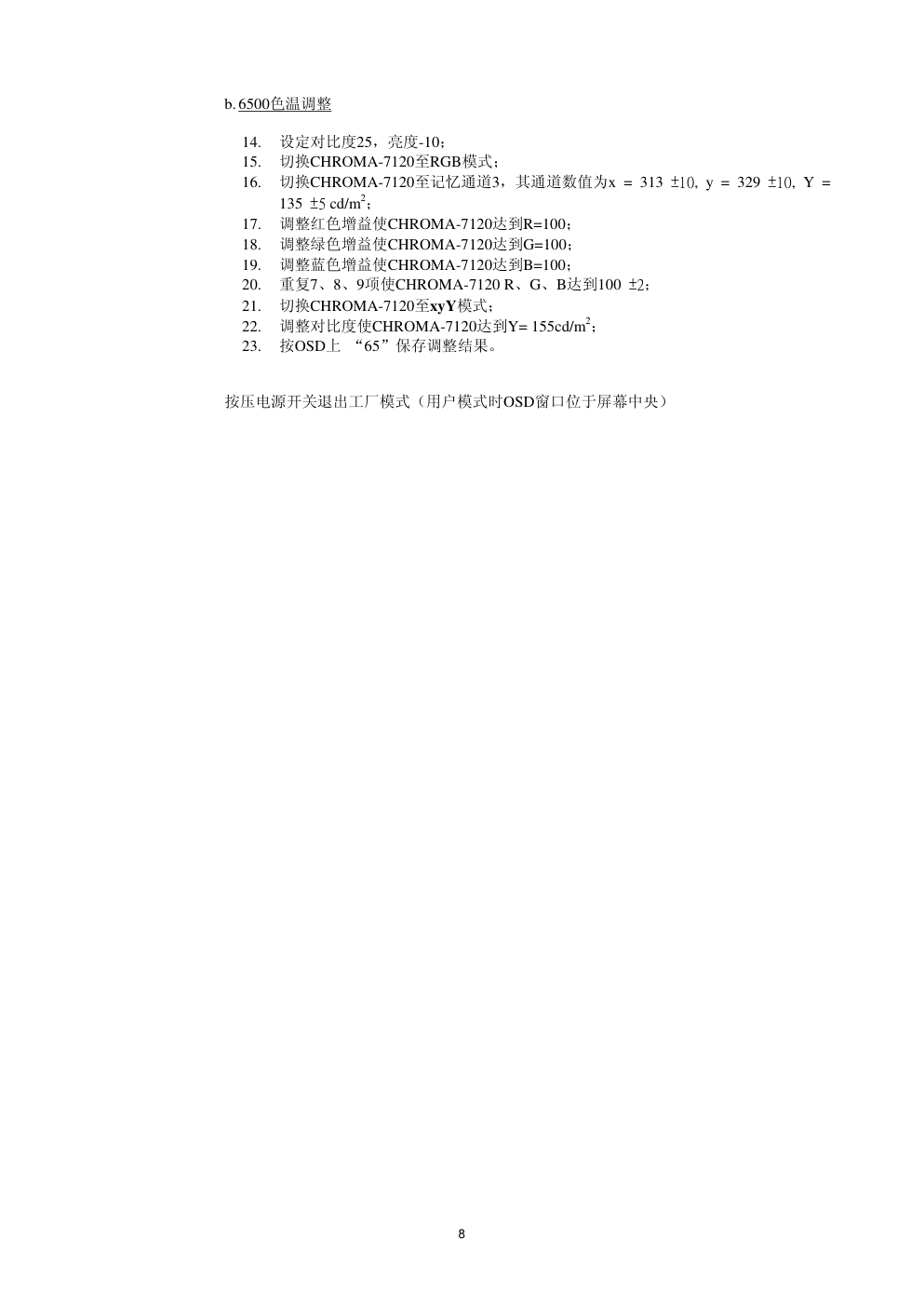

b. 6500色温调整
14.
设定对比度25，亮度-10；
15.
切换CHROMA-7120至RGB模式；
16.
切换CHROMA-7120至记忆通道3，其通道数值为x = 313 ±10, y = 329 ±10, Y =
135 ±5 cd/m2；
17.
调整红色增益使CHROMA-7120达到R=100；
18.
调整绿色增益使CHROMA-7120达到G=100；
19.
调整蓝色增益使CHROMA-7120达到B=100；
20.
重复7、8、9项使CHROMA-7120 R、G、B达到100 ±2；
21.
切换CHROMA-7120至xyY模式；
22.
调整对比度使CHROMA-7120达到Y= 155cd/m2；
23.
按OSD上 “65”保存调整结果。
按压电源开关退出工厂模式（用户模式时OSD窗口位于屏幕中央）
9

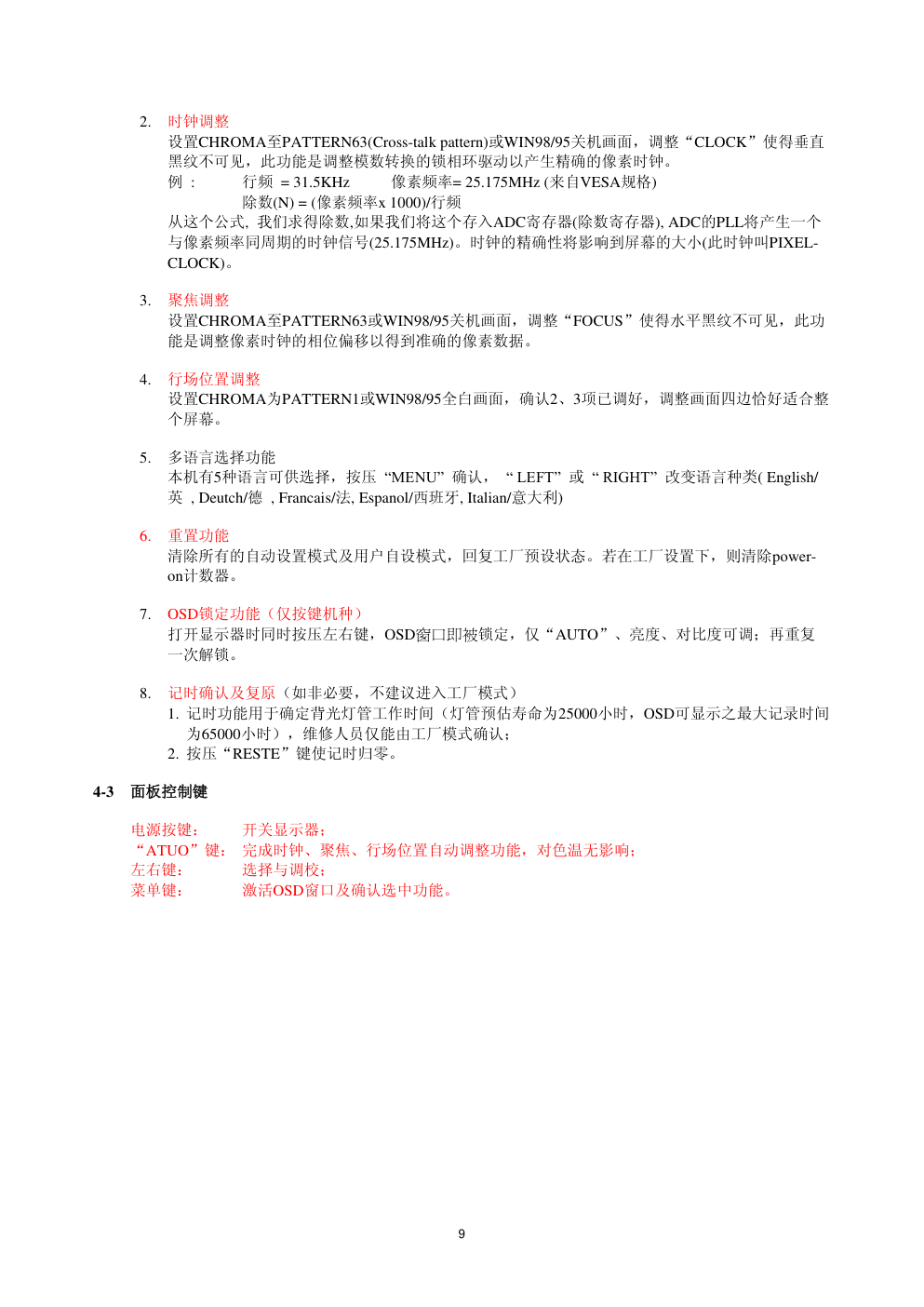

2. 时钟调整
设置CHROMA至PATTERN63(Cross-talk pattern)或WIN98/95关机画面，调整“CLOCK”使得垂直
黑纹不可见，此功能是调整模数转换的锁相环驱动以产生精确的像素时钟。
例 :
行频 = 31.5KHz
像素频率= 25.175MHz (来自VESA规格)
除数(N) = (像素频率x 1000)/行频
从这个公式, 我们求得除数,如果我们将这个存入ADC寄存器(除数寄存器), ADC的PLL将产生一个
与像素频率同周期的时钟信号(25.175MHz)。时钟的精确性将影响到屏幕的大小(此时钟叫PIXEL-
CLOCK)。
3. 聚焦调整
设置CHROMA至PATTERN63或WIN98/95关机画面，调整“FOCUS”使得水平黑纹不可见，此功
能是调整像素时钟的相位偏移以得到准确的像素数据。
4. 行场位置调整
设置CHROMA为PATTERN1或WIN98/95全白画面，确认2、3项已调好，调整画面四边恰好适合整
个屏幕。
5. 多语言选择功能
本机有5种语言可供选择，按压 “MENU” 确认， “ LEFT” 或 “ RIGHT” 改变语言种类( English/
英 , Deutch/德 , Francais/法, Espanol/西班牙, Italian/意大利)
6. 重置功能
清除所有的自动设置模式及用户自设模式，回复工厂预设状态。若在工厂设置下，则清除power-
on计数器。
7. OSD锁定功能（仅按键机种）
打开显示器时同时按压左右键，OSD窗口即被锁定，仅“AUTO”、亮度、对比度可调；再重复
一次解锁。
8. 记时确认及复原（如非必要，不建议进入工厂模式）
1. 记时功能用于确定背光灯管工作时间（灯管预估寿命为25000小时，OSD可显示之最大记录时间
为65000小时），维修人员仅能由工厂模式确认；
2. 按压“RESTE”键使记时归零。
4-3 面板控制键
电源按键：
开关显示器；
“ATUO”键： 完成时钟、聚焦、行场位置自动调整功能，对色温无影响；
左右键：
选择与调校；
菜单键：
激活OSD窗口及确认选中功能。
10
5〃电路概况
5-1
LG-Panel & Samsung-Panel & CPT-Panel & Hannstar- Panel 电路匹配差异点
LG-Panel
1. 2背光灯管
2. 单一像素6位色 (262144色)
3. Panel电位3.3V (短接JP202)
Samsung-Panel
1. 4背光灯管
2.双像点（奇、偶）6位色(262144 色)
3. Panel电位5V (短接JP201)
Chung-Hwa Panel
1. 2背光灯管
2. 双像点（奇、偶）8位色 (1.67 亿色)
3. Panel电位5V (短接JP201)
Hannstar Panel
1. 2背光灯管
2. 双像点（奇、偶）6位色(262144 色)
3. Panel电位3.3V (短接JP202)
5-2
按键特殊功能
A). 插入电源线时按压“MENU”键约2秒进入工厂预设模式，此时可通过RS232口调整白平衡，确认背
光等管工作时间，关闭电源开关后退出工厂模式。
B). 打开显示器时同时按压左右键，OSD窗口即被锁定，仅“AUTO”、亮度、对比度可调；再重复一
次解锁。
OSD说明
1. CABLE NOT CONNECTED: 信号线未接
2. INPUT NOT SUPPORT:
a. 输入频率超规： H > 61kHz, v > 75Hz 或 H < 29kHz, v < 55Hz
b. 输入模式与VESA标准相差太大
5-3 主板设定可选飞梭/按键用户界面
由放置在LM2596 和 MCU 之间的0欧电阻R319开闭来选择
1). 按键机种：R319闭合
2). 飞梭机种：R319开路
5-4
主板匹配不同之PANEL注意事项
①、
MCU软体变化
②、
PANEL 电位选择 ( JP202 → 3.3V, JP201 → 5V)
③、
INVERTER变化：
HANNSTAR Panel → 79AL15-6-S
LG Panel → 79A-L15-1-S
CPT Panel → 79A-L15-2-S
④、
FPC线材数目变化： HANNSTAR Panel 1
LG Panel 1
CPT Panel 2
⑤、
机构件变化（TCO92 only）如下：
LG PANEL LM151X2
CPT PANEL
HANNSTAR PANEL
MAIN-FRAME
15A5679-3
15A5675-2
15A5683-2
FRONT BEZEL
34A679-1-AL
34A798-1-AL
34A798-1-AL
FPC SHIELD
85A556-1
85A560-1
NONE
Front Inverter Shield
85A558-1
85A561-1
85A580-1
Panel Shield ( for EMI)
NONE
NONE
85A581-1
11
5-5 芯片简要介绍
1. GMZAN1 ：
整合ADC、OSD、scalar 及 interpolation 之单芯片解决方案
2. M6759：
8052系列ALI- MCU，ROM容量64K，RAM容量512 Byte
用以计算频率、探测模式切换、RS232通讯、电源控制、OSD菜单控制等等
3. 24LC21 ：
1KB EEPROM，用于存储DDC数据
4. 24C04 ：
4KB EEPROM，用于存储AUTO-config数据、白平衡数据、背光灯记数数据
5. LM2569S：
12V → 5V / 3A 调压器
6. AIC 1084-33CM：
5V → 3.3V 调压器
零件模组：
1. ADAPTER（电源适配器）：AC 110V-240V → 12VDC / 3.5 A
2. INVERTER（逆变器）：DC 12V → 1600VAC，频率30K-50KHz，电流7mA - 9mA
12
5-6
软体控制流程
I.
启动子流程
OK
检查背光灯计数器数据、白平衡数据(6500 & 7800)是否与备份
数据相符？如不相符则用备份数据覆盖之
初始化GMZAN1
是
加电
MCU I/O、中断向量、RAM初始化
初始化背光灯计数器，所有模式清零
是
检查目前是否为工厂预设状态
设置工厂模式标志位
从EEPROM中检查上次开关状态及其他系统状态
主流程
否
检查EEPROM是否为空?
清除工厂模式标志位
检查键盘界面（如果P2.7=5V表示飞梭，否则为4按键）
否
OK
13
II.
主流程
开始
检查GMZAN1 IFM有否改变，检查信号线状态（接上与否）
** IFM 为测量行场同步信号的寄存器
当前系统状态是否为节能状态？
IFM有变
唤醒GMZAN1
是
检查IFM是否为标准模式？
否
检查IFM是否为用户模式？
频率超出范围（INPUT NOT SUPPORT）
设置模式标志位
否
否
是
是
确认IFM中的行场频率是否改变（检查模式标志位）
处理动作（关闭OSD，设定GMZAN1相应参数，
LED 状态，设定背光灯状态）
检查自动设置模式标志位是否已设置？
否
进行自动设置
工作
读按键状态并显示于屏幕
检查工厂模式标志位是否为1
否
，
是，已改变
监控OSD超时状态（如10秒无响应，OSD超时记数器即被触发）
否
如RS232缓冲区已满，则处理
指令（工厂模式白平衡调整
状况下）
是
否
是
14
6. A). 主板问题解决流程
* PC Win 98/95 白画面，设置解析度640x480 60 Hz / 31 KHz
I.
无画（指示灯绿，但无画面）
指示灯橙色
检查INVERTER模组
重插电源线确认指示灯是否为绿？如指示
灯不亮，按压电源开关打开显示器
更换一新INVERTER，检查画面是
否正常?
画面正常
检查FPC线材两端（主板、PANEL）有否
松动？
检查按键小板电路
是，但仍无画面
重新组装FPC线材
松动
是
指示灯橙色表明CHROMA或PC在节能状态
或者其输出超出1280x1024 @75Hz
检查电源按键是否被机械压死
否，指示灯不亮
指示灯绿色
检查GMZAN1电路
指示灯橙色
重调白平衡
检查INVERTER PIN1是否为12V，PIN3是
是否为5V？
否，画面不正常
否
检查 R314, Q303, Q304, R315, R225等相关电路，正常情况下，指
指示灯绿色时R314 电位应为3.3V，否则更换GMZAN1
检查PANEL型号是否与JP201、 JP202 匹配？开关机
测量R225是否有12V、0V变化？
检查PANEL电源相关电路
R400,Q250,Q200,Q201,R225，正常情况下当指示
灯绿色时R400应为3.3V，R225=12V，
R226=5V (for CPT)，3.3V for LG/HANNSTAR
否则更换GMZAN1
否
FPC已插牢
测量GMZAN1 TCLK(pin 141)、PVS、
PHS (pin 73,74)振荡频率是否为TCLK
31.25MHZ 、PVS60.09Hz、PHS
50.4KHz?
检查GMZAN1电路
否
是
15
II 屏幕不正常，只显示全白画面，无OSD，按键及LED正常
是
测量CN201处PCLK(pin 44)
31.25MHZ、PVS60.09Hz、PHS (pin
40,38 ) 50.4KHz？
检查排感、排容(LP201～LP212
、CP201～CP212 )是否不良
否
重调白平衡
更换PANEL
检查CN201 pin 44 PCLK 31.25MHZ 、pin 40 PVS 60.09Hz 、pin 38 PHS
50.4KHz？
检查排感、排容(LP201～LP212
、CP201～CP212 )是否不良
测量GMZAN1 TCLK(pin 141)、PVS、PHS (pin
73,74)振荡频率是否为TCLK 31.25MHZ 、
PVS60.09Hz、PHS 50.4KHz?
检查GmZan1 RGB( PD14～ PD42) 有否输出？
否
检查GMZAN1电路
无
检查CN201上有否RGB信号？
是
检查有否PANEL电位CPT R226 5V，其他
3.3V
无
是
检查PANEL
无
检查GMZAN1 ( U200)有否冷焊？
16
GMZAN1 部分
注意 : 设置输入信号( PC or CHROMA) 为 640x480 31k / 60 hz
是
设置模式 640x480 @60Hz指示灯是否变
绿？
切换至节能状态，指示灯是否变橙？
是
重新插拔电源，重复上述动作，若依然无画，
则更换GMZAN1
否
GMZAN1部分正常
更换GMZAN1
否
测量CN201处PCLK(pin 44) 31.25MHZ、
PVS60.09Hz、PHS (pin 40,38 ) 50.4KHz？
检查PANEL
是
测量R215端U201振荡频率50MHz 是否正
常？
更换U201
否
检查CN200是否松散？
测量R212、R211= 31K & 60 hz ?
测量R200、R201、R202 (RGB input )有否信
号？
插紧CN200 及检查相关电路
是
否
画面正常？
否
结束
17
PANEL部分
注意：GMZAN1 或 MCU 可直接控制PANEL电位及背光灯开关控制
如JP211 短接，则由GMZAN1控制PANEL电位，否则由MCU控制（短接JP212）
如JP300 短接，则由GMZAN1控制背光灯，否则由MCU控制（短接JP301)
对于HANNSTAR-PANEL , 以下是输入模式与GMZAN1输出频率之间的关系：
RESOLUTION( from PC or chroma)
PCLK(U200.44)
PHS ( U200.74)
PVS (U200.73)
640X480 @60 Hz
31.25MHz
50.4 KHz
60.09 Hz
640X480 @70 Hz
35.56MHz
55.93KHz
69.83 Hz
640X480 @72 Hz
36.76MHz
57.64KHz
71.94 Hz
640X480 @75 Hz
37.71MHz
60.12KHz
74.96 Hz
800X600 @60 Hz
28.65MHz
48.45KHz
60.39 Hz
800X600 @70 Hz
32.94MHz
56.05KHz
70.03 Hz
800X600 @72 Hz
34.25MHz
57.61KHz
72.04 Hz
800X600 @75 Hz
35.71MHz
60.10KHz
75.08 Hz
1024x768@60 Hz
28.57MHz
48.36KHz
60.09 Hz
1024x768@70 Hz
32.77MHz
56.05KHz
70.03 Hz
1024x768 @72 Hz
33.97MHz
57.60KHz
71.84 Hz
1024x768@75 Hz
54.1MHz
60.24KHz
74.96 Hz
仍无画
否
是
检查CN303 pin 3是否5 V ? （灯
管控制）
检查CN303 pin 4电位是否大于4.6V ？
更换 PANEL，可能是灯管或PANEL驱
动板坏
是
旋转VR501使
CN303 Pin 4= 4.7 V
否
是
按压开关键一次，确认LED绿色，检查
PANEL电位HANNSTAR3.3V、CPT5V
测量CN201 pin 4,5）
如JP211短接检查 R400、R401、Q250、R223、Q200、
R224、R225、C245、Q201有否冷焊或短路？PANEL电
位是否为3.3V？如JP212 短接检查背光灯相关电路
R223、Q200、R224、R225、Q201、C245 确认
Backlight_En是否 0V ？
否
如JP300 短接，检查R314、R309、R315、Q303、Q304、R311
有否冷焊或开路？如JP301 短接，检查Panel-en相关电路R315、
Q304、R311是否冷焊或开路？
如 JP300 短接则更换GMZAN1，否则更
换MCU
是
是
18
按键小板部分
是
当按压电源键时检查U302 pin 38是否有高低
电位变化？
按压电源开关检查U302 pin 43是否为低电
位(0V)？
是
如更换MCU无效时更换SW105并检查MCU复
位电路
是
检查MCU pin 43、42、41、40、39 是否为
高电位（5V）？
检查按键是否被机械压死
否
否
如LED仍无绿色指示，检查按键小板上
Q102、 R106 、 LED 是否冷焊或开路
否，MCU无响应
检查MCU pin 20是否为20MHz ? pin 44为
5V ? pin 10 (reset)0V ?
如任一项NG，检查相关电路
否
在不按键及切换模式的状态下，检查U302 pin
16,17(SDA,SCL)是否为高电平，或者保持高低
变化？
是
检查 EEPROM 24LC04 相关电路，
pin 7 是否为低电平?
持续变化表明EEPROM无响应
检查JP202是否短
接?
否
否
检查U300 pin 8是否5V，
检查R300,R301有否冷
焊？
是
更换EEPROM
更换MCU
19
电源部分
**注意：U304 pin 2 波形决定电源状况
1. 稳定的方波表明电源处于正常工作状态，其频率150K-158KHz
2. 不稳定的方波表明电源处于非正常工作状态检查3.3V、5V电路有否短路或零件损坏
3. 带谐波及尖刺之方波表明3.3V电源无工作，GMZAN1关闭，仅MCU工作，显示器处于节能状态
是
检查U304 pin 2 有否稳定方波输出？
是
否，为
谐振波
检查U304 pin 2 是不稳定方波输出？
电源OK
检测U304 LM2596 pin 1有否12V ?
检查 ADAPTER 及连接头有否松脱？
否
否
检查所有3.3V、5V电路有否短路或
零件损坏
是
主板处于节能状态，检查信号输入
20
III.整屏NOISE干扰，按压“AUTO”键无法消除
** 注意： 1). 非VESA标准VGA显卡或电源接地太差所致
2). 受其他电磁干扰所致（此种现象比较少见）
切换DOT-pattern，或win98/99关机画面
按压 “AUTO” 键，干扰现象是否消失？
调整 “FOCUS” 后是否OK？
信号线是否接延长线？
结束
结束
去掉延长线，或许是延长线接地不良
所致
干扰仅存于一个模式吗？
是
是
是
否
否
否
为VGA-CARD信号前后廊超过VESA标准太大所
致，可通过显示卡设置程式调整好
是
换信号线或显示卡
所有模式
21
DOS模式画面抖动
注意：本显示器的自动调整规则是：必须有一全屏画面才能进行自动调整，否则自动调整失败。故在DOS模
式下，需手动调整“CLOCK”消除画面抖动或运行某些全屏编辑文件，再按压“AUTO”
IⅤ. 雪花状干扰或白噪声干扰
当用32或16灰阶画面观察时，出现雪花状或白噪声干扰可能是某些输送至PANEL的信号不正确或是FPC松动
亦或是排感冷焊；
一些PANEL（例如LG PANEL）也有此现象，该干扰可随对比度 / 亮度值改变而改变，起因是PANEL驱动板
本身材质所致，我们无法修复它，唯一的解决方法是找到一个最佳的对比度 / 亮度值使得干扰最小。
确认画面：
1. 全白
2. 红色
3. 绿色
4. 蓝色
5. 字符
重复测试GMZAN1 (U200)各信号输出PIN
1. 对于LG Panel 和 HANNSTAR Panel，仅6位信号输出(PD0~ PD17 , PD36 ~ PD41)，相应的排阻为
LP201 ~ LP206
2. 对于Chung-hwa Panel 及其他8位Panel, 所有信号输出均有效(PD0-PD47 ) ，相应的排阻为LP201-
LP212
例：HANNSTAR Panel 6 bits
设置全白画面，对比度设50
检查GMZAN1
Pin 71,70,69,68,67,66 ( Red, Pd0 -Pd5)
Pin 64,63,62,57,56,55 (Green ,Pd6-Pd11)
Pin 54,53,52,51,50,48 (Blue, Pd12- Pd17)
所有PIN均有电平变化
设置单色画面，重复以上测试
所有画面测试完毕？
判定GMZAN1工作正常
一些PIN无电平变化
检查排感LP201~LP206，其两边是否有相
同信号？
如果仍有某些PIN无电平变化，则判定GMZAN1不
良，更换之即可
是
否
检查 FPC 线材有否
松脱，或是损坏则更
换之
是
更换相应排感，排容
否
16灰阶画面，缓缓调整亮度及对比度观察干扰有无
变化（特别是在底亮度情况下）？
无影响
PANEL本身材质所致，唯一的解决方
法是找到一个最佳的对比度 / 亮度值
使得干扰最小
22
VI.
PANEL亮度偏低
设置解析度1024x768 @ 60Hz , CHROMA 7120 测试中心位置亮度
设置对比度、亮度最大, R、G、B为50
退出OSD，CHROMA-7120测试亮度是否为Y= 210±10
CD/M2 ?
调整VR501，亮度是否能调到180 CD/M2 ?
否
否
如小于160 cd/m2则须更换Panel灯管
如大于180 cd/m2 表明灯管工作正常，我
们可用以下方法重调白平衡
是
进入工厂预设模式
按压“AUTO”键，当出现“PASS”字样时
检查OSD黑电平值应大于30，否则手动调整
至43；
设置对比度、亮度最大, 调整VR501，亮度Y 应
大于200 cd/m2
(如PANEL已使用了一年，亮度会稍有降低，大
概为180 cd/m2，这也是合规的)
按本手册第7 项4-2调整即可
是
23
6 B). Inverter模组规格及其问题解决流程
我们采用3种PANEL，每一PANEL均有其INVERTER SPEC，以下为SAMPO公司提供的
Hannstar-Panel Inverter、 LG-Panel Inverter、CPT-Panel Inverter SPEC
S A M P O C O R P O R A T I O N
TROUBLE SHOOTING OF HANNSTAR- INVERTER ( DIVTL0048-D21- -)
1.SAMPO 料号: L0048 ，AOC 料号: 79AL15-6-S
2.用途：特为HANNSTAR(HSD150MX41) 15 英寸 (2 冷阴极荧光灯管) LCD
显示器所制之逆变器
3.连接头 PIN 定义：
4-1. CON1:输入
MODEL NO.: S5B-PH-SM3-TB
4-2. CON2,CON3 :输出
MODEL NO. : SM04(4.0)B-BHS-1-TB
PIN
符号
描述
1
Vin
输入电压: 12V
2
GND
地
3
ON/OFF
ON: 3V OFF:0V
4
Dimming
调整范围(0V~+5.0V)
5
Dimming
调整范围(0V~+5.0V)
PIN
SYMBOL
DESCRIPTION
1
HV OUTPUT 灯管高压输出
2
RETURN
反馈控制
I.) HANNSTAR-INVERTER (料号 : 79AL15-6-S)问题解决
类型: L0048 FOR HANNSTAR 15”PANEL
24
S A M P O C O R P O R A T I O N
TROUBLE SHOOTING OF HANNSTAR- INVERTER ( DIVTL0048-D21- -)
5.电气特性:
用SAMPO的治具测试，其测试电路如下
6. 测试电路
ITEM
SYMBOL
MIN.
TYP.
MAX.
UNIT
REMARK
Input voltage
Vin
10.8
12
13.2
V
Input current
Iin
--
800
1300
mA
output current
adj:0v( min.)
Iout
(min)
1.7
2.2
2.7
mA
FOR 1 CCFL
LOAD:110KΩ
Output current
adj.:5 v(max.)
Iout
(max)
5.8
6.2
6.7
mA
FOR 1 CCFL
LOAD:100KΩ
Frequency
F
40
50
60
KHZ
H.V open
Vopen
1250
1400
1550
Vrms NO LOAD
H.V Load
Vload
580
680
780
Vrms RL=110KΩ
CON1
1 2 3 4 5
PIN
SYMBOL
1
Vin 12V
2
GND
3
ON/OFF
4
Dimming
5
DIMMING
2
1
2
1
110KΩ
10Ω
110K
Ω
10Ω
VT
VT
25
S A M P O C O R P O R A T I O N
TROUBLE SHOOTING OF HANNSTAR- INVERTER ( DIVTL0048-D21- -)
7.INVERTER电路图:
G
D
D
D
D
S
S
S
26
S A M P O C O R P O R A T I O N
TROUBLE SHOOTING OF HANNSTAR- INVERTER ( DIVTL0048-D21- -)
8.零件明细
8-1 COMPONENTS LIST:
NO. REF. PART NAME
PART NUMBER
QTY
DESCRIPTION
SUPPLIER
REMARK
1.
CON1
CONNECTOR
VCNCP0015-EJSTA
1
S5B-PH-SM3-TB
JST
2.
CON2,3
″
VCNCP0012-ZJSTA
VCNCP0012-ZGLEA
2
2
SM02(8.0)B.BHS-1-TB
GL SM02(8.0)-WH2
JST
GEAN-LEA
3.
R1
RESISTOR
VRMHNVA--303J-A
1
SMD 0603 30KΩ 5%
YAGEO
4.
R2
″
VRMHNVA--512J-A
1
SMD 0603 5.1KΩ 5%
YAGEO
5.
R3
″
VRMHNVA--272J-A
1
SMD 0603 2.7KΩ 5%
YAGEO
6.
R4
″
VRMHNVA--222J-A
1
SMD 0603 2.2KΩ 5%
YAGEO
7.
R5
″
VRMHNVA--563J-A
1
SMD 0603 56KΩ 5%
YAGEO
8.
R6,10
″
VRMHNVA--R00J-A
2
SMD 0603 0Ω 5%
YAGEO
9.
R8
″
VRMHNVA--683J-A
1
SMD 0603 68KΩ 5%
YAGEO
10.
R9
″
VRMHNVA--333J-A
1
SMD 0603 33KΩ 5%
YAGEO
11.
R11
″
VRMHNVA--271J-A
1
SMD 0603 270Ω 5%
YAGEO
12.
R12
″
VRMHNVA--103J-A
1
SMD 0603 10KΩ 5%
YAGEO
13.
R13
″
VRMHNVA--472J-A
1
SMD 0603 4.7KΩ 5%
YAGEO
14.
R14
″
VRMHNVA--363J-A
1
SMD 0603 36KΩ 5%
YAGEO
15. R15,16
″
VRMHNV4--122F-A
2
SMD 1206 1.2KΩ 1%
YAGEO
16. R17,18
″
VRMCNV8--102F-A
2
SMD 0805 1KΩ 1%
YAGEO
17.
Q1
TRANSIST0R
VSTDTC144WKA--A
1
SMD DTC144WKA
ROHM
18.
Q2
″
VSTDTA144WKA--A
1
SMD DTA144WKA
ROHM
19.
Q3
″
VSTSST3904----A
VSTMMBT3904-A
1
SMD SST3904T116
SMD MMBT3904
ROHM
MOTOROLA
20.
Q4
″
VSTCEM9435A-----A
VSTSI9435DY---A
1
SMD CEM9435A
SMD SI9435DY
CEM
VISHAY
21.
Q5,6
″
VST2SD2150----A
2
SMD 2SD2150
ROHM
Q7
TRANSIST0R
VSTDTC143EKA--A
1
SMD DTC143EKA
ROHM
22.
C1
CAPACITOR
VCEATU1EC336M--
VCEATU1VC476M--
VCEBCU1EC107M--
1
1
1
DIP UGX 33 µF/25V
DIP UGX 47µF/35V
DIP NK-CON 100µF/25V
SANYO
SANYO
NK-CON
23.
C6
″
VCLRCN1EB104K-A
1
SMD 0805 0.1 µF/25V
TDK
27
S A M P O C O R P O R A T I O N
TROUBLE SHOOTING OF HANNSTAR- INVERTER ( DIVTL0048-D21- -)
8-2 COMPONENTS LIST:
NO.
REF.
PART
NAME
PART NUMBER QTY
DESCRIPTION
SUPPLIER REMARK
24.
C2,3,5,8,1
2
CAPACITOR VCLFCN1EY105Z-A
5
SMD 0805 1µF/25V
TDK
25.
C4
″
VCLRCN1HB103K-A
1
SMD 0805 0.01
µF/50V
TDK
26.
C7
″
VCLFCN1CY225Z-A
1
SMD 0805 2.2 µF/16V
TDK
27.
C9
″
VCMECF2AC184J-P
VCMEBF2AB184J-P
VCMPH2AG184J--
1
DIP 0.18µF/100V
DIP 0.18µF/100V
DIP 0.18µF/100V
THOMSON
ARCO
TAIWAN
TAI
28.
C10,11
″
VCDSEU3SL220K--
2
DIP 22PF/3KV 10%
TDK
29.
C13
″
VCLFBN1CY475Z-A
1
SMD 1206 4.7 µF/16V
TDK
30.
D1
DIODE
VSDRLS4148----A
VSDLL4148-----A
1
SMD RLS4148
SMD LL4148
ROHM
VISHAY
31.
D2
″
VSDRB160L40---A
VSDB140-------A
1
SMD RB160L40
SMD B140
ROHM
DIODES
32.
D3
″
VSZRLZ9.1B-----A
1
SMD RLZ9.1B
ROHM
33.
D4
″
VSDDA204K-----A
VSDBAV99-7----A
1
SMD DA204K
SMD BAV99-7
ROHM
DIODES
34.
I.C
I.C
VSITL5001CDR--A
1
SMDTL5001CDR
TEXAS
35.
F1
FUSE
QFS-N152FIDZD-A
QFS-Z152FIDZD-A
1
SMD FUSE 1.5A/63
SMD FUSE 1.5A/63
LITTLE
BUSSMANN
Attachment
(FEC1Q2)
36.
L1
COIL
RCHOL0007ID151A
1
DIP 150µH 8%
YST
Attachment 1
37.
PT1
TRANS
RCVT-1508ID-Z-A
1
SMD YST-1508
YST
Attachment 2
38.
PCB
PCB
QPWBGL986IDLE2-
1
QPWBGL986IDLE2- LONGMAW
28
S A M P O C O R P O R A T I O N
TROUBLE SHOOTING OF HANNSTAR- INVERTER ( DIVTL0048-D21- -)
9. 疑难解决
9-1 无电源输出:
. FAIL
PASS FAIL
PASS
FAIL
PASS
检查FUSE端输入
F1 Vin=12
更换 F1=
1.5A/63Z
检查 Q4&Q6
Vout = 8 V？
更换
L: Q4&Q3&D1
R: Q5&Q6&D2
检查L1&L2有否9V输入？
更换
L: Q7&Q8&C12&PT1
R: Q9&Q10&C13&PT2
FUNCTION TEST OK!
29
S A M P O C O R P O R A T I O N
TROUBLE SHOOTING OF HANNSTAR- INVERTER ( DIVTL0048-D21- -)
9-2 高压保护:
FAIL
PASS
9-3 输出电流异常:
FAIL
PASS
1. 短接R30
2. 测试C14电位Vh=1400 ±150V
rms？
更换 PT1 或 PT2
FUNCTION TEST OK!
测试C6频率是否为150 ~ 290
KHZ
更换C6或IC
FUNCTION TEST OK!
30
S A M P O C O R P O R A T I O N
TROUBLE SHOOTING OF HANNSTAR- INVERTER ( DIVTL0048-D21- -)
9-4. 关闭异常:
FAIL
PASS
9-5 DIMMING异常:
FAIL
PASS
如果关闭异常
1. 检查 IC PIN 9 翻转电压是否
8.5 V
更改 Q1&Q2
FUNCTION TEST OK!
如果DIMMING异常
检查R1&R2&C6是否断掉
更换 R1 或 R2 或 C6
FUNCTION TEST OK!
31
- 9 -
S A M P O C O R P O R A T I O N
TROUBLE SHOOTING OF HANNSTAR- INVERTER ( DIVTL0048-D21- -)
9-6 变压器异常:
FAIL
PASS
10. 测试工具:
1. DC POWER SUPPLY GPS-3030D
2. AC VTVM VT:-181E
3. DIGITAL MULTIMERTER MODEL-34401
4. HIGHTVOLT PROB MODEL-1137A
5.SCOPE MODEL-V-6545
6. AC mA METER MODEL-2016 (YOKOGAWA)
如果变压器异常
检查 C3&C4 CHIP 外形或变压器
更换C3&C4 或变压器
FUNCTION TEST OK!
32
S A M P O C O R P O R A T I O N
TROUBLE SHOOTING OF LG- INVERTER ( DIVTL0023-D22- -)
1.SAMPO 料号: L0023 ,AOC PART NO.: 79AL15-1-S
2.用途 :特为L.G(LM151X4) 15 英寸 (2 C.C.F.L.) LCD monitor所制之逆变器.
3.连接头 PIN 定义:
4-1. CON1: 输入
MODEL NO.: S5B-PH-SM3-TB
4-2. CON2,CON3 : 输出
MODEL NO. : SM04(4.0)B-BHS-1-TB
PIN
SYMBOL
DESCRIPTION
1
Vin
Input voltage: 12V
2
GND
GND
3
ON/OFF
ON: 3V OFF:0V
4
Dimming
Dimming range (1V~+5.0V)
5
N.C
PIN
SYMBOL
DESCRIPTION
1
HV OUTPUT Input H.V to lamps
2
RETURN
Return to control
II.) TROUBLE SHOOTING OF LG- INVERTER (part no : 79AL15-1-S)
TYPE: L0023 FOR LG 15”PANEL
33
S A M P O C O R P O R A T I O N
TROUBLE SHOOTING OF LG- INVERTER ( DIVTL0023-D22- -)
5.电气特性:
用SAMPO的治具测试, 其测试电路如下.
6. 测试电路:
ITEM
SYMBOL
MIN.
TYP.
MAX.
UNIT
REMARK
Input voltage
Vin
10.8
12
13.2
V
Input current
Iin
--
--
1500
mA
output current
adj:0v( min.)
Iout
(min)
2.2
2.6
3.0
mA
FOR 1 CCFL
LOAD:80KΩ
Output current
adj.:5 v(max.)
Iout
(max)
8.1
8.5
8.9
mA
FOR 1 CCFL
LOAD:80KΩ
Frequency
F
43
48
53
KHZ
H.V open
Vopen
1350
1500
1650
Vrms NO LOAD
H.V Load
Vload
460
560
660
Vrms RL=80KΩ
1
2
CON1
1 2 3 4 5
PIN
SYMBOL
1
Vin 12V
2
GND
3
ON/OFF
4
Dimming
5
N.C
2
1
10Ω
80KΩ
80KΩ
10Ω
VT
VT
34
S A M P O C O R P O R A T I O N
TROUBLE SHOOTING OF LG- INVERTER ( DIVTL0023-D22- -)
7.电路图:
35
S A M P O C O R P O R A T I O N
TROUBLE SHOOTING OF LG- INVERTER ( DIVTL0023-D22- -)
8.零件明细
8-1 COMPONENTS LIST:
NO. REF. PART NAME
PART NUMBER
QTY
DESCRIPTION
SUPPLIER
REMARK
1.
CON1
CONNECTOR
VCNCP0015-EJSTA
1
S5B-PH-SM3-TB
JST
2.
CON2,3
″
VCNCP0012-ZJSTA
VCNCP0012-ZGLEA
2
SM02(8.0)B.BHS-1-TB
GL SM02(8.0)-WH2
JST
GEAN-LEA
3.
R1,2
RESISTOR
VRMCNV8--153F-A
2
SMD 0805 15KΩ 1%
YAGEO
4.
R3,4,21
,22
″
VRMCNV8--203F-A
4
SMD 0805 20KΩ 1%
YAGEO
5.
R5,6
″
VRMCNV8--362F-A
2
SMD 0805 3.6KΩ 1%
YAGEO
6.
R7,8,19
,20
″
VRMCNV8--103F-A
4
SMD 0805 10KΩ 1%
YAGEO
7.
R9,10,
30
″
VRMCNV8--R00J-A
3
SMD 0805 0Ω 5%
YAGEO
8.
R11,12,
″
VRMCNV8--152F-A
2
SMD 0805 1.5KΩ 1%
YAGEO
9.
R13,14
″
VRMCNV8--133F-A
2
SMD 0805 13KΩ 1%
YAGEO
10. R15,16
″
VRMCNV8--243F-A
2
SMD 0805 24KΩ 1%
YAGEO
11. R17,18
″
VRMCNV8--471F-A
2
SMD 0805 470Ω 1%
YAGEO
12.
R27
″
VRMCNV8--512F-A
1
SMD 0805 5.1KΩ 1%
YAGEO
13. R28,29,
″
VRMCNV8--393F-A
2
SMD 0805 39KΩ 1%
YAGEO
14. R31,32
″
VRMCNV8--102F-A
2
SMD 1206 1KΩ 1%
YAGEO
15.
R33
″
VRMCNV8--562F-A
1
SMD 0805 5.6KΩ 1%
YAGEO
16. R23,24,
25,26
″
VRMBNV4--102F-A
4
SMD 1206 1KΩ 1%
YAGEO
17.
Q1
TRANSIST0R
VSTDTC114EKA--A
1
SMD DTC114EKA
ROHM
18.
Q2
″
VSTDTA114EKA--A
1
SMD DTA114EKA
ROHM
19. Q3,5
″
VSTSST3904----A
VSTMMBT3904-A
2
SMD SST3904-T116
SMD MMBT3904
ROHM
MOTOROLA
20.
Q4,6
″
VST2SJ503------A
2
SMD 2SJ503
SANYO
21. Q7,8,9,
10
″
VST2SD2150----A
4
SMD 2SD2150
ROHM
22.
C1,2
CAPACITOR
VCLFCN1EY224Z-A
2
SMD 0805 0.22 µF/25V
TDK
23. C3,4,7,
16,17
″
VCLFCN1EY105Z-A
5
SMD 0805 1 µF/25V
TDK
36
S A M P O C O R P O R A T I O N
TROUBLE SHOOTING OF LG- INVERTER ( DIVTL0023-D22- -)
8-2 COMPONENTS LIST:
NO.
REF. PART NAME
PART NUMBER QTY
DESCRIPTION
SUPPLIER REMARK
24.
C5
CAPACITOR
VCEATU1EC336M--
VCEATU1VC476M--
VCEBCU1EC107M--
1
1
1
DIP UGX 33 µF/25V
DIP UGX 47 µF/35V
DIP NK-CON 00µF/25V
SANYO
SANYO
NK-CON
25.
C6
″
VCLRCN1HB102K-A
1
SMD 0805 1000PF/50V
TDK
26.
C10,11
″
VCLRCN1EB333K-A
2
SMD 0805 0.033 µF/25V
TDK
27
C12,13
″
VCMEBF2AB154J-P
VCMECF2AC154J-P
VCMPHF2AG154J-P
2
DIP 0.15µF/100V
DIP 0.15µF/100V
DIP 0.15µF/100V
ARCO
THOMSON
TAIWAN
TAI
28.
C14,15
″
VCDSEU3SL220K--
2
DIP 22PF/3KV 10%
TDK
29
C9
″
VCLRCN1EB104K-A
1
SMD 0805 0.1 µF/25V
TDK
30.
D1,2
DIODE
VSDRLS4148----A
VSDLL4148-----A
2
SMD RLS4148
SMD LL4148
ROHM
VISHAY
31.
D3,4
″
VSDRB160L40---A
VSDB140-------A
2
SMD RB160L40
SMD B140
ROHM
DIODES
32.
D5,6
″
VSZRLZ7.5B-----A
2
SMD RLZ7.5B
ROHM
33.
D7,8
″
VSDDA204K-----A
VSDBAV99-7----A
2
SMD DA204K
SMD BAV99-7
ROHM
DIODES
34.
I.C
I.C
VSITL1451ACNS-A
1
SMD TL1451ACNS
TEXAS
35.
F1
FUSE
QFS-N202FIDZD-A
QFS-Z202FIDZD-A
1
SMD FUSE 2.0A/63
SMD FUSE 2.0A/63
LITTLE
BUSSMANN
Attachment
(FEC1Q2)
36.
L1,2
COIL
RCHOL0005ID121A
RCHOL0005ID121-
2
DIP 120µH 10%
DIP 120µH 10%
YST
竑 赫
Attachment 1
37.
PT1,2
TRANS
RCVT-2010ID-Z-A
2
SMD YST-2010
YST
Attachment 2
38.
PCB
PCB
QPWBGL023IDLF--
1
QPWBGL023IDLF--
EISO
LONGMAW
千友
37
S A M P O C O R P O R A T I O N
TROUBLE SHOOTING OF LG- INVERTER ( DIVTL0023-D22- -)
9. 疑难解答
9-1 无电源输出:
. FAIL
PASS FAIL
PASS
FAIL
PASS
- 7 -
检查保险丝
F1 Vin=12
更改
F1= 2.0A/63Z
检查 Q4&Q6
Vduot = 9 V
更改
L: Q4&Q3&D1
R: Q5&Q6&D2
检查 L1&L2
输入 9V 到 L1 或 L2
更改
L: Q7&Q8&C12&PT1
R: Q9&Q10&C13&PT2
FUNCTION TEST OK!
38
S A M P O C O R P O R A T I O N
TROUBLE SHOOTING OF LG- INVERTER ( DIVTL0023-D22- -)
9-2 高压保护:
FAIL
PASS
9-3 输出电流异常:
FAIL
PASS
1. 短路 R30 开载
2. 测试 C14 输入点电压 Vh=1500
±150V rms
更改 PT1 或 PT2
FUNCTION TEST OK!
1. 检查 C6 频率 &CHIP&IC
CPIP
2. 振荡器频率范围 = 100 ~
250 KHZ
更改 C6 CHIP 或 IC
CHIP
FUNCTION TEST OK!
39
S A M P O C O R P O R A T I O N
TROUBLE SHOOTING OFLG- INVERTER ( DIVTL0023-D22- -)
9-4. 关闭异常:
FAIL
PASS
9-5 DIMMING 控制异常:
FAIL
PASS
如果关闭异常
1.检查 IC PIN 9 翻转电压是否 12
V
更改 Q1&Q2
FUNCTION TEST OK!
如果DIMMING异常
检查 R1&R2&C6 有否损坏
更改 R1 或 R2 或 C6
FUNCTION TEST OK!
40
S A M P O C O R P O R A T I O N
TROUBLE SHOOTING OF LG- INVERTER ( DIVTL0023-D22- -)
9-6 变压器异常:
FAIL
PASS
10. 测试工具:
1. DC POWER SUPPLY GPS-3030D
2. AC VTVM VT:-181E
3. DIGITAL MULTIMERTER MODEL-34401
4. HIGHTVOLT PROB MODEL-1137A
5.SCOPE MODEL-V-6545
6. AC mA METER MODEL-2016 (YOKOGAWA)
如果变压器异常
检查 C3&C4 芯片外形或变压器
更改 C3&C4 变压器
FUNCTION TEST OK!
41
S A M P O C O R P O R A T I O N
TROUBLE SHOOTING OF CPT- INVERTER ( DIVTL0026-D22- -)
1.SAMPO 料号: L0026 , AOC PART NO. : 79AL15-2-S
2.用途 :特为CHUNGHWA (CLAA150XA03) 15 英寸 (2 C.C.F.L.) LCD
monitor所制之逆变器.
3.连接头 PIN 定义:
4-1. CON1: 输入
MODEL NO.: S5B-PH-SM3-TB
4-2. CON2,CON3 :输出
MODEL NO. : SM04(4.0)B-BHS-1-TB
PIN
SYMBOL
DESCRIPTION
1
Vin
Input voltage: 12V
2
GND
GND
3
ON/OFF
ON: 3V OFF:0V
4
Dimming
Dimming range (1V~+5.0V)
5
PIN
SYMBOL
DESCRIPTION
1
HV OUTPUT Input H.V to lamps
2
RETURN
Return to control
III.) TROUBLE SHOOTING OF CPT-INVERTER (part no : 79AL15-2-S)
TYPE: L0026 FOR CPT 15”PANEL
42
S A M P O C O R P O R A T I O N
TROUBLE SHOOTING OF CPT- INVERTER ( DIVTL0026-D22- -)
5.电气特性:
用SAMPO的治具测试,其测试电路如下.
6. 测试电路:
ITEM
SYMBOL
MIN.
TYP.
MAX.
UNIT
REMARK
Input voltage
Vin
10.8
12
13.2
V
Input current
Iin
--
--
1500
mA
output current
adj:0v( min.)
Iout
(min)
2.2
2.5
2.8
mA
FOR 1 CCFL
LOAD:80KΩ
Output current
adj.:5 v(max.)
Iout
(max)
8.1
8.5
8.9
mA
FOR 1 CCFL
LOAD:80KΩ
Frequency
F
40
45
50
KHZ
H.V open
Vopen
1600
1750
1900
Vrms NO LOAD
H.V Load
Vload
460
560
660
Vrms RL=80KΩ
1
2
CON1
1 2 3 4 5
PIN
SYMBOL
1
Vin 12V
2
GND
3
ON/OFF
4
Dimming
5
N.C
2
1
80KΩ
10Ω
80K
Ω
10Ω
VT
VT
43
S A M P O C O R P O R A T I O N
TROUBLE SHOOTING OF CPT- INVERTER ( DIVTL0026-D22- -)
7.电路图:
44
S A M P O C O R P O R A T I O N
TROUBLE SHOOTING OF CPT- INVERTER ( DIVTL0026-D22- -)
8.零件明细
8-1 COMPONENTS LIST:
NO. REF. PART NAME
PART NUMBER
QTY
DESCRIPTION
SUPPLIER
REMARK
1.
CON1
CONNECTOR
VCNCP0015-EJSTA
1
S5B-PH-SM3-TB
JST
2.
CON2,3
″
VCNCP0012-ZJSTA
VCNCP0012-ZGLEA
2
SM02(8.0)B.BHS-1-TB
GL SM02(8.0)-WH2
JST
GEAN-LEA
3.
R1,2,19
,20
RESISTOR
VRMCNV8--133F-A
4
SMD 0805 13KΩ 1%
YAGEO
4.
R3,4,
″
VRMCNV8--273F-A
2
SMD 0805 27KΩ 1%
YAGEO
5.
R5,6
″
VRMCNV8--302F-A
2
SMD 0805 3KΩ 1%
YAGEO
6.
R7,8,
″
VRMCNV8--243F-A
2
SMD 0805 24KΩ 1%
YAGEO
7.
R9,10
″
VRMCNV8--222F-A
2
SMD 0805 2.2KΩ 1%
YAGEO
8.
R11,12,
″
VRMCNV8--112F-A
2
SMD 0805 1.1KΩ 1%
YAGEO
9.
R13,14
″
VRMCNV8--432F-A
2
SMD 0805 4.3KΩ 1%
YAGEO
10. R15,16
″
VRMCNV8--473F-A
2
SMD 0805 47KΩ 1%
YAGEO
11. R17,18
″
VRMCNV8--471F-A
2
SMD 0805 470Ω 1%
YAGEO
12. R21,22
″
VRMCNV8--203F-A
2
SMD 0805 20KΩ 1%
YAGEO
13.
R27
″
VRMCNV8--512F-A
1
SMD 0805 5.1KΩ 1%
YAGEO
14. R28,29
″
VRMCNV8--393F-A
2
SMD 0805 39KΩ 1%
YAGEO
15.
R33
″
VRMCNV8--822F-A
1
SMD 0805 8.2KΩ 1%
YAGEO
16. R31,32
″
VRMCNV8--102F-A
2
SMD 0805 1KΩ 1%
YAGEO
17. R23,24,
25,26
″
VRMBNV4--102F-A
4
SMD 1206 1KΩ 1%
YAGEO
18.
Q1
TRANSIST0R
VSTDTC114EKA--A
1
SMD DTC114EKA
ROHM
19.
Q2
″
VSTDTA114EKA--A
1
SMD DTA114EKA
ROHM
20.
Q3,5
″
VSTSST3904----A
VSTMMBT3904-A
2
SMD SST3904-T116
SMD MMBT3904
ROHM
MOTOROLA
21.
Q4,6
″
VST2SJ503------A
2
SMD 2SJ503
SANYO
22. Q7,8,9,
10
″
VST2SD2150----A
4
SMD 2SD2150
ROHM
23.
C1,2
CAPACITOR
VCLFCN1EY224Z-A
2
SMD 0805 0.22 µF/25V
TDK
24. C3,4,7,
16,17
″
VCLFCN1EY105Z-A
5
SMD 0805 1 µF/25V
TDK
45
S A M P O C O R P O R A T I O N
TROUBLE SHOOTING OF CPT- INVERTER ( DIVTL0026-D22- -)
8-2 COMPONENTS LIST:
NO.
REF. PART NAME
PART NUMBER QTY
DESCRIPTION
SUPPLIER REMARK
25.
C5
VCEATU1EC336M--
VCEATU1VC476M--
VCEBCU1EC107M--
1
1
1
DIP UGX 33 µF/25V
DIP UGX 47 µF/35V
DIP NK-CON 00µF/25V
SANYO
SANYO
NK-CON
26.
C6
CAPACITOR VCLRCN1HB102K-A
1
SMD 0805 1000PF/50V
TDK
27
C10,11
″
VCLRCN1EB333K-A
2
SMD 0805 0.033 µF/25V
TDK
28.
C12,13
″
VCMEBF2AB184J-P
VCMECF2AC184J-P
VCMPHF2AG184--P
2
DIP 0.18µF/100V
DIP 0.18µF/100V
DIP 0.18µF/100V
ARCO
THOMSON
TAIWAN TAI
29
C14,15
″
VCDSEU3SL220K--
2
DIP 22PF/3KV 10%
TDK
30.
C9
″
VCLRCN1EB104K-A
1
SMD 0805 0.1 µF/25V
TDK
31.
C20
″
VCLFCN1CY225Z-A
1
SMD 0805 2.2µF/25V
TDK
32.
D1,2
DIODE
VSDRLS4148----A
VSDLL4148-----A
2
SMD RLS4148
SMD LL4148
ROHM
VISHAY
33.
D3,4
″
VSDRB160L40---A
VSDB140-------A
2
SMD RB160L40
SMD B140
ROHM
DIODES
34.
D5,6
″
VSZRLZ9.1B-----A
2
SMD RLZ9.1B
ROHM
35.
D7,8
″
VSDDA204K-----A
VSDBAV99-7----A
2
SMD DA204K
SMD BAV99-7
ROHM
DIODES
36.
I.C
I.C
VSITL1451ACNS-A
1
SMD TL1451ACNS
TEXAS
37.
F1
FUSE
QFS-N202FIDZD-A
QFS-Z202FIDZD-A
1
SMD FUSE 2.0A/63
SMD FUSE 2.0A/63
LITTLE
BUSSMANN
Attachment
(FEC1Q2)
38.
L1,2
COIL
RCHOL0005ID121A
RCHOL0005ID121-
2
DIP 120µH 10%
DIP 120µH 10%
YST
竑 赫
Attachment 1
39
PT1,2
TRANS
RCVT-2010ID-Z-A
2
SMD YST-2010
YST
Attachment 2
PCB
PCB
QPWBGL023IDLF--
1
QPWBGL023IDLF--
EISO
LONGMAW
千友
46
S A M P O C O R P O R A T I O N
TROUBLE SHOOTING OF CPT- INVERTER ( DIVTL0026-D22- -)
9.疑难解答
9-1 无电源输出:
. FAIL
PASS FAIL
PASS
FAIL
PASS
检查保险丝
F1 Vin=12
更改
F1= 2.0A/63Z
检查 Q4&Q6
Vduot = 9 V
更改
L: Q4&Q3&D1
R: Q5&Q6&D2
检查 L1&L2
输入 9V 到 L1 或 L2
更改
L: Q7&Q8&C12&PT1
R: Q9&Q10&C13&PT2
FUNCTION TEST OK!
47
S A M P O C O R P O R A T I O N
TROUBLE SHOOTING OF CPT- INVERTER ( DIVTL0026-D22- -)
9-2 高压保护:
FAIL
PASS
9-3 输出电流异常:
FAIL
PASS
1. 短路 R30 开载
2. 测试 C14 输入点电压 Vh=1750
±150V rms
更改 PT1 或 PT2
FUNCTION TEST OK!
1. 检查 C6 频率 &CHIP&IC
CPIP
2. 振荡器频率范围 = 100 ~
250 KHZ
更改 C6 CHIP 或 IC
CHIP
FUNCTION TEST OK!
48
S A M P O C O R P O R A T I O N
TROUBLE SHOOTING OF CPT- INVERTER ( DIVTL0026-D22- -)
9-4. 关闭异常:
FAIL
PASS
9-5 DIMMING 控制异常:
FAIL
PASS
如果关闭异常
1. 检查 IC PIN 9 翻转电压是否12
V
更改 Q1&Q2
FUNCTION TEST OK!
如果 DIMMING 异常
检查 R1&R2&C6 是否损坏
更改 R1 或 R2 或 C6
FUNCTION TEST OK!
49
S A M P O C O R P O R A T I O N
TROUBLE SHOOTING OF CPT- INVERTER ( DIVTL0026-D22- -)
9-6 变压器异常:
FAIL
PASS
10. 测试工具:
1. DC POWER SUPPLY GPS-3030D
2. AC VTVM VT:-181E
3. DIGITAL MULTIMERTER MODEL-34401
4. HIGHTVOLT PROB MODEL-1137A
5.SCOPE MODEL-V-6545
6. AC mA METER MODEL-2016 (YOKOGAWA)
假如变压器异常则检查 C3&C4 的输出或
变压器
更换C3&C4或变压器
FUNCTION TEST OK!
50
90-265Vac
输入
交流滤波
桥式整流
滤波
及
12V
输出
电流、电压
取样电路
软启动电
路
MOS开关管
限流电路
反馈电路
高压保护电路
整流、滤波
变压器
脉宽调制控
制芯片
6 C). 电源适配器模组问题解决流程
以下SPEC及流程图由 LINEARITY 公司提供
料号 : 80AL15-2-LI
I.) 电路结构
51
II. ADAPTER 模组问题解决流程
否
检查保险丝有否损坏 ?
检查所有的电子元器件有否短路或冷焊?
检查桥式整流后的电压是否为1.414 倍交流输入电压？
BD01 损坏
检查IC3842 pin 7 有否电位?
a).IC3842 损坏
b).启动电阻R05 (200K/2W)开路或损坏
c).U03 损坏
d).更换U01
e).C04 极性是否正确或者极性标志错误?
a). 更换U04光电耦合器
b). 更换U05 TL431
c). 更换U06 NPN945
d). 更换Q01 PNP733
检查限流电阻R09是否开路、
错件或冷焊？
更换或重焊
检查反馈电阻R08=1Kohm是否
损坏或冷焊？
更换或重焊
检查触发电阻R15=47 ohm 是
否开路或冷焊?
更换或重焊
检查Mos管(K2645)是否损坏、
开路或短路?
更换或重焊
检查二极管D13是否损坏、开路或短路？
52
III. ADAPTER SCHEMATIC (Part no. : 80AL15-2-LI)
53
IV. ADAPTER BOM LIST ( PART no. 80AL15-2-LI)
Location
Description
Location
Description
Location
Description
R 01
CFR 1 MΩ
C 01
SC ×2 0.22μ
U 01
SCR IC
R 03
MOFR 91K
C 02
EC 120μ
U 02
UC3842BN
R 04
CFR 510K
C 04
EC 47μ
U 03
SCR IC
R 05
MOFR 200K
C 05
CC 104P
U 04
TCET1103 PC-817
R 06
CFR 750K
C 06
CC 472P
U 05
TL431
R 07
CFR 750K
C 07
PC 682P
U 06
NPN 945
R 08
CFR 1K
C 08
CC 102P
F 01
N152FIDZD
R 09
MOFR 0.56
C 09
CC 104P
B 02
Bead
R 10
CFR 4.7KΩ
C 10
CC 104P
B 04
Bead
R 11
CFR 4.7K
C 11
CC 104P
B 05
Bead
R 12
CFR 3.9K
C 12
CC 103P
L 03
Bead
R 13
CFR 47K
C 13
CC 104P
BD 01
BRIDGE KBP206
R 14
CFR 1K
C 14
CC 472P
V 01
Varistor
R 15
CFR 47R
C 17
CC 332P
T 01
Filter
R 16
CFR 20K
C 18
EC 1000μ
T 02
Transformer
R 17
CFR 2.7K
C 19
EC 1000μ
Q 1
2SA733 125mW
R 18
CFR 300Ω
C 21
Y1 101P
Q 2
2SK2645
R 19
MFR 4.32K
C 23
Y1 222P
R 20
MFR 1.07K
C 24
CC 104P
R 21
CFR 20K
C 26
Y2 222P
R 22
CFR 510K
C 27
Y2 222P
R 23
CFR 24R
D 01
FR 107
R 24
CFR 1KR
D 02
1N 4148
R 26
CFR 1KR
D 03
ZENER
R 27
CFR 2KR
D 05
FR107
NTC
NTC 16R
D 13
N90F10P10Q
54
GMZAN1 规格书
GMZAN1为Genesis公司第三代整合ADC/PLL、高性价比的SVGA/XGA LCD显示器图形处理器。
GMZAN1与GMB120管脚相容，功能方面则大为加强，包括10位GAMMA矫正、绿色复合同步信号解码电
路、增强OSD功能等。
1.1 特点
整合135MHz 8-bit ADC及预放大电路
自适应对比度增强电路
片内可编程OSD引擎
整合PLL
10-bit 可编程gamma矫正
支持24位色
管脚相容gmB120
1或4个数据位接口
高品质SCALING算法
完全可编程缩放算法
独立的行场缩放算法
自适应图象优化增强算法
恢复模式/本地模式
信号输入格式
模拟信号RGB输入可达 XGA 85Hz
支持复合同步绿色信号输入（Sync On Green）
支持复合同步信号模式
输出格式
支持8 或 6-bit PANEL
单双象素输出格式
自动设置/自动调整
相位、图象自动调整
自动侦测输入格式
整合OSD显示芯片
片内内建可用户扩展字符RAM、ROM
可扩充外部OSD支持
支持字符与位图显示
字符效果有：闪烁、镶嵌、透明等
55
1.3 Pin Description
若非特殊情况，不用的输入PIN须接地，不用的输出PIN须悬空。
表1 : 模数转换
PIN #
名称
输入/出 描述
77
ADC_VDD2
ADC逻辑电路电源，需外接一0.1uF 旁路电容至pin 78 (ADC_GND2)
78
ADC_GND2
ADC逻辑电路电源地
79
ADC_VDD1
ADC时钟电路电源，需外接一0.1uF 旁路电容至pin 80 (ACD_GND1)
80
ADC_GND1
ADC时钟电路电源地
81
SUB_GNDA
ADC参照系统保护地
82
ADC_GNDA
ADC模拟部分地
84
ADC_VDDA
ADC模拟部分电源，需外接一0.1uF 旁路电容至pin 82 (ADC_GNDA)
83
Reserved
保留内部测试用，无需连接
85
ADC_BGNDA
蓝色模拟信号地
88
ADC_BVDDA
蓝色模拟信号电源，需外接一0.1uF 旁路电容至pin 85(BGNDA).
86
BLUE-
I
负极性蓝色模拟信号通道
87
BLUE+
I
正极性蓝色模拟信号通道
89
ADC_GGNDA
绿色模拟信号地
92
ADC_GVDDA
绿色模拟信号电源，需外接一0.1uF 旁路电容至pin 89 (ADC_GGNDA).
90
GREEN-
I
负极性绿色模拟信号通道
91
GREEN+
I
正极性绿色模拟信号通道
93
ADC_RGNDA
红色模拟信号地
96
ADC_RVDDA
红色模拟信号电源，需外接一0.1uF 旁路电容至pin 93 (ADC_RGNDA).
94
RED-
I
负极性红色模拟信号通道
95
RED+
I
正极性红色模拟信号通道
56
表2 : OSD及接口部分
PIN #
Name
I/O Description
98
HFS
I
主同步信号
103
HCLK
I
时钟信号
99
HDATA
I/O
数据信号
100
RESETn
I
复位
101
IRQ
O
中断输出
115
OSD-HREF
O
外部OSD控制行同步信号输出
116
OSD-VREF
O
外部OSD控制场同步信号输出
117
OSD-Clk
O
外部OSD控制时钟信号输出
118
OSD-Data0
I
外部OSD控制数据输入通道0
119
OSD-Data1
I
外部OSD控制数据输入通道1
120
OSD-Data2
I
外部OSD控制数据输入通道2
121
OSD-Data3
I
外部OSD控制数据输入通道3
122
OSD-FSW
I
OSD窗口显示允许
123
MFB11
I/O
多功能总线11
124
MFB10
I/O
多功能总线10
102
MFB9
I/O
多功能总线9，也用于本地数据通信4-BIT接口设置
104
MFB8
I/O
多功能总线8，也用于本地数据通信4-BIT接口设置
105
MFB7
I/O
多功能总线7，也用于本地数据通信4-BIT接口设置
106
MFB6
I/O
多功能总线6，内接上拉电阻，当被外部拉低时（如复位），也用于本地数
据通信4-BIT接口设置
107
MFB5
I/O
多功能总线6，内接上拉电阻，当被外部拉低时（如复位），PIN141、
PIN142可外接一晶体作振荡器
109
MFB4
I/O
多功能总线4
110
MFB3
I/O
多功能总线3
111
FMB2
I/O
多功能总线2
112
MFB1
I/O
多功能总线1
113
MFB0
I/O
多功能总线0
57
表3 : Clock Recovery / Time Base Conversion
PIN #
Name
I/O Description
125
DVDD
目标 DDS (直接数字复合电路)数字电源，必须对地接一 0.1uF旁路电容
127
DAC_DGNDA
目标 DDS 数模转换模拟电源地
128
DAC_DVDDA
目标DDS数模转换模拟电源，必须对pin 127 (DAC_DGNDA)接一 0.1uF旁
路电容
129
PLL_DVDDA
目标DDS锁相环模拟电源，必须对pin 131 (PLL_DGNDA)接一 0.1uF旁路电
容
130
Reserved
测试用保留引脚，无需连接
131
PLL_DGNDA
目标DDS锁相环模拟电源地
132
SUB_DGNDA
目标 DDS 保护地
133
SUB_SGNDA
源 DDS 保护地
134
PLL_SGNDA
源DDS锁相环模拟电源地
135
Reserved
测试用保留引脚，无需连接
136
PLL_SVDDA
源DDS锁相环模拟电源，必须对pin 134 (PLL_SGNDA)接一 0.1uF旁路电容
137
DAC_SVDDA
源DDS数模转换模拟电源，必须对pin 138 (DAC_SGNDA)接一 0.1uF旁路电
容
138
DAC_SGNDA
源DDS数模转换模拟电源地
139
SVDD
源DDS数字电源，必须对地接一 0.1uF旁路电容
141
TCLK
I
参考时钟(TCLK) 50 MHz晶振输入
142
XTAL
O
如使用内部振源，该PIN悬空；否则须在TCLK(141) 与 XTAL(142)之间接
一晶振
143
PLL_RVDDA
DDS PLL参考模拟电源，必须对pin 144(PLL_RGNDA)接一 0.1uF旁路电容.
144
PLL_RGNDA
DDS PLL参考模拟电源地
145
Reserved
测试用保留引脚，无需连接
146
SUB_RGNDA
参考DDS保护地
148
VSYNC
I
场同步信号输入/TTL信号输入
149
SYN_VDD
场同步信号地
150
HSYNC/CSYNC
I
行同步信号输入/TTL信号输入
58
表4. TFT Panel 接口部分
PIN #
Name
I/O
Description
2pxl/clk 2pxl/clk 1pxl/clk 1pxl/clk
8bit 6-bit 8-bit 6-bit TFT
6
PD47
O
OB1 - - -
7
PD46
O
OB0 - - -
9
PD45
O
OG1 - - -
10
PD44
O
OG0 - - -
13
PD43
O
OR1 - - -
14
PD42
O
OR0 - - -
15
PD41
O
EB1 - B1 -
16
PD40
O
EB0 - B0 -
17
PD39
O
EG1 - G1 -
19
PD38
O
EG0 - G0 -
20
PD37
O
ER1 - R1 -
22
PD36
O
ER0 - R0 -
23
PD35
O
OB7 OB5 - -
24
PD34
O
OB6 OB4 - -
25
PD33
O
OB5 OB3 - -
26
PD32
O
OB4 OB2 - -
27
PD31
O
OB3 OB1 - -
28
PD30
O
OB2 OB0 - -
29
PD29
O
OG7 OG5 - -
31
PD28
O
OG6 OG4 - -
32
PD27
O
OG5 OG3 - -
34
PD26
O
OG4 OG2 - -
35
PD25
O
OG3 OG1 - -
36
PD24
O
OG2 OG0 - -
37
PD23
O
OR7 OR5 - -
38
PD22
O
OR6 OR4 - -
39
PD21
O
OR5 OR3 - -
42
PD20
O
OR4 OR2 - -
46
PD19
O
OR3 OR1 - -
47
PD18
O
OR2 OR0 - -
48
PD17
O
EB7 EB5 B7 B5
50
PD16
O
EB6 EB4 B6 B4
51
PD15
O
EB5 EB3 B5 B3
52
PD14
O
EB4 EB2 B4 B2
53
PD13
O
EB3 EB1 B3 B1
54
PD12
O
EB2 EB0 B2 B0
55
PD11
O
EG7 EG5 G7 G5
56
PD10
O
EG6 EG4 G6 G4
57
PD9
O
EG5 EG3 G5 G3
62
PD8
O
EG4 EG2 G4 G2
59
PIN #
Name
I/O
Description
2pxl/clk 2pxl/clk 1pxl/clk 1pxl/clk
8bit 6-bit 8-bit 6-bit TFT
63
PD7
O
EG3 EG1 G3 G1
64
PD6
O
EG2 EG0 G2 G0
66
PD5
O
ER7 EG5 R7 R5
67
PD4
O
ER6 ER4 R6 R4
68
PD3
O
ER5 ER3 R5 R3
69
PD2
O
ER4 ER2 R4 R2
70
PD1
O
ER3 ER1 R3 R1
71
PD0
O
EG2 ER0 R2 R0
43
PdispE
O
PANEL显示数据允许
74
PHS
O
时钟信号输出
73
PVS
O
帧信号输出
44
PCLKA
O
PANEL时钟变换驱动
45
PCLKB
O
PANEL时钟变换驱动，其极性及相位均可独立编程
75
Pbias
O
背光灯开关控制、黑电平控制
76
Ppwr
O
PANEL电位输出控制
表5. 测试 Pins
PIN #
Name
I/O
Description
3
PSCAN
I
PCB自检信号允许
155
SCAN_IN1
I
PCB自检信号输入1
157
SCAN_IN2
I
PCB自检信号输入2
159
SCAN_OUT1
O
PCB自检信号输出1
160
SCAN_OUT2
O
PCB自检信号输出2
153
Reserved
保留
154
Reserved
保留
表6. VDD / VSS for Core Circuitry, Host Interface, and Panel/Memory Interface
PIN #
Description
65, 40, 33, 12
PANEL/MEMORY+3.3V电源
149, 108, 58, 21, 11
core circuitry +3.3V.
158, 151, 140, 126, 114, 72, 61,
49, 41, 30, 18, 8, 1
地
60
1.4 标准系统块图
图 2. Typical Stand-alone Configuration
DVDDA
Panel Interface
SVDDA
SGNDA
OSC
ADC
RVDDA
Host Interface
DGNDA
Clock Generator
ADC_VDD
gmZAN1 Core
ADC_GND
ADC
RGNDA
TCLK
R1
R
R1
R
RVDDA
R1
R
R1
R
R1
R
Video Connector
C1
C
L2
Vsync
C2
C
L1
Hsync
CVDD
Red
Blue
Green
On-Screen
Display
Controller
MPU with
EPROM
R+,G+,B+
OSD-FSW
OSD-FSW
OSD-CLK
OSD-HREF
OSD-VREF
4
IRQ
HES
HCLK
HDATA
12
MFBs
RESETn
CVSS
TFT Panel
24
Even Data
PCLKA
PHS
PVS
PDISPE
Odd Data
24
Power
Switching
Module
Pbias
Power
Switching
Module
Pbias
+12V
+5/3.3V
To Clock
Generator
61
1.5 操作模式
源时钟信号 (SCLK) 和PANEL时钟信号定义如下：
源时钟信号是由输入的行同步信号(又称为恢复时钟信号)通过 SCLK DDS (数字直接合成器)和PLL产生
的采样信号。
Panel时钟信号是由Panel 数据在每时针周期的单像素频率的定时时针信号。 实际 PCLK 在一个时钟周
内可以显示Panel双像素。在其时钟信号与源时钟信号不同的情况下， Panel时钟信号由目的时钟
(DCLK) DDS/PLL产生。
六种显示模式: Native, Slow DCLK, Zoom, Downscaling, Destination Stand Alone, and Source Stand Alone.
每种显示模式在以下方面有独特的应用：
● 输入视频确定和 Panel 确定
源时钟信号频率与 Panel 时钟信号频率之比
源行同步信号频率与 Panel 行同步信号频率之比
数据源 (如 RGB, Panel 背景颜色, 单片图形发生器)
1.5.1 Native
Panel 时钟信号频率 = 源时钟信号频率
Panel 行同步信号频率 = 输入行同步信号频率
Panel 场同步信号频率 = 输入场同步信号频率
这方式用在当输入分辨率与Panel分辨率相同，并且输入数据时钟频率在Panel所接受的频率范围之内。
1.5.2 Slow DCLK
Panel 时钟信号频率 < 源时钟信号频率
Panel 行同步信号频率 = 输入行同步信号频率
Panel 场同步信号频率 = 输入场同步信号频率
这方式用在当输入分辨率与Panel分辨率相同，但是输入数据时钟频率超出了Panel所接受的频率范围之
外。此时，Panel 时钟信号频率将被缩放成源时钟信号频率, 同时通过内部数据缓冲器展开输入数据的时钟频
率。
1.5.3 Zoom
Panel 时钟信号频率 >源时钟信号频率
Panel 行同步信号频率 >输入行同步信号频率
Panel 场同步信号频率 = 输入场同步信号频率
这方式用在当输入分辨率小于Panel分辨率的情况下。输入数据时钟频率被锁定为较高的Panel时钟频率，同时
输出的数据被缩放成与pael 的分辨率相同。
62
1.5.4 Downscaling
Panel 时钟信号频率 <源时钟信号频率
Panel 行同步信号频率 <入行同步信号频率
Panel 场同步信号频率 = 输入场同步信号频率
这方式用在当输入分辨率大于Panel分辨率的情况下。为了使用户得到最大的分辨率，输入时钟的频率将小于
输入像素的刷新率，同时要有选择的删掉一些行的信息。在这种模式下，窗口的放大功能是毫无意义的。
1.5.5 Destination Stand Alone
Panel 时钟信号频率 = 目的时钟开路状态（未锁定）
Panel 行同步信号频率= 目的时钟频率 / (目的行寄存器的总值)
Panel场同步信号频率 = 目的时钟频率/ (目的行寄存器的总值*目的场寄存器的总值)
这方式用在当输入变化的情况下。此时OSD可能仍在被其他的显示模式使用，这样将会产生稳定的信号。 这
方式下，当GmZan1检测到要变为超出Panel规格的输入频率时，可以自动地设置。
1.5.6 Source Stand Alone
Panel 时钟信号频率 = 目的时钟开路状态（未锁定行同步信号频率）
Panel 行同步信号频率= 源时钟频率 / (源行寄存器的总值)
Panel场同步信号频率 = 源时钟频率/ (源行寄存器的总值*源场寄存器的总值)
这方式用于显示模式产生器的数据。次模式一般作为工厂测试LCD Panel(如色温等)。
63
2. 功能描述
下表3列出了GmZan1的主要功能模块
2.1 总框图
表 3. GmZan1框图
2.2 时钟恢复回路
GmZan1 有一个内置的时钟恢复回路。这个回路由一个数位的时钟合成器和模拟电路PLL组
成，他用来产生取样时钟，以采集模拟的RGB 数据。 这个回路锁定于输入信号的行同步信
号。从TCLK输入产生的 RCLK 作为参照时钟。
时钟恢复回路用来调整源时钟频率，在每一个行同步信号输入的上升沿产生反馈信号。 包
括第一个和最后一个行同步信号都可以产生60MHz的频率。在操作电压及温度范围内，可以在1ms之内实
现。
Triple
ADC
Source
Timing
Measurement
/ Generation
Scaling
Engine
Gamma
Control
(CLUT)
+
Dither
Panel
Timing
Control
On-Screen
Display
Control
Host
Interface
Clock
Recovery
Pixel
Clock
Generator
Analog
RGB
MCU
Panel
Clock
Reference
64
源时钟信号的频率范围是10~135MHz。通过使用DDS(direct digital synthesis)技术，此时钟恢复电路能生成在
这范围之内的任意频率源时钟信号。
当Panel的时钟信号和源时钟信号（或一半）不同时，一个像素时钟用来驱动Panel。它由一个和时钟恢复回路
一样的回路产生。它们的区别在于：当源时钟信号锁定于行同步输入信号时，目的时钟信号锁定于源时钟信
号。源时钟信号被M除，目的时钟信号被N除，M和N的值是由软体通过寄存器来计算得来的。M的值要和
Source Htotal 的值相等。
图形4.时钟恢复电路
Sample
Phase
Delay
DDS Digital
Clock
Synthesis
Course
Adjust
Fine
Adjust
Analog
PLL & VCO
Clock
Divider
÷ n
PLL
Divider
÷ m
Prescaler
÷ 2 (or 1)
Source
Horizontal
Total Divider
Hsync
DDS Output
VCO
Output
SCLK
Analog
PLL & VCO
Post Scale
÷ 2 (or 1)
PLL Divider
÷ n (2 to 8)
PLL Divider
÷ 2 (or 1)
RCLK
TCLK
65
下面表格概述了时钟恢复电路的特性。
Table 7. 时钟恢复电路
最小值
典型值
最大值
源时钟频率
10MHz
135 MHz
取样相位调整
0.5 ns/step, 64 steps
GmZan1时钟电路采用数字的时钟综合专利技术制作，使其免受温度/电压的漂流影响。
2.2.1 取样相位调整
GmZan1里的可编程单元通过延迟行同步输入信号赖调整ADC的取样相位。延迟值能调整在64步,0.5ns/步。
取样相位的精确度是由GmZan1来检查的，这个值是可以在一个寄存器当中读到的。这一特性使其能够进行
ADC取样相位的自动调整计算。.
2.2.2 源时序产生器
STG 模块定义了一个图像抓取窗口，并且发送数据给数据通道模块。下表显示了这个窗口的定义。
为水平的方向,它被定义在SCLKs(等价的像素计算). (equivalent to a pixel count). 在纵向的方向,它被定义在行.
所有以“Source”开头的参数均被定义在GmZan1的寄存器中
请注意场总值只跟输入信号有关。
参考点如下:
*的行:
像素谁的SCLK上升边看转换的HSYNC.
*首行的帧:
行谁的HSYNC上升边看转换的VSYNC极性从低的向高的.
一行的第一像素: 在原时钟信号的上升沿，极性从低的向高的像素。
帧的首行： 在行同步信号的上升沿，极性从低的向高的行。
GmZan1 同时也支持模拟的混合信号和数位的混合信号，参照 2.3.2
Figure 5. 窗口示意
Capture Window
Source Vertical Total (lines)
Source
Hstart
Source Height
Reference
Point
Source
Vstart
Source Horizontal Total (pixels)
Source Width
66
2.3 模数转换器
2.3.1 Pin脚描述
RGB信号与GmZan1芯片的连接请参照表格8和表格9
表8. Pin Connection for RGB Input with Hsync/Vsync
GmZan1 Pin Name (Pin Number)
CRT Signal Name
Red+(#95)
Red
Red- (#94)
N/A (Tie to Analog GND for Red on the board)
Green+(#91)
Green
Green- (#90)
N/A (Tie to Analog GND for Green on the board)
Blue+(#87)
Blue
Blue- (#86)
N/A (Tie to Analog GND for Blue on the board)
HSYNC/CS (#150)
Horizontal Sync
VSYNC (#148)
Vertical Sync
表9. Pin Connection for RGB Input with Composite Sync
GmZan1 Pin Name (Pin Number)
CRT Signal Name
Red+(#95)
Red
Red- (#94)
N/A (Tie to Analog GND for Red on the board)
Green+(#91)
Green
When using Sync-On-Green this signal also carries the sync pulse.
Green- (#90)
N/A (Tie to Analog GND for Green on the board)
Blue+(#87)
Blue
Blue- (#86)
N/A (Tie to Analog GND for Blue on the board)
HSYNC/CS (#150)
Digital composite sync. Not applicable for Sync-On-Green
GmZan1 芯片有三个模数转换器（ADC），每一色一个（R、G、B）。表格10描述了模数转换器的特性。
表10. ADC 特性
MIN
TYP
MAX
NOTE
RGB Track & Hold Amplifiers
Band Width
160MHz
Settling Time to 1/2%
8.5ns
Full Scale Input = 0.75V, BW=160MHz(*)
Full Scale Adjust Range @ R,G,B Inputs
0.45V
0.95V
Full Scale Adjust Sensitivity
+/-1 LSB
Measured @ ADC Output (**)
Zero Scale Adjust Range
For a larger DC offset from an external
video source, the AC coupling feature is
used to remove the offset.
Zero Scale Adjust Sensitivity
+/-1 LSB
Measured @ ADC Output
ADC+RGB Track & Hold Amplifiers
Sampling Frequency (fs)
20MHz
110MHz
DNL
+/- 0.9LSB fs = 80 MHz
INL
+/- 1.5LSB
fs = 80 MHz
Channel to Channel Matching
+/- 0.5LSB
Effective Number of Bits (ENOB)
7 Bits
fin = 1MHz, fs=80 MHz Vin= -1db below
full scale=0.75V
Power Dissipation
400mW
fs=110 MHz, Vdd=3.3V
Shut Down Current
100uA
(*) 设计用“地” (**) 独立的全比例R、G、B输入
GmZan1 ADC 由一个内置的 clamp回路。 通过一些大约10nF的滤波电容，一些杂讯可以被消除。Clamp的
脉冲位置和宽度是可以编程实现的。
67
2.3.2 信号支持
GmZan1 芯片支持数位分离信号，数位混合信号和模拟混合信号。支持所有的这些信号不需要额外的外围电
路。
数位混合信号
数位混合信号类型有：
与或: 在场信号周期内没有 Csync 脉冲
异或: 在场信号周期内Csync 极性有变化
GmZan1 可以为硬件提供足够的信号状态信息以保护数位混合信号。
Sync-On-Green (模拟混合信号)
在场信号周期内，信号的峰值电压应为-0.3V或0V
2.3.3 显示模式支持
Genesis公司提供的一个软体可以很好的测试出本款芯片所支持的所有显示模式。强烈建议大家使用，更详细
的信息请参考硬件手册。
2.4输入 Timing 计算
如上 2.2.2 所述，输入的数据由模数转换器松向源timing产生器(STG)模块 。STG 模块定义了一个图像抓取
窗口。(如图5).
输入 timing 计算模块包括：源timing计算 (STM) 模块和中断请求(IRQ)控制器。输入的 timing 参数是由
STM模块计算的，储存在寄存器中。一些特定的输入条件会向外部的微处理器发出中断请求，中断请求控制
器可以通过编程控制。
2.4.1 Source Timing Measurement
当它收到一个信号（R、G、B以及同步）后，源 Timing 计算单元会用信号和TCLKi 来作为参考计算行、长
的 timing。通过对每个参数的取样，能得出水平方向的最大值和最小值，计算的值在每一行都会更新。 根
据行参数的值来得出场的参数。行同步输入信号的边缘值用来检查场同步输入信号的极性。
下表列出了GmZan1的STM模块寄存器的参数值。
表11. Input Timing Parameters Measured by the STM Block
参数
Unit
Updated at:
HSYNC Missing
N/A
Every 4096 TCLKs and every 80ms (2-bits)
VSYNC Missing
N/A
Every 80ms
HSYNC/VSYNC Timing Change
N/A
When the horizontal period delta or the vertical
period delta to the previous line / frame exceeds the
threshold value (programmable).
HSYNC Polarity
Positive/Negative
After register read
VSYNC Polarity
Positive/Negative
Every frame
Horizontal Period Min/Max
TCLKs and SCLKs
After register read
HSYNC High Period Min/Max
TCLKs
After register read
Vertical Period
Lines
Every frame
VSYNC High Period
Lines
Every frame
Horizontal Display Start
SCLKs
Every frame
Horizontal Display End
SCLKs
Every frame
Vertical Display Start
Lines
Every frame
Vertical Display End
Lines
Every frame
Interlaced Input Detect
N/A
Every frame
CRC Data/Line Data
N/A
Every frame
CSYNC Detect
N/A
Every 80ms
68
通过编程，开始/结束寄存器储存了每一帧首、末像素/行的数据。
STM 模块上点的信息与对应的STG模块是一致的。
一行的第一像素: 在原时钟信号的上升沿，极性从低的向高的像素。
帧的首行： 在行同步信号的上升沿，极性从低的向高的行。
2.4.2 中断请求控制器
某些输入的 timing 条件能使GmZan1芯片产生中断。如下所示，中断请求控制器是可编程控制的。
表 12. 中断产生条件
中断请求事件
说明
Timing 事件
以下三者之一：
场同步输入信号的触发沿
Panel 行的计数器 (可编程控制),
每 10ms
三者不能两两同时出现
Timing 变化
以下三者之一：
无信号
DDS 超出极限错误
行、场信号变化超出了极限
极限值可编程控制
对IRQ状态标志位的读操作，不会影响STM寄存器的值。
请注意：假如在读IRQ状态标志位的过程中，产生了一个新的IRQ 事件，那么IRQ信号将停止响应一个
TCLK 周期，然后再重新激活。IRQ 信号的极性可编程控制。
2.5数据通道
数据通道如下图所示：
图 6. GmZan1 数据通道
Sampled Data
(or from
pattern
generator
Scaling
Filter
Gamma
Table
RGB
Offset
Panel
Data
Dither
Background
Color
Internal
OSD
External
OSD
1
0
S
1
0
S
1
0
S
8
8
10
8 or 6
Panel
Data
8 or 6
69
2.5.1 缩放过滤器
GmZan1 缩放过滤器使用了Genesis公司的先进的专利技术，可以提供高质量的实时视频和图像缩放，这是它
的第三代产品。
2.5.2 Gamma Table
Gamma table 用来调整TFT Panel 所显示的RGB 数据的特性参数。整个gamma table 也可以被设成是独立的
三个通道。另外，gamma table 也被用作对比度、亮度、百平衡（色温）的调整。它以8位(256 different RGB
entries) 输入，并产生一个10位输出。
2.5.3 RGB 偏移
RGB 偏移为每一个颜色通道提供了一个简单的转换（正或负）。它可以在有限的范围内进行简单的亮度调
整，它的值在0到ffH之间。 这种调整比计算 gamma table要快的多，同时用户可以通过它来对OSD进行快速
的亮度调整。 偏移的范围从-127*4到+127*4。
2.5.4 Panel 数据消抖
对于那些R,G,B输入小于8位的TFT Panel，GmZan1 会提供一些规则的或是随机的去抖动方式，以使这些
Panel的图像看起来更为平滑。
2.5.5 Panel 背景色
显示的外边界的背景色是可选的，一般情况下我们把它设为黑色。
2.6 Panel 接口
GmZan1 能与目前常见的640x480, 800x600 and 1024x768 分辨率的Panel兼容。
2.6.1 TFT Panel Interface Timing Specification
TFT Panel 的 timing参数如下表13。请参考图形7和图形8的timing参数定义。包括行、场的所有参数，
GmZan1 的所有接口都是可编程控制的，另外还包括Panel 的 clock (PCLKA, PCLKB) 和驱动电压。
70
表 13. GmZan1 TFT Panel Interface Timing
Signal Name
Min
Typical
Max
Unit
PVS
Period
t1
0
16.67
2048
-
lines
ms
Frequency
60
-
Hz
Front porch
t2
0
2048
lines
Back porch
t3
0
2048
lines
Pulse width
t4
0
2048
lines
PdispE
t5
0
Panel height
2048
lines
Disp. Start from VS t6
0
2048
lines
PVS set up tp PHS
t18
1
2048
PCLK *1
PVS hold from PHS t19
1
2048
PCLK *1
PHS
Period
t7
0
2048 [1024
PCLK *1
Front porch
t8
0
2048
PCLK *1
Back porch
t9
0
2048
PCLK *1
Pulse width
t10
0
2048
PCLK *1
PdispE
t11
0
Panel width
2048 [1024]
PCLK *1
Disp. Start fom HS
t12
0
2048
PCLK *1
PCLKA,
PCLKB*4
Frequency
t13
120 [60]
MHz
Clock (H) *2
t14
DCLK/2-3 [DCLK-3]
DCLK/2-2 [DCLK-2]
ns
Clock (L) *2
t15
DCLK/2-3 [DCLK-3]
DCLK/2-2 [DCLK-2]
ns
Type
-
One pxl/clock
[two pxl/clock]
-
Data
Set up *3
t16
DCLK/2-5 [DCLK-5]
DCLK/2-2 [DCLK-2]
ns
Hold *3
t17
DCLK/2-5 [DCLK-5]
DCLK/2-2 [DCLK-2]
ns
width
3 bits
18 bits [36 bits] 24 bits [48 bits]
bits/pixel
NOTE: [ ] 中的数据对应于双像素/时钟模式。
NOTE: 如表1， Panel 接口的驱动电流是可编程控制的。这个动作由API 初始化芯片是完成。输出电流从2 mA to 20mA
以每2个Ma递增。驱动电流要符合当前负载和Panel的输入。Values shown are based on a loading of 20pF and a drive strength
of 8 mA.
NOTE *1: PCLK I是Panel转换适中。
NOTE *2: DCLK 表示目的时钟 (DCLK) 周期，等于：
-单像素/时钟模式下的PCLK 周期，
-双像素/时钟模式下的PCLK 周期的2倍。
NOTE *3: PCLK的setup/hold time规格同时也适用于PHS and PdispE. The setup time (t16) and the hold time (t17) 见下表。在
PCLK 的上升沿触发PVS/PHS/PdispE/Pdata信号。PCLK的极性和 skew 可编程控制。Clock to Data skew can be adjusted in
sixteen 800-ps increments. 结合上 the PCLK 极性的转换， the clock-to-data phase can be adjusted in total of 31 steps.
NOTE *4: PCLKA和 PCLKB 的极性单独编程控制。
微处理器必须有显示器Panel 的所有timging参数。这些参数储存在EEPROM中。如下表所示， GmZan1 Panel
接口支持目前几乎所有的Panel。
71
图 7. timing Diagrams of the TFT Panel Interface (One pixel per clock)
(a) Vertical size in TFT
(b) Vsync width and display position in TFT
(c) Horizontal size in TFT
(d) Hsync width in TFT
t10
PDE
t8
t12
RGB data from
data paths
t7
t9
PHS
t11
Panel Background Color Displayed
PCLK
t10
t14
t16
t13
t16
t5
t3
PVS
PDE
PHS
t2
t1
PHS
t19
PVS
RGBs
t4
t18
t6
t15
72
图 8. Data latch timing of the TFT Panel Interface
(a) Two pixel per clock mode in TFT
(b) One pixel per clock mode in TFT
2.6.2 Power Manager
LCD Panel的电源控制是按照一个固定顺序的，否则将严重的损坏Panel。为防意外， GmZan1 有一个严格的
驱动顺序。
Panel的启动和关闭均有四个时序，如下图9。
G0,(N:0)
R0,(N:0)
PCLK
R3,(N:0)
t17
ER
OB
t16
R4,(N:0)
t13
B0,(N:0)
t16
R2,(N:0)
B2,(N:0)
t14
EG
G1,(N:0)
G3,(N:0)
OG
t15
B1,(N:0)
PDE
R1,(N:0)
OR
G2,(N:0)
B3,(N:0)
EB
G0
PDE
t14
B0
t15
t16
R0
PCLK
t13
t17
t16
R1
B(n:0)
G(n:0)
R(n:0)
73
2.6.2.1 State 0 (Power Off)
Pbias 信号和 Ppower 信号为零。Panel 数据被强制为零，这是Panel关闭时的最后一步，在state 0 PM 一直保
持到Panel 被置1。
2.6.2.2 State 1 (Power On)
紧接着Ppower 拉高， Pbias 拉低，此时 Panel 接口强制拉低。
2.6.2.3 State 2 (Panel Drive Enabled)
接下来Ppower 拉高， Pbias 拉低，此时 Panel 接口被置1。
2.6.2.4 State 3 (Panel Fully Active)
这是开启电源的最后一步，Ppower and Pbias 均拉高， Panel 接口置1。 这种状态下PM 一直保持，直到内
部的TFT_Enable 信号控制寄存器被置0。两种情况下Panel将被关闭：程序控制的 API 指令， GmZan1 对
Panel.的自动保护状态。
图 9. Panel Power Sequence
在上图中， t2=t6 and t3=t5. t1,t2,t3 and t4 可以在1~8各单位下独立编程控制，每一个单位的范围是511 * X*
(TCLKi cycle) or (TCLKi cycle) * 32193 *X, X 是小于或等于 256的任意正整数。 TCLKi 是GmZan1的参考适
中，频率范围是： 14.318 MHz to 50 MHz 。对于不同规格的Panel ,这将会有非常大的弹性操作空间。
t2
t1
版权声明
1. 本站所有素材，仅限学习交流，仅展示部分内容，如需查看完整内容，请下载原文件。
2. 会员在本站下载的所有素材，只拥有使用权，著作权归原作者所有。
3. 所有素材，未经合法授权，请勿用于商业用途，会员不得以任何形式发布、传播、复制、转售该素材，否则一律封号处理。
4. 如果素材损害你的权益请联系客服QQ：77594475 处理。
