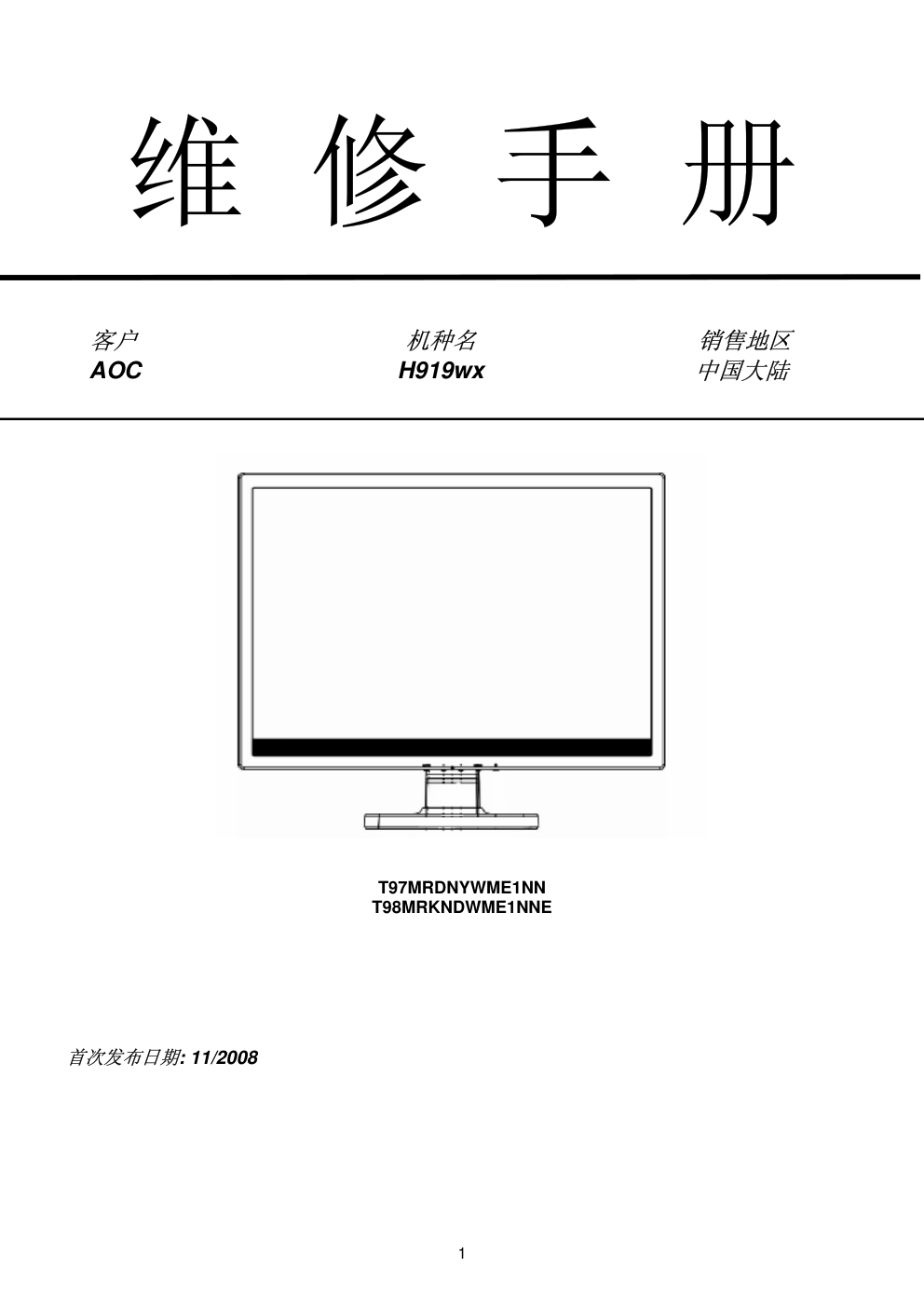

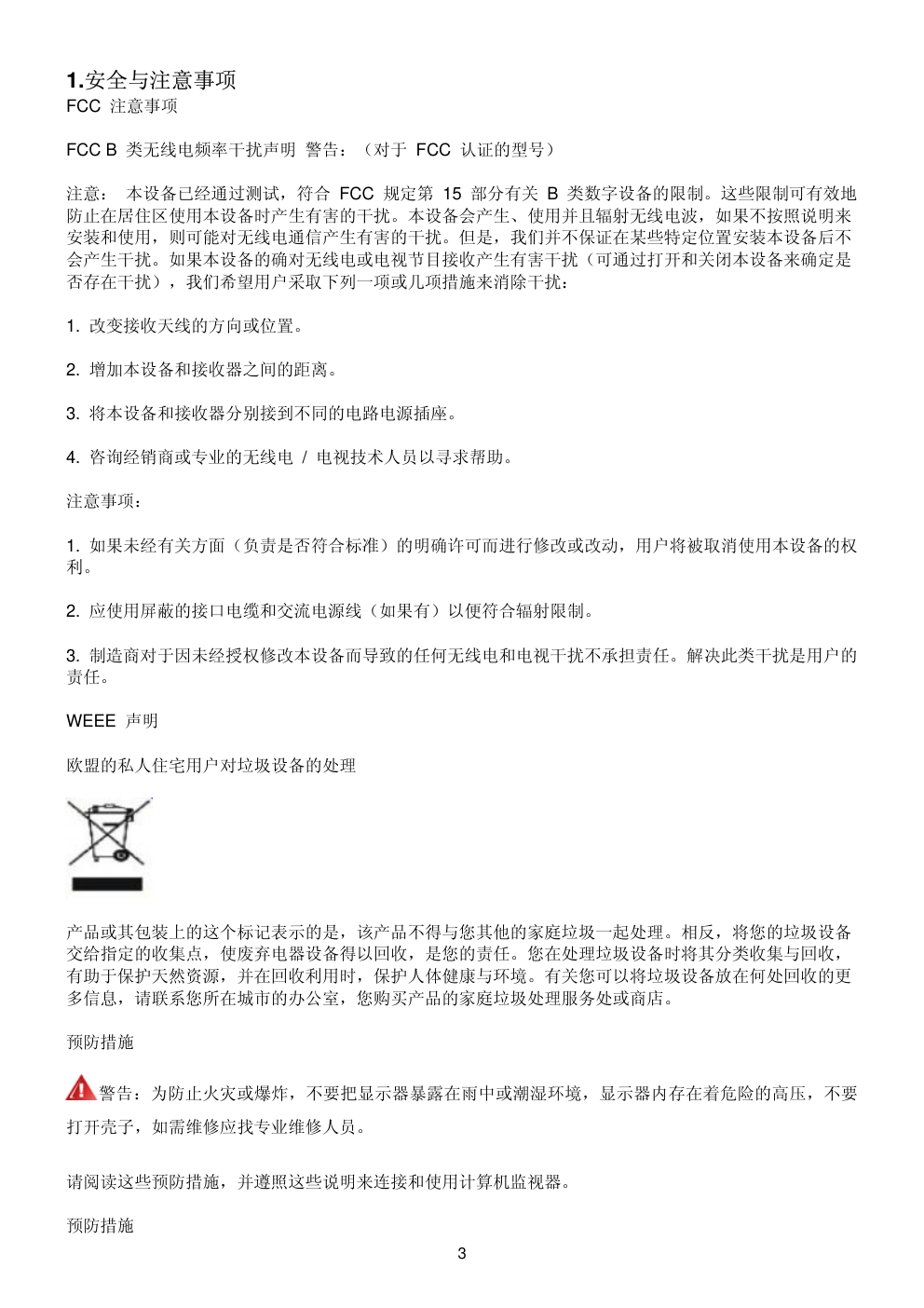

1 维 修 手 册 客户 机种名 销售地区 AOC H919wx 中国大陆 T97MRDNYWME1NN T98MRKNDWME1NNE 首次发布日期: 11/2008 2 目录 1.安全与注意事项 ------------------------------------------------------------------------------------------------------ 03 2.技术规格 --------------------------------------------------------------------------------------------------------------- 05 3.操作说明及工厂模式调整 ------------------------------------------------------------------------------------------ 07 4. ISP 升级流程 --------------------------------------------------------------------------------------------------------- 11 5.故障处理流程 --------------------------------------------------------------------------------------------------------- 14 6.电气方框图 ------------------------------------------------------------------------------------------------------------ 17 7.线路图 ------------------------------------------------------------------------------------------------------------------ 18 8.爆炸图 ------------------------------------------------------------------------------------------------------------------ 26 9. BOM-------------------------------------------------------------------------------------------------------------------- 27 3 1.安全与注意事项 FCC 注意事项 FCC B 类无线电频率干扰声明 警告：（对于 FCC 认证的型号） 注意： 本设备已经通过测试，符合 FCC 规定第 15 部分有关 B 类数字设备的限制。这些限制可有效地 防止在居住区使用本设备时产生有害的干扰。本设备会产生、使用并且辐射无线电波，如果不按照说明来 安装和使用，则可能对无线电通信产生有害的干扰。但是，我们并不保证在某些特定位置安装本设备后不 会产生干扰。如果本设备的确对无线电或电视节目接收产生有害干扰（可通过打开和关闭本设备来确定是 否存在干扰），我们希望用户采取下列一项或几项措施来消除干扰： 1. 改变接收天线的方向或位置。 2. 增加本设备和接收器之间的距离。 3. 将本设备和接收器分别接到不同的电路电源插座。 4. 咨询经销商或专业的无线电 / 电视技术人员以寻求帮助。 注意事项： 1. 如果未经有关方面（负责是否符合标准）的明确许可而进行修改或改动，用户将被取消使用本设备的权 利。 2. 应使用屏蔽的接口电缆和交流电源线（如果有）以便符合辐射限制。 3. 制造商对于因未经授权修改本设备而导致的任何无线电和电视干扰不承担责任。解决此类干扰是用户的 责任。 WEEE 声明 欧盟的私人住宅用户对垃圾设备的处理 产品或其包装上的这个标记表示的是，该产品不得与您其他的家庭垃圾一起处理。相反，将您的垃圾设备 交给指定的收集点，使废弃电器设备得以回收，是您的责任。您在处理垃圾设备时将其分类收集与回收， 有助于保护天然资源，并在回收利用时，保护人体健康与环境。有关您可以将垃圾设备放在何处回收的更 多信息，请联系您所在城市的办公室，您购买产品的家庭垃圾处理服务处或商店。 预防措施 警告：为防止火灾或爆炸，不要把显示器暴露在雨中或潮湿环境，显示器内存在着危险的高压，不要 打开壳子，如需维修应找专业维修人员。 请阅读这些预防措施，并遵照这些说明来连接和使用计算机监视器。 预防措施 4 • 不要使监视器靠近有水的地方，如浴缸、洗脸盆、厨房水池、洗衣盆、游泳池或潮湿的地下室等。 • 不要将监视器放置在不稳定的推车上、平台上或桌子上。如果监视器掉落，可能会造成人员伤害并 导致设备严重损坏。仅使用制造商推荐的或随监视器一起销售的推车或平台。如果将监视器挂在墙 上或架子上，应使用制造商认可的安装工具并按照工具说明进行操作。 • 在后壳的上部及下部有许多狭长的开孔是通风用的。为保证显示器持续操作而不过热，这些散热孔 不能被堵塞或覆盖。故显示器不能置于床、沙发、毛毯或类似的表面上，也不能靠近于辐射体或热 源之上。除非通风得到保障，否则不能放在书柜或箱子内。 • 监视器只应使用标签上注明的电源类型。如果您不了解家中的电源类型，请与经销商或当地电力公 司联系。 • 本监视器配备有一个三相接地插头，其中一个端头接地。为安全起见，该插头应插入接地的电源插 座中。如果三相插头不能插入您的插座，请找电工安装一个正确的插座，或使用适配器将设备安全 接地。不要改变接地插头的安全功能。 • 遇有雷雨天气或长时间不使用时，应拔掉设备的电源线。这样做可以防止因电压突变而损坏监视器。 • 不要使电源板或延长线过载。过载可能导致火灾或电击。 • 切勿将任何异物塞入监视器机壳的开槽内。否则会导致电路短路而引起火灾或电击。切勿使液体溅 落到监视器上。 • 不要自行维修监视器，打开或拆卸机盖时有高压或其它危险。请委托专业维修人员来进行所有维修 工作。 • 为确保正常运行，本监视器只应与 UL 列出的计算机一起使用，这些计算机的的插座经过正确配置 并且标记有 100 - 240V AC, Min. 5A 。 • 墙壁电源应安装在靠近设备的地方并且便于插拔电源线。 5 2.技术规格 一般规格 显示设备 TFT 彩色 LCD 显示器 尺寸 48.1 厘米(19 英寸) LCD 面板 点距 0.243 毫米(水平) × 0.243 毫米(垂直) 视频 红,绿,蓝模拟接口 分离同步 行/场 TTL 行频 40kHz – 80kHz 输入 场频 55Hz-75Hz 点频 146MHz 推荐分辨率 1680X1050@60Hz 即插即用 VESA DDC2BTM 开机 ≤36W 功耗 离机 ≤2W 输入接头 D 型 15 针接头 输入信号 模拟 0.7Vpp 正极性信号/75 欧姆 最大图像尺寸 水平 :408.24mm 垂直 : 255.15mm 电源 交流 100~240V,50/60Hz 环境温度 湿度 使用温度: 5°C to 50°C 存储温度: -20°C to 60°C 操作相对湿度 : 10% to 85% 尺寸 439×190×365 (长×宽×高)mm 重量(净重) 3.7 kg 开关 • 自动调节键/Auto • 亮度情景模式（Eco Mode）调节键/- • 电源按钮 • 动态对比度（DCR）快捷键/+ • MENU 外部控制: 功能 • 亮度 • 图像设置 • 色温 • 色彩增强 • 窗口增亮 • OSD 设置 • 其它 • 重置 • 退出 功耗 ( 最大 ) 36 Watts 安全标准 CCC 6 预设显示模式 标准 分辨率 行频 (KHz) 场频(Hz) DOS 模式 640×400 31.469 70.087 DOS 模式 720×400 31.469 70.087 640×480 31.469 59.940 640×480 37.861 72.809 VGA 640×480 37.500 75.00 800×600 35.156 56.250 800×600 37.879 60.317 800×600 48.077 72.188 SVGA 800×600 46.875 75.000 1024×768 48.363 60.004 1024×768 56.476 70.069 XGA 1024×768 60.023 75.029 1280×1024 63.981 60.020 SXGA 1280×1024 79.976 75.025 WXGA+ 1440×900 55.674 60.00 WSXGA+ 1680×1050 65.290 59.954 接头引脚分配 1 5 6 10 11 15 引 脚 号 功能描述 引脚号 功能描述 1. 红 9. +5V 2. 绿 10. 检测电缆 3. 蓝 11. 接地 4. 接地 12. DDC-串行数据 5. 接地 13. 水平同步信号 6. 红地 14. 垂直同步信号 7. 绿地 15. DDC-串行时钟 8. 蓝地 7 3.操作说明及工厂模式调整 外部控制 按电源开关即可开关显示器。其它功能按键位于前面板上（图四）。通过调节这些功能键可得到您需要的画面。 • 接好电源线。 • 将信号线接到 PC 机显卡 • 打开显示器把开关打到开机位置，电源指示灯亮。 图四 外部控制按键 外部控制 1. 自动调节键/Auto 2. 亮度情景模式（Eco Mode）调节键/- 3. 电源指示灯 4. 动态对比度（DCR）快捷键/+ 5. MENU 6. 电源开关 使用 OSD 调整 1. 按 “MENU ”按钮激活 OSD 窗口。 2. 按“▲”或“▼”键浏览这些功能。 如果想要调整的功能出现圆形灰色渐变底图，按 “MENU”键激活它。如果所选的 功能包含有子菜单，再按一下“▲”或“▼”键可以浏览到子菜单功能。如果想要调整的功能黄色显示，按 MENU 键 钮激活它。 3. 按“▲”或“▼”更改所选功能的设置。 4. 要退出和保存，请选择退出功能。 如果您想调整其它任何功能，请重复步骤 2-3。 8 图五 OSD 窗口 调整画面 功能控制说明 主菜单 项目 主菜单 图标 子菜单项目 子菜单项 目 说明 对比度 无 调整显示对比度 亮度 无 调整显示亮度 标准 正常使用模式 文本 文本应用模式 网络 网络应用模式 游戏 游戏应用模式 电影 观赏电影应用模式 亮度情景 模式 运动 观赏户外运动模式 伽马 1 伽马补偿系数：伽马 1。 伽马 2 伽马补偿系数：伽马 2。 伽马 伽马 3 伽马补偿系数：伽马 3。 启用 开启动态对比度 亮度 动态对比度 禁用 关闭动态对比度 时钟 无 调整图片时钟以降低垂直线噪声 聚焦 无 调整图片相位以降低水平线噪声 水平位置 无 调整图片的水平位置 图像设置 垂直位置 无 调整图片的垂直位置 暖色温 无 设置为暖色温 常规色 无 设置为常规色温 冷色温 无 设置为冷色温 sRGB 无 设置为 sRGB 使用者设定/红色 无 微调红色色温 使用者设定/绿色 无 微调绿色色温 色温 使用者设定/蓝色 无 微调蓝色色温 9 主菜单 项目 主菜单 图标 子菜单项目 子子菜单 项目 说明 禁用 关闭全色增强模式 全色增强 启用 打开全身色增强模式 禁用 关闭自然肤色模式 自然肤色 启用 打开自然肤色模式 禁用 关闭绿茵场景模式 绿茵场景 启用 打开绿茵场景模式 禁用 关闭蔚蓝风景模式 蔚蓝风景 启用 打开蔚蓝风景模式 禁用 关闭自动检测模式 自动检测 启用 打开自动检测模式 禁用 关闭画面演示效果 色彩增强 演示 启用 打开画面的一半来做演示效果 窗口尺寸 无 调整增亮窗口画面尺寸大小 亮度 无 调整增亮窗口画面亮度 对比度 无 调整增亮窗口画面对比度 水平位置 无 调整增亮窗口画面水平位置 垂直位置 无 调整增亮窗口画面水平位置 禁用 关闭增亮窗口 窗口增亮 增亮 启用 打开增亮窗口 水平位置 无 调整 OSD 的水平位置。 垂直位置 无 调整 OSD 的垂直位置。 OSD 显示时间 设定 无 调整 OSD 显示时间。 透明度 无 调整 OSD 透明度。 OSD 设 置 语言 无 选择 OSD 菜单显示所用的语言（英文、西班牙语、法 语、葡萄牙、俄语、韩语、繁体中文、简体中文）。 D-SUB D-SUB（VGA 模拟）信号输入。 输入选择 DVI DVI（数字）信号输入。 是 自动调整图像的水平/垂直位置、聚焦和时钟。 自动调整 否 不执行自动配置，返回主菜单。 宽屏 宽屏模式。 图像比例 4：3 4：3 模式。 是 支持 DDC/CI 功能。 DDC/CI 否 不支持 DDC/CI 功能。 其它 信息显示 无 显示当前输入画面的分辨率、水平/垂直频率。 10 是 恢复到出厂设置 重置 重置 否 不执行重置，返回主菜单。 退出 无 无 退出 OSD 工厂模式调整 进入工厂模式方法： 先拔掉电源，在按MENU键的同时，插上电源，就进入工厂模式。 11 4. ISP 升级流程 以下为 RTD ISP 烧录作业指导书：（仅供参考） 1.连接烧录板(板号: 715GT038-1)： 图 1 接 PC打印口 接待烧录显示器 12 13 14 5.故障处理流程 无供电 无供电 按下电源键看画面是否正常 重新插插头然后检查输入 12V 和 5V 是否正常 检查 CN201 PIN3, 4=5V,U201 PIN2=3.3V 检查适配器及升压板部分和交流电源 输入 检查 X401 晶振是否正常 检查或者更换 CN201,U201 检查 U401 是否正常 更换 X401 OK OK OK NG NG NG NG 更换 U401 OK NG 更换 U501 15 无画 (LED 橙色) 无画 检查信号线 更换信号线 检查 CN201 PIN3, 4=5V,U201 PIN2=3.3V 更换 U501 检查 X401 震荡波是否正常 更换 U201,CN201 OK OK OK OK NG NG 检查 CN301 的 HS/VS 是否正常 更换 X401 检查相关回路 NG NG 检查 U401 是否正常 OK NG 替换 U401 16 白屏 OSD 画面不稳定及不可调整 OSD 画面不稳定及不可调整 按键板是否连接正常 连接好按键板 按键开关是否正常 更换按键开关 OK NG NG 按键板是否正常 更换按键板 OK NG OK 检查主板 白屏 检查 Q602 的基极是否 为低电平 检查 X401 的晶振是否正常 检查Q601.Q602是否损坏或 者 CN601 虚焊 检查相关元件 更换 PANEL 检查相关元件 更换 U501 OK OK OK 更换 X401 OK NG NG NG NG 检查 U401 复位电路是否正常 17 6.电气方框图 Scaler RTD2045L-GR QFN-48 U501 D-SUB Panel Interface Power Crystal 24MHZ X401 MCU RTD2120L-LF 401 18 7.线路图 7.1 主板 715G2498 3 K 1 2 ZD202 NC LED_R POWER_KEY# FB201 120OHM FB202 NC 1 2 3 4 5 6 CN202 CONN PANEL_ID# {4} KEY0 {4} KEY1 {4} Near to Connect LED_G KEY0 C210 0.1uF/16V 1 2 ZD201 NC KEY1 MVCC LED_R + C202 100uF 25V 1 2 ZD203 NC Volume# {4} * BKLT-EN High ON(3.3V) Mute {4} Q204 PMBS3906 VCC3 BKLT-EN VCC3 C204 0.1uF/16V '06-12-29-3 Change R207,R208 Value from 470ohm to 120ohm DIM# {4} POWER_KEY# {4} Q205 PMBS3906 CMVCC CMVCC LED_R# {4} LED_G# {4} A + C203 100uF 25V Back light Dimming(3.3V PWM) Panel ID(3.3V PWM) C205 0.1uF/16V 1 2 3 4 5 6 7 8 9 CN201 CONN C206 0.1uF/16V VSS 1 VOUT 2 VIN 3 U201 AP1117E33LA C209 0.1uF/16V C201 0.1uF/16V LED_G BKLT-VBRI C_PANEL_INDEX BKLT-EN CMVCC CMVCC OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称 爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 1.2 2 6 Wednesday , October 24, 2007 715G2498-2-K 02.POWER G2498-2-K-X-7-071023 Volume# Mute VCC3 R210 10K 1/16W 5% R213 10K 1/16W 5% R207 120R 1/16W 5% R208 120R 1/16W 5% R201 200 OHM 1/16W INV_ON# {4} Q202 PMBS3904 R202 4K7 1/16W 5% 19 VGA_G- C315 0.1uF/16V C305 5pF/50V C304 0.047uF C301 0.047uF C309 0.047uF C307 0.047uF C306 0.047uF C311 0.047uF VGA_R- DDC1_SDA {4} DDC1_SCL {4} VGA_CON DSUB_V 1 2 ZD302 UDZSNP5.6B 1 2 ZD303 UDZSNP5.6B DSUB_V {4} 1 6 2 7 3 8 4 9 5 11 12 13 14 15 10 17 16 CN301 DB15 R311 100R 1/16W 5% CMVCC RTD_B- {5} RTD_B+ {5} RTD_R+ {5} RTD_R- {5} RTD_G- {5} RTD_G+ {5} R307 75R 1/16W 5% 3 1 2 D302 BAV99 RTD_V {5} RTD_H {5} R306 100R 1/16W 5% R313 100R 1/16W 5% R309 100R 1/16W 5% R310 75R 1/16W 5% R301 100R 1/16W 5% C303 22pF 1 2 ZD305 UDZSNP5.6B R303 100R 1/16W 5% 3 1 2 D301 BAV99 R305 2K2 1/16W 5% C302 22pF R304 2K2 1/16W 5% 1 2 ZD304 UDZSNP5.6B R314 75R 1/16W 5% R312 100R 1/16W 5% DSUB_5V 3 1 2 D303 BAV99 R302 0R05 1/16W R315 100R 1/16W 5% 1 2 FB302 BEAD R308 100R 1/16W 5% C308 5pF/50V C310 5pF/50V 1 2 FB301 BEAD 1 2 FB303 BEAD 12/29 change ZD302 ZD303 from NC to insert DDC1_SDA DSUB_H DSUB_5V VGA_B+ RTD_B- RTD_B+ RTD_R- RTD_R+ RTD_G+ RTD_G- DDC1_SCL 1 2 ZD307 UDZSNP5.6B 1 2 ZD301 UDZSNP5.6B VGA_B- VGA_G- VGA_R- VGA_B+ VGA_G+ VGA_R+ VGA_B+ VGA_R+ VGA_G+ DSUB_CONNECT {4} VGA_R+ VGA_B- VGA_G+ OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称 爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 1.2 3 6 Wednesday , October 24, 2007 715G2498-2-K 03.input G2498-2-K-X-7-071023 20 Reserve for powerBoard CMVCC=3V + C405 10uF/50V R407 NC/4K7 1/16W C409 NC R437 3.9K OHM 1% 1/16W C404 NC/0.22uF R410 NC DDC1_SCL {3} DDC1_SDA DDC1_SCL R411 4K7 1/16W 5% R412 4K7 1/16W 5% KEY1 {2} KEY0 {2} R401 3.9K OHM 1% 1/16W KEY1 R429 0R05 1/16W CRYSTAR_OUT R438 10K 1/16W 5% POWER_KEY# DDC1_SDA {3} R420 100R 1/16W 5% R430 100R 1/16W 5% DIM# INV_ON# PANEL_ID# '07-01-10 change to Elite MCU_VCC PANEL_ID# {2} INV_ON# {2} Volume# {2} Volume# NC 1 NC 2 NC 3 VSS 4 SDA 5 SCL 6 WC 7 VCC 8 U403 NC Mute {2} 3 1 2 D402 BAV70 MCU_VCC 1 2 X401 24mhz C406 0.1uF/16V R413 4K7 1/16W 5% R414 4K7 1/16W 5% LED_G# R422 100R 1/16W 5% Mute IICSCL IICSDA RTD_SD3/SDI MCU_VCC MCU_VCC_S RTD_SCLK DSUB_CONNECT R415 6K8 1/16W 5% R416 10K 1/16W 5% C403 0.1uF/16V DSUB_CONNECT {3} PPWR_ON# DIM# {2} R439 6K8 1/16W 5% LED_R# R432 100R 1/16W 5% PPWR_ON# {6} RTD_SD3/SDI {5} RTD_SCLK {5} DSUB_V {3} R426 22R 1/16W 5% R428 22R 1/16W 5% R436 10K 1/16W 5% R409 NC '07-10-23 change to Japanese Capacitance. R408 NC R406 NC R405 NC R427 NC DSUB_V DSUB_V1 R435 100R 1/16W 5% R434 100R 1/16W 5% MCU_VCC R451 4K7 1/16W 5% WP R453 1K 1/16W 5% R454 1K 1/16W 5% KEY0 POWER_KEY# {2} R423 1K 1/16W 5% PANEL_VCC MCU_VCC R424 1K 1/16W 5% IICSDA IICSCL MVCC C410 0.1uF/16V LED_R# {2} LED_G# {2} P5.5/PWM5 1 DSCL2/P5.6 2 DSDA2/P5.7 3 RST 4 ASCL1/P3.0/RXD 5 NC 6 NC 7 ASDA1/P3.1/TXD 8 VSS 17 XO 15 VCC 41 P1.0/T2 40 P1.1 39 P1.2 38 P1.3 37 P1.4 36 P1.5 35 P1.6 34 P1.7 33 NC 19 VSYNC 28 NC 29 P6.0/ADC0 20 P6.1/ADC1 21 P6.2/ADC2 22 P6.3/ADC3 23 P6.4 24 P6.5 25 P6.6/CLKO1 26 P6.7 27 XI 16 P3.2/INT0 9 P3.3/INT1 10 P3.4/T0 11 P3.5/T1 12 P7.6/CLKO2 13 P7.7 14 NC 18 NC 30 NC 31 NC 32 NC 43 NC 42 P5.0/PWM0 44 P5.1/PWM1 45 P5.2/PWM2 46 P5.3/PWM3 47 P5.4/PWM4 48 RTD2120L U401 RTD2120L-LF C401 10pF C402 NC C412 1uF 10V Q401 PMBS3904 Closed to MCU R402 1K 1/16W 5% DSUB_5V BAT54C 1 R425 10K 1/16W 5% C411 10pF 2 MCU_VCC Closed to X'tal U402 AZ431AN-AE1 WP R404 10K 1/16W 5% R403 3.9K OHM 1/16W 3 R431 6K8 1/16W 5% CRYSTAR_OUT {5} MCU_VCC_S CMVCC 1 3 2 D401 NC OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称 爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 1.2 4 6 Wednesday , October 24, 2007 715G2498-2-K 04.MCU/RTD2120L G2498-2-K-X-7-071023 R433 100R 1/16W 5% CMVCC VCC3 21 OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称 爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 1.2 5 6 Wednesday , October 24, 2007 715G2498-2-K 05.RTD2525L G2498-2-K-X-7-071023 FB502 120OHM CRYSTAR_OUT RTD_SD3/SDI {4} RTD_SCLK {4} DGND RXE2+ RXE1+ RTD_R- RXE0+ C501 0.1uF/16V C507 0.1uF/16V R1.8DVCC RTD_G+ Q502 KN2907AS DGND R1.8DVCC CBPC7SRDABQN DGND RXE3+ RXO1+ RXO1- RTD_B- {3} RTD_B+ {3} RTD_R+ {3} RTD_G+ {3} RTD_G- {3} RTD_R- {3} C502 NC LVDS_O[0..9] {6} LVDS_E[0..9] {6} RTD_SD3/SDI VCC3 RTD_SCLK RXO0- VCC3 RTD_H {3} RTD_V {3} CRYSTAR_OUT {4} V1/REXT 1 V2/RX1P 2 V3/RX1N 3 V4/RX0P 4 V5/RX0N 5 V6/RXCP 6 V7/RXCN 7 AVS 8 AHS 9 ADC_GND 10 B- 11 B+ 12 G- 13 G+ 14 R- 15 R+ 16 ADC_VDD 17 BJT_B 18 VCCK 19 PGND 20 TXE3+ 21 TXE3- 22 TXE2+ 23 TXE2- 24 TXO1- 36 TXO1+ 35 TXO2- 34 TXO2+ 33 TXOC- 32 TXOC+ 31 TXO3- 30 TXO3+ 29 TXE0- 28 TXE0+ 27 TXE1- 26 TXE1+ 25 V0/RX2N 48 VCLK/RX2P 47 TMDS_VDD 46 XIN 45 DDCSCL/PWM0 44 DDCSDA/PWM1/IRQ 43 SCL 42 SDA 41 VCCK 40 PGND 39 TXO0- 38 TXO0+ 37 U501 RTD2025L QFN-48 C506 0.1uF/16V Q501 KN2907AS R1.8DVCC C503 0.1uF/16V RTD_G- RTD_R+ BJT_B RTD_H RXO3- RXOC+ + C505 22uF/50V RXE2- RXO2- RXO3+ RTD_B- RTD_V RXE0- RXO0+ RTD_B+ RXE1- R1.8DVCC RXOC- RXE3- R1.8DVCC FB501 0R05 1/10W 5% RXO2+ R1.8DVCC1 RXOC- RXOC+ BJT_B LVDS_O2 RXO1- LVDS_E4 RXE2- LVDS_E8 RXE3- RXEC+ LVDS_E7 RXEC- LVDS_E6 LVDS_O0 RXO0- RXO3+ LVDS_O9 LVDS_O7 RXOC+ RXO2+ LVDS_O5 LVDS_E0 RXE0- LVDS_O6 RXOC- RXO2- LVDS_O4 LVDS_O1 RXO0+ LVDS_O8 RXO3- RXE1+ LVDS_E3 RXE1- LVDS_E2 LVDS_E1 RXE0+ LVDS_O3 RXO1+ LVDS_E9 RXE3+ LVDS_E5 RXE2+ 1.8AVCC DGND TMDS_VDD R507 3.3 OHM 2W FB503 120OHM 22 PPWR_ON# 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 CN601 OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称 爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 1.2 A 6 6 Wednesday , October 24, 2007 715G2498-2-K 06.OUTPUT G2498-2-K-X-7-071023 C603 0.1uF/16V Q602 PMBS3906 R605 4K7 1/16W 5% PANEL_VCC FB601 120OHM CMVCC LVDS_O0 RXO0- LVDS_O1 RXO0+ LVDS_O8 RXO3- PANEL_VCC PANEL_VCC LVDS_O7 RXOC+ LVDS_O2 RXO1- LVDS_O3 RXO1+ LVDS_O6 RXOC- RXO2+ LVDS_O5 RXO2- LVDS_O4 R604 47K 1/16W 5% LVDS_E5 RXE2+ LVDS_E[0..9] {5} LVDS_O[0..9] {5} LVDS_E0 RXE0- LVDS_E8 RXE3- LVDS_E9 RXE3+ RXO3+ LVDS_O9 LVDS_E1 RXE0+ RXE1- LVDS_E2 RXE1+ LVDS_E3 LVDS_E4 RXE2- C602 0.01uF/25V RXEC- LVDS_E6 R602 330R 1/8W 5% LVDS Panel ( FFC Type ) PANEL_VCC RXEC+ LVDS_E7 R601 10K 1/16W 5% Q601 AO3401 + C604 470uF/25V PPWR_ON# {4} RXO0- RXE2- RXE3- RXE1- RXEC- RXO1- RXO3- RXO2- RXOC+ RXE0- RXOC- RXE2+ RXO0+ RXO1+ RXE0+ RXO2+ RXEC+ RXO3+ RXE1+ RXE3+ 2 D 1 S G AO3401L 3 R606 NC '07-01-04 Add R606(NC) 23 7.2 电源板 715G 2824 2 R821 1M 1/10W 5% R816 10K 1/10W 1% C807 1uF D801 LL4148 R805 100R 1/10W 5% R830 NC R828 6.2M OHM 1/2W C808 180K 1/10W 1 2 CN801 Q801 PMBS3904 1 2 4 3 L801 L R819 100K 1/10W 5% R850 100K 1/10W 5% C820 68pF/3KV C821 22pF/3KV C822 22pF/3KV C819 68pF/3KV 3 1 2 D806 BAV70 C804 2.2uF/16V C818 220pF R813 470K 1/10W 5% 1 2 4 3 L802 L Q803 RK7002 C805 10N R829 6K8 1/8W 1 2 CN802 S 1 G 2 S 3 G 4 D 8 D 7 D 6 D 5 Q805 AM4502C-T1-PF R837 8K2 1/10W R836 62K 1/10W 5% 1 2 CN803 R815 NC C803 NC R814 NC 1 2 CN804 R838 1M 1/10W 5% R842 10K 1/10W 5% R822 20K OHM 1% 1/8W C813 33NF 25V OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称 爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 PWPC941MC1 G Custom 2 4 Thursday , January 17, 2008 715G2824-G ODM MODEL 01.INVERTER G2824-G-X-X-8-080117 R807 100R 1/10W 5% LV1 LV2 LV3 LV4 LV1 LV3 LV2 LV4 R827 NC Q804 NC C823 NC R846 RST CHIP MAX 0R05 1/10W D802 LL4148 D803 LL4148 D804 LL4148 R801 2.4K OHM 1/10W 3 1 2 D809 BAV99 C801 0.047uF C802 0.047uF R803 5K1 1/8W R806 100R 1/8W R804 5K1 1/8W R808 100R 1/8W 5 9 1 8 2 6 PT801 POWER X'FMR R825 550OHM 1/10W DRV1 1 VDDA 2 TIMER 3 DIM 4 ISEN 5 VSEN 6 OVPT 7 NC1 8 NC2 9 ENA 10 LCT 11 SSTCMP 12 CT 13 GNDA 14 DRV2 15 PGND 16 IC801 OZ9938GN C811 0.1uF + C812 1000uF 25V R818 100K 1/10W 5% R843 10K 1/10W 5% R845 10K 1/10W 5% R844 10K 1/10W 5% R817 1M 1/10W 5% 1 2 ZD802 RLZ5.6B +16V ON/OFF DIM 1 2 ZD803 RLZ5.6B R824 3.3K 1/10W R802 22R 1/8W PID C806 1uF/16V S 1 G 2 S 3 G 4 D 8 D 7 D 6 D 5 Q806 AM4502C-T1-PF R847 NC 1 2 ZD801 RLZ5.6B D805 LL4148 CT SST C816 22pF/6KV R823 430R 1/10W 1% R820 20K 1/10W 5% 3 1 2 D807 BAV70 R849 RST CHIP MAX 0R05 1/10W C814 390P 50V CT SST R826 1M 1/10W 5% C815 0.047uF C817 2PF 6KV C824 22pF/6KV 3 1 2 D808 BAV70 R848 NC Q802 RK7002 R840 1M 1/10W 5% R839 1M 1/10W 5% R841 1M 1/10W 5% C809 560pF50V C810 0.047uF 24 1 2 ZD921 RLZ22B R903 100K OHM 2W L904 L 1 2 FB903 BEAD +16V +5V C921 NC VOL C912 0.001uF R962 100 OHM 1/4W + C905 120uF/450V L906 2.2uH R920 100 OHM 1/4W +5V1 ! ZD902 RLZ18B MUTE + C908 22uF/50V R938 10K 1/8W ! ! C909 470pF/25V R910 10R 1/4W GND 1 COMP 2 VCC 3 RT 4 NC 5 CS 6 VCC 7 OUT 8 IC901 7552DPS R939 1K 1/8W R912 220 OHM 1/4W L903 L ! C901 1000PF/250VAC ! R909 5.1 OHM 1/4W ! ! C903 0.47uF/275V C920 1000pF 250V NR901 NTCR C928 1000pF ! 1 2 3 D908 FCQ10U06 C907 0.1uF F901 FUSE ! 1 2 3 CN901 SOCKET R904 300K OHM 1/4W R943 470R 1/8W C932 0.001uF F903 T4A 250V ! R925 1K 1/8W ! C940 NC ! R940 NC C900 2200pF 250V Q903 PMBS3904 R942 1K 1/10W 1% OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称 爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 PWPC941MC1 G Custom 3 4 Thursday , January 17, 2008 715G2824-G ODM MODEL 01.POWER G2824-G-X-X-8-080117 D903 LL4148 R915 47NF C906 1500pF2KV + C917 680uF25V + C918 680uF25V R914 0.43 OHM +-5% 2WS C930 0.1uF 1 2 FB902 80OHM 1 2 FB901 BEAD R946 150OHM2W 1 4 2 3 L901 30.0mH R902 1M 1/4W C931 0.1uF +5V 1 2 3 4 5 6 7 8 9 10 11 12 13 CN902 CONN +5V1 ON/OFF DIM 1 3 4 5 6 7 8 9 10 11 12 T901 POWER X'FMR + C916 1000uF/25V 1500P/2KV L905 L 1 2 4 3 IC903 PC123X2YFZOF R924 150R 1/8W 5% BOM要变更 D907 31DQ06FC3 + C915 470uF/16V + C939 1000uF/25V R961 100 OHM 1/4W IC904 AZ431AZ-AE1 R935 100 OHM 1/4W 1 2 3 D906 FCH10U15 R901 1M 1/4W HS3 with Heat-sink(90G6263 1) C929 0.001uF GND 1 (009G6005 1) GND 2 (009G6005 1) HS4 with Heat-sink(90G6264 1) c938 NC D901 FR103 1 2 ZD922 RLZ5.6B FOR D908 Heat-sink(90G6264 1) R905 300K OHM 1/4W R906 300K OHM 1/4W R918 100 OHM 1/4W R919 100 OHM 1/4W + C934 1000uF/25V C924 0.1uF Q901 STP9NK65ZFP 1 2 FB904 BEAD C902 1000PF/250VAC R926 1K 1/10W 1% F902 T4A 250V R930 2.43K OHM 1% 1/10W R949 100 OHM 1/4W R950 100 OHM 1/4W R951 100 OHM 1/4W C935 0.001uF C904 NC D900 PR1007R PID R927 2.43K OHM 1% 1/10W 2 1 3 4 - + BD901 GBU408 25 7.3 按键板 715G2835 1 SGND SPKR_R+ SGND LBADC2 SGND ZD005 NC/UDZS5.6B UP SPKR_L- C005 NC/0.001uF OK R006 200R 1/10W SW005 SW SPKR_L+ C007 NC/0.1uF C009 NC/0.1uF ZD001 NC/UDZS5.6B GND (2K) MENU ZD003 NC/UDZS5.6B ZD004 NC/UDZS5.6B SW002 SW 1.042V A B 2 2 Thursday , January 10, 2008 <称爹> 2.0.key OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 LED_GRN# AUTO R003 0 OHM 1% 1/10W DC_POWERON LED MENU GND (2.0K) C001 NC/0.001uF DOWN C011 470pF (1K) SW001 SW 1.042V POWER SGND SPKR_R- C010 NC/0.1uF SW004 SW 1.435V AUTO R004 2K OHM 1% 1/10W V- CN002 PHONEJACK A B C E D 1 2 3 4 5 6 A B C E D 1 2 3 4 5 6 CN003 CONN 1 2 3 4 POWER PHONEJACK SGND R002 2K OHM 1% 1/10W C013 470pF LBADC1 (0) LED001 LED 1 3 2 SPKR_R+ C008 NC/0.1uF CN001 CONN 1 2 3 4 5 6 V+ GND C002 NC/0.001uF C006 NC/0.1uF ZD002 NC/UDZS5.6B MENU C014 470pF LBADC2 C004 NC/0.001uF LED_RED# LED_RED# C012 470pF SPKR_L+ LBADC1 LED_GRN# SGND C003 NC/0.001uF R007 200R 1/10W R005 1K 1/10W 1% V+ CN004 CONN 1 2 3 4 SW003 SW V- 1.435V 26 8. 爆炸图 27 9. BOM T97MRDNYWME1NN 点位 组件 对象描述 007G 1 4 WOODEN PALLET 040G 581 26704 SHIPPING LABEL 040G 58160811A GREEN DOT LABEL 041G 68508 A CONTROL CARD 044G6000 4 6B SPACE PAPER 044G600283410A PAPER BOARD 044G9003220 CORNER PAPER 050G 600 2 HANDLE1 050G 600 3 HANDLE2 052G 1150 C INSULATING TAPE 052G 1185 1 BIG TAPE 052G 1186 SMALL TAPE 052G 1207 A CONDUCTIVE TAPE 45MM *25MM *0.08MM (单导） 052G 1209 A 200MINIUM TAPE 052G6019 1 INSULATING TAPE 089G 725HAA DB D-SUB CABLE 089G179W30N 9 FFC CABLE 089G414A15N IS POWER CORD E09502 095G8014 6D681 WIRE HARNESS 6P-6P 160MM (2ND SOURCE) E09502 095G8014 6W681 WIRE HARNESS 6P(PH)-6P(PH) 160MM 0M1G 130 5120 SCREW 0M1G1730 6120 SCREW,42-D020523 705GQ834071 19" LCD STAND-BASE ASS'Y AM1G1740 12 47 CR3 SCREW Q34G0297AED 1B0100 STAND TOP Q34G0298AED 1B0120 STAND Q34G0317AED 1B0133 BASE 8S6 Q37G0067015 HINGE E750 750GLM90Z1112N PANEL M190Z1-L01 C1 NB CMO E750 750GLM90Z1122N PANEL M190Z1-L01 C1 NB CMO (2ND SOURCE) AM1G1740 12 47 CR3 SCREW CBPC7SRDE1QQ CONVERSION BOARD 040G 45762412B CBPC LABEL CN202 033G3802 6 WAFER CN201 033G3802 9 WAFER 9P RIGHT ANELE PITCH CN601 033G801930F CH JS CONNECTOR R507 061G152M339 64 CHIPR 3.3 OHM +-5% 2W C405 067G 3151007KV ELCAP 10UF M 50V 105℃ KINGNICHI C202 067G 3151014KV EC 105℃ CAP 100UF M 25V C203 067G 3151014KV EC 105℃ CAP 100UF M 25V C505 067G 3152207KV ELCAP 22UF M 50V 105℃ KING NICHI C604 067G 3154704KV ELCAP 47UF M 25V 105℃ KINGNICHI CN301 088G 35315F XH D-SUB 15PIN VERTICAL CONN WITH SCREW X401 093G 22 45 H 24MHZ/30PF/49US U402 056G 158501 IC AS431AN-E1 SOT23 U501 056G 562200 IC RTD2045L-GR QFN-48 U201 056G 585 4A IC AP1117E33L-13 U401 056G1125701 X (WE8RWR9MRQ1) IC MCU RTD2120L-LF REALTEK U403 056G1133 56 M24C16-WMN6TP Q401 057G 417 4 PMBS3904/PHILIPS-SMT(04) 28 Q202 057G 417 4 PMBS3904/PHILIPS-SMT(04) Q204 057G 417 6 PMBS3906/PHILIPS-SMT(06) Q205 057G 417 6 PMBS3906/PHILIPS-SMT(06) Q602 057G 417 6 PMBS3906/PHILIPS-SMT(06) Q501 057G 417 22 T TRA KN2907AS -60V/-0.6A SOT-23 Q502 057G 417 22 T TRA KN2907AS -60V/-0.6A SOT-23 Q601 057G 763 1 A03401 SOT23 BY AOS(A1) R302 061G0402000 RST CHIP MAX 0R05 1/16W R429 061G0402000 RST CHIP MAX 0R05 1/16W R408 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R315 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R313 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R312 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R311 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R309 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R308 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R306 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R303 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R301 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R435 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R434 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R433 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R432 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R430 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R410 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R409 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R402 061G0402102 RST CHIPR 1 KOHM +-5% 1/16W R424 061G0402102 RST CHIPR 1 KOHM +-5% 1/16W R453 061G0402102 RST CHIPR 1 KOHM +-5% 1/16W R601 061G0402103 RST CHIPR 10 KOHM +-5% 1/16W R438 061G0402103 RST CHIPR 10 KOHM +-5% 1/16W R436 061G0402103 RST CHIPR 10 KOHM +-5% 1/16W R425 061G0402103 RST CHIPR 10 KOHM +-5% 1/16W R416 061G0402103 RST CHIPR 10 KOHM +-5% 1/16W R404 061G0402103 RST CHIPR 10 KOHM +-5% 1/16W R213 061G0402103 RST CHIPR 10 KOHM +-5% 1/16W R210 061G0402103 RST CHIPR 10 KOHM +-5% 1/16W R207 061G0402121 RST CHIP 120R 1/16W 5% R208 061G0402121 RST CHIP 120R 1/16W 5% R201 061G0402201 RST CHIP 200R 1/16W 5% R426 061G0402220 RST CHIPR 22 OHM +-5% 1/16W R428 061G0402220 RST CHIPR 22 OHM +-5% 1/16W R304 061G0402222 RST CHIPR 2.2 KOHM +-5% 1/16W R305 061G0402222 RST CHIPR 2.2 KOHM +-5% 1/16W R401 061G0402392 RST CHIP 3.9K 1/16W 5% R403 061G0402392 RST CHIP 3.9K 1/16W 5% R437 061G0402392 RST CHIP 3.9K 1/16W 5% R451 061G0402472 RST CHIPR 4.7 KOHM +-5% 1/16W R414 061G0402472 RST CHIPR 4.7 KOHM +-5% 1/16W R413 061G0402472 RST CHIPR 4.7 KOHM +-5% 1/16W R412 061G0402472 RST CHIPR 4.7 KOHM +-5% 1/16W R411 061G0402472 RST CHIPR 4.7 KOHM +-5% 1/16W R407 061G0402472 RST CHIPR 4.7 KOHM +-5% 1/16W R406 061G0402472 RST CHIPR 4.7 KOHM +-5% 1/16W 29 R405 061G0402472 RST CHIPR 4.7 KOHM +-5% 1/16W R202 061G0402472 RST CHIPR 4.7 KOHM +-5% 1/16W R605 061G0402472 RST CHIPR 4.7 KOHM +-5% 1/16W R604 061G0402473 RST CHIPR 47 KOHM +-5% 1/16W R415 061G0402682 RST CHIP 6K8 1/16W 5% R431 061G0402682 RST CHIP 6K8 1/16W 5% R439 061G0402682 RST CHIP 6K8 1/16W 5% R314 061G0402750 RST CHIPR 75 OHM +-5% 1/16W R310 061G0402750 RST CHIPR 75 OHM +-5% 1/16W R307 061G0402750 RST CHIPR 75 OHM +-5% 1/16W FB501 061G0603000 RST CHIP MAX 0R05 1/10W R602 061G0805331 RST CHIPR 330 OHM +-5% 1/8W C401 065G0402100 31 CAP 0402 10PF J 50V NPO C411 065G0402100 31 CAP 0402 10PF J 50V NPO C602 065G0402103 22 CHIP 0.01UF 25V X7R C201 065G0402104 15 MLCC 0402 0.1UF K 16V X5R C204 065G0402104 15 MLCC 0402 0.1UF K 16V X5R C205 065G0402104 15 MLCC 0402 0.1UF K 16V X5R C206 065G0402104 15 MLCC 0402 0.1UF K 16V X5R C209 065G0402104 15 MLCC 0402 0.1UF K 16V X5R C210 065G0402104 15 MLCC 0402 0.1UF K 16V X5R C315 065G0402104 15 MLCC 0402 0.1UF K 16V X5R C403 065G0402104 15 MLCC 0402 0.1UF K 16V X5R C406 065G0402104 15 MLCC 0402 0.1UF K 16V X5R C410 065G0402104 15 MLCC 0402 0.1UF K 16V X5R C501 065G0402104 15 MLCC 0402 0.1UF K 16V X5R C503 065G0402104 15 MLCC 0402 0.1UF K 16V X5R C506 065G0402104 15 MLCC 0402 0.1UF K 16V X5R C507 065G0402104 15 MLCC 0402 0.1UF K 16V X5R C603 065G0402104 15 MLCC 0402 0.1UF K 16V X5R C412 065G0402105 A5 CAP 0402 1UF K 10V X5R C402 065G0402105 A5 CAP 0402 1UF K 10V X5R C404 065G0402224 17 CAP CER 0.22UF -20%-80% C303 065G0402330 31 CHIP CAP 0402 33PF J 50V NPO C302 065G0402330 31 CHIP CAP 0402 33PF J 50V NPO C311 065G0402473 12 CHIP 0.047UF 16V X7R C309 065G0402473 12 CHIP 0.047UF 16V X7R C307 065G0402473 12 CHIP 0.047UF 16V X7R C306 065G0402473 12 CHIP 0.047UF 16V X7R C304 065G0402473 12 CHIP 0.047UF 16V X7R C301 065G0402473 12 CHIP 0.047UF 16V X7R C305 065G0402509 31 CHIP 5PF 50V NPO C308 065G0402509 31 CHIP 5PF 50V NPO C310 065G0402509 31 CHIP 5PF 50V NPO FB201 071G 56K121 M CHIP BEAD FB502 071G 56K121 M CHIP BEAD FB503 071G 56K121 M CHIP BEAD FB601 071G 56K121 M CHIP BEAD FB301 071G 59K190 B 19 OHM BEAD FB302 071G 59K190 B 19 OHM BEAD FB303 071G 59K190 B 19 OHM BEAD D402 093G 64 42 PP BAV70 SOT-23 D303 093G 6433S DIODE BAV99 SEMTECH D302 093G 6433S DIODE BAV99 SEMTECH 30 D301 093G 6433S DIODE BAV99 SEMTECH ZD301 093G 39S 34 T UDZSNP5.6B ROHM ZD302 093G 39S 34 T UDZSNP5.6B ROHM ZD303 093G 39S 34 T UDZSNP5.6B ROHM ZD304 093G 39S 34 T UDZSNP5.6B ROHM ZD305 093G 39S 34 T UDZSNP5.6B ROHM ZD307 093G 39S 34 T UDZSNP5.6B ROHM 715G2498 3 K MAIN PCB KEPC7QAK KEY BOARD CN001 033G3802 6H WAFER 6P RIGHT ANGLE PITCH 2.0 SW001 077G 600 1GCJ TACT SWITCH TSPB-2 -NP SW002 077G 600 1GCJ TACT SWITCH TSPB-2 -NP SW003 077G 600 1GCJ TACT SWITCH TSPB-2 -NP SW004 077G 600 1GCJ TACT SWITCH TSPB-2 -NP SW005 077G 600 1GCJ TACT SWITCH TSPB-2 -NP D001 081G 12 1F GH 1ED 3PIN Φ3 黄绿双色 GHZYG603D2-5B R003 061G0603000 1F RST CHIPR 0 OHM +-1% 1/10W R005 061G0603100 1F RST CHIPR 1 KOHM +-1% 1/10W R004 061G1206200 1F RST CHIPR 2.0 KOHM +-1% 1/4W R002 061G1206200 1F RST CHIPR 2.0 KOHM +-1% 1/4W 715G2835 1 KEY PCB PWPC7941MQDW POWER BOARD 040G 45762412B CBPC LABEL GND1 009G6005 1 GROUND TERMINAL CN801 033G8021 2E U INVERT CONNECTOR CN802 033G8021 2E U INVERT CONNECTOR CN803 033G8021 2E U INVERT CONNECTOR CN804 033G8021 2E U INVERT CONNECTOR IC903 056G 139 3A IC PC123Y22FZ0F NR901 061G 5810T RST NTCR 8 OHM +-20% 4A 13MM THINKING C903 063G107K474 6S CAP X2 0.47UF K 275VAC C819 065G 3J6806ET CAP CER 68PF J 3KV SL C820 065G 3J6806ET CAP CER 68PF J 3KV SL C821 065G 3J6806ET CAP CER 68PF J 3KV SL C822 065G 3J6806ET CAP CER 68PF J 3KV SL C817 065G 6J2096ET 2PF 5% SL 6KV C824 065G 6J2206ET 22PF +-5% 6KV SL C816 065G 6J2206ET 22PF +-5% 6KV SL C902 065G305M1022BP Y2 1000PF M 250VAC Y5P C901 065G305M1022BP Y2 1000PF M 250VAC Y5P C920 065G306M1022BP 1000PF Y1.CAP C900 065G306M2222BP 2200PF +-20% 250VAC C905 067G 40Z12115K EC 120UF V 450V 20*40MM C812 067G215H102 4K LOW ESR EC 1000UF 25V EB1E102M C939 067G215S1024KV EC 105℃ CAP 1000UF M 25V C915 067G215S4713KV EC 105℃ CAP 470UF M 16V C918 067G215S6814KV CAP 105℃ 680UF M 25V C917 067G215S6814KV CAP 105℃ 680UF M 25V L802 073G 174 35DNA FILTER 200MH±25% L801 073G 174 35DNA FILTER 200MH±25% L903 073G 253 91 V CHOKE COIL 3.5UH+-10% L904 073G 253 91 V CHOKE COIL 3.5UH+-10% PT801 080GL19T 32 DN X'FMR 785MH TK.2027R.101 T901 080GL22T 3 N X'FMR 490UH YUVA-822 31 CN901 087G 50132A DL AC SOCKET 3PIN BD901B 093G 50460900 BRIDEGE DIODE GBU408 LITEON D907 093G3006 1 1 31DQ06FC3 NIHON INTER CN902 095G 82014W505 WIRE HARNESS 14P(SAN)-9P 140MM 705GQ757014 Q901 ASS'Y 051G 200 1 OIL FOR DISAPPEAR Q901 057G 724 11 STP9NK65ZFP AM1G1730 8120 SCREW Q90G6264 4 HEAT SINK 705GQ793054 D906 ASS'Y 051G 200 1 OIL FOR DISAPPEAR D906 093G 60249 FCH10U15 T0-220 0M1G1730 8120 SCREW Q90G0062 2 HEAT SINK IC901 056G 379 98 IC LD7552DPS SOP-8 IC801 056G 608 10 IC OZ9938GN-B SOIC-16 Q801 057G 417 4 PMBS3904/PHILIPS-SMT(04) Q903 057G 417 4 PMBS3904/PHILIPS-SMT(04) Q806 057G 600 61 AM4502C-TI-PF S0-8 Q805 057G 600 61 AM4502C-TI-PF S0-8 Q803 057G 759 2 RK7002FD5T116 SOT-23 BY ROHM Q802 057G 759 2 RK7002FD5T116 SOT-23 BY ROHM R846 061G0603000 RST CHIP MAX 0R05 1/10W R849 061G0603000 RST CHIP MAX 0R05 1/10W R942 061G0603100 1F RST CHIPR 1 KOHM +-1% 1/10W R926 061G0603100 1F RST CHIPR 1 KOHM +-1% 1/10W R816 061G0603100 2F RST CHIPR 10K OHM +-1% 1/10W R805 061G0603101 RST CHIPR 100 OHM +-5% 1/10W R807 061G0603101 RST CHIPR 100 OHM +-5% 1/10W R842 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W R843 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W R844 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W R845 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W R818 061G0603104 RST CHIPR 100 KOHM +-5% 1/10W R819 061G0603104 RST CHIPR 100 KOHM +-5% 1/10W R817 061G0603105 RST CHIPR 1M OHM +-5% 1/10W R821 061G0603105 RST CHIPR 1M OHM +-5% 1/10W R826 061G0603105 RST CHIPR 1M OHM +-5% 1/10W R838 061G0603105 RST CHIPR 1M OHM +-5% 1/10W R839 061G0603105 RST CHIPR 1M OHM +-5% 1/10W R840 061G0603105 RST CHIPR 1M OHM +-5% 1/10W R841 061G0603105 RST CHIPR 1M OHM +-5% 1/10W C808 061G0603184 RST CHIPR 180 KOHM +-5% 1/10W R820 061G0603203 RST CHIPR 20 KOHM +-5% 1/10W R801 061G0603242 RST CHIPR 2.4 KOHM +-5% 1/10W R930 061G0603243 1F RST CHIPR 2.43K OHM +-1% 1/10W R927 061G0603243 1F RST CHIPR 2.43K OHM +-1% 1/10W R824 061G0603330 1F BST CHIPR 3.3KOHM +-1% 1/10W R823 061G0603430 0F RST CHIPR 430 OHM +-1% 1/10W R813 061G0603474 RST CHIPR 470 KOHM +-5% 1/10W R825 061G0603511 RST CHIPR 510 OHM +-5% 1/10W R836 061G0603623 RST CHIPR 62 KOHM +-5% 1/10W R837 061G0603822 RST CHIPR 8.2 KOHM +-5% 1/10W R806 061G0805101 1ST CHIPR 100 OHM +-5% 1/8W 32 R808 061G0805101 1ST CHIPR 100 OHM +-5% 1/8W R925 061G0805102 RST CHIPR 1K OHM +-5% 1/8W R939 061G0805102 RST CHIPR 1K OHM +-5% 1/8W R938 061G0805103 RST CHIPR 10K OHM +-5% 1/8W R924 061G0805151 RST CHIPR 150 OHM +-5% 1/8W R822 061G0805200 2F RST CHIPR 20 KOHM +-1% 1/8W R802 061G0805220 RST CHIPR 22 OHM +-5% 1/8W R943 061G0805471 RST CHIPR 470 OHM +-5% 1/8W R803 061G0805512 RST CHIPR 5.1 KOHM +-5% 1/8W R804 061G0805512 RST CHIPR 5.1 KOHM +-5% 1/8W R829 061G0805682 RST CHIPR 6.8 KOHM +-5% 1/8W RJ801 061G1206000 RST CHIP MAX 0R05 1/4W RJ802 061G1206000 RST CHIP MAX 0R05 1/4W RJ804 061G1206000 RST CHIP MAX 0R05 1/4W RJ805 061G1206000 RST CHIP MAX 0R05 1/4W RJ901 061G1206000 RST CHIP MAX 0R05 1/4W J802 061G1206000 RST CHIP MAX 0R05 1/4W R910 061G1206100 RST CHIPR 10 OHM +-5% 1/4W R918 061G1206101 RST CHIPR 100 OHM +-5% 1/4W R919 061G1206101 RST CHIPR 100 OHM +-5% 1/4W R920 061G1206101 RST CHIPR 100 OHM +-5% 1/4W R935 061G1206101 RST CHIPR 100 OHM +-5% 1/4W R961 061G1206101 RST CHIPR 100 OHM +-5% 1/4W R962 061G1206101 RST CHIPR 100 OHM +-5% 1/4W R902 061G1206105 1M 1206 R901 061G1206105 1M 1206 R912 061G1206221 RST CHIPR 220 OHM +-5% 1/4W R906 061G1206304 RST CHIPR 300K OHM +-5% 1/4W R905 061G1206304 RST CHIPR 300K OHM +-5% 1/4W R904 061G1206304 RST CHIPR 300K OHM +-5% 1/4W R909 061G1206519 RST CHIPR 5.1 OHM +-5% 1/4W C932 065G0603102 32 1000PF +-10% 50V X7R C805 065G0603103 22 CHIP 10NF 25V X7R 0603 C807 065G0603105 12 CHIP 1UF 16VX7R 0603 C806 065G0603105 12 CHIP 1UF 16VX7R 0603 C818 065G0603221 31 CER1 0603 NP0 50V 220P P C813 065G0603333 32 CHIP 0.033UF 50V X7R 0603 C815 065G0603473 32 CHIP 0.047UF 50V X7R C810 065G0603473 32 CHIP 0.047UF 50V X7R C928 065G0805102 31 CAP CHIP 0805 1000PF J 50V NPO C931 065G0805104 32 CAP CHIP 0805 0.1UF K 50V X7R C924 065G0805104 32 CAP CHIP 0805 0.1UF K 50V X7R C907 065G0805104 32 CAP CHIP 0805 0.1UF K 50V X7R C811 065G0805104 32 CAP CHIP 0805 0.1UF K 50V X7R C804 065G0805225 12 CAP CHIP 0805 2.2UF K 16V X7R C814 065G080539131G CHIP 0805 390PF G 50V NPO C909 065G0805471 21 CAP CHIP 0805 470PF J 25V NPO C941 065G0805473 22 SMD 47NF +-10%25V XTR C801 065G0805473 32 CHIP 0.047UF 50V X7R C802 065G0805473 32 CHIP 0.047UF 50V X7R C809 065G080556131G MLCC 0805 560PF G 50V NPO C912 065G1206102 72 CAP CHIP 1206 1000PF K 500V X7R C929 065G1206102 72 CAP CHIP 1206 1000PF K 500V X7R FB902 071G 57G800 B CHIP BEAD HCB3216KF-800T30 BULLWILL 33 D809 093G 64 33 DIO SIG SM BAV99 (PHSE)R D806 093G 64 42 P BAV70 SOT23 BY PAN JIT D807 093G 64 42 P BAV70 SOT23 BY PAN JIT D808 093G 64 42 P BAV70 SOT23 BY PAN JIT D903 093G 6432P LL4148 D801 093G 6432P LL4148 D802 093G 6432P LL4148 D803 093G 6432P LL4148 D804 093G 6432P LL4148 D805 093G 6432P LL4148 ZD921 093G 39S 20 T RLZ22B LLDS ZD802 093G 39S 24 T RLZ 5.6B LLDS ZD801 093G 39S 24 T RLZ 5.6B LLDS ZD803 093G 39S 24 T RLZ 5.6B LLDS ZD922 093G 39S 24 T RLZ 5.6B LLDS ZD902 093G 39S 44 T RLZ18B LLDS CN901 006G 31500 EYELET T901 006G 31502 1.5MM RIVET IC904 056G 158 10 T IC AS431AZTR-E1 TO-92 R903 061G152M10452T RST MOFR 100KOHM +-5% 2WS R914 061G152M43852T RST MOF 0R43 5% 2W R946 061G152M47152T RST MOFR 470 OHM +-5% 2WS R828 061G212Y62552T SY RST MGFR 6.2MOHM +-5% 1/2W FUTABA C906 065G 2K152 1T CER CAP 1500PF K 2KV C908 067G215Y2207KT CAP 105℃ 22UF M 50V KINGNICHI FB904 071G 55 9 T FERRITE BEAD FB903 071G 55 29 FERRITE BEAD F903 084G 56 4 B FUSE 4A 250V F901 084G 56 4 B FUSE 4A 250V D901 093G 6038T52T FR103 D900 093G1100 1152T DIODE PR1007R 1A/1000V DO-41 J816 095G 90 23 跳线 J815 095G 90 23 跳线 J814 095G 90 23 跳线 J811 095G 90 23 跳线 J810 095G 90 23 跳线 J825 095G 90 23 跳线 J808 095G 90 23 跳线 J804 095G 90 23 跳线 J801 095G 90 23 跳线 J824 095G 90 23 跳线 J823 095G 90 23 跳线 J821 095G 90 23 跳线 J830 095G 90 23 跳线 J817 095G 90 23 跳线 J910 095G 90 23 跳线 J909 095G 90 23 跳线 J908 095G 90 23 跳线 J907 095G 90 23 跳线 J906 095G 90 23 跳线 J905 095G 90 23 跳线 J904 095G 90 23 跳线 J903 095G 90 23 跳线 J902 095G 90 23 跳线 34 J901 095G 90 23 跳线 J834 095G 90 23 跳线 J831 095G 90 23 跳线 J818 095G 90 23 跳线 715G2824 2 POWER PCB Q51G 6 4509 GLUE_RTV L901 S73L17440VG 变压器组件 015FP100 16 金具 UU16 071FPU16502 00 磁芯 UU16L A10 S73L17440VG-Z 变压器组件 034FPU16T01P02 骨架 UU16P082367 四樔 076FP2UN040 漆包线 0.40(本色)2UEW Q15G0245401 MAINFRAME L19WA-8Q* Q33G0170ABJ 1L0100 KEY PAD Q33G0171 1 1C0100 LENS Q34G0265ABJA4B0100 REAR COVER19" Q34G0316ABJA2B0130 BEZEL(L19WA-8Q1E) Q40G 19N67311B RATING LABEL Q40G 58169022A QC PASS LABEL Q40G0001624 4A PALLET LABEL Q40G000260811A BASIC LABEL Q40G000267344A POP LABEL Q44G6000 124A EMPTY CARTON Q44G9097101 EPS Q44G9097201 EPS Q44G9097673 1A 19 LCD ENVISION CARTON Q45G 77 5 PE PACKING Q45G 88606 R PE BAG FOR BASE Q45G 88607 28 PE BAG FOR CLAMP/STAND Q45G 88609 95 EPE BAG Q41G780067340F WARRANTY BOOKLET Q41G900267319A MANUAL Q45G 76 28 RN R PE BAG MANUAL 040G 58162435A P/N LABEL FOR MANUAL PE BAG 040G 581689 4A BARCODE LABEL FOR 1 T98MRKNDWME1NNE 点位 组件 对象描述 026G 800504 H BARCODE 040G 45760819A DATE/MODEL LABEL 040G 58162435A P/N LABEL FOR MANUAL PE BAG 050G 600 2 HANDLE1 050G 600 3 HANDLE2 052G 1150 C INSULATING TAPE 052G 1186 SMALL TAPE 052G 1207 A Conductive Tape 45mm *25mm *0.08mm 052G 1211 B Conductive Tape 85mm *40mm *0.09mm 052G6019 1 INSULATING TAPE E08902 089G 715HAA D2 SIGNAL CABLE E08901 089G414A15N IS POWER CORD E09503 095G8014 6D681 wire harness 6P-6P 160MM 0D1G1730 8120 SCREW 0M1G 130 5120 SCREW 35 705GH834064 Q19 STAND ASS'Y E750 750GLM90Z1112N PANEL M190Z1-L01 C1 NB CMO AM1G1740 12 47 CR3 SCREW CBPC8MRKE1H1 MAIN BOARD H40G 190673 8A 19 RATING LABEL H40G 58161552A POP LABEL H40G 58169018A CEL-2 LABEL H41G1900673 8B MANUAL H41G7800673 1D WARRANTY BOOKLIST H44G9032101 EPS H44G9032201 EPS H44G9032673 2A CARTON H45G 77 6 PE PACKING H45G 87 4 H A PE BAG FOR BASE H45G 87 18 4H A EPE COVER KEPC7QAK KEY BOARD PWPC7941MQDW POWER BOARD Q15G0245401 MainFrame L19WA-8Q* Q33G0170ABJ 1L0100 key pad Q33G0171 1 1C0100 LENS Q34G0265ABJA4B0100 REAR COVER19" Q34G0316ABJA2B0130 BEZEL(L19WA-8Q1E) Q40G000260811A Basic label Q45G 76 28 H A PE BAG FOR MANUAL Q52G 1185110 BIG TAPE FOR ENVISION E08907 S89G179T30N9 FFC CABLE AM1G1740 10 47 CR3 SCREW H34G0026AED 1B0100 STAND Q34G0317AED 1B0130 base 8s6 Q37G0067015 HINGE CN202 033G3802 6 WAFER CN201 033G3802 9 WAFER 9P RIGHT ANELE PITCH CN601 033G801930F CH JS CONNECTOR 040G 45762412B CBPC LABEL R507 061G152M33964L RST MOFR 3.3 OHM +-5% 2WS C405 067G 3151007KV ELCAP 10UF M 50V 105℃ KINGNICHI C202 067G 3151014KV EC 105℃ CAP 100uF M 25V C203 067G 3151014KV EC 105℃ CAP 100uF M 25V C604 067G 3154704KV ELCAP 47UF M 25V 105℃ KINGNICHI C505 067G315V220 7K CAP 105℃ 22UF M 50V CN301 088G 35315F HD D-SUB CONN F ATTACHED SCREW X401 093G 22 45 H 24MHZ/30PF/49US U402 056G 158501 IC AS431AN-E1 SOT23 U501 056G 562200 IC RTD2045L-GR QFN-48 U201 056G 585 4A IC AP1117E33L-13 U401 056G1125701 X IC MCU RTD2120L-LF REALTEK U403 056G1133 56 M24C16-WMN6TP Q202 057G 417 4 PMBS3904/PHILIPS-SMT(04) Q401 057G 417 4 PMBS3904/PHILIPS-SMT(04) Q204 057G 417 6 PMBS3906/PHILIPS-SMT(06) Q205 057G 417 6 PMBS3906/PHILIPS-SMT(06) Q602 057G 417 6 PMBS3906/PHILIPS-SMT(06) Q502 057G 417 22 T TRA KN2907AS -60V/-0.6A SOT-23 Q501 057G 417 22 T TRA KN2907AS -60V/-0.6A SOT-23 36 Q601 057G 763 1 A03401 SOT23 BY AOS(A1) R302 061G0402000 RST CHIP MAX 0R05 1/16W R429 061G0402000 RST CHIP MAX 0R05 1/16W R408 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R409 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R410 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R430 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R432 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R433 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R434 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R435 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R315 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R301 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R303 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R306 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R308 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R309 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R311 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R312 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R313 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R402 061G0402102 RST CHIPR 1 KOHM +-5% 1/16W R424 061G0402102 RST CHIPR 1 KOHM +-5% 1/16W R453 061G0402102 RST CHIPR 1 KOHM +-5% 1/16W R601 061G0402103 RST CHIPR 10 KOHM +-5% 1/16W R438 061G0402103 RST CHIPR 10 KOHM +-5% 1/16W R436 061G0402103 RST CHIPR 10 KOHM +-5% 1/16W R425 061G0402103 RST CHIPR 10 KOHM +-5% 1/16W R416 061G0402103 RST CHIPR 10 KOHM +-5% 1/16W R404 061G0402103 RST CHIPR 10 KOHM +-5% 1/16W R213 061G0402103 RST CHIPR 10 KOHM +-5% 1/16W R210 061G0402103 RST CHIPR 10 KOHM +-5% 1/16W R207 061G0402121 RST CHIP 120R 1/16W 5% R208 061G0402121 RST CHIP 120R 1/16W 5% R201 061G0402201 RST CHIP 200R 1/16W 5% R426 061G0402220 RST CHIPR 22 OHM +-5% 1/16W R428 061G0402220 RST CHIPR 22 OHM +-5% 1/16W R305 061G0402222 RST CHIPR 2.2 KOHM +-5% 1/16W R304 061G0402222 RST CHIPR 2.2 KOHM +-5% 1/16W R401 061G0402392 RST CHIP 3.9K 1/16W 5% R403 061G0402392 RST CHIP 3.9K 1/16W 5% R437 061G0402392 RST CHIP 3.9K 1/16W 5% R605 061G0402472 RST CHIPR 4.7 KOHM +-5% 1/16W R451 061G0402472 RST CHIPR 4.7 KOHM +-5% 1/16W R414 061G0402472 RST CHIPR 4.7 KOHM +-5% 1/16W R413 061G0402472 RST CHIPR 4.7 KOHM +-5% 1/16W R412 061G0402472 RST CHIPR 4.7 KOHM +-5% 1/16W R411 061G0402472 RST CHIPR 4.7 KOHM +-5% 1/16W R407 061G0402472 RST CHIPR 4.7 KOHM +-5% 1/16W R406 061G0402472 RST CHIPR 4.7 KOHM +-5% 1/16W R405 061G0402472 RST CHIPR 4.7 KOHM +-5% 1/16W R202 061G0402472 RST CHIPR 4.7 KOHM +-5% 1/16W R604 061G0402473 RST CHIPR 47 KOHM +-5% 1/16W R431 061G0402682 RST CHIP 6K8 1/16W 5% R415 061G0402682 RST CHIP 6K8 1/16W 5% 37 R307 061G0402750 RST CHIPR 75 OHM +-5% 1/16W R310 061G0402750 RST CHIPR 75 OHM +-5% 1/16W R314 061G0402750 RST CHIPR 75 OHM +-5% 1/16W FB501 061G0603000 RST CHIP MAX 0R05 1/10W R602 061G0805331 RST CHIPR 330 OHM +-5% 1/8W C401 065G0402100 31 CAP 0402 10PF J 50V NPO C411 065G0402100 31 CAP 0402 10PF J 50V NPO C602 065G0402103 22 CHIP 0.01UF 25V X7R C603 065G0402104 15 MLCC 0402 0.1UF K 16V X5R C507 065G0402104 15 MLCC 0402 0.1UF K 16V X5R C506 065G0402104 15 MLCC 0402 0.1UF K 16V X5R C503 065G0402104 15 MLCC 0402 0.1UF K 16V X5R C501 065G0402104 15 MLCC 0402 0.1UF K 16V X5R C410 065G0402104 15 MLCC 0402 0.1UF K 16V X5R C406 065G0402104 15 MLCC 0402 0.1UF K 16V X5R C403 065G0402104 15 MLCC 0402 0.1UF K 16V X5R C315 065G0402104 15 MLCC 0402 0.1UF K 16V X5R C210 065G0402104 15 MLCC 0402 0.1UF K 16V X5R C209 065G0402104 15 MLCC 0402 0.1UF K 16V X5R C206 065G0402104 15 MLCC 0402 0.1UF K 16V X5R C205 065G0402104 15 MLCC 0402 0.1UF K 16V X5R C204 065G0402104 15 MLCC 0402 0.1UF K 16V X5R C201 065G0402104 15 MLCC 0402 0.1UF K 16V X5R C412 065G0402105 A5 CAP 0402 1UF K 10V X5R C402 065G0402105 A5 CAP 0402 1UF K 10V X5R C404 065G0402224 17 CAP CER 0.22UF -20%-80% C302 065G0402330 31 CHIP CAP 0402 33pF J 50V NPO C303 065G0402330 31 CHIP CAP 0402 33pF J 50V NPO C311 065G0402473 12 CHIP 0.047uF 16V X7R C309 065G0402473 12 CHIP 0.047uF 16V X7R C307 065G0402473 12 CHIP 0.047uF 16V X7R C306 065G0402473 12 CHIP 0.047uF 16V X7R C304 065G0402473 12 CHIP 0.047uF 16V X7R C301 065G0402473 12 CHIP 0.047uF 16V X7R C305 065G0402509 31 CHIP 5pF 50V NPO C308 065G0402509 31 CHIP 5pF 50V NPO C310 065G0402509 31 CHIP 5pF 50V NPO FB601 071G 56K121 M CHIP BEAD FB503 071G 56K121 M CHIP BEAD FB502 071G 56K121 M CHIP BEAD FB201 071G 56K121 M CHIP BEAD FB301 071G 59K190 B 19 OHM BEAD FB302 071G 59K190 B 19 OHM BEAD FB303 071G 59K190 B 19 OHM BEAD D402 093G 64 42 PP BAV70 SOT-23 D303 093G 6433S DIODE BAV99 SEMTECH D302 093G 6433S DIODE BAV99 SEMTECH D301 093G 6433S DIODE BAV99 SEMTECH ZD301 093G 39S 34 T UDZSNP5.6B ROHM ZD302 093G 39S 34 T UDZSNP5.6B ROHM ZD303 093G 39S 34 T UDZSNP5.6B ROHM ZD304 093G 39S 34 T UDZSNP5.6B ROHM ZD305 093G 39S 34 T UDZSNP5.6B ROHM ZD307 093G 39S 34 T UDZSNP5.6B ROHM 38 715G2498 2 K MAIN BOARD PCB CN001 033G3802 6H WAFER 6P RIGHT ANGLE PITCH 2.0 SW005 077G 600 1GCJ TACT SWITCH TSPB-2 -NP SW004 077G 600 1GCJ TACT SWITCH TSPB-2 -NP SW003 077G 600 1GCJ TACT SWITCH TSPB-2 -NP SW002 077G 600 1GCJ TACT SWITCH TSPB-2 -NP SW001 077G 600 1GCJ TACT SWITCH TSPB-2 -NP D001 081G 12 1F GH 1ED 3Pin Φ3 黄绿双色 GHZYG603D2-5B GND1 009G6005 1 GROUND TERMINAL CN804 033G8021 2E U INVERT CONNECTOR CN803 033G8021 2E U INVERT CONNECTOR CN802 033G8021 2E U INVERT CONNECTOR CN801 033G8021 2E U INVERT CONNECTOR 040G 45762412B CBPC LABEL IC903 056G 139 3A IC PC123Y22FZ0F NR901 061G 5810T RST NTCR 8 OHM +-20% 4A 13mm THINKING C903 063G107K474 6S CAP X2 0.47UF K 275VAC C821 065G 3J6806ET CAP CER 68PF J 3KV SL C820 065G 3J6806ET CAP CER 68PF J 3KV SL C819 065G 3J6806ET CAP CER 68PF J 3KV SL C822 065G 3J6806ET CAP CER 68PF J 3KV SL C817 065G 6J2096ET 2PF 5% SL 6KV C824 065G 6J2206ET 22PF +-5% 6KV SL C816 065G 6J2206ET 22PF +-5% 6KV SL C902 065G305M1022BP Y2 1000PF M 250VAC Y5P C901 065G305M1022BP Y2 1000PF M 250VAC Y5P C920 065G306M1022BP 1000PF Y1.CAP C900 065G306M2222BP 2200PF +-20% 250VAC C905 067G 40Z12115K EC 120uF V 450V 20*40mm C812 067G215H102 4K LOW ESR EC 1000UF 25V EB1E102M C939 067G215S1024KV EC 105℃ CAP 1000UF M 25V C915 067G215S4713KV EC 105℃ CAP 470UF M 16V C917 067G215S6814KV CAP 105℃ 680uF M 25V C918 067G215S6814KV CAP 105℃ 680uF M 25V L903 073G 253 91 V CHOKE COIL 3.5uH+-10% L904 073G 253 91 V CHOKE COIL 3.5uH+-10% PT801 080GL19T 32 DN X'FMR 785mH TK.2027R.101 T901 080GL22T 3 N X'FMR 490uH YUVA-822 CN901 087G 50132A DL AC SOCKET 3PIN D907 093G3006 1 1 31DQ06FC3 NIHON INTER CN902 095G 82014W505 WIRE HARNESS 14P(SAN)-9P 140MM 705GQ757014 Q901 ASS'Y 705GQ793054 D906 ASS'Y L801 S73G17435VA TRANSFORMER L802 S73G17435VA TRANSFORMER L901 S73L17440VG TRANSFORMER BD901B 093G 50460900 BRIDGE 4A/800V GBU408 LITEON R003 061G0603000 1F RST CHIPR 0 OHM +-1% 1/10W R005 061G0603100 1F RST CHIPR 1 KOHM +-1% 1/10W R004 061G1206200 1F RST CHIPR 2.0 KOHM +-1% 1/4W R002 061G1206200 1F RST CHIPR 2.0 KOHM +-1% 1/4W 715G2835 1 KEY BOARD PCB 051G 200 1 OIL FOR DISAPPEAR Q901 057G 724 11 STP9NK65ZFP 39 0M1G 930 8120 SCREW J90G0062 4 HEAT SINK 051G 200 1 OIL FOR DISAPPEAR D906 093G 60249 FCH10U15 T0-220 0M1G 930 8120 SCREW Q90G6264 4 HEAT SINK IC901 056G 379 98 IC LD7552DPS SOP-8 IC801 056G 608 10 IC OZ9938GN-B SOIC-16 Q903 057G 417 4 PMBS3904/PHILIPS-SMT(04) Q801 057G 417 4 PMBS3904/PHILIPS-SMT(04) Q803 057G 759 2 RK7002FD5T116 SOT-23 BY ROHM Q802 057G 759 2 RK7002FD5T116 SOT-23 BY ROHM Q806 057G 763905 FET FDS8958A SO-8 Q805 057G 763905 FET FDS8958A SO-8 R849 061G0603000 RST CHIP MAX 0R05 1/10W R846 061G0603000 RST CHIP MAX 0R05 1/10W R942 061G0603100 1F RST CHIPR 1 KOHM +-1% 1/10W R926 061G0603100 1F RST CHIPR 1 KOHM +-1% 1/10W R816 061G0603100 2F RST CHIPR 10K OHM +-1% 1/10W R807 061G0603101 RST CHIPR 100 OHM +-5% 1/10W R805 061G0603101 RST CHIPR 100 OHM +-5% 1/10W R845 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W R844 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W R843 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W R842 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W R818 061G0603104 RST CHIPR 100 KOHM +-5% 1/10W R819 061G0603104 RST CHIPR 100 KOHM +-5% 1/10W R817 061G0603105 RST CHIPR 1M OHM +-5% 1/10W R821 061G0603105 RST CHIPR 1M OHM +-5% 1/10W R826 061G0603105 RST CHIPR 1M OHM +-5% 1/10W R838 061G0603105 RST CHIPR 1M OHM +-5% 1/10W R839 061G0603105 RST CHIPR 1M OHM +-5% 1/10W R840 061G0603105 RST CHIPR 1M OHM +-5% 1/10W R841 061G0603105 RST CHIPR 1M OHM +-5% 1/10W C808 061G0603184 RST CHIPR 180 KOHM +-5% 1/10W R820 061G0603203 RST CHIPR 20 KOHM +-5% 1/10W R801 061G0603242 RST CHIPR 2.4 KOHM +-5% 1/10W R927 061G0603243 1F RST CHIPR 2.43K OHM +-1% 1/10W R930 061G0603243 1F RST CHIPR 2.43K OHM +-1% 1/10W R824 061G0603330 1F bST CHIPR 3.3KOHM +-1% 1/10W R823 061G0603430 0F RST CHIPR 430 OHM +-1% 1/10W R813 061G0603474 RST CHIPR 470 KOHM +-5% 1/10W R825 061G0603511 RST CHIPR 510 OHM +-5% 1/10W R836 061G0603623 RST CHIPR 62 KOHM +-5% 1/10W R837 061G0603822 RST CHIPR 8.2 KOHM +-5% 1/10W R808 061G0805101 1ST CHIPR 100 OHM +-5% 1/8W R806 061G0805101 1ST CHIPR 100 OHM +-5% 1/8W R925 061G0805102 RST CHIPR 1K OHM +-5% 1/8W R939 061G0805102 RST CHIPR 1K OHM +-5% 1/8W R938 061G0805103 RST CHIPR 10K OHM +-5% 1/8W R924 061G0805151 RST CHIPR 150 OHM +-5% 1/8W R822 061G0805200 2F RST CHIPR 20 KOHM +-1% 1/8W R802 061G0805220 RST CHIPR 22 OHM +-5% 1/8W R943 061G0805471 RST CHIPR 470 OHM +-5% 1/8W 40 R804 061G0805512 RST CHIPR 5.1 KOHM +-5% 1/8W R803 061G0805512 RST CHIPR 5.1 KOHM +-5% 1/8W R829 061G0805682 RST CHIPR 6.8 KOHM +-5% 1/8W J802 061G1206000 RST CHIP MAX 0R05 1/4W RJ801 061G1206000 RST CHIP MAX 0R05 1/4W RJ802 061G1206000 RST CHIP MAX 0R05 1/4W RJ804 061G1206000 RST CHIP MAX 0R05 1/4W RJ805 061G1206000 RST CHIP MAX 0R05 1/4W RJ901 061G1206000 RST CHIP MAX 0R05 1/4W R910 061G1206100 RST CHIPR 10 OHM +-5% 1/4W R918 061G1206101 RST CHIPR 100 OHM +-5% 1/4W R919 061G1206101 RST CHIPR 100 OHM +-5% 1/4W R920 061G1206101 RST CHIPR 100 OHM +-5% 1/4W R935 061G1206101 RST CHIPR 100 OHM +-5% 1/4W R961 061G1206101 RST CHIPR 100 OHM +-5% 1/4W R962 061G1206101 RST CHIPR 100 OHM +-5% 1/4W R901 061G1206105 1M 1206 R902 061G1206105 1M 1206 R912 061G1206221 RST CHIPR 220 OHM +-5% 1/4W R906 061G1206304 RST CHIPR 300k OHM +-5% 1/4W R905 061G1206304 RST CHIPR 300k OHM +-5% 1/4W R904 061G1206304 RST CHIPR 300k OHM +-5% 1/4W R909 061G1206519 RST CHIPR 5.1 OHM +-5% 1/4W C932 065G0603102 32 1000PF +-10% 50V X7R C805 065G0603103 32 CAP CHIP 0603 0.01UF K 50V X7R C806 065G0603105 22 CHIP 1UF 25V X7R 0603 C807 065G0603105 22 CHIP 1UF 25V X7R 0603 C818 065G0603221 31 CER1 0603 NP0 50V 220P P C810 065G0603473 32 CHIP 0.047UF 50V X7R C815 065G0603473 32 CHIP 0.047UF 50V X7R C928 065G0805102 31 CAP CHIP 0805 1000PF J 50V NPO C811 065G0805104 32 CAP CHIP 0805 0.1uF K 50V X7R C907 065G0805104 32 CAP CHIP 0805 0.1uF K 50V X7R C924 065G0805104 32 CAP CHIP 0805 0.1uF K 50V X7R C931 065G0805104 32 CAP CHIP 0805 0.1uF K 50V X7R C804 065G0805225 12 CAP CHIP 0805 2.2UF K 16V X7R C813 065G0805333 326826 CAP 0805 33NF K 50V X7R C814 065G080539131G CHIP 0805 390PF G 50V NPO C909 065G0805471 31 CHIP 470PF 50V NPO C801 065G0805473 32 CHIP 0.047UF 50V X7R C802 065G0805473 32 CHIP 0.047UF 50V X7R C941 065G0805473 32 CHIP 0.047UF 50V X7R C809 065G080556131G MLCC 0805 560PF G 50V NPO C929 065G1206102 72 CAP CHIP 1206 1000PF K 500V X7R C912 065G1206102 72 CAP CHIP 1206 1000PF K 500V X7R FB902 071G 57G800 B CHIP BEAD HCB3216KF-800T30 bullwill D809 093G 64 33 DIO SIG SM BAV99 (PHSE)R D808 093G 64 42 P BAV70 SOT23 BY PAN JIT D807 093G 64 42 P BAV70 SOT23 BY PAN JIT D806 093G 64 42 P BAV70 SOT23 BY PAN JIT D804 093G 6432S 1N4148W D803 093G 6432S 1N4148W D802 093G 6432S 1N4148W D801 093G 6432S 1N4148W 41 D805 093G 6432S 1N4148W D903 093G 6432S 1N4148W ZD921 093G 39S 20 T RLZ22B LLDS ZD801 093G 39S 24 T RLZ 5.6B LLDS ZD802 093G 39S 24 T RLZ 5.6B LLDS ZD803 093G 39S 24 T RLZ 5.6B LLDS ZD922 093G 39S 24 T RLZ 5.6B LLDS ZD902 093G 39S 44 T RLZ18B LLDS CN901 006G 31500 EYELET T901 006G 31502 1.5MM RIVET IC904 056G 158 10 T IC AS431AZTR-E1 TO-92 R903 061G152M10452T RST MOFR 100KOHM +-5% 2WS R946 061G152M15152T RST MOFR 150 OHM +-5% 2WS R914 061G152M43852T RST MOF 0R43 5% 2W R828 061G212Y62552T6W56 RST MGFR 6.2MOHM +-5% 1/2W C906 065G 2K152 1T CER CAP 1500PF K 2KV C908 067G215Y2207KT CAP 105℃ 22UF M 50V KINGNICHI FB904 071G 55 9 T FERRITE BEAD FB903 071G 55 29 FERRITE BEAD F901 084G 56 4 B FUSE 4A 250V F903 084G 56 4 B FUSE 4A 250V D901 093G 6038T52T FR103 D900 093G1100 1152T DIODE PR1007R 1A/1000V DO-41 J831 095G 90 23 JUMPER WIRE J830 095G 90 23 JUMPER WIRE J825 095G 90 23 JUMPER WIRE J824 095G 90 23 JUMPER WIRE J823 095G 90 23 JUMPER WIRE J821 095G 90 23 JUMPER WIRE J818 095G 90 23 JUMPER WIRE J817 095G 90 23 JUMPER WIRE J816 095G 90 23 JUMPER WIRE J815 095G 90 23 JUMPER WIRE J826 095G 90 23 JUMPER WIRE J910 095G 90 23 JUMPER WIRE J909 095G 90 23 JUMPER WIRE J908 095G 90 23 JUMPER WIRE J907 095G 90 23 JUMPER WIRE J906 095G 90 23 JUMPER WIRE J905 095G 90 23 JUMPER WIRE J904 095G 90 23 JUMPER WIRE J903 095G 90 23 JUMPER WIRE J902 095G 90 23 JUMPER WIRE J901 095G 90 23 JUMPER WIRE J834 095G 90 23 JUMPER WIRE J801 095G 90 23 JUMPER WIRE J804 095G 90 23 JUMPER WIRE J808 095G 90 23 JUMPER WIRE J810 095G 90 23 JUMPER WIRE J811 095G 90 23 JUMPER WIRE J814 095G 90 23 JUMPER WIRE 715G2824 2 POWER BOARD PCB 42
