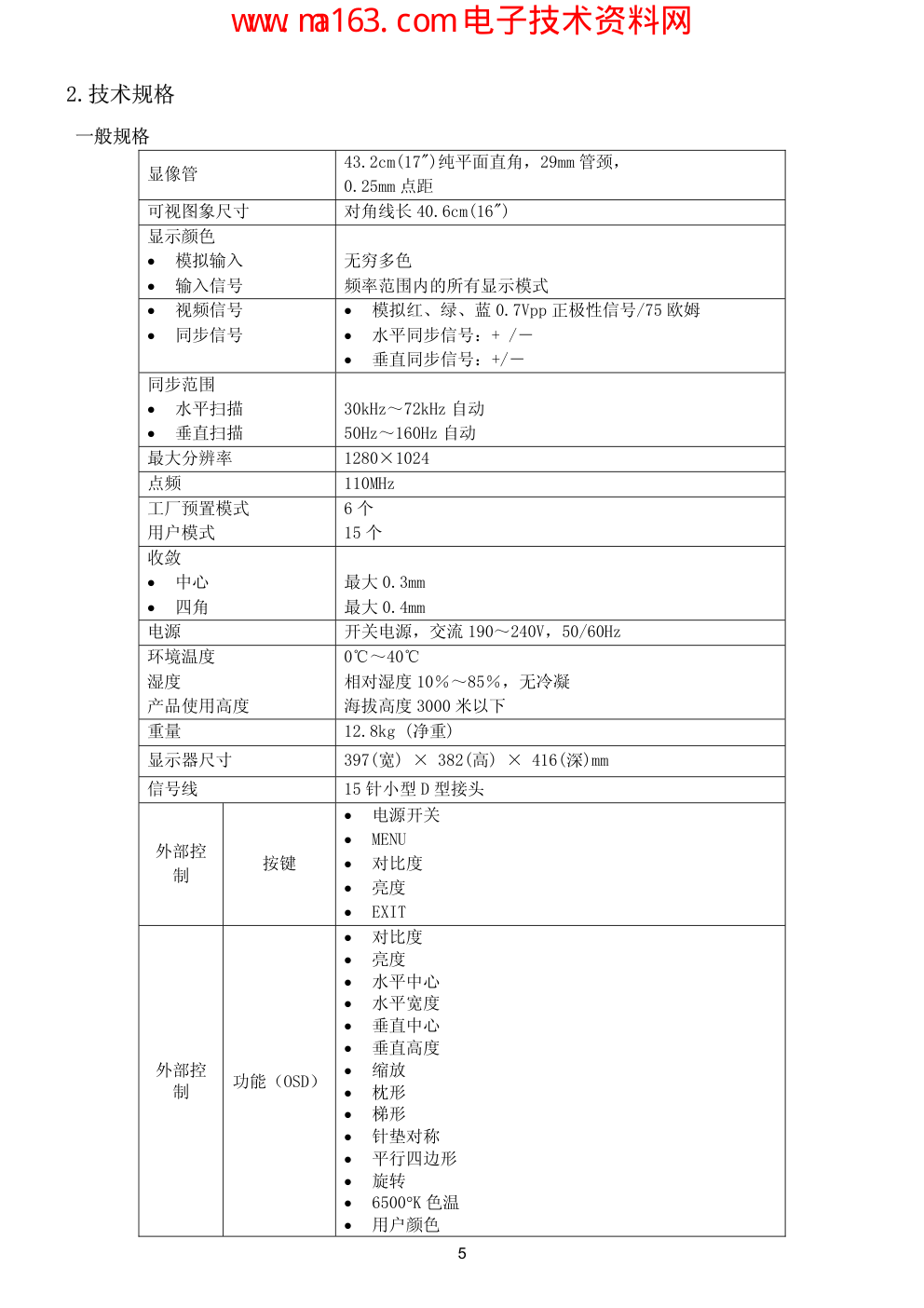

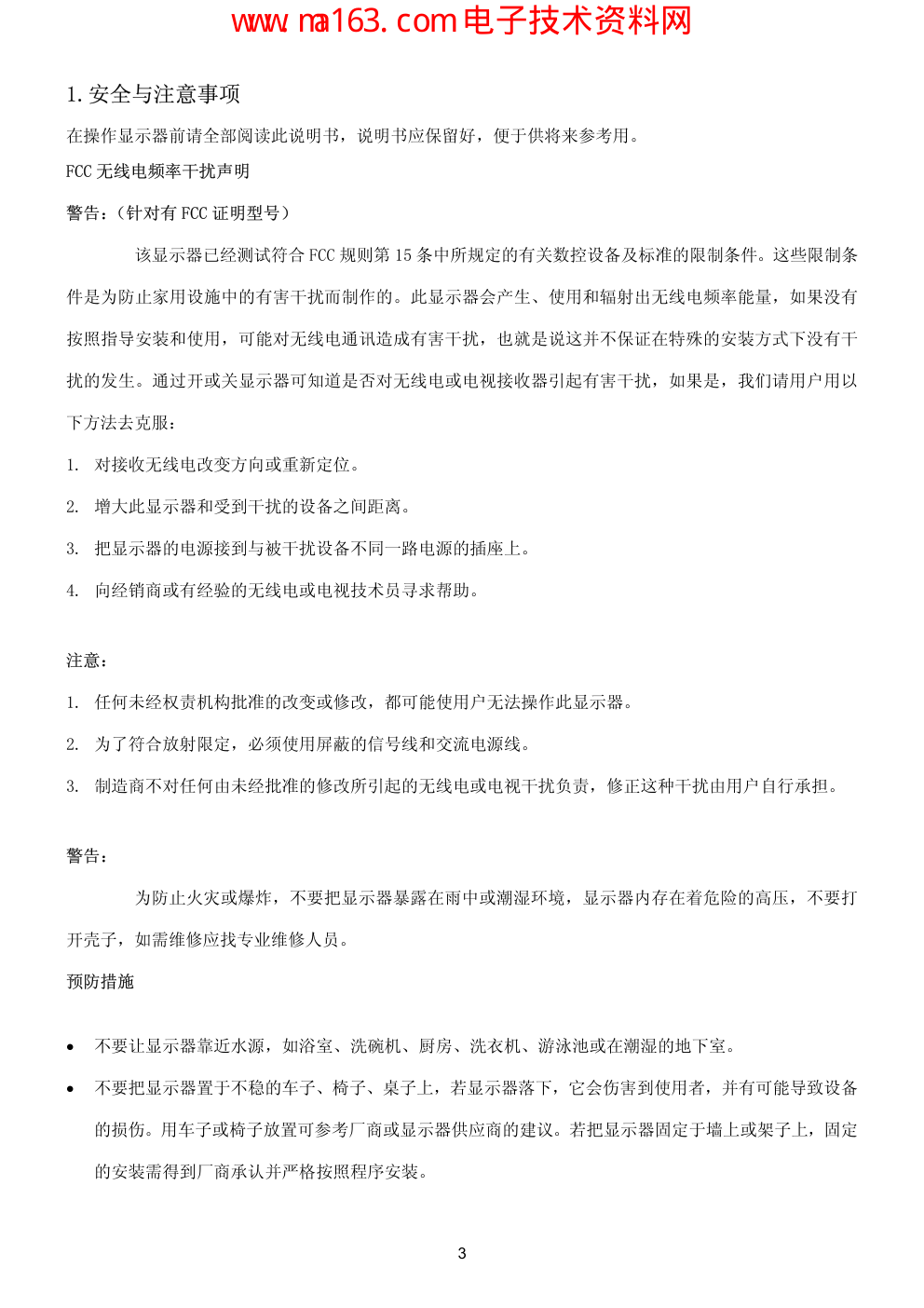

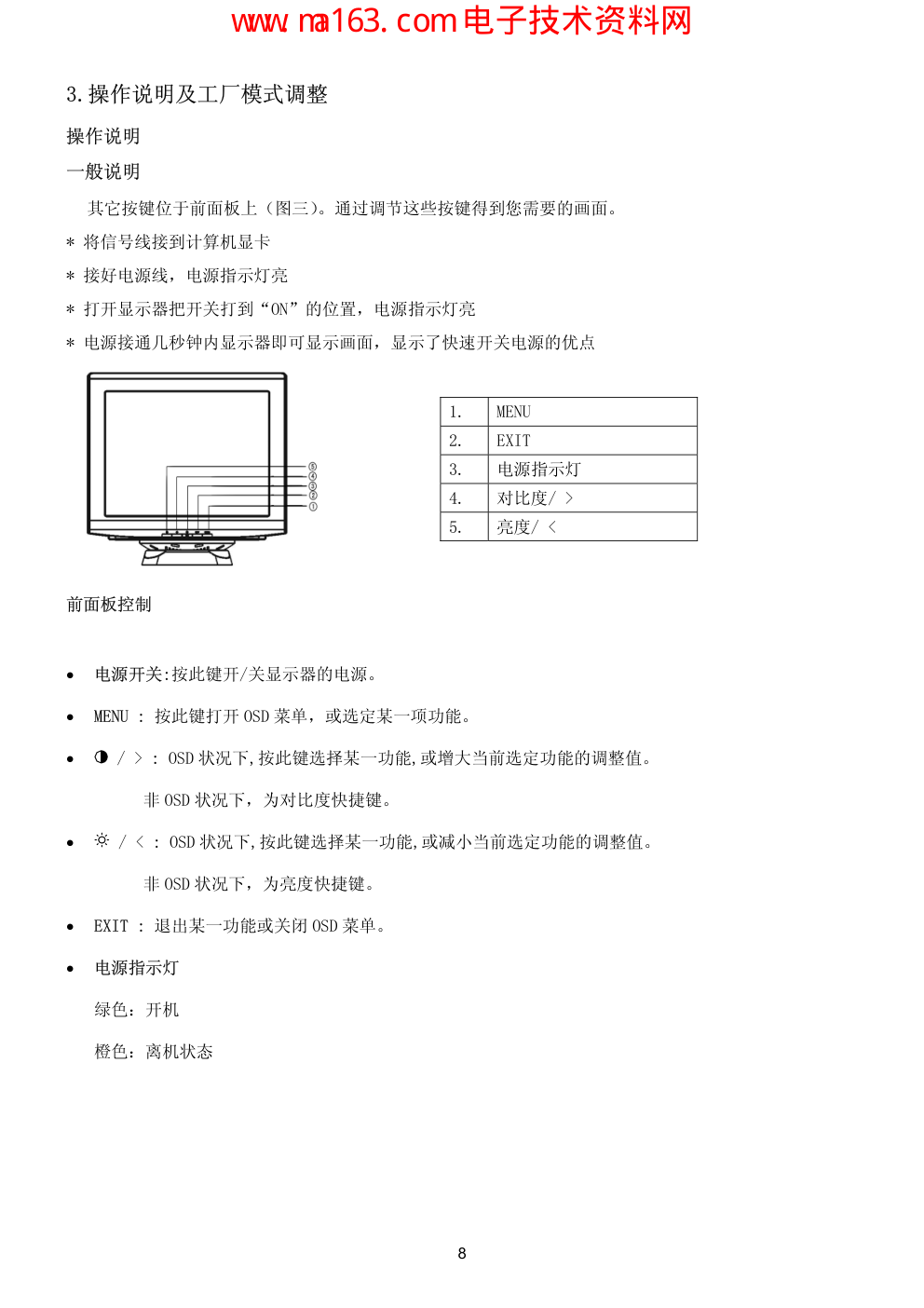

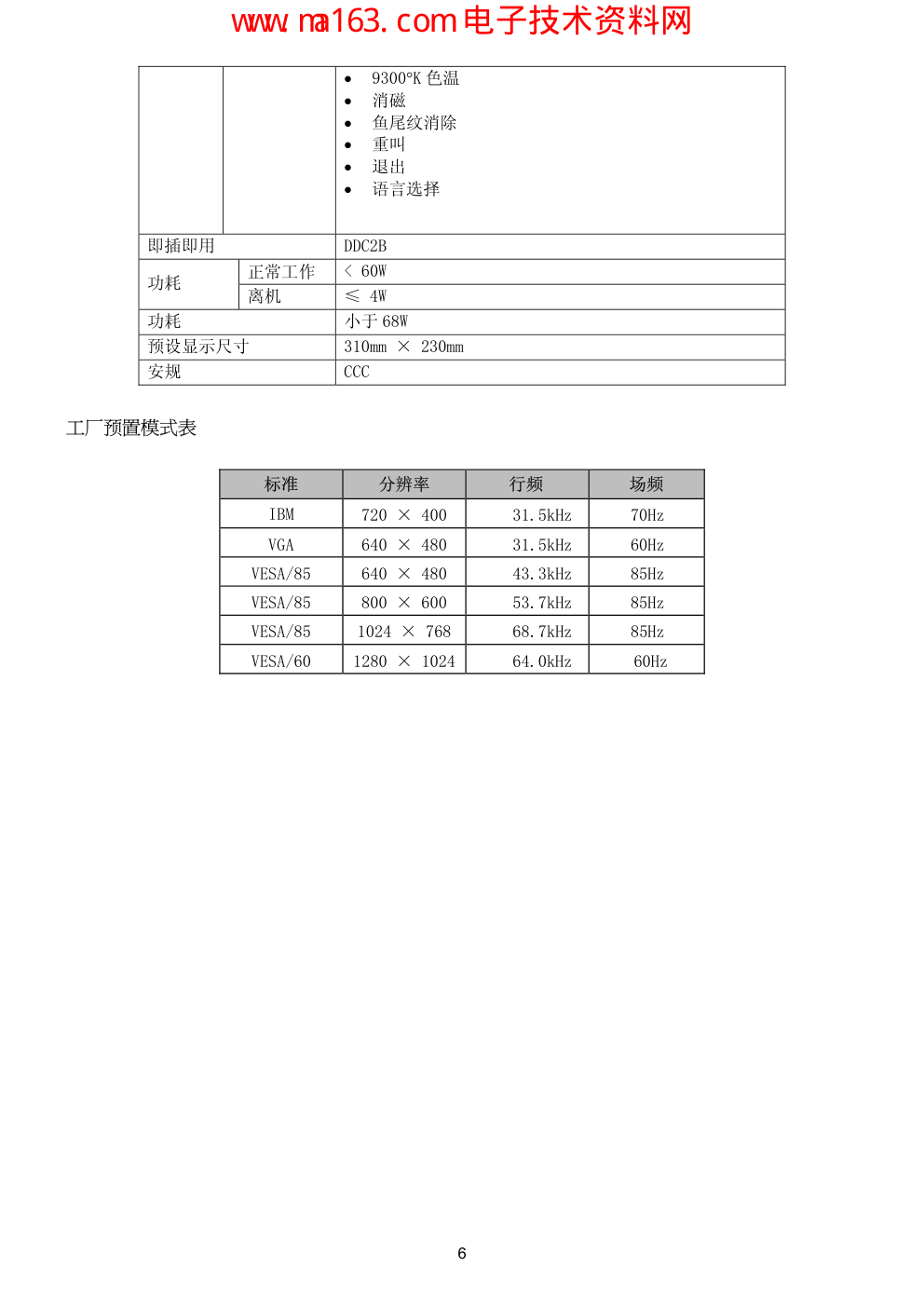

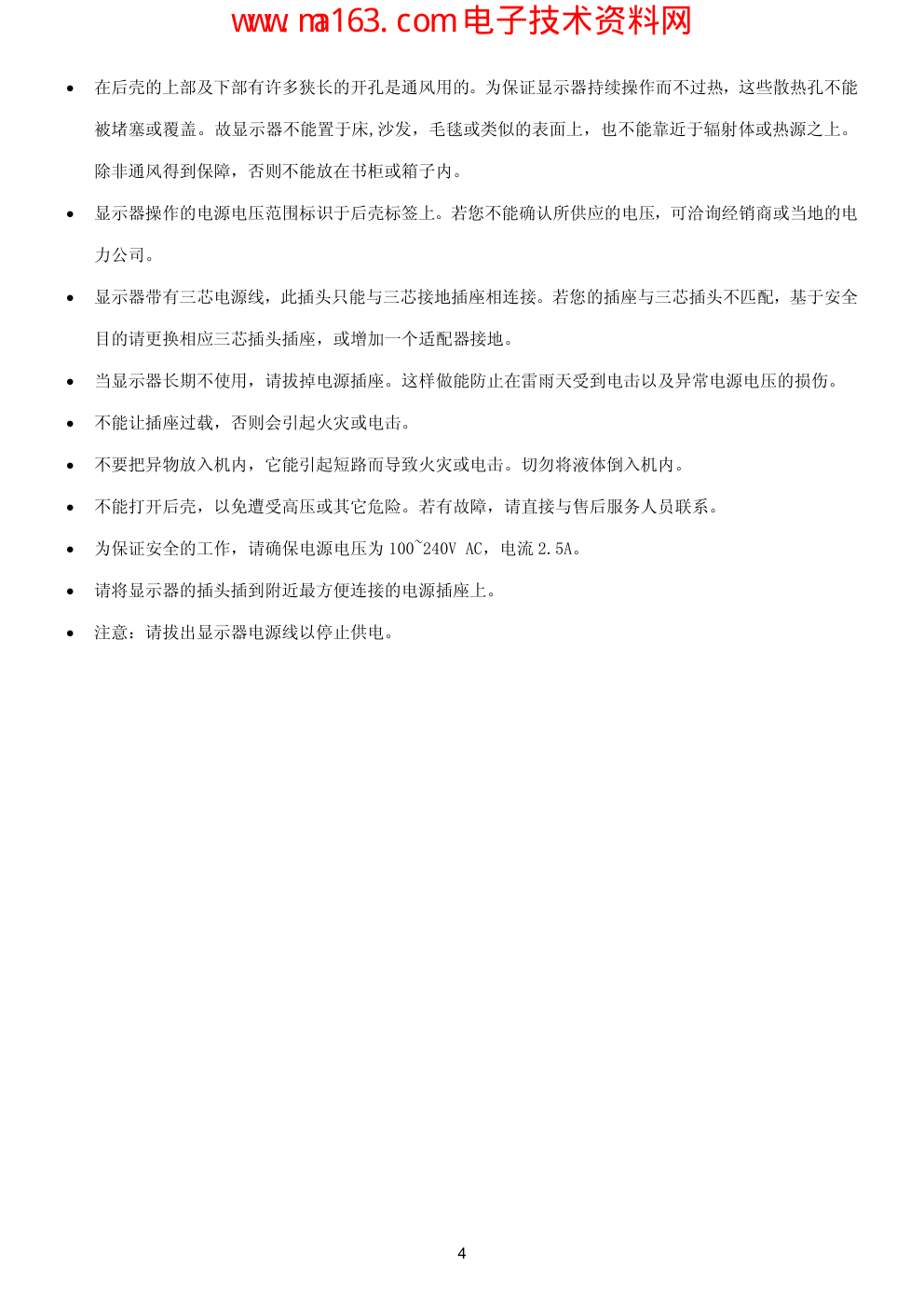

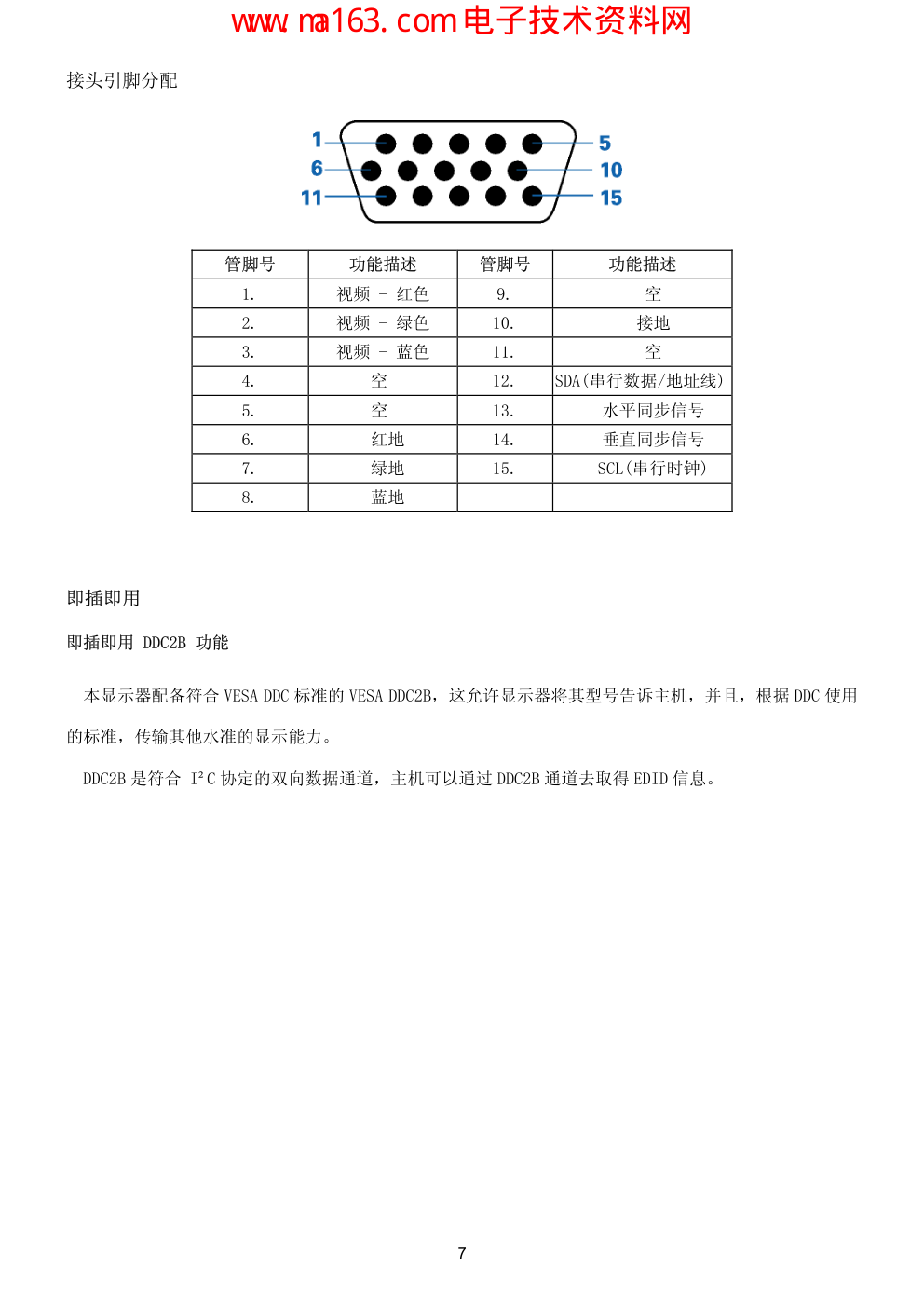

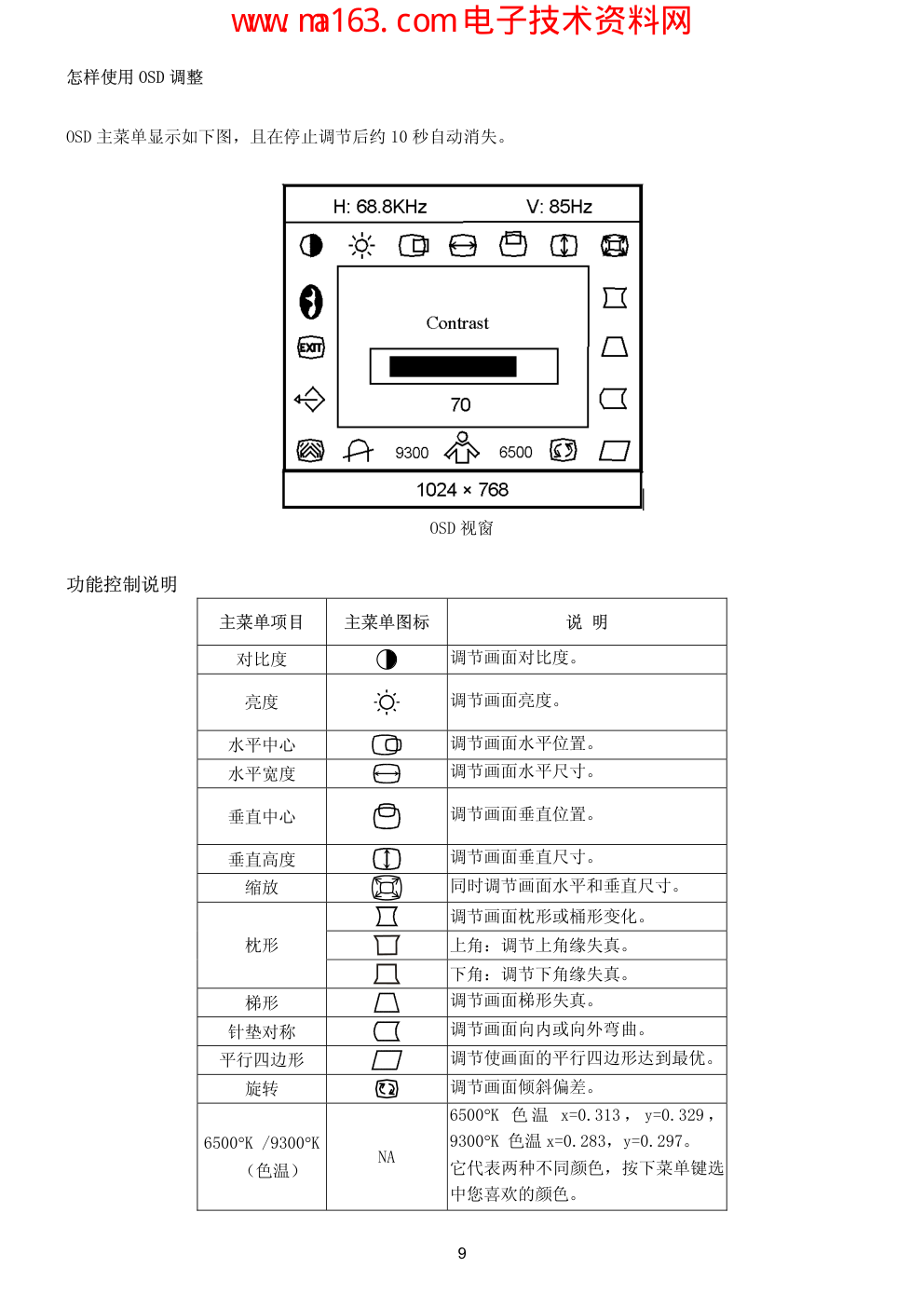

1 维修手册 客户 机种名 销售地区 AOC H779 中国大陆 CDT MONITOR 首次发布日期: 06/2007 SERVICE MANUAL 2 目录 1. 安全与注意事项-------------------------------------------------------------------03 2. 技术规格-------------------------------------------------------------------------05 3. 操作说明及工厂模式调整-----------------------------------------------------------08 4. 故障处理流程---------------------------------------------------------------------11 5. 电气方框图-----------------------------------------------------------------------18 6. PCB 分布图 -----------------------------------------------------------------------19 7. 线路图---------------------------------------------------------------------------21 8. 爆炸图---------------------------------------------------------------------------25 9. BOM -----------------------------------------------------------------------------26 3 1.安全与注意事项 在操作显示器前请全部阅读此说明书，说明书应保留好，便于供将来参考用。 FCC 无线电频率干扰声明 警告：（针对有 FCC 证明型号） 该显示器已经测试符合 FCC 规则第 15 条中所规定的有关数控设备及标准的限制条件。这些限制条 件是为防止家用设施中的有害干扰而制作的。此显示器会产生、使用和辐射出无线电频率能量，如果没有 按照指导安装和使用，可能对无线电通讯造成有害干扰，也就是说这并不保证在特殊的安装方式下没有干 扰的发生。通过开或关显示器可知道是否对无线电或电视接收器引起有害干扰，如果是，我们请用户用以 下方法去克服： 1. 对接收无线电改变方向或重新定位。 2. 增大此显示器和受到干扰的设备之间距离。 3. 把显示器的电源接到与被干扰设备不同一路电源的插座上。 4. 向经销商或有经验的无线电或电视技术员寻求帮助。 注意： 1. 任何未经权责机构批准的改变或修改，都可能使用户无法操作此显示器。 2. 为了符合放射限定，必须使用屏蔽的信号线和交流电源线。 3. 制造商不对任何由未经批准的修改所引起的无线电或电视干扰负责，修正这种干扰由用户自行承担。 警告： 为防止火灾或爆炸，不要把显示器暴露在雨中或潮湿环境，显示器内存在着危险的高压，不要打 开壳子，如需维修应找专业维修人员。 预防措施 • 不要让显示器靠近水源，如浴室、洗碗机、厨房、洗衣机、游泳池或在潮湿的地下室。 • 不要把显示器置于不稳的车子、椅子、桌子上，若显示器落下，它会伤害到使用者，并有可能导致设备 的损伤。用车子或椅子放置可参考厂商或显示器供应商的建议。若把显示器固定于墙上或架子上，固定 的安装需得到厂商承认并严格按照程序安装。 4 • 在后壳的上部及下部有许多狭长的开孔是通风用的。为保证显示器持续操作而不过热，这些散热孔不能 被堵塞或覆盖。故显示器不能置于床,沙发，毛毯或类似的表面上，也不能靠近于辐射体或热源之上。 除非通风得到保障，否则不能放在书柜或箱子内。 • 显示器操作的电源电压范围标识于后壳标签上。若您不能确认所供应的电压，可洽询经销商或当地的电 力公司。 • 显示器带有三芯电源线，此插头只能与三芯接地插座相连接。若您的插座与三芯插头不匹配，基于安全 目的请更换相应三芯插头插座，或增加一个适配器接地。 • 当显示器长期不使用，请拔掉电源插座。这样做能防止在雷雨天受到电击以及异常电源电压的损伤。 • 不能让插座过载，否则会引起火灾或电击。 • 不要把异物放入机内，它能引起短路而导致火灾或电击。切勿将液体倒入机内。 • 不能打开后壳，以免遭受高压或其它危险。若有故障，请直接与售后服务人员联系。 • 为保证安全的工作，请确保电源电压为 100~240V AC，电流 2.5A。 • 请将显示器的插头插到附近最方便连接的电源插座上。 • 注意：请拔出显示器电源线以停止供电。 5 2.技术规格 一般规格 显像管 43.2cm(17")纯平面直角，29mm 管颈， 0.25mm 点距 可视图象尺寸 对角线长 40.6cm(16") 显示颜色 • 模拟输入 • 输入信号 无穷多色 频率范围内的所有显示模式 • 视频信号 • 同步信号 • 模拟红、绿、蓝 0.7Vpp 正极性信号/75 欧姆 • 水平同步信号：+ /－ • 垂直同步信号：+/－ 同步范围 • 水平扫描 • 垂直扫描 30kHz～72kHz 自动 50Hz～160Hz 自动 最大分辨率 1280×1024 点频 110MHz 工厂预置模式 用户模式 6 个 15 个 收敛 • 中心 • 四角 最大 0.3mm 最大 0.4mm 电源 开关电源，交流 190～240V，50/60Hz 环境温度 湿度 产品使用高度 0℃～40℃ 相对湿度 10％～85％，无冷凝 海拔高度 3000 米以下 重量 12.8kg (净重) 显示器尺寸 397(宽) × 382(高) × 416(深)mm 信号线 15 针小型 D 型接头 外部控 制 按键 • 电源开关 • MENU • 对比度 • 亮度 • EXIT 外部控 制 功能（OSD） • 对比度 • 亮度 • 水平中心 • 水平宽度 • 垂直中心 • 垂直高度 • 缩放 • 枕形 • 梯形 • 针垫对称 • 平行四边形 • 旋转 • 6500°K 色温 • 用户颜色 6 • 9300°K 色温 • 消磁 • 鱼尾纹消除 • 重叫 • 退出 • 语言选择 即插即用 DDC2B 正常工作 < 60W 功耗 离机 ≤ 4W 功耗 小于 68W 预设显示尺寸 310mm × 230mm 安规 CCC 工厂预置模式表 标准 分辨率 行频 场频 IBM 720 × 400 31.5kHz 70Hz VGA 640 × 480 31.5kHz 60Hz VESA/85 640 × 480 43.3kHz 85Hz VESA/85 800 × 600 53.7kHz 85Hz VESA/85 1024 × 768 68.7kHz 85Hz VESA/60 1280 × 1024 64.0kHz 60Hz 7 接头引脚分配 管脚号 功能描述 管脚号 功能描述 1. 视频 - 红色 9. 空 2. 视频 - 绿色 10. 接地 3. 视频 - 蓝色 11. 空 4. 空 12. SDA(串行数据/地址线) 5. 空 13. 水平同步信号 6. 红地 14. 垂直同步信号 7. 绿地 15. SCL(串行时钟) 8. 蓝地 即插即用 即插即用 DDC2B 功能 本显示器配备符合 VESA DDC 标准的 VESA DDC2B，这允许显示器将其型号告诉主机，并且，根据 DDC 使用 的标准，传输其他水准的显示能力。 DDC2B 是符合 I²C 协定的双向数据通道，主机可以通过 DDC2B 通道去取得 EDID 信息。 8 3.操作说明及工厂模式调整 操作说明 一般说明 其它按键位于前面板上（图三）。通过调节这些按键得到您需要的画面。 * 将信号线接到计算机显卡 * 接好电源线，电源指示灯亮 * 打开显示器把开关打到“ON”的位置，电源指示灯亮 * 电源接通几秒钟内显示器即可显示画面，显示了快速开关电源的优点 前面板控制 • 电源开关:按此键开/关显示器的电源。 • MENU : 按此键打开 OSD 菜单，或选定某一项功能。 • / > : OSD 状况下,按此键选择某一功能,或增大当前选定功能的调整值。 非 OSD 状况下，为对比度快捷键。 • / < : OSD 状况下,按此键选择某一功能,或减小当前选定功能的调整值。 非 OSD 状况下，为亮度快捷键。 • EXIT : 退出某一功能或关闭 OSD 菜单。 • 电源指示灯 绿色：开机 橙色：离机状态 1. MENU 2. EXIT 3. 电源指示灯 4. 对比度/ > 5. 亮度/ < 9 怎样使用 OSD 调整 OSD 主菜单显示如下图，且在停止调节后约 10 秒自动消失。 OSD 视窗 功能控制说明 主菜单项目 主菜单图标 说 明 对比度 调节画面对比度。 亮度 调节画面亮度。 水平中心 调节画面水平位置。 水平宽度 调节画面水平尺寸。 垂直中心 调节画面垂直位置。 垂直高度 调节画面垂直尺寸。 缩放 同时调节画面水平和垂直尺寸。 调节画面枕形或桶形变化。 上角：调节上角缘失真。 枕形 下角：调节下角缘失真。 梯形 调节画面梯形失真。 针垫对称 调节画面向内或向外弯曲。 平行四边形 调节使画面的平行四边形达到最优。 旋转 调节画面倾斜偏差。 6500°K /9300°K （色温） NA 6500°K 色 温 x=0.313 ， y=0.329 ， 9300°K 色温 x=0.283，y=0.297。 它代表两种不同颜色，按下菜单键选 中您喜欢的颜色。 10 用户颜色 （红/蓝） 如果 9300°K 普通白色或 6500°K 暖白 色不能满足您的需要，调节红、蓝增 益以得到您喜欢的白色标准。 消磁 如果移动或旋转显示器时出现颜色杂 质，按菜单键选择消磁调节画面。 鱼尾纹消除 当您发现鱼尾纹很明显时，按下菜单 键调节，将鱼尾纹消除设置到最优。 注意：消除鱼尾纹功能值调整太大会 引起画面抖动。 重叫 按重叫键恢复工厂设定值。 退出 关闭 OSD 视窗。 语言选择 选择 OSD 菜单显示所用的语言。 工厂模式调整 进入工厂模式方法： 按着 MENU 键，呼出 OSD 菜单窗口，然后按 UP 或者 DOWN 键，选择 ZOOM 功能，然后长按 MENU 键直到屏幕 中出现工厂模式菜单。 白平衡手动调整 1. 选定 OSD 键并按住 10S 以上, 进入 工厂设定调整区。 2. 亮度,对比度 MAX, 3. Raster Max 调整 : Raster Pattern, 调整 R，G 或 B bias , 使 x=265, y=290, Y=3.0±0.2 cd/m2 4. Raster cut off 调整 : Raster Pattern,调亮度使 Cut off 为: 0.08±0.02 cd/m2，并存入 9300K，6500K。 5. 小白窗口画面, Raster cut off. ,SB 选择 1，调整 R 或 G 或 B gain, 6.调整 R 或 G 或 B gain, 使 x=283, y=297，Y=150,存储到 9300K 色温；调整 R 或 G 或 B gain, 使 x=313, y=329 Y=150,存储到 6500K 色温； 8．调整 R 或 G 或 B gain, 使 x=313, y=329， 全白亮度 Y=80,存储到 SRGB 色温；再退出工厂设定区 9. 退出工厂设定区.全白画面,亮度 cut off ,调整工厂 AB 值,使 9300K 色温，Y=95±2 cd/m2 10、 调整完毕后, 需 CHECK 白平衡是否合乎规格,若否,需重调.再退出工厂设定区 Remark:1.调整白平衡,G2 固定不动。 2. 白平衡规格： 11 4.故障处理流程 4-1 无光栅，CRT 相关线路问题 相关项目 S.M.P.S. 亮度设为最大. 然后检查 CRT G1 电压 NG NG NG NG NG OK OK OK OK OK 检查 CRT 高压，大约 25.5~ 26.5KV 检查 CRT 灯丝电压，大约 6.3V 检查 CRT 阴极电压，大约为 56V 到 65V 检查亮度控制 Q705 等相关线路 OK 检查电源节能电路, 行同步，场同步信号 检查屏幕电压大约 400V 到 600V 小于 300V 检查高压包 检查主板电源供电 检查 IC101 PIN18 输出 Q907, Q935 检查 CRT 灯丝相关电路 Q907, Q935 . 参考 6－2 200V, 14V, -12V, 7V, 80V 12 4-1-1. 视频水平异常 OK NG OK NG NG OK OK 检查 IC801PIN 10，18 电压是否约为 5V 检查 R,G,B 信号输入电压，约 0.7Vpp 对比度设为最大，检查 IC801 PIN 19, 20, 21 视频输出，大约 4Vpp. R.G.B. 接近标准值 检查信号线或者接口线 检查 5V 相关电路 检查 IC801 PIN 23 等相关线路 检查 IC801 PIN 23 CLAMP 脉冲 检查 IC801 PIN19/PIN20/PIN21 等相关电路 4-1-2. DDC 异常 (即插即用) OK NG 检查 IC101 PIN 16 电压，大约为 5V 检查信号线或者 H802 PIN 2, 4 数据输出 检查 IC902 是否损坏 13 4-2 显示异常 4-2-1.屏幕无信号 检查高压包相关电路 小于 400V OK NG NG OK OK NG OK NG 检查 IC801PIN19,20,21 电压是否为 大约 4Vpp 检查视频放大的电压是否大约为 80V 检查 CRT 阴极电压是否约为 40Vpp 检查高压包屏幕电压是否为 400V 到 700V 检查 IC801 PIN10,18 的供电等相关电路 检查 P802 接口的 5V 脚连接 检查主板中的 80V 相关电路 EXCEED 700V 检查 CRT 和高压包相关电路或者参考 6-1 检查 IC801 供电是否为 5V 检查 IC802 相关电路 14 4-3 无消隐 NG OK 检查消隐相关电路 检查高压包相关电路 检查视频板上的 R804,C801；检查 G1 相关 电路；主板上的高压包 PIN 5 4-4 HOR./OSC/DEF/HV 线路异常 4-4-1. 无光栅 (去除信号线) NG OK OK OK NG NG NG 检查 Q402 的收敛电压是否约为 14Vpp 检查 Q403 的收敛电压在行频为 31KHZ 时是否约为 1200Vpp 检查 Q402, T401 相关电路 检查 T401, T402, Q402, Q403, D408, C418, C419, H-DY, B+ 检查 IC101 PIN20 波形是否约为 3Vpp 检查 IC101 PIN20 相关电路 检查 IC101 PIN 16 是否约为 5 VDC 检查 IC101 PIN 5 相关电路 15 4-5 行偏转异常 4-5-1 视频行宽异常 NG OK 检查 Q406 等相关电路 检查 SMPS 相关电路 重调行宽功能 检查 CRT HV 是否约为 25KV 检查高压包 B+ 电压是否约为 62V 当 H 行频为 31KHZ 时 NG OK 4-5-2 行线性异常 检 查 L401, Q416, Q420, Q417,Q418 和 IC101 PIN9,10,11 16 4-6 场扫描异常 4-6-1.场 SIZE异常 OK NG OK NG 重调 V-SIZE 功能值，检查 IC601 PIN1 是 否约为 11.8VPIN4 是否约为-12V 检查 VERT. OSC 电路 NG 重调 V-SIZE 功能值 检查 IC101 相关电路 检查 IC101 PIN33,34 相关电路 检查 D601, C605 相关电路 4-6-2. 场中心 NG 重调 V-CENTER 相关 CKT 检查 IC101 和 IC601 4-7. SIDE-PIN 针垫失真 NG 重调 SIDEPIN 检查 IC101, Q406 相关 CKT. 4-8. 聚焦失常 重调 FOCUS 控制 NG 检查 FOCUS 控制单元 ，FOCUS 引线, CRT SOCKET & CRT 17 4-9 供电故障流程图 在检查 Sw.Reg之前. 请参考供电方框图。供电输出: (A)变量输出: 60V (B) 常量输出 : 6.3V, 14V,80V，200.V，－12V 变量输出异常 NG OK NG OK OK NG NG OK OK OK NG OK NG YES NO 检查桥式整流 检查启动环路 R936 检查 IC101 PIN39,40,41, B+ 驱动 检查 D925 检查 Q911 Q911 损坏 检查 IC901 检查 交流输入是否为 120V 或者 220V 检查 F901, SW901 检查线性校正和平滑滤波环 路 检查 感应电阻 IC901 损坏 检查 T901 O/P 确定参数输出没有短路 OK IC101 PIN30(大约 5V) 检查 56V, 12V，6.5V 电 压输出线路 检查 56V 输出 18 5.电气方框图 FUNCTION CONTROL Q705 BLANKING CIRCUIT IC802 E-STV9556A AMP Q406 PINCUSHION & H-SIZE CONTROL IC801 STV9269 PRE.AMP. Q403, T402 (FBT) HOR.O/P Q402, T401 HOR. DRIVER IC601 TDA4863A VERT. O/P EHT G1 G2 FOCUS X-RAY PROTECTION 24.5KV H HV CRT R SIGNAL CABLE G B R G B V IC101 SAA4848PS CRYSTAL 48M 19 6.PCB 分布图 6-1 主板分布图 20 6-2 视频板分布图 21 7.线路图 CPU HFB 470 R154 4700PF/100V C117 100 R105 10K R144 SW101 MENU 0.535V 5.557V 1.353V KEY2 5V 0.1UF C111 ZD109 HZ6B1-E SW105 POWER H802 Hfb 12V ISDA GND ISCL 5V HFB VO HO 6.3V ABL G1 80V GND DEG LED-R 2200 C124 100 R172 11K 1/4W R418 0.046V 100 R148 SW104 EXIT 150 1/4W R705 + 4.7UF C434 SW102 UP 4.134V 4.94V CMPCB:715C2250-* Key2 HDRV 220 R162 4.412V 6.2V ZD103 P102 4 3 2 1 5 0.202V HFB 20K R158 100 R102 3.0K R195 2.7K R153 0.1UF C705 SW103 DOWN 4.801V 100 R143 1.5K 1/4W R155 H103 5 4 3 2 1 6.2V ZD101 + 47UF C100 100 R101 100 R145 Green NC LED2 4.747V 4.286V 100 C122 80V + 100 C110 3.159V 1UF 50V C118 0.284V 10K R130 4.388V TZX5V6D ZD108 0.144V Key1 100 R149 0.705V OFF 20K 1/2W R969 Led-O Unlock 5V 100 R165 0.1UF C101 1.392V 12V LED-G 75K R138 J062 JUMP IC101 1 2 3 4 52 53 54 5 50 6 7 8 49 9 10 11 13 14 15 16 17 18 19 20 21 36 37 38 39 40 41 42 43 44 45 46 47 48 51 12 55 56 22 23 24 25 26 27 28 35 34 33 32 31 30 29 SwiChoice ISCL ISDA CableSense Hs Vs DSCL ROTA Pro H-LIN Unlock CLAMP VsOUT CS1 CS2 CS3 OFF VSSE VDDD V5V VSSD BDRV HBGND HDRV HFB Iref Vref AGND Bsens Bin BOP Vssa VDDA MODE XTAL1 XTAL2 NC REM/P.S EEP W/R standby DSDA NC XRAY RST Vfocus Deguss ABLadj KEY2 KEY1 EWdrv VOUT2 VUOT1 EHT NC Uvolt Led 4.909V 100 R167 1.8K R114 2.57V 50V 48MHz X101 93A 22 48-H + 10UF 16V C119 1N4148 D104 1000 C105 EWDRV 3.0K R194 Standby J081 JUMP 0.846V 2N2 100V C116 5V Jumper D914 75K R137 470 R129 NC D103 180K 1/4W R416 2K2 R108 0.927V 6.3V VDF 0.793V 40V 470 R151 R961 8.2K 1/6W 0.1UF C112 1K 1/4W R970 4.802V 3.283V 2.2K R131 30K 1/4W R417 2200 C114 100 R122 EHT 240K 1/4W R420 J105 NC 47 R112 Orange NC LED2 + 100UF 16V C113 0.042V gnd 100 C121 3.9K R116 CONN P102 1 3 4 5 2 4.93V 0.35V ABL 0.1UF C103 47 R119 3K3 R157 470 R115 120K 1/4W R161 470 R135 CS2 4.943V Led-G 4700PF C127 10 R111 2.282V VR902 200 Jumper R121 8.2 2W R912 Jumper C126 0.284V 0.4043V 2.527V 47UF NC C125 J085 NC 100 R103 120 1/6W R140 33PF C131 4.94V 50V 2.173V 1.355V 100 R120 ABLadj LED-O + 100UF/16V C104 BDRV 7.5K R192 1N5817 D101 SAA4848PS 4.253V 0.252V H803 GND DSDA DSCL VS HS 5V Sense 56K R150 Xray 2200 NC C108 HZ24-2-E ZD105 100 R132 ZD106 HZ6B1-E J066 2.4K 1/6W 100 R117 0.276V Xray 100 R159 4.7K R123 CS3 8.2K R142 Orange LED2 + 22UF C145 10000P C123 100 2W R911 10 R110 8K2 R146 3K3 R156 1.8K R113 7.5K R193 0.1UF C102 0.47U C115 + 100 C107 1K R124 4.747V ROTA 4K7 R107 UF4004 D929 10K R126 LED-G 62K R147 1/4W 470 R125 + 0.1UF 100V C433 0.925V 4.936V 24LC08B IC102 56C1133-508 8 5 6 1 2 3 7 4 VCC ISDA ISCL A0 A1 A2 WP A4 Green LED1 HFB KEY1 4.93V 1.5K R163 100 R104 2K2 R109 4.42V G1 2200 C109 0.1UF C120 12.8V 3.94V 0.057V 0.23V 100 R118 100 R152 15K R106 5V 4.910V VOUT1 1K R139 1000 C106 6.2V ZD104 CS1 2.519V 3.9K R134 VOUT2 3.043V 12V 470K 1/4W R133 0.974V 22 Power Part 2SA733P Q912 71C55-503 FB902 220 1/4W R918 Q911 IRF634B 57C600-27 + 1000uF/25V C936 1 3300PF/400VAC C964 47 1/4W R906 32.2V CMPCB:715C2250-* 73C253-109-SP L906 ! ! 2SC2120Y Q902 2PC945 Q913 2SA733P Q905 ! Jumper FB903 73C 174-504-H L901 1 4 2 3 10K R952 10K R921 ! 100 1/4W R909 80AS774-2-N1G T901 7 8 3 5 2 9 12 1 10 11 31DF4 D919 0.22uF/275V C901 6K2 R905 1 100K 1/4W R915 FR107 D910 93C60-26W-52T 1K 1/4W R958 ! >62KHZ 71C55-9-T FB907 NC ZD902 0 2N3904 Q901 291V Jumper D926 STR-G5643D IC901 56C379-513 1 2 3 4 5 D S GND VCC OCP/FB CS TABLE: ROT B+ 2SB772P Q909 57C2015-1A 73A 174-502-HB L902 NC 1 4 2 3 47 1/4W R962 20V ZD903 ! 0.1UF/100V C921 1 6.3V 1M 1/2W R901 IC902 L7805CV O I G O I G NC R917 0.47UF/275V C900 0 10K R959 BAV20 D912 1 2PC945 Q906 2SB772P Q907 + 1000uF/16V C939 47K R957 ! J079 JUMPER 61C52-27-4J off + 1000UF/25V C937 ! SYNC+ ! CS1 LED1双色发光二极管。POWER ON时为绿色；POWERSAVING时为橙色；POWER OFF时不亮。 1 on 560PF 500V C913 2PC945 Q903 ! 注:电压测试条件:输入:220V/50HZ,H-FREQ:68KHZ,V-FREQ:85HZ;万用表直流档 Stand by - + 2A05 D901~D904 93C52-9T-52T 1 4 3 2 0 22K 1/4W R960 10K R902 + 2.2UF/50V C912 ! 680 1W R907 3300PF/400VAC C962 0 50KHZ~62KHZ OFF 43 1/4W R903 0.20 2W R929 4.7 1/4W R965 0.1UF C956 470 1/4W R951 10K R982 t 9 OHM PTCR PR901 53V 1 0 RG-4S D923 93C3040-8AT FROM FBT 50V t NTCR NR901 61C 58-8T-L 36KHZ~40KHZ 6.61V + 220uF 100V C931 <33KHZ 12.8V CS2 470PF/50V C920 100 1/2W R981 1N4148 D939 430K 1/2W R940 3300PF/400VAC C961 CN902 1 2 Frequency 0 Jumper D913 Jumper FB904 13V + 22UF/50V C910 150PF/2KV C917 ! 510 1/4W R941 0 0.22 2W R963 0 33KHZ~36KHZ 77C260-5-4 100/2KV C922 1 13V 5V 10K R933 33K 1W R927 1N4148 D916 0.1UF C908 57C2015-1A 10K R953 CN903 1 2 3 7.5 1/2W R908 UF4004 D911 390K 1/2W R939 1 1.3K 3W R916 RG4S D922 93C3040-8AT ! 4A/250V F901 84A7H-400-SL 0.01UF/2KV C919 40KHZ~44KHZ SYNC- 0 680 1/4W R930 5V 3300PF/400VAC C963 RY901 4 3 6 5 12 Jumper FB905 470P/1KV C916 + 4.7UF/16V C483 71C55-19-T FB901 44KHZ~50KHZ ! ! 0 0.68UF 250V C482 JUMPER R919 91K R910 RG-4S D925 93C3040-8AT SW901 NC 77A411A-2-CJ 1 BDRV 2PC945 Q910 2PC945 Q908 0 + 150uF/450V C907 DEG 1K 1/4W R980 ! CS3 CN901 L G N 10K R983 ! 1.093V 1 12V ! 23 Output Part HFB 1000PF/1KV C432 40V 1000PF/500V C720 1.8K R602 PS156R D407 68K 1/4W R403 10 1/4W R422 DMV1500M D408 1N4004 D601 93C52-47T-52T NC J092 HDRV 18V ZD703 93C39-502-52T 12.8V 1K 1/2W R723 4.7K R721 10K 1/4W R444 UF4004 D404 0.22U 63V C413 0.01uF/500V C740 10 1/2W R429 + 1000uF/16V C603 VDF 430K 1/2W R741 EHT TZX3VC ZD702 1N5817 D405 Q423 57C 419-PP-T 2PC945 100 1/4W R425 93C220-512 1/4W 56C584-1A 71C55-9-T FB402 G1 470P 500V C430 L401 VOUT1 6.8K R748 CS3 FR157S D706 1K R443 E.H.T D708 1N4148 NC 2.2uF/100V C422 5.1V ZD711 80V EWDRV PS156R D406 93C60-21P52T ABLadj + 1000UF/25V C401 0.12uF/250V C426 0.1UF/100V C608 5K6 1/4W R707 1K R445 71C55-29 FB404 4K7 1/4W R486 -12.5V 4.7 1/2W R750 0.47UF 63V C414 Jumper D410 1N4148 D450 -12.5V 220K 1/4W R477 2M 1/4W R463 F1 P402 1 2 3 4 33 3W R426 0.1UF C411 47K 1/4W R412 5.1V ZD402 NC Unlock 12.8V 79C167-125-LS T401 1 6 3 4 5 FR107 D464 0.27uF/250V C423 1000PF 63V C601 130 R610 12V 2SD1207T Q402 57C530-503-T 71C55-9-T FB403 4K7 1/4W R461 0.616V NC C715 3K3 R713 -11.92V 0.012UF 100V C710 0.22uF/400V C425 Q426 IRF630M 57C600-21 + 47UF/160V C402 10 2W R724 + 4.7U 16V C940 FR107 D474 Jumper J097 Tuesday, April 24, 2007 P775D-1 MODEL: P/N: Date: DRAWER BY EE CHECKER SAFTYCHECKER APPROVED BY 冠捷电子(福建)有限公司 12.8V NR601 45 1 1W R607 4700 100V C415 22 2W R407 Q406 IRF630M 57C600-21 79C167-124-H T403 6 1 3 5 4 G2 1.8K R604 JUMPER J093 V-DY 470PF 1KV C450 2PC945 Q411 57C 419-PP-T 2SC5929 Q403 470 1/4W R601 HBF423 Q705 NC 57C 498-3-T 12 11 79A774-504-EG T402 1 F1 3 F2 EHT G2 13 7 4 6 14 2 10 5 9 8 56PF/2KV C488 73C147-523-HK F2 470 R433 10 1/2W R410 220K 1/4W R478 560 3W R456 2N3904 Q401 120 1W R606 + 10UF 16V C742 10 1/4W R421 100K 1/4W R472 1.8K 1/4W R405 0.68uF/250V C427 220K 1/4W R476 56K 1/2W R740 10 1/4W R413 H-DY CS1 + 47UF/50V C609 0.63V ABL + 10UF NC C712 0.1 C429 10k 1/4W R448 0.1 C431 226.3V 57C706-505 73C253-69-T 150uH L405 ER202 D403 1.5 1/2W R605 0.22UF 63V C417 4.7K R720 620 1/2W R702 4K7 1/4W R460 56V ZD401 NC BF420 Q742 57C 493-12A-T 1k R484 0.1UF C410 0.75 3W R428 68K 1/4W R749 36K 1/6W R715 NC VOUT2 CS2 5.1V ZD701 93C 39-516-52T FR107 D463 270K 1/4W R716 12.07V 80V UF4004 D740 2.4K R751 180K 1/2W R725 10K 1/4W R487 330P 1KV C480 2K7 R984 B+ 4700P/2KV C418 + 1000UF/16V C605 100K 1/4W R471 470 1/4W　 R603 Q412 57C 419-PP-T 2PC945 Q420 IRF630M 57C600-21 Jupmer C489 TDA4863A IC601 1 3 2 6 7 4 5 VCC N VF -I/P +I/P GND +O/P 1K R415 100K 1/4W R419 + 2.2uF/250V C713 270 1/2W R608 Q427 IRF630M 57C600-21 4700PF/630V C419 2SC1213 Q743 57C446-1-T C412 220P/2KV NC C741 24 Video Part 75 R808 330 1/2W R802 0.1uF C810 1N4148 D815 2.2k 1/4W R827 71C-55-9-T L809 0.1uF C825 41.35 1.2K 1/4W R833 470PF 2KV C817 3.73 3K R829 0.1uF/63V C832 1.2K 1/4W R832 0.47UH R805 BAV20 D814 3.63 P775D-1 PS156R D806 NC C827 100 1/6W R803 + 100uF C804 BAV20 D809 4.7K R830 150 1/4W L802 10k R834 STV9556A 910 R807 3.639 0.1UF C801 33A3278-14D P802 GND 80V G1 ABL HT CLP VF HF G 5V 12V ISDA GND ISCL 5V 1 2 3 4 5 6 7 8 9 10 11 12 13 14 75 R801 2.173 12K R831 0.47uH L804 + 100UF C821 NC C831 1K R828 1N4148 D813 10K R826 0.1uF C803 100 1/4W R817 46.62 R G B CRT 750C5X30-1AV 11 6 5 7 8 9 0.47uH L805 39K R816 0.1UF C802 G2 0.489 100 R811 + 10UF/100V C818 0.547 Jumper FB803 BAV20 D802 Jumper FB802 3.63 0.47UH R809 + 3.3uF C826 0.04 1N4148 D817 + 100uF C820 BAV20 D808 100 1/6W R806 0.147 75 R813 1N4148 D810 330 1/2W R815 2.2 1/4W R818 44.34 IC802 4 2 1 9 11 10 3 5 6 7 8 IN3 IN2 IN1 OUT3 OUT1 OUT2 VCC GNDA GNDS VDD GNDP 2.588 + 47uF C809 33A3278-6D P801 R G GND B GND GND 3.171 0.47uH L801 0.1UF C807 10NF 2KV C814 82.93 1N4148 D807 0V BAV20 D803 715C1388-* 1K 1/4W J802 12K R822 330 1/2W R810 STV9269 IC801 56C366-527 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 B-IN ABL G-IN GND_A R-IN VCCA VDDD GNDD PLLF GNDPLL HS VS SCL SDA Bri. ADJ. CO2 CO1 R-OUT GNDO G_OUT VCCO B-OUT Ampctl BLK 6.109 93C60-21P-52T 910 R812 100 R821 NC C830 4.424 2PC945 Q802 0V 0.1uF C805 BF423 Q801 57C 498-1-T Jumper FB801 4.556 3.886 0.554 2.282 5.10 100 1/2W R823 3.38 0.1uF C808 ! 910 R814 0.542 71C-55-9-T FB804 1K R825 BAV20 D805 0.1uF/50V C812 71C-55-9-T FB805 0.47uH L805 150 1/4W L806 56C-551-523 330K 1/2W R820 0.47UH R804 10uH L807 1N4148 D812 100 R819 1N4148 D811 2200PF 500V C813 1N4148 D818 3.739 1N4148 D801 1N4148 D816 0.01u 500V C811 3N3 100V C816 0.621 57C419-PP-T 0.22 1W R824 100PF C822 BAV20 D804 93C64-31T-52T 10NF 500V C824 0.1uF C823 120 1/4W L803 12.42 0.04 25 8.爆炸图 26 9. BOM P775DXTDENT1 Location Part Number Description 001C 503504 47 SCREW FOR CRT 005C600704075S CRT WASHER 011C 112 1 WIRE MONNTS 011C 112500 WIRE MOUNT 011C6033 2 PCB SUPPORT 019C 403 7 STEEL 040C 58162435A MANUAL P/N LABEL 040C 581689 4A SERIAL LABEL FOR MONITOR 044C67F2 1 EPS CUSHION 044C67F2 2 EPS CUSHION 050C 500500 CABLE TIE 050C 502 2 PLASTIC TIE 050C 502 5 CABLE TIE 051C 6 4 SILICON 052C 1150 C TAPE 052C 1185 MIDDLE TAPE FOR CARTON 052C 1185 1 BIG TAPE 052C 1186 SMALL TAPE 055C 100613 SOLDER BAR 085C6020500 GROUNDED PLATE 085C6027604 SHIELD CASE 085C6028510 SHIELD E089A 089C414A15N IS POWER CORD 095C 91205791 WIRE HARNESS AS1 095C205T 3006A WIRE HARNESS 095C2070521 COPPER BRAID 0B1C1035 10 47 CR3 SCREW 0D1C1140 7128 CR3 SCREW 0Q1C 340 16 47 CR3 SCREW 705CQ734043 KEY PAD ASS'Y 0Q1C1030 6128 CR3 SCREW CKP775D1TSTP KEPC BOARD SW104 077C 600 1GCJ TACT SWITCH TSPB-2-NP SW103 077C 600 1GCJ TACT SWITCH TSPB-2-NP SW102 077C 600 1GCJ TACT SWITCH TSPB-2-NP SW101 077C 600 1GCJ TACT SWITCH TSPB-2-NP SW105 077C 600 1GCJ TACT SWITCH TSPB-2-NP LED1 081C 12 1 GP LED GP32032M/R003-ZY-33 P102 095C8013 5614 WIRE HARNESS R103 061C 21030252T MFR 3K OHM +- 1% 1/6W R101 061C 21030252T MFR 3K OHM +- 1% 1/6W R104 061C 21075252T MFR 7.5KOHM +-1% 1/6W R102 061C 21075252T MFR 7.5KOHM +-1% 1/6W J103 095C 90 23 JUMPER J102 095C 90 23 JUMPER J101 095C 90 23 JUMPER 715C2429 1 KEY BOARD PCB Q33C0106 N4 A KEY PAD Q33C0107 1 LENS Q34C0142 LCA2A BEZEL 750A1697504JAL DEG. COIL 0.45X90TS 27 CMP775D1TST4P CHASSIS FOR P775D-1 001C 421 4128 SCREW GND 009C 203 8 BRASS PIN TP402 009C 211 2 PIN 1.2X15MM 015C5640 1 A GND LUG 015C5643503 REAR BRACKET CN902 033C3074 1 2P PLUG P402 033C3192 4 4P PLUG P103 033C3278 5D PLUG H803 033C3802 5B Y PLUG CN903 033C3803 3 WAFER EH-E 040C 581624 2B CHASSIS LABEL 055C 100611 SOLDER BAR IC902 056C 133 5 ST L7805CV IC101 056C1125A53 IC SAA4848PS/V1065 NXP IC102 056C1133508 M24C08-WBN6P Q909 057C2015 1A 2SB772-P Q907 057C2015 1A 2SB772-P PR901 061C 52 27 4J PTCR R724 061C 208100 64 MOFR 10OHM+-5% 1W R606 061C 208151 64 MOFR 150 OHM +-5% 1W R927 061C 208333 64 MOFR 33K OHM +-5% 1W R907 061C 208681 64 MOFR 680 OHM +-5% 1W R912 061C152M150 64 MOFR 15 OHM+-5% 2W R407 061C152M220 64 22 OHM +-5% 2W R911 061C152M221 64 MOFR 220 OHM+-5% 2W R963 061C152M228 64 MOFR 0.22 OHM+-5% 2W R929 061C152M228 64 MOFR 0.22 OHM+-5% 2W R916 061C153M132 59 1.3KOHM 3W R456 061C153M271 59 MOFR 270 OHM+-5% 3W R428 061C153M758 59 MOFR 0.75 OHM +-5% 3W C901 063C107K224 HS X2 0.22UF K 275VAC C900 063C107K474 HS X2 CAP 0.47UF K 275VAC C426 063C210J1242CR MPP 0.12UF M 250V NJRGD C425 063C210J2243CU .22U 400V C423 063C210J2742CU 0.27UF 250V C419 063C210J4724CU 4.7NF 630V C418 063C210J4727CC MPP CAP 4700PF J 1600V C427 063C210J6842CU 0.68UF 250V C482 063C210J6842CU 0.68UF 250V C422 064C100J225 59 2.2UF +-5% 100V C919 065C 2M103 3B6921 0.01UF 2KV 20% Z5U C961 065C305M3322B2 3.3NF,400VAC, Y2, M C964 065C305M3322B2 3.3NF,400VAC, Y2, M C963 065C305M3322B2 3.3NF,400VAC, Y2, M C962 065C305M3322B2 3.3NF,400VAC, Y2, M C907 067C 3015115A ELCAP 85℃ 150UF V 450V C939 067C 215102 3P CAP 105℃ 1000UF M 16V C401 067C 215102 4P CAP 105℃ 1000UF M 25V C931 067C 215221 9J 220UF +-20% 100V JAMICON C605 067C 305102 3 1000 UF +-20% 16V C936 067C 305102 4 1000UF +-20% 25V C937 067C 305102 4 1000UF +-20% 25V C402 067C 305470 10 47UF +-20% 160V C603 067C 309102 3 1000UF +-20% 16V DF922 071C 55 2 FERRITE BEAD 6.5*5*1.7 28 CF961 071C 55 2 A FERRITE BEAD 3*5*1.5 CF962 071C 55 2 A FERRITE BEAD 3*5*1.5 FB907 071C 55 9 T CORE RF BEAD RH 3.5X6X0.76TP FB404 071C 55 29 FERRITE BEAD FB902 071C 55503 FERRITE BEAD 071C 100 2 S CORE 8*16*12 071C 100 8 FERRITE CORE 12*25*15 L901 073A 174 7 G6906 LINE CHOKE L405 073C 253 69 H 150UH+-10% HAIAN L906 073C 253109 HP IND CHOKE 134UH+-10% DADONG VR902 075C 334201 RST CFVR 200 OHM +-20% RY901 077C 260 5 4 RELAY T402 079A 774503 EG FBT (FURI) T403 079C 167124 H DRIVER TRANSFORMER D910 093C 6026W52T FR107 D923 093C30408AT RG-4S D922 093C30408AT RG-4S HS1 095C205T 3005A WIRE SS1 095C205T 3005A WIRE H802 095C8013 14607 WIRE HARNESS 0B1C1040 12128 CR3 SCREW 0D1C1140 7128 CR3 SCREW 0M1C1140 6128 CR3 SCREW 705A774BC57 01 Q426/Q420/Q427 ASS'Y 032C3028 8 MICA Q427 057C 600 21 IRF630M/S.T Q426 057C 600 21 IRF630M/S.T Q420 057C 600 21 IRF630M/S.T 090C6118 3 HEAT SINK 0M1C1730 6128 CR3 SCREW 0M1C1730 8128 CR3 SCREW 705A774BC61 01 NR901 ASS'Y 009C 203 9 PIN NR901 061C 58 8N L NTCR 16OHM+-20%2.5A NANWUNO.11 705A774BC8701B CN901 ASS'Y 087C 501 6 AC SOCKET CN901 095C 800 2 2G WIRE&CORE 705C775DC5705E Q403 ASS`Y 005C 71 1 TRANSISTOR HOUSING Q406 057C 600 21 IRF630M/S.T Q403 057C 706505 2SC5929 D408 093C 220 12 FMP-2FUR 1500/600V 5A SANKEN 0M1C1130 8128 CR3 SCREW 0M1C1730 10128 CR3 SCREW 0M1C1730 12128 CR3 SCREW Q32C3028515 MICA Q90C0041 1 HEAT SINK 705C775PC5603C IC601+Q911 ASS`Y 005C 71 1 TRANSISTOR HOUSING IC601 056C 584 1A TDA4863A/PHILIPS Q911 057C 600512 STP8NS25-E 0M1C1730 12128 CR3 SCREW Q05C 71500 TRANSISTOR HOUSING Q32C3028515 MICA Q32C3028521 MICA Q90C0040A01 HEAT SINK 29 705C775PC9301D D919 ASS`Y D919 093C 6073A F R D 3A/400V 31DF4/I.R Q90C0030A01 HEAT SINK 705C785DC5601A IC901 ASS`Y IC901 056C 379513 STR-G5643B 0M1C1730 10128 CR3 SCREW 0Q2C6009 1 SCREW NUT Q90C0037A01 HEAT SINK E750A 750C5X30775MLV CPD MPRII ASS`Y 750C5X30775MLV P CPD MPRII ASS`Y FOR P 005C 38 8 RUBBER WASHER E750A 750C5X385AV CRT 17" RF 0.18 TINT CPTF 750C5X30775MLV C CPD MPRII ASS`Y FOR C R607 061C 208119 64 MOFR 1.1 OHM +-5% 1W R426 061C153M330 59 MOFR 33 OHM +-5% 3W R725 061C212Y15452T 150K 1/2W C480 065C 1K101 5T6921 100PF/1KV Y5P+-10% L401 073C 147523 HN LINEARITY COIL DADON AMP775D1TSTP MAIN BOARD 715C2250 2 CMPC PCB J041 095C 90 23 JUMPER J040 095C 90 23 JUMPER J036 095C 90 23 JUMPER J042 095C 90 23 JUMPER J043 095C 90 23 JUMPER J044 095C 90 23 JUMPER J045 095C 90 23 JUMPER J046 095C 90 23 JUMPER J034 095C 90 23 JUMPER J032 095C 90 23 JUMPER J029 095C 90 23 JUMPER J028 095C 90 23 JUMPER J027 095C 90 23 JUMPER J026 095C 90 23 JUMPER J025 095C 90 23 JUMPER J024 095C 90 23 JUMPER J023 095C 90 23 JUMPER J075 095C 90 23 JUMPER J071 095C 90 23 JUMPER J070 095C 90 23 JUMPER J069 095C 90 23 JUMPER J068 095C 90 23 JUMPER J067 095C 90 23 JUMPER J065 095C 90 23 JUMPER J064 095C 90 23 JUMPER J063 095C 90 23 JUMPER J062 095C 90 23 JUMPER J060 095C 90 23 JUMPER J059 095C 90 23 JUMPER J058 095C 90 23 JUMPER J055 095C 90 23 JUMPER J053 095C 90 23 JUMPER J052 095C 90 23 JUMPER J051 095C 90 23 JUMPER J050 095C 90 23 JUMPER J082 095C 90 23 JUMPER 30 J083 095C 90 23 JUMPER J089 095C 90 23 JUMPER J090 095C 90 23 JUMPER J091 095C 90 23 JUMPER J093 095C 90 23 JUMPER R121 095C 90 23 JUMPER R919 095C 90 23 JUMPER J109 095C 90 23 JUMPER J118 095C 90 23 JUMPER J119 095C 90 23 JUMPER J120 095C 90 23 JUMPER J081 095C 90 23 JUMPER J020 095C 90 23 JUMPER J019 095C 90 23 JUMPER J018 095C 90 23 JUMPER J010 095C 90 23 JUMPER J002 095C 90 23 JUMPER D926 095C 90 23 JUMPER D914 095C 90 23 JUMPER D913 095C 90 23 JUMPER C489 095C 90 23 JUMPER C126 095C 90 23 JUMPER J078 095C 90 23 JUMPER J080 095C 90 23 JUMPER NR601 061C 58450 WT RST NTCR 45 OHM +-15% 3100K THINKING R422 061C 17210052T CFR 10OHM+-5% 1/4W R421 061C 17210052T CFR 10OHM+-5% 1/4W R425 061C 17210152T CFR 100OHM+-5% 1/4W R909 061C 17210152T CFR 100OHM+-5% 1/4W R140 061C 17210152T CFR 100OHM+-5% 1/4W R958 061C 17210252T CFR 1KOHM +-5% 1/4W R970 061C 17210252T CFR 1KOHM +-5% 1/4W R980 061C 17210252T CFR 1KOHM +-5% 1/4W R444 061C 17210352T CFR 10KOHM +-5% 1/4W R448 061C 17210352T CFR 10KOHM +-5% 1/4W R487 061C 17210352T CFR 10KOHM +-5% 1/4W R915 061C 17210452T CFR100K OHM +-5% 1/4W R418 061C 17211352T CFR 11K OHM +-5% 1/4W R705 061C 17215152T CFR 150 OHM +-5% 1/4W R405 061C 17218252T CFR 1.8K OHM +-5% 1/4W R918 061C 17222152T CFR 220OHM+-5% 1/4W R707 061C 17222252T CFR 2.2KOHM+-5% 1/4W R960 061C 17222352T CFR 22KOHM+-5% 1/4W R417 061C 17230352T CFR 30KOHM+-5% 1/4W R903 061C 17243052T CFR 43 OHM +-5% 1/4W R962 061C 17247052T CFR 47 OHM +-5% 1/4W R906 061C 17247052T CFR 47 OHM +-5% 1/4W R601 061C 17247152T CFR 470OHM +-5% 1/4W R603 061C 17247152T CFR 470OHM +-5% 1/4W R951 061C 17247152T CFR 470OHM +-5% 1/4W R721 061C 17247252T CFR 4.7K OHM +-5% 1/4W R720 061C 17247252T CFR 4.7K OHM +-5% 1/4W R486 061C 17247252T CFR 4.7K OHM +-5% 1/4W R461 061C 17247252T CFR 4.7K OHM +-5% 1/4W R460 061C 17247252T CFR 4.7K OHM +-5% 1/4W R412 061C 17247352T CFR 47K OHM +-5% 1/4W 31 R133 061C 17247452T CFR 470K OHM +-5% 1/4W R965 061C 17247952T CFR 4.7 OHM +-5% 1/4W R941 061C 17251152T CFR 510 OHM +-5% 1/4W R930 061C 17268152T CFR 680 OHM +-5% 1/4W R403 061C 17268352T CFR 68K OHM +-5% 1/4W R749 061C 17268352T CFR 68K OHM +-5% 1/4W R134 061C 21039252T MFR 3.9K OHM +- 1% 1/6W R111 061C 60210052T CFR 10 OHM +-5% 1/6W R110 061C 60210052T CFR 10 OHM +-5% 1/6W R101 061C 60210152T CFR 100 OHM+-5% 1/6W R102 061C 60210152T CFR 100 OHM+-5% 1/6W R103 061C 60210152T CFR 100 OHM+-5% 1/6W R104 061C 60210152T CFR 100 OHM+-5% 1/6W R105 061C 60210152T CFR 100 OHM+-5% 1/6W R117 061C 60210152T CFR 100 OHM+-5% 1/6W R172 061C 60210152T CFR 100 OHM+-5% 1/6W R167 061C 60210152T CFR 100 OHM+-5% 1/6W R165 061C 60210152T CFR 100 OHM+-5% 1/6W R159 061C 60210152T CFR 100 OHM+-5% 1/6W R152 061C 60210152T CFR 100 OHM+-5% 1/6W R149 061C 60210152T CFR 100 OHM+-5% 1/6W R148 061C 60210152T CFR 100 OHM+-5% 1/6W R145 061C 60210152T CFR 100 OHM+-5% 1/6W R143 061C 60210152T CFR 100 OHM+-5% 1/6W R132 061C 60210152T CFR 100 OHM+-5% 1/6W R122 061C 60210152T CFR 100 OHM+-5% 1/6W R120 061C 60210152T CFR 100 OHM+-5% 1/6W R124 061C 60210252T CFR 1K OHM+-5% 1/6W R139 061C 60210252T CFR 1K OHM+-5% 1/6W R415 061C 60210252T CFR 1K OHM+-5% 1/6W R443 061C 60210252T CFR 1K OHM+-5% 1/6W R445 061C 60210252T CFR 1K OHM+-5% 1/6W R484 061C 60210252T CFR 1K OHM+-5% 1/6W R983 061C 60210352T CFR 10K OHM+-5% 1/6W R126 061C 60210352T CFR 10K OHM+-5% 1/6W R130 061C 60210352T CFR 10K OHM+-5% 1/6W R144 061C 60210352T CFR 10K OHM+-5% 1/6W R902 061C 60210352T CFR 10K OHM+-5% 1/6W R921 061C 60210352T CFR 10K OHM+-5% 1/6W R933 061C 60210352T CFR 10K OHM+-5% 1/6W R952 061C 60210352T CFR 10K OHM+-5% 1/6W R953 061C 60210352T CFR 10K OHM+-5% 1/6W R959 061C 60210352T CFR 10K OHM+-5% 1/6W R982 061C 60210352T CFR 10K OHM+-5% 1/6W R610 061C 60213152T CFR 130 OHM+-5% 1/6W R106 061C 60215352T CFR 15K OHM+-5% 1/6W R113 061C 60218252T CFR 1.8K OHM+-5% 1/6W R114 061C 60218252T CFR 1.8K OHM+-5% 1/6W R602 061C 60218252T CFR 1.8K OHM+-5% 1/6W R751 061C 60218252T CFR 1.8K OHM+-5% 1/6W R108 061C 60222252T CFR 2.2K OHM +-5% 1/6W R109 061C 60222252T CFR 2.2K OHM +-5% 1/6W R131 061C 60222252T CFR 2.2K OHM +-5% 1/6W R153 061C 60227252T CFR 2.7K OHM+-5% 1/6W R984 061C 60227252T CFR 2.7K OHM+-5% 1/6W R713 061C 60233252T CFR 3.3K OHM+-5% 1/6W 32 R157 061C 60233252T CFR 3.3K OHM+-5% 1/6W R156 061C 60233252T CFR 3.3K OHM+-5% 1/6W R116 061C 60239252T CFR 3.9K OHM+-5% 1/6W R112 061C 60247052T CFR 47 OHM +-5% 1/6W R119 061C 60247052T CFR 47 OHM +-5% 1/6W R115 061C 60247152T CFR 470 OHM +-5% 1/6W R125 061C 60247152T CFR 470 OHM +-5% 1/6W R129 061C 60247152T CFR 470 OHM +-5% 1/6W R135 061C 60247152T CFR 470 OHM +-5% 1/6W R151 061C 60247152T CFR 470 OHM +-5% 1/6W R154 061C 60247152T CFR 470 OHM +-5% 1/6W R433 061C 60247152T CFR 470 OHM +-5% 1/6W R107 061C 60247252T CFR 4.7K OHM+-5% 1/6W R123 061C 60247252T CFR 4.7K OHM+-5% 1/6W R158 061C 60247252T CFR 4.7K OHM+-5% 1/6W R957 061C 60247352T CFR 47K OHM+-5% 1/6W R905 061C 60262252T CFR 6.2K OHM +-5% 1/6W R748 061C 60268252T CFR 6.8K OHM+-5% 1/6W R137 061C 60275352T CFR 75K OHM +-5% 1/6W R146 061C 60282252T CFR 8.2K OHM +-5% 1/6W R910 061C 60291352T CFR 91K OHM +-5% 1/6W R413 061C172S10052T RES CF 5% 1/4W 100HM AX R419 061C172S10452T CFR 100 KOHM +-5% 1/4WS R471 061C172S10452T CFR 100 KOHM +-5% 1/4WS R472 061C172S10452T CFR 100 KOHM +-5% 1/4WS R142 061C172S82252T RES CF 5% 1/4W 8.2KOHM R410 061C175L10052T CFR 10 OHM +-5% 1/2W R981 061C175L10152T CFR 100 OHM +-5% 1/2W R723 061C175L10252T CFR 1K OHM +-5% 1/2W R401 061C175L10452T CFR 100K OHM +-5% 1/2W R901 061C175L10552T CFR 1M OHM +-5% 1/2W R605 061C175L15952T CFR 1.5 OHM +-5% 1/2W R750 061C175L47952T CFR 4.7 OHM +-5% 1/2W R740 061C175L56352T CFR 56K OHM +-5% 1/2W R908 061C175L75952T CFR 7.5 OHM +-5% 1/2W R604 061C175S18252T CFR 1.8K OHM +-5% 1/2W R608 061C175S27152T 270 OPHM 1/2W R429 061C212Y10052T RST MGFR 10 OHM +-5% 1/2W R969 061C212Y20352T RST MGFR 20 KOHM +-5% 1/2W R940 061C212Y36452T RST MGFR 360 KOHM +-5% 1/2W R939 061C212Y39452T 390K 1/2W R702 061C212Y62152T RST MGFR 620 OHM +-5% 1/2W R716 061C214Y10452T RST MGFR 100 KOHM +-5% 1/4W R416 061C214Y18452T RST MGFR 180 KOHM +-5% 1/4W R420 061C214Y24452T RST MGFR 240 KOHM +-5% 1/4W R161 061C214Y39352T RST MGFR 39 KOHM +-5% 1/4W R138 061C214Y47352T RST MGFR 47 KOHM +-5% 1/4W R150 061C214Y56352T RST MGFR 56KOHM +-5% 1/4W R147 061C214Y62352T RST MGFR 62KOHM +-5% 1/4W FB402 071C 55 9 T CORE RF BEAD RH 3.5X6X0.76TP FB403 071C 55 9 T CORE RF BEAD RH 3.5X6X0.76TP FB901 071C 55 19 T FERRITE BEAD 9X3.5X0.8 ZD703 093C 3952052T TZX18A ZD105 093C 3953252T TZX24B ZD903 093C 3953252T TZX24B D901 093C 52 9T52T 2A 600V 2A05 33 D903 093C 52 9T52T 2A 600V 2A05 D902 093C 52 9T52T 2A 600V 2A05 D904 093C 52 9T52T 2A 600V 2A05 D601 093C 5247T52T 1N4004 D406 093C 6021P52T PS156R D407 093C 6021P52T PS156R D463 093C 6026W52T FR107 D464 093C 6026W52T FR107 D474 093C 6026W52T FR107 D706 093C 6044T52T RECTIFIER DIODE FR157S D939 093C 64 1152T IN4148 D916 093C 64 1152T IN4148 D450 093C 64 1152T IN4148 D104 093C 64 1152T IN4148 D912 093C 6431P52T BAV20 D405 093C1002 1P52T 1N5817 D403 093C2020 552T ER202 D410 095C 90 23 JUMPER J066 095C 90 23 JUMPER RV9 006C 31 4 BRASS RV8 006C 31 4 BRASS RV7 006C 31 4 BRASS RV35 006C 31 4 BRASS RV34 006C 31 4 BRASS RV33 006C 31 4 BRASS RV32 006C 31 4 BRASS RV31 006C 31 4 BRASS RV30 006C 31 4 BRASS RV29 006C 31 4 BRASS RV28 006C 31 4 BRASS RV20 006C 31 4 BRASS RV19 006C 31 4 BRASS RV18 006C 31 4 BRASS RV17 006C 31 4 BRASS RV12 006C 31 4 BRASS RV11 006C 31 4 BRASS RV10 006C 31 4 BRASS RV1 006C 31500 EYELET RV2 006C 31500 EYELET RV5 006C 31500 EYELET RV6 006C 31500 EYELET RV46 006C 31501 BRASS RV45 006C 31501 BRASS RV44 006C 31501 BRASS RV21 006C 31501 BRASS RV13 006C 31502 BRASS RV14 006C 31502 BRASS RV23 006C 31502 BRASS RV24 006C 31502 BRASS RV43 006C 31502 BRASS RV42 006C 31502 BRASS RV41 006C 31502 BRASS RV40 006C 31502 BRASS RV4 006C 31502 BRASS RV39 006C 31502 BRASS RV38 006C 31502 BRASS 34 RV37 006C 31502 BRASS RV36 006C 31502 BRASS RV3 006C 31502 BRASS RV27 006C 31502 BRASS RV26 006C 31502 BRASS Q401 057C 417513 T TRA 2N3904 TO-92 FOSHAN LANJIAN Q901 057C 417513 T TRA 2N3904 TO-92 FOSHAN LANJIAN Q411 057C 419 PP T 2PC945 Q412 057C 419 PP T 2PC945 Q423 057C 419 PP T 2PC945 Q906 057C 419 PP T 2PC945 Q908 057C 419 PP T 2PC945 Q910 057C 419 PP T 2PC945 Q913 057C 419 PP T 2PC945 Q912 057C 420502 T 2SA733P Q743 057C 446500 T 2SC1213C Q903 057C 446500 T 2SC1213C Q902 057C 446501 T 2SC2120-Y Q742 057C 49312A T BF420 Q402 057C 530503 T 2SD1207T Q905 057C 619 1A T 2SA673AC R155 061C 17215252T CFR 1.5K OHM +-5% 1/4W R476 061C 17222452T CFR 220KOHM+-5% 1/4W R477 061C 17222452T CFR 220KOHM+-5% 1/4W R478 061C 17222452T CFR 220KOHM+-5% 1/4W R162 061C 60210152T CFR 100 OHM+-5% 1/6W R164 061C 60210152T CFR 100 OHM+-5% 1/6W R163 061C 60247152T CFR 470 OHM +-5% 1/6W R741 061C175L43452T CFR 430K OHM +-5% 1/2W C415 064C 44J4721AT 4700PF 100V PEI C116 064C 45G2221AT .0022UF +-2% 100V C710 064C176J123 1T 12NF 100V MPE C601 064C178J102 0T 1000PF +-5% 63V C921 064C178J104 1T C121X 0.1UF 100V +-5% C608 064C178J104 1T C121X 0.1UF 100V +-5% C433 064C178J104 1T C121X 0.1UF 100V +-5% C417 064C178J224 0T 0.22UF 63V.+-5% C413 064C178J224 0T 0.22UF 63V.+-5% C117 064C178J472 1T 4700PF 100V C414 064C178J474 0T CL21X. 0.47UF 63V +-5% C432 065C 1K102 5T6921 1NF/1KV Y5P+-10% C923 065C 1K221 5T6921 220PF/1KV Y5P+-10% C916 065C 1K471 5T6921 470PF +-10% 1KV Y5P C922 065C 2K101 5T6921 100PF/2KV C917 065C 2K151 5T6921 150P/2KV C412 065C 2K221 5T6921 220PF 2000V C488 065C 2K470 1T6921 47PF 2KV C122 065C 44210113T 100PF +-5% NPO 50V C121 065C 44210113T 100PF +-5% NPO 50V C110 065C 44210113T 100PF +-5% NPO 50V C107 065C 44210113T 100PF +-5% NPO 50V C131 065C 44233013T 33PF +-5% NPO 50V C105 065C 444102 5T 1000 PF 10% 50V Y5P C106 065C 444102 5T 1000 PF 10% 50V Y5P C128 065C 444102 5T 1000 PF 10% 50V Y5P C130 065C 444102 5T 1000 PF 10% 50V Y5P 35 C109 065C 444222 5T 2200PF 10% Y5P 50V C114 065C 444222 5T 2200PF 10% Y5P 50V C124 065C 444222 5T 2200PF 10% Y5P 50V C920 065C 444471 5T 470PF 10% 50V Y5P C127 065C 44447213T 4700PF +-10% Z5P 50V C123 065C 450103 7T 10000PF/50V Y5V +80% -20% C956 065C 450104 3T 0.1UF 50V Y5V C908 065C 450104 3T 0.1UF 50V Y5V C705 065C 450104 3T 0.1UF 50V Y5V C410 065C 450104 3T 0.1UF 50V Y5V C120 065C 450104 3T 0.1UF 50V Y5V C103 065C 450104 3T 0.1UF 50V Y5V C102 065C 450104 3T 0.1UF 50V Y5V C101 065C 450104 3T 0.1UF 50V Y5V C431 065C 450104 7T 0.1UF +80-20% 50V Y5V C429 065C 450104 7T 0.1UF +80-20% 50V Y5V C411 065C 450104 7T 0.1UF +80-20% 50V Y5V C111 065C 450104 7T 0.1UF +80-20% 50V Y5V C720 065C517K102 2T6921 1000PF 10% Z5P 500V C430 065C517K152 1T6921 CER CAP 1500PF K 500V C913 065C517K561 2T6921 560PF 500V Z5P +-10% C740 065C517M103 3T6921 10NF 500V C910 067C 305220 7T 22UF +-20% 50V C912 067C 305229 7T 2.2UF +-20% 50V C713 067C 30522912T 2.2UF +-20% 250V C609 067C 305470 7T 47UF +-20% 50V C940 067C 305479 7T 4.7UF +-20% 50V C742 067C 309100 3T 10UF +-20% 16V C434 067C 309100 7T 10UF +-20% 50V C483 067C 309479 3T 4.7UF +-20% 16V C100 067C305M4703KT 47UF +-20% 16V C115 067C305M4787KT 0.47UF +-20% 50V C119 067C309M1003KT 10UF +-20% 16V C104 067C309M1013KT 100UF +-20% 16V C113 067C309M1013KT 100UF +-20% 16V C118 067C309M1097KT 1.0UF +-20% 50V C145 067C309M2204KT 22UF +-20% 25V FB401 071C 55 9 T CORE RF BEAD RH 3.5X6X0.76TP FB908 071C 55 19 T FERRITE BEAD 9X3.5X0.8 FB909 071C 55 19 T FERRITE BEAD 9X3.5X0.8 FB905 071C 55 29 FERRITE BEAD ZD701 093C 3955652T BZX79-B5V1 ZD711 093C 3955652T BZX79-B5V1 ZD702 093C 3957652T GDZJ5.1B ZD901 093C 3957652T GDZJ5.1B ZD101 093C 3957752T GDZJ6.2B ZD102 093C 3957752T GDZJ6.2B ZD103 093C 3957752T GDZJ6.2B ZD104 093C 3957752T GDZJ6.2B ZD106 093C 3959652T GDZJ5.6B ZD109 093C 3959652T GDZJ5.6B ZD902 093C 3959652T GDZJ5.6B D404 093C104050052T UF4004-LF D740 093C104050052T UF4004-LF D911 093C104050052T UF4004-LF D929 093C104050052T UF4004-LF 36 D925 093C2040 1A ER204 2A 400V J098 095C 90 23 JUMPER J097 095C 90 23 JUMPER J096 095C 90 23 JUMPER J095 095C 90 23 JUMPER J094 095C 90 23 JUMPER J088 095C 90 23 JUMPER J076 095C 90 23 JUMPER J074 095C 90 23 JUMPER J033 095C 90 23 JUMPER J039 095C 90 23 JUMPER J073 095C 90 23 JUMPER J099 095C 90 23 JUMPER J116 095C 90 23 JUMPER J122 095C 90 23 JUMPER J113 095C 90 23 JUMPER J121 095C 90 23 JUMPER J117 095C 90 23 JUMPER J110 095C 90 23 JUMPER J112 095C 90 23 JUMPER J111 095C 90 23 JUMPER J031 095C 90 23 JUMPER FB904 095C 90 23 JUMPER FB903 095C 90 23 JUMPER J103 095C 90 23 JUMPER J079 095C 90 23 JUMPER ZD107 095C 90 23 JUMPER J102 095C 90 23 JUMPER J101 095C 90 23 JUMPER J030 095C 90 23 JUMPER J016 095C 90 23 JUMPER J003 095C 90 23 JUMPER CRS774B1NSTP CRT BOARD G2 009C 203 8 BRASS PIN P802 033C327814D WAFER& PLUG P801 033C3802 6B Y WAFER 040C 45762412B LABEL IC801 056C 366527 IC STV9269/AOA ST R824 061C 208228 64 MOFR 0.22 OHM +-5% 1W C817 065C 2K471 5A6921 470PF/2KV +-10% Y5P C814 065C 2M103 3B6921 0.01UF 2KV 20% Z5U C811 065C517K103 5A 10000PF/500V +-10% Y5P C824 065C517K103 5A 10000PF/500V +-10% Y5P C818 067C 305100 9T 10UF +-20% 100V C804 067C 305101 3T 100UF +-20% 16V 087C3504 ZW CRT COCKET(QQ FOCUS) 705A774BR56 03 IC802 ASS'Y IC802 056C 551523 E-STV9556A 0M1C1730 8128 CR3 SCREW Q32C3028508 MICA Q90C6026700 HEAT SINK ARS774B1NSTP CRT BOARD 006C 31 4 BRASS Q802 057C 419 PP T 2PC945 Q801 057C 498 1 T BF423 J802 061C 17210252T CFR 1KOHM +-5% 1/4W 37 L803 061C 17212152T CFR 120 OHM +-5% 1/4W R833 061C 17212252T CFR 1.2K OHM +-5% 1/4W R832 061C 17212252T CFR 1.2K OHM +-5% 1/4W L806 061C 17215152T CFR 150 OHM +-5% 1/4W L802 061C 17215152T CFR 150 OHM +-5% 1/4W R827 061C 17222252T CFR 2.2KOHM+-5% 1/4W R818 061C 17222952T CFR 2.2OHM+-5% 1/4W R831 061C 21012352T MFR 12K OHM +- 1% 1/6W R835 061C 21056252T 5.6K 1/6W R803 061C 60210152T CFR 100 OHM+-5% 1/6W R806 061C 60210152T CFR 100 OHM+-5% 1/6W R811 061C 60210152T CFR 100 OHM+-5% 1/6W R819 061C 60210152T CFR 100 OHM+-5% 1/6W R821 061C 60210152T CFR 100 OHM+-5% 1/6W R825 061C 60210252T CFR 1K OHM+-5% 1/6W R828 061C 60210252T CFR 1K OHM+-5% 1/6W R834 061C 60210352T CFR 10K OHM+-5% 1/6W R826 061C 60210352T CFR 10K OHM+-5% 1/6W R822 061C 60212352T CFR 12K OHM+-5% 1/6W R829 061C 60230252T CFR 3K OHM+-5% 1/6W R816 061C 60239352T CFR 39K OHM +-5% 1/6W R801 061C 60275052T CFR 75 OHM+-5% 1/6W R808 061C 60275052T CFR 75 OHM+-5% 1/6W R813 061C 60275052T CFR 75 OHM+-5% 1/6W R814 061C 60291152T CFR 910 OHM +-5% 1/6W R812 061C 60291152T CFR 910 OHM +-5% 1/6W R807 061C 60291152T CFR 910 OHM +-5% 1/6W R823 061C175L10152T CFR 100 OHM +-5% 1/2W R817 061C175L10152T CFR 100 OHM +-5% 1/2W R802 061C175L33152T CFR 330 OHM +-5% 1/2W R810 061C175L33152T CFR 330 OHM +-5% 1/2W R815 061C175L33152T CFR 330 OHM +-5% 1/2W R820 061C175L33452T CFR 330K OHM +-5% 1/2W C832 064C178J104 0T CL21X0.1UF 63V +-5% C816 064C178J332 1T CL21X 3300PF 100V +-5% C822 065C 44210113T 100PF +-5% NPO 50V C801 065C 450104 3T 0.1UF 50V Y5V C802 065C 450104 3T 0.1UF 50V Y5V C803 065C 450104 3T 0.1UF 50V Y5V C805 065C 450104 3T 0.1UF 50V Y5V C807 065C 450104 3T 0.1UF 50V Y5V C808 065C 450104 3T 0.1UF 50V Y5V C810 065C 450104 3T 0.1UF 50V Y5V C812 065C 450104 3T 0.1UF 50V Y5V C823 065C 450104 3T 0.1UF 50V Y5V C825 065C 450104 3T 0.1UF 50V Y5V C819 065C517K102 2T6921 1000PF 10% Z5P 500V C813 065C517K222 5T6921 2200PF 10% 500V C820 067C 305101 3T 100UF +-20% 16V C821 067C 305101 3T 100UF +-20% 16V C826 067C 305339 3T EC 105℃ 3.3UF M 16V C809 067C 305470 3T 47UF +-20% 16V FB804 071C 55 9 T CORE RF BEAD RH 3.5X6X0.76TP FB805 071C 55 9 T CORE RF BEAD RH 3.5X6X0.76TP L809 071C 55 9 T CORE RF BEAD RH 3.5X6X0.76TP L807 073C 5410010T COIL PEAKING 10U 10% 3*7MM TP 38 R809 073C 5447810T 0.47UH +-10% PEAKING COIL R805 073C 5447810T 0.47UH +-10% PEAKING COIL R804 073C 5447810T 0.47UH +-10% PEAKING COIL L811 073C 5447810T 0.47UH +-10% PEAKING COIL L805 073C 5447810T 0.47UH +-10% PEAKING COIL L804 073C 5447810T 0.47UH +-10% PEAKING COIL L801 073C 5447810T 0.47UH +-10% PEAKING COIL D806 093C 6021P52T PS156R D818 093C 64 1152T IN4148 D817 093C 64 1152T IN4148 D815 093C 64 1152T IN4148 D813 093C 64 1152T IN4148 D811 093C 64 1152T IN4148 D807 093C 64 1152T IN4148 D803 093C 6431T52T BAV20 D802 093C 6431T52T BAV20 D804 093C 6431T52T BAV20 D805 093C 6431T52T BAV20 D808 093C 6431T52T BAV20 D809 093C 6431T52T BAV20 D814 093C 6431T52T BAV20 D816 093C 6431T52T BAV20 FB801 095C 90 23 JUMPER FB802 095C 90 23 JUMPER FB803 095C 90 23 JUMPER J801 095C 90 23 JUMPER J803 095C 90 23 JUMPER J804 095C 90 23 JUMPER J805 095C 90 23 JUMPER J806 095C 90 23 JUMPER FB807 095C 90 23 JUMPER FB806 095C 90 23 JUMPER J808 095C 90 23 JUMPER J807 095C 90 23 JUMPER 715C1388 1 2 VIDEO-BOARD PCB J809 095C 90 23 JUMPER D820 095C 90 23 JUMPER ZD801 093C 3959852T GDZJ7.5A 084C 33 10 FUSE CLIP F901 084C 7H400 SL FUSE 4A 250V LF-618 004 X101 093C 22C 48TDK 48M CHINA SYNTONY Q34C6296 LC A REAR COVER Q34C6297 LC L SWIVEL Q34C6298 LC L BASE Q40C 70P673 5A RATING LABEL Q41C 6867310E WARRANTY BOOKLET Q41C7120673 1A MANUAL Q44C67D1673 4A CARTON Q45C 76 28 RN R PE BAG FOR MANUAL Q45C 88 7 RN R PE BAG FOR MONITOR Q45C 88507 R OUT PE BAG Q45C 88601 R EPE COVER Q50C 4 10 TIE E089B 089C 73B5MYHJD SIGNAL CABLE 1.5M
