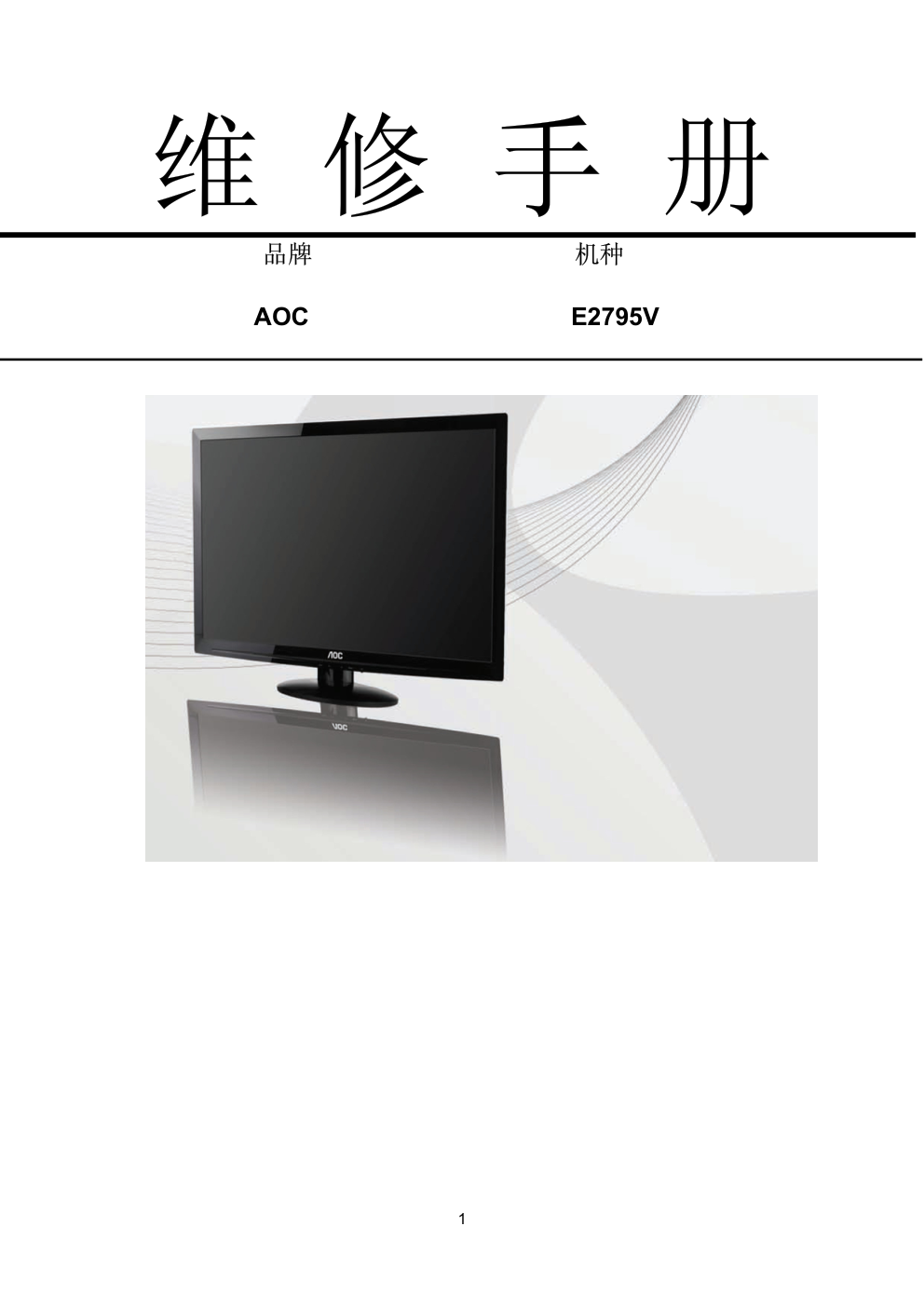

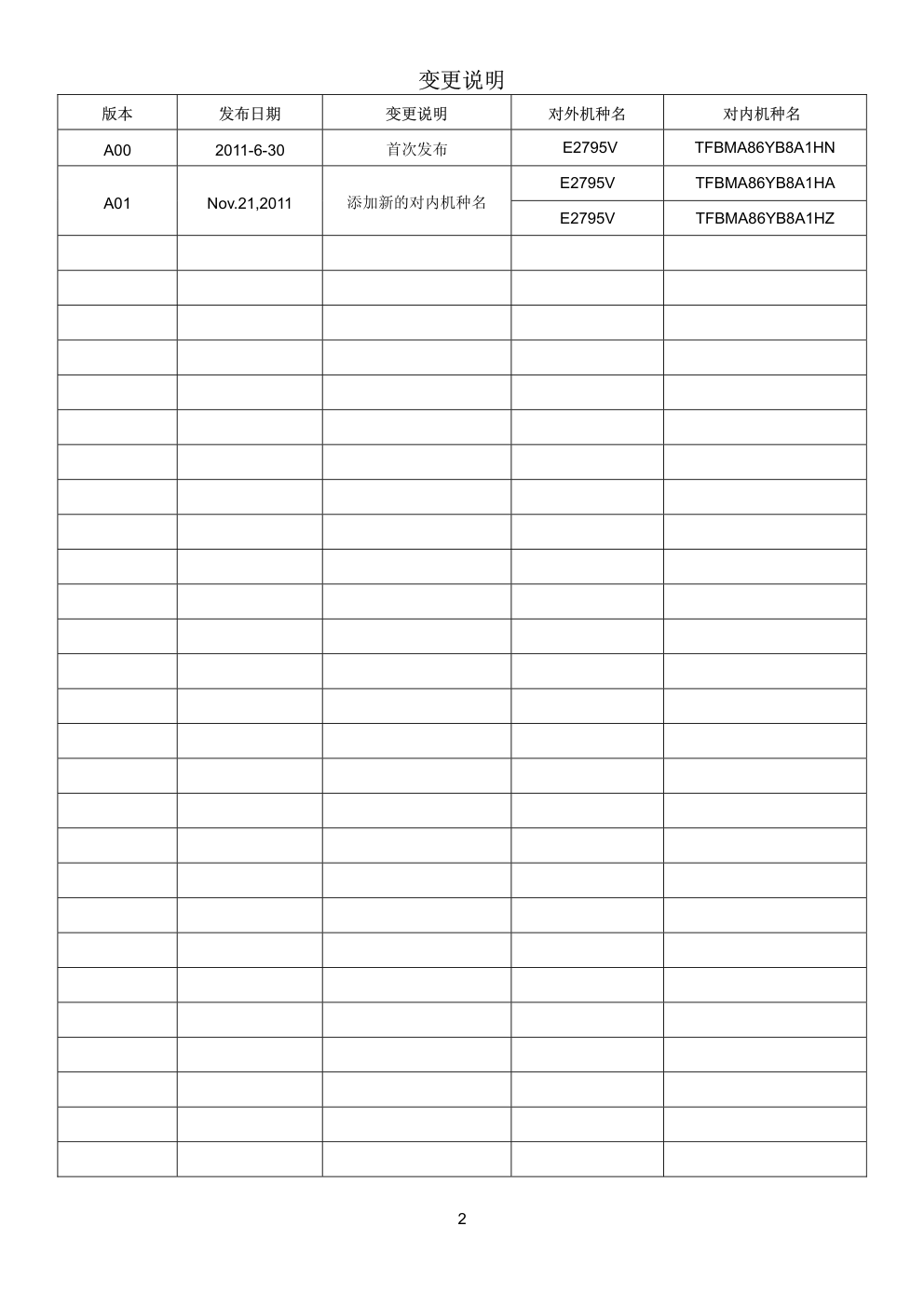

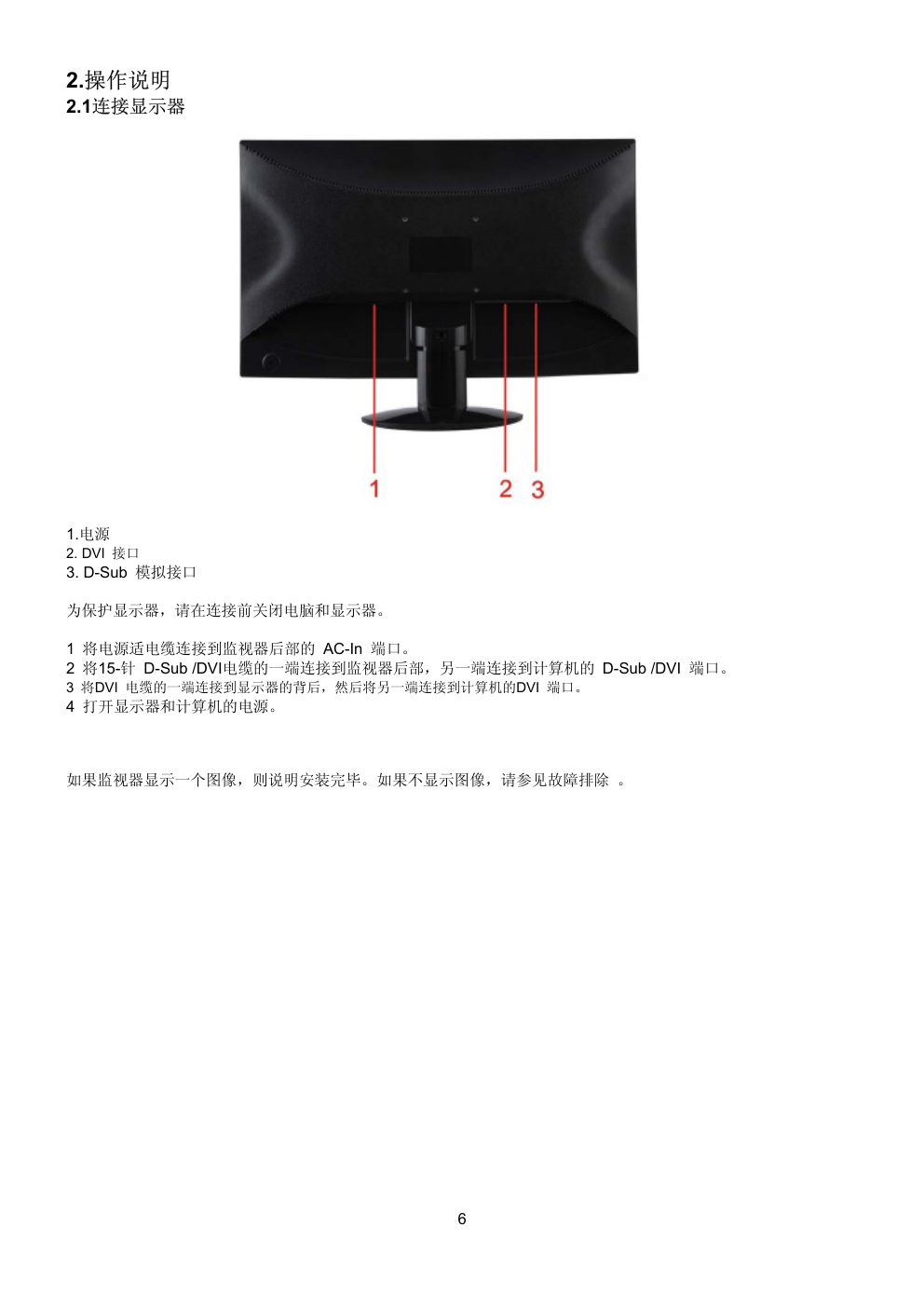

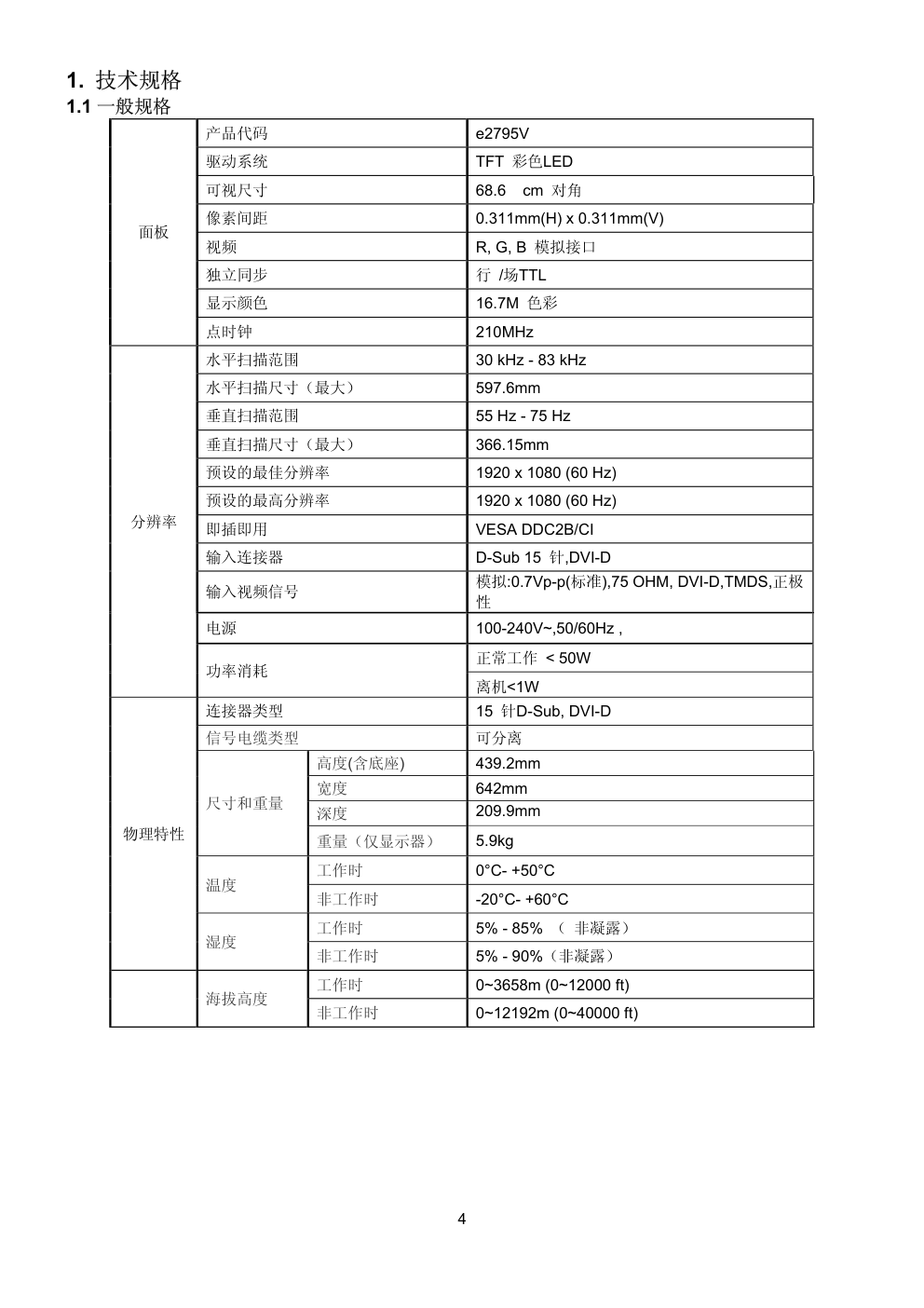

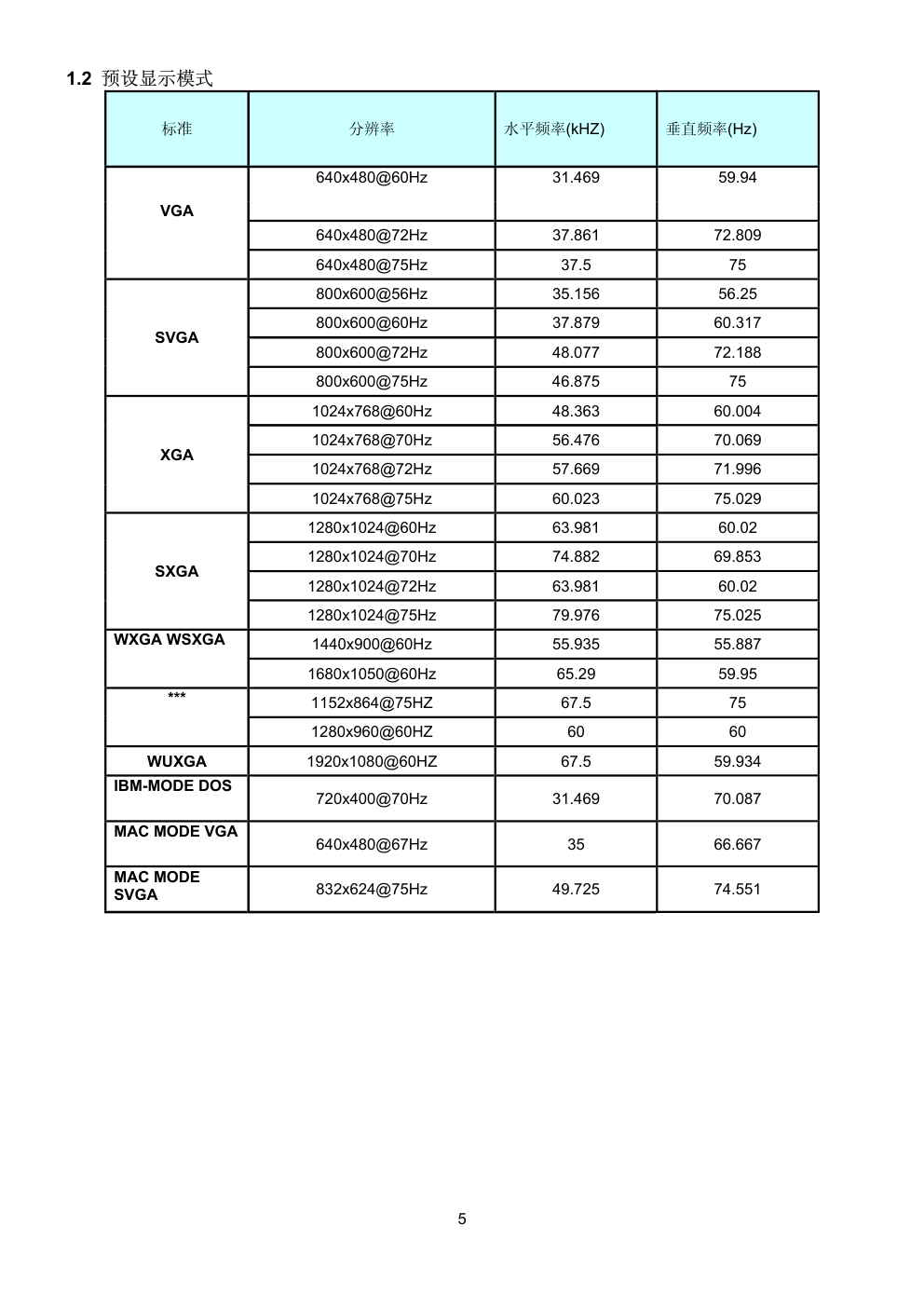

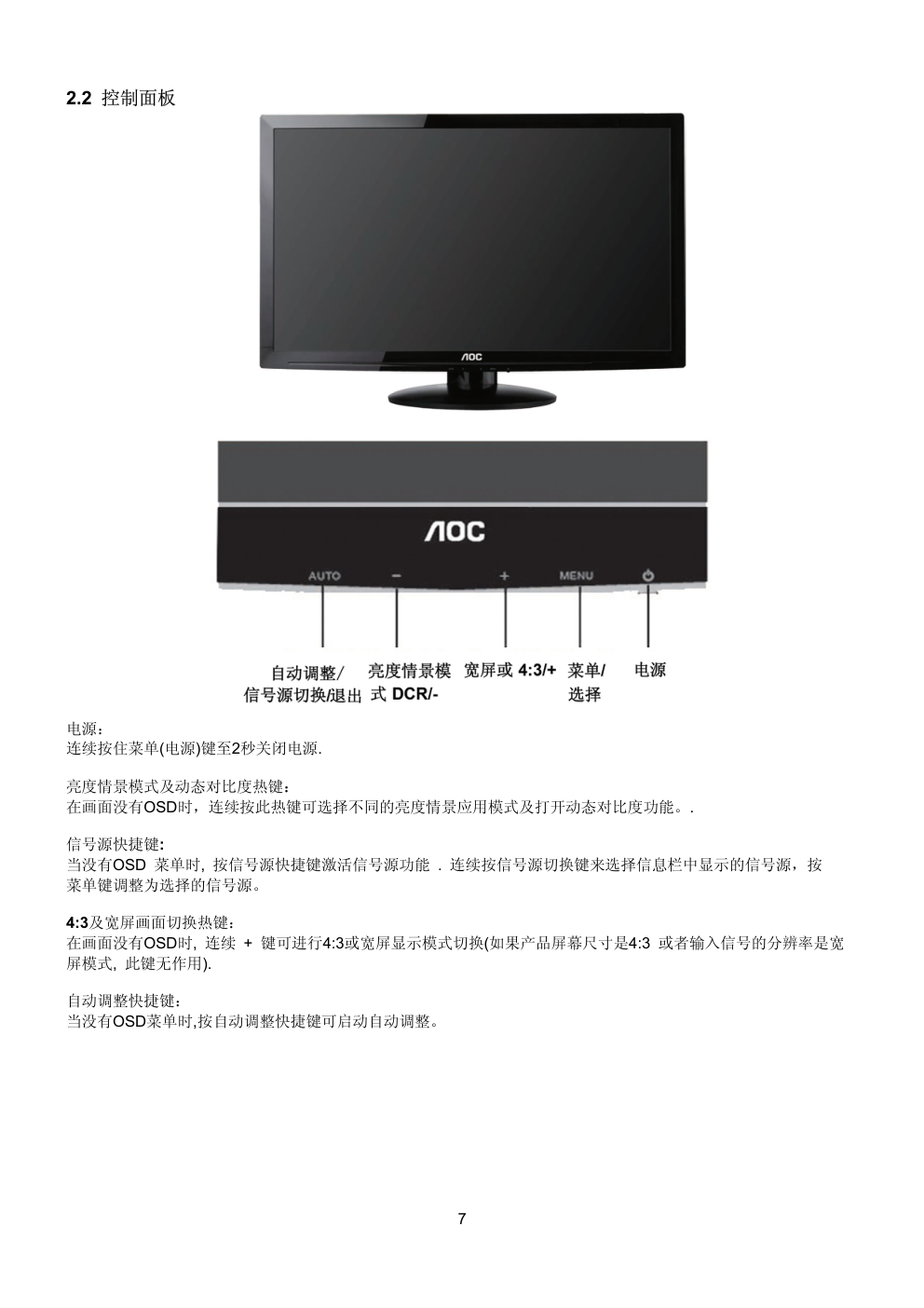

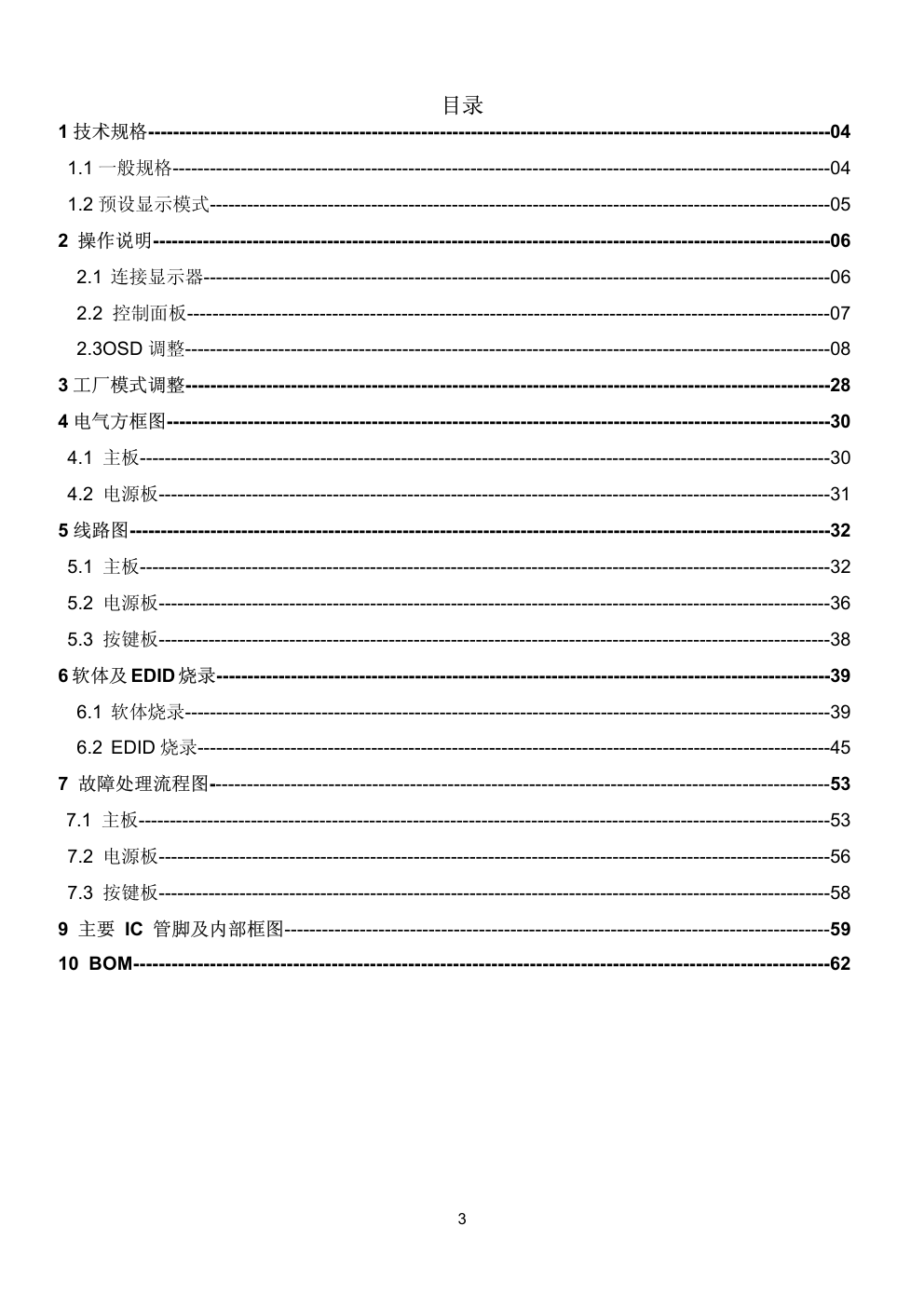

1 维 修 手 册 品牌 机种 AOC E2795V 2 变更说明 版本 发布日期 变更说明 对外机种名 对内机种名 A00 2011-6-30 首次发布 E2795V TFBMA86YB8A1HN A01 Nov.21,2011 添加新的对内机种名 E2795V TFBMA86YB8A1HA E2795V TFBMA86YB8A1HZ 3 目录 1 技术规格--------------------------------------------------------------------------------------------------------------04 1.1 一般规格----------------------------------------------------------------------------------------------------------04 1.2 预设显示模式----------------------------------------------------------------------------------------------------05 2 操作说明-------------------------------------------------------------------------------------------------------------06 2.1 连接显示器-----------------------------------------------------------------------------------------------------06 2.2 控制面板------------------------------------------------------------------------------------------------------07 2.3OSD 调整--------------------------------------------------------------------------------------------------------08 3 工厂模式调整--------------------------------------------------------------------------------------------------------28 4 电气方框图-----------------------------------------------------------------------------------------------------------30 4.1 主板---------------------------------------------------------------------------------------------------------------30 4.2 电源板------------------------------------------------------------------------------------------------------------31 5 线路图-----------------------------------------------------------------------------------------------------------------32 5.1 主板---------------------------------------------------------------------------------------------------------------32 5.2 电源板------------------------------------------------------------------------------------------------------------36 5.3 按键板------------------------------------------------------------------------------------------------------------38 6 软体及 EDID 烧录---------------------------------------------------------------------------------------------------39 6.1 软体烧录--------------------------------------------------------------------------------------------------------39 6.2 EDID 烧录------------------------------------------------------------------------------------------------------45 7 故障处理流程图---------------------------------------------------------------------------------------------------53 7.1 主板---------------------------------------------------------------------------------------------------------------53 7.2 电源板------------------------------------------------------------------------------------------------------------56 7.3 按键板------------------------------------------------------------------------------------------------------------58 9 主要 IC 管脚及内部框图---------------------------------------------------------------------------------------59 10 BOM-------------------------------------------------------------------------------------------------------------62 4 1. 技术规格 1.1 一般规格 面板 产品代码 e2795V 驱动系统 TFT 彩色LED 可视尺寸 68.6 cm 对角 像素间距 0.311mm(H) x 0.311mm(V) 视频 R, G, B 模拟接口 独立同步 行 /场TTL 显示颜色 16.7M 色彩 点时钟 210MHz 分辨率 水平扫描范围 30 kHz - 83 kHz 水平扫描尺寸（最大） 597.6mm 垂直扫描范围 55 Hz - 75 Hz 垂直扫描尺寸（最大） 366.15mm 预设的最佳分辨率 1920 x 1080 (60 Hz) 预设的最高分辨率 1920 x 1080 (60 Hz) 即插即用 VESA DDC2B/CI 输入连接器 D-Sub 15 针,DVI-D 输入视频信号 模拟:0.7Vp-p(标准),75 OHM, DVI-D,TMDS,正极 性 电源 100-240V~,50/60Hz , 功率消耗 正常工作 < 50W 离机<1W 物理特性 连接器类型 15 针D-Sub, DVI-D 信号电缆类型 可分离 尺寸和重量 高度(含底座) 439.2mm 宽度 642mm 深度 209.9mm 重量（仅显示器） 5.9kg 温度 工作时 0°C- +50°C 非工作时 -20°C- +60°C 湿度 工作时 5% - 85% （ 非凝露） 非工作时 5% - 90%（非凝露） 海拔高度 工作时 0~3658m (0~12000 ft) 非工作时 0~12192m (0~40000 ft) 5 1.2 预设显示模式 标准 分辨率 水平频率(kHZ) 垂直频率(Hz) 640x480@60Hz 31.469 59.94 VGA 640x480@72Hz 37.861 72.809 640x480@75Hz 37.5 75 SVGA 800x600@56Hz 35.156 56.25 800x600@60Hz 37.879 60.317 800x600@72Hz 48.077 72.188 800x600@75Hz 46.875 75 XGA 1024x768@60Hz 48.363 60.004 1024x768@70Hz 56.476 70.069 1024x768@72Hz 57.669 71.996 1024x768@75Hz 60.023 75.029 SXGA 1280x1024@60Hz 63.981 60.02 1280x1024@70Hz 74.882 69.853 1280x1024@72Hz 63.981 60.02 1280x1024@75Hz 79.976 75.025 WXGA WSXGA 1440x900@60Hz 55.935 55.887 1680x1050@60Hz 65.29 59.95 *** 1152x864@75HZ 67.5 75 1280x960@60HZ 60 60 WUXGA 1920x1080@60HZ 67.5 59.934 IBM-MODE DOS 720x400@70Hz 31.469 70.087 MAC MODE VGA 640x480@67Hz 35 66.667 MAC MODE SVGA 832x624@75Hz 49.725 74.551 6 2.操作说明 2.1连接显示器 1.电源 2. DVI 接口 3. D-Sub 模拟接口 为保护显示器，请在连接前关闭电脑和显示器。 1 将电源适电缆连接到监视器后部的 AC-In 端口。 2 将15-针 D-Sub /DVI电缆的一端连接到监视器后部，另一端连接到计算机的 D-Sub /DVI 端口。 3 将DVI 电缆的一端连接到显示器的背后，然后将另一端连接到计算机的DVI 端口。 4 打开显示器和计算机的电源。 如果监视器显示一个图像，则说明安装完毕。如果不显示图像，请参见故障排除 。 7 2.2 控制面板 电源： 连续按住菜单(电源)键至2秒关闭电源. 亮度情景模式及动态对比度热键： 在画面没有OSD时，连续按此热键可选择不同的亮度情景应用模式及打开动态对比度功能。. 信号源快捷键: 当没有OSD 菜单时, 按信号源快捷键激活信号源功能 . 连续按信号源切换键来选择信息栏中显示的信号源，按 菜单键调整为选择的信号源。 4:3及宽屏画面切换热键： 在画面没有OSD时, 连续 + 键可进行4:3或宽屏显示模式切换(如果产品屏幕尺寸是4:3 或者输入信号的分辨率是宽 屏模式, 此键无作用). 自动调整快捷键： 当没有OSD菜单时,按自动调整快捷键可启动自动调整。 8 2.3 OSD 调整 基本按键操作说明 1) 按 MENU 按钮激活 OSD 窗口。 2) 按 - 或 + 浏览这些功能。 如果想要选择调整的功能，按 MENU 按钮激活它。如果所选的功能包含有子菜单 再按一下 - 或 + 可以浏览到子菜单功能。如果想要调整的功能突出显示，按 MENU 按钮激活它。 3) 按 - 或 + 更改所选功能的设置。要退出和保存，按AUTO选择退出和保存。如果您想调整其它任何功能，请重复 步骤 2-3。 4) OSD 锁定功能： 要锁定 OSD ，请在显示器关闭时，按住 MENU 按钮，然后按电源按钮打开显示器。 要解 锁 OSD ， 请在显示器关闭时，按住 MENU 按钮，然后按电源按钮打开显示器。 请注意： 1) 如果产品只有单一信号输入, OSD中的 "输入选择" 项目不可调整. 2) 如果产品屏幕比例是4:3或者输入分辨率是宽屏模式, OSD中的 "图像比例" 项目不可调整 3) 当动态对比度, 色彩增强, 窗口增亮任意一项功能启动, 另外2项功能将被自动关闭. 9 明亮度 1. 按MENU (菜单键) 显示菜单。 2. 按 选择 , 按MENU进入。 3. 按 或 选择子菜单, 按 或 进行调节 4. 按 退出。 10 11 图象设置 1. 按MENU (菜单键) 显示菜单。 2. 按 – 或者+选择 (图像设置), 进入.MENU进入。 3. 按-或+选择子菜单,进入menu 按-或+进行调节。 12 4. 按 退出。 13 色温 1. 按MENU (菜单键) 显示菜单。 2. 按+或者-选择 (色温), 按MENU进入。 3. 按-或+选择子菜单, 按-或+进行调节。 14 4. 按 退出。 15 色彩增强 1. 按MENU (菜单键) 显示菜单。 2. 按 +或者- 选择 (色彩增强), 按MENU进入。 3. 按+或-选择子菜单, 按+或-进行调节。 4. 按 退出。 16 17 窗口增亮 1. 按MENU (菜单键) 显示菜单。 2. 按 +或者-选择 (窗口增亮), 按MENU进入。 3. 按 进入 4. 按-或者+选择“增亮”, 选择 “开启” 激活窗口增亮选项 5. 按+或-选择子菜单, 按+或-进行调节。 18 6. 按 退出。 19 OSD设置 1. 按MENU (菜单键) 显示菜单。 2. 按-或+选择子菜单, 按- 或+进行调节。 3. 按+或-选择子菜单, 按+或-进行调节。 20 4. 按 退出。 21 其它 1. 按MENU (菜单键) 显示菜单。 2. 按+或者-选择 (其他), 按MENU进入。 3. 按+或-选择子菜单, 按+ 或-进行调节。 22 4. 按 退出。 23 重置 1. 按MENU (菜单键) 显示菜单。 2. 按 +或者-选择 （重置） 3. 按MENU进入 4. 按- 或+选择是或否 24 5. 按AUTO（菜单）进入调试。 25 退出 1. 按MENU (菜单键) 显示菜单。 2. 按+或者-选择 (退出), 按MENU进入。 3. 按 退出。 26 LED 指示灯 状态 LED 颜色 开机模式 蓝色 离机模式 橙色 i-Menu 欢迎使用AOC i-Menu 显示器调节软件，与显示器的按键控制比较，该软件可以更容易设置显示参数。 请点击“这里” 开始安装i-Menu软件，按照安装向导完成软件安装 e-Saver 欢迎使用 AOC e-Saver 显示器电源管理软件！ AOC e-Saver 为显示器提供智能关机功能，可使显示器在 PC 处于 工作、关机、睡眠或屏保等状态时及时关机；实际关机时间取决于您的个人喜好（参见下例）。 请单击 “driver/e-Saver/setup.exe”开始安装 e-Saver 软件，按照安装向导完成软件的安装。 在四种 PC 状态的任一状态下， 您可以从下拉菜单中选择希望显示器自动关机的时间（以分钟为单位）。 在上例中： 1) 当 PC 处于工作状态时显示 器从不关机。 2) PC 关机 5 分钟后，显示器自动关机。 3) PC 处于睡眠/待机模式 10 分钟后，显示器自动关机。 4) 屏保程序运行 20 分钟后，显示器自动关机。 27 您可以单击 RESET（重置）将 e-Saver 恢复至其默认设置（如下所示）。 Screen+ 欢迎使用 AOC "Screen+" 显示器调节软件, Screen+ 软件是一个桌面分屏工具，可以将桌面分割成不同窗格，每个窗 格都可以显示不同的窗口，需要时，只需把窗口拖曳到相应窗格即可。它支持多显示器输出，可以让工作变得更加轻 松。请依据程序安装软件安装。 28 3.工厂模式调整 注: 此机种无需做白平衡调整。 （以 Haier HT-20198B 机种为例） 3.1 开启信号发生器电源，并将信号发生器与 LCD Monitor 连接好；将信产生器 Chroma2326（或同等仪器）设定为 Timing116(640*480 60HZ),Pattern48(32 灰阶); 3.2 按住“menu”键的同时插入电源线。当屏幕亮起来的时候，释放“menu”键。在按“menu”键的时候会弹出如下菜单。 3.3 选择中“F”按“menu”进入工厂模式菜单(如图)。 3.4 选中“Auto color”项按 menu 键确认，当画面闪一下时，则表示画面有 Auto 动作，当画面完全稳定下来后，出现 PASS 则表示 OK.(如图) 29 30 4.电气方框图 4.1 主板 PA[0..1] CMVCC1 XGA/SXGA TSUM1PFR SCHEMATIC LVDS OUTPUT CMVCC1 04.Output CMVCC PB[0..9] PA[0..1] PPWR_ON# PA[4..9] 02.Input DSUB_R+ DSUB_G+ DSUB_B+ DSUB_V DSUB_R- DSUB_G- DSUB_B- DET_CABLE DSUB_H DSUB_SOG DDC1_SDA DDC1_SCL CMVCC1 EDID_CTRL 03.Scalar DSUB_R+ DSUB_G+ DSUB_SOG DSUB_B+ DSUB_R- DSUB_G- DSUB_B- DSUB_H DSUB_V Adj_BACKLIGHT VCC1.8 VCC3.3 PA[0..1] PB[0..9] DDC1_SDA DDC1_SCL DET_CABLE on_BACKLIGHT PPWR_ON# PANEL_ID# Volume# Mute PA[4..9] CMVCC1 VCTRL EDID_CTRL 05.Power on_BACKLIGHT Adj_BACKLIGHT VCC1.8 CMVCC VCC3.3 Mute Volume# PANEL_ID# CMVCC1 VCTRL VCC1.8 VCC3.3 CMVCC VCC1.8 CMVCC VCC3.3 PB[0..9] PA[4..9] CMVCC1 31 4.2 电源板 转换板 AC input 16V 5V Start Resistor (R904,R905) PWM Control LD7576AGR (IC901) Transformer (T901) Bridge Rectifier and Filter Feedback Circuit Rectifier diodes Power Switch (Q901) Photo coupler (IC903) Regulator (IC904) EMI filter D801 LED (CN806) PWM Control MP3389EF (U801) 14.5V MOSFET (Q806) DIM ON/OFF L801 32 5.线路图 5.1 主板 715G3329 1 2 1 6 2 7 3 8 4 9 5 11 12 13 14 15 10 17 16 CN101 R120 10K 1/16W 5% VGA_PLUG Q101 NC ESD_VCC ESD_VCC ESD_VCC2 ESD_VCC1 DSUB_SCL DDC1_SCL CMVCC1 3,4 CMVCC1 DVI_5V C121 1000pF VGA_R- DSUB_B+ 5 R140 NC 3 1 2 D104 BAV70 OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 B B 2 5 Monday , March 28, 2011 <称爹> 2.0.INPUT G3329-1-2-A1-1-110328 DVI 1_5V A0 1 A1 2 A2 3 GND 4 SDA 5 SCL 6 WP 7 VCC 8 U102 AT24C02BN-SH-T DSUB_SCL DSUB_SDA 候綼　U101 候綼　U103 候綼　U107 候綼　U106 候綼　U105 C101 NC VGA_R+ VGA_B+ VGA_G+ V_Sy nc VGA_G- DDC1_SDA DSUB_SDA H_Sy nc C117 0.22uF16V DDC1_SCL DDC2_SDA DDC2_SCL R123 4K7 1/16W 5% R136 4K7 1/16W 5% 3 1 2 D108 BAV70 FB104 300 OHM C120 NC H_Sy nc C116 0.22uF16V FB105 300 OHM DSUB_B- 5 DSUB_SOG 5 DSUB_G+ 5 DSUB_R+ 5 DSUB_R- 5 DSUB_G- 5 DSUB_H 5 I/O1 1 GND 2 I/O2 3 I/O3 4 VDD 5 I/O4 6 U103 AZC199-04S DSUB_V 5 DDC2_SCL 5 DDC2_SDA 5 RX0P 5 I/O1 1 GND 2 I/O2 3 I/O3 4 VDD 5 I/O4 6 U104 AZC199-04S RX0N 5 RX1N 5 RX1P 5 RX2P 5 RX2N 5 DVI 1_5V RXCP 5 RXCN 5 I/O1 1 GND 2 I/O2 3 I/O3 4 VDD 5 I/O4 6 U106 AZC199-04S DDC1_SCL 5 ESD_VCC2 ESD_VCC1 FB110 300 OHM DDC1_SDA 5 DDC1_SDA VGA_B- DET_CABLE 5 I/O1 1 GND 2 I/O2 3 I/O3 4 VDD 5 I/O4 6 U105 AZC199-04S DDC_WP 5 I/O1 1 GND 2 I/O2 3 I/O3 4 VDD 5 I/O4 6 U107 AZC199-04S DDC_WP 5 DAT2- 1 DAT2+ 2 2/4shield 3 DAT4- 4 DAT4+ 5 DDC SCL 6 DDC SDA 7 VSYNC 8 DAT1- 9 DAT1+ 10 1/3shield 11 DAT3- 12 DAT3+ 13 +5V 14 SYNC GND 15 HPD 16 DAT0- 17 DAT0+ 18 0/5shield 19 DAT5- 20 DAT5+ 21 clk shield 22 clk+ 23 clk- 24 GND 26 GND 25 CN102 JACK R104 1K 1/16W 5% R138 4K7 1/16W 5% DDC2_SDA C113 5pF/50V DSUB_5V V_Sy nc 1 2 FB102 BEAD R125 4K7 1/16W 5% VGA_PLUG RX1P R124 4K7 1/16W 5% C124 0.1uF/16V VCC3.3 VGA_R+ DDC2_SCL VGA_B+ ESD_VCC RX2P R137 4K7 1/16W 5% VGA_PLUG VGA_G- R122 NC C107 1000pF HDCP_CTRL 5 R139 6K8 1/16W 5% R127 10R 1/16W 5% R111 100R 1/16W 5% R101 100R 1/16W 5% C114 0.047uF R112 75R 1/16W 5% VGA_G+ RX0N DVI_5V C106 0.047uF ESD_VCC2 VGA_R- R129 10R 1/16W 5% R135 10K 1/16W 5% DGND R134 10R 1/16W 5% C103 22pF C104 22pF C110 0.047uF C122 1000pF ZD104 RLZ5.6B R121 NC VGA_B- R131 10R 1/16W 5% A0 1 A1 2 A2 3 GND 4 SDA 5 SCL 6 WP 7 VCC 8 U101 AT24C02BN-SH-T R103 1K 1/16W 5% 1 2 FB103 BEAD R126 10R 1/16W 5% R119 100R 1/16W 5% R105 100R 1/16W 5% C111 0.047uF VGA_G+ R108 75R 1/16W 5% VGA_B+ R115 100R 1/16W 5% ESD_VCC1 RXCN CMVCC1 RX1N DSUB_5V R117 100R 1/16W 5% C115 0.1uF/16V R110 470R 1/16W 5% C109 5pF/50V R116 75R 1/16W 5% R128 10R 1/16W 5% R106 2K2 1/16W 5% RX0P C108 0.047uF C118 NC VGA_R+ C119 NC R109 100R 1/16W 5% R107 2K2 1/16W 5% C112 NC DVI_HPD C102 0.047uF R102 0R05 1/10W 5% 1 2 FB101 BEAD RX2N R133 10K 1/16W 5% R130 10R 1/16W 5% R132 10R 1/16W 5%RXCP R113 100R 1/16W 5% R114 100R 1/16W 5% GND POWER DVI_HPD C105 5pF/50V R118 100R 1/16W 5% 33 LVB0P PB8 + C305 100UF25V R306 56K 1/16W 5% R307 NC C302 0.22uF16V PANEL_VCC Q302 2N3904S-RTK/PS PA2 LVACKP R302 220 OHM 1/4W LVB1M PB7 LVB3P PB0 PA5 LVA2M PA0 LVA3P PA9 LVA0M R301 220 OHM 1/4W PA4 LVA2P LVB3M PB1 PA8 LVA0P PA[0..9] LVB2M PB5 PA1 LVA3M LVB0M PB9 CMVCC1 PA6 LVA1P PPWR_ON# 5 LVBCKP PB2 PA3 LVACKM LVBCKM PB3 LVB2P PB4 C301 0.1uF/16V PA7 LVA1M NC (Q301) NC (AO3401) LVB1P PB6 PB[0..9] 1 2 FB301 120 OHM 080912 CMVCC1 2,4 PA[0..9] 5 PB[0..9] 5 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 CN301 CONN AO3401L 2 1 C304 0.1uF/16V S D R303 4K7 1/16W 5% 3 G C303 1uF/16V PANEL_VCC R308 10K 1/16W 5% LVA0P RXE0+ R304 22K 1/16W 5% R305 10K 1/16W 5% CMVCC1 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 CN302 NC/CONN RXO0- LVB0M RXE3- LVA3M RXE1- LVA1M LVACKM RXEC- RXO3- LVB3M LVB2M RXO2- RXO1- LVB1M RXE2- LVA2M LVBCKM RXOC- RXOC+ LVBCKP RXE0- LVA0M S 1 S 2 S 3 G 4 D 8 D 7 D 6 D 5 U301 AO4411 RXE2+ LVA2P RXO0+ LVB0P RXO1+ LVB1P RXO3+ LVB3P RXO2+ LVB2P RXEC+ LVACKP RXE1+ LVA1P RXE3+ LVA3P LVACKM RXEC- LVBCKM RXOC- RXE2- LVA2M RXE1- LVA1M RXO3- LVB3M RXE0- LVA0M RXO0- LVB0M RXE3- LVA3M RXO1- LVB1M LVB2M RXO2- OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 B B 3 5 Monday , March 28, 2011 <称爹> 3.0.OUTPUT G3329-1-2-A1-1-110328 RXEC+ LVACKP RXO2+ LVB2P RXE0+ LVA0P RXE1+ LVA1P RXOC+ LVBCKP RXE2+ LVA2P RXE3+ LVA3P RXO0+ LVB0P RXO3+ LVB3P RXO1+ LVB1P PANEL_VCC 34 C712 0.1uF/16V CMVCC1 2,3 Volume# R708 3.9 OHM 2W SOT 223 SOT 252 CMVCC1 PANEL_ID# 5 PANEL_ID# R709 NC R710 NC VCC3.3 VCC3.3 VCC3.3 R701 NC lock type + C704 100UF25V VSS 1 VOUT 2 VIN 3 U701 AP1117E33LA VI 3 VO 2 GND 1 4 4 U704 NC/AP1117E18LA Mute1 BKLT-EN BKLT-VBRI BKLT-EN CMVCC1 BKLT-VBRI CMVCC1 R702 10K 1/16W 5% C701 0.1uF/16V R703 10K 1/16W 5% C708 0.1uF/16V C702 0.1uF/16V 1 2 3 4 5 6 7 8 9 CN701 CONN R705 1K 1/16W 5% R704 22K 1/16W 5% + C707 100UF25V C709 0.1uF/16V R706 100R 1/16W 5% Q701 2N3904S-RTK/PS C705 0.1uF/16V DGND 2,3,5 VCC1.8 Volume# 5 Mute 5 CMVCC1 OUT 2 IN 3 GND 1 U703 AZ1117D-1.8-E1 SOT 223 ADJ(GND) 1 VOUT 2 VIN 3 U702 NC/AP1117D33L-13 OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 B B 4 5 Monday , March 28, 2011 <称爹> 4.0.POWER G3329-1-2-A1-1-110328 C713 0.1uF/16V on_BACKLIGHT 5 adj_BACKLIGHT 5 35 R461 0R05 1/10W 5% CMVCC1 Max condition for LED: 1. Vcc = 3.3 V 2. Current = 12 mA FW need to be modified. Q407 NC R456 200R 1/10W 5% Q408 NC R460 200R 1/10W 5% VCC3.3 R447 NC Q407 2N3906S 2N3906S C415 0.1uF/16V NC Q408 C414 0.1uF/16V NC VCC3.3 VDVI FB410 300OHM WP ZD401 RLZ5.6B R433 3.9K OHM +-1% 1/16W NC NC NC NC NC NC VCC3.3 PA[0..9] 3 PB[0..9] 3 Cs and Cd (C420, C421) X'TAL 18 pF 瑉红 (93G 22-53-J) 　蔼 (93G 22-53B-H) Normal Function : CL = Cs + ((Cg*Cd)/(Cg+Cd)) P.S : Assume Cs = 4 pF X401 27 pF CL of SPEC 32 pF 56 pF For detect function, depend on FW R431 3.9K OHM +-1% 1/16W DSUB_R+ 2 R411 NC R406 4K7 1/16W 5% R408 NC CMVCC1 VCC3.3 R453 NC R454 NC CMVCC1 VCC3.3 R457 NC R458 NC MSCL RIN0P 23 GIN0P 20 SOGIN0 21 BIN0P 18 RIN0M 22 GIN0M 19 BIN0M 17 HSYNC0 27 VSYNC0 28 REXT 15 REFP 26 REFM 25 SDO 37 SCK 39 SCZ 38 SDI 40 PWM2/GPIO_P24 47 PWM1/GPIO_P25 86 LVACKM 59 XOUT 96 XIN 97 LVA2P 60 LVA2M 61 LVA1P 62 LVA1M 63 LVA0P 64 LVA0M 65 LVB3P 67 LVB3M 68 LVBCKP 69 LVBCKM 70 LVB2P 71 LVB2M 72 LVB1P 73 LVB1M 74 LVB0P 77 LVB0M 78 LVACKP 58 LVA3M 55 LVA3P 54 GND 2 GND 5 RX2P 3 RX2N 4 RX1P 6 RX1N 7 AVDD_33 8 RX0P 9 RX0N 10 RXCKP 12 RXCKN 13 GND 11 GND 29 GND 33 AVDD_33 24 VDDP 56 MODE 53 NC 52 VCTRL 81 VDDC 51 DDCA_SDA/RS232_TX 30 DDCA_SCL/rs232_RX 31 DDCD_SDA 100 DDCD_SCL 1 PWM0/GPIO_P26 93 AVDD_33 14 VDDP 75 GPIO_P15/PWM0 35 GPIO_P27/PWM1 48 GPIO_P12 85 GPIO_P00/SAR1 88 GPIO_P01/SAR2 89 GPIO_P02/SAR3 90 GPIO_P06 91 GPIO_P07 92 GPIO_P13 94 GPIO_P14 95 GPIO_P16/PWM2 99 GPIO_P11/I2C_MDA 43 GPIO_P10/I2C_MCL 44 RST 84 GPIO_P23 41 GPIO_P22 42 AVDD_33 98 AVDD_33 16 VDDP 32 VDDP 49 VDDC 66 VDDC 82 VDDC 34 GND 50 GND 57 GND 76 GND 79 GND 83 BYPASS 80 GPIO_P17/SAR0 87 GPIO_P40 36 GPIO_P41 45 GPIO_P42 46 TSUMU58PWHL-LF-1 CMVCC1 TOUCH_POWER R451 NC R452 NC C420 47pF C413 0.1uF/16V R445 100R 1/16W 5% PANEL_ID# 4 KEY2 VDDP PA2 PA3 VCC3.3 VCC3.3 2,4 C404 0.1uF/16V LED_ORANGE PB7 R401 390 OHM 1/16W C434 0.1uF/16V PB9 LED O MSCL R412 10K 1/16W 5% VCC3.3 PB5 LED G_B VMPLL LED O C416 NC PB0 PA7 C409 0.1uF/16V PB[0..9] R414 1K 1/16W 5% R418 1K 1/16W 5% FB404 300OHM C422 0.1uF/16V LED_GRN/BLUE C403 0.1uF/16V LED_ORANGE LF_B POWER_KEY# C410 0.1uF/16V AVDD C431 0.1uF/16V POWER_KEY# VDDC R420 0R05 1/16W VCC3.3 C407 0.1uF/16V C406 0.1uF/16V C405 0.1uF/16V LED_GRN/BLUE R415 100R 1/16W 5% PA1 PA0 BUZZER VCC3.3 VPLL LED G_B R417 100R 1/16W 5% VMPLL C408 0.1uF/16V C417 0.1uF/16V C411 0.1uF/16V MSDA C421 47pF PB4 R419 0R05 1/16W VCC3.3 PPWR_ON# 3 EE_WP PB2 KEY1 R407 NC 1 2 X401 14.31818MHz AVDD MSDA R409 100R 1/16W 5% R428 100R 1/16W 5% 1 2 3 4 5 6 CN401 NC/CONN PA6 DVI 1_5V R446 NC FB401 300OHM VPLL KEY2 C401 0.22uF16V PA8 R425 100R 1/16W 5% R421 100K 1/16W 5% VDDP R423 0R05 1/16W VDDC PA5 C432 0.1uF/16V R462 0R05 1/10W 5% C435 0.1uF/16V + C419 10UF50V C412 0.1uF/16V C433 0.1uF/16V FB402 300OHM LVDS PB3 PA[0..9] AVDD PA4 DET_CABLE 2 PA9 R416 100R 1/16W 5% VCC1.8 PB8 PB1 VDVI PB6 VCC1.8 4 R404 NC Q405 NC VCC3.3 LF_B R402 NC R405 NC R457 Direct LED R462 R459 100R 1/16W 5% NC 10K 1/16W 5% 100R 1/16W 5% R420 NC 0R 1/16W 5% NC R453 R419 2.2K 1/16W 5% Indirect LED 2.2K 1/16W 5% 10K 1/16W 5% 0R 1/16W 5% NC R455 FB405 NC C436 NC DDC2_SCL 2 CS# 1 DO 2 WP# 3 VSS 4 DI 5 CLK 6 HOLD# 7 VCC 8 U402 EN25F20-100GCP R432 3.9K OHM +-1% 1/16W R461 0R 1/16W 5% NC NC 0R 1/16W 5% KEY1 C402 4.7uF/10V CMVCC1 2 1 2 3 4 5 6 CN402 CONN Q401 LMBT3904LT1G WP DSUB_R- 2 DSUB_G+ 2 DSUB_G- 2 DSUB_B+ 2 DSUB_SOG 2 DSUB_V 2 DSUB_B- 2 DSUB_H 2 DDC1_SDA 2 DDC1_SCL 2 R435 4K7 1/16W 5% RX2P 2 R436 4K7 1/16W 5% U402 RX2N 2 SST Eon For ID2008 ID2009 RX1P 2 020A 010A Eon RX1N 2 U402 For user data, WB, EDID, HDCP are saved in Flash. For All model 020 Befor AOC ID2007 OSD SST U402 1 2 3 CN406 NC/CONN RX0N 2 RX0P 2 RXCN 2 RXCP 2 CMVCC1 DDC2_SDA 2 R441 NC EE_WP R440 NC VCC3.3 NC 1 E1 2 E2 3 VSS 4 SDA 5 SCL 6 WC 7 VCC 8 U403 NC/M24C04-WMN6TP R442 NC C423 NC BUZZER R430 NC 10K 1/16W 5% U403 M24C04-WMN6TP 100R 1/16W 5% 10K 1/16W 5% R440 C423 R441 R429 0.22uF16V 10K 1/16W 5% Without NVRAM R442 100R 1/16W 5% HDCP_CTRL 2 For NVRAM DDC_WP 2 on_BACKLIGHT 4 adj_BACKLIGHT 4 OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 B Custom 5 5 Monday , March 28, 2011 <称爹> 5.0.SCALER G3329-1-2-A1-1-110328 R426 NC R455 NC R459 NC R429 NC 2 4 6 8 1 3 5 7 CN403 NC/CONN 1 2 3 4 5 6 CN404 NC/CONN 1 2 3 4 5 6 7 CN405 NC/CONN R430 NC 36 5.2 电源板 715G3727P02004003H R911 10 OHM 1/4W R907 100K OMH 2W +-5% L904 3.5uH C913 47N 50V F904 FUSE C911 NC/1500PF2KV 1 2 3 4 5 6 7 8 9 10 11 CN902 Wire Harness 1 2 ZD922 GDZJ5.6B/NC R927 3.3K +-1% 1/10W +5V +16V +5V C921 NC/1000PF/250VAC Q903 KTD1028 + C905A NC R962 100 OHM 1/4W 3 1 2 D904 BAV70/NC D903 1N4148 2 1 3 4 - + BD902 GBU408/NC + C918 NC 2 1 3 4 - + BD901 D2SB80 + C939 680UF25V R938 10K 1/8W 1% C909 220P 50V R910 10 OHM 1/4W R939 1K 1/8W CT 1 COMP 2 CS 3 GND 4 OUT 5 VCC 6 NC 7 HV 8 IC901 LD7576AGR R905 5.1K 1/4W C942 2200pF 500V R912 820OHM 1/4W +/-5% L903 3.5uH C943 2200pF 500V R909 1 OHM 1/4W C931 100N 50V C903 0.47UF275V Q904 DTC144WKA/NC C907 100N 50V + C905 100uF 450V F901 FUSE 4A 250V 1 2 ZD921 TZX20B/NC 1 2 3 CN901 SOCKET R904 5.1K 1/4W R943 470 OHM 1/8W C932 1nF 50V R925 1K 1/8W 1% + C919 100uF 50V/NC 1 2 CN802 NC DIM +16V ON/OFF 1 2 3 4 5 CN801 NC C920 0.001uF/NC R940 56K +-1% 1/10W 1 2 ZD902 TZX18B C900 3300pF 250V NR902 NTCR R914 0.27 OHM 5% 2W 2 3 4 5 6 7 8 9 10 11 12 T901 80GL32P 6 N F903 FUSE R903 680K 1/4W C930 100N 50V C904 0.22UF275V/NC 4A/250V C901 1000pF 250V C906 1500PF2KV C937 NC/100pF/2KV + C941 NC NR901 NTCR/NC 1 2 FB901 BEAD 1 4 2 3 L901 30mH RV903 NC R902 680K 1/4W 1 2 4 3 L902 NC + C944 680UF25V OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 B Custom 3 3 Monday , March 14, 2011 715G3727-P0B-002-0010 <称爹> 03.POWER G3727-P01-004-X-2-110314 R946 820 OHM 2W DIM R906 5.1K 1/4W R947 820 OHM 2W 1 2 3 D909 FME-220A 1 2 FB902 BEAD ON/OFF 090626 1 2 4 3 IC903 PC123X2YFZOF R924 470 OHM 1/8W + C917 680UF25V + C908 47uF 50V + C916 680UF25V + C915 470UF16V R961 100 OHM 1/4W IC904 AS431AZTR-E1 R935 100 OHM 1/4W R913 1K 1/8W 1%/NC R901 680K 1/4W 1 2 3 4 CN903 NC D901 PS102R C928 10N 50V C924 47nF 50V +16V Q901 SMK0870F R926 3KOHM 1/10W C902 1000pF 250V R930 2.4K 1/10W 1 2 GND1 GND 095G 820 4X502 1 2 D900 BYV26EGP R920 100 OHM 1/4W R921 NC 1 2 3 D907 NC R923 NC R922 NC C912 2200pF 500V C929 2200pF 500V 1 2 3 D906 FME-230B R919 100 OHM 1/4W R918 100 OHM 1/4W 37 C803 470N 25V C811 100pF 50V C810 0.47uF 50V +14.5V C801 470N 25V R807 20K 1/10W L801 47uH OVP F801 0R05 4A 1/4W R802 270K 1% R808 1K 1/10W R833 NC R810 20K 1/10W NC/Q801 AOD482 1 2 3 4 CN805 NC/CONN R803 33K 1/10W DIM ON/OFF R804 100K 1/10W R806 1K 1/10W + C809 100uF 50V 1 2 3 4 5 6 7 8 CN806 CONN ON/OFF 1 2 3 4 5 6 7 CN801 1 2 D801 SK310B DIM + C807 4.7UF 100V R8180R05 1/4W DR R828 1 OHM +-5% 1/8W R8271 OHM +-5% 1/8W 1 2 3 4 CN802 R829 NC R805 300KOHM 1/10W C804 470N 25V R809 6.2KOHM +-1% 1/10W R831 1 OHM +-5% 1/8W R812 1 OHM +-5% 1/8W OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 A Custom 1 2 Thursday , March 17, 2011 715G4013-P01-001-0040 ODM MODEL 01.CONVERTER G4013-P0C-001-X-3-110113 C806 100pF 50V Q802 NC/ C808 NC NC 1 VIN 2 VCC 3 COMP 4 EN 5 DBRT 6 GND 7 OSC 8 ISET 9 BOSC 10 LED12 11 LED11 12 LED10 13 LED9 14 LED8 15 LED7 16 LED6 17 LED5 18 LED4 19 LED3 20 LED2 21 LED1 22 OVP 23 ISENSE 24 PGND 25 GATE 26 VFAULT 27 NC 28 E-Pad 29 U801 MP3389EF Q803 NC/ R820 NC/ S1 1 G1 2 S2 3 G2 4 D2 5 D2 6 D1 7 D1 8 Q806 APM8005KCTRG R825 NC R824 NC Q804 NC/ R832 1 OHM +-5% 1/8W R823 0R05OHM1/8W Gate C802 68NF 50V Q805 NC/ R830 NC R819 28KOHM +-1% 1/10W R801 10 OHM 1% 1/4W C805 100pF 50V R817 1 OHM +-5% 1/8W R816 1 OHM +-5% 1/8W R813 1 OHM +-5% 1/8W R814 1 OHM +-5% 1/8W DR R822 NC/ Gate +14.5V R815 0R05OHM1/8W R811 1 OHM +-5% 1/8W R821 NC/ R826 3.3R 1/8W 5% DR OVP 38 5.3 按键板 715G3584K01000004K UP POWER MENU LBADC1 OK LED_1# LED_2# 1 2 3 4 5 6 7 8 CN001 CONN DC_POWERON LED_1# C003 0.1uF 50V OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 B B 2 2 Tuesday , Nov ember 16, 2010 715G3584-K0B <称爹> 2.0.key 715G3584-K01-X-X-1-090414 DOWN LBADC2 OK (OK) (DOWN) (2K) (UP) (0) CONNECTOR LED (MENU) (Power) 1 3 5 2 4 6 8 7 9 10 SW001 SW UP (2.0K) LBADC1 1.042V 1.435V MENU LED_2# R004 2K 1/10W 5% R003 0R05 1/10W 5% R002 2K 1/10W 5% C004 0.1uF 50V R005 1K 1/10W 5% DOWN LBADC2 1.042V 1.435V (1K) SGND SGND 3 4 1 2 LED01 LED 39 6. 软体及 EDID 烧录 注：以其他机种为例 6.1 软体烧录 1. 升级所需材料列表 ISP 烧录板: 715GT089-B/C VGA 线 TPV P/N: 089G728 GAA DB PC 显示器 USB 线 TPV P/N: 089G1758 X USB 接口驱动 ISP tool: V4.55 新软体 40 2.治具连接 3.安装 USB 驱动 3.1. 715GT089-B/C 第一次和电脑连接的时候会跳出 USB 安装向导，安向导提示安装驱动。 Remark: USB 驱动程序路径: D:\FTC100103(Mstar)\FTCUSB.INF. (以此为例) 41 最后点击“finish”，此时 USB 的驱动已经安装完成。可以开始软体烧录。 3.2. 打开设备管理器查看是 USB 驱动是否真的安装成功。只有当治具和电脑连接的时候才可以查看，如果没有连接 的话是不会出现“USB Serial Port”的 42 4. 安装烧录软件 4.1. 以下三个文件必须同时放在同一个文件夹内。 4.2. 将三个文件放在一起后，双击 图标打开烧录软件。 4.3.点击”Device”打开以下界面，勾选”WP Pin pull to high during ISP”。 43 4.4.点击“Connect”，PC 与 LCD 进行通讯。如果通讯正常，软件能正确识别 LCD 中 flash 器件型号。 如果无法正确 识别器件型号，请参考 troubleshooting 中的方法进行尝试。 4.5.点击”Device”加载需要烧录的软体。 44 4.6. 点击“Restore”设置 HDCP key 的保存地址。只有当 LCD 有 DVI 或 HDMI 接口时才需要设置，如果只有 VGA 接 口则无需设置。AOC E2795V 带有 DVI 接口，因此需要设置保存地址，勾选“Restore Enable”。起始地址为：0x03A000 大小填：4KB. 4.7. 点击“Auto”打开以下界面。请取消“ReConnect”的勾选，Erase Device 中选择“FileArea”。参数设置好后，最后点 击“Run”开始烧录。 45 4.8. 升级过程中请勿拔出电源，或断开连接。如果中途烧录失败请重新尝试烧录。 4.9.当出现如下信息表示烧录成功。 46 5. 升级完以后进工厂模式确认软体版本是否正确 5.1. 进工厂模式的方法。(参考下图) (1)接入信号：VGA 或 DVI. (2)按住“menu”键的同时插入电源线。当屏幕亮起来的时候，释放“menu”键。再按“menu”键的时候会弹出如下菜单。 选中“F”按“menu”进入工厂模式菜单。 5.2. 在用户模式下做重置（复位）。按左右键选择“Extra”“reset”－“Yes”按“menu”重设。 软体版本信息 47 (1)通常软体升级完以后会自动打开加温模式，做 reset 动作以后会关闭加温模式。 6. Troubleshooting 6.1.出现“Can’t Entry ISP Mode!!”错误不能烧录的情况请尝试以下方法。. 方法介绍： (1) 出现擦除错误的时候，请更换其他版本的烧录软件。 (2) 在烧录过程中，有的时候会出现通讯错误。显示器的状态灯会灭了。重新连接的 时候连接不上。请断电后，过几分钟再上电重试。 (3) 更换其他治具。 (4) 有的时候由于 PC 的兼容问题，所以在无法烧录的情况下，请尝试更换 PC. 48 6.2 EDID 烧录 一．准备工作 1.准备材料 打印线（公对公） VGA 线 12V 直流电源盒 TPV P/N: N/A TPV P/N: 089G728 GAA DB TPV P/N: ADPC12416BEP ISP 治具板: 715GT034-B PC 显示器 打印口驱动程序 ISP tool EDID DVI 线 TPV P/N: 089G174GAAAC 49 2.连接图 3.安装打印口驱动 3.1.双击这个图标 开始安装。安装结束后，重启 PC. 4.EDID 数据准备 4.1.将 EDID 的名称，根据如下规则修改。. Anolog EDID WA.dat Digital EDID WD.dat 4.2. 将下图三个文件复制到 AOC E235VZ 文件夹，其中要包含“config.ini” 文件。 4.3. 将 E235VZ 复制到 DDC 文件夹，并把 DDC 文件夹和烧录软件放在一起。 5.运行烧录软件 50 5.1.双击这个图标 打开软件。. 5.2. 勾选“Analog+DVI” 并点击 “Loadfile” 加载 EDID 文件. 5.3. 选择正确的 EDID 文件。 51 5.4. 加载 EDID 文件成功后会出现如下信息。 5.5. 勾选“手动输入日期”, 并填写日期和 13 位 SN 如下图。. 5.6.点击“Program”开始烧录。第一次烧录的时候会出现“Data compare error”错误。这是因为第一次打开烧录软件时， 默认为内置 EEPROM。点击“OK”会更改为外挂 EEPROM。再次输入 13 位 SN。重新烧录。就可以成功了。 52 5.7.输入 13 位 SN，点击“Program”开始烧录，成功后有如下图片所示。 5.8. 点击 “Read Both” 读出 EDID 数据并和刚才烧录进去的信息比较。尤其是 SN .如果一致则烧录成功。否，请重 烧。 53 6. Troubleshooting. 6.1. 出现不能烧录的情况，请尝试以下方法。 (1)AC 断电后，重启显示器。 (2)将 VGA 线的第 5pin 剪断。DVI 线的 14pin 剪掉。 (3) 打开烧机模式（加温模式） (4)拆开机器，将端口出的 EEPROM 芯片地 7PIN 接地，去保护再重新烧录。 54 7.故障处理流程 7.1 主板 无供电 无供电 按下电源键看画面是否正常 重新插插头然后检查 AC:100-240V 是否正常? 检查 U701 Vout=3.3V; C423(+)=1.8V 检查交流电源输入 检查 X401 晶振是否正常 更换 U401 更换 X401 OK OK OK NG NG NG NG 检查或更换 CN404,U404,Q404,Q411 55 无画 （LED 橙色） 无画 检查信号线 更换信号线 更换 U401 OK OK NG 检查 CN405 的 HS/VS 是否正常 检查相关回路 NG 56 白屏 白屏 检查 Q404 是否为低电 平，Q405 的基极是否为 高电平 检查 CN405 是否虚焊 更换 PANEL OK OK NG 检查 U401 对 panel 的供电是否为低电平 OK 检查相关元件 NG 57 7.2 电源板 死机 检测交流电 100V or 240V 是否正常？ 检测 AC 输入 检测 C905 (+)的电压大小 检测全桥整流回路和 F901 回路 检测 IC901 第 8 脚电压是否正常？ 检测 R904 R905 或更换 IC901 NG 检测二次启动电压是否正常？ 1) 检测 IC901 2) 检测 D903 回路 检测 D906, D909 OK 检测 IC901 第 5 脚的 PWM 波形 OK 检测 IC901 NG NG OK OK OK NG NG 58 无背光 检测 D801 负极电压是否为 14.5V NG OK 检测 adapter 回路 检测 ON/OFF 信号 检测主板 NG OK 检测 IC801 第 2 脚是否为 14.5V NG OK 检测 U801 检测 Q806 输出电压 NG OK 更换 U801 检查接口或灯管,反馈回路 59 7.3 按键板 OSD 画面不稳定及不可调整 OK OSD 画面不稳定及不可调整 按键板是否连接正常 连接好按键板 按键开关是否正常 替换按键开关 OK NG NG 按键板是否正常 替换按键板 OK NG OK 检查主板 60 8.主要 IC 管脚及内部框图 1）TSUMU58PWHL-LF-1 61 2）LD7576AGR 62 3）MP3389EF 63 9. BOM 注意: 以下料件信息仅供参考，如有变更，恕不另行通知，请到 http://cs.tpv.com.cn 获取最新信息。 TDBGRVNYW6A1NN 点位 组件 对象描述 备注 052G 1211 B Conductive Tape 85mm *40mm *0.09mm (单 导) 052G 1211500 ALUMINUM FOIL TAPE 052G 2191 A PAPER TAPE 052G6019 1 INSULATING TAPE 089G1745HAA AC DVI CABLE E08907 089G179J30NH11 FFC CABLE 30PIN P1.0 180MM E08901 089G414A15N CX AC POWER CORD 1500MM E08901 089G414A15N HL POWER CORD 1500MM China Reg E09502 095G8014 6DH82 HARNESS 6P(2008)-6P(A1253HA HR) 220MM 2ND SOURCE E09502 095G8014 6XH82 HARNESS 6P(2008)-6P(A1253HA HR) 220MM 095G8022 6X511 HARNESS 6P-6P(A1253HA HR) 260mm 708GF008 WP02A AOC 40(960) 050G 600 2 HANDLE1 050G 600 3 HANDLE2 Q50G 4 10 TIE (Y1900221) Q52G 1185 98 MIDDLE CARTON TAPE FOR AOC Q52G 1185 99 big carton tape for aoc E750 750GBM270GEA12N000 LCD M270HGE-L10 C1 NB CMI 2ND SOURCE E750 750GBM270GEA22N000 LCD M270HGE-L10 C2 NB CMI 756GQBCB AA001 00 MAIN BOARD-CBPCBA8E1Q1 U402 056G1133137 IC MX25L2026MI-12G SOP-8 U402 056G2233501 FLASH MX25L2026DM1I-12G 2Mb SOP-8 SMTCB-U402 100GAMMG000YT1 MCU ASS'Y-056G1133129 801GQAEE559 L27WA-10T2-10S2 e2795V CMI ASS'Y 0G1G1030 6120 SCREW 0M1G 130 5120 SCREW 0M1G1030 6120 SCREW 3x6 A15G0887C0110A MAIN_FRAME M037 A37G0135 1 HINGE 27 A85G0206101 Mainframe shielding AM1G1740 10 47 CR3 SCREW Q12G6600 6 FOOT Q12G6900 36 HEAT PAD M037 SA37G01351 HINGE ASS'Y 015F0135100 STATOR 015F0135101 STATOR 015F013510L BRACKET 015F013510R BRACKET 004F0612051 00 WASHER 004F0612121 03 WASHER 004F061212M 00 WASHER 004F061210T 01 METAL WASHERS12.0*4.72*1.0T 028F0618070 SHAFTS 002F0604100 00 NUTS 0M1F 130 6120 SCREW 802GQA34521 L27WA-10T2-10S2 e2795V REAR COVER ASS'Y 0M1G 140 8 47 CR3 SCREW 64 Q34G7434 GM 4B0100 REAR COVER 27¡° 803GQA44233 L27WA-10T2-10S2 e2795V EPS ASS'Y Q44GF008101 eps Q44GF008201 eps A33G0740AED 1L0100 KEY Funtion A33G0741 1 1C0100 Lens Power A34G1479AEDB2B0130 BEZEL L27WA-TS2 A34G1481AED 1B0100 STAND A34G1482AED 1B0130 BASE Q40G0003615A51 LABEL -POP LABEL(EPA+EPEAT Silver+win 7) Q40G000461518A LABEL POP e2795V Q41G78S161561A e2795V QSG Q44GF008615 3A 27 LCD CARTON Q45G 88609196 EPE BAG E08907 S89G179T30NH11 FFC CABLE 30PIN P1.0 180MM 089F80001803BG 1.0*30*2.5-180-3-0.65*0.06 033F303FH10BK3 F1010HA-30P-BK 033F303FJSHK30 1.0S-19-30A 044F3231 16735 5760 EVA (30*20*0.8mm) 044F3231SMJ001 HF Tape 30*11.5*0.1 HF Q41G2009615 9D WARRANTY CARD Q45G2010M0201A P.E. BAG (INSTR. BOOK) Q70G27C161510A e2795V CD MANUAL 040G 58162435A LABEL 040G 581689 4A BARCODE LABEL FOR 1 Q40G 27N61512A RATING LABEL Q40G000161514A CARTON LABEL Q40G000162439A LABEL -CEL G1 LABEL 1.05/0.5 040G 45762412B CBPC LABEL CN402 033G3802 6B Y L WAFER CN701 033G3802 9B Y L CONN 2.0 9P CN301 033G801930F CH JS FFC CONN 1.0mm 30P R/A 34mm 6.3mm R708 061G152M399 64 3.9OHM 2W 5% METAL OXIDE CN101 088G 35315F HD D-SUB CONN 15P BLUE - R/A CN101 088G 35315F XH D-SUB 15PIN VERTICAL CONN WITH SCREW CN102 088G 35424F D DVI CONN SCREWED 24P R/A X401 093G 22 53 J CRYSTAL 14.31818MHZ/32PF49US 709G3329 QM001 COMSUPTIVE ASS'Y 055G 2 ALCOHOL 055G 23524 WELDING FLUX WITHOUT PB Q55G 100625 TIN STICK_LOW ARGENTUM C419 067G 3151007KB EC 10uF M 50V 5*11mm C305 067G 3151014KB EC LOW ESR 100UF M 25V 6.3*11mm C704 067G 3151014KB EC LOW ESR 100UF M 25V 6.3*11mm C707 067G 3151014KB EC LOW ESR 100UF M 25V 6.3*11mm 709G3329 QA001 COMSUPTIVE ASS'Y U401 056G 562F31 SCALER TSUMU58PWHL-LF-1 100PIN FQFP U703 056G 563 31 IC AZ1117D-1.8-E1 U701 056G 563514 IC AZ1117H-3.3TRG1 1A/3.3V SOT223 U701 056G 585 4A LDO AP1117E33G-13 1A 3.3V SOT223 U107 056G 662502 IC ESD AZC199-04S.R7G SOT23-6L 65 U103 056G 662502 IC ESD AZC199-04S.R7G SOT23-6L U104 056G 662502 IC ESD AZC199-04S.R7G SOT23-6L U105 056G 662502 IC ESD AZC199-04S.R7G SOT23-6L U106 056G 662502 IC ESD AZC199-04S.R7G SOT23-6L U402 056G1133129 IC EN25F20-100GCP 2Mb SOP-8 U402 056G1133137 IC MX25L2026MI-12G SOP-8 U101 056G1133531 EEPROM FM24C02A-SO-T-G 2K SOP-8 U102 056G1133531 EEPROM FM24C02A-SO-T-G 2K SOP-8 U102 056G1133918 NO-SUGGEST AT24C02BN-SH-T 2kb SO-8 U101 056G1133918 NO-SUGGEST AT24C02BN-SH-T 2kb SO-8 U402 056G2233501 FLASH MX25L2026DM1I-12G 2Mb SOP-8 Q302 057G 417 4 PMBS3904/PHILIPS-SMT(04) Q701 057G 417 4 PMBS3904/PHILIPS-SMT(04) Q302 057G 417 12 T KEC 2N3904S-RTK/PS Q701 057G 417 12 T KEC 2N3904S-RTK/PS Q401 057G 417518 TRA LMBT3904LT1G 200mA/40V SOT-23 LRC U301 057G 763 3 HF FET AO4411L SO-8 BY AOS R423 061G0402000 JI RST 0402 0.05R MAX 1/16W R420 061G0402000 JI RST 0402 0.05R MAX 1/16W R419 061G0402000 JI RST 0402 0.05R MAX 1/16W R419 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN R420 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN R423 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN R134 061G0402100 JI TEST ONLY RST 0402 10R 5% 1/16W TA-I R132 061G0402100 JI TEST ONLY RST 0402 10R 5% 1/16W TA-I R131 061G0402100 JI TEST ONLY RST 0402 10R 5% 1/16W TA-I R130 061G0402100 JI TEST ONLY RST 0402 10R 5% 1/16W TA-I R129 061G0402100 JI TEST ONLY RST 0402 10R 5% 1/16W TA-I R128 061G0402100 JI TEST ONLY RST 0402 10R 5% 1/16W TA-I R127 061G0402100 JI TEST ONLY RST 0402 10R 5% 1/16W TA-I R126 061G0402100 JI TEST ONLY RST 0402 10R 5% 1/16W TA-I R132 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN R134 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN R131 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN R130 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN R129 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN R128 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN R127 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN R126 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN R118 061G0402101 JI bEST ONLY RST 0402 100R 5% 1/16W TA-I R119 061G0402101 JI bEST ONLY RST 0402 100R 5% 1/16W TA-I R409 061G0402101 JI bEST ONLY RST 0402 100R 5% 1/16W TA-I R415 061G0402101 JI bEST ONLY RST 0402 100R 5% 1/16W TA-I R416 061G0402101 JI bEST ONLY RST 0402 100R 5% 1/16W TA-I R417 061G0402101 JI bEST ONLY RST 0402 100R 5% 1/16W TA-I R425 061G0402101 JI bEST ONLY RST 0402 100R 5% 1/16W TA-I R428 061G0402101 JI bEST ONLY RST 0402 100R 5% 1/16W TA-I 66 R445 061G0402101 JI bEST ONLY RST 0402 100R 5% 1/16W TA-I R706 061G0402101 JI bEST ONLY RST 0402 100R 5% 1/16W TA-I R101 061G0402101 JI bEST ONLY RST 0402 100R 5% 1/16W TA-I R105 061G0402101 JI bEST ONLY RST 0402 100R 5% 1/16W TA-I R109 061G0402101 JI bEST ONLY RST 0402 100R 5% 1/16W TA-I R111 061G0402101 JI bEST ONLY RST 0402 100R 5% 1/16W TA-I R113 061G0402101 JI bEST ONLY RST 0402 100R 5% 1/16W TA-I R114 061G0402101 JI bEST ONLY RST 0402 100R 5% 1/16W TA-I R115 061G0402101 JI bEST ONLY RST 0402 100R 5% 1/16W TA-I R117 061G0402101 JI bEST ONLY RST 0402 100R 5% 1/16W TA-I R118 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN R119 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN R409 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN R415 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN R416 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN R417 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN R425 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN R428 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN R445 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN R706 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN R101 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN R105 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN R109 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN R111 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN R113 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN R114 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN R115 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN R117 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN R705 061G0402102 JI RST 0402 1K 5% 1/16W TA-I R103 061G0402102 JI RST 0402 1K 5% 1/16W TA-I R104 061G0402102 JI RST 0402 1K 5% 1/16W TA-I R414 061G0402102 JI RST 0402 1K 5% 1/16W TA-I R418 061G0402102 JI RST 0402 1K 5% 1/16W TA-I R414 061G0402102 JT RST CHIP 1K 1/16W 5% TZAI YUAN R705 061G0402102 JT RST CHIP 1K 1/16W 5% TZAI YUAN R418 061G0402102 JT RST CHIP 1K 1/16W 5% TZAI YUAN R104 061G0402102 JT RST CHIP 1K 1/16W 5% TZAI YUAN R103 061G0402102 JT RST CHIP 1K 1/16W 5% TZAI YUAN R703 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I R702 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I R412 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I R308 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I R305 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I R135 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I R133 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I R120 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I R702 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN 67 R703 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN R412 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN R308 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN R305 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN R135 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN R133 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN R120 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN R421 061G0402104 JI TEST ONLY RST 0402 100K 5% 1/16W TA-I R421 061G0402104 JT RST CHIP 100K 1/16W 5% TZAI YUAN R106 061G0402222 JI TEST ONLY RST 0402 2.2K 5% 1/16W TA-I R107 061G0402222 JI TEST ONLY RST 0402 2.2K 5% 1/16W TA-I R107 061G0402222 JT RST CHIP 2K2 1/16W 5% TZAI YUAN R106 061G0402222 JT RST CHIP 2K2 1/16W 5% TZAI YUAN R304 061G0402223 JI TEST ONLY RST 0402 22K 5% 1/16W TA-I R704 061G0402223 JI TEST ONLY RST 0402 22K 5% 1/16W TA-I R304 061G0402223 JT RST CHIP 22K 1/16W 5% TZAI YUAN R704 061G0402223 JT RST CHIP 22K 1/16W 5% TZAI YUAN R401 061G04023900FI TEST ONLY RST 0402 390R 1% 1/16W TA-I R401 061G04023900FY RST CHIP 390R 1/16W 1% R431 061G04023901FF RST CHIPR 3.9KOHM +-1% 1/16W FENGHUA R432 061G04023901FF RST CHIPR 3.9KOHM +-1% 1/16W FENGHUA R433 061G04023901FF RST CHIPR 3.9KOHM +-1% 1/16W FENGHUA R433 061G04023901FI TEST ONLY RST 0402 3.9K 1% 1/16W TA-I R432 061G04023901FI TEST ONLY RST 0402 3.9K 1% 1/16W TA-I R431 061G04023901FI TEST ONLY RST 0402 3.9K 1% 1/16W TA-I R110 061G0402471 JI TEST ONLY RST 0402 470R 5% 1/16W TA-I R110 061G0402471 JT RST CHIP 470R 1/16W 5% TZAI YUAN R436 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I R435 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I R406 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I R303 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I R138 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I R137 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I R136 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I R125 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I R124 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I R123 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I R435 061G0402472 JY RST CHIPR 4.7KOHM +-5% 1/16W YAGEO R436 061G0402472 JY RST CHIPR 4.7KOHM +-5% 1/16W YAGEO R406 061G0402472 JY RST CHIPR 4.7KOHM +-5% 1/16W YAGEO R303 061G0402472 JY RST CHIPR 4.7KOHM +-5% 1/16W YAGEO R138 061G0402472 JY RST CHIPR 4.7KOHM +-5% 1/16W YAGEO R137 061G0402472 JY RST CHIPR 4.7KOHM +-5% 1/16W YAGEO 68 R136 061G0402472 JY RST CHIPR 4.7KOHM +-5% 1/16W YAGEO R125 061G0402472 JY RST CHIPR 4.7KOHM +-5% 1/16W YAGEO R124 061G0402472 JY RST CHIPR 4.7KOHM +-5% 1/16W YAGEO R123 061G0402472 JY RST CHIPR 4.7KOHM +-5% 1/16W YAGEO R306 061G0402563 JI RST 0402 56K 5% 1/16W R306 061G0402563 JT RST CHIPR 56KOHM 1/16W TZAI YUAN R139 061G0402682 JI RST CHIP 6.8K 5% 1/16W TA-I R139 061G0402682 JT RST CHIP 6K8 1/16W 5% TZAI YUAN R108 061G0402750 JI TEST ONLY RST 0402 75R 5% 1/16W TA-I R112 061G0402750 JI TEST ONLY RST 0402 75R 5% 1/16W TA-I R116 061G0402750 JI TEST ONLY RST 0402 75R 5% 1/16W TA-I R116 061G0402750 JT RST 0402 75R 5% 1/16W R112 061G0402750 JT RST 0402 75R 5% 1/16W R108 061G0402750 JT RST 0402 75R 5% 1/16W R102 061G0603000 JI RST 0603 0.05R MAX 1/10W TA-I R461 061G0603000 JI RST 0603 0.05R MAX 1/10W TA-I R462 061G0603000 JI RST 0603 0.05R MAX 1/10W TA-I R462 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN R461 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN R102 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN R456 061G0603201 JI TEST ONLY RST 0603 200R 5% 1/16W TA-I R460 061G0603201 JI TEST ONLY RST 0603 200R 5% 1/16W TA-I R456 061G0603201 JT RST CHIP 200R 1/10W 5% TZAI YUAN R460 061G0603201 JT RST CHIP 200R 1/10W 5% TZAI YUAN R301 061G1206221 JI RST 1206 220R 5% 1/4W R302 061G1206221 JI RST 1206 220R 5% 1/4W R301 061G1206221 JT RST CHIPR 220 OHM +-5% 1/4W TZAI YUAN R302 061G1206221 JT RST CHIPR 220 OHM +-5% 1/4W TZAI YUAN C121 065G040210232K A CAP 0402 1NF 10% 50V X7R C122 065G040210232K A CAP 0402 1NF 10% 50V X7R C107 065G040210232K A CAP 0402 1NF 10% 50V X7R C414 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C415 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C417 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C422 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C431 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C432 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C433 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C434 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C435 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C701 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C702 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C705 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C708 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C709 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C712 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C713 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C413 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C115 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C124 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C301 065G040210412K A CAP CHIP 0402 100nF K 16V X7R 69 C304 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C403 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C404 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C405 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C406 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C407 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C408 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C409 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C410 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C411 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C412 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C104 065G040222031J A CAP 0402 22PF J 50V NPO C103 065G040222031J A CAP 0402 22PF J 50V NPO C116 065G040222417Z A NO-SUGGEST CAP CHIP 0402 220nF Z 16V Y5V C401 065G040222417Z A NO-SUGGEST CAP CHIP 0402 220nF Z 16V Y5V C117 065G040222417Z A NO-SUGGEST CAP CHIP 0402 220nF Z 16V Y5V C302 065G040222417Z M MLCC 0402 CAP 0.22uF 16V Y5V C116 065G040222417Z T CAP CHIP 0402 0.22UF 16V Y5V C117 065G040222417Z T CAP CHIP 0402 0.22UF 16V Y5V C302 065G040222417Z T CAP CHIP 0402 0.22UF 16V Y5V C401 065G040222417Z T CAP CHIP 0402 0.22UF 16V Y5V C420 065G040247031J Y CAP CHIP 0402 47pF 50V NP0 +/-5% C421 065G040247031J Y CAP CHIP 0402 47pF 50V NP0 +/-5% C108 065G040247312K A CAP 0402 47NF 10% 16V X7R C110 065G040247312K A CAP 0402 47NF 10% 16V X7R C111 065G040247312K A CAP 0402 47NF 10% 16V X7R C114 065G040247312K A CAP 0402 47NF 10% 16V X7R C106 065G040247312K A CAP 0402 47NF 10% 16V X7R C102 065G040247312K A CAP 0402 47NF 10% 16V X7R C113 065G040250931J A CAP 0402 5PF J 50 NPO C109 065G040250931J A CAP 0402 5PF J 50 NPO C105 065G040250931J A CAP 0402 5PF J 50 NPO C303 065G060310512K T CAP 0603 1UF 10% 16V X7R C402 065G0805475A2K T CAP CHIP 0805 4.7uF K 10V X7R C402 065G0805475A2K Y CAP 0805 4U7 10V X7R +/-10% U402 070GHDCP500HDC HDCP CODE FB301 071G 56K121 CHIP BEAD FB404 071G 56V301 B CHIP BEAD 0805 300R 25% 700mA FB410 071G 56V301 B CHIP BEAD 0805 300R 25% 700mA FB402 071G 56V301 B CHIP BEAD 0805 300R 25% 700mA FB401 071G 56V301 B CHIP BEAD 0805 300R 25% 700mA FB104 071G 59G301 CHIP BEAD CHIP BEAD 300 OHM 0603 FB105 071G 59G301 CHIP BEAD CHIP BEAD 300 OHM 0603 FB110 071G 59G301 CHIP BEAD CHIP BEAD 300 OHM 0603 FB103 071G 59K190 B CHIP BEAD 0603 19 OHM FCB1608KF-190T05 FB102 071G 59K190 B CHIP BEAD 0603 19 OHM FCB1608KF-190T05 FB101 071G 59K190 B CHIP BEAD 0603 19 OHM FCB1608KF-190T05 D104 093G 64 42 L DIODE LBAV70LT1G SOT-23 LRC D108 093G 64 42 L DIODE LBAV70LT1G SOT-23 LRC 70 D104 093G 64 42 PP BAV70 SOT-23 D108 093G 64 42 PP BAV70 SOT-23 ZD104 093G 39GA01 T RLZ5.6B ZD401 093G 39GA01 T RLZ5.6B 709G3329 QS001 COMSUPTIVE ASS'Y Q52G6026 7 mesh printting paper 715G3329 1 2 MAIN PCB FR4 DS 80X72*1.6MM KEPC9QHL KEY BOARD SW001 077G 500 5J XL DOME SWITCH 5PCS CN001 033G8032 6F X WAFER 6P 1.25MM CN001 033G8032 6F HR CONNECTOR 6P 1.25 R003 061G0603000 JI RST 0603 0.05R MAX 1/10W TA-I R003 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN R005 061G0603102 JI TEST ONLY RST 0603 1K 5% 1/10W TA-I R002 061G0603202 JI RST 0603 2K 5% 1/16W TA-I R004 061G0603202 JI RST 0603 2K 5% 1/16W TA-I R004 061G0603202 JT RST 0603 2K 5% 1/10W R002 061G0603202 JT RST 0603 2K 5% 1/10W C003 065G060310432K A CAP 0603 100NF 10% 50V X7R C004 065G060310432K A CAP 0603 100NF 10% 50V X7R C003 065G060310432K F CAP CHIP 0603 0.1UF K 50V X7R C004 065G060310432K F CAP CHIP 0603 0.1UF K 50V X7R LED01 081G 14 12 GP CHIP LED GPTD1210YBC5-D LED01 081G 14 12 KT CHIP LED E715 715G3584K01000004F KEY PCB FR4 130x11x1.6mm DS 2ND SOURCE E715 715G3584K01000004K KEY PCB FR4 130x11x1.6mm DS R005 061G0603102 JT RST CHIP 1K 1/10W 5% TZAI YUAN ADPCA1606YZ2 ADAPTER BOARD 040G 45762412B CBPC LABEL GND1 009G6005 1 GROUND TERMINAL IC903 056G 139 9 IC EL817M(X) photocoupler DIP-4 IC903 056G 139 3A PC123Y22FZOF SHARP NR902 061G 5810T RST NTCR 8 OHM +-20% 4A 13mm THINKING NR902 061G 5810X RST NTCR 8 OHM +-20% 4A P=7.5mm R914 061G 20J278GB1 SY RST CEM 0.27OHM 5% 2W R947 061G152M821 64 HX 820OHM +-5% 2W R947 061G152M821 64 SY 820OHM +-5% 2W C903 063G107K474 6S 0.47UF +-10% C903 063G107K474 UM CAP X2 470NF 10% 275V C902 065G306M1022BP CAP Y1 1NF 20% 250V Y5U C901 065G306M1022BP CAP Y1 1NF 20% 250V Y5U C901 065G306M1023BW CAP Y1 1NF 20% 250V Y5U C902 065G306M1023BW CAP Y1 1NF 20% 250V Y5U C900 065G306M3322B3 CAP Y1 3.3NF 20% 250V Y5U C900 065G306M3322BP CAP Y1 3.3NF 20% 250V Y5U C916 067G215D6814KV EC 680UF 20% 25V 10*20 C917 067G215D6814KV EC 680UF 20% 25V 10*20 C939 067G215D6814KV EC 680UF 20% 25V 10*20 C944 067G215D6814KV EC 680UF 20% 25V 10*20 C944 067G215D6814LV LOW ESR EC 680uF 25V M 10*20mm C939 067G215D6814LV LOW ESR EC 680uF 25V M 10*20mm C917 067G215D6814LV LOW ESR EC 680uF 25V M 10*20mm C916 067G215D6814LV LOW ESR EC 680uF 25V M 10*20mm 71 C915 067G215S4713KV EC 470UF 20% 16V 10X13 C915 067G215S4713LV LOW ESR EC 470uF 16V M 10*12.5mm C905 067G315Z10115L EC 100uF 450V M 18*40mm L901 073G 174 65 H2 LINE FILTER 30mH MIN L903 073G 253 91 V CHOKE COIL 3.5uH+-10% L904 073G 253 91 V CHOKE COIL 3.5uH+-10% L904 073G 253 91 HP CHOKE COIL 3.5uH VOC L903 073G 253 91 HP CHOKE COIL 3.5uH VOC T901 080GL32P 6 L X'FMR 430uH 10% PT-012661 VOC T901 080GL32P 6 N X'FMR 430uH 10% YUVA-1247 VOC CN901 087G 50132C DL AC SOCKET BD901 093G 50460 51 BRIDGE D2SB80 2A 800V GBL CN902 095G 82511D509 HARNESS 11P(SCN)-9P(2008) 220 705GQ993088 D909 ASS'Y D909 093G 60247 FME-220A D909 093G 60270 MBRF20100CT ITO-220AB 0M1G 930 8120 SCREW 3x8 HS2 Q90G6241 1 GP HEAT SINK 705GQA57003 Q901 ASS'Y Q901 057G 667 21 MOSFET STP10NK70ZFP 8.6A 700V TO-220FP Q901 057G 667516 MOSFET 2SK3673-01MRSC 10A 700V TO-220F Q901 057G 667918 MOSFET SMK0870F 0M1G 930 8120 SCREW 3x8 HS1 Q90G0193 1 HEAT SINK 705GQA93070 D906 ASS'Y D906 093G 64 53 F DIODE YG906C2RSC 20A/200V TO-220F15 0M1G 930 8120 SCREW 3x8 HS3 Q90G6241 1 GP HEAT SINK IC901 056G 379529 AC/DC CONVERTER IC LD7576AGR SOP-7 R930 061G06032401FF RST CHIPR 2.4K OHM +-1% 1/10W FENGHUA R930 061G06032401FT RST 0603 2.4K 1% 1/10W TZAI YUAN R926 061G06033001FT RST CHIP 3K 1/10W 1% R926 061G06033001FY RST CHIPR 3KOHM 1/10W YAGEO R927 061G06033301FF RST CHIPR 3.3KOHM +-1% 1/10W FENGHUA R927 061G06033301FT RST CHIP 3K3 1/10W 1% R940 061G06035602FF RST CHIPR 56KOHM +-1% 1/10W FENGHUA R940 061G06035602FY RST CHIPR 56KOHM +-1% 1/10W YAGEO R925 061G08051001FF RST CHIPR 1KOHM +-1% 1/8W FENGHUA R925 061G08051001FT RST CHIP 1K 1/8W 1% R938 061G08051002FF RST CHIPR 10KOHM +-1% 1/8W FENGHUA R938 061G08051002FT RST CHIP 10K 1/8W 1% R939 061G0805102 JF RST CHIPR 1K OHM +-5% 1/8W FENGHUA R939 061G0805102 JT RST CHIPR 1K OHM +- 5% 1/8W TZAI YUAN R943 061G0805471 JF RST CHIPR 470 OHM +-5% 1/8W FENGHUA R924 061G0805471 JF RST CHIPR 470 OHM +-5% 1/8W FENGHUA R924 061G0805471 JT RST CHIPR 470OHM +-5% 1/8W TZAI YUAN R943 061G0805471 JT RST CHIPR 470OHM +-5% 1/8W TZAI YUAN JR901 061G1206000 JF RST CHIPR MAX0R05 1/4W FENGHUA JR901 061G1206000 JI RST 1206 MAX0R05 5% 1/4W 72 JR901 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN R910 061G1206100 JF RST CHIPR 10 OHM +-5% 1/4W FENGHUA R911 061G1206100 JF RST CHIPR 10 OHM +-5% 1/4W FENGHUA R911 061G1206100 JT RST CHIPR 10 OHM +-5% 1/4W TZAI YUAN R910 061G1206100 JT RST CHIPR 10 OHM +-5% 1/4W TZAI YUAN R918 061G1206101 JF RST CHIPR 100 OHM +-5% 1/4W FENGHUA R919 061G1206101 JF RST CHIPR 100 OHM +-5% 1/4W FENGHUA R920 061G1206101 JF RST CHIPR 100 OHM +-5% 1/4W FENGHUA R935 061G1206101 JF RST CHIPR 100 OHM +-5% 1/4W FENGHUA R961 061G1206101 JF RST CHIPR 100 OHM +-5% 1/4W FENGHUA R962 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN R962 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN R961 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN R935 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN R920 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN R919 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN R918 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN R909 061G1206109 JF RST CHIPR 1 OHM +-5% 1/4W FENGHUA R909 061G1206109 JT RST CHIPR 1 OHM +-5% 1/4W TZAI YUAN R906 061G1206512 JF RST CHIPR 5.1KOHM +-5% 1/4W FENGHUA R905 061G1206512 JF RST CHIPR 5.1KOHM +-5% 1/4W FENGHUA R904 061G1206512 JF RST CHIPR 5.1KOHM +-5% 1/4W FENGHUA R904 061G1206512 JT RST CHIPR 5.1 KOHM +-5% 1/4W TZAI YUAN R905 061G1206512 JT RST CHIPR 5.1 KOHM +-5% 1/4W TZAI YUAN R906 061G1206512 JT RST CHIPR 5.1 KOHM +-5% 1/4W TZAI YUAN R901 061G1206684 JF RST CHIPR 680KOHM +-5% 1/4W FENGHUA R902 061G1206684 JF RST CHIPR 680KOHM +-5% 1/4W FENGHUA R903 061G1206684 JF RST CHIPR 680KOHM +-5% 1/4W FENGHUA R901 061G1206684 JT RST CHIPR 680 KOHM +-5% 1/4W TZAI YUAN R902 061G1206684 JT RST CHIPR 680 KOHM +-5% 1/4W TZAI YUAN R903 061G1206684 JT RST CHIPR 680 KOHM +-5% 1/4W TZAI YUAN R912 061G1206821 JF RST CHIPR 820OHM +-5% 1/4W FENGHUA R912 061G1206821 JT RST CHIP R 820ohm 1/4W +/-5% 215Y1013LT C932 065G060310232K A CAP CHIP 0603 1000pF K 50V X7R C932 065G060310232K Y CAP CHIP 0603 1N 50V X7R +/-10% C928 065G080510332K 3 CAP CHIP 0805 10N 50V X7R +/-10% C928 065G080510332K Y CAP CHIP 0805 10N 50V X7R +/-10% C930 065G080510432K 3 CAP CHIP 0805 100N 50V X7R +/-10% C931 065G080510432K 3 CAP CHIP 0805 100N 50V X7R +/-10% C931 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10% C930 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10% C909 065G080522131J F CAP CHIP 0805 220PF J 50V NPO 73 C909 065G080522131J Y CAP CHIP 0805 220P 50V NP0 +/-5% C913 065G080547332K 3 CAP CHIP 0805 47N 50V X7R +/-10% C924 065G080547332K 3 CAP CHIP 0805 47N 50V X7R +/-10% C913 065G080547332K Y CAP CHIP 0805 47N 50V X7R +/-10% C924 065G080547332K Y CAP CHIP 0805 47N 50V X7R +/-10% C907 065G120610432K A CAP CHIP 1206 0.1UF K 50V X7R C907 065G120610432K Y CER 1206 100N 50V X7R +/-10% CN901 006G 31500 EYELET IC904 056G 158 10 T LDO IC AZ431AZ-AE1 TO-92 150MA 40V TO-92 IC904 056G 158 12 Shunt Regulator KIA431A-AT/P TO-92 Q903 057G 530503 T 2SD1207T Q903 057G 761 16 TRA KTD1028 KEC R907 061G152M10452T SY RST MOFR 100KOHM +-5% 2WS FUTABA R946 061G152M82152T SY 820OHM +-5% 2W C937 065G 1K101 2T6921 CAP CER 100pF 1KV K Y5P C906 065G 2K152 2T6213 CAP CER 1.5NF 10% 2KV Y5P C906 065G 2K152 2T6921 CAP CER 1500pF K 2KV Y5P C912 065G517K222 2T6921 CAP CER 2200pF K 500V Y5P C929 065G517K222 2T6921 CAP CER 2200pF K 500V Y5P C942 065G517K222 2T6921 CAP CER 2200pF K 500V Y5P C943 065G517K222 2T6921 CAP CER 2200pF K 500V Y5P C908 067G215Y4707KT EC 47uF 20% 50V 6.3*11mm C908 067G215Y4707LT LOW ESR EC 47uF 50V M 6.3*11mm FB902 071G 55 9 T BEAD 3.5*0.8*6.0mm 110R HF FB901 071G 55 29 FERRITE BEAD F901 084G 56 4 B FUSE 4A 250V F903 084G 56 4 B FUSE 4A 250V F904 084G 56 4W FUSE 4A 250V F903 084G 56 4W FUSE 4A 250V F901 084G 56 4W FUSE 4A 250V ZD902 093G 3952152T TZX18B ZD902 093G 3957952T GDZJ18C D901 093G 6038P52T PS102R D901 093G 6038T52T FR103 AO D903 093G 6451652T 1N4148 D903 093G 6452452T SWITCHING 1N4148-B4006 0.2A 100V DO-35 D900 093G1100 1C52T DIODE BYV26EGP-E3-73 J902 095G 90 23 JUMPER WIRE J901 095G 90 23 JUMPER WIRE J930 095G 90 23 JUMPER WIRE J929 095G 90 23 JUMPER WIRE J928 095G 90 23 JUMPER WIRE J927 095G 90 23 JUMPER WIRE J926 095G 90 23 JUMPER WIRE J918 095G 90 23 JUMPER WIRE J913 095G 90 23 JUMPER WIRE J910 095G 90 23 JUMPER WIRE J909 095G 90 23 JUMPER WIRE J908 095G 90 23 JUMPER WIRE J904 095G 90 23 JUMPER WIRE J903 095G 90 23 JUMPER WIRE J806 095G 90 23 JUMPER WIRE 74 J801 095G 90 23 JUMPER WIRE 715G3727P02004003H PWR PCB CEM1 SS 160*160*1.6 LNPCAH384MQWB CONVERTER BOARD 040G 45762412B CBPC LABEL C809 067G 4151017KV EC 100uF 50V ED 8*12 C809 067G 4151017LV EC 100uF 20% 50V RZY 8*11.5 C807 067G 415479 9K EC 4.7UF 20% 100V ED 8*12 C807 067G 415479 9L EC 4.7UF 20% 100V ED 8*12 CN802 311GB254B04AAL PIN HEADER 2.54MM 4P 2P7.2MM/2P4.0MM CN801 311GB254B07AAL PIN HEADER 2.54MM 7P 5P7.2MM/2P4.0MM CN806 033G8032 6F HR CONNECTOR 6P 1.25 U801 056G 700 5 IC LED driver MP3389EF TSSOP28 Q806 057G 763947 MOSFET APM8005KCTRG SOP-8 R806 061G0603102 JF RST CHIPR 1K OHM +-5% 1/10W FENGHUA R808 061G0603102 JF RST CHIPR 1K OHM +-5% 1/10W FENGHUA R806 061G0603102 JY RST CHIPR 1KOHM +-5£¥ 1/10W YAGEO R808 061G0603102 JY RST CHIPR 1KOHM +-5£¥ 1/10W YAGEO R804 061G0603104 JF RST CHIPR 100KOHM 5% 1/10W FENGHUA R804 061G0603104 JT RST CHIP 100K 1/10W 5% TZAI YUAN R803 061G06031652FF RST CHIPR 16.5K OHM +-1% 1/10W FENGHUA R819 061G06032002FF RST CHIPR 20KOHM +-1% 1/10W FENGHUA R819 061G06032002FI RST 0603 20K 1% 1/10W R807 061G0603203 JF RST CHIPR 20K OHM +-5% 1/10W FENGHUA R810 061G0603203 JF RST CHIPR 20K OHM +-5% 1/10W FENGHUA R807 061G0603203 JY RST CHIP 20K 1/10W 5% YAGEO R810 061G0603203 JY RST CHIP 20K 1/10W 5% YAGEO R802 061G06032703FF RST CHIPR 270K OHM +-1% 1/10W FENGHUA R802 061G06032703FI RST 0603 270K 1% 1/10W R809 061G06038201FF RST CHIPR 8.2K OHM +-1% 1/10W FENGHUA R809 061G06038201FI RST 0603 8.2K 1% 1/10W R815 061G0805000 JF RST CHIPR 0 OHM +-5% 1/8W FENGHUA R823 061G0805000 JF RST CHIPR 0 OHM +-5% 1/8W FENGHUA R823 061G0805000 JY RST CHIPR MAX 0R05 OHM 1/8W YAGEO R815 061G0805000 JY RST CHIPR MAX 0R05 OHM 1/8W YAGEO R832 061G0805109 JF RST CHIPR 1 OHM +- 5% 1/8W FENGHUA R831 061G0805109 JF RST CHIPR 1 OHM +- 5% 1/8W FENGHUA R828 061G0805109 JF RST CHIPR 1 OHM +- 5% 1/8W FENGHUA R827 061G0805109 JF RST CHIPR 1 OHM +- 5% 1/8W FENGHUA R817 061G0805109 JF RST CHIPR 1 OHM +- 5% 1/8W FENGHUA R816 061G0805109 JF RST CHIPR 1 OHM +- 5% 1/8W FENGHUA R814 061G0805109 JF RST CHIPR 1 OHM +- 5% 1/8W FENGHUA R813 061G0805109 JF RST CHIPR 1 OHM +- 5% 1/8W FENGHUA R812 061G0805109 JF RST CHIPR 1 OHM +- 5% 1/8W FENGHUA R832 061G0805109 JY RST CHIP 1R 1/8W 5% YAGEO R831 061G0805109 JY RST CHIP 1R 1/8W 5% YAGEO R828 061G0805109 JY RST CHIP 1R 1/8W 5% YAGEO R827 061G0805109 JY RST CHIP 1R 1/8W 5% YAGEO R817 061G0805109 JY RST CHIP 1R 1/8W 5% YAGEO 75 R816 061G0805109 JY RST CHIP 1R 1/8W 5% YAGEO R814 061G0805109 JY RST CHIP 1R 1/8W 5% YAGEO R813 061G0805109 JY RST CHIP 1R 1/8W 5% YAGEO R812 061G0805109 JY RST CHIP 1R 1/8W 5% YAGEO R805 061G0805304 JF RST CHIPR 300KOHM +-5% 1/8W FENGHUA R805 061G0805304 JT RST CHIP 300K 1/8W 5% TZAI YUAN R818 061G1206000 JF RST CHIPR MAX0R05 1/4W FENGHUA R818 061G1206000 JY RST CHIPR MAX0R05 1/4W YAGEO F801 061G12060004JF RST CHIPR MAX0R05 4A 1/4W FENGHUA F801 061G12060004JY RST CHIPR MAX0R05 4A 1/4W YAGEO R801 061G12061009FF RST CHIP 10 OHM 1% 1/4W FENGHUA R801 061G12061009FT RST CHIP R 10ohm 1/4W +/-1% C806 065G060310131J A CAP CHIP 0603 100PF J 50V NPO SAMSUNG C811 065G060310131J A CAP CHIP 0603 100PF J 50V NPO SAMSUNG C806 065G060310131J M CAP CHIP 0603 100pF J 50V NPO C811 065G060310131J M CAP CHIP 0603 100pF J 50V NPO C802 065G060368332K A CAP CHIP 0603 68NF K 50V X7R C802 065G060368332K Y CHIP 0603 68NF 50V X7R C805 065G080510131J A CAP CHIP 0805 100pF J 50V NPO C805 065G080510131J M CAP CHIP 0805 100pF J 50V NPO C801 065G080522432K A CAP 0805 220NF 10% 50V X7R C803 065G080522432K A CAP 0805 220NF 10% 50V X7R C804 065G080522432K A CAP 0805 220NF 10% 50V X7R C810 065G080547432K A CAP CHIP 0805 0.47UF K 50V X7R C810 065G080547432K T CAP CHIP 0805 0.47UF K 50V X7R L801 073G253S 98 DN SMD CHOKE 47UH 20% 0.064R LZ.29470.B2P D801 093G 60S932 T SCHOTTKY SK310B R4 3A 100V DO-214AA 715G4013P03001004S PWR PCB FR4 DS 80X45X1.6MM R826 061G0805339 JF RST CHIP 3.3R 1/8W 5% FENGHUA R826 061G0805339 JT RST CHIP 3.3R 1/8W 5% TZAI YUAN R811 061G0805109 JF RST CHIPR 1 OHM +- 5% 1/8W FENGHUA R811 061G0805109 JY RST CHIP 1R 1/8W 5% YAGEO R823 061G0805000 JT RST 0805 0.05R MAX 1/8W R815 061G0805000 JT RST 0805 0.05R MAX 1/8W D801 093T 60S907 T SCHOTTKY B3100B 3A 100V SMB R818 061G1206000 JI RST 1206 MAX0R05 5% 1/4W L801 073G253S 98 X SMD CHOKE 47UH 20% 0.064R
