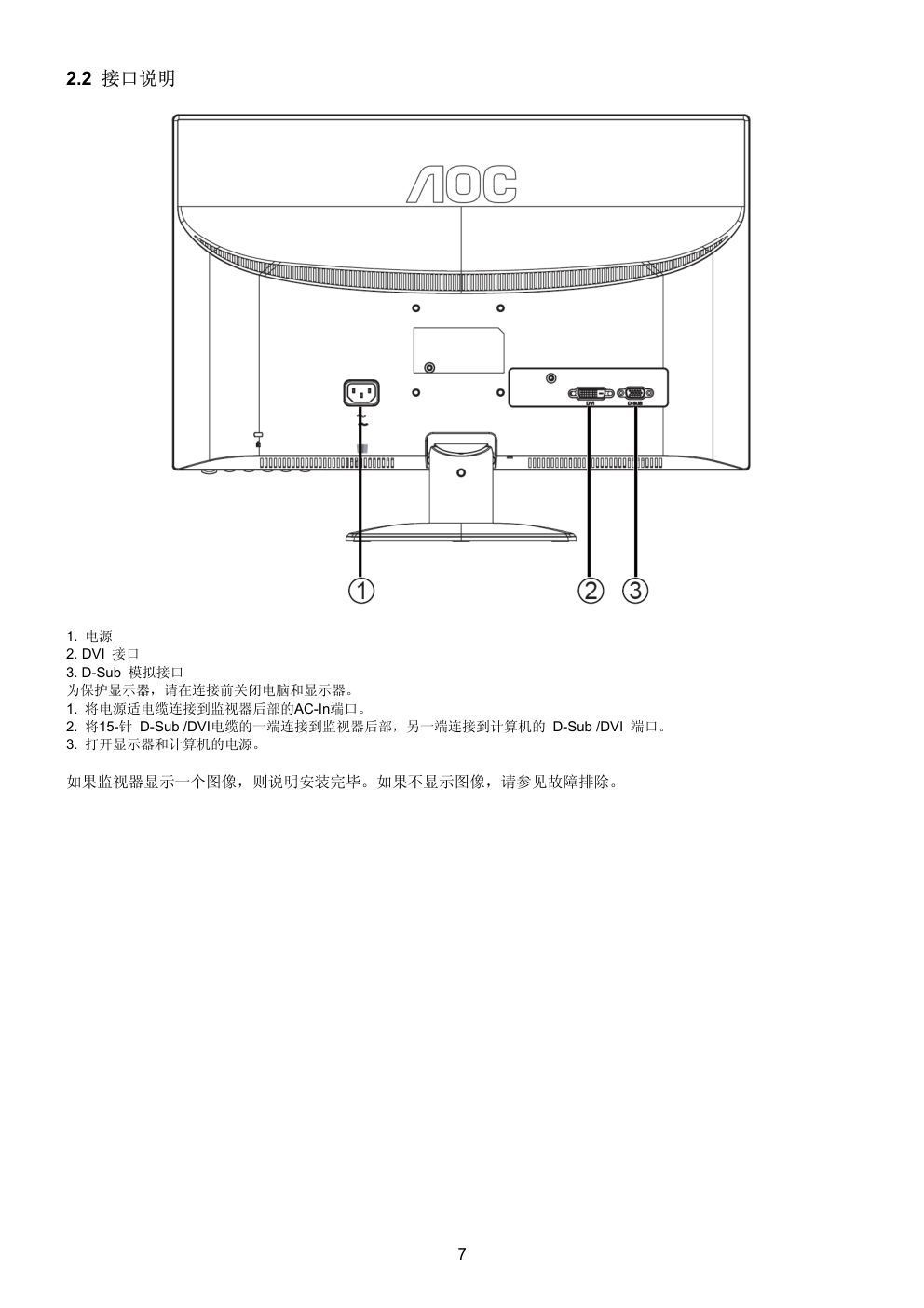

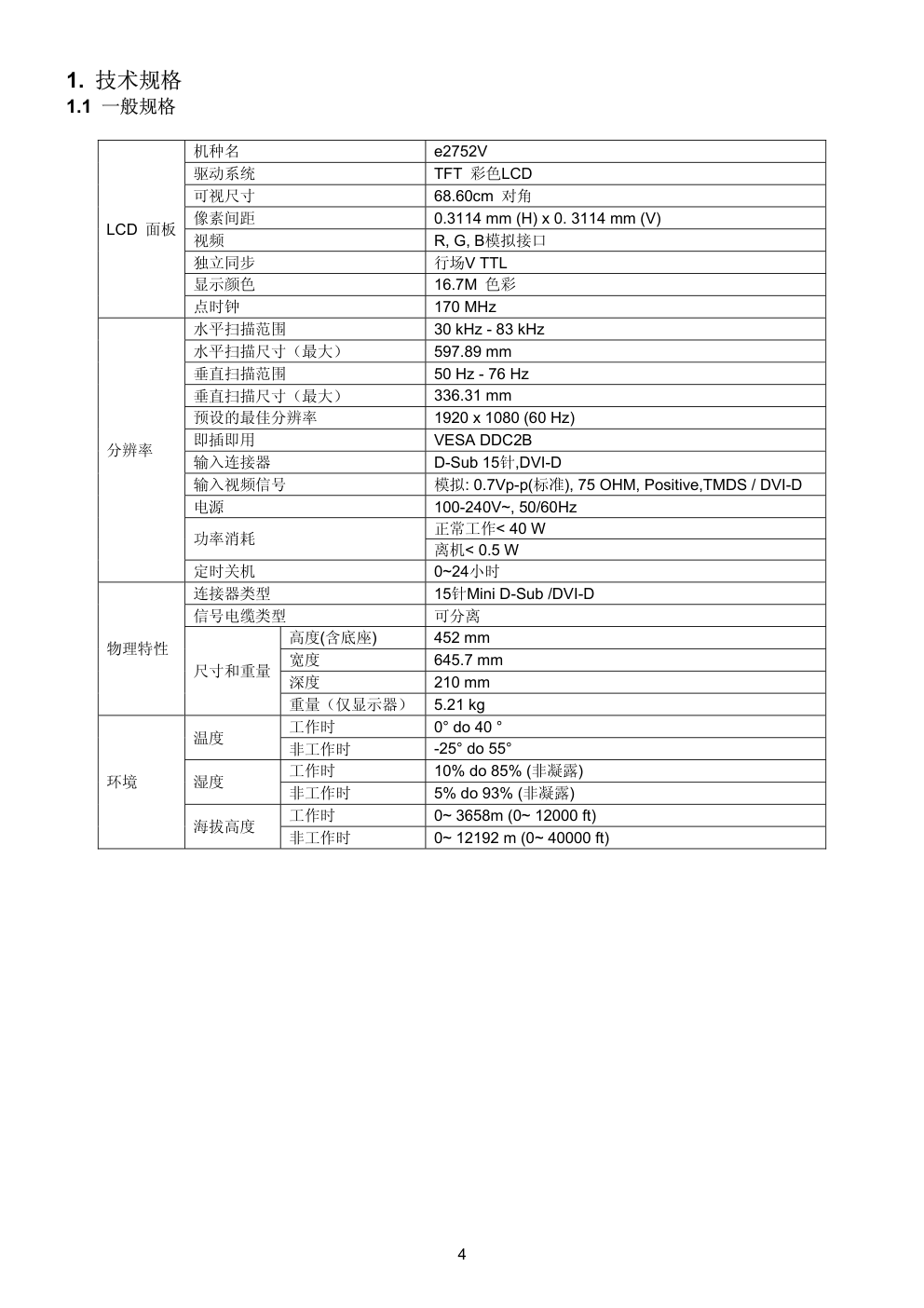

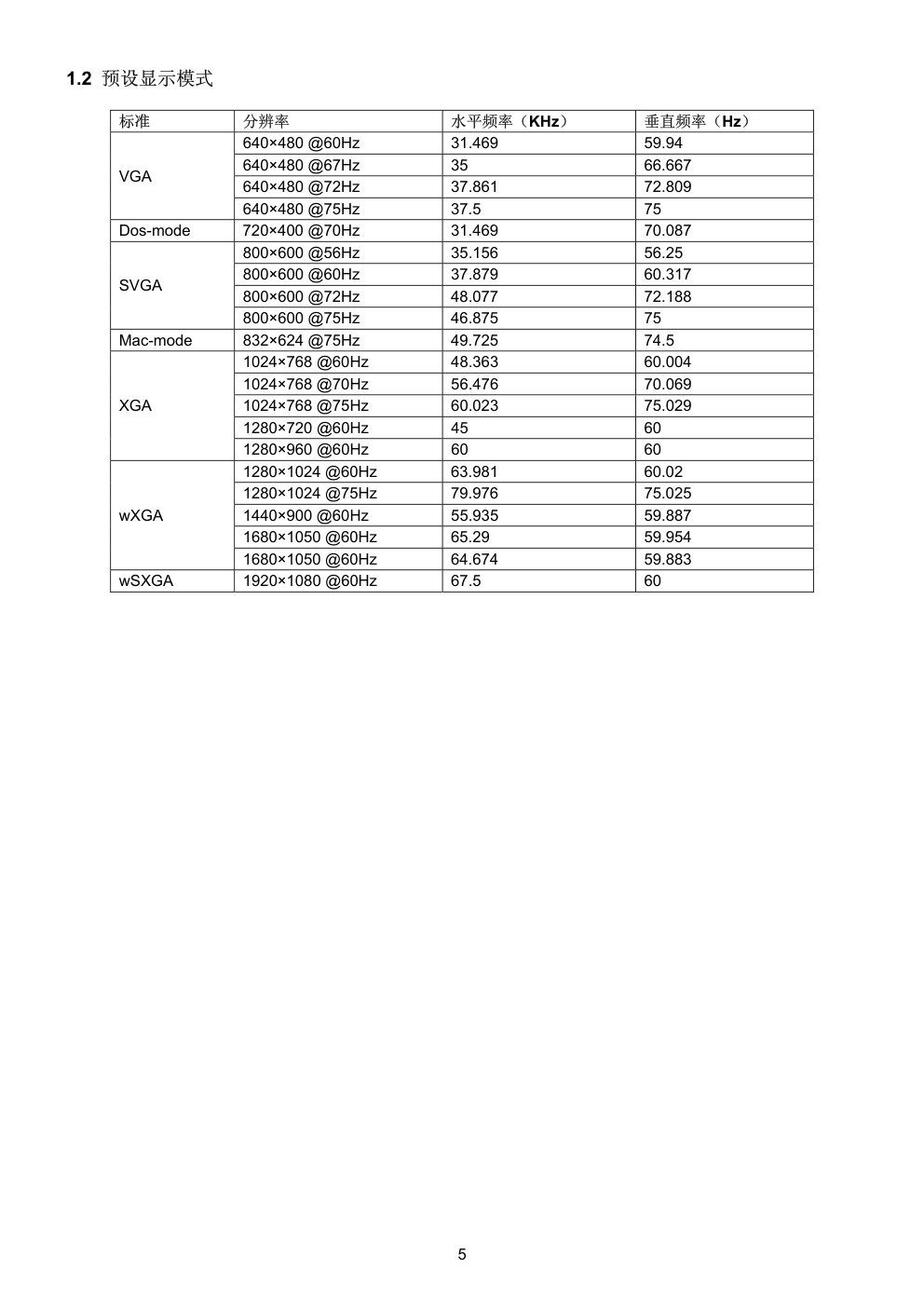

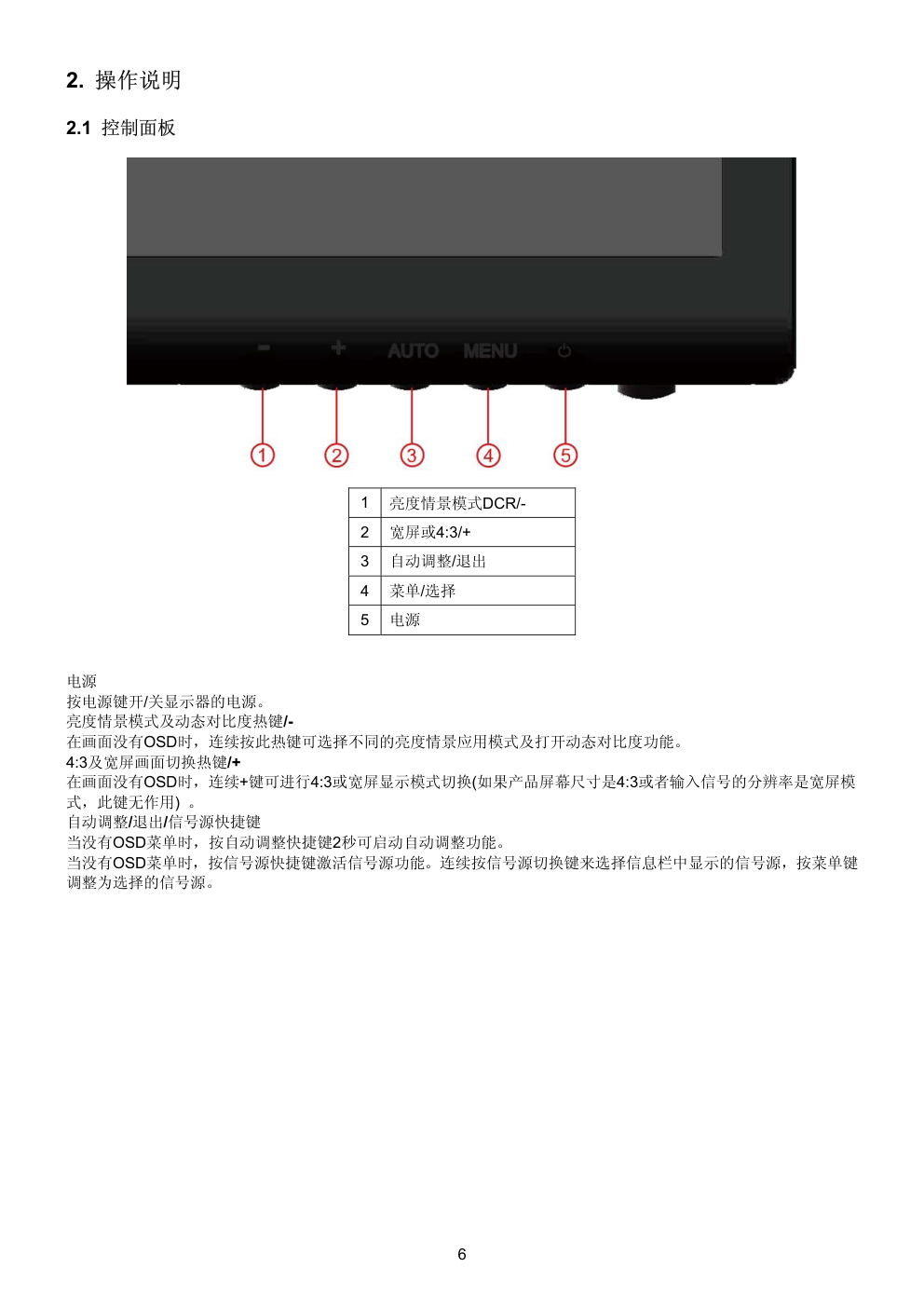

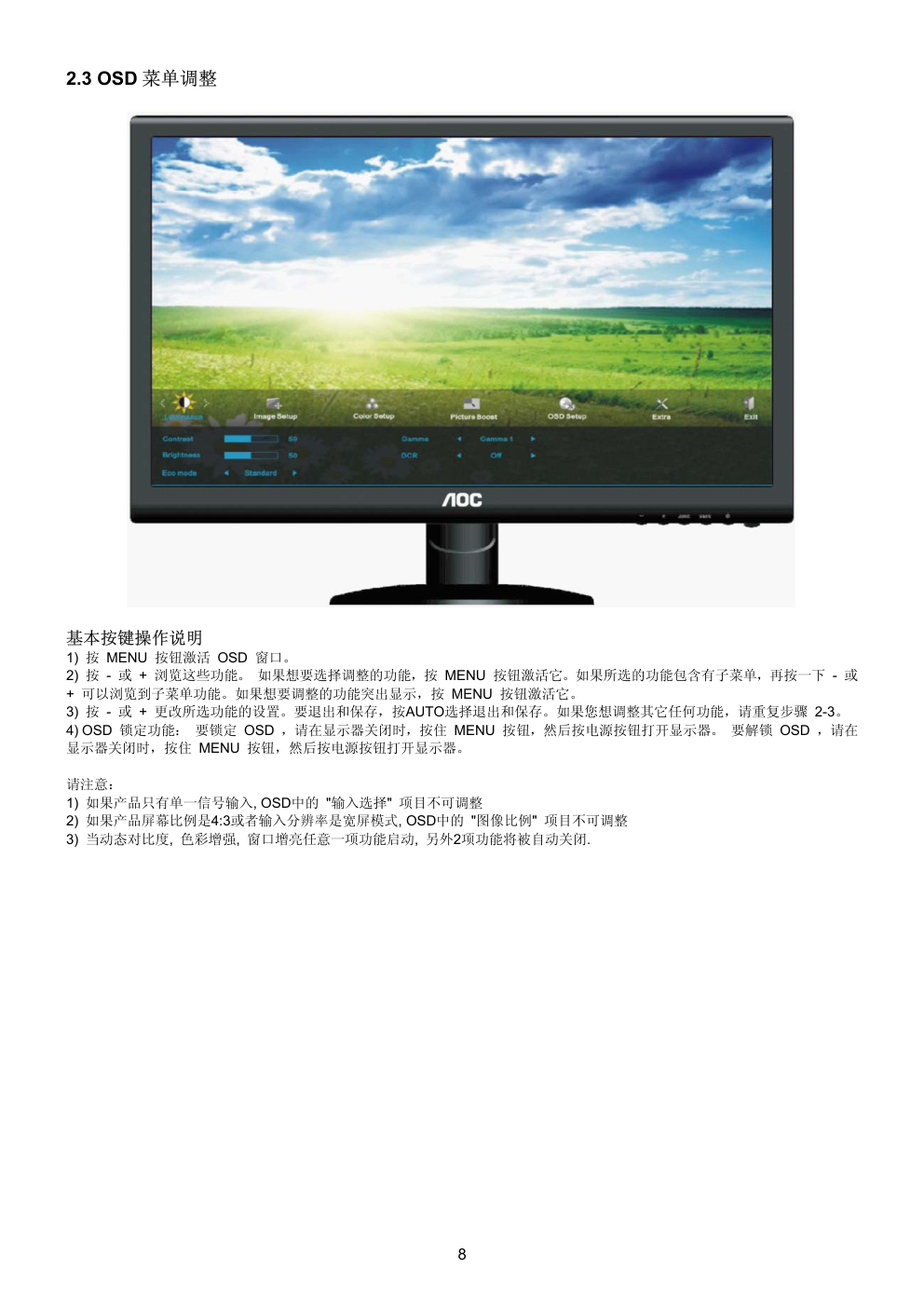

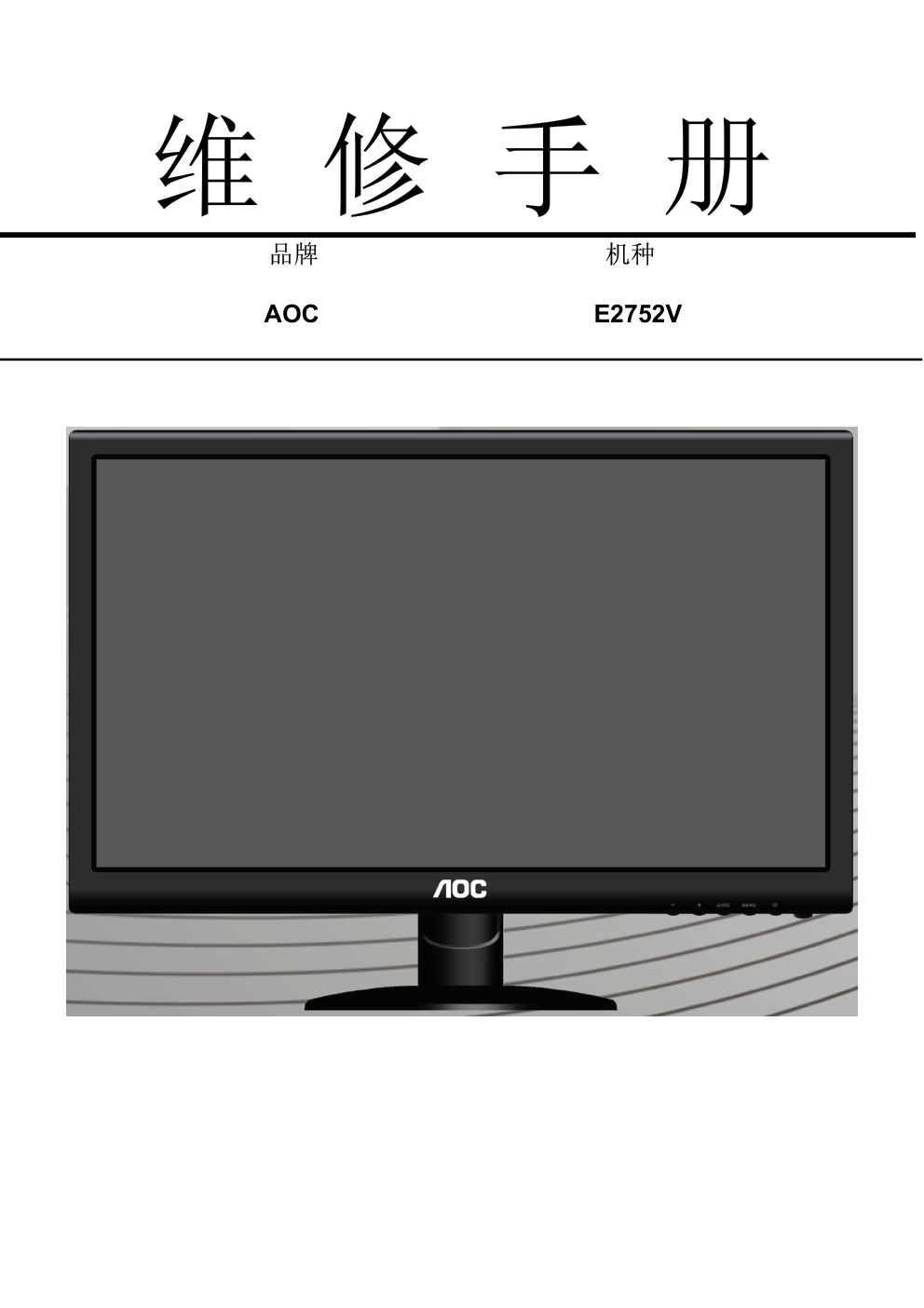

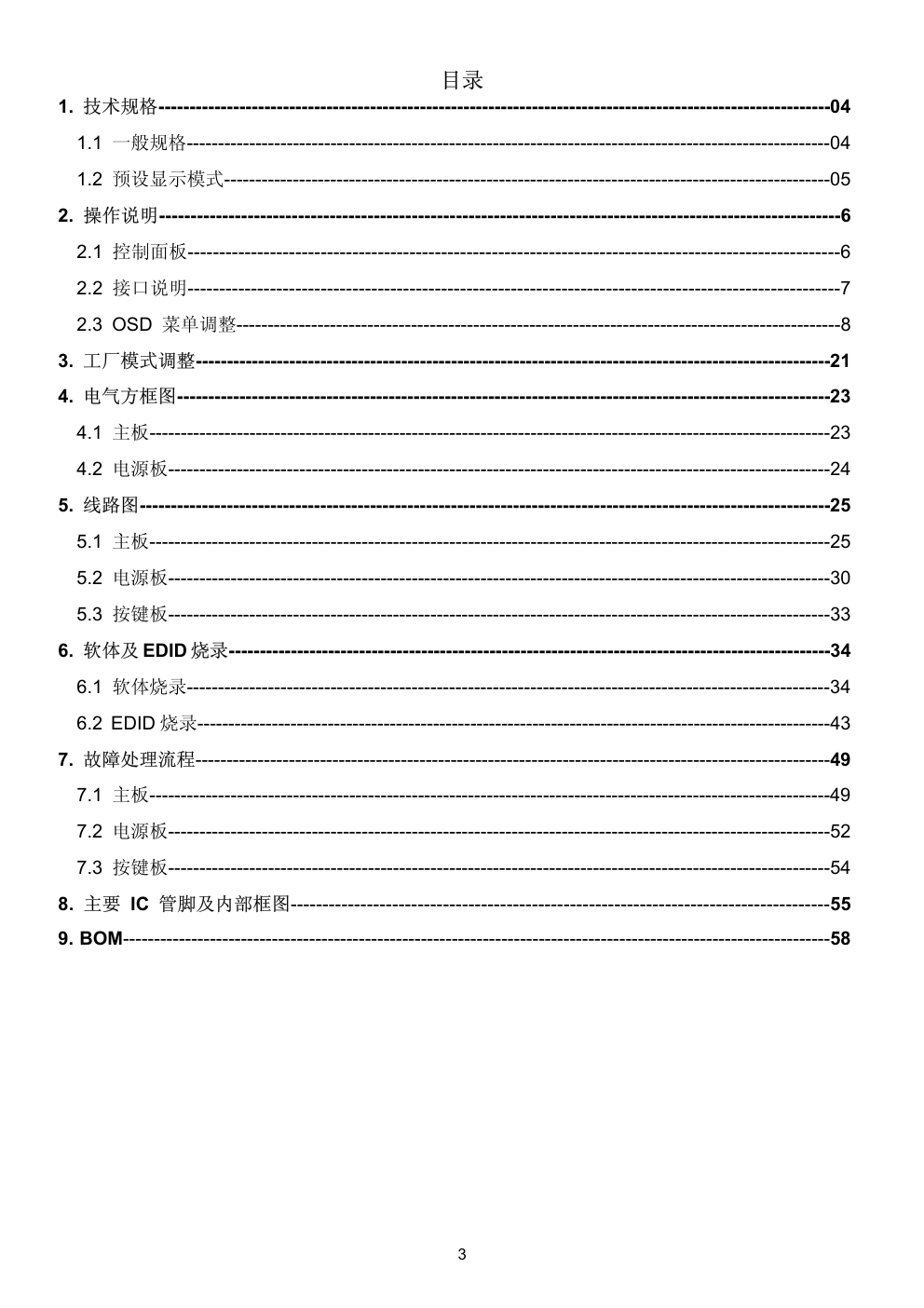

维 修 手 册 品牌 机种 AOC E2752V 2 变更说明 版本 发布日期 变更说明 对外机种名 对内机种名 A00 Sep.23,2011 首次发布 E2752V TFBMN22YAYA1HN 3 目录 1. 技术规格------------------------------------------------------------------------------------------------------------04 1.1 一般规格-------------------------------------------------------------------------------------------------------04 1.2 预设显示模式-------------------------------------------------------------------------------------------------05 2. 操作说明------------------------------------------------------------------------------------------------------------6 2.1 控制面板-------------------------------------------------------------------------------------------------------6 2.2 接口说明-------------------------------------------------------------------------------------------------------7 2.3 OSD 菜单调整-------------------------------------------------------------------------------------------------8 3. 工厂模式调整------------------------------------------------------------------------------------------------------21 4. 电气方框图---------------------------------------------------------------------------------------------------------23 4.1 主板-------------------------------------------------------------------------------------------------------------23 4.2 电源板----------------------------------------------------------------------------------------------------------24 5. 线路图---------------------------------------------------------------------------------------------------------------25 5.1 主板-------------------------------------------------------------------------------------------------------------25 5.2 电源板----------------------------------------------------------------------------------------------------------30 5.3 按键板----------------------------------------------------------------------------------------------------------33 6. 软体及 EDID 烧录-------------------------------------------------------------------------------------------------34 6.1 软体烧录-------------------------------------------------------------------------------------------------------34 6.2 EDID 烧录------------------------------------------------------------------------------------------------------43 7. 故障处理流程------------------------------------------------------------------------------------------------------49 7.1 主板-------------------------------------------------------------------------------------------------------------49 7.2 电源板----------------------------------------------------------------------------------------------------------52 7.3 按键板----------------------------------------------------------------------------------------------------------54 8. 主要 IC 管脚及内部框图-------------------------------------------------------------------------------------55 9. BOM------------------------------------------------------------------------------------------------------------------58 4 1. 技术规格 1.1 一般规格 LCD 面板 机种名 e2752V 驱动系统 TFT 彩色LCD 可视尺寸 68.60cm 对角 像素间距 0.3114 mm (H) x 0. 3114 mm (V) 视频 R, G, B模拟接口 独立同步 行场V TTL 显示颜色 16.7M 色彩 点时钟 170 MHz 分辨率 水平扫描范围 30 kHz - 83 kHz 水平扫描尺寸（最大） 597.89 mm 垂直扫描范围 50 Hz - 76 Hz 垂直扫描尺寸（最大） 336.31 mm 预设的最佳分辨率 1920 x 1080 (60 Hz) 即插即用 VESA DDC2B 输入连接器 D-Sub 15针,DVI-D 输入视频信号 模拟: 0.7Vp-p(标准), 75 OHM, Positive,TMDS / DVI-D 电源 100-240V~, 50/60Hz 功率消耗 正常工作< 40 W 离机< 0.5 W 定时关机 0~24小时 物理特性 连接器类型 15针Mini D-Sub /DVI-D 信号电缆类型 可分离 尺寸和重量 高度(含底座) 452 mm 宽度 645.7 mm 深度 210 mm 重量（仅显示器） 5.21 kg 环境 温度 工作时 0° do 40 ° 非工作时 -25° do 55° 湿度 工作时 10% do 85% (非凝露) 非工作时 5% do 93% (非凝露) 海拔高度 工作时 0~ 3658m (0~ 12000 ft) 非工作时 0~ 12192 m (0~ 40000 ft) 5 1.2 预设显示模式 标准 分辨率 水平频率（KHz） 垂直频率（Hz） VGA 640×480 @60Hz 31.469 59.94 640×480 @67Hz 35 66.667 640×480 @72Hz 37.861 72.809 640×480 @75Hz 37.5 75 Dos-mode 720×400 @70Hz 31.469 70.087 SVGA 800×600 @56Hz 35.156 56.25 800×600 @60Hz 37.879 60.317 800×600 @72Hz 48.077 72.188 800×600 @75Hz 46.875 75 Mac-mode 832×624 @75Hz 49.725 74.5 XGA 1024×768 @60Hz 48.363 60.004 1024×768 @70Hz 56.476 70.069 1024×768 @75Hz 60.023 75.029 1280×720 @60Hz 45 60 1280×960 @60Hz 60 60 wXGA 1280×1024 @60Hz 63.981 60.02 1280×1024 @75Hz 79.976 75.025 1440×900 @60Hz 55.935 59.887 1680×1050 @60Hz 65.29 59.954 1680×1050 @60Hz 64.674 59.883 wSXGA 1920×1080 @60Hz 67.5 60 6 2. 操作说明 2.1 控制面板 1 亮度情景模式DCR/- 2 宽屏或4:3/+ 3 自动调整/退出 4 菜单/选择 5 电源 电源 按电源键开/关显示器的电源。 亮度情景模式及动态对比度热键/- 在画面没有OSD时，连续按此热键可选择不同的亮度情景应用模式及打开动态对比度功能。 4:3及宽屏画面切换热键/+ 在画面没有OSD时，连续+键可进行4:3或宽屏显示模式切换(如果产品屏幕尺寸是4:3或者输入信号的分辨率是宽屏模 式，此键无作用) 。 自动调整/退出/信号源快捷键 当没有OSD菜单时，按自动调整快捷键2秒可启动自动调整功能。 当没有OSD菜单时，按信号源快捷键激活信号源功能。连续按信号源切换键来选择信息栏中显示的信号源，按菜单键 调整为选择的信号源。 7 2.2 接口说明 1. 电源 2. DVI 接口 3. D-Sub 模拟接口 为保护显示器，请在连接前关闭电脑和显示器。 1. 将电源适电缆连接到监视器后部的AC-In端口。 2. 将15-针 D-Sub /DVI电缆的一端连接到监视器后部，另一端连接到计算机的 D-Sub /DVI 端口。 3. 打开显示器和计算机的电源。 如果监视器显示一个图像，则说明安装完毕。如果不显示图像，请参见故障排除。 8 2.3 OSD 菜单调整 基本按键操作说明 1) 按 MENU 按钮激活 OSD 窗口。 2) 按 - 或 + 浏览这些功能。 如果想要选择调整的功能，按 MENU 按钮激活它。如果所选的功能包含有子菜单，再按一下 - 或 + 可以浏览到子菜单功能。如果想要调整的功能突出显示，按 MENU 按钮激活它。 3) 按 - 或 + 更改所选功能的设置。要退出和保存，按AUTO选择退出和保存。如果您想调整其它任何功能，请重复步骤 2-3。 4) OSD 锁定功能： 要锁定 OSD ，请在显示器关闭时，按住 MENU 按钮，然后按电源按钮打开显示器。 要解锁 OSD ，请在 显示器关闭时，按住 MENU 按钮，然后按电源按钮打开显示器。 请注意： 1) 如果产品只有单一信号输入, OSD中的 "输入选择" 项目不可调整 2) 如果产品屏幕比例是4:3或者输入分辨率是宽屏模式, OSD中的 "图像比例" 项目不可调整 3) 当动态对比度, 色彩增强, 窗口增亮任意一项功能启动, 另外2项功能将被自动关闭. 9 菜单图标说明 明亮度 1. 按MENU (菜单键) 显示菜单。 2. 按 - 或 + 选择 (明亮度), 按MENU进入。 3. 按 - 或 + 选择子菜单, 按MENU进入。 10 4. 按 - 或 + 调节。 5. 按AUTO退出。 亮度 0-100 调整显示亮度 对比度 0-100 调整显示对比度 Eco mode 标准 正常使用模式 节能 文本应用模式 网络 网络应用模式 游戏 游戏应用模式 电影 观赏电影应用模式 运动 运动应用模式 伽玛 伽玛1 调整为伽玛值1 伽玛2 调整为伽玛值2 伽玛3 调整为伽玛值3 DCR 关闭 关闭动态对比度 启用 开启动态对比度 图象设置 11 1. 按MENU (菜单键) 显示菜单。 2. 按 - 或 + 选择 (图像设置), 按MENU进入。 3. 按 - 或 + 选择子菜单, 按MENU进入。 4. 按 - 或 + 调节。 12 5. 按AUTO退出。 时钟 0-100 调整图片时钟以降低垂直线噪声 相位 0-100 调整图片相位以降低水平线噪声 锐度 0-100 调增图片的锐度 水平位置 0-100 调整图片的水平位置 垂直位置 0-100 调整图片的垂直位置 色温 1. 按MENU (菜单键) 显示菜单。 2. 按 - 或 + 选择 (色温), 按MENU进入。 13 3. 按 - 或 + 选择子菜单, 按MENU进入。 4. 按 - 或 + 调节。 5. 按AUTO退出。 色温 暖色温 设置为暖色温 常规色 设置为常规色温 冷色温 设置为冷色温 sRGB 设置为sRGB 使用者设定 红 微调红色色温 绿 微调绿色色温 蓝 微调蓝色色温 色彩增强模式 全色增强 禁用/启用 开启或关闭全色增强模式 自然肤色 禁用/启用 开启或关闭自然肤色模式 绿茵场景 禁用/启用 开启或关闭绿色增强模式 蔚蓝风景 禁用/启用 开启或关闭蓝色增强模式 自动检测 禁用/启用 开启或关闭自动增强模式 色彩增强演示 禁用/启用 开启或关闭左画面演示 14 窗口增亮 1. 按MENU (菜单键) 显示菜单。 2. 按 - 或 + 选择 (窗口增亮), 按MENU进入。 3. 按 - 或 + 选择子菜单, 按MENU进入。 15 4. 按 - 或 + 调节。 5. 按AUTO退出。 窗口尺寸 14-100 调整窗口尺寸大小 亮度 0-100 调整窗口亮度 对比度 0-100 调整窗口增强对比度 水平位置 0-100 调整水平窗口位置 垂直位置 0-100 调整垂直窗口位置 增亮 禁用/启用 开启或关闭增亮窗口 OSD设置 1. 按MENU (菜单键) 显示菜单。 16 2. 按 - 或 + 选择 (OSD 设置), 按MENU进入。 3. 按 - 或 + 选择子菜单, 按MENU进入。 4. 按 - 或 + 调节。 5. 按AUTO退出。 水平位置 0-100 调整OSD水平位置 垂直位置 0-100 调整OSD垂直位置 OSD显示时间设定 5-120 调整OSD显示时间 透明度 0-100 调整OSD透明度 语言 选择OSD语言 17 其它 1. 按MENU (菜单键) 显示菜单。 2. 按 - 或 + 选择 (其它), 按MENU进入。 3. 按 - 或 + 选择子菜单, 按MENU进入。 18 4. 按 - 或 + 调节。 5. 按AUTO退出。 输入选择 D-SUB 选择输入为模拟信号源 自动调整 是或者否 自动调整画面 定时关机 0-24小时 设定显示器关机时间 画面比例 宽屏or 4:3 选择宽屏或4:3显示格式 DDC-CI 是或者否 打开/关闭DDC/CI支持 重置 是或者否 恢复到出厂设置 显示信息 显示输入信号信息 退出 1. 按MENU (菜单键) 显示菜单。 19 2. 按 - 或 + 选择 (退出), 按MENU进入。 3. 按AUTO退出。 退出 退出OSD LED 指示灯 状态 LED颜色 开机模式 绿色或蓝色 待机模式 橙色或红色 i-Menu 欢迎使用AOC i-Menu 显示器调节软件，与显示器的按键控制比较，该软件可以更容易设置显示参数。 该请点击“这里”开始安装i-Menu软件，按照安装向导完成软件安装。 20 e-Saver 欢迎使用 AOC e-Saver 显示器电源管理软件！ AOC e-Saver 为显示器提供智能关机功能，可使显示器在 PC 处于 工作、关机、睡眠或屏保等状态时及时关机；实际关机时间取决于您的个人喜好（参见下例）。 请单击 “driver/e-Saver/setup.exe”开始安装 e-Saver 软件，按照安装向导完成软件的安装。 在四种 PC 状态的任一状态下，您可以从下拉菜单中选择希望显示器自动关机的时间（以分钟为单位）。在上例中： 1) 当 PC 处于工作状态时显示器从不关机。 2) PC 关机 5 分钟后，显示器自动关机。 3) PC 处于睡眠/待机模式 10 分钟后，显示器自动关机。 4) 屏保程序运行 20 分钟后，显示器自动关机。 您可以单击 RESET（重置）将 e-Saver 恢复至其默认设置（如下所示）。 Screen+ 欢迎使用 AOC "Screen+" 显示器调节软件, Screen+ 软件是一个桌面分屏工具，可以将桌面分割成不同窗格，每个窗 格都可以显示不同的窗口，需要时，只需把窗口拖曳到相应窗格即可。它支持多显示器输出，可以让工作变得更加轻 松。请依据程序安装软件安装。 21 3. 工厂模式调整 注：此机种无需做白平衡调整。 3.1 进入工厂模式的方法：（以 e2752V 为例） (1) 接入信号：VGA 或 DVI. (2) 按住“menu”键的同时插入电源线。当屏幕亮起来的时候，释放“menu”键。在按“menu”键的时候会弹出如下菜单。 选择中“F”按“menu”进入工厂模式菜单。 3.2 工厂模式图片如下： 注: 下页是关于一般工厂菜单的说明 工厂菜单说明 选项名称 调整范围 注释 2011-03-28V004 不可调整 软体发布日期及版本信息。 Auto color /Auto Level 执行动作 Auto color/Auto Level 项只对需要做自动校正输入源时有效，否则它 不动作。Auto color/Auto Level 会对输入的 ADC 做自动矫正，调整 Gain 和 Offset RGB 值。 Gain 根据 IC SPEC 在 Auto color/Auto Level 做完立即更新，并可手动调整。 Offset 根据 IC SPEC 在 Auto color/Auto Level 做完立即更新，并可手动调整。 Cool 可调整 冷色色温 R/G/B/亮度/色度值。 Normal 可调整 正常色温 R/G/B/亮度/色度值。 Warm 可调整 暖色温 R/G/B/亮度/色度值。 sRGB 可调整 sRG 色温 R/G/B/亮度/色度值。 Bright 可调整 亮度值，如上图亮度值为 90。 Contast 可调整 对比度值，如上图对比度值为 50。 22 POT 机器自动计时 机器使用时间，如上图使用时间值为 0。 Panel Select LM230WF8 Panel 型号选择。 Panel service menu 可调整 Panel 参数外移调整菜单（注意：此项需要将 Panel Select 选择为 USER PANEL 后才可以调整，里面的相关参数需要根据对应的代用 PANEL 型号的 SPEC 做对应调整后即可代用）。 BurnIn On/Off 打开或关闭 Burn in 模式。 3.3 在用户模式下做重置（复位）。 按左右键选择“Extra”“reset”－“Yes”按“menu”重设。 23 4. 电气方框图 4.1 主板 PB[0..9] 03.DVI INPUT 03.DVI INPUT RX0+ RX0- RX1- RX1+ RX2+ RX2- RXC- RXC+ DDCSCL2 DDCSDA2 DVI_CABLE_DET EDID_WP +5V DVI_HPD Adj_BACKLIGHT on_BACKLIGHT Audio_EN Audio_DET PS_EN Panel_ON +5V VCC3.3 VCC1.8 VLCD VLCD R0+ R0- SOG_DET G0+ G0- B0+ B0- AHS0 AVS0 DDCSCL1 DDCSDA1 EDID_WP VGA_CABLE_DET PA[0..9] +5V EDID_WP RX0+ RX1- RX0- RXC- RX2+ RX2- RXC+ RX1+ DDCSCL2 DDCSDA2 DVI_CABLE_DET +5V EDID_WP DVI_HPD VCC3.3 VCC1.8 +5V 02.INPUT 02.D-SUB INPUT R0+ R0- SOG_DET G0+ G0- B0+ B0- +5V AHS0 AVS0 DDCSCL1 DDCSDA1 EDID_WP VGA_CABLE_DET 04.SCALER 04.SCALER Adj_BACKLIGHT on_BACKLIGHT Audio_EN Audio_DET PS_EN Panel_ON PB[0..9] PA[0..9] R0+ R0- SOG_DET G0+ G0- B0+ B0- AHS0 AVS0 DDCSCL1 DDCSDA1 EDID_WP VGA_CABLE_DET RXC+ RXC- RX2- RX2+ RX1+ RX1- RX0- RX0+ DDCSCL2 DDCSDA2 DVI_CABLE_DET DVI_HPD VCC1.8 VCC3.3 +5V P_SCL P_SDA 05.PANEL INTERFACE 05.PANEL INTERFACE VLCD PA[0..9] PB[0..9] P_SCL P_SDA 06.POWER 06.POWER Adj_BACKLIGHT on_BACKLIGHT Audio_EN Audio_DET PS_EN Panel_ON +5V VCC3.3 VCC1.8 VLCD 24 4.2 电源板 转换板 AC input 16V 5V Start Resistor (R905, R908, R909) PWM Control LD7750RGR (IC901) Transformer (T901) Bridge Rectifier and Filter Feedback Circuit Rectifier diodes Power Switch (Q901) Photo coupler (IC902) Regulator (IC903) EMI filter ZD801 LED (CN802) PWM Control OZ9998AGN (IC801) 16V MOSFET (Q801) DIM ON/OFF L801 25 5. 线路图 5.1 主板 715G4502M01000004K BIN0- BIN0 GIN0 HSIN0 VSIN0 DDCSDA_A DDCSCL_A 1 6 2 7 3 8 4 9 5 11 12 13 14 15 10 17 16 CN101 D-SUB 15P BIN0 DET_VGA C182 22P 50V C181 22P 50V EDID_WP GIN0 RIN0- GIN0- BIN0- RIN0 RIN0 OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 E B 3 7 Wednesday , January 26, 2011 715G4502-M0E-000-0040 <称爹> D-SUB I/O 715G4502-M01-000-0040 R121 100R 1/16W 5% C112 NC/22pF 50V R120 75 OHM +-5% 1/16W C104 47N16V RIN0 R119 100R 1/16W 5% R113 100R 1/16W 5% C108 47N16V R123 100R 1/16W 5% R111 100R 1/16W 5% R124 100R 1/16W 5% I/O1 1 GND 2 I/O2 3 I/O3 4 VDD 5 I/O4 6 U103 AZC399-04S R122 0R05 1/10W C114 100N 16V R104 0R05 1/16W C111 NC/22pF 50V R114 4K7 1/16W 5% C110 47N16V BIN0 C107 47N16V R115 4K7 1/16W 5% R112 75 OHM +-5% 1/16W 3 1 2 D101 BAV70 R109 0R05 1/16W C105 47N16V R101 100R 1/16W 5% R102 100R 1/16W 5% R126 2K2 1/16W 5% C113 100N 16V R106 100R 1/16W 5% R103 0R05 1/16W C109 5PF 50V R116 22K 1/16W 5% R110 0R05 1/16W R108 100R 1/16W 5% R125 2K2 1/16W 5% C102 47N16V R107 75 OHM +-5% 1/16W R117 0R05 1/16W ZD101 RLZ5.6B C101 220N16V R105 100R 1/16W 5% R118 0R05 1/16W I/O1 1 GND 2 I/O2 3 I/O3 4 VDD 5 I/O4 6 U102 AZC399-04S C106 5PF 50V C103 5PF 50V B0- 5 R0+ 5 B0+ 5 G0- 5 R0- 5 G0+ 5 AVS0 5 AHS0 5 SOG_DET 5 EDID_WP 4,5 DDCSDA1 5 DDCSCL1 5 +5V 4,5,7 VGA_CABLE_DET 5 ESD_VGA ESD_VGA VGA_5V ESD_VGA +5V VGA_5V GIN0- GIN0 RIN0- R142 470R 1/16W 5% C120 1NF 50V DDCSDA_A DDCSCL_A VSIN0 DDCSDA1 HSIN0 VGA_5V DDCSCL1 VSIN0 HSIN0 R0- G0+ R0+ B0+ G0- B0- DDCSCL1 DDCSDA1 VGA_CABLE_DET A0 1 A1 2 A2 3 GND 4 SDA 5 SCL 6 WP 7 VCC 8 U101 FM24C02A DET_VGA 26 DVI_HPD 5 ESD_DVI DVI5V ESD_DVI EDID_WP DAT1- DAT2- DAT1+ DAT0+ DAT0- DCLK- DCLK+ SDA_DVI SCL_DVI DET_DVI HPD DAT2+ R128 100R 1/16W 5% R129 100R 1/16W 5% OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 E B 4 7 Wednesday , January 26, 2011 715G4502-M0E-000-0040 <称爹> DVI 715G4502-M01-000-0040 I/O1 1 GND 2 I/O2 3 I/O3 4 VDD 5 I/O4 6 U104 AZC399-04S C119 100N 16V R133 22K 1/16W 5% R140 10R 1/16W 5% R130 1K 1/16W 5% C117 100N 16V I/O1 1 GND 2 I/O2 3 I/O3 4 VDD 5 I/O4 6 U106 AZC399-04S R137 10R 1/16W 5% R136 10R 1/16W 5% R134 10R 1/16W 5% I/O1 1 GND 2 I/O2 3 I/O3 4 VDD 5 I/O4 6 U107 AZC399-04S 3 1 2 D102 BAV70 R139 10R 1/16W 5% R135 10R 1/16W 5% C115 100N 16V C118 100N 16V R131 4K7 1/16W 5% ZD102 RLZ5.6B C116 220N16V R132 4K7 1/16W 5% R141 10R 1/16W 5% R127 100R 1/16W 5% R138 10R 1/16W 5% RX1+ 5 RX0+ 5 RX1- 5 RXC+ 5 RX2+ 5 RX0- 5 RXC- 5 EDID_WP 3,5 RX2- 5 DVI_CABLE_DET 5 DDCSDA2 5 +5V 3,5,7 DDCSCL2 5 +5V DVI5V DVI5V ESD_DVI ESD_DVI ESD_DVI ESD_DVI DAT2- 1 DAT2+ 2 2/4shield 3 DAT4- 4 DAT4+ 5 DDC SCL 6 DDC SDA 7 VSYNC 8 DAT1- 9 DAT1+ 10 1/3shield 11 DAT3- 12 DAT3+ 13 +5V 14 SYNC GND 15 HPD 16 DAT0- 17 DAT0+ 18 0/5shield 19 DAT5- 20 DAT5+ 21 clk shield 22 clk+ 23 clk- 24 GND 26 GND 25 CN102 JACK A0 1 A1 2 A2 3 GND 4 SDA 5 SCL 6 WP 7 VCC 8 U105 FM24C02A Q101 NC 27 OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 E C 5 7 Wednesday , January 26, 2011 715G4502-M0E-000-0040 <称爹> SCALER 715G4502-M01-000-0040 EE_WP R453 0R05 1/16W SPI_CK R416 220K 1/16W 5% SPI_CK R408 470R 1/16W 1% C429 220N16V D402 NC/RLZ5.6B CABLE_DET C426 22P 50V 1 2 3 4 5 6 7 CN405 NC/7PIN R434 100R 1/16W 5% R447 NC/100R 1/16W 5% R410 0R05 1/16W R443 NC/22K 1/16W 5% 1 2 3 4 5 6 7 CN404 CONN D403 NC/RLZ5.6B R431 100R 1/16W 5% FB407 120 OHM R414 NC/0R05 1/16W FB408 300OHM R439 100R 1/16W 5% R429 10K 1/16W 5% C416 4.7UF 10V C0805 R451 NC R436 NC/22K 1/16W 5% R432 1MOHM 1/16W +/-5% C408 100N 16V C414 1UF 10V C0402 C423 4.7UF 10V C0805 1 2 FB406 NC/120 OHM R422 100K 1/16W 5% R437 NC/22K 1/16W 5% R445 NC/100R 1/16W 5% FB404 300OHM 1 2 3 4 5 6 NC CN402 CONN R417 330OHM 1/10W R423 220K 1/16W 5% 1 2 X401 12MHZ R412 NC/0R05 1/16W R415 100K 1/16W 5% R406 0R05 1/16W FB405 300OHM R446 NC/0R05 1/16W C437 NC A0 1 A1 2 A2 3 GND 4 SDA 5 SCL 6 WP 7 VCC 8 U403 NC/M24C16 C409 100N 16V D404 NC/RLZ5.6B R442 NC/4K7 1/16W 5% 2 4 6 8 1 3 5 7 CN401 NC/8PIN R404 3K9 +/-5% 1/16W R427 10K 1/16W 5% R419 390K R444 10K 1/16W 5% R452 NC D401 NC/RLZ5.6B C421 4.7UF 10V C0805 1 2 3 4 5 6 CN403 NC/6PIN C430 NC/220N 10V C410 100N 16V Q402 LMBT3906LT1G R402 NC/2K2 1/16W 5% C404 4.7UF 10V C0805 LVB1P PB6 R403 NC/2K2 1/16W 5% LVB2M PB5 LVB1M PB7 R440 NC/0R05 1/16W LVB3P PB0 LVB3M PB1 SPI_SI LVBCKP PB2 R405 3K9 +/-5% 1/16W R418 470OHM +-5% 1/10W LVBCKM PB3 R401 3K9 +/-5% 1/16W LVB2P PB4 R407 0R05 1/16W PB[0..9] Q401 LMBT3906LT1G C420 NC C428 22P 50V C402 100N 16V R438 NC/10K 1/16W 5% C413 4.7UF 10V C0805 R424 1K 1/16W 5% FB402 NC/300OHM C411 100N 16V R413 2K2 1/16W 5% RSTB 30 DGND 62 RX2+ 1 RX2- 2 TVCC 11 RX1+ 3 RX1- 4 RX0+ 5 RX0- 6 DGND 24 RXC+ 7 RXC- 8 REXT 10 AGND 14 BIN1+ 15 BIN1- 16 SOG1I 17 GIN1+ 18 GIN1- 19 RIN1+ 20 RIN1- 21 ADC_1V8 13 ADC_3V3 12 P31*/TXD* 44 P30*/RXD* 43 PB2/ADC2/INTE0 83 PB7*/DVI_SDA*/TXD* 98 PB6*/DVI_SCL*/RXD* 97 HSYNCI1 25 VSYNCI1 26 DGND 37 OSC_VDD 92 PB5*/VGA_SDA*/TXD* 28 PB4*/VGA_SCL*/RXD* 27 P35* 31 P34* 32 DVDD 22 DVDD 38 PC6/INTE2 90 NC 45 NC 46 NC 47 NC 48 NC 49 NC 50 NC 51 NC 74 NC 75 T0M 72 T0P 71 T1M 70 T1P 69 T2M 68 T2P 67 TCLK1M 66 TCLK1P 65 T3M 64 T3P 63 TGND 9 T4M 61 T4P 60 T5M 59 T5P 58 T6M 57 T6P 56 TCLK2M 55 TCLK2P 54 T7M 53 T7P 52 PA1*/PWMD*/DBC* 34 PA2*/PWMD*/DBC* 84 PA0*/PWMC* 33 OSCO 93 OSCI 94 PC5 100 PC4 99 PC1*/LPD_OUT* 96 PC0*/PWMA*/DBC* 76 DVDD 23 CVDD_1V8 39 PE1*/LPD_IN1*/INT_VSO* 78 DGND 77 PA3* 85 SPI_CLK 86 SPI_SI 88 SPI_SO 87 SPI_CE 89 PC7 91 PA4*/INTE3*/INT_HSO* 40 PA7* 80 PA6*/PWMC* 81 PA5*/PWMB* 41 PB0/ADC0 35 PB1/ADC1 36 DVDD 73 PE0*/PWMA*/LPD_IN0* 29 PB3/ADC3/INTE1 82 PE3*/PWMB* 79 PE2*/PWMA*/DBC* 42 OSC_GND 95 U401 NT68660UFG/A R441 NC/4K7 1/16W 5% FB401 300OHM PB[0..9] 6 B0+ 3 AVS0 3 AHS0 3 PA[0..9] 6 G0- 3 G0+ 3 SOG_DET 3 B0- 3 RX2- 4 RX2+ 4 R0- 3 R0+ 3 RX0+ 4 RX0- 4 RX1+ 4 RX1- 4 +5V 3,4,7 VCC1.8 7 RXC+ 4 RXC- 4 DDCSCL1 3 DDCSCL2 4 DDCSDA1 3 DDCSDA2 4 Panel_ON 7 on_BACKLIGHT 7 DVI_CABLE_DET 4 VGA_CABLE_DET 3 EDID_WP Audio_DET 7 PS_EN 7 DVI_HPD 4 Adj_BACKLIGHT 7 VCC3.3 7 Audio_EN 7 OSC_VDD AVCC ADC_VAA DVDD AVCC DVDD CVDD ADC_VAA33 +5V VCC3.3 VCC3.3 ADC_VAA CVDD VCC3.3 +5V VCC3.3 VCC3.3 VCC1.8 VCC3.3 +5V VCC3.3 VCC3.3 P_SCL VCC3.3 VCC3.3 ADC_VAA33 P_SDA OSC_VDD AVCC DVDD C412 100N 16V R409 0R05 1/16W R411 2K2 1/16W 5% R425 10K 1/16W 5% AHS0 AVS0 B0- B0+ SOG_DET LVB0P PB8 Audio_EN G0+ TP3 TP-R-0.75 TP4 TP-R-0.75 LVB0M PB9 G0- R0+ R0- LED_2 RESETB PWMB* PE2* PA6 LVA1P PA8 LVA0P PA9 LVA0M PA2 LVACKP PA5 LVA2M PA7 LVA1M PA3 LVACKM PA1 LVA3M PA4 LVA2P PA0 LVA3P PE0* LPD_IN1* PA6 LVA1P PA5 LVA2M R456 NC/4K7 1/16W 5% R455 NC/4K7 1/16W 5% PA0 LVA3P R484 NC/4K7 1/16W 5% PA4 LVA2P R483 NC/4K7 1/16W 5% PA3 LVACKM PA1 LVA3M PA[0..9] PA7 LVA1M PA8 LVA0P PC0* PC1* PC5 PC4 PC6 PA7* ADC1 PA5* PWMC* PA4* MSCL KEY1 RX0- KEY2 PA5* PA4* PA0* PA1* 5V_DET LED_1 RX2+ PC5 ADC0 LED_2 R454 22K 1/16W 5% INTB(PWM) RESETB PC4 +5V 5V_DET_INT RX0+ RXD* TXD* ADC2 ADC3 PC6 RXC+ RX1- P34* P35* PA0* KEY2 EE_WP PA3* PA3* ADC1 P35* P34* LPD_IN1* TOUCH_POWER RX1+ Audio_DET CABLE_DET RXC- MSDA POWER C427 100N 16V EDID_WP DDCSDA2 VGA_CABLE_DET DDCSCL2 DVI_CABLE_DET DDCSDA1 RX2- DDCSCL1 R488 1K 1/16W 5% ADC2 R487 1K 1/16W 5% ADC3 LVBCKP PB2 LVB1P PB6 LVB3M PB1 LVB2M PB5 LVB0P PB8 LVBCKM PB3 LVB0M PB9 LVB2P PB4 LVB3P PB0 LVB1M PB7 1 2 3 4 5 CN411 NC/CONN LED_G LED_A 1 2 3 4 5 6 CN410 NC/CONN MSDA MSCL WP +5V 5V_DET C403 100N 16V MSDA MSCL PA9 LVA0M C405 100N 16V PA2 LVACKP C417 100N 16V C453 NC POWER R485 NC LED_1 LED_G C418 100N 16V LED_A R486 NC INTB(PWM) C419 100N 16V C415 100N 16V DVI_HPD SPI_CE C422 100N 16V SPI_SO SPI_SI C424 100N 16V KEY1 P/SCL P/SDA P/SDA P/SCL WP C425 100N 16V C401 4.7UF 10V C0805 CE# 1 SO 2 WP# 3 GND 4 VDD 8 HOLD# 7 SCK 6 SI 5 U402 Pm25LD020C-SCE SPI_CE SPI_SO VCC3.3 R457 NC LED_A 28 C434 100N 16V VLCD 7 PB[0..9] 5 PA[0..9] 5 RXEC- RXEC+ VLCD RXOC+ RXOC- LVB1P PB6 LVB2M PB5 LVB1M PB7 LVB3P PB0 LVB3M PB1 LVBCKP PB2 LVBCKM PB3 LVB2P PB4 PB[0..9] LVB0P PB8 LVB0M PB9 P_SCL RXO0- P_SDA P_SDA P_SCL RXO0+ RXO1- RXO1+ RXO2- PA6 LVA1P RXO2+ PA5 LVA2M PA0 LVA3P PA4 LVA2P PA3 LVACKM PA1 LVA3M PA7 LVA1M PA[0..9] RXOC- PA8 LVA0P RXOC+ RXO3- RXO3+ RXE0- RXE0+ RXE1- RXE1+ RXE2- RXE2+ RXEC- RXEC+ RXE3- RXE3+ OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 E A 6 7 Wednesday , January 26, 2011 715G4502-M0E-000-0040 <称爹> LVDS PANEL I/O 715G4502-M01-000-0040 + C433 100uF16V 1 2 FB409 120 OHM R449 300 OHM 1/4W 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 CN409 NC/CONN C436 NC C435 NC PA9 LVA0M 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 CN408 CONN R448 300 OHM 1/4W LVA0P RXE0+ PA2 LVACKP LVB2M RXO2- LVACKM RXEC- RXE1- LVA1M RXE2- LVA2M RXO1- LVB1M RXO3- LVB3M RXE3- LVA3M RXO0- LVB0M RXE0- LVA0M RXOC+ LVBCKP LVBCKM RXOC- RXE2+ LVA2P RXO0+ LVB0P RXO1+ LVB1P RXO3+ LVB3P RXO2+ LVB2P RXEC+ LVACKP RXE1+ LVA1P RXE3+ LVA3P P_SCL P_SDA 29 +5V C718 100N 16V TO-252 TO252 R798 NC/100R 1/16W 5% R723 NC/4K7 1/16W 5% DIM ON/OFF PS_EN 5 VCC3.3 FB701 0 OHM +-5% 1/8W R717 NC R720 NC 1 2 3 4 5 6 CN702 NC/CONN DIM ON/OFF R725 NC R724 NC R799 10K 1/16W 5% Q705 AO3401A R707 4.7 OHM +-5% 2WS C713 100N 16V C704 100N 16V R704 10K 1/16W 5% 1 2 3 4 5 6 7 8 9 CN701 CONN R715 100K 1/16W 5% R722 NC/10K 1/16W 5% Audio_EN1 C701 100N 16V R713 NC + C702 100uF16V S 1 S 2 S 3 G 4 D 8 D 7 D 6 D 5 Q704 NC/AO4449 -7A/-30V R703 100R 1/16W 5% C712 100N 16V + C705 100uF16V R710 NC/100K 1/16W 5% R718 NC C708 NC R714 10K 1/16W 5% C703 100N 16V C706 100N 16V R702 4K7 1/16W 5% + C710 100uF16V VI 3 VO 2 GND 1 4 4 U703 AZ1117H-1.8-E1 C707 NC/100N 16V R721 4K7 1/16W 5% VIN 3 VOUT 2 GND 1 U704 C715 220N16V INPUT 3 ADJ/GND 1 OUTPUT 2 4 4 U701 AZ1117H-3.3TRG1 on_BACKLIGHT 5 Adj_BACKLIGHT 5 VCC3.3 5 VLCD 6 VCC1.8 5 +5V 3,4,5 Audio_EN 5 Panel_ON 5 +5V 3,4,5 VLCD VCC3.3 +5V VCC3.3 +5V VCC3.3 +5V VCC3.3 +5V VCC1.8 ADJ(GND) 1 VOUT(TAB) 2 VIN 3 U702 NC/G1117-33T43UF OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 A B 7 7 Wednesday , January 26, 2011 715G4502-M0B-000-0040 <称爹> POWER 715G4502-M0B-000-0040 Q701 LMBT3904LT1G Q706 LMBT3904LT1G R701 22K 1/16W 5% R719 22K 1/16W 5% +5V R711 NC/0R05 1/16W C709 NC/100NF 25V R706 NC/10K 1/16W 5% R726 0 OHM +-5% 1/8W R708 NC/10K 1/16W 5% Q702 NC/2N3904S-RTK/PS R709 NC/22K 1/16W 5% C714 NC/100NF 25V R727 NC/0 OHM +-5% 1/8W Q703 NC/2N3904S-RTK/PS VCC3.3 Audio_DET 5 R712 NC/100R 1/16W 5% + C716 100uF16V C717 NC/100NF 25V R716 NC/10K 1/16W 5% Q707 NC/2N3904S-RTK/PS Audio_DET2 Audio_DET1 U401=NT68660FG U703 U704 R707 C710 C712 C713 is NC 30 5.2 电源板 715G5074P01000002M C925 2200PF630V 1 2 HS1 HEAT SINK(D901) 3D EN C936 0.1uF 50V C937 0.1uF 50V D905 1N4007 1 2 HS4 HEAT SINK(Q901) R927 9K1 1/8W 1% 16V/2A 1 2 HS3 HEAT SINK(D903) 5V/3A + C927 330uF 35V R923 10K 1% 1 2 ZD902 ZENER DIODES R933 510OHM +-5% 1/8W R934 1K OHM +-5% 1/8W C931 470PF1KV C929 0.1uF 50V R935 680R C934 1N 50V 1 2 FB903 NC ! ! ! ! ! ! ! ! ! ! ! ! C920 680PF 250V R928 NC R908 6.8K 1/4W R909 6.8K 1/4W R929 NC R930 NC 1 2 t NR901 NTCR R931 100KOHM +-5% 1/8W C935 0.0022uF/250V 1 2 FB906 NC 2 1 3 4 - + BD901 GBL08-C2 F902 FUSE OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 B A3 1 3 Tuesday , August 16, 2011 715G5074-P0A-000-0020 ODM MODEL 01.Power F901 FUSE Q901 P0765ATF 1 2 FB902 NC R917 910K 1/4W R901 47 OHM 1/4W R920 220 OHM R902 47 OHM 1/4W C926 0.1uF 50V R916 910K 1/4W R914 47 OHM 1/4W L903 3.5uH C921 680PF 250V + C911 470uF 16V R903 200K 1/4W C922 1N 50V R913 47 OHM 1/4W +16V C906 1500PF2KV +5V R911 33 OHM 1/4W D902 1N4007 OTP 1 COMP 2 CS 3 GND 4 OUT 5 VCC 6 HV 8 IC901 LD7750RGR C915 NC 1 2 4 3 L901 30MH(NC) R907 200K 1/4W + C916 47UF 35V R906 200K 1/4W IC903 AS431AZTR-E1 056G 158 10 T C917 0.1uF 50V 1 2 3 4 IC902 EL817M(X) R926 1K OHM +-5% 1/8W R922 20K OHM C901 2200PF630V R905 6.8K 1/4W + C910 680uF 10V R910 3.3 OHM 1 2 3 CN901 SOCKET C913 2200PF630V D904 1N4148-B4006 R904 200K 1/4W C914 330NF 275V L904 3.5uH R912 10K 1/4W R918 910K 1/4W C918 0.001uF/250V 1 2 FB901 BEAD +16V Q903 2SD1623S-TD-E DIM 1 2 3 4 5 6 7 8 9 10 11 12 CN902 HARNESS 7P(SCN)-9P 200mm +5V + C908 330uF 35V ON/OFF + C909 330uF 35V 1 2 FB905 BEAD 1 2 3 5 4 6 8 9 10 T901 POWER X'FMR R919 0R39 5% 2W 1 2 3 4 CN903 CONN 1 2 3 D901 SFF1004G C919 10N 50V +16V R915 150R 1% R932 680R R921 1.5K 1/8W 5% + C902 68UF 450V C923 100N 50V + C907 330uF 35V + C903 68UF 450V R938 47 OHM 1/4W R937 47 OHM 1/4W R924 33 OHM 1/4W 1 2 3 D903 MBRF2060CT 1 2 4 3 L902 LINE FILTER 18MH C933 NC C932 NC 1 2 FB904 BEAD C924 2200PF630V 31 R807 6R8 1% R804 12K 1% PWM 1 ISEN1 2 ISEN2 3 ISEN3 4 ISEN4 5 GNDA 6 ISEN8 7 ISEN6 8 ISEN7 9 OVP 10 ISET 11 RT 12 ENA 13 ISW 14 ISEN5 15 LDR 16 VREF 17 GNDP 18 VIN 19 SEL 20 COMP 21 SSTCMP 22 NC 23 STATUS 24 IC801 OZ9998AGN + C813 100uF 50V 1 2 CN801 NC 1 2 FB802 BEAD R830 NC Vout LED1 R831 10K 3D EN + C804 4.7UF 100V S 1 S 2 S 3 G 4 D 8 D 7 D 6 D 5 Q801 APM8005KCTRG 5.2A 80V C803 NC DIM R802 NC C818 220N 50V C819 220N 50V R806 10K Vout C805 0.47uF 16V R812 100R 1/10W 5% R808 NC R810 1K 1/10W 5% C807 2.2U16V ZD801 SK510B C817 NC C806 0.47UF 50V LED4 LED3 R805 200K 1/8W 1% LED2 LED1 +16V R801 0.15 OHM +-1% 1/4W LED2 LED1 C812 100PF 50V R827 1R 1% R828 1R 1% R814 10R R829 1R 1% LED3 L801 47uH LDR2 LDR1 R846 NC R848 NC R847 NC LED3 LED2 R860 0 OHM +-5% 1/8W C820 220N 50V C821 220N 50V 1 2 FB801 NC R826 1R 1% LED4 LED3 LED1 C814 390pF 50V R845 1K 1/4W C815 0.33uF 16V R822 1M 1/8W 5% Vout Vout R842 NC L802 NC LED4 1 2 CN806 NC R824 39K 1/10W 1% ON/OFF 1 2 3 4 5 CN804 NC/CONN EMI JUMP / EMI C801 0.1uF 50V R813 10K OVP1 OVP1 LED2 1 2 3 4 5 CN805 NC R809 330K + C810 4.7UF 100V OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 B Custom 2 3 Sunday , July 31, 2011 715G5074-P0A-000-0020 ODM MODEL 02.Conv erter 1 2 3 4 5 6 7 8 CN802 CONN R844 10 OHM C811 220PF100V R825 6R8 1% 32 1 2 J9901 JUMPER 1 2 J9902 JUMPER 1 2 J9903 JUMPER 1 2 J9904 JUMPER 1 2 J9906 JUMPER 1 2 J9905 JUMPER 1 2 J9908 JUMPER 1 2 J9907 JUMPER OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 B A 3 3 Monday , June 20, 2011 715G5074-P0A-000-0020 ODM MODEL 03.jump wire 1 2 J9910 JUMPER 1 2 J9909 JUMPER 1 2 J9912 JUMPER 1 2 J9911 JUMPER 1 2 J9914 JUMPER 1 2 J9913 JUMPER 1 2 J9916 JUMPER 1 2 J9915 JUMPER 1 2 J9918 JUMPER 1 2 J9917 JUMPER 1 2 J9920 JUMPER 1 2 J9919 JUMPER 1 2 J9922 JUMPER 1 2 J9921 JUMPER 1 2 J9923 JUMPER 33 5.3 按键板 715G4851K02000001S MENU LBADC2 LED_1# DOWN DC_POWERON 1 3 2 UB SUR LED001 1 2 3 4 5 6 CN001 Wire Harness POWER JR001 0 OHM +-5% 1/8W C007 NC/0.1uF 50V AUTO DOWN 1 2 ZD002 NC/MLVS0603M04 LBADC2 UP (AUTO) (DOWN-) (2K) (UP+) 1 2 ZD003 NC/MLVS0603M04 UP 1 2 ZD001 NC/MLVS0603M04 (0) CONNECTOR (MENU) (Power) AUTO(2.0K) LBADC1 0V 1.118V MENU LED OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 E B 2 2 Wednesday , March 23, 2011 715G4851-K0E-000-0010 <称爹> 2.0.key KEPC G4851-K0E-000-0010-1-20110322 SGND SW002 SW SW004 SW SW001 SW SW005 SW C001 0.1uF 50V SW003 SW C002 0.1uF 50V LBADC1 R001 2K 1/8W 1% R003 2K 1/8W 1% R004 1KOHM +-1% 1/8W R002 0 OHM +-5% 1/8W 1.118V 0.673V (1K) SGND SGND LED_2# 34 6. 软体及 EDID 烧录 6.1 软体烧录 1. 升级所需材料列表 ISP 烧录板: 715GT089-B/C VGA 线 TPV P/N: 089G728 GAA DB PC 显示器 USB 线 TPV P/N: 089G1758 X USB 接口驱动 ISP tool: V4.5.0.8.0 New F/W 35 2. 连接图 3. 安装 USB 驱动. 3.1 715GT089-B/C 第一次和电脑连接的时候会跳出 USB 安装向导，安向导提示安装驱动。 Remark: USB 驱动程序路径: D:\FTC100103(Mstar)\FTCUSB.INF. (以此为例) 36 最后点击“完成”， 此时 USB 的驱 动已经安装完 成。可以开始软 体烧录。 37 3.2 打开设备管理器查看是 USB 驱动是否真的安装成功。只有当治具和电脑连接的时候才可以查看，如果没有连接的 话是不会出现“USB Serial Port”的。 4. 安装烧录软件. 4.1 双击 图标安装 ISP 烧录软件 4.2 安装 OK 后，双击 图标运行烧录软件。 38 4.3 该 LCD 有 HDMI 和 DVI 接口，请按照如下设置勾选“FE2P Mode Enable”和“Enable Auto FE2P Detect.”保护 HDCP key.这样就不需要重新烧录 HDCP key 了。否则，在软体烧录后要重新烧录 HDCP KEY. 4.4 单击“Setup ISP tool”打开配置窗口。 39 4.5 如果使用 715GT089-B/C 治具，请勾选”FTDI”. 4.6 点击“Load File”加载正确的软体。 40 4.7 治具连接好后，点击“Auto”开始烧录。 4.8 当出现红色框里面的信息，表示烧录成功。 41 5. 查看升级后软体版本。 5.1 进入工厂模式的方法如下： (1)连接信号线。 (2)按住“MENU”键并接通电源，当屏亮后松开“MENU”键，随后再次按“MENU”键，出现有“F”字样的菜单，选择“F”， 按“MENU”键进入工厂模式。 5.2 在用户模式下进行重置。 (1) 重启机子，并进入菜单。具体操作如下图所示： 软体版本 42 (2) 一般情况下，机子在软体烧录成功后会进入加温模式，重置成功后会自动退出加温模式。 6. Troubleshooting. 6.1 “Checksum comparing fail”错误 解决方法: 在 option 中勾选“Send MX2026 CMD”. 这种错误的原因是 LCD 中的 flash 型号为 MX20 系列. 6.3 其他种不能成功烧录的情况。 方法介绍：(1) 出现擦除错误的时候，请更换其他版本的烧录软件。 (2) 在烧录过程中，有的时候会出现通讯错误。显示器的状态灯会灭了。重新连接的时候连接不上。请断 电后，过几分钟再上电重试。 (3) 更换其他治具。 (4) 有的时候由于 PC 的兼容问题，所以在无法烧录的情况下，请尝试更换 PC. 43 6.2 EDID 烧录 1. 所需物料： 打印线（公对公） VGA 线 12V 直流适配器 TPV P/N: N/A TPV P/N: 089G728 GAA DB TPV P/N: ADPC12416BEP ISP 烧录治具: 715GT034-B PC 显示器 打印口驱动 ISP tool:VgaSinglePort.exe EDID 44 2. Connection 3. 安装打印口驱动. 3.1 双击这个图标 开始安装。安装结束后，重启 PC. 4. EDID 数据准备. 4.1 将 EDID 的名称，根据如下规则修改。 Anolog EDID WA.dat Digital EDID WD.dat 4.2 将下图四个文件复制到“AOC E2752”文件夹里，其中要包含 “config.ini” file. 4.3 把“ AOC E2752”复制到 DDC 文件夹，并把 DDC 文件夹和烧录软件放在一起。 45 5. 运行烧录软件. 5.1 双击 运行软件。 5.2 勾选 “Analog+DVI” 和单击 “Loadfile” 设置选项。 46 5.3 选择 EDID 文件。 5.4 加载 EDID。 47 5.5 勾选 “only connect VGA” 并输入 13 码的 S/N 和填入日期. 5.6 点击 “Program” 开始烧录。当出现“PASS”，说明烧录成功。 48 6. Troubleshooting. 6.1 出现不能烧录的情况，请尝试以下方法。 (1)AC 断电后，重启显示器。 (2)将 VGA 线的第 5pin 剪断。 (3) 打开烧机模式（加温模式） (4)拆开机器，将端口出的 EEPROM 芯片地 7PIN 接地，去保护再重新烧录。 49 7. 故障处理流程 7.1 主板 无供电 无供电 按下电源键看画面是否正常 重新插插头然后检查 AC:100-240V 是否正常? 检查 U701 Vout=3.3V; U703 Vout=1.8V 检查交流电源输入 检查 X401 晶振是否正常 更换 U401 更换 X401 OK OK OK NG NG NG NG 检查或更换 CN701,U701,U703 50 无画（LED 橙色） 无画 检查信号线 更换信号线 更换 U401 OK OK NG 检查 CN101 的 HS/VS 是否正常 检查相关回路 NG 51 白屏 白屏 检查 Q705 是否为低电平， Q706 的基极是否为高电平 检查 CN408 虚焊 更换 PANEL OK OK NG 检查 U401 对 panel 的供电是否为低电平 OK 检查相关元件 NG 52 7.2 电源板 死机 检测交流电 100V or 240V 是否正常？ 检测 AC 输入 检测 C902(+),C903(+)的电压大小 检测全桥整流回路和 F901 回路 检测 IC901 第 8 脚电压是否正常？ 检测 R905,R908,R909 或更换 IC901 NG 检测二次启动电压是否正常？ 1) 检测 IC901 2) 检测 D904 回路 检测 D901,D903 OK 检测 IC901 第 5 脚的 PWM 波形 OK 检测 IC901 NG NG OK OK OK NG NG 53 无背光 检测 ZD801 负极电压是否为 16V NG OK 检测 adapter 回路 检测 ON/OFF 信号 检测主板 NG OK 检测 IC801 第 19 脚是否为 16V NG OK 检测 R814 或者 IC801 检测 IC801 的 RT 脚是否有波形输出 NG OK 更换 IC801 检查接口或灯管,反馈回路 54 7.3 按键板 OSD 画面不稳定及不可调整 OK OSD 画面不稳定及不可调整 按键板是否连接正常 连接好按键板 按键开关是否正常 替换按键开关 OK NG NG 按键板是否正常 替换按键板 OK NG OK 检查主板 55 8. 主要 IC 管脚及内部框图 1）NT68660UFG 56 2）LD7750RGR 57 3）OZ9998AGN 58 9. BOM 注意: 以下料件信息仅供参考，如有变更，恕不另行通知，请到 http://cs.tpv.com.cn 获取最新信息。 TFBMN22YAYA1HN 点位 组件 对象描述 备注 052G 2191 A PAPER TAPE E08903 089G1745GAA AC DVI CABLE 2nd source E08903 089G1745LAA AC DVI CABLE E08901 089G414A15N HL POWER CORD 1500MM CHINA REG E08901 089G414A15N YH AC POWER CORD 1500MM CHINA REG. 2nd source ECN408 095G179J30NH52 FFC CABLE 30PIN 250MM P1.0MM ECN802 095G8014 6DJ15 HARNESS 6P(A2008)-6P(CI1406S) 160MM ECN802 095G8014 6XJ15 HARNESS 6P(A2008)-6P(CI1406S) 160MM 2nd source 708GF0B1 WPQ01 AOC 40(1088) Q45G 77 5 PE PACKING (Y1900241) Q50G 4 10 TIE (Y1900221) Q52G 1185 98 TAPE Q52G 1185 99 TAPE E750 750GBM270GEA12N000 LCD M270HGE-L10 C1(66) NB CMI 2nd source E750 750GBM270GEA22N000 LCD M270HGE-L10 C2(CC) NB CMI 756GQBCB AA056 00 MAIN BOARD-CBPCBN2AQQN U402 056G2233 11 IC PM25LD020C-SCE SIOC-8(150MIL) 2M SMTCB-U402 100GANMG002YT1 MCU ASS'Y-056G2233 11 801GQBEE313 L27W-U52-S1 E2752V ASS'Y 052G 1211 A TASMA ALUMINIOWA 052G 1211 B CONDUCTIVE TAPE 85MM *40MM *0.09MM 0D1G1030 6120 SCREW 0D1G1030 8120 SCREW 0D1G1040 8120 SCREW A15G1692301 MAIN_FRAME A37G0272011 HINGE_27" AM1G1740 10225 CR3 SCREW AM1G1740 10225 CR3 SCREW Q12G6600 6 FOOT 802GQB34122 L27W-U52-S1 E2752V ASS'Y 0M1G 930 6 47 CR3 SCREW 3X6 A34G2691ABJ 3B0100 REAR COVER 27" 803GQB44079 L27WA-U52-S1 E2752VQ A'SS'Y Q44GF021101 CUSHION-T EPS Q44GF021201 CUSHION-B EPS A34G2690AEDC1B0130 BEZEL L27WA-U52 A34G2692AED 1B0100 STAND A34G2693AED 1B0130 BASE L27WA-S1 J33G8B77 2 1C0100 LENS J33G8B78AED 1L0100 KEY Q40G000362437B WIN7+SILVER EPEAT+EPA(52X12MM Q44GF0B1615 1A ARTWORK CARTON AOC E2752V Q45G9901609281 N P.E. BAGX550X750X0.3 Q52G1501526 TAPE ECN408 S95G179T30NH52 FFC CABLE 30PIN 1.0MM 250MM 2nd source 089F80002503BG 1.0*30*2.5-250-3-0.65*0.05 033F303FH10BK3 F1010HA-30P-BK 033F303FJSHK30 1.0S-19-30A 044F3231SMJ001 HF TAPE 30*11.5*0.1 HF 044F3231 167C4 5760 EVA (30*10*0.8MM) 59 Q36G 600517 CLOTH Q41G2009615 9D WARRANTY CARD Q45G2010M0201A P.E. BAG (INSTR. BOOK) Q70G27C161511A E2752V CD MANUAL 040G 58162435A PN LABEL FOR MANUAL PE BAG Q40G 27N61519A RATING LABEL Q40G000162439A LABEL -CEL G1 LABEL 1.05/0.5 Q40G000162471A CARTON LABEL+BARCODE FOR 1 H40G 45762429A LABEL CN404 033G3802 7B Y WAFER CN701 033G3802 9B Y CONNECTOR 9P 2.0 CN408 033G801930F CH B FFC CONN 1.0MM 30P R/A 34MM 6MM CN408 033G801930F CH JS FFC CONN 1.0MM 30P R/A 34MM 6.3MM R707 061G152M479 64 SY RST MOFR 4.7 OHM +-5% 2WS FUTABA CN101 088G 35315FVCL D-SUB CONN V/T 15P BLUE H=10.4 CN102 088G 35424F VC DVI CONN 24P V/T WITH SCREW X401 093G 22 51 YC YC-49S-12M30PF30PPM25OHM 12M 30PPM 30PF C433 067G 3051013PB EC 105C 100UF M 16V 5*11MM JH CD263 C705 067G 3051013PB EC 105C 100UF M 16V 5*11MM JH CD263 C710 067G 3051013PB EC 105C 100UF M 16V 5*11MM JH CD263 C716 067G 3051013PB EC 105C 100UF M 16V 5*11MM JH CD263 C702 067G305M1013PB EC 100UF M 16V 6.3*7MM JH CD70H U703 056G 133 33AAC LDO AZ1117H-1.8TRE1 U401 056G 562369 SCALER NT68660UFG/B TQFP-100 U701 056G 563514 IC AZ1117H-3.3TRG1 1A/3.3V SOT223 U104 056G 662 48 ESD PROTECT AZC399-04S.R7G SOT23-6L U106 056G 662 48 ESD PROTECT AZC399-04S.R7G SOT23-6L U107 056G 662 48 ESD PROTECT AZC399-04S.R7G SOT23-6L U103 056G 662 48 ESD PROTECT AZC399-04S.R7G SOT23-6L U102 056G 662 48 ESD PROTECT AZC399-04S.R7G SOT23-6L U101 056G1133531 EEPROM FM24C02A-SO-T-G 2K SOP-8 U105 056G1133531 EEPROM FM24C02A-SO-T-G 2K SOP-8 U402 056G2233 11 IC PM25LD020C-SCE SIOC-8(150MIL) 2M Q401 057G 417517 TRA LMBT3906LT1G -200MA/-40V SOT-23 LRC Q402 057G 417517 TRA LMBT3906LT1G -200MA/-40V SOT-23 LRC Q701 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC Q706 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC Q705 057G 763940 MOSFET AO3401A SOT-23 R410 061G0402000 JI RST 0402 0.05R MAX 1/16W R453 061G0402000 JI RST 0402 0.05R MAX 1/16W R409 061G0402000 JI RST 0402 0.05R MAX 1/16W R407 061G0402000 JI RST 0402 0.05R MAX 1/16W R406 061G0402000 JI RST 0402 0.05R MAX 1/16W R118 061G0402000 JI RST 0402 0.05R MAX 1/16W R117 061G0402000 JI RST 0402 0.05R MAX 1/16W R110 061G0402000 JI RST 0402 0.05R MAX 1/16W R109 061G0402000 JI RST 0402 0.05R MAX 1/16W R104 061G0402000 JI RST 0402 0.05R MAX 1/16W R103 061G0402000 JI RST 0402 0.05R MAX 1/16W R410 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN R453 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN R409 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN R407 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN 60 R406 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN R118 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN R117 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN R110 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN R109 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN R104 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN R103 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN R141 061G0402100 JI TEST ONLY RST 0402 10R 5% 1/16W TA-I R140 061G0402100 JI TEST ONLY RST 0402 10R 5% 1/16W TA-I R139 061G0402100 JI TEST ONLY RST 0402 10R 5% 1/16W TA-I R138 061G0402100 JI TEST ONLY RST 0402 10R 5% 1/16W TA-I R137 061G0402100 JI TEST ONLY RST 0402 10R 5% 1/16W TA-I R136 061G0402100 JI TEST ONLY RST 0402 10R 5% 1/16W TA-I R135 061G0402100 JI TEST ONLY RST 0402 10R 5% 1/16W TA-I R134 061G0402100 JI TEST ONLY RST 0402 10R 5% 1/16W TA-I R141 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN R140 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN R139 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN R138 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN R137 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN R136 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN R135 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN R134 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN R121 061G0402101 JI BEST ONLY RST 0402 100R 5% 1/16W TA-I R123 061G0402101 JI BEST ONLY RST 0402 100R 5% 1/16W TA-I R124 061G0402101 JI BEST ONLY RST 0402 100R 5% 1/16W TA-I R127 061G0402101 JI BEST ONLY RST 0402 100R 5% 1/16W TA-I R128 061G0402101 JI BEST ONLY RST 0402 100R 5% 1/16W TA-I R129 061G0402101 JI BEST ONLY RST 0402 100R 5% 1/16W TA-I R431 061G0402101 JI BEST ONLY RST 0402 100R 5% 1/16W TA-I R434 061G0402101 JI BEST ONLY RST 0402 100R 5% 1/16W TA-I R703 061G0402101 JI BEST ONLY RST 0402 100R 5% 1/16W TA-I R439 061G0402101 JI BEST ONLY RST 0402 100R 5% 1/16W TA-I R101 061G0402101 JI BEST ONLY RST 0402 100R 5% 1/16W TA-I R102 061G0402101 JI BEST ONLY RST 0402 100R 5% 1/16W TA-I R105 061G0402101 JI BEST ONLY RST 0402 100R 5% 1/16W TA-I R106 061G0402101 JI BEST ONLY RST 0402 100R 5% 1/16W TA-I R108 061G0402101 JI BEST ONLY RST 0402 100R 5% 1/16W TA-I R111 061G0402101 JI BEST ONLY RST 0402 100R 5% 1/16W TA-I R113 061G0402101 JI BEST ONLY RST 0402 100R 5% 1/16W TA-I R119 061G0402101 JI BEST ONLY RST 0402 100R 5% 1/16W TA-I R121 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN R123 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN R124 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN R127 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN R128 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN R129 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN R431 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN R434 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN R439 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN R703 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN R101 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN R102 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN R105 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN 61 R106 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN R108 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN R111 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN R113 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN R119 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN R130 061G0402102 JI RST 0402 1K 5% 1/16W TA-I R424 061G0402102 JI RST 0402 1K 5% 1/16W TA-I R487 061G0402102 JI RST 0402 1K 5% 1/16W TA-I R488 061G0402102 JI RST 0402 1K 5% 1/16W TA-I R488 061G0402102 JT RST CHIP 1K 1/16W 5% TZAI YUAN R487 061G0402102 JT RST CHIP 1K 1/16W 5% TZAI YUAN R424 061G0402102 JT RST CHIP 1K 1/16W 5% TZAI YUAN R130 061G0402102 JT RST CHIP 1K 1/16W 5% TZAI YUAN R799 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I R714 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I R704 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I R444 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I R429 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I R427 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I R425 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I R714 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN R799 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN R704 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN R444 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN R429 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN R427 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN R425 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN R415 061G0402104 JI TEST ONLY RST 0402 100K 5% 1/16W TA-I R422 061G0402104 JI TEST ONLY RST 0402 100K 5% 1/16W TA-I R715 061G0402104 JI TEST ONLY RST 0402 100K 5% 1/16W TA-I R715 061G0402104 JT RST CHIP 100K 1/16W 5% TZAI YUAN R415 061G0402104 JT RST CHIP 100K 1/16W 5% TZAI YUAN R422 061G0402104 JT RST CHIP 100K 1/16W 5% TZAI YUAN R432 061G0402105 JI EST ONLY RST 0402 1M 5% 1/16W TA-I R432 061G0402105 JT RST CHIP R 1MOHM 1/16W +/-5% TZAI YUAN R413 061G0402222 JI TEST ONLY RST 0402 2.2K 5% 1/16W TA-I R411 061G0402222 JI TEST ONLY RST 0402 2.2K 5% 1/16W TA-I R126 061G0402222 JI TEST ONLY RST 0402 2.2K 5% 1/16W TA-I R125 061G0402222 JI TEST ONLY RST 0402 2.2K 5% 1/16W TA-I R125 061G0402222 JT RST CHIP 2K2 1/16W 5% TZAI YUAN R126 061G0402222 JT RST CHIP 2K2 1/16W 5% TZAI YUAN R411 061G0402222 JT RST CHIP 2K2 1/16W 5% TZAI YUAN R413 061G0402222 JT RST CHIP 2K2 1/16W 5% TZAI YUAN R719 061G0402223 JI TEST ONLY RST 0402 22K 5% 1/16W TA-I R701 061G0402223 JI TEST ONLY RST 0402 22K 5% 1/16W TA-I R454 061G0402223 JI TEST ONLY RST 0402 22K 5% 1/16W TA-I R133 061G0402223 JI TEST ONLY RST 0402 22K 5% 1/16W TA-I R116 061G0402223 JI TEST ONLY RST 0402 22K 5% 1/16W TA-I R116 061G0402223 JT RST CHIP 22K 1/16W 5% TZAI YUAN R133 061G0402223 JT RST CHIP 22K 1/16W 5% TZAI YUAN R454 061G0402223 JT RST CHIP 22K 1/16W 5% TZAI YUAN R701 061G0402223 JT RST CHIP 22K 1/16W 5% TZAI YUAN R719 061G0402223 JT RST CHIP 22K 1/16W 5% TZAI YUAN R423 061G0402224 JI RST 0402 220K 5% 1/16W 62 R416 061G0402224 JI RST 0402 220K 5% 1/16W R416 061G0402224 JT RST CHIP 220K 1/16W 5% TZAI YUAN R423 061G0402224 JT RST CHIP 220K 1/16W 5% TZAI YUAN R401 061G0402392 JI TEST ONLY RST 0402 3.9K 5% 1/16W TA-I R404 061G0402392 JI TEST ONLY RST 0402 3.9K 5% 1/16W TA-I R405 061G0402392 JI TEST ONLY RST 0402 3.9K 5% 1/16W TA-I R401 061G0402392 JT RST CHIP R 3K9 +/-5% 1/16W TZAI YUAN R404 061G0402392 JT RST CHIP R 3K9 +/-5% 1/16W TZAI YUAN R405 061G0402392 JT RST CHIP R 3K9 +/-5% 1/16W TZAI YUAN R419 061G0402394 JI RST 0402 390K 5% 1/16W R419 061G0402394 JT RST 0402 390K 5% 1/16W R408 061G04024700FI RST 0402 470R 1% 1/16W R408 061G04024700FT RST CHIP 470R 1/16W 1% R142 061G0402471 JI TEST ONLY RST 0402 470R 5% 1/16W TA-I R142 061G0402471 JT RST CHIP 470R 1/16W 5% TZAI YUAN R721 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I R702 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I R132 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I R131 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I R115 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I R114 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I R702 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN R721 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN R132 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN R131 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN R115 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN R114 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN R107 061G0402750 JI TEST ONLY RST 0402 75R 5% 1/16W TA-I R112 061G0402750 JI TEST ONLY RST 0402 75R 5% 1/16W TA-I R120 061G0402750 JI TEST ONLY RST 0402 75R 5% 1/16W TA-I R107 061G0402750 JT RST 0402 75R 5% 1/16W R112 061G0402750 JT RST 0402 75R 5% 1/16W R120 061G0402750 JT RST 0402 75R 5% 1/16W R122 061G0603000 JI RST 0603 0.05R MAX 1/10W TA-I R122 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN R417 061G0603331 JI RST 0603 330R 5% 1/10W R417 061G0603331 JT RST 0603 330R 5% 1/10W R418 061G0603471 JI TEST ONLY RST 0603 470R 5% 1/16W TA-I R418 061G0603471 JT RST CHIPR 470OHM +-5% 1/10W TZAI YUAN R726 061G0805000 JI RST 0805 MAX0.05R 5% 1/8W TA-I FB701 061G0805000 JI RST 0805 MAX0.05R 5% 1/8W TA-I FB701 061G0805000 JT RST 0805 0.05R MAX 1/8W R726 061G0805000 JT RST 0805 0.05R MAX 1/8W R448 061G1206301 JI RST 300 OHM 5% 1/4W TA-I R449 061G1206301 JI RST 300 OHM 5% 1/4W TA-I R449 061G1206301 JT RST CHIPR 300 OHM +-5% 1/4W TZAI YUAN R448 061G1206301 JT RST CHIPR 300 OHM +-5% 1/4W TZAI YUAN C120 065G040210232K A CAP 0402 1NF 10% 50V X7R C427 065G040210412K Y CAP 0402 100NF 10% 16V X7R C425 065G040210412K Y CAP 0402 100NF 10% 16V X7R C424 065G040210412K Y CAP 0402 100NF 10% 16V X7R C422 065G040210412K Y CAP 0402 100NF 10% 16V X7R C419 065G040210412K Y CAP 0402 100NF 10% 16V X7R C418 065G040210412K Y CAP 0402 100NF 10% 16V X7R 63 C417 065G040210412K Y CAP 0402 100NF 10% 16V X7R C415 065G040210412K Y CAP 0402 100NF 10% 16V X7R C434 065G040210412K Y CAP 0402 100NF 10% 16V X7R C701 065G040210412K Y CAP 0402 100NF 10% 16V X7R C703 065G040210412K Y CAP 0402 100NF 10% 16V X7R C704 065G040210412K Y CAP 0402 100NF 10% 16V X7R C706 065G040210412K Y CAP 0402 100NF 10% 16V X7R C712 065G040210412K Y CAP 0402 100NF 10% 16V X7R C713 065G040210412K Y CAP 0402 100NF 10% 16V X7R C718 065G040210412K Y CAP 0402 100NF 10% 16V X7R C113 065G040210412K Y CAP 0402 100NF 10% 16V X7R C114 065G040210412K Y CAP 0402 100NF 10% 16V X7R C115 065G040210412K Y CAP 0402 100NF 10% 16V X7R C117 065G040210412K Y CAP 0402 100NF 10% 16V X7R C118 065G040210412K Y CAP 0402 100NF 10% 16V X7R C119 065G040210412K Y CAP 0402 100NF 10% 16V X7R C402 065G040210412K Y CAP 0402 100NF 10% 16V X7R C412 065G040210412K Y CAP 0402 100NF 10% 16V X7R C411 065G040210412K Y CAP 0402 100NF 10% 16V X7R C410 065G040210412K Y CAP 0402 100NF 10% 16V X7R C409 065G040210412K Y CAP 0402 100NF 10% 16V X7R C408 065G040210412K Y CAP 0402 100NF 10% 16V X7R C405 065G040210412K Y CAP 0402 100NF 10% 16V X7R C403 065G040210412K Y CAP 0402 100NF 10% 16V X7R C414 065G0402105A5K 3 CAP CHIP 0402 1UF K 10V X5R C182 065G040222031J Y CAP CHIP 0402 22P 50V NP0 +/-5% C426 065G040222031J Y CAP CHIP 0402 22P 50V NP0 +/-5% C428 065G040222031J Y CAP CHIP 0402 22P 50V NP0 +/-5% C181 065G040222031J Y CAP CHIP 0402 22P 50V NP0 +/-5% C101 065G040222415K T CAP CHIP 0402 220NF K 16V X5R C116 065G040222415K T CAP CHIP 0402 220NF K 16V X5R C429 065G040222415K T CAP CHIP 0402 220NF K 16V X5R C715 065G040222415K T CAP CHIP 0402 220NF K 16V X5R C110 065G040247312K T CAP 0402 47NF 10% 16V X7R C108 065G040247312K T CAP 0402 47NF 10% 16V X7R C107 065G040247312K T CAP 0402 47NF 10% 16V X7R C105 065G040247312K T CAP 0402 47NF 10% 16V X7R C104 065G040247312K T CAP 0402 47NF 10% 16V X7R C102 065G040247312K T CAP 0402 47NF 10% 16V X7R C109 065G040250931C Y CAP 0402 5PF 0.25PF 50V NP0 C106 065G040250931C Y CAP 0402 5PF 0.25PF 50V NP0 C103 065G040250931C Y CAP 0402 5PF 0.25PF 50V NP0 C401 065G0805475A2K 3 CAP 0805 4.7UF 10% 10V X7R C404 065G0805475A2K 3 CAP 0805 4.7UF 10% 10V X7R C413 065G0805475A2K 3 CAP 0805 4.7UF 10% 10V X7R C416 065G0805475A2K 3 CAP 0805 4.7UF 10% 10V X7R C421 065G0805475A2K 3 CAP 0805 4.7UF 10% 10V X7R C423 065G0805475A2K 3 CAP 0805 4.7UF 10% 10V X7R U402 070GHDCP500HDC HDCP CODE FB409 071G 56K121 HF CHIP BEAD 0805 120R 25% FB407 071G 56K121 HF CHIP BEAD 0805 120R 25% FB401 071G 56V301 M CHIP BEAD 0805 300R 25% 700MA FB404 071G 56V301 M CHIP BEAD 0805 300R 25% 700MA FB405 071G 56V301 M CHIP BEAD 0805 300R 25% 700MA 64 FB408 071G 56V301 M CHIP BEAD 0805 300R 25% 700MA FB408 071G 56V301 TA CHIP BD 0805 300R/700MA FCM2012VF-301T07 FB405 071G 56V301 TA CHIP BD 0805 300R/700MA FCM2012VF-301T07 FB404 071G 56V301 TA CHIP BD 0805 300R/700MA FCM2012VF-301T07 FB401 071G 56V301 TA CHIP BD 0805 300R/700MA FCM2012VF-301T07 D101 093G 64 42 P BAV70 SOT23 BY PAN JIT D102 093G 64 42 P BAV70 SOT23 BY PAN JIT ZD101 093G 39GA01 T RLZ5.6B ZD102 093G 39GA01 T RLZ5.6B 715G4502M01000004K MAIN BOARD PCB KEPCBQH1 KEY BOARD LED001 081G 12 10 EL RED/BLUE 209-3SURUBW/C470/A3/T2/F182-150 CN001 095G820H 6DM01 HARNESS 7P-6P(SANW) 440MM FQE110868I SW001 077G603S AI HJ TACT SWITCH AI 2PIN SEALED SW002 077G603S AI HJ TACT SWITCH AI 2PIN SEALED SW003 077G603S AI HJ TACT SWITCH AI 2PIN SEALED SW004 077G603S AI HJ TACT SWITCH AI 2PIN SEALED SW005 077G603S AI HJ TACT SWITCH AI 2PIN SEALED JR001 061G0805000 JI RST 0805 MAX0.05R 5% 1/8W TA-I R002 061G0805000 JI RST 0805 MAX0.05R 5% 1/8W TA-I JR001 061G0805000 JT RST 0805 0.05R MAX 1/8W R002 061G0805000 JT RST 0805 0.05R MAX 1/8W R004 061G08051001FF RST CHIPR 1KOHM +-1% 1/8W FENGHUA R004 061G08051001FI RST CHIPR 1KOHM +-1% 1/8W TA-I R001 061G08052001FF RST CHIPR 2KOHM +-1% 1/8W FENGHUA R003 061G08052001FF RST CHIPR 2KOHM +-1% 1/8W FENGHUA R001 061G08052001FY RST CHIP 2K 1/8W 1% R003 061G08052001FY RST CHIP 2K 1/8W 1% JR002 061G1206000 JF RST CHIPR MAX0R05 1/4W FENGHUA JR002 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN 715G4851K02000001S KEY BOARD PCB PLPC1H384GQA9 POWER BOARD H40G 45762429A LABEL GND 009G6005 1 GROUND TERMINAL CN903 033G3802 4B Y L CONNECTOR 4P 2.0 IC902 056G 139 9 IC EL817M(X) PHOTOCOUPLER DIP-4 NR901 061G 58100MEW NTCR 10R 20% 4W C914 063G107K334 UM CAP X2 330NF 10% 275V BULK ( B ) C920 065G306K6812BW CAP Y1 680PF 10% 250V Y5P C921 065G306K6812BW CAP Y1 680PF 10% 250V Y5P C918 065G306M1022B3 Y1 CAP 1000PF M 250VAC TDK C935 065G306M2223BW CAP Y1 2.2NF 20% 250V Y5U C813 067G 4151017KV EC 100UF 50V ED 8*12 C804 067G 415479 9K EC 4.7UF 20% 100V ED 8*12 C810 067G 415479 9K EC 4.7UF 20% 100V ED 8*12 C902 067G 42Z68015K EC 68UF 20% 450V 12.5*50 2000 HR C903 067G 42Z68015K EC 68UF 20% 450V 12.5*50 2000 HR C916 067G215C4706KV EC 47UF 20% 35V EM 8*9 C911 067G215C4713KV LOW ESR EC 470UF 16V 8*9MM C927 067G215S3316KV EC 330UF M 35V 10*12MM C909 067G215S3316KV EC 330UF M 35V 10*12MM C908 067G215S3316KV EC 330UF M 35V 10*12MM C907 067G515L3316LV EC 330UF 20% 35V 10*9 7000 HR L902 073G 174241 X LINE FILTER 18MH MIN 3LFEF2022-303M 65 L903 073G 253 91 H IND CHOKE 3.5UH+-10% DADONG L904 073G 253 91 H IND CHOKE 3.5UH+-10% DADONG L801 073G 253214 H CHOKE COIL 47UH 10% L470R HA T901 080GL19P 17DN1 X'FMR 500UH 5% 10UH LZ.PJ004.R00 PQ38 CN901 087G 501 48 S AC SOCKET 3PIN + 3 HOLE BD901 093G 50460 50 BRIDGE GBL08 4A/800V GBL CN902 095G 825 7W510 HARNESS 7P-9P(2008) 260MM CN802 311GW200A06ABX WAFER 2.0MM 6P 705GQA57063 Q901 ASS'Y Q901 057G 667923 MOSFET SMK0765F 7A 650V TO-220FP Q901 057G 667941 MOSFET P0765ATF 7 650 TO-220F 0M1G 930 8120 SCREW 3X8 HS4 Q90T0195 3 HEAT SINK 705GQA93047 D901 ASS'Y D901 093G 52 66 DIODE FMX-12SL 10A/200V TO-220 D901 093G 60943 DIODE SFF1004G ITO-220AB 0M1G 930 8 47 CR3 SCREW 3X8 HS1 Q90T0195 1 HEAT SINK 705GQB93031 D903 ASS'Y D903 093G 60330 SCHOTTKY MBRF20100CT 20A 100V ITO-220AB D903 093G 60935 DIODE MBRF20100CT ITO-220AB 0M1G 930 8120 SCREW 3X8 HS3 Q90T0194 3 HEAT SINK IC901 056G 379190 AC/DC CONVERTER LD7750RGR SOP-7 IC801 056G 700 12 LED DRIVER OZ9998AGN-A1-0-TR SOP-24 Q903 057G 419913 T TRANSISTOR 2SD1623S-TD-E PCP Q801 057G 763947 MOSFET APM8005KCTRG 6A 80V SOP-8 R923 061G0603100 2F RST CHIP 10K 1/10W 1% R826 061G06031008FT RST 0603 1R 1% 1/10W TZAI YUAN R827 061G06031008FT RST 0603 1R 1% 1/10W TZAI YUAN R828 061G06031008FT RST 0603 1R 1% 1/10W TZAI YUAN R829 061G06031008FT RST 0603 1R 1% 1/10W TZAI YUAN R812 061G0603101 JT RST CHIP 100R 1/10W 5% TZAI YUAN R810 061G0603102 JT RST CHIP 1K 1/10W 5% TZAI YUAN R806 061G0603103 JI RST 0603 10K 5% 1/10W R813 061G0603103 JI RST 0603 10K 5% 1/10W R804 061G06031202FT RST CHIP 12K 1/10W 1% R809 061G0603334 JF RST CHIPR 330KOHM 5% 1/10W FENGHUA R809 061G0603334 JT RST CHIP R 330K +/-5% 1/10W TZAI YUAN R824 061G06033902FT RST CHIP 39K 1/10W 1% R807 061G06036808FI RST 0603 6R8 1% 1/10W R825 061G06036808FI RST 0603 6R8 1% 1/10W R825 061G06036808FT RST 0603 6R8 1% 1/10W R807 061G06036808FT RST 0603 6R8 1% 1/10W R860 061G0805000 JT RST 0805 0.05R MAX 1/8W R934 061G0805102 JT RST CHIPR 1K OHM +- 5% 1/8W TZAI YUAN R926 061G0805102 JT RST CHIPR 1K OHM +- 5% 1/8W TZAI YUAN R931 061G0805104 JT RST CHIPR 100KOHM +- 5% 1/8W TZAI YUAN R822 061G0805105 JT RST CHIP 1M 1/8W 5% TZAI YUAN R915 061G08051500FT RST CHIPR 150OHM +-1% 1/8W TZAIYUAN R921 061G0805152 JF RST CHIPR 1.5KOHM +-5% 1/8W FENGHUA R921 061G0805152 JI RST 0805 1.5K 5% 1/8W R805 061G08052003FT RST CHIP 200K 1/8W 1% R920 061G0805221 JI RST CHIPR 220 OHM +-5% 1/8W 0805 66 R933 061G0805511 JT RST CHIPR 510OHM +-5% 1/8W TZAI YUAN R927 061G08059101FY RST CHIP 9K1 1/8W 1% JR808 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN JR805 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN JR804 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN R814 061G1206100 JI RST 1206 10R 5% 1/4W R844 061G1206100 JI RST 1206 10R 5% 1/4W R844 061G1206100 JT RST CHIPR 10 OHM +-5% 1/4W TZAI YUAN R845 061G1206102 JT RST CHIPR 1KOHM +-5% 1/4W TZAI YUAN R912 061G1206103 JT RST CHIPR 10KOHM +-5% 1/4W TZAI YUAN R801 061G12061507FF RST 1206 0.15R 1% 1/4W R922 061G1206203 JI RST 20K OHM 5% 1/4W TA-I R903 061G1206204 JT RST CHIPR 200KOHM +-5% 1/4W TZAI YUAN R904 061G1206204 JT RST CHIPR 200KOHM +-5% 1/4W TZAI YUAN R906 061G1206204 JT RST CHIPR 200KOHM +-5% 1/4W TZAI YUAN R907 061G1206204 JT RST CHIPR 200KOHM +-5% 1/4W TZAI YUAN R924 061G1206330 JF RST CHIPR 33 OHM +-5% 1/4W FENGHUA R911 061G1206330 JF RST CHIPR 33 OHM +-5% 1/4W FENGHUA R910 061G1206339 JF RST CHIPR 3.3 OHM +-5% 1/4W FENGHUA R910 061G1206339 JT RST CHIPR 3.3 OHM +-5% 1/4W TZAI YUAN R901 061G1206470 JT RST CHIPR 47 OHM +-5% 1/4W TZAI YUAN R902 061G1206470 JT RST CHIPR 47 OHM +-5% 1/4W TZAI YUAN R913 061G1206470 JT RST CHIPR 47 OHM +-5% 1/4W TZAI YUAN R914 061G1206470 JT RST CHIPR 47 OHM +-5% 1/4W TZAI YUAN R937 061G1206470 JT RST CHIPR 47 OHM +-5% 1/4W TZAI YUAN R938 061G1206470 JT RST CHIPR 47 OHM +-5% 1/4W TZAI YUAN R909 061G1206682 JT RST CHIPR 6.8 KOHM +-5% 1/4W TZAI YUAN R908 061G1206682 JT RST CHIPR 6.8 KOHM +-5% 1/4W TZAI YUAN R905 061G1206682 JT RST CHIPR 6.8 KOHM +-5% 1/4W TZAI YUAN R916 061G1206914 JT RST CHIPR 910 KOHM 1/4W TZAI YUAN R917 061G1206914 JT RST CHIPR 910 KOHM 1/4W TZAI YUAN R918 061G1206914 JT RST CHIPR 910 KOHM 1/4W TZAI YUAN C815 065G060333412K A CAP 0603 330NF 10% 16V X7R C814 065G060339131J A CAP CHIP 0603 390PF J 50V NPO C805 065G060347412K 3 CAP CHIP 0603 0.47UF K 16V X7R C812 065G080510131J F CAP CHIP 0805 100PF J 50V NPO C922 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10% C934 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10% C919 065G080510332K Y CAP CHIP 0805 10N 50V X7R +/-10% C923 065G080510432K 3 CAP CHIP 0805 100N 50V X7R +/-10% C801 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R C917 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R C926 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R C929 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R C936 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R C937 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R C811 065G080522141J F NO-SUGGEST 0805 220PF J 100V NPO C821 065G080522432K 3 CAP CHIP 0805 220N 50V X7R +/-10% C820 065G080522432K 3 CAP CHIP 0805 220N 50V X7R +/-10% C819 065G080522432K 3 CAP CHIP 0805 220N 50V X7R +/-10% C818 065G080522432K 3 CAP CHIP 0805 220N 50V X7R +/-10% C807 065G080522512K 3 CAP CHIP 0805 2U2 16V X7R +/-10% C806 065G080547432K T CAP CHIP 0805 0.47UF K 50V X7R C925 065G1206222B2K 3 CER 1206 2N2 500V X7R 10% 67 C924 065G1206222B2K 3 CER 1206 2N2 500V X7R 10% C913 065G1206222B2K 3 CER 1206 2N2 500V X7R 10% C901 065G1206222B2K 3 CER 1206 2N2 500V X7R 10% ZD801 093G 60S948 T SCHOTTKY SK510B R4 5A 100V SMB CN901 006G 31500 EYELET R919 061G152M39852T SY RST MOF 0.39R 5% 2W R932 061G152M68152T SY RST MOF 680R 5% 2WS R935 061G152M68152T SY RST MOF 680R 5% 2WS C931 065G 1K471 2T6921 CAP CER 470PF 1KV K Y5P C906 065G 2K152 2T6921 CAP CER 1500PF K 2KV Y5P C910 067G 2046812KT CS CAP 680UF 10V 8*11 MM FB901 071G 55 9 T BEAD 3.5*0.8*6.0MM 110R HF FB904 071G 55 9 T BEAD 3.5*0.8*6.0MM 110R HF FB802 071G 55 29 FERRITE BEAD FB905 071G 55 29 FERRITE BEAD F902 084G 56 5 B FUSE 5A 250V SS-5-5A-AP F901 084G 56 5 B FUSE 5A 250V SS-5-5A-AP ZD902 093G 39A6852T ZENER DIODES MTZJ22B DO-34 D902 093G 5212T52T DIODE 1N4007-AO DO-41 D905 093G 5212T52T DIODE 1N4007-AO DO-41 D904 093G 6452452T SWITCHING 1N4148-B4006 0.2A 100V DO-35 J9001~ J9022 095G 90 23 JUMPER WIRE 715G5074P01000002M POWER BOARD PCB FB906 095G 90 23 JUMPER WIRE J9009 095G 90 23 JUMPER WIRE R919 061G152M39852T HX RST MOF 0.39R 5% 2W IC903 056G 158 10 T LDO IC AZ431AZ-AE1 TO-92 150MA 40V TO-92 CN902 S95G8257510 HARNESS 7P-9P(2008) 260MM 2nd source 033F206H07P512 B2512HV-07P/H2502-7P 033F206THR2512 B2512V-T/T2502PS-2/B25012T-F50-01 033F206H09PH06 A2006H-09P 033F206T 24 DF11-2428SCF/A2211-T
