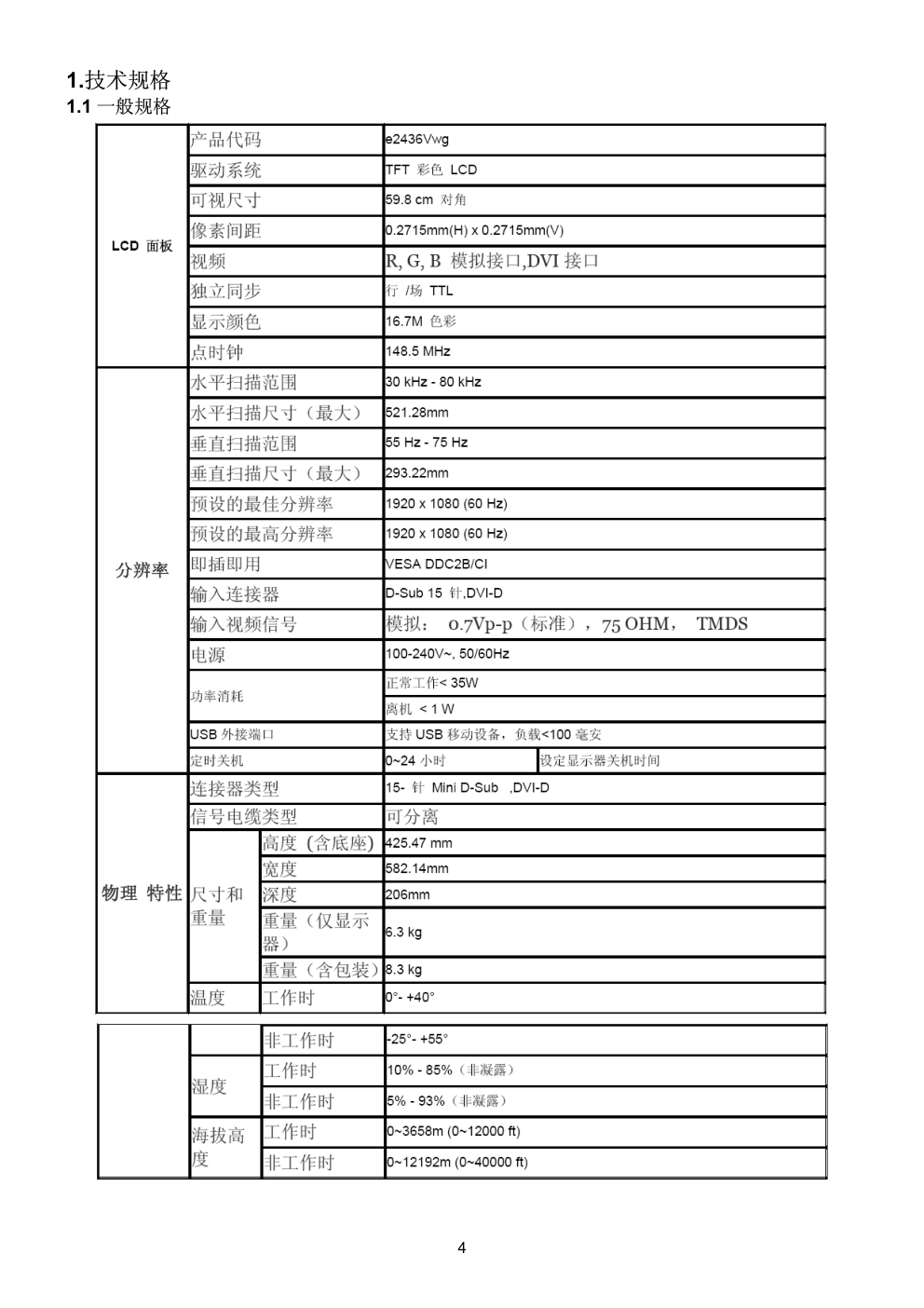

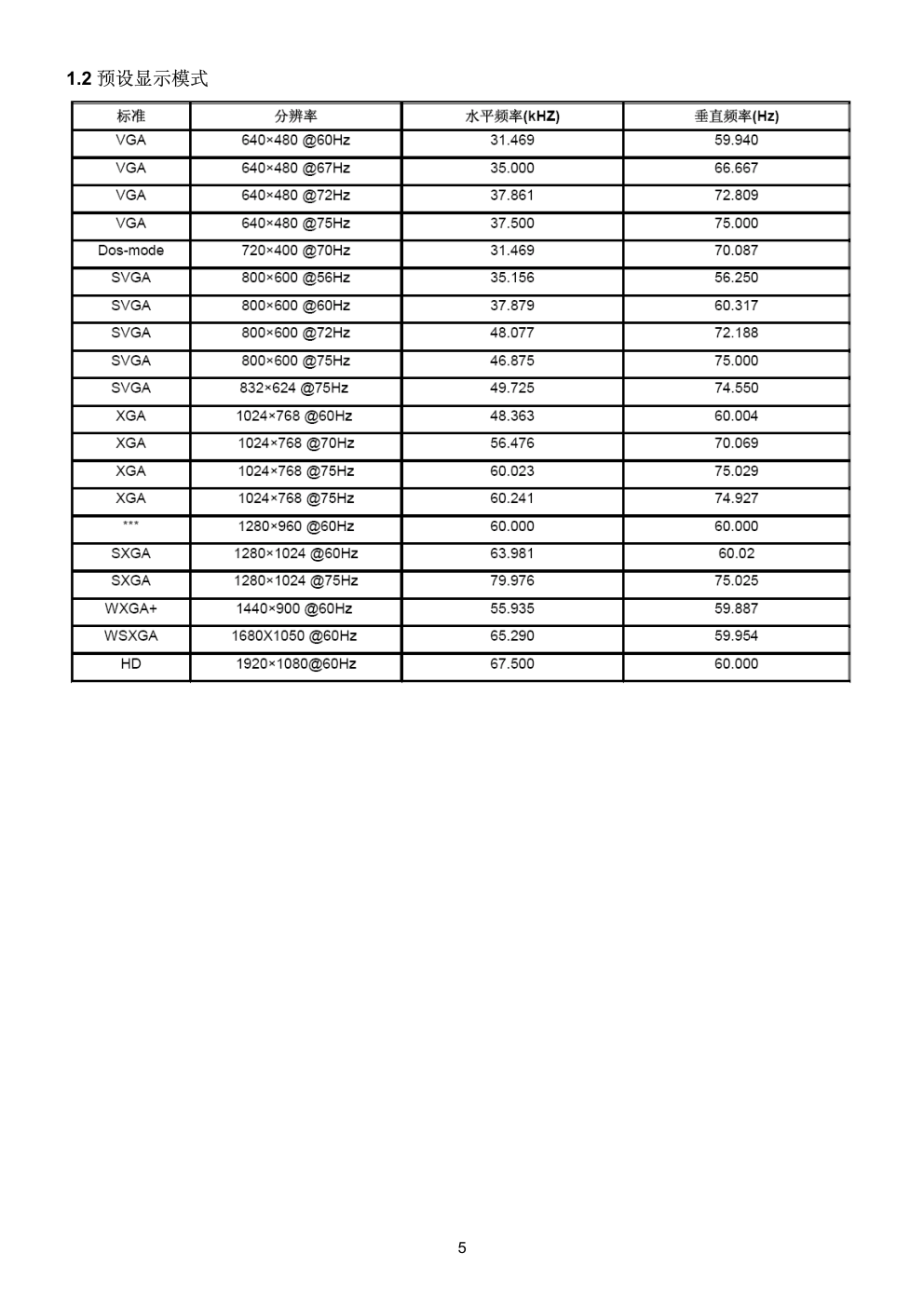

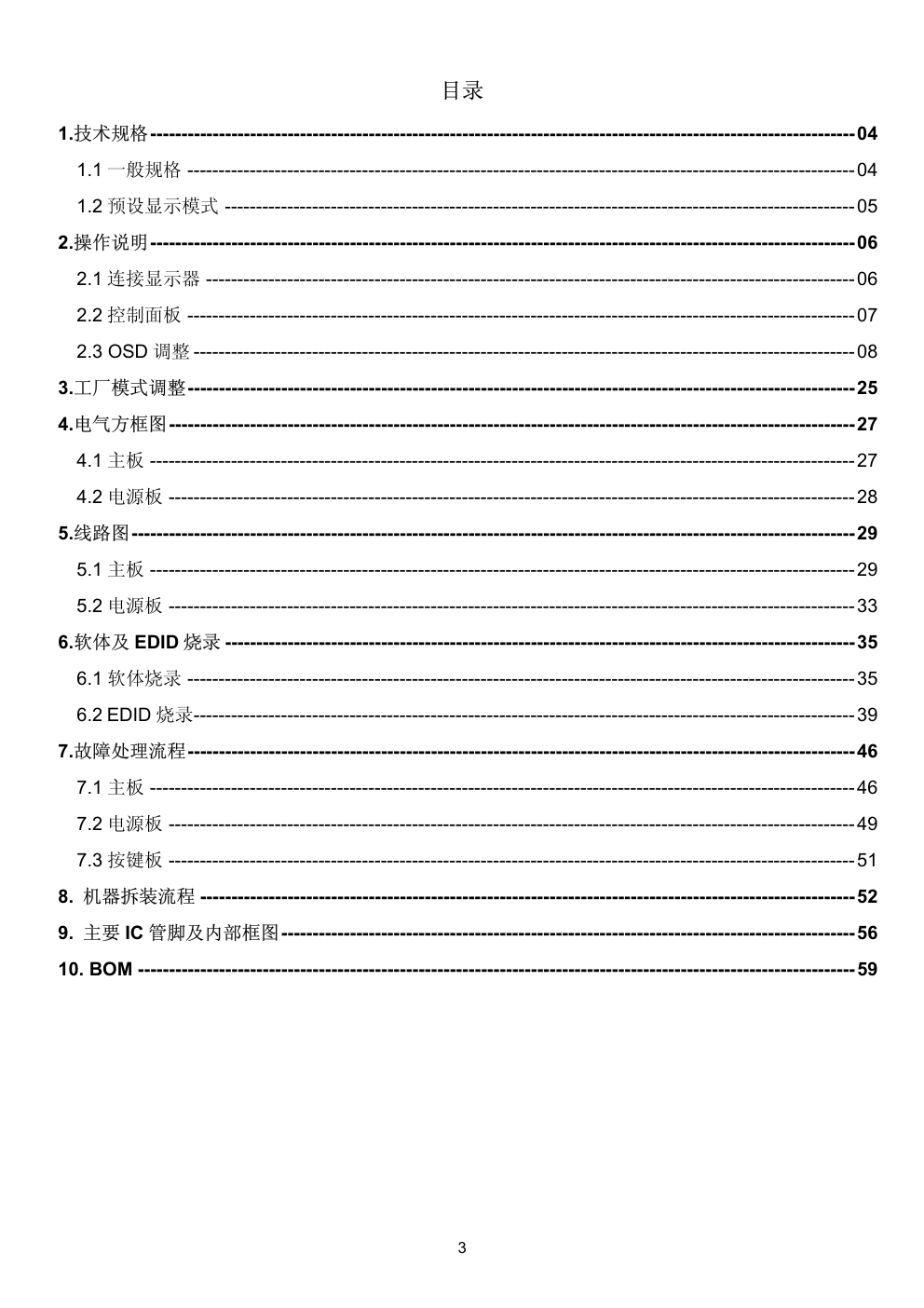

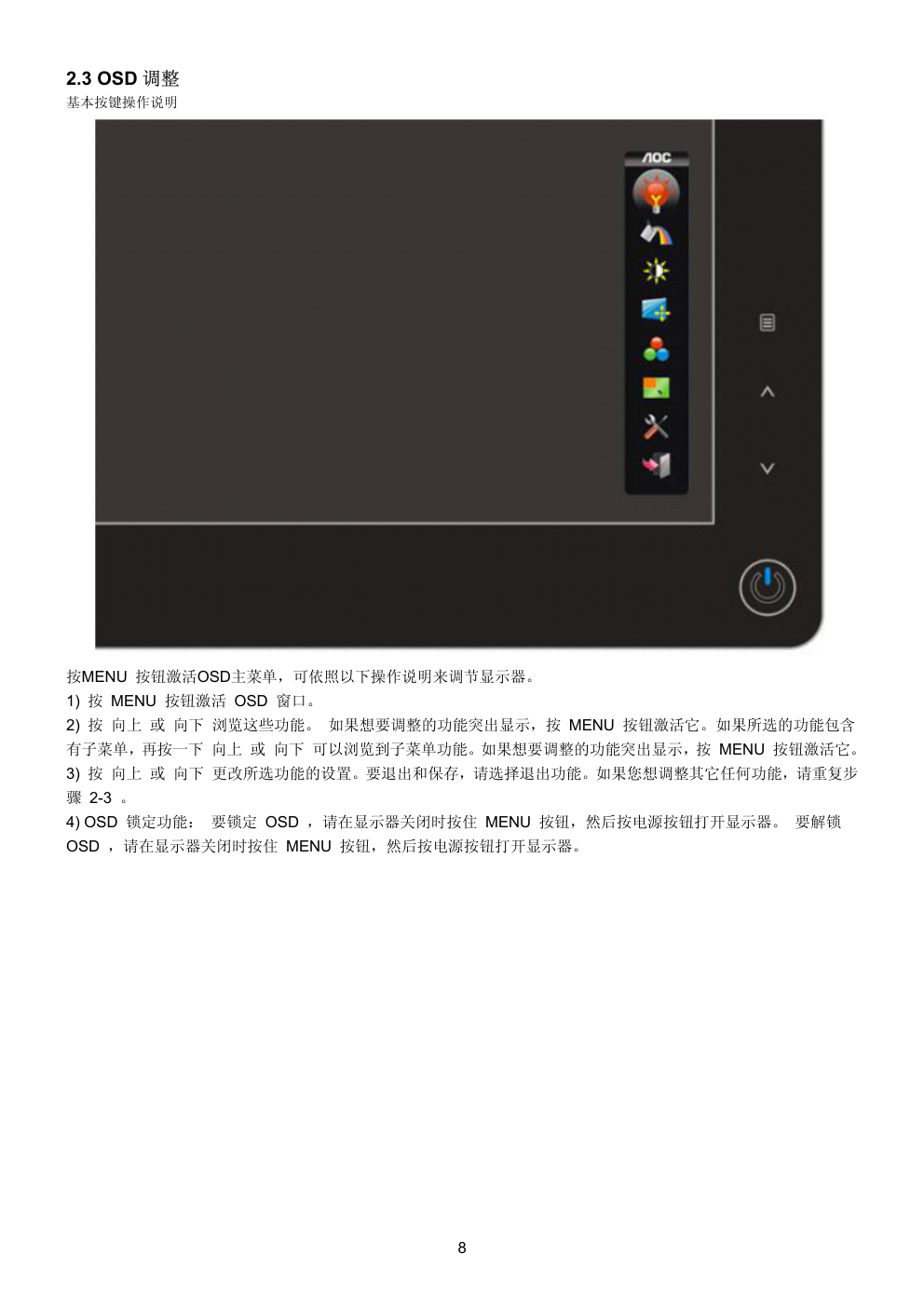

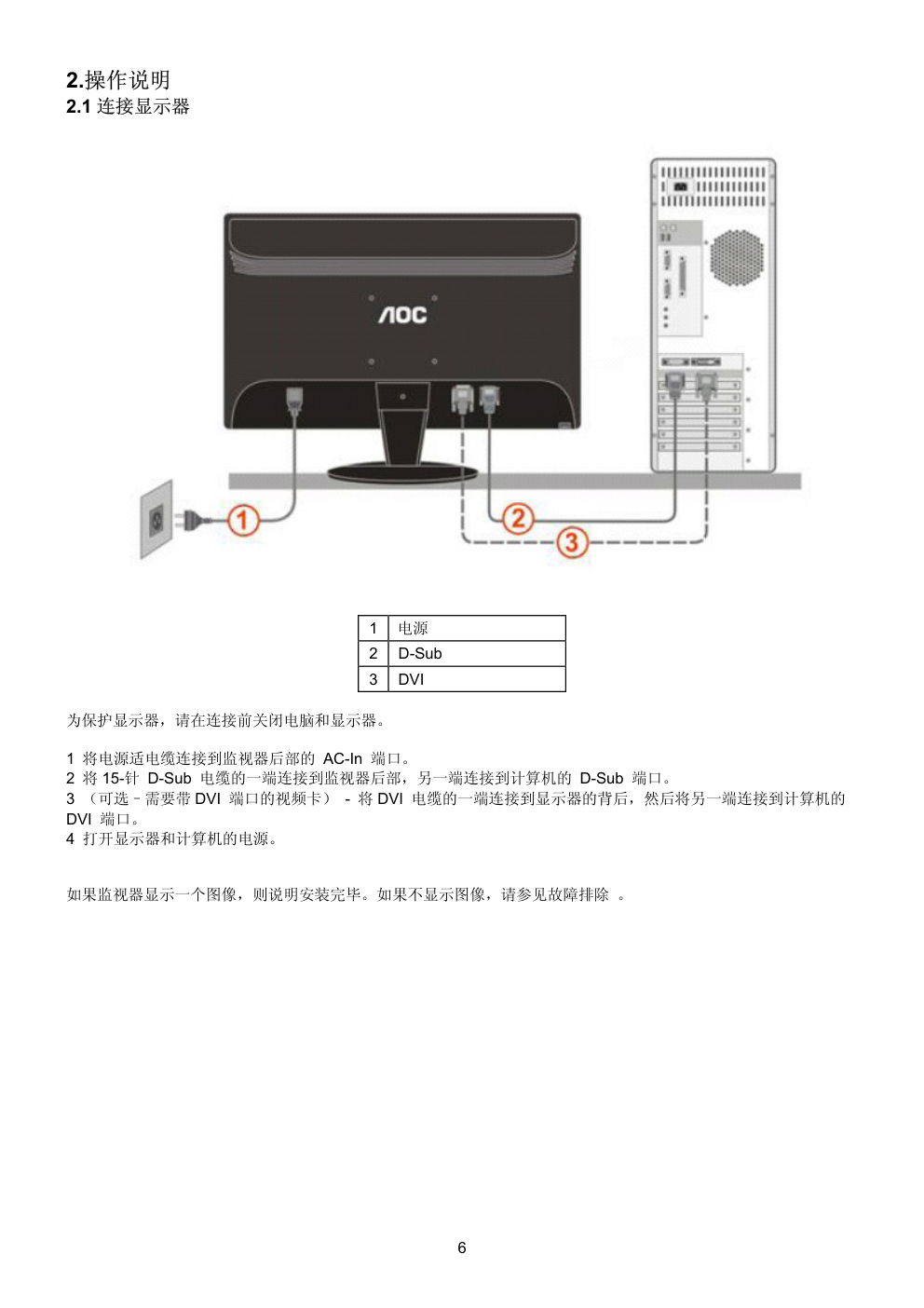

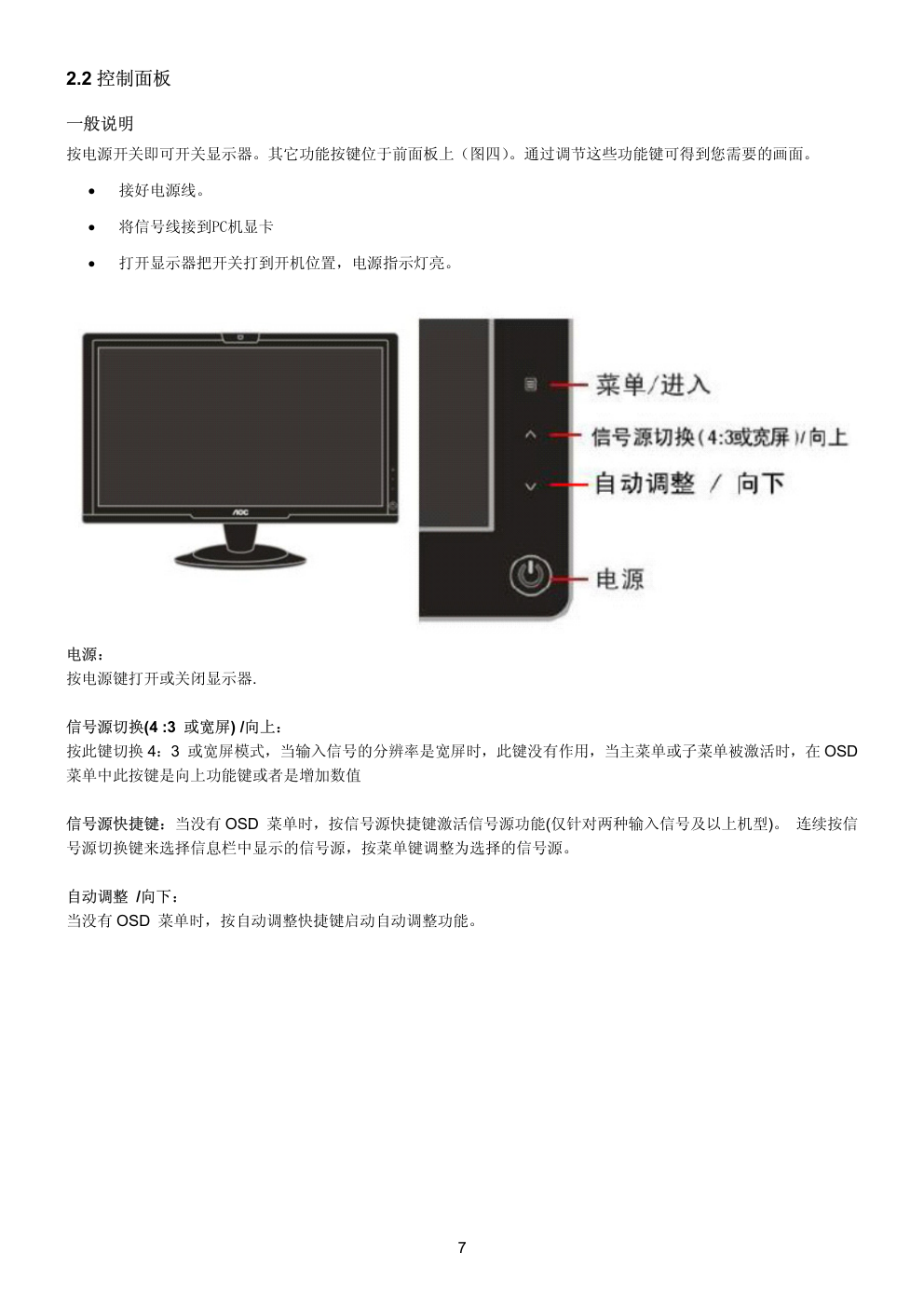

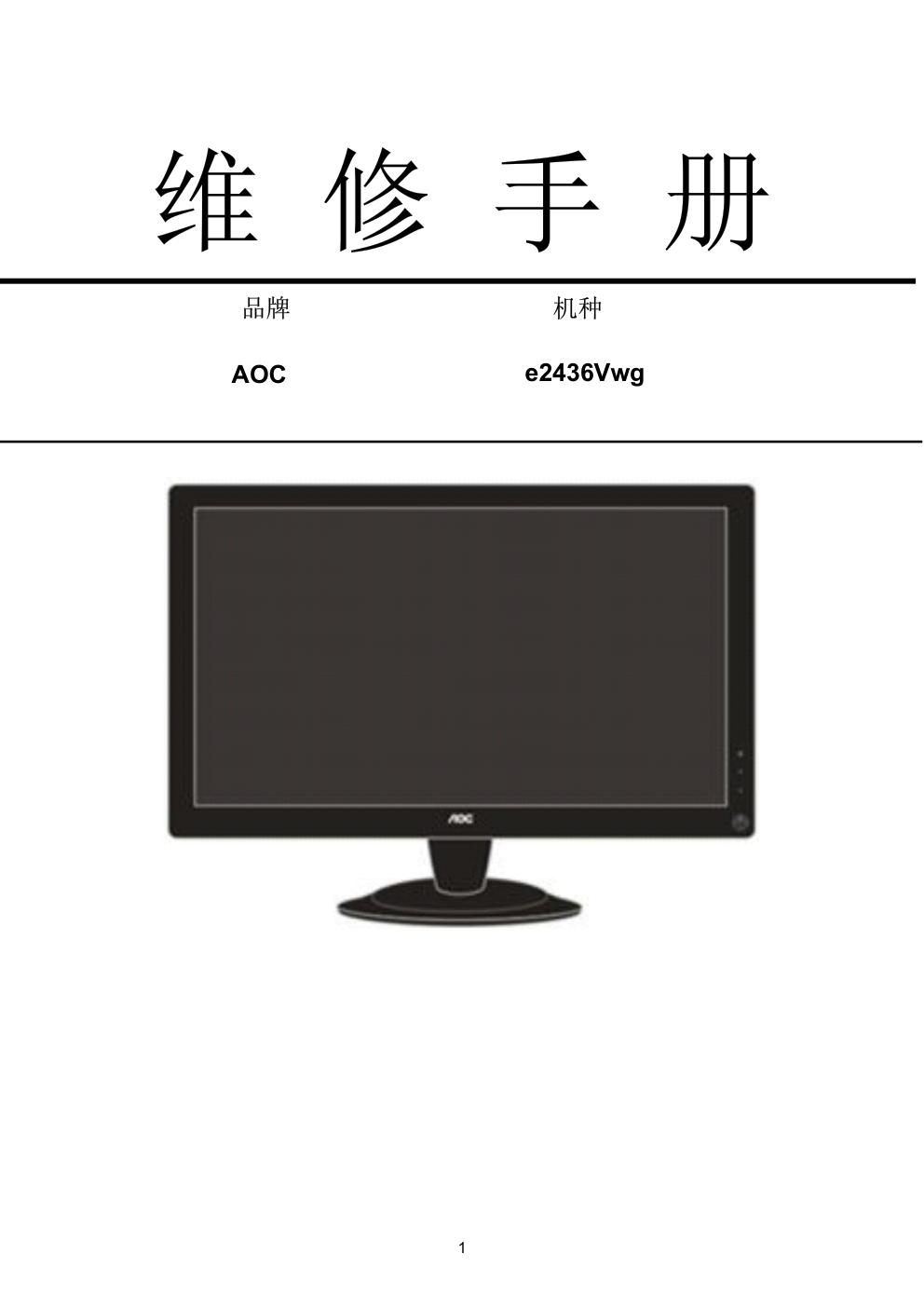

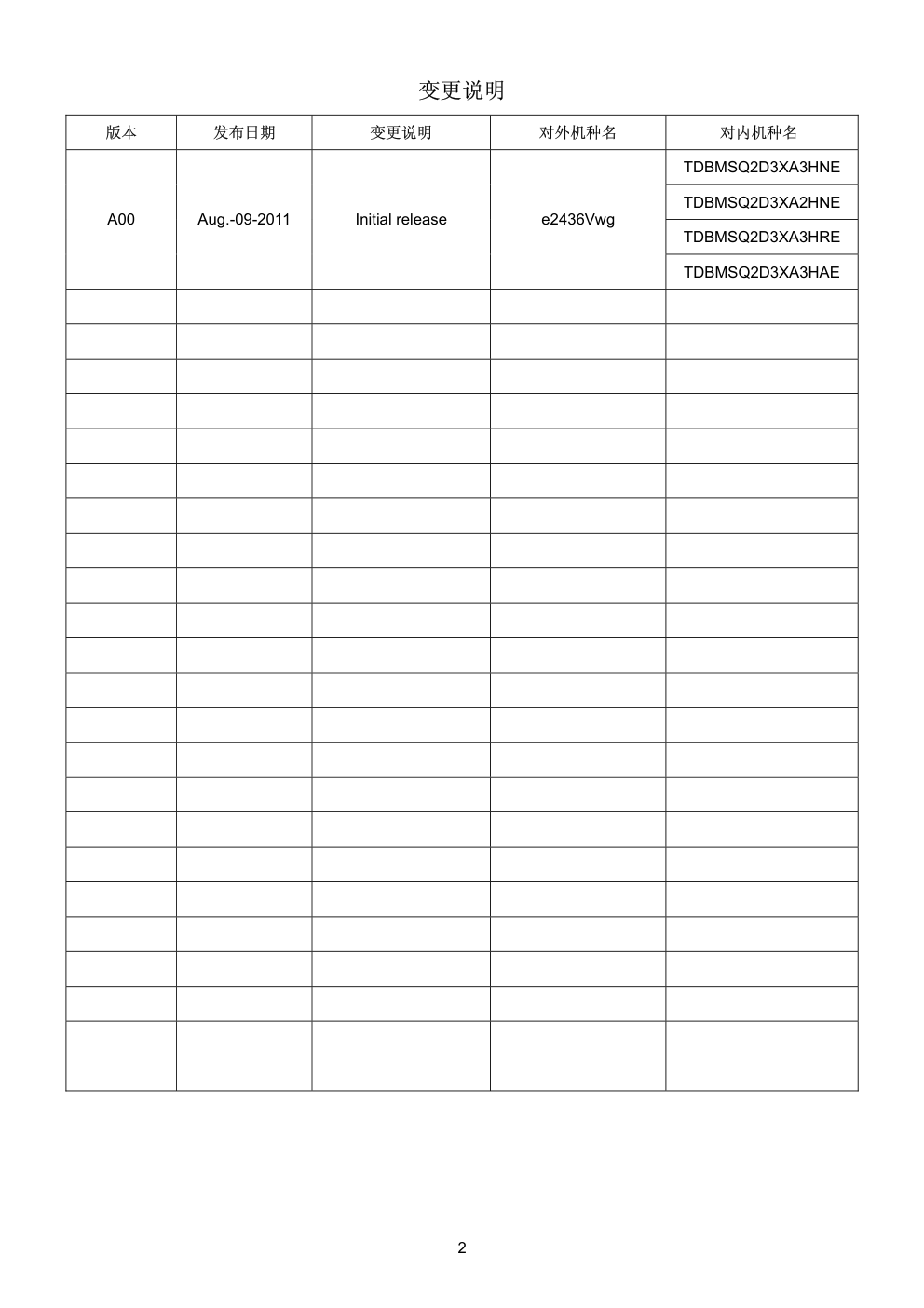

1 维 修 手 册 品牌 机种 e2436Vwg AOC 2 变更说明 版本 发布日期 变更说明 对外机种名 对内机种名 A00 Aug.-09-2011 Initial release e2436Vwg TDBMSQ2D3XA3HNE TDBMSQ2D3XA2HNE TDBMSQ2D3XA3HRE TDBMSQ2D3XA3HAE 3 目录 1.技术规格 ----------------------------------------------------------------------------------------------------------------- 04 1.1 一般规格 ----------------------------------------------------------------------------------------------------------- 04 1.2 预设显示模式 ----------------------------------------------------------------------------------------------------- 05 2.操作说明 ----------------------------------------------------------------------------------------------------------------- 06 2.1 连接显示器 -------------------------------------------------------------------------------------------------------- 06 2.2 控制面板 ----------------------------------------------------------------------------------------------------------- 07 2.3 OSD 调整 ---------------------------------------------------------------------------------------------------------- 08 3.工厂模式调整 ----------------------------------------------------------------------------------------------------------- 25 4.电气方框图 -------------------------------------------------------------------------------------------------------------- 27 4.1 主板 ----------------------------------------------------------------------------------------------------------------- 27 4.2 电源板 -------------------------------------------------------------------------------------------------------------- 28 5.线路图 -------------------------------------------------------------------------------------------------------------------- 29 5.1 主板 ----------------------------------------------------------------------------------------------------------------- 29 5.2 电源板 -------------------------------------------------------------------------------------------------------------- 33 6.软体及 EDID 烧录 ----------------------------------------------------------------------------------------------------- 35 6.1 软体烧录 ----------------------------------------------------------------------------------------------------------- 35 6.2 EDID 烧录 ---------------------------------------------------------------------------------------------------------- 39 7.故障处理流程 ----------------------------------------------------------------------------------------------------------- 46 7.1 主板 ----------------------------------------------------------------------------------------------------------------- 46 7.2 电源板 -------------------------------------------------------------------------------------------------------------- 49 7.3 按键板 -------------------------------------------------------------------------------------------------------------- 51 8. 机器拆装流程 --------------------------------------------------------------------------------------------------------- 52 9. 主要 IC 管脚及内部框图 -------------------------------------------------------------------------------------------- 56 10. BOM ------------------------------------------------------------------------------------------------------------------- 59 4 1.技术规格 1.1 一般规格 5 1.2 预设显示模式 6 2.操作说明 2.1 连接显示器 1 电源 2 D-Sub 3 DVI 为保护显示器，请在连接前关闭电脑和显示器。 1 将电源适电缆连接到监视器后部的 AC-In 端口。 2 将 15-针 D-Sub 电缆的一端连接到监视器后部，另一端连接到计算机的 D-Sub 端口。 3 （可选–需要带 DVI 端口的视频卡） - 将 DVI 电缆的一端连接到显示器的背后，然后将另一端连接到计算机的 DVI 端口。 4 打开显示器和计算机的电源。 如果监视器显示一个图像，则说明安装完毕。如果不显示图像，请参见故障排除 。 7 2.2 控制面板 一般说明 按电源开关即可开关显示器。其它功能按键位于前面板上（图四）。通过调节这些功能键可得到您需要的画面。 　 • 接好电源线。 　 • 将信号线接到PC机显卡 　 • 打开显示器把开关打到开机位置，电源指示灯亮。 电源： 按电源键打开或关闭显示器. 信号源切换(4 :3 或宽屏) /向上： 按此键切换 4：3 或宽屏模式，当输入信号的分辨率是宽屏时，此键没有作用，当主菜单或子菜单被激活时，在 OSD 菜单中此按键是向上功能键或者是增加数值 信号源快捷键：当没有 OSD 菜单时，按信号源快捷键激活信号源功能(仅针对两种输入信号及以上机型)。 连续按信 号源切换键来选择信息栏中显示的信号源，按菜单键调整为选择的信号源。 自动调整 /向下： 当没有 OSD 菜单时，按自动调整快捷键启动自动调整功能。 8 2.3 OSD 调整 基本按键操作说明 按MENU 按钮激活OSD主菜单，可依照以下操作说明来调节显示器。 1) 按 MENU 按钮激活 OSD 窗口。 2) 按 向上 或 向下 浏览这些功能。 如果想要调整的功能突出显示，按 MENU 按钮激活它。如果所选的功能包含 有子菜单，再按一下 向上 或 向下 可以浏览到子菜单功能。如果想要调整的功能突出显示，按 MENU 按钮激活它。 3) 按 向上 或 向下 更改所选功能的设置。要退出和保存，请选择退出功能。如果您想调整其它任何功能，请重复步 骤 2-3 。 4) OSD 锁定功能： 要锁定 OSD ，请在显示器关闭时按住 MENU 按钮，然后按电源按钮打开显示器。 要解锁 OSD ，请在显示器关闭时按住 MENU 按钮，然后按电源按钮打开显示器。 9 亮度情景模式 亮度情景模式---动态对比度,标准，文本，网络，游戏，电影，运动 10 备注：当情景模式不是在标准模式时，对比度和亮度不能被调节，当DCR 打开时，对比度、亮度、情景模式和伽玛 都不能调节。 11 色彩增强 色彩增强---全色增强，自然肤色，蔚蓝风景，绿茵场景，自动检测，演示，关闭，退出 12 备注： 全色增强：整个色彩饱和度被增强，适合于动态图片。 自然肤色：适合于肖像。 绿茵场景：适合于大片绿色场景。 蔚蓝风景：适合于天空或海洋。 自动检测：适合于户外或花园。 演示：屏幕分成两部分对比。 13 明亮度 明亮度---亮度，对比度，伽玛，退出 14 备注：当情景模式不是在标准模式时，对比度和亮度不能被调节，当DCR 打开时，对比度、亮度、情景模式和伽玛 都不能调节。 15 图像设置 图像设置----时钟，相位，水平位置，垂直位置, 退出 16 备注：当输入信号源是数字信号如DVI 或HDMI 时，图像设置没有作用。 17 色温 色温----红，绿，蓝，正常色温，暖色温，冷色温，sRGB,退出 18 备注： 当选择sRGB色温时，对比度、亮度、亮度情景模式、伽玛等模式不能调整。 19 窗口增亮 窗口增亮---垂直位置，水平位置，对比度，亮度，窗口尺寸，增亮，退出 20 备注：当DCR、色彩增强、窗口增亮中有一个被激活，其他两个功能将被关闭。 21 其它 其它：语言，重置， DDC-CI, 显示时间，透明度，垂直位置，水平位置，定时关机，退出 22 23 退出 LED 指示灯 状态 LED 颜色 开机模式 蓝色 离机模式 橙色 24 e-Saver 欢迎使用 AOC e-Saver 显示器电源管理软件！ AOC e-Saver 为显示器提供智能关机功能，可使显示器在 PC 处 于工作、关机、睡眠或屏保等状态时及时关机；实际关机时间取决于您的个人喜好（参见下例）。 请单击 “driver/e-Saver/setup.exe”开始安装 e-Saver 软件，按照安装向导完成软件的安装。 在四种 PC 状态的任一状态下，您可以从下拉菜单中选择希望显示器自动关机的时间（以分钟为单位）。 在上例中： 1) 当 PC 处于工作状态时显示器从不关机。 2) PC 关机 5 分钟后，显示器自动关机。 3) PC 处于睡眠/待机模式 10 分钟后，显示器自动关机。 4) 屏保程序运行 20 分钟后，显示器自动关机。 您可以单击 RESET（重置）将 e-Saver 恢复至其默认设置（如下所示）。 Screen+ 欢迎使用 AOC "Screen+" 显示器调节软件, Screen+ 软件是一个桌面分屏工具，可以将桌面分割成不同窗格，每个窗 格都可以显示不同的窗口，需要时，只需把窗口拖曳到相应窗格即可。它支持多显示器输出，可以让工作变得更加轻 松。请依据程序安装软件安装。 25 3.工厂模式调整 a.进入工厂模式的方法： 先按“电源”键关机，然后在按^(上)和ˇ(下)键的同时,按“电源”键开机，最后按“菜单”键，这时工厂模式菜单将出现在屏幕 的右下角。 b.工厂模式图片如下：（类似于本机，仅供参考！） 注: 下页是关于一般工厂菜单的说明(和本机并非完全相同)，仅供参考！ 工厂菜单说明 选项名称 调整范围 注释 20101016 V001 不可调整 软体发布尔日期及版本信息。 Auto color /Auto Level 执行动作 Auto color/Auto Level 项只对需要做自动校正输入源时有效，否则它 不动作。Auto color/Auto Level 会对输入的 ADC 做自动矫正，调整 Gain 和 Offset RGB 值。 Gain 根据 IC SPEC 在 Auto color/Auto Level 做完立即更新，并可手动调整。 Offset 根据 IC SPEC 在 Auto color/Auto Level 做完立即更新，并可手动调整。 Cool 可调整 冷色色温 R/G/B/亮度/色度值。 Normal 可调整 正常色温 R/G/B/亮度/色度值。 Warm 可调整 暖色温 R/G/B/亮度/色度值。 sRGB 可调整 sRG 色温 R/G/B/亮度/色度值。 Panel TYPE 不可调整 Panel 型号选择。 DFM On/Off 工厂生产模式打开或关闭。 BurnIn On/Off 打开或关闭 Burn in 模式。 POT 不可调整 PANEL 点亮时间。 26 c.增益调整: 调整9300K色温 1、选中“AUTO LEVEL”先进行底光栅自动调整 2、按“MENU”选择9300K进行R G B增益调整 x = 283 ±30, y = 297 ±30, Y = 170 ±30 cd/m2 调整7300K色温 1、选中“AUTO LEVEL”先进行底光栅自动调整 2、按“MENU”选择7300K进行R G B增益调整 x = 302 ±30, y = 318 ±30, Y = 180 ±30 cd/m2 调整6500K色温 1、选中“AUTO LEVEL”先进行底光栅自动调整 2、按“MENU”选择 6500K 进行 R G B 增益调整 x = 313 ±30, y = 329 ±30, Y = 200 ±30 cd/m2 调整sRGB色温 1、选中“AUTO LEVEL”先进行底光栅自动调整 2、按“MENU”选择 sRGB 进行 R G B 增益调整 x = 313 ±30, y = 329 ±30, Y = 180 ±30 cd/m2 d.调整完毕直接关闭电源。 27 4.电气方框图 4.1 主板 Scalar TSUMU58PWHL-LF-1 (Include :MCU,ADC,OSD etc) (U401) LCD Interface (CN301) D-Sub Connector (CN101) Crystal 14.31818MHz (X401) Key Control Interface (CN402) DVI Connector (CN102) FLASH MEMORY MX25L2026DMI (U402) 28 4.2 电源板 ZD801 12V MOSFET (Q801) ENA DIM L801 LED (CN805) AC input 16V 5V Start Resistor (R904,R905) PWM Control LD7576 (IC901) Transformer (T901) Bridge Rectifier and Filter Rectifier diodes Power Switch (Q901) Photo coupler (IC903) Regulator (IC904) EMI filter Feedback Circuit PWM Control OZ9998AGN (IC801) 29 5.线路图 5.1 主板 715G3329 1 2 R461 0R05 1/10W 5% CMVCC1 Max condition for LED: 1. Vcc = 3.3 V 2. Current = 12 mA FW need to be modified. Q407 NC R456 22 OHM 1/10W Q408 NC R460 NC VCC3.3 R447 NC Q407 2N3906S 2N3906S NC Q408 NC WP ZD401 NC R433 3.9K OHM +-1% 1/16W NC NC NC NC NC NC VCC3.3 PA[0..9] 3 PB[0..9] 3 Cs and Cd (C420, C421) X'TAL 18 pF 瑉红 (93G 22-53-J) 　蔼 (93G 22-53B-H) Normal Function : CL = Cs + ((Cg*Cd)/(Cg+Cd)) P.S : Assume Cs = 4 pF X401 27 pF CL of SPEC 32 pF 56 pF For detect function, depend on FW R431 NC DSUB_R+ 2 R411 NC R406 22K 1/16W 5% R408 NC CMVCC1 VCC3.3 R453 NC R454 NC CMVCC1 VCC3.3 R457 NC R458 NC MSCL TSUMU58PWHL-LF-1 RIN0P 23 GIN0P 20 SOGIN0 21 BIN0P 18 RIN0M 22 GIN0M 19 BIN0M 17 HSYNC0 27 VSYNC0 28 REXT 15 REFP 26 REFM 25 SDO 37 SCK 39 SCZ 38 SDI 40 PWM2/GPIO_P24 47 PWM3/GPIO_P27 86 LVACKM 59 XOUT 96 XIN 97 LVA2P 60 LVA2M 61 LVA1P 62 LVA1M 63 LVA0P 64 LVA0M 65 LVB3P 67 LVB3M 68 LVBCKP 69 LVBCKM 70 LVB2P 71 LVB2M 72 LVB1P 73 LVB1M 74 LVB0P 77 LVB0M 78 LVACKP 58 LVA3M 55 LVA3P 54 GND 2 GND 5 RX2P 3 RX2N 4 RX1P 6 RX1N 7 AVDD_33 8 RX0P 9 RX0N 10 RXCKP 12 RXCKN 13 GND 11 GND 29 GND 33 AVDD_33 24 VDDP 56 MODE[1] 53 MODE[0] 52 VCTRL 81 VDDC 51 DDCA_SDA/RS232_TX 30 DDCA_SCL/rs232_RX 31 DDCD_SDA 100 DDCD_SCL 1 PWM1/GPIO_P16 93 AVDD_33 14 VDDP 75 GPIO_P22/PWM0 35 GPIO_P45/PWM1 48 GPIO_P25 85 GPIO_P01/SAR1 88 GPIO_P02/SAR2 89 GPIO_P03/SAR3 90 GPIO_P07 91 GPIO_P15 92 GPIO_P12 94 GPIO_P13 95 GPIO_P14/PWM0 99 GPIO_P11/I2C_MDA 43 GPIO_P10/I2C_MCL 44 RST 84 GPIO_P47 41 GPIO_P46 42 AVDD_33 98 AVDD_33 16 VDDP 32 VDDP 49 VDDC 66 VDDC 82 VDDC 34 GND 50 GND 57 GND 76 GND 79 GND 83 BYPASS 80 GPIO_P00/SAR0 87 GPIO_P23 36 GPIO_P43 45 GPIO_P42 46 CMVCC1 TOUCH_POWER R451 NC R452 0R05 1/16W C420 47pF C413 0.1uF/16V R445 NC PANEL_ID# 4 KEY2 VDDP PA2 PA3 C415 0.1uF/16V VCC3.3 VCC3.3 2,4 C404 0.1uF/16V LED_ORANGE PB7 R401 390 OHM 1/16W C434 NC PB9 LED O MSCL R412 10K 1/16W 5% VCC3.3 PB5 LED G_B VMPLL LED O C416 0.1uF 16V PB0 PA7 C409 0.1uF/16V PB[0..9] R414 0R05 1/16W R418 0R05 1/16W FB404 300OHM C422 0.1uF/16V LED_GRN/BLUE C403 0.1uF/16V LED_ORANGE LF_B POWER_KEY# C410 0.1uF/16V AVDD C431 NC POWER_KEY# VDDC R420 NC VCC3.3 C407 0.1uF/16V C406 0.1uF/16V C405 0.1uF/16V LED_GRN/BLUE C414 0.1uF/16V R415 100R 1/16W 5% PA1 PA0 BUZZER VCC3.3 VPLL LED G_B R417 100R 1/16W 5% VMPLL C408 0.1uF/16V VCC3.3 C417 0.1uF/16V C411 0.1uF/16V MSDA C421 47pF PB4 R419 0R05 1/16W VCC3.3 PPWR_ON# 3 CMVCC1 EE_WP PB2 KEY1 R407 10K 1/16W 5% X401 14.31818MHz 1 2 AVDD MSDA R409 100R 1/16W 5% R428 100R 1/16W 5% CN401 NC/CONN 1 2 3 4 5 6 PA6 DVI 1_5V R446 NC FB401 300OHM VPLL KEY2 C401 0.22uF16V VDVI PA8 R425 NC R421 100K 1/16W 5% VDDP R423 0R05 1/16W VDDC PA5 C432 0.1uF/16V R462 NC C435 NC + C419 10UF50V C412 0.1uF/16V R422 100R 1/16W 5% C433 NC FB402 300OHM LVDS PB3 PA[0..9] AVDD PA4 DET_CABLE 2 PA9 R424 100R 1/16W 5% R416 100R 1/16W 5% VCC1.8 PB8 PB1 VDVI PB6 VCC1.8 4 R404 1K 1/16W 5% Q405 2N3906S-RTK/PS 1 2 3 VCC3.3 LF_B R402 1K 1/16W 5% R405 0R05 1/10W 5% R457 Direct LED R462 R459 100R 1/16W 5% NC 10K 1/16W 5% 100R 1/16W 5% R420 NC 0R 1/16W 5% NC R453 R419 2.2K 1/16W 5% Indirect LED 2.2K 1/16W 5% 10K 1/16W 5% 0R 1/16W 5% NC R455 FB405 NC C436 1uF 10V DDC2_SCL 2 U402 EN25F20-100GCP CS# 1 DO 2 WP# 3 VSS 4 DI 5 CLK 6 HOLD# 7 VCC 8 R432 3.9K OHM +-1% 1/16W R461 0R 1/16W 5% NC NC 0R 1/16W 5% KEY1 C402 4.7uF/10V CMVCC1 2 CN402 CONN 1 2 3 4 5 6 7 Q401 LMBT3904LT1G R434 0R05 1/16W WP DSUB_R- 2 DSUB_G+ 2 DSUB_G- 2 DSUB_B+ 2 DSUB_SOG 2 DSUB_V 2 DSUB_B- 2 DSUB_H 2 DDC1_SDA 2 DDC1_SCL 2 R435 NC RX2P 2 R436 10K 1/16W 5% U402 RX2N 2 SST Eon For ID2008 ID2009 RX1P 2 020A 010A Eon RX1N 2 U402 For user data, WB, EDID, HDCP are saved in Flash. For All model 020 Befor AOC ID2007 OSD SST U402 CN406 NC/CONN 1 2 3 RX0N 2 RX0P 2 RXCN 2 RXCP 2 CMVCC1 DDC2_SDA 2 For BUZZER control board or Touch Panel R441 NC EE_WP R440 NC VCC3.3 U403 NC NC 1 E1 2 E2 3 VSS 4 SDA 5 SCL 6 WC 7 VCC 8 R442 NC C423 NC FB410 300OHM BUZZER R430 NC 10K 1/16W 5% U403 M24C04-WMN6TP 100R 1/16W 5% 10K 1/16W 5% R440 C423 R441 R429 0.22uF16V 10K 1/16W 5% Without NVRAM R442 100R 1/16W 5% HDCP_CTRL 2 For NVRAM DDC_WP 2 on_BACKLIGHT 4 adj_BACKLIGHT 4 Volume# 4 Mute 4 OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 AOC 2236VWA B NEW R SERIES Custom 5 5 Thursday , April 16, 2009 <称爹> 5.0.SCALER G3329-C-2-X-2-090416 R426 NC R455 NC R459 NC R427 NC R429 NC CN403 NC/CONN 2 4 6 8 1 3 5 7 CN404 NC/CONN 1 2 3 4 5 6 CN405 NC/CONN 1 2 3 4 5 6 7 R430 NC C438 NC 30 CN101 1 6 2 7 3 8 4 9 5 11 12 13 14 15 10 17 16 R120 10K 1/16W 5% VGA_PLUG Q101 NC ESD_VCC ESD_VCC ESD_VCC1 ESD_VCC1 DSUB_SCL DDC1_SCL CMVCC1 3,4 CMVCC1 DVI_5V C121 1000pF VGA_R- DSUB_B+ 5 R140 NC D104 BAV70 3 1 2 OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 AOC 2236VWA B NEW R SERIES B 2 5 Thursday , April 16, 2009 <称爹> 2.0.INPUT G3329-C-2-X-2-090416 DVI 1_5V U102 AT24C02BN-SH-T A0 1 A1 2 A2 3 GND 4 SDA 5 SCL 6 WP 7 VCC 8 DSUB_SCL DSUB_SDA 候綼　U101 候綼　U103 候綼　U107 候綼　U106 候綼　U105 C101 NC VGA_R+ VGA_B+ VGA_G+ V_Sy nc VGA_G- DDC1_SDA DSUB_SDA H_Sy nc C117 0.22uF16V DDC1_SCL DDC2_SDA DDC2_SCL R123 4K7 1/16W 5% R136 4K7 1/16W 5% D108 BAV70 3 1 2 FB104 300 OHM C120 NC H_Sy nc C116 0.22uF16V FB105 300 OHM DSUB_B- 5 DSUB_SOG 5 DSUB_G+ 5 DSUB_R+ 5 DSUB_R- 5 DSUB_G- 5 DSUB_H 5 U103 AZC199-04S I/O1 1 GND 2 I/O2 3 I/O3 4 VDD 5 I/O4 6 DSUB_V 5 DDC2_SCL 5 DDC2_SDA 5 RX0P 5 U104 AZC199-04S I/O1 1 GND 2 I/O2 3 I/O3 4 VDD 5 I/O4 6 RX0N 5 RX1N 5 RX1P 5 RX2P 5 RX2N 5 DVI 1_5V RXCP 5 RXCN 5 U106 AZC199-04S I/O1 1 GND 2 I/O2 3 I/O3 4 VDD 5 I/O4 6 DDC1_SCL 5 DDC1_SDA 5 DDC1_SDA VGA_B- DET_CABLE 5 U105 AZC199-04S I/O1 1 GND 2 I/O2 3 I/O3 4 VDD 5 I/O4 6 DDC_WP 5 U107 AZC199-04S I/O1 1 GND 2 I/O2 3 I/O3 4 VDD 5 I/O4 6 DDC_WP 5 ESD_VCC1 FB110 300 OHM ESD_VCC2 CN102 JACK DAT2- 1 DAT2+ 2 2/4shield 3 DAT4- 4 DAT4+ 5 DDC SCL 6 DDC SDA 7 VSYNC 8 DAT1- 9 DAT1+ 10 1/3shield 11 DAT3- 12 DAT3+ 13 +5V 14 SYNC GND 15 HPD 16 DAT0- 17 DAT0+ 18 0/5shield 19 DAT5- 20 DAT5+ 21 clk shield 22 clk+ 23 clk- 24 GND 26 GND 25 R104 1K 1/16W 5% R138 4K7 1/16W 5% DDC2_SDA C113 5pF/50V DSUB_5V V_Sy nc FB102 BEAD 1 2 R125 4K7 1/16W 5% VGA_PLUG RX1P R124 4K7 1/16W 5% C124 0.1uF/16V VCC3.3 VGA_R+ DDC2_SCL VGA_B+ ESD_VCC RX2P R137 4K7 1/16W 5% VGA_PLUG VGA_G- R122 NC C107 1000pF HDCP_CTRL 5 R139 6K8 1/16W 5% R127 10R 1/16W 5% R111 100R 1/16W 5% R101 100R 1/16W 5% C114 0.047uF R112 75R 1/16W 5% VGA_G+ RX0N DVI_5V C106 0.047uF ESD_VCC1 VGA_R- R129 10R 1/16W 5% R135 10K 1/16W 5% DGND R134 10R 1/16W 5% C103 22pF C104 22pF ZD104 RLZ5.6B C122 1000pF C110 0.047uF R121 NC VGA_B- U101 AT24C02BN-SH-T A0 1 A1 2 A2 3 GND 4 SDA 5 SCL 6 WP 7 VCC 8 R131 10R 1/16W 5% R103 1K 1/16W 5% FB103 BEAD 1 2 R126 10R 1/16W 5% R119 100R 1/16W 5% R105 100R 1/16W 5% C111 0.047uF VGA_G+ R108 75R 1/16W 5% VGA_B+ R115 100R 1/16W 5% ESD_VCC1 RXCN CMVCC1 RX1N DSUB_5V R117 100R 1/16W 5% C115 0.1uF/16V R110 470R 1/16W 5% C109 5pF/50V R116 75R 1/16W 5% R128 10R 1/16W 5% R106 2K2 1/16W 5% RX0P C118 NC C108 0.047uF VGA_R+ C119 NC R109 100R 1/16W 5% C112 NC R107 2K2 1/16W 5% DVI_HPD C102 0.047uF R102 0R05 1/10W 5% FB101 BEAD 1 2 RX2N R130 10R 1/16W 5% R133 10K 1/16W 5% R132 10R 1/16W 5%RXCP R113 100R 1/16W 5% R114 100R 1/16W 5% GND POWER DVI_HPD C105 5pF/50V R118 100R 1/16W 5% 31 LVB0P PB8 PA2 LVACKP LVB1M PB7 LVB3P PB0 PA5 LVA2M PA0 LVA3P PA9 LVA0M R301 220 OHM 1/4W PA4 LVA2P LVB3M PB1 PA8 LVA0P PA[0..9] LVB2M PB5 PA1 LVA3M LVB0M PB9 PA6 LVA1P LVBCKP PB2 PA3 LVACKM LVBCKM PB3 LVB2P PB4 PA7 LVA1M LVB1P PB6 PB[0..9] FB301 120 OHM 1 2 CN301 CONN 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 C304 0.1uF/16V R306 56K 1/16W 5% R308 10K 1/16W 5% R302 220 OHM 1/4W CN302 NC 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 C302 0.22uF16V R307 NC R305 10K 1/16W 5% Q302 2N3904S-RTK/PS C301 0.1uF/16V Q301 AO3401 R303 4K7 1/16W 5% U301 NC/AO4411 S 1 S 2 S 3 G 4 D 8 D 7 D 6 D 5 + C305 100UF25V CMVCC1 PANEL_VCC PANEL_VCC PPWR_ON# 5 PB[0..9] 5 PA[0..9] 5 CMVCC1 PANEL_VCC CMVCC1 2,4 1 2 AO3401L 080912 G 3 D S C303 1uF/16V LVA0P RXE0+ R304 22K 1/16W 5% RXO0- LVB0M RXE3- LVA3M RXE1- LVA1M LVACKM RXEC- RXO3- LVB3M LVB2M RXO2- RXO1- LVB1M RXE2- LVA2M LVBCKM RXOC- RXOC+ LVBCKP RXE0- LVA0M RXE2+ LVA2P RXO0+ LVB0P RXO1+ LVB1P RXO3+ LVB3P RXO2+ LVB2P RXEC+ LVACKP RXE1+ LVA1P RXE3+ LVA3P LVACKM RXEC- LVBCKM RXOC- RXE2- LVA2M RXE1- LVA1M RXO3- LVB3M RXE0- LVA0M RXO0- LVB0M RXE3- LVA3M RXO1- LVB1M LVB2M RXO2- OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 AOC 2236VWA B NEW R SERIES B 3 5 Thursday , April 16, 2009 <称爹> 3.0.OUTPUT G3329-C-2-X-2-090416 RXEC+ LVACKP RXO2+ LVB2P RXE0+ LVA0P RXE1+ LVA1P RXOC+ LVBCKP RXE2+ LVA2P RXE3+ LVA3P RXO0+ LVB0P RXO3+ LVB3P RXO1+ LVB1P 32 C712 0.1uF/16V CMVCC1 2,3 Volume# R708 3.3 OHM 2W SOT 223 SOT 252 CMVCC1 PANEL_ID# 5 PANEL_ID# R709 NC R710 NC VCC3.3 VCC3.3 VCC3.3 R701 NC lock type + C704 100UF25V U701 AP1117E33LA VSS 1 VOUT 2 VIN 3 U704 NC/AP1117E18LA VI 3 VO 2 GND 1 4 4 Both 223 and 252 foot-print Mute1 BKLT-EN BKLT-VBRI BKLT-EN CMVCC1 BKLT-VBRI CMVCC1 R702 10K 1/16W 5% C701 0.1uF/16V R703 10K 1/16W 5% C708 0.1uF/16V C702 0.1uF/16V CN701 CONN 1 2 3 4 5 6 7 8 9 R705 1K 1/16W 5% R704 22K 1/16W 5% + C707 100UF25V C709 0.1uF/16V R706 100R 1/16W 5% Q701 2N3904S-RTK/PS C705 0.1uF/16V DGND 2,3,5 VCC1.8 Volume# 5 Mute 5 CMVCC1 U703 AZ1117D-1.8-E1 OUT 2 IN 3 GND 1 SOT 223 U702 NC/AP1117D33L-13 ADJ(GND) 1 VOUT 2 VIN 3 OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 AOC 2236VWA B NEW R SERIES B 4 5 Thursday , April 16, 2009 <称爹> 4.0.POWER G3329-C-2-X-2-090416 C713 0.1uF/16V on_BACKLIGHT 5 adj_BACKLIGHT 5 33 5.2 电源板 Adapter 715G2824P02010001S R903 100KOHM +-5% 2WS L904 Coil D909 31DQ06FC3 e2436vwa + C910 100uF 50V +16V +16V R927 10K +-1% 1/10W +5V +5V C921 1000pF Q903 KTD1028 ON/OFF DIM + C917 680uF25V C912 1000pF630V L901 27mH 1 4 2 3 R962 100 OHM 1/4W CN902 Wire Harness 1 2 3 4 5 6 7 8 9 10 11 12 13 + C918 680uF25V R920 100 OHM 1/4W R946 820 OHM 2W D903 1N4148 C940 47nF 50V +5V1 + C934 1000uF25V + C916 NC HS3 HEAT SINK(D906) 1 2 ! - + BD901 GBU408 2 1 3 4 R938 10KOHM +-5% 1/8W ! ! C909 220pF 50V R910 10 OHM 1/4W R939 1K 1/8W R905 8.2K 1/4W R912 220 OHM 1/4W L903 Coil ! ! R909 3.3 OHM 1/4W C931 100N 50V ! ! C928 10nF 50V ! D908 MBRF1060CT 1 2 3 GND1 GND 1 2 C907 100N 50V + C905 120uF450V 67G315Z12115K F901 FUSE ! CN901 SOCKET 1 2 3 R904 8.2K 1/4W R943 470OHM +-5% 1/8W HS1 HEAT SINK(Q901) 1 2 C932 1N 50V ! NC R925 1K 1/8W HS2 HEAT SINK(D908) 1 2 ! ! R940 NC ZD902 TZX18B C900 3300pF 250V GND2 GND 1 2 OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 ADPC91603HD1 1 Custom 2 3 Wednesday , October 28, 2009 715G2824-P0A-010-0010 ODM MODEL 03.POWER G2824-P0A-010-0010-1-091028 CN801 CONN 1 2 3 4 5 R914 0.39 OHM 2W +-5% F903 FUSE F902 FUSE CN802 CONN 1 2 3 4 5 +5V1 PID C901 1000pF C930 100N 50V C906 1500PF2KV C937 100PF1KV FB902 0R05 4A 1/4W FB901 BEAD 1 2 C938 1500PF2KV R902 1 MOHM +-5% 1/4W T901 POWER X'FMR 1 3 4 5 6 7 8 9 10 11 12 DIM R947 820 OHM 2W L905 Coil ON/OFF IC903 PC123X2YFZOF 1 2 4 3 R924 100 OHM 1/8W t NR901 NTCR 1 2 D907 31DQ06FC3 + C915 470UF M 16V + C939 1000uF M 16V R961 100 OHM 1/4W IC904 KIA431A-AT/P R935 100 OHM 1/4W D906 FMX-12SL 1 2 3 C903 0.22UF275V R901 1 MOHM +-5% 1/4W CN903 CONN 1 2 3 4 C929 1000pF630V D901 FR103 VOL + C908 22uF 50V R918 100 OHM 1/4W R919 100 OHM 1/4W C924 100N 50V +16V C904 0.22UF275V Q901 STP10NK70ZFP R926 1K 1/10W L906 2.2uH IC901 LD7576 CT 1 COMP 2 CS 3 GND 4 OUT 5 VCC 6 NC 7 HV 8 C902 1000pF R930 9.1KOHM +-1% 1/10W R949 100 OHM 1/4W R950 100 OHM 1/4W R951 100 OHM 1/4W NC MUTE C935 1000pF630V D900 FR107 34 Converter 715G3918P03000004F IC801 TA9690GN PWM 1 ISEN1 2 ISEN2 3 ISEN3 4 ISEN4 5 GNDA 6 ISEN8 7 ISEN6 8 ISEN7 9 OVP 10 ISET 11 RT 12 ENA 13 ISW 14 ISEN5 15 LDR 16 VREF 17 GNDP 18 VIN 19 SEL 20 COMP 21 SSTCMP 22 NC 23 STATUS 24 C814 100P 50V CN803 CONN 1 2 3 4 5 6 7 8 9 10 11 12 IC802 NC PWM 1 ISEN1 2 ISEN2 3 ISEN3 4 ISEN4 5 GNDA 6 ISEN8 7 ISEN6 8 ISEN7 9 OVP 10 ISET 11 RT 12 ENA 13 ISW 14 ISEN5 15 LDR 16 VREF 17 GNDP 18 VIN 19 SEL 20 COMP 21 SSTCMP 22 NC 23 STATUS 24 + C810 4.7UF 100V Q801 P8008HV S1 1 G1 2 S2 3 G2 4 D1 8 D1 7 D2 6 D2 5 + C813 100uF 50V F801 FUSE ENA C803 NC DIM C812 100p 50V X7R CN804 NC 1 2 3 4 5 6 7 8 9 10 11 12 R806 10K 1/10W 5% CN805 NC 1 2 3 4 5 6 7 8 9 10 11 12 13 14 R845 100 OHM 1/10W R812 100 OHM 1/10W C805 0.47uF 16V Τ э 　 R808 NC R810 1K 1/10W 5% C807 2.2U16V ZD801 B360B L801 22uH R809 100K 1/10W 5% C806 2U2 25V C811 NC R805 160KOHM +-1%1/10W R802 NC R801 0.15 OHM +-1% 1/4W R842 R843 R815 R804 20mA 56K 56K 56K 56K Iout 25mA R831 1 OHM 1/10W R830 NC R828 1 OHM 1/10W R833 1 OHM 1/10W R811 NC R832 NC R827 1 OHM 1/10W R829 1 OHM 1/10W R814 10 OHM 1/10W CN801 CONN 1 2 3 4 5 R825 0R05 1/4W 150K 27K 150K 27K R815 NC R826 1 OHM 1/10W R844 NC OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 LNPC98501AHA1 v er.E A4 2 2 Wednesday , December 16, 2009 715G3918-P0E-000-0040 ODM MODEL 02.CONVERTER G3918-P0E-000-0040-2-091215 HP LE1851w LED R822 1M 1/10W 5% R824 43KOHM +-1% 1/10W R823 4.7K 1/10W +12V + C804 4.7UF 100V Vout Vout R837 NC R839 NC R838 NC R834 NC R840 NC R841 NC R836 NC R835 NC R843 NC R804 30K +-1% 1/10W R842 N.C R817 NC R816 NC R813 10K 1/10W 5% C801 100N 50V R821 NC C808 NC R820 NC OVP1 OVP2 R803 NC OVP1 OVP2 R818 NC C809 NC R819 NC CN802 CONN 1 2 R807 10R 1/10W 5% 35 6. 软体及 EDID 烧录 6.1．软体烧录 Step 1:工治具准备： 1.烧录治具(715GT089-B/C) 2.烧录软件(TOOL) 3.烧录SOP 4.相关驱动（打印口驱动，USB 驱动） 5.烧录治具连接线材，如打印线，USB 连接线，VGA线，DVI－D线， 6.PC,XP或者WINDOWS 7系统 7.软体(需要自己去CS网站技术支持里下载） 照片如下： 715GT089-B/C Pin4/11通讯方式机种：2K8 Philips销欧洲TV机种,acer板号为715T2849-1板子TV机种也用VGA Pin4/11通讯(开关朝USB口方向），PHILIPS 其它的机种以及AOC与其他客户TV与LCD均为VGA Pin12/15通讯方式 （开关朝VGA口方向.目前新的治具已经全部改为跳线代替。 如果你使用的是USB TOOL 715GT089-B&C连接如下左图，安装驱动后，打开烧录软件CONFIG界面，PORT TYPE 将自动显示USB. 如下右图。 36 Step2:方法： 1.打开并运行烧录软件“MSTAR ISP Tool 如下图： 特别注意：新版本的TOOL 必须将“ISP_Tool.exe” 与“FTCJTAG.dll”以及FTD2XX.DLL（可以去网站上下载）放在同 一个目录中运行，否则将提示无法找到“FTCJTAG.dll& FTD2XX.DLL文件而造成无法打开烧录软件。 37 2. 如果你使用的是USB TOOL 715GT089-B&C ，安装驱动后，打开烧录软件CONFIG界面，PORT TYPE将自动显 示USB. 如下右图。 3.选择DEVICE，将WP Pin pull to high during ISP 前面打勾，设置如下图标红部分。 38 4.用鼠标点击右上角Connect图标出现如下图Dialog,表示TOOL，PC以及显示器通讯成功，点击OK。(注意:不同的机 种(Device type)驱动型号不一样) 其它步骤与其它治具的烧录步骤一样，点击READ 加载正确的软体后，在RESTORE中设置正确的HDCP KEY保留地 址，(如果不知道此地址，可使用此机种的工程图号查询LCD软体烧录对照表得知）点击AUTO,再点击RUN即可烧录， 如果还是不会烧录或者烧录出错，请参考文件名为MSTAR-TSUM IC 烧录教材.ppt文件进行烧录.此资料FTP下载地 址：/FQSQZ/3.LCD/TPV-LCD/软体烧录/LCD软体烧录TOOL_SOP_drive/mstar(TSUM)ISP TOOL&SOP/SOP/ ；驱 动与TOOL软件FTP下载地址：/FQSQZ/3.LCD/TPV-LCD/软体烧录/LCD软体烧录 TOOL_SOP_drive/mstar(TSUM)ISP TOOL&SOP/TOOL 39 6.2 EDID 烧录 （一）准备工作 需求工具 LIST: 1） 料号为 715GT034-B 的制具 2） 数据 WA.DAT&WD.DAT&*. CONFIG.INI 文件. 3） 打印口驱动 (工厂提供) 4） 线材: 公对公打印线,公对公 D-SUB 信号线 DVI 线材各一根. 5） 12V( Adapter)电源一个(维修站自己准备) 10）TPVDDC6.0 版本烧录程序 11）PC 一台，推荐使用 XP 系统管理员权限。 需要用的到线材与制具图片汇总如下: VGA&DVI 一起读取与烧录连接如下图： 另外请特别注意：烧录软件与 EDID 数据必须放在同一个文件夹中运行，且 EDID DATA 保存的文件夹必须有两层文件 夹，第一层文件夹文件名必须命名为 DDC,否则 TOOL 将无法识别,参考下图。 此程序再 XP 系统上运行,烧录前请先安装打印口驱动“PORT95NT.EXE”, 然后重新启动计算机. TO PC LPT (打印口) 用公对公的 DVI 线连接 LCD DVI port DC 12V power VGA 线 40 （二）烧录 （1）双击此图标 安装打印口驱动. （2）双击 软件,运行后在 ANALOG+DVI 前面打黑点. 因为此机种为 VGA+DVI 口。 （3）点击 Load file 出现如下对话框，点击 LCDDDC,按下图选择，并点击 OK. DDCModelName:CHIMEI96VS （4）点击上图 OK ，出现以下画面， 41 （5）输入机器后壳的 SN，需要输入两遍。点击 Pragram 开始烧录当出现如下画面（PASS）时表示烧录成功。 42 （6）点击 PRAGRAM,如果出现以下错误，请再输入两次 SN，重新烧录一遍即可，软体会自动却换为正向烧录 （INDEPENDENCE） 43 （7）点击 Pragram 开始烧录当出现如下画面（PASS）时表示烧录成功。 44 （8）点击 READ BOTH 如果读出来的 SN 与之前输入的一样,Model name 也与之前的一样，表示烧录成功。 （9）如果出现以下画面，请检查打印线以及 TOOL 的电源线是否连接 OK，以及显示器是否有开机？ 45 VGA 与 DVI 线没有连接，将出现以下错误提示： 如果 EDID 没有烧录 OK，将出现：VGA 无法上最佳分辨率,HDMI 静态无画，动态无声. 如果还是无法烧录，点击 READ 可以读,但是不可写, 请参考下图做相关动作： 1. VGA 无法烧录，请将接显示器那端第九 Pin 剪掉， 2. 如果是 DVI 无法烧录，请将 DVI 线接显示器那端的第 14 PING （最短的那个 PIN）即供电脚剪掉！ 3. 如果是 HDMI 无法烧录，请将 DVI-HDMI 线接制具那端的第 14 PING 供电脚剪掉！ 如下图画红圈部分: 46 7.故障处理流程 7.1 主板 无供电 无供电 按下电源键看画面是否正常 重新插插头然后检查 AC:100-240V 是否正常? 检查 U701 Vout=3.3V；U703Vout=1.8V 检查交流电源输入 检查 X401 晶振是否正常 检查或更换 CN701,U701,U703 更换 U401 更换 X401 OK OK OK NG NG NG NG 47 无画 （LED 橙色） 无画 检查信号线 更换信号线 更换 U401 OK OK NG 检查 CN101,CN102 的 HS/VS 是否正常 检查相关回路 NG 48 白屏 白屏 检查 Q302 的基极是否 为高电平 检查Q301是否损坏或CN301虚焊 更换 PANEL OK OK NG OK 检查相关组件 NG 检查 X401 的晶振是否正 常 检查相关组件 更换 U401 OK 更换 X401 OK NG 检查 U401 复位电路是否 正常 NG 49 7.2 电源板 死机 检测交流电 100V or 240V 是否正常？ 检测 AC 输入 检测 C905(+)的电压大小 检测全桥整流回路和 F901 回路 检测 IC901 第 8 脚电压是否正常？ 检测 R904,R905 或更换 IC901 NG 检测二次启动电压是否正常？ 1) 检测 IC901 2) 检测 D901 回路 检测 D906,D907 OK 检测 IC901 第 5 脚的 PWM 波形 OK 检测 IC901 NG NG OK OK OK NG NG 50 无背光 检测 C804(+)电压是否为 12V NG OK 检测 Adapter 回路 检测 LED 灯工作电压（Vout）是否在 29V～34V 之间 检测 Q801 NG OK 检测 IC801 第 17 脚是否为 5V NG OK 检测 ENA 信号 检测 IC801 的 RT 脚是否有波形输出 更换 IC801 NG 检查接口或 LED 灯 OK 51 7.3 按键板 OSD 画面不稳定及不可调整 OK OSD 画面不稳定及不可调整 按键板是否连接正常 连接好按键板 按键开关是否正常 替换按键开关 OK NG NG 按键板是否正常 替换按键板 OK NG OK 检查主板 52 8. 机器拆装流程 1.将机器放于 EPE 垫上。 2.将机器面朝下放平，使用小十字起或专用工具按住后壳 Push 处卡勾下支架。 3.将机器正面朝上放平顶部朝向自己怀里。 53 4.用手在前框标签方位掰开前框 5.以前框 USB 接口一边为中心掰开 3 侧，然后停止下前框，注意：按键板一侧不做掰开动作，不可蛮力拉扯前框，以 免按键板脱落。 6.机器翻至背面从 USB 口方向着手，一手按压住 Panel 一手拉开后壳。 54 7.拆机过程中注意按键板一边前框后壳最后分离开。 7.依次拆开按键板连接 PIN（A&B），灯管线(C&D)，撕开铝箔（E&F）、拔下 FFC PIN（G），主板故障时取下六角螺丝（H）。 8.将前框从 Panel 面移开。用螺丝刀把锁附铁盘和 Panel 的螺丝松开分别取下，然后将 panel 和铁盘分离开。 注意 ：最后开 55 9.视维修初步判定的故障区域，对 A、B、C、D、E 处的螺丝进行拆卸取下相应的组件进行维修。取 POWER 板时要先拆 下 AC 铁片。 10.维修 KEY BOARD 时使用小一字工具将其与前框剥离取下。 56 9.主要 IC 管脚及内部框图 1. TSUMU58PWHL-LF-1 57 2. OZ9998AGN 58 3. LD7576 59 10. BOM 注意: 以下料件信息仅供参考，如有变更，恕不另行通知，请到 http://cs.tpv.com.cn 获取最新信息。 TDBMSQ2D3XA3HNE 点位 组件 对象描述 备注 052G 1211 B Conductive Tape 85mm *40mm *0.09mm (单导) 052G 2191 A PAPER TAPE HDCP-L 070GHDCP500HDC HDCP CODE E08903 089G1745CAA 9 DVI CABLE 1500 2nd source E08903 089G1745GAA 9 DVI CABLE 2nd source E08903 089G1745HAA 9 DVI CABLE 1.5M E08901 089G414A15N HL POWER CORD 1500MM China Reg E08901 089G414A15N IS POWER CORD 1500MM China Reg 2nd source ECN805 095G176J 12W02 FFC CABLE 12P 295 0.5 2nd source E08907 095G179J30NE17 FFC CABLE 30 275 1.0 2nd source E09503 095G8014 7DW02 HARNESS 7P(2008)--6P 570 E09503 095G8014 7TW02 HARNESS 7P(2008)-6P(1005) 570 2nd source E09503 095G8014 7WW02 HARNESS 7P(2008)-6P 570 2nd source 0D1G1030 8120 screw 0D1G1730 6120 SCREW 0M1G 130 6120 SCREW M3X6 0Q1G 930 10 47 CR3 SCREW 705GH934026 24"LCD STAND-BASE ASS'Y 705GHB34033 e2436Vwg BEZEL ASS'Y E750 750GBM2363A312N000 LCD M236H3-LA3 C1(CC) NB CMI E750 750GBM2363A322N000 LCD M236H3-LA3 C2(66) NB CMI 2nd source A15G0556702 mainframe A85G0140301 AC Shield ADPCB1603HD8 ADAPTER BOARD H16G0001003 EVA WASHER H40G 001624 1A CARTON LABEL BARCODE 1 H40G 24N61552A e2436Vwg AP/PEC ID LABEL H40G 45762413B P/N LABEL FOR BASE H40G 58169017B CEL-1 LABEL H40G 58261531A WIN7 EPA LABEL H40G000261531A e2436Vwg/vg POP LABEL H41G7800615 7J AOC WARRANTY BOOKLIST H44GD004101 EPE H44GD004201 EPE H44GD004615 5A e2436Vwg CARTON H44GD004BRO 1A PAPER BOARD H45G 77 6 PE PACKING H45G 87 1 20 EPE COVER H70G23C1615 5A e2436Vwg CD MANUAL KEPCBHA8 KEY BOARD Q24G 178 2 GLASS_BEZEL Q34G0587AEDA4B0100 REAR COVER 2436VWG Q36G 600517 CLOTH Q40G 58162435A LABEL Q40G0002615A84 USB LABEL FOR 2436Vwg 22X15mm Q45G 76 28 H A PE BAG FOR MANUAL 60 Q45G 76 28V13 A PE BAG Q50G 4 10 TIE (Y1900221) Q52G 1185 99 TAPE ECN805 S95G176T12W02 FFC CABLE 12P 295 0.5 E08907 S95G179T30NE17 FFC CABLE 30PIN P1.0MM 275MM USB9HA1 USB BOARD USBAHA5 USB BOARD 0Q1G1040 10120 SCREW A34G1064AED 1S0100 Stand-Front A34G1065ABJ 1S0100 Stand-Back A34G1066AED 2S0130 BASE_AOC_2436 A37G0108 2 HINGE 23.6 H01G6006 1 Screw Q16G0001 20 5 EVA WASHER Q16G0001 20 6 EVA WASHER Q16G0001 20 7 EVA WASHER Q19G5006 1 SPRING Q33G0199AED 1L0100 SLIED-L Q33G0200AED 1L0100 SLIED-R Q33G0302AED 1L0100 CHIP Q33G0303AED 1L0100 BUTTON-CLIP Q34G0586AEDA2B0130 BEZEL L236WA-9362 756GHBCB A1052 MAIN BOARD-CBPCBSQA1H2 SMTCB-U402 100GAMMD017W11 MCU ASS'Y-056G2233501 GND1 009G6005 1 GROUND TERMINAL IC903 056G 139 9 IC EL817M(X) photocoupler DIP-4 NR901 061G 58809MEN RST NTCR 8OHM +/20%/NMM01 4A XIANZHENG R946 061G152M561 64 SY RST MOFR 560 OHM +-5% 2WS FUTABA R947 061G152M561 64 SY RST MOFR 560 OHM +-5% 2WS FUTABA C903 063G107K224AUM CAP X2 0.22uF 10% 305V C901 065G305M1022BP CAP Y2 1000PF M 250VAC C902 065G305M1022BP CAP Y2 1000PF M 250VAC C921 065G306M1022BP CAP Y1 1NF 20% 250V Y5U C900 065G306M3322BP CAP Y1 3.3NF 20% 250V Y5U C910 067G 4151017KV EC 100uF 50V ED 8*12 C918 067G215D6814KV EC 680UF 20% 25V 10*20 C917 067G215D6814KV EC 680UF 20% 25V 10*20 C939 067G215S1023KV EC 1000UF 20% 16V 10*20 C915 067G215S4713KV EC 470UF 20% 16V 10X13 C905 067G315Z12115K EC 120UF 20% 450V 20*40 L904 073G 253 91 V CHOKE COIL 3.5uH+-10% L903 073G 253 91 V CHOKE COIL 3.5uH+-10% CN901 087G 50143A DL AC SOCKET 5P ACT3KD-03BT3B003 D907 093G 60519 DIODE SR560-MK23 5A/60V DO-27 SECOS CN902 095G 82013TE03 harness 13p-9p 200mm 2nd source CN902 095G 82013WE03 harness 13p-9p 200mm 705GQ857026 Q901 ASS'Y 705GQ893040 D906 ASS'Y 709G2824 HM001 CONSUMPTIVE ASS'Y H40G 45762429A LABEL 61 LNPCAD321HD1 CONVERTER G3918-P03-X-X-22-100804 L901 S73G17465V2 Transformer Ass'Y T901 S80GL22T3V1 FMR POWER 490uH TPV-PT BD901 093G 50460900 BRIDGE 4A/800V GBU408 LITEON CN402 033G3802 7B Y L CONNECTOR 7P 2.0 CN701 033G3802 9B Y L CONN 2.0 9P CN301 033G801930F CH L FFC CONN 1.0mm 30P R/A 34mm 6mm R708 061G152M33964L SY RST MOFR 3.3 OHM +-5% 2WS SHANG YU CN101 088G 35315F CH D-SUB CONN WITH SCREW 15P - - CN102 088G 35424F CH DVI 24PIN CONN F ATTACHED SCREW X401 093G 2253B J NXS14.31818AC32F-KAB10 709G3329 HM003 CONSUMPTIVE ASS'Y H40G 45762429A LABEL A33G0564 2 1L0100 Key-Guide H52G1201 1 3M DOUBLE FACE TAPE CN511 033G3802 5 BH L CONNECTOR 5PIN CN512 088G 352 2 XH USB CONN 715G2663 3 USB BOARD PCB CN501 033G3802 5B Y L CONNECTOR 5P 2.0 CN502 088G 351 2B XH USB CONN B TYPE 4P - - E09508 095G8014 5DH09 HARNESS 5P(PH)-5P(PLUG) 180MM E09508 095G8014 5TH09 HARNESS 5P(PLUG)-5P(2501) 180MM 2nd source E09508 095G8014 5WH09 HARNESS 5P(PLUG)-5P(2501) 180MM 2nd source Q901 057G 667 21 MOSFET STP10NK70ZFP 8.6A 700V TO-220FP 0M1G 930 8120 SCREW 3x8 HS1 Q90G6263 6 HEAT SINK D906 093G 52 66 DIODE FMX-12SL 10A/200V TO-220 0M1G 930 8120 SCREW 3x8 HS3 Q90G6264 5 HEAT SINK E55 055G 23524 WELDING FLUX WITHOUT PB Q51G 6 4509 GLUE_RTV Q55G 100625 TIN STICK_LOW ARGENTUM IC901 056G 379128 IC LD7576 GS SOP-8 R926 061G06031001FT RST CHIP 1K 1/10W 1% R927 061G06031002FT RST CHIP 10K 1/10W 1% R930 061G06039101FT RST CHIP 9K1 1/10W 1% JR903 061G0805000 JT RST 0805 0.05R MAX 1/8W R924 061G0805101 JT RST CHIP 100R 1/8W 5% TZAI YUAN R925 061G0805102 JT RST CHIPR 1K OHM +- 5% 1/8W TZAI YUAN R939 061G0805102 JT RST CHIPR 1K OHM +- 5% 1/8W TZAI YUAN R938 061G0805103 JT RST 0805 10K 5% 1/8W R943 061G0805471 JT RST CHIPR 470OHM +-5% 1/8W TZAI YUAN JR901 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN JR902 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN FB902 061G12060004JT RST CHIPR 1206 MAX0R05 4A 1/4W TZAI YUAN R910 061G1206100 JT RST CHIPR 10 OHM +-5% 1/4W TZAI YUAN R918 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN R919 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN R920 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN R935 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN 62 R961 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN R962 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN R901 061G1206105 JT RST CHIPR 1MOHM +-5% 1/4W TZAI YUAN R902 061G1206105 JT RST CHIPR 1MOHM +-5% 1/4W TZAI YUAN R912 061G1206221 JT RST CHIPR 220 OHM +-5% 1/4W TZAI YUAN R909 061G1206339 JT RST CHIPR 3.3 OHM +-5% 1/4W TZAI YUAN R904 061G1206822 JT RST CHIPR 8.2 KOHM +-5% 1/4W TZAI YUAN R905 061G1206822 JT RST CHIPR 8.2 KOHM +-5% 1/4W TZAI YUAN C932 065G060310232K A CAP CHIP 0603 1000pF K 50V X7R C928 065G080510332K F CAP 0805 10NF K 50V X7R C931 065G080510432K A CAP CHIP 0805 0.1UF K 50V X7R C924 065G080510432K A CAP CHIP 0805 0.1UF K 50V X7R C907 065G080510432K A CAP CHIP 0805 0.1UF K 50V X7R C909 065G080522131J F CAP CHIP 0805 220PF J 50V NPO C940 065G080547332K F CAP CHIP 0805 47NF K 50V X7R C912 065G1206102B2K T CAP CHIP1206 1000PF K 630V X7R C929 065G1206102B2K T CAP CHIP1206 1000PF K 630V X7R C813 067G 4151017LV EC 100uF 20% 50V RZY 8*11.5 C804 067G 415479 9K EC 4.7UF 20% 100V ED 8*12 CN802 311GB254B04AAL PIN HEADER 2.54MM 4P 2P7.2MM/2P4.0MM CN801 311GB254B07AAL PIN HEADER 2.54MM 7P 5P7.2MM/2P4.0MM H40G 45762429A LABEL Q55G 100625 TIN STICK_LOW ARGENTUM C419 067G 3151007KB EC 10uF M 50V 5*11mm EG C704 067G 3151014KB EC LOW ESR 100UF M 25V 6.3*11mm EG C305 067G 3151014KB EC LOW ESR 100UF M 25V 6.3*11mm EG C707 067G 3151014KB EC LOW ESR 100UF M 25V 6.3*11mm EG 709G3329 HA003 CONSUMPTIVE ASS'Y U401 056G 562F31 SCALER TSUMU58PWHL-LF-1 100PIN FQFP U703 056G 563 31 IC AZ1117D-1.8-E1 U701 056G 585 4A LDO AP1117E33G-13 1A 3.3V SOT223 U103 056G 662502 IC ESD AZC199-04S.R7G SOT23-6L U104 056G 662502 IC ESD AZC199-04S.R7G SOT23-6L U105 056G 662502 IC ESD AZC199-04S.R7G SOT23-6L U106 056G 662502 IC ESD AZC199-04S.R7G SOT23-6L U107 056G 662502 IC ESD AZC199-04S.R7G SOT23-6L U101 056G1133 34 EEPROM M24C02-WMN6TP 2Kb SO-8 U102 056G1133 34 EEPROM M24C02-WMN6TP 2Kb SO-8 U402 056G1133137 IC MX25L2026MI-12G SOP-8 2nd source U402 056G2233501 FLASH MX25L2026DM1I-12G 2Mb SOP-8 Q401 057G 417518 TRA LMBT3904LT1G 200mA/40V SOT-23 LRC Q302 057G 417518 TRA LMBT3904LT1G 200mA/40V SOT-23 LRC Q701 057G 417518 TRA LMBT3904LT1G 200mA/40V SOT-23 LRC Q405 057G 417526 SMALLTRAN MMBT3906 -0.2A -40V SOT-23 Q301 057G 763 1 MOSFET A03401 4.2A 30V SOT-23 R414 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA R418 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA R419 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA R423 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA R452 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA 63 R134 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA R132 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA R131 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA R130 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA R129 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA R128 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA R127 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA R126 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA R118 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA R119 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA R409 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA R415 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA R416 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA R417 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA R428 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA R706 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA R117 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA R115 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA R114 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA R113 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA R111 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA R109 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA R105 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA R101 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA R705 061G0402102 JF RST CHIPR 1KOHM +-5% 1/16W FENGHUA R404 061G0402102 JF RST CHIPR 1KOHM +-5% 1/16W FENGHUA R402 061G0402102 JF RST CHIPR 1KOHM +-5% 1/16W FENGHUA R104 061G0402102 JF RST CHIPR 1KOHM +-5% 1/16W FENGHUA R103 061G0402102 JF RST CHIPR 1KOHM +-5% 1/16W FENGHUA R703 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA R702 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA R436 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA R412 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA R407 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA R308 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA R305 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA R135 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA R133 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA R120 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA R421 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA R107 061G0402222 JF RST CHIPR 2.2KOHM +-5% 1/16W FENGHUA R106 061G0402222 JF RST CHIPR 2.2KOHM +-5% 1/16W FENGHUA R304 061G0402223 JF RST CHIPR 22KOHM 5% 1/16W FENGHUA R406 061G0402223 JF RST CHIPR 22KOHM 5% 1/16W FENGHUA R704 061G0402223 JF RST CHIPR 22KOHM 5% 1/16W FENGHUA R401 061G04023900FF RST CHIPR 390 OHM +-1% 1/16W FENGHUA R432 061G04023901FF RST CHIPR 3.9KOHM +-1% 1/16W FENGHUA R433 061G04023901FF RST CHIPR 3.9KOHM +-1% 1/16W FENGHUA R110 061G0402471 JF RST CHIPR 470 OHM 5% 1/16W FENGHUA R303 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA 64 R138 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA R137 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA R136 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA R125 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA R124 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA R123 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA R306 061G0402563 JF RST CHIPR 56KOHM 1/16W FENGHUA R139 061G0402682 JF RST CHIPR 6.8KOHM +-5% 1/16W FENGHUA R116 061G0402750 JF RST CHIPR 75 OHM +-5% 1/16W FENGHUA R112 061G0402750 JF RST CHIPR 75 OHM +-5% 1/16W FENGHUA R108 061G0402750 JF RST CHIPR 75 OHM +-5% 1/16W FENGHUA R102 061G0603000 JF RST CHIPR MAX 0R05 1/10W FENGHUA R405 061G0603000 JF RST CHIPR MAX 0R05 1/10W FENGHUA R461 061G0603000 JF RST CHIPR MAX 0R05 1/10W FENGHUA R456 061G0603220 JF ST CHIPR 22 OHM +-5% 1/10W FENGHUA R302 061G1206221 JF RST CHIPR 220 OHM +-5% 1/4W FENGHUA R301 061G1206221 JF RST CHIPR 220 OHM +-5% 1/4W FENGHUA C122 065G040210232K Y CAP CHIP 0402 1N 50V X7R +/-10% C121 065G040210232K Y CAP CHIP 0402 1N 50V X7R +/-10% C107 065G040210232K Y CAP CHIP 0402 1N 50V X7R +/-10% C413 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C414 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C415 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C416 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C417 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C422 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C432 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C701 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C702 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C705 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C708 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C709 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C712 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C713 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C115 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C124 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C301 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C304 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C403 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C404 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C405 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C406 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C407 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C408 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C409 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C410 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C411 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C412 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C436 065G0402105A5K Y CAP 0402 1UF 10% 10V X5R C103 065G040222031J Y CAP CHIP 0402 22P 50V NP0 +/-5% 65 C104 065G040222031J Y CAP CHIP 0402 22P 50V NP0 +/-5% C401 065G040222415K Y CAP CHIP 0402 220nF 16V X5R C302 065G040222415K Y CAP CHIP 0402 220nF 16V X5R C117 065G040222415K Y CAP CHIP 0402 220nF 16V X5R C116 065G040222415K Y CAP CHIP 0402 220nF 16V X5R C420 065G040247031J Y CAP 0402 47PF 5% 50V NP0 C421 065G040247031J Y CAP 0402 47PF 5% 50V NP0 C114 065G040247312K Y CAP 0402 47NF 10% 16V X7R C111 065G040247312K Y CAP 0402 47NF 10% 16V X7R C110 065G040247312K Y CAP 0402 47NF 10% 16V X7R C108 065G040247312K Y CAP 0402 47NF 10% 16V X7R C106 065G040247312K Y CAP 0402 47NF 10% 16V X7R C102 065G040247312K Y CAP 0402 47NF 10% 16V X7R C105 065G040250931C Y CAP 0402 5PF 0.25pF 50V NP0 C109 065G040250931C Y CAP 0402 5PF 0.25pF 50V NP0 C113 065G040250931C Y CAP 0402 5PF 0.25pF 50V NP0 C303 065G060310522K T CAP CHIP 0603 1uF K 25V X7R C402 065G0805475A5K Y CAP CHIP 0805 4.7UF K 10V X5R FB301 071G 56K121 M CHIP BEAD 120OHM 6A MGLB2012-120T-LF FB410 071G 56V301 B CHIP BEAD 0805 300R 25% 700mA FB404 071G 56V301 B CHIP BEAD 0805 300R 25% 700mA FB402 071G 56V301 B CHIP BEAD 0805 300R 25% 700mA FB401 071G 56V301 B CHIP BEAD 0805 300R 25% 700mA FB110 071G 59G301 EM CHIP BEAD 0603 300R 25% 200mA FB105 071G 59G301 EM CHIP BEAD 0603 300R 25% 200mA FB104 071G 59G301 EM CHIP BEAD 0603 300R 25% 200mA FB101 071G 59K190 B CHIP BEAD 0603 19 OHM FCB1608KF-190T05 FB102 071G 59K190 B CHIP BEAD 0603 19 OHM FCB1608KF-190T05 FB103 071G 59K190 B CHIP BEAD 0603 19 OHM FCB1608KF-190T05 D104 093G 64 42 L DIODE LBAV70LT1G SOT-23 LRC D108 093G 64 42 L DIODE LBAV70LT1G SOT-23 LRC ZD104 093G 39GA01 T RLZ5.6B 709G3329 HS003 CONSUMPTIVE ASS'Y 715G3329 1 2 MAIN BOARD PCB H52G1701 1 MESH PRINTTING_PAPER CN001 033G8034 6H H L1 CONN 1.0mm 6P R/A - - U001 056G 669 10 TOUCH KEY CG7246AMT QFN-16(COL) R012 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN R009 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN R008 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN R001 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN R002 061G0603101 JT RST CHIP 100R 1/10W 5% TZAI YUAN R007 061G0603561 JT RST CHIPR 560OHM +-5% 1/10W TZAI YUAN R006 061G0603561 JT RST CHIPR 560OHM +-5% 1/10W TZAI YUAN R005 061G0603561 JT RST CHIPR 560OHM +-5% 1/10W TZAI YUAN R004 061G0603561 JT RST CHIPR 560OHM +-5% 1/10W TZAI YUAN C001 065G060310231J Y CHIP 0603 1000pF 50V NPO C002 065G0603225 A5 NO-SUGGEST CHIP 2.2uF 10V X5R LED001 081G15BY 2 GP CHIP LED blue/yellow GPTD12048BOC1-A ZD004 093G 39S 34 T UDZSNP5.6B ROHM 66 ZD005 093G 39S 34 T UDZSNP5.6B ROHM 715G3371 2 KEY BOARD PCB C503 065G060310432K A CAP 0603 100NF 10% 50V X7R C501 065G0603509 31 CHIP 5PF +-0.5PF 50V NPO C502 065G0603509 31 CHIP 5PF +-0.5PF 50V NPO FB501 071G 56K121 M CHIP BEAD 120OHM 6A MGLB2012-120T-LF 715G3501 3 USB BOARD PCB D900 093G 6026T52T CTIFIER DIODE FR107 CN901 006G 31500 EYELET IC904 056G 158 10 T LDO IC AZ431AZ-AE1 TO-92 150MA 40V TO-92 Q903 057G 530503 T 2SD1207T R903 061G152M10452T SY RST MOFR 100KOHM +-5% 2WS FUTABA R914 061G152M39852T SY RST MOF 0.39R 5% 2W C937 065G 1K101 2T6921 CAP CER 100pF 1KV K Y5P C906 065G 2K152 2T6921 CAP CER 1500pF K 2KV Y5P C908 067G215R2207KB EC 22UF 20% 50V 6.3*11 ED F901 084G 56 4 B FUSE 4A 250V F903 084G 56 4 B FUSE 4A 250V ZD902 093G 39A0852T GDZJ18B D901 093G 6038T52T FR103 AO D903 093G 6452452T SWITCHING 1N4148-B4006 0.2A 100V DO-35 J914 095G 90 23 JUMPER WIRE J913 095G 90 23 JUMPER WIRE J911 095G 90 23 JUMPER WIRE J910 095G 90 23 JUMPER WIRE J909 095G 90 23 JUMPER WIRE J908 095G 90 23 JUMPER WIRE J907 095G 90 23 JUMPER WIRE J906 095G 90 23 JUMPER WIRE J905 095G 90 23 JUMPER WIRE J904 095G 90 23 JUMPER WIRE J903 095G 90 23 JUMPER WIRE J902 095G 90 23 JUMPER WIRE J901 095G 90 23 JUMPER WIRE J806 095G 90 23 JUMPER WIRE 709G2824 HA001 CONSUMPTIVE ASS'Y E715 715G2824P02010001S ADAPTER BOARD PCB CN805 033G801912Y H FPC CONN. 0.5mm SMT 12P IC801 056G 700 12 LED DRIVER OZ9998AGN-A1-0-TR SOP-24 Q801 057G 763 92 FET P8008HV 4A/80V SOP-8 R823 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN R812 061G06031000FF RST CHIPR 100 OHM +-1% 1/10W FENGHUA R845 061G06031000FF RST CHIPR 100 OHM +-1% 1/10W FENGHUA R810 061G06031001FT RST CHIPR 1 KOHM +-1% 1/10W FENGHUA R806 061G06031002FF RST CHIPR 10 KOHM +-1% 1/10W FENGHUA R813 061G06031002FF RST CHIPR 10 KOHM +-1% 1/10W FENGHUA R809 061G06031003FF RST CHIPR 100KOHM +-1% 1/10W FENGHUA R807 061G06031009FF RST CHIPR 10 OHM +-1% 1/10W FENGHUA R814 061G06031009FF RST CHIPR 10 OHM +-1% 1/10W FENGHUA R833 061G0603109 JT RST CHIP 1R 1/10W 5% TZAI YUAN 67 R832 061G0603109 JT RST CHIP 1R 1/10W 5% TZAI YUAN R831 061G0603109 JT RST CHIP 1R 1/10W 5% TZAI YUAN R830 061G0603109 JT RST CHIP 1R 1/10W 5% TZAI YUAN R829 061G0603109 JT RST CHIP 1R 1/10W 5% TZAI YUAN R828 061G0603109 JT RST CHIP 1R 1/10W 5% TZAI YUAN R827 061G0603109 JT RST CHIP 1R 1/10W 5% TZAI YUAN R826 061G0603109 JT RST CHIP 1R 1/10W 5% TZAI YUAN R804 061G06031202FT RST CHIP 12K 1/10W 1% R805 061G06031203FF RST CHIPR 120KOHM 1/10W FENGHUA R824 061G06035102FT RST CHIP 51K 1/10W 1% R822 061G08051004FT RST CHIP R 1 MOHM +-1% 1/8W R825 061G1206000 JF RST CHIPR MAX0R05 1/4W FENGHUA F801 061G12060004JF RST CHIPR MAX0R05 4A 1/4W FENGHUA R801 061G1206308 JF RST CHIPR 0.3 OHM +-5% 1/4W FENGHUA R802 061G1206308 JF RST CHIPR 0.3 OHM +-5% 1/4W FENGHUA C814 065G060310131J Y CAP CHIP 0603 100P 50V NP0 +/-5% C805 065G060347412K 3 CAP CHIP 0603 0.47uF K 16V X7R C812 065G080510131J Y CAP CHIP 0805 100P 50V NP0 +/-5% C801 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10% C803 065G080522141J Y CAP CHIP 0805 220P 100V NP0 +/-5% C806 065G080522522K Y CAP CHIP 0805 2U2 25V X7R +/-10% C807 065G080522522K Y CAP CHIP 0805 2U2 25V X7R +/-10% L801 073G253S 80 X SMD CHOKE 22uH 2.16A 3SMCH103R-220M HF ZD801 093G 60S907 T SCHOTTKY B3100B 3A 100V SMB E715 715G3918P03000004F CONVERTER BOARD PCB E715 715G3918P03000004L CONVERTER BOARD PCB 2nd source
