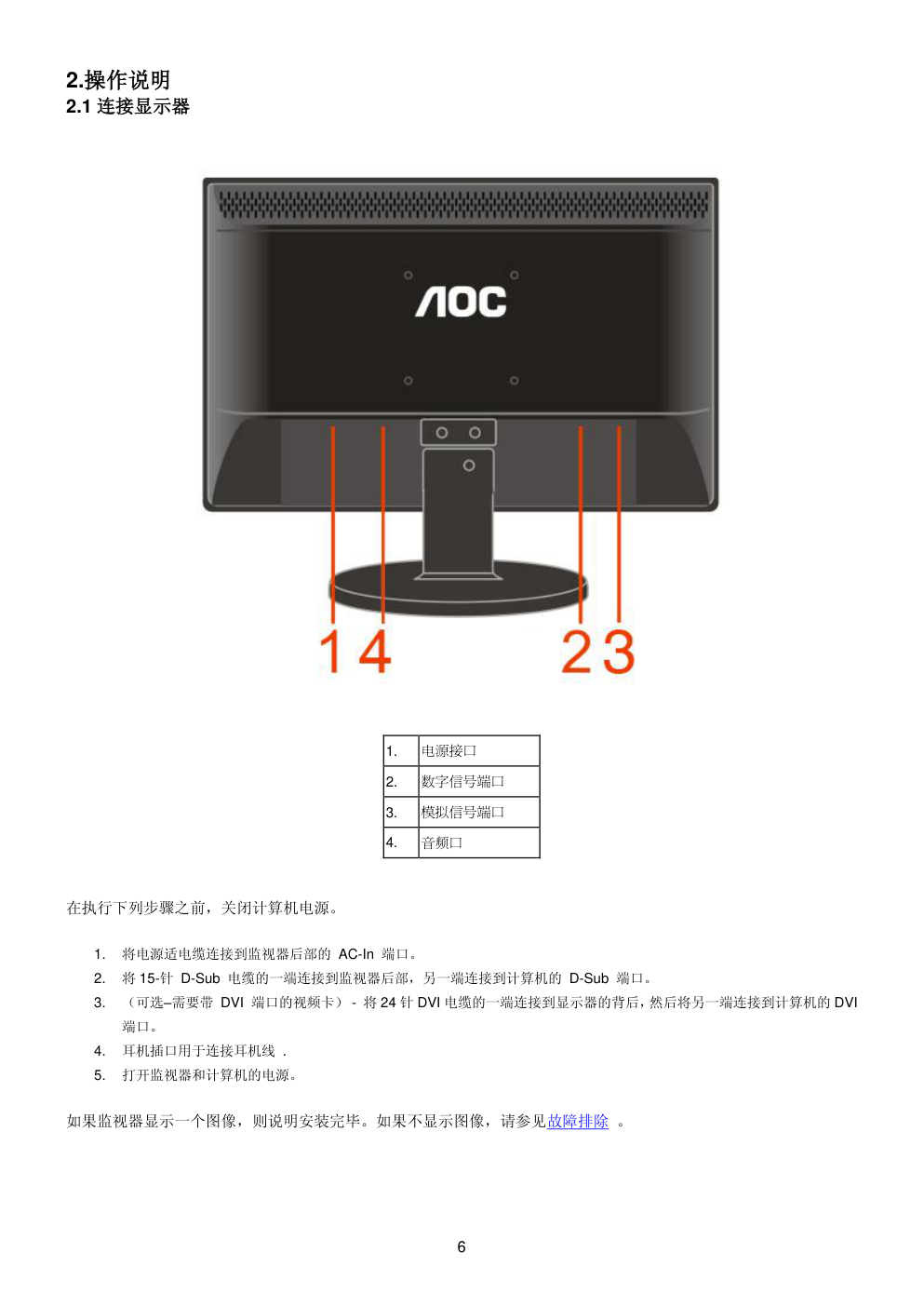

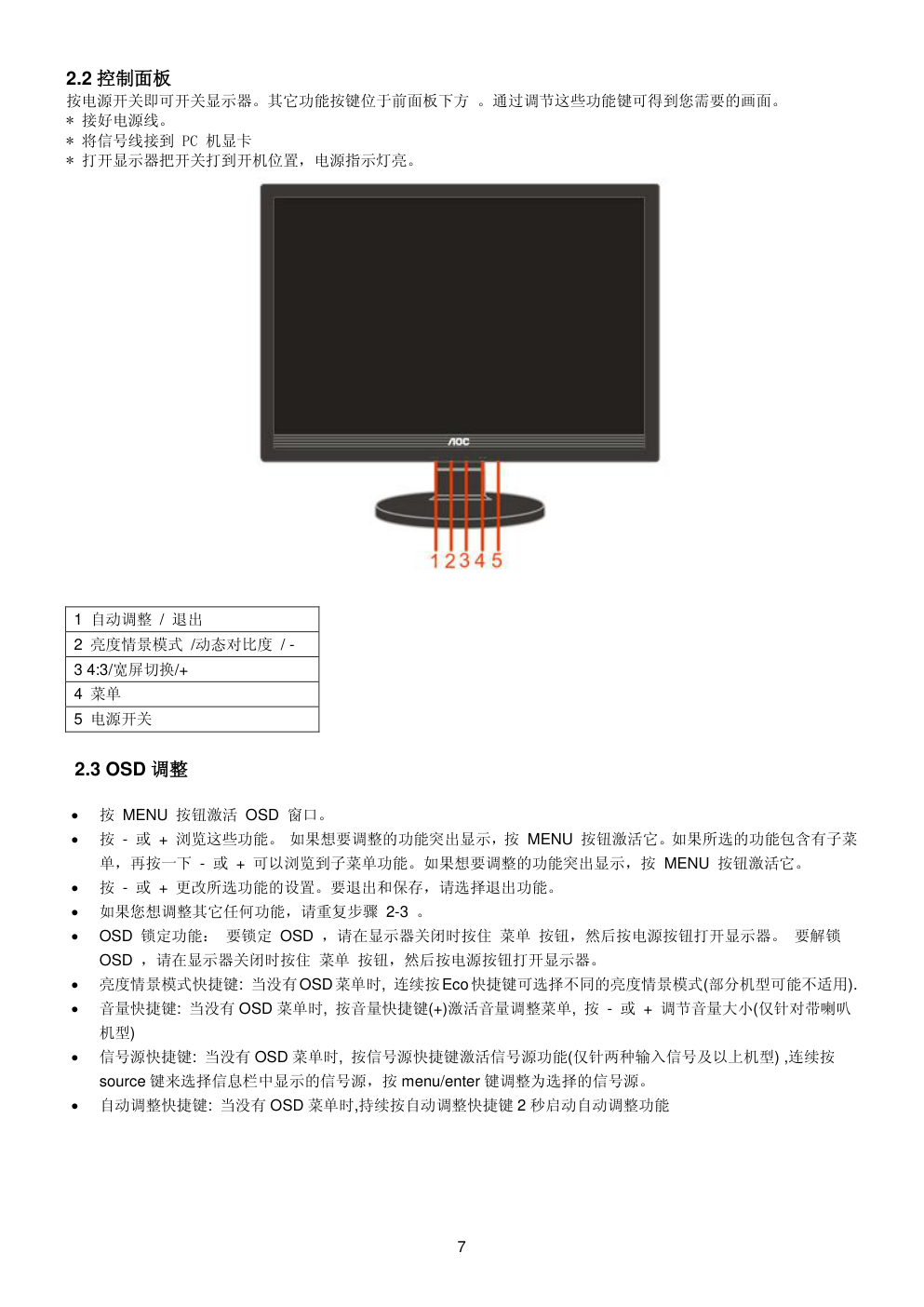

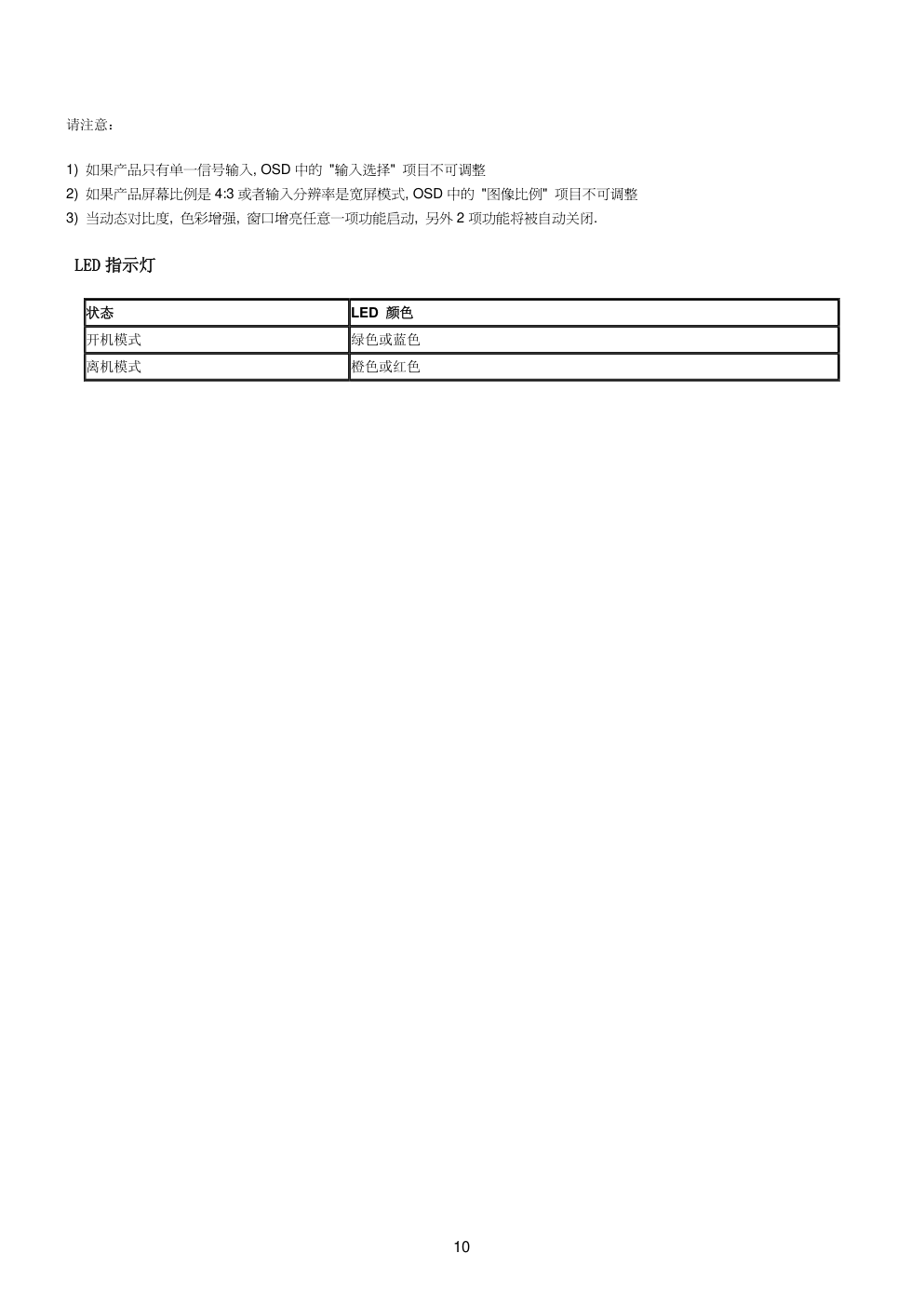

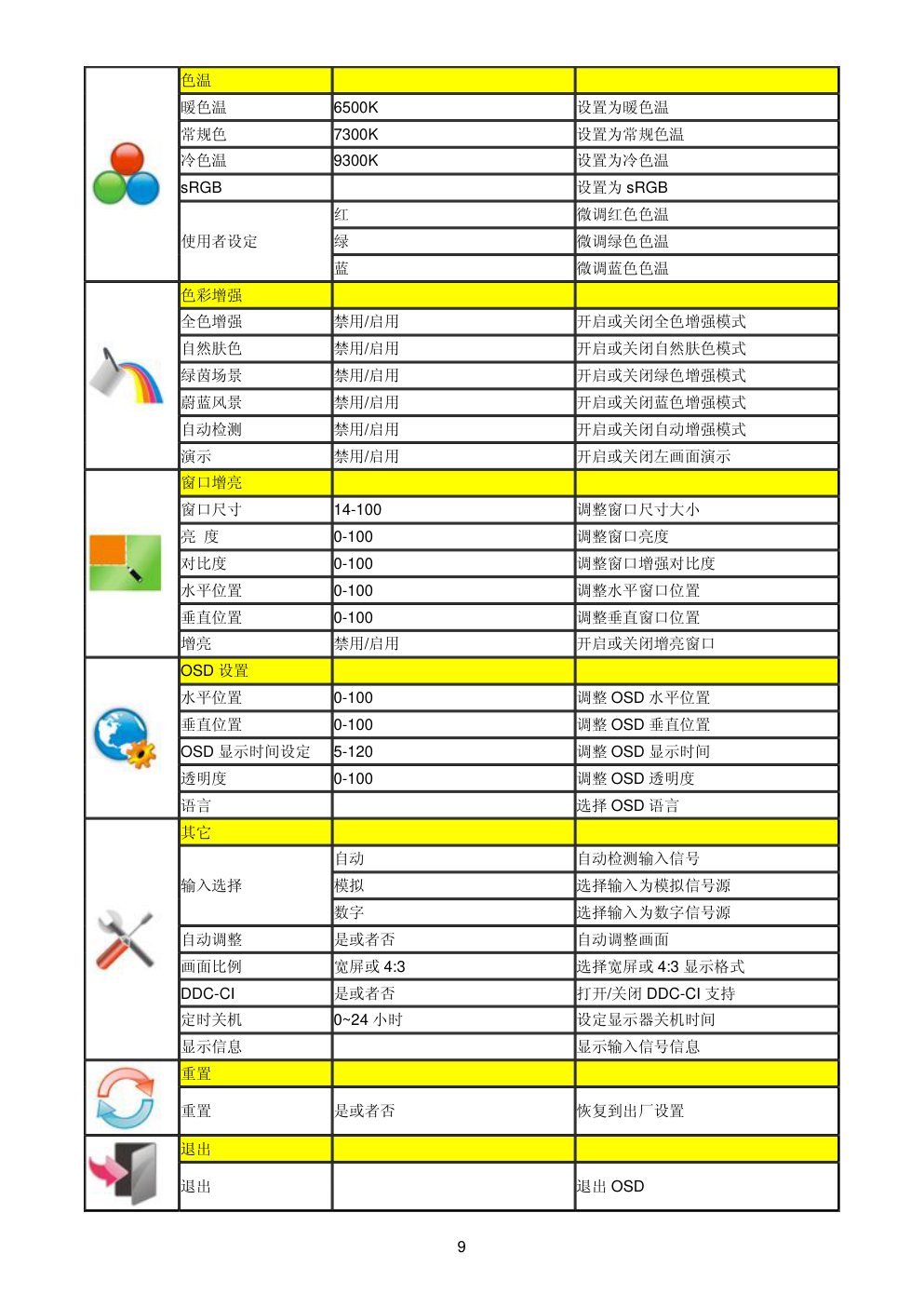

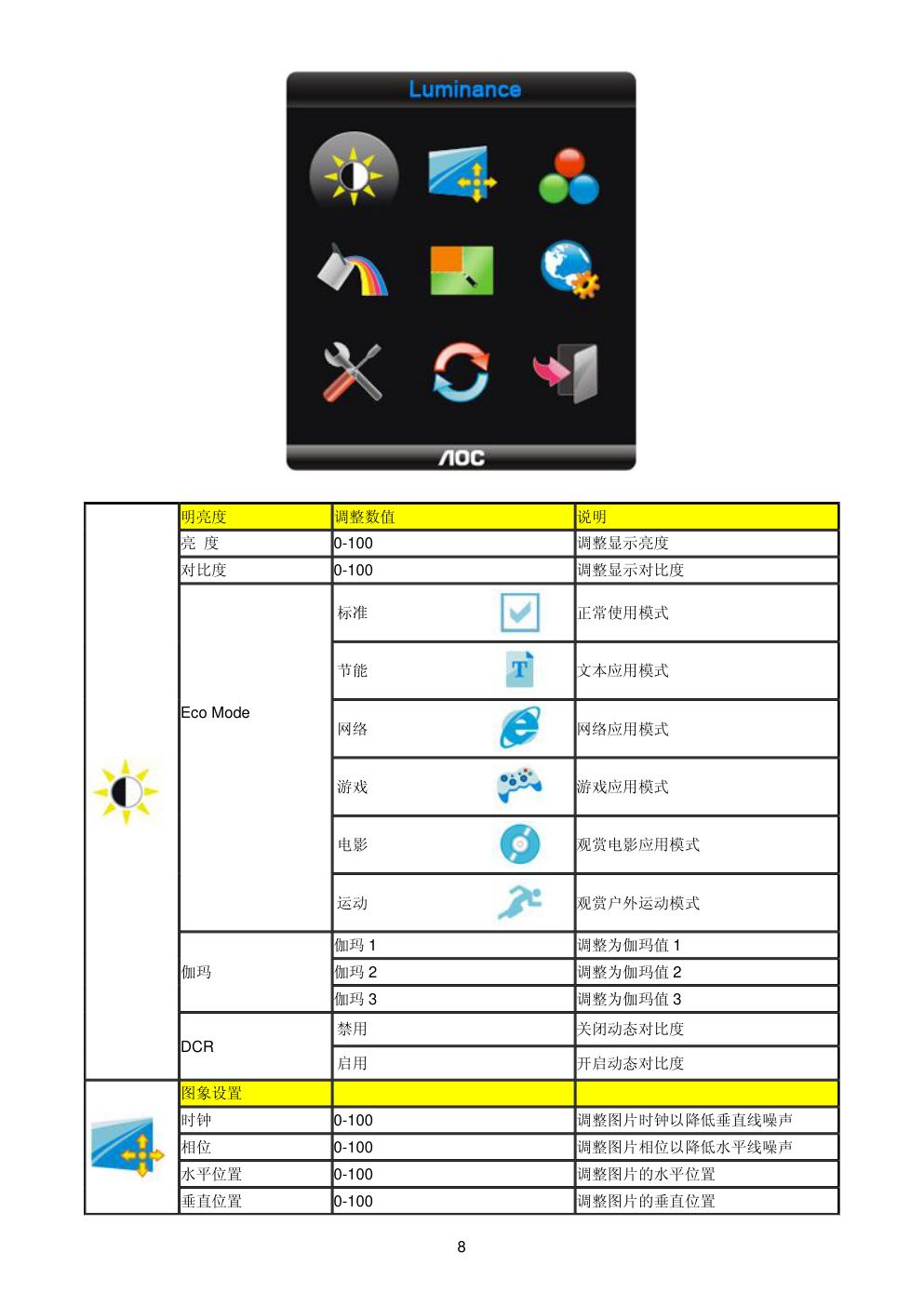

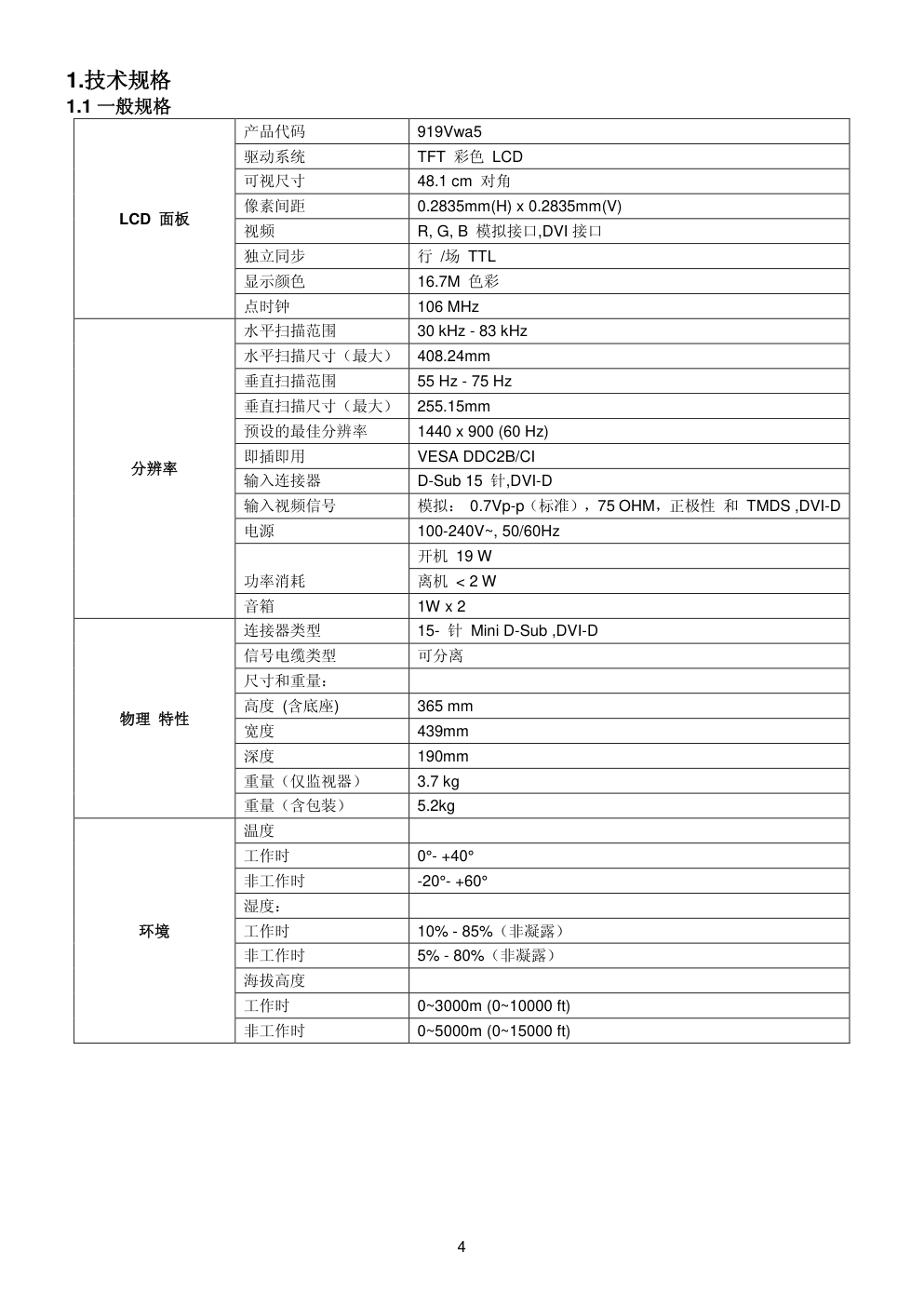

1 维 修 手 册 品牌 机种 919Vwa5 AOC 2 变更说明 版本 发布日期 变更说明 对外机种名 对内机种名 A00 Feb.-29-2012 Initial release 919Vwa5 T9BSSQDBWKA1DNE 3 目录 1.技术规格 ------------------------------------------------------------------------------------------------------------------ 04 1.1 一般规格 ------------------------------------------------------------------------------------------------------------- 04 1.2 预设显示模式 ------------------------------------------------------------------------------------------------------- 04 2.操作说明 ------------------------------------------------------------------------------------------------------------------ 05 2.1 连接显示器 ---------------------------------------------------------------------------------------------------------- 05 2.2 控制面板 ------------------------------------------------------------------------------------------------------------- 07 2.3 OSD 调整 ------------------------------------------------------------------------------------------------------------ 08 3.工厂模式调整 ------------------------------------------------------------------------------------------------------------ 11 4.电气方框图 --------------------------------------------------------------------------------------------------------------- 13 4.1 主板 ------------------------------------------------------------------------------------------------------------------- 13 4.2 电源板 ---------------------------------------------------------------------------------------------------------------- 14 5.线路图 --------------------------------------------------------------------------------------------------------------------- 15 5.1 主板 ------------------------------------------------------------------------------------------------------------------- 15 5.2 电源板 ---------------------------------------------------------------------------------------------------------------- 19 6.软体及 EDID 烧录 ------------------------------------------------------------------------------------------------------- 22 6.1 软体烧录 ------------------------------------------------------------------------------------------------------------- 22 6.2 EDID 烧录 ----------------------------------------------------------------------------------------------------------- 32 7.故障处理流程 ------------------------------------------------------------------------------------------------------------ 39 7.1 主板 ------------------------------------------------------------------------------------------------------------------- 39 7.2 电源板 ---------------------------------------------------------------------------------------------------------------- 42 7.3 按键板 ---------------------------------------------------------------------------------------------------------------- 44 8.主要 IC 管脚及内部框图 ----------------------------------------------------------------------------------------------- 45 9. BOM ----------------------------------------------------------------------------------------------------------------------- 48 4 1.技术规格 1.1 一般规格 LCD 面板 产品代码 919Vwa5 驱动系统 TFT 彩色 LCD 可视尺寸 48.1 cm 对角 像素间距 0.2835mm(H) x 0.2835mm(V) 视频 R, G, B 模拟接口,DVI 接口 独立同步 行 /场 TTL 显示颜色 16.7M 色彩 点时钟 106 MHz 分辨率 水平扫描范围 30 kHz - 83 kHz 水平扫描尺寸（最大） 408.24mm 垂直扫描范围 55 Hz - 75 Hz 垂直扫描尺寸（最大） 255.15mm 预设的最佳分辨率 1440 x 900 (60 Hz) 即插即用 VESA DDC2B/CI 输入连接器 D-Sub 15 针,DVI-D 输入视频信号 模拟： 0.7Vp-p（标准），75 OHM，正极性 和 TMDS ,DVI-D 电源 100-240V~, 50/60Hz 功率消耗 开机 19 W 离机 < 2 W 音箱 1W x 2 物理 特性 连接器类型 15- 针 Mini D-Sub ,DVI-D 信号电缆类型 可分离 尺寸和重量： 高度 (含底座) 365 mm 宽度 439mm 深度 190mm 重量（仅监视器） 3.7 kg 重量（含包装） 5.2kg 环境 温度 工作时 0°- +40° 非工作时 -20°- +60° 湿度： 工作时 10% - 85%（非凝露） 非工作时 5% - 80%（非凝露） 海拔高度 工作时 0~3000m (0~10000 ft) 非工作时 0~5000m (0~15000 ft) 5 1.2 预设显示模式 标准 分辨率 水平频率(kHZ) 垂直频率(Hz) VGA 640×480 @60Hz DMT 31.469 59.94 VGA 640×480 @67Hz MAC 35 66.667 VGA 640×480 @72Hz DMT 37.861 72.809 VGA 640×480 @75Hz DMT 37.5 75 Dos-mode 720×400 @70Hz DOS 31.469 70.087 SVGA 800×600 @56Hz DMT 35.156 56.25 SVGA 800×600 @60Hz DMT 37.879 60.317 SVGA 800×600 @72Hz DMT 48.077 72.188 SVGA 800×600 @75Hz DMT 46.875 75 Mac-mode 832×624 @75Hz MAC 49.725 74.5 XGA 1024×768 @60Hz DMT 48.363 60.004 XGA 1024×768 @70Hz DMT 56.476 70.069 XGA 1024×768 @75Hz DMT 60.023 75.029 XGA 1024×768 @75Hz MAC 60.023 74.927 SXGA 1280×1024 @60Hz DMT 63.981 60.02 SXGA 1280×1024 @75Hz DMT 79.976 75.025 VESA-Mode 1440×900 @60Hz CVT16:10 55.935 59.887 6 2.操作说明 2.1 连接显示器 1. 电源接口 2. 数字信号端口 3. 模拟信号端口 4. 音频口 在执行下列步骤之前，关闭计算机电源。 1. 将电源适电缆连接到监视器后部的 AC-In 端口。 2. 将 15-针 D-Sub 电缆的一端连接到监视器后部，另一端连接到计算机的 D-Sub 端口。 3. （可选–需要带 DVI 端口的视频卡） - 将 24 针 DVI 电缆的一端连接到显示器的背后，然后将另一端连接到计算机的 DVI 端口。 4. 耳机插口用于连接耳机线 . 5. 打开监视器和计算机的电源。 如果监视器显示一个图像，则说明安装完毕。如果不显示图像，请参见故障排除 。 7 2.2 控制面板 按电源开关即可开关显示器。其它功能按键位于前面板下方 。通过调节这些功能键可得到您需要的画面。 * 接好电源线。 * 将信号线接到 PC 机显卡 * 打开显示器把开关打到开机位置，电源指示灯亮。 1 自动调整 / 退出 2 亮度情景模式 /动态对比度 / - 3 4:3/宽屏切换/+ 4 菜单 5 电源开关 2.3 OSD 调整  按 MENU 按钮激活 OSD 窗口。  按 - 或 + 浏览这些功能。 如果想要调整的功能突出显示，按 MENU 按钮激活它。如果所选的功能包含有子菜 单，再按一下 - 或 + 可以浏览到子菜单功能。如果想要调整的功能突出显示，按 MENU 按钮激活它。  按 - 或 + 更改所选功能的设置。要退出和保存，请选择退出功能。  如果您想调整其它任何功能，请重复步骤 2-3 。  OSD 锁定功能： 要锁定 OSD ，请在显示器关闭时按住 菜单 按钮，然后按电源按钮打开显示器。 要解锁 OSD ，请在显示器关闭时按住 菜单 按钮，然后按电源按钮打开显示器。  亮度情景模式快捷键: 当没有OSD菜单时, 连续按Eco快捷键可选择不同的亮度情景模式(部分机型可能不适用).  音量快捷键: 当没有 OSD 菜单时, 按音量快捷键(+)激活音量调整菜单, 按 - 或 + 调节音量大小(仅针对带喇叭 机型)  信号源快捷键: 当没有 OSD 菜单时, 按信号源快捷键激活信号源功能(仅针两种输入信号及以上机型) ,连续按 source 键来选择信息栏中显示的信号源，按 menu/enter 键调整为选择的信号源。  自动调整快捷键: 当没有 OSD 菜单时,持续按自动调整快捷键 2 秒启动自动调整功能 8 明亮度 调整数值 说明 亮 度 0-100 调整显示亮度 对比度 0-100 调整显示对比度 Eco Mode 标准 正常使用模式 节能 文本应用模式 网络 网络应用模式 游戏 游戏应用模式 电影 观赏电影应用模式 运动 观赏户外运动模式 伽玛 伽玛 1 调整为伽玛值 1 伽玛 2 调整为伽玛值 2 伽玛 3 调整为伽玛值 3 DCR 禁用 关闭动态对比度 启用 开启动态对比度 图象设置 时钟 0-100 调整图片时钟以降低垂直线噪声 相位 0-100 调整图片相位以降低水平线噪声 水平位置 0-100 调整图片的水平位置 垂直位置 0-100 调整图片的垂直位置 9 色温 暖色温 6500K 设置为暖色温 常规色 7300K 设置为常规色温 冷色温 9300K 设置为冷色温 sRGB 设置为 sRGB 使用者设定 红 微调红色色温 绿 微调绿色色温 蓝 微调蓝色色温 色彩增强 全色增强 禁用/启用 开启或关闭全色增强模式 自然肤色 禁用/启用 开启或关闭自然肤色模式 绿茵场景 禁用/启用 开启或关闭绿色增强模式 蔚蓝风景 禁用/启用 开启或关闭蓝色增强模式 自动检测 禁用/启用 开启或关闭自动增强模式 演示 禁用/启用 开启或关闭左画面演示 窗口增亮 窗口尺寸 14-100 调整窗口尺寸大小 亮 度 0-100 调整窗口亮度 对比度 0-100 调整窗口增强对比度 水平位置 0-100 调整水平窗口位置 垂直位置 0-100 调整垂直窗口位置 增亮 禁用/启用 开启或关闭增亮窗口 OSD 设置 水平位置 0-100 调整 OSD 水平位置 垂直位置 0-100 调整 OSD 垂直位置 OSD 显示时间设定 5-120 调整 OSD 显示时间 透明度 0-100 调整 OSD 透明度 语言 选择 OSD 语言 其它 输入选择 自动 自动检测输入信号 模拟 选择输入为模拟信号源 数字 选择输入为数字信号源 自动调整 是或者否 自动调整画面 画面比例 宽屏或 4:3 选择宽屏或 4:3 显示格式 DDC-CI 是或者否 打开/关闭 DDC-CI 支持 定时关机 0~24 小时 设定显示器关机时间 显示信息 显示输入信号信息 重置 重置 是或者否 恢复到出厂设置 退出 退出 退出 OSD 10 请注意： 1) 如果产品只有单一信号输入, OSD 中的 "输入选择" 项目不可调整 2) 如果产品屏幕比例是 4:3 或者输入分辨率是宽屏模式, OSD 中的 "图像比例" 项目不可调整 3) 当动态对比度, 色彩增强, 窗口增亮任意一项功能启动, 另外 2 项功能将被自动关闭. LED 指示灯 状态 LED 颜色 开机模式 绿色或蓝色 离机模式 橙色或红色 11 3.工厂模式调整 a.进入工厂模式的方法： 开机状态 ，按着“MENU”键同时拔插 AC 电源线即可进入工厂模式。 b.工厂模式图片如下：（类似于本机，仅供参考！） 注: 下页是关于一般工厂菜单的说明(和本机并非完全相同)，仅供参考！ 工厂菜单说明 选项名称 调整范围 注释 20101016 V001 不可调整 软体发布日期及版本信息。 Auto color /Auto Level 执行动作 Auto color/Auto Level 项只对需要做自动校正输入源时有效，否则它 不动作。Auto color/Auto Level 会对输入的 ADC 做自动矫正，调整 Gain 和 Offset RGB 值。 Gain 根据 IC SPEC 在 Auto color/Auto Level 做完立即更新，并可手动调整。 Offset 根据 IC SPEC 在 Auto color/Auto Level 做完立即更新，并可手动调整。 Cool 可调整 冷色色温 R/G/B/亮度/色度值。 Normal 可调整 正常色温 R/G/B/亮度/色度值。 Warm 可调整 暖色温 R/G/B/亮度/色度值。 sRGB 可调整 sRG 色温 R/G/B/亮度/色度值。 Panel TYPE 不可调整 Panel 型号选择。 DFM On/Off 工厂生产模式打开或关闭。 BurnIn On/Off 打开或关闭 Burn in 模式。 POT 不可调整 PANEL 点亮时间。 12 c.增益调整: 调整SRGB色温 1、选中“Auto Level”先进行底光栅自动调整； 2、按“MENU”选择 SRGB 进行 R G B 增益调整；x = 313±30, y = 329±30 调整9300K色温 1、选中“Auto Level”先进行底光栅自动调整； 2、按“MENU”选择9300K进行R G B增益调整；x = 283±30, y = 297±30 调整7300K色温 1、选中“Auto Level”先进行底光栅自动调整； 2、按“MENU”选择7300K进行R G B增益调整；x = 301±30, y = 317±30 调整6500K色温 1、选中“Auto Level”先进行底光栅自动调整； 2、按“MENU”选择6500K进行R G B增益调整；x = 313±30, y = 329 ±30 d.调整完毕直接关闭电源。 13 4.电气方框图 4.1 主板 FLASH MEMORY MX25L2026MI-12G (U402) Scalar IC TSUMU58PWHL-LF (Include :MCU,ADC,OSD etc) (U401) LCD Interface (CN301) D-Sub Connector (CN101) DVI Connector (CN102) Crystal NXS14.31818 (X401) Key Control Interface (CN401) 14 4.2 电源板 715G2852 2 11 AC input 14.5V 5V Start Resistor (R904,R932) PWM Control LD7576 (U901) Bridge Rectifier and Filter Feedback Circuit Rectifier diodes Power Switch (Q901) Photo coupler (U902) Regulator (U903) MOSFET (Q803) PWM Control AM9000ES (U801) ON/OFF DIM 14.5V Transformer (T901) Lamp Transformer (T801) EMI filter 15 5.线路图 5.1 主板 715G3329 1 2 RX1N R127 10R 1/16W 5% FB102 BEAD 1 2 H_Sy nc VGA_R+ R123 4K7 1/16W 5% VGA_B- ZD104 RLZ5.6B C108 0.047uF R124 4K7 1/16W 5% C115 0.1uF/16V VGA_R+ RX1P C112 NC VGA_R- U102 AT24C02BN-SH-T 1 2 3 4 5 6 7 8 A0 A1 A2 GND SDA SCL WP VCC R122 NC ESD_VCC DSUB_SDA R105 100R 1/16W 5% FB103 BEAD 1 2 R112 75R 1/16W 5% DVI_5V AOC 2236VWA B NEW R SERIES B 2 5 Wednesday , June 10, 2009 <称爹> 2.0.INPUT G3329-C-2-X-2-090401 OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 候綼 U101 R129 10R 1/16W 5% R113 100R 1/16W 5% C120 NC RX0N D104 BAV70 3 1 2 C102 0.047uF R136 4K7 1/16W 5% RXCP ESD_VCC CN102 JACK 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 26 25 DAT2- DAT2+ 2/4shield DAT4- DAT4+ DDC SCL DDC SDA VSYNC DAT1- DAT1+ 1/3shield DAT3- DAT3+ +5V SYNC GND HPD DAT0- DAT0+ 0/5shield DAT5- DAT5+ clk shield clk+ clk- GND GND C107 1000pF VGA_PLUG C106 0.047uF R118 100R 1/16W 5% R140 NC R108 75R 1/16W 5% ESD_VCC2 DDC1_SDA 5 DDC1_SCL R101 100R 1/16W 5% C103 22pF DDC1_SCL DDC1_SDA R103 1K 1/16W 5% R137 4K7 1/16W 5% RXCP 5 CMVCC1 U101 AT24C02BN-SH-T 1 2 3 4 5 6 7 8 A0 A1 A2 GND SDA SCL WP VCC DDC2_SDA 5 V_Sy nc HDCP_CTRL 5 V_Sy nc CMVCC1 DSUB_H 5 CMVCC1 3,4 C118 NC DSUB_B- 5 DDC2_SDA DDC1_SCL 5 RX0P 5 DVI_5V C119 NC CN101 1 6 2 7 3 8 4 9 5 11 12 13 14 15 10 17 16 C114 0.047uF R115 100R 1/16W 5% RX1N 5 DSUB_SCL DSUB_SOG 5 RX2P RX1P 5 C105 5pF/50V R109 100R 1/16W 5% R107 2K2 1/16W 5% R128 10R 1/16W 5% C116 0.22uF16V DDC_WP 5 C104 22pF RX2P 5 DDC2_SCL 5 RXCN 5 FB110 300 OHM R135 10K 1/16W 5% R130 10R 1/16W 5% ESD_VCC VGA_G- R132 10R 1/16W 5% RX0N 5 DDC_WP 5 VGA_PLUG VGA_G- VGA_R- VGA_PLUG DSUB_G- 5 R106 2K2 1/16W 5% C124 0.1uF/16V R138 4K7 1/16W 5% DSUB_V 5 H_Sy nc RX2N R111 100R 1/16W 5% RXCN R131 10R 1/16W 5% DET_CABLE 5 R139 6K8 1/16W 5% DSUB_R+ 5 FB105 300 OHM RX2N 5 DSUB_R- 5 ESD_VCC1 DSUB_B+ 5 DSUB_G+ 5 C110 0.047uF R134 10R 1/16W 5% DVI_HPD ESD_VCC1 VGA_B+ 候綼 U105 U105 AZC199-04S 1 2 3 4 5 6 I/O1 GND I/O2 I/O3 VDD I/O4 R110 470R 1/16W 5% DDC2_SCL C121 1000pF VGA_B+ D108 BAV70 3 1 2 候綼 U106 VGA_B+ C111 0.047uF VCC3.3 DSUB_SDA DSUB_5V DVI 1_5V U103 AZC199-04S 1 2 3 4 5 6 I/O1 GND I/O2 I/O3 VDD I/O4 DGND C101 NC R114 100R 1/16W 5% DVI_HPD 候綼 U107 U106 AZC199-04S 1 2 3 4 5 6 I/O1 GND I/O2 I/O3 VDD I/O4 U107 AZC199-04S 1 2 3 4 5 6 I/O1 GND I/O2 I/O3 VDD I/O4 DDC1_SDA R126 10R 1/16W 5% DSUB_SCL VGA_G+ C117 0.22uF16V Q101 NC VGA_G+ DDC2_SDA U104 AZC199-04S 1 2 3 4 5 6 I/O1 GND I/O2 I/O3 VDD I/O4 R133 10K 1/16W 5% R121 NC 候綼 U103 GND POWER VGA_R+ RX0P C109 5pF/50V R116 75R 1/16W 5% ESD_VCC1 R125 4K7 1/16W 5% R120 10K 1/16W 5% C122 1000pF DSUB_5V R117 100R 1/16W 5% C113 5pF/50V ESD_VCC1 ESD_VCC1 VGA_B- FB104 300 OHM R104 1K 1/16W 5% VGA_G+ FB101 BEAD 1 2 DVI 1_5V DDC2_SCL R102 0R05 1/10W 5% R119 100R 1/16W 5% 16 LVB1P Q301 AO3401 LVBCKM LVA3P RXO2- PB7 PB5 LVB0M C302 0.22uF16V LVACKM RXO1- RXO1+ LVB2M LVB2M RXO0- LVB3M LVB0P C304 0.1uF/16V PA3 LVB2P LVACKP AOC 2236VWA B NEW R SERIES B 3 5 Wednesday , June 10, 2009 <称爹> 3.0.OUTPUT G3329-C-2-X-2-090401 OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 LVA3P 3 RXO3- LVA2P LVA0P RXE3+ PB6 LVB1M RXO2+ PA2 LVA2M PA0 LVA2P U301 NC/AO4411 1 2 3 4 8 7 6 5 S S S G D D D D D LVA1M PPWR_ON# 5 PA4 PA[0..9] LVA1M LVB1P RXO0+ RXE2- LVA0P PB0 RXE2+ RXE1- LVACKP LVA3M LVBCKP RXE0+ LVB3P LVA0M FB301 120 OHM 1 2 S LVA3M RXEC+ RXOC+ LVB0P PA9 LVA0P LVB1M PA7 PA[0..9] 5 RXE0- RXOC- R302 220 OHM 1/4W PA1 LVB3P R303 4K7 1/16W 5% RXO0+ LVA2M LVB0M PA8 LVA1M RXE3- R304 22K 1/16W 5% PB[0..9] 5 PB4 LVA1P R307 NC Q302 2N3904S-RTK/PS CN301 NC 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 LVB3M LVB1P RXO0- RXE1- RXO1- R301 220 OHM 1/4W 1 PB[0..9] LVA1P LVA0M LVA3M LVB2P RXO3- RXO1+ LVA2P LVA0M RXO3+ + C305 100UF25V LVB0M 2 CMVCC1 RXE0+ RXE2+ C303 1uF/25V RXE0- RXE1+ C301 0.1uF/16V LVB2P RXEC- RXE1+ R308 10K 1/16W 5% RXO2+ LVACKM CN302 CONN 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 RXE2- PB8 PB2 LVB3P PB1 RXO2- RXE3- R305 10K 1/16W 5% 080912 LVA3P PANEL_VCC R306 56K 1/16W 5% LVB0P LVBCKP RXO3+ LVB3M LVB2M RXE3+ RXEC- LVACKP LVA2M CMVCC1 2,4 CMVCC1 LVA1P LVBCKM LVACKM RXEC+ PA5 LVBCKP RXOC- PANEL_VCC AO3401L PB3 PA6 PANEL_VCC PB9 G LVB1M RXOC+ LVBCKM 17 C709 0.1uF/16V R705 1K 1/16W 5% AOC 2236VWA B NEW R SERIES B 4 5 Wednesday , June 10, 2009 <称爹> 4.0.POWER G3329-C-2-X-2-090401 OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 C708 0.1uF/16V C705 0.1uF/16V BKLT-EN R710 NC BKLT-EN R709 NC + C704 100UF25V R702 10K 1/16W 5% Both 223 and 252 foot-print PANEL_ID# 5 CMVCC1 adj_BACKLIGHT 5 Volume# U704 NC/AP1117E18LA 3 2 1 4 VI VO GND 4 Mute 5 U701 AP1117E33LA 1 2 3 VSS VOUT VIN C712 0.1uF/16V on_BACKLIGHT 5 R706 100R 1/16W 5% PANEL_ID# Volume# 5 DGND 2,3,5 C702 0.1uF/16V BKLT-VBRI CMVCC1 CMVCC1 Q701 2N3904S-RTK/PS SOT 223 R701 NC CMVCC1 2,3 VCC3.3 C713 0.1uF/16V U703 AZ1117D-1.8-E1 2 3 1 OUT IN GND R704 22K 1/16W 5% C701 0.1uF/16V SOT 252 VCC1.8 SOT 223 CMVCC1 CN701 CONN 1 2 3 4 5 6 7 8 9 + C707 100UF25V BKLT-VBRI R708 3.3OHM 2W lock type VCC3.3 VCC3.3 R703 10K 1/16W 5% Mute1 U702 NC/AP1117D33L-13 1 2 3 ADJ(GND) VOUT VIN 18 VCC3.3 LED_ORANGE C408 0.1uF/16V C436 1uF 10V DDC2_SDA 2 PA[0..9] 3 LED O Mute 4 NC VDDC PB2 PB5 FB405 NC R457 NC VDDP R417 100R 1/16W 5% C407 0.1uF/16V X'TAL R461 0R05 1/10W 5% R447 NC R409 100R 1/16W 5% C405 0.1uF/16V SST BUZZER R404 1K 1/16W 5% VCC3.3 PB7 R424 100R 1/16W 5% VDVI PA2 CN406 NC/CONN 1 2 3 X401 14.31818MHz 1 2 NC NC VPLL PA8 BUZZER VCC3.3 FB402 300OHM R446 NC For All model CMVCC1 R408 NC R401 390 OHM 1/16W C421 47pF PB1 C432 0.1uF/16V R428 100R 1/16W 5% R459 HDCP_CTRL 2 NC Q408 KEY2 R427 NC For user data, WB, EDID, HDCP are saved in Flash. LED_GRN/BLUE PB9 C406 0.1uF/16V R431 NC R460 NC CN402 CONN 1 2 3 4 5 6 7 2N3906S VCC3.3 on_BACKLIGHT 4 R425 NC C435 NC C403 0.1uF/16V 020 AOC 2236VWA B NEW R SERIES Custom 5 5 Wednesday , June 10, 2009 <称爹> 5.0.SCALER G3329-C-2-X-2-090401 OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 VCC3.3 TOUCH_POWER R453 18 pF LED_ORANGE R422 100R 1/16W 5% R442 NC AVDD C409 0.1uF/16V NC 27 pF PA3 R441 NC R440 NC VCC3.3 PA1 R462 NC Eon 10K 1/16W 5% 2N3906S POWER_KEY# VCC3.3 Befor AOC ID2007 OSD VMPLL CMVCC1 R411 NC 0R 1/16W 5% R434 0R05 1/16W C420 47pF Max condition for LED: 1. Vcc = 3.3 V 2. Current = 12 mA FW need to be modified. PB6 CL of SPEC WP RX0N 2 Q407 NC For ID2008 ID2009 SST 0.22uF16V R407 10K 1/16W 5% R415 100R 1/16W 5% U402 NC Indirect LED Cs and Cd (C420, C421) C431 NC R420 R442 10K 1/16W 5% R458 NC C417 0.1uF/16V 32 pF CMVCC1 PB4 C433 NC C423 R412 10K 1/16W 5% C434 NC U402 R405 0R05 1/10W 5% PA[0..9] + C419 10UF50V DET_CABLE 2 MSDA AVDD R452 0R05 1/16W U402 EN25F20-100GCP 1 2 3 4 5 6 7 8 CS# DO WP# VSS DI CLK HOLD# VCC R416 100R 1/16W 5% VDDC Q407 DDC2_SCL 2 LF_B MSCL R433 3.9K OHM +-1% 1/16W 10K 1/16W 5% R441 RXCP 2 Q401 LMBT3904LT1G C415 0.1uF/16V NC PA7 R430 R462 LED_GRN/BLUE ZD401 NC R406 22K 1/16W 5% PB3 R414 0R05 1/16W PA9 2.2K 1/16W 5% 56 pF LED G_B MSDA R432 3.9K OHM +-1% 1/16W 10K 1/16W 5% NC CN401 NC/CONN 1 2 3 4 5 6 CN405 NC/CONN 1 2 3 4 5 6 7 R461 CMVCC1 DDC1_SCL 2 KEY2 NC RXCN 2 For detect function, depend on FW R440 DDC1_SDA 2 PA0 CN404 NC/CONN 1 2 3 4 5 6 0R 1/16W 5% VDVI LED O C404 0.1uF/16V 2.2K 1/16W 5% DSUB_H 2 U403 PPWR_ON# 3 R445 NC VCC3.3 2,4 Direct LED VCC1.8 LED G_B C401 0.22uF16V U402 R429 VCC3.3 R453 NC FB404 300OHM VCC1.8 4 POWER_KEY# 10K 1/16W 5% NC 0R 1/16W 5% 瑉红 (93G 22-53-J) Q408 NC R423 0R05 1/16W Without NVRAM AVDD CMVCC1 DSUB_G- 2 C438 NC R436 10K 1/16W 5% VDDP adj_BACKLIGHT 4 VCC3.3 RX2N 2 DSUB_G+ 2 LF_B KEY1 For BUZZER control board or Touch Panel NC RX2P 2 C416 0.1uF 16V DSUB_B+ 2 DSUB_R+ 2 R419 0R05 1/16W TSUMU58EHL-LF-1 23 20 21 18 22 19 17 27 28 15 26 25 37 39 38 40 47 86 59 96 97 60 61 62 63 64 65 67 68 69 70 71 72 73 74 77 78 58 55 54 2 5 3 4 6 7 8 9 10 12 13 11 29 33 24 56 53 52 81 51 30 31 100 1 93 14 75 35 48 85 88 89 90 91 92 94 95 99 43 44 84 41 42 98 16 32 49 66 82 34 50 57 76 79 83 80 87 36 45 46 RIN0P GIN0P SOGIN0 BIN0P RIN0M GIN0M BIN0M HSYNC0 VSYNC0 REXT REFP REFM SDO SCK SCZ SDI PWM2/GPIO_P24 PWM3/GPIO_P27 LVACKM XOUT XIN LVA2P LVA2M LVA1P LVA1M LVA0P LVA0M LVB3P LVB3M LVBCKP LVBCKM LVB2P LVB2M LVB1P LVB1M LVB0P LVB0M LVACKP LVA3M LVA3P GND GND RX2P RX2N RX1P RX1N AVDD_33 RX0P RX0N RXCKP RXCKN GND GND GND AVDD_33 VDDP MODE[1] MODE[0] VCTRL VDDC DDCA_SDA/RS232_TX DDCA_SCL/rs232_RX DDCD_SDA DDCD_SCL PWM1/GPIO_P16 AVDD_33 VDDP GPIO_P22/PWM0 GPIO_P45/PWM1 GPIO_P25 GPIO_P01/SAR1 GPIO_P02/SAR2 GPIO_P03/SAR3 GPIO_P07 GPIO_P15 GPIO_P12 GPIO_P13 GPIO_P14/PWM0 GPIO_P11/I2C_MDA GPIO_P10/I2C_MCL RST GPIO_P47 GPIO_P46 AVDD_33 AVDD_33 VDDP VDDP VDDC VDDC VDDC GND GND GND GND GND BYPASS GPIO_P00/SAR0 GPIO_P23 GPIO_P43 GPIO_P42 R402 1K 1/16W 5% X401 VPLL RX0P 2 R457  蔼 (93G 22-53B-H) 020A R459 NC M24C04-WMN6TP R419 NC Q405 2N3906S-RTK/PS 1 2 3 R430 NC R421 100K 1/16W 5% C411 0.1uF/16V NC PA4 EE_WP 100R 1/16W 5% VCC3.3 R426 NC Normal Function : CL = Cs + ((Cg*Cd)/(Cg+Cd)) DSUB_SOG 2 DSUB_V 2 RX1N 2 PANEL_ID# 4 U403 NC 1 2 3 4 5 6 7 8 NC E1 E2 VSS SDA SCL WC VCC FB410 300OHM R418 0R05 1/16W CN403 NC/CONN 2 4 6 8 1 3 5 7 VCC3.3 DSUB_B- 2 WP C414 0.1uF/16V NC PB[0..9] PB0 PA6 C422 0.1uF/16V CMVCC1 R455 NC MSCL R435 NC 010A VCC3.3 R429 NC Volume# 4 R451 NC 100R 1/16W 5% 100R 1/16W 5% 0R 1/16W 5% LVDS 100R 1/16W 5% NC DVI 1_5V DSUB_R- 2 PA5 DDC_WP 2 C413 0.1uF/16V C412 0.1uF/16V C402 4.7uF/10V P.S : Assume Cs = 4 pF EE_WP R454 NC Eon PB[0..9] 3 R420 NC C410 0.1uF/16V PB8 VMPLL KEY1 C423 NC RX1P 2 FB401 300OHM CMVCC1 2 R455 R456 22R 1/16W 5% For NVRAM 19 5.2 电源板 715G2892 2 3 R920 1K 1/10W 1% T901 POWER X'FMR 6 8 5 2 1 11 10 12 9 7 4 VOL R935 NC ZD901 MTZJ T-72 16B 1 2 + C931 470uF 16V C909 NC/0.22uF/275V D902 SB5150 1 2 ON/OFF +5V CN902 Wire Harness 1 2 3 4 5 6 7 8 9 OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 PWPC9921GHA1 2 Custom 2 4 Monday , July 27, 2009 715G2892-2-3 ODM MODEL 01.POWER G2892-2-3-X-4-090727 DIM Q904 KTD1028 + C918 1000uF 25V +5V F901 FUSE F902 FUSE D905 NC/31DQ06FC3 R901 620K OHM 1/4W HSD HF197 + C922 470uF 16V - + BD901 KBP208G 2 1 3 4 D906 FMW-2156 1 2 3 R929 100 OHM 1/4W R900 620K OHM 1/4W R907 1K 1/10W 1% R928 1K 1/10W 1% C903 1000pF R910 100 OHM 1/4W +5V1 + C920 1000uF 25V + C907 100UF450V Q901 FMA07N65GX C902 1000pF F903 FUSE R903 100 OHM 1/4W + C921 1000uF 25V CN901 SOCKET 1 2 3 C917 0.001uF R909 100 OHM 1/4W R930 100 OHM 1/4W NR901 NTCR R905 470R 1/10W 5% C916 0.001uF R919 150R 1/8W 5% C923 0.001uF R902 620K OHM 1/4W 2008-11-22 U902 PC123X2YFZOF 1 2 4 3 L901 30mH 1 4 2 3 C938 NC R912 100 OHM 1/4W U903 KIA431A-AT/P +14.5V C900 0.0022UF F801 0R05 1/4W 5% HS1 HEAT SINK(Q901) 1 2 HS3 HEAT SINK(D906_5V/2.5A) 1 2 FB901 BEAD 1 2 C912 0.1uF/25V + C913 22uF/50V R913 1.5 OHM 1/4W +-5% 2008-12-01 R917 10R 1/4W 5% C915 C914 470pF GND1 GND 1 2 C937 0.01uF/2KV C911 1500PF2KV D904 FR103 D903 FR107 R906 100KOHM +-5% 2WS R924 0.39 OHM 2W +-5% + C925 1000uF M 16V R904 220 OHM 2W L907 R918 10K 1/10W 1% C926 0.1uF/16V D907 IN4148 R931 NC R932 NC R933 NC R934 NC 2008-12-01 2008-12-01 D908 NC/IN4148 2008-12-01 2008-12-01 R921 NC/100K 1/10W 1% L906 C927 0.047uF R923 220 OHM 1/4W U901 LD7576 CT 1 COMP 2 CS 3 GND 4 OUT 5 VCC 6 NC 7 HV 8 ! R914 43.2K OHM 1% 1/4W ! ! R908 10K OHM 1/4W +-5% ! ! ! MUTE ! ! ! ! ! ! ! D901 NC/SR5150 1 2 R916 3.65K OHM 1% 1/10W R925 2.43K OHM 1% 1/10W C908 0.22UF HS2 NC/HEAT SINK(D906_5V/4A) 1 2 C924 0.1uF/16V 20 C810 0.01uF CN801 CONN 1 2 C814 1uF 25V OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 PWPC9921GHA1 2 Custom 3 4 Monday , July 27, 2009 715G2892-2-3 ODM MODEL 02.INVERTER G2892-2-3-X-4-090727 C813 2N2 50V R805 10K 1/10W 5% R812 3.3 OHM +-5% 1/10W +14.5V R803 2K 1/10W 5% C815 0.1uF50V R807 10K 1/10W 5% C805 1uF 16V R801 430 OHM 1/10W REF R806 10K 1/10W 5% R808 10K 1/10W 5% Q803 P8008HV S1 1 G1 2 S2 3 G2 4 D1 8 D1 7 D2 6 D2 5 R817 10K 1/10W 5% R813 3.3 OHM +-5% 1/10W REF CN802 CONN 1 2 DIM REF C803 10pF3KV LI2 LI2 R814 10 OHM +-5% 1/10W T801 POWER X'FMR 6 3 7 4 1 8 + C811 470uF 25V C806 0.047uF R811 10K 1/10W 5% OV1 C809 0.001uF LI1 R804 2K 1/10W 5% OV2 D803 BAW56 3 2 1 R809 100K 1/10W 5% LI1 R802 430OHM 1/10W U801 MPS10091 OV2 1 LI1 2 LI2 3 COMP 4 FT 5 FSET 6 EN 7 DBRT 8 VIN 9 BT 10 TG 11 SW 12 VCC 13 BG 14 GND 15 OV1 16 C808 1uF 16V C801 10pF3KV C807 0.0039uF/16V C812 2N2 50V OV2 OV1 R810 20K 1/10W 1% R816 10 OHM +-5% 1/10W C802 0.0039uF/16V R815 10 OHM +-5% 1/10W ON/OFF C804 0.0039uF/16V HSD HF197 RJ801 0R05 1/4W 5% RJ803 0R05 1/4W 5% RJ804 0R05 1/4W 5% RJ807 0R05 1/4W 5% RJ805 0R05 1/4W 5% RJ806 0R05 1/4W 5% RJ802 0R05 1/4W 5% 21 HSD HF197 OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 PWPC9A21SHD1 2 A 4 4 Monday , July 27, 2009 715G2892-2-3 ODM MODEL 04.AUDIO G2892-2-3-X-2-090317 MUTE +5V1 HS5 HEAT SINK(U601) 1 2 R612 100K 1/10W 5% R610 NC Lin CN602 CONN 1 2 3 4 R603 10K 1/10W 5% Rin U601 APA2071JI-TUG 3.1W SHUTDOWN 1 BYPASS 2 RIN- 3 GND 4 GND 5 LIN- 6 VOLUME 7 SE/BTL 8 LOUT- 9 VDD 10 LOUT+ 11 GND 12 GND 13 ROUT+ 14 VDD 15 ROUT- 16 Q608 PMBS3904 C612 0.1uF/16V R609 10K 1/10W 5% ROUT+ LOUT- R608 0R05 1/8W FB602 BEAD 1 2 R606 27K 1/10W 1% C610 100pF C606 0.47uF/16V R607 27K 1/10W 1% R605 10K 1/10W 5% + C604 470uF 16V C601 0.47uF/16V C609 1uF/25V C603 0.47uF/16V C602 0.47uF/16V C611 100pF +5V1 R604 10K 1/10W 5% R602 10K 1/10W 5% C608 1uF/25V CN601 PHONEJACK 1 2 3 5 4 CN603 NC/CONN 1 2 3 4 +5V1 LOUT+ +5V1 VOL C613 0.1uF/16V R601 10K 1/10W 22 6. 软体及 EDID 烧录 6.1．软体烧录 说明: 此机种使用的是 TSUMO58GDJ ISP SOP。（注: 烧录过程以其他相似机种为例。） Step 1:准备工作 1) 使用奔腾 486 以上配置的主机。 2) .推荐使用 Windows XP 系统. 3) ISP 软件 V.5.0.7.7 版本。 4) 需要维修站准备 VGA 线与打印线。 5) 烧录制具料号：715GT039-A 6) 烧录软体与烧录软件。 7) 以下请维修站在升级软体前特别注意： 因 PANEL 差异，每台机器的 ADC（白平衡）值都不相同且外面维修站没有相关调节白平衡的设备，所以，如果机器 在升级软体前能点亮，每台烧录软体前，手动进入工厂模式将 ADC 值纪录好，烧录软体后，再次进入工厂模式，将 烧录软体后的 ADC 值与之前记录下的值逐个对比，看看是否变更,若有变更请手动改回原来记录的值，并按工厂模 式里的 EXIT（退出键）保存。否则将造成白平衡不良而引起客户抱怨！.对于无法点亮的机器，请升级软体后让 PC 画面输出灰阶画面，或者同时存在黑白方框的画面，在工厂模式选定 AUOTO Color/ Level. 在 VGA 模式下让显示 器自动 AUTO COLOR 动作。 Step 2 :连接 1.将打印线的一头连接 PC,将打印线的另一头连接 ISP 烧录卡打印口上. 2.将待烧录的机器连接 ISP 烧录卡 VGA 口上. 3.烧录卡连接如下图所示. ISP Board (TPV P/N:715GT039-A) Step 3：需要的工具软件 LIST 如下: 1. （打印口驱动软）: 2. (MSTAR 烧录 TOOL): Software:以 TSUMO58GDJ_LGLM215WF4_20100518_V005_8143.BIN 为例 , 不同的客户，不同的 Model Name，不同的 PANLE，他们所使用的软体文件不一样，请注意区分。 3. 双击此图标装 Port95nt 打印口驱动软件: 23 USB 驱动的安装 使用新版本TOOL（如：ISPTool_V4.5.0.7.7等）必须先安装USB驱动，文件名为：FTC100103 (MSTAR )的文件，然后 重新启动计算机，否则运行TOOL程序时将提示，无法找到FTD2XX. DLL文件。 Step 4：烧录软件的设置与软体烧录相关步骤介绍： 1.打开并运行烧录软件“MSTAR ISP Tool V4.5.0.7.7”如下图： 特别注意：新版本的 TOOL 必须将“ISP_Tool.exe” 与“FTCJTAG.dll”放在同一个目录中运行， 否则将提示无法找到“FTCJTAG.dll 文件而造成无法打开烧录软件。 2.用鼠标点击右上角 Config 配置如下图，Port Type 选择为 LPT1（打印口），显示如下图： 点击 Auto detect ,显示 OK，表示你使用的这台 PC 打印口与机器的通讯 OK。SPEED 选择一般小于 50Khz。 24 3.选择 DEVICE，将 WP Pin pull to high during ISP 前面打勾，设置如下图标红部分。 4.用鼠标点击右上角 Connect 图标出现如下图 Dialog,表示 TOOL，PC 以及显示器通讯成功，点击 OK。(注意:不同 的机种(Device type)驱动型号不一样) 5.点击 Read, 出现如下图，跟机种名与 PANEL 型号选择正确的软体，点击打开. PS:本次以 TSUMO58GDJ_LGLM215WF4_20100518_V005_8143.BIN 为例 , 不同的客户，不同的 Model Name，不同的 PANLE， 他们所使用的软体文件不一样，加载文件时请特别注意。 25 6.点击打开后，出现如下图。 7. 7.点击 AUTO ,界面如下，选择 ，即在 TOOL Restore data 前面打勾.烧录时即可保留 HDCP KEY. 26 8.点击 Run.后，烧录过程如下图。当出现 Blank OK, Program OK, Verify OK,并显示 Pass 如下图，表示软体烧录成 功。 27 9 将机器 AC OFF.等电源板的大电容电放完了，大慨过 1 分钟后在开机！否则可能出现：开机按键无作用，POWER 键无作用等。 Step5：CHECK 软体版本： 1. 进入工厂模式查看软体版本是否正确。具体进入工厂模式的方法，请参考维修手册 工厂模式进入方法的相关说明。 2. Check 以上信息正确后，将 PC 画面输出灰阶画面，或者同时存在黑白方框的画面，在工厂模式选定 AUOTO Color/ Level.在 VGA 模式下让显示器自动 AUTO COLOR，Gain 和 offset 会自动获得合适的数值。当出现 PASS 表示此功 能调整 OK.如果不做此动作将出现：偏色（偏红、偏绿）、暗画面干扰、32 灰阶相连等. 3. DC/ON，再按 MEUN 键，进入用户模式，选到恢复出厂设置，按 ENTER 键。动作完成后退出“DFM”模式，恢复为出 厂时的设置。如果不做此动作将出现：AC ON 无法看见此品牌的开机 LOG，B/I 画面没关（红绿蓝画面交替出现的 画面，不能进入节能模式，自动节能）、刚开机时机器不会自动做 auto config、LED 无法橙灯等。 4. 升级软体或者更换主板后，带 VGA 接口的机种，如果出现无法上工厂推荐的最佳分辨率；带 DVI 接口的机种，如 果出现接 PC DVI 显卡信号无画，接信号发生器的 DVI 信号有画；带 HDMI 接口的机种,如果使用 DVD 或者其它播放 设备，出现 播放静态画面时无画，播放动态画面时无声的现象，属于 EDID 丢失，请使用治具与 TOOL 软件重新 烧录 EDID, EDID 治具（JIG） TPV P/N 是 715GT034-B. 4. 带 DVI 接口的机种，用 DVI 砖 HDMI 线连接 DVD 或者其它播放设备；带 HDMI 接口的机种，用 HDMI 线连接 DVD 或者 其他播放设备，播放有版权的高清影片，出现分辨率低，不清晰或者画面有雪花点；或者无画，但有声音，接 PC 的 DVI 時画面正常，请使用治具与 TOOL 软件重新烧录 HDCP CODE，或者更换新的主板。 HDCP KEY 原始料号为 070GHDCP500HDC，由于不同的 Scale IC 加密方式不一样，因此加密后的文件名不一样，所 以,如果需要 HDCP KEY,申请时需要提供机器的 SN ，以及 TPV Model Name,以及 Scale IC 厂家以及 HDCP KEY 的 原始料号找对应的 TPV 备件窗口才能申请到正确的 HDCP KEY。HDCP 烧录 治具（JIG） TPV P/N 是 715GT034-B. Step6：HDCP 烧录 I. 准备工作： 1.准备 WIN98/NT/2000/XP 系统 PC , 确保 PC 有打印端口. 2. 安装 Port95nt 软件（打印口驱动软件): a. 选择Port95n程序, 运行, b. 安装完成以后重启PC. 3.连接： 28 ISP Tool TPV P/N : 715GT034-B 关于HDCP-KEY的相关注意事项：（此项目各维修站在烧录之前一定要阅读清楚在作业） 1.点击烧录程序，选择烧录KEY类型并确定，显示KEY数量为后面文件名的数字。 烧录OK一个少一个。无需输入SN，点击烧录即可；注意：HDCP KEY不能重复使用，一台TV、LCD的HDCP KEY是唯一的。 故请不要重复COPY到其它PC，或PC其它位置。切记！收到相关的 HDCP KEY 后，请立即删除相关E-MAIL，防止HDCP KEY 重复使用，重复使用HDCP KEY被稽核到，一个KEY公司将罚款20W美金. 2.由于HDCP KEY是唯一的，070GHDCP500HDC为HDCP KEY原始料号,总部在发给维修站前需要转化为各种SCALER 专用的 加密文件才能烧录。由于不同的Scale IC 加密方式不一样，因此加密后的文件名不一样，所以,如果需要HDCP KEY, 申请时需要提供机器的SN ，以及TPV Model Name,以及Scale IC 厂家以及HDCP KEY的原始料号找对应的TPV备件窗口 才能申请到正确的HDCP KEY。 HDCP 烧录 治具（JIG） TPV P/N 是715GT034-B. 3.如果HDCPY 丢失，将出现带DVI接口的机种，用DVI转HDMI线连接DVD或者其它播放设备；带HDMI接口的机种，用HDMI 线连接DVD或者其他播放设备，播放有版权的高清影片，出现分辨率低，不清晰或者画面有雪花点；或者无画但有声音， 接PC的DVI時画面正常等现象。 4.按照上图接口标示进行相应的连接，烧录时以模拟信号接口进行烧录。 II. HDCP 烧录步骤： Step1. 双击“HDCPWrite.exe” 特别注意： 2008-01-01 之后生产的，请使用 20Bytes-new_command.exe 软件烧录 HDCPKEY. 2008-01-01 之前生产的机器用旧命令 5Bytes_old_command.exe.EXE 烧录 HDCPKEY. Step2. Click“加载 HDCP”item, 由于不同的 Scale IC 加密方式不一样，因此加密后的文件名不一样,请根据 SCALE IC 厂家选择对应的*.BIN 文件. 连接 PC 连接 PC 连接 monitor DC 12V 29 Step3. 标红的地方打钩 烧录时需要根据 SCALE IC 厂家选择 FLASH. Step4.点击“开始”，开始读取 HDCP, 当显示“Monitor 1 PASS” 表示读取 OK. 30 III. 检测 HDCP. 使用高清影片以及 DVD 等播放设备检验带 DVI&HDMI 接口显示器是否工作正常。 IⅤ.出现下图错误 ， 1. 如果是 2008 年以前的机种，请使用另外一个 TOOL 软件烧录。 2. 请检查你使用的制具是否正确。制具与 PC 以及显示器用线材是否连接 OK。治具是否有通电。是否有进入工厂模 式，另外请检查制具是否损坏，建议用代换法换一个新的在试验。 3. 如果还是无法烧录，请打开烧录配置文件 CONFIG.INI，按下图推荐值配置后在尝试烧录。 SendHDCPLengthDelay=350 SendHDCPDataDelay=150 CheckHDCPCRCDelay=550 31 32 6.2 EDID 烧录 （一）准备工作 烧录工具： 1.料号为715GT034-B的制具 2.数据WA.DAT&WD.DAT&*. CONFIG.INI文件. 3.打印口驱动PORT95NT.EXE(工厂提供) 4.线材: 公对公打印线,公对公D-SUB 信号线， 5.12V( Adapter)直流电源一个(维修站自己准备) 6. TPV DDC6.0版本烧录程式. 7.PC 一台，推荐使用XP系统管理员权限 （二）烧录 需要用的到线材与制具图片汇总如下: VGA&DVI 一起读取与烧录连接如下图： 另外请特别注意：烧录软件与 EDID 数据必须放在同一个文件夹中运行，且 EDID DATA 保存的文件夹必须有两层文件 夹，第一层文件夹文件名必须命名为 DDC,否则 TOOL 将无法识别,参考下图。 TO PC LPT (打印口) 用公对公的 DVI 线连接 LCD DVI port DC 12V power VGA 线 33 此程序再 XP 系统上运行,烧录前请先安装打印口驱动“PORT95NT.EXE”, 然后重新启动计 算机. 双击此图标 安装打印口驱动. 双击 软件,运行后在 ANALOG+DVI 前面打黑点. 因为此机种为 VGA+DVI 口。 点击 Load file 出现如下对话框，点击 LCDDDC,按下图选择，并点击 OK. DDCModelName:CHIMEI96VS 34 点击上图 OK ，出现以下画面， 35 输入机器后壳的 SN，需要输入两遍。点击 Pragram 开始烧录当出现如下画面（PASS）时表示烧录成功。 点击 PRAGRAM,如果出现以下错误，请再输入两次 SN，重新烧录一遍即可，软体会自动却换为正向烧录 （INDEPENDENCE） 36 点击 Pragram 开始烧录当出现如下画面（PASS）时表示烧录成功。 37 点击 READ BOTH 如果读出来的 SN 与之前输入的一样,Model name 也与之前的一样，表示烧录成功。 请检查打印线以及 TOOL 的电源线是否连接 OK，以及显示器是否有开机？ VGA 与 DVI 线没有连接，将出现以下错误提示： 38 如果 EDID 没有烧录 OK，将出现：VGA 无法上最佳分辨率,HDMI 静态无画，动态无声. 如果还是无法烧录，点击 READ 可以读,但是不可写, 请参考下图做相关动作： 1. VGA 无法烧录，请将接显示器那端第九 PING 剪掉， 2. 如果是 DVI 无法烧录，请将 DVI 线接显示器那端的第 14 PING （最短的那个 PIN）即供电脚剪掉！ 3. 如果是 HDMI 无法烧录，请将 DVI-HDMI 线接制具那端的第 14 PING 供电脚剪掉！ 如下图画红圈部分: 对于主板上有外挂 EEPROM（24C02）的机种，烧录 EDID 时，还是出现以上 DATA COMPARE ERROR 错误提示，解决办法： 用镊子直接将主板上的 EEPROM WP 脚接地后再烧录即可 39 7.故障处理流程 7.1 主板 无供电 无供电 按下电源键看画面是否正常 重新插插头然后检查 AC:100-240V 是否正常? 检查 U701 Vout=3.3V,U703 Vout=1.8V 检查交流电源输入 检查 X401 晶振是否正常 检查或更换 CN701,U701,U703 更换 U401 更换 X401 OK OK OK NG NG NG NG 40 无画 （LED 橙色） 无画 检查信号线 更换信号线 更换 U401 OK OK NG 检查 CN101 的 HS/VS 是否正常 检查相关回路 NG 41 白屏 白屏 检查 Q302 的基极是否 为高电平 检查Q301 是否损坏或 CN408虚焊 更换 PANEL OK OK NG OK 检查相关组件 NG 检查 X401 的晶振是否正 常 检查相关组件 更换 U401 OK 更换 X401 OK NG 检查 U401 复位电路是否 正常 NG 42 7.2 电源板 死机 检测交流电 100V or 240V 是否正常？ 检测 AC 输入 检测 C907 (+)的电压大小 检测全桥整流回路和 F901 回路 检测 U901 第 8 脚电压是否正常？ 检测 R908 或更换 U901 NG 检测二次启动电压是否正常？ 1) 检测 U901 2) 检测 D904 回路 检测 D901,D902,D906,U902,U903 OK 检测 U901 第 5 脚的 PWM 波形 OK 检测 U901 NG NG OK OK OK NG NG 43 无背光 检测 C811(+)电压是否为 14.5V NG OK 检测 Adapter 回路 检测工作电压（Vout）是否在 29V～34V 之间 检测 Q801 NG OK 检测 U801 第 11 脚是否为 5V NG OK 检测 ENA 信号 检测 U801 的 RT 脚是否有波形输出 更换 U801 NG 检查接口或灯管,反馈和保护回路 OK 44 7.3 按键板 OSD 画面不稳定及不可调整 OK OSD 画面不稳定及不可调整 按键板是否连接正常 连接好按键板 按键开关是否正常 替换按键开关 OK NG NG 按键板是否正常 替换按键板 OK NG OK 检查主板 45 8.主要 IC 管脚及内部框图 1. TSUMU58PWHL-LF 46 2. AM9000ES 47 3. LD7576 48 9. BOM 注意: 以下料件信息仅供参考，如有变更，恕不另行通知，请到 http://cs.tpv.com.cn 获取最新信息。 T9BSSQDBWKA1DNE 点位 组件 对象描述 备注 040G 58162461A EPA LABEL 050G 600 1 W WHITE STRAP (1G004991) 050G 600 3 HANDLE2 050G 600 4 HANDLE 1 052G 1150 C INSULATING TAPE 052G 2191 A PAPER TAPE HDCP-SMT 070GHDCP500HDC HDCP CODE E07801 078G 322514 K SPK 8 OHM 1.5W 43X18 280 320mm KUAIDA E07801 078G 322514 Y SPK 8 OHM 1.5W 43X18 280 320mm SUNLINK 2nd source E08904 089G 173 56 4B AUDIO CABLE E08902 089G 715CAAE01 SIGNAL CABLE 2nd source E08902 089G 715GAAE01 SIGNAL CABLE 2nd source E08902 089G 715HAAE01 SIGNAL CABLE E08903 089G1745CAA 9 DVI CABLE 1500 2nd source E08903 089G1745GAA 9 DVI CABLE 2nd source E08903 089G1745HAA 9 DVI CABLE 1.5M E08907 089G179J30N 11 NO-SUGGEST FFC CABLE 30pin p1.0 208mm E08901 089G404A15N HL AC POWER CORD 1500mm E08901 089G404A15N IS AC POWER CORD 1500 2nd source E09502 095G8014 6TE01 HARNESS 6P-6P 160MM E09502 095G8014 6WE01 HARNESS 6P-6P 160MM 2nd source 0D1G1030 8120 screw 0M1G 130 5120 SCREW 705GH834068 19" STAND ASS'Y E750 750GAS190BT33CN000 LCD LTM190BT03 603,203,L03,602 FQ SEC 1 E750 750GAS190BT312N000 LCD LTM190BT03 601,201,L01 SZ SEC 1 AM1G1740 12 47 CR3 SCREW H15G0022903 MAIN FRAME H40G 001624 1A CARTON LABEL BARCODE 1 H40G 19N61586E EU ID LABEL H40G 45762413B P/N LABEL FOR BASE H41G780961513B TCO CARD H44G9033101 EPS H44G9033201 EPS H44G903361509A ARTWORK CARTON H45G 87 18 4H A EPE COVER H70G19C161504A CD MANUAL 919Vwa5 KEPCBHA3 KEY BOARD PWPCB921GHD3 POWER BOARD Q11G0018 1 NYLON-SPACER SUPPORT Q33G0170ABJ 1L0100 key pad Q33G0171 1 1C0100 LENS Q34G0265ABJAWB0100 REAR COVER19" Q34G0316BBLC1B0130 BEZEL(L19WA-8Q1A) Q40G 58162435A LABEL 49 Q45G 76 28 H A P.E. BAGx320x210x0.04 Q52G 1185 99 BIG CARTON TAPE FOR AOC 72MM Q52G1001207 A JY AL FOIL Q52G1001211 B JY AL FOIL Q52G6019 14 TAPE E08907 S89G179T30N11 FFC CABLE 30PIN 208mm P1.0MM 2nd source 705GH834068 19" STAND ASS'Y AM1G1740 10120 SCREW(M4*10) H34G0026AED 1B0100 STAND Q34G0299AED 1B0130 BASE8S2 Q37G0067015 HINGE 756GHBCB A1108 MAIN BOARD-CBPCBSQA1H8 SMTCB-U402 100GAMS9007W11 MCU ASS'Y-056G2233501 CN401 033G3802 6B Y L WAFER CN701 033G3802 9B Y L CONN 2.0 9P CN301 033G801930F CH L FFC CONN 1.0mm 30P R/A 34mm 6mm R708 061G152M33964L SY RST MOFR 3.3 OHM +-5% 2WS SHANG YU CN101 088G 35315F CH D-SUB CONN WITH SCREW 15P CN102 088G 35424F CH DVI 24PIN CONN F ATTACHED SCREW X401 093G 2253B J NXS14.31818AC32F-KAB10 709G3329 HM003 CONSUMPTIVE ASS'Y H40G 45762429A LABEL CN001 033G3802 6H WAFER 6P RIGHT ANGLE PITCH 2.0 D001 081G 12 1F GH LED GREEN/YELLOW GHZYG603D2-5B 709G2835 HM005 CONSUMPTIVE ASS'Y GND1 009G6005 1 GND TERMINAL CN602 033G3802 4 BH F CONNECTOR CN802 033G8021 2E L INVERT CONN 3.5mm 2P CN801 033G8021 2E L INVERT CONN 3.5mm 2P U902 056G 139 3A PC123Y22FZOF SHARP NR901 061G 5810X NTCR 8R 20% 4W 8D2-14 MCS C908 063G107K2246S1 X2 CAP 0.22UF K 275VAC C900 065G306M2222BP CAP Y1 2.2NF 20% 250V Y5P C907 067G 40Z10115K EC 100UF 20% 450V 18*35 C921 067G215V1023KS EC 1000uF 20% 16V 12.5*16 L901 073G 174 65 H2 LINE FILTER 30mH MIN L907 073G 253191 L CHOKE COIL 1.1uH CC-007802 L906 073G 253191 L CHOKE COIL 1.1uH CC-007802 T901 080GL17T 47 S X'FMR 600uH T801 080GL22T 1 H1 X'FMR INVERTER 72uH CN901 087G 501 32 DL AC SOCKET DIP 3PIN+2PIN GROUND CN601 088G 30214K DC PHONE JACK 5P GREEN - D902 093G 60335 DIODE SR515 5A/150V DO-201AD CN902 095G 825 9D549 HARNESS 9P(SCN)-9P(2008) 100MM 2nd source CN902 095G 825 9T549 HARNESS 9P-9P(2008) 100 705GH857021 Q901 ASS'Y 705GH893027 D906 ASS'Y 709G2892 HM001 CONSUMPTIVE ASS'Y H40G 45762429A LABEL HS5 Q90G6258 2 HEAT SINK 50 U601 056G 616 51 IC APA2071JI-TUG 3.1W DIP-16 BD901 093G 50460 28 BRIDGE DIODE KBP208G LITEON Q55G 100625 TIN STICK_LOW ARGENTUM C419 067G 3151007KB EC 10uF M 50V 5*11mm EG C707 067G 3151014KB EC LOW ESR 100UF M 25V 6.3*11mm EG C704 067G 3151014KB EC LOW ESR 100UF M 25V 6.3*11mm EG C305 067G 3151014KB EC LOW ESR 100UF M 25V 6.3*11mm EG 709G3329 HA003 CONSUMPTIVE ASS'Y U401 056G 562F27 SCALER TSUMU58PWHL-LF PQFP-100 U703 056G 563 31 IC AZ1117D-1.8-E1 U701 056G 563514 IC AZ1117H-3.3TRG1 1A/3.3V SOT223 U107 056G 662 48 ESD PROTECT AZC399-04S.R7G SOT23-6L U106 056G 662 48 ESD PROTECT AZC399-04S.R7G SOT23-6L U105 056G 662 48 ESD PROTECT AZC399-04S.R7G SOT23-6L U104 056G 662 48 ESD PROTECT AZC399-04S.R7G SOT23-6L U103 056G 662 48 ESD PROTECT AZC399-04S.R7G SOT23-6L U101 056G1133 34 EEPROM M24C02-WMN6TP 2Kb SO-8 U102 056G1133 34 EEPROM M24C02-WMN6TP 2Kb SO-8 U402 056G1133137 IC MX25L2026MI-12G SOP-8 2nd source U402 056G2233501 FLASH MX25L2026DM1I-12G 2Mb SOP-8 Q701 057G 417518 TRA LMBT3904LT1G 200mA/40V SOT-23 LRC Q401 057G 417518 TRA LMBT3904LT1G 200mA/40V SOT-23 LRC Q302 057G 417518 TRA LMBT3904LT1G 200mA/40V SOT-23 LRC Q301 057G 763 1 MOSFET A03401 4.2A 30V SOT-23 R434 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA R423 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA R420 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA R419 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA R418 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA R414 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA R134 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA R132 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA R131 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA R130 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA R129 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA R128 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA R127 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA R126 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA R119 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA R409 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA R415 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA R416 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA R417 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA R428 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA R706 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA R422 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA R424 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA R118 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA R117 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA R115 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA 51 R114 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA R113 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA R111 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA R109 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA R105 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA R101 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA R425 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO R705 061G0402102 JF RST CHIPR 1KOHM +-5% 1/16W FENGHUA R104 061G0402102 JF RST CHIPR 1KOHM +-5% 1/16W FENGHUA R103 061G0402102 JF RST CHIPR 1KOHM +-5% 1/16W FENGHUA R703 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA R702 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA R412 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA R407 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA R308 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA R305 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA R135 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA R133 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA R120 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA R421 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA R106 061G0402222 JF RST CHIPR 2.2KOHM +-5% 1/16W FENGHUA R107 061G0402222 JF RST CHIPR 2.2KOHM +-5% 1/16W FENGHUA R704 061G0402223 JF RST CHIPR 22KOHM 5% 1/16W FENGHUA R406 061G0402223 JF RST CHIPR 22KOHM 5% 1/16W FENGHUA R304 061G0402223 JF RST CHIPR 22KOHM 5% 1/16W FENGHUA R401 061G04023900FF RST CHIPR 390 OHM +-1% 1/16W FENGHUA R431 061G04023901FF RST CHIPR 3.9KOHM +-1% 1/16W FENGHUA R432 061G04023901FF RST CHIPR 3.9KOHM +-1% 1/16W FENGHUA R433 061G04023901FF RST CHIPR 3.9KOHM +-1% 1/16W FENGHUA R110 061G0402471 JF RST CHIPR 470 OHM 5% 1/16W FENGHUA R303 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA R138 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA R137 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA R136 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA R125 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA R124 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA R123 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA R306 061G0402563 JF RST CHIPR 56KOHM 1/16W FENGHUA R139 061G0402682 JF RST CHIPR 6.8KOHM +-5% 1/16W FENGHUA R116 061G0402750 JF RST CHIPR 75 OHM +-5% 1/16W FENGHUA R112 061G0402750 JF RST CHIPR 75 OHM +-5% 1/16W FENGHUA R108 061G0402750 JF RST CHIPR 75 OHM +-5% 1/16W FENGHUA R102 061G0603000 JF RST CHIPR MAX 0R05 1/10W FENGHUA R461 061G0603000 JF RST CHIPR MAX 0R05 1/10W FENGHUA R462 061G0603000 JF RST CHIPR MAX 0R05 1/10W FENGHUA R456 061G0603220 JF ST CHIPR 22 OHM +-5% 1/10W FENGHUA R460 061G0603220 JF ST CHIPR 22 OHM +-5% 1/10W FENGHUA R301 061G1206221 JF RST CHIPR 220 OHM +-5% 1/4W FENGHUA R302 061G1206221 JF RST CHIPR 220 OHM +-5% 1/4W FENGHUA C107 065G040210232K Y CAP CHIP 0402 1N 50V X7R +/-10% 52 C121 065G040210232K Y CAP CHIP 0402 1N 50V X7R +/-10% C122 065G040210232K Y CAP CHIP 0402 1N 50V X7R +/-10% C434 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C433 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C432 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C431 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C422 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C417 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C416 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C415 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C435 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C701 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C702 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C705 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C708 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C709 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C712 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C713 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C115 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C124 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C301 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C304 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C403 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C404 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C405 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C406 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C407 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C408 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C409 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C410 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C411 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C412 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C413 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C414 065G040210412K A CAP CHIP 0402 100nF K 16V X7R C104 065G040222031J Y CAP CHIP 0402 22P 50V NP0 +/-5% C103 065G040222031J Y CAP CHIP 0402 22P 50V NP0 +/-5% C116 065G040222415K Y CAP CHIP 0402 220nF 16V X5R C117 065G040222415K Y CAP CHIP 0402 220nF 16V X5R C302 065G040222415K Y CAP CHIP 0402 220nF 16V X5R C401 065G040222415K Y CAP CHIP 0402 220nF 16V X5R C420 065G040247031J Y CAP 0402 47PF 5% 50V NP0 C421 065G040247031J Y CAP 0402 47PF 5% 50V NP0 C114 065G040247312K Y CAP 0402 47NF 10% 16V X7R C111 065G040247312K Y CAP 0402 47NF 10% 16V X7R C110 065G040247312K Y CAP 0402 47NF 10% 16V X7R C108 065G040247312K Y CAP 0402 47NF 10% 16V X7R C106 065G040247312K Y CAP 0402 47NF 10% 16V X7R C102 065G040247312K Y CAP 0402 47NF 10% 16V X7R C105 065G040250931C Y CAP 0402 5PF 0.25pF 50V NP0 C109 065G040250931C Y CAP 0402 5PF 0.25pF 50V NP0 53 C113 065G040250931C Y CAP 0402 5PF 0.25pF 50V NP0 C303 065G060310522K T CAP CHIP 0603 1uF K 25V X7R C402 065G0805475A5K Y CAP CHIP 0805 4.7UF K 10V X5R FB301 071G 56K121 M CHIP BEAD 120OHM 6A MGLB2012-120T-LF FB401 071G 56V301 M CHIP BEAD 0805 300R 25% 700mA FB402 071G 56V301 M CHIP BEAD 0805 300R 25% 700mA FB404 071G 56V301 M CHIP BEAD 0805 300R 25% 700mA FB410 071G 56V301 M CHIP BEAD 0805 300R 25% 700mA FB110 071G 59G301 EM CHIP BEAD 0603 300R 25% 200mA FB105 071G 59G301 EM CHIP BEAD 0603 300R 25% 200mA FB104 071G 59G301 EM CHIP BEAD 0603 300R 25% 200mA FB101 071G 59K190 TA CHIP BEAD 0603 19R 25% FCB1608KF-190T05 FB102 071G 59K190 TA CHIP BEAD 0603 19R 25% FCB1608KF-190T05 FB103 071G 59K190 TA CHIP BEAD 0603 19R 25% FCB1608KF-190T05 D104 093G 64 42 L DIODE LBAV70LT1G SOT-23 LRC D108 093G 64 42 L DIODE LBAV70LT1G SOT-23 LRC ZD104 093G 39GA01 T RLZ5.6B 709G3329 HS003 CONSUMPTIVE ASS'Y 715G3329 1 2 MAIN PCB FR4 DS 80X72*1.6MM H52G1701 1 MESH PRINTTING_PAPER R003 061G06030001FT NO-SUGGEST MAX0R01 1% 1/10W R005 061G06031001FT RST CHIP 1K 1/10W 1% R004 061G12062001FT RST CHIP R 2Kohm 1/4W +/-1% R002 061G12062001FT RST CHIP R 2Kohm 1/4W +/-1% Q901 057G 667 56 MOSFET 7A/650V FMA07N65GX TO-220F HS1 090G6064 1 HEAT SINK 0M1G 930 8120 SCREW 3x8 HS3 090G6084 1 GP HEAT SINK D906 093G1506 2 SCHOTTKY FMW-2156 15A 60V TO-220 0M1G 930 8120 SCREW 3x8 E55 055G 23524 WELDING FLUX WITHOUT PB Q51G 6 4509 GLUE_RTV Q55G 100625 TIN STICK_LOW ARGENTUM U901 056G 379128 IC LD7576 GS SOP-8 U801 056G 379154 IC AM9000ES SOIC-16 Q608 057G 417 4 PMBS3904/PHILIPS-SMT(04) Q803 057G 763 92 FET P8008HV 4A/80V SOP-8 R814 061G0603100 JF RST CHIPR 10 OHM 5% 1/10W FENGHUA R815 061G0603100 JF RST CHIPR 10 OHM 5% 1/10W FENGHUA R816 061G0603100 JF RST CHIPR 10 OHM 5% 1/10W FENGHUA R907 061G06031001FT RST CHIP 1K 1/10W 1% R920 061G06031001FT RST CHIP 1K 1/10W 1% R928 061G06031001FT RST CHIP 1K 1/10W 1% R918 061G06031002FT RST CHIP 10K 1/10W 1% R809 061G06031003FT RST CHIP 100K 1/10W 1% R601 061G0603103 JT RST CHIP 10K 1/10W 5% TZAI YUAN R602 061G0603103 JT RST CHIP 10K 1/10W 5% TZAI YUAN R603 061G0603103 JT RST CHIP 10K 1/10W 5% TZAI YUAN R604 061G0603103 JT RST CHIP 10K 1/10W 5% TZAI YUAN R605 061G0603103 JT RST CHIP 10K 1/10W 5% TZAI YUAN 54 R609 061G0603103 JT RST CHIP 10K 1/10W 5% TZAI YUAN R805 061G0603103 JT RST CHIP 10K 1/10W 5% TZAI YUAN R806 061G0603103 JT RST CHIP 10K 1/10W 5% TZAI YUAN R807 061G0603103 JT RST CHIP 10K 1/10W 5% TZAI YUAN R808 061G0603103 JT RST CHIP 10K 1/10W 5% TZAI YUAN R811 061G0603103 JT RST CHIP 10K 1/10W 5% TZAI YUAN R817 061G0603103 JT RST CHIP 10K 1/10W 5% TZAI YUAN R612 061G0603104 JT RST CHIP 100K 1/10W 5% TZAI YUAN R804 061G0603202 JT RST 0603 2K 5% 1/10W R803 061G0603202 JT RST 0603 2K 5% 1/10W R810 061G0603203 JT RST 0603 20K 5% 1/10W R925 061G06032431FT RST CHIPR 2.43KOHM +-1% 1/10W TZAI YUAN R606 061G06032702FT RST CHIP 27K 1/10W 1% R607 061G06032702FT RST CHIP 27K 1/10W 1% R812 061G0603339 JT RST CHIPR 3R3 +-5% 1//10W TZAI YUAN R813 061G0603339 JT RST CHIPR 3R3 +-5% 1//10W TZAI YUAN R916 061G06033651FT RST CHIPR 3.65 KOHM +-1% 1/10W TZAI YUA R801 061G06034300FF RST CHIPR 430 OHM +-1% 1/10W FENGHUA R802 061G06034300FF RST CHIPR 430 OHM +-1% 1/10W FENGHUA R905 061G0603471 JT RST CHIPR 470OHM +-5% 1/10W TZAI YUAN R608 061G0805000 JT RST 0805 0.05R MAX 1/8W R919 061G0805151 JT RST CHIPR 150OHM +-5% 1/8W TZAI YUAN RJ806 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN RJ805 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN RJ804 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN RJ803 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN RJ802 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN RJ801 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN RJ807 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN F801 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN R930 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN R929 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN R912 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN R910 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN R909 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN R903 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN R908 061G1206103 JT RST CHIPR 10KOHM +-5% 1/4W TZAI YUAN R913 061G1206159 JT RST CHIP R 1.5ohm 1/4W +/-5% R917 061G1206220 JT RST CHIPR 22 OHM +-5% 1/4W TZAI YUAN R923 061G1206221 JT RST CHIPR 220 OHM +-5% 1/4W TZAI YUAN R914 061G12064322FT RST CHIPR 43.2K OHM 1/4W +/-1% R902 061G1206624 JF RST CHIPR 620KOHM +-5% 1/4W FENGHUA R901 061G1206624 JF RST CHIPR 620KOHM +-5% 1/4W FENGHUA R900 061G1206624 JF RST CHIPR 620KOHM +-5% 1/4W FENGHUA C610 065G060310131J A CAP CHIP 0603 100PF J 50V NPO SAMSUNG C611 065G060310131J A CAP CHIP 0603 100PF J 50V NPO SAMSUNG C923 065G060310231J Y CHIP 0603 1000pF 50V NPO C915 065G060310332K A CAP 0603 10NF 10% 50V X7R C810 065G060310332K A CAP 0603 10NF 10% 50V X7R C926 065G060310432K A CAP 0603 100NF 10% 50V X7R 55 C924 065G060310432K A CAP 0603 100NF 10% 50V X7R C912 065G060310432K A CAP 0603 100NF 10% 50V X7R C613 065G060310432K A CAP 0603 100NF 10% 50V X7R C612 065G060310432K A CAP 0603 100NF 10% 50V X7R C805 065G060310522K 3 CAP 0603 1UF 10% 25V X7R C808 065G060310522K 3 CAP 0603 1UF 10% 25V X7R C914 065G060347131J Y CAP CHIP 0603 470P 50V NP0 +/-5% C601 065G060347412K A CAP 0603 470NF 10% 16V X7R C602 065G060347412K A CAP 0603 470NF 10% 16V X7R C603 065G060347412K A CAP 0603 470NF 10% 16V X7R C606 065G060347412K A CAP 0603 470NF 10% 16V X7R C809 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10% C815 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10% C814 065G080510522K 3 CAP CHIP 0805 1U 25V X7R +/-10% C609 065G080510522K 3 CAP CHIP 0805 1U 25V X7R +/-10% C608 065G080510522K 3 CAP CHIP 0805 1U 25V X7R +/-10% C813 065G080522232K Y CAP CHIP 0805 2N2 50V X7R +/-10% C812 065G080522232K Y CAP CHIP 0805 2N2 50V X7R +/-10% C802 065G080539231J Y CAP CHIP 0805 3900PF J 50V NPO C804 065G080539231J Y CAP CHIP 0805 3900PF J 50V NPO C807 065G080539231J Y CAP CHIP 0805 3900PF J 50V NPO C806 065G080547332K Y CAP CHIP 0805 47N 50V X7R +/-10% C927 065G080547332K Y CAP CHIP 0805 47N 50V X7R +/-10% C916 065G120610272K Y CAP 1206 1NF 10% 500V X7R C917 065G120610272K Y CAP 1206 1NF 10% 500V X7R D803 093G 64 38 P BAW56 709G2892 HS001 CONSUMPTIVE ASS'Y SW005 077G603S AI HJ TACT SWITCH AI 2PIN SEALED SW004 077G603S AI HJ TACT SWITCH AI 2PIN SEALED SW003 077G603S AI HJ TACT SWITCH AI 2PIN SEALED SW002 077G603S AI HJ TACT SWITCH AI 2PIN SEALED SW001 077G603S AI HJ TACT SWITCH AI 2PIN SEALED 709G2835 HS005 CONSUMPTIVE ASS'Y 715G2835 2 KEY PCB FR-1 S/S 116X17MM CN901 006G 31500 EYELET U903 056G 158 10 T DC/DC AS431AZTR-E1 150MA 40V TO-92 Q904 057G 530503 T 2SD1207T R906 061G152M10452T SY RST MOFR 100KOHM +-5% 2WS FUTABA R904 061G152M22152T SY RST MOFR 220OHM +-5% 2WS FUTABA R924 061G152M39852T SY RST MOF 0.39R 5% 2W C911 065G 2K152 2T6921 CAP CER 1500pF K 2KV Y5P C937 065G 2M1033WR CAP CER 10nF 20% 2KV Y5U C801 065G 3J10063S CAP CER 10PF 5% 3KV SL C803 065G 3J10063S CAP CER 10PF 5% 3KV SL C902 065G305M1023PR CAP Y2 1NF 20% 250V Y5U C903 065G305M1023PR CAP Y2 1NF 20% 250V Y5U C922 067G215S4713KT EC 470uF 20% 16V 10*13 ED C604 067G215S4713KT EC 470uF 20% 16V 10*13 ED C931 067G215S4713KT EC 470uF 20% 16V 10*13 ED C913 067G215Y4707KT EC 47uF 20% 50V 6.3*11mm EG 56 FB602 071G 55 9 T BEAD 3.5*0.8*6.0mm 110R HF FB901 071G 55 29 FERRITE BEAD F901 084G 56 4W FUSE 4A 250V F902 084G 56 4W FUSE 4A 250V F903 084G 56 4W FUSE 4A 250V ZD901 093G 3916752T MTZJ T-72 16B D903 093G 6026T52T CTIFIER DIODE FR107 D904 093G 6038T52T FR103 AO D907 093G 6452452T SWITCHING 1N4148-B4006 0.2A 100V DO-35 J808 095G 90 23 JUMPER WIRE J807 095G 90 23 JUMPER WIRE J806 095G 90 23 JUMPER WIRE J805 095G 90 23 JUMPER WIRE J601 095G 90 23 JUMPER WIRE J602 095G 90 23 JUMPER WIRE J603 095G 90 23 JUMPER WIRE J604 095G 90 23 JUMPER WIRE J605 095G 90 23 JUMPER WIRE J606 095G 90 23 JUMPER WIRE J607 095G 90 23 JUMPER WIRE J921 095G 90 23 JUMPER WIRE J911 095G 90 23 JUMPER WIRE J909 095G 90 23 JUMPER WIRE J908 095G 90 23 JUMPER WIRE J907 095G 90 23 JUMPER WIRE J906 095G 90 23 JUMPER WIRE J905 095G 90 23 JUMPER WIRE J903 095G 90 23 JUMPER WIRE J902 095G 90 23 JUMPER WIRE J901 095G 90 23 JUMPER WIRE J822 095G 90 23 JUMPER WIRE J804 095G 90 23 JUMPER WIRE J803 095G 90 23 JUMPER WIRE J802 095G 90 23 JUMPER WIRE J801 095G 90 23 JUMPER WIRE J608 095G 90 23 JUMPER WIRE C925 367G415X1023AT EC 1000UF 20% 16V 10X20 C920 367G415X1024AT EC 1000UF 20% 25V 12.5X20 C918 367G415X1024AT EC 1000UF 20% 25V 12.5X20 C811 367G415X4714AT EC 470uf 20% 25V ERS1CM471G16B50TM 10X16 709G2892 HA001 CONSUMPTIVE ASS'Y 715G2892 2 3 POWER PCB FR-1 122x184*1.6mm SS
