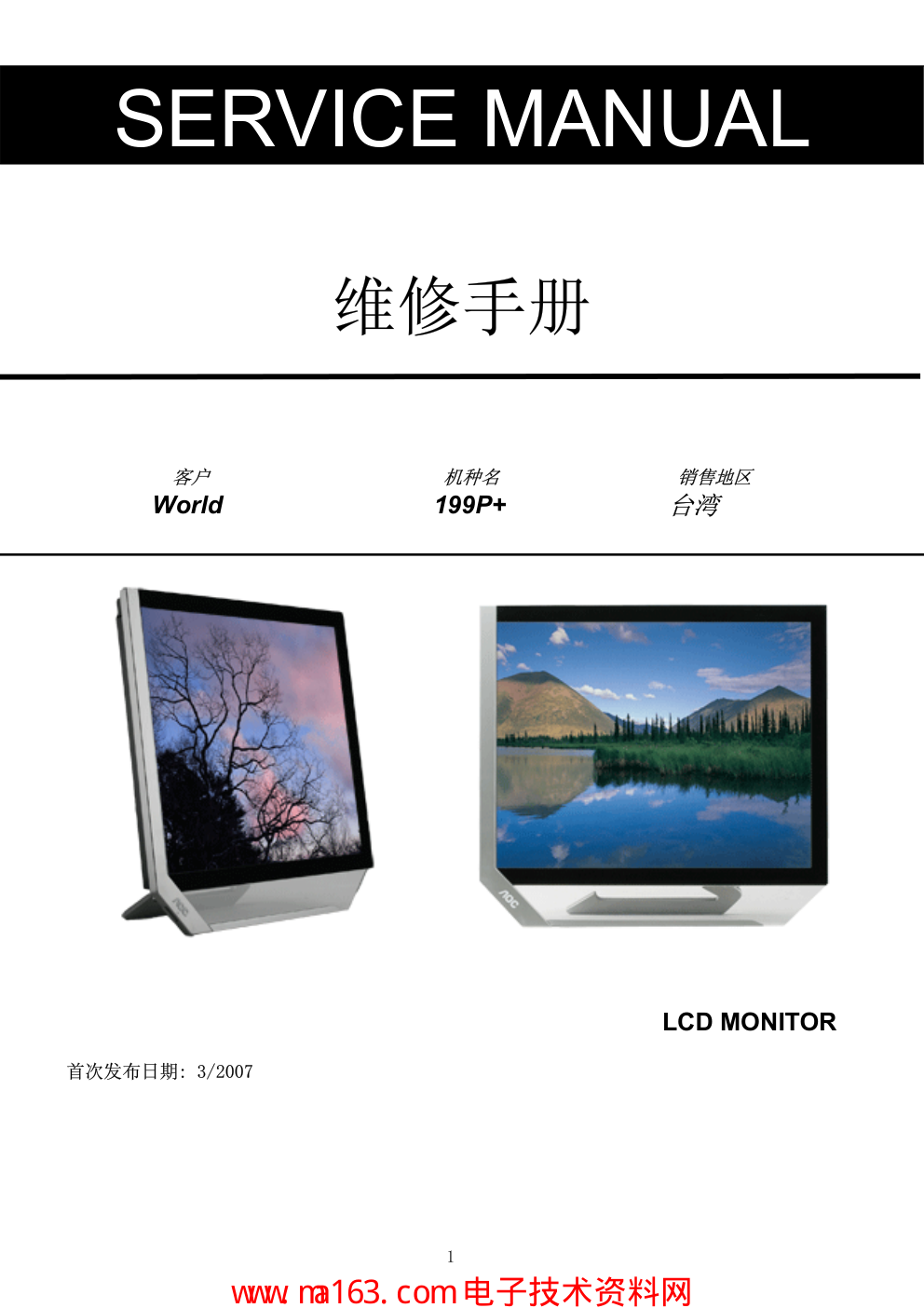

1 维修手册 客户 机种名 销售地区 World 199P+ 台湾 LCD MONITOR 首次发布日期: 3/2007 SERVICE MANUAL 2 目录 1. 安全与注意事项-------------------------------------------------------------------03 2. 技术规格-------------------------------------------------------------------------05 3. 操作说明及工厂模式调整-----------------------------------------------------------08 4. ISP 升级流程 ---------------------------------------------------------------------10 5. 拆装流程图-----------------------------------------------------------------------14 6. 故障处理流程---------------------------------------------------------------------18 7. 电气方框图-----------------------------------------------------------------------22 8. PCB 分布图 -----------------------------------------------------------------------23 9. 线路图---------------------------------------------------------------------------28 10. 爆炸图--------------------------------------------------------------------------36 11. BOM-----------------------------------------------------------------------------37 3 1.安全与注意事项 FCC 注意事项 FCC B 类无线电频率干扰声明 警告：（对于 FCC 认证的型号） 注意： 本设备已经通过测试，符合 FCC 规定第 15 部分有关 B 类数字设备的限制。这些限制可有效地防 止在居住区使用本设备时产生有害的干扰。本设备会产生、使用并且辐射无线电波，如果不按照说明来安 装和使用，则可能对无线电通信产生有害的干扰。但是，我们并不保证在某些特定位置安装本设备后不会 产生干扰。如果本设备的确对无线电或电视节目接收产生有害干扰（可通过打开和关闭本设备来确定是否 存在干扰），我们希望用户采取下列一项或几项措施来消除干扰： 1. 改变接收天线的方向或位置。 2. 增加本设备和接收器之间的距离。 3. 将本设备和接收器分别接到不同的电路电源插座。 4. 咨询经销商或专业的无线电 / 电视技术人员以寻求帮助。 注意事项： 1. 如果未经有关方面（负责是否符合标准）的明确许可而进行修改或改动，用户将被取消使用本设备的权 利。 2. 应使用屏蔽的接口电缆和交流电源线（如果有）以便符合辐射限制。 3. 制造商对于因未经授权修改本设备而导致的任何无线电和电视干扰不承担责任。解决此类干扰是用户的 责任。 WEEE 声明 欧盟的私人住宅用户对垃圾设备的处理 产品或其包装上的这个标记表示的是，该产品不得与您其它的家庭垃圾一起处理。相反，将您的垃圾设备 交给指定的收集点，使废弃电器设备得以回收，是您的责任。您在处理垃圾设备时将其分类收集与回收， 有助于保护天然资源，并在回收利用时，保护人体健康与环境。有关您可以将垃圾设备放在何处回收的更 多信息，请联系您所在城市的办公室，您购买产品的家庭垃圾处理服务处或商店。 预防措施 警告：如果不按本文文件所述使用控件、进行调整或执行其它任何过程，可能导致电击、触电和 / 或 机械伤害。 请阅读这些预防措施，并遵照这些说明来连接和使用计算机监视器。 预防措施 4 • 不要使监视器靠近有水的地方，如浴缸、洗脸盆、厨房水池、洗衣盆、游泳池或潮湿的地下室等。 • 不要将监视器放置在不稳定的推车上、平台上或桌子上。如果监视器掉落，可能会造成人员伤害并 导致设备严重损坏。仅使用制造商推荐的或随监视器一起销售的推车或平台。如果将监视器挂在墙 上或架子上，应使用制造商认可的安装工具并按照工具说明进行操作。 • 机壳后部和底部的槽和开口用于通风目的。为确保监视器可靠运行而不会过热，切勿阻塞或覆盖这 些开口。不要将监视器放置在床、沙发、地毯或类似的表面上。不要将监视器放置在暖气片或热调 节器上面或附近位置。不要将监视器放置在书柜或橱柜中，除非通风良好。 • 监视器只应使用标签上注明的电源类型。如果您不了解家中的电源类型，请与经销商或当地电力公 司联系。 • 本监视器配备有一个三相接地插头，其中一个端头接地。为安全起见，该插头应插入接地的电源插 座中。如果三相插头不能插入您的插座，请找电工安装一个正确的插座，或使用适配器将设备安全 接地。不要改变接地插头的安全功能。 • 遇有雷雨天气或长时间不使用时，应拔掉设备的电源线。这样做可以防止因电压突变而损坏监视器。 • 不要使电源板或延长线超载。超载可能导致火灾或电击。 • 切勿将任何异物塞入监视器机壳的开槽内。否则会导致电路短路而引起火灾或电击。切勿使液体溅 落到监视器上。 • 不要自行维修监视器，打开或拆卸机盖时有高压或其它危险。请委托专业维修人员来进行所有维修 工作。 • 为确保正常运行，本监视器只应与 UL 列出的计算机一起使用，这些计算机的的插座经过正确配置 并且标记有 100 - 240V AC, Min. 5A 。 • 墙壁电源应安装在靠近设备的地方并且便于插拔电源线。 • 仅限使用列有 UL、CSA 授权标记之连接电源变压器(针对带外置电源适配器的产品)。 5 2.技术规格 一般规格 市场型号 199P+ 驱动系统 TFT 彩色 LCD 尺寸 48 cm(19.0" ) 像素间距 0.294mm(H) x 0.294mm(V) 视频 R, G, B 模拟接口 ，DVI 数字接口 独立同步 行 / 场 TTL 显示颜色 16.2M 色彩 LCD 面板 点时钟 135MHz 水平扫描范围 30 kHz - 83 KHz 水平扫描尺寸（最大） 396.5 mm 垂直扫描范围 55 Hz - 75 Hz 垂直扫描尺寸（最大） 324.5 mm 预设的最佳分辨率 1280 x 1024 (60 Hz) 预设的最高分辨率 1280 x 1024 (75 Hz) 可以设置的最高分辨率 1280 x 1024 (75 Hz) 即插即用 VESA DDC2B™ 输入连接器 D-Sub 15 针 ，DVI 界面 输入视频信号 模拟： 0.7Vp-p（标准），75 OHM，正极性 DVI 信号 分辨率 电源 100~240VAC, 47~63Hz 连接器类型 15- 针 Mini D-Sub ，DVI-D 信号电缆类型 可分离 尺寸和重量： 高度 (含底座) 395.1(mm) 宽度 420.3(mm) 深度 117.5(mm) 重量（仅监视器） 6.7(Kg) 物理 特性 重量（含包装） 9.0(Kg) 温度 工作时 0°C - +50°C 非工作时 -20°C- 60°C 湿度： 工作时 10% - 85%（非凝露） 非工作时 5% - 80%（非凝露） 海拔高度 工作时 0~3000m (0~10000 ft) 环境 非工作时 0~5000m (0~15000 ft) 标准 CCC,cUL,FCC,CE,MPRII,ROHS 6 预设显示模式 标准 分辨率 水平频率 (kHz) 垂直频率 (Hz) Dos-mode 720 x 400 31.47 70.0 VGA 640 x 480 31.47 60.0 VGA 640 x 480 37.50 75.0 SVGA 800 x 600 37.879 60.0 SVGA 800 x 600 46.875 75.0 XGA 1024 x 768 48.363 60.0 XGA 1024 x 768 56.476 70.0 XGA 1024 x 768 60.02 75.0 XGA 1024 x 768 48.780 60.0 XGA 1024 x 768 60.241 75.0 SXGA 1280 x 1024 64.00 60.0 SXGA 1280 x 1024 80.00 75.0 接头引脚分配 管脚号 信号电缆的 15 针一端 1 视频 - 红色 2 视频 - 绿色 3 视频 - 蓝色 4 N.C. 5 接地 6 GND-R 7 GND-G 8 GND-B 9 +5V 10 检测电缆 11 N.C. 12 DDC- 串行数据 13 H- 同步 14 V- 同步 15 DDC- 串行时钟 7 管脚号 信号名称 管脚号 信号名称 1 TMDS 数据 2- 13 TMDS 数据 3+ 2 TMDS 数据 2+ 14 +5V 电源 3 TMDS 数据 2/4 屏蔽 15 接地（对于 +5V ） 4 TMDS 数据 4- 16 热插拔检测 5 TMDS 数据 4+ 17 TMDS 数据 0- 6 DDC 时钟 18 TMDS 数据 0+ 7 DDC 数据 19 TMDS 数据 0/5 屏蔽 8 N.C. 20 TMDS 数据 5- 9 TMDS 数据 1- 21 TMDS 数据 5+ 10 TMDS 数据 1+ 22 TMDS 时钟屏蔽 11 TMDS 数据 1/3 屏蔽 23 TMDS 时钟 + 12 TMDS 数据 3- 24 TMDS 时钟 - 即插即用 即插即用 DDC2B 功能 本监视器具有 VESA DDC2B 能力，符合 VESA DDC 标准。这使得监视器可以将自己的标识告知主机系统， 根据所用 DDC 的级别，还可以告知有关其显示能力的其它信息。 DDC2B 是基于 I 2C 协议的双向数据信道。主机可以通过 DDC2B 信道请求 EDID 信息。 8 3.操作说明及工厂模式调整 操作说明 显示器的电缆连接 1. 直流电源线 2. 数字 DVI 信号线 3. 模拟信号线 1. 在执行下列步骤之前，关闭计算机电源。 2. 将电源适配器电缆连接到监视器后部的 DC In 埠。 3. 将 15-针 D-Sub 电缆的一端连接到监视器后部，另一端连接到计算机的 D-Sub 端口。 4. (可选－需要带 DVI 埠的视频卡) - 将 24 针 DVI 电缆的一端连接到显示器的背后，然后将另一端连 接到计算机的 DVI 端口。 5. 打开监视器和计算机的电源。 外部控制 Power 键：开/关电源 按住 Power 3 秒钟可以实现 Auto 作用 9 设置最佳分辨率 此监视器的推荐分辨率是 1280x1024 。要将监视器设置成此分辨率，请执行下面的步骤。 1. 单击 开始 。 2. 单击 设置 。 3. 单击 控制面板 。 4. 双击 显示 。 5. 单击 设置 。 6. 将分辨率 滑块 设置在 1280x1024 。 使用 Smart OSD 调整软件 本机器附带的光盘中包含 Smart OSD 调整软件。请点击“安装 Smart OSD 调整软件”进入安装，并依据 程序安装向导完成安装。具体使用办法请参照软件的“帮助”文件。 LED 指示灯 状态 LED 颜色 开机模式 白色 离机模式 闪烁 工厂模式调整 该机种没有进入工厂模式及调整白平衡功能。 10 4.ISP 升级流程 一. 准备 1.烧录制具的连接：（如下图） 备注：如无此种烧录板，可用 Myson 烧录板代：连接图如下： 2.给待烧录的 Monitor 通电. 二．烧录： 1.确保在 PC 上正确安装 ISP_Tool v3.772.exe； 2: 双击 ISP_Tool v3.772.exe 并点击“connect” 11 图 2 3.点击“READ“选择要烧录的程序 图 3 12 4. 点击打开出现图 4 所示接口： 图 4 5.点“确定“后出现如下界面： 图 5 13 6. 点“AUTO”后再点“RUN” 开始烧录 图 6 7.当烧录完成后，出现如下接口： 图 7 14 5.拆装流程图 1. 将机器面板朝下放置在干净柔软的平台上。 2. VESA 后壳有两处卡钩，如图所示，用薄卡片从卡钩处拆开。 3. 卸下图示 4 颗螺丝，从而拆下底座。 15 4. 拆除底座玻璃板上的一颗螺丝。 5. 边框底部有五处卡钩，从卡钩处开始，用薄卡片将其与后壳分开。. 6.边框侧面有四处卡沟，动作与上一致。 16 7. 拆除隔离罩上七颗螺丝。 8.卸下隔离罩后，拆除主板、电源板上的螺丝七颗，界面七处。 9.拆除底部五颗螺丝及按键上两颗螺丝、两处接口。 17 10.拆除锁附 panel 的四颗螺丝，左右两边各两颗。 11.从底部拆开前框，取下 panel。为防止 panel 沾上灰尘，此动作请在无尘室进行。 注意：如果玻璃表面沾上灰尘，请在无尘室或相对洁净的工作台上用无尘布擦拭干净。 18 6.故障处理流程 6.1 常见问题解答 问题 可能的解决办法 电源 LED 不 亮 确保电源按钮处于打开 (ON) 位置并且电源线正确连接到接地电源插座和 监视器。 无即插即用 为了使监视器的即插即用功能起作用，需要配备即插即用兼容的计算机和视 频卡。请联系您的计算机制造商。另外，检查监视器的视频电缆并确保没有 管脚弯曲。 确保安装了 AOC 监视器驱动程序（可以从下面的站点下载 AOC 监视器驱动 程序： http://www.aoc.com ） 图片 模糊不清并且有重影现象 调整对比度和亮度控件。 确保没有使用延长线或开关盒。我们推荐将监视器直接接到计算机后部的视 频卡输出连接器。 图片跳动 、闪烁，或者波纹 图 案出现 在 图片中 使监视器尽量远离可能产生电气干扰的电气设备。 在当前分辨率下使用监视器能够达到的最大刷新率。 监视器一直处于 “ 活动 - 关 闭模式 ” 计算机电源开关应处于打开 (ON) 位置。 计算机视频卡应牢固地位于其插槽中。 确保监视器的视频电缆正确连接到计算机。 检查监视器的视频电缆并确保没有管脚弯曲。 按键盘上的 CAPS LOCK 键并观察 CAPS LOCK LED 指示灯，确保计算器工作 正常。按 CAPS LOCK 键后 LED 应变亮或熄灭。 缺少一个基色（红色、绿色或蓝 色） 检查监视器的视频电缆并确保没有管脚弯曲。 确保监视器的视频电缆正确连接到计算机。 屏幕图像偏离中心或尺寸不正 确。 调整像素频率（时钟， CLOCK ）和焦点 (FOCUS) ，或者按热键（自动， AUTO ） 图片颜色不正确 （白色看起来不 是白色） 调整 RGB 颜色或选择色温 屏幕上出现水平或垂直失真 使用 win 95/98 关机模式调整时钟 (CLOCK) 和焦点 (FOCUS) ，或者使 用热键（自动键） 19 6.2 不良处理 无电 无电 按 POWER 键并检查显示画 面是否正常 重插电源线且确保 100-240 AC 电压正常 检测 U702 PIN2 是否为 3.3V，Q702 为 1.8V 检测电源部分 检测晶振 X401 波形是否正 常 检测 CN701 或更换 U702, Q702 更换 U401 更换 X401 OK OK OK NG NG NG NG 20 无画 无画 检测信号线输入信号是 否 OK 检测 U702 PIN2是否为3.3V， Q702 为 1.8V 更换 U401 检测晶振 X401 波形是否 正常 更换 U702, Q702 OK OK OK OK NG 检测 CN405 HS/VS 波形是否正常 更换 X401 检测相关的点位 NG NG NG 更换信号线 21 白屏 白屏 检测 Q706 基极电 压是否正常 检测 Q705, Q706、CN101 焊接是否 OK 检测相关的点位 更换 PANEL OK OK NG 22 7.电气方框图 主板 LCD interface (CN101) Scalar TSUM056J (Include MCU、ADC, OSD) (U401) D-Sub Connector (CN405) H sync V sync RGB Crystal (14.318MHz) (X401) EEPROM M24C02-WMN6TP (U404) PM25LV010-25 (U402) DVI Connector (CN406) EEPROM M24C02-WMN6TP (U405) Digital video signal 23 8.PCB 分布图 8.1 主板 24 25 26 8.2 电源板 27 8.3 按键板 28 9.线路图 9.1 主板 715G2171 1 PA[0..9] +5V B5 5.PANEL INTERFACE PB[0..9] PA[0..9] VLCD VLCD +12V PB[0..9] B3 3.INPUT RIN GIN BIN VSYNC GNDR GNDG GNDB DET_VGA HSYNC SOG B+ CLK- DET_DVI CLK+ R+ G+ R- B- G- DDCA_SDA DDCA_SCL DDCD_SDA DDCD_SCL DDC_WP +5V +12V XGA/SXGA TOP A TSUMO56J B 1 5 Thursday , March 02, 2006 Title Size Document Number Rev Date: Sheet of B4 4.SCALER RIN GIN SOG BIN GNDR GNDG GNDB HSYNC VSYNC Adj_BACKLIGHT VCC1.8 Vcc3.3 VCTRL R+ R- G- G+ B+ B- CLK+ CLK- DDCD_SDA DDCD_SCL DET_DVI DDCA_SDA DDCA_SCL DET_VGA on_BACKLIGHT on_Panel +5V +12V DDC_WP PA[0..9] PB[0..9] TSUMO56J SCHEMATIC VLCD VCC3.3 VCC1.8 VCC3.3 VCC1.8 +5V +5V LVDS OUTPUT B2 2.POWER on_Panel on_BACKLIGHT Adj_BACKLIGHT VCC1.8 VLCD +5V VCTRL VCC3.3 +12V 29 C708 1uF/16V +12V GND Q703 PMBS3904 BL_ON GND VCC3.3 4 +5V +5V 3,4 +3V3 D701 GS1D R704 100 1/16W 　 R708 10K 1/16W 　 C701 NC/0.1uF TO-263 R707 4.7K 1/16W 　 VCC3.3 R711 10K 1/16W 　 GND +12V on_BACKLIGHT 4 Q706 PMBS3904 U701 NC/LT1117-18 3 2 1 4 VI VO GND VO R722 NC R725 4.7K 1/16W 　 R721 0 R714 10K 1/10W 　 VLCD 5 R717 10K 1/16W 　 +5V + C710 100uF/25V FTD9 FD Mark +12V 4 +12V H1 TP 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 R702 51 1/16W 　 VCC3.3 4 +5V C706 0.1uF R705 4.7K 1/16W 　 +3V3 Q702 PZT2907A GND +5V C718 0.1uF R703 2K 1/16W 　 + C712 100uF/16V +5V 3,4 R701 1K 1/16W 　 + C707 100uF/25V D702 LL4148 Adj_BACKLIGHT 4 SOT-223 + C717 100uF/25V +3V3 +5V D704 SR24 C704 NC/0.1uF FTD7 FD Mark C715 1uF/16V Q704 AO3401L VCC3.3 BL_ADJ R727 10K 1/16W 　 R723 10K 1/16W 　 Q701 PMBS3904 VCC1.8 4 +5V H3 TP 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 GND U702 1084-ADJ 3 2 1 VI VO ADJ H2 TP 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 R715 NC VCC1.8 C711 0.1uF C714 0.1uF FTD8 FD Mark GND C713 0.1uF Q705 PMBS3906 CN701 CONN 2 4 6 8 10 12 1 3 5 7 9 11 +5V +5V VCTRL 4 POWER A TSUMO56J B 2 5 Thursday , March 23, 2006 Title Size Document Number Rev Date: Sheet of on_Panel 4 R716 NC +5V +3V3 VLCD R712 4.7K 1/16W 　 + C702 4.7uF/16V + C703 NC/100uF/16V R710 NC R706 NC C709 0.1uF +5V 30 R443 100 1/16W 　 R440 75 1/16W 　 D407 BAV70 3 1 2 D423 BAV99 3 1 2 CN406 JACK DVI 1 2 3 4 5 6 7 8 25 28 9 10 11 12 13 14 15 16 26 29 17 18 19 20 21 22 23 24 27 32 31 DAT2- DAT2+ 2/4shield DAT4- DAT4+ DDC SCL DDC SDA VSYNC R HSYNC DAT1- DAT1+ 1/3shield DAT3- DAT3+ +5V SYNC GND HPD G RGB GND DAT0- DAT0+ 0/5shield DAT5- DAT5+ clk shield clk+ clk- B GND GND R460 10K 1/16W 　 R472 NC SOG 4 HPD R435 56 1/16W 　 C447 0.1uF DDC_WP 4 CN405 DB15 1 6 2 7 3 8 4 9 5 11 12 13 14 15 10 17 16 +5V D406 MLL5232B 5.6V SDA_VGA BIN 4 R442 100 1/16W 　 B- 4 D404 BAV99 3 1 2 U404 M24C02WMN6 1 2 3 4 5 6 7 8 A0 A1 A2 GND SDA SCL WP VCC VSI D411 MLL5232B 5.6V ESD_5V PC5V R463 10 1/16W 　 BLUE+ R468 10 1/16W 　 G- 4 C445 0.1uF GIN 4 ESD_5V R453 100 1/16W 　 D413 BAV70 3 1 2 R466 10 1/16W 　 FB411 0 1/16W 　 R462 10 1/16W 　 PC5V DCLK- C443 220pF C439 0.047uF R446 1K 1/10W 　 SCL_DVI D425 RLZ36B 1 2 SCL_VGA C450 0.1uF D416 MLL5232B 5.6V R445 100 1/16W 　 C446 0.1uF D417 BAV99 3 1 2 BLUE- R465 10 1/16W 　 GNDB 4 DVI5V DAT1+ D419 BAV99 3 1 2 INPUT A TSUMO56J B 3 5 Wednesday , March 15, 2006 Title Size Document Number Rev Date: Sheet of C441 0.047uF HSI DAT2+ C434 0.047uF B+ 4 DDCD_SDA 4 C442 33pF D426 MLL5232B 5.6V GNDR 4 G+ 4 D418 BAV99 3 1 2 C437 0.047uF R467 10 1/16W 　 DVI5V DAT0- R464 10 1/16W 　 R452 10K 1/16W 　 R436 56 1/16W 　 C444 0.1uF DDC_WP 4 VGA_CON C448 0.1uF R448 2.2K 1/16W 　 R457 10K 1/16W 　 R469 10 1/16W 　 FB410 0 1/16W 　 C440 0.047uF +5V 2,4 GREEN+ PC5V D420 BAV99 3 1 2 R+ 4 U405 M24C02WMN6 1 2 3 4 5 6 7 8 A0 A1 A2 GND SDA SCL WP VCC R450 10K 1/16W 　 VSYNC 4 GNDG 4 D408 MLL5232B 5.6V R456 100 1/16W 　 C438 0.047uF R449 2.2K 1/16W 　 DVI5V FB412 0 1/16W 　 R- 4 +5V C432 0.047uF D403 BAV99 3 1 2 C454 0.1uF C452 0.1uF R455 100 1/16W 　 D421 BAV99 3 1 2 +5V R470 1K 1/16W 　 D422 BAV99 3 1 2 D405 BAV99 3 1 2 R451 10K 1/16W 　 C435 0.001uF +5V C453 0.1uF R444 10K 1/16W 　 DAT2- D409 MLL5232B 5.6V DDCA_SDA 4 R459 10K 1/16W 　 R461 10K 1/16W 　 R438 75 1/16W 　 FB409 120 OHM BEAD SDA_DVI R471 10K 1/16W 　 D415 MLL5232B 5.6V +5V R437 470 1/16W 　 C436 0.047uF RED- D424 BAV99 3 1 2 DET_VGA 4 R454 100 1/16W 　 HSYNC 4 R439 75 1/16W 　 R473 NC R434 56 1/16W 　 C451 0.1uF DAT1- D412 MLL5232B 5.6V GREEN- R441 100 1/16W 　 DDCA_SCL 4 C449 0.1uF DDCD_SCL 4 DET_DVI 4 DAT0+ D414 MLL5232B 5.6V RIN 4 R458 100 1/16W 　 CLK+ 4 D410 MLL5232B 5.6V CLK- 4 DCLK+ RED+ C433 0.047uF R447 1K 1/10W 　 31 KEY_LEFT AUDIO_MUTE LED_G C415 0.1uF VCC3.3 C411 0.1uF Q403 PMBS3906 R415 10K 1/16W 　 DET_VGA 3 POWER VCC3.3 FB405 600 OHM C457 0.1uF + C408 10uF/16V VCC3.3 PA5 D402 RLZ36B 1 2 VCTRL 2 +12V 2 FB408 600 OHM AVDD_33 KEY1 LED_A LED_A R430 1K AVDD_MEMPLL_33 U403 AT24C16N-10SU-2.7 1 2 3 4 5 6 7 8 A0 A1 A2 GND SDA SCL WP VCC GNDR 3 KEY_MENU KEY_A R421 0 1/16W 　 adj_BACKLIGHT 2 PA1 OUT-L+ CN403 CONN 2 4 6 8 10 12 14 16 1 3 5 7 9 11 13 15 R476 1K 1/16W 　 C406 0.1uF AVDD_18 KEY_A R418 100 1/16W 　 C409 0.1uF PA2 R428 100 1/16W 　 C426 0.1uF X401 14.318MHz R424 10K 1/16W 　 PB[0..9] 5 PB[0..9] Q401 PMBS3906 KEY B R478 1K 1/16W 　 R479 1K 1/16W 　 VDDP AVDD_MEMPLL_33 R411 100 1/16W 　 VCC3.3 VCC3.3 PA4 C423 22pF R487 10K 1/16W 　 C431 0.1uF PA3 PB2 on_BACKLIGHT 2 VCC1.8 OUT-L+ +5V 2,3 VCC3.3 U402 PM25LV010-25SCE 1 2 3 4 5 6 7 8 CE# SDO WP# VSS SDI SCK HOLD# VDD Option KEY_AUTO BIN 3 +12V OUT-L- R489 10K 1/16W 　 VCC1.8 2 VDDP R- 3 KEY_LEFT KEY C PB1 PA9 R488 100 1/16W 　 Volume OUT-R- KEY_MENU AUDIO_STBY R413 10K 1/16W 　 +5V VDDP KEY_RIGHT R406 10K 1/16W 　 VCC3.3 2 C427 0.1uF HSYNC 3 R403 390 1% C412 0.1uF KEY_AUTO PB4 R420 100 1/16W 　 Volume PB9 D401 RLZ36B 1 2 Q405 PMBS3906 WP on_PANEL 2 AVDD_33 PA8 VCC3.3 C421 22pF SOG 3 GNDB 3 R405 22K 1/16W 　 R480 1.5K 1/16W 　 PA[0..9] 5 VCC3.3 C401 0.1uF R+ 3 PB3 AUDIO_MUTE R422 4.7K 1/16W 　 R484 10K 1/16W 　 R482 NC R477 1K 1/16W 　 C616 NC DDCA_SCL 3 AVDD_33 RSDS/LVDS/TTL POWER +5V CLK- 3 DET_DVI 3 PB7 PB0 C429 0.1uF KEY_A R433 4.7K 1/16W 　 C455 0.1uF RIN 3 R475 3.9K 1/16W 　 G+ 3 Reset Circuit OUT-L- R404 10K 1/16W 　 C430 0.1uF CN404 CONN 2 4 6 8 10 12 14 1 3 5 7 9 11 13 GIN 3 R414 120 1/16W 　 OUT-R- PB8 R483 NC R423 4.7K 1/16W 　 C414 0.1uF KEY2 POWER C404 0.1uF PA7 R490 10K 1/16W 　 C422 0.1uF +5V LED_G Q404 PMBS3904 C420 0.1uF OUT-R+ PA0 DDCA_SDA 3 LED_A VDDP FB401 600 OHM G- 3 PB6 KEY2 C417 0.1uF PB5 C405 0.1uF AVDD_18 FB404 600 OHM VDDC C425 0.1uF C413 0.1uF R432 0 1/16W 　 OUT-R+ SCALER A TSUMO56J C 4 5 Wednesday , March 15, 2006 Title Size Document Number Rev Date: Sheet of VCC3.3 PA6 CLK+ 3 R474 3.9K 1/16W 　 C410 0.1uF FB403 600 OHM C428 0.1uF R431 0 1/16W 　 KEY_RIGHT C418 10uF/16V FB407 600 OHM GNDG 3 R491 4.7K 1/16W 　 Q402 PMBS3904 R408 10K 1/16W 　 R485 10K 1/16W 　 FB402 600 OHM PA[0..9] KEY B WP DDCD_SCL 3 B- 3 DDC_WP 3 C456 0.1uF U406 4.38V_G690H438T73UF 1 2 3 GND RST VCC VSYNC 3 AUDIO_STBY VDDC VCC1.8 R407 NC R419 0 1/16W 　 +5V KEY1 R429 100 1/16W 　 R426 10K 1/16W 　 LED_G DDCD_SDA 3 B+ 3 R427 100 1/16W 　 VCC3.3 C407 0.1uF C419 0.1uF KEY C R486 NC U401 TSUMO56J 28 25 26 23 27 24 22 32 33 7 31 30 41 43 42 44 51 80 128 127 81 82 83 84 85 86 91 92 93 94 95 96 97 98 99 100 79 78 77 1 11 9 10 12 13 8 15 16 18 19 17 29 52 104 87 37 103 112 34 35 5 6 118 14 107 36 73 119 120 121 123 124 117 116 115 38 39 108 3 4 53 74 40 59 72 88 101 76 75 102 109 126 114 111 110 20 90 89 122 2 113 56 55 57 61 64 70 67 21 106 105 47 46 48 50 49 45 68 69 63 62 60 65 66 71 125 54 58 RIN0P GIN0P SOGIN0 BIN0P RIN0M GIN0M BIN0M HSYNC0 VSYNC0 REXT REFP REFM SDO SCK CSZ SDI GPIO_P24/PWM2 LVACKM XIN XOUT LVA2P LVA2M LVA1P LVA1M LVA0P LVA0M LVB3P LVB3M LVBCKP LVBCKM LVB2P LVB2M LVB1P LVB1M LVB0P LVB0M LVACKP LVA3M LVA3P GND GND RX2P RX2N RX1P RX1N AVDD_33 RX0P RX0N RXCKP RXCKN GND GND GND VDDC VDDP MODE VCTRL VDDP DDCA_SDA/RS232_TX DDCA_SCL/RS232_RX DDCD_SDA DDCD_SCL NC AVDD_33 VDDP GPIO_P22/PWM1 GPIO_P04 GPIO_P00/SAR0 GPIO_P01/SAR1 GPIO_P02/SAR2 GPIO_P06 GPIO_P07 NC NC NC I2C_MDA I2C_MCL RST GPIO_P15 GPIO_P16 VDDC VDDC VDDP VDDP GND GND GND LVA4M LVA4P BYPASS GPIO_P25 VDDC VDDP NC NC AVDD_33 LVB4M LVB4P GPIO_P03/SAR3 GPIO_P14/PWM0 GND NC NC NC NC NC NC NC AVDD_18 GND GND GPIO_P44 GPIO_P43 GPIO_P45 GPIO_P47 GPIO_P46 GPIO_P42 GND GND GND GND VDDP VDDP VDDP VDDP GPIO_P13/PWM2 VDDP AVDD_MEMPLL C416 0.1uF R425 10K 1/16W 　 R481 NC +5V + C403 4.7uF/16V C402 0.1uF R409 120 1/16W 　 32 RXO3- CN102 IL-FPC-30P-1MM 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 LVB2M LVA0M LVA1P RXOC- LVB1M VLCD RXO1+ VLCD RXO1- LVB0P RXE1- LVB1P RXE3- LVA2M RXE3+ RXE2- LVBCKP LVA0M PA7 LVACKP RXEC- LVB1P PA[0..9] 4 LVBCKP LVA2P PB[0..9] 4 RXO0+ LVB3P RXO2+ RXE2+ LVA1M LVB0M PB3 LVA3P LVA2M LVB2P PA0 LVA3M LVB3P LVB1M PB6 LVB1P CN101 CONN 2 4 6 8 10 12 14 16 18 20 22 24 1 3 5 7 9 11 13 15 17 19 21 23 LVA0P PB7 RXE0- LVA3M PA1 LVB2M LVA1M LVA0P LVACKP PB9 LVA3P PA2 LVB3P RXO0- PA9 PB5 LVB3M LVACKP PB1 PA6 PA8 RXOC+ LVACKM LVA1P LVBCKM PA4 LVBCKP LVB0M PB[0..9] PB2 LVA1M PB0 PA[0..9] LVA3M LVA2P LVB0P PB8 LVA3P LVB2P PB4 LVB1M LVB0P LVB2M RXEC+ LVA1P RXO3+ PANEL INTERFACE A TSUMO56J A 5 5 Thursday , March 02, 2006 Title Size Document Number Rev Date: Sheet of PA5 LVB0M PA3 LVB2P LVA2M LVB3M VLCD 2 RXE1+ LVA0M LVACKM LVA0P LVACKM LVA2P LVB3M RXO2- LVBCKM LVBCKM RXE0+ 33 9.2 电源板 715G901 1 8 34 715G1299 6 L103 BEAD 1 2 + C102 220uF +12V F101 CN101 JACK 88L304 1S 1 2 R109 NC ON/OFF C109 0.1uF/25V C110 0.1uF/25V R102 0Ω 1/10W +12V L101 BEAD 71L55 28 L102 150uH + C103 470uF/16V + C101 220uF R101 NC +12V IDPC1942SET1P(715G1299-6) A 1.POWER AOC (Top Victory) Electronics Co., Ltd. A 2 1 Thursday , July 20, 2006 Title Size Document Number Rev Date: Sheet of D101 SMAL340 R104 NC is power GND +5V R103 NC CON102 CONN 95G8014 6512 2 4 6 8 10 12 1 3 5 7 9 11 U101 AP1501-50K5LA 1 2 3 4 5 VIN OUTPUT GND FB SD DIM C108 0.1uF/25V is signal GND +5V 35 C219 1uF/25V C202 0.1uF/25V CON202 CONN 1 2 R225 D204 SOD-123 1 2 L202 150uH + C201 150uF/25V Q204 AO4411 1 2 3 4 8 7 6 5 S1 S1 S1 G1 D1 D1 D1 D1 D206 1N4148W C220 1uF/25V R240 51KΩ 1/10W Q205 PMBS3904 3 2 1 TP5 HVL 1 PT202 S80LL15T7VH 5 4 6 7 1 2 3 9 C208 330pF PT201 S80LL15T7VH 5 4 6 7 1 2 3 9 Q212 2SC5706 1 2 3 R201 30KΩ 1/10W R204 15KΩ 1/8W R236 510Ω 1/10W R223 12KΩ 1/10W ON/OFF C222 0.47uF/25V Q207 PMBS3906 3 2 1 C209 1uF/25V is signal GND R210 15KΩ 1/10W Q211 2SC5706 1 2 3 R234 620Ω 1/10W D207 1N4148W R232 1KΩ 1/4W R221 15KΩ 1/10W C215 18pF/3KV R206 47KΩ 1/10W R215 3.9KΩ 1/10W CON204 CONN 1 2 R203 5.1KΩ 1/10W R228 C204 0.1uF/25V TP2 HVL 1 R207 NC C230 NC CON201 CONN 1 2 C214 0.18uF/250V C224 NC R219 470Ω 1/10W C210 1uF/25V TP1 HVL 1 R218 470Ω 1/10W R235 620Ω 1/10W C218 22pF/3KV +12V R238 12KΩ 1/10W R211 15KΩ 1/10W R217 220Ω 1/10W Q210 2SC5706 1 2 3 C231 NC R226 Q203 AO4411 1 2 3 4 8 7 6 5 S1 S1 S1 G1 D1 D1 D1 D1 R214 3.9KΩ 1/10W F201 4A CON203 CONN 1 2 C213 0.18uF/250V D209 1N4148W L204 L 1 4 2 3 D201 SR34 C216 22pF/3KV C212 1uF/25V R237 510 1/16W 　 Q202 DTA144WKA R220 15KΩ 1/10W IDPC1942SET1P(715G1299-6) A 2. FOR 17"&19" 4 LAMPS INVERTER AOC (Top Victory) Electronics Co., Ltd. 2 2 Thursday , July 20, 2006 Title Size Document Number Rev Date: Sheet of TP6 HVL 1 DIM C203 1uF/25V C206 0.1uF/25V R241 51KΩ 1/10W R231 R224 U201 BA9741F-SMT 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 CT RT 1IN+ 1IN- 1FBK 1DTC 1OUT GND Vcc 2OUT 2DTC 2FBK 2IN- 2IN+ SCP REF C217 18pF/3KV is power GND L203 L 1 4 2 3 C205 0.1uF/25V R227 C211 1uF/25V TP4 HVL 1 Q208 PMBS3906 3 2 1 R233 1KΩ 1/4W R209 0Ω 1/10W + C223 150uF/25V R205 47KΩ 1/10W C221 0.47uF/25V D208 1N4148W Q209 2SC5706 1 2 3 Q206 PMBS3904 3 2 1 Q201 DTC144WKA D203 SOD-123 1 2 D205 1N4148W R212 3.9KΩ 1/10W R230 R229 R202 5.1KΩ 1/10W C225 NC R216 220Ω 1/10W L201 150uH R239 12KΩ 1/10W R208 0Ω 1/10W D202 SR34 TP3 HVL 1 R213 3.9KΩ 1/10W + C207 4.7uF/16V R222 12KΩ 1/10W D210 1N4148W 36 10.爆炸图 37 11. BOM T96HM8NTF8WRN 点位 料号 描述 017G DW502 LY LYSB-2810W 044G6002101103 PAPER BOARD 044G6002695 3A PAPER BOARD 044G9003210 CORNER PAPER 044GH600 1 HANDLE2 050G 600 4 HANDLE 1 052G 1186 SMALL TAPE 089G 725HAA550 SIGNAL CABLE 089G1745GAADVI SIGNAL CABLE 089G420A18N IS POWER CORD 095G8014 16683 WIRE HARNESS 095G8018 3539 LVDS CABLE 0M1G 130 4128 CR3 SCREW 0M1G 130 5120 SCREW 0M1G 130 5128 CR3 SCREW 0M1G 140 8125 SCREW 0M1G 330 4128 CR3 SCREW 0M1G 330 5128 CR3 SCREW 0M1G 330 5225 CR3 SCREW 0M1G1730 6128 CR3 SCREW 705GQ9K0F34040 19" LCD BEZEL ASS'Y Q12G6300 32 RUBBER Q20G6030 1 CHIN BAR Q34G0049 A5A1T SP BEZEL Q34G0052 1 1C CHIN Q52G 3 38 TAPE Q52G 3 39 TAPE Q52G 3 40 TAPE Q52G 3 41 TAPE Q52G 3 42 TAPE 750GLH9013D12N PANEL LCD 19" ME13 D10 HSD ADPC1260AEP LCD ADAPTER BOARD ASS'Y 033G6007 1 LENS 040G 154501 1 HI-POT GND LABEL 040G 45762412B CBPC LABEL 045G 88525 E PE BAG 052G 1211 A 165MINIUM TAPE IC903 056G 139 7 1 IC EL817MA M-TYPE NR901 061G 58050 WT NTC 5 OHM 5A C903 063G107K474 HS X2 CAP 0.47UF K 275VAC C902 065G305M1022E3 1000PF. M.250VAC.Y2 C901 065G305M1022E3 1000PF. M.250VAC.Y2 C919 065G306M4722BP 4700PF +-20% 400VAC C904 067G 30515114H 150UF 400V HERMEI C920 067G215C1024HV EC 105℃ CAP 1000UF M 25V C912 067G215C1024HV EC 105℃ CAP 1000UF M 25V C911 067G215C1024HV EC 105℃ CAP 1000UF M 25V 071G 55500 S FERRITE BEAD 3.5*3*1.3 L901 073L 174 29LSG CHOKE COIL L902 073L 174 31LSG CHOKE COIL T901 080LL17T 5 TG X'FMR LED1 081G 2 3 1P LED GPG2603T/R006-35A GUANGPU F901 084G 53 2 H FUSE 2A 250V 3.6×10MM WALTER 38 CN901 087G 501 11 RF AC SOCKET 089G 171513 1.2M 16AWG 1185 STYLE 090G6063500 T HEAT SINK 090G6083 1 HEAT SINK BD901 093G 50460900 BRIDEGE DIODE GBU408 LITEON D904 093G 60237 SRF20100C D905 093G 60237 SRF20100C D901 093G 6026T52T RECTIFIER DIODE FR107 D902 093G 6038P52T PS102R RJ1 095G 90 26 COPPER MANGANESE WIRE CM 1.2MM 8 M OHM A 095G 205430322 WIRE HARNESS 096G 29 8 TUBE 0M1G 330 8128 CR3 SCREW 705G 990 57 01 Q901 ASS'Y Q901 057G 724 8 2SK2843(SC) 0M1G1030 5128 CR3 SCREW Q90G0078 1 HEAT SINK IC902 056G 192 10 LM358DT IC901 056G 379 33 SG6841SZ Q903 057G 417 4 PMBS3904/PHILIPS-SMT(04) Q902 057G 417 6 PMBS3906/PHILIPS-SMT(06) R928 061G0805102 CHIP 1KOHM 1/10W R926 061G0805102 CHIP 1KOHM 1/10W R930 061G0805152 RST CHIPR 1.5 KOHM +-5% 1/8W R929 061G0805153 RST CHIPR 15KOHM +-5% 1/8W R931 061G0805154 RST CHIPR 150KOHM +-5% 1/8W R915 061G0805240 2F RST CHIPR 24 KOHM +-1% 1/8W R934 061G0805243 1F RST CHIPR 2.43 KOHM +-1% 1/8W R932 061G0805332 RST CHIPR 3.3 KOHM +-5% 1/8W R913 061G0805332 RST CHIPR 3.3 KOHM +-5% 1/8W R927 061G0805363 RST CHIPR 36 KOHM +-5% 1/8W R910 061G0805471 470&8 1/10W R912 061G0805472 RST CHIPR 4.7 KOHM +-5% 1/8W R911 061G0805472 RST CHIPR 4.7 KOHM +-5% 1/8W R936 061G0805683 68K&8 1/10W R933 061G0805931 1F RST CHIPR 9.31 KOHM +-1% 1/8W R917 061G1206100 RST CHIP 10R 1/4W 5% R901 061G1206105 1M 1206 R902 061G1206105 1M 1206 R935 061G1206159 RST CHIPR 1.5 OHM +-5% 1/4W R921 061G1206159 RST CHIPR 1.5 OHM +-5% 1/4W R920 061G1206159 RST CHIPR 1.5 OHM +-5% 1/4W R919 061G1206159 RST CHIPR 1.5 OHM +-5% 1/4W R918 061G1206159 RST CHIPR 1.5 OHM +-5% 1/4W R905 061G1206204 RST CHIPR 200 KOHM +-5% 1/4W R906 061G1206204 RST CHIPR 200 KOHM +-5% 1/4W R907 061G1206204 RST CHIPR 200 KOHM +-5% 1/4W R908 061G1206204 RST CHIPR 200 KOHM +-5% 1/4W R922 061G1206470 47 1206 R923 061G1206470 47 1206 R925 061G1206472 RST CHIPR 4.7 KOHM +-5% 1/4W R909 061G1206519 RST CHIPR 5.1 OHM +-5% 1/4W R904 061G1206624 RST CHIPR 620 KOHM +-5% 1/4W R903 061G1206624 RST CHIPR 620 KOHM +-5% 1/4W C915 065G0805103 22 CHIP 0.01UF 25V X7R 0805 C909 065G0805104 22 0.1UF +-10% 25V X7R 080 C914 065G0805104 22 0.1UF +-10% 25V X7R 080 39 C921 065G0805104 22 0.1UF +-10% 25V X7R 080 C917 065G0805105 12 1UF +-10% 6V X7R C916 065G0805221 21 220PF 25V 5% C907 065G0805474 27 CHIP 0.47UF 25V Y5V C908 065G0805474 27 CHIP 0.47UF 25V Y5V C923 065G1206101 71 CHIP 1206 100PF J 500V NPO C922 065G1206102 32 CHIP 1000PF/XTR +-5% C910 065G1206102 72 CHIP 1000PF 500V X7R D906 093G 64 38 P BAW56 D903 093G 6432S IN4148W D907 093G 6432S IN4148W ZD902 093G 39S 3 T BZT52-C11 ZD901 093G 39S 12 T RLZ20B LLDS T901 006G 31502 1.5MM RIVET IC904 056G 158 4 T H431BA R924 061G 17224152T 240 OHM 5% 1/4W C924 065G 1K101 5T6921 100PF /1KV C905 065G 1K152 1T6052 1.5NF /1K Y5P+-10% C906 067G 305220 7T 105 摄氏度 22UF +-20% 50V C913 067G 305471 3T 105 摄氏度 470UF +-20% 16V 715G 901 1 8 ADAPTER BOARD PCB Q40G500B615 1D ADAPTER RATING LABEL W33G6045 B T 30 TOP COVER W33G6046 B T COVER CBPC7HM8A1Q2 MAIN BOARD CN701 033G8027 12 H PIN HEADER 2*6 R/A CN403 033G8027 16 WAFER 16PIN 2.0MM DIP CN101 033G802724B H WAFER 040G 457624 1B LABEL-CPU 040G 45762412B CBPC LABEL C717 067G215V101 4R LOW E.S.R 100UF +/-20% 25V C710 067G215V101 4R LOW E.S.R 100UF +/-20% 25V C418 067G305V100 3 105 摄氏度 10UF +-20% 16V C408 067G305V100 3 105 摄氏度 10UF +-20% 16V C403 067G305V479 3 ELCAP 4.7UF M 16V C702 067G305V479 3 ELCAP 4.7UF M 16V CN405 088G 35315F H D-SUB 15PIN CN406 088G 35424F H DV1 CONNECTOR 24PIN X401 093G 22 53 CRYSTAL 14.318MHZHC-49US U401 056G 562130 IC TSUM056J-LF-1 PQFP-128 MSTAR U702 056G 563 7 IC AIC1084-33PMTR-R AIC U404 056G1133 34 M24C02-WMN6TP U405 056G1133 34 M24C02-WMN6TP U402 056G1133 63 IC PM25LV010-25 SCE SOIC-8 PMC U403 056G113356A 24LC16B/SNG SOIC-8PIN Q402 057G 417 4 PMBS3904/PHILIPS-SMT(04) Q701 057G 417 4 PMBS3904/PHILIPS-SMT(04) Q703 057G 417 4 PMBS3904/PHILIPS-SMT(04) Q706 057G 417 4 PMBS3904/PHILIPS-SMT(04) Q401 057G 417 6 PMBS3906/PHILIPS-SMT(06) Q403 057G 417 6 PMBS3906/PHILIPS-SMT(06) Q405 057G 417 6 PMBS3906/PHILIPS-SMT(06) Q702 057G 417 17 T PZT2907A Q704 057G 763 1 A03401 SOT23 BY AOS(A1) FB401 061G0603000 RST CHIPR 0 OHM +-5% 1/10W R721 061G0603000 RST CHIPR 0 OHM +-5% 1/10W R421 061G0603000 RST CHIPR 0 OHM +-5% 1/10W 40 R419 061G0603000 RST CHIPR 0 OHM +-5% 1/10W FB412 061G0603000 RST CHIPR 0 OHM +-5% 1/10W FB411 061G0603000 RST CHIPR 0 OHM +-5% 1/10W FB410 061G0603000 RST CHIPR 0 OHM +-5% 1/10W R464 061G0603100 RST CHIPR 10 OHM +-5% 1/10W R463 061G0603100 RST CHIPR 10 OHM +-5% 1/10W R462 061G0603100 RST CHIPR 10 OHM +-5% 1/10W R465 061G0603100 RST CHIPR 10 OHM +-5% 1/10W R466 061G0603100 RST CHIPR 10 OHM +-5% 1/10W R467 061G0603100 RST CHIPR 10 OHM +-5% 1/10W R468 061G0603100 RST CHIPR 10 OHM +-5% 1/10W R469 061G0603100 RST CHIPR 10 OHM +-5% 1/10W R479 061G0603100 1F RST CHIPR 1 KOHM +-1% 1/10W R478 061G0603100 1F RST CHIPR 1 KOHM +-1% 1/10W R477 061G0603100 1F RST CHIPR 1 KOHM +-1% 1/10W R476 061G0603100 1F RST CHIPR 1 KOHM +-1% 1/10W R411 061G0603101 RST CHIPR 100 OHM +-5% 1/10W R418 061G0603101 RST CHIPR 100 OHM +-5% 1/10W R420 061G0603101 RST CHIPR 100 OHM +-5% 1/10W R427 061G0603101 RST CHIPR 100 OHM +-5% 1/10W R428 061G0603101 RST CHIPR 100 OHM +-5% 1/10W R429 061G0603101 RST CHIPR 100 OHM +-5% 1/10W R458 061G0603101 RST CHIPR 100 OHM +-5% 1/10W R456 061G0603101 RST CHIPR 100 OHM +-5% 1/10W R455 061G0603101 RST CHIPR 100 OHM +-5% 1/10W R454 061G0603101 RST CHIPR 100 OHM +-5% 1/10W R453 061G0603101 RST CHIPR 100 OHM +-5% 1/10W R488 061G0603101 RST CHIPR 100 OHM +-5% 1/10W R701 061G0603101 RST CHIPR 100 OHM +-5% 1/10W R704 061G0603101 RST CHIPR 100 OHM +-5% 1/10W R445 061G0603101 RST CHIPR 100 OHM +-5% 1/10W R443 061G0603101 RST CHIPR 100 OHM +-5% 1/10W R442 061G0603101 RST CHIPR 100 OHM +-5% 1/10W R441 061G0603101 RST CHIPR 100 OHM +-5% 1/10W R436 061G0603101 RST CHIPR 100 OHM +-5% 1/10W R435 061G0603101 RST CHIPR 100 OHM +-5% 1/10W R434 061G0603101 RST CHIPR 100 OHM +-5% 1/10W R470 061G0603102 RST CHIP 1K 1/10W 5% R447 061G0603102 RST CHIP 1K 1/10W 5% R446 061G0603102 RST CHIP 1K 1/10W 5% R717 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W R714 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W R711 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W R708 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W R490 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W R489 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W R487 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W R404 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W R406 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W R408 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W R413 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W R415 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W R424 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W R425 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W R426 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W R471 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W R461 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W 41 R460 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W R459 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W R457 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W R452 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W R451 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W R450 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W R444 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W R727 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W R723 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W R414 061G0603121 RST CHIPR 120 OHM +-5% 1/10W R409 061G0603121 RST CHIPR 120 OHM +-5% 1/10W R480 061G0603150 1F RST CHIPR 1.5 KOHM +-1% 1/10W R703 061G0603202 RST CHIPR 2 KOHM +-5% 1/10W R448 061G0603222 RST CHIPR 2.2 KOHM +-5% 1/10W R449 061G0603222 RST CHIPR 2.2 KOHM +-5% 1/10W R405 061G0603223 RST CHIPR 22 KOHM +-5% 1/10W R403 061G0603390 0F RST CHIPR 390 OHM +-1% 1/10W R474 061G0603392 RST CHIPR 3.9 KOHM +-5% 1/10W R475 061G0603392 RST CHIPR 3.9 KOHM +-5% 1/10W R437 061G0603471 RST CHIPR 470 OHM +-5% 1/10W R422 061G0603472 RST CHIPR 4.7KOHM +-5% 1/10W R423 061G0603472 RST CHIPR 4.7KOHM +-5% 1/10W R491 061G0603472 RST CHIPR 4.7KOHM +-5% 1/10W R705 061G0603472 RST CHIPR 4.7KOHM +-5% 1/10W R707 061G0603472 RST CHIPR 4.7KOHM +-5% 1/10W R712 061G0603472 RST CHIPR 4.7KOHM +-5% 1/10W R725 061G0603472 RST CHIPR 4.7KOHM +-5% 1/10W R702 061G0603510 RST CHIPR 51 OHM +-5% 1/10W R438 061G0603750 RST CHIPR 75 OHM +-5% 1/10W R439 061G0603750 RST CHIPR 75 OHM +-5% 1/10W R440 061G0603750 RST CHIPR 75 OHM +-5% 1/10W C435 065G0603102 32 1000PF +-10% 50V X7R C415 065G0603104 32 CHIP 0.1UF 50V X7R C414 065G0603104 32 CHIP 0.1UF 50V X7R C413 065G0603104 32 CHIP 0.1UF 50V X7R C412 065G0603104 32 CHIP 0.1UF 50V X7R C411 065G0603104 32 CHIP 0.1UF 50V X7R C406 065G0603104 32 CHIP 0.1UF 50V X7R C407 065G0603104 32 CHIP 0.1UF 50V X7R C409 065G0603104 32 CHIP 0.1UF 50V X7R C410 065G0603104 32 CHIP 0.1UF 50V X7R C447 065G0603104 32 CHIP 0.1UF 50V X7R C448 065G0603104 32 CHIP 0.1UF 50V X7R C449 065G0603104 32 CHIP 0.1UF 50V X7R C450 065G0603104 32 CHIP 0.1UF 50V X7R C451 065G0603104 32 CHIP 0.1UF 50V X7R C452 065G0603104 32 CHIP 0.1UF 50V X7R C453 065G0603104 32 CHIP 0.1UF 50V X7R C454 065G0603104 32 CHIP 0.1UF 50V X7R C455 065G0603104 32 CHIP 0.1UF 50V X7R C456 065G0603104 32 CHIP 0.1UF 50V X7R C711 065G0603104 32 CHIP 0.1UF 50V X7R C713 065G0603104 32 CHIP 0.1UF 50V X7R C714 065G0603104 32 CHIP 0.1UF 50V X7R C718 065G0603104 32 CHIP 0.1UF 50V X7R C416 065G0603104 32 CHIP 0.1UF 50V X7R C417 065G0603104 32 CHIP 0.1UF 50V X7R 42 C419 065G0603104 32 CHIP 0.1UF 50V X7R C420 065G0603104 32 CHIP 0.1UF 50V X7R C422 065G0603104 32 CHIP 0.1UF 50V X7R C425 065G0603104 32 CHIP 0.1UF 50V X7R C426 065G0603104 32 CHIP 0.1UF 50V X7R C427 065G0603104 32 CHIP 0.1UF 50V X7R C428 065G0603104 32 CHIP 0.1UF 50V X7R C429 065G0603104 32 CHIP 0.1UF 50V X7R C430 065G0603104 32 CHIP 0.1UF 50V X7R C444 065G0603104 32 CHIP 0.1UF 50V X7R C445 065G0603104 32 CHIP 0.1UF 50V X7R C446 065G0603104 32 CHIP 0.1UF 50V X7R C405 065G0603104 32 CHIP 0.1UF 50V X7R C404 065G0603104 32 CHIP 0.1UF 50V X7R C402 065G0603104 32 CHIP 0.1UF 50V X7R C401 065G0603104 32 CHIP 0.1UF 50V X7R C708 065G0603105 12 CHIP 1UF 16VX7R 0603 C715 065G0603105 12 CHIP 1UF 16VX7R 0603 C421 065G0603220 31 CER1 0603 NP0 50V 22P PM C423 065G0603220 31 CER1 0603 NP0 50V 22P PM C443 065G0603221 32 CHIP 220PF 50V X7R C442 065G0603330 31 CER1 0603 NP0 50V 33P PM C432 065G0603473 32 CHIP 0.047UF 50V X7R C433 065G0603473 32 CHIP 0.047UF 50V X7R C434 065G0603473 32 CHIP 0.047UF 50V X7R C436 065G0603473 32 CHIP 0.047UF 50V X7R C437 065G0603473 32 CHIP 0.047UF 50V X7R C438 065G0603473 32 CHIP 0.047UF 50V X7R C439 065G0603473 32 CHIP 0.047UF 50V X7R C440 065G0603473 32 CHIP 0.047UF 50V X7R C441 065G0603473 32 CHIP 0.047UF 50V X7R FB402 071G 56Z601 CHIP BEAD 600 OHM 0805 FB403 071G 56Z601 CHIP BEAD 600 OHM 0805 FB404 071G 56Z601 CHIP BEAD 600 OHM 0805 FB405 071G 56Z601 CHIP BEAD 600 OHM 0805 FB408 071G 56Z601 CHIP BEAD 600 OHM 0805 FB409 071G 59B121 TB160808B D406 093G 39149 MLL5232B BY FULL POWER SMT D408 093G 39149 MLL5232B BY FULL POWER SMT D409 093G 39149 MLL5232B BY FULL POWER SMT D410 093G 39149 MLL5232B BY FULL POWER SMT D411 093G 39149 MLL5232B BY FULL POWER SMT D412 093G 39149 MLL5232B BY FULL POWER SMT D414 093G 39149 MLL5232B BY FULL POWER SMT D415 093G 39149 MLL5232B BY FULL POWER SMT D416 093G 39149 MLL5232B BY FULL POWER SMT D426 093G 39149 MLL5232B BY FULL POWER SMT D407 093G 64 42 P BAV70 SOT-23 D413 093G 64 42 P BAV70 SOT-23 D702 093G 6432P LL4148 D422 093G 6433P BAV99 D421 093G 6433P BAV99 D420 093G 6433P BAV99 D419 093G 6433P BAV99 D418 093G 6433P BAV99 D417 093G 6433P BAV99 D405 093G 6433P BAV99 43 D404 093G 6433P BAV99 D403 093G 6433P BAV99 D423 093G 6433P BAV99 D424 093G 6433P BAV99 D401 093G 39S 45 T DIODE ZENER RLZ36B ROHM D402 093G 39S 45 T DIODE ZENER RLZ36B ROHM D425 093G 39S 45 T DIODE ZENER RLZ36B ROHM D701 093G1020 1 S GS1D D704 093G2004 2 SR24/PANJIT-SMT 715G2171 1 MAIN BOARD PCB IDPC942HA1P INVERTER BOARD CON201 033G8021 2E AC WAFER CON202 033G8021 2E AC WAFER CON203 033G8021 2E AC WAFER CON204 033G8021 2E AC WAFER 040G 45762412B CBPC LABEL U101 056G 563 20 AP1501-50K5A Q209 057G 761501 BTC5706I3 Q210 057G 761501 BTC5706I3 Q211 057G 761501 BTC5706I3 Q212 057G 761501 BTC5706I3 C214 063G210J1842AC FILM CAP 0.18UF J 250V C213 063G210J1842AC FILM CAP 0.18UF J 250V C218 065G 3J2206ET 22PF 5% SL 3KV TDK C217 065G 3J2206ET 22PF 5% SL 3KV TDK C216 065G 3J2206ET 22PF 5% SL 3KV TDK C215 065G 3J2206ET 22PF 5% SL 3KV TDK C207 067G 305479 7T 4.7UF 20% 50V 105 度 C103 067G215B471 3H 470UF 16V LTR471M1CF11VR C223 067G215C151 4H LOW ESR 150UF 25V 8*7MM C201 067G215C151 4H LOW ESR 150UF 25V 8*7MM C102 067G215V221 4H 220UF C101 067G215V221 4H 220UF L101 071G 55 28 FERRITE BEAD 7.62*5.08* CON101 088G 3041CF DC JACK CON102 095G8014 6535 WIRE HARNESS U101 056G 563 20 AP1501-50K5A U201 056G 622 1 BA9741F-SMT Q205 057G 417 4 PMBS3904/PHILIPS-SMT(04) Q206 057G 417 4 PMBS3904/PHILIPS-SMT(04) Q208 057G 417 6 PMBS3906/PHILIPS-SMT(06) Q207 057G 417 6 PMBS3906/PHILIPS-SMT(06) Q202 057G 760 4 DTA144WKA BY ROHM SMT Q201 057G 760 5 DTC144WKA BY ROHM SMT Q203 057G 763 3 AO4411 SO-8 Q204 057G 763 3 AO4411 SO-8 R102 061G0603000 RST CHIPR 0 OHM +-5% 1/10W R208 061G0603000 RST CHIPR 0 OHM +-5% 1/10W R209 061G0603000 RST CHIPR 0 OHM +-5% 1/10W R239 061G0603123 RST CHIPR 12 KOHM +-5% 1/10W R238 061G0603123 RST CHIPR 12 KOHM +-5% 1/10W R223 061G0603123 RST CHIPR 12 KOHM +-5% 1/10W R222 061G0603123 RST CHIPR 12 KOHM +-5% 1/10W R210 061G0603153 RST CHIPR 15KOHM +-5% 1/10W R211 061G0603153 RST CHIPR 15KOHM +-5% 1/10W R220 061G0603153 RST CHIPR 15KOHM +-5% 1/10W R221 061G0603153 RST CHIPR 15KOHM +-5% 1/10W 44 R217 061G0603221 RST CHIPR 220 OHM +-5% 1/10W R216 061G0603221 RST CHIPR 220 OHM +-5% 1/10W R201 061G0603303 RST CHIPR 30 KOHM +-5% 1/10W R215 061G0603392 RST CHIPR 3.9 KOHM +-5% 1/10W R214 061G0603392 RST CHIPR 3.9 KOHM +-5% 1/10W R213 061G0603392 RST CHIPR 3.9 KOHM +-5% 1/10W R212 061G0603392 RST CHIPR 3.9 KOHM +-5% 1/10W R219 061G0603471 RST CHIPR 470 OHM +-5% 1/10W R218 061G0603471 RST CHIPR 470 OHM +-5% 1/10W R206 061G0603473 RST CHIPR 47 KOHM +-5% 1/10W R205 061G0603473 RST CHIPR 47 KOHM +-5% 1/10W R237 061G0603511 RST CHIPR 510 OHM +-5% 1/10W R236 061G0603511 RST CHIPR 510 OHM +-5% 1/10W R203 061G0603512 RST CHIPR 5.1 KOHM +-5% 1/10W R202 061G0603512 RST CHIPR 5.1 KOHM +-5% 1/10W R241 061G0603513 RST CHIPR 51 KOHM +-5% 1/10W R240 061G0603513 RST CHIPR 51 KOHM +-5% 1/10W R234 061G0603621 RST CHIPR 620 OHM +-5% 1/10W R235 061G0603621 RST CHIPR 620 OHM +-5% 1/10W R204 061G0805150 2F RST CHIPR 15 KOHM +-1% 1/8W F201 061G1206000 4 RST CHIPR 0 OHM +-5% 1/4W C204 065G0805104 22 0.1UF +-10% 25V X7R 080 C108 065G0805104 22 0.1UF +-10% 25V X7R 080 C206 065G0805104 22 0.1UF +-10% 25V X7R 080 C202 065G0805104 22 0.1UF +-10% 25V X7R 080 C110 065G0805104 22 0.1UF +-10% 25V X7R 080 C205 065G0805104 22 0.1UF +-10% 25V X7R 080 C109 065G0805104 22 0.1UF +-10% 25V X7R 080 C219 065G0805105 27 CHIP 1UF Y5V 0805 C209 065G0805105 27 CHIP 1UF Y5V 0805 C211 065G0805105 27 CHIP 1UF Y5V 0805 C220 065G0805105 27 CHIP 1UF Y5V 0805 C210 065G0805105 27 CHIP 1UF Y5V 0805 C203 065G0805105 27 CHIP 1UF Y5V 0805 C212 065G0805105 27 CHIP 1UF Y5V 0805 C208 065G0805331 31 CHIP 330PF 50V NPO C221 065G080547427T MLCC 0805 CAP 0.47UF Z 25V Y5V C222 065G080547427T MLCC 0805 CAP 0.47UF Z 25V Y5V D204 093G 39S 3 T BZT52-C11 D203 093G 39S 8 T RLZ11B LLDS D205 093G 64S511SEM IN4148W D206 093G 64S511SEM IN4148W D207 093G 64S511SEM IN4148W D208 093G 64S511SEM IN4148W D209 093G 64S511SEM IN4148W D210 093G 64S511SEM IN4148W D101 093G3004 1 SMAL340XXXRO 3A 40V SMA FULL P D202 093G3004 2 SR34 PAN JIT D201 093G3004 2 SR34 PAN JIT PT202 006G 31502 1.5MM RIVET PT201 006G 31502 1.5MM RIVET L202 006G 31502 1.5MM RIVET L201 006G 31502 1.5MM RIVET L102 006G 31502 1.5MM RIVET 715G1299 6 POWER BOARD PCB R233 061G 17210252T 1K OHM 5% 1/4W R232 061G 17210252T 1K OHM 5% 1/4W 45 R231 061G 17210252T 1K OHM 5% 1/4W R230 061G 17210252T 1K OHM 5% 1/4W R229 061G 17210252T 1K OHM 5% 1/4W R228 061G 17210252T 1K OHM 5% 1/4W R227 061G 17210252T 1K OHM 5% 1/4W R226 061G 17210252T 1K OHM 5% 1/4W R225 061G 17210252T 1K OHM 5% 1/4W R224 061G 17210252T 1K OHM 5% 1/4W L103 071G 55 19 T FERRITE BEAD D9X3. 5X0.8 KEPC986KH8P KEY BOARD CN001 033G8034 2C WAFER CN002 033G8034 3C WAFER C001 065G0603104 32 CHIP 0.1UF 50V X7R SW001 077G 606 5 TO CHIP TACT SWITCH TS-1112E-2 715G2084 1 KEY BOARD PCB Q01G6019 1 SCREW Q07G 7 T126 PALLET Q07G 7 T127 PALLET Q07G 7 T128 PALLET Q07G 7 T129 PALLET Q15G0035 1 MAIN FRAME Q24G 163 1 AR-GLASS Q26G 800504 2 BAR CODE LABEL Q33G0037 A5 1L LOGO PLATE Q33G0038 A5 1L KEY FUNC Q33G0039 A5 1L LOGO COVER Q33G0040 1 1C AOC LOGO Q34G0050 GMA1L REAR COVER Q34G0051 GM 1L VESA COVER Q37G0050 1 HINGE Q40G 19E61549A RATING LABEL Q40G0002615 7A POP LABEL Q44G3121610505 EVA WASHER Q44G3121610506 EVA WASHER Q44G9024 1 EPS(L) Q44G9024 2 EPS(R) Q44G9024615 4A CARTON Q45G 88609 C R EPE COVER Q45G 88626 1 R PE BAG FOR MONITOR Q52G 1185 65 AOC MIDDLE TAPE Q52G6025 13 43 MYLAR Q85G0017 1 SHIELDING 040G 58162435A LABEL Q41G7800615B34 QSG Q45G 76 28 RN R PE BAG MANUAL Q70G9000615 9A CD MANUAL
