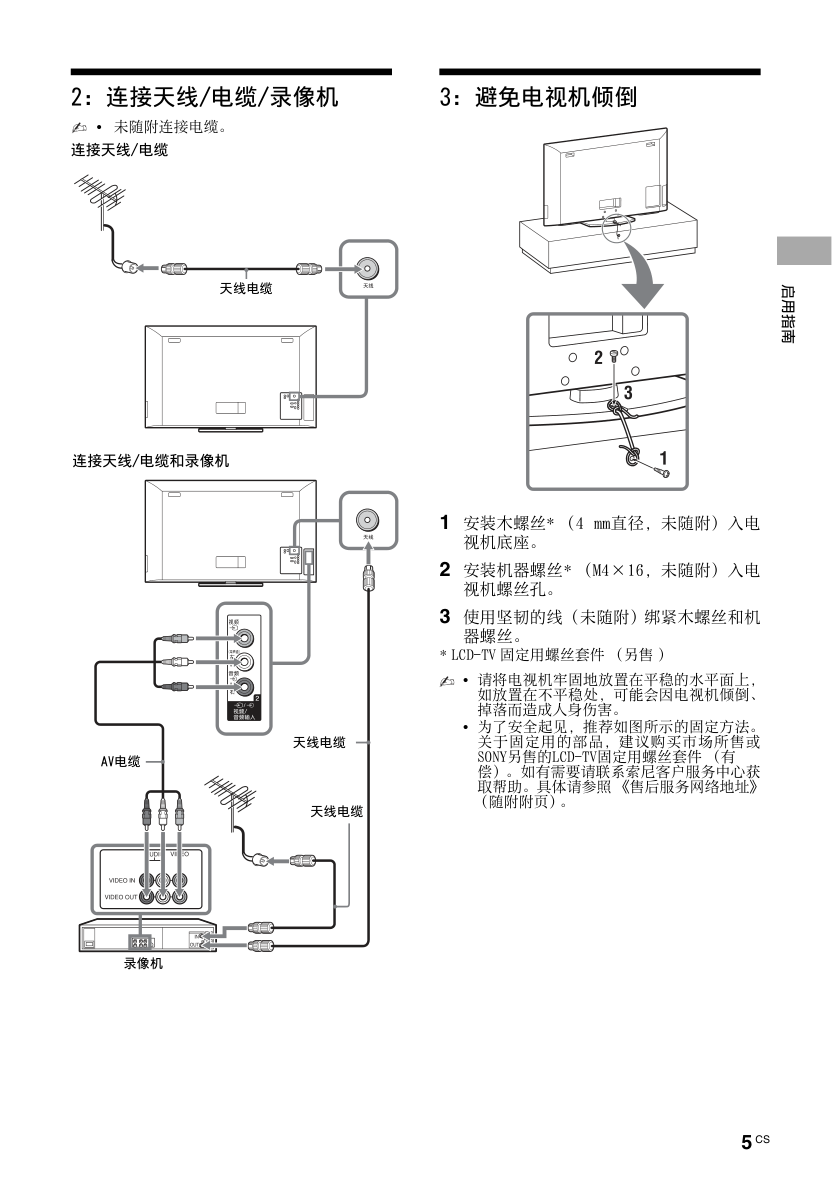

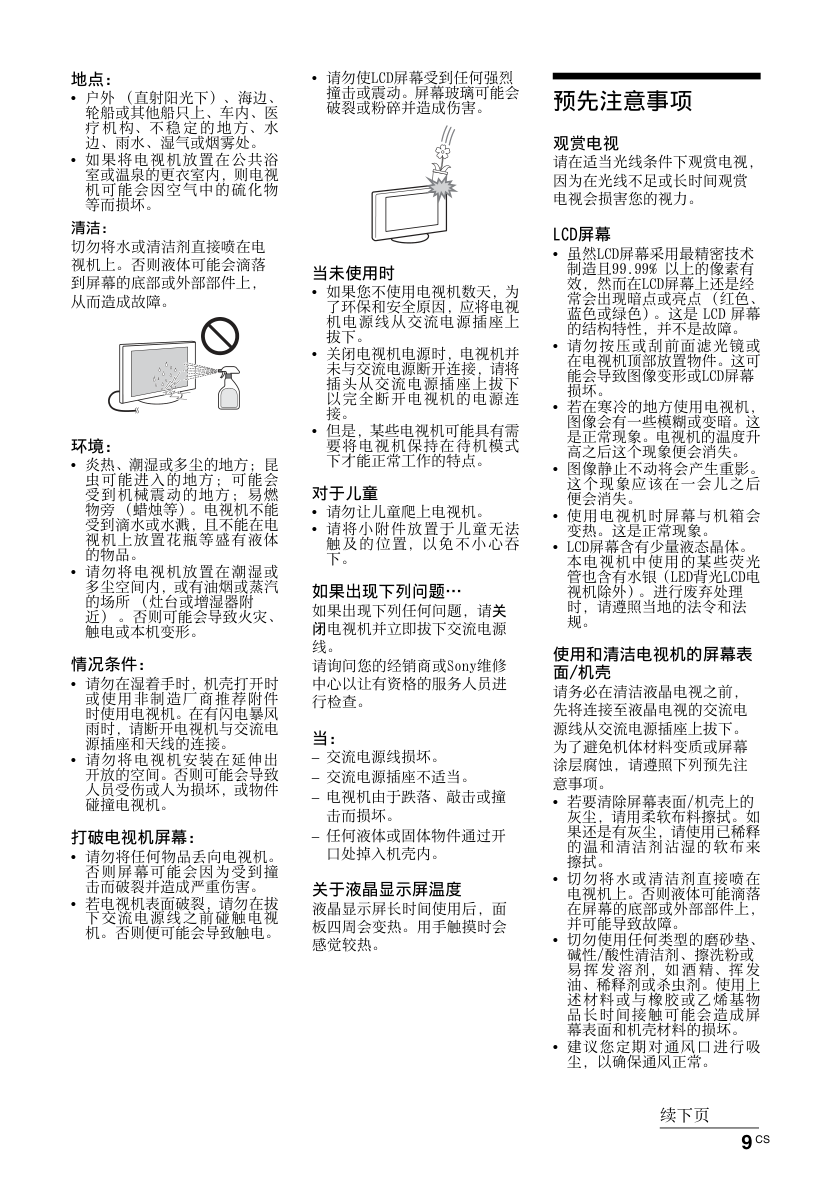

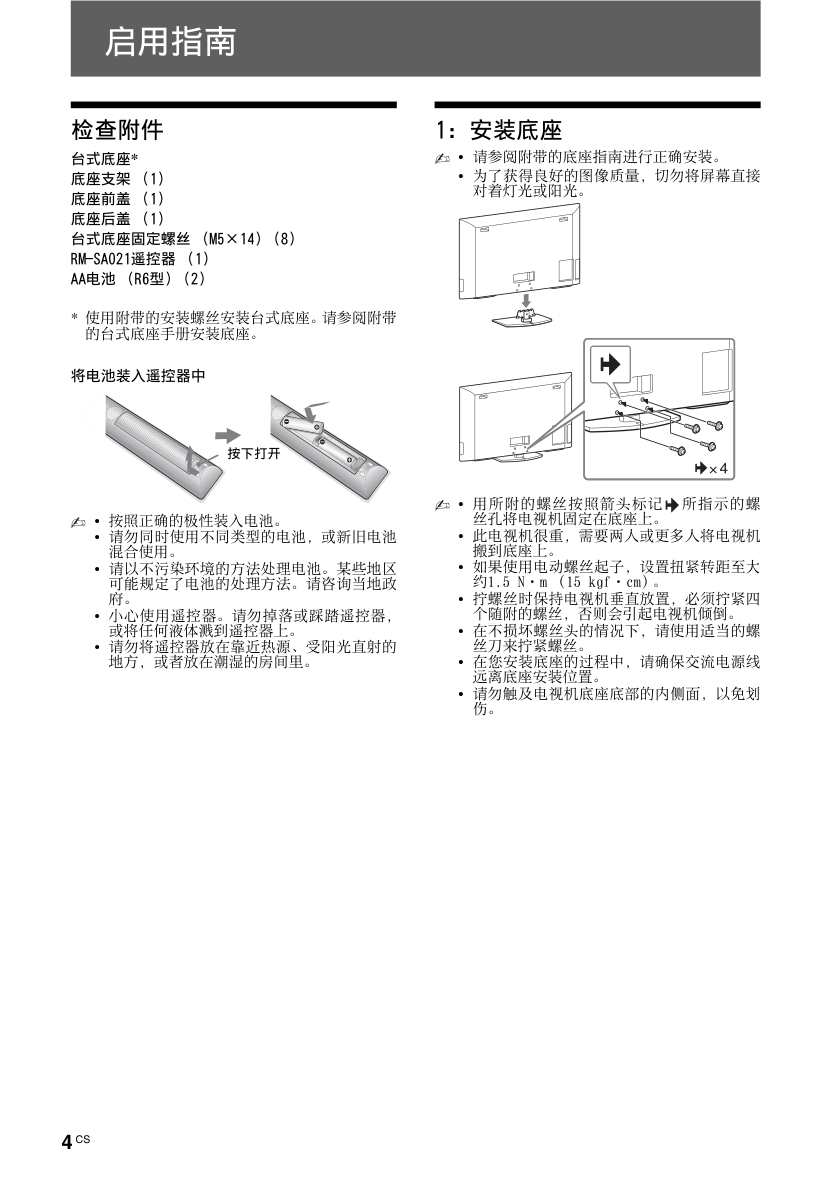

4-295-442-13(1) 液晶电视接收机 使用说明书 启用指南 操作电视机 观看电视 使用选购装置 使用菜单功能 其他信息 KLV-55BX520 使用本电视机之前，请先仔细阅 读此使用说明书并将之妥善保存 以备日后参考。 2 CS 感谢您选购Sony的产品。 • HDMI、HDMI标志和High-Definition Multimedia Interface是HDMI Licensing LLC 在美国和其他国家的商标或注册商标。 • “BRAVIA”和 、Motionflow 是 Sony Corporation的商标。 型号和电源等级的标签 （根据适用的安全规定） 位于电视机背面。 导言 商标信息 识别标签的位置 3 CS 目录 启用指南 检查附件 ................................. 4 1：安装底座 .............................. 4 2：连接天线/电缆/录像机 .................. 5 3：避免电视机倾倒 ........................ 5 4：进行初始设定 .......................... 6 选择语言 ................................ 6 自动调台电视频道 ........................ 7 从电视机上拆下底座 ....................... 7 安全信息 ................................. 8 预先注意事项 ............................. 9 操作电视机 遥控器简介 .............................. 11 电视机按钮和指示灯的简介 ................ 13 观看电视 观看电视 ................................ 14 使用选购装置 连接选购装置 ............................ 15 观赏来自外接装置的图像 .................. 16 观赏双画面 .............................. 17 观赏画中画 （画中画）.................... 17 使用菜单功能 浏览菜单 ................................ 18 通过USB播放照片/音乐/视频 ............... 18 使用备有HDMI控制的BRAVIA Sync ........... 19 设定调节 ................................ 20 图像设定 ................................ 20 声音设定 ................................ 21 屏幕设定 ................................ 22 频道设定 ................................ 23 亲子锁 .................................. 24 设定 .................................... 25 环保 .................................... 26 其他信息 产品简介 ................................ 27 故障排除 ................................ 28 规格 .................................... 30 4 CS 启用指南 检查附件 台式底座* 底座支架 （1） 底座前盖 （1） 底座后盖 （1） 台式底座固定螺丝 （M5×14）（8） RM-SA021遥控器 （1） AA电池 （R6型）（2） * 使用附带的安装螺丝安装台式底座。请参阅附带 的台式底座手册安装底座。 将电池装入遥控器中 • 按照正确的极性装入电池。 • 请勿同时使用不同类型的电池，或新旧电池 混合使用。 • 请以不污染环境的方法处理电池。某些地区 可能规定了电池的处理方法。请咨询当地政 府。 • 小心使用遥控器。请勿掉落或踩踏遥控器， 或将任何液体溅到遥控器上。 • 请勿将遥控器放在靠近热源、受阳光直射的 地方，或者放在潮湿的房间里。 1：安装底座 • 请参阅附带的底座指南进行正确安装。 • 为了获得良好的图像质量，切勿将屏幕直接 对着灯光或阳光。 • 用所附的螺丝按照箭头标记 所指示的螺 丝孔将电视机固定在底座上。 • 此电视机很重，需要两人或更多人将电视机 搬到底座上。 • 如果使用电动螺丝起子，设置扭紧转距至大 约1.5 N·m （15 kgf·cm）。 • 拧螺丝时保持电视机垂直放置，必须拧紧四 个随附的螺丝，否则会引起电视机倾倒。 • 在不损坏螺丝头的情况下，请使用适当的螺 丝刀来拧紧螺丝。 • 在您安装底座的过程中，请确保交流电源线 远离底座安装位置。 • 请勿触及电视机底座底部的内侧面，以免划 伤。 按下打开 5 CS 启用指南 2：连接天线/电缆/录像机 • 未随附连接电缆。 连接天线/电缆 3：避免电视机倾倒 1 安装木螺丝* （4 mm直径，未随附）入电 视机底座。 2 安装机器螺丝* （M4×16，未随附）入电 视机螺丝孔。 3 使用坚韧的线（未随附）绑紧木螺丝和机 器螺丝。 * LCD-TV 固定用螺丝套件 （另售 ) • 请将电视机牢固地放置在平稳的水平面上， 如放置在不平稳处，可能会因电视机倾倒、 掉落而造成人身伤害。 • 为了安全起见，推荐如图所示的固定方法。 关于固定用的部品，建议购买市场所售或 SONY另售的LCD-TV固定用螺丝套件 （有 偿）。如有需要请联系索尼客户服务中心获 取帮助。具体请参照 《售后服务网络地址》 （随附附页）。 连接天线/电缆和录像机 天线电缆 天线电缆 天线电缆 AV电缆 录像机 6 CS 4：进行初始设定 1 将电视机连接至您的交流电源插座 （220 V 交流，50 Hz）。 2 按下电视机上的电源按钮。 当电视机处于待机模式时 （电视机正面 的待机指示灯亮红色） ，请按下遥控器 上的电视电源来开启电视机。 在您第一次打开电视机时，屏幕上便会 出现 “语言/Language”菜单。 3 按下 F/f 选择菜单屏幕上显示的语言， 然后按下 。 4 按下 F/f 选择 “家”，然后按下 。 3, 4, 5 7 选择语言 7 CS 启用指南 5 按下 G/g 选择 “确定”，然后按下 。 电视机便会开始搜寻所有可用的频道。 这可能会花费一些时间，请耐心等待并 且不要按下电视机或遥控器上的任何按 钮。 如果出现讯息要求您确认天线连接状态 时 未发现频道。请连接天线并选择“确认” 来重新启动自动调台功能。如果已搜寻 了 100 个频道，自动调台将会停止操作。 6 “频道排序”菜单出现在屏幕上时，按照 “频道排序”（第 23 页）的步骤进行。 如果不要变更储存于电视机上的频道顺 序，请前往步骤 7。 7 按下主菜单来退出。 电视机现在已经调节好所有可用的频道 了。 从电视机上拆下底座 • 除了要把电视机安装在墙上以外，请勿移除 底座。 • 关于支架安装，请参阅随挂壁式支架附带的 使用手册。安装此电视机需具备专门技能， 特别是在鉴定墙壁支撑电视机重量的坚硬 度。为保护产品和安全理由，Sony坚持建议 您采用特别设计用于您电视机的挂壁式支 架型号。而且应该由索尼授权的经销商或授 权的指定维修服务网点进行墙上安装电视 机。 自动调台电视频道 8 CS 安全信息 安装/设定 根据下列指示安装及使用电视 机，以避免发生火灾、触电或损 坏和/或人身伤害。 安装 • 应将电视机安装在易于插拔 的交流电源插座附近。 • 将电视机放置在平稳水平的 表面上，以避免电视机掉落而 造成人身伤害或电视机损坏。 • 仅可由有资格的服务人员执 行挂壁安装。 • 为了安全起见，强烈建议您选 购Sony推荐的挂壁式支架，具 体信息请向索尼中国顾客咨 询热线咨询。 • 在安装挂壁式支架时 , 请使用 支架随附的专用固定螺丝。从 挂壁式支架接触面量起专用 固定螺丝的长度如图所示。螺 丝直径和长度视挂壁式支架 型号而异。 如不使用专用固定螺丝，可能 会造成电视机掉落及内部损 坏等。 搬运 • 搬运电视机之前，请断开所有 电缆的连接。 • 大尺寸电视机需要两人或两 人以上搬运。 • 用手搬运电视机时，请如下图 所示托住。请勿对液晶面板施 加压力。 • 抬起或移动电视机时，请牢牢 扶住其底部。 • 搬运电视机时，请勿使其受到 摇晃或过度振动。 • 搬运电视机以进行维修或移 动时，请使用原有的纸箱和包 装材料进行包装。 通风 • 切勿覆盖通风孔或将任何物 体插入机壳内。 • 如下图所示，在电视机周围保 留通风空间。 • 强烈建议您使用 Sony 挂壁式 支架以确保足够的空气流通。 安装在墙上 安装在底座上 • 为了确保正确通风及防止脏 物或灰尘堆积： – 请勿将电视机平放、上面朝 下安装、向后安装或侧面安 装。 – 请勿将电视机放置于架子、 地毯、床或壁橱中。 – 请勿用布（如窗帘）或物件 （如报纸等）覆盖电视机。 – 请勿如下图所示安装电视 机。 交流电源线 按照下列指示使用交流电源线 和插座以避免发生火灾、触电 或损坏和/或人身伤害： – 电视机上交流电源插头的形 状视地区而异。必须连接插头 适合交流电源插座的附带的 交流电源线。 – 请仅使用Sony所提供的交流 电源线，不要使用其它品牌的 电源线。 – 将插头完全插入交流电源插 座。 – 仅可在220 V交流电源上使用 电视机。 – 连接电缆时，为了安全起见请 务必拔下交流电源线，并注意 避免被电缆绊到脚。 – 在进行作业或移动电视机之 前，请从交流电源插座上断开 交流电源线的连接。 – 保持交流电源线远离热源。 – 拔出交流电源插头并定期进 行清洁。如果插头上覆盖一层 灰尘并且有水气，则其绝缘品 质可能已经劣化，并可能会造 成火灾。 注意 • 请勿在任何其它装置上使用 所提供的交流电源线。 • 请勿过度拧捏、弯曲或扭转交 流电源线。否则线芯可能会暴 露在外或折断。 • 请勿改装交流电源线。 • 请勿将任何重物压在交流电 源线上。 • 断开交流电源线连接时，请勿 拉扯交流电源线。 • 请勿在相同的交流电源插座 上连接太多装置。 • 请勿使用不适当的交流电源 插座。 使用限制 请勿在下列地点、环境或情况 条件下安装/使用电视机，否则 电视机可能会发生故障并造成 火灾、触电、损坏和/或人身伤 害。 8-12mm 挂壁式支架专用固定螺丝 专用挂壁式支架 电视机后盖上的支 架安装部位 30 cm 10 cm 10 cm 10 cm 请至少在电视机周围保留此空间。 30 cm 10 cm 10 cm 6 cm 请至少在电视机周围保留此空间。 阻碍空气流动。 阻碍空气流动。 墙上 墙上 9 CS 地点： • 户外 （直射阳光下）、海边、 轮船或其他船只上、车内、医 疗机构、不稳定的地方、水 边、雨水、湿气或烟雾处。 • 如果将电视机放置在公共浴 室或温泉的更衣室内，则电视 机可能会因空气中的硫化物 等而损坏。 清洁： 切勿将水或清洁剂直接喷在电 视机上。否则液体可能会滴落 到屏幕的底部或外部部件上， 从而造成故障。 环境： • 炎热、潮湿或多尘的地方；昆 虫可能进入的地方；可能会 受到机械震动的地方；易燃 物旁 （蜡烛等）。电视机不能 受到滴水或水溅，且不能在电 视机上放置花瓶等盛有液体 的物品。 • 请勿将电视机放置在潮湿或 多尘空间内，或有油烟或蒸汽 的场所 （灶台或增湿器附 近） 。否则可能会导致火灾、 触电或本机变形。 情况条件： • 请勿在湿着手时，机壳打开时 或使用非制造厂商推荐附件 时使用电视机。在有闪电暴风 雨时，请断开电视机与交流电 源插座和天线的连接。 • 请勿将电视机安装在延伸出 开放的空间。否则可能会导致 人员受伤或人为损坏，或物件 碰撞电视机。 打破电视机屏幕: • 请勿将任何物品丢向电视机。 否则屏幕可能会因为受到撞 击而破裂并造成严重伤害。 • 若电视机表面破裂，请勿在拔 下交流电源线之前碰触电视 机。否则便可能会导致触电。 • 请勿使LCD屏幕受到任何强烈 撞击或震动。屏幕玻璃可能会 破裂或粉碎并造成伤害。 当未使用时 • 如果您不使用电视机数天，为 了环保和安全原因，应将电视 机电源线从交流电源插座上 拔下。 • 关闭电视机电源时，电视机并 未与交流电源断开连接，请将 插头从交流电源插座上拔下 以完全断开电视机的电源连 接。 • 但是，某些电视机可能具有需 要将电视机保持在待机模式 下才能正常工作的特点。 对于儿童 • 请勿让儿童爬上电视机。 • 请将小附件放置于儿童无法 触及的位置，以免不小心吞 下。 如果出现下列问题… 如果出现下列任何问题，请关 闭电视机并立即拔下交流电源 线。 请询问您的经销商或Sony维修 中心以让有资格的服务人员进 行检查。 当： – 交流电源线损坏。 – 交流电源插座不适当。 – 电视机由于跌落、敲击或撞 击而损坏。 – 任何液体或固体物件通过开 口处掉入机壳内。 关于液晶显示屏温度 液晶显示屏长时间使用后，面 板四周会变热。用手触摸时会 感觉较热。 预先注意事项 观赏电视 请在适当光线条件下观赏电视， 因为在光线不足或长时间观赏 电视会损害您的视力。 LCD屏幕 • 虽然LCD屏幕采用最精密技术 制造且99.99% 以上的像素有 效，然而在LCD屏幕上还是经 常会出现暗点或亮点 （红色、 蓝色或绿色）。这是 LCD 屏幕 的结构特性，并不是故障。 • 请勿按压或刮前面滤光镜或 在电视机顶部放置物件。这可 能会导致图像变形或LCD屏幕 损坏。 • 若在寒冷的地方使用电视机， 图像会有一些模糊或变暗。这 是正常现象。电视机的温度升 高之后这个现象便会消失。 • 图像静止不动将会产生重影。 这个现象应该在一会儿之后 便会消失。 • 使用电视机时屏幕与机箱会 变热。这是正常现象。 • LCD屏幕含有少量液态晶体。 本电视机中使用的某些荧光 管也含有水银（LED背光LCD电 视机除外）。进行废弃处理 时，请遵照当地的法令和法 规。 使用和清洁电视机的屏幕表 面/机壳 请务必在清洁液晶电视之前， 先将连接至液晶电视的交流电 源线从交流电源插座上拔下。 为了避免机体材料变质或屏幕 涂层腐蚀，请遵照下列预先注 意事项。 • 若要清除屏幕表面/机壳上的 灰尘，请用柔软布料擦拭。如 果还是有灰尘，请使用已稀释 的温和清洁剂沾湿的软布来 擦拭。 • 切勿将水或清洁剂直接喷在 电视机上。否则液体可能滴落 在屏幕的底部或外部部件上， 并可能导致故障。 • 切勿使用任何类型的磨砂垫、 碱性/酸性清洁剂、擦洗粉或 易挥发溶剂，如酒精、挥发 油、稀释剂或杀虫剂。使用上 述材料或与橡胶或乙烯基物 品长时间接触可能会造成屏 幕表面和机壳材料的损坏。 • 建议您定期对通风口进行吸 尘，以确保通风正常。 续下页 10 CS • 当调整电视机角度时，请慢慢 地移动电视机以防止电视机 从台式底座移动或滑落。 选购装置 请将会产生电磁辐射的选购附 件或任何装置远离电视机。否 则可能会造成图像扭曲和/或噪 声。 （关于操作遥控器的注意事项） 注意 • 按照正确的极性装入电池。 • 请勿同时使用不同类型的电 池，或新旧电池混合使用。 • 请以不污染环境的方法处理 电池。某些地区可能规定了电 池的处理方法。请咨询当地政 府。 • 小心使用遥控器。请勿掉落或 踩踏遥控器，或将任何液体溅 到遥控器上。 • 请勿将遥控器放在靠近热源、 受阳光直射的地方，或者放在 潮湿的房间里。 操作电视机 11 CS 操作电视机 遥控器简介 1 输入选择 显示所连接的装置列表并选择输入源 （第16页）。 2 同步菜单 按此按钮显示BRAVIA Sync菜单，然后从 “HDMI设备选择”中选择所连 接的HDMI装置。 您可以从BRAVIA同步菜单选择以下选项： “设备控制”： 使用 “设备控制”菜单以操作与HDMI控制兼容的装置。 从 “主 （菜单）”、“选项”和 “内容列表”选择选项以操作装置。 “扬声器”： 选择 “电视机扬声器”或 “音响系统”使电视机的声音 从电视机扬声器或连接的音响设备输出。 “电视控制”：使用 “电视控制”菜单，从 “主 （菜单）”或 “选项” 菜单操作电视机。 “返回电视”： 选择此选项返回电视节目。 3 N/X/x/m/M/./> 您可操作连接至电视的BRAVIA Sync兼容装置。 遥控器上的一些其它按 钮也可能可以操控BRAVIA Sync装置。 4 电视 显示外接输入时切换至电视显示。 5 双画面/画中画 （第17页） 6 场景 – 场景选择模式 按此按钮以显示 “场景选择”菜单。当选择想要的场景选项时，将自 动设定所选场景的最适合音质和画质。您可以选择的选项可能不同。无 效的选项会以灰色显示。 “自动”：输出根据输入源而自动设定的理想画质和音质。 视连接装置 而定，可能没有任何效果。 “通用”：当前用户设定。 “照片”：输出如复制自打印照片的质地和颜色的图像。 “音乐”：输出犹如音乐会的动态和清晰声音效果。 “电影”：输出影院般的图像和动态声音。 “游戏”：输出享受游戏的最佳画质和音质。 “图表”：输出更清晰的图像以减少因长时间观看而引起的疲劳。 “运动”：输出犹如在体育场内的逼真图像和环绕声音。 7 返回 • 回到上一幕显示的菜单。 • 播放照片/音乐/视频文件时：按此按钮以停止播放（显示返回文件或 缩略图）。 8 主菜单 显示或取消菜单。 9 数字按钮 可选择频道。 若要选择编号10及以上的频道，请快速输入下一个数字 （第23页）。 q; 音量 +/– 调节音量。 qa 静音 按下静音。 再按恢复声音。 qs 电视电源 按此按钮以开启电视机或转换至待机模式。 qd 声音切换 （第21页） qf 屏显 显示信息。 按一次以显示您在观看的频道/输入的信息。 再按一次则 删除屏幕显示。 z • 数字5、 N、频道 + 和 声音切换按钮上有触 点。 操作电视机时请使 用触点来做为参考。 续下页 12 CS qg F/f/G/g/ • 选择或调节项目。 • 确认被选项目。 • 播放照片文件时：按 G 以选择上一个文件。 按 g 以选择下一个文件。 播放音乐/视频文件时：按 暂停/开始播放。 持续按 G/g 快速前 进/快速后退，然后在您要继续播放的点释放按钮。 qh 选项 按此按钮将显示含有一些设定菜单快捷方式的列表。 视输入源和内容而定，所列选项会有所不同。 qj 彩色按钮 当彩色按钮有效时，操作指南出现于屏幕上。 qk 屏显模式 更改图像尺寸。 重复按下此按钮来选择所要的屏显模式 （第14页）。 ql 频道 +/– 可选择下一个 （+）或上一个 （-）频道。 w; 回看 可回到上一个观赏的频道或输入 （超过十五秒钟）。 13 CS 操作电视机 电视机按钮和指示灯的简介 1 电源 按此按钮以开启电视机或转换至待机模式。 • 若要完全关闭电视机，请从交流电源插 座拔下插头。 2 频道 +/–/ / • 可选择下一个 （+）或上一个 （-）频道。 • 在电视菜单中：在选项上向上 （ ）或下 （ ）移动。 3 音量 +/–/ / • 可增加 （+）或降低 （-）音量。 • 在电视菜单中：在选项上向右 （ ）或左 （ ）移动。 4 输入选择 / • 显示所连接的装置列表并选择输入源 （第 16页）。 • 在电视菜单中：选择菜单或选项，及确认 设定。 5 显示或取消菜单。 6 – 遥控器感应器 / 光感应器 接收来自遥控器的红外线信号。 判断房间照明程度并就此调节屏幕亮度。 切 勿将任何物品盖住感应器，否则可能影响此 项功能。 7 / – 图像关闭 / 定时器指示灯 • 当您选择 “图像关闭”时，以绿色点亮 （第26页）。 • 当您设定定时器 （第25页）时，以琥珀色 点亮。 8 1 – 待机指示灯 电视机处于待机模式时会亮红色。 9 " – 电源指示灯 • 开启电视机时会亮绿色。 • 遥控器被操作时闪烁。 • 拔去交流电源线前，确保电视机完全被关 闭。 电视机在拔去交流电源线时仍开着，将 导致指示灯持续亮着或电视机故障。 z • 频道 + 按钮有一个触点。操作电视机时请 使用触点来作为参考。 14 CS 观看电视 观看电视 1 按下电视机上的电源按钮打开电视机。 当电视机处于待机模式时 （电视机正面 的待机指示灯为红色），按下遥控器上的 电视电源打开电视机。 2 按下数字按钮或频道 +/- 选择一个电视频 道。 对于电视、视频、分量信号或 HDMI 信号输入 （PC 信号输入除外） * 图像上下方有一部分会被切掉。 • 对于 720p，1080i，1080p 信号源图像，您无 法选择 “4:3 屏显模式”。 对于 PC 信号输入 • 视输入信号不同，您可能无法选择全屏模式 1。 2 2 智能屏显模式 * 将图像中央部分放 大。图像左右边缘会 被拉长以填满 16:9 屏幕。 4:3 屏显模式 将 4:3 图像以原始尺 寸显示。图像两侧会 有黑色条棒以填满 16:9 屏幕。 16:9 屏显模式 将 4:3 图像水平拉长 以填满 16:9 的屏幕。 等比放大屏显模式 * 以正确的比例显示宽 银幕电影 （信箱格 式）广播。 正常模式 以图像原始像素尺寸 显示图像。小图像的 顶部、底部和两侧出 现条状显示。 全屏模式 1 拉长原始图像以垂直 方向填满屏幕。 全屏模式 2 水平拉长全屏模式 1 图像以填满 16:9 的屏 幕。 15 CS 使用选购装置 使用选购装置 连接选购装置 您可连接各种选购装置至电视机。 数码相机 PC （HDMI 输出） 家庭影院系统 Blu-ray DiscTM/DVD 播放器 视频游戏装 置 带分量信号输出 的DVD播放机 摄像机 PC DVD播放机 录像机 S VHS/Hi8/ DVC摄像机 音响系统 带HDMI 信号输 出的DVD 播放机 摄像机 USB存储媒体 Hi-Fi音响设备 带有光学音 频输入端的 Hi-Fi音响 设备 16 CS 观赏来自外接装置的图像 开启所连接的装置，然后按下输入选择以显示连接装置列表。按下F/f 以选择所要的输入源， 然后按下 。（在按下 F/f 的两秒后如果没有进行任何操作，显示项目会被选取。）当 “AV设 定”菜单内“视频标注”中的输入源被设至“跳过”时（第25页），则此输入源将在列表里无效。 z • 按下电视机上的输入选择 / 按钮来显示所连接的装置列表并选择所要的输入源。您也可以按 F/f 以选择所要的输入源。两秒后被选取的输入源将会被显示。 插孔/ 在屏幕上的输入符号 说明 A 视频2/ 音频2 视频2 连接至视频插孔 2和音频插孔 2。若您连接单声道装置，请连接至 L (MONO) 插孔 2。 B 您可以欣赏储存在Sony数码相机、摄像机或USB存储设备里的照片/音乐/视 频文件 （第18页）。 • 不支持Super Speed USB (USB3.0)。 C / 分量输入或 视频 1 分量信号或 视频1 连接至分量视频信号插孔和音频插孔 / 。为获得更好的图像品质，如 果您的DVD播放机具有分量视频信号输出，建议使用分量视频信号连接方 式。当使用分量视频信号插孔 作为视频插孔 1时，选择 “视频1/分 量信号输入”菜单里的 “视频信号1”（第25页）。 • 您不可同时使用分量视频信号插孔 和视频插孔 1。 D / PC输入 PC 连接至PC输入 插孔和音频插孔 。请使用带铁氧磁环的PC电缆。 E HDMI输入1或2 HDMI 1或 HDMI 2 如果装置具有HDMI插孔，请连接至HDMI输入1或2插孔。数字视频与音频信号 会从装置输入。 此外，当您连接与HDMI控制兼容的装置时，将支持与连接装置之间的通讯。 请参阅第26页关于此通讯的设置。 如果装置有DVI插孔，通过DVI-HDMI适配器界面 （未随附）连接DVI插孔至 HDMI输入1插孔，并连接装置的音频输出插孔至PC输入插孔中的PC/HDMI 1音 频输入插孔（PC/HDMI 1音频输入插孔被用为PC输入和HDMI输入1插孔的音频 输入插孔）。 • HDMI插孔仅支持以下视频输入：480i、480p、576i、576p、720p、 1080i、1080p和1080/24p。 • HDMI插孔可以支持HDMI PC模式的PC定时。请参阅第23页有关支持的PC 输入信号。 • 务必只使用具有HDMI标志的经授权HDMI电缆。我们建议您使用Sony HDMI电缆 （高速类型）。 F 数字音频输出 （光纤） 连接至数字音响设备的光学音频输入端。 G 音频输出 在所连接的Hi-Fi音响设备上可以听电视声音。 17 CS 使用选购装置 观赏双画面 您可以在屏幕上同时观看两个图像 （分量和 HDMI输入模式）。 请连接选购装置 （第15页）并确保来自装置 的影像显示在屏幕上 （第16页）。 1 按下双画面。 两个图像同时显示。 2 按下 G/g 选择激活的图像。 3 在右窗口，您可以按选项选择电视频道或 视频输入，然后选择 “子窗口”。 要回到单画面模式时 按下 、双画面、返回或选择选项菜单中 的 “单画面”。 • 您不可同时使用分量视频信号插孔 和 视频插孔 1。 • 您无法更改图像的尺寸。 • 在双画面模式下，由于画面尺寸缩小，可能 会造成图像清晰度降低。 z • 选中的图像为有声图像。您可按下 G/g 切 换有声图像。 • 您也可以从选项菜单中选择“双画面”使用 双画面功能。 观赏画中画 （画中画） 您可以在屏幕上同时观看两个图像 （PC输入 模式）。 请连接PC （第15页）并确保来自PC的影像显 示在屏幕上 （第16页）。 1 按下双画面。 两个图像同时显示。 2 在子窗口中，您可以按选项选择电视频道 或视频输入，然后选择 “子窗口”。 要回到单画面模式时 按下双画面、 返回或选择选项菜单中的 “单画面”。 • 您无法显示高过您的电视机显示分辨率的 信号 （第30页）。 • 在 PIP 模式下，由于画面尺寸缩小，可能会 造成图像清晰度降低。 z • 您可从选项菜单中选取“声音对换”以切换 有声图像。 • 您也可以从选项菜单中选择“画中画”使用 PIP功能。 双画面可用性 左窗口中 右窗口中 分量信号 HDMI 1/2 （PC输入模式 除外） 电视频道或视频 1/2 左窗口 右窗口 画中画可用性 主窗口中 子窗口中 PC HDMI 1/2 （PC定时） 电视频道或视频 1/2 子窗口 （按 F/f/G/g 可以 移动子窗口的 位置。） 主窗口 18 CS 使用菜单功能 浏览菜单 通过USB播放照片/音乐/视频 您可以通过USB电缆或USB存储设备在电视上欣赏储存在Sony数码相机或摄像机里的照片/音乐/ 视频文件。 1 连接支持的USB设备*至电视。 2 按下主菜单。 3 按下 F/f 选择 “照片”、“音乐”或 “视频”。 4 文件或文件夹的缩略图出现。 如检测到多过一个USB设备，从列表里的有效选项选取 “设备选择”并按下 ，然后按 F/f/G/g 以选择USB设备和按下 。 5 按下 F/f/G/g 以选择文件或文件夹，然后按 。 当您选取文件夹时，选择一个文件，然后按 。 播放开始。 * 不支持 Super Speed USB (USB3.0)。 照片缩略图自动显示 让您享用 “USB自动启动”功能 （第25页）。 • 当电视存取USB设备上的数据时，请遵守以下事项： – 请勿关闭电视或连接的USB设备。 – 请勿拔下USB电缆。 – 请勿移开USB设备。 USB设备的数据可能被破坏。 • 对于电视或外接设备故障所导致的任何记录媒体数据的损失，Sony将不负责。 • USB播放支持以下照片文件格式: – JPEG (有 “.jpg”扩展名的JPEG格式文件并符合DCF 2.0或EXIF 2.21) • USB播放支持以下音乐文件格式: – MP3 (没有版权的扩展名为 “.mp3”的文件) 主菜单按钮可让您存取各种电视设定、USB媒体文件和FM广播模式。 1 按下电视机或遥控器上的主菜单。 2 按下 F/f 以选择某个选项，然后按下 。 3 按照屏幕上的指示操作。 4 按下主菜单以退出菜单。 菜单 说明 1 收藏夹 您可储存最多10个频道及/或外部输入在您的收藏频道列表里。请参阅 第25页。 2 照片 您可通过USB设备欣赏照片文件 （第18页）。 3 音乐 您可通过USB设备欣赏音乐文件 （第18页）。 4 视频 您可通过USB设备欣赏视频文件 （第18页）。 5 设定 显示执行多项高级设定和调节的 “设定”菜单。 关于设定的相关细节，请参 阅第20至26页。 19 CS 使用菜单功能 • USB播放支持以下视频文件格式: – MPEG-1 – MPEG-2 （仅限MPEG-1 Layer II音频解码） • 在一些情况下，文件名和文件夹名可能会显示不正确。 • 当您连接Sony数码相机，设置相机的USB连接模式至自动或海量存储。 有关更多USB连接模式的信 息，请参阅您的数码相机随附的指南。 • 使用符合USB大容量存储设备等级标准的USB存储设备。 若要显示照片 — 数码相框 您可以在屏幕上以所选时间长度显示照片。经过该时间后，电视机自动切换为待机模式。 1 选择照片 （第18页）。 2 在显示所选照片期间按选项，然后按 F/f 选择 “数码相框的图片”并按 。 3 反复按返回返回缩略图。 4 按 G/F/f 选择 “数码相框”并按 。 电视机被切换为数码相框模式，所选照片显示在屏幕上。 要设定显示照片的持续时间时 按选项，然后选择 “持续时间”并按 。然后，选择持续时间并按 。 屏幕上出现计数器。 若要返回缩略图 按主菜单或返回。 • 如果从USB设备中选择照片，请务必保持与电视机的连接。 • 如果 “睡眠定时器”被激活，电视机将自动切换为待机模式。 使用备有HDMI控制的BRAVIA Sync 使用HDMI CEC （消费者电子控制），HDMI功能让电视与所连接并和此功能兼容的装置通讯。 例 如：连接与HDMI控制兼容的Sony装置 （通过HDMI电缆），您可一起控制它们。 请务必正确连接装置并进行必要设定。 HDMI控制 • 当您使用遥控器切换电视机至待机模式，所连接的装置会自动关闭。 • 在装置开始运作时自动开启电视，转换输入至所连接的装置。 • 如果您在电视开启时打开连接的音响系统，声音输出从电视机扬声器转换至音响系统。 • 调节连接音响系统的音量 （音量 +/-）和静音 （静音）。 • 您可使用电视机遥控器操作具有BRAVIA Sync标志的所连接Sony装置。 BRAVIA Sync按钮可以进行的操 作，参见第11页。 – 关于可使用的控制，请参阅装置的使用说明书。 • 如果电视的 “HDMI控制”设至 “开”，所连接装置的 “HDMI控制”也自动切换至 “开”。 设定HDMI控制 必须在电视机和所连接的装置两方进行HDMI控制设定。 参阅 “HDMI设定”（第26页）关于电视 方面的设定。 至于连接装置的设定，请参阅有关使用说明书。 20 CS 设定调节 • 视情况而定，您可调节的选项会有所不同。 无效的选项会以灰色显示或不被显示。 图像设定 图像模式 设定图像模式。 根据 “场景选择”设定的不同，能够选择的选项各异。 “鲜艳”：增强图像对比度和锐利度。 “标准”：标准图像。 建议使用于家用娱乐。 “用户设定”：让您存储您所要的设定。 “游戏-标准”：选取适合游戏的标准图像。 “游戏-原始”：选择以依您的喜好调节游戏图像。 初始化 将除了 “图像模式”和 “增强智能图像调节设定”以外的所有 “图像设定”设 置重新设定为出厂设定值。 背景照明 调节背景的亮度。 对比度 可增加或降低图像对比度。 亮度 可使图像变亮或变暗。 颜色 可增加或降低颜色浓度。 色调 可增强或减弱绿色调和红色调。 • 当观赏电视节目或视频输入时，“色调”只有在使用NTSC彩色制式时有效。 色温 调节图像的白色度。 “冷色调”：可让白色带有蓝色色调。 “中间色调”：可让白色带有中性色调。 “暖色调1”/ “暖色调2”：可让白色带有红色色调。“暖色调2”比 “暖色调1” 更偏红色调。 • 当“图像模式”被设定为“鲜艳”时，“暖色调1”和“暖色调2”将无效。 锐度 可增强或降低图像锐度。 降噪 在广播信号微弱时减少图像干扰 （雪花图像）。 MPEG降噪 减低MPEG压缩视频信号中的图像干扰。 Motionflow 让活动图像显得更加平滑并减少图像模糊。 高：让活动图像 （例如：基于电影的内容）显得更加平滑。 标准：让活动图像显得平滑。通常观看时使用此设定。 关：当 “高”或 “标准”设定产生噪音时，使用此设定。 • 根据视频的不同，即使改变设定，也可能看不到视觉效果变化。 电影 当播放用胶卷拍摄的录像机、Blu-ray DiscTM或DVD影像时提供更佳的动画，减低 模糊和带粒状图像。 选取 “自动”或 “自动1”以代表原始胶卷内容,或 “自动 2”为标准。（视电视机型号而定，设定选项会有所不同。） • 即使选择了“自动”、“自动1”或“自动2”,但如果图像出现不规则的信 号或太多噪讯，“电影”将自动关闭。 高级设定 让您更详细的设置 “图像设定”设定。 当 “图像模式”设为 “鲜艳”时，这些 设定将无效。 “初始化”：将除了 “白平衡”以外所有的高级设定重新设定为出厂设定值。 “高级对比度增强”：依照屏幕的亮度自动将 “背景照明”和 “对比度”调节至 最合适的设定。 此设定特别有效于灰暗图像，并增加灰暗图像场景的强烈对比 区别。 “黑色校正”：增加图像黑色区域以强化对比度。 “伽马校正”：调节图像的亮与暗区域之间的平衡。 “白色增强”：强调白色色彩。 “彩色增强”：使色彩更为生动。 “白平衡”：调整各颜色的色温。 21 CS 使用菜单功能 增强智能图像调节设定 “增强智能图像调节” 让您在观赏电视频道或视频输入时改善图像。 根据 “场景选择”设定的不同， 能够选择的选项各异。 “信号强度” 打开/关闭“信号强度”功能。 选取了“开”后，当您选择频道或视频输入时， 输入信号强度条将显示。 “画面优化” 让您依您所要的设定提升图像。 “清晰”：多干扰杂讯却更清晰的图像。 “流畅”：少干扰杂讯而清晰度减弱的图像。 声音设定 声音模式 设定声音模式。 根据 “场景选择”设定的不同，能够选择的选项各异。 “动态”：强调高音和低音。 建议使用于家用娱乐。 “标准”：标准声音。 “清晰语音”：使说话声音更清晰。 “用户设定”： 允许根据自己的喜好调节声音设定。 初始化 将除了“声音模式”、“声音切换”、“扬声器”和“音频输出”以外的所有“声 音设定”重新设定为出厂设定值。 7波段均衡器 调节声音频率的设定。 按下 G/g 选择想要的声音频率，按 F/f 调节设定值，然后按下 。 当选择“声 音模式”选项时，所调节的设定将会被接收。 选取 “初始化”将使 “7波段均衡器”设定为原始设定。 • 调节较高频率值时会影响较高音调的声音，而调节较低频率值时则会影响 较低音调的声音。 平衡 强调左或右扬声器平衡。 智能音量控制 减少所有频道和广告之间的音量差异 （例如广告音量通常大于频道）。 音量补偿 调节对比其他输入的当前输入音量。 环绕 让您依照电视频道的类型 （电影、体育、音乐等）或视频游戏，选择适合的环绕 效果。 根据 “场景选择”设定的不同，能够选择的选项各异。 “开”：让您在仅有两个内置电视机扬声器的情况下也能享受两个频道虚拟环绕 音频效果。 “模拟立体声”：为单声道频道增加环绕效果。 “电影”：输出犹如电影院的高级音频系统的环绕效果。 “音乐”：输出让您觉得身处音乐厅的环绕效果。 “运动”：输出让您觉得置身于现场运动竞赛的环绕效果。 “游戏”：输出提升游戏声音的环绕效果。 “关”： 转换和复制多声道音频至2声道音频。 在其他音频格式的情况，原始音频 被复制。 声音切换 设置从扬声器输出的声音为立体声或双语广播。 “立体声”/ “单声道”：适合立体声广播。 “主声道”/ “副声道”/ “单声道”：适合双语广播，选择 “主声道”作为声 道1，选择 “副声道”作为声道2，如有单声道则选择 “单声道”。 • 如果信号很弱，声音将自动变成单声道。 • 当接收NICAM频道时如果立体声有噪声，选择 “单声道”。 声音变成单声 道，但噪声减少。 • 每个频道位置均记忆 “声音切换”设定。 • 当 “单声道”被选时，您接收不到立体声广播声音。 z • 如果您选择其它连接至电视的装置，设置“声音切换”至“立体声”、“主 声道”或“副声道”。 无论如何，当连接至HDMI插孔（除HDMI 1以外）的 外接装置被选取时，这会被固定为 “立体声”。 扬声器 “电视机扬声器”：开启并从电视机扬声器输出电视声音。 “音响系统”：关闭电视机扬声器并从连接至电视机音频输出插孔的外接音频装 置输出电视声音。 在进行适当的HDMI控制设定后，您也可开启与HDMI控制兼容的连接装置。 续下页 22 CS 音频输出 “可变动”：使用外接音频系统时，可用电视机的遥控器来控制音频输出的音量 输出。 “固定”：固定电视的音频输出。 使用您的音频接收机的音量控制通过您的声音 系统调节音量 （及其它音频设定）。 屏幕设定 屏显模式 关于屏显模式的相关细节，参见第14页。 自动屏显模式 依照外接装置的输入信号自动切换屏显模式。 若要维持您的设定值，请选择 “关”。 • “自动屏显模式”只在观赏从视频输入、HDMI和480i或576i格式的分量输 入的频道时有效。 z • 即使 “自动屏显模式”被设定为 “开”或 “关”，您还是可以通过重复按 下屏显模式来修改屏幕格式。 4:3预设定屏显模式 选择预设定屏幕模式以配合4:3广播一起使用。 “智能屏显模式”：扩大4:3图像以填满16:9的屏幕，尽量保存原始图像。 “4:3屏显模式”：以正确的比例显示传统的4:3广播。 “关”：可在频道或输入切换时保留当前的 “屏显模式”设定。 自动显示区域 “开”：根据内容自动调节显示区域。 “关”：关闭 “自动显示区域”。 从 “显示区域”选项中选一。 显示区域 调节图像显示区域。 “全像素”：以原始尺寸显示1080/50i，1080/60i，1080/50p和1080/60p播放源 （仅限HDMI或分量输入）或1080/24p播放源 （仅限HDMI输入）的图像。 （视电 视机型号而定。） “+1”：以原始尺寸显示图像。 “普通”：以推荐的尺寸显示图像。 “-1”：扩大图像使边缘在可见显示区域外。 水平位置调节 当 “屏显模式”被设定为 “智能屏显模式”或 “等比放大屏显模式”时调节图 像的水平位置。 垂直位置调节 当 “屏显模式”被设定为 “智能屏显模式”或 “等比放大屏显模式”时调节图 像的垂直位置。 PC设定 “屏显模式” 选择来自PC输入显示的屏幕模式，请参见第14页。 “初始化” 将除了 “屏显模式”以外所有的 “PC设定”重新设定为出厂设定值。 “自动调节” 当电视机从所连接的PC接收到输入信号时自动调节图像的显示位置、相位和像 素频率。 z • “自动调节”可能无法对某些输入信号正常操作。遇此情况时，请手动调 节 “相位”和 “水平位置调节”。 “相位” 当屏幕闪烁时调节相位。 “像素频率调节” 当图像出现不必要的垂直条纹时调节像素频率。 “水平位置调节” 调节图像的水平位置。 “垂直位置调节” 调节图像的垂直位置。 23 CS 使用菜单功能 PC和HDMI输入1、2的 PC输入信号参考图表 • 本电视机的PC信号输入不支持绿色同步或复合同步。 • 本电视机的PC信号输入不支持隔行信号。 • 本电视机的PC输入支持上述表中60 Hz垂直频率的信号。 信号 水平 （像素） 垂直 （行） 水平频率 （kHz） 垂直频率 （Hz） 标准 VGA 640 480 31.5 60 VGA SVGA 800 600 37.9 60 VESA标准 XGA 1024 768 48.4 60 VESA标准 WXGA 1280 768 47.4 60 VESA WXGA 1280 768 47.8 60 VESA WXGA 1360 768 47.7 60 VESA SXGA 1280 1024 64 60 VESA HDTV 1920 1080 67.5 60 EIA 频道设定 1位数字直接选台 当“1位数字直接选台”被设定为 “开”时，您可使用遥控器上的一个预设数字 键 （0-9）来选择频道。 • 当 “1位数字直接选台”被设定为 “开”时，您无法使用遥控器来输入两 位数或三位数来选择编号10及以上的频道。 自动调台 调节所有可调入的频道。 此选项可让您在搬家之后重新调节电视机，或者搜寻 电视广播发送的新频道。 频道排序 变更电视机上储存的频道顺序。 1 按下 F/f 来选择您想移动至新位置的频道，然后按下 。 2 按下 F/f 选择您的频道新位置，然后按下 。 频道标注 为您选择的频道指定最多由7个字母或数字组成的名称。 1 按下 F/f 以选择您要命名的频道，然后按下 。 2 按下 F/f 以选择所要的字母或数字 （“_”为空格），然后按下 g。 若您输入错误的字符 按下 G/g 以选择错误的字符。 然后，按下 F/f 以选择正确的字符。 要删除所有的字符时 选择 “初始化”，然后按下 。 3 重复步骤2的程序直至名称完成，然后按 。 手动频道预设 选择 “标注”/ “AFT”/ “音频滤波器”/ “跳越频道”/ “彩色制式”之前， 请按频道 +/- 选择该频道的频道编号。 您无法选择已被设定为 “跳越频道”的 频道编号 （第24页）。 “频道”/ “电视系统”/ “VHF/UHF” 手动预设频道。 1 选择 “频道”，然后按下 。 2 按 F/f 选择要手动调入的频道编号 （如果调谐录像机，请选择频道0），然 后按返回。 3 按下 F/f 选择 “电视系统”，然后按下 。 4 按下 F/f 以选择您的电视广播系统，然后按下 。 5 按下 F/f 以移动至频率范围的标示 （“VHF低”、“VHF高”或 “UHF”），然 后按下 。 6 请使用以下方式调节频道： 按下 G/g 以搜寻下一个可调入的频道。 当找到频道时，搜寻将停止。 要继续 搜寻时，按下 G/g。 重复以上程序以手动预设其它频道。 续下页 24 CS “标注” 为您选择的频道指定最多由7个字母或数字组成的名称。 输入字符： 1 按下 F/f 以选择所要的字母或数字 （“_”为空格），然后按下 g。 若您输入错误的字符 按下 G/g 以选择错误的字符。 然后，按下 F/f 以选择正确的字符。 2 重复步骤1的程序直至名称完成，然后按 。 “AFT” 让您手动微调所选择的频道。 当 “开”被选取时，微调将自动执行。 “音频滤波器” 在电视系统 “B/G”、“I”和 “D/K”的单声道广播失真的情况下改善各个频道 的音质。 • 当 “高”被选时，您接收不到立体声或声音切换。 “跳越频道” 在您按下频道频道 +/- 选择频道时跳过未使用的频道。（您仍可使用数字按钮来 选择跳过的频道。） “彩色制式” 根据频道选择彩色制式 （ “自动” 、“PAL” 、“SECAM” 、“NTSC3.58” 、 “NTSC4.43”或 “PAL60”）。 “信号强度” 显示目前正在观赏的频道的信号强度。 亲子锁 PIN代码 让您设置电视机以锁定频道或外接输入。 使用遥控器上的0-9输入四个数字的 PIN代码。 变更PIN代码 选择以更改您的PIN代码。 童锁 锁定某一频道以禁止观赏该频道。 若要观看锁定频道，选择 “解锁”。 外部输入锁 锁定外接输入以禁止观赏。 若要观看锁定的外接输入，选择 “解锁”。 • 输入锁定频道或外接输入的正确PIN代码将暂时解除 “亲子锁”功能。 欲恢复 “亲子锁”设定，关 闭再开启电视机。 z • 如果您弄丢您的PIN代码，参见第29页。 25 CS 使用菜单功能 设定 USB自动启动 当电视机被开启、数码相机或其他储存照片文件的设备被连接至USB端口然后被 开启,自动进入照片缩略图模式。 收藏夹 可以通过指定所要的频道编号及 / 或外接输入设定您的收藏频道及 / 或外接输 入。 观看频道或外接输入 按下 F/f 以选择频道编号或外接输入，然后按下 。 关闭收藏频道列表 按下返回以回到上一幕屏幕。 将当前频道或外接输入添加到收藏频道列表 按下 F/f 以选择 “添加到收藏夹”，然后按下 。 • 当您在第十个项目后继续添加项目，收藏频道列表中最底部的项目将自动 被删除。 定时器设定 设定定时器以开启/关闭电视机。 “睡眠定时器” 设定电视机在特定的时段后自动切换至待机模式。 z • 如果您关闭电视机之后再次将它开启，“睡眠定时器”会被重新设定为 “关”。 “唤醒定时器” 设定电视机从待机模式自动打开。 “时钟设定” 允许手动调节时钟。 • 当关闭交流电源时，“时钟设定”将自动重设。 • 当启动 “睡眠定时器”或 “唤醒定时器”时，电视机前面板上的 （定 时器）指示灯以琥珀色亮起。 AV设定 “视频标注” 分配名称予任何连接至侧面和后面的装置。 选择该装置时，该名称便会短暂显 示在屏幕上。 1 按下 F/f 以选择所要的输入源，然后按下 。 2 按下 F/f 以选择下列所要的选项，然后按下 。 装置标注：使用其中一个预设标注作为所连接装置的指定名称。 “编辑”：建立您自己的标注。 请依照 “频道标注”（第23页）的步骤2-3来 执行操作。 “跳过”：跳过不必要的输入源。 “彩色制式” 根据来自输入源的复合视频信号选择彩色制式 （“自动”、“PAL”、“SECAM”、 “NTSC3.58”、“NTSC4.43”或 “PAL60”）。 “视频1/分量信号输入” 选择 “自动”让电视在分量视频信号插孔 或视频插孔 1被连接时进行 探测和在分量视频信号插孔 或视频插孔 1之间转换。 • 您不可同时使用分量视频信号插孔 和视频插孔 1。 续下页 26 CS HDMI设定 允许电视机与兼容HDMI控制功能，并与电视机HDMI插孔相连接的装置进行通讯。 请注意连接装置也必须进行通讯设定。 “HDMI控制” 设定是否链接电视和与HDMI控制兼容连接装置的操作。 当设定为 “开”时，可 使用以下功能。 将 “HDMI控制”设定为 “开”使用电视机时，如果连接了与HDMI控制兼容的特 定Sony装置，此设置自动应用于所连接的装置。 “设备自动关机” 当此项设定为 “开”时，用遥控器关闭电视机的同时，也会关闭所连接的HDMI 控制兼容装置。 “电视机自动开机” 当此项设定为 “开”时，当您打开所连接的 HDMI 控制兼容装置时，也将打开电 视机。 “HDMI设备列表” 显示与HDMI控制兼容的连接装置列表。 选择 “启动”以更新 “HDMI设备列表”。 “设备控制键” 选择电视机遥控器的按钮功能以操作连接装置。 “普通”：基本的操作，譬如浏览按钮 （上、下、左或右等等）。 “调谐键”：基本操作和频道有关按钮的操作，譬如频道 +/- 或 (0-9) 等等。当 您通过遥控器控制调谐器或机顶盒等时有用。 “菜单键”：基本操作和主菜单/选项按钮的操作。 当您通过遥控器选择Blu-ray DiscTM/DVD播放器的菜单时有用。 “调谐和菜单键”：基本操作与频道相关按钮和主菜单/选项按钮的操作。 • 如果电视机操作被链接至与 HDMI 控制兼容的音响系统操作，则无法使用 “HDMI控制”。 • 有些具有 “HDMI控制”的装置不支持 “设备控制”功能。 自动启动 启动初始设定程序 （第6页）。 此选项可让您在搬家之后重新调节电视机，或者 搜寻电视广播发送的新频道。 语言/Language 选择菜单显示的语言。 启动声音 选择 “开”，在电视机打开时播放声音。 选择 “关”则禁用此项功能。 产品信息 显示电视机的产品信息。 出厂设定 将所有的设定重新设定为出厂设定值。 完成此操作后，电视机会显示初始设定 画面。 • 在此期间 （需要大约30秒钟）请不要关闭电视机或按下任何按钮。 环保 节电 调节背景照明以减少电视机的消耗功率。 当您选取“图像关闭”时，图像将被关闭，并且电视机前面板上的 （图像关 闭）指示灯即亮起绿色。 声音保持不变。 电视机空闲待机 当电视机在一段预设的时间内没有被使用后关闭。 PC电源管理 当在30秒内没有收到从PC输入源的任何信号时将电视机切换为待机模式。 光感应器 根据环境光线优化图像设定。 27 CS 其他信息 其他信息 产品简介 28 CS 故障排除 请检查 1 （待机）指示灯是否闪红色。 当该指示灯闪烁时 表示自我诊断功能已经启动。 1 计算 1 （待机）指示灯在每三秒间隔闪烁多 少次。 例如，指示灯闪烁三次，然后停顿三秒，接着再次 闪烁三次等。 2 请按下电视机上的电源按钮来将之关闭，拔 下交流电源线，然后通知您的经销商或Sony 服务中心，并告知指示灯闪烁的情况 （闪烁 次数）。 当指示灯没有闪烁时 1 查看以下所列项目。 2 若问题依然存在，请将电视机交给有资格的服 务人员维修。 没有图像 （屏幕一片黑暗）且没有声音 • 检查天线/电缆的连接状况。 • 将电视机连接至交流电源插座，然后按下电视 机上的电源。 • 若 1 （待机）指示灯亮起红色，请按下电视电 源。 屏幕上没有来自与视频输入插孔连接装置的图像 或菜单信息 • 按下输入选择以显示连接装置列表，然后选择 所要的输入。 • 检查选购装置与电视机之间的连接状况。 重影或虚像 • 检查天线/电缆连接、位置和方向。 屏幕上只有雪花与杂讯 • 检查天线是否断裂或弯曲。 • 检查天线是否已达到其使用寿命期限 （传统使 用时限为三至五年，在海岸边使用时限则为一 至两年）。 图像失真 （虚线或线条） • 将电视机远离汽车、摩托车、吹风机或选购装 置等电器干扰来源。 • 当安装选购装置时，请在选购装置和电视机之 间预留一些空间。 • 检查天线/电缆的连接状况。 • 将天线电缆远离其他连接电缆。 观赏电视频道时图像或声音有杂讯 • 调节 “AFT”（自动微调）以接收更好的图像 （第24页）。 屏幕上有一些细微的暗点与 / 或亮点 • 显示装置的图像是由像素组成的。 屏幕上出现 细微暗点与/或亮点（像素）并不表示电视机故 障。 图像轮廓失真 • 更改当前“电影”设定至其他设定（第20页）。 频道没有色彩 • 选择 “初始化”（第20页）。 观赏来自 / 的 Y、PB/CB、PR/CR 插孔的信号 时没有色彩或色彩不正常 • 确定 / 的 Y、PB/CB、PR/CR 插孔的连接及检 查插孔是否稳固地连接至其对应的插孔。 没有来自连接装置的图像出现在屏幕上 • 开启连接装置。 • 检查电缆连接。 • 按下输入选择以显示连接装置列表，然后选择 所要的输入。 • 正确的插存储卡或其他存储设备入数码相机。 • 使用已按照数码相机随附的使用说明书进行格 式化的数码相机存储卡或其他存储设备。 • 不保证所有USB设备的操作。 此外，操作视USB 设备功能和所播放视频而不同。 不能选取菜单上的连接装置或不能切换输入 • 检查电缆连接。 没有声音，但图像清晰 • 按下音量 +/- 或 静音。 • 检查 “扬声器”是否设至 “电视机扬声器” （第21页）。 没有声音或噪音 • 检查电视系统设定是否恰当 （第23页）。 某些频道是空白的 • 此频道只限加密/收费服务。 订购收费制电视 服务。 • 此频道只供数据用途 （没有图像或声音）。 • 联系广播公司关于转播详情。 电视机会自动关闭 （电视机进入待机模式） • 检查 “睡眠定时器”是否激活 （第25页）。 • 检查“电视机空闲待机”是否激活（第26页）。 无法选择某些输入来源 • 选择 “视频标注”，并取消输入源的 “跳过” （第25页）。 遥控器无法操作 • 请更换电池。 HDMI装置没有出现在 “HDMI设备列表”中 • 检查您的装置与HDMI控制兼容。 图像 声音 频道 一般问题 29 CS 其他信息 无法在 “HDMI 控制”中选择 “关” • 如果您有连接与HDMI控制兼容的任何音频系 统，您在此菜单无法选取 “关”。 若要更改音 频输出至电视机扬声器，选取 “扬声器”菜单 里的 “电视机扬声器”（第21页）。 遗失密码 • 选取 “亲子锁”设定里的 “PIN代码”设定，然 后输入以下主通密码：9999。 此密码清除您先 前的密码并让您输入新的密码 （第24页）。 30 CS 规格 系统 面板系统 LCD （液晶屏幕）面板 电视系统 B/G, I, D/K, M 彩色/视频制式 PAL，PAL60 （限于视频输入），SECAM，NTSC4.43 （限于视频输入），NTSC3.58 频道覆盖范围 B/G：VHF：E2至E12/ UHF：E21至E69/ CATV：S01至S03，S1至S41 I： UHF：B21至B69/ CATV：S01至S03，S1至S41 D/K：VHF：C1至C12，R1至R12/ UHF：C13至C57，R21至R60/CATV：S01至S03，S1至S41，Z1至Z39 M： VHF：A2至A13/ UHF：A14至A79/ CATV：A8至A2，A至W+4，W+6至W+84 声音输出 8.5 W + 8.5 W 输入/输出插孔 天线 VHF/UHF用75 欧姆外接插孔 分量输入/ 视频1 分量输入 支持格式：1080p，1080i，720p，576p，576i，480p，480i Y：1 Vp-p，75 欧姆，0.3 V负同步/PB/CB：0.7 Vp-p，75 欧姆/PR/CR：0.7 Vp-p，75 欧姆 视频输入 （phono插孔） 分量输入/ 音频1 音频输入 （phono插孔） 视频2 视频输入 （phono插孔） 音频2 音频输入 （phono插孔） HDMI输入1, 2 视频：1080/24p，1080p，1080i，720p，576p，576i，480p，480i 音频：双声道线性PCM：32，44.1和48 kHz，16，20和24位 模拟音频输入 （微型插孔）（仅限HDMI输入1） PC信号输入 （参见第23页） 音频 音频输出 （phono插孔） PC输入 PC信号输入 （D-sub 15 pin）（参见第23页） G：0.7 Vp-p，75 欧姆，无绿色同步/B：0.7 Vp-p，75 欧姆/ R：0.7 Vp-p，75 欧姆/HD：1-5 Vp-p/VD：1-5 Vp-p PC输入 PC音频输入 （微型插孔） USB端口 （不支持Super Speed USB (USB3.0)。） 数字音频输出 （光纤） 数字光纤插孔 （双声道线性PCM） 31 CS 其他信息 * 尺寸和质量为近似值。 ** 根据 GB 24850-2010 《平板电视能效限定值及能效等级》的规定。待机消耗功率须等电视机完成所需 的内部处理后，才能达到规定值。 ***电视机完成所需的内部处理后，达到规定的待机功率。 设计及规格如有变更，恕不另行通知。 型号 KLV-55BX520 电源和其它 电源要求 220 V交流, 50 Hz 屏幕尺寸* （对角测量） 138.8 厘米 （55 英寸） 显示器分辨率 1920像素 （水平）×1080像素 （垂直） 消耗功率 285 W 能效指数** 0.6以上 能效等级** 3级 待机消耗功率*** 不大于0.4 W 尺寸* （宽×高× 深） 含底座 （mm） 1334 × 829 × 350 不含底座 （mm） 1334 × 795 × 102 质量* 含底座 （kg） 32.5 不含底座 （kg） 28.5 产品的使用条件 环境温度 5ºC - 35ºC 相对湿度 20% - 80% 大气压力 86 kPa - 106 kPa © 2011 Sony Corporation Printed in China
