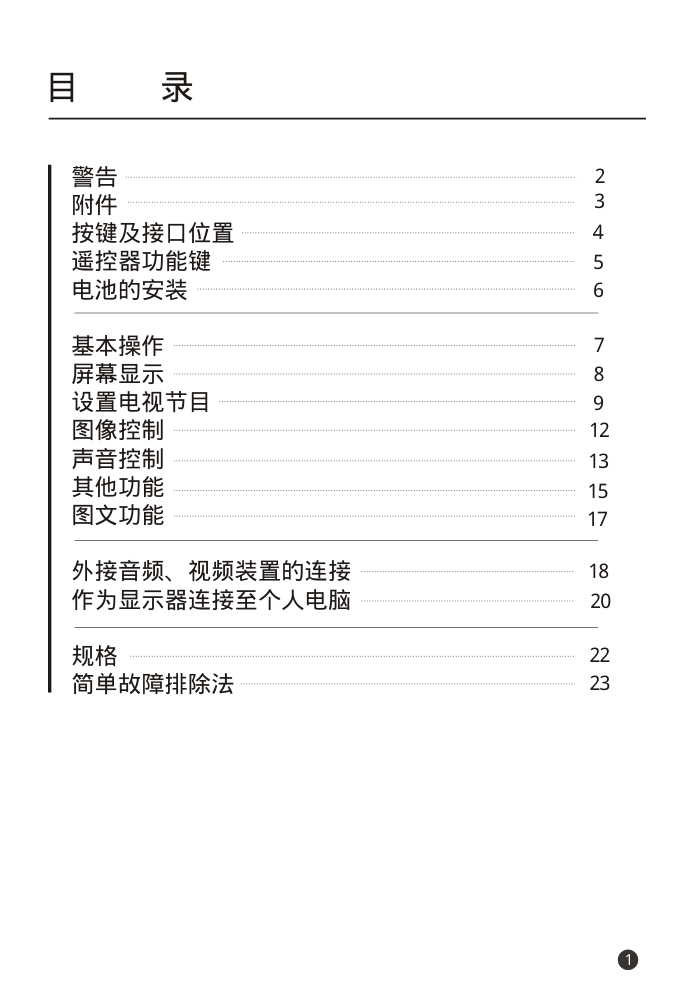

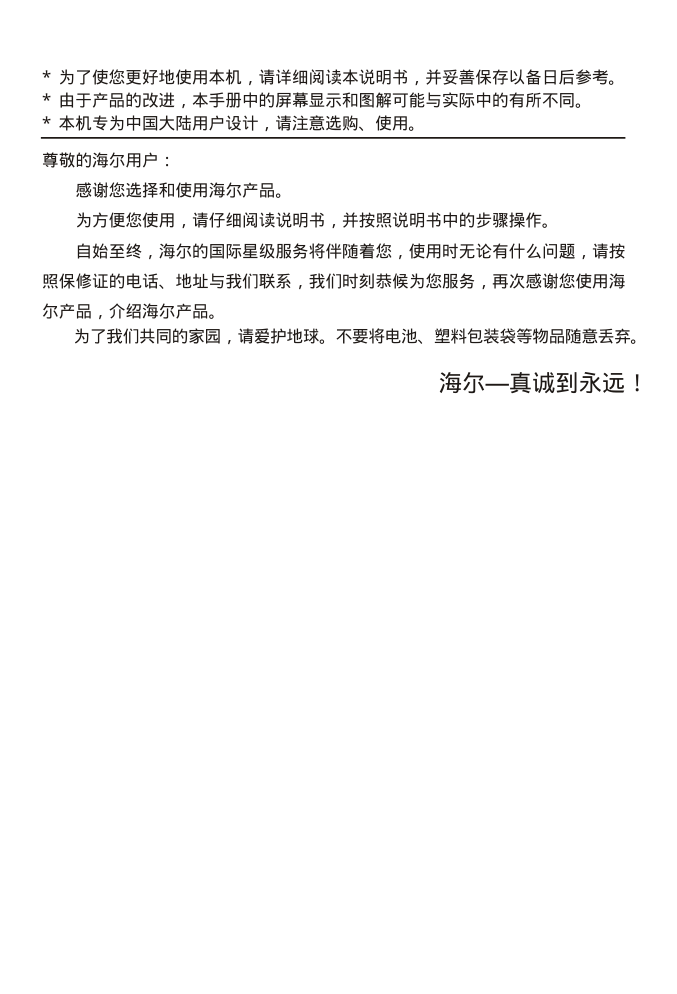

请在使用本机之前，仔细阅读本 说明书，并保存以供日后参考。 使用说明书 主要功能点 主要功能点 高亮度、高对比度 兼容全球数字高清格式 计算机接口 兼容 全球丽音 可连接各种输入信号 节目编辑功能 ( XGA SVGA VGA) L15L6A- G0 液晶彩色电视接收机 尊敬的海尔用户： 感谢您选择和使用海尔产品。 为方便 自始至终，海尔的国际星级服务将伴随着您，使用时无论有什么问题，请按 照保修证的电话、地址与我们联系，我们时刻恭候为您服务，再次感谢您使用海 尔产品，介绍海尔产品。 您使用，请仔细阅读说明书，并按照说明书中的步骤操作。 * 为了使您更好地使用本机，请详细阅读本说明书，并妥善保存以备日后参考。 * 由于产品的改进，本手册中的屏幕显示和图解可能与实际中的有所不同。 * 本机专为中国大陆用户设计，请注意选购、使用。 海尔—真诚到永远！ 为了我们共同的家园，请爱护地球。不要将电池、塑料包装袋等物品随意丢弃。 1 目 录 警告 附件 按键及接口位置 遥控器功能键 电池的安装 基本操作 屏幕显示 设置电视节目 图像控制 声音控制 其他功能 图文功能 外接音频、视频装置的连接 作为显示器连接至个人电脑 简单故障排除法 规格 3 2 6 4 5 7 8 9 12 13 15 17 18 20 22 23 2 警 告 警告： 为了防止电击，请不要打开后盖。机壳内部无任何附加备件。 如有问题请和我们的服务人员联系。 三角形内含一闪电箭头符号：提醒您注意该处可能有高压，需 要小心，以免受到电击。 三角形内含一感叹号：提醒您该处为非常重要的部件，如果需 要进行更换等操作，需要参照相应的技术说明资料。 警告： 为了防止引起火灾或电击，请不要将电视放到有雨雾的场所。不要使 用任何可能对液晶显示屏造成刮伤、毁坏的硬物体磨擦或敲击液晶显 示屏。 注意： 禁止在未经授权的情况下以任何方式私自更改本产品。 供电电源： 本产品使用一个将交流转化成直流进行输出的直流供电电源。供电电 压值见电视后盖标牌上的说明。本产品只能使用交流转直流的供电电 源供电，绝对禁止直接输入交流电到电视中。交流转直流电源供电器 的电压请参见电源上的标示。 电源连接过程： A．将交流- 直流电源转换器的12V直流电插头插入电视中的12V输入插 孔； B．将交流电源线接到交流- 直流电源转换器的相应接口； C．将交流电源线的插头插到交流供电插座。 在有雷电或交流供电断电的时候，请拔掉电源插头和天线插头。 电源线上不允许有任何其它东西帖靠或缠绕在上面，也不要将电源线 置于可能受到毁坏的地方。 WARNI NG RI SK OF ELECTRI C SHOCK DO NOT OPEN 使用场所： 避免电视的屏幕直接对着外界的强光或阳光。避免电视受到不必要的 任何振动，不要将电视置于过湿、过热或多灰尘的地方。保证电视有 良好的空气对流，不要将任何物体覆盖在后盖的通风孔上。 清洁： 在清洁液晶电视屏之前请先将电源插头拔下。使用干净的软布擦拭显 示屏和电源线。 如果显示屏需要特别的清洗，请使用干净、潮湿的抹布进行擦拭。请 不要使用任何液体或气雾状清洁剂。 ! 附件 3 请确认以下本产品的以下附件是否齐备： 1、直流供电适配器 2、交流电源线 3、遥控器( 已装配电池) 4、用户使用说明书 5、计算机连接线 6、计算机音频输入线 请在使用本机之前，仔细阅读本 说明书，并保存以供日后参考。 使用说明书 液晶彩色电视接收机 L15L6A- G0 主要功能点 高亮度、高对比度 兼容全球数字高清格式 计算机接口 兼容 全球丽音 可连接各种输入信号 节目编辑功能 ( XGA SVGA VGA) ? ARC VI DEO REVEAL TI ME UPDATE TEXT/MI X SI ZE SLEEP I NDEX TV/AV Q. VI EW I /I I SSM PSM 0 8 5 2 9 6 3 7 4 1 POWER MUTE VOL+ VOL- PRO+ PRO- OK PC MENU DVD 按键及接口位置 前控制面板： 1．MENU键 显示菜单； 2．PR0+/ - （节目增减键） 选择一个频道或者选择菜单中的一个选项； 3．电源待机状态指示灯 当电视处于待机状态时，该灯为红色；电视开机时该灯变为绿色； 4．POWER 打开/关闭电视； 5．遥控器接收传感器 接收遥控器发送出来的红外遥控信号； 6．VOL+/ - （音量增减键） 调整音量，或者改变菜单设置； 7．TV/ AV 选择TV/ DVD/ VI DEO/ S- VI DEO/ PC等状态。 4 背面接口： MENU PR VOL TV/AV 2 1 3 6 7 8 4 5 3 5 1 2 4 6 7 1. Ant : 天线输入端； 2. DC12V: 12V电源输入端； 3. P 4. COMPONENT I NPUT: DVD 5. HEADPHONE out : 6. S- VI DEO I nput : S 7. A/V- I N I nput s: ( AV) 8. C/DTV: PC Audi o I N: 计算机/数字电视信号输入端； 信号输入端； 耳机输出孔； 端子输入端； 外接音视频 输入端； 计算机音频输入端。 遥控器功能键 在使用遥控器之前，请先装好电池。 遥控器 1．POWER键 直流待机、关机； 2．MUTE键 打开或关闭电视的声音； 3．VOL+/ - ( 音量加减/项目调整键) 调整音量/改变菜单项的值或进入子 菜单； 4．PRO+/ - ( 节目加减/项目选择键) 选择相邻的节目或者菜单项； 5．数字直选键 直接选择频道号； 6．OK键 确定所做的选择，或者显示当前模 式； 7．PC输入键 选择从计算机输入； 8．MENU键 显示主菜单； 9．TV/ AV键 选择电视、DVD信号、视频、S端 子或者电脑输入； 10．I / I I 键 双语信号中选择语言；多种伴音 时选择一种伴音输出； 11．Q. VI EW键 快速回看键，返回上一个收看的 节目。 5 ? ARC VI DEO REVEAL TI ME UPDATE TEXT/MI X SI ZE SLEEP I NDEX TV/AV Q. VI EW I /I I SSM PSM 0 8 5 2 9 6 3 7 4 1 POWER MUTE VOL+ VOL- PRO+ PRO- OK PC MENU DVD 1 2 3 4 5 6 7 8 9 10 11 遥控器功能键( 接上页) 电池的安装： 6 ? ARC VI DEO REVEAL TI ME UPDATE TEXT/MI X SI ZE SLEEP I NDEX TV/AV Q. VI EW I /I I SSM PSM 0 8 5 2 9 6 3 7 4 1 POWER MUTE VOL+ VOL- PRO+ PRO- OK PC MENU DVD 12 13 14 15 16 17 18 12．DVD输入键 选择DVD分量输入； 13．PSM（图像模式选择） 选择不同的图像模式； 14．VI DEO 选择音视频( AV) 输入； 15．ARC ( 本机无此功能) ； 16．TEXT/ MI X 图文功能键； 17．SSM( 伴音模式选择） 选择不同的伴音模式； 18．SLEEP 设置睡眠关机时间 注意：在图文模式下，该键用作图 在使用遥控器时注意以下几点： 1．保证遥控器和电视上的遥控接收传感器间没有物体阻挡； 2．不要将遥控器置于过热、潮湿的地方。避免遥控器受到猛烈的撞击，否则可能会导致 遥控器无法正常工作； 3．阳光或者一些其它的强光可能会干扰遥控器的正常使用，此时请改变使用的方向。 装入电池： 1．按图示方向打开电池盖； 2．将一节3V锂电池按正确的极性装入遥控器； 3．合上遥控器的电池后盖。 基本操作 7 打开/关闭电视 音量调节 按VOL+/ - 键来调节音量。 语言 语言: Language Engl i sh 中文 MENU TV/ AV 待机设置: 先连接上交流- 直流转换器和交流电源线。 1. 如果电视在待机状态, 按下遥控器或电视上的 电源按键可解除待机状态，进入开机状态； 2. 再按一下遥控器或电视上的电源开关键，关 掉电视机。 注意: 如果电视处于开机状态，按下电源键关闭 电视，电视将进入待机模式。 数字直选键 您可以使用PRO+/ - 键或者数字直选键选择电视频 道号。 快速回看 按Q. VI EW键可以将收看频道切换回上一次收看的频道。 静音功能 按下静音键, 停止电视节目伴音，屏幕显示静音标志。 再按静音键、VOL+/ - 键或者SSM键可取消静音。 屏幕语言选择 选择主菜单中的“ 语言” 项 1. 按下菜单键 2. 选择设置菜单 3. 选择语言菜单 4. 按PRO+/ - 键选择所需屏显语种 5. 按下TV / AV键，退出菜单。 ? ARC VI DEO REVEAL TI ME UPDATE TEXT/MI X SI ZE SLEEP I NDEX TV/AV Q. VI EW I /I I SSM PSM POWER MUTE VOL+ VOL- PRO+ PRO- OK MENU DVD 2 3 1 5 6 4 8 9 7 0 PC 屏幕显示 1. 按下菜单键显示主菜单； 2. 按下PRO+/ - 键选择图像、声音、功能、设置菜单中的一项； 3. 用VOL+/ - 键调整每个项目的大小，或进入下一级菜单； 4. 按菜单键返回上一级菜单； 5. 按下TV / AV键退出菜单调整。 主菜单 图像 声音 功能 设置 MENU TV/ AV 图像 对比度 亮度 色彩 清晰度 90 75 70 50 声音 均衡 平衡 音量限制 环绕声 0 关 关 功能 输入 自动睡眠 蓝背景 TV 开 关 设置 自动搜索 手动搜索 节目编辑 语言: Language 均衡 标准 音乐 电影 新闻 记忆 0. 1 0. 5 1. 5 5. 0 10KHz 自动搜索 系统 存储起始节目号 开始 DK 4 手动搜索 系统 频道号 微调 手动搜索 频道标识 节目号 DK 1 V/ UHF C 01 4 节目编辑 0 C 01 1 C 04 2 S 05 3 C 08 4 C 10 5 S 35 6 S 38 7 C 14 8 C 15 9 C 20 跳跃 移去 语言 语言: Language Engl i sh 中文 8 ? ARC VI DEO REVEAL TI ME UPDATE TEXT/MI X SI ZE SLEEP I NDEX TV/AV Q. VI EW I /I I SSM PSM POWER MUTE VOL+ VOL- PRO+ PRO- OK MENU DVD 2 3 1 5 6 4 8 9 7 0 PC 设置电视节目 9 电视中最多可存储100个电视节目。 预先设置了电视节目之后，可以使 用PR0+/ - 键或者数字键来观看设置的 节目。可以用自动或者手动方式搜 索节目。 自动搜索 用这种方式进行搜索能够搜到所有可接 收的节目。在第一次使用本机时建议使 用自动搜索方式进行搜台. 1. 按菜单键； 2. 选择设置菜单； 3. 选择自动搜索菜单； 4. 按PRO+/ - 键选择系统； 5. 按VOL+/ - 键改变电视系统制式； BG: ( 德国/东南亚/中东/非洲/澳大利亚) I : ( 英国/香港/南非) DK: ( 中国/东欧) M: ( 美国/朝鲜/菲律宾) 6. PRO+/ - 键选择“ 存储起始节目号” ； 7. 用PRO+/ - 键或者数字直选键选择起始节 目号； 8. 选择“ 开始” 进行自动搜索, 按菜单键 结束自动搜索； 9. 按TV/ AV键返回正常的电视收看。 自动搜索 系统 存储起始节目号 开始 DK 4 MENU TV/ AV ? ARC VI DEO REVEAL TI ME UPDATE TEXT/MI X SI ZE SLEEP I NDEX TV/AV Q. VI EW I /I I SSM PSM POWER MUTE VOL+ VOL- PRO+ PRO- OK MENU DVD 2 3 1 5 6 4 8 9 7 0 PC 设置电视节目（接上页） 手动搜索 手动搜索 系统 频道号 微调 手动搜索 频道标识 节目号 DK 1 V/ UHF C 01 4 OK MENU TV/ AV 10 手动搜索可以自由地进行节目搜索 和节目排序。还可以为每一个频道 指定一个五个字符的节目名称. 1. 按菜单键； 2. 选择设置菜单； 3. 选择手动搜索； 4. 按PRO+/ - 键选择“ 系统” 项； 5. VOL+/ - 键选择一种电视系统制 式； BG: ( 德国/东南亚/中东/非洲/澳大利亚) I : ( 英国/香港/南非) DK: ( 中国/东欧) M: ( 美国/朝鲜/菲律宾) 6. 按PRO+/ - 键选择频道号； 7. 按VOL+/ - 键选择设置节目的频段， 然后您可以按数字直选键改变您需要 进行操作的节目号； 8. 按PRO+/ - 键选择“ 手动搜索” 项。按 VOL+/ - 键开始搜索，按VOL+键向高频 段搜索，VOL- 键向低频段搜索。当搜 索到一个节目后，搜索自动停止； 9. 如果这个节目是您需要的，按PRO+/ - 键选择“ 节目号” 项，再按VOL+/ - 键或 者数字直选键选择本节目的节目号； 10. 按OK键进行确认，此时屏幕会提示 频道已经存储； 11. 存储另一个节目, 重复5- 10步。 ARC VI DEO TV/AV Q. VI EW I /I I PSM POWER MUTE VOL+ VOL- PRO+ PRO- OK MENU DVD 2 3 1 5 6 4 8 9 7 0 PC ? REVEAL TI ME UPDATE TEXT/MI X SI ZE SLEEP I NDEX SSM 设置电视节目（接上页） 节目编辑 节目编辑 0 C 01 1 C 04 2 S 05 3 C 08 4 C 10 5 S 35 6 S 38 7 C 14 8 C 15 9 C 20 跳跃 移去 MENU TV/ AV 11 这种功能可以删除或者跳过存储的 节目，使这些节目在收看时不会出 现。 1. 按菜单键； 2. 选择设置菜单； 3. 按PR0+/ - 键选择“ 节目编辑” 项； 4. 用PRO+/ - 键和VOL+/ - 键选择要编辑 的节目名称。 跳过不要的频道 1. 用PRO+/ - 键或者VOL+/ - 键选择要跳 过的节目号； 2. 按绿色键，被跳过的节目号将呈现 蓝色； 3. 如果再按一次绿键可取消跳过该节 目； 4. 按TV/ AV键退出屏显，并返回正常 的电视收看。 节目交换 1. 用PRO+/ - 键或者VOL+/ - 键选择一个要 交换的节目； 2. 按黄色按键确认； 3. 用PRO+/ - 键或者VOL+/ - 键将节目移动 到想要的节目数字； 4. 如果再按一次黄色键可取消您的选择； 5. TV/ AV键返回正常的电视收看。 ? ARC VI DEO REVEAL TI ME UPDATE TEXT/MI X SI ZE SLEEP I NDEX TV/AV Q. VI EW I /I I SSM PSM POWER MUTE VOL+ VOL- PRO+ PRO- OK MENU DVD 2 3 1 5 6 4 8 9 7 0 PC 图象控制 图像 对比度 亮度 色彩 清晰度 90 75 70 50 MENU TV/ AV 12 您可以通过调整图象的对比度、亮度、色彩和清晰度来设定喜爱的图 象效果。 手动图象控制 1. 按菜单键； 2. 选择图象菜单； 3. 按PRO+/ - 键选择需要调整的选项； 4. 按VOL+/ - 键进行调整； 5. TV/ AV键，当前设置的值将会存储 到图像的“ 用户” 模式中。 项 目 VOL- VOL+ 对比度 清晰度 亮度 色彩 弱 强 暗 亮 浅 深 晕 锐 图象项目调整效果表 自动图象控制 PSM( 图象模式选择) 连续重复按PSM键，以下六种图象模式 可轮流被选择 动态 标准 适中 游戏 用户 动态：适于观看运动的图象； 标准：普通模式； 适中：图像的效果比较柔和； 游戏: 外部视频游戏类的图象； 用户: 您所设定的喜爱的图像效果。 选择至您需要设置的模式后，按OK键进行确认。 ? ARC VI DEO REVEAL TI ME TEXT/MI X SI ZE SLEEP I NDEX Q. VI EW I /I I POWER VOL+ VOL- PRO+ PRO- OK MENU DVD 2 1 5 4 8 7 0 UPDATE TV/AV SSM PSM MUTE 3 6 9 PC 声音控制 声音效果控制 5. 按PRO+/ - 键选择四种预设模式中的一 种：标准、音乐、电影、新闻；或者 选择记忆模式，在记忆模式中您可以 进行声音的各项设置： a. 按PRO+/ - 键选择记忆菜单； b. 按VOL+/ - 键选择一个声音波段； c. 按PRO+/ - 键改变本波段的电平； d. 按菜单键返回前一级菜单, 按TV/ AV键 返回正常的电视收看。 SSM( 伴音模式设置) 重复按SSM键可选择不同的伴音模式。每按一次SSM键，伴音模式将会 在以下五种模式中循环变化： 标准 音乐 电影 新闻 记忆 标准、音乐、电影、新闻伴音模式可以 实现更好的声音再现, 这些模式的设置在 机器内已经固定, 不可改变。 声音 均衡 平衡 音量限制 环绕声 0 关 关 MENU TV/ AV 均衡 标准 音乐 电影 新闻 记忆 0. 1 0. 5 1. 5 5. 0 10KHz MENU TV/ AV 13 您可以选择喜欢的伴音模式：标准、 音乐、电影、新闻、记忆，也可以调 整声音的音调和均衡。如果打开“ 音 量限制” 项，那么在改变节目时电视 将会自动保持相差不大的音量大小。 1. 按菜单键； 2. 选择声音菜单； 3. 按PRO+/ - 键选择需要设置的声音选 项：均衡、平衡、音量限制、环绕声； 4. 按VOL+/ - 键进行调整。 伴音模式选择 ? ARC VI DEO REVEAL TI ME UPDATE TEXT/MI X SI ZE SLEEP I NDEX TV/AV Q. VI EW I /I I SSM PSM POWER MUTE VOL+ VOL- PRO+ PRO- OK MENU DVD 2 3 1 5 6 4 8 9 7 0 PC 声音控制( 接上页) 声音控制 14 丽音或双语选择 目前世界上的电视广播信号中的 伴音信号有多种模式。为了提高伴音 质量，一种很重要的方式是将真正的 立体声信号代替普通的单声道音频信 号调频到电视信号中进行传送。 这样用户接收到的电视伴音质量 将会得到极大的改善和提高。但是同 时也要求必须采用相应的具备立体声 接收功能的电视接收机才能识别该立 体声信号并重现出优异的立体声效果。 另外，由于某些地区的特别需要，电 视台会同时在一个节目频道里发送两 种不同的伴音，称为双语广播。比如 在香港广州地区，有些电视频道就同 时采用普通话和粤语两种语言播送。 本机中对双语播音和立体声播音 节目都能进行自动识别，并能完美地 重现出来。如果接收的频道含有双语 功能或者立体声伴音的话，屏幕左上 方将会自动显示出来，此时您只需要 使用遥控器上的“ I / I I ” 键就可以进 行双语或单声道/立体声间的转化。 ? ARC VI DEO REVEAL TI ME UPDATE TEXT/MI X SI ZE SLEEP I NDEX TV/AV Q. VI EW I /I I SSM PSM POWER MUTE VOL+ VOL- PRO+ PRO- OK MENU DVD 2 3 1 5 6 4 8 9 7 0 PC 其他功能 电视、复合信号（DVD）、视频及S端子模式 功能 输入 自动睡眠 蓝背景 TV 开 关 MENU TV/ AV 15 ( 这个菜单中的设置对于PC模式无效。 可以用TV/ AV键) 输入端可以设置为DVD、视频及S端子 模式。 注：当本机的天线输入端口连接上 VCR的射频端出端时，设置为TV模式。 请参看后面外部信号连接部分。 1．按MENU键； 2．选择功能菜单； 3．按PRO+/ - 键选择“ 输入” 项； 4．按VOL+/ - 键在TV、DVD、VI DEO（AV 信号）、S- VI DEO（S端子）和PC（计算 机输入）这五种模式中选择一种； 5. 您也可以直接使用TV/ AV键选择TV、 DVD、VI DEO（AV信号）、S- VI DEO（S端 子）和PC（计算机输入）中的一种。 自动关闭电源功能 如果“ 自动睡眠” 项设置为开，那么当 电视处于无信号接收时十分钟左右将会 自动转换成待机状态。 1. 按MENU键； 2. 选择“ 功能” 项； 3. 按PRO+/ - 键选择“ 自动睡眠” ； 4. 按VOL+/ - 键将该项设置为“ 开” ； 5. 按TV/ AV键返回到正常的电视收看。 ? ARC VI DEO REVEAL TI ME UPDATE TEXT/MI X SI ZE SLEEP I NDEX TV/AV Q. VI EW I /I I SSM PSM POWER MUTE VOL+ VOL- PRO+ PRO- OK MENU DVD 2 3 1 5 6 4 8 9 7 0 PC 蓝背景设置( TV状态可用) 当蓝背景设置为开时，电视处于无信号 时屏幕将会显示蓝屏；当电视信号较弱时， 蓝背景也可能出现。 其他功能( 接上页) 睡眠关机设定 伴音输出选择 在视频模式中，您可以选择两个扬声器 不同的声音输出模式。 重复按I / I I 键可在以下三种输出模式中 选择一种： L+R：左声道的音频输出至左边的扬声 器，右声道的音频输出至右边的扬声器； L+L：左声道的音频输出至左右两个扬 声器； R+R：右声道的音频输出至左右两个扬 声器。 0 16 当您设置好睡眠关机时间后，电视将会 从设定的时间起进行计时，在您选择的 计时时间到后电视将自动关机。 按SLEEP键选择关机的时间，每按一次 SLEEP键，设置的时间将在0，10，20， 30，60，90，120，180，240之间变化。 设置好一个时间后，电视将开始计时。 注：如果想查看距关机时间还有多久， 可按一次SLEEP键。如果要取消睡眠关 机设置，可重复按SLEEP直至时间显示 为0。 ? ARC VI DEO REVEAL TI ME UPDATE TEXT/MI X SI ZE SLEEP I NDEX TV/AV Q. VI EW I /I I SSM PSM POWER MUTE VOL+ VOL- PRO+ PRO- OK MENU DVD 2 3 1 5 6 4 8 9 7 0 PC 方便的图像和声音调整功能（ 图文功能 图文开/关 由于中国国内的电视广播台基本上都 不发送图文信号，所以此内容不作详 细说明。 本机可接收TOP图文和FLOT图文。 遥控器上有如下按键只作图文功能的 专用键( 它们在无图文信号的节目中操 作无效) ： 1. TEXT/ MI X键 2. SI ZE键 3. HOLD( SLEEP) 键 4. I NDEX键 5. UPDATE键 6. TI ME键 7. REVEAL键 17 按TEXT/ MI X键可切换至图文状态。屏 幕上显示第一页/最后一页。两个页码、 节目频道名日期和时间都会以大字标 题的形式显示在屏幕上。第一个页码 是您选择的页，第二个是当前播放的 页。 1. 按一次TEXT/ MI X键，进入图文模式； 2. 再按一次TEXT/ MI X键，图文模式与 电视画面同时显示； 3. 再按一次TEXT/ MI X键，退出图文模 式； 4. 重复按TEXT/ MI X键，屏幕会按如下 顺序改变： 图文模式 混合模式 电视模式 ? ARC VI DEO REVEAL TI ME UPDATE TEXT/MI X SI ZE SLEEP I NDEX TV/AV Q. VI EW I /I I SSM PSM POWER MUTE VOL+ VOL- PRO+ PRO- OK MENU DVD 2 3 1 5 6 4 8 9 7 0 PC ? REVEAL TI ME UPDATE TEXT/MI X SI ZE SLEEP I NDEX 外接音频、视频装置的连接 18 您可以将一些外部的信号源如VCR、录像机、DVD等一些设备 连接到电视上。 天线输入： 1. 将VCR的射频输出端接到液晶电视的 后面射频输入端； 2. 将天线接到VCR的天线输入端； 3. 按TV/ AV键选择天线模式； 4. 按VCR上的PLAY键开始收看节目。 复合信号输入 1. 将DVD机上的Y、Cb、Cr输出端口连接 至电视上； 2. 按TV/ AV键选择复合信号模式； 3. 按DVD机的PLAY键开始收看。 A/ V输入 1. 将VCD上的音视频输出端口连接到电 视的A/ V- I N端口； 2. 按TV/ AV键选择VI DEO模式； 3. 按VCD上的PLAY键开始收看。 DVD VCD A/V I N L( MONO) R 外接音频、视频装置的连接( 接上页) 19 S- VI DEO输入 如果使用S端子作为信号输入源，图像 质量将会比视频（A/ V）输入有很大改 善。 1. 将DVD的S端子输入端连至电视的S端 子输入端； 2. 将DVD的S端子左右声道输出端接至 电视的相应接口上； 3. 重复按TV/ AV键，直到显示模式为 S- VI DEO； 4. 按DVD上的PLAY键进行播放。 此时DVD中的图像节目就会在电视上播 放出来。 耳机接口 将耳机插头插进电视的耳机插孔中，就 可以通过耳机收听电视伴音；此时电视 的扬声器将不发声。按VOL+/ - 键可以调 整音量的大小。如果按MUTE键，则声音 被关闭。 DVD 耳机插座 A/V I N L( MONO) R S- VI DEO 作为显示器连接至个人电脑 图像调整 您可以随意地调整图像的对比度，亮 度，色温，水平、垂直方面的位置， 时间，相位。也可以设置为自动状态 或复位至初始状态。 1. 按TV/ AV键选择PC模式； 2. 按MENU键； 3. 按PRO+/ - 键选择需要调整的项； 4. 按VOL+/ - 键调整至合适的值。 5. 按TV/ AV键存储调整后的状态。 Cont r ast ：可以使图像变得更亮/暗。 Br i ght ness：调整图像的亮度。 Temper at ur e：可以使图像调整至偏 于暖色调或冷色调。 Hor i z ont al Posi t i on/ Ver t i cal Posi t i on： 可以调整整个图像上下左右的位置。 Cl ock：调整行方向上的图像大小。 Phase：减少行方向的水波纹，提高 图像的锐度。 Aut o：自动调整屏幕图像的位置和 大小。 注：有些图像输入信号不能准确地 自动设置，需要手动进行设置。 ARC：( 本机无此功能) 。 Reset ：使图像恢复至工厂出厂时的 预设定状态。 AUTO AUTO Cont r ast 90 100 0 1024× 768 MENU TV/ AV 20 ? ARC VI DEO REVEAL TI ME UPDATE TEXT/MI X SI ZE SLEEP I NDEX TV/AV Q. VI EW I /I I SSM PSM POWER MUTE VOL+ VOL- PRO+ PRO- OK MENU DVD 2 3 1 5 6 4 8 9 7 0 PC 作为显示器连接至个人电脑( 接上页) 21 VGA/ DTV 输入： 1. 将电脑上的VGA输出端口连接至电视上的PC/ DTV端口； 2. 将电脑上的音频电缆连接到电视上的PC Audi o I N端口； 3. 按TV/ AV键选择PC模式 4. 打开电脑，计算机的屏幕图像将会显示在电视上。 此时电视可以当作电脑显示器使用。 模式 分辨率 行频（KHz） 帧频（Hz） VGA 640× 480 640× 480 640× 480 640× 480 640× 480 720× 400 31.5KHz 35KHz 37.0KHz 37.5KHz 43.5KHz 31.5KHz 60Hz 67Hz 72Hz 75Hz 85Hz 70Hz SVGA 800× 600 800× 600 800× 600 800× 600 800× 600 35.2KHz 37.9KHz 48.1KHz 46.9KHz 53.7KHz 56Hz 60Hz 72Hz 75Hz 85Hz XGA 1024× 768 1024× 768 1024× 768 1024× 768 48.4KHz 56.5KHz 60.2KHz 68.7KHz 60Hz 70Hz 75Hz 85Hz 分辨率 注： a. 如果电视机温度比较低时，开机时可能会有一点轻微的闪烁，这 是正常现象。 b. 屏幕上可能会有一些细微的少量红绿蓝斑点，但是它不会影响正 常显示。 规格 这里提供的本机器的部分规格仅供您参考，由于产品的改进可能与实际有所不同。 注 1、设计及规格若有更改恕不另行通知。本说明书所示尺寸为近似值。 2、切忌由您本人维修或组装电视机，否则，有触电或失火的危险。 22 型号 宽度：395mm 厚度：210mm 整机 高度：405mm 净重：6.3Kg 供电 直流 12V/3.0A 图像制式 PAL/SECAM-B/G，I，D/K/NTSC-M 节目频段 VHF：2~13 UHF：14~69 CABLE：01~125 电源功率 45W 天线输入阻抗 75Ω 音频输出 ≥1W+1W 外部输入端口 A/V 输入 PC 输入 S 端子输入 PC 音频输入 DVD 分量输入 12V 直流输入 天线输入 交流电源适配 器 ~100-240V，50/60Hz，输出：12V 直流，3.0A L15L6A- G0 简单故障排除法 故碍现象 检查内容 无图无声 A． 交流电插头是否接好？ B． 是否为待机状态（待机指示灯是否为红色）？ C． 是否打开了电视上的电源开关？ 无图/AV 模式无图 D． 检查亮度是否设置得太小？ E． 显示屏是否有问题？ F． 输入端口是否有信号输入？ 有图无声 G． 检查声音设置？ H． 检查是否为静音状态？ I ． 是否连接上耳机？ J ． AV 输出端口的设置是否正确？ 图像太亮 K． 检查亮度和色度的设置是否适当？ 图像太暗 L． 检查亮度设置是否太低？ M． 显示屏可能有问题？ 遥控无效 N． 更换遥控器的电池是否有效？ O． 遥控接收窗是否正对着强光？ 图像不清晰，图像晃动 P． 是否信号太弱（电视台信号差或改变天线方向）？ Q． 天线是否连接好？ 图像重影 R． 天线方向是否正确？ S． 是否有高山或高大的建筑物造成电波反射？ 图像不稳定 T． 是否有汽车、高压线、氖灯等的干扰？ U． 天线和电源输入线是否有干扰？ 在通知维修人员来修理前，请根据下表判断并进行简单的检查，看看能否消除故障。 23 备 查 事 项 购买商场： 地址： 电话： 联系人： 购买时间： 年 月 日 版 次：02 青岛海尔电子有限公司 邮编：266101 电话：（0532）8939999 地址：青岛市高科园海尔工业园内 售后服务电话：（0532）8939999 ht t p: //www. hai er. com 生产许可证编号：XK09- 201 2019 专用号：0090502821 VC532236 执行标准Q/02HDZ149- 2003
