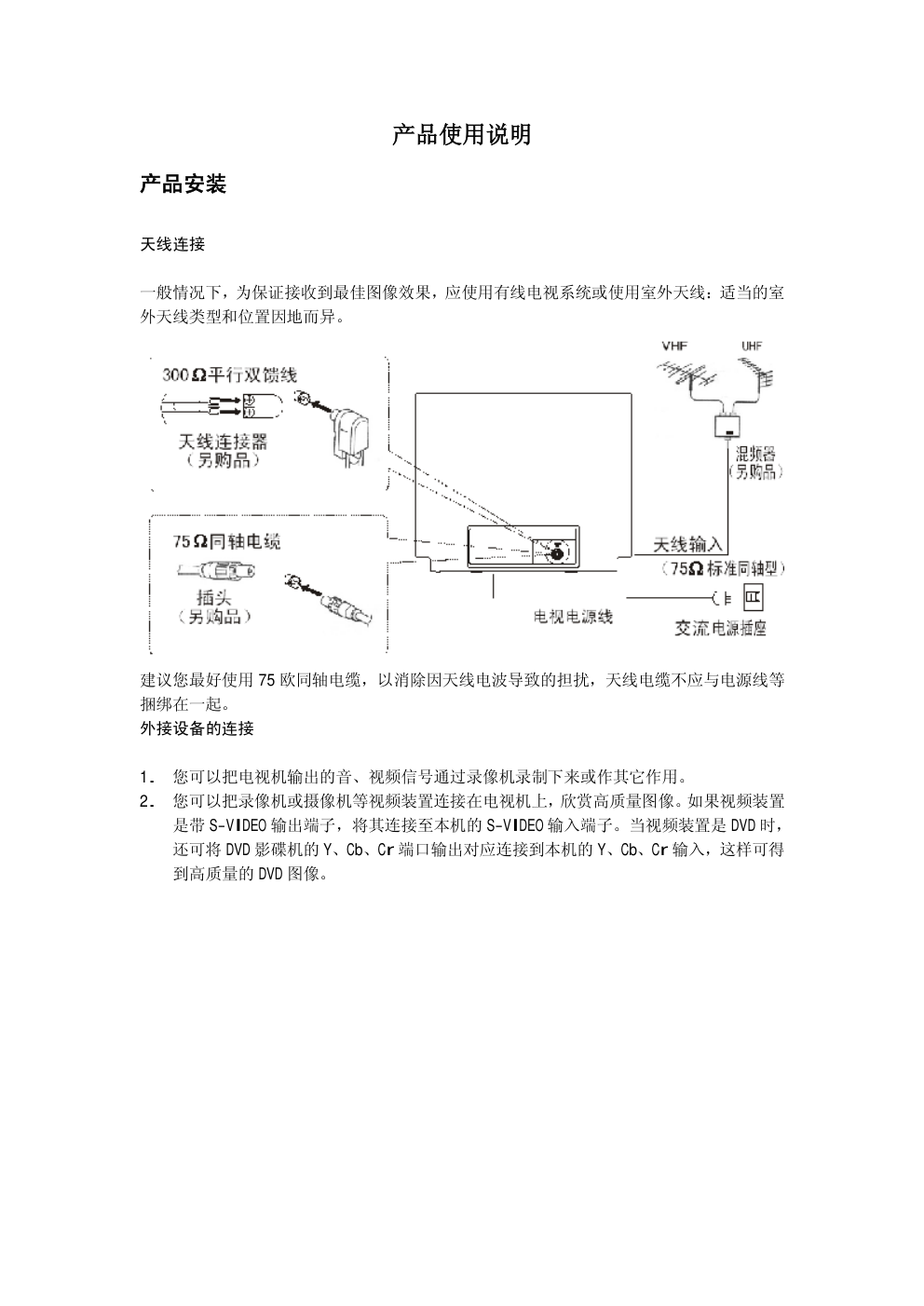

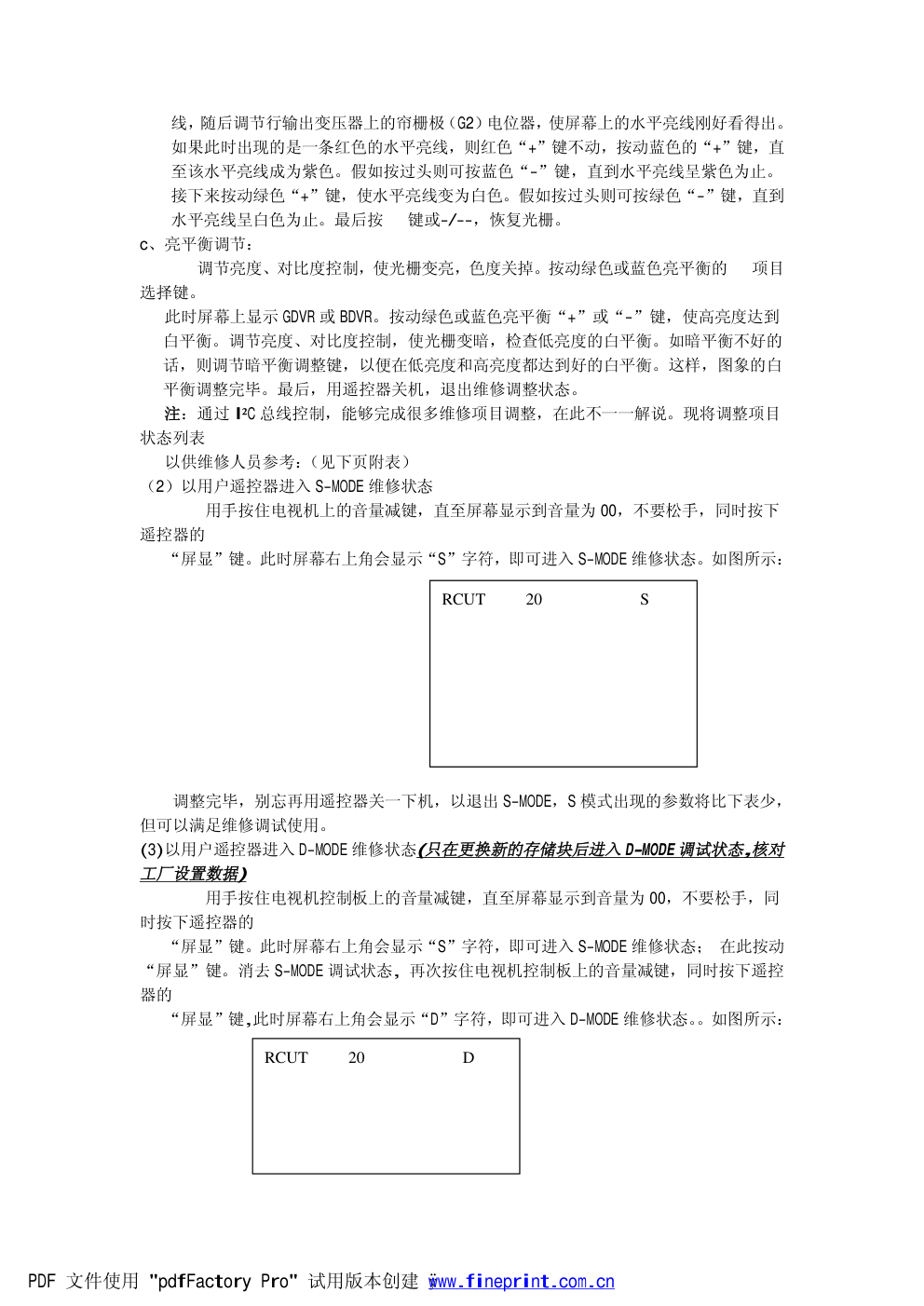

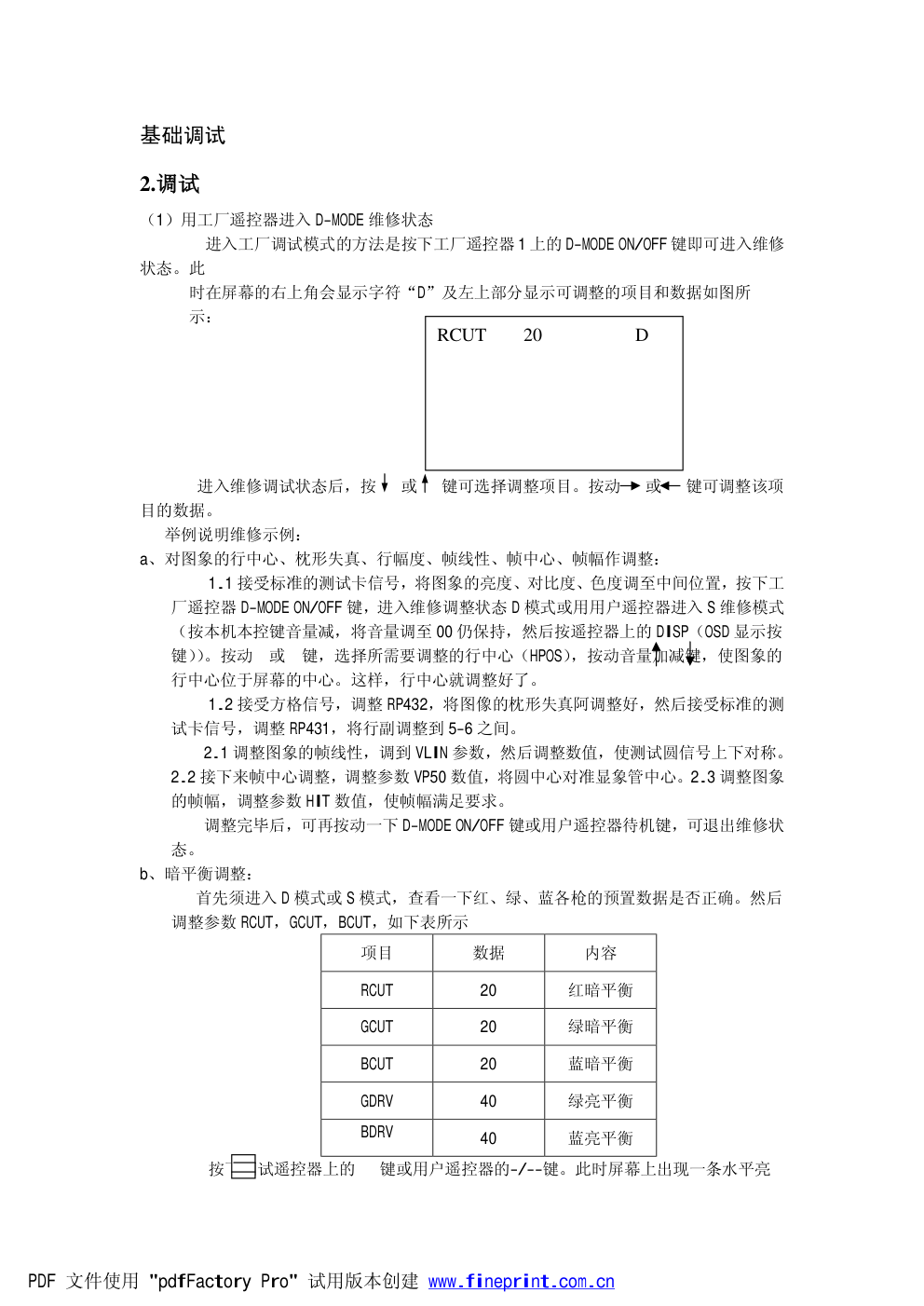

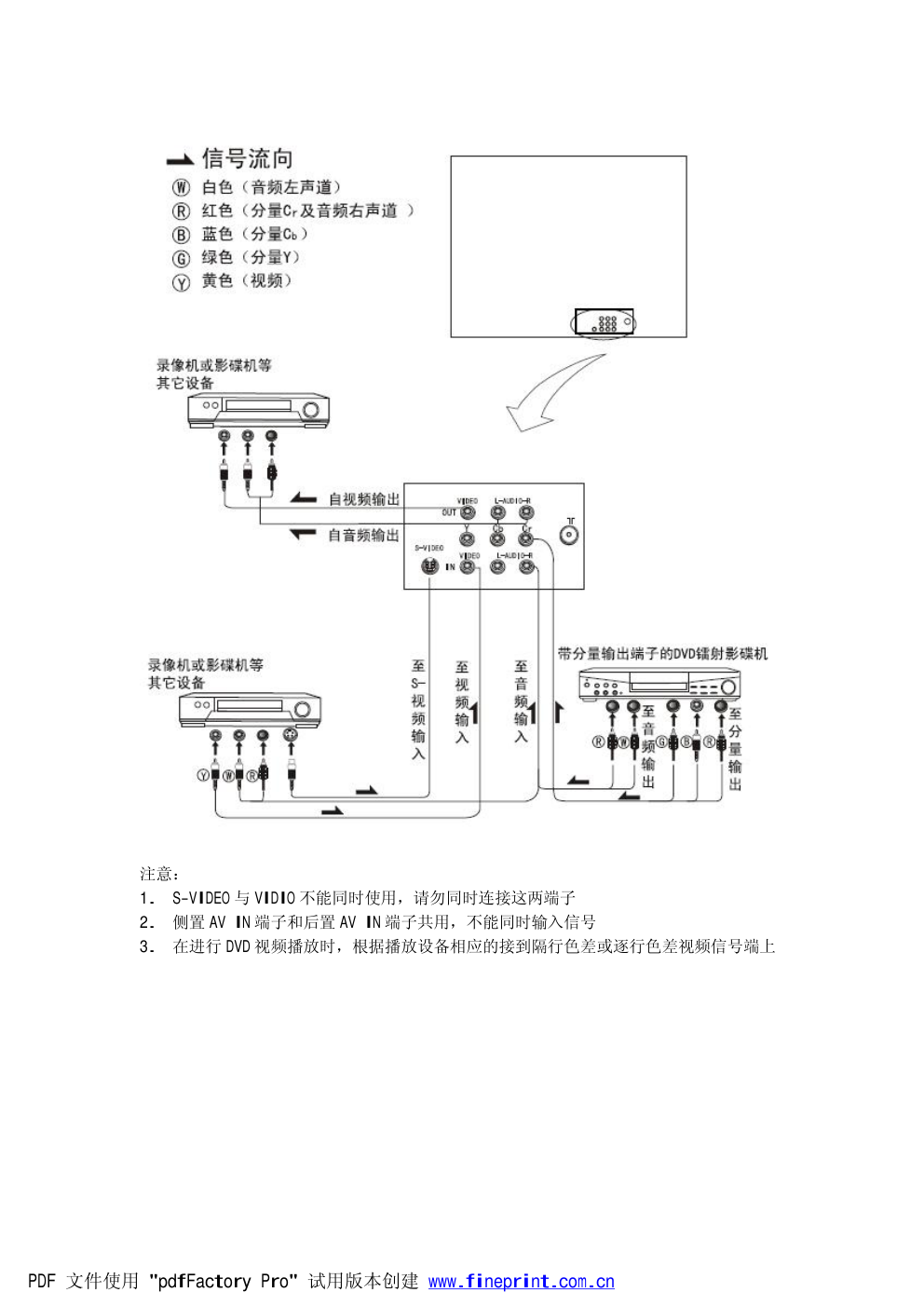

产品使用说明 产品安装 天线连接 一般情况下，为保证接收到最佳图像效果，应使用有线电视系统或使用室外天线：适当的室 外天线类型和位置因地而异。 建议您最好使用 75 欧同轴电缆，以消除因天线电波导致的担扰，天线电缆不应与电源线等 捆绑在一起。 外接设备的连接 1. 您可以把电视机输出的音、视频信号通过录像机录制下来或作其它作用。 2. 您可以把录像机或摄像机等视频装置连接在电视机上，欣赏高质量图像。如果视频装置 是带 S-VIDEO 输出端子，将其连接至本机的 S-VIDEO 输入端子。当视频装置是 DVD 时， 还可将 DVD 影碟机的 Y、Cb、Cr 端口输出对应连接到本机的 Y、Cb、Cr 输入，这样可得 到高质量的 DVD 图像。 注意： 1. S-VIDEO 与 VIDIO 不能同时使用，请勿同时连接这两端子 2. 侧置 AV IN 端子和后置 AV IN 端子共用，不能同时输入信号 3. 在进行 DVD 视频播放时，根据播放设备相应的接到隔行色差或逐行色差视频信号端上 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn 基础调试 2.调试 （1）用工厂遥控器进入 D-MODE 维修状态 进入工厂调试模式的方法是按下工厂遥控器 1 上的 D-MODE ON/OFF 键即可进入维修 状态。此 时在屏幕的右上角会显示字符“D”及左上部分显示可调整的项目和数据如图所 示： 进入维修调试状态后，按 或 键可选择调整项目。按动 或 键可调整该项 目的数据。 举例说明维修示例： a、对图象的行中心、枕形失真、行幅度、帧线性、帧中心、帧幅作调整： 1.1 接受标准的测试卡信号，将图象的亮度、对比度、色度调至中间位置，按下工 厂遥控器 D-MODE ON/OFF 键，进入维修调整状态 D 模式或用用户遥控器进入 S 维修模式 （按本机本控键音量减，将音量调至 00 仍保持，然后按遥控器上的 DISP（OSD 显示按 键））。按动 或 键，选择所需要调整的行中心（HPOS），按动音量加减键，使图象的 行中心位于屏幕的中心。这样，行中心就调整好了。 1.2 接受方格信号，调整 RP432，将图像的枕形失真阿调整好，然后接受标准的测 试卡信号，调整 RP431，将行副调整到 5-6 之间。 2.1 调整图象的帧线性，调到 VLIN 参数，然后调整数值，使测试圆信号上下对称。 2.2 接下来帧中心调整，调整参数 VP50 数值，将圆中心对准显象管中心。2.3 调整图象 的帧幅，调整参数 HIT 数值，使帧幅满足要求。 调整完毕后，可再按动一下 D-MODE ON/OFF 键或用户遥控器待机键，可退出维修状 态。 b、暗平衡调整： 首先须进入 D 模式或 S 模式，查看一下红、绿、蓝各枪的预置数据是否正确。然后 调整参数 RCUT，GCUT，BCUT，如下表所示 项目 数据 内容 RCUT 20 红暗平衡 GCUT 20 绿暗平衡 BCUT 20 蓝暗平衡 GDRV 40 绿亮平衡 BDRV 40 蓝亮平衡 按下调试遥控器上的 键或用户遥控器的-/--键。此时屏幕上出现一条水平亮 RCUT 20 D PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn 线，随后调节行输出变压器上的帘栅极（G2）电位器，使屏幕上的水平亮线刚好看得出。 如果此时出现的是一条红色的水平亮线，则红色“+”键不动，按动蓝色的“+”键，直 至该水平亮线成为紫色。假如按过头则可按蓝色“-”键，直到水平亮线呈紫色为止。 接下来按动绿色“+”键，使水平亮线变为白色。假如按过头则可按绿色“-”键，直到 水平亮线呈白色为止。最后按 键或-/--，恢复光栅。 c、亮平衡调节： 调节亮度、对比度控制，使光栅变亮，色度关掉。按动绿色或蓝色亮平衡的 项目 选择键。 此时屏幕上显示 GDVR 或 BDVR。按动绿色或蓝色亮平衡“+”或“-”键，使高亮度达到 白平衡。调节亮度、对比度控制，使光栅变暗，检查低亮度的白平衡。如暗平衡不好的 话，则调节暗平衡调整键，以便在低亮度和高亮度都达到好的白平衡。这样，图象的白 平衡调整完毕。最后，用遥控器关机，退出维修调整状态。 注：通过 IC 总线控制，能够完成很多维修项目调整，在此不一一解说。现将调整项目 状态列表 以供维修人员参考：（见下页附表） （2）以用户遥控器进入 S-MODE 维修状态 用手按住电视机上的音量减键，直至屏幕显示到音量为 00，不要松手，同时按下 遥控器的 “屏显”键。此时屏幕右上角会显示“S”字符，即可进入 S-MODE 维修状态。如图所示： 调整完毕，别忘再用遥控器关一下机，以退出 S-MODE，S 模式出现的参数将比下表少， 但可以满足维修调试使用。 (3)以用户遥控器进入 D-MODE 维修状态(只在更换新的存储块后进入 D-MODE 调试状态,核对 工厂设置数据) 用手按住电视机控制板上的音量减键，直至屏幕显示到音量为 00，不要松手，同 时按下遥控器的 “屏显”键。此时屏幕右上角会显示“S”字符，即可进入 S-MODE 维修状态； 在此按动 “屏显”键。消去 S-MODE 调试状态, 再次按住电视机控制板上的音量减键，同时按下遥控 器的 “屏显”键,此时屏幕右上角会显示“D”字符，即可进入 D-MODE 维修状态。。如图所示： RCUT 20 S RCUT 20 D PDF 文件使用 "pdfFactory Pro" 试用版本创建 ÿ www.fineprint.com.cn 调整完毕，别忘再用遥控器关一下机，以退出 D-MODE. 功能检查 接通电源，接收工厂信号数码照片信号，检查本机键的各键功能，音效模式是否正常， 正产有高音量、中音量、低音量 3 种状态，再检查图像模式是否正常，正常有标准，柔和， 动态，逍遥听、用户 5 种图像模式；接收检查其它节目号中的图像及伴音信号应正常。 。 端子功能检查： AV、S 端子、YCbCr、AV 输出。在对应的端子分别输入对应的音、视频信号，图像显 示和声音应正常；AV 输出信号在对应的监视器上，图像显示及声音应正常。 整机耐压及绝缘强度的检查： 用耐压仪在整机的外露端子上施加 3000V 交流 10mA，时间为 10 秒钟，不应有击穿现 象。 产品使用及日常维护保养知识 1. 小心拔掉包装箱顶部的封箱钉后，打开包装箱，小心抬出电视机，避免划伤机壳 2. 将电视机摆放在适当的位置（平稳、远离热源、通风良好、避免阳光直射） 3. 打开遥控器电池盒盖，将电池装入遥控器内 4. 将天线插头插入电视机后部天线端子，并将电源线插头插入交流电源插座 5. 按下电视机上的电源开关，打开电视机。如果电视机处于待机状态，请按遥控器上的开 关键 6. 按遥控器上的菜单键呼出调谐菜单，按节目+/-键在调谐菜单中选择快速数字搜台项， 然后按音量+键进行快速搜台 7. 自动搜台结束后，即可根据个人的喜好交换电视节目的频道号码 1. 擦拭时，请先将电视机电源插头拔下，切忌使用苯、汽油或其它化学品擦拭机壳或屏幕。 2. 为了提高电视机的使用寿命，请置于通风良好处。 3. 请勿将电视机置于阳光直射处或热源附近。 4. 为了防止燃烧或触电，请勿让电视机淋雨或受潮。 5. 请勿随意拆除后盖，否则可能会伤害到内部的精密零部件，还可能危及人身安全。 6. 雷电时或长时间不使用本电视机时，请将插头从电源插座上拔出，并拔下电视机后盖上 的天线插头。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
