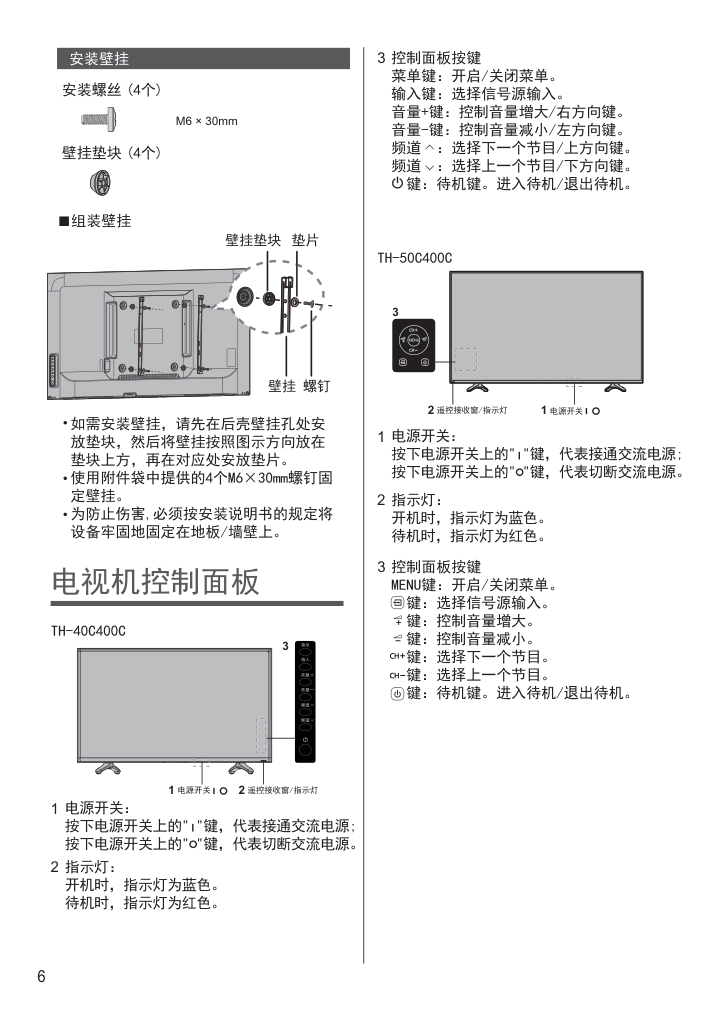

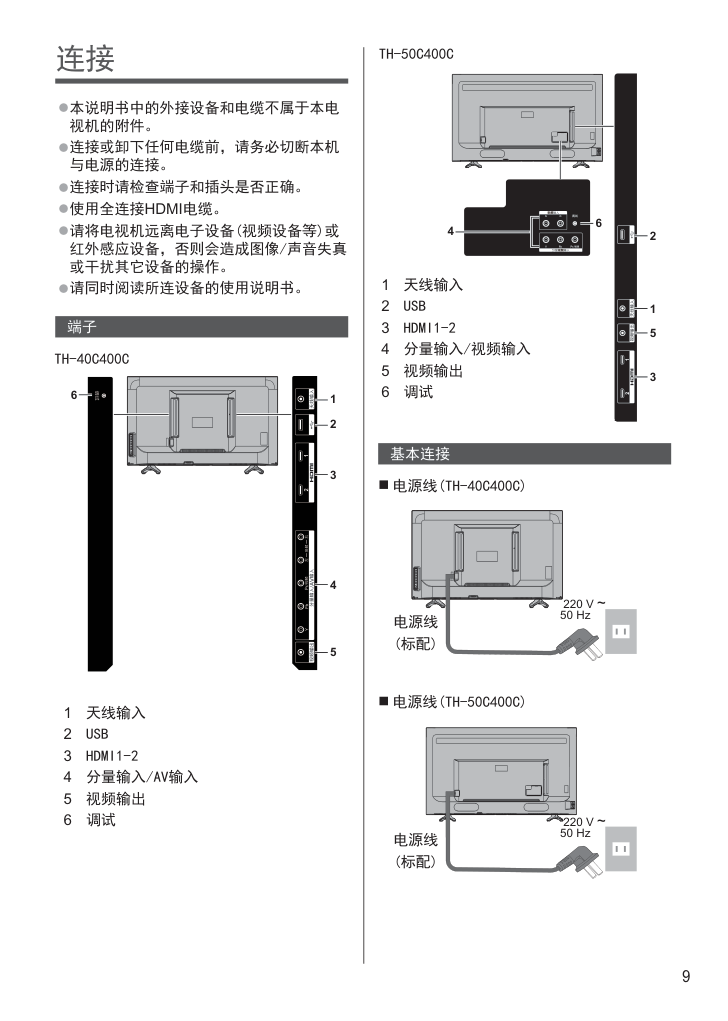

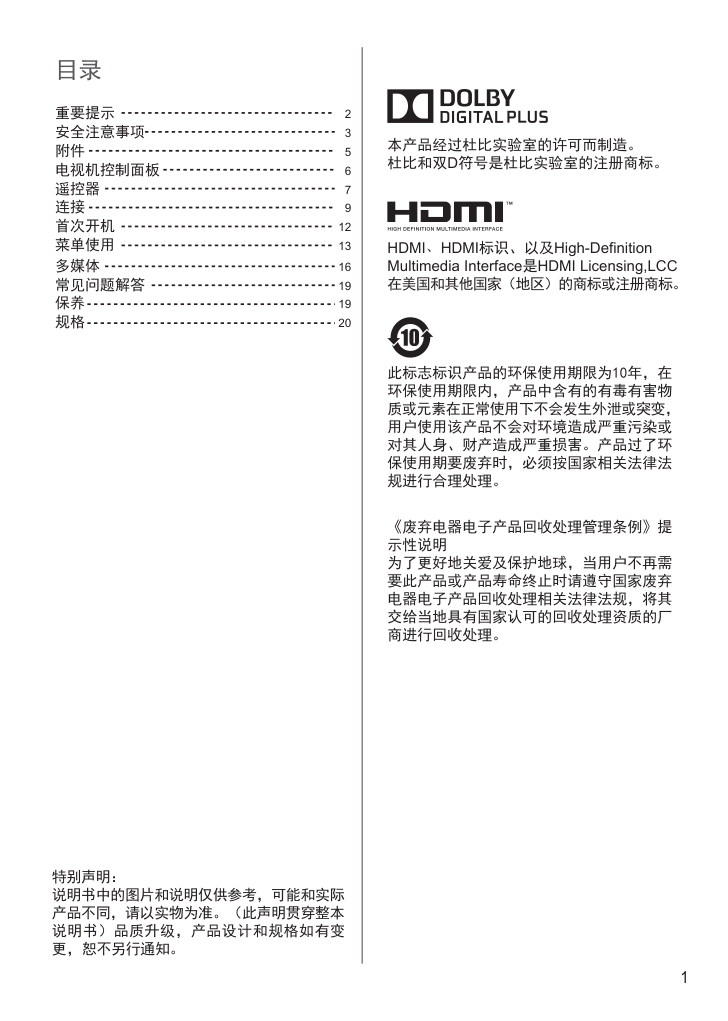

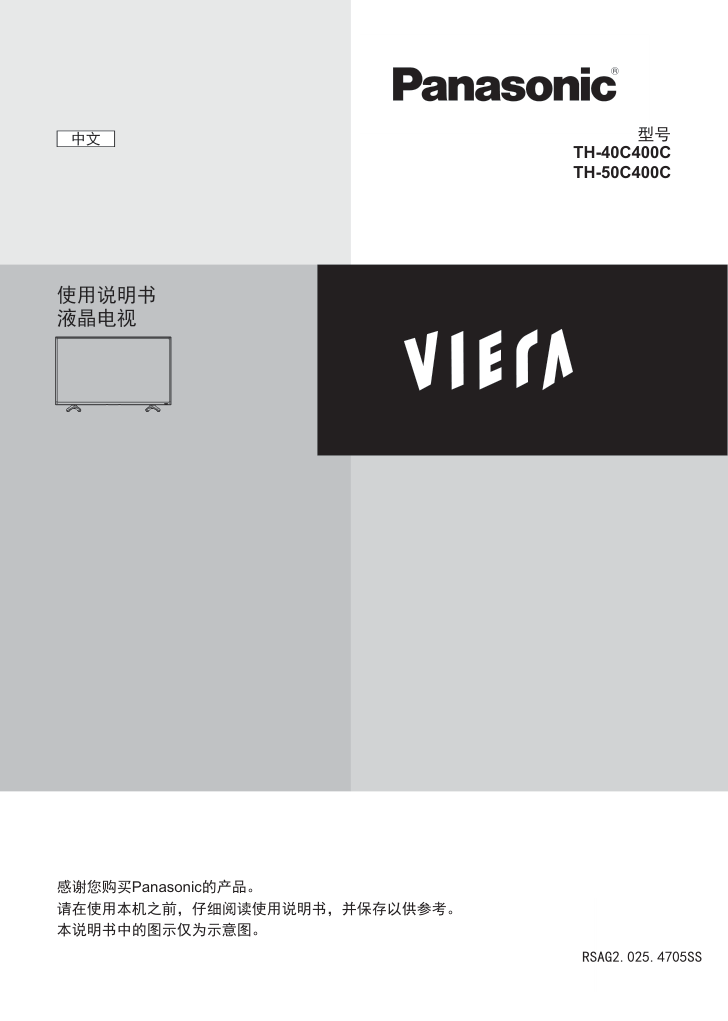

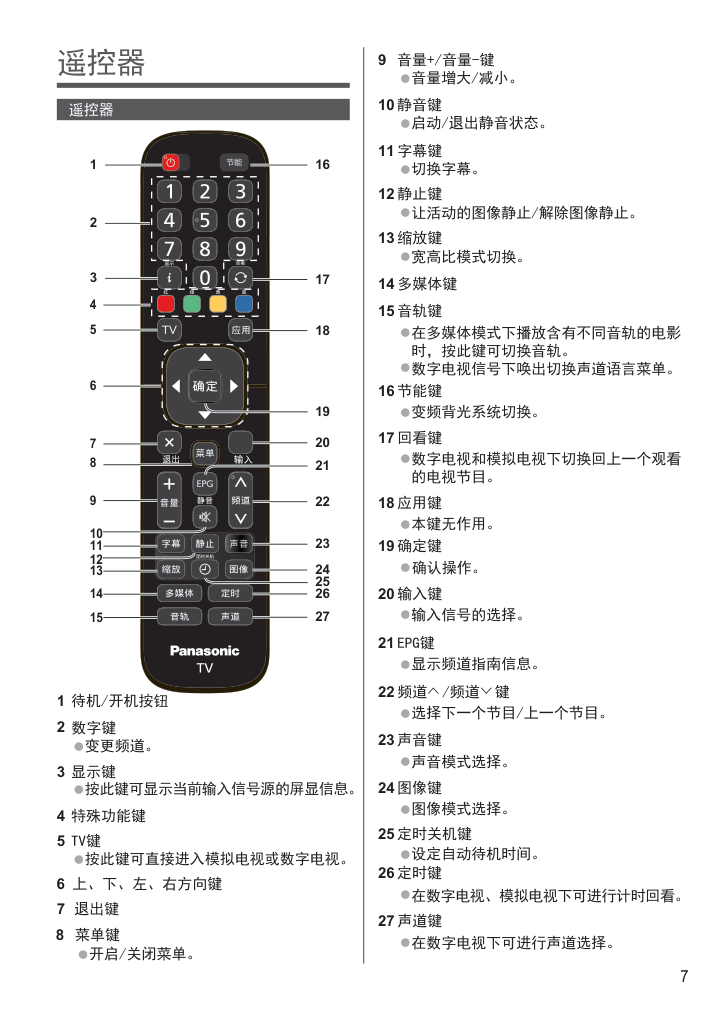

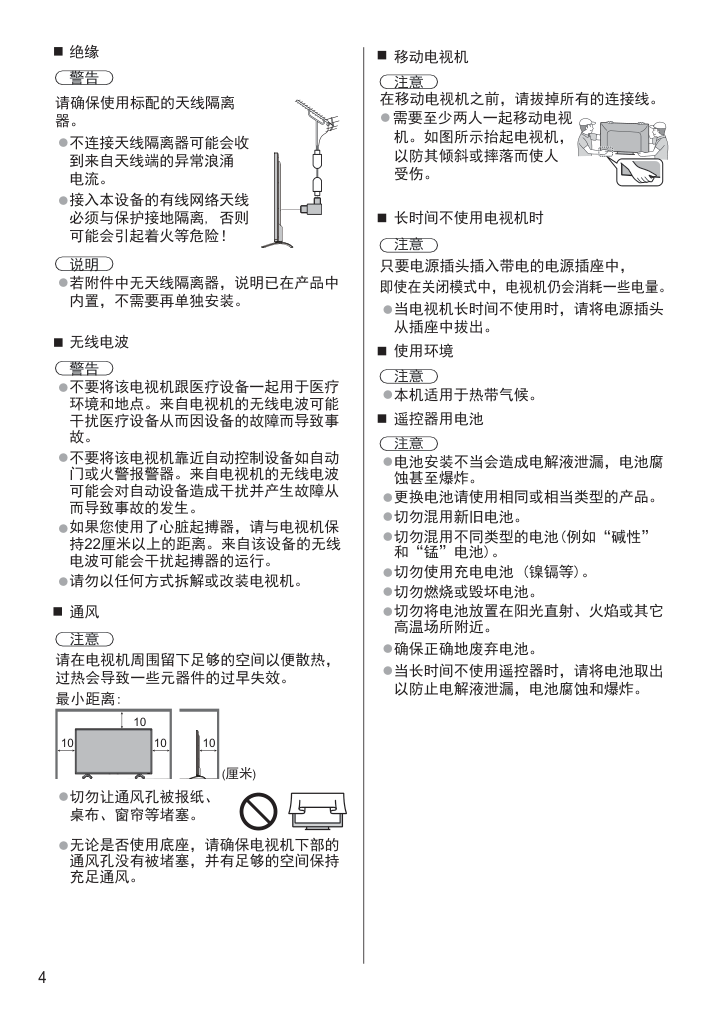

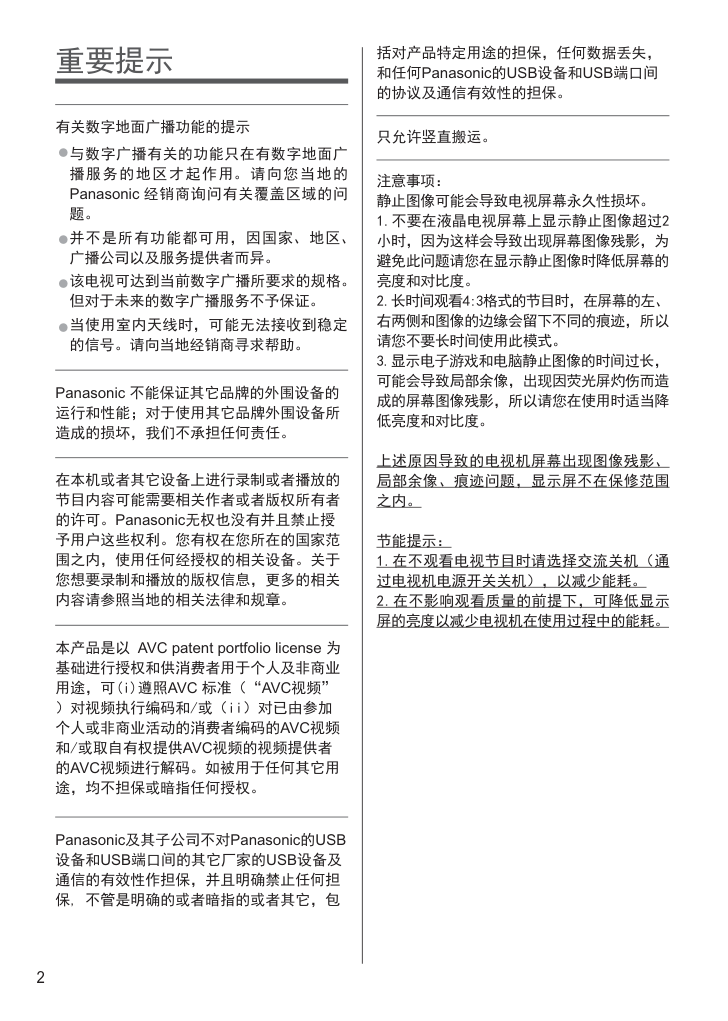

感谢您购买Panasonic的产品。 请在使用本机之前，仔细阅读使用说明书，并保存以供参考。 本说明书中的图示仅为示意图。 使用说明书 液晶电视 中文 型号 TH-40C400C TH-50C400C RSAG2.025.4705SS 目录 重要提示 2 安全注意事项 3 附件 5 电视机控制面板 6 遥控器 7 连接 9 首次开机 12 菜单使用 13 多媒体 16 常见问题解答 19 保养 19 规格 20 特别声明： 说明书中的图片和说明仅供参考，可能和实际 产品不同，请以实物为准。（此声明贯穿整本 说明书）品质升级，产品设计和规格如有变 更，恕不另行通知。 1 本产品经过杜比实验室的许可而制造。 杜比和双D符号是杜比实验室的注册商标。 此标志标识产品的环保使用期限为10年，在 环保使用期限内，产品中含有的有毒有害物 质或元素在正常使用下不会发生外泄或突变， 用户使用该产品不会对环境造成严重污染或 对其人身、财产造成严重损害。产品过了环 保使用期要废弃时，必须按国家相关法律法 规进行合理处理。 《废弃电器电子产品回收处理管理条例》提 示性说明 为了更好地关爱及保护地球，当用户不再需 要此产品或产品寿命终止时请遵守国家废弃 电器电子产品回收处理相关法律法规，将其 交给当地具有国家认可的回收处理资质的厂 商进行回收处理。 HDMI、HDMI标识、以及High-Definition Multimedia Interface是HDMI Licensing,LCC 在美国和其他国家（地区）的商标或注册商标。 括对产品特定用途的担保，任何数据丢失， 和任何Panasonic的USB设备和USB端口间 的协议及通信有效性的担保。 只允许竖直搬运。 重要提示 有关数字地面广播功能的提示 ● 与数字广播有关的功能只在有数字地面广 播服务的地区才起作用。请向您当地的 Panasonic 经销商询问有关覆盖区域的问 题。 ● 并不是所有功能都可用，因国家、地区、 广播公司以及服务提供者而异。 ● 该电视可达到当前数字广播所要求的规格。 但对于未来的数字广播服务不予保证。 ● 当使用室内天线时，可能无法接收到稳定 的信号。请向当地经销商寻求帮助。 Panasonic 不能保证其它品牌的外围设备的 运行和性能；对于使用其它品牌外围设备所 造成的损坏，我们不承担任何责任。 在本机或者其它设备上进行录制或者播放的 节目内容可能需要相关作者或者版权所有者 的许可。Panasonic无权也没有并且禁止授 予用户这些权利。您有权在您所在的国家范 围之内，使用任何经授权的相关设备。关于 您想要录制和播放的版权信息，更多的相关 内容请参照当地的相关法律和规章。 本产品是以 AVC patent portfolio license 为 基础进行授权和供消费者用于个人及非商业 用途，可(i)遵照AVC 标准（“AVC视频” ）对视频执行编码和/或（ii）对已由参加 个人或非商业活动的消费者编码的AVC视频 和/或取自有权提供AVC视频的视频提供者 的AVC视频进行解码。如被用于任何其它用 途，均不担保或暗指任何授权。 Panasonic及其子公司不对Panasonic的USB 设备和USB端口间的其它厂家的USB设备及 通信的有效性作担保，并且明确禁止任何担 保, 不管是明确的或者暗指的或者其它，包 注意事项： 静止图像可能会导致电视屏幕永久性损坏。 1.不要在液晶电视屏幕上显示静止图像超过2 小时，因为这样会导致出现屏幕图像残影，为 避免此问题请您在显示静止图像时降低屏幕的 亮度和对比度。 2.长时间观看4:3格式的节目时，在屏幕的左、 右两侧和图像的边缘会留下不同的痕迹，所以 请您不要长时间使用此模式。 3.显示电子游戏和电脑静止图像的时间过长， 可能会导致局部余像，出现因荧光屏灼伤而造 成的屏幕图像残影，所以请您在使用时适当降 低亮度和对比度。 上述原因导致的电视机屏幕出现图像残影、 局部余像、痕迹问题，显示屏不在保修范围 之内。 节能提示： 1.在不观看电视节目时请选择交流关机（通 过电视机电源开关关机），以减少能耗。 2.在不影响观看质量的前提下，可降低显示 屏的亮度以减少电视机在使用过程中的能耗。 2 Panasonic顾客咨询服务中心咨询设置和 安装服务。 ● ● 请避免用外力碰撞或挤压显示屏。 为防止伤害,必须按安装说明书的规定将 设备牢固地固定在地板/墙壁上。 ● 切勿将电视机放在倾斜 或不稳定之处，并且确 保电视机没有伸出桌面 边缘。 ● 请勿将电视机置于阳光 直射或其它热源之处。 为了防止起火，请保 持本产品远离蜡烛或 其它明火。 危险品/小物件 警告 ● 本产品包含可能造成危险的物品如塑料 袋，有可能偶然的被儿童吸入或吞咽。请 将这些物品放置在儿童接触不到的地方。 底座 警告 ● 请勿拆卸或改装底座。 注意 ● 除本机提供的底座外，请勿使用其它底座。 ● 如果底座变形或物理损坏，请勿使用。如 果发现类似的问题，请立刻咨询当地的 Panasonic顾客咨询服务中心。 ● 安装时，确保所有的螺丝安装牢固。 ● 在安装底座时，确保不让电视机受到任何 碰撞。 ● 请注意不要让儿童爬上底座。 ● 从底座上安装和移除电视机时确保至少同 时有两人操作。 ● 请按照规定的步骤安装或移除电视机。 安全注意事项 为避免电击、火灾、损坏或伤害，请遵守以 下的警告和注意事项： 电源插头和电源线 警告 如果发现任何异常现 象，请立即拔出电源插 头！ ● 此电视机适用于220 V~， 50 Hz。 ● 将电源插头完全插入电源插座。 ● 确保电源插头放置在易于触及的位置。 ● 清洁电视机时将电源插头拔掉。 ● 手湿时切勿触摸电源线。 ● 切勿损坏电源线。 • 切勿将重物放置在电源 线上。 • 切勿将电源线放置在高 温物体附近。 • 切勿拉拽电源线。拔 出电源线时，请握住 电源插头将其拔出。 • 电源插头插入电源插座时，切勿移动电视 机。 • 切勿过度缠绕、弯曲或拉伸电源线。 • 切勿使用损坏的电源插头或电源插座。 • 切勿将电源线压在电视机下。 ● 不要使用非原配的电源线。 注意 警告 ● 切勿取下后盖，决不允许自行改 装本机。内部没有维修备件。 ● 不要将电视机放置在多 水或潮湿的环境。切勿 将电视机暴露在滴水的 环境下，也不要将盛有 水的容器，例如花瓶， 放在电视机上方。 ● 切勿将异物通过通风口插入电视机中。 ● 切勿使用未经授权的底座和壁挂架。请向 3 通风 注意 请在电视机周围留下足够的空间以便散热， 过热会导致一些元器件的过早失效。 最小距离: (厘米) 10 10 10 10 ● 切勿让通风孔被报纸、 桌布、窗帘等堵塞。 ● 无论是否使用底座，请确保电视机下部的 通风孔没有被堵塞，并有足够的空间保持 充足通风。 移动电视机 注意 在移动电视机之前，请拔掉所有的连接线。 ●需要至少两人一起移动电视 机。如图所示抬起电视机， 以防其倾斜或摔落而使人 受伤。 长时间不使用电视机时 注意 只要电源插头插入带电的电源插座中， 即使在关闭模式中，电视机仍会消耗一些电量。 ● 当电视机长时间不使用时，请将电源插头 从插座中拔出。 使用环境 注意 ● 本机适用于热带气候。 遥控器用电池 注意 ● 电池安装不当会造成电解液泄漏，电池腐 蚀甚至爆炸。 ● 更换电池请使用相同或相当类型的产品。 ● 切勿混用新旧电池。 ● 切勿混用不同类型的电池(例如“碱性” 和“锰”电池)。 ● 切勿使用充电电池 (镍镉等)。 ● 切勿燃烧或毁坏电池。 ● 切勿将电池放置在阳光直射、火焰或其它 高温场所附近。 ● 确保正确地废弃电池。 ● 当长时间不使用遥控器时，请将电池取出 以防止电解液泄漏，电池腐蚀和爆炸。 绝缘 警告 请确保使用标配的天线隔离 器。 ● 不连接天线隔离器可能会收 到来自天线端的异常浪涌 电流。 ● 接入本设备的有线网络天线 必须与保护接地隔离, 否则 可能会引起着火等危险！ 无线电波 警告 ● 不要将该电视机跟医疗设备一起用于医疗 环境和地点。来自电视机的无线电波可能 干扰医疗设备从而因设备的故障而导致事 说明 ● 若附件中无天线隔离器，说明已在产品中 内置，不需要再单独安装。 故。 ● 不要将该电视机靠近自动控制设备如自动 门或火警报警器。来自电视机的无线电波 可能会对自动设备造成干扰并产生故障从 而导致事故的发生。 ● 如果您使用了心脏起搏器，请与电视机保 持22厘米以上的距离。来自该设备的无线 电波可能会干扰起搏器的运行。 ● 请勿以任何方式拆解或改装电视机。 4 安装/拆除底座 安装螺丝 (4个) M4 × 12mm (40英寸) M4 × 20mm (50英寸) 组装底座 附件 遥控器 底座 TH-40C400C底座螺丝×4（M4×12mm） TH-50C400C底座螺丝×4（M4×20mm） 壁挂螺丝×4（M6×30mm） 壁挂垫块×4 电池 使用说明书 保修证 电源线 附件可能不全放在一起。请当心不要无意中 扔掉它们。 在可以承受足够重量及面积的平整台面 上铺上垫布（或其它柔软物质），以免 损坏液晶屏。将电视机背面向下，液晶 屏向上平放在水平台面上。 固定底座请使用附件袋中相应的配套螺 钉，以免损坏整机。 外观以实物为准。 (第7页） (第5页） (第8页） 5 M4× 12mm (40英寸) M4× 20mm (50英寸) M4× 12mm (40英寸) M4× 20mm (50英寸) 从电视上拆下底座 使用壁挂式支架或重新包装电视时，请务必 遵照以下方式拆下底座。 1 从电视上拆下安装螺丝。 2 从电视上把底座支架拉出来。 将底座支架插入整机底部的安装孔中，左右各 使用2个螺钉将底座支架和整机固定在一起。 TH-40C400C 电视机控制面板 遥控接收窗/指示灯 电源开关 1 2 指示灯： 开机时，指示灯为蓝色。 待机时，指示灯为红色。 3 控制面板按键 菜单键：开启/关闭菜单。 输入键：选择信号源输入。 音量+键：控制音量增大/右方向键。 音量-键：控制音量减小/左方向键。 频道 ：选择下一个节目/上方向键。 频道 ：选择上一个节目/下方向键。 键：待机键。进入待机/退出待机。 安装壁挂 安装螺丝 (4个) 壁挂垫块 (4个) M6 × 30mm 组装壁挂 壁挂垫块 垫片 壁挂 螺钉 如需安装壁挂，请先在后壳壁挂孔处安 放垫块，然后将壁挂按照图示方向放在 垫块上方，再在对应处安放垫片。 使用附件袋中提供的4个M6×30mm螺钉固 定壁挂。 为防止伤害,必须按安装说明书的规定将 设备牢固地固定在地板/墙壁上。 6 1 2 3 电源开关： 按下电源开关上的" "键，代表接通交流电源; 按下电源开关上的" "键，代表切断交流电源。 TH-50C400C 遥控接收窗/指示灯 2 3 电源开关 1 1 2 指示灯： 开机时，指示灯为蓝色。 待机时，指示灯为红色。 3 控制面板按键 MENU键：开启/关闭菜单。 键：选择信号源输入。 键：控制音量增大。 键：控制音量减小。 键：选择下一个节目。 键：选择上一个节目。 键：待机键。进入待机/退出待机。 电源开关： 按下电源开关上的" "键，代表接通交流电源; 按下电源开关上的" "键，代表切断交流电源。 ● 变更频道。 ● 按此键可显示当前输入信号源的屏显信息。 ● 按此键可直接进入模拟电视或数字电视。 遥控器 遥控器 6 上、下、左、右方向键 7 退出键 8 菜单键 9 音量+/音量-键 ● 音量增大/减小。 ● 开启/关闭菜单。 1 待机/开机按钮 2 3 显示键 4 特殊功能键 5 TV键 10 静音键 ● ● ● 在多媒体模式下播放含有不同音轨的电影 时，按此键可切换音轨。 数字电视信号下唤出切换声道语言菜单。 11 字幕键 ● 切换字幕。 12 静止键 ● 让活动的图像静止/解除图像静止。 13 缩放键 ● 宽高比模式切换。 14 多媒体键 15 音轨键 ● 变频背光系统切换。 16 节能键 ● 数字电视和模拟电视下切换回上一个观看 的电视节目。 本键无作用。 17 回看键 ● 输入信号的选择。 20 输入键 ● 显示频道指南信息。 21 EPG键 ● 选择下一个节目/上一个节目。 声音模式选择。 图像模式选择。 设定自动待机时间。 22 频道 < /频道 > 键 ● 23 声音键 ● 24 图像键 ● 26 定时键 ● 在数字电视下可进行声道选择。 在数字电视、模拟电视下可进行计时回看。 27 声道键 ● 19 确定键 ● 18 应用键 数字键 确认操作。 启动/退出静音状态。 7 ● 25 定时关机键 节能 EPG 1 16 17 18 19 20 21 22 23 24 26 27 2 3 4 11 13 14 15 5 6 7 8 9 10 25 12 说明 电池更换方法 1.请在电池盖扣手处将电池盖与遥控器机体 分离，打开电池盖。 2.装入2节7号1.5V的碱性电池，注意电池的 正极(+)和负极(-)必须与电池盒内的正极 (+)和负极(-)一致。 3.合上电池盖直至与遥控器机体完全吻合。 遥控器操作注意事项 遥控器快捷功能操作 8 ·不同的信号下缩放模式的选项会有所不同。 ·全屏：将输入的图像信号 全屏显示。 ·标准：此模式画面两侧会 有黑边，这是目前视频影 片或电视广播所使用的一 种默认设置。 ·缩放一：该模式是将16:9 信号格式的图像按14:9比 例显示，在16:9的显示屏 上画面左右两边会有较窄 的黑边，上下两边会有一 小部分图像被隐藏。 ·缩放二：当您播放的16:9 信号格式的图像（大部分 的电影）上下有黑边时， 请使用此模式，它将去除 黑边呈现给您最佳的观看 效果。 ·智能全景：采用非线性缩 放技术在水平方向上显示 全部内容，把4:3画面放 大到全屏观看。 ·点对点模式：根据图像实 际大小显示。 1.如遥控器操作不正常、不稳定或不能遥控电 视机时，请进行下列检查：是否打开电视机、 电池的正负极是否倒装、电池电量是否耗尽、 附近是否有特殊的荧光或氖光信号。 2.如长时间不使用遥控器或电池耗尽，请将电 池取出。（废旧电池污染环境，请妥善处理） 1.输入：以菜单方式选择当前输入信号，菜 单中提供了该电视机所有信号输入方式，包 括：数字电视、模拟电视、视频、分量、 HDMI1、HDMI2、多媒体。 2.节能：按该键显示节能模式菜单，您可以 根据需要选择明亮光-柔和光-立体变频-舒视 变频-自定义中的任一种模式，选择自定义时 您可以根据自己的需要调整液晶背光亮度， 以达到满意的显示效果。 3.定时：此功能可以帮助用户在换台后仍能 很容易地回到原来的节目(此功能只在数字电 视、模拟电视信号下起作用)。 用户在收看某一节目时，按定时键，本机将 启动计时回看功能，在屏幕右上角显示时间， 此时用户可随意换台，当用户需要回到原来 的节目时，只需按定时键，屏幕上的时间开 始闪烁，在约10秒钟内若用户再按定时键， 信号将自动切换到原来的节目，若无操作， 本机将自动关闭定时功能。 4.图像：可设置为标准、运动场、游戏厅、 电影院、音乐会、演播室、用户模式。用户 模式是通过设置亮度、对比度、色度等来达 到一定的图像显示效果。 5.声音：可设置为标准、临场1、临场2、剧 场、音乐、语言、用户模式。用户模式是通 过设置均衡来达到特定的声音效果。 6.定时关机：可设定电视自动进入待机状态 的时间，通过反复按该键选择合适的睡眠时 钟模式。时钟模式依次为：关-10分钟-20分 钟-30分钟-40分钟……120分钟。 7.静音：按压此键将无声音输出，若想恢复， 再次按压此键即可。此功能用于暂时性关闭 伴音。 8.缩放：针对不同的信号源，本机设置了多 种不同的显示方式。按缩放键选择合适的显 示方式，包括：“全屏”、“标准”、“缩 放一”、“缩放二”、“智能全景”、“点 对点”。 连接 ● 本说明书中的外接设备和电缆不属于本电 视机的附件。 ● 连接或卸下任何电缆前，请务必切断本机 与电源的连接。 ● 连接时请检查端子和插头是否正确。 ● 使用全连接HDMI电缆。 ● 请将电视机远离电子设备(视频设备等)或 红外感应设备，否则会造成图像/声音失真 或干扰其它设备的操作。 ● 请同时阅读所连设备的使用说明书。 端子 1 1 天线输入 2 USB 3 HDMI1-2 4 分量输入/AV输入 5 视频输出 6 调试 1 天线输入 2 USB 3 HDMI1-2 4 分量输入/视频输入 5 视频输出 6 调试 2 3 4 5 基本连接 电源线(TH-40C400C) 电源线(TH-50C400C) 9 6 TH-40C400C TH-50C400C 220 V ~ 50 Hz 电源线 (标配) 220 V ~ 50 Hz 电源线 (标配) 2 1 5 3 4 6 ·本机所有的USB输出端口同时连接外接设备 时的总电流不能超过600毫安。如果超过输 出电流限制，造成本机故障，不在保修范 围内。 警告 ●将本机的视频端口与外部A/V设备（如VCD、 DVD、录像机、摄像机等）的视频输出端口 相连接。 ●将本机的音频输入端口与外部A/V设备的音 频输出端口（音频左和音频右）相连接。 连接天线或有线电视网 连接USB接口设备 或者 天线 外接设备 本机端口 ●电视机必须从以下信号源之一收到信号， 才能正确显示电视频道：天线、有线电视 网络。 ●天线应安置在避开公路、配电线路、霓虹 灯等地方，以免电视信号受到干扰，这样 还能防止意外事故的发生。另外，由于长 期暴露在外，室外天线容易发生劣化，如 果图像不大清晰，应首先关闭电源，然后 检查一下天线。 ●用USB连线或直接将设备的USB端口接至电 视机的USB端口上。 ·当使用室外天线时，若本机上连接有室内天 线，请把其导线由天线端子插座上拔下。 ·建议您最好使用75Ω的同轴电缆，以消除 因阻抗不匹配而导致的干扰。 ·天线电缆不应与电源线等捆在一起。 ·使用有线或闭路电视时，请将75Ω的同轴 电缆线插头直接插入天线插座。 注意 外接设备 本机端口 连接AV设备 音视频线连接 说明 10 本机端口（TH-40C400C) 外接设备 DVD/VCD 摄像机 机顶盒 录像机 A/V输出 视频 音频左 音频右 白色 黄色 红色 音频左(白色） 音频右(红色） 视频(黄色） ·视频与分量视频的Pr端口复用，切换到视 频输入时，请确保外部设备的音频信号同 步接入本机，否则会出现音画不同步等异 常问题。 本机端口（TH-50C400C) 外接设备 DVD/VCD 摄像机 机顶盒 录像机 A/V输出 视频 音频左 音频右 白色 黄色 红色 音频左(白色） 音频右(红色） 视频(黄色） 分量转接线连接 HDMI线连接 ●本机具有HDMI端口，支持与其它设备（DVD、 机顶盒、AV接收器和数字电视等）之间的 HDMI连接。 ●HDMI发送设备到HDMI接收设备之间的连接 无需单独的伴音线缆。 ●将本机的分量端口与外部A/V设备（如VCD 、DVD、高清电视机顶盒等）所对应的分量 视频输出端口（Y、PB、PR）相连接。 ●将本机的音频输入端口与外部A/V 设备所对 应的音频输出端口相连接。 ●VCD 或DVD 上的分量输出端口Y、PB、PR， 有时也可能标识为Y、B-Y、R-Y 或Y、CB、 CR。 HDMI 本机端口 外接设备 DVD 机顶盒 注意 分量输入端口支持的视频信号格式 ·通过HDMI连接其它设备时，请确认传输的 信号是HDMI支持的信号格式(见表)。否则， 可能导致图像失真或无图像。 ·本机HDMI向下兼容支持较低版本的外部设 备，但可能无法达到最佳的视觉效果。 ·部分较低版本的HDMI电缆可能会导致屏幕 闪烁或无显示的现象，所以建议使用支持 最新版本（HDMI 1.4）的优质电缆线。 ·如HDMI外接设备缺少HDCP支持或HDCP设计 不当，可能将妨碍本机HDMI呈现高清晰度 内容。 ·HDMI向下兼容DVI（数字视频接口）时，根 据HDCP版权保护的内容要求：HDMI和DVI两 种设备都支持HDCP才能正常观看视频内容， 请确认DVI接口是否支持HDCP。 ·本机通过HDMI连接其它设备时，建议使用 本机的内置扬声器进行播放。 HDMI 端口支持的信号格式 11 Pr(红色） Pb(蓝色） Y (绿色） 红色 蓝色 绿色 本机端口（TH-40C400C) 外接设备 DVD/VCD 摄像机 机顶盒 录像机 分量输出 音频左 PR PB Y 音频右 白色 红色 音频左(白色） 音频右(红色） Pr(红色） Pb(蓝色） Y (绿色） 红色 蓝色 绿色 本机端口（TH-50C400C) 外接设备 DVD/VCD 摄像机 机顶盒 录像机 分量输出 音频左 PR PB Y 音频右 白色 红色 音频左(白色） 音频右(红色） 说明 ·视频与分量视频的Pr端口复用，切换到分 量输入时，请确保外部设备的音频信号同 步接入本机，否则会出现音画不同步等异 常问题。 ·分量输入支持的视频信号格式请参见表格。 连接电视监视器或录像机 选择信号输入 1.将电视机电源线接至220V交流电源插座。 2.按下电视机上的电源开关，电视机进入待 机状态；按一下遥控器待机键解除待机。 3.要关闭电视，再次按下电视机上电源开关。 1.按下遥控器频道 < 键或频道 > 键，可切换 频 道 。 也 可 按 下 电 视 机 上 的 频 道 < 键 (CH+)或频道 > 键(CH-)，进行频道切换。 直接按遥控器数字键也可以进行对应节目 号切换。 2.按下遥控器的音量+键或音量-键，可调节 音量。也可按下电视机上的音量+键( )或 音量-键( )进行音量调节。 ●若要欣赏来自外接设备的节目，您应当选 择与该设备相连接的输入方式，并用遥控 器选择正确的信号源。（详细操作请参见 “遥控器”部分中的“信号源”操作） 开机关机 改变频道和音量 首次开机 ·为减少功耗，短时间内不使用电视机可将其 设置为待机模式，但切勿长时间将电视机置 于待机模式。 ·在交流关机后，请至少间隔5秒钟再开机， 防止电视机出现异常。 ·待机后若要使用本机按键开机，请按待机 键。 注意 说明 ·视频和分量的具体连接方式请参见“连接 A/V设备”。 (第10页） 输入端子 信号源 ●将本机的视频输出端口与外部电视监视器或 录像机的视频输入端口相连接。 12 说明 ·要作电视监视器使用时，请仔细查阅本机静 止图像的注意事项。 (第2页） 本机端口 黄色 电视监视器 外接设备 录像机 视频(黄色） A/V输入 视频 USB输入 多媒体 图像 图像 菜单使用 通过使用菜单功能，可以满足您的不同需求， 充分享受本机带来的视听效果。 1.按下遥控器的菜单键开启本机的菜单。 2.按▲/▼键选择主菜单项(如图一）。 3.按 ▲ /确定键进入菜单(如图二）。 4.按▲/▼键选择菜单选项中的项目。 5.按 ▲ / ▼ 键设置各项，如有下级菜单的按 ▲ /确定键进入下级菜单。 6.按菜单键返回上一级菜单。 7.重复按菜单键可以退出菜单。 ●亮度：调整画面图像亮度。 ●对比度：调整画面层次感。 ●色饱和度：调整画面色彩鲜艳度。 ●清晰度：调整画面清晰度。 ●色调：调整画面的色调。 ●色温：调整画面的色温。 ●高级设置： 1.按▲/▼键选择高级设置。 2.按 ▲ /确定键进入高级设置，按 ▲ / ▼ 键 选择3D降噪项、动态对比度。 ·3D降噪：可以在时间和空间上对图像信 号进行优化处理，降低外部噪声干扰， 还原纯净的原始信号。有低、中、高、 关几个等级。 ·动态对比度：动态对比度可以通过开、 关来调整图像特定情况下的对比度值。 13 (图一） (图二） ·仅在模拟电视和视频信号下，N制时可进 行色调调整。 说明 ·电视在无信号的情况下将不能进入图像的 高级设置菜单。 说明 声音 几何调整 设定 ●语言设置：切换菜单的中英文显示。 ●蓝屏：设置无信号时为蓝屏(蓝屏只在模拟 电视通道下有效)。 ●本机设置： ·菜单时间：设置菜单显示的时间：10秒， 20秒，30秒，40秒，50秒，60秒，关。 ·开机画面：设置开机时是否有画面显示。 设为关时，开机时没有画面显示；设置 为默认时，开机时有画面显示；设置为 用户模式时，可选择本机截图画面为开 机画面。 ●出厂设置：恢复出厂时的参数设置。 ●服务信息：可以查看软件版本信息。 ·当机器处于异常状态时，或者想恢复到出厂 设置时，用户可以使用出厂设置功能。 注意 ●平衡：调整左右声道声音大小比例。 ●自动音量：当该项设置为“开”时，本机 根据输入信号自动调整音量。 ●3D音效：3D声场效果。 ●均衡：实现频点声音的减弱或增强。 ●声道：选择声道模式（仅在数字电视信号 下支持）。 ●声道语言：调整当前声道语言模式（仅在 数字电视信号下支持）。 ●影音模式：图像和声音的组合调整。 ●水平位置：调整图像的水平位置。 ●垂直位置：调整图像的垂直位置。 ●水平幅度：整图像的水平幅度。 ●垂直幅度：整图像的垂直幅度。 ●显示范围：控制HDMI的重显率。(本机不可 选) 14 ·几何调整选项仅在模拟电视信号下可调。 说明 ·软件版本显示信息请以实物为准。 注意 频道 ●彩色制式：设置当地节目的图像制式（数 字电视信号下不支持）。包括自动、PAL、 NTSC。 ●声音制式：设置当地节目的伴音制式（数 字电视信号下不支持）。包括DK、M、BG、 I制式。 ●手动搜台：（模拟电视信号下）手动设置 从当前频点开始搜台。 1.按▲/▼键选中手动搜台项。 2.按 ▼ /确定键进入手动搜台选项。 3.按 ▲ / ▼ 键调整起始频率，开始搜索 4.如果搜台未完成想停止，可按退出键。 若搜台完成，按菜单键或退出键返回。 ●手动搜台：（数字电视信号下）手动设置 从当前频率开始搜台 1.按▲/▼键选中手动搜台项。 2.按 ▼ /确定键进入手动搜台选项。 3.按数字键输入起始频道，按确定键确认 开始搜索。 4.按菜单键取消搜索。 ●自动搜台：系统会按频率表搜索节目并存 储搜索到的所有节目。 1.用▲/▼键选择自动搜台项。 2.按 ▼ /确定键进入自动搜台开始搜台。 3.如果搜台未完成想停止，可按遥控器上 的菜单键或退出键。 ●频道编辑：对搜索到的节目进行编辑。 在频道菜单下： 1.按▲/▼键选中频道编辑。 2.按 ▼ /确定键进入频道编辑菜单。 3.按 ▲ / ▼ 键翻页，按▲/▼键选中相应的 频道，可对其进行如下操作： 电视信号下： ·删除：按红色键选择删除功能，按确定 键确认删除。 ·更名：按绿色键，对选中的电视频道修改 名称，按▲/▼键编辑名称中的字符，按 ▲ / ▼ 键移动光标位置，按确定键确认。 ·移动：若要移动某个节目，改变节目的 排列顺序，可按▲/▼键选中要移动的 节目，按黄色键进行移动操作，然后按 ·设置为跳过的频道，在使用遥控器的频道 < / > 键浏览节目时将自动跳过，但这些 频道仍可以按节目号直接选中。 ·更名频道时，频道名称最长为5个字符， 在数字电视信号下无更名功能。 说明 ·电子节目指南信息由广播公司提供，由于 广播信息在给定的频道上，节目条目可能 显示为空或无法显示日期。当新的信息可 以使用时，显示会自动更新。 ·仅在数字电视信号下，节目指南项可用。 ·更名功能仅在模拟电视信号下可用。 说明 ▲/▼键选择将要插入的位置，按确定键确 认。 ·跳过：按▲/▼键选择频道节目，按蓝色 键，选择跳过功能；若想取消跳过，可 选中该频道再按下蓝色键即可。 4.按菜单键退出频道编辑。 ●节目指南(EPG)：您可以通过此菜单了解不 同频道的节目安排。 ●频道列表：显示各个频道名称，按▲/▼键 选择。 15 自动 DK 播放视频文件 多媒体 ·部分码流不支持快进或快退播放功能。 注意 ·如本视频无字幕，则字幕选项不可选。 注意 ·部分码流不支持选时播放功能。 注意 ·部分片源不支持缩放功能。 注意 1.在播放含有不同音轨的视频时，按压“音轨 ”键可以切换音轨。 2.若您使用USB1.1设备播放视频时，有可能 会出现画面不流畅现象，建议使用USB2.0 设备。 3.本机支持外挂.srt格式的电影字幕，播放含 有多个字幕的视频时，反复按压“字幕”键 可进行切换。 4.由于节目来源的多样性，本机不能保证支持 列出的所有格式及版本。 注意 16 首先确定插入带有标准USB接口的U盘或移动 硬盘设备。里面存储有您希望打开的多媒体 文件。 按多媒体键进入数字多媒体主页面；如果退 出多媒体，请按退出键或者切换至其他信号 源。 1.按红色键选择多媒体类型（可以按照多媒 体类型来筛选当前目录的文件），设备默 认全部文件类型。 2.按确定键进入存储设备选项。 3.进入存储设备选项后，如果有多页面，按 黄色/蓝色键可进行翻页操作，按 ▲ / ▼ 键 选择您所需要打开的文件所在的盘符，并 按确定键进入。 4.按▲/▼/ ▲ / ▼ 键选中您要打开的文件夹/ 文件，按确定键进入/播放您选中的文件夹 /文件。 5.按菜单键逐级返回到上一级目录。 6.按退出键可以返回到主界面。 7.按绿色键可以对多媒体界面的背景进行切 换。 按红色键切换到全部媒体或视频媒体下： 1.按▲/▼/ ▲ / ▼ 键选择您要播放的视频文件。 2.按确定键播放视频。 3.按退出键退出视频播放，返回到目录。 1.播放进度条。 2.播放/暂停。 3.播放下一个视频文件。 4.播放上一个视频文件。 5.视频快退，选中后反复按压确定键可以选 择不同的快退倍率。 6.视频快进，选中后反复按压确定键可以选 择不同的快进倍率。 7.选项设置： 按▲/▼键选中设置选项。 按 ▲ / ▼ 键选择选项模式。 调整完毕后，按▼键选中“关”，按确定 键确认关闭菜单。 8.节目列表： 按▲/▼键选中视频名称。 按确定键确认播放。 按 ▼ 键选中“关”，按确定键确认关闭菜 单。 9.选时播放： 按 ▲ / ▼ 键选中时间格式: 时、分、秒。 按数字键输入时间，按▲/▼/ ▲ / ▼ 键调整 时间。 调整完毕后，连续按 ▼ 键选中确定后按确 定键确认,视频会跳到您所指定的时间点播 放。 10.节目信息： 查看节目信息。 11.结束播放并返回到菜单界面。 影片播放的时候，按缩放键可以调整画面 大小： 全屏播放-原始大小-原始比例三种模式可 选。 播放音乐文件 播放图片文件 ·注意：用户抓图时，请先暂停图片播放 后再进行抓图。 注意 17 按红色键切换到全部媒体或音乐媒体下: 1.按▲/▼/ ▲ / ▼ 键选择您要播放的音乐文件。 2.按确定键播放。 3.按黄色键和蓝色键翻页，按 ▼ 键标记（取 消标记）歌曲。绿色键选择音乐播放循环 方式：单个播放、全部循环、选中循环。 单个播放：循环播放当前播放歌曲。 全部循环：循环依次播放所有歌曲。 选中循环：仅对已标记的歌曲有效，循环 依次播放所标记出的歌曲。 4.按退出键退出音乐播放界面。 按红色键切换到全部媒体或图片媒体下: 1.按▲/▼/ ▲ / ▼ 键选择您要播放的图片。 2.按确定键播放图片。 3.按退出键退出图片播放界面。 播放图片时，按菜单键调出/退出图片播放 控制条：按 ▲ / ▼ 键选择控制条上的功能图 标，按确定键确认功能操作。 1.播放/暂停。 2.结束播放图片，退出。 3.播放上一个图片文件。 4.播放下一个图片文件。 5.图片顺时针依次旋转90度。 6.图片逆时针依次旋转90度。 7.放大图片。放大状态下按▲/▼/ ▲ / ▼ 键可 以移动图片。 8.缩小图片。 9.选项设置： 图片显示速度：按 ▲ / ▼ 键设置图片显示 速度。 图片伴乐浏览：按 ▲ / ▼ 键设置图片伴乐 浏览开或关，设置为开时，可以一边浏览 图片，一边欣赏当前文件夹中的音乐。 10.图片信息：查看图片信息。 11.当伴乐浏览设置为开时，且正在看图片 和听音乐时， 按红色键：当前目录有歌曲时，播放上一 曲歌曲。 按绿色键：当前目录有歌曲时，播放下一 曲歌曲。 12.黄色键：抓图。按抓图键后，在抓图的 过程中，不要进行其它操作，在抓图成功 后自动存储在本机，可在本机设置中设置 为开机画面。 特此声明：由于制作图片的工具繁多和图片在 传输过程中的可能存在的潜在病毒损害或数据 信道缺陷，本机不能保证支持所有图片文件格 式和所有图片文件大小的图片抓图，如果出现 抓图失败的情况，不属于本机故障，请再重新 尝试一下或尝试一下抓取别的图片。 图片伴乐浏览 播放文本文件 1.数字多媒体播放器的USB接口并非万能，它 可以支持绝大多数的硬盘、U盘等,若出现 不识别情况，不属于本机故障，与设备的 驱动有关。 2.本机USB端口输出电流有限，如果用户接电 流比较大的外接设备，建议采用外置电源。 所有USB端口外接设备的电流总和不能超过 600毫安，如果超过输出此电流限制，造成 本机故障不在保修范围之内。 3.随着设备的不同，存储容量的不同，数字 多媒体播放器读取信息需要的时间也是不 一样的，有可能出现信息读取速度的暂时 变慢，请注意这并非本机故障。 4.请避免在文件读写过程中插拔USB设备，可 能会造成重启或损害您的系统文件。 5.在系统忙于处理您的上一次操作时，请不 要频繁按压其它功能键，否则会影响系统 的处理速度，弹出系统无响应提示。 6.本机采用多系统工作，相当于一个复杂的 电脑系统，所以在文件读取或播放时，由 于USB设备的兼容性和稳定性的差异，可能 会出现画面停止或功能不作用现象。请尝 试关闭电视机使系统重新初始化，从而恢 复正常工作。 7.随着系统的不断完善与升级，实际显示和操 作会与说明书有细微差别，此现象属正常情 况。不会影响到您的正常使用与享受。 8.当系统出现长时间不响应操作或出现“系 统异常”提示信息时，当前系统可能暂时 处于非正常运行状态。您可以重试当前操 作或关机后重新启动，使系统恢复正常运 行。 9.若出现硬盘不识别情况，请尝试通过外接 电源给硬盘供电或更换线长小于65厘米的 标准USB2.0硬盘线。 10.用户使用USB设备时，建议所有设备的分 区总数不要超过11个，否则有可能出现不 显示分区的情况。 11.请勿在文件播放时强行拔除移动设备。 注意 18 按红色键切换到全部媒体或文本媒体下: 1.按▲/▼/ ▲ / ▼ 键选择您要播放的文本。 2.按确定键播放文本。 3.按退出键退出文本播放界面。 按菜单键调出/退出文本播放控制条：按 ▲ / ▼ 键选择控制条上的功能图标。按确定键 确认功能操作。 1.停止。 2.选页播放：按数字键输入页码，或按 ▲ / ▼ 键调整页码，按确定键确认跳转到此页。 3.播放上一页文本。 4.播放下一页文本。 首先，播放图片时在选项设置里，按▲/▼ 键选择图片伴乐浏览，按 ▲ / ▼ 键设置图片 伴乐浏览为“开”。 图片伴乐浏览，是指在播放图片的同时，播 放与图片在同一文件夹中的音乐。 1.按▲/▼/ ▲ / ▼ 键选择一个同时存有图片 文件和音乐文件的文件夹。 2.按确定键打开此文件夹。 3.按▲/▼/ ▲ / ▼ 键选择一个图片文件，按确 定键打开，随之，同文件夹下的音乐也开 始播放。在播放图片的时候，按红色键： 播放上一曲歌曲。按绿色键：播放下一曲 歌曲。 按菜单键调出/退出播放控制条：按 ▲ / ▼ 键 选择控制条上的功能图标，按确定键确认功 能操作。其操作方法同图片浏览。 没有声音或图像 ●检查电源线是否接在墙上的插座里，而墙上 的插座是否通电。 ●检查您有没有按下电源按钮或待机键。 ●检查画面亮度和对比度设置。 ●检查音量。 画面正常但是没有声音 ●检查音量。 ●检查是否设置为静音模式。 没有画面或图像黑白 ●调整图像设置。 ●检查彩色制式。 声音和图像受到干扰 ●试着找出影响电视机的电器，并将其远离电 视机。 ●试着把电视机的电源插头插入另一个插座。 画面模糊或有雪花，图像失真 ●检查您的天线方向、位置和连接。 ●调整天线方向或再次设定频道或微调频道。 水平/垂直条纹或是影像抖动 ●检查附近是否有干扰源，如电器用品或电动 工具。 电视机壳“咔咔”作响 ●室温变化有时会引起电视机壳膨胀或收缩， 从而产生声音，这并不是电视发生故障。 遥控器不工作或者断断续续地工作 电池是否安装正确? ●电视机是否被打开? ●电池的电量可能较低。换上新的电池。 ●遥控器对着电视机上的遥控接收窗(大约在 遥控接收窗前面6米和30度角内)。 ●使电视机远离太阳光或者其它亮光光源，不 要让它们照射到电视机的遥控接收窗。 常见问题解答 在准备修理前，请检查下表，看看能不能找 到您所遇到的故障原因。 当您确信完全按照本说明书操作，仍然不能 排除故障后，您可以考虑进行修理。 保养 首先，将电源插头从电源插座上拔下。 显示屏,机壳,底座 日常维护: 用软布轻轻擦拭屏表面，机壳或底座，清洁 灰尘和手印。 顽固污物: (1) 首先清洁表面的灰尘。 (2) 用软布浸上清水或稀释的中性洗涤剂(水 是洗涤剂的100倍)。 (3) 用力拧干软布。(注意不要让液体进入电 视机内部。可能会导致产品故障。) (4) 最后，擦干表面所有水分。 注意 ● 不要用硬布擦拭或者过于用力擦拭，否则 会划伤表面。 ● 小心不要使表面接触驱虫剂、溶剂、稀释 剂或其它挥发性物质。这会降低显示屏表 面质量或者导致外漆脱落。 ● 显示屏的表面经过特殊处理，很容易损 坏。请勿用指甲或其它硬物敲击或刮划表 面。 ● 切勿使机壳和底座长时间接触橡胶或塑料 物品。这会降低显示屏表面质量。 电源插头 定期用干布清洁电源插头。潮湿和灰尘可能 引起火灾或触电。 19 规格 ■ 电视机 型号 TH-40C400C 尺寸（宽 × 高 × 厚） 902 mm × 560 mm × 210 mm（包括底座） 902 mm × 515 mm × 86 mm (仅电视机) 重量 净重 8.3 ( ( 包括底座) 净重 8.1 仅电视机) 电源 220 V ~ , 50 Hz 消耗功率 65 W 可见屏幕尺寸 (对角线) 100 厘米 显示屏分辨率 1,920 (宽) × 1,080 (高) 屏幕 LED 背光的液晶屏幕 声音 伴音功率 执行标准 接收制式 射频 PAL(D/K、I、B/G)、NTSC(M)、DTMB 视频 PAL、NTSC 接收频道 广播电视频道C01～C57 CATV 增补频道Z01～Z38 环境条件 工作温度 5℃～35℃ 工作湿度 20%～80%RH 大气压力 86kPa～106kPa 天线阻抗 75Ω 6 Q/CYSXD0001—2015 W + 6 W 待机消耗功率 0.5W 天线输入 VHF / UHF ■ 电视机 型号 TH-50C400C 尺寸（宽 × 高 × 厚） 1124 mm × 702 mm × 252 mm （包括底座） 1124 mm × 649 mm × 82 mm (仅电视机) 重量 净重 13.4 ( ( 包括底座) 净重 13.0 仅电视机) 电源 220 V ~ , 50 Hz 消耗功率 120 W 可见屏幕尺寸 (对角线) 125 厘米 显示屏分辨率 1,920 (宽) × 1,080 (高) 屏幕 LED 背光的液晶屏幕 声音 伴音功率 执行标准 接收制式 射频 PAL(D/K、I、B/G)、NTSC(M)、DTMB 视频 PAL、NTSC 接收频道 广播电视频道C01～C57 CATV 增补频道Z01～Z38 环境条件 工作温度 5℃～35℃ 工作湿度 20%～80%RH 大气压力 86kPa～106kPa 天线阻抗 75Ω 9 Q/CYSXD0001—2015 W + 9 W 待机消耗功率 0.5W 天线输入 VHF / UHF 20 视频支持的格式如下表： 各端子电平特性： 封装 视频解码 音频解码 类型 分辨率（最大） 比特率（最大） 接口名称 接口类型 输入信号 电平 阻抗 本产品能效指标详见能效标识。 (第22页) 21 .dat MPEG1 720 × 576 1.5Mbps 中国能效标识 22 顾客记录 本机的后盖上标注有产品的型号和编号。请您在下面认真填好型号和编号并妥善保管好说 明书以及购买发票，以此作为您购买的永久记录。这样有助于您在发生遗失或者失窃时进 行识别，以及作为保修服务之用。 型号 编号 松下电器（中国）有限公司 原产地：中国 北京市朝阳区景华南街5号远洋光华中心C座3层、6层 中国印刷 发行：2015年 月 4 电子信息产品污染控制标识 ● 有害物质标识 产品中有害物质的名称及含量 部件名称 有害物质 铅 (Pb) 汞 (Hg) 镉 备注 仅部分机型 含该部件 (Cd) 六价铬 (Cr(VI)) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) 电路板组件 × ○ ○ ○ ○ ○ LED液晶屏 × ○ ○ ○ ○ ○ 金属部件 × ○ ○ ○ ○ ○ 电源线及连 接线 × ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ × 非阻燃塑料 和聚合物部件 阻燃塑料和 聚合物部件 5 ○: 表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。 ×: 表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。 本表格依据SJ/T 11364的规定编制。 Panasonic顾客咨询服务中心： 400-8100781
