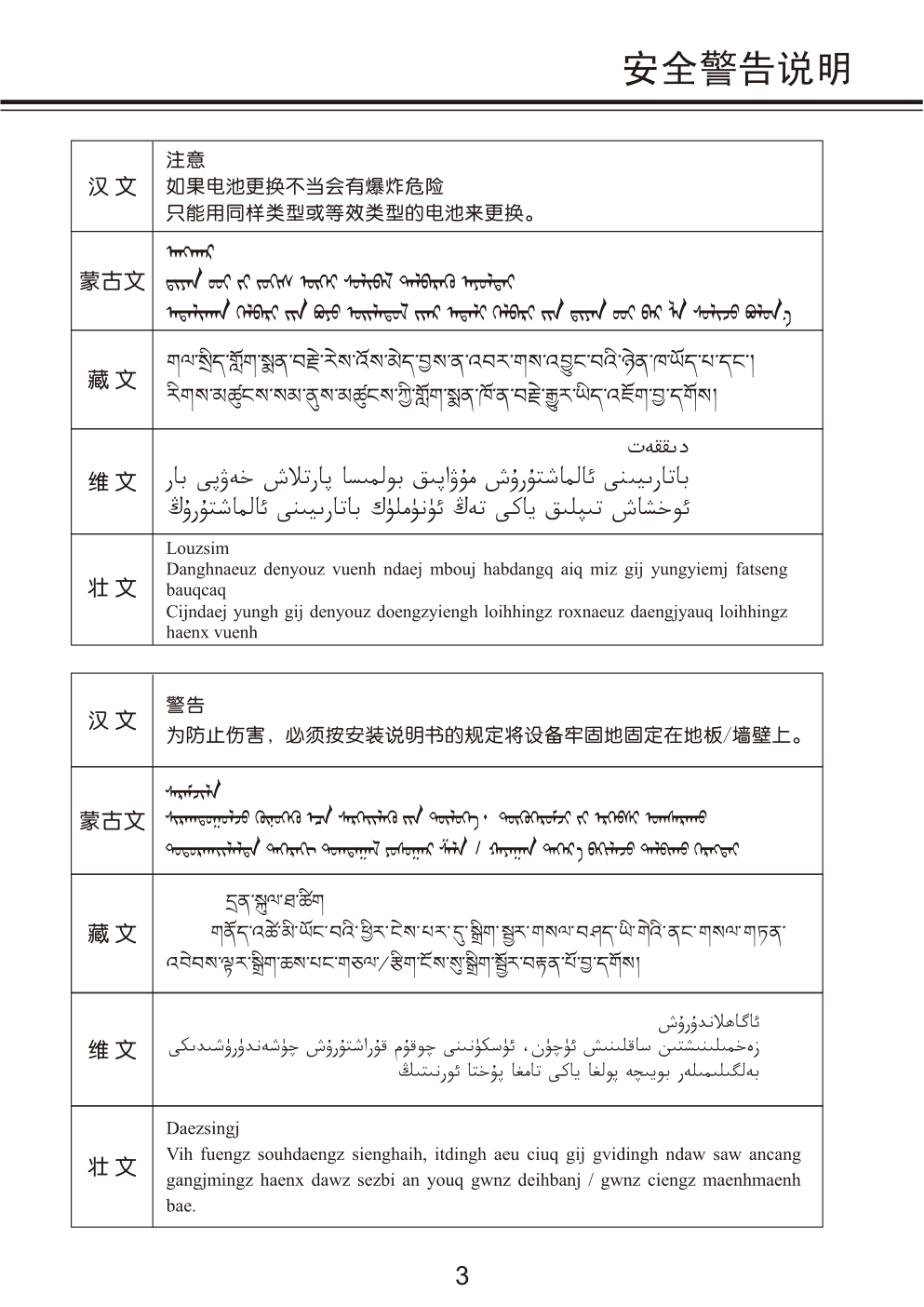

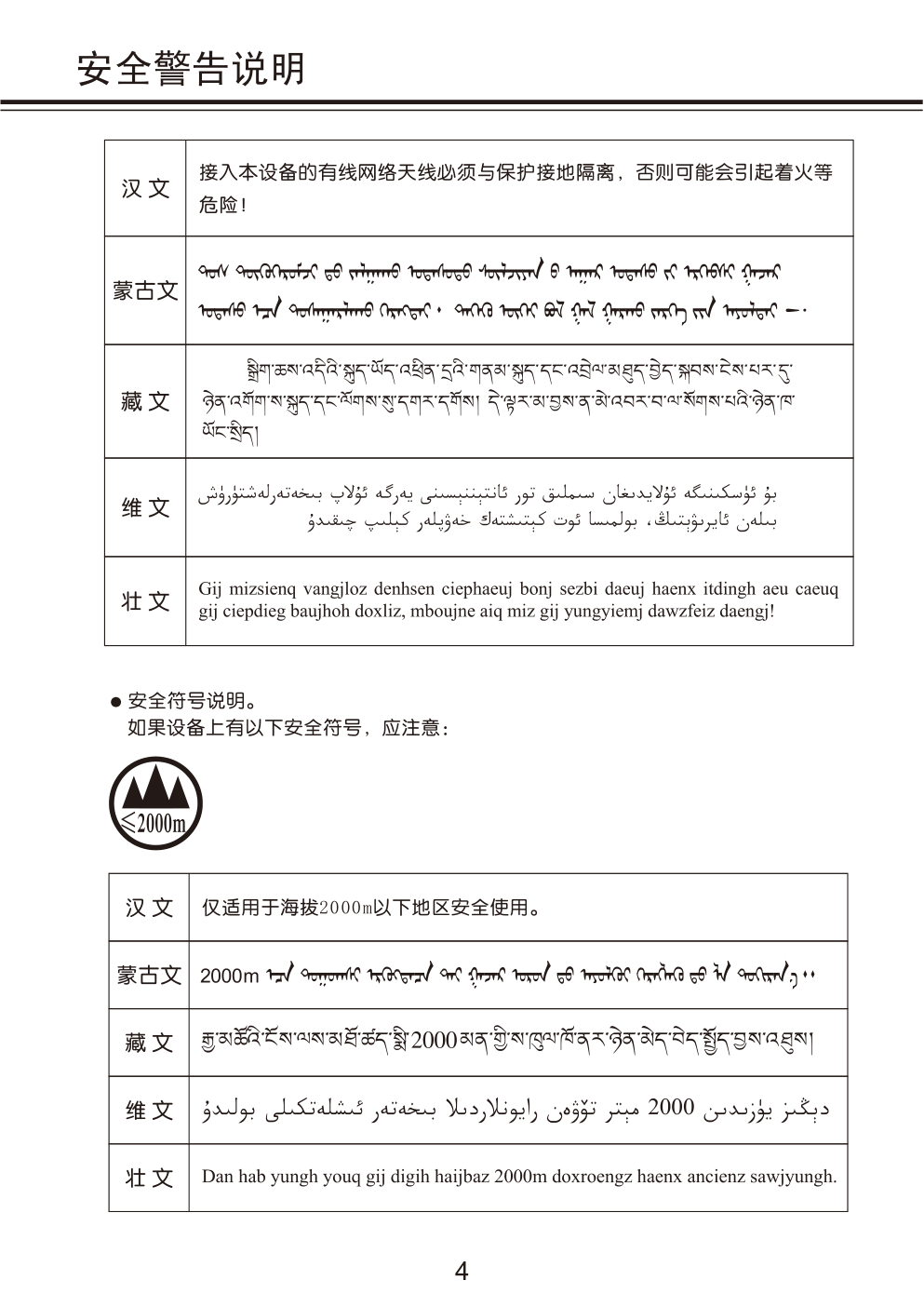

液晶彩色电视机 型号：TH-40A408C 用户手册 使用产品前请仔细阅读本用户手册。 （请以实物为准） 1 D 擦拭 。 勿将本液晶彩色电视机置于雨中，或在接近 水的地方使用。如潮湿的地下室、游泳池附 近等。 本液晶彩色电视机也不能露置在有水滴或水 泼溅的地方，花瓶等有水的物体也不能放置 在液晶彩色电视机上面。 不要使用未经制造商推荐的附件，以免引起 危险。 请勿将液晶彩色电视机放在不 稳的推车、支架或桌子上，否 则液晶电视机可能跌落，严重 砸伤大人或小孩，以及严重损 害液晶彩色电视机。请使用制 造商推荐或配套销售的推车或支 架。 机壳背面的孔是为散热而设置的，为保证设 备正常，使用时请注意防止过热。 请不要堵塞通风口。不要将液晶彩色电视机 安装在散热器或暖气管附近或上面。如果没 有适当的通风条件，液晶彩色电视机不能内 置安装于书柜等封闭空间。 勿使任何物体通过机壳通风口落入液晶彩色 电视机，勿将液体溅入液晶彩色电视机中， 以免引起由于触及危险电压或短路而造成的 火灾或电击。 液晶彩色电视机只能使用标签上标注的电源 类型。如果您不清楚所用电源类型，请与授 权经销商或当地的电力公司联系。 请勿使插座或电源线超负荷工作，不要在电 源线上放置任何东西。防止电源线，特别是 插头附近、插座及电器输出口的电源线被踩 踏或拧挤。 请勿自行修理液晶彩色电视机。因为打开或 拆下机壳将使您暴露在危险电压和其它危险 环境中，如出现问题须请有资格的维修人员 进行修理。 出现以下情况时，请将液晶彩色电视机的电 源插头从插座中拔下，向有资格的维修人员 求援。 a 电源线或插头损坏或磨损。 b 液体渗入液晶彩色电视机。 c 液晶彩色电视机已被雨、水淋湿。 d 液晶彩色电视机不能根据用户手册正常使用。 液晶彩色电视机已经摔坏或外壳已损坏。 f 液晶彩色电视机在性能上发生明显异常。 如果需要更换零件，要确定维修人员选用的 是制造商规定的、与原部件有着相同特性的 替换部件。未经认可的更换零件可能导致火 灾、触电和人员受伤。 在完成对本液晶彩色电视机的维护和维修 后，要求维修人员进行常规检修，以确定液 晶彩色电视机可以正常使用。 e 如用户需要安装液晶电视壁挂架，为确保安 全请选用松下液晶电视专用壁挂架。 2 安全警告说明 安全警告说明 3 安全警告说明 4 安全警告说明 5 6 致用户.............................................. 安全警告说明................................. 准备.............................................. 液晶电视机各部分名称.................... 连接液晶电视机............................ 连接交流电源线.............................. 连接天线........................................ 连接HDMI/电脑/USB....................... 操作前........................................ 遥控按键说明................................. 操作范围....................................... 安装遥控器电池............................. 屏幕菜单.................................. 基本操作..................................... 开/关液晶电视机........................... 设置信号源................................... 台位交替....................................... 台位选择....................................... 音量控制....................................... 菜单操作..................................... 图像设置菜单................................... 图像模式....................................... 对比度.......................................... 亮度.............................................. 色饱和度....................................... 色调............................................. 清晰度.......................................... 色温............................................. 缩放模式...................................... 降噪............................................. 声音设置菜单................................... 声音模式...................................... 高音............................................. 低音............................................. 功能设置菜单................................... 菜单显示时间................................ 菜单透明度................................... 1 7 7-8 2-5 9 9-11 9 10 12-15 连接AV/分量..................................11 12 13 13 14-15 16-17 16 16 16 16 17 18-21 18 18 18 18 18 18 18 18 18 18 19 19 19 19 19 19 19 定时设定....................................... 19 19 蓝屏............................................. 复位............................................. 频道搜索菜单................................... 自动搜台....................................... 数字电视手动搜台.......................... 模拟电视手动搜台......................... 20 20 20 20 20 菜单语言.......................................19 平衡.............................................19 自动音量.......................................19 背光.............................................18 动态背光....................................... 19 录像文件系统............................... 20 软件升级(USB).............................20 频道编辑.......................................20 频点信息.......................................20 预约列表.......................................20 电脑设定菜单................................... 自动调整....................................... 水平位置....................................... 垂直位置....................................... 时钟............................................. 相位............................................. 多媒体 .................................. 操作 一般操作....................................... 音乐文件....................................... 图片文件....................................... 视频文件...................................... 文本文件...................................... 21 21 21 21 21 21 21-23 21 21 22 22 23 底座安装.................................... 底座安装注意............................... 安装到电视机............................... 附录........................................... 故障排除...................................... 产品安全功能............................... 清洁液晶电视机............................ 整机参考技术规格......................... VGA端子的配置............................ 信号模式一览表....................... 产品中有毒有害物质元素的说明..... 中国能源效率标识......................... 24-25 25 24 26-32 26 27 27 28 29 29-30 31 31 .................................. MAC适配器 29 童锁设定菜单................................... 系统锁定....................................... 密码设置....................................... 频道锁定....................................... 21 21 21 21 ...................................... 装箱清单 30 按键锁定.......................................21 目录 指示灯 前壳 小心使用液晶电视机 不要碰撞或擦伤显示屏,因为会在屏幕表面形成斑点。 在液晶显示屏上可能出现一些极小的黑点或亮点，这属于正常现象。 液晶电视机各部分名称 7 液晶显示屏 背面控制面板 指示灯(见下图) 红外线遥控接收器 准备 电源/开机指示灯 8 端子 背面控制面板(每个按键的操作都可用遥控器上相同功能的按键代替。) USB输入端子 HDMI输入端子 连接各种具有HDMI 输出的设备。 HDMI线。 天线输入端子 用天线电缆连接此 端子及天线插座。 分量 AV2 子/电脑音频输入端子 / 音视频输入端 音频L和R(RCA型) 视频(RCA型) 用于连接播放设备的 视频和音频输出。 视频输出端子 用于连接播放设 备的视频输入。 电脑输入端子 连接电脑输出至此 端子。 RGB(D-SUB) AV1输入端子 用于连接播放设备的 视频和音频输出。 视频(RCA型) 音频L和R(RCA型) HDMI输入端子 连接各种具有HDMI 输出的设备。 HDMI线。 准备 用于显示或关闭屏幕菜单。 菜单键 切换输入信源。 信号源键 用于递增、递减选择台位。 频道增/减键 音量(+/-)键 用于调节音量。 电源开/关键 用于打开或关闭液晶电视机。 注意 为了安全起见，当长时间不使用本机时，请将电 源插头从插座中拔出。 连接交流电源线 交流电源线 9 连接室外天线 用电缆连接室外天线和天线输入端子 (此电缆不随机配备) 连接室内有线插座 用电缆连接有线插座和天线输入端子 (此电缆不随机配备) 注意： 在天线回路上如有任何问题。请咨询 当地经销商。 室外天线 室内天线插座 连接液晶电视机 注意: 1、在天线回路上如有任何问题,请咨询当地经销商. 2、使用数字电视前,请您先确认当地广播电视台已开播地面数字电视,且信号覆盖您 所在位置. 连接HDMI/电脑/USB 用于连接的电缆(本液晶电视机不配备这些连接电缆 和适配器) PC/VGA电缆(D-SUB 15针) HDMI电缆 MAC适配器(与Macintosh电脑连接时使用) 注意 进行电缆连接时，要把液晶电视机 和外围设备的交流电源线从插座上 拔下，打开电脑之前，要接通液晶 电视机和外围设备的电源。 侧端子 音频输入 (立体声) 电脑输入 HDMI输入 HDMI输出 显示器输出 音频输出 (立体声) MAC适配器根据 29页的插图设 置拔动开关。 HDMI输出 连接液晶电视机 10 HDMI输入 11 连接AV/分量 用于连接的电缆(本液晶电视机不配备这些连接电缆) 视频电缆(RCA X 1)，音频电缆(RCA X 2) 视频电缆(RCA X 3)，音频电缆(RCA X 2) 注意：进行电缆连接时，要把液晶电视机和 外围设备的交流电源线从插座上拔下。 视频电缆 (RCAX1) 音频电缆 (RCAX2) 播放设备 视频电缆 (RCAX3) 音频电缆 (RCAX2) 视频电缆 (RCAX1) 音频电缆 (RCAX2) 播放设备 播放设备 连接液晶电视机 电视机周围如有照明灯存在，遥控器可能会失灵或不正常工作。 遥控按键说明 红绿黄蓝键 。 只在频道编辑/预约列表/电子 节目指南菜单/多媒体下有作 用 电源开/关键 定时关机键 供您设定自动关机的时间长度. (10-240分钟) 回看键 回看上一个观看的电视频道。 菜单键 按键显示或退出主菜单。 指示 / / / 键 方向键菜单上下左右选择。 显示键 返回键 返回上级菜单或退出菜单。 音量 +/-键 按动增加或减少音量。 TV键 频道 / 键 按动选择频道。 EPG键 音轨键 字幕键 按键可直接进入数字电视或模 拟电视。 在待机状态下，按此键可直接 开机。在开机状态下，按此键 可直接待机，进入低耗工作模 式。 静音键 数字键区 看电视时按0-9直接切换相应 频道。 输入键 音量 频道 TV EPG 图像键 按键可循环选择不同的图像 模式。 声音键 按键可循环选择不同的声音模 式。 (数字电视模式下才有效) 按显示键显示当前输入信源的 信息。 按键可直接进入字幕模式菜单。 按键可直接进入电子节目指南 菜单(数字电视模式下才有效)。 按键可直接进入声音模式菜单。 (数字电视模式下才有效) 12 操作前 按下“ ”键 现 ，再次按下“静音”键恢 复声音。 静音 静音，屏幕上出 呼出信号源菜单，依次可选择 “数字电视”、“模拟电视”、 “视频1”、“视频2”、“分 量”、“HDMI1”、“HDMI2”、 “电脑”、“多媒体”。 确定 13 安装遥控器电池 使用两节 AAA（七号）碱性电池。 同时更换两节电池。 不要同时使用新电池和旧电池。 避免接触水或其它液体。 不要把遥控器置于潮湿或热环境中。 不要使遥控器跌落。 如果电池液体泄漏在遥控器中，请小心清洁电池盒，并装入新电池。 如果不正确更换电池会有爆炸的危险。 按照电池上的说明处理用过的电池。 操作范围 按键时把遥控器对着液晶彩色电视机(红外线遥控 器接收器)。遥控器操作距离：电视机正前方8m，左 15°时6m。 右各30°和上下各 为确保操作安全，请遵守以下事项： 取下电池盒盖。 将电池装入盒内。 推上盒盖。 1 2 3 推出 盒 盖 并 取走。 两节AAA电池 注意正确的极性 (+，-)， 确保 电池与盒内端子 的接触。 红外线遥控接收器 15 30 8m 操作前 30 15 设置 菜单透明度 10 菜单显示时间 15秒 蓝屏 关 定时设定 菜单语言 中文 返回 动态背光 声音 低音 50 高音 50 平衡 0 开 自动音量 声音模式 标准 返回 屏幕菜单 图像设置菜单 声音设置菜单 功能设置菜单 14 电脑 垂直位置 水平位置 自动调整 返回 50 50 时钟 50 相位 50 电脑菜单 图像 亮度 50 对比度 50 色饱和度 50 清晰度 0 色调 50 图像模式 标准 色温 标准 返回 定时设定菜单 缩放模式 16:9 复位 关 录像文件系统 设置 定时关机 关 时钟 返回 定时开机 关 ---- -- -- 睡眠定时 关 返回 返回 返回 返回 返回 操作前 确定 确定 确定 确定 确定 15 童锁 频道锁定 密码设置 系统锁定 返回 童锁设置菜单 频道搜索菜单 频道搜索 频道编辑 数字电视手动搜台 自动搜台 返回 模拟电视手动搜台 频点信息 预约列表 按键锁定 关 返回 返回 操作前 确定 确定 连接液晶电视机的交流电源线至电源插座。 2 1 开启液晶电视机前，应先完成与外围设备的连接。（参看第9-11页的“连接液晶电视机”）。 节电保护 机状态），进行节电保护。但如果设了定时设定菜单中的定时关机时间，则以时间先到的 优先。 3 按背面功能控制面板的电源键或遥控器上的电源开/关键，打开电视机， 电源指示灯呈 色。再次按电源开 关键，电视机将进入待机状态，电源指示灯呈红色。 / 设置信号源 开/关液晶电视机 按回看键，可以交替地选择刚才所看的台位和现在所看的 。 台位 例如：您现在看的是 4，刚才看的是 2，如果您按下回 台位 台位 台位交替 台位增/减键 按遥控器上的频道 / 键，或 面控制面板上的频道 / 键选择； 背 按频道 键来选择下一个台位。 按频道 键来选择上一个台位。 选择 0-9的台位，直接按数字键（例如：第 8个 ）； 台位 直接按数字键 8，再按确定键确认即可转换到 8 第 个台位。 1 选择10-99的 。（例如：第35个 ） 台位 台位 按数字键3，然后再按数字键5。 2 直接选择 台位选择 按遥控器上的 输入 键或本机上的“ ”键， “模拟电视”、“视频1”、“视频2”、“分量”、“HDMI1”、“HDMI2”、“电脑”、 “多媒体”通道。 “ ” 呼出信号源菜单，依次可选择“数字电视”、 3 选择多位数的 。（例如：第158个 ） 台位 台位 按数字键1，然后按数字键5，再按数字键8 158 (模拟电视 ，即可转换到第 个台位 最高台位数只能 看键，可以立即切换到台位2。 16 当没有信号输入，且无任何按键操作时，电视机会在15分钟后自动进入低功耗睡眠，（即待 绿 选到99，数字电视最高台位数只能选到999)。 基本操作 音量控制 彩色液晶电视机上的音量+/-的操作与遥控器上的音量 相同。 +/- 注 使用遥控器或彩色液晶电视机的背面控制面板按键调节音量，如需增大音量，请按下 "音量+"， 如需减小音量，请按下"音量-"。 17 音量 频道 TV EPG 静音：按下遥控器上的“ ”键，屏幕上出现 ，再次 恢复声音。 按下遥控器上的“ ”键 基本操作 18 图像设 菜单 置 操作如下: 菜单设置的通用步骤： ● 按菜单键进入主菜单。 ● 按 键选择主菜单项。 ● 按 键或确定键进入下级子菜单。 ● 按 键选择子菜单项。 ● 按 键调节合适的值。(如该菜单仅有“ ” 符号，则按“ ”或确定键进入下级子菜单) ▲/▼ ▲/▼ / 1 按菜单键，主菜单出现。 2 按▲/▼键选择图像设置菜单项，并按“菜单 设置的通用步骤”中所述各子选项进行设置。 图 模式 像 选择图像模式。 按 / 选择下列图像模式之一。 标准、柔和、用户、动态 您可以反复按“ 键改变图像模式。 图像” 缩放模式 按 / 选择下列 模式之一。 缩放 选择合适的图像比例 16:9，放大1，放大2，自动（只在数字电视 和多媒体下有作用），4:3，全屏（只在HDMI 通道下有作用），点对点（只在HDMI通道下 有作用）。 按 / 调整亮度(参数调节范围0-100)。 亮度 亮度使图像变亮或变暗。 按 / 调整背光参数(参数调节范围0-100)。 调整画面整体明暗度。 背光 色饱和度 色饱和度可调整鲜艳度与亮丽度。 按 调整色饱和度(参数调节范围0-100)。 / 清晰度 清晰度可调整图像的清晰度。 按 调整清晰度(参数调节范围0-100)。 / 色温 更改图像的色温。 按 选择下列选项。 标准：给白色添加中间色。 暖色：给白色添加红色。 冷色：给白色添加蓝色。 / 色调 色调增加或减少绿色色调。 按 调整色调(参数调节范围0-100 。 ) / 当输入信号为NTSC制式时，才可调 整色调)。 提示 可用选项以图像模式和输入源而定。 提示 降噪 选择降噪模式。 按 选择下列降噪模式之一。 / 高，中，低，关。 按 / 调整对比度(参数调节范围0-100)。 对比度增加图像对比度(颜色变深)， 或减少图像对比度(颜色变柔和)。 对比度 返回 图像 亮度 50 对比度 50 色饱和度 50 清晰度 0 色调 50 图像模式 标准 色温 标准 缩放模式 16:9 返回 菜单操作 确定 19 声音设置菜单 操作如下: / 选择选项，然后按 / 调试参数。 功能设置菜单 操作如下: 菜单显示时间 选择显示菜单的时间。 按 / 选择菜单的显示时间。 1 按菜单键， / 选择设置，然后按 进入该项。 3 按 / 选择选项，然后按 / 调试参数。 菜单透明度 选择菜单的透明度。 调出主菜单。 按 2 定时设定 设置定时开关机时间。 高音 调节高音调的声音(参数调节范围0-100)。 蓝屏 启动蓝屏选项，机器在无信号状态下， 按遥控器 / 按钮调节菜单透明度。 声音模式 提供多种声音音效。 按 / 选择下列声音效果之一。 标准、音乐、电影、运动、用户 您可以反复按“ 键改变 模式。 声音” 声音 菜单语言 按 / 选择中文/英文语言。 选择显示菜单的语言。 所有菜单将以选择的语言显示。 声音 低音 50 高音 50 平衡 0 开 自动音量 声音模式 标准 返回 1 按菜单键，调出主菜单。 2 按 选择声音，然后按 或确定键进入该项。 / 3 按 低音 调节低音调的声音(参数调节范围0-100)。 平衡 调节左、右扬声器的平衡(参数调节范围-50-50)。 自动音量 自动控制音量大小、选择开后、系统自动调整 音量大小。 屏幕背景为蓝色。关闭选项，在无 信号状态下，屏幕背景为黑屏或雪花。 时钟:设置电视机时间(当数字电视有信号时,与当 定时关机:预约关机时间。 定时开机:需要预约开机的时间。 睡眠定时:设定睡眠时间。 设置 定时关机 关 时钟 返回 定时开机 关 ---- -- -- 睡眠定时 关 设置 菜单透明度 10 菜单显示时间 15秒 蓝屏 关 定时设定 菜单语言 中文 返回 动态背光 复位 关 录像文件系统 动态背光 内部芯片根据输入画面内容自动调节背光亮度， 按 打开或关闭背光。 / 从而达到优化质量及降低功耗。 返回 返回 返回 前频道时间同步)。 菜单操作 确定 确定 确定 20 复位 选择复位，可将本机恢复出厂设置。 录像文件系统 软件升级(USB) 更新软件版本。 请插入带有升级文件的USB设备。 频道搜索 频道编辑 数字电视手动搜台 自动搜台 返回 模拟电视手动搜台 频点信息 预约列表 频道搜索菜单 在电视通道下，按菜单及 / 选择频道搜索 按 键或确定键进入，并按“菜单设置的通用步 骤”中所述各子选项进行设置。 自动搜台 调入全部有效频道。 按 / 键，依次选定当前数字电视+模拟电视、 数字电视或模拟电视 。 ,按确定键开始进行搜台 模拟电视手动搜台 进入模拟电视手动搜台菜单。 按 / 键，依次选定当前频道、彩色制式、 声音制式、微调、自动频率控制和搜索。 频道编辑 将搜索到的节目,可根据自己的喜好进行"删除、 重命名(数字电视不能重命名)、移动及跳跃"等 数字电视手动搜台 进入数字电视手动搜台菜单。 按 / 键，选择频点，按确定键进行搜索。 频点信息 进入可查看当前数字节目的信息。 预约列表 按 键或确定键进入预约列表。 电子节目指南：按"EPG"键进入电子节目指南。 电子节目指南 预约列表 退出 返回 详细信息 显示 00:00-08:01 1980年01月01日 无信息 1980年01月01日 03:14:31 1980年01月02日 预约录像 预约观看 前一天 后一天 详细信息：按"显示"键查看详细节目信息。 电子节目指南 预约列表 退出 返回 返回 显示 65535 1980年01月01日 00:00-08:01 无信息 录制视频前，可依次进行选择硬盘、检测录像 文件系统、对录像文件系统进行格式化、设置 录像时间。 返回 各项操作。 EPG EPG 预约列表 电子节目指南 退出 返回 EPG 增加 0/0 节目名称 日期 (0%已使用) 08：07 1980年01月01日 预约列表: 按"黄色"键进入预约设置菜单， 可设置需要录像或预约的节目。按"红色"键 可删除已经预约的节目。按"蓝色"键可对已 预约的节目进行编辑。 连续按"红色"键，可对某节目进行一次、每天、 每周的预约录像。 连续按"绿色"键，可对某节目进行一次、每天、 每周的预约观看。 连续按"黄色"键或"蓝色"键可查看前一天或后 一天的节目信息(时间限定为一个星期)。 菜单操作 确定 移动 移动视图 21 系统锁定 按 / 键调出密码输入子菜单。 输入密码“0000”解锁。 音乐文件 进入USB播放菜单，选择音乐，按确定键打开。选择 移动存储设备中的音频文件，按确定键打开。 童锁 频道锁定 密码设置 系统锁定 返回 返回 童锁设定菜单 操作如下: / 选择选项，然后按 / 设置。 1 按菜单键，调出主菜单。 2 按 选择童锁，然后按 或确定键进入该项。 / 3 按 密码设置 按 键 调出输入子菜单，然后设置密码。 或确定键 频道锁定 按 键 调出频道锁定子菜单，选择需要 或确定键 锁定的频道，然后按遥控器“绿色”键即锁定。 多媒体操作 一般操作 按输入键，进入信号源菜单，按▲/▼键选 择“多媒体”选项，再按确定键进入多媒体。 USB 2.0 图片 音乐 视频 文本 / 按键锁定 关 按键锁定 按 / 键 。 设定按键锁开或关 电脑设定菜单 电脑 垂直位置 水平位置 自动调整 返回 返回 50 50 时钟 50 相位 50 自动调整 自动调整显示画面，此项可自动调整 水平、垂直、时钟、相位至合适位置。 水平位置 水平位置增加或减少以调整显示水平画面。 按 / 调整画面的水平位置。 垂直位置 垂直位置增加或减少以调整显示垂直画面。 按 / 调整画面的垂直位置。 时钟 时钟当画面上出现不想要的竖条纹时， 请调节该项。 相位 相位调节相位以减少画面闪烁。 在电脑通道有信号条件下电脑菜单才可操作。 注 多媒体操作 确定 确定 22 音乐 C:\ 1/1 按遥控器上的显示键或确定键，调出操作界面： 确定 确认 删除 移动 00:00:01 00:03:11 暂停 播放/暂停：选择一个音频文件，按确定键，开 始播放；按播放/暂停键，暂停或播放当前播放 的音频文件。 快退/快进：播放音频时，用户可选择快进、快 退，以满足用户对各时段节目选择欣赏的需要。 快进、快退分别有：2X,4X,8X,16X四种方式。 上一曲/下一曲：在正常播放多个音频文件时， 用户可以按上一曲或下一曲返回到上一个文件 或调至下 个文件。 一 循环：循环模式,包含：不重复、重复单曲、重 复 4种模式。 所有、随机播放 播放列表：显示所有播放文件。 信息： 。 显示当前播放音频的信息 选时：选取某一时段播放。 静音：进入静音或取消静音模式。 停止：停止当前播放的音乐；停止后，会自动 进入“预览模式”，在预览模式下，按 键 选择音频文件，按确定打开选择文件；如果要 退 ” 出音乐播放，可按“返回 键逐级退出。 图片文件 进入USB播放菜单，选择图片，按确定键打开。选 择移动存储设备中的图片文件，按确定键打开。 图片 C:\ 1/1 确定 确认 删除 移动 000001.jpg 暂停 按遥控器上的 键或确定键，调出操作界面： 显示 播放/暂停：图片播放或暂停。 上一张/下一张：切换到上一张或下一张图片。 停止：停止当前播放的图片；停止后，会自动 进入“预览模式”，在预览模式下，按 键 选择图片，按确定打开选择图片；如果要退出 图 “ ” 片播放，可按 返回 键逐级退出。 循环 循环 ： 模式。包含：不重复，重复单张， 重复所有、随机播放4种模式。 音乐：在播放图片时可以播放音乐文件，但音 乐文件必须放在图片文件中。 播放列表：按确定键可以调出播放列表，选择 想要播放的文件。 信息：显示当前播放图片的信息。 旋转：图片顺时针旋转。 90 90 旋转：图片逆时针旋转。 放大：放大图片。 缩小：缩小图片。 移动视图：移动图片，但图片必须是放大的。 进入USB播放菜单，选择视频，按确定键打开。 选择移动存储设备的视频文件，按确定键打开。 视频 C:\ 1/1 确定 确认 删除 移动 视频文件 按遥控器上的 键或确定键，调出操作界面： 显示 00:00:01 00:03:11 播放/暂停：选择一个视频文件，按确定键，开 始播放；按播放/暂停键，暂停或播放当前播放 的视频文件。 暂停 多媒体操作 23 快进/快退：播放视频时，用户可选择快进、快 退，以满足用户对各时段节目选择欣赏的需要。 快进、快退分别有：2X,4X,8X,16X,32X五种方 上一部/下一部：在正常播放多个视频文件时， 用户可以按上一部或下一部返回到上一个文件 或调至下 个文件。 一 A-B：循环播放某一段。 播放列表：按 键可以调出播放列表，选择想 确定 要播放的文件。 信息： 。 显示当前播放视频的信息 慢速播放：将缓慢的播放视频文件，包括慢2X， 慢4X，慢8X，慢16X模式。 步进：将一步一步的播放。 选时：选择喜爱的某一时段播放。 放大/缩小：对视频文件的画面进行放大或缩小。 缩放：调整视频画面大小。 包括：放大1，放大2，自动，4:3，16:9 移动视图：可以移动画面，但画面必须是放大的。 （720p以上格式的文件不支持该模式） （720p以上格式的文件不支持该模式） 进入USB播放菜单，选择文本，按确定键打开。 选择移动存储设备的文本文件，按确定键打开。 文本 C:\ 1/1 确定 确认 删除 移动 文本文件 按遥控器上的 键，调出操作界面： 显示 上一页 上一页：向后退一页。 下一 ：向前进一页。 页 上一个文件/下一个文件：在正常播放多个文本 来返回到上一个文件或调至下一个文件。 停止：停止播放以后会自动进入预览模式，如果 音乐：在播放文本文件时可以同时播放音乐文 播放列表：可以调出播放列表，选择要播放的文 信息：显示当前文本的信息。 文件时，用户可以按上一个文件或下一个文件 要重新播放请按确定键。 件，但音乐文件必须放在文本文件下。 本文件。 式。 停止：停止当前播放的视频；停止后，会自动 进入“预览模式”，在预览模式下，按 键 选择 文件，按确定打开选择文件；如果要退 视频 出 播放，可按 返回 键逐级退出。 视频 “ ” 多媒体操作 循环： 模式。包含：不重复、重复单部、 复所有和随机播放4种模式。 循环 重 24 安装之前，请认真阅读下面“ 注意” 和“ 安全” 的提示 在安装的过程中，要求有两人以上操作。 在安装（移动或抬起）液晶彩色电视机时，抓住液晶彩色电视机的本体。 在安装之前，提供坚固得足够支撑液晶彩色电视机和底座的重量的一张桌子（或桌 子的一部分）。这张桌子必须大于液晶彩色电视机的尺寸。为了保护屏幕的表面， 这张桌子的表面必须是平整的。并盖上软的材料（比如毛毯）。 在把液晶彩色电视机放到桌子上之前，确保桌子上面没有杂物。在屏幕下面留下任 何杂物都可能造成屏幕受损。 液晶彩色电视机被安装上此底座后，必须放置在平整的地方。不要放置在不平整或 不结实的箱子等物体上。否则，液晶彩色电视机可能倾倒，以致造成严重损坏甚至 人身伤害。 为了正确的安装，建议聘请经过专业培训并已获授权的经销商进行安装。 安装注意 安装提示 注意 底座安装注意 包装箱里的部件 ST4X25mm 螺钉4颗 TH-40A408C 底座安装 底座支撑件 松下 M5X16mm 螺钉4颗 25 确认螺钉的尺寸跟前页清单上的一致，正确使用这些螺钉。 安装到电视机 为了保护电视机的屏幕，在表面平整的 地方盖上软的材料（比如毛毯），把液 晶彩色电视机屏幕面朝下放在上面。 安装完毕。 将底座支撑件，套在后壳中下方位置， 使用“M5x16mm”螺丝4颗,并拧紧。 底座安装 如下图将底座轻轻插入底座立柱。 底座支撑件 M5X16mm 螺钉4颗 用配备中的 颗“ T ”螺钉固定 底座。 4 S 4X25mm ST4X25mm 螺钉4颗 附录 请与当地广播电视台确认是否有地面数字信号广播，所处位置是否在数字信 号的覆盖范围内。 检查信号连接口是否可靠连接。 调整天线角度或安装位置。 调整天线角度或安装位置。 尝试更换信号线。 接收地区数字信号比较弱时，接收天线需安装信号放大器。 26 背 8 附录 27 28 整机参考技术规格 产品执行标准编号：Q/CYSXD0007-2014 型号 TH-40A408C 最大可视图像尺寸 101cm (屏幕对角线尺寸) 固有分辨率 1920(H) x 1080(V) 亮度 对比度 清晰度 色域覆盖率 ≥25% 运动图像拖尾时间 ≤40ms 额定电压 ~ 220V 50Hz 整机消耗功率 70W 接收频道范围 天线输入阻抗 75Ω 声音输出功率 5 5 ≥ + W W 输入端子 尺寸(宽x高x深) 921mm x 600mm x 185mm( ) 包括底座 11.3KG(不包括底座) 环境要求 操作温度 湿度 保存温度 湿度 可视角( ) L /3 水平:≥70 垂直: 55 ≥ ≥260cd/m 2 模拟 MHz ：48.25MHz-868.25 重量 13.4KG(包括底座) ≥500:1 921mm x 546mm x 62mm(不包括底座) 输出端子 视频：复合视频输出 壁挂安装规格 壁挂孔间距(W x H):200 x 200mm 数字 MHz ：52.50MHz-866 附录 电视制式 PAL:D/K ,I ,B/G NTSC:M SECAM:D/K, B/G SDTV:水平≥450， ≥450 垂直 HDTV: 水平≥720， ≥720 垂直 VGA 端子的配置 VGA IN(D-SUB)端子 端子:D-SUB15针 用VGA电缆(不随机配备)将电脑的VGA输出端子与该端子连接。连接Macintosh电脑时，需要MAC适 配器(不随机配备)。 针孔配置 Red Input Ground (Horiz.sync.) Green Input Sense 2 Blue Input Ground (Red) Ground (Green) Ground (Blue) 1 5 2 4 3 6 7 8 No Connect Horiz. sync. Ground (Vert.sync.) Sense 1 Sense 0 Vert. sync. Reserved 9 13 10 12 11 14 15 5 1 2 3 4 10 9 6 7 8 15 14 13 11 12 本液晶电视机可对应如下信号模式。连接好电脑后，本机能自动判别所连接的电脑的信号。 电脑信号模式一览表（推荐） 信号模式一览表（推荐） 发生以下情况时，屏幕上会有信息提示。 从PC (VGA)输入超过显示范围的信号时，会显示“不支持”。 注意： 有时由于使用电脑的连接电缆和显卡的关系，可能会出现即使自动调整也不能正确表示的情况。这时， 请进行相位、时钟等的微调整。 原则上不显示信号模式一览表中没有的信号模式，但是有时会显示相近的模式。 若改变PC 的清晰度和颜色，请选择信号模式一览表中列出的系统。 在切换信号模式时，画面出现干扰并不是故障。 本机与CRT 显示器不同，即使信号的场频（更新频率）是60Hz，也不会出现闪烁。为了放映更好的图 像，建议选择电脑的场频为60Hz 。 像素时钟不对应于100MHz以上的电脑信号。 规格如有变更，恕不另行通知。 MAC适配器(不随机配备) 在打开液晶电视机和电脑之前,根据您想要的解析度模式设定下表中的滑动开关。 开 关 关 开 开 开 关 关 开 关 开 关 关 关 关 关 关 关 1 2 3 4 5 6 滑动开关（1-6） 19"模式（1024x768 ） 16"模式（832x624 ） 13"模式（640x480 ） ON 1 DIP ON OFF 2 3 4 5 6 关 开 附录 29 附录 30 本产品能效标识信息符合中国《能源效率标识管理办法》，并满足以下要求： 中国能源效率标识 能效标准 能效指数 能效等级 被动待机功率 GB24850-2013 ≥2.0 2级 ≤0.50W 附录 31 一台 一本 一个 一根 一对 四颗 液晶彩色电视机( ) 包括底座 用户手册 遥控器(RC200PS001) 电源线 遥控器电池 (1) (2) (3) (4) (6) (7) ST4X25mm 螺钉 一张 (9) 保修卡 (8) M5X16mm 螺钉 四颗 (5) 一个 底座支撑件 部品号：��� ������� � ���� 松下电器（中国）有限公司 北京市朝阳区景华南街5号远洋.光华国际C座3.5.6层 原产地：中国 中国印刷 发行：2014年4月
