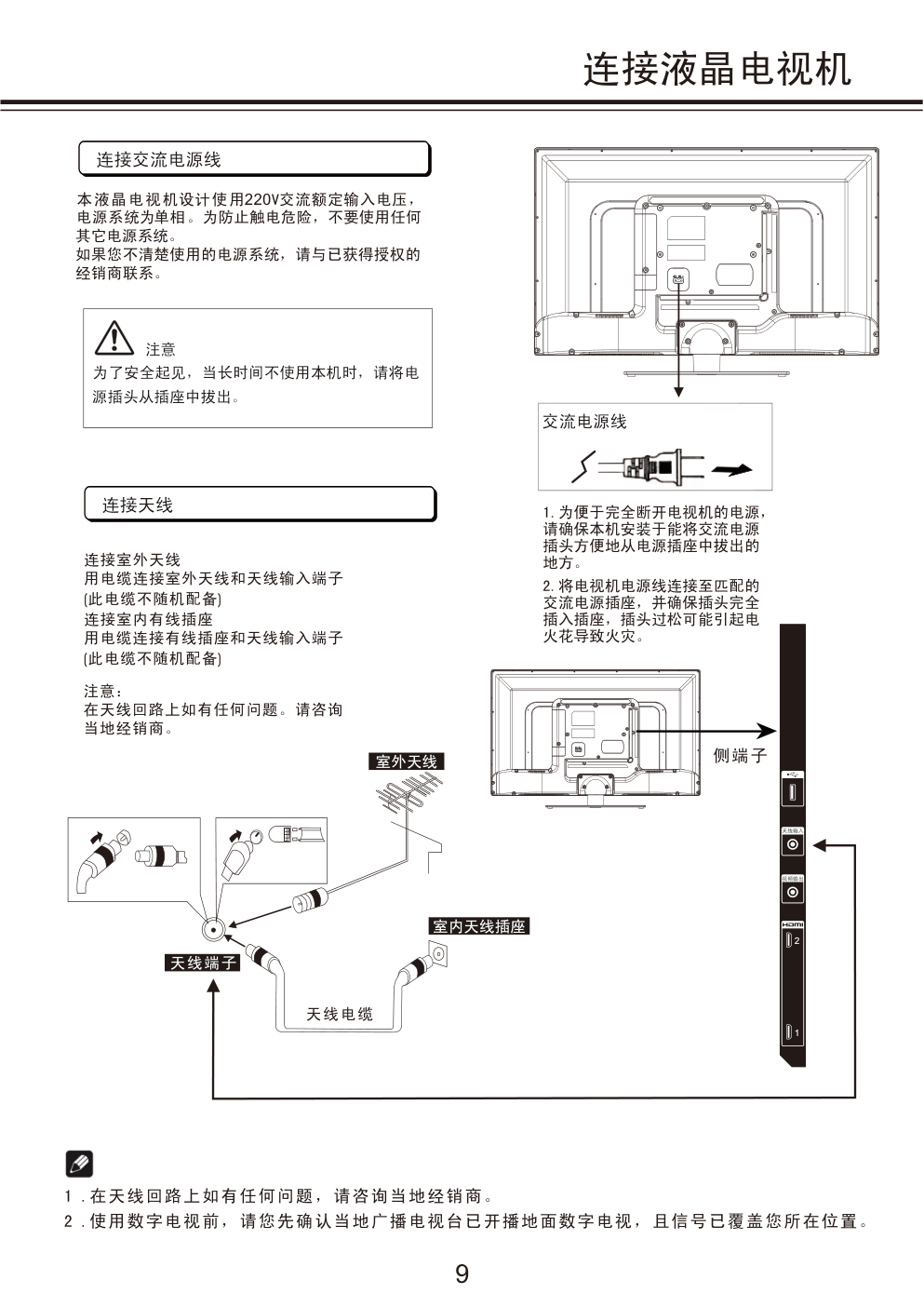

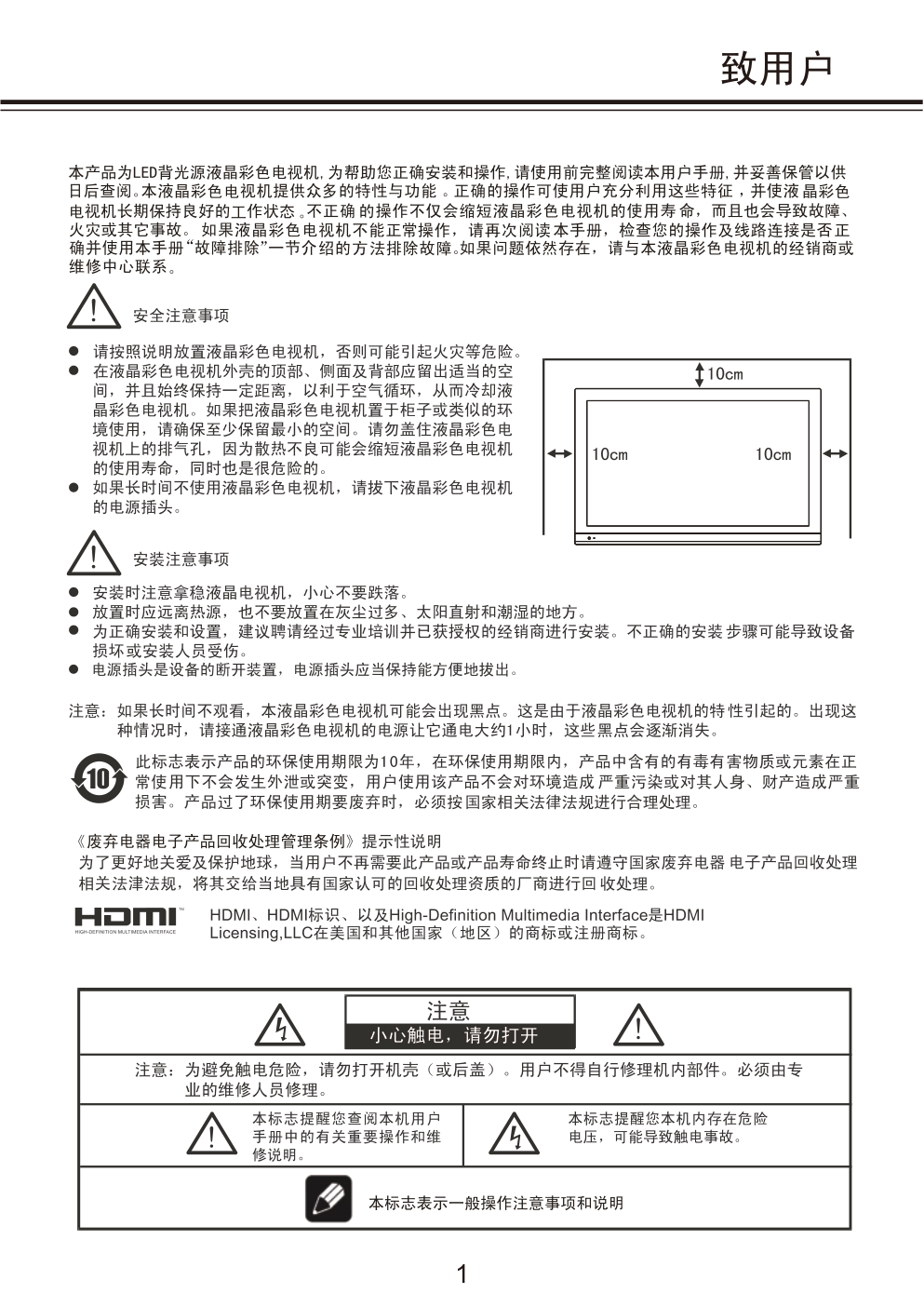

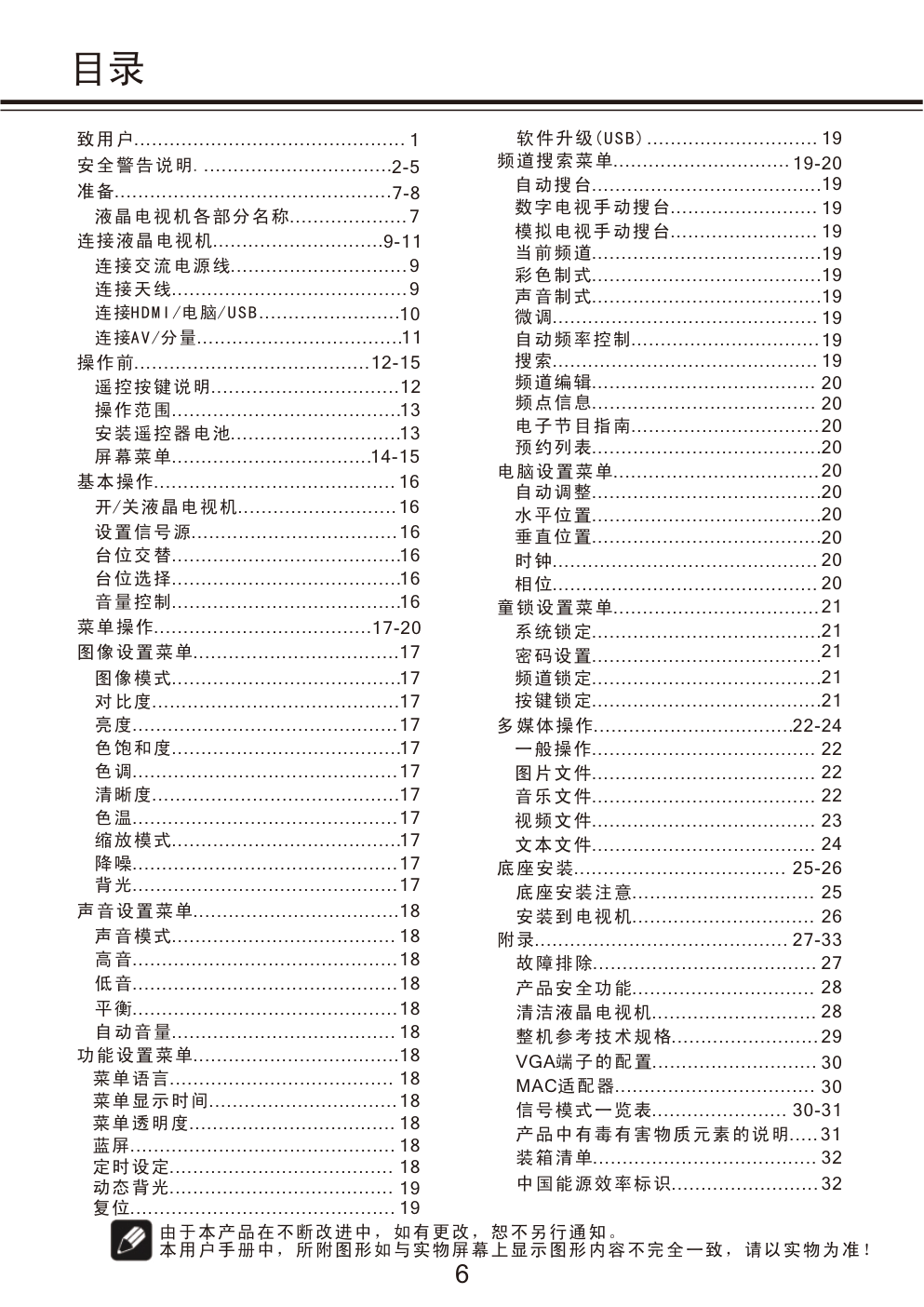

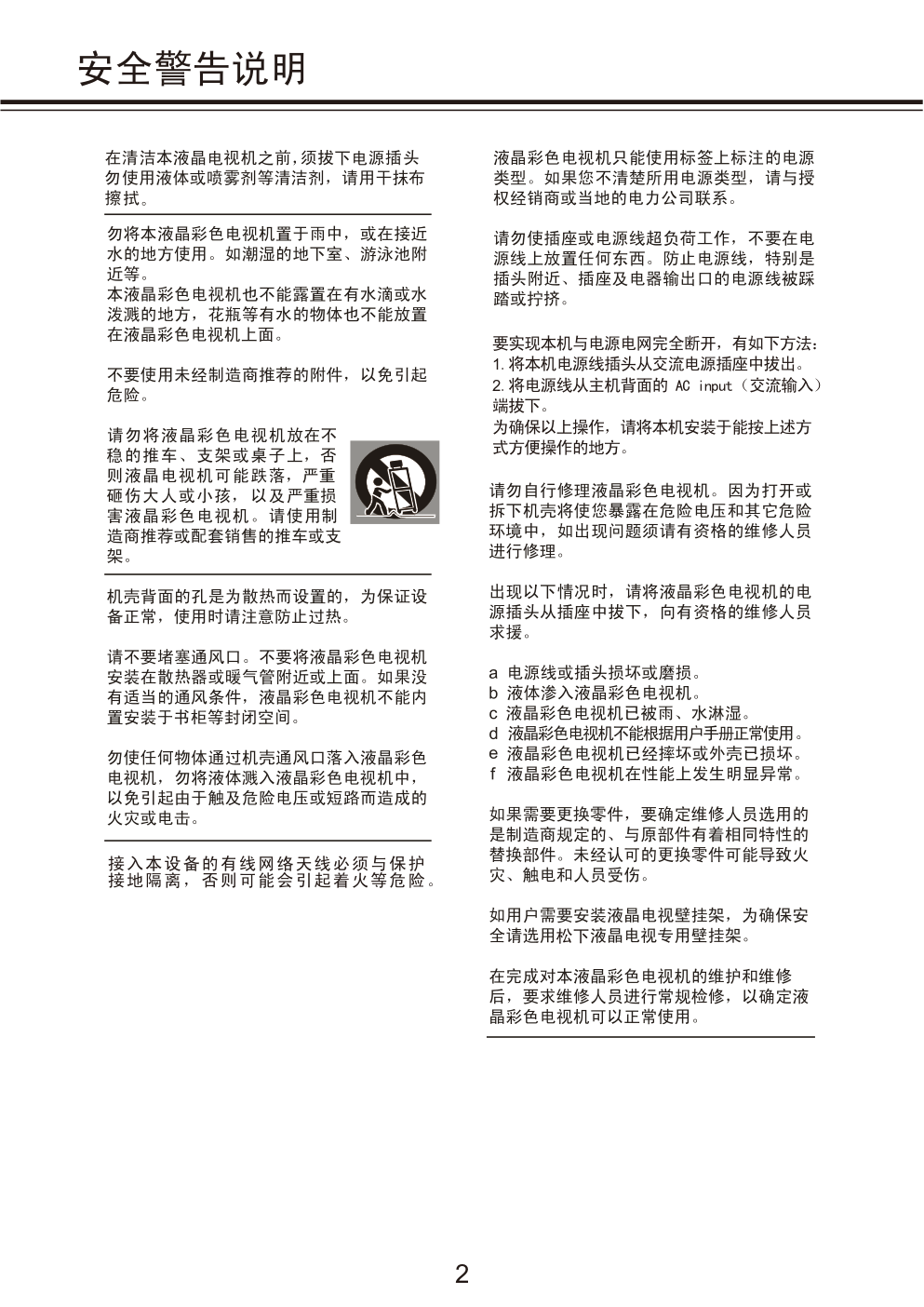

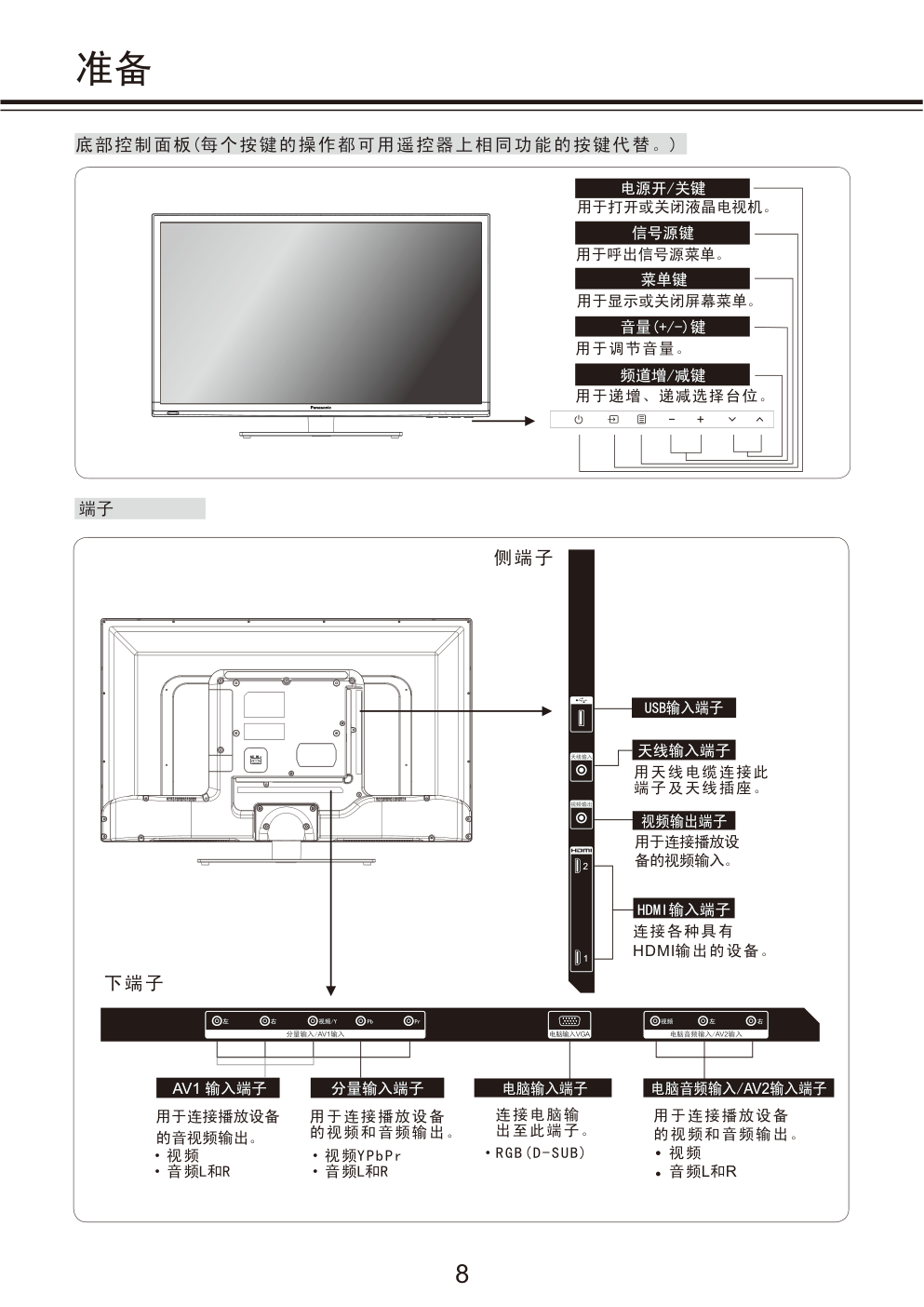

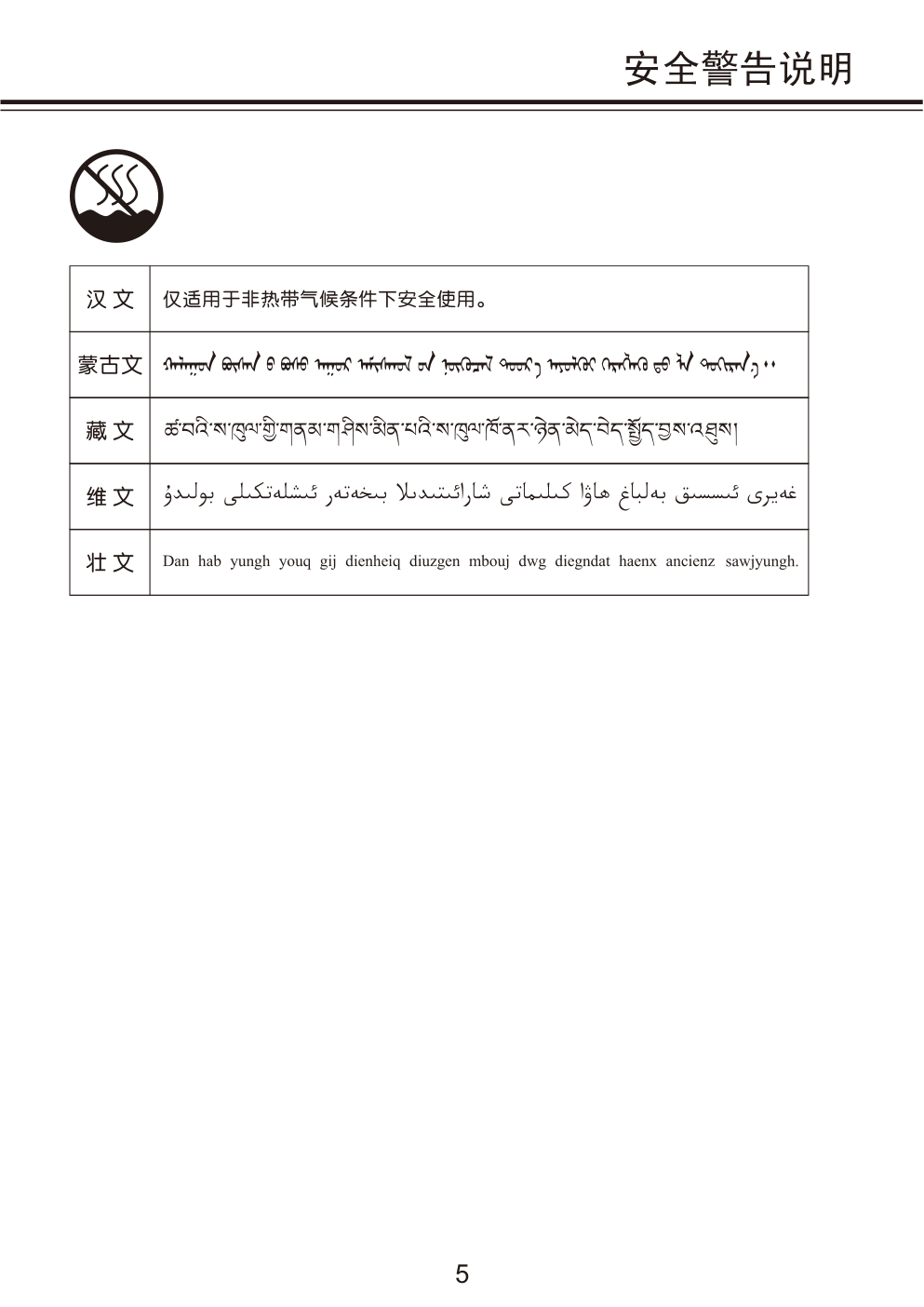

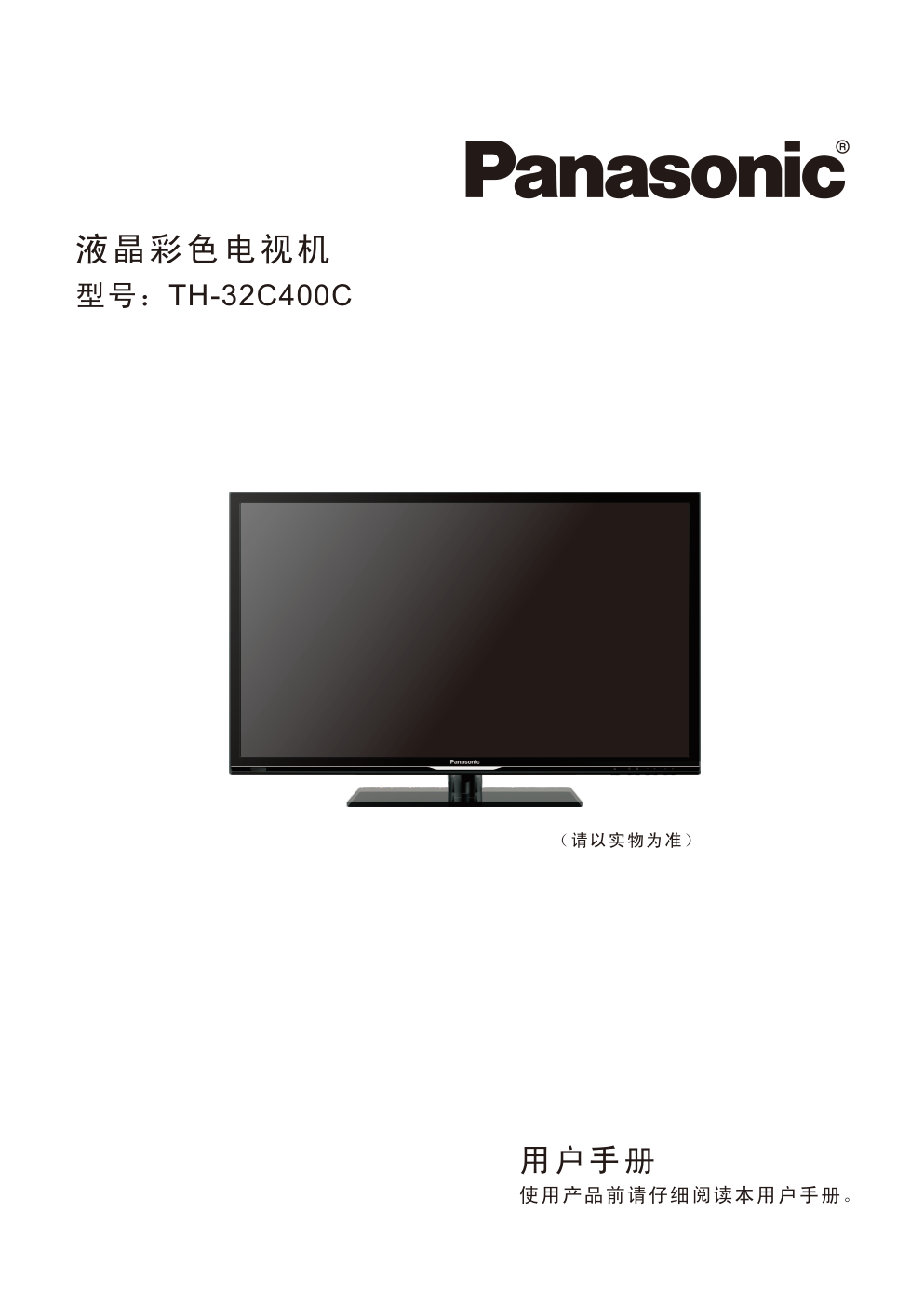

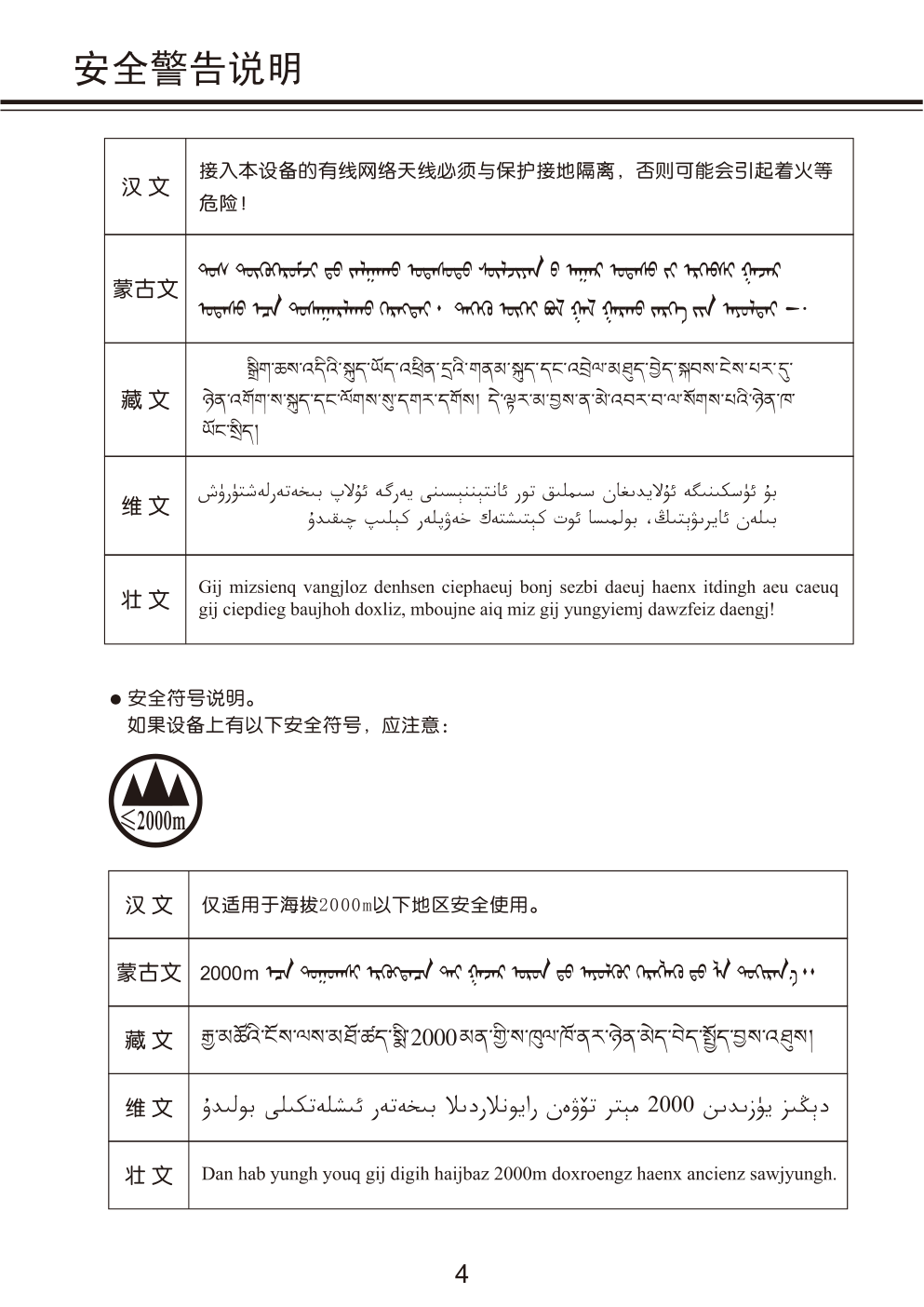

（请以实物为准） 液晶彩色电视机 型号：TH-32C400C 用户手册 使用产品前请仔细阅读本用户手册。 致用户 电源插头是设备的断开装置，电源插头应当保持能方便地拔出。 1 安全警告说明 要实现本机与电源电网完全断开，有如下方法： 1.将本机电源线插头从交流电源插座中拔出。 2.将电源线从主机背面的 AC input（交流输入） 端拔下。 为确保以上操作，请将本机安装于能按上述方 式方便操作的地方。 接入本设备的有线网络天线必须与保护 接地隔离，否则可能会引起着火等危险。 2 松下 安全警告说明 3 安全警告说明 4 安全警告说明 5 目录 由于本产品在不断改进中，如有更改，恕不另行通知。 本用户手册中，所附图形如与实物屏幕上显示图形内容不完全一致，请以实物为准！ 致用户.............................................. 安全警告说明................................. 准备............................................... 液晶电视机各部分名称.................... 连接液晶电视机............................. 连接交流电源线.............................. 连接天线........................................ 连接HDMI/电脑/USB........................ 连接AV/分量................................... 操作前........................................ 遥控按键说明................................ 操作范围....................................... 安装遥控器电池............................. 屏幕菜单.................................. 基本操作......................................... 开/关液晶电视机........................... 设置信号源................................... 台位交替....................................... 台位选择....................................... 音量控制....................................... 菜单操作..................................... 图像设置菜单................................... 对比度.......................................... 亮度............................................. 色饱和度....................................... 色调............................................. 清晰度.......................................... 色温............................................. 降噪............................................. 声音设置菜单................................... 声音模式...................................... 高音............................................. 平衡............................................. 功能设置菜单................................... 1 2-5 7 7-8 9 9-11 9 11 12-15 12 13 13 14-15 16 16 16 16 16 16 17-20 17 17 17 17 17 17 17 17 18 18 18 18 18 动态背光...................................... 18 19 定时设定...................................... 频道搜索菜单.............................. 自动搜台....................................... 数字电视手动搜台......................... 模拟电视手动搜台......................... 电脑设置菜单................................... 自动调整....................................... 水平位置....................................... 垂直位置....................................... 时钟............................................. 相位............................................. 多媒体操作.................................. 一般操作...................................... 图片文件...................................... 音乐文件...................................... 视频文件...................................... 文本文件...................................... 19-20 19 19 19 20 20 20 20 20 20 22-24 22 22 22 23 24 底座安装.................................... 底座安装注意............................... 安装到电视机............................... 附录........................................... 故障排除...................................... 产品安全功能............................... 清洁液晶电视机............................ 整机参考技术规格......................... VGA端子的配置............................ 信号模式一览表....................... 产品中有毒有害物质元素的说明..... 中国能源效率标识......................... 25-26 26 25 27-33 27 28 28 29 30 30-31 31 32 .................................. MAC适配器 30 ...................................... 装箱清单 32 图像模式.......................................17 10 当前频道.......................................19 彩色制式.......................................19 声音制式.......................................19 微调............................................. 19 菜单显示时间................................18 菜单语言...................................... 18 背光.............................................17 低音.............................................18 蓝屏............................................. 18 菜单透明度................................... 18 缩放模式.......................................17 自动音量...................................... 18 软件升级(USB)............................. 19 19 复位............................................. 自动频率控制................................19 频道编辑...................................... 20 频点信息...................................... 20 童锁设置菜单...................................21 系统锁定.......................................21 密码设置.......................................21 频道锁定.......................................21 按键锁定.......................................21 搜索............................................. 19 电子节目指南................................20 预约列表.......................................20 6 指示灯 前壳 小心使用液晶电视机 不要碰撞或擦伤显示屏,因为会在屏幕表面形成斑点。 在液晶显示屏上可能出现一些极小的黑点或亮点，这属于正常现象。 液晶电视机各部分名称 液晶显示屏 底部控制面板 指示灯(见下图) 电源/开机指示灯 红外线遥控接收器 准备 7 端子 底部控制面板(每个按键的操作都可用遥控器上相同功能的按键代替。) 准备 用于显示或关闭屏幕菜单。 菜单键 用于呼出信号源菜单。 信号源键 用于递增、递减选择台位。 频道增/减键 音量(+/-)键 用于调节音量。 电源开/关键 用于打开或关闭液晶电视机。 电脑输入VGA 音频输入 视频/Y Pb Pr 分量输入/AV1输入 左 右 电脑音频输入/AV2输入 视频 左 右 2 1 天线输入 视频输出 侧端子 USB输入端子 天线输入端子 用天线电缆连接此 端子及天线插座。 HDMI输入端子 连接各种具有 HDMI输出的设备。 视频输出端子 用于连接播放设 备的视频输入。 用于连接播放设备 的音视频输出。 AV1 输入端子 ·视频 ·音频L和R 分量输入端子 用于连接播放设备 的视频和音频输出。 ·视频YPbPr ·音频L和R 用于连接播放设备 的视频和音频输出。 视频 音频L和R 电脑音频输入/AV2输入端子 电脑输入端子 连接电脑输 出至此端子。 ·RGB(D-SUB) 下端子 8 电源系统为单相。为防止触电危险，不要使用任何 其它电源系统。 如果您不清楚使用的电源系统，请与已获得授权的 经销商联系。 注意 为了安全起见，当长时间不使用本机时，请将电 源插头从插座中拔出。 连接交流电源线 交流电源线 本液晶电视机设计使用220V交流额定输入电压， 连接室外天线 用电缆连接室外天线和天线输入端子 (此电缆不随机配备) 连接室内有线插座 用电缆连接有线插座和天线输入端子 (此电缆不随机配备) 注意： 在天线回路上如有任何问题。请咨询 当地经销商。 室外天线 室内天线插座 连接液晶电视机 1.为便于完全断开电视机的电源， 请确保本机安装于能将交流电源 插头方便地从电源插座中拔出的 地方。 2.将电视机电源线连接至匹配的 交流电源插座，并确保插头完全 插入插座，插头过松可能引起电 火花导致火灾。 2 1 天线输入 视频输出 侧端子 1 .在天线回路上如有任何问题，请咨询当地经销商。 2 .使用数字电视前，请您先确认当地广播电视台已开播地面数字电视，且信号已覆盖您所在位置。 9 连接HDMI/电脑/USB 用于连接的电缆(本液晶电视机不配备这些连接电缆 和适配器) PC/VGA电缆(D-SUB 15针) HDMI电缆 MAC适配器(与Macintosh电脑连接时使用) 音频电缆(RCAx2) 注意 进行电缆连接时，要把液晶电视机 和外围设备的交流电源线从插座上 拔下，打开电脑之前，要接通液晶 电视机和外围设备的电源。 侧端子 音频输入 (立体声) 电脑输入 HDMI输入 HDMI输出 显示器输出 音频输出 (立体声) MAC适配器根据 30页的插图设 置拔动开关。 连接液晶电视机 2 1 天线输入 视频输出 电脑输入VGA 音频输入 视频/Y Pb Pr 分量输入/AV1输入 左 右 电脑音频输入/AV2输入 视频 左 右 下端子 10 连接液晶电视机 连接AV/分量 用于连接的电缆(本液晶电视机不配备这些连接电缆) 视频电缆(RCA X 1)，音频电缆(RCA X 2) 视频电缆(RCA X 3)，音频电缆(RCA X 2) 注意：进行电缆连接时，要把液晶电视机和 外围设备的交流电源线从插座上拔下。 音频电缆 (RCAX2) 视频电缆 (RCAX3) 音频电缆 (RCAX2) 2 1 天线输入 视频输出 电脑输入VGA 音频输入 视频/Y Pb Pr 分量输入/AV1输入 左 右 电脑音频输入/AV2输入 视频 左 右 视频电缆 (RCAX1) 音频电缆 (RCAX2) 侧端子 下端子 11 电视机周围如有照明灯存在，遥控器可能会失灵或不正常工作。 遥控器按键说明 红绿黄蓝键 仅对应频道编辑/电子节目指 南/预约列表/多媒体下有作用。 电源开/关键 静音键 数字键区 看电视时按0-9直接切换相应 频道。 定时关机键 供您设定自动关机的时间长度。 （15-240分钟） 回看键 在数字电视或模拟电视通道 下，按此键可返回上一观看 频道。 菜单键 按此键显示或退出主菜单。 指示 / / / 键 方向键菜单上下左右选择。 显示键 返回键 返回上一级菜单或退出菜单。 音量 +/-键 按此键增加或减少音量。 TV键 频道 / 键 按此键选择频道。 EPG键 图像键 声音键 音轨键 字幕键 按此键快速进入电子节目指 南(数字电视模式下才有效)。 按键可循环选择不同的声音 模式。 按键可循环选择不同的图像 模式。 按键可直接进入声道模式菜 单(数字电视模式下才有效)。 按此键可直接进入字幕模式菜 单(仅数字电视模式下有效)。 按此键可直接进入数字电视 或模拟电视。 在待机状态下，按此键可直接 开机。在开机状态下，按此键 可直接待机，进入低耗工作模 式。 按下“ ”键静音，屏幕上出 现 ，再次按下“ ”键恢 复声音。 按此键可显示当前输入信源 的信息。 输入键 信号源呼出键，依次可选择 “数字电视”、“模拟电视” “视频1”、“视频2”、“分 量”、“HDMI1”、“HDMI2” “电脑”、“多媒体”。 操作前 确定键 确认键。 12 定时关机 回看 RC200PS001 显示 返回 输入 菜单 TV EPG 音量 声音 图像 字幕 音轨 TV 确定 频道 红 绿 黄 蓝 静音 安装遥控器电池 使用两节AAA（七号）碱性电池。 同时更换两节电池。 不要同时使用新电池和旧电池。 避免接触水或其它液体。 不要把遥控器置于潮湿或热环境中。 不要使遥控器跌落。 如果电池液体泄漏在遥控器中，请小心清洁电池盒，并装入新电池。 如果不正确更换电池会有爆炸的危险。 按照电池上的说明处理用过的电池。 操作范围 为确保操作安全，请遵守以下事项： 取下电池盒盖。 将电池装入盒内。 推上盒盖。 1 2 3 推出盒盖并取走。 两节AAA电池 注意正确的极性 (+，-)， 确保 电池与盒内端子 的接触。 红外线遥控接收器 操作前 15 为保证有良好的遥控操作性能,请按以下图示范围对 准液晶彩色电视机遥控接收窗操作。 15 13 屏幕菜单 操作前 图像菜单 声音菜单 设置菜单 设置 返回 返回 选择 确认 蓝屏 定时设定 动态背光 菜单语言 菜单显示时间 30秒 中文 菜单透明度 10 开 开 复位 软件升级(USB) 声音 返回 返回 选择 确认 0 自动音量 平衡 声音模式 用户 开 50 高音 50 低音 定时设定菜单 图像 返回 返回 选择 确认 图像模式 用户 色饱和度 50 色调 50 清晰度 50 缩放模式 标准 色温 16:9 对比度 50 亮度 50 14 确定 确定 确定 设置 返回 返回 选择 确认 睡眠定时 时钟 定时关机 关 11月18日 11:03 定时开机 关 关 确定 操作前 童锁菜单 频道搜索菜单 电脑菜单 15 频道搜索 返回 返回 选择 确认 自动搜台 频道编辑 频点信息 数字电视手动搜台 模拟电视手动搜台 确定 童锁 返回 返回 选择 确认 频道锁定 按键锁定 系统锁定 密码设置 开 确定 电脑 返回 返回 选择 确认 时钟 相位 自动调整 水平位置 垂直位置 50 50 50 50 确定 2.连接液晶电视机的交流电源线至电源插座。 1.开启液晶电视机前，应先完成与外围设备的连接。（参看第9-11页的“连接液晶电视机”）。 节电保护 3.按 功能控制面板的电源键或遥控器上的电源开/关键，打开电视机， 底部 电源指示灯呈绿色。再次按电源开/关键，电视机将进入待机状态，电源指示灯呈红色。 设置信号源 开/关液晶电视机 按回看键，可以交替地选择刚才所看的台位和现在所看的台位。 例如：您现在看的是台位4，刚才看的是台位2，如果您按下回 看键，可以立即切换到台位2。 台位交替 台位增/减键 按遥控器上的频道 / 键，或 控制面板上的频道 / 键选择； 底部 ·按频道 键来选择下一个台位。 ·按频道 键来选择上一个台位。 1.选择0-9的台位，直接按数字键（例如：第8个台位）； 直接按数字键8，再按OK键确认即可转换到第8个台位。 2.选择10-99的台位。（例如：第35个台位） 按数字键3，然后再按数字键5。 直接选择 台位选择 按遥控器上的输入键或本机上的“ ”键，依次可选择“数字电视”、“模拟电 视”、“视频1”、“视频2”、“分量”、“HDMI1”、“HDMI2”、“电脑”、 “多媒体”通道。 3.选择多位数的台位。（例如：第158个台位） 按数字键1，然后按数字键5，再按数字键8，即可转换到第158个台位。 （数字电视最高台位只能选到350，模拟电视最高台位只能选到99） 当没有信号输入，且无任何按键操作时，电视机会在15分钟后自动进入低功耗睡眠，（即待 机状态），进行节电保护。但如果设了定时菜单中的定时关机时间，则以时间先到的优先。 基本操作 HDMI
1 HDMI
2 模拟电视 数字电视 视频 1 视频 2 电脑 多媒体 音量控制 使用遥控器或彩色液晶电视机的底部控制面板按键调节音量， ·如需增大音量，请按下“音量+”， ·如需减小音量，请按下“音量-”。 TV EPG 音量 频道 静音：按下遥控器上的“ ”键，屏幕上出现 ， 再次按下遥控器上的“ ”键恢复声音。 彩色液晶电视机上的音量+/-的操作与遥控器上的音量+/-相同。 信号源 分量 16 菜单操作 图像设置菜单 菜单设置的通用步骤： ● 按菜单键进入主菜单。 ● 按 键选择主菜单项。 ● 按 键/[确定]键进入下级子菜单。 ● 按 键选择子菜单项。 ● 按 键调节合适的值。(如该菜单仅有“ ” 符号，则按 /[确定]键进入下级子菜单) 操作如下： 1.按菜单键，调出主菜单。 2.按 键选择“图像”，并按“菜单设置 的通用步骤”中所述各子选项进行设置。 图像模式 选择图像模式。 按 键选择下列图像模式之一。 用户、动态、标准、柔和。 提示 ·您可以反复按图像键改变图像模式。 / / 亮度 亮度使图像变亮或变暗。 按 键调整亮度(参数调节范围0-100)。 / 对比度增加图像对比度(颜色变深)， 或减少图像对比度(颜色变柔和)。 按 键调整对比度(参数调节范围0-100)。 对比度 色饱和度 色饱和度可调整鲜艳度与亮丽度。 按 键调整色饱和度(参数调节范围0-100)。 / 清晰度 清晰度可调整图像的清晰度。 按 键调整清晰度(参数调节范围0-100)。 / 色温 更改图像的色温。 按 键选择下列选项。 标准：给白色添加中间色。 暖色：给白色添加红色。 冷色：给白色添加蓝色。 / 色调 色调增加或减少绿色色调。 按 键调整色调(参数调节范围0~100， 当输入信号为NTSC制式时，才可调整色调)。 / 缩放模式 / 选择合适的图像比例。 按 键选择下列缩放模式之一。 16:9，放大1，放大2，4:3，自动（只 在数字电视和多媒体下有作用），全屏， 点对点（只在HDMI通道模式下有作用）。 背光 / 调整画面整体明暗度。 按 键调整背光参数(参数调节0-100)。 降噪 / 选择降噪模式。 按 键选择下列降噪模式之一。 高，中，低，关。 图像 返回 返回 选择 确认 图像模式 用户 色饱和度 50 色调 50 清晰度 50 缩放模式 标准 色温 16:9 对比度 50 亮度 50 17 确定 菜单操作 声音设置菜单 功能设置菜单 平衡 调节左/右扬声器的平衡。 按 键调节左右扬声器的平衡。 （参数调节范围-50~50）。 / 菜单语言 选择显示菜单的语言。 按 键选择中文/English。 所有菜单将以选择的语言显示。 / 声音模式 / 提供多种声音音效。 按 键选择下列声音效果之一。 用户/标准/音乐/电影/运动。 ·您可以反复按声音键改变声音模式。 自动音量 自动控制音量大小。选择开后，系统自动调整 音量大小。 按 键选择开/关。 设置 返回 返回 选择 确认 蓝屏 定时设定 动态背光 菜单语言 菜单显示时间 30秒 中文 菜单透明度 10 开 开 复位 软件升级(USB) 声音 返回 返回 选择 确认 0 自动音量 平衡 声音模式 用户 开 50 高音 50 低音 / 操作如下： 1.按菜单键，主菜单出现。 2.按 键选择“声音”，然后按 /[确定]键 进入该项。 3.按 键选择子选项，并按 键调试参数。 / / 低音 高音 调节高音调的声音（参数调节范围0-100）。 （只在用户模式下可调整） 调节低音调的声音（参数调节范围0-100）。 （只在用户模式下可调整） / 菜单显示时间 选择显示菜单的时间。 按 键选择5秒/10秒/15秒/20秒/25秒/30秒。 / 菜单透明度 选择菜单的透明度。 按 键调整菜单透明度（参数调节范围0~100）。 / 启动蓝屏选项，机器在无信号状态下，屏幕背景为蓝色。 关闭选项，在无信号状态下，屏幕背景为黑屏或雪花。 蓝屏 / 操作如下： 1.按菜单键，主菜单出现。 2.按 键选择“设置”，然后按 /[确定]键 进入该项。 3.按 键选择子选项，并按 键调试参数。 / / 设置定时开/关机时间。 定时设定 18 确定 确定 设置 返回 返回 选择 确认 睡眠定时 时钟 定时关机 关 12月18日 10:52 定时开机 关 关 确定 菜单操作 时钟：当前电视机时间。当数字电视有信号时，与当 前频道时间同步） 定时关机：设定预约关机的时间。 ·设定定时关机方式：关/一次/每天。 定时开机：设定预约开机的时间。 ·设定定时开机方式：关/一次/每天。 睡眠定时：设定睡眠时间。 ·按 键可依次选择:关/15分钟/30分钟/.../240分钟。 (最大可设置240分钟)。 软件升级(USB) 更新软件版本。 请插入带有升级文件的USB设备。 / 动态背光 / 内部芯片根据输入画面内容自动调节背光亮度， 从而达到优化画面质量及降低功耗。 按 键选择开/关。 复位 选择复位，可将电视机恢复出厂设置。 按 /[确定]键进入，选择是/否。 频道搜索菜单 / 操作如下： 1.在电视通道下，按菜单键，主菜单出现。 2.按 键选择“频道搜索”，并按 /[确定]键 进入，按“菜单设置的通用步骤”中所述对各 子选项进行设置选项（该菜单仅在数字电视和 模拟电视通道下有作用）。 自动搜台 调入全部有效频道。 按[确定]键进入，可选择下列三种方式之一。 模拟电视+数字电视/数字电视/模拟电视， 按[确定]键开始进行搜索。 模拟电视手动搜台 按 /[确定]键进入，按 键选择频道并按[确定]键 开始搜索。 / 数字电视手动搜台 按 /[确定]键进入，按 键选择频率并按[确定]键 开始搜索。 / 数字电视手动搜台 UHF DS-33 数字电视 广播 差 好 返回 菜单 返回 退出 2 0 频率：674.00 MHz 模拟电视手动搜台 当前频道 彩色制式 返回 菜单 返回 退出 1 PAL 声音制式 DK 微调 自动频率控制 48.75MHz 开 搜索 微调 根据画面质量，按 键调整频率以达到最佳效果。 彩色制式 按 键可选择以下彩色制式。 PAL/NTSC/SECAM。 / 声音制式 按 键可选择以下声音制式。 DK/MN/BG/I。 / 当前频道 当前所在的频道。 自动频率控制 按 键选择开/关，自动调整最佳频率。 / / 搜索 按 键开始搜索频道。 / 19 频道搜索 返回 返回 选择 确认 自动搜台 频道编辑 频点信息 数字电视手动搜台 模拟电视手动搜台 确定 菜单操作 频道编辑 将搜索到的节目，根据自己的喜好进行删除/重命 名/移动/跳跃等各项操作（数字电视不能重命名）。 频点信息 进入可查看当前数字节目的信息。 电子节目指南 按遥控器“EPG”键进入电子节目指南（仅在数字 电视模式下有作用）。 连续按“绿色”键，可对某节目进行一次、每天、 每周的预约观看。 连续按“黄色”键或“蓝色”键可查看前一天或后 一天的节目信息(时间限定为一个星期)。 预约列表 在“电子节目指南”菜单下，按“EPG”键进入预约 列表。 ·按“红色”键可删除已经预约的节目。 ·按“黄色”键可增加预约节目。 ·按“蓝色”键可对已预约的节目进行编辑。 电子节目指南 2007年12月18日 2007年12月18日 10:52:20 10:30-11:30 2007年12月18日 无信息 返回 退出 移动视图 屏显 详细信息 EPG 预约列表 预约观看 前一天 后一天 详细信息：按“显示”键查看详细节目信息。 电子节目指南 返回 退出 屏显 返回 EPG 预约列表 无信息 2007年12月18日 10:30-11:30 预约列表 时间 日期 节目名称 频道名称 10:30 12月18日 删除 增加 编辑 电脑设置菜单 / 操作如下： 1.在电脑通道下，按菜单键，主菜单出现。 2.按 键选择“电脑”，然后按 /[确定]键 进入该项。 3.按 键选择子选项，并按 键调试参数。 / / 自动调整 自动调整显示画面，此项可自动调整水平/垂直/时钟/ 相位至合适位置。 水平位置 水平位置增加或减少以调整显示水平画面。 按 键调整画面的水平位置（参数调整范围0-100）。 / 垂直位置 垂直位置增加或减少以调整显示垂直画面。 按 键调整画面的垂直位置（参数调整范围0-100）。 / 时钟 时钟当画面上出现不想要的竖条纹时，请调节该项。 按 键调整时钟参数（参数调整范围0-100）。 / 相位 相位调节相位以减少画面闪烁。 按 键调整画面的相位（参数调整范围0-100）。 / 在电脑通道有信号条件下电脑菜单才可操作。 20 电脑 返回 返回 选择 确认 时钟 相位 自动调整 水平位置 垂直位置 50 50 50 50 确定 童锁设置菜单 / 操作如下： 1.按菜单键，主菜单出现。 2.按 键选择“童锁”，然后按 /[确定]键 进入该项。 3.按 键选择子选项，并按 键调试参数。 / / 系统锁定 按 键调出密码输入子菜单。 输入密码“0000”解锁。 密码设置 按 /[确定]键调出输入子菜单，然后设置密码。 频道锁定 按 /[确定]键调出频道锁定子菜单，选择需要 锁定的频道，然后按遥控器“绿色”键即锁定。 按键锁定 按 键设定按键锁开或关。 / / 菜单操作 21 童锁 返回 返回 选择 确认 频道锁定 按键锁定 系统锁定 密码设置 开 确定 按输入键，进入信号源菜单，按 键选 择“多媒体”通道，再按[确定]键进入。 一般操作 按遥控器上的显示键/[确定]键，调出操作界面： / USB 2.0 图片 音乐 视频 文本 图片文件 进入USB播放菜单，选择图片，按[确定]键进入。选择 移动存储设备中的图片文件，按[确定]键打开。 选择相应U盘目录，按[确定]键进入。如果目录下有可 播放的图片文件，可直接显示出来。按 键选择，按[确定]键播放。 / / / 音乐文件 进入USB播放菜单，选择音乐，按[确定]键进入。选择 移动存储设备中的音乐文件，按[确定]键打开。 ·循环模式：播放模式。包含：不重复，重复单张， 重复所有、随机播放4种模式。 ·音乐：在播放图片时可以同时播放音乐文件，但 音乐文件必须放在图片同一文件夹中。 ·播放列表：按[确定]键可以调出播放列表，选择 想要播放的文件。 ·信息：显示当前播放图片的信息。 ·旋转：图片顺时针旋转。 ·旋转：图片逆时针旋转。 ·放大：放大图片。 ·缩小：缩小图片。 ·移动视图：移动图片，但图片必须是放大的。 ·幻灯片放映：以幻灯片效果播放图片。 包含：正常/随机/溶解/对角线块/擦除/滑动/淡出。 确定 确认 移动 返回 蝴蝶.jpg 00001.jpg House.jpg 图片 删除 C:\test 1 / 1 上一级 确定 确认 移动 返回 Little Star.... Better ... 丁当-手掌... 音乐 删除 C:\test 1 / 1 上一级 按遥控器上的显示键/[确定]键，调出操作界面： ·播放/暂停：图片播放或暂停。 ·上一张/下一张：切换到上一张或下一张图片。 ·停止：停止当前播放的图片；停止后，会自动 进入“预览模式”，在预览模式下，按 键 选择图片，按[确定]键打开选择图片；如果要退 出图片播放，可按“返回”键逐级退出。 选择相应U盘目录，按[确定]键进入。如果目录下有可 播放的音乐文件，可直接显示出来。按 键选择，按[确定]键播放。 / / / 暂停 00:02:34 00:03:43 Better me ·播放/暂停：选择一个音频文件，按[确定]键，开 始播放；按播放/暂停键，暂停或播放当前播放 的音频文件。 多媒体操作 暂停 90° 90° 22 ·快退/快进：播放音频时，用户可选择快进、快 退，以满足用户对各时段节目选择欣赏的需要。 快进、快退分别有：X2,X4,X8,X16四种方式。 ·上一曲/下一曲：在正常播放多个音频文件时， 用户可以按上一曲或下一曲返回到上一个文件 或调至下一个文件。 ·停止：停止当前播放的音乐；停止后，会自动 进入“预览模式”，在预览模式下，按键选择 音频文件，按[确定]打开选择文件；如果要退出 音乐播放，可按“返回”键逐级退出。 ·循环模式：选择播放模式。包含：不重复/重复 单曲/重复所有/随机播放4种模式。 ·静音：进入静音或取消静音模式。 ·播放列表：显示所有播放文件。 ·信息：显示当前播放音频的信息。 ·选时：选取某一时段播放。 视频文件 进入USB播放菜单，选择视频，按[确定]键进入。选择 移动存储设备中的视频文件，按[确定]键打开。 选择相应U盘目录，按[确定]键进入。如果目录下有可 播放的视频文件，可直接显示出来。按 键选择，按[确定]键播放。 / / / 确定 确认 移动 返回 Happy feet.. 视频 删除 C:\test 1 / 1 上一级 Larva and... 暂停 A B 00:42:34 00:53:13 ·播放/暂停：选择一个视频文件，按[确定]键，开 始播放；按播放/暂停键，暂停或播放当前播放 的视频文件。 ·快进/快退：播放视频时，用户可选择快进/快退， 以满足用户对各时段节目选择欣赏的需要。 快进/快退分别有：X2,X4,X8,X16,X32五种方式。 ·上一部/下一部：在正常播放多个视频文件时， 用户可以按上一部/下一部返回到上一个文件或 调至下一个文件。 ·停止：停止当前播放的视频；停止后，会自动 进入“预览模式”，在预览模式下，按 键选 择视频文件，按[确定]键打开选择文件；如果要 退出视频播放，可按“返回”键逐级退出。 ·循环模式：选择播放模式。包含：不重复/重复 单部/重复所有/随机播放4种模式。 ·A-B：循环播放某一段。 ·播放列表：按[确定]键可以调出播放列表，选择 想要播放的文件。 ·信息：显示当前播放视频的信息。 ·慢速播放：将缓慢的播放视频文件，包括慢放X2， 慢放X4，慢放X8，慢放X16模式。 ·步进：将视频文件一帧一帧地播放。 ·选时：选择喜爱的某一时段播放。 ·放大/缩小：对视频文件的画面进行放大或缩小。 ·缩放模式：调整视频画面大小。 包括：放大1，放大2，自动，4:3，16:9。 ·移动视图：可以移动画面，但画面必须是放大的。 按遥控器上的显示键/[确定]键，调出操作界面： 多媒体操作 23 文本文件 进入USB播放菜单，选择文本，按[确定]键进入。选择 移动存储设备中的文本文件，按[确定]键打开。 ·上一页：向后退一页。 ·下一页：向前进一页。 ·上一个文件/下一个文件：在正常播放多个文本 文件时，用户可以按上一个文件或下一个文件来 返回到上一个文件或调至下一个文件。 ·停止：停止播放以后会自动进入预览模式，如果 要重新播放请按[确定]键。 ·音乐：在播放文本文件时可以同时播放音乐文 件，但音乐文件必须放在文本同一文件夹下。 ·播放列表：可以调出播放列表，选择要播放的文 本文件。 ·信息：显示当前文本的信息。 确定 确认 移动 返回 book 2.. 文本 删除 C:\test 1 / 1 上一级 book ... 按遥控器上的显示键/[确定]键，调出操作界面： 1.为便于完全断开电视机的电源，请确保本机安装于能将交流电源插头方便 地从电源插座中拔出的地方。 2.将电视机电源线连接至匹配的交流电源插座，并确保插头完全插入插座， 插头过松可能引起电火花导致火灾。 1/1 多媒体操作 24 安装之前，请认真阅读下面“注意”和“安全”的提示 在安装的过程中，要求有两人以上操作。 在安装（移动或抬起）液晶彩色电视机时，抓住液晶彩色电视机的本体。 在安装之前，提供坚固得足够支撑液晶彩色电视机和底座的重量的一张桌子（或桌 子的一部分）。这张桌子必须大于液晶彩色电视机的尺寸。为了保护屏幕的表面， 这张桌子的表面必须是平整的。并盖上软的材料（比如毛毯）。 在把液晶彩色电视机放到桌子上之前，确保桌子上面没有杂物。在屏幕下面留下任 何杂物都可能造成屏幕受损。 液晶彩色电视机被安装上此底座后，必须放置在平整的地方。不要放置在不平整或 不结实的箱子等物体上。否则，液晶彩色电视机可能倾倒，以致造成严重损坏甚至 人身伤害。 为了正确的安装，建议聘请经过专业培训并已获授权的经销商进行安装。 安装注意 安装提示 注意 底座安装注意 包装箱里的部件 M4X12mm 螺钉4颗 底座支撑件 ST4X20mm 螺钉4颗 底座 此桌面底座只为了型号为 TH-32C400C 的松下液晶彩色电视机而设计。若用于其他设备， 可能会造成不必要的损失。 底座安装 25 确认螺钉尺寸跟前页清单是否一致，正确使用这些螺钉。 安装到电视机 为了保护电视机的屏幕，在表面平整的 地方盖上软的材料（比如毛毯），把液 晶彩色电视机屏幕面朝下放在上面。 将底座支撑件，套在后壳中下方位置， 使用“M4X12mm”螺钉4颗，并拧紧。 底座支撑件 M4X12mm 螺钉4颗 安装完毕。 如下图将底座轻轻插入底座立柱。 用配备中的4颗“ST4X20mm”螺钉固定底座。 ST4X20mm 螺钉4颗 底座安装 26 本液晶彩色电视机使用高电压，请不要打开机壳。 如果按照所有说明操作后问题仍然存在，请与液晶彩色电视机经销商或维修中心联系。告知您的电 视机型号和出现的问题，我们将建议您如何获得维修服务。 在向经销商或维修中心求援之前，再次确认以下问题。 1.确信您已经如“连接液晶电视机”一节中所描述的，将液晶电视机与其它设备正确连接。 2.检查电缆连接，确认所有的外围设备和电源线已正确连接。 3.确认所有设备的电源已打开。 4.如果液晶电视机仍然不能产生图像，重新启动外围设备。 5.如果图像仍不能出现，将液晶电视机与外围设备的连线断开，并检查外围设备。问题可能出在您的外 围设备而不是液晶电视机。（重新连接液晶电视机时，在打开液晶电视机电源以前，记住让外围设备 和电视机处于断电状态。按以下顺序打开设备的电源：液晶电视机、外围设备。） 6.如果问题仍然存在，按下表进行检查。 故障排除 附录 底部 8 27 附录 清洁液晶电视机前首先确保交流电源线已从交流电源插座中拔出。按以下方法清洁液晶电视机： 用软的干布轻轻擦拭屏幕和机壳。 如果保养不当，屏幕可能会损坏。请勿使用硬的布或纸之类的硬物。请勿使用溶剂或研磨料。 不要使用苯、稀释剂或其它挥发性物质清洁液晶电视机，这些化学物质可能损坏外壳。 清洁液晶电视机 为保护产品安全，液晶彩色电视机内部提供保护功能。各功能操作如下： 自动关闭电源 当液晶彩色电视机检测到故障后，保护功能开始运行，并自动关闭液晶彩色电视机。如果液晶彩色电视 机是在此种状态下关闭，电源指示灯呈红色并且电源不能再被启动。 断开电源，与经销商或维修中心联系。 再次启动液晶电视机进行检查： 1，将电源线从交流电源插座中拔出后再插进去。 2，按电源开/关键尝试启动液晶彩色电视机。 如果液晶彩色电视机的电源仍然无法启动，请断开电源并与维修中心联系。 产品安全功能 28 整机参考技术规格 Q/CYSXD0001-2015 型号 TH-32C400C 最大可视图像尺寸 80cm (屏幕对角线尺寸) 固有分辨率 1366(H) x 768(V) 亮度 对比度 清晰度 RF模拟信号：水平≥350;垂直≥400 色域覆盖率 ≥26% 运动图像拖尾时间 ≤40ms 额定电压 ~ 220V 50Hz 整机消耗功率 50W 接收频道范围 天线输入阻抗 75Ω 声音输出功率 输入端子 尺寸(宽x高x深) 740mm x 491mm x 160mm(包括底座) 4.7KG(不包括底座) 环境要求 操作温度 湿度 保存温度 湿度 可视角( ) L /3 水平:≥80° 垂直:≥80° ≥250cd/m 2 45.75MHz-868.25MHz 重量 5.6KG(包括底座) ≥150:1 740mm x 445mm x 88mm(不包括底座) 输出端子 视频：复合视频输出 x 1 壁挂安装规格 壁挂孔间距(W x H):200 x 100mm 电视制式 PAL:D/K ,I ,B/G NTSC:M SECAM:D/K, B/G ≥5W+5W PC端子：VGA x1 USB端子：USB x1 HDMI 端子：HDMI x2 视频：复合视频输入 x 2 分量视频输入 Y/Pb/Pr x 1 音频： 音频输入 R/Lx 2 附录 29 信号模式 像素 场频(Hz) 行频(KHz) 引用标准 XGA SVGA DOS VGA 1024X768 800X600 640X480 48.4 56.5 60.0 35.1 37.9 31.5 31.5 60 70 75 56 60 60 60 VESA VESA VESA VESA 640X480 1360X768 VESA 47.7 60 SXGA VGA 端子的配置 VGA IN(D-SUB)端子 端子:D-SUB15针 用VGA电缆(不随机配备)将电脑的VGA输出端子与该端子连接。连接Macintosh电脑时，需要MAC适 配器(不随机配备)。 针孔配置 Red Input Ground (Horiz.sync.) Green Input Sense 2 Blue Input Ground (Red) Ground (Green) Ground (Blue) 1 5 2 4 3 6 7 8 No Connect Horiz. sync. Ground (Vert.sync.) Sense 1 Sense 0 Vert. sync. Reserved 9 13 10 12 11 14 15 5 1 2 3 4 10 9 6 7 8 15 14 13 11 12 本液晶电视机可对应如下信号模式。连接好电脑后，本机能自动判别所连接的电脑的信号。 电脑信号模式一览表（推荐） 信号模式一览表（推荐） 发生以下情况时，屏幕上会有信息提示。 从PC (VGA)输入超过显示范围的信号时，会显示“不支持”。 注意： 有时由于使用电脑的连接电缆和显卡的关系，可能会出现即使自动调整也不能正确表示的情况。这时， 请进行相位、时钟等的微调整。 原则上不显示信号模式一览表中没有的信号模式，但是有时会显示相近的模式。 若改变PC 的清晰度和颜色，请选择信号模式一览表中列出的系统。 在切换信号模式时，画面出现干扰并不是故障。 本机与CRT 显示器不同，即使信号的场频（更新频率）是60Hz，也不会出现闪烁。为了放映更好的图 像，建议选择电脑的场频为60Hz 。 像素时钟不对应于100MHz以上的电脑信号。 规格如有变更，恕不另行通知。 MAC适配器(不随机配备) 在打开液晶电视机和电脑之前,根据您想要的解析度模式设定下表中的滑动开关。 开 关 关 开 开 开 关 关 开 关 开 关 关 关 关 关 关 关 1 2 3 4 5 6 滑动开关（1-6） 19"模式（1024x768 ） 16"模式（832x624 ） 13"模式（640x480 ） ON 1 DIP ON OFF 2 3 4 5 6 关 开 附录 30 产品中有毒有害物质元素的说明 展水平限制,无法实现有毒有害物质或元素的替代。 注2：上述部件分类视具体产品有所不同，以实际产品为准。 注1：本产品应用环保设计理念，对有毒有害物质进行了有效控制，“X”表示的有毒有害物质或元素主要因技术发 附录 31 本产品能效标识信息符合中国《能源效率标识管理办法》，并满足以下要求： 中国能源效率标识 能效标准 能效指数 能效等级 被动待机功率 GB24850-2013 ≥1.3 3级 ≤0.50W 装箱清单 开箱时请确认您所购买的液晶彩色电视机中含有以下物品。 液晶彩色电视机(包括底座) 用户手册 遥控器(RC200PS001) 一台 一本 一个 电源线 遥控器电池 一组 一对 (1) (2) (3) (4) (5) (6) (7) ST4X20mm 螺钉 M4X12mm 螺钉 四颗 四颗 附录 32 (8) 保修卡 一张 松下电器（中国）有限公司 北京市朝阳区景华南街5号远洋.光华国际C座3.5.6层 生产地：中国惠州 中国印刷 发行：2015年3月 部品号：72-32C400-C00Z3 Panasonic顾客咨询服务中心：400-8100781 顾客记录 本机的后盖上标注有产品的型号和编号。请您在下面认真填好型号和编号并妥善保管好说 明书以及购买发票，以此作为您购买的永久记录。这样有助于您在发生遗失或者失窃时进 行识别，以及作为保修服务之用。 型号 编号
