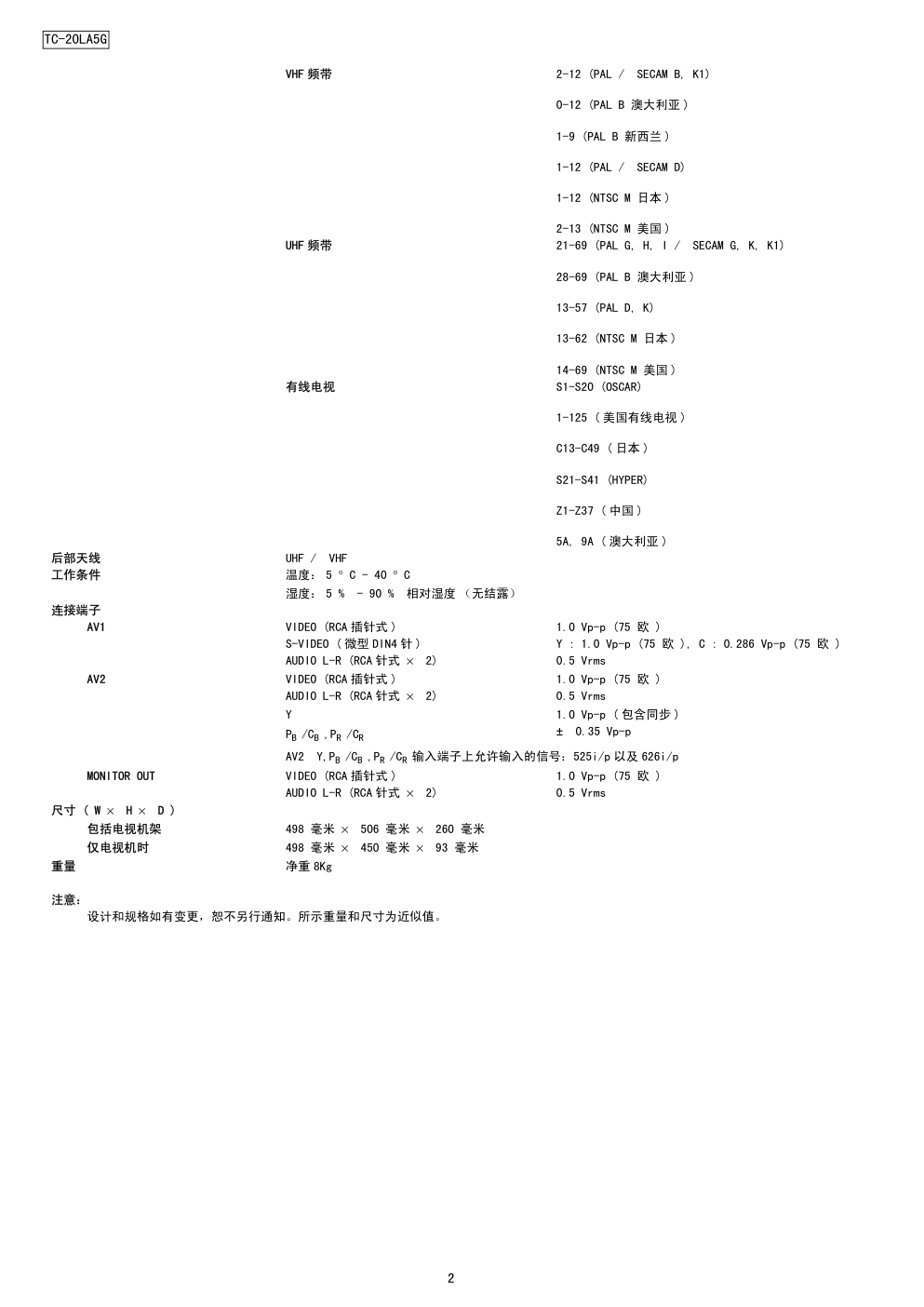

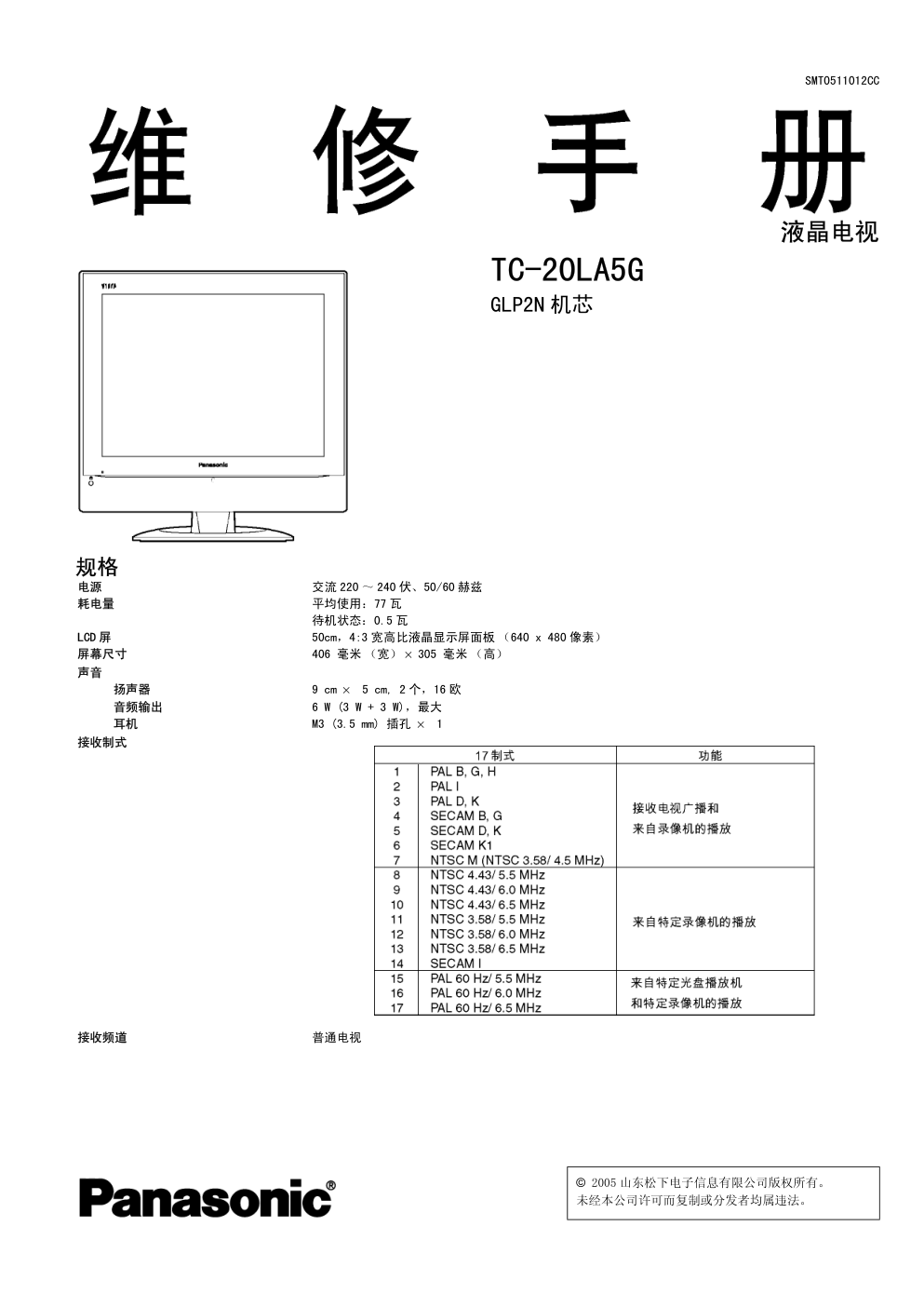

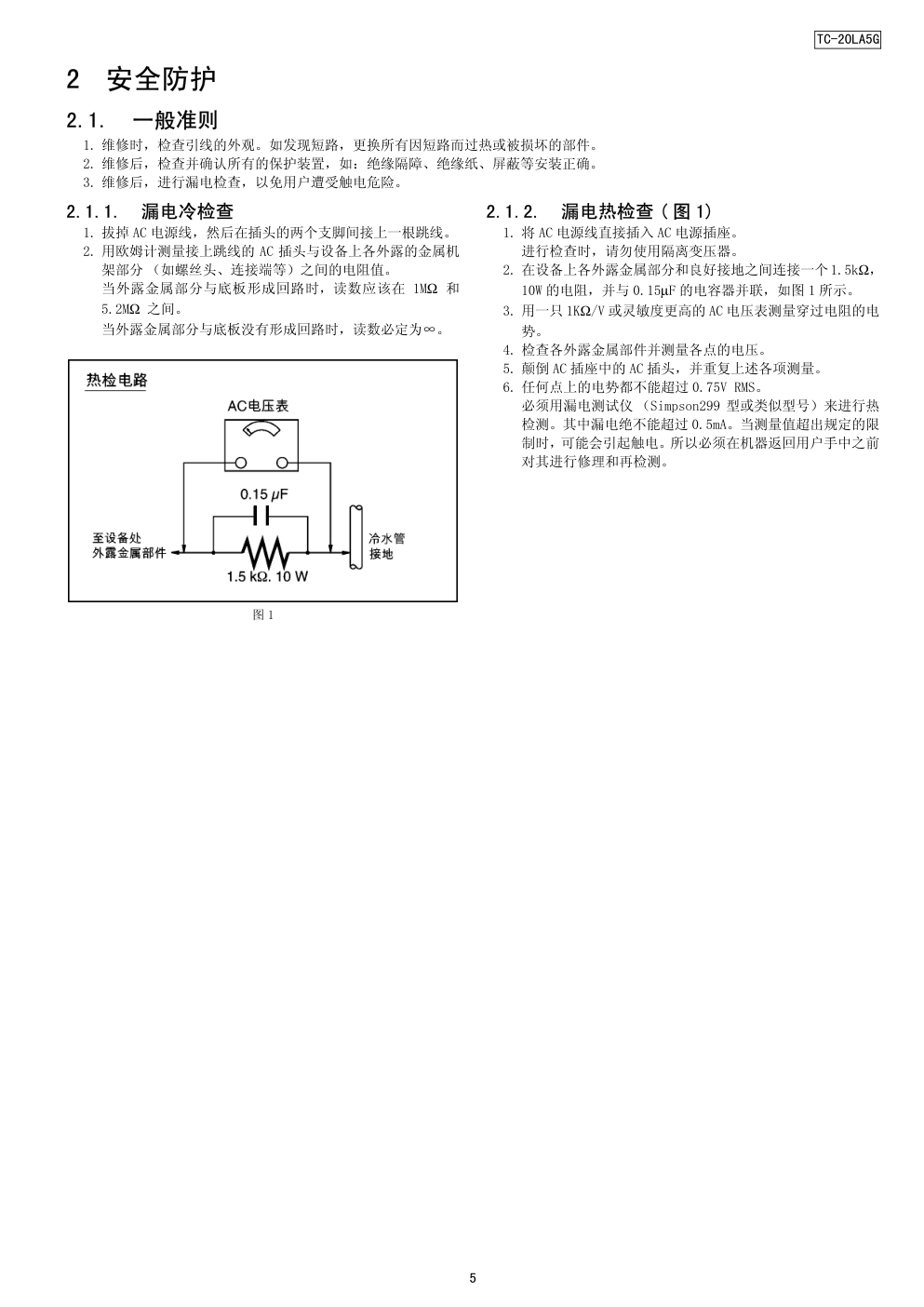

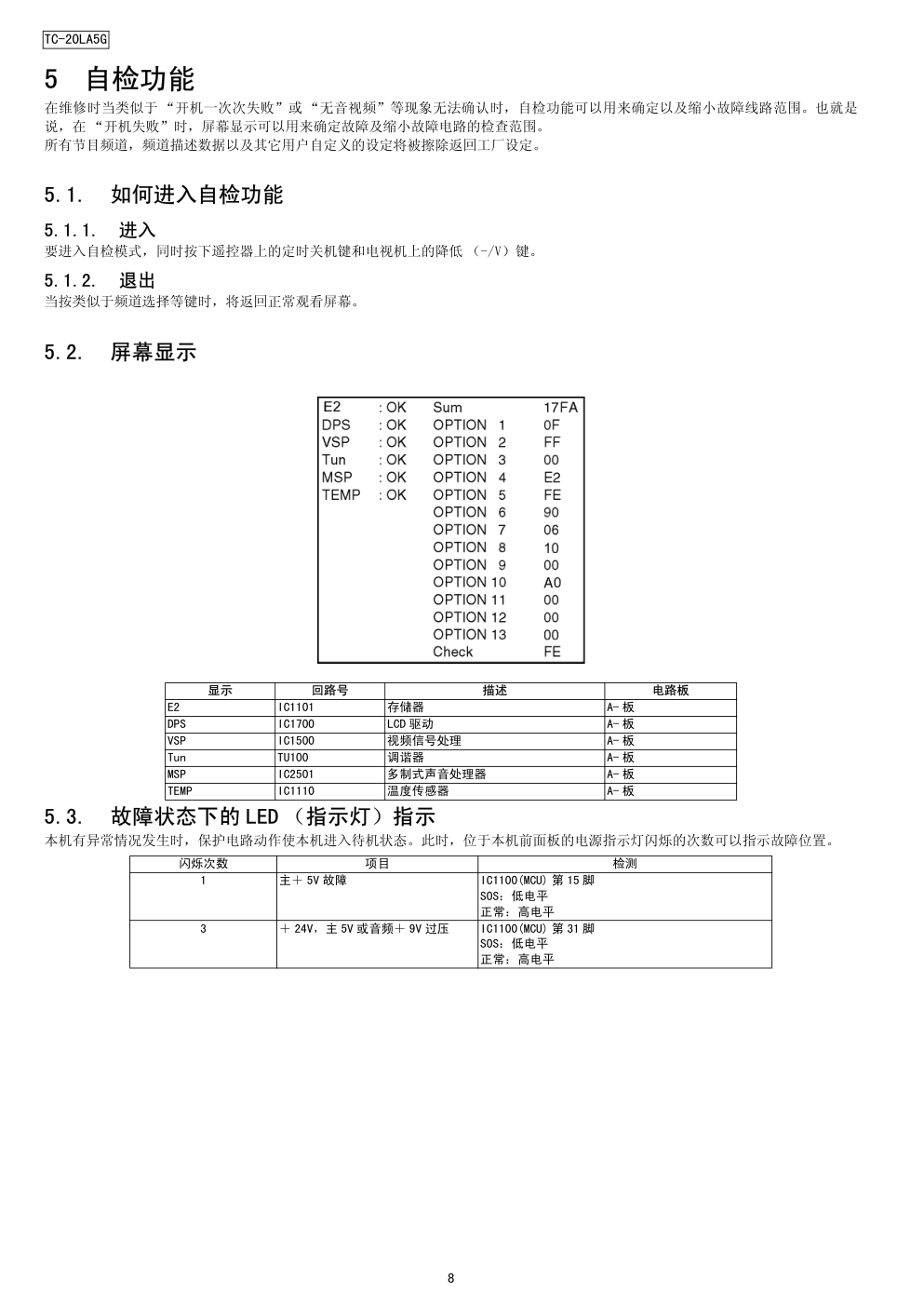

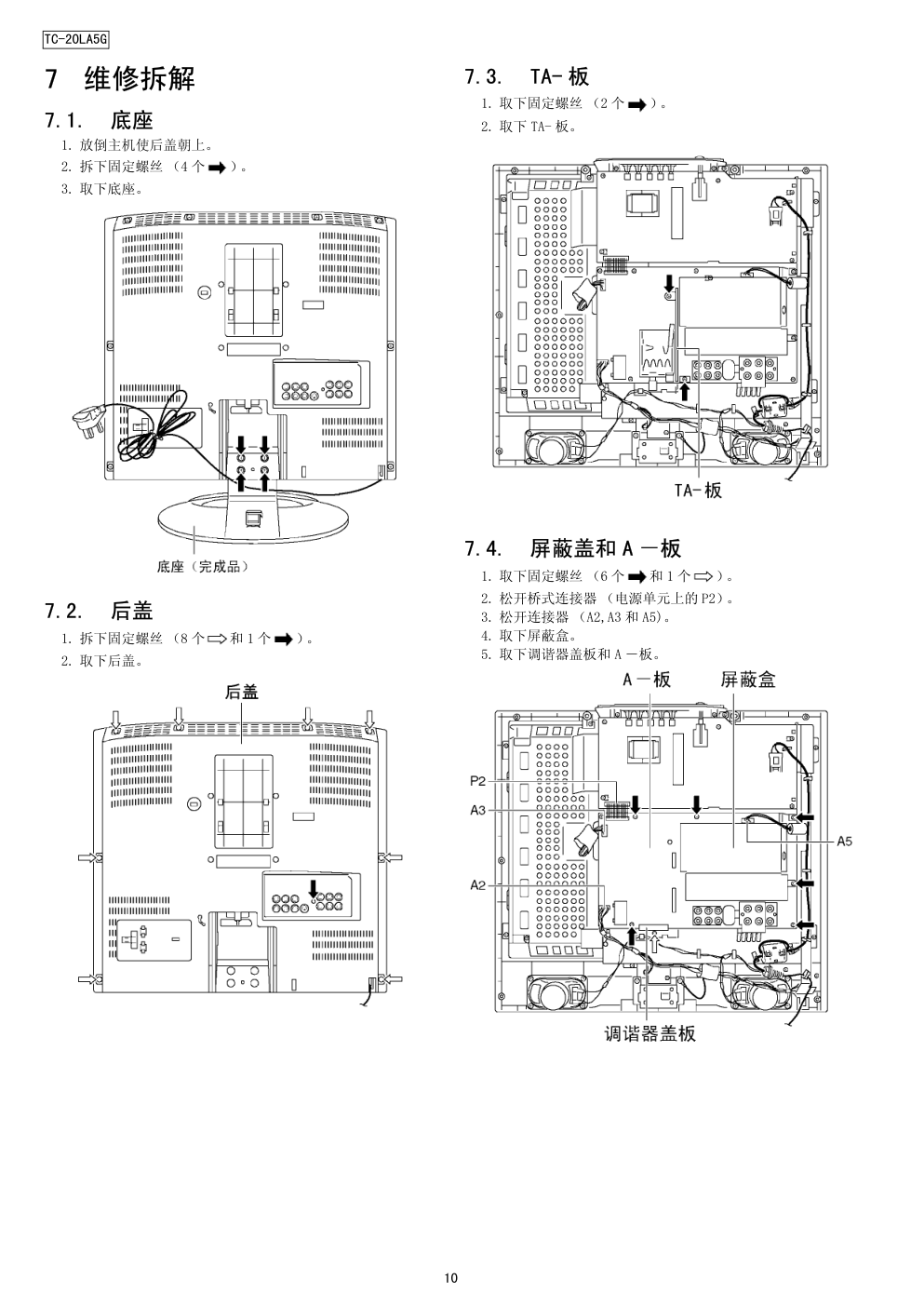

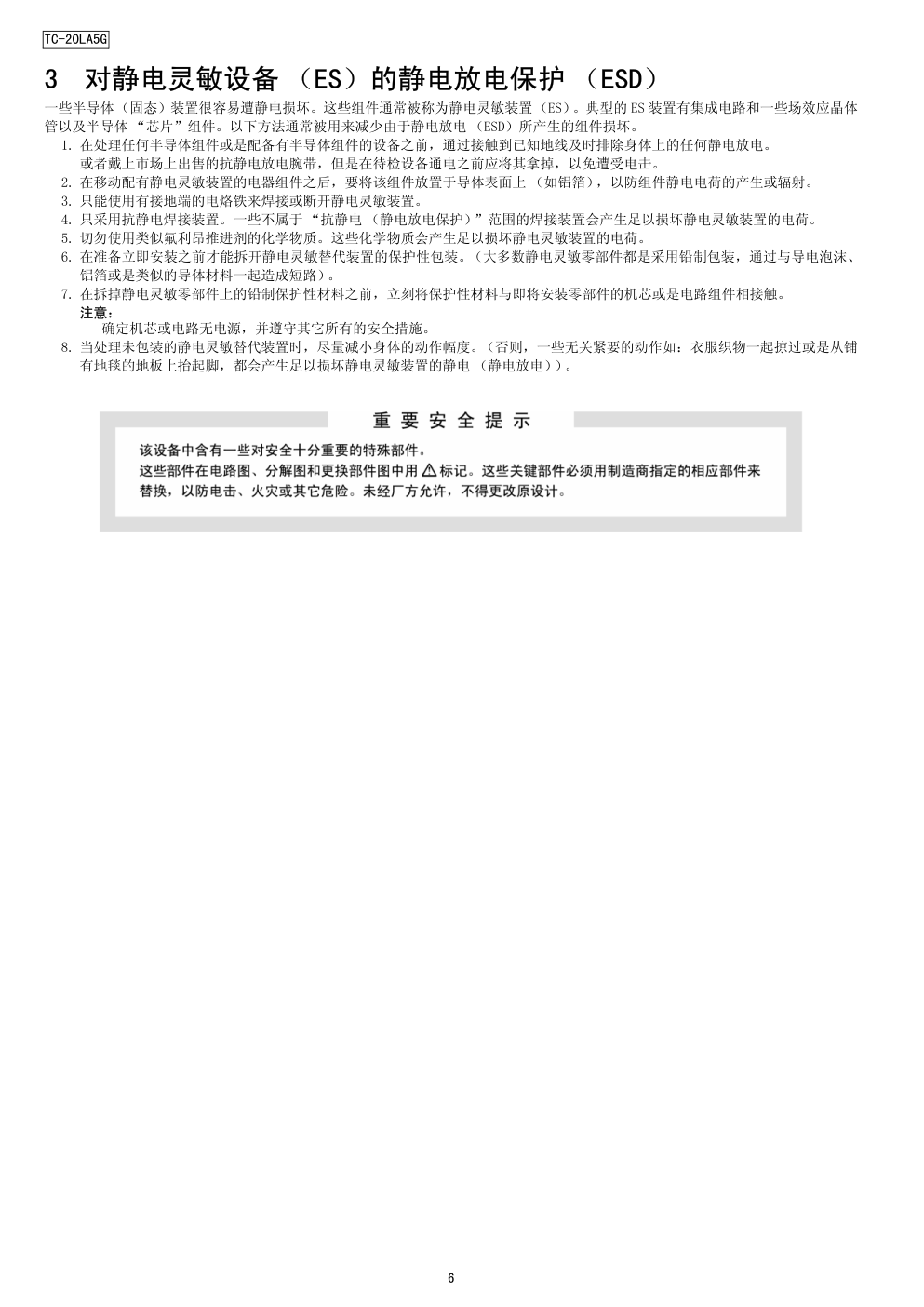

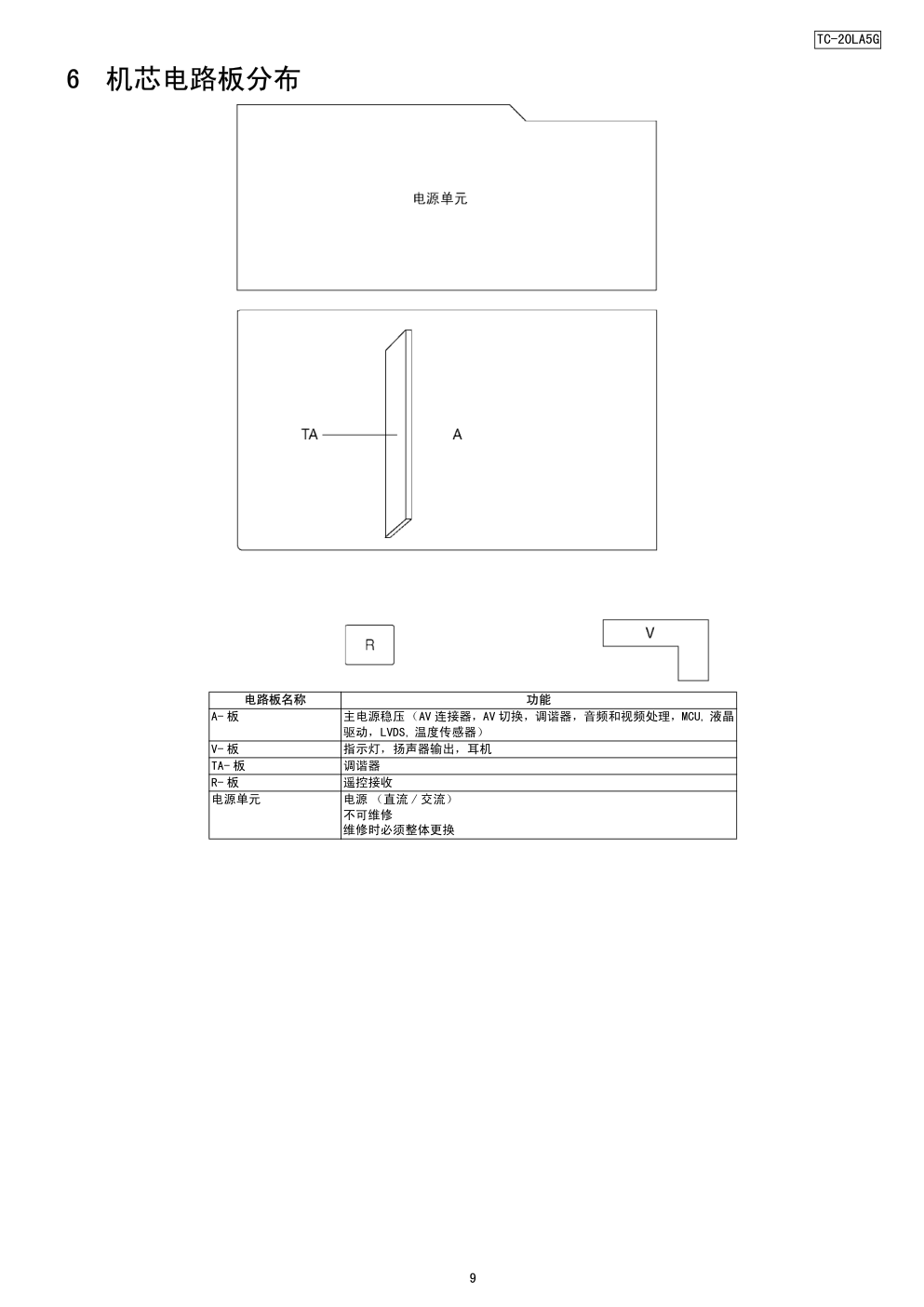

© 2005 山东松下电子信息有限公司版权所有。 未经本公司许可而复制或分发者均属违法。 SMT0511012CC 液晶电视 TC-20LA5G GLP2N 机芯 规格 电源 交流 220 ～ 240 伏、50/60 赫兹 耗电量 平均使用：77 瓦 待机状态：0.5 瓦 LCD 屏 50cm，4:3 宽高比液晶显示屏面板 （640 x 480 像素） 屏幕尺寸 406 毫米 （宽） × 305 毫米 （高） 声音 扬声器 9 cm × 5 cm, 2 个，16 欧 音频输出 6 W (3 W + 3 W)，最大 耳机 M3 (3.5 mm) 插孔 × 1 接收制式 接收频道 普通电视 TC-20LA5G 2 VHF 频带 2-12 (PAL / SECAM B, K1) 0-12 (PAL B 澳大利亚 ) 1-9 (PAL B 新西兰 ) 1-12 (PAL / SECAM D) 1-12 (NTSC M 日本 ) 2-13 (NTSC M 美国 ) UHF 频带 21-69 (PAL G, H, I / SECAM G, K, K1) 28-69 (PAL B 澳大利亚 ) 13-57 (PAL D, K) 13-62 (NTSC M 日本 ) 14-69 (NTSC M 美国 ) 有线电视 S1-S20 (OSCAR) 1-125 ( 美国有线电视 ) C13-C49 ( 日本 ) S21-S41 (HYPER) Z1-Z37 ( 中国 ) 5A, 9A ( 澳大利亚 ) 后部天线 UHF / VHF 工作条件 温度： 5 ° C - 40 ° C 湿度： 5 % - 90 % 相对湿度 （无结露） 连接端子 AV1 VIDEO (RCA 插针式 ) 1.0 Vp-p (75 欧 ) S-VIDEO ( 微型 DIN4 针 ) Y : 1.0 Vp-p (75 欧 ), C : 0.286 Vp-p (75 欧 ) AUDIO L-R (RCA 针式 × 2) 0.5 Vrms AV2 VIDEO (RCA 插针式 ) 1.0 Vp-p (75 欧 ) AUDIO L-R (RCA 针式 × 2) 0.5 Vrms Y 1.0 Vp-p ( 包含同步 ) PB /CB ,PR /CR ± 0.35 Vp-p AV2 Y,PB /CB ,PR /CR 输入端子上允许输入的信号：525i/p 以及 626i/p MONITOR OUT VIDEO (RCA 插针式 ) 1.0 Vp-p (75 欧 ) AUDIO L-R (RCA 针式 × 2) 0.5 Vrms 尺寸 ( W × H × D ) 包括电视机架 498 毫米 × 506 毫米 × 260 毫米 仅电视机时 498 毫米 × 450 毫米 × 93 毫米 重量 净重 8Kg 注意： 设计和规格如有变更，恕不另行通知。所示重量和尺寸为近似值。 TC-20LA5G 3 目录 页数 页数 1 使用说明书--------------------------------------- 4 2 安全防护----------------------------------------- 5 2.1. 一般准则 ----------------------------------- 5 3 对静电灵敏设备 （ES）的静电放电保护 （ESD）------- 6 4 关于无铅焊接 （PbF）------------------------------ 7 5 自检功能----------------------------------------- 8 5.1. 如何进入自检功能 --------------------------- 8 5.2. 屏幕显示 ----------------------------------- 8 5.3. 故障状态下的 LED （指示灯）指示 ------------- 8 6 机芯电路板分布----------------------------------- 9 7 维修拆解---------------------------------------- 10 7.1. 底座 -------------------------------------- 10 7.2. 后盖 -------------------------------------- 10 7.3. TA- 板 ----------------------------------- 10 7.4. 屏蔽盖和 A －板 --------------------------- 10 7.5. 电源单元 ---------------------------------- 11 7.6. R- 板 ------------------------------------- 11 7.7. 扬声器 ------------------------------------ 11 7.8. 主机芯 ------------------------------------ 12 7.9. V －板 ----------------------------------- 12 7.10. 液晶面板 ---------------------------------- 12 8 导线布置---------------------------------------- 13 9 维修模式功能------------------------------------ 14 9.1. 如何进入维修模式 1 ------------------------ 14 9.2. 如何进入维修模式 2 ------------------------ 14 9.3. Option 说明 ------------------------------- 16 9.4. Option 代码设定 ----------------------------18 10 调整 --------------------------------------------18 10.1. DVCO 调整 ---------------------------------18 11 导体图 ------------------------------------------19 11.1. A- 板 -------------------------------------19 11.2. R, V 和 TA 板-------------------------------22 12 框图和线路图 ------------------------------------23 12.1. 线路图注意事项-----------------------------23 12.2. 主框图-------------------------------------24 12.3. 电源框图-----------------------------------25 12.4. 信号框图-----------------------------------26 12.5. A 板 (1 / 5) 线路图 ------------------------27 12.6. A 板 (2 / 5) 线路图 ----------------------28 12.7. A 板 (3 / 5) 线路图 ----------------------29 12.8. A 板 (4 / 5) 线路图 ----------------------30 12.9. A 板 (5 / 5) 线路图 ----------------------31 12.10. R 和 V 板线路图 ----------------------------32 12.11. TA 板线路图 -------------------------------33 13 部品位置和机械部品表 ----------------------------34 13.1. 部品位置-----------------------------------34 13.2. 包装流程图---------------------------------35 13.3. 机械部件更换表-----------------------------36 14 更换部件表 --------------------------------------37 14.1. 注意事项-----------------------------------37 14.2. 电子部件更换表-----------------------------38 15 A4 尺寸线路图 （供打印使用）----------------------44 TC-20LA5G 4 1 使用说明书 TC-20LA5G 5 2 安全防护 2.1. 一般准则 1. 维修时，检查引线的外观。如发现短路，更换所有因短路而过热或被损坏的部件。 2. 维修后，检查并确认所有的保护装置，如：绝缘隔障、绝缘纸、屏蔽等安装正确。 3. 维修后，进行漏电检查，以免用户遭受触电危险。 2.1.1. 漏电冷检查 1. 拔掉 AC 电源线，然后在插头的两个支脚间接上一根跳线。 2. 用欧姆计测量接上跳线的 AC 插头与设备上各外露的金属机 架部分 （如螺丝头、连接端等）之间的电阻值。 当外露金属部分与底板形成回路时，读数应该在 1MΩ 和 5.2MΩ 之间。 当外露金属部分与底板没有形成回路时，读数必定为∞。 图 1 2.1.2. 漏电热检查 ( 图 1) 1. 将 AC 电源线直接插入 AC 电源插座。 进行检查时，请勿使用隔离变压器。 2. 在设备上各外露金属部分和良好接地之间连接一个 1.5kΩ， 10W 的电阻，并与 0.15µF 的电容器并联，如图 1 所示。 3. 用一只 1KΩ/V 或灵敏度更高的 AC 电压表测量穿过电阻的电 势。 4. 检查各外露金属部件并测量各点的电压。 5. 颠倒 AC 插座中的 AC 插头，并重复上述各项测量。 6. 任何点上的电势都不能超过 0.75V RMS。 必须用漏电测试仪 （Simpson299 型或类似型号）来进行热 检测。其中漏电绝不能超过 0.5mA。当测量值超出规定的限 制时，可能会引起触电。所以必须在机器返回用户手中之前 对其进行修理和再检测。 TC-20LA5G 6 3 对静电灵敏设备 （ES）的静电放电保护 （ESD） 一些半导体（固态）装置很容易遭静电损坏。这些组件通常被称为静电灵敏装置（ES）。典型的 ES 装置有集成电路和一些场效应晶体 管以及半导体 “芯片”组件。以下方法通常被用来减少由于静电放电 （ESD）所产生的组件损坏。 1. 在处理任何半导体组件或是配备有半导体组件的设备之前，通过接触到已知地线及时排除身体上的任何静电放电。 或者戴上市场上出售的抗静电放电腕带，但是在待检设备通电之前应将其拿掉，以免遭受电击。 2. 在移动配有静电灵敏装置的电器组件之后，要将该组件放置于导体表面上 （如铝箔），以防组件静电电荷的产生或辐射。 3. 只能使用有接地端的电烙铁来焊接或断开静电灵敏装置。 4. 只采用抗静电焊接装置。一些不属于 “抗静电 （静电放电保护）”范围的焊接装置会产生足以损坏静电灵敏装置的电荷。 5. 切勿使用类似氟利昂推进剂的化学物质。这些化学物质会产生足以损坏静电灵敏装置的电荷。 6. 在准备立即安装之前才能拆开静电灵敏替代装置的保护性包装。（大多数静电灵敏零部件都是采用铅制包装，通过与导电泡沫、 铝箔或是类似的导体材料一起造成短路）。 7. 在拆掉静电灵敏零部件上的铅制保护性材料之前，立刻将保护性材料与即将安装零部件的机芯或是电路组件相接触。 注意： 确定机芯或电路无电源，并遵守其它所有的安全措施。 8. 当处理未包装的静电灵敏替代装置时，尽量减小身体的动作幅度。（否则，一些无关紧要的动作如：衣服织物一起掠过或是从铺 有地毯的地板上抬起脚，都会产生足以损坏静电灵敏装置的静电 （静电放电））。 TC-20LA5G 7 4 关于无铅焊接 （PbF） 注： 在元素周期表中，铅以 Pb 表示。 本手册中，Pb 表示有铅焊接，PbF 表示无铅焊接。 在制造中使用并且在下文中讨论的无铅焊接是 （Sn + Ag + Cu）。 即：锡 （Sn），银 （Ag）和铜 （Cu）, 不过其它类型也可使用。 出于环境保护的考虑，本设备制造中使用了无铅焊接工艺。我们建议在维修和修理工作中最好使用使用无铅焊接，不过也允许使用有 铅焊接。 使用无铅焊接工艺制造的印刷电路板背面的树叶形符号 内有 PbF 字样。 注意： • 无铅焊接的熔点比标准焊接的高。通常熔点是超过 50 ～ 70°F （30 ～ 40°C）。 请使用高温烙铁，并将其温度设为 700 ± 20 °F (370 ± 10 °C)。 • 在加热过度 （约 1100°F 或 600°C）时，无铅焊料可能会发生喷溅。如果必须使用有铅焊接，请在焊接前先全部去除焊脚或焊接区的 无铅焊料。如果做到这点有实际困难，则确保无铅焊料加热到熔化之后再进行有铅焊接。 • 在对双电路板进行有铅焊接后，请检查部件侧部是否有过量焊料，否则会流到另一侧去。 （见下图） 推荐的无铅焊料 有几种无铅焊料可供选购，本产品使用 Sn+Ag+Cu( 锡 + 银 + 铜 ) 焊料。 不过也可使用 Sn+Cu( 锡 + 铜 )，Sn+Zn+Bi （锡 + 锌 + 铋）。 TC-20LA5G 8 5 自检功能 在维修时当类似于 “开机一次次失败”或 “无音视频”等现象无法确认时，自检功能可以用来确定以及缩小故障线路范围。也就是 说，在 “开机失败”时，屏幕显示可以用来确定故障及缩小故障电路的检查范围。 所有节目频道，频道描述数据以及其它用户自定义的设定将被擦除返回工厂设定。 5.1. 如何进入自检功能 5.1.1. 进入 要进入自检模式，同时按下遥控器上的定时关机键和电视机上的降低 （-/V）键。 5.1.2. 退出 当按类似于频道选择等键时，将返回正常观看屏幕。 5.2. 屏幕显示 5.3. 故障状态下的 LED （指示灯）指示 本机有异常情况发生时，保护电路动作使本机进入待机状态。此时，位于本机前面板的电源指示灯闪烁的次数可以指示故障位置。 显示 回路号 描述 电路板 E2 IC1101 存储器 A- 板 DPS IC1700 LCD 驱动 A- 板 VSP IC1500 视频信号处理 A- 板 Tun TU100 调谐器 A- 板 MSP IC2501 多制式声音处理器 A- 板 TEMP IC1110 温度传感器 A- 板 闪烁次数 项目 检测 1 主＋ 5V 故障 IC1100(MCU) 第 15 脚 SOS：低电平 正常：高电平 3 ＋ 24V，主 5V 或音频＋ 9V 过压 IC1100(MCU) 第 31 脚 SOS：低电平 正常：高电平 TC-20LA5G 9 6 机芯电路板分布 电路板名称 功能 A- 板 主电源稳压（AV 连接器，AV 切换，调谐器，音频和视频处理，MCU, 液晶 驱动，LVDS, 温度传感器） V- 板 指示灯，扬声器输出，耳机 TA- 板 调谐器 R- 板 遥控接收 电源单元 电源 （直流 / 交流） 不可维修 维修时必须整体更换 TC-20LA5G 10 7 维修拆解 7.1. 底座 1. 放倒主机使后盖朝上。 2. 拆下固定螺丝 （4 个 ）。 3. 取下底座。 7.2. 后盖 1. 拆下固定螺丝 （8 个 和 1 个 ）。 2. 取下后盖。 7.3. TA- 板 1. 取下固定螺丝 （2 个 ）。 2. 取下 TA- 板。 7.4. 屏蔽盖和 A －板 1. 取下固定螺丝 （6 个 和 1 个 ）。 2. 松开桥式连接器 （电源单元上的 P2）。 3. 松开连接器 （A2,A3 和 A5)。 4. 取下屏蔽盒。 5. 取下调谐器盖板和 A －板。 TC-20LA5G 11 7.5. 电源单元 1. 取下固定螺丝 （2 个 ）。 2. 取下控制按钮组合。 3. 取下固定螺丝 （5 个 ）和锁扣。 4. 松开桥式连接器 （P2）。 5. 松开连接器 （P1）。 6. 取下电源单元。 7.6. R- 板 1. 取下固定螺丝 （4 个 ）。 2. 取下底座支架。 3. 取下固定螺丝 （1 个 ）。 4. 松开连接器 （R1)。 5. 取下 R －板。 7.7. 扬声器 1. 取下固定螺丝 （8 个 ）。 2. 取下扬声器。 TC-20LA5G 12 7.8. 主机芯 1. 取下固定螺丝 （2 个 ）。 2. 取下控制按钮组件。 3. 取下固定螺丝 （4 个 ）。 4. 松开连接器 （A2,A3 和 A5）。 5. 取下主机芯。 7.9. V －板 1. 取下主机芯。 2. 取下固定螺丝 （1 个 和 1 个 ）。 3. 松开连接器 （V1 和 V2）。 4. 取下 V- 板。 7.10. 液晶面板 1. 取下主机芯。 2. 取下固定螺丝 （2 个 ）。 3. 取下液晶面板。 TC-20LA5G 13 8 导线布置 TC-20LA5G 14 9 维修模式功能 MPU 通过 IIC 总线控制着机芯中各 IC 的功能切换。以下设定和调整可以用遥控器在维修模式中进行调整。 9.1. 如何进入维修模式 1 1. 在声音菜单，设置低音最大，高音最小。 2. 调节音量至 “0”，设定定时关机为 “15”分钟以上，同时按遥控器上的呼出钮和电视机上的降低 [ ] 键进入。 9.2. 如何进入维修模式 2 1. 在维修模式 1 下选择 “Sub-Brightness”。 2. 同时按遥控器上静音钮和电视机上的降低 [ ] 键进入。 注意： 按遥控器上待机钮，关机退出维修模式。 TC-20LA5G 15 TC-20LA5G 16 9.3. Option 说明 TC-20LA5G 17 TC-20LA5G 18 9.4. Option 代码设定 如果更换了存储 IC(IC1103）或者 A 板时，Option 代码需重新存入。 维修部品 IC1103 已经存入 TC-20LA2G 的所有数据。 10 调整 10.1. DVCO 调整 1. 切换到 AV1 输入，接收彩条信号。 * 信号发生器：PAL I 设定、fp=4.43361875MHz 2. 进入维修模式 1 中的 DVCO 调整界面。 3. 遥控器的彩色键：按蓝色键，开始调整，等待数值稳定。（约 3 秒左右） Option 号码 TC-20LA5G OPTION1 0F OPTION2 FF OPTION3 00 OPTION4 E2 OPTION5 FE OPTION6 90 OPTION7 06 OPTION8 10 OPTION9 00 OPTION10 A0 OPTION11 00 OPTION12 00 OPTION13 00 TC-20LA5G 19 11 导体图 11.1. A- 板 A 1 3 5 2 4 6 C E G I F H R2284 C119 R2285 TP892 R2286 TP893 R2287 C503 TP894 TP895 TP896 TP897 TP898 C701 C704 R3041 C511 C512 C706 C513 JS2005 JS2006 C517 R107 JS2008 C518 C519 IC103 C711 C713 C714 JS2011 R112 JS2013 C523 C527 R501 C720 R120 C725 C726 C534 R126 R705 R706 R707 R710 C547 R138 C548 D525 C549 D526 R717 D527 C740 D528 R524 R719 D529 C742 C743 R140 C550 C551 R142 C552 C553 C748 D530 R144 C554 C749 D531 D532 D533 D534 A1 D535 R725 A2 D536 D537 C750 D538 C751 D539 A6 R153 D540 R731 D541 D542 C180 R738 R547 C764 C2510 R548 R161 C2512 C2514 C2516 C2519 R169 R551 R745 C193 R747 R748 C194 R749 C2520 R170 C775 C2521 C777 C778 R751 R175 R752 R871 C2529 R872 C781 C782 C783 C2530 C785 R2509 R182 C787 R760 C842 R2510 R765 L2201 R767 R884 C790 R769 C791 R886 C793 R887 R889 R194 R195 R196 R197 R776 C857 C858 C859 C3107 C3108 R780 R781 R784 R785 R786 C866 C867 R788 C868 R789 C871 C872 C873 C874 JS508 JS509 JS510 D826 D830 D831 IC813 X100 D835 IC815 C213 C214 C215 C216 C217 C218 C219 C220 C221 C222 C223 C224 C225 C226 C227 C228 C229 R208 C230 R209 C231 C237 C238 C239 R215 R216 JS2500 C240 C241 C242 C243 L101 D221 L102 D222 L103 D223 R221 R224 R801 R226 R227 R228 R229 ZB4001 R806 R807 TP2288 R230 L500 R235 R236 L503 TP101 TP102 R817 TP103 C2204 TP104 R818 R1819 C2205 L700 R240 L701 R241 L702 R242 R243 L704 R245 R246 R247 R248 D2004 C2034 D2205 C2036 C2037 R2013 R2014 L2502 L2503 L759 L2505 C2279 L805 L808 C2280 IC2251 C2281 C2282 C2283 C2284 C2286 C2287 C2288 C2289 L811 L812 JK003 C2290 JK004 C2291 A12 C2292 A13 C2293 C2294 C2295 C2296 C102 C103 C104 C106 C107 C108 R2279 L3104 R2280 C115 R2282 R2283 C117 CR NO.1 TNPH0630 PCB SIZE:280.5X162 1 A PbF 32 17 16 1 1 2 22 23 1 13 14 2 1 9 SEE REVERSE FOR ORDER NO. 1 5 2 4 3 1 5 2 4 3 1 12 V L R Y PB PR 1 15 1 9 �������� �������� B D ��������� ������������ ��������� ������������� TC-20LA5G 20 A IC806 C-2 IC807 A-4 IC812 D-2 IC813 C-5 IC814 C-5 IC815 B-4 IC1100 F-3 IC1101 G-3 IC1102 G-4 IC1103 D-4 IC1104 F-2 IC1106 F-4 IC1108 D-3 IC1109 E-3 IC1110 C-2 IC1500 H-2 IC1700 G-3 IC1701 H-5 IC1702 I-5 IC2251 A-2 IC2501 C-3 Q813 C-5 Q1012 F-3 Q1100 E-3 Q1101 D-3 Q1102 D-1 Q1103 D-2 Q1104 D-3 Q1105 C-2 Q1106 E-2 Q1223 D-3 Q1500 F-3 Q1501 F-3 Q1502 F-3 Q1503 F-3 Q1513 F-2 Q1515 D-2 Q1700 H-5 Q1701 E-4 Q1702 E-4 Q1703 F-5 Q1704 F-5 Q1705 F-5 Q1706 H-5 Q1707 F-5 Q1708 F-5 Q1709 G-5 Q1710 E-4 Q1711 E-4 Q1712 G-5 Q1713 H-6 Q1714 G-5 Q1726 G-5 Q1727 G-5 Q2000 A-3 Q2001 B-4 Q2002 B-3 Q2003 A-3 Q2004 B-3 Q2201 D-4 Q2202 D-4 Q2252 C-2 Q2253 C-2 Q2255 A-2 Q2256 A-1 Q2257 A-2 Q2501 C-2 Q2502 C-2 IC IC813 G-5 IC815 H-4 IC1103 D-4 IC2251 I-2 TP101 C-3 TP102 C-2 TP103 D-3 TP104 D-3 TP892 I-4 TP893 G-5 TP894 H-5 TP895 G-2 TP896 F-2 TP897 C-2 TP898 H-4 TP2288 D-2 IC TP ��������� ��������� ��������� �������� ���� �������� ��� �������� ���� TC-20LA5G 21 A 1 3 5 2 4 6 C E H I B C500 C501 C502 R2288 Q500 C504 R2289 C505 Q501 C506 Q502 Q503 C507 C120 C508 C509 C121 C122 C123 D100 C124 C701 C125 D101 R2292 D102 C702 R2293 C703 Q700 R100 C510 Q701 D105 R101 C511 D106 Q702 R102 C512 Q703 D107 R103 C513 Q704 R104 D108 C708 R105 D109 Q705 C709 R106 Q706 Q707 JS2007 C517 Q513 Q708 R108 C518 IC100 Q709 Q515 R109 IC101 IC102 IC103 C710 D110 IC104 C712 IC106 C714 Q710 R110 C520 IC108 C715 Q711 IC109 R111 Q712 JS2012 C716 Q713 C717 R113 C523 Q714 C718 R114 R115 C719 R116 C526 C527 R117 IC110 R500 R118 C528 R119 C529 R502 R503 C720 R504 R505 C721 C722 R506 C723 R507 C724 D700 IC500 C530 R508 C725 D701 C531 R121 R509 C532 R122 C727 R123 C533 R700 C728 R124 R701 C535 R125 C729 R702 Q726 C536 R703 Q727 R127 C537 R704 C538 R128 R510 C539 R129 R511 R512 R513 R708 IC700 C730 R514 IC701 R515 R709 C731 IC702 C732 R516 C733 R517 C540 C734 R130 R518 C735 C541 R519 R131 C736 C542 R132 R133 C737 C738 R134 R135 C739 R711 R712 R136 R137 R713 R714 R520 C548 R715 R139 R521 C161 C549 R716 R522 R523 R718 C740 C165 C741 C743 C744 C745 R141 R529 C746 C747 R143 C748 R720 C800 C749 R721 C801 R145 R722 R723 R147 R724 R148 A1 R149 A2 R726 R727 A3 C173 C750 R728 C174 C751 R729 A5 C175 A6 C176 C177 A8 C178 R150 C2501 C179 R151 C2502 R152 C2503 R730 C2504 R154 C2505 Q2501 R155 C2506 Q2502 R732 R156 R733 C2507 D543 R157 C2508 R734 R158 C180 R735 C2509 R159 C181 R736 C182 R737 C183 C184 C761 C185 R739 C762 C186 R856 C763 C2510 R160 C2511 C2512 R162 C2513 R163 C2514 R740 R164 R741 C2515 R165 C2516 R166 R742 C2517 R167 R743 R744 C2518 R550 FL100 R168 C2519 FL101 FL102 R552 R746 R553 C193 R554 R865 R1555 C2520 C2521 R171 C776 C2522 R172 C2523 R173 C778 C2524 R174 R750 R176 R753 R177 R754 R178 R755 R2501 R179 R756 R2502 R757 R758 C780 R759 R2505 R2506 C783 R2507 C784 R2508 R180 FL500 IC2501 R181 FL501 C786 R183 C840 R184 C788 C789 R185 R762 C842 R186 R763 R187 R764 R189 L2201 R766 R2513 R768 R2514 R884 FL700 FL701 R885 R2515 FL702 R2516 R2517 FL703 FL704 C794 R190 R2519 R191 FL706 R192 FL707 R193 FL708 R771 FL709 R772 C852 R773 C853 R774 C854 R890 R198 R775 C855 R891 C856 R777 FL710 C858 FL711 R779 C859 C3107 FL715 R2529 FL716 FL717 C860 C861 R782 C862 R783 C863 R2530 C864 C865 R2531 C866 R2532 R787 C867 C868 C869 R790 C870 R791 C871 R792 C872 R793 R795 R796 R797 R798 R799 D825 IC806 IC807 D827 D828 D829 D831 D832 IC812 IC813 D833 D834 IC814 X100 IC815 D836 D837 D838 D839 Q012 D840 D841 D842 X500 Q223 R200 PA801 R201 R202 R203 R204 R205 R206 R207 C232 C233 C235 C236 R210 R211 R212 JS2501 R219 ZA4016 JS2502 ZA4017 ZA4018 D220 L100 L101 ZA4019 L102 L103 L104 R220 L105 R222 R223 R800 ZA4020 ZA4021 R802 R803 R804 R805 ZB4001 L113 Q2000 Q2001 Q2002 Q2003 Q2004 L500 L501 R812 L502 R813 L503 R814 R815 R816 C2202 C2203 C2204 Q2201 C2205 Q2202 L700 L701 L702 L703 L704 R244 R249 D2000 R250 D2001 X2501 R251 D2002 R252 D2003 R253 R254 R2000 JS4095 C2029 R255 R2001 JS4096 R2002 JS4097 R2003 R2004 R2005 R2006 R2007 C2030 R2008 R2009 R2200 C2034 C2036 R2202 R2203 C2037 R2010 R2204 L724 R2011 R2206 R2012 R2207 R2208 C2250 C2251 C2252 C2253 Q2252 Q2253 Q2255 Q2256 Q2257 L2501 L2503 L2504 L2505 L2506 L2507 L2508 L2509 Q813 C2278 L805 L806 L807 L808 IC2251 L809 C2285 C2286 C2287 L810 C2289 L811 L812 JK003 C2290 JK004 A11 R3209 A12 A13 C100 C101 C104 Q100 Q101 C105 Q102 Q103 Q104 R2275 Q105 R2276 Q106 R2277 R2278 C110 C111 C113 L3104 C114 C115 C116 C117 TNPH0630 AD AB AC 1 A CR NO.1 DIP PCB SIZE:280.5X162 1 30 31 50 51 80 100 81 1 4 5 8 1 16 17 32 1 16 17 32 1 12 13 24 1 4 5 8 1 4 5 8 1 20 21 40 41 60 61 80 1 36 37 72 73 108 109 144 1 28 29 56 1 4 5 8 NP 1 2 22 23 1 2 13 14 2 20 1 19 2 20 1 19 1 9 1 50 1 64 16 17 32 33 48 49 ORDER NO. 1 4 5 8 1 4 5 8 1 4 5 8 1 3 4 5 1 3 4 5 1 3 4 5 2 1 3 4 5 1 3 4 5 2 1 12 V L R Y PB PR 2 1 59 60 1 15 1 9 D F G ������������������ �������� ��������� ������������� ��������� ������������� TC-20LA5G 22 11.2. R, V 和 TA 板 A 1 3 5 2 4 6 C E H I B F G TNPA3614 1 V JK200 V1 V2 D210 TU100 TA1 TA2 L100 L102 C100 C103 TNPA3612 1 TA TNPA3613 1 R C300 R1 ORDER NO. 1 2 9 10 1 4 VIDEOOUT IFOUT SCL BT SIFOUT SDA BTL RFAGC AFT AUDIOOUT SW1 SW2 BM 1 9 1 15 ORDER NO. ORDER NO. 1 3 TNPA3614 V 1 JK200 C200 C201 C202 C203 C204 C205 D200 D201 D202 D203 D204 D205 D208 D209 JS201 Q201 R201 R202 R203 R204 V2 V1 D210 TU100 TA1 TA2 Q101 L100 L101 L102 L103 L104 R100 R101 R102 R103 R104 R105 R106 R107 C100 C101 C102 C103 C104 C105 C108 C109 TNPA3612 1 TA TNPA3613 R 1 RM300 C300 R300 R301 R303 C301 C303 D300 D302 R1 PbF PbF PbF SEE REVERSE FOR ORDER NO. 1 2 9 10 1 4 SDA SIFOUT BM BT SCL BTL IFOUT RFAGC AFT AUDIOOUT SW1 SW2 VIDEOOUT 1 9 1 15 SEE REVERSE FOR ORDER NO. SEE REVERSE FOR ORDER NO. 1 3 R TA V ��������� �������� �������� �������� �������� �������� ��������� �������� ��������� �������� ���������� �������� ��������� ����������� ����������� ������������ ��������� ����������� ����������� ������������ D TC-20LA5G 23 12 框图和线路图 12.1. 线路图注意事项 TC-20LA5G 24 12.2. 主框图 RF in SIF L/R Y/PB/PR,V,Y/C CLK/H/V OSD TV_V Text/OSD R/G/B CVBS CVBS IIC BUS 8 BIT AC 24V 5V 33V INV_24V INV_PWM INV_ON INV_ADIM 24V 33V STBY5V STB 5V DC OUT PS 5V IC2501 IC2251 A TU100 IC1700 EEPROM IC1101 IC1100 MCU SDRAM IC1102 PROM IC1103 R AV1 AV2 MONITOR S-VIDEO L,R V L,R V Y,PB,PR JK001 IC1500 IC1106 5.0V < - > 3.3V IIC BUS IC1701 LVDS (P/S) IC1110 V ���� ���� ���� �� ��� ���� ��� �������� ������� ���� ���� ���� ��� ���� ����� ��������� ���� ��� ���� ���� �� ��������� TC-20LA5G 25 12.3. 电源框图 VCC GND OUT D839 D840 PA801 D842 D841 D827 D833 VCC ST_ON VDDP1 IC1106 VDD3.3 VDDP2 44 PROM 34 73 VDD2.5 4 IC1500 �������� 25 VDDPAD7 92 62 15 VDDPAD2 IC1701 24 33V 24 VDD3.3 78 VDDPAD12 ��� 75 10 104 15 BTL IC1102 INV_ON 40 FOR 5V STB 5V IC1100 BM 139 VDD33RGB 129 D210 SBY 5.0V 44 17 (5.0V-3.3V) 49 SDRAM 12 72 46 1 10 VDD33RGB VDD3.3 VCC 8 FACTORY KEY VPP EEPROM VDD33FBL IC2251 AVSUP VCC VDDPAD6 OUT 31 3 VDD3.3 75 8 VDDP3 Q1223 VDDPAD8 VDDDACY A4 7 A6 VDDPAD10 50 48 4 59 IC814 STB 3.3V IC2501 2 5V 44 32 VDD33C 40 1 PANEL 5V VCC 78 1 PANEL 5V RESET 44 23 3 RESET STBY_LED 5 RS 33 Q1706 MAIN+3.3V Q1700 4 2 VDDPAD5 5V_DET IC1103 16 15 2 123 Q1102,Q1103 AHVSUP VDDPAD3 IC1104 VCC 86 8 PANEL_5V_ON 26 12 VDD VDDPAD4 DVSUP 9 10 32 LVDS_VCC 16 112 TU100 PLL_VCC 5 IC1101 A3 20 VDDPAD11 ST ON A5 57 96 V1 VCC KEY SCAN VDDPAD1 68 56 IC1700 VDDA2.5 VDDDACU VDDPAD13 1 22 13 RC_IN IC812 9 VDDPAD9 32 VDDA2.5 VCC VDD2.5 VDDDACY USE LED_R Q201 6 AUDIO AMP 1 INV_ON TMS MCU RM201 1 REMOTE 2 A2 R1 14 STB 3.3V 11 INV 24V OVP AUDIO VCC OVP 9 TA2 7 11 A12 7 11 9 30V 5V 5V VDDD4 68 35 VDDDI 5 50 VDDAC1 42 VDDD2 28 VDDARGB VDDAPLL 34 66 VDDD3 VDDAFBL 64 VDDAC2 STB+3.3V 1 5 AVR 2 +8V 1 3 MSP+8V IC807 AVR 1 5 AVR 2 INV VCC 14 13 INV VCC INV VCC INV VCC INV VCC STANDBTQ 63 +9V 2 1 AUDIO+9V IC807 AVR INV VCC INV VCC 1 INV VCC 3 INV VCC 4 INV VCC 5 6 INV VCC 17 PWM 18 AI 5V OVP 5 15 4 17 14 9 13 23 10 16 3 AC CORD 1 2 B7 16 A7 8 134 VDD_CORE1 118 VDD_CORE4 VDD_CORE2 VDDAFBL VDDARGB 75 VDDPLL 62 24 VDD_CORE3 91 143 2 1 MAIN+1.8V IC813 AVR +1.8V CN 101 CN 401 IC806 1 5 AVR 2 STB 2.5V Q1714 Q1726 120 121 PWM LCD_AI PROT1 31 Q813 LED_R Q1105 VS 8 A1 IC1110 6 ��� ���� ��� ������ ���� ����� ���� ������ ���� ���� ���� ��� ����� ��� ��������� ���� ��������� ���� TC-20LA5G 26 12.4. 信号框图 Y Pb Pr V L R R V L Y C R L V S_DET SDA2(5.0V) SDA2(3.3V) SCL2(5.0V) LOUT AV2R SCL2(3.3V) LOUT ROUT AV1R AV1L Y_DET SW1 SCL2(3.3V) SDA2(3.3V) ROUT AV1R SW1 SDA2(3.3V) AV2R SCL2(3.3V) S_DET SW2 AV2L Y_DET AV1L SW2 AV2L SCL2(5.0V) SDA2(5.0V) JK004 Y-SW Y Y-G PB PB-G PR PR-G V V-G L L-G R-SW R R-G Q2502 STB3.3V_D Q2257 JK200 1 2 3 4 5 6 7 Q2255 INV_24V Q2501 JK003 C-G C Y Y-G G G V V-G L L-G R-SW R R-G V V-G L L-G R R-G Q2256 1 4 HS_OSD 23 12 TB- 56 TC6 AV1_IN_L 21 2 SDRAM LCD_VS OUT2- SIF Y_DET VS_OSD 10 MUTE B1.0 21 30 22 TD6 2 RESETQ 38 31 TCLK+ RST3.3 PCS1 B2 4 TX3+ B9 4 TB+ CVBSO3 LVDS_ON 5 55 HP MUTE SDA2(3.3V) 16 3 TCLK+ 32 24 Q1101 PCS2 13 BIN1 9 39 14 IC1102 2 14 6 OSD R 18 4 23 SDA1 DDC SDA 53 6 SP_R 9 V2 A5 BUSREQ 13 SP_R- B5 SCL MONITOR OUT IC1106 131 X_OUT PR IN2 38 AV1/MONITOR OUT TC0 46 9 R_OUT IC1101 /PDMN 3 YIN.7 MCU OUT1- 69 D0-D7 IC1103 V OUT 6 A2 4 3 61 52 15 TD0 12 2 8 TV_IN 17 HP_L 19 A0-A18 TX3- SP_L- TA0 A9 42 G1.0 TX1+ LCD_DEN AFT OE SP_R- PCS3 TX1- TU100 125 AV2 EEPROM 60 53 7 TX1- TX3- 55 RESET SDA D0-D7 TC+ 28 TCLK- 54 Q1012 8 19 IC1701 TX3+ WP TD+ Q1515 8 40 IC2251 LCD_CLK TX1+ 50 MUTE SP_L- SP_R+ 656I07 TB0 A13 SP_L+ OE/RST 9 106 32 TA+ AV1 656I00 1 SCL2(3.3V) 40 24 45 SW1 32 SCL1(EEP) 42 TCLK+ 47 OUT1+ TB6 SDA 12 XOUT 20 8 41 57 SIF OUT Q2003 1 TUNER 19 7 Q101 Q1100 OSD B 4 MUTE PB 11 6 10 4 6 39 50 6 SW2 11 RESET SDA2 TX2- 4 SCL2 TA1 SDA 7 C 12 7 A2 CVBS G1.7 A12 SCL1 5 CVBSO1 AV2 5 TX0- RST B1.7 LCD_HS 13 Q1500,Q1502 TV_V 94 2 SCL 50 A3 15 HS 1 58 XTAL1 TA6 V WP LVDS IC1104 IC2501 YIN.0 3 16 37 Q1513,Q1503,Q1501 XIN 80 2 TEMP3 28 22 X1100 TA- 61 115 L AV2_IN_R 30 13 BUSREQ TC- X_IN TX0+ 13 31 GIN1 SCL 10 VS H_IN HP_R 29 5 A0-A19 USE 16 OSD R 2 R AFC SDA1(EEP) OSD G OSD B 52 A1 5 IC1500 TX0- SCL V A4 IC1100 5 45 56 VIDEO OUT SDA 14 SMUTE 70 59 V_IN Y 93 57 21 H OUT 34 41 FOR SP_L+ Q2001 TCLK- RST5 SDA2 15 SCL A6 SP_R+ 21 133 20 6 SW2 TX2+ SP_L XTAL2 8 AV1 5 RESET Q2201,Q2202 122 17 R1.7 14 RIN1 10 PROM S_DET 6 17 AFC TX2+ A0-A19 Y TX0+ 82 B1 IN1 PCK1 OUT2+ 22 48 TA2 V1 B4 AV1_IN_R TV_V 27 TD- D0-D7 7 TCLK+ X2501 25 29 VOL B3 5 39 44 2 AV1S 4 126 H_OUT SW1 103 V_OUT 11 4 3 SCL2 43 FACTORY 10 23 9 1 SW2 5 5 47 4 1 SW1 A5 5 3 AV2_IN_L 132 (5.0V-3.3V) 4 IC1700 R1.0 L_OUT HP MUTE 20 63 X1500 TX2- 30 OSD G 7 45 5 6 IC1110 SCL SDA ������� �������� ���� ��� ��� ��� ���� ���� ����� ���� ��������� ���� ��������� ���� �� ��� � ��� � TC-20LA5G 27 12.5. A 板 (1 / 5) 线路图 A B C D E F 1 2 3 4 5 6 7 8 9 ��������� ����������� ��������� ����������� ! ������������������� � � � � � AV1/MONITOR OUT AV2 Q2202 Q1515 Q2201 IC1500 Q1513 Q1503 Q1501 VIDEO_PROCESSING TC-20LA5G 28 12.6. A 板 (2 / 5) 线路图 9 10 11 12 13 14 15 16 17 ��������� ����������� ��������� ����������� ! ������������������� � � � � � � � � � �� �� LCD_DRIVER IC1701 IC1700 Q1726 Q1706 TC-20LA5G 29 12.7. A 板 (3 / 5) 线路图 17 18 19 20 21 22 23 24 25 ! ������������������� ��������� ����������� ��������� ����������� � � � � �� �� �� �� �� �� SOUND IC815 AUDIO VCC/0.85A IC2251 Q2255 Q2256 Q2502 Q2501 IC2501 Q2001 Q2003 Q1105 �� �� TC-20LA5G 30 12.8. A 板 (4 / 5) 线路图 25 26 27 28 29 30 31 32 33 ! ������������������� ��������� ����������� ��������� ����������� �� �� �� �� �� �� �� �� �� �� �� MCU Q1223 IC1100 IC1104 IC1103 IC1101 IC1106 Q1100 Q1101 Q1104 Q1103 Q1012 TC-20LA5G 31 12.9. A 板 (5 / 5) 线路图 33 34 35 36 37 38 39 40 41 ��������� ����������� ��������� ����������� �� �� �� �� �� ! ������������������� TEMP-SENS2 IC1110 Q813 IC807 IC813 MAIN1.8V/0.6A MAIN3.3/0.1A IC814 POWER_SUPPLIES SERVICE STB 3.3V/0.1A IC812 STB 2.5V/0.1A IC806 TC-20LA5G 32 12.10.R 和 V 板线路图 A B C D E F 1 2 3 4 5 6 7 8 9 ��������� ��������� ��������� ��������� ������������ ! ������������ ! JK200 Q201 TC-20LA5G 33 12.11.TA 板线路图 A B C D E F 1 2 3 4 5 6 7 8 9 ������������� ! ��������� �������� ��������� �������� Q101 TC-20LA5G 34 13 部品位置和机械部品表 13.1. 部品位置 TC-20LA5G 35 13.2. 包装流程图 TC-20LA5G 36 13.3. 机械部件更换表 Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部 品品名 Remarks 3800A 保护胶带 1 HT000155 遥控器 J0KG00000011 磁环 J0KG00000052 磁环 J0KG00000052 磁环 J0KG00000054 磁环 K2CA2EZ00048 电源线 2 L0AA09B00001 喇叭 3 L5EDD5L00010 LCD 板 NO.720 纸胶带 4 R6PND/2S 电池 SC102HSC 硅胶 T5E7756 透明胶带 TBM0A0268 后铭牌 5 TBXA42902 电源键 6 TEJA081 回转金具 （R） 23 TEJA082 回转金具 （L） TEJF016 旋转支架 TEWA559 导电布 TEWA560 导电布 12 TJB0A20200 75 欧姆端子 7 TKKC5205-1 导光板 8 TKKC5206 受光窗 9 TKKL5290 端口盖板 25 TKXA13201 旋转板 TKZC5023 LCD 固定金具 ( 左 ) TKZC5024 LCD 固定金具 () 24 TKZG5039-2 底座金具 10 TKZX5180-1 底座固定金具 TMK0A167 无纺布 TMK16031 无纺布 TMKK039-1 胶垫 TMKX860 垫片 TMM15481 线夹 TMME190 线夹 11 TMME237 线夹 13 TPC0A49301 包装箱 14 TPD0A1055 缓冲材 15 TPD0A2050 缓冲材 16 TPE0A4028 包装袋 TPE0A4040 包装袋 18 TPE0A4041 保护盖 17 TQB0A1153 说明书 TQD0A12002 合格票 TQD0A18007 保修证 20 TTYA0724 前壳 TUAA24401 机芯框架 21 TXFBX010LMPA 按键部组件 19 TXFKU010LWK 后盖 22 TZRKX010LVJ 底座盖板 TZRKZ020KAJ VESA 金具 XTB4+15JFJ 螺钉 TC-20LA5G 37 14 更换部件表 14.1. 注意事项 TC-20LA5G 38 14.2. 电子部件更换表 14.2.1. 集成电路 14.2.2. 三极管 14.2.3. 二极管 14.2.4. 线圈 Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks 集成电路 IC806 C0CBCAD00012 集成电路 IC807 AN77L08M-E1 集成电路 IC812 C0CBCBD00008 集成电路 IC813 C0DAAZG00006 集成电路 IC814 C0CBCBD00008 集成电路 IC815 C0DAAZG00006 集成电路 IC1100 C2BBYC000011 集成电路 IC1101 C3EBHC000035 集成电路 TVRN788 集成电路 （订购品番） IC1103 C3DAPC000039 集成电路 TVRN531 集成电路 （订购品番） IC1104 C0EBE0000436 集成电路 IC1106 C0JBBZ000281 集成电路 IC1110 C1ZBZ0002679 集成电路 IC1500 C1AB00002128 集成电路 IC1700 C1AB00001998 集成电路 IC1701 C0JBCZ000523 集成电路 IC2251 AN17822A 集成电路 IC2501 C1AB00001942 集成电路 Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks 三极管 Q101 2SA207700L 三极管 Q201 2SC584500L 三极管 Q813 2SC584500L 三极管 Q1012 UNR221100L 三极管 Q1100 2SC584500L 三极管 Q1101 2SC584500L 三极管 Q1103 2SC584500L 三极管 Q1104 2SA207700L 三极管 Q1105 2SC584500L 三极管 Q1223 2SC584500L 三极管 Q1501 2SC584500L 三极管 Q1503 2SA207700L 三极管 Q1513 2SD10300TL 三极管 Q1515 2SA207700L 三极管 Q1700 B1DHDC000028 三极管 Q1706 UNR221100L 三极管 Q1714 2SC584500L 三极管 Q1726 2SC584500L 三极管 Q2001 2SC584500L 三极管 Q2003 2SA207700L 三极管 Q2201 2SC584500L 三极管 Q2202 2SC584500L 三极管 Q2255 2SC584500L 三极管 Q2256 2SD13280TL 三极管 Q2257 2SD13280TL 三极管 Q2501 2SC584500L 三极管 Q2502 2SC584500L 三极管 Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks 二极管 D210 B3AAA0000774 二极管 D826 MAZ80620ML 二极管 D827 MAZ80620ML 二极管 D831 B0JANE000006 二极管 D833 B0ACCK000005 二极管 D835 B0JCME000037 二极管 D836 MAZ81000ML 二极管 D837 MAZ81000ML 二极管 D838 MAZ81000ML 二极管 D839 B0ACCK000005 二极管 D840 MAZ81300ML 二极管 D841 MAZ83300ML 二极管 D842 B0ACCK000005 二极管 D1102 MA2J72900L 二极管 D1105 MAZ80620ML 二极管 D1106 MAZ80620ML 二极管 D1107 MAZ80620ML 二极管 D1108 MAZ80620ML 二极管 D1109 MAZ80620ML 二极管 D1110 MAZ80620ML 二极管 D1221 MAZ81400ML 二极管 D1223 MAZ81400ML 二极管 D1543 MA3X152K0L 二极管 D2001 MA3X152E0L 二极管 D2003 MA3X157A0L 二极管 D2004 B0ACCK000005 二极管 Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks 线圈 L100 EXCELDR35V 扼流线圈 L101 ELJPA220KFB 线圈 L102 G0C330K00015 线圈 L805 MT-20249 线圈 L806 J0JCC0000241 线圈 L807 J0JCC0000241 线圈 L808 G0A221ZA0041 线圈 L809 J0JCC0000241 线圈 L810 J0JCC0000241 线圈 L811 G0A820ZA0041 线圈 L1101 G0C100K00008 线圈 L1102 G0C100K00008 线圈 L1103 G0C100K00008 线圈 L1104 J0JCC0000241 线圈 L1105 J0JCC0000241 线圈 L1113 G1C330K00017 线圈 L1500 G0C100K00008 线圈 L1501 G1C6R8MA0061 线圈 L1502 G1C6R8MA0061 线圈 L1503 G0C100K00008 线圈 L1700 G0C100K00008 线圈 L1701 G0C100K00008 线圈 L1702 G0C100K00008 线圈 L1703 G1C100K00020 线圈 TC-20LA5G 39 14.2.5. 电阻 L1704 G0C100K00008 线圈 L1724 J0JCC0000241 线圈 L1759 J0JGC0000021 线圈 L2201 G0A330GA0002 线圈 L2501 ELJFA6R8KFB 线圈 L2503 G0C180JA0021 线圈 L2505 G0C330K00015 线圈 L2507 G1C330K00017 线圈 L2508 J0JCC0000241 线圈 L2509 J0JCC0000241 线圈 L3104 G0C101K00023 线圈 FL1715 J0JBD0000043 线圈 W_R(X4) FL1716 J0JBD0000043 线圈 W_R(X4) FL1717 J0JBD0000043 线圈 W_R(X4) Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks 电阻 R100 ERJ6GEYJ101V M 100 OHM J 1/10W R101 ERJ6GEYJ101V M 100 OHM J 1/10W R105 ERJ6GEYJ221V M 220 OHM J 1/10W R107 ERJ6GEYJ102V M 1K OHM J 1/10W R201 ERJ6GEYJ473V M 47K OHM J 1/10W R202 ERJ6GEYJ272V M 2.7K OHM J 1/10W R203 ERJ6GEYJ562V M 5.6K OHM J 1/10W R300 ERJ6GEYJ470V M 47 OHM J 1/10W R301 ERJ6GEYJ102V M 1K OHM J 1/10W R303 ERJ6GEYJ222V M 2.2K OHM J 1/10W R856 ERJ3GEYJ472V M 4.7K OHM J 1/16W R865 ERJ3GEYJ153V M 15K OHM J 1/16W R871 ERJ3EKF1500V M 150 OHM F 1/16W R872 ERJ3EKF8200V M 8.2K OHM F 1/16W R885 ERJ3GEYJ104V M 100K OHM J 1/16W R887 ERJ3EKF8200V M 8.2K OHM F 1/16W R889 ERJ3EKF4751V M 4.75K OHM F 1/16W R890 ERJ12YJ821U M 820 OHM J 1/2W R1100 EXB38V680JV M 68 OHM J 1/16W R1101 ERJ3GEYJ473V M 47K OHM J 1/16W R1115 ERJ3GEYJ103V M 10K OHM J 1/16W R1117 ERJ3GEYJ103V M 10K OHM J 1/16W R1118 ERJ3GEYJ103V M 10K OHM J 1/16W R1119 ERJ3GEYJ183V M 18K OHM J 1/16W R1121 ERJ3GEYJ101V M 100 OHM J 1/16W R1122 ERJ3GEYJ101V M 100 OHM J 1/16W R1123 ERJ3GEYJ101V M 100 OHM J 1/16W R1125 ERJ3GEYJ101V M 100 OHM J 1/16W R1126 ERJ3GEYJ103V M 10K OHM J 1/16W R1127 ERJ3GEYJ101V M 100 OHM J 1/16W R1128 ERJ3GEYJ103V M 10K OHM J 1/16W R1129 ERJ3GEYJ103V M 10K OHM J 1/16W R1130 ERJ3GEYJ101V M 100 OHM J 1/16W R1131 ERJ3GEYJ101V M 100 OHM J 1/16W R1132 ERJ3GEYJ101V M 100 OHM J 1/16W R1133 ERJ3GEYJ101V M 100 OHM J 1/16W R1134 ERJ3GEYJ101V M 100 OHM J 1/16W Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks R1135 ERJ3GEYJ333V M 33K OHM J 1/16W R1136 EXB38V680JV M 68 OHM J 1/16W R1137 ERJ3GEYJ101V M 100 OHM J 1/16W R1139 ERJ3GEYJ103V M 10K OHM J 1/16W R1140 ERJ3GEYJ101V M 100 OHM J 1/16W R1141 ERJ3GEYJ101V M 100 OHM J 1/16W R1143 ERJ3GEYJ101V M 100 OHM J 1/16W R1145 ERJ3GEYJ472V M 4.7K OHM J 1/16W R1147 ERJ3GEYJ101V M 100 OHM J 1/16W R1149 ERJ3GEYJ472V M 4.7K OHM J 1/16W R1151 ERJ3GEYJ101V M 100 OHM J 1/16W R1153 ERJ3GEYJ472V M 4.7K OHM J 1/16W R1154 ERJ3GEYJ103V M 10K OHM J 1/16W R1155 ERJ3GEYJ472V M 4.7K OHM J 1/16W R1156 ERJ3GEYJ473V M 47K OHM J 1/16W R1157 ERJ3GEYJ472V M 4.7K OHM J 1/16W R1158 ERJ3GEYJ103V M 10K OHM J 1/16W R1162 ERJ3GEYJ103V M 10K OHM J 1/16W R1163 D1HG6808A002 8 联电阻 68 OHM R1164 D1HG6808A002 8 联电阻 68 OHM R1165 ERJ3GEYJ223V M 22K OHM J 1/16W R1166 ERJ3GEYJ562V M 5.6K OHM J 1/16W R1167 ERJ3GEYJ562V M 5.6K OHM J 1/16W R1168 D1HG6808A002 8 联电阻 68 OHM R1169 ERJ3GEYJ273V M 27K OHM J 1/16W R1170 ERJ3GEYJ332V M 3.3K OHM J 1/16W R1172 ERJ3GEYJ683V M 68K OHM J 1/16W R1173 ERJ3GEYJ683V M 68K OHM J 1/16W R1177 ERJ3GEYJ680V M 68 OHM J 1/16W R1178 ERJ3GEYJ332V M 3.3K OHM J 1/16W R1180 ERJ3GEYJ473V M 47K OHM J 1/16W R1181 ERJ3GEYJ332V M 3.3K OHM J 1/16W R1182 ERJ3GEYJ332V M 3.3K OHM J 1/16W R1183 ERJ3GEYJ472V M 4.7K OHM J 1/16W R1184 ERJ3GEYJ472V M 4.7K OHM J 1/16W R1187 ERJ3GEYJ103V M 10K OHM J 1/16W R1189 ERJ3GEYJ101V M 100 OHM J 1/16W R1190 ERJ3GEYJ101V M 100 OHM J 1/16W R1191 ERJ3GEYJ103V M 10K OHM J 1/16W R1192 ERJ3GEYJ472V M 4.7K OHM J 1/16W R1193 ERJ3GEYJ101V M 100 OHM J 1/16W R1194 ERJ3GEYJ472V M 4.7K OHM J 1/16W R1196 ERJ3GEYJ221V M 220 OHM J 1/16W R1197 ERJ3GEYJ221V M 220 OHM J 1/16W R1208 ERJ3GEYJ101V M 100 OHM J 1/16W R1209 ERJ3GEYJ101V M 100 OHM J 1/16W R1210 ERJ3GEYJ101V M 100 OHM J 1/16W R1211 ERJ3GEYJ220V M 22 OHM J 1/16W R1212 ERJ3GEYJ220V M 22 OHM J 1/16W R1215 ERJ3GEYJ184V M 180K OHM J 1/16W R1216 ERJ3GEYJ184V M 180K OHM J 1/16W R1221 ERJ3EKF75R0V M 75 OHM F 1/16W R1226 ERJ3EKF75R0V M 75 OHM F 1/16W R1227 ERJ3EKF75R0V M 75 OHM F 1/16W R1229 ERJ3EKF75R0V M 75 OHM F 1/16W R1230 ERJ3GEYJ184V M 180K OHM J 1/16W R1235 ERJ3EKF75R0V M 75 OHM F 1/16W R1240 ERJ3EKF75R0V M 75 OHM F 1/16W Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks TC-20LA5G 40 R1241 ERJ3EKF75R0V M 75 OHM F 1/16W R1242 ERJ3GEYJ184V M 180K OHM J 1/16W R1244 ERJ3GEYJ103V M 10K OHM J 1/16W R1245 ERJ3GEYJ101V M 100 OHM J 1/16W R1246 ERJ3GEYJ101V M 100 OHM J 1/16W R1247 ERJ3GEYJ101V M 100 OHM J 1/16W R1248 ERJ3GEYJ101V M 100 OHM J 1/16W R1253 ERJ3GEYJ103V M 10K OHM J 1/16W R1254 ERJ3GEYJ103V M 10K OHM J 1/16W R1255 ERJ3GEYJ122V M 1.2K OHM J 1/16W R1501 ERJ3GEYJ820V M 82 OHM J 1/16W R1502 ERJ3GEYJ820V M 82 OHM J 1/16W R1503 ERJ3GEYJ820V M 82 OHM J 1/16W R1507 ERJ3GEYJ820V M 82 OHM J 1/16W R1508 ERJ3GEYJ101V M 100 OHM J 1/16W R1509 ERJ3GEYJ101V M 100 OHM J 1/16W R1510 ERJ3GEYJ101V M 100 OHM J 1/16W R1512 ERJ3GEYJ152V M 1.5K OHM J 1/16W R1513 ERJ3GEYJ221V M 220 OHM J 1/16W R1515 ERJ3GEYJ221V M 220 OHM J 1/16W R1516 ERJ3GEYJ820V M 82 OHM J 1/16W R1517 ERJ3GEYJ820V M 82 OHM J 1/16W R1518 ERJ3GEYJ820V M 82 OHM J 1/16W R1520 ERJ3GEYJ820V M 82 OHM J 1/16W R1521 ERJ3GEYJ820V M 82 OHM J 1/16W R1522 ERJ3GEYJ820V M 82 OHM J 1/16W R1529 ERJ3GEYJ680V M 68 OHM J 1/16W R1547 ERJ3GEYJ223V M 22K OHM J 1/16W R1548 ERJ3GEYJ153V M 15K OHM J 1/16W R1550 ERJ6GEYJ101V M 100 OHM J 1/10W R1551 ERJ3GEYJ471V M 470 OHM J 1/16W R1552 ERJ3GEYJ750V M 75 OHM J 1/16W R1553 ERJ3GEYJ472V M 4.7K OHM J 1/16W R1709 ERJ3GEYJ101V M 100 OHM J 1/16W R1710 ERJ3GEYJ751V M 750 OHM J 1/16W R1711 ERJ3GEYJ101V M 100 OHM J 1/16W R1713 ERJ3GEYJ101V M 100 OHM J 1/16W R1717 ERJ3GEYJ103V M 10K OHM J 1/16W R1719 ERJ3GEYJ101V M 100 OHM J 1/16W R1720 ERJ3GEYJ102V M 1K OHM J 1/16W R1727 ERJ3GEYJ153V M 15K OHM J 1/16W R1733 ERJ3GEYJ102V M 1K OHM J 1/16W R1745 ERJ3GEYJ103V M 10K OHM J 1/16W R1747 ERJ3GEYJ101V M 100 OHM J 1/16W R1748 ERJ3GEYJ103V M 10K OHM J 1/16W R1756 ERJ3GEYJ333V M 33K OHM J 1/16W R1757 ERJ3GEYJ563V M 56K OHM J 1/16W R1771 ERJ3GEYJ102V M 1K OHM J 1/16W R1776 ERJ3GEYJ680V M 68 OHM J 1/16W R1777 ERJ3GEYJ102V M 1K OHM J 1/16W R1779 ERJ3GEYJ103V M 10K OHM J 1/16W R1782 ERJ3GEYJ222V M 2.2K OHM J 1/16W R1784 ERJ3GEYJ101V M 100 OHM J 1/16W R1785 ERJ3GEYJ101V M 100 OHM J 1/16W R1786 ERJ3GEYJ101V M 100 OHM J 1/16W R1787 ERJ3GEYJ101V M 100 OHM J 1/16W R1795 EXB38V101JV M 100OHM 1/16W Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks R1796 EXB38V101JV M 100OHM 1/16W R1797 EXB38V101JV M 100OHM 1/16W R1798 EXB38V101JV M 100OHM 1/16W R1799 EXB38V101JV M 100OHM 1/16W R1800 EXB38V101JV M 100OHM 1/16W R2003 ERJ3GEYJ104V M 100K OHM J 1/16W R2005 ERJ3GEYJ153V M 15K OHM J 1/16W R2007 ERJ3GEYJ471V M 470 OHM J 1/16W R2010 ERJ3GEYJ105V M 1M OHM F 1/16W R2011 ERJ3GEYJ103V M 10K OHM J 1/16W R2012 ERJ3GEYJ562V M 5.6K OHM J 1/16W R2014 ERJ6GEYJ102V M 1K OHM J 1/10W R2200 ERJ3GEYJ122V M 1.2K OHM J 1/16W R2202 ERJ3GEYJ332V M 3.3K OHM J 1/16W R2203 ERJ3GEYJ331V M 330 OHM J 1/16W R2204 ERJ3GEYJ332V M 3.3K OHM J 1/16W R2206 ERJ3GEYJ103V M 10K OHM J 1/16W R2207 ERJ3GEYJ561V M 560 OHM J 1/16W R2208 ERJ3GEYJ471V M 470 OHM J 1/16W R2275 ERJ3GEYJ822V M 8.2K OHM J 1/16W R2278 ERJ3GEYJ101V M 100 OHM J 1/16W R2279 ERJ3GEYJ274V M 270K OHM J 1/16W R2280 ERJ3EKF1181V M 1.18K OHM F 1/16W R2282 ERJ3EKF2002V M 20K OHM F 1/16W R2283 ERJ3GEYJ2R2V M 2.7 OHM J 1/16W R2284 ERJ3GEYJ2R2V M 2.7 OHM J 1/16W R2285 ERJ3GEYJ2R2V M 2.7 OHM J 1/16W R2286 ERJ3GEYJ2R2V M 2.7 OHM J 1/16W R2287 ERJ3GEYJ274V M 270K OHM J 1/16W R2288 ERJ12YJ390U M 39 OHM J 1/2W R2289 ERJ12YJ390U M 39 OHM J 1/2W R2292 ERJ3GEYJ102V M 1K OHM J 1/16W R2293 ERJ3GEYJ102V M 1K OHM J 1/16W R2501 ERJ3GEYJ101V M 100 OHM J 1/16W R2502 ERJ3GEYJ471V M 470 OHM J 1/16W R2507 ERJ3GEYJ101V M 100 OHM J 1/16W R2508 ERJ3GEYJ101V M 100 OHM J 1/16W R2509 ERJ3GEYJ102V M 1K OHM J 1/16W R2510 ERJ3GEYJ102V M 1K OHM J 1/16W R2513 ERJ3GEYJ101V M 100 OHM J 1/16W R2514 ERJ3GEYJ101V M 100 OHM J 1/16W R2515 ERJ3GEYJ101V M 100 OHM J 1/16W R2516 ERJ3GEYJ101V M 100 OHM J 1/16W R2529 ERJ3GEYJ104V M 100K OHM J 1/16W R2530 ERJ3GEYJ104V M 100K OHM J 1/16W PA801 ERBSE2R00U 保险电阻 JS1508 ERJ3GEY0R00V M 0 OHM J 1/16W JS1509 ERJ3GEY0R00V M 0 OHM J 1/16W JS1510 ERJ3GEY0R00V M 0 OHM J 1/16W JS2005 ERJ3GEY0R00V M 0 OHM J 1/16W JS2006 ERJ3GEY0R00V M 0 OHM J 1/16W JS2007 ERJ3GEY0R00V M 0 OHM J 1/16W JS2008 ERJ3GEY0R00V M 0 OHM J 1/16W JS2011 ERJ3GEY0R00V M 0 OHM J 1/16W JS2012 ERJ3GEY0R00V M 0 OHM J 1/16W JS2013 ERJ3GEY0R00V M 0 OHM J 1/16W JS2500 ERJ3GEY0R00V M 0 OHM J 1/16W JS2502 ERJ3GEY0R00V M 0 OHM J 1/16W Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks TC-20LA5G 41 14.2.6. 电容 JS4095 ERJ3GEY0R00V M 0 OHM J 1/16W R886 ERJ6GEY0R00V M 0 OHM J 1/10W R1105 ERJ3GEY0R00V M 0 OHM J 1/16W R1106 ERJ3GEY0R00V M 0 OHM J 1/16W R1108 ERJ3GEY0R00V M 0 OHM J 1/16W R1109 ERJ3GEY0R00V M 0 OHM J 1/16W R1112 ERJ3GEY0R00V M 0 OHM J 1/16W R1142 ERJ3GEY0R00V M 0 OHM J 1/16W R1159 ERJ3GEY0R00V M 0 OHM J 1/16W R1174 ERJ3GEY0R00V M 0 OHM J 1/16W R1176 ERJ3GEY0R00V M 0 OHM J 1/16W R1179 ERJ3GEY0R00V M 0 OHM J 1/16W R1222 ERJ3GEY0R00V M 0 OHM J 1/16W R1223 ERJ3GEY0R00V M 0 OHM J 1/16W R1236 ERJ3GEY0R00V M 0 OHM J 1/16W R1252 ERJ3GEY0R00V M 0 OHM J 1/16W R1504 ERJ3GEY0R00V M 0 OHM J 1/16W R1505 ERJ3GEY0R00V M 0 OHM J 1/16W R1506 ERJ3GEY0R00V M 0 OHM J 1/16W R1524 ERJ3GEY0R00V M 0 OHM J 1/16W R1554 ERJ3GEY0R00V M 0 OHM J 1/16W R1555 ERJ3GEY0R00V M 0 OHM J 1/16W R1707 ERJ3GEY0R00V M 0 OHM J 1/16W R1708 ERJ3GEY0R00V M 0 OHM J 1/16W R1718 ERJ3GEY0R00V M 0 OHM J 1/16W R1722 ERJ3GEY0R00V M 0 OHM J 1/16W R1732 ERJ3GEY0R00V M 0 OHM J 1/16W R1734 ERJ3GEY0R00V M 0 OHM J 1/16W R1735 ERJ3GEY0R00V M 0 OHM J 1/16W R1739 ERJ3GEY0R00V M 0 OHM J 1/16W R1740 ERJ3GEY0R00V M 0 OHM J 1/16W R1741 ERJ3GEY0R00V M 0 OHM J 1/16W R1743 ERJ3GEY0R00V M 0 OHM J 1/16W R1746 ERJ3GEY0R00V M 0 OHM J 1/16W R1754 ERJ3GEY0R00V M 0 OHM J 1/16W R1758 ERJ3GEY0R00V M 0 OHM J 1/16W R1780 ERJ3GEY0R00V M 0 OHM J 1/16W R1801 ERJ3GEY0R00V M 0 OHM J 1/16W R1814 ERJ3GEY0R00V M 0 OHM J 1/16W R2013 ERJ3GEY0R00V M 0 OHM J 1/16W R2276 ERJ3GEY0R00V M 0 OHM J 1/16W Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks 电容 C100 SKP331M0JE11 E 330UF 6.3V C101 ECJ2VF1C105Z C 1UF Z 16V C102 MCJ2VF1H104Z C 0.1UF Z 50V C103 F2A1C470A159 E 47UF 16V C104 ECJ2VF1C104Z C 0.1UF Z 16V C105 ECJ2VB1C104K C 0.1UF K 16V C200 MCJ2VF1H103Z C 0.01UF Z 50V C201 MCJ2VF1H103Z C 0.01UF Z 50V C202 MCJ2VF1H103Z C 0.01UF Z 50V C203 MCJ2VF1H103Z C 0.01UF Z 50V Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks C205 ECJ2VF1C104Z C 0.1UF Z 16V C300 F2A1C470A159 E 47UF 16V C301 ECJ2VF1C104Z C 0.1UF Z 16V C303 ECJ2VC1H270J C 27PF J 50V C800 ECJ1VF1A105Z C 1UF Z 10V C801 ECJ1VF1C105Z C 1UF Z 16V C840 ECJ1VF1A105Z C 1UF Z 10V C842 NE1HHW100B E 10 UF 50V C852 ECJ1VB1H103K C 0.01UF K 50V C853 ECJ1VB1H103K C 0.01UF K 50V C854 ECJ1VF1A105Z C 1UF Z 10V C855 ECJ1VF1A105Z C 1UF Z 10V C856 ECJ1VF1C104Z C 0.1UF Z 16V C858 F2A0J471A171 E 470UF 6.3V C859 F2A0J3310041 E 330UF 6.3V C860 ECJ1VB1H103K C 0.01UF K 50V C861 ECJ1VB1H103K C 0.01UF K 50V C862 ECJ1VF1A105Z C 1UF Z 10V C863 ECJ1VF1A105Z C 1UF Z 10V C864 ECJ1VF1C104Z C 0.1UF Z 16V C866 NE1HHW4R7B E 4.7UF 50V C867 NE1AHW101B E 100UF 10V C868 NE1HHW101B E 100UF 50V C869 ECJ1VF1C104Z C 0.1UF Z 16V C870 ECJ1VF1C104Z C 0.1UF Z 16V C871 F2A1H331A162 E 330UF 50V C872 F2A1C471A250 E 470UF 16V C874 MCJ2VF1H104Z C 0.1UF Z 50V C1103 ECJ1VB1H103K C 0.01UF K 50V C1104 NE1AHW101B E 100UF 10V C1105 ECJ1VF1C104Z C 0.1UF Z 16V C1106 ECJ1VC1H330J C 33PF J 50V C1107 ECJ1VC1H330J C 33PF J 50V C1110 ECJ1VB1H472K C 4700PF K 50V C1111 ECJ1VB1H472K C 4700PF K 50V C1113 ECJ1VF1C104Z C 0.1UF Z 16V C1114 ECJ1VF1C104Z C 0.1UF Z 16V C1115 NE1HHW100B E 10 UF 50V C1116 ECJ1VF1C104Z C 0.1UF Z 16V C1117 NE1AHW101B E 100UF 10V C1119 ECJ1VF1C104Z C 0.1UF Z 16V C1120 ECJ1VF1C104Z C 0.1UF Z 16V C1121 ECJ1VF1C104Z C 0.1UF Z 16V C1122 ECJ1VF1C104Z C 0.1UF Z 16V C1123 ECJ1VF1C104Z C 0.1UF Z 16V C1124 ECJ1VF1C104Z C 0.1UF Z 16V C1125 ECJ1VF1C104Z C 0.1UF Z 16V C1161 ECJ1VF1A105Z C 1UF Z 10V C1165 ECJ1VF1C104Z C 0.1UF Z 16V C1173 ECJ1VB1H103K C 0.01UF K 50V C1175 ECJ1VB1C104K C 0.1UF K 16V C1176 ECJ1VF1C104Z C 0.1UF Z 16V C1177 ECJ1VF1C104Z C 0.1UF Z 16V C1178 ECJ1VB1H103K C 0.01UF K 50V C1179 ECJ1VB1H103K C 0.01UF K 50V C1182 ECJ1VF1C104Z C 0.1UF Z 16V C1184 ECJ1VB1H103K C 0.01UF K 50V C1193 F2A0J221A137 E 220UF 6.3V Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks TC-20LA5G 42 C1213 ECJ1VF1C104Z C 0.1UF Z 16V C1214 ECJ1VB1C104K C 0.1UF K 16V C1215 ECJ1VB1C104K C 0.1UF K 16V C1216 ECJ1VB1C104K C 0.1UF K 16V C1217 ECJ1VF1C104Z C 0.1UF Z 16V C1218 ECJ1VF1C104Z C 0.1UF Z 16V C1219 ECJ1VF1C104Z C 0.1UF Z 16V C1220 ECJ1VF1C104Z C 0.1UF Z 16V C1221 ECJ1VB1C104K C 0.1UF K 16V C1222 ECJ1VB1C104K C 0.1UF K 16V C1223 ECJ1VC1H561J C 560PF J 50V C1224 ECJ1VB1C104K C 0.1UF K 16V C1225 ECJ1VB1C104K C 0.1UF K 16V C1227 ECJ1VF1C105Z C 1UF Z 16V C1228 ECJ1VF1C104Z C 0.1UF Z 16V C1229 ECJ1VC1H561J C 560PF J 50V C1230 ECJ1VC1H561J C 560PF J 50V C1231 ECJ1VC1H561J C 560PF J 50V C1232 ECJ1VC1H181J C 180PF J 50V C1233 ECJ1VC1H181J C 180PF J 50V C1235 ECJ1VF1C104Z C 0.1UF Z 16V C1236 ECJ1VF1C104Z C 0.1UF Z 16V C1237 ECJ1VF1C334Z C 0.33UF Z 50V C1238 ECJ1VF1C334Z C 0.33UF Z 50V C1239 ECJ1VF1C334Z C 0.33UF Z 50V C1240 ECJ1VF1C334Z C 0.33UF Z 50V C1241 ECJ1VC1H561J C 560PF J 50V C1242 ECJ1VC1H561J C 560PF J 50V C1500 ECJ1VB0J105K C 1UF K 6.3V C1501 ECJ1VB0J105K C 1UF K 6.3V C1502 ECJ1VF1C104Z C 0.1UF Z 16V C1503 ECJ1VB0J105K C 1UF K 6.3V C1504 ECJ1VF1C104Z C 0.1UF Z 16V C1505 ECJ1VB0J105K C 1UF K 6.3V C1506 ECJ1VB0J105K C 1UF K 6.3V C1507 ECJ1VC1H220J C 22PF J 50V C1508 ECJ1VC1H220J C 22PF J 50V C1509 ECJ1VB1H103K C 0.01UF K 50V C1510 ECJ1VB0J105K C 1UF K 6.3V C1511 F2A0J680A137 E 68UF 6.3V C1512 F2A0J680A137 E 68UF 6.3V C1513 F2A0J680A137 E 68UF 6.3V C1518 F2A0J680A137 E 68UF 6.3V C1519 ECJ1VB0J105K C 1UF K 6.3V C1520 ECJ1VB1C104K C 0.1UF K 16V C1523 F2A0J680A137 E 68UF 6.3V C1526 ECJ1VC1H331J C 330PF J 50V C1527 F2A0J680A137 E 68UF 6.3V C1528 ECJ1VB0J105K C 1UF K 6.3V C1529 ECJ1VB0J105K C 1UF K 6.3V C1530 ECJ1VB0J105K C 1UF K 6.3V C1531 ECJ1VB0J105K C 1UF K 6.3V C1532 ECJ1VB0J105K C 1UF K 6.3V C1533 ECJ1VB0J105K C 1UF K 6.3V C1534 ECJ1VB0J105K C 1UF K 6.3V C1535 ECJ1VB0J105K C 1UF K 6.3V C1536 ECJ1VB0J105K C 1UF K 6.3V Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks C1537 ECJ1VB0J105K C 1UF K 6.3V C1538 ECJ1VB0J105K C 1UF K 6.3V C1539 ECJ1VB1H102K C 1000PF K 50V C1540 ECJ1VB1H102K C 1000PF K 50V C1541 ECJ1VB1H102K C 1000PF K 50V C1542 ECJ1VB1H102K C 1000PF K 50V C1547 ECJ1VF1C104Z C 0.1UF Z 16V C1548 ECEA1AKN470B E 47UF 10V * C1549 F2A1A471A152 E 470UF 10V C1550 ECJ1VB1H103K C 0.01UF K 50V C1551 ECJ1VB1H103K C 0.01UF K 50V C1552 ECJ1VB1H103K C 0.01UF K 50V C1553 ECJ1VB1H103K C 0.01UF K 50V C1554 ECJ1VB1H103K C 0.01UF K 50V C1701 NE1AHW101B E 100UF 10V C1702 ECJ1VB0J105K C 1UF K 6.3V C1703 ECJ1VB0J105K C 1UF K 6.3V C1712 ECJ1VF1C104Z C 0.1UF Z 16V C1713 ECJ1VB1A105K C 1UF K 10V C1714 F2A1C470A159 E 47UF 16V C1715 ECJ1VF1C104Z C 0.1UF Z 16V C1716 ECJ1VF1C104Z C 0.1UF Z 16V C1717 ECJ1VF1C104Z C 0.1UF Z 16V C1718 ECJ1VF1C104Z C 0.1UF Z 16V C1719 ECJ1VF1C104Z C 0.1UF Z 16V C1720 F2A1C470A159 E 47UF 16V C1721 ECJ1VF1C104Z C 0.1UF Z 16V C1722 ECJ1VF1C104Z C 0.1UF Z 16V C1723 ECJ1VF1C104Z C 0.1UF Z 16V C1724 ECJ1VF1C104Z C 0.1UF Z 16V C1725 F2A0J680A137 E 68UF 6.3V C1726 ECJ1VB1A105K C 1UF K 10V C1727 ECJ1VF1C104Z C 0.1UF Z 16V C1728 ECJ1VF1C104Z C 0.1UF Z 16V C1729 ECJ1VF1C104Z C 0.1UF Z 16V C1730 ECJ1VF1C104Z C 0.1UF Z 16V C1731 ECJ1VF1C104Z C 0.1UF Z 16V C1732 ECJ1VF1C104Z C 0.1UF Z 16V C1733 ECJ1VF1C104Z C 0.1UF Z 16V C1734 ECJ1VF1C104Z C 0.1UF Z 16V C1735 ECJ1VF1C104Z C 0.1UF Z 16V C1736 ECJ1VF1C104Z C 0.1UF Z 16V C1737 ECJ1VF1C104Z C 0.1UF Z 16V C1738 ECJ1VF1C104Z C 0.1UF Z 16V C1739 ECJ1VF1C104Z C 0.1UF Z 16V C1740 F2A1C470A159 E 47UF 16V C1741 ECJ1VB1H103K C 0.01UF K 50V C1742 ECJ1VB1A105K C 1UF K 10V C1744 ECJ1VF1C104Z C 0.1UF Z 16V C1745 ECJ1VF1C104Z C 0.1UF Z 16V C1746 ECJ1VF1C104Z C 0.1UF Z 16V C1747 ECJ1VF1C104Z C 0.1UF Z 16V C1751 NE1HHW100B E 10 UF 50V C1778 F2A1H331A162 E 330UF 50V C1781 ECJ1VF1H103Z C 0.01UF Z 50V C1782 ECJ1VF1H103Z C 0.01UF Z 50V C1783 F2A0J680A137 E 68UF 6.3V C1785 ECJ1VF1C104Z C 0.1UF Z 16V Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks TC-20LA5G 43 14.2.7. 其他 C1786 ECJ1VF1C104Z C 0.1UF Z 16V C1787 ECJ1VF1C104Z C 0.1UF Z 16V C1788 ECJ1VF1C104Z C 0.1UF Z 16V C1789 ECJ1VF1C104Z C 0.1UF Z 16V C1790 ECJ1VF1C104Z C 0.1UF Z 16V C1791 ECJ1VF1C104Z C 0.1UF Z 16V C1793 ECJ1VF1C104Z C 0.1UF Z 16V C2029 ECJ1VF1A225Z C 2.2UF Z 10V C2030 ECJ1VF1A225Z C 2.2UF Z 10V C2036 F2A1V471A127 E 470UF 35V C2202 ECJ1VB1C104K C 0.1UF K 16V C2204 NE1HHW220B E 22 UF 50V C2205 F2A1C222A241 E 2200UF 16V C2250 ECJ1VC1H561J C 560PF J 50V C2251 ECJ1VC1H561J C 560PF J 50V C2252 ECJ1VC1H561J C 560PF J 50V C2253 ECJ1VC1H561J C 560PF J 50V C2279 ECJ1VB1H682K C 6800PF K 50V C2280 ECJ1VB1H682K C 6800PF K 50V C2281 ECJ1VB1C104K C 0.1UF K 16V C2282 ECJ1VB1C104K C 0.1UF K 16V C2283 ECJ1VB1C104K C 0.1UF K 16V C2284 ECJ1VB1C104K C 0.1UF K 16V C2285 ECJ1VF1A225Z C 2.2UF Z 10V C2286 NE1HHW100B E 10 UF 50V C2287 SKP221M1CE11 E 220UF 16V C2289 SKP101M1CD11 E 100UF 16V C2290 SKP101M1CD11 E 100UF 16V C2291 ECJ1VB1H103K C 0.01UF K 50V C2292 ECJ1VB1H103K C 0.01UF K 50V C2293 ECJ1VB1C104K C 0.1UF K 16V C2294 ECJ1VB1C104K C 0.1UF K 16V C2295 ECJ1VB1C104K C 0.1UF K 16V C2296 ECJ1VB1C104K C 0.1UF K 16V C2501 ECJ1VC1H560J C 56PF J 50V C2502 ECJ1VC1H100C C 10PF C 50V C2503 ECJ1VC1H220J C 22PF J 50V C2504 ECJ1VC1H470J C 47PF J 50V C2506 ECJ1VC1H010C C 1PF C 50V C2507 ECJ1VC1H010C C 1PF C 50V C2508 ECJ1VF1C104Z C 0.1UF Z 16V C2509 ECJ1VC1H470J C 47PF J 50V C2510 NE1AHW101B E 100UF 10V C2511 ECJ1VF1C104Z C 0.1UF Z 16V C2512 NE1HHW100B E 10 UF 50V C2513 ECJ1VF1C104Z C 0.1UF Z 16V C2514 NE1AHW101B E 100UF 10V C2516 NE1HHW3R3B E 3.3UF 50V C2517 ECJ1VF1C104Z C 0.1UF Z 16V C2518 ECJ1VF1C104Z C 0.1UF Z 16V C2519 F2A1C470A159 E 47UF 16V C2520 NE1HHW100B E 10 UF 50V C2522 ECJ1VF1A105Z C 1UF Z 10V C2523 ECJ1VF1A105Z C 1UF Z 10V C2524 ECJ1VF1C104Z C 0.1UF Z 16V C2529 ECJ1VC1H101J C 100PF J 50V C2530 ECJ1VC1H101J C 100PF J 50V Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks C3107 NE1AHW101B E 100UF 10V Ref. No. 回 路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks X1100 H0D600400017 滤波器 X1500 H0J202500011 晶体 X2501 H0J184500020 晶体 JK004 K2HA614A0002 � AV2 端 JK200 K2HC103A0014 耳机插孔 TU100 ENG39A02GF 高频头 ZB4001 TMME227 线夹 A1 K1KA23A00003 连接器 A2 K1KA14AA0178 连接器 A3 K1KA20A00308 连接器 A5 K1KA20A00308 连接器 A6 K1KA09AA0190 连接器 A12 K1KA15AA0285 连接器 A13 K1KA09AA0285 连接器 JK003 K1U719A00001 连接器 R1 K1KA03BA0055 连接器 TA1 K1KB09B00013 连接器 TA2 K1KB15B00021 连接器 V1 K1KA10BA0053 连接器 V2 K1KA04BA0055 连接器 RM300 PNA4701M05TV 遥控接收器 TNPA3612 TA 板 TNPA3613 R 板 TNPA3614 V 板 TNPH0630AB A 板 ETXMM571C6D P 板 Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks TC-20LA5G 44 15 A4 尺寸线路图 （供打印使用） 11/2005 FLEEPD0005 中国制作
