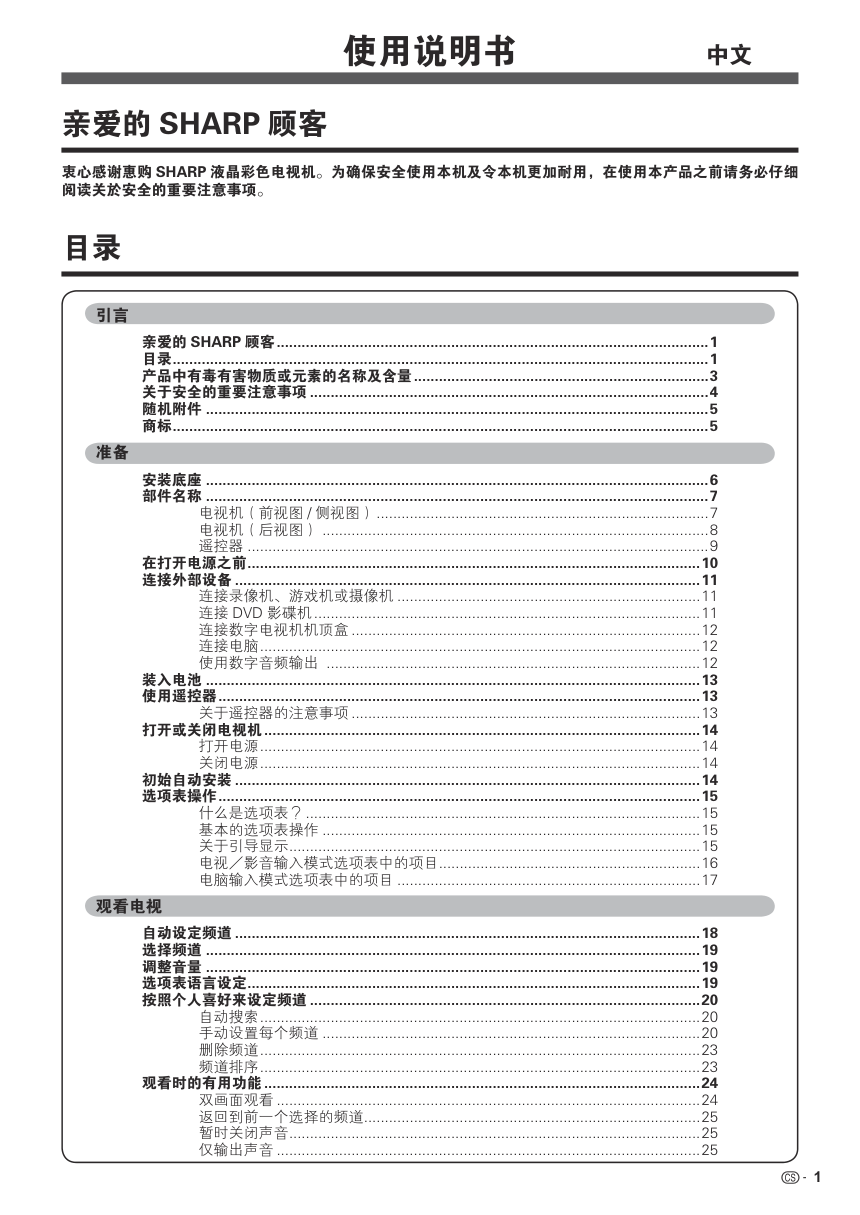

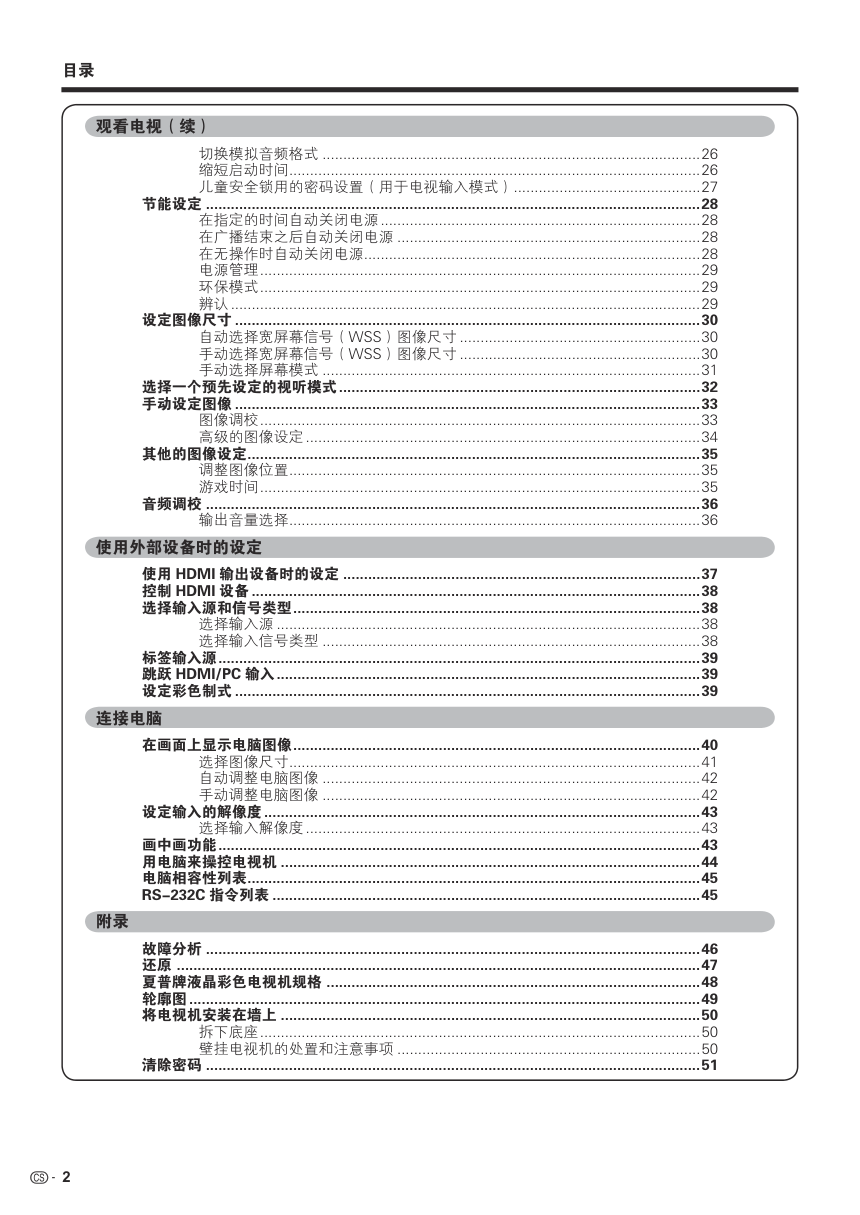

LCD-40Z660A 液晶彩色電視機 使用说明书 TINS-E277WJZZ 南京夏普电子有限公司 南京市经济技术开发区尧新路318号 企业标准号:Q/3201 XPD162 衷心感謝惠購SHARP液晶彩色電視機。為確保 安全使用本機及令本機更加耐用，在使用本產 品之前請務必仔細閱讀本使用说明书，并请妥 善保管。  親愛的 SHARP 顧客 目錄 衷心感謝惠購 SHARP 液晶彩色電視機。為確保安全使用本機及令本機更加耐用，在使用本產品之前請務必仔細 閱讀關於安全的重要注意事項。 使用說明書 中文 引言 親愛的 SHARP 顧客.........................................................................................................1 目錄..................................................................................................................................1 产品中有毒有害物质或元素的名稱及含量........................................................................3 關於安全的重要注意事項.................................................................................................4 隨機附件..........................................................................................................................5 商標..................................................................................................................................5 準備 安装底座..........................................................................................................................6 部件名稱..........................................................................................................................7 電視機（前視圖 / 侧視圖）.................................................................................7 電視機（後視圖）..............................................................................................8 遙控器................................................................................................................9 在打開電源之前..............................................................................................................10 連接外部設備.................................................................................................................11 連接錄像機、遊戲機或攝像機..........................................................................11 連接 DVD 影碟機..............................................................................................11 連接數字電視機機頂盒.....................................................................................12 連接電腦...........................................................................................................12 使用數字音頻輸出............................................................................................12 裝入電池........................................................................................................................13 使用遙控器.....................................................................................................................13 關於遙控器的注意事項.....................................................................................13 打開或關閉電視機..........................................................................................................14 打開電源...........................................................................................................14 關閉電源...........................................................................................................14 初始自动安装.................................................................................................................14 選項表操作.....................................................................................................................15 什麼是選項表？................................................................................................15 基本的選項表操作............................................................................................15 關於引導顯示....................................................................................................15 電視／影音輸入模式選項表中的項目................................................................16 電腦輸入模式選項表中的項目..........................................................................17 觀看電視 自動設定頻道.................................................................................................................18 選擇頻道........................................................................................................................19 調整音量........................................................................................................................19 選項表語言設定..............................................................................................................19 按照個人喜好來設定頻道...............................................................................................20 自動搜索...........................................................................................................20 手動設置每個頻道............................................................................................20 刪除頻道...........................................................................................................23 頻道排序...........................................................................................................23 觀看時的有用功能..........................................................................................................24 雙畫面觀看.......................................................................................................24 返回到前一個選擇的頻道..................................................................................25 暫時關閉聲音....................................................................................................25 僅輸出聲音.......................................................................................................25  目錄 觀看電視（續） 切換模擬音頻格式............................................................................................26 縮短啟動時間....................................................................................................26 兒童安全鎖用的密碼設置（用於電視輸入模式）..............................................27 節能設定........................................................................................................................28 在指定的時間自動關閉電源..............................................................................28 在廣播結束之後自動關閉電源..........................................................................28 在無操作時自動關閉電源..................................................................................28 電源管理...........................................................................................................29 環保模式...........................................................................................................29 辨认..................................................................................................................29 設定圖像尺寸.................................................................................................................30 自動選擇寬屏幕信號（WSS）圖像尺寸...........................................................30 手動選擇寬屏幕信號（WSS）圖像尺寸...........................................................30 手動選擇屏幕模式............................................................................................31 選擇一個預先設定的视听模式........................................................................................32 手動設定圖像.................................................................................................................33 圖像調校...........................................................................................................33 高級的圖像設定................................................................................................34 其他的圖像設定..............................................................................................................35 調整圖像位置....................................................................................................35 遊戲時間...........................................................................................................35 音頻調校........................................................................................................................36 輸出音量選擇....................................................................................................36 使用外部設備時的設定 使用 HDMI 輸出設備時的設定.......................................................................................37 控制 HDMI 設備.............................................................................................................38 選擇輸入源和信號類型...................................................................................................38 選擇輸入源.......................................................................................................38 選擇輸入信號類型............................................................................................38 標簽輸入源.....................................................................................................................39 跳躍 HDMI/PC 輸入.......................................................................................................39 設定彩色制式.................................................................................................................39 連接電腦 在畫面上顯示電腦图像...................................................................................................40 選擇圖像尺寸....................................................................................................41 自動調整電腦圖像............................................................................................42 手動調整電腦圖像............................................................................................42 設定輸入的解像度..........................................................................................................43 選擇輸入解像度................................................................................................43 畫中畫功能.....................................................................................................................43 用電腦來操控電視機......................................................................................................44 電腦相容性列表..............................................................................................................45 RS-232C 指令列表........................................................................................................45 附錄 故障分析........................................................................................................................46 還原................................................................................................................................47 夏普牌液晶彩色电视机規格............................................................................................48 輪廓圖............................................................................................................................49 將電視機安裝在牆上......................................................................................................50 拆下底座...........................................................................................................50 壁掛電視機的處置和注意事項..........................................................................50 清除密碼........................................................................................................................51  产品中有毒有害物质或元素的名称及含量 产品中有毒有害物质或元素的名称及含量  關於安全的重要注意事項（本机不得受水滴或水溅） • 清掃 — 在清掃本機之前，務必 先將交流電源線插頭從交流電 源插座中拔出。用擰乾的濕布 將本機擦拭乾淨。不要使用液 態清潔劑或噴霧式清潔劑。 • 水和潮濕 — 不要在近水之處使 用本機，例如在靠近洗澡盆、 洗 臉 盆 、 廚 房 洗 滌 槽 、 洗 衣 盆、游泳池等，也不要在潮濕 的地下室中使用。 • 請勿在本機之上放置花瓶或任 何其他盛水的容器。若有水滴 濺到本機之上，就可能引起火 災或觸電。 • 台座 — 不要將本機放置於不 穩定的推車、台座、三腳架或 桌面上。不穩固的基座可能會 使本機掉落，導致嚴重的人身 傷害、以及產品損壞。請僅使 用本製造商所推薦或與本產品 配套出售的推車、台座、三腳 架、托架、或桌子。 將本機安裝於牆上時，請務必 遵照本製造商的指示，而且只 可以使用本製造商所推薦的安 裝器材。 • 將本機放置於推車上搬運時， 必須小心注意安全。急停、用 力過度、地面不平等等，都會 導致本機從推車上掉落。 • 通風 — 本機外殼上的散熱孔與其 他開口之處，用於散熱通風。請 勿堵塞這些散熱孔或開口之處， 通風散熱不良會使本機過熱、縮 短本機的使用壽命。請勿將本機 置於臥床、沙發、地毯、或其他 類似物品之上，因為這些物品會 堵塞散熱通風孔。本產品之設計 不適用於嵌入式安裝，所以不要 將本機置於像書櫃、機架等封閉 之處，除非提供合適的通風或遵 照本製造商的專門指示說明。 • 本機所用之液晶顯示屏是用玻 璃 製 造 的 。 因 此 ， 在 受 到 強 力撞擊或被尖銳物刻劃時會損 壞。萬一液晶顯示屏破碎，請 小心不要受到碎玻璃的割傷。 • 熱源 — 請勿讓本機接近熱源， 如取暖器、加熱器、火爐、或 者其他任何會產生熱力的東西 （包括擴音機在內）。 • 為防止發生火災，請勿將任何 種類的蠟燭或火焰置於本機的 頂部或其附近。 • 為了防止遭受起火或觸電的危 險，請勿將交流電源線置於本 機或其他重物之下。 • 請勿在本機之上放置重物或攀 爬於本機之上。這樣做可能導 致本機傾倒而造成傷害。特別 要注意近旁的兒童和寵物。 液晶顯示屏是用非常高超的技術製造的，具有 6,220,800個薄膜電晶體，能顯示出精細的畫面。 由於像素數目極多，偶然也可能會有一些無效的像 素出現在屏幕上，看上去是固定不變的藍色、綠 色、或紅色的亮點。請注意，這是屬於產品規格範 圍之內，並不是故障。 在搬運電視機時的注意事項 在搬運本電視機時，無論何時都 必須由兩個人用雙手搬運 — 電視 機的每一側用一隻手握住。 • 請勿長時間顯示靜止圖像，這可能會導致殘留圖像。 • 請將本機安裝於能將交流電源線容易從交流電源 插座和本機機背後的AC INPUT（交流電源輸入） 端子上拔出的地方。 隨機附件  請確認如下附件隨同本機附送。 遙控器 “AAA”型電池 (g2) 交流電源線 電線夾 使用說明書 第 9 頁 第 13 頁 第 10 頁 第 10 頁 第 6 頁 商標 • “HDMI”，HDMI 標記和“HIGH-DEFINITION MULTIMEDIA INTERFACE”（高清晰度多媒體接口）是 HDMI 特許 LLC 的商標或註冊商標。 底座组件 底座 长螺絲釘（g4） 底座支柱 短螺絲釘 (g4) 天线连接线 (g1) 清洁布 内六角扳手 準備 • 在安裝（或拆卸）底座之前，請將交流電源線從AC INPUT（交流電源輸入）端子上拔下。 • 在執行操作之前，請在將放置電視機的地方鋪設減震墊，以防電視機損壞。 • 正確安裝底座。 • 請務必遵照說明進行安裝。若底座安裝得不正確，則可能導致電視機傾倒。 安裝底座 1 確認8枚隨同電視機附送的螺絲釘。 1 1 2 2 短螺絲釘（m4） （在步驟3使用） 長螺絲釘（m4） （在步驟2使用） 2 如下圖所示，將用於底座的支撐柱安裝到底 座上。 3 1 將底座插入到電視機底部的孔中。 2 將4枚短螺絲釘插入到電視機背面的4個孔 中並擰緊。 短螺絲釘 軟墊 • 若要拆卸底座，請以相反的次序執行步驟。 • LCD-40Z660A不能调节角度。 内六角 扳手 長螺絲釘 内六角 扳手   部件名稱 音量遞增 (e)/ 遞減 (f) 按鈕 频道遞增 (r)/ 遞減 (s) 按鈕 光学图像控制指示燈 * 电源（開／關）按鈕 电视／视频按鈕 * 光學圖像控制（請參閱第 33 頁） ** 電視機狀態指示燈（請參閱第 14 頁） 选项表按鈕 光学图像控制感應器 遙控感應器 電源指示燈 ** • 本說明書中的插圖和屏幕顯示是以解釋為目的，可能與實際操作略有差別。 電視機（前視圖 / 侧視圖） 準備  準備 電視機（後視圖） RS-232C 端子 輸入 3(HDMI) 端子 輸入 7（电脑输入）端子 天線輸入端子 輸入 4 端子 關於耳機插孔 • 請使用配備立體聲小型插頭（直徑 3.5 mm）的耳機。 • 不使用耳機時，請將耳機插頭拔出。 • 插入耳機後，音箱就不會發出聲音。 • 在插入了耳機時，不能操作“音頻”選項表。 • 可將各個輸入源的聲音設定為不同的音量。 插入耳機時的音量顯示 20 耳機插孔 輸入 2 (HDMI) 端子 交流電源輸入端子 數字音頻輸出端子 监视器输出端子 輸入1(HDMI) 端子 輸入6端子輸入5端子 40Z660A_CT_3-13.indd 8 2009-7-28 14:52:56  準備 遙控器 1 電源（待机∕打開） 打開和關掉電源。（請參閱第 14 頁。） 2 0 – 9 設置頻道。（請參閱第 19 頁。） 3 A ( 回看 ) 返回到前一個選擇的頻道或外部輸入模式。（請參 閱第 25 頁。） 4 聲音切换 選擇多重聲音模式。（請參閱第26頁。） 5 e (靜音) 使聲音關閉。（請參閱第25頁。） 6 音量k/音量l 設置音量。（請參閱第 19 頁。） 7 视听模式 選擇一個視頻設置：影音模式（標準，影片，遊 戲，用戶，動態（固定的），動態），電腦模式 （電腦，標準，用戶）（請參閱第32頁。） 8 退出 返回默認畫面。 9 寬屏模式 改變寬屏幕图像模式。（請參閱第31頁和第41 頁。） 10 静止 使活动图像变为静止。（請參閱第 24 頁。） 11 電視/視頻（輸入源） 選擇一個輸入源。〔電視、輸入 1、輸入 2、輸入 3、 輸入 4、輸入 5、輸入 6、輸入 7 （電腦）〕（請參閱 第 11 頁、第 38 頁、到第 40 頁。） 12 屏幕顯示 顯示頻道或輸入資料。 13 定時 設置睡眠定時器。（請參閱第 28 頁。） 14 頻道r/頻道s 電視輸入模式：選擇一個頻道。（請參閱第19 頁。） 15 選項表 顯示選項表。（請參閱第15頁。） 16 a/b/c/d (遊標) 确定 執行一個命令。 17 返回 選項表模式：返回到前一個選項表畫面。（請參閱 第15頁。） 18 畫面選擇 在雙畫面或电脑画中画模式下，選擇其中一個畫面 作為有效畫面。（請參閱第 24 頁、第 43 頁。） 19 雙畫面 設置雙畫面模式和电脑画中画功能。再按一次雙畫 面，就返回到正常畫面。（請參閱第24頁、第43 頁。） 在設置畫面上選擇一個所需的項目。 準備 10 1 在打開電源之前 設置電視機位置之說明 • 勿使電視機受到陽光直射，並將其置於通風良好之處。 • 請將電視機置於水平的地方。 • 在連接交流電源線之前，請勿打開電視機的電源。 • 為了防止遭受電擊的危險，在連接着電源線時，請不要觸碰接線任何未經絕緣的部份。 捆綁電線 如圖所示，將電線夾插入電視機上的孔中，然后再把连接线放入电线夹内。 4 交流電源線 連接交流電源線 交流電源插座 • 請將電視機置於靠近交流電源插座之處，並使電源插頭便於插拔。 • 如長期不使用本電視機，請將交流電源線從交流電源插座中拔出。 電視機（後視圖） 連接天線 為了能盡情享受清晰的電視图像，請使用室外電視天線。以下是關於同軸連接線的連接方法之簡要說明。 標準 DIN45325 型插頭（IEC169-2） 75 歐姆同軸連接線（圓形連接線） 室內天線端子 (75 歐姆類型 ) 天線連接線（附送） 接至天線端子 連接外部設備 關於連接錄像機和 DVD 影碟機等的外部設備，請參閱第 11 頁到第 12 頁。 2 3 電線夾 11 準備 • 為保護所有的設備，在連接錄像機、遊戲機、攝像機、DVD 影碟機、數字電視機機頂盒、電腦或其他設備之前， 請務必先關閉電視機的電源。 • 在進行連接之前，請仔細閱讀有關的使用說明書（錄像機、DVD 影碟機等）。 連接錄像機、遊戲機或攝像機 使用輸入 4（复合视频），輸入 5（色差或 S 视频或复合视频）或輸入 6（色差或复合视频），可方便地連接錄像 機 、 遊戲機、攝像機和其他影音設備。 錄像機 / 遊戲機 / 攝像機 連接 DVD 影碟機 當連接 DVD 影碟機或其他影音設備時，可使用輸入 4（复合视频）， 輸入 5（色差或 S 视频或复合视频）， 輸入 6（色 差或复合视频）或輸入 1 ／輸入 2 ／輸入 3（HDMI [ 高清晰度多媒體接口 ]）端子。 當使用 HDMI（高清晰度多媒體接口） 連接線時（市面有售） 當使用色差連接線時（市面有售） • 當使用 DVI-HDMI 轉接頭時，請從輸入 1 的音頻端子輸入音頻信號。（請參閱第 37 頁。） DVD 影碟機 當使用色差連接線時（市面有售） 連接外部設備 可將許多類型的外部設備連接到電視機上，如錄像機、遊戲機、攝像機、DVD 影碟機、數字電視機機頂盒和電腦等。 要觀看外接源的图像，請從遙控器上的电视 / 视频或電視機上的电视 / 视频來選擇輸入源。 當使用複合視頻連接線 或 S 視頻連接線時 （市面有售） 錄像機 / 遊戲機 / 攝像機 DVD 影碟機 40Z660A_CT_3-13.indd 11 2009-7-28 14:57:23 12 準備 連接數字電視機機頂盒 當連接數字電視機機頂盒或其他影音設備時，可使用輸入 4（复合视频），輸入 5（色差或 S 视频或复合视频）， 輸入 6（色差或复合视频）或輸入 1 ／輸入 2 ／輸入 3（HDMI [ 高清晰度多媒體接口 ]）端子。 • 當使用 DVI-HDMI 轉接頭時，請從輸入 1 的音頻端子輸入音頻信號。（請參閱第 37 頁。） 當使用 HDMI（高清晰度多媒體接口） 連接線時（市面有售） 當使用色差連接線時（市面有售） 數字電視機機頂盒 數字電視機機頂盒 連接電腦 當連接電腦時，可使用輸入 7（電腦）端子。（請參 閱第 40 頁。） 電腦 連接到外接音頻設備的光學數碼輸入 光纜 ( 市面有售 ) 使用數字音頻輸出 能夠通過數字音頻輸出端子輸出音頻。從端子輸出 PCM 音頻。 • “數字音頻輸出”端子通常輸出與揚聲器相同的聲 音。（正在觀看的節目的聲音從該端子輸出。） • 由於設備和信号源的不同，“數字音頻輸出”端子不 能輸出某些信號。 40Z660A_CT_3-13.indd 12 2009-7-28 14:57:36 1 準備 如果電池使用不當，會導致化學物質洩漏或爆炸。請務必遵守如下所述的指示。 • 不要將不同型號的電池混合使用。不同型號的電池具有不同的特性。 • 不要將新舊程度不同的電池混合使用。如果新電池與舊電池混合使用，那麼就會縮短新電池的使用壽命，或者 導致舊電池的 化學物質洩漏。 • 當電池的電量耗盡之時，要立即將電池取出。從電池漏出的化學物質會腐蝕電池艙內零件。如果發現有任何化 學物質洩漏，那麼請用布將化學物質徹底擦拭乾淨。 • 由於儲存條件不同，隨同本機附送之電池可能會達不到預期的使用壽命。 • 如果將會長期不使用遙控器，那麼請將電池從遙控器中取出。 • 不要将电池暴露在如直射阳光、火等一些过热的环境中。 遙控感應器 1 打開電池蓋。 • 在裝入電池時，要注意電池端子的 極性 要與電池艙內的極性標記（e） 和（f）一致。 2 插入兩节附送的“AAA”型電池。 3 關上電池蓋。 5 米 使用遙控器時應將其指向遙控感應器。 如果在遙控器與感應器窗口之間有阻擋的物體，可能會妨 礙正常操控。 關於遙控器的注意事項 • 切勿使遙控器受到劇烈震動。 此外，切勿將遙控器浸泡於液體之中，或將其置於非常潮濕之處。 • 切勿在直射陽光下設置或放置遙控器。 熱力將導致遙控器變形。 • 當主機的遙控感應器處於陽光直射或強烈照明下時，遙控器可能會失 靈。這時，請改變照明或液晶電視機的角度，或靠近遙控感應器操作 遙控器。 裝入電池 在第一次使用本電視機之前，請插入兩节“AAA”型電池（附送）。當電池耗盡，而且遙控器不能操作時，用 新的“AAA”型電池替換。 使用遙控器 14 打開電源 按下電視機上的電源。 • 電源指示燈（綠色）：電視機的電源已經打開。（幾 秒鐘之後，图像伴隨着聲音顯示出來。） • 按下電視機上的電源將電源“開啟”之後，就可以 按下遙控器上的電源來打開或關閉電源了。 準備 電源按鈕 電源按鈕 關閉電源 電源指示燈 電源指示燈 • 如果長時間不使用本電視機，請務必將交流電源線 插頭從交流電源插座中拔出來。 • 即使電視機處於待机狀態時，也會略微消耗電量。 打開或關閉電視機 按下遙控器上的電源。 • 電視機進入待机模式，屏幕上的影像消失。 • 電視機上的電源指示燈由綠變紅。 按下電視機上的電源。 • 電視機上的電源指示燈關閉。 • 當用電視機上的電源關閉電視機時，不能按下遙控 器上的電源來打開電源。 關閉 電源關閉 點亮（紅色） 電視機處於待机狀態。 點亮（綠色） 電視機開啟。 初始自动安装 在产品送到后第一次打開電源時，初始自动安装便开 始启动。请按照下面的步骤来做必要的设置。 在打开电源之前请确认: • 天线连接线是否已连接上? • 电源线是否已插好? 按下电视机上的电源。 • 初始自动安装功能启动，屏幕上显示“执行 自动安装”。 1 按下a/b 來選擇所需的语言，然後按下确定。 • 屏幕显示“选择电视机场所”。 3 • 如果在第2步按下返回，初始自动安装功能将不启 动。用户可以在选项表的“设置”选项中选择“自 动安装”来重新设置频道。（請參閱第18頁。） 按下c/d，来选择“是”，然后按下确定。 • 屏幕上出现“显示语言设定”。 2 按下c/d 來選擇所需的选项，然後按下确定。 • 屏幕显示“声音制式设定”。 4 按下a/b 來選擇最佳声音制式，然後按下确定。 • 自动安装开始。 • 在自動搜索過程中不需要做任何事。 5 ������� � ���� • 家：“视听模式”默认为“标准”。 • 百货公司：“视听模式”默认为“动态（固定 的）”。如果“视听模式”被改变，在电视机持续 无操作30分钟之后，“视听模式”将自动切换为 “动态（固定的）”。 w 使用電視機的控制面板 也可使用電視機上的控制面板來操控選項表。 如下所示，控制面板上的按鈕操作與遙控器上的按鈕 操作相對應。 • 選擇不同的輸入模式時，選項表中可選的項目可能 會有不同。但是其操作過程是一樣的。 • 使用說明書中的畫面是用於進行解釋的（有些放大 了，另一些裁剪了），可能會與實際畫面稍有不同。 選項表操作 電視機控制面板按鈕 遙控器按鈕 选项表 选项表 电视 / 视频 电视 / 视频 频道 r a 频道 s b 音量 k d 音量 l c 15 準備 基本的選項表操作 上面的條狀圖是遙控器的操作指南。對於每 個不同的選項表設置畫面，條狀圖也會作相 應的改變。 什麼是選項表？ • 需要使用屏幕顯示來設定電視機。這個用於設定的 屏幕顯示，就叫做“選項表”。 • 用選項表可以進行各種各樣的設定和調整。（請參閱 第 16 頁和第 17 頁。） • 可以用遙控器來操控選項表內的項目。 按下选项表，顯示選項表畫面。 按下 c/d 來選擇所需的選項表，然後按下确 定。 按下 a/b 來選擇所需的選項表項目。若有需 要，則按下确定繼續操作。 1 2 3 按下退出或选项表來退出選項表。 若有需要，則按下返回來返回到前面的選項表。 5 按下 a/b 或 c/d 來選擇所需的項目或將該 項目調整到所需的程度。若有需要，則按下确 定。 4 關於引導顯示 畫面底部的“引導顯示”，顯示出用“屏幕顯示”可進 行的操作。 ���� ���� 16 準備 電視／影音輸入模式選項表中的項目 幫助您操作的電視／影音選項表項目列表 视听模式 .................................................第 32 頁 光學圖像控制 ..........................................第 33 頁 背光 ........................................................第 33 頁 對比度 ......................................................第 33 頁 亮度 .........................................................第 33 頁 彩色 ........................................................第 33 頁 色調 ........................................................第 33 頁 銳度 ........................................................第 33 頁 高級的 色溫 ...............................................第 34 頁 影院模式 ........................................第 34 頁 黑色 ...............................................第 34 頁 3D-Y/C .........................................第 34 頁 單色 ...............................................第 34 頁 數碼抑噪 ........................................第 34 頁 還原 ........................................................第 33 頁 视听模式 .................................................第 32 頁 高音 ........................................................第 36 頁 低音 ........................................................第 36 頁 平衡 ........................................................第 36 頁 环绕声 .....................................................第 36 頁 低音增强 .................................................第 36 頁 還原 ........................................................第 36 頁 自動安裝 .................................................第 18 頁 頻道設置 ...........................................第 20-23 頁 兒童安全鎖 ..............................................第 27 頁 輸入跳越 .................................................第 39 頁 輸入標记 .................................................第 39 頁 位置 ........................................................第 35 頁 HDMI自动观看 ........................................第 37 頁 WSS .......................................................第 30 頁 4：3 模式 ................................................第 30 頁 待機模式 .................................................第 26 頁 語言（Language） ................................第 19 頁 辨认 ........................................................第 29 頁 還原 ........................................................第 47 頁 輸入選擇 輸入 5 .............................................第 38 頁 輸入 6 .............................................第 38 頁 音频選擇 ..................................................第 36 頁 輸出音量選擇 ...........................................第 36 頁 隻有音頻 .................................................第 25 頁 遊戲時間 .................................................第 35 頁 彩色制式 .................................................第 39 頁 無信號關閉 ..............................................第 28 頁 無操作關閉 ..............................................第 28 頁 環保模式 .................................................第 29 頁 • 由於選擇的輸入源有所不同，某些選項表項目可能不會顯示出來。 17 電腦輸入模式選項表中的項目 幫助您操作的電腦選項表項目列表 视听模式 .................................................第 32 頁 光學圖像控制 ..........................................第 33 頁 背光 ........................................................第 33 頁 對比度 .....................................................第 33 頁 亮度 ........................................................第 33 頁 高級的 色溫 ...............................................第 34 頁 還原 .........................................................第 33 頁 视听模式 .................................................第 32 頁 高音 ........................................................第 36 頁 低音 ........................................................第 36 頁 平衡 ........................................................第 36 頁 环绕声 .....................................................第 36 頁 低音增强 .................................................第 36 頁 還原 .........................................................第 36 頁 輸入跳越 .................................................第 39 頁 輸入標记 .................................................第 39 頁 待機模式 .................................................第 26 頁 語言（Language） ................................第 19 頁 還原 ........................................................第 47 頁 電源管理 .................................................第 29 頁 無操作關閉 ..............................................第 28 頁 環保模式 .................................................第 29 頁 輸入選擇 輸入 5 ............................................第 38 頁 輸入 6 ............................................第 38 頁 輸出音量選擇 ...........................................第 36 頁 隻有音頻 .................................................第 25 頁 微調同步 輸入信號 ........................................第 43 頁 自動同步 ........................................第 42 頁 水平位置 .........................................第 42 頁 垂直位置 .........................................第 42 頁 時鐘 ...............................................第 42 頁 相位 ...............................................第 42 頁 還原 ...............................................第 42 頁 • 由於選擇的輸入源有所不同，某些選項表項目可能不會顯示出來。 準備 18 按下选项表，顯示選項表畫面。 按下 c/d ，來選擇“設置”。 按下 a/b，來選擇“自動安裝”，然後按下 确定。 1 2 3 如果已經設置了密碼，那麼請在此輸入密碼。 • 關於設置密碼，請參閱第 27 頁。 4 6 按下 a/b 從屏幕上顯示的選項表中選擇想要 使用的語言，然後按下确定。 按下 c/d，來選擇电视机使用的场所，然後 按下确定。 按下 a/b，來選擇所需的聲音制式，然後按 下确定。 在自動搜索過程中不需要做任何操作。 顯示出“ 搜索結束”。按下选项表退出。 按下 c/d，來選擇“是”，然後按下确定。 5 觀看電視 自動設定頻道 即使設置好預置頻道之後，您也可以再進行自動安裝。 • 只有在初次设定时或返回出厂预设置后的自动安装 时，才会出现“选择电视机场所”的设置项。 19 可以用多種方式轉換頻道。 使用遙控器上的频道 r/s • 按下 频道 r，來增大頻道號碼。 • 按下 频道 s，來減少頻道號碼。 • 電視機上的频道 r/s 的作用與遙控器上的频道 r/s 相同。 使用遙控器上的 0 — 9 按下按鍵 0 到 9，就可以直接選擇頻道。 i 要選擇 1 位數的頻道（例如頻道 2）時： • 先按下 0 再按下 2。 要選擇 2 位數的頻道（例如頻道 12）時： • 先按下 1 再按下 2。 觀看電視 20 改變音量 可以在電視機上或是遙控器上改變音量。 • 要增加音量，請按下 音量 k。 • 要減少音量，請按下 音量 l。 • “電視”、“輸入 1”、“輸入 2”、“輸入 3”、“輸入 4”、 “輸入 5”、“輸入 6”和“輸入 7”（電腦）模式能分 別記憶各自調節的音量數值。 選項表語言設定 您可以從設置選項表裡挑選一種語言。 按下选项表，顯示選項表畫面。 1 按下 c/d，來選擇“設置”。 2 按下 a/b，來選擇“語言（Language）”，然 後按下确定。 3 按下 a/b，從屏幕上所列舉出來的語言中選 擇所需的語言，然後按下确定。 4 選擇頻道 調整音量 （例） 頻道顯示 • 如果在选项表“选项”—“输出音量选择”中选择 了“可变的”之后（请参阅第36页），显示画面将 变成： 0 20 按照個人喜好來設定頻道 可以在任何時候重新運行自動搜索模式，只需要進入 到“設置”選項表，然後再進入到“頻道設置”選項 表。這樣，就可以自動或者手動地調校頻道了。 自動搜索 也可以進行以下操作來自動搜索電視頻道。其功能與 自動安裝中用的頻道自動搜索相同。 按下选项表，顯示選項表畫面。 按下 c/d，來選擇“設置”。 按下 a/b，來選擇“頻道設置”，然後按下确定。 如果已經設置了密碼，那麼請在此輸入密碼。 • 關於設置密碼，請參閱第 27 頁。 按下 c/d，來選擇“是”，然後按下确定。 按下 a/b，來選擇所需的聲音制式，然後按 下确定。 顯示出“ 搜索結束”。按下选项表退出。 按下 a/b，來選擇“自動搜索”，然後按下确定。 觀看電視 可以選擇以下設定中的一個。 1 搜索 ( 請參閱第 21 頁。) 2 微調 ( 請參閱第 21 頁。) 3 彩色制式 ( 請參閱第 21 頁。) 4 聲音制式 ( 請參閱第 21 頁。) 5 标签 ( 請參閱第 22 頁。) 6 跳躍 (請參閱第22 頁。) 7 锁 (請參閱第22 頁。) 手動設置每個頻道 可手動設置某些頻道項目。這些項目是搜索、微調 （電視頻率）、彩色制式、聲音制式、标签、跳躍以 及锁。 按下选项表，顯示選項表畫面。 按下 c/d，來選擇“設置”。 按下 a/b，來選擇“頻道設置”，然後按下 确定。 如果已經設置了密碼，那麼請在此輸入密碼。 • 關於設置密碼，請參閱第 27 頁。 按下 c/d，來選擇“是”，然後按下确定。 按下 a/b，來選擇“手動調節”，然後按下确定。 请选择要编辑的頻道 1 2 3 4 5 1 2 3 4 5 21 觀看電視 搜索調諧 按下 a/b/c/d，來選擇您想要編輯的頻道， 然後按下确定。 • 被選擇的頻道的信息就會顯示出來。 按下 a/b，來選擇“搜索”，然後按下确定。 1 2 �� �� � ���� ���� ���� ������ ������� 175.25 �� �� �� ��� 當按下确定時，就會按照順序搜尋下一個頻道。 3 微調調諧 按下 a/b/c/d，來選擇您想要編輯的頻道， 然後按下确定。 • 被選擇的頻道的信息就會顯示出來。 1 按下 a/b，來選擇“微調”，然後按下确定。 2 按下 c/d，來調校頻率，然後按下返回或选 项表。 • 以背景图像作為檢查的參考，來進行調校。 3 �� �� � ���� ���� ���� ������ ������� 175.25 �� • 如果不用上述方法，也可用 0 — 9 數字按鈕 直接輸入頻道的頻率數從而進行設置。 • 在“微調”畫面上設置頻率時，頻率的最後 數字必須設置為“0”或“5”。 i • 179.25 MHz： 按下 1 s 7 s 9 s 2 s 5。 • 49.25 MHz： 按下 4 s 9 s 2 s 5s 确定。 聲音制式（廣播制式） 按下 a/b/c/d，來選擇您想要編輯的頻道， 然後按下确定。 • 被選擇的頻道的信息就會顯示出來。 按下 a/b，來選擇“聲音制式”，然後按下 确定。 • 可以接收的聲音制式（廣播制式）就會列舉 出來。 1 2 �� 按下 a/b，來選擇最佳的聲音制式，然後按 下确定。 3 聲音制式選項表 按下 a/b，來選擇最佳的彩色制式，然後按 下确定。 3 �� PAL-60 彩色制式 按下 a/b/c/d，來選擇您想要編輯的頻道， 然後按下确定。 • 被選擇的頻道的信息就會顯示出來。 1 按下 a/b，來選擇“彩色制式”，然後按下 确定。 • 可以接收的彩色制式就會列舉出來。 2 彩色制式選項表 手動設置每個頻道 （續） • 如輸出的聲音不正確，請檢查聲音制式信息。 22 觀看電視 跳躍頻道 在觀看電視節目時，即使用频道 r/s 選擇了“跳躍” 被設置為“開啟”的頻道，該頻道也會被跳躍過去。 按下 a/b，將“跳躍”設置為“開啟”，然 後按下确定。 3 �� �� � ���� ���� ���� ������ ������� �� �� ������ 按下 a/b/c/d，來選擇您想要編輯的頻道， 然後按下确定。 • 被選擇的頻道的信息就會顯示出來。 1 按下 a/b，來選擇“跳躍”，然後按下确定。 • 跳躍選項表就會顯示出來。 2 跳躍選項表 手動設置每個頻道 （續） 按下 a/b/c/d，來選擇您想要編輯的頻道， 然後按下确定。 1 按下 a/b，來選擇“標簽”，然後按下确 定。 2 标签 可自由地為頻道標註標簽。 �� �� � ���� ���� ���� ������ ������� �� �� 频道锁 可開啟頻道的童锁功能。 按下 a/b，將“锁”設置為“開啟”，然 後按下确定。 3 �� 按下 a/b/c/d，來選擇您想要編輯的頻道， 然後按下确定。 • 被選擇的頻道的信息就會顯示出來。 1 按下 a/b，來選擇“锁”，然後按下确定。 • 锁選項表就會顯示出來。 2 锁選項表 • 如果要重新鎖定一個已解鎖的頻道，請關閉電源， 然後再重新打開電源。 • 童鎖密码设置请参阅第27页。 按下a/b/c/d 選擇文字， 按下确定，以此 來標簽頻道。 • 如果想要更改已經指定為默認名稱的頻道標 簽，那麼請移動到畫面上的“清除”，然後 按下确定。 3 反複地進行上述操作，直到名稱的字母全部拼 出來，然後按下选项表。 • 名稱的字母最多為5 個。 • 當想要設置的頻道名稱少於5 個字時，按下 选项表從標簽選項表退出。 • 输入“-”，显示为空格。 4 23 觀看電視 按下选项表，顯示選項表畫面。 1 按下 c/d，來選擇“設置”。 按下 a/b，來選擇“頻道設置”，然後按下 确定。 如果已經設置了密碼，那麼請在此輸入密碼。 • 關於設置密碼，請參閱第 27 頁。 2 3 按下 a/b，來選擇“刪除節目”，然後按下 确定。 4 按下 c/d，來選擇“是”，然後按下确定。 5 刪除頻道 可以刪除各個頻道。 按下 a/b/c/d，來選擇您想要刪除的頻道， 然後按下确定。 6 按下确定，來清除該頻道。 往後的所有頻道就會向上移動。 7 重複第 6 步和第 7 步的操作，直到將所有需要 刪除的頻道全部刪除為止。 8 请选择要刪除的频道 ��� 按下选项表，顯示選項表畫面。 1 按下 c/d，來選擇“設置”。 按下 a/b，來選擇“頻道設置”，然後按下 确定。 如果已經設置了密碼，那麼請在此輸入密碼。 • 關於設置密碼，請參閱第27頁。 2 3 按下 a/b，來選擇“排序”，然後按下确 定。 4 按下 c/d，來選擇“是”，然後按下确定。 5 重複第6 步和第7 步的操作，直到所有需要排 序的頻道都已經按要求編排了次序。 8 頻道排序 頻道位置可以自由地進行排序。 按下 a/b/c/d，來選擇您想要移動的頻道， 然後按下确定。 6 按下 a/b/c/d， 將該頻道移動到所需的位 置，然後按下确定。 7 选择其他频道进行更换 24 觀看電視 觀看時的有用功能 �� �� �� �� 1 2 3 4 按下确定，來再拍靜止图像。 • 每一次按下确定，右面畫面上的图像就被更 新一次。 2 按下静止或返回，退出靜止图像。 3 • 靜止图像會在 30 分鐘之後自動消失。 按下静止。 • 一幅活動的图像顯示在左面的畫面上，一幅 靜止的图像顯示在右面的畫面上。靜止图像 是在您按下静止的時刻所捕捉到的活動图像 的一幅畫面。 圖像和靜止图像 可在顯示器上定格一個活動圖像。 1 雙畫面觀看 例如，在觀看烹調節目時，可透過本功能方便地作記錄。 雙畫面 除了從 RS-232C 或電腦輸入端子來輸入信號外，皆 可以顯示兩個畫面。 （例） 按下画面选择，來設置其中一個為有效畫面。 • “z”顯示在有效的畫面上，該畫面有聲音 輸出。 按下电视 / 视频，來選擇在有效的畫面上的另 一個輸入源。 • 被選擇的图像就會顯示出來。 按下双画面，退出雙畫面。 • 在如下的輸入條件下，本功能不起作用： 1 兩個圖像來自同一個輸入源（例如，輸入 1 和輸入 1）， 2 兩個圖像具有不同的垂直頻率（例如，PAL 和 PAL-60，PAL〔50Hz〕和 NTSC〔60Hz〕） 3 當輸入信號為 1080P/50Hz 或 1080P/60Hz 時。 • 當按下双画面按鈕時，當前輸入信號的畫面就移動 到屏幕的左側顯示，而其他輸入信號的畫面就顯示 在屏幕的右側。當不能夠雙畫面顯示時，請執行如 下操作。 ─ 選擇另一個垂直頻率（幀頻）與當前輸入信號之 中的一個信號相同的輸入（例如，PAL 與 PAL）。 • 當本功能不起作用時，就會顯示出“無雙屏幕顯示”。 • 使用双画面功能时，必须有一侧的画面只能够选择 HDMI输入，另一侧画面则只可选择HDMI输入以外 的输入信号。 按下双画面。 • 就會顯示出雙畫面，並且會顯示出一個被選 擇的輸入源的图像。 25 觀看電視 暫時關閉聲音 使用遙控器上的靜音 (e) e 關閉當前的聲音輸出。 1 2 • 經過 30 分鐘之後，靜音將會被取消。但電視機並不 會突然輸出很大的聲音，因為音量會自動設置到 0。 按 VOLe 增大音量。 靜音 按下静音。 • 聲音消失。 • 當啟用靜音功能時，就會顯示出“M”。 在 30 分鐘內，再次按下 e 來取消此設置。 • 在 30 分鐘內，音量將返回原先的設定。 僅輸出聲音 收聽音樂節目時，可將顯示屏關掉，只收聽聲音。 按下选项表，顯示選項表畫面。 1 按下 c/d，來選擇“選項”。 2 按下 a/b，來選擇“只有音頻”，然後按下 确定。 3 按下 c/d，來選擇“開啟”，然後按下确定。 4 • 在進行會改變電視畫面的操作時，例如改變輸入信 號源時， “只有音頻”功能被設置於“關閉”的狀態。 所選擇的項目 說明 開啟 只輸出聲音而沒有屏幕图像。 關閉 屏幕图像和聲音兩者都輸出。 返回到前一個選擇的頻道 按下 A ，將當前調諧的頻道切換到先前的調諧頻道。 再一次按下 A ，返回到當前調諧的頻道。 按下 A，在當前選擇的輸入源和前面一個選擇的輸入 源之間進行切換。 26 切換模擬音頻格式 在觀看多音頻或立體聲廣播節目時，可切換多種音頻 模式。 在接收到單音廣播信號時 每一次按下声音切换，模式就會在 NICAM（麗音） 單聲道與 單聲道之間切換。 觀看電視 • “BBC2”和“99”是假設的網络名稱和頻道。 在 NICAM（麗音）電視廣播模式下 在接收到立體聲信號時 每一次按下声音切换，模式就會在 NICAM（麗音） 立體聲和單聲道之間切換。 在接收到雙語廣播信號時 每一次按下声音切换，模式就會在 NICAM（麗音） 頻道A、NICAM（麗音） 頻道B、NICAM（麗音）頻 道 AB、以及單聲道之間切換。 在 A2 電視廣播的電視模式下 在接收到立體聲信號時 每一次按下声音切换，模式就會在立體聲與單聲道之 間切換。 在接收到單音廣播信號時 在按下声音切换時，就會顯示出“單聲道”。 在接收到雙語廣播信號時 每一次按下声音切换，模式就會在頻道 A、 頻道 B、 頻道 AB 之間切換。 立體聲模式 雙語模式 單聲道模式 立體聲模式 雙語模式 單聲道模式 縮短啟動時間 可以縮短用遙控器打開電源後電視機的啟動時間。 按下 a/b，來選擇“待機模式”，然後按下 确定。 3 按下 c/d，來選擇“模式 1”或“模式 2”， 然後按下确定。 按下选项表退出。 4 5 按下选项表，顯示選項表畫面。 1 按下 c/d，來選擇“設置”。 2 所選擇的項目 模式 1 模式 2 說明 能從待機狀態迅速打開電視機。 在待機狀態下電力消耗比較小。 27 兒童安全鎖用的密碼設置（用於電視輸入模式） 可以用密碼來防止某些設置被意外地改變。 設置密碼 設置 4 位數字的密碼來使用兒童安全鎖。 按下选项表，顯示選項表畫面。 1 按下 c/d，來選擇“設置”。 2 按下 a/b，來選擇“兒童安全鎖”，然後按下 确定。 3 如果已經設置了密碼，則在此輸入密碼。 4 觀看電視 ����������� � � � � � 如步驟 6，輸入相同的 4 位數字，來確認密碼。 7 按下a/b，來選擇“更改密碼”，然後按下 确定。 5 用 0 — 9 來輸入一個 4 位數字作為密碼。 6 • 作為一個預防措施，請將密碼記錄到本使用說明書 的背面，然後將其剪下來保管到兒童不能獲取之處。 • 本功能只適用於電視輸入模式。 • 如果要开启频道的锁定功能，請參閱第22頁。 清除密碼 可以允許復原密碼。 重複設置密碼中的第 1 至第 4 的步驟。 1 按下 c/d，來選擇“是”，然後按下确定。 3 按下 a/b，來選擇“清除密码”，然後按下确定。 2 28 觀看電視 在指定的時間自動關閉電源 例如，當一邊觀看電視一邊準備睡覺時，使用該功能 就非常方便。 1 2 • 在设置了时间之后，电视机上的定时关机指示标记 就会变红。 • 在設定了時間後，倒計時自動開始。 • 在到達預設時間之前５分鐘，每分鐘會顯示一次剩 餘時間。 • 按下定时並選擇“關閉”，來取消睡眠定時器設置。 按下定时。 • 當設置了睡眠定時器功能時，就會顯示出剩 餘的時間。 每一次按下定时，剩餘時間就會按照如下所示 進行切換。 按下选项表，顯示選項表畫面。 1 按下 c/d，來選擇“電源控制”。 2 按下 a/b，來選擇“無信號關閉”，然後按下 确定。 3 按下 c/d，來選擇“有效”，然後按下确定。 • 在電源關閉之前的 5 分鐘，會每隔一分鐘顯 示出剩餘時間。 4 按下选项表，顯示選項表畫面。 1 按下 c/d，來選擇“電源控制”。 2 按下 a/b，來選擇“無操作關閉”，然後按下 确定。 3 按下 a/b，來選擇“30 分”、 “3 小时”或“无效”。 • 在電源關閉之前的 5 分鐘，會每隔一分鐘顯 示出剩餘時間。 4 • “无效”是本機出廠時的預設值。 在無操作時自動關閉電源 可將電視機設定為在連續 3 小時以上不操作電視機時 自動關閉電源。 • “无效”是本機出廠時的預設值。 • 當電視节目終止，但電視機接收到了輸入信號時， 該功能可能不起作用。 在廣播結束之後自動關閉電源 可將電視機設定為在接收無節目的信號後約 15 分鐘時 自動關閉電源，例如，在整天的廣播節目結束之後。 節能設定 29 按下选项表，顯示選項表畫面。 1 按下 c/d，來選擇“電源控制”。 2 按下 a/b，來選擇“電源管理”，然後按下 确定。 3 按下 a/b，來選擇“模式 1”或者“模式 2”， 然後按下确定。 4 電源管理 可將電視機設定為在電腦上不顯示图像時自動關閉電 源。 ������ • 當在電源管理中設置為“模式 2”時，如果用拔出 交流電源線的方式來關閉電源，那麼在重新打開電 源之後電視機可能不會正常運行。如果發生這種情 況，那麼請按遙控器上的电源。 • 按顯示器上的电源，也會有同樣的結果。 • 只有在输入源为“电脑”时才可使用该功能。 觀看電視 所選擇的項目 說明 關閉 • 沒有電源管理 • 本機出廠時的預設值。 模式 1 • 如果在大約 8 分鐘內沒有信號輸 入，電源就會關閉。 • 即使用電腦來啟動並且重新輸入信 號，電視機仍然保持在關閉狀態。 • 按下电源，電視機就重新打開。（請 參閱第 14 頁） 模式 2 • 如果在大約 8 秒鐘內沒有信號輸 入，電源就會關閉。 • 當使用電腦來啟動並且重新輸入信 號時，電視機就會打開。 • 按下电源，電視機就重新打開。（請 參閱第 14 頁） 按下选项表，顯示選項表畫面。 1 按下 c/d，來選擇“電源控制”。 2 按下 a/b，來選擇“環保模式”，然後按下确定。 3 按下 c/d，來選擇“是”，然後按下确定。 4 環保模式 當設置為“是”時，電視機就執行如下省電模式。 • “光學圖像控制”設置為“開啟” ( 第 33 頁 ) • “待機模式”設置為“模式 2”( 第 26 頁 ) • “無信號關閉”設置為“有效”( 第 28 頁 ) • “無操作關閉”設置為“3 小时”( 第 28 頁 ) • “電源管理”設置為“模式 1”( 第 29 頁 ) • 不能用選擇“否”來使環保模式無效。如果要使環 保模式無效，那麼必須分別改變每一項設置。 辨认 可查看软件的版本。 • 只有在输入源为“电脑”时才可使用该功能。 30 觀看電視 自動選擇寬屏幕信號（WSS）圖像尺寸 寬屏幕信號（WSS）使電視機能夠在不同的屏幕格式 之間自動切換。 按下选项表，顯示選項表畫面。 1 按下 c/d，來選擇“設置”。 2 按下 a/b，來選擇“WSS”（寬屏幕信號）， 然後按下确定。 3 按下 c/d，來選擇“開啟”或者“關閉”，然 後按下确定。 4 • 如果图像沒有切換到正確的屏幕格式，請設置到寬 屏幕模式。當電視廣播信號不包含寬屏幕信號的信 息（WSS）時，即使設置為有效，該功能也不起作用。 • 当接收比较弱或不稳定的信号时，为避免信号误判 断，建议将WSS设置为“光闭”。 手動選擇寬屏幕信號（WSS）圖像尺寸 WSS 信號具有 4：3 自動切換功能，可讓您在標準和 全景之間做出選擇。 按下选项表，顯示選項表畫面。 1 按下 c/d，來選擇“設置”。 2 按下 a/b，來選擇“4:3 模式”，然後按下确定。 3 按下 c/d，來選擇“全景”或者“標準”，然 後按下确定。 4 寬屏幕信號（WSS）4:3 畫面 4:3 模式“全景” 4:3 模式“標準” 設定圖像尺寸 所選擇的項目 說明 全景 不帶有邊緣條的寬屏幕图像 標準 正常範圍保持在 4:3 或者 16:9 的屏 幕高寬比 所選擇的項目 說明 標準 用於4:3 標準圖像。左右兩側都出現一個邊緣條。 14：9 縮放 用於14:9 的信箱型圖像。左右兩側出現一個狹窄的邊緣條，並且在某些節目情況下可 以看見頂部和底部也出現邊緣條。 全景 在這種模式下，圖像被一步步拉闊到屏幕的兩側邊緣。 全屏 用於16:9 擠壓型圖像。 16：9 影院 用於16:9 信箱型圖像。在某些節目時頂部和底部可能出現邊緣條。 14：9 影院 用於14:9 信箱型圖像。在某些節目時頂部和底部可能出現邊緣條。 逐点 监测出信号的分辨率，并且用同样数量的像素在屏幕上显示该图像(仅在接收 1080i/1080p信号时显示)。 优化扫描 仅在接受720P信号时显示“优化扫描”图像。显示高解像度图像时可随意调节。对于 某些节目，画面边缘可能会出现杂波。 31 標準 觀看電視 手動選擇屏幕模式 按下宽屏模式。 • 就會顯示出“寬屏模式”選項表。 • 選項表中列舉了對於當前接收到的視頻信號 類型可供選擇的寬屏幕模式選擇項。 1 當“寬屏模式”選項表還顯示在屏幕上的時候， 請按下宽屏模式或者 a/b。 • 當您選定選項時，每一模式都會立即顯示在 電視機上。 2 4:3 模式設置為“全景” 4:3 模式設置為“標準” 自動選擇 如已依據第 30 頁上的設置選項表設置了“WSS” （寬 屏幕信號）和“4:3 模式”，每當有 WSS（寬屏幕 信號）信息的廣播時，最佳的寬屏模式將會被自動 選擇。 “WSS”（寬屏幕信號）選項表 為了讓自動選擇有效，請將設置選項表裡的“WSS” （寬屏幕信號）設置為“開啟”。（請參閱第 30 頁。） “4:3 模式”選項表 為了設置寬屏幕的類型，請在 4:3 模式選項表裡選擇 “全景”或者“標準”。（請參閱第 30 頁。） 14：9 縮放 全景 14：9 影院 16：9 影院 全屏 • 由於輸入信號各有不同，有可 能不會顯示某些圖像尺寸。 手動選擇 可以為每一種圖像選擇不同的屏幕模式。 • 如果電視廣播信號不包含寬屏幕信號（WSS），那麼 即使寬屏幕信號（WSS）選擇項有效，自動選擇也 不起作用。 32 觀看電視 選擇一個預先設定的视听模式 用“视听模式”功能可選擇適合於電視顯示器環境的 音頻和視頻設定，該環境可能會隨外界因素不同而有 所改變，例如不同的房間亮度、所觀看的不同的節目 類型、或者從外部設備所輸入的不同類型图像。 • 對於每一個輸入模式，可選擇不同的视听模式項目。 （例如，電視輸入可選擇“標準”，而視頻輸入可選 擇“動態”。） • 當使用電腦輸入模式時，视听模式只可選擇“電腦”、 “標準” 或“用戶”。 所選擇的項目 說明 標準 在一般照明度的房間中以獲得高清 晰度的图像。 影片 用於電影。 遊戲 降低图像的亮度使觀看更加舒適。 電腦 用於電腦〔僅在輸入 HDMI 或 PC ( 電 腦 ) 信號時有效〕 用戶 可以根據用戶的需要進行設置。可 以為每個輸入源設置模式。 動態 （固定 的） 將图像和聲音的設置恢復到出廠時 的預設值。沒有可允許的調校。 動態 用於觀看體育運動場景以獲得較高 對比度的清晰的图像。 视听輸入模式 電腦輸入模式 使用选项表畫面上的“视听模式” 按下選項表，顯示選項表畫面。 1 按下c/d，來選擇“图像”。 2 按下a/b，來選擇“视听模式”，然後按下 确定。 3 按下a/b，來選擇所需的項目，然後按下确 定。 4 使用遥控器畫面上的“视听模式” 按下视听模式。 •就會顯示出當前的AV 模式。 在屏幕上所顯示出來的模式消失之前，請再一 次按下视听模式。 •模式如下所示變換。 1 2 按下选项表，顯示選項表畫面。 1 按下 c/d，來選擇“圖像”。 2 按下 a/b 來選擇所需的選項表項目。 若有需要，則按下确定繼續操作。 3 按下 a/b 或 c/d 來選擇所需的項目或將該 項目調整到所需的位置。若有需要，則按下确 定。 4 • 若要將所有的調校項目重新設定為出廠預設值，請 按下 a/b，來選擇“還原”，按下确定，按下 a/b， 來選擇“是”，然後按下确定。 • 當“光學圖像控制”設置為“開啟：顯示”或“開啟” 時，如果調校“背光”， “光学图像控制”将自动关闭。 • 選擇“高級的”，然後按下确定，來設置“色溫”、 “影院模式”、 “黑色”、 “3D-Y/C”、 “單色”或“數 碼抑噪”。請參閱第 34 頁。 光學圖像控制指示燈 關閉 在“光學圖像控制”設置中選擇“關 閉”。 點亮（綠色） 在“光學圖像控制”設置中選擇“開 啟：顯示”或“開啟”。 使用選項表畫面上的“光學圖像控制” 33 w 光學圖像控制設定 可將電視機設置為根據周圍照明條件自動調校照明燈 亮度。 • 請確認沒有物體遮擋光學圖像控制感應器，否則會 影響其檢測周圍光線的能力。 • 在周围亮度过亮或者过暗时光學圖像控制将不起作 用，只有当环境光变化时光學圖像控制[绿叶图标]才 显示。 圖像調校 可將圖像調整到適合自己的喜好。 按照以下步驟調節圖像。 觀看電視 手動設定圖像 所選擇的項目 c 按鈕 d 按鈕 光 學 圖 像 控 制 設定是否需要根據房間照明條件來 自動調整畫面亮度。 （[光學圖像控制 ] 設定：參閱本頁。） 背光 畫面變暗 畫面變亮 對比度 減弱對比度 增強對比度 亮度 減弱亮度 增強亮度 彩色 減弱彩色強度 增強彩色強度 色調 使皮膚色調略帶 紫色 使皮膚色調略帶 綠色 銳度 減弱清晰度 增強清晰度 高級的 用於更精細地調整圖像。（請參閱第 34 頁。） 還原 將所有的圖像調整項目都恢復到出廠 時的預設值。 所選擇的項目 說明 開啟：顯示 在調節屏幕亮度時，屏幕上顯示光 學圖像控制效果。 開啟 自動調校 關閉 亮度固定於在“背光”中所設置的 值（請參閱本頁）。 光學圖像控制指示燈 按下选项表，顯示選項表畫面。 1 按下 c/d，來選擇“圖像”。 2 按下 a/b，來選擇“高級的”，然後按下确定。 3 w 色溫（彩色溫度） 調校色溫以得到最佳的白色平衡。 34 所選擇的項目 說明 高 中－高 中 中－低 低 白色略帶藍色調 白色略帶紅色調 高級的圖像設定 高級的設置讓您可以更加細緻地設置圖像調校。備有 六種選項可供選擇。 觀看電視 按下 a/b 來選擇所需的選項，然後若有需要 可按下确定。 5 按下 a/b，來選擇所需的選項表，然後按下 确定。 4 w 3D-Y/C 減少畫面的蠕動點和交錯的色彩信噪，提供高質量的 图像。 • 取決於輸入信號類型，有時不能選擇 3D-Y/C。 • 取 決 於 輸 入 信 號 類 型 或 輸 入 信 號 中 雜 信 強 度， 3D-Y/C 有可能不能運作。 w 影院模式 自動檢測出以影院模式製作的視頻源（也就是原來以 每秒鐘 24 或 25 幅畫面來進行編碼的資料，取決於垂 直頻率），然後進行分析，再重新構成每一幅靜止影院 畫面，由此得到高清晰度的圖像品質。 w 單色 用於觀看單色的图像。 所選擇的項目 說明 標準 正常調校 快 用於活動图像 慢 用於靜止图像 關閉 3D-Y/C 關閉 w 黑色 為使觀看更加舒適，通過選擇一個用於自動調校图像 中較暗區域的基準，以此改變視覺上的深度層次。 所選擇的項目 說明 開啟 在黑色區域有豐富的細節層次 關閉 沒有調校 按下选项表，顯示選項表畫面。 1 按下c/d，來選擇“圖像”。 2 按下a/b，來選擇“高級的”，然後按下确 定。 3 按下c/d，來選擇“开启”，然後按下确 定。 5 按下a/b，來選擇“单色”，然後按下确 定。 4 減少畫面上的噪声，產生更加清晰的視頻图像。 按下选项表，顯示選項表畫面。 1 按下c/d，來選擇“圖像”。 2 按下a/b，來選擇“數碼抑噪”，然後按下 确定。 4 按下a/b，來選擇所需的級別，然後按下确 定。 w 數碼抑噪 5 按下a/b，來選擇“高級的”，然後按下确 定。 3 35 觀看電視 其他的圖像設定 調整图像位置 用於調校一幅圖像的水平和垂直的位置。 按下选项表，顯示選項表畫面。 1 按下 c/d，來選擇“設置”。 2 按下 a/b，來選擇“位置”，然後按下确定。 3 按下 a/b，來選擇“水平位置”或者“垂直 位置”。 4 按下 c/d，將該項目調校到所需的位置。 5 �� �� �� �� • 若要將所有的調校項目重新設定為出廠預設值，請 按下 a/b，來選擇“還原”，然後按下确定。 • 根據不同的輸入源，所有的調校內容會被分別記憶 起來。 • 由於設置和（或）輸入信號各有不同，图像有可能 不能夠正確地顯示出來。 所選擇的項目 說明 水平位置 左右移動图像，將其調校到中央位 置。 垂直位置 上下移動图像，將其調校到中央位 置。 遊戲時間 本功能顯示已經過的遊戲時間，所以就不會遺漏時間 的信息。 若要顯示已經過的時間，那麼在遊戲開始之前，請對 連接遊戲機的端子的輸入模式在“视听模式”下選擇“遊 戲”。 按下选项表，顯示選項表畫面。 1 按下 c/d，來選擇“選項”。 2 按下 a/b 來選擇“遊戲時間”，然後按下确定。 3 按下 c/d 來選擇“開啟”，然後按下确定。 4 所選擇的項目 說明 開啟 在输入 1~6 的情况下，將 AV 模式 切換為“遊戲”模式時，那麼每 30 分鐘就會顯示一次已經過的時間。 關閉 沒有調校 36 音頻調校 可以調整所選擇的视听模式的音頻。 按下 c/d，來選擇“音頻”。 2 按下选项表，顯示選項表畫面。 1 ���� 觀看電視 • 若要將所有的調校項目重新設定為出廠預設值，請 按下a/b，來選擇“還原”，按下确定，按下c/ d，來選擇“是”，然後按下确定。 按下 a/b 來選擇所需的選項表項目。 若有需要，則按下确定繼續操作。 3 按下 a/b 或 c/d 來選擇所需的項目或將該 項目調整到所需的位置。若有需要，則按下确 定。 4 所選擇的項 目 c 按鈕 d按鈕 高音 減弱高音 增強高音 低音 減弱低音 增強低音 平衡 降低右邊音箱的 聲音 降低左邊音箱的 聲音 選擇的項目 說明 固定的 • 用遙控器或是電視機上的音量 k/ l 來調校音箱的聲音。 • 經過监视器輸出端子所輸出的聲音 不可以調校，是一個恆定的輸出。 可變的 • 經過监视器輸出端子所輸出的聲 音，可以用遙控器或者電視機上的 音量 k/l 來進行調校。 • 從電視機音箱所發出的聲音被關 掉。 按下选项表，顯示選項表畫面。 1 按下 c/d，來選擇“選項”。 2 按下 a/b，來選擇“輸出音量選擇”，然後按 下确定。 3 按下 c/d，來選擇“固定的”或者“可變的”， 然後按下确定。 4 w 环绕声 當選擇為“開啟”時，就可以享受环绕声，就像在電 影院中一樣。 輸出音量選擇 允許您選擇用什麼模式來控制音頻的輸出。 • 在插入了耳機或選擇了“可變”時，不能操作“音頻” 選項表。 �������� w 低音增强 當選擇為“開啟”時，可以增强低音效果。 37 連接 HDMI 輸出設備 使用外部設備時的設定 HDMI 輸出設備 HDMI（高清晰度多媒體接 口）連接線（市面有售） 如果要觀看HDMI（高清晰度多媒體接口）設 備的圖像，那麼請用遙控器或電視機上的TV/ VIDEO（電視/ 視頻）按鈕選擇“輸入1”、 “輸入2”或“輸入3”。 1 按下选项表，顯示選項表畫面。 2 按下c/d，來選擇“设置”。 3 按下a/b，來選擇“HDMI自动观看”，然 後按下确定。 • 只有當選擇了“輸入1”、“輸入2”或“輸 入3” 時，才可以選擇HDMI自动观看。 4 ���� ���� ����� ��� ����� ���� �� ����� �������� ����������� w HDMI（高清晰度多媒體接口）设置 按下c/d，來選擇所需的項目，然後按下确 定。 5 HDMI自动观看 • 關於上述設置，請參閱外接設備的使用說明書。 • 當使用DVI-HDMI 轉接頭或轉換接線連接到HDMI （高清晰度多媒體接口）端子時，圖像有可能不能 夠清晰地輸入。 • 只有切換到輸入1才可以使用“音頻選擇”。 HDMI設置 的項目 可選擇的 項目 說明 H D M I 自 動观看 有效/无效 選擇是否根據信號識別 来使用宽屏模式，包括 HDMI信号。 當選擇了“輸入1” 時，可以对HDMI音頻信 号进行選擇。 1 按下选项表，顯示選項表畫面。 2 按下c/d，來選擇“選項”。 3 按下a/b，來選擇“音頻選擇”，然後按下 确定。 4 ���� ���� ���� ���� 按下c/d，來選擇所需的項目，然後按下确 定。 5 音频选择 HDMI設置 的項目 可選擇的 項目 說明 音頻選擇 數碼/模擬 對於通過HDMI（高清 晰度多媒體接口）端子 的音頻信號，選擇“數 碼”。對於通過AUDIO （音頻）插孔的音頻信 號，選擇“模擬”。 使用HDMI認證的接線，HDMI端子能將音頻和視頻信 號傳輸到電視機。如果要從连接在電視機上的HDMI 輸出設備來輸出音頻和圖像，那麼請切換輸入源來選 擇“輸入1”、“輸入2”或“輸入3”。 使用HDMI輸出設備時的設定 38 使用外部設備時的設定 按下遙控器上的或電視機上的電視 / 視頻，來 選擇輸入源。 • 電視機上會播放所選擇的輸入源的图像和聲 音。 • 也可按下 a/b，來選擇輸入源。 2 按下遙控器上的或電視機上的電視 / 視頻。 1 可用於選擇輸入源。 使用遙控器或電視機上的電視 / 視頻 使用電視 / 視頻可以從有效的輸入源來進行選擇。 選擇輸入源 選擇輸入源和信號類型 按下选项表，顯示選項表畫面。 1 按下 c/d，來選擇“選項”。 2 按下 a/b，來選擇“輸入選擇”，然後按下 确定。 3 選擇輸入信號類型 用於設置外接設備的信號類型。 按下 a/b，來選擇輸入，然後按下确定。再 按 a/b，選擇想要設置的信號類型，然後按 下确定。 4 • 如果沒有彩色影像顯示出來，請嘗試改變為其他信號類型。 • 關於信號類型，請參閱外接設備的使用說明書。 • 當信號類型設定為“自動”時，就會自動選擇連接 着接線的輸入端子。 • 當信號類型設定為“自動”並且連接着多組視頻信 號接線時，那麼就會按照如下優先順序來選擇信號 類型： 輸入 5：色差 s S 視頻 s 視頻 輸入 6：色差 s 視頻 輸入源 可選擇的項目 輸入 5 自動，色差，S 視頻，視頻 輸入 6 自動，色差，視頻 本系统应用了HDMI CEC（消费电子控制）技术。 在使用HDMI设备时，你可以利用CEC功能做些 什么？ 自动切换 电视机电源开启的时候，打开HDMI播放设备，可控 制电视机自动切换到对应的输入源。 系统待机 当在观看HDMI设备播放的信号时，用遥控器关闭电 视机时，HDMI设备也将关闭。 控制HDMI设备 • 请确认所使用的HDMI设备支持CEC功能。 • 请对着电视机进行遥控，而不要对着所连接的HDMI 设备。 • 使用不同型号的HDMI连接线，画面可能会出现杂 波，请确认所使用的连接线已通过认证。 • 只有选择了正确的输入源才可以对HDMI设备进行遥 控。如果设备不能被遥控，请先打开设备电源，然 后使用“电视/视频”来选择正确的输入源。 • 当你插入或移动了HDMI连接线或者改变了连接时， 请先打开所有连接上的HDMI设备，再打开电视机。 并确认从输入源选项表上选择“输入1”、“输入 2”或“输入3”时，画面和声音是否能正常的输 出。 39 使用外部設備時的設定 按下选项表，顯示選項表畫面。 1 按下 c/d，來選擇“選項”。 2 按下 a/b，來選擇“彩色制式”，然後按下 确定。 3 按下 a/b，來選擇與您的設備相容的視頻信 號制式，然後按下确定。 4 可以將彩色制式更改為與屏幕上的图像相容。 • 本機出廠時預先設置的值為“自動”。 • 如果選擇了“自動”，那麼每個頻道的彩色制式就 會自動地被設置。如果图像不能清晰地顯示出來， 那麼請選擇另一種彩色制式。（例如，PAL 制式或 NTSC4.43）。 • 只有在輸入 S 視頻或複合視頻信號時，才能選擇“彩 色制式”。 設定彩色制式 可為每一個輸入源指定一個自己喜歡的標簽。 • 如果輸入源為“電視”，那麼就不能改變其標簽。 按下電視 / 視頻，來選擇所需的輸入源。 1 按下选项表，顯示選項表畫面。 2 按下 c/d，來選擇“設置”。 3 按下 a/b，來選擇“輸入標记”，然後按下 确定。 4 標簽輸入源 反複地進行上述操作，直到名稱的字母全部拼 出來，然後按下选项表。 • 名稱的字母最多為 6 個。 • 當想要設置的輸入源名稱少於 6 個字時，按 下选项表從標簽選項表退出。 （例） 6 按下 a/b 選擇文字，按下 c/d 移動到所需 的位置，以此來標簽輸入源。 • 如果想要更改已經指定為默認名稱的輸入標 簽，那麼請按下 c/d 移動到“輸入標簽” 畫面上的“清除”，然後按下确定。 5 跳躍 HDMI/PC 輸入 利用本設置可跳躍“輸入選擇”選項表的 HDMI（高 清晰度多媒體接口）或電腦輸入。 按下选项表，顯示選項表畫面。 按下 c/d，來選擇“設置”。 按下 a/b， 來選擇“輸入跳越”，然後按下 确定。 1 2 3 按下 a/b，來選擇想要跳躍過去的“輸入” （輸入 1 到輸入 7），然後按下确定。 按下 c/d，來選擇“是”，然後按下确定。 4 5 按下选项表退出 。 6 40 連接電腦 在畫面上顯示電腦图像 觀看來自電腦的图像， 請使用遙控器上的电视 / 视频 或者電視機上的电视 / 视频選擇“輸入 7”。 電腦 紅綠藍（RGB）連接線（市面有售） 直徑 3.5 mm 立體聲小型插孔連接線（市面有售） 用電腦端子與電腦連接。 • 電腦輸入端子是與 DDC1/2B 相容的。 • 請參閱第 45 頁上的與本電視機相容的電腦信號表格。 15- 針小型 D-sub 連接器的信號名稱 • 對於某些 Macintosh（蘋果）系列電腦，可能需要用 Macintosh（蘋果）轉接器。 當连接到電腦上時，正確的輸入信號類型將自動檢測 出來。（請參閱第43頁。） • 每一次按下电视/ 视频，輸入源就改變一次。 41 選擇圖像尺寸 按下宽屏模式。 • 就會顯示出“寬屏模式”選項表。 1 按下宽屏模式或是 a/b 來選擇選項表上想要 的項目。 2 （例） 可按照如下所示選擇圖像尺寸。 • 在調校之前，先連接電腦。 • 可選擇的圖像尺寸可能會根據輸入信號的類型而有所不同。 連接電腦 連接電腦 輸入信號 全屏 標準 在全屏幕顯示中 保持原有的高寬 比。 i 圖像尺寸示意圖。 電腦 監測出信號的分 辨率，並且用同 樣數量的像素在 屏幕上顯示該图 像。 �� 或 逐點 用于观赏屏幕节 目。会少许切掉 图像的顶部和底 部。 42 按下选项表，顯示選項表畫面。 1 按下 c/d，來選擇“選項”。 2 按下 a/b，來選擇“微調同步”，然後按下 确定。 3 通常，用自動同步就可以很容易地根據需要改變图像 的位置。然而，在某些情況下，需要用手動調校方式 來優化图像。 按下 a/b，從“水平位置”、“垂直位置”、“時 鐘”和“相位”中選擇一個指定的調節項目。 4 按下 c/d，將該項目調校到所需的位置。 5 • 若要將所有的調校項目重新設定為出廠預設值，請 按下 a/b 來選擇“還原”，然後按下确定。 • 由於設置和（或）輸入信號各有不同，图像有可能 不能夠正確地顯示出來。 按下选项表，顯示選項表畫面。 1 按下 c/d，來選擇“選項”。 2 在用市面有售的 RGB 接線等連接電視機和電腦的模擬 端子時，本功能可使畫面自動調整到可能的最佳情形。 所選擇的項目 說明 水平位置 左右移動图像，將其調校到中央位 置。 垂直位置 上下移動图像，將其調校到中央位 置。 時鐘 當图像閃爍並有垂直條紋時進行調 校。 相位 當文字的對比度低或當图像閃爍時 進行調校。 自動調整電腦图像 手動調整電腦图像 連接電腦 按下 c/d，來選擇“是”，然後按下确定。 • 自動同步就開始運行。 5 • 當輸入的電腦图像中有寬闊的垂直條紋（例如，具 有高對比度的條紋圖案或交叉平行線條）時，自動 同步就比較容易成功。 當輸入的電腦图像比較平淡（低對比度）時，自動 同步容易失敗。 • 在進行自動同步操作之前，請務必確認電腦已經與 電視機連接，並且已經開啟電源。 按下 a/b，來選擇“微調同步”，然後按下 确定。 3 按下 a/b，來選擇“自動同步”，然後按下 确定。 4 �� �� �� � 43 連接電腦 選擇輸入解像度 • 某些輸入信號可能需要手動註冊，以便正確地顯示。 • 下表所列的成對輸入信號（解像度）在接收時無法 區分。在這種情況下，必須手動地設定正確的信號。 設定一次之後，當再次輸入相同的信號（解像度）時， 將會顯示。 1024 x 768 1360 x 768 • 當接收上表所列的2種輸入信號的其中一種時，只可 以在設置選項表上選擇“輸入信號”。 按下选项表，顯示選項表畫面。 1 按下c/d，來選擇“選項”。 2 設定輸入的解像度 按下 a/b，來選擇“微調同步”，然後按下确定。 3 按下 a/b 在顯示畫面上選擇需要的輸入信 號，然後按下确定。 5 1024 x 768 1360 x 768 按下 a/b ， 來選擇“輸入信號”，然後按下 确定。 4 （例） 开启画中画 画中画功能 使用该功能，可以在观看电脑画面的同时，通过小画 面观看电视节目或其他影音视频。 01 在电脑输入的模式下，按下双画面。 • 最初會在屏幕的右下角出现一个子画面，显示当前 播放的电视节目。 子画面的调校 按下画面选择，来设置其中一个为有效画面。 • 当选择电脑画面为有效画面时，“z”显示在屏幕 的左上角；当选择子画面为有效画面时，“z”显 示在屏幕的右上角，并同时输出伴音。 • 按下电视/视频，可以选择除了电脑输入以外的任一 输入源，来显示于子画面中。 • 按下频道r/s可以切换子画面的频道。 调整子画面位置 按下a/b/c/d，来调整子画面在屏幕上的位置。 • 有四处位置可供选择，并能保存该位置。 退出画中画 按下双画面或退出，可退出画中画功能。 • 退出画中画后，图像将切换到有效画面的输入源 上。 • 开启该功能时，子画面初始输入源默认为“电 视”。 • 该功能运行时，选项表等功能将不能使用。 （例） （例） 44 • 當已經設置好一個程序時，就可以利用 RS-232C 端子從電腦來控制電視機。 可以選擇輸入信號（電腦／視頻），也可以調整音量，還可以進行其他各種調校及設置，以進行自動节目播放。 • 將 RS-232C 交叉接線（市面有售）裝於 RS-232C，以進行連接。 • 此操作系統必須由熟悉電腦的人員來使用。 通訊條件 在電腦上設置 RS-232C 通訊設置，以配合電視機的通訊條件。電視機的通訊設置如下： 連接電腦 通訊步驟 經由 RS-232C 連接器從電腦發出控制指令。 電視機按照接收到的指令運作，並將應答資訊發送到電腦。 一次不要發出多道指令。等電腦收到 OK 應答之後，再發出下一道指令。 指令格式 參數 輸入參數值，向左對齊，並用空格填滿剩餘的位置。（確認 4 個數值的參數已輸入。） 當輸入的參數不正確時，“ERR”就會返回。（請參照“響應碼格式”。） 8 個 ASCII 碼 e CR 4 位數指令 4 位數參數 返回碼 4 位數指令：指令，4 字符文本 4 位數參數：參數 0 － 9，空格，？ 為某些指令輸入“？”時，現在的設置值就會響應。 響應碼格式 正常響應 返回碼 (0DH) 問題響應（通訊出錯或錯誤指令） 返回碼 (0DH) 用電腦來操控電視機 波特速率： 9,600bps 數據長度： 8 比特 奇偶檢驗位： 沒有 停止比特： 1 比特 流量控制： 沒有 45 指令表 • 此處未列出之命令，不能確保其能夠運作。 連接電腦 • 如果下線標（_）出現在參數欄，請輸入空格。 • 如果星號 (*) 出現，請輸入控制內容欄括弧內所指示 範圍內的數值。 電腦相容性列表 RS-232C 指令列表 解像度 水平頻率 垂直頻率 VESA 標準 VGA 720 m 400 31.5 kHz 70 Hz 640 m 480 31.5 kHz 60 Hz 3 640 m 480 37.9 kHz 72 Hz 3 640 m 480 37.5 kHz 75 Hz 3 SVGA 800 m 600 35.1 kHz 56 Hz 3 800 m 600 37.9 kHz 60 Hz 3 800 m 600 48.1 kHz 72 Hz 3 800 m 600 46.9 kHz 75 Hz 3 解像度 水平頻率 垂直頻率 VESA 標準 XGA 1024 m 768 48.4 kHz 60 Hz 3 1024 m 768 56.5 kHz 70 Hz 3 1024 m 768 60.0 kHz 75 Hz 3 WXGA 1360 m 768 47.7 kHz 60 Hz 3 SXGA 1280 m1024 64.0 kHz 60 Hz 3 SXGA+ 1400m1050 65.3 kHz 60 Hz 3 DDC 是 Video Electronics Standards Association（視頻電子標準協會）的注冊商標。 Power Management 是 Sun Microsystems, Inc.（太陽微系統公司）的注冊商標。 VGA 和 XGA 是 International Business Machines Corp.（IBM，國際商用機器公司）的注冊商標。 故障分析 46 下述問題並非一定由於故障而引起。在請人修理電視機之前，請再次檢查電視機。 附錄 在高溫和低溫環境下使用的注意事項 • 當機器在低溫空間使用時（例如房間、辦公室），圖像可能會出現拖尾或是出現少許延遲。這並不是故障， 當溫度恢復正常時，本機的顯示也會恢復正常。 • 勿將本機置於很熱或很冷的地方。也不要將本機置於受到陽光直接照射或接近熱源的地方，否則可能會引起 外殼變形，並導致液晶顯示屏發生故障。 儲藏溫度為 f20° C 到 e60° C。 故障 可能的解決方案 • 沒有電源。 • 檢查是否按下了遙控器上的 POWER（電源）。（請參閱第 14 頁。） 如果電視機上的指示燈以紅色點亮，請按下 POWER（電源）。 • 交流電源線是否沒有連接？（請參閱第 10 頁。） • 主電源是否被打開？（請參閱第 14 頁。） • 不能操作本機。 • 外來的影響，例如閃電、靜電等等，都可能導致不能正常運行。在這種情況下， 請先關閉電視機的電源，或者拔下交流電源線並等待 1 到 2 分鐘之後再重 新插入 ，然後再操作電視機。 • 遙控器不起作用。 • 電池是否按極性（e, f）對齊了裝入？（請參閱第 13 頁。） • 電池是否已經電量耗盡？（更換新的電池。） • 是否在強光或者熒光燈下使用？ • 是否有熒光燈照射到遙控感應器上？ • 畫面被切斷。 • 图像位置是否正確？（請參閱第 35 頁。） • 屏幕模式調校（例如圖像尺寸）是否正確？（請參閱第 30 頁、第 31 頁和 第 41 頁。） • 奇 怪 的 顏 色、 彩 色 淺 淡、 色調昏暗、或彩色偏移。 • 調校圖像色調。（請參閱第 33 頁到第 35 頁。） • 房間是否太亮？在特別明亮的房間裡畫面可能看起來比較暗淡。 • 檢查彩色制式的設置。（請參閱第 21 頁和第 39 頁。） • 檢查輸入信號的設置。（請參閱第 43 頁。） • 檢查 HDMI 設置。（請參閱第 37 頁。） • 電源突然關閉。 • 機器內部的溫度升高。 移開擋住通風口的物體，或是清潔通風口。 • 檢查電源控制的設置。（請參閱第 28 頁和第 29 頁。） • 是否設置了睡眠定時器？（請參閱第 28 頁。） • 沒有图像。 • 與其外部設備之間的連接是否正確？（請參閱第 11 頁、第 12 頁、第 37 頁、 第 40 頁和第 41 頁。） • 連接之後，輸入信號是否已經正確地設置了？（請參閱第 43 頁。） • 是否選擇了正確的輸入？（請參閱第 38 頁。） • 圖像調校是否正確？（請參閱第 33 頁到第 35 頁。） • 天線是否正確地連接好了？（請參閱第 10 頁。） • 在“只有音頻”選項中， 是否選擇了“開啟”？（請參閱第 25 頁。） • 沒有聲音。 • 音量是否太低？（請參閱第 19 頁。） • 請確認沒有連接耳機。（請參閱第 8 頁。） • 電視機有時會發出破裂聲。 • 這並非故障。由於溫度變化，機殼會有輕微的熱脹冷縮，此時可能發出聲響。 這並不影響電視機的性能。 47 附錄 如果經過了複雜的調校之後，設置不能夠恢復到正常 狀態，那麼請將設置還原到出廠時的預設值。 按下 a/b，來選擇“還原”，然後按下确定。 3 按下选项表，顯示選項表畫面。 1 按下 c/d，來選擇“設置”。 2 按下 c/d，來選擇“是”，然後按下确定。 • “還原”操作結束之後，背光燈就會關閉， 然後再重新開啟。 • 畫面將會返回到原來的設置。 • 屏幕會顯示“執行自動安裝”。 4 還原 按下 c/d，來選擇“是”，然後按下确定。 • “自動安裝”將會執行。 5 • 當執行“還原”時，所有設置如圖像、音頻、頻道 及語言，將還原到出廠時的預設置。 夏普牌液晶彩色电视机規格 48 附錄 型號 LCD-40Z660A 液晶顯示屏 高级超視覺Black TFT 液晶顯示屏(ASV) 屏幕尺寸（对角线） 40o（102cm） 最大可视图像尺寸（宽cmg高cm） 88.6 g 49.8 亮度 ≧350 cd/m² 对比度* ≧150:1 分辨力* 1920 （水平）g 1080（垂直） 可视角* 水平：≧90° 垂直：≧80° 图像清晰度* RF模拟信号： 水平≧350，垂直≧400以上 SDTV ：水平≧450，垂直≧450以上 HDTV ：水平≧720，垂直≧720以上 色域覆盖率* ≧32% 运动图像拖尾时间* ≦20ms 背光灯寿命 60,000 小時（背光設置於標準位置） 电视标准 电视制式 PAL: B/G, D/K, I SECAM: B/G, D/K, K/K1 NTSC: M 接收频率 44.25 - 863.25 MHz 接收频道 VHF/UHF C1~C12，C13~C57 有线电视 Z1~Z7，Z8~Z16，Z17~Z38 立体声/双语 麗音（NICAM）: B/G, I, D/K A2 立體聲: B/G 视频彩色制式 PAL/SECAM/NTSC 3.58/NTSC 4.43/PAL 60 电视调谐系统 自動預設99 個頻道 伴音输出功率 10W g 2（负载8欧姆、失真度为10%时） 扬声器 4.2 g 11cm 2個 端子 后面 天线输入 UHF/VHF 75ΩDIN 型插座 输入1 HDMI（HDMI 輸入）（480P, 576P, 720P/50Hz, 720P/60Hz, 1080I/50Hz, 1080I/60Hz, 1080P/50Hz, 1080P/60Hz, 1080P/24Hz）, 音頻輸入（直徑3.5 mm 插孔） 输入2 HDMI（HDMI 輸入）（480P, 576P, 720P/50Hz, 720P/60Hz, 1080I/50Hz, 1080I/60Hz, 1080P/50Hz, 1080P/60Hz, 1080P/24Hz） 输入5 視頻輸入，音頻輸入，S視頻輸入 色差輸入（480I, 576I, 480P, 576P, 720P/50Hz, 720P/60Hz, 1080I/50Hz, 1080I/60Hz） 输入6 視頻輸入，音頻輸入， 色差輸入（480I, 576I, 480P, 576P, 720P/50Hz, 720P/60Hz, 1080I/50Hz, 1080I/60Hz） 输入7（电 脑输入） 15 針小型D-sub，音頻輸入（直徑3.5 mm 插孔） 数字音频 输出 光學數字音頻輸出 监视器输出 音频输出，视频输出 RS-232C 9 針小型D-sub 凸型插頭 侧面 输入3 HDMI（HDMI 輸入）（480P, 576P, 720P/50Hz, 720P/60Hz, 1080I/50Hz, 1080I/60Hz, 1080P/50Hz, 1080P/60Hz, 1080P/24Hz） 输入4 視頻輸入，音頻輸入 耳机 直徑3.5 mm 插孔（音频输出） 屏幕显示语言 中文/英文/ 阿拉伯文 电源要求 交流110 — 240 V，50 Hz 整机消耗功率 193W 待机消耗功率 0.8W 重量 约 15 kg（不包括底座） 约 18 kg（包括底座） 工作温度 0℃ — 40℃ • 作為不斷改進產品性能的方針之一，SHARP公司保留為改進產品而改變設計與規格不需事先通知的權利 * 测量方法根据SJ/T11348-2006《数字电视平板显示器测量方法》 项目 輪廓圖 單位：毫米 附錄 400 400 212 107 116 325 987 887.8 687 618 69 397 527 500.35 49 附錄 壁掛電視機的處置和注意事項 • 可用另外購買的托架，將電視機安裝在牆上。 • 詳情請參閱另外購買的托架所附之說明書。 • 本電視機只能使用 SHARP 公司推荐的壁掛托架來將電視機安裝到牆上。使用其他壁掛托架可能導致安裝不穩 而引致嚴重人身傷害。 • 安裝液晶彩色電視機需要特別的技能，只有合資格的服務人員才能夠安裝。用戶不可自己進行這項工作。對於 不正確的安裝，或是由於安裝引起的事故或傷害，SHARP 不承擔任何責任。 使用另外購買的托架來安裝電視機 • 可請經資質認證的服務人員用另外購買的托架將電視機安裝到牆上。 • 在開始操作之前，請先仔細閱讀隨同托架提供的使用說明書。 • 在安裝底座時，請以相反次序按照上述步驟進行操作。 1 2 鬆開固定底座的 4 枚螺絲釘。 • 當使用另外購買的托架時，請將電視機背後的電線夾拆卸下來。 • 用隨同壁掛托架附送的螺絲釘將壁掛托架固定到電視機的背後。 拆下底座 在使用另外購買的托架將電視機安裝到牆上時，請將底座卸下。 在拆卸 / 安裝底座之前 • 在拆卸（或安裝）底座之前，請先將交流電源線從交流電源插座中拔出。 • 卸下所有接線。 • 在桌面上鋪設減震墊（如毛毯等），然後將電視機倒放於其上。 • 請務必由 2 人或以上來進行操作。 • 除非使用另外購買的托架安裝電視機，否則不要從電視機上取下底座。 1 2 將電視機安裝在牆上 内六角扳手 1 從電視機上卸下底座。 （握住底座，勿使其從基座邊緣跌下來。） 2 將底座支柱從底座上卸下，並安裝到電視機上。 底座支柱 50 附錄 51 若忘記了密碼，請用如下操作來設置新的密碼。 密碼是 。 • 作為一個預防措施，請把您的密碼寫在上面，並從本說明書上剪下來，保存在一個熟悉的地方。 清除密碼 4 密碼輸入畫面就會顯示出來。 5 若用 0-9 鍵輸入了“3001”，那麼就會顯示出“兒童安全鎖”設置選項表。 按下选项表，顯示選項表畫面。 1 按下 c/d，來選擇“設置”。 2 按下 a/b，來選擇“兒童安全鎖”，然後按下确定。 3 現在已設置了新密碼。 6 用 0-9 鍵輸入 4 位數字的密碼。（請參閱第 27 頁。）
