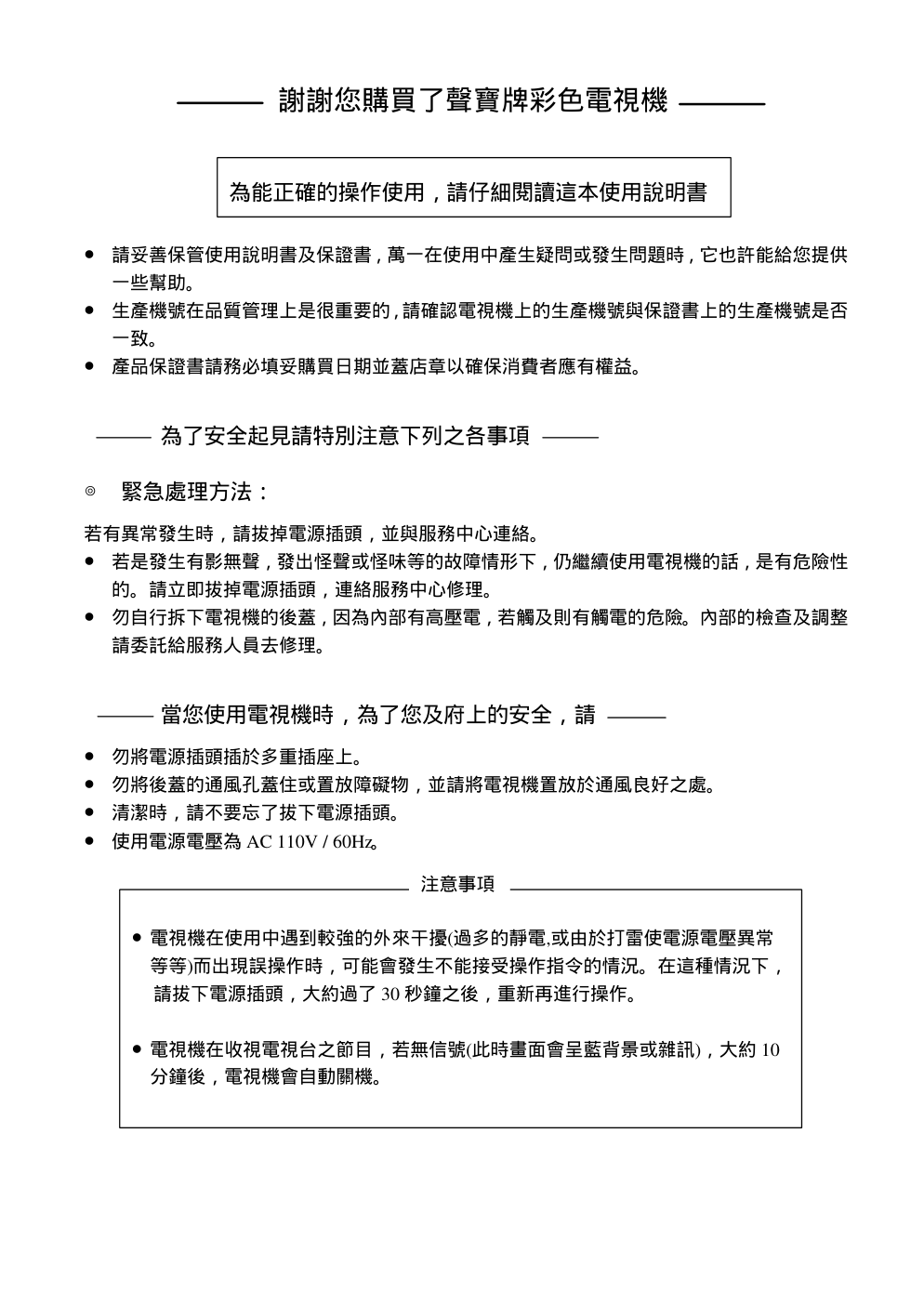

謝謝您購買了聲寶牌彩色電視機 ● 請妥善保管使用說明書及保證書，萬一在使用中產生疑問或發生問題時，它也許能給您提供 一些幫助。 ● 生產機號在品質管理上是很重要的，請確認電視機上的生產機號與保證書上的生產機號是否 一致。 ● 產品保證書請務必填妥購買日期並蓋店章以確保消費者應有權益。 為了安全起見請特別注意下列之各事項 ◎ 緊急處理方法： 若有異常發生時，請拔掉電源插頭，並與服務中心連絡。 ● 若是發生有影無聲，發出怪聲或怪味等的故障情形下，仍繼續使用電視機的話，是有危險性 的。請立即拔掉電源插頭，連絡服務中心修理。 ● 勿自行拆下電視機的後蓋，因為內部有高壓電，若觸及則有觸電的危險。內部的檢查及調整 請委託給服務人員去修理。 當您使用電視機時，為了您及府上的安全，請 ● 勿將電源插頭插於多重插座上。 ● 勿將後蓋的通風孔蓋住或置放障礙物，並請將電視機置放於通風良好之處。 ● 清潔時，請不要忘了拔下電源插頭。 ● 使用電源電壓為 AC 110V / 60Hz。 為能正確的操作使用，請仔細閱讀這本使用說明書 ● 電視機在使用中遇到較強的外來干擾(過多的靜電,或由於打雷使電源電壓異常 等等)而出現誤操作時，可能會發生不能接受操作指令的情況。在這種情況下， 請拔下電源插頭，大約過了 30 秒鐘之後，重新再進行操作。 ● 電視機在收視電視台之節目，若無信號(此時畫面會呈藍背景或雜訊)，大約 10 分鐘後，電視機會自動關機。 注意事項 電視機理想的安裝、收視 ● 放置的位置應選定振動較小，無陽光直射或無其他高溫物體在旁的地方。 ● 應選定在沒有電機及機械設備的地方架設天線以避免雜波干擾。 ● 請勿將電視機緊靠牆壁，應保持 10 公分以上之距離。 遙控器使用注意事項 ● 遙控器請置於乾燥及常用之地方，妥為保管。 ● 如長時間(一個月以上)不使用時，請將內部電池取下，以防止電池漏液，而損壞遙控器。 ● 經長時間使用後，如感覺操作不靈敏時，可能是電池電力耗盡，請立即更換電池。 ● 請勿長時間壓住按鍵，以免電池過度消耗。 映像管保養注意事項 1. 防靜電映像管 ● 清潔時，請用柔布輕輕擦拭映像管的表面，若無法擦拭乾淨時，請用柔布沾微量的酒精輕輕 擦拭，再用柔布擦乾即可，請勿用水或其他清潔劑代替酒精。 (請使用絨布擦拭，避免使用紗布類製成的擦拭布) ● 使用防靜電映像管的電視機，搬運時應避免映像管的表面與堅硬物體碰撞，因為碰撞會造成 映像管表面的靜電排除保護膜受損，而導致排除靜電的效果消失。 2. 一般映像管 ● 清潔時，請用柔布輕輕擦拭映像管的表面，若無法擦拭乾淨時，請用水或其他不含腐蝕性清 潔劑擦拭。 本公司生產各系列電視，其影像管最小的可收視螢幕對角尺寸如下： 14 型 系列機種 : 335mm 20 型 系列機種 : 480mm 21 型 系列機種 : 508mm 25 型 系列機種 : 590mm 29 型 系列機種 : 676mm 34 型 系列機種 : 804mm 為了保障您的權益，如果有任何疑問請撥： 顧客諮詢專線 TEL : (0800)005438 鈴鈴我是聲寶 各頁次對照表： 電視機包裝及清單…………………………………………………………………………….1 電視機正面…………………………………………………………………………………….2 電視機背面…………………………………………………………………………………….3 後面版使用說明……………………………………………………………………………….4 遙控發射器…………………………………………………………………………………….5 基本操作方法………………………………………………………………………………….6 1.電源按鍵.…………………………………………………………………………………….6 2.音量按鍵……………………………………………………………………………………..6 3.選台按鍵……………………………………………………………………………………..6 4.電視/AV 按鍵………………………………………………………………………………...7 5.立體雙語按鍵………………………………………………………………………………..8 6.靜音按鍵……………………………………………………………………………………..9 7.兩台互換按鍵………………………………………………………………………………..9 特殊功能操作………………………………………………………………………………...10 1.接收頻道設定按鍵………………………………………………………………………....10 2.選台設定按鍵……………………………………………………………………….……...11 3.常用頻道設定按鍵………………………………………………………………………....12 4.影像設定按鍵……………………………………………………………………….……...13 5.影像選擇按鍵……………………………………………………………………….……...15 6.標準影音按鍵……………………………………………………………………….……...15 7.音效選擇按鍵……………………………………………………………………….……...16 8.定時關機按鍵……………………………………………………………………….……...16 9.預約設定按鍵……………………………………………………………………….……...17 10.聲音設定按鍵……………………………………………………………………….…….18 11.字幕顯示按鍵……………………………………………………………………….…….19 12.雜訊消除按鍵……………………………………………………………………….…….19 13.環繞音效選擇按鍵………………………………………………………………….…….20 14.頻道鎖定按鍵-解除按鍵…………………………………………………………….……21 15.子母畫面按鍵…………………………………………………………….……………….24 16.子畫面選台按鍵…………………………………………………………….…………….24 17.子母互換按鍵…………………………………………………………….……………….24 18.子畫面位置選擇按鍵…………………………………………………….……………….25 19.子畫面電視/AV 按鍵…………………………………………………….………………..25 20.對稱畫面按鍵…………………………………………………….……………………….25 21.子畫面目錄按鍵…………………………………………………….…………………….26 22.喜好頻道按鍵…………………………………………………….……………………….27 23.分解動作按鍵…………………………………………………….……………………….27 24.頻道導覽按鍵…………………………………………………….……………………….28 數位電視操作選單…………………………………………………………………………...29 數位電視信號輸入方式……………………………………………………………………...29 數位電視基本操作…….. …………………………………………………………………....30 1.進入數位電視設定選單…………………………………………………………………....30 2.頻道表設定……………………………………………………………………………… 30 3.個人喜好頻道設定……………………………………………………………………… ...31 4.頻道安裝設定………. …………………………………………………………………… .31 5.頻道增加設定………. …………………………………………………………………… .32 6.系統設定………. …………………………………………………………………… …….32 7.電視設定………. …………………………………………………………………… …….33 8.密碼設定………. …………………………………………………………………… …….34 9.出廠設定………. …………………………………………………………………… …….34 10.時間設定…………………………………………………………………………………..35 11.訊號強度…………………………………………………………………………………..35 12.軟體版本…………………………………………………………………………………..36 一般電視與有線電視在螢幕上的頻道與實際對照表……………………………………...37 無線數位電視頻道撥出一覽表……………………………………………………………...39 1 電視機包裝清單及配件 以下為彩色電視機包裝清單及配件 彩色電視機 使用說明書 遙控器 RCA線 電池(廢電池請回收) 2 電視機正面 (因機種面板不同，文字標示有所差異，以電視機實際標示為準) 電視機正面小門內 (因機種面板不同，文字標示有所差異，以電視機實際標示為準) 電源 遙控接收窗 電源按鍵 電源指示燈 AV2 輸入 輸 入 選台 設定 立體 雙語 電視 /AV 影音 調整 ▼ 大 小 音量 調整 ▲ 選台 ▼ 項目▲ 左-聲音-右 影像 S 端子 2 單音- 音量按鍵 調整按鍵 影音調整按鍵 選台按鍵 調整按鍵 電視/AV 按鍵 立體雙語按鍵 選台設定按鍵-部份機種在小 門內無此按鍵 請在遙控器上 操作 S 端子 2 輸入-高解像度影像輸入端子 輸入此端子的影像(VIDEO)信號是已分離的繫色信號與輝度信號。您可以從有同樣輸出端 子的高解像度錄放影機上,取得之信號經由此端子輸入本機，以便得到較高之解像度。 註：S 端子 2 與 AV2 的影像信號同時輸入時，以 S 端子 2 的影像信號為優先。使用 S 端子 2 輸入時，聲音信號請連接在 AV2 輸入的聲音端子。 AV2 輸入端子-第三組影像及聲音左/右聲道輸入端子 影像輸入為右邊的黃色端子，聲音右聲道輸入為中間的紅色端子，左聲道輸入為左邊的白色端子，可從 錄放影機、碟影機、攝影機、電腦等產品上取得之影像。聲音信號經由此端子輸入本機。 註：聲音如為單音信號時，請插入左/單白色端子，以免只有一邊喇叭有聲音輸出。 3 電視機背面(因機種面板不同，文字標示有所差異，以電視機實際標示為準) 碟 影 機 高傳真 立體錄放影機 一般錄放影機 DVD STEREO 阻抗轉換器 UHF 天線 VHF 天線 右 喇 叭 左 喇 叭 高傳真 立體錄放影機 300Ω 饋線 聲音輸出 聲音輸出 聲音輸出 影像輸出 影像輸出 影像輸出 高解像度影像輸出 聲音輸出 色差信號輸出 聲音輸出 影像輸入 聲音輸入 有擴大機之喇叭 天線使用 75Ω電纜 線時，請直接輸入 VHF 端子。 輸 入 AV1 色差端子 1 色差端子 2 � � 單 音 � � Y � CB/PB �右 聲音 � CR/PR �左 � Y � CB/PB �右 聲音 � CR/PR �左 輸 出 � � � 影像 右 聲音 左 VHF/UHF (75Ω ) S 端子 1 與 AV1 的影像同時輸入時 ，以 S 端子 1 為優 先，使用 S 端子 1 時，聲音連接在 AV 1 輸入的聲音端子。 S 端子 1 輸入 數位電視接收器 SET TOP BOX 色差信號輸出 聲音輸出 數位天線 4 後面板使用說明: � VHF/UHF 天線輸入端子 將 VHF/UHF 天線接於此端子上，就可接收電視台發射 VHF/UHF 信號之節目。使用 300Ω饋線 時，請利用阻抗轉換器，將天線接於 300Ω接頭。然後 75Ω接頭插於此端子即可。使用 75Ω 電纜線時，請直接輸入此端子即可。 � S 端子 1 輸入 高解像度影像輸入端子 輸入此端子的影像( VI DEO) 信號是已分離的繫色信號與輝度信號。您可以從有同樣輸出端子 的高解像度錄放影機上，取得之信號經由端子輸入本機，以便得到較高之解像度。 註：S 端子 1 與 AV1 的影像信號同時輸入時，以 S 端子 1 的影像信號為優先。使用 S 端子 1 輸入時，聲音信號請連接在 AV1 輸入的聲音端子上。 � AV1 輸入 第一組影像、聲音左/單、右聲道輸入端子 影像輸入為上面的黃色端子，聲音右聲道輸入為中間的紅色端子，左聲道輸入為下面的白 色端子，可從錄放影機、碟影機、電腦等產品上取得之影像，聲音信號經由此端子輸入本 機。 註：聲音如為單音信號時，請插入左/單白色端子，以免只有一邊喇叭有聲音輸出。 � 色差端子 1、色差端子 2 輸入 第一組及第二組色差信號、聲音左/右聲道輸入 ( 部份機種無色差端子 2 輸入) Y 信號輸入為上面的綠色端子，CB/PB( B- Y) 信號輸入為中間的藍色端子，CR/PR( R- Y) 信號輸 入為下方紅色端子。聲音右聲道輸入為中間的紅色端子，左聲道輸入為下面的白色端子。 您可以從有同樣輸出端子的 DVD數位影音光碟機或 SET TOP BOX 數位電視接收器上，取得 色差信號，經由此端子輸入本機，將可接收到高解像度之影像。 註：�Y CB CR( 480I ) 及 Y PB PR ( 480P 或 1080I ) 色差信號本機會自動偵測，您只要從有色 差信號輸出端子的機器上取得色差信號輸入本機，即可接收到高解像度之影像。 �部份機種無 1080I 色差信號輸入功能 � 輸出 影像及聲音左、右聲道輸出端子 影像輸出為上面的黃色端子，聲音右聲道輸出為中間的紅色端子，左聲道輸出為下面的白色 端子，可輸出與本機收視相同的影像及聲音信號。您可以將由此端子輸出之影像及聲音信號 當信號源，輸入第二台影像顯示器或錄放影機等產品上，來收視或錄下與本機相同畫面之電 視節目。 註：此端子所輸出的聲音信號大小是固定的，不受前面板或遙控器音量大、小按鍵的控制。 5 遙控發射器 註:1. 電池座在此遙控發射器之背面，所使用之電池為 3 號電池 2 個。 2. 遙控器面板上之部份按鍵，該機種無此功能，當按下該鍵時，則電視畫面之左上角會顯示 紅色的” – – ”(此標示表示本機無此功能)。 6 基本操作方法 1. 電源按鍵：可以開啟及關閉電視機電源。 在電視機上操作 在遙控器上操作 2. 音量按鍵：可以改變電視音量之大小聲。 在電視機上操作 在遙控器上操作 3. 選台按鍵：可以選擇電視之接收頻道。 在電視機上操作 在遙控器上操作 電源 電源指示燈 按電源鍵打開電源後，電源指示燈即亮 按電源鍵切斷電源後，電源指示燈即滅 電源 1 2 3 靜音 影音 調整 小 音量 大 調整 按音量＋或大，則音量漸大聲 按音量－或小，則音量漸小聲 選台 影音 調整 選台 按選台s，則頻道以 1→2→3→….124→125 的順序切換(有線電視) 按選台t，則頻道以 125→124→….3→2→1 的順序切換(有線電視) 音量 -- + 7 在遙控器上操作 � 按遙控器上之數字鍵: “0” - “9” 及”100” 鍵 即可直接選台。例如: 要選擇第 7 頻道，請 按 ”0” 和 ”7” 鍵。要選擇第 69 頻道，請按”6” 和 “9”鍵。要選擇第 125 頻道( 僅限於有線電 視方式) ，請按”100”、 “2” 鍵和 ”5” 鍵。 註: 在接收”一般電視”之狀態下，如果僅按 ”2” ~ “9”的一個數字或在接收”有線電視” 之狀態下僅按”1” ~ “9” 的一個數字來切 換電台時，約 5 秒後才會切換電台，但按” 0 “鍵再按”1” - “9”中的一個數字時，能 瞬間切換。 4. 電視/AV 按鍵: 可以選擇電視、數位電視、AV1 輸入、 AV2 輸入( 或 S 端子 2 輸入) 及色差端子 輸入中之任一狀態。( 部份機種無色差輸入 2 端子、無 1080I 色差輸入功能) 在電視機上操作 在遙控器上操作 註： 1. 當 AV 或 YCBCR 無信號輸入時，此時字幕顯示將顯示出現在為何輸入模式且此字幕不會消失， 當有信號輸入時，3 秒鐘後字幕即自動消失(無開啟”字幕顯示”功能之狀態下)。 2. 當 S 端子 2 與 AV2 兩者信號同時輸入時，以 S 端子信號優先，此時按”字幕顯示 ” 鍵，將出現”S 端子 2輸入”字樣。 3. 色差端子無信號輸入時,顯示”480I 色差輸入 1”、 ”480I 色差輸入 2”字樣。 4. 本機能夠自動偵測 YCBCR(即 480I 色差輸入)與 Y PBPR(即 480P 或 1080I 色差輸入),當輸入信號為 YCBCR(480I色差輸入)時,字樣自動切換至480I色差輸入1(2),反之輸入信號為YPBPR(480P或1080I 色差輸入)時則字樣自動切換為 480P 色差輸入 1(2) 或 1080I 色差輸入 1(2) 。 電視/AV 7 立體聲 AV1 輸入 AV2 輸入 (S 端子 2 輸入) 電視/AV 電視/AV 數位電視 480I 色差輸入 2 (480P色差輸入 2) (1080I 色差輸入 2) 電視/AV 電視/AV 480I 色差輸入 1 (480P 色差輸入 1) (1080I 色差輸入 1) 電視/AV 電視/AV 3 2 100 0 1 6 4 5 9 7 8 8 5.立體雙語按鍵 : 可以選擇電視台發射之立體聲或副語 (AV 端子、S 端子、Y CBCR/Y PBPR 輸入 時則無此功能)。 本機可用來收聽高傳真之立體聲音及聲音多重的廣播。 � 立體聲廣播 在收看體育、電影、音樂會等節目時，可享受到更為生動的立體音響。 � 雙重聲音廣播 可接收到電視台播出的主、副兩種聲音。 立體 雙語 7 立體聲 7 副語 立體雙語 7 一般 立體雙語 立體雙語 9 6. 靜音按鍵:可以暫時消去電視聲音(在遙控器上操作)。 按此按鍵本機之聲音隨即消音(例如 :講電話時，可以按此靜音鍵)，同時畫面 之左上方會出現 ”靜音” 字樣 ; 再按一次即可恢復原來之聲音及音量大小指示。 將電視之聲音消音 靜音解除，恢復原來電視的聲音。 註：當處於靜音狀態時，於頻道切換或 AV 輸入切換時，均會保持靜音狀態，但電源關掉後 再開，靜音狀態即解除。 7. 兩台互換按鍵：可以快速回復到前一個所收視的頻道。(數位電視模式下無作用) 目前收視之頻道 先前收視之頻道 註：兩台互換可以在 TV、AV/S 端子、YCBCR/YPBPR 間互換。 音量 小 大 � � � � � � - - - - - - - - - - 靜音 靜音 9 7 兩台互換 10 1. 接收頻道設定按鍵：可以選擇調整現在頻道、天線模式、頻道增減、自動頻道搜尋、無訊號 藍背景的切換開關以及地磁補正的調整(均在遙控器上操作)。 �按下”接收頻道設定”鍵,畫面會出現如 左所示的選單。此時按 或 鍵可 選項目,被選到的項目文字會變紅色且 手指符號會移至該選項。此時按 或 鍵可作此項目的調整。 註: 現在頻道:顯示目前收看的頻道,且可更改目前收看的頻道 天線模式:可選擇所收看的電視為一般電視或有線電視(在一般電視時可接收之頻道由 “2”至”69”,而有線電視可接收之頻道由”1”至”125”。) 頻道增減:可用以增加某一電視頻道與刪除不要之電視頻道(如現在頻道顯示 8 而頻 道增減為”增加”時,則”增加”第 8 頻道,若頻道增減為” 刪除”時,則”刪除”第 8 頻道。) 自動頻道搜尋:為電視頻道之自動尋找與記憶。(按 鍵 開始自動頻道搜尋, 按 鍵 停 止自動頻道搜尋。) 無訊號藍背景: 用以控制在無訊號之狀態下是否為藍背景。 �地磁補正: 電視機擺放位置及方向可能會因為各地之地磁影響(大尺寸電視受影響較 明顯),而產生畫面稍微傾斜的情況。此功能鍵可做補正的功能。將數值往上加可使畫面 向右傾斜補正,將數值往下減,可使畫面向左傾斜補正。 特殊功能操作方法 接收頻道 設定 接收頻道設定 現在頻道 天線模式 頻道增減 自動頻道搜尋 無訊號藍背景 地磁補正 鍵 選項目 鍵 調整 8 一般電視 增加 開 25 畫面在無訊號狀態時會 呈現藍背景畫面與靜音 狀態接著會顯示電視之 頻道數或是 AV 輸入。 無訊號藍背景 開 無訊號藍背景 關 畫面在無信號狀態時，會出現 雪花畫面與雜音狀態。 11 2. 選台設定按鍵：當按下此鍵,畫面會出現”接收頻道設定”的選單,且手指符號會選到”自動頻道 搜尋”,再按 鍵畫面會分成 16 個小視窗,依序由左上→..→右上→…右下順序自動頻道搜尋, 按 鍵 停止自動頻道搜尋。(在電視機或遙控器上操作) 注意:自動頻道搜尋功能完成後,現有播放之電台(例如:台視、中視、華視…等)均一一自動記意,且頻道最 後會停在第一個有信號的電台上。 註:� 輸入信號在”一般電視”狀態時，頻道將由”2” 至”69”順序尋找。 � 輸入信號在 ”有線電視” 狀態時,頻道將由”1”至”125”順序尋找。 � 頻道號碼之頻率如第 27 頁所示。 選台設定 接收頻道設定 現在頻道 天線模式 頻道增減 自動頻道搜尋 無訊號藍背景 地磁補正 鍵 選項目 鍵 調整 8 一般電視 增加 開 25 自動頻道搜尋中 停止頻道搜尋 按 鍵 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 12 3. 常用頻道設定按鍵：其功能為可記憶經常在觀賞之電台,共有 A、B、C、D 四組(在遙控器上 操作)。 註： �A、B、C、D 四組於廠內出廠時全設定在第 2 頻道,請自行更改為您經常在觀賞之電台。 �設定中或設定完成後再按一次”常用頻道設定”鍵即可跳出此設定畫面，恢復原接收之頻 道。 常用頻道設定 ▼ ▲ 常 用 頻 道 設 定 一般電視 A : 2 B : 8 C : 10 D : 12 鍵 選項目 鍵 調整 �按下”常用頻道設定”鍵,畫 面會出現如左所示的選 單。此時按 或 鍵可選 項目,被選到的項目文字會 變紅色且手指符號會移至 該選項。此時按 或 鍵 可作此項目的調整。 ▼ �當手指符號指向 A 時,可按 或 鍵輸入常 常用頻道之號碼。同樣的按 或 鍵選 B、C、D 項目,按 或 鍵來輸入常用頻道 之號碼。 常 用 頻 道 設 定 一般電視 A : 2 B : 8 C : 10 D : 12 鍵 選項目 鍵 調整 常 用 頻 道 設 定 一般電視 A : 2 B : 8 C : 10 D : 12 鍵 選項目 鍵 調整 13 4.影像設定按鍵：可以依各人之需要來選擇與調整影像之項目。 �按下遙控器上的”影像設定”鍵, 或者按一下電視機前面板的”影 音調整”鍵,畫面均會出現影像 設定的選單如左所示。此時按 或 鍵可選項目,被選到的項 目文字會變紅色且手指符號會 移至該選項。此時按 或 鍵 可作此項目的調整。 �各項目調整如下表。 在電視機上操作 小 音量 大 調整 在遙控器上操作 影像設定 ▲ 影音 調整 ▲ 選台 t項 目s ▼ 影像設定 影 像 設 定 彩色 25 天然色 0 亮度 25 對比 50 畫質 25 豔色 關 色溫 偏藍 畫質模式 自訂畫質 鍵 選項目 鍵 調整 14 註: �畫質模式 : 顧客可隨個各節目之需要, 來選擇所需要的畫質。 共有五種項目,其中只有”自訂畫質”可以依顧客之需要來加以調整,其餘之動態畫質、標準 畫質、柔和畫質、文字畫質只能按 或 鍵加以選擇而不能調整。同時”標準影音”鍵只 在”自訂畫面”情形下才有作用。 �要進入”畫質模式”,也可按遙控器上的”影像選擇”鍵,可直接進入”畫質模式”作選擇。(”影像 選擇”按鍵說明如下)。 影像設定 選到的項目文字變紅色 選項目 彩色 彩色變淡 彩色變濃 選項目 天然色 顏色偏紅 顏色偏綠 選項目 亮度 畫面變暗 畫面變亮 選項目 對比 對比減弱 對比加強 選項目 畫質 畫面柔和 畫面銳利 選項目 豔色 開/關 選項目 色溫 偏藍/中間/偏紅 選項目 畫質模式 自訂晝質 動態畫質 標準畫質 柔和畫質 文字畫質 ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ 15 5.影像選擇按鍵:當按下此鍵可直接進入畫質模式,顧客可隨個各節目之需要,來選擇所需要的畫 質。 6. 標準影音按鍵：可以將任何以前調整之影像(彩色、天然色、亮度、對比、畫質)，聲音(低音、 高音、平衡)等恢復到原來之標準設定(在遙控器上操作)。 影 像 設 定 彩色 25 天然色 0 亮度 25 對比 50 畫質 25 豔色 關 色溫 中間 畫質模式 自訂畫質 鍵 選項目 鍵 調整 註:在畫質模式時請按 或 鍵來選擇(自訂畫面、動態畫質、標準畫質、柔和畫質、 文字畫質)。 標準影音 全部調整至 標準值 影像選擇 16 7. 音效選擇按鍵：可以改變聲音之音效模式 , 共有七種項目 (在遙控器上操作)。 按一次 按二次 按三次 按四次 按五次 按六次 按七次 自訂音效 搖滾音效 新聞音效 電影音效 伴唱音效 古典音效 一般音效 註:因機種功能不同,部分機種無此功能。 8. 定時關機按鍵：可以設定電視關機的時間(在遙控器上操作)。 當您欲設定關機時間時，連續按下此鍵可任意設定由 0→10→20→……→110→120→0 分鐘 的自動關機之時間。若超過 5 秒鐘未再按此鍵，畫面字樣會自動消失，即完成自動關機之 時間。 註：當重開機後，原設定之定時關機時間即被解除。 定時 0 分 關機 定時 10 分 關機 定時關機 定時關機 ＊十分鐘後電視自動關機 ＊不設定自動定時關機 定時 120 分 關機 定時 20 分 關機 定時關機 定時關機 定時關機 ‥ ‥ ‥ ＊二十分鐘後電視自動關機 ＊二小時後電視自動關機 音效選擇 音效選擇 音效選擇 音效選擇 音效選擇 音效選擇 音效選擇 17 9. 預約設定按鍵：可以讓您選擇所要的頻道節目，在您所設定的時間開機或關機(在遙控器上操 作)。 ＊設定預約開機天線模式 在一般或有線電視 ▲ 預約設定 調整所需預約之時間 ▲ 選擇所要預約之項目 ＊先設定現在的時間 ＊設定預約開機時間 ＊設定預約關機時間 ＊設定預約開機的頻道 預 約 設 定 現在時刻 --:-- 開機時刻 --:-- 天線模式 有線電視 預約頻道 2 關機時刻 --:-- 鍵 選項目 鍵 調整 預 約 設 定 現在時刻 AM 8:00 開機時刻 --:-- 天線模式 有線電視 預約頻道 2 關機時刻 --:-- 鍵 選項目 鍵 調整 預 約 設 定 現在時刻 AM 8:00 開機時刻 PM 8:00 天線模式 有線電視 預約頻道 2 關機時刻 --:-- 鍵 選項目 鍵 調整 預 約 設 定 現在時刻 AM 8:00 開機時刻 PM 8:00 天線模式 有線電視 預約頻道 2 關機時刻 --:-- 鍵 選項目 鍵 調整 預 約 設 定 現在時刻 AM 8:00 開機時刻 PM 8:00 天線模式 有線電視 預約頻道 2 關機時刻 PM 10:30 鍵 選項目 鍵 調整 預 約 設 定 現在時刻 AM 8:00 開機時刻 PM 8:00 - 天線模式 有線電視 預約頻道 2 關機時刻 --:-- 鍵 選項目 鍵 調整 註:�調整時間按 或 鍵不放時,以 10 分鐘為單位後退或前進;若僅按一下即放, 則 以 1 分鐘為單位後退或前進。 �設定中或設定完成後再按一次 “預約設定” 鍵即可跳出此設定畫面，恢復原接 收之頻道。 18 選到的項目文 字會變成紅色 選項目 低音 低音減弱 低音加強 選項目 高音 高音減弱 高音加強 選項目 平衡 聲音偏左 聲音偏右 選項目 音量擴展 開/關 選項目 環繞音效 選項目 音效 自訂、搖滾、新聞、電影 伴唱、古典、一般 聲音設定 ▲ ▲ ▲ ▲ ▲ ▲ 10.聲音設定按鍵：可以依各人之需要來選擇與調整聲音之項目。 在電視機上操作 影音 調整 小 音量 大 調整 在遙控器上操作 聲音設定 ▲ 聲音設定 聲 音 設 定 低音 25 高音 25 平衡 0 音量擴展 開 環繞音效 關 音效 自訂 鍵 選項目 鍵 調整 。 . . ▲ 選台 t項 目s ▼ �按下遙控器上的”聲音設定”鍵,或者 按二下電視機前面板的”影音調整”鍵, 畫面均會出現聲音設定的選單如左 所示。此時按 或 鍵可選項目,被 選到的項目文字會變紅色且手指符 號會移至該選項。此時按 或 鍵 可作此項目的調整。 �各項目調整如下表。 �部份機種無”音量擴展”、”環繞音效” 、”音效”選項。 關、立體聲、模擬立體聲 開/關 19 11. 字幕顯示按鍵：可以呼叫目前接收之頻道號碼顯示在畫面上或不顯示(在遙控器上操作)。 12. 雜訊消除按鍵：可在弱信號地區或影碟/錄影帶再生的畫面雜訊較多時使用，可以得到較柔 和之畫面(在遙控器上操作)。 註: �音量擴展:可以使電視聲音在小音量時,也能得到明顯的高低音感受。 �環繞音效:可以使電視之聲音狀態, 得到不同的臨場感, (因機種功能不同有不同之選擇 項目) �要進入”環繞音效”也可按遙控器上的”環繞音效選擇”鍵, 直接進入”環繞音效”作選擇。 �音效模式:顧客可隨個各節目之需要, 來選擇所需要的音質。 共有七種項目,其中只有”自定音效”可以依顧客之需要來加以調整,其餘之搖滾 音效、新聞音效、電影音效、伴唱音效、古典音效、一般音效,只能按 或 鍵 加以選擇而不能調整。同時”標準影音”鍵只在”自訂音效”情形下才有作用。 因此在不能調整的音效模式下”高音”及”低音”是無法被選擇控制的。 �要進入”音效”模式,也可按搖控器上的”音效選擇鍵”,來作音效選擇。 一般電視 7 立體聲 字幕顯示 字幕顯示 ＊不顯示 20 14. 環繞音效選擇按鍵:可以使電視之聲音的狀態得到不同的臨場感(部分機種無此功能)。 環繞音效 �因機種功能不同”環繞音效”會有二種模式,請以電視機所顯示來作選擇。 環繞音效 第一種模式 關、立體環繞、模擬立體聲 第二種模式 關/開 聲 音 設 定 低音 25 高音 25 平衡 0 音量擴展 開 環繞音效 關 音效 自訂 鍵 選項目 鍵 調整 。 . . 21 15.頻道鎖定按鍵：可以使部份電台或全部電台不讓他人觀賞時使用(在遙控器上操作)。 (1) 全部頻道鎖定: 當輸入密碼設定完成時,頻道鎖定開始啟動 ＊按 “ “, “ “ 鍵選擇全部頻道 ＊輸入密碼可直接按遙控器之數字鍵來 做為自己之密碼 (密碼設定時顯示為＊號) 頻道鎖定 頻 道 鎖 碼 設 定 頻道鎖碼 全部頻道 須鎖碼頻道 請按數字鍵 輸入密碼 鍵 選項目 鍵 調整 v 頻 道 鎖 碼 設 定 頻道鎖碼 全部頻道 須鎖碼頻道 請按數字鍵 輸入密碼 鍵 選項目 鍵 調整 v 頻 道 鎖 碼 設 定 頻 道 鎖 碼 設 定 完成 頻 道 鎖 碼 設 定 頻道鎖碼 部份頻道 須鎖碼頻道 請按數字鍵輸入密碼 鍵 選項目 鍵 調整 v 22 (2) 部份頻道鎖定: ＊按 “ “, “ “ 鍵選擇部份頻道 ＊輸入鎖定頻道數共有五組 ＊按 ”▲ ”, “▼ ” 鍵以選擇哪一組 ＊按 “ “,” “鍵調整所要之頻道 按五次後 ＊輸入密碼可直接按遙控器之數字鍵來 做為自己之密碼 (密碼設定時顯示為＊號) 當輸入密碼設定完成時,頻道鎖定開始啟動 註：設定完成後再按一次 “頻道鎖定” 鍵跳出此畫面 頻 道 鎖 碼 設 定 頻道鎖定 部份頻道 選擇須鎖定頻道 請按數字鍵 輸入密碼 鍵 選項目 鍵 調整 v 頻 道 鎖 碼 設 定 頻道鎖定 部份頻道 選擇須鎖定頻道 請按數字鍵 輸入密碼 鍵 選項目 鍵 調整 v 頻 道 鎖 碼 設 定 頻道鎖定 部份頻道 選擇須鎖定頻道 請按數字鍵 輸入密碼 鍵 選項目 鍵 調整 v 頻 道 鎖 碼 設 定 頻 道 鎖 碼 設 定 完成 23 (3) 頻道密碼鎖定解除方法: 頻 道 鎖 碼 已 解 除 ※ 當頻道被鎖定後: �在全部頻道鎖定狀態: 按 “選台設定” 、 “電視/AV”、 “選台▲ / ▼ ” “數字鍵直接選台” 、 “常用頻道” 、 “一 般/有線電視” 等之任何一種鍵時皆無作 用，同時會出現右圖之畫面。 �在部份頻道鎖定狀態: 按“選台設定”中”自動頻道搜尋”鍵時，其鎖 定之頻道仍為鎖定狀態。 註：在 A 台被鎖定後，再選台至 A 台時,即會 出現右圖之畫面，而該 A 台也選不到電台。 請按數字鍵輸入密碼 頻道鎖定 鎖 碼 密 碼 錯 誤 當輸入密碼正確時 ＊當有頻道被鎖定時，才會出現此畫面 ＊當輸入密碼錯誤時 ※ 當頻道被鎖定後，密碼忘記時之強制解除方法，按 “解除” 鍵(在遙控器上操作)。 頻 道 鎖 碼 設 定 全 部 取 消 解除 24 數位電視操作選單 數位電視信號輸入方式 按電視/AV 按鍵以選擇信號輸入模式進入數位電視(DVB-T)接收功能 電視/AV 註: 電視/AV 按鍵可以選擇 TV、數位電視、AV1 輸入(或 S 端子 1 輸入)、 AV2 輸入(或 S 端子 2 輸入)、及色差端子輸入 1、色差端子輸入 2 中之任一狀態。 數位電視 25 數位電視基本操作 1. 進入數位電視設定選單 當您進入數位電視模式後,按下遙控器上“ 數位目錄設定” 鍵,並確認選單出現在螢幕 上.按遙控器上” 選擇” 鍵或,將光棒移到所需的選項,在按遙控器上的” 確認“ 鍵進入 次目錄。 數位目錄設定 2.頻道表設定 當您在數位電視模式下,進入數位目錄設定選單後,進入頻道表選項次目錄,並確認選單 出現在螢幕上。按遙控器上” 選擇” 鍵或,將光棒移到所需的節目,再按遙控器上的” 確認“ 鍵進入所需觀看節目 26 3.喜愛設定 當您在數位電視模式下,進入” 數位目錄設定” 選單後,進入” 喜愛設定” 選項次目錄, 並確認選單出現在螢幕上。 喜愛設定有” 喜好與跳過” 兩種功能,按遙控器上” 選擇” 鍵 或 ,將光棒移到所 需設定的頻道上,按遙控器上” 調整” 鍵 或 ,再按遙控器上的” 確認“ 鍵設定 4. 安裝頻道 當您在數位電視模式下,進入” 數位目錄設定” 選單後,進入” 安裝頻道” 選項次目錄, 並確認選單出現在螢幕上。 按遙控器上” 選擇” 鍵 或 ,將光棒移到所需的功能,再按遙控器上的” 確認“ 鍵 進入次目錄。 27 5.頻道增加設定 當您在數位電視模式下,進入” 數位目錄設定” 選單後,進入” 頻道安裝設定” 選項次 目錄。 按遙控器上” 選擇” 鍵 或 ,將光棒移到頻道增加,再按遙控器上的” 確認“ 鍵進 入次目錄. 按遙控器上” 選擇” 鍵 或 ,選擇頻道號碼或頻率,再按遙控器上的” 調整“ 鍵 或 選擇 選擇後再按遙控器上的” 確認“ 鍵增加頻道. 6.系統設定 當您在數位電視模式下,進入” 數位目錄設定” 選單後,進入” 系統設定” 選項次目錄, 並確認選單出現在螢幕上。 按遙控器上” 選擇” 鍵 或 ,將光棒移到所需的功能,再按遙控器上的” 確認“ 鍵 進入次目錄。 28 7.電視設定 當您在數位電視模式下,進入” 數位目錄設定” 選單後,進入” 系統設定” 選項次目錄 按遙控器上” 選擇” 鍵 或 ,將光棒移到“ 電視設定” ,再按遙控器上的” 確認 “ 鍵進入次目錄. 按遙控器上” 選擇” 鍵 或 ,選擇項目,再按遙控器上的” 調整“ 鍵 或 選擇,選 擇後再按遙控器上的” 確認“ 鍵. 註:電視設定可調整細項 語言:語言選項可選擇中文與英文 畫面比例:可改變顯示比例,如 16:9,4:3 等 2 種 螢幕顯示格式:可選擇 一. 4:3 模式:Full Screen,Letter Box 兩種顯示格式 二. 16:9模式:標準,完全放大,縮小一半,置中四種顯示格式 音效:可選擇立體聲,左聲道,右聲道三種模式 目錄透明度:可調整目錄背景透明程度,可按 鍵以增加透明度,按 鍵以減少透明度 目錄顯示時間:設定目錄顯示時間,可按 鍵以增加時間,按 鍵以減少時間 29 8.密碼設定 當您在數位電視模式下,進入” 數位目錄設定” 選單後,進入” 系統設定” 選項次目錄 按遙控器上” 選擇” 鍵 或 ,將光棒移到“ 密碼設定” ,再按遙控器上的” 確認 “ 鍵進入次目錄. 按遙控器上” 數字” 鍵設定密碼,選擇後再按遙控器上的” 確認“ 鍵. 註:若舊密碼忘記可按” 9999” 重新設定 9.出廠預設 當您在數位電視模式下,進入” 數位目錄設定” 選單後,進入” 系統設定” 選項次目錄 按遙控器上” 選擇” 鍵 或 ,將光棒移到“ 出廠預設” ,再按遙控器上的” 確認 “ 鍵進入次目錄. 按遙控器上” 確認” 鍵即可將設定值重設為出廠設定值. 30 10.時間設定 當您在數位電視模式下,進入” 數位目錄設定” 選單後,進入” 系統設定” 選項次目錄 按遙控器上” 選擇” 鍵 或 ,將光棒移到“ 時間設定” ,再按遙控器上的” 確認 “ 鍵進入次目錄. 按遙控器上” 調整” 鍵 或 設定時區時差 11.訊號強度 當您在數位電視模式下,進入” 數位目錄設定” 選單後,進入” 訊號強度” 選項次目錄, 即可顯示目前頻道訊號強度與品質,紅色表訊號與品質弱,綠色表訊號與品質強. 31 12.系統資訊 當您在數位電視模式下,進入” 數位目錄設定” 選單後,進入” 系統資訊” 選項次目錄, 即可顯示目前本機器數位接收器軟體版本. 注: 本目錄僅提供本機器數位接收器軟體版本,您無法對此資訊做任何調整,僅可選則跳 出回到上層視窗。 32 一般電視與有線電視在螢幕上的頻道與實際接收頻率對照表 一般電視 頻道 有線電視 頻道 實際接收頻率 ( MHz) 一般電視 頻道 有線電視 頻道 實際接收頻率 ( MHz) - 1 72 - 78 2 3 4 5 6 2 3 4 5 6 54 - 60 60 - 66 66 - 72 76 - 82 82 - 88 7 8 9 10 11 12 13 7 8 9 10 11 12 13 174 - 180 180 - 186 186 - 192 192 - 198 198 - 204 204 - 210 210 - 216 - - - - - - - - - 14 15 16 17 18 19 20 21 22 120 - 126 126 - 132 132 - 138 138 - 144 144 - 150 150 - 156 156 - 162 162 - 168 168 - 174 - - - - - - - - - - - - - - - 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 216 - 222 222 - 228 228 - 234 234 - 240 240 - 246 246 - 252 252 - 258 258 - 264 264 - 270 270 - 276 276 - 282 282 - 288 288 - 294 294 - 300 300 - 306 - - - - - - - - - - - - - - - - - - - - - - - - - - - 14 15 16 17 18 19 20 21 22 23 24 25 26 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 306 - 312 312 - 318 318 - 324 324 - 330 330 - 336 336 - 342 342 - 348 348 - 354 354 - 360 360 - 366 366 - 372 372 - 378 378 - 384 384 - 390 390 - 396 396 - 402 402 - 408 408 - 414 414 - 420 420 - 426 426 - 432 432 - 438 438 - 444 444 - 450 450 - 456 456 - 462 462 - 468 470 - 476 476 - 482 482 - 488 488 - 494 494 - 500 500 - 506 506 - 512 512 - 518 518 - 524 524 - 530 530 - 536 536 - 542 542 - 548 註：右邊有線電視 65 - 77 頻道實際接收頻率比表列減少 2MHz，例如有線電視 65 頻道實際接 收頻率為 468 - 474MHz，以此類推。 33 一般電視 頻道 有線電視 頻道 實際接收頻率 ( MHz) 一般電視 頻道 有線電視 頻道 實際接收頻率 ( MHz) 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 548 - 554 554 - 560 560 - 566 566 - 572 572 - 578 578 - 584 584 - 590 590 - 596 596 - 602 602 - 608 608 - 614 614 - 620 620 - 626 626 - 632 632 - 638 638 - 644 644 - 650 - - - - - 95 96 97 98 99 90 - 96 96 - 102 102 - 108 108 - 114 114 - 120 44 100 650 - 656 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 656 - 662 662 - 668 668 - 674 674 - 680 680 - 686 686 - 692 692 - 698 698 - 704 704 - 710 710 - 716 716 - 722 722 - 728 728 - 734 734 - 740 740 - 746 746 - 752 752 - 758 758 - 764 764 - 770 770 - 776 776 - 782 782 - 788 788 - 794 794 - 800 800 - 806 註：右邊有線電視 78- 125 頻道實際接收頻率比表列減少 2MHz，例如有線電視 78 頻道實際接 收頻率為 546- 552MHz，以此類推。 一般電視頻道： 2 - 69CH ( 68CH) 有線電視頻道： 1 - 125CH ( 125CH) 總共 68CH + 125CH - 12CH ( 2- 13CH兩者重覆部份) ＝181CH 全頻道 181CH之計算方法 34 無線數位電視頻道撥出一覽表
