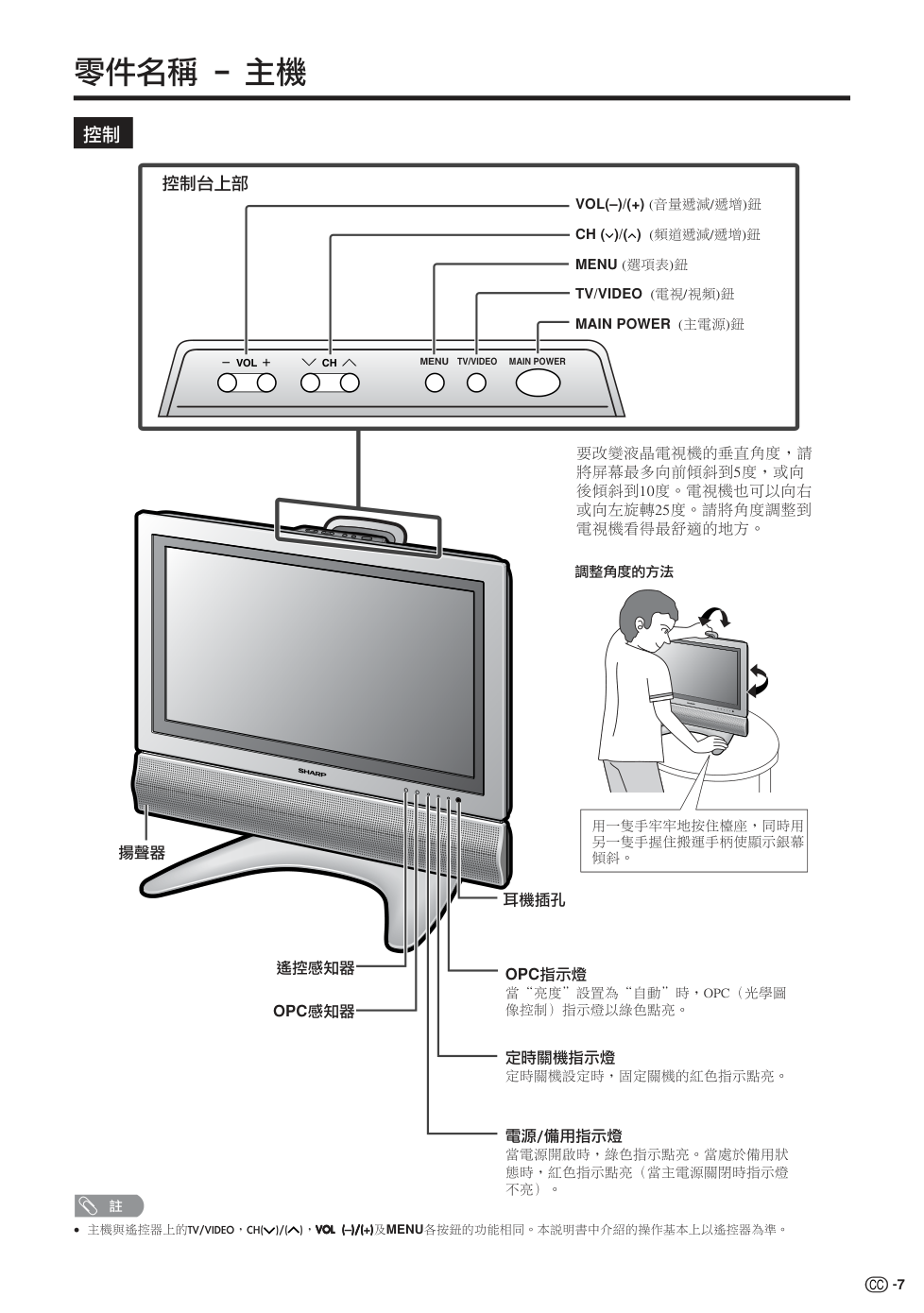

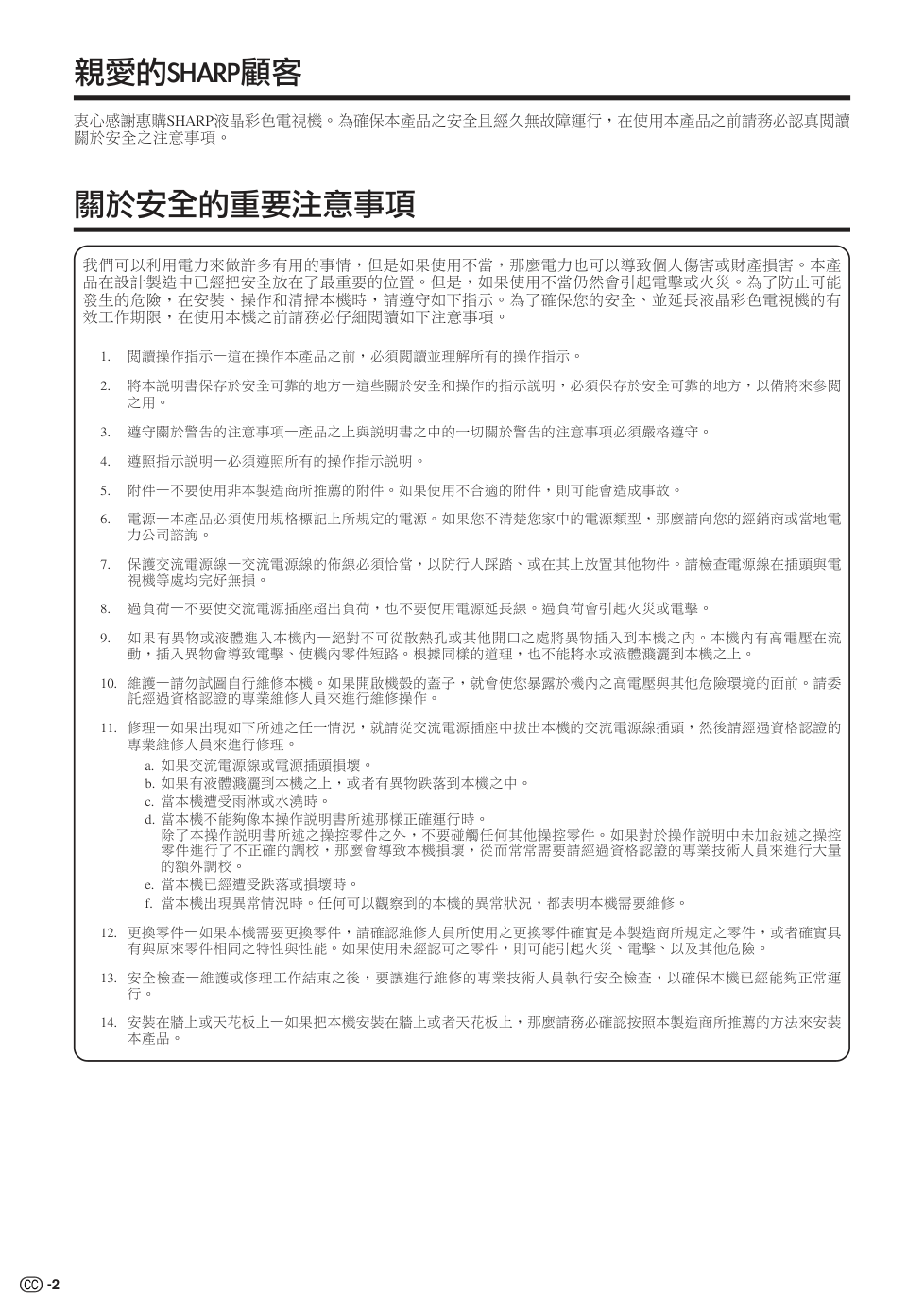

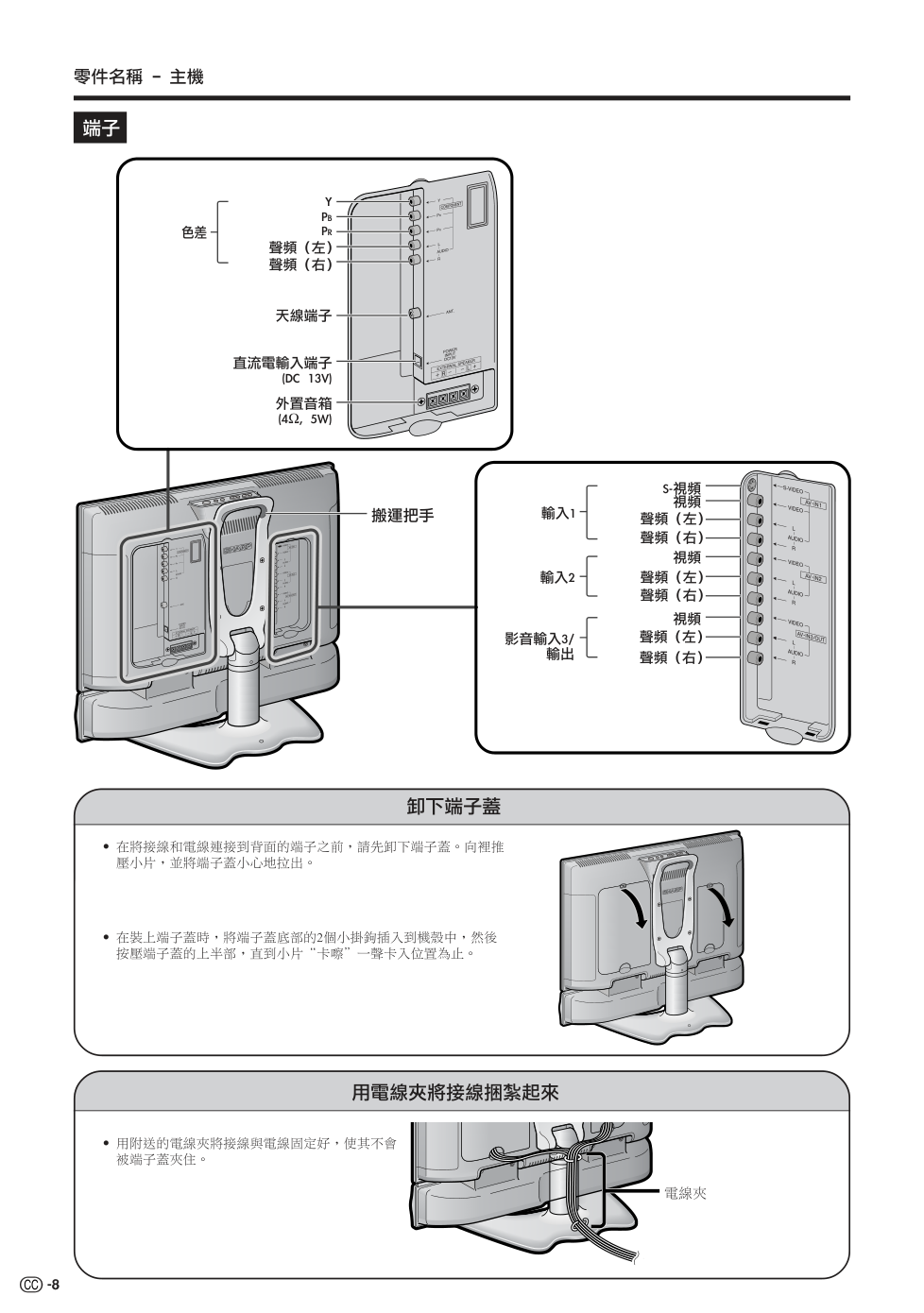

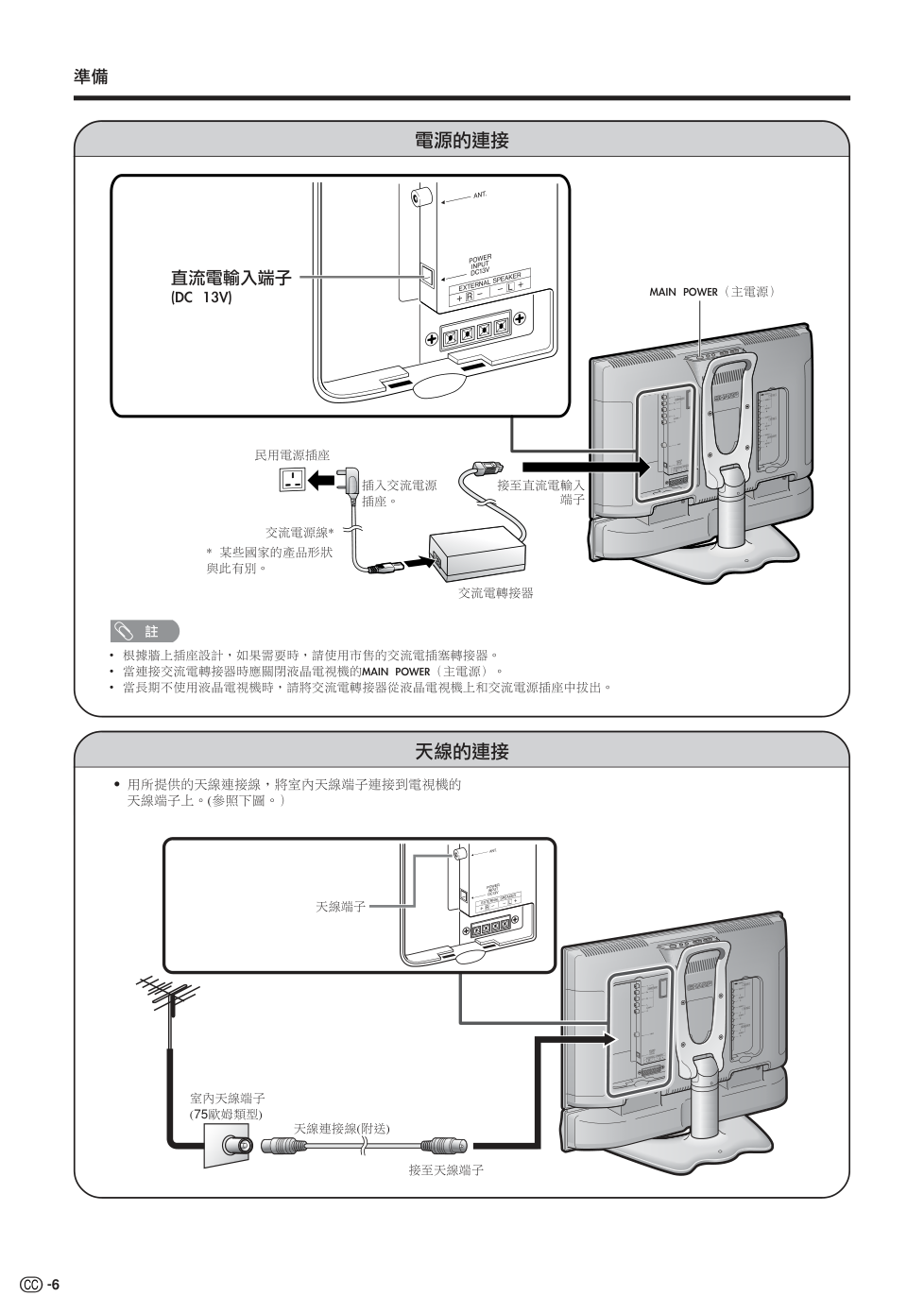

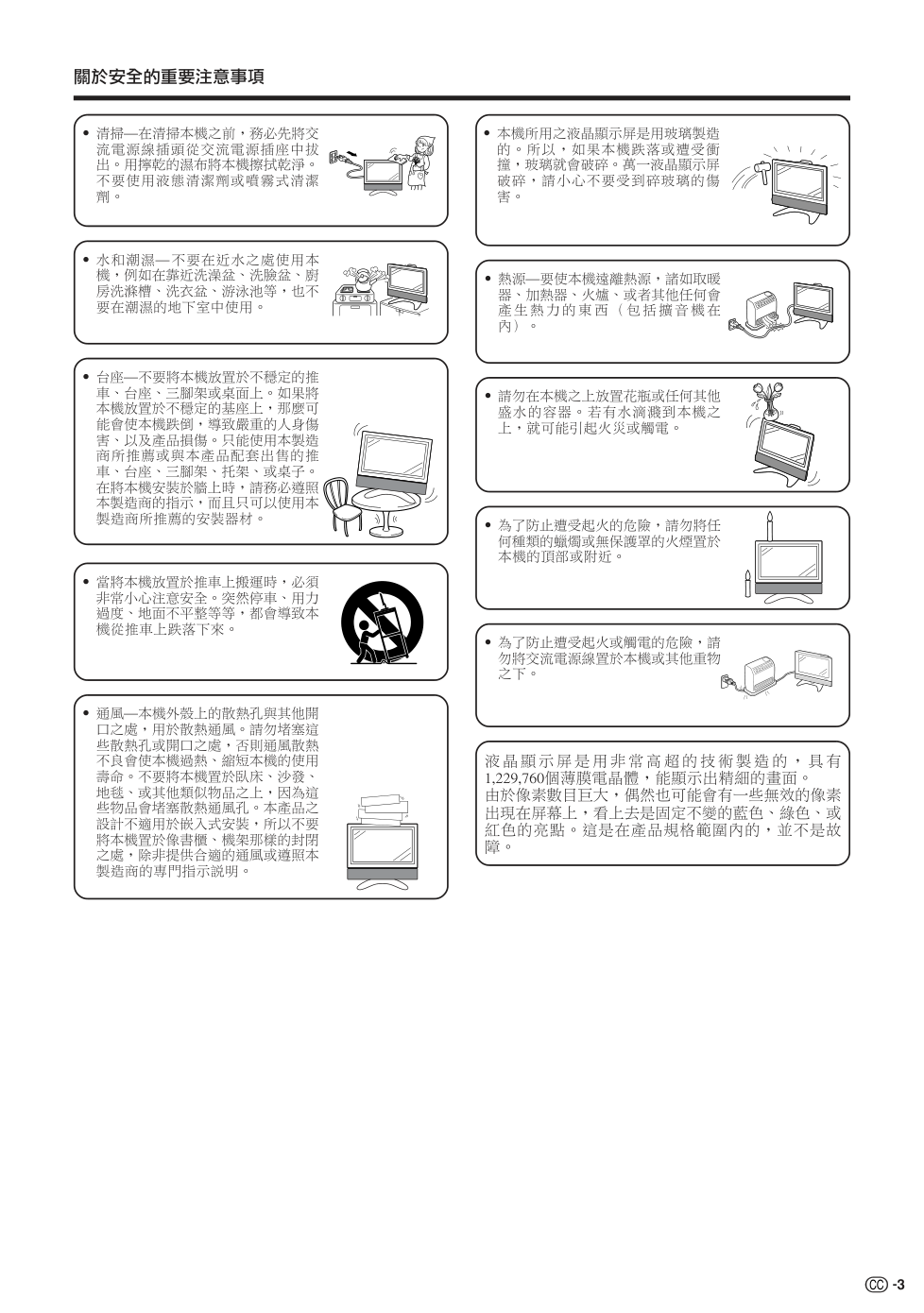

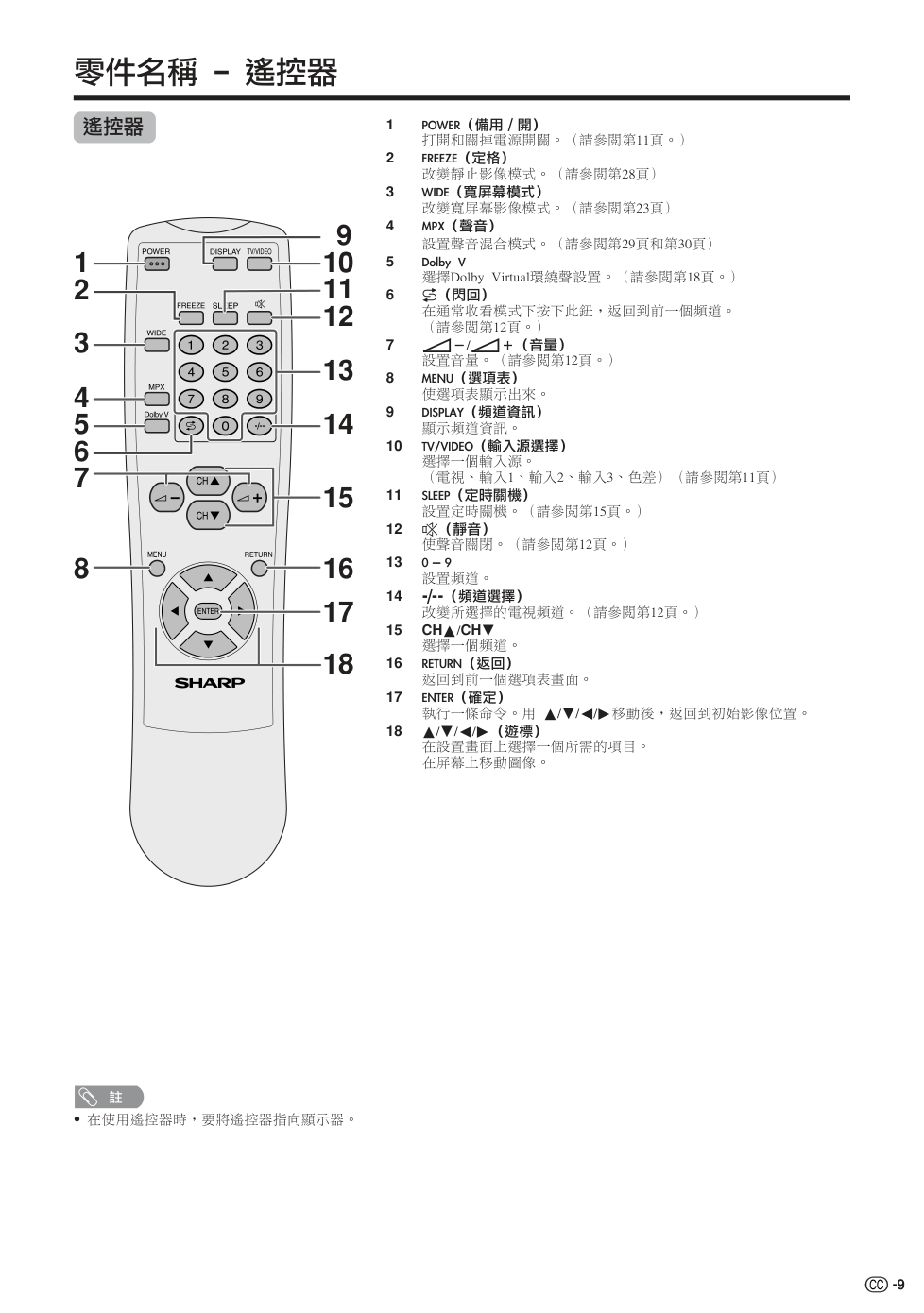

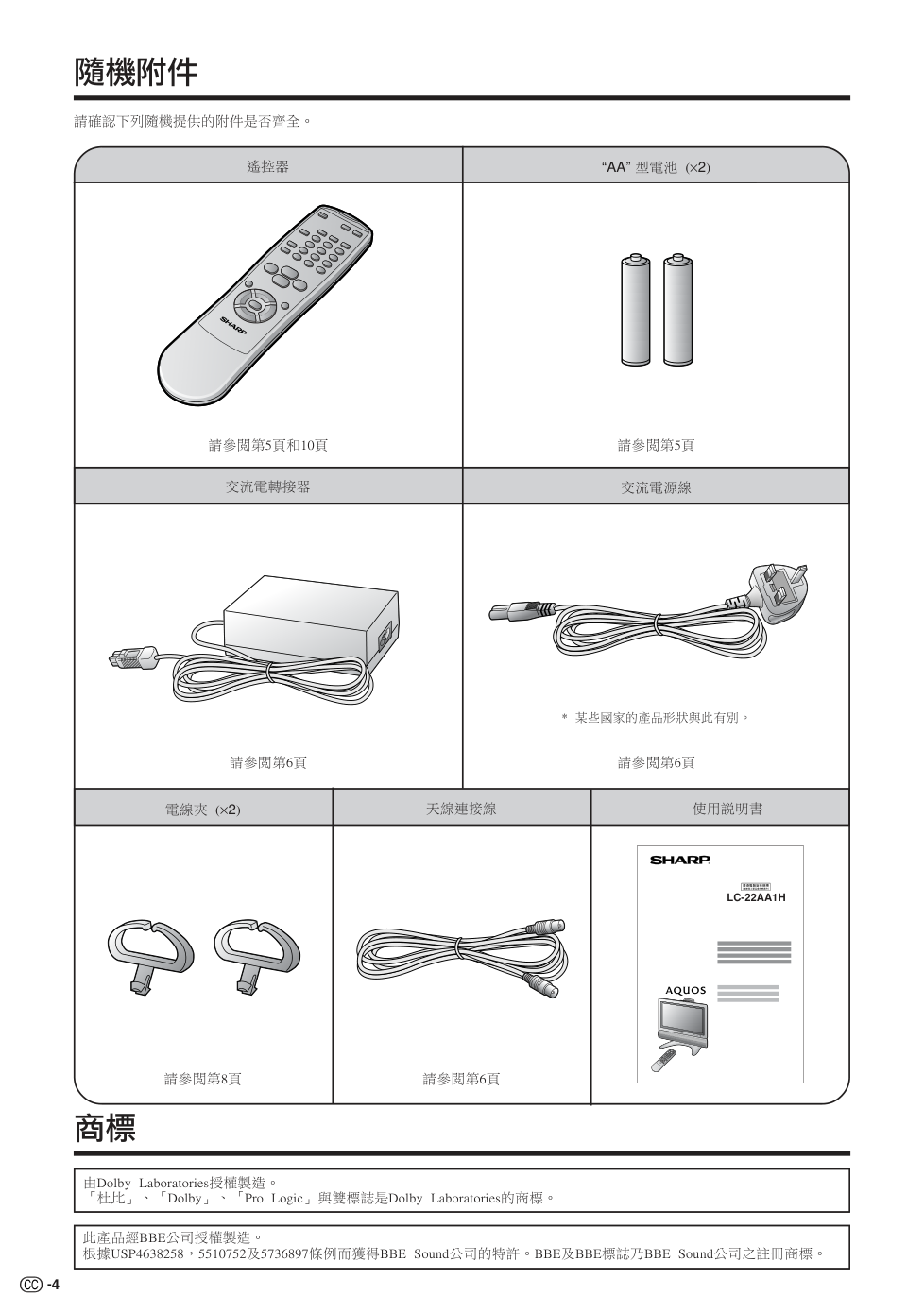

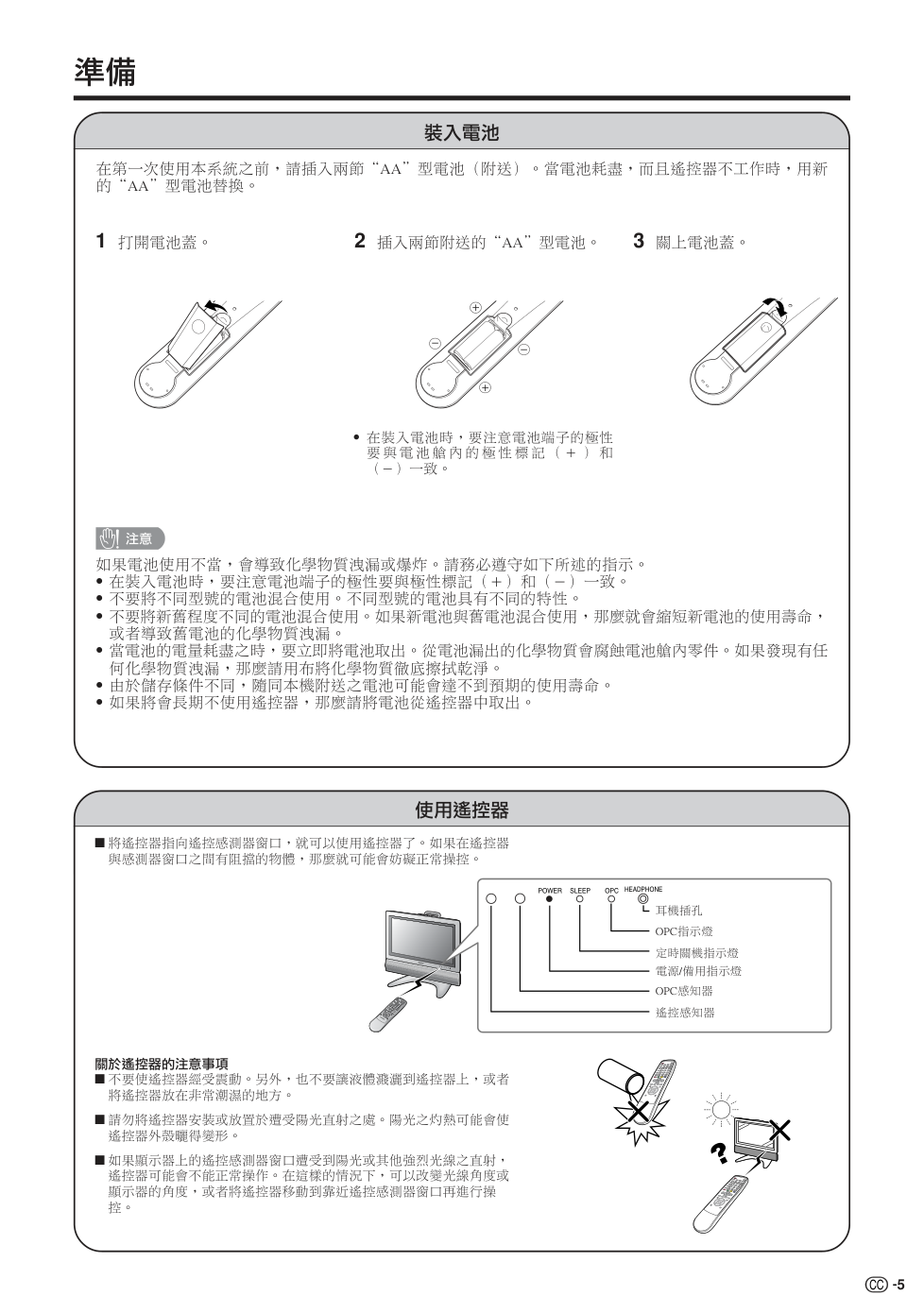

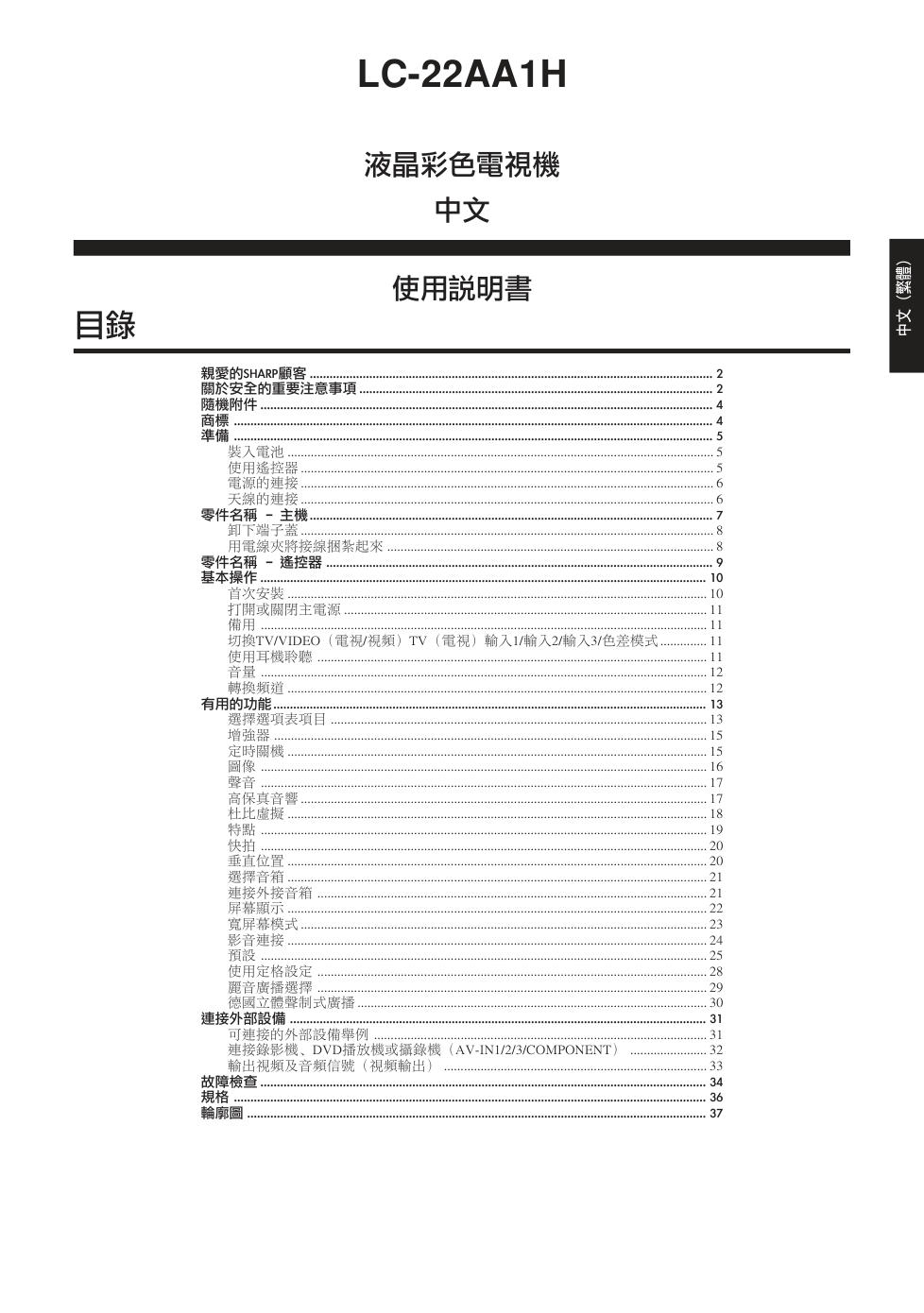

LCD COLOUR TELEVISION OPERATION MANUAL LC-22AA1H ENGLISH Printed on 100% post-consumer recycled paper. 目錄 LC-22AA1H 液晶彩色電視機 中文 使用說明書 親愛的SHARP顧客 .......................................................................................................................... 2 關於安全的重要注意事項 ........................................................................................................... 2 隨機附件 ......................................................................................................................................... 4 商標 ................................................................................................................................................. 4 準備 ................................................................................................................................................. 5 裝入電池 ................................................................................................................................ 5 使用遙控器 ............................................................................................................................ 5 電源的連接 ............................................................................................................................ 6 天線的連接 ............................................................................................................................ 6 零件名稱 ﹣主機.......................................................................................................................... 7 卸下端子蓋 ............................................................................................................................ 8 用電線夾將接線捆紮起來 .................................................................................................. 8 零件名稱 ﹣遙控器 ..................................................................................................................... 9 基本操作 ....................................................................................................................................... 10 首次安裝 .............................................................................................................................. 10 打開或關閉主電源 ............................................................................................................. 11 備用 ...................................................................................................................................... 11 切換TV/VIDEO（電視/視頻）TV（電視）輸入1/輸入2/輸入3/色差模式.............. 11 使用耳機聆聽 ..................................................................................................................... 11 音量 ...................................................................................................................................... 12 轉換頻道 .............................................................................................................................. 12 有用的功能................................................................................................................................... 13 選擇選項表項目 ................................................................................................................. 13 增強器 .................................................................................................................................. 15 定時關機 .............................................................................................................................. 15 圖像 ...................................................................................................................................... 16 聲音 ...................................................................................................................................... 17 高保真音響 .......................................................................................................................... 17 杜比虛擬 .............................................................................................................................. 18 特點 ...................................................................................................................................... 19 快拍 ...................................................................................................................................... 20 垂直位置 .............................................................................................................................. 20 選擇音箱 .............................................................................................................................. 21 連接外接音箱 ..................................................................................................................... 21 屏幕顯示 .............................................................................................................................. 22 寬屏幕模式 .......................................................................................................................... 23 影音連接 .............................................................................................................................. 24 預設 ...................................................................................................................................... 25 使用定格設定 ..................................................................................................................... 28 麗音廣播選擇 ..................................................................................................................... 29 德國立體聲制式廣播 ......................................................................................................... 30 連接外部設備 .............................................................................................................................. 31 可連接的外部設備舉例 .................................................................................................... 31 連接錄影機﹑DVD播放機或攝錄機（AV-IN1/2/3/COMPONENT） ....................... 32 輸出視頻及音頻信號（視頻輸出） ............................................................................... 33 故障檢查 ....................................................................................................................................... 34 規格 ............................................................................................................................................... 36 輪廓圖 ........................................................................................................................................... 37 2 關於安全的重要注意事項 我們可以利用電力來做許多有用的事情，但是如果使用不當，那麼電力也可以導致個人傷害或財產損害。本產 品在設計製造中已經把安全放在了最重要的位置。但是，如果使用不當仍然會引起電擊或火災。為了防止可能 發生的危險，在安裝、操作和清掃本機時，請遵守如下指示。為了確保您的安全、並延長液晶彩色電視機的有 效工作期限，在使用本機之前請務必仔細閱讀如下注意事項。 1. 閱讀操作指示－這在操作本產品之前，必須閱讀並理解所有的操作指示。 2. 將本說明書保存於安全可靠的地方－這些關於安全和操作的指示說明，必須保存於安全可靠的地方，以備將來參閱 之用。 3. 遵守關於警告的注意事項－產品之上與說明書之中的一切關於警告的注意事項必須嚴格遵守。 4. 遵照指示說明－必須遵照所有的操作指示說明。 5. 附件－不要使用非本製造商所推薦的附件。如果使用不合適的附件，則可能會造成事故。 6. 電源－本產品必須使用規格標記上所規定的電源。如果您不清楚您家中的電源類型，那麼請向您的經銷商或當地電 力公司諮詢。 7. 保護交流電源線－交流電源線的佈線必須恰當，以防行人踩踏、或在其上放置其他物件。請檢查電源線在插頭與電 視機等處均完好無損。 8. 過負荷－不要使交流電源插座超出負荷，也不要使用電源延長線。過負荷會引起火災或電擊。 9. 如果有異物或液體進入本機內－絕對不可從散熱孔或其他開口之處將異物插入到本機之內。本機內有高電壓在流 動，插入異物會導致電擊、使機內零件短路。根據同樣的道理，也不能將水或液體濺灑到本機之上。 10. 維護－請勿試圖自行維修本機。如果開啟機殼的蓋子，就會使您暴露於機內之高電壓與其他危險環境的面前。請委 託經過資格認證的專業維修人員來進行維修操作。 11. 修理－如果出現如下所述之任一情況，就請從交流電源插座中拔出本機的交流電源線插頭，然後請經過資格認證的 專業維修人員來進行修理。 a. 如果交流電源線或電源插頭損壞。 b. 如果有液體濺灑到本機之上，或者有異物跌落到本機之中。 c. 當本機遭受雨淋或水澆時。 d. 當本機不能夠像本操作說明書所述那樣正確運行時。 除了本操作說明書所述之操控零件之外，不要碰觸任何其他操控零件。如果對於操作說明中未加敘述之操控 零件進行了不正確的調校，那麼會導致本機損壞，從而常常需要請經過資格認證的專業技術人員來進行大量 的額外調校。 e. 當本機已經遭受跌落或損壞時。 f. 當本機出現異常情況時。任何可以觀察到的本機的異常狀況，都表明本機需要維修。 12. 更換零件－如果本機需要更換零件，請確認維修人員所使用之更換零件確實是本製造商所規定之零件，或者確實具 有與原來零件相同之特性與性能。如果使用未經認可之零件，則可能引起火災、電擊、以及其他危險。 13. 安全檢查－維護或修理工作結束之後，要讓進行維修的專業技術人員執行安全檢查，以確保本機已經能夠正常運 行。 14. 安裝在牆上或天花板上－如果把本機安裝在牆上或者天花板上，那麼請務必確認按照本製造商所推薦的方法來安裝 本產品。 親愛的SHARP顧客 衷心感謝惠購SHARP液晶彩色電視機。為確保本產品之安全且經久無故障運行，在使用本產品之前請務必認真閱讀 關於安全之注意事項。 3 關於安全的重要注意事項 • 清掃—在清掃本機之前，務必先將交 流電源線插頭從交流電源插座中拔 出。用擰乾的濕布將本機擦拭乾淨。 不要使用液態清潔劑或噴霧式清潔 劑。 • 台座—不要將本機放置於不穩定的推 車、台座、三腳架或桌面上。如果將 本機放置於不穩定的基座上，那麼可 能會使本機跌倒，導致嚴重的人身傷 害、以及產品損傷。只能使用本製造 商所推薦或與本產品配套出售的推 車、台座、三腳架、托架、或桌子。 在將本機安裝於牆上時，請務必遵照 本製造商的指示，而且只可以使用本 製造商所推薦的安裝器材。 • 當將本機放置於推車上搬運時，必須 非常小心注意安全。突然停車、用力 過度、地面不平整等等，都會導致本 機從推車上跌落下來。 • 水和潮濕—不要在近水之處使用本 機，例如在靠近洗澡盆、洗臉盆、廚 房洗滌槽、洗衣盆、游泳池等，也不 要在潮濕的地下室中使用。 • 通風—本機外殼上的散熱孔與其他開 口之處，用於散熱通風。請勿堵塞這 些散熱孔或開口之處，否則通風散熱 不良會使本機過熱、縮短本機的使用 壽命。不要將本機置於臥床、沙發、 地毯、或其他類似物品之上，因為這 些物品會堵塞散熱通風孔。本產品之 設計不適用於嵌入式安裝，所以不要 將本機置於像書櫃、機架那樣的封閉 之處，除非提供合適的通風或遵照本 製造商的專門指示說明。 • 本機所用之液晶顯示屏是用玻璃製造 的。所以，如果本機跌落或遭受衝 撞，玻璃就會破碎。萬一液晶顯示屏 破碎，請小心不要受到碎玻璃的傷 害。 • 熱源—要使本機遠離熱源，諸如取暖 器、加熱器、火爐、或者其他任何會 產生熱力的東西（包括擴音機在 內）。 • 請勿在本機之上放置花瓶或任何其他 盛水的容器。若有水滴濺到本機之 上，就可能引起火災或觸電。 • 為了防止遭受起火的危險，請勿將任 何種類的蠟燭或無保護罩的火煙置於 本機的頂部或附近。 • 為了防止遭受起火或觸電的危險，請 勿將交流電源線置於本機或其他重物 之下。 液晶顯示屏是用非常高超的技術製造的，具有 1,229,760個薄膜電晶體，能顯示出精細的畫面。 由於像素數目巨大，偶然也可能會有一些無效的像素 出現在屏幕上，看上去是固定不變的藍色、綠色、或 紅色的亮點。這是在產品規格範圍內的，並不是故 障。 4 隨機附件 請確認下列隨機提供的附件是否齊全。 使用說明書 遙控器 交流電源線 “AA” 型電池 (×2) 交流電轉接器 電線夾 (×2) * 某些國家的產品形狀與此有別。 天線連接線 請參閱第5頁和10頁 請參閱第5頁 請參閱第6頁 請參閱第6頁 請參閱第8頁 請參閱第6頁 由Dolby Laboratories授權製造。 「杜比」、「Dolby」、「Pro Logic」與雙標誌是Dolby Laboratories的商標。 商標 LC-22AA1H 此產品經BBE公司授權製造。 根據USP4638258，5510752及5736897條例而獲得BBE Sound公司的特許。BBE及BBE標誌乃BBE Sound公司之註冊商標。 5 準備 裝入電池 在第一次使用本系統之前，請插入兩節“AA”型電池（附送）。當電池耗盡，而且遙控器不工作時，用新 的“AA”型電池替換。 使用遙控器 ■ 將遙控器指向遙控感測器窗口，就可以使用遙控器了。如果在遙控器 與感測器窗口之間有阻擋的物體，那麼就可能會妨礙正常操控。 關於遙控器的注意事項 ■ 不要使遙控器經受震動。另外，也不要讓液體濺灑到遙控器上，或者 將遙控器放在非常潮濕的地方。 ■ 請勿將遙控器安裝或放置於遭受陽光直射之處。陽光之灼熱可能會使 遙控器外殼曬得變形。 ■ 如果顯示器上的遙控感測器窗口遭受到陽光或其他強烈光線之直射， 遙控器可能會不能正常操作。在這樣的情況下，可以改變光線角度或 顯示器的角度，或者將遙控器移動到靠近遙控感測器窗口再進行操 控。 SLEEP POWER OPC HEADPHONE 耳機插孔 OPC指示燈 定時關機指示燈 電源/備用指示燈 OPC感知器 遙控感知器 + + _ _ 1 打開電池蓋。 2 插入兩節附送的“AA”型電池。 • 在裝入電池時，要注意電池端子的極性 要 與 電 池 艙 內 的 極 性 標 記 （ e ） 和 （f）一致。 3 關上電池蓋。 如果電池使用不當，會導致化學物質洩漏或爆炸。請務必遵守如下所述的指示。 • 在裝入電池時，要注意電池端子的極性要與極性標記（e）和（f）一致。 • 不要將不同型號的電池混合使用。不同型號的電池具有不同的特性。 • 不要將新舊程度不同的電池混合使用。如果新電池與舊電池混合使用，那麼就會縮短新電池的使用壽命， 或者導致舊電池的化學物質洩漏。 • 當電池的電量耗盡之時，要立即將電池取出。從電池漏出的化學物質會腐蝕電池艙內零件。如果發現有任 何化學物質洩漏，那麼請用布將化學物質徹底擦拭乾淨。 • 由於儲存條件不同，隨同本機附送之電池可能會達不到預期的使用壽命。 • 如果將會長期不使用遙控器，那麼請將電池從遙控器中取出。 6 電源的連接 天線的連接 插入交流電源 插座。 交流電源線* 交流電轉接器 * 某些國家的產品形狀 與此有別。 直流電輸入端子 (DC 13V) teote: teote: teote: teote: teote: • 根據牆上插座設計，如果需要時，請使用市售的交流電插塞轉接器。 • 當連接交流電轉接器時應關閉液晶電視機的MAIN POWER（主電源）。 • 當長期不使用液晶電視機時，請將交流電轉接器從液晶電視機上和交流電源插座中拔出。 民用電源插座 MAIN POWER（主電源） 準備 • 用所提供的天線連接線，將室內天線端子連接到電視機的 天線端子上。(參照下圖。） 天線連接線(附送) 室內天線端子 (75歐姆類型) 接至天線端子 天線端子 接至直流電輸入 端子 7 零件名稱 ﹣主機 控制 tes:Note: tes:Note: tes:Note: tes:Note: tes:Note: • 主機與遙控器上的TV/VIDEO，CH( )/( )，VOL ( VOL ( VOL ( VOL ( VOL (–)/( )/( )/( )/( )/(+)))))及MENU各按鈕的功能相同。本說明書中介紹的操作基本上以遙控器為準。 VOL(–)/(+) (音量遞減/遞增)鈕 電源/備用指示燈 當電源開啟時，綠色指示點亮。當處於備用狀 態時，紅色指示點亮（當主電源關閉時指示燈 不亮）。 遙控感知器 OPC指示燈 當“亮度”設置為“自動”時，OPC（光學圖 像控制）指示燈以綠色點亮。 控制台上部 CH ( )/( ) (頻道遞減/遞增)鈕 MENU (選項表)鈕 TV/VIDEO (電視/視頻)鈕 MAIN POWER (主電源)鈕 OPC感知器 定時關機指示燈 定時關機設定時，固定關機的紅色指示點亮。 要改變液晶電視機的垂直角度，請 將屏幕最多向前傾斜到5度，或向 後傾斜到10度。電視機也可以向右 或向左旋轉25度。請將角度調整到 電視機看得最舒適的地方。 揚聲器 耳機插孔 調整角度的方法 用一隻手牢牢地按住檯座，同時用 另一隻手握住搬運手柄使顯示銀幕 傾斜。 CH VOL MENU TV/VIDEO MAIN POWER 8 端子 零件名稱 ﹣主機 用電線夾將接線捆紮起來 • 用附送的電線夾將接線與電線固定好，使其不會 被端子蓋夾住。 電線夾 天線端子 聲頻（左） 聲頻（右） 直流電輸入端子 (DC 13V) 聲頻（左） 聲頻（右） 視頻 Y PR PB 影音輸入3/ 輸出 色差 聲頻（左） 聲頻（右） 視頻 S-視頻 輸入1 搬運把手 聲頻（左） 聲頻（右） 視頻 輸入2 外置音箱 (4q, 5W) • 在將接線和電線連接到背面的端子之前，請先卸下端子蓋。向裡推 壓小片，並將端子蓋小心地拉出。 • 在裝上端子蓋時，將端子蓋底部的2個小掛鉤插入到機殼中，然後 按壓端子蓋的上半部，直到小片“卡嚓”一聲卡入位置為止。 卸下端子蓋 9 零件名稱 ﹣遙控器 遙控器 1 POWER（備用／開） 打開和關掉電源開關。（請參閱第11頁。） 2 FREEZE（定格） 改變靜止影像模式。（請參閱第28頁） 3 WIDE（寬屏幕模式） 改變寬屏幕影像模式。（請參閱第23頁） 4 MPX（聲音） 設置聲音混合模式。（請參閱第29頁和第30頁） 5 Dolby V 選擇Dolby Virtual環繞聲設置。（請參閱第18頁。） 6 A（閃回） 在通常收看模式下按下此鈕，返回到前一個頻道。 （請參閱第12頁。） 7 il/ik（音量） 設置音量。（請參閱第12頁。） 8 MENU（選項表） 使選項表顯示出來。 9 DISPLAY（頻道資訊） 顯示頻道資訊。 10 TV/VIDEO（輸入源選擇） 選擇一個輸入源。 （電視、輸入1、輸入2、輸入3、色差）（請參閱第11頁） 11 SLEEP（定時關機） 設置定時關機。（請參閱第15頁。） 12 e（靜音） 使聲音關閉。（請參閱第12頁。） 13 0 – 9 設置頻道。 14 o（頻道選擇） 改變所選擇的電視頻道。（請參閱第12頁。） 15 CHa/CHb 選擇一個頻道。 16 RETURN（返回） 返回到前一個選項表畫面。 17 ENTER（確定） 執行一條命令。用 a/b/c/d移動後，返回到初始影像位置。 18 a/b/c/d（遊標） 在設置畫面上選擇一個所需的項目。 在屏幕上移動圖像。 1 3 4 5 6 7 8 10 11 9 12 13 14 15 16 17 18 2 • 在使用遙控器時，要將遙控器指向顯示器。 10 首次安裝 在第一次打開液晶電視機的電源時，就會啟動“首次安裝”軟體程式。該程式會使安裝變得更加容易。使用該程式，可 以選擇銀幕顯示語言、並自動搜尋與記憶所有可以接收到的電視頻道。 按下MAIN POWER（主電源）開關。 就會顯示出“First installation (Language)”畫面，並列出可供選擇 的各種銀幕顯示語言。 按下a/b來選擇所需的語言，然後按 ENTER（確定）。“首次安裝（消 息）”畫面就會顯示出來。 如果已經連接了天線，那麼請按下a/ b來選擇“是”，然後按下ENTER（確 定）。如果尚未連接天線，那麼請按 下a/b來選擇“否”，然後按下 MENU（選項表）退出。（在接好了天 線之後可以重新執行首次安裝程式。 關於連接天線請參閱第6頁。） MAIN POWER（主電源） End M First installation (Language) English 按下ENTER（確定）來開始自動節 目搜尋。 搜尋結束時，畫面上顯示出頻道1 的節目。 按下MENU（選項表）退出。 tes: tes: tes: tes: tes: • 當選擇了首次安裝時，輸入模式自動切換到“輸入1”。 • 在執行首次安裝的操作步驟時，可以按下A（閃回）來返回到選擇首次安裝之前的畫面。 基本操作 ttttt • 在執行了首次安裝軟體程式之後，仍可以在電視選項表（參閱第13和14頁）上選擇“語言”來更 改銀幕顯示語言。 按下a/b來選擇需要調校的項目，然 後按下ENTER（確定）。然後再按下 c/d來選擇所需的項目。 按下a/b來選擇“ ”。 2 1 4 5 6 7 3 CH VOL MENU MAIN POWER TV/VIDEO 11 打開或關閉主電源 切換TV/VIDEO（電視/視頻）TV（電視）輸入1/輸入2/輸入3/色差模式 接通所連接的視頻設備的電源。 按下TV/VIDEO（電視/視頻）鈕，選擇可用的輸入 源。 每按一下TV/VIDEO（電視/視頻）鈕，屏幕右上角 將交替顯示輸入1、輸入2、輸入3、色差或TV模 式。 電源/備用指示燈 MAIN POWER (主電源) 1 S 0 6 屏幕顯示 | 按下MAIN POWER（主電源）開關。 電源/備用指 示燈瞬時由紅色變為綠色，主機被接通。 關閉液晶電視機 按下POWER（備用/開）。電源/備用指示燈轉紅。 再打開液晶電視機 按下POWER（備用/開）。電源/備用指示燈轉綠。 備用 基本操作 2 1 • 聲頻視頻輸入模式的信息提示時間為6秒鐘。 • 輸入1: 視頻設備連接至AV-IN1輸入端子。 AV-IN1輸入還額外提供S-視頻輸入端子。如果接線 同時連接了S-視頻和普通視頻端子，則S-視頻輸入 的信號會被優先處理。 • 輸入2: 連接至AV-IN2輸入端子的視頻設備。 • 輸入3: 輸入3模式用於調校預設狀態，並可選擇“IN3”或 “輸出”。當選擇了“輸出”時，“輸入3”就不會 顯示出來。（請參閱第19頁。） • 色差: 連接至COMPONENT輸出端子的視頻設備。 使用耳機聆聽 ■ 將耳機迷你插頭插入到位於電視機前面的HEADPHONE插孔中。 • 耳機不包含在附送之附件中。 • 當耳機的迷你插頭插在HEADPHONE插孔上時，主機的揚聲器不會發出任何聲音。 請參閱第17頁，來調校音量。 • 幾秒鐘之後，銀幕顯示指示消失。 耳機 輸入1模式 輸入2模式 電視模式 色差模式 輸入3模式 | 如果要想關閉主電源，請按下MAIN POWER（主電源）開 關。 CH VOL MENU MAIN POWER TV/VIDEO 12 轉換頻道 可以用0 ﹣9或CHa/b，來選擇頻道。 • 為配合電視頻道日益增多這一趨勢，本液晶電視機提供多達100個頻道（頻道0至99）讓 您選擇，並能使用一位數或兩位數方式來選擇。 使用遙控器上的CH a/////b（頻道遞增/遞減）鈕轉換頻道。 按下CH a（頻道遞增）鈕，頻道將按下列順序改變： 1 → 2 → 3 → . . . → 98 → 99 → 0 → 1 → 2 → 3 → . . . 按下CH b（頻道遞減）鈕，頻道將按下列順序改變： 3 → 2 → 1 → 0 → 99 → 98 → . . . → 3 → 2 → 1 → . . . • 頻道“0”為保留頻道，用於錄影機的“RF”（射頻）輸出。 • 此項操作要在3秒鐘以內完成，否則將不會在2位數頻道模式下進行選擇。 音量 調校音量 | 按下i i i i ik來增大音量。指示條上的標記向右移動。 | 按下i i i i il來減少音量。指示條上的標記向左移動。 關閉聲音 | 按下 e（靜音）可暫時將聲音關閉。會顯示出 “ ”（聲音閉）。 | 按下 e（靜音）可關閉靜音功能。會顯示出 “ ”（聲音開）。 • 在靜音模式下，如果按下i ( ( ( ( (k/////l))))) ，那麼就會將聲音開 啟，並顯示出音量指示。 • 當按下POWER（備用/開）時，就會取消靜音功能。 使用遙控器上的 0 ﹣9 按下按鍵0到9，就可以直接選擇頻道。 i 要選擇1位數的頻道（例如2）時： • 按下2。如果“2”顯示出來，而畫面沒有改變，請按下 o 切換到1位數選擇模式，然後再按下2。 要選擇2位數的頻道（例如12）時： • 按下 o ，設置2位數選擇模式。先按下1再按下2。 VOL (l)/k) CH (s)/(r) 基本操作 主機控制區 使用遙控器上的閃回 (A A A A A) 按下 A，將當前調諧的頻道切換到先前的調諧頻道。 再一次按下 A，返回到當前調諧的頻道。 CH VOL MENU MAIN POWER TV/VIDEO 13 有用的功能 2 1 3 4 5 2 1 3 4 5 按下遙控器上的MENU（選項表），來顯示出電視 選項表。 按下a/b鈕，選擇所需的項目。 •“ ”標記上下移動。 •“ ”標記表示選定的選項表項目。 按下ENTER（確定），來顯示出用於所選擇的選項 表項目的設置畫面。 • 再按下一次ENTER（確定），來調校所選擇的項目。 • 設置畫面的表格請參閱下一頁。 按下c/d鈕進行調整。 按下RETURN（返回）來返回到前一個畫面，或按 下MENU（選項表）來返回到標準畫面。 CH VOL MENU MAIN POWER TV/VIDEO • 可用選項表來調校液晶電視機的多種設置。請按下述步驟選擇所要的項目。 選擇選項表項目 ■ 使用電視選項表 ■ 使用直接操控選項表 按下主機上的MENU（選項表），來顯示出電視選 項表。 按下CH（s）/（r）鈕，選擇所需的項目。 •“ ”標記上下移動。 •“ ”標記表示選定的選項表項目。 按下TV/VIDEO（電視/視頻）鈕，來顯示出用於所 選擇的選項表項目的設置畫面。 • 再按下一次TV/VIDEO（電視/視頻）鈕，來調校所選擇 的項目。 按下VOL （l）/（k）（音量l/k）來進行調 校。 按下MENU（選項表）來返回到前一個畫面。 • 每按下一次MENU（選項表），就會返回到前一個畫 面。 • 顯示選擇表依設定狀態而異。 • 所選擇的項目用黃色顯示出來。 • 最後一個調校的設置狀況，將被保存在記憶器中。 CH (s)/(r) VOL (l)/(k) 選項表 電視/視頻 主機控制區 14 選擇選項表項目（續） ■ 電視選項表設置畫面。 關於使用每一個設置畫面的細節，請參閱所示的頁碼。 有用的功能 • 本說明書中的圖解和銀幕顯示，僅供解釋之用，因此可能會與實際操作略有差別。 請參閱第16頁 請參閱第17頁和18頁 請參閱第25頁 ﹣28頁 請參閱第15、19頁 ﹣22頁 請參閱第24頁 請參閱第10頁 請參閱第10頁 15 有用的功能 2 1 3 4 5 2 1 按下MENU（選項表），來顯示出電視選項表。 按下a/b，來選擇“ ”（特點），然後按下 ENTER（確定）。 按下a/b，來選擇“ ”（增強器），然後 按下 ENTER（確定）。 按下c/d，來選擇“ ”（自動）或者 “ ”（關），然後按下 ENTER（確定）。 按下MENU（選項表）退出。 增強器 按下 SLEEP（定時關機）。 • 當設置了定時關機功能時，就會顯示出剩餘的時 間。 每一次按下 SLEEP（定時關機），剩餘時間就會 按照如下所示進行切換。 • 在設定了時間後，倒計時自動開始。 • 在到達預設時間之前５分鐘，每分鐘顯示一次剩餘 時間。 • 按下 SLEEP （定時關機），選擇“ ”來取消定時關機功能。 • 當定時關機功能正在起作用時，顯示器上的定時關機指示燈以紅色點亮。 在設置“自動”時，能在電視廣播的中等訊號強度範圍內抑制圖像雜訊。 當出現一個屬於恆定等級的強電訊號時，會自動地設置到“關”。 • 在電視信號強度顯著變化或很強的訊號強度範圍內，可能不會達到預期的效果或出現 不穩定。這種情況下，請設置到“關”。 內置式電視放大器在訊號強度太弱的範圍內不能處理。在向購買的商店諮詢後，安裝 外置放大器天線。 定時關機 允許設置電視機自動轉換為備用狀態的時間。 （分鐘） 30 60 90 120 16 按下MENU（選項表），來顯示出電視選項表。 按下a/b來選擇“ ”（圖像），然後按下 ENTER（確定）。 按下a/b來選擇需要調校的項目，然後按下 ENTER（確定）。 • 下一個MENU(選項表)就會顯示出來。 按下c/d鈕進行調整。 按下MENU（選項表）退出。 圖像 選定的項目 選擇/取值範圍 按下d鈕 * 僅在對電視機輸入“N358”或“N443”訊號時，才能看到“色調”。 還原值（按下ENTER（確定）。） 有用的功能 （對比度） （銳度） （紅）﹣ （藍） （綠） （色調）* （還原） 按下c鈕 遞減對比度 遞減色彩濃度 遞減亮度 柔和圖像 增強紅色 減弱綠色 調整色調近紫 0.....30.....60 -30.....0.....+30 -30.....0.....+30 -30.....0.....+30 -30.....0.....+30 -30.....0.....+30 -30.....0.....+30 遞增對比度 遞增色彩濃度 遞增亮度 明銳圖像 增強藍色 增強綠色 調整色調近綠 3 4 5 2 1 17 聲音 按下MENU（選項表），來顯示出電視選項表。 按下a/b，來選擇“ ”（聲頻），然後按 下 ENTER（確定）。 按下a/b來選擇需要調校的項目，然後按下 ENTER（確定）。 • 現在可以選擇每一個項目，或者顯示出下一個 MENU（選項表）。 按下c/d鈕進行調整。 按下MENU（選項表）退出。 (*1) 當“聲音經由”項目設置為“高保真組合音響”時，就不會顯示出這些項目。 (*2) 當“杜比虛擬”設置為“開啟”時，不能選擇“平衡”。 按下c鈕 – 減少耳機音量 – – – 高音減弱 低音減弱 增大左喇叭的聲音 選擇/取值範圍 （電視）↔ （高保真組合音響） 0.....30.....60 ↔ / ↔ ↔ ↔ ↔ / （*根據是否接收到了NICAM或A2立體聲訊號，可以被選擇 的內容就會有所不同。）請參閱第29和30頁。 ↔ ↔ ↔ -30.....0.....+30 -30.....0.....+30 -30.....0.....+30 選定的項目 （聲音經由） (*1) (*1) （杜比虛擬）(*1) 高音 (*1) 低音 (*1) 平衡 (*1), (*2) • 對於“音頻輸出”項目，單聲道錄影機應該選擇“聲音1”或“聲音2”，立體聲錄影機應該選擇“聲音1+2”，這樣，在回放錄影時就能選擇 所需的聲音。 有用的功能 按下d鈕 – 增大耳機音量 – – – 高音增強 低音增強 增大右喇叭的聲音 高保真音響 當AV-IN3/OUT（影音輸入3/輸出）端子連接到外部擴音機時，使用本功能可獲得更好 的音質。 若要使用本功能，請在特點選項表上將 “ ”（影音輸入3／輸出）設 置為“輸出”（請參閱第19頁）。 如果在聲頻選項表上將“ ”（聲音經 由）切換到“ ”（高保真組合 音響）。 • 那麼就會關閉音箱的聲音。 按下a/b來選擇需要調校的項目，然後按下 ENTER（確定）。 按下c/d來選擇聲頻模式。 按下MENU（選項表）退出。 • 按下i（+/-）就會顯示出如上 所示的音量指示。可以按下該鈕上 的i（+）或i（-）來調校音 量。 3 4 5 2 1 3 4 5 2 1 18 有用的功能 杜比虛擬 用杜比定向邏輯II（Dolby Pro Logic II）技術，可欣賞環繞聲雙聲道立體聲。 虛擬杜比環繞聲（Virtual Dolby Surround）是由杜比研究所認證的技術，能用杜比定向邏輯或 杜比定向邏輯II從兩個音箱中播放出倣真的環繞聲效果。 虛擬杜比環繞聲保留了原始多聲道音頻中的全部資訊，並為聽眾提供被更多的的音箱所發出 的聲音圍繞其中的感覺。 在選項表畫面上設置虛擬杜比環繞聲 • 當用耳機來輸出聲音時，虛擬杜比環繞聲功能就不起作用。 • 當在“杜比虛擬”設置中選擇了“開啟”時，那麼就不能調校 “平衡”。 • 對於某些碟片，可能需要在DVD影碟機上進行設置。此時，請 參閱該DVD影碟機的使用說明書。 按下MENU（選項表），來顯示出電視選項表。 按下a/b，來選擇“ ”（聲頻），然後按 下 ENTER（確定）。 按下a/b，來選擇“ ”（杜比虛 擬），然後按下 ENTER（確定）。 按下c/d來選擇“ ”（開啟）。 按下MENU（選項表）退出。 直接設置虛擬環繞聲 按下Dolby V來顯示杜比虛擬畫面。 按下Dolby V來選擇“ ”（開啟）。 • 按下Dolby V可以開啟或關閉“杜比虛擬”功能。 2 1 2 1 3 4 5 19 特點 特點項目可由用戶設定。 按下MENU（選項表），來顯示出電視選項表。 按下a/b，來選擇“ ”（特點），然後按 下 ENTER（確定）。 按下a/b來選擇需要調校的項目，然後按下 ENTER（確定）。 按下c/d鈕進行調整。（“屏幕顯示”選項表 項目除外） 按下MENU（選項表）退出。 選定的項目 (自動電源關閉） (僅限於TV模式） (音箱) 出廠設置 [ ] 最大亮度 [ ]（關）此功能無效。 [0] 正常取向 [IN3]（輸入） “AV-IN3”（輸入3）端子被選擇 作為輸入端子。 [ ] 對於適中強度的電視廣播訊號， 減少其圖像雜波。 [ ]（關）此功能無效。 [ ]（可拆卸） 在使用內部音箱時，選擇該選 項。 選擇/取值範圍 [ ]（標準） 60%的亮度 → 適合在照明良好的場所觀看。可節約能源。 [ ] 20%的亮度 → 在昏暗場所提供足夠的亮度。 [ ]（自動） 銀幕亮度根據房間內的環境亮度進行調校，以節省電力消耗。 當設置為“ ”（自動）時，請確認沒有東西阻擋住OPC感知 器，若有阻擋則會影響其感知周圍光線亮度之能力。 [ ]（開啟） 在觀賞快速移動的影像時，可以改善液晶顯示器的反應速度。 特別是當房間溫度較低（等於或低於15℃或59°F）時，改善效 果明顯。 當畫面尺寸為“ ”（14:9縮放）、“ ”（全景）或 “ ”（16:9影院）時： 當畫面尺寸為“ ”（標準）或“ ”（全屏）時： [ ] 線路輸出被選擇﹐輸出音量被 (輸入/輸出）固定﹐能夠進行揚 聲器輸出。 [ ]（關） 此功能無效。 [ ]（開啟） 5分鐘內未有接收任何信號時關閉（自動電源關閉）液晶電視機 的電源。 [ ]（外接） 使用外接音箱時，選擇該選項。 有用的功能 2 1 3 4 5 影像下移。 影像上移。 f30 30 f15 15 影像下移。 影像上移。 20 按下MENU（選項表），來顯示出電視選項表。 快拍 按下a/b，來選擇“ ”（特點），然後按 下 ENTER（確定）。 按下a/b，來選擇“ ”，然後按下 ENTER （確定）。 按下c/d，來選擇“ ”（開啟），然後按 下 ENTER（確定）。 按下MENU（選項表）退出。 在觀賞快速移動的影像時，可以改善液晶顯示器的反應速度。特別是當房間溫度較低 （等於或低於15℃或59°F）時，改善效果明顯。 • 使用“快拍”功能時可能會在影像上出現雜波。如果出現 這種情況，那麼請將本功能設置為“關”。 2 1 3 4 5 按下MENU（選項表），來顯示出電視選項表。 按下a/b，來選擇“ ”（特點），然後按 下 ENTER（確定）。 按下a/b來選擇“ ”，然後按下ENTER （確定）。 按下c/d鈕進行調整。 按下MENU（選項表）退出。 垂直位置 2 1 3 4 5 有用的功能 • 當畫面尺寸為“ ”（標準）或“ ”（全屏）時， 那麼可以調校在-15與+15之間的值。 允許將影像上移或下移。 21 可使用附送之音箱（可拆卸）或其他外接音箱來輸出聲音。 按下MENU（選項表），來顯示出電視選項表。 按下a/b，來選擇“ ”（特點），然後按 下 ENTER（確定）。 選擇音箱 按下a/b，來選擇“ ”，然後按下 ENTER （確定）。 按下c/d，來選擇“ ”或者 “ ”，然後按下 ENTER（確定）。 按下MENU（選項表）退出。 2 1 3 4 5 後視圖 連接外接音箱 如何連接音箱電纜 抬起蓋子。 插入接線的尖頭。 1 1 1 1 1 2 2 2 2 2 3 3 3 3 3 有用的功能 • 如上圖所示，用電線夾將外接音箱的電線捆綁起來。 • 確保外接音箱符合4歐姆和5瓦特的規格。 • 用正確的接線連接正極／負極插口。不正確的連接會導致短路。 確保正確地連接了音箱插口和接線極性（L, +） • 音箱插口有正極（L）和負極（+）。 • 正極是紅色的，而負極是黑色的。 • 接線也分為正極和負極。 • 當連接左／右音箱時，確保用正確的接線連接正極／負極插口。 • 關於外接音箱電線的捆綁，請參閱第8頁。 • 在安裝音箱之前，從電源插座上拔下電源線。 • 當電視機安裝在附送之檯座上使用時，請勿拆卸音箱。否則可能破壞重力平衡，導致產品毀損或人員受傷。 將蓋子放回。 22 按下MENU（選項表），來顯示出電視選項表。 按下a/b，來選擇“ ”（特點），然後按 下 ENTER（確定）。 按下a/b，來選擇“ ”（屏幕顯 示），然後按下 ENTER（確定）。 按下a/b來選擇需要調校的項目，然後按下 ENTER（確定）。 (詳情請參閱下表。) 按下c/d鈕進行調整。 按下MENU（選項表）退出。 選擇/取值範圍 選定的項目 說明 選擇銀幕顯示的位置 當已經選擇了一個頻道時，選擇是否要顯示出聲音的資訊。 選擇要顯示在屏幕上的資訊。要打開屏幕顯示時，請使用DISPLAY按下鈕。 （定時關機） 底部 ↔ 頂部 是 ↔ 否 否 ↔ 是 屏幕顯示 有用的功能 2 1 3 4 5 6 對於銀幕顯示，可以調校各種各樣的設置。 23 寬屏幕模式 可用遙控器上的 WIDE（寬屏幕）來改變畫面的尺寸。 按下WIDE（寬屏幕），來選擇寬屏幕模式。 每按下一次 WIDE（寬屏幕），顯示模式就如下 所示改變一次。 • 4秒鐘之後，“ ”（寬屏）模式畫面將會自動消失。 說明 在這種模式下，圖像被一步步拉長到屏幕的兩側邊緣。 用於16:9 擠壓型圖像。 用於16:9 信箱型圖像。在某些節目時頂部和底部可能出現邊緣條。 用於4:3 標準圖像。兩側每邊都出現一個邊緣條。 用於14:9 的信箱型圖像。兩側每邊出現一個狹窄的邊緣條，並且在某些節目情況下可以看見頂部 和底部也出現邊緣條。 選定的項目 （標準） （14:9縮放） 有用的功能 全景 全屏 １６ ：９ 影院 标准 １４ ：９ 缩放 2 1 • WSS（Wide Screen Signalling，寬銀幕訊號指令）資訊， 指的是從電視臺發送出來的原始寬銀幕模式資訊。 • 當DVD等外部設備支持WSS（寬銀幕訊號指令）時，或 當接收到來自廣播電視臺的WSS訊號時，本功能就會起 作用。 24 影音連接 對於接駁外部設備，可以在“ ”（影音連接）畫面上用手動方式調校各種設 置。 [1] 輸入1/輸入2/輸入3/色差 對於來自接駁到“輸入1”、“輸入2”、“輸入3”或“色差”端子上的影像設備 的訊號，選擇合適的訊號類型和彩色制式。 按下MENU（選項表），來顯示出電視選項表。 按下a/b來選擇“ ”（影音連接）， 然後按下ENTER（確定）。 按下a/b來選擇“輸入1”、“輸入2”、“輸 入3”或“色差”，然後按下ENTER（確定）。 按下a/b來選擇需要的項目，然後按下ENTER （確定）。 按下a/b，來選擇“ ”（訊號類 型）、“ ”或“ ”、然後 按下 ENTER（確定）。 按下MENU（選項表）退出。 選擇/取值範圍 選定的項目 說明 (*1) （訊號類型） （自動頻率控制） (*2) 自動, AV, Y/C 選擇外接設備的訊號類型。 模式1, 模式2 選擇頻率控制模式。“ ”（模式1）適用於DVD影碟機或解碼器， “ ”（模式2）適用於錄影機或攝影機。 自動, PAL, SECAM, N358 (NTSC 3.58), N443 (NTSC 4.43), PAL60 彩色標準 (*1) 祇有當選擇了“ ”（輸入1）時，才能看見“ ”（訊號類型）。 (*2) COMPONENT（色差）被選擇時，只能選擇“彩色制式”中的“自動”、“PAL”、 “N358”、 “N443”。 • 如果不能顯示出（彩色）影像，那麼請試一試改變不同的訊號類型。 • 根據與各種設備類型之相容程度可能各不相同，所顯示的圖像可能變得扭曲變形。如果發生這種情況，那麼請選擇 “ ”（自動頻率控制）模式，以改善圖像扭曲程度。 • 根據在“ ”（彩色制式）中的設置情況不同，在影音輸入訊號之間的切換可能很慢。如果想要加快訊號切換速度， 那麼請將在“ ”（彩色制式）中的“ ”（自動）切換到當前正在接收之彩色制式。 有用的功能 例：選擇AV1時 例：選擇AV2時 2 1 3 4 5 6 25 預設 [1] 自動搜尋 在執行了首次安裝軟體程式之後，執行如下操作來搜尋並記憶新的電視節目。 按下MENU（選項表），來顯示出電視選項表。 按下a/b來選擇“ ”（預設），然後按下 ENTER（確定）。 按下a/b來選擇“ ”（自動搜尋）， 然後按下ENTER（確定）。 按下a/b來選擇需要的項目，然後按下ENTER （確定）。 按下c/d來選擇需要的項目。 按下a/b來選擇“ ”（存儲節目 從），然後按下ENTER（確定）。 按下a/b/c/d，來選擇節目將要被記憶的位 置，然後按下ENTER（確定）。 按下a/b，來選擇“ ”（開始搜 尋），然後按下ENTER（確定），來啟動節目自 動搜尋。 搜尋結束之後，按下MENU（選項表）退出。 2 1 3 有用的功能 4 5 6 7 8 • 當搜尋結束時，新找到的節目會用黃色顯示在節目列表 上。 26 執行[1] 自動搜尋中的步驟1和步驟2，來顯示 出“ ”（預設）畫面。 按下a/b，來選擇“ ”（手動調 校），然後按下 ENTER（確定）。 按下a/b來選擇項目，然後按下c/d來進行 調整。（詳情請參閱下表。） • 也可用0-9鈕，來調校“ ”（頻率）項目。 • 如果要調校“ ”（名稱），首先按下ENTER （確定），來使正文輸入模式有效。然後按下c/ d，來選擇輸入位置。再按下a/b，來選擇所需 的字符。正文的輸入結束時，請按下ENTER（確 定），來設置該名稱。 按下MENU（選項表）退出。 預設（續） [2] 手動調校 可以調校節目的各個設置。 選定的項目 （頻道） （頻率） （名稱） （聲音制式） （跳越） 說明 頻道位置號碼增加或減少。 能夠接收的頻率取決於電視標準、電視機安裝的場所、以及地域 範圍。 節目名稱（最多5個字符）。 彩色標準 電視標準 左側帶有“（•）（紅色）”記號的頻道號碼被設為跳越。 選擇/取值範圍 0 ﹣99 044 ﹣859 (MHz) 041.10 ﹣871.10 A ﹣Z, 0 ﹣9, +, -, ., /, !, _ 自動, PAL, SECAM N358, N443, PAL60 B/G, I, D/K, M, 自動* “ ”（關）↔“ ”（開啟） • 根據頻道的彩色制式的設置情況不同，在頻道之間的切換可能很慢。如果想要加快頻道切換速度，那麼請將在“ ” （彩色制式）中的“ ”（自動）切換到當前正在接收之彩色制式（PAL，SECAM，N358，N443或PAL60）。 有用的功能 2 1 3 4 * 只有在首次安裝時，才能在聲音制式中選擇“自動”和“自動搜尋”。 27 預設（續） [3] 排序 可以自由更改各個節目的節目位置。 執行[1] 自動搜尋中的步驟1和步驟2，來顯示 出“ ”（預設）畫面。 按下a/b，來選擇“ ”（排序），然後 按下 ENTER（確定）。 按下a/b/c/d，來選擇需的節目，然後按下 ENTER（確定）來排序。 • 當按下ENTER（確定）時，移動模式就進入有效 狀態。按下a/b，將當前做了標記的節目移動 到所需的節目位置。當頻道移動到所需位置時， 前面和後面的所有頻道就會相應上移或下移。然 後按下ENTER（確定），來退出移動模式。 按下MENU（選項表）退出。 有用的功能 2 1 3 4 [4] 消除節目範圍 可以刪除單個節目或處於相連位置的多個節目。 執行[1] 自動搜尋中的步驟1和步驟2，來顯示 出“ ”（預設）畫面。 按下a/b，來選擇“ ”（消除 節目範圍），然後按下 ENTER（確定）。 按下a/b/c/d，來選擇節目將要被刪除的位 置，然後按下ENTER（確定）。被選擇的節目 就會以黃色顯示出來。 • 如果想要刪除處於相連位置的多個節目，那麼選 擇處於這個想要刪除的範圍的開頭之處的節目。 如果想要刪除處於相連位置的多個節目，那麼 按下a/b/c/d，來選擇處於這個範圍的結尾 之處的節目。被選擇的節目就會以黃色顯示出 來。 按下ENTER（確定），來刪除所選擇的節目 （一個或多個）。緊跟在後面的所有節目就會 向上移動。 按下MENU（選項表）退出。 2 1 3 4 5 6 28 預設（續） [5] 確定/更改名稱 可以輸入或更改每個節目的名稱。 執行[1] 自動搜尋中的步驟1和步驟2，來顯示 出“ ”（預設）畫面。 按下a/b，來選擇“ ”（確 定/更改名稱），然後按下 ENTER（確定）。 按下a/b/c/d，來選擇需的節目，然後按下 ENTER（確定）。處於輸入位置的字符會閃 爍。 按下c/d來選擇輸入位置，然後按下a/b來 選擇所需的字符。 按下ENTER（確定），來接受所輸入的名稱。 然後按下MENU（選項表）退出。 有用的功能 2 1 3 4 5 使用定格設定 可以使影像定格。如果想要做一個備忘錄或者檢查顯示 畫面上的某些東西，那麼影像定格功能就非常有用。 • 要定格屏幕上的影像，按下FREEZE（定格）。 • 要退到普通觀看模式，按下FREEZE（定格）。 • 當銀幕上顯示著定格影像時，則不能改變畫面尺寸。 • 勿讓定格畫面長時間擱置不變。 標準到靜止 影像 靜止到標準 影像 29 接收麗音信號時，可選擇接收模式。為了欣賞“麗音”（NICAM）廣播，本液晶電視 機能夠接收麗音立體聲、雙語、以及單聲道廣播。 立體聲 液晶電視機接收立體聲廣播。 • 每按下一次MPX鈕，便會在“ ”(立體聲)與 “ ”(單聲道)兩種模式之間切換一次。 • 如果選擇了“ ”(單聲道)，電視伴音將按單聲道輸 出。 雙語 當液晶電視機正在接收雙語節目時，就會自動選擇“ ” （聲音1）模式。 • 每按下一次MPX鈕，顯示模式就如下所示改變一次。 單聲道 液晶電視機接收單聲道廣播。 • 每按下一次MPX鈕，便會在“ ”(麗音)與“ ”(單 聲道)兩種模式之間轉換一次。 麗音廣播選擇 • 如果鬆開鈕約3秒鐘，模式設定將會自動中止，電視機也同時返回正常模式。 • 可為每個頻道分別選擇設定。 • 也可在音頻畫面上將“ ”（電視聲音）項目設置為“ ”（單聲道），來關閉麗 音模式。（參閱第17頁） 有用的功能 30 接收德國立體聲制式立體聲信號時，可選擇接收模式。為了使您盡情欣賞德國立體聲 制式廣播，液晶電視機可接收德國立體聲制式的立體聲和雙語廣播。 立體聲 液晶電視機接收立體聲廣播。 • 每按下一次MPX鈕，便會在“ ”（立體聲）與 “ ”（單聲道）兩種模式之間切換一次。 • 如果選擇了“ ”（單聲道），電視伴音將按單聲道 輸出。 雙語 當液晶電視機正在接收雙語節目時，就會自動選擇“ ” （聲音1）模式。 • 每按下一次MPX鈕，顯示模式就如下所示改變一次。 德國立體聲制式廣播 • 如果鬆開鈕約3秒鐘，模式設定將會自動中止，電視機也同時返回正常模式。 • 可為每個頻道分別選擇設定。 • 也可在音頻畫面上將“ ”（電視聲音）項目設置為“ ”（單聲道），來關閉德 國立體聲制式。（參閱第17頁） 有用的功能 31 • 不能連接到電腦。 • 請使用另購的聲頻／視頻連接線作為連接接線。 • AV-IN1﹐2及3端子只能連接聲頻／視頻信號﹐連接其他信號有導致其發生故障的危險。 • AV-IN1有兩個視頻輸入端子﹕VIDEO及S-VIDEO。在兩個端子都連接上外部設備時（若您選擇AV-IN1），只有傳入 S-VIDEO端子的影像會出現。要觀看傳入VIDEO端子的影像時﹐不要在S-VIDEO端子上連接任何外部設備。 • 有關外部設備連接的詳細說明﹐請參閱該外部設備的說明書。 通過將錄影機或家用電視遊戲機連接在位於電視機背面的端子上便可欣賞影音作品。 為避免發生意外事故﹐應在連接外部設備前關閉主機的電源。 連接外部設備 可連接的外部設備舉例 <範例> • 攝錄機 • 家用電視遊戲機 接至COMPONENT端子 接至AV-IN2/3端子 * 若外部設備有色差端子﹐建議與COMPONENT 端子連接（能夠欣賞高畫質影像）。 <範例> • DVD播放機等。 <範例> • 錄影機 * 若外部設備有S-視頻端子﹐建議與S-VIDEO端子 連接。 接至AV-IN1端子 32 連接錄影機﹑DVD播放機或攝錄機（AV-IN1/2/3/COMPONENT） 連接外部設備 • 若錄影機（或其他外部設備）設有S-視頻端子，建議與S-VIDEO端子連接。（使用S-視頻連接線） • S-VIDEO及VIDEO兩個端子都連接上外部設備時（若您選擇AV-IN1），只有輸入S-VIDEO端子的影像會出現。 • 即使連接兩台以上外部設備也不能觀看複數或合成影像。連接外部設備時請注意要將視頻及音頻接線連接在正確的端子上。 連接至AV-IN2/3端子 連接至聲頻／視頻輸出 端子 連接至COMPONENT輸入 （視頻）端子 連接至COMPONENT輸出 （聲頻）端子 連接至AV-IN1端子 連接至聲頻／視頻輸出 端子 視頻 聲頻（左） 聲頻（右） 聲頻（左） 聲頻（右） Y PB PR 錄影機 DVD播放機 視頻 聲頻（左） 聲頻（右） 攝錄機 連接至S-視頻輸入端子 連接至S-視頻輸出端子 S-視頻 連接至COMPONENT輸入 （聲頻）端子 連接至COMPONENT輸出 （視頻）端子 錄影機 33 連接外部設備 輸出視頻及聲頻信號（視頻輸出） 您可以經由聲視頻輸出端子（AV-IN3/OUT）輸出來自電視機的影音信號。 • 作為OUTPUT(輸出)端子使用時，請選擇“ ”中的電視選項表，並將“ ”設定於“ ”（參閱第19 頁）。 • “ ”的出廠設定為“IN3”。 連接錄影機﹐聲頻放大 器等等。 • 在對於COMPONENT（色差視頻）使用Y、PB和PR輸入時，在影音（AV）輸出端子上不會有視頻訊號輸出，但是會有聲頻訊號輸出，用於連 接到外部聲頻系統。 34 故障檢查 ■ 在尋求維修服務之前，請檢查下列項目以確認是否能解決所遇到的故障現象。 電視機 問題 檢查項目 參考頁碼 無圖像。 AV-IN 1/2中無 圖像輸出。 • 請確定交流電轉接器已牢固地插入電源插座。 • 請檢查是否正在接收廣播電臺以外的電視臺。 • 確定已將輸入模式設為TV（電視）。 • 確定已打開主機的主電源開關。 無圖像或聲音。 • 確定已正確調整“ ”。 • 屏幕內照明燈可能已達到使用期限。 • 確定沒有連接S-視頻端子。 無聲音。 • 確定沒有將音量設為最小。 • 確定沒有將聲音設為靜音。 無圖像或聲 音，僅有噪 音。 • 確定已正確連接天線。 • 可能是接收不良。 圖像不清晰。 • 確定已正確連接天線。 • 可能是接收不良。 圖像太淡或色 調不合適。 • 檢查色彩調整。 （NTSC模式） 圖像太暗。 • 檢查“ ”是否被設為“ ”。 • 檢查“ ”和“ ”的設定位置。 • 屏幕內照明燈可能已達到使用期限。 遙控器失靈。 • 請檢查遙控器電池是否有足夠的電量。 • 確定遙控感應窗未處於強烈日光燈照射下。 16 36 32 12 12 6 – 6 – 16 19 16 36 5 5 6 – 11 11 不能操作本機。 • 外部的影響，例如閃電、靜電、等等，都可能導致不能 正常運行。在這種情況下，在第一次打開顯示器的電源 之後再進行操作，或者拔下交流電源線，等待1到2分鐘 之後再重新插入。 – 35 故障檢查 天線 問題 檢查項目 • 可能是接收信號微弱。 • 可能是電視台廣播信號太差。 • 確定天線已對準正確的方向。 • 確定戶外天線未鬆脫。 圖像模糊。 圖像滾動。 圖像出現重影或 三重影。 • 確定天線已對準正確的方向。 • 可能存在來自高山或建築物的反射電波。 圖像有斑點。 • 可能受到汽車、火車、高壓電線、霓虹燈等干擾。 • 天線和電源線之間可能存在干擾。請將他們互相遠離。 畫面有條紋或色 調變淡。 • 檢查本機是否受到其他設備的干擾。 無線電臺的發射天線、業餘無線電愛好者的發射天線以及便攜式電話同樣會引起 干擾。 • 使用本機時請盡量遠離可能引起干擾的設備。 ■ 關於在高低溫環境下使用時的注意事項 • 本機在低溫空間（例如房間、辦公室）內使用時，影像可能會拖尾或顯得有些延遲。這並不是故障，當溫度恢復正常時，本機 將會復原。 • 切勿將本機放在高溫或低溫位置。也不要放在直接曬到陽光的地方或加熱器的附近，以免導致機殼變形及液晶面板故障。（存 放溫度：–20˚C至+60˚C） 36 項目 22o 液晶彩色電視機，型號：LC-22AA1H 液晶顯示屏 22o 吋超視覺與黑色TFT液晶顯示屏 像點數目 1,229,760 像點（854 g 480 g 3 像點） 視頻彩色制式 PAL/SECAM/NTSC 3.58/NTSC 4.43/PAL 60 電視功能 電視標準 CCIR（PAL: B/G, D/K, I SECAM: B/G, D/K NTSC: M） 接收頻率範圍 UHF 431.25 MHz~863.25MHz VHF 45.25 MHz~140.25MHz, 147.25MHz~423.25MHz 電視調諧系統 自動預設99個頻道 立體聲/雙語 麗音（NICAM）/A2立體聲 亮度 430 cd/m2 屏幕內照明燈壽命 60,000 小時 視角 水平：170°，垂直：170° 聲頻放大器 5.0 W g 2 音箱 直徑6 c m，2 個，直徑2.5 c m，2 個 端子 後面 天線連接線入 UHF/VHF 75q的Din型號 AV-輸入1 視頻， S-視頻，聲頻 AV-輸入2 視頻， 聲頻 影音輸入3/輸出 視頻，聲頻輸入/視頻，聲頻輸出 色差 Y, PB, PR/聲頻 SP輸出 外置音箱輸出（左右） 前面 耳機 直徑3.5mm 迷你插孔（前面） 屏幕顯示的語言 英文/中文/阿拉伯文 電源要求 直流13伏，交流110-240伏，（50/60赫茲） 功率消耗 59 W（1.4 W備用狀態）: 交流110-240伏（帶交流電轉接器） 47 W : 直流13伏 重量 10.0 公斤 不包括附件 附件 使用說明書，遙控器，電池（g 2），交流電轉接器，交流電源線，電線夾 （g 2），天線連接線 ■ 作為不斷改進產品性能的方針之一，SHARP公司保留為改進產品而改變設計與規格不需事先通知的權利。所示之性能規格指標，為生產本 機之相應的標稱值。對於具體的每一台機器，其指標可能會多少偏離一些對應的標稱值。 規格 37 輪廓圖 單位:毫米 582 492.6 270.2 367 180.7 510 462 44 420 110 75.7 250 182.4 100 100 84 69
