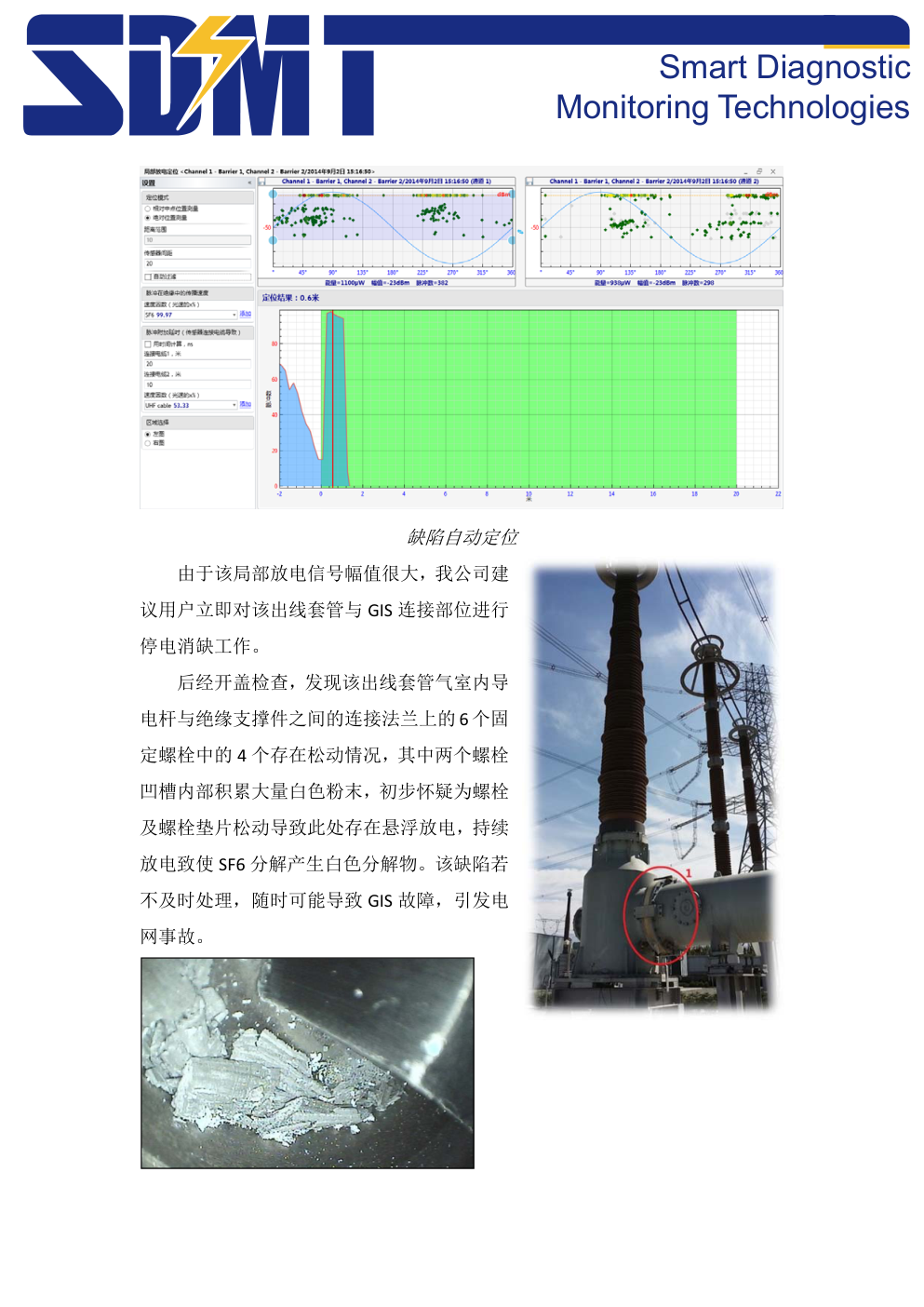

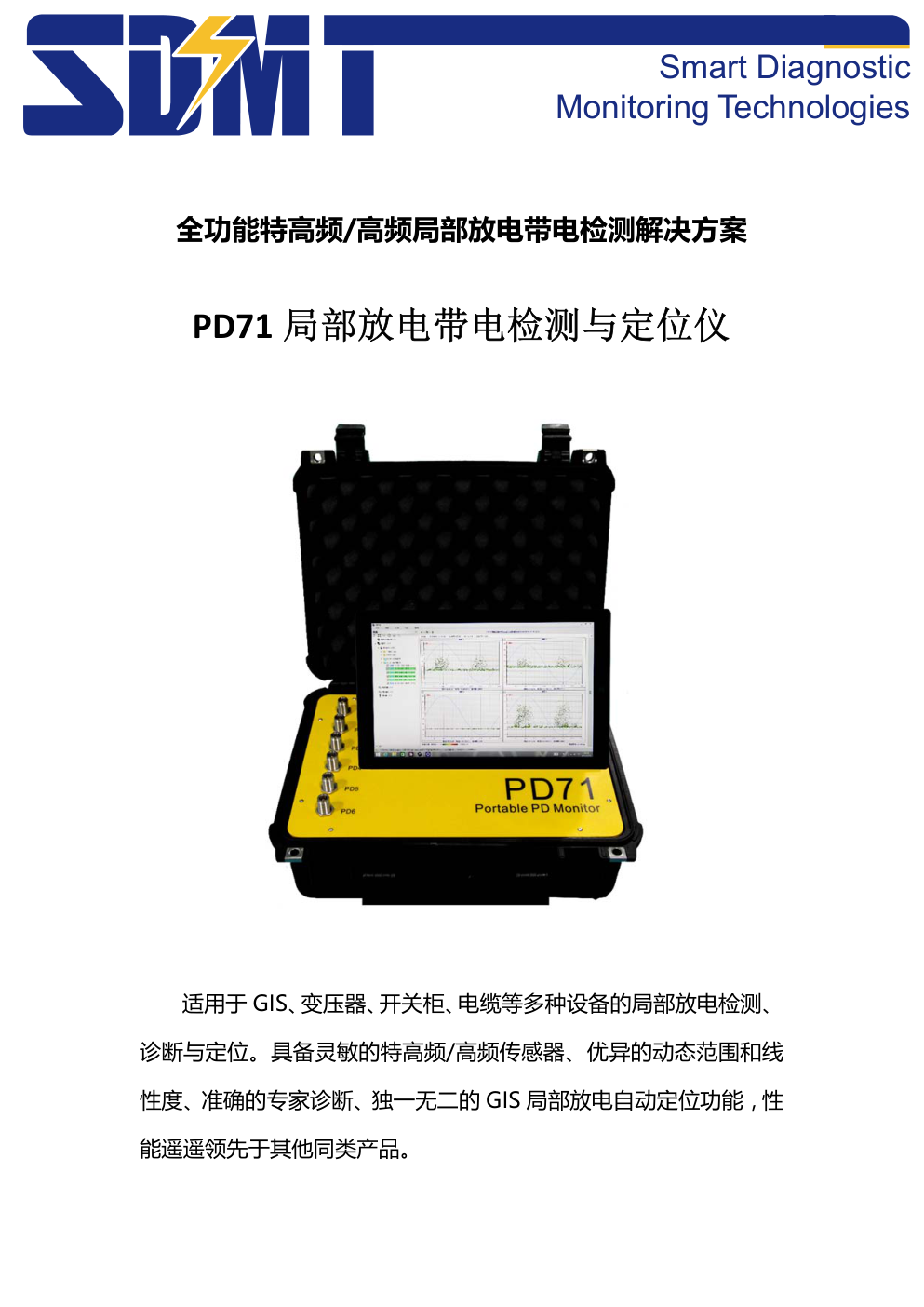

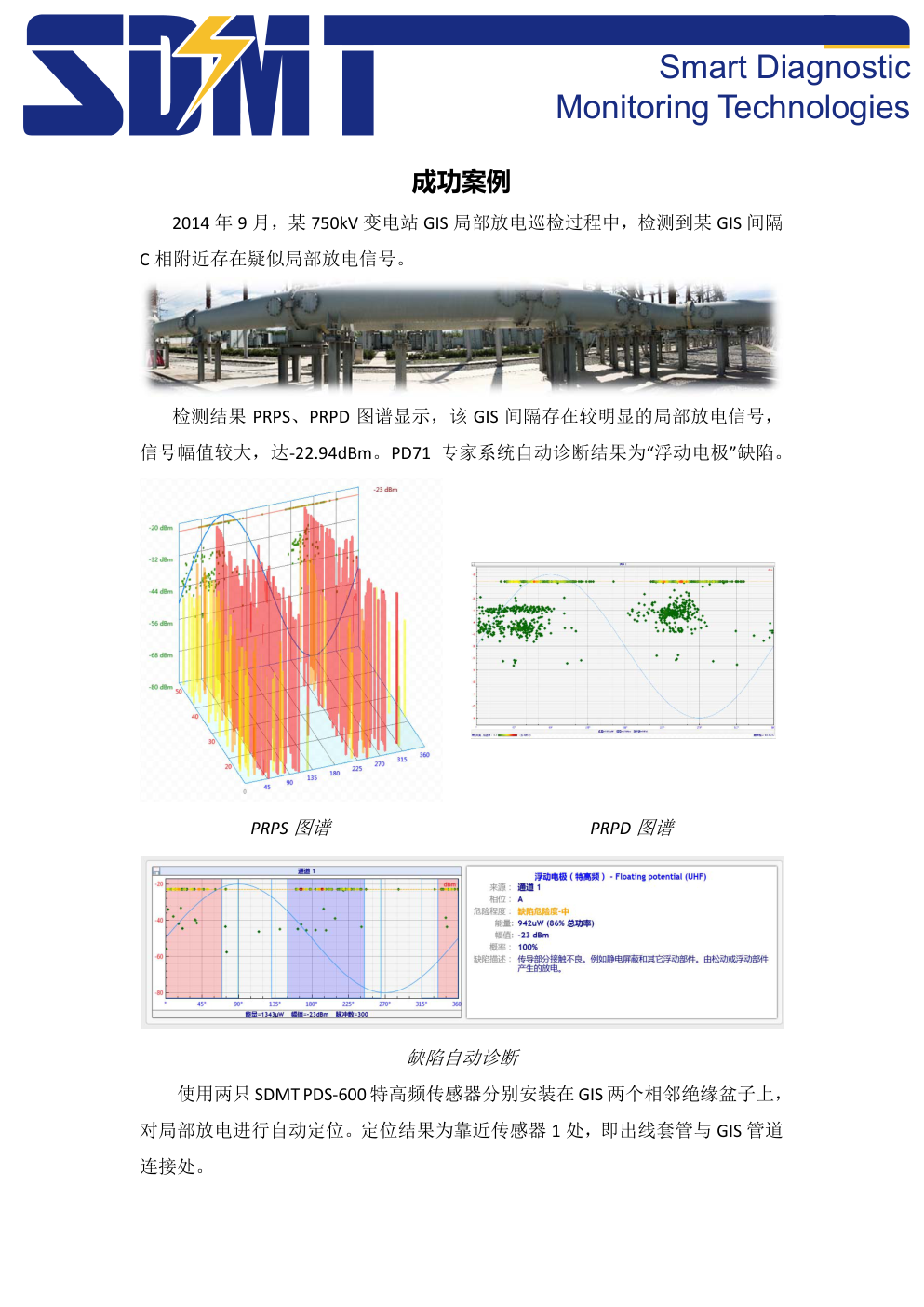

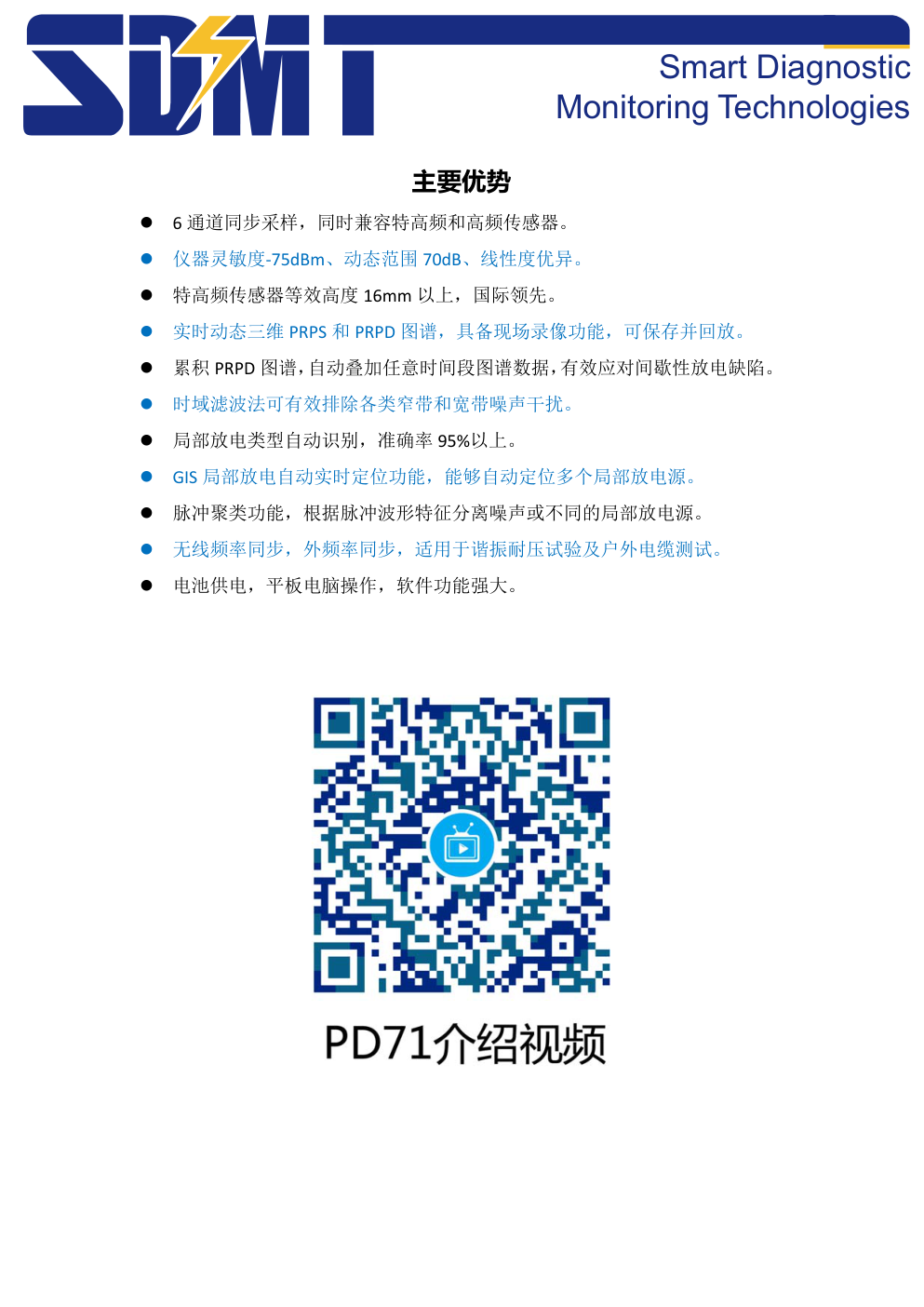

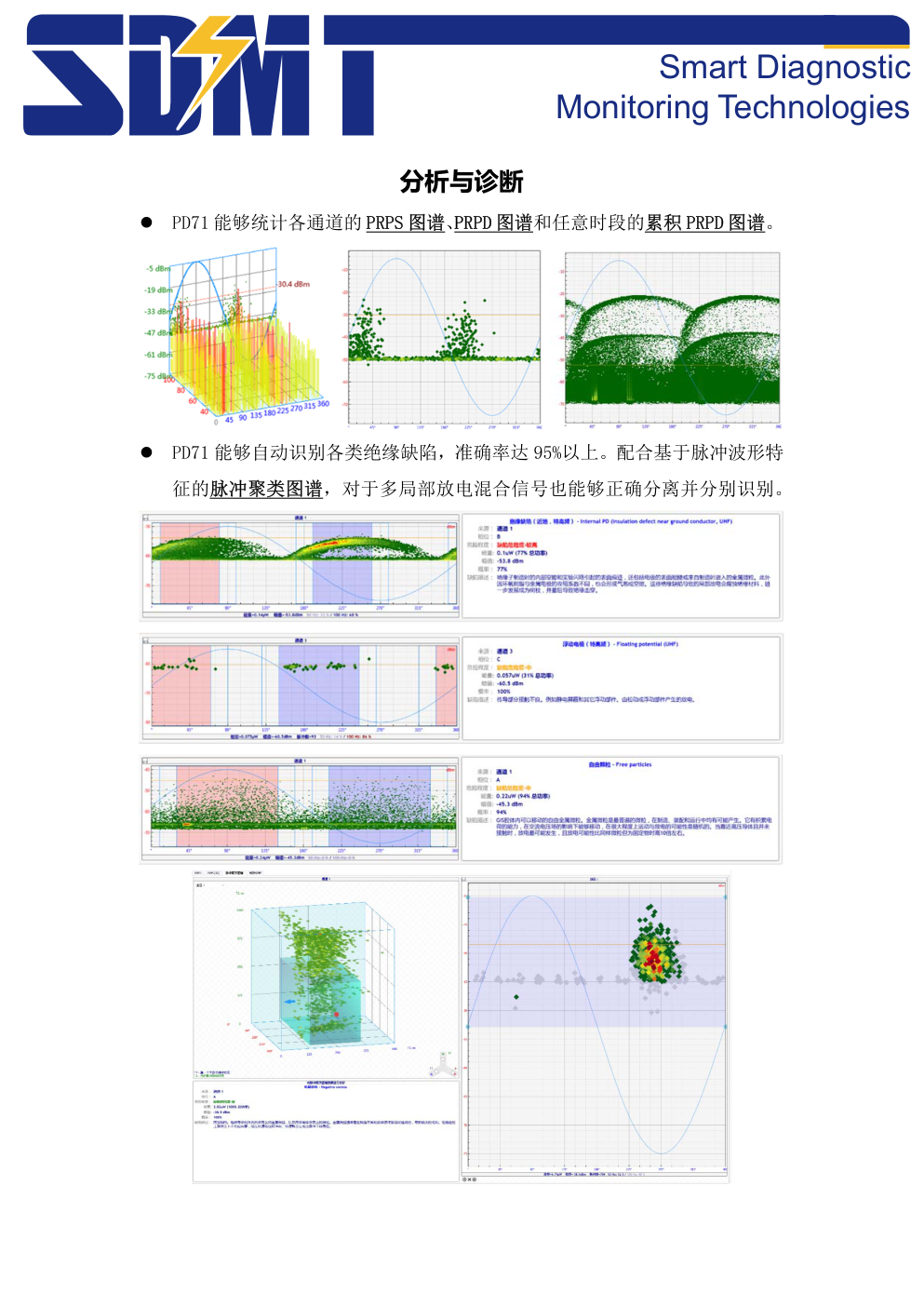

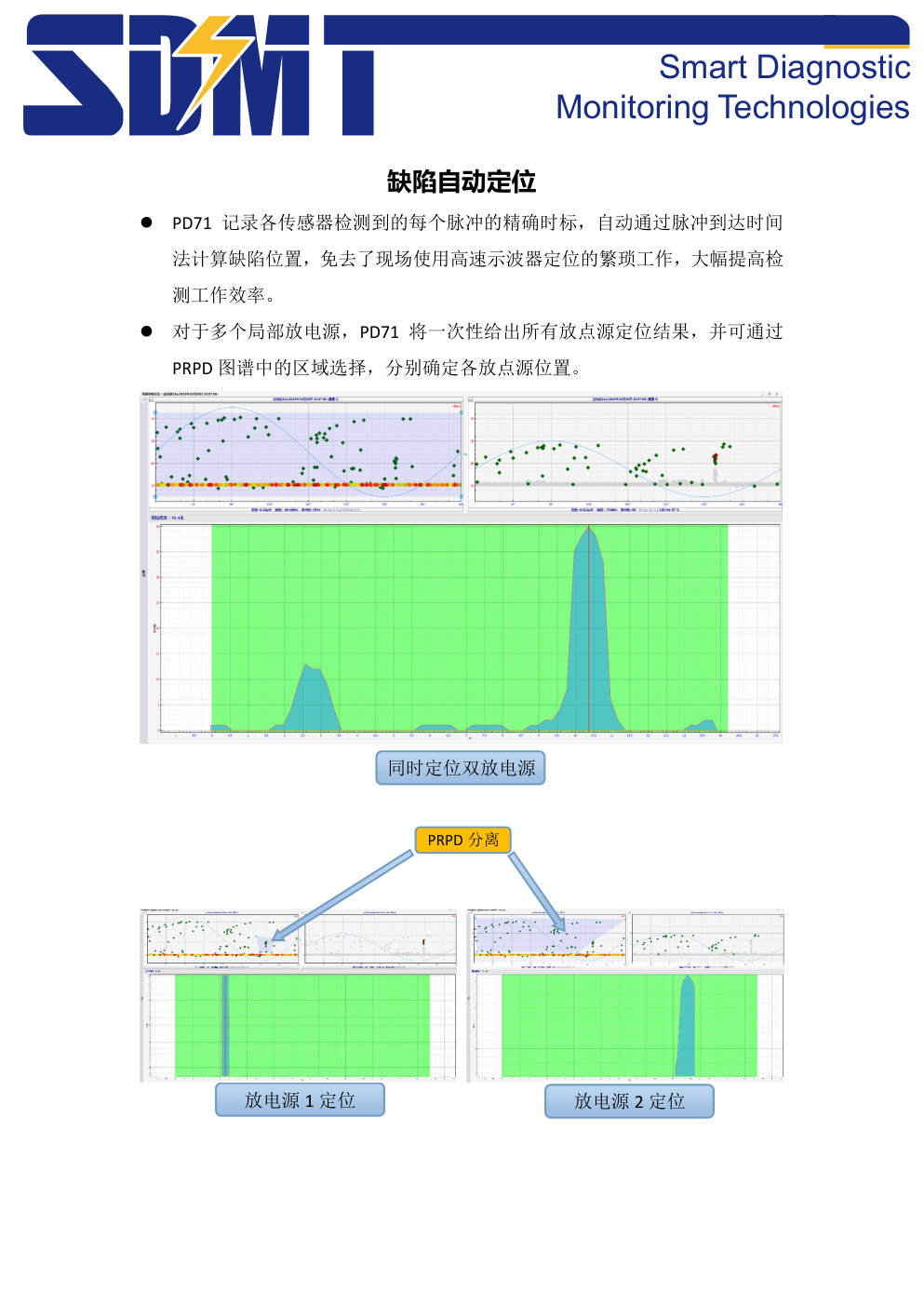

Smart Diagnostic Monitoring Technologies 全功能特高频/高频局部放电带电检测解决方案   PD71 局部放电带电检测与定位仪        适用于 GIS、变压器、开关柜、电缆等多种设备的局部放电检测、 诊断与定位。具备灵敏的特高频/高频传感器、优异的动态范围和线 性度、准确的专家诊断、独一无二的 GIS 局部放电自动定位功能，性 能遥遥领先于其他同类产品。    Smart Diagnostic Monitoring Technologies 主要优势   6 通道同步采样，同时兼容特高频和高频传感器。   仪器灵敏度‐75dBm、动态范围 70dB、线性度优异。   特高频传感器等效高度 16mm 以上，国际领先。   实时动态三维 PRPS 和 PRPD 图谱，具备现场录像功能，可保存并回放。   累积 PRPD 图谱，自动叠加任意时间段图谱数据，有效应对间歇性放电缺陷。   时域滤波法可有效排除各类窄带和宽带噪声干扰。   局部放电类型自动识别，准确率 95%以上。   GIS 局部放电自动实时定位功能，能够自动定位多个局部放电源。   脉冲聚类功能，根据脉冲波形特征分离噪声或不同的局部放电源。   无线频率同步，外频率同步，适用于谐振耐压试验及户外电缆测试。   电池供电，平板电脑操作，软件功能强大。          Smart Diagnostic Monitoring Technologies 分析与诊断  PD71 能够统计各通道的 PRPS 图谱、PRPD 图谱和任意时段的累积 PRPD 图谱。    PD71 能够自动识别各类绝缘缺陷，准确率达 95%以上。配合基于脉冲波形特 征的脉冲聚类图谱，对于多局部放电混合信号也能够正确分离并分别识别。   Smart Diagnostic Monitoring Technologies 缺陷自动定位  PD71 记录各传感器检测到的每个脉冲的精确时标，自动通过脉冲到达时间 法计算缺陷位置，免去了现场使用高速示波器定位的繁琐工作，大幅提高检 测工作效率。   对于多个局部放电源，PD71 将一次性给出所有放点源定位结果，并可通过 PRPD 图谱中的区域选择，分别确定各放点源位置。              同时定位双放电源 放电源 1 定位  放电源 2 定位  PRPD 分离   Smart Diagnostic Monitoring Technologies 成功案例    2014 年 9 月，某 750kV 变电站 GIS 局部放电巡检过程中，检测到某 GIS 间隔 C 相附近存在疑似局部放电信号。      检测结果 PRPS、PRPD 图谱显示，该 GIS 间隔存在较明显的局部放电信号， 信号幅值较大，达‐22.94dBm。PD71 专家系统自动诊断结果为“浮动电极”缺陷。      PRPS 图谱                                                      PRPD 图谱    缺陷自动诊断  使用两只 SDMT PDS‐600 特高频传感器分别安装在 GIS 两个相邻绝缘盆子上， 对局部放电进行自动定位。定位结果为靠近传感器 1 处，即出线套管与 GIS 管道 连接处。    Smart Diagnostic Monitoring Technologies   缺陷自动定位  由于该局部放电信号幅值很大，我公司建 议用户立即对该出线套管与 GIS 连接部位进行 停电消缺工作。  后经开盖检查，发现该出线套管气室内导 电杆与绝缘支撑件之间的连接法兰上的 6 个固 定螺栓中的 4 个存在松动情况，其中两个螺栓 凹槽内部积累大量白色粉末，初步怀疑为螺栓 及螺栓垫片松动导致此处存在悬浮放电，持续 放电致使 SF6 分解产生白色分解物。该缺陷若 不及时处理，随时可能导致 GIS 故障，引发电 网事故。          Smart Diagnostic Monitoring Technologies
