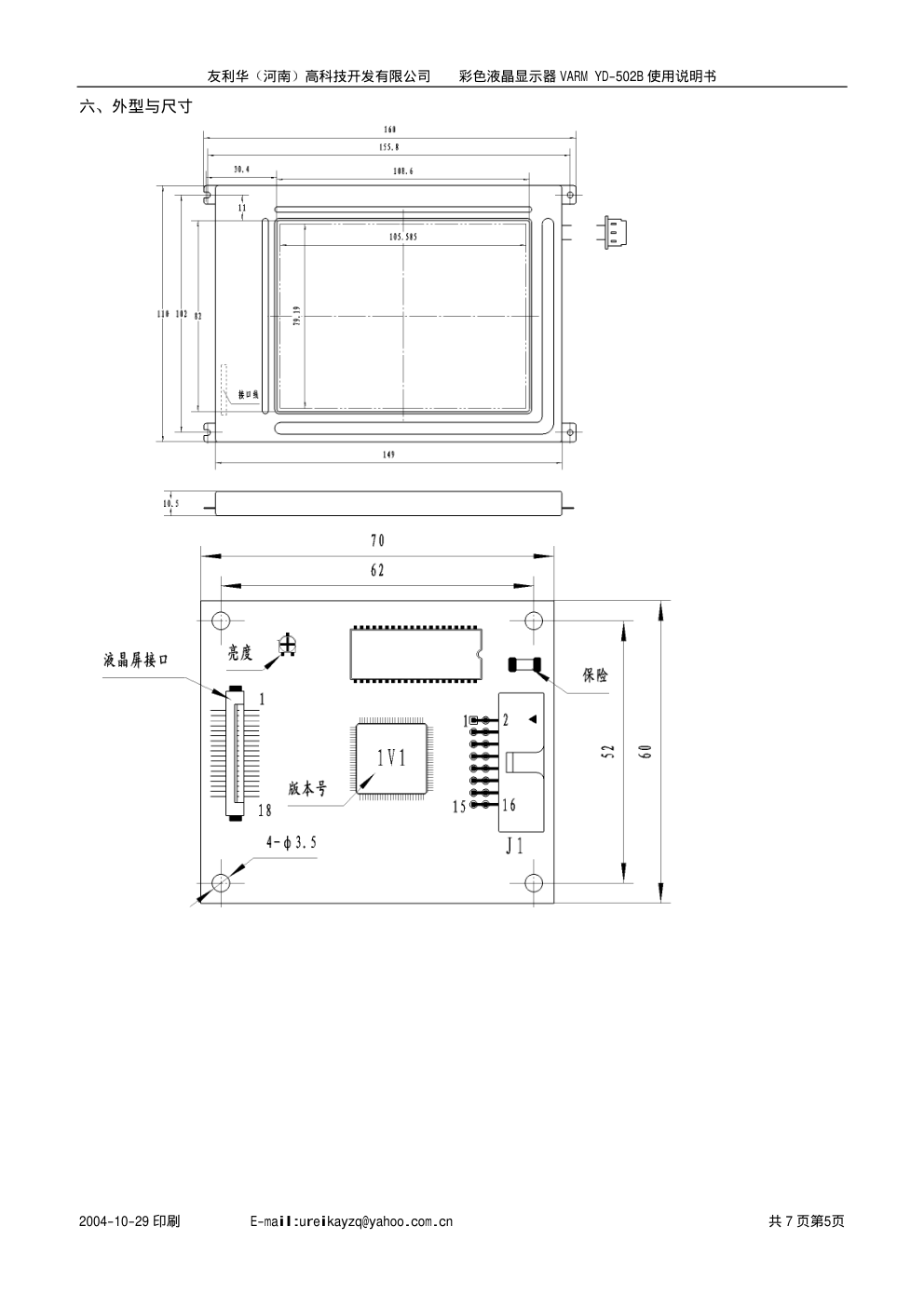

友利华 河南 高科技开发有限公司 彩色液晶显示器 VARM YD-502B 使用说明书 彩色液晶VRAM型显示器 使用说明书 欢迎您选购彩色液晶VRAM显示器 本说明书适用于友利华 河南 高科技开发有限公司生产的YD-502B彩色液晶VRAM彩色液 晶显示器 驱动要求 1电源 驱动 DC 5V 背光 DC 12V 纹波50mV 为保证开关机的容入电流 2功率 长时间的工作 功率足够 以保留50%的容量 一 概 述 彩色液晶显示器作为当代高新技术的结晶产品 它不但超薄平面 色彩逼真 而且还具有体积小 耗电省 寿命长 无 射线 抗震 防爆等CRT所无法比拟的优点 是工控仪表 机电设备等行业更新换代的理想显示器 为使大家尽量减轻开发工作所带来的负担 避免重复性劳动 专心于专业产品的开发 我们参照国际市场同类产品的标 准 结合国内的实际情况 以独自研制的优化逻辑电路取代进口昂贵的专用液晶驱动芯片 成功开发出彩色液晶VRAM显示 器 它不但使用非常方便 而且价格还不到国外同类产品的二分之一 二 原理框图 YD-502B的基本原理框图如图一所示 DC/DC电压变换器产生液晶所用各种驱动电压 DC/AC逆变器则用来点亮冷阴极背光 灯 显示驱动逻辑电路采用独自研制的优化逻辑电路取代进口昂贵的专用液晶驱动芯片 利用分时技术让显示与写入数据同 时进行 实现了画面的高速更新 且互不干扰 三 性能指标 VRAM DC/DC DC/AC 背光灯 电源 图 1 彩色 液晶 模块 数据转换 逻辑电路 总线 接口 电路 液晶 驱动 电路 256K 64k VRAM 图像点阵 320 RGB 240行 视域尺寸 108 82mm 视域对角线 5 英寸 接口方式 总线方式 VRAM容量 64K 8位 2004-10-29 印刷 E-mail:ureikayzq@yahoo.com.cn 共 7 页第1页 友利华 河南 高科技开发有限公司 彩色液晶显示器 VARM YD-502B 使用说明书 显示颜色 DSTN 8色 视野角度 左右>60度,上下>55度 工作电压 驱动 DC 5V 背光灯DC 12V 消耗功率 5W 外型尺寸 149 110 10.5mm 工作环境温度 0 50 保存温度 -20 60 四 接口方法 YD-502的接口方式为命令总线方式 内存的数据位与屏幕显示的色点一一对应 对应关系见第五节 只要把适当的数据写 入内存中去 屏幕上即可显示出相应的文字图形 接口采用16针插座 引脚定义如下表所示 序号 符号 状态 功能 1 NC -- 未用 2 GND -- 电源地 3 VCC -- 逻辑电源+5V 4 NC -- 末用 5 /WR 输入 写操作信号,低电平有效 6 /CS 输入 片选信号,低电平有效 7 RS 输入 寄存器选择信号, 0 为指令 1 为数据 8 DBO 三态 数据总线 低位 9 DB1 三态 数据总线 10 DB2 三态 数据总线 11 DB3 三态 数据总线 12 DB4 三态 数据总线 13 DB5 三态 数据总线 14 DB6 三态 数据总线 15 DB7 三态 数据总线 高位 16 NC -- 未用 操作说明 用户操作仅是通过液晶显示控制器的指令对显示存储器的进行操作控制 统一的指令码的格式如下 D7 D6 D5 D4 D3 D2 D1 D0 X X X X DISP X CA1 CA0 其中 CA1 CAO组合功能为内部寄存器通道的选择 功能如下 CA1 CA0 功能 0 0 显示地址低8位寄存器 low address 0 1 显示地址高8位寄存器 High address 1 0 显示数据,写通道 Display Data,Write Channle 1 1 无效 NG 2004-10-29 印刷 E-mail:ureikayzq@yahoo.com.cn 共 7 页第2页 友利华 河南 高科技开发有限公司 彩色液晶显示器 VARM YD-502B 使用说明书 DISP 为显示控制位 当DISP设置为 1 时 控制器的DISP端置为高电平 控制液晶显示模块的DISP端为 高 开显示状态 当DISP设置为 0 时 控制器的DISP端置为低电平 控制液晶显示模块的DISP端为 低 关显示状态 X 表示未用位 建议为 0 控制器管理64K的显示存储器 计算机对显示存储器可以进行实时的读写操作 控制器对显示数据的操 作使用的是修改写方式 即在计算机读显示存储器当前地址单元内容时 显示地址不变 当计算机向显示 存储器当前地址单元写入数据时 显示地址加一(在一行的范围内) 1 连续写入时 时间间隔应大于750ns 2 由于显示缓冲区中的数据不可读出 因此 用户若想保存写入的内容 应另开辟一块备份显示缓冲区 五 内存与屏幕点阵的对应关系 屏幕上8个点对应内存中的3个字节 一行对应 320 8 3 120个字节 对于坐标为 X Y 的点 对应内存RAM为 RAM=SRAM+OHRAM 当Y=0时 SRAM=OEFH 100H+ INT X/8 3 当Y 0时 SRAM= Y-1 100H+ INT X/8 3 OHRAM= 通过 X/8 的余数判断 若 余数为0 则 RAM=SRAM 1110 0000 余数为1 则 RAM=SRAM 0001 1100 余数为2 则 RAM1=SRAM 0000 0011 RAM2=SRAM 1 1000 0000 余数为3 则 RAM=SRAM 1 0111 0000 余数为4 则 RAM=SRAM+1 0000 1110 余数为5 则 RAM1=SRAM+1 0000 0001 RAM2=SRAM+2 1100 0000 余数为6 则 RAM=SRAM+2 0011 1000 余数为7 则 RAM=SRAM+2 0000 0111 注 1 中为 1 的位表示应该填充颜色的位置 (相应像素点在八个数据位上的位置) 2 SRAM表示该点对应的基础地置 OHRAM表示偏移量 3 当液晶屏上的一个点对应显示内存中的两个地址时 则将内存地址设为RAM1和 RAM2 4 对于本机 当数据位为 1 时 对应的色点为亮 为 0 时 色点为暗 例1 若X Y坐标为 0 1 则 RAM= 1-1 100H+0=0 余数为零 对应0H单元中数据的高三位 若此点为红色 则送入0H单元的数据为 ( 0H &00011111B 10000000B)--- 0H 若此点为黄色 则送入的数据为 ( 0H &00011111B 11000000B)--- 0H 例2 若X Y坐标为 5 2 则内存地址为 SRAM= 2-1 100H+0=100H 余数为5 则 RAM1=101H RAM2=102H 若此点为红色 则送入的数据为 101H &11111110B+00000001B - 101H 2004-10-29 印刷 E-mail:ureikayzq@yahoo.com.cn 共 7 页第3页 友利华 河南 高科技开发有限公司 彩色液晶显示器 VARM YD-502B 使用说明书 102H &00111111B+00000000B - 102H 若此点为青色 则 101H &11111110B+00000000B - 101H 102H &00111111B+11000000B - 102H 例3 若X.Y坐标为(0,0)则 RAM=OEFH 100H+0=0EF00H 余数为0,对应0EF00H单元中数据高三位 若此点为红色 则送入0EF00H单元的数据为 ( 0EF00H &00011111B 10000000B)--- 0EF00H 若此点为黄色 则送入的数据为 ( 0EF00H &00011111B 1000000B)--- 0EF00H RGB 0 0RGB 1 0RG 2 0 D7D6D5D4D3D2D1D0 [0EF00H] B 2 0R G B 3 0R G B 4 0R 5 0 9 D7D6D5D4D3D2D1D0 [0EF01H] G B 5 0 R G B 6 0 R G B 7 0 D7D6D5D4D3D2D1D0 [0EF02H] GB 317 0RGB 318 0RGB 319 0 D7D6D5D4D3D2D1D0 [0EF77H] RGB 0 1RGB 1 1RG 2 1 D7D6D5D4D3D2D1D0 [0000H] B 2 1R G B 3 1R G B 4 1R 5 1 D7D6D5D4D3D2D1D0 [0001H] G B 5 1 R G B 6 1 R G B 7 1 D7D6D5D4D3D2D1D0 [0002H] RGB 8 1RGB 9 1RG 10 1 D7D6D5D4D3D2D1D0 [0003H] GB 317 1RGB 318 1RGB 319 1 D7D6D5D4D3D2D1D0 [0077H] RGB 0 2RGB 1 2RG 2 2 D7D6D5D4D3D2D1D0 [0100H] B 2 2R G B 3 2R G B 4 2R 5 2 D7D6D5D4D3D2D1D0 [0101H] G B 5 2 R G B 6 2 R G B 7 2 D7D6D5D4D3D2D1D0 [0102H] RGB 0 3RGB 1 3RG 2 3 D7D6D5D4D3D2D1D0 [0200H] B 2 3R G B 3 3R G B 4 3R 5 33 D7D6D5D4D3D2D1D0 [0201H] RGB 0 239RGB 1 239RG 2 239 D7D6D5D4D3D2D1D0 [0EE00H] GB 317 239RGB 318 239RGB 319 239 D7D6D5D4D3D2D1D0 [0EE77H] 每一小矩形单元代表一个内存地址 RGB表示红绿蓝三原色 右上角的数表示此点所在的列数 右下角的数表示所在的行数 D0 D7表示对应的数据位 中的数据表示内存地址 2004-10-29 印刷 E-mail:ureikayzq@yahoo.com.cn 共 7 页第4页 友利华 河南 高科技开发有限公司 彩色液晶显示器 VARM YD-502B 使用说明书 六 外型与尺寸 2004-10-29 印刷 E-mail:ureikayzq@yahoo.com.cn 共 7 页第5页 友利华 河南 高科技开发有限公司 彩色液晶显示器 VARM YD-502B 使用说明书 七 示例 将显示区清成兰色子程序 CLEAR: MOV R2,#0F0H MOV R5,#00H CLR1 MOV A,#09H ;设置高8位地址控制字 开显示操作 LCALL WCOM MOV A R5 LCALL WDATA 送8位地址数据 MOV R4 #00H MOV A #08H 设置8低位地址控制字 开显示操作 LCALL WCOM MOV A R4 送8位地址数据 LCALL WDATA INC R4 MOV A #0AH 送写显示数据的控制字 LCALL WCOM MOV R3,#78H/3 清一行的有效数据 CLR2 MOV A #00100100B LCALL WDATA MOV A #10010010B LCALL WDATA MOV A #01001001B LCALL WDATA DJNZ R3 CLR2 INC R5 DJNZ R2 CLR1 RET 1 写指令子程序 WCOM PUSH DPL PUSH DPH MOV DPTR #C_ADD MOVX @DPTR A POP DPH POP DPL RET 2 写数据子程序 WDATA PUSH DPL PUSH DPH 2004-10-29 印刷 E-mail:ureikayzq@yahoo.com.cn 共 7 页第6页 友利华 河南 高科技开发有限公司 彩色液晶显示器 VARM YD-502B 使用说明书 MOV DPTR #D_ADD MOVX @DPTR A POP DPH POP DPL RET 电路见下图所示 8031 8 DB0-7 J1 P0.0-7 P8~P15 P2.1 A9 /CS P6 P2.0 A8 RS P7 /WR /WR P5 +5V VCC P3 GND P2 友利华 河南 高科技开发有限公司 地址:郑州市经八路11号院1号楼11层 ZIP 450003 TEL:0371-6645356 FAX:3900135 E-mail:ureikayzq@yahoo.com.cn 联系人 阎先生 2004-10-29 印刷 E-mail:ureikayzq@yahoo.com.cn 共 7 页第7页
