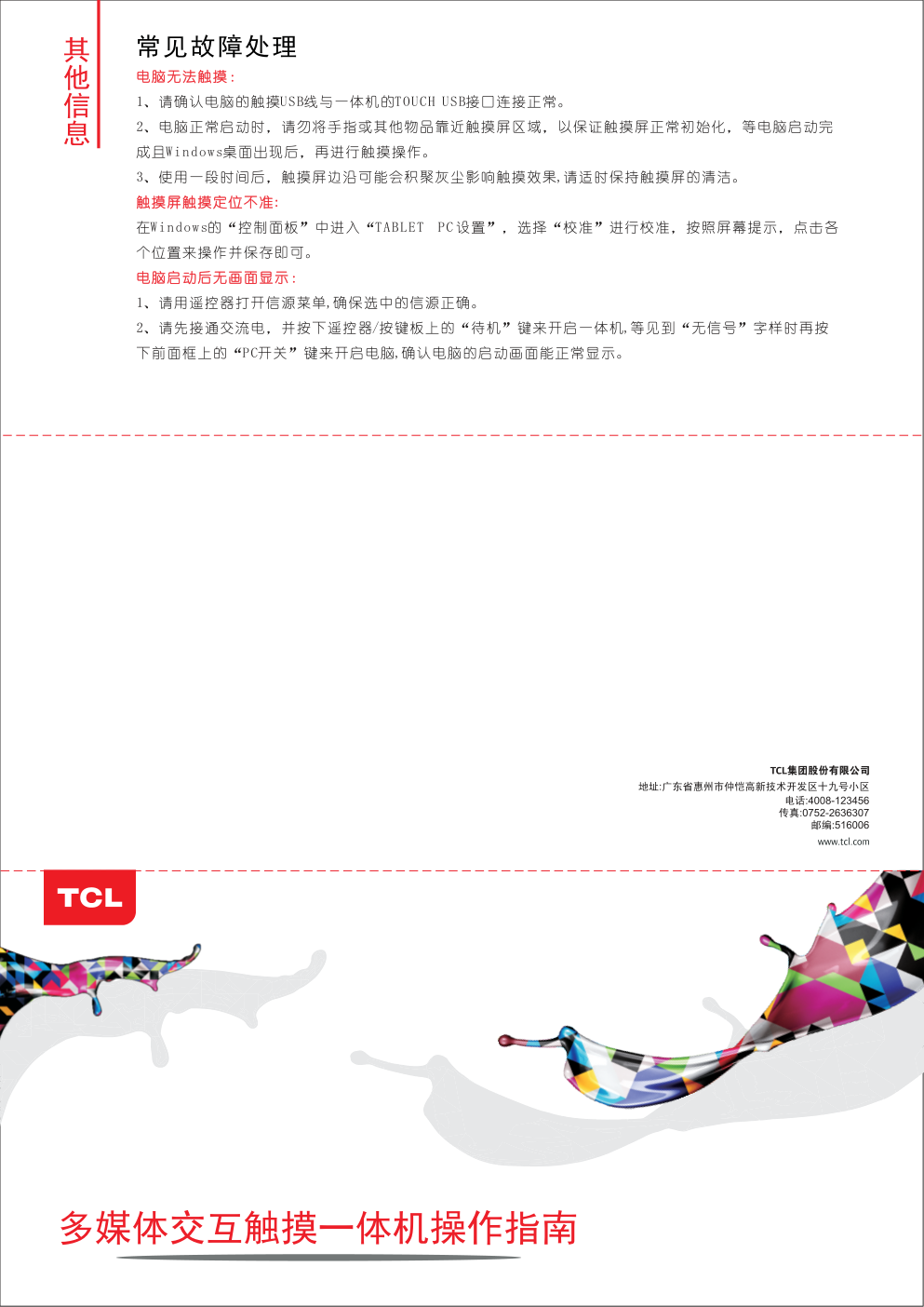

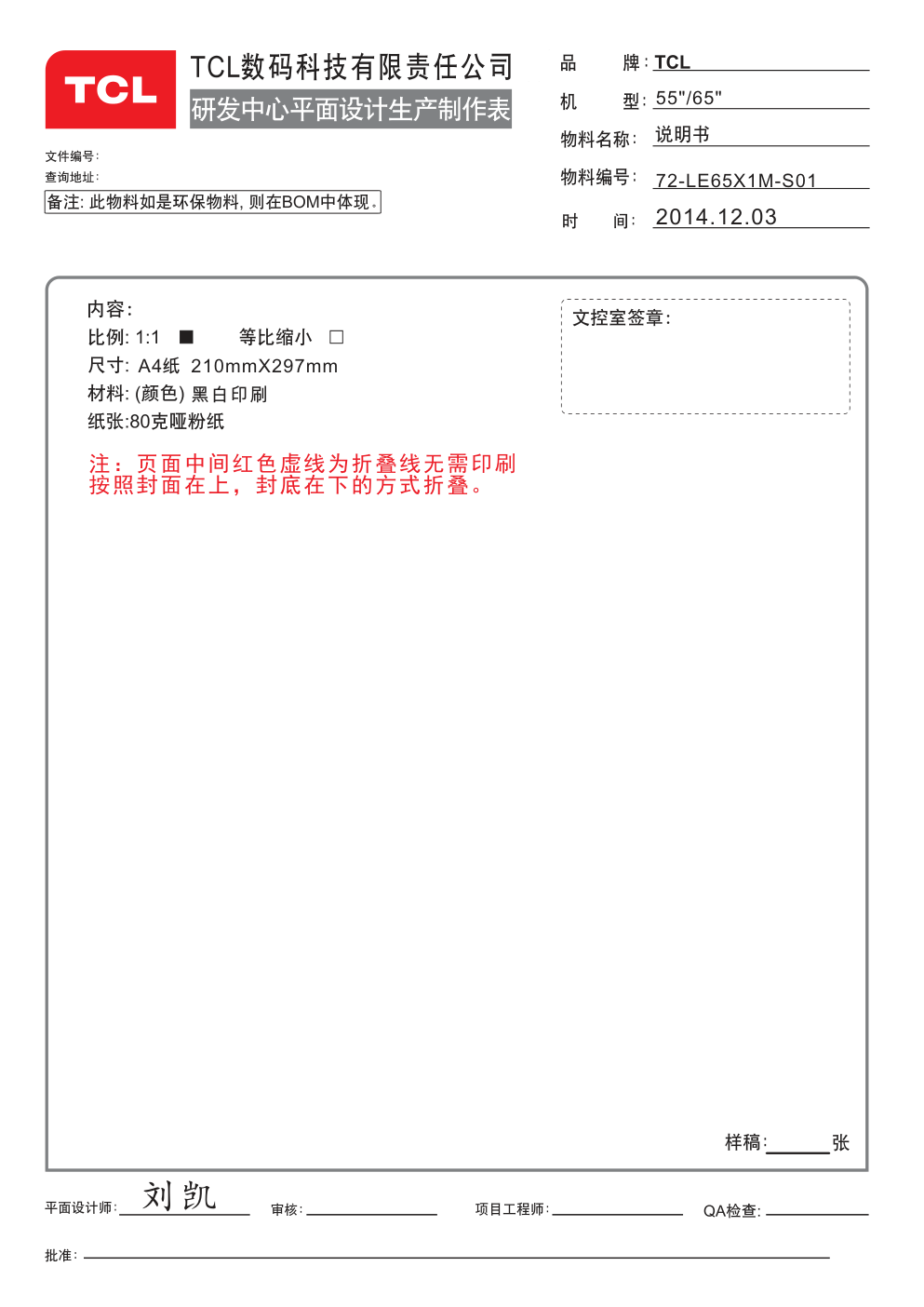

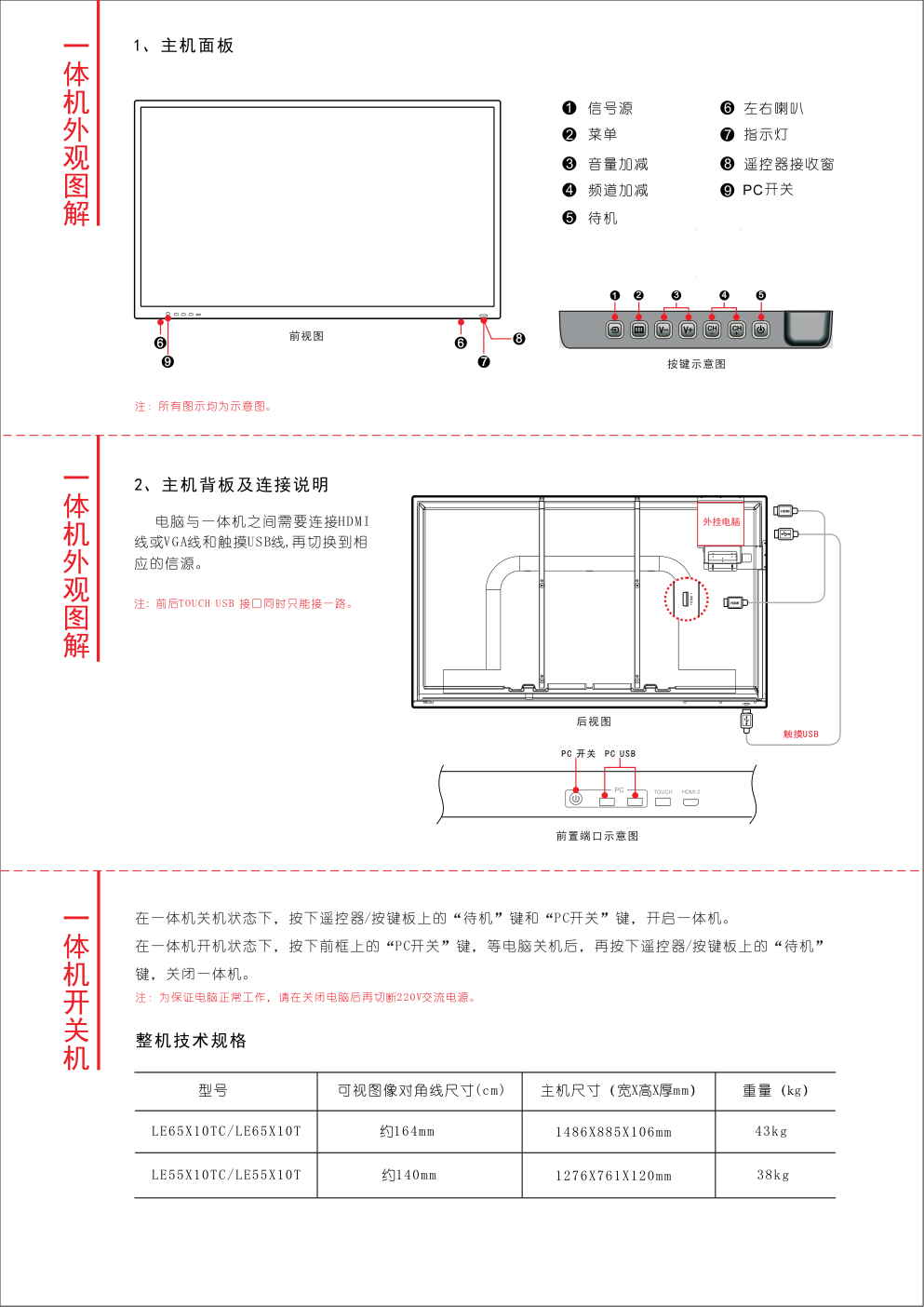

72-LE65X1M-S01 2014.12.03 55"/65" 刘凯 A4纸 210mmX297mm 黑白印刷 注：页面中间红色虚线为折叠线无需印刷 按照封面在上，封底在下的方式折叠。 他 信 息 其 电脑无法触摸： 触摸屏触摸定位不准: 电脑启动后无画面显示： 1、请确认电脑的触摸USB线与一体机的TOUCH USB接口连接正常。 2、电脑正常启动时，请勿将手指或其他物品靠近触摸屏区域，以保证触摸屏正常初始化，等电脑启动完 成且Windows桌面出现后，再进行触摸操作。 3、使用一段时间后，触摸屏边沿可能会积聚灰尘影响触摸效果,请适时保持触摸屏的清洁。 在Windows的“控制面板”中进入“TABLET PC 设置”，选择“校准”进行校准，按照屏幕提示，点击各 个位置来操作并保存即可。 1、请用遥控器打开信源菜单,确保选中的信源正确。 2、请先接通交流电，并按下遥控器/按键板上的“待机”键来开启一体机,等见到“无信号”字样时再按 下前面框上的“PC开关”键来开启电脑,确认电脑的启动画面能正常显示。 常见故障处理 多媒体交互触摸一体机操作指南 体 机 外 观 图 解 一 2、主机背板及连接说明 体 机 开 关 机 一 1、主机面板 6 6 7 8 1 信号源 5 待机 2 菜单 6 左右喇叭 3 音量加减 7 指示灯 4 频道加减 8 遥控器接收窗 前视图 V- V+ CH - CH + 1 2 3 4 5 按键示意图 9 9 开关 后视图 前置端口示意图 外挂电脑 触摸USB HDMI 1 HDMI HDMI 电脑与一体机之间需要连接HDMI 线或VGA线和触摸USB线,再切换到相 应的信源。 注: 前后TOUCH USB 接口同时只能接一路。 PC 开关 PC USB 在一体机关机状态下，按下遥控器/按键板上的“待机”键和“PC开关”键，开启一体机。 在一体机开机状态下，按下前框上的“PC开关”键，等电脑关机后，再按下遥控器/按键板上的“待机” 键，关闭一体机。 注：为保证电脑正常工作，请在关闭电脑后再切断220V交流电源。 注：所有图示均为示意图。 约164mm 可视图像对角线尺寸(cm) 约140mm 型号 LE55X10TC/LE55X10T LE65X10TC/LE65X10T 主机尺寸（宽X高X厚mm） 1486X885X106mm 1276X761X120mm 重量（kg） 43kg 38kg 整机技术规格 体 机 外 观 图 解 一
