JCT 972-2005 天然花岗石墓碑石

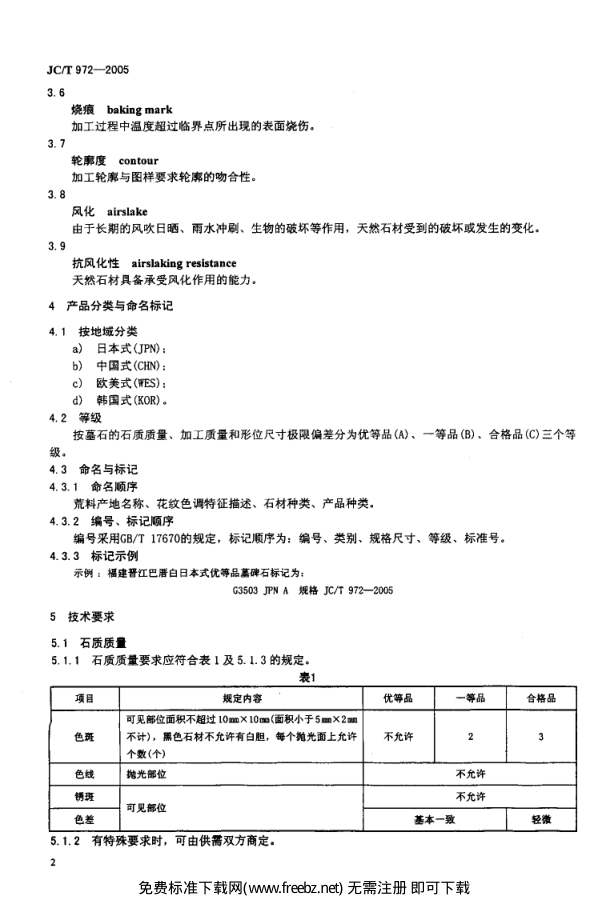

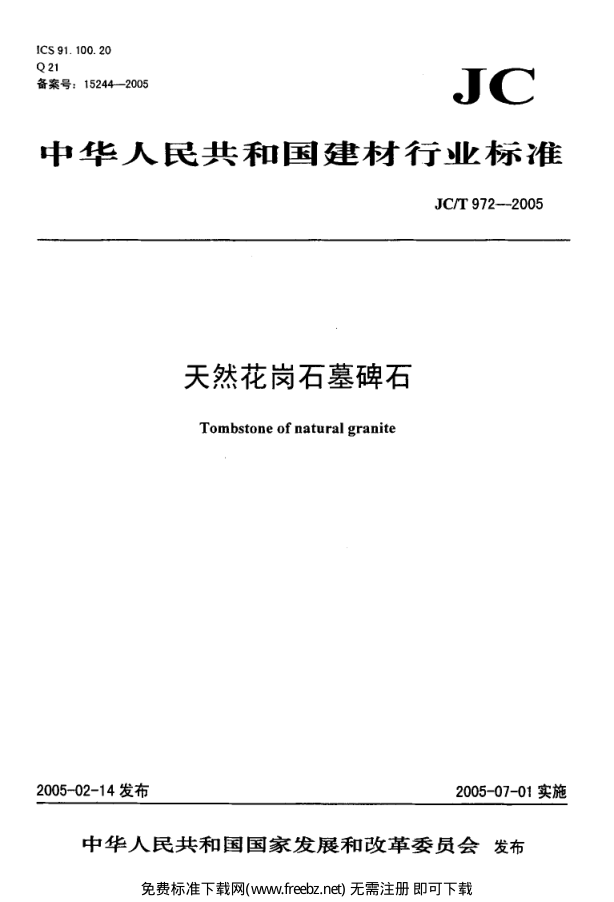

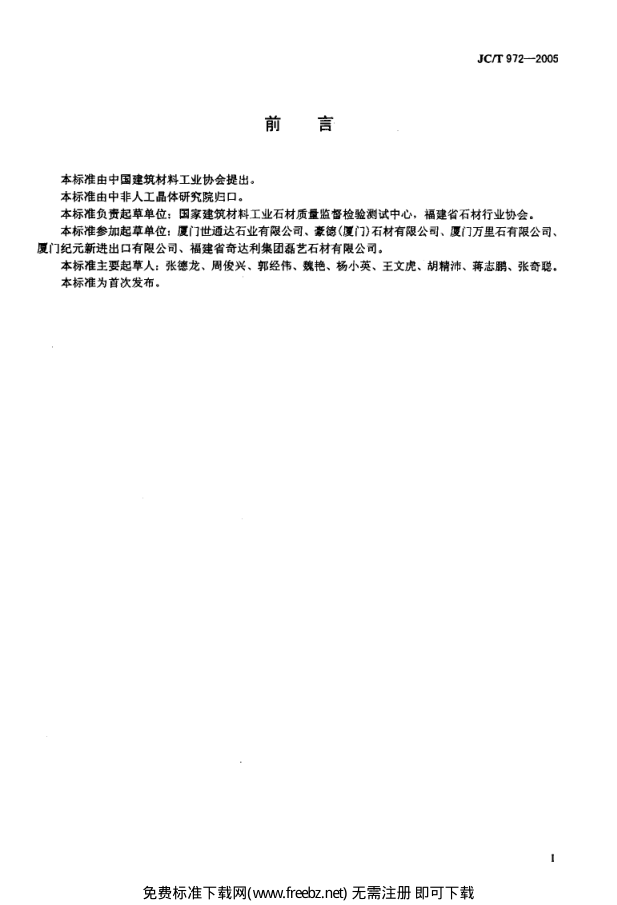

IC S 9 1 Q 21 备案号: 10 0 . 2 0 1 524 4- 20 05 i c 中 华 人 民 共 和 国 建 材 行 立肚标 准 J C 几，9 72- 2 0 0 5 天然花岗石墓碑石 T ombstone of natural granite 2005- 02- 14 发布 2005- 07-01实施 中华 人 民 共 和 国 国家 发 展 和 改 革 委 员会 发布 免费标准下载网(www.freebz.net) 无需注册 即可下载 J C / T 9 72- 20 05 oq 舀 本标准由中国建筑材料工业协会提出。 本标准由中非人工晶体研究院归口。 本标准负责起草单位: 国家建筑材料工业石材质量监督检验测试中心，福建省石材行业协会。 本标准参加起草单位: 厦门世通达石业有限公司、豪德(厦门)石材有限公司、厦门万里石有限公司、 厦门纪元新进出口有限公司、福建省奇达利集团磊艺石材有限公司。 本标准主要起草人: 张德龙、周俊兴、郭经伟、魏艳、杨小英、王文虎、胡精沛、蒋志鹏、张奇聪。 本标准为首次发布。 免费标准下载网(www.freebz.net) 无需注册 即可下载 J C /T 972- 2005 天然花岗石墓碑石 1 范围 本标准规定了天然花岗石墓碑石( 以下简称墓石)产品的术语和定义、分类、技术要求、试验方法、 检验规则以及标志、包装和储运等。 本标准适用于天然花岗石墓碑石产品，其它碑石类产品也可参照采用。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的 修改单 (不包括勘误的内容) 或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是 否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB 191 包装储运图示标志 GB/T 9966. 1- 2001 天然饰面石材试验方法 第1部分: 千燥、水饱和、冻融循环后压缩强度试 验 方 法 GB/T 9966.3- 2001 天然饰面石材试验方法 第3部分: 体积密度、真密度、真气孔率、吸水率 试验方法 GB/T 9966.6- 2001 天然饰面石材试验方法 第6部分: 耐酸性试验方法 GB/T 13890 天然饰面石材术语 GB/T 13891 建筑饰面材料镜向光泽度测定方法 GB/T 17670 天然石材统一编号 GB/T 18601- 200 1 天然花岗石建筑板材 术语和定义 下列术语和定义适用于本标准。 3 . 1 墓石 tombstone 用天然石材加工成的立在坟墓前面或后面的石碑套件，一般由墓碑和外栅组成，上面刻有相关文字、 图案和造型。 3 . 2 锈斑 spot of rust 石材表面存在的黄褐色斑迹。 3. 3 水波纹 wave-lines 由于加工质量问题在抛光面上形成的一种波浪纹缺陷。 3. 4 磨痕、划痕 grinding mark 抛光面上存在的磨削和/或划伤痕迹。 3 . 5 色差 cbromatism 色调、花纹的差异。 免费标准下载网(www.freebz.net) 无需注册 即可下载 J C /T 9 72- 20 0 5 3 . 6 烧痕 baking mark 加工过程中温度超过临界点所出现的表面烧伤。 3 . 7 轮廓度 contour 加工轮廓与图样要求轮廓的吻合性。 3. 8 风化 airslake 由于长期的风吹日晒、雨水冲刷、生物的破坏等作用，天然石材受到的破坏或发生的变化。 3. 9 抗风化性 airslaking resistance 天然石材具备承受风化作用的能力。 4 产品分类与命名标记 4. 1 按地域分类 a) 日本式(J PN) ; b) 中国式(CHN) ; C) 欧美式(WES) : d) 韩国式(KOR) o 4. 2 等级 按墓石的石质质量、加工质量和形位尺寸极限偏差分为优等品(A) 、一等品(B) 、合格品(C)三个等 级 。 4.3 命名与标记 4. 3. 1 命名顺序 荒料产地名称、花纹色调特征描述、石材种类、产品种类。 4. 3. 2 编号、标记顺序 编号采用GB/T 17670的规定，标记顺序为: 编号、类别、规格尺寸、等级、标准号。 4. 3. 3 标记示例 示例 : 福建晋江 巴盾白 日本式 优等品墓碑石标记为: G3503 J PN A 规格 J C/T 972- 2005 5 技术要求 5. t 石质质t 5. 1. 1 石质质量要求应符合表 1 及 5. 1. 3 的规定。 表1 项目 规定 内容 优等 品 一等品 合格 品 色斑 可见部位面积不超过 10= X 10am(面积小于 5amx 2. 不 计) ，黑色石 材不 允许有 白胆，每个抛 光面上允许 个数 (个) 不允许 2 3 色线 抛 光部位 不允许 锈斑 · 可见 部位 不允许 色差 墓本 一致 轻徽 5.1.2 有特殊要求时，可由供需双方商定。 免费标准下载网(www.freebz.net) 无需注册 即可下载 J C /T 9 72- 2 00 5 5‘ 1. 3 墓石不允许有裂纹存在。 5. 2 加工质量 5. 2. 1 加工质量应符合表2 的规定。 表 2 项 目 测量部位 优等品 一 等 品 合格品 镜 向光 泽度 ( 光泽 单位) 抛 光面 黑色石材 〕 9 5 9 0 8 5 其它石材 ) 90 85 80 棱角缺陷 任 意部位 不允许 烧 痕 抛光面 不允许 划痕 、磨痕 抛光面 不允许 水 波 纹 抛 光 面 不允许 轻 微 5. 2.2 有特殊要求时，可由供需双方商定。 5. 3 形位尺寸 5. 3. 1 形位尺寸极限偏差应符合表 3 的规定。 表 3 单位 为毫 米 项 目 规定内容 优等品 一等品 合格 品 轮廓度 与图样基本吻合且对称 1. 0 0 1 . 5 0 2 . 0 0 平面度 每米范围内不超过 0. 50 0. 80 1. 2 0 角度 0 . 8 0 1. 2 0 1. 50 倒 角 土0. 5 士 1. 0 外 形 尺 寸 墓碑尺寸偏差 一 :.: 一 {.: 〔 ;.: 外栅部件偏差 一)。 一;.: 5.3. 2 有特殊要求时，可由供需双方商定， 5.4 物理性能 5.4. 1 天然花岗石墓石的物理性能技术指标应符合表4的规定。 表4 项 目 指标 体积密度191cm' ) 2. 60 吸水 率/% 蕊 0 . 4 0 5. 4. 2 客户指定的特殊品种其物理性能可按双方约定。 5. 5 杭风化性 5. 5. 1 耐酸性: 经二氧化硫气体腐蚀后的物理性能应符合表5的规定。 表 5 项 目 要 求 镜向光泽度下降率/ % 提 20 表 面特 征变化 不得 出现 明显 的坑 窝和锈 斑 5.5.2 抗冻系数: 冻融循环后压缩强度值与水饱和压缩强度值的百分比值不得低于85%. 免费标准下载网(www.freebz.net) 无需注册 即可下载 J C / T 9 72- 20 0 5 试 验 方 法 6. 1 石质质量 距产品1. 5 m处巡回目测，用游标卡尺测量缺陷的长度、宽度，测量值精确到0. l mme 6. 2 加工质最 距产品1. 5 m处巡回目测确定缺陷; 并采用600 入射角，按GB/ T 1389 1的规定检验镜向光泽度。 6. 3 形位尺寸 6.3. 1 轮廓度:造型对称件放在同一水平台面上拼合组装，用塞尺测量造型轮廓与样板靠模之间的最大 间 隙 。 6.3.2 平面度: 将平面度公差为 0. 10二 的钢平尺自然贴放在被检平面的两条对角线上，用塞尺测量尺 面与被检面的间隙，钢平尺的长度应大于被检面对角线的长度，当被检面对角线长度大于 1 000二 时， 用长度为1000 mm的钢平尺沿对角线分段检测。以最大间隙的测量值表示工件的平面度公差。测量值精 确到。.05 mm, 6. 3. 3 直角度: 用内角垂直度公差为0. 13 mm，内角边长为500 mm x 400二 以上的90“ 钢直角尺。将 角尺短边紧靠被测面的短边，长边紧靠被测面的长边，用塞尺测量工件与角尺长边之间的最大间隙。当 工件的长边小于或等于 500 mm时，测量工件的任一对对角，当工件的长边大于 500 mm时，测量工件的 四个角。测量值精确到0. 05 mm. 6. 3. 4 倒角: 用游标卡尺测量倒角面的宽度。测量值精确到 0. 02 mm, 6.3. 5 外形尺寸: 用游标卡尺或能满足精度要求的量器具测量工件的长度、宽度和高(厚)度。长度、 宽度分别在板材的三个部位测量(见图1) , 高(厚)度测量4 条边的中点(见图2) 。分别用偏差的最大值 和最小值表示长度、宽度、高(厚)度的尺寸偏差。测量值精确到 0. 1 二。 1, 2, 3— 宽度测 量线: 1' 、2’ 、3’ — 长度 测量线 . 图1 工件长度、宽度测f 位置 1, 2, 3, 4一 高( 厚)度侧 定点. 图 2 工件高(厚) 度测量位置 6. 3. 6 体积f 度、吸水率按 GB/ T 9966. 3 的规定进行试验. 6.3. 7 抗冻系数 按GB/T 9966. 1的方法测出水饱和、冻融循环后试样的压缩强度值，用冻融循环后压缩强度平均值 除以水饱和压缩强度平均值，用百分比表示，保留二位有效数字。 6. 3. 8 耐酸性按 GB/T 9966. 6 方法进行。 7 检验规则 7. 1 出厂检验 7. 1. 1 检验项目 石质质量，加工质量，形位尺寸极限偏差。 免费标准下载网(www.freebz.net) 无需注册 即可下载 J C /T 9 72 - 20 05 7. 1. 2 组批 同一品种、类别、等级的墓石为一批。应符合5. 1. 5. 2和5. 3的规定，否则更换工件后进行重组。 7. 1. 3 抽样 墓石为全数检验。 7. 1. 4 判定 单套墓石的所有检验结果均符合技术要求中相应等级时，则判定该套产品符合该等级: 否则按最低 等级判断。 7.2 型式检验 7. 2. 1 检验项目 第5章技术要求中的全部项 目。 7.2.2 检验条件 有下列情况之一时，进行型式检验: a) 新建厂投产; b) 荒料、生产工艺有重大改变: C) 正常生产时，每一年进行一次; d) 国家质量监督机构提出进行型式检验要求。 7. 2. 3 组批 同出厂检验。批量及提出和识别批的方式由检验方和生产方协商确定。 7. 2. 4 抽样 石质质量、加工质量、形位尺寸极限偏差的抽样同出厂检验: 吸水率、体积密度、抗冻系数、耐酸 性的试样可从荒料中制取。 7. 2. 5 判定 体积密度、吸水率、耐酸性、抗冻系数的试验结果中，有一项不符合5.4及5. 5的要求时，则判定该 批墓石为不合格品，其他项目检验结果的判定同出厂检验。 标 志 、 包装 、储 运 8. 1 标志 B. 1. 1 墓石应注明: 企业名称、商标、产品名称、等级、类别。 8. 1. 2 包装箱上必须有 “ 向上” 和 “ 小b 轻放” 的标志。并符合 GB/T 191 中的规定 8. 1.3 对组装顺序有要求的墓石，应标明安装序号。 8. 2 包 装 8.2. 1 按墓石类别、等级分别包装，并附产品合格证，其内容包括产品名称、类别、等级、批号、检 验员、出厂日期。 8.2.2 包装时应采取防震、减震措施，工件不应在包装箱内摇摆，整体包装应有遮盖防湿措施。 8.2.3 包装质量应符合产品在正常条件下安全装卸、运输的要求。 8 3 储运 8.3. 1 应放置于通风干燥处，室外贮存应加遮盖， 8. 3. 2 运输途中要平稳安全，严禁滚摔、碰撞。 免费标准下载网(www.freebz.net) 无需注册 即可下载
