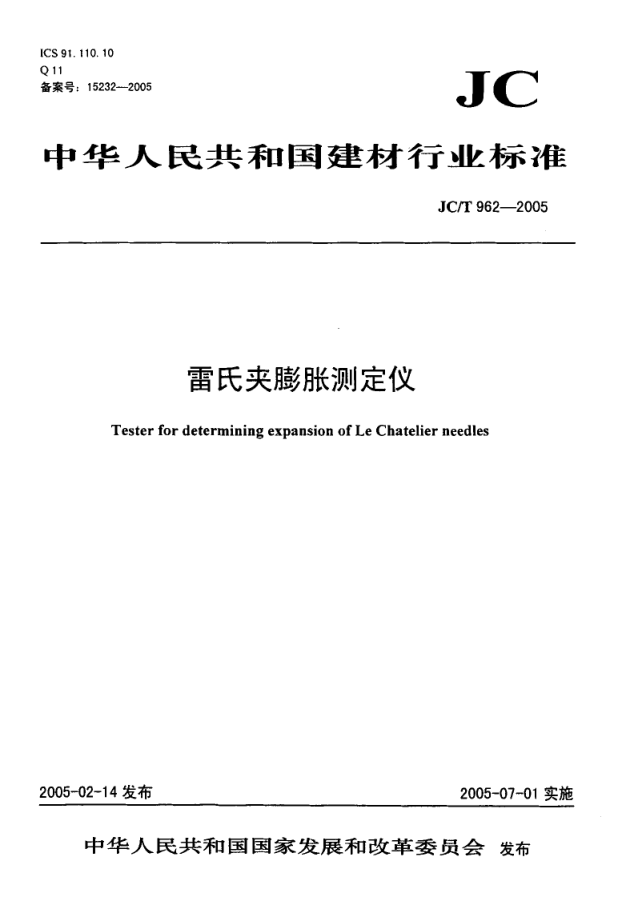

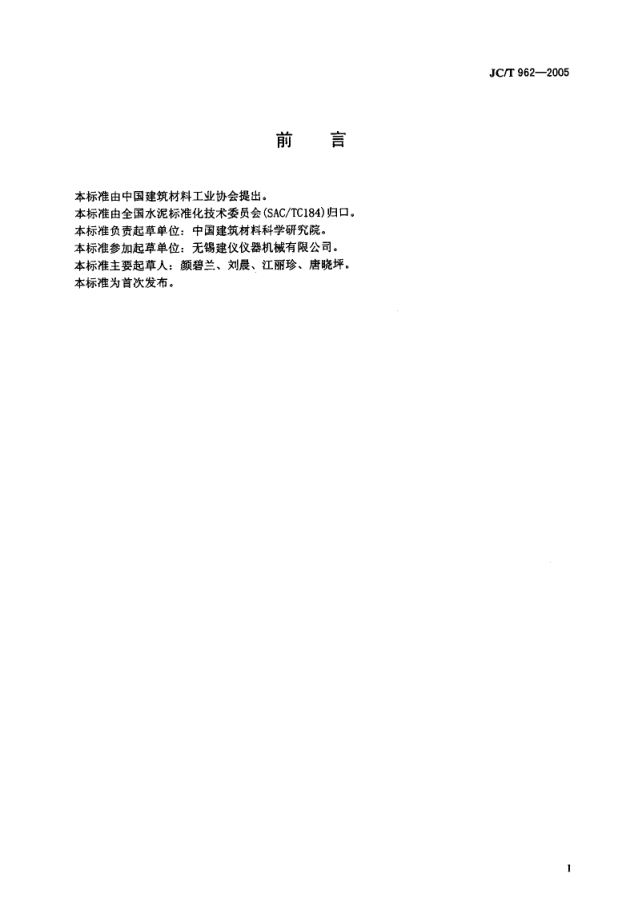

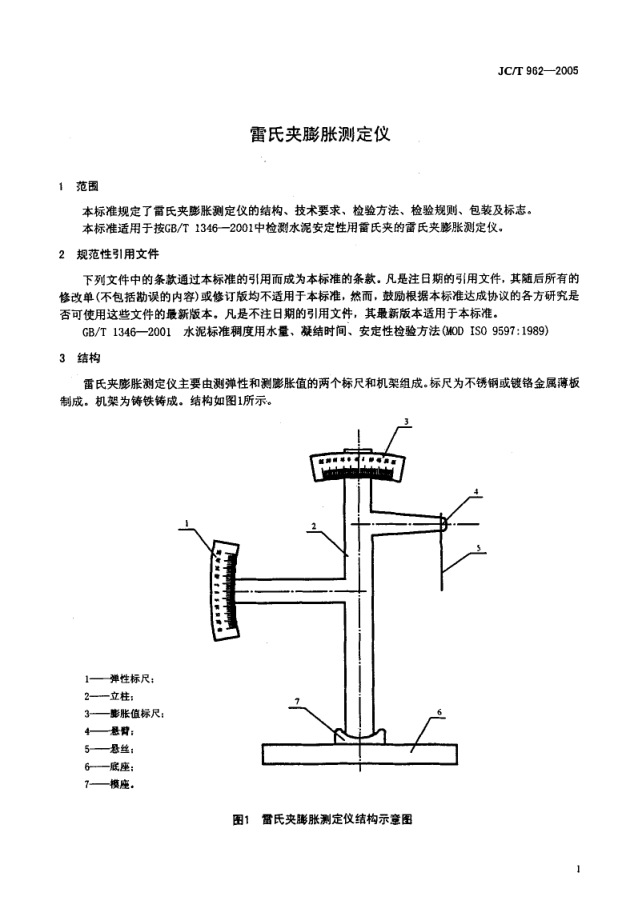

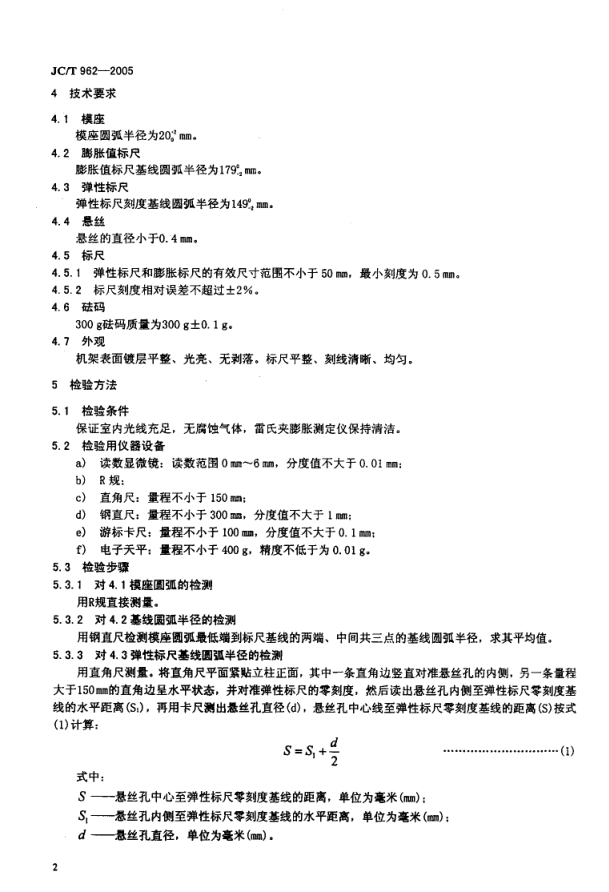

IC S 9 1 . Q 11 备 案 号 : 110 . 10 15 23 2- 2 0 05 i c 中 华 人 民 共 和 国 建 材 行 Jv 标 准 J C /T 9 6 2- 2 0 0 5 雷氏夹膨胀测定仪 Tester for determining expansion of L e C hatelier needles 2005- 02- 14 发布 2005- 07- 01 实施 中华 人 民 共 和 国 国家 发 展 和 改革 委 员 会 发布 J C T 9 62- 200 5 前 言 本标准由中国建筑材料工业协会提出。 本标准由全国水泥标准化技术委员会(SAC/TC184) 归口。 本标准负责起草单位: 中国建筑材料科学研究院。 本标准参加起草单位: 无锡建仪仪器机械有限公司。 本标准主要起草人: 颜碧兰、刘晨、江丽珍、唐晓坪。 本标准为首次发布。 J C T 962- 2005 雷氏夹膨胀测定仪 1 范 围 本标准规定了雷氏夹膨胀测定仪的结构、技术要求、检验方法、检验规则、包装及标志。 本标准适用于按GB/T 1346- 2001中检测水泥安定性用雷氏夹的雷氏夹膨胀测定仪. 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的 修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是 否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 1346- 2001 水泥标准稠度用水量、凝结时间、安定性检验方法(MOD ISO 9597:1989) 3 结构 雷氏夹膨胀测定仪主要由测弹性和测膨胀值的两个标尺和机架组成。标尺为不锈钢或镀铬金属薄板 制成。机架为铸铁铸成。结构如图1所示。 1- 弹 性标尺: 2— 立往: 3一 膨胀值标尺: 月一 悬臂; 5- 悬丝: 6- 底座: T- 模座 。 图1 雷氏夹膨胀测定仪结构示童图 J C / 1' 96 2- 20 05 4 技术要求 4. 1 模座 模座圆弧半径为2叮MM. 4. 2 膨胀值标尺 膨胀值标尺基线圆弧半径为1790, m . 4. 3 弹性标尺 弹性标尺刻度基线圆弧半径为1490_, mm, 4. 4 悬 丝 悬丝的直径小于0. 4 mm. 4. 5 标尺 4. 5. 1 弹性标尺和膨胀标尺的有效尺寸范围不小于50 mm，最小刻度为 0. 5 mm. 4. 5. 2 标尺刻度相对误差不超过士2 %, 4. 6 硅 码 300 g硅码质量为300 g1 0. 1 g, 4. 7 外观 机架表面镀层平整、光亮、无剥落。标尺平整、刻线清晰、均匀。 5 检验方法 5.1 检验条件 保证室内光线充足，无腐蚀气体，雷氏夹膨胀测定仪保持清洁。 5.2 检验用仪器设备 a) 读数显微镜: 读数范围 0 二~ 6 ，，分度值不大于0. 0 1 mm; b) R 规 : c) 直角尺: 量程不小于150 mm; d) 钢直尺: 量程不小于 300 二，分度值不大于 1 mm; e) 游标卡尺: 量程不小于100 二，分度值不大于0. 1 mm; f ) 电子天平: 量程不小于400 g. 精度不低于为0. 01 go 5.3 检验步骤 5. 3. 1 对4.1模座圆弧的检测 用R规直接测量。 5. 3. 2 对4.2 墓线圆弧半径的检测 用钢直尺检测模座圆弧最低端到标尺基线的两端、中间共三点的基线圆弧半径，求其平均值。 5. 3. 3 对4.3 弹性标尺签线圆弧半径的检测 用直角尺测量. 将直角尺平面紧贴立柱正面，其中一条直角边竖直对准悬丝孔的内侧，另一条量程 大于150 mm的直角边呈水平状态，并对准弹性标尺的零刻度，然后读出悬丝孔内侧至弹性标尺零刻度基 线的水平距离(SO，再用卡尺测出悬丝孔直径(d) . 悬丝孔中心线至弹性标尺零刻度基线的距离(S) 按式 (1) 计算: · ·· .·· ··· ··· ··· ··· ··· ··⋯ ... ( 1) 式中: S — 悬丝孔中心至弹性标尺零刻度基线的距离，单位为毫米(二) ; S, - 悬丝孔内侧至弹性标尺零刻度基线的水平距离，单位为毫米(二): d — 悬丝孔直径，单位为毫米(咖) . J C /T 962- 2005 5. 3. 4 对4.4 悬丝直径的检测 用游标卡尺测量三点，取平均值。 5. 3. 5 对4. 5. 1 弹性标尺和膨胀标尺的有效尺寸范围和最小刻度的检查 目测检查。 5. 3.6 对4. 5.2标尺相对误差的检测 用读数显微镜测定。将雷氏夹膨胀测定仪平放在桌面上。在标尺上选取左、中、右三个读数范围不 小于5二的区域。首先将读数显微镜置于膨胀标尺上，选定一个读数范围值(L; )，再读出该数值范围在 读数显微镜上的读数(式 ) 。然后根据式(2)计算出该位置的刻度相对误差: : =生三x100 L, ... ... ... ... ... ... .... ... .... . (2) 式中: B,— 读数范围的刻度相对误差，单位为百分数(%): 吞— 雷氏夹膨胀测定仪标尺读数绝对值，单位为毫米(mm); 石— 读数显微镜的读数，单位为毫米(mm). 每个区域的双都应满足4. 5. 2的要求。同样可检测弹性标尺的刻度相对误差. 5.3.7 对4. 6硅码质1t 的检测 用电子天平检测。 5. 3. 8 对4. 7外观的检查 目测检查. 6 检验规则 6. 1 出厂检验 检验内容为第4章除4.5外的技术要求，主要项目的实测数据记录在随机文件中。 6.2 型式检验 型式检验包括第4章的全部内容。有下列情况之一时，进行型式检验: a) 新产品试制或产品转厂生产时的试制: b) 产品正式生产后，其结构设计、材料工艺以及关键的配套元器件有较大改变，可能影响产品性 能时: c) 正常生产时，定期或积累一定产量后，进行周期检验; d) 产品长期停产，恢复生产时; e) 质量监督机构提出检验要求时。 6. 3 判定规则 6. 3. 1 对于出厂检验，雷氏夹膨胀测定仪的各项指标都应达到要求。任一项不合格，判为出厂检验不 合格。 6.3.2 对于型式检验，当批量不大于50 台时，抽取两台样机。若有不合格样机，则判定该批产品不合 格。当批量大于50 台时，抽取五台样机。若有两台以上样机不合格，则判定该批产品不合格. 7 包装及标志 7. 1 标志 每台雷氏夹膨胀测定仪上有牢固的铭牌，表面和标志明亮、清晰，并能防锈，其内容包括: 型号、 名称、生产编号、生产日期、制造厂名。 7. 2 仅 装 J C /T 962- 2005 7.2. 1 产品合格证、使用说明书、检验报告、装箱单及备用件等与雷氏夹膨胀测定仪一起装箱。 7.2.2 雷氏夹膨胀测定仪装箱时，箱内空隙用纸屑、泡沫塑料等填实。 7. 2. 3 包装箱上字样和标志清楚，内容包括: a) 制造厂名，型号名称及生产编号; b) 收货单位和地址; c) “ 请勿倒置” 、 “ 小心轻放” 等。
