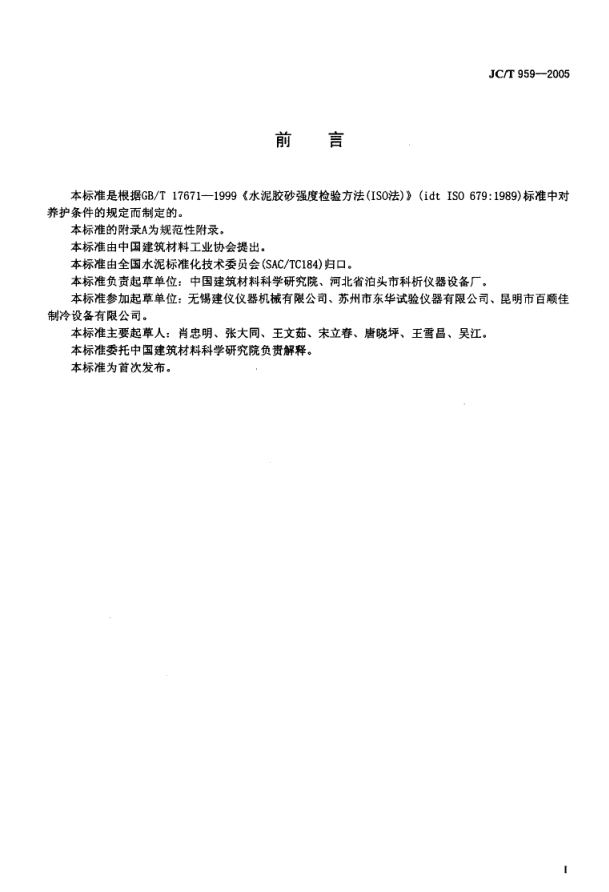

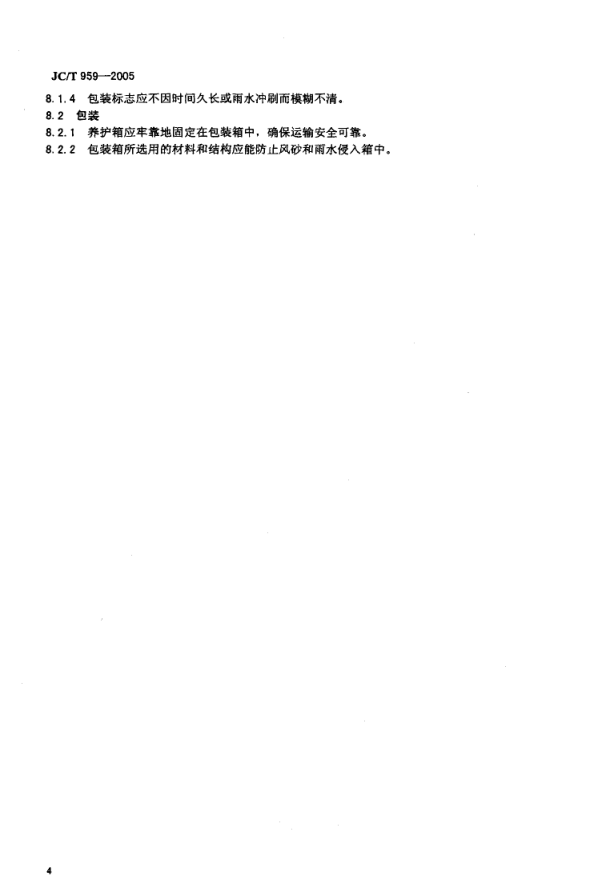

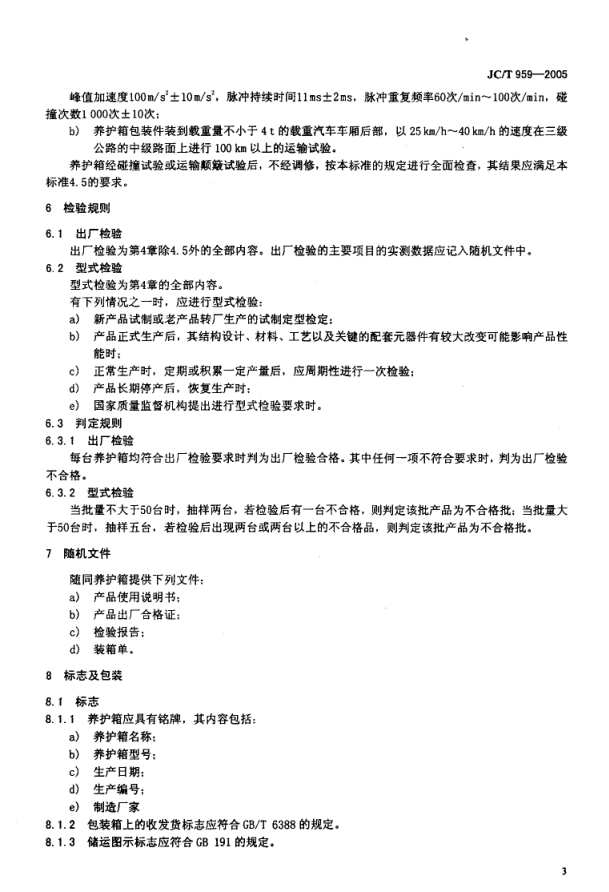

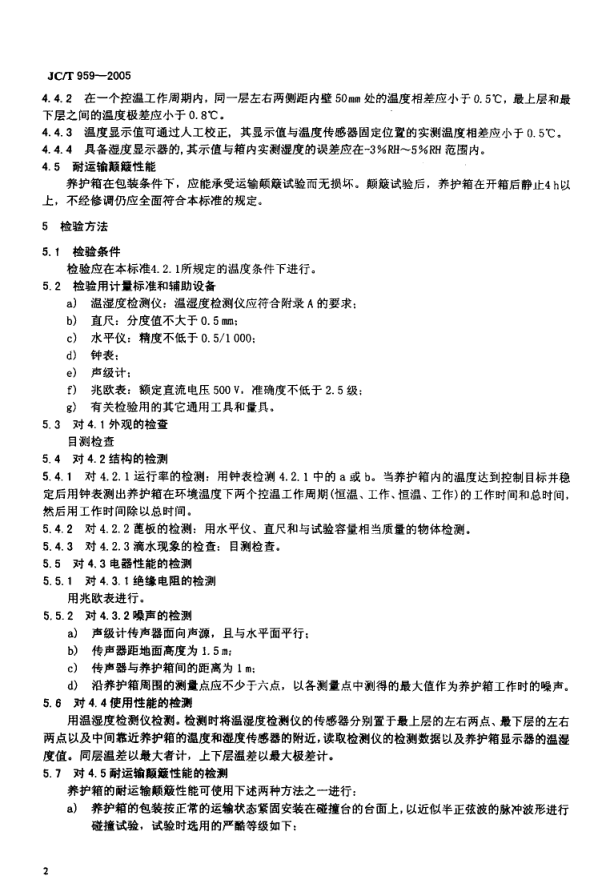

ICS 91.110.10 Q 备 案 号 : 15229- 2005 i c 中 华 人 民 共 和 国 建 材 行 」仓标 准 J C/T 959- 2005 水泥胶砂试体养护箱 Curing box for cement motar specimens 2005-02- 14 发布 2005-01- 01实施 中 华 人 民 共 和 国 国 家 发 展 和 改 革 委 员 会 发布 J C / T 9 59- 20 05 oli 吕 本标准是根据GB/T 17671- 1999 《水泥胶砂强度检验方法(ISO法)》(idt ISO 679:1989)标准中对 养护条件的规定而制定的。 本标准的附录A为规范性附录。 本标准由中国建筑材料工业协会提出。 本标准由全国水泥标准化技术委员会(SAC/TC184)归口。 本标准负责起草单位: 中国建筑材料科学研究院、河北省泊头市科析仪器设备厂。 本标准参加起草单位: 无锡建仪仪器机械有限公司、苏州市东华试验仪器有限公司、昆明市百顺佳 制冷设备有限公司。 本标准主要起草人: 肖忠明、张大同、王文茹、宋立春、唐晓坪、王雪昌、吴江。 本标准委托中国建筑材料科学研究院负责解释。 本标准为首次发布。 J C / T 9 59- 20 05 水泥胶砂试体养护箱 1 范围 本标准规定了水泥胶砂试体养护箱(以下简称养护箱) 的术语和定义、技术要求、检验方法、检验规 则、标志及包装等内容。 本标准适用于按GB/T 17671- 1999进行强度检验的水泥胶砂试体养护箱: 也可适用于指定采用本标 准的其他水泥试验方法用试体养护箱。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的 修改单(不包括勘误的内容) 或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是 否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB 191 包装储运图示标志 GB/T 6388 运输包装收发货标志 GB/T 1767 1- 1999 水泥胶砂强度试验方法(ISO法) (i dt ISO 679 : 1989) J J G 205 《气象用毛发湿度表、毛发湿度计》检定规程 J J G 718 《温度巡回检测仪》检定规程 3 术语和定义 下列术语和定义适用于本标准。 水泥胶砂试体养护箱 Curing box for cement motar specimens 一种人工气候试验箱。其功能是能使箱内每一区域的人工气候达到GB%T 17671- 1999中4. 1对养护 温湿度的要求。 4 技术要求 4. 1 外观 整洁，平整，无凹陷、掉漆、划痕和损坏，标识完整、清晰、明了。 4. 2 结构 4. 2.1 箱体的结构应能保证在取放试体时，能有效防止箱体外温湿度的影响。箱体内壁由耐锈蚀材料 或经防锈处理的材料制作。箱壁应有隔热层。启动养护箱，温度平衡后，其隔热效果应达到如下要求之 a) 环境温度为00C- 35℃时，控制温度20℃士1℃空载运行率应不超过70%; b) 环境温度为20℃士2℃时，控制温度 20℃士1℃空载运行率应不超过 50% , 4. 2.2 箱内蓖板应呈水平放置。在额定试验容量内蓖板最大挠度不超过蓖板长度的1%, 4.2.3 空载运行24 h后，养护空间内无滴水现象。 4. 3 电器性能 4 . 3. 1 整机绝缘电阻大于2 MS2o 4. 3.2 养护箱工作时，制冷机和相关运转设备的工作噪声声压级应<- 65 dB (A) ，并无明显震动。 4. 4 使用性能 4. 4. 1 在0 'C - 35℃的环境下 养护空间的温度能自动控制在20℃士1 0C，相对湿度>- 90% , J C /T 95 9- 20 0 5 4.4.2 在一个控温工作周期内，同一层左右两侧距内壁50 mm处的温度相差应小于0. 5 0C，最上层和最 下层之间的温度极差应小于 0. 8 0C , 4. 4. 3 温度显示值可通过人工校正，其显示值与温度传感器固定位置的实测温度相差应小于 0. 5`C , 4.4.4 具备湿度显示器的，其示值与箱内实测湿度的误差应在一3 % RH- 5 % RH 范围内。 4.5 耐运输颠簸性能 养护箱在包装条件下，应能承受运输颠簸试验而无损坏。颠簸试验后，养护箱在开箱后静止4h以 上，不经修调仍应全面符合本标准的规定。 5 检验方法 5. 1 检验条件 检验应在本标准4. 2. 1所规定的温度条件下进行。 5. 2 检验用计量标准和辅助设备 a) 温湿度检测仪: 温湿度检测仪应符合附录A的要求: b) 直尺: 分度值不大于0. 5mmo C) 水平仪: 精度不低于0. 5/ 1 000: d) 钟表: e) 声级计: f) 兆欧表: 额定直流电压 500 V. 准确度不低于 2. 5 级; 9) 有关检验用的其它通用工具和量具。 5.3 对4. 1外观的检查 目测检查 5.4 对4. 2结构的检测 5.4. 1 对4.2. 1运行率的检测: 用钟表检测4.2. 1 中的a 或b。当养护箱内的温度达到控制目标并稳 定后用钟表测出养护箱在环境温度下两个控温工作周期(恒温、工作、恒温、工作) 的工作时间和总时间， 然后用工作时间除以总时间。 5.4. 2 对4. 2. 2 蓖板的检测: 用水平仪、直尺和与试验容量相当质量的物体检测。 5. 4. 3 对4. 2.3滴水现象的检查: 目测检查。 5. 5 对4. 3 电器性能的检测 5. 5. 1 对 4. 3. 1 绝缘 电阻的检测 用兆欧表进行。 5. 5. 2 对 4. 3. 2 噪声的检测 a) 声级计传声器面向声源，且与水平面平行: b) 传声器距地面高度为 1. 5 m: C) 传声器与养护箱间的距离为1 m; d) 沿养护箱周围的测量点应不少于六点，以各测量点中测得的最大值作为养护箱工作时的噪声。 5. 6 对4.4 使用性能的检测 用温湿度检测仪检测。检测时将温湿度检测仪的传感器分别置于最上层的左右两点、最下层的左右 两点以及中间靠近养护箱的温度和湿度传感器的附近，读取检测仪的检测数据以及养护箱显示器的温湿 度值。同层温差以最大者计，上下层温差以最大极差计。 5. 7 对4. 5耐运输颠簸性能的检测 养护箱的耐运输颠簸性能可使用下述两种方法之一进行: a) 养护箱的包装按正常的运输状态紧固安装在碰撞台的台面上，以近似半正弦波的脉冲波形进行 碰撞试验，试验时选用的严酷等级如下: J C 八 95 9- 2 005 峰值加速度loom/s`士10 m/s`，脉冲持续时间l lms士2 ms，脉冲重复频率60次/min- 100次/min 碰 撞次数1 000次1 10次: b) 养护箱包装件装到载重量不小于4 t 的载重汽车车厢后部，以 25 km/h- 40 km/h 的速度在三级 公路的中级路面上进行 100 km以上的运输试验。 养护箱经碰撞试验或运输顺簸试验后，不经调修，按本标准的规定进行全面检查，其结果应满足本 标准4. 5 的要求。 6 检验规则 6. 1 出厂检验 出厂检验为第4章除4. 5外的全部内容。出厂检验的主要项目的实测数据应记入随机文件中。 6. 2 型式检验 型式检验为第4章的全部内容。 有下列情况之一时，应进行型式检验: a) 新产品试制或老产品转厂生产的试制定型检定: b) 产品正式生产后，其结构设计、材料、工艺以及关键的配套元器件有较大改变可能影响产品性 能 时 : c) 正常生产时，定期或积累一定产量后，应周期性进行一次检验: d) 产品长期停产后，恢复生产时: e) 国家质量监督机构提出进行型式检验要求时。 6. 3 判定规则 6.3. 1 出厂检验 每台养护箱均符合出厂检验要求时判为出厂检验合格。其中任何一项不符合要求时，判为出厂检验 不合格。 6. 3. 2 型式检验 当批量不大于50台时，抽样两台，若检验后有一台不合格，则判定该批产品为不合格批; 当批量大 于50台时，抽样五台，若检验后出现两台或两台以上的不合格品，则判定该批产品为不合格批。 7 随机文件 随同养护箱提供下列文件: a) 产品使用说明书; b) 产品出厂合格证; c) 检验报告; d) 装箱单。 标 志 及 包 装 8. 百 标志 8. 1. 1 养护箱应具有铭牌，其内容包括: a) 养护箱名称; b) 养护箱型号; c) 生产日期; d) 生产编号; e) 制造厂家 8. 1.2 包装箱上的收发货标志应符合GB/T 6388的规定。 8. 1. 3 储运图示标志应符合GB 191 的规定。 J C /T 9 59- 2 00 5 8. 1.4 包装标志应不因时间久长或雨水冲刷而模糊不清。 8. 2 包装 8.2. 1 养护箱应牢靠地固定在包装箱中，确保运输安全可靠。 8. 2. 2 包装箱所选用的材料和结构应能防止风砂和雨水侵入箱中。 J C /T 95 9- 20 05 附 录 A (规 范 性 附 录 ) 温 湿 度 检测 仪 A. 1 总则 温湿度检测仪是检测水泥胶砂试体养护箱内的温度、温度场以及湿度的检测仪器。 A. 2 蓦本要求 温湿度检测仪由温度传感器和测量仪表组成。温度传感器至少具有六根，能同时检测五点的温度和 一点的湿度。湿度的检测根据干湿球湿度计的原理进行。温湿度检测仪应具有巡检功能和打印功能，打 印结果为养护箱中间位置的温度、湿度以及上下同层温度差、上下层温度差. A. 3 技术要求 A. 3. 1 温度测量范围: 0'C - 400C a A. 3. 2 测温准确度: 士0. 20C > A. 3. 3 测湿准确度: 小于3% RHo A. 4 校准周期 一年或遇异常情况时校准后使用。 A. 5 计f 、校准方法 A. 5. 1 温度按J JG 718 《温度巡回检测仪》国家计量检定规程进行。 A. 5. 2 湿度按J JG 205 《气象用毛发湿度表、毛发湿度计》国家计量检定规程进行。
