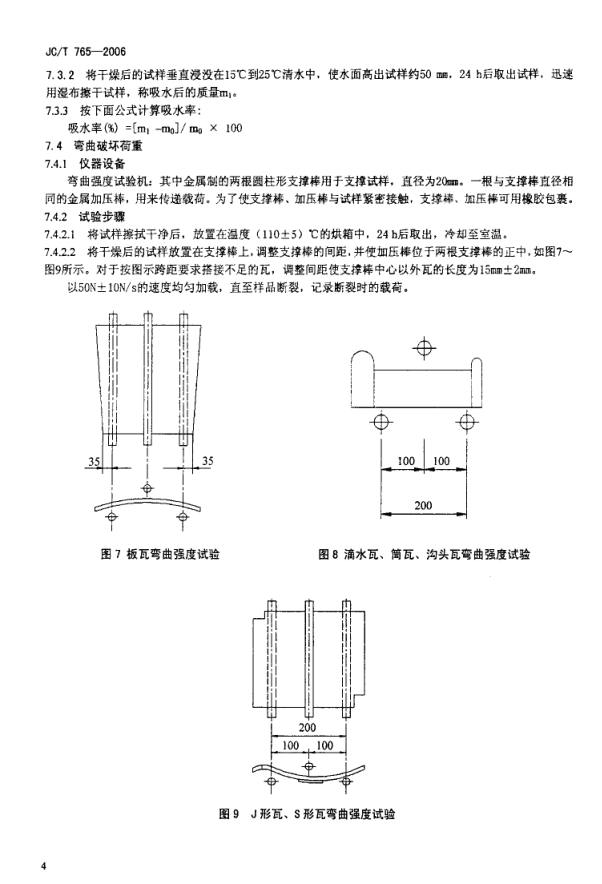

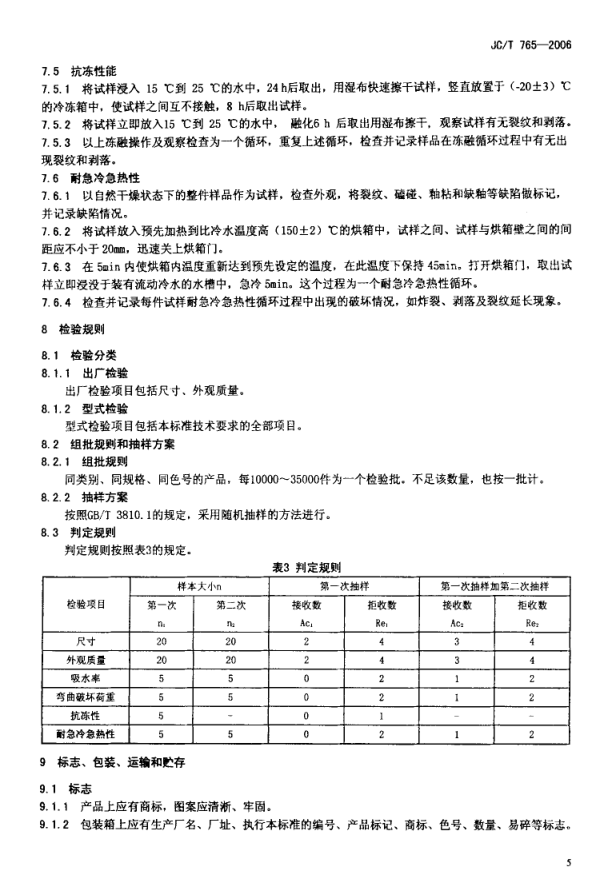

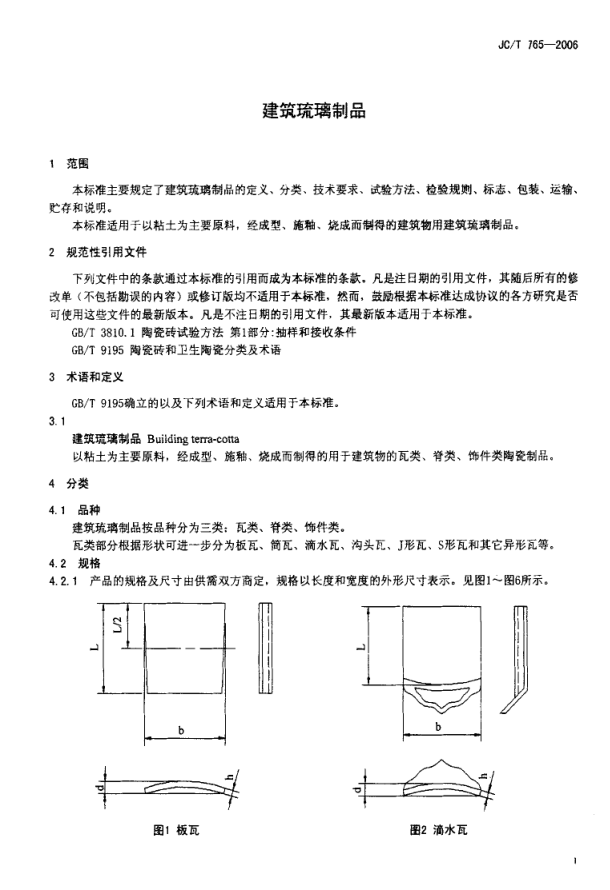

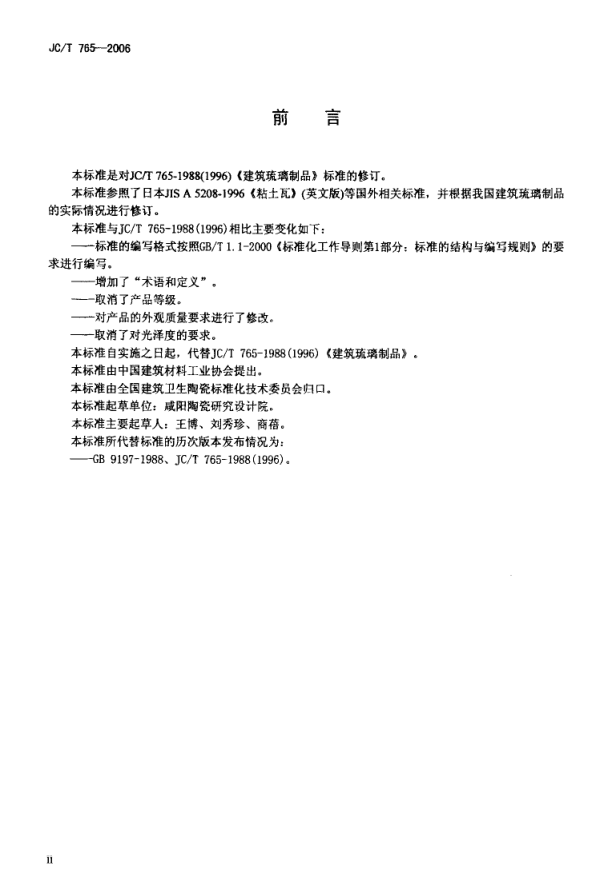

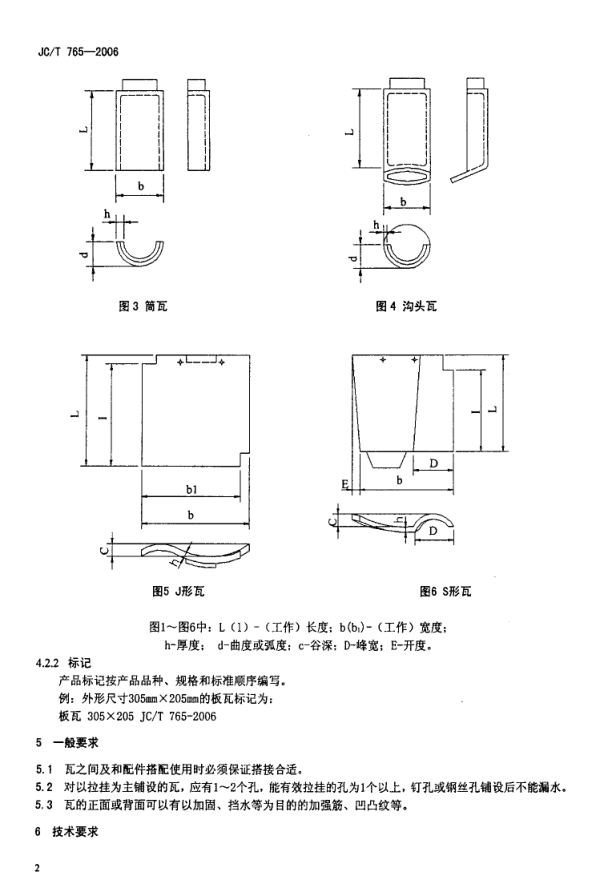

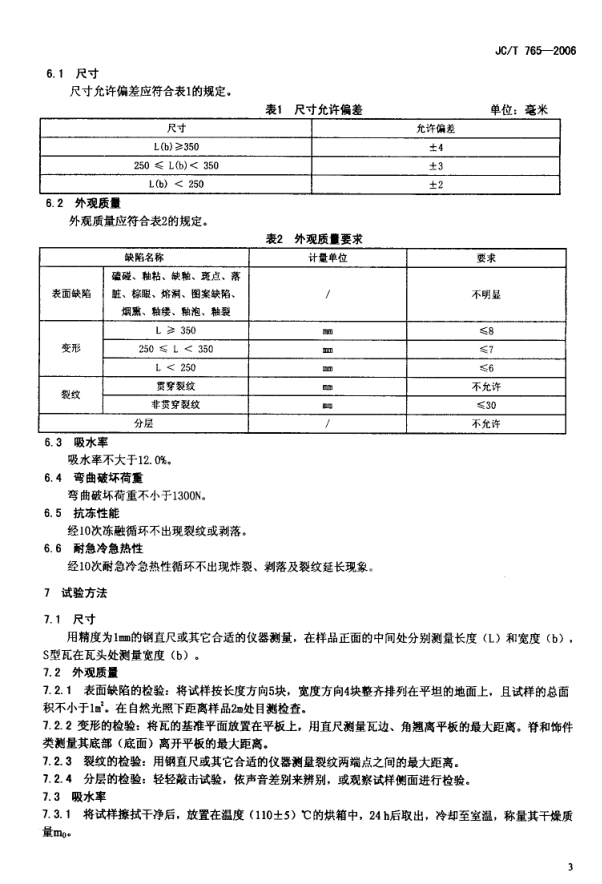

IC S 91 . Q 31 备案号: 10 0 . 2 5 17 33 6 一 2 0 0 6 i c 中 华 人 民 共 和 国 建 材 行 业 标 准 J C/T 765 一 2006 代替J CIT 765- 1988 (1996 ) 建筑琉璃制品 B uilding ter ra-cotta 2006- 03- 07发布 2006-08- 01实施 中ip 人 民共 和 国 国莫尧发展 和 改浦青委 员 会 发布 J C/ T 765- 2006 目 次 一一一一一一一一一一成一一一. 5一一一一一一一一一 前言 . ⋯ ⋯ ，，. . . . . . . . . . . . . . . . . . ⋯ ⋯ ，. . . ⋯ ⋯ ，. ，. . . . . . . . . . . . . . . . ⋯ ⋯ 1 范围. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ⋯ ⋯ ，. . . . . . . . . . . . . . . . . . . . . . . ⋯ ⋯ 2 规范性引用文件.⋯ ⋯ ‘ .. ... .. .. .. .. .. .. ... .. .. .. .. . .. .. .⋯ ⋯ ，.. .. . ⋯ ⋯ 3 术语和定义. . .. .. .. .. . . ... .. .. .. .. . . .. ... .. .. .. . .. .. ... .. .. ... ⋯ ⋯ ‘ 二 4 分类 . . ⋯ ，. . . . ⋯ ⋯ _ . . . . . . . . . . . . . . . . . . . . ⋯ ⋯ ，. . . ⋯ ⋯ _ . . . . ⋯ ⋯ 4. 1 品种 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ⋯ ⋯ ，. . ⋯ ⋯ ，二 4. 2 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ⋯ ⋯ 5 一般要求 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ⋯ ⋯ _ . . . . . ⋯ ⋯ 6 技术要求 . . ⋯ ‘ . . ⋯ _ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ⋯ ⋯ _ . ，⋯ ，. . ⋯ 6. 1 尺寸 . . ⋯ ，，. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ⋯ ⋯ _ . ，. . . . ⋯ ⋯ 6. 2 外观质量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ⋯ ⋯ 6. 3 吸水率 . . . . . . . . ⋯ ⋯ ，. . . . . . . . . . . . . . . . . . . . . . . . ⋯ ⋯ ，. . ⋯ ‘ ，. . . . . ⋯ ⋯ 6.4 弯曲破坏荷重.. .. .. .. . .. ... .. .. .. .. . .. ... . . . . .. . .. ⋯ ⋯ 、二，.⋯ ‘ 二 6. 5 抗冻性能. . . . . . . ⋯ ⋯ ，，. . . ⋯ ⋯ ，，. . . . . . . . . . . . . . . . ⋯ ⋯ ，二，. . ⋯ ⋯ 6. 6 耐急冷急热性，. . ⋯ ⋯ ，. . . . . . ⋯ ⋯ ，. ，. . . ⋯ ⋯ ，. . . . . . . . . . . . . . . . . ⋯ ⋯ 7 试验方法 . ‘ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ⋯ ⋯ ，. . . . ⋯ ⋯ 7. 1 尺寸 . 卜. ‘ . ，. . . . . . . . . . . . . . . . . . . ⋯ ⋯ ，. . . . . . . . . . . . ⋯ ⋯ 卜. . . . . . . . ⋯ ⋯ 7. 2 外观质量. 、. ，. . ⋯ ⋯ ，，，. . . . . . . . . . . . . . . . ⋯ ⋯ ，二，. . . . ⋯ ⋯ ，. . . . ⋯ ⋯ 7. 3 吸水率 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ⋯ ⋯ 7. 4 弯曲破坏荷重 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ⋯ ⋯ ，. . . . . . . . . . . . . . . . . . . ⋯ ⋯ 7. 5 抗冻性能 介. . . . . . . . . . . . ⋯ ⋯ ，二 ‘ 二卜. . . . . . . . . . . . . . . . . . . ⋯ ⋯ ，. . ⋯ ，二 7，6 耐急冷急热性. . . . . . . . . . . . . . . . ⋯ ⋯ ，. . ⋯ ⋯ ，_ ⋯ ，⋯ ⋯ 、. . . ⋯ ⋯ 8 检验规则 二 ，. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ⋯ ⋯ ，. . . . . . . . . . . . . . . . . . . ⋯ ⋯ 8. 1 检验分类，. ，. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ⋯ ⋯ ，. . . . . . ⋯ ⋯ 8. 2 组批规则和抽样方案 ⋯ ，，. . . . . . . . . . ⋯ ⋯ ，. . . . . . . . . . . . . . . . . . . . . . . . ⋯ ⋯ 8. 3 判定规则 . . . . . . . ⋯ ⋯ ，⋯ ‘ . . ⋯ ， ，. . . . . . . . . . . . ⋯ ⋯ ，. . . . . ⋯ ⋯ 9标志、包装· 运输和贮存......................⋯ ⋯ ，，.................⋯ ⋯ 9. 1 标志 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ⋯ ⋯ ，. . . . . . . . ⋯ ⋯ ，. . . . . . ⋯ ⋯ 9. 2 包装 . . . . . . . . . ⋯ ⋯ ，，. . . . ⋯ ⋯ ，. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ⋯ ⋯ 9. 3 运输 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ⋯ ⋯ ，. . . ⋯ ⋯ 9. 4 贮存 ⋯ ⋯ ，. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ⋯ ⋯ 10 说明. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ⋯ ⋯ ，. . . ⋯ ⋯ J C/丁 765- 2006 月U 舌 本标准是对JC/i' 765-1988(1996) 《建筑琉璃制品》标准的修订。 本标准参照了日本I S A 5208-1996 《粘土瓦》(英文版)等国外相关标准，并根据我国建筑琉璃制品 的实际情况进行修订。 本标准与JC/T 765- 1988(1996) 相比主要变化如下: — 标准的编写格式按照GB/T 1. 1- 2000 《标准化工作导则第1部分: 标准的结构与编写规则》的要 求进行编写。 一- 增加了 “ 术语和定义” 。 — 取消了产品等级。 — 对产品的外观质量要求进行了修改。 — 取消了对光泽度的要求。 本标准自实施之日起，代替J C/T 765- 1988(1996) 《建筑琉璃制品》。 本标准由中国建筑材料工业协会提出。 本标准由全国建筑卫生陶瓷标准化技术委员会归口。 本标准起草单位: 咸阳陶瓷研究设计院。 本标准主要起草人: 王博、刘秀珍、商蓓。 本标准所代替标准的历次版本发布情况为: - GB 9197- 1988. J C/T 765- 1988 (1996) 。 J C / T 165- 200 6 建筑琉璃制品 范 围 本标准主要规定了建筑琉璃制品的定义、分类、技术要求、试验方法、检验规则、标志、包装、运输、 贮存和说明。 本标准适用于以粘土为主要原料，经成型、施釉、烧成而制得的建筑物用建筑琉璃制品。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修 改单 ( 不包括勘误的内容) 或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否 可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 3810. 1 陶瓷砖试验方法 第1部分:抽样和接收条件 GB/T 9195 陶瓷砖和卫生陶瓷分类及术语 术语和定义 GB/T 9195确立的以及下列术语和定义适用于本标准。 3 . 1 建筑琉璃制品 Building terra-cotta 以粘土为主要原料，经成型、施釉、烧成而制得的用于建筑物的瓦类、脊类、饰件类陶瓷制品。 4 分类 4. 1 品种 建筑琉璃制品按品种分为三类: 瓦类、脊类、饰件类。 瓦类部分根据形状可进一步分为板瓦、筒瓦、滴水瓦、沟头瓦、J 形瓦、S形瓦和其它异形瓦等。 4. 2 规格 4. 2. 1 产品的规格及尺寸由供需双方商定，规格以长度和宽度的外形尺寸表示。见图1 图6所示。 几口二一 厂— 下 } { { 止~ 一 { 一 一 ’“ 准梦 / 厂 劝一一上一 一 图1 板瓦 图2 滴水瓦 J C/ T 76 图3 筒瓦 图 4 沟头瓦 + ‘ 一 一 曰 十 { + 冲 一 { D 图 S J 形 瓦 图6 S形瓦 图1~ 图6中: L ( 1) 一(工作) 长度: bN )一( 工作) 宽度; h一厚度; d一曲度或弧度: c一谷深: D-峰宽; E一开度。 4.2.2 标记 产品标记按产品品种、规格和标准顺序编写。 例: 外形尺寸305mm X 205mm的板瓦标记为: 板瓦 305 X 205 J C/ T 765-2006 5 一般要求 5. 1 瓦之间及和配件搭配使用时必须保证搭接合适。 5. 2 对以拉挂为主铺设的瓦，应有1- 2个孔，能有效拉挂的孔为1个以上，钉孔或钢丝孔铺设后不能漏水。 5 3 瓦的正面或背面可以有以加固、挡水等为目的的加强筋、凹凸纹等。 6 技术要求 下. 。. c / 位 J 单 6. 1 尺寸 尺寸允许偏差应符合表1的规定. 表1 尺寸允许偏差 毫米 创-月一倪 尺寸 L (b) 3 350 250 簇 L (b) < 350 L (b) < 250 6.2 外观质量 外观质量应符合表2 的规定。 允 许 偏 差 表2 外观质19 要求 缺 陷名称 计 量单位 要求 表面缺 陷 磕碰 、釉粘 、缺釉 、斑点、落 脏 、棕眼 、熔洞 、图案缺陷、 烟熏 、釉缕 、釉泡、釉裂 / 不明显 变 形 L 多 350 n皿 < 8 250 簇 L < 35 0 口口 蕊 7 L < 250 田口 < 6 裂 纹 贯穿裂纹 〔田 不允许 非贯穿裂纹 加田 < 30 分层 / 不允许 6.3 吸水率 吸水率不大于12.0%, 6.4 弯曲破坏荷重 弯曲破坏荷重不小于1300N. 6.5 抗冻性能 经10次冻融循环不出现裂纹或剥落。 6.6 耐急冷急热性 经10次耐急冷急热性循环不出现炸裂、剥落及裂纹延长现象 试 验 方 法 7. 1 尺寸 用精度为1二的钢直尺或其它合适的仪器测量，在样品正面的中间处分别测量长度 ( L) 和宽度 (b) ， S型瓦在瓦头处测量宽度 (b) 。 7.2 外观质量 7.2. 1 表面缺陷的检验: 将试样按长度方向5块，宽度方向4块整齐排列在平坦的地面上，且试样的总面 积不小于1矿。在自然光照下距离样品2m处目测检查。 7.2.2 变形的检验: 将瓦的基准平面放置在平板上，用直尺测量瓦边、角翘离平板的最大距离。脊和饰件 类测量其底部 (底面) 离开平板的最大距离。 7.2.3 裂纹的检验: 用钢直尺或其它合适的仪器测量裂纹两端点之间的最大距离。 7.2.4 分层的检验: 轻轻敲击试验，依声音差别来辨别，或观察试样侧面进行检验。 7.3 吸水率 7.3.1 将试样擦拭干净后，放置在温度 ( 110生5) ℃的烘箱中，24 h后取出，冷却至室温，称量其干燥质 量M o a J C/T 765- 2006 7.3.2 将干燥后的试样垂直浸没在150C至临 ℃清水中，使水面高出试样约50 ，，24 h后取出试样，迅速 用湿布擦干试样，称吸水后的质量m, a 7.3.3 按下面公式计算吸水率: 吸水率(%) 二[mi -mol / mo X 100 7. 4 弯曲破坏荷重 7.4.1 仪器设备 弯曲强度试验机: 其中金属制的两根圆柱形支撑棒用于支撑试样，直径为20m。一根与支撑棒直径相 同的金属加压棒，用来传递载荷。为了使支撑棒、加压棒与试样紧密接触，支撑棒、加压棒可用橡胶包裹。 7.4.2 试验步骤 7.4.2.1 将试样擦拭干净后，放置在温度 ( 110士5 ) ℃的烘箱中，24 h后取出，冷却至室温。 7.4.2.2 将干燥后的试样放置在支撑棒上，调整支撑棒的间距，井使加压棒位于两根支撑棒的正中，如图7- 图9所示。对于按图示跨距要求搭接不足的瓦，调整间距使支撑棒中心以外瓦的长度为15mm士2mm, 以50N士10N/s的速度均匀加载，直至样品断裂，记录断裂时的载荷。 令 令 100 100 200 图 7 板瓦弯曲强度试验 图8 滴水瓦、筒瓦、沟头瓦弯曲强度试验 批 200 100 100 图9 1 形瓦、5 形瓦弯曲强度试验 J C/T 765- 2006 7. 5 抗冻性能 7. 5. 1 将试样浸入 15 ℃到 25 ℃的水中，24 h后取出，用湿布快速擦干试样，竖直放置于 (-201 3) ℃ 的冷冻箱中，使试样之间互不接触，8 h后取出试样。 7. 5. 2 将试样立即放入15 ℃到 25 ℃的水中， 融化6 h 后取出用湿布擦千，观察试样有无裂纹和剥落。 7.5.3 以上冻融操作及观察检查为一个循环，重复上述循环，检查并记录样品在冻融循环过程中有无出 现裂纹和剥落。 7.6 耐急冷急热性 7. 6. 1 以自然干燥状态下的整件样品作为试样，检查外观，将裂纹、磕碰、釉粘和缺釉等缺陷做标记， 并记录缺陷情况。 7. 6.2 将试样放入预先加热到比冷水温度高 ( 1501 2 ) ℃的烘箱中，试样之间、试样与烘箱壁之间的间 距应不小于20mm，迅速关上烘箱门。 7. 6. 3 在5min 内使烘箱内温度重新达到预先设定的温度，在此温度下保持45min。打开烘箱门，取出试 样立即浸没于装有流动冷水的水槽中. 急冷5min。这个过程为一个耐急冷急热性循环。 7.6.4 检查并记录每件试样耐急冷急热性循环过程中出现的破坏情况，如炸裂、剥落及裂纹延长现象。 8. 1 检验规则 检验分类 8. 1. 1 出厂 检 验 出厂检验项目包括尺寸、外观质量。 8. 1.2 型式检验 型式检验项目包括本标准技术要求的全部项目。 8.2 组批规则和抽样方案 8. 2. 1 组批规则 同类别、同规格、同色号的产品，每10000- -35000件为一个检验批。不足该数量，也按一批计。 8. 2. 2 抽样方案 按照GB/T 3810. 1的规定，采用随机抽样的方法进行。 B. 3 判定规则 判定规则按照表3的规定。 表3 判定规则 检验 项目 样本大小n 第一次抽样 第一次抽样加第二次抽样 第m次 M-& n, 瞥 folk Rep 臀 臀 尺 寸 2 0 2 0 2 4 3 4 外观质 量 20 2 0 2 4 3 9 吸水率 5 5 0 2 1 2 弯 曲破坏荷重 5 5 0 2 I 2 抗冻性 5 0 1 耐急冷急热性 5 5 0 2 1 2 9 标志、包装、运输和贮存 9. 1 标志 9. 1. 1 产品上应有商标，图案应清浙、牢固。 9. 1.2 包装箱上应有生产厂名、厂址、执行本标准的编号、产品标记、商标、色号、数量、易碎等标志。 J C/T 765- 2006 9. 1. 3 产品出厂时。应提供产品质量合格证。 9. 2 包装 9. 2. 1 产品按品种、规格、色号分别包装。 9. 2. 2 包装应牢固、捆紧。特殊产品的包装由各方协商。 9. 3 运输 产品装卸时应轻拿轻放，严禁摔扔。运输过程中应避免碰撞。 9. 4 贮存 产品应按品种、规格、色号分别整齐堆放。 10 说 明 制造商应提供产品使用说明书，说明其铺设方法、粘接材料及标准屋面的坡度、坡长、参考使用数量 等 。
