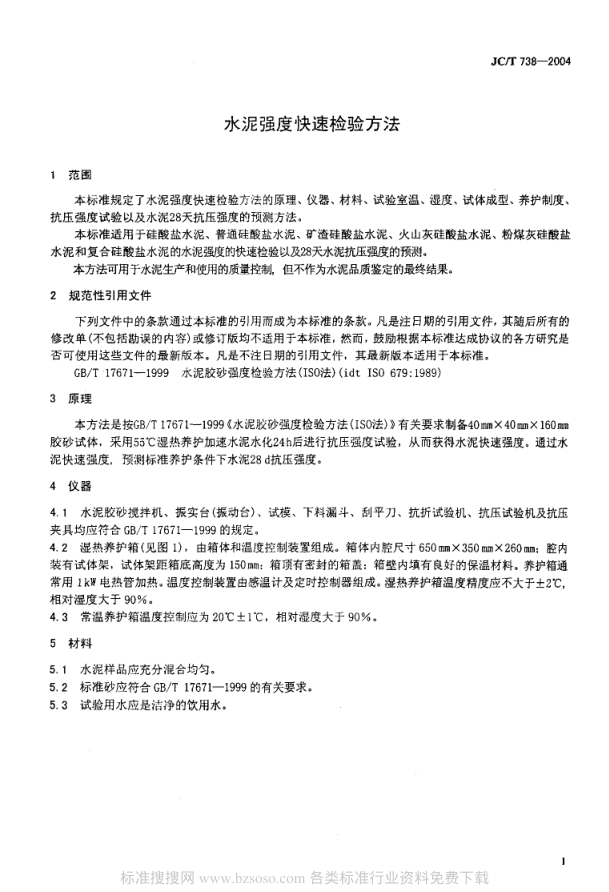

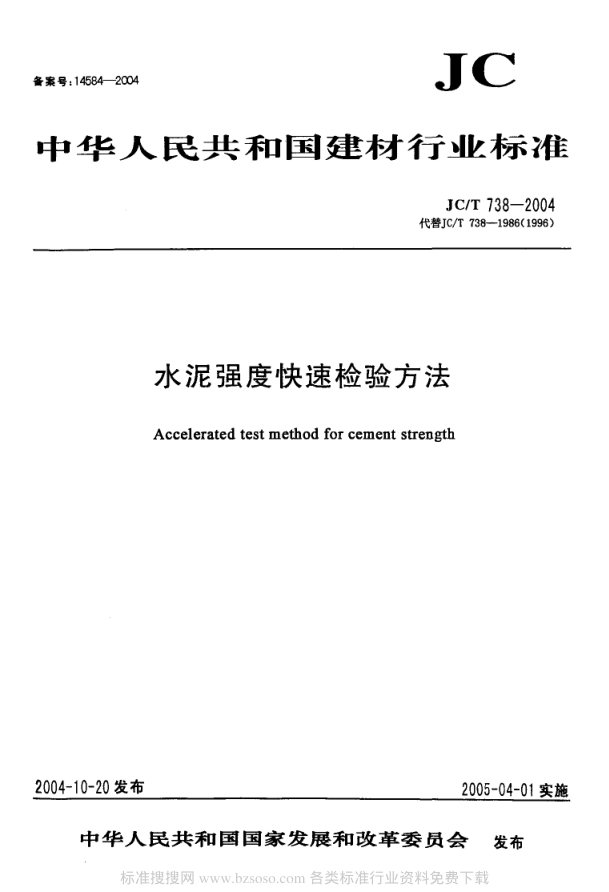

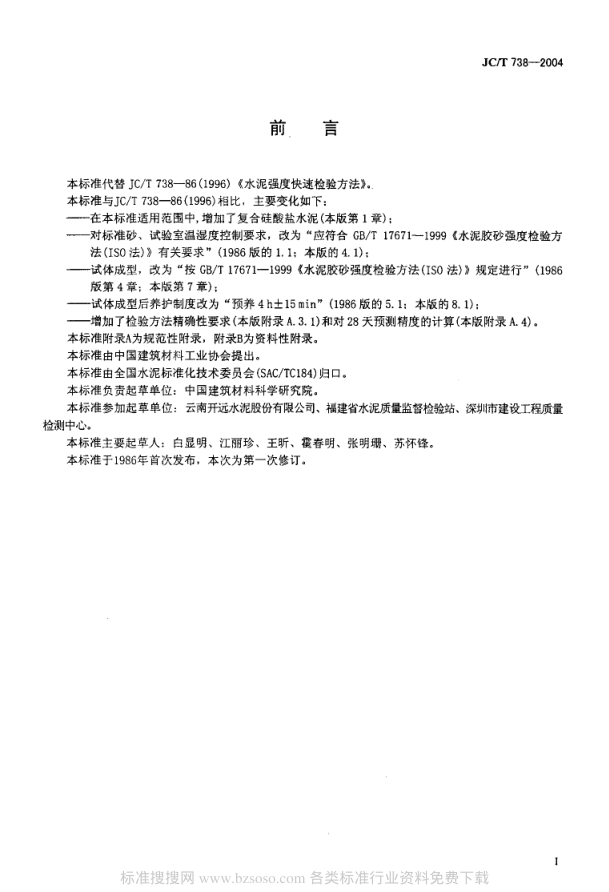

备案号: 14584- 2004 i c 中 华 人 民 共 和 国 建 材 行 」业标 准 J c /T 138- 2004 代替J C/T 738- 19860 996) 水泥强度快速检验方法 A ccel erated test method for cement strength 2004- 10-20 发布 2005- 04-01实施 中华人 民共 和 国国家 发 展和 改 革委 员会 发布 标准搜搜网 www.bzsoso.com 各类标准行业资料免费下载 J C T 7 38- 200 4 H ij 吕 本标准代替 J C/T 738- 86 (1996) 《水泥强度快速检验方法》. 本标准与J C/T 738- 86(1996)相比，主要变化如下: — 在本标准适用范围中，增加了复合硅酸盐水泥(本版第 1 章) ; — 对标准砂、试验室温湿度控制要求，改为 “应符合 GB/T 17671- 1999 《水泥胶砂强度检验方 法(ISO法) 》有关要求” (1986版的1. 1; 本版的4. 1) ; — 试体成型，改为“按 GB/T 17671- 1999 《水泥胶砂强度检验方法仃SO法) 规定进行” (1986 版第 4 章; 本版第 7 章) ; — 试体成型后养护制度改为“ 预养4 h士15 min" (1986版的5. 1: 本版的8. 1) ; — 增加了检验方法精确性要求(本版附录A. 3. 1)和对28 天预测精度的计算(本版附录A. 4) o 本标准附录A为规范性附录，附录B为资料性附录。 本标准由中国建筑材料工业协会提出。 本标准由全国水泥标准化技术委员会(SAC/TC184) 归口。 本标准负责起草单位: 中国建筑材料科学研究院。 本标准参加起草单位: 云南开远水泥股份有限公司、福建省水泥质量监督检验站、深圳市建设工程质量 检测中心。 本标准主要起草人: 白显明、江丽珍、王听、霍春明、张明珊、苏怀锋。 本标准于1986年首次发布，本次为第一次修订。 标准搜搜网 www.bzsoso.com 各类标准行业资料免费下载 J C I T 7 38- 2 00 4 水泥强度快速检验方法 1 范 围 本标准规定了水泥强度快速检验方法的原理、仪器、材料、试验室温、湿度、试体成型、养护制度、 抗压强度试验以及水泥28天抗压强度的预测方法。 本标准适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐 水泥和复合硅酸盐水泥的水泥弓引变的快速检验以及28天水泥抗压强度的预测。 本方法可用于水泥生产和使用的质量控制，但不作为水泥品质鉴定的最终结果。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的 修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是 否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 17671- 1999 水泥胶砂强度检验方法(I SO法) (i dt ISO 679: 1989) 原 理 本方法是按GB/T 17671- 1999《水泥胶砂强度检验方法(ISO法) 》有关要求制备40 mm X 40 mm X 160 mm 胶砂试体，采用55 0C湿热养护加速水泥水化24h后进行抗压强度试验，从而获得水泥快速强度。通过水 泥快速强度，预测标准养护条件下水泥28 d抗压强度。 4 仪器 4. 1 水泥胶砂搅拌机、振实台(振动台) 、试模、下料漏斗、刮平刀、抗折试验机、抗压试验机及抗压 夹具均应符合GB/T 1了671- 1999 的规定。 4. 2 湿热养护箱(见图1) ，由箱体和温度控制装置组成。箱体内腔尺寸650 mm X 350 mm X 260二: 腔内 装有试体架，试体架距箱底高度为150 mm: 箱顶有密封的箱盖: 箱壁内填有良好的保温材料。养护箱通 常用1 kW电热管加热。温度控制装置由感温计及定时控制器组成。湿热养护箱温度精度应不大于1 20C, 相对湿度大于90% 0 4. 3 常温养护箱温度控制应为20℃士I 'C ，相对湿度大于 90% , 5 材料 5. 1 水泥样品应充分混合均匀。 5. 2 标准砂应符合GB/T 17671- 1999 的有关要求。 5. 3 试验用水应是洁净的饮用水。 标准搜搜网 www.bzsoso.com 各类标准行业资料免费下载 J C /T 7 38- 20 04 单 位 为毫 米 1- 擅姐定时控制器; 2— 感温探头 : 3一 试体架 : 月一 电热管 : 5— 放 水 阀 。 图1 湿热养护箱示意图 6 试验室温、湿度 试验室温度、湿度，应符合GB/T 17671- 1999的有关规定. 7 试体成型 应符合GB/ T 17671- 1999的规定。 8 养护制度 8. 1 试体成型后，立即连同试模放入常温养护箱内预养4 h士15 mine 8.2 将带模试体放入湿热养护箱内的试体架上，盖好箱盖。从室温开始加热，在1. 5h士10min 内等速 升温至 55'C ，并在 55℃士2℃下恒温 18 h土10 mi n后停止加热。 8.3 打开箱盖，取出试模，在试验室中冷却50 min1 10 mi n后脱模。 8.4 每次试验从试体养护到脱模的总体时间相差，不宜超过士30 mina 9 抗压强度试验 按第8章要求完成试体养护并脱模后的试体，应立即按GB/T 17671- 1999的有关规定进行抗压强度 试验，得到水泥快速强度R 如 仍 永泥29 关统压强度的项测 水泥28 d抗压强度的预测按式(1)计算，计算结果保留至一位小数: 凡87F=ax R. +b .............................. (1) 式中: 标准搜搜网 www.bzsoso.com 各类标准行业资料免费下载 J C /T 73 8- 20 04 R28M— 预测的水泥28天抗压强度，单位为兆帕(MPa); R* — 水泥快速抗压强度，单位为兆帕(MPa); a , b — 待定系数. 预测公式的建立方法和a, b的确立见附录A，计算实例参见附录B, 标准搜搜网 www.bzsoso.com 各类标准行业资料免费下载 J C /T 73 8- 2 00 4 附 录 A (规 范性 附录) 水泥 28 天抗压强度预测公式的建立方法 A. 1 预测待定系数a, b的确立 常数a、b按以下公式计算，计算结果保留至小数点后两位: 如 2 s R .艺间 艺R28,,', x R, .- 艺 Rte; ( A. 1) /脚/ 洲 R n艺里/n 八卜﹄下了八/ 、1 .-、十 J产 劳 R 。艺间 b = R za-)r 一a x R ,}- ( A. 2) Rza、一}全R28 --T,)声 ( A. 3) Rb} =(}R-)声 ( A. 4) 式 中 : n — 试验组数: 凡a 3ri— 第i个水泥样品28天标准养护实测抗压强度，单位为兆帕(MPa) ; RPl ; — 第:个水泥样品快速抗压强度，单位为兆帕(MPa); Rzs;}- n个水泥样品28天标准养护实测抗压强度平均值，单位为兆帕(MPa) ; Rae - n个水泥样品快速抗压强度平均值，单位为兆帕(MPa) o 为了提高预测结果的准确性，a, b值应由标准使用单位根据试验数据确定，其试验组数应不小于30 组。不同单位的a, b值允许不同。a, b值的计算，也可借助计算机统计分析作图功能通过建立的线性关 系图直接求取。 A. 2 水泥28 天强度预测公式的建立 a, b值确定后，代入预测公式凡g, = axR, +b中，即可获得本单位使用的专用式。根据使用情 况，必要时可修正a, b值。 A. 3 预测公式的可靠性 ^. 3. 1 检验方法的精确性 水泥28 d标准养护实测抗压强度检验方法的精确性，应符合GB/T 17671- 1999的有关规定，即同一 试验室的重复性试验，28 d抗压强度变异系数应在1%- 3%之间; 不同试验室间再现性试验，28 d抗压 强度变异系数应不超过6Yo 0 水泥快速强度方法的精确性，同一试验室按本标准得出的水泥快速强度值变异系数应不大于3%. A. 3. 2 相关系数r 和剩余标准偏差S的计算 标准搜搜网 www.bzsoso.com 各类标准行业资料免费下载 J C / r 73 8- 20 04 为了保证预测结果的可靠性，预测公式建立后应按公式(A. 5) 和(A. 6)计算相关系数r 和剩余标准偏 差5，计算结果保留至小数点后两位: (A. 5) ，厂尸r一一 抉 干 力一- R 气 n艺间 如 R ·艺间 艺R281'r x R i- /加/ "艺间 2! 、、︸一、、le se se sj : _ 一}'} R,. - ‘ “’ ‘ }廿 ‘ 。” / n][j R 2 t=- R n艺间 I(,一:2)X[} R?,__ -1}S'R。_丫」 1 、 ， ， ‘ . 曰 ‘ 0 二扮 」 1 沼‘ 曰 ‘ 0 岁心 百 . ‘ ， I I i=i n \ +_I ) I 占 = U ‘ 曰 I n一2 (A. 6) 式中: 凡8JITi— 第i个水泥28天标准养护实测抗压强度，单位为兆帕(MPa); Rae; — 第i个水泥快速抗压强度，单位为兆帕(MPa) ; n — 试验组数。 相关系数r应不小于0. 75(单一强度等级时不作规定) ，且越接近1越好。相关系数r的计算，也可借 助计算机统计分析功能通过建立的线性关系图直接求取。 同时，还要求公式(劝的剩余标准偏差S愈小愈好，要求S应不大于所用全部水泥样品28 d实测抗压 强度平均值 R 28}r 的7. OYo o A. 4 预测结果的精度 将任一快速强度值Rlt}。代入预测公式，即可得到相应的28 d预测抗压强度值凡8Ik 。预测结果的置 信区间，可以表示为[R28，一2SF,凡8)}If + 2又}，即所预测到的强度值有95%的概率在此区间内。其中， 凡: 为预测28 d抗压强度; 又为实验标准差，可按公式(A. 7)计算，计算结果保留至小数点后一位。 S}=Sx}l+ -1+ 凡。一R} y } (R，一R4 (A. 7) 式中 S n — 剩余标准偏差; — 确立预测常数时水泥样品的试验组数; — 新输入的快速强度值，单位为兆帕(MPa) ; — 确立预测常数时水泥样品快速强度平均值，单位为兆帕(MPa) ; — 确立预测常数时的第i个水泥样品快速强度值，单位为兆帕(MPa) o 跨 决 此 R 一R R 标准搜搜网 www.bzsoso.com 各类标准行业资料免费下载 J C T 73 8- 2 00 4 附 录 日 (资 料性 附录) 建立水泥 28 天抗压强度预测公式的应用实例 某试验室用不同品种、不同标号的水泥进行了38组水泥强度试验，试验结果见下表。 表 B. 1 试验及计算结果 序号 品 种 R 侠 R, , s R'a 扩二实 R % · R, . s R, . A R,. ，一 R:。实 相对 误差，% 1 P 0 4 2 . 5 3 2 . 4 55 . 5 1 0 4 9 . 8 0 3080. 25 1798. 20 5 5 . 8 0 . 3 0 . 5 5 2 P042. SR 2 7 . 6 5 6. 5 76 1. 76 3 19 2 . 2 5 1 5 5 9 . 4 0 5 0 . 6 - 5 9 - 10. 39 3 P 0 4 2 . 5 R 3 1 . 3 5 8 . 3 9 7 9 . 6 9 3 3 9 8 . 8 9 1824. 79 5 4 . 6 - 3 . 7 - 6 . 3 1 4 P 0 3 2 . 5 23. 1 4 4 . 6 533. 6 1 1989. 16 1 0 3 0 . 2 6 4 5 . 8 1 . 2 2 .65 5 P 1 1 4 2 . 5 29 . 9 5 3. 9 8 9 4 . 0 1 2 9 0 5 . 2 1 1 6 1 1. 6 1 5 3 . 1 - 0 . 8 ‘ - 1 . 4 7 6 P S 3 2 . 5 2 2 . 5 4 4. 5 5 0 6 . 2 5 1 9 8 0 . 2 5 100 1. 25 4 5 . 1 0 . 6 1 . 4 3 7 P 0 4 2 . 5 3 0 . 9 56 .5 9 5 4 . 8 1 3 1 9 2 . 2 5 1745. 85 54 .2 - 2 .3 - 4. 09 8 P04 2. 5 3 1 . 7 50 .0 10 0 4 . 9 2 5 0 0 . 0 0 15 8 5 . 0 0 55 .0 5 . 0 1 0 . 10 9 PS32. 5 2 1 . 3 43. 7 453. 69 1909. 69 9 30 . 8 1 43. 8 0 . 1 0 . 3 3 1 0 P F 3 2 . 5 2 4 . 2 4 4 . 8 5 8 5 . 6 4 2 0 0 7 . 0 4 1 0 8 4 . 16 4 7 . 0 2 . 2 4 . 8 4 11 P 0 3 2 . 5 2 9 . 5 52 9 8 7 0 . 2 5 2798. 4 1 1560. 55 5 2 . 7 - 0 . 2 - 0. 42 1 2 PS32. 5 2 3 . 8 46. 8 5 6 6 . 4 4 2190. 24 1 113. 84 46. 5 - 0. 3 - 0 . 56 13 PS32. 5 2 6 . 7 52. 5 7 1 2 . 8 9 2756. 25 140 1. 75 4 9 . 7 - 2. 8 - 5 . 4 1 1 4 PS32. 5 2 1.2 3 9 . 9 449. 44 巧 92. 0 1 8 4 5 . 8 8 4 3 . 7 3. 8 9 . 6 1 巧 P 0 4 2 . 5 30 .6 5 4 . 4 936. 36 2959. 36 1 6 6 4 . 6 4 53. 9 - 0 . 5 - 0 . 9 8 16 P 0 5 2 . 5 R 35 .4 6 4 12 5 3 . 2 0 4096. 00 2 2 6 5 . 6 0 5 9 . 0 - 5 . 0 - 7 . 7 5 17 P 0 3 2 . 5 2 2 . 0 4 3 . 1 4 8 4 . 0 0 1857. 6 1 9 4 8 . 2 0 4 4 . 6 1 . 5 3 . 4 7 18 P S3 2. 5 2 6 . 4 48. 6 696. 96 2361. 96 1283. 04 49. 3 0. 7 1 . 5 2 19 P 1 1 4 2 . 5 38 . 4 55. 2 14 7 4 . 6 0 3 0 4 7 . 0 4 2 1 1 9 . 6 8 62. 3 7 . 1 12. 8 1 20 P042. 5R 3 3 . 7 5 7. 9 1135. 70 3352. 4 1 1951. 23 57. 2 - 0 . 7 - 1. 20 2 1 P S32. 5 26. 5 5 1. 7 702. 25 2672. 89 1370. 05 49 . 4 - 2. 3 - 4 . 3 6 22 P04 2. 5 3 0 . 0 5 0.9 900. 00 2590. 8 1 1527. 00 53. 2 2. 3 4 .55 23 P 116 2. 5R 50. 4 7 0. 0 2 540. 20 4900. 00 3528. 00 75. 2 5. 2 7.43 2 4 P 115 2. 5R 33. 7 5 6 . 1 1 135. 7 3147. 2 1 1890. 57 57. 2 1. 1 1.97 25 P 0 3 2 . 5 R 2 3 . 5 4 2 . 2 5 5 2 . 2 5 1780. 84 99 1. 70 46. 2 4 . 0 9 . 51 26 P 0 4 2 . 5 25. 9 48 . 6 6 7 0 . 8 1 2361. 96 1258. 74 48. 8 0. 2 0 . 4 1 27 P032. 5R 18. 9 42 .4 3 5 7 . 2 1 1797. 76 80 1.36 41. 3 - 1. 1 - 2. 70 标准搜搜网 www.bzsoso.com 各类标准行业资料免费下载 J C /T 73 8- 20 04 表B. 1(续) 序 号 品 种 R 映 R,. c R' u R',. s R 位 · R,. s R,. n R,. 一 R,. x 相对误差，% 2 8 PS 32. 5 2 0 . 2 39. 8 408 . 04 1584.0 4 803. 96 4 2 . 7 2 . 9 7 . 18 29 P1 142. 5 3 0 . 4 5 4 . 6 9 24. 16 2981. 16 1659. 84 5 3 . 6 - 1 . 0 - 1 . 7 4 3 0 P0 42. 5 2 9 . 6 48. 6 8 7 6 . 16 2 3 6 1 . 9 6 1438. 56 5 2 . 8 4 . 2 8. 62 3 1 P0 42. 5 2 4 . 7 50. 2 610. 09 2520. 04 1239. 94 4 7 . 5 - 2 . 7 - 5 . 3 7 3 2 P1142. 5 3 2 . 9 5 8 . 9 10 82.4 3 4 6 9 . 2 1 1937. 81 5 6 . 3 - 2 . 6 - 4.34 33 PF 32. 5 2 2 . 9 43. 4 5 2 4 . 4 1 1883. 56 993. 86 4 5 . 6 2 . 2 4 . 9 9 34 PP 32. 5 2 1 . 1 42. 9 4 4 5 . 2 1 1840.4 1 9 0 5 . 19 43 . 6 0 . 7 1 . 7 0 3 5 PF 42. 5 3 4 . 7 6 4 . 1 1204. 10 4108 .8 1 2224. 27 58 . 3 一5.8 - 9 . 0 8 36 PF42. 5 38. 3 66. 5 1 4 6 6 . 9 0 4422. 25 2 5 4 6 . 9 5 62. 2 一4 . 3 - 6 . 5 2 37 PF32. 5 2 3 . 6 49. 6 556. 96 2460 . 16 1170. 56 46 .3 一3 .3 - 6 . 6 1 38 PF32. 5 24. 3 47. 3 590. 49 2237.29 1149. 39 4 7 . 1 - 0 . 2 - 0 . 4 7 工 10 74 .2 1951. 4 31851 102287 56763. 49 195 1. 4 平均 2 8. 3 5 1 . 4 8 3 8 . 19 2691.75 1493. 78 5 1 . 4 2 . 4 4 . 6 注 1: 表 中Ru指水泥快速强度值。R2.二指水泥28天标准养护条件 下实测强度值，R- 指预测强度值. 注2: 表 中相对误差. 指水泥28天预测值与实测值间相对误差 。 示 例 按 公式A. 1一公式,4. 4 计算预测公式 待定系数。 a = 客R28lr x“/一〔 客R28,:VJ x〔 客，小 56763.49一1951.4 x 1074.2/38 客Rte.一:客‘ )2} J R, 声 31851一(1074.2)'/38 08 b 二R28-- 一a x R k- = 51.4 一1.08 x 28.3 = 2 0.84 2 建立 预测方程。 由a. b值得 出快速强度与28 d强度的预测关系式如下: RZ8M=axRSI +b=1.08 x R.- +20.84 3 方法 可靠性的评定 。 根据公式(A. 5) 和 (A. 6) 计算预测方程相关系数和剩余标准偏差. 如下 r 二二 56763.49一1951.4 x 1074.2/38 二 0.9 1 标准搜搜网 www.bzsoso.com 各类标准行业资料免费下载 J C / P 7 38 - 20 0 4 I(1-r2什*:_- 1 (R,.-引 1 、 月 名‘ 曰 ‘ 0 夕 舒1 、 I . - I . - I _ ，I I e. I , 刀 I 占 = 11 ‘ 刁 = 3 . 13 M P. 月 一 2 =S R Z吕雾 x 10 0% = 6 .1% 由于相关系数r为。. 91，且剩余标准偏差S与强度平均值R 28,T 的相对百分数为6. 1%(小于7. 0%) ，故所建立的预侧 方 程 可 以使 用 。 4 预测结果的精度 . 设某样品测定快速强度气。=35 MPa，代入预测公式可得R28m =58 MPa. 按公式A. 7计算实验标准差又如下: S，一Sx }1+生十(Rj*。一R}, )2 j (Rar一**r = 3 .13 x 1.029 = 3.2 MPa 则28 d水泥强度预测 结果有95% 的概率在 [58 一2X 3. 2. 58 + 2X 3. 2〕内. 标准搜搜网 www.bzsoso.com 各类标准行业资料免费下载
