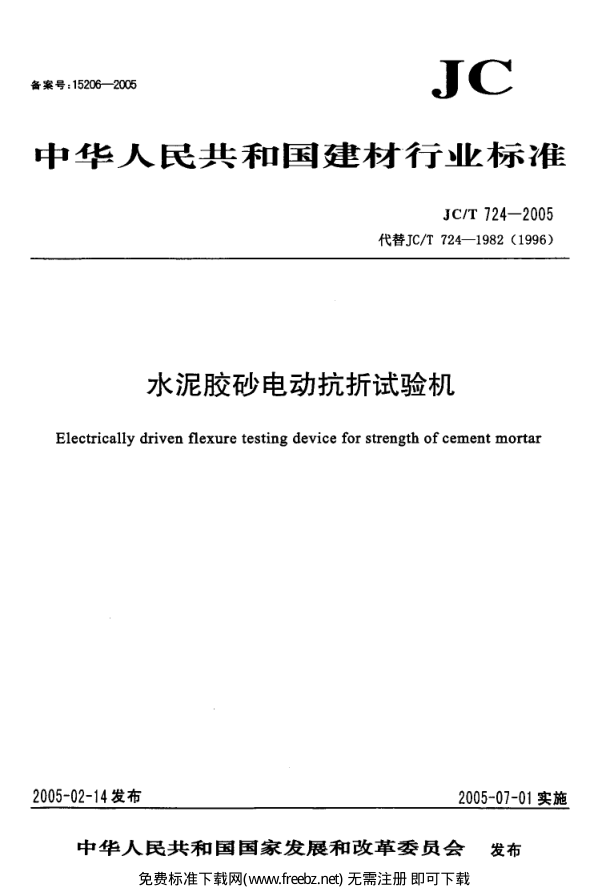

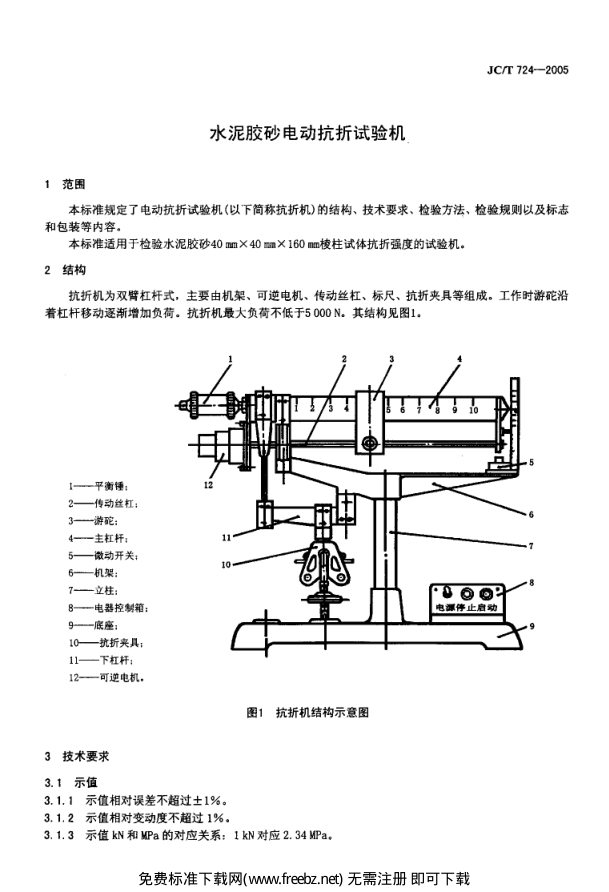

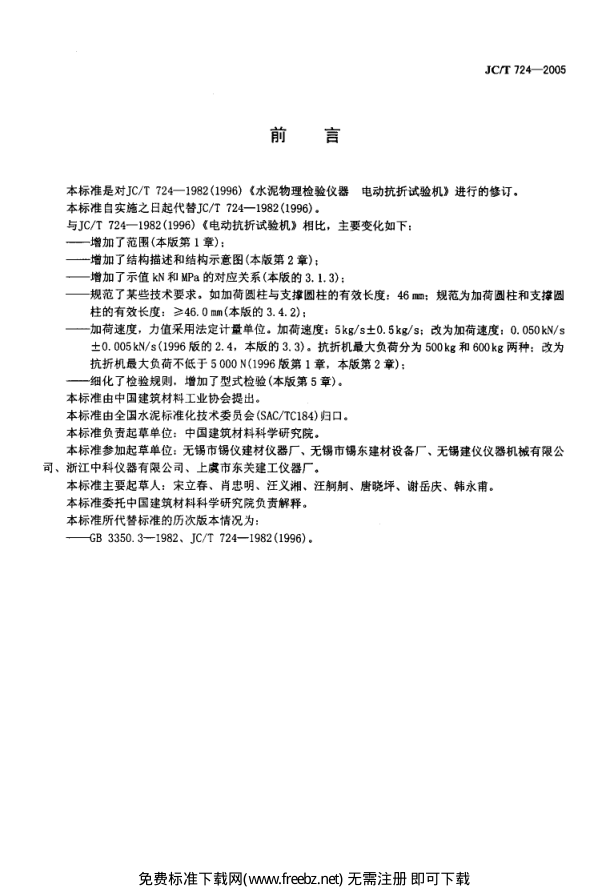

备 案 号 : 15206- 2005 i c 中 华 人 民 共 和 国 建 材 行 」上标 准 J C/T 124- 2005 代替J C/T 724- 1982 ( 1996) 水泥胶砂电动抗折试验机 Electrically driven fl exur e testing device for strength of cement mortar 2005-02- 14发布 2005-01- 01实施 中华人 民共 和 国 国家 发展 和 改革 委 员会 发布 免费标准下载网(www.freebz.net) 无需注册 即可下载 J C /T 72 4- 2 00 5 H ij 舀 本标准是对J C/T 724- 1982(1996) 《水泥物理检验仪器 电动抗折试验机》进行的修订。 本标准自实施之日起代替JC/T 724- 1982(1996) . 与JC/T 724- 19820996) 《电动抗折试验机》相比，主要变化如下: — 增加了范围(本版第 1 章) ; — 增加了结构描述和结构示意图(本版第 2 章) ; — 增加了示值 kN和MPa 的对应关系(本版的 3. 1. 3) ; — 规范了某些技术要求。如加荷圆柱与支撑圆柱的有效长度: 46 mm: 规范为加荷圆柱和支撑圆 柱的有效长度: }-146. 0 mm(本版的3. 4. 2) : — 加荷速度，力值采用法定计量单位。加荷速度: 5kg/s士0. 5kg/s; 改为加荷速度: 0. 050 kN/ s 士0. 005 kN/s (1996版的2. 4，本版的3. 3) 。抗折机最大负荷分为500 kg和600 kg两种: 改为 抗折机最大负荷不低于5 000 N (1996 版第1章，本版第2 章); — 细化了检验规则，增加了型式检验(本版第 5 章) 。 本标准由中国建筑材料工业协会提出。 本标准由全国水泥标准化技术委员会(SAC/TC184) 归口。 本标准负责起草单位: 中国建筑材料科学研究院。 本标准参加起草单位: 无锡市锡仪建材仪器厂、无锡市锡东建材设备厂、无锡建仪仪器机械有限公 司、浙江中科仪器有限公司、上虞市东关建工仪器厂。 本标准主要起草人: 宋立春、肖忠明、汪义湘、汪炯炯、唐晓坪、谢岳庆、韩永甫。 本标准委托中国建筑材料科学研究院负责解释。 本标准所代替标准的历次版本情况为: ~一一{ B 3350. 3- 1982 , J C/T 724- 1982 (1996) 。 免费标准下载网(www.freebz.net) 无需注册 即可下载 J C /T 7 24- 20 05 水泥胶砂 电动抗折试验机 1 范 围 本标准规定了电动抗折试验机( 以下简称抗折机) 的结构、技术要求、检验方法、检验规则以及标志 和包装等内容。 本标准适用于检验水泥胶砂40 mm X 40 mm X 160 二棱柱试体抗折强度的试验机。 2 结构 抗折机为双臂杠杆式，主要由机架、可逆电机、传动丝杠、标尺、抗折夹具等组成。工作时游陀沿 着杠杆移动逐渐增加负荷。抗折机最大负荷不低于5 000 N。其结构见图1, 1- 平衡锤 : 2— 传动丝杠 3- 游陀 ; 4— 主杠杆 : 5- 微动开 关; 6一 机架 ; 7— 立柱 ; 8— 电器控制箱 : 9- 底座 ; 10- 抗折夹 具; 11— 下杠杆 : 12— 可逆 电机 . 图1 抗折机结构示意图 3 技术要求 3. 1 示值 3. 1. 1 示值相对误差不超过士1% 0 3. 1. 2 示值相对变动度不超过 1% , 3. 1. 3 示值 kN和MPa 的对应关系: 1 kN对应 2. 34 MPa . 免费标准下载网(www.freebz.net) 无需注册 即可下载 J C /T 724- 2005 3. 2 灵敏度 杠杆端点加1g克祛码时，端点下降距离大于支点到端点距离的2%。杠杆调整平衡后，再失去平衡 能自动恢复平衡位置。 3. 3 加荷速度 以kN/s为单位时，为0. 050 kN/s1 0. 005 kN/s; 以MPa/s为单位时，为0. 1170 MPa/s1 0. 0117 MPa/ s, 3. 4 加荷圆柱和支撑圆柱 3. 4. 1 加荷圆柱和支撑圆柱的直径:10. 0 mm1 O. 1。。 3. 4.2 加荷圆柱和支撑圆柱的有效长度: >- 46. 0 mm. 3. 4.3 两支撑圆柱的中心距: 100. 0 mm1 0. 1 mm, 3. 4. 4 两支撑圆柱的平行度(分水平方向和竖直方向) : -< O. l In . 3. 4. 5 圆柱的间隙: 加荷圆柱和支撑圆柱都应能自由转动，但不旷动; 其配合间隙: -< O. 05 mm. 3.5 传动丝杆和游陀的轴向间隙 传动丝杆和游陀的轴向间隙: 蕊0. 5 mm. 3 6 刀刃、刀承硬度 1 6. 1 刀刃硬度: HRC60- 62, 3. 6. 2 刀承硬度: HRC62. 64, 3.7 夹具工作面的粗糙度 夹具工作面的粗糙度: <- RaO. 80 3. 8 绝缘性能 整机绝缘性能良好，整机绝缘电阻大于2,14Q. 3.9 抗折机加荷时应平稳，无颤动冲击现象。 3. 10 抗折机的标尺刻线应清晰均匀。 3. 11 抗折机应有表示机体与杠杆水平的明显标志。 3. 12 抗折机的油漆、电镀表面应平整、光亮、均匀和色调一致。 4 检验方法 4. I 检验条件 检验应在无腐蚀性气体、温度波动小于2℃的室内进行。电源电压的波动范围: 220少V, 4. 2 检验用计量器具和辅助设备 a) 秒表: 分度值不大于 0. 1 s: b) 游标卡尺: 分度值不大于0.02. : c) 0. 3级标准测力计; d) 1 g硅码(四等) ; e) 表面粗糙度比较样块; f ) 钢板尺: 分度值不大于 1 mm; 9) 卷尺: 分度值不大于1咖: h) 塞尺; i) 40 mm X 40 mm X 160 mm标准块: 」) 兆欧表: 额定直流电压500 V，准确度不低于2. 5级; k) 洛氏硬度计. 4.3 对3.，示值的检测 用0. 3级标准测力计进行。检测时，从最大负荷的10%开始到最大负荷，测点不少于五处，每处测 三次。示值相对误差和相对变动度的计算，以抗折机的标尺为根据，在测力计读数，按式(1) 、式(2) 计算: 免费标准下载网(www.freebz.net) 无需注册 即可下载 J C /T 724 - 20 05 =二二丝x100% ... ... ... ... ... ... ... ... ... ... (1) 。二丝{四‘ K1 mm X100% K ; ... ... ... .·. .. ... ··· ··⋯ ⋯ (2) 式 中 : 9 — 示值的相对误差，单位为百分数(%) ; b — 示值的相对变动度，单位为百分数(% ) : K — 测力计证书中的进程标准数，单位为牛顿 (N) ; K ; — 进程中测力计三次读数的算术平均值，单位为牛顿(N) ; Kim. — 进程中测力计三次读数中的最大值，单位为牛顿(N); 戊min— 进程中测力计三次读数中的最小值，单位为牛顿(N) . 4.4 对3.2灵敏度的检测 用1g硅码和钢板尺检测杠杆端点加1g祛码时端点下降的距离，用卷尺检测支点到端点的距离. 4.5 对3.3加荷速度的检测 用秒表进行，以三次算术平均值计算。 4.6 对3. 4加荷圆柱和支撑圆柱的检测 4. 6. 1 对3.4. 1加荷圆柱与支撑圆柱直径的检测: 用游标卡尺进行。 4. 6. 2 对 3. 4. 2 加荷圆柱与支撑圆柱有效长度的检测: 用游标卡尺进行。 4.6.3 对3.4.3两支撑圆柱的中心距的检测: 两支撑圆柱的中心距用游标卡尺进行检测。 4. 6.4 对3.4.4 两支撑圆柱的平行度的检测: 两支撑圆柱水平方向的平行度用游标卡尺进行检测，两 支撑圆柱竖直方向的平行度用塞尺和 40 mm X 40 mm X 160 mm标准块进行检测。 4. 6.5 对3.4.5 圆柱间隙的检测: 用手能够自由转动加荷圆柱和支撑圆柱，无旷动感; 用游标卡尺检 测圆柱的直径和其相应配合孔的内径。 4. 7 对3. 5传动丝杆和游陀的轴向间隙的检测 卸下游陀，用游标卡尺检测传动丝杆的外径及游陀上和传动丝杆配合孔的内径，两者之差即为轴向 间隙。 4. 8 对3. 6刀刃、刀承硬度的检测 用硬度计进行。 4. 9 对3. 7夹具工作面的粗糙度的检测 用表面粗糙度比较样块进行。 4. 10 对3.8 绝缘性能的检测 用兆欧表进行. 4. 11 对3.9- 3. 12运行状态、标尺、水平标志、外观的检查 按要求 目测。 5 检验规则 5. 1 出厂检验 出厂检验为第3章除3. 6刀刃、刀承硬度外的全部内容。出厂检验的主要项目的实测数据应记入随机 文件中。 5. 2 型式检验 型式检验为第3章的全部内容。 免费标准下载网(www.freebz.net) 无需注册 即可下载 J C /T 72 4- 2 0 05 有下列情况之一时，应进行型式检验: a) 新产品试制或老产品转厂生产的试制定型检定; b) 产品正式生产后，其结构设计、材料、工艺以及关键的配套元器件有较大改变可能影响产品性 能 时 : c) 正常生产时，定期或积累一定产量后，应周期性进行一次检验: d) 产品长期停产后，恢复生产时: e) 国家质量监督机构提出进行型式检验要求时。 5. 3 判定规则 5. 3. 1 出厂检验 每台抗折机均符合出厂要求时判为出厂检验合格。其中任何一项不符合要求时，判为出厂检验不合 格。 5. 3. 2 型式检验 当批量不大于50台时，抽样两台，若检验后有一台不合格，则判定该批产品为不合格批; 当批量大 于50台时，抽样五台，若检验后出现两台或两台以上的不合格品，则判定该批产品为不合格批。 6 标志和包装 6. 1 标志 抗折机上应有牢固的铭牌，标志应明亮、清晰、耐久，并能防锈，铭牌内容包括: a) 名称: b) 型号; c) 生产 日期; d) 生产编号; e) 制造厂家。 6. 2 包 装 6.2. 1 产品合格证、检验报告、使用说明书、装箱单及备用件、附件等应与抗折机一起装箱。 6.2.2 抗折机怕震零部件如杠杆、丝杆等应卸下用木块等固定于箱内。装箱应采用木制包装，箱内应 衬有防雨、防潮材料。 6. 2. 3 包装箱上标志应清楚，内容包括: a) 名称、型号，生产编号及制造厂家; b) 收货单位及地址; a) “ 请勿倒置” 、 “ 小心轻放” 等。 免费标准下载网(www.freebz.net) 无需注册 即可下载
