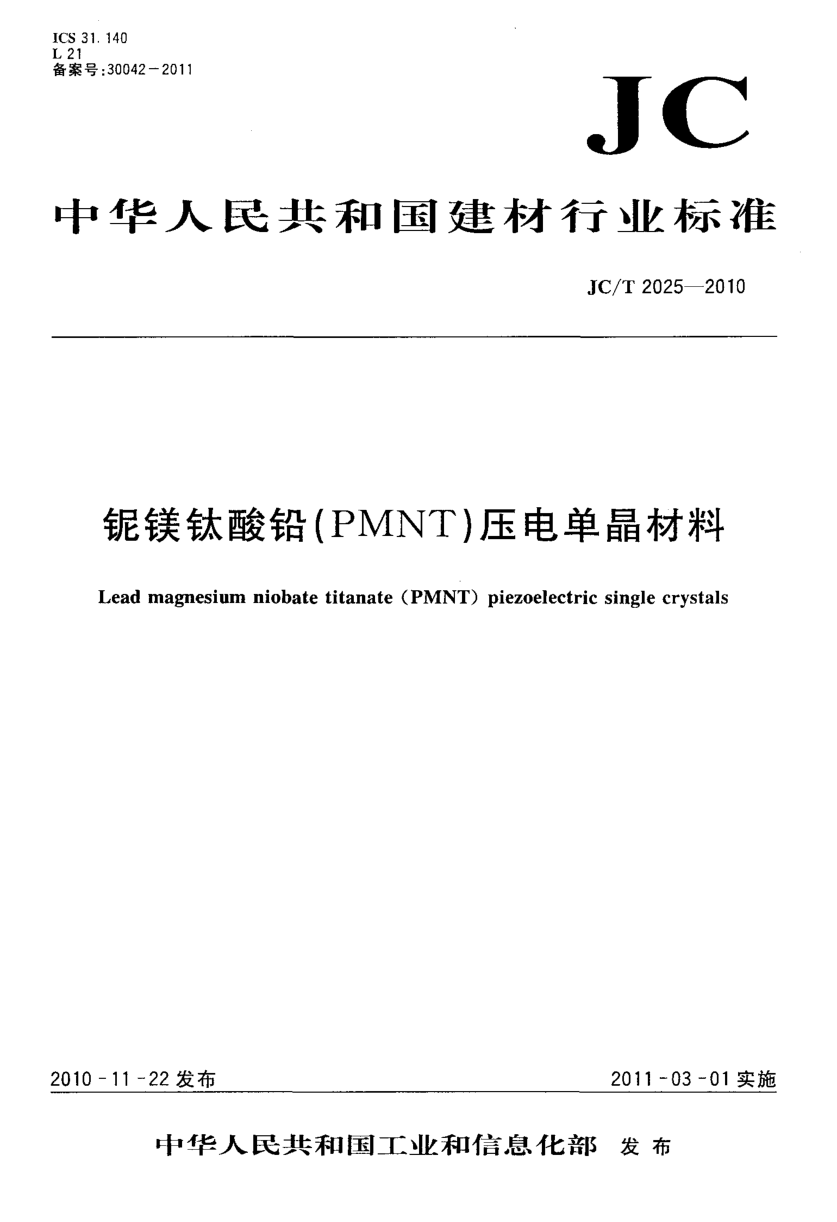

I CS 31 140 L 21 备案号：30042—201 J C 中华人民共和国建材行业标准 J C／T 2025—2010 铌镁钛酸铅( PMNT) 压电单晶材料 Lead magnesi umni obat e t i t anat e( PMNT) pi ezoel ect ri c si ngl e cryst al s 2010—11—22发布 2011—03—01实施 中华人民共和国工业和信息化部发布 www.bzfxw.com 铌镁钛酸铅( PMNT) 压电单晶材料 J C／T 2025- - 2010 1范围 本标准规定了铌镁钛酸铅( 简称PMNT) 压电单晶材料的术语和定义，产品分类和标记，技术要求 试验方法，检验规则以及标识、包装、运输和贮存。 本标准适用于驱动器、传感器、水声和超声换能器等功能器件和系统所用的PMNT压电单晶材料。 2规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件t 仅注目期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本( 包括所有的修改单) 适用于本文件。 GB／T 1214．2游标类卡尺游标卡尺 GB／T 2413压电陶瓷材料体积密度测量方法 GB／T 2414．2压电陶瓷材料性能测试方法长条横向长度伸缩振动模式 GB／T 3389．1铁电压电陶瓷词汇 GB／T 3389压电陶瓷材料性能测试方法性能参数的测试 GB／T 6427压电陶瓷振子频率温度稳定性的测试方法 GB／T 11309压电陶瓷材料性能测试方法纵向压电应变常数d” 的准静态测试 GB／T 11310压电陶瓷材料性能测试方法相对自由介电常数温度特性的测试 GB／T 12633压电晶体性能测试术语 GB／T 15750压电陶瓷材料性能测试方法老化性能的测试 6B／T 16304压电陶瓷材料性能测试方法 电场应变特性的测试 3 术语和定义 GB／T 12633和GB／T 3389．1确定的以及下列术语和定义适用于本标准。 3．1 压电单晶pi ezoel ect ri c si ngl e cryst al 具有压电效应的单晶体，也可称为压电晶体，本标准推荐优先使用压电单晶。 3 2 铌镁钛酸铅单晶l ead magnesi umni obat e t i t anat e si ngl e cryst al 铌镁钛酸铅单晶是一种具有钙钛矿型结构的铁电晶体，也称为铌镁酸铅一钛酸铅单晶，简称为 PMNT单晶或者PMN—PT单晶。该单晶通常看作铌镁酸铅[ Pb( Mgl ，3Nbzn) O。] 和钛酸铅( PbTi O。) 的固溶体，化学式为( 1一x) Pb( MgⅢNbz∞) O。一xPbTi O。，z表示固溶体中PbTi O。组分的摩尔分数。 3．3 均匀性homogenei t y 用压电常数巩。随着单晶不同位置的变化即刖，表示单晶的均匀性。 3 4 使用温度上限upper servi ce t emperat ure 导致单晶性能发生重大改变并且影响正常使用的温度上限称为使用上限温度，简称n，一般该温度 低于居里温度。 4产品分类和标记 www.bzfxw.com www.bzfxw.com J C／T 2025- - 20 1 0 离) ，进行测量，所有测量值的算术平均值定为单晶的d⋯ ga。由d” ／￡7计算。 6 3 2厚度伸缩模式的，⋯f、k．、d拈、g。。、￡’ 、t96和0。 厚度伸缩模式的，m、，n、^．、e1、t 驴和Q。按, 照GB／T 3389规定测定；按照GB／T 11309规定测定d一 选定中心位置( 中心为空的除外) 和4个以上的周围位置( 中心对称并且与中心位置有明显距离) 进行测 量，所有测量值的算术平均值定为单晶的d⋯ g” 由d。／e 7计算。 6 3．3横向长度伸缩模式的‘ 、^、k¨ 乩· 、93，、P7、tf f 6和o。 按照GB／T 2414．2规定测定。 6．3 4 厚度切变模式的，⋯f、k15、d15、915、f7、t96和O。 按照QB／T 3389规定测定。 ‘ 6 3．5均匀性叫， 按照GB／T 11309规定测定d。时，选定中心位置( 中心为空的除外) 和4个以上的周围位置( 中心对 称并且与中心位置有明显距离) 进行测量，所有测量值的相对平均偏差定位为单晶的硝，。 6 3 6退极化温度丁d 按照GB／T 15750规定并且在保温时间为2 h条件下机电耦合系数的温度老化率达到( 5士0．5) ％ 时对应的老化温度定为L。 6 3．7居里温度了_。 按照GB／T 3389规定测定，并采用l kHz测试频率。 6．3．8体积密度P 按照GB／T 2413规定测定。 6．3．9场致应变S 按照QB／T 16304规定测定。 6 3 10频率温度稳定性7- t 按照GB／T 6427规定测定。 6．3” 相对自由介电常数温度稳定性TKE，’ 按照GB／T 11310规定测定。 6 3．12十倍时间老化率A和温度老化率B 按照GB／T 15750规定测定。 6．3．13强场介电性能 按照GB／T 3389规定测定。 7检验规则 7 1检验分类 7 1 1型式检验 检验项目包括本标准技术要求规定的全部项目。工艺技术改变时应进行型式检验；不改变工艺技 术的情况下，每六个月至少进行一次型式检验。 7．1 2出厂检验 出厂检验的项目根据供需双方协商确定。在任何情况下都应当进行外观质量的检验。 7 2组批和抽样 7．2 1组批 由在相同工艺条件下生产并同时提交检验的相同型号的PMNT压电单晶材料产品组成，一般以50 片为一批次，不足50片仍可作为一批，1片为一个取样单位。 7 2 2抽样 用随机抽样方法抽取5个试样。非破坏性试验的试样，检验后可用作其他项目的检验。 3 www.bzfxw.com
