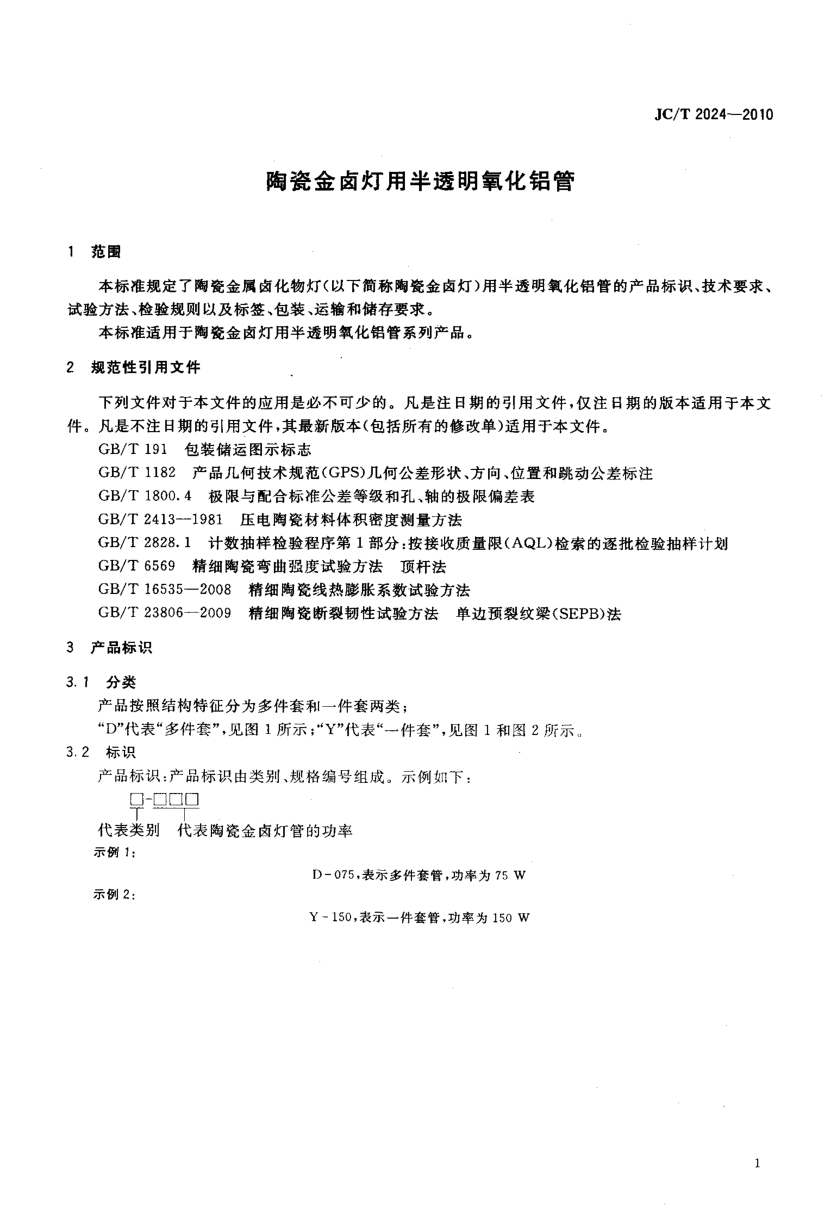

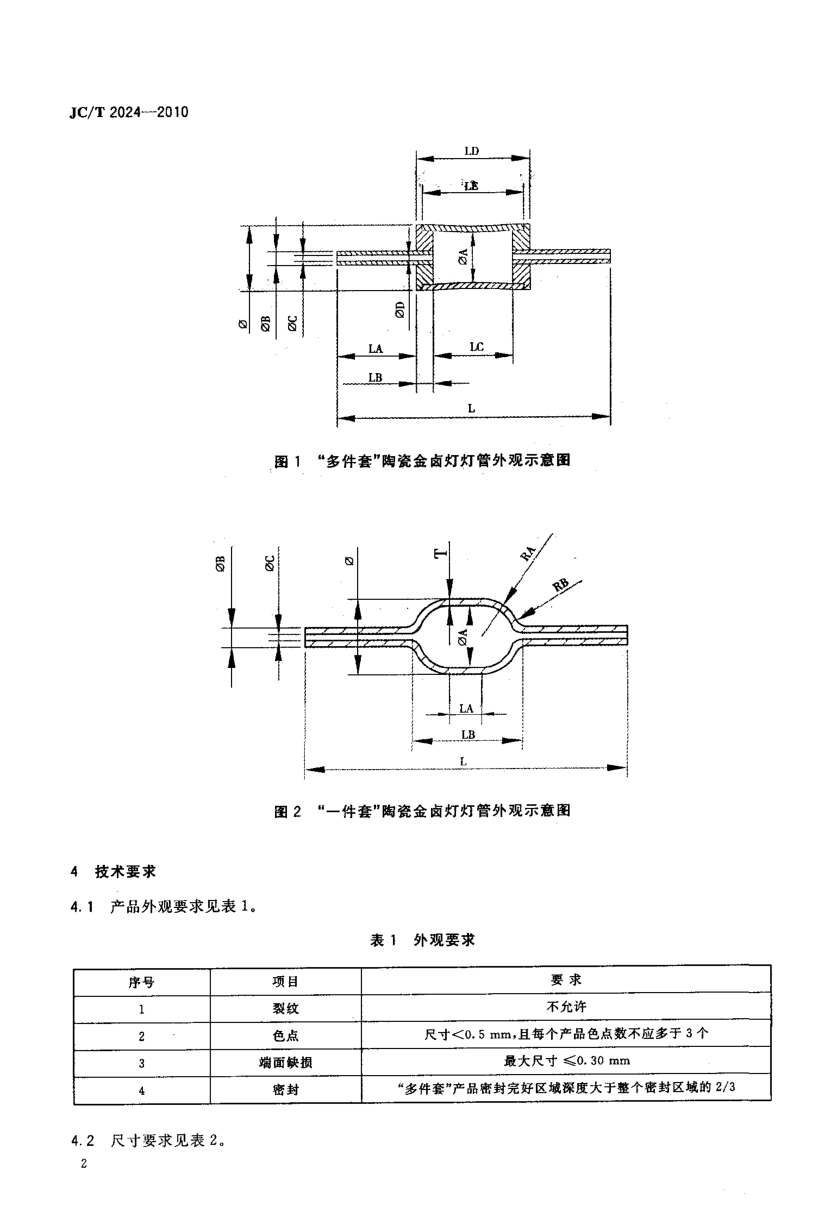

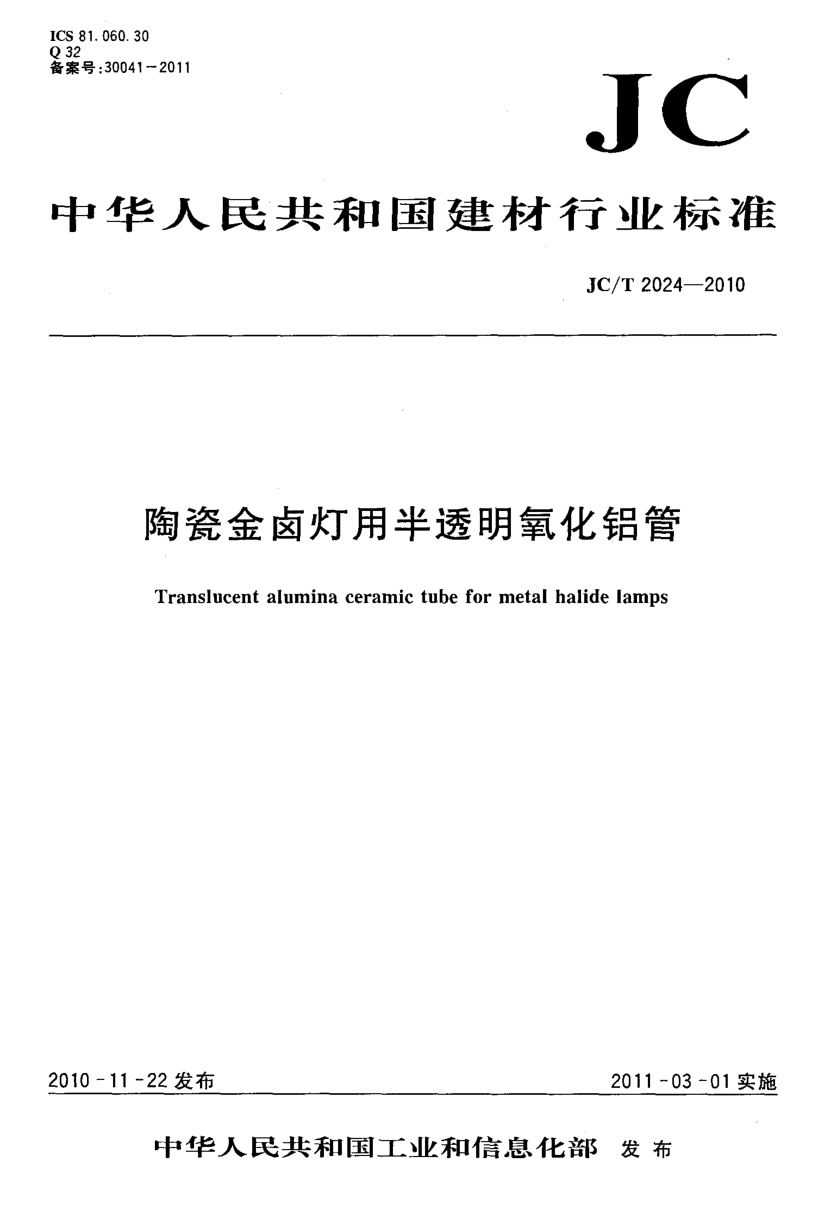

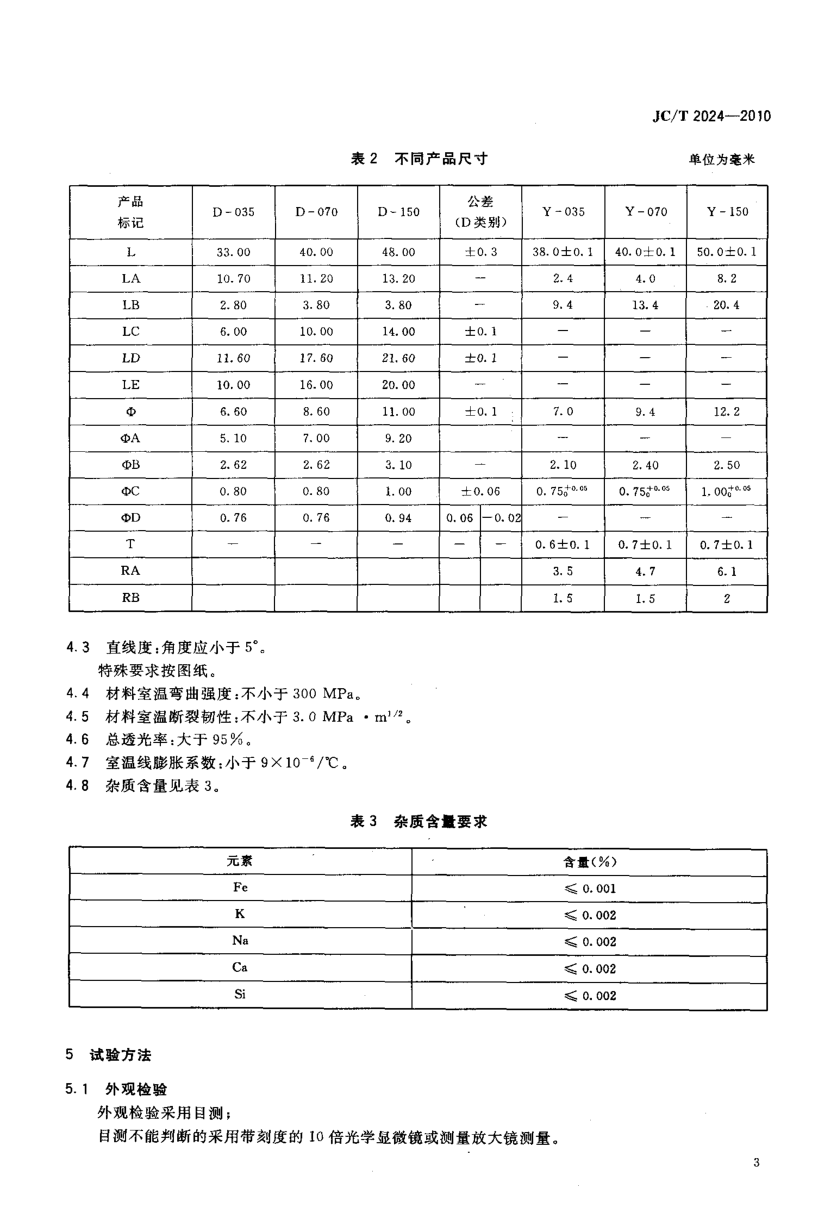

l CS 81．060 30 Q32 备案号：30041—201 1 J C 中华人民共和国建材行业标准 J C／T 2024—2010 陶瓷金卤灯用半透明氧化铝管 Transl ucent al umi na cerami c t ube f or met al hal i de l amps 2010—1 1—22发布 2011—03—01实施 中华人民共和国工业和信息化部发布 www.bzfxw.com 陶瓷金卤灯用半透明氧化铝管 J C／T 2024—2010 1范围 本标准规定了陶瓷金属卤化物灯( 以下简称陶瓷金卤灯) 用半透明氧化铝管的产品标识、技术要求、 试验方法、检验规则以及标签、包装、运输和储存要求。 本标准适用于陶瓷金卤灯用半透明氧化铝管系列产品。 2规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本( 包括所有的修改单) 适用于本文件。 GB／T 191包装储运图示标志 GB／T 1182产品几何技术规范( GPS) 几何公差形状、方向、位置和跳动公差标注 GB／T 1800．4极限与配合标准公差等级和孔、轴的极限偏差表 GB／T 2413—1981压电陶瓷材料体积密度测量方法 GB／T 2828．1计数抽样检验程序第1部分：按接收质量限( AQL) 检索的逐批检验抽样计划 GB／T 6569精细陶瓷弯曲强度试验方法顶杆法 GB／T 16535- - 2008精细陶瓷线热膨胀系数试验方法 GB／’ F 23806- - 2009精细陶瓷断裂韧性试验方法单边预裂纹梁( SEPB) 法 3产品标识 3 1分类 产品按照结构特征分为多件套和一件套两类； “ D” 代表“ 多件套” ，见图1所示；“ Y” 代表“ 一件套” ，见图1和图2所示。 3 2标识 产品标识：产品标识由类别、规格编号组成。示例如下： 口一口口口 T——厂 代表类别代表陶瓷金卤灯管的功率 示例1： D一075，表示多件套管，功率为75 w 示例2： Y一150，表示一件套管，功率为150 W www.bzfxw.com www.bzfxw.com 表2不同产品尺寸 J C／T 2024—2010 单位为毫米 产品 公差 D一035 D一070 D一1 50 Y一035 Y一070 Y—150 标记 ( D类别) L 33 00 40．00 48．00 土0．3 38 0土o．I 40．o土0．1 50．0士0．1 LA I o．70 11．20 13 20 2．4 4．O 8．2 LB 2．80 3 80 3．80 9．4 13．4 20．4 LC 6．00 i 0．00 14．00 士o．I LD 11．60 l 7．60 21．60 ± 0．1 LE 10．00 16．00 20．00 中 6．60 8．60 11 oo 士o．1 7．0 9 4 12．2 中A 5 10 7．00 9 20 中B 2．62 2．62 3．10 2．10 2．40 2．50 西C O．80 0．80 l oo 土0．06 0 7550 05 0．7590 05 I．00：。05 mD 0．76 0．76 O．94 0．06 ——0．02 T 0．6士o．1 0．7士0．i 0．7士0．1 RA 3．5 4．7 6．1 RB 1．S 1．5 2 4 3直线度：角度应小于5。。 特殊要求按图纸。 4 4材料室温弯曲强度：不小于300 MPa。 4 5材料室温断裂韧性：不小于3．o MPa· m“ 2。 4 6总透光率：大于95％。 4．7室温线膨胀系数．，J 、于9× 10／’ c。 4．8杂质含量见表3。 表3杂质含量要求 元素 含量( ％) Fe ≤0．001 K ≤0．002 Na ≤0．002 Ca ≤0．002 Si ≤0．002 5试验方法 5．1外观检验 外观检验采用目测； 目测不能判断的采用带刻度的l o倍光学显微镜或测量放大镜测量。 3 www.bzfxw.com www.bzfxw.com 成； 每一批次以1 000支为限。 6．4．2抽样 6．4．2．1产品常规项按逐批抽样检验方法进行检验。 6．4．2．2抽样方法按照GB／T 2828．1规定进行。 6．4．2．3检验项目：按表4进行。 表4检验项日和畲格判定 判定水平 序号 检验项目 技术婺束 判定规则 检查水平 AQL l 内径 11 0．65 2 厚度 11 0．65 ．2 6．2．2 3 长度 H O．65 4 圆度 I O．65 6．2．2 4．2 5、 直线度 1 0．65 6．2．3 6 外观 垒检 4．1 6．2．1 7 总遗光率 11 0．25 4．6 6。2．4 6．5判定规则 各检测埂目均符台本标准规定的要求时，则判定该批产品合格。如有一顼不合格，应从同一批产品 中抽取双倍数量的制品对不会格项目进行复验。复验合格时，仍判该批产品台格}复验仍不合格时，则 判该批产品不合格。 7标签、包装、运输、储存 7 1标签 产品标签包含以下内容：产品名称、规格型号、批号、数量、出厂日期、企业名称。 7．2包装 产品采用瓦楞纸箱或泡沫箱包装，箱内采用泡沫板隔层，防止污染。每箱内附产品检验单和出厂检 验合格证各一张，箱外贴产品标签。包装箱的外表面上印有符合GB／T 191规定的储运图标志。 7 3运输 产品在运输中应防止受到强烈冲击，防止雨淋及暴晒。 7．4储存 陶瓷金卤灯半透明氧化铝陶瓷管应储存在环境温度一10"C～+45℃，相对湿度不大于85％RH的 库房中。
