JCT 2013-2010 碳化硅特种制品 反应烧结碳化硅板

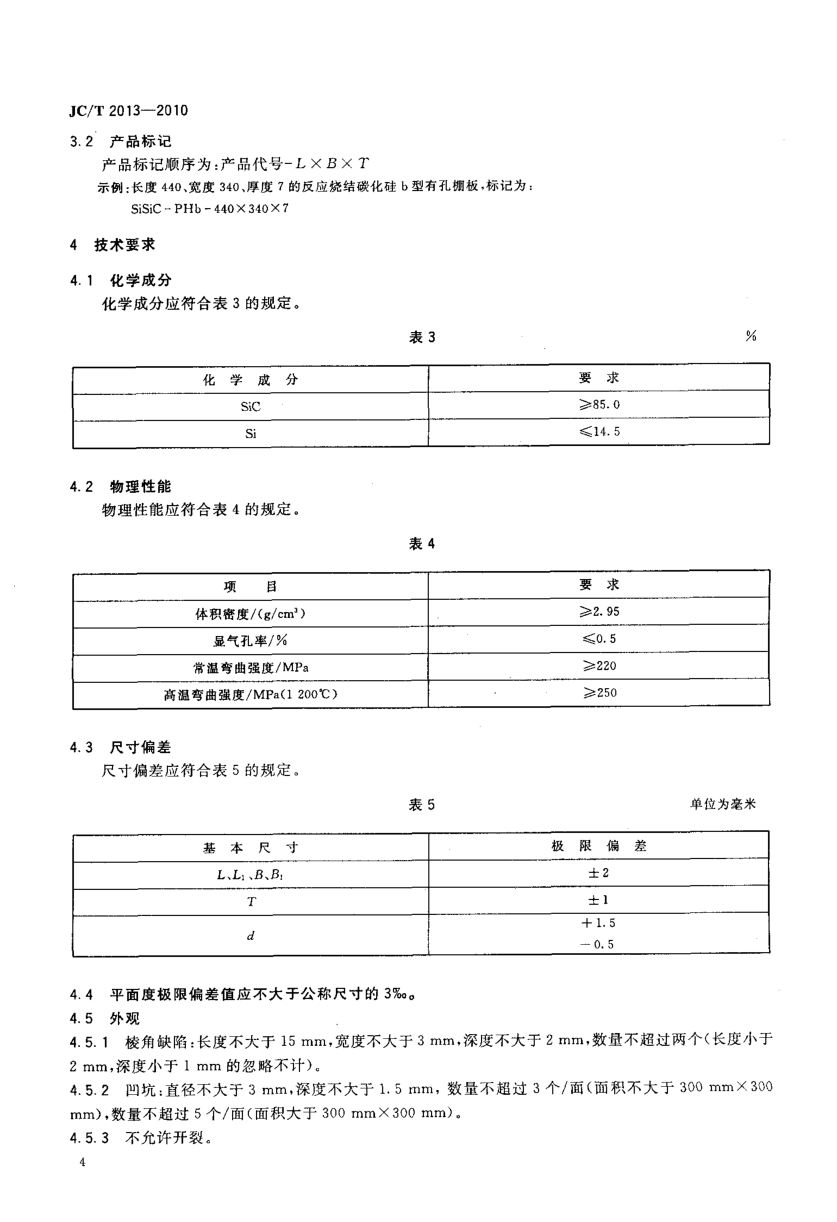

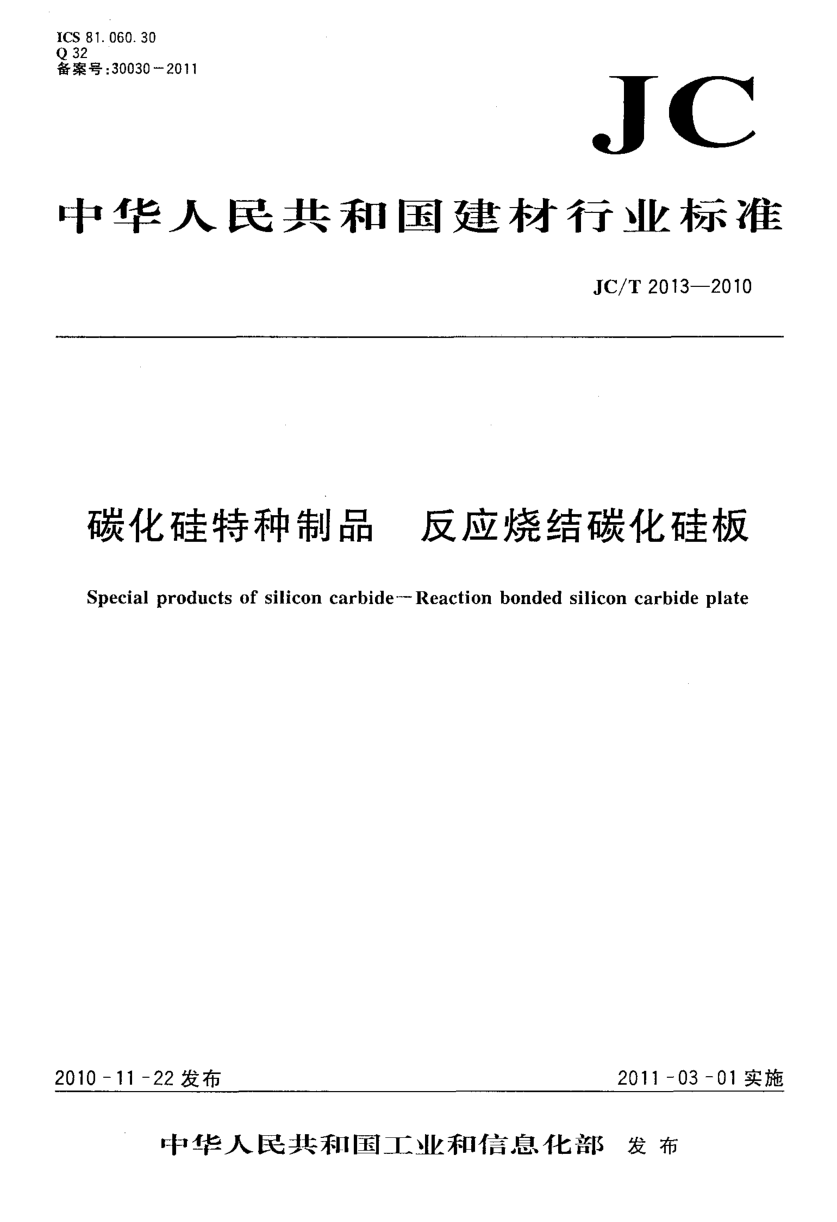

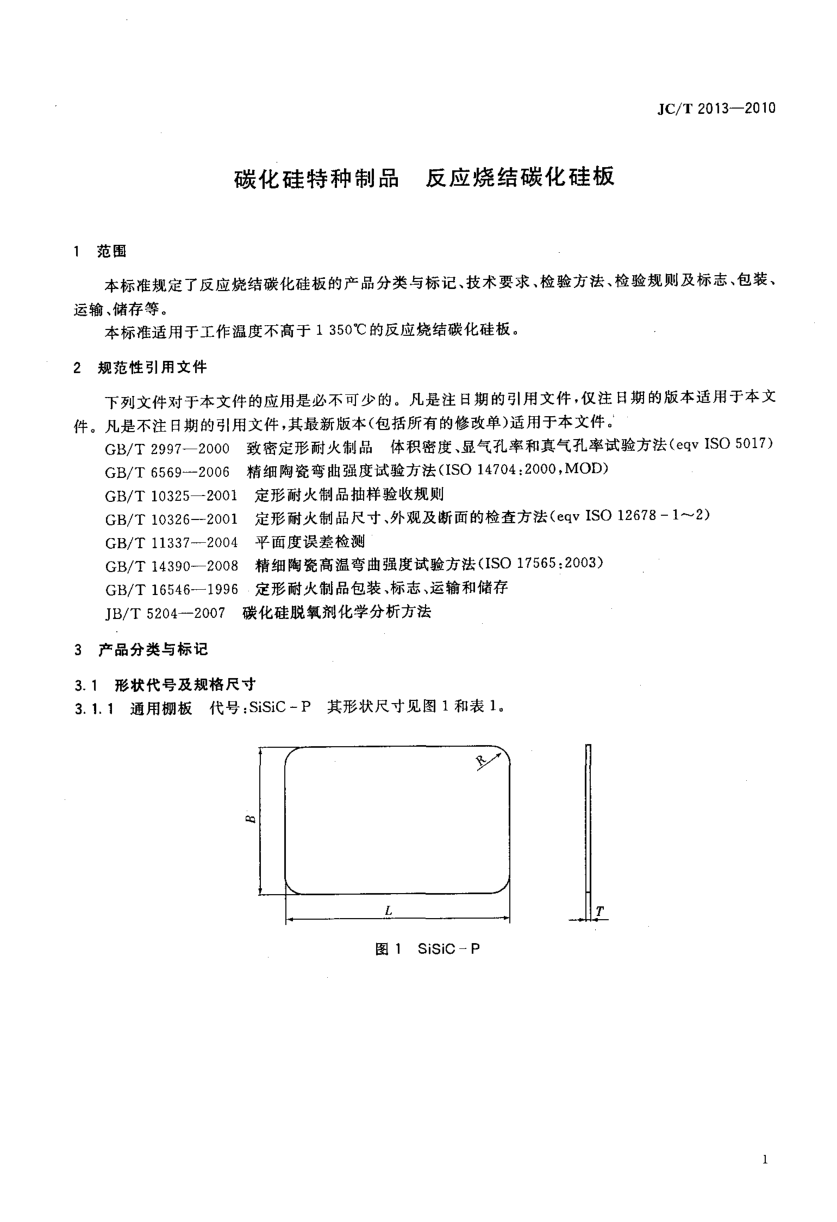

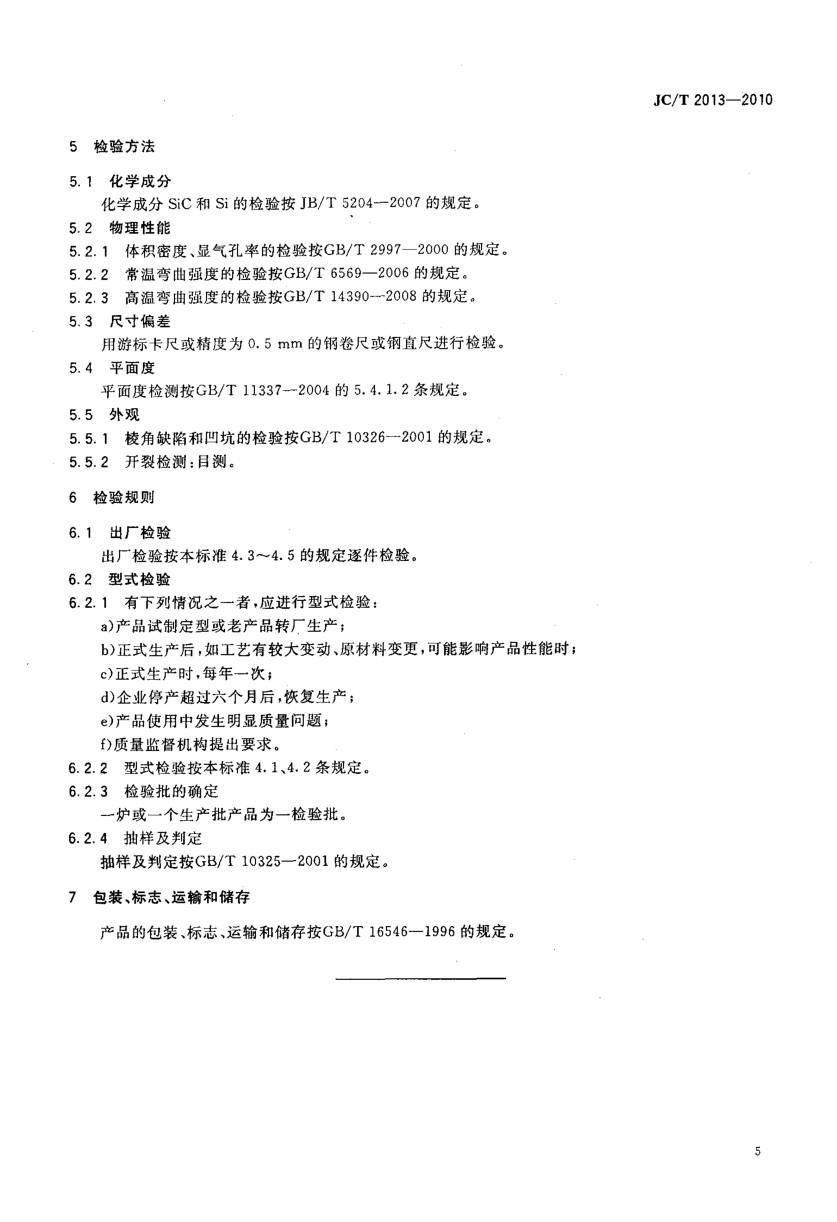

I CS 81 060 30 Q32 备案号：30030—2011 J C 中华人民共和国建材行业标准 J C／T 2013—2010 碳化硅特种制品 反应烧结碳化硅板 Speci al product s of si l i con carbi de- - React i on bonded si l i con carbi de pl at e 2010—11—22发布 2011—03—01实施 中华人民共和国工业和信息化部发布 www.bzfxw.com 碳化硅特种制品 反应烧结碳化硅板 1范围 本标准规定了反应烧结碳化硅板的产品分类与标记、技术要求、检验方法、检验规则及标志、包装、 运输、储存等。 本标准适用于工作温度不高于l 350。C的反应烧结碳化硅板。 2规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本( 包括所有的修改单) 适用于本文件。 GB／T 2997- - 2000致密定形耐火制品 体积密度、显气孔率和真气孔率试验方法( eqv I SO 5017) GB／T 6569- - 2006精细陶瓷弯曲强度试验方法( I SO 14704：2000，MOD) GB／T 10325- - 2001定形耐火制品抽样验收规则 GB／T 10326- - 2001定形耐火制品尺寸、外观及断面的检查方法( eqv I SO 12678—1～2) GB／T 11337—2004平面度误差检测 GB／T 14390- - 2008精细陶瓷高温弯曲强度试验方法( I SO 17565：2003) GB／T 16546- - 1996定形耐火制品包装、标志、运输和储存 J B／T 5204- - 2007碳化硅脱氧剂化学分析方法 3产品分类与标记 3．1 形状代号硬规格尺寸 3．1．1通用棚板代号：Si Si C—P其形状尺寸见图1和表1。 r ◇ ＼ ／ L 图1 Si Si O—P m www.bzfxw.com www.bzfxw.com 图4 Si Si C—PHc 图5 Si Si C—PHd J C／T 2013—2010 业 表2 单位为毫米 孔间距 长度工 宽度B 厚度丁 孔径d 圆弧半径月 Ll Bl 185 83 165 30 6～8 7 4 430 430 370 370 7～8 18 15 440 280 390 230 7～8 20 20 440 340 390 290 7～8 20 20 440 380 390 310 7～8 20 20 465 417 415 36' 1 7～8 20 20 500 360 450 310 8～10 20， 20 600 360 200 80 8～l o 20 5 600 360 150 25 8～10 20 5 注1：允许存在工艺圆角。 注2：特殊规格由供需双方协商。 3 www.bzfxw.com www.bzfxw.com 5检验方法 5 1化学成分 化学成分Si C和si 的检验按J B／T 5204- - 2007的规定。 5 2物理性能 5 2 1体积密度、显气孔率的检验按GB／T 2997- - 2000的规定。 5 2．2常温弯曲强度的检验按GB／T 6569- - 2006的规定。 5．2．3高温弯曲强度的检验按GB／T 14390- - 2008的规定。 5、3尺寸偏差 用游标卡尺或精度为0．5 i l t m的钢卷尺或钢直尺进行检验。 5 4平面度 平面度检测按GB／T 11337- - 2004的5．4．1．2条规定。 5．5外观 5 5 1棱角缺陷和凹坑的检验按GB／T 10326- - 2001的规定。 5 5 2开裂检测：目测。 6检验规则 6．1 出厂检验 出厂检验按本标准4．3～4．5的规定逐件检验。 6．2型式检验 6．2 1 有下列情况之一者，应进行型式检验： a) 产品试制定型或老产品转厂生产； b) 正式生产后，如工艺有较大变动、原材料变更，可能影响产品性能时 c) 正式生产时，每年一次； d) 企业停产超过六个月后，恢复生产； e) 产品使用中发生明显质量问题； f ) 质量监督机构提出要求。 6 2 2型式检验按本标准4．1、4．2条规定。 6 2 3检验批的确定 一炉或一个生产批产品为一检验批。 6．2 4抽样及判定 抽样及判定按GB／T 10325- - 2001的规定。 7包装、标志、运输和储存 产品的包装、标志、运输和储存按GB／T 16546- - 1996的规定。 J C／T 2013—2010
