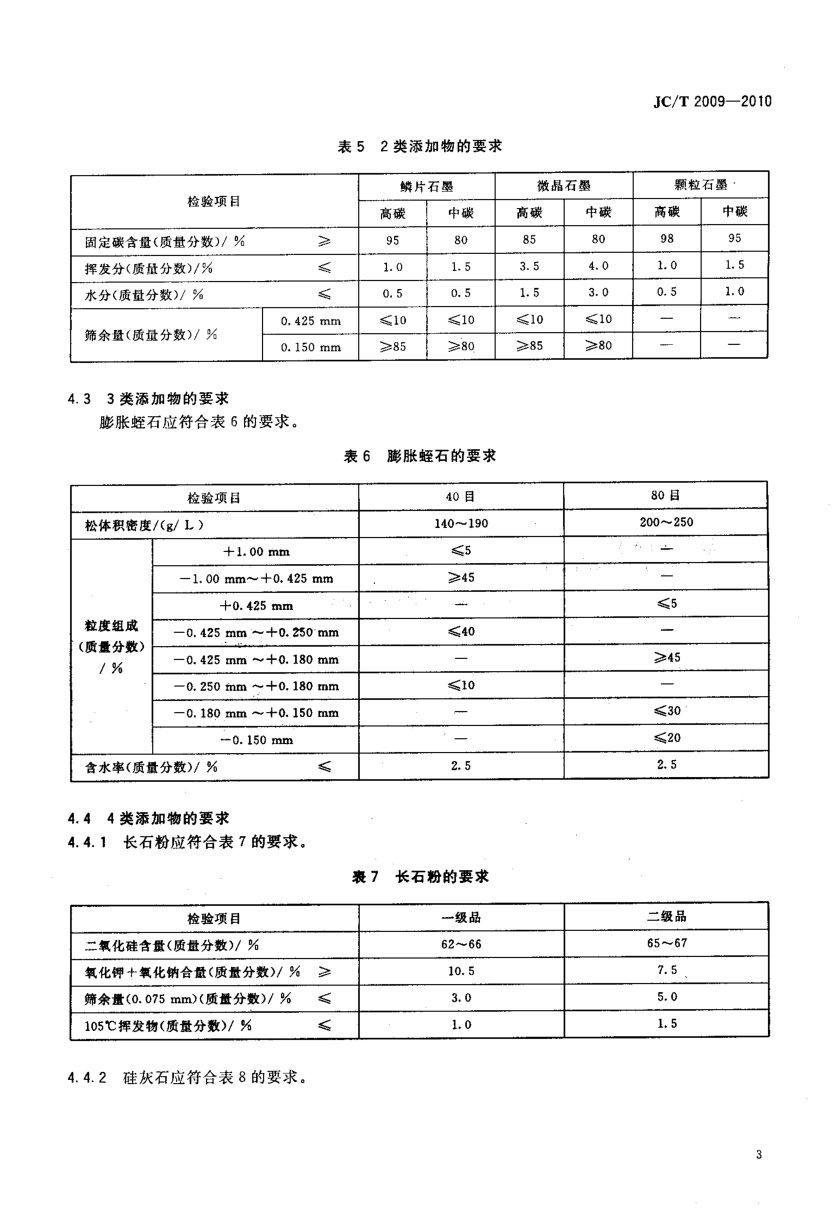

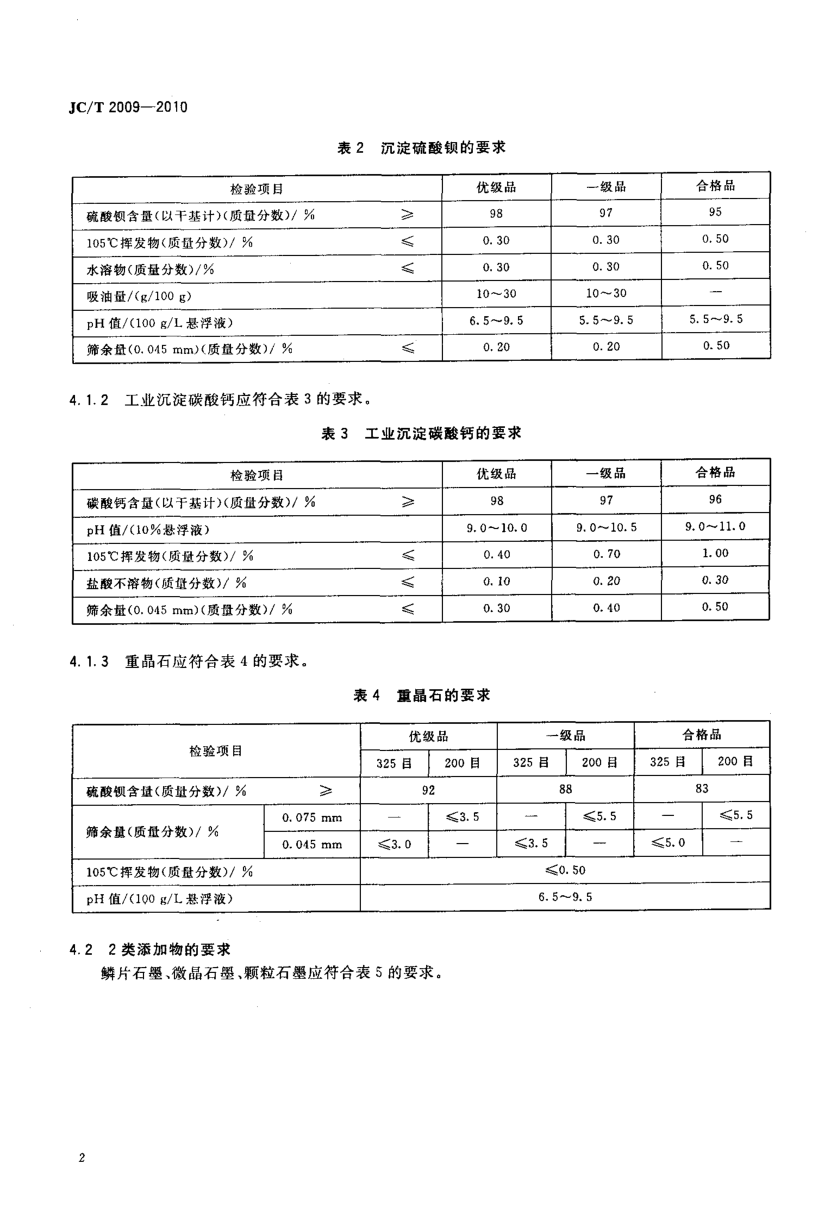

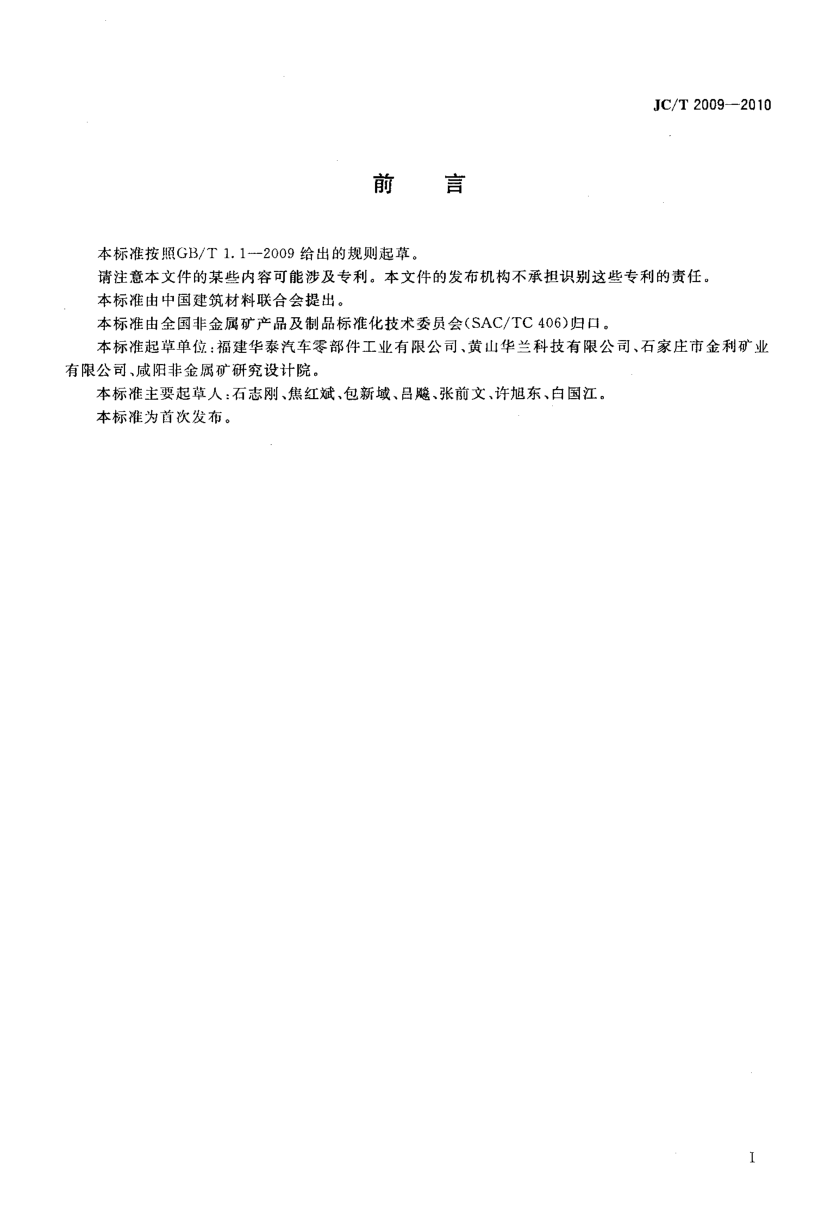

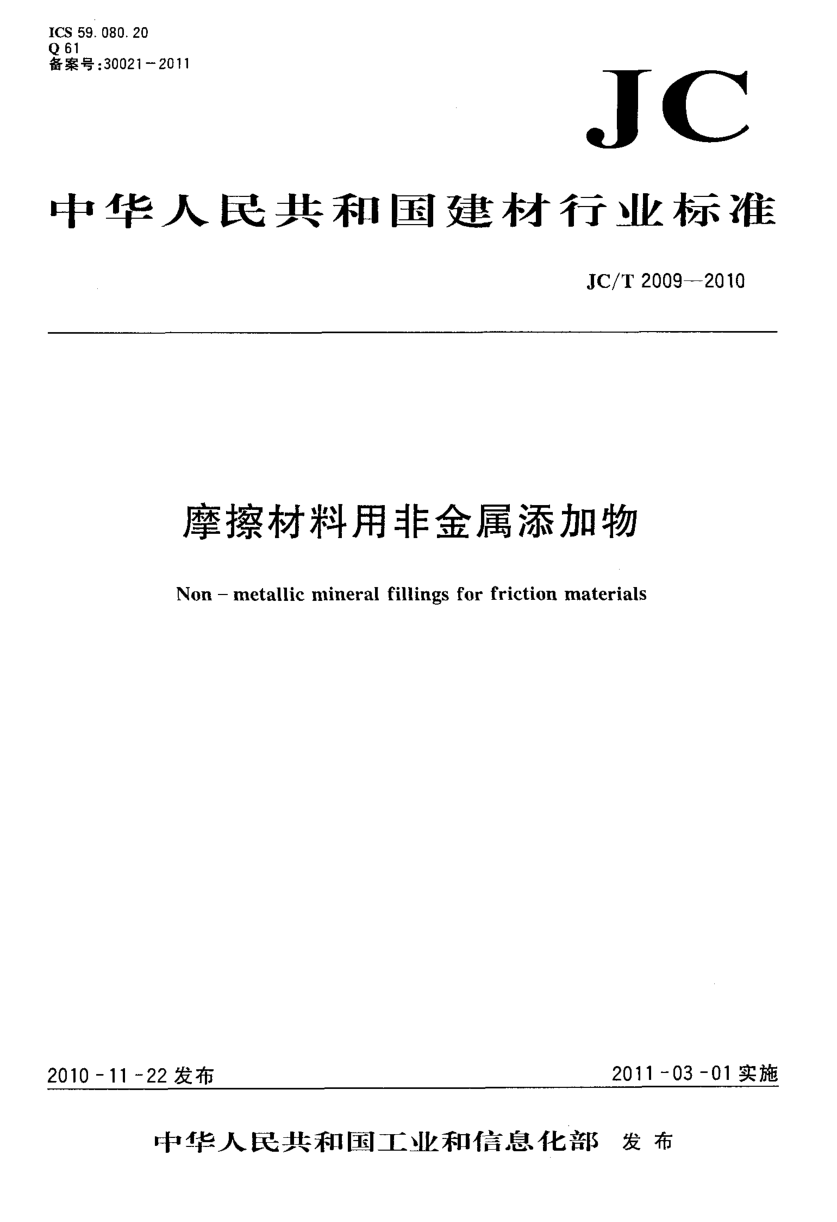

I CS 59 080 20 Q61 备案号：30021—2011 J C 中华人民共和国建材行业标准 J C／T 2009- - 20 1 0 摩擦材料用非金属添加物 Non—met al l i c mi neral f i l l i ngs f or f ri ct i on mat eri al s 2010—1 1—22发布 2011—03—01实施 中华人民共和国工业和信息化部发布 www.bzfxw.com 摩擦材料用非金属添加物 J C／T 2009—2010 1范围 本标准规定了摩擦材料用非金属添加物的分类、要求、试验方法、检验规则以及标志、包装、运输、贮 存等。 本标准适用于摩擦材料所用的非金属添加物。 2规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本( 包括所有的修改单) 适用于本文件。 GB／T 1232．1未硫化橡胶用圆盘剪切粘度计进行测定第1部分：门尼粘度的测定 GB／T 2462硫铁矿和硫精矿中有效硫含量的测定燃烧中和法 GB／T 2899工业沉淀硫酸钡 GB／T 3520石墨细度检验方法 GB／T 3521石墨化学分析方法 GB／T 6003．1金属丝编织冈试验筛 GB／T 19208硫化橡胶粉 HG／T 2226工业祝淀碳酸钙 J O／T 441膨胀蛭石 J C／T 535硅灰石 J c／T 873长石化学分析方法 SH／T 1157丁腈橡胶中结合丙烯腈含量的测定 3分类 摩擦材料用非金属添加物按成分分为五类，分类见表1。 表1 非金属添加物的分类 分类 添加物名称 l 类 沉淀硫酸坝、工业沉淀碳酸钙、重晶石 2类 鳞片石墨、微晶石墨、颞粒石墨 3类 膨胀蛭石 4类 长石粉、硅灰石粉、硫铁矿粉 5类 硫化橡胶粉、粉末丁脯橡胶 4要求 4 1 1类添加物的要求 4 1 1沉淀硫酸钡应符合表2的要求。 www.bzfxw.com www.bzfxw.com 表5 2类添加物的要求 J C／T 2009—2010 鳞片石墨 微晶石墨 颗粒石墨 检验项目 高碳 中碳 高碳 中碳 高碳 中碳 固定碳含量( 质量分数) ／％ ≥ 95 80 85 80 98 95 挥发分( 质量分数) ／％ ≤ 1．O 1．5 3．5 4．O 1．0 1．5 水分( 质量分数) ／％ ≤ 0．5 0．5 1．5 3．o 0．5 1．O o．425mm ≤10 ≤10 ≤10 ≤l O 筛余量( 质量分数) ／％ 0．150mm ≥85 ≥80 ≥85 ≥80 4．3 3类添加物的要求 膨胀蛭石应符合表6的要求。 表6膨胀蛭石的要求 检验项目 40目 80耳 松体积密度／( g／L) 140～190 200～250 +1．00mm ≤5 一1．00 mm～+0．425 I ' l t I I l ≥45 - F0．425 mi l l ≤5 粒度组成 —0．425 I ni i l ～+0．250 I nm ≤40 ( 质量分数) —0．425 mm一+0．180 hi m ≥45 ／％ —0· 250 mm～- - i ' - O· 180 mi Ti ≤10 —0．180 l nl n～+0．150 mnl ≤30 ～0．150I nt o ≤20 含水率( 质量分数) ／％ ≤ 2．5 2．5 4．4 4类添加物的要求 4．4．1长石粉应符合表7的要求。 寰7长石粉的要求 检验项目 一级品 二级品 =氧化硅台置( 质量分数) ／％ 62～66 65～67 氧化钾+氧化钠合量( 质量分数) ／％ ≥ 10．5 7．5 筛余量( o．075 ram) ( 质量分数) ／“ ≤ 3．0 5．0 105℃挥发物( 质量分散) ／％ ≤ 1．0 1．5 4．4 2硅灰石应符合表8的要求。 www.bzfxw.com www.bzfxw.com J C／T 2009—2010 5 2工业沉淀碳酸钙中碳酸钙含量、pH值、盐酸不溶物、筛余量的测定 按HG／T 2226中规定的试验方法进行。 5 3鳞片石墨、微晶石墨、颗粒石墨固定碳、挥发分、水分的测定 按GB／T 3521进行。 5．4鳞片石墨、微晶石墨细度的测定 按GB／T 3520进行。 5．5膨胀蛭石松体积密度、粒度组成、含水率的测定 按J C／T 441中规定的试验方法进行。 5 6长石粉中二氧化硅含量、氧化钾+氧化钠合量的测定 按J C／T 873进行。 5．7长石粉、硫铁矿粉中筛余量的测定 按GB／T 2899中规定的筛余量测定方法进行。 5 8 硅灰石中硅灰石含量、烧失量、筛余量的测定 按J C／T 535中规定的试验方法进行。 5．9硫铁矿粉中硫含量的测定 按GB／T 2462进行。 5．10粉末T腈橡胶中门尼粘度韵测定 按GB／T 1232．1进行。 5．11粉末丁腈橡胶中丙烯腈含量的测定． 按SH／T1157进行。 5．12硫化橡胶粉中筛余量、灰分、金属含量的测定 按GB／T 19208中规定的试验方法进行。 5．13 T05℃挥发物的测定 5．13．1材料和仪器 5 13．1．1分析天平：分度值不大于0．001 g。 5 13．1．2电热干燥箱；词温范围为0"C～300℃，精度士2℃。 5．13．1．3干燥器：内装变色硅胶。 5．13．1．4称量瓶：直径约50mm，高约30mm。 5．13．2试验步骤 5．13 2 1将约5 g试样放人预先恒重的称量瓶中，使试样在瓶底均匀铺开。 5．13 2．2称量试样和称量瓶质量( 精确至0．001 g) 并记录。 5．13．2．3 将称量瓶置入105℃～110"C的电热干燥箱中，取下瓶盖，烘2 h后，再将瓶盖盖上，取出，置 于干燥器中冷却至室温，称量( 精确至0．001 g) 。反复烘干，冷却，称量，直至恒重并记录。 5 13 3 结果计算 水分x( ％) 按式( 1) 计算( 保留两位小数) ： X一竺! 二丝× 100⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ( 1) m1一m0 式中： 矾——试样与称量瓶干燥前的质量，单位为克( g) ； m：——试样与称量瓶干燥后的质量，单位为克( g) ； m。——称量瓶质量，单位为克( g) 。 取两个平行测定结果的算术平均值作为报告值。 6检验规则 www.bzfxw.com www.bzfxw.com 附录A ( 资料性附录) 筛孔尺寸与标准目数对照表 J C／T 2009—2010 筛孔尺寸 标准目数 4．75 mm 4目 4 OO mm 5耳 3 35 mm 6目 2．80mm 7目 2．36 mm 8目 2 00 mm 10目 1．70mm 12且 1．40mm 14目 1 18 mm 16目 i ．00mm 18目 O．850mm 20目 O 7l O mm 25目 0．600mm 30目 O．500mm 35且 0．425mm 40目 o．355mm 45目 o．300mm 50目 0 250 mm 60目 0．212mm 70目 0．180mm 80目 0．150mm 100目 0．125mm 120目 0．106mm 140目 0．090mm 170目 0．075 mm 200目 0．063mm 230目 0．053mm 270吕 o．045 mm 325目 7
