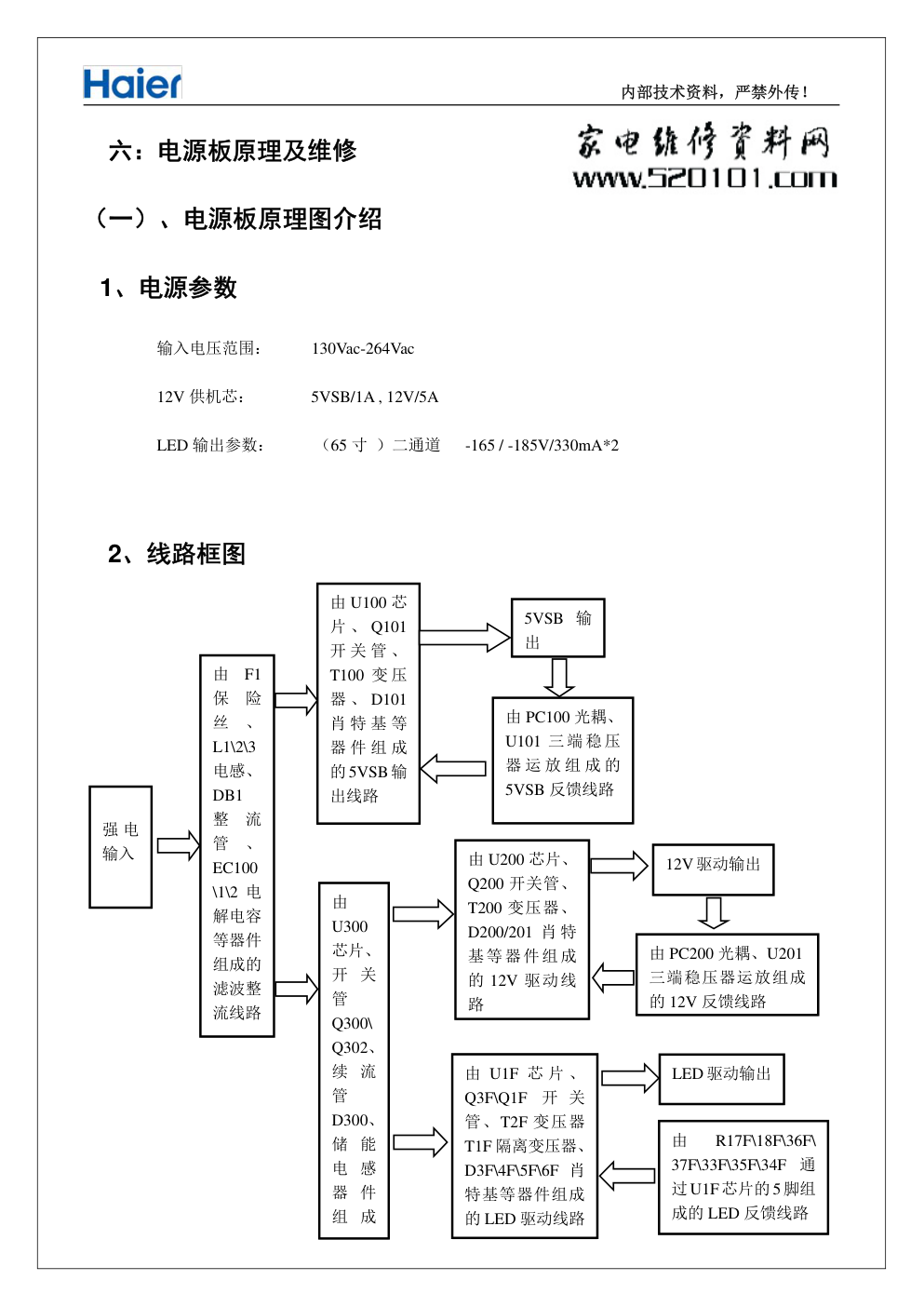

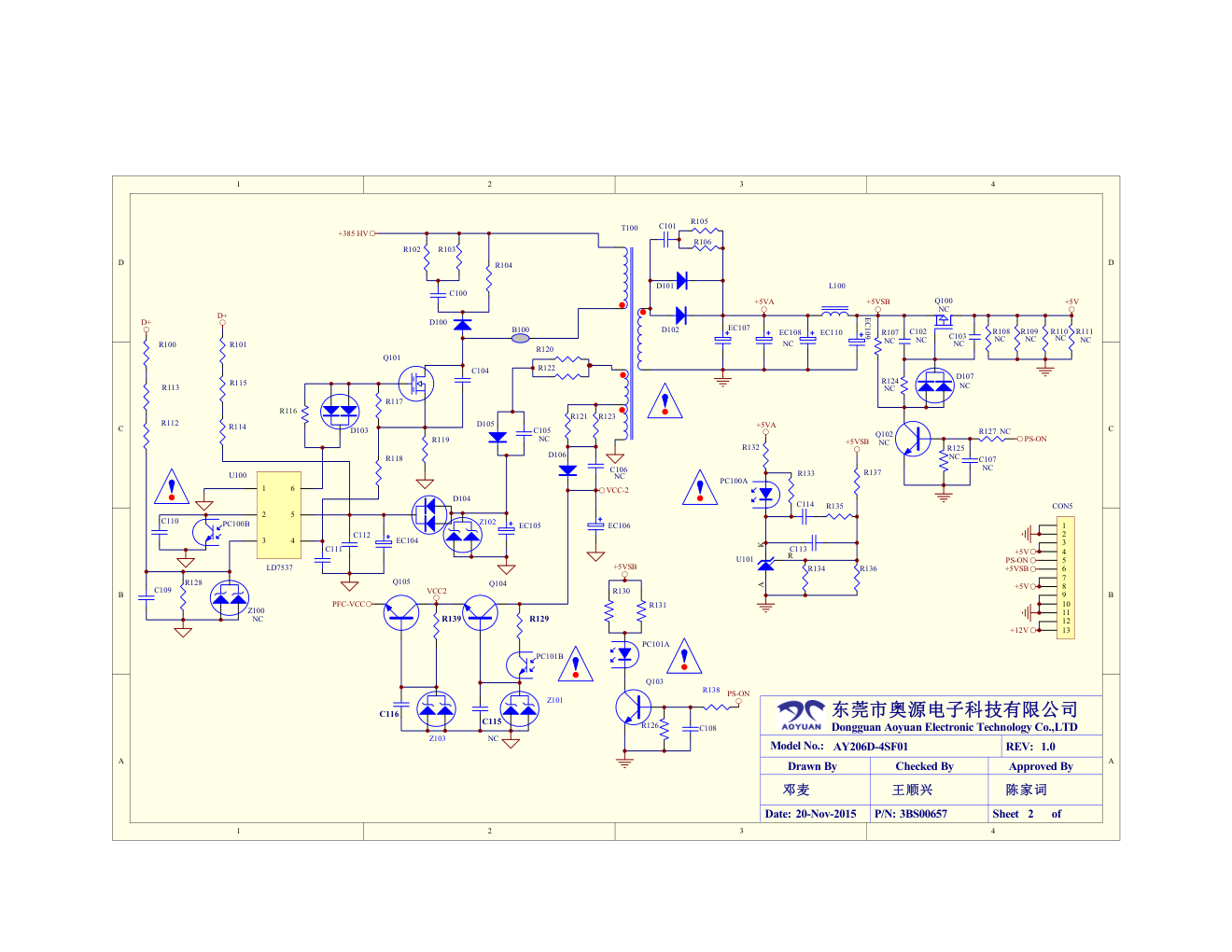

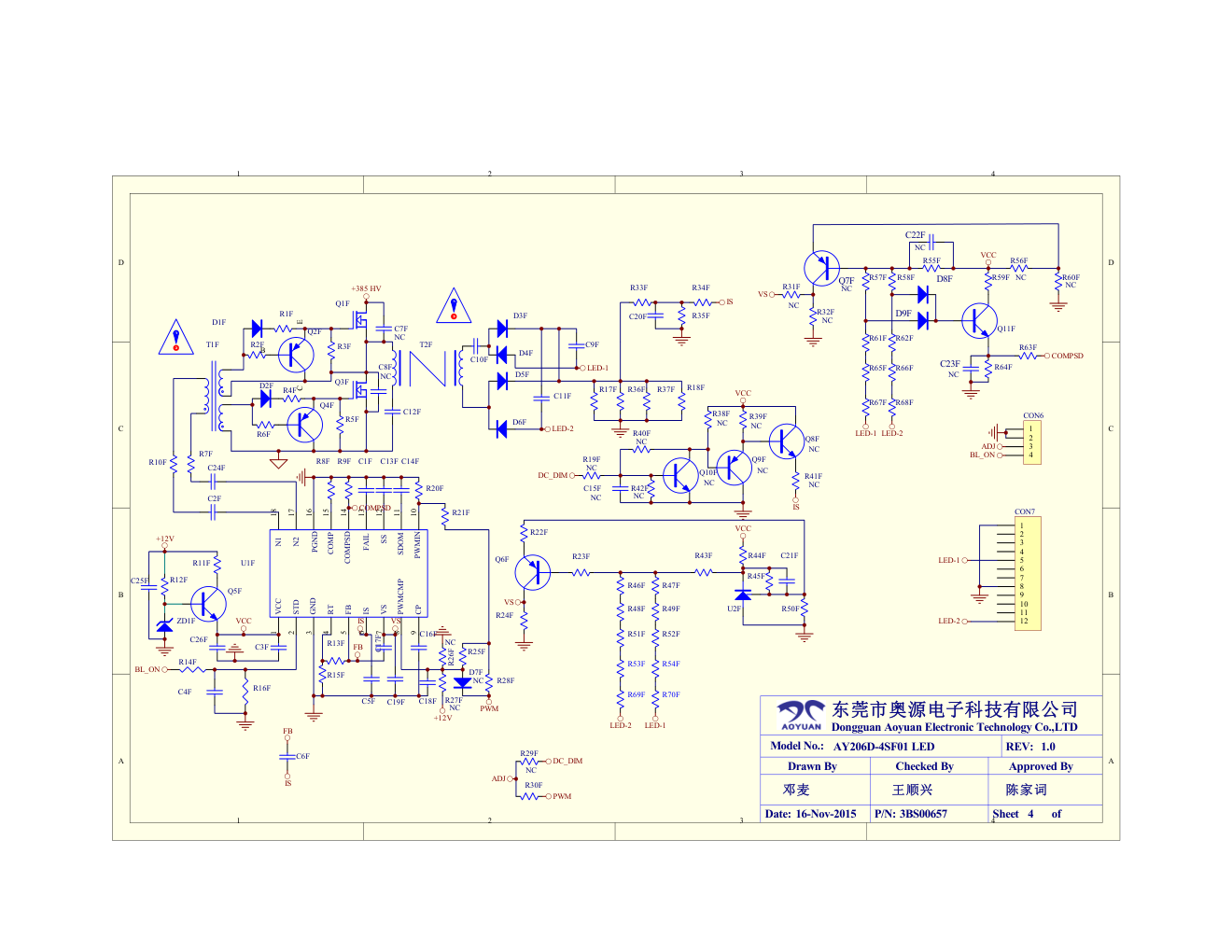

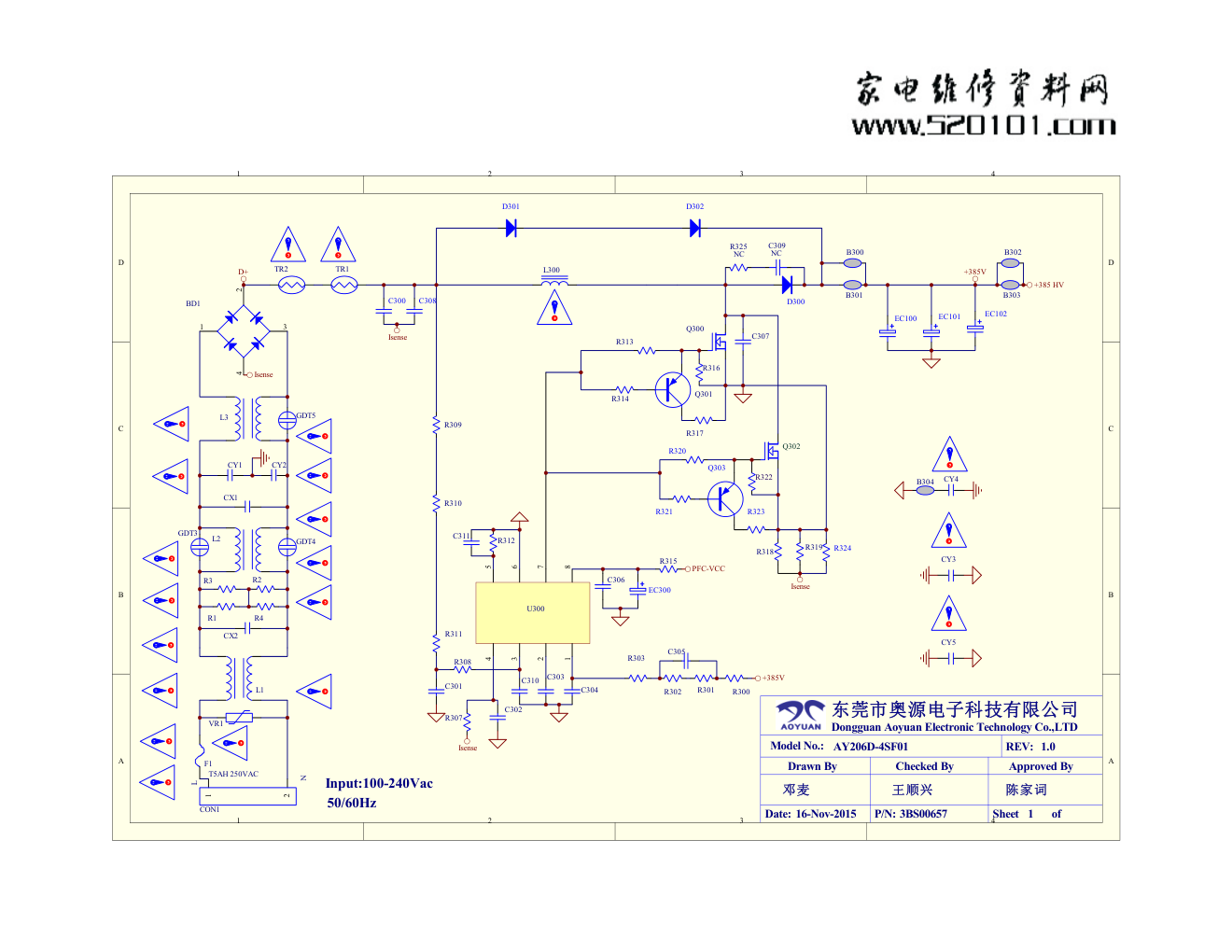

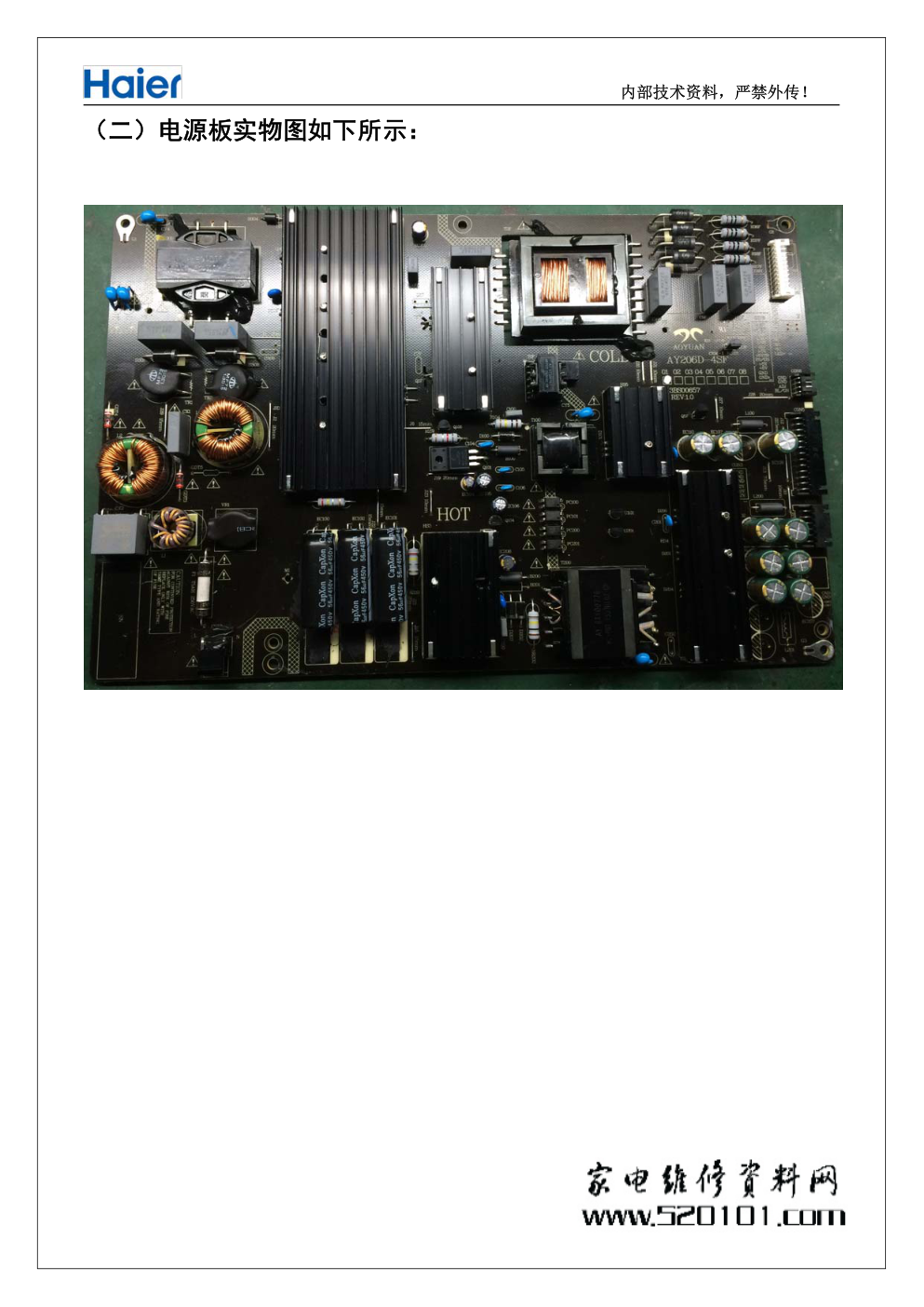

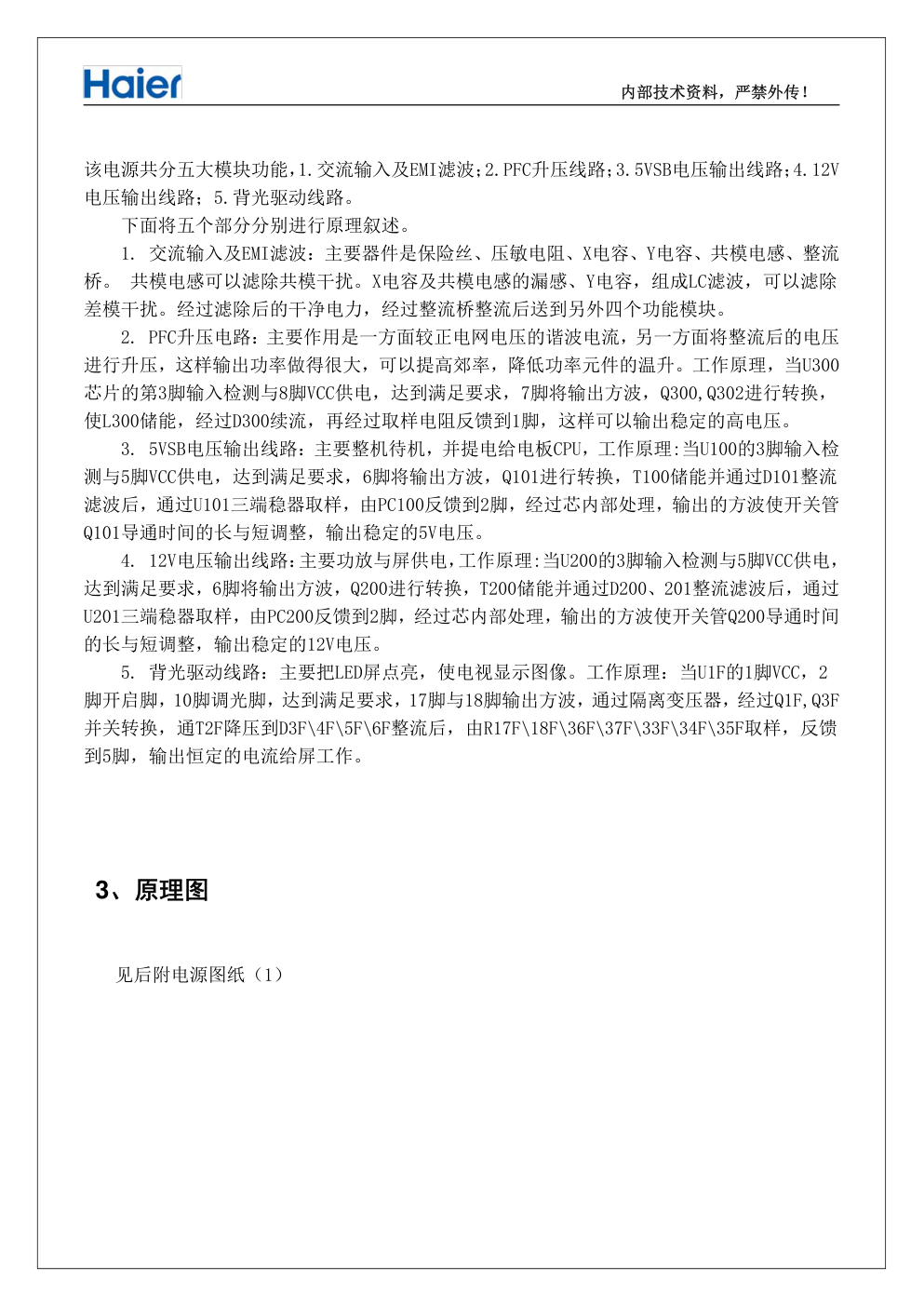

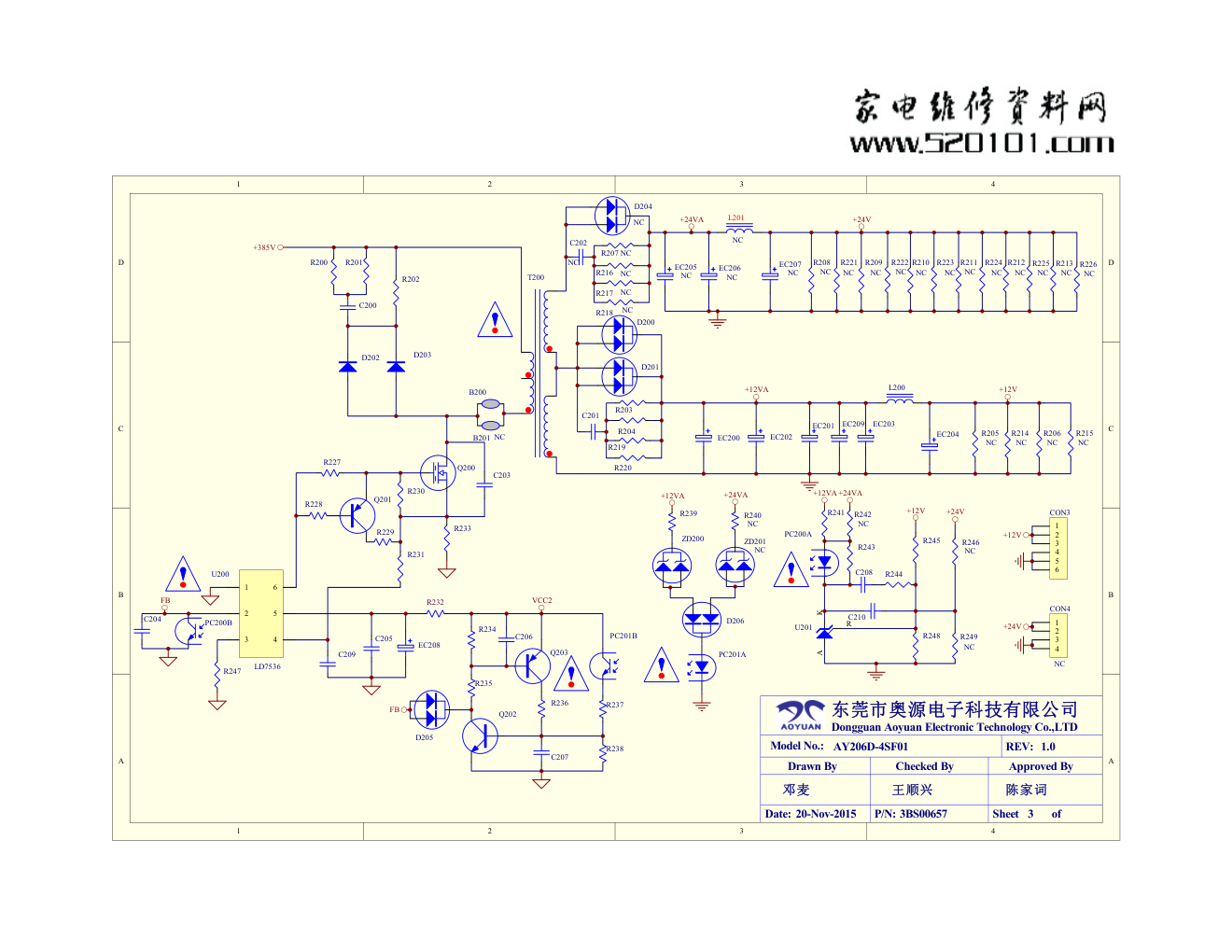

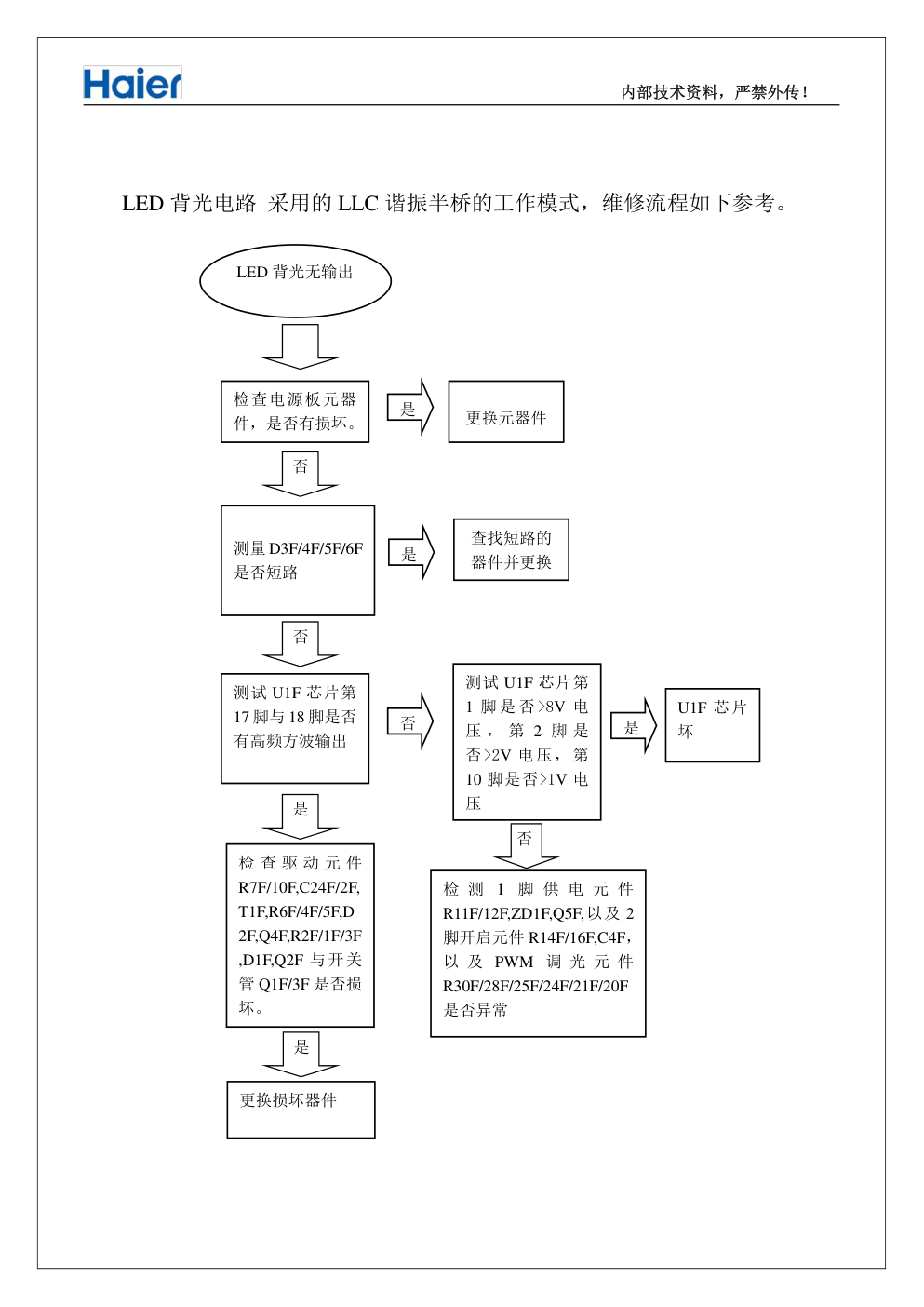

内部技术资料，严禁外传！ 六：电源板原理及维修 （一）、电源板原理图介绍 1、电源参数 输入电压范围： 130Vac-264Vac 12V 供机芯： 5VSB/1A , 12V/5A LED 输出参数： （65 寸 ）二通道 -165 / -185V/330mA*2 2、线路框图 由 F1 保 险 丝 、 L1\2\3 电感、 DB1 整 流 管 、 EC100 \1\2 电 解电容 等器件 组成的 滤波整 流线路 由 U100 芯 片 、 Q101 开 关 管 、 T100 变 压 器 、 D101 肖 特 基 等 器 件 组 成 的 5VSB 输 出线路 由 PC100 光耦、 U101 三 端 稳压 器 运 放 组 成 的 5VSB 反馈线路 由 U200 芯片、 Q200 开关管、 T200 变压器、 D200/201 肖 特 基等器件组成 的 12V 驱动线 路 LED 驱动输出 强 电 输入 5VSB 输 出 12V 驱动输出 由 U300 芯片、 开 关 管 Q300\ Q302、 续 流 管 D300、 储 能 电 感 器 件 组 成 由 U1F 芯 片 、 Q3F\Q1F 开 关 管、T2F 变压器 T1F 隔离变压器、 D3F\4F\5F\6F 肖 特基等器件组成 的 LED 驱动线路 由 PC200 光耦、U201 三端稳压器运放组成 的 12V 反馈线路 由 R17F\18F\36F\ 37F\33F\35F\34F 通 过U1F芯片的5脚组 成的 LED 反馈线路 内部技术资料，严禁外传！ 该电源共分五大模块功能，1.交流输入及EMI滤波；2.PFC升压线路；3.5VSB电压输出线路；4.12V 电压输出线路；5.背光驱动线路。 下面将五个部分分别进行原理叙述。 1. 交流输入及EMI滤波：主要器件是保险丝、压敏电阻、X电容、Y电容、共模电感、整流 桥。 共模电感可以滤除共模干扰。X电容及共模电感的漏感、Y电容，组成LC滤波，可以滤除 差模干扰。经过滤除后的干净电力，经过整流桥整流后送到另外四个功能模块。 2. PFC升压电路：主要作用是一方面较正电网电压的谐波电流，另一方面将整流后的电压 进行升压，这样输出功率做得很大，可以提高郊率，降低功率元件的温升。工作原理，当U300 芯片的第3脚输入检测与8脚VCC供电，达到满足要求，7脚将输出方波，Q300,Q302进行转换， 使L300储能，经过D300续流，再经过取样电阻反馈到1脚，这样可以输出稳定的高电压。 3. 5VSB电压输出线路：主要整机待机，并提电给电板CPU，工作原理:当U100的3脚输入检 测与5脚VCC供电，达到满足要求，6脚将输出方波，Q101进行转换，T100储能并通过D101整流 滤波后，通过U101三端稳器取样，由PC100反馈到2脚，经过芯内部处理，输出的方波使开关管 Q101导通时间的长与短调整，输出稳定的5V电压。 4. 12V电压输出线路：主要功放与屏供电，工作原理:当U200的3脚输入检测与5脚VCC供电， 达到满足要求，6脚将输出方波，Q200进行转换，T200储能并通过D200、201整流滤波后，通过 U201三端稳器取样，由PC200反馈到2脚，经过芯内部处理，输出的方波使开关管Q200导通时间 的长与短调整，输出稳定的12V电压。 5. 背光驱动线路：主要把LED屏点亮，使电视显示图像。工作原理：当U1F的1脚VCC，2 脚开启脚，10脚调光脚，达到满足要求，17脚与18脚输出方波，通过隔离变压器，经过Q1F,Q3F 并关转换，通T2F降压到D3F\4F\5F\6F整流后，由R17F\18F\36F\37F\33F\34F\35F取样，反馈 到5脚，输出恒定的电流给屏工作。 3、原理图 见后附电源图纸（1） 1 2 3 4 A B C D 4 3 2 1 D C B A Model No.: REV: Drawn By Checked By Approved By 16-Nov-2015 Date: P/N: Sheet of 东莞市奥源电子科技有限公司 Dongguan Aoyuan Electronic Technology Co.,LTD 王顺兴 邓麦 陈家词 1.0 AY206D-4SF01 3BS00657 1 C300 D300 EC100 +385V R310 R311 8 7 6 5 4 3 2 1 U300 R308 C302 C301 C304 C303 C306 R315 R307 PFC-VCC R300 R301 R302 +385V C305 R312 R303 Isense R309 Q301 Q300 R316 R313 R317 R314 C307 EC300 VR1 CX1 L2 Input:100-240Vac 50/60Hz L N L3 TR1 CY1 CY2 R1 R3 R4 R2 CX2 1 2 3 4 BD1 1 2 CON1 EC101 CY3 EC102 Q303 Q302 R322 R320 R318 R319 R323 R321 Isense R324 TR2 L1 D301 D302 GDT3 GDT4 CY4 C308 R325 C309 B304 C310 C311 Isense Isense L300 F1 T5AH 250VAC GDT5 B301 B300 B303 B302 +385 HV CY5 D+ NC NC 1 2 3 4 A B C D 4 3 2 1 D C B A Model No.: REV: Drawn By Checked By Approved By 20-Nov-2015 Date: P/N: Sheet of 东莞市奥源电子科技有限公司 Dongguan Aoyuan Electronic Technology Co.,LTD 王顺兴 邓麦 陈家词 1.0 AY206D-4SF01 3BS00657 2 C100 Q101 C104 R119 R115 R114 D+ C111 R122 R120 D105 C105 EC105 EC104 1 2 3 4 5 6 U100 R101 D104 R102 R103 D100 R117 C112 R118 C109 R128 R113 R112 D+ R100 R104 C110 Z100 R129 VCC2 Q104 C115 Z101 EC107 +5VSB R132 R133 C114 R135 A K R U101 R134 R136 R137 +5VA +5VSB +5VA C113 PS-ON R138 R126 C108 R130 PS-ON +5VSB +5V +12V 1 2 3 4 5 6 7 8 9 10 11 12 13 CON5 +5V L100 Q103 R131 EC108 EC109 R116 D103 T100 R123 R121 D106 C106 EC106 D101 D102 R105 R106 C101 +5VSB VCC-2 PC100B LD7537 PC100A PC101B PC101A B100 R107 R124 C103 C102 D107 Q100 EC110 PS-ON R127 R125 C107 Q102 R108 R109 R110 R111 +5V Z102 Q105 PFC-VCC R139 C116 Z103 +385 HV NC NC NC NC NC NC NC NC NC NC NC NC NC NC NC NC NC NC NC 1 2 3 4 A B C D 4 3 2 1 D C B A Model No.: REV: Drawn By Checked By Approved By 20-Nov-2015 Date: P/N: Sheet of 东莞市奥源电子科技有限公司 Dongguan Aoyuan Electronic Technology Co.,LTD 王顺兴 邓麦 陈家词 1.0 AY206D-4SF01 3BS00657 3 C200 Q200 C203 R233 C209 EC208 1 2 3 4 5 6 U200 R200 R201 D202 R230 C205 R231 R247 R202 C204 +385V R241 R243 C208 R244 A K R U201 R248 R249 R245 +12VA +12V C210 LD7536 R232 D203 Q201 R227 R228 R229 T200 R239 ZD200 R237 C207 R238 R236 Q203 C206 R234 Q202 R235 D205 FB +12VA FB PC200B PC200A PC201B PC201A B200 B201 EC205 +24VA L201 EC206 R207 R217 C202 +24V EC207 D204 R216 R218 R209 R222 R208 R221 R211 R224 R210 R223 R213 R226 R212 R225 R242 +24VA R246 +24V R240 ZD201 +24VA D206 1 2 3 4 5 6 CON3 +12V 1 2 3 4 CON4 +24V VCC2 NC D200 EC200 +12VA L200 EC202 EC204 R204 R220 C201 +12V EC201 EC203 D201 R203 R219 R206 R215 R205 R214 EC209 NC NC NC NC NC NC NC NC NC NC NC NC NC NC NC NC NC NC NC NC NC NC NC NC NC NC NC NC NC NC NC NC 1 2 3 4 A B C D 4 3 2 1 D C B A Model No.: REV: Drawn By Checked By Approved By 16-Nov-2015 Date: P/N: Sheet of 东莞市奥源电子科技有限公司 Dongguan Aoyuan Electronic Technology Co.,LTD 王顺兴 邓麦 陈家词 1.0 AY206D-4SF01 LED 3BS00657 4 C12F D1F Q1F D2F T1F Q4F Q3F Q5F ZD1F R12F BL_ON PWM R11F D3F T2F +12V R16F R14F C4F C17F C19F R15F R13F IS VS C5F C3F R25F C16F R28F R21F R20F C14F C13F VCC R9F R8F R7F R10F R6F R4F R5F R2F R1F E C B Q2F R3F D4F C10F D5F D6F LED-2 R18F R37F R33F R34F R35F C20F IS Q6F VS R22F R23F R43F U2F R45F R44F VCC R50F C21F R19F R42F Q9F R39F Q8F VCC R41F IS LED-1 1 2 3 4 5 6 7 8 11 12 13 14 15 16 17 18 SDOM SS FAIL COMPSD COMP PGND N2 N1 STD VCC RT GND IS FB PWMCMP VS 9 CP 10 PWMIN U1F C2F C1F C18F D7F LED-2 DC_DIM ADJ R29F R30F DC_DIM PWM R27F +12V R24F Q10F C15F R38F R40F FB C6F IS FB R46F R48F R51F R47F R49F R52F LED-1 R26F R31F R32F Q7F R57F R61F R58F R62F R55F C22F D8F D9F R56F R60F R59F Q11F R64F R63F C23F VCC VS COMPSD LED-1 LED-2 R65F R66F R67F R68F COMPSD R53F R54F C11F C9F R17F R36F C8F C7F 1 2 3 4 5 6 7 8 9 10 11 12 CON7 BL_ON ADJ 1 2 3 4 CON6 LED-1 LED-2 R69F R70F C24F C25F C26F +385 HV NC NC NC NC NC NC NC NC NC NC NC NC NC NC NC NC NC NC NC NC NC NC NC 内部技术资料，严禁外传！ （二）电源板实物图如下所示： 内部技术资料，严禁外传！ （三）、电源板维修方法及维修流程图 因 5VSB 和 12V 驱动 采用的均是反激式工作模式，所以仅举例 5VSB 维 修流程作为参考。 5VSB 无输出 检查电源板元器 件，是否有损坏。 更换元器件 测 量 EC107/108/ 110 正 负 是 否 短 路。测试 5VSB 输 出端是否短路。 查找短路的 器件并更换 测量 U100 芯片第 6PIN 是否有高频 方波输出 测试 U100 芯片第 5PIN 是否有 15V 左右电压与启动 3 脚是否>1V。 UB101 芯片坏 否 是 是 否 否 是 检测启动电路 R100/113/112/128， C109,Z100 是否损坏，以及 VCC 辅 助电源回路与 PC100,U101 组成的 取样反馈网络是否异常，以及 PIN 脚相连的线路是否断裂 否 是 检查驱动周围元 件，R116、D103 与开关管 Q101 是 否损坏。周围器件 和 PCB 是否损坏 是 更换损坏器件 内部技术资料，严禁外传！ PFC 升压电路 采用的连续的工作模式，维修流程如下参考。 升压 385V 左右电 压低或者无输出 检查电源板元器 件，是否有损坏。 更换元器件 测 量 EC100/101/ 102 正 负 ， 以 及 Q300/302, D300 是 否短路 查找短路的 器件并更换 测试 U300 芯片第 7 脚是否有高频 方波输出 测试 U300 芯片第 8 脚是否>10V 电 压。 U300 芯片坏 否 是 是 否 否 是 VCC 辅助电路异 常 否 是 检 查 驱 动 元 件 R313/314/317,Q3 01,R320/321/323, Q303 与 开 关 管 Q300/302 是否损 坏。 是 更换损坏器件 内部技术资料，严禁外传！ LED 背光电路 采用的 LLC 谐振半桥的工作模式，维修流程如下参考。 LED 背光无输出 检查电源板元器 件，是否有损坏。 更换元器件 测量 D3F/4F/5F/6F 是否短路 查找短路的 器件并更换 测试 U1F 芯片第 17 脚与 18 脚是否 有高频方波输出 测试 U1F 芯片第 1 脚 是 否 >8V 电 压 ， 第 2 脚 是 否>2V 电压，第 10 脚是否>1V 电 压 U1F 芯片 坏 否 是 是 否 否 是 检 测 1 脚 供 电 元 件 R11F/12F,ZD1F,Q5F,以及 2 脚开启元件 R14F/16F,C4F， 以 及 PWM 调 光 元 件 R30F/28F/25F/24F/21F/20F 是否异常 否 是 检 查 驱 动 元 件 R7F/10F,C24F/2F, T1F,R6F/4F/5F,D 2F,Q4F,R2F/1F/3F ,D1F,Q2F 与开关 管 Q1F/3F 是否损 坏。 是 更换损坏器件 内部技术资料，严禁外传！ （四）、易损件 BOM 明细 序号 位号 名称 规格 常见故障现象 1 F1 保险丝 5A/250V 开路 2 BD1 整流桥 25A/600V 开路/短路 3 Q101 开关 MOS MDF4N65,MagnaChip 开路/短路 4 Q200 开关 MOS MMF70R900PTH,Magnachip 开路/短路 5 Q1F/3F 开关 MOS TK6A60D,TOSHIBA 开路/短路 6 Q300/Q302 开关 MOS MDF10N65B,Magnachip, 开路/短路 7 U100 PWM 芯片 LD7537RGL,Lendtrend 失效 8 U1F PWM 芯片 BD9211F,ROHM 失效 9 U200 PWM 芯片 LD7536RGL,Leadtrend 失效 10 U300 PWM 芯片 NCP1653ADR2G,ON 失效 11 D101 肖特基 MBR1060,LIPTAI 短路 12 D200;D201 肖特基 PTR20100CTF,PFC 短路 13 D5F;D6F;D3 F;D4F 肖特基 MUR460,0N, 短路 14 D300 肖特基 STTH8S06,ST 短路 15 PC100/101/ 200/201 光耦 EL817B,EVERLIGHT 失效 16 U101/201/2 F 三端稳压器 （运放） AZ431AZ 开路
