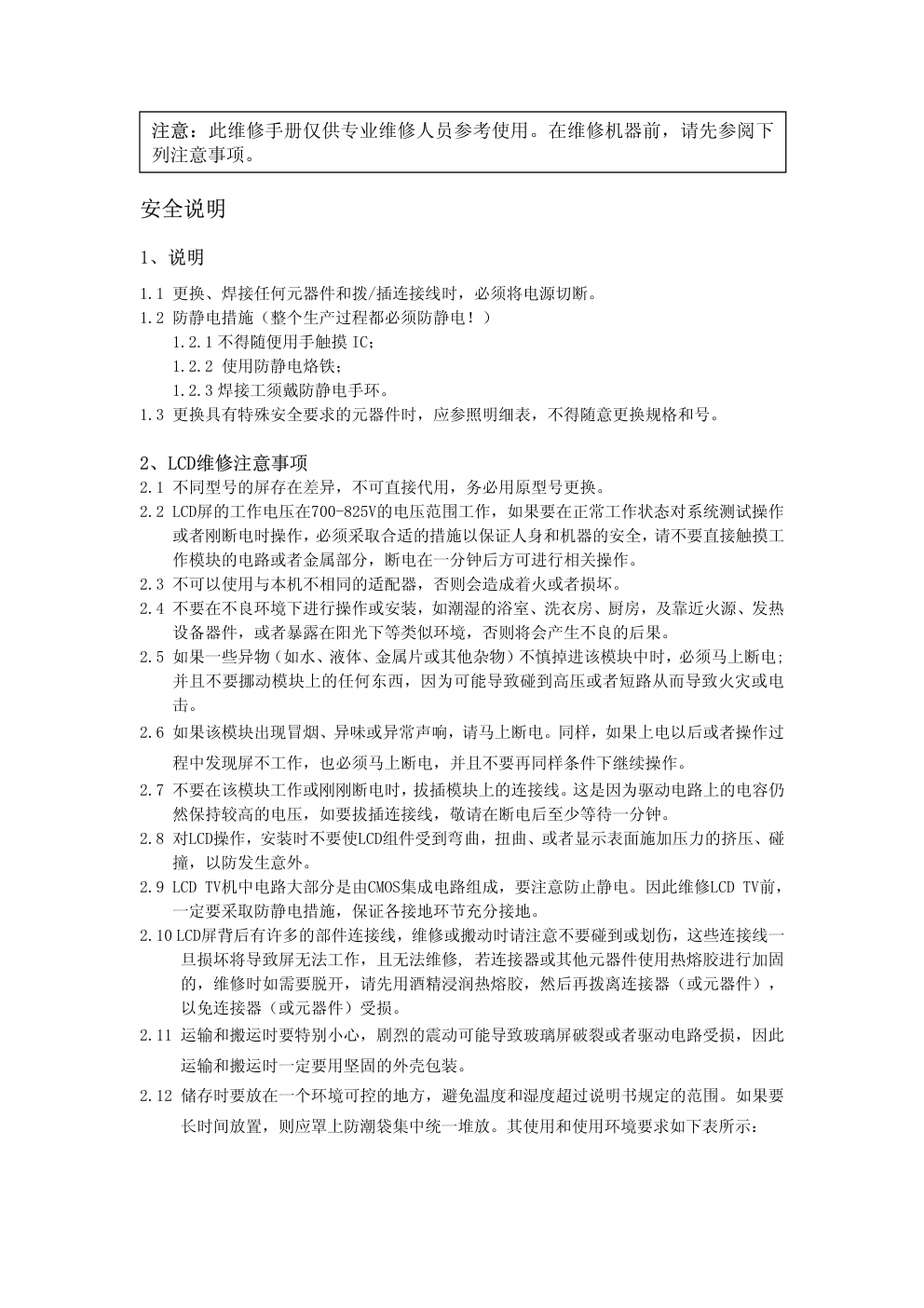

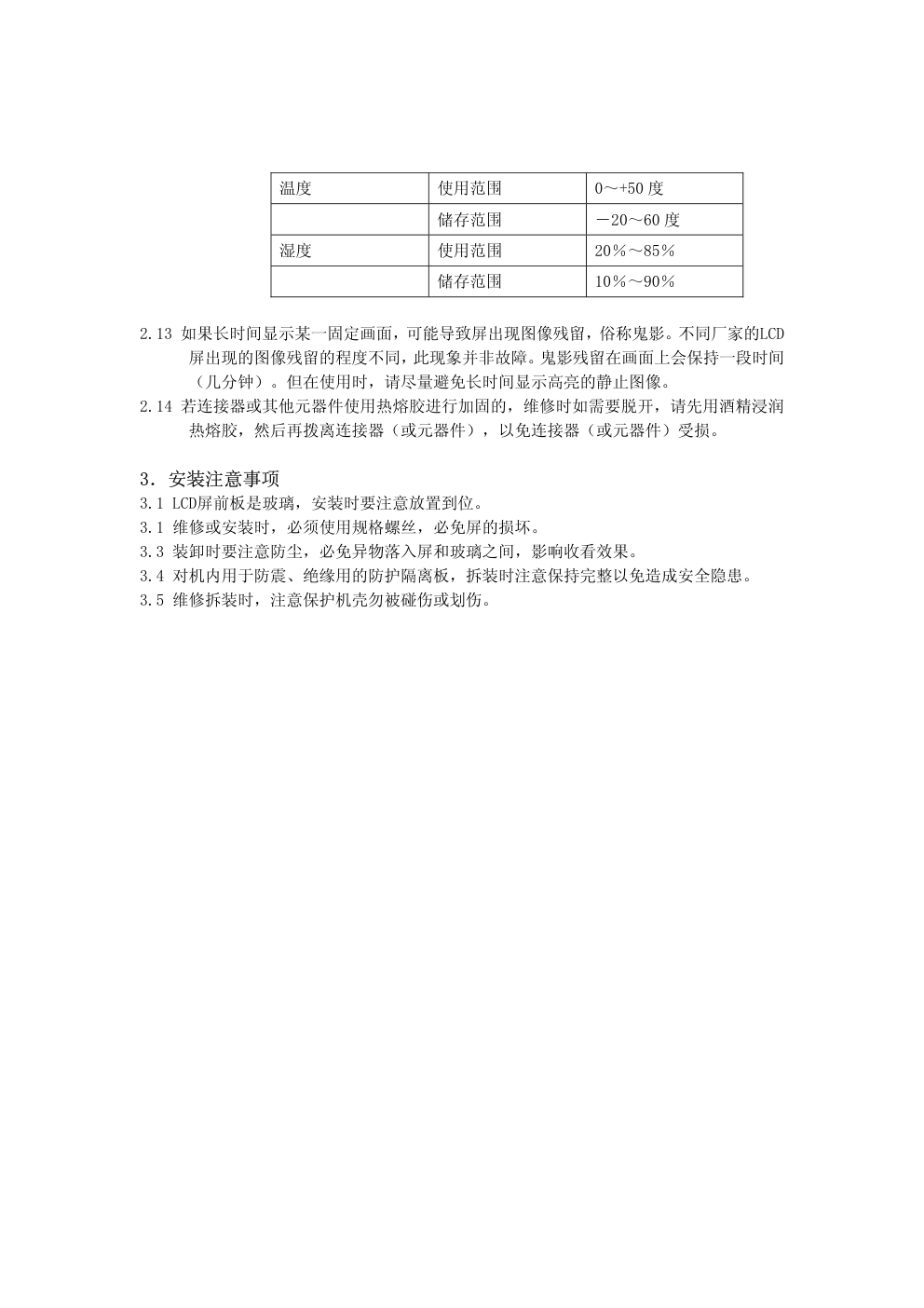

LCD TELEVISION LC-HU# 安全说明 1、说明 1.1 更换、焊接任何元器件和拨/插连接线时，必须将电源切断。 1.2 防静电措施（整个生产过程都必须防静电！） 1.2.1 不得随便用手触摸 IC； 1.2.2 使用防静电烙铁； 1.2.3 焊接工须戴防静电手环。 1.3 更换具有特殊安全要求的元器件时，应参照明细表，不得随意更换规格和号。 2、LCD维修注意事项 2.1 不同型号的屏存在差异，不可直接代用，务必用原型号更换。 2.2 LCD屏的工作电压在700-825V的电压范围工作，如果要在正常工作状态对系统测试操作 或者刚断电时操作，必须采取合适的措施以保证人身和机器的安全，请不要直接触摸工 作模块的电路或者金属部分，断电在一分钟后方可进行相关操作。 2.3 不可以使用与本机不相同的适配器，否则会造成着火或者损坏。 2.4 不要在不良环境下进行操作或安装，如潮湿的浴室、洗衣房、厨房，及靠近火源、发热 设备器件，或者暴露在阳光下等类似环境，否则将会产生不良的后果。 2.5 如果一些异物（如水、液体、金属片或其他杂物）不慎掉进该模块中时，必须马上断电; 并且不要挪动模块上的任何东西，因为可能导致碰到高压或者短路从而导致火灾或电 击。 2.6 如果该模块出现冒烟、异味或异常声响，请马上断电。同样，如果上电以后或者操作过 程中发现屏不工作，也必须马上断电，并且不要再同样条件下继续操作。 2.7 不要在该模块工作或刚刚断电时，拔插模块上的连接线。这是因为驱动电路上的电容仍 然保持较高的电压，如要拔插连接线，敬请在断电后至少等待一分钟。 2.8 对LCD操作，安装时不要使LCD组件受到弯曲，扭曲、或者显示表面施加压力的挤压、碰 撞，以防发生意外。 2.9 LCD TV机中电路大部分是由CMOS集成电路组成，要注意防止静电。因此维修LCD TV前， 一定要采取防静电措施，保证各接地环节充分接地。 2.10 LCD屏背后有许多的部件连接线，维修或搬动时请注意不要碰到或划伤，这些连接线一 旦损坏将导致屏无法工作，且无法维修, 若连接器或其他元器件使用热熔胶进行加固 的，维修时如需要脱开，请先用酒精浸润热熔胶，然后再拨离连接器（或元器件）， 以免连接器（或元器件）受损。 2.11 运输和搬运时要特别小心，剧烈的震动可能导致玻璃屏破裂或者驱动电路受损，因此 运输和搬运时一定要用坚固的外壳包装。 2.12 储存时要放在一个环境可控的地方，避免温度和湿度超过说明书规定的范围。如果要 长时间放置，则应罩上防潮袋集中统一堆放。其使用和使用环境要求如下表所示： 注意：此维修手册仅供专业维修人员参考使用。在维修机器前，请先参阅下 列注意事项。 温度 使用范围 0～+50 度 储存范围 －20～60 度 湿度 使用范围 20％～85％ 储存范围 10％～90％ 2.13 如果长时间显示某一固定画面，可能导致屏出现图像残留，俗称鬼影。不同厂家的LCD 屏出现的图像残留的程度不同，此现象并非故障。鬼影残留在画面上会保持一段时间 （几分钟）。但在使用时，请尽量避免长时间显示高亮的静止图像。 2.14 若连接器或其他元器件使用热熔胶进行加固的，维修时如需要脱开，请先用酒精浸润 热熔胶，然后再拨离连接器（或元器件），以免连接器（或元器件）受损。 3．安装注意事项 3.1 LCD屏前板是玻璃，安装时要注意放置到位。 3.1 维修或安装时，必须使用规格螺丝，必免屏的损坏。 3.3 装卸时要注意防尘，必免异物落入屏和玻璃之间，影响收看效果。 3.4 对机内用于防震、绝缘用的防护隔离板，拆装时注意保持完整以免造成安全隐患。 3.5 维修拆装时，注意保护机壳勿被碰伤或划伤。 目录 调试流程……………………………………………………………………………1 原理分析……………………………………………………………………………4 整机框图……………………………………………………………………………5 IC 内部框图…………………………………………………………………………6 接线图………………………………………………………………………………10 故障检修图…………………………………………………………………………11 电路图………………………………………………………………………………14 附录：部件编号 1 调试流程： 1 安全说明 1.1 更换、焊接任何元器件和拨/插连接线时，必须将电源切断。 1.2 防静电措施（整个生产过程都必须防静电！） a）不得随便用手触摸 IC； b）使用防静电烙铁； c）焊接工须戴防静电手套。 1.3 更换具有特殊安全要求的元器件时，应参照明细表，不得随意更换规格和型号。 2 调校设备 PM5518（视频信号发生器） VG-849（VGA 和 HDMI 信号发生器） CA210（彩色分析仪） 3 调校流程 调校流程图见图 1。 图 1 调校流程 查 DDC、HDCP KEY、FLASH、电源管理 是否已烧写 工厂初始化设置 TV 中频通道 AFT 电压和 AGC 电压调整 性能检查 白平衡调整 VGA、YPbPr 的 ADC 校正 工厂出厂设置 2 4 调试说明 4.1 整机调试 将主板、模拟板、电源板等按接线图 203.L37HU19-03JL 连接好，通电后，观察显示是否正常。 进入工厂菜单方法：依次按“INPUT”、“2”、“5”、“8”、“0”键即可以进入工厂菜单；用“CH﹢”、 “CH﹣”选择调整项，用“VOL﹢”、“VOL﹣”键调整大小。(连续)按“MENU”即可退出工厂菜单。 软件升级方法：进入工厂菜单选择“OPTION”项,将 ISP 设为 1，或者插上跳线 J1,即可在先升级， 升级完必须将 ISP 设为 0 或拔掉跳线 J1。 4.2 初始化设置 进入工厂菜单后，进入 OPTION 和 HOTEL OPTION 调整子菜单，调整项见表 1。 表 1 子菜单调整 调整项目 初始设置 说明 HOTEL 0 1---工厂 HOTEL OPTION 项可选；0---工厂 HOTEL OPTION 项不可选； LOGO 1 1---开机或无信号时显示 LOGO；0---不显示 LOGO； ADC PRESCALE 00A 根据不同功率要求调整 SIF PRESCALE 000 根据不同功率要求调整 BACK LIGHT 13 根据不同屏调整 ALL COLOR 1 1---各通道白平衡以 HDMI 的白平衡为基础自动作偏移量； 0---各通道白平衡在偏移量的基础上可单独调整； NO STANDY 0 0 01---上电直接开机；00---记忆开机；10---上电进入待机 INIT VOLUME 0--100 开机音量 INIT CHANNEL 1--200 开机频道 INIT SRC 节目源 开机通道 EEPROM—MEMORAY RECALL > Eeprom 初始化(仅在 Eeprom 数据混乱时操作) 4.3 TV 中频通道 AFT 电压和 AGC 电压调整 4.3.1 中放 AFT 调试 通电进入工厂菜单，把 IF VCO 调成 1，或按组合键“INPUT”、“2”、“5”、“8”、“1”进入 VCO 调试 模式，断开 J2,调整 LZ100 使 TP5(B 面)的电压为 2.5V，然后焊好 J2。 4.3.2 中放 AGC 调试 从 RF 端内销机输入 184.25MHz、美洲机输入 175.25MHz，强度为 60 dB 的射频电视信号，调整 RZ133 使 TP1(B 面)的电压为 2 V，并观测画面应无明显的雪花点。再将 RF 端输入电视信号强度增加到 90dBV， 应能正常显示而无明显的网纹或噪点干扰。 4.4 白平衡调整 4.4.1 HDMI 通道白平衡调整 a) 从 HDMI 接口输入 VG-848 信号: TIMING854（800*600/60 Hz）、PAT920 为 8 级灰度信号。用彩 色分析仪 CA210 对白平衡进行调整。 b) 先进入 COLOR TEMP 子菜单，选择色温为标准(即 9300K)，（对应的坐标值为屏的推荐值）。 c) 固定 B OFF.值不变，调整 R OFF.、G OFF.，使第二阶的色坐标为 283、297（CPT 屏），且亮度 约为 3nit～10 nit 左右。固定 B GAIN 值不变，调整 R GAIN、G GAIN，使第七阶的色坐标为 283、297(CPT 屏)。如此反复调整 R OFF.、G OFF.和 R GAIN、G GAIN，直至两级灰度的色坐标 均调整在 283、297(CPT 屏)处。 4.4.2 VGA/ Y Pb Pr/AV 白平衡检查及修正 a) 连接 VG-848 的 VGA 信号至 VGA 端口，输入 TIMING854（800*600/60 Hz）（PATTERN :CROSS）， 3 信号进行自动调整使图像窗口满屏； 然后输入 PAT948 的黑白信号 ，进入 ADC ADJ 子菜单，选择 AUTOTUNE 项,等待出现 OK 显示为止。输入 PAT920(8 灰阶)，检查白平衡是否正常，如不正常，将 ALL COLOR 设为 0，参照 4.4.2 方法微调。 b) 连接 VG-848 的 YPbPr 信号至 YPbPr 端口，输入 TIMING972（1080i/60HZ）PAT908 的彩条信号(必 须含有黑白条的彩条信号)，进入 ADC ADJ 子菜单 ,选择 AUTOTUNE 项,等待出现 OK 显示为止。输入 PAT920(8 灰阶)，检查白平衡是否正常，如不正常，将 ALL COLOR 设为 0，参照 4.4.2 方法微调。 C) 接入 AV 信号（PM5518，内销机为 PAL 制式、美洲机为 NTSC 制，8 级灰度信号）至 VIDEO 1 端 口, 检查白平衡是否正常，如不正常，将 ALL COLOR 设为 0，参照 4.4.2 方法微调。 注意：ALL COLOR 一旦设为 0 就不能再改为 1。 5 性能检查 5.1 TV 功能 进入找台菜单→自动找台，RF-TV 端口接中心信号源，检查图像是否正常、是否有漏台。检查 CCD 和 V-CHIP 功能是否正常(美洲机)。 5.2 AV/S、YPbPr 端子 接入 AV/S、YPbPr/YCbCr 高清信号，检查图像是否正常。 5.3 VGA 接口 插入 VGA 信号接头，输入 640×480@60 Hz VGA 格式信号，检查显示是否正常。 5.4 HDMI 接口 插入 HDMI 信号接头，输入 640×480@60 Hz 信号，检查显示是否正常。检查 HDCP 功能是否正常。 5.5 伴音通道检查 检查各通道的喇叭及耳机输出是否正常。 5.6 RS232 接口 将耳机线插入 COM 接口，用专门的测试软件检查远程控制功能是否正常。 5.7 其它功能检查 检查定时开/关机、睡眠关机、图像/声音模式、屏显、静像/静音、立体声/SAP(美洲机)、微晶神 画等功能是否正常。 5.8 出厂设置见表 2 表 2 出厂设置 项目 出厂设置 项目 出厂设置 项目 出厂设置 图像模式 NAUTRAL /自然 伴音制式 DK(内销) OSD 语言 English(外销) 中文(内销) 声音模式 NEWS /新闻 HALFTONE/半透 50 VGA/HDMI 色温 STANDARD /标准 降噪 WEAK/弱 DURATION/消失时间 15 ANTENNA CATV(外销) 画面比例 FULL/全屏 关机通道 TV 4 原理分析： 天线接收的射频信号 RF 进入高频头 TUN1，经高放和混频获中频信号 IF，再经 VZ100 预中放后送 声表面波 ZZ101 进行中频滤波，获得较理想的中频特性，然后送入 NZ100(R2S1040)进行中放、锁相环 VCO 及同步检波，获全电视信号 TV-CVBS；同时，IF 经预中放后也送声表面滤波器 ZZ100 进行滤波， 再送入 NZ100 进行中放，输出伴音第二中频信号 TV-SIF。 从 R2S1040 输出的 TV 视频 TV-CVBS 与 TV-SIF 送到主芯片 NS4（MST9U88L）。AV1、AV2、 S-VIDEO、YPbPr1 和 YPbPr2 的视频信号也送到 MST9U88L；而它们的音频信号经音频开关 NW200 （HEF4052BT）选择后也送到 MST9U88L(其中 AV1 与 S-VIDEO 共用一组音频口)。还有 VGA 及 HDMI 的视频和音频信号也都送到 MST9U88L。 主芯片 NS4（MST9U88L）是一片全功能大规模专用集成电路，它能实现 HDMI 接口处理、视频 解码、视频开关选择、A/D 和 D/A 变换、隔行/逐行处理、模式变换、OSD 和低压差分输出处理等全部 功能；另外，它还具有音频选择和处理功能，MCU 的功能等。 经 MST9U88L 处理的视频信号，送出 4 对差分信号和 1 对时钟信号供液晶屏显示。而 AV1、AV2、 S-VIDEO 和 TV 的视频信号经内部选择和处理后，输出 AV-OUT 的视频信号，再经二倍视频放大，然 后送到 AV-OUT 输出口。 经 MST9U88L 处理的音频信号，一路送到伴音功放 NA6（MP7722DF），经放大后送往喇叭；同时，它 还送到耳机功放 N350（BH3547F），经放大后送往耳机。另外一路音频信号通过 I2S 总线送到 D/A 转换 器 NS6（CS4344），转换成模拟音频信号 L/R 后送到 AV-OUT 输出口。 TUNER HDMI AV1/AV2/ HD1/HD2 预中放 TV-SIF 中放 PC L/R-HD2 4052 TV-Video L/R-DVI/PC L/R-HD1 L/R-MUX MST9X88L P A N E L I/O 口 KEY 电源管理 Meg8 DDR 串口 flash HDCP KEY EEPROM DAC CS4344 2 倍视频 放大 L/RAV2 L/R-AV1 L/R-OUT VIDEO-OUT AV OUT D 类功放 MPS7722 耳机功放 I2S EDID EDID 耳机 喇叭 6 IC 框图： MST9U88L： MST9U88L 引脚说明： 4，5，7，8，10，11，1，2：HDMI 输入 16，17：行场同步输入 27，25，22：RGB 输入 30，32，35：YpbPr2 输入 41，44，46：YpbPr1 输入 48，49：S-VIDEO 输入 54：AV1-V 输入 55：AV2-V 输入 57：TV-CVBS 输入 59：CVBS 输出（AVOUT-V） 71，72：VGA-L/R 输入 73，74：AV1（S）/AV2/ YpbPr1/ YpbPr2-L/R 输入 178：找台同步检测输入 188：HDMI 热拔插检测输出 189：图象开关输出 192：背光亮度控制输出 193：屏电压控制输出 85，86：L/R 输出 234，236，238，239：I2S 总线（AVOUT-A） 199-208：4 对差分信号和 1 对时钟信号输出 174：SDA 175；SCL 7 R2S10401： 8 R2S10401 引脚说明： 1， 2：VIF 输入 23：SIF 输入 7：TV-CVBS 输出 10：TV-SIF 输出 17：SDA 18：SCL MP7722DF： 9 MP7722DF 引脚说明： 1， 7：L/R 输入 19，14：L/R 输出 6,10：静音控制输入 11 故障检修框图 1．无光栅： 是 红色 否 蓝色 否 是 否 否 是 接通主电源，检查 STANDBY 时红色 指示灯是否亮？ 检查背光板 查 电 源 板 STANDBY 相关部 分电路 按遥控器或本机按 键的 POWER 键开 机，查看指示灯的 状态 更换 N102 主板 X301 的 3 脚 是 否 高 电 平？ 主板 X303 的 11 脚是否高 电平？ 检查电源板 部件 查主板 X303 的 3 脚 5V 输入是否正常 更换 NS4 12 2．有光栅，无图象： 能 是 否 否 是 TV 否 有 HDMI/VGA/YPRPB 无 有 TV 有 无 否 是 能否用遥控 或按键操作 本机？ 所有通道均 无图象？ 哪个通道无 图象？ 进 入 工 厂 菜 单 ， 对 EEPROM 进行初始化 后关机再开机，看有无 图象？ 更换 主板 重 新 调 整 主板 更换 主板 测 TV 板 XB201 的 11 脚 有 无 1VPP 的信号或 更 换 TUNER1 查 中 放 （NZ100）部分 查 TUNER1 的 11 脚 IF 输 出是否正常 按菜单键屏幕可 否 正 常 显 示 OSD 菜单 13 3．无伴音（以 TV 输入为例）： 是 有 无 否 有 无 有 无 无伴音 查 NA6 的第 2、8、13、18 脚电压是否正 查电源板 查 NA6 的 3，7 脚 波形 查 NZ100 的 10 脚 波形 查 TUNER1 的 第 11 脚波形 更换 NA6 更换 NS4 更换 NZ100 更换 TUNER1 LC-37HU19-03 部件编号 部件名称 部件编号 主要器件及编号 模拟板 667.37HU19-53 NZ100 R2S10401 （353.10401-10） NA6 MP7722DF （353.77220-10） 主板 667.YHU19-01 NS4 MST9U88L （353.09880-10） AV 接口板 667.37HU19-29 按键板 667.37HU19-05 Stand By 按键板 667.37FC19-05A 红外接收部件 667.37HU19 -09 电源板 667.37HU19 -20 遥控器 301.Y37HU19-37 RC-Y37 显示屛 335.37019-00 CLAA370WA03
