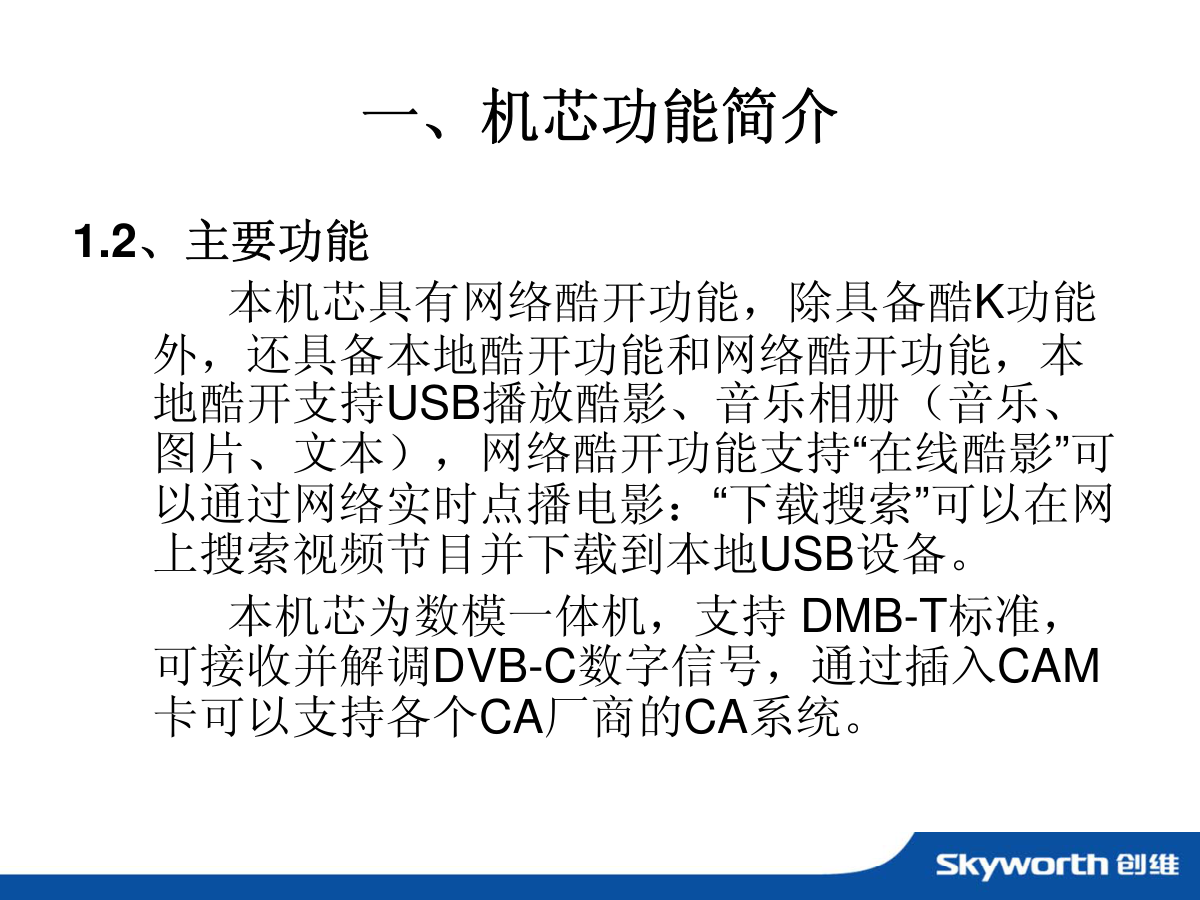

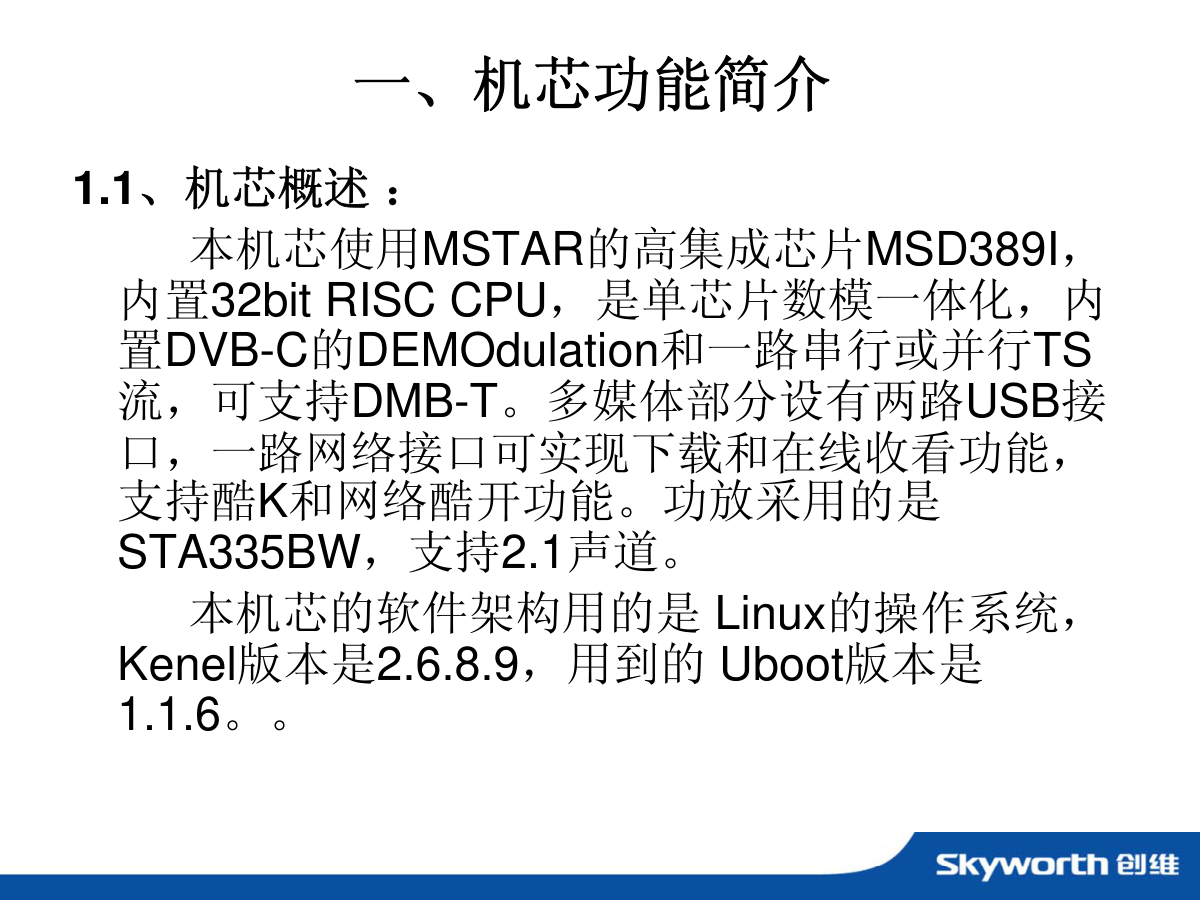

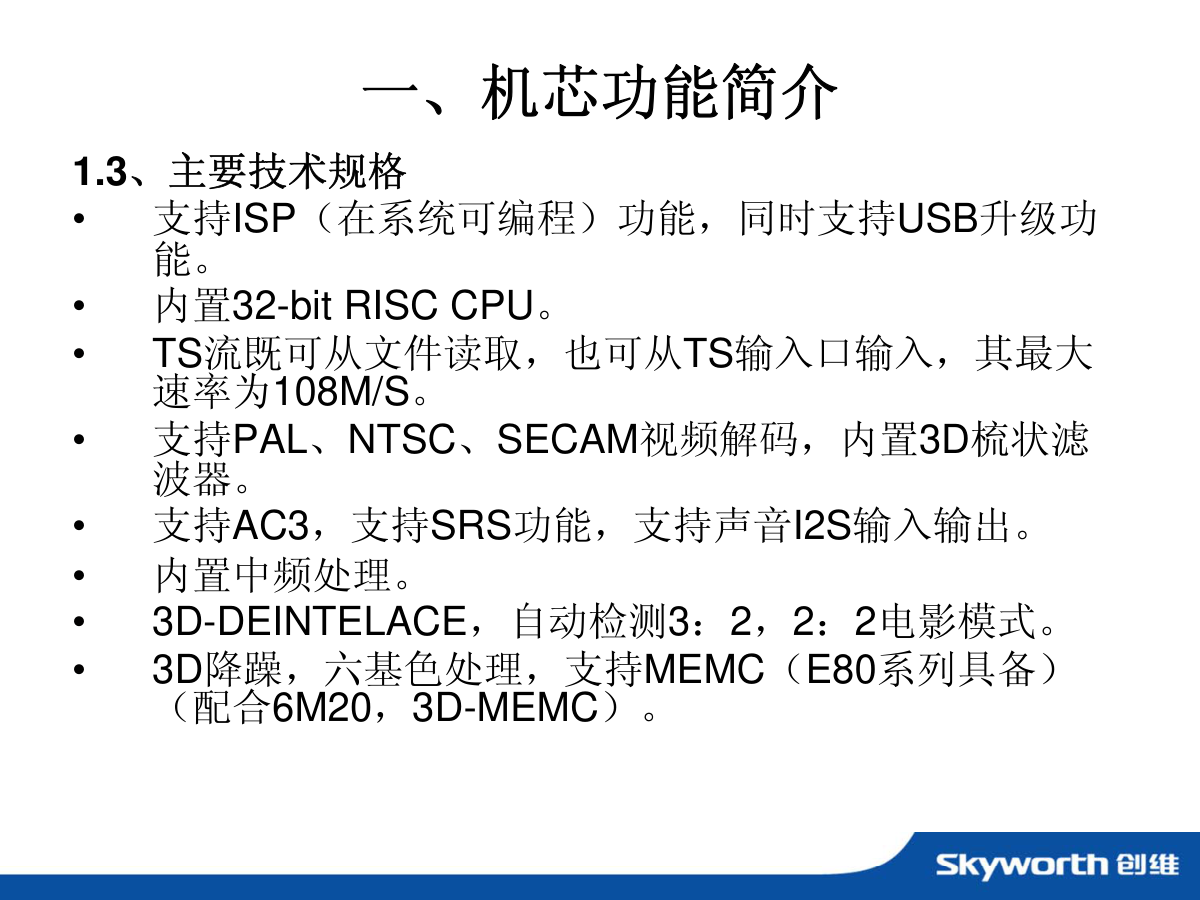

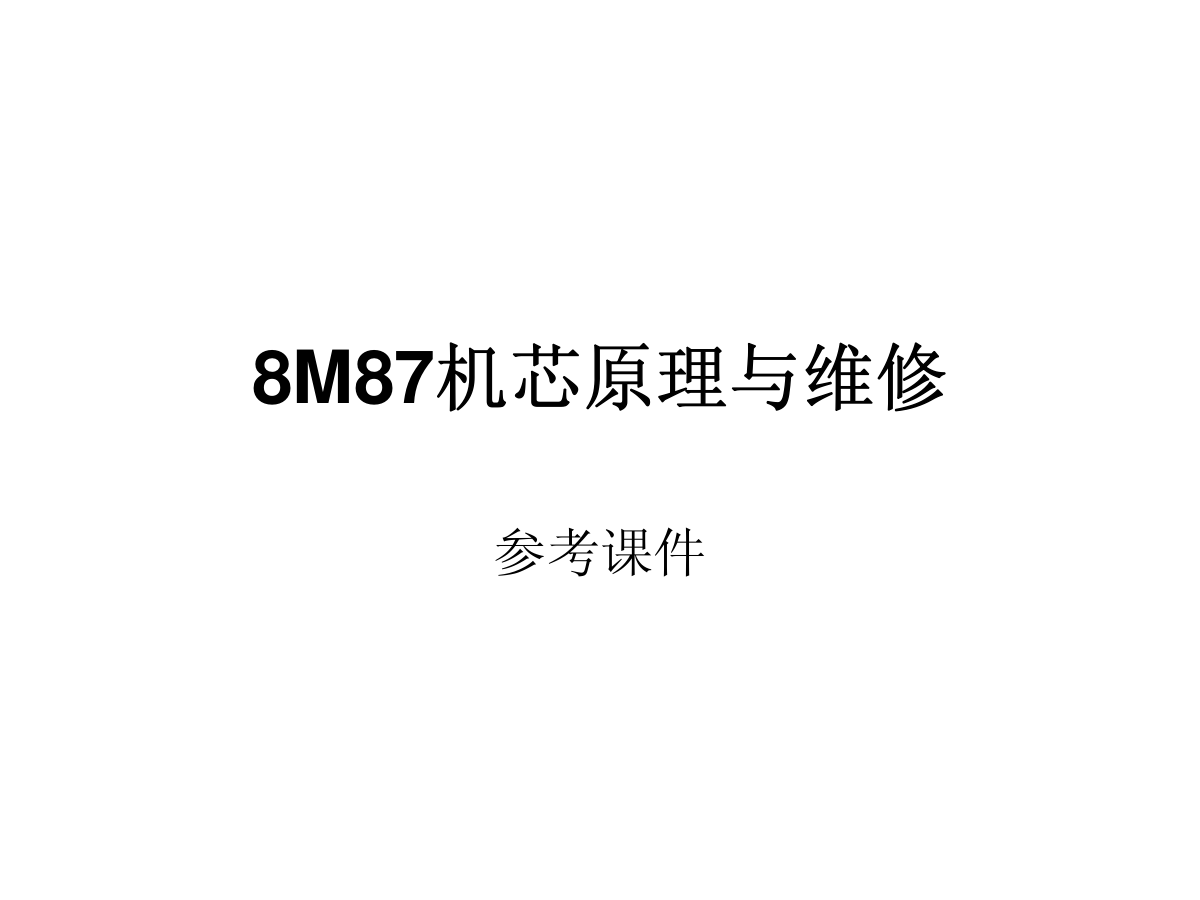

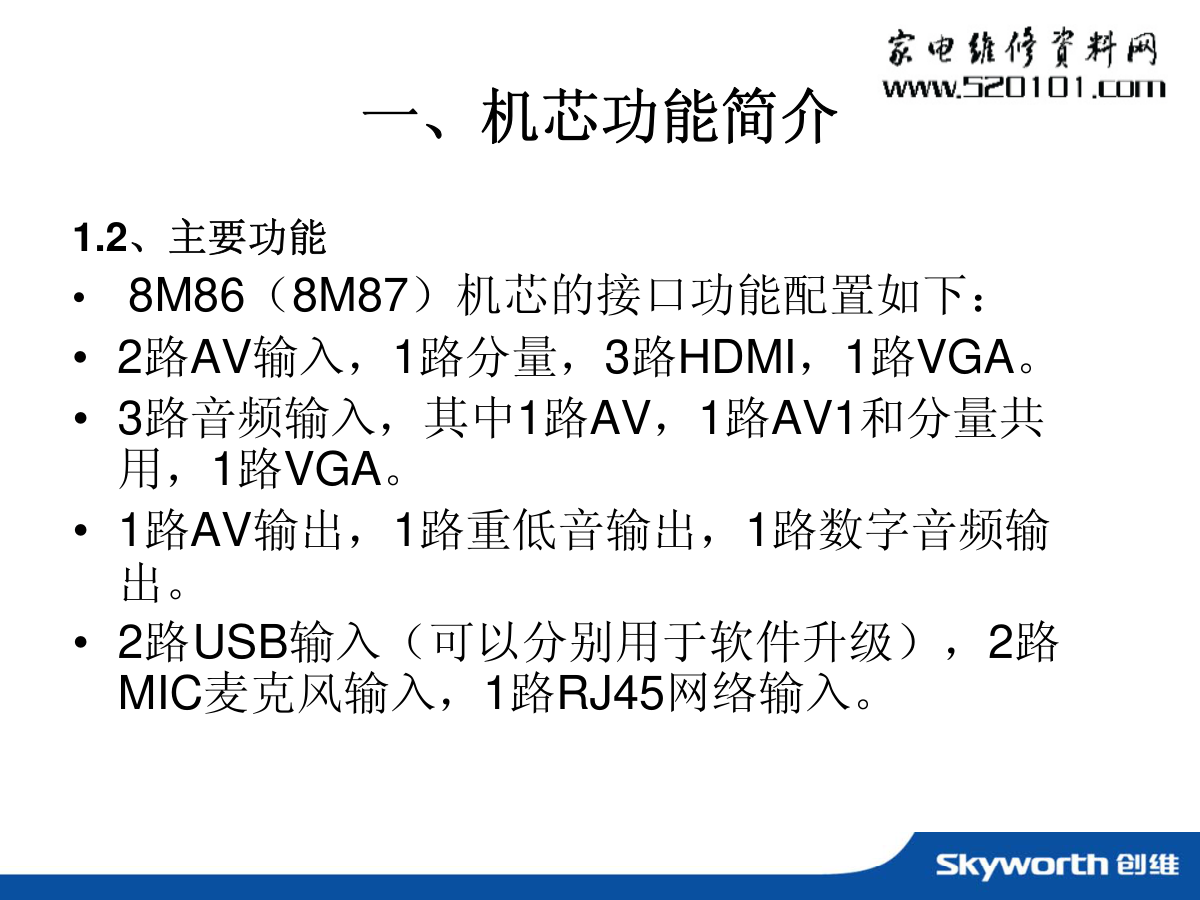

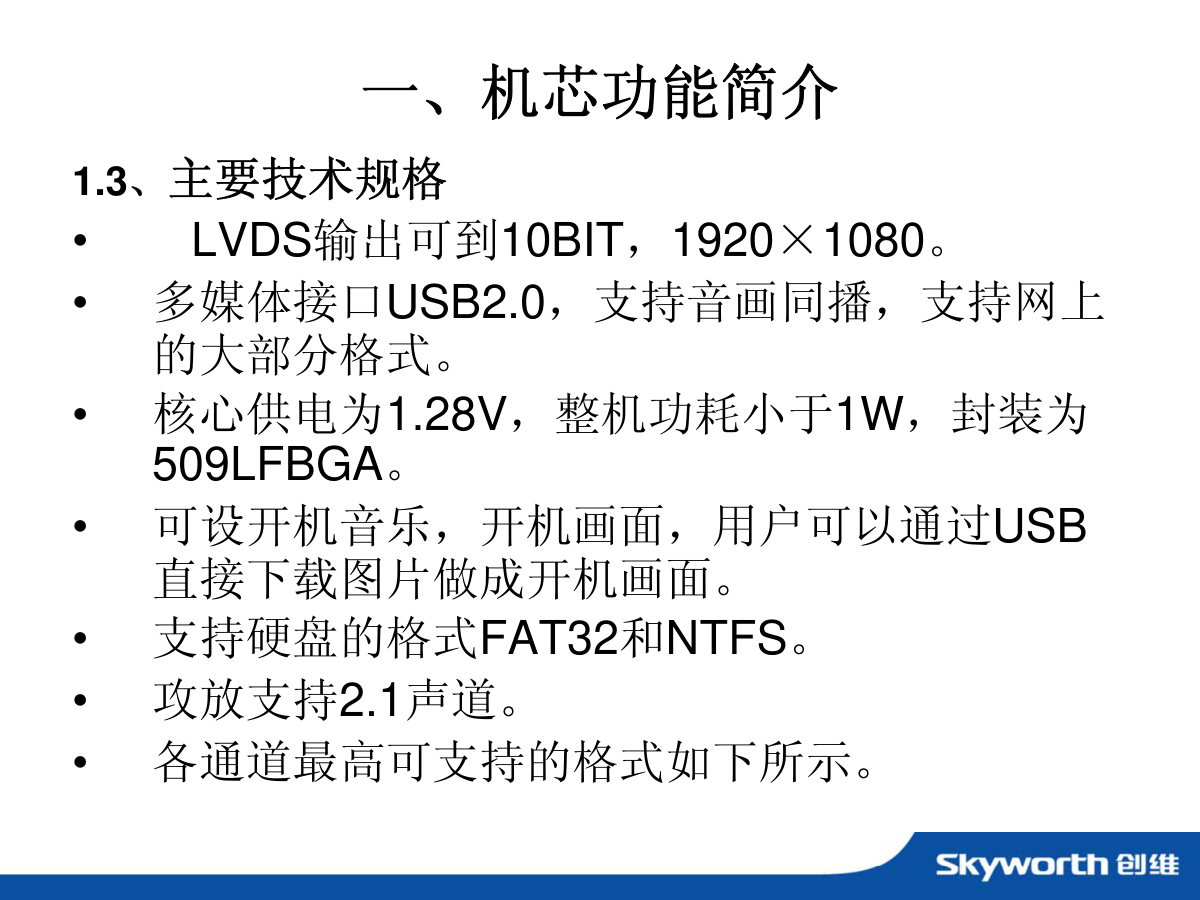

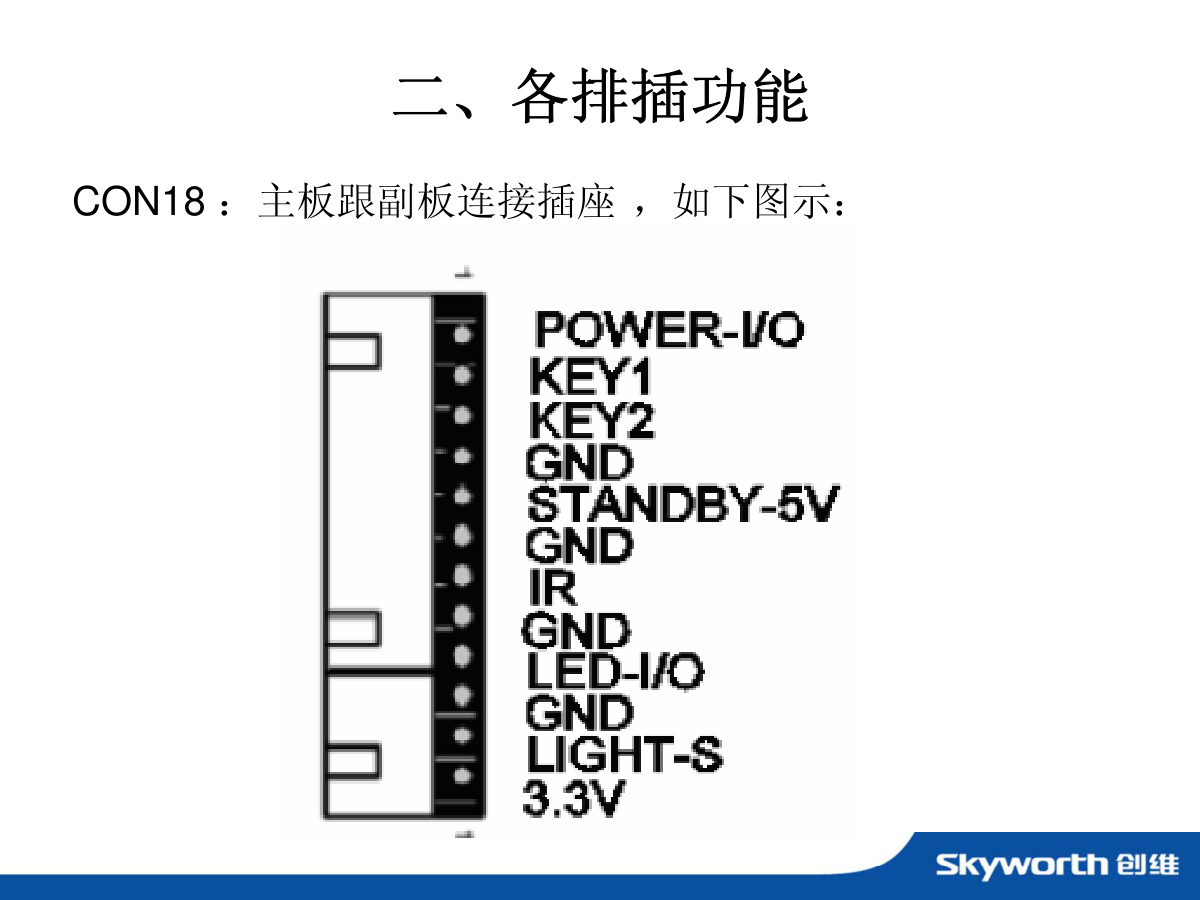

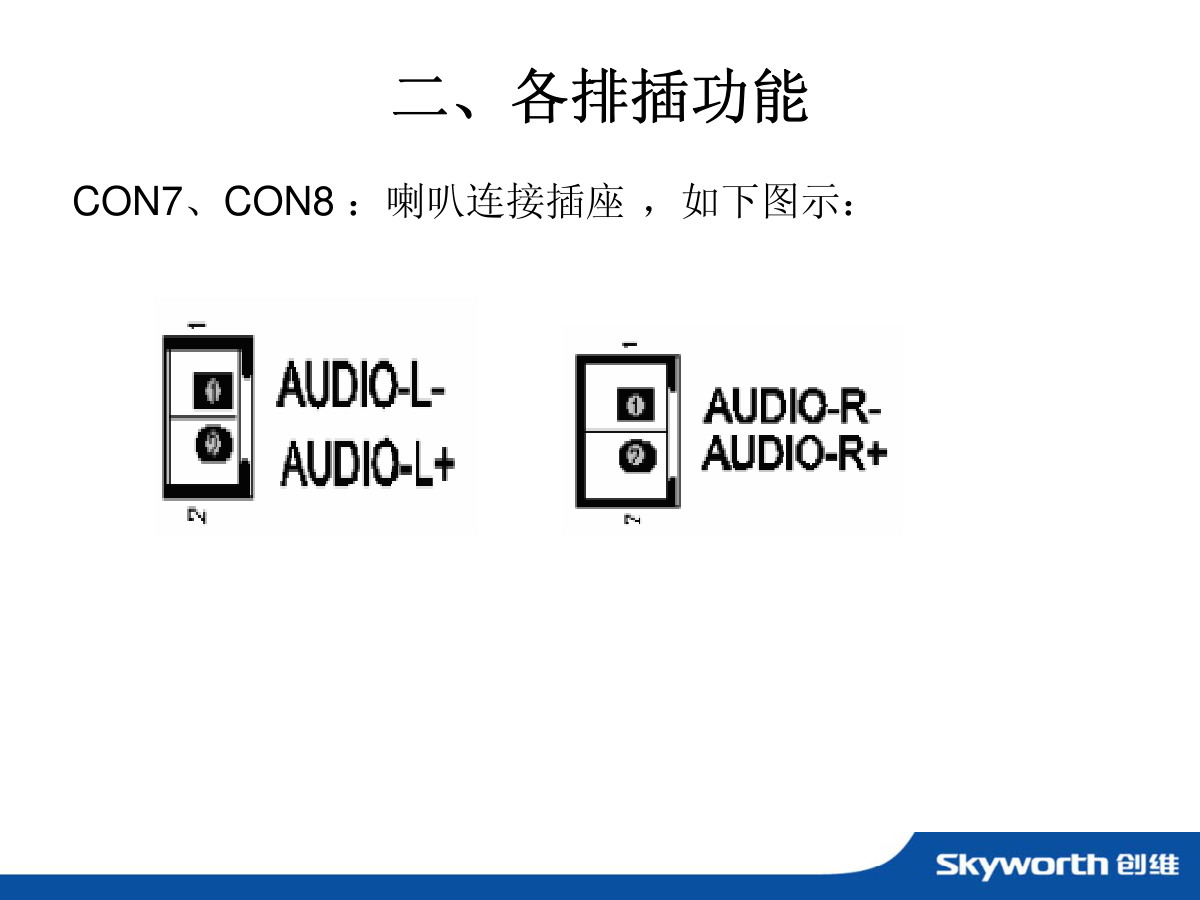

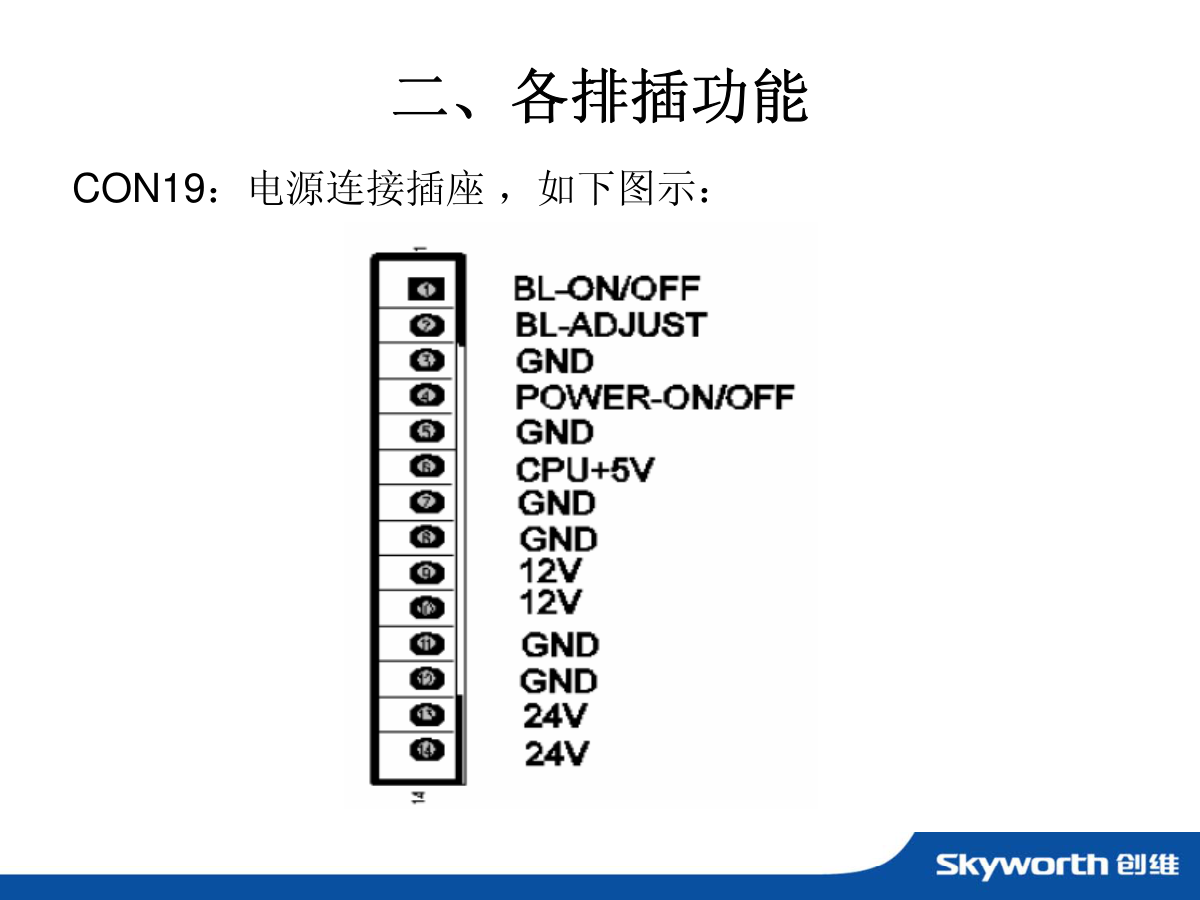

8M87机芯原理与维修 参考课件 一、机芯功能简介 1.1、机芯概述 ： 本机芯使用MSTAR的高集成芯片MSD389I， 内置32bit RISC CPU，是单芯片数模一体化，内 置DVB-C的DEMOdulation和一路串行或并行TS 流，可支持DMB-T。多媒体部分设有两路USB接 口，一路网络接口可实现下载和在线收看功能， 支持酷K和网络酷开功能。功放采用的是 STA335BW，支持2.1声道。 本机芯的软件架构用的是 Linux的操作系统， Kenel版本是2.6.8.9，用到的 Uboot版本是 1.1.6。。 一、机芯功能简介 1.2、主要功能 • 8M86（8M87）机芯的接口功能配置如下： • 2路AV输入，1路分量，3路HDMI，1路VGA。 • 3路音频输入，其中1路AV，1路AV1和分量共 用，1路VGA。 • 1路AV输出，1路重低音输出，1路数字音频输 出。 • 2路USB输入（可以分别用于软件升级），2路 MIC麦克风输入，1路RJ45网络输入。 一、机芯功能简介 1.2、主要功能 本机芯具有网络酷开功能，除具备酷K功能 外，还具备本地酷开功能和网络酷开功能，本 地酷开支持USB播放酷影、音乐相册（音乐、 图片、文本），网络酷开功能支持“在线酷影”可 以通过网络实时点播电影：“下载搜索”可以在网 上搜索视频节目并下载到本地USB设备。 本机芯为数模一体机，支持 DMB-T标准， 可接收并解调DVB-C数字信号，通过插入CAM 卡可以支持各个CA厂商的CA系统。 一、机芯功能简介 1.3、主要技术规格 • 支持ISP（在系统可编程）功能，同时支持USB升级功 能。 • 内置32-bit RISC CPU。 • TS流既可从文件读取，也可从TS输入口输入，其最大 速率为108M/S。 • 支持PAL、NTSC、SECAM视频解码，内置3D梳状滤 波器。 • 支持AC3，支持SRS功能，支持声音I2S输入输出。 • 内置中频处理。 • 3D-DEINTELACE，自动检测3：2，2：2电影模式。 • 3D降躁，六基色处理，支持MEMC（E80系列具备） （配合6M20，3D-MEMC）。 一、机芯功能简介 1.3、主要技术规格 • LVDS输出可到10BIT，1920×1080。 • 多媒体接口USB2.0，支持音画同播，支持网上 的大部分格式。 • 核心供电为1.28V，整机功耗小于1W，封装为 509LFBGA。 • 可设开机音乐，开机画面，用户可以通过USB 直接下载图片做成开机画面。 • 支持硬盘的格式FAT32和NTFS。 • 攻放支持2.1声道。 • 各通道最高可支持的格式如下所示。 一、机芯功能简介 1.3、主要技术规格 一路TV、二路AV最高可支持的格式 PAL/NTSC/SECAM 一路YUV/VGA最高可支持的格式1080P/60HZ 三路HDMI最高可支持的格式HDMI 1.3 、 1080P/60/12BIT 二路USB最高可支持的格式MPEG2 1080P/60、 MPEG4 1080P/60、RM 720P/60、H.264 1080P/60 二、各排插功能 CON19：电源连接插座 ，如下图示： 二、各排插功能 CON18 ：主板跟副板连接插座 ，如下图示： 二、各排插功能 CON7、CON8 ：喇叭连接插座 ，如下图示： 三、各IC主要功能 • U9 ：MSD389I 主芯片 • U32 ：LGS-8G75-A1-C-LB1-P DMB-T解码芯片 • U27 ：ST8024CDR 智能卡接口芯片 • U26 ：IP101ALF 网络解码 • U10 ：K9F1G08U0C-PCB0 NAND FLASH • U15 U16 ：EDE1116AEBG-8E-F DDR • U20 ：STA335BW 数字功放 三、各IC主要功能 • U2 U3 U5 U33 ：MP1482DS DC-DC • U29 ：TS5A3157DCKR单刀双掷开关 • U28 ：TS5A4594DBVR单刀单掷开关 • N1 ：TS5V330CDBQR视频开关 • U30 U31 ：AS179-92中等功率开关 • U14 ：MX25L6405DMI-12G FLASH • U13 ：K24C64-SCRGA存储器 四、整机电路框图 I2S SPI FLASH 64Mbit U14 NAND FLASH U10 图象声表 MEMC模块 声音声表 5V tuner 7805 1G 双LVDS TV-SIF PC AV2 TV-VIF TS流 8G75 DMB-T 3.3 LDO TS流 开机上电 缓冲电路 U21 U4 AV1 YPbPr1 TV-SIF N1 PI5V330 VIDIO DECODER ADC+ U1 ADC HDMI HDMI3 24V TS 流 USB 8M*16*8BANK DDR 2片 数字功放 ST335 U20 数据 地址 PANEL 12V DTV LVDS/TTL CPU SCALER 关机自动 静音电路 AUDIO IN 3DNR 3DDI DAC 数字伴 音输出 伴音 MUTE/PDN 伴音 ADC 解 决 冲 击 声 音效果处理（ SRS） RGB-YUV CSC 亮度 对比度 彩色处理 SCALER 12V DC-DC PANEL 5V-PANEL U6 TUNER U9 I2S IF U15 U16 5V-USB 12V U5 DC-DC USB USB PORT DDR CONTROL I2C EEPROM 24C64 ON/OFF VBR DC-DC PANEL VCC U24 12V AC-DC电源 1.26 3.3 LDO DC-DC U7 U3 5V-PANEL 12V AUDIO OUT 5VSTB 根据屏的供电可选择 5VSTB LDO 1.82 YPbPr 网口 U13 COOCAA IPTV RJ45 5V NORM U2 TV DEMODE VGA TV-VIF HDMI2 HDMI1 DTV F+ F- 5V-COOCAA SWITCH DVB-TH(DVB_C) LVDS AV2 AV1 AVOUT 卡拉OK 数字音频 预中放 AV-OUT 五、整机供电框图 AC-DC 电源 U7 U20 功放 U1 U4 U3 DC/DC 5V-STANDBY 屏供电 3.3V 3.3V 1.8V 1.26V 12V 24V 六、 MSD389I主芯片 6.1 芯片概述 本机芯使用的主芯片是MSTAR高集成的专用芯片 MSD389I。内置32bit RISC CPU主频240MHz， 是单芯片数模一体芯片，内置DVB-C的 DEMOdulation和一路串行或并行TS流输入，可 支持DMB-T。多媒体部分设有两路USB接口，一 路网络接口可实现下载和在线收看功能，支持 Linux操作系统。 6.2 芯片内部框图 6.4 芯片复位 此芯片的复位引脚C5为高电平复位，正常时为低 电平。 6.5 MSD389I芯片对8M86机芯的相关信号 • MSD389I芯片引脚 K3、J2、H3分别为VGA的R、G、B 信号输入；J4为VGA-HS输入，K4为VGA-VS输入。 • MSD389I芯片引脚E1和E3、引脚B1和B3、引脚AD17 和AE17分别为HDMI0、HDMI1、HDMI2的时钟差分信 号输入；引脚F3、E2、F2、F1、G1、G2为HDMI0的 差分信号输入，引脚C1、C2、D2、C3、D3、D1为 HDMI1的差分信号输入，引脚AD18、AC17、AC18、 AE18、AE19、AD19为HDMI2的差分信号输入。 • MSD389I芯片引脚R3为Pr信号输入、引脚N2为Pb信号 输入、引脚P2为Y信号输入。 • MSD389I芯片引脚R4为AV1视频信号输入；引脚T2为 AV2视频信号输入；引脚T4为视频信号输出； • MSD389I芯片引脚AA4、AB4为8M86机芯的音频输 出。 • MSD389I芯片引脚AB1、AC1为SIF音频输入。 • MSD389I芯片引脚AE5、AE6为VGA伴音输入；引脚 AD2、AE2为AV1、Y1PB1PR1伴音输入；引脚AC4、 AD4为AV2伴音输入。 6.6 在线烧录Flash的相关引脚功能定义 6.7 I2C总线控制引脚 MSD389I芯片引脚AA3、AB3分别为SDA、SCL, 用以单独控制高频头 6.8 芯片出现异常的故障现象 MSD389I芯片出现故障时会开机不正常或无法开 机等现象。 七、 LGS-8G75-A1-C-LB1-P芯片 • 7.1 芯片概述 • 本芯片是LS开发的高集成度的完全支持中国数字电视地面 广播系统标准（GB20600-2006）的解调芯片，该芯片将 模数转换ADC，TDS-OFDM解调器和时域交织存储器集 成欲144脚BGA封装的单芯片。其设计用语地面数字电视 单载波和多载波的接收，支持高清及标清电视和其他多媒 体服务的广播传输。LGS-8G75-A1-C-LB1-P单芯片解调 器可以搭配低功耗小尺寸的硅调谐器，可以接收数字或模 拟IF/IQ信号，经过必要的信道解调及前象纠错解码处理 后，输出并行或串行的MPEG-2 TS流，再配以外接的时 间交织所需的SDRAM，可构成完全符合GB20600-2006 标准的将RF信号转换成MPEG TS流的前端数字电视接收 系统。 芯片管脚图 芯片内部框图 7.4 工作电压最大值如下图所示 7.5 芯片复位 LGS-8G75-A1-C-LB1-P此芯片的复位引脚F12为 低电平复位，正常时为高电平。 7.6 I2C 总线控制引脚 LGS-8G75-A1-C-LB1-P芯片引脚D10、E11分别 为SDA、SCL, I2C Interface以及Clocks and Resets如图4.2.4所示。 7.7 芯片出现异常的故障现象 LGS-8G75-A1-C-LB1-P芯片出现故障时DMB-T 搜台出现无台或是有台但是会出现马赛克等现象 八、 ST8024CDR芯片 8.1 芯片概述 该芯片为ST的智能卡接口芯片。芯片能够在 主控制器与3V和5V智能卡之间进行电平转换，为 智能卡提供高达80mA的电流，停电模式功耗为 40nA，芯片提供±6KV ESD保护（IEC），防止 在卡插入和拔出时损坏系统，理想应用于付费电 视、金融终端、消费类机顶盒、SIM卡读卡器以 及智能卡读卡器产品，8M86机芯上用于解码CA 卡信息。 8.2 芯片内部框图 8.3 芯片管脚图 8.4 芯片出现异常的故障现象 ST8024CDR芯片出现故障时CA卡信息不能正常 读取。 九、 IP101ALF芯片 • 9.1 芯片概述 • IP101ALF提供两个10/100Mbps快速以太网地 址，支持全/半双工模式，端口基于IEEE 802.3/802.3u，支持MDI/MDIX功能，用户可以能 通过MII和RMII接口与外部PHY或以太网交换芯片 构建VOIP网关。 9.2 芯片内部框图 9.3 芯片管脚图 9.4 芯片出现异常的故障现象 IP101ALF芯片出现异常时网络连接不上或是不 能正常访问网络。 十、 K9F1G08U0C-PCB0芯片 • 10.1 芯片概述 • K9F1G08U0C-PCB0芯片为128M×8Bit 的 NAND Flash，支持2.7V～3.6V的电压输入，存 储单元阵列为（128M+4M）×8bit，数据寄存器 为（2K+64）×8bit，芯片正常采用3.3V供电。 10.2 芯片内部框图 10.3 芯片管脚图 10.4 芯片出现异常的故障现象 芯片出现故障时机器工作出现异常，比如 NAND FLASH 物理损害，或NAND FLASH中的 程序数据被破坏，都会导致机器无法正常运行， 出现通道无信号、黑屏、卡死等现象。 十一、EDE1116AEBG-8E-F芯片 11.1 芯片概述 8M86（8M87）机芯采用的是ELPIDA公司型 号为EDE1116AEBG-8E-F，容量为1G bits的 DDR2 SDRAM（Double Data Rate SDRAM的 缩写，双倍速率同步动态随机存储器），系统开 机后，主IC MST389I先将主程序装载到DDR2 SDRAM 中，然后才开始主程序的运行。 11.2 芯片内部框图 11.3 芯片管脚图 11.4 芯片出现异常的故障现象 如果主IC与DDR2 SDRAM之间的匹配电阻虚 焊，或者DDR引脚虚焊，芯片出现故障时，则会 出现系统启动不了的现象，表现为开机不正常或 是无法开机。 十二、STA335BW芯片 • 12.1 芯片概述 • 本机芯采用的是ST公司的STA335BW纯数字攻 放。STA335BW的音频输入是I2S数字音频信 号，跟模拟音频输入的攻放相比，减少了A/D和 D/A的处理过程，保留了音频的原始数据。 STA335BW还内置了DSP，可以对各路输出音频 进行的高音、低音和音量调整，让声音效果最 佳。本芯片还包含4个独立半桥输出，通过一定的 配置，可以实现2.1声道的音频输出。 12.2 芯片内部框图 12.3 芯片管脚图 12.4 芯片复位 此芯片的复位引脚31为高电平复位，正常时为低 电 12.5 静音说明 此方案静音时使用软件控制，硬件部分虽有连 接，但没有控制。请注意！ 12.6 芯片出现异常的故障现象 如果STA335BW芯片焊接不好，或者芯片损 坏，会出现输出无声或者声音不正常等现象。 十三、MP1482DS芯片 13.1 芯片概述 本机芯的DC/DC芯片采用的是MPS公司的 MP1482DS，完成12V转5V以及12V或5V转 1.26V，是BUCK式压降的DC/DC转换器，采用同 步整流方式，最高可输出2A的电流，输入电压范 围为4.75V～18V，输出电压范围为0.923V～ 15V。 13.2 芯片内部框图 13.3 芯片管脚图 13.4 芯片重要引脚功能及对应工作电压 第一引脚BS为电位拉高脚位；在BS与SW之间加 一10nF的电容以减少EMI；第二引脚IN为输入电 压供应脚位；第三引脚SW为开关输出脚位；第四 引脚GND为地；第五引脚FB为反馈输入端；第六 引脚COMP为控制电路补偿脚位；第七引脚EN为 IC使能输入端，当为高电平时IC正常工作，当为 低电平时IC关断不工作；第八引脚SS为软启动 脚，当悬空时，IC不能软启动，当通过电容连接 到地时IC可以软启动。 13.5 芯片出现异常的故障现象 芯片出现异常或者焊接不好时会出现无电压输出 等现象 十四、TS5A3157DCKR芯片 • 14.1 芯片概述 • TS5A3157DCKR是TI公司生产的单刀双掷模拟开 关，可以处理模拟信号以及数字信号，允许的信 号电压范围为1.65V～5.5V，控制电压的最大值 为5V，信号可以双向传输。 14.2 芯片内部框图 14.3 芯片管脚图 14.4 芯片重要引脚功能及对应工作电压 14.4 芯片重要引脚功能及对应工作电压 • 当控制脚IN为低电平（0-0.3V）时，信号选通 通道为COM TO NC（ NC TO COM） ；当控制 脚IN为高电平时（0.7-5.5V）时信号选择通道为 COM TO NO （NO TO COM）。在8M86机芯中 IN连接信号IF_AGC_T（数字电视AGC），当IN 为高电平时，信号为IF_AGC_DMB（DMB-T的 AGC）；当IN连接控制脚为低电平时，信号为 IF_AGC_DVB（DVB-C的AGC）。 14.5 芯片出现异常的故障现象 • 芯片连接不好或者不正常时,主IC的AGC控制电压 无法调控高频头，会出现无图像、图像扭曲、噪 点干扰和图像无色等现象。 十五、TS5A4594DBVR芯片 • 15.1 芯片概述 • TS5A4594DBVR是TI公司生产的单刀单掷模拟开 关，可以处理模拟信号以及数字信号，允许的信 号电压范围为2V～5.5V，控制电压的最大值为 5.5V，供电电压最大值为6V，信号可以双向传 输。 15.2 芯片内部框图 15.3 芯片管脚图 15.4 芯片重要引脚功能及对应工作电压 15.4 芯片重要引脚功能及对应工作电压 • 当控制脚IN为低电平（0～0.8V）时，COM TO COM之间断开 ；当控制脚IN为高电平时（2.4～ 5.5V）时COM TO NO （NO TO COM）信号选 通。在8M86机芯中 IN连接信号RF-AGC-SW，当 IN为高电平时，RF_AGC_T（模拟信号的AGC电 压）信号正常通过；当IN连接控制脚为低电平 时，RF_AGC_T信号被切断。 15.5 芯片出现异常的故障现象 芯片连接不好或者不正常时,AGC信号不能正常到 达主IC，会出现图像扭曲、噪点干扰和图像无色 等现象。 十六、AS179-92芯片 16.1 芯片管脚图 16.1 芯片管脚图 • 芯片GND脚为接地脚， V1、V2为控制脚。当V1 为高电平（2V～5V），V2为0V时，J1与J2被隔 离而断开，J1和J3在小的插入损耗下导通，当V2 为高电平（2V～5V），V1为0V时，J1与J3被隔 离而断开，J1和J2在小的插入损耗下导通，在 8M86机芯上，用了两片AS179-92，位号为U30 和U31，U30的第五脚（J1）连接T_IF+信号， U30的第五脚（J1）连接T_IF-，信号当控制信号 IF-SW为高（2V～5V）时，T_IF+信号转化为 T_IF-B+，T_IF-信号转化为T_IF-B-；信号当控制 信号IF-SW为低时，T_IF+信号转化为T_IF-C+， T_IF-信号转化为T_IF-C信号-。8M86机芯通过这 两颗芯片完成数字高频头IF信号在DVB-C 和 DMB-T之间进行切换。 16.2 芯片出现异常的故障现象 芯片连接不好或者不正常时,IF信号不能正常被正 常切换，会造成机芯数字电视部分搜不到台等现 象 十七、MX25L6405DMI-12G芯片 • 17.1 芯片概述 • MX25L6405DMI-12G为MXIC公司生产的，为 64M-bit（8M）的FLASH，支持2.7V～3.6V的电 压输入，串行输入输出，还具有额外的静电保护 功能。 17.2 芯片内部框图 17.3 芯片管脚图 17.4 芯片重要引脚功能及对应工作电压 17.4 芯片重要引脚功能及对应工作电压 • 其中SI/SIO0为数据输入管脚，包括写入指令，数 据，地址信息等；SO/SIO1为数据输出管脚，主 要是从设备中读出数据；SCLK为时钟控制管脚， 主要是为数据的输出、输入提供时间选择，WP为 写保护控制脚，当接地时，写保护。 17.5 芯片出现异常的故障现象 当MX25L6405DMI-12G虚焊或损坏时，会出现程 序烧录不正常等现象。 十八、 K24C64-SCRGA芯片 • 18.1 芯片概述 • K24C64-SCRGA芯片为上海虹日公司生产的 E2PROM芯片，为64K bits的存储器，工作电压 范围为1.8V～5.5V。 18.2 芯片内部框图 18.3 芯片管脚图 18.4 芯片重要引脚功能及对应工作电压 • ⑴ 第①、②、③引脚为地址输入；第④引脚为接 地脚；第⑤、⑥引脚分别为SDA、SCL总线；； 第⑦引脚为写保护引脚；第⑧引脚为VCC供电。 其中芯片的供电为3.3V，第⑦引脚为低电平写入 数据。 • ⑵芯片的地址定义： • 由于芯片的第①、②、③引脚为接高电平，根据 下面的真值表可以得知地址为AEH。 • ⑶8M86机芯的所有菜单模拟量、开放数据、 HDMI KEY等数据都存储在K24C64-SCRGA中。 18.5 芯片出现异常的故障现象 当K24C64-SCRGA虚焊或损坏时，会出现图像不 正常等异常等现象 十九、调试说明 • 19.1 工厂模式调试说明 • 进入工厂菜单中的相关操作如下： • 1. 按住键控板“音量减”键（音量减到0），同时按下遥控器“屏显” 键或按工厂遥控器“工厂调试”键（对应键码为3FH），可以进入工厂 调试菜单。 • 2 工厂菜单根目录下，按导航键右键进入下一页。 • 3. 在工厂调试菜单下，按下遥控器“屏显”键，或者按下工厂遥控 器的“工厂调试”键可以退出工厂调试菜单。 • 4. 进入老化模式：按音量减到0，同时按下遥控器的“交替”键，或 者在工厂菜单下，按“交替”键。 • 5. 退出老化模式：按遥控器上的“电源” 键，进入待机，再按“待机” 键开机，即可退出老化模式。 • 6. BUSOFF模式：按工厂遥控器“总线”键（对应键码3AH）进入。 （在此模式下，电视主板I2C总线上没有数据活动，方便调试） 工厂菜单各项功能 • 第一项：ADC ADJUST 调整前端ADC（只有VGA和 YUV有效） • 做AUTO时要用802B选择彩条图像，标清信号和高清信号 要分别做ADC AUTO • 模式：当前通道 • R-Gain R 增益 • G-Gain G 增益 • B-Gain B 增益 • R-Offset R 偏移量 • G-Offset G 偏移量 • B-Offset B 偏移量 • ADC Auto 自动调整 工厂菜单各项功能 • 第二项：图像相关（图像相关参数的设定） • SCALER ADJUST(重显率的参数设定) • Horizontal Pos. 画面行位置 • Vertical Pos. 画面场位置 • Up Crop 画面行缩放 • Down Crop 画面场缩放 • Left Crop • Right Crop • 2，PICTURE MODE（图像模式） • 模式：当前通道 • BRIGHTNESS 调整图像模式下亮度参数 • CONTRAST 调整图像模式下对比度参数 • COLOR 调整图像模式下色彩参数 • SHARPNESS 调整图像模式下清晰度参数 • TINT 调整图像模式下色调参数 • COPY ALL 将调整的参数复制到其他通 工厂菜单各项功能 • 3，W/B ADJUST （白平衡和暗平衡的调整） • 模式：当前通道 • TEMPERATURE：色温 • R-Gain R 增益 • G-Gain G 增益 • B-Gain B 增益 • R-Offset R 偏移量 • G-Offset G 偏移量 • B-Offset B 偏移量 • COPY ALL(将调整的参数复制到其他通道) • 4，QMAP ADJUST(调节图像效果) • 5，图像曲线（参数五段调节曲线设定） • 模式： 当前通道 • 亮度： 亮度曲线参数的设定，进入亮度曲线三级菜单 • 对比度：对比度曲线参数的设定，进入对比度曲线三级菜单 • 色饱和度：对色饱和度参数的设定，进入色饱和度曲线三级菜单 工厂菜单各项功能 • 色调： 色调曲线参数的设定，进入色调曲线三级菜单 • 清晰度：清晰度曲线参数的设定，进入清晰度曲线三级菜单 • 第三项：声音相关：参数五段调节设定 • 第四项：SSC(调节emc参数) • 第五项：非标（非标参数的设定） • 第六项：其他设置 • 1，SingleHotkey • 2，FactoryHotkey • 3，EEP Init（EEPROM 的初始化） • 4，IIC Device（ICC数据的写入） • 5，UART Connector（提供给工程部的串口调试，开、关两种状 态） • 6，Installation Guide (开机导航状态的设定) • 系统参数的设定 • 当前系统的信息（版本号，版本日期，屏厂家信息，屏分辨率） 19.2 软件烧录说明 • 19.2.1 需要烧写程序的IC • IC位号 U10：IC K9F1G08U0C（编号：4709- K90802-0480）需要烧写主程序。 • IC位号 U13：K24C64-SCRGA（编号：47CJ- K24640-0080）需要烧写存储母片程序。 • IC位号 U14：MX25L6405DMI-12G（编号： 4797-X64050-0160）需要烧写Mboot。 • IC位号 （U17、U18、U19）：K24C02-SIRGA （编号：47CJ-K24020-0080）需要烧写EDID。 • MEMC模块板位号U3需要烧写。 • HDMI-KEY、MAC地址和条码需要烧写。 • 触摸按键的烧写方法（针对E80系列）。 19.2.2 生产线需要的工具和软件 • 烧录工具：Gang08或者河洛公司的其他型号，工 程部提供； • 升级工具：U盘、专用在线升级工具，工程部提 供； • 烧录软件：Gang08.EXE，工程部提供； • 升级软件：升级的工具（ISP_Tool V4.4.3.9.exe），切割生成KEY码的工具（MStar HDCP Key Encoding Utility 1.10 For Skyworth）。 19.2.3 烧写NAND FLASH • 方法一：用USB升级 • 1 主板位号：U10 • 2 程序：NAND、script ，这是两个文件夹，（详情参考 “设计技术资料电子文档归档清单一览表”） • 3 需要主板和键控板 • 4 升级方法： • 在U盘的根目录下建立Target文件夹，把NAND、script这 两个文件夹拷贝到所建立的Target文件夹里（注意：如果 原来的U盘根目录下存在与Target、NAND、script同名的 文件夹，则删掉原来的，将新的文件夹拷贝过去，不要采 取直接替换覆盖的方法，直接替换有烧不成功的可能）。 • 将U盘插入电视机的第一个USB端口（对应位号 CON13），按下键控板上的任意键的同时开机（指示灯 开始闪烁时松开按键），升级状态提示（指示灯不停地闪 烁），请耐心等待，切勿断电。 方法二：使用普洛烧写器烧写 • ① 点击烧录程序Pg4vwmc.exe（V.67a/02.2010），出 现图所示界面 ② 单击程序中Load prj图标，图标位置见下图 ③ 出现下图 ④ 在查找范围中选中待烧录的程序nande80（待定,详情参考“设计 技术资料电子文档归档清单一览表”,该软件由设计师制作在技术管理部归 档）。选择文件类型为Elnec Multi-project files(*.eprj-m),如下图： ⑤ 选择好文件类型后出现下图,点击‘打开’按钮 ⑥点击‘Connect programmers’按钮，如下图 ⑦ 等待程序导入，至图中4个插座status显示状态均为 Ready ⑧ 待显示状态均为Ready后，将IC物料放入IC插槽中。点 击‘Run program’按钮，如图 ⑨ 等待烧写，当图 Status状态栏中显示烧录OK时（＃1 代表IC插槽1， 依次类推），烧录完成。每烧写成功一个，在Statistics项目栏中 Success数量＋1，烧写失败时Failure数量＋1。 • ⑩烧写成功后取下IC，重复第8、9步继续烧录 19.2.4烧写SPI FLASH（MBoot，MEMC模块）， EEPROM（母片，EDID） • 下面是烧写Mboot的方法与过程 • 此方法同时适用于烧录（存储母片，MEMC模块 和EDID位号，只是所使用的程序和芯片不同） 用Gang08工具烧录 • 1 主板位号U14（Mboot） • 2 程序：MBoot.u3_Skyworth.bin（待定）， （详情参考“设计技术资料电子文档归档清单一览 表”） • 3 烧录方式：必须在贴板之前烧录。 • 1）点击Gang08工具软件（图3.01），出现（图 3.02）所示界面 图3.01 图3.02 2）单击（图3.02）箭头所示图标，出现（图3.03）所示界面 图3.03 3）双击“EON”选项（图3.03箭头所示），出现（图3.04）界面 图3.04 4）双击EN25B32-100HIP项（见图3.04箭头所示），出现（图3.05）界面 图3.05 5）点击“确定”后，如（图3.06） 图3.06 6）点击“File”菜单，选择“Load File”，如（图3.07） 图3.07 7）双击MBoot.u3_Skyworth.bin文件（见图3.07），出现（图3.08）界面 图3.08 8）选择“Binary”,点击“OK”后，如（图3.09） 图3.09 9）单击“Auto”（图3.09）箭头所示图标，出现（图3.10）所示界面 图3.10 10）单击“Run”（图3.10）箭头所示图标，开始烧写程序，程序烧写完毕后取下 IC即可，如（图3.11）。 图3.11 19.2.5 烧写HDMI-KEY、MAC地址和条码 • 1 8M86（8M87）方案hdcpkey，mac地址和条码 采用工程部制定的A类方案烧写，（即生产线用 由工程部制作的第三代烧录仪统一烧写）。 • 2地址分配如下： • hdcpkey的地址 0x1e00 开始 289字节 • mac的地址 0x1f21 开始 6字节 • 条码的地址 0x1fc0 开始 32字节 • KEY码由生产线使用MStar HDCP Key Encoding Utility 1.10 For Skyworth版本的工具切割生成 （如图4.01所示） 19.2.6 触摸按键IC1的烧写方法 • 1：准备好连线,电源线,烧写线,脚踏板接口等 • 2：开机上电, 用 或者 按键选择”产品型号”,按下 Enter按键确认 • 3：在出现”1-42E80_VER00.00”状态时按下 ENTER键确认 • 4：选择配置方式,按键选择离线方式,点击ENTER 按键确认即进入烧写状态 • 5： 装好芯片,按下START开始烧写(或者踩脚踏 板),屏幕出现烧写进度条,约8秒钟完成烧写,烧写 成功会有一次”滴”声蜂鸣提示并且绿灯亮,（烧写 不成功会有连续3次”滴”声蜂鸣提示并且红灯 19.3 软件升级及接口说明 • 19.3.1 DEBUG升级Mboot软件 • 位号：U14 • 程序：与用烧录器烧写的软件相同 • 烧录方式：产线工位上使用专用升级工具升级。 • 连接好升级工具，运行ISP_Tool V4.0.5.exe,出现 如图6.01所示界面 • 注：ISP软件是不断升级的，后期版本兼容前期版 本（如工具版本为ISP_Tool V4.4.3.9、 ISP_Tool V4.3.2.2.等 ,其基本设置参照图6.01- 1、6.01-2，其他同ISP_Tool V4.0.5.），也许用 户用到的工具的版本有差异，但设置和操作方法 是一样的。 图6.01 图6.01-1 图6.01-2 2）点击“Config”项，将红框所示的Speed设为50，如图6.02所示。 图6.02 3）单击Read按钮，将弹出图6.03所示按钮。 图6.03 4）单击 ，找到MBoot.u3_Skyworth.bin 文件，点击打 开。 图6.04 5）单击Auto按钮，弹出图6.05 图6.05 6）单击Connect按钮，将弹出如图6.06所示对话框，点击 “确定”，再点击“Dis Con”按钮 。 图6.06 • 7）紧接着步骤6，点击按钮“Run”，开始升级。 8）升级成功后将显示图6.07 图6.07 • 9）升级完成后将连接到电视机上的端口取下，插 入下一台机器，重复上述操作。 19.3.2 用USB升级程序 • 1 主板位号：U10 • 2 程序：NAND、script ，这是两个文件夹，（详情参考 “设计技术资料电子文档归档清单一览表”） • 3，需要主板和键控板 • 4，升级方法： – 在U盘的根目录下建立Target文件夹，把NAND、script这两个文 件夹拷贝到所建立的Target文件夹里（注意：如果原来的U盘根目 录下存在与Target、NAND、script同名的文件夹，则删掉原来 的，将新的文件夹拷贝过去，不要采取直接替换覆盖的方法，直 接替换有烧不成功的可能）。 – 将U盘插入电视机的第一个USB端口（对应位号CON13），按下 键控板上的任意键的同时开机（指示灯开始闪烁时松开按键）， 升级状态提示（指示灯不停地闪烁），请耐心等待，切勿断电。 二十、 常见故障分析与注意事项 修理前先目测，细观察整个不良板有无烧器件， 损坏器件、元器件虚漏焊等现象.然后进行如下流 程开始检修。 20.1 主板不工作 • ⑴先对主板的各LDO的对地电阻进行测试，防 止短路时间长烧机，后开机测试5VSTB的电压 是否正常，后测试挂在5VSTB下的LDO U7的 电压是否正常，后测试电源接线插座CON19上 的控制电源的POWER ON/OFF是否已经启动。 然后测试其他电压是否正常。具体测试点见供 电系统测试表格以及原理框图。 • ⑵对主板的复位电路进行测试。所测波形为一 个方波后为低电平，如图 • ⑶ 测试晶振是否已经起振。 • ⑷ 更新程序确保程序已经写入FLASH • ⑸ 检查各主要芯片的焊接情况，是否有空焊连焊 现象。 • ⑹ 条件允许还可以通过D-BUG工具来检测故 障。 20.2 开机花屏故障维修 花屏一般是由于LVDS传输有问题或DDR与主芯 片数据交换有问题。只要有针对性的维修就可 以了 20.3 无伴音故障维修。 测试功放的供电电压是否稳定24V电压和 U37上的3.3V电压是否正常，I2S信号是否已经 传给STA335BW，主IC的STA335BW的I2C通 信是否正常。STA335BW的RESET和MUTE信 号是否正常，POWER DOWN上应无任何操 作。 20.4 TV无图像雪花点不正常故障维修。 首先测试主IC与高频头之间通信是否正常，检 查高频头是否有视频输出，检查信号到主IC的摄 频电路是否正常以及输入IC的匹配电阻、耦合电 容是否有虚焊或者断开；检查开关4594、3157、 179-92等开关是否正常工作，AGC和IF信号是否 正常，具体原理请参考原理图。 完！
