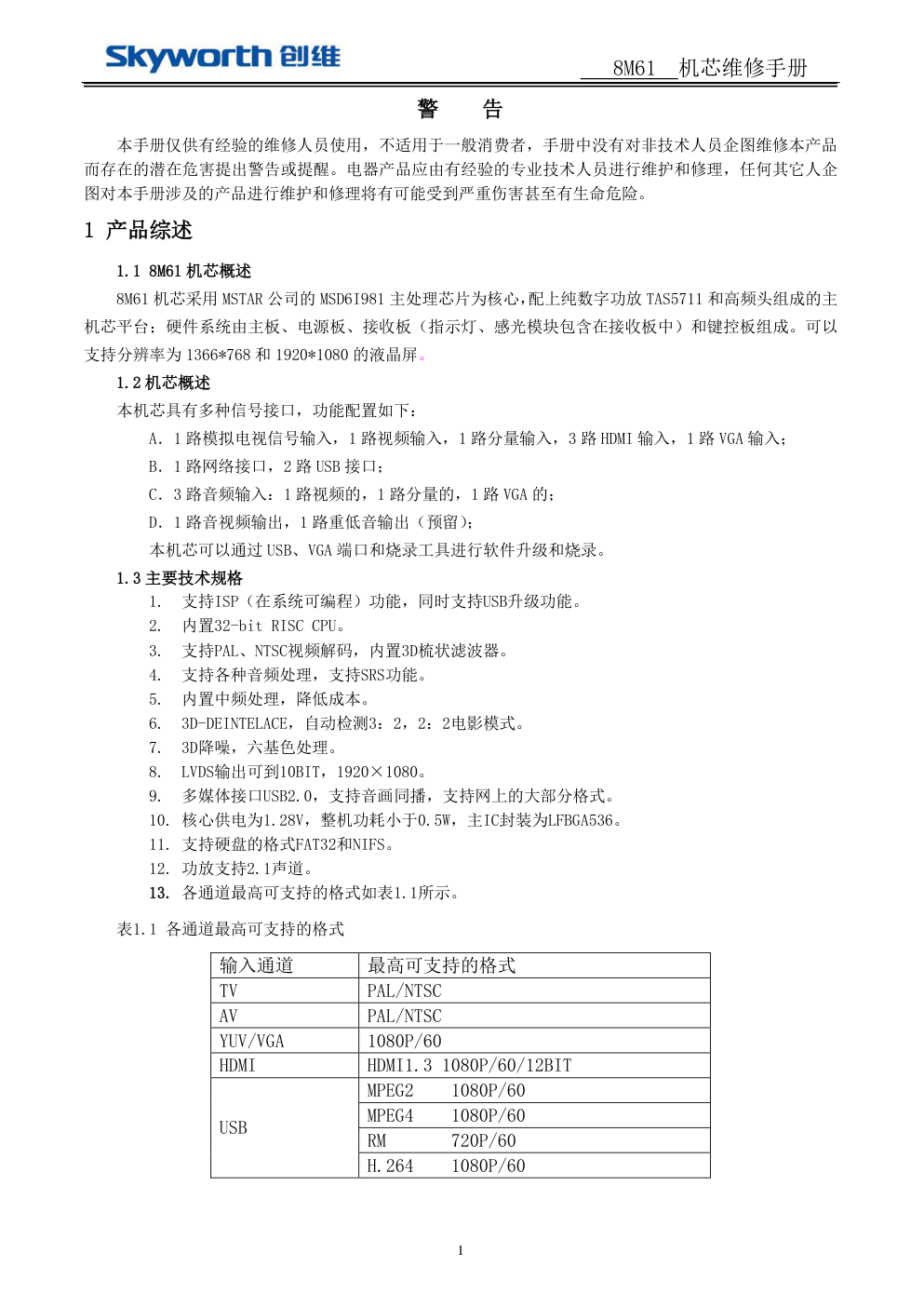

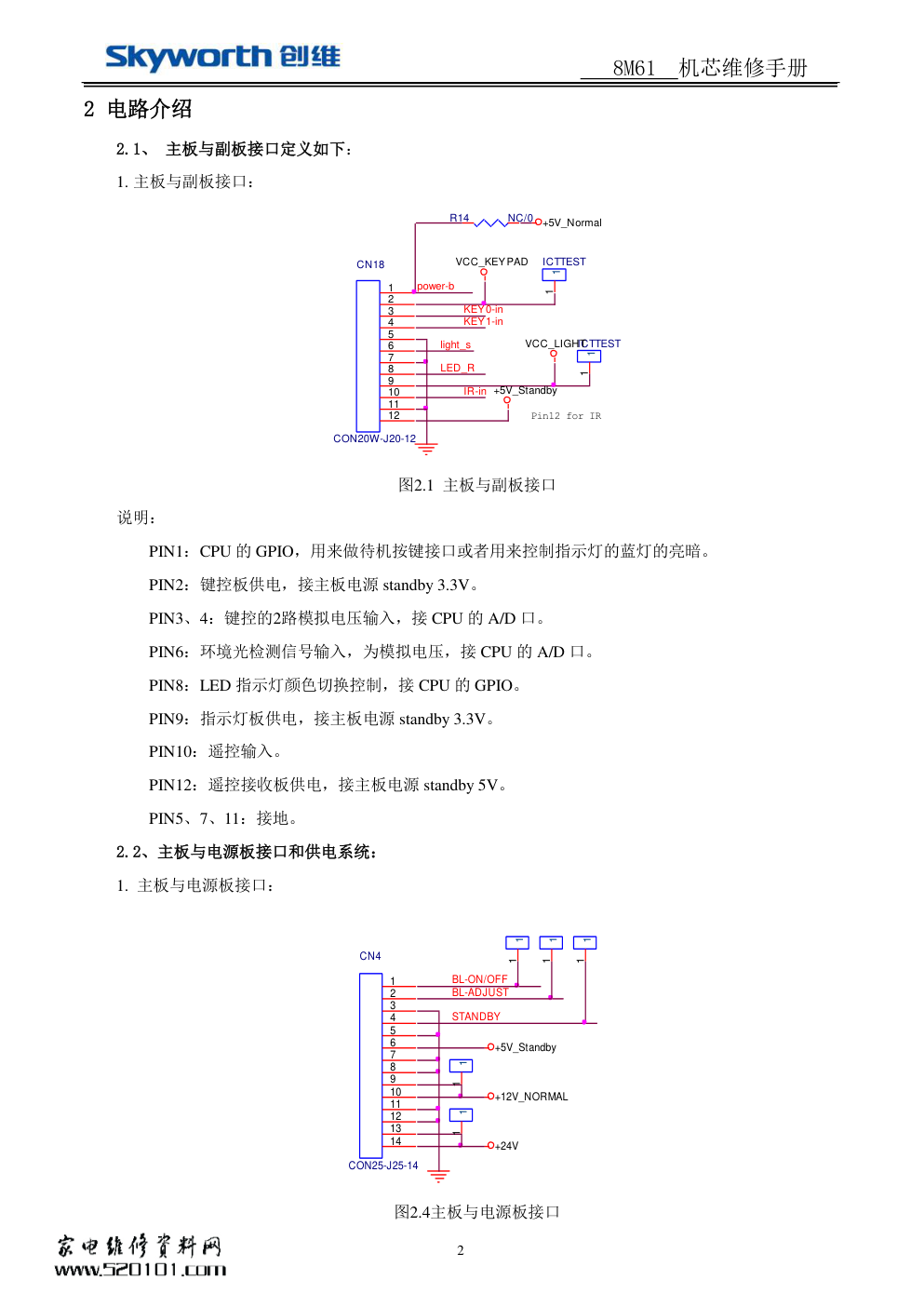

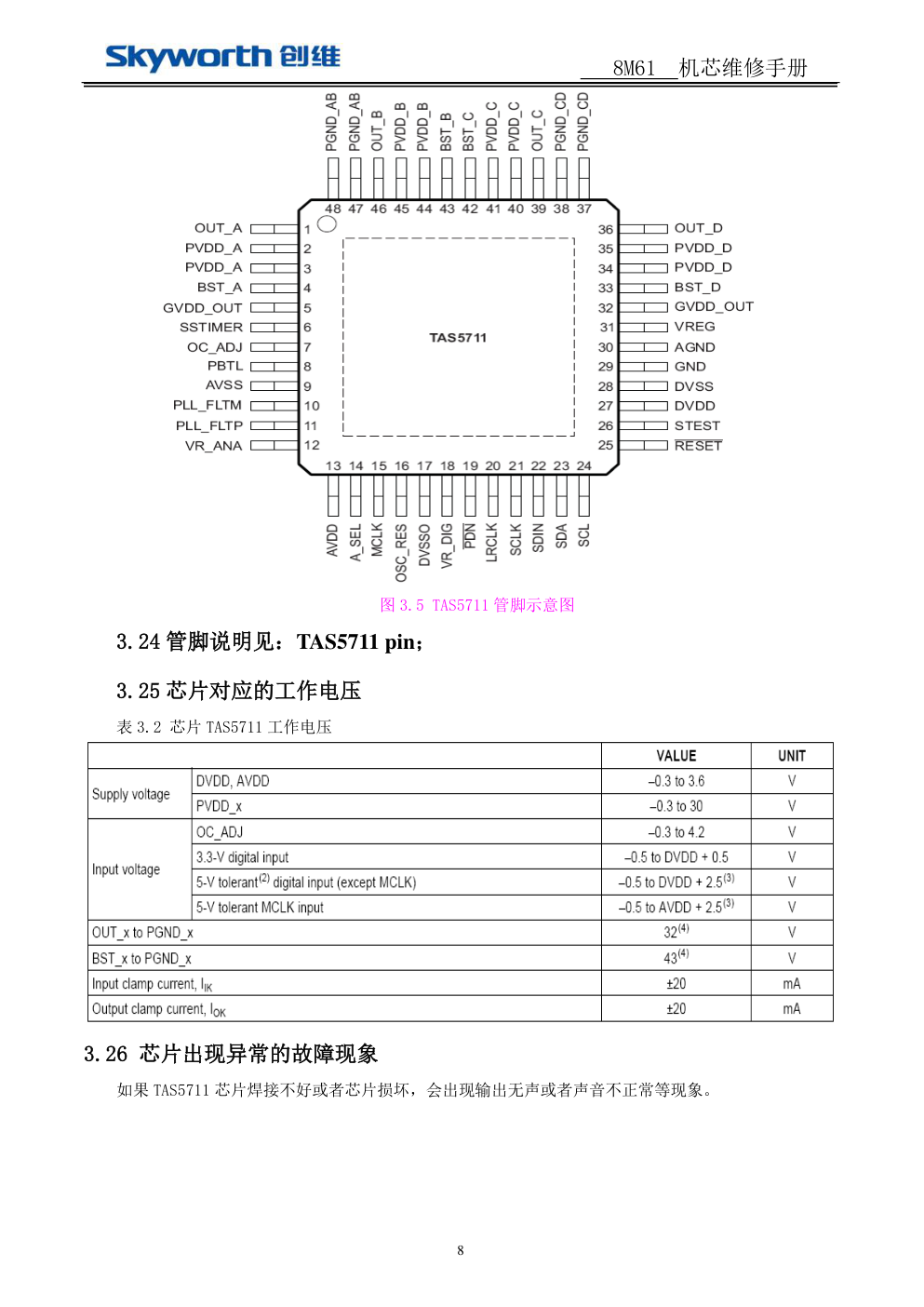

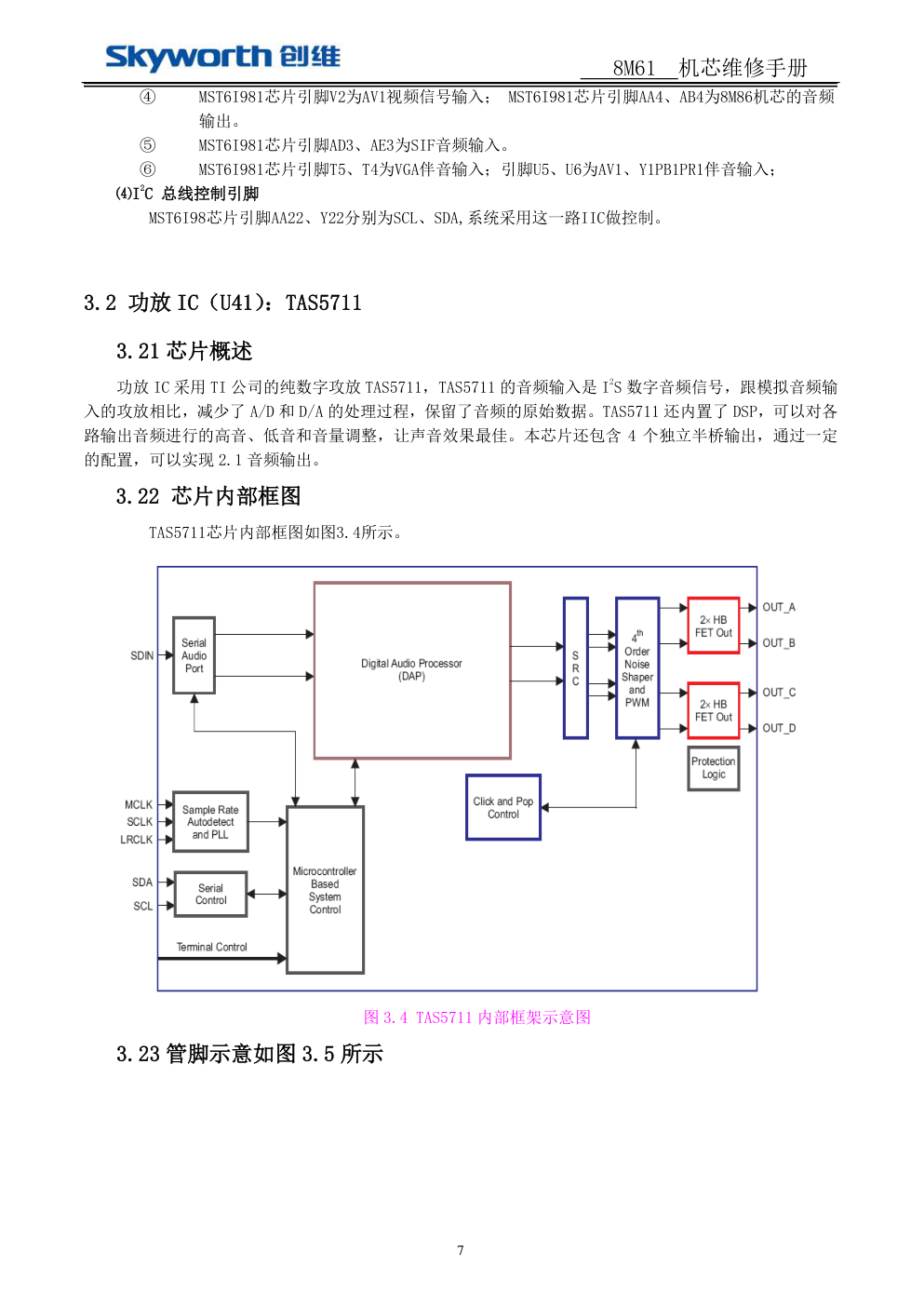

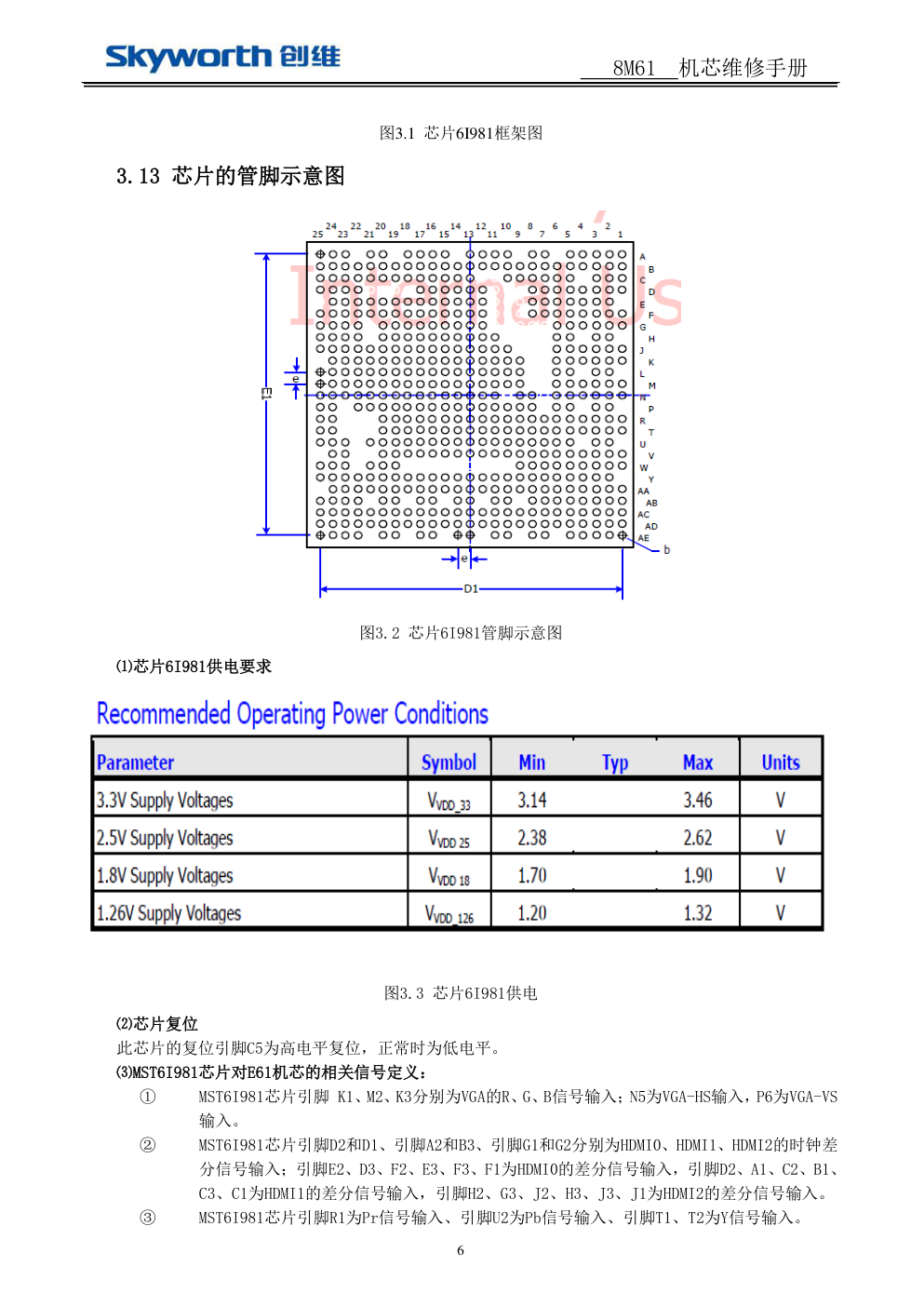

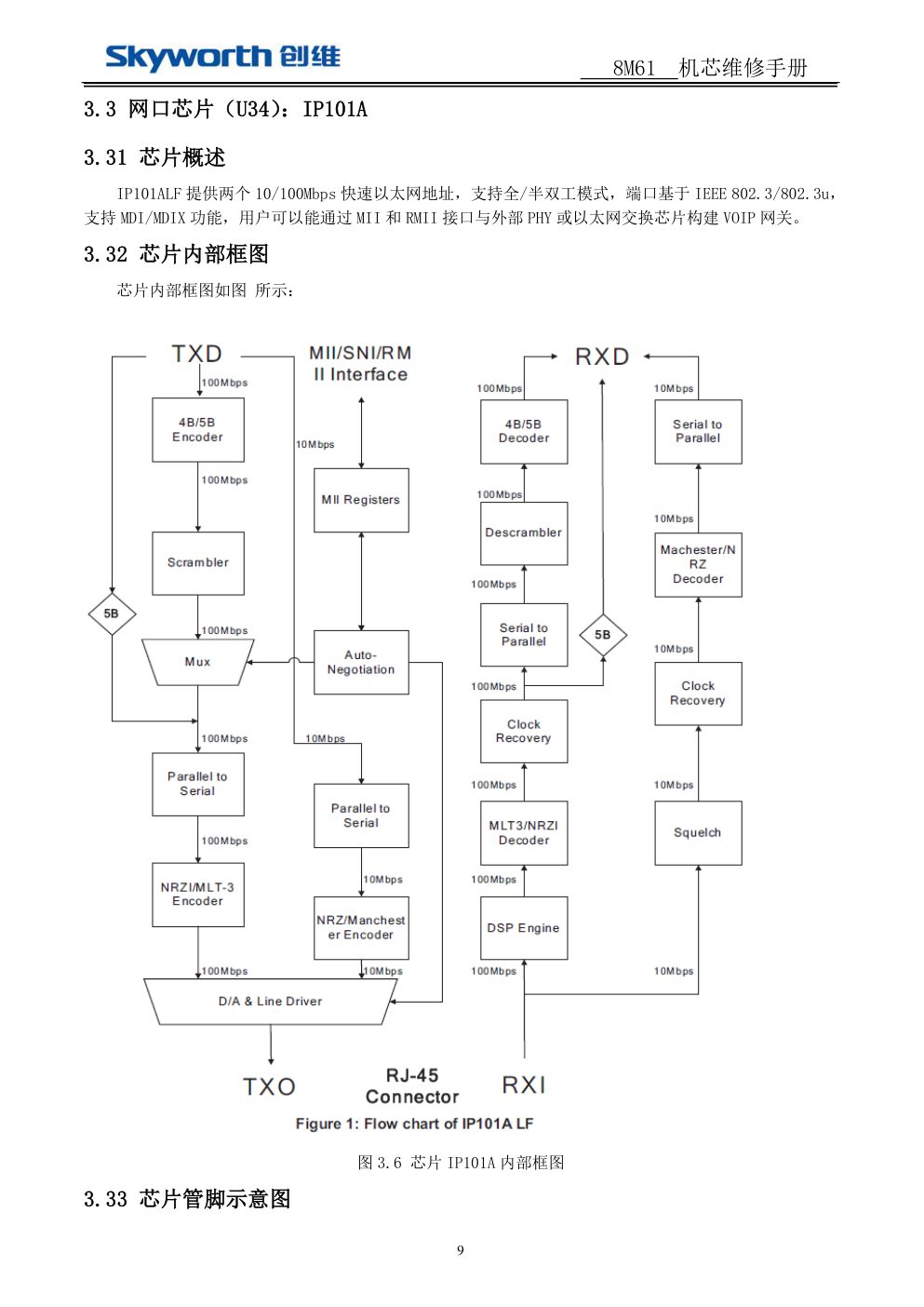

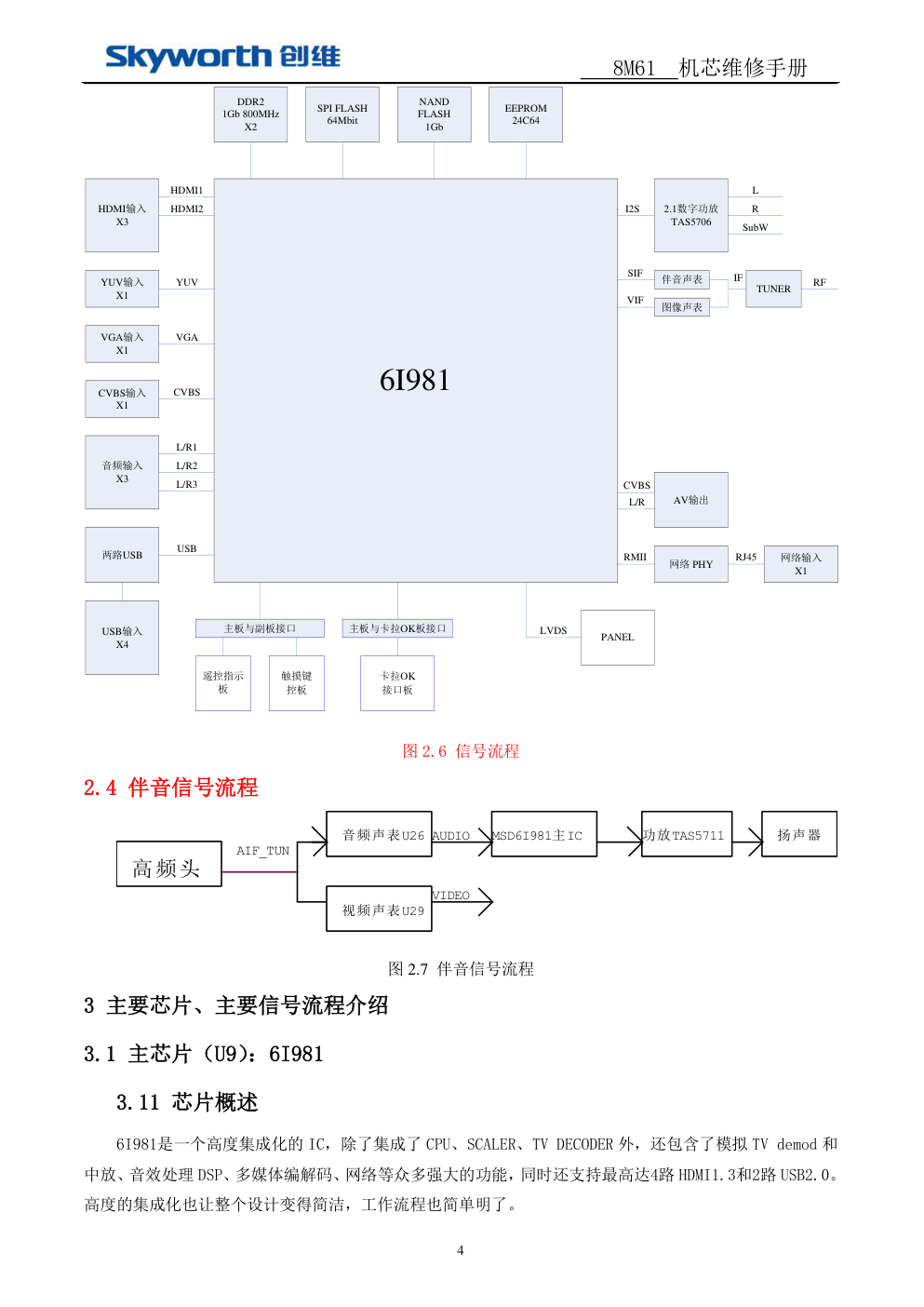

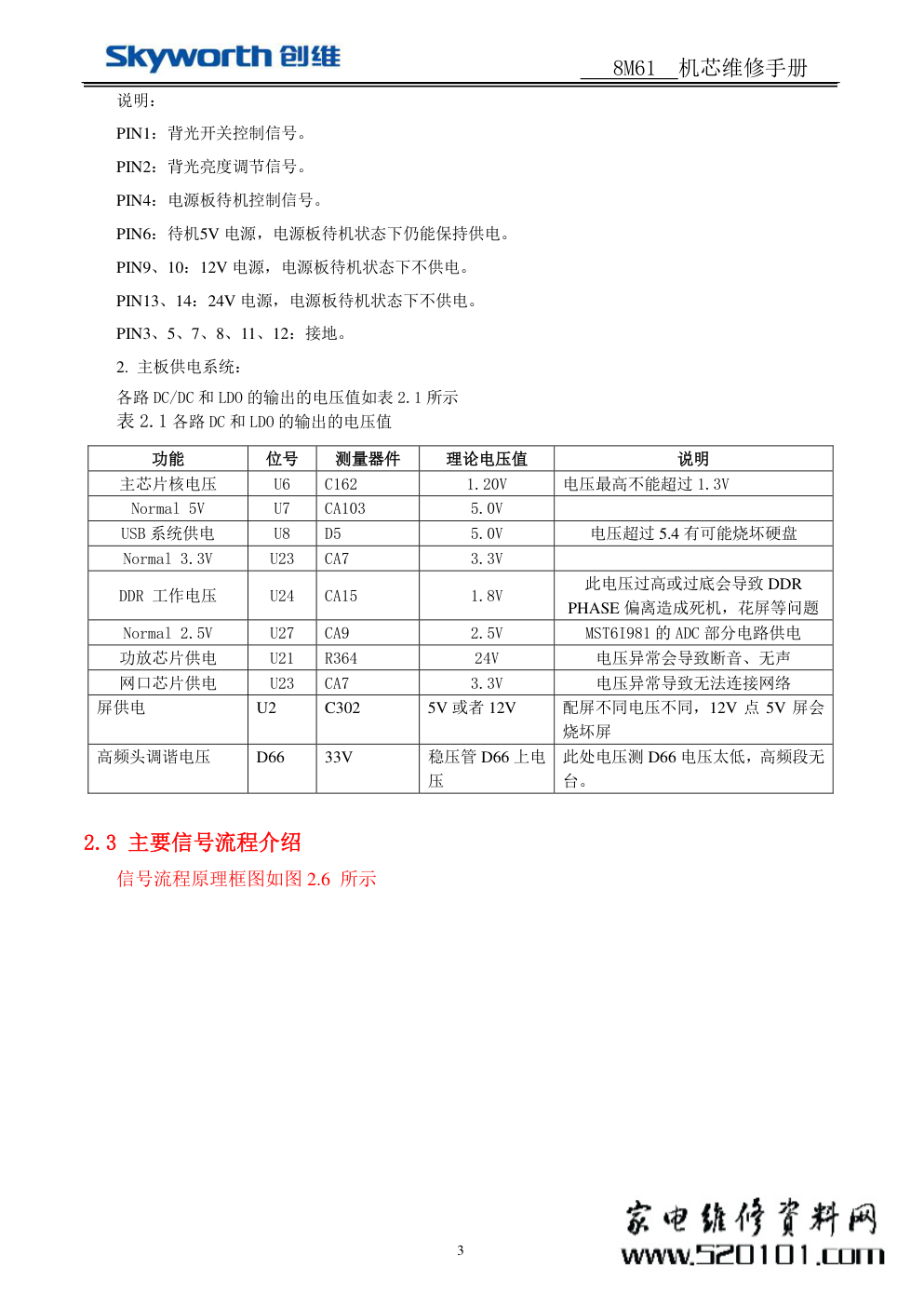

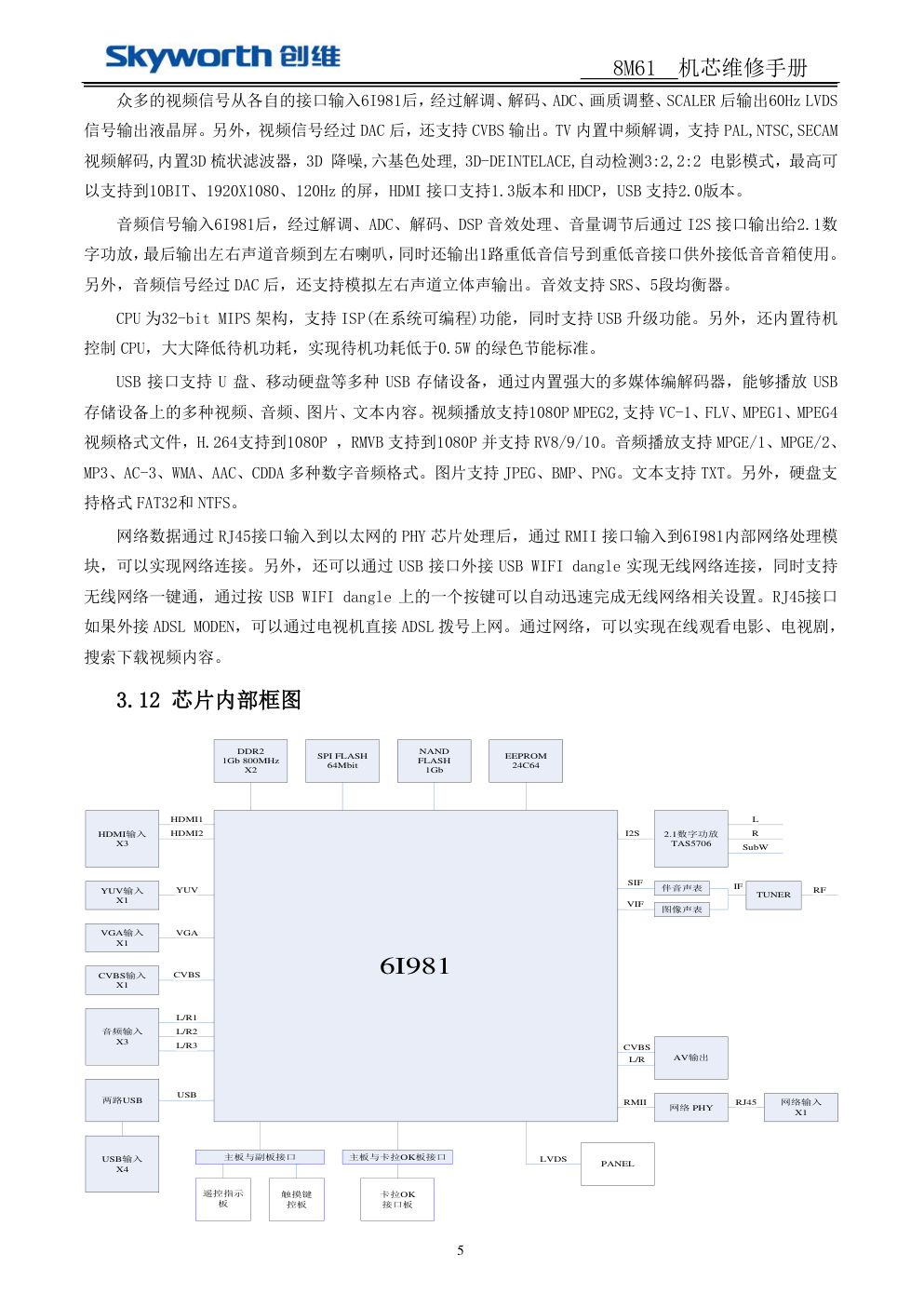

8M61 机芯维修手册 1 警 告 本手册仅供有经验的维修人员使用，不适用于一般消费者，手册中没有对非技术人员企图维修本产品 而存在的潜在危害提出警告或提醒。电器产品应由有经验的专业技术人员进行维护和修理，任何其它人企 图对本手册涉及的产品进行维护和修理将有可能受到严重伤害甚至有生命危险。 1 产品综述 1.1 8M61 机芯概述 8M61 机芯采用 MSTAR 公司的 MSD6I981 主处理芯片为核心，配上纯数字功放 TAS5711 和高频头组成的主 机芯平台；硬件系统由主板、电源板、接收板（指示灯、感光模块包含在接收板中）和键控板组成。可以 支持分辨率为 1366*768 和 1920*1080 的液晶屏。 1.2 机芯概述 本机芯具有多种信号接口，功能配置如下： A．1 路模拟电视信号输入，1 路视频输入，1 路分量输入，3 路 HDMI 输入，1 路 VGA 输入； B．1 路网络接口，2 路 USB 接口； C．3 路音频输入：1 路视频的，1 路分量的，1 路 VGA 的； D．1 路音视频输出，1 路重低音输出（预留）； 本机芯可以通过 USB、VGA 端口和烧录工具进行软件升级和烧录。 1.3 主要技术规格 1. 支持ISP（在系统可编程）功能，同时支持USB升级功能。 2. 内置32-bit RISC CPU。 3. 支持PAL、NTSC视频解码，内置3D梳状滤波器。 4. 支持各种音频处理，支持SRS功能。 5. 内置中频处理，降低成本。 6. 3D-DEINTELACE，自动检测3：2，2：2电影模式。 7. 3D降噪，六基色处理。 8. LVDS输出可到10BIT，1920×1080。 9. 多媒体接口USB2.0，支持音画同播，支持网上的大部分格式。 10. 核心供电为1.28V，整机功耗小于0.5W，主IC封装为LFBGA536。 11. 支持硬盘的格式FAT32和NIFS。 12. 功放支持2.1声道。 13. 各通道最高可支持的格式如表1.1所示。 表1.1 各通道最高可支持的格式 输入通道 最高可支持的格式 TV PAL/NTSC AV PAL/NTSC YUV/VGA 1080P/60 HDMI HDMI1.3 1080P/60/12BIT USB MPEG2 1080P/60 MPEG4 1080P/60 RM 720P/60 H.264 1080P/60 8M61 机芯维修手册 2 2 电路介绍 2.1、 主板与副板接口定义如下： 1. 主板与副板接口： LED_R CN18 CON20W-J20-12 1 2 3 4 5 6 7 8 9 10 11 12 ICTTEST 1 1 R14 NC/0 VCC_LIGHT +5V_Normal Pin12 for IR IR-in KEY0-in KEY1-in +5V_Standby VCC_KEYPAD light_s power-b ICTTEST 1 1 图2.1 主板与副板接口 说明： PIN1：CPU 的 GPIO，用来做待机按键接口或者用来控制指示灯的蓝灯的亮暗。 PIN2：键控板供电，接主板电源 standby 3.3V。 PIN3、4：键控的2路模拟电压输入，接 CPU 的 A/D 口。 PIN6：环境光检测信号输入，为模拟电压，接 CPU 的 A/D 口。 PIN8：LED 指示灯颜色切换控制，接 CPU 的 GPIO。 PIN9：指示灯板供电，接主板电源 standby 3.3V。 PIN10：遥控输入。 PIN12：遥控接收板供电，接主板电源 standby 5V。 PIN5、7、11：接地。 2.2、主板与电源板接口和供电系统： 1. 主板与电源板接口： +12V_NORMAL CN4 CON25-J25-14 1 2 3 4 5 6 7 8 9 10 11 12 13 14 +24V +5V_Standby BL-ADJUST STANDBY 1 1 1 1 BL-ON/OFF 1 1 1 1 1 1 图2.4主板与电源板接口 8M61 机芯维修手册 3 说明： PIN1：背光开关控制信号。 PIN2：背光亮度调节信号。 PIN4：电源板待机控制信号。 PIN6：待机5V 电源，电源板待机状态下仍能保持供电。 PIN9、10：12V 电源，电源板待机状态下不供电。 PIN13、14：24V 电源，电源板待机状态下不供电。 PIN3、5、7、8、11、12：接地。 2. 主板供电系统： 各路 DC/DC 和 LDO 的输出的电压值如表 2.1 所示 表 2.1 各路 DC 和 LDO 的输出的电压值 功能 位号 测量器件 理论电压值 说明 主芯片核电压 U6 C162 1.20V 电压最高不能超过 1.3V Normal 5V U7 CA103 5.0V USB 系统供电 U8 D5 5.0V 电压超过 5.4 有可能烧坏硬盘 Normal 3.3V U23 CA7 3.3V DDR 工作电压 U24 CA15 1.8V 此电压过高或过底会导致 DDR PHASE 偏离造成死机，花屏等问题 Normal 2.5V U27 CA9 2.5V MST6I981 的 ADC 部分电路供电 功放芯片供电 U21 R364 24V 电压异常会导致断音、无声 网口芯片供电 U23 CA7 3.3V 电压异常导致无法连接网络 屏供电 U2 C302 5V 或者 12V 配屏不同电压不同，12V 点 5V 屏会 烧坏屏 高频头调谐电压 D66 33V 稳压管 D66 上电 压 此处电压测 D66 电压太低，高频段无 台。 2.3 主要信号流程介绍 信号流程原理框图如图 2.6 所示 8M61 机芯维修手册 4 6I981 DDR2 1Gb 800MHz X2 SPI FLASH 64Mbit NAND FLASH 1Gb EEPROM 24C64 2.1数字功放 TAS5706 PANEL 主板与卡拉OK板接口 卡拉OK 接口板 主板与副板接口 触摸键 控板 遥控指示 板 HDMI输入 X3 YUV输入 X1 VGA输入 X1 CVBS输入 X1 USB输入 X4 音频输入 X3 两路USB AV输出 TUNER 图像声表 伴音声表 HDMI1 HDMI2 YUV VGA CVBS L/R1 L/R2 L/R3 I2S SIF VIF CVBS L/R LVDS IF L R SubW RF USB 网络 PHY RMII 网络输入 X1 RJ45 图 2.6 信号流程 2.4 伴音信号流程 高频头 AIF_TUN 音频声表U26 视频声表U29 VIDEO AUDIO 扬声器 功放TAS5711 MSD6I981主IC 图 2.7 伴音信号流程 3 主要芯片、主要信号流程介绍 3.1 主芯片（U9）：6I981 3.11 芯片概述 6I981是一个高度集成化的 IC，除了集成了 CPU、SCALER、TV DECODER 外，还包含了模拟 TV demod 和 中放、音效处理 DSP、多媒体编解码、网络等众多强大的功能，同时还支持最高达4路 HDMI1.3和2路 USB2.0。 高度的集成化也让整个设计变得简洁，工作流程也简单明了。 8M61 机芯维修手册 5 众多的视频信号从各自的接口输入6I981后，经过解调、解码、ADC、画质调整、SCALER 后输出60Hz LVDS 信号输出液晶屏。另外，视频信号经过 DAC 后，还支持 CVBS 输出。TV 内置中频解调，支持 PAL,NTSC,SECAM 视频解码,内置3D 梳状滤波器，3D 降噪,六基色处理, 3D-DEINTELACE,自动检测3:2,2:2 电影模式，最高可 以支持到10BIT、1920X1080、120Hz 的屏，HDMI 接口支持1.3版本和 HDCP，USB 支持2.0版本。 音频信号输入6I981后，经过解调、ADC、解码、DSP 音效处理、音量调节后通过 I2S 接口输出给2.1数 字功放，最后输出左右声道音频到左右喇叭，同时还输出1路重低音信号到重低音接口供外接低音音箱使用。 另外，音频信号经过 DAC 后，还支持模拟左右声道立体声输出。音效支持 SRS、5段均衡器。 CPU 为32-bit MIPS 架构，支持 ISP(在系统可编程)功能，同时支持 USB 升级功能。另外，还内置待机 控制 CPU，大大降低待机功耗，实现待机功耗低于0.5W 的绿色节能标准。 USB 接口支持 U 盘、移动硬盘等多种 USB 存储设备，通过内置强大的多媒体编解码器，能够播放 USB 存储设备上的多种视频、音频、图片、文本内容。视频播放支持1080P MPEG2,支持 VC-1、FLV、MPEG1、MPEG4 视频格式文件，H.264支持到1080P ，RMVB 支持到1080P 并支持 RV8/9/10。音频播放支持 MPGE/1、MPGE/2、 MP3、AC-3、WMA、AAC、CDDA 多种数字音频格式。图片支持 JPEG、BMP、PNG。文本支持 TXT。另外，硬盘支 持格式 FAT32和 NTFS。 网络数据通过 RJ45接口输入到以太网的 PHY 芯片处理后，通过 RMII 接口输入到6I981内部网络处理模 块，可以实现网络连接。另外，还可以通过 USB 接口外接 USB WIFI dangle 实现无线网络连接，同时支持 无线网络一键通，通过按 USB WIFI dangle 上的一个按键可以自动迅速完成无线网络相关设置。RJ45接口 如果外接 ADSL MODEN，可以通过电视机直接 ADSL 拨号上网。通过网络，可以实现在线观看电影、电视剧， 搜索下载视频内容。 3.12 芯片内部框图 6I981 DDR2 1Gb 800MHz X2 SPI FLASH 64Mbit NAND FLASH 1Gb EEPROM 24C64 2.1数字功放 TAS5706 PANEL 主板与卡拉OK板接口 卡拉OK 接口板 主板与副板接口 触摸键 控板 遥控指示 板 HDMI输入 X3 YUV输入 X1 VGA输入 X1 CVBS输入 X1 USB输入 X4 音频输入 X3 两路USB AV输出 TUNER 图像声表 伴音声表 HDMI1 HDMI2 YUV VGA CVBS L/R1 L/R2 L/R3 I2S SIF VIF CVBS L/R LVDS IF L R SubW RF USB 网络 PHY RMII 网络输入 X1 RJ45 8M61 机芯维修手册 6 图3.1 芯片6I981框架图 3.13 芯片的管脚示意图 图3.2 芯片6I981管脚示意图 ⑴芯片6I981供电要求 图3.3 芯片6I981供电 ⑵芯片复位 此芯片的复位引脚C5为高电平复位，正常时为低电平。 ⑶MST6I981芯片对E61机芯的相关信号定义： ① MST6I981芯片引脚 K1、M2、K3分别为VGA的R、G、B信号输入；N5为VGA-HS输入，P6为VGA-VS 输入。 ② MST6I981芯片引脚D2和D1、引脚A2和B3、引脚G1和G2分别为HDMI0、HDMI1、HDMI2的时钟差 分信号输入；引脚E2、D3、F2、E3、F3、F1为HDMI0的差分信号输入，引脚D2、A1、C2、B1、 C3、C1为HDMI1的差分信号输入，引脚H2、G3、J2、H3、J3、J1为HDMI2的差分信号输入。 ③ MST6I981芯片引脚R1为Pr信号输入、引脚U2为Pb信号输入、引脚T1、T2为Y信号输入。 8M61 机芯维修手册 7 ④ MST6I981芯片引脚V2为AV1视频信号输入； MST6I981芯片引脚AA4、AB4为8M86机芯的音频 输出。 ⑤ MST6I981芯片引脚AD3、AE3为SIF音频输入。 ⑥ MST6I981芯片引脚T5、T4为VGA伴音输入；引脚U5、U6为AV1、Y1PB1PR1伴音输入； ⑷I 2C 总线控制引脚 MST6I98芯片引脚AA22、Y22分别为SCL、SDA,系统采用这一路IIC做控制。 3.2 功放 IC（U41）：TAS5711 3.21 芯片概述 功放 IC 采用 TI 公司的纯数字攻放 TAS5711，TAS5711 的音频输入是 I 2S 数字音频信号，跟模拟音频输 入的攻放相比，减少了 A/D 和 D/A 的处理过程，保留了音频的原始数据。TAS5711 还内置了 DSP，可以对各 路输出音频进行的高音、低音和音量调整，让声音效果最佳。本芯片还包含 4 个独立半桥输出，通过一定 的配置，可以实现 2.1 音频输出。 3.22 芯片内部框图 TAS5711芯片内部框图如图3.4所示。 图 3.4 TAS5711 内部框架示意图 3.23 管脚示意如图 3.5 所示 8M61 机芯维修手册 8 图 3.5 TAS5711 管脚示意图 3.24 管脚说明见：TAS5711 pin； 3.25 芯片对应的工作电压 表 3.2 芯片 TAS5711 工作电压 3.26 芯片出现异常的故障现象 如果 TAS5711 芯片焊接不好或者芯片损坏，会出现输出无声或者声音不正常等现象。 8M61 机芯维修手册 9 3.3 网口芯片（U34）：IP101A 3.31 芯片概述 IP101ALF 提供两个 10/100Mbps 快速以太网地址，支持全/半双工模式，端口基于 IEEE 802.3/802.3u， 支持 MDI/MDIX 功能，用户可以能通过 MII 和 RMII 接口与外部 PHY 或以太网交换芯片构建 VOIP 网关。 3.32 芯片内部框图 芯片内部框图如图 所示： 图 3.6 芯片 IP101A 内部框图 3.33 芯片管脚示意图 8M61 机芯维修手册 10 图3.7 芯片IP101A管脚示意图 3.34 芯片重要管脚功能及对应工作电压 芯片管脚功能见 IP101A 3.35 芯片出现异常的故障现象 IP101ALF芯片出现异常时网络不能正常访问。 3.4 NAND FLASH芯片（U54）：K9F1G08U0C-PCB0 3.41 芯片概述 K9F1G08U0C-PCB0芯片为128M×8Bit 的NAND Flash，支持2.7V～3.6V的电压输入，存储单元阵列为 （128M+4M）×8bit，数据寄存器为（2K+64）×8bit，芯片正常采用3.3V供电。 3.42 芯片内部框图 芯片内部框图如图3.8所示。 8M61 机芯维修手册 11 图3.8 芯片内部框图 3.43 芯片管脚图 芯片管脚图如图3.9所示 图3.9 芯片管脚图 3.44 芯片重要管脚功能及对应工作电压 芯片管脚图和电压范围分别如图3.10和图3.11所示 8M61 机芯维修手册 12 图3.10 芯片管脚图 图3.11 芯片K9F1G08U0C-PCB0 工作电压示意图 3.45 芯片出现异常的故障现象 芯片出现故障时机器工作出现异常，比如NAND FLASH 物理损害，或NAND FLASH中的程序数据被破坏， 都会导致机器无法正常运行，出现通道无信号、黑屏等现象。 3.5 SPI FLASH芯片（U44）：EN25F16-100HIP 3.51 芯片概述 型号为EN25F16-100HIP的芯片是EON公司生产的串行FLASH，容量为16Mbit，供电电压范围为2.7V-3.6V， 串行输入输出，有软/硬件的写保护功能。 3.52 芯片内部框图 EN25F16-100HIP芯片的内部框图如图3.12 所示 8M61 机芯维修手册 13 图3.12 EN25F16-100HIP的内部框图 3.53 芯片管脚示意图 EN25F16-100HIP芯片的管脚示意图3.13 图3.13 EN25F16-100HIP芯片的管脚 EN25F16-100HIP芯片的管脚功能示意图3.14 图3.14 EN25F16-100HIP芯片的管脚功示意图 其中，SI/SIO0为数据输入管脚，包括写入指令，数据，地址信息等；SO/SIO1为数据输出管脚， 主要是从设备中读出数据；SCLK为时钟控制管脚，主要是为数据的输出、输入提供时间选择，WP为写 保护控制脚，当接地时，写保护。 3.54 芯片出现异常的故障现象 当MX25L6405DMI-12G焊接不良或IC损坏时，会出现系统无法启动、Mboot程序烧录不正常等现象。 3.6 DDR芯片（U12、U13）：W971GG6JB-18 3.61 芯片概述 E61机芯采用的是WINBOND公司型号为W971GG6JB-18，容量为1G bits的DDR2 SDRAM（Double Data Rate SDRAM的缩写，双倍速率同步动态随机存储器），系统开机后，主IC MST6I981先将主程序 装载到DDR2 SDRAM 中，然后才开始主程序的运行。 8M61 机芯维修手册 14 3.62 芯片内部框架 芯片内部框架如图3.15所示： 图3.15 芯片W971GG6JB-18内部框架图 3.63 芯片管脚图 芯片管脚图如图3.16 所示 8M61 机芯维修手册 15 图3.16芯片W971GG6JB-18管脚示意图 3.64 芯片重要引脚功能及对应工作电压 W971GG6JB-18的工作电压为1.8V，如图3.17所示，具体请参考原理图 图3.17芯片W971GG6JB-18工作电压 芯片引脚功能如表3.3 所示 8M61 机芯维修手册 16 表3.3 芯片W971GG6JB-18管脚功能表 3.65 芯片出现异常的故障现象 如果主IC与DDR2 SDRAM之间的匹配电阻虚焊，或者DDR引脚虚焊，芯片出现故障时，则会出现 系统启动不了的现象，表现为无信号输出；而且从打印信息中可以获得提示，正常状态下的打印信息 如下所示： UART_11520 BIST0-OK BIST1-OK 如果DDR出现异常的话，则会出现BIST0-Fail的提示信息。 3.7 高频调谐器（U22）： 3.71 高频头概述 E61配用8M61机芯，采用旭光公司生产的高频调谐器HFT-8B1/V116CW和HFT-8F/115C，其中 HFT-8B1/V116CW为42E61HR和47E61HR使用，HFT-8F/115C为32E61HR和37E61HR使用本振频率是 38MHz。 3.72 高频头的结构示意图 8M61 机芯维修手册 17 HFT-8B1/V116CW高频头的结构示意图如图3.18-1所示 图3.18-1 HFT-8B1/V116CW 结构示意图 HFT-8F/115C高频头的结构示意图如图3.18-2所示 图3.18-2 HFT-8F/115C 结构示意图 3.72 高频头管脚图 高频头管脚如图3.19所示： 图3.19 高频头管脚示意图 高频头工作电压说明如图3.20所示： 8M61 机芯维修手册 18 图3.20 高频头工作电压 4.0 机芯所使用的DC/DC芯片（U6、U7、U8）：MP1482DS 4.01 芯片概述 E61机芯的DC/DC芯片采用的是MPS公司的MP1482DS，完成12V转5V和12V转1.26V，是BUCK式压降 的DC/DC转换器，采用同步整流方式，最高可输出2A的电流，输入电压范围为4.75V～18V，输出电压范围 为0.923V～15V。 4.02 芯片内部框图 MP1482DS芯片内部框图如图4.1所示： 图4.1 芯片MP1482DS内部框图 4.03 芯片管脚图 MP1482DS芯片管脚图如图4.2所示 8M61 机芯维修手册 19 图4.2 芯片MP1482DS管脚示意图 4.04 芯片重要引脚功能及对应工作电压 MP1482DS芯片引脚功能描述如图4.3所示 图4.3 芯片MP1482DS管脚功能说明 其中，第一引脚BS为电位拉高脚位；在BS与SW之间加一10nF的电容；第二引脚IN为输入电压供应脚 位；第三引脚SW为开关输出脚位；第四引脚GND为地电平；第五引脚FB为反馈输入端；第六引脚COMP 为控制电路补偿脚位；第七引脚EN为IC使能输入端，当为高电平时IC正常工作，当为低电平时IC关断不工 作；第八引脚SS为软启动脚，当悬空时，IC不能软启动，当通过电容连接到地时IC可以软启动。 4.05 芯片出现异常的故障现象 芯片出现异常或者焊接不好时会出现无电压输出或输出电压异常等现象，会导致系统无法启动等 异常现象。 8M61 机芯维修手册 20 5维修说明 5.1 常见故障分析与注意事项 维修前先检查整个不良板有没有虚焊现象，有没有可见损坏的器件，有没有烧毁器件，然后根据不同 的现象进行相应的维修。 1、屏幕显示异常的情况，如果有相应的串口通讯工具和软件的话，可以通过串口的输出信息来判断软 件是否正常运行，并参照图 7.1 的流程进行判断和维修： 图 7.1 屏显示异常的维修流程 2、电视伴音异常的判断和维修流程，参考图 7.2 的流程进行判断和维修： 8M61 机芯维修手册 21 图 7.2 系统声音异常的判断和维修流程 3、通过路由器无线上网无法正常连接： 如果电视通过路由器链接无法实现上网功能的时候，一般需要检查一下路由器中无线连接的设置， 可以参考图 7.3 路由器的无线网络的设置中的相关设置，尤其是图中画红线的位置： 图 7.3 路由器的无线网络的设置 8M61 机芯维修手册 22 4、系统上电后发现只出现开机 LOGO 或者是屏亮的现象： 出现这种现象，在更换 U44 和 U54 的程序后该现象还是没有消失，则需要通过打印信息做进一步 的判断。如图 7.4 是 BGA 焊接正常时的打印信息，系统上电后，会返回前 5 行的打印信息，如果正常 的话，会显示下图所示信息，则可认为 BGA 焊接正常，否则就是 BGA 异常。其中：BIST0、BIST1 分别 对应着 PCB 板上的元器件 U12、U13。 图 7.4 BGA 焊接正常时的打印信息 5、在工厂菜单做了些操作后，会引起系统不停的重新启动的故障 在工厂菜单中，有 3 个地方不要操作，否则会引起开机系统反复重启现象。这 3 个地方分别是：  “图像相关”——>“图像模式”——>“模式”  “图像相关”——>“白平衡”——>“模式”  “非标”——>“VD SETTING”——>“模式” 如果有被误操作导致反复重启的，可以更换新的空白 EEPROM 解决。 7.2关键元器件及维修备件清单 序号 物料编号 物料型号 位号 名称/功 能 /参数 代用 物 料编 号 备注 1 475C-M69810-5360 MSD6I981 U9 主芯片 2 4709-K90802-0480 K9F1G08U0C-PCB0 U54 NAND FLASH 3 4737-W971G1-0840 EDE1116AEBG-8E-F U12 U13 DDR2 4 4722-T57110-0480 TAS5711PHPR U41 数字功 放 5 476A-M14820-0080 MP1482DS U6 U5 U8 DC-DC 6 471R-N25160-0080 EN25F16-100HIP U44 FLASH 7 47CJ-K24162-0080 K24C16-SIRGA U10 存储器 8 5221-380116-0R00 （5221-380116-0H10） HFT-8B1/V116CW （HFT-8F/115C） U22 高频头 42 47 寸 32 37 寸
