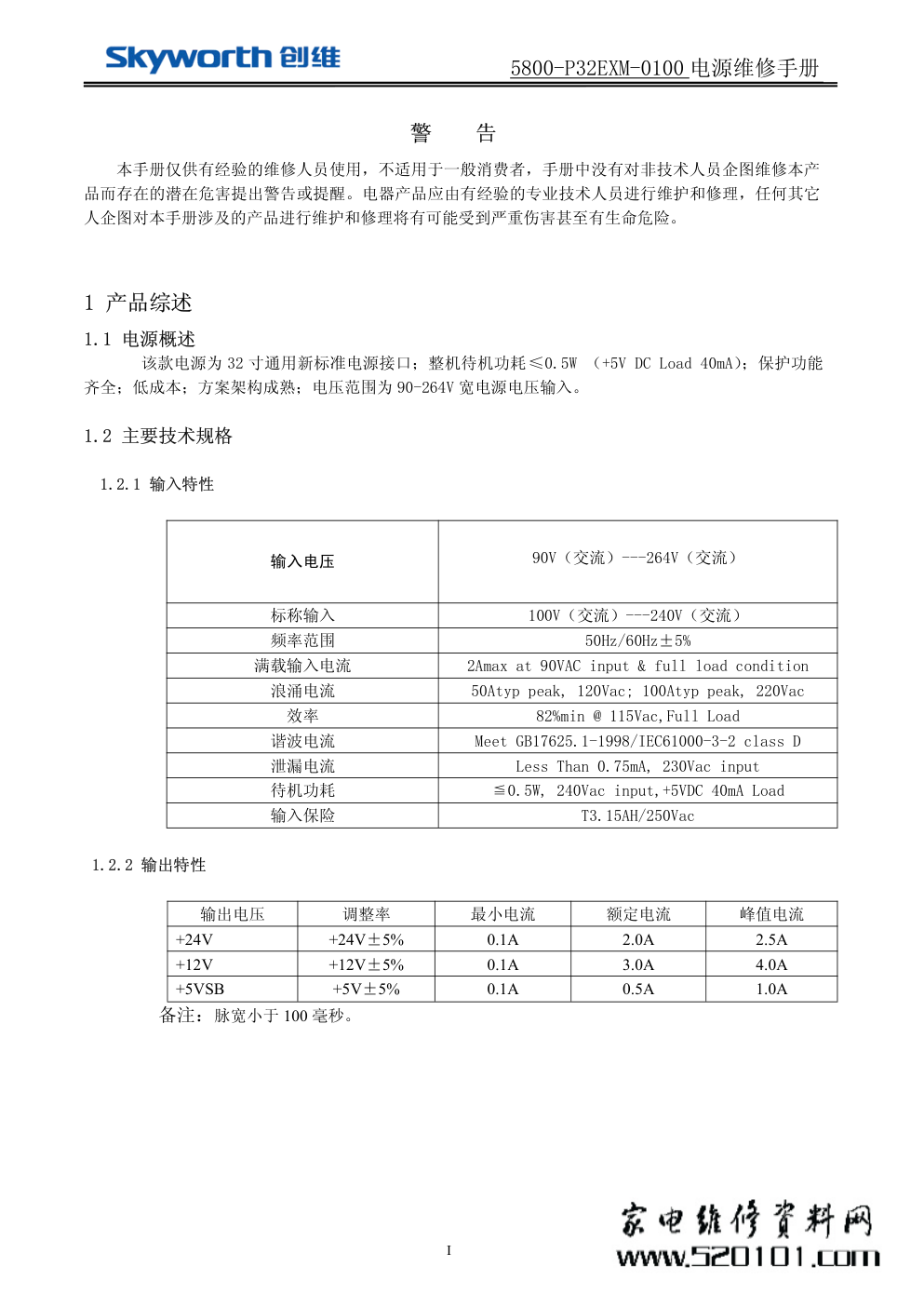

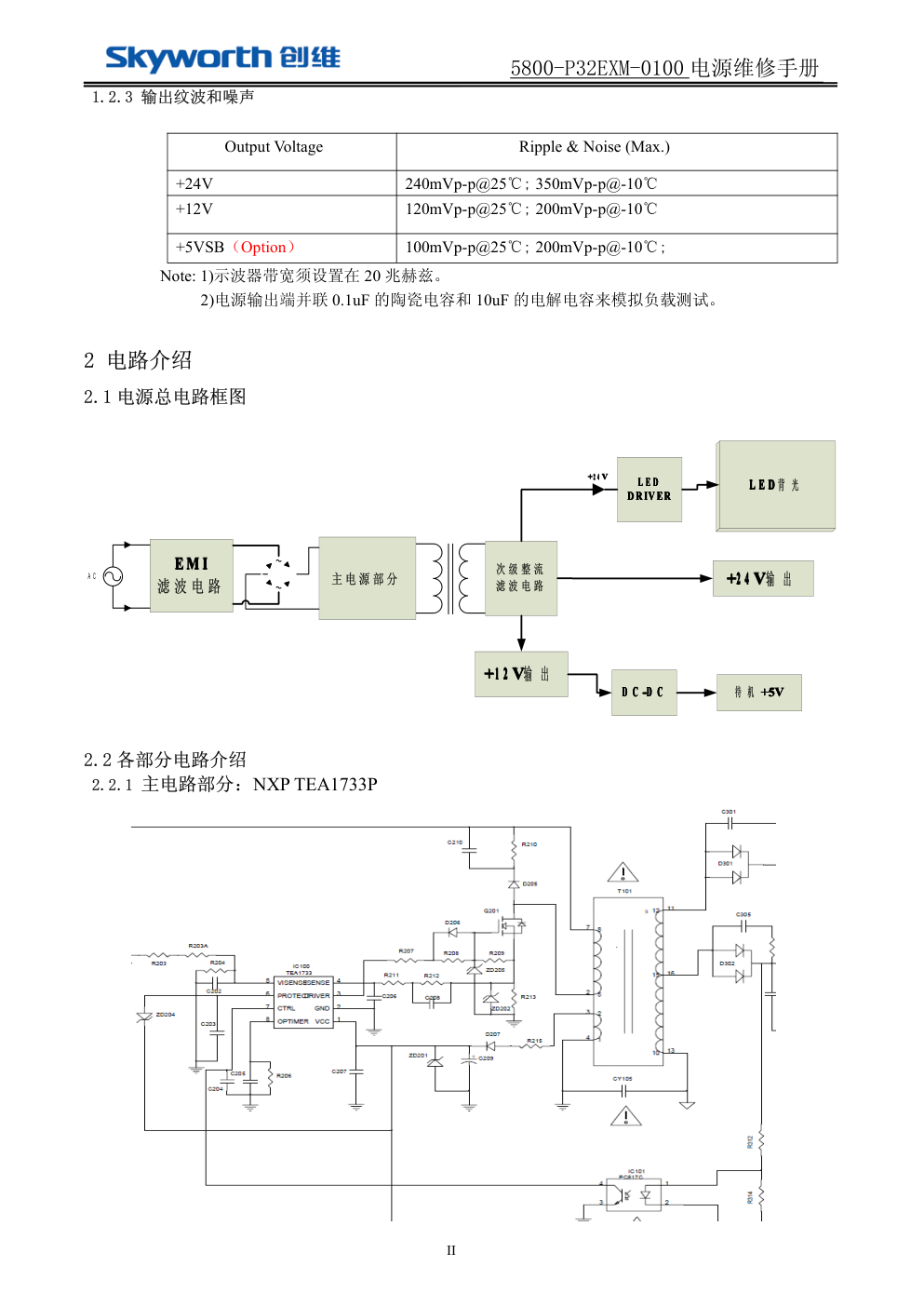

5800-P32EXM-0100 电源维修手册 I 警 告 本手册仅供有经验的维修人员使用，不适用于一般消费者，手册中没有对非技术人员企图维修本产 品而存在的潜在危害提出警告或提醒。电器产品应由有经验的专业技术人员进行维护和修理，任何其它 人企图对本手册涉及的产品进行维护和修理将有可能受到严重伤害甚至有生命危险。 1 产品综述 1.1 电源概述 该款电源为 32 寸通用新标准电源接口；整机待机功耗≤0.5W （+5V DC Load 40mA）；保护功能 齐全；低成本；方案架构成熟；电压范围为 90-264V 宽电源电压输入。 1.2 主要技术规格 1.2.1 输入特性 输入电压 90V（交流）---264V（交流） 标称输入 100V（交流）---240V（交流） 频率范围 50Hz/60Hz±5% 满载输入电流 2Amax at 90VAC input & full load condition 浪涌电流 50Atyp peak, 120Vac; 100Atyp peak, 220Vac 效率 82%min @ 115Vac,Full Load 谐波电流 Meet GB17625.1-1998/IEC61000-3-2 class D 泄漏电流 Less Than 0.75mA, 230Vac input 待机功耗 ≦0.5W, 240Vac input,+5VDC 40mA Load 输入保险 T3.15AH/250Vac 1.2.2 输出特性 输出电压 调整率 最小电流 额定电流 峰值电流 +24V +24V±5% 0.1A 2.0A 2.5A +12V +12V±5% 0.1A 3.0A 4.0A +5VSB +5V±5% 0.1A 0.5A 1.0A 备注：脉宽小于 100 毫秒。 5800-P32EXM-0100 电源维修手册 II 1.2.3 输出纹波和噪声 Output Voltage Ripple & Noise (Max.) +24V 240mVp-p@25℃; 350mVp-p@-10℃ +12V 120mVp-p@25℃; 200mVp-p@-10℃ +5VSB（Option） 100mVp-p@25℃; 200mVp-p@-10℃; Note: 1)示波器带宽须设置在 20 兆赫兹。 2)电源输出端并联 0.1uF 的陶瓷电容和 10uF 的电解电容来模拟负载测试。 2 电路介绍 2.1 电源总电路框图 D C D C D C D C ----D C D C D C D C ++++1 2 1 2 1 2 1 2 VVVV输 出 A C E M I E M I E M I E M I 滤 波 电 路 次 级 整 流 滤 波 电 路 L E D L E D L E D L E D D R IV ER D R IV ER D R IV ER D R IV ER 主 电 源 部 分 L E D L E D L E D L E D 背 光 ++++2 4 2 4 2 4 2 4 VVVV 待 机 ++++5555VVVV ++++2 4 2 4 2 4 2 4 VVVV输 出 2.2 各部分电路介绍 2.2.1 主电路部分：NXP TEA1733P 5800-P32EXM-0100 电源维修手册 III 主要特性： CCM 工作模式 输入过压欠压保护 具有交流掉电检测功能 低待机功耗≤0.5W（+5VDC Load 40mA） 低启动电流（10uA) 工作电流(0.5mA without load) VCC 欠压保护功能 输出过载保护 12 V to 30 V 宽范围工作电压 2.2.2 恒流电路部分： MICRO MICRO MICRO MICRO ELECTRONICS ELECTRONICS ELECTRONICS ELECTRONICS OZ9967 OZ9967 OZ9967 OZ9967。 5800-P32EXM-0100 电源维修手册 IV 主要特性： 3 主要芯片介绍 3.1 主电源芯片 3.1.1 芯片概述 该 IC 为主电源芯片，使用 NXP 的 TEA1733P，为 CCM（连续导通模式），工作频率为 65KHz。 NXP 公司的 TEA1733P,是低成本 GreenChip III 75 瓦开关电源(SMPS)控制器，适用于反激拓 扑。采用固定频率模式和频率抖动，以降低 EMI。输入电压 12V 到 30V，保护包括过功率 保护(OPP)，输入欠压保护(UVP)和过压保护(OVP)，输出 OVP 和超温保护(OTP)。控制功率 达 75W。 5800-P32EXM-0100 电源维修手册 V 3.1.2 芯片内部框图 3.1.3 芯片管脚图 3.1.4 芯片重要引脚功能及对应工作电压 符号 脚码 说明 VCC 1 提供电压 GND 2 接地 DRIVER 3 栅极驱动器输出 ISENSE 4 电流检测输入 VINSENS 5 输入电压保护输入 PROTECT 6 通用 protecion 输入 CTRL 7 控制输入 OPTIMER 8 制服，并重新启动定时器 5800-P32EXM-0100 电源维修手册 VI 3.2 LED 驱动芯片 3.2.1 芯片概述 该 IC 为 LED 恒流驱动 IC，使用美国公司 O2Micro 的 LED 恒流控制芯片 OZ9967 这是一款有 28 个 Pin 的 SOP 封装形式的背光源 LED 驱动集成电路 IC。 OZ9967 方案主要特点： 1）高频升压变换器 2）6 通道电流平衡恒定控制 3）实现外部 和内部 PWM 调光控制 4）输入欠压锁定 5）Mosfet 过流保护 6）LED 短路保护 7）LED 过 流保护 8）LED 开路保护 9）二极管开路保护 10）输出短路保护 3.2.2 芯片内部框图 3.2.3 芯片管脚图 5800-P32EXM-0100 电源维修手册 VII 3.2.4 芯片重要引脚功能 引脚 编号 I/O 名称 功能 1 I/O COMP1 电流平衡控制脚 1 2 I ISEN2 电流检测 2 3 I/O COMP2 电流平衡控制脚 2 4 I ISEN3 电流检测 3 5 I/O COMP3 电流平衡控制脚 3 6 I ISEN4 电流检测 4 7 I/O COMP4 电流平衡控制脚 4 8 I ISEN5 电流检测 5 9 I/O COMP5 电流平衡控制脚 5 10 I ISEN6 电流检测 6 11 I/O COMP6 电流平衡控制脚 6 12 --- GNDP 功率地 13 O DRV 功率信号 14 I/O VREF 参考电压 15 I/O CT 高频率设定引脚 16 --- GNDA 信号地 17 I/O ISW 开关电流检测 18 --- VIN 输入电压 19 I ENA 启动信号 20 I/O SSTCMP 软启动补偿 21 I/O LCT 低频率设定引脚 22 I UVLS 欠压检测 23 I DIM 调光信号 24 O STATUS 保护触发信号 25 I/O TIMER 计数器 26 I/O OVP 过压保护 27 I RANGLED 短路保护 28 I ISEN1 电流检测 1 5800-P32EXM-0100 电源维修手册 VIII 4 PCB 顶/底层丝印 4.1 电源板顶层丝印图 5800-P32EXM-0100 电源维修手册 IX 4.2 电源板底层丝印图 5 维修说明（调试说明） 5.1 常见故障分析与注意事项 1、无+5VSB 输出电压 若无+5VSB 电压，则重点检查 DC-DC IC IC301 是否正常工作，主要监测其 VIN 脚供电压+12V 是否 正常，若正常，则先确认 DC-DC IC 外围电路是否异常，其次确认待机 IC 是否损坏。若 VIN 脚电压不正 常，则需检查主 IC IC100 的供电线路是否异常。 2、有+5VSB，无+12V 输出 先检查 Q300 切换 MOS 管之前的+12V 电压是否正常，若正常则重点检查切换电路部分元件是否正常； 若+12V 电压不正常，则重点监测主 IC 得供电电路是否异常。 3、+5VSB 电压异常 检查+5VSB 的反馈回路，测试 IC301 的参考电压是否正常。 5800-P32EXM-0100 电源维修手册 X 5.2 端口及连线定义 5.2.1 PIN10 CN400 CN400 CN400 CN400 Connection Connection Connection Connection And And And And Function Function Function Function NO. Pin Pin Pin Pin Connection Connection Connection Connection（引脚连接） Function Function Function Function（作用） 1 LED- LED- 2 +60VDC LED+ 3 LED- LED- 4 +60VDC LED+ 5 LED- LED- 6 LED- LED- 7 +60VDC LED+ 8 LED- LED- 9 +60VDC LED+ 10 LED- LED- Note: CN400 TYPE : 2.0mm 5.2.2 PIN14 CN300 CN300 CN300 CN300 Connection Connection Connection Connection And And And And Function Function Function Function NO. Pin Pin Pin Pin Connection Connection Connection Connection（引脚连接） Function Function Function Function（作用） 1 +24V/12V +24/12VDC 输出 2 +24V/12V +24/12VDC 输出 3 GND GND 4 GND GND 5 +12V +12V DC 输出 6 +12V +12V DC 输出 7 GND GND 8 GND GND 9 +5VSB +5VSB DC 输出 10 GND GND 11 ON/OFF POWER_ON/OFF 12 GND GND 13 ADJ BL_ADJUST 14 ENA BL_ON/OFF Note: CN300 TYPE : 2.5mm 5800-P32EXM-0100 电源维修手册 XI 5.3 关键元器件及维维修备件清单 序号 物料编号 物料型号 位号 名称/功能 /参数 代用物 料编号 备注 1 4706-B17330-0080 TEA1733P IC100 主电源芯片 2 476K-Z99671-0280 OZ9967GN IC400 LED 驱动芯片 3 4600-P27610-00 AP2761I-A Q201 主 MOS 管 DYM10N60F 4 4600-M15N10-0S00 ME15N10-G/TO252 Q411 恒流 MOS 管 5 4500-2SK3BA-0S00 SK3BA D401 D402 恒流肖特基 SS310A 6 4500-220A15-00 FCH20A15/FCH2 0U15 D301 D302 次级肖特基 YG865C15R HBR20150 MBR20150C TO-220F MBR20150C TO-220F MBRF20150CT MBR20150FCT FME-220B 8 5100-064955-0000 BCK-120-4955 T101 主变压器 9 4734-P817C0-04 PC817C IC101 光耦 5.4 机芯存储、运输、使用条件 5.4.1 包装 包装箱上有产品名称、型号、标识、质量部门的检验合格证、制造日期等。 5.4.2 运输 适应于车、船、飞机运输，运输中应遮蓬、防晒、文明装卸。 5.4.3 贮存 产品未使用时应存放在包装箱内，仓库环境温度为-40℃—55℃，相对湿度为 10％—95％，仓库内不 允许有有害气体，易燃，易爆的产品及有腐蚀性的化学物品，并且无强烈的机械振动，冲击和强磁场作 用，包装箱应垫离地至少 20cm 高，距离墙壁、热源、窗口或空气入口至少 50cm，在本规定条件下的贮存 期一般为 2 年，超过 2 年后应重新进行检验。
